Concept MNV-4560 User Manual

Vestavná myčka nádobí Vstavaná umývačka riadu Zmywarka do zabudowy Built-in Dishwasher

MNV4560

CZ SK PL EN

CZ

PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry . . . . . . . . . . . . . . . . . . . . . . . 1 Důležitá bezpečnostní upozornění . . . . . 2 Popis výrobku . . . . . . . . . . . . . . . 3 Popis ovládacího panelu . . . . . . . . . . 4 Návod k obsluze . . . . . . . . . . . . . . 4 Zařízení na změkčování vody . . . . . . . . 4 Nastavení zařízení na změkčování vody . . . 4 Plnění lešticího prostředku do zásobníku . . 5 Nastavení dávkování lešticího prostředku . . 6 Používání mycího prostředku . . . . . . . . 6 Plnění mycího prostředku . . . . . . . . . 7 Jak uspořit . . . . . . . . . . . . . . . . 7 Používání mycích prostředků 3 v 1 . . . . . 7 Nevhodné nádobí . . . . . . . . . . . . . 8 Uložení nádobí . . . . . . . . . . . . . . 8 Přehled programů . . . . . . . . . . . . 11 Postup mytí nádobí v myčce . . . . . . . . 12 Údržba a čištění . . . . . . . . . . . . . 13 Zapojení a montáž myčky . . . . . . . . . 15 Instalace myčky . . . . . . . . . . . . . 19 Řešení potíží . . . . . . . . . . . . . . . 21 Servis . . . . . . . . . . . . . . . . . . 22 Ochrana životního prostředí . . . . . . . . 22

Technické parametry
Napětí	220-240 V ~ 50 Hz
Příkon	1760-2100 W
Šířka	600 mm
Výška	815mm (+70 mm) nastavitelná
Hloubka	600 mm
Rozsah tlaku přívodu vody	0,04 – 1,00 MPa (max.)
Kapacita	14 sad nádobí
Spotřeba vody (progr. Normal)	11 litrů
Počet mycích programů	6
Max. teplota připojené vody	60 °C
Hmotnost	43kg
Hlučnost	< 45 dB(A)

MNV4560

1

CZ

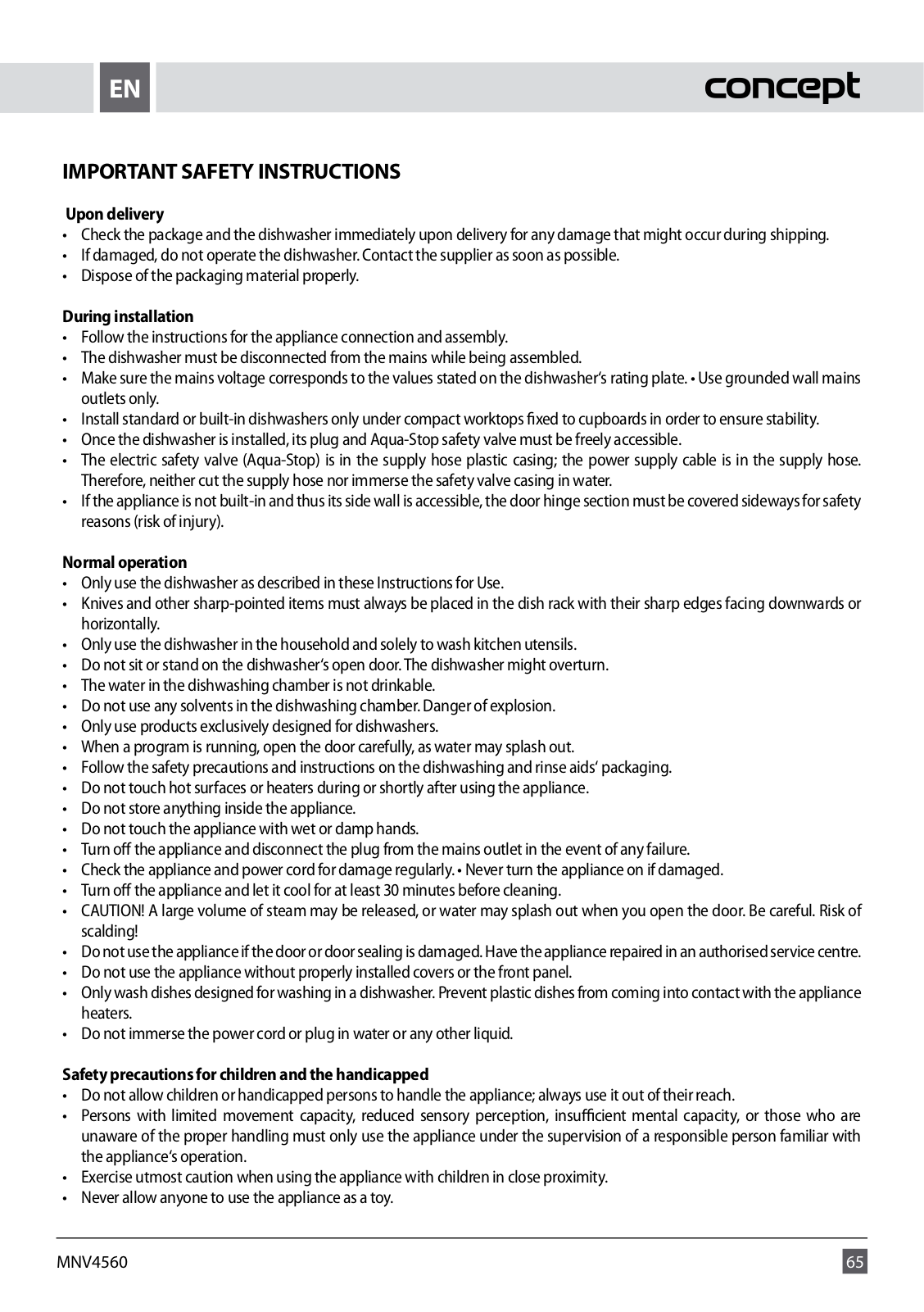

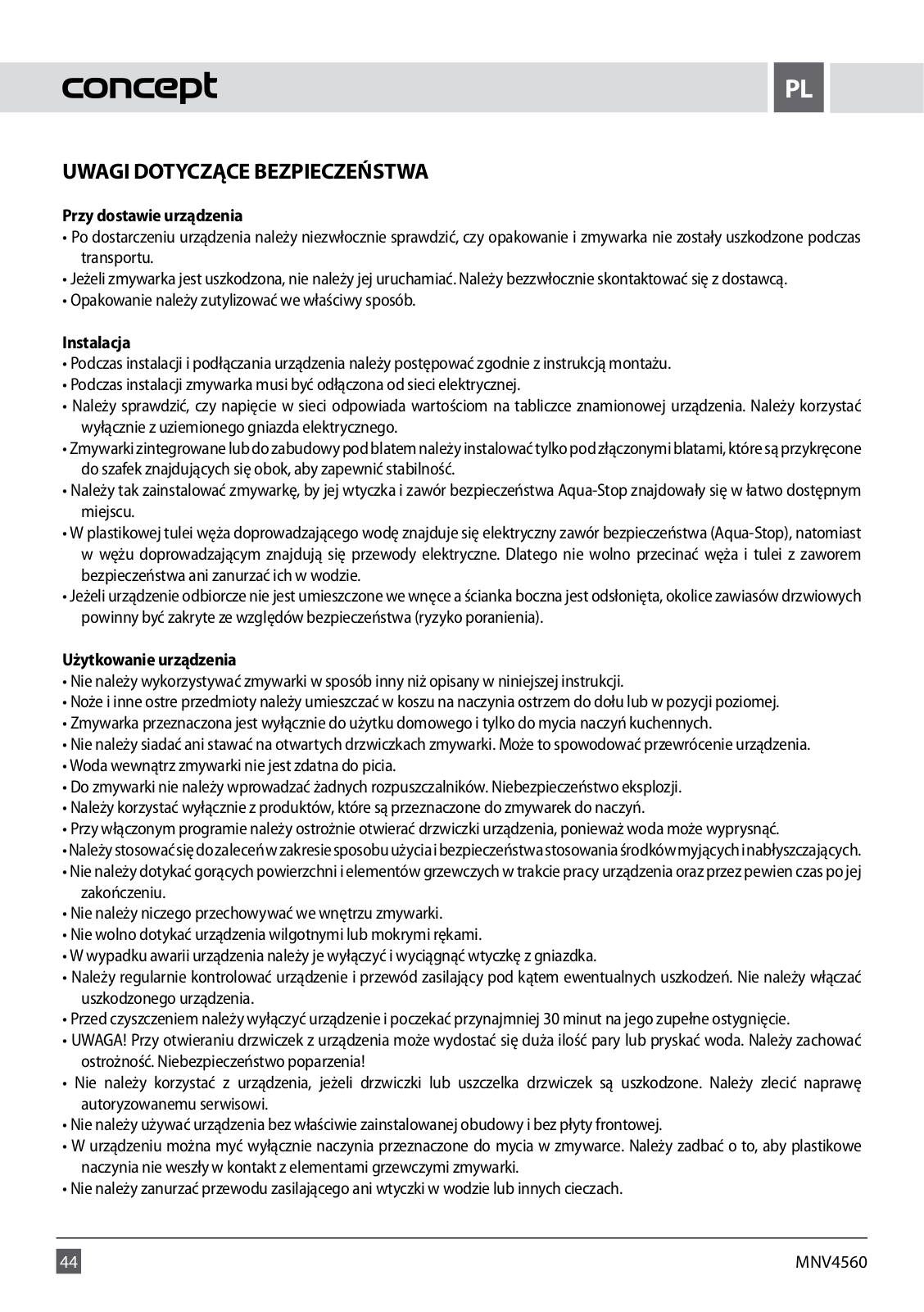

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:

Při dodání spotřebiče

•Ihnedpododánízkontrolujteobalamyčku,zdanevzniklyškodypřipřepravě.

•Pokudjemyčkapoškozena,nezprovozňujteji.Conejdřívesespojtesdodavatelem.

•Obalovýmateriálřádnězlikvidujte.

Při instalaci

•Přiinstalaciapřipojeníseřiďtemontážnímnávodem.

•Přiinstalacimusíbýtmyčkaodpojenaodelektrickésítě.

•Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku myčky. Používejte pouze zásuvky elektrického napětí s uzemněním.

•Podstavné nebo integrovatelné myčky instalujte jen pod spojité pracovní desky, které jsou sešroubovány s vedlejšími skříňkami,abybylazajištěnastabilita.

•PoinstalacimyčkymusíbýtjejízástrčkaabezpečnostníventilAqua-Stopvolněpřístupné.

•Vplastovém pouzdře přívodní hadice je bezpečnostní elektrický ventil (Aqua-Stop), vpřívodní hadici je elektrické vedení.

Proto nepřeřezávejte hadici a pouzdro s bezpečnostním ventilem neponořujte do vody.

•Pokudspotřebičnestojívevýklenku,atímjepřístupnápostrannístěna,musíbýtoblastdveřníhozávěsuzbezpečnostních důvodů ze strany zakryta (nebezpečí poranění).

V běžném provozu

•Nepoužívejtemyčkujinak,nežjepopsánovtomtonávodu.

•Nožeajinépředmětysostrýmihrotymusíbýtvkošinanádobíuloženyhrotydolů,nebovevodorovnépoloze.

•Myčkuužívejtejenvdomácnostiapouzekmytíkuchyňskéhonádobí.

•Nesedejtesianestoupejtenaotevřenádvířkamyčky.Myčkabysemohlapřevrhnout.

•Vodavmycímprostorunenípitná.

•Domycíhoprostorunedávejtežádnározpouštědla.Nebezpečíexploze.

•Používejtevýhradněvýrobky,kteréjsouvhodnépromyčkynádobí.

•Připrůběhuprogramuotevírejtedvířkamyčkyopatrně,vodamůževystříknout.

•Dbejtepokynůkbezpečnostiapoužitínaobalechmycíchalešticíchprostředků.

•Nedotýkejtesehorkýchpovrchůatopnýchtělesběhempoužitínebokrátcepopoužitíspotřebiče.

•Vevnitřnímprostoruspotřebičenicneskladujte.

•Nesahejtenaspotřebičvlhkýmanebomokrýmarukama.

•Vpřípaděporuchyvypnětespotřebičavytáhnětezástrčkuzezásuvkyelektrickéhonapětí.

•Pravidelněkontrolujtespotřebičipřívodníkabelzdůvodupoškození.Nezapínejtepoškozenýspotřebič.

•Předčištěnímspotřebičvypněteanechtealespoň30minutvychladnout.

•POZOR!Přiotevíránídvířeksemůžeuvolnitvelkémnožstvípárynebomůževystříknoutvoda.Dbejteopatrnosti.Nebezpečí opaření!

•Nepoužívejtespotřebič,pokudjsoudvířkanebotěsněnídvířekpoškozené.Nechtejeopravitvautorizovanémservisu.

•Nepoužívejtespotřebičbezsprávněinstalovanýchkrytůabezpřednídesky.

•Umývejte ve spotřebiči pouze nádobí určené k mytí v myčce. Zabraňte kontaktu plastového nádobí s topnými tělesy spotřebiče.

•Neponořujtepřívodníkabelnebozástrčkudovodyanidojinékapaliny.

Jsou-li v domácnosti děti

•Nedovoltedětemanesvéprávnýmosobámsespotřebičemmanipulovat,používejtehomimojejichdosahu.

•Osobysesníženoupohybovouschopností,sesníženýmsmyslovýmvnímáním,snedostatečnouduševnízpůsobilostínebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné s obsluhou seznámené osoby.

•Dbejtezvýšenéopatrnosti,pokudjespotřebičpoužívánvblízkostidětí.

•Nedovolte,abybylspotřebičpoužívánjakohračka.

2

MNV4560

CZ

•Nepoužívejtejinépříslušenství,nežjedoporučenovýrobcem.

•Mycíalešticíprostředkypředdětmiuschovejte.

•Kotevřenémyčcedětinepouštějte,mohlybyvníještěbýtzbytkymycíhoprostředku.

POZOR!

Myčku otevírejte jen krátkodobě k naplnění a vyjmutí, aby nedošlo ke zranění např. klopýtnutím. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Případné závady

•Myčkumůžeopravovataprovádětvnízásahyjenkvalifikovanýodborník.

•Přiopraváchazásazíchmusíbýtspotřebičodpojenodelektrickésítě.Vypnětejističnebovytáhnětezástrčku.

•Přivypojováníspotřebičezezásuvkyelektrickéhonapětínikdynetahejtezapřívodníkabel,aleuchoptezástrčkuatahemji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

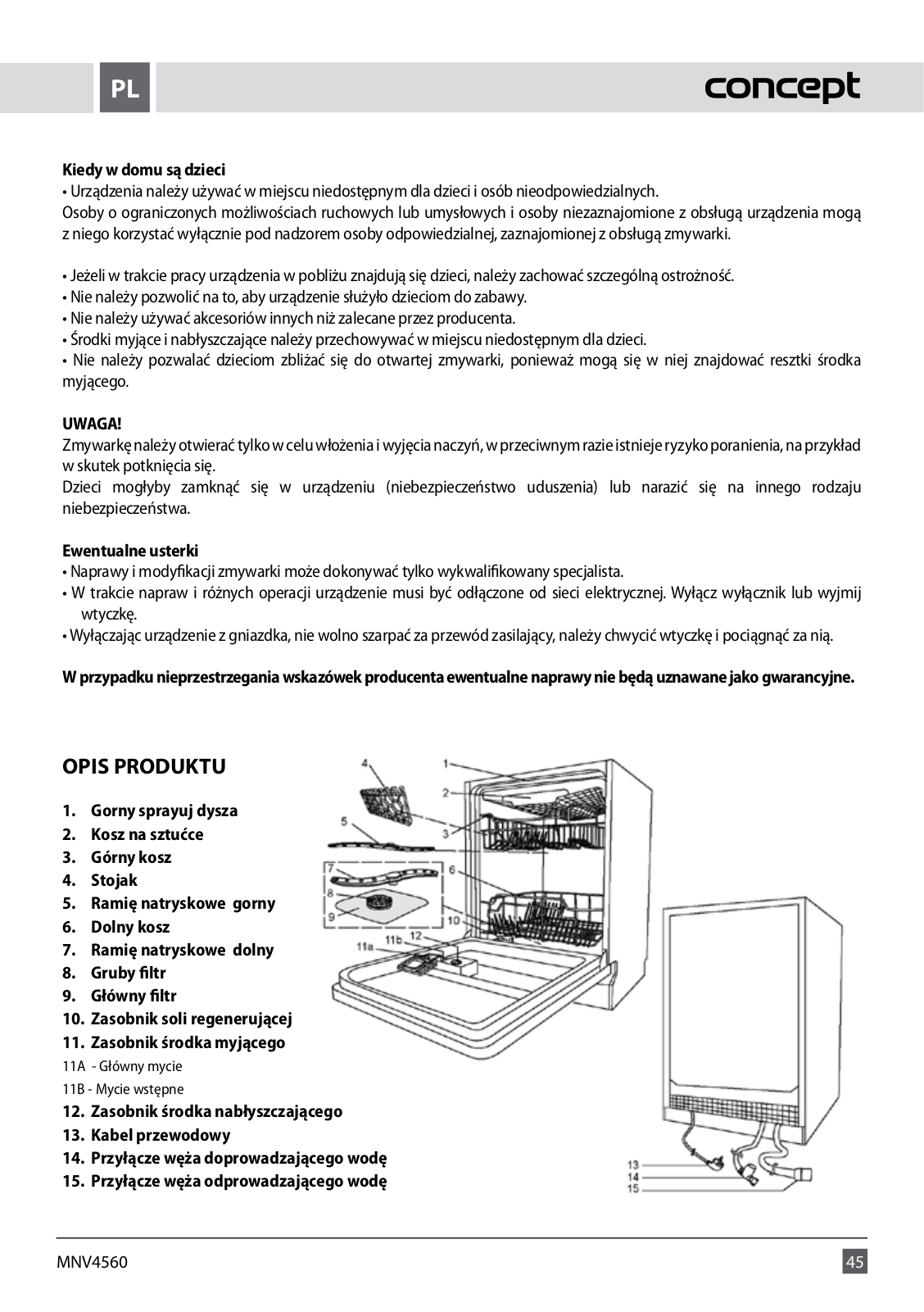

POPIS VÝROBKU

1.Horní ostřikovací tryska

2.Koš na příbory

3.Horní koš

4.Etažér

5.Ostřikovací rameno horní

6.Dolní koš

7.Ostřikovací rameno dolní

8.Hrubý filtr

9.Hlavní filtr

10.Zásobník regenerační soli

11.Zásobník mycího prostředku

11A. Zásobník mycího prostředku - hlavní mytí

11B. Zásobník mycího prostředku - předmytí

12.Zásobník lešticího prostředku

13.Přívodní kabel

14.Hadice přívodu vody

15.Odtoková hadice

POPIS OVLÁDACÍHO PANELU

1.	Displej	3.	Hodiny - Tlačítko funkce zpožděného
2.	ALT - Tlačítko alternativního mytí (mytí oběma		zapnutí (až 24 hodin)
	ostřikovacími rameny, mytí pouze horním	4.	P - Tlačítko volby mycího programu
	ostřikovacím ramenem, mytí pouze dolním	5.	Ф - Tlačítko hlavního vypínače
	oštřikovacím ramenem)

MNV4560

3

CZ

NÁVOD K OBSLUZE

Pro první mytí zakupte

•regeneračnísůl(podleodpovídajícítvrdostivody-vizdále)

•mycíprostředek

•lešticíprostředek

Používejte výhradně výrobky, které jsou určené pro myčky nádobí.

Zařízení ke změkčování vody

K účinnému mytí je potřebná měkká voda, to znamená voda s nízkým obsahem vápníku, jinak by se na nádobí a uvnitř myčky vytvářel vodní kámen. Voda z vodovodního potrubí, která přesahuje daný stupeň tvrdosti, musí být pro mycí provoz změkčena, tedy zbavena vápníku. Toho se dosáhne pomocí regenerační soli ve změkčovacím zařízení myčky. Nastavení a potřebné množství soli závisí na stupni tvrdosti vody z vodovodu.

Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních °dH, francouzských stupních °TH, britských stupních °Clarke a v mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody).

Změkčovač by měl být nastaven podle tvrdosti vody v místě použití spotřebiče. Informace o tvrdosti vody v dané oblasti vám poskytne místní vodárenský podnik. Podle následující tabulky nastavte regulátor dávek změkčovače vody.

Nastavení zařízení ke změkčování vody

1.Otevřete dvířka, pomocí tlačítka hlavního vypínače (1) zapněte myčku

2.Stiskněte tlačítko P - Tlačítko volby mycího programu (4) na déle než 5 sekund a tím aktivujete nastavování zařízení ke změkčování vody, které bude možné provést během následujících 60 sekund. (Indikátory soli a oplachování budou střídavě svítit během nastavování této funkce)

3.Stiskem tlačítka P - Tlačítko volby mycího programu (4) nastavte požadovanou hodnotu H1-H6.

4.Nastavenípotvrďtestiskemtlačítkahlavníhovypínače(1)

		Tvrdost vody				Spotřeba soli	Počet mycích
					Hodnota pozice
	°dH	°TH	°TH	mmol/l		(g/mycí cyklus)	cyklů ne 1kg soli
	0~5	0~9	0~6	0~0,94	H1	0	∕
	6-11	10-20	7-14	1.0-2.0	H2	20	60
	12-17	21-30	15-21	2.1-3.0	H3	30	50
	18-22	31-40	22-28	3.1-4.0	H4	40	40
	Nastavení zařízení ke změkčování		vody	4.1-6.0	H5	50	30
	23-34	41-60	29-42
	35-55	61-98	43-69	6.1-9.8	H6	60	20

Pozn. 1.

1dH = 1,25 Clarke = 1,78fH = 0,178mmol/l dH = German degree

fH = French degree Clark = British degree

Pozn. 2. Tato myčka je z výroby nastavena na hodnotu H4 ( EN50242)

4

MNV4560

CZ

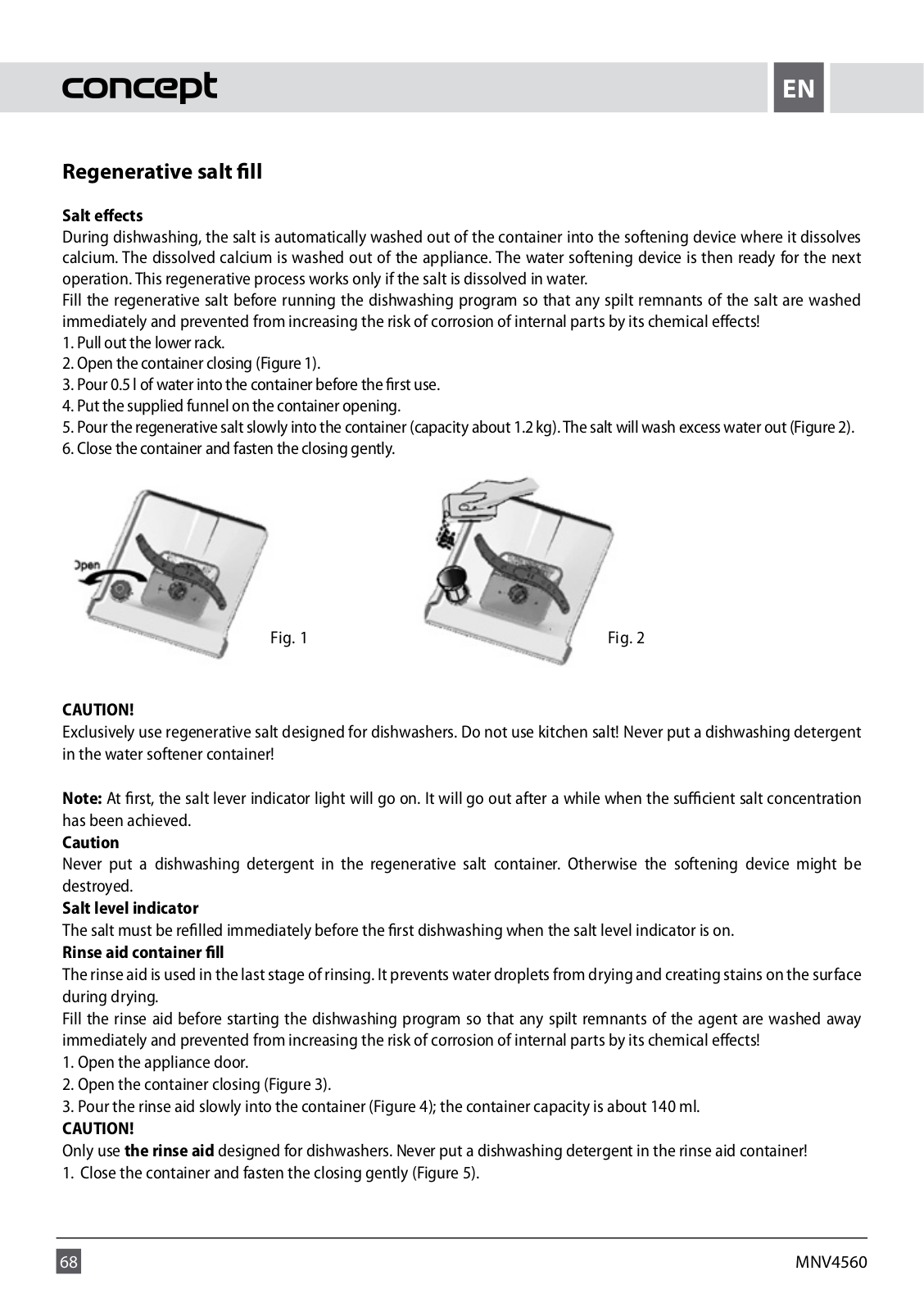

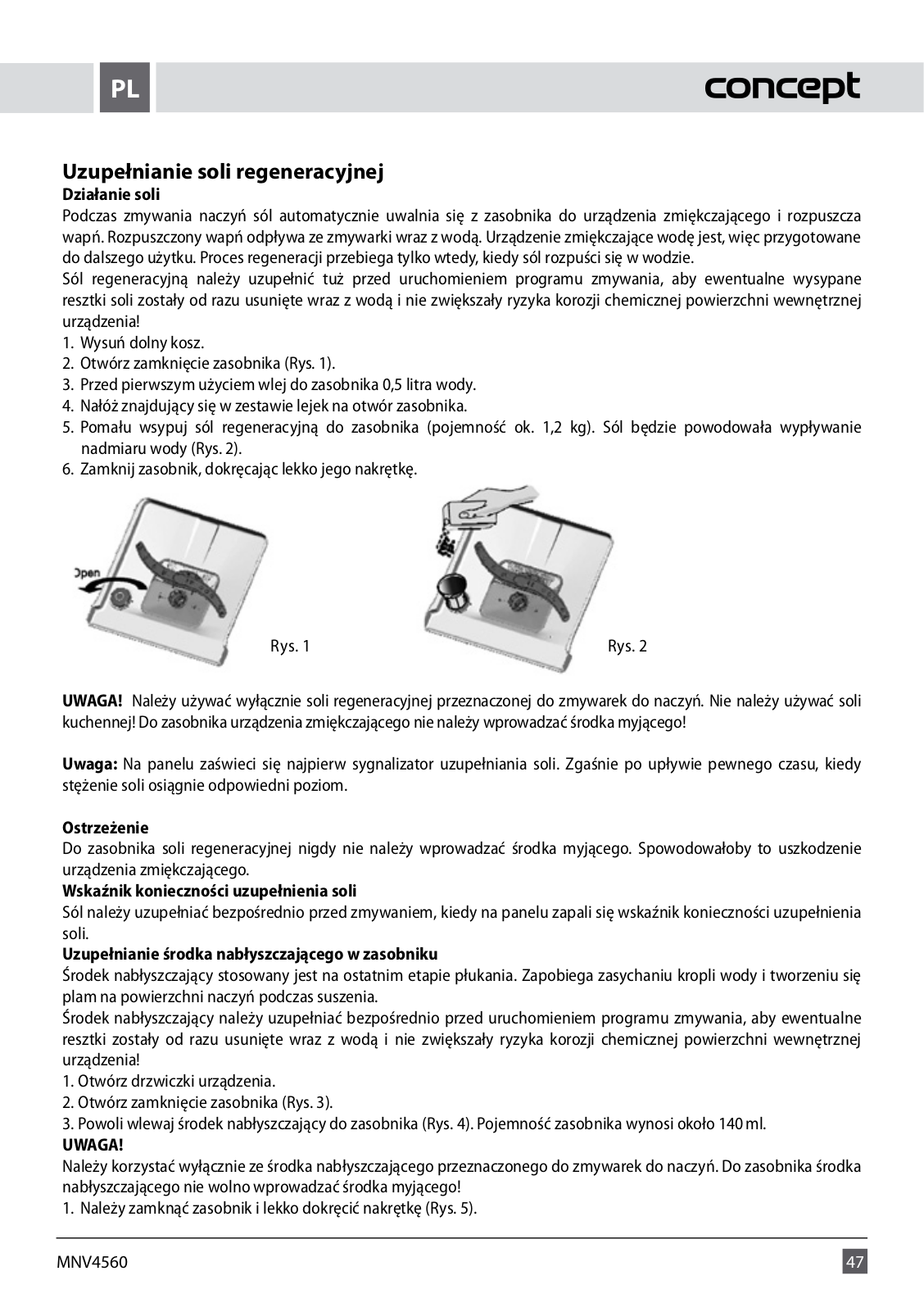

Plnění regenerační soli

Působení soli

Při mytí nádobí se sůl automaticky vyplavuje ze zásobníku do změkčovacího zařízení a rozpouští vápník. Rozpuštěný vápník je z myčky odplaven. Zařízení ke změkčení vody je poté znovu připraveno k další činnosti. Tento regenerační procesfungujejentehdy,kdyžsesůlvevoděrozpustí.Regeneračnísůldoplňujtepředspuštěnímmycíhoprogramu,aby se případné rozsypané zbytky soli ihned umyly a nemohly svým chemickým působením zvyšovat riziko koroze vnitřního povrchuspotřebiče!

1.Vysuňtedolníkoš.

2.Otevřete uzávěr zásobníku (Obr. 1).

3.Před prvním použitím do zásobníku nalijte 0,5 litru vody.

4.Nasaďtepřiloženýtrychtýřnaotvorzásobníku.

5.Pomalu sypte regenerační sůl do zásobníku (kapacita asi 1,2 kg). Sůl bude vyplavovat přebytečnou vodu ven (Obr. 2).

6.Uzavřete zásobník a lehce uzávěr dotáhněte.

Obr. 1

Obr. 2

POZOR! Používejte výhradně regenerační sůl určenou pro myčky nádobí. Nepoužívejte kuchyňskou sůl! Do zásobníku změkčovačenikdynepoužívejtemycíprostředek!

Pozn.: Ukazatel doplňování soli na panelu se nejdříve rozsvítí. Zhasne po určité době, až se vytvoří dostatečná koncentrace soli.

Varování

Mycí prostředek nikdy nedávejte do zásobníku regenerační soli. Zničili byste změkčovací zařízení.

Ukazatel doplňování soli

Sůljenutnodoplnitbezprostředněpředpříštímmytím,kdyžsenapanelurozsvítíukazateldoplňovánísoli.

Plnění lešticího prostředku do zásobníku

Lešticí prostředek je použit v poslední fázi oplachování. Zabrání zasychání kapek a tvorbě skvrn na povrchu nádobí během sušení.

Lešticí prostředek doplňujte před spuštěním mycího programu, aby se případné rozlité zbytky přípravku ihned umyly anemohlysvýmchemickýmpůsobenímzvyšovatrizikokorozevnitřníhopovrchu!

1.Otevřete dvířka spotřebiče.

2.Otevřete uzávěr zásobníku (Obr. 3).

3.Pomalu nalijte lešticí prostředek do zásobníku (Obr. 4), kapacita zásobníku je asi 140 ml.

POZOR!

Používejte výhradně lešticí prostředek určený pro myčky nádobí. Do zásobníku lešticího prostředku nikdy nedávejte mycíprostředek!

1. Uzavřete zásobník a lehce uzávěr dotáhněte (Obr. 5).

MNV4560

5

CZ

Obr. 3

Obr. 4

Obr. 5

Pokud se rozsvítí během mycího programu indikátor doplnění lešticího prostředku na displeji musí být před spuštěním dalšího mycího programu lešticí prostředek doplněn! Množství lešticího prostředku lze kontrolovat i opticky. Pokud je okénko vedle uzávěru zásobníku lešticího prostředku černé, je v zásobníku dostatek lešticího přípravku. Pokud je okénko světlé, je zásobník prázdný.

Nastavení dávkování lešticího prostředku

Dávkování lešticího prostředku lze nastavit v polohách 1-6. Před prvním použitím nastavte dávkování lešticího prostředku do polohy 2.

Pokud na nádobí zůstávají skvrny od vody, přidejte množství lešticího přípravku.

Pokudnanádobízůstáválepkavýfilm,snižtemnožstvílešticíhopřípravku.

1.Otevřete dvířka spotřebiče.

2.Otevřete uzávěr zásobníku (Obr. 3).

3.Přidejte/uberte dávkování lešticího přípravku.

4.Uzavřete zásobník a lehce uzávěr dotáhněte (Obr. 5)

Pokud používáte pouze mycí prostředek s integrovaným lešticím prostředkem, ponechte zásobník lešticího prostředku prázdný nebo snižte dávkování lešticího prostředku na minimum.

Používání mycího prostředku

Mycí prostředky lze podle formy rozdělit na čtyři skupiny:

a)Sypké,

b)Tekuté,

c)Tablety,

d)Kombinované mycí prostředky (např. tablety 3 v 1).

Podle chemického složení je lze rozdělit na dvě skupiny:

a)Alkalické,

b)S přírodními enzymy.

Dále je můžeme dělit na:

a)fosfátové a chlorové,

b)fosfátové a bezchlorové,

c)bezfosfátové a bezchlorové.

Při používání bezfosfátových mycích prostředků a při tvrdé vodě se může na nádobí a stěnách myčky objevit bílá usazenina. Té se dá předejít větší dávkou mycího prostředku.

6

MNV4560

CZ

Mycí prostředky bez chloru mají menší bělící účinek. To může vést ke zvýraznění skvrn po zbytcích čaje nebo ke zbarvení na dílech z plastických hmot.

Zde pomůže použití silnějšího mycího programu, zvýšení dávky mycího prostředku nebo použití chlorového mycího prostředku.

Zda je mycí prostředek vhodný pro stříbro, zjistíte v návodu na obalu mycího prostředku. S dalšími otázkami se obraťte na výrobce mycích prostředků.

Pokyny k mycímu prostředku

V myčce používejte běžně prodávané tekuté nebo práškové značkové mycí prostředky pro myčky, příp. tablety

(nepoužívejteprostředkyproručnímytí!).

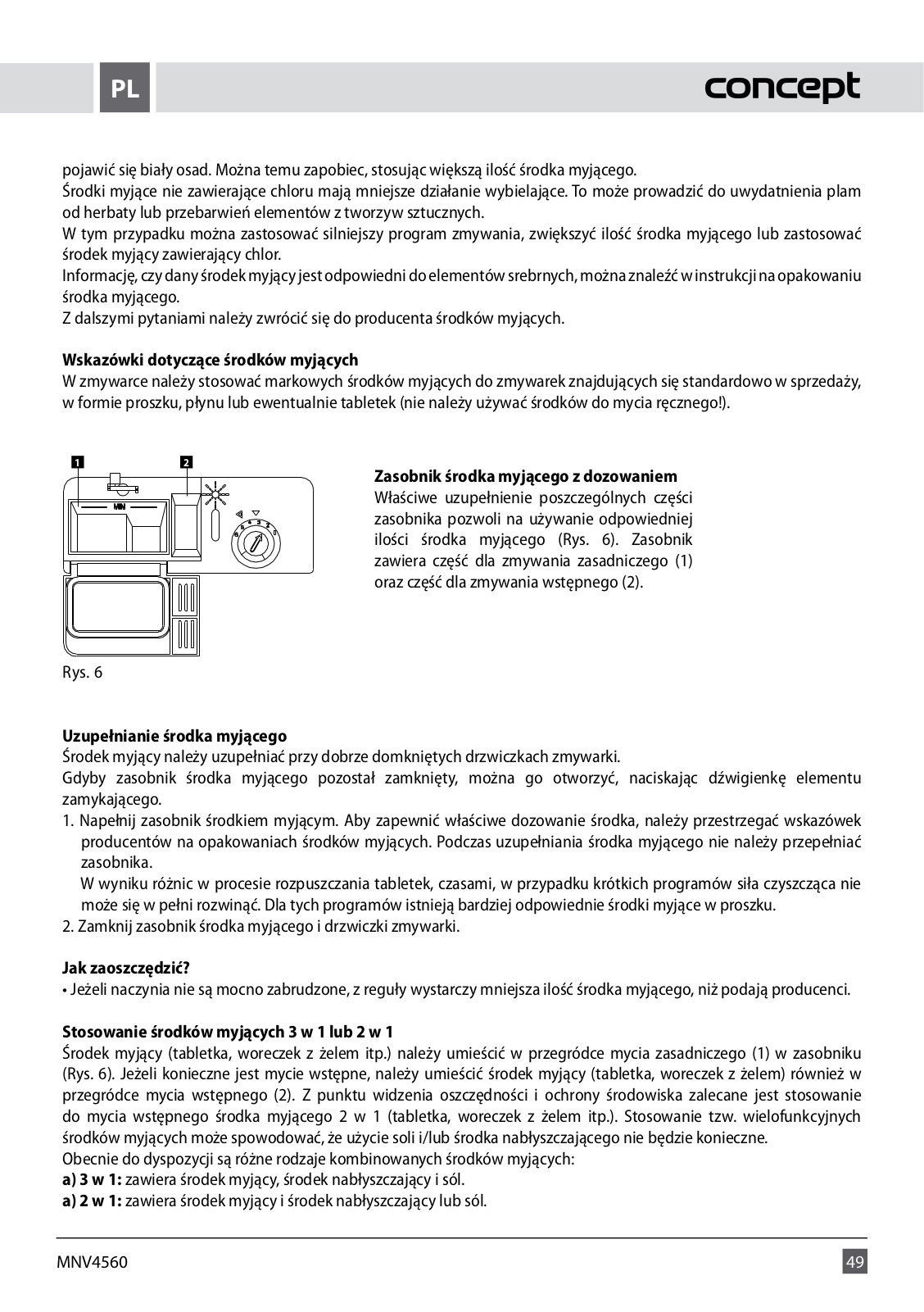

Zásobník mycího prostředku s dávkováním

Rozčlenění dávek v zásobníku Vám pomůže naplnit správné množství mycího prostředku (Obr. 6). Zásobník obsahuje Oddíl pro hlavní mytí (1) a oddíl pro předmytí (2).

Obr. 6

Plnění mycího prostředku

Mycíprostředekplňtepřiúplněotevřenýchdvířkáchmyčky.

Pokud by zásobník mycího prostředku zůstal uzavřený, stlačením páčky uzávěru jej otevřete.

1.Naplňtemycímprostředkemzásobník.Aby bylodávkování správné,dbejte prosím pokynů výrobce naobalu mycího prostředku.Připlněnímycíhoprostředkunepřeplňujtezásobník.

Vlivem rozdílného chování čisticích tablet při rozpouštění se někdy nemůže u krátkých programů plně rozvinout čisticí síla. Pro tyto programy jsou vhodnější práškové mycí prostředky.

2.Uzavřete zásobník mycího prostředku a zavřete dvířka myčky.

Jak uspořit

•Je-linádobímálošpinavé,zpravidlapostačímenšímnožstvímycíhoprostředku,nežjeuváděno.

Používání mycích prostředků 3 v 1 nebo 2 v 1

Mycí prostředek (tableta, gelový sáček atd) vkládejte do zásobníku Obr. 6, do oddílu pro hlavní mytí (1). V případě nutnosti předmytí je zapotřebí vložit mycí prostředek (tableta, gelový sáček atd) i do oddílu pro předmytí (2). Z úsporného hlediska a vzhledem k šetření životního prostředí doporučujeme použít pro předmytí mycí prostředek (tableta, gelový sáček atd) 2 v 1. Použití tzv. kombinovaných mycích prostředků může učinit nadbytečným používání lešticího prostředku a/nebo soli.

V současnosti jsou k dispozici různé druhy kombinovaných mycích prostředků:

a)3 v 1: obsahují mycí prostředek, lešticí prostředek a sůl.

b)2 v 1: obsahují mycí prostředek a lešticí prostředek nebo sůl.

MNV4560

7

CZ

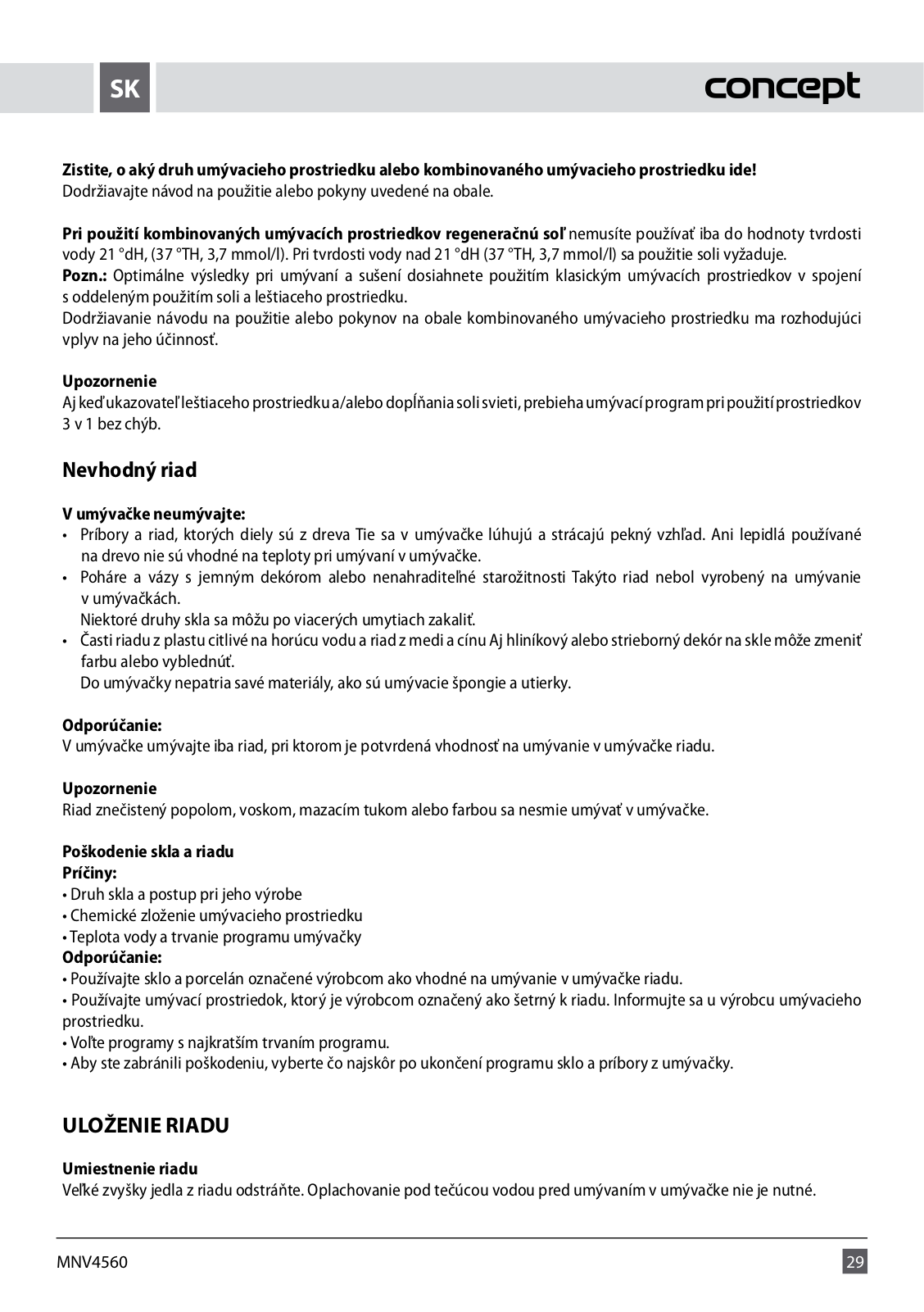

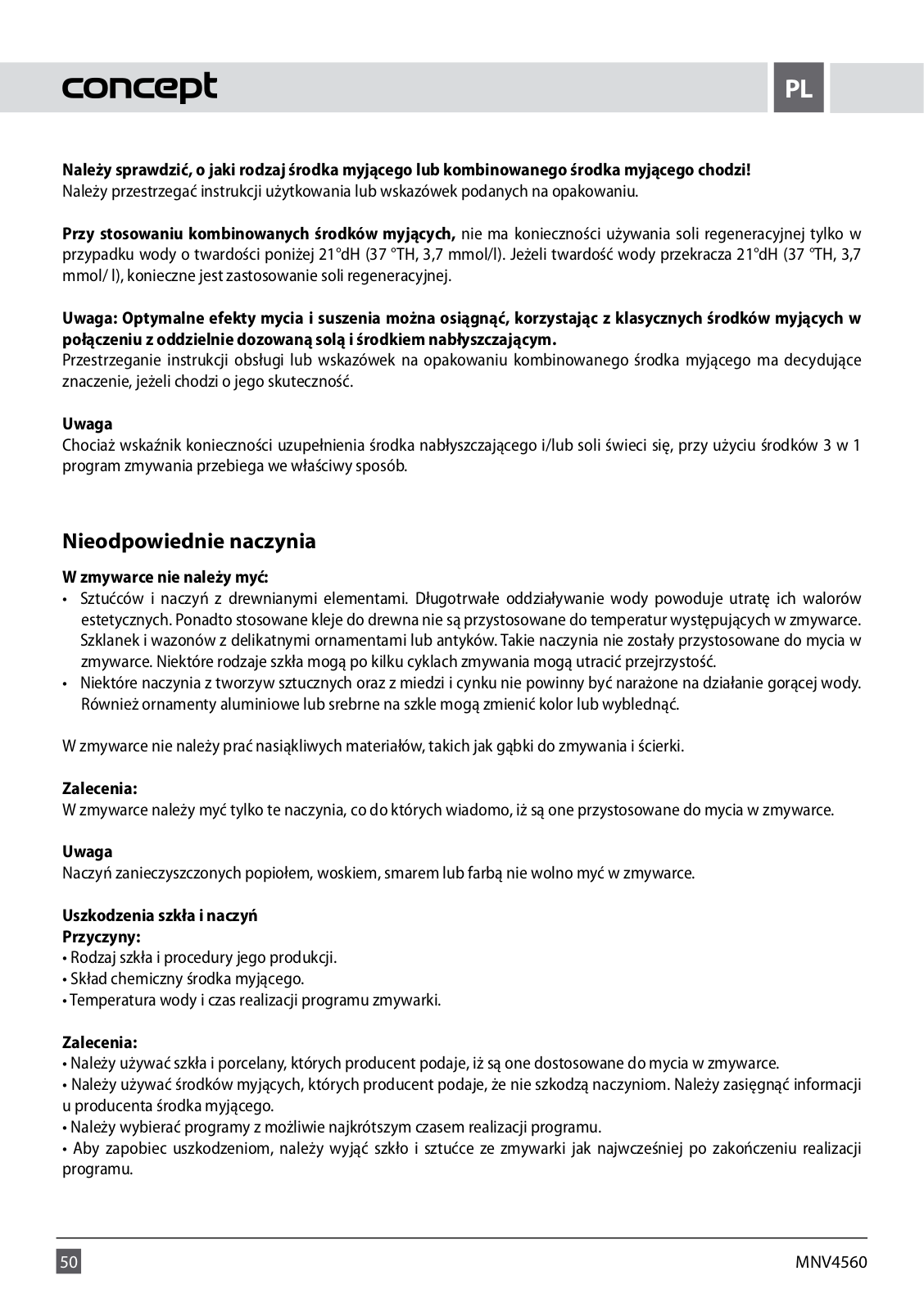

Zjistěte o jaký druh mycího prostředku nebo kombinovaného mycího prostředku se jedná!

Dodržujte návod k použití nebo pokyny na obalu.

Při použití kombinovaných mycích prostředků regenerační sůl nemusíte používat jen do hodnoty tvrdosti vody 21°dH (37 °TH, 3,7 mmol/ l). Při tvrdosti vody nad 21 °dH (37 °TH, 3,7 mmol / l) je použití soli vyžadováno.

Pozn.: Optimálních výsledků při mytí a sušení docílíte použitím klasických mycích prostředků ve spojení s odděleným použitím soli a lešticího prostředku.

Dodržování návodu k použití nebo pokynů na obalu kombinovaného mycího prostředku je rozhodující pro jeho účinnost.

Upozornění

I když ukazatel lešticího prostředku a/nebo doplňování soli svítí, probíhá mycí program při použití prostředků 3 v 1 bez závad.

Nevhodné nádobí

V myčce nemyjte:

•Příbory a nádobí, jejichž díly jsou ze dřeva. Ty se v myčce louhují a ztrácejí hezký vzhled. Také lepidla, používaná na dřevo, nejsou vhodná pro teploty při mytí v myčce.

•Sklenice a vázy s jemným dekorem, nebo nenahraditelné starožitnosti. Takové nádobí nebylo vyrobeno pro mytí v myčkách. Některé druhy skla se mohou po více mytích zakalit.

•Části nádobí z plastu choulostivé na horkou vodu a nádobí z mědi a cínu. Také hliníkový nebo stříbrný dekor na skle může změnit barvu nebo vyblednout.

Do myčky nepatří savé materiály, jako mycí houby a utěrky.

Doporučení:

V myčce umývejte pouze nádobí, u něhož je potvrzena vhodnost pro mytí v myčce nádobí.

Upozornění

Nádobí znečištěné popelem, voskem, mazacím tukem nebo barvou se nesmí v myčce mýt.

Poškození skla a nádobí

Příčiny:

•Druhsklaapostuppřijehovýrobě.

•Chemickésloženímycíhoprostředku.

•Teplotavodyadobatrváníprogramumyčky.

Doporučení:

•Používejteskloaporcelán,označenévýrobcemjakovhodnépromytívmyčce.

•Používejtemycíprostředek,kterýjevýrobcemoznačenjakošetrnýknádobí.Informujteseuvýrobcemycíhoprostředku.

•Volteprogramysnejkratšídoboutrváníprogramu.

•Abystezabránilipoškození,vyndejteconejdřívepoukončeníprogramuskloapříboryzmyčky.

ULOŽENÍ NÁDOBÍ

Umístění nádobí

Velkézbytkyjídlaznádobíodstraňte.Oplachovánípodtekoucívodoupředmytímvmyčcenenínutné.

8

MNV4560

CZ

Nádobí ukládejte následovně:

•šálky,sklenice,hrnceapod.ukládejtednemvzhůru,

•nádobívypouklénebosprohlubníukládejtešikmo,abyvodamohlaodtéci,

•nádobímusípevněstátanesmísekývat,

•nádobínesmíbránitotáčeníobouostřikovacíchramen.

Velmi malé kusy nádobí v myčce nemyjte, snadno by mohly vypadnout z košů.

Vyndávání nádobí

Abyste zabránili stékání vody a kapek vody z horního koše na nádobí v dolním koši, doporučujeme nejdříve vyndat nádobí z dolního koše a poté postupně z horních košů.

Příklad uložení nádobí:

Horní koš

Koš na příbory

Zadní stěna koše

Přední stěna koše

Spodní koš

MNV4560

9

CZ

Pro mytí větších kusů nádobí (hrnce, pánve apod.) sklopte držáky talířů v dolním koši (Obr. 8).

Příbory

Příbory vkládejte do kokše na příbory, nože ostřím směrem dolů. Zahnuté části příborů (vidličky, lžíce, lžičky) ukládejte do koše jedním směrem (dosažení lepšího mycího účinku). Dlouhé a špičaté předměty, které se nevejdou do tohoto

koše je možné uložit na etažér horního koše (Obr. 9)	Obr. 8
Etažér
Sklenice na stopce a vysoké sklenice opírejte o okraj
etažéru (ne o jiné nádobí).
Dlouhé kusy, servírovací a salátové příbory, sběračky nebo

kuchyňské nože ukládejte tak, aby nebránily v otáčení

ostřikovacím ramenům. Etažér můžete vyklápět a výškově nastavovat dle potřeby (Obr. 9).

Obr. 9

Změna výšky horního koše

Horní koš na nádobí může být dle potřeby nastaven do výšky, aby bylo buď v horním nebo dolním koši více místa pro vysoké díly nádobí. Nastavení výšky koše proveďte překlopením držadel na bocích horního koše. Při překlápění držadel dbejte, aby zaklapla až do krajní polohy.

Přehled programů

					Množství mycího	Doba mytí	Spotřeba	Spotřeba
	Program		Druh znečištění	Fáze programu	prostředku		energie
						(min)		vody (l)
					Předmytí/mytí		(kWh)
				1. Předmytí (50 °C)
			Pro hodně špinavé	2. Předmytí
			hrnce, pánve, kastroly	Mytí (65 °C)	5/30 g	165	1,4	17
			a hodně zaschlé zbytky	1. Oplachování	Nebo 3v1
			potravin	2. Oplachování (55 °C)
				Sušení
				Předmytí (45 °C)
		Daily	Pro normální a méně	Mytí (50°C)	5/30 g
				Oplachování		180	1,15	14
			špinavé nádobí		Nebo 3v1
				Oplachování (60 °C)
				Sušení
			Pro méně špinavé	Předmytí
				Mytí (50 °C)	5/30 g
			nádobí, talíře, misky,			175	0,93	11
				Oplachování (60 °C)	Nebo 3v1
			sklenice
				Sušení
10								MNV4560

CZ

						Množství mycího	Doba mytí	Spotřeba	Spotřeba
	Program			Druh znečištění	Fáze programu	prostředku		energie
							(min)		vody (l)
						Předmytí/mytí		(kWh)
					Předmytí
	Glass			Pro méně špinavé	Mytí (40 °C)
				nádobí, sklenice,	Oplachování (60 °C)	20g	115	0,95	13,5
				porcelán	Oplach
					Sušení
				Pro nádobí, které stačí	Předmytí (50 °C)
					Mytí (60 °C)	5/30 g
				opláchnout a mírně			60	1,15	10
					Oplachování (60 °C)	Nebo 3v1
				usušit
					Sušení
				Zrychlený program pro	Mytí (40 °C)
				méně špinavé nádobí,
					1. Oplachování	20g	40	0,6	10
				které nevyžaduje
					2. Oplachování (45 °C)
				sušení

Pozn.: Pokud není u fáze programu uvedená teplota, myčka vodu v této fázi neohřívá.

Pozn.: U málo zaplněné myčky často postačí použití nejbližšího slabšího programu.

Údaje k programům

Uváděné údaje platí za normálních podmínek. Větší odchylky mohou vzniknout vlivem:

•různého množství nádobí,

•teploty přítokové vody,

•tlaku vody ve vodovodním vedení,

•okolní teploty,

•tolerance napětí v el. síti,

•myčkou podmíněných odchylek (např. teplota, množství vody, ...)

Postup mytí nádobí v myčce

1.Otevřete dvířka myčky

2.Zkontrolujte, příp. doplňte sůl nebo lešticí prostředek.

3.Postupně vysuňte, naplňte a zasuňte zpět koše.

4.Nasypte odpovídající množství mycího prostředku do odpovídajících oddílů zásobníku.

5.Otevřete úplně vodovodní kohoutek.

6.Stiskem tlačítka hlavního vypínače (5) myčku zapněte. Rozsvítí se na okamžik všechny kontrolky a symboly.

7.Opakovaným stiskem tlačítka P (4) zvolte požadovaný program. Na displeji se ukáže předpokládaná doba trvání programu.

8.Stiskem tlačítka ALT můžete zvolit, zda se má použít horní ostřikovací rameno, spodní ostřikovací rameno nebo obě ostřikovací ramena.

9.Pokud požadujete odložený start mytí, stiskněte opakovaně tlačítko zpožděného zapnutí (3), abyste nastavili

MNV4560

11

CZ

požadovanou dobu zpožděného zapnutí (až 24 hodin) .

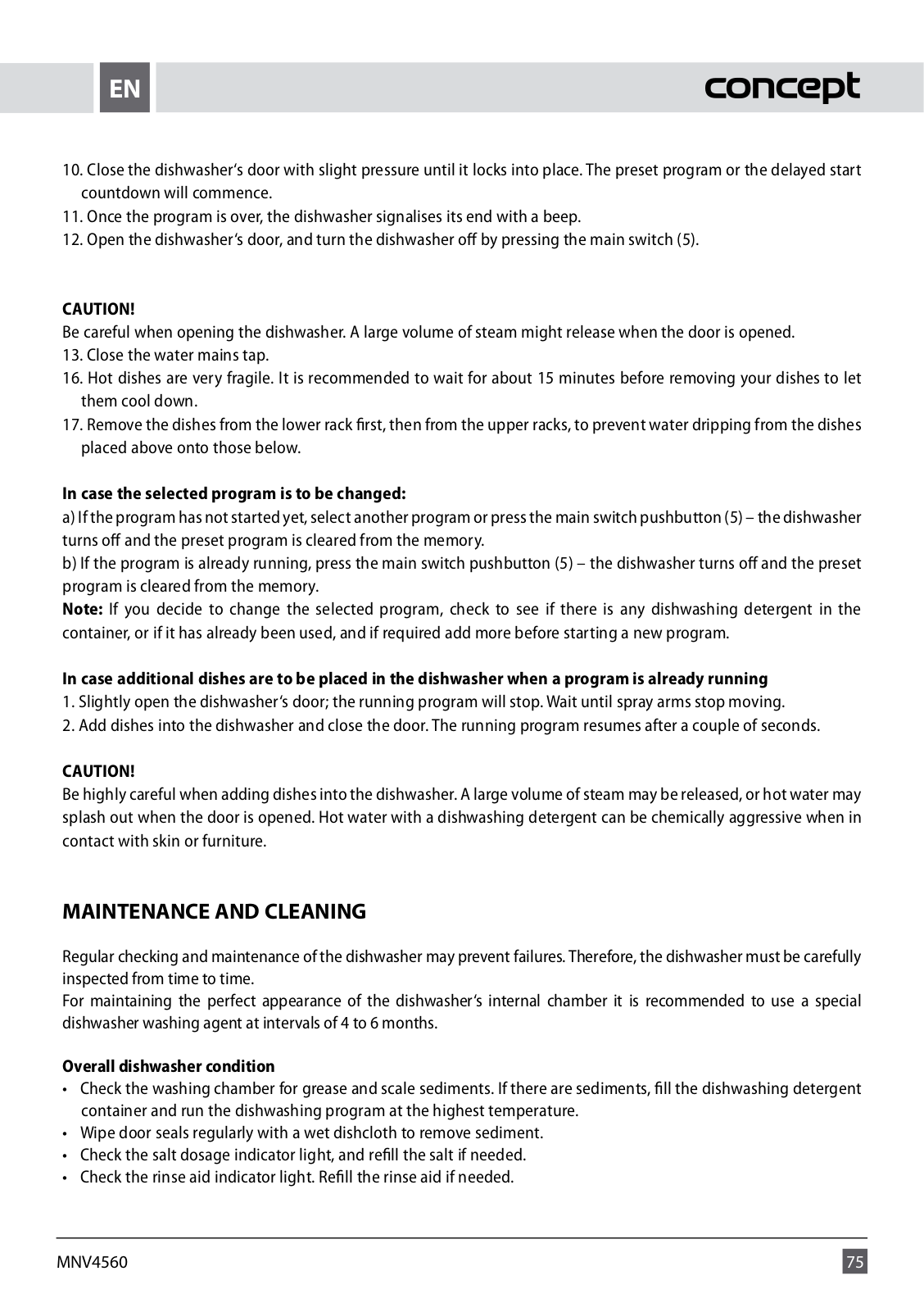

10.S mírným přitlačením řádně uzavřete dvířka myčky, až zaklapnou. Spustí se nastavený program, příp. odpočítávání odloženého startu.

11.Po skončení programu myčka pí+pnutím oznámí konec.

12.Oteřete dvířka, stiskem tlačítka hlavního vypínače (5) myčku vypněte.

POZOR!

Při otevírání myčky dbejte opatrnosti. Při otevření dvířek se může uvolnit velké množství horké páry.

13.Uzavřete vodovodní kohoutek.

14.Horké nádobí je velmi křehké. Doporučujeme před vyjmutím počkat přibližně 15 minut, aby umyté nádobí vychladlo.

15.Nejdříve vyjměte nádobí z dolního koše a pak z horních košů, abyste zamezili kapání vody z horního na spodní nádobí.

V případě, že potřebujete změnit zvolený program:

a)Pokud ještě nedošlo ke spuštění programu, zvolte jiný program nebo stiskněte tlačítko hlavního vypínače (5) - myčka se vypne a nastavený program se vymaže z paměti.

b)Pokud program již běží, stiskněte tlačítko hlavního vypínače (5) - myčka se vypne a nastavený program se vymaže z paměti.

Pozn.: Pokud se rozhodnete měnit spuštěný program, zkontrolujte, zda je v zásobníku mycího prostředku ještě mycí prostředek nebo zda už byl použit a bude třeba ho před spuštěním nového programu doplnit.

Pokud potřebujete přidat do myčky nádobí v průběhu spuštěného programu

1.Mírně pootevřete dvířka myčky, běžící program se zastaví. Vyčkejte dokud se ostřikovací ramena nezastaví.

2.Přidejte nádobí do myčky a dvířka znovu zavřete. Běžící program bude po několika vteřinách pokračovat.

POZOR!

Pokud do myčky přidáváte nádobí, dbejte opatrnosti. Při otevření dvířek se může uvolnit velké množství horké páry nebo vystříknout horká voda. Horká voda s mycím prostředkem v myčce může mít chemicky agresivní charakter při styku s pokožkou nebo částmi nábytku.

ÚDRŽBA A ČIŠTĚNÍ

Pravidelnou kontrolou a údržbou myčky předcházíte poruchám. Proto čas od času myčku pečlivě prohlédněte.

Pro udržení dokonalého vzhledu vnitřního prostoru myčky doporučujeme používat v časovém rozmezí 4 – 6 měsíců speciální čistič myčky.

Celkový stav myčky

•Zkontrolujtemycíprostor,zdavněmnejsouusazeninytukůavodníhokamene.Pokudseusazeninyobjeví,takzásobník mycíhoprostředkunaplňtemycímprostředkemaspusťtemycíprogramsnejvyššímycíteplotou.

•Těsněnídvířekotírejtepravidelněvlhkouutěrkou,abysteodstraniliusazeniny.

•Kontrolujteukazateldoplňovánísoli,vpřípaděpotřebysůldoplňte.

•Kontrolujteukazatellešticíhoprostředku.Lešticíprostředekpřípadnědoplňte.

12

MNV4560

CZ

Odtokové filtry

Odtokové filtry chrání vodní čerpadlo před velkými nečistotami z mycí

vody.

Tyto nečistoty mohou filtry případně zanést. Systém filtrů (Obr. 10) je

složenzhlavníhofiltru(1),hrubéhofiltru(2)ajemnéhofiltru(3).

Pokaždém mytí zkontrolujte stav filtrů zhlediska nečistot.

Po vytočení válce hrubého filtru můžete systém filtrů vyjmout.

Odstraňte usazeniny a filtry vyčistěte pod tekoucí vodou. Opačným

způsobemfiltryinstalujtezpět.

Nikdy nepoužívejte myčku bez správně instalovaného systému

Obr. 10

filtrů!

Ostřikovací ramena

Vápník a nečistoty z mycí vody mohou blokovat trysky a ložiska

ostřikovacích ramen.

• Kontrolujtevýstupní trysky ostřikovacích ramen, zdanejsou ucpány

zbytky jídel.

• Ostřikovací ramena v případě potřeby odšroubujte a vyjměte (Obr.

11). Omyjte je pod tekoucí vodou a umístěte zpět.

Obr. 11

Čištění ovládacího panelu a povrchu myčky

Použijte měkký vlhký hadřík. Nepoužívejte hrubé a ostré předměty nebo agresivní čisticí látky.

Chraňte zámek dvířek před vniknutím vlhkosti a vody.

Ochrana před zamrznutím

Pokud nebudete myčku delší dobu používat nebo ji budete uskladňovat do míst s výskytem nízkých teplot, je třeba udělat následující kroky:

1.Odpojte myčku od elektrické sítě.

2.Odpojte myčku od přívodu vody.

3.Odmontujte přívodní hadici a vylijte vodu z myčky. K zachycení vody můžete použít mělkou nádobu, např. lavor.

4.Připojte přívodní hadici znovu k myčce.

5.Vyjměte systém filtrů ve dně myčky a zbylou vodu v odtoku vysušte např. houbičkou.

Několik tipů k údržbě

•Pokaždémpoužitívypnětepřívodvodyanechtedvířkamyčkymírněotevřená,abyseuvnitřnehromadilavlhkost a zápach.

•Před údržbou a čištěním vypojte přívodní kabel ze zásuvky elektrického napětí.

MNV4560

13

CZ

K čištění nepoužívejte hrubé nástroje nebo houbičku na nádobí. Mohly by poškrábat povrch spotřebiče. Používejte vlhký hadřík namočený do vody se saponátem.

•Pokud na delší dobu opouštíte byt, spusťte mycí program bez vloženého nádobí, po ukončení programu vypojte přívodní kabel ze zásuvky elektrického napětí, uzavřete přívod vody a nechte dvířka myčky mírně otevřená, aby se uvnitř nehromadila vlhkost a zápach. Pootevřená dvířka také prodlužují životnost jejich těsnění.

•Pokudpotřebujetespotřebičpřemístit,udržujtehovesvislépoloze.Pokudtonenímožné,položtehoapřepravujte na zadní stěně.

•Jedním ze zdrojů zápachu jsou nečistoty usazené kolem jednotlivých těsnění. Kontrolujte je a případně otřete vlhkým hadříkem.

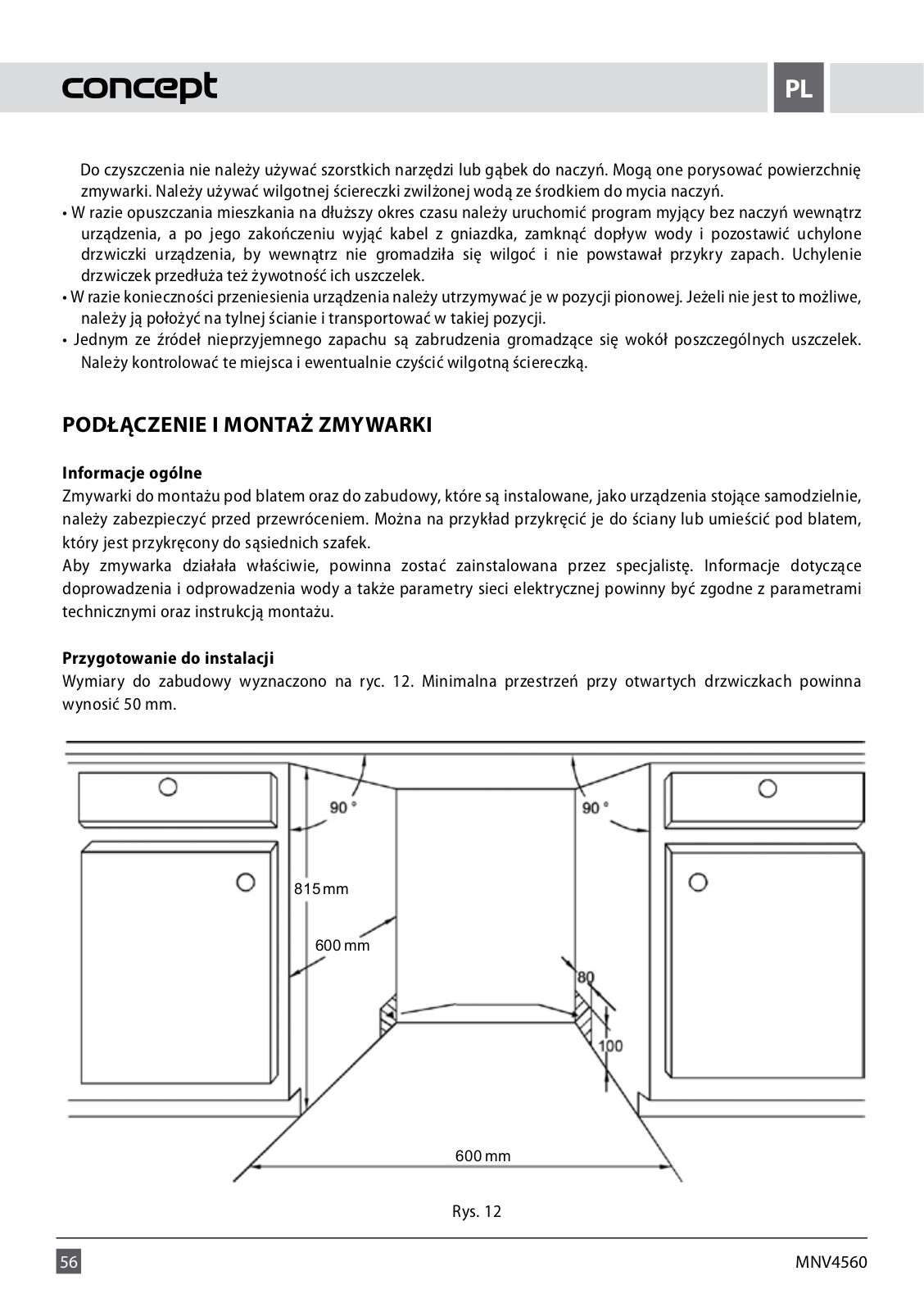

ZAPOJENÍ A MONTÁŽ MYČKY

Obecně

Podstavné a integrované myčky, které jsou dodatečně instalovány jako samostatně stojící, musí být zabezpečeny proti převrácení. Například přišroubovány ke stěně nebo umístěny pod spojitou pracovní desku, která je přišroubovaná k sousedním skříním.

Pro řádný provoz musí být myčka odborně zapojena. Údaje pro přítok a odtok vody, ale i parametry elektrické sítě musí odpovídat údajům, uvedeným v technických parametrech nebo v montážních pokynech.

Příprava pro instalaci

Rozměry pro vestavbu jsou na Obr. 12. Minimální prostor kolem otevřených dveří ponechte 50 mm.

815 mm

600 mm

600 mm

Obr. 12

14

MNV4560

CZ

Rozměry a upevnění krycí desky na dvířka myčky

Na Obr. 13 jsou požadované rozměry a umístění otvorů na krycí desce dvířek myčky

Obr. 13

Na připravenou krycí desku připevněte držadlo tak, aby upevňovací šrouby držadla měly zapuštěnou hlavu a nevyčnívaly ze zadní strany krycí desky. Do otvorů o prům. 2 mm namontujte závěsy (Obr. 14) a celek nasaďtenadvířkamyčky(Obr.15).

Obr. 14

Obr. 15

Nastavení síly pružiny zvedání dvířek

Vzhledem k použitému materiálu krycí desky dveří se bude lišit i její váha. Sílu pružiny, která zavírá dvířka, nastavte otáčením šroubů (Obr. 16) na spodní přední straně myčky tak, aby dveře držely v otevřené poloze a při nadzvednutí se lehce zavřely.

Obr. 16

MNV4560

15

CZ

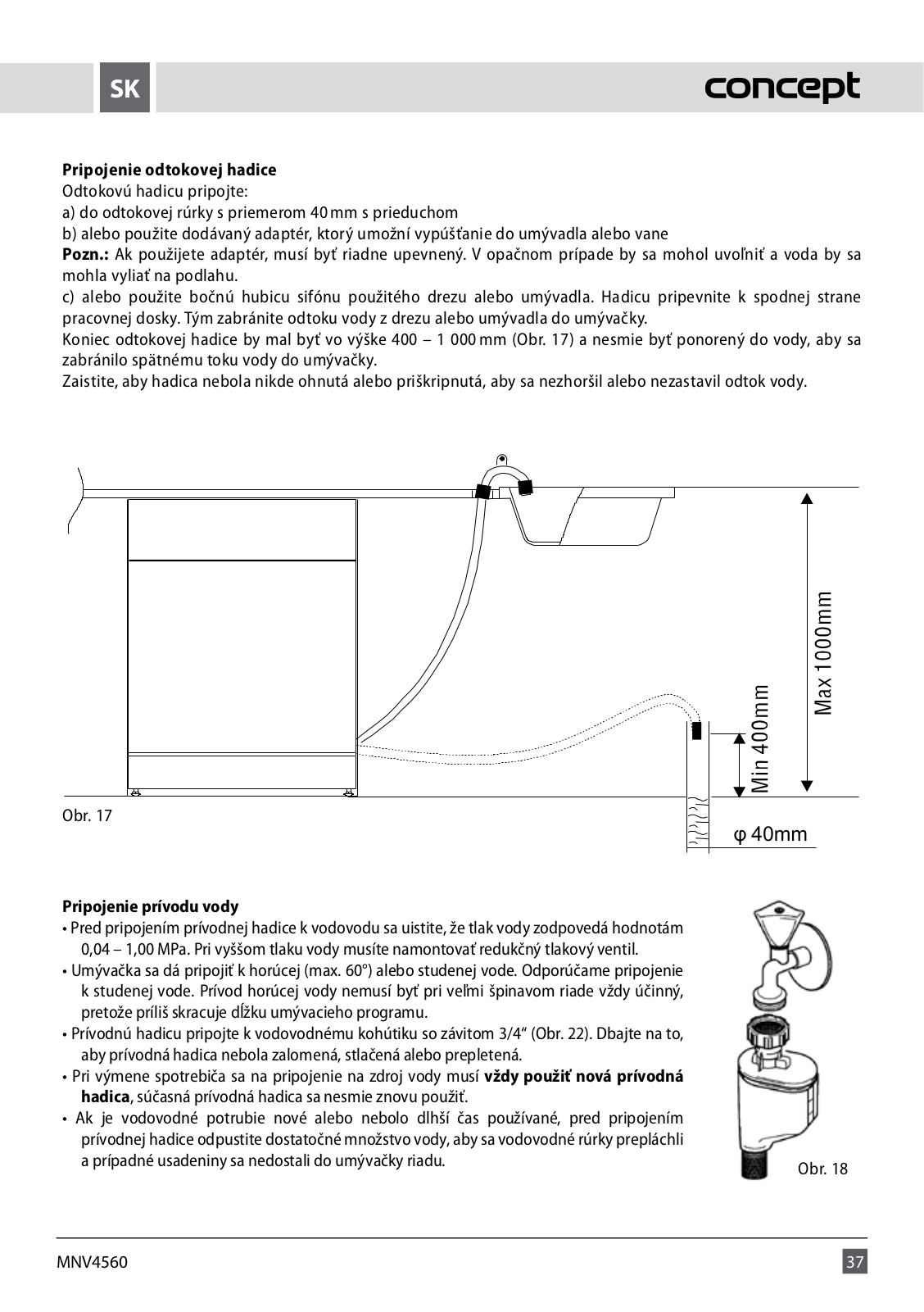

Připojení odtokové hadice

Odtokovou hadici připojte:

a)do odtokové trubky o průměru 40 mm s průduchem,

b)nebo použijte dodávaný adaptér, který umožní vypouštění do umyvadla nebo do vany.

Pozn.: Pokud použijete adaptér, musí být řádně upevněn. V opačném případě by mohlo dojít k jeho uvolnění a vylití vody na podlahu.

c) nebo použijte boční hubici sifonu použitého dřezu nebo umyvadla. Hadici připevněte ke spodní straně pracovní desky. Tím zabráníte odtoku vody z dřezu nebo z umyvadla do myčky.

Konec odtokové hadice by měl být ve výšce 400 – 1000 mm (Obr. 17) a nesmí být ponořen do vody, aby se zamezilo zpětnému toku vody do myčky.

Zajistěte, aby hadice nebyla nikde ohnutá nebo přiskřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody.

Obr. 17

Připojení přívodu vody

•Před připojením přívodní hadice k vodovodu se ujistěte, že tlak vody odpovídá hodnotám

0,04 – 1,00 MPa. Při vyšším tlaku vody musíte namontovat redukční tlakový ventil.

•Myčku je možné připojit k horké (max. 60°) nebo studené vodě. Doporučujeme připojení ke studené vodě. Přívod horké vody nemusí být u velmi zašpiněného nádobí vždy účinný, protože příliš zkracuje délku mycího programu.

•Přívodní hadici připojte k vodovodnímu kohoutku se závitem 3/4“ (Obr. 18). Dbejte na to, aby přívodní hadice nebyla zalomená, zmáčknutá nebo propletená.

•Při výměně spotřebiče musí být pro připojení na zdroj vody vždy použita nová přívodní hadice, stávající přívodní hadice nesmí být znovu použita.

•Pokud je vodovodní potrubí nové nebo nebylo delší dobu použité, před připojením přívodní hadice odpusťte dostatečné množství vody, aby se vodovodní trubky propláchly

	a případné usazeniny se nedostaly do myčky nádobí	Obr. 18
16		MNV4560

CZ

Připojení do elektrické sítě

•Ověřte,zdapřipojovanénapětíodpovídáhodnotámnatypovémštítkuspotřebiče.

•Používejtepouzezásuvkyelektrickéhonapětísuzemněním.

•Nepoužívejterozbočovacízástrčky,konektoryaniprodlužovacíkabely.Mohlybyzpůsobitnebezpečípožáruzpřehřátí.

•Zástrčkapřívodníhokabelumyčkymusíbýtmusíbýtvolněpřístupnáipojejíinstalaci.

•Změnypřipojenímůžeprovádětjenkvalifikovanýodborník.

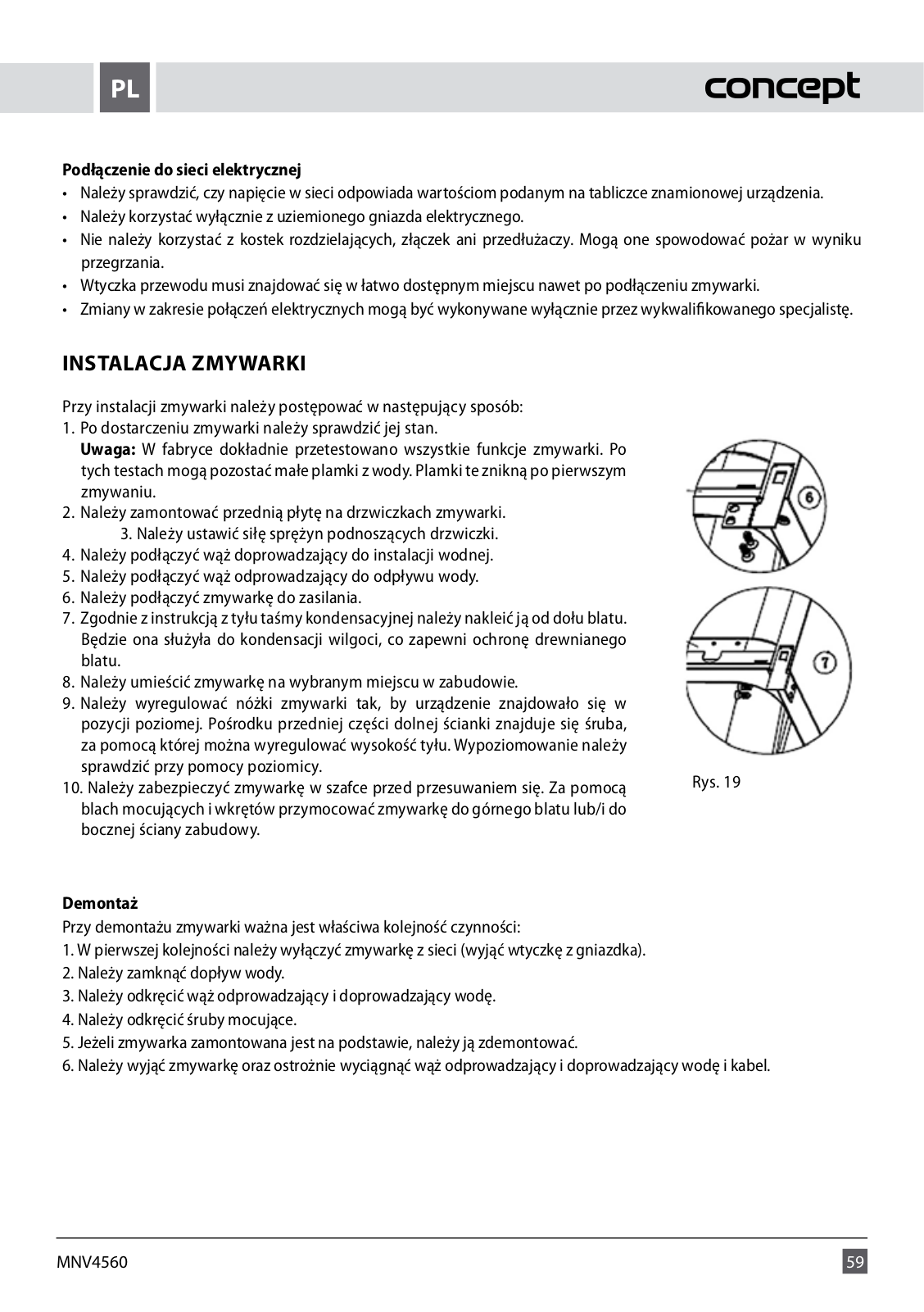

INSTALACE MYČKY

Při instalaci myčky dodržujte následující postup:

1.Zkontrolujte myčku při dodání.

Pozn.: Ve výrobě byly důkladně přezkoumány všechny funkce myčky. Po těchto zkouškách mohou zůstat malé skvrny od vody. Tyto skvrny zmizí po prvním mytí.

2.Upevněte krycí desku na dvířka myčky.

3.Nastavte sílu pružiny zvedání dvířek.

4.Připojte přívodní hadici k vodovodu.

5.Připojte odtokovou hadici k odpadu vody.

6.Zapojte myčku do elektrické sítě.

7.Podle instrukcí na zadní straně kondenzačního pásku ho nalepte na spodní část desky. Bude s na něm srážet vlhkost a dřevěná pracovní deska tím bude chráněná.

8.Zasuňte myčku do skříňky na zvolené místo.

9.Nastavením nožiček vyrovnejte myčku do vodorovné polohy. Na středu přední

	části spodní stěny je šroub, kterým lze nastavit zadní výšku. Správnost vyrovnání	Obr. 19
	zkontrolujete vodováhou.
	10. Zajistěte myčku ve skříňce proti posunutí pomocí připevňovacích plechů
	a vrutů připevněte myčku do horní desky nebo/i do boční stěny korpusu

Demontáž

Pokud demontujete myčku, je důležité dodržet správné pořadí úkonů:

1.Nejdříve odpojte myčku od elektrické sítě (vytáhněte zástrčku).

2.Uzavřete přívod vody.

3.Uvolněte hadice pro odtok a přítok vody.

4.Uvolněteupevňovacíšrouby.

5.Pokud je u myčky deskový podstavec, demontujte jej.

6.Vytáhněte myčku a přitom opatrně vytáhněte i hadice pro odtok a přítok vody a přívodní kabel.

MNV4560

17

CZ

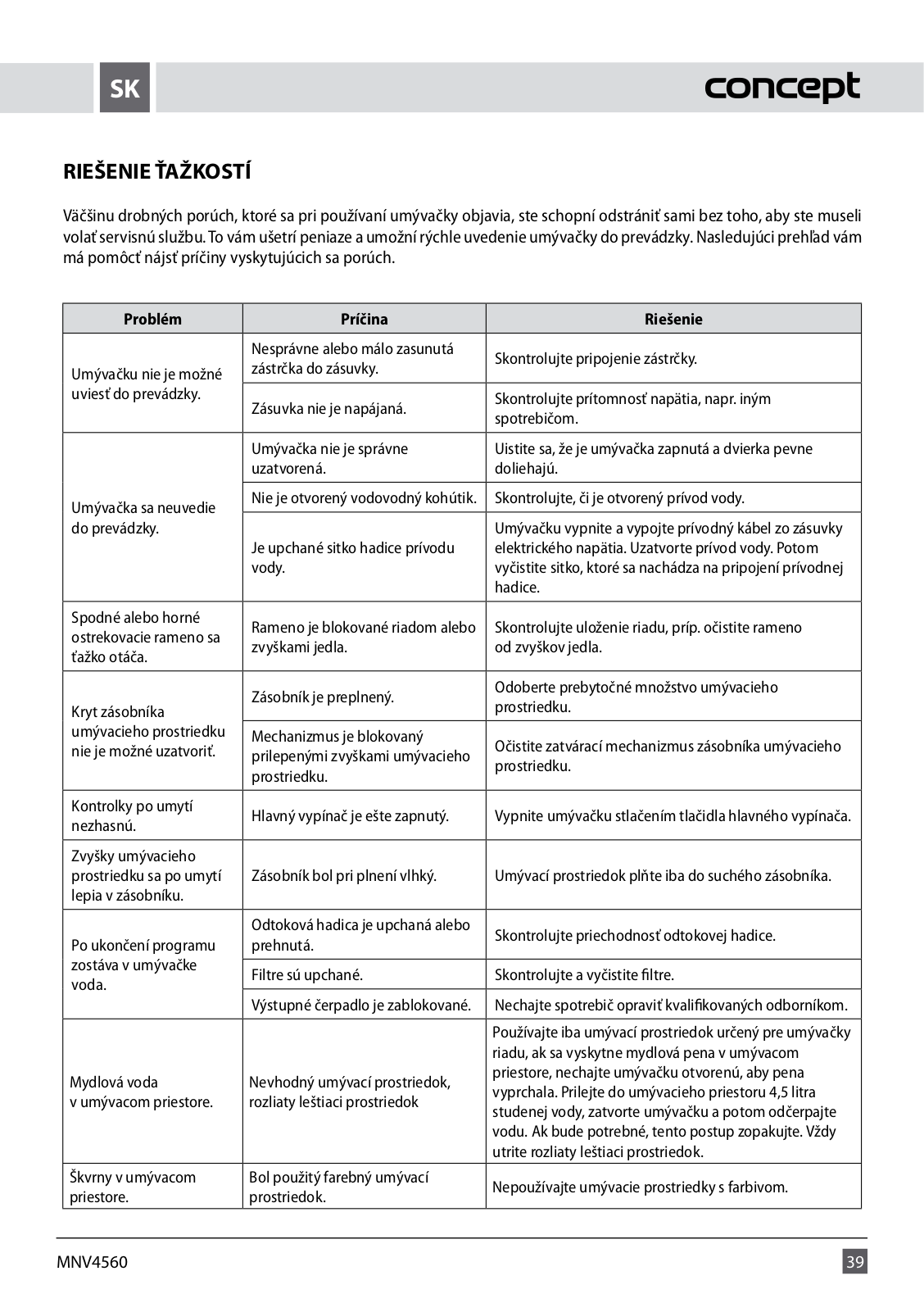

ŘEŠENÍ POTÍŽÍ

Většinu drobných závad, které se při používání myčky objeví, jste schopni odstranit sami, aniž byste museli volat servisní službu. To Vám ušetří peníze a umožní rychlé uvedení myčky do provozu. Následující přehled Vám má pomoci nalézt příčiny vyskytujících se závad.

		Problém	Příčina	Řešení
			Špatně nebo málo zasunutá	Zkontrolujte připojení zástrčky.
	Myčku nelze uvést		zástrčka do zásuvky.
	do provozu.		Zásuvka není napájena.	Zkontrolujte přítomnost napětí, např. jiným
				spotřebičem.
			Myčka není správně uzavřená.	Ujistěte se, že je myčka zapnutá a dvířka pevně doléhají.
	Myčka se neuvede		Není otevřen vodovodní kohoutek.	Zkontrolujte, zda je otevřen přívod vody.
	do provozu.		Je ucpané sítko hadice přívodu	Myčku vypněte a vypojte přívodní kabel ze zásuvky
			vody.	elektrického napětí. Zavřete přívod vody. Poté vyčistěte
				sítko, které se nachází na připojení přívodní hadice.
	Spodní nebo horní		Rameno je blokováno nádobím	Zkontrolujte uložení nádobí, příp. očistěte rameno
	ostřikovací rameno se		nebo zbytky jídla.	od zbytků jídla.
	těžce otáčí.
			Zásobník je přeplněn.	Odeberte přebytečné množství mycího prostředku.
	Kryt zásobníku mycího
			Mechanismus je blokován	Očistěte zavírací mechanismus zásobníku mycího
	prostředku nelze uzavřít.
			přilepenými zbytky mycího	prostředku.
			prostředku.
	Kontrolky po mytí		Hlavní vypínač je ještě zapnutý.	Vypněte myčku stisknutím tlačítka hlavního vypínače.
	nezhasnou.
	Zbytky mycího		Zásobník byl při plnění vlhký.	Mycíprostředekplňtejendosuchéhozásobníku.
	prostředku po umytí
	zůstávají v zásobníku.
			Odtoková hadice je ucpaná nebo	Zkontrolujte průchodnost odtokové hadice.
	Po ukončení programu		přehnutá.
	zůstává v myčce voda.		Filtry jsou ucpané.	Zkontrolujteavyčistětefiltry.
			Výstupní čerpadlo je zablokované.	Nechtespotřebičopravitkvalifikovanýmodborníkem.
			Nevhodný mycí prostředek, rozlitý	Používejte pouze mycí prostředek určený pro myčky
			lešticí prostředek.	nádobí, jestliže se vyskytne mýdlová pěna v mycím
	Mýdlová voda v mycím			prostoru, nechte myčku otevřenou, aby pěna vyprchala.
				Přilijte do mycího prostoru 4,5 litru studené vody,
	prostoru.
				zavřete myčku a poté odčerpejte vodu. Bude-li potřeba,
				tento postup zopakujte. Vždy otřete rozlitý lešticí
				prostředek.
	Skvrny v mycím prostoru.		Byl použit barevný mycí prostředek.	Nepoužívejte mycí prostředky s barvivem.
18				MNV4560

CZ

	Problém	Příčina	Řešení
	Nádobí není usušeno.	Zásobník lešticího prostředku je	Ujistěte se, že zásobník lešticího prostředku je naplněn.
		prázdný.
		Nesprávný program.	Zvolte výkonnější program.
	Nádobí a příbory nejsou
		Nesprávné uložení nádobí.	Ujistěte se, že činnost zásobníku lešticího prostředku
	čisté.
			a činnost ostřikovacích ramen není zablokována
			nesprávně uloženým nádobím.
		Extrémně tvrdá voda, nízká teplota	Vyndejte kovové nádobí, nepřidávejte mycí prostředek,
		vody, přeplněná myčka, nesprávné	vyberte nejdelší mycí program, spusťte myčku a nechte
		uložení nádobí, starý nebo vlhký	ji běžet 18 – 20 min, pak bude následovat hlavní
	Skvrnyafilm	mycí prostředek, prázdný zásobník	mytí, otevřete dvířka a na dno myčky nalijte 2 šálky
	na skleničkách a příborech.	lešticího prostředku, nesprávné	octa, zavřete dvířka a nechte myčku dokončit mycí
		dávkování mycího prostředku.	cyklus. Jestliže ocet nebude fungovat, zopakujte celý
			postup znovu a místo octa nasypte do myčky 1/4 šálku
			krystalické kyseliny citrónové.
		Kombinace měkké vody a příliš	Používejte méně mycího prostředku, jestliže máte
	Stopy na skle.	velkého množství čistícího	měkkou vodu a pro umytí skla zvolte nejkratší mycí
		prostředku.	cyklus.
	Žlutýnebohnědýfilm	Železité usazeniny ve vodě mohou	Kontaktujtespecializovanoufirmuzabývajícíse
	na vnitřním povrchu	způsobittvorbufilmu.	úpravouvodyapožádejtejeovhodnýfiltr.
	myčky.
		Usazené minerály z tvrdé vody.	Použijte vlhkou houbu s čistícím prostředkem
	Bílýfilmnavnitřním		a navlékněte si gumové rukavice. Nikdy nepoužívejte
	povrchu myčky.		žádné jiné čistící prostředky než ty určené pro myčky
			nádobí.
	Mírný únik páry.	Normální jev.	Je běžné, že pára odchází skrz zámek dvířek při cyklu
			sušení a vypouštění vody.
	Černénebošedéskvrny	Hliníkové příbory se při mytí	Použijte jemný brusný prostředek k vyčištění těchto
	na nádobí.	dotýkaly nádobí.	skvrn.Nevkládejtetentoprostředekdomyčky!!!
	Voda zůstane v mycím	Normální jev.	Malé množství vody okolo výpusti na spodní straně
	prostoru.		mycího prostoru udržuje těsnění lubrikované.
		Je přeplněn zásobník čistícího	Je přeplněn zásobník čistícího prostředku nebo leštidla,
	Myčka teče.	prostředku nebo leštidla, nebo není	nebo není myčka v rovině.
		myčka v rovině.
	Displejzobrazujeúdaj„E1“.	Myčka dlouho napouští vodu.	Zkontrolujte otevření přívodu vody.
	Displejzobrazujeúdaj„E4“.	Přetečení myčky.	Příliš mnoho přitékající vody. Zkontrolujte tlak přívodu
			vody.
	Displejzobrazujeúdaj„E8“.	Chyba ventilu přívodu vody.	Nechtespotřebičopravitkvalifikovanýmodborníkem.
MNV4560				19

CZ

Pozn.: Rohový vodovodní kohoutek prodávaný v ČR většinou obsahuje zpětný ventil, který může být při připojení zařízeníAqua-Stopzablokován,aztohodůvodupřístrojnenapouštívodu. Pro správnou funkci je třeba zpětný ventil z kohoutku vyjmout.

POZOR!

Uvědomte si, prosím, že návštěvu servisního technika musíte v případě chybného ovládání spotřebiče nebo v případě některé zde uvedené závady i v průběhu záruční doby uhradit.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

POZOR!

Uvědomte si, prosím, že návštěvu servisního technika musíte v případě chybného ovládání spotřebiče nebo v případě některé zde uvedené závady i v průběhu záruční doby uhradit.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

•Preferujterecyklaciobalovýchmateriálůastarýchspotřebičů.

•Krabiceodspotřebičemůžebýtdánadosběrutříděnéhoodpadu.

•Plastovésáčkyzpolyetylénu(PE)odevzdejtedosběrumateriálukrecyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

20

MNV4560

CZ

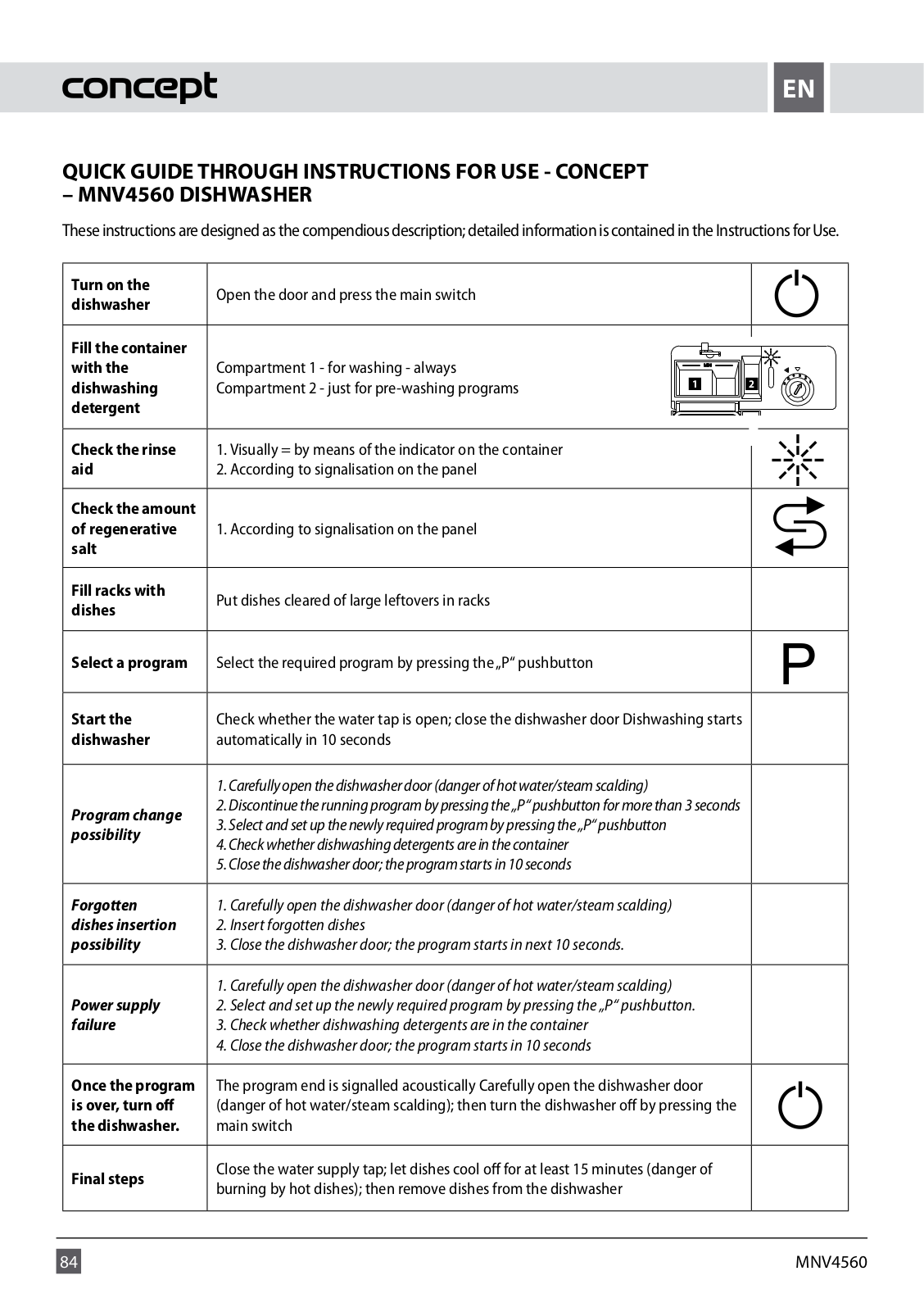

RYCHLÝ PRŮVODCE NÁVODEM K POUŽITÍ - CONCEPT MYČKA NÁDOBÍ MNV4560

Tento návod slouží jako stručný popis, pro detailní informace je přiložen Návod k použití

Zapněte myčku Otevřete dvířka, stiskněte hlavní vypínač.

	Naplňte	Oddíl 1 - pro mytí - vždy
	zásobník mycím		1	2
		Oddíl 2 - pouze pro programy s předmytím
	prostředkem
	Zkontrolujte	1. Opticky = pomocí ukazatele na zásobníku
	leštidlo	2. Dle signalizace na panelu
	Zkontrolujte stav	Dle signalizace na panelu
	regenerační soli
	Naplňte koše	Nádobí očištěné od velkých zbytků jídla vložte do košů
	nádobím
				P
	Vyberte program	Stiskemtlačítka„P“zvoltepožadovanýprogram
	Spusťte myčku	Přesvědčte se, zda je otevřen kouhoutek vody, zavřete dvířka myčky. Mytí se
		automaticky spustí během 10 sekund.
		1. Opatrně otevřete dvířka myčky (nebezpečí opaření horkou vodou nebo párou
	Možnost změny	2. Stiskem tlačítka „P“ na déle než 3 sekundy zrušíte běžící program
		3. Pomocí tlačítka „P“ nastavte nový požadovaný program
	programu
		4. Zkontrolujte zda jsou v zásobníku mycí prostředky
		5. Zavřete dvířka myčky, program se spustí během 10 sekund
	Možnost vložení	1. Opatrně otevřete dvířka myčky (nebezpečí opaření horkou vodou nebou párou)
	zapomenutého	2. Vložte zapomenuté nádobí
	nádobí	3. Zavřete dvířka myčky, program se spustí během následujících 10 sekund
	Pokud dojde	1. Opatrně otevřete dvířka myčky (nebezpečí opaření horkou vodou nebo párou
		2. Stiskem tlačítka „P“ nastavte nový požadovaný program
	k výpadku el.
		3. Zkontrolujte zda jsou v zásobníku mycí prostředky
	proudu
		4. Zavřete dvířka myčky, program se spustí během 10 sekund
	Po skončení	Ukončení programu je ohlášeno zvukovou signalizací. Opatrně otevřete dvířka
	programu	myčky (nebezpečí opaření horkou párou) a poté stiskem tlačítka hlavního vypínače
	vypněte myčku	vypněte myčku.
	Poslední kroky	Zavřetekohoutekpřívoduvody,nádobíponechejtealespoň15minutvychladnout
		(nebezpečí popálení horkým nádobím) a poté ho vyskládejte z myčky

MNV4560

21

SK

POĎAKOVANIE

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitím si preštudujte pozorne celý návod na obsluhu a potom ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

Technické parametre . . . . . .		.	. . . . .	. 1
Dôležité bezpečnostné upozornenia			. . . . .	. 2
Popis výrobku . . . . . . . . . . . . . . . . . .		. . .	. . . . . . . . . .	. . 3
Popis ovládacieho panela . . . .		.	. . . . .	. 4
Návod na obsluhu . . . . . . .		. .	. . . . .	4
Zariadenie na zmäkčovanie vody		. .	. . . . .	. 4
Nastavenie zariadenia na zmäkčovanie vody .				. 4
Plnenie leštiaceho prostriedku do zásobníka .				. 5
Nastavenie dávkovania leštiaceho prostriedku				. 6
Používanie umývacieho prostriedku			. . . . .	. 6
Plnenie umývacieho prostriedku		. .	. . . . .	. 7
Ako ušetriť . . . . . . . . . . .		.	. . . . .	. 7
Používanie umývacích prostriedkov 3 v 1 . . . . 7
Nevhodný riad . . . . . . . . .		.	. . . . .	. 8
Uloženie riadu . . . . . . . . .		.	. . . . .	. 8
Prehľad programov . . . . . . . . . . . . .		. . .	. . . . . . . . . .	11
Postup umývania riadu v umývačke			. . . . .	12
Údržba a čistenie . . . . . . . .		.	. . . . .	13
Zapojenie a montáž umývačky .		. .	. . . . .	15
Inštalácia umývačky . . . . . .		. .	. . . . .	19
Riešenie problémov . . . . . .		. .	. . . . .	21
Servis . . . . . . . . . . . . .		.	. . . . .	22
Ochrana životného prostredia . .		.	. . . . .	.22
Technické parametry
Napätie			220 – 240 V ~ 50 Hz
Príkon			1 760 – 2 100 W
Šírka			600 mm
Výška		815 mm (+70 mm) nastaviteľná
Hĺbka			600 mm
Rozsah tlaku prívodu vody			0,04 – 1,00 MPa (max.)
Kapacita			14 súprav riadu
Spotreba vody (progr. Normal)			11 litrov
Počet umývacích programov				6
Max. teplota pripojenej vody			60 °C
Hmotnosť			43 kg
Hlučnosť			<45 dB(A)

Deklarovaná hodnota emisie hluku tohoto spotrebiča je <45 dB(A), čo predstavuje hladinu A akustického výkonu vzhĺadom na referenčný akustický výkon 1 pW.

22

MNV4560

SK

DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA

Pri dodaní umývačky

•Ihneďpododanískontrolujteobalaumývačku,činevznikliškodypripreprave.

•Pokiaľjeumývačkapoškodená,neuvádzajtejudoprevádzky.Čonajskôrsaspojtesdodávateľom.

•Obalovýmateriálriadnezlikvidujte.

Pri inštalácii

•Priinštaláciiapripojenísariaďtemontážnymnávodom.

•Priinštaláciimusíbyťumývačkaodpojenáodelektrickejsiete.

•Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku umývačky. Používajte len zásuvky elektrického napätia s uzemnením.

•Podstavné alebo integrovateľné umývačky inštalujte iba pod spojité pracovné dosky, ktoré sú zoskrutkované s vedľajšími skrinkami, aby sa zabezpečila stabilita.

•PoinštaláciiumývačkymusiabyťjejzástrčkaabezpečnostnýventilAqua-Stopvoľneprístupné.

•Vplastovompuzdreprívodnejhadicejebezpečnostnýelektrickýventil(Aqua-Stop),vprívodnejhadicijeelektrickévedenie.

Preto neprerezávajte hadicu a puzdro s bezpečnostným ventilom neponárajte do vody.

•Pokiaľ spotrebič nestojí vo výklenku a je prístupná bočná stena, musí byť oblasť dverného závesu z bezpečnostných dôvodov zboku zakrytá (nebezpečenstvo poranenia).

V bežnej prevádzke

•Nepoužívajteumývačkuinak,akojeuvedenévtomtonávode.

•Nožeainépredmetysostrýmihrotmimusiabyťvkošinariaduloženéhrotmidolealebovovodorovnejpolohe.

•Umývačkupoužívajteibavdomácnostialennaumývaniekuchynskéhoriadu.

•Nesadajtesianestúpajtenaotvorenédvierkaumývačky.Umývačkabysamohlaprevrhnúť.

•Vodavumývacompriestoreniejepitná.

•Doumývaciehopriestorunedávajtežiadnerozpúšťadlá.Nebezpečenstvoexplózie.

•Používajtevýhradnevýrobky,ktorésúvhodnénapoužitievumývačkáchriadu.

•Vpriebehuprogramuotvárajtedvierkaumývačkyopatrne,vodamôževystreknúť.

•Dbajtenapokynytýkajúcesabezpečnostiapoužitiauvedenénaobalochumývacíchaleštiacichprostriedkov.

•Nedotýkajtesahorúcichpovrchovavykurovacíchteliespočaspoužívaniaalebokrátkopopoužitíspotrebiča.

•Vovnútornompriestorespotrebičaničneskladujte.

•Nedotýkajtesaspotrebičavlhkýmianimokrýmirukami.

•Vprípadeporuchyvypnitespotrebičavytiahnitezástrčkuzozásuvkyelektrickéhonapätia.

•Pravidelnekontrolujte,čispotrebičaprívodnýkábelniesúpoškodené.Nezapínajtepoškodenýspotrebič.

•Predčistenímspotrebičvypniteanechajtehovychladnúťaspoňna30minút.

•POZOR!Priotváranídvieroksamôžeuvoľniťveľkémnožstvoparyalebomôževystreknúťvoda.Buďteopatrní. Nebezpečenstvooparenia!

•Spotrebičnepoužívajtevprípade,žesúpoškodenédvierkaaleboichtesnenie.Nechajteichopraviťvautorizovanomservise.

•Nepoužívajtespotrebičbezsprávneinštalovanýchkrytovabezprednejdosky.

•V spotrebiči umývajte iba riad určený na umývanie v umývačke. Zabráňte kontaktu plastového riadu s vykurovacími telesami spotrebiča.

•Neponárajteprívodnýkábelalebozástrčkudovodyanidoinejkvapaliny.

Ak sú v domácnosti deti

•Nedovoľtedeťomanesvojprávnymosobámmanipulovaťsospotrebičom,používajtehomimoichdosahu.

Osoby so zníženou pohybovou schopnosťou, zníženým zmyslovým vnímaním, s nedostatočnou duševnou spôsobilosťou alebo osoby neoboznámené s obsluhou musia používať spotrebič iba pod dozorom zodpovednej osoby oboznámenej s obsluhou.

•Dbajtenazvýšenúopatrnosť,pokiaľsaspotrebičpoužívavblízkostidetí.

•Nedovoľte,abysaspotrebičpoužívalakohračka.

MNV4560

23

SK

•Nepoužívajteinépríslušenstvo,nežodporúčavýrobca.

•Umývaciealeštiaceprostriedkypreddeťmiuschovajte.

•Kotvorenejumývačkedetinepúšťajte,mohlibyvneještebyťzvyškyumývaciehoprostriedku.

POZOR!

Umývačku otvárajte iba na krátky čas na naplnenie a vybratie, aby nedošlo k zraneniu, napr. zakopnutím.

Deti by sa mohli do spotrebiča zatvoriť (nebezpečenstvo udusenia) alebo by mohli byť vystavené inému nebezpečenstvu.

Prípadné poruchy

•Umývačkumôžeopravovaťavykonávaťvnejzásahyibakvalifikovanýodborník.

•Priopraváchazásahochmusíbyťspotrebičodpojenýodelektrickejsiete.Vypniteističalebovytiahnitezástrčku.

•Priodpájaníspotrebičazozásuvkyelektrickéhonapätianikdyneťahajtezaprívodnýkábel,aleuchoptezástrčkuaťahomju odpojte.

Ak nedodržíte pokyny výrobcu, nemôže sa prípadná oprava uznať ako záručná.

POPISVÝROBKA

1.Horná ostrekovacia tryska

2.Kôš na príbory

3.Horný kôš

4.Etažér

5.Ostrekovacie rameno horné

6.Dolný kôš

7.Ostrekovacie rameno dolné

8.Hrubý filter

9.Hlavný filter

10.Zásobník regeneračnej soli

11.Zásobník umývacieho prostriedku

11A Hlavné mytie

11B Predmytie

12.Zásobník leštiaceho prostriedku

13.Prívodný kábel

14.Prípojka prívodnej hadice

15.Prípojka vypúšťacej hadice

POPIS OVLÁDACIEHO PANELA

1.Displej

2.ALT – tlačidlo alternatívneho umývania (umývanie oboma ostrekovacími ramenami, umývanie iba horným ostrekovacím ramenom, umývanie iba dolným ostrekovacím ramenom)

3.Hodiny – tlačidlo funkcie oneskoreného zapnutia (až 24 hodín)

4.P – tlačidlo voľby umývacieho programu

5.Ф – tlačidlo hlavného vypínača

24

MNV4560

SK

NÁVOD NA OBSLUHU

Na prvé umývanie zakúpte

•regeneračnúsoľ(podľazodpovedajúcejtvrdostivody–pozriďalej)

•umývacíprostriedok

•leštiaciprostriedok

Používajte výhradne výrobky, ktoré sú určené na používanie v umývačkách riadu.

Zariadenie na zmäkčovanie vody

Na účinné umývanie je potrebná mäkká voda, to znamená voda s nízkym obsahom vápnika, inak by sa na riade a vo vnútri umývačky vytváral vodný kameň. Voda z vodovodného potrubia, ktorá presahuje daný stupeň tvrdosti, sa musí na umývaciu prevádzku zmäkčiť, teda zbaviť vápnika. To sa dosiahne pomocou regeneračnej soli v zmäkčovacom zariadeníumývačky.Nastavenieapotrebnémnožstvosolizávisíodstupňatvrdostivodyzvodovodu.

Tvrdosť vody sa označuje v ekvivalentných stupňoch tvrdosti, nemeckých stupňoch °dH, francúzskych stupňoch °TH, britskýchstupňoch°Clarkeavmmol/l(milimolnaliter–medzinárodnájednotkatvrdostivody).

Zmäkčovadlo by sa malo nastaviť podľa tvrdosti vody v mieste použitia spotrebiča. Informácie o tvrdosti vody v danej oblasti vám poskytne miestny vodárenský podnik. Podľa nasledujúcej tabuľky nastavte regulátor dávok zmäkčovadla vody (Obr. 1).

Nastavenie zariadenia na zmäkčovanie vody

1.Otvorte dvierka, pomocou tlačidla hlavného vypínača (1) zapnite umývačku.

2.Stlačte tlačidlo P – tlačidlo voľby umývacieho programu (4) na viac než 5 sekúnd a tým aktivujete nastavovanie zariadenia na zmäkčovanie vody, ktoré bude možné vykonať počas nasledujúcich 60 sekúnd.

(Indikátory soli a oplachovania budú striedavo svietiť počas nastavovania tejto funkcie.)

3.Stlačením tlačidla P – tlačidlo voľby umývacieho programu (4) nastavte požadovanú hodnotu H1 – H6.

4.Nastaveniepotvrďtestlačenímtlačidlahlavnéhovypínača(1).

		TVRDOSŤ VODY			Hodnota	Spotreba soli	Počet umývacích
						(g/umývací	cyklov na 1 kg
	°dH	°TH	°TH	mmol/l	pozície
						cyklus)	soli
	0~5	0~9	0~6	0~0,94	H1	0	∕
	6-11	10-20	7-14	1.0-2.0	H2	20	60
	12-17	21-30	15-21	2.1-3.0	H3	30	50
	18-22	31-40	22-28	3.1-4.0	H4	40	40
	Nastavení zařízení ke změkčování vody			4.1-6.0	H5	50	30
	23-34	41-60	29-42
	35-55	61-98	43-69	6.1-9.8	H6	60	20

Pozn. 1.

1 dH = 1,25 Clarke = 1,78 fH = 0,178 mmol/l dH = German degree

fH = French degree Clark = British degree

Pozn. 2. Táto umývačka je z výroby nastavená na hodnotu H4 (EN50242)

MNV4560

25
