GUIA DO USUÁRIO

Po

CTK710P1A

Importante!

Observe as seguintes informações importantes antes de usar este produto.

• Antes de usar o adaptador de CA AD-5 opcional para alimentar o produto, certifique-se de
verificar o adaptador de CA para ver se está em boas condições de uso. Verifique
cuidadosamente o cabo de alimentação para ver se não há nenhuma ruptura, corte, fio
exposto ou outros danos sérios. Nunca deixe que crianças usem um adaptador de CA que
esteja seriamente avariado.

• Nunca tente recarregar as pilhas.

• Não utilize pilhas recarregáveis.

• Nunca misture pilhas usadas com novas.

• Utilize as pilhas recomendadas ou tipos equivalentes.

• Certifique-se sempre de que as polaridades positivas (+) e negativas (–) estão nas direções
corretas conforme indicado no compartimento das pilhas.

• Troque as pilhas o mais rápido possível ao primeiro sinal de enfraquecimento das mesmas.

• Não coloque os terminais das pilhas em curto-circuito.

• Este produto não é tencionado para crianças menores de 3 anos de idade.

• Utilize apenas o adaptador AD-5 CASIO.

• O adaptador de CA não é um brinquedo.

• Certifique-se de desconectar o adaptador de CA antes de limpar o produto.

Version: 1.0

Remarks

1-16

1-16

Recognized

*1: Depende do som

*1

X

Mode 3

0-127

12-108

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

*2 = não tem relação

2

X

X

9nH V = 1-127
O

9nH V = 0,8nH V = *
X

O

Bank select

Modulation

Data entry

O

O

O

Volume

Pan

O

O

Expression

O

1

1-16

Transmitted

Function ...

X

Mode 3

Default

36-96

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

Altered

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

X

9nH V = 0

9nH V = 100

X

X

Note OFF

X

X

O

0, 32

X

X

X

X

X

1

10

11

CTK-800

Basic Default

Model

Mensagens MIDI que podem ser enviadas e recebidas usando a porta USB.

Esta marca aplica somente nos países da União Européia.

CASIO Europe GmbH
Bornbarch 10, 22848 Norderstedt, Germany

Channel Changed

Mode Messages

Note

Number True voice

Velocity Note ON

After Key’s

Touch Ch’s

Pitch Bender

Control 6, 38

Change 7

628A-P-002A

Precauções de segurança

Congratulações pela escolha de um instrumento
musical eletrônico CASIO.

• Antes de utilizar o instrumento, certifique-se de ler
atentamente todas as instruções contidas neste
manual.

• Certifique-se de guardar toda a documentação do
usuário à mão para futuras referências.

Símbolos

Vários símbolos são usados neste guia do usuário e
no próprio produto para assegurar que o produto seja
usado segura e corretamente, e para prevenir lesões
ao usuário e outras pessoas, bem como danos à
propriedade. Os símbolos e seus significados são
apresentados a seguir.

PERIGO

Este símbolo indica uma informação que, se
ignorada ou aplicada incorretamente, cria o perigo
de morte ou sérias lesões pessoais.

ADVERTÊNCIA

Esta indicação estipula coisas que podem causar a
morte ou sérias lesões se o produto for operado
incorretamente, sem a observação desta indicação.

Exemplos dos símbolos

Este símbolo de triângulo ( ) significa
que o usuário deve tomar cuidado. (O
exemplo à esquerda indica que se deve
tomar cuidado com choque elétrico.)

Este círculo com uma linha transversal

) significa que a ação indicada não deve

(
ser realizada. As indicações dentro ou
perto deste símbolo são especificamente
proibidas. (O exemplo à esquerda indica
que é proibido desmontar algo.)

O círculo preto (
indicada deve ser realizada. As indicações
dentro deste símbolo são ações
especificamente instruídas para serem
realizadas. (O exemplo à esquerda indica
que o cabo de alimentação deve ser
desconectado da tomada elétrica.)

) significa que a ação

ATENÇÃO

Esta indicação estipula coisas que podem causar
lesões ou danos materiais se o produto for operado
incorretamente, sem a observação desta indicação.

628A-P-003A

P-1

Precauções de segurança

PERIGO

Pilhas alcalinas

Realize os seguintes passos imediatamente
se o fluido de uma pilha alcalina entrar em
contato com os seus olhos.

1. Não esfregue os olhos! Lave-os com água.

2. Procure um médico imediatamente.

Deixar o fluido de uma pilha alcalina no
olho pode causar a perda da visão.

ADVERTÊNCIA

Fumo, odor estranho, sobreaquecimento

Continuar a usar o produto se o mesmo
estiver emitindo fumo, odor estranho ou
calor cria o risco de incêndio e choque
elétrico. Realize os seguintes passos
imediatamente.

1. Desligue o produto.

2. Se estiver usando o adaptador de CA
para a alimentação, desconecte-o da
tomada elétrica.

3. Contate o revendedor original ou um
posto de serviço CASIO autorizado.

Adaptador de CA

● O uso incorreto do adaptador de CA cria
o risco de fogo e choque elétrico.
Certifique-se sempre de observar as
seguintes precauções.

• Certifique-se de utilizar apenas o

adaptador de CA especificado para
este produto.

• Utilize apenas uma fonte de energia

cuja voltagem esteja dentro do regime
marcado no adaptador de CA.

• Não sobrecarregue as tomadas

elétricas e cabos de extensão.

● O uso incorreto do cabo elétrico do
adaptador de CA pode avariar ou parti­lo, criando o risco de fogo e choque
elétrico. Certifique-se sempre de observar
as seguintes precauções.

• Nunca coloque objetos pesados sobre

o cabo nem o sujeite ao calor.

• Nunca tente modificar o cabo nem o

dobre excessivamente.

• Nunca torça nem estique o cabo.

• Se o cabo elétrico ou plugue sofrer

danos, entre em contato com o
revendedor original ou Provedor de
Serviço CASIO autorizado.

● Nunca toque no adaptador de CA com
as mãos molhadas.
Fazer isso cria o risco de choque elétrico.

● Utilize o adaptador de CA onde ele não
sofra salpicos de água. A água cria o
risco de fogo e choque elétrico.

● Não coloque um vaso ou qualquer outro
recipiente cheio com algum líquido em
cima do adaptador de CA. A água cria o
risco de fogo e choque elétrico.

Pilhas

O uso incorreto das pilhas pode causar o
vazamento de seu fluido, causando danos
aos objetos próximos, ou sua explosão,
criando o risco de incêndio e ferimentos às
pessoas. Certifique-se sempre de observar
as seguintes precauções.

• Nunca tente desmontar as pilhas nem as
deixe entrar em curto-circuito.

• Nunca exponha as pilhas ao calor nem
se desfaça delas através de incineração.

• Nunca misture pilhas usadas com novas.

• Nunca misture pilhas de tipos diferentes.

• Não carregue as pilhas.

• Certifique-se de que as polaridades
positivas (+) e negativas (–) das pilhas
estão nas direções corretas.

Não incinere o produto.

Nunca atire o produto ao fogo.
Fazer isso pode causar a sua explosão,
criando o risco de incêndio e ferimentos
pessoais.

Água e matérias estranhas

A infiltração de água e outros líquidos, bem
como de matérias estranhas (tais como
pedaços de metal) no produto cria o risco
de incêndio e choque elétrico. Realize os
seguintes passos imediatamente.

1. Desligue o produto.

2. Se estiver usando o adaptador de CA
para a alimentação, desconecte-o da
tomada elétrica.

3. Contate o revendedor original ou um
posto de serviço CASIO autorizado.

Desmontagem e modificação

Nunca tente desmontar este produto nem
o modifique de qualquer maneira. Fazer
isso cria o risco de incêndio, choque elétrico,
queimadura, ou outros ferimentos pessoais.
Deixe toda e qualquer inspeção interna,
ajuste ou manutenção para o revendedor
original ou posto de serviço CASIO
autorizado.

P-2

628A-P-004A

Precauções de segurança

Derrubamento e impacto

Continuar a usar o produto se o mesmo for
avariado por uma queda ou impacto forte
cria o risco de incêndio e choque elétrico.
Realize os seguintes passos imediatamente.

1. Desligue o produto.

2. Se estiver usando o adaptador de CA
para a alimentação, desconecte-o da
tomada elétrica.

3. Contate o revendedor original ou um
posto de serviço CASIO autorizado.

Sacos plásticos

Nunca coloque o saco plástico em que o
produto vem sobre a cabeça ou boca. Fazer
isso cria o risco de sufocamento.
Deve-se tomar especial cuidado com esta
precaução quando há crianças pequenas.

Não se apóie no produto ou suporte.*

Subir no produto ou suporte pode derrubá­lo ou avariá-lo. Deve-se tomar especial
cuidado quando há crianças pequenas.

Localização

Evite localizar o produto num suporte
instável, numa superfície desnivelada, ou
em qualquer outro lugar instável. Um lugar
instável pode causar a queda do produto,
criando o risco de incêndio e ferimentos
pessoais.

ATENÇÃO

Adaptador de CA

● O uso incorreto do adaptador de CA cria
o risco de incêndio e choque elétrico.
Certifique-se sempre de observar as
seguintes precauções.

• Não posicione o cabo elétrico perto de

um aquecedor ou outras fontes de
calor.

• Nunca desconecte o cabo de

alimentação puxando pelo próprio
cabo. Sempre segure o adaptador de
CA.

● O uso incorreto do adaptador de CA cria
o risco de incêndio e choque elétrico.
Certifique-se sempre de observar as
seguintes precauções.

• Insira o adaptador de CA na tomada

elétrica até onde ir.

• Desconecte o adaptador de CA da

tomada elétrica durante uma
tempestade ou antes de deixar para
uma viagem ou outra ausência
prolongada.

• Pelo menos uma vez por ano,

desconecte o adaptador de CA da
tomada elétrica e limpe qualquer
poeira aderida na área ao redor dos
pinos do plugue.

Relocalização do produto

Antes de mudar a posição do produto,
sempre desconecte o adaptador da tomada
elétrica e todos os outros cabos de conexão.
Deixar os cabos conectados cria o risco de
danos aos cabos, incêndio, e choque elétrico.

Limpeza

Antes de limpar o produto, sempre
desconecte o adaptador de CA da tomada
elétrica primeiro. Deixar o adaptador de
CA conectado cria o risco de danos ao
adaptador de CA, incêndio, e choque
elétrico.

Pilhas

O uso incorreto das pilhas pode causar o
seu vazamento, resultando em dados aos
objetos próximos, ou sua explosão, criando
o risco de incêndio e ferimentos pessoais.
Certifique-se sempre de observar as
seguintes precauções.

• Utilize apenas pilhas que são
especificadas para uso com este produto.

• Retire as pilhas do produto se não planeja
usá-lo durante um longo período de
tempo.

628A-P-005A

P-3

Precauções de segurança

Conectores

Conecte apenas os dispositivos e
equipamentos especificados para os
conectores do produto. A conexão de um
dispositivo ou equipamento não
especificado cria o risco de incêndio e
choque elétrico.

Localização

Evite os seguintes lugares para este
produto. Tais lugares criam o risco de
incêndio e choque elétrico.

• Áreas sujeitas a alta umidade ou grandes
quantidades de poeira

• Áreas de preparação de refeições ou
outras áreas sujeitas a fumaças oleosas

• Perto de aparelho de ar condicionado,
tapete aquecido, áreas expostas aos raios
solares direitos, dentro de um automóvel
estacionado sob o sol, ou qualquer outra
área que exponha o produto a altas
temperaturas

Mostrador

• Nunca exerça pressão na tela do
mostrador LCD nem a sujeite a impactos
fortes. Fazer isso pode rachar o vidro do
mostrador LCD, criando o risco de
ferimentos pessoais.

• Se o mostrador de cristal líquido rachar­se ou quebrar-se, nunca toque no líquido
dentro dele. O líquido pode causar uma
irritação na pele.

• Se o líquido do mostrador entrar em
contato com a sua boca, lave
imediatamente a boca com água e
procure um médico.

• Se o líquido do mostrador entrar em
contato com os seus olhos ou pele, lave a
parte afetada com água fresca durante
pelo menos 15 minutos, e procure um
médico.

Montagem correta do suporte*

Um suporte montado incorretamente pode
desmoronar, derrubando o produto e
criando o risco de ferimentos pessoais.
Certifique-se de montar o suporte
corretamente, seguindo as instruções de
montagem que o acompanham. Certifique­se de montar o produto corretamente no
suporte.

* O suporte é disponível como uma opção.

IMPORTANTE!

Substitua as pilhas imediatamente ou utilize o adaptador
de CA quando ocorrer qualquer um dos seguintes
sintomas.

• Indicador de alimentação escuro

• Instrumento não liga

• Mostrador escuro, difícil de ler

• Volume dos alto-falantes/fones de ouvido muito baixo

• Distorção do som produzido

• Interrupção ocasional do som ao tocar em volumes altos

• Falha repentina de energia ao tocar em volumes altos

• Escurecimento do mostrador durante a execução em
volume alto

• Som continua a soar mesmo depois de se soltar uma
tecla

• Um som totalmente diferente soa

• Execução anormal de um padrão de ritmo e de uma
canção de demonstração

• Volume do microfone anormalmente baixo

• Distorção da entrada do microfone

• Atenuação do indicador de alimentação quando se usa
o microfone

• Falha de energia repentina quando se usa o microfone

Volume sonoro

Não escute música em volumes muito altos
durante longos períodos de tempo. Especial
atenção deve ser dada quando se usa os
fones de ouvido. Um volume muito alto
pode avariar a sua audição.

Objetos pesados

Nunca coloque objetos pesados em cima
do produto.
Fazer isso pode deixar o topo do produto
pesado, resultando na queda do produto
ou do objeto colocado, criando o risco de
ferimentos pessoais.

P-4

Os nomes das empresas e dos produtos
usados neste manual podem ser as marcas
registradas de terceiros.

628A-P-006A

Introdução

Cuidados com o
Seu Teclado

Congratulações por escolher este instrumento musical da
CASIO. Este teclado oferece-lhe as seguintes características e
funções.

❐ 242 sons

Escolha entre sons orquestrais, sons sintetizados, e muito
mais.

❐ 100 ritmos

100 versáteis ritmos ajudam-lhe a dar mais vida às suas
performances de teclado.

❐ Acompanhamento Automático

Simplesmente toque um acorde e as partes de ritmo, baixo
e acorde correspondentes são tocadas automaticamente.

❐ Botão PIANO BANK

O toque de um botão o leva diretamente aos sons de piano
e lições de piano.

❐ Sistema de Lição em 3 Passos

O Sistema de Lição em 3 Passos permite-lhe praticar em
seu próprio ritmo. O teclado gradua automaticamente as
suas execuções, de modo que você possa seguir o seu
progresso durante o aprendizado.

• Sistema de Lição em 3 Passos: Agora você pode aprender
as partes que formam as canções incorporadas do
teclado. A orientação que aparece na tela do monitor o
ajuda a encontrar o caminho para a proficiência musical.

• Sistema de avaliação: O teclado pode ser configurado
para avaliar as suas execuções durante a lição do Passo
3 através de uma pontuação.

Evite o calor, umidade e luz direta do sol.

Não exponha o instrumento demasiadamente à luz direta do
sol, e não coloque-a perto de um ar condicionado ou de
qualquer lugar extremamente quente.

Não utilize perto de um televisor ou rádio.

Este instrumento pode causar interferência de vídeo ou áudio
com a recepção de um televisor ou rádio. Se isso acontecer,
afaste o instrumento do televisor ou rádio.

Não utilize verniz, diluentes ou produtos
similares para a limpeza do instrumento.

Limpe o teclado com um pano macio umedecido em uma
solução de água e um detergente neutro. Embeba o pano na
solução e torça-o até que fique quase seco.

Evite utilizar o instrumento em áreas sujeitas
a temperaturas extremas.

O calor extremo pode fazer que os números na tela LCD ficam
escuros e difíceis de ler. Isso corrige-se naturalmente quando
o teclado voltar à temperatura normal.

NOTA

• Podem-se notar algumas linhas no acabamento da caixa
deste teclado. Estas linhas são o resultado do processo
de moldagem usado para modelar o plástico da caixa.
Elas não são rachaduras nem rupturas no plástico, e
não são causa para preocupação.

❐ 100 canções incorporadas, incluindo peças

de piano

As canções incorporadas são divididas em dois grupos:
um banco de canções de 50 canções com acompanhamento
automático, e um banco de piano de 50 canções de piano.

❐ Sistema de Informação Musical

Uma grande tela LCD mostra graficamente os dedilhados,
as teclas do teclado a serem pressionadas, e as notas,
tornando a execução do teclado mais informativa e
agradável.

628A-P-007A

P-5

Sumário

Precauções de segurança .... P-1

Introdução.............................. P-5

Cuidados com o Seu

Teclado................................... P-5

Guia Geral .............................. P-8

Fixação do Suporte de Partitura .............. P-9

Referência Rápida ............... P-10

Para tocar o teclado ............................... P-10

Alimentação ......................... P-12

Utilização de pilhas ................................ P-12

Utilização do adaptador de CA .............. P-13

Desligamento automático do teclado ..... P-13

Operações Básicas ............. P-15

Execução do teclado.............................. P-15

Escolha de um som ............................... P-15

Uso do jaque para microfone ................. P-16

Acompanhamento

Automático .......................... P-17

Escolha de um ritmo .............................. P-17

Execução de um ritmo ........................... P-17

Ajuste do andamento ............................. P-18

Utilização do acompanhamento

automático ............................................. P-18

Utilização de um padrão de recheio ...... P-20

Início por encadeamento do
acompanhamento com execução

de ritmo .................................................. P-20

Definições .............................................. P-13

Conexões ............................. P-14

Terminal para fones de

PHONES/OUTPUT ................................ P-14

Conexão a um computador ou outro

equipamento .......................................... P-14

Terminal SUSTAIN ................................. P-14

Jaque para microfone ............................ P-14

Acessórios e opções .............................. P-14

P-6

Execução de uma Canção

Incorporada ......................... P-21

Para executar uma canção do

banco de canções .................................. P-21

Para executar uma canção do

banco de piano ...................................... P-22

Ajuste do andamento ............................. P-22

Para mudar o som da melodia ............... P-23

Para tocar todas as canções

em sucessão .......................................... P-23

Uso do botão PIANO BANK ................... P-23

628A-P-008A

Sumário

Lição em 3 Passos .............. P-24

Modo de avaliação ................................. P-25

Uso das funções de lição e modo de

avaliação ................................................ P-25

Passo 1 - Domínio do ritmo ................... P-25

Passo 2 - Domínio das notas ................. P-26

Passo 3 - Execução na velocidade

normal .................................................... P-26

Guia vocal de dedilhado ........................ P-27

Ajustes do Teclado ............. P-28

Ajuste do volume do acompanhamento

e do banco de canções .......................... P-28

Transposição do teclado ........................ P-28

Afinação do teclado ............................... P-29

Apêndice ................................ A-1

Lista de sons ............................................ A-1

Lista dos instrumentos de Percussão ...... A-5

Quadros de Acordes Dedilhados ............. A-6

Lista de ritmos .......................................... A-8

Lista de canções ...................................... A-9

Mensagens MIDI que podem ser
enviadas e recebidas usando a
porta USB.

Conexão a um computador.....

Conexão a um computador.................... P-30

Sons General MIDI ................................ P-31

Alteração das configurações.................. P-31

P-30

Localização e Solução de

Problemas ............................ P-33

Especificações .................... P-34

628A-P-009A

P-7

Guia Geral

B

1 2

5 6 7 98

E

3 4

*

BA0 C D F G

P-8

I J

ONL MK

P Q R US T

H

628A-P-010A

Guia Geral

1

Controle de volume do microfone (MIC VOLUME)

2

Indicador de alimentação

3

Interruptor de alimentação/modo (POWER/MODE)

4

Controle do volume principal (MAIN VOLUME)

● SONG BANK/PIANO BANK/RHYTHM CONTROLLER
(CONTROLADOR DO BANCO DE CANÇÕES/BANCO
DE PIANO/RITMO)

5

Botão de recheio (FILL-IN)

6

Botão de encadeamento (SYNCHRO)

7

Botão de início/parada (START/STOP)

8

Botões de andamento (TEMPO)

9 Botão de ajuste (SETTING)
0 Lista dos instrumentos de percussão
A Nome de acorde
B Alto-falantes
C Lista ritmos
D Lista de sons
E Mostrador
F Lista do banco de canções
G

Lista do banco de piano

Painel Posterior

H

Voz de contagem de 1 a 5 (COUNT VOICE)

I Botões [+]/[–]

• Valores negativos podem ser mudados somente

utilizando [+] e [–] para aumentar ou diminuir o valor
exibido.

J Botões numéricos

• Para a introdução de números para mudar os ajustes

exibidos.

K

Botão de som (TONE)

L

Botão de ritmo (RHYTHM)

M

Botão do banco de canções (SONG BANK)

N

Botão do banco de piano (PIANO BANK)

● 3-STEP LESSON (LIÇÃO EM 3 PASSOS)

O

Botão do passo 1 (STEP 1)

P

Botão do passo 2 (STEP 2)

Q

Botão do passo 3 (STEP 3)

R

Botão de pontuação (SCORING)

S

Botão do lado esquerdo (LEFT)

T

Botão do lado direito (RIGHT)

U

Botão de falar (SPEAK)

WV X Y Z

V

Porta USB

W

Terminal SUSTAIN

X

Jaque DC 9V

Y

Terminal PHONES/OUTPUT

Z Jaque MIC IN

*Fixação do Suporte de Partitura

Insira ambas as extremidades do suporte de partituras
fornecido com o teclado nos dois orifícios na superfície
superior.

NOTA

• Os exemplos de exibição mostrados neste Guia do Usuário têm o propósito exclusivo de ilustração. O texto e valores reais
que aparecem no mostrador podem diferir dos exemplos mostrados neste Guia do Usuário.

• Ver a tela de um mostrador de cristal líquido de um ângulo pode mudar a aparência do contraste do mostrador. O contraste
do mostrador deste teclado é ajustado para permitir uma visão fácil para uma pessoa sentada em uma cadeira em frente do
teclado. Repare que o contraste do mostrador é fixo, e não pode ser ajustado.

628A-P-011A

P-9

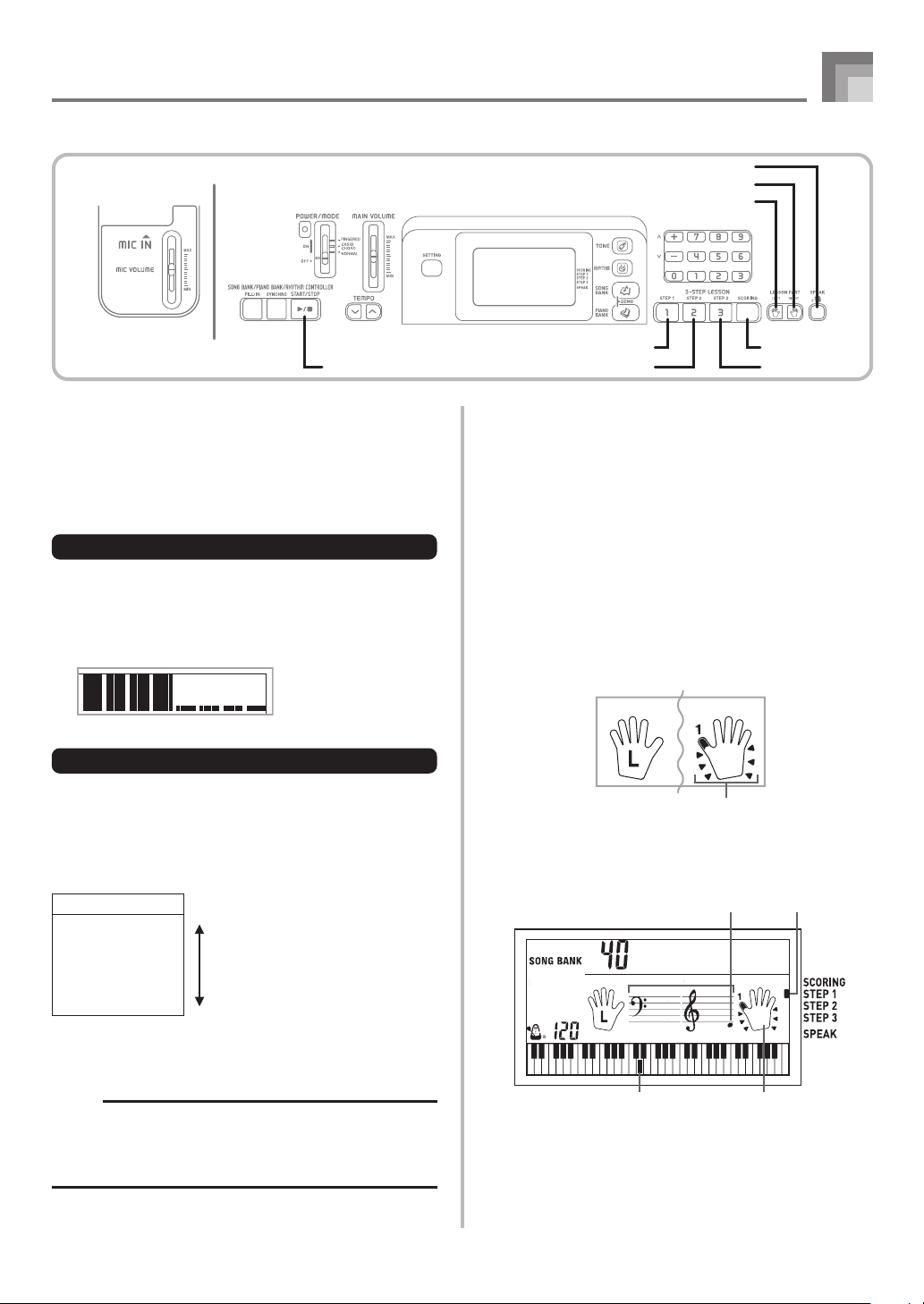

Referência Rápida

Indicador de alimentação

Power indicator

START/STOP PIANO BANK

Esta seção proporciona um perfil geral das operações do
teclado usando as passos um e dois da função de lição em 3
passos.
Com a função de lição em 3 passos, as teclas do guia do
teclado na tela iluminam-se para mostrar a próxima nota de
uma canção.

POWER/MODE

Para tocar o teclado

1

Ajuste o interruptor POWER/MODE para
NORMAL.

• Isso faz que o indicador de alimentação se ilumine.

Botões numéricos

Number buttonsSONG BANK

STEP 2

STEP 1

4

Pressione o botão STEP 1 ou o botão STEP 2.

• O teclado emite batidas de contagem e espera que
você toque alguma coisa no teclado. As teclas que você
precisa pressionar primeiro piscam no mostrador.

5

Toque a melodia junto com o acompanhamento
da canção selecionada.

• Toque de acordo com as teclas do teclado, dedilhados
e notas que aparecem no mostrador.

Al ohaOe

Iluminado

2

Pressione o botão SONG BANK.

Indicador
aparece

3

Encontre a canção que deseja tocar na lista SONG
BANK e, em seguida, utilize os botões numéricos
para introduzir seu número de dois dígitos.

• Consulte a página A-9 para a lista SONG BANK.

Exemplo: Para selecionar “40 ALOHA OE”, introduza 4

e, em seguida, 0.

Al ohaOe

DedilhadoTecla do teclado usada

Tom da nota

Se você selecionou o Passo 1 da função de lição

• Toque as notas no teclado.

• O acompanhamento (parte da mão esquerda) toca no

ritmo com as notas.

• Com o Passo 1, a nota da melodia correta é tocada
independentemente da tecla que você pressionar no
teclado.

Se você selecionou o Passo 2 da função de lição

• Toque as notas corretas no teclado.

• Enquanto uma tecla do guia do teclado na tela está

iluminada, pressione a tecla correspondente no
teclado real. No caso de um canção do banco de piano,
a indicação do guia do teclado desaparece quando
você pressiona uma tecla no teclado, e a tecla do guia
do teclado na tela ilumina-se para a próxima nota a
ser tocada.

• O acompanhamento (parte da mão esquerda) toca no
ritmo com as notas, contanto que você pressione as
teclas corretas no teclado.

P-10

628A-P-012A

6

Para interromper a execução a qualquer momento,
pressione o botão START/STOP.

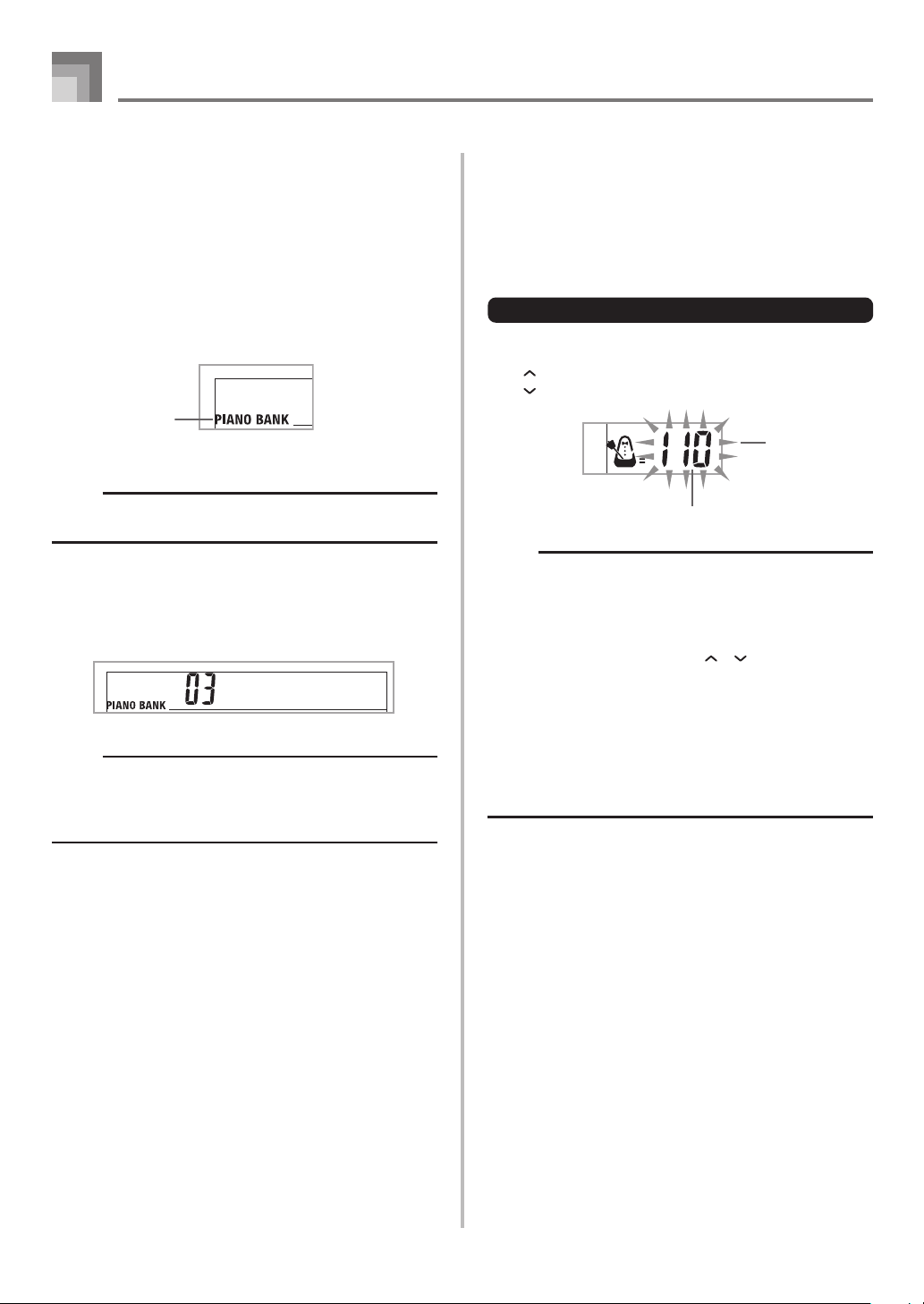

Para executar uma canção Etude ou
Concert Piece

1

Ao chegar no passo 2 do procedimento acima,
pressione o botão PIANO BANK no lugar do botão
SONG BANK.

Indicador
aparece

2

Encontre a canção que deseja executar e utilize os
botões numéricos para introduzir o seu número de
dois dígitos.

• Consulte a página A-9 para a lista PIANO BANK.

3

Em seguida, continue desde o passo 4 do
procedimento acima.

Referência Rápida

628A-P-013A

P-11

Alimentação

Este teclado pode ser alimentado pela corrente da rede elétrica
(utilizando adaptador de CA especificado) ou por pilhas.
Certifique-se sempre de desligar o teclado quando não estiver
utilizando-o.

Utilização de pilhas

Certifique-se sempre de desligar o teclado antes de colocar
ou substituir as pilhas.

Para colocar as pilhas

1

Retire a tampa do compartimento das pilhas.

2

Coloque 6 pilhas de tamanho AA no
compartimento das pilhas.

• Certifique-se de que os lados positivo (+) e negativo
(–) fiquem nas direções corretas.

3

Insira as lingüetas da tampa do compartimento das
pilhas nos orifícios providos e feche a tampa.

Informação importante sobre as pilhas

■

O seguinte mostra a vida útil das pilhas.

Pilhas alcalinas ......................................... 4 horas

Pilhas de manganês ................................. 2 horas

O valor acima indica a vida útil padrão da pilha em
temperatura normal, com o volume do teclado num ajuste
médio. Temperaturas extremas ou tocar em volume muito
alto pode encurtar a vida útil das pilhas.

ADVERTÊNCIA

O uso incorreto das pilhas pode causar o vazamento de seu
fluido, causando danos aos objetos próximos, ou que
explodam, causando o risco de incêndio e ferimentos às
pessoas. Certifique-se sempre de observar as seguintes
precauções.

• Nunca tente desmontar as pilhas nem as deixe entrar
em curto-circuito.

• Nunca exponha as pilhas ao calor nem se desfaça
delas através de incineração.

• Nunca misture pilhas usadas com novas.

• Nunca misture pilhas de tipos diferentes.

• Não carregue as pilhas.

• Certifique-se de que as polaridades positivas (+) e
negativas (–) das pilhas estão nas direções corretas.

PRECAUÇÃO

O uso incorreto das pilhas pode causar o seu vazamento,
resultando em dados aos objetos próximos, ou sua explosão,
criando o risco de incêndio e ferimentos pessoais. Certifique­se sempre de observar as seguintes precauções.

• Utilize apenas pilhas que são especificadas para uso
com este produto.

• Retire as pilhas do produto se não planeja usá-lo
durante um longo período de tempo.

Lingüeta

NOTA

• O teclado pode não funcionar corretamente se você
colocar ou substituir as pilhas com o teclado ligado. Se
isso acontecer, desligar e ligar o teclado de novo pode
restaurar o funcionamento normal.

P-12

628A-P-014A

Alimentação

Utilização do adaptador de CA

Certifique-se de utilizar somente o adaptador de CA
especificado para este teclado.

Adaptador de CA especificado: AD-5

[Painel Posterior]

Jaque DC 9V

Adaptador de CA AD-5

Tomada elétrica

Observe as seguintes importantes precauções para evitar
danos ao cabo de alimentação.

● Durante o uso

• Nunca puxe o cabo com força excessiva.

• Nunca puxe o cabo repetitivamente.

• Nunca torça o cabo na base do plugue ou conector.

• O cabo de alimentação não ser esticado enquanto estiver

sendo usado.

● Durante o transporte

• Antes de transportar o teclado, certifique-se de

desconectar o adaptador de CA da tomada elétrica.

● Durante o armazenamento

• Faça um laço e enfeixe o cabo de alimentação, mas nunca

o enrole ao redor do adaptador de CA.

IMPORTANTE!

• Certifique-se de desligar o teclado antes de conectar
ou desconectar o adaptador de CA.

• Utilizar o adaptador de CA durante um longo período
de tempo pode deixá-lo quente para o toque. Isso é
normal e não indica um mau funcionamento.

Desligamento automático do
teclado

Ao alimentar o teclado com pilhas, o teclado é desligado
automaticamente se nenhuma operação for realizada dentro
de aproximadamente 6 minutos. Quando isso acontecer,
utilize o interruptor POWER/MODE para ligar o teclado.

NOTA

• O desligamento automático do teclado é desativado (não
funciona) quando se está usando o adaptador de CA
para alimentar o teclado.

Para desativar a função de
desligamento automático

Mantenha o botão TONE pressionado ao ligar o teclado para
desativar a função de desligamento automático.

NOTA

• Quando o desligamento automático está desativado, o
teclado não é desligado automaticamente
independentemente de quanto tempo ele for deixado
sem operar.

• A função de desligamento automático é ativada
automaticamente toda vez que o teclado é ligado.

Definições

Todos os ajustes do teclado são retornados para os ajustes
predefinidos toda vez que o teclado é ligado depois de ser
desligado pela operação do interruptor POWER/MODE ou
pela função de desligamento automático.

628A-P-015A

P-13

Conexões

Terminal para fones de PHONES/
OUTPUT

Antes de conectar fones de ouvido ou outro equipamento
externo, certifique-se primeiro de abaixar o volume do teclado
e do equipamento a ser conectado. Depois de feita a conexão,
você pode ajustar o volume ao nível desejado.

[Painel Posterior]

Conexão de áudio

Vermelho

DIREITO

1

Plugue
de pino

Terminal PHONES/OUTPUT

Plugue padrão estéreo

Branco

2

ESQUERDO

Terminal AUX IN ou similar de

3

Amplificador de teclado,
amplificador de guitarra, etc.

amplificador de áudio

Conexão de fones de ouvido (Figura 1)

A conexão de fones de ouvido corta a saída dos alto-falantes
embutidos do teclado, e assim é possível tocar o teclado
mesmo durante a noite sem incomodar os outros.

[Exemplo de conexão]

Jaque de pino

Plugue padrão

INPUT 1

INPUT 2

Amplificador de
teclado ou de
guitarra

Ao terminal
PHONES/OUTPUT
do teclado

Plugue padrão estéreo

Plugue de pino (vermelho)

Plugue de pino (branco)

Conexão a um computador ou
outro equipamento

Vo cê também pode conectar o teclado a um computador ou
seqüenciador. Consulte a seção “Conexão a um computador”
na página P-30 para maiores detalhes.

Terminal SUSTAIN

Vo cê pode conectar um pedal de sustenido opcional (SP-3 ou
SP-20) ao terminal SUSTAIN para permitir as capacidades
descritas abaixo.

Terminal SUSTAIN

Equipamento de áudio (Figura 2)

Conecte o teclado a um equipamento de áudio usando um
cabo de conexão à venda no comércio com um plugue padrão
em uma extremidade e dois plugues de pino na outra
extremidade. Repare que o plugue padrão que se conecta ao
teclado deve ser um plugue estéreo; caso contrário, o som
será produzido somente por um dos canais estéreo. Nesta
configuração, deve-se normalmente ajustar o seletor do
equipamento de áudio para o terminal (usualmente marcado
com AUX IN ou algo similar) onde o cabo do teclado será
conectado. Consulte o manual de instruções que acompanha
o equipamento de áudio para maiores detalhes.

Amplificador de instrumento musical (Figura 3)

Utilize um cabo* de conexão à venda no comércio para
conectar o teclado a um amplificador de instrumento musical.

* Certifique-se de utilizar um cabo de conexão que tem um

plugue padrão estéreo na extremidade a ser conectada ao
teclado, e um conector que provê uma entrada para canal
dual (esquerdo e direito) ao amplificador que será
conectado. O tipo errado de conector em uma das
extremidades pode eliminar um dos canais estéreo.

Ao conectar a um amplificador de instrumento musical, ajuste
o volume do teclado a um nível relativamente baixo e faça os
ajustes do volume de saída usando os controles do
amplificador.

SP-20

Pedal de sustenido

• Com sons de piano, pressionar o pedal faz que as notas
sejam estendidas, similarmente ao pedal de sustenido de
um piano.

• Com sons de órgão, pressionar o pedal faz que as notas
continuem a soar até que o pedal seja solto.

Jaque para microfone

Vo cê pode conectar um microfone disponível comercialmente
ao jaque para microfone e cantar junto com as notas tocadas
no teclado. Para maiores detalhes, consulte “Uso do jaque
para microfone” na página P-16.

Acessórios e opções

Utilize somente os acessórios e opções especificados para este
teclado. O uso de itens não autorizados cria o perigo de
incêndio, choque elétrico, e lesões pessoais.

P-14

628A-P-016A

MIC VOLUME

Operações Básicas

POWER/MODE

MAIN VOLUME

Botões numéricos

Number buttonsTONE

Esta seção oferece informações sobre como executar as
operações básicas do teclado.

Execução do teclado

Para tocar o teclado

1

Ajuste o interruptor POWER/MODE para
NORMAL.

2

Utilize o controle MAIN VOLUME para abaixar o
volume do teclado.

• É sempre uma boa idéia ajustar o volume do teclado
para um som relativamente baixo antes de tocar.

3

Toque alguma coisa no teclado.

Escolha de um som

Este teclado vem com 242 sons incorporados. Utilize o
seguinte procedimento para escolher o som desejado.

Para escolher um som

1

Encontre o som que deseja utilizar na lista TONE
do teclado e observe seu número.

• Nem todos os sons disponíveis são mostrados na lista
de sons impressa no console do teclado. Para uma lista
completa, consulte “Lista de sons” na página A-1.

2

Pressione o botão TONE.

Indicador
aparece

3

Utilize os botões numéricos para introduzir o
número de três dígitos do som desejado.

Exemplo: Para selecionar “041 ACOUSTIC BASS”,

introduza 0, 4 e, em seguida, 1.

Acous .Bs

NOTA

• Sempre introduza todos os três dígitos para o número
do som, incluindo os zeros não-significativos (se
houver). Se você introduzir um ou dois dígitos e parar,
o mostrador apagará sua introdução automaticamente
depois de alguns segundos.

• Você também pode aumentar o número do som exibido
pressionando [+] e diminuí-lo pressionando [–].

Sons de combinação

Os dois tipos de sons de combinação que são disponíveis são
descritos a seguir.

Sons estratificados (Números de som: 098 a 107)

Exemplo: 098 STRINGS PIANO

Este som estratifica o som de cordas com um som de piano
de modo que ambos soem quando uma tecla do teclado for
pressionada.

Sons divididos (Números de som: 108 a 112)

Exemplo: 108 BASS/PIANO

Este som divide o teclado de modo que uma gama seja
designada com um som de baixo e uma outra gama seja
designada com um som de piano.

BASS

PIANO

628A-P-017A

P-15

Operações Básicas

Sons de percussão

Exemplo: 241 DRUM SET

Este som designa vários sons de percussão ao teclado.
Consulte a “Lista dos instrumentos de Percussão” na página
A-5 para maiores detalhes.

Polifonia

O termo polifonia refere-se ao número máximo de notas que
se pode tocar ao mesmo tempo. O teclado tem uma polifonia
de 32 notas, que inclui tanto as notas tocadas pelo usuário
como os padrões de ritmo e de acompanhamento automático
executados pelo teclado. Isso significa que quando um padrão
de ritmo ou de acompanhamento automático estiver sendo
executado pelo teclado, o número de notas (polifonia)
disponível para a execução do teclado é diminuído. Repare
também que algumas notas oferecem uma polifonia de apenas
16 notas.

NOTA

• Quando um ritmo ou acompanhamento automático
estiver tocando, o número de sons tocados
simultaneamente é reduzido.

Uso do jaque para microfone

Conectar um microfone disponível comercialmente ao jaque
MIC IN permite-lhe cantar junto com as canções incorporadas
do teclado. Ao conectar um microfone, certifique-se primeiro
de ajustar o volume do microfone para um nível relativamente
baixo, e somente após a conexão ajuste para o nível desejado.

IMPORTANTE!

• Certifique-se de usar o interruptor ON/OFF do microfone
para desligar o microfone, e de desconectar o microfone
do teclado toda vez que não o estiver usando.

Tipo de microfone recomendado

• Microfone dinâmico (plugue padrão)

IMPORTANTE!

• Certifique-se de desconectar o microfone do teclado
toda vez que não o estiver usando.

Uivo de áudio (Ruído de realimentação acústica)

Qualquer uma das seguintes condições pode causar um uivo
de áudio (ruído de realimentação acústica).

• Cobrir a cabeça do microfone com a mão

• Posicionar o microfone perto de um alto-falante

Se ocorrer uivo de áudio, tente segurar o microfone o mais
longe possível da cabeça, e afaste-o de qualquer alto-falante.

Ruído de estática

A iluminação fluorescente pode causar ruído de estática no
sinal do microfone. Se isso acontecer, afaste-se da iluminação
que suspeita ser a causadora da estática.

1

Ajuste o controle MIC VOLUME de modo que fique
no lado “MIN”.

2

Ligue o microfone com o interruptor ON/OFF.

3

Use o controle MIC VOLUME para ajustar o volume
do microfone para o nível desejado.

[Painel Posterior]

Interruptor ON/OFF do microfone

Microfone

Controle MIC VOLUME

P-16

628A-P-018A

Acompanhamento Automático

POWER/MODE

Botões numéricos

Number buttonsRHYTHM

FILL-IN

START/STOPSYNCHRO

Este teclado toca as partes do baixo e acorde automaticamente
de acordo com os acordes que você dedilha. As partes do
baixo e acorde são tocadas com sons selecionados
automaticamente de acordo com o ritmo que você está
usando. Isso significa que você tem acompanhamentos
completos e realísticos para as notas da melodia que você
toca com a sua mão direita, criando a sensação de um conjunto
de uma pessoa.

TEMPO

Escolha de um ritmo

Este teclado oferece-lhe 100 ritmos excitantes que você pode
selecionar com o seguinte procedimento.

Para escolher um ritmo

1

Encontre o ritmo que deseja usar na lista RHYTHM
e anote seu número.

• Nem todos os ritmos disponíveis são mostrados na
lista de ritmos impressa no console do teclado. Para
uma lista completa, refira-se à “Lista de ritmos” na
página A-8.

2

Pressione o botão RHYTHM.

NOTA

• “00 8 Beat 1” é o ritmo predefinido inicial sempre que
você liga o teclado.

• Você também pode aumentar o valor do número de ritmo
exibido pressionando [+] e diminuí-lo pressionando [–].

• Os sons de acompanhamento (acordes, baixo, etc.) não
soam enquanto um ritmo de metrônomo (No 95 a 99: 0,
2, 3, 4, 6) estiver sendo usado, mesmo que o interruptor
POWER/MODE esteja na posição “CASIO CHORD” ou
“FINGERED”. Por esta razão, é preciso colocar o
interruptor POWER/MODE na posição “NORMAL”
quando utilizar um ritmo de metrônomo.

Execução de um ritmo

Utilize o seguinte procedimento para iniciar e interromper a
execução de um ritmo.

Para executar um ritmo

1

Ajuste o interruptor POWER/MODE para
NORMAL.

Indicador
aparece

3

Utilize os botões numéricos para introduzir o
número de dois dígitos para o ritmo que deseja
selecionar.

Exemplo: Para selecionar “48 WALTZ 1”, introduza 4 e

628A-P-019A

em seguida 8.

W

altz 1

2

Pressione o botão START/STOP para iniciar a
execução do ritmo selecionado atualmente.

3

Para parar a execução do ritmo, pressione o botão
START/STOP de novo.

NOTA

• Todas as teclas do teclado são teclas de melodia quando
o interruptor POWER/MODE está na posição NORMAL.

P-17

Acompanhamento Automático

Ajuste do andamento

Vo c ê pode ajustar o andamento da execução do ritmo dentro
de uma faixa de 40 a 255 batidas por minuto. O ajuste do
andamento é aplicado na execução dos acordes do
acompanhamento automático e operações do banco de canções.

Para ajustar o andamento

2

Pressione o botão START/STOP para iniciar a
execução do ritmo selecionado atualmente.

3

Toque um acorde.

• O procedimento que você deve utilizar para tocar um
acorde depende da posição corrente do interruptor
POWER/MODE. Consulte as páginas seguintes para
maiores detalhes sobre a execução de acordes.

1

Utilize os botões TEMPO ( / ) para ajustar o
andamento.

: Aumenta o valor do andamento.
: Diminui o valor do andamento.

Exemplo: Mantenha o botão pressionado até que o

NOTA

• Pressionar ambos botões TEMPO ( ou ) ao mesmo
tempo reposiciona o valor do andamento para o valor
predefinido do ritmo selecionado atualmente.

valor 110 para o andamento apareça no
mostrador.

Sobre o Metrônomo Gráfico

O metrônomo gráfico ajuda-lhe a ficar no tempo certo ao tocar
junto com um ritmo ou canção incorporada. O metrônomo
gráfico aparece no mostrador junto com o valor do andamento
e tempo de um ritmo ou canção incorporada.

Valor do andamentoMetrônomo gráfico

CASIO CHORD ...............Nesta página

FINGERED .......................Página P-19

Nome do acorde

8B e

Dedilhado básico de acordo atual
(Pode ser diferente do acorde sendo
tocado atualmente no teclado.)

4

Para interromper a execução do acompanhamento
automático, pressione o botão START/STOP de
novo.

NOTA

• Se você pressionar o botão SYNCHRO no lugar do
botão START/STOP no passo 2, o padrão de ritmo
começará a tocar automaticamente quando você realizar
a operação no passo 3. Para maiores detalhes sobre
esses botões, consulte a página P-20.

• Você pode ajustar o nível do volume da parte do
acompanhamento independentemente do volume
principal. Para maiores detalhes, consulte “Ajuste do
volume do acompanhamento e do banco de canções”
na página P-28.

at 1

Utilização do acompanhamento
automático

O seguinte procedimento descreve como utilizar a função de
acompanhamento automático do teclado. Antes de começar,
você deve primeiro escolher o ritmo desejado e ajustar o
andamento do ritmo para o valor desejado.

Para utilizar o acompanhamento
automático

1

Ajuste o interruptor POWER/MODE para CASIO
CHORD ou FINGERED.

P-18

CASIO CHORD

Este método de execução de acordes permite que qualquer
um toque acordes facilmente, independentemente de seu
conhecimento e experiência musical. O seguinte descreve o
“Teclado de acompanhamento” e “Teclado de melodia” do
método CASIO CHORD, e ensina-lhe como tocar CASIO
CHORD.

628A-P-020A

Acompanhamento Automático

Teclado de Acompanhamento e Teclado de Melodia do
Método CASIO CHORD

Teclado de

acompanhamento

Teclado de melodia

NOTA

• O teclado de acompanhamento pode ser usado somente
para tocar acordes.
Nenhum som será produzido se você tentar tocar notas
de melodia individuais no teclado de acompanhamento.

Tipos de Acorde

O acompanhamento CASIO CHORD permite-lhe tocar quatro
tipos de acordes com um mínimo de dedilhado.

Tipos de Acordes

Acordes maiores

Os nomes de acordes maiores são
marcados acima das teclas do teclado
de acompanhamento. Repare que o
acorde produzido quando você
pressiona uma tecla do teclado de
acompanhamento não muda a oitava,
independentemente da tecla que você
usar para tocá-lo.

Exemplo

C maior (C)



#

E#G

DE FF

C

C







#

E

A

DE F

C

B

C

AB

FINGERED

O método FINGERED oferece-lhe um total de 15 tipos de
acordes diferentes. O seguinte descreve o “Teclado de
acompanhamento” e o “Teclado de melodia” do método
FINGERED, e ensina-lhe como tocar um acorde de C
fundamental utilizando o método FINGERED.

Teclado de Acompanhamento e Teclado de Melodia
FINGERED Keyboard

Teclado de

acompanhamento

NOTA

• O teclado de acompanhamento pode ser usado somente
para tocar acordes. Nenhum som será produzido se
você tentar tocar notas de melodia individuais no teclado
de acompanhamento.

C

Caug

*1

Cm

Csus4

Teclado de melodia

Cdim

C7

*2

Acordes menores (m)

Para tocar um acorde menor,
mantenha a tecla do acorde maior

C menor (Cm)





#

E#G

A

DE FF

C

C

AB





#

E

DE F

C

B

C

pressionada e pressione qualquer
outra tecla do teclado de
acompanhamento localizada à direita
da tecla do acorde maior.

Acordes de sétima (7)

Para tocar um acorde de sétima,
mantenha a tecla de acorde maior

C sétima (C7)



#

E#G

A

DE FF

C

C



AB





#

E

DE F

C

B

C

pressionada e pressione quaisquer
outras duas teclas do teclado de
acompanhamento localizadas à
direita da tecla de acorde maior.

Acordes de sétima menor (m7)

Para tocar um acorde de sétima
menor, mantenha a tecla de acorde
maior pressionada e pressione

C de sétima menor (Cm7)









E#G

#

E

DE F

A

C

B

C

AB

#

DE FF

C

C

quaisquer outras três teclas do teclado
de acompanhamento localizadas à
direita da tecla de acorde maior.

NOTA

• Não faz diferença se você pressiona teclas pretas ou
brancas à direita de uma tecla de acorde maior ao tocar
acordes menores e de sétima.

*2

Cm7



5 *1

C7

Cmadd9

*2

Cmaj7

C7sus4

*2

CmM7

*2



Cm7

Cadd9

Cdim7

5

*2

*1

Consulte os “Quadros de Acordes Dedilhados” na página A-6
para maiores detalhes sobre como tocar acordes com outras
notas fundamentais.

*1: Dedilhados invertidos não podem ser usados. A nota mais

baixa é a nota fundamental.

*2: O mesmo acorde pode ser tocado sem pressionar a 5,a G.

628A-P-021A

P-19

Acompanhamento Automático

NOTA

• Exceto para os acordes especificados na nota*1 acima,
os dedilhados invertidos (isto é, tocar E-G-C ou G-C-E
no lugar de C-E-G) produzem os mesmos acordes de
um dedilhado normal.

• Exceto para a exceção especificada na nota*2 acima,
todas as teclas que formam um acorde devem ser
pressionadas. Deixar de pressionar uma única tecla não
produzirá o acorde FINGERED desejado.

Utilização de um padrão de
recheio

Os padrões de recheio permitem-lhe mudar
momentaneamente o padrão de ritmo para acrescentar
alguma variação interessante às suas execuções.

O seguinte procedimento descreve como utilizar a função de
recheio.

Para inserir um recheio

1

Pressione o botão START/STOP para iniciar a
execução de ritmo.

2

Pressione o botão FILL-IN para inserir um padrão
de recheio que você está usando.

Início por encadeamento do
acompanhamento com execução
de ritmo

Vo cê pode configurar o teclado para iniciar a execução do
ritmo ao mesmo tempo que toca o acompanhamento no
teclado.

O seguinte procedimento descreve como utilizar o início por
encadeamento. Antes de iniciar, você deve primeiro escolher
o ritmo desejado, ajustar o andamento, e utilizar o interruptor
POWER/MODE para selecionar o método de execução de
acordes que deseja utilizar (CASIO CHORD, FINGERED).

Para utilizar o início por encadeamento

1

Pressione o botão SYNCHRO para preparar o
teclado para o início por encadeamento.

Intermitente

2

Toque um acorde no teclado de acompanhamento
e o padrão de ritmo começará a tocar
automaticamente.

NOTA

• Se o interruptor POWER/MODE estiver na posição
NORMAL, apenas o ritmo tocará (sem um acorde)
quando você tocar o teclado.

• Para cancelar o início por encadeamento, pressione o
botão SYNCHRO de novo.

P-20

628A-P-022A

Execução de uma Canção Incorporada

START/STOP

O seu teclado vem com um total de 100 canções incorporadas.
Vo c ê pode reproduzir as canções incorporadas para a seu
próprio desfrute de audição, ou pode usá-las para praticar e
mesmo para cantar junto. As canções incorporadas são
divididas entre os dois grupos descritos a seguir.

• Banco de canções: 50 canções
As canções neste grupo são canções com acompanhamento
automático.

• Grupo do banco de piano: 50 canções
As canções neste grupo são canções de piano.

TEMPO

Para executar uma canção do
banco de canções

PREPARAÇÃO

• Ajuste o volume principal (página P-15).

TONE

SONG BANK

PIANO BANK

3

Utilize os botões numéricos para introduzir o
número de dois dígitos da canção.

Exemplo: Para selecionar “40 ALOHA OE”, introduza 4

e, em seguida, 0.

Número da canção Nome da canção

Botões numéricos

Number buttons

Al ohaOe

NOTA

• O número da canção 00 é a definição inicial do banco
de canções toda vez que você liga o teclado.

• Você também pode incrementar o número da canção
exibido pressionando [+], ou decrementar o número
pressionando [–].

1

Encontre a canção que deseja tocar na lista SONG
BANK, e guarde seu número.

• Consulte a página A-9 para a lista SONG BANK.

2

Pressione o botão SONG BANK para entrar no
modo do banco de canções.

Indicador
aparece

628A-P-023A

4

Pressione o botão START/STOP para iniciar a
execução da canção.

Exibição na pauta

Al ohaOe

Teclas do teclado usadas Dedilhado

Nome do acorde

5

Pressione o botão START/STOP para interromper a
execução da canção do banco de canções.

• A canção selecionada continua a tocar até que você a
interrompa.

P-21

Execução de uma Canção Incorporada

Para executar uma canção do
banco de piano

1

Encontre a canção que deseja executar na lista
PIANO BANK, e anote o seu número.

• Consulte a página A-9 para a lista PIANO BANK.

2

Pressione o botão PIANO BANK para especificar o
grupo do banco de piano.

Indicador
aparece

NOTA

• Pressionar o botão PIANO BANK muda o som para
STEREO GRAND PIANO (número de som 000).

3

Utilize os botões numéricos para introduzir o número
de dois dígitos da canção anotada no passo 1.

Exemplo: Para selecionar o número de canção 03 (Ode

NOTA

• O número de canção 00 é a predefinição para a canção
do banco de piano toda vez que o teclado é ligado.

• Você também pode mudar o número da canção exibida
usando os botões [+] e [–].

To Joy), introduza 0 e depois 3.

O

deToJo

y

Ajuste do andamento

Cada canção tem um andamento predefinido (tempos por
minuto) que é ajustado automaticamente toda vez que você
selecionada uma canção. Enquanto uma canção está tocando,
você pode mudar o ajuste do andamento para um valor entre
40 e 255.

Para ajustar o andamento

1

Utilize os botões TEMPO para ajustar o andamento.

: Aumenta o valor do andamento.
: Diminui o valor do andamento.

Intermitente

Valor do andamento

NOTA

• Enquanto o valor do andamento está piscando, você
também pode utilizar os botões numéricos ou os botões
[+] e [–] para introduzir um valor de três dígitos. Repare
que você deve introduzir zeros não-significativos.
Portanto, 90 é introduzido como 090.

• Pressionar os botões TEMPO e ao mesmo tempo
retorna automaticamente o ritmo atualmente
selecionado para seu andamento predefinido.

• As canções do banco de piano têm mudanças do
andamento no meio, a fim de produzir efeitos musicais
específicos. Repare que o ajuste do andamento retorna
automaticamente para o valor predefinido toda vez que
uma mudança do andamento ocorre dentro de uma
dessas canções.

4

Pressione o botão START/STOP para iniciar a
reprodução.

5

Para parar a reprodução, pressione o botão START/
STOP.

• A canção selecionada continua a tocar até que você a
interrompa.

P-22

628A-P-024A

Execução de uma Canção Incorporada

Para mudar o som da melodia

1

Pressione o botão TONE.

Indicador
aparece

2

Encontre o som que deseja na lista TONE e, em
seguida, utilize os botões numéricos para introduzir
seu número de três dígitos.

Exemplo: Para selecionar “049 VIOLIN”, introduza 0, 4

• Voc ê pode selecionar qualquer um dos sons

e, em seguida, 9.

incorporados do teclado.

Viol in

NOTA

• Você também pode utilizar os botões [+] e [–] para mudar
os sons de melodia.

• Para canções de duas mãos (canções do banco de
piano), o mesmo som é aplicado tanto para as partes
esquerda como para a direita.

• Especificar um número de canção para a mesma canção
que está atualmente selecionada retorna o som da
melodia para o ajuste predefinido de tal canção.

Uso do botão PIANO BANK

Pressionar o botão PIANO BANK fornece um acesso
instantâneo aos sons de piano e à seleção de uma canção de
piano.

Definição inicial do banco de piano

Som: 000 STEREO GRAND PIANO

Para usar o banco de piano

1

Pressione o botão PIANO BANK.

Indicador
aparece

2

Agora tente tocar algo no teclado.

• As notas tocadas soam com um som de piano.

3

Se você quiser reproduzir uma canção incorporada,
pressione o botão START/STOP.

• Isso faz que a canção selecionada atualmente seja
reproduzida num laço interminável.

• Para parar a reprodução, pressione o botão START/
STOP de novo.

Para tocar todas as canções em
sucessão

1

Pressione o botão SONG BANK e o botão PIANO
BANK ao mesmo tempo.

• A execução começa desde a canção número 00 do
banco de cançãoes, e continua na seqüência das
canções do banco de piano.

2

Para interromper a execução das canções,
pressione o botão START/STOP.

NOTA

• Enquanto uma canção está tocando, você pode utilizar
os botões numéricos ou os botões [+] e [–] para mudar
para uma outra canção.

• Você pode tocar junto com as canções no teclado.

628A-P-025A

P-23

Lição em 3 Passos

Com o sistema de lição em 3 passos, você pode praticar com
as canções incorporadas e mesmo acompanhar seu progresso
de acordo com os pontos de avaliação que o teclado lhe
confere.

Progresso da lição

Passo 1

Prática almejada

AvaliaçãoPasso 2 Passo 3

Lição em 3 Passos

A função de lição em 3 passos orienta-lhe através de três
passos distintos descritas abaixo para ajudar-lhe a aprender
como tocar as canções no teclado.

Passo 1 - Domínio do ritmo

Passo 2 - Domínio das notas

Passo 3 - Execução na velocidade normal

Tipos de canções e suas partes

Canções do banco de canções

Ao utilizar estas canções com a lição em 3 passos, você pode
praticar tocando junto apenas com a parte da melodia (mão
direita).

Canções do banco de piano

Quando utilizar essas canções com a lição em 3 passos, você
pode praticar tocar junto as partes da mão esquerda e da mão
direita.

Conteúdo do mostrador durante a
execução da Lição em 3 Passos

Toda vez que você escolhe um canção de acompanhamento
automático para a execução da lição em 3 passos, o guia do
teclado na tela e a notação na pauta mostram a nota que você
deve tocar e a sua duração. O guia do teclado na tela também
mostra as notas que você deve tocar no teclado. O seguinte
descreve as informações que aparecem no mostrador.

Tom das notas

A tecla que você deve tocar ilumina-se no guia do teclado na
tela, enquanto que o tom real da nota aparece na área da
notação na pauta. Os dedilhados que você deve utilizar para
tocar as notas também são exibidos no mostrador.

Próxima nota

Uma tecla do guia do teclado na tela pisca para indicar a
próxima nota que deve ser tocada, enquanto que um número
aparece no mostrador próximo ao dedo que você deve utilizar
para tocar a próxima nota.

Série de notas com o mesmo tom

A tecla no guia do teclado na tela apaga-se momentaneamente
entre as notas, e ilumina-se de novo para cada nota sucessiva.
A notação na pauta e dedilhados também se apagam e se
iluminam de novo.

Exemplo: Quando é preciso pressionar teclas com os

dedos 3, 2 e depois 1

a

1

nota 2a nota 3a nota
Próxima nota
Nota atual

Guia do
teclado
na tela

Intermitente

Iluminado

Intermitente

Iluminado

Iluminado

Intermitente

NOTA

• A duração da nota não é indicada quando você está
usando as canções do banco do piano com as passos
1 e 2 da lição em 3 passos. Assim que você pressiona
uma tecla que está iluminada no guia do teclado na tela,
a tecla se apaga e a próxima tecla que você precisa
pressionar começa a piscar.

• A duração da nota é indicada pelo guia do teclado na
tela quando você utiliza as canções do banco do piano
com a passo 3. Neste caso, a próxima tecla a ser
pressionada não pisca quando você pressiona uma tecla
iluminada e número do próximo dedo não aparece no
mostrador. Apenas o número do dedo atual é exibido.

Ajuste do andamento da Lição em 3
Passos

Utilize o procedimento descrito em “Ajuste do andamento”
na página P-22 para ajustar o andamento para a execução da
lição em 3 passos.

Duração da nota

A tecla permanece iluminada no guia do teclado na tela
durante o tempo que a nota deve ser sustentada. A notação
na pauta e dedilhados também permanecem no mostrador
durante a duração da nota.

P-24

628A-P-026A

STEP 1 SCORING

START/STOP STEP 3STEP 2

Lição em 3 Passos

SPEAK

RIGHT

LEFT

Modo de avaliação

O modo de avaliação do teclado dá pontos às suas execuções
durante o Passo 3 da Lição em 3 Passos. Uma pontuação
perfeita é 100. Do mesmo modo, o modo de avaliação dá
comentários sobre a sua execução na tela do monitor.

Exibição do modo de avaliação

Indicador de nível (9 níveis): Este indicador mostra a
avaliação da sua execução atual num relance. Quantos mais
segmentos aparecerem, mais alta será a sua pontuação.

Exemplo: 50 pontos

Resultados da avaliação

Ao terminar de tocar, o teclado calcula uma avaliação da sua
execução total, do começo ao fim, e exibe a sua pontuação
total na tela do monitor. Quanto maior for a pontuação,
melhor será a sua avaliação.

Mensagens de avaliação exibidas

Mensagem exibida
“Bravo!” (Bravo!) <Alta>
“Great!” (Legal!)
“Not bad!”

(Não está mal!)
“

Again!” (De novo!)

Faixas de avaliação

<Baixa>

Uso das funções de lição e modo
de avaliação

Realize os seguintes passos para aprender as suas canções
favoritas.

Passo 1 - Domínio do ritmo

1

Selecione a canção que deseja utilizar.

2

Pressione o botão STEP 1 para iniciar a execução
de Passo 1.

• A mão que você deve usar é indicada pelas setas ao
redor dela.

Indicadores

• A prática da mão esquerda também pode ser realizada
com as canções do banco de piano. Simplesmente
selecione uma das canções do banco de piano no passo
1 e pressione o botão LEFT após o passo 2.

Tom da nota

Indicador aparece

Al ohaOe

“****” : Indica que você saiu do modo de avaliação antes

que uma avaliação pudesse ser obtida.

NOTA

• Se você pressionar o botão START/STOP e interromper
o modo de avaliação no meio, a tela do monitor mostrará
os pontos da avaliação que você acumulou até esse
ponto. Neste caso, o teclado não exibe uma mensagem.

628A-P-027A

Teclas do teclado usadas Dedilhado

• Depois de uma contagem audível, o teclado espera
pela execução da primeira nota da canção.

• O guia vocal de dedilhado usa uma voz humana
simulada para dizer os números de dedilhado.
Consulte “Guia vocal de dedilhado” na página P-27
para maiores detalhes.

P-25

Lição em 3 Passos

3

Pressione quaisquer teclas do teclado para tocar
as notas.

• A tecla para a próxima nota a ser tocada pisca no guia
do teclado na tela e o teclado espera que você a toque.
Ao pressionar qualquer tecla para tocar a nota, a tecla
na tela permanece iluminada enquanto a nota é
tocada.

• O acompanhamento (parte da mão esquerda) espera
até que você pressione qualquer tecla para tocar uma
nota.

• Se você pressionar mais de uma tecla em sucessão
acidentalmente, o acompanhamento é tocado para o
número correspondente de notas.

• Pressionar mais de uma tecla ao mesmo tempo é
contado como uma única nota. Pressionar uma tecla
enquanto outra tecla está pressionada é contado como
duas notas.

4

Para interromper a execução a qualquer momento,
pressione o botão START/STOP.

Passo 2 - Domínio das notas

1

Selecione a canção que deseja utilizar.

2

Pressione o botão STEP 2 para iniciar a execução
do Passo 2.

• Aparecem indicadores ao redor da mão no mostrador
para indicar a parte que está selecionada para prática.

• A prática da mão esquerda também pode ser realizada
com as canções do banco de piano. Simplesmente
selecione uma das canções do banco de piano no passo
1 e pressione o botão LEFT após o passo 2.

Indicador aparece

3

Toque as notas conforme indicado pelo guia do
teclado na tela.

• A tecla para a próxima nota a ser tocada pisca no guia
do teclado na tela e o teclado espera que você a toque.
Ao pressionar qualquer tecla para tocar a nota, a tecla
na tela permanece iluminada enquanto a nota é
tocada.

• Se várias teclas se iluminarem no guia do teclado na
tela quando você estiver usando uma canção de duas
mãos, isso significa que você deve pressionar todas
as teclas que estão iluminadas.

4

Para interromper uma execução a qualquer
momento, pressione o botão START/STOP.

Passo 3 - Execução na velocidade
normal

1

Selecione a canção que deseja utilizar.

2

Pressione o botão STEP 3 para iniciar a execução
do Passo 3.

• Aparecem indicadores ao redor da mão no mostrador
para indicar a parte que está selecionada para prática.

• A prática da mão esquerda também pode ser realizada
com as canções do banco de piano. Simplesmente
selecione uma das canções do banco de piano no passo
1 e pressione o botão LEFT após o passo 2.

Indicador aparece

Al ohaOe

Al ohaOe

Tecla do teclado usada Dedilhado

• Depois de uma contagem audível, o teclado espera
pela execução da primeira nota da canção.

• O guia vocal de dedilhado usa uma voz humana
simulada para dizer os números de dedilhado.
Consulte “Guia vocal de dedilhado” na página P-27
para maiores detalhes.

P-26

Teclas do teclado usadas Dedilhado

• O acompanhamento (parte da mão esquerda) começa
a tocar na velocidade normal.

3

Toque as notas conforme indicado pelo guia do
teclado na tela.

4

Para interromper a execução a qualquer momento,
pressione o botão START/STOP.

628A-P-028A

Lição em 3 Passos

Avaliação : Saiba como o teclado avalia
a sua execução no Passo 3.

Use o botão SCORING para verificar a avaliação da sua
execução no Passo 3.

1

Pressione o botão SCORING .

• Isso faz que o indicador SCORING apareça no
mostrador.

• Um tempo de contagem soa e a avaliação começa.

Indicador aparece

2

Toque de acordo com a orientação na tela do
monitor e conforme instruído pela voz.

• Para parar a avaliação, pressione o botão START/
STOP. Isso exibe somente os pontos acumulados até
esse ponto.

3

Depois de terminar a execução, o resultado da
avaliação aparecerá no mostrador.

• Para maiores informações sobre os efeitos sonoros dos
níveis de avaliação, consulte “Resultados da
avaliação” na página P-25.

• Pressionar o botão SONG BANK retorna o teclado à
tela de seleção de canção.

Guia vocal de dedilhado

O guia vocal de dedilhado usa uma voz humana simulada
para anunciar os números do dedilhado durante a prática da
parte de uma mão no Passo 1 e Passo 2. Se você precisar
pressionar uma tecla com o polegar, por exemplo, o guia vocal
de dedilhado diz, “One!” No caso de um acordo tocado com
o polegar, dedo médio e dedo mínimo, o guia vocal de
dedilhado diz, “One, three, five!”.
O guia vocal de dedilhado anuncia o dedilhado somente
quando você não pressiona a tecla apropriada quando
deveria.

Guia vocal de dedilhado

One (Um) : Polegar
Two (Dois) : Indicador
Three (Três) : Médio
Four (Quatro): Anular
Five (Cinco) : Mínimo

Para ativar ou desativar o guia vocal
de dedilhado

Pressione o botão SPEAK para ativar (o indicador do guia
vocal de dedilhado é exibido) e desativar (o indicador não é
exibido) o guia vocal de dedilhado.

Indicador
aparece

NOTA

• Repare que o guia vocal de dedilhado é desativado no
modo de avaliação.

• Sair do modo de avaliação restaura automaticamente a
definição do guia vocal de dedilhado que estava em
efeito ao entrar no modo de avaliação.

628A-P-029A

Bravo!

P-27

Ajustes do Teclado

SETTING

Sobre o botão SETTING

Cada pressão do botão SETTING muda o mostrador através
das telas de configuração: Se você passar acidentalmente pela
tela que deseja utilizar, mantenha o botão SETTING
pressionado até que a tela desejada apareça de novo.

Ajuste do volume do
acompanhamento e do banco de
canções

Vo cê pode ajustar o volume do acompanhamento e das
canções do banco de canções independentemente das notas
que tocar no teclado. Você pode especificar um nível de
volume na faixa de 00 (mínimo) a 99 (máximo).

[+] / [–]

Botões numéricos

Number buttons

Para ajustar o volume das canções
incorporadas

Entre no modo do banco de canções ou modo do banco de
piano e, em seguida, realize o procedimento descrito em “Para
ajustar o volume do acompanhamento”.

• Neste caso, uma tela de volume de canção aparecerá no
lugar da tela do volume do acompanhamento.

Transposição do teclado

A transposição permite-lhe elevar ou abaixar a escala global
do teclado em unidades de semitom. Se você quiser tocar um
acompanhamento para um vocalista que canta numa escala
que é diferente do teclado, por exemplo, simplesmente utilize
a transposição para mudar a escala do teclado.

Para ajustar o volume do
acompanhamento

1

Pressione o botão SETTING até que a tela de ajuste
do volume do acompanhamento apareça.

Aco

Ajuste do volume do acompanhamento atual

2

Utilize os botões numéricos ou os botões [+]/[–]
para mudar o valor do ajuste corrente do volume.

Exemplo:80

Aco

NOTA

• O valor corrente do volume do acompanhamento que
aparece no passo 1 desaparece do mostrador
automaticamente se você não introduzir nada dentro
de aproximadamente cinco segundos.

• Pressionar os botões [+] e [–] ao mesmo tempo ajusta
automaticamente o volume do acompanhamento para

99.

mpVo l

mpVo l

Para transportar o teclado

1

Pressione o botão SETTING até que a tela de
transposição apareça no mostrador.

2

Utilize os botões [+] e [–] para mudar o ajuste de
transposição do teclado.

Exemplo: Para transportar o teclado cinco semitons para

cima.

Trans

()

+

P-28

628A-P-030A

Ajustes do Teclado

NOTA

• O teclado pode ser transportado dentro da gama de –12
até +12.

• O ajuste de transposição predefinido é “00” quando o
teclado é ligado.

• Se você deixar a tela de transposição no mostrador
durante aproximadamente cinco segundos sem fazer
anda, a tela desaparece automaticamente.

• O ajuste de transposição também afeta o
acompanhamento automático.

• Tocar uma canção do banco de canções retorna
automaticamente o ajuste de transposição ao seu valor
predefinido de “00”.

• O efeito de uma operação de transposição depende do
tom de cada nota e do som que está sendo usado
atualmente. Se uma operação de transposição fizer que
uma nota caia fora da faixa permissível para um som, a
mesma nota na oitava mais próxima dentro da faixa será
substituída.

Afinação do teclado

Utilize o seguinte procedimento para afinar precisamente o
teclado para ficar igual à afinação de um outro instrumento
musical.

Para afinar o teclado

1

Pressione o botão SETTING até que a tela de
afinação apareça.

Tune

2

Utilize [+], [–], e os botões numéricos para ajustar
o valor de afinação.

Exemplo: Para baixar a afinação em 20

()

Tune

NOTA

• O teclado pode ser afinado dentro da gama de –50 a
+50 centésimos.

* 100 centésimos são equivalentes a um semitom.

• O ajuste de afinação predefinido é “00” quando o teclado
é ligado.

• Se você deixar a tela de afinação no mostrador durante

aproximadamente cinco segundos sem fazer nada, a
tela desaparece automaticamente.

• O ajuste de afinação também afeta a reprodução da
memória de canções e o acompanhamento automático.

• Para retornar o teclado à sua afinação original, realize
o procedimento acima e pressione os botões [+] e [–]
ao mesmo tempo no passo 2.

-

628A-P-031A

P-29

Conexão a um computador

SETTING

Conexão a um computador

A porta USB do teclado permite a conexão rápida e simples a
um computador. Depois de instalar o driver USB MIDI no
computador usando o CD-ROM que vem com o teclado, você
poderá usar um software MIDI disponível comercialmente
no computador para trocar dados entre o teclado e o
computador.

Para instalar o driver USB MIDI

1

No computador ao qual planeja conectar, instale
o driver USB MIDI que vem no CD-ROM fornecido
com o teclado.

• Para maiores informações sobre a instalação do driver
USB MIDI, consulte o “Guia do Usuário do Driver
CASIO USB MIDI” (manual_e.pdf) no “USB Manual
and Driver CD-ROM”.

[+] / [–]

Botões numéricos

Number buttons

LEFT

RIGHT

Requisitos mínimos do sistema do computador

Sistemas operacionais suportados

A operação é suportada em Windows® XP, Windows® 2000,
Windows® Me, Windows® 98SE e Windows® 98.

● Universal

• Computador IBM AT ou compatível

• Porta USB que proporcione operação normal em Windows

• Drive para CD-ROM (para instalação)

• Pelo menos 2 MB de espaço livre no disco rígido (não
incluindo o espaço requerido para Adobe Reader)

● Windows XP

• Processador Pentium de 300 MHz ou mais avançado

• Pelo menos 128 MB de memória

● Windows 2000

• Processador Pentium de 166 MHz ou mais avançado

• Pelo menos 64 MB de memória

NOTA

• Antes de iniciar a instalação real do driver USB MIDI,
certifique-se de ler o conteúdo do arquivo “readme.txt”
na pasta “English” no CD-ROM.

• Use Adobe Reader ou Acrobat Reader para acessar o guia
do usuário do driver USB MIDI.*

* Você precisa ter Adobe Reader ou Acrobat Reader instalado no

seu compu para ver o conteúdo do “Guia do Usuário do Driver
CASIO USB MIDI” (manual_e.pdf). Se o seu computador ainda
tiver Adobe Reader nem Acrobat Reader instalado, use o
procedimento a seguir para instalar um deles.

Instalação de Adobe Reader (Acrobat Reader**)

• Coloque o “USB Manual and Driver CD-ROM” no drive
para CD-ROM do seu computador.

• No CD-ROM, navegue para a pasta denominada “Adobe”,
abra a pasta denominada “English” e, em seguida, clique
em “ar601enu.exe” (“ar505enu.exe”**). Siga as instruções
que aparecem na tela do computador para instalar Adobe
Reader.

**

Adobe Reader não pode ser instalado em um computador com
Windows 98. Se o seu computador estiver usando Windows 98,
clique duas vezes em “ar505enu.exe” para instalar Acrobat Reader.

P-30

● Windows Me, Windows 98SE, Windows 98

• Processador Pentium de 166 MHz ou mais avançado

• Pelo menos 32 MB de memória

Driver Signing (Assinatura de driver)

● Windows XP

1

Registre-se em Windows XP usando uma conta de
administrador do computador. Consulte a documentação
que acompanha Windows XP para maiores informações
sobre as contas de administrador do computador.

2

No menu [Iniciar] de Windows, clique em [Painel
de controle].

• Se você não puder ver o ícone [Sistema] no painel de
controle, clique em [Alternar para o modo de exibição
clássico].

3

Clique em ícone [Sistema]. Na caixa de diálogo
que aparece, clique no botão [Hardware] e, em
seguida, clique no botão [Assinatura de driver].

4

Na caixa de diálogo que aparece, selecione
[Ignorar] e, em seguida, clique em [OK].

628A-P-032A

Conexão a um computador

● Windows 2000

1

Registre-se usando uma conta do grupo de
administradores. Consulte a documentação que
acompanha Windows 2000 para maiores
informações sobre o grupo de administradores.

2

No menu [Iniciar] de Windows, aponte para
[Configurações] e, em seguida, clique em [Painel
de controle].

3

Clique no ícone [Sistema]. Na caixa de diálogo que
aparece, clique no botão [Hardware] e, em seguida,
clique no botão [Assinatura de driver].

4

Na caixa de diálogo que aparece, selecione
[Ignorar] e, em seguida, clique em [OK].

NOTA

• Os nomes das empresas e dos produtos usados aqui
sã o marcas registradas dos seus respectivos
proprietários.

Uso da porta USB

Repare que você precisa comprar um cabo USB disponível
comercialmente para conectar o teclado a um computador
usando a porta USB. Depois de estabelecer uma conexão USB
entre o teclado e um computador, você pode trocar dados
entre os mesmos.

Para conectar a um computador
usando a porta USB

Sons General MIDI

O padrão General MIDI define a seqüência de numeração
dos sons, seqüência de numeração dos sons de uma bateria
(percussão), o número de canais MIDI que podem ser usados,
e outros fatores gerais que determinam a configuração da
fonte sonora. Por esta razão, os dados musicais produzidos
numa fonte sonora General MIDI podem ser tocado usando
sons similares e nuanças idênticas ao original, mesmo quando
tocados em fontes sonoras de outros fabricantes.
Este teclado conforma com o padrão General MIDI e,
portanto, pode ser conectado a um computador para tocar
dados General MIDI que foram comprados, carregados da
Internet, ou obtidos de uma outra fonte.

Alteração das configurações

Esta seção descreve como fazer as configurações necessárias
para conectar a um computador.

GM MODE (Valor predefinido: oFF)

on (ativado):

Configura o teclado para a reprodução ótima de dados
General MIDI (correspondência de especificação dos
sons, etc.)

oFF (desativado):

Restaura a configuração predefinida do teclado.

1

Pressione o botão SETTING até que a tela GM
MODE apareça.

Exemplo: Quando a configuração GM MODE está

desativado

1

Use um cabo USB disponível comercialmente para
conectar o teclado a um computador.

Porta USB do

computador

Conector USB

628A-P-033A

Cabo USB

Porta USB do teclado

G

MM

2

Utilize os botões [+] e [–] ou [0] e [1] para ativar e
desativar esta configuração.

Exemplo: Para desativar GM MODE

G

MM

ode

ode

P-31

Conexão a um computador

KEYBOARD CHANNEL
(Valor predefinido: 1)

O canal do teclado é o canal usado para enviar mensagens
do teclado para um computador. Você pode especificar um
canal de 1 a 16 como o canal do teclado.

1

Pressione o botão SETTING até que a tela
KEYBOARD CHANNEL apareça.

KeybdCh

2

Utilize os botões [+] e [–], e os botões numéricos
para alterar o número do canal.

Exemplo: Para especificar o canal 4

KeybdCh

NAVIGATE CHANNEL
(Valor predefinido: 4)

Quando mensagens são recebidas de um computador para a
execução neste teclado, o canal de navegação é o canal cujos
dados de notas aparece no mostrador. Você pode selecionar
um canal de 01 a 16 como o canal de navegação. Como esta
configuração permite-lhe utilizar os dados em qualquer canal
de dados SMF disponíveis comercialmente para iluminar o
guia do teclado na tela, você pode analisar como partes
diferentes de um arranjo são tocadas.

1

Pressione o botão SETTING até que a tela
NAVIGATE CHANNEL apareça.

Para desativar sons específicos enquanto reproduz
dados de canção que estão sendo recebidos

<<Ativação/desativação do canal de navegação>>

1

Enquanto toca dados de canção, pressione o botão
RIGHT.

• Isso corta o som do canal de navegação, mas as teclas
no guia do teclado na tela continuam a iluminar-se
de acordo com os dados do canal à medida que são
recebidos. Pressione RIGHT de novo para ativar o
canal de novo.

<<Próximo canal inferior após ativação/desativação do
canal de navegação>>

1

Enquanto toca dados de canção, pressione o botão
LEFT.

• Isso corta o som do canal cujo número é uma unidade
menor que o canal de navegação, mas as teclas no
guia do teclado na tela continuam a iluminar-se de
acordo com os dados do canal à medida que são
recebidos. Pressione LEFT de novo para ativar o canal
de novo.

Exemplo: Se o canal de navegação é o canal 4, a operação

acima desativa o canal 3.

LOCAL CONTROL (Valor predefinido: on)

oFF (desativado):

Qualquer coisa tocada no teclado é emitida como uma
mensagem desde o porta USB, sem ser produzida pela fonte
sonora interna.

• Repare também que nenhum som é produzido pelo teclado
se a configuração LOCAL CONTROL estiver desativada e
não houver um dispositivo externo conectado.

N

av i .Ch

2

Utilize os botões [+] e [–], e os botões numéricos
de [0] a [9] para alterar o número do canal.

Exemplo: Para especificar o canal 2

N

av i .Ch

P-32

1

Pressione o botão SETTING até que a tela LOCAL
CONTROL apareça.

Exemplo: Quando LOCAL CONTROL está desativado

Local

2

Utilize os botões [+] e [–] ou [0] e [1] para ativar e
desativar a configuração.

Exemplo: Para desativar LOCAL CONTROL

Local

628A-P-034A

Localização e Solução de Problemas

Causa ProvávelProblema

O teclado não produz nenhum som.

Qualquer um dos seguintes
sintomas ocorre durante o uso de
pilhas

• Indicador de alimentação escuro

• Instrumento não liga

• Mostrador escuro, difícil de ler

• Volume dos alto-falantes/fones de ouvido muito baixo

• Distorção do som produzido

• Interrupção ocasional do som ao tocar em volumes altos

• Falha repentina de energia ao tocar em volumes altos

• Escurecimento do mostrador durante a execução em volume
alto

O acompanhamento automático
não soa.

As teclas do guia do teclado na tela
permanecem iluminadas.

Ao tocar com um outro
instrumento, as teclas ou afinações
não coincidem.

Ruído de estática quando um
microfone é conectado

Não há som de microfone

Depois de transferir os dados de
canção do meu computador, a
reprodução pára no meio.

A qualidade e o volume de um
som estão ligeiramente diferentes
dependendo de onde o mesmo é
tocado no teclado.

1. Problema com a alimentação.

2. O teclado não está ligado.

3. O ajuste do volume está muito
baixo.

4. O interruptor POWER/MODE
está na posição CASIO CHORD
ou FINGERED.

Energia fraca das pilhas

O volume do acompanhamento
está em 00.

O teclado está esperando pela
execução da nota correta durante
uma execução no Passo 1 ou 2.

A transposição ou afinação está
ajustada para um valor diferente
de 00.

1. Uso de um microfone que é
diferente do tipo recomendado.

2. Uso do microfone nas
proximidades de iluminação
fluorescente.

1. O volume do microfone está
muito baixo.

2. O interruptor ON/OFF do
microfone está na posição “OFF”.

O ruído digital do cabo USB ou do
cabo de alimentação interrompeu a
comunicação de dados entre o
computador e o teclado.

Isso é um resultado inevitável do processo de amostragem digital*, e não indica um mau funcionamento.

* As amostras digitais múltiplas são tomadas para a gama baixa, gama média e gama alta do

instrumento musical original. Por esta razão, pode haver uma diferença muito pequena na qualidade
tonal e volume entre as gamas de amostras.

Medida

1. Conecte o adaptador de CA corretamente,
certifique-se de que os pólos (+/–) das pilhas
estão nas direções corretas, e confirme que
as pilhas não estão esgotadas.

2. Ajuste o interruptor POWER/MODE para a
posição NORMAL.

3. Utilize o controle MAIN VOLUME para
aumentar o volume.

4. A execução normal não é possível no teclado
de acompanhamento quando o interruptor
POWER/MODE está na posição CASIO
CHORD ou FINGERED. Mude o interruptor
POWER/MODE para a posição NORMAL.

Substitua as pilhas com um jogo novo ou utilize
o adaptador de CA.

• Som continua a soar mesmo depois de se soltar uma tecla

• Um som totalmente diferente soa

• Execução anormal de um padrão de ritmo e de uma canção de
demonstração

• Volume do microfone anormalmente baixo

• Distorção da entrada do microfone

• Atenuação do indicador de alimentação quando se usa o
microfone

• Falha de energia repentina quando se usa o microfone

Utilize o botão SETTING para aumentar o
volume.

1. Pressione a tecla iluminada para continuar
com a execução no Passo 1 ou 2.

2. Pressione o botão START/STOP para sair
da execução no Passo 1 ou 2.

Utilize o botão SETTING para exibir as teclas
de configuração aplicáveis e ajuste a
transposição e afinação para 00.

1. Use um microfone do tipo recomendado.

2. Afaste o microfone da fonte de estática.

1. Aumente o volume do microfone.

2. Ajuste o interruptor ON/OFF do microfone
para “ON”.

Para a reprodução, desconecte o cabo SUB e,
em seguida, conecte-o de novo à porta USB do
teclado. Logo, tente reproduzir a canção de
novo.
Se isso não corrigir o problema, saia do software
MIDI que estiver utilizando, desconecte o cabo
USB e, em seguida, conecte-o de novo à porta
USB do teclado. Logo, reinicie o software MIDI
e tente reproduzir a canção de novo.

Consulte a

página

Páginas
P-12, 13

Página P-15

Página P-15

Página P-15

Páginas
P-12, 13

Página P-28

Páginas
P-25, 26
Páginas
P-25, 26

Páginas
P-28, 29

Página P-16

Página P-16

Página P-16

Página P-16

Página P-31

628A-P-035A

P-33

Especificações

Modelo: CTK-710

Teclado: 61 teclas de tamanho padrão, 5 oitavas
Sons: 242 (113 sons no painel + 128 sons General MIDI + 1 jogo de bateria)

Polifonia: Máximo de 32 notas (16 para certos sons)

Volume principal: Ajustável
Acompanhamento automático

Padrões de ritmo: 100
Acordes: 2 métodos de dedilhado (CASIO CHORD, FINGERED)
Controladores de ritmo: START/STOP (início/parada), SYNCHRO (encadeamento), FILL-IN (recheio)

Lição em 3 passos: 3 lições (Passos 1, 2, 3)

Reprodução: Reprodução repetida de uma única canção
Parte de lição: Mão esquerda, mão direita
Modo de avaliação: Pontuação
Guia vocal de dedilhado: Ativação/desativação

Banco de Canções, Banco de Piano

Número de canções: Banco de canções: 50, Banco de Piano: 50
Controladores: START/STOP

Mostrador

Indicação do nome: Nome e número do som, do ritmo e da canção do banco de canções e do

Andamento: Valor do andamento, metrônomo, espera por encadeamento
Acorde: Nome de acorde, forma de acorde
Dedilhado: Indicadores de dedilhado, partes
Pauta: 5 oitavas com indicadores de sustenido e bemol, símbolo de pedal, símbolo de

Teclado: 5 oitavas

Outras funções

Andamento: Variável (216 passos, = 40 a 255)
Transposição: 25 passos (–12 semitons a +12 semitons)
Afinação: Variável (A4 = aproximadamente 440Hz ±50 centésimos)
Volume do acompanhamento/
banco de canções: Variável (100 passos, 0 a 99)

Terminais

Porta USB: TIPO B
Terminal para pedal de sustenido:
Terminal para fones de ouvido/saída:

Terminal de fornecimento de energia:
Entrada para microfone: Jaque padrão (com controle de volume do microfone)

Fornecimento de energia: Sistema de energia dual

Pilhas: 6 pilhas de tamanho AA
Vida útil da pilhas: Aproximadamente 4 horas de operação contínua com pilhas alcalinas

Adaptador de CA: AD-5
Desligamento automático do teclado:

Saída dos alto-falantes: 2,0 W + 2,0 W

Consumo: 9 V 7,7 W

Dimensões: 95,6 × 35,6 × 13,3 cm
Peso: Aproximadamente 4,0 kg (incluindo as pilhas)

banco de piano, nome e valor dos ajustes do teclado

oitava

Jaque padrão
Jaque padrão estéreo
Impedância de saída:100 Ω
Voltagem de saída: 4 V (RMS) MÁX.
9 V DC

Inpedância de entrada: 2 kΩ
Sensibilidade de entrada: 10 mV

Aproximadamente 2 horas de operação contínua com pilhas de manganês

Desliga o teclado aproximadamente 6 minutos depois da última operação de
tecla. Ativado somente com o uso de pilhas, pode ser desativado manualmente.

P-34

628A-P-036A

Apêndice

C

6

32

002

345

039

ça de programa

2

3: Mudan

6: Tipo de gama

A

32

002

040

A

32

008

040

C

32

002

042

A

32

002

046

A

32

002

048

A

32

002

049

A

16

001

048

A

32

002

050

A

32

002

051

A

32

002

052

A

32

002

053

A

16

002

054

A

32

002

056

C

32

002

057

C

32

002

058

A

32

002

059

C

16

002

060

A

32

002

061

A

16

008

061

A

32

002

062

A

16

002

063

A

32

002

064

C

32

002

065

C

32

002

066

C

32

002

067

A

32

002

068

A

32

002

071

B

32

002

072

A

32

002

073

A

32

008

073

A

32

002

074

A

32

002

075

A

32

002

079

A

16

002

080

A

16

002

081

A

16

008

081

A

32

008

080

A

16

002

082

A

16

002

085

A

16

002

087

A

16

002

088

A

16

002

089

A

16

002

090

A

16

002

092

A

16

002

094

SYNTH-BASS 2

1

048

6

áxima

345

2: Nome do som

5: Polifonia m

2

ção de banco

STR/ORCHESTRA

VIOLIN

SLOW VIOLIN

CELLO

HARP

ENSEMBLE

STRINGS

049

050

051

052

053

A

A

A

A

A

A

A

16

32

32

32

32

16

16

002

004

002

001

001

002

008

000

000

001

000

001

003

003

SLOW STRINGS

CHAMBER

SYNTH-STRINGS 1

SYNTH-STRINGS 2

CHOIRS

VOICE DOO

054

055

056

057

058

059

A

A

A

A

A

A

16

32

32

16

16

32

002

002

002

001

008

002

002

004

005

004

004

006

SYNTH-VOICE

BRASS

TRUMPET

TROMBONE

TUBA

060

061

062

063

A

A

A

B

16

32

32

32

008

002

002

002

006

007

008

009

MUTE TRUMPET

FRENCH HORN

BRASS

BRASS SFZ

SYNTH-BRASS 1

SYNTH-BRASS 2

064

065

066

067

068

069

A

A

A

A

A

32

32

16

16

16

002

002

002

001

002

011

012

016

016

017

REED

SOPRANO SAX

ALTO SAX

TENOR SAX

BARITONE SAX

070

071

072

073

A

A

A

A

A

16

16

16

16

32

001

008

002

002

008

017

016

018

019

019

OBOE

CLARINET

PIPE

074

075

A

A

A

16

16

16

002

008

002

021

021

023

PICCOLO

FLUTE

MELLOW FLUTE

RECORDER

076

077

078

079

A

C

C

32

32

32

002

002

002

022

024

025

PAN FLUTE

OCARINA

SYNTH-LEAD

SQUARE LEAD

080

081

082

C

C

C

C

16

32

32

16

008

002

002

001

025

026

027

027

SAW LEAD

MELLOW SAW LEAD

SINE LEAD

083

084

085

C

C

C

32

32

32

002

002

002

028

029

030

CALLIOPE

VOICE LEAD

BASS+LEAD

SYNTH-PAD

086

087

088

C

C

C

16

32

16

008

002

008

031

032

032

FANTASY

089

C

32

002

033

WARM PAD

POLYSYNTH

090

091

C

C

32

32

002

002

034

035

BOWED PAD

092

C

32

002

036

HALO PAD

093

C

32

002

038

o

1

MSB de sele

:

Lista de sons

1: N

4

628A-P-037A

PIANO

STEREO GRAND PIANO

GRAND PIANO

BRIGHT PIANO

MELLOW PIANO

DANCE PIANO

HONKY-TONK

OCTAVE PIANO

000

001

002

003

004

005

006

ELEC.GRAND PIANO

ELEC.PIANO

MODERN E.PIANO

CHORUS EP

SOFT E.PIANO

HARPSICHORD

COUPLED HARPSICHORD

CLAVI

011

007

008

009

010

012

013

014

CHROMATIC PERC

CELESTA

GLOCKENSPIEL

VIBRAPHONE

015

016

017

MARIMBA

ORGAN

DRAWBAR ORGAN 1

DRAWBAR ORGAN 2

018

019

020

PERC.ORGAN 1

PERC.ORGAN 2

ELEC.ORGAN

ROCK ORGAN

CHURCH ORGAN

CHAPEL ORGAN

021

022

023

024

025

026

ACCORDION

OCTAVE ACCORDION

BANDONEON

HARMONICA

GUITAR

027

028

029

030

NYLON STR.GUITAR

031

STEEL STR.GUITAR

032

12 STR.GUITAR

033

JAZZ GUITAR

034

CLEAN GUITAR

035

ELEC.GUITAR

MUTE GUITAR

OVERDRIVE GT

DISTORTION GT

036

037

038

039

FEEDBACK GT

BASS

ACOUSTIC BASS

RIDE BASS

FINGERED BASS

PICKED BASS

040

041

042

043

044

FRETLESS BASS

SLAP BASS

SYNTH-BASS 1

045

046

047

A-1

A

6

32

000

345

037

2

Apêndice

A

A

A

A

32

32

32

32

000

000

000

000

038

039

040

041

A

32

000

042

A

32

000

043

A

32

000

044

A

32

000

045

A

32

000

046

A

32

000

047

A

32

000

048

A

32

000

049

A

32

000

050

A

32

000

051

A

32

000

052

A

32

000

053

A

16

000

054

A

16

000

055

A

32

000

056

A

32

000

057

A

32

000

058

A

32

000

059

A

16

000

060

A

32

000

061

A

32

000

062

A

16

000

063

A

32

000

064

A

32

000

065

A

32

000

066

A

32

000

067

A

32

000

068

A

32

000

069

A

32

000

070

A

32

000

071

A

32

000

072

A

32

000

073

A

32

000

074

A

32

000

075

A

16

000

076

A

16

000

077

A

32

000

078

A

32

000

079

A

16

000

080

A

16

000

081

A

16

000

082

A

16

000

083

A

16

000

084

A

16

000

085

A

16

000

086

A

16

000

087

A

16

000

088

A

16

000

089

A

16

000

090

A

16

000

091

A

16

000

092

A

16

000

093

A

16

000

094

A

16

000

095

GM SLAP BASS 2

GM SYNTH-BASS 1

GM SYNTH-BASS 2

GM VIOLIN

1

150

151

152

153

A

A

A

16

002

097

16

002

099

16

002

100

A

16

002

102

6

345

2

GM VIOLA

GM CELLO

GM CONTRABASS

GM TREMOLO STRINGS

GM PIZZICATO

154

155

156

157

158

A

A

A

A

16

16

16

16

008

008

008

004

000

001

005

004

GM HARP

GM TIMPANI

GM STRINGS 1

GM STRINGS 2

159

160

161

162

A

A

B

A

16

16

16

16

004

008

008

004

005

007

009

019

GM SYNTH-STRINGS 1

GM SYNTH-STRINGS 2

GM CHOIR AAHS

GM VOICE DOO

GM SYNTH-VOICE

GM ORCHESTRA HIT

GM TRUMPET

GM TROMBONE

GM TUBA

163

164

165

166

167

168

169

170

171

A

E

E

E

E

32

002

120

16

002

121

32

002

122

32

002

123

E

32

002

124

C

16

008

030

16

008

107

GM MUTE TRUMPET

GM FRENCH HORN

GM BRASS

GM SYNTH-BRASS 1

GM SYNTH-BRASS 2

GM SOPRANO SAX

172

173

174

175

176

177

A

A

A

A

A

A

32

32

16

16

32

32

000

000

000

000

000

000

000

001

002

003

004

005

GM ALTO SAX

178

A

32

000

006

GM TENOR SAX

GM BARITONE SAX

179

180

A

A

32

32

000

000

007

008

GM OBOE

181

A

32

000

009

GM ENGLISH HORN

GM BASSOON

GM CLARINET

GM PICCOLO

GM FLUTE

GM RECORDER

GM PAN FLUTE

GM BOTTLE BLOW

182

183

184

185

186

187

188

189

A

A

A

A

A

A

A

A

16

32

32

32

32

16

16

16

000

000

000

000

000

000

000

000

011

010

012

013

014

015

016

017

GM SHAKUHACHI

GM WHISTLE

GM OCARINA

GM SQUARE LEAD

GM SAWTOOTH LEAD

GM CALLIOPE

GM CHIFF LEAD

190

191

192

193

194

195

196

A

A

A

A

A

A

A

16

16

32

16

32

16

32

000

000

000

000

000

000

000

018

019

020

021

022

023

024

GM CHARANG

GM VOICE LEAD

GM FIFTH LEAD

GM BASS+LEAD

GM FANTASY

197

198

199

200

201

A

A

A

A

A

32

32

32

32

32

000

000

000

000

000

025

026

027

028

029

GM WARM PAD

GM POLYSYNTH

GM SPACE CHOIR

GM BOWED GLASS

GM METAL PAD

202

203

204

205

206

A

A

A

A

32

32

32

32

000

000

000

000

030

031

032

033

A

32

000

034

GM HALO PAD

207

A

32

000

035

GM SWEEP PAD

208

A

32

000

036

SOUND TRACK

1

094

A-2

ATMOSPHERE

BRIGHTNESS

ECHO PAD

LAYER

STRINGS PIANO

095

096

097

098

PIANO PAD

E.PIANO PAD 1

E.PIANO PAD 2

SYNTH-STR. E.PIANO

CLAVI & DRAWBAR

099

100

101

102

103

GLOCKENSPIEL PAD

ORGAN & HARPSICHORD

DIST.GT & BASS

KOTO PAD

SPLIT

BASS/PIANO

BASS/E.PIANO

BASS/VIB

BASS/NYLON STR. GT

111

107

108

109

110

104

105

106

STRINGS/PIANO

GM TONES

GM PIANO 1

GM PIANO 2

GM PIANO 3

GM HONKY-TONK

112

113

114

115

116

GM E.PIANO 1

GM E.PIANO 2

GM HARPSICHORD

GM CLAVI

GM CELESTA

GM GLOCKENSPIEL

117

118

119

120

121

122

GM MUSIC BOX

GM VIBRAPHONE

GM MARIMBA

GM XYLOPHONE

GM TUBULAR BELL

GM DULCIMER

123

124

125

126

127

128

GM ORGAN 1

GM ORGAN 2

GM ORGAN 3

GM PIPE ORGAN

GM REED ORGAN

129

130

131

132

133

GM ACCORDION

GM HARMONICA

GM BANDONEON

GM NYLON STR.GUITAR

GM STEEL STR.GUITAR

GM JAZZ GUITAR

134

135

136

137

138

139

GM CLEAN GUITAR

GM MUTE GUITAR

GM OVERDRIVE GT

GM DISTORTION GT

GM GT HARMONICS

GM ACOUSTIC BASS

140

141

142

143

144

145

GM FINGERED BASS

GM PICKED BASS

GM FRETLESS BASS

GM SLAP BASS 1

146

147

148

149

628A-P-038A

é descrito abaixo.

Apêndice

• O significado de cada tipo de gama

NOTA

A

A

A

A

A

A

A

A

A

A

A

A

A

32

000

106

32

000

107

32

000

108

A

16

000

109

6

16

000

345

096

16

000

097

16

000

098

16

000

099

16

000

100

16

000

101

16

000

102

16

000

103

16

000

104

32

000

105

2

GM RAIN DROP

GM SOUND TRACK

GM CRYSTAL

GM ATMOSPHERE

GM BRIGHTNESS

GM GOBLINS

GM ECHOES

GM SF

GM SITAR

GM BANJO

GM SHAMISEN

GM KOTO

GM THUMB PIANO

GM BAGPIPE

A

A

A

A

A

32

32

32

32

16

000

000

000

000

000

111

110

112

113

114

GM FIDDLE

GM SHANAI

GM TINKLE BELL

GM AGOGO

GM STEEL DRUMS

A

D

D

32

32

000

000

115

116

GM WOOD BLOCK

GM TAIKO

A

D

D

D

32

16

32

32

32

000

000

000

000

000

117

118

119

120

121

GM MELODIC TOM

GM SYNTH-DRUM

GM REVERSE CYMBAL

GM GT FRET NOISE

GM BREATH NOISE

D

D

D

D

D

D

16

16

32

32

16

32

000

000

000

000

000

000

122

123

124

125

126

127

GM SEASHORE

GM BIRD

GM TELEPHONE

GM HELICOPTER

GM APPLAUSE

GM GUNSHOT

D

32

120

000

DRUM SET

DRUM SET

1

209

628A-P-039A

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

A-3

Apêndice





A=440Hz











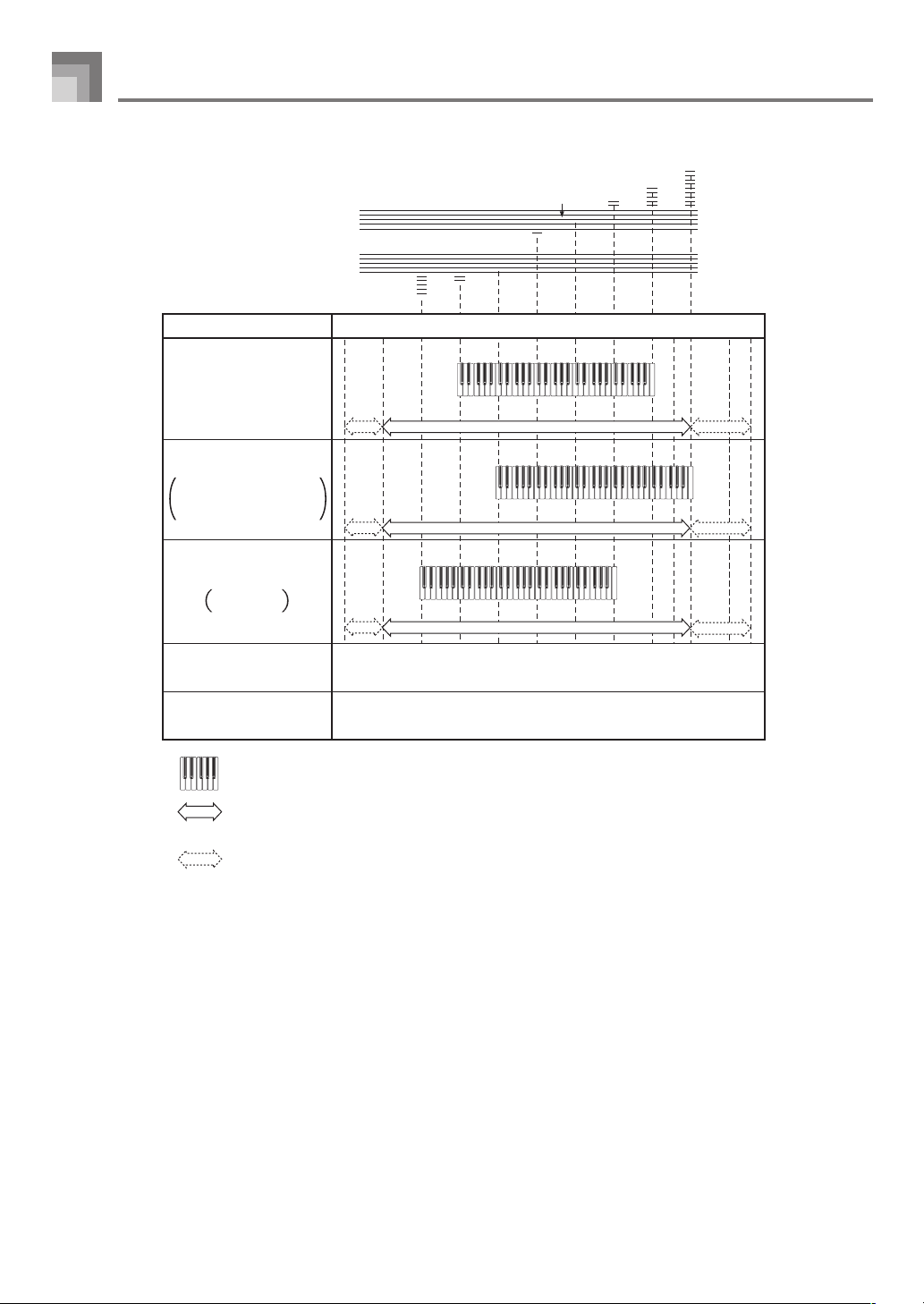

Tipos de gama

A

(Tipo padrão)

B

“016 GLOCKENSPIEL”/

“076 PICCOLO”/

“104 GLOCKENSPIEL PAD”

C

Instrumentos

de tom baixo

D

(Efeito sonoro)

E

(Divisão)

a

........Gama do teclado









C-1 C9C8C7 G7C6C5C4C3C2C1C0 G9

Sem escala para sons.

A escala muda de acordo com o som.

A-4

b

c

........Gama disponível (usando transposição ou recepção de uma mensagem)

........As notas nessas gamas são produzidas pela execução das notas na gama b

que estão na oitava mais próxima, como um resultado das operações de
transposição e de recepção de uma mensagem

628A-P-040A

Lista dos instrumentos de Percussão

• O som DRUM SET (som 241) designa sons de percussão ao teclado como mostrado abaixo.
Os sons designados a cada tecla são indicados acima das teclas.

* Nenhum som é produzido quando as teclas nesta gama são

pressionadas.

Apêndice

STANDARD KICK

SIDE STICK

STANDARD SNARE 1

HAND CLAP

STANDARD SNARE 2

LOW TOM 2

CLOSED HI-HAT

LOW TOM 1

PEDAL HI-HAT

MID TOM 2

OPEN HI-HAT

MID TOM 1

HIGH TOM 2

CRASH CYMBAL 1

HIGH TOM 1

RIDE CYMBAL 1

CHINESE CYMBAL

RIDE BELL

TAMBOURINE

SPLASH CYMBAL

COWBELL

CRASH CYMBAL 2

VIBRA-SLAP

RIDE CYMBAL 2

HIGH BONGO

LOW BONGO

MUTE HIGH CONGA

OPEN HIGH CONGA

LOW CONGA

HIGH TIMBALE

LOW TIMBALE

HIGH AGOGO

LOW AGOGO

CABASA

MARACAS

SHORT HIGH WHISTLE

LONG LOW WHISTLE

SHORT GUIRO

LONG GUIRO

CLAVES

HIGH WOOD BLOCK

LOW WOOD BLOCK

MUTE CUICA

OPEN CUICA

MUTE TRIANGLE

OPEN TRIANGLE

SHAKER

COUNT VOICE 1

COUNT VOICE 2

COUNT VOICE 3

COUNT VOICE 4

COUNT VOICE 5

628A-P-041A

A-5

Apêndice

Quadros de Acordes Dedilhados

Esta tabela mostra os dedilhados da mão esquerda (incluindo as formas invertidas)
para um certo número de acordes freqüentemente usados. Esses indicadores de
dedilhado também aparecem no mostrador do teclado.
Os acordes marcados com um asterisco (*) não podem ser tocados no modo de
dedilhado neste teclado.

Chord

Type

Root

C

C

(D )

D

E

(D )

E

F

F

(G )

G

A

(G )

A

B

(A )

B



















M m 7 m7 dim7

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 2, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 3, 1]

[5, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

*

*

*

3

2

4

5

:Número dos

1

dedos da mão
esquerda

M7 m7-5 dim

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

[5, 3, 2]

A-6

628A-P-042A

Chord

Type

Root

[5, 3, 1]

C



[5, 3, 1]

C



(D )

[5, 3, 1]

D

[5, 3, 1]



E



(D )

[5, 3, 1]

E

[5, 3, 1]

F



[5, 3, 1]

F



(G )

[5, 3, 1]

G

[5, 3, 1]



A



(G )

[5, 3, 1] [5, 2, 1]

A



B



(A )

B

aug sus4

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

[5, 2, 1]

*

[5, 2, 1]

*

7 sus4 m add9 m M7 7-5 add9

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 3, 2, 1]

[5, 4, 2, 1]

[5, 4, 2, 1] [4, 3, 2, 1]

[5, 4, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[4, 3, 2, 1]

[5, 3, 2, 1]

Apêndice

628A-P-043A

A-7

Apêndice

Lista de ritmos

POPS I

00 8 BEAT 1
01 8 BEAT 2
02 POP 1
03 POP 2
04 SOUL BALLAD 1
05 POP BALLAD 1
06 POP SHUFFLE 1
07 SOUL
08 OFF BEAT
09 POP BALLAD 2

POPS II

10 FOLKIE POP 1
11 SOUL BALLAD 2
12 LITE POP 1
13 CLUB POP 1
14 8 BEAT POP
15 16 BEAT 1
16 DANCE POP 1
17 POP BALLAD 3
18 DANCE POP 2
19 16 BEAT 2

DANCE/FUNK

20 TECHNO
21 TRANCE 1
22 RAP 1
23 DISCO 1
24 FUNK 1
25 FUNK 2
26 DISCO 2

ROCK

27 LATIN ROCK
28 SHUFFLE ROCK
29 POP ROCK 1
30 ROCK WALTZ 1
31 SLOW ROCK
32 50’S ROCK 1
33 60’S ROCK 1
34 TWIST
35 NEW ORLNS R&R
36 ROCK 1
37 SOFT ROCK 1

JAZZ

38 JAZZ COMBO 1
39 JAZZ COMBO 2
40 BIG BAND
41 SWING
42 SLOW SWING
43 JAZZ WALTZ 1
44 FOX TROT

EUROPEAN

45 POP POLKA
46 POLKA
47 MARCH 1
48 WALTZ 1
49 WALTZ 2
50 SLOW WALTZ
51 TANGO 1

LATIN/VARIOUS

52 REGGAE POP
53 BOSSA NOVA 1
54 SAMBA 1
55 REGGAE
56 MAMBO
57 SKA
58 MERENGUE
59 RUMBA CATALANA
60 BOSSA NOVA 2
61 SAMBA 2
62 FOLKLORE
63 COUNTRY
64 TOWN SHIP
65 SLOW GOSPEL
66 BAROQUE
67 TEX-MEX
68 FAST GOSPEL
69 NEW AGE

WITHOUT DRUMS

70 POP BALLAD 4
71 POP SHUFFLE 2
72 ROCK WALTZ 2
73 FOLKIE POP 2
74 TANGO 2

DRUM & BASS

75 POP BALLAD 5
76 LITE POP 2
77 POP ROCK 2
78 CLUB POP 2
79 16 BEAT 3
80 ROCK WALTZ 3
81 SOFT ROCK 2
82 50’S ROCK 2
83 ROCK 2
84 60’S SOUL 2
85 TRANCE 2
86 RAP 2
87 DISCO 3
88 FUNK 3
89 JAZZ COMBO 3
90 JAZZ WALTZ 2
91 TANGO 3
92 BOSSA NOVA 3
93 SAMBA 3
94 MARCH 2

METRONOME

95 0 BEAT
96 2 BEAT
97 3 BEAT
98 4 BEAT
99 6 BEAT

A-8

628A-P-044A

Lista de canções

Lista

SONG BANK

Apêndice

00 CAN YOU FEEL THE LOVE TONIGHT

(“LION KING” THEME)
01 HAPPY BIRTHDAY TO YOU
02 WE WISH YOU A MERRY CHRISTMAS
03 JINGLE BELLS
04 SILENT NIGHT
05 JOY TO THE WORLD
06 O CHRISTMAS TREE
07 WHEN THE SAINTS GO MARCHING IN
08 GREENSLEEVES
09 AMAZING GRACE
10 AULD LANG SYNE
11 TWINKLE TWINKLE LITTLE STAR
12 LIGHTLY ROW
13 UNDER THE SPREADING CHESTNUT TREE
14 COME BIRDS
15 THE MUFFIN MAN
16 LONG LONG AGO
17 DID YOU EVER SEE A LASSIE?
18 LONDON BRIDGE
19 ON THE BRIDGE OF AVIGNON
20 SIPPIN’ CIDER THROUGH A STRAW
21 GRANDFATHER’S CLOCK
22 MICHAEL ROW THE BOAT ASHORE
23 ANNIE LAURIE
24 MY BONNIE

Lista PIANO BANK

00 FÜR ELISE
01 SONATA op.13 “PAT HÉTIQUE” 2nd Mov.
02 SONATA op.27 no.2 “MOONLIGHT” 1st Mov.
03 ODE TO JOY
04 ETUDE op.10 no.3 “CHANSON DE L’ADIEU”
05 PRELUDE op.28 no.7 (CHOPIN)
06 VALSE op.64 no.1 “PETIT CHIEN”
07 HEIDENRÖSLEIN
08 FRÖHLICHER LANDMANN
09 CANON (PACHELBEL)
10 MINUET (J.S.BACH)
11 MUSETTE (J.S.BACH)
12 JESUS BLEIBET MEINE FREUDE
13 GAVOTTE (GOSSEC)
14 SERENADE FROM “EINE KLEINE NACHTMUSIK”
15 SONATA K.331 1st Mov. “THEME”
16 TURKISH MARCH (MOZART)
17 HUNGARIAN DANCES no.5
18 WEDDING MARCH FROM

“MIDSUMMER NIGHT’S DREAM”
19 LIEBESTRÄUME no.3
20 BRINDISI FROM “LA TRAVIATA”
21 GOING HOME FROM “FROM THE NEW WORLD”
22 JE TE VEUX
23 THE ENTERTAINER
24 AMERICAN PATROL

25 IF YOU’RE HAPPY AND YOU KNOW IT,

CLAP YOUR HANDS
26 MY DARLING CLEMENTINE
27 HOME SWEET HOME
28 J’AI PERDU LE DO DE MA CLARINETTE
29 I’VE BEEN WORKING ON THE RAILROAD
30 LITTLE BROWN JUG
31 AURA LEE
32 HOUSE OF THE RISING SUN
33 SHE WORE A YELLOW RIBBON
34 CAMPTOWN RACES
35 SWANEE RIVER (OLD FOLKS AT HOME)
36 YANKEE DOODLE
37 TURKEY IN THE STRAW
38 MY OLD KENTUCKY HOME
39 HOME ON THE RANGE
40 ALOHA OE
41 HOLDIRIDIA
42 LA PALOMA
43 SANTA LUCIA
44 TROIKA
45 WALTZING MATILDA
46 AJO MAMMA
47 LA DONNA É MOBILE FROM “RIGOLETTE”
48 CHANSON DU TOREADOR FROM “CARMEN”
49 HABANERA FROM “CARMEN”

25 CHOPSTICKS
26 MARY HAD A LITTLE LAMB
27 DECK THE HALL
28 SWING LOW, SWEET CHARIOT
29 THE FARMER IN THE DELL
30 ON TOP OF OLD SMOKEY
31 DOWN IN THE VALLEY
32 OH! SUSANNA
33 WHEN JOHNNY COMES MARCHING HOME
34 RED RIVER VALLEY
35 JAMAICA FAREWELL
36 LA CUCARACHA
37 CIELITO LINDO
38 BEAUTIFUL DREAMER
39 DANNY BOY

BEYER VORSCHULE IM KLAVIERSPIEL Opus 101

40 No.5
41 No.6
42 No.8
43 No.11
44 No.12
45 No.18
46 No.20
47 No.35
48 No.48
49 No.60

628A-P-045A

A-9

Version: 1.0

Remarks

1-16

1-16

Recognized

*1: Depende do som

*1

X

Mode 3

0-127

12-108

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

*2 = não tem relação

2

X

X

9nH V = 1-127
O

9nH V = 0,8nH V = *
X

O

Bank select

Modulation

Data entry

Volume

O

O

O

O

Pan

Expression

O

O

1

1-16

Transmitted

Function ...

X

Mode 3

Default

36-96

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

Altered

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

X

9nH V = 0

9nH V = 100

X

X

Note OFF

X

X

O

0, 32

X

X

X

X

X

1

10

11

CTK-710

Basic Default

Model

Mensagens MIDI que podem ser enviadas e recebidas usando a porta USB.

Channel Changed

Mode Messages

Note

Number True voice

Velocity Note ON

After Key’s

Touch Ch’s

Pitch Bender

Control 6, 38

Change 7

628A-P-046A

Hold1

RPN LSB, MSB

All sound off

Reset all controller

: Yes

: No
X

O

3

*

O

O

X

O

64

100, 101

O

X

120

O

X

121

4

*

X

0-127
O

O

X

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

X

X

0-127

X

O

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

X

X

: Tune

X

X

X

X

X

O

X

X

X

X

X

X

FINE TUNE, COARSE TUNE receive, e PITCH BEND SENSE, RPN Null receive

Ativação/desativação de GM GM ON: [F0] [7E] [7F] [09] [01] [F7]

GM OFF: [F0] [7E] [7F] [09] [02] [F7]

3

4

*

*

: All notes OFF

: Reset

628A-P-047A

Program

Change :True #

System Exclusive

System : Song Pos

Common : Song Sel

System : Clock

Real Time : Commands

Aux : Local ON/OFF

Messages : Active Sense

Remarks

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO

Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO

Esta marca de reciclagem indica que a embalagem cumpre
com a legislação de proteção do meio ambiente na Alemanha.

CASIO COMPUTER CO.,LTD.

6-2, Hon-machi 1-chome

Shibuya-ku, Tokyo 151-8543, Japan

F

MA0601-A Printed in China

CTK710P1A
