GEBRUIKSAANWIJZING GUIDA DELL’UTILIZZATORE

CTK671-DI-1

CTK671dicover.p65 01.8.1, 3:51 PMPage 1 AdobePageMaker6.5J/PPC



703A-D-002A

Benvenuti...

Nella famiglia felice di soddisfatti possessori di strumenti musicali elettronici CASIO! Per ottenere il massimo dalle molteplici caratteristiche e funzioni della tastiera, leggere attentamente questo manuale e conservarlo a portata di mano per riferimenti futuri.

Importante!

Tenere presente le seguenti importanti informazioni prima di usare questo prodotto.

• Prima di usare il trasformatore CA AD-5 opzionale per alimentare lo strumento, accertarsi innanzitutto di controllare che il trasformatore CA non sia danneggiato. Controllare attentamente che il cavo di alimentazione non sia spezzato, incrinato, non abbia conduttori esposti e non presenti altri seri danni. Non lasciare mai che i bambini usino un trasformatore CA seriamente danneggiato.

• Non tentare mai di ricaricare le pile.

• Non usare pile ricaricabili.

• Non usare mai insieme pile vecchie e pile nuove.

• Usare le pile consigliate o pile di tipo equivalente.

• Accertarsi sempre che il polo positivo (+) e il polo negativo (–) delle pile siano orientati correttamente come indicato all’interno del comparto pile.

• Sostituire le pile il più presto possibile ai primi segni di scaricamento.

• Non cortocircuitare i terminali delle pile.

• Il prodotto non è idoneo all’uso da parte di bambini di età inferiore ai 3 anni.

• Usare esclusivamente il trasformatore CA AD-5 CASIO.

• Il trasformatore CA non è un giocattolo.

• Accertarsi di scollegare il trasformatore CA prima di pulire il prodotto.

703A-D-075A

CASIO ELECTRONICS CO., LTD. Unit 6, 1000 North Circular Road London NW2 7JD, U.K.

Questo simbolo è valido soltanto nei paesi dell’UE.

Si prega di conservare tutto il materiale informativo per riferimenti futuri.

I-1

Introduzione

Congratulazioni per aver scelto questo strumento musicale CASIO. Questa tastiera è dotata delle seguenti caratteristiche e funzioni.

❐ 348 toni, compresi 100 “Toni avanzati”

Un totale di 238 toni standard comprendenti piano, organo, ottoni e altri toni preselezionati, mettono a disposizione i suoni di cui si ha bisogno, mentre la memoria per 10 toni dell’utente consente di memorizzare proprie creazioni originali. 100 dei toni preselezionati sono “Toni avanzati”, che sono variazioni dei toni standard create programmando effetti (DSP) e altre impostazioni.

❐ 100 ritmi preselezionati + 4 ritmi dell’utente

La serie dei 100 ritmi comprende accompagnamenti per tutte le esecuzioni, dal rock al pop al jazz. È anche possibile trasferire i dati di accompagnamento dal computer e memorizzarne un massimo di quattro come ritmi dell’utente nella memoria della tastiera.

❐ Accompagnamento automatico

Basta suonare un accordo e le parti di ritmo, bassi e accordo corrispondenti suonano automaticamente. La preselezione “One-Touch” richiama all’istante le impostazioni di tono e di tempo più adatte al ritmo che si sta utilizzando.

❐ Grande display ricco di informazioni

Un grande display incorporato visualizza i nomi degli accordi, l’impostazione del tempo, le informazioni sulla tastiera, la notazione musicale delle note suonate ed altro ancora per un supporto completo di tutte le esecuzioni sulla tastiera. Un dispositivo di retroilluminazione incorporato consente una facile visione della visualizzazione in qualsiasi momento, anche al buio totale.

❐ Memoria di brani

Registrare fino a sei parti nella memoria insieme al loro tono, volume, posizione pan e altri parametri per la riproduzione in seguito. Un’esecuzione realistica in ensemble può essere creata anche usando la funzione di accompagnamento automatico.

I-2

703A-D-076A

❐ Modo Sintetizzatore

Modificare i suoni incorporati per produrre delle creazioni personali originali. Fino a 10 suoni originali possono essere memorizzati nella memoria per il richiamo proprio come i toni incorporati.

❐ Compatibilità General MIDI

I toni General MIDI di questa tastiera consentono di collegare la tastiera ad un personal computer in modo da poter sfruttare le capacità di “musica a tavolino”. Questa tastiera può essere utilizzata come fonte sonora o come dispositivo di ingresso per musica a tavolino, ed è l’ideale per riprodurre software musicale General MIDI preregistrato disponibile in commercio.

❐ Potenti effetti

Una raccolta di potenti effetti, come reverb, chorus e altri, offre il controllo totale sul tipo di suono desiderato. È anche possibile cambiare i parametri di un effetto per creare propri effetti originali. È incluso anche un equalizzatore a 4 bande.

❐ Mixer

È possibile specificare il tono, il volume, la posizione pan e altri parametri per ciascuna parte di accompagnamento automatico incorporata. È anche possibile controllare gli stessi parametri per ciascun canale durante l’ingresso MIDI.

❐ Memoria di gruppo di impostazioni

Le impostazioni della tastiera possono essere memorizzate nella memoria per il richiamo in seguito e per impostazioni istantanee quando se ne ha bisogno. Nella memoria di gruppo di impostazioni è possibile memorizzare un massimo di 16 predisposizioni (4 predisposizioni x 4 banchi).

❐ Scaricamento di dati dal computer

È possibile usare il proprio computer per scaricare i dati dal CASIO MUSIC SITE.

703A-D-077A

I-3

Avvertenze sulla sicurezza

Simboli

Vari simboli e indicazioni sono usati in questa guida dell’utilizzatore e sul prodotto stesso per assicurare che il prodotto venga usato in maniera sicura e corretta, e per evitare lesioni all’utente e ad altre persone e danni alla proprietà. Questi simboli e queste indicazioni e i loro significati sono indicati di seguito.

PERICOLO

Questa indicazione indica informazioni che, se ignorate o applicate in maniera errata, potrebbero comportare il rischio di morte o di gravi lesioni fisiche.

AVVERTIMENTO

Questa indicazione denota il rischio di morte o di gravi lesioni nel caso in cui il prodotto sia usato nella maniera sbagliata ignorando questa indicazione.

ATTENZIONE

Questa indicazione denota il rischio di lesioni fisiche e la possibilità di eventuali danni materiali soltanto nel caso in cui il prodotto venga usato in maniera errata ignorando questa indicazione.

Esempi di simboli

Questo simbolo di triangolo ( ) significa che l’utente deve fare attenzione. (L’esempio a sinistra indica il pericolo di scosse elettriche.)

Questo cerchio sbarrato da una linea ( indicata non deve essere eseguita. Le indicazioni all’interno o accanto a questo simbolo rappresentano le azioni che sono specificamente proibite. (L’esempio a sinistra indica che è proibito smontare.)

Il punto nero ( l’azione indicata deve essere eseguita. Le indicazioni all’interno di questo simbolo rappresentano le azioni che devono essere specificamente eseguite come descritto nelle istruzioni. (L’esempio a sinistra indica che la spina del cavo di alimentazione deve essere scollegata dalla presa di corrente.)

) significa che l’azione

) significa che

I-4

703A-D-078A

PERICOLO

Pile alcaline

Eseguire immediatamente i seguenti punti nel caso in cui il liquido fuoriuscito da pile alcaline dovesse penetrare negli occhi.

1. Non strofinare gli occhi! Lavarli con acqua.

2. Rivolgersi immediatamente ad un medico.

Se si lascia il liquido di pile alcaline negli occhi si può perdere la vista.

AVVERTIMENTO

Fumo, strani odori, surriscaldamento

L’uso continuato del prodotto quando da esso fuoriescono fumo o strani odori, o mentre esso è surriscaldato, può essere causa di incendi e scosse elettriche. Eseguire immediatamente i seguenti punti.

1. Spegnere il prodotto.

2. Se si sta usando il trasformatore CA per alimentare il prodotto, scollegare il trasformatore dalla presa a muro.

3. Rivolgersi al rivenditore presso cui si è acquistato il prodotto o ad un centro di assistenza CASIO autorizzato.

Trasformatore CA

Un uso improprio del trasformatore CA può essere causa di incendi e scosse elettriche. Fare sempre attenzione ad osservare le seguenti avvertenze.

• Accertarsi di usare soltanto il trasformatore CA specificato per questo prodotto.

• Usare esclusivamente una fonte di alimentazione la cui tensione sia compresa nei limiti di impiego indicati sul trasformatore CA.

• Non sovraccaricare prese di corrente e prolunghe.

Trasformatore CA

Un uso improprio del cavo elettrico del trasformatore CA può danneggiare o far spezzare il cavo, ed essere causa di incendi e scosse elettriche. Fare sempre attenzione ad osservare le seguenti avvertenze.

• Non collocare mai oggetti pesanti sopra il cavo e non esporre il cavo al calore.

• Non tentare mai di modificare il cavo e non sottoporlo a piegature eccessive.

• Non torcere e non tirare mai il cavo.

• Se il cavo elettrico o la spina dovessero subire danni, rivolgersi al rivenditore presso cui si è acquistato il prodotto o ad un centro di assistenza CASIO autorizzato.

Trasformatore CA

Non toccare mai il trasformatore CA con le mani bagnate. Tale azione può essere causa di scosse elettriche.

Pile

Un uso improprio delle pile può essere causa di perdite di liquido dalle pile con conseguenti danni agli oggetti circostanti, o può essere causa dell’esplosione delle pile stesse con il conseguente pericolo di incendi e lesioni fisiche. Fare sempre attenzione ad osservare le seguenti avvertenze.

• Non tentare mai di smontare le pile ed evitare che siano cortocircuitate.

• Non esporre mai le pile al calore e non disfarsi mai delle pile ricorrendo all’incenerimento.

• Non usare mai insieme pile vecchie e pile nuove.

• Non usare mai insieme pile di tipo diverso.

• Non caricare le pile.

• Accertarsi che il polo positivo (+) e il polo negativo (–) delle pile siano orientati correttamente.

703A-D-079A

I-5

Non incenerire il prodotto.

Non gettare mai il prodotto nel fuoco. Tale azione può provocare l’esplosione del prodotto, causando incendi e lesioni fisiche.

Acqua e altri oggetti o sostanze estranei

La penetrazione di acqua, altri liquidi e oggetti estranei (come pezzi di metallo) all’interno del prodotto può essere causa di incendi e scosse elettriche. Eseguire immediatamente i seguenti punti.

1. Spegnere il prodotto.

2. Se si sta usando il trasformatore CA per alimentare il prodotto, scollegare il trasformatore dalla presa a muro.

3. Rivolgersi al rivenditore presso cui si è acquistato il prodotto o ad un centro di assistenza CASIO autorizzato.

Buste di plastica

Non mettersi mai in testa o in bocca la busta di plastica in cui è inserito il prodotto. Tali azioni possono essere causa di soffocamento. È necessario fare particolare attenzione riguardo a questo punto nelle case in cui ci sono bambini piccoli.

Non salire mai sul prodotto o sul supporto.*

Se si sale sul prodotto o sul supporto, questi possono rovesciarsi o subire danni. È necessario fare particolare attenzione riguardo a questo punto nelle case in cui ci sono bambini piccoli.

Smontaggio e modifiche

Non tentare mai di smontare o di modificare in alcun modo questo prodotto. Tali azioni possono essere causa di scosse elettriche, ustioni e altre lesioni fisiche. Per l’ispezione, la regolazione e la riparazione dei componenti interni, rivolgersi al rivenditore presso cui si è acquistato il prodotto o ad un centro di assistenza CASIO autorizzato.

Cadute e impatti

L’uso continuato di questo prodotto dopo che esso ha riportato danni in seguito a cadute o ha subito forti impatti può essere causa di incendi e scosse elettriche. Eseguire immediatamente i seguenti punti.

1. Spegnere il prodotto.

2. Se si sta usando il trasformatore CA per alimentare il prodotto, scollegare il trasformatore dalla presa a muro.

Collocazione

Evitare di collocare il prodotto su un supporto instabile, su una superficie irregolare, o su qualsiasi altra superficie instabile. Una superficie instabile può far cadere il prodotto, causando lesioni fisiche.

I-6

703A-D-080A

ATTENZIONE

Trasformatore CA

Un uso improprio del trasformatore CA può essere causa di incendi e scosse elettriche. Fare sempre attenzione ad osservare le seguenti avvertenze.

• Non collocare mai il cavo elettrico nei pressi di stufe o di altri apparecchi per il riscaldamento.

• Quando si scollega il cavo da una presa di corrente, non tirare mai il cavo direttamente. Afferrare sempre il trasformatore CA quando si scollega il cavo.

Trasformatore CA

Un uso improprio del trasformatore CA può essere causa di incendi e scosse elettriche. Fare sempre attenzione ad osservare le seguenti avvertenze.

• Inserire completamente il trasformatore CA nella presa di corrente fino in fondo.

• Scollegare il trasformatore CA dalla presa di corrente durante temporali, prima di partire per un viaggio, e quando si ha in programma una lunga assenza.

• Almeno una volta all’anno, scollegare il trasformatore CA dalla presa di corrente e pulire l’area attorno ai poli della spina in modo da eliminare un eventuale accumulo di polvere.

Spostamento del prodotto

Prima di spostare il prodotto, scollegare sempre il trasformatore CA dalla presa a muro e scollegare tutti gli altri cavi e cavi di collegamento. Se si lasciano i cavi collegati, questi possono riportare danni, o essere causa di incendi e scosse elettriche.

Pulizia

Prima di pulire il prodotto, innanzitutto scollegare sempre il trasformatore CA dalla presa a muro. Se si lascia il trasformatore CA collegato, questo può riportare danni, o essere causa di incendi e scosse elettriche.

Pile

• Usare esclusivamente le pile specificate per l’uso con questo prodotto.

• Estrarre sempre le pile dal prodotto se non si intende usare il prodotto per un lungo periodo.

Connettori

Collegare soltanto i dispositivi e gli apparecchi specificati ai connettori del prodotto. Il collegamento di un dispositivo o di un apparecchio non specificato può essere causa di incendi e scosse elettriche.

Collocazione

Evitare i seguenti luoghi per questo prodotto. Tali luoghi possono essere causa di incendi e scosse elettriche.

• Luoghi soggetti ad elevata umidità o a notevole accumulo di polvere

• Luoghi per la preparazione di cibi e altri luoghi soggetti ad esalazioni oleose

• Nei pressi di condizionatori d’aria, su tappeti elettrici, in

703A-D-081A

I-7

luoghi esposti alla luce solare diretta, all’interno di un veicolo parcheggiato al sole, e in qualsiasi altro luogo in cui il prodotto possa essere soggetto ad alte temperature

Schermo del display

• Non premere mai sul pannello LCD dello schermo del display e non sottoporlo mai a forti impatti. Tali azioni possono causare incrinature del vetro del pannello LCD con il conseguente pericolo di lesioni fisiche.

• Se il pannello LCD dovesse incrinarsi o rompersi, non toccare mai il liquido contenuto all’interno del pannello. Il liquido del pannello LCD può causare irritazioni cutanee.

• Se il liquido del pannello LCD dovesse penetrare in bocca, sciacquare immediatamente la bocca con acqua e consultare un medico.

• Se il liquido del pannello LCD dovesse penetrare negli occhi o venire a contatto con la pelle, sciacquare immediatamente con acqua per almeno 15 minuti e quindi consultare un medico.

Volume del suono

Non ascoltare la musica a livelli di volume molto alti per periodi prolungati. Questa precauzione è particolarmente importante quando si usano le cuffie. L’impostazione del volume su livelli alti può danneggiare l’udito.

Oggetti pesanti

Non collocare mai oggetti pesanti sopra il prodotto. Tale azione può appesantire la parte superiore del prodotto, causando il rovesciamento del prodotto o la caduta dell’oggetto collocato sopra di esso, comportando il pericolo di lesioni fisiche alle persone.

Montaggio corretto del supporto*

Un supporto montato in maniera errata può rovesciarsi, causando la caduta del prodotto e comportando il pericolo di lesioni fisiche alle persone. Accertarsi di montare il supporto correttamente, seguendo le istruzioni per il montaggio ad esso allegate. Accertarsi di installare il prodotto sul supporto correttamente.

* Il supporto è disponibile come

accessorio opzionale.

IMPORTANTE!

Quando si usa la tastiera con le pile, provvedere a sostituire le pile o passare ad un’altra fonte di alimentazione ogni volta che si nota uno dei seguenti sintomi:

• Indicatore di alimentazione fioco

• Mancata accensione dello strumento

• Visualizzazione tremolante, fioca o di difficile visione

• Volume dei diffusori o delle cuffie stranamente basso

• Distorsione dell’emissione sonora

• Interruzione occasionale del suono durante esecuzioni ad alto volume

• Improvvisa interruzione dell’alimentazione durante esecuzioni ad alto volume

• Tremolio o affievolimento della visualizzazione durante l’esecuzione ad alti livelli di volume

• Emissione sonora continuata anche dopo che un tasto della tastiera è stato rilasciato

• Tono prodotto totalmente diverso dal tono selezionato

• Riproduzione anormale dei pattern di ritmo e dei brani di dimostrazione

• Perdita di potenza, distorsione del suono o volume basso quando si effettuano esecuzioni sulla tastiera da un computer o da un dispositivo MIDI collegato

I-8

CTK671i01-11.p65 01.8.1, 11:49 AMPage 8 AdobePageMaker6.5J/PPC

703A-D-082A

Cura dello strumento

Evitare il caldo, l’umidità e la luce solare diretta.

Non esporre troppo a lungo lo strumento alla luce solare diretta, non collocarlo vicino a condizionatori d’aria o in luoghi estremamente caldi.

Non usare lo strumento nei pressi di un televisore o di una radio.

Questo strumento può causare interferenze video o audio nella ricezione del televisore o della radio. In questo caso, allontanare lo strumento dal televisore o dalla radio.

Non usare lacche, solventi o sostanze chimiche simili per la pulizia.

Pulire lo strumento con un panno morbido inumidito con una blanda soluzione di acqua e detergente neutro. Immergere il panno nella soluzione e strizzarlo fino a quando è quasi asciutto.

Evitare l’uso in luoghi soggetti a temperature eccessivamente alte o basse.

Una temperatura eccessivamente alta o bassa può rendere la visualizzazione sullo schermo LCD fioca e difficile da leggere. Questo problema dovrebbe risolversi spontaneamente quando lo strumento viene riportato a temperatura normale.

❚

NOTA

• Si possono notare delle righe nella finitura del rivestimento di questo strumento. Queste righe sono il risultato del processo di stampaggio usato per modellare la plastica del rivestimento. Non sono incrinature né spaccature della plastica, e non devono destare preoccupazione.

703A-D-083A

I-9

Indice

Benvenuti... ............................. I-1

Introduzione ............................ I-2

Avvertenze sulla sicurezza .... I-4

Cura dello strumento ............. I-9

Indice ..................................... I-10

Guida generale ..................... I-12

Note sul display ........................................ I-14

Ascolto di un brano di dimostrazione ....... I-15

Alimentazione ....................... I-16

Uso delle pile ............................................ I-16

Uso del trasformatore CA ......................... I-17

Spegnimento automatico .......................... I-17

Contenuto della memoria ......................... I-18

Collegamenti ......................... I-19

Accompagnamento

automatico ............................ I-28

Selezione di un ritmo ................................ I-28

Esecuzione di un ritmo ............................. I-28

Regolazione del tempo ............................. I-28

Uso dell’accompagnamento automatico ... I-29

Uso di un pattern di introduzione .............. I-31

Uso di un pattern di riempimento.............. I-32

Uso di una variazione di ritmo .................. I-32

Avvio sincronizzato dell’accompagnamento

con l’esecuzione del ritmo ........................ I-32

Conclusione con un pattern di finale ........ I-33

Uso della preselezione “One-Touch” ........ I-33

Uso dell’armonizzazione automatica ........ I-33

Regolazione del volume

dell’accompagnamento ............................. I-34

Funzione di mixer ................. I-35

Cosa si può fare con il mixer .................... I-35

Attivazione e disattivazione dei canali ...... I-35

Operazioni di base ............... I-21

Per suonare sulla tastiera ......................... I-21

Selezione di un tono ................................. I-21

Uso di un tono avanzato ........................... I-22

Applicazione degli

effetti ai toni .......................... I-23

Blocchi degli effetti .................................... I-23

Selezione di REVERB e CHORUS........... I-23

Selezione di un tipo di DSP ...................... I-25

Uso dell’equalizzatore .......... I-27

I-10

Uso del modo di modifica parametro ........ I-36

In che modo funzionano i parametri ......... I-37

Modo Sintetizzatore ............. I-38

Funzioni del modo Sintetizzatore ............. I-38

Creazione di un tono dell’utente ............... I-40

Memorizzazione di un tono

dell’utente nella memoria .......................... I-42

Memoria di

gruppo di impostazioni ........ I-44

Funzioni di memoria di gruppo di

impostazioni .............................................. I-44

Per salvare una predisposizione nella

memoria di gruppo di impostazioni ........... I-45

Per richiamare una predisposizione dalla

memoria di gruppo di impostazioni ........... I-45

703A-D-084A

Funzione di

memoria di brani .................. I-46

Piste .......................................................... I-46

Operazioni di base della memoria di brani...

Uso della registrazione in tempo reale ..... I-47

Impostazioni del modo Mixer .................... I-48

Riproduzione dalla memoria di brani ........ I-49

Registrazione della melodia e degli

accordi con la registrazione a passo ........ I-49

Registrazione in più piste ......................... I-52

Correzione degli errori durante la

registrazione a passo................................ I-54

Modifica del contenuto della memoria ...... I-55

Modifica di un brano ................................. I-57

I-46

Impostazioni della tastiera... I-59

Appendice ............................. A-1

Lista dei toni...............................................A-1

Lista di assegnazione suoni di batteria ..... A-8

Tavola degli accordi a diteggiatura normale ...

Lista degli effetti .......................................A-10

Lista degli algoritmi dei DSP.................... A-12

A-9

MIDI Implementation Chart

Uso della funzione di sovrapposizione toni ...

Uso della funzione di divisione tastiera .... I-59

Uso delle funzioni di sovrapposizione toni

e di divisione tastiera insieme................... I-60

Uso della risposta al tocco........................ I-61

Trasporto della chiave della tastiera......... I-62

Intonazione della tastiera.......................... I-62

Cambiamento di altre impostazioni .......... I-63

I-59

MIDI ........................................ I-66

Che cos’è il MIDI?..................................... I-66

Sistema General MIDI .............................. I-66

Invio e ricevimento di messaggi MIDI....... I-67

Impostazioni MIDI ..................................... I-67

Uso del servizio di scaricamento dati ....... I-68

Soluzione di problemi .......... I-69

Caratteristiche tecniche ....... I-71

703A-D-085A

I-11

Guida generale

REST

/YES

/NO

( TIE

)

FULL RANGE

MAX

MIN

PLAY

RECORD STEP RECORD

CHORD FINGERED CASIO CHORD NORMAL

BANK STORE

89AB

23456

8 0 B

9 AC

BANK STORE

PLAY

RECORD STEP RECORD

REST

/YES

/NO

(

TIE

)

a b

a c

fedca b

b c d

I-12

703A-D-086A

• I nomi dei tasti, dei pulsanti, e delle altre parti sono indicati in neretto nel testo di questo manuale.

1 Diffusori 2 Pulsante di alimentazione (POWER) 3 Indicatore di alimentazione 4 Interruttore di modo (MODE) 5 Comando del volume (VOLUME) 6 Lista dei ritmi 7 Lista delle bande dell’equalizzatore 8 a) Pulsanti di memoria di brani

(SONG MEMORY)

b) Pulsante di preselezione “One-

Touch” (ONE TOUCH PRESET)

9 a) Pulsante di equalizzatore

(EQUALIZER) b) Pulsante di reverb (REVERB) c) Pulsante di chorus (CHORUS) d) Pulsante di DSP (DSP) e) Pulsante di modo Mixer (MIXER) f) Pulsante del volume

dell’accompagnamento

(ACCOMP VOLUME)

0 Display A a) Pulsante di brani di dimostrazione

(DEMO) b) Pulsante di modo Sintetizzatore

(SYNTH) c) Pulsante di toni avanzati

(ADVANCED TONE) d) Pulsante di tono (TONE) e) Pulsante di ritmo (RHYTHM)

B a) Pulsanti del cursore

(CURSOR [왗] / [왘])

b) Pulsante di uscita

(EXIT [왖])

c) Pulsante di introduzione

(ENTER [왔])

C Lista dei toni D a) Pulsanti di introduzione/finale 1/2

(INTRO/ENDING 1/2)

b) Pulsanti di variazione/

riempimento 1/2 (VARIATION/FILL-IN 1/2)

c) Pulsante di sincronismo/

variazione di ritmo (SYNCHRO/FILL-IN NEXT)

d) Pulsante di avvio/interruzione

(START/STOP)

e) Pulsanti di tempo (TEMPO)

E a) Pulsante di banco (BANK)

b) Pulsanti di area di

memorizzazione impostazioni (REGISTRATION)

c) Pulsante di memorizzazione

(STORE)

d) Pulsanti delle piste della

memoria di brani (SONG MEMORY TRACK)

F a) Pulsante di armonizzazione

automatica (AUTO HARMONIZE)

b) Pulsante di divisione tastiera

(SPLIT)

c) Pulsante di sovrapposizione toni

(LAYER)

d) Pulsante di risposta al tocco/

trasporto chiave/impostazione (TOUCH/TRANSPOSE/ SETTING)

G a) Tasti numerici

• Per l’introduzione di numeri per cambiare le impostazioni visualizzate

b) Tasti più/meno, sì/no

([+]/[–], 왖/YES / 왔/NO)

•È possibile cambiare valori negativi soltanto usando [+] o [–] per far aumentare o far diminuire il valore visualizzato.

H a) Nomi delle note fondamentali

degli accordi b) Nomi dei tipi di accordo c) Lista degli strumenti a

percussione

I Terminale di uscita MIDI

(MIDI OUT)

J Terminale di ingresso MIDI

(MIDI IN)

K Terminale di collegamento pedale

di sustain/pedale (SUSTAIN/ASSIGNABLE JACK)

L Terminale cuffie/emissione

(PHONES/OUTPUT)

M Presa di alimentazione (DC 9V)

Pannello posteriore

OUT IN

703A-D-087A

J K L M

MIDI

SUSTAIN/

ASSIGNABLE JACK

PHONES/

OUTPUT

DC 9V

Applicazione del leggio per spartiti

Inserire saldamente il leggio per gli spartiti in dotazione alla tastiera nella scanalatura sulla parte superiore della tastiera, premendolo fino in fondo.

I-13

Note sul display

G r a n d P n o

111213

1. Degli indicatori appaiono qui a indicare quando è in corso di utilizzo il reverb, il chorus, il DSP, il

modo Mixer, la memoria di brani o la risposta al tocco.

2. L’indicatore TONE appare durante la selezione o la visione dell’impostazione TONE, mentre

RHYTHM appare per l’impostazione RHYTHM. Gli indicatori AD e TONE appaiono entrambi durante la selezione o la visione di un tono avanzato.

•“AD TONE” è l’abbreviazione di “ADVANCED TONE” (Tono avanzato).

3. Numero di tono/Nome di tono

• L’area del numero di tono/nome di tono viene utilizzata anche per indicare il numero di ritmo e il nome di ritmo, e per indicare varie funzioni nel modo Sintetizzatore, nel modo Mixer, nel modo di memoria di gruppo di impostazioni e nel modo di memoria di brani.

4. I tasti indicati sono quelli che sono operativi per la funzione attualmente eseguita.

5. Indicazione di ottava

Appare quando la nota prodotta dalla tastiera è un’ottava più alta della nota indicata sul pentagramma.

6. Le note suonate sulla tastiera, le note riprodotte dalla memoria di brani, le formazioni di accordo

e i dati MIDI ricevuti* sono mostrati nel pentagramma sul display.

7. Degli indicatori appaiono qui a indicare quando è in corso di utilizzo il sintetizzatore, la

sovrapposizione toni, la divisione tastiera, o l’armonizzazione automatica.

8. Questa indicazione indica la nota suonata sulla tastiera, le note in corso di riproduzione dalla

memoria di brani, le formazioni di accordo, e i dati MIDI ricevuti*.

9. Il numero di battute viene visualizzato mentre è in corso di utilizzo un ritmo, l’accompagnamento

automatico, o il modo Memoria di brani.

I-14

703A-D-088A

10. Il numero di misure viene visualizzato mentre è in corso di utilizzo un ritmo, l’accompagnamento

automatico, o il modo Memoria di brani.

11. Il numero di battute al minuto viene visualizzato mentre è in corso di utilizzo un ritmo,

l’accompagnamento automatico, o il modo Memoria di brani.

• L’area del tempo viene utilizzata anche per indicare il clock della funzione di memoria di brani.

12. REC lampeggia sul display durante l’attesa di registrazione della memoria di brani. REC rimane

visualizzato sul display senza lampeggiare mentre la registrazione è in corso. STEP viene visualizzato durante la registrazione a passo.

13. È possibile attivare il metronomo per fornire un battito di riferimento per l’esecuzione sulla tastiera.

14. Misuratore del livello

La velocità di ciascun canale viene indicata come uno tra tre livelli. Questa indicazione indica anche lo stato di attivazione/disattivazione dei canali del mixer.

15. Il nome dell’accordo che si sta suonando viene indicato sul display mentre l’accompagnamento

automatico è in corso di utilizzo.

* Questi elementi non appaiono quando viene ricevuta una nota al di fuori della gamma di visualizzazione

(da C2 (do 2) a C7 (do 7)).

❚

NOTA

• Le visualizzazioni di esempio mostrate in questa guida dell’utilizzatore sono destinate esclusivamente a scopi illustrativi. Il testo e i valori veri e propri che appaiono sul display possono differire dagli esempi mostrati in questa guida dell’utilizzatore.

Ascolto di un brano di dimostrazione

La pressione del pulsante DEMO avvia la riproduzione dei brani di dimostrazione. Ci sono due brani di dimostrazione, che continuano a suonare in successione. Per interrompere la riproduzione dei brani di dimostrazione, premere il pulsante DEMO o il pulsante START/STOP.

❚

NOTA

• La pressione dei tasti [+]/[–] consente di passare al brano di dimostrazione successivo.

• Le funzioni MIDI, di sovrapposizione toni e di divisione tastiera vengono disabilitate durante la riproduzione di un brano di

dimostrazione.

703A-D-089A

I-15

Alimentazione

Questa tastiera può essere alimentata con la corrente da una normale presa a muro di corrente domestica (usando il trasformatore CA specificato) o con le pile. Accertarsi di spegnere sempre la tastiera quando non la si usa.

Uso delle pile

Accertarsi di spegnere sempre la tastiera prima di inserire o di sostituire le pile.

Per inserire le pile

1. Rimuovere il coperchio del comparto pile.

2. Inserire sei pile formato D nel comparto pile.

• Accertarsi che il polo positivo (+) e il polo negativo (–) siano rivolti nella direzione corretta.

Informazioni importanti sulle pile

■

Quanto segue indica la durata approssimativa delle pile.

• Pile al manganese ............. Circa 4 ore

Il valore sopra riportato indica una durata delle pile normale a temperatura normale, con il volume della tastiera regolato su un livello medio. Temperature eccessive o l’esecuzione con il volume impostato su un livello molto alto possono ridurre la durata delle pile.

■

Una qualsiasi delle seguenti condizioni indica che le pile sono deboli. Sostituire le pile il più presto possibile ogni volta che viene a crearsi una delle seguenti condizioni.

• Indicatore di alimentazione fioco

• Mancata accensione dello strumento

• Visualizzazione tremolante, fioca o di difficile visione

• Volume dei diffusori o delle cuffie stranamente basso

• Distorsione dell’emissione sonora

• Interruzione occasionale del suono durante esecuzioni

ad alto volume

• Improvvisa interruzione dell’alimentazione durante esecuzioni ad alto volume

•

Tremolio o affievolimento della visualizzazione durante l’esecuzione ad alti livelli di volume

• Emissione sonora continuata anche dopo che un tasto della tastiera è stato rilasciato

• Tono prodotto totalmente diverso dal tono selezionato

• Riproduzione anormale dei moduli di ritmo e dei brani

di dimostrazione

• Perdita di potenza, distorsione del suono o volume basso quando si effettuano esecuzioni sulla tastiera da un computer o da un dispositivo MIDI collegato

3. Inserire le linguette sul coperchio del comparto pile

negli appositi fori e chiudere il coperchio.

La tastiera potrebbe non funzionare correttamente se si inseriscono o si sostituiscono le pile a tastiera accesa. Se ciò dovesse accadere, spegnere la tastiera e quindi riaccenderla; ciò dovrebbe riportare le funzioni alla normalità.

IMPORTANTE!

Un uso inappropriato delle pile può causare esplosioni e perdite del liquido interno, che possono provocare lesioni fisiche o danni a causa del contatto con l’acido delle pile. Fare attenzione ad osservare le seguenti importanti avvertenze.

• Accertarsi sempre che il polo positivo (+) e il polo negativo (–) siano rivolti correttamente come indicato all’interno del comparto pile.

• Per evitare danni causati da perdite di liquido dalle pile, accertarsi di estrarre le pile dalla tastiera ogni volta che si prevede di lasciare la tastiera inutilizzata per lunghi periodi (come quando si parte per un viaggio).

• Non usare mai insieme pile di tipo diverso.

• Non usare mai insieme pile vecchie e pile nuove.

• Non eliminare mai le pile bruciandole, non lasciare che i

loro poli siano cortocircuitati (collegati l’uno all’altro), non smontare mai le pile e non esporre le pile al calore diretto.

• Sostituire le pile il più presto possibile ai primi segni di scaricamento.

• Non tentare mai di ricaricare le pile.

I-16

703A-D-090A

Uso del trasformatore CA

Accertarsi di usare soltanto il trasformatore CA specificato per questa tastiera.

Trasformatore CA specificato: AD-5

Presa DC 9V

Trasformatore CA AD-5

PHONES/

OUTPUT

DC 9V

Presa di rete CA

OUT IN

SUSTAIN/

MIDI

ASSIGNABLE JACK

Osservare inoltre le seguenti importanti avvertenze e precauzioni quando si usa il trasformatore CA.

AVVERTIMENTO!

• Fare attenzione ad evitare di danneggiare o spezzare il cavo di alimentazione. Non collocare mai oggetti pesanti sopra il cavo di alimentazione e non esporre il cavo al calore diretto. Tali azioni potrebbero causare danni al cavo di alimentazione, incendi e scosse elettriche.

• Usare soltanto il trasformatore CA specificato. L’uso di un trasformatore di tipo diverso da quello specificato può causare incendi e scosse elettriche.

ATTENZIONE!

• Per motivi di sicurezza, accertarsi sempre di scollegare il trasformatore CA dalla presa a muro ogni volta che si prevede di lasciare la tastiera inutilizzata per un lungo periodo (come quando si parte per un viaggio).

• Spegnere sempre la tastiera e scollegare il trasformatore CA dalla presa a muro quando non si usa la tastiera.

IMPORTANTE!

• Accertarsi che la tastiera sia spenta prima di collegare o di scollegare il trasformatore CA.

• Un uso prolungato del trasformatore CA può far riscaldare il trasformatore. Questo è normale e non è indice di problemi di funzionamento.

Spegnimento automatico

Quando si usano le pile come fonte di alimentazione, la tastiera si spegne automaticamente ogni volta che non si effettuano operazioni per 6 minuti circa. Quando ciò accade, premere il pulsante POWER per riaccendere la tastiera.

❚

NOTA

• Lo spegnimento automatico è disabilitato (non funziona) quando si usa il trasformatore CA per alimentare la tastiera.

Per disabilitare lo spegnimento

automatico

Tenere premuto il pulsante TONE mentre si accende la tastiera per disabilitare lo spegnimento automatico.

• Quando lo spegnimento automatico è disabilitato, la tastiera non si spegne automaticamente, indipendentemente dal lasso di tempo per cui non si sono effettuate operazioni.

• Lo spegnimento automatico viene abilitato automaticamente ogni volta che si accende la tastiera.

Impostazioni

Il tono, il ritmo e le altre “impostazioni principali della tastiera”, in vigore quando si spegne manualmente la tastiera premendo POWER o quando la funzione di spegnimento automatico fa spegnere la tastiera, saranno ancora in vigore quando si accenderà la tastiera la volta successiva.

Impostazioni principali della tastiera

Numero di tono, sovrapposizione toni, divisione tastiera, punto di divisione, risposta al tocco, reverb, chorus, DSP, equalizzatore, numero di ritmo, tempo, impostazioni del modo Mixer (attivazione/disattivazione canale, numero di tono, volume, pan pot), canale della tastiera, attivazione/disattivazione valutazione accordi ingresso MIDI, attivazione/disattivazione accompagnamento inviato come dato MIDI, impostazione del terminale di collegamento pedale, volume dell’accompagnamento, toni dell’area dell’utente (modo Sintetizzatore) accompagnamenti dell’area dell’utente, DSP dell’area dell’utente

703A-D-091A

I-17

Contenuto della memoria

Oltre alle impostazioni sopra menzionate, anche i dati memorizzati nel modo di gruppo di impostazioni e nel modo di memoria di brani vengono conservati quando la tastiera è spenta.

Energia elettrica

I dati delle impostazioni e della memoria sopra descritti vengono conservati fintantoché l’energia elettrica è fornita alla tastiera. Se si scollega il trasformatore CA quando le pile non sono inserite o quando le pile inserite sono scariche, la fornitura di energia elettrica alla tastiera viene interrotta. Ciò inizializza tutte le impostazioni riportandole al loro stato di default impostato in fabbrica e cancella tutti i dati presenti in memoria.

Requisiti per l’alimentazione

Osservare le seguenti avvertenze quando si desidera assicurare che le impostazioni attuali della tastiera e il contenuto della memoria non vadano perduti.

• Accertarsi che l’alimentazione sia fornita alla tastiera tramite il trasformatore CA prima di sostituire le pile.

• Prima di scollegare il trasformatore CA, accertarsi che delle pile cariche siano inserite nella tastiera.

• Accertarsi che la tastiera sia spenta prima di sostituire le pile o di scollegare il trasformatore CA.

Inizializzazione della tastiera

Usare il procedimento descritto a pagina I-65 per eseguire l’inizializzazione della tastiera, operazione che cancella tutti i dati presenti in memoria e riporta le impostazioni alle rispettive impostazioni di default iniziali di fabbrica.

I-18

703A-D-092A

Collegamenti

Terminale PHONES/OUTPUT

Prima di collegare le cuffie o un altro apparecchio esterno, accertarsi innanzitutto di abbassare l’impostazione del livello del volume della tastiera e dell’apparecchio collegato. Quindi, è possibile regolare il volume sul livello desiderato dopo aver completato i collegamenti.

Pannello posteriore

Terminale PHONES/OUTPUT

Collegamento audio

SUSTAIN/

PHONES/

OUT IN

MIDI

ASSIGNABLE JACK

Amplificatore per tastiera, amplificatore per chitarra, ecc.

Collegamento delle cuffie 1

Il collegamento delle cuffie silenzia l’emissione del suono dai diffusori incorporati nella tastiera, consentendo così di suonare anche di sera tardi senza la preoccupazione di disturbare gli altri.

OUTPUT

DC 9V

Spina normale stereo

Bianca

SINISTRA

AUX IN o terminale simile

dell’amplificatore audio

Rossa

DESTRA

Spina a piedino

Quando si collega la tastiera ad un amplificatore per strumenti musicali, regolare il volume della tastiera su un livello relativamente basso ed effettuare le regolazioni per il volume dell’emissione usando i comandi sull’amplificatore.

Esempio di collegamento

al terminale PHONES/OUTPUT della tastiera

Spina normale stereo

❚

NOTA

Spina a piedino (rossa)

Spina a piedino (bianca)

Presa per spina a piedino

INPUT 1

INPUT 2

Spina normale

Amplificatore per tastiera o chitarra

•È possibile collegare la tastiera anche ad un computer o ad un sequencer. Per i dettagli, fare riferimento a “MIDI” a pagina I-66.

Apparecchio audio 2

Collegare la tastiera ad un apparecchio audio usando un cavo di collegamento disponibile in commercio con una spina normale ad un capo e due spine a piedino all’altro capo. Notare che la spina normale da collegare alla tastiera deve essere una spina stereo, altrimenti sarà possibile emettere soltanto uno dei canali stereo. In questa configurazione, normalmente regolare il selettore di ingresso dell’apparecchio audio nella posizione corrispondente al terminale (di solito contrassegnato da AUX IN o da un’indicazione simile) al quale è collegato il cavo dalla tastiera. Per i dettagli, fare riferimento alla documentazione dell’utente allegata all’apparecchio audio.

Amplificatore per strumenti musicali 3

Usare un cavo di collegamento disponibile in commercio per collegare la tastiera ad un amplificatore per strumenti musicali.

❚

NOTA

• Accertarsi di usare un cavo di collegamento avente una spina normale stereo sul capo da collegare alla tastiera, e sull’altro capo un connettore che fornisca l’ingresso per due canali (sinistro e destro) all’amplificatore al quale si sta collegando la tastiera. Il tipo di connettore sbagliato su uno dei due capi del cavo può causare la perdita di uno dei canali stereo.

703A-D-093A

I-19

Terminale SUSTAIN/ASSIGNABLE JACK

È possibile collegare un pedale di sustain (SP-2 o SP-10) opzionale al terminale SUSTAIN/ASSIGNABLE JACK per abilitare le funzioni descritte di seguito.

Per i dettagli su come selezionare la funzione del pedale desiderata, fare riferimento a “Cambiamento di altre impostazioni” a pagina I-63.

Terminale SUSTAIN/ASSIGNABLE JACK

SUSTAIN/

PHONES/

OUT IN

MIDI

ASSIGNABLE JACK

SP-10

Pedale di sustain

• Con i toni di piano, la pressione del pedale fa sì che le note siano prolungate, proprio come il pedale del forte di un piano.

• Con i toni di organo, la pressione del pedale fa sì che le note continuino a suonare fino a quando il pedale viene rilasciato.

OUTPUT

DC 9V

Accessori in dotazione e accessori opzionali

Usare soltanto gli accessori in dotazione e gli accessori opzionali specificati per questa tastiera. L’uso di accessori non autorizzati può comportare il pericolo di incendi, scosse elettriche e lesioni fisiche.

Pedale di tenuta

• Come con la funzione del pedale di sustain sopra descritta, la pressione del pedale di tenuta fa sì che le note siano prolungate.

• La differenza fra il pedale di tenuta e il pedale di sustain è la scelta del momento. Con un pedale di tenuta, si premono i tasti e quindi si preme il pedale prima di rilasciare i tasti. Vengono prolungate soltanto le note che stanno suonando quando il pedale viene premuto.

Pedale della sordina

La pressione del pedale attutisce il suono delle note suonate in quel momento.

Pedale di avvio/interruzione ritmo

In questo caso, il pedale ha le stesse funzioni del pulsante START/STOP.

I-20

703A-D-094A

Operazioni di base

VOLUME

MODE

POWER

Questa sezione fornisce informazioni sull’esecuzione delle operazioni di base sulla tastiera.

Per suonare sulla tastiera

1. Premere il pulsante POWER per accendere la

tastiera.

2. Regolare l’interruttore MODE su NORMAL.

3. Usare il comando VOLUME per regolare il

volume su un livello relativamente basso.

4. Suonare qualcosa sulla tastiera.

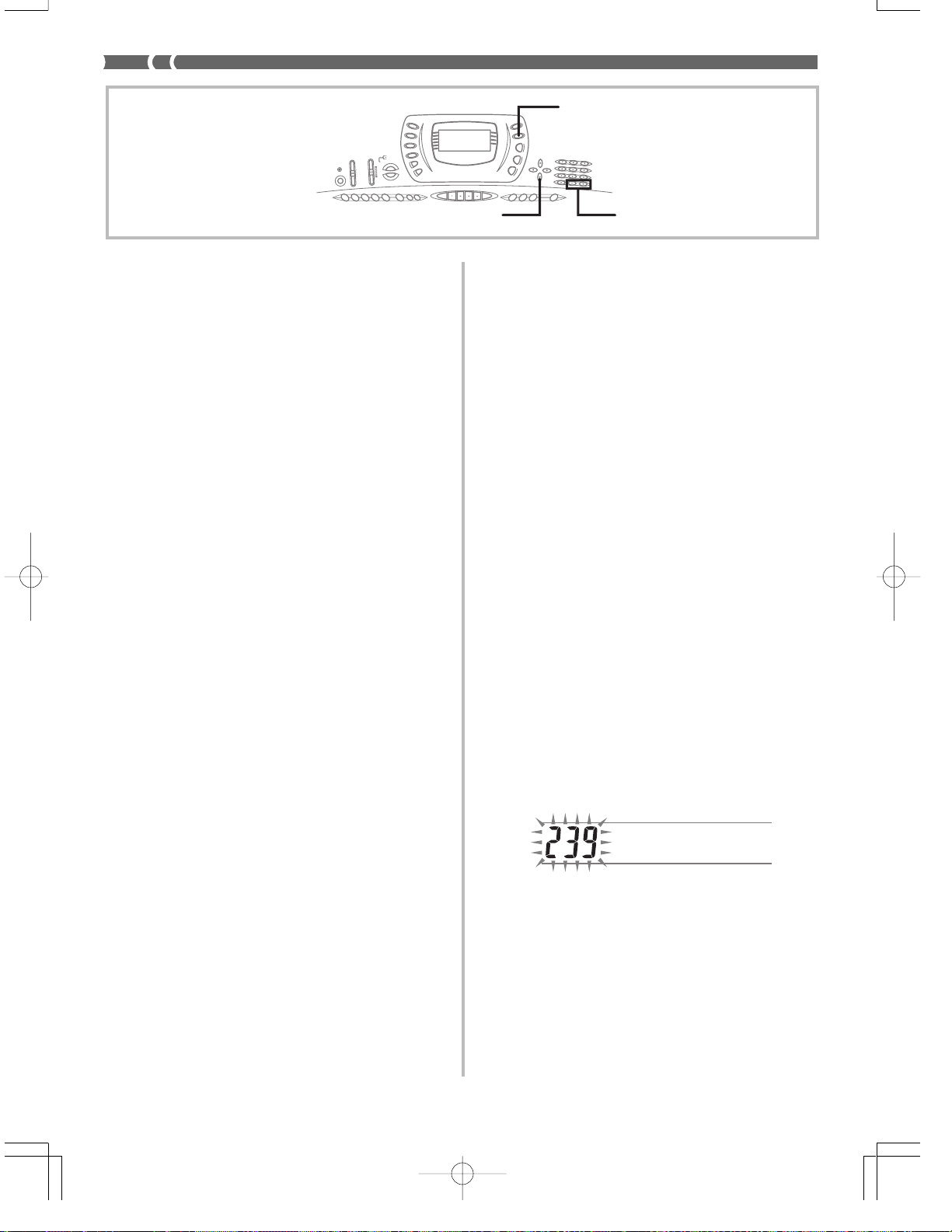

Selezione di un tono

Questa tastiera è dotata di 348 toni incorporati. Usare il seguente procedimento per selezionare il tono che si desidera utilizzare.

TONE

Tasti numerici

3. Usare i tasti numerici per introdurre il numero

di tono di tre cifre del tono che si desidera selezionare.

Esempio: Per selezionare “039 ACOUSTIC BASS”,

introdurre 0, 3 e quindi 9.

A c o . B a s s

❚

NOTA

• Introdurre sempre tutte e tre le cifre del numero di tono, compresi gli zeri iniziali (se presenti).

•È anche possibile far aumentare il numero di tono visualizzato premendo [+], e farlo diminuire premendo [–].

• Quando è selezionato uno dei gruppi di batteria (numeri di tono da 228 a 237), a ciascun tasto della tastiera viene assegnato un suono di percussione differente. Per i dettagli fare riferimento a pagina A-8.

• I nomi dei toni dal numero 100 al numero 227 non sono indicati sulla console della tastiera. Consultare la “Lista dei toni” alla fine di questa guida dell’utilizzatore quando si seleziona un tono compreso in questa gamma.

Per selezionare un tono

1. Localizzare il tono che si desidera utilizzare nella

lista dei toni sulla tastiera e rilevare il suo numero di tono.

2. Premere il pulsante TONE.

G r a n d P n o

703A-D-095A

I-21

TONE

ADVANCED TONE

Uso di un tono avanzato

100 dei toni preselezionati sono “Toni avanzati”, che sono variazioni dei toni standard create programmando effetti (DSP) e altre impostazioni. Per esempio, PIANO viene modificato in STEREO PIANO, ORGAN diventa ROTARY SPEAKER ORGAN, e così via.

Per selezionare un tono avanzato

1. Premere il pulsante ADVANCED TONE.

• Questa operazione fa apparire “AD” sul display, e fa cambiare il tono attualmente selezionato nella sua versione di tono avanzato.

Illuminato

•“AD TONE” è l’abbreviazione di “ADVANCED TONE” (Tono avanzato).

2. Premere il pulsante TONE.

• Questa operazione fa scomparire “AD” dal display, e riporta il tono alla sua preselezione standard.

❚

NOTA

• I toni preselezionati dal numero 000 al numero 099 hanno versioni di tono avanzato.

• Ogni volta che “AD” è visualizzato sul display indicando che è selezionato un tono avanzato, è possibile usare [+] e [–] per scorrere i numeri di tono sul display.

• Se quando si preme il pulsante ADVANCED TONE è selezionato un qualsiasi tono dal numero non compreso nella gamma da 000 a 099, il tono cambia automaticamente nella versione di tono avanzato del tono numero 00.

• Un tono avanzato può essere assegnato ad uno solo dei canali (da 1 a 16) alla volta. L’assegnazione di un tono avanzato ad un altro canale fa passare automaticamente il canale a cui è attualmente assegnato il tono avanzato alla versione standard (non avanzata) del tono.

Polifonia

Il termine polifonia si riferisce al numero massimo di note che è possibile suonare contemporaneamente. La tastiera ha una polifonia a 32 note, che comprende le note suonate sulla tastiera e i ritmi e i pattern di accompagnamento automatico riprodotti dalla tastiera. Questo significa che mentre un ritmo o un pattern di accompagnamento automatico è in fase di riproduzione sulla tastiera, il numero di note (polifonia) disponibile per l’esecuzione sulla tastiera è ridotto. Notare inoltre che alcuni toni offrono una polifonia a 16 note soltanto.

Campionamento digitale

Alcuni toni fra quelli disponibili su questa tastiera sono stati registrati ed elaborati usando una tecnica chiamata campionamento digitale. Per assicurare un alto livello di qualità tonale, dei campioni vengono prelevati nelle gamme basse, medie e alte e quindi combinati per fornire un suono straordinariamente vicino all’originale. Con alcuni toni, può accadere di notare una leggerissima differenza di volume o di qualità sonora quando si suonano questi toni in punti diversi sulla tastiera. Questa è una conseguenza inevitabile del campionamento multiplo e non è indice di problemi di funzionamento.

I-22

703A-D-096A

Applicazione degli effetti ai toni

REVERB

CHORUS

Tasti numerici

[+]/[–]

DSP

Questa tastiera offre una vasta gamma di effetti che è possibile applicare ai toni. Gli effetti incorporati comprendono una ricca serie di variazioni che consentono l’accesso a vari effetti digitali generali.

Blocchi degli effetti

L’illustrazione sottostante mostra in che modo sono organizzati gli effetti di questa tastiera.

REVERB

Fonte sonora

disattivata

16 canali

attivata

DSP

Linea DSP

REVERB

Il reverb simula l’acustica di tipi specifici di ambienti. È possibile scegliere tra 16 diversi effetti reverb, compresi “Room” e “Hall”.

CHORUS

L’effetto chorus conferisce al suono una maggiore profondità facendolo vibrare. È possibile scegliere tra 16 diversi effetti chorus, compresi “Chorus” e “Flanger”.

DSP

Gli effetti DSP vengono applicati al collegamento tra la fonte sonora e l’emissione. È possibile selezionare effetti di distorsione e di modulazione. È possibile creare predisposizioni di effetti DSP ed anche trasferire dati di DSP scaricati dal computer. La tastiera possiede una memoria per un massimo di 10 predisposizioni di effetti DSP, che è possibile memorizzare. Per ulteriori informazioni, fare riferimento a “Uso del servizio di scaricamento dati” a pagina I-68 e a “Salvataggio delle impostazioni dei parametri dei DSP” a pagina I-26.

CHORUS

EQUALIZER

Emissione

Selezione di REVERB e CHORUS

Eseguire i seguenti punti per selezionare REVERB o CHORUS.

1. Premere il pulsante (REVERB o CHORUS) per il

tipo di effetto che si desidera selezionare, in modo che l’indicatore del pulsante sia visualizzato sul display.

• Un indicatore viene visualizzato sul display accanto a REVERB o a CHORUS quando l’effetto corrispondente è attivato. L’indicatore non viene visualizzato quando l’effetto corrispondente è disattivato.

Esempio: Indicatore dopo che è stato premuto il

pulsante REVERB

Illuminato

2. Usare i tasti [+] e [–] o i tasti numerici per scorrere

gli effetti fino a quando viene visualizzato quello desiderato, o usare i tasti numerici per introdurre il numero dell’effetto che si desidera selezionare.

• Consultare la lista riportata a pagina A-10 per informazioni sui tipi di effetti CHORUS e REVERB che sono disponibili.

• A questo punto è anche possibile cambiare i parametri dell’effetto selezionato, se lo si desidera. Per ulteriori informazioni, fare riferimento a “Cambiamento delle impostazioni dei parametri di REVERB e CHORUS”.

703A-D-097A

I-23

REVERB

CHORUS

[왗] / [왘] CURSOR

[왖] EXIT

Tasti numerici

DSP [왔] ENTER

Cambiamento delle impostazioni dei

parametri di REVERB e CHORUS

È possibile controllare l’intensità relativa di un effetto e la maniera in cui esso viene applicato. I parametri che è possibile controllare dipendono dall’effetto. Per ulteriori informazioni, fare riferimento alla sezione successiva dal titolo “Parametri di REVERB e CHORUS”.

1. Dopo aver selezionato il tipo di effetto

desiderato, premere il pulsante [왔] (ENTER).

• Questa operazione visualizza la schermata di impostazione parametri.

2. Usare i pulsanti [왗] e [왘 ] (CURSOR) per

visualizzare il parametro di cui si desidera cambiare l’impostazione.

Esempio: Per impostare il parametro Reverb Time

R v b T i me

3. Usare i tasti [+] e [–] o i tasti numerici per

introdurre l’impostazione del parametro desiderata.

4. Premere il pulsante [왖] (EXIT).

• Questa operazione riporta il display alla schermata di selezione effetto.

[+]/[–]

■

Reverb Time (Durata del reverb) (Gamma: da 000 a 127)

Controlla il lasso di tempo per cui il reverb continua. Un numero maggiore produce un reverb più lungo.

■

ER Level (Initial Echo Sound) (Livello ER (Suono di eco iniziale)) (Gamma: da 000 a 127)

Questo parametro controlla il volume del reverb iniziale. Il suono di eco iniziale è il primo suono riflesso dalle pareti e dal soffitto quando un suono viene emesso da questa tastiera. Un valore maggiore specifica un suono di eco più grande.

■

High Damp (Smorzamento alto) (Gamma: da 000 a 127)

Regola lo smorzamento del riverbero delle alte frequenze (suono alto). Un valore minore smorza i suoni alti, creando un reverb scuro. Un valore maggiore non smorza i suoni alti, producendo un reverb più chiaro.

● Delay Type (Tipo di ritardo) (Num. 6, 7, 14, 15)

■

Delay Level (Livello del ritardo) (Gamma: da 000 a 127)

Specifica la dimensione del suono ritardato. Un valore maggiore produce un suono ritardato maggiore.

■

Delay Feedback ((Feedback del ritardo) (Gamma: da 000 a 127)

Regola la ripetizione del ritardo. Un valore maggiore produce un numero maggiore di ripetizioni.

■

ER Level (Livello della riflessione iniziale)

Uguale a Reverb Type.

■

High Damp (Smorzamento alto)

Uguale a Reverb Type.

Parametri di REVERB e CHORUS

La sezione seguente descrive i parametri per ciascun effetto.

REVERB

Gli effetti di reverb sono associati ad un tipo di reverb o ad un tipo di ritardo. Le impostazioni dei parametri dipendono dal tipo associato.

●

Reverb Type (Tipo di reverb) (Num. da 0 a 5, da 8 a 13)

■

Reverb Level (Livello del reverb) (Gamma: da 000 a 127)

Controlla la dimensione del reverb. Un numero maggiore produce un reverb maggiore.

I-24

CHORUS

■

Chorus Level (Livello del chorus) (Gamma: da 000 a 127)

Specifica la dimensione del suono del chorus.

■

Chorus Rate (Velocità del chorus) (Gamma: da 000 a 127)

Specifica la velocità del movimento ondulatorio del suono del chorus. Un valore maggiore produce un movimento ondulatorio più rapido.

■

Chorus Depth (Profondità del chorus) (Gamma: da 000 a 127)

Specifica la profondità del movimento ondulatorio del suono del chorus. Un valore maggiore produce un movimento ondulatorio più profondo.

703A-D-098A

❚

NOTA

• L’applicazione o meno di un effetto alle parti che stanno suonando dipende anche dalle impostazioni di Reverb Send, Chorus Send, e di attivazione/disattivazione DSP del modo Mixer. Per ulteriori informazioni, fare riferimento a “Funzione di mixer” a pagina I-35.

Selezione di un tipo di DSP

Eseguire i seguenti punti per selezionare un tipo di DSP.

1. Premere il pulsante DSP in modo che l’indicatore

appaia sul display accanto a DSP.

2. Usare i tasti [+] e [–] o i tasti numerici per

selezionare il tipo di DSP desiderato.

• Fare riferimento a “Lista degli effetti” a pagina A-10 per informazioni sui tipi di DSP che è possibile selezionare.

❚

NOTA

• Quando si usa un effetto DSP, si deve usare il mixer per verificare che le linee DSP delle parti necessarie siano attivate. Per ulteriori informazioni, fare riferimento a “Funzione di mixer” a pagina I-35.

• L’area di visualizzazione tipo di DSP visualizza il numero di DSP (da 000 a 109), Ad (Tono avanzato) o USr (tono dell’utente creato usando il DSP).

3. Usare i tasti [+] e [–] o i tasti numerici per

effettuare l’impostazione del parametro desiderata.

4. Premere il pulsante [왖] (EXIT).

• Questa operazione fa uscire il display dalla schermata di impostazione tono o ritmo.

Cambiamento delle impostazioni dei parametri dei DSP

È possibile controllare l’intensità relativa di un DSP e la maniera in cui esso viene applicato. Per ulteriori informazioni, fare riferimento alla sezione successiva dal titolo “Parametri dei DSP”.

1. Dopo aver selezionato il tipo di DSP desiderato,

premere il pulsante [왔] (ENTER).

• Questa operazione visualizza la schermata di impostazione parametri.

2. Usare i pulsanti [왗] o [왘 ] (CURSOR) per

visualizzare il parametro di cui si desidera cambiare l’impostazione.

3. Usare i tasti [+] e [–] o i tasti numerici per

effettuare l’impostazione del parametro desiderata.

Impostazione dei parametri basilari dei DSP

I seguenti sono i parametri basilari dei DSP per cui è possibile cambiare le impostazioni.

■

DSP Volume (Volume DSP) (Gamma: da 000 a 127)

Imposta il volume post-DSP.

■

DSP Pan (Pan DSP) (Gamma: da –64 a 00 a +63)

Imposta il pan stereo post-DSP.

■

DSP Hold (Tenuta DSP) (Impostazioni: on (Attivazione), oFF (Disattivazione))

on: L’impostazione di linea DSP attuale viene mantenuta,

anche quando il tono viene cambiato.

• Nel caso di un tono avanzato, tuttavia, il cambiamento del tono causa la disattivazione di tutte le impostazioni di linea DSP, ad eccezione di quelle del canale selezionato. Per ulteriori informazioni, fare riferimento alla nota a pagina I-26.

oFF: Il cambiamento del tono fa passare all’impostazione

di linea DSP del nuovo tono.

1. Premere il pulsante DSP in modo che appaia

l’indicatore DSP su schermo.

2. Usare i pulsanti [왗] o [왘 ] (CURSOR) per

visualizzare il parametro di cui si desidera cambiare l’impostazione.

4. Premere il pulsante [왖] (EXIT).

• Questa operazione fa uscire il display dalla schermata di impostazione tipo di DSP.

Parametri dei DSP

La sezione seguente descrive i parametri per ciascun DSP.

DSP

■

Parametro da 0 a 7

Questo parametro differisce in conformità con l’algoritmo* del tipo di DSP selezionato. Per ulteriori informazioni, fare riferimento a “Lista degli effetti” a pagina A-10 e a “Lista degli algoritmi dei DSP” a pagina A-12.

* Struttura dell’effettore e tipo di operazione

■

DSP Reverb Send (Invio reverb DSP) (Gamma: da 000 a 127)

Specifica la quantità di suono post-DSP che deve essere inviata al reverb.

■

DSP Chorus Send (Invio chorus DSP) (Gamma: da 000 a 127)

Specifica la quantità di suono post-DSP che deve essere inviata al chorus.

703A-D-099A

I-25

❚

NOTA

• La riproduzione di un brano di dimostrazione (pagina I-15) fa cambiare automaticamente l’effetto in quello che è assegnato al brano. Non è possibile cambiare o annullare l’effetto di un brano di dimostrazione.

• Il cambiamento dell’impostazione dell’effetto mentre il suono viene emesso dalla tastiera causa una lieve interruzione nel suono quando l’effetto cambia.

• Alcuni toni, detti “toni avanzati”, attivano automaticamente la linea DSP per creare toni più efficaci. Se si assegna un tono avanzato ad una parte della tastiera (canali da 1 a 4), la linea DSP si attiva automaticamente e la selezione del DSP cambia a seconda delle impostazioni del tono avanzato. Inoltre, l’impostazione di attivazione/disattivazione linea DSP del modo Mixer per la parte della tastiera a cui è assegnato il tono avanzato viene attivata.* * L’ impostazione della linea DSP del modo Mixer viene

disattivata automaticamente per ciascuna parte a cui non è assegnato un tono avanzato. Per questo motivo, gli effetti DSP precedentemente applicati a queste parti vengono annullati, il che può rendere differente il suono del loro tono. In questo caso, visualizzare la schermata del mixer e riattivare il DSP.

[+]/[–]

[왔] ENTER

Salvataggio delle impostazioni dei

parametri dei DSP

È possibile salvare un massimo di 10 DSP modificati nell’area dell’utente per il richiamo in seguito quando se ne ha bisogno.

1. Dopo aver effettuato le impostazioni dei

parametri dei DSP desiderate, premere il pulsante [왔] (ENTER).

• Questa operazione fa lampeggiare sul display il numero di DSP dell’area dell’utente in cui il DSP sarà salvato.

2. Usare i tasti [+] e [–] per selezionare il numero

di DSP dell’area dell’utente in cui si desidera salvare il nuovo DSP.

•È possibile selezionare soltanto un numero di DSP dell’area dell’utente compreso nella gamma da 100 a

109.

3. Dopo che tutto è come desiderato, premere il

pulsante [왔] (ENTER) per memorizzare l’effetto.

• Il messaggio “Save OK” appare momentaneamente sul display, seguito dalla schermata di selezione tono o ritmo.

I-26

703A-D-100A

Uso dell’equalizzatore

[왗] / [왘] CURSOREQUALIZER

Tasti numerici

[+]/[–]

[왔] ENTER

L’equalizzatore è un altro tipo di effetto che è possibile usare per effettuare regolazioni nella qualità del tono. Le frequenze vengono divise tra un certo numero di bande, e l’aumento o la diminuzione del livello di ciascuna banda di frequenza altera il suono. È possibile riprodurre l’acustica ottimale per il tipo di musica suonata (musica classica, per esempio) selezionando la relativa impostazione di equalizzatore. Questa tastiera dispone di un equalizzatore a quattro bande incorporato e di 10 differenti impostazioni tra cui è possibile scegliere. È possibile regolare il guadagno (volume) di tutte e quattro le bande dell’equalizzatore all’interno della gamma da –12 a 0 a +12.

Per selezionare il tipo di equalizzatore

1. Premere il pulsante EQUALIZER.

• Questa operazione fa apparire sul display il tipo di equalizzatore attualmente selezionato.

S t a n d a r d

2. Usare i tasti [+] e [–] o i tasti numerici per

selezionare il tipo di equalizzatore desiderato.

Esempio: Per selezionare Jazz

Per regolare il guadagno (volume) di una

banda

1. Dopo aver selezionato il tipo di equalizzatore

desiderato, premere il pulsante [왔] (ENTER).

L o w

2. Usare i pulsanti [왗] o [왘 ] (CURSOR) per

selezionare la banda per cui si desidera regolare il guadagno.

Esempio: Per eseguire la regolazione per la banda

HIGH

H igh

3. Usare i tasti [+] e [–] o i tasti numerici per regolare

il guadagno della banda.

Esempio: Per regolare il guadagno su 10

J a z z

• La pressione del pulsante [왖] (EXIT) o del pulsante EQUALIZER fa uscire il display dalla schermata di impostazione equalizzatore.

703A-D-101A

H igh

• La pressione del pulsante [왖] (EXIT) visualizza la schermata di impostazione tipo di equalizzatore.

• La pressione del pulsante EQUALIZER fa uscire il display dalla schermata di impostazione guadagno (volume).

❚

NOTA

• Il passaggio ad un altro tipo di equalizzatore fa cambiare automaticamente le impostazioni del guadagno delle bande nelle impostazioni iniziali per il nuovo tipo di equalizzatore selezionato.

I-27

Accompagnamento automatico

MODE

VARIATION/FILL-IN 1/2 TEMPO

START/STOP

Questa tastiera suona automaticamente le parti dei bassi e di accordo in concordanza con la diteggiatura di accordo utilizzata. Le parti dei bassi e di accordo vengono suonate utilizzando suoni e toni che sono selezionati automaticamente a seconda del ritmo in corso di utilizzo. Tutto ciò significa che si ottengono accompagnamenti completi e realistici per le note della melodia suonate con la mano destra, creando l’atmosfera di un ensemble formato da una sola persona.

Selezione di un ritmo

Questa tastiera offre 100 eccitanti ritmi che è possibile selezionare usando il seguente procedimento. È anche possibile trasferire i dati di accompagnamento dal computer e memorizzarne un massimo di quattro come ritmi dell’utente nella memoria della tastiera. Per ulteriori informazioni, fare riferimento a “Uso del servizio di scaricamento dati” a pagina I-68.

RHYTHM

Tasti numerici

❚

NOTA

•È anche possibile far aumentare il numero di ritmo visualizzato premendo [+], e farlo diminuire premendo [–].

Esecuzione di un ritmo

Per far suonare un ritmo

1. Regolare l’interruttore MODE su NORMAL.

2. Premere il pulsante VARIATION/FILL-IN 1 o 2.

• Questa operazione avvia l’esecuzione del ritmo selezionato.

• Per interrompere l’esecuzione del ritmo, premere il pulsante START/STOP.

Per selezionare un ritmo

1. Localizzare il ritmo che si desidera utilizzare

nella lista dei ritmi sulla tastiera e rilevare il suo numero di ritmo.

2. Premere il pulsante RHYTHM.

Numero e nome del ritmo selezionato

8 B e a t 1

Appare quando si preme il pulsante RHYTHM.

3. Usare i tasti numerici per introdurre il numero

di ritmo di tre cifre del ritmo che si desidera selezionare.

Esempio: Per selezionare “031 ROCK”, introdurre 0, 3

e quindi 1.

R o c k 2

❚

NOTA

• Tutti i tasti della tastiera sono tasti per la melodia mentre l’interruttore MODE è regolato su NORMAL.

Regolazione del tempo

È possibile regolare il tempo dell’esecuzione del ritmo nella gamma compresa fra 30 e 255 battute al minuto. L’impostazione del tempo serve per l’esecuzione degli accordi dell’accompagnamento automatico e per le operazioni della memoria di brani.

Per regolare il tempo

Premere uno dei pulsanti TEMPO (왖 o 왔).

왖 : Fa aumentare il valore visualizzato

(fa aumentare il tempo).

왔 : Fa diminuire il valore visualizzato

(fa diminuire il tempo).

I-28

703A-D-102A
