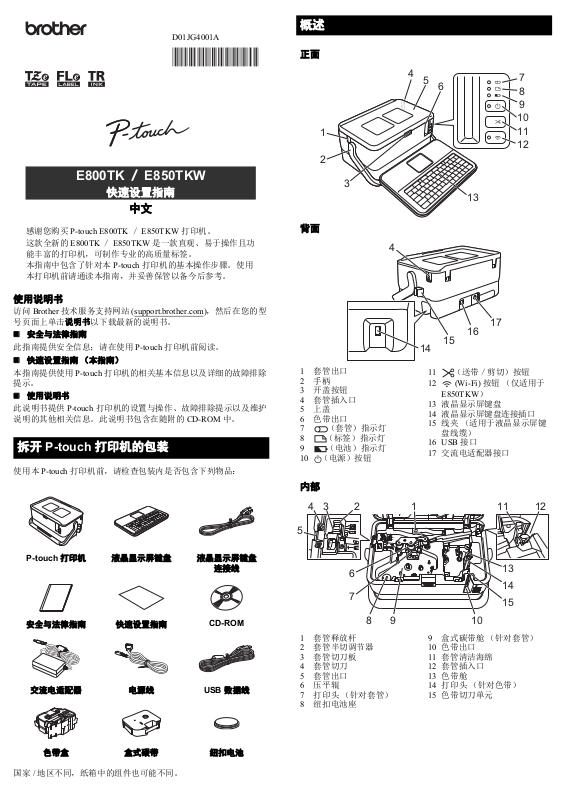

使用说明书
中文
感谢您购买 P-touch E800TK / E850TKW 打印机。
这款全新的 E800TK / E850TKW 是一款直观、易于操作且功
能丰富的打印机,可制作专业的高质量标签。
本指南中包含了针对本 P-touch 打印机的基本操作步骤。使用
本打印机前请通读本指南,并妥善保管以备今后参考。
E800TK / E850TKW
快速设置指南
D01JG4001A
1
2
3
4
5
6
7
8
9
10
11
12
13
1
9
6
7
10
11
14
13
15
12
8
234
5
访问 Brother 技术服务支持网站 (support.brother.com),然后在您的型
号页面上单击说明书以下载最新的说明书。
安全与法律指南
此指南提供安全信息;请在使用 P-touch 打印机前阅读。
快速设置指南 (本指南)
本指南提供使用 P-touch 打印机的相关基本信息以及详细的故障排除
提示。
使用说明书
此说明书提供 P-touch 打印机的设置与操作、故障排除提示以及维护
说明的其他相关信息。此说明书包含在随附的 CD-ROM 中。
拆开 P-touch 打印机的包装
使用本 P-touch 打印机前,请检查包装内是否包含下列物品:
概述
正面
背面
1 套管出口
2 手柄
3 开盖按钮
4 套管插入口
5 上盖
6 色带出口
7 (套管)指示灯
8 (标签)指示灯
9 (电池)指示灯
10 (电源)按钮
内部
11 (送带/剪切)按钮
12 (Wi-Fi) 按钮 (仅适用于
E850TKW)
13 液晶显示屏键盘
14 液晶显示屏键盘连接插口
15 线夹 (适用于液晶显示屏键
盘线缆)
16 USB 接口
17 交流电适配器接口
P-touch 打印机 液晶显示屏键盘 液晶显示屏键盘
安全与法律指南 快速设置指南
交流电适配器 电源线 USB 数据线
国家 / 地区不同,纸箱中的组件也可能不同。
色带盒 盒式碳带 纽扣电池
CD-ROM
连接线
1 套管释放杆
2 套管半切调节器
3 套管切刀板
4 套管切刀
5 套管出口
6 压平辊
7 打印头 (针对套管)
8 纽扣电池座
9 盒式碳带舱 (针对套管)
10 色带出口
11 套管清洁海绵
12 套管插入口
13 色带舱
14 打印头 (针对色带)
15 色带切刀单元
安装键盘液晶显示屏单元
1. 向外滑动液晶显示屏键盘底部的盖将其取下,然后连接液晶显
示屏键盘线缆。
安装盖。
2. 将液晶显示屏键盘上的 USB 线缆连接到 P-touch 打印机侧面的
插口上。
如果用力将纽扣电池盖转过停止位置,电池盖可能会损坏。
4. 安装电池。
装入新电池时,请务必将正负极对准正确的方向。
5. 将纽扣电池盖恢复到其原始位置。要安装纽扣电池盖,使用硬
币或相似物体按电池盖箭头所指的相反方向慢慢地旋转纽扣电
池盖直到转不动。
• 打开 P-touch 打印机后,液晶显示屏键盘也会开启。
• 将液晶显示屏键盘滑入上盖后可将其安装在 P-touch 打印机
上。
存放液晶显示屏键盘时,建议将其正面朝下安装在上盖上,
以防止落灰或变脏。
• 可将多余的线缆放入线夹。
安装纽扣电池
纽扣电池用作备用电源,以保持液晶显示屏键盘内部时钟的设置。
即使长时间不使用 P-touch 打印机,电池也将消耗。
• 废弃电池请投入相应的收集点,而不是混入一般废弃物中。
此外,请确保遵守所有适用的当地法规。
• 在存放或丢弃电池时,请将其包好 (例如,使用透明胶带),
以避免其短路。
(电池绝缘示例)
1
有关详细信息,请参阅
使用说明书
。
连接电源
交流电适配器
请为此 P-touch 打印机使用 AD9100ESA (交流电适配器)。将交流
电适配器直接连接至 P-touch 打印机。
1. 将交流电适配器电缆插头插入 P-touch 打印机中标有 DC IN 24 V
的交流电适配器接口。
2. 将电源线插头插入交流电适配器。
1 交流电适配器
2 电源线
3. 然后将电源插头插入标准电源插座。
• 拔下交流电适配器前,请关闭 P-touch 打印机。
• 请勿拉扯或弯折交流电适配器电线和电源线。
• 将电源插头插入电源插座后,可能几秒钟后才可启用 (电
源)按钮。
2
1 透明胶带
2 纽扣电池
• 建议每两年更换一次电池。
1. 确保 P-touch 打印机已关闭。
2. 按下开盖按钮,打开上盖。
3. 使用硬币或相似物体按电池盖箭头所指的方向慢慢地旋转纽扣
电池盖直到转不动,然后取下纽扣电池盖。
未插入电源时,为保护和备份 P-touch 打印机内存,建议您在
P-touch 打印机中安装锂离子充电电池 ( 选配:PA-BT-4000LI)。
使用锂离子充电电池 (选配)
将电池底座 (PA-BB-003) 安装到 P-touch 打印机上。有关安装电池底
座的详细信息,请参阅其使用说明书。
安装锂离子充电电池
1. 按住 (电源)按钮关闭 P-touch 打印机。
2. 打开 P-touch 打印机底部的电池盖。
3. 将电池插入到电池盒中。
4. 关闭电池盖。
装入套管
1. 打开上盖。
取出锂离子充电电池
按住 (电源)按钮关闭 P-touch 打印机。
取下电池盖和电池,然后重新盖上电池盖。
为锂离子充电电池充电
• 使用前,请将电池充满电。
• 电池一次完全充电最长需要 3 小时。
1. 确保已将电池装入 P-touch 打印机。
2. 使用交流电适配器和电源线将 P-touch 打印机连接至电源插座。
如果 P-touch 打印机尚未开启,按下 (电源)按钮将其开启。
充电过程中, (电池)指示灯会呈橙色亮起,电池充满电后
指示灯会熄灭。
1
2
1 交流电适配器
2 电源线
虽然在用于打印、送纸或执行其他操作时 P-touch 打印机会停止
充电,但充电将在以上操作完成后再次自动开始 (如果充电未
完成)。
停止对锂离子充电电池充电
要停止对电池充电,请拔下交流电适配器。
锂离子充电电池的使用注意事项
使用前,请将电池充满电。不要没有充满电就投入使用。
电池必须在 0°C - 40°C 的环境中充电,否则电池将不会充电,但
(电池)指示灯仍会亮起。如果环境温度过低或过高导致充
电停止,请将 P-touch 打印机放置在 0°C - 40°C 的环境中,然后再
次充电。
如果在既装有电池又连接有交流电适配器的情况下使用 P-touch
打印机执行打印、送纸或其他操作, (电池)指示灯可能会
熄灭,并且即使电池没有完全充满电,充电操作也可能会停止。
2. 向上拉起套管释放杆。
3. 如图所示穿过套管,让套管的前端到达 P-touch 打印机上的
“”标记处,然后向下按套管释放杆。
4. 关闭上盖。
• 使用 P-touch 打印机时请妥善安置,确保直射阳光不会通过套
管出口射入到 P-touch 打印机内。
• 可以使用套管半切调节器,将半切深度调整为三个设置之一。
• 如果套管被卡或切割不完整,按下 (送带/剪切)按钮
手动对套管进行完整切割。按住该按钮 2 至 10 秒,直到
(电源)指示灯从绿色亮起变为绿色闪烁,然后松开。松
开按钮时将切割套管。
装入盒式碳带
1. 打开上盖。
2. 将盒式碳带装入盒式碳带舱,用力按下,直至正确安装色带
盒。
锂离子充电电池特性
要确保电池获得最佳性能和最长使用寿命:
请勿在极高或极低温度中使用或存储电池,这样可能会加速电池
放电。在高温环境下使用较高充电量 (达到 90% 或更高)的锂
离子充电电池可能会导致以上情况。
如果要长期存放 P-touch 打印机,请取下电池。
请将电池存放在避开直射阳光的阴凉干燥处,存放时电量需低于
50%。
如果要长期存放电池,请每隔 6 个月为电池充一次电。
如果您在锂离子电池充电过程中触摸 P-touch 打印机的部件,可
能会感到该 P-touch 打印机部件发热。这是正常现象,可安全使
用 P-touch 打印机。如果 P-touch 打印机变得极热,请停止使用。
3. 关闭上盖。
