Page 1

Software per la

modifica di ricami

Version 5.0

Manuale di istruzioni

Page 2

Congratulazioni per la scelta di questo prodotto!

Grazie mille per aver acquistato questo nostro prodotto. Per ottenere le migliori prestazioni da questa unità e per garantire un funzionamento sicuro e corretto, leggere attentamente il presente manuale di istruzioni e tenerlo in un posto sicuro insieme alla garanzia.

Prima di usare questo prodotto, leggere le seguenti

istruzioni

Per creare motivi di ricami belli e più variati

• Questo sistema consente di creare un’ampia varietà di motivi di ricami e supporta impostazioni più ampie degli attributi della cucitura (densità del ﬁlo, spaziatura, ecc.). Il risultato ﬁnale, comunque, dipenderà anche dal motivo di macchina da cucire utilizzato. Si consiglia di fare una cucitura di prova con i dati impostati prima di cucire il materiale ﬁnale.

Norme di sicurezza

• Non lasciar cadere aghi, pezzi di ﬁli elettrici e altri oggetti metallici nell’unità o nello slot della scheda.

• Non usare l’unità come piano di appoggio.

Per prolungare la durata operativa

• Quando si ripone l’unità, evitare l’esposizione ai raggi diretti del sole ed i luoghi molto umidi. Non riporre l’unità vicino ad un radiatore, ad un ferro da stiro o ad altri oggetti caldi.

• Non versare acqua o altri liquidi sull’unità o sulle schede.

• Non fare cadere l’unità né sottoporla a urti.

Riparazioni ed interventi

• Nel caso si veriﬁchino dei guasti o sia richiesto altrimenti un intervento di riparazione, consultare il centro di assistenza più vicino.

Attenzione

Il presente manuale di istruzioni non spiega come usare il computer in ambiente Windows. Consultare a tale proposito i manuali di Windows.

MS-DOS e Windows sono marchi registrati della Microsoft Corp. IBM è un marchio registrato della International Business Machine Corporation.

Importante

L’uso di questa unità per la copia non autorizzata di materiali provenienti da schede di ricami, quotidiani e riviste a scopo commerciale costituisce una violazione dei diritti di copia e come tale è perseguibile ai termini di legge.

Avviso

Il software in dotazione a questo prodotto è protetto dalle leggi sul copyright. Questo software si può usare o copiare soltanto per quanto consentito dalle leggi sul copyright.

“TENERE QUESTE ISTRUZIONI”

“Questo prodotto è destinato esclusivamente all’uso domestico.”

Page 3

Radio Interferenza

(solo area 220-240V)

Questa macchina è conforme a EN55022 (Pubblicazione 22 CISPR)/ Classe B.

Page 4

Nuove caratteristiche della versione 5.0

Generale

• Modulo di scrittura della scheda USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

• Schema dei colori dei ﬁli migliorato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82, 149

• Riconoscimento automatico della direzione del punto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100, 215

Design Center

• File più recenti aggiunti all’esecuzione guidata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Layout & Editing

• Importa i dati dalle schede di ricamo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159

• Scrive più ﬁle dati su una scheda neutra . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

• Crea dati contorno da font TrueType . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 210

• Visualizzatore che facilita la modiﬁca dell’ordine di cucitura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 218

• Crea oggetti punto da oggetti forma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222

• Ottimizza i punti di ingresso e di uscita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226

• Simula la cucitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229

• Importa ed esporta i dati immagine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181, 182, 184, 185

• Creatore di ritratti tramite ﬁle integrati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182

• Creazione guidata di dati punto da immagini . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

Punciatura automatica (deﬁnita anche “Auto-dizitizing”) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

Ricamo foto (2 tipi) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190, 197

Punto a croce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

• Consente di modiﬁcare i punti di ingresso e i punti di uscita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

• Punciatura di blocchi curvi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

• Punciatura semiautomatica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

• Modo Misura nella punciatura manuale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Altri

• Funzioni File Utility incorporate in Layout & Editing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163

• Compatibile con ﬁle immagine JPEG2000 (*.j2k) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181

• Punto foto spostato da Design Center a Layout & Editing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

Page 5

Note preliminari

■

Parti principali ............................................................ 1

Accessori.................................................................... 1

■

Opzioni ........................................................................ 1

Installazione del software......................................... 2

■

Requisiti del sistema ................................................... 2

Installazione................................................................. 2

Registrazione in linea.................................................. 7

Disinstallazione ........................................................... 7

Assistenza tecnica ...................................................... 7

■

Suggerimenti e tecniche per la creazione di

motivi di ricami ........................................................... 8

Operazioni preliminari

Introduzione................................................................. 9

Informazioni su questo capitolo .................................. 9

• Layout & Editing .................................................... 9

• Design Center ..................................................... 10

• Programmable Stitch Creator ............................. 10

Uso della funzione Punciatura automatica.......... 11

■

Inizio Layout & Editing............................................... 11

Apertura di un’immagine........................................... 12

Modifica dell’immagine.............................................. 13

Uso dell’Esecuzione guidata e selezione della

funzione Punciatura automatica ............................... 14

Estrazione automatica dei contorni dei motivi.......... 15

Creazione automatica di un motivo di ricamo.......... 15

■

Uso di Design Center.............................................. 16

Inizio Design Center.................................................. 17

Apertura di una Immagine ........................................ 18

Conversione in Immagine linea ................................ 19

Modifica delle linee.................................................... 20

Conversione in Immagine della figura

Modificabile................................................................ 22

Passaggio a Impostazioni di cucitura....................... 23

Impostazione degli Attributi cucitura......................... 23

• Impostazione dei contorni................................... 23

• Impostazione delle aree...................................... 25

Anteprima dell’immagine........................................... 28

Salvataggio del file .................................................... 28

Uso di Layout & Editing.......................................... 29

■

Sommario

Inizio Layout & Editing.............................................. 30

Importazione dei motivi di ricami da

Design Center........................................................... 31

Ingrandimento e riduzione (zoom) ........................... 32

Spostamento del motivo di ricamo........................... 35

Aggiunta di un Ovale ................................................ 36

Regolazione delle dimensioni e della posizione

dell’ovale ................................................................... 37

• Per modificare le posizioni dell’ovale ................. 37

• Per centrare l’ovale sul motivo ........................... 38

Aggiunta di un Testo................................................. 38

Adattamento del testo intorno all’ovale.................... 40

Spostamento dell’ovale e del testo .......................... 41

• Per spostare entrambi i motivi come gruppo..... 41

• Per spostare il testo sopra l’ovale ...................... 41

Aggiunta di un cerchio per tracciare un sole ........... 41

Selezione di un punto di riempimento

programmabile.......................................................... 43

Aggiunta di linee spezzate per tracciare i raggi

del sole...................................................................... 45

Modifica dell’Ordine di cucitura di sole e raggi ........ 46

Modifica dei raggi...................................................... 46

Impostazione della Cucitura del foro ....................... 47

Anteprima dell’immagine di cucitura ........................ 48

Trasferimento dei dati ad una Scheda..................... 48

Salvataggio del file.................................................... 49

■

Uso di Programmable Stitch Creator ................... 50

Inizio Programmable Stitch Creator......................... 51

Apertura di un file di punti programmabili ................ 52

Tracciamento di righe per modificare il Punto

programmabile.......................................................... 53

Salvataggio del punto programmabile modificato ... 54

Uscita Programmable Stitch Creator ....................... 55

■

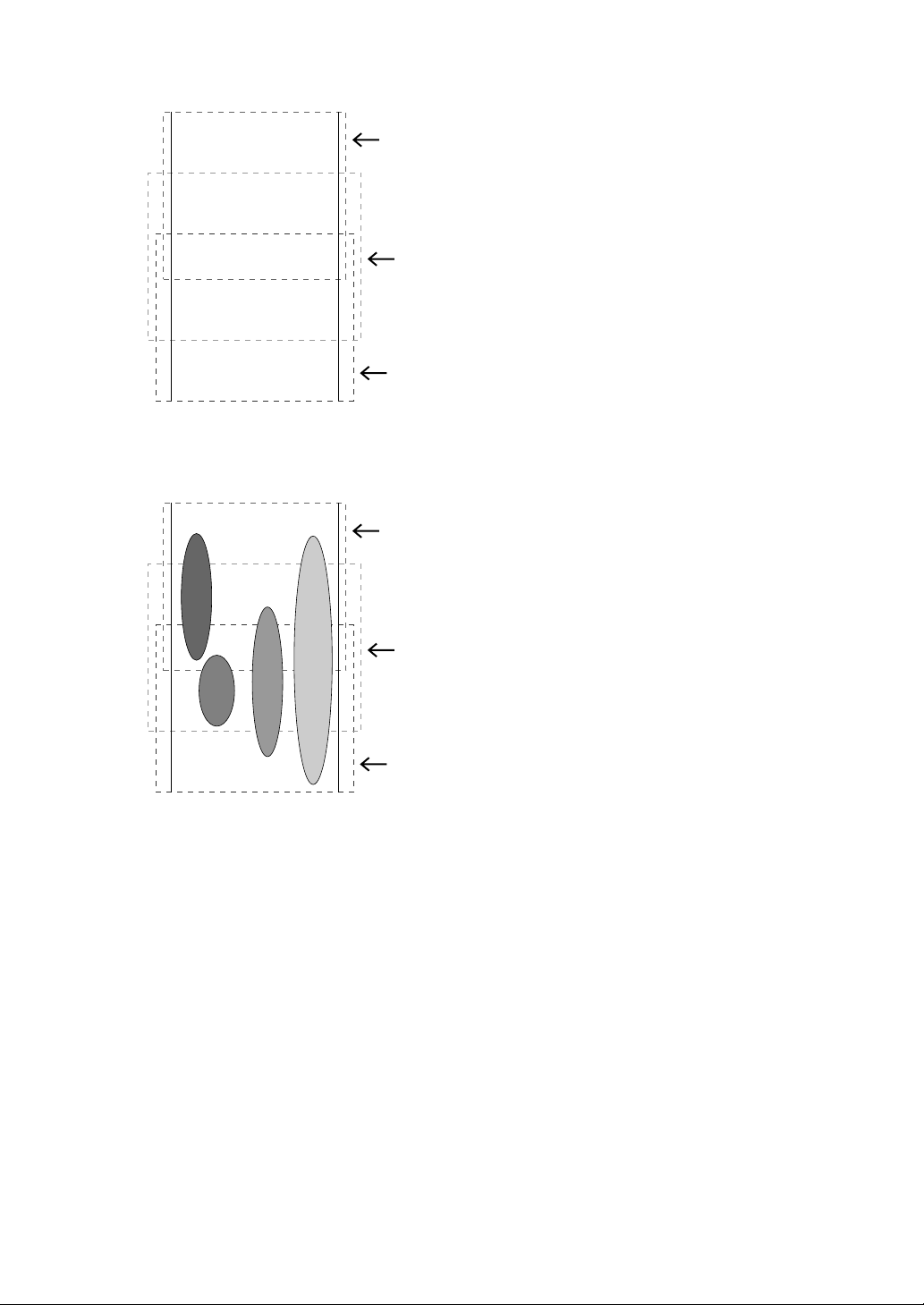

Creazione dei dati per il telaio extra-large ........... 56

• Selezionare le dimensioni della Pagina

• Creare il motivo................................................... 57

• Ottimizza sostituzione del telaio......................... 58

• Controlla il disegno ............................................. 58

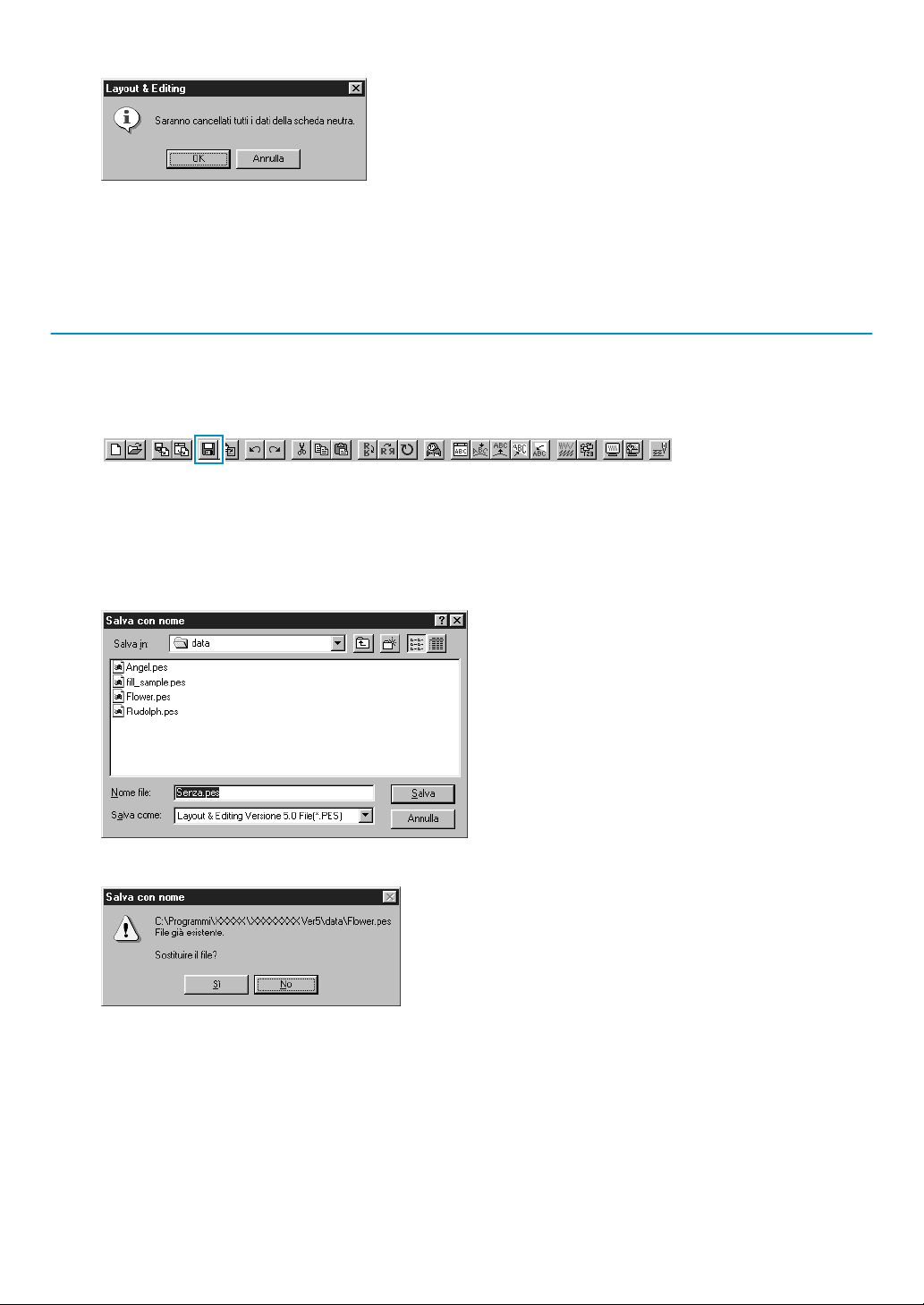

• Salvare i dati ....................................................... 59

• Scrivere i dati su una scheda neutra ................. 59

■

La schermata............................................................ 64

Uso della Casella degli strumenti - Fase 2 .......... 65

■

Disegno e cancellazione .......................................... 65

• Disegno............................................................... 65

• Cancellazione ..................................................... 65

Disegno ............................................................... 56

Design Center

Page 6

Modo Ingrandisci visualizzazione............................. 66

Adatta la Pagina Disegno alla Finestra .................... 66

Modo Riduci visualizzazione..................................... 66

■

Uso della Casella degli strumenti - Fase 3 .......... 67

Modo Selezione ........................................................ 68

• Selezione dei motivi ............................................ 68

• Spostamento dei motivi ...................................... 68

• Disposizione in scala dei motivi .......................... 68

• Capovolgimento orizzontale o verticale di un

motivo ..................................................................69

• Rotazione di un motivo ....................................... 69

Modo Modifica punto................................................. 70

• Spostamento dei punti ........................................ 70

• Inserimento dei punti........................................... 70

• Eliminazione dei punti ......................................... 71

Modo Disegno linea .................................................. 71

• Disegno di una linea spezzata............................ 71

Modo Ingrandisci visualizzazione............................. 72

Adatta la Pagina Disegno alla Finestra .................... 72

Modo Riduci visualizzazione..................................... 72

Ingrandimento dei contorni selezionati fino alle

dimensioni della schermata ...................................... 72

■

Uso della Casella degli strumenti - Fase 4 .......... 73

Modo Impostazione area .......................................... 73

• Applicazione degli attributi di cucitura ad

un’area .................................................................73

• Controllo degli attributi di cucitura di un’area ..... 74

Modo Impostazione contorno (tutto)......................... 75

• Applicazione degli attributi di cucitura ad un

contorno ...............................................................75

• Controllo degli attributi di cucitura di un

contorno ...............................................................75

Modo Impostazione contorno (parte) ....................... 76

• Applicazione degli attributi di cucitura ad una

porzione del contorno .........................................76

• Controllo degli attributi di cucitura della

porzione di un contorno ......................................77

Modo Cucitura foro.................................................... 78

Modo Ingrandisci visualizzazione............................. 78

Adatta la Pagina Disegno alla Finestra .................... 78

Modo Riduci visualizzazione..................................... 79

Uso della Barra Attributi Cucitura......................... 80

■

Impostazione del colore filo e del punto................... 80

• Cucitura area....................................................... 80

• Cucitura contorno ............................................... 81

• Colore ................................................................. 82

• Punto .................................................................. 82

Uso della barra dei menu e della barra degli

■

strumenti................................................................... 83

Menu File................................................................... 83

• Nuova Immagine Linea....................................... 84

• Nuovi dati figura .................................................. 84

• Autocompozione ................................................. 85

• Apri...................................................................... 87

• Seleziona dispositivo TWAIN............................. 88

• Input da dispositivo TWAIN................................ 88

• Input da Appunti ................................................. 89

• Output da Appunti............................................... 90

• Importa Figura .................................................... 90

• Salva ................................................................... 91

• Salva con nome.................................................. 91

• Esci ..................................................................... 92

Menu Modifica .......................................................... 93

• Annulla operazione............................................. 93

• Ripeti operazione................................................ 93

• Taglia .................................................................. 93

• Copia................................................................... 94

• Duplica ................................................................ 94

• Incolla.................................................................. 94

• Elimina ................................................................ 94

• Rifletti – Orizzontale ........................................... 95

• Rifletti – Verticale................................................ 95

• Ruota .................................................................. 96

• Impostazioni Numeriche-Dimensioni ................. 96

• Impostazioni Numeriche-Ruota ......................... 97

• Seleziona Tutto................................................... 97

Menu Cuci................................................................. 98

• Attributi cucitura .................................................. 98

• Ordine di Cucitura............................................. 103

Menu Visualizza ..................................................... 106

• Imposta Griglia.................................................. 106

• Anteprima ......................................................... 107

• Aggiorna Finestra ............................................. 107

• Anteprima Realistica ........................................ 107

• Impostazione Attributi Anteprima Realistica.... 108

• Barra degli Strumenti........................................ 108

• Barra di Stato.................................................... 108

Menu Opzioni.......................................................... 109

• Layout & Editing ............................................... 109

• Programmable Stitch Creator .......................... 109

• Proprietà Pagina Disegno ................................ 109

• Seleziona Unità di Misura ................................ 110

Menu Fase.............................................................. 111

• All’Immagine Originale ..................................... 111

• All’Immagine Linea ........................................... 112

• Alla figura Modificabile...................................... 114

• All’Impostazioni di cucitura ............................... 117

Menu Guida ............................................................ 118

• Sommario ......................................................... 118

• Assistenza clienti .............................................. 118

• Informazioni su Design Center......................... 118

Layout & Editing

■

La schermata.......................................................... 119

Uso della Casella degli strumenti ....................... 120

■

Modo Selezione...................................................... 121

Page 7

• Selezione di motivi ............................................ 121

• Selezione di motivi 2 ......................................... 121

• Spostamento dei motivi .................................... 121

• Disposizione in scala dei motivi ........................ 122

• Capovolgimento orizzontale o verticale di un

motivo ................................................................122

• Rotazione di un motivo ..................................... 123

Modo Modifica punto............................................... 124

• Spostamento di punti ........................................ 124

• Riorientamento di una tangente ad un punto... 125

• Inserimento di punti........................................... 125

• Eliminazione di punti ......................................... 126

• Allineamento...................................................... 126

• Selezione di caratteri su un motivo di testo...... 127

• Modifica di dati punto di un oggetto punto ....... 127

• Modifica dei punti di ingresso/uscita di un

oggetto forma ....................................................128

Modo Ingrandisci..................................................... 130

• Ingrandimento della visualizzazione................. 130

• Riduzione della visualizzazione........................ 130

• Visualizzazione delle dimensioni reali .............. 130

• Ingrandimento degli oggetti selezionati fino

alle dimensioni della schermata .......................130

• Ritorno alla visualizzazione standard ............... 131

Modo Immissione Testo.......................................... 131

• Immissione di testo ........................................... 131

Modo Disegno cerchio e arco................................. 133

• Disegno di un cerchio o di un’ellisse ................ 133

• Disegno di un arco ............................................ 133

• Disegno di una forma a ventaglio..................... 134

• Disegno di un arco & linea................................ 135

Modo Disegno rettangolo........................................ 135

• Disegno di una casella...................................... 135

Modo Disegno contorno.......................................... 136

• Disegno di una linea ......................................... 136

Modo Punciatura Manuale...................................... 137

• Creazione di un motivo a punciatura

manuale .............................................................138

Modo Misura............................................................ 140

• Misura della distanza fra due punti................... 140

Uso della Barra Attributi Cucitura....................... 141

■

Impostazione degli Attributi geometrici................... 142

• Forma Arco ....................................................... 142

• Raggio dell’angolo............................................. 142

• Forma percorso ................................................ 143

Impostazione degli Attributi Testo .......................... 143

• Carattere ........................................................... 143

• Dimensioni Testo .............................................. 145

• Livello Trasformazione...................................... 146

Impostazione del colore filo e del Punto................. 147

• Cucitura contorno.............................................. 147

• Cucitura area..................................................... 148

• Colore ................................................................ 149

• Punto ................................................................ 151

■

Uso della barra dei menu e della Barra degli

strumenti ................................................................. 153

Menu File ................................................................ 154

• Nuovo................................................................ 154

• Apri.................................................................... 155

• Importa – da File............................................... 157

• Importa – da Design Center............................. 158

• Importa – dalla scheda ..................................... 159

• Salva ................................................................. 160

• Salva con nome................................................ 161

• Esporta.............................................................. 161

• Scrivi su scheda – Disegno corrente ............... 162

• Scrivi su scheda – Altri file PES ....................... 163

• Proprietà ........................................................... 166

• Impostazioni di stampa .................................... 166

• Anteprima di stampa ........................................ 168

• Stampa.............................................................. 169

• Esci ................................................................... 170

Menu Modifica ........................................................ 171

• Annulla operazione........................................... 171

• Ripeti operazione.............................................. 171

• Raggruppa ........................................................ 172

• Rimuovi raggruppamento................................. 172

• Taglia ................................................................ 173

• Copia................................................................. 173

• Duplica .............................................................. 173

• Incolla................................................................ 173

• Elimina .............................................................. 174

• Rifletti – Orizzontale ......................................... 174

• Rifletti – Verticale.............................................. 174

• Ruota ................................................................ 175

• Impostazioni Numeriche-Dimensioni ............... 176

• Impostazioni Numeriche-Ruota ....................... 177

• Centra ............................................................... 177

• Allinea ............................................................... 178

• Seleziona Tutto................................................. 179

Menu Immagine...................................................... 180

• Input – da file .................................................... 181

• Input – da dispositivo TWAIN........................... 182

• Input – da ritratto............................................... 182

• Input – da Appunti ............................................ 184

• Output – da file ................................................. 184

• Output – da Appunti ......................................... 185

• Seleziona dispositivo TWAIN........................... 185

• Modifica............................................................. 186

• Immagine in Esecuzione guidata punti............ 187

• Visualizza immagine – On/Attenuata/Off......... 203

Menu Testo............................................................. 204

• Modifica Lettere del Testo................................ 204

• Impostazioni Attributi del Testo ........................ 205

• Impostazioni Adatta Testo al Percorso............ 206

• Separa Testo dal Percorso .............................. 208

• Trasforma Testo ............................................... 208

• Azzera Trasformazioni ..................................... 209

• Impostazione Attributi Caratteri TrueType....... 209

• Converti in Oggetto Contorno .......................... 210

Menu Cuci............................................................... 211

• Impostazione Attributi di Cucitura .................... 211

• Controlla Ordine di Cucitura............................. 218

• Imposta Cucitura foro ....................................... 220

Page 8

• Annulla Cucitura foro ........................................ 221

• Blocco dei punti ................................................. 221

• Converti in punti ................................................ 222

• Cambia i colori dell’oggetto cucito .................... 223

• Seleziona Area di cucitura ................................ 224

• Ottimizza sostituzione del telaio ....................... 225

• Ottimizza punti ingresso/uscita ......................... 226

Menu Visualizza ...................................................... 227

• Imposta Griglia .................................................. 227

• Anteprima .......................................................... 228

• Aggiorna Finestra.............................................. 228

• Anteprima Realistica ......................................... 228

• Impostazioni Attributi Anteprima Realistica...... 229

• Simulatore punti ................................................ 229

• Barra degli strumenti ......................................... 230

• Barra di stato ..................................................... 231

Menu Opzioni .......................................................... 231

• Design Center ................................................... 231

• Programmable Stitch Creator ........................... 231

• Proprietà Disegno ............................................. 232

• Proprietà Pagina Disegno................................. 233

• Modifica schema fili utente ............................... 234

• Seleziona Unità di Misura ................................. 238

Menu Guida............................................................. 238

• Sommario .......................................................... 238

• Assistenza clienti............................................... 239

• Registrazione in linea........................................ 239

• Informazioni su Layout & Editing ...................... 239

Programmable Stitch Creator

• Annulla operazione........................................... 252

• Ripeti operazione.............................................. 252

• Taglia ................................................................ 253

• Copia................................................................. 253

• Duplica .............................................................. 253

• Incolla................................................................ 253

• Elimina .............................................................. 254

• Rifletti – Orizzontale ......................................... 254

• Rifletti – Verticale.............................................. 254

• Ruota ................................................................ 255

• Seleziona Tutto................................................. 255

Menu Visualizza ..................................................... 256

• Griglia................................................................ 256

• Modello-Attivo, Luminosità, Disattivo............... 257

• Anteprima ......................................................... 257

• Barra degli strumenti ........................................ 258

• Barra di stato .................................................... 258

Menu Guida ............................................................ 258

• Sommario ......................................................... 258

• Assistenza clienti .............................................. 259

• Informazioni su Programmable Stitch

Creator .............................................................. 259

Riferimento rapido

Design Center......................................................... 261

Layout & Editing...................................................... 263

Programmable Stitch Creator ................................ 267

La schermata.......................................................... 241

■

Uso della Casella degli strumenti ....................... 242

■

Modo Selezione ...................................................... 242

• Selezione di linee .............................................. 242

• Spostamento di linee ........................................ 242

• Disposizione in scala delle linee....................... 243

Modo Modifica punto............................................... 243

• Spostamento di punti ........................................ 243

• Inserimento di punti........................................... 244

• Eliminazione di punti ......................................... 244

Modo Disegno linea ................................................ 245

• Disegno di una linea spezzata.......................... 245

■

Uso della barra dei menu ..................................... 246

Menu File................................................................. 246

• Nuovo ................................................................ 246

• Apri .................................................................... 247

• Apri Modello ...................................................... 248

• Salva.................................................................. 249

• Salva con nome ................................................ 249

• Esci .................................................................... 250

Menu Modo ............................................................. 250

Menu Modifica......................................................... 252

Indice alfabetico

Page 9

Note preliminari

Parti principali

Indicatore LED

Questa spia si illumina quando l’unità viene accesa e lampeggia quando il modulo di scrittura della scheda USB sta comunicando con il computer.

IMPORTANTE: Non rimuovere mai una scheda originale o

Vano scheda

Inserire qui una scheda originale.

NOTA:

Poiché l’alimentazione è fornita al modulo di scrittura della scheda USB attraverso la connessione USB con il computer, non c’è cavo di alimentazione né interruttore di alimentazione.

scollegare il cavo USB mentre questo indicatore lampeggia.

Connettore USB

Collegarlo al computer.

Accessori

Controllare che siano presenti gli elementi seguenti. Se qualche elemento mancasse o fosse danneggiato, contattare il proprio addetto all’assistenza.

Modulo di scrittura della scheda USB

CD-ROM

NOTA:

Il modulo di scrittura della scheda USB e la scheda neutra non sono compresi nel kit per l’aggiornamento da altri modelli.

Scheda originale

Manuale di istruzioni

Opzioni

Scheda originale

IMPORTANTE: Le uniche schede neutre utilizzabili con questo modulo di scrittura della scheda USB sono quelle come quella inclusa o schede neutre opzionali dello stesso tipo.

Page 10

Installazione del software

Requisiti del sistema

Prima di installare il software nel computer, assicurarsi che il computer soddisﬁ i seguenti requisiti.

Computer

Sistema operativo

Processore

Memoria

Spazio libero sul disco ﬁsso

Monitor

Porta

Stampante

Unità CD-ROM

NOTA:

• L’alimentazione viene fornita a questo modulo di scrittura della scheda USB attraverso la connessione USB. Connettere il modulo di scrittura della scheda USB ad un connettore USB del computer o ad un hub USB autoalimentato, in grado di fornire una quantità di energia sufﬁciente all’unità di scrittura della scheda. Se la cassa scrittore scheda USB non è collegata in questo modo, potrebbe non funzionare correttamente.

• Questo prodotto può non funzionare correttamente con alcuni computer e schede di espansione USB.

Computer IBM o compatibile con porta USB di serie Windows 98, ME, XP o 2000 Pentium da 133 MHz o superiore Minimo 32 MB (64 MB o più consigliato) Minimo 100 MB

SVGA (800 × 600), 16 bit colore o superiore USB Ver. 1.1 Stampante supportata dal sistema usato (se si desiderano stampare le

immagini) Necessaria per l’installazione

Installazione

Questa sezione descrive come installare il driver e il software applicativo.

IMPORTANTE: Assicurarsi di eseguire l’installazione come descritto di seguito. Se l’installazione viene interrotta o non viene eseguita secondo le istruzioni, il software non sarà installato correttamente.

NOTA:

Il seguente procedimento di installazione include descrizioni e ﬁnestre di Windows 98. Il procedimento e le ﬁnestre che appaiono per gli altri sistemi operativi possono differire leggermente.

Accendere il computer e caricare Windows. Chiudere tutte le altre applicazioni.

Collegare il connettore USB alla porta USB del computer. Assicurarsi che il connettore sia inserito a fondo.

Page 11

Dopo un poco appare la prima ﬁnestra di Installazione guidata Nuovo hardware. Fare clic su Avanti .

IMPORTANTE: Quando si usa XP, selezionare “Installa da un elenco o percorso speciﬁco (per utenti esperti)” nella prima schermata di installazione guidata e fare clic su Avanti.

Assicurarsi che sia selezionato “Cerca il miglior driver per la periferica (scelta consigliata)”. e poi fare clic su Avanti .

Inserire il CD-ROM in dotazione nell’unità CD-ROM del computer.

Page 12

Selezionare “Unità CD-ROM” e quindi, dopo 5-10 secondi, fare clic su Avanti .

IMPORTANTE: A seconda del sistema operativo, può apparire anche la ﬁnestra mostrata al punto 9; tuttavia, si deve eseguire l’operazione descritta al punto 8 prima di passare al punto 9.

Quando appare UsbWriter, fare clic su Avanti. IMPORTANTE: A seconda del sistema operativo, può apparire il messaggio “Firma digitale assente”; si può però continuare con l’installazione.

8 Quando appare la ﬁnestra mostrata a destra, fare clic su Fine.

Questo completa l’installazione del software del driver.

NOTA:

Può apparire un messaggio che chiede di riavviare il computer; tuttavia non è ancora necessario riavviare, per cui fare clic su Annulla.

Page 13

Appare la ﬁnestra di dialogo Scegliere la lingua di installazione. Selezionare la lingua desiderata e

quindi cliccare su OK.

0 Dopo un poco, il programma di installazione dell’applicazione si avvia automaticamente.

Se il programma di installazione non si avvia automaticamente:

• Fare clic sul pulsante Start.

• Fare clic su Esegui.

Appare la ﬁnestra Run Esegui.

• Digitare l’intero path per il programma di installazione e quindi fare clic su OK per lanciare il pro-

gramma di installazione. Per esempio: D:\Setup (in cui “D:” è il nome dell’unità CD-ROM)

A Quando appare InstallShield Wizard, fare clic su Avanti per continuare l’installazione.

Page 14

Fare clic su Avanti per installare l’applicazione nella cartella predeﬁnita.

Per installare l’applicazione in un’altra cartella:

• Fare clic su Sfoglia. Selezionare il drive e la cartella (se necessario, digitare il nome di una nuova

cartella).

• Quando è selezionata la cartella desiderata, fare clic su OK.

• “Scegliere la posizione di destinazione” indica la cartella selezionata. Fare clic su Avanti per instal-

lare l’applicazione in quella cartella.

• Fare clic su Indietro per tornare al passo procedente.

• Fare clic su Annulla per uscire.

C Quando l’installazione è stata completata, appare la ﬁnestra mostrata a destra.

IMPORTANTE: Nel caso di Windows 98 e ME, è necessario riavviare il computer. Assicurarsi di fare clic su Riavvia per completare l’installazione.

NOTA:

Per gli altri sistemi operativi non è necessario riavviare il computer. Fare clic su Fine per completare l’installazione.

Questo completa l’intera operazione di installazione.

Page 15

Registrazione in linea

Qualora desideriate essere contattati riguardo agli aggiornamenti nonchè ricevere informazioni importanti quali ad esempio sviluppi futuri e miglioramenti, potete registrare in linea questo prodotto seguendo una semplice procedura di registrazione.

Per avviare il browser Web installato ed aprire la pagina di registrazione in linea del nostro sito web, cliccate su Registrazione in linea che troverete nel menu Guida.

Se si desidera essere tenuti al corrente degli aggiornamenti e si desiderano ricevere informazioni importanti, ad esempio sugli sviluppi futuri del prodotto, è possibile registrare in linea il proprio prodotto, seguendo una semplice procedura di registrazione.

IMPORTANTE: La registrazione in linea potrebbe non essere disponibile in alcune aree.

Disinstallazione

Accendere il computer e caricare Windows.

1 2 Fare clic sul pulsante Start sulla barra dei compiti, selezionare Impostazioni e quindi fare clic su

Pannello di controllo.

3 Nella ﬁnestra Pannello di controllo, fare doppio clic su “Installazione applicazioni”. 4 Nella ﬁnestra Proprietà - Installazione applicazioni, selezionare il programma e poi fare clic su

Aggiungi/Rimuovi.

Assistenza tecnica

Si prega di contattare Assistenza tecnica in caso di problemi. Controllare il sito web dell’azienda per l’indirizzo dell’Assistenza tecnica nella propria zona.

IMPORTANTE: Preparare le seguenti informazioni prima di contattare l’Assistenza tecnica.

• Marca e modello del computer usato e versione di Windows utilizzata. (Controllare di nuovo i

requisiti di sistema di questo prodotto. Vedere pagina 2.)

• Informazioni su eventuali messaggi di errore apparsi.

Page 16

Suggerimenti e tecniche per la creazione di motivi di ricami

Quando si usa il Punto pieno in una zona ampia, l’area interessata potrebbe restringersi dopo la cucitura, a seconda del materiale e del tipo di ﬁlo utilizzato. In questo caso, usare un metodo alternativo: selezionare Punto di riempimento ed usare un materiale di stabilizzazione sul retro del tessuto.

Dati Dopo la cucitura

Nota: Quando si usa il Punto pieno in una zona ampia, con certe macchine l’ago si potrebbe spostare di circa 10 mm dalla posizione corretta. Per evitare questo problema, ricorrere al metodo alternativo descritto qui sopra.

Per ridurre il restringimento, fare in modo che la direzione di cucitura sia perpendicolare al lato largo della zona.

È più probabile che si restringa

Dopo aver creato un motivo di ricamo composto da parti diverse (in Design Center o Layout & Editing), controllare l’ordine di cucitura e correggerlo se necessario. Con Design Center, l’ordine di cucitura predeﬁnito è l’ordine in cui vengono impostati gli attributi di cucitura. Con Layout & Editing, l’ordine di cucitura predeﬁnito è l’ordine in cui vengono disegnati gli elementi.

Ci sono due modi per allargare o rimpicciolire un motivo di ricamo importato in Layout & Editing. Si può semplicemente scalare il motivo con il cursore di selezione oppure si può applicare la funzione Blocco dei punti al motivo e quindi scalarlo. Quando si scala un motivo importato, il numero di cuciture da effettuare rimane inalterato, il che risulta in un cambiamento della qualità del ricamo se le dimensioni vengono modiﬁcate notevolmente. Selezionando invece il comando Cuci – Blocco dei punti, è possibile cambiare le dimensioni di un motivo mantenendo la qualità originale del ricamo, poiché il numero di cuciture viene adattato automaticamente alle nuove dimensioni. L’opzione “Normale” per la sensibilità della funzione Blocco dei punti consente di mantenere la qualità del ricamo nella maggior parte dei casi. Una densità più ﬁne nella ﬁnestra di dialogo Sensibilità blocco dei punti consente di creare ricami più complessi mentre una densità più grossolana (mediocre) risulterà in un ricamo più semplice. Quando le dimensioni vengono cambiate solo leggermente, potrebbe non essere necessario applicare la funzione Blocco dei punti.

Questo sistema consente di creare un’ampia varietà di motivi di ricami e supporta impostazioni più ampie degli attributi della cucitura (densità del ﬁlo, spaziatura, ecc.). Il risultato ﬁnale, comunque, dipenderà anche dal motivo di macchina da cucire utilizzato. Si consiglia di fare una cucitura di prova con i dati impostati prima di cucire il materiale ﬁnale. Si tenga presente che la prova deve essere effettuata sulla stessa stoffa, con lo stesso ago e con lo stesso ﬁlo da ricamo che verranno usati per il risultato ﬁnale.

È meno probabile che si restringa

Page 17

Operazioni preliminari

Introduzione

Questo pacchetto contiene tre applicazioni.

Informazioni su questo capitolo

Le prossime tre sezioni di questo capitolo sono organizzate come una guida di apprendimento per offrire un’introduzione pratica alle varie funzioni delle applicazioni. Prima di tutto si creerà un motivo usando Design Center. Quindi si importerà il motivo in Layout & Editing. Verrà illustrato come aggiungere dei componenti all’immagine del ricamo e come organizzare il layout. Nella terza sezione si spiega come usare Programmable Stitch Creator per modiﬁcare una cucitura programmata e crearne una personalizzata.

Si può usare la funzione Punciatura automatica di Layout & Editing per creare automaticamente un motivo di ricamo.

→ pagina 11

OPPURE

Layout & Editing si userà per combinare immagini e testo e organizzare il layout.

→ pagina 29

Verrà utilizzato Programmable Stitch Creator.

→ pagina 50

Si può usare Design Center per creare un motivo di ricamo.

→ pagina 16

■ Layout & Editing

Layout & Editing si usa per creare automaticamente motivi di ricami da immagini, per combinare immagini e testo, e per creare dati di ricamo che possono essere scritti su una scheda neutra. Le immagini possono provenire dalla digitalizzazione di un’immagine stampata oppure si possono creare con un’applicazione come Paint®. L’estensione dei ﬁle immagine deve essere bmp, tif, jpg, j2k, pcx, wmf, png, eps, pcd o fpx. È inoltre possibile incorporare nel motivo di ricamo i seguenti tipi di dati di ricamo:

Page 18

◆ Motivi di ricami creati con Design Center.

◆ Motivi di ricamo su schede di ricamo acquistate dal proprio rivenditore (Si tenga presente che non è

possibile leggere alcuni dei motivo).

◆ Motivi di ricami nei formati Tajima, Melco, Pfaff e Husqvarna.

◆ Motivi creati all’interno di Layout & Editing. (Tali motivi possono comprendere testo, cerchi e forme

simili, rettangoli arrotondati, linee poligonali, curve e motivi di punciatura manuali.)

Dopo aver unito i vari componenti dell’immagine del ricamo si possono usare le funzioni di layout per modiﬁcare la loro posizione relativa, l’orientamento e la scala. Quando l’immagine di un ricamo è completa, la si può salvare (l’estensione del ﬁle sarà pes) e la si può scrivere in una scheda neutra. La scheda neutra si può quindi inserire nella macchina da cucire per proseguire con il processo di ricamo.

■ Design Center

Design Center si usa per creare manualmente motivi di ricami da immagini. Le immagini possono provenire dalla digitalizzazione di un’immagine stampata oppure si possono creare con un’applicazione come Paint. L’estensione dei ﬁle immagine deve essere bmp, tif, jpg, j2k, pcx, wmf, png, eps, pcd o fpx. Design Center rileva automaticamente i contorni dell’immagine e li sostituisce con linee spezzate che si possono modiﬁcare ed alle quali si possono applicare attributi di cucitura. La procedura consiste di quattro fasi:

◆ Fase 1 – Immagine originale: Aprire il ﬁle immagine originale e selezionare uno o più colori che

l’applicazione utilizzerà per ritracciare i contorni.

◆ Fase 2 – Immagine linea: L’immagine originale a colori viene sostituita da un’immagine in bianco e

nero (i colori selezionati nella Fase 1 diventano nero e tutti gli altri colori diventano bianco). Si può modiﬁcare questa immagine usando penne e gomme di spessori diversi. (Si può anche iniziare da questa fase e disegnare a mano un’immagine completa in bianco e nero.) Quando l’immagine è pronta, si può impostare ed avviare il processo di ritracciamento automatico.

◆ Fase 3 – Figura modiﬁcabile: L’immagine in bianco e nero viene sostituita da una serie di contorni

formati a loro volta da linee spezzate modiﬁcabili. Si possono modiﬁcare le linee spezzate spostando, inserendo o eliminando punti.

◆ Fase 4 – Impostazioni di cucitura: In questa fase ﬁnale si applicano gli attributi di cucitura (colore

del ﬁlo e tipo di cucitura) ai contorni ed alle aree interne.

Si può salvare il proprio lavoro in qualsiasi fase per riprendere a lavorarvi in un secondo momento. Fino alla fase 2 il ﬁle verrà salvato come immagine con l’estensione pel. Nelle fasi 3 e 4, il ﬁle verrà salvato con l’estensione pem. Salvare il proprio lavoro nelle diverse fasi è utile se si fanno delle modiﬁche e successivamente si decide di utilizzare il motivo originale.

Quando l’immagine ha raggiunto la fase 4, la si può importare in Layout & Editing. L’immagine verrà considerata un oggetto unico da Layout & Editing, il che signiﬁca che si potrà spostarla e ridurla in scala ma non si potrà più modiﬁcare il contorno. Si possono comunque modiﬁcare il motivo ed alcuni attributi di cucitura dopo aver applicato la funzione Blocco dei punti.

■ Programmable Stitch Creator

Programmable Stitch Creator consente di creare, modiﬁcare e salvare motivi di punti di riempimento, che si possono applicare alle aree chiuse dei motivi, sia in Design Center che in Layout & Editing. Con l’applicazione vengono forniti in dotazione diversi ﬁle pas, utilizzabili così come sono oppure modiﬁcabili per migliorare i propri motivi di ricami.

Page 19

Uso della funzione Punciatura automatica

In questa sezione creeremo automaticamente un motivo di ricamo. Si procederà ritracciando automaticamente un’immagine. Questo motivo verrà usato in seguito come primo passo per la creazione di un’immagine di ricamo più complessa. Seguire le istruzioni un passaggio alla volta, nell’ordine indicato. Se per qualunque motivo occorresse interrompere l’addestramento, si raccomanda di salvare il ﬁle. Così facendo sarà possibile recuperarlo in un secondo tempo e riprendere il lavoro. La procedura completa ci porterà attraverso le varie fasi di una normale sessione di lavoro con Design Center e ci presenterà le sue funzioni principali.

Passaggio 1 Inizio Layout & Editing pagina 11 Passaggio 2 Apertura di un’immagine pagina 12 Passaggio 3 Modiﬁca dell’immagine pagina 13

Passaggio 4

Uso dell’Esecuzione guidata e selezione della funzione Punciatura automatica

pagina 14

Passaggio 5 Estrazione automatica dei contorni dei motivi pagina 15 Passaggio 6 Creazione automatica di un motivo di ricamo pagina 15

Passaggio 1 Inizio Layout & Editing

1 Per avviare Layout & Editing, fare clic sul pulsante , selezionare Programmi, quindi Versione

5.0, e quindi fare clic su Layout & Editing per aprire la ﬁnestra Layout & Editing.

Barra del titolo

Barra dei menu

Barra degli strumenti

Barra Attributi Cucitura

Casella degli

strumenti

Barra di stato

Pulsante Chiudi

Pulsante Ingrandisci

Pulsante Riduci a icona

Area di lavoro

Pagina Disegno

Page 20

Passaggio 2 Apertura di un’immagine

Ora apriremo un’immagine e la convertiremo in un’immagine di ricamo.

1 Fare clic su Immagine nella barra dei menu, selezionare Input nel sottomenu, quindi fare clic su

da ﬁle. Apparirà la ﬁnestra di dialogo Apri.

◆ Selezionare il ﬁle di esempio

Flower.bmp nella cartella Dati.

• Se la casella di controllo Anteprima è

selezionata, il contenuto del ﬁle selezionato viene visualizzato nella ﬁnestra Anteprima.

◆ Fare clic su Apri per aprire il ﬁle e chiu- dere la ﬁnestra di dialogo.

Viene visualizzata l’immagine, ingrandita al massimo per riempire l’area di lavoro.

Page 21

Passaggio 3 Modiﬁca dell’immagine

1 Fare clic su Immagine nella barra dei menu, quindi fare clic su modiﬁca. 2 Intorno all’immagine selezionata appaiono delle maniglie.

La barra di stato mostra le dimensioni (larghezza ed altezza) del motivo selezionato.

3 Spostare il cursore sopra una maniglia del motivo selezionato, quindi quando la forma del cursore

diventa , , , o , regolare le dimensioni del motivo.

4 Spostare il cursore sul motivo selezionato, quindi quando la forma del cursore diventa , trasci-

nare il motivo nella posizione desiderata.

Page 22

Passaggio 4 Uso dell’Esecuzione guidata e selezione della

funzione Punciatura automatica

1 Fare clic su Immagine nella barra dei menu, quindi fare clic su Immagine in Esecuzione guidata

punti. Altrimenti fare clic su nella Barra degli strumenti.

2 Nella ﬁnestra di dialogo Seleziona metodo punto per Immagine che viene visualizzata, fare clic

sulla casella di controllo Punciatura automatica per selezionarla, quindi fare clic su Successivo.

• Sono disponibili anche i seguenti metodi di

punti.

- Punto Foto 1 (Colore e Mono) Consultare i dettagli relativi alla funzione a pagina 190.

- Punto Foto 2 (Colore e Mono) Consultare i dettagli relativi alla funzione a pagina 197.

- Punto a croce Consultare i dettagli relativi alla funzione a pagina 202.

- Design Center, Inizio Design Center Vedere “Uso di Design Center” a pagina 16 o i dettagli relativi alla funzione a pagina 63.

Page 23

Passaggio 5 Estrazione automatica dei contorni dei motivi

1 I contorni vengono estratti automaticamente dall’immagine e appare la ﬁnestra di dialogo Analisi

dell’immagine.

◆ È possibile regolare le impostazioni dettagliate per l’immagine importata e, facendo clic su Riprova, è possibile rendere attive le nuove impostazioni.

◆ Le aree che non devono essere cucite appaiono con un motivo ombreggiato. Fare clic su ogni area per impostare se deve essere cucita o meno.

2 Dopo aver effettuato le impostazioni necessarie, fare clic su Fine.

Passaggio 6 Creazione automatica di un motivo di ricamo

◆ Appare il motivo di ricamo.

◆ Il punto e i colori dei ﬁli del motivo di ricamo

ﬁnito possono essere modiﬁcati nel modo desiderato.

◆ Per continuare a modiﬁcare il motivo di ricamo, procedere con il passaggio 5 di “Uso di Layout & Editing” a pagina 36.

Page 24

Uso di Design Center

In questa sezione creeremo un motivo di ricamo. Si procederà ritracciando automaticamente un’immagine. Questo motivo verrà usato più avanti come componente di un’immagine di un ricamo più complesso. La procedura completa ci porterà attraverso i vari passaggi di una normale sessione di lavoro con Design Center e ci presenterà le sue funzioni principali. Seguire le istruzioni fornite un passo alla volta, nell’ordine. Se si vuole interrompere l’addestramento per qualunque motivo si consiglia di salvare il ﬁle (vedere Passaggio 9). Così facendo sarà possibile recuperarlo in seguito e riprendere il lavoro da dove lo si è lasciato.

Passaggio 1 Inizio Design Center pagina 17 Passaggio 2 Apertura di una Immagine pagina 18 Passaggio 3 Conversione in Immagine linea pagina 19 Passaggio 4 Modiﬁca delle linee pagina 20 Passaggio 5 Conversione in Immagine della ﬁgura Modiﬁcabile pagina 22 Passaggio 6 Passaggio a Impostazioni di cucitura pagina 23 Passaggio 7 Impostazione degli Attributi cucitura pagina 23 Passaggio 8 Anteprima dell’immagine pagina 28 Passaggio 9 Salvataggio del ﬁle pagina 28

Page 25

Passaggio 1 Inizio Design Center

1 Per avviare Design Center, fare clic sul pulsante , selezionare Programmi, quindi Versione

5.0, e quindi fare clic su Design Center per aprire la ﬁnestra Design Center. Si può anche fare doppio clic sull’icona Design Center nel gruppo di programmi.

Se l’icona di collegamento per Design Center è creata, per esempio, sul desktop del computer, fare doppio clic su di essa per avviare il programma.

Si può anche fare clic su

Design Center nel sottomenu.

Apparirà la ﬁnestra Design Center.\

Le dimensioni della ﬁnestra saranno più piccole dell’area di visualizzazione dello schermo del personal computer.

Opzioni nella barra dei menu di Layout & Editing, quindi fare clic su

2 Per allargare la ﬁnestra Design Center in modo che occupi tutto lo schermo, fare clic sul pulsante

Ingrandisci sulla parte destra della barra del titolo. Se si usano anche altri programmi si può ridurre temporaneamente ad icona la ﬁnestra Design Center (vedere l’icona sottostante) facendo clic sul pulsante Riduci ad icona sulla parte destra della barra del titolo. Così facendo si può accedere facilmente con il mouse alle altre ﬁnestre ed icone che si vedono sullo schermo.

Per ritornare alla ﬁnestra Design Center, fare clic sull’icona con il nome del documento aperto, nella parte inferiore dello schermo.

Page 26

Passaggio 2 Apertura di una Immagine

Ora apriremo un’immagine e la convertiremo in un’immagine di ricamo. Se appare la ﬁnestra di dialogo Esecuzione guidata, fare clic su Annulla per chiuderla.

1 Fare clic su File nella barra dei menu, quindi fare clic su Apri nel sottomenu.

Apparirà la ﬁnestra di dialogo Apri.

◆ Selezionare il ﬁle Flower.bmp nella cartella Data.

• Se la casella di controllo Anteprima è

selezionata, il contenuto del ﬁle selezionato viene visualizzato in anteprima nell’apposita ﬁnestra.

◆ Fare clic su Apri per aprire il ﬁle.

• Si può anche fare doppio clic sul nome

del ﬁle per aprire tale ﬁle e chiudere la ﬁnestra di dialogo.

Verrà ora visualizzata l’immagine, ingrandita al massimo per riempire l’area di lavoro.

Page 27

Passaggio 3 Conversione in Immagine linea

1 Spostarsi alla immagine linea: Fare clic su Fase nella barra dei menu, quindi fare clic su All’Immagine

Linea

nel sottomenu. Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

All’Immagine Linea

NOTA: Molte funzioni del menu si possono attivare facendo clic su un pulsante della barra degli strumenti.

Verrà visualizzata la ﬁnestra di dialogo Ritaglia Immagine Linea. In questa ﬁnestra si seleziona il colore (o i colori) da usare per creare il contorno dell’immagine.

◆ Se necessario, far scorrere l’immagine e ingrandirla o ridurla.

◆ Spostare il cursore sull’immagine. La forma del cursore diventerà . Fare clic su un punto qualsiasi del contorno. Il colore selezionato

apparirà nella casella superiore sotto a Scegli

ed apparirà un simbolo nella casella di

Colori

controllo per indicare che il colore è selezionato.

• Se il contorno dell’immagine usa più di un

colore, si può ripetere il processo per selezionare ﬁno ad un massimo di cinque colori. Se si tenta di selezionarne di più, i colori scorrono verso il basso e il primo colore in basso viene deselezionato.

• Se si seleziona un colore per errore, fare

semplicemente clic nella relativa casella di controllo per deselezionarlo.

◆ Fare clic su Visualizza per vedere gli effetti della selezione effettuata.

• Se la scelta di colori non risulta soddisfacente,

fare clic su l’immagine e si potrà ripetere il passaggio precedente con un altro colore.

◆ Se l’immagine visualizzata in anteprima è simile a quella visualizzata qui, fare clic su confermare il contorno del motivo.

◆ Fare clic su Annulla per uscire e tornare all’immagine.

◆ Se necessario, fare clic su Immagine

Regolazione

(pagina 113).

Annulla. Apparirà nuovamente

OK per

per diminuire i colori o i disturbi

Page 28

Dopo aver fatto clic su OK apparirà l’immagine linea.

• In questa fase si possono salvare i dati come

ﬁle

*.pel .

Passaggio 4 Modiﬁca delle linee

A questo punto può risultare necessario correggere alcune linee. Si consiglia di controllare in particolare che le righe intorno alle aree siano completamente chiuse ovvero che si intersechino a formare un’area. Può darsi che si voglia anche modiﬁcare un’immagine linea e aggiungere o rimuovere alcuni dettagli dell’immagine. Tali adattamenti si possono effettuare in questa fase usando le penne e le gomme della Casella degli strumenti. In questo esempio ci eserciteremo nell’uso della gomma per rimuovere alcune parti del contorno.

1 Per facilitare le operazioni di modiﬁca, ingrandire l’immagine con la funzione di zoom.

Fare clic su nella Casella degli strumenti. La forma del cursore diventerà quando si trova sopra l’area di lavoro.

2 Trascinare il cursore sul motivo e fare clic. L’area viene ingrandita non appena si

rilascia il pulsante del mouse. Si può ripetere questa operazione diverse volte. Per ingrandire un’area speciﬁca, posizionare il cursore appena di ﬁanco all’area stessa, quindi fare clic con il pulsante sinistro e tenerlo premuto mentre si muove il cursore in diagonale. Apparirà una casella tratteggiata mentre si trascina e l’area selezionata verrà ingrandita non appena si rilascia il pulsante del mouse.

Per una descrizione più dettagliata delle funzioni di zoom, consultare “Modo Ingrandisci visualizzazione”, “Modo Riduci visualizzazione” e “Adatta la Pagina Disegno alla Finestra” a pagina 66.

3 Fare clic su nella Casella degli strumenti. La forma del cursore diventerà

quando si trova sopra l’area di lavoro.

4 Posizionare il cursore sulla prima linea che si vuole cancellare. Fare clic e tenere

premuto il pulsante destro del mouse. La forma del cursore diventerà .

5 Cancellare la linea con attenzione, quindi spostare il cursore alla linea successiva e

continuare a cancellare e a scorrere l’immagine a piacimento. Ripetere questa procedura per cancellare alcuni petali e alcune foglie.

NOTA:

Se per errore si sono cancellate alcune linee del contorno potrebbe essere necessario tracciare di nuovo alcune linee. Per fare ciò, semplicemente tenere premuto il pulsante sinistro del mouse ed iniziare a tracciare la linea. Se non si è soddisfatti del risultato ﬁnale delle modiﬁche si può ritornare alla Fase 1, convertire il motivo e ricominciare a modiﬁcare.

Page 29

Dopo aver modiﬁcato l’immagine conviene ridurre le dimensioni per riuscire a vedere di nuovo

l’intera immagine. Ci sono due modi di procedere.

Fare clic su nella Casella degli strumenti. La forma del cursore diventerà quando si trova sopra l’area di lavoro. Fare clic su un punto della Pagina Disegno e l’immagine si restringerà

verso quel punto. Ripetere questa operazione diverse volte.

Fare clic su nella Casella degli strumenti. La Pagina Disegno si adatta automaticamente alla ﬁnestra di Design Center.

La ﬁnestra potrebbe avere ora un aspetto simile al seguente:

Page 30

Passaggio 5 Conversione in Immagine della ﬁgura Modiﬁcabile

Nella fase 2 l’immagine è soltanto un insieme di punti o pixel. Nella Fase 2, modiﬁcare signiﬁca aggiungere o rimuovere puntini neri. Quando si passa alla Fase 3 (immagine della ﬁgura modiﬁcabile), l’applicazione segue automaticamente i puntini neri adiacenti per determinare i tracciati e li sostituisce con linee spezzate. Queste linee si possono quindi modiﬁcare a loro volta.

1 Fare clic su Fase nella barra dei menu, quindi fare clic su Alla ﬁgura Modiﬁcabile nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

Alla figura Modificabile

Verrà visualizzata la seguente ﬁnestra di dialogo.

Questa ﬁnestra di dialogo consente di visualizzare in anteprima come l’immagine apparirà nella Pagina Disegno selezionata. Le dimensioni della Pagina Disegno sono le dimensioni reali dell’area da cucire.

◆ Lasciare inalter clic su OK.

ate tutte le impostazioni e fare

• Per ulteriori dettagli sulle impostazioni

consultare “Proprietà Pagina Disegno” a pagina 109 e “Alla ﬁgura Modiﬁcabile” a pagina 114.

2 Dopo aver fatto clic su OK verrà avviato il processo di conversione. Dopo qualche tempo apparirà

l’immagine della ﬁgura Modiﬁcabile.

La Casella degli strumenti offre strumenti di modiﬁca per tracciare linee, spostare ed eliminare punti o inserire nuovi punti, nonché funzioni di zoom. In questo esempio, però, lasceremo l’immagine inalterata. Per informazioni dettagliate su come modiﬁcare l’immagine della ﬁgura modiﬁcabile, consultare “Uso della Casella degli strumenti - Fase 3” pagina 67.

NOTA:

In questa fase si possono anche cambiare la proprietà della Pagina Disegno usando -dal menu- il comando Opzioni - Proprietà Pagina Disegno, che farà apparire la ﬁnestra Proprietà Pagina Disegno.

Page 31

Passaggio 6 Passaggio a Impostazioni di cucitura

1 Fare clic su Fase nella barra dei menu, quindi fare clic su All’ Impostazioni di cucitura nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

All’ Impostazioni di cucitura

Verrà visualizzata la ﬁnestra Impostazioni di cucitura.

In questa fase si possono impostare e controllare gli attributi di cucitura di ciascuna parte del motivo. Si può anche impostare una coppia di motivi per la cucitura dei fori per evitare di cucire due volte nella stessa posizione. Gli altri strumenti disponibili sono per lo zoom (ingrandimento e riduzione).

2 Per ingrandire e ridurre, usare i pulsanti e nella Casella degli strumenti così come si

poteva fare nella fase della ﬁgura Modiﬁcabile.

3 Per ingrandire la Pagina Disegno in modo che riempia la ﬁnestra, fare clic su nella Casella

degli strumenti.

Passaggio 7 Impostazione degli Attributi cucitura

Applicheremo ora gli attributi di cucitura a diverse parti dell’immagine.

■ Impostazione dei contorni

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante Casella degli strumenti. La barra Attributi Cucitura avrà ora il seguente aspetto:

Page 32

Per impostare il colore del contorno: Fare clic sul pulsante Colore contorno nella barra Attributi Cucitura per visualizzare la ﬁnestra di dialogo

Il pulsante Colore contorno mostra il colore selezionato.

Serie Colori Filato.

◆ Se si vuole usare un colore diverso dal nero, fare clic sul colore desiderato.

◆ Fare clic su Chiudi soltanto se si vuole rimuovere la ﬁnestra di dialogo dallo schermo.

◆ Posizionare il cursore sulla barra del titolo, fare clic e trascinare la ﬁnestra di dialogo in una posizione più comoda sulla schermo.

3 Per impostare il tipo di punto: Fare clic sul selettore Tipo Cucitura Contorno nella

barra Attributi cucitura, quindi fare clic su

Punto a Zigzag.

4 Per impostare le caratteristiche del Punto a Zigzag, fare clic su Cuci nella barra dei menu, quindi

fare clic su strumenti mostrato qui sotto,

Verrà visualizzata la ﬁnestra di dialogo visualizza le impostazioni predeﬁnite per il punto del contorno.

Attributi Cucitura nel sottomenu. Si può anche fare clic sul pulsante della barra degli

Impostazione Attributi di Cucitura. La ﬁnestra di dialogo

◆ Per cambiare la larghezza da 2,0 mm a 1,5 mm, ad esempio, digitare o selezionare

zigzag

◆ Fare clic su rimuovere la ﬁnestra di dialogo dallo schermo.

1,5 nel selettore Ampiezza

Chiudi se si vuole

Page 33

Fare clic sul contorno del motivo per applicare le impostazioni (colore e tipo di punto) ai contorni.

L’immagine avrà ora il seguente aspetto:

Se si ritiene che il contorno sia ancora troppo ampio, adesso è il momento di cambiarlo.

6 Per cambiare l’ampiezza del contorno: Fare clic sul contorno con il pulsante destro del mouse.

Verrà visualizzata la ﬁnestra di dialogo Procedere come descritto nel punto 4 per ridurre l’ampiezza Zigzag da 1,5 mm a 1 mm.

Impostazione Attributi di Cucitura.

7 Fare clic sui contorni per applicare la nuova impostazione.

L’immagine avrà ora il seguente aspetto:

■ Impostazione delle aree

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad un piccolo rettangolo. La Barra Attributi Cucitura avrà ora il seguente aspetto:

Page 34

Per le foglie: Fare clic sul pulsante

Colore area nella barra Attributi Cucitura per visualizzare la ﬁnestra di

dialogo Colore Filo Area, quindi selezionare il colore VERDE FOGLIA. Il pulsante Colore area mostra il colore selezionato. Fare clic sul selettore Tipo cucitura area nella barra Attributi cucitura, quindi

fare clic su Punto di riempimento. Per impostare le caratteristiche del punto di riempimento, fare clic su

Cuci nella barra dei menu,

quindi fare clic su Attributi cucitura nel sottomenu. Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto,

Verrà visualizzata la ﬁnestra di dialogo

Impostazione Attributi di Cucitura. La ﬁnestra di dialogo

visualizza le impostazioni predeﬁnite per il punto con cui cucire l’area.

◆ Impostare la direzione del punto di riempimento come illustrato nella “NOTA” sottostante.

◆ Fare clic sulle aree delle foglie alle quali si vuole applicare un’impostazione.

◆ Ripetere la stessa operazione per ogni direzione di cucitura.

NOTA:

L’uso di direzioni diverse per aree diverse può aggiungere contrasto e migliorare l’aspetto del ricamo.

Impostare la direzione su 45˚ Impostare la direzione su 90˚ Impostare la direzione su 135˚

e fare clic. e fare clic. e fare clic.

Page 35

NOTA:

Per riuscire ad applicare le impostazioni di cucitura ad un’area, tale area deve essere chiusa. Se non si riesce ad applicare nessun’impostazione ad una determinata area, tornare alla della ﬁgura modiﬁcabile e controllare che tale area sia chiusa. Modiﬁcare le linee errate con lo strumento Modiﬁca punto. Per informazioni dettagliate su come modiﬁcare l’immagine della ﬁgura modiﬁcabile, consultare “Modo Modiﬁca punto” a pagina 70 .

Dopo aver applicato le impostazioni di cucitura alle foglie, l’immagine avrà il seguente aspetto:

2 Per un lato dei petali:

Selezionare il colore CARMINE ed impostare la direzione, quindi fare clic su tutte le aree alle quali si vogliono applicare tali impostazioni.

3 Per l’altro lato dei petali:

Selezionare il colore ROSSO ed impostare la direzione, quindi fare clic su tutte le aree alle quali si vogliono applicare tali impostazioni.

Page 36

Passaggio 8 Anteprima dell’immagine

Per visualizzare in anteprima l’aspetto del motivo una volta cucito, si può usare la funzione di anteprima.

Barra degli strumenti:

Operazione:

1 Fare clic su Visualizza, quindi su Anteprima.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sopra. Apparirà un’anteprima del motivo di ricamo.

2 Per ritornare alla normale schermata di lavoro, fare clic di nuovo su Visualizza, quindi su Anteprima

o sul pulsante della barra degli strumenti.

NOTA:

Non si può effettuare alcuna modiﬁca nella schermata di anteprima.

Passaggio 9 Salvataggio del ﬁle

Questa immagine verrà usata come base di un’immagine di un ricamo più complessa. Per questo motivo, dovremo salvarla.

1 Fare clic su File nella barra dei menu, quindi fare clic su Salva con nome nel sottomenu.

Verrà visualizzata questa ﬁnestra di dialogo.

◆ Verrà visualizzato un nome predeﬁnito:

Flower.pem.

◆ Se necessario, cambiare l’unità e la cartella.

◆ Fare clic su

Salva per salvare il ﬁle.

NOTA:

Per salvare il ﬁle con il nome predeﬁnito e nella stessa cartella del ﬁle originale, si può usare invece di Salva con nome.

Se non si sono salvati i dati dell’immagine linea, il sistema chiederà se li si vuole salvare come ﬁle

Salva

*.pel

ﬁle.

Page 37

Uso di Layout & Editing

In questa sezione comporremo un ﬁle di ricamo completo, combinando un motivo importato da Design Center con altri motivi creati con Layout & Editing, ad uno dei quali applicheremo un punto programmabile. La procedura completa ci porterà attraverso i vari passaggi di una normale sessione di lavoro con Layout & Editing e ci presenterà le sue funzioni principali. Alla ﬁne della sessione l’immagine del ricamo avrà il seguente aspetto:

Passaggio 1 Inizio Layout & Editing pagina 30 Passaggio 2 Importazione dei motivi di ricami da Design Center pagina 31 Passaggio 3 Ingrandimento e riduzione (zoom) pagina 32 Passaggio 4 Spostamento del motivo di ricamo pagina 35 Passaggio 5 Aggiunta di un Ovale pagina 36 Passaggio 6 Regolazione delle dimensioni e della posizione dell’ovale pagina 37 Passaggio 7 Aggiunta di un Testo pagina 38 Passaggio 8 Adattamento del testo intorno all’ovale pagina 40 Passaggio 9 Spostamento dell’ovale e del testo pagina 41 Passaggio 10 Aggiunta di un cerchio per tracciare un sole pagina 41 Passaggio 11 Selezione di un punto di riempimento programmabile pagina 43 Passaggio 12 Aggiunta di linee spezzate per tracciare i raggi del sole pagina 45 Passaggio 13 Modiﬁca dell’Ordine di cucitura di sole e raggi pagina 46 Passaggio 14 Modiﬁca dei raggi pagina 46 Passaggio 15 Impostazione della Cucitura del foro pagina 47 Passaggio 16 Anteprima dell’immagine di cucitura pagina 48 Passaggio 17 Trasferimento dei dati ad una Scheda pagina 48 Passaggio 18 Salvataggio del ﬁle pagina 49

Seguire le istruzioni fornite un passo alla volta, nell’ordine. Se si vuole interrompere l’addestramento per qualunque motivo si può sempre salvare il ﬁle (vedere Passaggio 18). Così facendo sarà possibile recuperarlo in seguito e riprendere il lavoro da dove lo si è lasciato.

Page 38

Passaggio 1 Inizio Layout & Editing

1 Per avviare Layout & Editing, fare clic sul pulsante , selezionare Programmi, quindi Versione

5.0, e quindi fare clic su Layout & Editing per aprire la ﬁnestra Layout & Editing. Si può anche fare doppio clic sull’icona Layout & Editing nel gruppo di programmi.

Se l’icona di collegamento per Design Center è creata, per esempio, sul desktop del computer, fare doppio clic su di essa per avviare il programma.

Verrà visualizzata la ﬁnestra Layout & Editing.

Barra del titolo

Barra dei menu

Barra degli strumenti

Barra Attributi Cucitura

Casella degli

strumenti

Barra di stato

Le dimensioni della ﬁnestra saranno più piccole dell’area di visualizzazione dello schermo del personal computer.

2 Per allargare la ﬁnestra Layout & Editing in modo che occupi tutto lo schermo, fare clic sul

pulsante Ingrandisci sulla parte destra della barra del titolo. Se si usano anche altri programmi si può ridurre temporaneamente ad icona la ﬁnestra Layout & Editing facendo clic sul pulsante Riduci ad icona sulla parte destra della barra del titolo. Così facendo si può accedere facilmente con il mouse alle altre ﬁnestre e icone che si vedono sullo schermo.

Pulsante Chiudi

Pulsante Ingrandisci

Pulsante Riduci a icona

Area di lavoro

Pagina Disegno

Per ritornare alla ﬁnestra Layout & Editing, fare clic sull’icona.

NOTA:

Se necessario, in questa fase si possono anche cambiare la proprietà della Pagina Disegno usando -dal menu- il comando

Opzioni - Proprietà Pagina Disegno, che farà apparire la ﬁnestra di

dialogo Proprietà Pagina Disegno. In questo esempio, comunque, lasceremo inalterate le impostazioni.

Page 39

Passaggio 2 Importazione dei motivi di ricami da Design

Center

Il primo componente della nostra immagine del ricamo sarà un motivo importato da Design Center. Se si è interrotto l’esercizio e si è chiusa la ﬁnestra Design Center, sarà necessario riavviare l’applicazione ed aprire di nuovo il ﬁle salvato Flower.pem.

1 Per avviare Design Center, fare clic su Opzioni nella barra dei menu, quindi fare clic su Design

Center

nel sottomenu.

Verrà visualizzata la ﬁnestra Design Center.

2 Fare clic su File nella Design Center barra dei menu, quindi fare clic su Apri nel sottomenu.

Verrà visualizzata una ﬁnestra di dialogo Apri simile a questa.

◆ Selezionare l’unità, la cartella ed il nome del ﬁle ( clic su Apri.

• Se la casella di controllo Anteprima è

selezionata, i ﬁle vengono visualizzati in anteprima nell’apposita ﬁnestra.

• Accertarsi di selezionare un ﬁle pem

salvato nella fase 4. Non si può importare un altro tipo di ﬁle da Design Center.

Flower.pem), quindi fare

3 Il motivo di ricamo apparirà nella Pagina Disegno dell’applicazione Design Center.

4 Fare clic sulla ﬁnestra Layout & Editing per portarla in primo piano sullo schermo. 5 Fare clic su File nella barra dei menu Layout & Editing, fare clic su Importa nel sottomenu, quindi

fare clic su mostrato qui sotto,

da Design Center. Si può anche fare clic sul pulsante della barra degli strumenti

Page 40

Verrà visualizzata la ﬁnestra di dialogo Dimensioni di Importazione.

◆ Selezionare

◆ Lasciare invariata l’impostazione

predeﬁnita dell’orientamento.

◆ Fare clic su Importa.

70 %, per esempio.

7 Il motivo di ricamo viene importato nella Pagina Disegno di Layout & Editing.

La linea tratteggiata e le maniglie che appaiono intorno all’immagine indicano che l’immagine è selezionata. Un’immagine importata viene sempre selezionata come un oggetto unico. Non è possibile selezionare separatamente una parte di un’immagine importata.

Passaggio 3 Ingrandimento e riduzione (zoom)

La qualità della visualizzazione dipende dalla risoluzione dello schermo del computer. L’impostazione predeﬁnita prevede che le dimensioni della ﬁnestra siano tali che l’intera Pagina Disegno sia visibile. Se si vuole lavorare su una parte speciﬁca della Pagina Disegno, può risultare utile visualizzare in modo dettagliato tale parte. Per fare questo è disponibile la funzione di ingrandimento. Quando poi si vuole vedere di nuovo l’intera immagine della Pagina Disegno, si può ridurre la visualizzazione. Ora vedremo come ingrandire una determinata parte dell’immagine e come ritornare alla visualizzazione standard.

Per una descrizione più completa delle funzioni di zoom, consultare “Modo Ingrandisci” a pagina 130.

1 Fare clic su nella Casella degli strumenti.

Appariranno cinque pulsanti: .

2 Fare clic su .

La forma del cursore diventerà .

Page 41

Trascinare il cursore attraverso l’area che si vuole ingrandire e fare clic.

Alternativamente, posizionare il cursore in uno degli angoli dell’area rettangolare che si vuole ingrandire, quindi fare clic sul pulsante sinistro del mouse e tenere premuto il pulsante mentre si trascina il mouse verso l’angolo opposto dell’area. Viene visualizzato un rettangolo tratteggiato che mostra l’area selezionata.

Rilasciare il pulsante del mouse quando il rettangolo tratteggiato corrisponde all’area che si desidera ingrandire. Quando si rilascia il pulsante sinistro del mouse, l’area selezionata viene ingrandita.

Contemporaneamente viene ingrandita l’intera immagine. Ripetere questa procedura per ingrandire ulteriormente il motivo.

4 Per visualizzare l’immagine nelle sue dimensioni reali, fare clic su sulla barra degli

strumenti.

Appariranno cinque pulsanti: .

Page 42

Fare clic su .

Page 43

Passaggio 4 Spostamento del motivo di ricamo

Quando si importa un motivo da Design Center, Layout & Editing colloca il motivo al centro della Pagina Disegno. A questo punto verrà illustrato come spostare il motivo importato in un’altra posizione.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà .

2 Fare clic sul motivo.

Maniglie

La barra di stato mostra le dimensioni (larghezza ed altezza) del motivo selezionato.

3 Spostare il cursore sul motivo selezionato.

La forma del cursore diventerà . A questo punto è possibile trascinare il motivo in un’altra posizione.

Page 44

Passaggio 5 Aggiunta di un Ovale

Il prossimo componente della nostra immagine del ricamo sarà un ovale. Poiché questo ovale verrà utilizzato solo come guida in cui inserire testo da aggiungere in seguito, dobbiamo posizionarlo in modo che non venga cucito.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola ellisse. La Barra Attributi Cucitura avrà ora il seguente aspetto:

Forma arco

Punto del contorno

Punto cucitura area

Se si mantiene per qualche tempo il cursore su un pulsante o su un selettore della Barra Attributi Cucitura, verrà visualizzata una piccola etichetta indicante la funzione del pulsante. Il selettore Forma arco consente di selezionare la forma del motivo. Per esempio, Circonferenza si utilizza per tracciare cerchi ed ellissi. Le altre opzioni si utilizzano per tracciare motivo simili ai cerchi, ad esempio gli archi.

Per ulteriori dettagli, consultare “Modo Disegno cerchio e arco” a pagina 133.

I gruppi di pulsanti Cucitura contorno e Cucitura area servono per impostare il tipo di punto e il colore del ﬁlo per il contorno (Cucitura contorno) e per l’area interna (Cucitura area).

Cucitura

contorno

Colore contorno

Tipo cucitura contorno

Cucitura area

Tipo cucitura area

Colore area

Se si fa clic sul pulsante

contorno

scompaiono. Ciò signiﬁca che il contorno non verrà cucito. Per visualizzare nuovamente

Cucitura contorno, il pulsante Colore contorno e il selettore Tipo cucitura

il pulsante Colore contorno e il selettore Tipo cucitura contorno, fare clic di nuovo sul pulsante

Cucitura contorno.

2 Selezionare la forma: Poiché la forma predeﬁnita è Circonferenza, non occorre modiﬁcare

l’impostazione nel selettore NOTA:

Quando si traccia un cerchio o altri motivo simili ai cerchi, occorre sempre prima selezionare la forma desiderata prima di tracciarla. Non è possibile, ad esempio, tracciare un cerchio e modiﬁcarlo in seguito in un arco.

Forma arco.

3 Disattivare il contorno: Fare clic sul pulsante Cucitura contorno. I pulsanti Colore contorno e Tipo

cucitura contorno

scompaiono.

Page 45

Disattivare l’area interna: Fare clic sul pulsante Cucitura area. I pulsanti Colore area e Tipo

cucitura area

scompaiono.

5 Tracciare l’ovale: Spostare il cursore in un punto, fare clic e trascinare.

Mentre si trascina, viene tracciato il contorno dell’ovale. L’ovale ﬁnale (contorno e area interna) viene visualizzato quando si rilascia il pulsante del mouse. A questo punto non occorre preoccuparsi della posizione, delle dimensioni o delle proporzioni (rapporto fra altezza e larghezza) dell’ovale. Ce ne occuperemo in seguito.

Se, per qualsiasi motivo, si desidera eliminare l’ovale e ritracciarlo di nuovo, fare clic su nella

Casella degli strumenti, fare clic sull’ovale per selezionarlo, quindi premere o fare clic su

Modiﬁca – Elimina sulla barra dei menu.

Se si desidera attribuire un colore o un tipo di punto all’ovale dopo averlo tracciato, fare clic su

nella Casella degli strumenti, quindi fare clic sull’ovale per selezionarlo, quindi fare clic sui

pulsanti Cucitura contorno e Cucitura area. La Barra Attributi Cucitura dell’ovale mostrerà le impostazioni correnti e consentirà di modiﬁcarle.

Delete

Passaggio 6 Regolazione delle dimensioni e della posizione

dell’ovale

A questo punto adatteremo le dimensioni e le proporzioni dell’ovale e lo sposteremo nella posizione ﬁnale.

■ Per modiﬁcare le posizioni dell’ovale

Se il vostro ovale è molto diverso da quello illustrato nella precedente illustrazione, occorre modiﬁcarne le dimensioni e le proporzioni nel modo seguente.

1 Fare clic su nella Casella degli strumenti.

2 Fare clic sull’ovale per selezionarlo. La forma del cursore cambierà da a .

Portare il cursore su una delle maniglie dell’ovale. La forma del cursore diventerà , , o , a seconda della maniglia su cui si trova il cursore.

4 Trascinare la maniglia nella direzione della freccia per ridimensionare il motivo.

serve per ridimensionare la larghezza. serve per ridimensionare l’altezza.

e servono per ridimensionare entrambe le dimensioni contemporaneamente.

Page 46

■ Per centrare l’ovale sul motivo

Se l’ovale non è ben centrato, procedere come segue per spostarlo.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà .

2 Fare clic sull’ovale per selezionarlo. 3 Spostare il cursore sull’ovale.

La forma del cursore diventerà .

4 A questo punto è possibile trascinare l’ovale nella sua posizione ﬁnale.

Passaggio 7 Aggiunta di un Testo

Il prossimo componente della nostra immagine del ricamo sarà un brano di testo.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e sulla Barra Attributi Cucitura apparirà il seguente:

Carattere

Dimensioni Testo Tipo cucitura testo

Colore testo

2 Impostare il colore del testo: In questo passaggio si può impostare il colore del testo. Per questo

esempio, non cambieremo il colore nero predeﬁnito.

3 Impostare il carattere: In questo passaggio si può impostare il carattere. Per questo esempio,

non cambieremo il carattere predeﬁnito, ma se si fa clic su selettore Carattere, si può scorrere lungo i molti stili di caratteri differenti disponibili.

4 Impostare le dimensioni del testo: Fare clic sul selettore Dimensioni Testo e selezionare le

dimensioni desiderate dei caratteri (per questo esempio, manterremo le dimensioni predeﬁnite di

10,0 mm). Il valore indica l’altezza dei caratteri.

Page 47

Impostare il punto per il testo: Fare clic sul selettore Tipo cucitura testo e selezionare il tipo di

punto desiderato per il testo. Per questo esempio, manterremo il punto predeﬁnito

Per un’impostazione più precisa degli attributi del testo, consultare “Impostazioni Attributi del Testo” a pagina 205.

Punto Pieno.

6 Immettere il testo: Fare clic su un punto qualsiasi della Pagina Disegno. La posizione effettiva

non importa, perché possiamo spostare il testo dopo averlo creato. Viene visualizzata la ﬁnestra di dialogo

Modiﬁca Testo.

◆ Digitare il testo (“ROSE”, per esempio).

◆ Si può anche immettere un carattere

◆ Fare clic su OK per confermare.

facendo clic su di esso nella tabella dei caratteri, quindi facendo clic su semplicemente facendo doppio clic su di esso. Ciò è particolarmente utile quando si vogliono immettere caratteri accentati che non si trovano sulla tastiera utilizzata.

Inserisci o

◆ Fare clic su

Il testo appare nella Pagina Disegno quando si fa clic su OK.

Se si desidera modiﬁcare il testo immesso, fare clic su nella Casella degli strumenti, quindi fare clic sul testo per selezionarlo e fare clic su

menu per aprire la ﬁnestra di dialogo Modiﬁca Testo. A questo punto si può modiﬁcare il testo nel modo desiderato. Se si desidera solo eliminare il testo, selezionarlo e poi premere .

Se si desidera cambiare il colore, il carattere o altri attributi del testo dopo averlo immesso, è

Testo – Modiﬁca Lettere del Testo sulla barra dei

Annulla per uscire.

Delete

possibile farlo nel modo testo o dopo aver fatto clic su nella Casella degli strumenti, e selezionando il testo. La Barra Attributi Cucitura del motivo del testo mostrerà le impostazioni

correnti e consentirà di modiﬁcarle.

Page 48

Passaggio 8 Adattamento del testo intorno all’ovale

A questo punto adatteremo il testo intorno all’ovale.

1 Fare clic su nella Casella degli strumenti per impostare il cursore sul modo selezione. .

2 Fare clic sul testo per selezionarlo.

3 Premere il tasto e tenerlo premuto mentre si fa clic sull’ovale.

In questo modo è possibile selezionare l’ovale senza deselezionare il testo.

Ctrl

4 Fare clic su Testo nella barra dei menu, quindi fare clic su Impostazioni Adatta Testo al Percorso nel

sottomenu. Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto.

Verrà visualizzata questa ﬁnestra di dialogo.

◆ Fare clic su OK senza cambiare nessuna impostazione.

• Per ulteriori dettagli su questa impostazione

consultare “Impostazioni Adatta Testo al Percorso” a pagina 206.

Page 49

Ora il testo è adattato all’ovale.

Passaggio 9 Spostamento dell’ovale e del testo

Una volta che il testo è adattato all’ovale, si possono sposare entrambi i motivi come gruppo, senza modiﬁcare le posizioni di un elemento rispetto all’altro, oppure si può spostare solo il testo per modiﬁcarne la posizione nell’ovale.

■ Per spostare entrambi i motivi come gruppo

Fare clic su nella Casella degli strumenti, quindi fare clic sull’ovale per selezionarlo.

2 Spostare il cursore sull’ovale, per cambiare la forma del cursore in .

3 Trascinare l’ovale: Il testo si sposta insieme all’ovale.

■ Per spostare il testo sopra l’ovale

Fare clic su nella Casella degli strumenti, quindi fare clic sul testo per selezionarlo.

2 Spostare il cursore sul testo, per cambiare la forma del cursore in .

3 Trascinare il testo: Il testo si può muovere solo lungo l’ovale.

Passaggio 10 Aggiunta di un cerchio per tracciare un sole

Il prossimo componente sarà un sole. Prima tracceremo un cerchio per ottenere la forma di base.

1 Tracciare un cerchio.

Per tracciare un cerchio, procedere come per tracciare l’ovale, ma tenere premuto il tasto mentre si trascina. Se si desidera modiﬁcare le dimensioni del cerchio, trascinare una maniglia ad uno degli angoli.

2 Impostare il colore del punto e il tipo di contorno.

Shift

Per effettuare questa operazione, occorre innanzi tutto selezionare il cerchio tramite il pulsante . In

seguito, fare clic sul pulsante

e il selettore Tipo cucitura contorno e selezionare un colore e un punto per il contorno.

Cucitura contorno

in modo da visualizzare il pulsante Colore contorno

Page 50

Impostare gli attributi di cucitura del punto del contorno.

Selezionare barra degli strumenti mostrato qui sotto,

Verrà visualizzata la ﬁnestra di dialogo Impostazione Attributi di Cucitura.

Cuci – Impostazione Attributi di Cucitura. Si può anche fare clic sul pulsante della

◆ Impostare la larghezza del punto a zigzag su 1,0 mm.

◆ Fare clic su Applica.

4 Impostare gli attributi di cucitura dell’area. Fare clic sul pulsante Cucitura area in modo da far

apparire il pulsante Colore area e il selettore Tipo cucitura area e selezionare un colore e un punto per l’area. In questo esempio, però, lasceremo gli altri attributi di cucitura dell’area così come sono. La visualizzazione avrà l’aspetto seguente.

Page 51

Passaggio 11 Selezione di un punto di riempimento

programmabile

Ora mostreremo come selezionare un motivo di punto speciale (punto di riempimento) creato con l’applicazione Programmable Stitch Creator, come modiﬁcarne le impostazioni e come applicarlo come il punto dell’area per i raggi, che verranno tracciati in Passaggio 12. I motivi dei punti vengono disposti a mattonella entro le aree selezionate, creando dei punti di riempimento estremamente decorativi.

1 Selezionare nel selettore Tipo cucitura area. 2 Fare clic su Cuci – Impostazione Attributi di Cucitura nella barra dei menu per aprire la ﬁnestra di

dialogo strumenti mostrato qui di seguito.

Impostazione Attributi di Cucitura. Si può anche fare clic sul pulsante della barra degli

◆ Selezionare

Riempimento programmabile.

◆ Fare clic su Selezione motivo per aprire la

ﬁnestra di dialogo Sfoglia.

◆ Selezionare il percorso Program Files/Version

5.0/Pattern. La cartella Pattern contiene i ﬁle dei punti programmabili. Tali ﬁle hanno l’estensione La ﬁnestra di dialogo Sfoglia che appare di seguito, consente di visualizzare in anteprima i ﬁle pas esistenti e di sfogliarli.

NOTA:

I ﬁle “*.pas” sono motivi per Riempimento

programmabile Tema.

◆ Sfogliare i punti illustrati e fare clic sull’illustrazione

Motivo nella categoria

pas.

. I ﬁle “*.pmf” sono motivi per

pat7, che verrà evidenziata.

◆ Fare doppio clic sull’illustrazione oppure fare clic su OK per selezionare tale punto. La ﬁnestra di dialogo si chiuderà ed il punto selezionato si potrà visualizzare in anteprima nella ﬁnestra di dialogo Impostazione Attributi

di Cucitura

Page 52

Modiﬁcare le dimensioni del motivo del punto. Selezionare una larghezza e un’altezza di 10,0 mm

facendo clic sulla freccia “su”. NOTA:

Appena si fa clic su una freccia in questa ﬁnestra di dialogo, un’illustrazione del motivo del punto e del tipo d’impostazione che si sta selezionando vengono visualizzati nell’altra ﬁnestra di anteprima della ﬁnestra di dialogo. Si può vedere l’effetto che ogni clic su una freccia produce sul motivo. Si può anche immettere un valore. In tal caso, tuttavia, non è possibile vedere subito in anteprima l’impostazione mentre la si effettua.

4 Modiﬁcare l’offset riga. Nella categoria “Scarto”, impostare la Direzione per Riga ed impostare poi il

valore su “50 %”. e tenendo premuto il pulsante del mouse su una delle frecce, oppure digitando direttamente il valore nella ﬁnestra della casella di modiﬁca. NOTA:

Si può solo scegliere di modiﬁcare l’offset riga o colonna di un determinato motivo. Non si possono selezionare entrambi per lo stesso motivo di punto.

5 Cambiare la direzione del motivo. Ruotare il motivo verso destra facendo clic sulla freccia “giù” ﬁno

a selezionare un valore di 340 gradi. La ﬁnestra di dialogo Impostazione Attributi di Cucitura avrà l’aspetto seguente.

• Per ulteriori informazioni sulle varie impostazioni di un punto programmabile, consultare

“Impostazione Attributi di Cucitura” in pagina 211.

6 Fare clic su Applica.

Il punto e le relative impostazioni sono ora impostati. Fino alla successiva modiﬁca, queste impostazioni di cucitura, come tutte le altre, verranno applicate ad ogni nuova area tracciata.

7 Completare l’installazione dei rimanenti attributi di cucitura del motivo a raggi che si creerà nel

passaggio seguente. Selezionare un colore per l’area tramite il pulsante

Selezionare un colore e un punto per il contorno tramite il pulsante

Tipo cucitura contorno

nella scheda

Cucitura contorno

. (Si possono anche impostare le caratteristiche della spaziatura

della ﬁnestra di dialogo

Colore area .

Colore contorno

Impostazione Attributi di Cucitura

e il selettore

)

Page 53

Passaggio 12

Disegnamo ora alcuni raggi intorno al sole. Vi sono naturalmente molti modi di farlo. Si potrebbe, per esempio tracciare una singola riga diritta per ogni raggio. In questo caso noi useremo una linea poligonale chiusa (linea spezzata) per fare tutti i raggi in un motivo a forma di stella.

Aggiunta di linee spezzate per tracciare i raggi del sole

1 Fare clic su nella Casella degli strumenti quindi fare clic su . La forma del cursore

diventerà e verrà visualizzata insieme ad un’immagine in miniatura del pulsante di lavoro. La Barra Attributi Cucitura avrà ora il seguente aspetto:

Forma percorso

Punto del contorno

Punto cucitura area

2 Accertarsi che Linea chiusa sia selezionato nel selettore Forma percorso.

Quando si traccia una linea chiusa, il primo e l’ultimo punto vengono automaticamente uniti. Il percorso presenta un contorno e un’area, e si possono applicare impostazioni di cucitura ad entrambi. Con una linea aperta, la linea spezzata viene lasciata aperta (il primo e l’ultimo punto non vengono automaticamente uniti). Il motivo non presenterà un’area, quindi gli attributi di cucitura sono applicabili solo al contorno.

3 Tracciare la linea spezzata intorno al cerchio usando il cerchio come guida.

Portare il mouse sul punto iniziale e fare clic. Spostare il mouse sul punto ﬁnale della prima linea diritta e fare clic di nuovo. NOTA:

È sempre possibile rimuovere l’ultimo punto immesso facendo clic con il pulsante destro del mouse.

4 Ripetere tali operazioni ﬁno ad arrivare all’ultimo punto ﬁnale. Fare doppio clic su tal punto. Non

appena si è fatto doppio clic, la visualizzazione avrà l’aspetto seguente.

Se, per qualsiasi motivo, si desidera eliminare il motivo e ritracciarlo di nuovo, fare clic su nella Casella degli strumenti, fare clic sul motivo per selezionarlo, quindi premere o fare clic su

Modiﬁca – Elimina sulla barra dei menu.

Se si desidera modiﬁcare la forma, il colore o il punto della linea del motivo dopo averla tracciata, fare clic

su nella Casella degli strumenti, quindi fare clic sul motivo per selezionarlo. Modiﬁcare quindi le impostazioni nella Barra Attributi Cucitura o nella ﬁnestra di dialogo Impostazione Attributi di Cucitura.

Delete

Page 54

Ora che i raggi sono stati tracciati, potrebbe essere utile vedere una rapida anteprima del motivo del punto programmato a questo stadio, e tornare a questo esercizio in un secondo momento. Per informazioni su come visualizzare l’anteprima di un motivo di ricamo, consultare Passaggio 16 “Anteprima dell’immagine di cucitura”.

Passaggio 13 Modiﬁca dell’Ordine di cucitura di sole e raggi

Poiché abbiamo tracciato la linea spezzata dopo aver tracciato il cerchio, il motivo della linea spezzata è in primo piano sullo schermo, mentre il cerchio è dietro di esso. Il motivo in primo piano sullo schermo è l’ultimo ad essere cucito. Poiché non vogliamo che nel ricamo si veda la parte della linea spezzata all’interno del cerchio del sole, invertiremo l’ordine di cucitura.

1 Fare clic su Modiﬁca nella barra dei menu, quindi fare clic su Cuci per primo nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui di seguito.

In questo modo si sposterà il motivo dei raggi dietro al cerchio.

Se necessario, spostare il cerchio in modo che sia centrato rispetto al motivo dei raggi.

Passaggio 14 Modiﬁca dei raggi

A questo punto si potrebbe voler modiﬁcare leggermente i raggi. Ciò può essere fatto spostando, eliminando e aggiungendo delle punte al motivo della linea spezzata.

1 Fare clic su nella Casella degli strumenti e selezionare il motivo dei raggi.

2 Fare clic su nella Casella degli strumenti.

Appariranno tre pulsanti: .

Page 55

Fare clic su .

La forma del cursore diventerà e le punte esistenti del motivo vengono contrassegnate con dei quadratini vuoti.

4 Fare clic sul punto che si desidera spostare.

Il punto selezionato viene contrassegnato da un quadratino nero.

5 Trascinare il punto in una nuova posizione.

Il punto rimane selezionato, e si può selezionarlo di nuovo.

Per aggiungere o eliminare un punto, consultare “Inserimento di punti” a pagina 125 e “Eliminazione di punti” a pagina 126.

Passaggio 15 Impostazione della Cucitura del foro

Se il sole viene ricamato secondo l’impostazione corrente, la linea spezzata per i raggi viene cucita per prima, quindi il sole viene cucito sopra il motivo dei raggi. Per evitare di cucire due volte nello stesso posto, si può impostare la coppia dei motivo (cerchio e linea spezzata) per la cucitura foro. In questo modo, la parte di raggi nascosta dietro al cerchio non verrà cucita.

1 Fare clic su nella Casella degli strumenti, quindi fare clic sul cerchio del sole per

selezionarlo.

2 Tenere premuto il tasto e fare clic sui raggi del sole.

Il cerchio e la linea spezzata sono ora selezionati insieme.

3 Fare clic su Cuci nella barra dei menu, quindi fare clic su Imposta Cucitura foro nel sottomenu.

Questo messaggio visualizza:

Ctrl

◆ Fare clic su

OK per rimuovere il messaggio.

Quando una coppia di motivo è impostata su cucitura foro, i motivi non possono essere spostati separatamente. Se occorre modiﬁcare la loro posizione relativa, occorre prima selezionare il

cerchio o la linea spezzata con il cursore di selezione , quindi rilasciare l’impostazione cucitura foro facendo clic su

NOTA:

L’impostazione Cucitura foro non è utilizzabile se uno dei due motivo della coppia non si trova completamente all’interno dell’altro motivo.

Cuci nella barra dei menu, quindi su Annulla Cucitura foro.

Page 56

Passaggio 16 Anteprima dell’immagine di cucitura

La nostra immagine del ricamo è ora completa. Si può visualizzarla per ottenere una visualizzazione realistica in anteprima del suo aspetto una volta effettivamente ricamata. La funzione di visualizzazione in anteprima mostra anche come si svolgerà effettivamente la cucitura. Per esempio, verrà mostrato chiaramente che la parte della linea spezzata che si trova dietro al cerchio non viene cucita, e come il punto programmabile selezionato riempie i raggi.

1 Per visualizzare in anteprima l’intera immagine del ricamo, deselezionare ogni cosa facendo clic

sullo spazio bianco con il cursore di selezione . Per visualizzare in anteprima un solo motivo, o un gruppo di motivo, selezionarlo/i.

Per visualizzare in anteprima un’area per la quale si è selezionato un motivo di punto programmabile, selezionare quest’area e ingrandire la visualizzazione.

2 Fare clic su Visualizza nella barra dei menu, quindi fare clic su Anteprima nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

Apparirà la visualizzazione in anteprima.

3 Per tornare alla visualizzazione normale, ripetere il passaggio 2 o premere il tasto .

NOTA:

Non si può effettuare alcuna modiﬁca nella schermata di anteprima.

Passaggio 17 Trasferimento dei dati ad una Scheda

Prima di poter cucire il proprio motivo di ricamo, occorre trasferirlo su una scheda neutra.

1 Inserire una scheda neutra nel modulo. 2 Fare clic su File nella barra dei menu, quindi fare clic su Scrivi su scheda nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

Esc

Page 57

Verrà visualizzata la seguente ﬁnestra di dialogo.

◆ Se la scheda non è nuova, controllare che i dati in essa contenuti siano effettivamente quelli che si vogliono cancellare, quindi fare clic su OK.

◆ Fare clic su Annulla per uscire.

Se il modulo della scheda non è collegato o alimentato in modo corretto, se la scheda non è inserita o è difettosa, verrà visualizzato un messaggio di errore. Consultare “Scrivi su scheda – Disegno corrente” a pagina 162 per ulteriori dettagli.

Passaggio 18 Salvataggio del ﬁle

Prima di uscire dall’applicazione, occorre salvare il ﬁle su disco per poterlo recuperare in seguito.

1 Fare clic su File nella barra dei menu, quindi fare clic su Salva nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

Se il ﬁle è già presente sul disco (se è già stato salvato almeno una volta), esso viene salvato immediatamente.

2 Se il ﬁle è ancora Senza titolo o se, per qualsiasi altro motivo, non si riesce a trovare il ﬁle sul

disco, l’applicazione chiederà di immettere un nome di ﬁle e di selezionare una cartella di destinazione.

◆ Selezionare l’unità, la cartella e digitare il nome del ﬁle.

◆ Fare clic su

Se il nuovo nome di ﬁle esiste già, verrà visualizzata la seguente ﬁnestra di dialogo:

◆ Fare clic su Sì per sostituire.

◆ Fare clic su

sostituire il ﬁle esistente. Si potrà quindi immettere il nome di un altro ﬁle.

Il nuovo nome di ﬁle appare nella barra del titolo della ﬁnestra Layout & Editing.

Salva per salvare.

Annulla per uscire.

No se non si vuole

Page 58

Uso di Programmable Stitch Creator

Questa applicazione consente di creare i motivi di punti di riempimento, che si possono impostare come attributi di cucitura alle aree chiuse dei motivo, sia in Design Center sia in Layout & Editing. I motivi di cucitura riempiono le aree con motivo a mattonella, risultando in motivo di ricami particolarmente decorativi. È possibile creare i propri motivo di punti di riempimento oppure utilizzare i numerosi punti forniti con questa applicazione, se lo si desidera modiﬁcandoli. Nel corso di questo esercizio viene mostrato come modiﬁcare un motivo di punto esistente. La procedura completa ci porterà attraverso i vari passaggi di una normale sessione di lavoro con Programmable Stitch Creator e ci presenterà le sue funzioni principali.

Passaggio 1 Inizio Programmable Stitch Creator pagina 51 Passaggio 2 Apertura di un ﬁle di punti programmabili pagina 52 Passaggio 3 Tracciamento di righe per modiﬁcare il Punto programmabile pagina 53 Passaggio 4 Salvataggio del punto programmabile modiﬁcato pagina 54 Passaggio 5 Uscita Programmable Stitch Creator pagina 55

Seguire le istruzioni fornite un passo alla volta, nell’ordine. Se si vuole interrompere l’addestramento per qualunque motivo si può sempre salvare il ﬁle (vedere Passaggio 4). Così facendo sarà possibile recuperarlo in seguito e riprendere il lavoro da dove lo si è lasciato.

Page 59

Passaggio 1 Inizio Programmable Stitch Creator

1 Per avviare Programmable Stitch Creator, fare clic sul pulsante , quindi selezionare

Programmi, Versione 5.0, quindi fare doppio clic su Programmable Stitch Creator per aprire la ﬁnestra Programmable Stitch Creator. Si può anche fare doppio clic sull’icona Programmable Stitch Creator nel gruppo di programmi.

Se l’icona di collegamento per Programmable Stitch Creator è creata, per esempio, sul desktop del computer, fare doppio clic su di essa per avviare il programma.

Viene visualizzata la ﬁnestra Programmable Stitch Creator.

Barra del titolo Barra dei menu

Barra degli strumenti

Casella degli strumenti

Barra di stato

Pulsante Chiudi

Pulsante Ingrandisci

Pulsante Riduci a icona

Area di lavoro

Le dimensioni della ﬁnestra saranno più piccole dell’area di visualizzazione dello schermo del personal computer.

2 Per allargare la ﬁnestra Programmable Stitch Creator in modo che occupi tutto lo schermo, fare

clic sul pulsante Ingrandisci sulla parte destra della barra del titolo. Se si usano anche altri programmi, si può ridurre temporaneamente ad icona la ﬁnestra Programmable Stitch Creator facendo clic sul pulsante Riduci ad icona sulla parte destra della barra del titolo. Così facendo si può accedere facilmente con il mouse alle altre ﬁnestre ed icone che si vedono sullo schermo.

Per ritornare alla ﬁnestra Programmable Stitch Creator, fare clic sull’icona.

Page 60

Passaggio 2 Apertura di un ﬁle di punti programmabili

1 Fare clic su File nella barra dei menu, quindi fare clic su Apri nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui di seguito.

Si apre la ﬁnestra di dialogo Apri.

NOTA:

Si creerà in questo punto un motivo per

Riempimento programmabile.

Se si sa quale ﬁle si vuole aprire:

◆ Selezionare un ﬁle pas nella cartella

Pattern facendo clic su di esso.

Il contenuto del ﬁle selezionato apparirà nella ﬁnestra casella di controllo è selezionata.

Anteprima, se la relativa

Si apre la ﬁnestra di dialogo Sfoglia.

◆ Per aprire il ﬁle di esso oppure fare clic sul pulsante

Apri.

Se si vogliono sfogliare i ﬁle disponibili prima di aprirne uno:

◆ Fare clic su Sfoglia per visualizzare in anteprima tutti i ﬁle pas disponibili nella cartella selezionata.

◆ Sfogliare i ﬁle con l’ausilio della barra di scorrimento.

◆ Selezionare un motivo di punto facendo clic su di esso. Il motivo selezionato verrà evidenziato.

◆ Fare doppio clic sul motivo selezionato oppure fare clic su e chiudere sia la ﬁnestra di dialogo sia la ﬁnestra di dialogo Sfoglia.

NOTA:

I ﬁle “*.pas” sono motivi per

programmabile

per Tema. Usare il menu Modo per cambiare il tipo di ﬁle che si desidera creare.

pas, fare doppio clic su

Apri per aprire il ﬁle

Apri

Riempimento

. I ﬁle “*.pmf” sono motivi

Page 61

Il motivo di punto viene visualizzato sull’area di lavoro dell’applicazione Programmable Stitch Creator.

Passaggio 3 Tracciamento di righe per modiﬁcare il Punto

programmabile

Tracceremo ora un’onda fra quelle visualizzate, utilizzando lo strumento per disegnare le linee della Casella degli strumenti. Per disegnare queste onde, utilizzeremo l’impostazione della griglia medio, con la quale era stato salvato il motivo del punto nel ﬁle pes.

NOTA:

I tipi di griglia vanno selezionati secondo i dettagli che si desidera disegnare. Selezionare una griglia più stretta per punti più ricchi di particolari e una griglia più ampia per quelli più semplici. Per ulteriori informazioni sulle griglie e su come selezionarle, consultare “Griglia” a pagina 256.

1 Fare clic su nella Casella degli strumenti. Spostare il cursore sull’area di lavoro. La forma del

cursore diventerà e verrà visualizzata insieme ad un’immagine in miniatura del pulsante di lavoro.

2 Spostare il mouse sulla seconda linea verticale della griglia successiva ad un’onda e fare clic.

NOTA:

Le linee orizzontali e verticali che si disegnano sull’area di lavoro seguono sempre la griglia. I punti che si creano facendo clic con il mouse vengono inseriti all’intersezione fra le linee orizzontali e verticali della griglia, consentendo di disegnare anche linee diagonali. Quindi, indipendentemente da dove si fa clic, un punto verrà inserito automaticamente sull’intersezione più vicina.

3 Spostare il mouse sul primo angolo e fare clic di nuovo.

NOTA:

È sempre possibile rimuovere l’ultimo punto immesso facendo clic con il pulsante destro del mouse.

4 Ripetere ﬁno a raggiungere il termine della linea e quindi fare doppio clic.

Page 62

Ripetere la procedura per aggiungere altre due onde.

La visualizzazione ora dovrebbe avere un aspetto simile al seguente.

Se si desidera modiﬁcare alcuni punti del motivo disegnato, è possibile farlo nel modo Modiﬁca punto, presentato nella ﬁnestra Layout & Editing. Il modo Modiﬁca punto consente di spostare, inserire ed eliminare dei punti (consultare “Modo Modiﬁca punto” a pagina 243 o tornare al Passaggio 14 “Modiﬁca dei raggi” a pagina 46).

Passaggio 4 Salvataggio del punto programmabile modiﬁcato

Per applicare il proprio motivo di punto modiﬁcato ad un’area in Layout & Editing o Design Center, occorre prima salvarlo come ﬁle pas . Per effettuare questa operazione, procedere nel modo seguente.

1 Fare clic su File nella barra dei menu, quindi fare clic su Salva nel sottomenu.

Si può anche fare clic sul pulsante della barra degli strumenti mostrato qui sotto:

Poiché i ﬁle pas inclusi nel programma sono ﬁle di “sola lettura” e non possono essere sovrascritti, si apre la ﬁnestra di dialogo

Salva con nome.

2 Digitare un nome di ﬁle e selezionare un’altra cartella di destinazione se si desiderano salvare i

propri ﬁle dei motivo di punti in una cartella separata.

◆ Selezionare l’unità, la cartella e digitare il nome del ﬁle.

◆ Fare clic su

◆ Fare clic su Annulla per uscire.

Salva per salvare.

Page 63

Passaggio 5 Uscita Programmable Stitch Creator

Ora che si è creato un motivo di punto, si può chiudere quest’applicazione, dato che non verrà più utilizzata per questo esercizio.

1 Fare clic su File nella barra dei menu, quindi fare clic su Esci nel sottomenu.

Se si sono salvati i propri ﬁle come descritto nel passaggio precedente, l’applicazione si chiuderà immediatamente. Se si è effettuata qualche modiﬁca dopo aver salvato il ﬁle per l’ultima volta, il sistema chiederà se si desidera salvare il ﬁle. Fare clic su Sì, quindi procedere come illustrato nel passaggio precedente.

Page 64

Creazione dei dati per il telaio extra-large

Collegando l’accluso (o opzionale) Telaio multiposizione (130 × 300 mm o 100 × 172 mm) a ciascuna delle sue tre posizioni di installazione, è possibile ricamare motivi disegni multiposizione grandi. Con questo programma si sarà in grado di creare disegni che si possono cucire in qualsiasi telaio multiposizione. (Telaio Jumbo e Telaio Extra-Large)

ABC

Esempio di Telaio multiposizione: telaio da ricamo 100 × 172 mm

Anche se le dimensioni del motivo che si può ricamare utilizzando un telaio multi posizione sono a pari a 130 × 180 mm (o 100 × 100 mm, a seconda dell’area di cucitura della macchina da ricamo), determinare innanzi tutto su quale delle tre posizioni di installazione (indicate come a, b e c nell’illustrazione precedente) verrà installato il telaio multi posizione e determinare l’orientamento dei dati. Quando si crea il motivo, ciascuna sezione del disegno può essere larga solo quanto il campo di cucitura della macchina.

a b c

■ Selezionare le dimensioni della Pagina Disegno

In Layout & Editing, fare clic su Opzioni, quindi su Proprietà Pagina Disegno.

◆ Dal selettore la Pagina Disegno la dimensione di 130 × 300 mm, 300 × 130 mm, 100 × 172 mm, o 172 × 100 mm. (Le impostazioni per i telai multiposizione sono indicate da “*”.)

Dimensioni, scegliere per

• Scegliere l’impostazione appropriata

dopo aver controllato le dimensioni del telaio da ricamo disponibile per la macchina.

NOTA:

Le dimensioni della Pagina Disegno nella ﬁnestra di dialogo riportata sopra non sono disponibili in Design Center, poiché le dimensioni massime per un singolo motivo sono 260 180 mm e 100 × 100 mm. Si tenga presente che non si possono usare le dimensioni di 260 × 160 mm per un telaio multiposizione.

160 mm, 130 ×

Page 65

■ Creare il motivo

La Pagina Disegno appare sullo schermo come illustrato qui di seguito.

◆ Spiegazione di a, b e c:

a: Area del ricamo quando il telaio da

ricamo è installato nella posizione più alta.

b: Area del ricamo quando il telaio da

ricamo è installato nella posizione intermedia.

c: Area del ricamo quando il telaio da

ricamo è installato nella posizione più bassa.

Le linee spezzate indicano ciascuna area.

2 Creare il motivo, accertandosi che risponda alle seguenti condizioni.

◆ Le dimensioni di un motivo non possono eccedere 100 × 100 mm (o 130 × 180 mm).

(Se il motivo viene importato da Design Center, sono disponibili soltanto queste impostazioni per le dimensioni.)

◆ Ogni motivo deve poter essere completamente contenuto in una sola area (a, b oppure c).

1: Questo motivo è corretto poiché può

essere contenuto completamente nell’area a.

2: Questo motivo è corretto poiché può

essere contenuto completamente nell’area b o nell’area c.

3: Le dimensioni di questo motivo sono

accettabili ma la posizione deve essere corretta poiché non rientra completamente in nessuna delle aree.

4: Questo motivo va corretto perché è

troppo largo.

NOTA:

Se un motivo non risponde alle condizioni elencate sopra, quando si procede con il passaggio successivo verrà visualizzato un avviso.

◆ Speciﬁcare l’ordine di cucitura così come si farebbe per un telaio normale.

Con l’impostazione installazione del telaio da ricamo) viene ottimizzato nel modo illustrato qui di seguito. (L’impostazione Ottimizza sostituzione del telaio si trova nel menu Cuci. L’impostazione è attiva quando è preceduta da un segno di spunta.)

Ottimizza sostituzione del telaio, l’ordine effettivo di cucitura (incluso l’ordine di

Page 66

■ Ottimizza sostituzione del telaio

Fare clic su Cuci.

1 2 Selezionare Ottimizza sostituzione del telaio.

Selezionando viene riposizionato durante la cucitura dell’intero disegno. Quando Ottimizza sostituzione del telaio è disattivato, ogni disegno viene cucito nell’ordine in cui i disegni sono stati collocati nella Pagina Disegno.

NOTA:

Poiché potrebbe succedere che il motivo non venga cucito correttamente o che il tessuto non venga alimentato in modo uniforme se la posizione di installazione del telaio da ricamo viene modiﬁcata troppo spesso, si raccomanda di attivare l’impostazione Ottimizza sostituzione del telaio. Poiché l’attivazione di questa impostazione cambierà l’ordine di cucitura già impostato, controllare tale ordine prima di cominciare a ricamare.

Ottimizza sostituzione del telaio, si riduce al minimo il numero di volte in cui il telaio

■ Controlla il disegno

NOTA:

Prima di fare clic su questo comando, veriﬁcare che nessun motivo è stato selezionato. Se è già stato selezionato un motivo, vengono visualizzate solo le informazioni relative a quel motivo.

1 Fare clic su Opzioni, quindi su Proprietà Disegno.

Mentre appare la ﬁnestra di dialogo ingrandita o rimpicciolita in modo da occupare l’intera ﬁnestra.

Proprietà Disegno, la Pagina Disegno viene automaticamente

◆ La prima riga della ﬁnestra di dialogo mostra la posizione nell’ordine di installazione del telaio da ricamo per il disegno visualizzato.

• Nella Pagina Disegno appaiono

soltanto i disegni che verrebbero cuciti nella posizione corrente nell’ordine di installazione del telaio da ricamo. L’area da ricamare per la posizione corrente del telaio da ricamo, inoltre, è evidenziata con un contorno rosso.

◆ Fare clic su

Successivo per visualizzare le

informazioni relative ai disegni applicabili nelle altre posizioni nell’ordine di installazione del telaio da ricamo.

Precedente o su

• A questo punto il motivo corrispondente

e la posizione del telaio da ricamo appaiono nella Pagina Disegno.

NOTA:

Se un oggetto è più grande dell’area di ricamo o se esso è posizionato in modo da non rientrare completamente nell’area di ricamo, apparirà il messaggio di errore “Modiﬁcare le dimensioni o la posizione dell’oggetto.” invece di questa ﬁnestra di dialogo. Quando l’oggetto che causa l’errore viene selezionato, modiﬁcarne le dimensioni o la posizione. (Se più di un oggetto provoca la visualizzazione del messaggio di errore, gli oggetti verranno selezionati nell’ordine di cucitura.)

Page 67

NOTA:

Accertarsi che non sia stato selezionato alcun motivo prima di fare clic su questo comando. Se è già stato selezionato un motivo, vengono visualizzate solo le informazioni relative a quel motivo.

2 Per visualizzare l’immagine in anteprima, fare clic su Visualizza, quindi su Anteprima, oppure fare

clic su nella barra degli strumenti.

NOTA:

Come per il comando se esso è posizionato in modo da non rientrare completamente nell’area di ricamo, apparirà il messaggio di errore “Modiﬁcare le dimensioni o la posizione dell’oggetto.” invece di visualizzare un’anteprima dell’immagine. Quando l’oggetto che causa l’errore viene selezionato, modiﬁcarne le dimensioni o la posizione. (Se più di un oggetto provoca la visualizzazione del messaggio di errore, gli oggetti verranno selezionati nell’ordine di cucitura.)

NOTA:

Accertarsi che non sia stato selezionato alcun motivo prima di fare clic su questo comando. Se è già stato selezionato un motivo, viene visualizzato in anteprima solo quel motivo.

Opzioni – Proprietà Disegno, se un oggetto è più grande dell’area di ricamo o

■ Salvare i dati

Fare clic su File, quindi su Salva o su Salva con nome, e quindi salvare i dati.

Tutti i dati vengono salvati come un solo ﬁle (*.pes). Se le dimensioni del ﬁle o il numero di modiﬁche del colore superano il numero speciﬁcato o se

uno dei motivi non rientra completamente in un’area di ricamo, viene visualizzato il messaggio di errore “Modiﬁcare le dimensioni o la posizione dell’oggetto. Salvare comunque i dati?”

NOTA:

Il ﬁle salvato non può venire aperto in una versione precedente (Ver. 2.0x o precedente) di Layout & Editing.

NOTA:

Se è selezionata una Pagina Disegno per un telaio da ricamo multiposizione (130

130 mm, 100 × 172 mm o 172 × 100 mm), si possono selezionare come Tipo di ﬁle solo PES

Versione 2.5, PES Versione 3.0 o PES Versione 4.0.

■ Scrivere i dati su una scheda neutra

Fare clic su File, quindi su Scrivi su Scheda, oppure fare clic su nella barra degli strumenti, e quindi scrivere i dati su una scheda neutra.

I dati per un telaio da ricamo telaio multiposizione vengono creati considerando i dati per ogni posizione di installazione del telaio da ricamo come un solo motivo e quindi combinandoli. Quando quindi questo tipo di dati viene scritto su una scheda neutra, tutti i dati per un solo motivo per telaio da ricamo telaio multiposizione viene salvato come combinazione di più motivi. (Per ulteriori dettagli sul numero di motivi scritto su una scheda, consultare “3. Controllare i dati”.)

300 mm, 300

Page 68

Se il motivo riportato a destra in basso viene scritto su una scheda neutra e il motivo scritto viene controllato sulla macchina da ricamo, avrà l’aspetto seguente.

: Questo motivo viene cucito quando il telaio

da ricamo è installato nella posizione più alta (posizione a).

: Questo motivo viene cucito quando il telaio

da ricamo è installato nella posizione intermedia (posizione b).

: Questo motivo viene cucito quando il telaio

da ricamo è installato nella posizione più bassa (posizione c).

L’ordine di cucitura delle posizioni di installazione del telaio per il motivo mostrato sopra è b, a ed inﬁne c.

Page 69

Note sul ricamo con un telaio da ricamo multiposizione:

• Prima di procedere al ricamo del proprio progetto, cucire un esempio del motivo su un ritaglio

di stoffa uguale a quello usato per il progetto. Usare inoltre l’ago e il ﬁlo corretti.

• Attaccare del materiale di supporto sul retro del tessuto e tendere saldamente il tessuto entro il

telaio da ricamo. Quando si ricama su tessuti sottili o elastici, utilizzare due strati di materiale di supporto. Se non si utilizza tale materiale, potrebbe succedere che il tessuto si estenda eccessivamente o si arricci o che il ricamo non venga eseguito correttamente.

• Utilizzare il punto a zigzag per cucire i contorni, in modo da non ricamare al di fuori dei

contorni.

• Per i motivi che richiedono l’installazione del

telaio da ricamo in posizioni diverse, disegnare i dati del motivo di ricamo in modo tale che le vari parti del motivo si sovrappongano, per evitare problemi di allineamento al momento del ricamo.

Page 70

Page 71

Design Center

Design Center si usa per creare singoli motivi da ﬁle di immagini creati con altre applicazioni. Si possono anche applicare motivi di punti creati con Programmable Stitch Creator ad aree di immagini visualizzate in Design Center. Il motivo di ricamo risultante può essere importato nella Pagina Disegno Layout & Editing e combinato con altri motivi.

Il motivo di ricamo viene creato in quattro fasi:

◆ FASE 1: Immagine originale Si può aprire un’immagine acquistata da un rivenditore, creata tramite applicazioni come Paintbrush oppure digitalizzata, per mezzo di uno scanner e del software appropriato, a partire da un originale stampato. Il ﬁle di immagini deve essere di formato non compresso, l’estensione del nome del ﬁle deve essere bmp,

tif, jpg, j2k, pcx, wmf, png, eps, pcd,

Si tenga presente che, se si dispone del software adatto per la conversione, i ﬁle graﬁci in altri formati si possono convertire nel formato desiderato. Nella Fase 1, l’immagine viene visualizzata con i colori originali e non è possibile modiﬁcarla.

◆ FASE 2: Immagine linea Per passare dalla Fase 1 alla Fase 2, selezionare un massimo di 5 colori dei dati da convertire in contorni neri. I colori non selezionati verranno convertiti in bianco. Si può quindi modiﬁcare l’immagine in bianco e nero usando penne e gomme di spessori diversi. Se si salva il ﬁle nella Fase 2, l’estensione del nome del ﬁle sarà PEL.

◆ FASE 3: Immagine della ﬁgura modiﬁcabile Quando si passa alla Fase 3, l’applicazione rileva automaticamente il contorno delle aree nere e lo sostituisce con un insieme di linee spezzate. Le linee spezzate possono essere modiﬁcate (si possono spostare o eliminare dei punti o inserirne dei nuovi). Se si salva il ﬁle nella Fase 3, l’estensione del nome del ﬁle sarà PEM.

o fpx.

◆ FASE 4: Impostazioni di cucitura Si possono impostare il punto, il colore del ﬁlo e così via per i contorni e le aree, in modo da completare i dati del ricamo. Se si salva il ﬁle nella Fase 4, l’estensione del nome del ﬁle sarà PEM.

Se bisogno interrompere il lavoro durante la fase 2, 3 e 4, salvare il ﬁle e recuperarlo in un secondo tempo per riprendere a lavorare.

FASE 1: Immagine originale

FASE 2: Immagine linea

FASE 3: Immagine della figura modificabile

FASE 4: Impostazioni di cucitura

Page 72

La schermata

Barra del titolo Barra dei menu

Barra degli strumenti Barra Attributi Cucitura

Casella degli strumenti (differente in ogni fase)

Barra di stato

Pulsante Chiudi

Pulsante Ingrandisci

Pulsante Riduci a icona

Pagina Disegno

Barra dei menu Dà accesso alle funzioni. Barra degli strumenti Tasto di scelta rapida per le funzioni dei menu. Barra Attributi Cucitura Imposta gli attributi di cucitura (colore, punto) dei motivi (visualizzato solo

nella Fase 4)

Casella degli strumenti Si utilizza per selezionare e modiﬁcare l’immagine. La Fase 1 non

dispone della Casella degli strumenti; le altre fasi dispongono tutte di una Casella degli strumenti differente.

Barra di stato Fornisce brevi informazioni. Pagina Disegno L’effettiva zona dell’area di lavoro che si può salvare e in cui si può cucire.

Page 73

Uso della Casella degli strumenti - Fase 2

Nella Fase 2, la Casella degli strumenti viene usata per modiﬁcare l’immagine linea generata da un’immagine, oppure per creare da zero un’immagine linea.

I primi cinque pulsanti vengono usati come penne e gomme di differenti spessori. Forma del cursore quando viene spostato o trascinato sull’area di lavoro:

per le penne e per le gomme.

Quando si avvia l’applicazione, lo strumento Penna numero 2 è attivo per impostazione predeﬁnita.

Imposta il cursore nel modo Ingrandisci visualizzazione. Forma del cursore:

Ingrandisce la Pagina Disegno selezionata per adattarla alla ﬁnestra.

Imposta il cursore nel modo Riduci visualizzazione. Forma del cursore:

Disegno e cancellazione

■ Disegno

Fare clic sul pulsante con lo spessore desiderato della penna nella Casella degli strumenti. La

forma del cursore diventerà .

2 Per aggiungere un punto, fare clic; per disegnare una linea, trascinare tenendo premuto il pulsante

sinistro del mouse. Se mentre si sposta il mouse si tiene premuto il tasto , verranno tracciate solo linee

verticali od orizzontali.

■ Cancellazione

Fare clic sul pulsante con lo spessore desiderato della gomma nella Casella degli strumenti.

1 2 Per cancellare, trascinare tenendo premuto il pulsante destro del mouse. La forma del cursore

diventerà .

Shift

Page 74

Modo Ingrandisci visualizzazione

1 Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sull’area da ingrandire o trascinare il cursore attraverso tale area, quindi rilasciarlo. Si

può ripetere questa operazione diverse volte.

Adatta la Pagina Disegno alla Finestra

Questa caratteristica consente di ingrandire la Pagina Disegno selezionata in modo che si adatti alla ﬁnestra.

1 Fare clic su nella Casella degli strumenti. La Pagina Disegno viene ingrandita o ridotta

automaticamente in modo che si adatti alla ﬁnestra.

Modo Riduci visualizzazione

1 Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sull’area da rimpicciolire o trascinare il cursore attraverso tale area, quindi rilasciarlo.

L’immagine si rimpicciolisce verso quel punto. Si può ripetere questa operazione diverse volte.

Page 75

Uso della Casella degli strumenti - Fase 3

Nella Fase 3, i dati del contorno che è stato generato automaticamente possono essere modiﬁcati tramite la Casella degli strumenti. Facendo clic su un pulsante della Casella degli strumenti si modiﬁca il modo e la forma del cursore. Sul lato sinistro della barra di stato viene indicato quali operazioni si possono effettuare in ciascun modo del cursore.

Imposta il cursore nel modo Selezione. Quando si avvia l’applicazione, il modo Selezione è attivo per impostazione predeﬁnita. Forma del cursore:

Imposta il cursore nel modo Modiﬁca punto. Forma del cursore:

Imposta il cursore nel modo Disegno linea. Forma del cursore:

Imposta il cursore nel modo Ingrandisci visualizzazione. Forma del cursore:

Ingrandisce la Pagina Disegno selezionata per adattarla alla ﬁnestra.

Imposta il cursore nel modo Riduci visualizzazione. Forma del cursore:

pagina 68

pagina 70

pagina 71

pagina 72

Riempie la visualizzazione con gli oggetti selezionati.

pagina 72

Page 76

Modo Selezione

Il modo Selezione cursore si usa per selezionare uno o più contorni. Una volta selezionato un contorno, è possibile spostarlo, disporlo in scala e cambiarne la direzione ruotandolo o capovolgendolo.

■ Selezione dei motivi

Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

Fare clic sul motivo che si desidera selezionare. Quando tocca un contorno, il cursore diventa . Si capisce che un oggetto è selezionato quando vengono visualizzate le maniglie e quando i

contorni appaiono in blu. Si tenga presente che un motivo non viene selezionato se si fa clic su una parte trasparente di esso.

Maniglie

3 Per deselezionare il motivo, selezionarne un altro, fare clic sullo spazio bianco oppure fare clic su

un altro pulsante nella Casella degli strumenti, che non sia uno strumento Zoom.

Per selezionare un motivo addizionale, fare clic su di esso tenendo premuto il tasto . Si noti che si possono selezionare dei motivi anche trascinando il cursore attraverso l’intero motivo che si desidera selezionare. Mentre si trascina, appare un rettangolo punteggiato. Quando si rilascia il pulsante del mouse, verranno selezionati tutti i motivi contenuti completamente in quel rettangolo.

Shift

■ Spostamento dei motivi

Selezionare i dati che si desiderano spostare.

1 2 Posizionare il cursore sui dati e fare clic (intorno ai dati appare una casella punteggiata), quindi

trascinare su una nuova destinazione. Se si tiene premuto il tasto mentre si trascina il motivo, quest’ultimo viene spostato orizzontalmente o verticalmente.

NOTA:

Premendo i tasti freccia, si può spostare il motivo selezionato di 0,5 mm verso sinistra, destra, l’alto o il basso.

Shift

■ Disposizione in scala dei motivi

Portare il cursore su una delle maniglie di un motivo selezionato o di un gruppo di motivi selezionati.

La forma del cursore diventerà , , o , a seconda della maniglia su cui si trova il cursore.

2 Trascinare la maniglia nella direzione della freccia per disporre in scala il motivo.

serve per ridimensionare la larghezza.

serve per ridimensionare l’altezza.

e servono per ridimensionare entrambe le dimensioni contemporaneamente.

Page 77

■ Capovolgimento orizzontale o verticale di un motivo

Selezionare i dati che si desiderano capovolgere orizzontalmente (su/giù) o verticalmente

(sinistra/destra). I pulsanti inferiori diventano attivi.

2 Per capovolgere orizzontalmente, selezionare il comando Modiﬁca – Riﬂetti – Orizzontale o fare clic

su sulla barra degli strumenti. Per capovolgere verticalmente, selezionare il comando Modiﬁca – Riﬂetti – Verticale o fare clic su

sulla barra degli strumenti.

■ Rotazione di un motivo

Selezionare i dati che si desiderano ruotare. Il pulsante inferiore diventa attivo.

2 Selezionare il comando del menu Modiﬁca – Ruota o fare clic su sulla barra degli strumenti.

Le maniglie intorno al motivo selezionato vengono sostituite da caselle più piccole ai quattro angoli dell’area selezionata.

3 Per ruotare il motivo, spostare il cursore su una delle quattro maniglie di rotazione.

La forma del cursore diventerà appena il cursore tocca una maniglia di rotazione. Fare clic su una maniglia di rotazione e intorno al motivo selezionato apparirà una casella tratteggiata.

Si può ruotare il motivo in senso orario o antiorario trascinando il mouse. Se si trascina semplicemente il mouse, il motivo viene ruotato con incrementi di 1˚. Se si preme il

tasto , il motivo viene ruotato con incrementi di 15˚.

Shift

Page 78

Modo Modiﬁca punto

Il modo Modiﬁca punto consente di spostare, inserire ed eliminare dei punti in un contorno.

■ Spostamento dei punti

Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sul contorno che si desidera modiﬁcare.

La linea selezionata viene visualizzata in rosa e i punti esistenti della linea selezionata vengono contrassegnati da quadratini vuoti. I punti iniziali e ﬁnali di una linea vengono contrassegnati da quadrati più grandi.

3 Fare clic sul punto che si desidera spostare.

Per selezionare un ulteriore punto, fare clic su di esso tenendo premuto il tasto . I punti selezionati vengono contrassegnati da quadrati pieni.

NOTA:

Se si fa clic sulla linea invece che su un quadrato, viene inserito un nuovo punto.

4 Trascinare il cursore in una nuova posizione. Tutti i punti selezionati si spostano nella stessa

direzione. Se si tiene premuto il tasto mentre si trascina il punto, quest’ultimo viene spostato orizzontalmente o verticalmente.

NOTA:

Premendo i tasti freccia, si può spostare il punto selezionato di 0,1 mm verso sinistra, destra, l’alto o il basso.

Shift

■ Inserimento dei punti

Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sul contorno che si desidera modiﬁcare.

3 Fare clic dove si desidera inserire un nuovo punto nel contorno.

Appare un nuovo punto, contrassegnato da un quadrato nero. È possibile modiﬁcare il nuovo punto.

Page 79

■ Eliminazione dei punti

Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sul contorno che si desidera modiﬁcare.

I punti esistenti della linea selezionata vengono contrassegnati da quadratini vuoti.

3 Fare clic sul punto che si desidera eliminare.

Per selezionare un ulteriore punto, fare clic su di esso tenendo premuto il tasto . I punti selezionati vengono contrassegnati da quadrati pieni.

Shift

4 Premere il tasto per rimuovere il punto dal contorno.

Si noti che i punti contrassegnati da quadrati rossi non possono essere eliminati.

Delete

Modo Disegno linea

Il modo Disegno linea consente di aggiungere linee spezzate al proprio motivo. Una linea spezzata è costituita da una o più linee diritte contigue: il punto ﬁnale di una linea diritta costituisce il punto iniziale della successiva. Se la linea spezzata che si è disegnata non ha creato aree chiuse, rimane un semplice contorno e gli attributi di cucitura della linea stessa possono essere creati solo nella Fase 4. Se la linea spezzata ha invece creato aree chiuse, è possibile assegnare punti e colori sia al contorno che alle aree nella Fase 4. Se si traccia una linea attraverso un’area esistente, creando così due aree separate, sarà possibile impostare attributi di cucitura per entrambe le aree separatamente e per la linea di separazione.

Punto finale

Punto iniziale

Linea spezzata senza area

■ Disegno di una linea spezzata

Linea spezzata con area

Linee spezzate con due aree

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante dello strumento.

2 Tracciare la linea.

Portare il mouse sul punto iniziale e fare clic. Spostare il mouse sul punto ﬁnale della prima linea diritta e fare clic di nuovo.

NOTA:

È sempre possibile rimuovere l’ultimo punto immesso facendo clic con il pulsante destro del mouse. Se necessario, utilizzare la griglia come aiuto per tracciare le linee. Si può impostare la griglia in modo che siano visibili tutte le linee verticali e orizzontali. Per ulteriori informazioni sulla griglia, consultare “Imposta Griglia” a pagina 106.

3 Ripetere tali operazioni ﬁno ad arrivare all’ultimo punto ﬁnale. Fare doppio clic su tal punto.

Se mentre si sposta il mouse si tiene premuto il tasto , verranno tracciate solo linee verticali od orizzontali.

Shift

Page 80

Modo Ingrandisci visualizzazione

Il modo Ingrandisci visualizzazione si utilizza per ingrandire una parte del contorno, in modo da poterlo controllare e modiﬁcare con maggior facilità.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà .

2 Fare clic sull’area da ingrandire o trascinare il cursore attraverso tale area, quindi rilasciarlo. Si

può ripetere questa operazione diverse volte.

Adatta la Pagina Disegno alla Finestra

Questa caratteristica consente di ingrandire la Pagina Disegno selezionata in modo che si adatti alla ﬁnestra.

1 Fare clic su nella Casella degli strumenti. La Pagina Disegno viene ingrandita o ridotta

automaticamente in modo che si adatti alla ﬁnestra.

Modo Riduci visualizzazione

Il modo Riduci visualizzazione si utilizza per tornare alla visualizzazione normale dopo aver effettuato l’ingrandimento.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà .

2 Fare clic sull’area da rimpicciolire o trascinare il cursore attraverso tale area, quindi rilasciarlo.

L’immagine si rimpicciolisce verso quel punto. Si può ripetere questa operazione diverse volte.

Ingrandimento dei contorni selezionati ﬁno alle dimensioni della schermata

L’ultimo pulsante della Casella degli strumenti consente di ingrandire velocemente un contorno selezionato ﬁno ad occupare le dimensioni della schermata.

1 Selezionare uno o più contorni.

2 Fare clic su nella Casella degli strumenti.

I contorni selezionati occuperanno ora tutto lo spazio disponibile sulla schermata.

Page 81

Uso della Casella degli strumenti - Fase 4

Nella Fase 4, ai dati del contorno derivanti dalla Fase 3 vengono assegnati attributi di cucitura della linea e dell’area. Tale operazione viene effettuata tramite la Casella degli strumenti e la Barra Attributi Cucitura. Facendo clic su un pulsante della Casella degli strumenti si modiﬁca il modo e la forma del cursore. Sul lato sinistro della barra di stato viene indicato quali operazioni si possono effettuare in ciascun modo del cursore.

Imposta il cursore in modo Impostazione area. Quando si avvia l’applicazione, questo strumento è attivo per impostazione predeﬁnita.

Forma del cursore: , con una miniatura del pulsante. Imposta il cursore nel modo Impostazione contorno (tutto).

Forma del cursore: , con una piccola immagine del pulsante. Imposta il cursore nel modo Impostazione contorno (parte).

Forma del cursore: , con una piccola immagine del pulsante. Imposta il cursore nel modo Cucitura foro.

Forma del cursore: , con una piccola immagine del pulsante. Imposta il cursore nel modo Ingrandisci visualizzazione.

Forma del cursore:

pagina 73

pagina 75

pagina 76

pagina 78

Ingrandisce la Pagina Disegno selezionata per adattarla alla ﬁnestra.

pagina 78

Imposta il cursore nel modo Riduci visualizzazione. Forma del cursore:

pagina 79

Modo Impostazione area

Questo modo consente di applicare gli attributi di cucitura correnti ad un’area chiusa. È anche possibile modiﬁcare gli attributi di cucitura applicati ad un’area.

■ Applicazione degli attributi di cucitura ad un’area

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad un piccolo rettangolo. La Barra Attributi Cucitura avrà ora il seguente aspetto:

È possibile selezionare il colore ed il punto nel corso di questo passaggio oppure dopo averli applicati all’area. Vedere “Colore” e “Punto” a pagina 82. Si può anche utilizzare il menu (vedere “Attributi cucitura” a pagina 98) o il metodo seguente per deﬁnire la densità e le altre caratteristiche del punto. Se non si effettuano queste impostazioni in questa fase, verranno applicate le impostazioni correnti; sarà comunque possibile modiﬁcarle in un secondo tempo.

Page 82

Fare clic sull’area chiusa da impostare.

Il colore e il punto selezionati nella Barra Attributi Cucitura vengono applicati all’area.

■ Controllo degli attributi di cucitura di un’area

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad un piccolo rettangolo.

2 Fare clic sull’area chiusa tramite il pulsante destro del mouse.

La Barra Attributi Cucitura mostra il colore e il punto per la selezione. È possibile modiﬁcare il colore e il punto nel corso di questo passaggio (vedere “Applicazione degli attributi di cucitura ad un’area” a pagina 73). Verrà visualizzata la ﬁnestra di dialogo Impostazione Attributi di Cucitura per le visualizzazioni dei punti selezionati.

◆ Se necessario, modiﬁcare le impostazioni. Vedere “Attributi cucitura” a pagina 98.

• Per ripristinare il valore predeﬁnito di

un’impostazione dopo averla modiﬁcata, fare clic sul pulsante

Predeﬁnito alla sinistra di tale

impostazione.

◆ Per applicare le nuove impostazioni all’area, fare clic con il pulsante sinistro del mouse su ogni area in cui si desiderano applicare tali impostazioni.

◆ Fare clic su rimuovere la ﬁnestra di dialogo dalla schermata.

Chiudi se si vuole

Page 83

Modo Impostazione contorno (tutto)

Questo modo consente di applicare gli attributi di cucitura correnti al contorno dei motivi. È anche possibile modiﬁcare gli attributi di cucitura applicati a contorni.

■ Applicazione degli attributi di cucitura ad un contorno

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante Casella degli strumenti. La Barra Attributi Cucitura avrà ora il seguente aspetto:

È possibile selezionare il colore ed il punto nel corso di questo passaggio oppure dopo averli applicati al contorno. Vedere “Colore” e “Punto” a pagina 82. Si può anche utilizzare il menu (vedere “Attributi cucitura” a pagina 98) o il metodo seguente per deﬁnire le caratteristiche del punto. Se non si effettuano queste impostazioni in questa fase, verranno applicate le impostazioni correnti; sarà comunque possibile modiﬁcarle in un secondo tempo.

2 Fare clic sul contorno che si desidera impostare.

Il colore e il punto selezionati nella Barra Attributi Cucitura vengono applicati al contorno su cui si è fatto clic.

■ Controllo degli attributi di cucitura di un contorno

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante Casella degli strumenti.

2 Fare clic sul contorno con il pulsante destro del mouse.

La Barra Attributi Cucitura mostra il colore e il punto per la selezione. È possibile modiﬁcare il colore e il punto nel corso di questo passaggio (vedere “Applicazione degli attributi di cucitura ad un contorno” sopra). Verrà visualizzata la ﬁnestra di dialogo Impostazione Attributi di Cucitura per le visualizzazioni dei punti selezionati.

Page 84

Modo Impostazione contorno (parte)

◆ Se necessario, modiﬁcare le impostazioni. Vedere “Attributi cucitura” a pagina 98.

• Per ripristinare il valore predeﬁnito di

un’impostazione dopo averla modiﬁcata, fare clic sul pulsante

Predeﬁnito alla sinistra di tale

impostazione.

◆ Per applicare le nuove impostazioni al contorno, fare clic con il pulsante sinistro del mouse sul contorno del motivo (o dei motivi).

◆ Fare clic su Chiudi se si vuole rimuovere la ﬁnestra di dialogo dalla schermata.

Questo modo consente di applicare gli attributi di cucitura correnti ad una porzione del contorno. È anche possibile modiﬁcare gli attributi di cucitura applicati ad una porzione del contorno. Una singola linea del contorno si estende da entrambi i lati della posizione del cursore ﬁno ai successivi punti di diramazione.

■ Applicazione degli attributi di cucitura ad una porzione del contorno

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante Casella degli strumenti. La Barra Attributi Cucitura avrà ora il seguente aspetto:

È possibile selezionare il punto nel corso di questo passaggio oppure dopo averlo applicato ad una porzione del contorno. Vedere “Punto” a pagina 82. Non è possibile impostare separatamente il colore per una porzione del contorno. Se si imposta una porzione del contorno prima di impostare l’intero contorno, il colore predeﬁnito sarà il nero.

2 È anche possibile usare il menu (vedere “Attributi cucitura” a pagina 98) o il metodo descritto a

pagina 77 (Controllo degli attributi di cucitura di una porzione di un contorno) per deﬁnire le caratteristiche del punto. Se non si effettuano queste impostazioni in questa fase, verranno applicate le impostazioni correnti; sarà comunque possibile modiﬁcarle in un secondo tempo.

Page 85

Fare clic sulla linea del contorno che si desidera impostare.

Il punto selezionato nella Barra Attributi Cucitura viene applicato alla linea.

■ Controllo degli attributi di cucitura della porzione di un contorno

Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante Casella degli strumenti.

2 Fare clic con il pulsante destro del mouse sulla linea da controllare.

La Barra Attributi Cucitura mostra il colore e il punto per la selezione. È possibile modiﬁcare il punto (non il colore) nel corso di questo passaggio (vedere “Applicazione degli attributi di cucitura ad un’area” a pagina 73).

Verrà visualizzata la ﬁnestra di dialogo punti selezionati.

Impostazione Attributi di Cucitura per le visualizzazioni dei

◆ Se necessario, modiﬁcare le impostazioni. Vedere “Attributi cucitura” a pagina 98.

• Per ripristinare il valore predeﬁnito di

un’impostazione dopo averla modiﬁcata, fare clic sul pulsante

Predeﬁnito alla sinistra di tale

impostazione.

◆ Per applicare le nuove impostazioni a singole linee, fare clic con il pulsante sinistro del mouse sulle linee alle quali si desiderano applicare le impostazioni.

◆ Fare clic su Chiudi se si vuole rimuovere la ﬁnestra di dialogo dalla schermata.

Page 86

Modo Cucitura foro

Il modo Cucitura foro viene utilizzato per evitare di cucire due volte le aree che si sovrappongono. Si può impostare solo quando una delle aree che si sovrappongono è completamente racchiusa da un’altra area.

1 Fare clic su nella Casella degli strumenti.

La forma del cursore diventerà e verrà visualizzata insieme ad una piccola immagine del pulsante Casella degli strumenti.

2 Fare clic sulla parte che racchiude un motivo compresa un’area completamente racchiusa in

un’altra.

3 Verrà visualizzata la seguente ﬁnestra di dialogo.

◆ Fare clic sull’area centrale per attivare o disattivare la cucitura foro.

◆ Fare clic su OK per impostare la cucitura foro.

◆ Fare clic su

la cucitura foro.

Annulla per uscire senza impostare

Modo Ingrandisci visualizzazione

Il modo Ingrandisci visualizzazione si utilizza per ingrandire una parte del contorno, in modo da poterlo controllare e modiﬁcare con maggior facilità.

1 Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sull’area da ingrandire o trascinare il cursore attraverso tale area, quindi rilasciarlo. Si

può ripetere questa operazione diverse volte.

Adatta la Pagina Disegno alla Finestra

Questa caratteristica consente di ingrandire la Pagina Disegno selezionata in modo che si adatti alla ﬁnestra.

1 Fare clic su nella Casella degli strumenti. La Pagina Disegno viene ingrandita o ridotta

automaticamente in modo che si adatti alla ﬁnestra.

Page 87

Modo Riduci visualizzazione

Il modo Riduci visualizzazione si utilizza per tornare alla visualizzazione normale dopo aver effettuato l’ingrandimento.

1 Fare clic su nella Casella degli strumenti. La forma del cursore diventerà .

2 Fare clic sull’area da rimpicciolire o trascinare il cursore attraverso tale area, quindi rilasciarlo.

L’immagine si rimpicciolisce verso quel punto. Si può ripetere questa operazione diverse volte.

Page 88

Uso della Barra Attributi Cucitura

La Barra Attributi Cucitura, disponibile nella Fase 4, consente di impostare il colore e il punto di un’area o di un contorno. Gli attributi di cucitura disponibili dipendono dal modo del cursore.

Esempio 1: Il cursore è nel modo Impostazione area.

Esempio 2: Il cursore è nel modo Impostazione linea.

Se si mantiene per qualche tempo il cursore su un elemento della Barra Attributi Cucitura, verrà visualizzata una piccola etichetta indicante la funzione di tale elemento.

Cucitura area: Attiva o disattiva l’area interna. pagina 80

Cucitura contorno: Attiva o disattiva la cucitura contorno. pagina 81

Colore area, Colore contorno: Imposta il colore del ﬁlo per il contorno o per l’area all’interno.

Tipo cucitura area, Tipo cucitura contorno: Imposta il punto per il contorno o per l’area all’interno.

Impostazione del colore ﬁlo e del punto

■ Cucitura area

Scopo: Attiva o disattiva l’area interna.

Quando l’area interna viene disattivata, essa non viene cucita (e non è possibile impostarne il colore o il punto).

Disponibile: Quando si fa clic su nella Casella degli strumenti per mettere il

cursore nel modo Cucitura area.

Operazione:

1 Fare clic sul pulsante Cucitura area.

Questo pulsante presenta due stati:

Attiva : il pulsante Colore area e il selettore Tipo cucitura area vengono visualizzati. Disattiva: il pulsante Colore area e il selettore Tipo cucitura area non vengono visualizzati.

pagina 82

Cucitura area

Colore area

Tipo cucitura area

Page 89

Fare clic all’interno di un’area per attivarla o disattivarla.

Quando si disattiva l’area, questa scompare.

Quando si attiva l’area, questa assume il colore visualizzato sul pulsante visualizzato sul selettore Tipo cucitura area.

Vedere anche: “Colore” e “Punto” a pagina 82

Colore area e il punto

■ Cucitura contorno

Scopo: Attiva o disattiva la cucitura contorno.

Quando il contorno viene disattivato, esso non viene cucito (e non è possibile impostarne il colore o il punto).

Disponibile: Quando si fa clic su o su nella Casella degli strumenti per

mettere il cursore nel modo Cucitura contorno (tutto o parte).

Operazione:

1 Fare clic sul pulsante Cucitura contorno.

Questo pulsante presenta due stati:

Attiva : il pulsante Colore contorno e il selettore Tipo cucitura contorno vengono visualizzati. Disattiva :

Cucitura contorno

il pulsante Colore contorno e il selettore Tipo cucitura contorno non vengono visualizzati.

Colore contorno

Tipo cucitura contorno

2 Fare clic su un contorno per attiva o disattiva.

Quando si disattiva il contorno, questo viene sostituito da una linea punteggiata che non verrà cucita.

Quando si attiva il contorno, questo assume il colore visualizzato sul pulsante Colore contorno e il punto visualizzato sul selettore Tipo cucitura contorno.

Vedere anche: “Colore” e “Punto” a pagina 82

Page 90

■ Colore

Scopo: Imposta il colore del ﬁlo per il contorno o per l’area all’interno. Disponibile: Quando il cursore è nel modo Impostazione area o Impostazione contorno.

Operazione:

1 Fare clic sul pulsante Colore.

Appare la ﬁnestra di dialogo Colore dei ﬁli, simile a quella riportata di seguito. Disattivare la casella di controllo Visualizza dettagli per visualizzare solo un elenco dei colori dei ﬁli.

◆ Dall’elenco Schema ﬁli, selezionare uno schema ﬁli sistema o uno schema ﬁli utente.

• Dall’elenco sottostante, selezionare il colore

desiderato. Il nome del colore selezionato appare nella parte inferiore della ﬁnestra di dialogo.

• Le descrizioni dei quattro pulsanti sotto

l’elenco sono fornite in “Colori speciali” a pagina 150.

◆ Fare clic su Chiudi se si vuole rimuovere la

ﬁnestra di dialogo dalla schermata.

Quando si fa clic sul colore desiderato, il nuovo colore viene visualizzato sul pulsante o sul pulsante

NOTA:

Per informazioni dettagliate su come speciﬁcare uno schema ﬁli utente o per informazioni su come le macchine trattano i colori dei ﬁli, consultare “Modiﬁca schema ﬁli utente” a pagina 234.

Vedere anche: “Cucitura area” a pagina 80, “Cucitura contorno” a pagina 81 e “Colori speciali” a

Colore contorno.

pagina 150

Colore area

■ Punto

Scopo: Imposta il punto per il contorno o per l’area all’interno. Disponibile: Quando il cursore è nel modo Impostazione area o Impostazione contorno.

Operazione:

1 Fare clic sul selettore Tipo cucitura.

Vengono visualizzate le opzioni disponibili.

Per i contorni, sono disponibili le opzioni Cucitura diritta e Punto a Zigzag. Per le aree, sono disponibili le opzioni Punto di riempimento, Punto raso, Punto di riempimento programmabile, Tema Punto e Punto a croce.

2 Fare clic sul punto desiderato.

La nuova impostazione viene visualizzata sul selettore. “Cucitura area” a pagina 80 e “Cucitura contorno” a pagina 81

Page 91

Uso della barra dei menu e della barra degli strumenti

File Gestisce l’input/output del ﬁle, ad esempio apertura e salvataggio. pagina 83 Modiﬁca Esegue operazioni semplici su oggetti selezionati, ad esempio taglia e

incolla.

Cuci Consente di controllare il modo in cui il motivo viene cucito. pagina 98

Visualizza

Opzioni Consente di avviare le altre applicazioni e di impostare le dimensioni e

Fase Consente di passare da una fase alla successiva o alla precedente. pagina 111 Guida Dà accesso al sistema di informazioni della guida in linea. pagina 118

È possibile accedere a molte delle funzioni disponibili sul menu facendo clic su un’icona sulla barra degli strumenti o premendo un tasto di scelta rapida o una combinazione di tasti. Se si mantiene per qualche tempo il cursore su un pulsante della barra degli strumenti, verrà visualizzata una piccola etichetta indicante la funzione del pulsante.

Modiﬁca l’aspetto della schermata. pagina 106

l’unità di misura della Pagina Disegno.

pagina 93

pagina 109

Menu File

Il menu File gestisce l’input/output dei ﬁle, ad esempio apertura, salvataggio e stampa.

Nuova Immagine Linea

Nuovi dati ﬁgura

Autocompozione

Apri

Seleziona dispositivo TWAIN

Input da dispositivo TWAIN

Crea una nuova Pagina Disegno vuota e passa alla Fase

2. Crea una nuova Pagina Disegno vuota e passa alla Fase

3. Fornisce una guida passo dopo passo per creare dati di

un motivo, secondo il tipo di dati che si desiderano creare.

Apre un ﬁle salvato in precedenza (*.PEM, *.PEL) od un ﬁle immagine (Windows BMP (*.bmp), Exif (*.tif, *.jpg), ZSoftPCX (*.pcx), Windows Meta File (*.wmf), Portable Network Graphics (*.png), Encapsulated PostScript (*.eps), Kodak PhotoCD (*.pcd), FlashPix (*.fpx), JPEG2000 (*.j2k).

Seleziona il dispositivo TWAIN da usare installato nel computer.

Aziona uno scanner standardizzato TWAIN o un altro dispositivo per importare un’immagine.

pagina 84

pagina 85

pagina 87

pagina 88

Page 92

Input da Appunti

Output da Appunti Copia i dati dell’immagine della Fase1 negli Appunti. pagina 90

Importa Figura

Salva

Salva con nome

Esci Consente di uscire dall’applicazione. pagina 92

Apre una nuova Pagina Disegno nella Fase1 e mette i dati dell’immagine negli Appunti.

Aggiunge un ﬁle *.pem alla Pagina Disegno utilizzata (disponibile solo nella Fase 3).

Salva su disco la Pagina Disegno come ﬁle della versione più recente (impostazione predeﬁnita).

Salva il ﬁle corrente con un nuovo nome. I ﬁle salvabili sono: nella Fase1, ﬁle Bitmap (*.bmp); nella Fase2, ﬁle PEL; nella Fase3 e 4, ﬁle PEL e PEM.

pagina 89

pagina 90

pagina 91

■ Nuova Immagine Linea

Scopo: Crea una nuova Pagina Disegno vuota e passa alla Fase 2. Tasto di scelta rapida: +

Barra degli strumenti:

Operazione:

Ctrl N

1 Fare clic su File, quindi su Nuova Immagine Linea.

Se la Pagina Disegno corrente non è stata modiﬁcata, appare immediatamente una nuova Pagina Disegno vuota (Fase 2).

2 Se si è effettuata qualche modiﬁca alla Pagina Disegno corrente, il sistema chiederà se si

desidera salvare le modiﬁche, ad esempio:

◆ Fare clic su Sì per salvare prima la Pagina

Disegno.

◆

Fare clic su No per uscire dalla Pagina Disegno.

◆ Fare clic su Annulla per effettuare ogni altra

operazione (ad esempio per modiﬁcare la Pagina Disegno corrente o per salvarla con un altro nome di ﬁle).

A seconda della fase che si sta attualmente usando e dalle modiﬁche apportate, il ﬁle da salvare sarà un ﬁle *.pel o un ﬁle *.pem, o entrambi. Un nuovo ﬁle si apre automaticamente nella Fase 2. Nella Fase 2, si possono utilizzare penne e gomme per creare disegni in bianco e nero. Questa caratteristica si può utilizzare anche per creare motivi che è più semplice disegnare a mano, ad esempio la scrittura a mano libera.

Vedere anche: “Apri” a pagina 87, “Salva” e “Salva con nome” a pagina 91, “Nuovi dati

ﬁgura” sotto

■ Nuovi dati ﬁgura

Scopo: Crea una nuova Pagina Disegno vuota e passa alla Fase 3. Tasto di scelta rapida: Non esiste tasto di scelta rapida per questa funzione Barra degli strumenti: Non esiste pulsante per questa funzione

Operazione:

1 Fare clic su File, quindi su Nuovi dati ﬁgura.

Page 93

Se la Pagina Disegno corrente non è stata modiﬁcata, appare immediatamente una nuova Pagina Disegno vuota (Fase 3).

2 Se la Pagina Disegno corrente è stata modiﬁcata, il sistema chiederà se si intendono salvare le

modiﬁche, per esempio:

◆ Fare clic su Sì per salvare prima la Pagina

Disegno.

◆ Fare clic su No per uscire dalla Pagina

Disegno.

◆ Fare clic su Annulla per effettuare qualsiasi

altra operazione (per esempio modiﬁcare la Pagina Disegno corrente o salvarla con un altro nome di ﬁle).

A seconda della fase in cui si sta lavorando e delle modiﬁche apportate, il ﬁle da salvare è un ﬁle *.pel o *.pem o entrambi. Un ﬁle nuovo si apre automaticamente nella Fase 3. Le dimensioni della Pagina Disegno sono quelle attualmente impostate. Nella Fase 3 si può usare l’apposito strumento per disegnare linee, oppure si può usare l’opzione Importa Figura per recuperare i dati da un ﬁle pem salvato.

Vedere anche: “Apri” a pagina 87, “Salva” e “Salva con nome” a pagina 91, “Nuova Immagine

Linea” a pagina 84

■ Autocompozione

Scopo: Fornisce una guida passo dopo passo per creare dati di un motivo,

secondo il tipo di dati che si desiderano creare.

Tasto di scelta rapida: Barra degli strumenti: Non esiste pulsante per questa funzione.

Operazione:

1 Fare clic su File, quindi su Autocompozione.

Verrà visualizzata una ﬁnestra di dialogo simile alla seguente, con una guida passo dopo passo. (Lo stesso tipo di ﬁnestra di dialogo verrà visualizzato quando Design Center è in esecuzione.) Se tuttavia la Pagina Disegno corrente è stata modiﬁcata, il sistema chiederà se si desiderano salvare le modiﬁche.

Page 94

Posizionando il puntatore del mouse su qualsiasi pulsante, viene visualizzato il nome dell’operazione. Le funzioni di ciascun pulsante sono descritte di seguito.

◆ Da Immagine

Usare questo pulsante quando si creano normali dati di ricamo da un’immagine. Facendo clic sul pulsante, viene visualizzata la ﬁnestra di dialogo Da Immagine che illustra la successiva operazione da effettuare. (Vedere sotto)

◆ Apri PEM

Usare questo pulsante quando si vuole modiﬁcare un ﬁle PEM salvato (creato in precedenza). Facendo clic sul pulsante, si apre la ﬁnestra di dialogo Apri ﬁle, che consente di selezionare un ﬁle PEM. Per informazioni dettagliate, vedere la sezione in File – “Apri” relativa ai ﬁle PEM (pagina 87).

◆ Nuova Immagine Linea

Apre una nuova Pagina Disegno Fase2. Usare questo pulsante quando si vuole utilizzare lo strumento Penna in bianco e nero per disegnare un’immagine e quindi creare dall’immagine dei dati di ricamo. Per informazioni dettagliate, vedere File – “Nuova Immagine Linea” (pagina 84).

◆ Nuova ﬁgura

Apre una nuova Pagina Disegno Fase3. Usare questo pulsante quando si vogliono creare dati da dati vettoriali ﬁn dall’inizio, oppure quando si vogliono creare dati da dati vettoriali presi da un ﬁle PEM salvato in precedenza. Per informazioni dettagliate, vedere File – “Nuovi dati ﬁgura” (pagina 84).

◆ Ultimi ﬁle usati

Visualizza un elenco degli ultimi ﬁle modiﬁcati. Dall’elenco, fare clic sul nome del ﬁle che si desidera modiﬁcare, quindi fare clic su APRI.

◆ Annulla

Chiude questa ﬁnestra di dialogo.

Quando si seleziona Da Immagine

Facendo clic sul pulsante Da Immagine nella ﬁnestra di dialogo a pagina 85, si apre la ﬁnestra di dialogo seguente.

Posizionando il puntatore del mouse su qualsiasi pulsante, viene visualizzato il nome dell’operazione. Le funzioni di ciascun pulsante sono descritte di seguito.

◆ Apri File Immagini

Apre un ﬁle di immagini salvato in precedenza e lo incolla nella Pagina Disegno. Per informazioni dettagliate, vedere la sezione di File – “Apri” relativa ai ﬁle di immagini (pagina 87).

◆ Dal dispositivo TWAIN

Importa un’immagine da un dispositivo TWAIN e la incolla nella Pagina Disegno. Per informazioni dettagliate, vedere File – “Input da dispositivo TWAIN” (pagina 88).

Page 95

◆ Dagli Appunti

Incolla un’immagine dagli Appunti nella Pagina Disegno. Questa funzione si può usare solo quando negli Appunti è presente un’immagine. Per informazioni dettagliate, vedere File – “Input da Appunti” (pagina 89).

◆ Usare Immagine corrente

Usare un’immagine aperta nella Fase 1. Questa funzione può essere usata solo quando viene aperta un’immagine in Fase 1.

◆ Precedente

Chiude la ﬁnestra di dialogo corrente e torna alla ﬁnestra di dialogo di selezione del passaggio precedente.

◆ Annulla

Chiude questa ﬁnestra di dialogo.

Se si fa clic su qualsiasi pulsante diverso da Precedente/Annulla, avrà luogo l’operazione di importazione dell’immagine e l’immagine verrà incollata nella Pagina Disegno della Fase 1. In seguito si aprirà la ﬁnestra di dialogo Ritaglia Immagine Linea, che consente di scegliere i colori dei contorni. Si può quindi procedere con la creazione dei normali dati di ricamo. Per informazioni su tale argomento, vedere Fase – “All’Immagine Linea” (pagina 112). In seguito continuare con i passaggi Fase – “Alla ﬁgura Modiﬁcabile” (pagina 114) e Fase – “All’Impostazioni di cucitura” (pagina 117) per creare i dati. Per informazioni dettagliate, vedere le relative sezioni nel manuale.

■ Apri

Scopo: Apre un ﬁle salvato in precedenza (*.PEM, *.PEL) od un ﬁle immagine

(Windows BMP (*.bmp), Exif (*.tif, *.jpg), ZSoftPCX (*.pcx), Windows Meta File (*.wmf), Portable Network Graphics (*.png), Encapsulated PostScript (*.eps), Kodak PhotoCD (*.pcd), FlashPix (*.fpx), JPEG2000 (*.j2k).

NOTA:

Dei ﬁle pcd e fpx, che vengono salvati su più pagine, si può aprire solo la prima pagina. I ﬁle Tif che hanno usato la compressione LZW non possono essere aperti.

Tasto di scelta rapida: +

Barra degli strumenti:

Operazione:

Ctrl O

1 Fare clic su File, quindi su Apri.

Verrà visualizzata una ﬁnestra di dialogo

Apri simile a questa.

◆ Selezionare l’unità, la cartella e il nome del ﬁle.

• Accertarsi di selezionare il tipo giusto di

estensione di ﬁle in Elenca File di tipo.

• Se la casella di controllo Anteprima è

attivata, il contenuto del ﬁle selezionato viene visualizzato nella ﬁnestra di anteprima.

◆

Fare clic su nome del ﬁle per aprirlo in Design Center.

◆ Fare clic su Annulla per uscire.

Apri

o fare doppio clic sul

Page 96

Il ﬁle selezionato si apre immediatamente se la Pagina Disegno corrente non è stata modiﬁcata.

Se si è effettuata qualche modiﬁca alla Pagina Disegno corrente, il sistema chiederà se si desidera salvare le modiﬁche.

◆ Fare clic su Sì per salvare prima la Pagina Disegno.

Fare clic su No per uscire dalla Pagina Disegno.

◆

◆ Fare clic su Annulla per effettuare ogni altra

operazione (ad esempio per modiﬁcare la Pagina Disegno corrente o per salvarla con un altro nome di ﬁle).

3 A seconda della fase che si sta attualmente usando e dalle modiﬁche apportate, il ﬁle da salvare

sarà un ﬁle *.pel o un ﬁle *.pem, o entrambi.

Vedere anche: “Nuova Immagine Linea” a pagina 84, “Salva” e “Salva con nome” a pagina

■ Seleziona dispositivo TWAIN

Scopo: Seleziona il dispositivo TWAIN da usare installato nel computer. Tasto di scelta rapida: Non esiste tasto di scelta rapida per questa funzione Barra degli strumenti: Non esiste pulsante per questa funzione

Operazione:

1 Fare clic su File, quindi su Seleziona dispositivo TWAIN.

Viene visualizzata una ﬁnestra di dialogo simile a questa. Fra i dispositivi visualizzati, selezionare quello da usare e evidenziarlo.

◆ Fare clic su dispositivo selezionato e chiudere la ﬁnestra di dialogo.

◆ Fare clic su Annulla per ignorare l’operazione effettuata per cambiare il dispositivo e chiudere la ﬁnestra di dialogo.

NOTA:

Se non vi è nessun dispositivo TWAIN installato, non apparirà nessun nome nell’elenco Sorgenti. Usare questa funzione dopo aver installato il software del driver per il dispositivo TWAIN che si intende usare.

Vedere anche: “Input da dispositivo TWAIN” sotto

Seleziona per scegliere il

■ Input da dispositivo TWAIN

Scopo: Aziona uno scanner standardizzato TWAIN o un altro dispositivo per

importare un’immagine.

Tasto di scelta rapida: Non esiste tasto di scelta rapida per questa funzione Barra degli strumenti: Non esiste pulsante per questa funzione

Page 97

Operazione:

1 Controllare che lo scanner o altro dispositivo sia collegato correttamente. 2 Fare clic su File, quindi su Input da dispositivo TWAIN.

Viene visualizzata l’interfaccia del driver impostato nella ﬁnestra di dialogo

TWAIN

. Tramite tale interfaccia, effettuare le impostazioni per l’importazione di un’immagine, quindi importare l’immagine.

NOTA:

Per informazioni su come utilizzare l’interfaccia, consultare il relativo manuale, oppure contattare l’azienda produttrice dell’interfaccia.

Seleziona dispositivo

3 Quando il trasferimento dell’immagine fra lo scanner (o altro dispositivo) e il driver è completo,

l’immagine importata viene incollata nella Fase 1.

Se prima del trasferimento si stava modiﬁcando un motivo nella Pagina Disegno, il sistema chiederà se si desiderano salvare le modiﬁche, per esempio:

◆ Fare clic su Sì per salvare prima la Pagina Disegno.

◆ Fare clic su Disegno.

◆ Fare clic su qualsiasi altra operazione (per esempio modiﬁcare la Pagina Disegno corrente o salvarla con un altro nome di ﬁle).

NOTA:

TWAIN è la standardizzazione di un’interfaccia per applicazioni (API) per software che gestiscono scanner e così via. Anche il software stesso viene denominato TWAIN. Questo software supporta dispositivi standardizzati TWAIN, per cui è possibile gestire lo scanner e importare direttamente l’immagine. Prima di usare questa funzione, occorre portarsi nella ﬁnestra di dialogo “Seleziona dispositivo TWAIN” per selezionare un dispositivo TWAIN.

Vedere anche: “Seleziona dispositivo TWAIN” a pagina 88

No per uscire dalla Pagina

Annulla per effettuare

■ Input da Appunti

Scopo: Apre una nuova Pagina Disegno nella Fase1 e mette i dati dell’immagine

negli Appunti.

Tasto di scelta rapida: Non esiste tasto di scelta rapida per questa funzione Barra degli strumenti: Non esiste pulsante per questa funzione

Operazione:

1 Fare clic su File, quindi su Input da Appunti. (Quest’operazione può essere effettuata solo quando

gli Appunti contengono dati dell’immagine.) Se non si sono apportate modiﬁche alla Pagina Disegno corrente, si aprirà la Pagina Disegno della Fase 1, che mostra i dati dell’immagine così come erano contenuti negli Appunti.

Page 98

Se la Pagina Disegno corrente è stata modiﬁcata, il sistema chiederà se si intendono salvare le

modiﬁche, per esempio:

◆ Fare clic su Sì per salvare prima la Pagina Disegno.

◆ Fare clic su No per uscire dalla Pagina Disegno.

◆ Fare clic su Annulla per effettuare qualsiasi altra operazione (per esempio modiﬁcare la Pagina Disegno corrente o salvarla con un altro nome di ﬁle).

3 A seconda della fase in cui si sta lavorando e delle modiﬁche apportate, il ﬁle da salvare è un ﬁle

*.pel o *.pem o entrambi.

Vedere anche: “Apri” a pagina 87 , “Salva” e “Salva con nome” a pagina 91

■ Output da Appunti

Scopo: Copia i dati dell’immagine della Fase1 negli Appunti. Tasto di scelta rapida: Non esiste tasto di scelta rapida per questa funzione Barra degli strumenti: Non esiste pulsante per questa funzione

Operazione:

1 Fare clic su File, quindi su Output da Appunti. (Quest’operazione può essere effettuata solo

quando la Pagina Disegno della Fase1 contiene dei dati dell’immagine.) I dati dell’immagine contenuti nella Pagina Disegno vengono copiati negli Appunti.

■ Importa Figura

Scopo: Aggiunge un ﬁle *.pem alla Pagina Disegno utilizzata (disponibile solo nella

Fase 3).

Tasto di scelta rapida:

Barra degli strumenti:

Operazione:

1 Fare clic su File, quindi su Importa Figura.

Verrà visualizzata una ﬁnestra di dialogo simile a questa.

◆ Selezionare l’unità, la cartella e il nome del ﬁle.

◆ Fare clic su Importa per aprire.

◆ Fare clic su Annulla per uscire.

Il motivo selezionato verrà aggiunto alla propria Pagina Disegno.

Vedere anche: “Apri” a pagina 87

Page 99

■ Salva

Scopo: Salva su disco la Pagina Disegno come ﬁle della versione più recente

(impostazione predeﬁnita).

Tasto di scelta rapida: +

Barra degli strumenti:

Operazione:

Ctrl S

1 Fare clic su File, quindi su Salva.

Se il ﬁle è già presente sul disco (se è già stato salvato almeno una volta durante la stessa fase come ﬁle corrente), esso viene salvato immediatamente.

2 Se il ﬁle è ancora Senza titolo o se, per qualsiasi altro motivo, non si riesce a trovare il ﬁle sul

disco, l’applicazione passerà automaticamente a Salva con nome.

Vedere anche: “Salva con nome” sotto

■ Salva con nome

Scopo: Salva il ﬁle corrente con un nuovo nome.

I ﬁle salvabili sono: nella Fase1, ﬁle Bitmap (*.bmp); nella Fase2, ﬁle PEL; nella Fase3 e 4, ﬁle PEL e PEM.

Tasto di scelta rapida: Non esiste un tasto di scelta rapida per questa funzione Barra degli strumenti: Non esiste un pulsante per questa funzione

Operazione:

1 Fare clic su File, quindi su Salva con nome.

Verrà visualizzata una ﬁnestra di dialogo

Salva con nome simile a questa.

◆ Selezionare l’unità, la cartella e digitare il nome del ﬁle.

• L’estensione corretta viene impostata

automaticamente.

◆ Fare clic su Salva per salvare.

◆ Fare clic su Annulla per uscire.

I dati dell’immagine della Fase1 possono essere salvati solo come ﬁle Bitmap (*.bmp). Dalla Fase2 alla 4, i dati in bianco e nero si possono salvare come ﬁle PEL, e i dati del motivo si possono salvare come ﬁle PEM.

2 Se il nuovo nome di ﬁle esiste già, verrà visualizzata la seguente ﬁnestra di dialogo.

◆ Fare clic su Sì per sostituire.

◆ Fare clic su No se non si vuole

sostituire il ﬁle esistente.

Page 100

Vedere anche: “Salva” a pagina 91

NOTA:

Se si è selezionata una versione precedente, i ﬁle *.pem salvati possono essere aperti con una versione precedente del software. Tuttavia, alcune delle informazioni potrebbero andare perdute.

■ Esci

Scopo: Consente di uscire dall’applicazione. Tasto di scelta rapida: + Barra degli strumenti: Non esiste un pulsante per questa funzione

Operazione:

Alt F4

1 Fare clic su File, quindi su Esci.

Se la Pagina Disegno corrente non è stata modiﬁcata, l’applicazione viene chiusa immediatamente.

2 Se si è effettuata qualche modiﬁca alla Pagina Disegno corrente, il sistema chiederà se si

desidera salvare le modiﬁche.

Vedere anche: “Salva” e “Salva con nome” a pagina 91
