Brother MFC-9120CN Setup Guide

Guide d’installation rapide

Commencer

Avant d'utiliser l'appareil, lisez ce Guide d'installation rapide pour obtenir les instructions sur les procédures
d'installation et de configuration adéquates.
Pour afficher le Guide d'installation rapide dans d'autres langues, visitez le site http://solutions.brother.com/

MFC-9120CN

IMPORTANT

NE branchez PAS le câble d'interface à ce stade.

Déballage de l'appareil et vérification des composants

1

Page

d'enregistrement du

produit

(États-Unis

uniquement)

Guide de l'utilisateur

Bon de commande

des accessoires

.

CD-ROM

(Windows
(Macintosh)

Réceptacle d'encre usagée

(pré-installé)

®

)

Guide d'installation rapide

Courroie

(pré-installée)

Cordon

d'alimentation

secteur

Tambour et cartouches de toner de

démarrage

(noir, cyan, magenta et jaune)

Cordon de ligne

téléphonique

AVERTISSEMENT

• Votre appareil est emballé dans des sacs en plastique. Pour éviter tout risque d'étouffement, gardez
ces sacs hors de portée des bébés et des enfants.

• L'appareil est lourd et pèse 50,5 lb (22,9 kg) environ. Pour éviter toute blessure, soyez au moins deux
pour soulever l'appareil. Veillez à ne pas vous coincer les doigts lorsque vous reposez l'appareil.

CAN-FRE Version 0

1

Remarque

(

)

Laissez un espace minimum autour de l'appareil comme illustré.

15,7 po (400 mm)

4 po
(100 mm)

4 po
(100 mm)

4,7 po

4,7 po

120 mm

(120 mm)

Remarque

• Le contenu de la boîte peut varier d'un pays à l'autre.

• Conservez tous les emballages d'origine et la boîte si, pour une quelconque raison, vous devez réexpédier
votre appareil.

• Le câble d'interface n'est pas un accessoire standard. Procurez-vous le câble d'interface adéquat selon
l'interface que vous voulez utiliser (USB ou réseau).

Câble USB

• Assurez-vous d’utiliser un câble USB 2.0 (type A/B) dont la longueur ne dépasse pas 6 pieds (2 mètres).

• NE branchez PAS le câble d'interface à ce stade. Le branchement du câble d'interface se fait pendant le
processus d'installation de MFL-Pro.

• Si vous utilisez un câble USB, veillez à le brancher au port USB de votre ordinateur et non à un port USB
d'un clavier ou d'un concentrateur USB non alimenté.

Câble réseau

Utilisez un câble à paire torsadée direct de catégorie 5 (ou plus) pour le réseau Ethernet Rapide 10BASE-T
ou 100BASE-TX.

2

Symboles utilisés dans ce guide

AVERTISSEMENT

ATTENTION

IMPORTANT

Remarque

Guide de l'utilisateur
Guide Utilisateur ­Réseau

Les avertissements vous informent des mesures à prendre pour éviter tout risque de
blessure.

Les remarques d'attention indiquent des procédures à suivre ou à éviter pour écarter tout
risque de blessure mineure.

Les remarques importantes indiquent des procédures à suivre ou à proscrire pour éviter
un éventuel dommage sur l'appareil ou d'autres objets.

Les remarques vous indiquent comment réagir à une éventuelle situation ou vous
proposent des conseils sur l'effet de l'opération en cours sur d'autres fonctions.

Fait référence au Guide de l'utilisateur ou au Guide Utilisateur - Réseau sur le CD-ROM
qui est fourni.

Si nécessaire, collez les étiquettes fournies sur le panneau de
commande de votre appareil.

3

Retrait de l'appareil de

2

IMPORTANT

• Conservez tous les emballages d'origine et

la boîte si, pour une quelconque raison,
vous devez réexpédier votre appareil.

• NE branchez pas le cordon d'alimentation

secteur à ce stade.

l'emballage

a Retirez l'emballage protecteur recouvrant

l'appareil.

b Ouvrez le capot supérieur en relevant la

poignée a.

Installation du tambour et

3

des cartouches d'encre

a Déballez les quatre unités du tambour et des

cartouches d'encre et secouez-les légèrement
à l'horizontale plusieurs fois afin de répartir
l'encre.

b Retirez le couvercle protecteur en tirant sur la

languette comme illustré.

1

c Retirez l'emballage protecteur à l'intérieur de

l'appareil.

Remarque

Ne touchez pas la surface du film d'emballage.
Elle peut contenir de la poudre de toner qui peut
tacher votre peau et vos vêtements.

IMPORTANT

Pour éviter tout problème de
qualité d'impression, NE
touchez PAS la surface du
tambour.

4

c Faites glisser les quatre unités du tambour et

Y

des cartouches d'encre dans l'appareil comme
illustré. Assurez-vous de faire correspondre la
couleur de cartouche d'encre avec l'étiquette
couleur sur l'appareil.

C

M

K

Chargement de papier

4

dans le bac à papier

a Retirez complètement le bac à papier de

l'appareil.

b Tout en appuyant sur le levier vert du guide

papier a, déplacez les guides papier en
fonction de la taille du papier chargé dans le
bac. Assurez-vous que les guides sont bloqués
dans les fentes.

C - Cyan Y - Jaune
M - Magenta K - Noir

d Fermez le capot supérieur de l'appareil.

c Ventilez bien les feuilles afin d'éviter les

bourrages et les défauts d'alimentation.

5

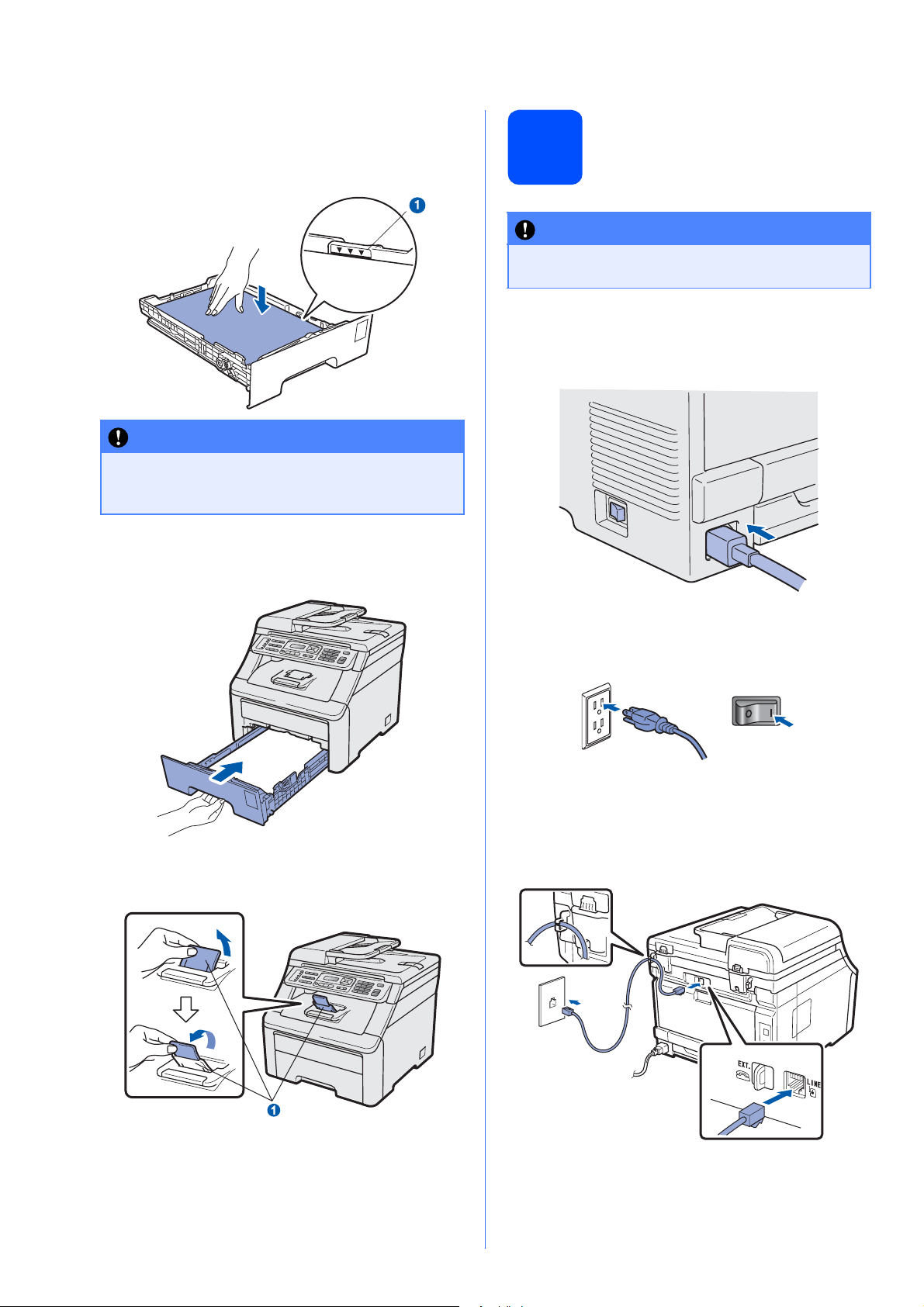

d Placez le papier dans le bac et vérifiez qu'il

n'atteint pas le repère de chargement
maximum de papier a. Le côté à imprimer doit
être orienté vers le bas.

IMPORTANT

Assurez-vous que les guides papier touchent
les bords du papier pour qu'il soit
correctement entraîné.

e Replacez le bac à papier dans l'appareil.

Assurez-vous qu'il soit complètement inséré
dans l'appareil.

Connexion du cordon
d'alimentation et de la

5

IMPORTANT

NE branchez PAS le câble d'interface à ce
stade.

ligne téléphonique

a Vérifiez que l'interrupteur marche/arrêt de

l'appareil est éteint. Branchez le cordon
d'alimentation secteur à l'appareil.

f Dépliez le volet du support papier a pour

éviter que le papier ne sorte du bac de sortie.

b Branchez le cordon d'alimentation secteur à

une prise de courant. Allumez l'interrupteur
marche/arrêt.

c Branchez le cordon de ligne téléphonique.

Branchez une extrémité du cordon de ligne
téléphonique à la prise de l'appareil portant la
mention LINE et l'autre extrémité à une prise
murale modulaire.

1

6

IMPORTANT

Le cordon de ligne téléphonique DOIT être
branché à la prise de l'appareil portant la
mention LINE.

AVERTISSEMENT

L'appareil doit être relié à la terre à l'aide d'une
fiche à 3-broches.

L'appareil étant relié à la terre via la prise de
courant, vous êtes protégé contre d'éventuels
risques d'électrocution sur le réseau
téléphonique en laissant le cordon
d'alimentation branché à l'appareil lorsque
vous le connectez à une ligne téléphonique.
Vous êtes également protégé si vous déplacez
l'appareil en débranchant tout d'abord la ligne
téléphonique, puis le cordon d'alimentation.

Remarque

Si vous partagez une ligne téléphonique avec un
téléphone externe, connectez-le comme illustré
ci-dessous.

Avant de brancher le téléphone externe, retirez le
capuchon protecteur a de la prise EXT. sur
l'appareil.

1

2

1

1 Téléphone supplémentaire
2 Téléphone externe

Remarque

Si vous partagez une ligne téléphonique avec un
répondeur téléphonique externe, connectez-le
comme illustré ci-dessous.

Avant de brancher le répondeur téléphonique
externe, retirez le capuchon protecteur a de la
prise EXT. sur l'appareil.

1

Réglez le mode de réception sur
Tél ext/rép si vous utilisez un répondeur
externe. Voir Choix du mode de réception
correct à la page 9. Pour plus de détails,
reportez-vous à la section Branchement d'un

répondeur téléphonique externe (REP) du
chapitre 7 du Guide de l'utilisateur.

7

Sélection de la langue de
votre choix

6

(si nécessaire)

a Appuyez sur Menu, 0, 0.

Initial Setup

0.Local Language

(Réglage init.)
(0.Langue locale)

b Appuyez sur a ou b pour sélectionner la langue

de votre choix.
Appuyez sur OK.

c Appuyez sur Arrêt/Sortie.

8

Choix du mode de réception correct

7

Le mode de réception correct dépend des périphériques externes et des services d'abonnement téléphonique
(messagerie vocale, sonnerie spéciale, etc.) que vous utilisez (ou utiliserez) sur la même ligne que l'appareil
Brother.

Utiliserez-vous un numéro à sonnerie spéciale pour la réception de télécopies ?

Brother utilise le terme de « Sonnerie spéciale », mais il se peut que les opérateurs téléphoniques utilisent
d'autres noms pour ce service, par exemple Sonnerie personnalisée, RingMaster, Personalized Ring, Teen
Ring, Ident-A-Call et Smart Ring. Voir Sonnerie spéciale au chapitre 7 du Guide de l'utilisateur pour savoir
comment configurer votre appareil avec cette fonction.

Utiliserez-vous une messagerie vocale sur la même ligne téléphonique que votre appareil Brother ?

Si la fonction de messagerie vocale est installée sur la même ligne téléphonique que votre appareil Brother, la
messagerie vocale et l'appareil Brother risquent d'être en conflit lors de la réception d'appels entrants. Voir
Messagerie vocale au chapitre 7 du Guide de l'utilisateur pour savoir comment configurer votre appareil avec ce
service.

Utiliserez-vous un répondeur sur la même ligne téléphonique que votre appareil Brother ?

Le répondeur externe répond automatiquement à chaque appel. Les messages vocaux sont stockés sur le
répondeur externe et les messages de télécopie sont imprimés. Sélectionnez Tél ext/rép comme mode de
réception. Voir les instructions ci-dessous.

Utiliserez-vous votre appareil Brother sur une ligne de télécopie dédiée ?

Votre appareil traite automatiquement chaque appel comme s'il s'agissait d'une télécopie. Sélectionnez le mode
de réception Fax seulement. Voir les instructions ci-dessous.

Utiliserez-vous votre appareil Brother sur la même ligne que votre téléphone ?

Souhaitez-vous recevoir des appels vocaux et des télécopies automatiquement ?

Le mode de réception Fax/Tél est utilisé pour partager l'appareil Brother et votre téléphone sur la même
ligne téléphonique. Sélectionnez le mode de réception Fax/Tél. Voir les instructions ci-dessous.
Remarque importante : vous ne pouvez pas recevoir de messages vocaux sur la messagerie vocale ou un
répondeur lorsque vous sélectionnez le mode Fax/Tél.

Prévoyez-vous de recevoir très peu de télécopies ?

Sélectionnez le mode de réception Manuel. Vous contrôlez la ligne téléphonique et devez répondre à chaque
appel vous-même. Voir les instructions ci-dessous.

Pour plus de détails, reportez-vous à la section Utilisation des modes de réception au chapitre 6 du Guide
de l’utilisateur.

a Appuyez sur Menu, 0, 1.

Réglage init.

1.Mode réponse

b Appuyez sur a ou b pour sélectionner le mode de réception.

Appuyez sur OK.

c Appuyez sur Arrêt/Sortie.

9

8

Réglage du contraste ACL (si nécessaire)

10

Définition de l'identifiant de la station

Si vous avez des difficultés à lire l’écran ACL,
essayez de changer le réglage du contraste.

a Appuyez sur Menu, 1, 6.

Prog. Général

6.Contraste ACL

b Appuyez sur a pour augmenter le contraste.

— OU —
Appuyez sur b pour diminuer le contraste.
Appuyez sur OK.

c Appuyez sur Arrêt/Sortie.

Réglage de la date et de

9

L'appareil affiche l'heure ; si vous définissez
l'identifiant de la station, il ajoute la date et l'heure à
chaque télécopie que vous envoyez.

l'heure

a Appuyez sur Menu, 0, 2.
b Entrez les deux derniers chiffres de l'année sur

le pavé numérique, puis appuyez sur OK.

Il est conseillé de mémoriser vos nom et numéro de
télécopieur. Ces informations s’imprimeront sur
toutes les télécopies que vous enverrez.

a Appuyez sur Menu, 0, 3.
b Entrez votre numéro de télécopieur (20 chiffres

maximum) sur le pavé numérique, puis
appuyez sur OK.

Id station
Fax:

c Entrez votre numéro de téléphone (20 chiffres

maximum) sur le pavé numérique, puis
appuyez sur OK. (Si vos numéros de
téléphone et de télécopieur sont identiques,
entrez une nouvelle fois le numéro.)

Id station
Tél:

d À l'aide du pavé numérique, entrez votre nom

(20 caractères maximum), puis appuyez sur
OK.

Id station
Nom:

Date et heure
Année:2009

(Par exemple, entrez 0 9 pour 2009.)

c Entrez les deux chiffres du mois sur le pavé

numérique, puis appuyez sur OK.

Date et heure
Mois:03

(Par exemple, entrez 0 3 pour le mois de mars.)

d Entrez les deux chiffres du jour sur le pavé

numérique, puis appuyez sur OK.

Date et heure
Jour:25

(Par exemple, entrez 2 5.)

e Entrez l'heure, en format 24 heures, sur le pavé

numérique, puis appuyez sur OK.

Date et heure
Heure:15:25

(Par exemple, entrez 1 5, 2 5 pour indiquer
15:25.)

f Appuyez sur Arrêt/Sortie.

10

Remarque

• Le tableau suivant explique comment entrer
votre nom.

• Si vous voulez entrer un caractère qui se
trouve sur la même touche que le caractère
précédent, appuyez sur c afin de déplacer le
curseur vers la droite.

• Si vous êtes trompé de lettre et que vous vous
voulez la modifier, appuyez sur d ou sur c pour
amener le curseur sur le caractère incorrect,
puis appuyez sur Effacer/Retour.

Pression

sur la

touche

2 ABC2A
3 DEF 3D
4 GH I 4G
5 JKL5J
6 MNO 6M
7 PQRS7
8 TUV8T
9 WXY Z 9

Une
fois

Pour plus de détails, reportez-vous à la
section Saisie de texte du Guide de
l'utilisateur.

Deux

fois

Trois

fois

Quatre

fois

Cinq

fois

e Appuyez sur Arrêt/Sortie.

Remarque

Si vous vous êtes trompé et que vous voulez
recommencer, appuyez sur Arrêt/Sortie, puis
reprenez à l'étape a.

(États-Unis uniquement) La loi de 1991 sur la
protection des utilisateurs de téléphones interdit à
quiconque d'utiliser un ordinateur ou un appareil
électronique pour envoyer des messages par
l'intermédiaire d'un télécopieur téléphonique, sauf
si ces messages contiennent clairement, dans
une marge située en haut ou en bas de chaque
page transmise, ou sur la première page de la
transmission, la date et l'heure de leur envoi, ainsi
que l'identification de la société, de toute autre
entité ou de la personne qui envoie les messages
et le numéro de téléphone des appareils à
l'origine de l'envoi ou de ces sociétés, autres
entités ou personnes. Pour programmer ces
informations sur votre appareil, reportez-vous à
Réglage de la date et de l'heure à la page 10 et à
Définition de l'identifiant de la station
à la page 10.

Rapport de transmission

11

\

Votre appareil Brother est équipé d'un rapport de
vérification de transmission. Vous pouvez l'utiliser
pour obtenir la confirmation de l'envoi d'une télécopie.
Ce rapport affiche le nom ou le numéro de télécopie
du correspondant, la date, l'heure et la durée de la
transmission, le nombre de pages transmises, et
indique si la transmission a réussi ou non. Pour
utiliser la fonction de rapport de transmission de
télécopies, reportez-vous à la section Impression de
rapports au chapitre 11 du Guide de l'utilisateur.

de télécopies

Réglage du mode de
numérotation par

12

tonalités ou par
impulsions (Canada
uniquement)

Votre appareil est configuré pour utiliser un service de
numérotation par tonalités. Si vous utilisez un service
de numérotation par impulsions (rotatif), vous devez
modifier le mode de numérotation.

a Appuyez sur Menu, 0, 4.

b Appuyez sur b ou sur a pour sélectionner

Impuls. (ou Tonal.).
Appuyez sur OK.

c Appuyez sur Arrêt/Sortie.

11

Composition du préfixe

13

La configuration de la composition du préfixe active la
composition automatique d'un numéro prédéfini
avant chaque numéro de télécopie composé. Par
exemple, si votre système téléphonique nécessite la
composition d'un 9 pour un numéro extérieur, cette
configuration permet de composer automatiquement
un 9 pour chaque télécopie que vous envoyez.

a Appuyez sur Menu, 0, 5 (pour le Canada,

appuyez sur 6).

b Entrez votre préfixe (5 chiffres maximum) sur le

pavé numérique, puis appuyez sur OK.

Remarque

• Vous pouvez utiliser les chiffres 0 à 9, #, l et !.
(Appuyez sur Tonalité pour afficher « ! ».)
Vous ne pouvez pas utiliser « ! » avec d'autres
chiffres ou lettres.
Si votre système téléphonique nécessite un
rappel à pause temporisée (signal crochet
commutateur), appuyez sur Tonalité pour
entrer la pause.

• Vous ne pouvez pas utiliser # et
numérotation par impulsions est activé.
(Canada uniquement)

c Appuyez sur Arrêt/Sortie.

l

si le mode de

Envoi de la page
d'enregistrement du

15

produit et de test (États­Unis uniquement)

Vous pouvez aussi enregistrer votre produit en ligne
grâce au lien d'enregistrement du CD-ROM ou à la
page Web
http://www.brother.com/registration/

.

a Remplissez la page d'enregistrement du

produit et de test.

b Placez la page, face vers le haut, dans le

chargeur automatique de documents, ou face
vers le bas sur la vitre du scanner.

Heure d'été automatique

14

Vous pouvez régler l'appareil de manière à ce qu'il
adopte automatiquement l'heure d'été. Il avancera
automatiquement d'une heure au printemps et
reculera d'une heure à l'automne.

a Appuyez sur Menu, 1, 4.

Prog. Général

4.H avancée auto

b Appuyez sur a ou sur b pour sélectionner

Activé (ou Désactivé).
Appuyez sur OK.

c Appuyez sur Arrêt/Sortie.

c Assurez-vous que le voyant

(Télécopier) s'allume en bleu.

d Composez le numéro de télécopieur gratuit

1 877 268-9575.

e Appuyez sur Mono Marche ou sur Couleur

Marche.

Remarque

Vous recevrez une télécopie de confirmation de
l'enregistrement de votre produit.

12

Choix du type de connexion

16

Utilisateurs de l'interface USB

Windows®, allez à la page 14
Macintosh, allez à la page 18

Pour le réseau câblé

Windows®, allez à la page 20
Macintosh, allez à la page 25

Windows

®

USB

Macintosh

Windows

Réseau câblé

®

Macintosh

Remarque

Pour Windows Server® 2003/ 2008, reportez-vous au Guide Utilisateur - Réseau sur le CD-ROM.

13

USB

Utilisateurs de l'interface USB

®

(Windows
Windows Vista

2000 Professionnel/XP/XP Professionnel x64 Edition/

®

)

Windows

®

Avant l'installation

17

a Assurez-vous que votre ordinateur est allumé

et que vous êtes connecté avec des droits
d'administrateur.

IMPORTANT

• NE branchez PAS le câble USB à ce stade.

• Le cas échéant, fermez les programmes en

cours d'exécution.

• L'écran peut varier selon le système

d'exploitation.

• Le CD-ROM fourni inclut ScanSoft™

PaperPort™ 11SE. Ce logiciel supporte
Windows

ou supérieur), XP Professionnel x64 Edition
et Windows Vista
Service Pack Windows

d'installer MFL-Pro Suite.

b Éteignez et débranchez l'appareil de la prise de

courant et débranchez-le de votre ordinateur,
si le câble d'interface est déjà installé.

®

2000 (SP4 ou supérieur), XP (SP2

®

. Mettez à jour vers le

®

le plus récent avant

Installation de MFL-Pro

18

Suite

a Introduisez le CD-ROM fourni dans votre

lecteur de CD-ROM. Si l'écran du nom du
modèle apparaît, sélectionnez votre appareil.
Si l'écran de sélection des langues apparaît,
sélectionnez la langue de votre choix.

Remarque

Si l'écran Brother n'apparaît pas
automatiquement, allez à Poste de travail
(Ordinateur), double-cliquez sur l'icône du
CD-ROM, puis sur -Start.exe.

b Le menu principal du CD-ROM s’affiche.

Cliquez sur Installation initiale.

14

c Cliquez sur Installer le logiciel MFL-Pro

Suite.

USB

Windows

®

Remarque

• Si l’installation ne se poursuit pas
automatiquement, ouvrez de nouveau le menu
principal en éjectant puis en réinsérant le
CD-ROM ou en cliquant deux fois sur le
programme Start.exe à partir du dossier
racine, et poursuivez à partir de l’étape c pour
installer MFL-Pro Suite.

• Sous Windows Vista
Contrôle de compte d'utilisateur s'affiche,
cliquez sur Autoriser.

®

, lorsque l'écran

d Lorsque la fenêtre du Contrat de licence de

ScanSoft™ PaperPort™ 11SE s'affiche,
cliquez sur Oui si vous acceptez le Contrat
de licence du logiciel.

g Sélectionnez Branchement local, puis cliquez

sur Suivant. L’installation se poursuit.

Remarque

Si vous souhaitez installer le pilote PS (pilote
BR-Script de Brother), sélectionnez
Installation personnalisée, puis suivez les
instructions à l'écran. Lorsque l'écran Choisissez

les fonctions s'affiche, vérifiez la présence du
Driver d'impression PS, puis suivez les

instructions à l'écran.

h Si vous ne souhaitez pas consulter l'état de

l'appareil et les notifications d'erreur de votre
ordinateur, désélectionnez Activer

Contrôleur d'état, puis cliquez sur Suivant.

Windows

®

USB

Macintosh

e L’installation de ScanSoft™ PaperPort™ 11SE

commence automatiquement et est suivie de
l’installation de MFL-Pro Suite.

f Lorsque la fenêtre du Contrat de licence du

logiciel Brother MFL-Pro Suite s'affiche,
cliquez sur Oui si vous acceptez le Contrat
de licence du logiciel.

i Lorsque cet écran apparaît, passez à l’étape

suivante.

15

USB

Windows

®

Branchement du câble

19

IMPORTANT

• Veuillez NE PAS raccorder l'appareil à un
port USB du clavier ou à un concentrateur
USB non alimenté.

• Branchez directement l'appareil à votre
ordinateur.

USB

a Retirez l'étiquette recouvrant le connecteur de

l'interface USB.

Branchement du cordon

20

d'alimentation

a Branchez le cordon d'alimentation secteur à

une prise de courant. Allumez l'interrupteur
marche/arrêt.

L'installation se poursuit automatiquement.
Les écrans d'installation s'affichent les uns
après les autres.

IMPORTANT

N'essayez PAS d'annuler quelque écran que
ce soit pendant l'installation. L'affichage de
tous les écrans peut prendre quelques
secondes.

Remarque

Sous Windows Vista®, quand cette fenêtre
s'affiche, cliquez sur la case à cocher puis cliquez
sur Installer afin de réaliser l'installation
correctement.

b Insérez le câble USB dans le connecteur USB

de l'appareil identifié par le symbole .
Branchez ensuite le câble à votre ordinateur.

b Lorsque l'écran Enregistrement en ligne

s’affiche, faites votre sélection et suivez les
instructions à l'écran. Une fois le processus
d'enregistrement terminé, fermez votre
navigateur Web pour revenir à cette fenêtre.
Cliquez ensuite sur Suivant.

16

USB

Windows

®

Fin de l'installation et

21

redémarrage

a Cliquez sur Terminer pour redémarrer votre

ordinateur.
Après avoir redémarré l'ordinateur, vous devez
ouvrir une session avec des droits
d'administrateur.

Remarque

Si un message d'erreur s'affiche pendant
l'installation du logiciel, exécutez le

Diagnostic d'installation dans
démarrer/Tous les programmes/Brother/
MFC-XXXX (où MFC-XXXX correspond au nom

de votre modèle).

Remarque

Pilote d'imprimante XML Paper Specification
Printer Driver

XML Paper Specification Printer Driver est le
pilote d'imprimante le mieux adapté lors de
l'impression à partir d'applications utilisant des
documents XML Paper Specification. Veuillez
télécharger le pilote le plus récent via le centre de
solutions Brother (Brother Solutions Center) à
l'adresse http://solutions.brother.com/

.

Windows

®

USB

Macintosh

b Si cet écran apparaît, choisissez le paramètre

de mise à jour du micrologiciel et cliquez sur

OK.

Remarque

La mise à jour du micrologiciel nécessite un accès
Internet.

L'installation est

Terminer

maintenant terminée.

17

USB

Utilisateurs de l'interface USB (Mac OS X 10.3.9 ou version supérieure)

b Insérez le câble USB dans le connecteur USB

Avant l'installation

17

a Assurez-vous que votre appareil est raccordé à

l'alimentation et que votre ordinateur
Macintosh est allumé. Vous devez avoir ouvert
une session avec des droits d'administrateur.

IMPORTANT

Pour obtenir les tout derniers pilotes et
informations sur le système Mac OS X que
vous utilisez, visitez le site
http://solutions.brother.com/

.

Macintosh

de l'appareil identifié par le symbole .
Branchez ensuite le câble à votre ordinateur.

Branchement du câble

18

IMPORTANT

• Veuillez NE PAS raccorder l'appareil à un
port USB du clavier ou à un concentrateur
USB non alimenté.

• Branchez directement l'appareil à votre
Macintosh.

USB

a Retirez l'étiquette recouvrant le connecteur de

l'interface USB.

Installation de MFL-Pro

19

Suite

a Introduisez le CD-ROM fourni dans votre

lecteur de CD-ROM.

b Double-cliquez sur Start Here OSX pour

lancer l'installation.

18

Remarque

Veuillez vous reporter au Guide Utilisateur ­Logiciel sur le CD-ROM si vous souhaitez installer

le pilote PS (pilote BR-Script de Brother).

c Veuillez patienter, l'installation du logiciel

prend quelques secondes. Après l'installation,
cliquez sur Redémarrer pour terminer
l'installation du logiciel.

USB

d Le logiciel Brother recherche le périphérique

Brother.

e Choisissez l'appareil dans la liste, puis cliquez

sur OK.

f Lorsque cet écran apparaît, cliquez sur OK.

Macintosh

Installation de

20

Lorsque Presto! PageManager est installé, la
fonctionnalité ROC est ajoutée au ControlCenter2 de
Brother. Vous pouvez facilement numériser, partager
et classer des photos et des documents à l’aide de
Presto! PageManager.

a Cliquez deux fois sur Presto! PageManager et

Presto! PageManager

suivez les instructions à l'écran.

Windows

®

USB

Macintosh

L'installation de MFL-Pro Suite est
terminée.
Passez à l'étape 20 àlapage19.

Terminer

L'installation est
maintenant terminée.

19

Réseau câblé

Utilisateurs de l'interface réseau câblée

®

(Windows
Windows Vista

2000 Professionnel/XP/XP Professionnel x64 Edition/

®

)

Windows

®

Avant l'installation

17

a Assurez-vous que votre ordinateur est allumé

et que vous êtes connecté avec des droits
d'administrateur.

IMPORTANT

• Le cas échéant, fermez les programmes en
cours d'exécution.

• Les écrans peuvent varier selon le système
d'exploitation.

• Le CD-ROM fourni inclut ScanSoft™
PaperPort™ 11SE. Ce logiciel supporte

Windows
ou supérieur), XP Professionnel x64 Edition

et Windows Vista
Service Pack Windows

d'installer MFL-Pro Suite.

®

2000 (SP4 ou supérieur), XP (SP2

®

. Mettez à jour vers le

®

le plus récent avant

IMPORTANT

Branchement du câble

18

réseau

a Branchez le câble de l'interface réseau au

connecteur LAN identifié par le symbole ,
puis branchez-le à un port libre de votre
concentrateur.

Branchement du cordon

19

d'alimentation

Si vous utilisez un logiciel de
pare-feu personnel (autre que

®

le Pare-feu Windows
des applications anti-logiciels
espions ou antivirus,
désactivez temporairement ces
programmes pendant la durée
de l'installation.

), ou bien

b Débranchez l’appareil de la prise de courant.

a Branchez le cordon d'alimentation secteur à

une prise de courant. Allumez l'interrupteur
marche/arrêt.

20

Réseau câblé

Windows

®

Installation de MFL-Pro

20

Suite

a Introduisez le CD-ROM fourni dans votre

lecteur de CD-ROM. Si l'écran du nom du
modèle apparaît, sélectionnez votre appareil.
Si l'écran de sélection des langues apparaît,
sélectionnez la langue de votre choix.

Remarque

Si l'écran Brother n'apparaît pas
automatiquement, allez à Poste de travail
(Ordinateur), double-cliquez sur l'icône du
CD-ROM, puis sur -Start.exe.

b Le menu principal du CD-ROM s’affiche.

Cliquez sur Installation initiale.

Remarque

• Si l'installation ne se poursuit pas
automatiquement, ouvrez de nouveau le menu
principal en éjectant puis en réinsérant le
CD-ROM ou en double-cliquant sur le
programme Start.exe à partir du dossier
racine, et poursuivez à partir de l'étape c pour
installer MFL-Pro Suite.

• Sous Windows Vista
Contrôle de compte d'utilisateur s'affiche,
cliquez sur Autoriser.

®

, lorsque l'écran

d Lorsque la fenêtre du Contrat de licence de

ScanSoft™ PaperPort™ 11SE s'affiche,
cliquez sur Oui si vous acceptez le Contrat

de licence du logiciel.

Windows

Réseau câblé

®

Macintosh

c Cliquez sur Installer le logiciel MFL-Pro

Suite.

e L’installation de ScanSoft™ PaperPort™ 11SE

commence automatiquement et est suivie de
l’installation de MFL-Pro Suite.

f Lorsque la fenêtre du Contrat de licence du

logiciel Brother MFL-Pro Suite s'affiche,
cliquez sur Oui si vous acceptez le Contrat
de licence du logiciel.

21

Réseau câblé

g Sélectionnez Connexion réseau câblée, puis

cliquez sur Suivant.

Remarque

Si vous souhaitez installer le pilote PS (pilote
BR-Script de Brother), sélectionnez
Installation personnalisée, puis suivez les
instructions à l'écran. Lorsque l'écran Choisissez

les fonctions s'affiche, vérifiez la présence du
Driver d'impression PS, puis suivez les

instructions à l'écran.

h Sous Windows

Professionnel x64 Edition/Windows Vista
lorsque cet écran s'affiche, sélectionnez

Changez les paramètres de port du
pare-feu pour permettre la connexion
réseau et continuez l'installation.
(Recommandé), puis cliquez sur Suivant.

®

XP SP2 ou supérieur/XP

®

,

Windows

®

Remarque

• Vous pouvez obtenir l'adresse IP de votre
appareil et le nom du nœud en imprimant la
liste de configuration réseau. Voir Impression
de la liste de configuration réseau
à la page 29.

• Si l’appareil n’a pas encore été détecté sur le
réseau, la fenêtre suivante apparaît.

Vérifiez vos paramètres réseau en suivant les
instructions à l'écran.

• Si l'adresse IP de l'appareil n'a pas encore été
configurée pour l'utilisation sur votre réseau, la
fenêtre suivante apparaît.

Si vous n'utilisez pas le Pare-feu Windows
reportez-vous au Guide de l'utilisateur de votre
logiciel pour obtenir des informations sur l'ajout
des ports réseau suivants.

 Pour la numérisation réseau, ajoutez le port

UDP 54925.

 Pour la réception PC-FAX en réseau,

ajoutez le port UDP 54926.

 Si les problèmes de votre connexion réseau

persistent, ajoutez le port UDP 137.

®

,

i Si l’appareil a été configuré pour votre réseau,

sélectionnez votre appareil dans la liste, puis
cliquez sur Suivant.

Cliquez sur OK, puis sur Configuration de
l'adresse. Entrez une adresse IP pour votre

appareil appropriée à votre réseau en suivant
les instructions à l’écran.

j Si vous ne souhaitez pas consulter l'état de

l'appareil et les notifications d'erreur de votre
ordinateur, désélectionnez Activer
Contrôleur d'état, puis cliquez sur Suivant.

22

Réseau câblé

k L'installation des pilotes Brother est lancée

automatiquement. Les écrans d’installation
s’affichent les uns après les autres.

IMPORTANT

N'essayez PAS d'annuler quelque écran que
ce soit pendant l'installation. L'affichage de
tous les écrans peut prendre quelques
secondes.

Remarque

Sous Windows Vista®, quand cette fenêtre
s'affiche, cliquez sur la case à cocher puis cliquez
sur Installer afin de réaliser l'installation
correctement.

l Lorsque l'écran Enregistrement en ligne

s’affiche, faites votre sélection et suivez les
instructions à l'écran. Une fois le processus
d'enregistrement terminé, fermez votre
navigateur Web pour revenir à cette fenêtre.
Cliquez ensuite sur Suivant.

Windows

®

Fin de l'installation et

21

a Cliquez sur Terminer pour redémarrer votre

Remarque

Si un message d'erreur s'affiche pendant
l'installation du logiciel, exécutez le

Diagnostic d'installation dans
démarrer/Tous les programmes/Brother/
MFC-XXXX LAN (où MFC-XXXX correspond au

nom de votre modèle).

b Si cet écran apparaît, choisissez le paramètre

redémarrage

ordinateur. Après avoir redémarré l'ordinateur,
vous devez ouvrir une session avec des droits
d'administrateur.

de mise à jour du micrologiciel et cliquez sur

OK.

Windows

Réseau câblé

®

Macintosh

Remarque

La mise à jour du micrologiciel nécessite un accès
Internet.

23

Réseau câblé

Installation de MFL-Pro
Suite sur d'autres

22

Si vous souhaitez utiliser l'appareil avec plusieurs
ordinateurs installés sur le réseau, installez MFL-Pro
Suite sur chaque ordinateur. Passez à l'étape 20
àlapage21.

Remarque

Licence réseau (Windows®)

Ce produit inclut une licence PC pour 5
utilisateurs maximum. Cette licence prend en
charge l'installation de MFL-Pro Suite, y compris
ScanSoft™ PaperPort™ 11SE, sur un maximum
de 5 ordinateurs sur le réseau. Si vous souhaitez
que ScanSoft™ PaperPort™ 11SE soit installé
sur plus de 5 ordinateurs, veuillez acheter le pack
Brother NL-5 qui est un pack de contrat de licence
pour plusieurs PC (jusqu'à 5 utilisateurs
supplémentaires). Pour acheter le pack NL-5,
contactez votre revendeur Brother agréé ou le
service à la clientèle de Brother.

ordinateurs
(si nécessaire)

Windows

®

L'installation est

Terminer

Remarque

Pilote d'imprimante XML Paper Specification
Printer Driver

XML Paper Specification Printer Driver est le
pilote d'imprimante le mieux adapté lors de
l'impression à partir d'applications utilisant des
documents XML Paper Specification. Veuillez
télécharger le pilote le plus récent via le centre de
solutions Brother (Brother Solutions Center) à
l'adresse http://solutions.brother.com/

maintenant terminée.

.

24

Réseau câblé

Utilisateurs de l'interface réseau câblée (Mac OS X 10.3.9 ou version supérieure)

Macintosh

Avant l'installation

17

a Assurez-vous que votre appareil est raccordé à

l'alimentation et que votre ordinateur
Macintosh est allumé. Vous devez avoir ouvert
une session avec des droits d'administrateur.

IMPORTANT

Pour obtenir les tout derniers pilotes et
informations sur le système Mac OS X que
vous utilisez, visitez le site
http://solutions.brother.com/

Branchement du câble

18

réseau

a Branchez le câble de l'interface réseau au

connecteur LAN identifié par le symbole ,
puis branchez-le à un port libre de votre
concentrateur.

.

Installation de MFL-Pro

19

Suite

a Introduisez le CD-ROM fourni dans votre

lecteur de CD-ROM.

b Double-cliquez sur Start Here OSX pour

lancer l'installation.

Windows

Réseau câblé

®

Macintosh

Remarque

Veuillez vous reporter au Guide Utilisateur ­Réseau sur le CD-ROM si vous souhaitez

installer le pilote PS (pilote BR-Script de Brother).

c Veuillez patienter, l'installation du logiciel

prend quelques secondes. Après l'installation,
cliquez sur Redémarrer pour terminer
l'installation du logiciel.

d Le logiciel Brother recherche le périphérique

Brother.

25

Réseau câblé

e Si l’appareil a été configuré pour votre réseau,

sélectionnez votre appareil dans la liste, puis
cliquez sur OK.

Macintosh

Installation de

20

Lorsque Presto! PageManager est installé, la
fonctionnalité ROC est ajoutée au ControlCenter2 de
Brother. Vous pouvez facilement numériser, partager
et classer des photos et des documents à l’aide de
Presto! PageManager.

Presto! PageManager

Remarque

Si l’appareil n’a pas encore été détecté sur le
réseau, vérifiez vos paramètres réseau.

Remarque

Si cet écran apparaît, cliquez sur OK.

• Saisissez un nom pour votre Macintosh dans
Nom d'affichage (15 caractères maximum),
puis cliquez sur OK. Passez à l'étape f.

a Cliquez deux fois sur Presto! PageManager et

suivez les instructions à l'écran.

Installation de MFL-Pro
Suite sur d'autres

21

Si vous souhaitez utiliser l'appareil avec plusieurs
ordinateurs installés sur le réseau, installez MFL-Pro
Suite sur chaque ordinateur. Passez à l'étape 19
à la page 25.

ordinateurs
(si nécessaire)

• Si vous souhaitez utiliser la touche Numériser
de l'appareil pour numériser via le réseau,
cliquez sur la case à cocher Enregistrez votre

ordinateur avec la fonction « Numériser
vers » sur la machine.

• Le nom saisi s'affiche sur l'écran ACL de
l'appareil lorsque vous appuyez sur et que

vous sélectionnez une option de numérisation.
(Pour plus d’informations, reportez-vous à la
section Numérisation réseau dans le Guide
Utilisateur - Logiciel sur le CD-ROM.)

f Lorsque cet écran apparaît, cliquez sur OK.

L'installation de MFL-Pro Suite est
terminée.
Passez à l'étape 20 àlapage26.

Terminer

L'installation est
maintenant terminée.

26

Pour les utilisateurs réseau

Utilitaire BRAdmin Light (pour les utilisateurs de Windows®)

L'utilitaire BRAdmin Light est conçu pour la configuration initiale de périphériques Brother connectés au réseau.
Il permet également de rechercher les produits Brother sur votre réseau, d'afficher leur état et de configurer les
paramètres réseau de base comme l'adresse IP.
Pour plus d'informations sur BRAdmin Light, visitez le site http://solutions.brother.com/

Remarque

Si vous avez besoin de fonctions d'administration d'imprimante plus avancées, utilisez la dernière version de
l'utilitaire BRAdmin Professional de Brother que vous pouvez télécharger sur le site http://solutions.brother.com/

.

.

Installation de l'utilitaire de configuration BRAdmin Light

a Cliquez sur Utilitaires réseau dans l'écran de

menu.

b Cliquez sur BRAdmin Light et suivez les

instructions à l'écran.

Configuration de l'adresse IP, du masque de sous-réseau et de la passerelle à l'aide de BRAdmin Light

Remarque

Si votre réseau comporte un serveur
DHCP/BOOTP/RARP, l’opération suivante n’est
pas nécessaire. L'appareil obtiendra
automatiquement sa propre adresse IP.

a Démarrez BRAdmin Light. Le programme

recherche automatiquement les nouveaux
périphériques.

b Double-cliquez sur le périphérique non

configuré.

Remarque

Le mot de passe par défaut de l'appareil est
« access ». Vous pouvez modifier ce mot de
passe à l'aide de BRAdmin Light.

c Sélectionnez STATIC comme

Méthode d'amorçage. Entrez l'Adresse IP, le
Masque de sous-réseau et la Passerelle,
puis cliquez sur OK.

d Les informations sur l'adresse sont

sauvegardées sur l'appareil.

27

Pour les utilisateurs réseau

Utilitaire BRAdmin Light (pour les utilisateurs de Mac OS X)

L'utilitaire BRAdmin Light est conçu pour la configuration initiale de périphériques Brother connectés au réseau.
Il permet également de rechercher les produits Brother sur votre réseau, d'afficher leur état et de configurer les
paramètres réseau de base, comme l'adresse IP, à partir d'un ordinateur fonctionnant sous Mac OS X 10.3.9 ou
version plus récente.
Le logiciel BRAdmin Light est installé automatiquement quand vous installez le pilote d'imprimante. Si vous avez
déjà installé le pilote d'imprimante, vous n'avez pas à installer BRAdmin Light une nouvelle fois. Pour plus
d'informations sur BRAdmin Light, visitez le site http://solutions.brother.com/

.

Configuration de l'adresse IP, du masque de sous-réseau et de la passerelle à l'aide de BRAdmin Light

Remarque

• Si votre réseau comporte un serveur
DHCP/BOOTP/RARP, l’opération suivante
n’est pas nécessaire. L'appareil obtiendra
automatiquement sa propre adresse IP.

• Assurez-vous que la version 1.4.2 ou plus
récente du logiciel de client Java™ est installée
sur votre ordinateur.

• Le mot de passe par défaut de l'appareil est
« access ». Vous pouvez modifier ce mot de
passe à l'aide de BRAdmin Light.

a Double-cliquez sur Macintosh HD sur votre

Bureau.

c Double-cliquez sur le fichier

BRAdmin Light.jar et exécutez le logiciel.
BRAdmin Light recherche alors
automatiquement les nouveaux périphériques.

d Double-cliquez sur le périphérique non

configuré.

b Sélectionnez Bibliothèque, Printers,

Brother, puis Utilities.

28

e Sélectionnez STATIC comme

Méthode d'amorçage. Entrez l'Adresse IP, le
Masque de sous-réseau et la Passerelle,
puis cliquez sur OK.

f Les informations sur l'adresse sont

sauvegardées sur l'appareil.

Pour les utilisateurs réseau

Gestion via le Web (navigateur Web)

Le serveur d'impression Brother est doté d'un serveur
Web vous permettant de contrôler son état ou de
modifier des paramètres de configuration via le
protocole HTTP (Hyper Text Transfer Protocol).

Remarque

• Le nom d'utilisateur est « admin » et le mot de
passe par défaut est « access ». Vous pouvez
modifier ce mot de passe à l'aide d'un
navigateur Web.

• Nous recommandons d'utiliser Microsoft
Internet Explorer
Firefox 1.0 (ou plus récente) pour Windows
Safari 1.3 pour Macintosh. Vérifiez également
que JavaScript et les cookies sont activés, quel
que soit le navigateur utilisé. Pour utiliser un
navigateur Web, vous devez connaître
l'adresse IP du serveur d'impression.
L'adresse IP du serveur d'impression est
indiquée dans la liste de configuration réseau.

®

6.0 (ou plus récente) ou

®

®

et

Impression de la liste de configuration réseau

Vous pouvez imprimer la liste de configuration réseau
pour vérifier les paramètres réseau actuels. Pour
imprimer la liste de configuration réseau :

a Mettez l'appareil sous tension et attendez qu'il

soit Prêt.

b Appuyez sur Rapports. Appuyez sur b ou sur

a pour sélectionner Config réseau.

Sélect ab ou OK

6.Config réseau

c Appuyez sur OK.

L'appareil imprime les paramètres réseau
actuels.

Restauration des paramètres réseau à leurs valeurs par défaut

a Ouvrez le navigateur.
b Entrez http://adresse_ip_imprimante/ dans la

barre d'adresse de votre navigateur (où
« adresse_ip_imprimante » est l'adresse IP de
l'imprimante ou le nom du serveur
d'impression).

 Par exemple : http://192.168.1.2/

Pour restaurer tous les paramètres réseau du serveur
d'impression/de numérisation interne à leurs valeurs
par défaut, veuillez suivre les étapes ci-dessous.

a Veillez à ce que l'appareil ne soit pas en

fonctionnement, puis déconnectez tous les
câbles de l'appareil (sauf le cordon
d'alimentation).

b Appuyez sur Menu, 5, 0.

Réseau

0.Réinit. réseau

c Appuyez sur 1 pour sélectionner Init.
d Appuyez sur 1 pour sélectionner Oui.
e L'appareil va redémarrer, reconnectez les

câbles une fois terminé.

Voir le chapitre 11 du Guide Utilisateur ­Réseau.

29

Options et consommables

Options

L'appareil est équipé de l'accessoire en option suivant. Vous pouvez étendre les fonctions de l'appareil en ajoutant
cet élément. Pour plus d'informations sur la mémoire SO-DIMM compatible, visitez le site
http://solutions.brother.com/

Pour installer la mémoire SO-DIMM, reportez-vous au Guide l'utilisateur ou visitez le site
http://solutions.brother.com/

Mémoire SO-DIMM

Vous pouvez augmenter la capacité mémoire en
installant un module mémoire (SO-DIMM 144
broches).

Si un remplacement de consommable s'avère nécessaire, une erreur sera signalée sur l'écran ACL du panneau
de commande. Pour plus d'informations sur les consommables de votre appareil, visitez le site
http://solutions.brother.com/

.

.

ou communiquez avec votre point de vente.

Cartouches d'encre Tambours

TN-210C/TN-210M/TN-210Y/TN-210BK

Courroie (BU-200CL) Réceptacle d'encre usagée (WT-200CL)

1

Contient un ensemble de trois tambours couleur et un tambour noir. Vous devez remplacer les quatre tambours en même temps.

DR-210CL

1

30

Marques de commerce

Le logo Brother est une marque déposée de Brother Industries, Ltd.
Brother est une marque déposée de Brother Industries, Ltd.
Multi-Function Link est une marque déposée de Brother International Corporation.
Windows Vista est soit une marque déposée, soit une marque de commerce de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Microsoft, Windows, Windows Server et Internet Explorer sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans
d’autres pays.
Apple, Macintosh, Safari et TrueType sont des marques de commerce d'Apple Inc., déposées aux États-Unis et dans d’autres pays.
Nuance, le logo Nuance, PaperPort et ScanSoft sont des marques de commerce ou des marques déposées de Nuance Communications, Inc.
ou de ses filiales aux États-Unis et/ou dans d’autres pays.
Chaque société dont le titre du logiciel est mentionné dans le présent manuel possède un contrat de licence de logiciel spécifique à ses
programmes.

Tous les autres noms de marques et de produits cités dans le présent manuel sont des marques de commerce ou des
marques déposées de leurs sociétés respectives.

Avis de rédaction et de publication

Le présent manuel décrivant le produit et ses attributs les plus récents a été rédigé et publié sous la supervision de Brother Industries, Ltd.
Le contenu du présent manuel et les caractéristiques du produit peuvent faire l'objet de modifications sans préavis.
La société Brother se réserve le droit d’apporter des modifications sans préavis aux caractéristiques et aux informations contenues dans les
présentes. Elle ne saurait être tenue responsable de quelque dommage que ce soit (y compris des dommages consécutifs) résultant de la
confiance accordée aux informations présentées, y compris, mais sans limitation, aux erreurs typographiques ou autres, par rapport à la
publication.

Droit d’auteur et licence

©2009 Brother Industries, Ltd.
Ce produit inclut le logiciel développé par les vendeurs suivants :
©1983-1998 PACIFIC SOFTWORKS, INC.
Ce produit inclut le logiciel « KASAGO TCP/IP » développé par ELMIC WESCOM, Inc.
©2009 Devicescape Software, Inc.
