Brother MFC-8370DN, MFC-8380DN Setup Guide

Kratki korisnički priručnik

Započnite ovdje

MFC-8370DN MFC-8380DN

Prije korištenja uređaja pročitajte Kratki korisnički priručnik za pravilno podešavanje i instalaciju. Kako biste svoj uređaj što prije pripremili za upotrebu, ovaj je priručnik ostavio većinu značajki vašeg uređaja na tvornički zadanim postavkama. Za detaljnije informacije o tome kako koristiti sve značajke, promijeniti zadane postavke ili riješiti probleme s uređajem, molimo, pogledajte Korisnički priručnik. Za pregled Kratkog korisničkog priručnika na drugim jezicima, molimo, posjetite http://solutions.brother.com/

VAŽNO

NEMOJTE još spajati kabel sučelja.

Raspakirajte uređaj i provjerite komponente

Korisnički priručnik CD-ROM-ovi

(Windows (Macintosh)

Sklop jedinice bubnja

(uključujući početni toner uložak)

Telefonski kabel Kratki korisnički priručnik

)

AC kabel napajanja

UPOZORENJE

Za pakiranje vašeg uređaja korištene su plastične vrećice. Kako biste izbjegli opasnost od gušenja, molimo, držite ove vrećice podalje od beba i djece.

Napomena

• Komponente koje se nalaze u kutiji mogu se razlikovati ovisno o državi.

•Sačuvajte sav materijal za pakiranje i kutiju u slučaju da iz nekog razloga morate transportirati uređaj.

• Kabel sučelja nije dio standardne dodatne opreme. Molimo, kupite odgovarajući kabel sučelja za sučelje koje namjeravate koristiti (USB ili mrežno).

USB kabel

• Obavezno koristite USB 2.0 kabel (tip A/B) koji nije dulji od 2 metra.

• NEMOJTE zasad spajati kabel sučelja. Spajanje kabela sučelja obavlja se tijekom procesa instalacije MFL-Pro-a.

• Kad koristite USB kabel, pazite da ste ga spojili na USB ulaz vašeg računala, a ne na USB ulaz na tipkovnici ili USB razvodnik koji nije priključen na napajanje.

Mrežni kabel

Koristite ravni, upleteni, dvožilni kabel kategorije 5 (ili veće) za 10BASE-T ili 100BASE-TX Fast Ethernet mrežu.

CRO Verzija 0

Simboli korišteni u ovom priručniku

Znakovi UPOZORENJA vam pokazuju što uraditi kako biste spriječili moguće

UPOZORENJE

OPREZ

VAŽNO

ozljede. Znakovi OPREZA određuju koji postupak morate slijediti kako biste izbjegli ili

spriječili moguće lakše ozljede. Znakovi VAŽNOSTI opisuju koje postupke morate slijediti ili izbjegavati kako

biste spriječili moguće probleme s uređajem ili oštećenje uređaja ili drugih predmeta.

Ikone opasnosti od strujnog udara vas upozoravaju na mogući strujni udar.

Ikone o vrućoj površini vas upozoravaju da ne dirate dijelove uređaja koji su vrući.

Napomena

Korisnički priručnik Software User’s Guide (Upute za upotrebu softvera) Network User’s Guide (Upute za podešavanje mreže)

CAUTION

OPREZ

Kad pomičete uređaj, uhvatite ga za bočne ručke koje se nalaze na dnu uređaja. NEMOJTE nositi uređaj držeći ga za jedinicu skenera.

Napomene vam pokazuju kako reagirati na situaciju koja bi mogla nastati ili vam daju savjete kako trenutna radnja djeluje s ostalim značajkama.

Ukazuje na referencu u Korisničkom priručniku, Software User’s Guide (Upute za upotrebu softvera) ili Network User’s Guide (Upute za podešavanje mreže).

Napomena

Držite minimalan razmak oko pisača, kao što je prikazano na slici.

300 mm

200 mm

500 mm

130 mm

Umetnite sklop jedinice

VAŽNO

NEMOJTE još spajati kabel sučelja.

bubnja i toner uloška

a Uklonite zaštitnu traku i film koji prekrivaju

staklo skenera.

b Pritisnite gumb za otpuštanje prednjeg

poklopca i otvorite prednji poklopac a.

d Pažljivo ga protresite nekoliko puta s jedne

strane na drugu kako biste ravnomjerno raspodijelili toner unutar sklopa.

e Stavite sklop jedinice bubnja u uređaj tako da

se uglavi na mjesto.

c Raspakirajte sklop jedinice bubnja i toner

uloška.

f Zatvorite prednji poklopac uređaja.

Stavite papir u ladicu za papir

d Stavite papir u ladicu i pazite da je papir u ladici

ispod oznake za maksimalnu količinu papira a. Strana koja treba biti ispisana mora biti okrenuta licem prema dolje.

a Potpuno izvucite ladicu za papir iz uređaja.

b Dok pritišćete plavu polugu za otpuštanje

vodilice papira a, namjestite klizne vodilice kako bi točno odgovarale veličini papira koji stavljate u ladicu. Pazite da su vodilice čvrsto uglavljene u prorezima.

VAŽNO

Pazite da vodilice papira dodiruju stranice papira kako bi se papir pravilno ulagao.

e Ladicu papira čvrstim pokretom vratite natrag

uuređaj. Pazite da bude u potpunosti umetnuta u uređaj.

c Dobro složite papir kako biste izbjegli zastoj

papira i pogrešno ulaganje.

f Izvucite dodatni držač a kako biste spriječili

da papir sklizne s izlazne ladice prema dolje ispisanih listova.

Spojite kabel napajanja i

VAŽNO

NEMOJTE još spajati kabel sučelja.

telefonsku liniju

a Pazite da prekidač napajanja uređaja bude

isključen. Spojite AC kabel napajanja s uređajem.

b Uključite AC kabel napajanja u AC utičnicu.

Uključite prekidač napajanja.

c Spojite telefonski kabel. Spojite jedan kraj

telefonskog kabela na uređaj u utičnicu s oznakom LINE, a drugi kraj na modularnu zidnu utičnicu.

VAŽNO

Telefonski kabel MORA biti spojen na utičnicu s oznakom LINE na uređaju.

UPOZORENJE

Uređaj mora biti uzemljen putem uzemljenog utikača.

Budući da je uređaj uzemljen preko električne utičnice, možete se zaštititi od potencijalno opasnih električnih stanja u povezanosti s telefonskom mrežom tako da kabel napajanja bude spojen na vaš uređaj za vrijeme spajanja na telefonsku liniju. Na sličan način možete se zaštititi ukoliko želite pomicati uređaj, tako da prvo isključite telefonsku liniju, a tek onda kabel napajanja.

Napomena

Ukoliko dijelite jednu telefonsku liniju s vanjskim telefonom, spojite je na dolje prikazan način.

Odaberite način prijama

1 Interni telefon 2 Vanjski telefon

Napomena

Ukoliko dijelite jednu telefonsku liniju s vanjskom telefonskom sekretaricom, spojite je na dolje prikazan način.

Postavite način prijama na External TAD ako imate vanjsku telefonsku sekretaricu. Pogledajte Odaberite način prijama na stranici 6. Za dodatne detalje pogledajte Spajanje vanjskog TAD-a

(telefonski govorni automat) u 7. poglavlju Korisničkog priručnika.

Postoje četiri moguća načina prijama: Fax Only, Fax/Tel, Manual i External TAD.

Želite li koristiti telefonske mogućnosti uređaja (ako su dostupne) ili vanjski telefon ili vanjski govorni automat spojen na istu liniju kao i uređaj?

Koristite li funkciju glasovnih poruka vanjskog govornog automata?

Želite li da uređaj automatski odgovori na faks i telefonske pozive?

Fax Only

Vaš uređaj automatski odgovara na svaki

poziv kao faks.

Fax/Tel

Vaš uređaj kontrolira liniju i automatski odgovara na svaki poziv. Ako poziv nije faks, telefon će zvoniti dok netko ne preuzme poziv.

Manual

Vi kontrolirate telefonsku liniju i morate sami odgovoriti na svaki poziv.

External TAD

Vaš govorni automat (TAD) automatski odgovara na svaki poziv. Glasovne poruke spremljene su na vanjskom TAD-u. Faks poruke se automatski ispisuju.

a Pritisnite Menu (Izbor). b Pritisnite 0. c Pritisnite 1. d Pritisnite ili za odabir načina prijama.

Pritisnite OK.

e Pritisnite Stop/Exit (Stop/Izlaz).

Za više detalja pogledajte Primanje faksa u

6. poglavlju Korisničkog priručnika.

Podesite LCD kontrast (ako je potrebno)

Podesite datum i vrijeme

Ako imate poteškoća s čitanjem LCD-a, pokušajte promijeniti postavku kontrasta.

a Pritisnite Menu (Izbor). b Pritisnite 1. c Pritisnite 7. d Pritisnite da povećate kontrast.

— ILI — Pritisnite da smanjite kontrast.

Pritisnite OK.

e Pritisnite Stop/Exit (Stop/Izlaz).

Uređaj prikazuje vrijeme, a ukoliko postavite stacionarni ID, datum i vrijeme bit će pridodani svakom faksu koji pošaljete.

a Pritisnite Menu (Izbor). b Pritisnite 0. c Pritisnite 2. d Putem brojčanika unesite posljednje dvije

znamenke godine, zatim pritisnite OK.

Date&Time Year:2009

(Npr. unesite 0, 9 za 2009.)

e Putem brojčanika unesite dvije znamenke za

mjesec, zatim pritisnite OK.

Date&Time Month:03

(Npr. unesite 0, 3 za ožujak.)

f Putem brojčanika unesite dvije znamenke za

dan, zatim pritisnite OK.

Date&Time Day:25

(Npr. unesite 2, 5.)

g Putem brojčanika unesite vrijeme u 24-satnom

obliku, zatim pritisnite OK.

Date&Time Time:15:25

(Npr. unesite 1 5, 2 5 za 15:25.)

h Pritisnite Stop/Exit (Stop/Izlaz).

Unesite osobne informacije (stacionarni ID)

Za više detalja pogledajte Unošenje teksta u Korisničkom priručniku.

g Pritisnite Stop/Exit (Stop/Izlaz).

Trebali biste pohraniti svoje ime i broj faksa kako bi bili ispisani na svim faks stranicama koje šaljete.

a Pritisnite Menu (Izbor). b Pritisnite 0. c Pritisnite 3. d Unesite broj svog faksa (do 20 znamenki)

pomoću brojčanika, zatim pritisnite OK.

Station ID Faks:

e Unesite svoj telefonski broj (do 20 znamenki)

pomoću brojčanika, zatim pritisnite OK. Ako imate isti broj telefona i faksa, ponovno unesite isti broj.

Station ID Tel:

f Koristite brojčanik kako biste unijeli svoje ime

(do 20 znamenki), zatim pritisnite OK.

Napomena

Ako pogriješite i želite ponovno započeti, pritisnite

Stop/Exit (Stop/Izlaz) i vratite se na korak a.

Izvještaj o prijenosu

Vaš Brother uređaj opremljen je izvještajem provjere prijenosa koji se može koristiti kao potvrda da ste poslali faks. Ovaj izvještaj navodi ime i broj faksa primatelja faks poruke, datum, vrijeme i trajanje prijenosa, broj poslanih stranica i je li prijenos bio uspješan ili ne. Ako želite koristiti značajku izvještaja o prijenosu faksa, pogledajte 11. poglavlje Izvještaji o ispisu u Korisničkom priručniku.

faksa

Station ID Name:

Napomena

• Za unošenje vašeg imena pogledajte sljedeću tablicu.

• Ukoliko trebate unijeti znak koji se nalazi na istoj tipki kao i prethodno uneseni znak, pritisnite

kako biste pomaknuli kursor udesno.

• Ukoliko ste unijeli pogrešno slovo i želite ga promijeniti, pritisnite ili kako biste pomaknuli kursor do netočnog znaka, zatim pritisnite Clear/Back (Obrisati/Natrag).

Pritisnite tipku

2 ABC2A 3 DEF 3D 4 GH I 4G 5 JKL5J 6 MNO 6 M 7 PQRS7 8 TUV8T 9 WXY Z 9

Jednom

Dvaput Triput Četiri

puta

Pet

puta

Postavite tonski ili pulsni

Vaš je uređaj podešen za tonsku uslugu biranja. Ako imate pulsnu uslugu biranja (rotirajući brojčanik), trebate promijeniti način biranja.

način biranja

a Pritisnite Menu (Izbor). b Pritisnite 0. c Pritisnite 4. d Pritisnite ili za izbor Pulse (ili Tone).

Pritisnite OK.

e Pritisnite Stop/Exit (Stop/Izlaz).

Podesite tip telefonske

linije

f Putem brojčanika unesite predbroj (do

5 znamenki) i pritisnite OK.

Napomena

Možete koristiti brojeve od 0 do 9, #, l i !. (Pritisnite Tel/R za prikaz „!”.)

Ne možete koristiti ! s ostalim brojevima i znakovima.

Ako vaš telefonski sustav zahtijeva vremenski određen opoziv, pritisnite Tel/R za unos prekida.

g Pritisnite ili za izbor On ili Always i

pritisnite OK.

Napomena

• Ako odaberete On, pritiskanje na Tel/R (zaslon

prikazuje „!”) će vam omogućiti pristup vanjskoj liniji.

• Ako odaberete Always, možete pristupiti

vanjskoj liniji bez pritiskanja Tel/R.

h Pritisnite Stop/Exit (Stop/Izlaz).

Ukoliko spajate uređaj na liniju tipa PABX (PBX) ili ISDN kako biste slali i primali faksove, neophodno je u skladu s tim promijeniti tip telefonske linije izvršavanjem sljedećih koraka.

a Pritisnite Menu (Izbor). b Pritisnite 0. c Pritisnite 6. d Pritisnite ili za izbor PBX, ISDN ili

Normal. Pritisnite OK. Napravite jedno od sljedećeg:

 Ako odaberete ISDN ili Normal, idite na

korak h.

 Ako odaberete PBX, idite na korak e.

e Napravite jedno od sljedećeg:

 Ako želite promijeniti trenutni predbroj,

pritisnite 1 i idite na korak f.

 Ako ne želite promijeniti trenutni predbroj,

pritisnite 2 i idite na korak h.

Napomena

PBX i PRIJENOS

Uređaj je početno podešen na Normal, što omogućuje uređaju da se spoji na standardnu PSTN (javna komutirana telefonska mreža) liniju. Međutim, mnogi uredi koriste središnji telefonski sustav ili privatnu pretplatničku automatsku centralu (PABX). Vaš uređaj može se spojiti na većinu tipova PABX-a (PBX). Značajku opoziva koju uređaj posjeduje podržava samo vremenski određen opoziv (TBR). TBR će raditi s većinom PABX (PBX) sustava omogućujući vam pristup vanjskoj liniji ili prijenos poziva na drugi interni broj. Ova značajka radi kad je pritisnut Tel/R.

Napomena

Zadana postavka je „!”. Kad pritisnete Tel/R, na LCD-u će se pojaviti „!”.

Automatsko ljetno/

Možete postaviti uređaj da automatski mijenja ljetno i zimsko računanje vremena. Sam će se pomaknuti jedan sat unaprijed u proljeće i jedan sat unazad u jesen.

zimsko računanje vremena

a Pritisnite Menu (Izbor). b Pritisnite 1. c Pritisnite 4. d Pritisnite ili za izbor On (ili Off).

Pritisnite OK.

e Pritisnite Stop/Exit (Stop/Izlaz).

Odaberite svoju vrstu veze

Za korisnike USB sučelja

Windows®: Idite na stranicu 12 Macintosh: Idite na stranicu 16

Za žičanu mrežu

Windows®: Idite na stranicu 18 Macintosh: Idite na stranicu 22

Windows

USB

Macintosh

Windows

Žičana mreža

Macintosh

Za Windows Server® 2003/2008: Pogledajte Network User’s Guide (Upute za podešavanje mreže) na CD-ROM-u.

USB

Za korisnike kabela USB sučelja (Windows Windows Vista

2000 Professional/XP/XP Professional x64 Edition/

)

Windows

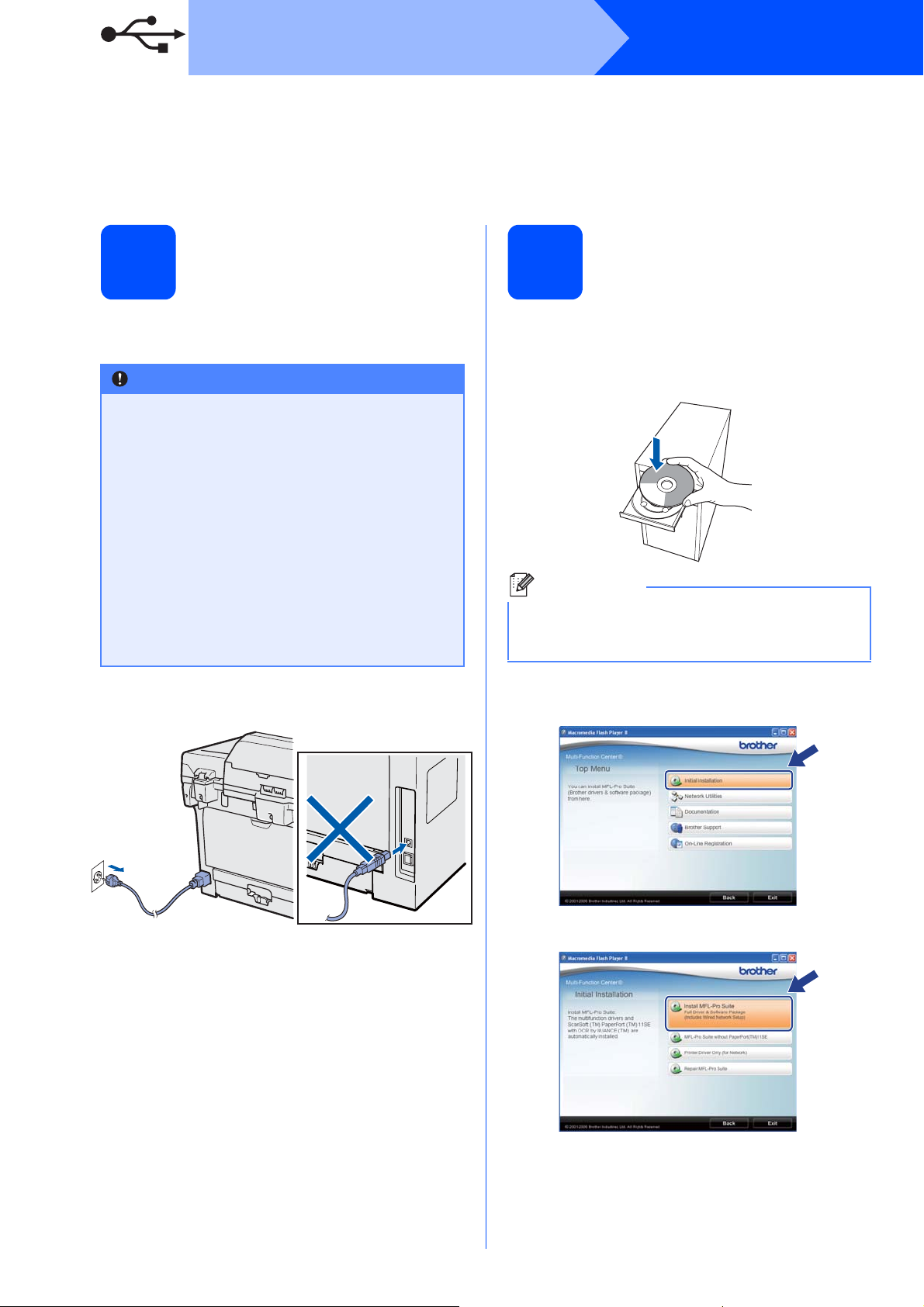

Prije instalacije

a Pazite da je vaše računalo UKLJUČENO i da

ste prijavljeni s pravima administratora.

VAŽNO

• NEMOJTE još spajati USB kabel.

• Ako su pokrenuti neki programi, zatvorite ih.

• Pazite da USB Flash memorijski uređaj ne

bude umetnut u uređaj.

• Zasloni se mogu razlikovati ovisno o

operativnom sustavu.

• Priloženi CD-ROM sadrži ScanSoft™

PaperPort™ 11SE. Ovaj softver podržava Windows noviji), XP Professional x64 Edition i Windows Vista Windows MFL-Pro Suite-a.

b Isključite uređaj te ga iskopčajte iz AC utičnice

i računala ako ste već spojili kabel sučelja.

2000 (SP4 ili noviji), XP (SP2 ili

. Ažurirajte na najnoviji

servisni paket prije instaliranja

Instalirajte MFL-Pro Suite

a Stavite priloženi CD-ROM u svoj CD-ROM

uređaj. Ako se pojavi zaslon s nazivom modela, odaberite svoj uređaj. Ako se pojavi zaslon s jezikom, odaberite svoj jezik.

Napomena

Ako se Brother zaslon automatski ne pojavi, idite na Moje računalo (Računalo), dvaput kliknite ikonu CD-ROM, zatim dvaput kliknite Start.exe.

b Pojavit će se glavni izbornik CD-ROM-a.

Kliknite Initial Installation.

c Kliknite Install MFL-Pro Suite.

USB

Windows

Napomena

• Ako se instalacija automatski ne nastavi, ponovno otvorite glavni izbornik, vađenjem i ponovnim stavljanjem CD-ROM-a, ili dvaput kliknite program Start.exe iz korijenske mape

i nastavite od koraka c kako biste instalirali

MFL-Pro Suite.

• Kad se u operativnom sustavu Windows Vista pojavi zaslon User Account Control (Kontrola korisničkog računa), kliknite Allow (Dozvoli).

d Kad se pojavi prozor ScanSoft™ PaperPort™

11SE License Agreement (Licenčni ugovor), kliknite Yes (Da) ako se slažete s License Agreement (Licenčnim ugovorom) softvera.

g Odaberite Local Connection, zatim kliknite

Next. Instalacija se nastavlja.

Napomena

Ako želite instalirati PS pokretački program (Brotherov BR-Script Driver), odaberite Custom Install i slijedite upute na zaslonu. Kad se pojavi zaslon Select Features, označite PS Printer Driver, zatim nastavite slijediti upute na zaslonu.

h Ako ne želite nadzirati status uređaja i

obavještenja o pogreškama s vašeg računala, isključite Enable Status Monitor i kliknite

Next.

Windows

USB

Macintosh

e Instalacija programa ScanSoft™ PaperPort™

11SE automatski će započeti, a nakon nje slijedi instalacija MFL-Pro Suite-a.

f Kad se pojavi prozor Brother MFL-Pro Suite

softver License Agreement (Licenčni ugovor), kliknite Yes (Da) ako se slažete s License Agreement (Licenčnim ugovorom) softvera.

Napomena

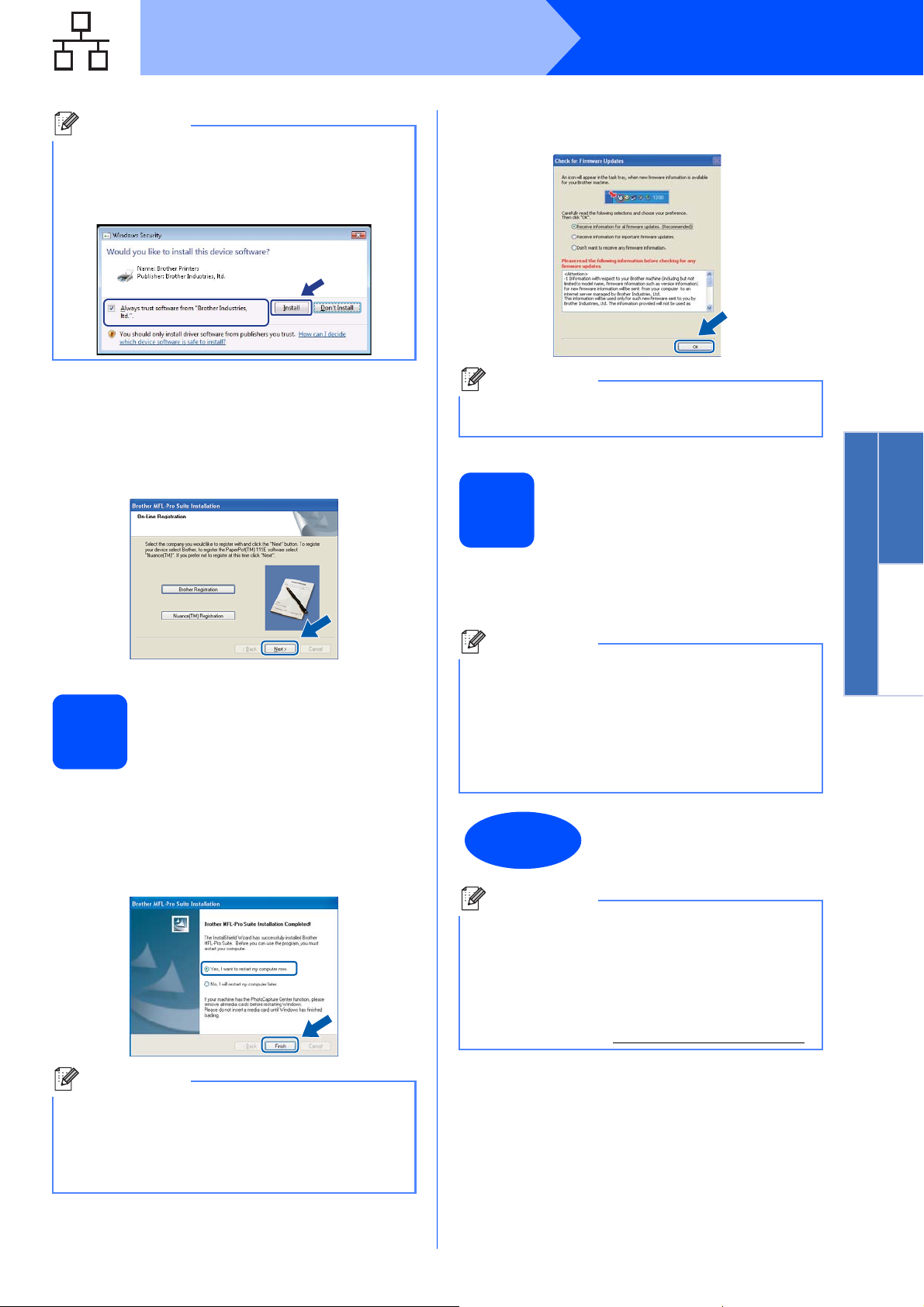

Kad se u operativnom sustavu Windows Vista® pojavi ovaj zaslon, kliknite potvrdi okvir te kliknite Install (Instaliraj) kako biste pravilno dovršili instalaciju.

i Kad se pojavi ovaj zaslon, idite na sljedeći

korak.

USB

Windows

Spojite USB kabel

VAŽNO

• NE spajajte uređaj na USB ulaz na tipkovnici ili USB razvodnik koji nije priključen na napajanje.

• Spojite uređaj izravno na svoje računalo.

a Uklonite oznaku koja prekriva priključak USB

sučelja.

b Spojite USB kabel na USB priključak na

uređaju označen simbolom . Zatim spojite kabel na svoje računalo.

Spojite kabel napajanja

a Uključite AC kabel napajanja u AC utičnicu.

Uključite prekidač napajanja.

Instalacija Brother pokretačkih programa automatski će započeti.

Zasloni se pojavljuju jedan za drugim.

VAŽNO

NEMOJTE opozivati ni jedan zaslon tijekom instalacije. Možda će trebati nekoliko sekunda dok se ne pojave svi zasloni.

b Kad se prikaže zaslon On-Line Registration,

izvršite svoj odabir i slijedite upute na zaslonu. Kad završite s postupkom registracije, zatvorite svoj web preglednik kako biste se vratili na ovaj prozor. Zatim kliknite Next.

USB

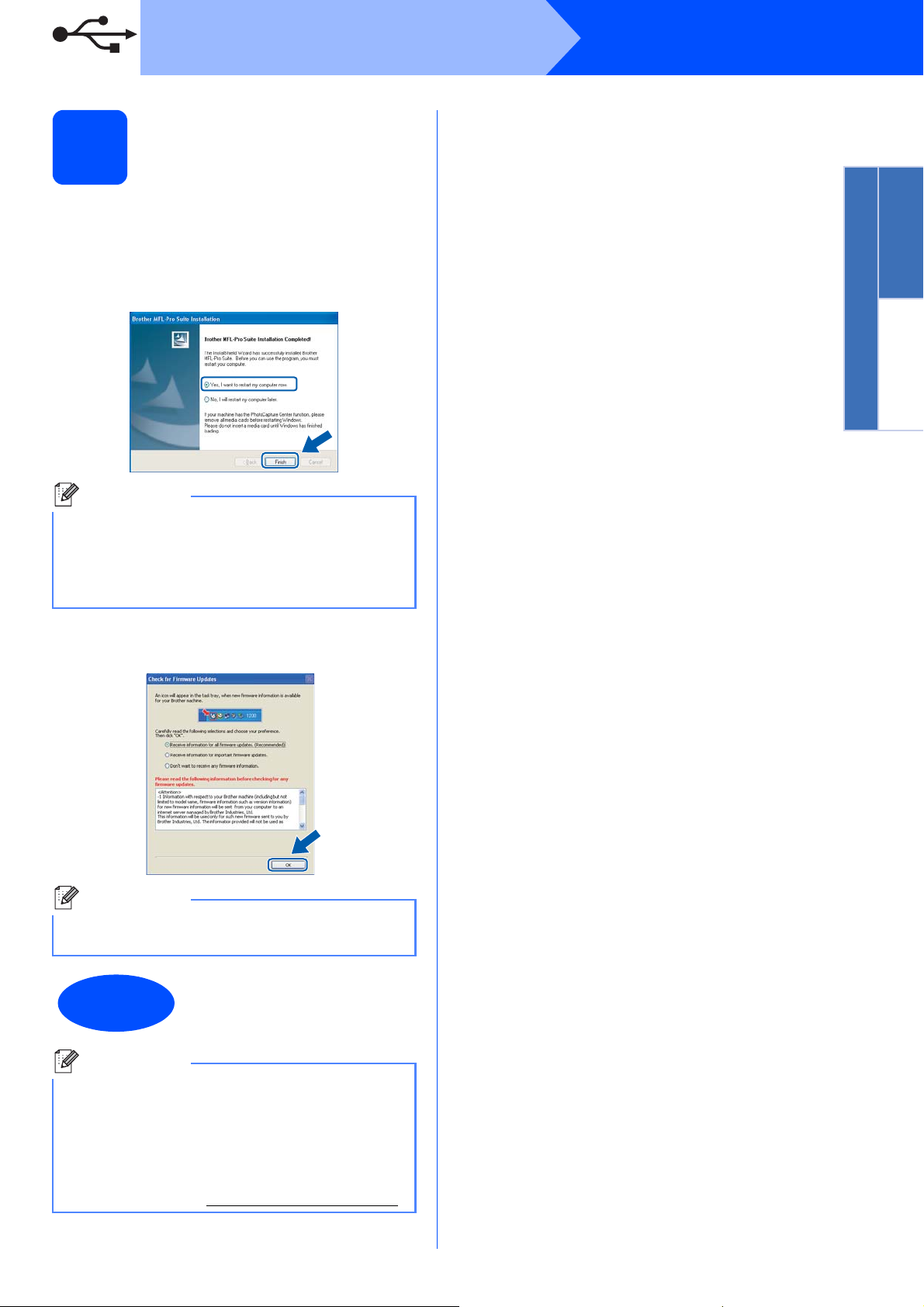

Kraj i ponovno

a Kliknite Finish za ponovno pokretanje

pokretanje

računala. Nakon ponovnog pokretanja računala morate biti prijavljeni s pravima administratora.

Windows

USB

Macintosh

Napomena

Ako se prilikom instalacije softvera pojavi poruka o pogrešci, pokrenite Installation Diagnostics koja se nalazi u Start/Svi programi/Brother/ MFC-XXXX (gdje je MFC-XXXX naziv vašeg modela).

b Ako se ovaj zaslon pojavi, odaberite postavku

ažuriranja programske opreme i kliknite OK.

Napomena

Za ažuriranje programske opreme potreban je pristup internetu.

Instalacija je sada

Kraj

Napomena

XML Paper Specification Printer Driver

XML Paper Specification Printer Driver je najprikladniji pokretački program kad ispisujete s aplikacija koje koriste dokumente s XML specifikacijom papira. Molimo, preuzmite najnoviji pokretački program tako da pristupite Brother Solutions Center na http://solutions.brother.com/

gotova.

USB
