Leest u deze "Installatiehandleiding" voordat u de printer in gebruik neemt.
U dient eerst alle hardware in te stellen en de driver te installeren, pas
dan kunt u de printer gebruiken.
Stap 1
De printer installeren
Stap 2
De driver installeren
De printer
®
Windows
®
installeren
USB
USB Parallel Netwerk
Peer-to-
peer (LPR)
pagina 14
Peer-to-
peer
(NetBIOS)
pagina 16
Op een
netwerk
gedeelde
printer
pagina 18
Mac®
OS 8.6 – 9.2
pagina 20
Mac®
OS X 10.1
pagina 23
NetwerkUSB
Mac®
OS 8.6 – 9.2
pagina 25
Mac®
OS X 10.1
pagina 26
Parallel
Windows
®
Netwerk
Windows
De driver installeren
®
USB
Macintosh
®
Netwerk
Macintosh
Setup is voltooid!
Installatiehandleiding HL-7050 serie
Vanaf de cd-rom of de printer driver kunt u rechtstre eks naar het Brother Solutions Cent er gaan,
waar u de meest recente driver kunt ophalen en de beste op lossingen voor prob lemen of vragen
kunt opzoeken. U vindt deze informatie ook op http://solutions.brother.c om
Bewaart u deze "Installatiehandleiding" en de meegeleverde cd-rom op een veilige plaats, zodat
u ze wanneer nodig snel even kunt raadplegen.
Voor
beheerders
Versie 2
Veiligheidsmaatregelen
Veilig gebruik van de printer
Waarschuwing Opmerking Hint
Duidt op een waarschuwing
waarmee rekening moet
worden gehouden teneinde
eventuele persoonlijke
ongelukken te voorkomen.
Waarschuwing
Binnen in deze printer bevinden zich elektroden waar hoge
spanning op staat. Zorg dat u de printer hebt uitgezet en de
stekker uit het stopcontact hebt gehaald alvorens inwendige
onderdelen te vervangen, de printer te reinigen of vastgelopen
papier te verwijderen.
Duidt op een waarschuwing
waarmee rekening moet worden gehouden teneinde zeker
te stellen dat de printer op juiste wijze wordt gebruikt of om
te voorkomen dat de printer
wordt beschadigd.
Dit zijn opmerkingen of nuttige
wenken die u van pas kunnen
komen bij het gebruik va n de
printer.
Gebruikershandleiding
Netwerkhandleiding
Een verwijzing naar de
gebruikershandleiding of de
netwerkhandleiding op de
meegeleverde cd-rom.
Hanteer de stekker nooit met natte handen. U kunt dan namelijk
een elektrische schok krijgen.
Nadat de printer gebruikt is, zijn sommige onderdelen in het
inwendige van de printer zeer heet. Wanneer u het voorpaneel of
de achterklep van de printer opent, mag u de onderdelen die in
onderstaande afbeelding gearceerd zijn nooit aanraken.
Om persoonlijk letsel te voorkomen dient de printer door ten
minste twee personen te worden opgetild, waarb ij hij zoals in de
afbeelding met beide handen aan de linker- en
rechterhandgrepen en aan de voorkant moet worden
vastgehouden.
Pas op dat u niet over de pootjes van de los verkrijgbare
stabilisator struikelt.
Binnen in de printer De face-up uitvoerlade openmaken
Opmerking
Nooit op de printer of de stabilisator staan.
Inhoudsopgave
Reguleringen .........................................................................................................2
■ Aan de slag
Onderdelen in de doos ......................................................................................... 4
Het bedieningspaneel .......................................................................................... 4
Meegeleverde cd-rom ...........................................................................................5
Stap 1
Stap 2
De printer installeren
1.De transportbescherming verwijderen ..............................................................6
2.De drumkit installeren .........................................................................................6
3.Papier in de papierlade plaatsen ........................................................................7
4.Een testpagina afdrukken ...................................................................................8

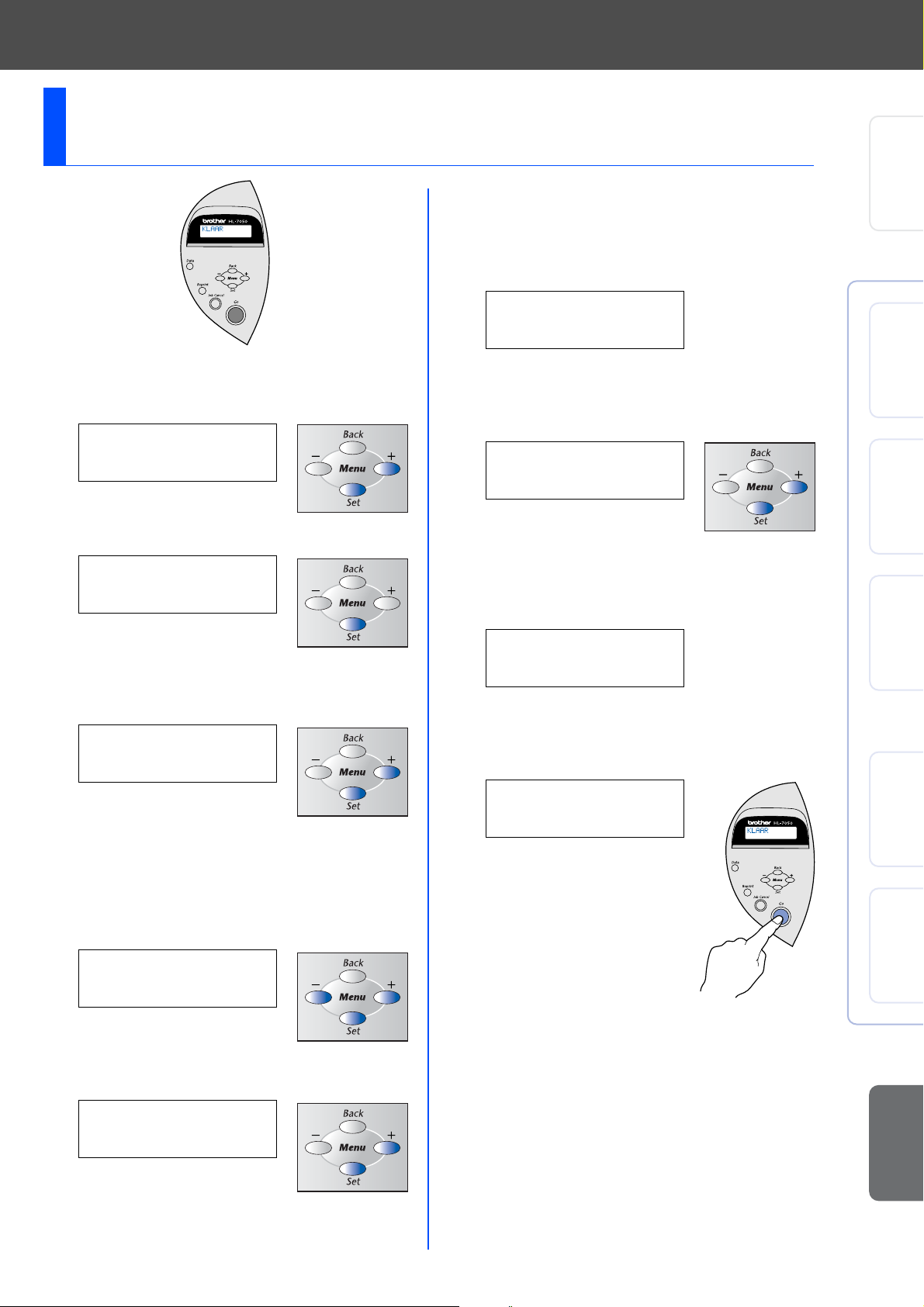

5.De taal van de meldingen op het bedieningspaneel instellen .........................8
De driver installeren
Bij gebruik van de USB-interfacekabel ...................................................10
1. De driver installeren en de printer op uw pc aansluiten
2. Uw printer als de standaardprinter instellen (alleen bij gebruik van Windows® 2000/XP)

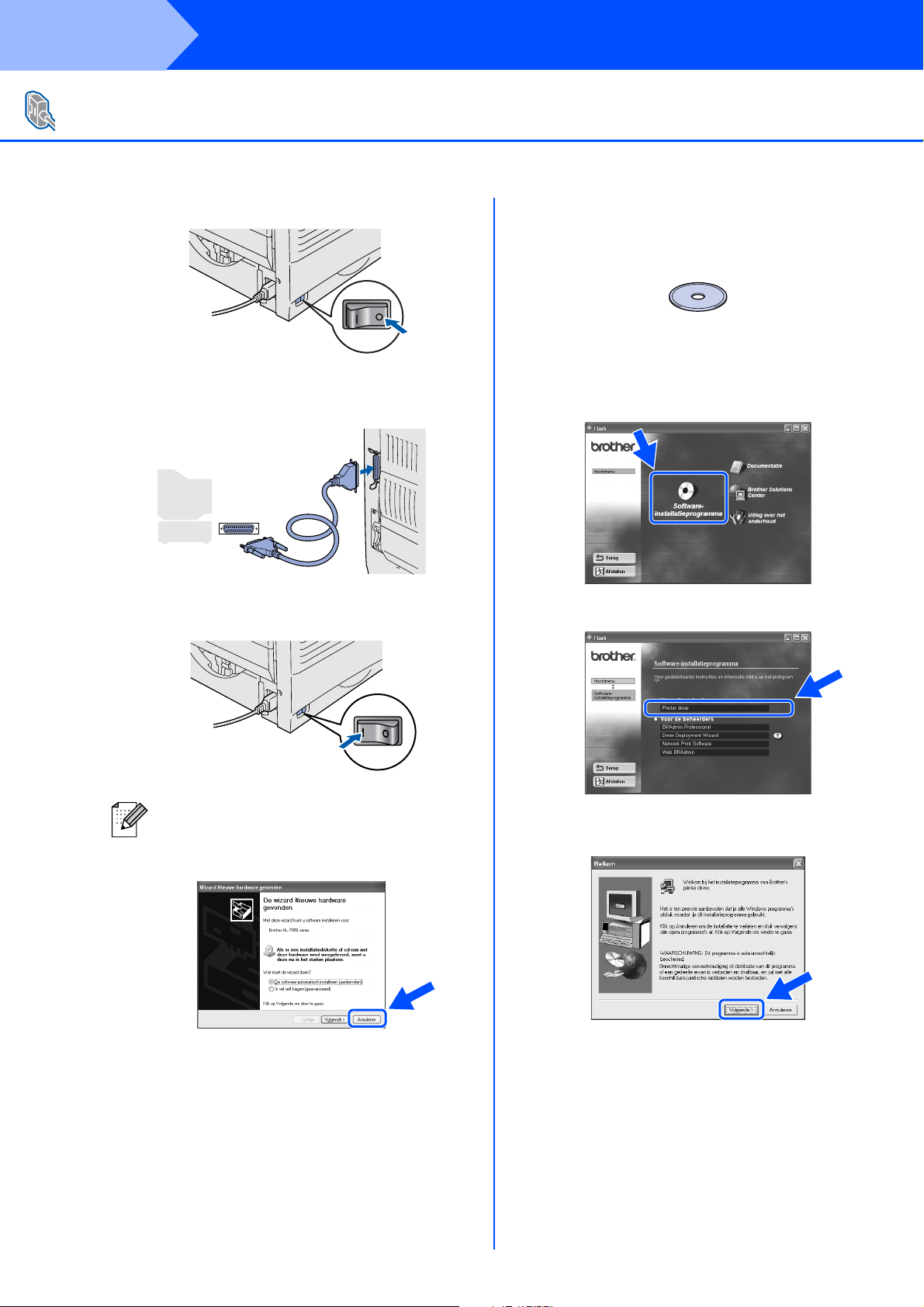

Bij gebruik van de parallelle interfacekabel ...........................................12
De driver installeren en de printer op uw pc aansluiten
Bij gebruik van de netwerkinterfacekabel ..............................................14
■ Bij gebruik van een Brother peer-to-peer netwerkprinter (LPR) ...................14
De driver installeren en de printer op uw pc aansluiten
■ Bij gebruik van een Brother peer-to-peer netwerkprinter (NetBIOS) ............16
De driver installeren, de kabel aansluiten en de NetBIOS-poort configureren
■ Bij gebruik van een printer die op een netwerk wordt gedeeld .....................18
De driver installeren, de kabel aansluiten en de juiste printerwachtrij of 'Sharename' selecteren
Bij gebruik van de USB-interfacekabel ...................................................20
■ Bij gebruik van Mac® OS 8.6 t/m 9.2 ................................................................20
1. De printer op uw Macintosh aansluiten en de driver installeren
2. Uw printer als de standaardprinter instellen
■ Bij gebruik van Mac® OS X 10.1 .......................................................................23
De printer op uw Macintosh aansluiten en het BR-Script PPD-bestand installeren
Bij gebruik van de netwerkinterfacekabel ..............................................25
■ Bij gebruik van Mac® OS 8.6 t/m 9.2 ................................................................25
De printer op uw Macintosh aansluiten en het BR-Script PPD-bestand installeren
■ Bij gebruik van Mac® OS X 10.1 .......................................................................26
De printer op uw Macintosh aansluiten en het BR-Script PPD-bestand installeren
■ Voor beheerders
Overzicht van hoofdstukken in de netwerkhandleiding ...........................................28
IP-adres, subnet
(via het bedieningspaneel) ..........................................................................................29
Het hulpprogramma voor de configuratie van BRAdmin Professional installeren
(alleen bij gebruik van Windows
masker en gateway instellen
®
) ................................................................................30
De configuratiepagina afdrukken ...............................................................................30
Fabrieksinstelling
en terugstellen ........................................................................ 30
■ Andere informatie
Vervoer van de printer .......................................................................................31
Toebehoren .........................................................................................................32
■ Problemen oplossen Gebruikershandleiding Hoofdstuk 6
1
Reguleringen
Federal Communications Commission (FCC) Declaration of
Conformity (alleen voor de VS)
Responsible Party: Brother International Corporation
declares, that the products
Product name: Laser Printer
Model number: HL-7050 and HL-7050N
Product options: Lower Tray Unit LT-7000, Duplex Unit DX-7000,
complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1)This device may not cause harmful interference, and
(2)this device must accept any interference received, including interference
that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
100 Somerset Corporate Boulevard
P.O. Box 6911
Bridgewater, NJ 08807-0911
USA
Telephone: (908) 704-1700
Network Card NC-4100h, Mailbox Unit MX-7000, MX7010
Important
A shielded interface cable should be used in order to ensure compliance with
the limits for a Class B digital device.
Changes or modifications not expressly approved by Brother Industries, Ltd.
could void the user's authority to operate the equipment.
Industry Canada Compliance Statement (alleen voor Canada)
"EC" Conformiteitsverklaring
Producent
Brother Industries, Ltd.,
15-1, Naeshiro-cho, Mizuho-ku,
Nagoya 467-8561, Japan
Fabriek
Brother Technology (Shenzhen) Ltd.
NO6 Gold Garden Ind. Nanling Buji, Longgang,
Shenzhen, China
Fabriek
Brother Industries, Ltd.,
Kariya Plant,
1-5, Kitajizoyama, Noda-cho,
Kariya-shi, Aichi-ken 448-0803 Japan
Verklaren hierbij dat:
Productomschrijving: Laserprinter
Productnaam: HL-7050, HL-7050N
voldoet aan de bepalingen in de van toepassing zijnde directieven:
het directief inzake Lage Spanning 73/23/EEC (zoals geamendeerd
door 93/68/EEC) en het directief inzake Elektromagnetische
Compatibiliteit 89/336/EEC (zoals geamendeerd door 91/263/EEC en
92/31/EEC en 93/68/EEC).
Toegepaste normen:
Geharmoniseerd:
Veiligheid: EN60950: 2000
EMC: EN55022: 1998 klasse B
Jaar waarin CE-certificatie voor het eerst was toegekend: 2002
Uitgegeven door: Brother Industries, Ltd.
Datum: 28 maart 2002
Plaats: Nagoya, Japan
Handtekening:
EN55024: 1998
EN61000-3-2: 1995 + A1: 1998 + A2 : 1998
EN61000-3-3: 1995
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
Radiostoring (alleen voor modellen van 220-240 volt)
Deze printer voldoet aan EN55022 (CISPR Publication 22)/Klasse B.
Dit product mag uitsluitend worden gebruikt met een dubbel afgeschermde
twisted-pair kabel met de IEEE1284 certificatie. De kabel mag niet langer zijn
dan 1,80 meter.
Kazuhiro Dejima
Manager
Quality Audit Group
Quality Management Dept.
Information & Document Company
Laser Safety (alleen voor modellen van 110–120 volt)
This printer is certified as a Class I laser product under the U.S. Department
of Health and Human Services (DHHS) Radiation Performance Standard
according to the Radiation Control for Health and Safety Act of 1968. This
means that the printer does not produce hazardous laser radiation.
Since radiation emitted inside the printer is completely confined within
protective housings and external covers, the laser beam cannot escape from
the machine during any phase of user operation.
2
FDA Regulations (alleen voor modellen van 110-120 volt)
U.S. Food and Drug Administration (FDA) has implemented regulations for
laser products manufactured on and after August 2, 1976. Compliance is
mandatory for products marketed in the United States. One of the following
labels on the back of the printer indicates compliance with the FDA
regulations and must be attached to laser products marketed in the United
States.
MANUFACTURED:
Brother Industries Ltd.
15-1 Naeshiro-cho Mizuho-ku Nagoya, 467-8561 Japan
This product complies with FDA radiation performance standards, 21
CFR subchapter J.
MANUFACTURED:
Brother Technology (Shenzhen) Ltd.
NO6 Gold Garden Ind. Nanling Buji, Longgang, Shenzhen, CHINA
This product complies with FDA radiation performance standards, 21
CFR Subchapter J
☛ Let op: Het uitvoeren van handelingen en/of aanpassingen of het
volgen van procedures anders dan die welke in deze
handleiding worden beschreven, kan blootstelling aan
gevaarlijke straling tot gevolg hebben.
IEC 60825 specificatie (alleen voor modellen van 220-240 volt)
Deze printer is een laserproduct van klasse 1, zoals uiteengezet in de
specificaties van IEC 60825. Onderstaand label is aangebracht in landen
waar dit vereist is.
CLASS 1LASERP RODUCT
APPAREIL Å LASER DE CLASSE 1
LASER KLASSE 1 PRODUKT
Deze printer is uitgerust met een laserdiode van klasse 3B, die in de scanner
onzichtbare laserstraling afgeeft. De scanner mag onder geen beding
worden geopend.
☛ Let op: Het uitvoeren van handelingen en/of aanpassingen of het
volgen van procedures anders dan die welke in deze
handleiding worden beschreven, kan blootstelling aan
gevaarlijke straling tot gevolg hebben.
Voor Finland en Zweden
LUOKAN 1 LASERLAITE
KLASS 1 LASER APPARAT
☛ Varoitus! Laitteen käyttäminen muulla kuin tässä käyttöohjeessa
☛ Varning Om apparaten används på annat sätt än i denna
mainitulla tavalla saattaa altistaa käyttäjän
turvallisuusluokan 1 ylittävälle näkymättömälle
lasersäteilylle.
Bruksanvisning specificerats, kan användaren utsättas för
osynlig laserstrålning, som överskrider gränsen för
laserklass 1.
Interne laserstraling
Maximale stralingsvermogen: 15 mW
Golflengte: 760 - 810 nm
Laserklasse: Klasse IIIb
(in overeenstemming met 21 CFR
Part 1040.10)
Klasse 3B
(in overeenstemming met IEC 60825)
BELANGRIJK - Voor uw eigen veiligheid
Voor een veilige werking moet de meegeleverde geaarde stekker in een
normaal geaard stopcontact worden gestoken dat via het huishoudelijk net
geaard is.
Gebruik alleen een daarvoor geschikt verlengsnoer met de juiste bedrading,
zodat een goede aarding verzekerd is. Verlengsnoeren met de verkeerde
bedrading kunnen persoonlijke ongelukken veroorzaken en de apparatuur
beschadigen.
Het feit dat dit apparaat naar tevredenheid werkt, betekent niet per se dat de
voeding is geaard en dat de installatie volkomen veilig is. Voor uw eigen
veiligheid raden wij u aan om in twijfelgevallen altijd een bevoegd elektricien
te raadplegen.
De voeding van het apparaat afsluiten
Deze printer moet in de buurt van een makkelijk toegankelijk stopcontact
worden geïnstalleerd. In noodgevallen moet het netsnoer uit het stopcontact
worden getrokken, zodat de netvoeding van de printer volledig is afgesloten.
Waarschuwing m.b.t. batterijen
De batterij mag niet worden vervangen. Als de batterij op onjuiste wijze wordt
vervangen, kan dit explosiegevaar opleveren. De batterij niet uit elkaar
halen, opnieuw opladen of in vuur werpen. Verbruikte batterijen moeten in
overeenstemming met plaatselijk geldende reguleringen worden
weggeworpen.
Waarschuwing bij aansluiting op een LAN
Dit product moet worden aangesloten op een LAN-aansluiting die niet aan
overspanning onderhevig is.
IT power system (alleen voor Noorwegen)
Dit product is tevens ontworpen voor IT-voedingssytemen met fase naar fase
spanning van 230 volt.
Opmerking / Oplaadbare Batterij Recycle Informatie (alleen
voor Nederland)
Bij dit product zijn batterijen geleverd. Wanneer deze
leeg zijn, moet u ze niet weggooien maar inleveren als
Klein Chemisch Afval.
Geräuschemission / Acoustic Noise Emission (alleen voor
Duitsland)
Lpa < 70 dB (A) DIN 45635-19-01-KL2
Wiring information (alleen voor het VK)
Important
If the mains plug that is supplied with this printer is not suitable for your plug
socket, remove the plug from the mains lead and fit an appropriate three-pin
plug. If the replacement plug needs a fuse, fit the same fuse as the original.
If a moulded plug comes off the mains lead, you should destroy it because a
plug with cut wires is dangerous if it is put in a live plug socket. Do not leave
it where a child might find it!
If you need to replace the plug fuse, fit a fuse that is approved by ASTA to
BS1362 with the same rating as the original fuse.
Always replace the fuse cover. Never use a plug that does not have a cover.
Warning - This printer must be earthed.
The wires in the mains lead are coloured in line with the following code :
Green and Yellow: Earth
Blue: Neutral
Brown: Live
The colours of the wires in the mains lead of this printer may not match the
coloured markings identifying the terminals in your plug.
If you need to fit a different plug, you should do the following.
Remove a bit of the outer cover of the lead, taking care not to damage the
coloured insulation of the wires inside.
Cut each of the three wires to the appropriate length. If you can, leave the
green and yellow wire longer than the others so that, if the lead is pulled out
of the plug, the green and yellow wire will be the last to disconnect.
Remove a short section of the coloured insulation to expose the wires.
The wire which is coloured green and yellow must be connected to the
terminal in the plug which is marked with the letter "E" or the safety earth
symbol , or coloured green or green and yellow.
The wire, which is coloured blue, must be connected to the terminal, which is
marked with the letter "N" or coloured black or blue.
The wire, which is coloured brown, must be connected to the terminal, which
is marked with the letter "L" or coloured red or brown.
The outer cover of the lead must be secured inside the plug. The coloured
wires should not hang out of the plug.
3
■Aan de slag
2
Onderdelen in de doos
Printer
3
4
5
1
CD-ROM
(inclusief Gebruikershandleiding)
Installatie-
handleiding
1 Het bedieningspaneel
2 Extra steun
3 Bovenklep
Welke onderdelen er worden geleverd, kan van land tot land verschillen.
Bewaar alle verpakkingsmateriaal en de doos.
■ De interfacekabel wordt niet standaard meegeleverd. U dient een interfacekabel te kopen die geschikt is voor de
interface die gaat gebruiken (parallel, USB of netwerk).
■ Bi j gebruik van de parallelle interface dient een afgeschermde kabel te worden gebruikt die voldoet aan
IEEE 1284.
4 Multifunctionele lade
5 Papierlade
Drumkit
(inclusief tonercartridge)
Het bedieningspaneel
1 Data-lampje: Oranje
Aan
Knippert
Uit
2 De toets Reprint
1
5
Het menu voor het herhalen van afdrukken select eren.
Er zitten nog gegevens in de printer-buffer.
De printer ontvangt of verwerkt gegevens.
Geen gegevens meer.
Als u functies voor het opnieuw afdrukken wilt gebruiken
zonder een los verkrijgbare HDD of CompactFlash, dan
moet u via RAMDISK SIZE meer geheugen beschikbaar
maken.
Gebruikershandleiding Hoofdstuk 4.
Netsnoer
2
4
3 De toets Job Cancel
De huidige printerbewerking stoppen en annuleren.
3
4 De toets Go
Het bedieningspaneelmenu afsluiten.
Het bedieningspaneel is
uitgerust met een zoemer
De instellingen voor het herhalen van een afdruk afsluiten, of
foutmeldingen wissen.
Afdrukken pauzeren/hervatten.
voor slechtzienden.
Raadpleeg hoofdstuk 3 in
de gebruikershandleiding
voor nadere informatie.
Gebruikershandleiding Hoofdstuk 3.
4
5 De toets Menu
+
–
Set
Back
Loopt vooruit door de menu's.
Loopt achteruit door de menu's.
Selecteert het bedieningspaneel.
De geselecteerde menu's en instellingen
accepteren.
Eén niveau omhoog in de menustructuur.
Meegeleverde cd-rom
Op deze cd-rom staat een schat aan informatie.
2
3
1
4
2
3
1
1 Software-installatieprogramma
De printer driver en hulpprogramma's installeren.
®
OS X wordt niet ondersteund door het software-
(Mac
installatieprogramma)
2 Documentatie
De gebruikershandleiding en netwerkhandleiding in PDF-formaat
bekijken. (Viewer bijgevoegd)
3 Brother Solutions Center
Brother Solutions Center
Op het Brother Solutions Center (http://solutions.brother.com) vindt u
alle benodigde informatie over deze printer. Download de meest
recente drivers en hulpprogramma's voor uw printers, lees de
veelgestelde vragen en de tips voor het oplossen van problemen, of
zoek speciale informatie op over het afdrukken met deze printers.
4
4 Uitleg over het onderhoud
Filmpje met instructies voor het onderhoud van de printer.
Voor slechtzienden staan er twee HTML-bestanden op de
meegeleverde cd-rom: index_win.html en index_mac.html.
Deze bestanden kunnen door de software Screen Reader
'text-to-speech' worden gelezen.
5
Stap 1
1
De printer installeren
De transportbescherming verwijderen
De drumkit installeren
2
Sluit de interfacekabel nog NIET aan. De
interfacekabel wordt aangesloten
wanneer de driver wordt geïnstalleerd.
1 Verwijder het beschermende gedeelte uit de
papieruitvoer van de printer.
Papieruitvoer
Transportbescherming
2 Maak de multifunctionele lade open en trek deze
voorzichtig omlaag.
Multifunctionele
lade
1 Maak de bovenklep van de printer open.
Bovenklep
2 Pak de drumkit uit.
Verwijder de transportbescherming.
Transportbescherming
Drumkit
3 Schud de drum voorzichtig enkele malen keer
heen en weer om de toner gelijkmatig te
verdelen.
3 Verwijder het beschermende gedeelte uit de
multifunctionele lade.
Transportbescherming
4 Sluit de multifunctionele lade.
6
4 Plaats de drumkit in de printer.
5 Sluit de bovenklep van de printer.
Papier in de papierlade plaatsen
3
1 Trek de papierlade helemaal uit de printer.
Papierlade
2 Verwijder het beschermende gedeelte uit de
papiercassette.
Transportbescherming
4 Blader de stapel papier goed door; dit om te
voorkomen dat papier vast loopt o f scheef wordt
ingevoerd.
5 Plaats papier in de papierlade.
Controleer dat het papier plat in de lade ligt en
niet boven de markering uitsteekt.
Tot hier.
De printer
®
Windows
®
Windows
®
installeren
USB
Parallel
3 Houd de vrijgavehendel van de papiergeleider
ingedrukt en stel de geleiders af op het gebruikte
papierformaat. Controleer dat deze goed in de
geselecteerde sleuven passen.
Vrijgavehendel van papiergeleider
Geleider
Bij gebruik van Legal-papier moet u de
universele vrijgaveknop voor de
papiergeleiders indrukken en de achterkant
van de papiercassette uitschuiven.
Universele vrijgavehendel
van papiergeleider
6 Plaats de papierlade weer in de printer.
Netwerk
Windows
De driver installeren
®
USB
Macintosh
®
Netwerk
Macintosh
Ga door naar de
volgende pagina
Voor
beheerders
7
Stap 1
Een testpagina afdrukken
4
1 Controleer dat de printer uitstaat.
Sluit het netsnoer aan op de printer.
2 Steek de stekker van het netsnoer in het
stopcontact.
Zet de printer aan.
De taal van de meldingen
op het bedieningspaneel
5
instellen
1 Druk op de toets + totdat SETUP wordt
weergegeven.
Druk op toets Set.
-- MENU -SETUP
2 Druk nogmaals op Set.
3 Nadat de printer is opgewarmd, wordt de
melding READY weergegeven.
Vouw de papiersteun
van de
uitvoerlade
uit.
4 Druk op Go. De printer zal een testpagina
afdrukken.
Controleer of de testpagina fouten bevat.
SETUP
LANGUAGE
3 Druk op de toets + of – om uw taal te
selecteren. Druk op de toets Set om de instelling
te accepteren.
TAAL
=NEDERLANDS *
Ga naar de volgende pagina
om de driver te installeren.
8
Stap 2
De driver installeren
Volg de instructies op deze pagina die betrekking hebben op uw besturingssysteem en op uw interfacekabel.
De schermen voor Windows
®
in deze installatiehandleiding zijn afkomstig uit Windows® XP.
Bij gebruik van de USB-interfacekabel ................Ga naar pagina 10
Bij gebruik van de parallelle interfacekabel ........Ga naar pagina 12
De printer
®
Windows
®
Windows
installeren
USB
Parallel
Bij gebruik van de netwerkinterfacekabel
■ Bij gebruik van een Brother peer-to-peer netwerkprinter (LPR) .......... Ga naar pagina 14
■ Bij gebruik van een Brother peer-to-peer netwerkprinter (NetBIOS) .... Ga naar pagina 16
■ Bij gebruik van een op een netwerk gedeelde printer............................... Ga naar pagina 18
Bij gebruik van de USB-interfacekabel
■ Bij gebruik van Mac® OS 8.6 t/m 9.2 ....................................................... Ga naar pagina 20
■ Bij gebruik van Mac
®
OS X 10.1 ............................................................... Ga naar pagina 23
Bij gebruik van een netwerk
■ Bij gebruik van Mac® OS 8.6 t/m 9.2 ....................................................... Ga naar pagina 25
■ Bij gebruik van Mac
®
OS X 10.1 ............................................................... Ga naar pagina 26
®
Netwerk
Windows
®
USB
Macintosh
®
Netwerk
Macintosh
Voor beheerders ....................................................Ga naar pagina 28
Voor
beheerders
9
Stap 2
Bij gebruik van de USB-interfacekabel
1. De driver installeren en de printer op uw pc aansluiten
De driver installeren
Als de "Wizard Nieuwe hardwar e gevonden" op
uw scherm verschijnt, klikt u op Annuleren.
N
E
R
E
L
U
N
N
A
1 Controleer eerst dat de USB-interfacekabel
NIET op de printer is aangesloten, pas dan mag
u de driver gaan installeren. Als u deze kabel
reeds had aangesloten, dient u hem nu los te
koppelen.
4 Klik op "Printer driver".
5 Klik op Volgende.
Volg de instructies op uw scherm.
6 Selecteer "Standaardinstallatie" en klik
vervolgens op de knop Volgende.
2 Plaats de cd-rom in uw cd-rom-station. Het
eerste scherm wordt automatisch geopend.
Volg de instructies op uw scherm.
3 Klik in het scherm met het menu op het
pictogram van het "Softwareinstallatieprogramma".
7 Selecteer "Lokale printer met USB-kabel" en klik
vervolgens op de knop Volgende.
10
8 Als dit scherm wordt geopend, moet u
controleren dat de printer aanstaat .
Sluit de USB-interfacekabel eerst op uw pc aan
en vervolgens op uw printer.
Klik op Volgende.
2. Uw printer als de standaardprinter
instellen
®
(alleen bij gebruik van Windows
2000/XP)
1 Klik op Start en Printers en faxapparaten.
2 Selecteer het pictogram van de Brother HL-7050
serie.
De printer
®
Windows
installeren
USB
9 Klik op Voltooien.
Bij gebruik van Windows
De installatie is nu voltooid.
Bij gebruik van Windows
Ga naar "2. Uw printer als de
standaardprinter instelle n".
®
98 / Me:
®
2000/XP:
De driver installeren
3 Klik op het menu Bestand en selecteer Als
standaardprinter instellen.
De installatie is nu voltooid.
Voor
beheerders
11
Stap 2
Bij gebruik van de parallelle interfacekabel
De driver installeren en de printer op uw pc aansluiten
De driver installeren
1 Zet de printer uit.
2 Sluit de parallelle interfacekabel eerst op uw pc
aan en vervolgens op uw printer.
3 Zet de printer aan.
4 Plaats de cd-rom in uw cd-rom-station. Het
eerste scherm wordt automatisch geopend.
Volg de instructies op uw scherm.
5 Klik in het scherm met het menu op het
pictogram van het "Softwareinstallatieprogramma".
6 Klik op "Printer driver".
Als de "Wizard Nieuwe hardware gevonden" op
uw scherm verschijnt, klikt u op Annuleren.
N
E
R
E
L
U
N
N
A
7 Klik op Volgende.
Volg de instructies op uw scherm.
12
8 Selecteer "Standaardinstallatie" en klik
vervolgens op de knop Volgende.
0 Selecteer de printerpoort waarop uw printer
is aangesloten en klik op de knop Volgende.
De printer
installeren
9 Selecteer "Lokale printer" en klik vervolgens op
de knop Volgende.
A Klik op Voltooien en start uw pc opnieuw op.
De installatie is nu voltooid.
®
Windows
De driver installeren
Parallel
13
Voor
beheerders
Stap 2
Bij gebruik van de netwerkinterfacekabel
De driver installeren en de printer op uw pc aansluiten
De driver installeren
Bij gebruik van een Brother peer-to-peer netwerkprinter (LPR)
Als u de printer op een netwerk wilt aansluiten, raden wij u aan om eerst contact met uw systeembeheerder
op te nemen.
1 Zet de printer uit.
2 Sluit de netwerkinterfacekabel aan op uw printer
en sluit deze vervolgens aan op een vrije poort
op uw hub.
Hub
5 Klik in het scherm met het menu op het
pictogram van het "Softwareinstallatieprogramma".
6 Klik op "Printer driver".
3 Zet de printer aan.
4 Plaats de cd-rom in uw cd-rom-station. Het
eerste scherm wordt automatisch geopend.
Volg de instructies op uw scherm.
14
7 Klik op Volgende.
Volg de instructies op uw scherm.
8 Selecteer "Standaardinstallatie" en klik
vervolgens op de knop Volgende.
9 Selecteer "Brother peer-to-peer netwerkprinter"
en klik vervolgens op de knop Volgende.
0 Selecteer "Zoeken in een lijst van
beschikbare printers" of voer het IP-adres
van uw printer in.
Klik op Volgende.
A Selecteer het IP-adres van uw printer en
LPR, en klik op Volgende.
B Klik op Voltooien.
De printer
installeren
®
Vraag uw beheerder om het IP-adres van
de printer.
Bij gebruik van Windows NT® 4.0 en
Windows
De installatie is nu voltooid.
Bij gebruik van Windows
De installatie is voltooid nadat uw pc
opnieuw is opgestart.
®
2000/XP:
®
95 / 98 / Me:
Windows
De driver installeren
Netwerk
15
Voor
beheerders
Stap 2
Bij gebruik van de netwerkinterfacekabel
De driver installeren, de kabel aansluiten en de NetBIOS-poort configureren
De driver installeren
Bij gebruik van een Brother peer-to-peer netwerkprinter (NetBIOS)
Als u de printer op een netwerk wilt aansluiten, raden wij u aan om eerst contact met uw systeembeheerder
op te nemen.
1 Zet de printer uit.
2 Sluit de netwerkinterfacekabel aan op uw printer
en sluit deze vervolgens aan op een vrije poort
op uw hub.
Hub
5 Klik in het scherm met het menu op het
pictogram van het "Softwareinstallatieprogramma".
6 Klik op "Printer driver".
3 Zet de printer aan.
4 Plaats de cd-rom in uw cd-rom-station. Het
eerste scherm wordt automatisch geopend.
Volg de instructies op uw scherm.
16
7 Klik op Volgende.
Volg de instructies op uw scherm.
8 Selecteer "Standaardinstallatie" en klik
vervolgens op de knop Volgende.
9 Selecteer "Brother peer-to-peer netwerkprinter"
en klik vervolgens op de knop Volgende.
0 Selecteer "Zoeken in een lijst van
beschikbare printers" of voer het IP-adres
van uw printer in.
Klik op Volgende.
A Selecteer het IP-adres van uw printer en
NetBIOS, en klik op Volgende.
B Klik op Voltooien.
De printer
installeren
®
Vraag uw beheerder om het IP-adres van
de printer.
Bij gebruik van Windows NT® 4.0 en
Windows
De installatie is nu voltooid.
Bij gebruik van Windows
De installatie is voltooid nadat uw pc
opnieuw is opgestart.
®
2000/XP:
®
95 / 98 / Me:
Windows
De driver installeren
Netwerk
17
Voor
beheerders
Stap 2
Bij gebruik van de netwerkinterfacekabel
De driver installeren, de kabel aansluiten en de juiste printerwachtrij of 'Sharename' selecteren
De driver installeren
Bij gebruik van een printer die op een netwerk wordt gedeeld
Als u de printer op een netwerk wilt aansluiten, raden wij u aan om eerst contact met uw systeembeheerder
op te nemen.
1 Zet de printer uit.
2 Sluit de netwerkinterfacekabel aan op uw printer
en sluit deze vervolgens aan op een vrije poort
op uw hub.
Hub
5 Klik in het scherm met het menu op het pictogram
van het "Software-installatieprogramma".
6 Klik op "Printer driver".
7 Klik op Volgende.
Volg de instructies op uw scherm.
3 Zet de printer aan.
4 Plaats de cd-rom in uw cd-rom-station. Het
eerste scherm wordt automatisch geopend.
Volg de instructies op uw scherm.
18
8 Selecteer "Standaardinstallatie" en klik
vervolgens op de knop Volgende.
9 Selecteer "Op netwerk gedeelde printer" en klik
vervolgens op de knop Volgende.
0 Selecteer de wachtrij voor uw printer en klik
op de knop OK.
A Klik op Voltooien.
De installatie is nu voltooid.
De printer
installeren
®
Vraag uw beheerder om de wachtrij
vandeprinter.
Windows
De driver installeren
Netwerk
19
Voor
beheerders
Stap 2
Bij gebruik van de USB-interfacekabel
1. De printer op uw Macintosh aansluiten en de driver installeren
De driver installeren
Bij gebruik van Mac® OS 8.6 t/m 9.2
1 Controleer dat de printer aanstaat.
2 Sluit de USB-interfacekabel eerst op uw
Macintosh aan en vervolgens op uw printer.
Sluit de USB-kabel niet aan op de USBconnector van het toetsenbord of een USBhub zonder voeding.
6 Open het pictogram van de Macintosh HD.
7 Bij gebruik van Mac
Open de map Apple extra's.
Open de map Apple LaserWriter
programmatuur.
Bij gebruik van Mac
Open de map Applications (Mac
Open de map met hulpprogramma's.
®
OS 8.6 t/m 9.04:
®
OS 9.1 t/m 9.2:
®
OS 9).
3 Plaats de cd-rom in uw cd-rom-station.
4 Dubbelklik op het pictogram Start Here!
Volg de instructies op uw scherm.
5 Klik in het scherm met het menu op het pictogram
van het "Software-installatieprogramma". Volg
de instructies op uw scherm.
* De schermen zijn afkomstig uit Mac
®
OS 9.04.
8 Open het pictogram van het hulpprogramma
Bureaubladprinterbeheer.
20
9 Selecteer Printer (USB), en klik op OK.
B Klik op Maak aan…
De printer
installeren
0 Klik bij PostScript
(PPD) op de knop Wijzig...
Selecteer de HL-7050 serie, en klik op de knop
Selecteer.
TM
printerbeschrijvingsbestand
A Klik bij de Selectie USB-printer op de knop
Wijzig….
Selecteer de HL-7050 serie en klik op OK.
C Voer de naam van de printer in (HL-7050 serie)
en klik op de knop Bewaar.
D Selecteer in het menu Archief van de Macintosh
de optie Stop.
De driver installeren
®
USB
Macintosh
Ga door naar de
volgende pagina
Voor
beheerders
21
Stap 2
Bij gebruik van de USB-interfacekabel
2. Uw printer als de standaardprinter instellen
1 Klik op uw bureaublad op het pictogram van de
2 Selecteer in het menu Print de optie
De driver installeren
Bij gebruik van Mac® OS 8.6 t/m 9.2
HL-7050 serie.
Standaardprinter.
De installatie is nu voltooid.
22
Bij gebruik van de USB-interfacekabel
Bij gebruik van Mac® OS X 10.1
De printer op uw Macintosh aansluiten en het BR-Script PPD-bestand installeren
De printer
installeren
1 Controleer dat de printer aanstaat.
2 Sluit de USB-interfacekabel eerst op uw
Macintosh aan en vervolgens op uw pr int er .
Sluit de USB-kabel niet aan op de USBconnector van het toetsenbord of een USBhub zonder voeding.
4 Dubbelklik op het pictogram PPD_Installer.pkg.
Volg de instructies op uw scherm.
5 Open het pictogram van de Macintosh HD.
6 Open de map Applications.
Open de map Utilities (met hulpprogramma's).
3 Plaats de cd-rom in uw cd-rom-station.
Open de map Mac OS X.
7 Open het pictogram met het Print Center.
Ga door naar de
volgende pagina
De driver installeren
®
USB
Macintosh
Voor
beheerders
23
Stap 2
Bij gebruik van de USB-interfacekabel
De driver installeren
8 Klik op de knop Voeg printer toe...
9 Selecteer USB.
0 Selecteer de HL-7050 serie en klik op Voeg toe.
A Selecteer in het menu Afdrukbeheer de optie
Stop 'Afdrukbeheer'.
De installatie is nu voltooid.
24
Bij gebruik van de netwerkinterfacekabel
Bij gebruik van Mac® OS 8.6 t/m 9.2
De printer op uw Macintosh aansluiten en het BR-Script PPD-bestand installeren
De printer
installeren
1 Zet de printer uit.
2 Sluit de netwerkinterfacekabel aan op uw printer
en sluit deze vervolgens aan op een vrije poort
op uw hub.
Hub
6 Klik in het scherm met het menu op het
pictogram van het "Softwareinstallatieprogramma". Volg de instructies
op uw scherm.
7 Open de Kiezer via het Apple Menu.
3 Zet de printer aan.
4 Plaats de cd-rom in uw cd-rom-station.
5 Dubbelklik op het pictogram Start Here!
Volg de instructies op uw scherm.
8 Klik op het pictogram LaserWriter8
selecteer BRN_xxxxxx_P1_AT.
Klik op Maak aan.
Sluit de Kiezer.
*1 Als de driver voor de Apple LaserWriter8
nog niet op uw systeem is geïnstalleerd,
kunt u deze downloaden van
http://www.apple.com.
*2 xxxxxx zijn de laatste zes cijfers van het
Ethernetadres.
Netwerkhandleiding Hoofdstuk 7.
*2
*1
en
De driver installeren
®
USB
Macintosh
®
Netwerk
Macintosh
Voor
beheerders
De installatie is nu voltooid.
25
Stap 2
Bij gebruik van de netwerkinterfacekabel
De printer op uw Macintosh aansluiten en het BR-Script PPD-bestand installeren
De driver installeren
Bij gebruik van Mac® OS X 10.1
1 Zet de printer uit.
2 Sluit de netwerkinterfacekabel aan op uw printer
en sluit deze vervolgens aan op een vrije poort
op uw hub.
Hub
5 Dubbelklik op het pictogram PPD_Installer.pkg.
Volg de instructies op uw scherm.
6 Open het pictogram van de Macintosh HD.
7 Open de map Applications.
Open de map Utilities (met hulpprogramma's).
3 Zet de printer aan.
4 Plaats de cd-rom in het cd-rom-station.
Open de map Mac OS X.
8 Open het pictogram met het Print Center.
26
9 Klik op de knop Voeg printer toe...
0 Selecteer AppleTalk.
B Selecteer in het menu Afdrukbeheer de optie
Stop 'Afdrukbeheer'.
De installatie is nu voltooid.
De printer
installeren
A Selecteer BRN_xxxxxx_P1_AT
knop Voeg toe.
*1 xxxxxx zijn de laatste zes cijfers van het
Ethernetadres.
Netwerkhandleiding Hoofdstuk 7.
*1
, en klik op de
De driver installeren
®
Netwerk
Macintosh
27
Voor
beheerders
■Voor beheerders
Lees dit gedeelte als de printer op een netwerk wordt gebruikt. Beheerders dienen voor de installatie
van de printer de volgende stappen te volgen.
Bij gebruik van de HL-7050: Als u de printer op uw netwerk gaat aansluiten, dient u de los verkrijgbare netwerkkaart
(NC-4100h) aan te schaffen.
Overzicht van hoofdstukken in de netwerkhandleiding
Windows® 95/98/ME
®
Windows NT
Windows
UNIX/Linux TCP/IP Hoofdstuk 1 Afdrukken via UNIX
Macintosh
OS2 Warp Server
LAN Server
®
2000/XP
®
Peer-to-peer TCP/IP Hoofdstuk 3 Peer-to-peer afdrukken
NetBIOS Hoofdstuk 4 Peer-to-peer (NetBIOS) afdrukken
Brother Internet Print TCP/IP Hoofdstuk 5 Afdrukken via Internet configureren
Netware IPX/SPX Hoofdstuk 6 Afdrukken via Novell NetWare
Peer-to-peer TCP/IP Hoofdstuk 2 Afdrukken via TCP/IP
NetBIOS Hoofdstuk 4 Peer-to-peer (NetBIOS) afdrukken
DLC/LLC Hoofdstuk 8 Afdrukken via DLC
Brother Internet Print
(alleen bij gebruik van NT
Netware IPX/SPX Hoofdstuk 6 Afdrukken via Novell NetWare
Peer-to-peer TCP/IP Hoofdstuk 2 Afdrukken via TCP/IP
(alleen bij gebruik van
Windows
IPP
(Internet Printing Protocol)
Brother Internet Print TCP/IP Hoofdstuk 5 Afdrukken via Internet configureren
Netware IPX/SPX Hoofdstuk 6 Afdrukken via Novell NetWare
®
4.0)
®
2000)
TCP/IP Hoofdstuk 5 Afdrukken via Internet configureren
NetBIOS Hoofdstuk 4 Peer-to-peer (NetBIOS) afdrukken
DLC/LLC Hoofdstuk 8 Afdrukken via DLC
TCP/IP Hoofdstuk 2 Afdrukken via TCP/IP
AppleTalk Hoofdstuk 7 Afdrukken via Macintosh
TCP/IP Hoofdstuk 7 Afdrukken via Macintosh
TCP/IP Hoofdstuk 2 Afdrukken via TCP/IP
NetBIOS Hoofdstuk 4 Peer-to-peer (NetBIOS) afdrukken
28
IP-adres, subnetmasker en gateway instellen (via het bedieningspaneel)
1 Druk op de toets + totdat NETWERK wordt
weergegeven.
Druk op toets Set.
-- MENU -NETWERK
2 Druk nogmaals op Set.
NETWERK
TCP/IP
6 Voer de instellingen voor het subnetmasker in
op dezelfde wijze als u het IP-adres hebt
ingevoerd.
Er wordt een sterretje (*) op he t LCD
weergegeven.
SUBNETMASKER=
0. 0. 0. 0*
7 Druk op de toets + totdat GATEWAY= wordt
weergegeven. Druk op de toets Set.
TCP/IP
GATEWAY=
8 Voer de instellingen voor de gateway in op
dezelfde wijze als u het IP-adres hebt ingevoerd.
Er wordt een sterretje (*) op he t LCD
weergegeven.
De printer
®
Windows
®
Windows
®
installeren
USB
Parallel
3 Druk op de toets + totdat IP-ADRES= wordt
weergegeven.
Druk op toets Set.
TCP/IP
IP-ADRES=
4 Gebruik de toets + en – om het IP-adres in te
voeren. Druk op de toets Set om naar het
volgende cijfer te gaan. Druk op de toets Set om
het IP-adres vast te leggen.
Er wordt een sterretje (*) op het LCD
weergegeven.
IP-ADRES=
192. 0. 0.192*
5 Druk op de toets + totdat SUBNETMASKER=
wordt weergegeven. Druk op de toets Set.
GATEWAY=
0. 0. 0. 0*
9 Druk op Go om de printer weer in de status
KLAAR te zetten.
KLAAR
De driver installeren
Netwerk
Windows
®
USB
Macintosh
®
Netwerk
Macintosh
TCP/IP
SUBNETMASKER=
Voor
beheerders
29
Het hulpprogramma voor de configuratie van
BRAdmin Professional installeren (alleen bij
gebruik van Windows
De software BRAdmin Professional is ontworpen voor het beheren van uw Brother-apparatuur die
op het netwerk is aangesloten. Met BRAdmin Professional kunt u bijvoorbeeld Brother's
netwerkprinters en MFC's voor netwerken beheren. BRAdmin Professional kan tevens worden
gebruikt voor het beheren van apparaten van andere merken, mits deze producten SNMP (Simple
Network Management Protocol) ondersteunen. Nadere informatie over BRAdmin Professional vindt u
op http://solutions.brother.com
®
)
1 Plaats de cd-rom in uw cd-rom-station. Het
eerste scherm wordt automatisch geo pend.
Volg de instructies op uw scherm.
2 Klik in het scherm met het menu op het
pictogram van het "Softwareinstallatieprogramma".
De configuratiepagina
3 Volg de instructies op uw scherm.
Klik op "BRAdmin Professional".
Het standaardwachtwoord voor de
afdrukserver is 'access'. U kunt BRAdmin
Professional of een webbrowser gebruiken
om dit wachtwoord te veranderen.
Fabrieksinstellingen
afdrukken
Als u de configuratiepagina wilt afdrukken, moet
u de toets Network Test met een fijne balpen
minder dan 5 seconden ingedrukt houden.
Test-toets
(minder dan 5 seconden)
30
terugstellen
Als u de afdrukserver op de
standaardinstellingen wilt terugstellen (alle
informatie terugstellen, zoals wachtwoord en
IP-adres), moet u de toets Network Test met
een fijne balpen ten minste 5 seconden
ingedrukt houden.
Test-toets
(ten minste 5 seconden)
■ Andere informatie
Vervoer van de printer
Als u de printer moet vervoeren, is het raadzaam om hem zorgvuldig te verpakken; dit om eventuele
beschadiging van het apparaat te voorkomen. Wij adviseren u om het originele verpakkingsmateriaal te
bewaren. Zorg er bovendien voor dat de printer tijdens vervoer voldoende verzekerd is.
Neem de DRUMKIT, compleet met de TONERCARTRIDGE, uit de printer voordat u hem gaat
vervoeren. Wanneer u nalaat de drumkit uit het apparaat te halen en in de plastic zak te bewaren,
kan de printer ernstig worden beschadigd en VERVALT DE GARANTIE.
De printer
installeren
1 Zet de printer uit en haal vervolgens de stekker
uit het stopcontact.
2 Neem de drumkit uit de printer.
Plaats de drum in de plastic zak en sluit de zak
goed af.
3 Pak de printer weer in.
®
USB
Windows
®
Parallel
Windows
®
Netwerk
Windows
De driver installeren
Handelsmerken
Het Brother-logo is een wettig gedeponeerd handelsmerk van Brother Industries, Ltd.
Windows
Apple Macintosh, iMac, LaserWriter en AppleTalk zijn handelsmerken van Apple Computer, Inc.
HP, HP/UX, JetDirect en JetAdmin zijn handelsmerken van Hewlett-Packard Company.
UNIX is een handelsmerk van UNIX Systems Laboratories.
Adobe PostScript en PostScript3 zijn handelsmerken van Adobe Systems Incorporated.
Netware is een handelsmerk van Novell, Inc.
Alle andere merk- en productnamen die in deze handleiding worden vermeld, zijn handelsmerken of gedeponeerde handelsmerken van de
desbetreffende eigenaars.
®
en Windows NT® zijn handelsmerken van Microsoft Corporation die in de VS en andere landen geregistreerd zijn.
Samenstelling en publicatie
Deze handleiding is samengesteld en gepubliceerd onder supervisie van Brother Industries, Ltd. De nieuwste productgegevens en
specificaties zijn in deze handleiding verwerkt.
De inhoud van deze handleiding en de specificaties van het product kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Brother behoudt zich het recht voor om de specificaties en de inhoud van deze handleiding zonder voorafgaande kennisgeving te wijzigen.
Brother is niet verantwoordelijk voor enige schade, met inbegrip van gevolgschade, voortvloeiend uit het gebruik van deze handleiding of de
daarin beschreven producten, inclusief maar niet beperkt tot zetfouten en andere fouten in deze publicatie.
Dit product is bedoeld voor gebruik in een professionele omgeving.
®
USB
Macintosh
®
Netwerk
Macintosh
Voor
beheerders
31
Toebehoren
Voor deze printer zijn de volgende toebehoren verkrijgbaar. Met deze artikelen kunt u de capaciteit van
de printer verhogen.
Gebruikershandleiding Hoofdstuk 4.
Onderste papierbak
(Drie papiercassetttes)
LT-7000 SB-4000 DX-7000 MX-7000 serie
U kunt maximaal drie onderste
papierbakken met een capaciteit
van 500 vel installeren.
Netwerkkaart
(alleen voor de HL-7050)
NC-4100h HD-EX
Stabilisator Duplexbak Mailbox
Als u 3 onderste laden en de
mailbox hebt geïnstalleerd, dient
u de los verkrijgbare stabilisator
te installeren.
De duplexbak is los een
verkrijgbare papierbak die u
nodig hebt als u papier aan twee
zijden wilt bedrukken.
De mailbox stelt u in staat uw
afdrukken te sorteren of naar
bepaalde bakken te sturen.
CompactFlash-kaart DIMM-geheugen HDD
Als u de printer op uw netwerk
gaat aansluiten, dient u de los
verkrijgbare netwerkkaart aan te
schaffen.
In de printer kan een
CompactFlash-kaart worden
geplaatst, waarop u macro's,
afdruktaken, lettertypen en
printlogs kunt opslaan.
U kunt het geheugen uitbreiden
tot 288 MB door (100-pins DIMM)
geheugenmodules te installeren.
Ir-DA-interface Kit met lettertypen Barcodes
IR-1000 BS-3000 BT-1000
De IR-1000 wordt aangesloten op
de parallelle interface, zodat
draadloos via infrarood kan
worden afgedrukt.
De kit met optionele lettertypen
(BS-3000) staat op de cd-rom en
installeert 136 PS3 Agfa- en
TrueType-lettertypen.
De kit met de optionele barcodes
(BT-1000) staat op de cd-rom en
installeert de barcodes.
Als de HDD is geïnstalleerd, kunt
u daar macro's, afdruktaken,
lettertypen en printlogs op
opslaan.
32
LJ1617001 B
Gedrukt in China
©2002 Brother Industries, Ltd. ©1998-2002 TROY XCD Inc. ©1983-1998 PACIFIC SOFTWORKS INC. ALLE RECHTEN
VOORBEHOUDEN
Loading...
