PMF 250 CES

1 609 92A 0SD (2014.11) O / 125 EEU

pl Instrukcja oryginalna cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás ru Оригинальное руководство по эксплуатации uk Оригінальна інструкція з експлуатації kk Пайдалану нұсқаулығының түпнұсқасы ro Instrucţiuni originale

bg Оригинална инструкция mk Оригинално упатство за работа sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad et Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija

OBJ_BUCH-1687-004.book Page 2 Friday, November 21, 2014 10:55 AM

2 |

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 6

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 13

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 20

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 27

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 35

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 44

Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 52

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 60

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 67

Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 75

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 83

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 89

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 96

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 103

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 109

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 117

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 3 Friday, November 21, 2014 10:55 AM

| 3

PMF 250 CES

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 4 Friday, November 21, 2014 10:55 AM

4 |

1 609 92A 0SD | (21.11.14) Bosch Power Tools

PAS 12-27 F PAS 12-27 PAS 11-21

2 607 000 748

Ø 19 mm: 2 600 793 009 (3 m) 1 610 793 002 (5 m)

OBJ_BUCH-1687-004.book Page 5 Friday, November 21, 2014 10:55 AM

| 5

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OSTRZEZENIE

OBJ_BUCH-1687-004.book Page 6 Friday, November 21, 2014 10:55 AM

6 | Polski

 W przypadku pracy elektronarzędziem pod gołym nie-

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektronarzędzi

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy  Stanowisko pracy należy utrzymywać w czystości i do-

brze oświetlone. Nieporządek w miejscu pracy lub nie-

oświetlona przestrzeń robocza mogą być przyczyną wypadków.

 Nie należy pracować tym elektronarzędziem w otocze-

niu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro-

narzędziem wytwarzają się iskry, które mogą spowodować zapłon.

 Podczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodo-

wać utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne  Wtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienio-

ne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

 Należy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece ilodówki. Ryzyko porażenia

prądem jest większe, gdy ciało użytkownika jest uziemione.

 Urządzenie należy zabezpieczyć przed deszczem i wil-

gocią. Przedostanie się wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.

 Nigdy nie należy używać przewodu do innych czynno-

ści. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko

porażenia prądem.

bem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Uży-

cie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

 Jeżeli nie da się uniknąć zastosowania elektronarzę-

dzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób  Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych urazów ciała.

 Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.

 Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie pal-

ca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków.

 Przed włączeniem elektronarzędzia, należy usunąć na-

rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj-

dujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

Należy unikać nienaturalnych pozycji przy pracy. Nale-



ży dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

 Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka o d ruchomych części. Luźne

ubranie, biżuteria lub długi e włosy mogą zostać wciągnięte przez ruchome części.

 Jeżeli istnieje możliwość zamontowania urządzeń od-

sysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie

urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi  Nie należy przeciążać urządzenia. Do pracy używać na-

leży elektronarzędzia, które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 7 Friday, November 21, 2014 10:55 AM

 Nie należy używać elektronarzędzia, którego włącz-

nik/wyłącznik jest uszkodzony. Elektronarzędzie, które-

go nie można włączyć lub wyłączyć jest nie bezpieczne i musi zostać naprawione.

 Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.

 Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedo-

świadczone osoby elektronarzędzia są niebezpieczne.

 Konieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych

jest przez niewłaściwą konserwację elektronarzędzi.

 Należy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.

 Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektro-

narzędzia może doprowadzić do niebezpiecznych sytuacji.

Serwis  Naprawę elektronarzędzia należy zlecić jedynie wy-

kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeń-

stwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy z urządzeniami wielofunkcyjnymi

 Podczas wykonywania prac, przy których narzędzie ro-

bocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, urządzenie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z

przewodem przewodzącym prąd może spowodować przekazanie napięcia na części metalowe urządzenia, co mogłoby spowodować porażenie prądem elektrycznym.

 Elektronarzędzie należy używać jedynie do szlifowania

na sucho. Przeniknięcie wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.

 Uwaga, niebezpieczeństwo pożaru! Należy unikać

przegrzania się szlifowanego materiału i szlifierki. Przed przestojami w pracy należy zawsze opróżnić pojemnik na pył. W niesprzyjających warunkach, np. pod

wpływem iskrzenia powstałego podczas szlifowania metali, może dojść do samozapalenia się pyłu szlifierskiego w workach, mikrofiltrach, papierowych pojemnikach na pył,

a także w pojemnikach i adapterach systemu odpylającego. Zwiększone niebezpieczeństwo istnieje, gdy pył taki zmieszany jest z resztkami lakieru, poliuretanu lub innymi chemicznymi materiałami, a materiał szlifowany jest po długiej obróbce rozgrzany.

 Ręce należy trzymać z daleka od zakresu cięcia. Nie

wsuwać ich pod obrabiany przedmiot. Przy kontakcie z

brzeszczotem istnieje niebezpieczeństwo zranienia się.

 Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z

przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.

 Elektronarzędzie należy trzymać podczas pracy mocno

w obydwu rękach i zadbać stabilną pozycję pracy. Elek-

tronarzędzie prowadzone oburącz jest bezpieczniejsze.

 Należy zabezpieczyć obrabiany przedmiot. Zamocowa-

nie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

 Do wymiany narzędzi roboczych należy użyć rękawic

ochronnych. Narzędzia robocze rozgrzewają się przy dłuż-

szej obróbce.

 Nie wolno skrobać zwilżonych materiałów (np. tapet)

oraz pracować stojąc na wilgotnym podłożu. Pr zedosta-

nie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

 Powierzchni przeznaczonej do obróbki nie wolno prze-

mywać płynami zawierającymi rozpuszczalnik. Pod-

grzanie się materiału podczas obróbki może spowodować powstanie trujących oparów.

 Podczas pracy ze skrobakiem i nożami należy zacho-

wać szczególną ostrożność. Narzędzia te są bardzo ostre

– istnieje niebezpieczeństwo skaleczenia się.

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Elektronarzędzie przewidziane jest do piłowania i przecinania drewna i materiałów drewnopodobnych, tworzyw sztucznych, gipsu, metali nieżelaznych i elementów mocujących (np. nie obrabianych cieplnie gwoździ). Nadaje się też do obróbki miękkich płytek ściennych i do szlifowania oraz skrobania na sucho niewielkich powierzchni. W szczególności przystosowane jest ono do obróbki blisko krawędzi. Elektronarzędzie wolno stosować wyłącznie z oryginalnym osprzętem firmy Bosch.

Polski | 7

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 8 Friday, November 21, 2014 10:55 AM

8 | Polski

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Dźwignia SDS do blokowania narzędzi roboczych 2 Włącznik/wyłącznik 3 Gałka nastawcza ilości drgań 4 Otwory wentylacyjne 5 Rękojeść (pokrycie gumowe) 6 Uchwyt dodatkowy (pokrycie gumowe) 7 Otwór gwintowany mocowania uchwytu dodatkowego 8 Uchwyt narzędziowy

9 Brzeszczot do cięć wgłębnych 10 Płyta szlifierska 11 Papier ścierny 12 Ogranicznik głębokości 13 Brzeszczot segmentowy 14 Uchwyt do narzędzi 15 Wąż odsysający * 16 Króciec odsysania * 17 Śruba mocująca systemu odsysania pyłu* 18 System odsysania pyłu * 19 Pierścień filcowy systemu odsysania pyłu *

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego mo żna znaleźć w naszym katalogu osprzętu.

Dane techniczne

Narzędzie wielofunkcyjne PMF 250 CES

Numer katalogowy

3 603 A00 6.. Wstępny wybór ilości drgań System Constant Electronic Łagodny rozruch silnika Moc znamionowa Moc wyjściowa

W250 W140

Prędkość obrotów bez obciążenia n

Kąt oscylacji lewy/prawy

min-115000 –20 000

°1,4

Ciężar odpowiednio do EPTA-Procedure 01/2003

kg 1,3

Klasa ochrony

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla danego kraju dane te mogą się różnić.

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-4.

Praca bez rękojeści dodatkowej

Wartości łączne drgań a ków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745 wynoszą: Szlifowanie: a Cięcie piłą do cięcia wgłębnego: ah=13m/s2, K= 2 m/s

(suma wektorowa z trzech kierun-

=10m/s2, K= 1,5 m/s

Cięcie brzeszczotem segmentowym: ah=14m/s2, K= 3 m/s Skrobanie: ah=12m/s2, K= 1,5 m/s2.

Praca z rękojeścią dodatkową

Wartości łączne drgań a ków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745 wynoszą: Szlifowanie: a Cięcie piłą do cięcia wgłębnego: ah=17m/s2, K= 2 m/s Cięcie brzeszczotem segmentowym: ah=18,5m/s2, K=3m/s

(suma wektorowa z trzech kierun-

=9m/s2, K= 1,5 m/s

Skrobanie: ah=16m/s2, K= 1,5 m/s2. Poziom drgań podany w tych wskazówkach został pomierzo-

ny zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarów i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od pod anego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.



Należy wprowadzić dodatkowe środki bezpieczeństw a, mają-



ce na celu ochronę operatora przed skutkami ekspozycji na



drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

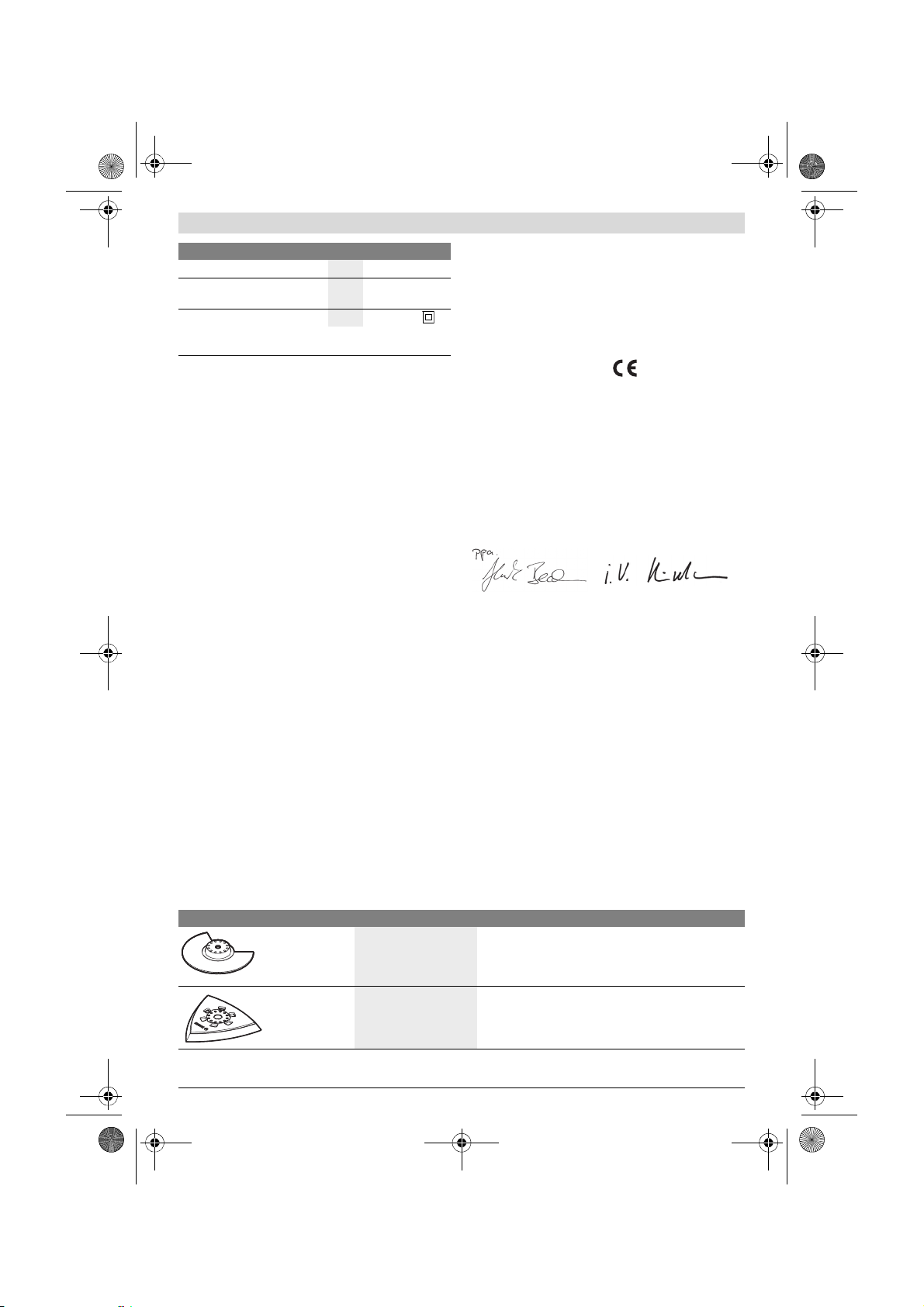

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne“ odpowiada wymaganiom następujących dyrektyw: 2011/65/UE, 2014/30/UE, 2006/42/WE wraz ze zmianami oraz następujących norm: EN 60745-1, EN 60745-2-4.

/II

Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker Executive Vice President Engineering

Helmut Heinzelmann Head of Product Certification PT/ETM9

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 84 dB(A); poziom mocy akustycznej 95 dB(A). Niepewność pomiaru K= 3 dB.

Stosować środki ochrony słuchu!

1 609 92A 0SD | (21.11.14) Bosch Power Tools

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 21.11.2014

OBJ_BUCH-1687-004.book Page 9 Friday, November 21, 2014 10:55 AM

Polski | 9

Montaż

Montowanie uchwytu dodatkowego

W razie możliwości należy stosować rękojeść dodatkową 6. Ułatwi to kierowanie elektronarzędziem.

Uchwyt dodatkowy 6 wkręcić w otwór gwintowany 7 z prawej lub lewej strony maszyny.

Wybór narzędzia roboczego

W poniższej tabeli ukazane zostały przykłady użycia narzędzi roboczych. Dalsze narzędzia robocze można znaleźć w bogatym programie osprzętu firmy Bosch.

Narzędzie robocze Materiał Zastosowanie

Brzeszczot segmentowy bimetalowy

Płyta szlifierska dla okładziny szlifierskiej serii Delta 93 mm

Brzeszczot do cięć wgłębnych w drewnie ze stali wysokowęglowej

Brzeszczoty do cięć wgłębnych w drewnie ze stali wysokowęglowej

Brzeszczoty bimetalowe do metalu

Brzeszczot segmentowy z węglików spiekanych HM-Riff

Płyta szlifierska typu Delta HM-Riff

Tworzywa drzewne, tworzywa sztuczne, metale nieżelazne

W zależności od rodzaju papieru ściernego

Tworzywa drzewne, tworzywa sztuczne

Metal (np. gwoździe nieobrobione cieplnie, śruby, wkręty, mniejsze profile), metale nieżelazne

Fugi cementowe, miękkie płytki ścienne, tworzywa sztuczne wzmocnione włóknem szklanym i inne materiały abrazyjne

Zaprawa, resztki betonu, drewno, materiały abrazyjne

Wymiana narzędzi

 Przed wszystkimi pracami przy elektronarzędziu nale-

ży wyciągnąć wtyczkę z gniazda.

 Do wymiany narzędzi roboczych należy stosować ręka-

wice robocze. Dotknięcie narzędzi roboczych grozi skale-

czeniem.

Cięcia rozdzielające i wgłębne; także do cięcia blisko powierzchni, w narożnikach i trudno dostępnych miejscach; Przykład: skracanie zamontowanych listew podłogowe lub ościeżnicy, cięcia wgłębne przy dopasowywaniu paneli podłogowych

Szlifowanie płaskie na brzegach, w narożnikach lub w trudnodostępnych miejscach; w zależności od rodzaju papieru ściernego np. do szlifowania drewna, farby, lakieru, kamienia

Cięcia rozdzielające i wgłębne; także do cięcia blisko powierzchni, w narożnikach i trudno dostępnych miejscach; Przykład: wąskie cięcia wgłębne w drewnie litym pod kratkę wentylacyjną

Drobniejsze cięcia rozdzielające i wgłębne; Przykład: wycięcia w meblach na przyłącza kablowe

Drobniejsze cięcia rozdzielające i wgłębne; Przykład: skracanie wąskich profili, przecinanie elementów mocujących, np. klamer

Przecinanie i odcinanie blisko krawędzi, w narożnikach lub w miejscach trudnodostępnych; Przykład: usuwanie fug między płytkami ściennymi podczas prac remontowych, wycinanie otworów w płytkach, płytach gipsowych lub tworzywach sztucznych

Piłowanie tarnikiem i szlifowanie na twardym podłożu; Przykład: usuwanie zaprawy lub kleju do płytek ceramicznych (np. przy wymianie uszkodzonych płytek)

Narzędzie do usuwania zaprawy HMRiff

Srobak, sztywny

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

Zaprawa, fugi, żywice epoksydowe, tworzywa sztuczne wzmacniane włóknami szklanymi i inne materiały abrazyjne

Dywany, okładziny Skrobanie na twardym podłożu;

Usuwanie fug w płytkach ściennych i podłogowych, jak również zaprawy murarskiej i kleju do płytek (także w narożnikach)

Przykład: usuwanie kleju do wykładzin dywanowych i do płytek ceramicznych

OBJ_BUCH-1687-004.book Page 10 Friday, November 21, 2014 10:55 AM

10 | Polski

Narzędzie robocze Materiał Zastosowanie

Bimetalowy segmentowy nóż ze szlifem falistym

Materiał izolacyjny, płyty izolacyjne, płyty podłogowe, płyty tłumiące od-

Cięcie miękkich materiałów

głosy kroków, karton, wykładzina dywanowa, guma, skóra

Montaż/wymiana narzędzia roboczego (zob. rys. A –C)

 Wyjąć ewentualnie uprzednio zamontowane nar zędzie ro-

bocze. W tym celu należy przesunąć dźwignię SDS 1 w bok, z pozycji blokującej.

Przekręcić dźwignię SDS o ok. 3 obroty w kierunku przeciwnym do ruchu wskazówek zega-

ra, aby otworzyć 14 uchwyt do narzędzi. Wskazówka: Dźwigni SDS 1 nie należy obracać bardziej, niż jest to konieczny, gdyż uchwyt do narzędzi 14 może wypaść z głowicy przekładni (zob. „Osadzanie narzędzia roboczego“, str. 10).

 Wyjąć narzędzie robocze.  Nowe narzędzie robocze (np. brzeszczot do cięć wgłęb-

nych 9) nasunąć na uchwyt do narzędzi 14. Przesunąć je na uchwyt narzędziowy 8 w taki sposób, a by otwory narzędzia zaskoczyły na wypusty uchwytu narzędziowego. Narzędzia robocze można osadzić na uchwycie narzędziowym w dowolnej pozycji, co umożliwia pracę w pozycji najbardziej wygodnej i bezpiecznej dla obsługującego. Osadzić narzędzie (jak ukazano na rysunku) w taki sposób, aby osadzenie skierowane było w dół.

 Obrócić dźwignię SDS 1 w kierunku zgodnym

z ruchem wskazówek zegara, aby zamknąć

uchwyt do narzędzi 14 i zablokować narzę-

dzie. Mocno dociągnąć dźwignię SDS.

 Jeżeli dźwignia SDS nie znajduje się dokładnie ponad po-

zycją blokującą, należy ją obrócić w kierunku przeciwnym do ruchu wskazówek zegara tak, aby znalazła się ponad pozycją blokującą. Dźwignię SDS można przekręcić do tyłu na biegu jałowym maks. o jeden obrót. Obrócić dźwignię SDS tak, aby znajdowała się ona bezpośrednio nad pozycją blokującą.

 Docisnąć dźwignię SDS 1 do dołu, tak aby w sposó b sły-

szalny zaskoczyła ona w pozycji blokującej.

 Sprawdzić poprawność zamocowania narzędzia robo-

czego. Niewłaściwie lub niedokładnie zamontowane na-

rzędzia robocze mogą się podczas pracy obsunąć i spo wodować zagrożenie dla osoby obsługującej.

Osadzanie narzędzia roboczego (zob. rys. D)

Jeżeli dźwignia SDS 1 została zbytnio otworzona, uchwyt do narzędzi 14 może wypaść z głowicy przekładni.

Uchwyt do narzędzi 14 należy osadzić w głowicy przekładni w taki sposób, aby jego spłaszczona strona pasowała on do otworu. Obrócić dźwignię SDS 1 w kierunku zgodnym z ruchem wskazówek zegara.

Montaż i regulacja ogranicznika głębokości

Ogranicznik głębokości 12 można stosować podczas pracy przy użyciu brzeszczotów segmentowych, brzeszczotów segmentowych Riff i noży segmentowych.

Wyjąć ewentualnie uprzednio zamontowane narzędzie robocze.

Ogranicznik głębokości 12 należy nasunąć do oporu na głowicę przekładni elektronarzędzia, przesuwając go przez uchwyt narzędziowy 8.

Ogranicznik głębokości przeznaczony jest do cięcia: – Przy zastosowaniu brzeszczotów segmentowych ACZ 85 ..

o średnicy 85 mm: głębokość cięcia 8 mm, 10 mm, 12 mm i 14 mm (wartości podane na ograniczniku głębokości większą czcionką i bez nawiasów).

– Przy zastosowaniu brzeszczotów segmentowych

ACZ 100 .. o średnicy 100 mm: głębokość cięcia 14 mm, 16 mm, 18 mm i 20 mm (wartości podane na ogran iczniku głębokości mniejszą czcionką i w nawiasach).

Należy zawsze stosować odpowiedni brzeszczot segmentowy dla danej głębokości cięcia. Przesunąć ogranicznik głębokości 12 w kierunku narzędzia roboczego, odsuwając go od uchwytu narzędziowego 8 – tak, aby można było go swobodnie obracać. Przekręcić ogranicznik głębokości 12 w taki sposób, aby pożądana głębokość cięcia leżała powyżej tego odcinka brzeszczotu, którym ma być wykonane cięcie. Ponownie nasunąć ogranicznik głębokości 12 do oporu na głowicę przekładni elektronarzędzia.

Dla cięć o innej głębokości i do pracy z innymi narzędziami roboczymi ogranicznik głębokości 12 należy zdjąć. W tym celu należy wyjąć narzędzie robocze i zsunąć ogranicznik głębokości z głowicy przekładni.

Nakładanie/wymiana papieru ściernego na płytę szlifierską

Płyta szlifierska 10 wyposażona jest w włókninę zaczepną, umożliwiającą szybkie i łatwe zamocowanie papieru ściernego z mocowaniem na rzepy.

Aby osiągnąć optymalną przyczepność, należy wytrzepać włókninę zaczepną płyty szlifierskiej 10 przed zamocowaniem papieru ściernego 11.

Przyłożyć papier ścierny 11 z jednej strony płyty szlifierskiej 10, tak aby ściśle do niej przylegał, i mocno go docisnąć do płyty.

W celu zagwarantowania optymalnego odsysania pyłów należy uważać na to, by odziurkowanie w papierze ściernym zgadzało się z otworami na płycie szlifierskiej.

Aby zdjąć papier ścierny 11 należy chwycić jeden jego koniec i odciągnąć od płyty szlifierskiej 10.

Stosować można wszystkie rodzaje papieru ściernego, włókniny do polerowania i czyszczenia serii Delta 93 mm, znajdujących się w programie osprzętu firmy Bosch.

Osprzęt szlifierski, np. włóknina czy filc polerski, mocuje się na płycie szlifierskiej w identyczny sposób jak papier ścierny.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 11 Friday, November 21, 2014 10:55 AM

Polski | 11

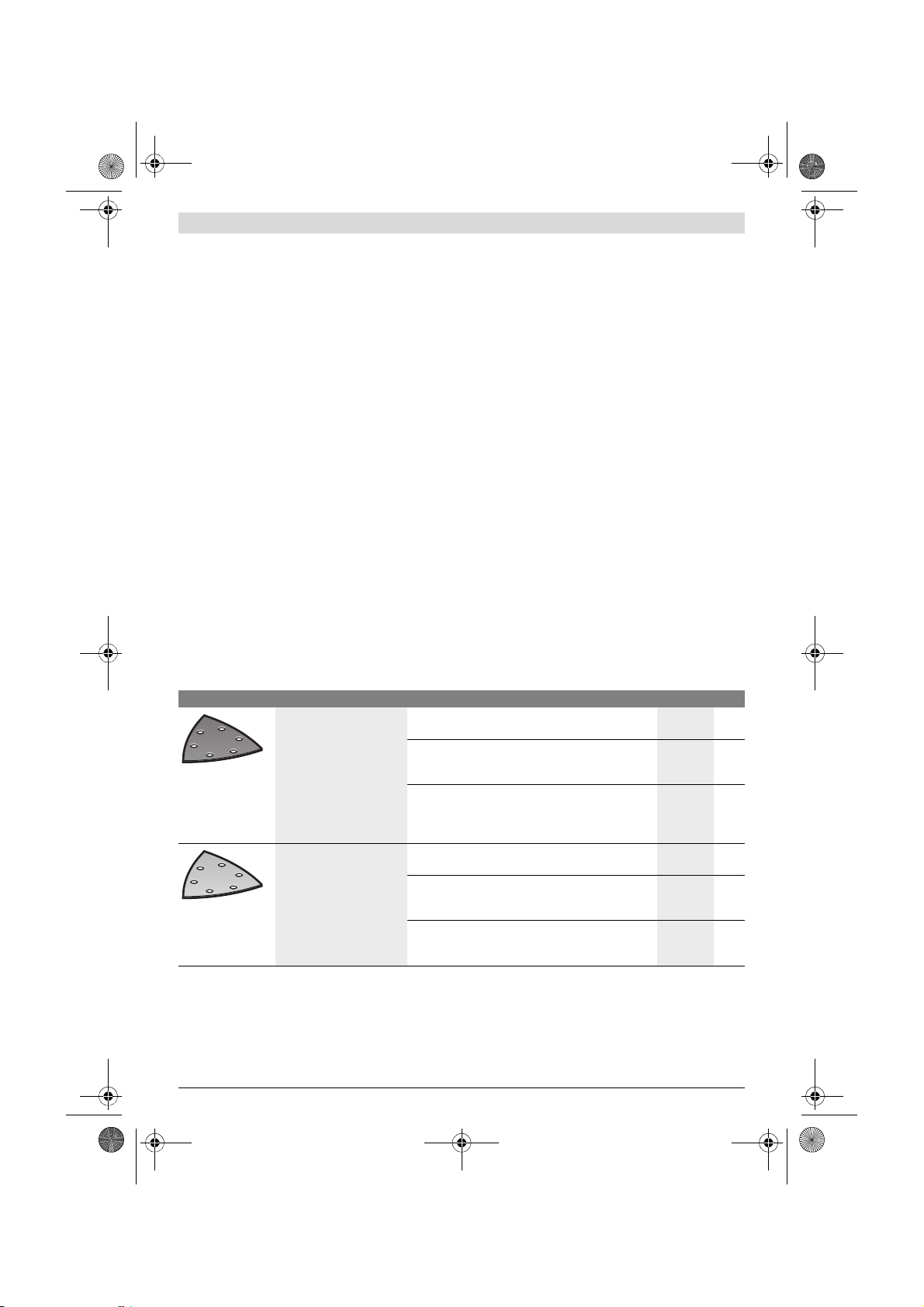

Wybór papieru ściernego

W zależności od rodzaju obrabianego materiału i pożądan ego stopnia usuwania materiału, do dyspozycji stoją różne rodzaje papieru ściernego:

papier ścierny Materiał Zastosowanie Uziarnienie

–wszystkie tworzywa drew-

niane (np. drewno twarde i miękkie, płyty wiórowe i budowlane)

kolor czerwony

kolor biały

– tworzywa metalowe

–farba –lakier – masa wypełniająca – masa szpachlowa

Odsysanie pyłów/wiórów

 Pyły niektórych materiałów, na przykład powłok malar-

skich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

– W razie możliwości należy stosować odsysanie pyłu do-

stosowane do rodzaju obrabianego materiału.

– Należy zawsze dbać o dobrą wentylację stanowiska pra-

cy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

czem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

 Należy unikać gromadzenia się pyłu na stanowisku pra-

cy. Pyły mogą się z łatwością zapalić.

Podłączenie odsysania pyłów (zob. rys. E)

System odsysania pyłu 18 przeznaczony jest wyłącznie do prac z płytą szlifierską 10, w połączeniu z innym narzędziami roboczymi odsysanie nie funkcjonuje.

Szlifować wolno jedynie z podłączonym systemem odsysania pyłu.

Aby zamontować system odsysania pyłu 18 (osprzęt), należy uprzednio zdemontować narzędzie robocze i ogranicznik głębokości 12.

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

Do szlifowania wstępnego, np. chropowatych, nieostruganych belek i desek

Do szlifowania płaskiego i do wyrównania mniejszych nierówności

Do szlifowania wykończeniowego drewna

Do usuwania farby

Do szlifowania farby podkładowej (np. usuwanie śladów pędzla, zacieków i smug)

Do szlifowania wykańczającego farb z dużą zawartością pigmentu przed lakierowaniem

System odsysania pyłu 18 należy do oporu nasunąć na elektronarzędzie, przesuwając go poprzez uchwyt narzędziowy 8. Włożyć śrubę mocującą 17 w odpowiedni otwór w obudowie. Aby zablokować śrubę, należy ją obracając ustawić w pozycji .

Należy przy tym zwrócić uwagę, by nie uszkodzić pierścienia filcowego 19 i by przylegał on ściśle do płyty szlifierskiej 10. W razie stwierdzenia uszkodzeń niezwłocznie wymienić pierścień filcowy.

Nasadzić wąż odsysania 15 (osprzęt) na króciec odsysania

16. Połączyć wąż odsysania 15 z odkurzaczem (osprzęt). Zestawienie odkurzaczy, które można podłączyć do elektro-

narzędzia, znajduje się na stronie graficznej. Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału. Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów

rakotwórczych należy używać odkurzacza specjalnego. Aby zdjąć system odsysania pyłu 18 należy obrócić śrubę mocu-

jącą 17 tak, aby znalazła się ona w pozycji , a następnie zsunąć system odsysania z głowicy przekładni elektronarzędzia.

Praca

Uruchamianie

 Należy zwrócić uwagę na napięcie sieciowe! Napięcie

źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia.

Włączanie/wyłączanie

Aby włączyć elektronarzędzie należy przesunąć włącznik/wyłącznik 2 do przodu – tak, aby na wyłączniku ukazał się symbol „I“.

Aby wyłączyć elektronarzędzie należy przesunąć włącznik/ wyłącznik 2 do tyłu – tak, aby na wyłączniku ukazał się symbol „0“.

gruboziarniste

średnioziarniste80100

drobnoziarniste

gruboziarniste

średnioziarniste80100

drobnoziarniste

40 60

120 180

240 320 400

40 60

120 180

240 320

OBJ_BUCH-1687-004.book Page 12 Friday, November 21, 2014 10:55 AM

12 | Polski

Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane.

System „Constant Electronic“

System Constant Electronic utrzymuje stałą prędkość oscylacyjną przy obciążeniu i zapewnia stałą wydajność pracy.

Łagodny rozruch silnika

Elektroniczny system łagodnego rozruchu ogranicza prędkość obrotową podczas włączania i wydłuża żywotność silnika.

Wstępny wybór ilości drgań

Pokrętłem wstępnego wyboru ilości drgań 3 można nastawić wstępnie potrzebną ilość drgań, również podczas pracy.

Wymagana ilość drgań zależna jest od materiału i warunków pracy i można ją wykryć w praktycznej próbie.

Podczas cięcia, przecinania i szlifowania twardszych materiałów takich jak drewno lub metal, zaleca się „6“ stopień prędkości oscylacyjnej, w przypadku miększych materiałów, takich jak na przykład tworzywa sztuczne, zaleca się „4“ stopień prędkości oscylacyjnej.

Wskazówki dotyczące pracy

 Przed odłożeniem elektronarzędzia należy odczekać aż

do momentu, gdy znajduje się ono w bezruchu.

 Przed wszystkimi pracami przy elektronarzędziu nale-

ży wyciągnąć wtyczkę z gniazda.

Wskazówka: Dbanie o to, aby otwory wentylacyjne 4 elektro-

narzędzia były stale odsłonięte, przedłuża żywotność elektronarzędzia.

Podczas pracy z narzędziami ze stali wysokowęglowej zwrócić uwagę, czy powłoka nie jest uszkodzona.

Zasada działania

Dzięki oscylacji napędu elektronarzędzie drga do 20000 razy na minutę, pod kątem 2,8° w tę i z powrotem. Umożliwia to precyzyjną pracę w niewielkich pomieszczeniach.

Pracować należy z niewielkim i równomiernym dociskiem, gdyż w przeciwnym wypadku zmniejszy się wydajność obróbki, a narzędzie robocze może się zablokować.

Elektronarzędzie należy przesuwać podczas pracy w tę i z powrotem, aby na rzędzie robocze nie rozgrzało się zbyt mocno i się nie zablokowało.

 Cięć wgłębnych można dokonywać tylko w miękkich

materiałach, takich jak drewno, gipsokarton lub podobne!

Przed przystąpieniem do przecinania drewna, płyt wiórowych, materiałów budowlanych itp. za pomocą brzeszczotów ze stali wysokowęglowej, należy sprawdzić, czy nie zawierają one ciał obcych, takich jak gwoździe, śruby i in. Usunąć ciała obce lub użyć brzeszczotu bimetalowego.

Przecinanie Wskazówka: Przy dłuższym używaniu elektronarzędzia do

cięcia płytek ściennych, należy wziąć pod uwagę, że narzędzia robocze szybciej się zużyją.

Szlifowanie

Wydajność usuwania materiału i końcowy wygląd oszlifowanej powierzchni uzależnione są w głów nej mierze od papieru ściernego, wstępnie wybranego stopnia oscylacji i siły nacisku przy obróbce.

Jedynie papier ścierny, znajdujący się w nienagannym stanie zapewnia wysoką wydajność usuwania materiału i oszczędza elektronarzędzie.

Należy pracować z równomiernym naciskiem, aby przedłużyć żywotność papieru ściernego.

Nadmierny nacisk nie prowadzi do zwiększenia wydajności szlifowania, lecz do silniejsz ego zużycia się elektronarzędzia i papieru ściernego.

W celu dokładnego oszlifowania narożników, krawędzi oraz miejsc trudnodostępnych można szlifować również samym wierzchołkiem lub krawędzią płyty szlifierskiej.

Podczas punktowej obróbki powierzchni może dojść do nadmiernego rozgrzania się ściernicy. Należy zredukować prędkość oscylacyjną i zmniejszyć siłę docisku, a także dbać o regularne schładzanie ściernicy.

Nie należy używać papieru ściernego, którym obrabiano metal do obróbki innych materiałów.

Należy używać jedynie oryginalnego ospr zętu do szlifowania firmy Bosch.

Szlifować wolno jedynie z podłączonym systemem odsysania pyłu.

Skrobanie

Do skrobania należy ustawić wysoki stopień prędkości oscylacyjnej.

Na miękkim podłożu (np. drewnie) należy pracować pod małym kątem i z niewielkim dociskiem. W przeciwnym wypadku szpachla może pokaleczyć podłoże.

Piłowanie  Stosować należy wyłącznie nieuszkodzone brzeszczo-

ty, znajdujące się w nienagannym stanie technicznym.

Wygięte lub nieostre brzeszczoty mogą się złamać, mieć negatywny wpływ na linię cięcia, a także spowodować odrzut.

 Przy piłowaniu lekkich materiałów budowlanych nale-

ży przestrzegać przepisów prawnych i zaleceń producenta materiału.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

Konserwacja i serwis

Konserwacja i czyszczenie

 Przed wszystkimi pracami przy elektronarzędziu nale-

ży wyciągnąć wtyczkę z gniazda.

 Aby zapewnić bezpieczną i wydajną pracę, elektrona-

rzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

OBJ_BUCH-1687-004.book Page 13 Friday, November 21, 2014 10:55 AM

Narzędzia robocze Riff (osprzęt) należy regularnie czyścić za pomocą szczotki drucianej.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub w autoryzowanym przez firmę Bosch punkcie naprawy elektronarzędzi, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produkt ami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgod nie z danymi na tabliczce znamionowej.

Polska

Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online. Tel.: 22 7154460 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospoda rstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE o starych, zużytych narzędziach elektrycznych i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane niezdatne do użycia elektronarzędzia

należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

VAROVÁNÍ

rovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

Bezpečnost pracovního místa  Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.

 S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach ne-

bo páry zapálit.

 Děti a jiné osoby udržujte při použití elektronářadí da-

leko od Vašeho pracovního místa. Při rozptýlení můžete

ztratit kontrolu nad strojem.

Elektrická bezpečnost  Připojovací zástrčka elektronářadí musí lícovat se zá-

suvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupra-

vené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.

 Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

 Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.

 Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě-

šení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené

kabely zvyšují riziko zásahu elektrickým proudem.

 Pokud pracujete s elektronářadím venku, použijte pou-

ze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.

 Pokud se nelze vyhnout provozu elektronářadí ve vlh-

kém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým proudem.

Česky | 13

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování va-

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 14 Friday, November 21, 2014 10:55 AM

14 | Česky

Bezpečnost osob  Buďte pozorní, dávejte pozor na to, co děláte a přistu-

pujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

 Noste osobní ochranné pomůcky a vždy ochranné brý-

le. Nošení osobních ochranných pomůcek jako maska pro-

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.

 Zabraňte neúmyslnému uvedení do provozu. Přesvědč-

te se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači

nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.

 Než elektronářadí zapnete, odstraňte seřizovací ná-

stroje nebo šroubováky. Nástroj nebo klíč, který se na-

chází v otáčivém dílu stroje, může vést k poranění.

 Vyvarujte se abnormálního držení těla. Zajistěte si bez-

pečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

 Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla-

sy mohou být zachyceny pohybujícími se díly.

 Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity. Po-

užití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí  Stroj nepřetěžujte. Pro svou práci použijte k tomu urče-

né elektronářadí. S vhodným elektronářadím budete pra-

covat v udané oblasti výkonu lépe a bezpečněji.

 Nepoužívejte žádné elektronářadí, jehož spínač je vad-

ný. Elektronářadí, které nelze zapnout či vypnout je nebez-

pečné a musí se opravit.

 Než provedete seřízení stroje, výměnu dílů příslušen-

ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.

 Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná-

řadí je nebezpečné, je-li používáno nezkušenými osobami.

 Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

 Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova-

né řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést.

 Používejte elektronářadí, příslušenství, nasazovací ná-

stroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elek-

tronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Servis  Nechte Vaše elektronářadí opravit pouze kvalifikova-

ným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje

zůstane zachována.

Bezpečnostní upozornění pro multifunkční nářadí

 Pokud provádíte práce, při kterých může nasazovací

nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte elektronářadí na izolovaných plochách rukojeti. Při kontaktu s elektrickým vedením

pod napětím se mohou pod napětím ocitnout i kovové díly nářadí, což může způsobit zásah elektrickým proudem.

 Elektronářadí používejte pouze pro suché broušení.

Vniknutí vody do elektrického stroje zvyšuje riziko elektrického úderu.

 Pozor, nebezpečí požáru! Zabraňte přehřátí broušené-

ho materiálu a brusky. Před pracovními přestávkami vždy vyprázdněte nádobu s prachem. Brusný prach v

prachovém sáčku, mikrofiltru, papírovém sáčku (nebo ve filtračním sáčku popř. filtru vysavače) se může za nepříznivých podmínek jako je odlet jisker při broušení kovů, samovznítit. Zvláštní nebezpečí vzniká, je-li brusný prach smíchán se zbytky polyuretanů nebo jinými chemickými látkami a broušený materiál je po dlouhé práci horký.

 Mějte ruce daleko od oblasti řezání. Nesahejte pod ob-

robek. Při kontaktu s pilovým listem existuje nebezpečí

poranění.

 Použijte vhodné detekční přístroje na vyhledání skry-

tých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením

může vést k požáru a úderu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úder elektrickým proudem.

 Elektronářadí držte při práci pevně oběma rukama a za-

jistěte si bezpečný postoj. Oběma rukama je elektronářa-

dí vedeno bezpečněji.

 Zajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou.

 Při výměně nástrojů noste ochranné rukavice. Nástroje

jsou po dlouhém používání teplé.

 Neseškrabujte žádné navlhčené materiály (např. tape-

ty) a neseškrabujte na vlhkém podkladu. Vniknutí vody

do elektronářadí zvyšuje riziko úderu elektrickým proudem.

 Neupravujte plochy k opracování kapalinami obsahují-

cími rozpouštědla. Zahřátím materiálu při seškrabávání

mohou vznikat jedovaté výpary.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 15 Friday, November 21, 2014 10:55 AM

 Buďte při zacházení se škrabkami a noži obzvlášť opa-

trní. Tyto nástroje jsou velmi os tré, existuje nebezpečí po-

ranění.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Určené použití

Elektronářadí je určeno k řezání a oddělování dřevěných materiálů, umělé hmoty, sádry, neželezných kovů a upevňovacích prvků (např. nekalených hřebíků, sponek). Je rovněž vhodné k opracovávání měkkých obkládaček a též k broušení za sucha a zaškrabávání malých ploch. Je zvláště vhodné pro práce blízko okrajů a zarovnávání do roviny. Elektronářadí smí být provozováno výhradně s příslušenstvím Bosch.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně.

1 SDS páčka odjištění nástroje 2 Spínač 3 Nastavovací kolečko předvolby počtu kmitů 4 Větrací otvory 5 Rukojeť (izolovaná plocha rukojeti) 6 Přídavná rukojeť (izolovaná plocha rukojeti) 7 Závit pro přídavnou rukojeť 8 Nástrojový držák

9 Zanořovací pilový list 10 Brusná deska 11 Brusný list 12 Hloubkový doraz 13 Segmentový pilový list 14 Uchycení nástroje 15 Odsávací hadice * 16 Odsávací hrdlo * 17 Upevňovací šroub odsávání prachu * 18 Odsávání prachu * 19 Plstěný kroužek odsávání prachu *

*Zob razené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní přísluše nství naleznete v našem programu příslušenství.

Technická data

Multifunkční nářadí PMF 250 CES

Objednací číslo Předvolba počtu kmitů Konstantní elektronika Pozvolný rozběh

Údaje platí pro jmenovité napětí [U] 230 V. U odliš ných napětí a podle země specifických provedení se mohou tyto údaje lišit.

3 603 A00 6..

Multifunkční nářadí PMF 250 CES

Jmenovitý příkon W250 Výstupní výkon Počet otáček při běhu

naprázdno n Oscilační úhel vlevo/vpravo Hmotnost podle

EPTA-Procedure 01/2003 kg 1,3 Třída ochrany

Údaje platí pro jmenovité napětí [U] 230 V. U odliš ných napětí a podle země specifických provedení se mohou tyto údaje lišit.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěny podle EN 60745-2-4. Hodnocená hladina hluku stroje A činí typicky: hladina akus-

tického tlaku 84 dB(A); hladina akustického výkonu 95 dB(A). Nepřesnost K =3 dB.

Noste chrániče sluchu! Práce bez přídavné rukojeti

Celkové hodnoty vibrací a nost K stanoveny podle EN 60745: Broušení: a Řezání se zanořovacím pilovým listem: ah=13m/s2, K=2m/s Řezání se segmentovým pilovým listem: ah=14m/s2, K=3m/s Seškrabávání: ah=12m/s2, K= 1,5 m/s2.

Práce s přídavnou rukojetí

Celkové hodnoty vibrací ah (vektorový součet tří os) a nepřesnost K stanoveny podle EN 60745: Broušení: a Řezání se zanořovacím pilovým listem: ah=17m/s2, K=2m/s Řezání se segmentovým pilovým listem: ah=18,5 m/s2, K=3m/s Seškrabávání: ah=16m/s2, K= 1,5 m/s2.

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úro veň vi brací liši t. To m ůže zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i do by , v n ic hž je n ář ad í v ypn ut é n eb o s ice bě ží , a le f ak ti ck y se nepoužívá. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí



a nástrojů, udržování teplých rukou, organizace pracovních



procesů.



=10m/s2, K= 1,5 m/s

=9m/s2, K =1,5 m/s

Česky | 15

W140

min-115000–20000

°1,4

(vektorový součet tří os) a nepřes-

/II

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 16 Friday, November 21, 2014 10:55 AM

16 | Česky

Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technická data“ splňuje všechna příslušná ustanovení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včetně jejich změn a je v souladu s následujícími normami: EN 60745-1, EN 60745-2-4.

Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 21.11.2014

Volba nasazovacího nástroje

Následující tabulka ukazujte příklady pro nasazovací nástroje. Další nasazovací nástroje naleznete v obsáhlém programu příslušenství Bosch.

Nástroj Materiál Použití

Helmut Heinzelmann Head of Product Certification PT/ETM9

Bimetalový segmentový pilový list

Brusná deska pro brusné listy série Delta 93 mm

Zanořovací pilový list HCS na dřevo

Dřevěné materiály, umělá hmota, neželezné kovy

V závislosti na brusném lis-tuPlošná broušení na okrajích, v rozích nebo těžko přístup-

Dřevěné materiály, měkké umělé hmoty

Montáž

Montáž přídavné rukojeti

Podle možnosti používejte přídavnou rukojeť 6. Usnadňuje Vám manipulaci s elektronářadím.

Přídavnou rukojeť 6 volitelně našroubujte na těleso vpravo nebo vlevo do závitu 7.

Výměna nástroje

 Před každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

 Při výměně nástroje noste ochranné rukavice. Při dote-

ku s nasazovacími nástroji existuje nebezpečí poranění.

Oddělovací a zanořovací řezy; i pro řezání blízko okraje, v rozích a těžko přístupných místech; Příklad: zkracování již instalovaných podlahových lišt nebo rámů dveří, zanořovací řezy při slícování podlahových panelů

ných místech; vždy podle brusného listu např. k broušení dřeva, barvy, laku, kamene

Oddělovací a hluboké zanořovací řezy; i pro řezání poblíž okraje, v rozích a těžko přístupných místech; Příklad: úzký zanořovací řez do masivního dřeva pro zabudování větrací mřížky

Malé oddělovací a zanořovací řezy; Příklad: výřezy v nábytku pro kabelové přípojky

Bimetalový zanořovací pilový list na kov

Rýhovaný segmentový pilový list HM

Rýhovaná deska Delta HM

1 609 92A 0SD | (21.11.14) Bosch Power Tools

Kov (např. nekalené hřebíky, šrouby, malé profily), neželezné kovy

Cementové spáry, měkké obkládačky, umělé hmoty vyztužené skelnými vlákny a další abrazívní materiály

Malta, zbytky betonu, dřevo, abrazívní materiály

Malé oddělovací a zanořovací řezy; Příklad: zkracování úzkých profilů, oddělování upevňovacích prvků jako jsou sponky

Řezání a oddělování na místě blízko okraje, v rozích nebo těžko přístupných místech; Příklad: odstranění spár mezi obkládačkami při začišťovacích pracech, řezání výřezů do obkládaček, sádrových desek nebo umělých hmot

Rašplování a broušení na tvrdém podkladu; Příklad: odstranění malty nebo lepidla na obkládačky (např. při výměně poškozené obkládačky)

OBJ_BUCH-1687-004.book Page 17 Friday, November 21, 2014 10:55 AM

Nástroj Materiál Použití

Rýhovaný odstraňovač malty HM

Malta, spáry, epoxidová pryskyřice, skleněnými

Odstranění spár obkládaček a dlaždic a též malty a spárova-

cího lepidla (i v pravoúhlých koutech) vlákny zesílené umělé hmoty a další abrazívní materiály

Škrabka, tuhá

Koberce, krytiny Seškrabávání na tvrdém podkladu;

Příklad: odstranění lepidla na koberce a obkládačky

Česky | 17

Bimetalový segmentový nůž se zvlněným výbrusem

Izolační materiál, izolační desky, podlahové desky, kročejové izolační desky, kartón, koberec, guma, useň

Montáž/výměna nasazovacího nástroje (viz obrázky A– C)

 Případně odstraňte již n amontovaný nasazovací nástroj. K

tomu posuňte SDS páčku 1 ze zajišťovací polohy na stranu.

SDS páčku otočte o ca. 3 otáčky proti směru hodinových ručiček, aby se otevřelo uchycení

nástroje 14. Upozornění: Neotáčejte SDS páčku 1 více než je nutné, ji- nak by mohlo uchycení nástroje 14 vypadnout z hlavy převodovky (k tomu viz „Vložení uchycení nástroje“, strana 17).

 Odstraňte nasazovací nástroj.  Nasuňte nový nasazovací nástro j (např. zanořovací pilový

list 9) otvorem na uchycení nástroje 14. Posuňte jej na nástrojovém držáku 8 tak, aby vybrání nástroje zapadla na výstupky nástrojového držáku. Pro bezpečné a nenáročné pracovní držení můžete nasadit nasazovací nástroje do libovolných poloh zapadnutí na nástrojovém držáku. Nástroj (jak je vyobrazeno v obrázku) nasaďte tak, aby zalomení ukazovalo směrem dolů.

 Otáčejte SDS páčku 1 ve směru hodinových

ručiček, aby se uchycení nástroje 14 uzavřelo

a nástroj pevně sevřel. SDS páčku utáhněte

pevně rukou.

 Nestojí-li SDS páčka přímo nad zajišťovací polohou, pak ji

otočte zpátky proti směru hodinových ručiček, až se nachází nad zajišťovací polohou. SDS páčku lze otočit nazpět max. o jednu otáčku při chodu naprázdno. SDS páčku otáčejte tak daleko, až se nachází přímo nad zajišťovací polohou.

 Zatlačte SDS páčku 1 dolů tak, aby v zajišťovací poloze

slyšitelně zaskočila.

 Zkontrolujte nasazený nástroj na pevné dosednutí.

Špatně nebo nespolehlivě upevněné nástroje se mohou během provozu uvolnit a ohrozit Vás.

Vložení uchycení nástroje (viz obr. D)

Byla-li SDS páčka 1 vyšroubována příliš daleko, může uchycení nástroje 14 spadnout z hlavy převodovky.

Uchycení nástroje 14 nasaďte do hlavy převodovky tak, aby zploštělou stranou lícovalo do otvoru. SDS páčku 1 otáčejte ve směru hodinových ručiček.

Odříznutí měkkých materiálů

Montáž a nastavení hloubkového dorazu

Hloubkový doraz 12 lze používat při práci se segmentovými pilovými listy, rýhovanými segmentovými pilovými listy a segmentovými noži.

Případně odejměte již namontovaný nasazovací nástroj. Hloubkový doraz 12 nasuňte popsanou stranou nahoru přes

nástrojový držák 8 až na doraz na hlavu převodovky elektronářadí.

Hloubkový doraz je určený pro následující hloubky řezu: – Se segmentovými pilovými listy ACZ 85 .. s průměrem

85 mm: hloubky řezu 8 mm, 10 mm, 12 mm a 14 mm (údaj na hloubkovém dorazu ve větším písmu a bez závorek).

– Se segmentovými pilovými listy ACZ 100 .. s průměrem

100 mm: hloubky řezu 14 mm, 16 mm, 18 mm a 20 mm (údaj na hloubkovém dorazu v menším písmu a v závorkách).

Nasaďte vhodný segmentový pilový list pro požadovanou hloubku řezu. Posuňte hloubkový doraz 12 z nástrojového držáku 8 směrem k nástroji, až s ním bude možné volně otáčet. Otočte hloubkový doraz 12 tak, aby požadovaná hloubka řezu byla nad výřezem pilového listu, se kterým se má řezat. Nasaďte hloubkový doraz 12 opět až nadoraz na převodovou hlavu elektronářadí.

Hloubkový doraz 12 pro všechny ostatní hloubky řezu a pro práci s jinými nasazovacími nástroji odejměte. K tomu odejměte nasazovací nástroj a hloubkový doraz stáhněte z hlavy převodovky.

Nasazení/výměna brusného listu na brusné desce

Brusná deska 10 je vybavena tkaninou suchého zipu, pomocí níž mohou být brusné listy se suchým zipem rychle a jednoduše upevněny.

Tkaninu suchého zipu brusné desky 10 před nasazením brusného listu 11 vyklepejte, aby bylo umožněno optimální přilnutí.

Brusný list 11 přiložte v jedné přímce na jedné straně brusné desky 10, poté brusný list položte na brusnou desku a pevně jej přitlačte.

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 18 Friday, November 21, 2014 10:55 AM

18 | Česky

Pro zaručení optimálního odsávání dbejte na to, aby děrování brusného listu souhlasilo s otvory v brusné desce.

Pro odejmutí brusného listu 11 jej uchopte na jednom rohu a stáhněte z brusné desky 10.

Volba brusného listu

Podle opracovávaného materiálu a požadovaného úb ěru povrchu jsou k dispozici různé brusné listy:

Brusný list Materiál Použití Zrnitost

červená kvalita

bílá kvalita

– Veškeré dřevěné materiá-

ly (např. tvrdé dřevo, měkké dřevo, dřevotřískové desky, stavební desky)

– Kovové materiály

–Barva –Lak –Plnivo –Tmel

K předbroušení např. drsných, nehoblovaných trámů a prken

K rovinnému broušení a ke srovnání malých nerovností

Ke konečnému a jemnému broušení dřeva

K odbroušení barvy

K broušení přednatíraných barev (např. odstranění tahů stětcem, kapek barvy a stékané barvy)

Ke konečnému broušení podkladů pro lakování

Odsávání prachu/třísek

 Prach materiálů jako olovoobsahující nátěry, některé dru-

hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

– Pokud možno používejte pro daný materiál vhodné od-

sávání prachu. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.

 Vyvarujte se usazenin prachu na pracovišti. Prach se

může lehce vznítit.

Připojení odsávání prachu (viz obr. E)

Odsávání prachu 18 je určeno pouze pro práce s brusnou deskou 10, v kombinaci s jinými nasazovacími nástroji nemá využití.

Pro broušení vždy připojte odsávání prachu. Pro montáž odsávání prachu 18 (příslušenství) odejměte na-

sazovací nástroj a hloubkový doraz 12. Odsávání prachu 18 nasuňte přes nástrojový držák 8 až na

doraz na hlavu převodovky elektronářadí. Nastrčte upevňova-

Můžete použít všechny brusné listy, leštící a čistící rouna série Delta 93 mm programu příslušenství Bosch.

Brusná příslušenství jako rouno či leštící plsť se upevňují na brusnou desku stejným způsobem.

hrubý 40

střední 80

jemný 180

hrubý 40

střední 80

jemný 180

cí šroub 17 do příslušného vybrání v tělese. Pro zajištění šroubu jej otočte do polohy .

Dbejte na to, aby byl plstěný kroužek nepoškozený 19 a těsně přiléhal na brusnou desku 10. Poškozený plstěný kroužek ihned vyměňte.

Nastrčte odsávací hadici 15 (příslušens tví) na odsávací hrdlo

16. Spojte odsávací hadici 15 s vysavačem (příslušenství). Přehled pro připojení na různé vysavače prachu naleznete na

straně grafiky. Vysavač musí být vhodný pro opracovávaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo

suchého prachu použijte speciální vysavač. Pro odejmutí odsávání prachu 18 otočte upevňovací šroub 17

do polohy a stáhněte odsávání prachu z hlavy převodovky elektronářadí.

Provoz

Uvedení do provozu

 Dbejte síťového napětí! Napětí zdroje proudu musí sou-

hlasit s údaji na typovém štítku elektronářadí.

Zapnutí – vypnutí

Pro zapnutí elektronářadí posuňte spínač 2 dopředu tak, aby se na spínači objevilo „I“.

Pro vypnutí elektronářadí posuňte spínač 2 dozadu tak, aby se na spínači objevilo „0“.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte.

100 120

240 320 400

100 120

240 320

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 19 Friday, November 21, 2014 10:55 AM

Konstantní elektronika

Konstantní elektronika udržuje počet kmitů při zatížení takřka konstantní a zaručuje rovnoměrný pracovní výkon.

Pozvolný rozběh

Elektronický pozvolný rozběh omezuje kroutící moment při zapnutí a zvyšuje životnost motoru.

Předvolba počtu kmitů

Pomocí nastavovacího kolečka předvolby počtu kmitů 3 můžete předvolit požadovaný počet kmitů i během provozu.

Potřebný počet kmitů je závislý na materiálu a pracovních podmínkách a lze jej zjistit praktickými zkouškami.

Při řezání, oddělování a broušení tvrdších materiálů jako např. u dřeva nebo kovu je doporučen stupeň počtu kmitů „6“, u měkčích materiálů jako např. u umělé hmoty stupeň počtu kmitů „4“.

Pracovní pokyny

 Počkejte, až se stroj zastaví, než jej odložíte.  Před každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

Upozornění: Větrací otvory 4 elektronářadí při práci nezakrý-

vejte, poněvadž jinak se zmenší životnost elektronářadí. Při pracech s nástroji HCS dbejte na to, aby povrstvení nástro-

je nebylo poškozené.

Princip práce

Díky oscilačnímu pohonu kmitá nasazovací nástroj až 20 000 krát za minutu o 2,8° sem a tam. To umožňuje přesné práce na těsném prostoru.

Pracujte s malým a stejnoměrným přítlakem, jinak se zhoršuje pracovní výkon a nasazovací nástroj se může zablokovat.

Pohybujte během práce elektronářadím sem a tam, tím se nasazovací nástroj příliš silně nezahřeje a nezablokuje.

Řezání

 Používejte pouze nepoškozené pilové listy. Zprohýbané

či tupé pilové listy mohou prasknout, negativně ovlivňovat řez nebo způsobit zpětný ráz.

 Při řezání lehkých stavebních hmot dbejte zákonných

ustanovení a doporučení výrobce materiálu.

 Procesem zanořování smí být opracovávány pouze

měkké materiály jako dřevo, sádrokarton apod.!

Před řezáním s pilovými listy HCS do dřeva, dřevotřískových desek, stavebních hmot atd. tyto zkontrolujte na cizí tělesa jako hřebíky, šrouby aj. Cizí tělesa případně odstraňte nebo použijte bimetalové pilové listy.

Oddělování Upozornění: Při dělení obkládaček respektujte, že nástroje

při delším používání podléhají vysokému opotřebení.

Broušení

Výkon úběru a brusný obraz jsou v podstatě určeny volbou brusného listu, předvoleného stupně počtu kmitů a přítlakem.

Pouze bezvadné brusné listy dávají dobrý brusný výkon a šetří elektronářadí.

Dbejte na rovnoměrný přítlak, abyste zvýšili životnost brusných papírů.

Nadměrné zvýšení přítlaku nevede k vyššímu brusného výkonu, ale k silnějšímu opotřebení elektronářadí a brusného listu.

K bodově přesnému broušení koutů, hran a těžko přístupných míst mů žete pracov at i jen s šp ičkou nebo k rajem brusn é desky.

Při bodovém broušení se může brusný list silně zahřát. Zredukujte počet kmitů a přítlak a nechávejte brusný list pravidelně vychladnout.

Brusný list, který byl použit pro kov, už nepoužívejte pro jiné materiály.

Používejte pouze originální brusné příslušenství Bosch. Pro broušení vždy připojte odsávání prachu.

Seškrabávání

Při seškrabávání zvolte vysoký stupeň počtu kmitů. Pracujte na měkkém podkladu (např. dřevo) v plochém úhlu a

s malým přítlakem. Stěrka jinak může podklad řezat.

Údržba a servis

Údržba a čištění

 Před každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

 Udržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

Rýhované nasazovací nástroje (příslušenství) pravidelně čistěte drátěným kartáčem.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.

Česky | 19

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 20 Friday, November 21, 2014 10:55 AM

20 | Slovensky

Czech Republic

Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být už neupotřebitelná elektronářadí rozebraná shromážděna a dodána k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnostné pokyny

POZOR

dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku  Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.

 Týmto náradím nepracujte v prostredí ohrozenom vý-

buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy-

tvára iskry, ktoré by mohli prach alebo pary zapáliť.

 Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť kontrolu nad náradím.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie

Elektrická bezpečnosť  Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.

 Vyhýbajte sa telesnému kontaktu s uzemnenými povr-

chovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemne-

né, hrozí zvýšené riziko zásahu elektrickým prúdom.

 Chráňte elektrické náradie pred účinkami dažďa a vlh-

kosti. Vniknutie vody do ručného elektrického náradia zvy-

šuje riziko zásahu elektrickým prúdom.

 Nepoužívajte prívodnú šnúru mimo určený účel na no-

senie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.

 Keď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použi-

tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.

 Ak sa nedá vyhnúť použitiu ručného elektrického nára-

dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

Bezpečnosť osôb  Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať

pri používaní náradia za následok vážne poranenia.

 Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných pomô-

cok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.

 Vyhýbajte sa neúmyselnému uvedeniu ručného elek-

trického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elek-

trického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.

OBJ_BUCH-1687-004.book Page 21 Friday, November 21, 2014 10:55 AM

 Skôr ako náradie zapnete, odstráňte z neho nastavova-

cie náradie alebo kľúče na skrutky. Nastavovací nástroj

alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb.

 Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

 Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy alebo

šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.

 Ak sa dá na ručné elektrické náradie namontovať odsá-

vacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na

zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Starostlivé používanie ručného elektrického náradia a manipulácia s ním

 Ručné elektrické náradie nikdy nepreťažujte. Používaj-

te také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná-

radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.

 Nepoužívajte nikdy také ručné elektrické náradie, kto-

ré má pokazený vypínač. Náradie, ktoré sa už nedá zap-

núť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.

 Skôr ako začnete náradie nastavovať alebo prestavo-

vať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselné-

mu spusteniu ručného elektrického náradia.

 Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné

elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.

 Ručné elektrické náradie starostlivo ošetrujte. Kontro-

lujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

 Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami maj ú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

 Používajte ručné elektrické náradie, príslušenstvo, na-

stavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického

náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.

Servisné práce  Ručné elektrické náradie dávajte opravovať len kvalifi-

kovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia

zostane zachovaná.

Bezpečnostné pokyny pre multifunkčné náradie

 Pri vykonávaní práce, pri ktorej by mohol nástroj natra-

fiť na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru náradia, držte náradie len za izolované plochy rukovätí. Kontakt s elektrickým vedením,

ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom.

 Používajte ručné elektrické náradie len na brúsenie na-

sucho. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

 Pozor, nebezpečenstvo požiaru! Vyhýbajte sa prehrie-

vaniu brúsených obrobkov a brúsky. Zásobník na prach vždy pred prestávkou v práci vyprázdnite. Brúsny prach

v odsávacom vrecku, mikrofiltri alebo v papierovom vrecu (prípadne vo filtračnom vrecku resp. filtri vysávača) sa môže za nepriaznivých okolností ako napr. pri odletovaní iskier kovov, sám od seba zapáliť. Osobitné nebezp ečenstvo hrozí najmä vtedy, ak je zmiešaný so zvyškami laku, polyuretánu alebo s inými chemickými látkami a brúsený materiál je po dlhej práci horúci.

 Obe ruky majte v dostatočnej vzdialenosti od priestoru

pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým

listom hrozí nebezpečenstvo vážneho poranenia.

 Používajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kon-

takt s elektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.

 Pri práci držte ručné elektrické náradie pevne oboma

rukami a zabezpečte si stabilný postoj. Pomocou dvoch

rúk sa ručné elektrické náradie ovláda bezpečnejšie.

 Zabezpečte obrobok. Obrobok upnutý pomocou upína-

cieho zariadenia alebo zveráka je bezpečnejší ako obrobo k pridržiavaný rukou.

 Pri výmene pracovných nástrojov používajte pracovné

rukavice. Pracovné nástroje sa pri dlhšom používaní roz-

pália.

Slovensky | 21

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 22 Friday, November 21, 2014 10:55 AM

22 | Slovensky

 Nezoškrabávajte žiadne navlhčené materiály (napr. ta-

pety) a nepracujte na vlkom podklade. Vniknutie vody

do ručného elektrického náradia zvyšuje riziko možného zásahu elektrickým prúdom.

 Obrábanú plochu neošetrujte kvapalinami, ktoré obsa-

hujú rozpúšťadlá. Pri ohrievaní niektorých materiálov mô-

žu pri zoškrabávaní vznikať jedovaté výpary.

 Pri manipulácii so škrabkou a nožom postupujte mimo-

riadne opatrne. Tieto pracovné nástroje sú veľmi ostré a

pri práci s nimi hrozí nebezpečenstvo poranenia.

Technické údaje

Multifunkčné náradie PMF 250 CES

Vecné číslo Predvoľba frekvencie kmitov Konštantná elektronika Pozvoľný rozbeh Menovitý príkon Výkon Počet voľnobežných obrátok n

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je určené na rezanie a odrezávanie drevených materiálov, plastov, sadry, neželezných kovov a upevňovacích elementov (napríklad netvrdených klincov, svoriek a podobne). Rovnako je vhodné aj na opracovávanie mäkkých obkladačiek a taktiež na brúsenie nasucho a na zoškrabávanie plôch menších rozmerov. Mimoriadne dobre sa hodí na prácu na okraji materiálu a na prácu rovnobežne s povrchovou plochou. Toto ručné elektrické náradie sa smie používať výlučne len s originálnym príslušenstvom Bosch.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane tohto Návodu na používanie.

1 Páčka SDS na uvoľnenie pracovného nástroja 2 Vypínač 3 Nastavovacie koliesko predvoľby frekvencie vibrácií 4 Vetracie štrbiny 5 Rukoväť (izolovaná plocha rukoväte) 6 Prídavná rukoväť (izolovaná plocha rukoväte) 7 Závit pre prídavnú rukoväť 8 Upínací mechanizmus

9 Zapichovací rezací list 10 Brúsna doska 11 Brúsny list 12 Hĺbkový doraz 13 Segmentový rezací nástavec 14 Držiak nástroja 15 Odsávacia hadica * 16 Odsávací nátrubok * 17 Upevňovacia skrutka pre odsávanie prachu * 18 Odsávanie prachu * 19 Plstený krúžok odsávania prachu *

*Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstv o nájdete v našom programe príslušenstva.

Uhol oscilácií doľava/doprava Hmotnosť podľa

EPTA-Procedure 01/2003 Trieda ochrany

Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať.

Informácia o hlučnosti/vibráciách

Hodnoty hlučnosti zistené podľa EN 60745-2-4. Hodnotená hodnota hladiny hluku A tohto náradia je typicky:

Akustický tlak 84 dB(A); Hodnota hladiny akustického tlaku 95 dB(A). Nepresnosť merania K =3 dB.

Používajte chrániče sluchu! Práca bez prídavnej rukoväte

Celkové hodnoty vibrácií a a nepresnosť merania K zisťované podľa normy EN 60745: Brúsenie: a Pílenie so zapichovacím rezacím listom: ah=13m/s2, K=2m/s Pílenie so segmentovým rezacím nástavcom: ah=14m/s2, K=3m/s Zaškrabovanie: ah=12m/s2, K= 1,5 m/s2.

Práca s prídavnou rukoväťou

Celkové hodnoty vibrácií a a nepresnosť merania K zisťované podľa normy EN 60745: Brúsenie: a Pílenie so zapichovacím rezacím listom: ah=17m/s2, K=2m/s Pílenie so segmentovým rezacím nástavcom: ah=18,5m/s2, K=3m/s Zaškrabovanie: ah=16m/s2, K= 1,5 m/s2.

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.

=10m/s2, K= 1,5 m/s

=9m/s2, K= 1,5 m/s

3 603 A00 6..

W250 W140

min-115000–20000

°1,4

kg 1,3

(suma vektorov troch smerov)



/II

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 23 Friday, November 21, 2014 10:55 AM

Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.

Vyhlásenie o konformite

Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanove nia smerníc 2011/65/EÚ, 2014/30/EÚ, 2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami: EN 60745-1, EN 60745-2-4.

Súbor technickej dokumentácie (2006/42/ES) sa nachádza u: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 21.11.2014

Montáž

Montáž prídavnej rukoväte

Používajte podľa možnosti prídavnú rukoväť 6. Uľahčí Vám manipuláciu s ručným elektrickým náradím.

Naskrutkujte prídavnú rukoväť 6 podľa potreby na ľavú alebo na pravú stranu telesa náradia do závitu 7.

Výmena nástroja

 Pred každou prácou na ručnom elektrickom náradí vy-

tiahnite zástrčku náradia zo zásuvky.

 Pri výmene pracovného nástroja používajte pracovné

rukavice. Pri dotyku pracovného nástroja hrozí nebezpe-

čenstvo poranenia.

Slovensky | 23

Helmut Heinzelmann Head of Product Certification PT/ETM9

Výber pracovného nástroja

Nasledujúca tabuľka ukazuje príklady pre pracovné nástroje. Ďalšie pracovn é nástroje nájdete v rozsiahlom programe príslušenstva Bosch.

Pracovný nástroj Materiál Použitie

Bimetalový segmentový rezací nástavec

Brúsna doska na brúsne listy, séria Delta 93 mm

Zapichovací rezací list z uhlíkovej ocele HCS na drevo

Bimetalové zapichovacie rezacie listy na kov

Drevené materiály, plasty, neželezné kovy

v závislosti od brúsneho listu

Drevené materiály, mäkké plasty

Kov (napr. nevytvrdené klince, skrutky, menšie profily), neželezné kovy

Rezanie a pílenie zapichovaním; aj na pílenie v blízkosti okrajov, v kútoch a na ťažko prístupných miestach; Príklad: skracovanie už nainštalovaných podlahových líšt alebo zárubní dverí, zapichovacie rezy pri prispôsobovaní podlahových panelov, drevených materiálov, plastov, sadrových a iných mäkkých materiálov

Brúsenie plôch pri okrajoch, v kútoch alebo na ťažko prístupných miestach; podľa druhu brúsneho listu nar. na brúsenie dreva, farby, laku a kameňa

Rezanie a hlboké zapichovacie rezy; aj na pílenie v blízkosti krajov, v kútoch a na ťažko prístupných miestach; Príklad: úzky zapichovací rez do masívneho dreva na zabudovanie vetracej mriežky

menšie skracovacie a zapichovacie rezy; Príklad: výrezy do nábytku ako priechodky pre sieťové šnúry

menšie skracovacie a zapichovacie rezy; Príklad: skracovanie úzkych profilov, odrezávanie upevňovacích elementov ako sú upevňovacie kolíky (tzv. hmoždinky), svorky

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 24 Friday, November 21, 2014 10:55 AM

24 | Slovensky

Pracovný nástroj Materiál Použitie

Ryhované segmentové rezacie nástavce z tvrdokovu (HM)

Škáry do cementu, mäkké obkladačky, plasty zosilnené skleným vláknom a iné abrazívne materiály

Rezanie a odrezávanie v blízkosti krajov, v kútoch alebo na ťažko prístupných miestach; Príklad: odstraňovanie škárovacej hmoty medzi obkladačkami pri vykonávaní opráv, rezanie výrezov do obkladačiek, sadrokartónových dosiek alebo plastov

Zúbkovaná (ryhovaná) deltaplatnička HM

Malta, zvyšky betónu, drevo, abrazívne materiály

Hrubé pilovanie (rašpľovanie) na tvrdom podklade; Príklad: odstraňovanie malty alebo lepidla po obkladačkách (napr. pri výmene poškodených obkladačiek)

HM-Riff-odstraňovač omietky

Malta, škáry, epoxidová živica, plasty zosilnené skleným vláknom a iné abrazívne materiály

Škrabka, tvrdá

Bimetalové segmentové vlnité brúsne nože

Koberce, podlahové kryti-nyZoškrabávanie na tvrdom podklade; príklad;

Izolačný materiál, izolačné platne, podlahové platne, izolačné platne na tlmenie zvuku krokov pri chodení, kartón, koberec, guma, koža

Montáž/výmena pracovného nástroja (pozri obrázky A –C)

 V prípade potreby namontovaný pracovný nástroj z nára-

dia demontujte. Posuňte na tento účel páčku SDS 1 z aretačnej polohy do strany.

Otočte páčku SDS približne o tri otáčky proti smeru pohybu hodinových ručičiek, aby ste

držiak nástroja 14 otvorili. Upozornenie: Páčku SDS 1 neotáčajte viac, ako je potrebné, inak by mohol držiak nástroja 14 z prevodovej hlavy vypadnúť (pozri k tomu odsek „Vloženie držiaka nástroja“, strana 24).

 Demontujte (vyberte) pracovný nástroj.  Nasuňte nový pracovný nástroj (napr. výmenný pílový list

9) otvorom na držiak nástroja 14. Nasuňte ho na upínací mechanizmus 8 tak, aby výrezy pracovného nástroja zaskočili na výstupky upínacieho mechanizmu. Aby ste si mohli zvoliť bezpečnú a neunavujúcu pracovnú polohu, dajú sa pracovné nástroje nasúvať na upínací mechanizmus v ľubovoľnej zaskakovacej polohe. Založte pracovný nástroj (podľa obrázka) tak, aby zalomenie smerovalo dole.

 Otočte páčku SDS 1 v smere pohybu hodino-

vých ručičiek, keď chcete držiak nástroja 14

uzavrieť a nástroj zafixovať. Páčku SDS rukou

dobre utiahnite.

Odstraňovanie škár obkladačiek a podlahových dlaždíc, ako aj malty a škárovacej hmoty (aj v pravouhlých kútoch)

Príklad: odstraňovanie zvyškov kobercového lepidla alebo lepidla po obkladačkách

Odrezávanie mäkkých materiálov

 Keď sa páčka SDS nenachádza priamo nad aretačnou po-

lohou, otočte ju proti smeru pohybu hodinových ručičiek späť tak, aby sa nachádzala nad aretačnou polohou. Páčka SDS sa dá voľne otočiť späť až do max. jednej celej otáčky. Otočte páčku SDS do takej miery, aby sa nachádzala priamo nad aretačnou polohou.

 Zatlačte páčku SDS 1 sm erom dole t ak, a by po čuteľ ne za-

skočila v aretačnej polohe.

 Prekontrolujte, či je pracovný nástroj dobre upevnený.

Nesprávne alebo nie celkom spoľahlivo upevnené pracovné nástroje sa môžu počas prevádzky uvoľniť a ohroziť Vaše zdravie.

Vloženie držiaka nástroja (pozri obrázok D)

Keď bola páčka SDS 1 vyskrutkovaná príliš ďaleko, môže držiak nástroja 14 z predvodovej hlavy vypadnúť.

Založte držiak nástroja 14 do prevodovej hlavy tak, aby vošiel plochou stranou do otvoru. Otočte páčku SDS 1 v smere pohybu hodinových ručičiek.

Montáž a nastavenie hĺbkového dorazu

Hĺbkový doraz 12 sa môže používať pri práci so segmentovými pílovými listami, s ryhovanými segmentovými pílovými listami a pri práci so segmentovými nožmi.

V prípade potreby namontovaný pracovný nástroj z náradia demontujte.

Nasuňte hĺbkový doraz 12 až na doraz a popísanou stranou smerujúcou hore cez upínací mechanizmus nástroja 8 na prevodovú hlavu ručného elektrického náradia.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 25 Friday, November 21, 2014 10:55 AM

Slovensky | 25

Tento hĺbkový doraz je určený pre nasledujúce hĺbky rezov: – Pomocou segmentových pílových listov ACZ 85 .. s prie-

merom 85 mm: hĺbky rezu 8 mm, 10 mm, 12 mm a 14 mm (údaj uvedený na hĺbkovom doraze väčším písmom a bez zátvoriek).

– Pomocou segmentových pílových listov ACZ 100 .. s prie-

merom 100 mm: hĺbky rezu 14 mm, 16 mm, 18 mm, 20 mm (údaj uvedený na hĺbkovom doraze menším písmom a v zátvorkách).

Nasaďte vhodný segmentový pílový list pre požadovanú hĺbku rezu. Posuňte hĺbkový doraz 12 zdržiaka nástroja 8 smerom k nástroju, až s ním bude možné voľne otáčať. Otočte hĺbkový doraz 12 tak, aby požadovaná hĺbka rezu bola nad výrezom pílového listu, s ktorým sa má rezať. Nasaďte hĺbkový doraz 12 opäť až na doraz na prevodovú hlavu elektronáradia.

Demontujte hĺbkový doraz 12 pre všetky ostatné hĺbky rezu a pre prácu s ostatnými pracovnými nástrojmi. Demontujte na tento účel pracovný nástroj a stiahnite hĺbkový doraz z prevodovej hlavy.

Montáž brúsneho listu na brúsnu dosku/výmena brúsneho listu

Brúsna doska 10 je vybavená velkronovou tkaninou, aby sa dali brúsne listy rýchlo a jednoducho upínať.

Vyklepte velkronovú tkaninu brúsnej dosky 10 pred každým zakladaním brúsneho listu 11, aby ste umožnili optimálne upnutie listu.

Priložte brúsny list 11 na jednej strane zarovno s brúsnou doskou 10, potom pílový list založte na brúsnu dosku do správnej polohy a dobre ho zatlačte.

Na zabezpečenie optimálneho odsávania dajte pozor na to, aby sa výrezy na brúsnom liste prekrývali s otvormi na brúsnej doske.

Pri demontáži brúsneho listu 11 ho uchopte za niektorý hrot a stiahnite ho z brúsnej dosky 10.

Môžete používať všetky rezacie listy, leštiace a čistiace tkaninové nástavce série Delta 93 mm obsiahnuté v Programe príslušenstva Bosch.

Príslušenstvo na brúsenie ako ovčie rúno/plsť na leštenie sa upínajú na brúsnu dosku rovnako.

Výber brúsneho listu

Podľa druhu obrábaného materiálu a požadovaného úberu povrchu obrobku sú k dispozícii rozličné brúsne listy:

Brúsny list Materiál Použitie Zrnitosť

červené vyhotovenie

– Všetky drevené materiály

(napr. tvrdé drevo, mäkké drevo, drevotrieskové dosky, stavebné platne)

– Kovové materiálny

–Farba

Na predbrúsenie napr. drsných nehobľovaných hranolov a dosák

Na rovinné brúsenie a na zarovnávanie drobných nerovností

Na dokončovacie a jemné brúsenie dreva

Na obrúsenie farby

hrubý 40

stredný 80

jemný 180

hrubý 40 –Lak –Výplňová hmota –Stierka

biele vyhotovenie

Na obrusovanie pôvodných farebných náterov (napr. na odstraňovanie náterov štetcom, kvapôčok farby a stečenín farby)

Na dokončovacie brúsenie pri lakovaní

Odsávanie prachu a triesok

 Prach z niektorých materiálov, napr. z náterov obsahujú-

cich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska. Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s ďalšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

– Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné. – Postarajte sa o dobré vetranie svojho pracoviska. – Odporúčame Vám používať ochrannú dýchaciu masku s

filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.

 Vyhýbajte sa usadzovaniu prachu na Vašom pracovis-

ku. Viaceré druhy prachu sa môžu ľahko vznieť.

Pripojenie odsávania (pozri obrázok E)

Odsávanie prachu 18 je určené len pre prácu s brúsnou doskou 10 v kombinácii s ostatnými pracovnými nástrojmi nie je potrebné.

Pred brúsením pripojte k náradiu odsávacie zariadenie.

stredný 80

jemný 180

100 120

240 320 400

100 120

240 320

OBJ_BUCH-1687-004.book Page 26 Friday, November 21, 2014 10:55 AM

26 | Slovensky

Pred montážou zariadenia na odsávanie prachu 18 (príslušenstvo) demontujte pracovný nástroj a hĺbkový doraz 12.

Nasuňte zariadenie na odsávanie prachu 18 až na doraz cez upínací mechanizmus 8 na prevodovú hlavu ručného elektrického náradia. Zasuňte upevňovaciu skrutku 17 do prílušného otvoru telesa. Keď chcete skrut ku zaaretovať, otočte ju do polohy .

Dávajte pritom pozor na to, aby zostal plstený krúžok 19 nepoškodený a aby tesne priliehal k brúsnej doske 10. V prípade poškodenia plstený krúžok okamžite vymeňte.

Nasuňte odsávaciu hadicu 15 (príslušenstvo) na odsávací nátrubok 16. Spojte odsávaciu hadicu 15 s vysávačom (príslušenstvo).

Prehľad rozličných typov pripojení na rôzne typy vysávačov nájdete na grafickej strane tohto Návodu na používanie.

Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.

Keď chcete odsávacie zariadenie 18 demontovať, otočte upevňovaciu skrutku 17 do polohy a zariadenie na odsávanie prachu z prevodovej hlavy ručného elektrického náradia demontujte.

Pokyny na používanie

 Počkajte na úplné zastavenie ručného elektrického ná-

radia, až potom ho odložte.

 Pred každou prácou na ručnom elektrickom náradí vy-

tiahnite zástrčku náradia zo zásuvky.

Upozornenie: Pri práci nezakrývajte vetracie štrbiny 4 ručné-

ho elektrického náradia, v opačnom prípade sa životnosť ručného elektrického náradia skracuje.

Pri práci s pracovnými nástrojmi z uhlíkovej ocele HCS dávajte pozor na to, aby sa nepoškodilo povrstvenie pracovného nástroja.

Princíp činnosti

Oscilujúci pohon rozkmitá pracovný nástroj až na frekvenciu 20000-krát za minútu v rozpätí 2,8° doprava a doľava. Táto okolnosť umožňuje precíznu prácu na minimálnom pracovnom priestore.

Pracujte s menším a rovnomerným prítlakom, v opačnom prípade sa pracovný výkon náradia zhorší a pracovný nástroj sa môže zablokovať.

Počas práce pohybujte ručným elektrickým náradím sem a tam, aby sa pracovný nástro j príliš nezahrieval a nezablokoval.

Prevádzka

Uvedenie do prevádzky

 Prekontrolujte napätie siete! Napätie zdroja elektrické-

ho prúdu sa musí zhodovať s údajmi na typovom štítku ručného elektrického náradia.

Zapínanie/vypínanie

Na zapnutie ručného elektrického náradia posuňte vypínač 2 smerom dopredu tak, aby sa pri vypínači objavila značka „I“.

Na vypnutie ručného elektrického náradia posuňte vypínač 2 smerom dozadu tak, aby sa pri vypínači objavila značka „0“.

Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate.

Konštantná elektronika

Konštantná elektronika udržiava frekvenciu kmitov pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.

Pozvoľný rozbeh

Elektronicky regulovaný pozvoľný rozbeh obmedzuje krútiaci moment náradia pri zapnutí a predlžuje životnosť motora.

Predvoľba frekvencie vibrácií

Pomocou nastavovacieho kolieska predvoľby frekvencie vibrácií 3 môžete nastaviť požadovanú frekvenciu vibrácií aj počas prevádzky ručného elektrického náradia.

Potrebná hodnota frekvencie vibrácií závisí od materiálu a pracovných podmienok a dá sa zistiť praktickou skúškou.

Pri pílení, odrezávaní a brúsení tvrdších materiálov, ako napr. dreva alebo kovu odporúčame nastaviť stupeň frekvencie kmitov „6“ pri mäkších materiáloch, napríklad pri plastoch stupeň „4“.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

Rezanie  Používajte len nepoškodené a bezchybné pílové listy.

Skrivené alebo neostré pílové listy sa môžu zlomiť alebo spôsobiť spätný úder ručného elektrického náradia.

 Pri pílení ľahkých stavebných hmôt dodržiavajte zá-

konné ustanovenia a odporúčania výrobcu príslušného materiálu.

 Pílenie zapichnutím sa smie používať len pri mäkkých

materiáloch ako drevo, plynový betón, sadrokartón a podobne!

Pred prácou pomocou rezacích listov z uhlíkovej ocele HCS určených pre prácu do dreva, drevotrieskových dosák, stavebných materiálov a pod. prekontrolujte tieto obrobky, či neobsahujú cudzie telieska ako napr. klince, skrutky a pod. V prípade potreby cudzie telieska odstráňte, alebo použite bimetalové rezacie listy.

Rezanie Upozornenie: Pri odrezávaní obkladačiek nezabúdajte na to,

že pri dlhšom používaní sa pracovné nástroje výrazne opotrebúvajú.

Brúsenie

Úber a kvalita brúsenej plochy sú v zásadnej miere závislé od výberu brúsneho listu (zrnitosti), od nastaveného stupňa frekvencie kmitov a od prítlaku.

Dobrý brúsny výkon a šetrenie ručného elektrického náradia môžete dosiahnuť len pomocou bezchybných brúsnych listov.

OBJ_BUCH-1687-004.book Page 27 Friday, November 21, 2014 10:55 AM

Dbajte na rovnomerný prítlak, aby ste zvýšili životnosť brúsnych listov.

Nadmierne zvýšenie prítlaku nemá za následok zvýšenie brúsneho výkonu, vedie len k zvýšenému opotrebovaniu ručného elektrického náradia a brúsneho listu.

Na bodovo presné brúsenie rohov, hrán a ťažko prístupných miest môžete pracovať aj samostatne iba s hrotom alebo s jednou hranou brúsnej dosky.

Pri bodovom brúsení sa môže brúsny list intenzívne zahrievať. Zredukujte frekvenciu kmitov aj prítlak a nechávajte brúsny list pravidelne vychladnúť.

Brúsny list, ktorý ste použili na brúsenie kovového materiálu, už nepoužívajte na brúsenie iných materiálov.

Používajte na brúsenie len originálne príslušenstvo Bosch. Pred brúsením pripojte k náradiu odsávacie zariadenie.

Zaškrabovanie

Pri zaškrabovaní (zoškrabávaní) si nastavte vysokú frekvenciu kmitov.

Pracujte na mäkkom podklade (napríklad na dreve), s plochým uhlom a s veľmi malým prítlakom. V opačnom prípade by sa mohla špachtľa zarezať do podkladu.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho odpadu!

Len pre krajiny EÚ:

Zmeny vyhradené.

Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

Údržba a servis

Údržba a čistenie

 Pred každou prácou na ručnom elektrickom náradí vy-

tiahnite zástrčku náradia zo zásuvky.

 Ručné elektrické náradie a jeho vetracie štrbiny udržia-

vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.

Zúbkované – ryhované pracovné nástroje (príslušenstvo) pravidelne čistite pomocou drôtenej kefy.

Ak j e po treb ná v ýmen a pr ívod nej šnúr y, m usí j u vy kona ť fi rma Bosch alebo niektoré autorizované servisné stredisko ručného elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia.

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: (02) 48 703 800 Fax: (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk

kéziszerszámokhoz

FIGYELMEZTETÉS

írást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság  Tartsa tisztán és jól megvilágított állapotban a munka-

helyét. A rendetlenség és a megvilágítatlan munkaterület

balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan robbanásveszé-

lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik-

rákat keltenek, amelyek a port vagy a gőzöket meggyújthatják.

 Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a be-

rendezés felett.

Elektromos biztonsági előírások  A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és

a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.

Magyar | 27

Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve sa musia už nepoužiteľné elektrické náradia zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.

Olvassa el az összes biztonsági figyelmeztetést és elő-

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

OBJ_BUCH-1687-004.book Page 28 Friday, November 21, 2014 10:55 AM

28 | Magyar

 Kerülje el a földelt felületek, mint például csövek, fűtő-

testek, kályhák és hűtőgépek megérintését. Az áram-

ütési veszély megnövekszik, ha a teste le van földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos kézi-

szerszámba, ez megnöveli az áramütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal

teli kábel megnöveli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való hasz-

nálatra engedélyezett hoss zabbító használata csökkenti az áramütés veszélyét.

 Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság  Munka közben mindig figyeljen, ügyeljen arra, amit csi-

nál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szer-

szám használata közben komoly sérülésekhez vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfels zerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi-

szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer-

szám felett váratlan helyzetekben is jobban tud uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék-

szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a mozgó alkatrészek magukkal ránthatják.

 Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő beren-

dezések használata csökkenti a munka során keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és használata

Ne terhelje túl a berendezést. A munkájához csak az ar-



ra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.

 Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági

intézkedés meggátolja a szerszám akaratlan üzembe helyezését.

 A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.

 A készüléket gondosan ápolja. Ellenőrizze, hogy a moz-

gó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik,

amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat, betét-

szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

Szervíz-ellenőrzés  Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám

biztonságos maradjon.

1 609 92A 0SD | (21.11.14) Bosch Power Tools

OBJ_BUCH-1687-004.book Page 29 Friday, November 21, 2014 10:55 AM

Magyar | 29

Biztonsági előírások a többfunkciós szerszámok számára

 Az elektromos kéziszerszámot csak a szigetelt fogan-

tyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha a berende-

zés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén feszültség alá kerülhetnek, amely áramütéshez vezethet.

 Az elektromos kéziszerszámot csak száraz csiszolásra

használja. Ha víz hatol be egy elektromos kéziszerszámba,

ez megnöveli az áramütés veszélyét.

 Vigyázat, tűzveszély! Előzze meg a csiszolásra kerülő

munkadarab és a csiszológép túlmelegedését. A munkaszünetekben mindig ürítse ki a porgyűjtő tartályt. A

porzsákban mikroszűrőben, papírzsákban (vagy a szűrőzsákban, illetve a porszívó szűrőjében) található, a csiszolás közben keletkeztt por hátrányos körülmények között (például szétrepülő szikrák) magától meggyulladha t. Ez a veszély még tovább növekszik, ha a csiszolás során keletkező porban lakk, poliuretán, vagy más vegyszer is található és a megmunkálásra kerülő munkadarab egy hosszabb időtartamú csiszolás során felforrósodott.

 Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon

a megmunkálásra kerülő munkadarab alá. Ha megérinti

a fűrészlapot, sérülésveszély áll fenn.

 A rejtett vezetékek felkutatásához használjon alkal-

mas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket

a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat.

 A munka során mindig mindkét kezével tartsa az elekt-

romos kéziszerszámot és gondoskodjon arról, hogy szilárd, biztos alapon álljon. Az elektromos kéziszerszámot

két kézzel biztosabban lehet vezetni.

 A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.

 A betétszerszámok kicseréléséhez viseljen védőkesz-

tyűt. A betétszerszámok a hosszabb használat során fel-

melegszenek.

 Ne próbáljon megnedvesített anyagokat (például tapé-

tákat) lekaparni és ne próbáljon nedves alapról anyagokat lekaparni. Ha víz hatol be egy elektromos kéziszer-

számba, ez megnöveli az áramütés veszélyét.

 Ne kezelje a megmunkálásra kerülő felületet oldószert

tartalmazó folyadékkal. A lekaparás során fellépő hőfej-

lődés mérgező gőzők keletkezéséhez vezethet.

 A hántolók és kések kezelése során legyen különösen

óvatos. A szerszámok nagyon élesek, ezért sérülésveszély

áll fenn.

Bosch Power Tools 1 609 92A 0SD | (21.11.14)

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírá-

sok betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

Az elektromos kéziszerszám szerkezeti faanyagok, műanyag, gipsz, színesfémek és rögzítőelemek (például nem megedzett szögek, kapcsok) fűrészelésére/szétvágására szolgál. A kéziszerszám puha fali csempék megmunkálásra és kisebb felületek száraz csiszolására és hántolására is alkalmazható. A készülék különösen jól alkalmazható a munkadarab szélén és felületekkel egy síkban végzett munkákhoz. Az elektromos kéziszerszámot kizárólag Bosch gyártmányú tartozékokkal felszerelve szabad üzemeltetni.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.

1 SDS-kar a szerszám reteszelés feloldására 2 Be-/kikapcsoló 3 Rezgésszám-előválasztó szabályozókerék 4 Szellőzőnyílás 5 Fogantyú (szigetelt fogantyú-felület) 6 Pótfogantyú (szigetelt fogantyú-felület) 7 Menet a pótfogantyú számára 8 Szerszámbefogó egység

9 Süllyeszthető fűrészlap 10 Csiszolótalp 11 Csiszolólap 12 Mélységi ütköző 13 Többszegmenses fűrészlap 14 Szerszámtartó 15 Elszívó tömlő * 16 Elszívó csonk * 17 Porelszívás rögzítő csavar * 18 Porelszívás * 19 A porelszívás filcgyűrűje*

*A k épeken látható vagy a szövegben leírt tartozékok részbe n nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Műszaki adatok

Többfunkciós szerszám PMF 250 CES

Cikkszám Rezgésszám előválasztás Konstanselektronika Lágy felfutás

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak.

3 603 A00 6..



OBJ_BUCH-1687-004.book Page 30 Friday, November 21, 2014 10:55 AM

30 | Magyar

Többfunkciós szerszám PMF 250 CES

Névleges felvett teljesítmény Leadott teljesítmény Üresjárati fordulatszám, n Rezgési szög bal/jobb

W250 W140

perc-115000 –20 000

°1,4

Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint

kg 1,3

Érintésvédelmi osztály

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak.

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745-2-4 szabványnak megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 84 dB(A); hangteljesítményszint 95 dB(A). Bizonytalanság K= 3 dB.

Viseljen fülvédőt! Munkavégzés pótfogantyú nélkül

rezgési összértékek (a három irány vektorösszege) és K bi-

zonytalanság az EN 60745 szabvány szerint: Csiszolás: a Fűrészelés bemeríthető fűrészlappal: ah=13m/s2, K =2 m/s

=10m/s2, K= 1,5 m/s

Fűrészelés szegmentes fűrészlappal: ah=14m/s2, K= 3 m/s Hántolás: ah=12m/s2, K =1,5 m/s2.

Munkavégzés pótfogantyúval

rezgési összértékek (a három irány vektorösszege) és K bi-

zonytalanság az EN 60745 szabvány szerint: Csiszolás: a Fűrészelés bemeríthető fűrészlappal: ah=17m/s2, K =2 m/s

=9m/s2, K= 1,5 m/s

Fűrészelés szegmentes fűrészlappal: ah=18,5 m/s2, K= 3 m/s Hántolás: ah=16m/s2, K =1,5 m/s2. Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

/II

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” leírt termék megfelel a 2011/65/EU, 2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak és megfelel a következő szabványoknak: EN 60745-1, EN 60745-2-4.

A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 21.11.2014

Összeszerelés

A pótfogantyú felszerelése

2 2

Lehetőleg használja a 6 pótfogantyút. Ez megkönnyíti az elektromos kéziszerszám kezelését.

Csavarja bele a 6 pótfogantyút a legkényelmesebb munkavégzési helyzetnek megfelelően a ház jjobb vagy bal oldalán a 7 menetbe.

Szerszámcsere

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.

 A szerszámcseréhez viseljen védőkesztyűt. A betét-

szerszámok megérintése sérülésveszéllyel jár.

Helmut Heinzelmann Head of Product Certification PT/ETM9

A betétszerszám kiválasztása

Az alábbi táblázatban a betétszerszámokra láthatók példák. További betétszerszámok a Bosch átfogó tartozék programjában találhatók.

Betétszerszám Anyag Alkalmazás

Bimetál többszegmenses fűrészlap

Faanyagok, műanyag, színesfémek

Daraboló és süllyesztéses vágások; a szélekhez közeli fűrészeléshez, sarkokban vagy nehezen hozzáférhető területeken; Példa: már lefektetett padlólécek vagy beépített ajtókeretek lerövidítése, padlólapok beillesztéséhez szükséges süllyesztéses vágások

1 609 92A 0SD | (21.11.14) Bosch Power Tools

+ 94 hidden pages
