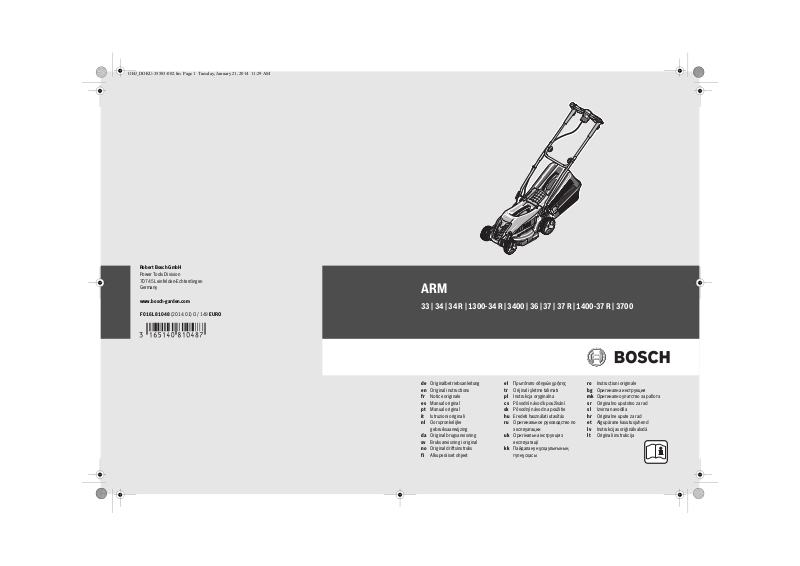

Bosch ARM 1400-37 R, ARM 34 R, ARM 1300-34 R User Manual [nl]

OBJ_DOKU-35583-002.fm Page 1 Tuesday, January 21, 2014 11:29 AM

Robert Bosch GmbH

Power Tools Division 70745 Leinfelden-Echterdingen Germany

www.bosch-garden.com

F 016 L81 048 (2014.01) O / 149 EURO

ARM

33 | 34 | 34 R | 1300-34 R | 3400 | 36 | 37 | 37 R | 1400-37 R | 3700

de Originalbetriebsanleitung en Original instructions fr Notice originale es Manual original pt Manual original it Istruzioni originali nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning sv Bruksanvisning i original no Original driftsinstruks fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης tr Orijinal işletme talimatı pl Instrukcja oryginalna cs Původní návod k používání sk Pôvodný návod na použitie hu Eredeti használati utasítás ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з

експлуатації

kk Пайдалану нұсқаулығының

түпнұсқасы

ro Instrucţiuni originale bg Оригинална инструкция mk Оригинално упатство за работа sr Originalno uputstvo za rad sl Izvirna navodila hr Originalne upute za rad et Algupärane kasutusjuhend lv Instrukcijas oriģinālvalodā lt Originali instrukcija

OBJ_DOKU-35587-001.fm Page 2 Tuesday, February 11, 2014 3:13 PM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 7

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 17

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 22

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 27

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 32

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 37

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 41

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 46

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 50

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 54

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 59

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 64

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 69

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 73

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 78

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 83

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 89

Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 94

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 99

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 104

Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 110

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 114

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 119

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 123

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 128

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 132

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 137

F 016 L81 048 | (11.2.14) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 3 Wednesday, October 2, 2013 8:30 AM

Bedienung

Deutsch

Sicherheitshinweise

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Gartengeräts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.

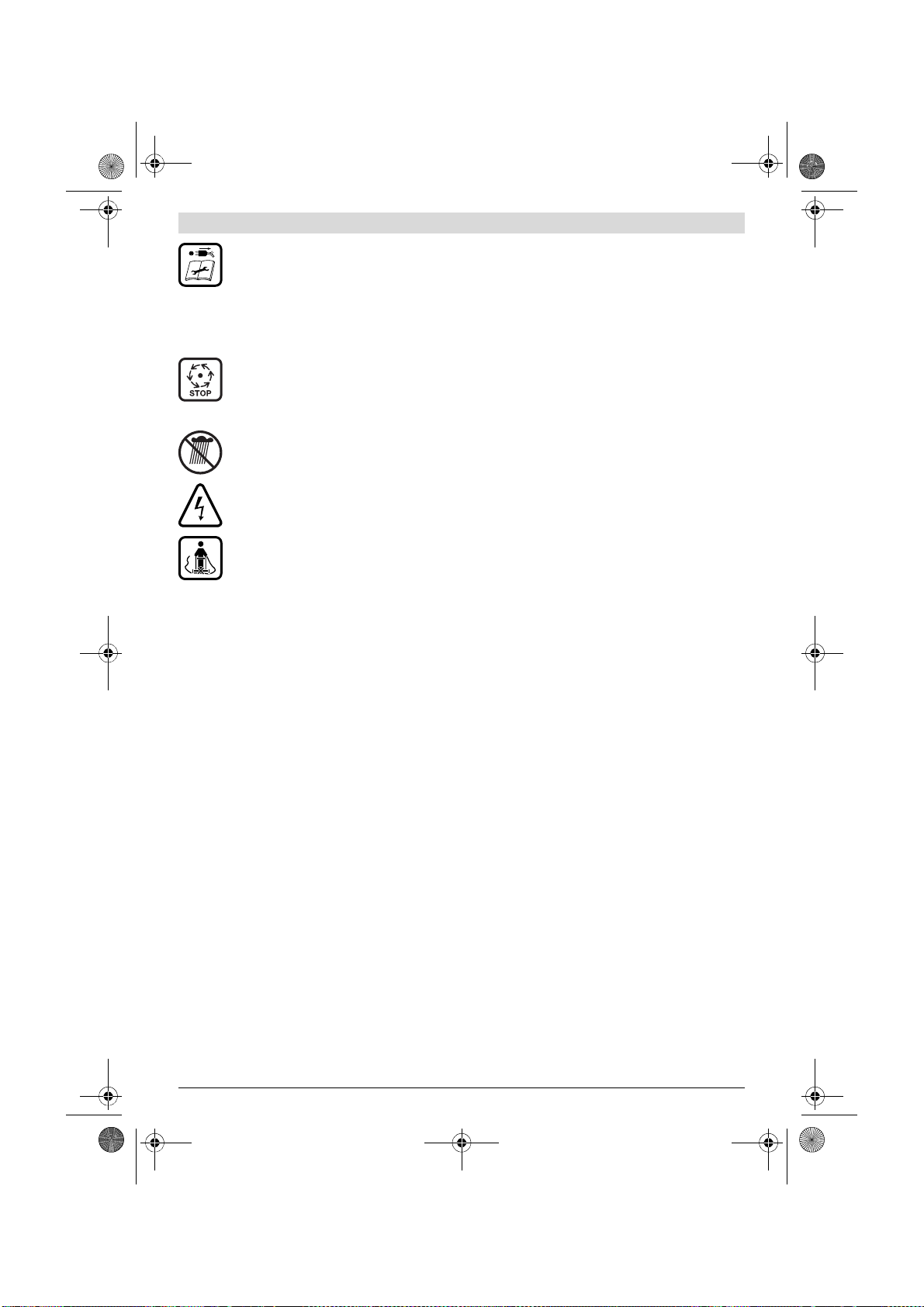

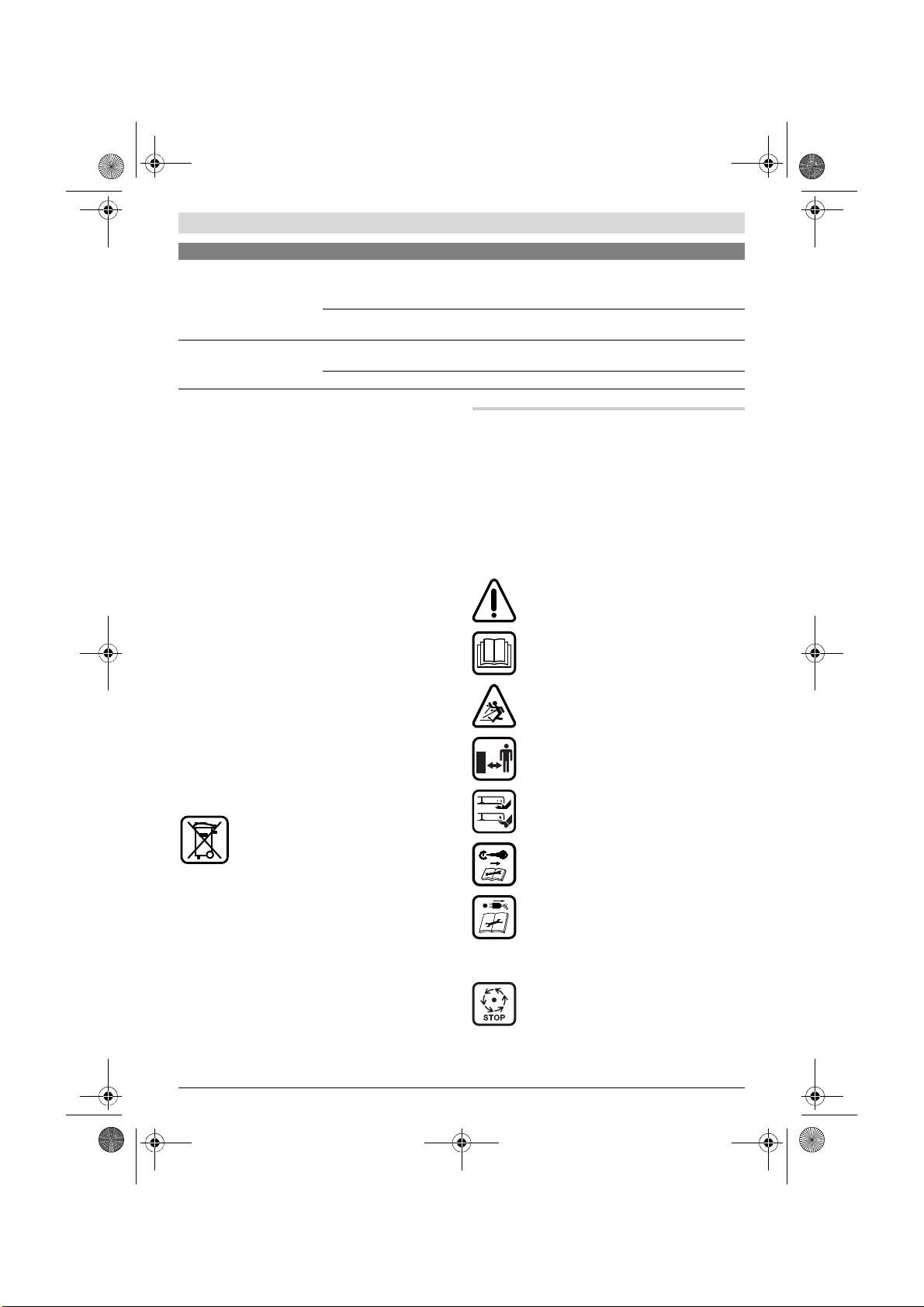

Erläuterung der Symbole auf dem Gartengerät

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Gartengerät, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Hüten Sie sich vor dem Verlust von Zehen und Fingern.

Nicht zutreffend.

Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen oder eine Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Schneidmessern fern.

Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.

Das Gartengerät nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Halten Sie das Anschlusskabel von den Schneidmessern fern.

 Niemals Kindern oder mit diesen Anweisungen nicht ver-

trauten Personen erlauben das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Gartengerät für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist.

 Dieses Gartengerät ist nicht dafür bestimmt, von Personen

(einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherhe it zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gartengerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen.

 Mähen Sie niemals während sich Personen, insbesondere

Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.

 Der Bediener oder Nutzer ist für Unfälle oder Schäd en an

anderen Menschen oder deren Eigentum verantwortlich.

 Benutzen Sie das Gartengerät nicht barfuß oder mit offe-

nen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose.

 Inspizieren Sie die zu bearbeitende Fläche sorgfältig und

beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper.

 Prüfen Sie vor der Benutzung immer, ob Messer, Messer-

schrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.

 Mähen Sie nur bei Tageslicht oder gutem künstlichem

Licht.

 Bei schlechten Wetterbedingungen insbesondere bei ei-

nem aufziehendem Gewitter nicht mit dem Rasenmäher arbeiten.

 Betreiben Sie das Gartengerät nach Möglichkeit nicht bei

nassem Gras.

 Stets ruhig gehen, niemals schnell laufen.  Betreiben Sie das Gartengerät niemals mit defekten

Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.

 Tragen Sie Gehörschutz.  Das Arbeiten an Böschungen kann gefährlich sein.

– Mähen Sie keine besonders steilen Abhänge. – Achten Sie auf schrägen Flächen oder auf nassem Gras

stets auf sicheren Tritt.

– Mähen Sie auf schrägen Flächen immer quer und niemals

auf- und abwärts.

– Gehen Sie beim Richtungswechsel an Abhängen äußerst

vorsichtig vor.

 Gehen Sie beim Rückwärtsgehen oder Ziehen des Garten-

geräts äußerst vorsichtig vor.

 Schieben Sie das Gartengerät beim Mähen immer vor-

wärts und ziehen Sie dieses niemals zum Körper hin.

Deutsch | 3

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 4 Wednesday, October 2, 2013 8:30 AM

4 | Deutsch

 Die Messer müssen stehen, wenn Sie das Gartengerät für

den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren.

 Kippen Sie das Gartengerät beim Starten oder Anlassen

des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie das Gartengerät wieder ablassen.

 Schalten Sie das Gartengerät wie in der Betriebsanleitung

beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind.

 Bringen Sie Ihre Hände und Füße nicht in die Nähe oder un-

ter rotierende Teile.

 Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem

Gartengerät arbeiten.

 Heben bzw. tragen Sie das Gartengerät niemals be i laufen-

dem Motor.

 Nehmen Sie keine Veränderungen am Gartengerät vor.

Unzulässige Veränderungen können die Sicherheit Ihres Gartengerätes beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen.

 Prüfen Sie regelmäßig das Anschlusskabel und ein verwen-

detes Verlängerungskabel. Schließen Sie ein beschädigtes Kabel nicht an das Stromnetz an oder berühren Sie es nicht, bevor Sie es vom Stromnetz getr ennt haben. Bei einem beschädigten Kabel können spannungsführende Teile berührt werden. Schützen Sie sich vor Gefahren durch elektrischen Schlag.

Netzstecker aus der Steckdose ziehen:

– immer wenn Sie sich vom Gartengerät entfernen, – vor dem Beseitigen von Blockierungen, – wenn Sie das Gartengerät überprüfen, reinigen oder an

ihm arbeiten,

– nach der Kollision mit einem Fremdkörper. Über prüfen Sie

das Gartengerät sofort auf Beschädigungen und lassen Sie es wenn notwendig instandsetzen,

– wenn das Gartengerät ungewöhnlich zu vibrieren beginnt

(sofort prüfen).

Stromanschluss

 Die Spannung der Stromquelle muss mit den Angaben auf

dem Typenschild des Gerätes übereinstimmen.

 Es wird empfohlen, dieses Gerät nur an eine Steckdose an-

zuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist.

 Beim Austausch des Kabels an diesem Gerät, nur die vom

Hersteller vorgesehene Netzanschlussleitung verwenden, Bestell-Nr. und Typ siehe Betriebsanleitung.

 Den Netzstecker niemals mit nassen Händen anfassen.  Die Netzanschlussleitung oder das Verlängerungskabel

nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

 Das Verlängerungskabel muss den in der Betriebsanlei-

tung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindung darf nicht im Wasser liegen.

 Tragen Sie immer Gartenhandschuhe, wenn Sie im Be-

reich der scharfen Messer hantieren oder arbeiten.

Elektrische Sicherheit

 Achtung! Schalten Sie vor Wartungs- oder Reinigungs-

arbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

 Nachdem das Gartengerät abgeschaltet wurde, drehen

sich die Messer noch einige Sekunden weiter.

 Vorsicht – das rotierende Schneidmesser nicht berüh-

ren.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F, H05RN-F oder IEC (60227 IEC 53, 60245 IEC 57) verwendet werden.

Falls Sie für den Betrieb des Gerätes ein Verlängerungskabel verwenden, dürfen nur Kabel mit folgenden Leiterquerschnitten verwendet werden: –1,0mm –1,5 mm –2,5 mm

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung.

 VORSICHT: Nicht vorschriftsmäßige Verlängerungska-

bel können gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelassene Ausführungen sein.

Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft werden und darf nur in einwandfreiem Zustand verwendet werden.

: maximale Länge 40 m

: maximale Länge 60 m

: maximale Länge 100 m

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 5 Wednesday, October 2, 2013 8:30 AM

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Symbol Bedeutung

Wartung

 Tragen Sie immer Gartenhandschuhe, wenn Sie im Be-

reich der scharfen Messer hantieren oder arbeiten.

 Stellen Sie den Festsitz aller Muttern, Bolzen und Schrau-

ben sicher, damit ein sicherer Arbeitszustand des Gartengeräts gewährleistet ist.

 Überprüfen Sie regelmäßig den Grasfangkorb auf Zustand

und Abnutzung.

 Überprüfen Sie das Gartengerät und ersetzen Sie sicher-

heitshalber abgenutzte oder beschädigte Teile.

 Verwenden Sie ausschließlich für das Gartengerät vorge-

sehene Schneidmesser.

 Stellen Sie sicher, dass auszuwechselnde Teile von Bosch

stammen.

 Stellen Sie vor der Lagerung sicher, dass das Gartengerät

sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen.

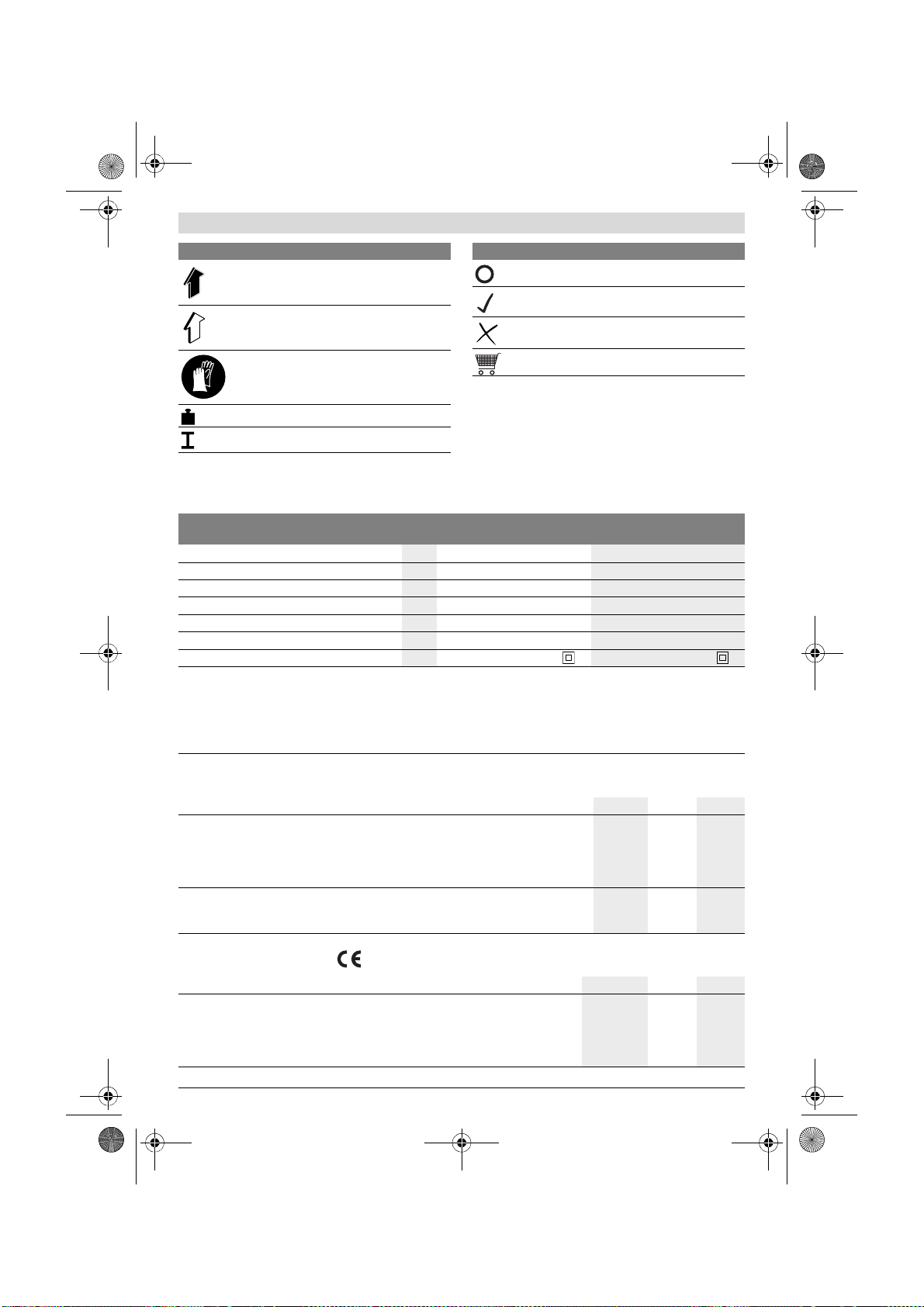

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Gartengerät besser und sicherer zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen.

Deutsch | 5

Reaktionsrichtung

Bewegungsrichtung

Tragen Sie Schutzhandschuhe

Gewicht

Einschalten

Ausschalten

Gestattete Handlung

Verbotene Handlung

Zubehör/Ersatzteile

Technische Daten

Rasenmäher ARM 33/ARM 34/ARM 34 R/

Sachnummer Nennaufnahmeleistung Messerbreite Schnitthöhe Volumen, Grasfangkorb Gewicht entsprechend EPTA-Procedure 01/2003 Schutzklasse Seriennummer siehe Typenschild am Gartengerät

Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Ga rtengeräts. Die Handelsbezeichnungen einzelner Gartengeräte können variieren. Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf-

treten. Bei Netzimpedanzen kleiner als 0,36 Ohm sind keine Störungen zu erwarten.

ARM 1300-34 R/ARM 3400

3 600 HA6 1.. 3 600 HA6 2..

W 1300 1400

cm 34 37

mm 20 – 70 20 – 70

l4040

kg 12,0 12,5

ARM 36/ARM 37/ARM 37 R/

ARM 1400-37 R/ARM 3700

/II /II

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend 2000/14 /EG (1,60 m Höhe, 1m Abstand).

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel Schallleistungspegel Unsicherheit K

Gehörschutz tragen!

Bosch Power Tools F 016 L81 048 | (2.10.13)

3 600 ... HA6 1.. HA6 2..

dB(A) dB(A)

91 96 =2

92 96 =1

STOP

OBJ_BUCH-1996-001.book Page 6 Wednesday, October 2, 2013 8:30 AM

6 | Deutsch

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60335: Schwingungsemissionswert a Unsicherheit K

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garantierter Schallleistungspegel: Bewertungsverfahren der Konformität gemäß Anha ng VI.

Produktkategorie: 32 Benannte Stelle:

SRL, Sudbury, England, Nr. 1088 Technische Unterlagen (2006/42/EG, 2000/14/EG) bei:

Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

01.10.2013

Helmut Heinzelmann Head of Product Certification PT/ETM9

Montage und Betrieb

Handlungsziel Bild

Lieferumfang 1 Montage der Räder 2 Montage Griffbügel 3 Grasfangkorb zusammensetzen Grasfangkorb einsetzen/abnehmen 4 Schnitthöhe einstellen 5 Einschalten 6 Ausschalten 6 Arbeitshinweise 7 Messerwartung 8 Zubehör auswählen 9

m/s m/s

<2,5

=1,5

<2,5 =1,5

3 600 ... HA6 1.. HA6 2..

dB(A) 96 96

Fehlersuche

Symptome Mögliche Ursache Abhilfe

Motor läuft nicht an Netzspannung fehlt Überprüfen und einschalten

Netzsteckdose defekt Andere Steckdose benutzen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

Sicherung hat ausgelöst Sicherung austauschen Gras zu lang Größere Schnitthöhe einstellen und Gartenge-

Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthö-

Gartengerät läuft mit Unterbre-

Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls be-

chungen

Interne Verkabelung des Gartengerätes defekt Kundendienst aufsuchen Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthö-

F 016 L81 048 | (2.10.13) Bosch Power Tools

schädigt

rät kippen, um die Anfangsbelastung zu reduzieren

he einstellen

schädigt

he einstellen

OBJ_BUCH-1996-001.book Page 7 Wednesday, October 2, 2013 8:30 AM

Symptome Mögliche Ursache Abhilfe

Gartengerät hinterlässt unregelmäßiges Schnittbild

und/oder

Motor arbeitet schwer

Nach Einschalten des Gartengeräts dreht sich das Messer nicht

Starke Vibrationen/ Geräusche

Schnitthöhe zu niedrig Größere Schnitthöhe einstellen Messer stumpf Messer wechseln Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf.

frei machen (tragen Sie immer Gartenhand-

schuhe) Messer falsch herum montiert Messer richtig herum montieren Messer durch Gras behindert Gartengerät ausschalten

Verstopfung entfernen (tragen Sie immer Gar-

tenhandschuhe) Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm) Messermutter/-schraube locker Messermutter/-schraube festziehen (17 Nm) Messer beschädigt Messer wechseln

English | 7

Kundendienst und Anwendungsberatung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gartengerätes an.

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com

Österreich

Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com

Luxemburg

Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektround Elektronikgeräte getrennt gesammelt und

einer umweltgerechten Wiederverwertung zuge führt werden.

Änderungen vorbehalten.

English

Safety Notes

Warning! Read these instructions carefully, be familiar with the controls and the proper use of the machine. Please keep the instructions safe for later use!

Explanation of symbols on the machine

General hazard safety alert.

Read instruction manual.

Pay attention that bystanders are not injured through foreign objects thrown from the machine.

Warning: Keep a safe distance from the machine when operating.

Entsorgung

Werfen Sie Gartengeräte nicht in den Hausmüll!

Bosch Power Tools F 016 L81 048 | (2.10.13)

Caution: Do not touch rotating blades. Sharp blade(s). Beware of severing toes or fingers.

OBJ_BUCH-1996-001.book Page 8 Wednesday, October 2, 2013 8:30 AM

8 | English

Not applicable.

Switch off and remove plug from mains before adjusting, cleaning or if the cable is entangled and before leaving the garden product unattended for any period. Keep the supply flexible cord away from the cutting blades.

Wait until all machine components have completely stopped before touching them. The blades continue to rotate after the machine is switched off, a rotating blade can cause injury.

Do not use the machine in the rain or leave it outdoors when it is raining.

Beware electric shock hazard.

Keep supply flexible cord away from cutting means.

Operation

 Never allow children or people unfamiliar with these in-

structions to use the machine. Local regulations may restrict the age of the operator. When not in use store the machine out of reach of children.

 This machine is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the machine by a person responsible for their safety. Children should be supervised to ensure that they do not play with the machine.

 Never mow while people, especially children or pets, are

nearby.

 The operator or user is responsible for accidents or dam-

age that occur to people or property.

 Do not operate the machine when barefoot or wearing

open sandals, always wear substantial footwear and long trousers.

 Thoroughly inspect the area where the machine is to be

used and remove all stones, sticks, wires, bones and other foreign objects.

 Before using, always visually inspect to see that the

blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

 Mow only in daylight or in good artificial light.  Avoid mowing in bad weather conditions especially when

there is a risk of lightning.

 Avoid operating the machine in wet grass, where feasible.  Walk, never run.

 Never operate the appliance with defective guards or

shields, or without safety devices, for example deflectors and/or grass catchers in place.

 Always wear ear protection.  Working on banks can be dangerous.

– Do not mow excessively steep slopes. – Always be sure of your footing on slopes or wet grass. – Mow across the face of slopes – never up and down. – Exercise extreme caution when changing direction on

slopes.

 Use extreme caution when stepping back or pulling the ma-

chine towards you.

 Never mow by pulling the mower towards you.  Stop the blades if the machine has to be tilted for transpor-

tation when crossing surfaces other than grass and when transporting the machine to and from the area to be mowed.

 Do not tilt the machine when starting or switching on the

motor, except if the machine has to be tilted for starting in long grass. In this case, do not tilt it more than absolutely necessary and tilt only the part which is away from the operator. Always ensure that both hands are in the operating position before returning the machine to the ground.

 Switch on the motor according to the instructions with feet

well away from rotating parts.

 Do not put hands or feet near or under rotating parts.  Always stand clear of the discharge zone when operating

the machine.

 Never pick up or carry the machine while the motor is run-

ning.

 Do not modify this product. Unauthorized modifications

may impair the safety of your product and may result in increased noise and vibration.

 Regularly inspect the supply cable and any extension ca-

bles. Do not connect damaged cables to the supply or touch a damaged cable before it is disconnected from the supply. A damaged cable can lead to contact with live parts. Beware electric shock hazard.

Remove the plug from the socket:

– whenever you leave the machine, – before clearing a blockage, – before checking, cleaning or working on the machine, – after striking a foreign object. Inspect the machine for

damage and make repairs as necessary,

– if the machine starts to vibrate abnormally (check immedi-

ately).

Power supply

 The voltage indicated on the rating plate must correspond

to the voltage of the power source.

 We recommend that this equipment is only connected into

a socket which is protected by a circuit-breaker that would be actuated by a 30 mA residual current.

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 9 Wednesday, October 2, 2013 8:30 AM

 Only use or replace power supply cables for this unit which

correspond to the types indicated by the manufacturer. See the operating instructions for the order no. and types.

 Never touch the mains plug with wet hands.  Do not run over, crush or pull the power supply cable or ex-

tension lead, otherwise it may be damaged. Protect the cable from heat, oil and sharp edges.

 The extension lead must have a cross section in accord-

ance with the operating instructions and be protected against splashed water. The connection must not be in water.

 Always wear gardening gloves when handling or working

near the sharp blades.

Electrical Safety

 Warning! Switch off, remove plug from mains before

adjusting, cleaning or if cable is cut, damaged or entangled.

 The blades continue to rotate for a few seconds after

the machine is switched off.

 Caution – do not touch the rotating blade.

Your machine is double insulated for safety and requires no earth connection. The operating voltage is 230 V AC, 50 Hz (for non-EU countries 220 V, 240 V as applicable). Only use approved extension cables. Contact your Bosch Service Centre for details.

Extension cords/leads should only be used if they comply with H05VV-F, H05RN-F types or IEC type design (60227 IEC 53, 60245 IEC 57).

If the supply cord is damaged, it must be replaced by a Bosch Service Centre.

Products sold in GB only: Your product is fitted with an BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.

Maintenance

 Always wear gardening gloves when handling or work-

ing near the sharp blades.

 Keep all nuts, bolts and screws tight to be sure that the ma-

chine is in safe working condition.

 Check the grass catcher frequently for wear or deteriora-

tion.

 Examine the machine and replace worn or damaged parts

for safety.

 Ensure replacement cutting means of the right type are

used.

 Ensure replacement parts fitted are Bosch approved.  Before storage ensure machine is clean and free from de-

bries, if necessary clean with a soft, dry brush.

If you want to use an extension cable when operating your product, only the following cable dimensions should be used: –1.0mm –1.5 mm –2.5 mm

: max. length 40 m

: max. length 60 m

: max. length 100 m

Note: If an extension cable is used it must be earthed and connected through the plug to the earth cable of your supply network in accordance with prescribed safety regulations.

If in doubt contact a qualified electrician or the nearest Bosch

Symbols

The following symbols are important for reading and understanding the operating instructions. Please take note of the symbols and their meaning. The correct interpretation of the symbols will help you to use the garden product in a better and safer manner.

Symbol Meaning

Service Centre.

 WARNING! Inadequate extension cables can be dan-

gerous. Extension cable, plug and socket must be of watertight construction and intended for outdoor use.

Cable connections should be kept dry and off the ground. It is recommended for increased electrical safety to use a Re-

sidual Current Device (RCD) with a tripping current of not more than 30 mA. Always check your RCD every time you use it.

For products not sold in GB: WARNING: For your safety, it is required that the plug attached to the machine is connected with the extension cord. The coupling of the extension cord must be protected against splash water, be made of rubber or coated with rubber. The extension cord must be used with a cable strain relief.

The connection lead must be inspected for signs of damage at regular intervals and may only be used if in perfect condition.

English | 9

Reaction direction

Movement direction

Wear protective gloves

Weight

Switching On

Switching Off

Permitted action

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 10 Wednesday, October 2, 2013 8:30 AM

10 | English

Symbol Meaning

Prohibited action

Intended Use

The garden product is intended for domestic lawn mowing.

Accessories/Spare Parts

Technical Data

Lawnmower ARM 33/ARM 34/ARM 34 R/

ARM 1300-34 R/ARM 3400

Article number Rated power input Blade width Height of cut Grassbox, capacity Weight according to EPTA-Procedure 01/2003

W 1300 1400

cm 34 37

mm 20 – 70 20 – 70

l4040

kg 12.0 12.5

3 600 HA6 1.. 3 600 HA6 2..

Protection class Serial number see type plate on the garden product

The values given are valid for a nominal voltage [U] of 230 V. For different vol tages and models for specific countries, these values can vary. Please observe the article number on the type plate of your gard en product. The trade names of the individual garden products may vary. Starting cycles generate brief voltage drops. Interference with other equipment/machines may occur in case of unfavourable mains system conditions.

Malfunctions are not to be expected for system impedances below 0.36 ohm.

ARM 36/ARM 37/ARM 37 R/

ARM 1400-37 R/ARM 3700

/II /II

Noise/Vibration Information

Measured sound values determined according to 2000 /14 /EC (1.60 m height, 1 m distance away).

Typically the A-weighted noise levels of the product are: Sound pressure level Sound power level Uncertainty K

Wear hearing protection!

Vibration total values (triax vector sum) determined according to EN 60335: Vibration emission value a Uncertainty K

3 600 ... HA6 1.. HA6 2..

dB(A) dB(A)

m/s m/s

91 96 =2

<2.5

=1.5

<2.5 =1.5

92 96 =1

Declaration of Conformity

3 600 ... HA6 1.. HA6 2..

We declare under our sole responsibility that the product described under “Technical data” is in conformity with th e following standards or standardization documents: EN 60335 according to the provisions of the directives 2011/65/EU, 2004/108/EC, 2006/42/EC, 2000/14/EC. 2000/14/EC: Guaranteed sound power level: Conformity assessment procedure according to Annex VI.

Equipment category: 32 Notified body:

SRL, Sudbury, England, Nr. 1088

Henk Becker Executive Vice President Engineering

Technical file (2006/42/EC, 2000/14/EC) at: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

01.10.2013

F 016 L81 048 | (2.10.13) Bosch Power Tools

dB(A) 96 96

Helmut Heinzelmann Head of Product Certification PT/ETM9

STOP

OBJ_BUCH-1996-001.book Page 11 Wednesday, October 2, 2013 8:30 AM

English | 11

Mounting and Operation

Action Figure

Delivery Scope 1 Wheel Assembly 2 Handle Assembly 3 Snap together the Grassbox Grassbox fitting/removing 4

Action Figure

Adjusting the Cutting Height 5 Starting 6 Stopping 6 Working Advice 7 Blade Maintenance 8 Selecting Accessories 9

Troubleshooting

Problem Possible Cause Corrective Action

Motor refuses to start Power turned off Turn power on

Mains socket faulty Use another socket Extension cable damaged Inspect cable, replace if damaged Fuse faulty/ blown Replace fuse Grass too long Increase height of cut and tilt garden product

Motor protector has activated Allow motor to cool and increase height of cut

Machine functions intermittently

Garden product leaves ragged finish

and/or

Motor labours

Blade not rotating while garden product switched on

Excessive vibrations/noise Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)

Extension cable damaged Inspect cable, replace if damaged Internal wiring of garden product damaged Contact Service Agent Motor protector has activated Allow motor to cool and increase height of cut Height of cut too low Increase height of cut Cutting blade blunt Replace the blade Possible clogging Check underneath the garden product and

Blade fitted upside down Refit blade correctly Cutting blade obstructed Switch off garden product

Blade nut/bolt loose Tighten blade nut/bolt (17 Nm)

Cutting blade damaged Replace the blade

to reduce starting load

clear out as necessary (always wear gardening

gloves)

Clear obstruction (always wear gardening

gloves)

After-sales Service and Application Service

www.bosch-garden.com

In all correspondence and spare parts orders, please always include the 10-digit article number given on the type plate of the garden product.

Bosch Power Tools F 016 L81 048 | (2.10.13)

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel. Service: (0844) 7360109 Fax: (0844) 7360146 E-Mail: boschservicecentre@bosch.com

OBJ_BUCH-1996-001.book Page 12 Wednesday, October 2, 2013 8:30 AM

12 | Français

Ireland

Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: (01) 4666700 Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand: Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch.com.au

Republic of South Africa Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre Johannesburg Tel.: (011) 4939375 Fax: (011) 4930126 E-Mail: bsctools@icon.co.za

KZN – BSC Service Centre

Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: (031) 7012120 Fax: (031) 7012446 E-Mail: bsc.dur@za.bosch.com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park Milnerton Tel.: (021) 5512577 Fax: (021) 5513223 E-Mail: bsc@zsd.co.za

Bosch Headquarters

Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com

Only for EC countries:

and disposed of in an environmentally correct manner.

Subject to change without notice.

Français

Avertissements de sécurité

Attention ! Lisez avec attention toutes les instructions suivantes. Familiarisez-vous avec les éléments de commande et l’utilisation appropriée de l’outil de jardin. Conservez les instructions d’utilisation pour vous y reporter ultérieurement.

Explication des symboles se trouvant sur l’outil de jardin

Disposal

Do not dispose of garden products into household waste!

According to the European directive 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national law, electrical and electronic equipment that are no longer usable must be collected separately

Indications générales sur d’éventuels dangers.

Lisez soigneusement ces instructions d’utilisation.

Faites attention à ce que les personnes se trouvant à proximité ne soient pas blessées par des projections provenant de la machine.

Avertissement : Gardez une distance de sécurité quand l’outil de jardin est en marche.

Attention : Ne touchez pas les lames en rotation. Les lames sont coupantes. Attention à ne pas se couper les orteils ou les doigts.

Non valable.

Arrêtez l’outil de jardin et retirez la fiche de la prise de courant avant d’effectuer des réglages sur l’appareil ou de le nettoyer, lorsque le câble se trouve coincé ou que l’appareil soit laissé sans surveillance même pour une courte durée. Maintenez le câble d’alimentation à distance des lames.

Attendez l’arrêt total de tous les éléments de l’outil de jardin avant de les toucher. Après la mise hors tension de l’outil de jardin, les lames continuent à tourner, pouvant provoquer ainsi des blessures.

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 13 Wednesday, October 2, 2013 8:30 AM

N’utilisez l’outil de jardin pas par temps de pluie et ne l’exposez pas à la pluie.

Protégez-vous contre les chocs électriques.

Maintenez le câble de raccordement hors de portée des lames.

Mode d’emploi

 Ne laissez jamais un enfant ou une autre personne n’ayant

pas pris connaissance des instructions d’utilisation se servir de l’outil de jardin. Il est possible que les réglementations locales fixent une limite d’âge minimum de l’utilisateur. Gardez l’outil de jardin non utilisé hors de la portée des enfants.

 Cet outil de jardin doit être utilisé par des personnes dispo-

sant des capacités physiques adaptées et de l’expérience et/ou des connaissances nécessaires. Si tel n’était pas le cas ou en cas d’utilisation de cet outil par des enfants, cette utilisation ne sera possible que sous la surveillance d’une personne responsable de la sécurité des utilisateurs ou que ces derniers aient été instruits quant au maniement de l’outil. Dans le cas contraire, un risque de mauvaise utilisation et de blessures existe. Les enfants doivent etre surveilles pour assurer qu’ils ne jouent pas avec l’outil de jardin.

 Ne tondez jamais la pelouse lorsque des personnes, en

particulier des enfants ou des animaux domestiques se trouvent à proximité.

 L’opérateur ou l’utilisateur de la tondeuse est responsable

des accidents et des dommages causés à autrui ou à ses biens.

 Ne faites jamais fonctionner l’outil de jardin si vous mar-

chez pieds nus ou portez des sandales ouvertes. Portez toujours des chaussures fermées et des pantalons longs.

 Inspectez soigneusement la surface à travailler et éliminez

pierres, bâtons, fils métalliques, os et autres objets étrangers.

 Avant de mettre l’appareil en fonctionnement, contrôlez

toujours si les lames, les vis des lames et le sous-groupe de coupage sont usés ou endommagés. Remplacez les lames usées ou endommagées toujours en même temps que les vis des lames pour éviter tout balourd.

 Ne tondez que de jour ou sous un bon éclairage artificiel.  Ne pas travailler avec la tondeuse à gazon dans des condi-

tions météorologiques défavorables et plus particulièrement en cas d’approche d’orage.

 Si possible, n’utilisez pas l’outil de jardin lorsque l’herbe

est mouillée.

 Ne menez l’appareil qu’au pas, ne jamais courir.  N’utilisez jamais l’outil de jardin quand les équipements de

sécurité sont défectueux, sans coque ou sans équipements de protection tels que par exemple le pare-chocs et/ou le bac de ramassage.

 Portez une protection acoustique.

 Travailler sur des talus peut être dangereux.

– Ne tondez pas des pentes très abruptes. – Sur des pentes ou de l’herbe mouillée, faites attention à ne

pas perdre l’équilibre.

– Tondez toujours perpendiculairement à la pente – jamais

de haut en bas ou de bas en haut.

– Faites très attention lors d’un changement de direction sur

une pente.

 Faites très attention en reculant ou en tirant l’outil de jardin

vers vous.

 Lors des travaux de tonte, poussez l’outil de jardin toujours

vers l’avant et ne le tirez jamais vers vous.

 Les lames doivent être tota lement à l’arrêt quand vous de-

vez incliner l’outil de jardin pour le transporter, quand vous traversez des surfaces autres que le gazon ou quand vous transportez l’outil de jardin entre deux surfaces à tondre.

 N’inclinez pas l’outil de jardin lors du démarrage ou lorsque

vous mettez le moteur en fonctionnement, sauf si ceci est nécessaire pour la mettre en marche quand l’herbe est haute. Dans ce cas-là, soulevez alors l’outil de jardin juste ce qu’il faut et uniquement sur le côté opposé à l’utilisateur en pous sant le guid on vers le bas. Veillez toujours à ce que vos mains soient placées sur le guidon lorsque vous posez l’outil de jardin sur le so l.

 Mettez l’outil de jardin en marche conformément aux ins-

tructions du mode d’emploi et veillez à maintenir les pieds bien à l’écart des parties en rotation.

 Tenez les pieds et les mains éloignés des parties rotatives

de l’outil de jardin.

 Gardez une distance suffisante par rapport à la zone

d’éjection lorsque vous travaillez avec l’outil de jardin.

 Ne soulevez ni transportez jamais l’outil de jardin pendant

que le moteur est en marche.

 N’effectuez aucune modification sur l’outil de jardin.

Des modifications non autorisées peuvent s’avérer préjudiciables à la sécurité de votre outil de jardin et conduiront à une augmentation des émissions de bruit et des vibrations.

 Contrôlez régulièrement le câble de secteur et la rallonge

utilisée. Ne raccordez jamais un câble endommagé au réseau et ne le touchez pas avant qu’il ne soit déconnecté du réseau. Un câble endommagé pourrait vous mettre en contact avec des pièces sous tension. Protégez-vous contre les chocs électriques.

Retirer la fiche de la prise de courant :

– à chaque fois que vous vous éloignez de l’outil de jardin, – avant d’éliminer un engorgement, – pour contrôler, nettoyer ou effectuer des travaux sur l’outil

de jardin,

– après avoir heurté un objet étranger. Vérifiez immédiate-

ment que l’outil de jardin ne présente pas d’endommagements, et, si nécessaire, faites-le réparer,

– si l’outil de jardin commence à vibrer anormalement (véri-

fier immédiatement).

Français | 13

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 14 Wednesday, October 2, 2013 8:30 AM

14 | Français

Branchement électrique

 La tension de la source de courant doit coïncider avec les

indications se trouvant sur la plaque signalétique de l’appareil.

 Il est recommandé de ne brancher cet appareil que sur une

prise de courant protégée par un dispositif à courant différentiel résiduel avec un courant de défaut de 30 mA.

 En cas de remplacement du câble, n’utilisez que le câble

d’alimentation prévu par le fabricant de l’appareil, pour le numéro de commande et le type, voir les instructions de service.

 Ne touchez jamais la prise électrique avec des mains hu-

mides.

 N’écrasez pas le câble d’alimentation ou la rallonge, ne les

coincez pas et ne les tirez pas sous risque de les endommager. Protégez le câble contre la chaleur, l’huile et les bords tranchants.

 La rallonge doit disposer de la section indiquée dans les

instructions d’utilisation et être étanche aux projections d’eau. La connexio n électriqu e ne doit pas s e trouver da ns l’eau.

 Portez toujours des gants de jardin, si vou s manipulez l’ap-

pareil ou travaillez à proximité des lames aiguës.

Sécurité électrique

 Attention ! Avant d’effectuer des travaux de mainte-

nance ou de nettoyage, arrêter l’outil de jardin et débrancher la fiche de la prise de courant. Ceci vaut également lorsque le câble électrique est endommagé, coupé ou emmêlé.

 Une fois l’outil de jardin mis hors tension, les lames

continuent encore à bouger pendant quelques secondes.

 Attention – ne pas toucher la lame en rotation.

Pour des raisons de sécurité, l’outil de jardin est équipé d’une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V CA, 50 Hz (pour les pays hors de l’Union européenne 220 V, 240 V suivant la version). N’utiliser qu’une rallonge électrique homologuée. Pour des renseignements supplémentaires, contactez le Service

 PRECAUTION : Des rallonges non conformes aux ins-

tructions peuvent être dangereuses. Les versions de câble de rallonge, fiche et accouplement doivent être étanches à l’eau et autorisées pour l’extérieur.

Les connexions de câble doivent être sèches et ne pas reposer sur le sol.

Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la machine, contrôlez ce disjoncteur différentiel.

Remarque concernant les produits non commercialisés en

GB : ATTENTION : Pour votre propre sécurité, il est nécessaire

que la fiche montée sur l’outil de jardin soit raccordée à la rallonge. Le dispositif de couplage de la rallonge doit être protégé des projections d’eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble.

Contrôlez régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état.

Si le câble d’alimentation est endommagé, il ne doit être réparé que dans un atelier agréé Bosch.

Entretien

 Portez toujours des gants de jardin, si vous manipulez

l’appareil ou travaillez à proximité des lames aiguës.

 Vérifiez que tous les écrous, boulons et vis sont bien serrés

afin d’assurer que l’outil de jardin se tro uve da ns un é tat de fonctionnement ne présentant aucun danger.

 Contrôlez régulièrement le bac de ramassage pour vous as-

surer de son état d’usure.

 Contrôlez l’outil de jardin et, pour des raisons de sécurité,

remplacez les pièces usées ou endommagées.

 N’utilisez que des lames prévues pour l’outil de jardin.  Veillez à ce que les pièces de rechange soient des pièces

d’origine Bosch.

 Avant le stockage, assurez-vous que l’outil de jardin est

propre et exempt de tout résidu. Si nécessaire, nettoyer à l’aide d’une brosse sèche.

Après-Vente autorisé. Seules les rallonges de type H05VV-F, H05RN-F ou IEC

(60227 IEC 53, 60245 IEC 57) doivent être utilisées. Au cas où vous utiliseriez une rallonge pendant le travail avec

l’appareil, n’utilisez que des câbles ayant les sections de conducteur suivantes : –1,0mm –1,5mm –2,5mm

: longueur maximale 40 m

: longueur maximale 60 m

: longueur maximale 100 m

Symboles

Les symboles suivants sont importants pour pouvoir lire et mieux comprendre le mode d’emploi. Veuillez mémoriser ces symboles et leur signification. L’interprétation correcte des symboles vous permettra de mieux utiliser votre outil de jardin en toute sécurité.

Symbole Signification

Remarque : Au cas où une rallonge devrait être utilisée, celleci doit disposer, conformément à la description figurant dans les instructions de sécurité, d’un câble de protection de terre raccordé à la terre de l’installation électrique par l’intermédiaire de la fiche.

En cas de doute, consultez un électricien de formation ou le Service Après-Vente Bosch le plus proche.

Direction de réaction

Direction de déplacement

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 15 Wednesday, October 2, 2013 8:30 AM

Français | 15

Symbole Signification

Portez des gants de protection

Symbole Signification

Interdit

Accessoires/pièces de rechange Poids

Mise en marche

Arrêt

Utilisation conforme

L’outil de jardin est conçu pour tondre le gazon dans le domaine privé.

Action autorisée

Caractéristiques techniques

Tondeuse ARM 33/ARM 34/ARM 34 R/

ARM 1300-34 R/ARM 3400

N° d’article Puissance nominale absorbée Largeur de la lame Hauteur de coupe Volume, bac de ramassage Poids suivant EPTA-Procedure 01/2003

W 1300 1400

cm 34 37

mm 20 – 70 20 – 70

l4040

kg 12,0 12,5

3 600 HA6 1.. 3 600 HA6 2..

Classe de protection Numéro de série voir plaque signalétique sur l’outil de jardin

Ces indications sont valables pou r une tension nominale de [U] 230 V. Ces indic ations peuvent varier pour des tensions plus basse s ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil de jardin. Les désignations commerciales des différents outils de jardin peuvent varier.

Les processus de mise en fonctionnement provoquent des baisses de tension momentanées. En cas de conditions défavorables de secteur, il peut y avoir des répercussions sur d’autres appare ils. Pour des impédances de secteur inférieures à 0,36 ohms, il est assez improbable que des perturbations se produisent.

ARM 36/ARM 37/ARM 37 R/

ARM 1400-37 R/ARM 3700

/II /II

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées conformément à 2000/14/CE (hauteur 1,60 m, distance 1 m).

Les mesures réelles (A) des niveaux sonores de l’appareil sont : Niveau de pression acoustique Niveau d’intensité acoustique Incertitude K

Porter une protection acoustique !

Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées conformément à la norme EN 60335 : Valeur d’émission vibratoire a Incertitude K

Bosch Power Tools F 016 L81 048 | (2.10.13)

3 600 ... HA6 1.. HA6 2..

dB(A) dB(A)

m/s m/s

91 96 =2

<2,5

=1,5

92 96 =1

<2,5 =1,5

STOP

OBJ_BUCH-1996-001.book Page 16 Wednesday, October 2, 2013 8:30 AM

16 | Français

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques Techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60335 conformément aux termes des réglementations en vigueur 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE : Niveau d’intensité acoustique garanti Procédures d’évaluation de la conformité conformément à l’annexe VI.

Catégorie des produits : 32 Office désigné :

SRL, Sudbury, England, Nr. 1088 Dossier technique (2006/42/CE, 2000/14/CE) auprès de :

Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

01.10.2013

Helmut Heinzelmann Head of Product Certification PT/ETM9

Montage et mise en service

Opération Figure

Accessoires fournis 1 Montage de roues 2 Montage des guidons 3 Assembler le bac de ramassage Monter/retirer le bac de ramassage 4 Réglage de la hauteur de coupe 5 Mise en marche 6 Arrêt 6 Instructions d’utilisation 7 Entretien des lames 8 Sélection des accessoires 9

3 600 ... HA6 1.. HA6 2..

dB(A) 96 96

Dépistage d’erreurs

Problème Cause possible Remède

Le moteur ne démarre pas Pas de tension du secteur Vérifier et mettre en fonctionnement

Prise secteur défectueuse Utiliser une autre prise Rallonge endommagée Vérifier le câble et le remplacer, s’il est endom-

Le fusible a sauté Remplacer le fusible Herbe trop haute Régler sur une hauteur de coupe plus élevée et

Le dispositif de protection de surcharge est déclenché

L’outil de jardin fonctionne par intermittence

F 016 L81 048 | (2.10.13) Bosch Power Tools

Rallonge endommagée Vérifier le câble et le remplacer, s’il est endom-

Le câblage interne de l’outil de jardin est défectueux

Le dispositif de protection de surcharge est déclenché

magé

basculer l’outil de jardin pour réduire la sollicitation initiale

Laisser refroidir le moteur et régler sur une hauteur de coupe plus élevée

magé Contactez le Service Après-Vente

Laisser refroidir le moteur et régler sur une hauteur de coupe plus élevée

OBJ_BUCH-1996-001.book Page 17 Wednesday, October 2, 2013 8:30 AM

Español | 17

Problème Cause possible Remède

L’outil de jardin donne un résultat irrégulier

et/ou

Le moteur fonctionne avec difficulté

La lame ne tourne pas après avoir mis en marche l’outil de jardin

Vibrations/bruits excessifs Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)

Hauteur de coupe trop basse Régler sur une hauteur de coupe plus élevée Les lames sont émoussées Remplacer la lame Obturation possible Le cas échéant, contrôler la face inférieure de

l’outil de jardin et la dégager (portez toujours

des gants de jardin) Lames montées dans le faux sens Monter les lames dans le bon sens La lame est bloquée par l’herbe Eteindre l’outil de jardin

Eliminer l’obturation (portez toujours des

gants de jardin) Ecrou/vis de la lame desserré Serrer l’écrou/la vis de la lame (17 Nm)

La lame est endommagée Remplacer la lame

Service Après-Vente et Assistance

www.bosch-garden.com

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil de jardin indiqué sur la plaque signalétique.

France

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 E-Mail : contact.outillage-electroportatif@fr.bosch.com

Vous êtes un revendeur, contactez : Robert Bosch (France) S. A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 Fax : (01) 43119033 E-Mail : sav.outillage-electroportatif@fr.bosch.com

Belgique, Luxembourg

Tel. : +32 2 588 0589 Fax : +32 2 588 0595 E-Mail : outillage.gereedschap@be.bosch.com

Suisse

Tel. : (044) 8471512 Fax : (044) 8471552 E-Mail: Aftersales.Service@de.bosch.com

Elimination des déchets

Ne jetez pas les outils de jardin avec les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations natio-

nales, les équipements électriques et électroniques dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

Español

Instrucciones de seguridad

¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas.

Explicación de la simbología utilizada en el aparato para jardín

Advertencia general de peligro.

Lea las instrucciones de servicio con detenimiento.

Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.

Advertencia: Mantenga una separación de seguridad respecto al aparato para jardín en funcionamiento.

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 18 Wednesday, October 2, 2013 8:30 AM

18 | Español

Atención: No toque las cuchillas en funcionamiento. Las cuchillas están muy afiladas. Tenga cuidado de no cercenarse los dedos de los pies y de las manos.

No procede.

 Antes de su uso, verifique siempre que las cuchillas, los

tornillos de sujeción de las mismas y el conjunto de corte no estén demasiado desgastados ni dañados. Siempre sustituya a la vez las cuchillas y tornillos de sujeción desgastados o dañados para evitar que se produzca un desequilibrio.

 Únicamente corte el césped con luz diurna o con buena ilu-

Desconecte el aparato para jardín y saque el enchufe de la red antes de realizar un ajuste, al limpiarlo, si se hubiese enganchado el cable, o siempre que deje desatendido el aparato para jardín, incluso durante un tiempo breve. Mantenga el cable de red alejado de las cuchillas.

Espere a que todas las piezas del aparato para jardín se hayan detenido por completo antes de tocarlas. Al desconectar el aparato para jardín, las cuchillas se mantienen todavía en movimiento cierto tiempo, y pueden lesionarle.

No trabajar con el aparato para jardín en la lluvia, ni exponerlo a ésta.

minación artificial.

 No trabaje con el cortacésped bajo condiciones climáticas

adversas, especialmente si se avecina una tormenta.

 Siempre que sea posible, evite utilizar el aparato para jar-

dín si el césped estuviese mojado.

 Siempre marche de forma pausada y nunca d e forma apre-

surada.

 Jamás trabaje con el aparato para jardín si los dispositivos

protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., la cubierta de protección y/o el cesto colector de césped.

 Utilice unos protectores auditivos.  El trabajo en pendientes puede resultar peligroso.

– No corte el césped en pendientes muy pronunciadas.

Evite exponerse a una descarga eléctrica.

– Cuide en mantener un paso seguro al trabajar superficies

inclinadas o césped húmedo.

– Siempre corte el césped en superficies inclinadas proce-

diendo de un lado a otro y jamás hacia arriba o hacia abajo.

Mantenga el cable de conexión alejado de las cuchillas.

– Proceda con especial cautela al invertir la dirección de

marcha en pendientes.

 Preste gran atención al andar hacia atrás o al tirar del apa-

rato para jardín hacia Ud.

Manejo

 Jamás permita que usen el aparato para jardín niños, ni

aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el aparato para jardín fuera del alcance de los niños cuando no lo utilice.

 Este aparato para jardín no ha sido diseñado para ser utili-

zado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de vela r por su seguridad o de instruirles en el manejo del aparato para jardín. Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato para jardín.

 Nunca corte el césped si en las inmediaciones se encuen-

tran personas, y muy en especial niños, así como animales domésticos.

 El usuario es responsable de los accidentes o daños provo-

cados a otras personas o a sus pertenencias.

 No utilice el aparato para jardín si está descalzo o si lleva

puestas sandalias. Siempre lleve puesto calzado fuerte y pantalones largos.

 Examine con detenimiento la superficie a trabajar y retire

piedras, palos, alambres, huesos, y demás cuerpos extraños que pudieran existir.

 Siempre corte el césped empujando el aparato para jardín

hacia delante y jamás atrayéndolo hacia su cuerpo.

 Las cuchillas deberán estar detenidas si tuviese que incli-

nar el aparato para jardín para transportarlo, al sobrepasar áreas sin césped y al aproximarse o apartarse del lugar en el que desee cortar el césped.

 No incline el aparato para jardín al poner en marcha el mo-

tor, a no ser que ello sea necesario por ser el césped muy alto. En este caso, presione hacia abajo la empuñadura lo imprescindible nada más, para bascular hacia arriba el lado contrario del aparato para jardín al que se encuentra Ud. Cuide que ambas manos estén sujetando la empuñadura cuando vuelva a descender el aparato para jardín.

 Conecte el aparato para jardín según se indica en las ins-

trucciones de uso, prestando atención a que sus pies mantengan una separación suficiente respecto a las piezas en rotación.

 No aproxime sus manos ni los pies a las piezas en rotación.  Guarde una separación respecto a la zona de expulsión al

trabajar con el aparato para jardín.

 Jamás alce o sustente el aparato para jardín con el motor

en marcha.

 No modifique en manera alguna el aparato para jardín.

Las modificaciones improcedentes pueden afectar a la seguridad de su aparato para jardín y provocar mayor ruido y vibraciones.

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 19 Wednesday, October 2, 2013 8:30 AM

 Examine periódicamente el estado del cable de conexión y

del cable de prolongación utilizado. No conecte a la red un cable dañado, y si éste se daña estando conectado a la red, no lo toque antes de haberlo dejado sin tensión. Si el cable está dañado corre peligro de que alcance a tocar las partes bajo tensión. No se arriesgue a exponerse a una descarga eléctrica.

Extraiga el enchufe de la toma de corriente:

– Siempre que se aparte del aparato para jardín. – Antes de eliminar una obstrucción de material. – Al examinar, limpiar o manipular en el aparato para jardín. – Tras chocar contra un cuerpo extraño. Examine de inme-

diato si está dañado el aparato para jardín y hágalo reparar, si procede.

– Si el aparato para jardín comienza a vibrar de forma anor-

mal (verificarlo de inmediato).

Conexión eléctrica

 La tensión de alimentación deberá coincidir con las indica-

ciones en la placa de características del aparato.

 Recomendamos conectar este aparato solamente a tomas

de corriente protegidas por un fusible diferencial para una corriente de fuga de 30 mA.

 En caso de cambiar el cable de red de este aparato, deberá

emplearse exclusivamente el cable previsto por el fabrica nte , cu yo n º de pe did o y t ipo fi gur an e n la s in st ruc cio nes de servicio.

 Jamás toque el enchufe de red con las manos mojadas.  No pasar por encima, ni aplastar, ni dar tirones del cable de

red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas.

 El cable de prolongación debe tener la sección indicada en

las instrucciones de servicio y debe ir protegido contra salpicaduras de agua. La conexión de empalme no deberá encontrarse en el agua.

 Póngase siempre unos guantes de protección al manipular

o trabajar en el área de las cuchillas.

Seguridad eléctrica

 ¡Atención! Antes de realizar trabajos de mantenimien-

to o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación.

 Tras la desconexión del aparato para jardín, las cuchi-

llas se mantienen en movimiento durante algunos segundos.

 Atención – no tocar la cuchilla en rotación.

Para su seguridad, el aparato para jardín dispone de un aislamiento de protección y no precisa por lo tan to ser conectado a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V ó 240 V según ejecución). Solamente emplear cables de prolongación homologados. Informaciones al respecto las obtiene Ud. en su taller de servicio técnico habitual.

Únicamente deberán emplearse cables de prolongación del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57).

Si precisa un cable de prolongación para trabajar con el aparato, solamente deberá emplear cables con las siguientes secciones y longitudes:

–1,0mm –1,5mm –2,5mm

Observación: Al utilizar un cable de prolongación, éste deberá disponer de un conductor de protección – tal como se describe en las prescripciones de seguridad – conectado a través del enchufe con el conductor de protección de su instalación eléctrica.

En caso de duda, pregunte a un profesional electricista o al servicio técnico autorizado Bosch más próximo.

 PRECAUCIÓN: Los cables de prolongación no regla-

mentarios pueden resultar peligrosos. Los cables de prolongación, enchufes y empalmes deberán ser estancos al agua y aptos para su uso a la intemperie.

Los conectores de empalme de los cables deberán estar secos y no deberán tocar el suelo.

Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso.

Observación para aquellos productos que no son de venta en

GB: ATENCIÓN: Para su seguridad es necesario conectar el en-

chufe del aparato para jardín con el cable de prolongación. El enchufe de empalme del cable de prolongación deberá ser o ir revestido de goma y estar protegido contra salpicaduras de agua. El cable de prolongación deberá utilizarse con un seguro contra tracción.

El cable de conexión deberá inspeccionarse con regularidad en cuanto a posibles daños y solamente deberá utilizarse si se encuentra en perfectas condiciones.

En caso de estar dañado el cable de conexión, éste solamente deberá hacerse reparar en un taller de servicio autorizado Bosch.

 El enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia.

Mantenimiento

 Póngase siempre unos guantes de protección al mani-

pular o trabajar en el área de las cuchillas.

 Asegúrese de que todas las tuercas, pernos y tornillos es-

tán firmemente sujetos para garantizar un trabajo seguro con el aparato para jardín.

 Controle con regularidad el estado y el nivel de desgaste

del cesto colector de césped.

 Controle el aparato para jardín y sustituya las piezas des-

gastadas o dañadas para mayor seguridad.

 Utilice exclusivamente las cuchillas previstas para este

aparato para jardín.

: longitud máxima 40 m

: longitud máxima 60 m

: longitud máxima 100 m

Español | 19

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 20 Wednesday, October 2, 2013 8:30 AM

20 | Español

 Únicamente deberán emplearse piezas de recambio origi-

nales Bosch.

 Antes de almacenarlo asegúrese de que el aparato para jar-

dín esté limpio y exento de residuos. Si fuese preciso, limpiarlo con un cepillo suave y seco.

Simbología Significado

Símbolos

Los símbolos siguientes le ayudarán a entender las instrucciones de s ervi cio al le erl as. E s im port ant e que ret enga en s u memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aparato para jardín.

Simbología Significado

Dirección de reacción

Utilice guantes de protección

Peso

Conexión

Desconexión

Acción permitida

Acción prohibida

Accesorios/Piezas de recambio

Dirección de movimiento

Utilización reglamentaria

El aparato para jardín ha sido diseñado para cortar césped en el área doméstica.

Datos técnicos

Cortacésped ARM 33/ARM 34/ARM 34 R/

Nº de artículo 3 600 HA6 1.. 3 600 HA6 2.. Potencia absorbida nominal Ancho de la cuchilla Altura de corte Capacidad del cesto colector de césped Peso según EPTA-Procedure 01/2003 Clase de protección Número de serie ver placa de características del aparato para jardín

Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones comerciales de algunos aparatos para jardín pueden variar.

Los procesos de conexión provocan una breve caída de la tensión. Si las condiciones de la red fuesen desfavorables, ello puede llegar a afectar a otros aparatos. En redes con impedancias inferiores a 0,36 ohmios es improbable que lleguen a perturbarse otros aparatos.

ARM 1300-34 R/ARM 3400

W 1 300 1400

cm 34 37

mm 20 – 70 20 – 70

l4040

kg 12,0 12,5

ARM 36/ARM 37/ARM 37 R/

ARM 1400-37 R/ARM 3700

/II /II

Información sobre ruidos y vibraciones

Valores de ruido determinados según 2000 /14 /CE (altura 1,60 m, separación 1 m). 3 600 ... HA6 1.. HA6 2.. El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a:

Nivel de presión sonora Nivel de potencia acústica Tolerancia K

¡Utilice unos protectores auditivos!

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60335: Valor de vibraciones generadas a Tolerancia K

dB(A) dB(A)

m/s m/s

91 96 =2

<2,5

=1,5

<2,5 =1,5

92 96 =1

F 016 L81 048 | (2.10.13) Bosch Power Tools

STOP

OBJ_BUCH-1996-001.book Page 21 Wednesday, October 2, 2013 8:30 AM

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normaliza dos siguientes: EN 60335 de acuerdo con las disposiciones en las directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nivel de potencia acústica garantizado Procedimiento para evaluación de la conformidad según anexo VI.

Categoría de producto: 32 Centro oficial de inspección citado:

SRL, Sudbury, England, Nr. 1088 Expediente técnico (2006/42/CE, 2000/14/CE) en:

Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

01.10.2013

Helmut Heinzelmann Head of Product Certification PT/ETM9

Montaje y operación

Objetivo Figura

Material que se adjunta 1 Montaje de las ruedas 2 Montaje de la empuñadura de estribo 3 Ensamble del cesto colector de césped Montaje y desmontaje del cesto colector de

césped 4 Ajuste de la altura de corte 5 Conexión 6 Desconexión 6 Instrucciones para la operación 7 Mantenimiento de la cuchilla 8 Selección de los accesorios opcionales 9

Español | 21

3 600 ... HA6 1.. HA6 2..

dB(A) 96 96

Localización de fallos

Síntomas Posible causa Solución

El motor no funciona No hay tensión de red Verificar y conectar

Toma de corriente defectuosa Emplear otra toma de corriente Cable de prolongación defectuoso Verificar y sustituir el cable, si procede El fusible se ha fundido Cambiar el fusible Césped demasiado alto Ajustar una altura de corte mayor e inclinar ha-

El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura

El aparato para jardín funciona de forma intermitente

El corte del césped es irregular

y/o

el motor trabaja con dificultad

Bosch Power Tools F 016 L81 048 | (2.10.13)

Cable de prolongación defectuoso Verificar y sustituir el cable, si procede Cableado interior de la máquina defectuoso Acudir al servicio técnico El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura

Altura de corte muy baja Ajustar una altura de corte mayor Cuchilla mellada Cambiar cuchilla Puede que exista una obstrucción Examine la parte inferior del aparato para jar-

Cuchilla montada al revés Montar la cuchilla en la posición correcta

cia arriba la parte delantera del aparato para jardín al iniciar el corte, para reducir la carga

de corte mayor

dín y desobstrúyala, si procede (utilice siempre unos guantes de protección)

OBJ_BUCH-1996-001.book Page 22 Wednesday, October 2, 2013 8:30 AM

22 | Português

Síntomas Posible causa Solución

Al conectar el aparato para jardín, la cuchilla de corte no gira

Vibraciones o ruidos intensos Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cu-

Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín

Desobstruirlo (utilice siempre unos guantes de protección)

Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cu-

chilla (17 Nm)

Cuchilla dañada Cambiar cuchilla

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín.

España

Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: 902 531 53 Fax: 902 531554

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511

México

Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com

Perú

Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332

Chile

Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203198

Eliminación

¡No arroje los aparatos para jardín a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE

sobre aparatos eléctricos y electrónicos inservi-

bles, tras su transposición en ley nacional, debe-

rán acumularse por separado los aparatos eléc-

tricos y electrónicos para ser sometidos a un

reciclaje ecológico.

Reservado el derecho de modificación.

Português

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.

Explicação dos símbolos no aparelho de jardinagem

Indicação geral de perigos.

Leia atentamente estas instruções de serviço.

Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe.

Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 23 Wednesday, October 2, 2013 8:30 AM

Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja-se contra a perda dos dedos dos pés e das mãos.

Não aplicável.

 Antes a utilização deverá sempre controlar se as lâminas,

os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios.

 Só cortar relva à luz do dia ou com boa iluminação artificial.  Em condições climáticas desfavoráveis, especialmente

Desligar o aparelho e puxar a ficha da tomada antes realizar ajustes no aparelho ou da limpeza, se o cabo tiver se enganchado ou se deixar o aparelho de jardinagem sem vigilância, mesmo que apenas por curto tempo. Manter o cabo de rede eléctrica afastado das lâminas de corte.

Aguarde até que todas as peças do aparelho de jardinagem parem por completo antes de tocar nelas. As lâminas ainda continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões.

Não uti liza r o a pare lho de ja rdi m na c huv a nem expô-lo à chuva.

em caso de uma tempestade, não deverá trabalhar com o corta relvas.

 Se possível não deverá operar o aparelo de jardinagem

com a relva molhada.

 Sempre andar com calma, jamais andar com rapidez.  Jamais operar o aparelho de jardinagem se os dispositivos

de protecção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a protecção contra colisão e/ou o cesto de recolha da relva, não estiverem montados.

 Usar protecção auricular.  O trabalho em taludes pode ser perigoso.

– Não cortar a relva em locais extremamente inclin ados. – Ao trabalhar em superfícies inclinadas ou sobre relva mo-

Proteja-se contra choque eléctrico.

lhada deverá sempre andar com cuidado.

– Em superfícies inclinadas, a relva deverá sempre ser co rta-

da transversalmente à inclinação, jamais na direcção da in-

Manter o cabo de conexão afastado das lâminas de corte.

clinação.

– Ao mudar de direcção em declives deverá sempre tomar

muito cuidado.

 Ao andar para trás ou ao puxar o aparelho de jardinagem

Operação

 Jamais permitir que crianças ou pessoas não familiariza-

das com as instruções utilizem o aparelho de jardim. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inacessível para crianças.

 Este aparelho de jardim não deve ser usado por pessoas

(inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho de jardim.

 Jamais cortar a relva enquanto pessoas, especialmente

crianças, ou animais, estiverem ao redor.

 O operador ou o utilizador é responsável por acidentes ou

danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.

 Não usar o aparelho de jardinagem com os pés descalços

nem com sandalhas abertas. Sempre usar sapatos firmes e calças longas.

 Controlar cuidadosamente a superfície a ser trabalhada e

remover pedras, gravetos, arames, ossos e quaisquer ou-

deverá proceder com muito cuidado.

 Ao cortar a relva deverá sempre empurrar o aparelho de

jardinagem para frente e jamais puxá-lo na direcção do corpo.

 As lâminas devem estar paradas se tiver que inclinar o apa-

relho de jardinagem para o transporte, se t iver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada.

 Não inclinar o aparelh de jardinagem ao ligá-lo nem ao dar

partida no motor, a não ser que isto seja necessário para a partida em relva alta. Neste caso deverá elevar o lado afastado do operador, premindo o punho para baixo, no en tanto não mais do que estritamente necessário. Observe que as suas mãos se encontrem no punho ao abaixar novamente o aparelho de jardinagem.

 Desligar o aparelho de jardinagem como descrito nas ins-

truções de serviço e observe que os seus pés estejam numa distância suficiente das peças em rotação.

 Não permita que as suas mãos e os seus pés se encontrem

perto nem sob as partes em rotação.

 Manter-se afastado da zona de expulsão ao trabalhar com

o aparelho de jardinagem.

 Jamais levantar e transportar o aparelho de jardinagem

com o motor ligado.

tros corpos estranhos.

Português | 23

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 24 Wednesday, October 2, 2013 8:30 AM

24 | Português

 Não efectuar quaisquer alterações no aparelho de jar-

dinagem. Alterações inadmissíveis podem prejudicar a

segurança do seu aparelho de jardinagem e aumentar os ruídos e as vibrações.

 Controlar regularmente o cabo de conexão e um cabo de

extensão que esteja sendo utilizado. Não conectar um cabo danificado à rede eléctrica nem toque nele antes de separá-lo da rede eléctrica. Um cabo danificado pode entrar em contacto com peças sob tensão. Proteja-se contra perigos devido a choque eléctrico.

Puxar a ficha da tomada de corrente:

– sempre que se afastar do aparelho de jardim, – antes de eliminar bloqueios, – ao controlar e limpar o aparelho de jardim ou antes de tra-

balhar nele,

– após a colisão com um corpo estranho. Controlar imedia-

tamente se o aparelho de jardim apresenta danos e, se necessário, permita que seja reparado,

– se o aparelho de jard im começar a vibrar de forma anormal

(controlar imediatamente).

Conexão de rede eléctrica

 A tensão da fonte de corrente deve coincidir com a placa

de características do aparelho.

 É recomendável conectar este aparelho a uma tomada pro-

tegida com um dispositivo de corrente residual de 30 mA.

 Ao substituir o cabo neste aparelho, só deverá usar cabos

de ligação à rede previstos pelo fabricante , com o n° de encomenda e tipo indicado nas instruções de serviço.

 Jamais tocar na ficha de rede com as mãos molhadas.  Não passar por cima do cabo conexão à rede ou do cabo de

extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados.

 O cabo de extensão deve ter o diâmetro indicado na instru-

ção de serviço e deve ser protegido contra respingos de água. A conexão de encaixe não deve estar na água.

 Sempre usar luvas de jardinagem se estiver a trabalhar na

área das lâminas afiadas.

Segurança eléctrica

 Atenção! Antes de trabalhos de manutenção ou de lim-

peza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado.

 A lâmina ainda continua a girar durante alguns minutos

após ter desligado o aparelho de jardinagem.

 Cuidado – não tocar nas lâminas de corte em rotação.

Para a sua segurança, este aparelho de jardinagem tem um isolamento de proteção e não necessita uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conf orme o modelo). Só utilizar cabos de extensão homologados. As informações podem ser obtidas numa oficina de serviço pós-venda Bosch.

Só devem ser utilizados cabos de extensão do modelo H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57).

Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros de condutor:

–1,0mm –1,5mm –2,5mm

Not a: Se f or ut iliza do um c abo d e exte nsão, este deve p ossui r um condutor de protecção – como descrito nas directivas de segurança – cone ctado através de uma ficha ao condutor de protecção do seu equipamento eléctrico.

No caso de dúvidas consulte um electricista especializado ou a representação de serviço pós-venda Bosch mais próxima.

 CUIDADO: Cabos de extensão incorrectos podem ser

perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos homologados para a utilização em áreas exteriores.

As conexões de cabos devem estar secas e não devem ser deitadas no chão.

Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento.

Indicação para produtos, que não foram vendidos na GB: ATENÇÃO: Para a sua segurança é necessário que a ficha de rede do aparelho de jardinagem esteja conectada ao cabo de extenção. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser utilizado com um protector contra esforços mecânicos.

O cabo de conexão deve ser controlado em intervalos regulares quanto a sinais de danos e só deve ser utilizado se estiver em estado impecável.

Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch.

Manutenção

 Sempre usar luvas de jardinagem se estiver a trabalhar

na área das lâminas afiadas.

 Controlar se todas as porcas, cavilhas e parafusos estão

firmes, para assegurar-se de que o aparelho de jardin agem trabalhe de forma impecável.

 Verificar regularmente o estado e o desgaste do cesto de

recolha para a relva.

 Controlar o aparelho de jardinagem e, se necessário, subs-

tituir as peças gastas ou danificadas.

 Só utilizar as lâminas de corte previstas para o aparelho de

jardinagem.

 Assegure-se de que as peças substituídas sejam da Bosch.  Antes do armazenamento, assegure-se de que o aparelho

de jardinagem esteja limpo e livro de resíduos. Se necessário, limpe-o com uma escova macia e seca.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os

máximo comprimento de 40 m

máximo comprimento de 60 m

máximo comprimento de 100 m

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 25 Wednesday, October 2, 2013 8:30 AM

seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimora-

Símbolo Significado

da do aparelho de jardinagem.

Símbolo Significado

Direcção da reacção

Português | 25

Ligar

Desligar

Acção permitida

Direcção do movimento

Acção proibida

Acessórios/peças sobressalentes

Usar luvas de protecção

Utilização conforme as disposições

Peso

O aparelho de jardinagem é destinado para cortar relva em áreas privadas.

Dados técnicos

Corta relvas ARM 33/ARM 34/ARM 34 R/

ARM 1300-34 R/ARM 3400

N° do produto Potência nominal consumida Largura da lâmina Altura de corte Volume, cesto para recolha de relva Peso conforme EPTA-Procedure 01/2003

W 1 300 1400

cm 34 37

mm 20 – 70 20 – 70

l4040

kg 12,0 12,5

3 600 HA6 1.. 3 600 HA6 2..

Classe de protecção Número de série veja a placa de características do aparelho de jarginagem

As indicações valem para tensões no minais [U] de 230 V. Estas indicações podem variar depe ndendo de tensões inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar.

Processos de ligação provocam uma breve redução de tensão. No caso de condições de rede desfavoráveis, o funcionamento de outros aparelhos pode ser prejudicado. Em impedâncias de rede inferiores a 0,36 Ohm não se conta com avarias.

ARM 36/ARM 37/ARM 37 R/

ARM 1400-37 R/ARM 3700

/II /II

Informação sobre ruídos/vibrações

Valores de medição para ruídos, determinados conforme 2000/14/CE (1,6 0 m de altura, 1 m de distância).

O nível de ruído avaliado A, do aparelho, é tipicamente de: nível de pressão acústica nível de potência acústica incerteza K

Usar protecção auricular!

Valores totais de vibração (soma de vectores de três direcções) averiguada conforme EN 60335: valores totais de vibração a incerteza K

Bosch Power Tools F 016 L81 048 | (2.10.13)

3 600 ... HA6 1.. HA6 2..

dB(A) dB(A)

m/s m/s

91 96 =2

<2,5

=1,5

92 96 =1

<2,5 =1,5

STOP

OBJ_BUCH-1996-001.book Page 26 Wednesday, October 2, 2013 8:30 AM

26 | Português

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade, que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335 conforme as determinações das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nível de potência acústica garantido Processo de avaliação da conformidade de acordo com o anexo VI.

Categoria de produto: 32 Entidade mencionada:

SRL, Sudbury, England, Nr. 1088 Processo técnico (2006/42/CE, 2000/14/CE) em:

Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England

Henk Becker Executive Vice President Engineering

Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

01.10.2013

Helmut Heinzelmann Head of Product Certification PT/ETM9

Montagem de funcionamento

Meta de acção Figura

Volume de fornecimento 1 Montagem das rodas 2 Montagem dos punhos 3 Adicionar o cesto de recolha da relva Montar/retirar o cesto de recolha da relva 4 Ajustar a altura de corte 5 Ligar 6 Desligar 6 Indicações de trabalho 7 Manutenção da lâmina 8 Seleccionar acessórios 9

3 600 ... HA6 1.. HA6 2..

dB(A) 96 96

Busca de erros

Sintomas Possível causa Solução

O motor não arranca Falta tensão de rede Controlar e ligar

Tomada de rede eléctrica com defeito Utilizar uma outra tomada Cabo de extensão danificado Controlar o cabo e substituir se estiver danifi-

O fusível foi accionado Substituir o fusível Relva longa demais Ajustar uma altura de corte maior e inclinar o

A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura

O aparelho de jardinagem funciona com interrupções

F 016 L81 048 | (2.10.13) Bosch Power Tools

Cabo de extensão danificado Controlar o cabo e substituir se estiver danifi-

A cablagem interna do aparelho de jardinagem está com defeito

A protecção motor foi activada Deixar o motor arrefecer e aumentar a altura

cado

aparelho de jardinagem para reduzir a carga inicial

de corte

cado Dirija-se a uma oficina de serviço pós-venda

de corte

OBJ_BUCH-1996-001.book Page 27 Wednesday, October 2, 2013 8:30 AM

Italiano | 27

Sintomas Possível causa Solução

O aparelho de jardinagem produz um resultado de corte irregular

e/ou

O motor trabalha com dificuldades

Após ligar o aparelho de jardinagem, a lâmina de corte não gira

Fortes vibrações/ruídos Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)

Altura de corte pequena demais Aumentar a altura de corte As lâminas estão embotadas Substituir a lâmina É possível que haja uma obstrução Controlar o lado de baixo do aparelho de jardi-

nagem e eliminar a obstrução, se for necessá-

rio (sempre usar luvas de jardinagem) Lâmina montada do lado errado Montar a lâmina do lado certo A lâmina é impedida pela relva Desligar o aparelho de jardinagem

Remover a obstrução (sempre usar luvas de

jardinagem) Porca/parafuso da lâmina soltos Apertar porca/parafuso da lâmina (17 Nm)

Lâmina danificada Substituir a lâmina

Serviço pós-venda e consultoria de aplicação

www.bosch-garden.com

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim.

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: 21 8500000 Fax: 21 8511096

Brasil

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto

Eliminação

Não deitar aparelhos de jardinagem no lixo doméstico!

Apenas países da União Europeia:

De acordo com a directiva européia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, os aparelhos eléctricos

e electrónicos que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo dell’apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura.

Spiegazione dei simboli presenti sull’apparecchio per il giardinaggio

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.

Avvertenza: Tenere una distanza di sicurezza dall’apparecchio per il giardinaggio se lo stesso sta lavorando.

Attenzione: Non toccare le lame rotanti. Le lame sono affilate. Prestare attenzione a non tagliarsi le dita dei piedi e delle mani.

Non applicabile.

Spegnere l’apparecchio per il giardinaggio ed estrarre la spina dalla presa elettrica prima di effettuare regolazioni oppure pulizia allo stesso, prima di sciogliere il cavo attorcigliato oppure prima di lasciare l’apparecchio per il giardinaggio incustudito anche per un breve periodo. Tenere il cavo elettrico lontano dalle lame da taglio.

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 28 Wednesday, October 2, 2013 8:30 AM

28 | Italiano

Prima di intervenire sui componenti dell’apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. Le lame continuano a ruotare dopo lo spegnimento dell’apparecchio per il giardinaggio e possono provocare lesioni gravi.

Non utilizzare l’apparecchio per il giardinaggio quando piove e neppure esporlo alla pioggia.

 Se possibile, evitare di utilizzare l’apparecchio per il giardi-

naggio sull’erba bagnata.

 Camminare sempre e non correre mai.  Mai utilizzare l’apparecchio per il giardinaggio con disposi-

tivi di protezione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/o cestello raccoglierba.

 Portare protezione per l’udito.  La tosatura dell’erba sulle scarpate può essere perico-

Proteggersi contro scosse elettriche.

losa.

– Non tosare l’erba su pendenze eccessivamente ripide. – In caso di superfici con una certa pendenza oppure in caso

Tenere il cavo di c ollegamento lontano dalle lame da taglio.

di erba bagnata, attenzione a non scivolare.

– In caso di superfici con una certa pe ndenza, tosare l’erba

trasversalmente e non procedere mai in senso perpendicolare alla pendenza.

Impiego

 Non permettere a bambini oppure a persone che non ab-

biano preso visione delle presenti istruzioni di utilizzare l’apparecchio per il giardinaggio. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. Se l’apparecchio per il giardinaggio non viene impiegato, conservarlo fuori della portata dei bambini.

 Questo apparecchio per il giardinaggio non è destinato

all’uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamen te all’uso dell’apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l’apparecchio per il giardinaggio.

 Non utilizzare mai il tosaerba quando nelle immediate vici-

nanze vi sono persone ed in modo particolare bambini oppure animali domestici.

 L’operatore o l’utente è responsabile degli incidenti o dei

rischi in cui possono incorrere le altre persone o le loro proprietà.

 Mai utilizzare l’apparecchio per il giardinaggio a piedi nudi

né calzando sandali aperti. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi.

 Ispezionare accuratamente la superficie da lavorare ed

avere cura di rimuovere eventuali pietre, bastoni, fili metallici, ossi e qualunque altro tipo di corpo estraneo.

 Prima dell’impiego controllare sempre visivamente che le

lame, le viti delle lame ed il gruppo di taglio non siano usurati o danneggiati. Al fine di evitare squilibri, in caso di usura o danneggiamento delle lame e delle viti delle lame, sostituire sempre la serie completa.

 Procedere alla tosatura dell’erba solamente di giorno o con

una buona illuminazione artificiale.

 Con cattive condizioni meteorologiche, in modo particola-

– Porre estrema cautela nell’invertire direzione sulle pen-

denze.

 Operare con estrema attenzione quando si arretra o quan-

do si tira l’apparecchio per il giardinaggio.

 Durante la tosatura dell’erba avere cura di spingere l’appa-

recchio per il giardinaggio sempre in avanti e di non tirarla mai in direzione del proprio corpo.

 Le lame devono essere sempre completamente ferme pri-

ma di ribaltare l’apparecchio per il giardinaggio per trasportarla su superfici non erbose e alla/dalla zona da trattare.

 Durante l’operazione di accensione oppure avviamento del

motore non ribaltare l’apparecchio per il giardinaggio a meno che questo non sia indispensabile per l’avviamento nell’erba alta. In questo caso, premendo verso il basso l’impugnatura, sollevare la parte lontana dall’operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo l’apparecchio per il giardinaggio, fare attenzione a tenere entrambe le mani sull’impugnatura.

 Accendere l’apparecchio per il giardinaggio come descrit-

to nelle istruzioni d’uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti.

 Non mettere le mani ed i piedi vicino o sotto le parti rotanti.  Lavorando con l’apparecchio per il giardinaggio mantenere

sempre una certa distanza dalla zona di espulsione.

 Non sollevare, né trasportare mai l’apparecchio per il giar-

dinaggio con il motore in funzione.

 Non effettuare alcuna modifica all’apparecchio per il

giardinaggio. Modifiche illecite possono pregiudicare la

sicurezza dell’apparecchio per il giardinaggio e causare un aumento della rumorosità e delle vibrazioni.

 Controllare regolarmente il cavo di collegamento ed il cavo

di prolunga utilizzato. Non collegare un cavo danneggiato alla rete elettrica o non toccarlo prima di averlo staccato dalla rete elettrica. In caso di cavo danneggiato possono venire a contatto parti sotto tensione. Proteggersi contro pericoli causati da scosse elettriche.

re in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba.

F 016 L81 048 | (2.10.13) Bosch Power Tools

OBJ_BUCH-1996-001.book Page 29 Wednesday, October 2, 2013 8:30 AM

Estrarre la spina dalla presa:

– ogniqualvolta si lascia l’apparecchio per il giardinaggio in-

custodito, – prima dell’eliminazione di bloccaggi, – quando si effettuan o controlli, interventi di pulizia oppure

lavori all’apparecchio per il giardinaggio, – in seguito ad una collisione con corpi estranei. Cont rollare

immediatamente l’apparecchio per il giardinaggio in meri-

to a danneggiamenti e, se necessario, far effettuare le do-

vute riparazioni, – se l’apparecchio per il giardinaggio inizia a vib rare in modo

insolito (controllare immediatamente).

Collegamento all’alimentazione elettrica

 La tensione riportata sulla targhetta di identificazione

dell’apparecchio deve corrispondere alla tensione della re-

te elettrica di alimentazione.  Si consiglia di collegare questo apparecchio soltanto ad

una presa di corrente protetta con un interruttore di sicu-

rezza per correnti di guasto con 30 mA.  In caso di sostituzione del cavo su questo apparecchio, uti-

lizzare esclusivamente il cavo di collegamento alla rete pre-

visto dal produttore, per quanto riguarda No. di ordinazio-

ne e tipo vedi istruzioni d’uso.

 Non afferrare mai la spina di rete con mani bagnate.  Non passare con veicoli sul cavo di collegamento alla rete

oppure sul cavo di prolunga, non schiacciarli né sottoporli

a strappi in quanto potrebbero subire dei danni. Protegge-

re il cavo da c alore tr oppo fo rte, da o lio e da spigoli taglie n-

ti.  Il cavo di prolunga deve avere il diametro riportato nelle

istruzioni d’uso e deve essere protetto contro gli spruzzi

dell’acqua. Il collegamento a spina non deve trovarsi in ac-

qua.  Mettere sempre guanti da giardino maneggiando o lavo-

rando nel settore delle lame taglienti.

Sicurezza elettrica

 Attenzione! Spegnere l’apparecchio per il giardinaggio

ed estrarre la spina dalla presa di corrente prima di pas-

sare ad eseguire la vori di man utenzione o di pulizia. Lo

stesso vale quando il cavo di alimentazione dovesse es-

sere danneggiato, tagliato oppure anche aggrovigliato.  Le lame continuano a ruotare ancora per alcuni secondi

dopo lo spegnimento dell’apparecchio per il giardinag-

gio.  Attenzione – mai toccare la lama di taglio in rotazione.

Per sicurezza, il Vostro apparecchio per il giardinaggio è equipaggiato con un isolamento di protezione e non richiede nessuna messa a terra. La tensione di esercizio corrisponde a 230 V AC, 50 Hz (per paesi non appartenenti all’UE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga omologati. Per ulteriori informazioni rivolgersi ad un Centro di assistenza Clienti autorizzato.

Possono essere utilizzati esclusivamente cavi di prolunga del

In caso di utilizzo della macchina con un cavo di prolunga, devono essere impiegati esclusivamente cavi che abbiano le seguenti sezioni trasversali:

–1,0mm –1,5mm –2,5mm

Avvertenza: Se si utilizza un cavo di prolunga è necessario che questo – come indicato nelle norme di sicurezza – sia dotato di un conduttore di protezione che, attraverso la spina, sia collegato al conduttore di protezione del Vostro impianto elettrico.

In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.

 ATTENZIONE: Cavi di prolunga non conformi alle nor-

me possono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all’acqua e devono essere omologati per l’uso in ambienti esterni.

I collegamenti dei cavi devono essere asciutti e non devono poggiare per terra.

Per una maggiore sicurezza, si consiglia di usare un interruttore a corrente di guasto (RCD) con una corrente di guasto massima di 30 mA. Questo interruttore a corrente di guasto dovrebbe essere controllato prima di ogni impiego.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina applicata all’apparecchio per il giardinaggio sia collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Il cavo di col legamento deve essere controllato regolarmente in merito ad eventuali danneggiamenti e può essere impiegato esclusivamente in perfette condizioni.

Se il cavo di collegamento è danneggiato, lo stesso può essere riparato esclusivamente da un’ Officina Bosch autorizzata.

Manutenzione

 Mettere sempre guanti da giardino maneggiando o la-

vorando nel settore delle lame taglienti.

 Per essere certi che la tagliasiepi possa operare in condi-

zioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati.

 Controllare regolarmente la condizione e lo stato di usura

del cestello raccoglierba.

 Controllare l’apparecchio per il giardinaggio e per ragioni

di sicurezza sostituire parti usurate o danneggiate.

 Per la macchina da giardinaggio utilizzare esclusivamente

lame da taglio previste.

 Accertarsi che le parti di ricambio montate siano approva-

te da Bosch.

 Prima del magazzinaggio assicurarsi che l’apparecchio per

il giardinaggio sia pulito e libero da resti. Se necessario, pulire con una spazzola morbida ed asciutta.

tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57).

: lunghezza massima 40 m

: lunghezza massima 60 m

: lunghezza massima 100 m

Italiano | 29

Bosch Power Tools F 016 L81 048 | (2.10.13)

OBJ_BUCH-1996-001.book Page 30 Wednesday, October 2, 2013 8:30 AM

30 | Italiano

Simboli

I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. L’interpretazione corretta dei simboli contribuisce ad un u tilizzo migl iore e più s icuro dell’a pparecchi o per il giar dinaggio.

Simbolo Significato

Direzione di reazione

Direzione di movimento

Mettere i guanti di protezione

Simbolo Significato

Peso

Accensione

Spegnimento

Operazione permessa

Operazione vietata

Accessori opzionali/pezzi di ricambio

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per tosare l’erba di prati in settori privati.

Dati tecnici

Tosaerba ARM 33/ARM 34/ARM 34 R/

Codice prodotto Potenza nominale assorbita Larghezza lame Altezza di taglio Capacità cestello raccoglierba Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza Numero di serie vedi targhetta del tipo sull’apparecchio per il giardinaggio

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di model li specifici dei paesi di impiego, questi dati possono variare.

Si prega di tenere presente il codice prodotto applicato sulla targhetta di id entificazione dell’apparecchio per il giardinaggio. Le denominazion i commerciali di apparecchi per il giardinaggio possono essere differenti.

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni ch e non siano in condizioni ottimali può capitare che altri apparecchi possono subire dei disturbi. In caso di impedenze di rete minori di 0,36 Ohm non ci si aspetta nessuna disfunzione.

ARM 1300-34 R/ARM 3400

3 600 HA6 1.. 3 600 HA6 2..

W 1300 1400

cm 34 37

mm 20 – 70 20 – 70

l4040

kg 12,0 12,5

ARM 36/ARM 37/ARM 37 R/

ARM 1400-37 R/ARM 3700

/II /II

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati per la rumorosità rilevati conformemente alla norma 2000 /14 /CE (1,60 m altezza, 1,0 m distanza).

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a: Livello di pressione acustica Livello di potenza sonora Incertezza della misura K

Usare la protezione acustica!

Valori totali delle oscillazioni (somma dei vettori in tre direzioni) rilevati conformemente alla norma EN 60335: Valore di emissione dell’oscillazione a incertezza della misura K

3 600 ... HA6 1.. HA6 2..

dB(A) dB(A)

m/s m/s

91 96 =2

<2,5

=1,5

<2,5 =1,5

92 96 =1

F 016 L81 048 | (2.10.13) Bosch Power Tools

+ 118 hidden pages
