Page 1
Radio / CD
London
RDM 126
Bruksanvisning
Page 2
DEUTSCH
ENGLISH
1720 1819
16
15
FRANÇAIS
ITALIANO
14
1
3
2
512
4
76
8
10
119
13
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
3
Page 3
Innehållsförteckning
Kort handledning ....................... 154
Viktigt att veta ............................ 160
Detta måste du känna till.................... 160
Trafiksäkerhet ..................................... 160
Montering/inkoppling .......................... 160
Dämpning för telefon .......................... 160
Sub Out............................................... 160
Tillbehör .............................................. 160
Stöldskyddssystem KeyCard.... 161
Ta bilstereon i drift .............................. 161
Ta bort nyckelkortet ............................ 161
“Lära upp” ett andra nyckelkort /
ersätta nyckelkort ............................... 161
Visa radiopassdata ............................. 161
Short Additional Memory (S.A.M.)...... 162
Turn On Message (T.O.M.) ................ 162
Optisk indikering som stöldskydd....... 162
Skötsel av nyckelkortet....................... 162
Välja driftssätt ............................ 162
Radiomottagning med RDS....... 163
AF - Alternativ frekvens .................... 163
REG - regional .................................... 163
Välja våglängdsområde...................... 163
Stationsinställning............................... 163
Bläddra i sändarkedjan (endast UKV) 164
Byta minnesnivå (UKV) ...................... 164
Lagra sändare..................................... 164
Automatiskt lagra de starkaste
sändarna med Travelstore ................. 164
Begära fram de lagrade sändarna ..... 165
Avlyssna lagrade stationer med
Preset Scan ........................................ 165
Kort avspelning av sändare med
Radio-Scan ......................................... 165
Ändra uppspelningstid (Scan) ............ 165
Ställa in känsligheten hos automat-
sökningen ........................................... 165
Koppla om mellan stereo och mono
(UKV) .................................................. 165
PTY – Programtyp .............................. 165
Programtyp ......................................... 166
Trafikinformation med
RDS-EON..................................... 168
Prioritering av trafikinformation till/från168
Varningssignal .................................... 168
Automatisk sökstart ............................ 168
Ställa in volym för trafikinformation
och varningssignal.............................. 169
Ställa in GEO för trafikinformation
och varningssignal.............................. 169
Traffic Memo (TIM) ..................... 169
Varning .......................................... 169
Inställning av tiden i DSC-menyn ....... 169
TIM-inspelningsberedskap /
inställning av TIM-tid........................... 170
Avropa lagrade trafikmeddelanden .... 170
TIM – inspelningsberedskap när
bilstereon är avstängd ........................ 170
Frånkoppling av
TIM-inspelningsberedskap ................. 171
Varning .......................................... 171
Tillfällig avstängning av TIMinspelningsberedskap
(för tiden i biltvättanläggningen) ......... 171
CD- och CD-växlarläge (CDC) ... 172
Ställa om till CD-spelning ................... 172
Ladda en CD....................................... 172
Ta ur CD-skivan.................................. 172
Välja titel ............................................. 172
MIX...................................................... 172
CDC-läge till........................................ 172
Välja CD och titel ................................ 173
MIX...................................................... 173
Välja visningstyp................................. 173
Lagra visningstyp................................ 174
SCAN .................................................. 174
TPM - Track Program Memory........... 174
Ge CD-skivorna namn ........................ 175
Radera namnet på en CD .................. 176
Radera TPM-lagring och CD-NAME
med DSC-UPDATE ............................ 176
Programmering med DSC ......... 176
Översikt över de grundinställningar som
gjorts på fabriken ................................ 179
Tillägg.......................................... 179
Tekniska data ..................................... 179
153
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Page 4
Kort handledning
1 Till / från med ON:
Tryck på ON
För att man ska kunna sätta på bilstereon måste nyckelkortet (KeyCard)
vara på plats. Ljudvolymen blir den förinställda.
Till / från med användning av KeyCard:
Bilstereon måste vara i läge ON.
OBS!
Läs ovillkorligen informationen under
“Stöldskyddssystem KeyCard”.
Till / från via tändningen:
Om bilstereon är ansluten på lämpligt
sätt kan den stängas av och sättas på
via fordonets tändning.
När tändningen stängts av avges en
dubbel pipsignal som påminner om att
nyckelkortet ska tas ur innan man lämnar fordonet.
Sätta på bilstereon med tändningen
avstängd
Då tändningen är avstängd (KeyCard
på plats) kan bilstereon sättas på så
här:
Tryck på ON efter den dubbla pipsignalen.
Apparaten slås på.
Bilstereon stängs av automatiskt efter
en timma för att skydda fordonets batteri.
2 VOL+ / VOL-
För att ändra volymen.
När man satt på bilstereon, blir ljudvolymen den förinställda (VOL FIX).
VOL FIX kan förändras (se “Programmering med DSC”).
3
Momentan ändring av volymen.
Genom att trycka på tangenten
man snabbt sänka volymen. Teckenrutan visar “MUTE” (tyst).
Funktionen upphävs genom att man på
nytt trycker på tangenten
VOL+.
Om man trycker på VOL- ställs den
normala volymen in på ett inställningssteg lägre än (Mute)-volymen.
eller på
kan
Mute-volymen kan programmeras enligt följande:
• ställ in önskad volym
• tryck på
hörs).
Nu är den aktuella ljudvolymen inställd
som Mute-volym.
Extrafunktion för
Lagringstangent i DSC-menyn.
T - omkopplare för minnesnivåer
4 FM
För att koppla om mellan minnesnivåerna I, II och T (Travelstore).
Om man trycker på denna tangent sker
automatiskt omkoppling till UKW (FM).
Extrafunktion för FMT
För att lagra de sex sändare som ger
starkast signal med Travelstore:
Tryck på FMT tills en pipsignal hörs respektive tills “T-STORE” visas i
teckenrutan. Den automatiska lagringen är avslutad när “T-STORE” slocknat.
5 M•L - omkopplare
för mellan- och långvåg.
under 2 sekunder (pip
154
Page 5
6 Vipptangent
Radio-läge
CD-läge
DEUTSCH
CD-växlarläge (option)
ENGLISH
/ Stationssökning
uppåt
nedåt
<</>> stegvis nedåt / uppåt (när AF är
bortkopplad)
<</>> Bläddra i sändarkedjan, när AF är
inkopplad
t. ex. SR P1 ... SR P3.
/ Välja titel uppåt
nedåt
Om trycks in endast en gång spelas den uppspelade titeln från början
igen.
Snabbspolning framåt med ljud
(CUE).
Håll intryckt vid behov.
Snabbspolning bakåt med ljud
(REVIEW).
Håll intryckt vid behov.
Välja CD
uppåt
nedåt
Välja titel
uppåt: tryck kortvarigt.
CUE - snabbspolning framåt
(med ljud): håll intryckt.
nedåt: tryck kortvarigt i snabb följd
två eller flera gånger
Spela titeln från början igen: tryck
kortvarigt.
REVIEW - snabbspolning bakåt
(med ljud): håll intryckt.
Extrafunktion för vipptangenten:
Ytterligare inställningsmöjligheter med
AUD D
GEO C
DSC-MODE B
PTY >
155
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Page 6
En förutsättning är att motsvarande
funktion är aktiverad.
7 Teckenrutan
a
d ke f g i h j
b
p
c
a) NDR2 - Sändarkedjans namn
b) VIVALDI - CD-namn eller
c) 1 : 52 - Time (avspelad tid) och
d) FM - Våglängsområde
e) 6 - Stationstangent (1 - 6)
f) I, II, T - Minnesnivå I, II eller Travel-
g) CD-IN - CD inmatad
h) - Stereo
l
m
n
o
nummer (CD-nummer) i
CD-växlarläge (option)
store
i) lo - Känslighet vid sökning
j) AF - Alternativ frekvens vid RDS
k) TA - Prioritering av trafikinforma-
tion
l) TP - Mottagning av sändare med
trafikinformation
m) PTY - Programtyp aktiverad
n) MIX - Slumpmässig avspelnings-
ordning för CD
o) TPM - Val och lagring av CD-titel
p) T5 - 5, CD-titel som återges
8 Stöldskyddssystem KeyCard
För att bilstereon ska kunna användas
måste nyckelkortet vara inskjutet.
KeyCard
Skjuta in nyckelkortet
Skjut in nyckelkortet i springan med
kontaktytan uppåt. KeyCard-tungan
måste vara ute.
Se vid behov till att KeyCard-tungan
kommer ut genom att trycka på den.
Läs ovillkorligen informationen under
“Stöldskyddssystem KeyCard”.
Blinkande KeyCard-tunga
Om bilstereon är avstängd och nyckelkortet tagits bort blinkar KeyCard-tungan som ett optiskt stöldskydd om
motsvarande inställning är gjord.
För ytterligare information, se “Programmering med DSC”.
Blinkandet kan stängas av med KeyCard-tungan, om denna trycks in.
9 SC/MIX
Radioläge
Scan
Tryck kortvarigt på SC/MIX –
“FM SCAN” lyser omväxlande med
sändarbeteckningen. Alla UKV-sändare med tillräcklig signalstyrka tas kortvarigt emot.
Preset Scan
Tryck på SC/MIX under ca 2 sek. –
en pipsignal ljuder, “SCAN” lyser omväxlande med sändarbeteckningen.
Sändarna som lagrats på stationstangenterna tas kortvarigt emot.
Stoppa Scan / Preset Scan:
Tryck på nytt på SC/MIX.
156
Page 7
CD-läge:
MIX
MIX-funktionen är inkopplad när “MIX”
visas i teckenrutan. Med MIX återges
CD-titlarna i slumpmässig ordning.
MIX till/från:
Tryck helt kort på tangenten SC/MIX.
CD-Scan
Håll tangenten SC/MIX intryckt under
ca 2 sekunder - Ett pip hörs / texten
“CD-SCAN”: visas i teckenrutan.
Korta stycken från CD-titlarna spelas
upp.
Stoppa CD-Scan:
Tryck en gång till på tangenten
SC/MIX.
CD-växlarläge (CDC) (tillval)
MIX CD
Titlarna på en CD återges i slumpmässig ordning.
CD-urvalet i numerisk ordning.
MIX MAG
Titlarna på en CD återges i slumpmässig ordning.
CD-urvalet i slumpmässig ordning.
MIX OFF
MIX är avstängd.
Tryck upprepade gånger på tangenten
SC/MIX tills önskad funktion visas i
teckenrutan.
CD-Scan
Håll tangenten SC/MIX intryckt under
ca 2 sekunder - Ett pip hörs / texten
“CDC-SCAN” visas i teckenrutan.
Korta stycken från CD-titlarna spelas
upp.
Gör så här för att avbryta CD-Scan:
Tryck en gång till på tangenten
SC/MIX.
: lo / CLR
Radio-läge
Omställning av sökkänsligheten:
Tryck kortvarigt på tangenten.
Omställning mono/stereo:
Tryck ca 2 sekunder på tangenten
(pipsignal hörs).
I monoläge är stereosymbolen
släckt.
CD- och CDC-läge (tillval)
Radering av CD-titlar i TPM-minnet.
; TPM
(Track-Program-Memory)
För att välja och lagra titlarna i CDoch CDC-läge. Uppgifter om upp till 30
CD-skivor kan hanteras i vardera läget.
Läs vidare kapitlet “TPM”.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
157
PORTUGUÊS
Page 8
< TIM (Traffic Memo)
Spela upp lagrade meddelanden:
Tryck kortvarigt på TIM.
Till-/frånkoppling av trafikinfo-prioriteringen:
Tryck på TIM ca 2 sekunder.
När ”TA” (Traffic Announcement) visas
i teckenrutan återges endast trafiksändare.
= AF
Radio-läge
AF (Alternativ Frekvens) vid RDS-mot-
tagning:
När “AF” visas i teckenrutan, söker radion med RDS automatiskt en frekvens
som ger bättre mottagning av samma
program.
AF till/från: Tryck kortvarigt på tangenten AF.
Regionalfunktion till/från:
Håll AF-tangenten intryckt under ca
2 sekunder (en pipsignal hörs). I
teckenrutan visas “REG ON” eller
“REG OFF” (se REG -Regional).
CD-läge
Omställning av visningen mellan namn
och tid (titelspeltid):
Tryck kortvarigt på AF.
CDC-läge (tillval)
Omställning av visningen mellan
namn, tid (titelspeltid) och nummer
(CD-nummer):
Tryck kortvarigt på AF.
> PTY
Programme Type = programtyp
Med PTY blir stationstangenterna programtypstangenter. Med varje stationstangent kan en programtyp väljas
som t. ex. NEWS, SPORT, POP, SCIENCE
• SRC
?
SRC (Source = källa)
Du kan koppla om mellan radiomottagning, CD och CDC/AUX (om aktiverad) om en CD finns i spelaren.
(Eject)
Håll tangenten intryckt under ca 2 sekunder (en pipsignal hörs) så skjuts
CD:n ut.
@ 1, 2, 3, 4, 5, 6 - stationstangenter
På varje minnesnivå (I, II och “T”) kan
du inom UKV-området lagra 6 sändare.
För vardera MV- och LV-områdena
kan du lagra 6 sändare.
Lagra sändare – Håll en stationstangent intryckt i radioläge tills programmet åter hörs (pipsignal).
Välja sändare vid mottagning – Välj
våglängdsområde. Vid UKV välj minnesnivå och tryck på motsvarande stationstangent.
Tilläggsfunktion för stationstangenter
Lagra och välja PTY-programtyp.
När PTY är aktiverad (“PTY” visas i
teckenrutan) kan du i UKV-läge för
varje stationstangent lagra eller välja
en programtyp.
A Ladda CD
När CD:n skjutits in med etiketten
uppåt, transporteras denna automatiskt till driftsläge. Omkoppling sker till
CD-läge.
158
Page 9
B DSC (Direct Software Control)
Med DSC kan du lagra programmerbara grundinställningar. Ytterligare information under “Programmering med
DSC”.
C GEO
För att ställa in balans (vänster/höger)
och fader (fram/bak) med vipptangenten.
Fader fram
Fader bak
Balans vänster
Balans höger
Den senast gjorda inställningen lagras
automatiskt.
Koppla bort GEO: Tryck en gång till på
tangenten.
Sker ingen förändring inom 4 sekunder, ställs teckenrutan om till tidigare
läge.
Extrafunktion för GEO
Separat balans- och fader-inställning
för trafikmeddelanden (se “Inställning
av GEO för trafikmeddelanden och
varningston”).
D AUD
För att ställa in diskant och bas med
vipptangenten.
Diskant +
Diskant –
Bas –
Bas +
Den senast gjorda inställningen lagras
automatiskt.
Koppla bort AUD: Tryck en gång till på
tangenten.
Sker ingen förändring inom 4 sekunder, avslutas AUD-inställningen automatiskt.
Extrafunktion för AUD
Loudness-anpassning av svaga lågfrekventa toner till den mänskliga hörseln.
Loudness till / från:
Tryck in AUD ca 2 sekunder (pip-signal).
Loudness är i läge till om “LD” lyser i
teckenrutan.
För ytterligare information, se “Programmering med DSC”.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
159
PORTUGUÊS
Page 10
Viktigt att veta
Detta måste du känna till
Innan du använder din bilstereo första gången är det viktigt att noggrant läsa igenom
anvisningarna på denna sida.
Trafiksäkerhet
Som bilförare måste du ägna hela din uppmärksamhet åt den omgivande trafiken. Låt
bli knappar och reglage i kritiska trafiksituationer. Låt inte bilstereon göra dig ouppmärksam i trafiken.
Tänk på att du hinner köra 14 meter på en
sekund vid en hastighet av 50 km/h.
Tänk också på att inte vrida upp volymen
så högt att du inte hör ljud utifrån, t. ex.
utryckningsfordon som polis och brandkår.
Montering/inkoppling
Om du själv vill montera bilstereon eller komplettera anläggningen måste du först läsa
installations- och inkopplingsanvisningarna
som medföljer.
För felfri funktion måste plus-kablarna ha
anslutits över tändning respektive direkt till
batteriet.
Koppla inte ihop högtalarutgångarna med
jord!
Dämpning för telefon
Om du har en mobiltelefon i fordonet så kan
radio- och CD-återgivning automatiskt tystas
vid användning av telefonen.
I teckenrutan visas då texten “PHONE”. Trafikmeddelanden har prioritet när TA är aktiverad. Trafikmeddelandet avbryts när du
trycker på TIM.
Sub Out
Sub-Woofer-lågnivåutgång för anslutning till
förstärkare.
Inkopplingen beskrivs närmare i monteringsanvisningen.
Tillbehör
Använd endast av Blaupunkt godkända tillbehörs- och reservdelar.
Med denna apparat kan du driva följande
Blaupunkt-produkter.
Växlare
CDC A 05 eller CDC F 05.

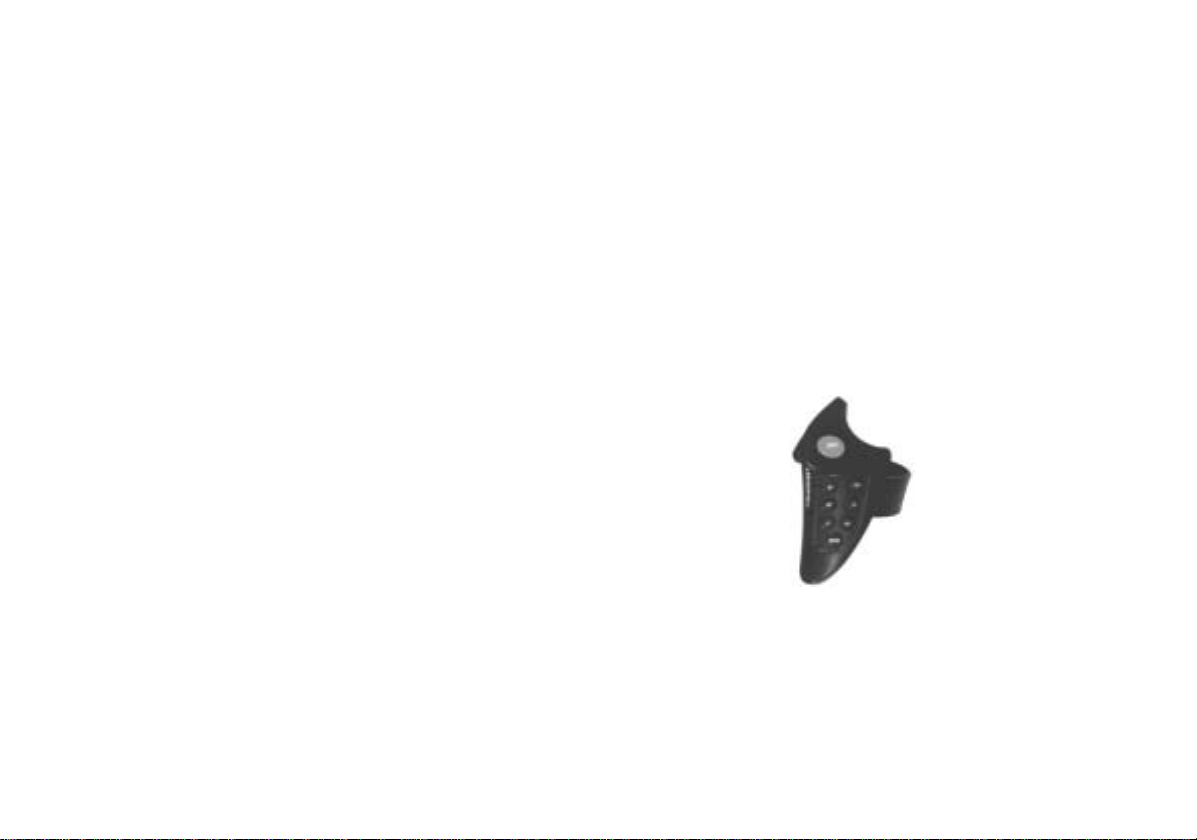

Fjärrstyrning
Med IR-fjärrstyrningen RC 05 kan de viktigaste funktionerna styras från ratten.
Förstärkare
Alla Blaupunkt-förstärkare
160
Page 11
Stöldskyddssystem KeyCard
I leveransen ingår ett KeyCard.
Bilstereon kan emellertid även användas
med ett andra KeyCard.
Om ett KeyCard förlorats eller skadats, kan
du köpa ett ersättningskort i fackhandeln.
Om du använder två KeyCards, övertas inställningarna från det första kortet. Du kan
dock lagra följande funktioner individuellt:
Programval för stationstangenterna, bas-,
diskant- (treble) och faderinställning, loudness, TA-volym (ljudnivå för trafikmeddelanden), pipsignalvolym.
Dessutom lagras senaste inställningar
såsom våglängdsområde, sändarinställning,
TA-prioritering, AF, REG ON/OFF, SCANTIME, känslighet vid stationssökning och
VOL FIX.
Därför har du alltid tillgång till dina grundinställningar, när du stoppat i nyckelkortet.
Ta bilstereon i drift
• Sätt på bilstereon.
KeyCard-tungan måste vara ute. Skjut
in nyckelkortet i springan med kon-
taktytan uppåt.
Bilstereon är klar att använda.
Om ett främmande KeyCard skjuts in visas
“CARD ERR” i teckenrutan. Rör då inga inställningar på bilstereon.
Efter 10 sekunder stängs apparaten automatiskt av.
Om något kort av annat slag (t. ex. telefoneller kreditkort) visas under ca 2 sekunder
“WRONG KC”.
Ta bort det olämpliga kortet och sätt in ett
KeyCard som hör till apparaten.
Efter “CARD ERR” eller “WRONG KC”
• tryck på ON för att sätta på bilstereon.
Ta bort nyckelkortet
Drag aldrig ut nyckelkortet!
• Tryck först på KeyCard.
Nyckelkortet hamnar då i uttagningsläge
• Ta bort nyckelkortet.
“Lära upp” ett andra nyckelkort /
ersätta nyckelkort
Ett extra nyckelkort kan “läras upp” när bilstereon används med det första nyckelkortet.
Gör på följande sätt om du vill “lära upp” ett
andra nyckelkort.
• skjut in det första nyckelkortet och sätt
på bilstereon.
• Tryck på DSC och välj “LEARN KC”
/
med
• Tryck på << eller >>.
Teckenrutan växlar till “CHANGE”.
• Tryck på nyckelkortet som då kan tas
ut.
• Ta bort det första nyckelkortet och
skjut in det nya nyckelkortet medan
“CHANGE” visas.
Efter “READY” eller “LEARN KC”
• trycker du på DSC.
Nu kan bilstereon användas också med det
nya nyckelkortet.
Högst två KeyCards kan vara “upplärda”.
Om du försöker “lära upp” ett tredje KeyCard tas automatiskt behörigheten bort för
det nyckelkort, som inte används vid
“upplärningen”.
Visa radiopassdata
Du kan med hjälp av det medföljande
nyckelkortet låta bilstereon visa data från radiopasset som apparatnamn, typnummer
(7 6 …) och apparatnummer i teckenrutan.
Hur det går till beskrivs i “Programmering
med DSC - READ KC”.
161
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Page 12
Välja driftssätt
Short Additional Memory
(S.A.M.)
= Litet extraminne
Det andra nyckelkortet, som kan inköpas i
fackhandeln, ger möjlighet att visa en rullande text vid val av DSC-menyn “READ
KC”. Texten kan t. ex. vara telefonnummer
till bilverkstaden eller till bärgningsbolag.
En lämpligt utrustad fackhandlare kan lägga in en fritt valbar text om högst 48 tecken.
Turn On Message (T.O.M.)
= Meddelande då apparaten slås på
Det andra nyckelkortet, som kan inköpas i
fackhandeln, ger möjlighet att visa ett meddelande varje gång apparaten slås på.
En lämpligt utrustad fackhandlare kan lägga in en fritt valbar text om högst 48 tecken.
Varje gång du använder bilstereon med det
andra nyckelkortet visas denna text.
Optisk indikering som
stöldskydd
KeyCard-tungan blinkar
När fordonet är parkerat och nyckelkortet
uttaget kan KeyCard-tungan blinka som
stöldskydd.
Följande förutsättningar måste vara uppfyllda:
De båda pluskablarna (den ständigt anslutna och den via tändningslåset) måste vara
riktigt anslutna på det sätt som beskrivs i
monteringsanvisningen.
I DSC-mod ska inställningen “LED ON” vara
gjord.
Läs vid behov under “Programmering med
DSC - LED”.
Stänga av blinkandet
Blinkandet kan stängas av genom att KeyCard-tungan trycks in.
Om du generellt vill stänga av blinkandet,
välj “LED OFF” i DSC-menyn.
Skötsel av nyckelkortet
För garanterat felfri funktion hos nyckelkortet måste kontakterna hållas fria från främmande partiklar. Undvik att direkt beröra
kontakterna med händerna.
Rengör nyckelkortets kontakter vid behov
med en bomullstrasa indränkt med alkohol.
Du kan välja mellan följande driftssätt med
SRC (Source = källa):
Radio,
CD eller
CDC (AUX)
AUX kan endast väljas när inte någon Blaupunkt CD-växlare CDC-A 05 eller -F 05 är
ansluten.
CD kan endast väljas när det finns en CD i
CD-spelaren.
För att växla till ett annat driftssätt:
• tryck kortvarigt på SRC.
162
Page 13
Radiomottagning med RDS (Radio Data System)
Med Radio Data System får du en rad fördelar som förenklar och förbättrar UKV-mottagningen.
Ett allt större antal radiostationer sänder förutom det vanliga programmet även information via RDS.
När en RDS-sändare identifieras av mottagaren visas även sändarnamnet, eventuellt
tillsammans med regional identifiering, t. ex.
P4 STHLM, i teckenrutan.
Stationstangenterna kommer med RDS att
fungera som programtangenter och du vet
därigenom alltid att du får höra önskat program.
Dessutom erbjuder RDS följande fördelar:
AF - Alternativ frekvens
Funktionen AF (Alternativ Frekvens) ser till
att den frekvens som ger den bästa mottagningen av det önskade programmet ställs
in.
Denna funktion är inkopplad när “AF” lyser i
teckenrutan.
Koppla till/från AF genom att:
• trycka kortvarigt på tangenten AF.
Radion kan tystna kortvarigt när den söker
efter en ny sändare för bästa mottagning.
När bilstereon vid tillkoppling eller vid val
av en lagrad frekvens, visar “SEARCH” i
teckenrutan söker radion automatiskt efter
en alternativ frekvens.
“SEARCH” slocknar, när mottagaren hittat
en alternativ frekvens eller när hela bandet
genomsökts.
Om programmet ej längre kan tas emot på
ett tillfredsställande sätt:
• välj ett annat program.
REG - regional
Med AF kan du också koppla till respektive
från regionalfunktionen. Många radiostationer sänder vissa tider på dygnet regionala
program. Om du lyssnar till ett program som
sänds över en lokal sändare och vill fortsätta att lyssna på detta regionalprogram ska
du
• hålla AF intryckt under ca 2 sekunder.
I teckenrutan visas “REG ON”.
Lämnar du mottagningsområdet för regionalprogrammet eller önskar du full RDS-service, kopplar du om till “REG OFF”.
• Håll AF intryckt under ca 2 sekunder
tills “REG OFF” visas i teckenrutan.
När bilstereon slås på visas “REG ON” eller
“REG OFF” i teckenrutan under en kort
stund varje gång.
Välja våglängdsområde
Du kan välja mellan våglängdsområdena
UKV (FM) 87,5 - 108 MHz,
MV 531 - 1602 kHz och
LV 153 - 279 kHz.
• Koppla in önskat våglängdsområde
med FM
T eller M•L.
Omkoppling mellan MV/LV:
• Tryck på M•L.
Stationsinställning
Stationssökning /
• Tryck på / . Stereon söker automatiskt nästa sändare.
Om du håller vipptangenten
upptill eller nertill sker sökningen snabbt
framåt eller bakåt.
Stationssökning
uppåt
nedåt
stegvis nedåt (vid AF från)
stegvis uppåt (vid AF från)
/ intryckt
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
163
PORTUGUÊS
Page 14
Manuell inställning av sändare << >>
Du kan göra en manuell inställning.
Förutsättning:
AF och PTY är avstängda (motsvarande
symboler visas ej i teckenrutan).
Stäng av dessa funktioner vid behov:
• Tryck på AF respektive PTY.
Manuell inställning görs på följande sätt:
• << >> trycks in, frekvensen ändras
stegvis nedåt / uppåt.
Om höger eller vänster sida av vipptangenten << >> hålls intryckt, går frekvensgenomsökningen snabbt.
Bläddra i sändarkedjan
(endast UKV)
Med << >> kan du begära fram sändare i
ditt mottagningsområde.
Om det finns flera program i en sändarkedja som kan tas emot, kan du bläddra mellan
dessa med >> (framåt) eller << (bakåt), t.
ex. SR P1, P2, P3 …
En förutsättning är att dessa sändare tagits
emot minst en gång och att “AF” är aktiverat (lyser i teckenrutan).
För att åstadkomma dessa förutsättningar
startar du t. ex. Travelstore:
• Håll FMT intryckt 2 sekunder. Frekvensgenomsökningen startar, och
pågår så länge “T-STORE” visas i
teckenrutan.
Om “AF” inte lyser i teckenrutan:
• Tryck på AF.
Förutsättningarna för sändarval med << >>
är nu uppfyllda.
Byta minnesnivå (UKV)
Du kan växla mellan minnesnivåerna I, II,
och T för att lagra och välja sändare.
I teckenrutan visas den minnesnivå du valt.
• Tryck upprepade gånger på FM
den önskade minnesnivån visas i
teckenrutan.
T tills
Lagra sändare
På UKV-området kan du lagra sex sändare
på varje minnesnivå (I, II och T) med stationstangenterna 1, 2, 3, 4, 5, 6.
För MV/LV-området kan du lagra sex sändare inom varje område.
• Välj våglängdsområde med FM
M•L.
• Ställ in sändare med vipptangenten
(automatiskt
<< >>).
/ eller manuellt
T eller
• Håll önskad stationstangent intryckt
tills programmet åter hörs (ca 2 sekunder) eller tills en pipsignal ljuder.
Nu är sändaren lagrad.
I teckenrutan visas vilken av tangenterna
som är intryckt.
OBS!
Om du ställer in en redan lagrad sändare
visas motsvarande stationstangent och minnesnivå blinkande i teckenrutan en kort
stund när du använder en annan minnesnivå.
Automatiskt lagra de starkaste
sändarna med Travelstore
Du kan automatiskt lagra de sex starkaste
UKV-sändarna sorterade efter fältstyrka i ditt
mottagningsområde. Denna funktion är
särskilt bra på resor.
• Håll FM
der.
Teckenrutan visar “T-STORE”.
Bilstereon söker automatiskt upp de sex
starkaste UKV-sändarna och lagrar dem på
minnesnivå “T” (Travelstore). När processen är avslutad ställer bilstereon in den starkaste sändaren. Vid behov kan sändare
även lagras manuellt på travelstore-nivån
(se “Lagra sändare”).
T intryckt under minst 2 sekun-
164
Page 15
Begära fram de lagrade sändarna
Då så önskas kan lagrade sändare begäras
fram med en knapptryckning.
• Välj våglängdsområde med FM
M•L och för UKV även minnesnivå.
Tryck upprepade gånger på FMT så att
önskad nivå visas i teckenrutan.
• Tryck kortvarigt på motsvarande stationstangent.
T eller
Avlyssna lagrade stationer med
Preset Scan
Du kan i snabb följd avlyssna lagrade stationer inom alla våglängdsområden.
Starta Preset Scan:
• tryck på SC/MIX under ca 2 sekunder.
Alla lagrade sändare inom ett våglängdsområde återges nu i snabb följd. I teckenrutan
blinkar frekvens/stationsnamn för den aktuella sändaren.
Fortsätta lyssna på avspelad station/
avsluta Preset Scan.
• Tryck kortvarigt på SC/MIX.
Kort avspelning av sändare med
Radio-Scan
Du kan i snabb följd spela upp de sändare
som går att ta emot.
Koppla in Scan:
• Tryck kortvarigt på SC/MIX.
I teckenrutan blinkar sändarens frekvens eller stationsnamn. Under söktiden lyser SCAN.
Val av avspelad sändare / koppla bort
Scan:
• Tryck kortvarigt på SC/MIX.
Om ingen sändare väljs kopplas Scan automatiskt ifrån efter det att frekvensområdet genomsökts. Du hör åter tidigare inställd
sändare.
Ändra uppspelningstid (Scan)
Uppspelningstiden kan ställas in från 5 till
max. 30 sekunder.
Om du vill ändra uppspelningstidens längd,
se “DSC-programmering - SCANTIME”.
Ställa in känsligheten hos automatsökningen
Du kan ändra känsligheten hos den automatiska stationssökningen.
Visas “Io” söks endast starka sändare (låg
känslighet).
Kopplas “Io” ifrån kommer även svagare
sändare att sökas (högre känslighet).
Sökkänsligheten för respektive läge kan
fininställas (se vidare under “Programmering med DSC”).
Koppla om mellan stereo och
mono (UKV)
Vid ogynnsamma mottagningsförhållanden
kan du koppla om till mono:
• Håll lo intryckt under ca 2 sekunder.
Vid monoåtergivning slocknar stereotecknet
i teckenrutan.
Varje gång du startar bilstereon är stereoåtergivning inställd.
Vid dålig mottagning ställs bilstereon automatiskt om till monoåtergivning.
PTY – Programtyp
Detta är en RDS-tjänst som radiostationerna efter hand håller på att införa. Med hjälp
av denna är det möjligt att välja ut UKV-sändare med speciell programtyp. När du har
valt programtyp kan urvalet av sändare ske
med automatsökning eller med Scan.
165
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Page 16
PTY till / från
• Tryck på PTY.
Om du har valt PTY visar teckenrutan kort-
varigt senast valda programtyp. Hela tiden
visas nere till höger “PTY”.
Programtyp
Med << >> kan du visa senast valda programtyp samt välja ny.
Med stationstangenterna 1 - 6 kan du välja
lagrade programtyper.
En förutsättning är att PTY är inkopplad.
Språket kan väljas med DSC på tyska eller
engelska (se “Programmering med DSC PTY LANG”).
Följande programtyper finns.
De fetstilta bokstäverna anger vad som kortvarigt visas i teckenrutan
NEWS
nyheter
CURRENT AFFAIRS
samhällsprogram
INFORMATION
information
SPORT
sport
EDUCATE
utbildning
DRAMA
radioteater
CULTURE
kultur / religion
SCIENCE
vetenskap
VARIED
blandade talprogram
POP MUSIC
popmusik
ROCK MUSIC
rockmusik
M.O.R. M
melodiradio
LIGHT M
lätt klassisk musik
CLASSICS
seriös klassisk musik
OTHER M
specialmusik
PTY 16 till PTY 30 används inte ännu.
Ta reda på sändarens programtyp
• Tryck ca 2 sekunder på PTY.
Efter pipsignalen visas vilken programtyp
som sänds ut från den mottagna sändaren.
Om “NO PTY” visas, använder sändaren
inte PTY.
Visa vald programtyp
• Tryck på << eller >>.
Senast valda programtyp visas kortvarigt.
Välja programtyp
a) med stationstangenterna
Om PTY är inkopplad, kan man med
hjälp av tangenterna 1 - 6 välja mellan
de programtyper som lagts in vid fabrik.
• Tryck på en av tangenterna 1 - 6.
Teckenfönstret visar vald programtyp i
två sekunder.
Om du vill lyssna på en sändare med
denna programtyp:
• Starta automatsökningen med
/ .
Om mottagaren inte hittar någon sändare
med den valda programtypen visas kortvarigt texten “NO PTY” i teckenrutan och en
pipsignal hörs. Senast inställda sändare tas
emot.
På varje minnesplats kan du lägga in någon av de andra tillgängliga programtyperna.
Läs vid behov nästa avsnitt “Lagra programtyp”.
166
Page 17
b) med vipptangenten för automatsökning
<< >>
När PTY är inkopplad kan du välja pro-
gramtyp med << >>.
• Tryck på << eller >>. Senast vald
programtyp visas i tre sekunder.
• Välj under tiden önskad programtyp
med >> (framåt) eller << (bakåt).
• Tryck på << eller >> tillräckligt
många gånger
Om du vill lyssna på en sändare med
denna programtyp:
• Starta automatsökningen med
/ .
Om mottagaren inte hittar någon sändare
med den valda programtypen, visas kortvarigt texten “NO PTY” i teckenfönstret; pipsignal hörs. Senast inställda sändare tas
emot.
Lagra programtyp
För var och en av tangenterna 1 - 6 har en
programtyp lagrats vid fabrik.
På varje minnesplats kan du dock lägga in
någon av de andra tillgängliga programtyperna.
Om du vill lagra en annan programtyp
måste “PTY” lysa i teckenrutan
• Koppla vid behov in “PTY” med tangenten PTY.
• Välj programtyp med << >> och
• tryck på vald tangent (1 - 6) tillräckligt
länge så att en pipsignal hörs.
Vald programtyp kan begäras med denna
tangent när “PTY” lyser.
Ta emot sändare med PTY-SCAN
Förutsättning: PTY måste lysa i teckenrutan.
• Tryck på SC.
De sändare med denna programtyp som kan
tas emot återges nu under några sekunder.
Stänga av SCAN:
• Tryck en gång till på SC.
PTY-prioritet
Situation
PTY är inkopplad och texten lyser i tecken-
rutan.
För tillfället kan ingen sändare med den valda programtypen tas emot (via automatsökning eller Scan).
Apparaten ställer om till den sändare som
hittills tagits emot.
Så snart det går att ta emot en sändning
inom sändarkedjan av den valda programtypen, väljer apparaten, om den är inställd
på radiomottagning, den aktuella sändaren.
Exempel:
- hittillsvarande sändare: SR P1.
- “PTY” i teckenrutan
- Programtyp “POP” har valts
- Sökning startar
- Teckenrutan visar omväxlande
“SEARCH” resp “POP”
- Ingen sändare med PTY-POP hittas
- Teckenrutan visar “NO PTY” och
- mottagaren ställer automatiskt på nytt
in SR P1
- SR P3 sänder PTY-POP
- Apparaten byter inom sändarkedjan till
SR P3 och stannar där så länge denna
sändare sänder “POP”.
Också i CD- eller CD-växlarläge ställer apparaten automatiskt in en sändare inom sändarkedjan med den valda programtypen.
När PTY-sändningen är slut stannar bilstereon kvar i radioläge.
OBS!
Som inledningsvis nämnts är dessa funktioner för närvarande inte tillgängliga för alla
RDS-sändare.
167
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Page 18
Trafikinformation med RDS-EON
Med EON avses utbyte av sändarinformation inom en sändarkedja.
Många UKV-sändare sänder regelbundet
aktuell trafikinformation avseende det egna
täckningsområdet.
Vid program med trafikmeddelanden sänds
en igenkänningssignal som din bilstereo utvärderar. Känner stereon igen en sådan signal visas i teckenrutan “TP” (Traffic Program
= trafikprogram).
Dessutom finns det program, som inte sänder ut trafikmeddelanden men som med
hjälp av RDS-EON ändå ger möjlighet att ta
emot trafikinformation från samma radiobolag.
När du tar emot ett sådant program (t. ex.
SR P1) visas “TP” i teckenrutan så snart
prioritering av trafikmeddelanden är aktiverad. I teckenrutan ska då också “TA” lysa.
När trafikmeddelanden sänds ut över trafikinformationsprogrammet (här SR P4)
kopplar radion automatiskt om till detta program. Det sker en trafikinfogenombrytning
(EON-genombrytning) och därefter går stereon automatiskt tillbaka till det man lyssnade på tidigare (SR P1).
Prioritering av trafikinformation
till/från
I teckenrutan lyser “TA” när prioriteringen
av trafikinformation är inkopplad.
Prioriteringen till/från:
• Tryck in TIM ca 2 sekunder.
Om du trycker på TIM medan ett trafikmed-
delande sänds ut så bryts prioriteringen
endast för detta meddelande. Bilstereon går
automatiskt tillbaka till det tidigare läget.
Inspelningen av meddelandet i TIM-minnet
avbryts inte. Om du trycker en gång till på
TIM visas i ca 2 sek “RECORD” i teckenrutan. När ett EON-meddelande avbryts,
sker ingen inspelning i TIM-minnet, då radion går tillbaka till det tidigare avlyssnade
programmet.
Prioriteringen för kommande meddelanden
bibehålls.
Diverse tangenter har inte någon funktion
under ett trafikmeddelande.
Varningssignal
När du lämnar sändningsområdet för det
inställda trafikinformationsprogrammet, hörs
en varningssignal efter ca 30 sekunder.
Likaså hörs en varningssignal om du trycker på en stationstangent där du lagrat en
sändare utan TP-signal.
Stänga av varningssignalen
a) Ställ in en annan sändare med trafikin-
formation:
• Tryck på vipptangenten eller
• Tryck på en stationstangent på vil-
ken ett trafikinformationsprogram är
lagrat.
eller
b) Koppla bort trafikinformationspriorite-
ringen:
• Tryck in TIM ca 2 sekunder.
I teckenrutan slocknar “TA”.
Automatisk sökstart
(CD och CD-växlarläge)
När du lyssnar på en CD och lämnar mot-
tagningsområdet för det inställda trafikinformationsprogrammet, söker bilstereon automatiskt efter ett nytt trafikinformationsprogram. Om ingen trafiksändare hittats efter
ca 30 sekunders sökning, stoppas CD-skivan och du hör en varningssignal. Stäng av
varningssignalen som beskrivits ovan.
168
Page 19
Traffic Memo (TIM)
Ställa in volym för trafikinformation och varningssignal
Denna volym har ställts in på fabriken. Du
kan dock ändra den med DSC (se “Programmering med DSC - TA VOL”).
Ställa in GEO för trafikinformation och varningssignal
Balans och fader kan ställas in separat för
trafikinformation och varningssignal.
Man kan t. ex. se till att trafikinformation bara
återges i vänster högtalare fram.
Därigenom får föraren viktig trafikinformation samtidigt som passagerarna i baksätet
störs så litet som möjligt.
Inställning:
• Medan trafikinformation tas emot ställer du in
balans och fader C
så som du vill höra trafikinformation i
framtiden.
Bilstereon har ett digitalt talminne och spelar
automatiskt in fyra trafikmeddelanden med
en totallängd på max 4 minuter.
Så snart “TP” visas i teckenrutan spelas, om
radion är inkopplad, varje trafikmeddelande från denna sändare in.
Är trafikinfoprioriteringen aktiverad (“TA” i
teckenrutan) spelas även meddelanden in
från andra sändare inom samma “familj” (enligt beskrivningen under trafikinfo-mottagning med RDS-EON).
När “TIM ON” visas för en kort stund när
bilstereon stängs av, är TIM-inställningsberedskap aktiverad. Den avstängda apparaten spelar då in eventuella trafikmeddelanden 1,5 timme före och efter den inställda
TIM-tiden.
Dessutom är TIM aktiv under tre timmar efter det att bilstereon stängts av och spelar
in trafikmeddelanden från den inställda sändaren.
Beroende på det nya meddelandets längd
raderas de äldsta meddelandena.
Är ett meddelande längre än fyra minuter,
visas efter fyra minuters inspelning “OVERFLOW” i teckenrutan och Beep hörs som
tecken på att inte hela meddelandet kunnat
spelas in.
Varning
Motorantennen kan skadas i en biltvättanläggning.
När en motorantenn är ansluten måste du
beakta varningen i slutet av detta kapitel.
Inställning av tiden i DSC-menyn
För att TIM skall arbeta korrekt är det viktigt
att ställa in den exakta tiden. Även efter varje
strömavbrott måste tiden ställas in på nytt.
• Tryck på DSC, tiden visas.
• Tryck på vipptangenten << för timmar
eller >> för minuter.
Det inställbara värdet blinkar.
För att ändra tiden
• trycker du på tangenten
Efter inställningen
• trycker du på eller DSC.
Tiden är nu lagrad.
trycks in kan du direkt arbeta vidare i
Om
DSC-menyn.
/ .
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
169
PORTUGUÊS
Page 20
TIM-inspelningsberedskap /
inställning av TIM-tid
Du kan ställa in två TIM-tider (TIMER 1 och
TIMER 2).
Med TIMER 1 kan du t ex ställa in den tid
på morgonen när du startar resan till arbetet och TIMER 2 för den tid då du startar
hemresan.
Den TIM-tid som ställs in bör motsvara den
planerade tiden för avfärden. Inspelningsberedskapen för trafikmeddelanden startar
1,5 timme tidigare och håller på i totalt 3 timmar.
OBS: Under dessa 3 timmar är motorantennen, om sådan finns, utdragen. Observera
varningen i slutet av detta kapitel.
inställd
Start
1,5 tim 1,5 tim
Motorantennen
åker upp
• Välj “TIMER 1” i DSC-menyn med
vipptangenten
• Avropa den inställda tiden med vipptangenten << eller >>.
Visas “TIM OFF” är TIM frånkopplat.
• Ställ in tiden med vipptangenten
TIM-tid
/ .
Slut
/ .
• Välj med vipptangenten << timmarna
och med >> minuterna.
När inställningen är klar:
• Tryck på
Tiden för TIMER 1 är nu lagrad.
På samma sätt ställer du också in tiden för
TIMER 2.
eller DSC.
Avropa lagrade trafikmeddelanden
• Tryck kort på TIM.
I teckenrutan visas t ex “SR P 3” (sändarnamn eller frekvens), därefter helt kort
“T4 14.30” (T4 = trafikinfo 4, som sändes
ut kl 14.30).
När det finns fyra lagrade meddelanden är
alltid T4 det mest aktuella.
Om inga meddelanden är inspelade visas
“NO TIM”.
När fyra streck visas, indikerar detta att
klockan inte är inställd efter senaste strömavbrottet.
/ -vippan kan du välja varje medde-
Med
lande mellan T1 och T4.
Tillbaka till början av meddelandet
(återupprepning:)
• Tryck en gång på
.
Välja ett tidigare meddelande,
t ex från T4 till T3:
• Tryck upprepade gånger på .
Välja ett senare meddelande,
t ex från T2 till T3:
• Tryck två gånger på
Om << >> hålls intryckt, “snabbspolas” med-
delandet med medhörning och tidsangivelse framåt eller bakåt.
Med TIM stänger du av funktionen.
.
TIM – inspelningsberedskap när
bilstereon är avstängd
TIM-inspelningsberedskap är inkopplad om
“TIM ON” visas för en kort stund när bilstereon stängs av.
I dessa fall bevakar bilstereon och spelar in
eventuella trafikmeddelanden upp till tre timmar från den inställda sändaren efter det att
bilstereon stängts av.
Under denna tid är en ansluten automatantenn i utdraget läge.
Dessutom spelas trafikmeddelanden in
1,5 timme före och efter de inställda TIMtiderna.
Även då går en automatantenn ut.
170
Page 21
Frånkoppling av
TIM-inspelningsberedskap
TIM-inspelningsberedskap stängs automatiskt av när bilstereon inte använts under
72 timmar. När bilstereon startas är inspelingsberedskapen åter aktiverad.
Du kan koppla ifrån inspelningsberedskapen
separat för TIMER 1 och TIMER 2.
• Tryck på DSC när radion är inkopplad.
• Välj med vipptangenten
“TIMER 1” eller “TIMER 2”.
• Tryck på
ten
och ställ med vipptangen-
/ in “TIM OFF” (ligger mellan
kl 23 och 0).
När “TIM OFF” blinkar,
• tryck på
.
Vill du stänga av TIM helt ställer du även
den andra timern på “TIM OFF”.
• Tryck på DSC.
TIM-inspelningsberedskap är nu avstängd.
När bilstereon stängs av slocknar teckenrutan och en ansluten automatentenn dras
in.
/
Varning
Motorantennen kan skadas i biltvättanläggningen.
En automatantenn förblir utdragen om du
stänger av bilstereon med aktiverad TIMtimer.
Dessutom är det vid avstängd bilstereo och
aktiverad TIM-timer möjligt att automatantennen går upp under biltvätten och därmed
förorsakar skador.
I nästa kapitel beskrivs, hur du tillfälligt kan
stänga av TIM-inspelningsberedskap under
tiden för biltvätten.
Tillfällig avstängning av TIMinspelningsberedskap
(för tiden i biltvättanläggningen)
• Stäng av bilstereon innan du åker in i
biltvättanläggningen.
Om teckenrutan slocknar direkt är TIM-inspelningsberedskap avstängd och automatantennen dras in.
Du kan åka in i biltvätten.
Om “TIM ON” däremot visas för en kort
stund när bilstereon stängs av, så är TIMinspelningsberedskap aktiverad.
• Tryck då på TIM.
Teckenrutan visar för en kort stund “STBY
OFF”.
Automatantennen dras in (måste noga kontrolleras) och förblir indragen tills bilstereon
åter startas.
TIM-inspelningsberedskap är nu tillfälligt
avstängd. Du kan åka in i biltvätten.
När du, efter biltvätten, åter startar bilstereon är denna tillfälliga avstängning bortkopplad och automatantennen dras ut.
Varning!
Starta inte bilstereon förrän du åter kommit
ut ur tvättanläggningen.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
171
PORTUGUÊS
Page 22
CD- och CD-växlarläge (CDC)
Bilstereon kan spela CD-skivor. Dessutom
kan du bekvämt styra avspelning av CDskivor i en Blaupunkt CD-växlare CDC-A 05,
CDC-F 05.
CDC-A 05 / CDC-F 05 ingår inte i leveransen men kan införskaffas via fackhandeln.
CD-läge
Ställa om till CD-spelning
Ladda en CD, “CD IN” visas i teckenrutan.
Använd SRC för att välja signalkälla:
• Tryck så många gånger på SRC att
texten CD visas i teckenrutan under
några sekunder.
Ladda en CD
• Slå på bilstereon.
• Lägg i CD-skivan (textsidan uppåt) och
skjut in den utan att använda någon
kraft.
CD-skivan flyttas automatiskt till avspelningsläge. Därefter börjar avspelning.
Ta ur CD-skivan
• Tryck på ca 1 sekund (pipsignal
hörs).
CD-skivan skjuts ut.
Den automatiska indragningen och utskjutningen av CD-skivan får inte hindras eller
understödjas, eftersom det kan skada mekaniken.
Om CD-skivan inte avlägsnas, skjuts den
automatiskt in efter ca 30 sekunder.
Välja titel
Sedan CD-skivan skjutits in visas den inkopplade CD-funktionen i teckenrutan. Om
“TPM” inte lyser kan alla CD-titlar väljas och
spelas.
Lyser “TPM” kan bara de titlar som lagrats
med TPM väljas och spelas.
/ Välja titel uppåt
nedåt
Om trycks in endast en gång spelas
den uppspelade titeln från början igen.
Snabbspolning framåt med ljud
(CUE).
Håll intryckt vid behov.
Snabbspolning bakåt med ljud
(REVIEW).
Håll intryckt vid behov.
Vipptangenten fungerar med upprepade
tryckningar så att man kan hoppa förbi flera
musikstycken.
I teckenrutan visas bredvid “T” (Track) motsvarande siffra för det nu valda musikstycket.
MIX
CD-titlar kan återges i slumpmässig ordning.
MIX har valts när “MIX” lyser i teckenrutan.
MIX till / från
• Tryck kortvarigt på SC/MIX.
CDC-läge
CDC-läge till
Ett magasin med åtminstone en CD-skiva
måste finnas i CD-växlaren.
Välj signalkälla med SRC:
• Tryck så många gånger på SRC att
“CDC” visas i teckenrutan.
172
Page 23
Välja CD och titel
Välja CD
uppåt
nedåt
Välja titel
uppåt: tryck kortvarigt.
CUE - snabbspolning framåt (med
ljud): håll intryckt.
nedåt: tryck kortvarigt i snabb följd två
eller flera gånger
Spela titeln från början igen: tryck
kortvarigt.
REVIEW - snabbspolning bakåt (med
ljud): håll intryckt.
MIX
CD-titlar kan återges i slumpmässig ordning.
MIX CD – Titlarna på den aktuella CD-
skivan avspelas i slumpmässig ordning. Ytterligare CDskivor väljs i numerisk ordning. Titlarna avspelas i
slumpmässig ordning (MIX).
MIX MAG – CDC-A 05 / -F 05
Alla titlarna på CD-skivan
avspelas i slumpmässig ordning. Därefter väljs och avspelas nästa CD-skiva i
slumpmässig ordning, osv.
MIX OFF – MIX är avstängd. Titlarna på
CD-skivorna spelas i numerisk ordning.
Omställning av funktionen:
• Tryck så många gånger på SC/MIX att
önskad funktion kortvarigt visas i
teckenrutan.
När MIX är inkopplad lyser “MIX” till höger i
teckenrutan.
CD- och CDC-läge
Välja visningstyp
Du kan välja visningstyp vid CD-återgivning:
“NAME” – angivet namn, t. ex.
“MADONNA” visas.
“TIME” – den tid som titeln spelats
visas i minuter, t. ex.
“2 : 32”.
Dessutom i CDC-läge:
“NUMBER” – CD-skivans nummer vi-
sas, t. ex. “CD 8 T5”
Omställning av visningstyp:
Vid CD-återgivning
• Tryck på AF.
Först visas kortvarigt visningstyp, sedan
motsvarande värde, t. ex. “TIME”, “2 : 32”.
Om du har valt “NAME” utan att ett namn
matats in för CD-skivan visas “CD PLAY” i
teckenrutan.
Läs dessutom avsnittet “Ge CD-skivorna
namn”.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
173
ESPAÑOL
PORTUGUÊS
Page 24
Lagra visningstyp
Den visningstyp som du föredrar kan lagras
så att den används automatiskt varje gång
bilstereon slås på.
Gör följande vid behov
• Tryck så många gånger på AF att den
önskade visningstypen visas.
• Tryck så länge på AF att en pipsignal
hörs.
SCAN
För att i snabb följd spela upp titlarna på en
CD.
Om CDC används spelas titlarna från alla
CD-skivorna.
Starta SCAN:
• Tryck ca 1 sekund på SC/MIX.
Titlarna spelas efter varandra i snabb följd i
stigande ordning.
Avsluta SCAN:
• Tryck kortvarigt på SC/MIX.
Den senast uppspelade titeln spelas på nytt.
SCAN avslutas också om
• du trycker på AUD, GEO, DSC, SRC,
TPM,
, << >> eller / .
TPM
Track Program Memory
För lagring och avspelning av de CD-titlar
du föredrar.
Upp till 30 CD-skivor kan lagras i CD-läge
och upp till 99 i CDC-läge.
Lagra titel med TPM
TPM-funktionen måste kopplas bort (“TPM”
visas ej i teckenrutan).
När ingen TPM-titel lagrats kan funktionen
inte kopplas in.
Vid behov
• TPM till / från med tangenten TPM.
• Välj titel (Track) med
visas.
• Tryck så länge på TPM att en pipsignal
hörs.
Titeln är nu lagrad.
I CDC-läge visar symbolen “
namnet att en TPM-lagring gjorts för denna
CD.
Nästa titel väljer du återigen med
lagrar med TPM osv enligt beskrivningen
ovan.
När som helst medan CD-skivan spelas, kan
titeln lagras. En förutsättning är att “TPM”
och “SCAN” är bortkopplade.
På samma sätt kan du lagra ytterligare CDskivor med TPM.
/ . Titelnumret
“ framför CD-
/ och
CD-avspelning med TPM
• TPM-funktionen måste vara inkopplad
(TPM till / från med tangenten TPM).
De titlar som lagrats under “TPM” kommer
att spelas upp i stigande ordning. Alla titlar
som inte lagrats hoppas över.
Radera TPM-lagring
Med CLR (Clear = ta bort) kan enstaka titlar, alla titlar på en CD eller hela TPM-minnet raderas.
I CDC-läge kan dessutom TPM-minnet för
det isatta magasinet eller för alla magasin
raderas.
För radering av TPM-lagringar måste “TPM”
vara inkopplad (“TPM” lyser i teckenrutan).
Om TPM-minnet är tomt visas texten “NO
TPM” i teckenrutan.
CD-läge
a) Radera TPM-lagringen av en titel:
• Koppla in TPM
• Välj titel (Track) med
• Tryck på CLR ca 2 sekunder tills
“CLR TR” visas i teckenrutan.
TPM har nu raderats för denna titel.
/ .
174
Page 25
b) Radera TPM-lagringen för en CD:
• Koppla in TPM
• Tryck på CLR ca 4 sekunder tills
“CLR DISC” visas i teckenrutan
TPM har nu raderats för denna CD.
c) Radera TPM-lagringen för alla CD-
skivor:
• Koppla in TPM
• Tryck på CLR ca 8 sekunder tills
“CLR TPM” visas i teckenrutan.
TPM har nu raderats för alla CD-skivor.
CDC-läge
a) Radera TPM-lagringen av en titel:
• Koppla in TPM
• Välj titel (Track) med
/ .
• Tryck på CLR ca 2 sekunder tills
“CLR TR” visas i teckenrutan.
TPM har nu raderats för denna titel.
b) Radera TPM-lagringen för en CD:
• Koppla in TPM
• Tryck på CLR ca 8 sekunder tills
“CLR DISC” visas i teckenrutan.
TPM har nu raderats för denna CD.
c) Radera TPM-lagringen för ett ma-
gasin:
• Koppla in TPM
• Tryck på CLR ca 16 sekunder tills
“CLR MAG” visas i teckenrutan
TPM har nu raderats för detta magasin.
d) Radera TPM-lagringen för alla ma-
gasin:
• Koppla in TPM
• Tryck på CLR ca 24 sekunder tills
“CLR TPM” visas i teckenrutan
TPM har nu raderats för alla magasin.
CD- och CDC-läge
Ge CD-skivorna namn
Namn för upp till 30 CD-skivor i CD-läge och
upp till 99 i CDC-läge kan lagras.
Detta namn (t. ex. VIVALDI) visas i teckenrutan när du spelar av CD-skivan i samma
driftsläge som när namnet matades in.
En förutsättning är att du har valt visningstyp “NAME” med AF.
Börja inmatningen på följande sätt:
• Tryck på DSC-tangenten
I teckenrutan visas “CD-NAME” respektive “CDC-NAME”.
• Tryck på
.
Det första inmatningsfältet blinkar.
• Välj nu med vipptangenten
/ ett tek-
ken.
I följd visas versalerna (A-Z), specialtecken
och siffrorna 0-9.
• Växla med vipptangenten << >> till
nästa understrykning och välj ett tekken.
På detta sätt kan du välja upp till 8 tecken i
CD-läge och upp till 7 tecken i CDC-läge.
Avsluta inmatningen:
• Tryck på
för att lagra.
Vill du avsluta inmatning av namn så
• tryck på DSC för att lämna DSCmenyn.
Vill du ge namn till ytterligare en CD så
• sätter du i CD-läge i en ny CD eller väljer en ny CD i CDC-läge.
Ett namn kan ändras genom inmatning och
lagring av andra tecken (överskrivning).
175
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
Page 26
Programmering med DSC
Radera namnet på en CD
Namnet på en CD kan raderas med DSC.
• Tryck på DSC.
• Tryck på
NAME” respektive “CDC NAME” visas
i teckenrutan.
• Tryck på CLR. Namnet släcks.
Lämna DSC-menyn:
• Tryck på DSC.
/ så många gånger att “CD
Radera TPM-lagring och CDNAME med DSC-UPDATE
Med DSC kan TPM-lagringen och CDskivornas namn raderas.
Med “CD UPD” respektive “CDC UPD”
(Update - uppdatera) kan du bekräfta alla
CD-skivor vars namn och TPM-lagring ska
behållas.
• Sätt i en CD respektive ett magasin
med CD-skivor, vars lagrade data ska
bibehållas.
• Tryck på DSC.
• Tryck på
UPD” respektive “CDC UPD” visas i
teckenrutan.
• Tryck på << >>.
/ så många gånger att “CD
Efter att uppdateringen avslutats visas i tekkenrutan “NEXT CD” respektive “NEXT
MAG”.
• Tryck på
(i CD-läge på radion och i CDC-läge
på växlaren).
CD-skivan respektive magasinet skjuts ut.
• Sätt i nästa CD / magasin.
Gör på samma sätt med alla CD-skivor /
magasin vars TPM-lagring och CD-namn
ska bibehållas.
• Vid sista CD eller sista magasin vars
namn ska behållas, tryck på TPM ca
2 sekunder (pipsignal).
Om du vill avsluta funktionen
• tryck på DSC.
För alla CD-skivor som laddats behålls TPMlagringen. För alla andra raderas TPM-lagring och namn.
ca 2 sekunder.
Med DSC (Direct Software Control) är det
möjligt att anpassa några inställningar och
funktioner till dina behov och lagra dessa
ändringar.
Apparaterna är inställda på fabriken.
På en av de följande sidorna finner du en
översikt över de grundinställningar som
gjorts på fabriken så att du när som helst
kan ändra tillbaka till dessa grundinställningar.
Vill du ändra en programmering
• trycker du på DSC.
Med vipptangenten och
du välja och ställa in följande funktioner. I
teckenrutan visas det inställda läget.
/ Välja funktion
<< >> Ställa in / välja värde
KLOCKTID Den aktuella klocktiden vi-
sas resp måste ställas in.
Hur tiden ställs in beskrivs
under “Traffic Memo (TIM)inställning av klocktiden i
DSC-menyn”.
-tangenten kan
176
Page 27
TIMER 1 För inställning av den första
TIM-tiden.
Hur tiden ställs in beskrivs
under “Traffic Memo (TIM) TIM-inspelningsberedskap/
inställning av TIM-tid.
TIMER 2 För inställning av den andra
TIM-tiden (inställning som
för Timer 1).
CD/CDC NAME
Visas bara vid CD-/CDCavspelning.
Med denna funktion kan du
ge CD-skivorna valfria
namn. (Se “Ge CD-skivorna
namn”).
LOUDNESS Loudness-anpassning av
svaga bastoner till det
mänskliga örat.
LOUD 1 - liten höjning
LOUD 6 - största höjning
TA VOL Inställning av volym för tra-
fikmeddelanden och
varningssignal från 0 - 63.
Trafikmeddelande återges
med denna volym när standardvolymen är lägre.
Om standardvolymen är högre än TA VOL, återges trafikmeddelandet något högre
än standardvolymen.
SPEECH I framtiden kommer vissa
radiostationer att skilja mellan musik- och talsändningar i RDS-systemet. Ljudinställningen för talsändningar
kan göras separat med
“SPEECH 0 … 4”.
SPEECH 0:
Music / speech frånkopplad.
SPEECH 1:
Linjär återgivning (bas, diskant, loudness på “0”)
SPEECH 2-4:
Olika inställningar av volym,
bas och diskant med loudness bortkopplad.
Prova ut vilken inställning
för SPEECH som passar dig
bäst.
BEEP Bekräftelsesignal vid funk-
tioner som kräver längre
tangenttryck än 1 sekund.
Volymen kan ställas in från
0 - 9 (0 = från).
ANGLE Med inställningarna -1, 0, +1
anpassas betraktningsvinkeln för teckenrutan.
Ställ in ANGLE så att tekkenrutan kan avläsas så bra
som möjligt.
BRIGHT Du kan reglera teckenrutans
ljusstyrka mellan 1 och 16.
Du kan ställa in en ljusstyrka
för dag och en för natt.
Lagring av ljusstyrkan för
natten:
Slå på körbelysningen och
programmera belysningsvärdet.
En förutsättning är att dimmeranslutningen på bilstereon är ansluten till fordonet.
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
177
PORTUGUÊS
Page 28
COLOUR
(Variocolour)
grön................ljust orange................. röd
LED ON Du kan välja mellan LED
LEARN KC Du kan “lära upp” det andra
READ KC Data från ett KeyCard kan
För stegvis anpassning av
färgen på apparatens belysning till den hos instrumentbrädan.
ON eller LED OFF. KeyCard-tungan blinkar vid
LED-ON som extra säkerhet
om apparaten är avstängd
och KeyCard tagits ut.
nyckelkortet.
Läs dessutom anvisningarna under “Stöldskyddssystem KeyCard” - “Lära upp
ett andra nyckelkort”.
avläsas.
Med det medföljande nyckelkortet kan apparatdata
som namn, typnr (76 …) och
apparatnummer visas.
Med det andra nyckelkortet,
som kan köpas till, kan data
som matats in av fackhan-
deln visas (se “Litet extraminne S.A.M.”).
Om du tar bort nyckelkortet
medan läsning pågår visas i
teckenrutan “READ KC”. Bilstereon fortsätter att spela
men kan inte manövreras
utan endast stängas av. Sätt
tillbaka nyckelkortet.
PTY LANG Du kan ange språk för pro-
gramtyperna:
DEUTSCH eller ENGLISH
SCANTIME Med denna fastställs scanti-
den (5 - 30 sekunder) för
rundradio och CD.
S-DX Inställning av sökkänslighet
för långdistansmottagning.
DX 1 - hög känslighet
DX 3 - normal känslighet
S-LO Inställning av sökkänslighet
för närmottagning.
LO 1 - hög känslighet
LO 3 - normal känslighet.
Sökkänsligheten kan ställas
in separat för AM och FM.
CD/CDC UPD
Raderar TPM-lagring och
CD-namn i CD- eller CDCläge för att ge plats för nya
CD (se “Radera TPM-lagring
och CD-namn med DSCUPDATE”).
AUX Detta menyalternativ visas
inte när en CD-växlare (A 05
eller F 05) är ansluten
Ställs på fabriken in på AUX
OFF.
Om en extern apparat ansluts över AUX måste du ställa om till AUX ON.
VOL FIX För att ställa in inkopplingsv-
olymen.
Ställ in önskad inkopplingsvolym med << >>.
Om “VOL 0” ställs in, väljs
samma volym som senast
när apparaten slås på.
Avsluta DSC-programmering / lagra inställning
• Tryck på DSC.
178
Page 29
Tillägg
Översikt över de grundinställningar som gjorts på fabriken
KLOCKTID 0.00
TIMER 1 TIM 7:00
TIMER 2 TIM17:00
LOUDNESS 3
TA VOL 35
SPEECH 0
BEEP 4
ANGLE 0
BRIGHT 16
COLOUR grön
LED ON
LEARN KC READ KC PTY LANG DEUTSCH
SCANTIME 10 sekunder
S - DX 1
S - LO 1
CD/CDC UPD AUX OFF
VOL FIX 0
Tekniska data
Förstärkare
Uteffekt: 4 x 23 Watt sinus
enligt DIN 45 324 vid
14,4 V
Max. effekt 4 x 35 Watt
Tuner
Våglängdsområden:
UKV (FM): 87,5 – 108 MHz
MV : 531 – 1602 kHz
LV : 153 – 279 kHz
FM - känslighet: 0,9 µV vid 26 dB
signal/brusförhållande
FM - ljudfrekvensområde:
30 - 16 000 Hz
CD
Ljudfrekvensområde:
20 - 20 000 Hz
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
Rätt till ändringar förbehålles!
ESPAÑOL
PORTUGUÊS
179
Page 30
Blaupunkt-Werke GmbH
Bosch Gruppe
8/96 Pf K7/VKD 8 622 400 572
32
Loading...
