ステップ 2: コントロール
(1)
(2)
(3)
(4)
プリワイヤード 接 続
パ ネ ル に は 、 製 造 工 程 で あ ら か じ め 配 線 さ れ た 、モ ジ ュ ー ル 間 の
さまざまな接続が印刷されています。
例を挙げると、VOLTAGE CONTROLLED FILTER/RESONATOR VCF部では、VCO 1
、2 および 3から、VCFブロックへのプリワイヤード配線が、セク
ション下部の四角形のラベルで図示されています：
ラベル付けされているプリワイヤード入 力は、パネル上のラベル
すぐ上に位置する、入 力信号 の 強さを調節するスライダーに対 応
しま す。
四角形のラベルのすぐ上にある入力ジャックに 3.5mm コネクター
で接続をおこなうと、図示されているように、プリワイヤード接続
は 切 断 さ れ ま す：
(1) INIITIAL OSCILLATOR FREQUENCY（イニシャル オシレーター 周
波数）– オーディオの場合は、4 つ の 範 囲（ 10 Hz, 100 Hz, 1 kHz
or 10 kHz）か ら VCO の大まかな動作周波数を、または、VCO が
低 周 波 数 オ シ レ ー タ ー（ LCO）として 動 作 して い る 際 には 、4 つ
の サ ブ オ ー ディ オ 周 波 数 範 囲（ .03 Hz, .3 Hz, 3.0 Hz or 30 Hz）か
ら選択します。オーディオおよび LFO モードの切り替えには、
各 LFO の左 下に位 置 する、AUDIO/LF スラ イダースイッ チ を 使
用しま す。
(2) FINE TUNE（微調整） – INITIAL OSCILLATOR FREQUENCY スラ イダー
で選択した周波数を微調整し、周波数を厳密に設定するス
ライダーで す。
(3) PULSE WIDTH（パルス幅） – 波形のデフォルト幅を設定する
スラ イダーで す。
(4) SYNC ON/OFF（シンク オン／オフ） – このスライダースイッチ
を使用すると、 VCO2 および／または VCO3 を VCO1 にロック
し 、シ ン ク し た 各 オ シ レ ー タ ー を 、1 つの大きなオシレーター
として VCO1 の周波数で動作させて、複雑なサウンドを生成
しま す。
(5) OUTPUTS（出力） – VCOか らのオーディオ ま た は LFO 信号
を、3.5 mm コネクターを通じて送出するジャックです。各ジ
ャックには波 形の種別が図示されています（ノコギリ波、パ
ルス波、サイン波、三角波など、使用している VCO に応じる）
。PULSE（ パ ル ス ） 出 力 は 、下 の LFO部（ VCO1）、ノ イ ズ ジ ェ ネ レ
ーター 部 （VCO2）、ま た は ADSR エ ン ベ ロ ープ ジェネ レ ー ター
（VCO3）の信号とミックスし、複合出力信号を作る際にも使
用しま す。
(5)
(6)
(7)
(8)

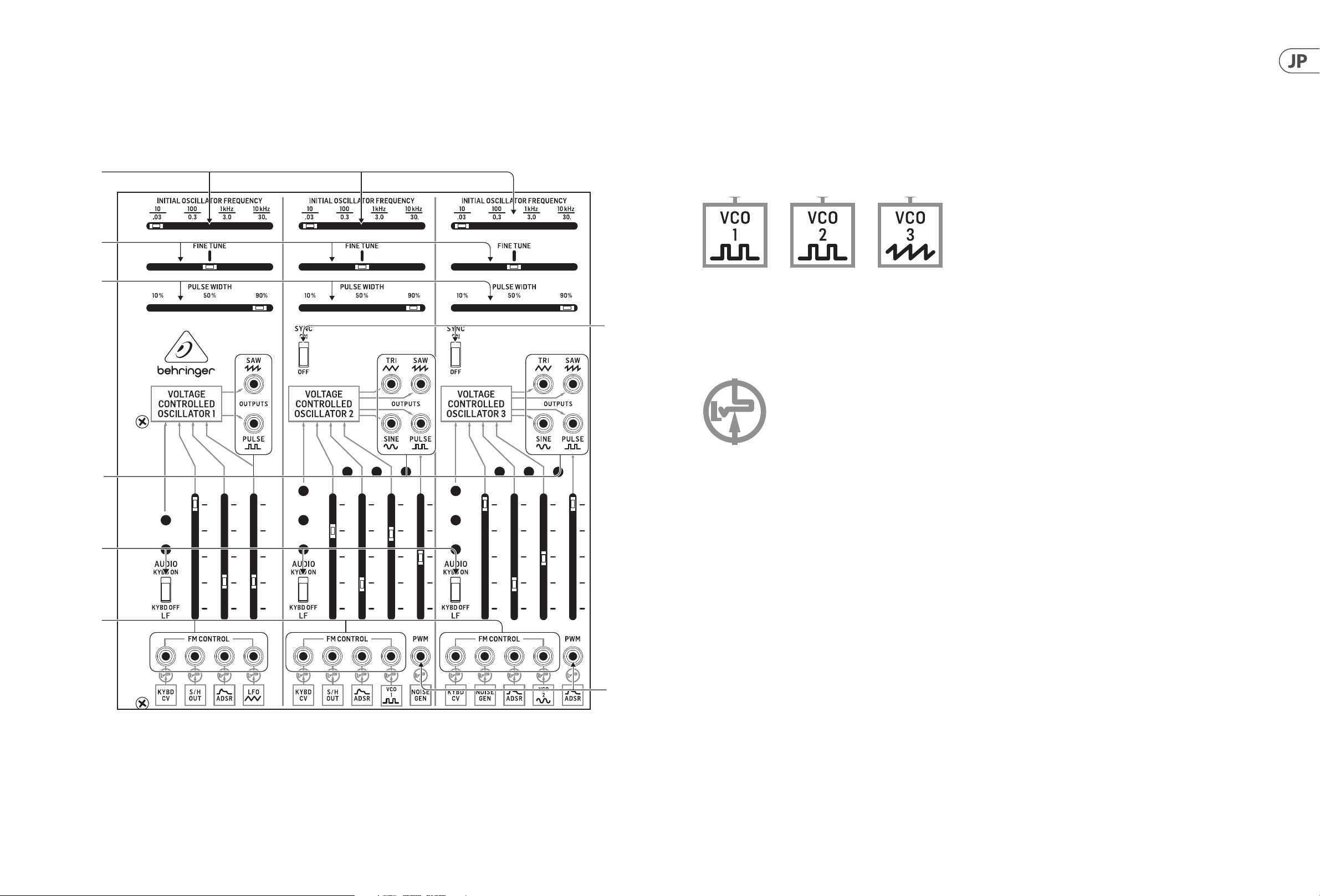

ボルテージ コントロールド オシレーター(VCO)
ボルテージ コントロールド オシレーター (VCO) は 、反 復 す る 波 形
信号 を電 気 的に生 成し、多様なその波 形は、シェイピング、合 成
および フィル タリン グが 可 能 で す。
(6) AUDIO/LF (KYBD ON/OFF) （オーディオ／LF – キーボード
オ ン／ オ フ ）– INITIAL OSCILLATOR FREQUENCY、FINE TUNE およ
び PULSE WIDTHで調節する対 象を、オーディオまたは低周波
（LFO）の い ず れ か か ら 選 択 し ま す 。VCOを低周波オシレーター
（LFO）として使用する場合、キーボードコントロールは自動
的 に 無 効とな ります。AUDIO の 位 置 で は 、キ ー ボ ー ド コ ン ト ロ
ール が 有 効に なります。
(7) FM CONTROL（FMコントロ ール） – 外部コントロールボルテー
ジ信号を、3.5mm コ ネクター を 通 じ てル ー ティング する入 力
端子です。このコネクターに接 続をおこなうと、ジャックすぐ
下に図示されているプリワイヤード接続は切断されます。
(8) PWM – 外部コントロールボルテージをルーティング
し、PULSE WIDTH スライダーの代わりに、パルス幅の制御をす
る際 に使 用 する入 力 端 子です。

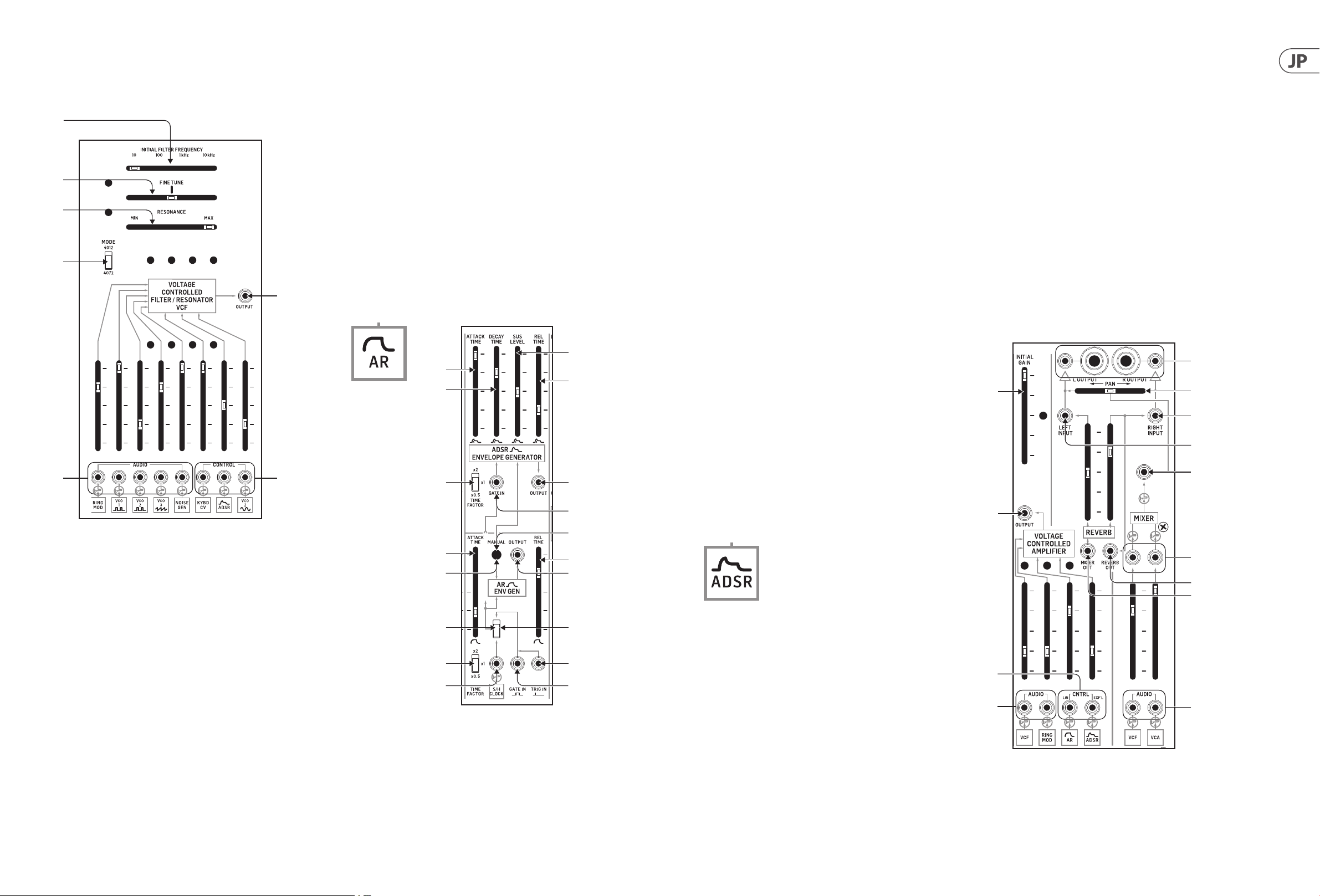

Voltage Controlled Filter (ボルテージ コントロールド フィルター -
VCF)/Resonator（ レゾ ネ ー タ ー ）部
VOLTAGE CONTROLLED FILTER (VCF)/RESONATOR は 、多 彩 な カ ッ ト オ フ 周
波 数（ FC）お よ び レ ゾ ナ ン ス（ Q）を 備 え た ロ ー パ ス フ ィ ル タ ー を 使
用しま す。 VCF はパネル上のコントロール類またはボルテージコ
ントロール 信号 で 制 御 します。
6 BLUE MARVIN
(9)
(10)
(11)
(12)
(14)
(26)
(25)
(29)
(16)
(18)
(33)
(19)
(22)
(34)
(37)
(36)
(35)
BLUE MARVIN コントロール
クイックス タートガ イド
7
(13)
(15)
(9) INITIAL FILTER FREQUENCY（イニシャル フィルター周波数）
– ローパスフィルターをまず大まかな 4 種類の周波数ポイ
ント、10 Hz、100 Hz、1 kHz および 10 kHz に設定し、さらに FINE
TUNE スライダーで微調整します。
(10) FINE TUNE（微調整） – INITIAL FILTER FREQUENCY スラ イダー で 設
定したフィルターのカットオフポイントを、より詳細に、上下
に 微 調 整 する スライダーで す。
(11) RESONANCE（レゾナンス） – フィルターの Q 設定を調 節する
スラ イダーで す。MAX （最大）設定では、フィルターカットオ
フ以下の周波数 曲 線 は 鋭 利になり、フィルターを通 過した鋭
利 な パ ル ス に 呼 応 して フィル タ ー が 鳴 りま す。
(12) MODE （モード - 4012/4072） – 2 種 類 の 優 れ たフィル ター 回
路を切り替えるスライド式スイッチです。フィルターは 、4012
フ ィ ル ター（ 最 大 カ ッ ト オ フ 周 波 数 16 H z の オ リジ ナルフィル
タ ー 設 計 ）お よ び 4072 フィルター（最低カットオフ周波数 11
Hz）で す。
(13) OUTPUTS（出力） – 3.5 mmコネクターのケーブルを通じてこ
こからVCF出力を ル ートアウトし、シンセサイザー の別のエリ
アで 使 用で きま す。
(14) AUDIO （オーディオ） – 3.5 mmコネクターのケーブルを通
じ、オーディオ信号をル ートインする入 力端 子です。各入 力
端子は、ジャックにコネクターを挿入するとプリワイヤード
接 続 が 切 断 され ま す。
(15) CONTROL (制御) – これらの入力を3.5mmコネクタ付きケー
ブルを介した外部制御電圧信号に使用します。 これらの各
入 力 は 、コ ネ ク タ が ジ ャ ッ ク に 挿 入 さ れ る と 、配 線 済 み の 接
続を切断します。
AR/ADSR Envelope Generator（AR /ADSRエ ン ベ ロ ープ ）部
主に Voltage Controlled Filter (VCF) および Voltage Controlled Amplier
(VCA)で 使 用 するための、コントロール 可 能でトランジェント（ 過 渡
的 ）な 波 形 を 生 成 す る 、2 つのエンベロープジェネレーターです。
AR（アタック-リリース）トランジェント ジェネレーターは、ゲート
またはトリガーボルテージによってジェネレーターが有効になる
た び に 、調 節 可 能 な ト ラ ン ジ ェ ン ト エ ン ベ ロ ー プ を 創 出 し ま す。
ボルテージトランジェントは ATTACK TIME（アタックタイム）および
RELEASE TIME （リリースタイム）スライダーでシェイピングし、AR ト
ランジェントエンベロープは、このラベルがついた全プリワイヤー
ド接続で利用可能です：
(27)
(28)
(30)
(31)
(32)
(17)
(21)
(20)
(23)
(24)
(16) ATTACK TIMEI （アタックタイム ） – キーを押し下げた時また
はゲート／トリガー コントロールボルテージが回路に入力さ
れた時 に 、イニシャル 固定ピークまで の 範 囲 でノートアタック
のシェイプ を 制 御するスライダーです。
(17) RELEASE TIME（リリースタイム ） – このスライダーは、キーリ
リースまた はゲート／トリガーボ ルテー ジ のリリース後 の、エ
ンベロープシェイプ制 御 に使 用します。
(18) MANUAL（手動） – このボタンを押すと、AR および ASDR 回路
の 両 方 を ト リ ガ ー す る ゲ ー ト 信 号 を 、手 動 で 生 成 で き ま す 。
(19) TIME FACTOR （タイムファクター - x2/x1/x0.5）– 3 種類のベ
ーシックな持続時間のいずれかを選択し、エンベロープの全
体 的な 長さを決 定しま す。
(20) ル ー ティング スイッ チ – S/H CLOCK（ S/H ク ロ ッ ク ）プ リ ワ イ
ヤード 接 続と、G ATE IN（ ゲ ー ト イ ン ）入 力 ま た は TRIG IN（トリ
ガーイン）入力の、いずれかを選択するスライド式スイッチ
で す 。選 択 し た 信 号 は ADSR ジェネレ ーター へもル ー ティン
グされ ま す。
(21) OUTPUT（出力） – プリワーヤード AR 接 続 の な い 場 所 に 、追
加で AR ボルテ ージエンベロープを送信する際に使 用するジ
ャックで す。
(22) S&H CLOCK（S&H クロック） – サンプルアンドホールド回路
出力の 代わりに、3.5mm コネクターを通じ外 部信号で 代 替す
るた めの入 力で す。
(23) TRIG IN（トリガーイン） – 3.5mm コネクターのケーブルを通
じて、トリガーボルテージをルートインするための入力ジャ
ック で す。
(24) GATE IN（ゲートイン） – 3.5mm コネクターのケーブルを通じ
て、AR および ADSR 回 路 にゲートボ ルテ ージをル ートインす
るた めの入 力ジャックで す。
ADSR （アタック - ディケイ - サステイン - リリース）トランジェン
トジェネレー ター は 、AR ジェネレーターと同 様 に作用します が、
その回路は、ゲートまたはトリガーボルテージ でジェネレーター
がトリガーされるたび、より詳細なボルテージトランジェントを生
成します。ボルテージトランジェントは ATTACK TIME（アタックタイ
ム ）、DECAY TIME（ ディ ケ イタ イ ム ）、SUS LEVEL（ サ ス テ イ ン レ ベ ル ）お
よび REL TIME（リリースタイム）スライダーでシェイピングし、また
ADSR ボルテージトランジェントは、このラベルのある全プリワイヤ
ード接続で使用可能です：
(25) ATTACK TIME（ アタッ ク タ イム ） – キーを押し下げた時または
ゲート／トリガー コントロールボルテージが回路に入 力さ
れた時 に 、イニシャル 固定ピークまで の 範 囲 でノートアタック
のシェイプ を 制 御するスライダーです。
(26) DECAY TIME （ディケイタイム ）– イニシャル固定ピークから、
エンベロープがドロップ する速さを制御するスライダーで
す。
(27) SUS LEVEL – 固定ピークに続くイニシャルディケイの後、エン
ベロープが ホールドするレベルを制 御するスライダーです。
(28) REL TIME（リリースタイム ） – キーのリリースまたはゲート／
トリガー コントロールボルテージのリリースに続く、エンベ
ロープのシェイプ を制 御 するスライダーです。
(29) TIME FACTOR （タイムファクター - x2/x1/x0.5）– 3 種類のベ
ーシックな持続時間のいずれかを選択し、エンベロープ全体
の 長 さ を 決 定しま す。
(30) OUTPUT（出力） – ADSR のプ リワイヤード 接 続 が な い 場 所
に 、追 加 で ADSR ボ ル テ ー ジ エ ン ベ ロ ープ を 送 信 す る 際 に 使
用するジャックで す。
(31) GATE IN（ゲートイン） – 3.5 mm コネクターのケーブルを通じ
て、ゲート信 号 を ル ートインするため のジャックで す。
(32) MANUAL（手動） – このボタンを押すと、ARおよび ASDR 回路
の両 方 をトリガーするゲート信号 を 手 動 で 生 成 で きま す。
(33) ル ー ティン グスイッチ – S/H CLOCK（S/H ク ロ ッ ク ）プ リ ワ イ ヤ
ード接 続 と、GATE IN（ ゲ ー ト イ ン ）入 力 ま た は TRIG IN（トリガ
ーイン）入力の、いずれかを選択するスライド式スイッチで
す。選 択 し た 信 号 は ADSR ジェネレ ーター へもル ー ティングさ
れま す。
Voltage Controlled Amplier（ボルテージ コントロールド アンプリ
フ ァ ー ）部
Voltage Controlled Amplier (VCA) では、Voltage Controlled Filter (VCF)とパ
ラレルで、ミキサー 部 でブレンドされる前 に 、さらなるトーンシェイ
ピ ン グ が で き ま す。最 大 ゲ イ ン で は 、VCA は ユニティゲインへ 信号
を 通 し ま す 。最 小 ゲ イ ン で は 、VCA回路は信号を通しません。
(46)
(41)
(45)
(44)
(40)
(39)
(43)
(42)
(38)
(34) INITIAL GAIN（イニシャルゲイン） – VCA の 全 体 的なゲインを
設 定 するスライダーで す。
(35) AUDIO （オー ディオ）– この入力からVC Aへオー ディオ信号を
ルートし、入力のすぐ上に位置するスライダーを使って信号
ゲインを調節します。3.5 mm コネクターをこのジャックに接
続 す る と 、プ リ ワ イ ヤ ー ド の VCF および RING MOD 接続が無効
になりま す。
