Atika BIOQUICK 2500 User Manual

adomest

Bio

Q

uick

Gartenhäcksler

Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile

Garden Shredder

Original instructions – Safety instructions – Spare parts

Broyeur de végétaux

Notice originale – Consignes de sécurité

Pièces de rechange

Градинска резачка

Оригинално ръководство за експлоатация

Указания за безопасност - Резервни части

Zahradní drtič

Originální návod k použití – Bezpečnostní pokyny – Náhradní díly

Kompostkværn

Original brugsanvisning – Sikkerhedshenvisninger – Reservdeler

Puutarhasilppurin

Alkuperäiset ohjeet – Turvaohjeet – Varaosat

Kerti szecskavágó

Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek

Vrtna sječkalica

Originalne upute za rad – Sigurnosne upute – Rezervni dijelovi

Trituratore

Istruzioni originali – Indicazioni per la sicurezza

Pezzi di ricambio

Seite 2

Page 9

Page 16

Стр. 23

Str 30

Side 36

Side 42

48. oldal

Strana 55

Pagina 61

Kompostkvern

Original brugsanvisning – Sikkerhetsinformasjoner – Reservedeler

Tuinhakselaar

Oorspronkelijke gebruiksaanwijzing

– Veiligheidsinstructies Reserveonderdelen

Rozdrabniacz ogorodowy

Instrukcja oryginalna – Wskazówki bezpieczeństwa

Części zamienne

Tocătoare pentru grădină

Instrucţiuni originale – Instrucţiuni de protecţie – Piese de schimb

Садовый измельчитель

Оригинальное руководство по эксплуатации

Указания по технике безопасности - Запасные части

Kompostkvarn

Bruksanvisning i original – Säkerhetsanvisningar – Reservdelar

Záhradný drtič

Originálný návod na použitie – Bezpečnostné pokyny

Náhradné dielce

Vrtni rezalnik

Navodilo za uporabo – Varnostni napotki

N

ni deli

Side 68

Blz. 74

Stronie 81

S. 88

стр. 94

Sidan 101

Strana

108

Stran 115

ZZuussaammmmeennbbaauu ––

MMoonnttaassjjee –

MMoonnttaaggggiioo ––

–

KKookkoooonnppaanno

MMoonntteerriinng

AAsssseemmbbllyy ––

o

g

––

MMoonntteerriinngg ––

LL’’aasssseemmbbllaaggee –– ММооннттаажж ––

–– ΣΣυυννααρρμμοολλόόγγηησσηη ––

MMoonnttaaggee ––

MMoonnttáážž ––

MMoonnttaażż –– MMoonnttaarreeaa ––

ÖÖsssszzeesszzeerreellééss ––

SSeessttaavva

a

MMoonnttáážž

MMoonnttaažža

ССббооррккаа

a

1

Sie dürfen das Gerät nicht in Betrieb nehmen,
bevor Sie diese Betriebsanleitung gelesen, alle
angegebenen Hinweise beachtet und das Gerät
wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Elektrische Geräte gehören nicht in den Hausmüll.
Geräte, Zubehör und Verpackung einer umwelt­freundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt und
einer umweltgerechten Wiederverwertung zugeführt wer­den.

IInnhhaalltt

Zusammenbau 1
Symbole: Gerät,
Betriebsanleitung
Betriebszeiten 2
Lieferumfang 2
Bestimmungsgemäße Verwendung 3
Restrisiken 3
Sicherheitshinweise 3
Inbetriebnahme 5
Arbeiten mit dem Gartenhäcksler 5
Messerwechsel 6
Wartung und Pflege 7
Technische Daten 7
Störungen 8
EG-Konformitätserklärung 8
Garantie 8
Ersatzteile 121

SSyymmbboollee GGeerräät

Vor Inbetrieb­nahme die Be­triebsanleitung
und Sicherheits­hinweise lesen
und beachten.

t

Vor Reparatur-,
Wartungs- und
Reinigungsarbeiten
Motor abstellen
und Netzstecker
ziehen.

Gefahr durch
fortschleudernde
Teile bei laufen­dem Motor –
unbeteiligte Per­sonen, sowie
Haus- und

Nutztiere aus dem Gefahren-

Achtung vor rotie­renden Messern.

Hände und Füße
nicht in Öffnungen
halten, wenn die
Maschine läuft.

bereich fernhalten.

Augen- und Gehör­schutz tragen.

Schutzhandschuhe
tragen.

Vor Feuchtigkeit
schützen.

SSyymmbboollee BBeettrriieebbssaannlleeiittuunng

g

Drohende Gefahr oder gefährliche Situation. Das
Nichtbeachten dieser Hinweise kann Verletzungen zur
Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang.

L

Das Nichtbeachten dieser Hinweise kann zu Störungen
führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle



Funktionen optimal zu nutzen.
Montage, Bedienung und Wartung. Hier wird Ihnen

genau erklärt, was Sie tun müssen.

BBeettrriieebbsszzeeiitteen

n

Gemäß der Maschinenlärmschutzverordnung vom September

2

2002 dürfen Gartenhäcksler in reinen, allgemeinen und beson­deren Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten,
die der Erholung dienen, Kur- und Klinikgebieten und Gebieten
für die Fremdenbeherbergung sowie auf dem Gelände von
Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen
sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb
genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum
Lärmschutz.

LLiieeffeerruummffaanng

g

 Überprüfen Sie nach dem Auspacken den Inhalt des Kar-

tons auf

> Vollständigkeit
> evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Her­steller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 vormontierte Geräteeinheit

• 1 Standbein-links

• 1 Standbein-rechts

• 1 Achse

• 2 Räder

• 1 Schraubenbeutel

• 1 Auffangsack

• 1 Betriebsanleitung

2

BBeessttiimmmmuunnggssggeemmääßßee VVeerrwweenndduunngg

Zur bestimmungsgemäßen Verwendung gehört das Häckseln
von

- Ästen aller Art bis max. Durchmesser (je nach Holzart und

Frische)

- welken, feuchten, bereits mehrere Tage gelagerten Garten-

abfällen im Wechsel mit Ästen

Das Häckseln von Glas, Metall, Kunststoffteilen, Plastiktüten,
Steinen, Stoffabfällen, Wurzeln mit Erdreich, Abfällen ohne feste
Konsistenz (z. B. Küchenabfällen) wird ausdrücklich ausge­schlossen.

Der Gartenhäcksler ist nur für die private Nutzung im Haus- und
Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden
solche Geräte angesehen, die nicht in öffentlichen Anlagen,
Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht
gewerblich eingesetzt werden.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhal­tung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs­und Instandsetzungsbedingungen und die Befolgung der in der
Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für hieraus resultierende Schäden jeder
Art haftet der Hersteller nicht: Das Risiko trägt allein der Benut­zer.

Eigenmächtige Veränderungen an dem Gartenhäcksler schlie­ßen eine Haftung des Herstellers für daraus entstehende Schä­den jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und gewartet
werden, die damit vertraut und über die Gefahren unterrichtet
sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch
von uns benannte Kundendienststellen durchgeführt werden.

RReessttrriissiikkeen

Auch bei bestimmungsgemäßer Verwendung können trotz

n

Einhaltung aller einschlägigen Sicherheitsbestimmungen auf­grund der durch den Verwendungszweck bestimmten Konstruk­tion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshin­weise“ und die „Bestimmungsgemäße Verwendung“, sowie die
Gebrauchsanweisung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Perso­nenverletzungen und Beschädigungen.

 Verletzungsgefahr der Finger und Hände, wenn Sie mit der

Hand durch eine Öffnung greifen und an das Messerwerk ge­langen.

 Verletzungsgefahr der Finger und Hände bei Montage- und

Reinigungsarbeiten am Messerwerk.

 Verletzung durch weggeschleudertes Häckselgut im Bereich

des Trichters.

 Gefährdung durch Strom, bei Verwendung nicht ordnungs-

gemäßer Elektro-Anschlussleitungen.

 Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden Arbei-

ten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht
offensichtliche Restrisiken bestehen.

SSiicchheerrhheeiittsshhiinnwweeiissee

Lesen und beachten Sie vor Inbetriebnahme dieses Er-

zeugnisses die folgenden Hinweise und die im jeweiligen Land
gültigen Sicherheitsbestimmungen, um sich selbst und andere
vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen

L

weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

L

Gerät mit Sicherheitsabschaltung

L

Die angebrachte Sicherheitsabschaltung mit automati­scher Motorbremse dient Ihrer Sicherheit. Sie verhindert,
dass sich bei geöffnetem Gerät der Motor einschalten
lässt, und dass Sie mit der Hand in das rotierende Mes­serwerk gelangen können.
Reparaturen an der Sicherheitsabschaltung haben durch
den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

 Machen Sie sich vor Gebrauch mit Hilfe der Gebrauchsan-

weisung mit dem Gerät vertraut.

 Benützen Sie das Gerät nicht für Zwecke, für das es nicht

bestimmt ist (siehe Bestimmungsgemäße Verwendung und
Arbeiten mit dem Gartenhäcksler).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim

Einwerfen des Häckselgutes auf gleicher Ebene mit dem Ge­rät.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.

Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das
Gerät nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Mo­ment der Unachtsamkeit beim Gebrauch des Gerätes kann
zu ernsthaften Verletzungen führen.

 Tragen Sie beim Arbeiten Schutzbrille, Arbeitshandschuhe

und Gehörschutz.

 Tragen Sie geeignete Arbeitskleidung:

- keine weite Kleidung

- rutschfestes Schuhwerk

 Der Bedienende ist im Arbeitsbereich der Maschine gegen-

über Dritten verantwortlich.

 Kinder und Jugendliche unter 16 Jahren dürfen das Gerät

nicht bedienen.

 Personen mit eingeschränkten physischen, sensorischen

oder geistigen Fähigkeiten oder mangels Erfahrung und/oder
mangels Wissen dürfen das Gerät nicht bedienen, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie
das Gerät zu benutzen ist.

3

 Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie

mit dem Gerät spielen.

 Kinder vom Gerät fernhalten.
 Setzen Sie das Gerät niemals ein, während unbeteiligte

Personen in der Nähe sind.

 Lassen Sie das Gerät nie unbeaufsichtigt.
 Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet. Niemals im Bereich der Auswurf­öffnung stehen.

 Niemals in die Einfüll- oder Auswurföffnung greifen.
 Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
 Überlasten Sie das Gerät nicht! Sie arbeiten besser und

sicherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt an-

gebrachten Schutzeinrichtungen und ändern Sie an der
Maschine nichts, was die Sicherheit beeinträchtigen könnte.

 Ändern Sie nicht die Drehzahl des Motors, denn diese regelt

die sichere maximale Arbeitsgeschwindigkeit und schützt
den Motor und alle sich drehenden Teile vor Schaden durch
übermäßige Geschwindigkeit.

 Das Gerät nicht ohne Einfülltrichter betreiben.
 Das Gerät bzw. Teile des Gerätes nicht verändern.
 Vor Einschalten des Motors Gerät schließen.
 Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle

elektrischer Strom).

 Berücksichtigen Sie Umgebungseinflüsse:

− Benutzen Sie das Gerät nicht in feuchter oder nasser

Umgebung.

− Gerät nicht im Regen stehen lassen oder bei Regen ar-

beiten.

− Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Um Verletzungsgefahr für die Finger auszuschließen, bei

Montage- und Reinigungsarbeiten das Messerwerk (siehe
Abb. Seite 6) festhalten und Schutzhandschuhe tragen.

 Schalten Sie die Maschine ab und ziehen Sie den Netzste-

cker aus der Steckdose bei:

− Wartungs- und Reinigungsarbeiten

− Beseitigung von Störungen

− Überprüfungen der Anschlussleitungen, ob

diese verschlungen oder beschädigt sind

− Transport

− Reparaturarbeiten

− Messerwechsel

− Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Bei Verstopfungen im Ein- und Auswurf der Maschine schal-

ten Sie den Motor aus und ziehen Sie den Netzstecker, be­vor Sie Materialreste im Ein- oder Auswurf beseitigen.

 Überprüfen Sie die Maschine auf eventuelle Beschädigun-

gen:

− Vor weiterem Gebrauch des Gerätes müssen Schutz-

vorrichtungen sorgfältig auf ihre einwandfreie und be-

stimmungsgemäße Funktion untersucht werden.

− Überprüfen Sie, ob die beweglichen Teile einwandfrei

funktionieren und nicht klemmen oder ob Teile beschä­digt sind. Sämtliche Teile müssen richtig montiert sein
und alle Bedingungen erfüllen, um einwandfreien Betrieb
des Gerätes sicherzustellen.

4

− Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt repa­riert oder ausgewechselt werden, soweit nichts anderes
in der Gebrauchsanweisung angegeben ist.

− Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen,

verschlossenen Ort außerhalb der Reichweite von Kindern
auf.

EElleekkttrriisscchhee SSiicchheerrhheeiitt

 Ausführung der Anschlussleitung nach IEC 60245

(H 07 RN-F) mit einem Aderquerschnitt von mindestens

− 1,5 mm² bei Kabellänge bis 25 m

− 2,5 mm² bei Kabellänge über 25 m

 Lange und dünne Anschlussleitungen erzeugen einen Span-

nungsabfall. Der Motor erreicht nicht mehr seine maximale
Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen müssen

aus Gummi, Weich-PVC oder anderem thermoplastischen
Material der gleichen mechanischen Festigkeit sein oder mit
diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritzwas-

sergeschützt sein.

 Beim Verlegen der Anschlussleitung darauf achten, dass

sie nicht gequetscht, geknickt und die Steckverbindung nicht
nass wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und
scharfen Kanten. Verwenden Sie das Kabel nicht, um den
Stecker aus der Steckdose zu ziehen.

 Kontrollieren Sie Verlängerungskabel regelmäßig und er-

setzen Sie sie, wenn sie beschädigt sind.

 Verwenden Sie keine defekten Anschlussleitungen.
 Verwenden Sie im Freien nur dafür zugelassene und ent-

sprechend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.
 Schutzeinrichtungen niemals überbrücken oder außer

Betrieb setzen.

 Schließen Sie das Gerät über Fehlerstromschutzschalter

(30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen

Teilen der Maschine haben durch eine konzessionierte
Elektrofachkraft oder eine unserer Kundendienststellen zu
erfolgen. Örtliche Vorschriften insbesondere hinsichtlich
der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben

durch den Hersteller bzw. einer seiner Kundendienststel­len zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile können Unfälle für den Benutzer ent­stehen. Für hieraus resultierende Schäden haftet der Her­steller nicht.

IInnbbeettrriieebbnnaahhmmee

 Vergewissern Sie sich, dass das Gerät komplett und vor-

schriftsmäßig montiert ist.

 Stellen Sie den Häcksler zum Gebrauch auf waagerechten

und festen Untergrund (Kippgefahr).

 Das Gerät nicht auf gepflasterten oder geschotterten Boden

stellen.

 Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand

(mindestens 2 m) von einer Wand oder einem anderen star­ren Gegenstand.

 Überprüfen Sie vor jedem Gebrauch:

− die Anschlussleitungen auf defekte Stellen (Risse,

Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

− das Gerät auf eventuelle Beschädigungen

(siehe Sicherheitshinweise)

− ob alle Schrauben fest angezogen sind

L Netzanschluss

 Vergleichen Sie die auf dem Gerätetypenschild angegebene

Spannung mit der Netzspannung und schließen Sie das Ge­rät an die entsprechende und vorschriftsmäßige Steckdose
an.

 Verwenden Sie Verlängerungskabel mit ausreichendem

Querschnitt

Netzabsicherung

Schweiz UK
2300 W
2500 W

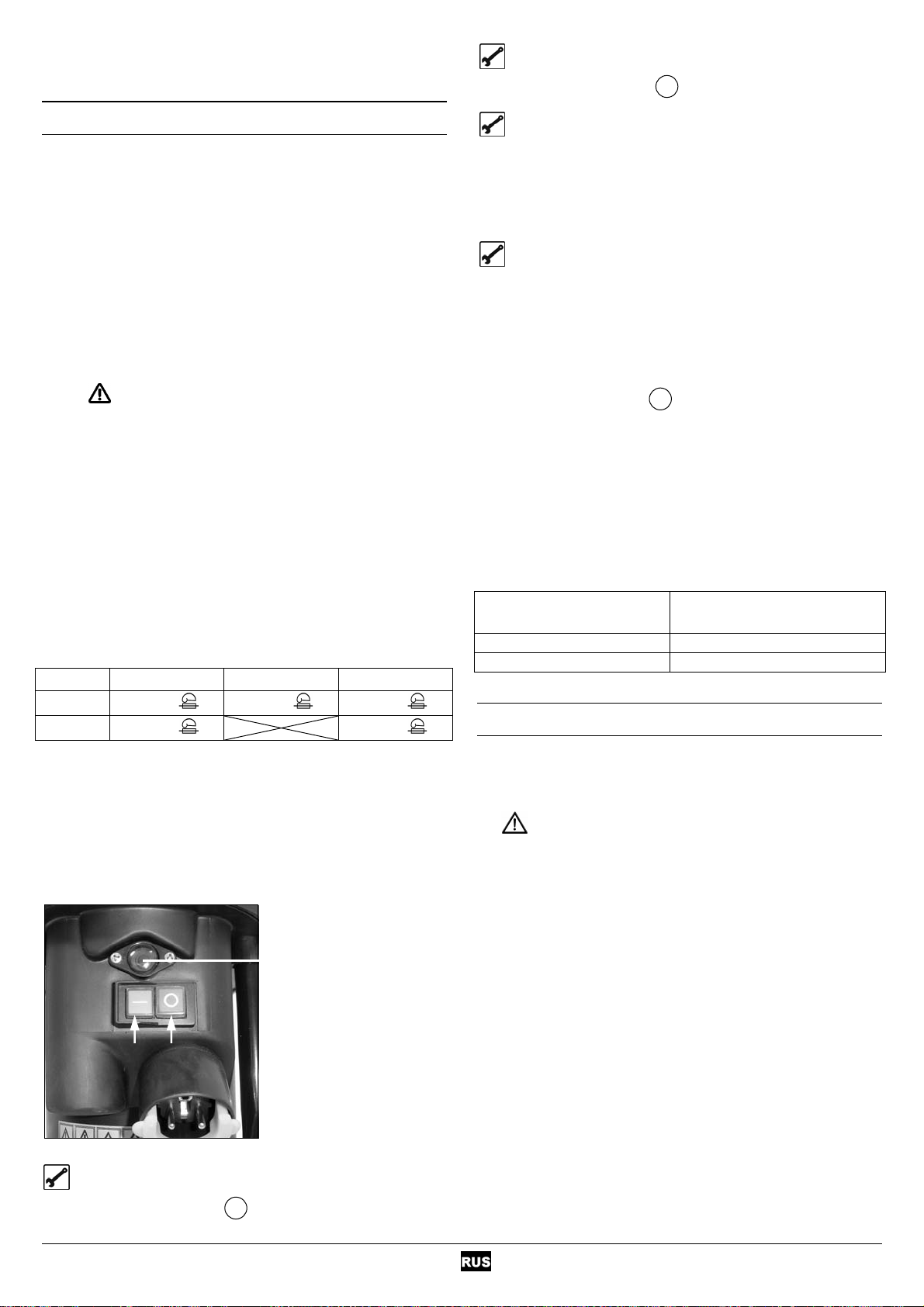

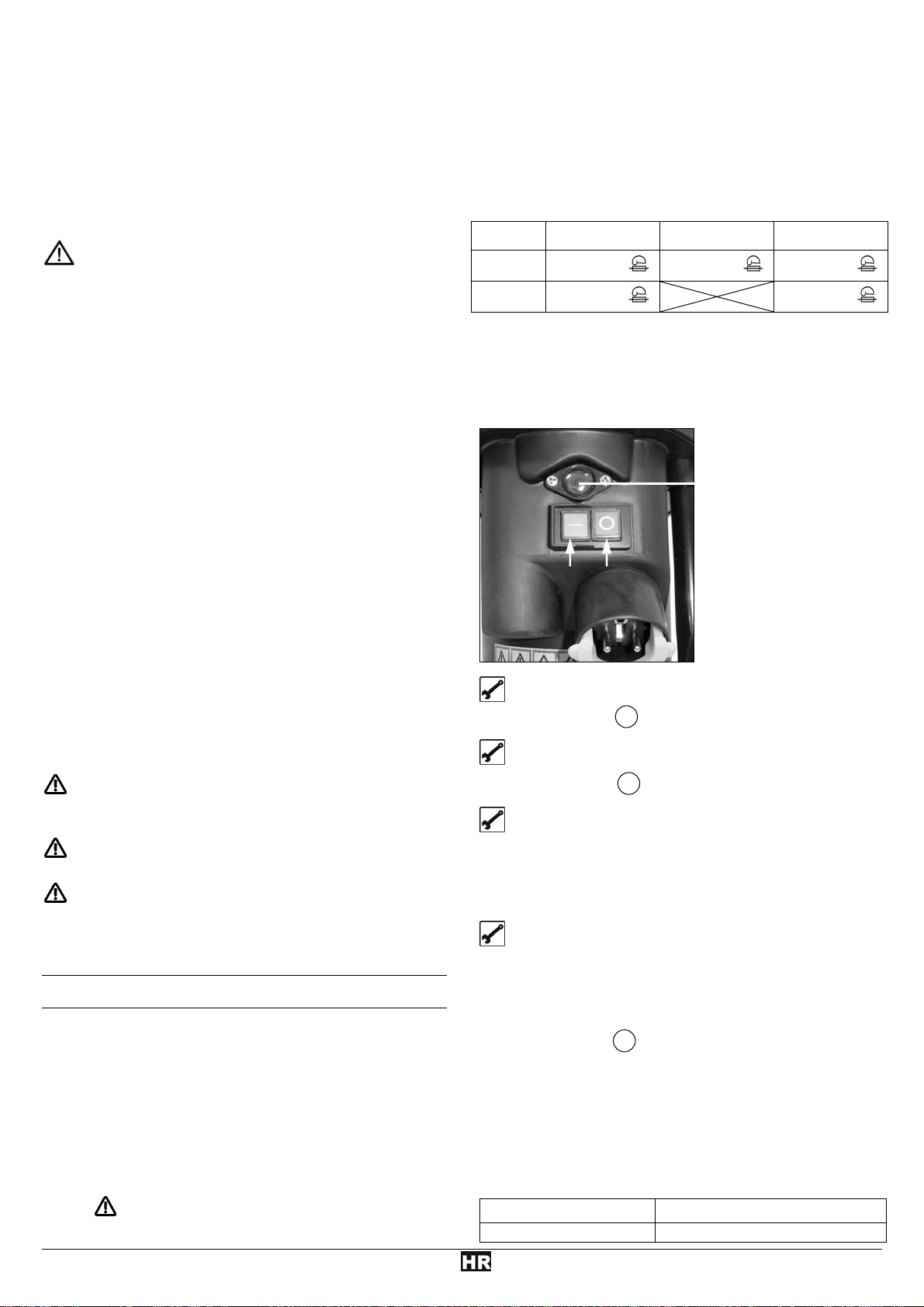

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein
und ausschalten lässt. Beschädigte Schalter müssen un­verzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drücken Sie den grünen Knopf I

Ausschalten

Drücken Sie den roten Knopf 0

16 A träge
16 A träge

AUS

EIN

10 A träge 13 A träge

13 A träge

Rückstellknopf
(Motorschutz)

Wiederanlaufsicherung bei Strom-

ausfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspan­nungsauslöser). Zum Wiedereinschalten erneut den grünen
Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet
bei Überlastung selbsttätig ab. Der Motor kann nach einer Ab­kühlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken
Sie

1. Rückstellknopf (Motorschutz)

2. grünen Knopf I zum Wiedereinschalten.

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Ein­schaltvorganges des Gerätes zu kurzzeitigen Spannungsabsen­kungen kommen, die andere Geräte beeinträchtigen können (z.
B. Flackern einer Lampe).
Es sind keine Störungen zu erwarten, wenn die in der Tabelle
angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme P

2300 0,24
2500 0,24

AArrbbeeiitteenn mmiitt ddeemm GGaarrtteennhhääcckksslleerr

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet. Niemals im Bereich der Auswurf­öffnung stehen.

Längeres Material, das aus dem Gerät hervorsteht, könn-



te zurückschnellen, wenn es von den Messern eingezogen
wird! Sicherheitsabstand einhalten!

 Niemals in die Einfüll- oder Auswurföffnung greifen.
 Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
 Bringen Sie Hände, andere Körperteile und Kleidung nicht in

das Einfüllrohr, Auswurfkanal oder in die Nähe von anderen
beweglichen Teilen.

 Vor Einschalten des Gerätes überprüfen, ob keine Häcksel-

reste im Einfülltrichter sind.

 Kippen Sie das Gerät nicht bei laufendem Motor.
 Beim Füllen darauf achten, dass keine Metallstücke, Steine,

Flaschen oder andere nicht zu verarbeitende Gegenstände
in den Einfülltrichter gelangen.

 Gelangen fremde Gegenstände in den Einfülltrichter oder

das Gerät fängt an außergewöhnliche Geräusche oder Vibra­tionen zu machen, das Gerät sofort ausschalten und zum
Stillstand kommen lassen. Netzstecker ziehen und folgende
Punkte durchführen:

− inspizieren Sie den Schaden

− ersetzen oder reparieren Sie beschädigte Teile

− überprüfen Sie das Gerät und ziehen Sie lockere Teile

fest

Sie dürfen das Gerät nicht reparieren, wenn Sie dazu nicht

berechtigt sind (siehe Sicherheitshinweise)

(W)

1

Netzimpedanz Z

max

(Ω)

5

 Was kann ich häckseln?

Ja:

• organische Abfälle aus Haushalt und Garten

z. B. Hecken- und Baumschnitt, verblühte Blumen, Küchen­abfälle

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfäl-

le, Wurzeln mit Erdreich, Speise-, Fisch- und Fleischabfälle

 Besondere Hinweise zum Häck-

seln:

¾ Häckseln Sie die Äste, Zweige und Hölzer kurz nach dem

¾ Entfernen Sie Seitentriebe bei stärker verzweigten Ästen.
¾ Verarbeiten von stark wasserhaltigen, zum Verkleben

¾ Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu

¾ Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn

¾ Beachten Sie, dass der Ihrem Gerät entsprechende maximal

¾ Das Messerwerk zieht das Häckselgut weitgehend selb-
¾ Vermeiden Sie ein Überlasten und Blockieren des Motors
¾ Beim Überlasten des Gerätes schaltet der mit einem Motor-

Schneiden

− dieses Häckselgut wird bei Austrocknung sehr hart, der

maximal zu verarbeitende Astdurchmesser wird hierdurch
geringer.

neigenden Garten- bzw. Küchenabfällen

− diese abwechselnd mit holzigem Häckselgut zerkleinern,

um eine Verstopfung im Gerät zu vermeiden.

hoch anwachsen lassen. Dies kann zur Folge haben, dass
bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch
kann es zu einem Rückschlag des Materials durch die Ein­füllöffnung kommen.

das Gerät verstopft ist. Schalten Sie hierfür
aus und ziehen Sie den Netzstecker.

zu verarbeitende Astdurchmesser eingehalten wird (s. Sei­te 8). Je nach Art und Frische des Holzes kann sich der ma­ximal zu verarbeitende Astdurchmesser verringern.

ständig ein.
bei stärkeren Ästen durch öfteres zurückziehen des Astes.
schutzschalter ausgestattete Schalter selbständig ab

− schalten Sie den Häcksler nach ca. 5 min. erneut ein

− lässt sich das Gerät nach dieser Wartezeit nicht einschal-

ten, sehen Sie unter Punkt „Mögliche Störungen“ nach.

zuerst den Motor

Messerwerk festsetzen.

Verminderte Schnittleistung:

eine Messerschneide stumpf

Einsatz einer unbenutzten Schneide durch Wenden

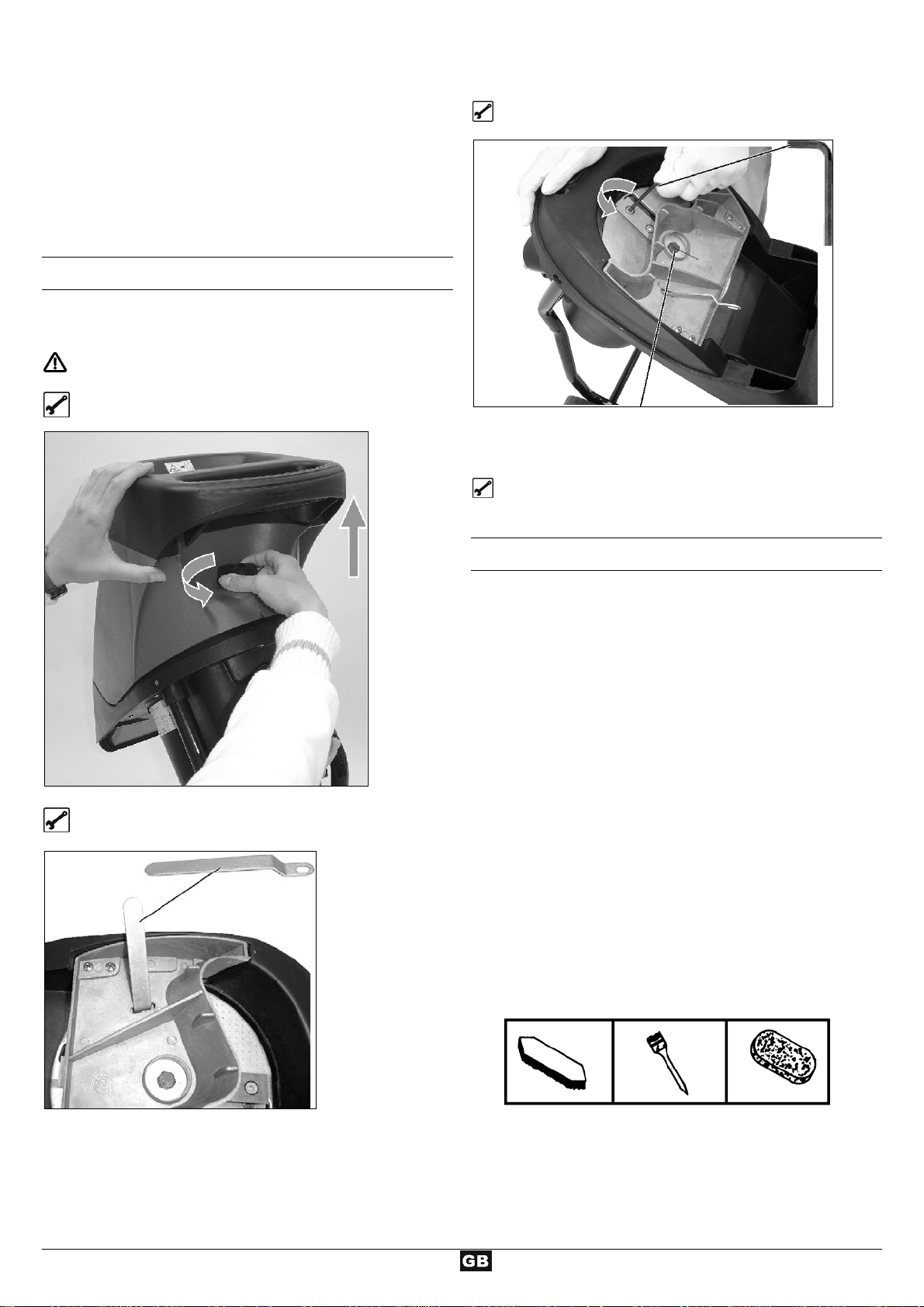

MMeesssseerrwweecchhsseel

Vor dem Messerwechsel Netzstecker ziehen.

l

Verletzungsgefahr der Finger und Hände bei Arbeiten am
Messerwerk. Schutzhandschuhe tragen.

Gerät öffnen

6

Linksgewinde

alle Messerschneiden stumpf

neuer Messersatz (Bestell-Nr. 382425)

WWaarrttuunngg uunndd PPfflleeggee

• Vor Beginn jeder Wartungsarbeit

− Motor abschalten und Netzstecker ziehen

− Schutzhandschuhe zur Vermeidung von Verletzungen anziehen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung
beginnen, bis alle Teile zum Stillstand gekommen sind.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

• Der Gartenhäcksler ist weitgehend wartungsfrei. Zur Werterhaltung und einer langen Lebensdauer Nachstehendes beach-

ten:

− Lüftungsschlitze frei und sauber halten.

− überprüfen der Befestigungsschrauben (ggf. nachziehen).

− nach dem Häckseln das Gerät innen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.
Verwenden Sie niemals Reinigungs- oder Lösungsmittel. Sie könnten dem Gerät irreparable Schäden zufügen. Die Kunststoffteile

können von Chemikalien angegriffen werden.

− den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.

− blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren

Sprühöl behandeln.

TTeecchhnniisscchhee DDaatteenn

Modell

2300 2500
Typ-Bezeichnung AH 501 AH 500
Motor Wechselstrommotor 230 V~, 50 Hz, 2800 min-1, mit automatischer Motorbremse
Motorleistung P

S6 - 40 % 2300 W 2500 W

1

Stromaufnahme I 10,4 A 11,3 A
Ein-Aus-Schalter mit Motorschutzschalter, elektrischer Sicherheitsabschaltung, Nullspannungsauslöser
Gewicht 18,5 kg 18,5 kg
Schalldruckpegel L

PA

gemessener Schallleistungspegel L
garantierter Schallleistungspegel L

103 dB (A) - (gemessen nach 2000/14/EG)

WA

104 dB (A) - (gemessen nach 2000/14/EG)

WA

83 dB (A) / K = 3 dB (A) - (gemessen nach 2000/14/EG)

max. zu verarbeitender Astdurchmesser
(je nach Holzart und -frische)

∅ max. 40 mm ∅ max. 40 mm

Schutzklasse I
Schutzart IP X4
Netzabsicherung
Schweiz
UK

16 A träge
10 A träge
13 A träge

16 A träge

--

13 A träge

7

SSttöörruunnggeenn

Vor jeder Störungsbeseitigung

− Gerät ausschalten

− Stillstand des Häckslers abwarten

− Netzstecker ziehen

Störung mögliche Ursache Beseitigung
Motor läuft nicht an - Netzspannung fehlt

- Anschlusskabel defekt

- Gehäuseoberteil nicht richtig verschlossen (Si-

cherheitsabschaltung ist ausgelöst)

Motor brummt,
läuft aber nicht an

− Messerwerk blockiert

− Kondensator defekt

- Absicherung überprüfen

- überprüfen lassen (Elektrofachmann)

- Gehäuseoberteil richtig verschließen und ver-

schrauben, evtl. Verunreinigungen entfernen

− Gerät abschalten, Netzstecker ziehen und

Gerät von innen reinigen

− Gerät zur Reparatur an Hersteller bzw. an von

ihm benannte Firma

Verminderte Schnittleistung Messer stumpf Messer wenden oder austauschen
Gerät läuft an, blockiert je-

doch bei geringer Belastung
und schaltet über Motor­schutzschalter ab.

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunngg

Verlängerungskabel zu lang oder zu kleiner Quer­schnitt. Steckdose zu weit vom Hauptanschluss
entfernt und zu kleiner Querschnitt der Anschluss­leitung.

Verlängerungskabel mindestens 1,5 mm², maxi­mal 25 m lang. Bei längerem Kabel Querschnitt
mindestens 2,5 mm².

entsprechend der EG-Richtlinie 2006/42/EG
Hiermit erklären wir

ATIKA GmbH & Co. KG

Schinkelstraße 97
59227 Ahlen - Germany

in alleiniger Verantwortung, dass das Produkt

Gartenhäcksler Typ AH 500, AH 501

Seriennummer: siehe letzte Seite
konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien:

2004/108/EG, 2006/95/EG und 2000/14/EG.
Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 62233:2008; EN 13683:2003+A1:2009; EN 55014-1:2006; EN 55014-2/A1:2001;
EN 61000-3-2:2006; EN 61000-3-11:2000

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V

Gemessener Schallleistungspegel L
Garantierter Schallleistungspegel L

103 dB (A).

WA

104 dB (A).

WA

Aufbewahrung der technischen Unterlagen:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 59227 Ahlen – Germany

Ahlen, 06.05.2010 A. Pollmeier, Geschäftsführung

GGaarraannttiiee

Bitte beachten Sie die beiliegende Garantieerklärung.

8

You may not start to operate the machine until you
have read these original instructions, observed all
the instructions given and installed the machine
as described!

Keep the instructions in a safe place for future use.

Electrical devices do not go into the domestic rubbish.
Give devices, accessories and packaging to an
ecofriendly recycling.

According to the European Directive 2002/96/EC on
electrical and electronic scrap, electrical devices that are no
longer serviceable must be separately collected and brought to a
facility for an environmentally compatible recycling.

CCoonntteennttss

Assembly 1

Symbols on the machine / in the original instructions

9
Operating times 9
Extent of delivery 9
Proper use 9
Residual risks 10
Safety instructions 10
Commissioning 11
Working with the garden shredder 12
Changing the blades 13
Maintenance and cleaning 13
Operational faults 14
Technical data 14
EC Declaration of Conformity 15
Guarantee 15
Spare parts 121

SSyymmbboollss oonn tthhee mmaacchhiinne

Carefully read the
operating manual
and the safety
instructions be­fore starting the
machine and
observe the in-

e

Switch off the mo­tor and disconnect
the mains plug
before performing
cleaning, mainte­nance or repair

work.
structions when
operating.

Danger – objects
may be thrown
out at high speed
when motor is
running. Keep

Danger – rotating

blades. Keep

hands and feet out

of openings while

machine is running.
bystanders, pets
and domestic
animals out of the
danger area.

Wear eye and ear
protection.

Wear protective
gloves.

Protect against
humidity.

SSyymmbboollss OOrriiggiinnaall iinnssttrruuccttiioonns

s

Potential hazard or hazardous situation. Failure to
observe this instruction may lead to injuries or cause
damage to property.

Important information on proper handling. Failure to

L

observe this instruction may lead to faults.
User information. This information helps you to use all



the functions optimally.
Assembly, operation and servicing. Here you are

explained exactly what to do.

OOppeerraattiinngg ttiimmees

s

Please observe as well the regional regulations for noise protec­tion.

EExxtteenntt ooff ddeelliivveerry

y

 After unpacking, check the contents of the box

> That it is complete
> Check for possible transport damage

Report any damage or missing items to your dealer, supplier or
the manufacturer immediately. Complaints made at a later date
will not be acknowledged.

• 1 pre-assembled device unit

• 1 standing leg (left)

• 1 standing leg (right)

• 1 axle

• 2 wheels

• 1 screw bag

• 1 collection sack

• 1 original instructions

PPrrooppeerr uussee

The proper use includes the shredding of

- all types of branches up to a max. diameter (depending on
wood species and freshness)

- wilted, moist garden refuse that has already been stored for
several days, alternating with branches

Shredding of glass, metal, plastic parts, plastic bags, stones,
fabric cut-offs, roots with soil, waste without solid consistency
(e.g. kitchen scraps) is explicitly excluded.

The garden shredders are suitable for private use in gardens and
allotments.

As garden shredders for private gardens and allotments are con­sidered such devices that are not applied in public facilities,
parks, and sports facilities as well as in agriculture and forestry on
a commercial basis.

9

The intended usage also includes compliance with the operating,
servicing and repair conditions prescribed by the manufacturer
and following the safety instructions included in the instructions.

Any other use is deemed not to be use as prescribed. The manu­facturer is not liable for any type of damage resulting from this:
the user bears the sole risk.

Unauthorised modifications on the garden shredder exclude a
liability of the manufacturer for damages of any kind resulting
from it.

Only persons who are familiarised with the device and informed
about possible risks are allowed to prepare, operate and service
this device. Repair works may only be carried out by us or by a
customer service agent nominated by us.

RReessiidduuaall rriisskks

s

Even if used properly, residual risks can exist even if the relevant
safety regulations are complied with due to the design determined
by the intended purpose.

Residual risks can be minimised if the “Safety information” and
the “Intended usage” as well as the whole of the original instruc­tions are observed.

Observing these instructions, and taking proper care, will reduce
the risk of personal injury or damage to the equipment.

 Risk of injury to the fingers and hands, if your hand grasps

through an opening and reaches the blade unit.

 Risk of injury to the fingers and hands, when carrying out

assembly work and cleaning on the blade unit.

 Injury by the chopped material spinning away near the hop-

per.

 Risk from electricity when using improper electrical connec-

tions.

 Touching live parts of opened electrical components.
 Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, non­obvious residual risks can still exist.

SSaaffeettyy iinnssttrruuccttiioonnss

Before commissioning this product, read and keep to the following
advice. Also observe the preventive regulations of your profes­sional association and the safety provisions applicable in the
respective country, in order to protect yourself and others from
possible injury.

Pass the safety instructions on to all persons who work

L

with the machine.
Keep these safety instructions in a safe place.

L

Machine including safety cut-out

L

The safety cut-out, including an automatic motor brake,
which is attached to the shredder is used for the safety of
the machine, preventing the motor being started when
the machine is open and the rotating knives could be

reached by the operator’s hand.

Repair works on the safety cut out must be carried
out by the manufacturer or by companies appointed
by the manufacturer respectively.

 Make yourself familiar with the equipment before using it, by

reading and understanding the original instructions.

 Do not use the machine for unsuitable purposes (see 'Normal

intended use' and 'Working with the garden shredder').

 Provide a safe standing position and keep at any time the

balance. Do not lean forward. When placing material into the

shredder, always stand on the same level as the machine.
When placing material into the shredder, always stand on the
same level as the machine.

 Be observant. Attend to what you do. Start working with ra-

tionality. Do not use the device when you are tired or under
the influence of drugs, alcohol or medicaments. One moment
of carelessness when using the device can result in serious
injuries.

 Wear protective goggles, gloves and noise protection while

working with the machine.

 Wear suitable work clothes:

- do not wear loose-fitting clothes

- slip-proof shoes

 Within his area of work the operator is responsible for third

parties.

 The machine must not be operated by children or young

people under 16 years of age.

 Physically, sensorially or mentally handicapped persons or

persons who have no relevant experience and/or knowledge
are not allowed to operate the device, unless a person
responsible for their safety supervises them or instruct them
on how to use the device.

 Children must be supervised to make sure that they do not

play with the device.

 Keep children away form machine.
 Never operate the machine if other persons are in the imme-

diate vicinity.

 Never leave the device unattended.
 Keep your workplace in an orderly condition! Untidiness

can result in accidents.

 Choose a working position alongside the equipment or be-

hind it. Never stand near the ejection opening.

 Never reach into the filling or ejection opening.
 Keep your face and body away from the filling opening.
 Do not overload the machine! You work better and safer in the

given performance range.

 Only operate the machine with complete and correctly at-

tached safety equipment and do not alter anything on the
machine that could impair the safety.

 Do not alter the revolution speed of the motor, since this con-

trols the safe maximum operating speed, and protects the mo­tor and all rotating parts against damage due to excess
speed.

 Do not operate without the funnel.
 Do not modify the device or parts of the device respectively.
 Close machine properly before enabling motor.
 Do not hose down the device with water. (Origin of danger

electric current).

 Take into consideration environmental influences:

− Do not use the device in moist or wet ambience.

10

− Do not leave the machine standing in the rain or use

when raining.

− Provide for good illumination.

 To prevent danger of injury to fingers during assembly or

cleaning operations hold the cutting mechanism (see pic.
page 13) and wear protecting gloves.

 Switch the machine off and remove the mains plug from the

socket when

− Performing maintenance and cleaning work.

− Eliminating faults.

− Checking connecting lines, whether these

are knotted or damaged.

− Transporting.

− Carrying out repair work.

− Changing the blades.

− Leaving unattended (even during short interruptions).

 If the machine’s filling funnel or ejection slot is blocked switch

off the motor and disconnect the mains plug before removing
material from the filling funnel or ejection slot.

 Check the machine for possible damage:

− Before further use of the machine the safety devices must

be checked carefully for their proper and intended func­tion.

− Check whether movable parts function perfectly and do

not stick or whether parts are damaged. All parts must be
correctly installed and fulfil all conditions to ensure perfect
operation of the machine.

− Damaged safety devices and parts must be properly re-

paired or exchanged by a recognized, specialist workshop;
insofar as nothing else is stated in the instructions for use.

− Damaged or illegible safety labels have to be replaced.

 Store unused equipment in a dry, locked place out of the

reach of children.

 Never bypass protective devices or deactivate them.
 Only hook up the machine by means of a fault-current cir-

cuit breaker (30 mA).

The electrical connection or repairs to electrical parts of

the machine must be carried out by a certified electrician or
one of our customer service points. Local regulations –
especially regarding protective measures – must be ob­served.

Repairs to other parts of the machine must be carried out

by the manufacturer or one of his customer service points.

Use only original spare. Accidents can arise for the user

through the use of other spare parts. The manufacturer is
not liable for any damage or injury resulting from such ac­tion.

CCoommmmiissssiioonniinngg

 Check that the machine is completely and correctly assem-

bled.

 To avoid toppling, place the shredder on a firm horizontal

surface.

 Do not place the equipment on ground which is paved or

surfaced with gravel.

 The machine should only be operated in the open. Always

maintain a safe distance (at least 2 m) from walls or other
fixed objects.

 Before each use, check

− Connection cables for defects (cracks, cuts, etc.).

Do not use any defective cables.

− There are no damage at the machine (see safety instruc-

tions).

− All screws are tight.

EElleeccttrriiccaall ssaaffeettyy

 Design of the connection cable according to IEC 60 245 (H

07 RN-F) with a core cross-section of at least

− 1.5 mm

− 2.5 mm

2

for cable lengths up to 25 m

2

for cable lengths over 25 m

 Long and thin connection lines result in a potential drop. The

motor does not reach any longer its maximal power; the func­tion of the device is reduced.

 Plugs and coupler outlets on connection cables must be made

of rubber, plasticised PVC or other thermoplastic material of
same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-proof.
 When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection
does not get wet.

 Wind off completely the cable when using a cable drum.
 Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do
not use the cable to pull the plug from the socket.

 Regularly check the extension cables and replace them if

they are damaged.

 Do not use any defective connection cables.
 When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.

L Mains connection

 Compare the voltage given on the machine model plate e.g.

230 V with the mains voltage and connect the machine to the
relevant and properly earthed plug.

 Only use extension cables with sufficient core cross-section.

Mains fuse

Switzerland UK

2300 W 16 A time-lag

2500 W 16 A time-lag

10 A time-lag 13 A time-lag

13 A time-lag

11

On / Off switch

Do not use any device where the switch can not be switched
on and off. Damaged switches must be repaired or replaced
immediately by the customer service.

Reset button
(motor protection)

OFF

ON

Switch on

Press the green button I .

Switch off

Press the red button 0 .

Restart protection in case of power

failure

In case of a power failure, the device switches off automatically
(zero-voltage initiator). To restart, press the green button again.

Motor protection

The motor is equipped with a safety switch and switches off
automatically when overloaded. After a cooling-down break
(approx. 5 min), the motor may be restarted. Press the

1. reset button (motor protection)

2. green button I to restart.

Electrical mains supply impedance

When conditions in the electrical mains supply are un-favourable,
voltage reductions for short periods can occur during the process
of turning on the equipment, which can adversely affect other
equipment (e.g., the flickering of a lamp).
No breakdowns are to be expected if the maximum, electrical
mains supply impedances given in the table are met.

Power consumption P1 (W) Electrical mains supply

impedance Zmax (W)
2300 0,24
2500 0,24

WWoorrkkiinngg wwiitthh tthhee ggaarrddeenn sshhrreeddddeerr

 Choose a working position alongside the equipment or be-

hind it. Never stand near the ejection opening.



Longer material that is protruding from the device could
spring back when it is drawn in by the blades! Observe safety
distance!

 Never reach into the filling or ejection opening.
 Keep your face and body away from the filling opening.
 Never place hands, other parts of the body or clothing into the

filler funnel, ejection channel or in the vicinity of other moving
parts.

 Check that no chopped residues are in the filling hopper be-

fore switching on the equipment.

 Do not tip or tilt the machine when the motor is running.
 When filling, be careful that no pieces of metal, stones, bottles

or other objects unintended for processing, enter the filling
hopper.

 Immediately switch off the equipment and allow it to come to a

stop, if foreign objects enter the filling hopper or if the equip­ment starts to make unusual noises or vibrates. Remove the
mains plug and carry out the following checks:

− inspect for damage,

− replace or repair damaged parts,

− check the equipment and tighten loose parts.

You must not repair the equipment yourself if you are

unauthorized to do so.

 What can I shred?

Yes:

• organic household and garden waste

e. g. hedge and tree cuttings, dead flowers and vegetable
kitchen waste.

No:

• glass, metal, plastic, plastic bags, stones, cloth, roots with

soil, food left-overs, fish or meat.

 Special tips on shredding:

¾ Branches, twigs and wood should be broken down immedi-

ately after they have been cut.

− Material of this kinds gets very hard when it is dry, and the

maximum allowed branch diameter to be processed has to
be reduced.

¾ Remove any side shoots from branches with a large number

of twigs.

¾ How to shred garden and kitchen waste with hight water con-

tent and a tendency to clog

− to prevent the machine from clogging, alternate waste with

wood containing material.

¾ Do not allow the shredded material to pile up too high in the

area of the ejection opening. This can lead to shredded mate­rial blocking the ejection channel, and backing up to the filler
opening.

¾ Clean out the filler opening and ejection channel thoroughly if

the machine becomes blocked. Before doing this, switch the
motor off and disconnect the machine from the mains power
supply.

¾ Please do not exceed the maximum branch diameter speci-

fied (cutting fresh wood) for your appliance (∅ see p. 15).
Depending on the wood’s nature and freshness the maximum
branch diameter the machine can process may be smaller.

12

¾ The blades largely pull the material into the machine by them-

selves.

¾ Strong branches may cause overloading. This can be avoided

by pulling them back from time to time.

¾ If the machine is overloaded, a protective motor switch en-

sures that the machine turns itself off automatically.

− Turn the shredder on again after about 5 minutes.

− If you cannot turn on the machine after this waiting time re-

fer to „Operational faults“.

Reduced output

One edge of the knife has become blunt:

Turn knife so that you can use the other edge.

CChhaannggiinngg tthhee bbllaaddees

s

Remove the mains plug before changing the blades.

Risk of injury to the fingers and hands when carrying out
work on the blade unit. Wear protective gloves.

Open the machine.

Fix the blade.

Left-hand thread

All knive edges have become blunt:

Replace with new set of knives (order-no. 382425).

MMaaiinntteennaannccee aanndd cclleeaanniinngg

• Each time before starting maintenance work:

− Switch off the motor and pull out the mains plug.

− Wear protective gloves to prevent injury.

The cutters will not come to a standstill immediately after
cut-off. Before starting any service work wait until all parts
are stationary.

Be sure to have removed any tools from the machine after
completion of service work.

• Generally garden shredders require little maintenance. To

maintain their efficiency and a long life, observe the fol­lowing:

− Keep vent slits clean and free from obstructions.

− Check the locking screws (tighten where necessary).

− Clean the device after shredding.

To clean your product only use a warm moist cloth and a soft
brush.

Never use cleaning agents or solvents. Otherwise the device
may be damaged irreversibly. Plastic parts may be corroded
by chemicals.

− Do not clean the machine with running water or high-pressure
cleaners.

− After each operation treat bare metal parts with an environ-
ment-compatible biodegradable spray oil to protect them
against corrosion.

13

OOppeerraattiioonnaall ffaauullttss

Before each fault elimination:

− Switch off device.

− Wait for standstill of the garden shredder.

− Pull out mains plug.

Fault Possible cause Removal
Motor does not start.

Motor hums,
but does not start.

− No power supply.

− Mains cable defective.

− Upper part of the enclosure not properly

closed (safety shut-off is activated).

− Cutters blocked.

− Capacitor faulty.

− Check fuses.

− Have these checked (electrician).

− Close and bolt down upper part of the enclosure cor-

rectly, remove any dirt present.

− Switch machine off, disconnect mains plug, and clean
interior of machine.

− Have machine repaired by manufacturer or approved
company.

Reduced cutting perform-

Knife edges became blunt. Turn the knife or replace it with a new set of knives.

ance.
Device starts but blocks

under slight load and cuts off
via protective motor switch.

Extension cable too long, or cross-section
too small. Socket too far from mains sup­ply and cross-section of mains cable too

Extension cable at least 1.5 mm², maximum 25 m long. If a
longer cable is used, minimum cross-section 2.5 mm².

small.

TTeecchhnniiccaall ddaattaa

Model

2300 2500
Name AH 501 AH 500
Motor AC-Motor 230 V~, 50 Hz, 2800 rpm, including automatic motor brake
Motor rating P

S6 - 40 % 2300 W 2500 W

1

Current consumption I 10,4 A 11,3 A
ON/OFF-switch with Motor protection switch, electrical safety cut-out, zero-voltage initiator
Weight 18,5 kg 18,5 kg
Sound pressure level at work LPA

(measured to 2000/14/EC)
Measured sound power level LWA

(measured to 2000/14/EC)
Guaranteed sound power level LWA

(measured to 2000/14/EC)
Max. branch diameter

(only for freshly cut wood)

∅ max. 40 mm ∅ max. 40 mm

83 dB (A) / K = 3 dB (A)

103 dB (A)

104 dB (A)

Safety class I
Protection class IP X4
Mains fuse
Switzerland
UK

14

16 A time-lag
10 A time-lag
13 A time-lag

16 A time-lag

--

13 A time-lag

EECC DDeeccllaarraattiioonn ooff CCoonnffoorrmmiittyy

according to EC directive:

2006/42/EC

We,

ATIKA GmbH & Co. KG

Schinkelstraße 97 – 59227 Ahlen – Germany
herewith declare under our sole responsibility that the product

Gartenhäcksler (Garden Shredder) type AH 500, AH 501

Serial number: see last page
is conform with the above mentioned EC directives as well as with the provisions of the guidelines below:

2004/108/EC, 2006/95/EC, 2000/14/EC
Following harmonized standards have been applied:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 62233:2008; EN 13683:2003+A1:2009; EN 55014-1:2006; EN 55014-2/A1:2001;
EN 61000-3-2:2006; EN 61000-3-11:2000

Conformity assessment procedure: 2000/14/EC - Appendix V.
Measured level of the acoustic output L

Guaranteed level of the acoustic output L

103 dB (A).

WA

104 dB (A).

WA

Keeping of technical documents at: ATIKA GmbH & Co. KG – Technical department – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 06.10.2010 A. Pollmeier, management

GGuuaarraanntteeee

Please observe the enclosed terms of guarantee.

15

Vous ne devez pas mettre la machine en route
avant d’avoir lu attentivement ce mode d’emploi,
d’avoir observé toutes les informations indiquées et
d’avoir monté la machine tel que cela est décrit.

Conserver ces notices d’utilisation pour toute utilisation
future.

Ne jamais jeter un appareil électrique aux ordures mé­nagères. Les appareils, les accessoires et les embal­lages doivent être recyclés de façon non polluante.

Conformément à la directive européenne 2002/96/CE
relative aux déchets d’équipements électriques et électroniques,
les appareils électriques ne pouvant plus être utilisés doivent être
collectés séparément et recyclés d'une manière respectueuse de
l'environnement.

TTaabbllee ddeess mmaattiièèrreess

Assemblage
Symboles utilisés: appareil, notice originale

Tranches horaires 16
Fourniture
Utilisation conforme
Risques résiduels
Consignes de sécurité
Mise en service
Travaux avec le broyeur de végétaux
Remplacement des couteaux

Maintenance et entretien 21
Pannes 21
Garantie 21
Caractéristiques techniques 22

Déclaration de conformité CE
Pièces de rechange 121

SSyymmbboolleess uuttiilliissééss ssuurr cceett aappppaarreeiill

le fonctionnement.

ainsi que les animaux domes­tiques et de rente doivent
rester à l’écart de la zone
dangereuse.

Lire la notice
originale et les
consignes de
sécurité avant la
mise en service
et en tenir
compte pendant

Les pièces éjec­tées représentent
un danger lors­que que le mo­teur est en mar­che – les person­nes étrangères

Arrêter le moteur et
débrancher la fiche
de contact avant
toute opération
d’entretien, de
remise en état ou
de nettoyage.

Nous recomman­dons une extrême
prudence avec les
lames rotatives. Ne
pas introduire les
mains ou les pieds

dans les orifices de
la machine pendant que celle-ci
est en marche.

1

16

16
16
17
17
18
19
20

22

Porter des lunettes
de protection et un
casque antibruit.

Porter des gants de
protection.

Protéger de
l’humidité.

SSyymmbboolleess uuttiilliissééss ddaannss cceettttee nnoottiiccee
oorriiggiinnaallee

L



TTrraanncchheess hhoorraaiirreess

Observez les dispositions spécifiques de la loi nationale.

FFoouurrnniittuurree

 Après le déballage de la machine, vérifiez le contenu du car-

ton quant à

> l’intégralité des pièces
> la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le
fabricant en cas de réclamation. Toute réclamation ultérieure ne
sera pas acceptée.

• 1 unité prémontée de l’appareil

• 1 pied gauche

• 1 pied droit

• 1 essieu

• 2 roues

• 1 sachet de vis

• 1 sac de récupération

• 1 notice originale

UUttiilliissaattiioonn ccoonn ffoorrmmee

Le hachage de

- branches de tout type, jusqu’au diamètre max. (suivant la
nature et la fraîcheur du bois)

- déchets de jardin flétris, humides, stockés depuis plusieurs
jours, en alternance avec des branches, fait partie d’une utili­sation conforme à l’emploi.

Danger imminent ou situation dangereuse.
L’inobservation de ces indications peut entraîner des
blessures ou des dégâts matériels.

Indications importantes pour un emploi conforme à
l’usage prévu. L’inobservation de ces indications peut

provoquer des dysfonctionnements.
Indications pour l’usager. Ces indications sont d’une

aide précieuse pour un emploi optimal des différentes
fonctions.

Montage, exploitation et maintenance. Ce symbole
attire votre attention sur ce que vous devez faire.

16

Le hachage de verre, de métal, d’objets ou de sachets en plasti­que, de pierres, de déchets textiles, de racines avec de la terre,
de déchets sans consistance ferme (par ex. déchets de cuisine)
est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation
privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la
maison et au jardin les machines qui ne sont pas utilisées pour
les espaces verts publics tels que les parcs et les terrains de
sport, pour l'agriculture et la sylviculture et qui ne sont pas utili­sées à des fins professionnelles.

Un emploi conforme à l’usage prévu implique notamment aussi
l’observation des instructions de service, de maintenance et de
réparation du fabricant et le respect des consignes de sécurité
contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme
emploi non conforme à l’usage prévu. Le fabricant décline toute
responsabilité pour les dommages en résultant : le risque in­combe exclusivement à l’usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des
personnes connaissant l'appareil et averties des risques qui y
sont liés. Les réparations demeurent strictement réservées à
notre SAV ou à un service après-vente nommé par nos soins.

RRiissqquueess rrééssiidduueellss

Même un emploi conforme à l’usage prévu et le respect des

consignes de sécurité applicables en la matière ne sauraient
exclure tous les risques résiduels générés par la construction et
l’emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les
« consignes de sécurité » et une « utilisation conforme » ainsi
que toutes les indications de cette notice originale.

La prise de précautions et la prudence réduisent les risques de
blessures corporelles et d’endommagements.
 Risque de blessure des doigts et des mains si vous introdui-

sez la main dans une ouverture et entrez en contact avec le
couteau.

 Risque de blessure des doigts et des mains lors d‘opérations

de montage et de nettoyage du couteau.

 Risque de blessures dues à la projection de morceaux bran-

ches dans la zone de l’entonnoir.

 Dangers d’électrocution en cas d’utilisation de câbles de rac-

cordement électrique non conformes.

 Contact avec les pièces conductrices de composants électri-

ques ouverts.

 Endommagement de l’ouïe en cas de travaux particulièrement

longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien
que toutes les mesures de protection aient été prises.

CCoonnssiiggnneess ddee ssééccuurriittéé

Avant toute mise en service de ce produit, lire et res-

pecter les indications suivantes et les consignes bde sécuri­té en vigueur dans les pays respectifs afin d’éviter tout ris­que d’accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personne

L

se devant travailler avec la machine.
Conservez ces consignes de sécurité en lieu sûr.

L

Appareil doté d’un dispositif d’arrêt de sécurité.

L

Le dispositif d’arrêt de sécurité à frein moteur automatique
est monté sur ce broyeur pour assurer votre sécurité. Il
empêche le démarrage du moteur lorsque l’appareil est
ouvert et évite donc que votre main n’entre en contact
avec les couteaux en rotation.

Toute réparation au niveau du dispositif d’arrêt de
sécurité doit être effectuée par le fabricant ou par les
entreprises qu’il aura nommées.

 Avant utilisation, familiarisez-vous avec l’appareil à l’aide de la

notice originale.

 Ne pas utiliser l’appareil à des fins non appropriées (voir

«Utilisation conforme» et «Travaux avec le broyeur de végé­taux»).

 Prenez correctement appui sur vos jambes et veillez à votre

équilibre à tout moment. Ne vous penchez pas en avant.

Restez à hauteur de l’appareil lorsque vous y introduisez
les matériaux à hacher.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fa­tigué ou sous l'emprise de drogues, d'alcool ou de médica­ments. La moindre inattention pendant l'utilisation de l'équi­pement peut provoquer de graves blessures.

 Pendant le travail avec la machine, portez des lunettes de

protection, des gants de travail et une protection auditive.

 Portez des vêtements de protection appropriés:

− Pas d’habits larges

− Chaussures avec semelles antidérapantes.

 L’utilisateur est responsable de la machine à l’égard de tiers

dans la zone de travail.

 Il est interdit aux enfants et aux adolescents de moins de 16

ans d’utiliser l’appareil.

 Maintenez les enfants à distance de l’appareil.
 Ne mettez jamais l’appareil en marche lorsque des person-

nes étrangères se trouvent à proximité.

 Ne laissez jamais l’appareil sans surveillance.
 Veillez à maintenir la zone de travail en ordre ! Le désordre

peut être la cause d’accidents.

 Adoptez une position de travail sur le côté ou derrière

l’appareil. Ne restez jamais dans la zone de l’orifice d’éjection.

 Ne jamais mettre les mains dans l’ouverture de remplissage

ou d’éjection.

 Maintenez le visage et le corps à distance de l’orifice de rem-

plissage.

 Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la ma-

chine qui risquerait d’influencer sa sécurité.

17

 Ne modifiez jamais le régime du moteur. C’est lui qui régule

la vitesse de travail maximale sûre et protège le moteur ainsi
que toutes les pièces rotatives codesntre les détériorations
dues à une vitesse excessive.

 Ne jamais mettre en service sans l’entonnoir.
 Ne pas modifier l'appareil ou des parties ou pièces de l'appa-

reil.

 Lors de la mise en marche du moteur, l’appareil doit être

fermé.

 L’appareil ne doit pas être arrosé d’eau (source de risque car

présence de courant électrique).

 Prenez les conditions environnantes en considération :

− Ne pas utiliser la machine dans un environnement humide.

− Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas

laisser l’appareil sous la pluie.

− Travaillez uniquement avec de bonnes conditions visuel-

les, veillez au bon éclairage de la zone de travail.

 Pour éviter le danger de blessures aux doigts pendant les

travaux de montage ou de nettoyage, maintenir le dispositif de
coupe (voir fig. page 20) et porter des gants de protection.

 Débranchez la machine et retirez la fiche de la prise de

secteur en cas de

− travaux de maintenance et de nettoyage

− réparation de dysfonctionnements

− vérifications pour savoir si les conduites de

raccordement sont enchevêtrées ou endom­magées

− transport

− travaux de réparation

− remplacement des couteaux

− et si vous quittez l’appareil (même s’il ne s’agit que d’une

brève interruption du travail)

 En cas d’obstruction des orifices d’introduction ou d’éjection

de la machine, arrêter le moteur et retirer la fiche de la prise
de courant avent d’enlever les résidus de matière.

 Vérifiez si la machine est éventuellement endommagée.

− Contrôlez avec soin le fonctionnement impeccable et

conforme à l’usage prévu des équipements de sécurité
avant de poursuivre l’utilisation de la machine.

− Vérifiez le fonctionnement correct des pièces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement
endommagées. Toutes les pièces sont à monter correc­tement et toutes les conditions requises sont à remplir afin
de garantir une exploitation impeccable de l’appareil.

− Les dispositifs de sécurité et les pièces endommagés

doivent être réparés ou remplacés convenablement dans
un atelier spécialisé agréé, à moins que d’autres informa­tions ne soient mentionnées dans le mode d’emploi.

− Les autocollants de sécurité endommagés ou illisibles

doivent être remplacés.

 Conservez les appareils non utilisés dans un endroit sec et

verrouillé et hors de portée des enfants.

Sécurité électrique

 Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d’au moins

− 1,5 mm² pour les câbles d’une longueur de 25 m maxi-

mum

− 2,5 mm² pour les câbles de plus de 25 m

 Les conduites de raccordement longues et minces génèrent

une chute de tension. Le moteur n’atteint plus sa puissance
maximale et le fonctionnement de la hacheuse est restreint.

 Les fiches et les prises femelles sur les conduites de raccor-

dement doivent être en caoutchouc, en PVC souple ou en une
autre matière thermoplastique de même résistance mécani­que ou bien recouvertes d‘une de ces matières.

 Le système d’enfichage de la conduite de raccordement doit

être protégé contre les projections d’eau.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit pas coincée ni pliée et à ce que le connecteur
ne soit pas mouillé.

 En cas d'utilisation d'un tambour, dérouler le câble complète-

ment.

 N’employez pas le câble à des fins pour lesquelles il n’est pas

prévu. Protégez le câble de la chaleur, l’huile et des arêtes
tranchantes. Ne tirez pas sur le câble pour retirer la fiche de
la prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et rempla-

cez-le dès que vous constatez un endommagement.

 Ne vous servez jamais de lignes de raccordement défec-

tueuses.

 Servez-vous exclusivement de câbles de rallonge spéciaux et

homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques pro-

visoires.

 Ne pontez jamais les équipements de sécurité et ne les

mettez jamais hors service.

 Brancher la machine à l’aide d’un disjoncteur à protection

différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur

les parties électriques de la machine doivent être effectués
par des électriciens agréés ou confiés à l’un de nos servi-
ces après-vente. Les règlements locaux, particulièrement en
ce qui concerne les mesures de protection, sont à respecter.

Toute réparation des différentes pièces de la machine est

à effectuer par le fabricant ou l’un de ses services après­vente.

N’utiliser que des pièces de rechange d’origine. L’utilisation

d’autres pièces de rechange pourraint entraîner un risque

pour l’utilisateur, le fabricant déclinant toute responsabilité
pour tout dommage encouru.

MMiissee eenn sseerrvviiccee

 Assurez-vous que l'appareil est monté intégralement et

conformément aux réglementations.

 Pour utiliser le broyeur de végétaux, placez-le sur une sur-

face stable et horizontale (de façon à ce qu’il ne bascule pas).

 Ne posez pas l’appareil sur un sol pavé ou ballasté.
 N’utilisez l’appareil qu’à l’extérieur. Restez à distance (2 m

minimum) des murs et des autres objets fixes.

18

 Avant toute utilisation, veuillez vérifier

− que les lignes de raccordement ne présentent pas de dé-

fectuosités (fissures, coupures ou autres).

− l‘d’ éventuels endommagements de l’appareil (voir consi-

gnes de sécurité)

− que toutes les vis sont serrées à fond

L Branchement au secteur

 Comparez la tension de votre secteur avec la tension indi-

quée sur la plaque signalétique de la machine et raccordez la
machine à une prise appropriée et conforme aux prescrip­tions.

 Utilisez un câble de rallonge de section suffisante.

Protection de secteur

Suisse UK

2300 W 16 A retardée

2500 W 16 A retardée

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonc­tionne pas. Les interrupteurs défectueux doivent immédia­tement être réparés ou remplacés par le service après vente.

MARCHE

ARRÊT

Mise en marche

Appuyez sur le bouton vert I .

Arrêt

Appuyez sur le bouton rouge 0 .

Sécurité de remise en marche en

cas de panne de courant

En cas de panne de courant, la hacheuse s‘arrête automatique­ment (déclencheur à tension nulle). Pour une remise en marche,
appuyez à nouveau sur le bouton vert.

10 A retardée 13 A retardée

13 A retardée

Bouton de réinitialisation
(protection du moteur)

Protection du moteur

Le moteur est équipé d’un disjoncteur de protection et s’arrête
automatiquement en cas de surcharge. Il peut être remis en mar­che après une pause de refroidissement (env. 5 mn). Appuyez
sur

1. le bouton de réinitialisation (protection du moteur)

2. le bouton vert I pour une remise en marche.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de ten­sion momentanées peuvent survenir pendant le processus
d’allumage de l’appareil et peuvent gêner d’autres appareils (par
ex. une lampe vacille).
Tout risque de dysfonctionnement est exclu si l’on respecte les
impédances de secteur maximales indiquées dans le tableau.

Puissance absorbée P

2300
2500

1

Impédance de secteur Z

(W)

0,24
0,24

TTrraavvaauuxx aavveecc llee bbrrooyyeeuurr ddee vvééggééttaauuxx

max

(Ω)

 Adoptez une position de travail à côté ou derrière l’appareil.

Ne restez jamais dans la zone de l’orifice d’éjection.



Les branches longues dépassant de l’appareil risquent
d’être renvoyées en arrière lorsqu’elles seront entraînées par
les lames ! Respectez la distance de sécurité !

 Ne jamais mettre les mains dans l'ouverture de remplissage

ou d'éjection.

 Maintenez le visage et le corps à distance de l’orifice de rem-

plissage.

 N’introduisez jamais les mains, d’autres parties du corps ou

vos vêtements dans le tube de remplissage, le canal
d’évacuation ou à proximité d’autres pièces mobiles.

 Avant la mise en marche de l‘appareil, vérifiez si des restes

de broyage se trouvent dans l’entonnoir.

 Ne renversez pas l’appareil pendant que le moteur est en

marche.

 Lors du remplissage, veillez à ce que des pièces en métal,

des pierres, des bouteilles ou d‘autres objets n’entrent pas en
contact avec des objets à broyer dans l’entonnoir.

 Si des objets extérieurs entrent dans l’entonnoir ou si

l’appareil commence à émettre des bruits ou des vibrations
inhabituelles, arrêtez immédiatement l’appareil et immobilisez­le. Débranchez la fiche et effectuez les points suivants :

− examiner les dommages

− remplacer ou réparer les pièces endommagées

− vérifier l’appareil et resserrer les pièces dévissées

Vous ne devez pas réparer l’appareil si vous n’êtes pas

autorisé à le faire (voir consignes de sécurité).

 Qu’est-ce que je peux broyer?

Oui:

• Déchets organiques domestiques et du jardin
par exemple coupes de haies et d’arbres, fleurs fanées, dé­chets de cuisine.

19

Non:

• Verre, pièces métalliques, matières plastiques, sacs en plasti-
que, pierres, déchets de tissus, racines souillées par de la
terre, restes de produits alimentaires, de poisson et de
viande.

 Instructions spéciales concernant

le broyage:

¾ Broyez les branches, les rameaux et les bois juste après les

avoir coupés

− Ces matériaux à broyer deviennent très durs lorsqu’ils sè-

chent, le diamètre maximal des branches à traiter diminue
donc.

¾ Lorsque les branches sont très ramifiées, enlever les ra-

meaux latéraux.

¾ Broyage de déchets de cuisine ou de jardin contenant beau-

coup d’eau et tendant à coller

− Ces déchets doivent être broyés en alternance avec des

déchets contenant du bois afin d’éviter que l’appareil ne
soit obstrué.

¾ Ne pas laisser s’entasser trop de matériaux hachés sous la

sortie de l’orifice d’évacuation. Il risquerait sinon d’obstruer le
canal d’évacuation. Cela pourrait entraîner un retour des ma­tériaux par l’orifice de remplissage.

¾ Nettoyez l’orifice de remplissage ainsi que le canal

d’évacuation lorsque l’appareil est obstrué. Pour ce faire, étei­gnez d’abord le moteur et retirez la fiche secteur.

¾ Veillez à ce que le diamètre maximal des branches pou-

vant être haché par votre appareil soit respecté (∅ voir page

22). Selon la taille et la fraîcheur du bois, le diamètre maximal
de la branche que vous souhaitez broyer peut être réduit.

¾ Les couteaux tirent dans une large mesure les déchets à

broyer automatiquement dans l’appareil.

¾ Evitez toute surcharge et blocage du moteur en présence de

branches d’un certain diamètre en les retirant fréquemment
puis en les laissant revenir dans l’appareil.

¾ En cas de surcharge de l’appareil, le sélecteur équipé d’un

disjoncteur-protecteur met la machine automatiquement hors
circuit

− Dans ce cas, remettez le broyeur en marche au bout de 5

minutes environ

− Au cas ou la machine ne se remettrait pas en marche au

bout de ce temps d’attente, veuillez vous reporter au point
„Pannes“.

Fixer le jeu de couteaux.

Diminution du rendement de coupe:

un tranchant du couteau est émoussé

utilisez le tranchant inutilisé en tournant le couteau

RReemmppllaacceemmeenntt ddeess ccoouutteeaauux

x

Avant de procéder au remplacement des couteaux,
débranchez la fiche secteur.

Risque de blessure des doigts et des mains lors de travaux

sur le couteau. Portez des gants de protection.

Ouvrir l’appareil.

20

filetage à gauche
tous les tranchants de couteau sont émoussés

placez un nouveau jeu de couteaux (ref. 382425)

MMaaiinntteennaannccee eett eennttrreettiieenn

• Avant de commercer tout travail d’entretien:

− mettre le moteur hors service et débrancher la fiche de contact

− mettre des gants de protection pour éviter les blessures.

Le jeu de couteaux ne stoppe pas immédiatement après l’arrêt. Avant de commencer votre travail de réparation ou de main­tenance, patientez jusqu’à ce que tous les éléments soient complètement arrêtés.

Veillez à retirer l’outil et la clé à vis après l’entretien ou la réparation.

• Le broyeur de végétaux nécessite peu d’entretien. Pour que l’appareil ne se dégrade pas et pour lui assurer une longue
durée de vie, il convient d’observer les points suivants:

− les fentes d'aération doivent toujours être libres et propres.

− vérifier les vis de fixation (le cas échéant, les resserrer).

− après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l’intérieur comme à l’extérieur.

Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple.
N’utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l’appareil. Les

produits chimiques pourraient attaquer les éléments en matière plastique.

− le broyeur ne doit pas être nettoyé avec un nettoyeur haute pression ou même au jet d’eau.

− les pièces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l’aide d’une huile à pulvériser

biodégradable et écologique.

PPaannnneess

Avant de procéder à l'élimination des défauts

− arrêter l'équipement

− attendre l'arrêt du broyeur de végétaux

− retirer la fiche du secteur

Panne Cause possible Solution

Le moteur ne démarre pas

Le moteur ronfle, mais ne
démarre pas.

- absence de tension secteur

- câble de raccordement défectueux

- dessus du carter mal fermé (dispositif

d’arrêt de sécurité déclenché)

− jeu de couteaux bloqué

− condensateur défectueux

- vérifier le fusible

- laisser vérifier (par un électrotechnicien)

- bien fermer et visser le dessus du carter, enlever les

saletés éventuelles

− mettre l’appareil à l’arrêt, retirer la fiche de la prise de

courant et nettoyer l’intérieur de l’appareil

− faire réparer par le fabricant ou par une entreprise

nommée par le fabricant

Diminution du rendement de

Couteau émoussé.

Retourner ou remplacer le couteau.

coupe.
L'appareil démarre, mais se

bloque en présence d'une
sollicitation minimale et est
désactivé par le disjoncteur­protecteur.

le câble de rallonge est trop long ou sa
section trop petite.
La prise est trop éloignée du raccordement
principal et la ligne de raccordement pré­sente une section trop petite.

Câble de rallonge d'au moins 1,5 mm² et de 25 m de
long au maximum. En présence d'un câble plus long,
section de 2,5 mm² au minimum.

GGaarraannttiiee

Veuillez tenir compte de la déclaration de garantie ci-jointe.

21

CCaarraaccttéérriissttiiqquueess tteecchhnniiqquueess

Modèle 2300 2500
Désignation du type AH 501 AH 500

Moteur

moteur à courant alternatif 230 V~, 50 Hz, 2800 min

-1

à frein moteur automatique

Puissance du moteur P

S6 - 40 % 2300 W 2500 W

1

Intensité du courant d’utilisation I 10,4 A 11,3 A
Interrupteur de mise en marche/arrêt avec:

disjoncteur de protection du moteurdispositif d’arrêt de sécurité électrique,

déclencheur à tension nulle
Poids 18,5 kg 18,5 kg
Niveau de pression acoustique LPA

(mesuré conformément au réglement 2000/14/CE)

83 dB (A) / K = 3 dB (A)

Niveau de puissance sonore mesuré LWA

(mesuré conformément au réglement 2000/14/CE)

103 dB (A)

Niveau de puissance sonore garanti LWA

(mesuré conformément au réglement 2000/14/CE)

104 dB (A)

Diamètre maximal des branches à hacher

(s’applique uniquement à la coupe de bois frais)

∅ max. 40 mm ∅ max. 40 mm
Classe de protection I
Type de protection IP X4

Protection de secteur
Suisse
UK

DDééccllaarraattiioonn ddee ccoonnffoorrmmiittéé CCEE

16 A retardée
10 A retardée
13 A retardée

16 A retardée

--

13 A retardée

Conformément à la directive CE: 2006/42/CE
Par la présente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany
déclarons sous notre responsabilité exclusive que le produit

Gartenhäcksler (Broyeur de végétaux) type AH 500, AH 501

Numéro de série : voir la dernière page
est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes:

2004/108/CE, 2006/95/CE et 2000/14/CE.
Les normes harmonisées suivantes ont été appliquées:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 62233:2008; EN 13683:2003+A1:2009; EN 55014-1:2006; EN 55014-2/A1:2001;
EN 61000-3-2:2006; EN 61000-3-11:2000

Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V

Niveau de puissance sonore mesur LWA 103 dB (A).
Niveau de puissance sonore garanti L

104 dB (A).

WA

Conservation de la documentation technique:

ATIKA GmbH & Co. KG – Bureau technique – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 06.05.2010 A. Pollmeier, le gérant

22

Не бива да пускате уреда в действие преди да
сте прочели ръководството за работа, да сте
спазили дадените указания и да сте монтирали
уреда съгласно описанието.

Запазете ръководството за бъдещо ползване.

Електрическите уреди не бива да бъдат изхвърляни
като битови отпадъци. Уредът, принадлежностите
към него и опаковката следва да бъдат предадени

за повторно оползотворяване, съобразено с
опазването на околната среда.
Според европейската директива 2002/96/EО за старите
електрически и електронни уреди неизползваемите
електрически уреди трябва да се събират разделно и да се
рециклират

ССъъддъърржжааннииее

Монтаж 1
Символични изображения на уреда /
ръководството за обслужване
Обем на доставката 23
Употреба по предназначение 23
Остатъчни рискове 24
Указания за безопасност 24
Пускане в действие 25
Работа с градинската резачка 26
Смяна на ножа 27
Техническа поддръжка 27
Неизправности 28
Декларация за съответствие с EG-нормите 28
Teхнически данни 29
Гаранция 29
Резервни части 121

ССииммввооллииччннии ооззннааччеенниияя ннаа ууррееддаа

селскостопански животни
да стоят встрани от
опасната зона.

, без да се вреди на околната среда.

Преди работа
прочетете и
спазвайте
ръковод-ството
за обслужване и
указанията за
безопасност.

Опасност от
изхвърляне на
материал при
работещ
двигател –

други хора,
домашни и

Преди ремонт,
поддръжка и
почистване,
изключете
двигателя и
изтеглете
щепсела от
контакта.

Внимание при
ротиращи
ножове.

Ръцете и
краката да не
бъдат държани
в отвори, когато
машината
работи.

23

Носете очила и
лпс за слуха.

ССииммввооллии вв рръъккооввооддссттввооттоо ззаа ооббссллуужжввааннее

L



РРааззрреешшеенноо ввррееммее ззаа ррааббооттаа

Моля, спазвайте местните разпоредби.

ООббеемм ннаа ддооссттааввккааттаа

 След разопаковане проверете съдържанието на

кашона по отношение на:

> комплектност
> еветуални повреди при транспорта.

Незабавно уведомете търговеца или производителя за
възраженията си. Рекламации, направени по-късно, не се
признават.

• 1 предварително монтиран уред

• 1 лява опора

• 1 дясна опора

• 1 ос

• 2 колела

• 1 торбичка

• 1 Ръководство за обслужване

УУппооттррееббаа ппоо ппррееддннааззннааччееннииее

Употребата по предназначение включва следното:

- нарязване на всякакъв вид клони до разчетния

максимален диаметър (според вида на дървото и
според това, доколко е суров материалът)

- последователно нарязване на смени на увяхнали,

влажни градински отпадъци, съхранявани няколко дни,
и клони.

Изрично заявяваме, че е изключено нарязването респ.
начупването на стъкла, метал, пластмасови части,
пластмасови торбички, камъни, текстилни отпадъци,

23

Носете предпазни
ръкавици.

Грозяща опасност или опасна ситуация.

Неспазването на тези указания може да доведе до
наранявания и материални щети.

Важни указания за правилна работа.

Неспазването на тези указания може да доведе до
неизправности.

Указания за ползвателя. Тези указания ще Ви
помогнат да ползвате оптимално всички
функционални възможности

Монтаж, обслужване и поддръжка. Пояснения,
какво следва да извършите.

с болтове

Пазете от влага.

корени примесени с пръст, отпадъци без твърда
консистенция (напр. кухненски отпадъци).

Градинската резачка е пригодна само за ползване
за частни нужди в градината.

Под градинска резачка за частно ползване в градината се
разбират уреди, които не се използват за стопански цели в
обществени зелени площи, паркове, спортни площадки,
както и в селското и горското стопанство .

Към употребета по предназначение спада също и
спазването на предписаните от производителя условия за
експлоатация, техническа поддръжка и ремонт, както и
следването на съдържащите се в ръководството указания
за безопасност.

Всяка друга употреба извън тези рамки се счита за
несъобразена с предназначението. За произтичащите от
това щети производителят не носи отговорност: Рискът се
носи единствено от ползвателя.

ООссттааттъъччннии ррииссккооввее

Също и при употреба по предназначение и въпреки
спазването на всички свързани с уреда предписания по
безопасност, могат да съществуват остатъчни рискове,
обусловени от съобразената с предназначението на уреда
конструкция.

Остатъчните рискове могат да бъдат сведени до минимум,
ако бъдат спазвани указанията, посочени в разделите
“Указания за безопасност” и “Употреба по
предназначение”, както и указанията на ръководството за
работа като цяло.

 Опасност от нараняване на пръстите и ръцете, ако

бръкнете в отвора и досегнете режещия механизъм.

 Опасност от нараняване на пръстите и ръцете при

монтаж и работа по почистване на режещия
механизъм.

 Опасност от нараняване от изхвърлен материал в

участъка на фунията.

 Опасност от електрически ток при неизправни

присъединителни кабели.

 Допир до части под напрежение при отворени

електрически елементи.

 Увреждане на слуха при по-продължителна работа без

лични предпазни средства (ЛПС) за слуха.

Въпреки всички предприети мерки могат да съществуват
остатъчни рискове, които не са очевидни.

УУккааззаанниияя ззаа ббееззооппаасснноосстт

Преди пускане в действие на това изделие

прочетете и спазвайте следните указания, както и
валидните за съответната страна разпоредби по
безопасност, за да предпазите себе си и другите от
възможни наранявания.

Предайте указанията за безопасност на всички други

L

лица, които работят с машината.

Съхранявайте добре указанията за безопасност.

L

Уред със защитно изключване

L

Вградената схема за защитно изключване с
автоматична спирачка на двигателя служи за Ваша
сигурност. Тя не позволява включването на двигателя
при отворено положение на уреда и предотвратява
попадането на ръцете Ви в зоната на въртящия се
режещ механизъм.

Ремонтирането на уреда следва да се извършва
от производителя
него.

или от фирми, посочени от

 Преди да използвате уреда се запознайте с него с

помощта на ръководството за работа.

 Не използвайте уреда за цели, за които той не е

предназначен (вижте “Употреба по предназначение” и
“Работа с градинската резачка”).

 Дръжте тялото си в стабилно положение и във всеки

момент пазете равновесие. Не

се протягайте напред.
При пускане във фунията на материал за раздробяване
стойте в една равнина с уреда.

 Бъдете внимателни. Внимавайте какво вършите.

Подхождайте към работата с разум. Не използвайте
уреда, когато сте уморени

 При работа носете защитни очила, работни ръкавици и

лични предпазни средства за слуха.

 Носете подходящо

работно облекло:

- не носете широки дрехи;

- носете обувки, които не се хлъзгат.

 Лицето, обслужващо машината носи отговорност по

отношение на трети лица, намиращи се в обсега на
работа на машината.

 Деца и младежи на възраст под 16 години не бива

да обслужват уреда.

 Дръжте децата настрани

от уреда.

 Не използвайте никога уреда, когато наблизо се

намират други лица, неучастващи в работата.

 Никога не оставайте уреда без надзор.
 Поддържайте в ред работния си участък.

Безпорядъкът може да доведе до злополуки

 В работно положение заставайте встрани от уреда

или зад него. Никога не заставайте в

участъка на

отвора за извеждане на нарязания материал

 Никога не бъркайте в пълначния или извеждащия

отвор.

 Дръжте лицето и тялото си надалеч от пълначния

отвор.

 Не претоварвайте уреда! Ще работите по-добре и по-

сигурно, ако спазвате дадения мощностен диапазон.

 Използвайте уреда само с правилно монтирани

предпазни устройства и не променяйте на машината
нищо, което би могло да наруши условията на
безопасност.

 Не изменяйте оборотите на двигателя, тъй като от тях

се определя максималната работна скорост и с това
двигателят и всички въртящи се части са защитени от
повреди вследствие на прекомерно висока скорост.

 Не

ползвайте уреда без подавателна фуния .

 Не изменяйте уреда, респ. детайлите на уреда.
 Преди пускане на двигателя, затворете уреда.

24

 Не пръскайте уреда с вода (източник на опасност е

електрическият ток).

 Не работете с уреда на дъжд и не го излагайте на

действието на валежи.

 Съхранявайте уреда на сухо място, извън обсега на

достъпа на деца.

 За да бъде изключена опасността от нараняване на

пръстите, при

извършване на монтажни работи и при
почистване, фиксирайте неподвижно режещия
механизъм (вижте фигурата на страница 34) и носете
защитни ръкавици.

 Изключете машината и изтеглете щепсела от контакта

при:

− поддръжка и почистване;

− отстраняване на неизправности

− проверка на присъединителните кабели, дали са

оплетени или повредени;

− транспорт

− ремонтни работи

− напускане на уреда (също и при кратковременни

прекъсвания)

 Проверете машината за евентуални повреди:

− Преди по-нататъшна употреба на уреда следва да

бъдат проверени предпазните устройства по
отношение на тяхното безупречно действие,
съобразно предназначението им.

− Проверете за наличието на повредени или

неизправни части. Всички части следва да са
монтирани правилно и да отговарят на всички
условия, за да гарантират безупречна работа

− Повредени предпазни устройства и детайли

трябва да бъдат ремонтирани или сменени от
лицензиран сервиз, ако в ръководството за работа
не е посочено друго.

− Повредени или нечетливи самозалепващи се

табелки с указания за безопасност следва да бъдат
заменяни.

Електрическа безопасност

 Изпълнение на присъединителната линия съгласно

IEC 60245 (H 07 RN-F) с напречно сечение на жилата
най-малко

− 1,5 мм² при дължина на кабела до 25 м

− 2,5 мм² при дължина на кабела над 25 м

 При прокарването на присъединителния кабел да се

внимава той да не е сплескан или прегънат, а
щепселното съединение да не се мокри.

 Не използвайте кабела за цели, за които той не е

предназначен. Пазете кабела от горещина, масло и

остри ръбове.

Не използвайте кабела, за да изтеглите
щепсела от контакта.

 Контролирайте редовно удължителните кабели и ги

заменяйте, когато са повредени.

 Не използвайте дефектни присъединителни кабели.
 На открито ползвайте само удължителни кабели, които

са разрешени за това и имат съответното
обозначение.

 Не използвайте временни електрически

присъединителни връзки.



Никога не шунтирайте защитните устройства и не ги
извеждайте от действие.

Присъединяването към електрическата мрежа,

респ. ремонтните работи по електрическите части на
машината следва да бъдат извършвани от
притежаващ разрешение за извършване на дейност
по занятие електроспециалист, или да бъдат
предоставяни на нашите сервизни служби. Следва да
бъдат спазвани местните разпоредби и особено
онези, които се отнасят до охранителните мерки.

Ремонтите на други части на машината следва да

бъдат извършвани от производителя, респ. от една
от неговите сервизни служби.

Използвайте само оригинални резервни части.

Използването на други резервни части може да
доведе до злополуки с ползвателя. За произтекли от
това щети производителят не носи отговорност.

ППууссккааннее вв ддееййссттввииее

 Убедете се, че уредът е монтиран изцяло и в

съответствие с предписанията.

 За ползване поставете уреда върху хоризонтална и

здрава основа (опасност от преобръщане).

 Не поставяйте уреда на павирана основа или върху

основа, насипана с чакъл.

 Използвайте уреда само на открито. Дръжте

разстояние (най-малко 2 м) от

стена или друг твърд

предмет.

 Преди всяка упротреба проверете:

− присъединителните кабели – за дефектни места

(пукнатини, срезове или други подобни);

да не се използват дефектни линии

− уреда – за евентуални повреди

(вж. “Указания за безопасност”)

− дали всички винтове и болтове са затегнати здраво

L Присъединяване към мрежата

 Сравнете посоченото на табелката с типа на уреда

напрежение с това на мрежата и присъединете уреда
към съответнатата контактна кутия, отговаряща на
предписанията.

 Използвайте удължителни кабели с достатъчно

сечение

Предпазител:

CH UK
2300 W
2500 W

* = инертен

16 A *
16 A *

10 A * 13 A *

13 A *

25

Включване / Изключване

Включване

A

Натиснете зеления
бутон I

Изключване

Можете да изключите

уреда, като натиснете
червения бутон 0

Защита против повторно пускане при

прекъсване на електрозахранването

При прекъсване на електрозахранването уредът изключва
автоматично (минимално напреженов изключвател). За
повторно пускане в действие натиснете отново зеления
бутон

Двигателна защита

Двигателят е съоръжен със защитен прекъсвач и се
изключва автоматично при претоварване. След пауза от
около 5 минути, двигателят може да бъде включен отново.

Натиснете

1. Бутон A

2. зеления бутон I за повторно включване.

Импенданс на мрежата

При неблагоприятни параметри на мрежата в процеса на
включване на уреда може да се стигне до кратковременно
падане на напрежението, което може да повлияе на други
уреди (например мигане на дадена лампа).
Не се очакват смущения, ако са спазени посочените в
таблицата максимални стойности за импенданса.

Товар P1 (W)

2300 0,24
2500 0,24

Работа с градинската резачка

L

L

 В работно положение заставайте отстрани на уреда

или зад него. Никога не заставайте в участъка на
извеждащия отвор.

 Никога не бъркайте в пълначния или извеждащия

отвор.

 Дръжте лицето и тялото си надалеч от пълначния

отвор.

 Не подавайте ръцете си или други части на тялото или

облеклото си
или в близост до други движещи се части.

 Преди да включите уреда проверете, дали в

пълначната фуния не се намират остатъци от
материал.

 Не обръщайте настрани уреда при работещ двигател.

в пълначната тръба, извеждащия канал

Импенданс Z

max

(Ω)

 При пълнене внимавайте във фунията да не попаднат

метални парчета, камъни, шишета

или други предмети,

които не трябва да се преработват.

 Ако във фунията попаднат чужди тела, или ако уредът

започне да издава необичайни шумове или да вибрира,
изключете го веднага и го оставете да спре. Извадете
щепсела от контактната кутия на електрическата мрежа
и направете следното:

− проверете каква е повредата;

− сменете или поправете повредените части;

− проверете уреда и затегнете разхлабените части.

Не бива да поправяте уреда, ако нямате лиценз за

това.

 Какво мога да нарязвам?

Да:

 Органични отпадъци от домакинството и градината,

например клони от дървета и храсти, прецъфтели
цветя, кухненски отпадъци.

Не:

 Стъкло, метални части, синтетични материали,

пластмасови торбички, камъни, текстилни отпадъци,
корени с пръст, отпадъци от храни, риба и месо.

 Специални указания за раздробяването:

 Клонки, клони и дървени парчета раздробявайте

малко след отрязването им,

− след изсъхване този материал става много твърд и

с това се намалява максималният допустим
диаметър.

 Отстранявайте клонките от силно разклонени клони.
 Преработка на градински и кухненски отпадъци с

високо водно съдържание и имащи склонност да се
слепват

− раздробявайте тези отпадъци на смени с дървесни

отпадъци, за да се предотврати задръстването на
уреда.

 Не допускайте раздробеният материал да се натрупва

прекалено високо в учстъка на извеждащия отвор.
Съществува опасност натрупаният, вече раздробен
материал да доведе до запушване на извеждащия
канал. Това пък може да предизвика връщане на
материал през пълначния отвор.

 При запушване, почистете извеждащия канал и

пълначния отвор. В тази връзка най-напред изключете
двигателя, а след това изтеглете щепсела от
контактната кутия на електрическата мрежа.

 Имайте предвид условието за спазване на

максималния диаметър на клоните, при който е
допустима преработката им (вижте стр. 29).

 Режещият механизъм в голяма степен самостоятелно

увлича и изтегля подлежащия на раздробяване
материал.

 Не допускайте претоварване и блокиране на

двигателя при преработка на по-дебели клони. За тази
цел по-често издърпвайте клона назад.

 При претоварване на уреда, съоръженият с двигателна

защита прекъсвач изключва автоматично.

− след 5 минути включете резачката отново;

26

− ако след изтичане на този интервал от време

уредът не може да бъде включен, направете
справка с точка “Смущения в работата”.

ССммяяннаа ннаа нноожжаа

Преди смяна на ножа изтеглете щепсела от

контактната кутия

Опасност от нараняване на пръстите и ръцете при
работа по режещия механизъм. Носете защитни

ръкавици.

Отворете уреда.

Да се застопори режещия механизъм.

лява резба

Всички режещи ръбове са затъпени

нов комплект ножове (номер за поръчка 382425)

Техническа поддръжка

• Преди започване на всяка работа по техническата

поддръжка:

- изключете двигателя и изтеглете щепсела от
контактната кутия на електрическата мрежа;

- сложете си защитни ръкавици, за да предотвратите
наранявания.

• Градинската резачка в голяма степен не се нуждае

от поддръжка. За да запазите качествата на уреда и
за да постигнете дълъг експлоатационен срок,
спазвайте следното:

− поддържайте свободни и чисти процепите за

вентилиране;

− проверявайте фиксиращите болтове и винтове (при

необходимост ги затегнете);

− след работа на уреда го почиствайте.

За

почистване на Вашия уред ползвайте само топла,

влажна кърпа и мека четка.
Никога не използвайте почистващи препарати и

разтворители. Бихте могли да нанесете на уреда
непоправими щети. Химикалите могат да окажат
агресивно въздействие върху пластмасовите части.

Намалена производителност при рязане:

Един от режещите ръбове е затъпен

Поставяне в работно положение на неизползван

режещ ръб чрез обръщане

− не почиствайте резачката с течаща вода или

пароструйка.

− с цел защита от корозия, след всяка употреба на уреда,

металните части без покритие трябва да бъдат
третирани с пулверизирано машинно масло, което е
биологично разграждащото се и безопасно за околната
среда.

27

Неизправности

Преди всяко отстраняване на неизправност

− изключвайте уреда

− изчаквайте трионът да спре окончателно

Неизправност Възможна причина Отстраняване

− издърпвайте щепсела

Двигателят не тръгва − няма напрежение в мрежата

− съединителният кабел е дефектен

− горната част на корпуса не е затворена

правилно (задействана е схемата за
защитно изключване)

− проверете предпазителя

− да се провери от електроспециалист

− горната част на корпуса да се затвори

правилно и да се фиксира с болтове, а
евентуалните замърсявания да се
отстранят.

Двигателят бучи, но не
тръгва

− Режещият механизъм е блокирал

− Koндензаторът е дефектен.

− Изключете уреда, изтеглете щепсела от

контактната кутия и почистете уреда
отвътре.

− Предайте уреда за поправка на

производителя, респ. на фирма, посочена
от него.

Уредът се задвижва, обаче
блокира при малко
натоварване и изключва
чрез двигателната защита.

Намалена производителност

− Удължителният кабел е прекалено дълъг

или е с малко сечение.

− Контактната кутия е прекалено отдалечена

от главното захранване и сечението на
съединителния проводник е малко.

Ножът е затъпен. Обърнете ножа или го заменете.

Сечението на удължителния кабел трябва
да бъде най-малко 1,5 мм², а дължината му
– най-много 25 м. При използване на по­дълъг кабел сечението му трябва да бъде
най-малко

при рязане.

ДДееккллаарраацциияя ззаа ссъъооттввееттссттввииее ннаа ииззддееллииееттоо сс ннооррммииттее н

наа ЕЕввррооппееййссккааттаа ооббщщнноосстт

съгласно Директивата на ЕО: 2006/42/EO

AТИКА ГмбХ & Кo. KД

Шинкелщрасе 97
59227 Ален

Германия

декларираме на своя отговорност, че продуктът

Gartenhäcksler (Градинска резачка) тип AH 500, AH 501

Сериен номер: виж последна страница
съответства на разпоредбите на горепосочените директиви на ЕС и на разпоредбите на следните допълнителни директиви:

2004/108/EO, 2006/95/EO, 2000/14/EO.

Приложени са следните хармонизирани стандарти:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 62233:2008; EN 13683:2003+A1:2009; EN 55014-1:2006; EN 55014-2/A1:2001;
EN 61000-3-2:2006; EN 61000-3-11:2000

Процедура

Измерено ниво на звуковата мощност L

за оценяване на съответствието: 2000/14/EО – приложение V

103 dB (A). Гарантирано ниво на звукова мощност LWA 104 dB (A).

WA

Техническата документация се съхранява в:

АТИКА ГмбХ & Ко. КГ – Техническо бюро – Шинкелщрасе 97 - 59227 Ален – Германия

Ален, 06.05.2010 A. Полмайер, управител

28

Технически данни

Модел 2300 2500

Тип AH 501 AH 500

Двигател

двигател за променлив ток 230 V~, 50 Hz, с автоматична спирачка за

двигателя

Мощност на двигателя P1 S6 - 40 % 2300 W 2500 W

Консумация на ток I 10,4 A 11,3 A

Превключвателят за включване
и изключване е съоръжен с

Защитен прекъсвач за електродвигателя, електрическа схема за защитно

изключване, минимално напреженов изключвател

Маса 18,5 кг 18,5 кг

Ниво на звуковата мощност L

ниво на звуковата мощност LWA
измерено съгласно 2000/14/EG

Максимално допустим диаметър на
клоните, подлежащи на преработка

(валиден за прясно отрязано дърво)

83 dB (A) / K = 3 dB (A) - (измерено съгласно 2000/14/EG)

PA

Измерено ниво на звуковата мощност LWA 103 dB (A)

гарантирано ниво на звукова мощност LWA 104 dB (A).

40 мм

Степен на защита I

Предпазител

CH

UK

16 A инертен

10 A инертен

13 A инертен

16 A инертен

--

13 A инертен

Гаранция

Моля съблюдавайте приложеното гаранционно заявление.

29
