Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrie-

ben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

IInnhhaallt

Lieferumfang 3 Beschreibung des Gerätes 3 Betriebszeiten 3 Symbole Gerät 4 Symbole Betriebsanleitung 4 Bestimmungsgemäße Verwendung 4 Restrisiken 4 Sicherheitshinweise 5 Zusammenbau 6/153 Inbetriebnahme 6 Arbeiten mit dem Gartenhäcksler 7 Einstellen des Gegenmessers 8 Wartung und Pflege 8 Störungen 9 Technische Daten 10 EG-Konformitätserklärung 10 Garantie 10 Ersatzteile 144

LLiieeffeerruummffaanng

 Überprüfen Sie nach dem Auspacken den Inhalt des Kar-

tons auf

! Vollständigkeit ! evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

x 1 vormontierte Geräteeinheit x 1 Untergestell x 2 Räder x 2 Radabdeckungen x 2 Standfüße x 1 Schraubenbeutel x 1 Fangkorb x 1 Stopfer x 1 Bedienungsanleitung

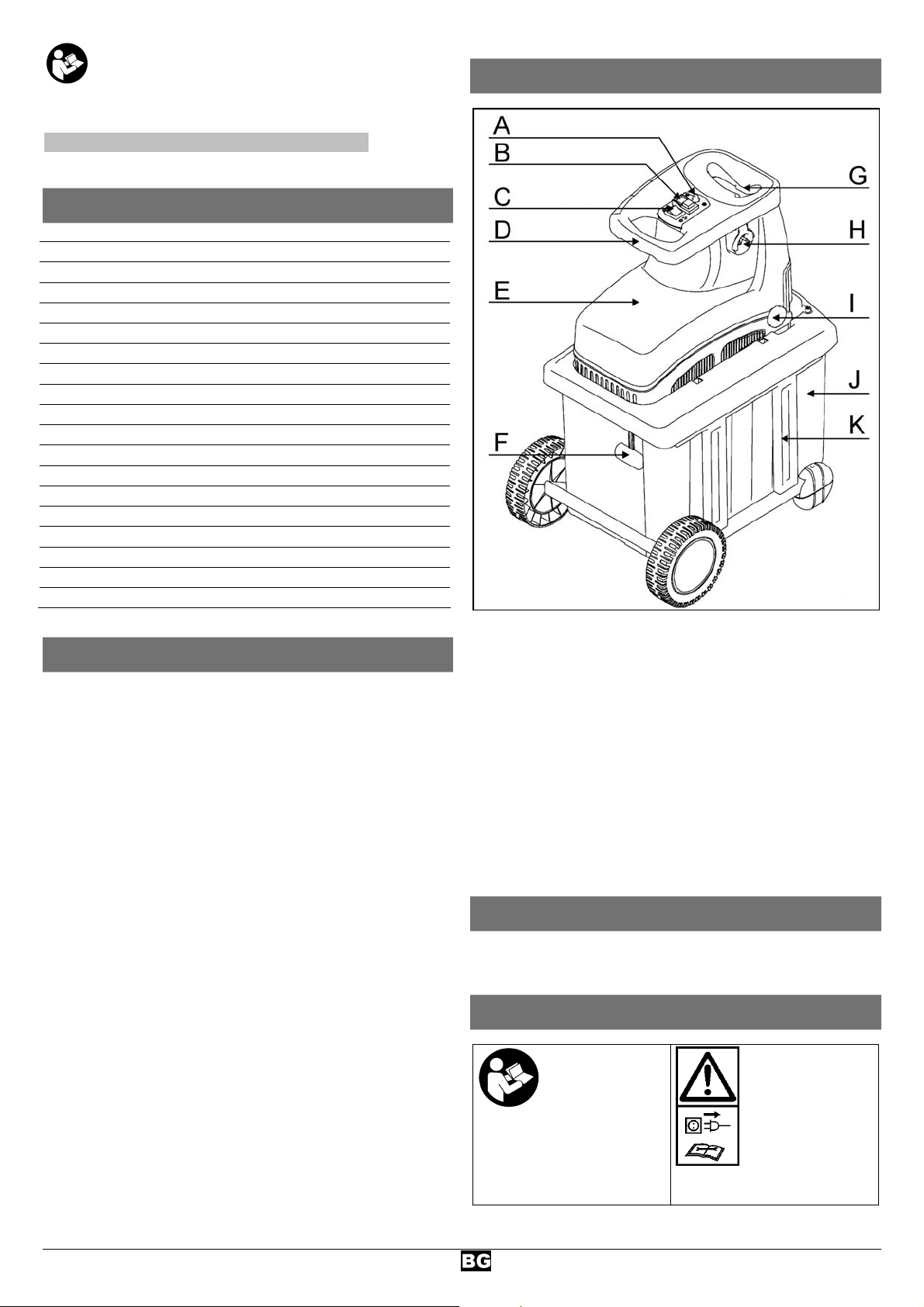

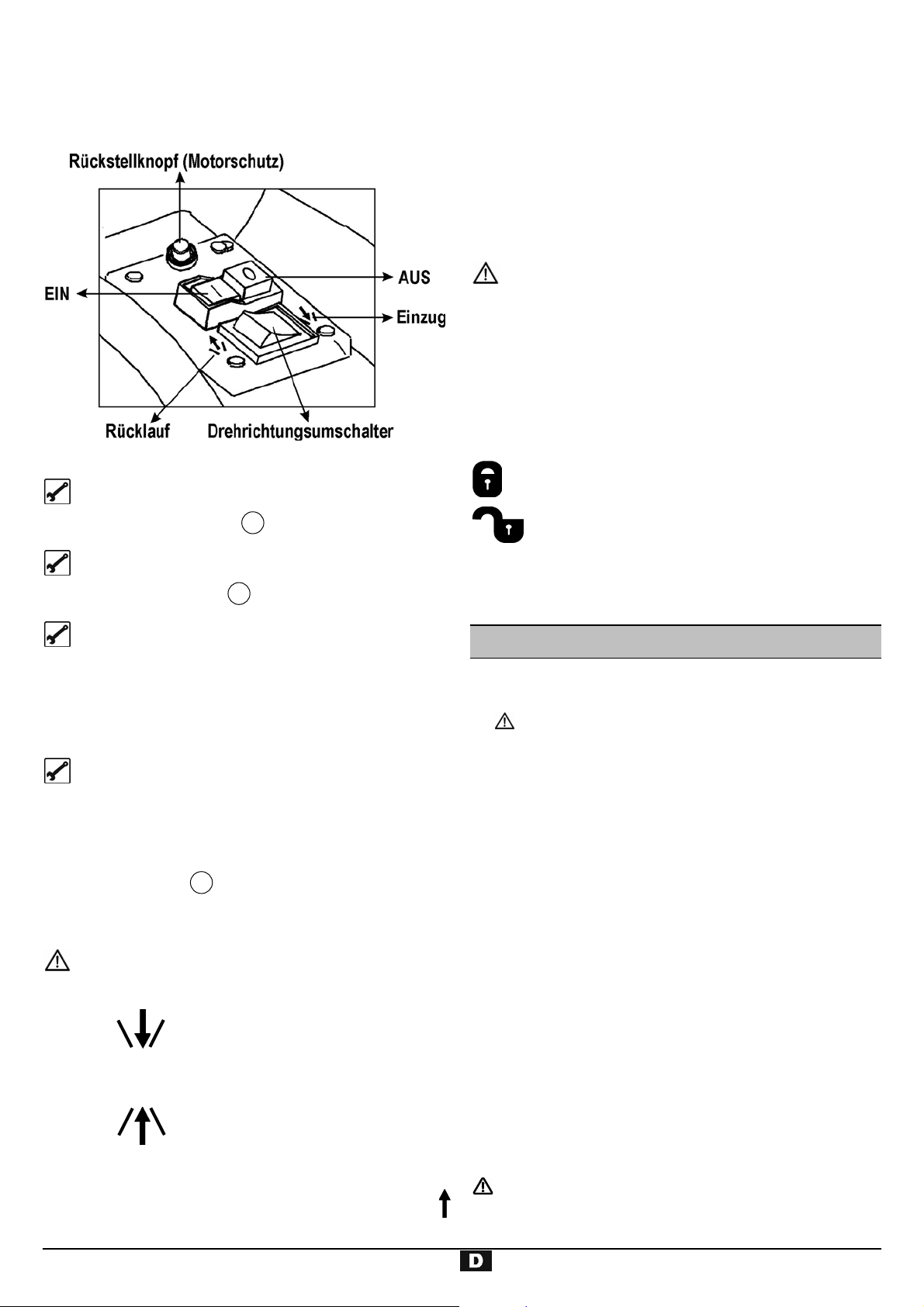

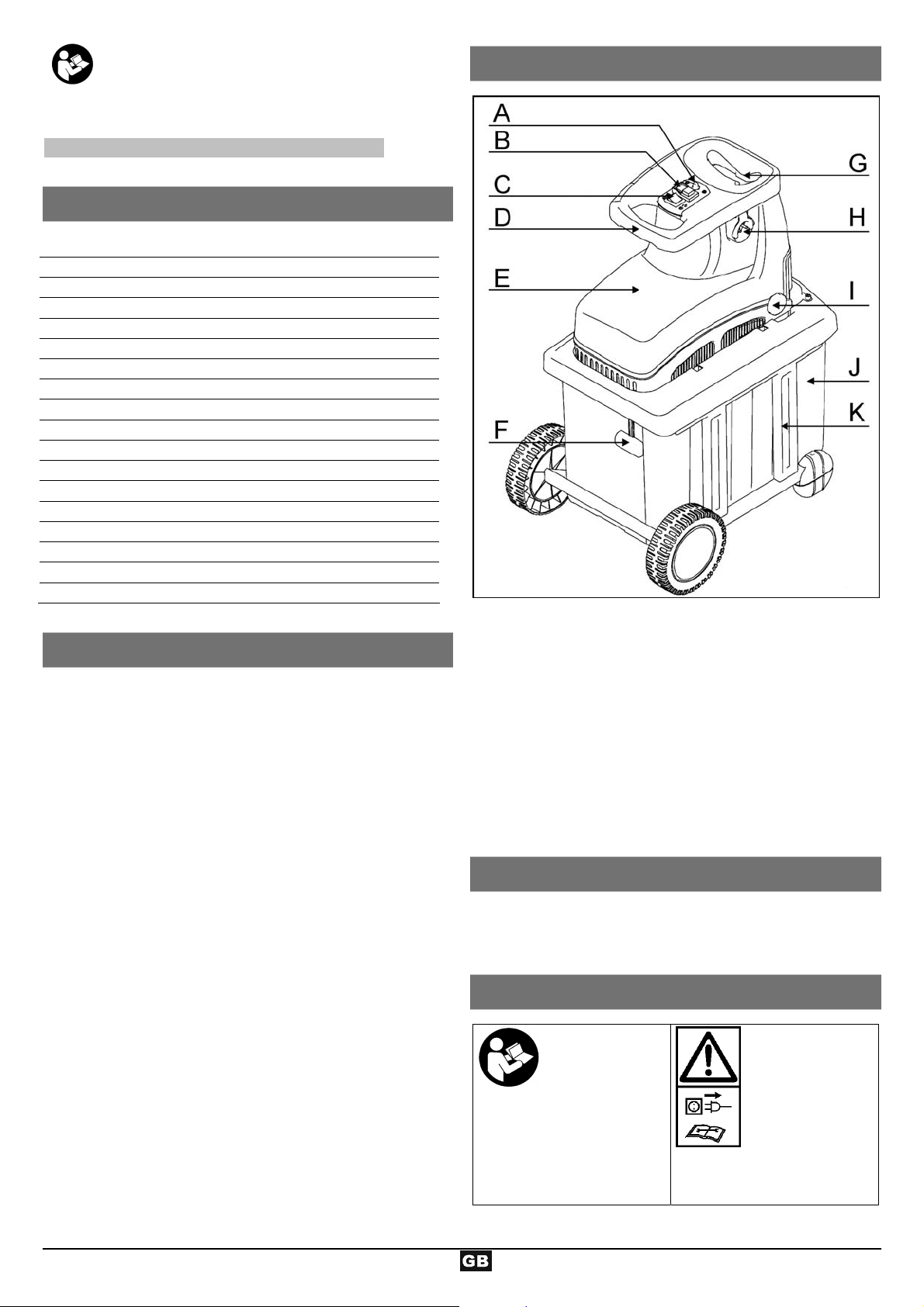

A. Rückstellknopf / Motorschutz B. Ein-/Aus-Schalter C. Drehrichtungsumschalter D. Handgriff E. Gehäuseoberteil F. Fangkorbverriegelung G. Trichteröffnung für Häckselgut H. Netzstecker I. Einstellknopf für Schneidwalze J. Fangkorb K. Untergestell mit Räder und Standfüße

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Gartenhäcksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

BBeesscchhrreeiibbuunnggddeessGGeerräät

BBeettrriieebbsszzeeiitteen

SSyymmbboolleeGGeerräät

BBeessttiimmmmuunnggssggeemmääßßeeVVeerrwweenndduunng

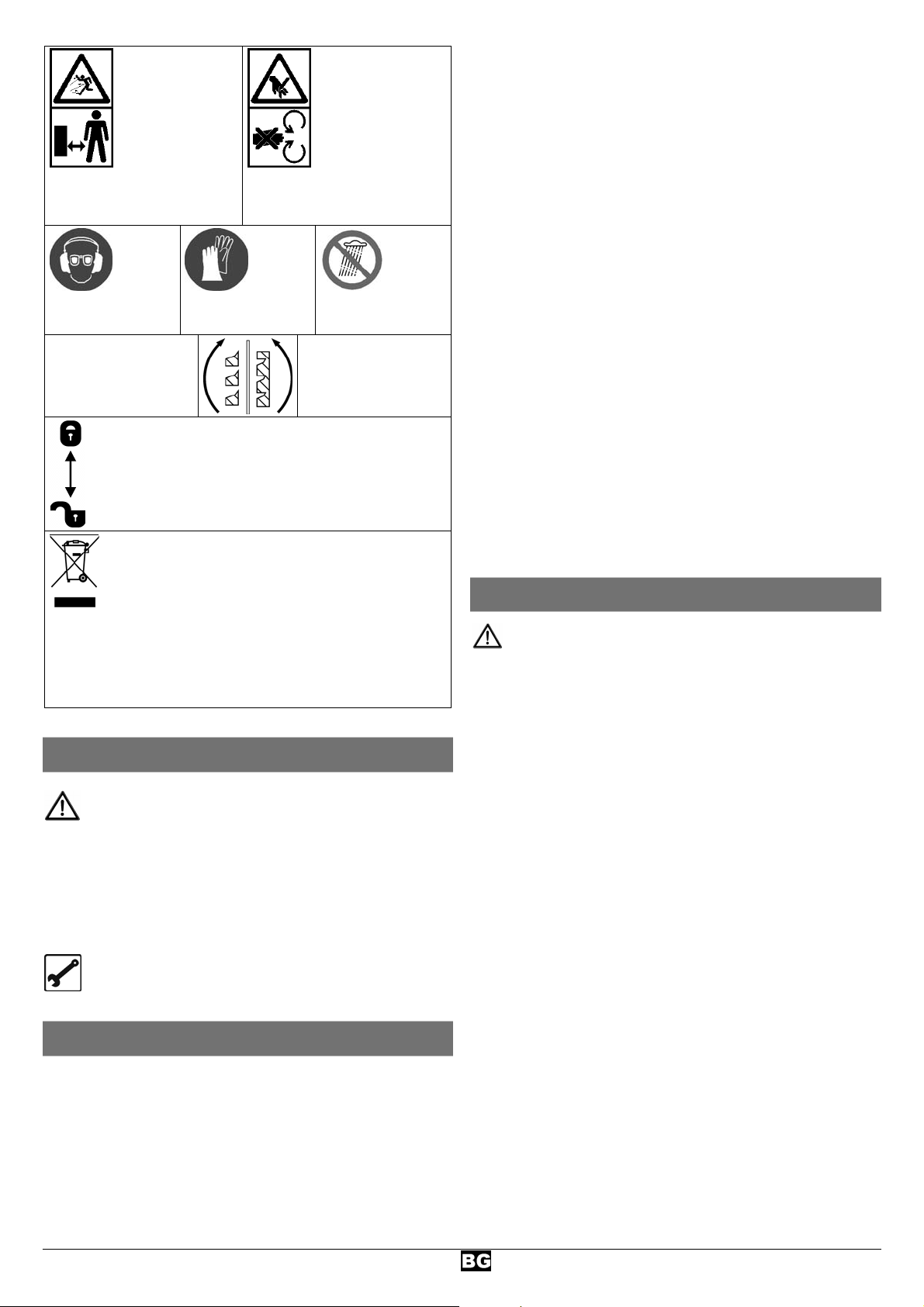

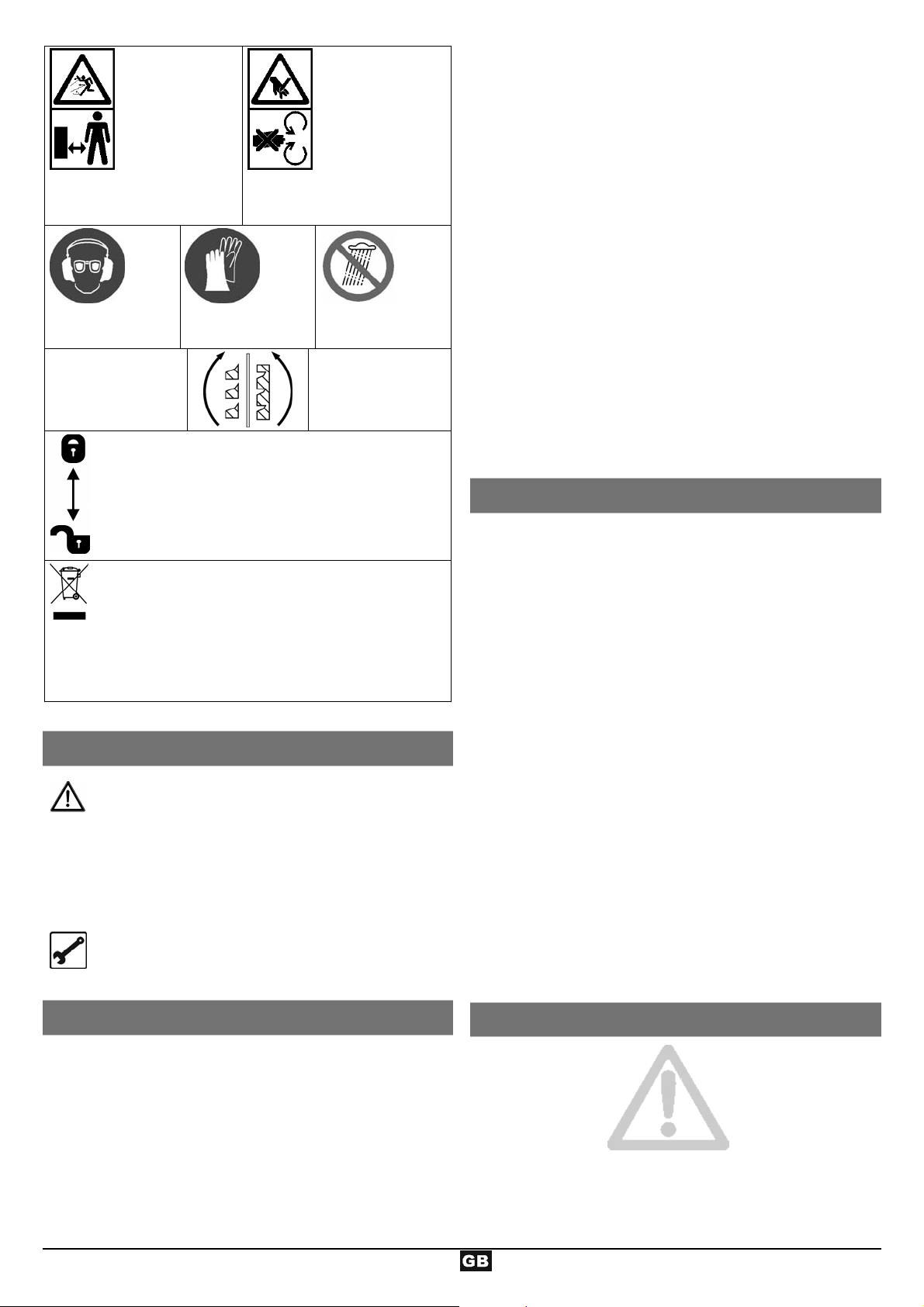

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Augen- und Gehörschutz tragen.

Schutzhandschuhe tragen.

Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.

Achtung vor rotierenden Messern.

Hände und Füße nicht in Öffnungen halten, wenn die Maschine läuft.

Vor Feuchtigkeit schützen.

Zur bestimmungsgemäßen Verwendung gehört das Häckseln von

- Ästen aller Art bis max. Durchmesser (je nach Holzart und Frische)

- welken, feuchten, bereits mehrere Tage gelagerten Gartenabfällen im Wechsel mit Ästen

Das Häckseln von Glas, Metall, Kunststoffteilen, Plastiktüten, Steinen, Stoffabfällen, Wurzeln mit Erdreich, Abfällen ohne feste Konsistenz (z. B. Küchenabfällen) wird ausdrücklich ausgeschlossen.

Der Gartenhäcksler ist nur für die private Nutzung im Haus- und Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht gewerblich eingesetzt werden.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungsund Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

Häckselgut wird

geschnitten

Fangkorb verriegelt

Fangkorb entriegelt Elektrische Geräte gehören nicht in den Hausmüll.

Geräte, Zubehör und Verpackung einer umwelt-

freundlichen Wiederverwertung zuführen. Gemäß der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

SSyymmbboolleeBBeettrriieebbssaannlleeiittuunng

Drohende Gefahr oder gefährliche Situation. Das

Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.



Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Häckselgut wird nicht geschnitten

Eigenmächtige Veränderungen an dem Gartenhäcksler schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

RReessttrriissiikkeen

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

 Verletzungsgefahr der Finger und Hände, wenn Sie mit der

Hand durch eine Öffnung greifen und an das Messerwerk gelangen.

 Verletzungsgefahr der Finger und Hände bei Montage- und

Reinigungsarbeiten am Messerwerk.

 Verletzung durch weggeschleudertes Häckselgut im Bereich

des Trichters.

 Gefährdung durch Strom, bei Verwendung nicht ordnungsge-

mäßer Elektro-Anschlussleitungen.

 Berührung spannungsführender Teile bei geöffneten elektri-

schen Bauteilen.

 Beeinträchtigung des Gehörs bei länger andauernden Arbei-

ten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

SSiicchheerrhheeiittsshhiinnwweeiisse

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen

weiter, die mit der Maschine arbeiten. Bewahren Sie diese Sicherheitshinweise gut auf.

Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

 Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung

mit dem Gerät vertraut.

 Benützen Sie das Gerät nicht für Zwecke, für das es nicht

bestimmt ist (siehe Bestimmungsgemäße Verwendung und Arbeiten mit dem Gartenhäcksler).

 Sorgen Sie für sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim

Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.

 Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Ge-

hen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

 Tragen Sie beim Arbeiten Schutzbrille, Arbeitshandschuhe

und Gehörschutz.

 Tragen Sie geeignete Arbeitskleidung:

- keine weite Kleidung

- rutschfestes Schuhwerk

 Der Bedienende ist im Arbeitsbereich der Maschine gegen-

über Dritten verantwortlich.

 Kinder und Jugendliche unter 16 Jahren dürfen das Gerät

nicht bedienen.

 Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen dürfen das Gerät nicht bedienen, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

 Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie

mit dem Gerät spielen.

 Kinder vom Gerät fernhalten.  Setzen Sie das Gerät niemals ein, während unbeteiligte Per-

sonen in der Nähe sind.

 Lassen Sie das Gerät nie unbeaufsichtigt.  Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung

kann Unfälle zur Folge haben.

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet.

 Niemals in die Einfüll- oder Auswurföffnung greifen.  Halten Sie Gesicht und Körper von der Einfüllöffnung fern.

 Überlasten Sie das Gerät nicht! Sie arbeiten besser und si-

cherer im angegebenen Leistungsbereich.

 Betreiben Sie das Gerät nur mit kompletten und korrekt ange-

brachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.

 Ändern Sie nicht die Drehzahl des Motors, denn diese regelt

die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermäßige Geschwindigkeit.

 Das Gerät nicht ohne Einfülltrichter betreiben.  Das Gerät bzw. Teile des Gerätes nicht verändern.  Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elekt-

rischer Strom).

 Berücksichtigen Sie Umgebungseinflüsse:

 Benutzen Sie das Gerät nicht in feuchter oder nasser Um-

gebung.

 Gerät nicht im Regen stehen lassen oder bei Regen ar-

beiten.

 Arbeiten Sie nur bei ausreichenden Sichtverhältnissen,

Sorgen Sie für gute Beleuchtung.

 Um Verletzungsgefahr für die Finger auszuschließen, bei

Montage- und Reinigungsarbeiten Schutzhandschuhe tragen.

 Transportieren Sie das Gerät nicht bei laufendem Motor.  Schalten Sie die Maschine ab und ziehen Sie den Netzste-

cker aus der Steckdose bei:

 Anbringen und Entfernen des Fangkorbes  Wartungs- und Reinigungsarbeiten  Beseitigung von Störungen  Überprüfungen der Anschlussleitung während

des Betriebs, ob diese verschlungen oder beschädigt ist

 Transport  Reparaturarbeiten  Verlassen (auch bei kurzzeitigen Unterbrechungen)

 Bei Verstopfungen im Ein- und Auswurf der Maschine schal-

ten Sie den Motor aus und ziehen Sie den Netzstecker, bevor Sie Materialreste im Ein- oder Auswurf beseitigen.

 Überprüfen Sie die Maschine auf eventuelle Beschädigun-

gen:

 Vor weiterem Gebrauch des Gerätes müssen Schutzvor-

richtungen sorgfältig auf ihre einwandfreie und bestim-

mungsgemäße Funktion untersucht werden.

 Überprüfen Sie, ob die beweglichen Teile einwandfrei

funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Gerätes sicherzustellen.

 Beschädigte Schutzvorrichtungen und Teile müssen

sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

 Beschädigte oder unleserliche Sicherheitsaufkleber sind

zu ersetzen.

 Bewahren Sie unbenutzte Geräte an einem trockenen, ver-

schlossenen Ort außerhalb der Reichweite von Kindern auf.

EElleekkttrriisscchheeSSiicchheerrhheeiit

 Ausführung der Anschlussleitung nach IEC 60245

(H 07 RN-F) mit einem Aderquerschnitt von mindestens

 1,5 mm² bei Kabellänge bis 25 m  2,5 mm² bei Kabellänge über 25 m

 Lange und dünne Anschlussleitungen erzeugen einen Span-

nungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.

 Stecker und Kupplungsdosen an Anschlussleitungen müssen

aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.

 Die Steckvorrichtung der Anschlussleitung muss spritzwas-

sergeschützt sein.

 Beim Verlegen der Anschlussleitung darauf achten, dass sie

nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.

 Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel

vollständig ab.

 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

 Kontrollieren Sie Verlängerungskabel regelmäßig und erset-

zen Sie sie, wenn sie beschädigt sind.

 Berühren Sie nicht die beschädigte Anschlussleitung, bevor

Sie Sie sie vom Netz trennen. Die beschädigte Anschlussleitung kann den Kontakt mit stromführenden Teilen verursachen.

 Verwenden Sie keine defekten Anschlussleitungen.  Verwenden Sie im Freien nur dafür zugelassene und ent-

sprechend gekennzeichnete Verlängerungskabel.

 Keine provisorischen Elektroanschlüsse einsetzen.  Schutzeinrichtungen niemals überbrücken oder außer Be-

trieb setzen.

 Schließen Sie das Gerät über Fehlerstromschutzschalter

(30 mA) an.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch

anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

siehe Seite 153

 Vergewissern Sie sich, dass das Gerät komplett und vor-

 Stellen Sie den Häcksler zum Gebrauch auf waagerechten

 Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand

 Überprüfen Sie vor jedem Gebrauch:

Netzanschluss

 Vergleichen Sie die auf dem Gerätetypenschild angegebene

 Verwenden Sie Verlängerungskabel mit ausreichendem

Netzabsicherung

2600 W

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spannungsabsenkungen kommen, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe). Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

ZZuussaammmmeennbbaau

IInnbbeettrriieebbnnaahhmme

schriftsmäßig montiert ist.

und festen Untergrund (Kippgefahr).

(mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.

 die Anschlussleitungen auf defekte Stellen (Risse,

Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

 das Gerät auf eventuelle Beschädigungen

(siehe Sicherheitshinweise)

 ob alle Schrauben fest angezogen sind

Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.

Querschnitt

16 A träge

13 A träge

Leistungsaufnahme P

2600 0,42

(W)

Netzimpedanz Z

max

(:)

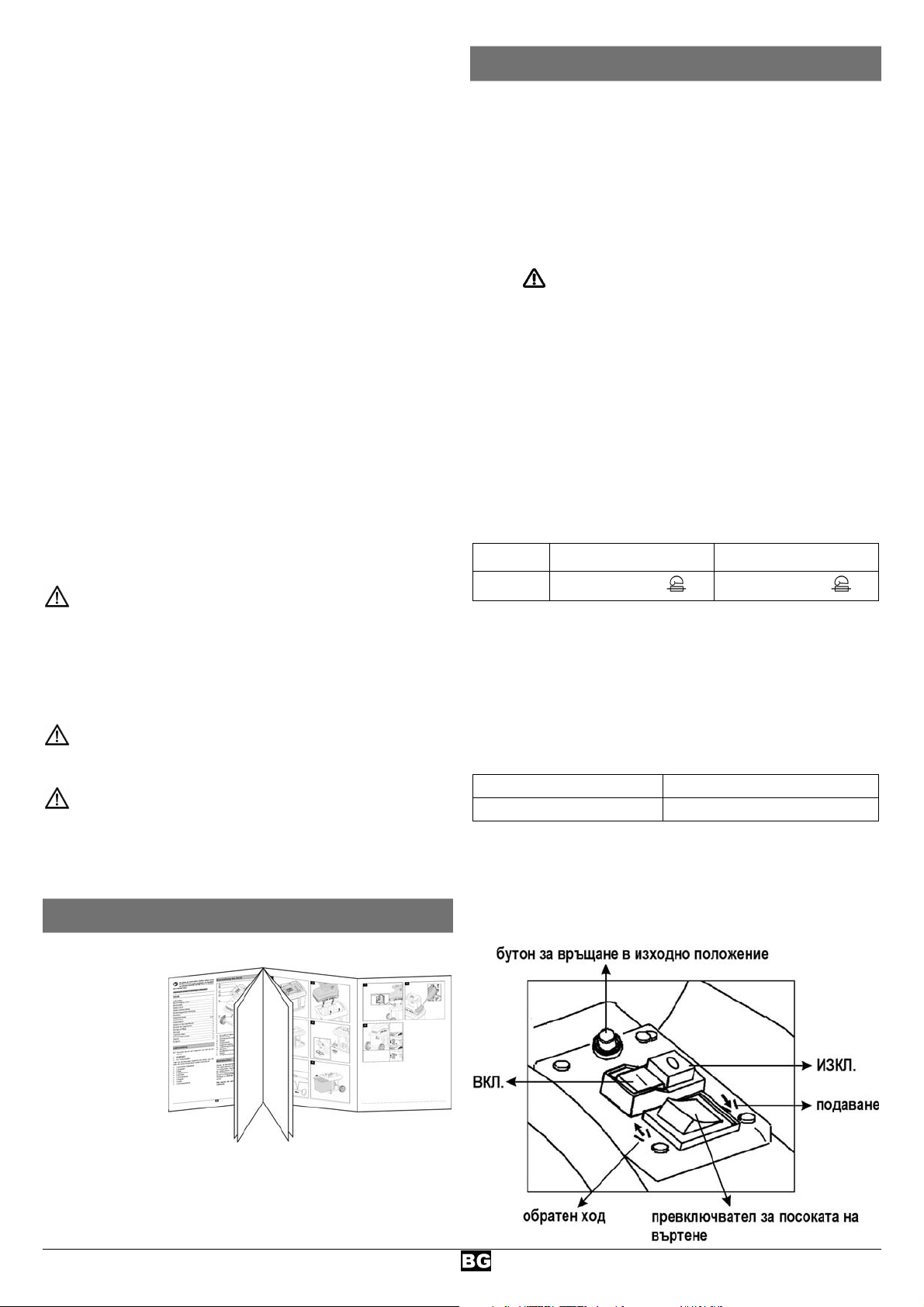

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

Einschalten

Drücken Sie den grünen Knopf I

Schalters gedrückt. Die Schneidwalze wird auf umgekehrte Richtung gestellt. Wenn Sie den Ein-/Aus-Schalter loslassen, bleibt der Häcksler automatisch stehen.

Tipps

z Große Gegenstände oder Holzstücke werden nach mehr-

maliger Betätigung sowohl in Schneide- als auch in Freigaberichtung entfernt.

z Benutzen Sie einen Stopfer oder Haken zum Entfernen von

blockierten Gegenständen aus dem Trichter oder Auswurfschlitz.

Warten Sie stets, bis der Häcksler stillsteht, bevor Sie

ihn wieder einschalten.

Fangkorb

Der integrierte Fangkorb ist mit einem Verriegelungsgriff und einer Sicherheitsabschaltung ausgestattet.

L Schalten Sie das Gerät vor dem Anbringen und Entfernen

des Fangkorbes ab.

@ Der Fangkorb ist verriegelt und fest mit dem Gerät

verbunden.

@ Der Fangkorb ist entriegelt und vom Gerät gelöst.

Das Gerät lässt sich nicht einschalten.

Ausschalten

Drücken Sie den roten Knopf 0

Wiederanlaufsicherung bei Strom-

ausfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspannungsauslöser). Zum Wiedereinschalten erneut den grünen Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkühlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie

1. Rückstellknopf (Motorschutz)

2. grünen Knopf I zum Wiedereinschalten.

Drehrichtungsumschalter

Den Drehrichtungsumschalter nur bei abgeschaltetem

Häcksler betätigen.

Stellung

Das Material wird von der Schneidwalze eingezogen und gehäckselt.

Stellung

Das Messer arbeitet in umgekehrter Richtung, und eingeklemmtes Material wird frei.

Nachdem Sie den Drehrichtungsumschalter in die Stellung gebracht haben, halten Sie den grünen Knopf des Ein-/Aus-

L Wird der Fangkorb bei eingeschaltetem Gerät

entriegelt, schaltet sich das Gerät automatisch ab.

AArrbbeeiitteennmmiittddeemmGGaarrtteennhhääcckksslleer

 Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder

hinter dem Gerät befindet.

Längeres Material, das aus dem Gerät hervorsteht, könn-



te zurückschnellen, wenn es von den Messern eingezogen wird! Sicherheitsabstand einhalten!

 Niemals in die Einfüll- oder Auswurföffnung greifen.  Halten Sie Gesicht und Körper von der Einfüllöffnung fern.  Bringen Sie Hände, andere Körperteile und Kleidung nicht in

das Einfüllrohr, Auswurfkanal oder in die Nähe von anderen beweglichen Teilen.

 Vor Einschalten des Gerätes überprüfen

 ob keine Häckselreste im Einfülltrichter sind.  ob der Fangkorb verriegelt ist.

 Kippen Sie das Gerät nicht bei laufendem Motor.  Beim Füllen darauf achten, dass keine Metallstücke, Steine,

Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.

 Gelangen fremde Gegenstände in den Einfülltrichter oder das

Gerät fängt an außergewöhnliche Geräusche oder Vibrationen zu machen, das Gerät sofort ausschalten und zum Stillstand kommen lassen. Netzstecker ziehen und folgende Punkte durchführen:

 inspizieren Sie den Schaden  ersetzen oder reparieren Sie beschädigte Teile

 überprüfen Sie das Gerät und ziehen Sie lockere Teile fest

Sie dürfen das Gerät nicht reparieren, wenn Sie dazu nicht

berechtigt sind (siehe Sicherheitshinweise)

 Was kann ich häckseln?

Ja:

x Äste aller Art bis max. Durchmesser, je nach Holzart und

–frische

x welke, feuchte, bereits mehrere Tage gelagerte Gartenabfälle

 nur im Wechsel mit Ästen häckseln

Nein:

x Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfäl-

le, Wurzeln mit Erdreich

x Abfälle ohne feste Konsistenz z.B. Küchenabfälle

 Besondere Hinweise zum Häckseln:

¾ Füllen Sie das zu häckselnde

Material immer von der rechten Seite in die Einfüllöffnung des Trichters.

¾ Verwenden Sie zum Nach-

stopfen des zu häckselnden Materials den mitgelieferten Stopfer. Niemals mit der Hand nachstopfen.

¾ Häckseln Sie die Äste, Zweige und Hölzer kurz nach dem

Schneiden

 dieses Häckselgut wird bei Austrocknung sehr hart, der

maximal zu verarbeitende Astdurchmesser wird hierdurch geringer.

¾ Entfernen Sie Seitentriebe bei stärker verzweigten Ästen. ¾ Verarbeiten von stark wasserhaltigen, zum Verkleben nei-

genden Gartenabfällen

 diese abwechselnd mit holzigem Häckselgut zerkleinern,

um eine Verstopfung im Gerät zu vermeiden.

¾ Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu

hoch anwachsen lassen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann es zu einem Rückschlag des Materials durch die Einfüllöffnung kommen. Entleeren Sie den Fangkorb regelmäßig.

¾ Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn

das Gerät verstopft ist. Schalten Sie hierfür zuerst den Motor aus und ziehen Sie den Netzstecker.

¾ Beachten Sie, dass der Ihrem Gerät entsprechende maximal

zu verarbeitende Astdurchmesser eingehalten wird (s. Sei-

te 8). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.

¾ Das Schneidwerk zieht das Häckselgut selbständig und durch

das langsame Laufen der Schneidwalze stoßfrei ein.

¾ Selbsttätiges Umschalten der Drehrichtung:

Bei plötzlichem Blockieren des Gerätes kann die Drehrichtung der Schneidwalze umschalten und in diesem Fall das

Häckselgut zurückschieben.

 Gerät ausschalten  Stillstand der Schneidwalze abwarten  Gerät erneut einschalten und leichter zu verarbeitendes

Häckselgut verwenden.

¾ Beim Überlasten des Gerätes schaltet der mit einem Motor-

schutzschalter ausgestattete Schalter selbständig ab

 schalten Sie den Häcksler nach ca. 5 min. erneut ein  lässt sich das Gerät nach dieser Wartezeit nicht einschal-

ten, sehen Sie unter Punkt „Mögliche Störungen“ nach.

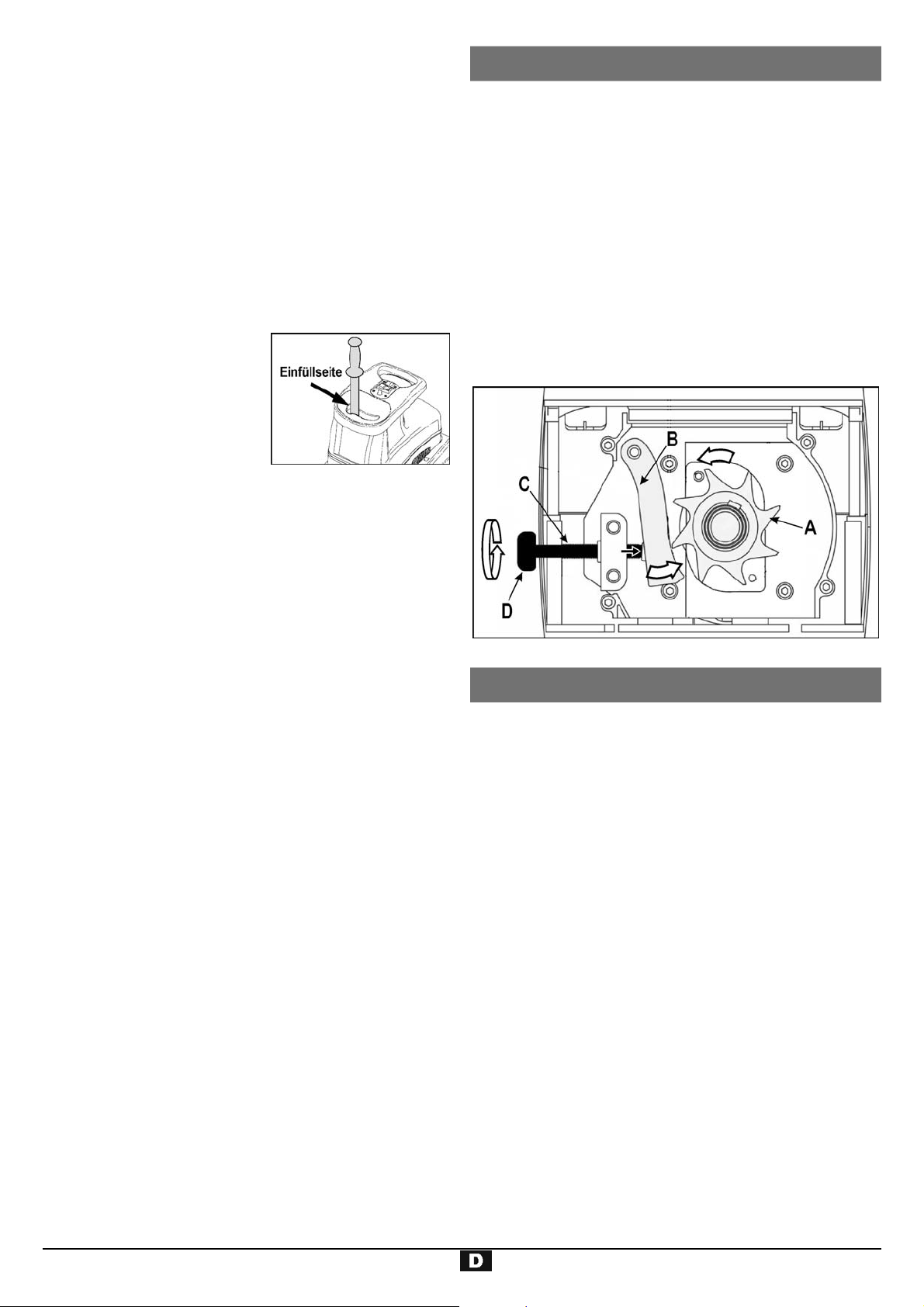

EEiinnsstteelllleennddeessGGeeggeennmmeesssseerrs

Das Gegenmesser B kann an der Schneidwalze A spielfrei eingestellt werden. Ein möglichst kleiner Abstand sollte für einen effektiven Betrieb eingehalten werden.

Weiches Material oder nasse Zweige können reißen statt geschnitten werden. Auch ein nach mehrfacher Betätigung verschlissenes Gegenmesser kann zu diesem Problem führen.

Einstellen des Abstandes.

Schalten Sie das Gerät ein. Auf der rechten Seite des Kunststoffgehäuses befindet sich eine Einstellvorrichtung. Zum Einstellen des Abstands drehen Sie den Einstellknopf D nach rechts, so dass sich die Schraube C zur Schneidwalze hin bewegt. Drehen Sie so lange, bis feine Aluspäne aus dem Auswurfschlitz fallen.

WWaarrttuunngguunnddPPfflleegge

x Vor Beginn jeder Wartungsarbeit

 Motor abschalten und Netzstecker ziehen  Schutzhandschuhe zur Vermeidung von Verletzungen an-

ziehen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

x Der Gartenhäcksler ist weitgehend wartungsfrei. Zur

Werterhaltung und einer langen Lebensdauer Nachstehendes beachten:

 Lüftungsschlitze frei und sauber halten.  überprüfen der Befestigungsschrauben (ggf. nachziehen).  nach dem Häckseln das Gerät innen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.

Verwenden Sie niemals Reinigungs- oder Lösungsmittel. Sie könnten dem Gerät irreparable Schäden zufügen. Die Kunststoffteile können von Chemikalien angegriffen werden.

 den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.  blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren



Sprühöl behandeln.

 Schneidwalze und Nachschneideplatte sind Verschleißteile, haben jedoch bei normaler Nutzung und vorschriftsmäßigem Nach-

stellen eine Lebensdauer von mehreren Jahren.

SSttöörruunnggeen

Vor jeder Störungsbeseitigung

 Gerät ausschalten  Stillstand des Gerätes abwarten  Netzstecker ziehen

Störung mögliche Ursache Beseitigung

Motor läuft nicht an

Motor brummt, läuft aber nicht an

Häckselgut wird nicht eingezogen

Netzspannung fehlt Absicherung überprüfen Anschlusskabel defekt überprüfen lassen (Elektrofachmann) Gerät überlastet (Motorschutz wurde

ausgelöst)

Fangkorb entriegelt abschaltung Fangkorb wurde ausgelöst)

Schneidwalze blockiert Gerät ausschalten

Kondensator defekt Gerät zur Reparatur an Hersteller bzw. an von ihm

Schneidwalze läuft rückwärts (Schalterstellung nicht richtig)

Häckselgut klemmt im Trichter (Materialstau)

(Sicherheits-

Gerät abkühlen lassen.

Drücken Sie

1. Rückstellknopf (Motorschutz)

2. grünen Knopf I zum Wiedereinschalten.

verriegeln Sie den Fangkorb

Schalten Sie den Drehrichtungsumschalter in die Stellung

behoben ist. Gerät wieder ausschalten. Stellen Sie den Drehrichtungsumschalter in die Stellung

rück.

benannte Firma. Gerät ausschalten und Drehrichtungsumschalter

umstellen. Gerät ausschalten. Schalten Sie den Drehrichtungs-

umschalter in die Stellung damit das Häckselgut freigegeben wird, evtl. Verunreinigungen entfernen.

Gerät wieder ausschalten. Zum Weiterarbeiten stellen Sie den Drehrichtungsumschalter in die Stellung

. Gerät einschalten bis die Blockierung

. Gerät einschalten,

zu-

Häckselgut wird nicht sauber durchtrennt

Gerät läuft an, blockiert jedoch bei geringer Belastung und schaltet über Motorschutzschalter ab.

zurück. zu weiches oder nasses Häckselgut mit einem Ast nachschieben und durchhäckseln Verschleiß an der Schneidwalze Gegenmesser wie bei „Einstellen des Gegenmes-

sers“ beschrieben einstellen, bei starker Abnutzung Schneidwalze ersetzen.

Gegenmesser nicht ausreichend eingestellt

Verlängerungskabel zu lang oder zu kleiner Querschnitt. Steckdose zu weit vom Hauptanschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.

Gegenmesser wie bei „Einstellen des Gegenmessers“ beschrieben einstellen

Verlängerungskabel mindestens 1,5 mm², maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm².

TTeecchhnniisscchheeDDaatteen

Modell / Typ

Motor Wechselstrommotor 230 V~, 50 Hz, 2800 min

ALF 2600

-1

Motorleistung P1 S6 - 40 % 2600 W Motorleistung P Drehzahl Schneidwalze 40 min

S1 2000 W

-1

Ein-Aus-Schalter mit Überlastschutz, Schneid- und Rücklauffunktion, Nullspannungsauslöser Gewicht 28 kg Schalldruckpegel L (gemessen nach 2000/14/EG) gemessener Schallleistungspegel L (gemessen nach 2000/14/EG) garantierter Schallleistungspegel L (gemessen nach 2000/14/EG) max. zu verarbeitender Astdurchmesser (je nach Holzart und -frische)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm

Schutzklasse I Schutzart IP X4 Netzabsicherung UK

EEGG--KKoonnffoorrmmiittäättsseerrkklläärruunng

16 A träge 13 A träge

entsprechend der EG-Richtlinie

2006/42/EG

Hiermit erklären wir

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

in alleiniger Verantwortung, dass das Produkt

Gartenhäcksler ALF 2600 Seriennummer: siehe letzte Seite

konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2004/108/EG, 2006/95/EG und 2000/14/EG.

Folgende harmonisierte Normen wurden angewandt: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V Gemessener Schallleistungspegel L

Garantierter Schallleistungspegel L

84,5 dB (A)

86 dB (A)

Aufbewahrung der technischen Unterlagen: ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, Geschäftsführung

GGaarraannttiie

Bitte beachten Sie die beiliegende Garantieerklärung.

You may not start to operate the machine until you

have read these operating instructions, observed all the instructions given and installed the machine as described!

Keep the instructions in a safe place for future use.

DDeessccrriippttiioonnoofftthheeddeevviicce

CCoonntteenntts

Extent of delivery 11 Description of the device 11 Operating times 11 Symbols on the device 11 Symbols in the operating manual 12 Proper use 12 Residual risks 12 Safety instructions 12 Assembly 14 / 153 Start-up 14 Working with the garden shredder 15 Adjusting the fixed counter blade 16 Maintenance and cleaning 17 Operational faults 17 Technical data 18 EC Declaration of Conformity 18 Guarantee 18 Spare parts 144

EExxtteennttooffddeelliivveerry

After unpacking, check the contents of the box

! That it is complete ! Check for possible transport damage

Report any damage or missing items to your dealer, supplier or the manufacturer immediately. Complaints made at a later date will not be acknowledged.

x 1 pre-assembled device unit x 1 base frame x 2 wheels x 2 wheel covers x 2 feet x 1 screw bag x 1 retaining basket x 1 push stick x 1 operating manual

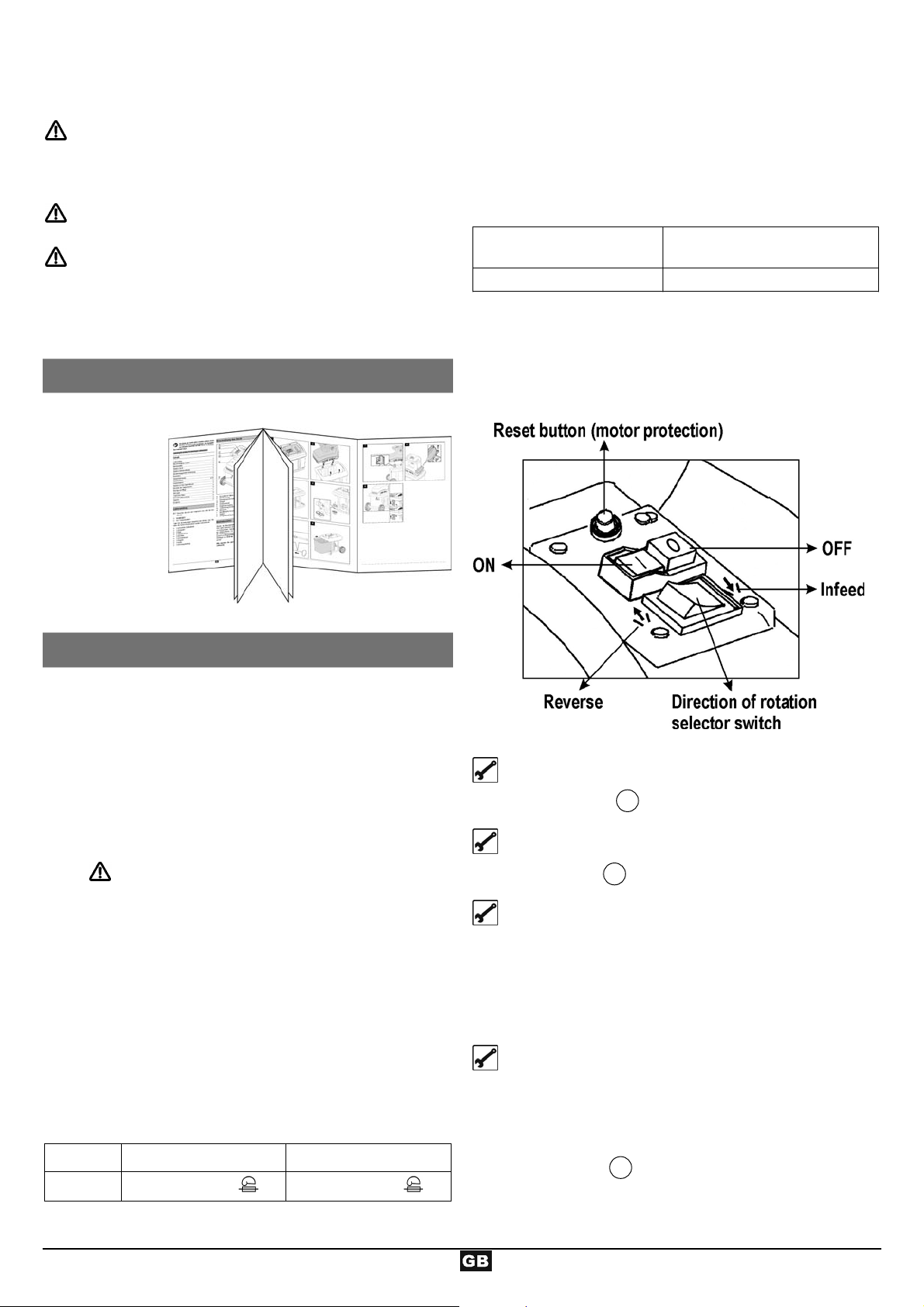

A. Reset button / motor protection B. On / Off switch C. Direction of rotation selector switch D. Handle E. Upper enclosure part F. Retaining basket locking G. Hopper opening for material to be shredded H. Power supply plug I. Adjusting knob for cutting roller J. Retaining basket K. Base frame with wheels and feet

OOppeerraattiinnggttiimmees

Please observe as well the regional regulations for noise protection.

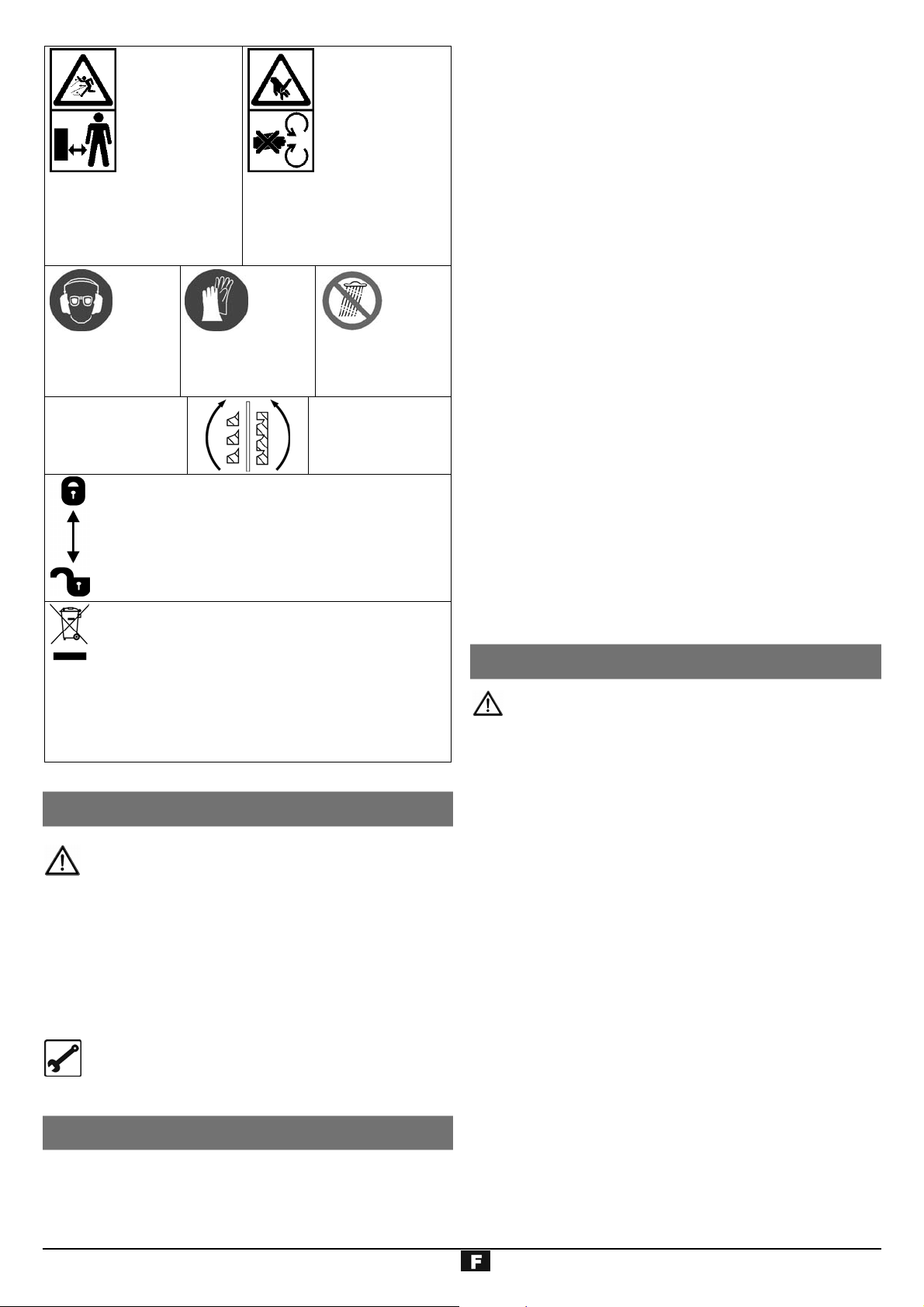

SSyymmbboollssoonntthheeddeevviicce

Carefully read the operating manual and the safety instructions before starting the machine and observe the instructions when operating.

Switch off the motor and disconnect the mains plug before performing cleaning, maintenance or repair work.

Danger – objects may be thrown out at high speed when motor is running. Keep bystanders, pets and domestic animals out of the danger area.

Danger – rotating blades. Keep hands and feet out of openings while machine is running.

The garden shredders are suitable for private use in gardens and allotments. As garden shredders for private gardens and allotments are considered such devices that are not applied in public facilities, parks, and sports facilities as well as in agriculture and forestry on a commercial basis.

The intended usage also includes compliance with the operating, servicing and repair conditions prescribed by the manufacturer and following the safety instructions included in the instructions.

Any other use is deemed not to be use as prescribed. The manufacturer is not liable for any type of damage resulting from this: the user bears the sole risk.

Wear eye and ear protection.

Material is cut Material is not cut

Retaining basket locked

Retaining basket unlocked Electrical devices do not go into the domestic rubbish.

Give devices, accessories and packaging to an

ecofriendly recycling. According to the European Directive 2002/96/EC on electrical and electronic scrap, electrical devices that are no longer serviceable must be separately collected and brought to a facility for an environmentally compatible recycling.

SSyymmbboollssiinntthheeooppeerraattiinnggmmaannuuaal

Potential hazard or hazardous situation. Failure to

observe this instruction may lead to injuries or cause damage to property.



Important information on proper handling. Failure to observe this instruction may lead to faults.

User information. This information helps you to use all the functions optimally.

Assembly, operation and servicing. Here you are explained exactly what to do.

Wear protective gloves.

Protect against humidity.

Unauthorised modifications on the garden shredder exclude a liability of the manufacturer for damages of any kind resulting from it.

Only persons who are familiarised with the device and informed about possible risks are allowed to prepare, operate and service this device. Repair works may only be carried out by us or by a customer service agent nominated by us.

RReessiidduuaallrriisskks

Even if used properly, residual risks can exist even if the relevant safety regulations are complied with due to the design determined by the intended purpose.

Residual risks can be minimised if the “Safety instructions” and the “Intended usage” as well as the whole of the operating instructions are observed.

Observing these instructions, and taking proper care, will reduce the risk of personal injury or damage to the equipment.

 Risk of injury to the fingers and hands, if your hand grasps

through an opening and reaches the blade unit.

 Risk of injury to the fingers and hands, when carrying out

assembly work and cleaning on the blade unit.

 Injury by the chopped material spinning away near the hop-

per.

 Risk from electricity when using improper electrical connec-

tions.

 Touching live parts of opened electrical components.  Impairment of hearing when working on the machine for

longer periods of time without ear protection.

In addition, in spite of all the precautionary measures taken, nonobvious residual risks can still exist.

PPrrooppeerruusse

The proper use includes the shredding of

- all types of branches up to a max. diameter (depending on wood species and freshness)

- wilted, moist garden refuse that has already been stored for several days, alternating with branches

Shredding of glass, metal, plastic parts, plastic bags, stones, fabric cut-offs, roots with soil, waste without solid consistency (e.g. kitchen scraps) is explicitly excluded.

SSaaffeettyyiinnssttrruuccttiioonns

Before commissioning this product, read and keep to the following advice. Also observe the preventive regulations of your professional association and the safety provisions applicable in the respective country, in order to protect yourself and others from possible injury.

Pass the safety instructions on to all persons who work

with the machine. Keep these safety instructions in a safe place.

Repair works on the shredder must be carried out by the manufacturer or by companies appointed by the manufacturer respectively.

 Make yourself familiar with the equipment before using it, by

reading and understanding the operating instructions.

 Do not use the machine for unsuitable purposes (see “Proper

use” and “Working with the garden shredder”).

 Provide a safe standing position and keep at any time the

balance. Do not lean forward. When placing material into the shredder, always stand on the same level as the machine. When placing material into the shredder, always stand on the same level as the machine.

 Be observant. Attend to what you do. Start working with ra-

tionality. Do not use the device when you are tired or under the influence of drugs, alcohol or medicaments. One moment of carelessness when using the device can result in serious injuries.

 Wear protective goggles, gloves and noise protection while

working with the machine.

 Wear suitable work clothes:

- do not wear loose-fitting clothes

- slip-proof shoes

 Within his area of work the operator is responsible for third

parties.

 The machine must not be operated by children or young peo-

ple under 16 years of age.

 Physically, sensorially or mentally handicapped persons or

persons who have no relevant experience and/or knowledge are not allowed to operate the device, unless a person responsible for their safety supervises them or instruct them on how to use the device.

 Children must be supervised to make sure that they do not

play with the device.

 Keep children away form machine.  Never operate the machine if other persons are in the imme-

diate vicinity.

 Never leave the device unattended.  Keep your workplace in an orderly condition! Untidiness can

result in accidents.

 Choose a working position alongside the equipment or behind

it. Never stand near the ejection opening.

 Never reach into the filling or ejection opening.  Keep your face and body away from the filling opening.  Do not overload the machine! You work better and safer in the

given performance range.

 Only operate the machine with complete and correctly at-

tached safety equipment and do not alter anything on the machine that could impair the safety.

 Do not alter the revolution speed of the motor, since this con-

trols the safe maximum operating speed, and protects the motor and all rotating parts against damage due to excess speed.

 Do not operate without the funnel.  Do not modify the device or parts of the device respectively.  Do not hose down the device with water. (Origin of danger

electric current).

 Take into consideration environmental influences:

 Do not use the device in moist or wet ambience.  Do not leave the machine standing in the rain or use when

raining.

 Provide for good illumination.

 To prevent danger of injury to fingers during assembly or

cleaning operations wear protecting gloves.

 Do not transport the device when the motor is running.  Switch the machine off and remove the mains plug from the

socket when

 attaching or removing the retaining basket  performing maintenance and cleaning work  eliminating faults  checking the connection cable for damage

and entanglement during operation

 transporting  carrying out repair work  leaving unattended (even during short interruptions)

 If the machine’s filling funnel or ejection slot is blocked switch

off the motor and disconnect the mains plug before removing material from the filling funnel or ejection slot.

 Check the machine for possible damage:

 Before further use of the machine the safety devices must

be checked carefully for their proper and intended function.

 Check whether movable parts function perfectly and do

not stick or whether parts are damaged. All parts must be correctly installed and fulfil all conditions to ensure perfect operation of the machine.

 Damaged safety devices and parts must be properly re-

paired or exchanged by a recognized, specialist workshop; insofar as nothing else is stated in the instructions for use.

 Damaged or illegible safety labels have to be replaced.

 Store unused equipment in a dry, locked place out of the

reach of children.

EElleeccttrriiccaallssaaffeetty

 Design of the connection cable according to IEC 60 245 (H 07

RN-F) with a core cross-section of at least

 1.5 mm  2.5 mm

for cable lengths up to 25 m

for cable lengths over 25 m

 Long and thin connection lines result in a potential drop. The

motor does not reach any longer its maximal power; the function of the device is reduced.

 Plugs and coupler outlets on connection cables must be made

of rubber, plasticised PVC or other thermoplastic material of same mechanical stability or be covered with this material.

 The connector of the connection cable must be splash-proof.  When running the connection line observe that it does not

interfere, is not squeezed, bended and the plug connection does not get wet.

 Wind off completely the cable when using a cable drum.  Do not use the cable for purposes for which it is not meant.

Protect the cable against heat, oil and sharp edges. Do not use the cable to pull the plug from the socket.

 Regularly check the extension cables and replace them if they

are damaged.

 Do not touch a damaged connection cable before disconnect-

ing it from the mains. A damaged connection cable may cause contact with live parts.

 Do not use any defective connection cables.  When working outdoors, only use extension cables especially

approved and appropriately labelled for outdoor use.

 Do not set up any provisional electrical connections.

 Never bypass protective devices or deactivate them.  Only hook up the machine by means of a fault-current circuit

breaker (30 mA).

The electrical connection or repairs to electrical parts of the machine must be carried out by a certified electrician or one of our customer service points. Local regulations – especially regarding protective measures – must be observed.

Repairs to other parts of the machine must be carried out by the manufacturer or one of his customer service points.

Use only original spare. Accidents can arise for the user through the use of other spare parts. The manufacturer is not liable for any damage or injury resulting from such action.

AAsssseemmbblly

See page 153

Electrical mains supply impedance

When conditions in the electrical mains supply are un-favourable, voltage reductions for short periods can occur during the process of turning on the equipment, which can adversely affect other equipment (e.g., the flickering of a lamp).

No breakdowns are to be expected if the maximum, electrical mains supply impedances given in the table are met.

Power consumption P

2600

(W) Electrical mains supply

impedance Zmax (:)

0.42

On / Off switch

Do not use any device where the switch can not be switched on and off. Damaged switches must be repaired or replaced immediately by the customer service.

SSttaarrtt--uup

 Check that the machine is completely and correctly assem-

bled.

 To avoid toppling, place the shredder on a firm horizontal

surface.

 The machine should only be operated in the open. Always

maintain a safe distance (at least 2 m) from walls or other fixed objects.

 Before each use, check

 Connection cables for defects (cracks, cuts, etc.).

Do not use any defective cables.

 There are no damage at the machine (see safety instruc-

tions).

 All screws are tight.

Mains connection

 Compare the voltage given on the machine model plate e.g.

230 V with the mains voltage and connect the machine to the relevant and properly earthed plug.

 Only use extension cables with sufficient core cross-section.

Mains fuse

2600 W

16 A time-lag

13 A time-lag

Switch on

Press the green button I .

Switch off

Press the red button 0 .

Restart protection in case of power

failure

In case of a power failure, the device switches off automatically (zero-voltage initiator). To restart, press the green button again.

Motor protection

The motor is equipped with a safety switch and switches off automatically when overloaded. After a cooling-down break (approx. 5 min), the motor may be restarted. Press the

1. reset button (motor protection)

2. green button I to restart.

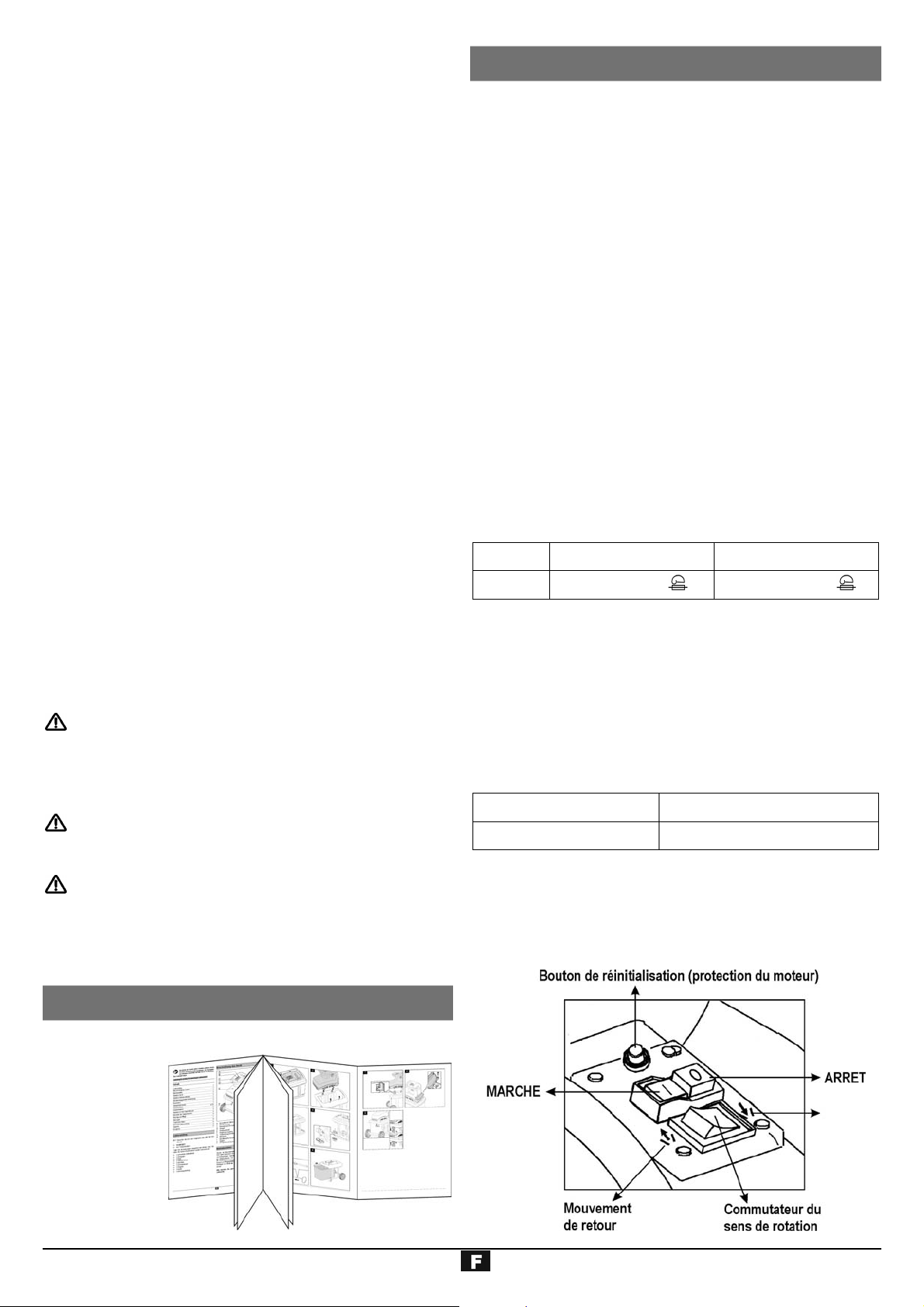

Direction of rotation selector switch

Only actuate the direction of rotation selector switch

while the shredder is switched off.

Position

The material is drawn in by the cutting roller and shredded.

Position

The blades operate in the opposite direction and jammed material is released.

Keep depressing the green button of the on/off switch once you

have placed the direction of rotation selector switch into the position. The cutting roller is placed into the opposite direction. If you release the on/off switch, the shredder automatically stops.

Hints

z Large objects or pieces of wood may be removed after the

shredder has been operated several times both in cutting and in release direction.

z Use a tamper or hook to remove jammed objects from the

hopper or ejection slot.

Always wait until the shredder has come to a complete

standstill before restarting it.

 the retaining basket is locked.

 Do not tip or tilt the machine when the motor is running.  When filling, be careful that no pieces of metal, stones, bottles

or other objects unintended for processing, enter the filling hopper.

 Immediately switch off the equipment and allow it to come to a

stop, if foreign objects enter the filling hopper or if the equipment starts to make unusual noises or vibrates. Remove the mains plug and carry out the following checks:

 inspect for damage,  replace or repair damaged parts,

 check the equipment and tighten loose parts.

You must not repair the equipment yourself if you are

unauthorized to do so.

 What can I shred?

Yes:

x all types of branches up to a max. diameter, depending on

wood species and freshness.

x withered garden refuse which has lain a number of days.

 Only shred in alternation with branches.

No:

x glass, metal, plastic, plastic bags, stones, cloth, roots with soil x refuse which does not have a solid consistency, e. g. kitchen

waste

Retaining basket

The integrated retaining basket is equipped with a locking lever and a safety cut-out device.

L Power off the device before attaching or removing the re-

taining basket.

@ Retaining basket locked and fixed connected to

the device.

@ Retaining basket unlocked and disconnected

from the device. The device cannot be powered up.

L When the retaining basket is unlocked while the

device is operating the device is automatically cut out.

WWoorrkkiinnggwwiitthhtthheeggaarrddeennsshhrreeddddeer

 Choose a working position alongside the equipment.

Longer material that is protruding from the device could



spring back when it is drawn in by the blades! Observe safety distance!

 Never reach into the filling or ejection opening.  Keep your face and body away from the filling opening.  Never place hands, other parts of the body or clothing into the

filler funnel, ejection channel or in the vicinity of other moving parts.

 Check before powering the device up that:

 no material residues are in the filling hopper,

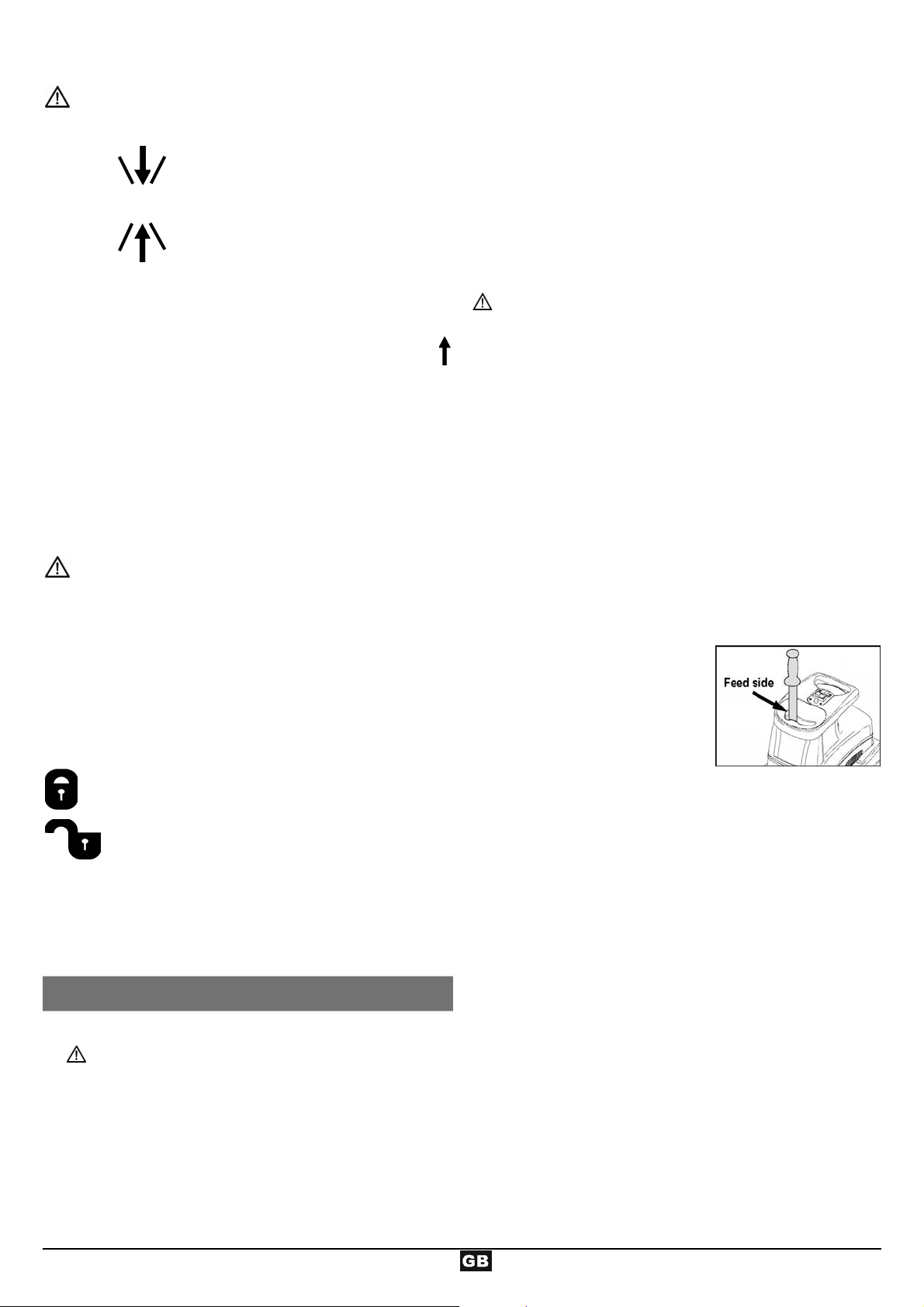

 Special tips on shredding:

¾ Always fill the material to be

shredded into the filling hopper from the right.

¾ Use the supplied stuffer to restuff

material to be shredded.

¾ Branches, twigs and wood should

be broken down immediately after they have been cut

 material of this kinds gets very hard when it is dry, and the

maximum allowed branch diameter to be processed has to be reduced.

¾ Remove any side shoots from branches with a large number

of twigs.

¾ How to shred garden waste with hight water content and a

tendency to clog

 to prevent the machine from clogging, alternate waste with

wood containing material.

¾ Do not allow the shredded material to pile up too high in the

area of the ejection opening. This can lead to shredded material blocking the ejection channel, and backing up to the filler opening. Empty the retaining basket on a regular basis.

¾ Clean out the filler opening and ejection channel thoroughly if

the machine becomes blocked. Before doing this, switch the motor off and disconnect the machine from the mains power supply.

¾ Please do not exceed the maximum branch diameter speci-

fied (cutting fresh wood) for your appliance ( see “Technical data”). Depending on the wood’s nature and freshness the maximum branch diameter the machine can process may be smaller.

¾ The cutter automatically draws the shredding material into the

machine through the slow rotation of the cutting rollers.

¾ Automatic switch-over in the direction of rotation:

If the unit suddenly clogs, the blades may start to turn in the opposite direction and push the shredded material back out.

 Switch off unit  Wait until the blades come to a standstill  Switch unit back on and use material which is easier to

process.

¾ If the machine is overloaded, a protective motor switch en-

sures that the machine turns itself off automatically.

 Turn the shredder on again after about 5 minutes.  If you cannot turn on the machine after this waiting time re-

fer to „Operational faults“.

x Generally garden shredders require little maintenance. To

maintain their efficiency and a long life, observe the following:

 Keep vent slits clean and free from obstructions.  Check the locking screws (tighten where necessary).  Clean the device after shredding.

To clean your product only use a warm moist cloth and a soft brush.

Never use cleaning agents or solvents. Otherwise the device may be damaged irreversibly. Plastic parts may be corroded by chemicals.

AAddjjuussttiinnggtthheeffiixxeeddccoouunntteerrbbllaadde

It is possible to adjust the counter blade (B) at the cutting roller (A) free of clearance. For an effective operation, an as small as possible clearance should be maintained.

Soft material or wet branches may tear instead of being cut. A counter blade that is worn after repeated use may also lead to this problem.

Setting the clearance.

Switch on the device. There is an adjustment device on the right hand side of the plastic housing. To adjust the distance turn the adjusting knob (D) clockwisely so that the screw (C) moves toward the cutting roller. Turn until fine aluminium chips are falling from the ejection slot.

 Do not clean the machine with running water or high-

pressure cleaners.

 After each operation treat bare metal parts with an envi-



ronment-compatible biodegradable spray oil to protect them against corrosion.

 the cutting roller and shaving plate are expendable parts,

though with normal use and correct adjustment they have a service life of many years.

MMaaiinntteennaanncceeaannddcclleeaanniinng

x Each time before starting maintenance work:

 Switch off the motor and pull out the mains plug.  Wear protective gloves to prevent injury.

The cutters will not come to a standstill immediately after cut-off. Before starting any service work wait until all parts are stationary.

Be sure to have removed any tools from the machine after completion of service work.

OOppeerraattiioonnaallffaauulltts

Before each fault elimination:

 Switch off device.  Wait for standstill of the device.  Pull out mains plug.

Fault Possible cause Remedy

Motor does not start

Motor hums but does not start

Shredding material is not drawn into the shredder

No power supply Check fuses Mains cable defective have these checked (electrician) Machine overloaded (motor protection) Allow the device to cool down.

Press the

1. reset button (motor protection)

2. green button I to restart.

Retaining basket unlocked (safety cut-out device of the retaining basket has tripped)

Cutting roller blocked Switch off the device.

Capacitor faulty Bring machine to manufacturer or authorised work-

The cutting roller is running in reverse. Wrong switch position

Lock the retaining basket

Turn the direction of rotation selector switch into position

cleared. Switch device off again. Turn back the direction of rotation selector switch to position

shop for repair Switch off device and switch over direction of rotation

selector switch.

. Switch on device until the jam has been

Shredding material caught in funnel Switch off device. Switch the direction of rotation

Shredding material too soft or wet Push down with a branch and shred Cutting roller worn Adjust fixed counter blade as described under „ad-

Shredding material not cut cleanly. Fixed counter blade not adequately

adjusted.

Device starts but blocks under as slight load and switches off via protective motor switch.

Extension cable too long or crosssection to small.

Socket too far from mains supply and cross-section of mains cable too small.

selector switch into position release the material to be shredded, remove any foreign matter.

Switch off device again. To continue work, place the direction of rotation selector switch back into position

justing the fixed counter blade“. In case of severe wear, replace cutting roller.

Adjust fixed counter blade.

Extension cable at least 1.5 mm², maximum 25 m long. If a longer cable is used, minimum crosssection 2.5 mm².

. Switch on device to

TTeecchhnniiccaallddaatta

Model/Type

ALF 2600 Motor AC-Motor 230 V~, 50 Hz, 2800 rpm Motor rating P1 S6 - 40 % 2600 W Motor rating P Rotational speed cutting roller

S1 2000 W

40 min

-1

ON/OFF-switch with overload protection; cutting and reverse function, zero-voltage initiator Weight 28 kg Sound pressure level at work L (measured to 2000/14/EC) Measured sound power level L (measured to 2000/14/EC) Guaranteed sound power level L (measured to 2000/14/EC) Max. branch diameter (only for freshly cut wood)

75.1 dB (A)

84.5 dB (A)

86 dB (A)

 max. 40 mm Safety class I Protection class IP X4 Mains fuse UK

EECCDDeeccllaarraattiioonnooffCCoonnffoorrmmiitty

16 A time-lag 13 A time-lag

according to EC directive: 2006/42/EC We,

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

herewith declare under our sole responsibility that the product

Garden Shredder type ALF 2600 Serial number: see last page

is conform with the above mentioned EC directives as well as with the provisions of the guidelines below:

2004/108/EC, 2006/95/EC and 2000/14/EC

Following harmonized standards have been applied: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008;

PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000.

Conformity assessment procedure: 2000/14/EC - Appendix V.

Measured level of the acoustic output L Guaranteed level of the acoustic output L

84.5 dB (A)

86 dB (A)

Keeping of technical documents at: ATIKA GmbH & Co. KG – Technical department – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, management

GGuuaarraanntteee

Please observe the enclosed terms of guarantee.

Vous ne devez pas mettre la machine en route avant

d’avoir lu attentivement ce mode d’emploi, d’avoir observé toutes les informations indiquées et d’avoir monté la machine tel que cela est décrit.

Conserver ces notices d’utilisation pour toute utilisation future.

DDeessccrriippttiioonnddeellaammaacchhiinne

TTaabblleeddeessmmaattiièèrrees

Fourniture Description de la machine

Tranches horaires 19 Symboles utilisés sur cet appareil

Symboles utilisés dans cette notice d’utilisation 20 Utilisation conforme Risques résiduels Consignes de sécurité Assemblage Mise en service Travaux avec le broyeur de végétaux Réglage du contre-couteau

Maintenance et entretien 23 Pannes 24 Caractéristiques techniques 25

Déclaration de conformité CE Garantie 25 Pièces de rechange 144

FFoouurrnniittuurre

19 19

20 20 21

22 / 153

22 22 23

 Après le déballage de la machine, vérifiez le contenu du car-

ton quant à

! l’intégralité des pièces ! la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

A. Bouton de réinitialisation / Protection du moteur B. Interrupteur marche/arrêt C. Commutateur du sens de rotation D. Poignée E. Partie supérieure du carter F. Verrouillage du bac collecteur G. Ouverture d’entonnoir pour matière hachée H. Fiche de contact I. Bouton de réglage du rouleau de coupe J. Bac collecteur K. Châssis avec roues et pieds

x 1 unité prémontée de l’appareil x 1 châssis x 2 roues x 2 cache-roues x 2 pieds x 1 sachet de vis

x 1 bac collecteur x 1

pilon

x 1 notice d’utilisation

TTrraanncchheesshhoorraaiirrees

Observez les dispositions spécifiques de la loi nationale.

SSyymmbboolleessuuttiilliissééssssuurrcceettaappppaarreeiil

Lire la notice d’utilisation et les consignes de sécurité avant la mise en service et en tenir compte pendant le fonctionnement.

Arrêter le moteur et débrancher la fiche de contact avant toute opération d’entretien, de remise en état ou de nettoyage.

Les pièces éjectées représentent un danger lorsque que le moteur est en marche – les

personnes étran gères ainsi que les animaux domestiques et de rente doivent rester à l’écart de la zone dangereuse.

Porter des lunettes de protection et un casque antibruit.

La matière à broyer est coupée

Bac collecteur verrouillé

Porter des gants de protection.

Nous recommandons une extrême prudence avec les lames rotatives. Ne pas introduire les mains ou les pieds

dans les orifices de la machine pendant que celle-ci est en marche.

Protéger de l’humidité.

La matière à broyer n'est pas coupée

- déchets de jardin flétris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d’une utilisation conforme à l’emploi.

Le hachage de verre, de métal, d’objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans consistance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Un emploi conforme à l’usage prévu implique notamment aussi l’observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme emploi non conforme à l’usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultant : le risque incombe exclusivement à l’usager.

Bac collecteur déverrouillé Ne jamais jeter un appareil électrique aux ordures

ménagères. Les appareils, les accessoires et les em-

ballages doivent être recyclés de façon non polluante. Conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques, les appareils électriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement.

SSyymmbboolleessuuttiilliissééssddaannsscceetttteennoottiicceedd’’uuttiilliissaattiioon

Danger imminent ou situation dangereuse.

L’inobservation de ces indications peut entraîner des blessures ou des dégâts matériels.



Le hachage de

- branches de tout type, jusqu’au diamètre max. (suivant la

Indications importantes pour un emploi conforme à l’usage prévu. L’inobservation de ces indications peut

provoquer des dysfonctionnements. Indications pour l’usager. Ces indications sont d’une

aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

UUttiilliissaattiioonnccoonnffoorrmme

nature et la fraîcheur du bois)

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

RRiissqquueessrrééssiidduueells

Même un emploi conforme à l’usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclure tous les risques résiduels générés par la construction et l’emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d’utilisation.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d’endommagements.

 Risque de blessure des doigts et des mains si vous introdui-

sez la main dans une ouverture et entrez en contact avec le couteau.

 Risque de blessure des doigts et des mains lors d‘opérations

de montage et de nettoyage du couteau.

 Risque de blessures dues à la projection de morceaux bran-

ches dans la zone de l’entonnoir.

 Dangers d’électrocution en cas d’utilisation de câbles de rac-

cordement électrique non conformes.

 Contact avec les pièces conductrices de composants électri-

ques ouverts.

 Endommagement de l’ouïe en cas de travaux particulièrement

longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

CCoonnssiiggnneessddeessééccuurriitté

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les consignes bde sécurité en vigueur dans les pays respectifs afin d’éviter tout risque d’accident sur vous et les autres.

Remettez les consignes de sécurité à toutes les personne

sdevant travailler avec la machine. Conservez ces consignes de sécurité en lieu sûr.

Toute réparation de la machine est à effectuer par le fabricant ou par les entreprises qu’il aura nommées.

 Avant utilisation, familiarisez-vous avec l’appareil à l’aide de la

notice d’utilisation.

 Ne pas utiliser l’appareil à des fins non appropriées (voir «Uti-

lisation conforme» et «Travaux avec le broyeur de végétaux»).

 Prenez correctement appui sur vos jambes et veillez à votre

équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l’appareil lorsque vous y introduisez les matériaux à hacher.

 Soyez attentif. Veillez à ce que vous faites. Travaillez de

façon raisonnable. N'utilisez pas l'équipement si vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

 Pendant le travail avec la machine, portez des lunettes de

protection, des gants de travail et une protection auditive.

 Portez des vêtements de protection appropriés:

 Pas d’habits larges  Chaussures avec semelles antidérapantes.

 L’utilisateur est responsable de la machine à l’égard de tiers

dans la zone de travail.

 Il est interdit aux enfants et aux adolescents de moins de 16

ans d’utiliser l’appareil.

 Les personnes dont les capacités physiques, sensorielles ou

intellectuelles sont restreintes ou qui ne disposent pas de l’expérience et/ou des connaissances nécessaires ne sont pas autorisées à utiliser la machine, à moins qu’elles soient surveillées ou instruites au sujet du maniement de la machine par une personne responsable de la sécurité.

 Surveiller les enfants afin de s’assurer qu’ils ne jouent pas

avec la machine.

 Maintenez les enfants à distance de l’appareil.  Ne mettez jamais l’appareil en marche lorsque des personnes

étrangères se trouvent à proximité.

 Ne laissez jamais l’appareil sans surveillance.  Veillez à maintenir la zone de travail en ordre ! Le désordre

peut être la cause d’accidents.

 Adoptez une position de travail sur le côté ou derrière

l’appareil. Ne restez jamais dans la zone de l’orifice d’éjection.

 Ne jamais mettre les mains dans l’ouverture de remplissage

ou d’éjection.

 Maintenez le visage et le corps à distance de l’orifice de rem-

plissage.

 Ne surchargez pas la machine ! Elle travaille mieux et avec

une sécurité accrue dans la plage indiquée.

 Veillez au montage complet et correct des équipements de

sécurité pendant l’exploitation et ne modifiez rien sur la machine qui risquerait d’influencer sa sécurité.

 Ne modifiez jamais le régime du moteur. C’est lui qui régule la

vitesse de travail maximale sûre et protège le moteur ainsi que toutes les pièces rotatives codesntre les détériorations dues à une vitesse excessive.

 Ne jamais mettre en service sans l’entonnoir.  Ne pas modifier l'appareil ou des parties ou pièces de l'appa-

reil.

 L’appareil ne doit pas être arrosé d’eau (source de risque car

présence de courant électrique).

 Prenez les conditions environnantes en considération:

 Ne pas utiliser la machine dans un environnement humide.  Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas

laisser l’appareil sous la pluie.

 Travaillez uniquement avec de bonnes conditions visuel-

les, veillez au bon éclairage de la zone de travail.

 Porter des gants de protection pour toute intervention de

montage et de nettoyage afin d'éviter le risque de blessure des doigts.

 Ne transportez pas l’appareil lorsque le moteur est en mar-

che.

 Débranchez la machine et retirez la fiche de la prise de sec-

teur en cas de

 fixer ou retirer le bac collecteur  travaux de maintenance et de nettoyage  réparation de dysfonctionnements  vérifier si le câble d’alimentation a été happé

ou endommagé durant l’utilisation

 transport  travaux de réparation  et si vous quittez l’appareil (même s’il ne s’agit que d’une

brève interruption du travail)

 En cas d’obstructiondes orifices d’introduction ou d’éjection de

la machine, arrêter le moteur et retirer la fiche de la prise de courant avent d’enlever les résidus de matière.

 Vérifiez si la machine est éventuellement endommagée.

 Contrôlez avec soin le fonctionnement impeccable et

conforme à l’usage prévu des équipements de sécurité avant de poursuivre l’utilisation de la machine.

 Vérifiez le fonctionnement correct des pièces mobiles et

assurez-vous qu’elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l’appareil.

 Les dispositifs de sécurité et les pièces endommagés doi-

vent être réparés ou remplacés convenablement dans un atelier spécialisé agréé, à moins que d’autres informations ne soient mentionnées dans le mode d’emploi.

 Les autocollants de sécurité endommagés ou illisibles doi-

vent être remplacés.

 Conservez les appreils non utilisés dans un endroit sec et

verrouillé et hors de portée des enfants.

Sécurité électrique

 Exécution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d’au moins

 1,5 mm² pour les câbles d’une longueur de 25 m maxi-

mum

 2,5 mm² pour les câbles de plus de 25 m

 Les conduites de raccordement longues et minces génèrent

une chute de tension. Le moteur n’atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.

 Les fiches et les prises femelles sur les conduites de raccor-

dement doivent être en caoutchouc, en PVC souple ou en une autre matière thermoplastique de même résistance mécanique ou bien recouvertes d‘une de ces matières.

 Le système d’enfichage de la conduite de raccordement doit

être protégé contre les projections d’eau.

 Lors de la pose de la ligne de raccordement, veiller à ce

qu'elle ne soit pas coincéeni pliée et à ce que le connecteur ne soit pas mouillé.

 En cas d'utilisation d'un tambour, dérouler le câble complète-

ment.

 N’employez pas le câble à des fins pour lesquelles il n’est pas

prévu. Protégez le câble de la chaleur, l’huile et des arêtes tranchantes. Ne tirez pas sur le câble pour retirer la fiche de la prise au secteur.

 Vérifiez le câble de rallonge à intervalles réguliers et rempla-

cez-le dès que vous constatez un endommagement.

 Ne touchez pas au câble endommagé avant d’avoir débran-

ché l’appareil. Le câble endommagé peut causer un contact avec des pièces conductrices.

 Ne vous servez jamais de lignes de raccordement défectueu-

ses.

 Servez-vous exclusivement de câbles de rallonge spéciaux et

homologués pour l’extérieur le cas échéant.

 Ne vous servez jamais de raccordements électriques provisoi-

res.

 Ne pontez jamais les équipements de sécurité et ne les met-

tez jamais hors service.

 Brancher la machine à l’aide d’un disjoncteur à protection

différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les

parties électriques de la machine doivent être effectués par des électriciens agréés ou confiés à l’un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

Toute réparation des différentes pièces de la machine est à

effectuer par le fabricant ou l’un de ses services aprèsvente.

N’utiliser que des pièces de rechange d’origine. L’utilisation

d’autres pièces de rechange pourraint entraîner un risque pour l’utilisateur, le fabricant déclinant toute responsabilité pour tout dommage encouru.

MMiisseeeennsseerrvviicce

 Assurez-vous que l'appareil est monté intégralement et

conformément aux réglementations.

 Pour utiliser le broyeur de végétaux, placez-le sur une surface

stable et horizontale (de façon à ce qu’il ne bascule pas).

 Ne posez pas l’appareil sur un sol pavé ou ballasté.  N’utilisez l’appareil qu’à l’extérieur. Restez à distance (2 m

minimum) des murs et des autres objets fixes.

 Avant toute utilisation, veuillez vérifier

 que les lignes de raccordement ne présentent pas de dé-

fectuosités (fissures, coupures ou autres).

 l‘d’ éventuels endommagements de l’appareil (voir consi-

gnes de sécurité)

 que toutes les vis sont serrées à fond

Branchement au secteur

 Comparez la tension de votre secteuravec la tension indiquée

sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions.

 Utilisez un câble de rallonge de section suffisante.

Protection de secteur

2600 W

16 A retardée

13 A retardée

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d’allumage de l’appareil et peuvent gêner d’autres appareils (parex. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l’on respecte les impédances de secteur maximales indiquées dans le tableau.

Puissance absorbée P

2600 0,42

(W)

Impédance de secteur Z

max

(:)

Interrupteur marche/arrêt

Ne jamais utiliser un appareil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés ou remplacés par le service après vente.

voir page 153

AAsssseemmbbllaagge

Mise en marche

Appuyez sur le bouton vert I .

@ Le bac collecteur est déverrouillé et détaché de la

machine. La mise en service de la machine est impossible.

Arrêt

Appuyez sur le bouton rouge 0 .

Sécurité de remise en marche en

cas de panne de courant

En cas de panne de courant, la hacheuse s‘arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d’un disjoncteur de protection et s’arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)

2. le bouton vert I pour une remise en marche.

Commutateur du sens de rotation

Actionnez le commutateur du sens de rotation unique-

ment lorsque la hacheuse est à l‘arrêt.

Position

La matière est entraînée et hachée par le cylindre de coupe.

Position

La lame fonctionne en sens inverse et la matière serrée est libre.

Une fois que vous avez mis le commutateur du sens de rotation

en position che/arrêt appuyé. Le cylindre de coupe est positionné en sens inverse. Lorsque vous relâchez l‘interrupteur marche/arrêt, la hacheuse reste automatiquement à l‘arrêt.

, maintenez le bouton vert de l‘interrupteur mar-

Conseils

z Les gros objets ou les morceaux de bois sont enlevés en

sens de coupe ou en sens de déblocage après un actionnement à plusieurs reprises.

z Utilisez un bouchon ou un crochet pour enlever les objets

bloqués dans l‘entonnoir ou dans la fente d‘éjection.

Attendez toujours que la hacheuse soit à l‘arrêt avant

de la remettre en marche.

Bac collecteur

Le bac collecteur est équipé d'une poignée de verrouillage et d'un dispositif d'arrêt de sécurité.

L Lorsque le bac collecteur est déverrouillé, la

machine étant en service, elle s'arrête automatiquement.

TTrraavvaauuxxaavveecclleebbrrooyyeeuurrddeevvééggééttaauux

 Prenez une positon de travail à côté de la machine.



 Ne jamais mettre les mains dans l'ouverture de remplissage

 Maintenez le visage et le corps à distance de l’orifice de rem-

 N’introduisez jamais les mains, d’autres parties du corps ou

 Avant la mise en service de la machine, vérifier

 Ne renversez pas l’appareil pendant que le moteur est en

 Lors du remplissage, veillez à ce que des pièces en métal,

 Si des objets extérieurs entrent dans l’entonnoir ou si

Les branches longues dépassant de l’appareil risquent

d’être renvoyées en arrière lorsqu’elles seront entraînées par les lames ! Respectez la distance de sécurité !

ou d'éjection.

plissage.

vos vêtements dans le tube de remplissage, le canal d’évacuation ou à proximité d’autres pièces mobiles.

 l'absence de résidus de broyage dans la trémie

 le verrouillage du bac collecteur.

marche.

des pierres, des bouteilles ou d‘autres objets n’entrent pas en contact avec des objets à broyer dans l’entonnoir.

l’appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l’appareil et immobilisezle. Débranchez la fiche et effectuez les points suivants :

 examiner les dommages  remplacer ou réparer les pièces endommagées  vérifier l’appareil et resserrer les pièces dévissées

Vous ne devez pas réparer l’appareil si vous n’êtes pas

autorisé à le faire (voir consignes de sécurité).

 Qu’est-ce que je peux broyer?

Oui:

x branches de tout type, ayant un diamètre de max., suivant la

nature et la fraîcheur du bois

x déchets de jardin humides et flétris, déjà entreposés depuis

plusieurs jours uniquement en alternance avec le broyage de branches

Non:

x verre, morceaux de métaux, matières plastiques, sacs en

plastique, pierres, déchets de tissus, racines souillées par de la terre

x déchets sans consistance solide, par exemple déchets de

cuisine

L Eteignez l’appareil avant de fixer ou d’enlever le bac de

collecteur.

@ Le bac collecteur est verrouillé et raccordé fer-

mement à la machine.

 Instructions spéciales concernant

le broyage:

¾ Introduisez toujours la matière à

hacher du côté droit dans l‘orifice de remplis-sage de l‘entonnoir.

¾ Introduire la matière à broyer

dans la machine en la poussant à l'aide du pilon fourni.

¾ Broyez les branches, les ra-

meaux et les bois juste après les avoir coupés

 ces matériaux à broyer deviennent très durs lorsqu’ils sè-

chent, le diamètre maximal des branches à traiter diminue donc.

¾ Lorsque les branches sont très ramifiées, enlever les rameaux

latéraux.

¾ Broyage de déchets de jardin contenant beaucoup d’eau et

tendant à coller

 Ces déchets doivent être broyés en alternance avec des

déchets contenant du bois afin d’éviter que l’appareil ne soit obstrué.

¾ Ne pas laisser s’entasser trop de matériaux hachés sous la

sortie de l’orifice d’évacuation. Il risquerait sinon d’obstruer le canal d’évacuation. Cela pourrait entraîner un retour des matériaux par l’orifice de remplissage. Vider le bac collecteur régulièrement.

¾ Nettoyez l’orifice de remplissage ainsi que le canal

d’évacuation lorsque l’appareil est obstrué. Pour ce faire, éteignez d’abord le moteur et retirez la fiche secteur.

¾ Veillez à ce que le diamètre maximal des branches pouvant

être haché par votre appareil soit respecté ( voir «Caractéristiques techniques»). Selon la taille et la fraîcheur du bois, le diamètre maximal de la branche que vous souhaitez broyer peut être réduit.

¾ L'unité coupante introduit automatiquement et sans à-coups

les matériaux à hacher grâce à la rotation lente du rouleau de coupe.

¾ Commutation automatique du sens de rotation:

En cas de brusque blocage de l’appareil, le sens de rotation du cylindre de découpe peut commuter, ce qui repoussera dans ce cas le matériau haché.

 Arrêter l‘appareil  Patienter jusqu’a immobilisation du cylindre de découpe  Remettre l’appareil en marche et l’alimenter en matériau

plus facile à hacher.

¾ En cas de surcharge de l’appareil, le sélecteur équipé d’un

disjoncteur-protecteur met la machine automatiquement hors circuit

 Dans ce cas, remettez le broyeur en marche au bout de 5

minutes environ

 Au cas ou la machine ne se remettrait pas en marche au

bout de ce temps d’attente, veuillez vous reporter au point „Pannes“.

RRééggllaaggeedduuccoonnttrree--ccoouutteeaau

Le contre-couteau (B) peut être réglé sans jeu sur le cylindre de coupe (A). Pour un fonctionnement efficace, la distance doit être la plus courte possible.

Des déchets souples ou des branches mouillées peuvent être déchirées au lieu d‘être coupées. Un contre-couteau usé après un actionnement à plusieurs reprises peut également occasionner ce problème.

Réglage de la distance.

Mettez l‘appareil en marche. A droit du carter en plastique se trouve un dispositif de réglage. Pour ajuster l’écart, tourner le bouton de réglage (D) vers la droite de façon à approcher la vis (C) au rouleau de coupe. Tournez jusqu‘à ce que de fins copeaux d‘aluminium tombent de la fente d‘éjection.

MMaaiinntteennaanncceeeetteennttrreettiieen

x Avant de commercer tout travail d’entretien:

 mettre le moteur hors service et débrancher la fiche de

contact

 mettre des gants de protection pour éviter les blessures.

Le jeu de couteaux ne stoppe pas immédiatement après l’arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu’à ce que tous les éléments soient complètement arrêtés.

Veillez à retirer l’outil et la clé à vis après l’entretien ou la réparation. x Le broyeur de végétaux nécessite peu d’entretien. Pour

que l’appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d’observer les points suivants:

 les fentes d'aération doivent toujours être libres et propres.  vérifier les vis de fixation (le cas échéant, les resserrer).  après avoir procédé à des travaux de hachage, le hacheur

doit être nettoyé à l’intérieur comme à l’extérieur. Pour nettoyer votre appareil, utilisez uniquement un chiffon chaud et humide et une brosse souple.

N’utilisez jamais de produits nettoyants ou de solvants. Ils pourraient entraîner des dommages irréparables sur l’appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

 le broyeur ne doit pas être nettoyé avec un nettoyeur

haute pression ou même au jet d’eau.

 les pièces métalliques nues devraient être protégées de

la corrosion après chaque utilisation à l’aide d’une huile à pulvériser biodégradable et écologique.

 le rouleau de coupe et la plaque de recoupe sont des

pièces d'usure, toutefois, elles ont une longévité de plusieurs années en cas d'utilisation normale et à condition que le réajustage ait été réalisé conformément aux prescriptions.

PPaannnnees

Avant de procéder à l'élimination des défauts

 arrêter l'équipement  Attendre l’arrêt de l’appareil  retirer la fiche du secteur

Panne Cause possible Remède

Le moteur ne démarre pas

Le moteur ronfle mais ne démarre pas

absence de tension secteur vérifier le fusible câble de raccordement défectueux laisser vérifier (par un électrotechnicien) appareil trop sollicité

bac collecteur déverrouillé (le dispositif d'arrêt de sécurité du bac a déclenché)

le rouleau de coupe est bloqué Arrêtez l‘appareil.

Laissez refroidir l‘appareil.

Appuyez sur

1. le bouton de réinitialisation (protection du moteur)

2. le bouton vert I pour une remise en marche.

verrouiller le bac collecteur

Réglez le commutateur du sens de rotation sur la position . Mettez l‘appareil en marche jusqu‘à ce que le

blocage soit éliminé. Arrêtez à nouveau l‘appareil. Remettez le commutateur du sens de rotation sur la

La matière à hacher n'est pas introduite automatiquement

La matière à hacher n'est pas proprement coupée /hachée

L'appareil démarre, se bloque cependant, déjà en présence d'une sollicita-tion minimale et est inac-tivé par le disjoncteur-protecteur.

position

le condensateur est défectueux confier l'appareil au constructeur en vue de sa répara-

tion ou l'envoyer à une adresse mentionnée par ses soins

Le cylindre de coupe recule. La position du commutateur est incorrecte.

la matière à hacher est bloquée dans la trémie

la matière à hacher est trop tendre ou trop mouillée

usure sur le rouleau de coupe Réglez la contre-plaque, tel que cela est décrit dans le

Ajustage insuffisant du contre-couteau Réglez le contre-couteau

Le câble de rallonge est trop long ou de trop petite section. La prise est trop éloignée du raccor-dement principal et la ligne de raccor-dement présente une trop petite section.

Arrêtez l‘appareil et déplacez le commutateur du sens de rotation.

Arrêtez l‘appareil. Réglez le commutateur du sens de rotation sur la position

pour que la matière à hacher soit libérée; le cas échéant, enlevez les saletés.

Arrêtez à nouveau l‘appareil. Pour continuer à travailler, réglez à nouveau le commutateur du sens de rota-

tion sur la position Pousser la masse de remplissage en utilisant une

branche et laisser hacher le tout

chapitre “Réglage de la contre-plaque“ ; en cas de forte usure, remplacez le cylindre de coupe.

Câble de rallonge d'au moins 1,5 mm² et de 25 m de long au maximum. En présence d'un câble plus long, section de 2,5 mm² au minimum.

. Mettez l‘appareil en marche

CCaarraaccttéérriissttiiqquueesstteecchhnniiqquuees

Modèle/ Désignation du type ALF 2600 Moteur moteur à courant alternatif 230 V~, 50 Hz, 2800 min Puissance du moteur P1 S6 - 40 % 2600 W Puissance du moteur P Vitesse de rotation du cylindre de coupe 40 min

Interrupteur de mise en marche/arrêt avec:

S1 2000 W

protection contre les surcharges; fonction de coupe et d'inversion de la

direction de rotation; déclencheur à tension nulle

-1

Poids 28 kg Niveau de pression acoustique L (mesuré conformément au réglement 2000/14/CE) Niveau de puissance sonore mesuré L (mesuré conformément au réglement 2000/14/CE) Niveau de puissance sonore garanti L (mesuré conformément au réglement 2000/14/CE) Diamètre maximal des branches à hacher (s’applique uniquement à la coupe de bois frais)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm

Classe de protection I Type de protection IP X4 Protection de secteur UK

DDééccllaarraattiioonnddeeccoonnffoorrmmiittééCCE

16 A retardée 13 A retardée

-1

Conformément à la directive CE: 2006/42/CE Par la présente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany déclarons sous notre responsabilité exclusive que le produit

Broyeur de végétaux type ALF 2600 Numéro de série: voir la dernière page

est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes :

2004/108/CE, 2006/95/CE et 2000/14/CE.

Les normes harmonisées suivantes ont été appliquées : EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005, EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V Niveau de puissance sonore mesur L

Niveau de puissance sonore garanti L

84,5 dB (A)

86 dB (A)

Conservation de la documentation technique: ATIKA GmbH & Co. KG – Bureau technique – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, le gérant

Veuillez tenir compte de la déclaration de garantie ci-jointe.

GGaarraannttiie

Ɉɠ ɜɣɝɛ ɟɛ ɪɮɬɥɛɭɠ ɮɫɠɟɛ ɝ ɟɠɤɬɭɝɣɠ ɪɫɠɟɣ ɟɛ ɬɭɠ ɪɫɩɲɠɦɣ ɫɵɥɩɝɩɟɬɭɝɩɭɩ ɢɛ ɫɛɜɩɭɛ, ɟɛ ɬɭɠ

ɬɪɛɢɣɦɣ ɟɛɟɠɨɣɭɠ ɮɥɛɢɛɨɣɺ ɣ ɟɛ ɬɭɠ ɧɩɨɭɣɫɛɦɣ ɮɫɠɟɛ ɬɵɞɦɛɬɨɩ ɩɪɣɬɛɨɣɠɭɩ.

ɂɛɪɛɢɠɭɠ ɫɵɥɩɝɩɟɬɭɝɩɭɩ ɢɛ ɜɵɟɠɴɩ ɪɩɦɢɝɛɨɠ.

ɉɉɪɪɣɣɬɬɛɛɨɨɣɣɠɠɨɨɛɛɮɮɫɫɠɠɟɟɛ

ɌɌɵɵɟɟɵɵɫɫɡɡɛɛɨɨɣɣɠ

Ɉɛɟɦ ɧɚ ɞɨɫɬɚɜɤɚɬɚ 27 Ɉɩɢɫɚɧɢɟ ɧɚ ɭɪɟɞɚ 27 Ɋɚɡɪɟɲɟɧɨ ɜɪɟɦɟ ɡɚ ɪɚɛɨɬɚ 27 ɋɢɦɜɨɥɢɱɧɢ ɨɡɧɚɱɟɧɢɹ ɧɚ ɭɪɟɞɚ 27 ɋɢɦɜɨɥɢ ɜ ɪɴɤɨɜɨɞɫɬɜɨɬɨ ɡɚ ɨɛɫɥɭɠɜɚɧɟ 28 ɍɩɨɬɪɟɛɚ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ 28 Ɉɫɬɚɬɴɱɧɢ ɪɢɫɤɨɜɟ 28 ɍɤɚɡɚɧɢɹ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ 29 Ɇɨɧɬɚɠ 30 /153 ɉɭɫɤɚɧɟ ɜ ɞɟɣɫɬɜɢɟ 30 Ɋɚɛɨɬɚ ɫ ɝɪɚɞɢɧɫɤɚɬɚ ɪɟɡɚɱɤɚ 31 ɇɚɫɬɪɨɣɤɚ ɧɚ ɧɚɫɪɟɳɧɢɹ ɧɨɠ 32 Ɍɟɯɧɢɱɟɫɤɚ ɩɨɞɞɪɴɠɤɚ 32 ɇɟɢɡɩɪɚɜɧɨɫɬɢ 33 Teɯɧɢɱɟɫɤɢ ɞɚɧɧɢ 34 Ⱦɟɤɥɚɪɚɰɢɹ ɡɚ ɫɴɨɬɜɟɬɫɬɜɢɟ ɫ EG-ɧɨɪɦɢɬɟ 34 Ƚɚɪɚɧɰɢɹ 34 Ɋɟɡɟɪɜɧɢ ɱɚɫɬɢ 144

ɉɉɜɜɠɠɧɧɨɨɛɛɟɟɩɩɬɬɭɭɛɛɝɝɥɥɛɛɭɭɛ

 ɋɥɟɞ ɪɚɡɨɩɚɤɨɜɚɧɟ ɩɪɨɜɟɪɟɬɟ ɫɴɞɴɪɠɚɧɢɟɬɨ ɧɚ ɤɚɲɨɧɚ

ɩɨ ɨɬɧɨɲɟɧɢɟ ɧɚ:

! ɤɨɦɩɥɟɤɬɧɨɫɬ ! ɟɜɟɬɭɚɥɧɢ ɩɨɜɪɟɞɢ ɩɪɢ ɬɪɚɧɫɩɨɪɬɚ.

ɇɟɡɚɛɚɜɧɨ ɭɜɟɞɨɦɟɬɟ ɬɴɪɝɨɜɟɰɚ ɢɥɢ ɩɪɨɢɡɜɨɞɢɬɟɥɹ ɡɚ ɜɴɡɪɚɠɟɧɢɹɬɚ ɫɢ. Ɋɟɤɥɚɦɚɰɢɢ, ɧɚɩɪɚɜɟɧɢ ɩɨ-ɤɴɫɧɨ, ɧɟ ɫɟ ɩɪɢɡɧɚɜɚɬ.

x 1 ɩɪɟɞɜɚɪɢɬɟɥɧɨ ɦɨɧɬɢɪɚɧ ɭɪɟɞ x 1 ɞɨɥɧɚ ɪɚɦɚ x 2 ɤɨɥɟɥɚ x 2 ɩɨɤɪɢɜɚɳɢ ɧɚɤɪɚɣɧɢɰɢ x 2 ɫɬɨɣɤɢ x 1 ɬɨɪɛɢɱɤɚ ɫ ɛɨɥɬɨɜɟ x 1 ɩɪɟɞɩɚɡɧɚ ɪɟɲɟɬɤɚ x 1 ɩɪɢɫɩɨɫɨɛɥɟɧɢɟ ɡɚ ɧɚɬɴɩɤɜɚɧɟ

1 Ɋɴɤɨɜɨɞɫɬɜɨ ɡɚ ɨɛɫɥɭɠɜɚɧɟ

;

A. Ȼɭɬɨɧ ɡɚ ɜɴɡɜɪɚɬɧɢɹ ɩɪɟɤɴɫɜɚɱ / Ⱦɜɢɝɚɬɟɥɧɚ ɡɚɳɢɬɚ B. ɉɪɟɤɴɫɜɚɱ ɡɚ ɜɤɥɸɱɜɚɧɟ ɢ ɢɡɤɥɸɱɜɚɧɟ C. ɉɪɟɜɤɥɸɱɜɚɬɟɥ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ c D. Ɋɴɤɨɯɜɚɬɤɚ E. Ƚɨɪɧɚ ɱɚɫɬ ɧɚ ɤɨɪɩɭɫɚ e F. Ɂɚɫɬɨɩɨɪɹɜɚɧɟ ɧɚ ɩɪɟɞɩɪɚɡɧɚɬɚ ɪɟɲɟɬɤɚ G. Ɏɭɧɢɟɨɛɪɚɡɟɧ ɨɬɜɨɪ ɡɚ ɦɚɬɟɪɢɚɥɚ, ɩɨɞɥɟɠɚɳ ɧɚ

ɪɚɡɞɪɨɛɹɜɚɧɟ

H. ɓɟɩɫɟɥ ɡɚ ɩɪɢɫɴɟɞɢɧɹɜɚɧɟ ɤɴɦ ɟɥɟɤɬɪɢɱɟɫɤɚɬɚ ɦɪɟɠɚ I. ɛɭɬɨɧ ɡɚ ɧɚɫɬɪɨɣɜɚɧɟ ɡɚ ɪɟɠɟɳɢɹ ɜɚɥɹɤ J. ɉɪɟɞɩɪɚɡɧɚ ɪɟɲɟɬɤɚ K. Ⱦɨɥɧɚ ɪɚɦɚ ɫ ɤɨɥɟɥɚ ɢ ɫɬɨɣɤɢ

ɋɋɛɛɢɢɫɫɠɠɳɳɠɠɨɨɩɩɝɝɫɫɠɠɧɧɠɠɢɢɛɛɫɫɛɛɜɜɩɩɭɭɛ

Ɇɨɥɹ, ɫɩɚɡɜɚɣɬɟ ɦɟɫɬɧɢɬɟ ɪɚɡɩɨɪɟɞɛɢ.

ɌɌɣɣɧɧɝɝɩɩɦɦɣɣɲɲɨɨɣɣɩɩɢɢɨɨɛɛɲɲɠɠɨɨɣɣɺɺɨɨɛɛɮɮɫɫɠɠɟɟɛ

ɉɪɟɞɢ ɪɚɛɨɬɚ ɩɪɨɱɟɬɟɬɟ ɢ ɫɩɚɡɜɚɣɬɟ ɪɴɤɨɜɨɞ-ɫɬɜɨɬɨ ɡɚ ɨɛɫɥɭɠɜɚɧɟ ɢ ɭɤɚɡɚɧɢɹɬɚ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ.

ɉɪɟɞɢ ɪɟɦɨɧɬ, ɩɨɞɞɪɴɠɤɚ ɢ ɩɨɱɢɫɬɜɚɧɟ, ɢɡɤɥɸɱɟɬɟ ɞɜɢɝɚɬɟɥɹ ɢ ɢɡɬɟɝɥɟɬɟ ɳɟɩɫɟɥɚ ɨɬ ɤɨɧɬɚɤɬɚ.

Ɉɩɚɫɧɨɫɬ ɨɬ ɢɡɯɜɴɪɥɹɧɟ ɧɚ ɦɚɬɟɪɢɚɥ ɩɪɢ ɪɚɛɨɬɟɳ ɞɜɢɝɚɬɟɥ –

ɞɪɭɝɢ ɯɨɪɚ,

ɞɨɦɚɲɧɢ ɢ ɫɟɥɫɤɨɫɬɨɩɚɧɫɤɢ ɠɢɜɨɬɧɢ ɞɚ ɫɬɨɹɬ ɜɫɬɪɚɧɢ ɨɬ ɨɩɚɫɧɚɬɚ ɡɨɧɚ.

ɇɨɫɟɬɟ ɨɱɢɥɚ ɢ Ʌɉɋ ɡɚ ɫɥɭɯɚ.

Ɇɚɬɟɪɢɚɥɴɬ ɡɚ ɧɚɪɹɡɜɚɧɟ ɫɟ ɪɟɠɟ

ɉɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɟ ɡɚɫɬɨɩɨɪɟɧɚ.

ɉɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɟ ɨɫɜɨɛɨɞɟɧɚ.

ȿɥɟɤɬɪɢɱɟɫɤɢɬɟ ɭɪɟɞɢ ɧɟ ɛɢɜɚ ɞɚ ɛɴɞɚɬ ɢɡɯɜɴɪɥɹɧɢ ɤɚɬɨ ɛɢɬɨɜɢ ɨɬɩɚɞɴɰɢ. ɍɪɟɞɴɬ, ɩɪɢɧɚɞɥɟɠɧɨɫɬɢɬɟ ɤɴɦ ɧɟɝɨ ɢ ɨɩɚɤɨɜɤɚɬɚ ɫɥɟɞɜɚ ɞɚ ɛɴɞɚɬ ɩɪɟɞɚɞɟɧɢ

ɡɚ ɩɨɜɬɨɪɧɨ ɨɩɨɥɡɨɬɜɨɪɹɜɚɧɟ, ɫɴɨɛɪɚɡɟɧɨ ɫ ɨɩɚɡɜɚɧɟɬɨ ɧɚ ɨɤɨɥɧɚɬɚ ɫɪɟɞɚ. ɋɩɨɪɟɞ ɟɜɪɨɩɟɣɫɤɚɬɚ ɞɢɪɟɤɬɢɜɚ 2002/96/EɈ ɡɚ ɫɬɚɪɢɬɟ ɟɥɟɤɬɪɢɱɟɫɤɢ ɢ ɟɥɟɤɬɪɨɧɧɢ ɭɪɟɞɢ ɧɟɢɡɩɨɥɡɜɚɟɦɢɬɟ ɟɥɟɤɬɪɢɱɟɫɤɢ ɭɪɟɞɢ ɬɪɹɛɜɚ ɞɚ ɫɟ ɫɴɛɢɪɚɬ ɪɚɡɞɟɥɧɨ ɢ ɞɚ ɫɟ ɪɟɰɢɤɥɢɪɚɬ, ɛɟɡ ɞɚ ɫɟ ɜɪɟɞɢ ɧɚ ɨɤɨɥɧɚɬɚ ɫɪɟɞɚ.

ɇɨɫɟɬɟ ɩɪɟɞɩɚɡɧɢ ɪɴɤɚɜɢɰɢ.

ɪɚɛɨɬɢ.

ɌɌɣɣɧɧɝɝɩɩɦɦɣɣɝɝɫɫɵɵɥɥɩɩɝɝɩɩɟɟɬɬɭɭɝɝɩɩɭɭɩɩɢɢɛɛɩɩɜɜɬɬɦɦɮɮɡɡɝɝɛɛɨɨɠ

Ⱦɫɩɢɺɴɛ ɩɪɛɬɨɩɬɭ ɣɦɣ ɩɪɛɬɨɛ ɬɣɭɮɛɱɣɺ.

ɇɟɫɩɚɡɜɚɧɟɬɨ ɧɚ ɬɟɡɢ ɭɤɚɡɚɧɢɹ ɦɨɠɟ ɞɚ ɞɨɜɟɞɟ ɞɨ ɧɚɪɚɧɹɜɚɧɢɹ ɢ ɦɚɬɟɪɢɚɥɧɢ ɳɟɬɢ.



Ƚɛɡɨɣ ɮɥɛɢɛɨɣɺ ɢɛ ɪɫɛɝɣɦɨɛ ɫɛɜɩɭɛ. ɇɟɫɩɚɡɜɚɧɟɬɨ ɧɚ ɬɟɡɢ ɭɤɚɡɚɧɢɹ ɦɨɠɟ ɞɚ ɞɨɜɟɞɟ ɞɨ ɧɟɢɡɩɪɚɜɧɨɫɬɢ.

Ɏɥɛɢɛɨɣɺ ɢɛ ɪɩɦɢɝɛɭɠɦɺ. Ɍɟɡɢ ɭɤɚɡɚɧɢɹ ɳɟ ȼɢ ɩɨɦɨɝɧɚɬ ɞɚ ɩɨɥɡɜɚɬɟ ɨɩɬɢɦɚɥɧɨ ɜɫɢɱɤɢ ɮɭɧɤɰɢɨɧɚɥɧɢ ɜɴɡɦɨɠɧɨɫɬɢ.

ɇɩɨɭɛɡ, ɩɜɬɦɮɡɝɛɨɠ ɣ ɪɩɟɟɫɵɡɥɛ. ɉɨɹɫɧɟɧɢɹ, ɤɚɤɜɨ ɫɥɟɞɜɚ ɞɚ ɢɡɜɴɪɲɢɬɟ.

ɎɎɪɪɩɩɭɭɫɫɠɠɜɜɛɛɪɪɩɩɪɪɫɫɠɠɟɟɨɨɛɛɢɢɨɨɛɛɲɲɠɠɨɨɣɣɠ

ɍɩɨɬɪɟɛɚɬɚ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ ɜɤɥɸɱɜɚ ɫɥɟɞɧɨɬɨ:

- ɧɚɪɹɡɜɚɧɟ ɧɚ ɜɫɹɤɚɤɴɜ ɜɢɞ ɤɥɨɧɢ ɞɨ ɪɚɡɱɟɬɧɢɹ ɦɚɤɫɢɦɚɥɟɧ

ɞɢɚɦɟɬɴɪ (ɫɩɨɪɟɞ ɜɢɞɚ ɧɚ ɞɴɪɜɨɬɨ ɢ ɫɩɨɪɟɞ ɬɨɜɚ, ɞɨɤɨɥɤɨ ɟ ɫɭɪɨɜ ɦɚɬɟɪɢɚɥɴɬ)

- ɩɨɫɥɟɞɨɜɚɬɟɥɧɨ ɧɚɪɹɡɜɚɧɟ ɧɚ ɫɦɟɧɢ ɧɚ ɭɜɹɯɧɚɥɢ, ɜɥɚɠɧɢ ɝɪɚɞɢɧɫɤɢ ɨɬɩɚɞɴɰɢ, ɫɴɯɪɚɧɹɜɚɧɢ ɧɹɤɨɥɤɨ ɞɧɢ, ɢ ɤɥɨɧɢ.

ɂɡɪɢɱɧɨ ɡɚɹɜɹɜɚɦɟ, ɱɟ ɟ ɢɡɤɥɸɱɟɧɨ ɧɚɪɹɡɜɚɧɟɬɨ ɪɟɫɩ. ɧɚɱɭɩɜɚɧɟɬɨ ɧɚ ɫɬɴɤɥɚ, ɦɟɬɚɥ, ɩɥɚɫɬɦɚɫɨɜɢ ɱɚɫɬɢ, ɩɥɚɫɬɦɚɫɨɜɢ ɬɨɪɛɢɱɤɢ, ɤɚɦɴɧɢ, ɬɟɤɫɬɢɥɧɢ ɨɬɩɚɞɴɰɢ, ɤɨɪɟɧɢ ɩɪɢɦɟɫɟɧɢ ɫ

ȼɧɢɦɚɧɢɟ ɩɪɢ ɪɨɬɢɪɚɳɢ ɧɨɠɨɜɟ.

Ɋɴɰɟɬɟ ɢ ɤɪɚɤɚɬɚ ɞɚ ɧɟ ɛɴɞɚɬ ɞɴɪɠɚɧɢ ɜ ɨɬɜɨɪɢ, ɤɨɝɚɬɨ ɦɚɲɢɧɚɬɚ

ɉɚɡɟɬɟ ɨɬ ɜɥɚɝɚ.

Ɇɚɬɟɪɢɚɥɴɬ ɡɚ ɧɚɪɹɡɜɚɧɟ ɧɟ ɫɟ ɪɟɠɟ

ɩɪɴɫɬ, ɨɬɩɚɞɴɰɢ ɛɟɡ ɬɜɴɪɞɚ ɤɨɧɫɢɫɬɟɧɰɢɹ (ɧɚɩɪ. ɤɭɯɧɟɧɫɤɢ ɨɬɩɚɞɴɰɢ).

Ƚɪɚɞɢɧɫɤɚɬɚ ɪɟɡɚɱɤɚ ɟ ɩɪɢɝɨɞɧɚ ɫɚɦɨ ɡɚ ɩɨɥɡɜɚɧɟ ɡɚ ɱɚɫɬɧɢ ɧɭɠɞɢ ɜ ɝɪɚɞɢɧɚɬɚ.

ɉɨɞ ɝɪɚɞɢɧɫɤɚ ɪɟɡɚɱɤɚ ɡɚ ɱɚɫɬɧɨ ɩɨɥɡɜɚɧɟ ɜ ɝɪɚɞɢɧɚɬɚ ɫɟ ɪɚɡɛɢɪɚɬ ɭɪɟɞɢ, ɤɨɢɬɨ ɧɟ ɫɟ ɢɡɩɨɥɡɜɚɬ ɡɚ ɫɬɨɩɚɧɫɤɢ ɰɟɥɢ ɜ ɨɛɳɟɫɬɜɟɧɢ ɡɟɥɟɧɢ ɩɥɨɳɢ, ɩɚɪɤɨɜɟ, ɫɩɨɪɬɧɢ ɩɥɨɳɚɞɤɢ, ɤɚɤɬɨ ɢ ɜ ɫɟɥɫɤɨɬɨ ɢ ɝɨɪɫɤɨɬɨ ɫɬɨɩɚɧɫɬɜɨ.

Ʉɴɦ ɭɩɨɬɪɟɛɚɬɚ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ ɫɩɚɞɚ ɫɴɳɨ ɬɚɤɚ ɫɩɚɡɜɚɧɟɬɨ ɧɚ ɩɪɟɞɩɢɫɚɧɢɬɟ ɨɬ ɩɪɨɢɡɜɨɞɢɬɟɥɹ ɭɫɥɨɜɢɹ ɡɚ ɟɤɫɩɥɨɚɬɚɰɢɹ, ɩɨɞɞɪɴɠɤɚ ɢ ɩɭɫɤɚɧɟ ɜ ɟɤɫɩɥɨɚɬɚɰɢɹ ɢ ɫɩɚɡɜɚɧɟɬɨ ɧɚ ɫɴɞɴɪɠɚɳɢɬɟ ɫɟ ɜ ɪɴɤɨɜɨɞɫɬɜɨɬɨ ɭɤɚɡɚɧɢɹ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ.

ȼɫɹɤɚ ɭɩɨɬɪɟɛɚ ɢɡɜɴɧ ɬɨɜɚ ɫɟ ɫɱɢɬɚ ɡɚ ɭɩɨɬɪɟɛɚ ɧɟ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ. Ɂɚ ɩɨɜɪɟɞɢ, ɤɨɢɬɨ ɜɴɡɧɢɤɜɚɬ ɜ ɪɟɡɭɥɬɚɬ ɧɚ ɬɨɜɚ, ɩɪɨɢɡɜɨɞɢɬɟɥɹɬ ɧɟ ɧɨɫɢ ɨɬɝɨɜɨɪɧɨɫɬ – ɪɢɫɤɴɬ ɡɚɬɨɜɚ ɟ ɢɡɤɥɸɱɢɬɟɥɧɨ ɡɚ ɫɦɟɬɤɚ ɧɚ ɩɨɥɡɜɚɬɟɥɹ.

ɋɨɛɫɬɜɟɧɨɪɴɱɧɨ ɢɡɜɴɪɲɟɧɢ ɢɡɦɟɧɟɧɢɹ ɧɚ ɭɪɟɞɚ ɡɚ ɡɚɫɦɭɤɜɚɧɟ ɧɚ ɥɢɫɬɚ ɢɡɤɥɸɱɜɚɬ ɨɬɝɨɜɨɪɧɨɫɬɬɚ ɧɚ ɩɪɨɢɡɜɨɞɢɬɟɥɹ ɡɚ ɩɪɨɢɡɬɢɱɚɳɢɬɟ ɨɬ ɬɨɜɚ ɩɨɜɪɟɞɢ ɨɬ ɜɫɹɤɚɤɴɜ ɜɢɞ.

ɍɪɟɞɴɬ ɦɨɠɟ ɞɚ ɛɴɞɟ ɛɨɪɭɞɜɚɧ, ɢɡɩɨɥɡɜɚɧ ɢ ɩɨɞɞɴɪɠɚɧ ɟɞɢɧɫɬɜɟɧɨ ɨɬ ɥɢɰɚ, ɤɨɢɬɨ ɫɚ ɡɚɩɨɡɧɚɬɢ ɫ ɧɟɝɨ ɢ ɫɚ ɭɜɟɞɨɦɟɧɢ ɨɬɧɨɫɧɨ ɨɩɚɫɧɨɫɬɢɬɟ. Ɋɚɛɨɬɢ ɩɨ ɩɭɫɤɚɧɟɬɨ ɜ ɟɤɫɩɥɨɚɬɚɰɢɹ ɦɨɝɚɬ ɞɚ ɛɴɞɚɬ ɢɡɜɴɪɲɜɚɧɢ ɟɞɢɧɫɬɜɟɧɨ ɨɬ ɧɚɫ, ɪɟɫɩɟɤɬɢɜɧɨ ɨɬ ɫɥɭɠɛɢ ɡɚ ɨɛɫɥɭɠɜɚɧɟ ɧɚ ɤɥɢɟɧɬɢ, ɤɨɢɬɨ ɫɚ ɩɨɫɨɱɟɧɢ ɨɬ ɧɚɫ

ɉɉɬɬɭɭɛɛɭɭɵɵɲɲɨɨɣɣɫɫɣɣɬɬɥɥɩɩɝɝɠ

ɋɴɳɨ ɢ ɩɪɢ ɭɩɨɬɪɟɛɚ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ ɢ ɜɴɩɪɟɤɢ

ɫɩɚɡɜɚɧɟɬɨ ɧɚ ɜɫɢɱɤɢ ɫɜɴɪɡɚɧɢ ɫ ɭɪɟɞɚ ɩɪɟɞɩɢɫɚɧɢɹ ɩɨ ɛɟɡɨɩɚɫɧɨɫɬ, ɦɨɝɚɬ ɞɚ ɫɴɳɟɫɬɜɭɜɚɬ ɨɫɬɚɬɴɱɧɢ ɪɢɫɤɨɜɟ, ɨɛɭɫɥɨɜɟɧɢ ɨɬ ɫɴɨɛɪɚɡɟɧɚɬɚ ɫ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟɬɨ ɧɚ ɭɪɟɞɚ ɤɨɧɫɬɪɭɤɰɢɹ.

Ɉɫɬɚɬɴɱɧɢɬɟ ɪɢɫɤɨɜɟ ɦɨɝɚɬ ɞɚ ɛɴɞɚɬ ɫɜɟɞɟɧɢ ɞɨ ɦɢɧɢɦɭɦ, ɚɤɨ ɛɴɞɚɬ ɫɩɚɡɜɚɧɢ ɭɤɚɡɚɧɢɹɬɚ, ɩɨɫɨɱɟɧɢ ɜ ɪɚɡɞɟɥɢɬɟ “ɍɤɚɡɚɧɢɹ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ” ɢ “ɍɩɨɬɪɟɛɚ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ”, ɤɚɤɬɨ ɢ ɭɤɚɡɚɧɢɹɬɚ ɧɚ ɪɴɤɨɜɨɞɫɬɜɨɬɨ ɡɚ ɪɚɛɨɬɚ ɤɚɬɨ ɰɹɥɨ.

ȼɧɢɦɚɧɢɟɬɨ ɢ ɩɪɟɞɩɚɡɥɢɜɨɫɬɬɚ ɧɚɦɚɥɹɜɚɬ ɪɢɫɤɚ ɨɬ ɧɚɪɚɧɹɜɚɧɟ ɧɚ ɯɨɪɚ ɢ ɩɪɢɱɢɧɹɜɚɧɟ ɧɚ ɩɨɜɪɟɞɢ.

 Ɉɩɚɫɧɨɫɬ ɨɬ ɧɚɪɚɧɹɜɚɧɟ ɧɚ ɩɪɴɫɬɢɬɟ ɢ ɪɴɰɟɬɟ, ɚɤɨ ɛɪɴɤɧɟɬɟ

ɜ ɨɬɜɨɪɚ ɢ ɞɨɫɟɝɧɟɬɟ ɪɟɠɟɳɢɹ ɦɟɯɚɧɢɡɴɦ.

 Ɉɩɚɫɧɨɫɬ ɨɬ ɧɚɪɚɧɹɜɚɧɟ ɧɚ ɩɪɴɫɬɢɬɟ ɢ ɪɴɰɟɬɟ ɩɪɢ ɦɨɧɬɚɠ ɢ

ɪɚɛɨɬɚ ɩɨ ɩɨɱɢɫɬɜɚɧɟ ɧɚ ɪɟɠɟɳɢɹ ɦɟɯɚɧɢɡɴɦ.

 Ɉɩɚɫɧɨɫɬ ɨɬ ɧɚɪɚɧɹɜɚɧɟ ɨɬ ɢɡɯɜɴɪɥɟɧ ɦɚɬɟɪɢɚɥ ɜ ɭɱɚɫɬɴɤɚ

ɧɚ ɮɭɧɢɹɬɚ.

 Ɉɩɚɫɧɨɫɬ ɨɬ ɟɥɟɤɬɪɢɱɟɫɤɢ ɬɨɤ ɩɪɢ ɧɟɢɡɩɪɚɜɧɢ

ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢ ɤɚɛɟɥɢ.

 Ⱦɨɩɢɪ ɞɨ ɱɚɫɬɢ ɩɨɞ ɧɚɩɪɟɠɟɧɢɟ ɩɪɢ ɨɬɜɨɪɟɧɢ ɟɥɟɤɬɪɢɱɟɫɤɢ

ɟɥɟɦɟɧɬɢ.

 ɍɜɪɟɠɞɚɧɟ ɧɚ ɫɥɭɯɚ ɩɪɢ ɩɨ-ɩɪɨɞɴɥɠɢɬɟɥɧɚ ɪɚɛɨɬɚ ɛɟɡ

ɥɢɱɧɢ ɩɪɟɞɩɚɡɧɢ ɫɪɟɞɫɬɜɚ (Ʌɉɋ) ɡɚ ɫɥɭɯɚ.

ȼɴɩɪɟɤɢ ɜɫɢɱɤɢ ɩɪɟɞɩɪɢɟɬɢ ɦɟɪɤɢ ɦɨɝɚɬ ɞɚ ɫɴɳɟɫɬɜɭɜɚɬ ɨɫɬɚɬɴɱɧɢ ɪɢɫɤɨɜɟ, ɤɨɢɬɨ ɧɟ ɫɚ ɨɱɟɜɢɞɧɢ.

ɎɎɥɥɛɛɢɢɛɛɨɨɣɣɺɺɢɢɛɛɜɜɠɠɢɢɩɩɪɪɛɛɬɬɨɨɩɩɬɬɭ

Ɋɫɠɟɣ ɪɮɬɥɛɨɠ ɝ ɟɠɤɬɭɝɣɠ ɨɛ ɭɩɝɛ ɣɢɟɠɦɣɠ ɪɫɩɲɠɭɠɭɠ ɣ ɬɪɛɢɝɛɤɭɠ ɬɦɠɟɨɣɭɠ ɮɥɛɢɛɨɣɺ, ɥɛɥɭɩ ɣ ɝɛɦɣɟɨɣɭɠ ɢɛ ɬɵɩɭɝɠɭɨɛɭɛ ɬɭɫɛɨɛ ɫɛɢɪɩɫɠɟɜɣ ɪɩ ɜɠɢɩɪɛɬɨɩɬɭ, ɢɛ ɟɛ ɪɫɠɟɪɛɢɣɭɠ ɬɠɜɠ ɬɣ ɣ ɟɫɮɞɣɭɠ ɩɭ ɝɵɢɧɩɡɨɣ ɨɛɫɛɨɺɝɛɨɣɺ.

ɉɪɟɞɚɣɬɟ ɭɤɚɡɚɧɢɹɬɚ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ ɧɚ ɜɫɢɱɤɢ ɞɪɭɝɢ

ɥɢɰɚ, ɤɨɢɬɨ ɪɚɛɨɬɹɬ ɫ ɦɚɲɢɧɚɬɚ. ɋɴɯɪɚɧɹɜɚɣɬɟ ɞɨɛɪɟ ɭɤɚɡɚɧɢɹɬɚ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ.

ɋɠɧɩɨɭɣɫɛɨɠɭɩ ɨɛ ɮɫɠɟɛ ɬɦɠɟɝɛ ɟɛ ɬɠ ɣɢɝɵɫɳɝɛ ɩɭ ɪɫɩɣɢɝɩɟɣɭɠɦɺ ɣɦɣ ɩɭ ɯɣɫɧɣ, ɪɩɬɩɲɠɨɣ ɩɭ ɨɠɞɩ.

 ɉɪɟɞɢ ɞɚ ɢɡɩɨɥɡɜɚɬɟ ɭɪɟɞɚ ɫɟ ɡɚɩɨɡɧɚɣɬɟ ɫ ɧɟɝɨ ɫ ɩɨɦɨɳɬɚ

ɧɚ ɪɴɤɨɜɨɞɫɬɜɨɬɨ ɡɚ ɪɚɛɨɬɚ.

 ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɭɪɟɞɚ ɡɚ ɰɟɥɢ, ɡɚ ɤɨɢɬɨ ɬɨɣ ɧɟ ɟ

ɩɪɟɞɧɚɡɧɚɱɟɧ (ɜɢɠɬɟ “ɍɩɨɬɪɟɛɚ ɩɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟ” ɢ “Ɋɚɛɨɬɚ ɫ ɝɪɚɞɢɧɫɤɚɬɚ ɪɟɡɚɱɤɚ”).

 Ⱦɪɴɠɬɟ ɬɹɥɨɬɨ ɫɢ ɜ ɫɬɚɛɢɥɧɨ ɩɨɥɨɠɟɧɢɟ ɢ ɜɴɜ ɜɫɟɤɢ ɦɨɦɟɧɬ

ɩɚɡɟɬɟ ɪɚɜɧɨɜɟɫɢɟ. ɇɟ ɫɟ ɩɪɨɬɹɝɚɣɬɟ ɧɚɩɪɟɞ. ɉɪɢ ɩɭɫɤɚɧɟ ɜɴɜ ɮɭɧɢɹɬɚ ɧɚ ɦɚɬɟɪɢɚɥ ɡɚ ɪɚɡɞɪɨɛɹɜɚɧɟ ɫɬɨɣɬɟ ɜ ɟɞɧɚ ɪɚɜɧɢɧɚ ɫ ɭɪɟɞɚ.

 Ȼɴɞɟɬɟ ɜɧɢɦɚɬɟɥɧɢ. ȼɧɢɦɚɜɚɣɬɟ ɤɚɤɜɨ ɩɪɚɜɢɬɟ.

ɉɨɞɯɨɠɞɚɣɬɟ ɪɚɡɭɦɧɨ ɤɴɦ ɪɚɛɨɬɚɬɚ. ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɭɪɟɞɚ, ɚɤɨ ɫɬɟ ɭɦɨɪɟɧɢ ɢɥɢ ɫɬɟ ɩɨɞ ɜɥɢɹɧɢɟɬɨ ɧɚ ɧɚɪɤɨɬɢɰɢ, ɚɥɤɨɯɨɥ ɢɥɢ ɦɟɞɢɤɚɦɟɧɬɢ. Ɇɨɦɟɧɬɧɨɬɨ ɧɟɜɧɢɦɚɧɢɟ ɩɪɢ ɢɡɩɨɥɡɜɚɧɟ ɧɚ ɭɪɟɞɚ ɦɨɠɟ ɞɚ ɞɨɜɟɞɟ ɞɨ ɫɟɪɢɨɡɧɢ ɧɚɪɚɧɹɜɚɧɢɹ.

 ɉɪɢ ɪɚɛɨɬɚ ɧɨɫɟɬɟ ɡɚɳɢɬɧɢ ɨɱɢɥɚ, ɪɚɛɨɬɧɢ ɪɴɤɚɜɢɰɢ ɢ

ɥɢɱɧɢ ɩɪɟɞɩɚɡɧɢ ɫɪɟɞɫɬɜɚ ɡɚ ɫɥɭɯɚ.

 ɇɨɫɟɬɟ ɩɨɞɯɨɞɹɳɨ ɪɚɛɨɬɧɨ ɨɛɥɟɤɥɨ:

- ɧɟ ɧɨɫɟɬɟ ɲɢɪɨɤɢ ɞɪɟɯɢ;

- ɧɨɫɟɬɟ ɨɛɭɜɤɢ, ɤɨɢɬɨ ɧɟ ɫɟ ɯɥɴɡɝɚɬ.

 Ʌɢɰɟɬɨ, ɨɛɫɥɭɠɜɚɳɨ ɦɚɲɢɧɚɬɚ ɧɨɫɢ ɨɬɝɨɜɨɪɧɨɫɬ ɩɨ

ɨɬɧɨɲɟɧɢɟ ɧɚ ɬɪɟɬɢ ɥɢɰɚ, ɧɚɦɢɪɚɳɢ ɫɟ ɜ ɨɛɫɟɝɚ ɧɚ ɪɚɛɨɬɚ ɧɚ ɦɚɲɢɧɚɬɚ.

 Ⱦɟɰɚ ɢ ɦɥɚɞɟɠɢ ɧɚ ɜɴɡɪɚɫɬ ɩɨɞ 16 ɝɨɞɢɧɢ ɧɟ ɛɢɜɚ ɞɚ

ɨɛɫɥɭɠɜɚɬ ɭɪɟɞɚ.

 Ʌɢɰɚ ɫ ɨɝɪɚɧɢɱɟɧɢ ɮɢɡɢɱɟɫɤɢ, ɫɟɧɡɨɪɧɢ ɢɥɢ ɭɦɫɬɜɟɧɢ

ɫɩɨɫɨɛɧɨɫɬɢ ɢɥɢ ɛɟɡ ɨɩɢɬ ɢ/ɢɥɢ ɡɧɚɧɢɹ ɧɟ ɛɢɜɚ ɞɚ ɨɛɫɥɭɠɜɚɬ ɭɪɟɞɚ, ɨɫɜɟɧ ɚɤɨ ɬɟ ɧɟ ɫɚ ɩɨɞ ɤɨɧɬɪɨɥɚ ɧɚ ɥɢɰɟ, ɤɨɦɩɟɬɟɧɬɧɨ ɡɚ ɬɹɯɧɚɬɚ ɛɟɡɨɩɚɫɧɨɫɬ ɢɥɢ ɧɟ ɩɨɥɭɱɚɜɚɬ ɨɬ ɧɟɝɨ ɭɤɚɡɚɧɢɹ ɤɚɤ ɫɟ ɢɡɩɨɥɡɜɚ ɭɪɟɞɚ.

 Ⱦɟɰɚɬɚ ɬɪɹɛɜɚ ɞɚ ɫɚ ɩɨɞ ɧɚɞɡɨɪ, ɡɚ ɞɚ ɫɟ ɝɚɪɚɧɬɢɪɚ, ɱɟ ɧɟ

ɢɝɪɚɹɬ ɫ ɭɪɟɞɚ.

 Ⱦɪɴɠɬɟ ɞɟɰɚɬɚ ɧɚɫɬɪɚɧɢ ɨɬ ɭɪɟɞɚ.  ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɧɢɤɨɝɚ ɭɪɟɞɚ, ɤɨɝɚɬɨ ɧɚɛɥɢɡɨ ɫɟ ɧɚɦɢɪɚɬ

ɞɪɭɝɢ ɥɢɰɚ, ɧɟɭɱɚɫɬɜɚɳɢ ɜ ɪɚɛɨɬɚɬɚ.

 ɇɢɤɨɝɚ ɧɟ ɨɫɬɚɜɚɣɬɟ ɭɪɟɞɚ ɛɟɡ ɧɚɞɡɨɪ.  ɉɨɞɞɴɪɠɚɣɬɟ ɜ ɪɟɞ ɪɚɛɨɬɧɢɹ ɫɢ ɭɱɚɫɬɴɤ! Ȼɟɡɩɨɪɹɞɴɤɴɬ

ɦɨɠɟ ɞɚ ɞɨɜɟɞɟ ɞɨ ɡɥɨɩɨɥɭɤɢ.

 ȼ ɪɚɛɨɬɧɨ ɩɨɥɨɠɟɧɢɟ ɡɚɫɬɚɜɚɣɬɟ ɜɫɬɪɚɧɢ ɨɬ ɭɪɟɞɚ ɢɥɢ ɡɚɞ

ɧɟɝɨ. ɇɢɤɨɝɚ ɧɟ ɡɚɫɬɚɜɚɣɬɟ ɜ ɭɱɚɫɬɴɤɚ ɧɚ ɨɬɜɨɪɚ ɡɚ ɢɡɜɟɠɞɚɧɟ ɧɚ ɧɚɪɹɡɚɧɢɹ ɦɚɬɟɪɢɚɥ.

 ɇɢɤɨɝɚ ɧɟ ɛɴɪɤɚɣɬɟ ɜ ɩɴɥɧɚɱɧɢɹ ɢɥɢ ɢɡɜɟɠɞɚɳɢɹ ɨɬɜɨɪ.  Ⱦɪɴɠɬɟ ɥɢɰɟɬɨ ɢ ɬɹɥɨɬɨ ɫɢ ɧɚɞɚɥɟɱ ɨɬ ɩɴɥɧɚɱɧɢɹ ɨɬɜɨɪ.  ɇɟ ɩɪɟɬɨɜɚɪɜɚɣɬɟ ɭɪɟɞɚ! ɓɟ ɪɚɛɨɬɢɬɟ ɩɨ-ɞɨɛɪɟ ɢ ɩɨ-

ɫɢɝɭɪɧɨ, ɚɤɨ ɫɩɚɡɜɚɬɟ ɞɚɞɟɧɢɹ ɦɨɳɧɨɫɬɟɧ ɞɢɚɩɚɡɨɧ .

 ɂɡɩɨɥɡɜɚɣɬɟ ɭɪɟɞɚ ɫɚɦɨ ɫ ɩɪɚɜɢɥɧɨ ɦɨɧɬɢɪɚɧɢ ɩɪɟɞɩɚɡɧɢ

ɭɫɬɪɨɣɫɬɜɚ ɢ ɧɟ ɩɪɨɦɟɧɹɣɬɟ ɧɚ ɦɚɲɢɧɚɬɚ ɧɢɳɨ, ɤɨɟɬɨ ɛɢ ɦɨɝɥɨ ɞɚ ɧɚɪɭɲɢ ɭɫɥɨɜɢɹɬɚ ɧɚ ɛɟɡɨɩɚɫɧɨɫɬ .

 ɇɟ ɢɡɦɟɧɹɣɬɟ ɨɛɨɪɨɬɢɬɟ ɧɚ ɞɜɢɝɚɬɟɥɹ, ɬɴɣ ɤɚɬɨ ɨɬ ɬɹɯ ɫɟ

ɨɩɪɟɞɟɥɹ ɦɚɤɫɢɦɚɥɧɚɬɚ ɪɚɛɨɬɧɚ ɫɤɨɪɨɫɬ ɢ ɫ ɬɨɜɚ ɞɜɢɝɚɬɟɥɹɬ ɢ ɜɫɢɱɤɢ ɜɴɪɬɹɳɢ ɫɟ ɱɚɫɬɢ ɫɚ ɡɚɳɢɬɟɧɢ ɨɬ ɩɨɜɪɟɞɢ ɜɫɥɟɞɫɬɜɢɟ ɧɚ ɩɪɟɤɨɦɟɪɧɨ ɜɢɫɨɤɚ ɫɤɨɪɨɫɬ.

 ɇɟ ɩɨɥɡɜɚɣɬɟ ɭɪɟɞɚ ɛɟɡ ɩɨɞɚɜɚɬɟɥɧɚ ɮɭɧɢɹ .  ɇɟ ɢɡɦɟɧɹɣɬɟ ɭɪɟɞɚ, ɪɟɫɩ. ɞɟɬɚɣɥɢɬɟ ɧɚ ɭɪɟɞɚ.  ɇɟ ɩɪɴɫɤɚɣɬɟ ɭɪɟɞɚ ɫ ɜɨɞɚ (ɢɡɬɨɱɧɢɤ ɧɚ ɨɩɚɫɧɨɫɬ ɟ

ɟɥɟɤɬɪɢɱɟɫɤɢɹɬ ɬɨɤ).

 ȼɧɢɦɚɜɚɣɬɟ ɡɚ ɜɴɡɞɟɣɫɬɜɢɹɬɚ ɧɚ ɨɤɨɥɧɚɬɚ ɫɪɟɞɚ:

 ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɭɪɟɞɚ ɜɴɜ ɜɥɚɠɧɚ ɢɥɢ ɦɨɤɪɚ

ɡɚɨɛɢɤɚɥɹɳɚ ɫɪɟɞɚ.

 ɇɟ ɪɚɛɨɬɟɬɟ ɫ ɭɪɟɞɚ ɧɚ ɞɴɠɞ ɢ ɧɟ ɝɨ ɢɡɥɚɝɚɣɬɟ ɧɚ

ɞɟɣɫɬɜɢɟɬɨ ɧɚ ɜɚɥɟɠɢ.

 Ɋɚɛɨɬɟɬɟ ɟɞɢɧɫɬɜɟɧɨ ɩɪɢ ɞɨɫɬɚɬɴɱɧɨ ɞɨɛɪɚ ɜɢɞɢɦɨɫɬ,

ɩɨɝɪɢɠɟɬɟ ɫɟ ɡɚ ɞɨɛɪɨ ɨɫɜɟɬɥɟɧɢɟ.

 Ɂɚ ɞɚ ɢɡɤɥɸɱɢɬɟ ɨɩɚɫɧɨɫɬɬɚ ɨɬ ɧɚɪɚɧɹɜɚɧɟ ɧɚ ɩɪɴɫɬɢɬɟ, ɩɪɢ

ɦɨɧɬɚɠ ɢ ɩɪɢ ɩɨɱɢɫɬɜɚɧɟ ɧɚ ɭɪɟɞɚ ɧɨɫɟɬɟ ɩɪɟɞɩɚɡɧɢ ɪɴɤɚɜɢɰɢ.

 ɇɟ ɬɪɚɧɫɩɨɪɬɢɪɚɣɬɟ ɭɪɟɞɚ, ɞɨɤɚɬɨ ɦɨɬɨɪɴɬ ɪɚɛɨɬɢ.  ɂɡɤɥɸɱɟɬɟ ɦɚɲɢɧɚɬɚ ɢ ɢɡɬɟɝɥɟɬɟ ɳɟɩɫɟɥɚ ɨɬ ɤɨɧɬɚɤɬɚ ɩɪɢ:

 ɦɨɧɬɢɪɚɧɟ ɢ ɞɟɦɨɧɬɢɪɚɧɟ ɧɚ ɫɛɨɪɧɢɹ ɤɨɲ  ɩɨɞɞɪɴɠɤɚ ɢ ɩɨɱɢɫɬɜɚɧɟ;  ɨɬɫɬɪɚɧɹɜɚɧɟ ɧɚ ɧɟɢɡɩɪɚɜɧɨɫɬɢ  ɩɪɨɜɟɪɤɚ ɧɚ ɡɚɯɪɚɧɜɚɳɢɹ ɤɚɛɟɥ ɩɨ ɜɪɟɦɟ ɧɚ

ɪɚɛɨɬɚ, ɞɚɥɢ ɟ ɭɫɭɤɚɧ ɢɥɢ ɩɨɜɪɟɞɟɧ

 ɬɪɚɧɫɩɨɪɬ;  ɪɟɦɨɧɬɧɢ ɪɚɛɨɬɢ;  ɧɚɩɭɫɤɚɧɟ ɧɚ ɭɪɟɞɚ (ɫɴɳɨ ɢ ɩɪɢ ɤɪɚɬɤɨɜɪɟɦɟɧɧɢ

ɩɪɟɤɴɫɜɚɧɢɹ).

 ɉɪɢ ɡɚɩɭɲɜɚɧɢɹ ɜ ɩɨɞɚɜɚɧɟɬɨ ɢ ɢɡɯɜɴɪɥɹɧɟɬɨ ɧɚ ɦɚɲɢɧɚɬɚ

ɢɡɤɥɸɱɜɚɣɬɟ ɞɜɢɝɚɬɟɥɹ ɢ ɢɡɜɚɞɟɬɟ ɤɚɛɟɥɚ ɨɬ ɤɨɧɬɚɤɬɚ ɩɪɟɞɢ ɞɚ ɨɬɫɬɪɚɧɢɬɟ ɨɫɬɚɬɴɰɢɬɟ ɨɬ ɦɚɬɟɪɢɚɥɚ ɜ ɩɨɞɚɜɚɧɟɬɨ ɢ ɢɡɯɜɴɪɥɹɧɟɬɨ.

 ɉɪɨɜɟɪɟɬɟ ɦɚɲɢɧɚɬɚ ɡɚ ɟɜɟɧɬɭɚɥɧɢ ɩɨɜɪɟɞɢ:

 ɉɪɟɞɢ ɩɨ-ɧɚɬɚɬɴɲɧɚ ɭɩɨɬɪɟɛɚ ɧɚ ɭɪɟɞɚ ɫɥɟɞɜɚ ɞɚ ɛɴɞɚɬ

ɩɪɨɜɟɪɟɧɢ ɩɪɟɞɩɚɡɧɢɬɟ ɭɫɬɪɨɣɫɬɜɚ ɩɨ ɨɬɧɨɲɟɧɢɟ ɧɚ ɬɹɯɧɨɬɨ ɛɟɡɭɩɪɟɱɧɨ ɞɟɣɫɬɜɢɟ, ɫɴɨɛɪɚɡɧɨ ɩɪɟɞɧɚɡɧɚɱɟɧɢɟɬɨ ɢɦ.

 ɉɪɨɜɟɪɟɬɟ, ɞɚɥɢ ɞɜɢɠɟɳɢɬɟ ɫɟ ɱɚɫɬɢ ɪɚɛɨɬɹɬ

ɛɟɡɭɩɪɟɱɧɨ ɢ ɧɟ ɡɚɹɠɞɚɬ ɢɥɢ ɞɚɥɢ ɢɦɚ ɩɨɜɪɟɞɟɧɢ ɱɚɫɬɢ. ȼɫɢɱɤɢ ɱɚɫɬɢ ɫɥɟɞɜɚ ɞɚ ɫɚ ɦɨɧɬɢɪɚɧɢ ɩɪɚɜɢɥɧɨ ɢ ɞɚ ɨɬɝɨɜɚɪɹɬ ɧɚ ɜɫɢɱɤɢ ɭɫɥɨɜɢɹ, ɡɚ ɞɚ ɝɚɪɚɧɬɢɪɚɬ ɛɟɡɭɩɪɟɱɧɚ ɪɚɛɨɬɚ.

 ɉɨɜɪɟɞɟɧɢ ɩɪɟɞɩɚɡɧɢ ɭɫɬɪɨɣɫɬɜɚ ɢ ɞɟɬɚɣɥɢ ɬɪɹɛɜɚ ɞɚ

ɛɴɞɚɬ ɪɟɦɨɧɬɢɪɚɧɢ ɢɥɢ ɫɦɟɧɟɧɢ ɨɬ ɥɢɰɟɧɡɢɪɚɧ ɫɟɪɜɢɡ, ɚɤɨ ɜ ɪɴɤɨɜɨɞɫɬɜɨɬɨ ɡɚ ɪɚɛɨɬɚ ɧɟ ɟ ɩɨɫɨɱɟɧɨ ɞɪɭɝɨ.

 ɉɨɜɪɟɞɟɧɢ ɢɥɢ ɧɟɱɟɬɥɢɜɢ ɫɚɦɨɡɚɥɟɩɜɚɳɢ ɫɟ ɬɚɛɟɥɤɢ ɫ

ɭɤɚɡɚɧɢɹ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ ɫɥɟɞɜɚ ɞɚ ɛɴɞɚɬ ɡɚɦɟɧɹɧɢ.

 ɍɪɟɞɢ, ɤɨɢɬɨ ɧɟ ɫɟ ɩɨɥɡɜɚɬ ɫɴɯɪɚɧɹɜɚɣɬɟ ɜ ɫɭɯɨ, ɡɚɤɥɸɱɟɧɨ

ɩɨɦɟɳɟɧɢɟ, ɢɡɜɴɧ ɨɛɫɟɝɚ ɧɚ ɞɟɰɚ.

ȿɥɟɤɬɪɢɱɟɫɤɚ ɛɟɡɨɩɚɫɧɨɫɬ

 ɂɡɩɴɥɧɟɧɢɟ ɧɚ ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɚɬɚ ɥɢɧɢɹ ɫɴɝɥɚɫɧɨ IEC

60245 (H 07 RN-F) ɫ ɧɚɩɪɟɱɧɨ ɫɟɱɟɧɢɟ ɧɚ ɠɢɥɚɬɚ ɧɚɣ-ɦɚɥɤɨ

 1,5 ɦɦ² ɩɪɢ ɞɴɥɠɢɧɚ ɧɚ ɤɚɛɟɥɚ ɞɨ 25 ɦ  2,5 ɦɦ² ɩɪɢ ɞɴɥɠɢɧɚ ɧɚ ɤɚɛɟɥɚ ɧɚɞ 25 ɦ

 ɉɪɢɫɴɟɞɢɧɢɬɟɥɧɢ ɤɚɛɟɥɢ ɫ ɝɨɥɹɦɚ ɞɴɥɠɢɧɚ ɢ ɦɚɥɤɨ

ɫɟɱɟɧɢɟ ɫɴɡɞɚɜɚɬ ɩɚɞ ɧɚ ɧɚɩɪɟɠɟɧɢɟɬɨ. Ⱦɜɢɝɚɬɟɥɹɬ ɜɟɱɟ ɧɟ ɦɨɠɟ ɞɚ ɞɨɫɬɢɝɧɟ ɫɜɨɹɬɚ ɦɚɤɫɢɦɚɥɧɚ ɦɨɳɧɨɫɬ, ɞɟɣɫɬɜɢɟɬɨ ɧɚ ɭɪɟɞɚ ɫɟ ɧɚɦɚɥɹɜɚ.

 ɂɧɫɬɚɥɢɪɚɧɢɬɟ ɜ ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢɬɟ ɥɢɧɢɢ ɳɟɩɫɟɥɢ ɢ

ɫɴɟɞɢɧɢɬɟɥɧɢ ɤɨɧɬɚɤɬɧɢ ɤɭɬɢɢ ɬɪɹɛɜɚ ɞɚ ɫɚ ɢɡɪɚɛɨɬɟɧɢ ɨɬ

ɝɭɦɚ, ɦɟɤ PVC ɢɥɢ ɨɬ ɞɪɭɝ ɬɟɪɦɨɩɥɚɫɬɢɱɟɧ ɦɚɬɟɪɢɚɥ ɫɴɫ ɫɴɳɚɬɚ ɦɟɯɚɧɢɱɧɚ ɹɤɨɫɬ ɢɥɢ ɞɚ ɢɦɚɬ ɩɨɤɪɢɬɢɟ ɨɬ ɬɚɤɴɜ ɦɚɬɟɪɢɚɥ.

 ɓɟɩɫɟɥɧɨɬɨ ɫɴɟɞɢɧɟɧɢɟ ɧɚ ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢɹ ɤɚɛɟɥ ɬɪɹɛɜɚ

ɞɚ ɟ ɡɚɳɢɬɟɧɨ ɨɬ ɩɨɩɚɞɚɧɟɬɨ ɧɚ ɜɨɞɧɢ ɩɪɴɫɤɢ.

 ɉɪɢ ɩɪɨɤɚɪɜɚɧɟɬɨ ɧɚ ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢɹ ɤɚɛɟɥ ɞɚ ɫɟ

ɜɧɢɦɚɜɚ ɬɨɣ ɞɚ ɧɟ ɟ ɫɩɥɟɫɤɚɧ ɢɥɢ ɩɪɟɝɴɧɚɬ, ɚ ɳɟɩɫɟɥɧɨɬɨ ɫɴɟɞɢɧɟɧɢɟ ɞɚ ɧɟ ɫɟ ɦɨɤɪɢ.

 ɉɪɢ ɭɩɨɬɪɟɛɚ ɧɚ ɦɚɤɚɪɚ ɡɚ ɤɚɛɟɥɢ ɪɚɡɦɨɬɚɣɬɟ ɤɚɛɟɥɚ

ɧɚɩɴɥɧɨ.

 ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɤɚɛɟɥɚ ɡɚ ɰɟɥɢ, ɡɚ ɤɨɢɬɨ ɬɨɣ ɧɟ ɟ

ɩɪɟɞɧɚɡɧɚɱɟɧ. ɉɚɡɟɬɟ ɤɚɛɟɥɚ ɨɬ ɝɨɪɟɳɢɧɚ, ɦɚɫɥɨ ɢ ɨɫɬɪɢ ɪɴɛɨɜɟ. ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɤɚɛɟɥɚ, ɡɚ ɞɚ ɢɡɬɟɝɥɢɬɟ ɳɟɩɫɟɥɚ ɨɬ ɤɨɧɬɚɤɬɚ.

 Ʉɨɧɬɪɨɥɢɪɚɣɬɟ ɪɟɞɨɜɧɨ ɭɞɴɥɠɢɬɟɥɧɢɬɟ ɤɚɛɟɥɢ ɢ ɝɢ

ɡɚɦɟɧɹɣɬɟ, ɤɨɝɚɬɨ ɫɚ ɩɨɜɪɟɞɟɧɢ.

 ɇɟ ɩɢɩɚɣɬɟ ɩɨɜɪɟɞɟɧɢɹ ɡɚɯɪɚɧɜɚɳ ɤɚɛɟɥ ɩɪɟɞɢ ɞɚ ɝɨ

ɢɡɤɥɸɱɢɬɟ ɨɬ ɦɪɟɠɚɬɚ. ɉɨɜɪɟɞɟɧɢɹɬ ɡɚɯɪɚɧɜɚɳ ɤɚɛɟɥ ɦɨɠɟ ɞɚ ɩɪɟɞɢɡɜɢɤɚ ɤɨɧɬɚɤɬ ɫ ɱɚɫɬɢ, ɩɨ ɤɨɢɬɨ ɬɟɱɟ ɬɨɤ.

 ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɞɟɮɟɤɬɧɢ ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢ ɤɚɛɟɥɢ.  ɇɚ ɨɬɤɪɢɬɨ ɩɨɥɡɜɚɣɬɟ ɫɚɦɨ ɭɞɴɥɠɢɬɟɥɧɢ ɤɚɛɟɥɢ, ɤɨɢɬɨ ɫɚ

ɪɚɡɪɟɲɟɧɢ ɡɚ ɬɨɜɚ ɢ ɢɦɚɬ ɫɴɨɬɜɟɬɧɨɬɨ ɨɛɨɡɧɚɱɟɧɢɟ.

 ɇɟ ɢɡɩɨɥɡɜɚɣɬɟ ɜɪɟɦɟɧɧɢ ɟɥɟɤɬɪɢɱɟɫɤɢ ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢ

ɜɪɴɡɤɢ.

 ɇɢɤɨɝɚ ɧɟ ɲɭɧɬɢɪɚɣɬɟ ɡɚɳɢɬɧɢɬɟ ɭɫɬɪɨɣɫɬɜɚ ɢ ɧɟ ɝɢ

ɢɡɜɟɠɞɚɣɬɟ ɨɬ ɞɟɣɫɬɜɢɟ.

 ɉɪɢɫɴɟɞɢɧɟɬɟ ɭɪɟɞɚ ɩɪɟɡ ɡɚɳɢɬɟɧ ɩɪɟɤɴɫɜɚɱ ɫɪɟɳɭ

ɧɟɞɨɩɭɫɬɢɦɢɹ ɭɬɟɱɟɧ ɬɨɤ (30 mA).

ɉɪɢɫɴɟɞɢɧɹɜɚɧɟɬɨ ɤɴɦ ɟɥɟɤɬɪɢɱɟɫɤɚɬɚ ɦɪɟɠɚ, ɪɟɫɩ. ɪɟɦɨɧɬɧɢɬɟ ɪɚɛɨɬɢ ɩɨ ɟɥɟɤɬɪɢɱɟɫɤɢɬɟ ɱɚɫɬɢ ɧɚ ɦɚɲɢɧɚɬɚ ɫɥɟɞɜɚ ɞɚ ɛɴɞɚɬ ɢɡɜɴɪɲɜɚɧɢ ɨɬ ɩɪɢɬɟɠɚɜɚɳ ɪɚɡɪɟɲɟɧɢɟ ɡɚ ɢɡɜɴɪɲɜɚɧɟ ɧɚ ɞɟɣɧɨɫɬ ɩɨ ɡɚɧɹɬɢɟ ɟɥɟɤɬɪɨɫɩɟɰɢɚɥɢɫɬ, ɢɥɢ ɞɚ ɛɴɞɚɬ ɩɪɟɞɨɫɬɚɜɹɧɢ ɧɚ ɧɚɲɢɬɟ ɫɟɪɜɢɡɧɢ ɫɥɭɠɛɢ. ɋɥɟɞɜɚ ɞɚ ɛɴɞɚɬ ɫɩɚɡɜɚɧɢ ɦɟɫɬɧɢɬɟ ɪɚɡɩɨɪɟɞɛɢ ɢ ɨɫɨɛɟɧɨ ɨɧɟɡɢ, ɤɨɢɬɨ ɫɟ ɨɬɧɚɫɹɬ ɞɨ ɨɯɪɚɧɢɬɟɥɧɢɬɟ ɦɟɪɤɢ.

Ɋɟɦɨɧɬɢɬɟ ɧɚ ɞɪɭɝɢ ɱɚɫɬɢ ɧɚ ɦɚɲɢɧɚɬɚ ɫɥɟɞɜɚ ɞɚ ɛɴɞɚɬ ɢɡɜɴɪɲɜɚɧɢ ɨɬ ɩɪɨɢɡɜɨɞɢɬɟɥɹ, ɪɟɫɩ. ɨɬ ɟɞɧɚ ɨɬ ɧɟɝɨɜɢɬɟ ɫɟɪɜɢɡɧɢ ɫɥɭɠɛɢ.

ɂɡɩɨɥɡɜɚɣɬɟ ɫɚɦɨ ɨɪɢɝɢɧɚɥɧɢ ɪɟɡɟɪɜɧɢ ɱɚɫɬɢ. ɂɡɩɨɥɡɜɚɧɟɬɨ ɧɚ ɞɪɭɝɢ ɪɟɡɟɪɜɧɢ ɱɚɫɬɢ ɦɨɠɟ ɞɚ ɞɨɜɟɞɟ ɞɨ ɡɥɨɩɨɥɭɤɢ ɫ ɩɨɥɡɜɚɬɟɥɹ. Ɂɚ ɩɪɨɢɡɬɟɤɥɢ ɨɬ ɬɨɜɚ ɳɟɬɢ ɩɪɨɢɡɜɨɞɢɬɟɥɹɬ ɧɟ ɧɨɫɢ ɨɬɝɨɜɨɪɧɨɫɬ.

ɇɇɩɩɨɨɭɭɛɛɡ

ɜɢɠɬɟ ɫɬɪ. 153

ɊɊɮɮɬɬɥɥɛɛɨɨɠɠɝɝɟɟɠɠɤɤɬɬɭɭɝɝɣɣɠ

 ɍɛɟɞɟɬɟ ɫɟ, ɱɟ ɭɪɟɞɴɬ ɟ ɦɨɧɬɢɪɚɧ ɢɡɰɹɥɨ ɢ ɜ ɫɴɨɬɜɟɬɫɬɜɢɟ ɫ

ɩɪɟɞɩɢɫɚɧɢɹɬɚ.

 Ɂɚ ɩɨɥɡɜɚɧɟ ɩɨɫɬɚɜɟɬɟ ɭɪɟɞɚ ɜɴɪɯɭ ɯɨɪɢɡɨɧɬɚɥɧɚ ɢ ɡɞɪɚɜɚ

ɨɫɧɨɜɚ (ɨɩɚɫɧɨɫɬ ɨɬ ɩɪɟɨɛɪɴɳɚɧɟ).

 ɂɡɩɨɥɡɜɚɣɬɟ ɭɪɟɞɚ ɫɚɦɨ ɧɚ ɨɬɤɪɢɬɨ. Ⱦɪɴɠɬɟ ɪɚɡɫɬɨɹɧɢɟ

(ɧɚɣ-ɦɚɥɤɨ 2 ɦ) ɨɬ ɫɬɟɧɚ ɢɥɢ ɞɪɭɝ ɬɜɴɪɞ ɩɪɟɞɦɟɬ.

 ɉɪɟɞɢ ɜɫɹɤɚ ɭɩɪɨɬɪɟɛɚ ɩɪɨɜɟɪɟɬɟ:

 ɩɪɢɫɴɟɞɢɧɢɬɟɥɧɢɬɟ ɤɚɛɟɥɢ – ɡɚ ɞɟɮɟɤɬɧɢ ɦɟɫɬɚ

(ɩɭɤɧɚɬɢɧɢ, ɫɪɟɡɨɜɟ ɢɥɢ ɞɪɭɝɢ ɩɨɞɨɛɧɢ);

ɞɚ ɧɟ ɫɟ ɢɡɩɨɥɡɜɚɬ ɞɟɮɟɤɬɧɢ ɥɢɧɢɢ;

 ɭɪɟɞɚ – ɡɚ ɟɜɟɧɬɭɚɥɧɢ ɩɨɜɪɟɞɢ

(ɜɠ. “ɍɤɚɡɚɧɢɹ ɡɚ ɛɟɡɨɩɚɫɧɨɫɬ”);

 ɞɚɥɢ ɜɫɢɱɤɢ ɜɢɧɬɨɜɟ ɢ ɛɨɥɬɨɜɟ ɫɚ ɡɚɬɟɝɧɚɬɢ ɡɞɪɚɜɨ.

ɉɪɢɫɴɟɞɢɧɹɜɚɧɟ ɤɴɦ ɦɪɟɠɚɬɚ

 ɋɪɚɜɧɟɬɟ ɩɨɫɨɱɟɧɨɬɨ ɧɚ ɬɚɛɟɥɤɚɬɚ ɫ ɬɢɩɚ ɧɚ ɭɪɟɞɚ

ɧɚɩɪɟɠɟɧɢɟ ɫ ɬɨɜɚ ɧɚ ɦɪɟɠɚɬɚ ɢ ɩɪɢɫɴɟɞɢɧɟɬɟ ɭɪɟɞɚ ɤɴɦ ɫɴɨɬɜɟɬɧɚɬɚɬɚ ɤɨɧɬɚɤɬɧɚ ɤɭɬɢɹ, ɨɬɝɨɜɚɪɹɳɚ ɧɚ ɩɪɟɞɩɢɫɚɧɢɹɬɚ.

 ɂɡɩɨɥɡɜɚɣɬɟ ɭɞɴɥɠɢɬɟɥɧɢ ɤɚɛɟɥɢ ɫ ɞɨɫɬɚɬɴɱɧɨ ɫɟɱɟɧɢɟ.

ɉɪɟɞɩɚɡɢɬɟɥ

2600 W

16 A ɢɧɟɪɬɟɧ

13 A ɢɧɟɪɬɟɧ

ɂɦɩɟɧɞɚɧɫ ɧɚ ɦɪɟɠɚɬɚ

ɉɪɢ ɧɟɛɥɚɝɨɩɪɢɹɬɧɢ ɩɚɪɚɦɟɬɪɢ ɧɚ ɦɪɟɠɚɬɚ ɜ ɩɪɨɰɟɫɚ ɧɚ ɜɤɥɸɱɜɚɧɟ ɧɚ ɭɪɟɞɚ ɦɨɠɟ ɞɚ ɫɟ ɫɬɢɝɧɟ ɞɨ ɤɪɚɬɤɨɜɪɟɦɟɧɧɨ ɩɚɞɚɧɟ ɧɚ ɧɚɩɪɟɠɟɧɢɟɬɨ, ɤɨɟɬɨ ɦɨɠɟ ɞɚ ɩɨɜɥɢɹɟ ɧɚ ɞɪɭɝɢ ɭɪɟɞɢ (ɧɚɩɪɢɦɟɪ ɦɢɝɚɧɟ ɧɚ ɞɚɞɟɧɚ ɥɚɦɩɚ). ɇɟ ɫɟ ɨɱɚɤɜɚɬ ɫɦɭɳɟɧɢɹ, ɚɤɨ ɫɚ ɫɩɚɡɟɧɢ ɩɨɫɨɱɟɧɢɬɟ ɜ ɬɚɛɥɢɰɚɬɚ ɦɚɤɫɢɦɚɥɧɢ ɫɬɨɣɧɨɫɬɢ ɡɚ ɢɦɩɟɧɞɚɧɫɚ.

2600

(W)

ɂɦɩɟɧɞɚɧɫ Z

0,42

max

(:)

Ɍɨɜɚɪ P

ȼɤɥɸɱɜɚɧɟ / ɢɡɤɥɸɱɜɚɧɟ

Ɉɠ ɣɢɪɩɦɢɝɛɤɭɠ ɮɫɠɟ, ɪɫɣ ɥɩɤɭɩ ɪɫɠɝɥɦɹɲɝɛɭɠɦɺɭ ɨɠ ɧɩɡɠ ɟɛ ɜɵɟɠ ɝɥɦɹɲɝɛɨ ɣ ɣɢɥɦɹɲɝɛɨ. Ɋɩɝɫɠɟɠɨɣ ɪɫɠɥɵɬɝɛɲɣ ɬɦɠɟɝɛ ɟɛ ɜɵɟɛɭ ɪɩɪɫɛɝɠɨɣ ɩɭ ɬɠɫɝɣɢɨɛɭɛ ɬɦɮɡɜɛ ɣɦɣ ɟɛ ɜɵɟɛɭ ɢɛɧɠɨɠɨɣ ɬ ɨɩɝɣ.

ȼɤɥɸɱɜɚɧɟ

ɇɚɬɢɫɧɟɬɟ ɡɟɥɟɧɢɹ ɛɭɬɨɧ I .

ɂɡɤɥɸɱɜɚɧɟ

ɇɚɬɢɫɧɟɬɟ ɱɟɪɜɟɧɢɹ ɛɭɬɨɧ 0 .

@ ɉɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɟ ɨɫɜɨɛɨɞɟɧɚ ɢ ɟ ɨɬɞɟɥɟɧɚ

ɨɬ ɭɪɟɞɚ. ɍɪɟɞɴɬ ɧɟ ɦɨɠɟ ɞɚ ɛɴɞɟ ɜɤɥɸɱɟɧ.

L ȼ ɫɥɭɱɚɣ, ɱɟ ɩɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɫɟ ɨɫɜɨɛɨɞɢ

ɩɪɢ ɜɤɥɸɱɟɧ ɭɪɟɞ, ɬɨ ɭɪɟɞɴɬ ɚɜɬɨɦɚɬɢɱɧɨ ɫɟ ɢɡɤɥɸɱɜɚ.

Ɂɚɳɢɬɚ ɩɪɨɬɢɜ ɩɨɜɬɨɪɧɨ ɩɭɫɤɚɧɟ ɩɪɢ ɩɪɟɤɴɫɜɚɧɟ ɧɚ ɟɥɟɤɬɪɨɡɚɯɪɚɧɜɚɧɟɬɨ

ɉɪɢ ɩɪɟɤɴɫɜɚɧɟ ɧɚ ɟɥɟɤɬɪɨɡɚɯɪɚɧɜɚɧɟɬɨ ɭɪɟɞɴɬ ɢɡɤɥɸɱɜɚ ɚɜɬɨɦɚɬɢɱɧɨ (ɦɢɧɢɦɚɥɧɨ ɧɚɩɪɟɠɟɧɨɜ ɢɡɤɥɸɱɜɚɬɟɥ). Ɂɚ ɩɨɜɬɨɪɧɨ ɩɭɫɤɚɧɟ ɜ ɞɟɣɫɬɜɢɟ ɧɚɬɢɫɧɟɬɟ ɨɬɧɨɜɨ ɡɟɥɟɧɢɹ ɛɭɬɨɧ.

Ⱦɜɢɝɚɬɟɥɧɚ ɡɚɳɢɬɚ

Ⱦɜɢɝɚɬɟɥɹɬ ɟ ɫɴɨɪɴɠɟɧ ɫɴɫ ɡɚɳɢɬɟɧ ɩɪɟɤɴɫɜɚɱ ɢ ɫɟ ɢɡɤɥɸɱɜɚ ɚɜɬɨɦɚɬɢɱɧɨ ɩɪɢ ɩɪɟɬɨɜɚɪɜɚɧɟ. ɋɥɟɞ ɩɚɭɡɚ ɨɬ ɨɤɨɥɨ 5 ɦɢɧɭɬɢ, ɞɜɢɝɚɬɟɥɹɬ ɦɨɠɟ ɞɚ ɛɴɞɟ ɜɤɥɸɱɟɧ ɨɬɧɨɜɨ. ɇɚɬɢɫɧɟɬɟ

1. ɛɭɬɨɧɚ ɡɚ ɜɪɴɳɚɧɟ ɜ ɢɡɯɨɞɧɨ ɩɨɥɨɠɟɧɢɟ (ɞɜɢɝɚɬɟɥɧɚ ɡɚɳɢɬɚ)

2. ɡɟɥɟɧɢɹ ɛɭɬɨɧ I ɡɚ ɩɨɜɬɨɪɧɨ ɜɤɥɸɱɜɚɧɟ.

ɉɪɟɜɤɥɸɱɜɚɬɟɥ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ

ɂɛɟɠɤɬɭɝɛɤɭɠ ɪɫɠɝɥɦɹɲɝɛɭɠɦɺ ɢɛ ɪɩɬɩɥɛɭɛ ɨɛ ɝɵɫɭɠɨɠ

ɬɛɧɩ ɪɫɣ ɣɢɥɦɹɲɠɨɛ ɫɠɢɛɲɥɛ.

Ɋɩɦɩɡɠɨɣɠ

Ɇɚɬɟɪɢɚɥɴɬ ɫɟ ɡɚɯɜɚɳɚ ɨɬ ɪɟɠɟɳɢɹ ɜɚɥɹɤ ɢ ɫɟ ɪɚɡɞɪɨɛɹɜɚ.

Ɋɩɦɩɡɠɨɣɠ

ɇɨɠɴɬ ɪɚɛɨɬɢ ɜ ɨɛɪɚɬɧɚ ɩɨɫɨɤɚ ɢ ɛɥɨɤɢɪɚɧɢɹ ɦɚɬɟɪɢɚɥ ɫɟ ɨɫɜɨɛɨɠɞɚɜɚ.

ɋɥɟɞ ɤɚɬɨ ɫɬɟ ɩɪɢɜɟɥɢ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ ɜ ɩɨɥɨɠɟɧɢɟ

ɜɤɥɸɱɜɚɧɟ ɢ ɢɡɤɥɸɱɜɚɧɟ. Ɋɟɠɟɳɢɹɬ ɜɚɥɹɤ ɫɟ ɩɨɫɬɚɜɹ ɜ ɨɛɪɚɬɧɚ ɩɨɫɨɤɚ. Ʉɨɝɚɬɨ ɩɭɫɧɟɬɟ ɛɭɬɨɧɚ ɧɚ ɩɪɟɤɴɫɜɚɱɚ ɡɚ ɜɤɥɸɱɜɚɧɟ ɢ ɢɡɤɥɸɱɜɚɧɟ, ɪɟɡɚɱɤɚɬɚ ɫɩɢɪɚ ɚɜɬɨɦɚɬɢɱɧɨ.

Ɍɵɝɠɭɣ

x ɋɥɟɞ ɧɟɤɨɥɤɨɤɪɚɬɧɨ ɡɚɞɟɣɫɬɜɚɧɟ ɫɟ ɨɬɫɬɪɚɧɹɜɚɬ ɝɨɥɟɦɢ

ɩɪɟɞɦɟɬɢ ɢɥɢ ɩɚɪɱɟɬɚ ɞɴɪɜɨ, ɤɚɤɬɨ ɜ ɩɨɫɨɤɚɬɚ ɧɚ ɪɹɡɚɧɟ, ɬɚɤɚ ɢ ɜ ɩɨɫɨɤɚɬɚ ɧɚ ɨɫɜɨɛɨɠɞɚɜɚɧɟ.

x ɉɨɥɡɜɚɣɬɟ ɬɪɚɦɛɨɜɤɚ ɢɥɢ ɤɭɤɚ ɡɚ ɨɬɫɬɪɚɧɹɜɚɧɟ ɧɚ

ɛɥɨɤɢɪɚɥɢ ɩɪɟɞɦɟɬɢ ɨɬ ɮɭɧɢɹɬɚ ɢɥɢ ɨɬɜɨɪɚ ɡɚ ɢɡɜɟɠɞɚɧɟ ɧɚ ɪɚɡɞɪɨɛɟɧɢɹ ɦɚɬɟɪɢɚɥ.

Ƚɣɨɛɞɣ ɣɢɲɛɥɛɤɭɠ ɮɫɠɟɵɭ ɪɵɫɝɩ ɟɛ ɬɪɫɠ, ɪɫɠɟɣ ɟɛ ɞɩ

ɝɥɦɹɲɣɭɠ ɩɭɨɩɝɩ.

, ɞɪɴɠɬɟ ɧɚɬɢɫɧɚɬ ɛɭɬɨɧɚ ɧɚ ɩɪɟɤɴɫɜɚɱɚ ɡɚ

ɋɋɛɛɜɜɩɩɭɭɛɛɬɬɞɞɫɫɛɛɟɟɣɣɨɨɬɬɥɥɛɛɭɭɛɛɫɫɠɠɢɢɛɛɲɲɥɥɛ

 Ƚ ɫɛɜɩɭɨɩ ɪɩɦɩɡɠɨɣɠ ɡɚɫɬɚɜɚɣɬɟ ɨɬɫɬɪɚɧɢ ɧɚ ɭɪɟɞɚ.

 Ɋɩ-ɟɵɦɵɞ ɧɛɭɠɫɣɛɦ, ɥɩɤɭɩ ɬɭɵɫɲɣ ɩɭ ɮɫɠɟɛ, ɧɩɡɠ ɟɛ

ɩɭɬɥɩɲɣ ɨɛɢɛɟ, ɪɫɣ ɮɝɦɣɲɛɨɠɭɩ ɧɮ ɩɭ ɨɩɡɩɝɠɭɠ! Ɍɪɛɢɝɛɤɭɠ ɜɠɢɩɪɛɬɨɩ ɫɛɢɬɭɩɺɨɣɠ!

 ɇɢɤɨɝɚ ɧɟ ɛɴɪɤɚɣɬɟ ɜ ɩɴɥɧɚɱɧɢɹ ɢɥɢ ɢɡɜɟɠɞɚɳɢɹ ɨɬɜɨɪ.  Ⱦɪɴɠɬɟ ɥɢɰɟɬɨ ɢ ɬɹɥɨɬɨ ɫɢ ɧɚɞɚɥɟɱ ɨɬ ɩɴɥɧɚɱɧɢɹ ɨɬɜɨɪ.  ɇɟ ɩɨɞɚɜɚɣɬɟ ɪɴɰɟɬɟ ɫɢ ɢɥɢ ɞɪɭɝɢ ɱɚɫɬɢ ɧɚ ɬɹɥɨɬɨ ɢɥɢ

ɨɛɥɟɤɥɨɬɨ ɫɢ ɜ ɩɴɥɧɚɱɧɚɬɚ ɬɪɴɛɚ, ɢɡɜɟɠɞɚɳɢɹ ɤɚɧɚɥ ɢɥɢ ɜ

ɛɥɢɡɨɫɬ ɞɨ ɞɪɭɝɢ ɞɜɢɠɟɳɢ ɫɟ ɱɚɫɬɢ.

 ɉɪɟɞɢ ɜɤɥɸɱɜɚɧɟɬɨ ɧɚ ɭɪɟɞɚ ɞɚ ɫɟ ɩɪɨɜɟɪɢ

 ɞɚɥɢ ɧɹɦɚ ɨɫɬɚɬɴɰɢ ɨɬ ɧɚɪɹɡɜɚɧɟɬɨ ɜɴɜ ɮɭɧɢɹɬɚ ɡɚ

ɧɚɩɴɥɜɚɧɟɬɨ.

 ɞɚɥɢ ɩɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɟ ɡɚɫɬɨɩɨɪɟɧɚ.

 ɇɟ ɨɛɪɴɳɚɣɬɟ ɧɚɫɬɪɚɧɢ ɭɪɟɞɚ ɩɪɢ ɪɚɛɨɬɟɳ ɞɜɢɝɚɬɟɥ.  ɉɪɢ ɩɴɥɧɟɧɟ ɜɧɢɦɚɜɚɣɬɟ

ɦɟɬɚɥɧɢ ɩɚɪɱɟɬɚ, ɤɚɦɴɧɢ, ɲɢɲɟɬɚ ɢɥɢ ɞɪɭɝɢ ɩɪɟɞɦɟɬɢ, ɤɨɢɬɨ ɧɟ ɬɪɹɛɜɚ ɞɚ ɫɟ ɩɪɟɪɚɛɨɬɜɚɬ.

 Ⱥɤɨ ɜɴɜ ɮɭɧɢɹɬɚ ɩɨɩɚɞɧɚɬ ɱɭɠɞɢ ɬɟɥɚ, ɢɥɢ ɚɤɨ ɭɪɟɞɴɬ

ɡɚɩɨɱɧɟ ɞɚ ɢɡɞɚɜɚ ɧɟɨɛɢɱɚɣɧɢ ɲɭɦɨɜɟ ɢɥɢ ɞɚ ɜɢɛɪɢɪɚ, ɢɡɤɥɸɱɟɬɟ ɝɨ ɜɟɞɧɚɝɚ ɢ ɝɨ ɨɫɬɚɜɟɬɟ ɞɚ ɫɩɪɟ. ɂɡɜɚɞɟɬɟ ɳɟɩɫɟɥɚ ɨɬ ɤɨɧɬɚɤɬɧɚɬɚ ɤɭɬɢɹ ɧɚ ɟɥɟɤɬɪɢɱɟɫɤɚɬɚ ɦɪɟɠɚ ɢ ɧɚɩɪɚɜɟɬɟ ɫɥɟɞɧɨɬɨ:

 ɩɪɨɜɟɪɟɬɟ ɤɚɤɜɚ ɟ ɩɨɜɪɟɞɚɬɚ;  ɫɦɟɧɟɬɟ ɢɥɢ ɩɨɩɪɚɜɟɬɟ ɩɨɜɪɟɞɟɧɢɬɟ ɱɚɫɬɢ;

 ɩɪɨɜɟɪɟɬɟ ɭɪɟɞɚ ɢ ɡɚɬɟɝɧɟɬɟ ɪɚɡɯɥɚɛɟɧɢɬɟ ɱɚɫɬɢ.

ɇɟ ɛɢɜɚ ɞɚ ɩɨɩɪɚɜɹɬɟ ɭɪɟɞɚ, ɚɤɨ ɧɹɦɚɬɟ ɥɢɰɟɧɡ ɡɚ ɬɨɜɚ.

ɜɴɜ ɮɭɧɢɹɬɚ ɞɚ ɧɟ ɩɨɩɚɞɧɚɬ

 Ʉɚɤɜɨ ɦɨɝɚ ɞɚ ɧɚɪɹɡɜɚɦ?

ȿɛ:

ȼɫɹɤɚɤɴɜ ɜɢɞ ɤɥɨɧɢ ɞɨ ɦɚɤɫɢɦɚɥɧɢɹ ɪɚɡɱɟɬɟɧ ɞɢɚɦɟɬɴɪ, ɫɩɨɪɟɞ ɜɢɞɚ ɧɚ ɞɴɪɜɨɬɨ ɢ ɬɨɜɚ, ɞɨɤɨɥɤɨ ɟ ɫɭɪɨɜ ɦɚɬɟɪɢɚɥɴɬ;

x ɭɜɹɯɧɚɥɢ, ɜɥɚɠɧɢ ɝɪɚɞɢɧɫɤɢ ɨɬɩɚɞɴɰɢ, ɫɴɯɪɚɧɹɜɚɧɢ ɧɹɤɨɥɤɨ

ɞɧɢ,

 ɪɚɡɞɪɨɛɹɜɚɣɬɟ ɦɚɬɟɪɢɚɥɚ ɫɚɦɨ ɫ ɩɨɫɥɟɞɨɜɚɬɟɥɧɚ

ɫɦɹɧɚ ɫ ɪɹɡɞɪɨɛɹɜɚɧɟ ɧɚ ɤɥɨɧɢ

Ɉɠ:

x ɫɬɴɤɥɚ, ɦɟɬɚɥ, ɩɥɚɫɬɦɚɫɨɜɢ ɱɚɫɬɢ, ɩɥɚɫɬɦɚɫɨɜɢ ɬɨɪɛɢɱɤɢ,

ɤɚɦɴɧɢ, ɬɟɤɫɬɢɥɧɢ ɨɬɩɚɞɴɰɢ, ɤɨɪɟɧɢ ɩɪɢɦɟɫɟɧɢ ɫ ɩɪɴɫɬ;

x ɨɬɩɚɞɴɰɢ ɛɟɡ ɬɜɴɪɞɚ ɤɨɧɫɢɫɬɟɧɰɢɹ, ɧɚɩɪɢɦɟɪ ɤɭɯɧɟɧɫɤɢ

ɨɬɩɚɞɴɰɢ.

ɉɪɟɞɩɪɚɡɧɚ ɪɟɲɟɬɤɚ

Ƀɨɭɠɞɫɣɫɛɨɛɭɛ ɪɫɠɟɪɛɢɨɛ ɫɠɳɠɭɥɛ ɠ ɬɵɩɫɵɡɠɨɛ ɬ ɟɫɵɡɥɛ ɢɛ ɢɛɬɭɩɪɩɫɺɝɛɨɠ ɣ ɬ ɪɫɠɟɪɛɢɨɩ ɣɢɥɦɹɲɝɛɨɠ.

L ɉɪɟɞɢ ɦɨɧɬɢɪɚɧɟ ɢ ɞɟɦɨɧɬɢɪɚɧɟ ɧɚ ɫɛɨɪɧɢɹ ɤɨɲ

ɢɡɤɥɸɱɜɚɣɬɟ ɭɪɟɞɚ.

@ ɉɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɟ ɡɚɫɬɨɩɨɪɟɧɚ ɢ ɟ ɫɜɴɪɡɚɧɚ

ɡɞɪɚɜɨ ɫ ɭɪɟɞɚ.

 ɋɩɟɰɢɚɥɧɢ ɭɤɚɡɚɧɢɹ ɡɚ

ɪɚɡɞɪɨɛɹɜɚɧɟɬɨ:

¾ Ɇɚɬɟɪɢɚɥɚ, ɩɨɞɥɟɠɚɳ ɧɚ

ɪɚɡɞɪɨɛɹɜɚɧɟ, ɩɨɞɚɜɚɣɬɟ ɜɢɧɚɝɢ ɨɬ ɞɹɫɧɚɬɚ ɫɬɪɚɧɚ ɧɚ ɩɴɥɧɚɱɧɢɹ ɨɬɜɨɪ ɧɚ ɮɭɧɢɹɬɚ.

¾ Ɂɚ ɧɚɬɴɩɤɜɚɧɟ ɧɚ ɦɚɬɟɪɢɚɥɚ ɡɚ

ɪɹɡɚɧɟ ɢɡɩɨɥɡɜɚɣɬɟ ɩɪɢɫɩɨɫɨɛɥɟɧɢɟɬɨ ɡɚ ɧɚɬɴɩɤɜɚɧɟ.

¾ Ʉɥɨɧɤɢ, ɤɥɨɧɢ ɢ ɞɴɪɜɟɧɢ ɩɚɪɱɟɬɚ ɪɚɡɞɪɨɛɹɜɚɣɬɟ ɦɚɥɤɨ ɫɥɟɞ

ɨɬɪɹɡɜɚɧɟɬɨ ɢɦ,

- ɫɥɟɞ ɢɡɫɴɯɜɚɧɟ ɬɨɡɢ ɦɚɬɟɪɢɚɥ ɫɬɚɜɚ ɦɧɨɝɨ ɬɜɴɪɞ ɢ ɫ ɬɨɜɚ ɫɟ ɧɚɦɚɥɹɜɚ ɦɚɤɫɢɦɚɥɧɢɹɬ ɞɨɩɭɫɬɢɦ ɞɢɚɦɟɬɴɪ.

¾ Ɉɬɫɬɪɚɧɹɜɚɣɬɟ ɤɥɨɧɤɢɬɟ ɨɬ ɫɢɥɧɨ ɪɚɡɤɥɨɧɟɧɢ ɤɥɨɧɢ.

¾ Ɉɛɪɚɛɨɬɜɚɧɟ ɧɚ ɝɪɚɞɢɧɫɤɢ ɨɫɬɚɬɴɰɢ, ɤɨɢɬɨ ɢɦɚɬ ɝɨɥɹɦɨ

ɫɴɞɴɪɠɚɧɢɟ ɧɚ ɜɨɞɚ, ɢ ɫɚ ɩɪɟɞɪɚɡɩɨɥɨɠɟɧɢ ɤɴɦ ɫɥɟɩɜɚɧɟ

 ɬɟ ɞɚ ɛɴɞɚɬ ɪɚɡɞɪɨɛɹɜɚɧɢ ɩɨɫɦɟɧɧɨ ɫ ɞɴɪɜɟɫɟɧ

ɦɚɬɟɪɢɚɥ ɡɚ ɧɚɪɹɡɜɚɧɟ, ɡɚ ɞɚ ɛɴɞɟ ɩɪɟɞɨɬɜɪɚɬɹɜɚɧɨ ɡɚɩɭɲɜɚɧɟɬɨ ɜ ɭɪɟɞɚ.

¾ ɇɟ ɞɨɩɭɫɤɚɣɬɟ ɪɚɡɞɪɨɛɟɧɢɹɬ ɦɚɬɟɪɢɚɥ ɞɚ ɫɟ ɧɚɬɪɭɩɜɚ

ɩɪɟɤɚɥɟɧɨ ɜɢɫɨɤɨ ɜ ɭɱɫɬɴɤɚ ɧɚ ɢɡɜɟɠɞɚɳɢɹ ɨɬɜɨɪ. ɋɴɳɟɫɬɜɭɜɚ ɨɩɚɫɧɨɫɬ ɧɚɬɪɭɩɚɧɢɹɬ, ɜɟɱɟ ɪɚɡɞɪɨɛɟɧ ɦɚɬɟɪɢɚɥ ɞɚ ɞɨɜɟɞɟ ɞɨ ɡɚɩɭɲɜɚɧɟ ɧɚ ɢɡɜɟɠɞɚɳɢɹ ɤɚɧɚɥ. Ɍɨɜɚ ɩɴɤ ɦɨɠɟ ɞɚ ɩɪɟɞɢɡɜɢɤɚ ɜɪɴɳɚɧɟ ɧɚ ɦɚɬɟɪɢɚɥ ɩɪɟɡ ɩɴɥɧɚɱɧɢɹ ɨɬɜɨɪ. ɂɡɩɪɚɡɜɚɣɬɟ ɪɟɞɨɜɧɨ ɩɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ.

¾ ɉɪɢ ɡɚɩɭɲɜɚɧɟ, ɩɨɱɢɫɬɟɬɟ ɢɡɜɟɠɞɚɳɢɹ ɤɚɧɚɥ ɢ ɩɴɥɧɚɱɧɢɹ

ɨɬɜɨɪ. ȼ ɬɚɡɢ ɜɪɴɡɤɚ ɧɚɣ-ɧɚɩɪɟɞ ɢɡɤɥɸɱɟɬɟ ɞɜɢɝɚɬɟɥɹ, ɚ ɫɥɟɞ ɬɨɜɚ ɢɡɬɟɝɥɟɬɟ ɳɟɩɫɟɥɚ ɨɬ ɤɨɧɬɚɤɬɧɚɬɚ ɤɭɬɢɹ ɧɚ ɟɥɟɤɬɪɢɱɟɫɤɚɬɚ ɦɪɟɠɚ.

¾ ɂɦɚɣɬɟ ɩɪɟɞɜɢɞ ɭɫɥɨɜɢɟɬɨ ɡɚ ɫɩɚɡɜɚɧɟ ɧɚ ɦɚɤɫɢɦɚɥɧɢɹ

ɞɢɚɦɟɬɴɪ ɧɚ ɤɥɨɧɢɬɟ, ɩɪɢ ɤɨɣɬɨ ɟ ɞɨɩɭɫɬɢɦɚ ɩɪɟɪɚɛɨɬɤɚɬɚ ɢɦ (ɩɨɝɥɟɞɧɢ „Ɍɟɯɧɢɱɟɫɤɢ ɞɚɧɧɢ“). ɋɩɨɪɟɞ ɜɢɞɚ ɧɚ ɞɴɪɜɨɬɨ ɢ ɫɩɨɪɟɞ ɬɨɜɚ, ɞɨɤɨɥɤɨ ɟ ɫɭɪɨɜ ɦɚɬɟɪɢɚɥɴɬ, ɦɚɤɫɢɦɚɥɧɢɹɬ ɞɢɚɦɟɬɴɪ ɧɚ ɤɥɨɧɢɬɟ ɦɨɠɟ ɞɚ ɫɟ ɧɚɦɚɥɢ.

¾ Ɋɟɠɟɳɢɹɬ ɦɟɯɚɧɢɡɴɦ ɢɡɬɟɝɥɹ ɦɚɬɟɪɢɚɥɚ ɩɨɞɥɟɠɚɳ ɧɚ

ɪɚɡɞɪɨɛɹɜɚɧɟ ɚɜɬɨɦɚɬɢɱɧɨ ɢ ɛɟɡ ɩɨɪɚɠɞɚɧɟ ɧɚ ɭɞɚɪɢ ɛɥɚɝɨɞɚɪɟɧɢɟ ɧɚ ɛɚɜɧɢɹ ɯɨɞ.

¾ Ⱥɜɬɨɦɚɬɢɱɧɨ ɩɪɟɜɤɥɸɱɜɚɧɟ ɧɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ:

ɉɪɢ ɜɧɟɡɚɩɧɨ ɛɥɨɤɢɪɚɧɟ ɧɚ ɭɪɟɞɚ ɧɚ ɪɟɠɟɳɢɹɬ ɜɚɥɹɤ ɦɨɠɟ ɞɚ ɫɟ ɫɦɟɧɢ ɩɨɫɨɤɚɬɚ ɫɢ ɧɚ ɜɴɪɬɟɧɟ ɢ ɜ ɬɨɡɢ ɫɥɭɱɚɣ ɞɚ ɜɴɪɧɟ ɦɚɬɟɪɢɚɥɚ ɫɟ ɧɚɡɚɞ.

- ɂɡɤɥɸɱɟɬɟ ɭɪɟɞɚ.

- ɂɡɱɚɤɚɣɬɟ ɨɤɨɧɱɚɬɟɥɧɨɬɨ ɫɩɢɪɚɧɟ ɧɚ ɪɟɠɟɳɢɹ ɜɚɥɹɤ.

- ȼɤɥɸɱɟɬɟ ɭɪɟɞɚ ɨɬɧɨɜɨ ɢ ɩɨɞɚɣɬɟ ɦɚɬɟɪɢɚɥ, ɤɨɣɬɨ ɟ ɩɨɥɟɤ ɡɚ ɩɪɟɪɚɛɨɬɤɚ.

¾ ɉɪɢ ɩɪɟɬɨɜɚɪɜɚɧɟ ɧɚ ɭɪɟɞɚ, ɫɴɨɪɴɠɟɧɢɹɬ ɫ ɞɜɢɝɚɬɟɥɧɚ

ɡɚɳɢɬɚ ɩɪɟɤɴɫɜɚɱ, ɤɨɣɬɨ ɫɟ ɜɤɥɸɱɜɚ ɢɥɢ ɢɡɤɥɸɱɜɚ ɩɪɢ ɡɚɜɴɪɬɚɧɟ, ɫɟ ɢɡɤɥɸɱɜɚ ɚɜɬɨɦɚɧɢɱɧɨ.

- ɫɥɟɞ 5 ɦɢɧɭɬɢ ɜɤɥɸɱɟɬɟ ɪɟɡɚɱɤɚɬɚ ɨɬɧɨɜɨ;

- ɚɤɨ ɫɥɟɞ ɢɡɬɢɱɚɧɟ ɧɚ ɬɨɡɢ ɢɧɬɟɪɜɚɥ ɨɬ ɜɪɟɦɟ ɭɪɟɞɴɬ ɧɟ ɦɨɠɟ ɞɚ ɛɴɞɟ ɜɤɥɸɱɟɧ, ɧɚɩɪɚɜɟɬɟ ɫɩɪɚɜɤɚ ɫ ɬɨɱɤɚ “ɋɦɭɳɟɧɢɹ ɜ ɪɚɛɨɬɚɬɚ

ɇɇɚɚɫɫɬɬɪɪɨɨɣɣɤɤɚɚɧɧɚɚɧɧɚɚɫɫɪɪɟɟɳɳɧɧɢɢɹɹɧɧɨɨɠ

”.

ɌɌɟɟɯɯɧɧɢɢɱɱɟɟɫɫɤɤɚɚɪɪɩɩɟɟɟɟɫɫɵɵɡɡɥɥɛ

x Ɋɫɠɟɣ ɢɛɪɩɲɝɛɨɠ ɨɛ ɝɬɺɥɛ ɫɛɜɩɭɛ ɪɩ ɭɠɰɨɣɲɠɬɥɛɭɛ

ɪɩɟɟɫɵɡɥɛ:

- ɢɡɤɥɸɱɟɬɟ ɞɜɢɝɚɬɟɥɹ ɢ ɢɡɬɟɝɥɟɬɟ ɳɟɩɫɟɥɚ ɨɬ ɤɨɧɬɚɤɬɧɚɬɚ ɤɭɬɢɹ ɧɚ ɟɥɟɤɬɪɢɱɟɫɤɚɬɚ ɦɪɟɠɚ;

- ɫɥɨɠɟɬɟ ɫɢ ɡɚɳɢɬɧɢ ɪɴɤɚɜɢɰɢ, ɡɚ ɞɚ ɩɪɟɞɨɬɜɪɚɬɢɬɟ ɧɚɪɚɧɹɜɚɧɢɹ.

ɋɠɡɠɴɣɺɭ ɣɨɬɭɫɮɧɠɨɭ ɬɦɠɟ ɣɢɥɦɹɲɝɛɨɠɭɩ ɨɠ ɬɠ ɨɛɧɣɫɛ ɝɠɟɨɛɞɛ ɝ ɪɩɥɩɤ. Ƀɢɲɛɥɛɤɭɠ, ɪɫɠɟɣ ɟɛ ɢɛɪɩɲɨɠɭɠ ɬ ɫɠɧɩɨɭɛ ɣɦɣ ɪɩɟɟɫɵɡɥɛɭɛ, ɟɩɥɛɭɩ ɝɬɣɲɥɣ ɲɛɬɭɣ ɬɛ ɝ ɪɩɥɩɤ.

ɉɜɵɫɨɠɭɠ ɝɨɣɧɛɨɣɠ ɨɛ ɭɩɝɛ, ɟɛ ɩɭɬɭɫɛɨɣɭɠ ɣɨɬɭɫɮɧɠɨɭɛ ɣ ɞɛɠɲɨɣɭɠ ɥɦɹɲɩɝɠ ɩɭɨɩɝɩ ɬɦɠɟ ɪɩɟɟɫɵɡɥɛɭɛ ɣɦɣ ɫɠɧɩɨɭɛ.

x Ⱦɫɛɟɣɨɬɥɛɭɛ ɫɠɢɛɲɥɛ ɝ ɞɩɦɺɧɛ ɬɭɠɪɠɨ ɨɠ ɬɠ ɨɮɡɟɛɠ ɩɭ

ɪɩɟɟɫɵɡɥɛ. ɂɛ ɟɛ ɢɛɪɛɢɣɭɠ ɥɛɲɠɬɭɝɛɭɛ ɨɛ ɮɫɠɟɛ ɣ ɢɛ ɟɛ ɪɩɬɭɣɞɨɠɭɠ ɟɵɦɵɞ ɠɥɬɪɦɩɛɭɛɱɣɩɨɠɨ ɬɫɩɥ, ɬɪɛɢɝɛɤɭɠ ɬɦɠɟɨɩɭɩ:

 ɩɨɞɞɴɪɠɚɣɬɟ ɫɜɨɛɨɞɧɢ ɢ ɱɢɫɬɢ ɩɪɨɰɟɩɢɬɟ ɡɚ

ɜɟɧɬɢɥɢɪɚɧɟ;

 ɩɪɨɜɟɪɹɜɚɣɬɟ ɮɢɤɫɢɪɚɳɢɬɟ ɛɨɥɬɨɜɟ ɢ ɜɢɧɬɨɜɟ (ɩɪɢ

ɧɟɨɛɯɨɞɢɦɨɫɬ ɝɢ ɡɚɬɟɝɧɟɬɟ);

 ɫɥɟɞ ɧɚɪɹɡɜɚɧɟɬɨ ɭɪɟɞɴɬ ɞɚ ɛɴɞɟ ɩɨɱɢɫɬɟɧ ɨɬɜɴɬɪɟ

ɨɬɜɴɧ. Ɂɚ ɩɨɱɢɫɬɜɚɧɟ ɧɚ ȼɚɲɢɹ ɭɪɟɞ ɩɨɥɡɜɚɣɬɟ ɫɚɦɨ ɬɨɩɥɚ,

ɜɥɚɠɧɚ ɤɴɪɩɚ ɢ ɦɟɤɚ ɱɟɬɤɚ. ɇɢɤɨɝɚ ɧɟ ɢɡɩɨɥɡɜɚɣɬɟ ɩɨɱɢɫɬɜɚɳɢ ɩɪɟɩɚɪɚɬɢ ɢ ɪɚɡɬɜɨɪɢɬɟɥɢ. Ȼɢɯɬɟ ɦɨɝɥɢ ɞɚ ɧɚɧɟɫɟɬɟ ɧɚ ɭɪɟɞɚ ɧɟɩɨɩɪɚɜɢɦɢ ɳɟɬɢ. ɏɢɦɢɤɚɥɢɬɟ ɦɨɝɚɬ ɞɚ ɨɤɚɠɚɬ ɚɝɪɟɫɢɜɧɨ ɜɴɡɞɟɣɫɬɜɢɟ ɜɴɪɯɭ ɩɥɚɫɬɦɚɫɨɜɢɬɟ ɱɚɫɬɢ.

ɇɚɫɪɟɳɧɢɹɬ ɧɨɠ “B” ɦɨɠɟ ɞɚ ɫɟ ɧɚɝɥɚɫɢ ɛɟɡ ɯɥɚɛɢɧɚ ɫɩɪɹɦɨ ɪɟɠɟɳɢɹ ɜɚɥɹɤ “A”. Ɂɚ ɩɨɫɬɢɝɚɧɟ ɧɚ ɟɮɟɤɬɢɜɧɚ ɪɚɛɨɬɚ ɨɛɚɱɟ ɬɪɹɛɜɚ ɞɚ ɫɟ ɫɩɚɡɜɚ ɟɞɧɨ ɦɢɧɢɦɚɥɧɨ ɦɚɥɤɨ ɪɚɡɫɬɨɹɧɢɟ.

Ʉɨɝɚɬɨ ɦɚɬɟɪɢɚɥɴɬ ɟ ɦɟɤ ɢɥɢ ɦɨɤɴɪ, ɬɨɣ ɦɨɠɟ ɞɚ ɫɟ ɪɚɡɫɤɴɫɚ, ɜɦɟɫɬɨ ɞɚ ɛɴɞɟ ɨɬɪɹɡɚɧ. Ⱦɨ ɫɴɳɢɹ ɪɟɡɭɥɬɚɬ ɦɨɠɟ ɞɚ ɞɨɜɟɞɟ ɢ ɧɚɫɪɟɳɟɧ ɧɨɠ, ɤɨɣɬɨ ɟ ɢɡɩɨɥɡɜɚɧ ɦɧɨɝɨɤɪɚɬɧɨ ɢ ɟ ɢɡɧɨɫɟɧ.

ɋɠɞɮɦɣɫɛɨɠ ɨɛ ɫɛɢɬɭɩɺɨɣɠɭɩ.

ȼɤɥɸɱɟɬɟ ɭɪɟɞɚ. Ɉɬ ɞɹɫɧɚɬɚ ɫɬɪɚɧɚ ɧɚ ɩɥɚɫɬɦɚɫɨɜɢɹ ɤɨɠɭɯ ɫɟ ɧɚɦɢɪɚ ɪɟɝɭɥɢɪɚɳɨ ɭɫɬɪɨɣɫɬɜɨ. Ɂɚ ɪɟɝɭɥɢɪɚɧɟ ɧɚ ɪɚɡɫɬɨɹɧɢɟɬɨ ɢɡɩɨɥɡɜɚɣɬɟ ɞɨɫɬɚɜɟɧɢɹ ɤɥɸɱ “D” ɡɚ ɛɨɥɬɨɜɟ ɫ ɜɴɬɪɟɲɟɧ ɲɟɫɬɨɫɬɟɧ ɧɚ ɝɥɚɜɚɬɚ ɢ ɝɨ ɡɚɜɴɪɬɟɬɟ ɧɚɞɹɫɧɨ, ɬɚɤɚ ɱɟ ɛɨɥɬɴɬ ”ɋ” ɞɚ ɫɟ ɩɪɢɞɜɢɠɜɚ ɜ ɩɨɫɨɤɚ ɤɴɦ ɪɟɠɟɳɢɹ ɜɚɥɹɤ. ȼɴɪɬɟɬɟ ɞɨɤɚɬɨ ɨɬ ɢɡɜɟɠɞɚɳɢɹ ɨɬɜɨɪ ɩɚɞɧɚɬ ɮɢɧɢ ɞɴɪɜɟɧɢ ɫɬɴɪɝɨɬɢɧɢ.

 ɫɥɟɞ ɜɫɹɤɚ ɭɩɨɬɪɟɛɚ ɩɪɴɫɤɚɣɬɟ ɪɟɠɟɳɢɹ ɜɚɥɹɤ ɫ

ɛɢɨɥɨɝɢɱɧɨ ɪɚɡɝɪɚɠɞɚɳɨ ɫɟ, ɛɟɡɜɪɟɞɧɨ ɡɚ ɨɤɨɥɧɚɬɚ ɫɪɟɞɚ ɦɚɫɥɨ, ɫ ɰɟɥ ɡɚɳɢɬɚ ɨɬ ɤɨɪɨɡɢɹ.

 Ɋɟɠɟɳɢɹɬ ɜɚɥɹɤ ɢ ɩɥɚɫɬɢɧɚɬɚ ɡɚ ɞɨɩɴɥɧɢɬɟɥɧɨ

ɧɚɪɹɡɜɚɧɟ ɫɚ ɛɴɪɡɨɢɡɧɨɫɜɚɳɢ ɫɟ ɱɚɫɬɢ, ɤɨɢɬɨ ɨɛɚɱɟ ɩɪɢ ɧɨɪɦɚɥɧɨ ɩɨɥɡɜɚɧɟ ɢ ɪɟɝɭɥɢɪɚɧɟ ɫɴɝɥɚɫɧɨ ɩɪɟɞɩɢɫɚɧɢɹɬɚ ɢɦɚɬ ɟɤɫɩɥɨɚɬɚɰɢɨɧɧɚ ɩɪɨɞɴɥɠɢɬɟɥɧɨɫɬ ɨɬ ɧɹɤɨɥɤɨ ɝɨɞɢɧɢ.

 ɧɟ

ɩɨɱɢɫɬɜɚɣɬɟ ɪɟɡɚɱɤɚɬɚ ɫ ɬɟɱɚɳɚ ɜɨɞɚ ɢɥɢ

ɩɚɪɨɫɬɪɭɣɤɚ.

ɇɇɟɟɢɢɡɡɩɩɪɪɚɚɜɜɧɧɨɨɫɫɬɬɢ

Ɋɫɠɟɣ ɝɬɺɥɩ ɩɭɬɭɫɛɨɺɝɛɨɠ ɨɛ ɨɠɣɢɪɫɛɝɨɩɬɭ

 ɣɢɥɦɹɲɝɛɤɭɠ ɮɫɠɟɛ  ɟɛ ɬɠ ɣɢɲɛɥɛ ɬɵɬɭɩɺɨɣɠɭɩ ɨɛ ɪɩɥɩɤ ɨɛ ɮɫɠɟɛ  ɣɢɟɵɫɪɝɛɤɭɠ ɴɠɪɬɠɦɛ

Ɉɠɣɢɪɫɛɝɨɩɬɭ Ƚɵɢɧɩɡɨɛ ɪɫɣɲɣɨɛ ɉɭɬɭɫɛɨɺɝɛɨɠ

Ⱦɜɢɝɚɬɟɥɹɬ ɧɟ ɬɪɴɝɜɚ

Ⱦɜɢɝɚɬɟɥɹɬ ɛɭɱɢ, ɧɨ ɧɟ ɬɪɴɝɜɚ

ɧɹɦɚ ɧɚɩɪɟɠɟɧɢɟ ɜ ɦɪɟɠɚɬɚ ɩɪɨɜɟɪɟɬɟ ɩɪɟɞɩɚɡɢɬɟɥɹ ɫɴɟɞɢɧɢɬɟɥɧɢɹɬ ɤɚɛɟɥ ɟ ɞɟɮɟɤɬɟɧ ɭɪɟɞɴɬ ɟ ɩɪɟɬɨɜɚɪɟɧ (ɡɚɞɟɣɫɬɜɚɥɚ ɟ

ɞɜɢɝɚɬɟɥɧɚɬɚ ɡɚɳɢɬɚ)

ɉɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ ɟ ɨɫɜɨɛɨɞɟɧɚ (ɛɟ ɡɚɞɟɣɫɬɜɚɧɨ ɩɪɟɞɩɚɡɧɨɬɨ ɢɡɤɥɸɱɜɚɧɟ ɧɚ ɩɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ)

Ɋɟɠɟɳɢɹɬ ɜɚɥɹɤ ɟ ɛɥɨɤɢɪɚɥ ɂɡɤɥɸɱɟɬɟ ɭɪɟɞɚ.

ɞɚ ɫɟ ɩɪɨɜɟɪɢ ɨɬ ɟɥɟɤɬɪɨɫɩɟɰɢɚɥɢɫɬ Ɉɫɬɚɜɟɬɟ ɭɪɟɞɚ ɞɚ ɢɡɫɬɢɧɟ.

ɇɚɬɢɫɧɟɬɟ:

1. ɛɭɬɨɧɚ ɡɚ ɜɪɴɳɚɧɟ ɜ ɢɡɯɨɞɧɨ ɩɨɥɨɠɟɧɢɟ (ɞɜɢɝɚɬɟɥɧɚ ɡɚɳɢɬɚ);

2. ɡɟɥɟɧɢɹ ɛɭɬɨɧ I ɡɚ ɩɨɜɬɨɪɧɨ ɜɤɥɸɱɜɚɧɟ.

Ɂɚɫɬɨɩɨɪɟɬɟ ɩɪɟɞɩɚɡɧɚɬɚ ɪɟɲɟɬɤɚ

ɉɪɢɜɟɞɟɬɟ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ

Ɇɚɬɟɪɢɚɥɚ ɡɚ ɪɚɡɞɪɨɛɹɜɚɧɟ ɧɟ ɫɟ ɢɡɬɟɝɥɹ

Ɇɚɬɟɪɢɚɥɚ ɡɚ ɪɚɡɞɪɨɛɹɜɚɧɟ ɧɟ ɫɟ ɪɟɠɟ ɱɢɫɬɨ

ɍɪɟɞɴɬ ɫɟ ɡɚɞɜɢɠɜɚ, ɨɛɚɱɟ ɛɥɨɤɢɪɚ ɩɪɢ ɦɚɥɤɨ ɧɚɬɨɜɚɪɜɚɧɟ ɢ ɢɡɤɥɸɱɜɚ ɱɪɟɡ ɞɜɢɝɚɬɟɥɧɚɬɚ ɡɚɳɢɬɚ.

ɜ ɩɨɥɨɠɟɧɢɟ ɩɪɟɨɞɨɥɟɟ ɛɥɨɤɢɪɚɧɟɬɨ. Ɉɬɧɨɜɨ ɢɡɤɥɸɱɟɬɟ ɭɪɟɞɚ. ȼɴɪɧɟɬɟ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ ɜ

ɩɨɥɨɠɟɧɢɟ

Koɧɞɟɧɡɚɬɨɪɴɬ ɟ ɞɟɮɟɤɬɟɧ. ɉɪɟɞɚɣɬɟ ɭɪɟɞɚ ɡɚ ɩɨɩɪɚɜɤɚ ɧɚ ɩɪɨɢɡɜɨɞɢɬɟɥɹ,

ɪɟɫɩ. ɧɚ ɮɢɪɦɚ, ɩɨɫɨɱɟɧɚ ɨɬ ɧɟɝɨ.

Ɋɟɠɟɳɢɹɬ ɜɚɥɹɤ ɫɟ ɜɴɪɬɢ ɧɚɡɚɞ. ɇɟɩɪɚɜɢɥɧɨ ɩɨɥɨɠɟɧɢɟ ɧɚ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ.

Ɇɚɬɟɪɢɚɥɴɬ ɡɚ ɪɚɡɞɪɨɛɹɜɚɧɟ ɛɥɨɤɢɪɚ ɜɴɜ ɮɭɧɢɹɬɚ (ɡɚɞɪɴɫɬɜɚɧɟ ɫ ɦɚɬɟɪɢɚɥ).

ɉɪɟɤɚɥɟɧɨ ɦɟɤ ɢɥɢ ɦɨɤɴɪ ɦɚɬɟɪɢɚɥ, ɩɨɞɥɟɠɚɳ ɧɚ ɪɚɡɞɪɨɛɹɜɚɧɟ.

ɂɡɧɨɫɜɚɧɟ ɧɚ ɪɟɠɟɳɢɹ ɜɚɥɹɤ. Ɋɟɝɭɥɢɪɚɧɟ ɧɚ ɩɥɚɫɬɢɧɚɬɚ ɡɚ ɞɨɩɴɥɧɢɬɟɥɧɨ

ɇɚɫɪɟɳɧɢɹɬ ɧɨɠ ɧɟ ɟ ɪɟɝɭɥɢɪɚɧ ɞɨɫɬɚɬɴɱɧɨ.

ɍɞɴɥɠɢɬɟɥɧɢɹɬ ɤɚɛɟɥ ɟ ɩɪɟɤɚɥɟɧɨ ɞɴɥɴɝ ɢɥɢ ɟ ɫ ɦɚɥɤɨ ɫɟɱɟɧɢɟ. Ʉɨɧɬɚɤɬɧɚɬɚ ɤɭɬɢɹ ɟ ɩɪɟɤɚɥɟɧɨ ɨɬɞɚɥɟɱɟɧɚ ɨɬ ɝɥɚɜɧɨɬɨ ɡɚɯɪɚɧɜɚɧɟ ɢ ɫɟɱɟɧɢɟɬɨ ɧɚ ɫɴɟɞɢɧɢɬɟɥɧɢɹ ɩɪɨɜɨɞɧɢɤ ɟ ɦɚɥɤɨ.

ɂɡɤɥɸɱɟɬɟ ɭɪɟɞɚ ɢ ɫɦɟɧɟɬɟ ɩɨɥɨɠɟɧɢɟɬɨ ɧɚ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ.

ɂɡɤɥɸɱɟɬɟ ɭɪɟɞɚ ɢ ɩɪɢɜɟɞɟɬɟ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ ɜɴɪɬɟɧɟ ɜ ɩɨɥɨɠɟɧɢɟ

ɭɪɟɞɚ, ɡɚ ɞɚ ɫɟ ɨɫɜɨɛɨɞɢ ɦɚɬɟɪɢɚɥɚ ɡɚ ɪɚɡɞɪɨɛɹɜɚɧɟ, ɩɪɢ ɧɟɨɛɯɨɞɢɦɨɫɬ ɨɬɫɬɪɚɧɟɬɟ ɡɚɦɴɪɫɹɜɚɧɢɹɬɚ. Ɉɬɧɨɜɨ ɢɡɤɥɸɱɟɬɟ ɭɪɟɞɚ. Ɂɚ ɩɪɨɞɴɥɠɚɜɚɧɟ ɧɚ ɪɚɛɨɬɚɬɚ ɜɴɪɧɟɬɟ ɩɪɟɜɤɥɸɱɜɚɬɟɥɹ ɡɚ ɩɨɫɨɤɚɬɚ ɧɚ

ɜɴɪɬɟɧɟ ɜ ɩɨɥɨɠɟɧɢɟ Ɇɚɬɟɪɢɚɥɚ ɞɚ ɫɟ ɩɪɨɤɚɪɚ ɱɪɟɡ ɪɚɡɞɪɨɛɹɜɚɧɟ ɧɚ

ɟɞɢɧ ɤɥɨɧ.

ɧɚɪɹɡɜɚɧɟ ɜ ɫɴɨɬɜɟɬɫɬɜɢɟ ɫ ɭɤɚɡɚɧɢɹɬɚ ɜ ɬɨɱɤɚ “Ɋɟɝɭɥɢɪɚɧɟ ɧɚ ɩɥɚɫɬɢɧɚɬɚ ɡɚ ɞɨɩɴɥɧɢɬɟɥɧɨ ɧɚɪɹɡɜɚɧɟ”. ɉɪɢ ɫɢɥɧɨ ɢɡɧɨɫɜɚɧɟ ɧɚ ɪɟɠɟɳɢɹ ɜɚɥɹɤ ɬɨɣ ɫɥɟɞɜɚ ɞɚ ɛɴɞɟ ɫɦɟɧɟɧ.

Ⱦɚ ɫɟ ɪɟɝɭɥɢɪɚ ɧɚɫɪɟɳɧɢɹ ɧɨɠ.

ɋɟɱɟɧɢɟɬɨ ɧɚ ɭɞɴɥɠɢɬɟɥɧɢɹ ɤɚɛɟɥ ɬɪɹɛɜɚ ɞɚ ɛɴɞɟ ɧɚɣ-ɦɚɥɤɨ 1,5 ɦɦ², ɚ ɞɴɥɠɢɧɚɬɚ ɦɭ – ɧɚɣ-ɦɧɨɝɨ 25 ɦ. ɉɪɢ ɢɡɩɨɥɡɜɚɧɟ ɧɚ ɩɨ-ɞɴɥɴɝ ɤɚɛɟɥ ɫɟɱɟɧɢɟɬɨ ɦɭ ɬɪɹɛɜɚ ɞɚ ɛɴɞɟ ɧɚɣ-ɦɚɥɤɨ 2,5 ɦɦ².

. ȼɤɥɸɱɟɬɟ ɭɪɟɞɚ, ɞɨɤɚɬɨ ɫɟ

. ȼɤɥɸɱɟɬɟ

ɌɌɟɟɯɯɧɧɢɢɱɱɟɟɫɫɤɤɢɢɞɞɚɚɧɧɧɧɢ

ɇɩɟɠɦ/ ɉɜɩɢɨɛɲɠɨɣɠ ɨɛ ɭɣɪɛ

Ⱦɜɢɝɚɬɟɥ ɞɜɢɝɚɬɟɥ ɡɚ ɩɪɨɦɟɧɥɢɜ ɬɨɤ 230 V~, 50 Hz, 2800 ɦɢɧ

ALF 2600

-1

Ɇɨɳɧɨɫɬ ɧɚ ɞɜɢɝɚɬɟɥɹ P1 S6 - 40 % 2600 W Ɇɨɳɧɨɫɬ ɧɚ ɞɜɢɝɚɬɟɥɹ P Ɉɛɨɪɨɬɢ ɧɚ ɪɟɠɟɳɢɹ ɜɚɥɹɤ 40 min

S1 2000 W

-1

ɡɚɳɢɬɚ ɫɪɟɳɭ ɩɪɟɬɨɜɚɪɜɚɧɟ, ɮɭɤɰɢɢ “Ɋɹɡɚɧɟ” ɢ

ɉɪɟɜɤɥɸɱɜɚɬɟɥɹɬ ɡɚ ɜɤɥɸɱɜɚɧɟ ɢ ɢɡɤɥɸɱɜɚɧɟ ɟ ɫɴɨɪɴɠɟɧ ɫ

“ɉɪɢɜɟɠɞɚɧɟ ɜ ɢɡɯɨɞɧɨ ɩɨɥɨɠɟɧɢɟ”, ɦɢɧɢɦɚɥɧɨ

ɧɚɩɪɟɠɟɧɨɜ ɢɡɤɥɸɱɜɚɬɟɥ

Ɇɚɫɚ 28 ɤɝ ɇɢɜɨ ɧɚ ɡɜɭɤɨɜɚɬɚ ɦɨɳɧɨɫɬ L (ɢɡɦɟɪɟɧɚ ɫɴɝɥɚɫɧɨ 2000/14/EG) ɂɡɦɟɪɟɧɨ ɧɢɜɨ ɧɚ ɡɜɭɤɨɜɚɬɚ ɦɨɳɧɨɫɬ L (ɢɡɦɟɪɟɧɨ ɫɴɝɥɚɫɧɨ 2000/14/EG) Ƚɚɪɚɧɬɢɪɚɧɨ ɧɢɜɨ ɧɚ ɡɜɭɤɨɜɚɬɚ ɦɨɳɧɨɫɬ L (ɢɡɦɟɪɟɧɨ ɫɴɝɥɚɫɧɨ 2000/14/EG) Ɇɚɤɫɢɦɚɥɧɨ ɞɨɩɭɫɬɢɦ ɞɢɚɦɟɬɴɪ ɧɚ ɤɥɨɧɢɬɟ, ɩɨɞɥɟɠɚɳɢ ɧɚ

ɩɪɟɪɚɛɨɬɤɚ (ɜɚɥɢɞɟɧ ɡɚ ɩɪɹɫɧɨ ɨɬɪɹɡɚɧɨ ɞɴɪɜɨ)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 ɦɚɤɫ. 40 mm

Ʉɥɚɫ ɧɚ ɡɚɳɢɬɚ I Ɂɚɳɢɬɟɧ ɜɢɞ IP X4 ɉɪɟɞɩɚɡɢɬɟɥ ȼɟɥɢɤɨɛɪɢɬɚɧɢɹ

16 A ɢɧɟɪɬɟɧ 13 A ɢɧɟɪɬɟɧ

ȾȾɟɟɤɤɥɥɚɚɪɪɚɚɰɰɢɢɹɹɡɡɚɚɫɫɴɴɨɨɬɬɜɜɟɟɬɬɫɫɬɬɜɜɢɢɟɟɫɫEEGG--ɧɧɨɨɪɪɦɦɢɢɬɬɟ

ɫɴɝɥɚɫɧɨ Ⱦɢɪɟɤɬɢɜɚɬɚ ɧɚ ȿɈ 2006/42/EO

ɋ ɧɚɫɬɨɹɳɨɬɨ ɧɢɟ,

ATɃKA ɉɉȿ & Ʌo. Kȿ

ɒɢɧɤɟɥɳɪɚɫɟ 97, 59227 Aɥɟɧ - Ƚɟɪɦɚɧɢɹ ɞɟɤɥɚɪɢɪɚɦɟ ɧɚ ɫɜɨɹ ɨɬɝɨɜɨɪɧɨɫɬ, ɱɟ ɩɪɨɞɭɤɬɴɬ

Ⱦɫɛɟɣɨɬɥɛ ɫɠɢɛɲɥɛ ɭɣɪ ALF 2600 Ɍɠɫɣɠɨ ɨɩɧɠɫ: ɜɢɠ ɩɨɫɥɟɞɧɚ ɫɬɪɚɧɢɰɚ

ɫɴɨɬɜɟɬɫɬɜɚ ɧɚ ɪɚɡɩɨɪɟɞɛɢɬɟ ɧɚ ɝɨɪɟɩɨɫɨɱɟɧɢɬɟ ɞɢɪɟɤɬɢɜɢ ɧɚ ȿɋ ɢ ɧɚ ɪɚɡɩɨɪɟɞɛɢɬɟ ɧɚ ɫɥɟɞɧɢɬɟ ɞɨɩɴɥɧɢɬɟɥɧɢ ɞɢɪɟɤɬɢɜɢ:

2004/108/Eɉ, 2006/95/EO ɣ 2000/14/Eɉ.

ɉɪɢɥɨɠɟɧɢ ɫɚ ɫɥɟɞɧɢɬɟ ɯɚɪɦɨɧɢɡɢɪɚɧɢ ɫɬɚɧɞɚɪɬɢ:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

ɉɪɨɰɟɞɭɪɚ ɡɚ ɨɰɟɧɹɜɚɧɟ ɧɚ ɫɴɨɬɜɟɬɫɬɜɢɟɬɨ: 2000/14/EɈ – ɩɪɢɥɨɠɟɧɢɟ V ɂɡɦɟɪɟɧɨ ɧɢɜɨ ɧɚ ɡɜɭɤɨɜɚɬɚ ɦɨɳɧɨɫɬ L Ƚɚɪɚɧɬɢɪɚɧɨ ɧɢɜɨ ɧɚ ɡɜɭɤɨɜɚɬɚ ɦɨɳɧɨɫɬ L

84,5 dB(A)

86 dB(A)

Ɍɟɯɧɢɱɟɫɤɚɬɚ ɞɨɤɭɦɟɧɬɚɰɢɹ ɫɟ ɫɴɯɪɚɧɹɜɚ ɜ: ȺɌɂɄȺ Ƚɦɛɏ & Ʉɨ. ɄȽ – Ɍɟɯɧɢɱɟɫɤɨ ɛɸɪɨ – ɒɢɧɤɟɥɳɪɚɫɟ 97 - 59227 Ⱥɥɟɧ – Ƚɟɪɦɚɧɢɹ

Ahlen, 14.06.2010 A. Pollmeier, ɭɩɪɚɜɢɬɟɥ

Ƚɚɪɚɧɰɢɹ

Ɇɨɥɹ ɜɡɟɦɟɬɟ ɩɨɞ ɜɧɢɦɚɧɢɟ ɩɪɢɥɨɠɟɧɚɬɚ ɝɚɪɚɧɰɢɨɧɧɚ ɞɟɤɥɚɪɚɰɢɹ.

Pĝístroj nesmíte uvést do provozu dĝíve, dokud si

nepĝeÿtete tento návod k obsluze, nedodržíte všechny pokyny a pĝístroj nesmontujete pĝedepsaným zpĥsobem.

Tento návod uchovejte pro další použití.

OObbssaah

Rozsah dodávky 35 Popis stroje 35 Provozní doby 35 Symboly na pĜístroji 35 Symboly v návodu k obsluze 36 Vymezení použití 36 Zbytková rizika 36 Bezpeþná práce 36 Montáž 38 / 153 Uvedení do provozu 38 Práce se zahradním drtiþem 39 Nastavení protinože 39 Údržba a péþe 40 Možné poruchy 40 Technické údaje 41 Prohlášení o shodČ 41 Záruka 41 Náhradní díly 144

PPooppiissssttrroojje

RRoozzssaahhddooddáávvkky

 Zkontrolujte podle níže uvedeného seznamu obsah

kartonu z hlediska

! kompletnosti ! pĜípadných škod pĜi pĜepravČ.

ZjištČné nedostatky sdČlte ihned obchodníkovi, dodavateli resp. výrobci. PozdČjší reklamace se neuznávají.

x 1 þásteþnČ smontovaný pĜístroj x 1 podstavec x 2 koleþka x 2 kryty kol x 2 opČrné nohy x 1 sáþek se šrouby x 1 záchytný koš x 1 pČchovaþ x 1 návod k použití

A. Vratné tlaþítko/ochrana motoru B. Tlaþítko vyp/zap C. PĜepínaþ smČru otáþení D. RukojeĢ E. Horní þást pláštČ

F. Zámek záchytného koše

G. Násypka pro drcený materiál H. SíĢová zástrþka I. Regulaþní koleþko J. Záchytný koš K. Podstavec s koleþky a opČrnýma nohama

PPrroovvoozznnííddoobby

ĜiĈte se místními pĝedpisy.

SSyymmbboollyynnaappĝĝííssttrroojji

PĜed uvedením do provozu si pĜeþtČte tento návod k obsluze a bezpeþnostní pokyny a dodržujte je.

PĜed opravou, údržbou nebo þištČním vždy vypnČte motor a odpojte stroj od sítČ.

Nebezpeþí zranČní odletujícími þásticemi drceného odpadu pĜi bČžícím motoru. Obsluha pĜístroje musí zamezit pĜístup do pracovního okruhu dalším osobám event. domácím zvíĜatĤm.

Používejte ochranné prostĜedky oþí a sluchu.

Drcený materiál je správnČ rozdrcen

Používejte ochranné rukavice.

Drcený materiál není správnČ rozdrcen

Pozor na rotující nože. Nestrkejte konþetiny do otvorĤ jestliže motor bČží.

ChraĖte pĜed vlhkem.

Zahradní drtiþ je vhodný pouze pro použití v domácnostech a na zahradČ.

Jako drtiþe pro domácí þi hobby-zahradní použití se rozumí pĜístroje, které nejsou používány na veĜejných prostranstvích, parcích, sportovištích nebo oblasti zemČdČlství þi lesního hospodáĜsrví.

Do této kapitoly patĜí též dodržení výrobcem pĜdepsaných PokynĤ z hlediska údržby, péþe a event.oprav þi þištČní stroje. RovnČž dodržení všech bezpeþnostních pokynĤ.

Každé jiné použití stroje nespadá do okruhu pĤsobnosti stroje a jestliže pĜi takovém užití vzniknou škody, veškerá rizika z nich plynoucí jdou na vrub uživatele.

Svévolné zmČny na stroji jsou nepĜípustné a vyluþují veškeré ru

ení výrobce za takto zpĤsobené škody.

Používat drtiþ a provádČt jeho seĜizování a údržbu smí pouze osoby, které jsou s tČmito þinnostmi obeznámeny a které byly pouþeny o možných rizicích. Event. opravy drtiþe smí, vedle výrobce, provádČt pouze autorizovaný servis.

Záchytný koš je uzavĜen

Záchytný koš je odemþen

ElektrospotĜebiþe nepatĜí do domácího odpadu.

ZaĜízení, pĜíslušenství a obal odevzdávejte k recyklaci

šetĜící životní prostĜedí.

Podle evropské smČrnice 2002/96/ES o elektro- a elektronických starších pĜístrojích není nutné použité elektropĜístroje oddČlenČ shromažćovat a dodávat k ekologické recyklaci.



SSyymmbboollyyvvnnáávvoodduukkoobbsslluuzze

Hrozící nebezpeÿí nebo nebezpeÿná situace. Zanedbání tČchto upozornČní mĤže mít za následek zranČní nebo vČcné škody

Dĥležité pokyny pro správný postup. Zanedbání tČchto pokynĤ mĤže vést k poruchám.

Pokyny pro uživatele. Tyto pokyny vám pomohou optimálnČ využít všechny funkce.

Montáž, obsluha a údržba. Zde se pĜesnČ vysvČtluje, co musíte udČlat.

ZZbbyyttkkoovváárriizziikka

I pĜi pĜedpisovém použití mohou navzdory dodržení všech pĜíslušných bezpeþnostních ustanovení existovat ještČ zbytková rizika, daná konstrukcí pĜístroje, která je urþená úþelem jeho použití.

Tato zbytková rizika lze minimalizovat dodržením "bezpeþnostních pokynĤ" a "vymezeného použití", jakož i tohoto návodu k obsluze.

PĜi vlastní práci ohleduplnost a opatrnost zmenšují rizika zranČní nebo jiných škod.  Nebezpeþí zranČní prstĤ a rukou, jestliže saháte rukou do

otvoru a dostanete se do prostoru nože.

 Nebezpeþí zranČní prstĤ a rukou pĜi montáži a þištČní nože.  Nebezpeþí zranČní odletujícími kusy drceného

prostoru násypky.

 Ohrožení elektrickým proudem pĜi použití nesprávného

elektrického pĜívodu.

 Dotyk souþástí pod napČtím pĜi otevĜení elektrických þástí

pĜístroje.

 Ohrožení sluchu pĜi déle trvající práci bez chrániþe sluchu. PĜes všechna podniknutá opatĜení mohou kromČ toho existovat

ještČ další skrytá zbytková rizika.

BBeezzppeeþþnnáápprráácce

materiálu v

VVyymmeezzeennííppoouužžiittí

K odbornému použití patĜí drcení

 vČtví všeho druhu do prĤmČru max. (v závislosti na druhu

dĜeva a þerstvosti)

 zvadlého, vlhkého, již nČkolik dní skladovaného zahradního

odpadu stĜídavČ s vČtvemi.

Drcení skla, kovu, plastĤ, igelitových sáþkĤ, kamenĤ, látkových odpadĤ, koĜenĤ se zeminou, odpadĤ bez pevné konzistence (napĜ. kuchyĖské odpady) se výslovnČ vyluþuje.

Pĝed uvedením tohoto výrobku do provozu si pĝeÿtčte a dodržujte následující pokyny a pĝedpisy bezpeÿnosti práce vašeho profesního sdružení resp. v dané zemi platné bezpeÿnostní pĝedpisy, abyste ochránili sebe a jiné pĝed možným úrazem.

Bezpeþnostní pokyny sdČlte všem ostatním osobám,

které se strojem pracují. Uložte dobĜe tyto bezpeþnostní pĜedpisy.

Opravy bezpeÿnostního vypínání smí provádčt jen výrobce resp. jím povčĝené osoby.

 PĜed použitím se seznamte s pĜístrojem pomocí tohoto

návodu k obsluze.

 Nepoužívejte pĜístroj pro úþely, pro které není urþen (viz

vymezení použití a práce se zahradním drtiþem).

 PĜi práci zaujmČte bezpeþný postoj a udržujte vždy

rovnováhu. PĜi práci se nad drtiþ nenaklánČjte. PĜi vkládání odpadu stĤjte stejnČ rovnČ jako drtiþ.

 Bućte pozorní. Dávejte pozor na to, co dČláte. PĜistupujte k

práci odpovČdnČ. Nepoužívejte pĜístroj, když jste unavení nebo když jste pod vlivem drog, alkoholu nebo lékĤ. Okamžik nepozornosti pĜi použití pĜístroje mĤže mít za následky vážná zranČní.

 PĜi práci používejte ochranné brýle, pracovní rukavice a

ochranu sluchu.

 Noste vhodný pracovní odČv:

 žádné široké obleþení,  neklouzavou obuv.

 Obsluha je v pracovním okruhu stroje odpovČdná za ostatní

osoby.

 DČti a mladiství (do 16 let) nesmČjí drtiþ obsluhovat.  Tento pĜístroj nesmČjí používat lidé s ohraniþenými

psychickými, senzorickými nebo duševními schopnostmi nebo lidé s nedostateþnou zkušeností nebo neznalostí užívání stroje. V pĜípadČ, že stroj používá nezkušená osoba je tĜeba, aby její práci dozorovala další osoba, která je s prací stroje obeznámena a poradila se správným použitím stroje.

 Dávejte pozor na dČti. UjistČte se, že si s pĜístrojem nebudou

hrát.

 DČti se nesmČjí zdržovat v blízkosti stroje.  Nikdy nezapínejte pĜístroj je-li v pracovním okruhu ještČ jiná

osoba.

 Nenechávejte pĜístroj nikdy bez dozoru.  Udržujte pracovní prostor uklizený! NepoĜádek mĤže mít za

následek úraz.

 ZaujmČte pracovní postoj ze strany nebo za pĜístrojem. Nikdy

nestĤjte v prostoru výstupního otvoru.

 Nikdy nesahejte do plnicího a výstupního otvoru.  Obliþej a tČlo držte daleko od plnicího otvoru.  NepĜet

Čžujte pĜístroj! Nejlépe a bezpeþnČ se pracuje v

uvedeném výkonovém rozsahu.

 PĜístroj provozujte jen s kompletním a správnČ

namontovaným bezpeþnostním zaĜízením, na stroji neupravujte nic, co by mohlo ohrozit bezpeþnost.

 Neprovozujte pĜístroj bez plnicí násypky.  PĜístroj a jeho þásti se nesmí upravovat.  PĜed zapnutím motoru se pĜístroj musí zavĜít.  PĜístroj se nesmí ostĜikovat vodou (nebezpeþí úrazu

elektrickým proudem).

 Dbejte na pracovní prostĜedí a jeho vliv na práci:

 Nikdy neprovozujte pĜístroj ve vlhkém prostĜedí.  PĜístroj nenechávejte stát na dešti ani nepracujte v dešti.  Postarejte se o dokonalé osvČtlení pracovištČ.

 PĜístroj se pĜipojí na odpovídající pĜedpisovou zásuvku.  Abyste zamezili zbyteþnému poranČní prstĤ, noste pĜi montáži

þi oþistČ stroje rukavice.

 NepĜepravujte stroj s bČžícím motorem.  Stroj vypnČte a vytáhnČte zásuvku ze sítČ pĜi:

 pĜipevnČní a vyjmutí záchytného koše  údržbČ a þištČní  pĜepravČ  V prĤbČhu práce kontrolujte el.pĜívody, zda

nejsou poškozené nebo zamotané

 dopravČ  opravách  opuštČní stroj (i krátkodobém pĜerušení práce).

 PĜi ucpání vstupního þi výstupního otvoru nejprve vypnČte

pĜístroj a odpojte od el. proudu. Teprve potom odstraĖte ucpávku.

 Zkontrolujte stroj na pĜípadné poškození:

 PeþlivČ zkontrolujte bezvadný stav stroje z hlediska

bezpeþnosti a funkce.

 Zkontrolujte zda všechny pohyblivé þásti jsou funkþní,

nelepí, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontování. Tyto þásti musí splĖovat bezvadného provozu a tím bezpeþný chod stroje.

 Poškozené bezpeþnostní zaĜízení nebo souþásti se musí

odbornČ opravit nebo vymČnit v uznané dílnČ, pokud není v návodu k obsluze uvedeno jinak.

 Nikdy nezapínejte pĜístroj je-li v pracovním okruhu ještČ

jiná osoba.

 Jestliže pĜístroje nepoužíváte, skladujte je (i náĜadí) v

suchém, uzavĜeném prostoru kam zejména dČti nemají pĜístup

Elektrická bezpeþnost

 Provedení pĜipojovacího vedení podle ýSN IEC 60245 s

prĤĜezem vodiþĤ minimálnČ

 1,5 mm² pĜi délce kabelu do 25 m  2,5 mm² pĜi délce kabelu nad 25 m

(do cca 40 m)

 Dlouhé a tenké pĜipojovací vodiþe zpĤsobují napČĢový úbytek.

Motor již nedosahuje svĤj maximální výkon, funkce pĜístroje se snižuje.

 PĜi používání kabelového bubnu kabel zcela odmotejte.  Zástrþky a zásuvky na pĜipojovacích vodiþích musejí být

z pryže, mČkþeného PVC nebo jiného termoplastického materiálu o stejné mechanické pevnosti nebo musejí být tímto materiálem potažené.

 Zástrþka pĜipojovacího vodiþe musí být chránČna pĜed

stĜíkající vodou.

 PĜi vedení kabelu je tĜeba dbát na to, aby se kabel nelámal,

nesvíral a zásuvka nebyla v mokru.

 Nepoužívejte kabel pro úþely, ke kterým není urþen. ChraĖte

kabel pĜed horkem, olejem a ostrými hranami. Nepoužívejte kabel k vytahování zástrþky ze zásuvky.

 Prodlužovací kabel pravidelnČ kontrolujte a vymČĖte v pĜípadČ

jeho poškození.

 Nedotýkejte se poškozených el.þástí a vedení dĜíve, než stroj

odpojíte od sítČ el.proudu.

 Nepoužívejte vadné pĜívodní kabely.  Venku používejte jen prodlužovací kabely k tomu schválené a

pĜíslušnČ oznaþené.

 Nepoužívejte žádné provizorní elektrické pĜipojení.  Jistiþe se nesmí nikdy pĜemostit ani vyĜadit z provozu.  PĜístroj se pĜipojí na síĢ pĜes proudový chrániþ (30mA).

Elektrické pĜipojení a opravy na elektrických souþástech smí

provádČt jen odborný elektrikáĜ s koncesí nebo nČkteré z

našich servisních míst. PĜitom se musí dodržet místní

pĜedpisy, zvláštČ pokud se týká ochranných opatĜení.

Opravy ostatních þástí stroje provádí výrobce nebo jím

povČĜený servis.

Používejte pouze originální náhradní díly. PĜi použití jiných

náhradních dílĤ a jiného pĜíslušenství mĤže dojít k úrazu uživatele. Za takto vzniklé škody výrobce neodpovídá.

MMoonnttááž

viz str. 153

UUvveeddeennííddoopprroovvoozzu

 PĜesvČdþte se, že pĜístroj je kompletní a správnČ smontován.  Drtiþ pĜed použitím postaví na vodorovný a pevný podklad

(nebezpeþí pĜekocení).

 PĜístroj používejte jen ve venkovním prostĜedí.Minimální

bezpeþná vzdálenost, od dalších stČn(venku) þi jiných pevných pĜedmČtĤ, je 2 m.

 PĜed každým použitím zkontrolujte:

 vadná místa pĜívodního kabelu (trhliny, Ĝezy apod.)

nepoužívejte vadné kabely

 poškození pĜístroje (viz bezpeþná práce)  zda jsou všechny šrouby pevnČ utažené

PĜipojení k síti

 Porovnejte napČtí na typovém štítku s napČtím sítČ a pĜístroj

pĜipojte na odpovídající a pĜedpisovou zásuvku.

 PĜipojte stroj pomocí správných pojistek.  Použijte prodlužovací kabel dostateþného prĤĜezu.

Zapnutí

StisknČte zelené tlaþítko I

Vypnutí

StisknČte þervené tlaþítko 0

Pojistka proti znovuspuštČní pĜi

výpadku proudu

PĜi výpadku proudu se pĜístroj automaticky vypne (spouštČþ pĜi nulovém napČtí). K opČtovnému zapnutí je nutné znovu stisknout zelené tlaþítko.

Ochrana motoru

Motor je vybaven jistiþem a pĜi pĜetížení se samoþinnČ vypíná. Motor je možné po fázi ochlazení (cca 5 minut) opČt zapnout. StisknČte

1. vratné tlaþítko (ochrana motoru)

2. zelené tlaþítko I pro opČtovné zapnutí.

PĜepínaþ smČru otáþení

SíĢové pojistky

2600 W

16 A pomalá

13 A pomalá

Impedance sítČ

PĜi nepĜíznivých podmínkách sítČ mĤže pĜi zapínání pĜístroje dojít ke krátkému poklesu napČtí, které mĤže ovlivnit jiné pĜístroje (napĜ. pohasnutí svČtla). Neoþekávají se žádné poruchy, pokud je dodržena maximální impedance sítČ, uvedená v tabulce.

pĜíkon P

(W)

2600 0,342

impedance sítČ Z

max

(:)

Zapínaþ/vypínaþ

Nepoužívejte žádné pĝístroje, u kterých se nedá spínaÿ zapínat a vypínat. Poškozené spínaÿe se musejí dát k opravč nebo výmčnč do servisu.

Pĝepínaÿ smčru otáÿení ovládejte pouze tehdy, je-li

ĝezaÿka vypnutá.

Poloha

Materiál vtahuje a Ĝeže Ĝezný válec.

Poloha

NĤž pracuje opaþným smČrem a uvízlý materiál se uvolní.

Poté co jste pĜepínaþ smČru otáþení otoþili do polohy stisknuté zelené tlaþítko zapínaþe/vypínaþe. ěezný válec se pĜepne na opaþný smČr. Jestliže zapínaþ/vypínaþ pustíte, zĤstane Ĝezaþka automaticky stát.

Tipy

z Velké pĜedmČty a kusy dĜeva se po opakovaném spuštČní

jak ve smČru Ĝezání, tak i uvolnČní odstraní. z K odstranČní zablokovaných pĜedmČtĤ z násypky nebo

vyhazovacího otvoru používejte pČchovadlo nebo hák.

držte

Dĝíve než ĝezaÿku opčt zapnete, poÿkejte, až se stroj

zastaví.

Záchytný koš

Vestavčný záchytný koš je vybaven uzamykacím zaĝízením s bezpeÿnostním vypnutím stroje.

L PĜed nasazením nebo vyjmutím záchytného koše, stroj vždy

vypnČte.

@ Záchytný koš je uzavĜen a pevnČ spojen se

strojem.

@ Záchytný koš je odemþen a lze jej vyjmout ze

stroje. V tomto pĜípadČ nelze stroj spustit.

L Stane-li se, že v pĜípadČ provozu uvolníte zámek

záchytného koše, stroj se automaticky vypne.

PPrráácceesseezzaahhrraaddnníímmddrrttiiþþeem

 ZaujmČt ZaujmČte pracovní postoj z boku nebo za pĜístrojem.



 Nikdy nesahejte do plnicího a výstupního otvoru.  Obliþej a tČlo držte dále od plnicího otvoru.  PĜed zapnutím pĜístroje zkontrolujte, zda se v plnicí násypce

 PĜed uvedením stroje do þinnosti pĜezkoušejte

 Nikdy nesahejte do plnicího a výstupního otvoru.  PĜi plnČní je tĜeba dbát, aby se do násypky nedostaly žádné

 PĜed zapnutím pĜístroje zkontrolujte, zda se v plnicí násypce

 S drtiþem je tĜeba pracovat s ohledem na kvalitu a vlhkost

 Když se do násypky dostanou cizí pĜedmČty nebo pĜístroj

Delší materiál, který z pĜístroje vyþnívá, by se mohl z pĜístroje odmrštit, když je vtahován noži! Dodržujte bezpeþnou vzdálenost!

drtiþe nenacházejí žádné zbytky.

 zda v plnícím trychtýĜi nejsou zbytky po drcení  že záchytný koš je uzamþen ve stroji

kovové pĜedmČty, kameny, lahve þi jiné nezpracovatelné pĜedmČty.

drtiþe nenacházejí žádné zbytky.

drceného materiálu, obþas je tĜeba drcený materiál povytáhnout zpČt a odlehþit tak zatížení stroje.

zaþ

ne vydávat neobvyklý hluk nebo vibrovat, okamžitČ jej vypnČte a nechejte zastavit. VytáhnČte síĢovou vidlici a provećte následující body:

 zkontrolujte škody  vymČĖte nebo opravte poškozené souþásti  prohlédnČte pĜístroj a utáhnČte uvolnČné souþásti.

PĜístroj nesmíte opravovat, pokud k tomu nemáte

oprávnČní.

Ne:

x sklo, kovové souþásti, umČlé hmoty, plastové sáþky, kameny,

látky, koĜeny se zemí atd.

x odpady bez tuhé konzistence, napĜ. kuchyĖské odpady

 Pokyny pro drcení:

¾ ěezaný materiál do plnicího

otvoru násypky vždy plĖte z pravé strany.

L Technika drcení

¾ K odstranČní zablokovaných

pĜedmČtĤ z násypky nebo vyhazovacího otvoru používejte pČchovadlo nebo hák.

¾ VČtve, pruty a dĜeva drtĢe krátce po Ĝezu

 vyschne-li materiál stává se velmi tvrdým a uvedené

prĤmČry drcení se redukují.

¾ VČtve, které mají více výhonĤ lze drtit až po odstranČní

postranních výhonĤ.

¾ Zpracování materiálu s vysokým obsahem vody náchylného k

lepivosti

 tento materiál drĢte stĜídavČ s dĜevČným materiálem a tak

zamezíte ucpání stroje.

¾ Nenechte drcený materiál aby ucpal výhozový otvor. To mĤže

zpĤsobit zpČtný úder materiálu ve vstupním otvoru. Proto pravidelnČ vyprazĖujte záchytný koš.

¾ Stane-li se, že vstupní þi výstupní otvor jsou ucpány, je tĜeba

je vyþistiti. PĜitom nejprve vypnČte stroj a odpojte jej od sítČ vytažením vidlice ze zásuvky.

¾ Dbejte na to, abyste pĜi drcení dodrželi odpovídající

maximální prĤmČr drcených vČtví (viz „Technická data”). Podle druhu a obsahu vody u þerstvých vČtví se mĤže tento údaj snížit.

¾ ěezací ústrojí stroje vtahuje drcený materiál samovolnČ

dovnitĜ a pomalým bČhem válce nedochází k trhanému pohybu materiálu („nekope“).

¾ Samoþinné pĜepnutí smČru otáþení:

PĜi náhlém zablokování pĜístroje se mĤže smČr otáþení Ĝezného válce otoþit a drcený materiál se vysunuje zpČt.

 PĜístroj vypne.  Vyþkejte se zastavení Ĝezného válce.  PĜístroj znovu zapne a použije se snadnČji zpracovatelný

materiál.

 Drt’te jen stĜídavČ s vČtvemi.

¾ PĜi pĜetížení pĜístroje samoþinnČ vypne ochranný spínaþ

motoru

 po cca 5 minutách znovu drtiþ zapnČte  když pĜístroj nelze po této dobČ zapnout, vyhledejte

kapitolu "Možné poruchy".

 Co je možné drtit?

Ano:

x VČtve všeho druhu až do prĤmČru , v závislosti na druhu a

þerstvosti dĜeva

x uvadlý, vlhký, již nČkolik dní uložené zahradní odpady

 pouze stĜídavČ s vČtvemi

NNaassttaavveenníípprroottiinnoožže

ProtinĤž (B) lze na Ĝezném válci (A) bez vĤle nastavit. Pro efektivní provoz by mČla být dodržena co nejmenší mezera.

MČkký materiál nebo mokré vČtve se mohou místo Ĝezání trhat. Tento problém mĤže zpĤsobovat i protinĤž, který je po þastém používání opotĜebovaný.

Nastavení mezery.

ZapnČte pĜístroj. Na pravé stranČ plastového pláštČ se nachází nastavovací zaĜízení. K nastavení odstupu otoþte regulaþní koleþko (D) doprava,aby šroub (C) se pĜiblížil k Ĝezacímu válci. Šroubujte tak dlouho, až z vyhazovacího otvoru zaþnou padat jemné hliníkové tĜísky.

ÚÚddrržžbbaaaappééþþe

x Pĝed zahájením jakékoliv údržby

 Motor vypnČte a síĢovou vidlici vytáhnČte.  NavléknČte si ochranné rukavice, aby nedošlo ke zranČní.

nebČží.

Dbejte na to,aby náĝadí použité pĝi opravčÿi údržbč bylo opčt odstrančno.

x Zahradní drtiÿ do znaÿné míry nevyžaduje údržbu. K

zachování hodnoty a dlouhé životnosti:

 VČtrací otvory musí být volné a þisté.

K þištČní Vašeho pĜístroje použijte buć vlhký hadĜík nebo mČkký kartáþek.

Nikdy nepoužívejte þistící chemické prostĜedky nebo Ĝedidla. Tím byste mohli zpĤsobit neopravitelné škody na Vašem pĜístroji. UmČlá hmota mĤže být tČmito prostĜedky poškozena.

 Zkontrolujte upevĖovací šrouby (pĜípadnČ dotáhnČte)  Po drcení pĜístroj vyþistČte.

 Drtiþ se nesmí þistit proudem vody nebo vysokotlakým

þisticím pĜístrojem.

 holé kovové þásti po každém použití chraĖte pĜed korozí

ekologicky šetrným biologicky odbouratelným olejem.

 ěezný válec a Ĝezná deska jsou souþásti, podléhající

opotĜebení. PĜi normálním používání a správném nastavení však pĜesto mají životnost nČkolik let.

Dejte pozor pĜi údržbČĜezacího ústrojí.Toto mĤže bČžet (startovací mechanismus) i když motor (díky blokaci na krytu)

MMoožžnnééppoorruucchhy

Pĝed každým odstraėováním poruchy – vypnčte pilu

 vyÿkejte úplného zastavení stroje  vytáhnčte zástrÿku ze zásuvky

Porucha možná pĝíÿina Odstranční

motor se nerozbíhá

motor bruþí, ale nebČží

výpadek síĢového napČtí zkontrolujte jistiþ vadný pĜívodní kabel zkontrolujte kabel (elektrikáĜem) pĜístroj pĜetížen nechejte pĜístroj vychladit

StisknČte

1. vratné tlaþítko (ochrana motoru)

2. zelené tlaþítko I pro opČtovné zapnutí

záchytný koš je odemþen vypínání je vypnuto)

Ĝezný válec zablokován VypnČte pĜístroj.

(bezpeþnostní

uzamknČte záchytný koš

ZapnČte pĜepínaþ smČru otáþení do polohy ZapnČte pĜístroj, až je zablokování odstranČno. PĜístroj opČt vypnČte. PĜepínaþ smČru otáþení

defektní kondensátor pĜístroj nechte opravit, kontaktujte prodejce

materiál se nevtahuje ěezný válec bČží pozpátku. Nesprávná poloha

spínaþe.

pĜepnČte zpČt do polohy

PĜístroj vypnČte a pĜepnČte pĜepínaþ smČru otáþení.

materiál se pĜíþí v násypce PĜístroj vypnČte. PĜepnČte pĜepínaþ otáþení smČru do polohy

. PĜístroj zapnČte, aby se Ĝezaný materiál uvolnil, odstraĖte

pĜípadné neþistoty.

PĜístroj opČt vypnČte. Pro pokraþování v práci pĜepnČte

pĜepínaþ smČru otáþení zpČt do polohy mČkký nebo vlhký materiál pomocí vČtve materiál posuĖte a rozsekejte opotĜebený Ĝezný válec protilehlou desku nastavte, jak je popsáno v odstavci

„Nastavení protilehlé desky“, pĜi silném opotĜebení vymČĖte

Ĝezný válec

materiál není þistČ rozsekaný protinĤž není dostateþnČ nastaven nastavte protinĤž pĜístroj se rozbČhne, pĜi

malém zatížení však se zablokuje a ochranný spínaþ motoru vypne

Model/Typu ALF 2600 Motor Motor na stĜídavý proud 230 V~, 50 Hz, 2800 min Výkon motoru P1 S6 - 40 % 2600 W Výkon motoru P Otáþky Ĝezného válce 40 min

Spínaþ/vypínaþ Hmotnost 28 kg

Hladina hluku L mČĜená hladina hluþnosti LWA (mČĜeno podle 2000/14/EG) 84,5 dB (A) zaruþená hladina hluþnosti L Maximální prĤmČr zpracovávané vČtve (pouze þerstvé dĜevo) Lizolaþní tĜída I ZpĤsob ochrany IP X4 SíĢové pojistky UK

S1 2000 W

(mČĜeno podle 2000/14/EG) 75,1 dB (A)

dlouhý prodlužovací kabel nebo malý prĤĜez zásuvka daleko od hlavního pĜipojení a malý prĤĜez pĜívodního vedení

TTeecchhnniicckkááddaatta

(mČĜeno podle 2000/14/EG) 86 dB (A)

použijte prodlužovací kabel minimálnČ 1,5 mm², max. délka

25 m, pĜi delším kabelu prĤĜez nejménČ 2,5 mm²

s ochranou proti pĜetížení, pĜepínáním chodu vpĜed a vzad,

vypínaþ pĜí nulovém napČtí

 max. 40 mm

16 A pomalá 13 A pomalá

-1

EESS--PPrroohhllááššeennííoosshhooddČ

podle smČrnice ES 2006/42/ES

de a tímto prohlašujeme

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

na vlastní zodpovČdnost, že výrobek

zahradní drtiÿ typ ALF 2600 Seriové ÿíslo: viz poslední strana

odpovídá ustanovením ES-smČrnicím, rovnČž ustanovením následných smČrnic:

2004/108/ES, 2006/95/ES a 2000/14/ES. Následující normy byly použity:

ZZáárruukka

Prosíme, pĜeþtČte si a respektujte pĜiložené záruþní prohlášení a jeho podmínky.

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Shodové hodnocení se ĝídí dle: 2000/14/EU - pĝíloha V

MČĜená hladina hluþnosti L Zaruþená hladina hluþnosti L

Uchování technických podkladĥ:

ATIKA GmbH & Co. KG – Technické oddČlení – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, jednatel spolþnosti

84,5 dB (A)

86 dB (A)

Anvend ikke apparatet, før du har læst betjeningsvejledningen, iagttaget de angivne

henvisninger og monteret apparatet som beskrevet.

Vejledningen skal opbevares til senere brug.

BBeesskkrriivveellsse

IInnddhhoolld

Leveringsomfang 42 Beskrivelse 42 Driftstider 42 Symboler på apparatet 42 Symboler betjeningsvejledning 43 Tiltænkt anvendelse 43 Uberegnelige risici 43 Sikkerhedshenvisninger 43 Montering 45/153 Igangsætning 45 Arbejde med kompostkværnen 46 Indstilling af skæreplade 45 Vedligeholdelse og pleje 47 Mulige fejl 47 Tekniske data 47 EF-overensstemmelseserklæring 48 Garantie 48 Reservedeler 144

LLeevveerriinnggssoommffaanng

 Kontroller efter udpakningen kartonens indhold for

! fuldstændighed ! evt. transportskader

Meld omgående reklamationen til forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

x 1 formonteret apparatenhed x 1 understel x 2 hjul x 2 hjulkapsler´ x 2 fødder x 1 pose skruer x 1 Fangkorb x 1 presser x 1 betjeningsvejledningen

A. Reset-knap / motorbeskyttelse B. tænd-/slukknap C. Omdrejningsretningsomskifter D. Håndgreb E. husets overdel F. Fangkorbverr G. tragtåbning for skæremateriale H. Netstikket I. indstillingsknap til skærevalsen J. Fangkruv K. understel med hjul og fodder

DDrriiffttssttiiddeer

Vær inden idrifttagning af apparatet opmærksom på de regionale forskrifter vedrørende støjemissionen.

SSyymmbboolleerrppååaappppaarraatteet

Før igangsætning skal brugsanvisning og sikkerhedshenvisningerne læses og iagttages.

Før reparations-, vedligeholdelsesog rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.

Fare pga. vækslyngede dele ved løbende motor – hold uimplicerede personer, samt hus- og

nyttedyr væk fra fareområdet.

Anvend øjen- og høreværn.

Kompostmaterial et bliver skiveskåret.

fangkurv låst

Anvend beskyttelseshandsker.

Giv agt på de roterende knive. Hold ikke hænder og fødder ind i åbninger, når maskinen kører.

Skal beskyttes mod fugt.

Kompost-materialet bliver ikke skiveskåret.

Som kompostkværn til private haver anses apparater, der ikke anvendes i offentlige anlæg, parker, sportssteder samt i land- og skovbrug.

Til den tiltænkte anvendelse hører også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdelses- og reparationsbetingelser samt efterkommelse af sikkerhedsanvisningerne i vejledningen. Enhver derudover gående brug gælder som ikke at være beregnet til formålet. For enhver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.

Egenmægtige forandringer på apparatet udelukker producentens ansvar for deraf resulterende skader.

Apparatet må kun passes, benyttes og repareres af personer, der er fortrolige med sådant arbejde og kender de forskellige risici. Reparationsarbejde må kun udføres af os eller af kundeservicecentre, som vi har udpeget.

fangkurv åbnet

Elektriske apparater må ikke bortskaffes med dagrenovationen. Apparater, tilbehør og emballagen skal tilføres en miljøvenlig genanvendelse.

I henhold til EU-direktivet 2002/96/EF om brugt elektronisk materiel skal brugte elektroniske apparater, der ikke længere kan bruges, indsamles separat til miljørigtig genbrug.

SSyymmbboolleerrbbeettjjeenniinnggssvveejjlleeddnniinng

Truende fare eller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.



Vigtige henvisninger til saglig korrekt håndtering.

Tilsidesættelse af disse henvisninger kan medføre forstyrrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

UUbbeerreeggnneelliiggeerriissiicci

Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser på grund af konstruktionen til anvendelsesformålet.

Uberegnelige risici kan minimeres, når både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

 Fare for skader på fingre og hænder, når der gribes gennem

en åbning med hånden og når ind til skæreværktøjet.

 Fare for skader på fingre og hænder ved monterings- og

rengøringsarbejde på skæreværktøjet.

 Kvæstelser på grund af emner i kværnen, der slynges ud, i

tragtens område.

 Fare på grund af strøm ved brug af ukorrekte eltilslutnings-

kabler.

 Berøring af spændingsførende dele ved åbnede elektriske

komponenter.

 Høreskader ved længere varende arbejde uden høreværn.

Desuden kan der være ikke åbenlyse uberegnelige risici på trods af alle trufne forholdsregler.

TTiillttæænnkkttaannvveennddeellsse

Anvendelse i henhold til formålet omfatter knusning af

- alle slags grene op til maks. diameter (alt efter træsort og tilstand)

- dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med grene.

Knusning af glas, metal, plastdele, plastposer, sten, stof, rødder med jord, affald uden fast konsistens (f. eks køkkenaffald) udelukkes udtrykkeligt.

Kompostkværnen er beregnet til privat brug i hus- og hobbyhave.

SSiikkkkeerrhheeddsshheennvviissnniinnggeer

Læs og iagttag før ibrugtagning af dette produkt følgende henvisninger og din brancheforenings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som

arbejder med skæremaskinen. Disse sikkerhedsanvisninger skal opbevares omhyggeligt.

Reparationer på maskinen må kun udføres af producenten hhv. firmaer, som han har autoriseret til det.

 Gør dig fortrolig kendt med apparatet før brug ved hjælp af

betjeningsvejledningen.

 Anvend apparatet ikke til formål, som det ikke er beregnet til

(se "Formålsbestemt anvendelse" og "Arbejde med kompostkværnen").

 Sørg for en stabil kropsstilling og hold hele tiden balancen.

Bøj dig ikke forover. Stå ved indkastning af hakkelsegodset på samme niveau som apparatet.

 Vær opmærksom. Vær opmærksom på hvad du har med at

gøre. Vær omhyggeligt under arbejdet. Anvend ikke apparatet, når du er træt eller under indflydelse af rusmidler, alkohol eller medikamenter. Et øjebliks uagtsomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.

 Anvend under arbejdet beskyttelsesbriller, arbejdshandsker

og høreværn.

 Anvend egnet arbejdstøj:

- Intet løsthængende tøj

- Skridsikkert fodtøj

 Brugeren er ansvarlig over for tredjemænd i apparatets

arbejdsområde.

 Børn og unge under 16 år må ikke betjene apparatet.  Personer med nedsatte fysiske, sensoriske eller mentale

evner eller manglende erfaring og viden må ikke betjene apparatet, medmindre de overvåges af en person, der er ansvarlig for deres sikkerhed eller er af denne person instrueret, hvordan apparatet anvendes.

 Børn må ikke komme i nærheden af apparatet.  Børn må ikke komme i nærheden af apparatet.  Anvend aldrig apparatet, mens uimplicerede personer er i

nærheden.

 Apparat må aldrig være uden opsyn.  Hold arbejdsområdet i orden! Uorden kan resultere i ulykker.  Indtag en arbejdsstilling, der er ved siden af eller bagved

apparatet.

 Grib aldrig ind i påfyldnings- og udkastningsåbningen.  Hold ansigtet og kroppen borte fra påfyldningsåbningen.  Overbelast ikke apparatet! De arbejder bedre og mere sikkert

i det angivne effektområde.

 Apparatet må kun anvendes med komplette og korrekt

anbragte sikkerhedsindretninger, og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

 Ændre ikke motorens omdrejningstal, da denne regulere den

sikre maksimale arbejdshastighed og beskytter motor og alle drejede dele for skader pga. for høj hastighed.

 Anvend apparatet ikke uden påfyldningstragt.  Apparatet eller dele af apparatet må ikke ændres.  Luk apparatet før indkobling af motoren.  Spul ikke apparatet med vand (farekilde elektrisk strøm).

(farekilde elektrisk stød).

 Vær opmærksom på påvirkninger udefra:

 Benyt ikke maskinen i fugtige og våde omgivelser.  Apparatet må ikke stå ude i regn og der må ikke arbejdes i

regnvejr.

 Sørg for god belysning.

 Bær handsker under monterings-og rengøringsarbejder.

 Sluk for skæremaskinen og tag netstikket ud af stikkontakten

ved:

 vedligeholdelses- og rengøringsarbejde  afhjælpning af fejl  kontrol af tilslutningsledningen, om disse er

filtret sammen eller beskadiget.

 transport  reparationsarbejde  når apparatet efterlades (også ved kortvarige afbrydelser)

 Ved blokeringer i fødnings- og tømningsområdet på maskinen

slukkes for motoren og netstikket trækkes inden materialerester i fødnings- og tømningsområdet fjernes.

 Kontroller saven for eventuelle beskadigelser:

 Inden yderligere brug af maskinen skal

beskyttelsesudstyret undersøges nøje med henblik på korrekt og formålstjenlig funktion.

 Kontroller, om de bevægelige dele fungerer upåklageligt

og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift.

 Beskadigede beskyttelsesanordninger og dele skal

repareres ordentligt af et autoriseret værksted eller udskiftes, såfremt intet andet er angivet i brugervejledningen.

 Beskadigede eller ulæselige sikkerhedsmærkater skal

udskiftes.

 Opbevar ikke anvendte apparater på et tørt, aflåst sted uden

for børns rækkevidde.

EElleekkttrriisskkssiikkkkeerrhheed

 Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07

RN-F) med et åretværsnit på mindst

 1,5 mm² ved en kabellængde op til 25 m  2,5 mm² ved en kabellængde over 25 m

 Længere tilslutningsledninger forårsager spændingsfald.

Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.

 Stik og samledåser på tilslutningsledninger skal være af

gummi, blødt PVC eller andet termoplastisk materiale af den samme mekaniske styrke eller være overtrukket med dette materiale.

 Stikforbindelsen på tilslutningsledningen skal være

stænkbeskyttet.

 Ved montering af en tilslutningsledning sørg for at denne ikke

er i vejen, kommer i klem, bøjes og at stikforbindelsen ikke bliver våd.

 Rul kablet fuldstændigt ud, når der anvendes en kabeltromle.  Anvend ikke kablet til andre formål end det tiltænkte. Beskyt

kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.

 Kontroller forlængerledningen regelmæssigt og udskift den i

tilfælde af beskadigelser.

 Anvend ingen defekte tilslutningskabler.  Anvend udendørs kun de hertil tilladte og tilsvarende

markerede forlængerledninger.

 Anvend ingen provisoriske eltilslutninger.  Beskyttelsesanordninger må aldrig kortsluttes eller sættes ud

af drift.

 Tilslut apparatet via et fejlstrømsrelæ (30 mA).

Eltilslutningen eller reparationer på kværnens elektriske dele skal udføres af en autoriseret elektriker eller af en af vore kundeserviceafdelinger. Lokale forskrifter især i henseende til beskyttelsesforanstaltninger skal iagttages.

Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger.

Anvend kun originale reservedele. Ved anvendelse af andre reservedele og andet tilbehør kan brugeren komme i fare. For heraf resulterende skader overtager producenten intet ansvar.

Tænd-/slukknap

Benyt intet apparat, hvor kontakten ikke tænde eller slukke. Beskadigede kontakter skal omgående repareres eller udskiftes af kundeservice.

MMoonntteerriinng

Se side 153

IIbbrruuggttaaggnniinng

 Kontroller, at apparatet er monteret komplet og efter

reglementerne.

 Stil kompostkværnen ved anvendelse på en vandret og fast

undergrund (fare for væltning).

 Benyt kun apparatet udendørs. Hold afstand (mindst 2 m) fra

en væg eller en anden fast genstand.

 Kontroller før hver brug:

 tilslutningsledningerne for defekte steder (revner, snit e.l.)

Anvend ingen defekte ledninger

 Eventuelle beskadigelser (se "Sikkert arbejde")  Om alle skruer er strammede.

Indkobling

Tryk på den grønne knap I .

Frakobling

Tryk på den røde knap 0 .

Strømsvigt

I tilfælde af strømsvigt kobler apparatet automatisk fra (nulspændingsrelæ). For at genindkoble, tryk igen på den grønne knap.

Motorværn

Motoren er forsynet med en sikkerhedsafbryder og kobler automatisk fra ved overbelastning. Motoren kan genindkobles efter en afkølingspause (ca. 5 min.). Tryk

1. Tilbageknap (Motorværn)

2. på den grønne I knap.

L Nettilslutning

 Sammenlign på apparatets mærkeplade den angivne

spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.

 Anvend forlængerledninger med tilstrækkeligt tværsnit.

Netsikring:

2600 W

16 A forsinket

Netimpedans

I tilfælde af ugunstige netbetingelser kan der under indkoblingsprocessen opstå kortvarige spændingsfald, som kan påvirke andre apparater (f.eks. blafrer en lampe). Der vil sandsynligvis ikke opstå fejl, når maks. netimpendanser overholdes.

Optaget effekt P1 (W) Netimpedans Zmax (W)

2600 0,42

13 A forsinket

Omdrejningsretningsomskifter

Omdrejningsretningsomskifteren må kun aktiveres når

grenknuseren er slukket.

Position

Materialet trækkes in af skærevalsen og skæres/knuses.

Position

Kniven arbejder i omvendt retning og blokeret materiale kommer fri igen.

Efter at omskifteren er bragt i position , holdes den grønne knap på tænd-/sluk-kontakten nede.

skifter til modsat retning. Når tænd/sluk-knappen slippes, standser grenknuseren automatisk.

Tips

z Store genstande eller træstykker fjernes ved flere gange at

skifte fra skære til frigivelsesretning og tilbage.

Skærevalsen

z Brug et stykke træ eller en krog til at fjerne blokerede

genstande fra tragt og udgangsslidsen.

Vent indtil grenknuseren står stille inden den tændes

igen.

Fangkruv

Den integrerede fangkurv har et låsehåndtag og en sikkerhesfrakobling.

@ Fangkurven er låst og fast forbundet med

apparatet.

@ Fangkiurven er åbnet og løsnet fra apparatet.

Apparatet kan ikke tændes.

L Åbnes fangkurven, når apparatet er tændt,

frakobles apparatet automatisk.

AArrbbeejjddeemmeeddkkoommppoossttkkvvæærrnneen

 Indtag en arbejdsstilling, der er ved siden af eller bagved

apparatet.



Langt materiale, som står ud af apparatet, kan støde

tilbage når det trækkes ind af knivene. Hold

sikkerhedsafstand!

 Grib aldrig ind i påfyldnings- og udkastningsåbningen.  Hold ansigtet og kroppen borte fra påfyldningsåbningen.  Bring ikke hænder, andre legemsdele og beklædning i

indfyldningsrør, tømningskanal eller i nærheden af andre bevægelige dele.

 Kontroller før indkobling af apparatet, at der ikke er rester i

påfyldningstragten.

 Vip ikke apparatet ved løbende motor.  Vær under påfyldningen opmærksom på, at ingen metaldele,

sten, flasker eller andre genstande, som ikke kan knuses, når ind i påfyldningstragten.

 Hvis fremmedlegemer når ind i påfyldningstragten eller

apparatet begynder at lave usædvanlige lyde eller vibrationer, skal apparatet omgående kobles fra og lades komme i stilstand. Træk netstikket ud og udfør følgende punkter:

 Kontroller skaden  Udskift eller reparer beskadigede dele

 Kontroller apparatet og stram løse dele

De må ikke reparere apparatet, hvis De ikke er kvalificeret

til det.

 Hvad kan jeg knuse?

Ja:

x alle slags grene op til maks. diameter (alt efter træsort og

tilstand)

x dødt, fugtigt, i flere dage aflejret haveaffald skiftevis med

grene.

Nej:

x Glas, metaldele, kunststoffer, plastikposer, sten, stofrester,

rødder med jord, mad-, fiske- og kødaffald.

x Affald uden fast konsistens, f. eks. køkkenaffald.

 Særlige henvisninger til knusning:

¾ Påfyld det materiale, der skal

knuses, altid fra højre side ind i fødetragtens åbning.

¾ Brug den medfølgende pres-

ser til at efter efterpresse hækselmaterialet.

¾ Knus grene, kviste og træ kort

efter afskæringen

 Disse emner bliver meget hårde efter tørring, den

grendiameter, der maks. kan bearbejdes, bliver mindre.

¾ Fjern sideaflæggere ved stærkt forgrenede grene. ¾ Forarbejdning af stærkt vandholdigt have- hhv. køkkenaffald,

der har tendens til at klæbe sammen.

 Disse skal knuses skiftevis med træemner for at undgå

tilstopning af apparatet.

¾ Lad ikke hakkelsebunken i området omkring

udkastningsåbningen vokse for højt. Dette kan have til følge, at allerede hakket gods forstopper tømningskanalen. Derigennem kan det komme til et tilbageslag af materialet gennem fødeåbningen.

¾ Rengør indfyldningsåbning og udkastningskanal, hvis

apparatet er forstoppet. Afbryd hertil først motoren og træk stikket.

¾ Vær opmærksom på, at den højest tilladelige grendiameter for

Deres apparat overholdes (se ”Tekniske data”). Alt efter træsort og tilstand kan den maks. tilladte grendiameter være mindre.

¾ Skæremekanismen trækker kompostmaterialet automatisk og

stødfrit ind p. g. a. den langsomt roterende skærecylinder.

¾ Automatisk omskiftning af omdrejningsretningen:

Hvis apparatet pludselig blokeres, skifter skærevalsen omdrejningsretning og presser som her materialet tilbage:

 sluk for apparatet.  vent til skærevalsen står stille.  start apparatet igen og benyt materiale, der er nemmere at

forarbejde.

¾ Ved overbelastning af apparatet kobler det automatisk fra

med en motorværnskontakt.

 Tænd kompostkværnen igen efter ca. 5 min.  Hvis apparatet ikke kan indkobles efter denne ventetid,

læs efter under punkt "Mulige fejl".

IInnddssttiilllliinnggaaffsskkæærreeppllaadde

Skærepladen (B) kan indstilles uden spil på skærevalsen (A). Der skal overholdes en så lille afstand som mulig for effektiv drift. Blødt materiale eller våde grene kan rive i stedet for at blive skåret. Også en slidt modkniv kan forårsage dette problem efter flere ganges anvendelse.

Indstilling af afstanden.

Tænd for apparatet. Til indstilling af afstanden drej instillingsknappen (D) mod højre, således at skruen (C) flytter sig mod skærevalsen. Drej så længe, indtil fine aluminiumspån falder ud af udstødningsåbningen.

x Kompostkværnen er stort set vedligeholdelsesfri. Til

opretholdelse af værdi og en lang levetid skal følgende iagttages:

 hold luftslidserne frie og rene  kontroller monteringsskruer.  efter brug skal apparatet rengøres ind- og udvendigt.

Brug kun en fugtig, varm klud og en blød børste til rengøringen.

Brug aldrig rengørings- eller opløsningsmidler. disse kan beskadige apparatet irreparabelt. plastdelene kan ødelægges af kemikalier.

VVeeddlliiggeehhoollddeellsseeooggpplleejje

x Før ethvert vedligeholdelsesarbejde

- Sluk for motoren og træk netstikket

- Bær arbejdshandsker for at undgå kvæstelser.

Skæreværktøjet standser ikke straks når det slukkes. Vent inden du starter med reparations eller vedligeholdelse, indtil alle dele holder stille.

Husk at fjerne værktøj og skruenøgler efter vedligeholdelse og reparation.

 Maskinen må ikke rengøres med rindende vand eller med

en højtryksspuler

 Blanke metaldele skal efter hver brug behandles med en



miljøvenlig, biologisk nedbrydelig sprøjteolie for at beskytte dem mod korrosion.

 Skærecylinder og efterskæreplade er sliddele, men har

dog ved normal brug og forskriftsmæssig justering en levetid på flere år.

MMuulliiggeeffeejjl

Inden hver afhjælpning af fejl: ʊ frakobl apparatet

 vent indtil apparatet står stille

 træk netstikket

Fejl Muligt årsag Fjernelse

Motoren starter ikke

Motoren brummer, men starter ikke

manglende netforsyning kontrollér sikringen tilslutningskabel defekt. lad det kontrollere (elektriker) aparat overbelastet Motoren kan genindkobles efter en afkølingspause.

Tryk

1. Tilbageknap (Motorværn)

2. på den grønne I knap.

Fangkurven åbnet frakobling fangkurv har udløst) Skærecylinder blokerer Sluk for apparatet

(Sikkerheds-

Lås fangkurven

Drej omdrejningsretningsomskifter til position for apparatet indtil blokeringen er fjernet. Sluk igen for apparatet Drej omdrejningsretningsomskifter tilbage til

. Tænd

Kompostmaterialet bliver ikke trukket ind

position

Kondensator er i stykker Send apparatet for reparation til producenten hhv. et

autoriseret firma Skærevalsen kører baglæns kontaktposition forkert

Materialet blokerer i tragten (ophobning)

Sluk for skærevalsen og skift omdrejninsretnings-

kontakten.

Sluk for apparatet. Drej omdrejningsretnings-omskifter

til position

fjern evt., forureninger

. Tænd for apparetet så materialet frigives,

Sluk igen for apparatet Til den videre forarbejdning drej omdrejningsretningsomskifter tilbage til position

Fejl Muligt årsag Fjernelse

For blødt eller for vådt kompostmateriale Der skubbes efter med en gren og hakkes igennem.

Slid på skærecylinderen Skærepladen indstilles som beskrevet under

"Indstilling af skæreplade", ved stærkt slid erstattes

skærecylinderen.

Kompostmaterialet bliver ikke skåret rent igennem. Apparatet starter, blokerer dog ved lav belastning og kobler fra via motor-værnskontakten.

Skærepladen ikke tilstrækkeligt indstille. Skærepladen indstilles

Forlængerledningen er for lang eller tværsnittet er for lille. Stikkontakten er for langt væk fra hovedtilslutningen og tilslutningskablets tværsnit er for lille.

Forlængerledning med mindst 1,5 mm², og højst 25 m

lang. Ved længere kabel tværsnit mindst 2,5 mm².

TTeekknniisskkeeddaatta

Model / Type ALF 2600 Motor Vekselstrømsmotor 230 V~, 50 Hz, 2800 min

-1

Motoreffect P1 S6 - 40 % 2300 W Motoreffect P Hastighed Skærevalsen 40 min

S1 2000 W

-1

Tænd-/sluk-knap med överbelastningsskydd, skör- och backfunktion, nulspændingsudløser Vægt 28 kg Lydtryksniveau L (målt i henhold til direktiv 2000/14/EF) målt lydeffektniveau L (målt i henhold til direktiv 2000/14/EF) garanteret lydeffektniveau L (målt i henhold til direktiv 2000/14/EF) Højest grendiameter (gælder kun for friskt træsnit)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm Beskyttelsesklasse I Afsikringens art IP X4 Netsikring UK

EEFF--oovveerreennsssstteemmmmeellsseesseerrkkllæærriinng

16 A forsinket 13 A forsinket

i henhold til EU-direktiv: 2006/42/EF

Hermed erklærer vi

ATIKA GmbH & Co KG.

Schinkelstraße 97 - D-59227 Ahlen - Germany på eget ansvar, at produkt

Gartenhäcksler (kompostkværn) ALF 2600 Serienummer: se sidste side

stemmer overens med forskrifterne i de ovennævnte EFdirektiver samt med forskrifterne i følgende yderligere direktiver:

2004/108/EF, 2006/95/EF og 2000/14/EF Følgende harmoniserede standarder er anvendt:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Procedure for overensstemmelsesvurdering: 2000/14/EF – Tillæg V

Målt lydeffektniveau L Garanteret lydeffektniveau L

84,5 dB (A)

86 dB (A)

Opbevaringssted for den tekniske dokumentation:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, direktion

GGaarraanntti

Vi henviser til vedlagte garantierklæring.

Älä ota laitetta käyttöön, ennenkuin olet lukenut sen käyttöohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Säilytettävä tulevaa käyttlö varten.

LLaaiitttteeeennkkuuvvaauus

SSiissäällllyys

Toimituksen osat 49 Laitteen kuvaus 49 Käyttöajat 49 Laitteen symbolit 49 Käyttöohjeen symbolit 50 Määräyksenmukainen käyttö 50 Jäljelle jäävät riskit 50 Turvallisuusohjeita 50 Kokoonpano 52 / 153 Käyttöönotto 52 Työskentely oksasilppurilla 53 Vastaterän säätäminen 53 Huolto ja hoito 54 Mahdolliset häiriöt 54 Tekniset tiedot 55 EU-yhdenmukaisuusselvitys 55 Takuu 55 Varaosat 144

TTooiimmiittuukksseennoossaat

 Tarkasta pakkauksen purkamisen jälkeen,

! onko sen sisältö täydellinen ! tai mahdolliset kuljetusvauriot

Esitä valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle välittömästi. Jälkeenpäin esitettyjä valituksia ei hyväksytä.

x 1 esiasennettu laiteyksikkö x 1 runko x 2 pyörännavan kapselia x 2 pyörän kansinuppia x 2 tukijalkaa x 1 ruuvipussi x 1 keruusäiliö x 1 survoja x 1 käyttöohje

A. Palautusnappi / moottorinsuoja B. Käynnistys-/pysäytyskytkin C. Kiertosuunnan vaihtokytkin D. Kahva E. Kotelon yläosa F. Keruusäiliön lukitus G. Suppiloaukko silputtaville oksille H. Verkkopistoke I. Leikkuuterän säätönuppi J. Keruusäiliö K. Runko, jossa pyörät ja tukijalat

KKääyyttttööaajjaat

Huomioi ennen laitteen käyttöönottoa maan (alueellisten) melumääräykset.

LLaaiitttteeeennssyymmbboolliit

Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen laitteen käyttöönottoa.

Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.

Vaarana sinkoutuvat osat moottorin käydessä – asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaaraalueelta.

Käytä silmien- ja kuulonsuojaa.

Aineet silputaan Aineita ei silputa

Käytä suojakäsineitä.

Varo pyöriviä teriä. Älä pidä käsiä tai

jalkoja aukoissa koneen käydessä.

Suojaa kosteudelta.

Yksityiskäyttöön pihan ja puutarhan hoitoon tarkoitetuiksi oksasilppuriksi luetaan silppurit, joita ei saa käyttää yleisissä puistoissa, urheilukentillä, maa- ja metsätauloudessa eikä kaupallisessa toiminnassa.

Määräyksenmukaiseen käyttöön kuuluu myös valmistajan määrämien käyttö-, huolto- ja kunnossapitovaatimuksien ja käyttöohjeessa olevien turvallisuusohjeiden noudattaminen.

Jokainen tästä yli menevä käyttö katsotaan ei-määräyksen mukaiseksi. Valmistaja ei vastaa minkäänlaisista määräyksen vastaisesta käytöstä johtuvista vahingoista. Riski on pelkästään käyttäjällä.

Kaikki muu käyttö, joka poikkeaa näistä ei ole määräysten mukaista käyttöä. Valmistaja ei vastaa mistään näistä syistä aiheutuneista vahingoista - käyttäjä vastaa niistä kokonaan itse.

JJäälljjeelllleejjäääävväättrriisskkiit

Keruusäiliö lukittu

Keruusäiliön lukitus auki

Sähkölaitteet eivät kuulu talousjätteisiin. Laitteet, lisälaitteet ja pakkausmateriaali on poistettava ympäristöystävälliseen kierrätykseen.

Käytettyjä sähkö- ja elektroniikkalaitteita käsittelevän EUdirektiivin 2002/96/EY mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja kierätettävä ympäristöystävällisesti.

KKääyyttttööoohhjjeeeennssyymmbboolliit

Uhkaava vaara tai vaarallinen tilanne. Näiden ohjeiden laiminlyönti voi aiheuttaa vammoja tai aineellisia vahinkoja.



Tärkeitä ohjeita asianmukaista käyttöä varten.

Näiden ohjeiden laiminlyönti voi aiheuttaa häiriöitä. Käyttäjän ohjeet. Nämä ohjeet auttavat sinua

käyttämään kaikkia toimintoja parhaalla mahdollisella tavalla.

Asennus, käyttö ja huolto. Tässä selitetään tarkalleen, mitä sinun tulee tehdä.

MMäääärrääyykksseennmmuukkaaiinneennkkääyyttttö

Määräysten mukaiseen käyttöön kuuluu

- kaikenlaisten oksien silppuaminen maks. halkaisimen asti (riippuen puulajista ja sen tuoreudesta)

- kuihtuneiden, kosteiden, jo useampia päiviä seisseiden puutarhajätteiden silppuaminen vuorottain oksien kanssa

Lasin, metallin, muoviosien, muovipussien, kivien, vaatejätteiden, multaisten juurien tai jätteiden, joilla ei ole kiinteää koostumusta (esim. keittiöjätteet), silppuaminen on ehdottomasti kiellettyä.

Oksasilppuri soveltuu vain yksityiskäyttöön pihan ja puutarhan hoidossa.

Myös määräystenmukaisessa käytössä voi, asianomaisten turvallisuusmääräysten noudattamisesta huolimatta, jäädä jäännösriskejä, johtuen käyttötarkoituksen määräämästä rakenteesta.

Jäännösriskejä voidaan vähentää huomioimalla "turvallisuusohjeet" ja "käyttötarkoitus" sekä käyttöohje.

Huomaavaisuus ja varovaisuus pienentää henkilöiden vahingoittumisen ja vaurioiden riskiä.

 Sormet ja kädet voivat loukkaantua, jos panet kätesi aukkoon

ja osut terään.

 Sormet ja kädet voivat loukkaantua terämekanismin

asennuksessa ja puhdistuksessa.

 Loukkaantumisen vaara suppilosta sinkoutuvien oksien

vuoksi.

 Virran aiheuttamat vaarat, jos käytät epäasianmukaisia

sähköisiä liitäntäjohtoja.

 Jännitettä johtavien osien koskettaminen, kun sähköiset

rakenneosat ovat avattuina.

 Kuulohäiriöt pitkäaikaisessa työskentelyssä ilman

kuulonsuojaa.

Varotoimista huolimatta on olemassa lisäksi epäilmeisten jäännösriskien vaara.

TTuurrvvaalllliissuuuussoohhjjeeiitta

Lue ja huomioi ennen tämän tuotteen käyttöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamääräykset tai kulloisenkin maan voimassaolevat turvallisuusmääräykset, voidaksesi suojella itseäsi ja muita mahdollisilta vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käyttävien

luettavaksi. Säilytä nämä turvallisuusohjeet hyvin.

Laitetta saa korjata vain valmistaja tai valmistajaa valtuuttama yritys.

 Tutustu laitteeseen käyttöohjeen avulla ennen käyttöä.  Älä käytä laitetta muihin kuin vain sille määrättyihin

tarkoituksiin (katso kohtia käyttötarkoitus ja oksasilppurilla työskenteleminen).

 Älä kurkota eteenpäin. Ota oikea työasento. Seiso samalla

tasolla kuin laite, kun heität silputtavaa materiaalia laitteen sisään.

 Ole tarkkaavainen. Kiinnitä huomiota siihen mitä teet. Aloita

työ järkevästi. Älä käytä laitetta kun olet väsynyt tai olet huumeen, alkoholin tai lääkkeen vaikutuksen alainen. Varomattomuuden hetki laitteen käytössä voi johtaa vakaviin loukkaantumisiin.

 Käytä työssä suojalaseja, työkäsineitä ja kuulonsuojaa.  Käytä sopivaa työvaatetusta:

 ei väljiä vaatteita  ei luistavia kenkiä

 Laitteen käyttäjä on vastuussa muiden käyttöpaikan

läheisyydessä oleskelevien turvallisuudesta.

 Alle 16-vuotiaat eivät saa käyttää laitetta.  Henkilöt, joilla on rajalliset fyysiset, sensoriset tai henkiset

kyvyt tai kokemuksen ja/tai tietojen puute, eivät saa käyttää tätä laitetta, paitsi jos heitä valvoo heidän turvallisuudesta vastaava henkilö tai jos vastaava henkilö on ohjeistanut heitä laitteen käyttämisessä.

 Lapsia on valvottava ja varmistettava, etteivät he leiki tällä

laitteella.

 Pidä lapset loitolla laitteesta.  Älä koskaan ota laitetta käyttöön, kun sen lähellä on

asiattomia henkilöitä.

 Älä jätä laitetta seisomaan ilman valvontaa.  Pidä työalue järjestyksessä! Epäjärjestyksestä voi olla

seurauksena tapaturmat.

 Seiso aina laitteen sivulla tai sen takana. Älä seiso

ulosheittoaukon edessä.

 Älä missään tapauksessa työnnä kättäsi täyttö- tai

ulosheittoaukkoon.

 Pidä kasvot ja keho loitolla täyttöaukosta.  Älä ylikuormita laitetta! On olemassa vaara, että sahanterä

tarttuu hallitsemattomasti yksittäiskappaleihin.

 Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein

kiinnitettyinä, äläkä tee laitteeseen muutoksia, jotka haittaavat turvallisuutta.

 Älä muuta moottorin kierroslukua, sillä kierrosluku säätää

turvallisen maksimityönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia liikanopeuden aiheuttamilta vahingoilta.

 Älä käytä laitetta ilman täyttösuppiloa.  Älä muuta laitetta tai laitteen osia.  Älä jätä laitetta sateeseen seisomaan, äläkä työskentele

sateessa.

 Huomioi ympäristövaikutukset:

 Älä käytä konetta kosteassa tai märässä ympäristössä.  Säilytä laitetta kuivassa paikassa. Pidä lapset loitolla.  Työskentele vain riittävissä näköolosuhteissa.

 Sormien suojaamiseksi asennuksessa ja puhdistuksessa on

käytettävä suojakäsineitä.

 Älä kuljeta laitetta moottorin käydessä.  Sammuta kone ja vedä verkkopistoke pistorasiasta:

 keruukorin asetuksen ja poiston ajaksi  huolto- ja puhdistustöissä  häiriöiden poistossa  liitäntäjohdon tarkistuksen ajaksi toiminnan

aikana , onko johto kiertynyt tai vaurioitunut

 kuljetus  korjaustöissä  laitteelta poistuttaessa (myös lyhytaikaisesti)

 Laitteen täyttö- ja poistoaukon tukkeutuessa kytke moottori

pois päältä ja vedä verkkopistoke irti ennen kuin poistat ainetta täyttö- tai poistoaukosta.

 Tarkasta laitteen mahdolliset vauriot:

 Tarkasta huolellisesti ennen seuraavaa käyttöä

suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.

 Tarkista, toimivatko kaikki liikkuvat osat moitteettomasti, ja

etteivät osat ole jumittuneet tai vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki edellytykset, jotta toiminta olisi moitteetonta.

 Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai

vaihdattaa asianmukaisesti hyväksytyn korjaamon (tai valmistajan) kautta, jos ei toisin ilmoitettu käyttöohjeessa.

 Vaurioituneet tai lukukelvottomat turvallisuusetiketit on

korvattava uusilla.

 Säilytä laitteet kuivassa, lukitussa paikassa, lasten

ulottumattomissa.

SSäähhkkööttuurrvvaalllliissuuuus

 IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen

poikkileikkaus on vähintään

 1,5 mm² 25 m kaapelipituudelle asti  2,5 mm² yli 25 m kaapelipituudella

 Pitkät ja ohuet liitosjohdot aiheuttavat jännitehäviötä. Moottori

ei saavuta enää maksimaalista tehoa, laitteen toiminta heikkenee.

 Liitäntäjohdon pistokkeiden ja kytkentälaatikoiden tulee olla

kumista, pehmeästä PVC:stä tai muusta termoplastisesta materiaalista, jonka mekaaninen lujuus on sama tai niiden täytyy olla päällystetty vastaavalla materiaalillla.

 Liitäntäjohdon pistokkeen täytyy olla roiskevesisuojattu.  Liitäntäjohtojen asennuksessa on huomioitava, että johtoja ei

litistetä, taivuteta eikä pistokeliitin ole märkä.

 Jos käytät johtokelaa, kelaa johto kokonaan kelasta.  Käytä johtoa vain tarkoituksenmukaisiin töihin. Suojaa johto

kuumuudelta, öljyltä ja teräviltä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.

 Tarkista liitosjohdot säännöllisesti ja vaihda vioittuneet.  Älä kosketa vaurioitunutta liitäntäjohtoa ennen kuin se on

irrotettu verkosta. Vaurioitunut liitäntäjohto voi muodostaa kosketuksen sähköjohtavien osien kanssa.

 Älä käytä viallisia liitäntäjohtoja.  Käytä ulkona vain tarkoituksenmukaisia sallittuja ja

vastaavasti merkittyjä jatkojohtoja.

 Väliaikaisratkaisuiksi tarkoitettuja sähköliitäntöjä ei saa

käyttää.

 Suojalaitteita ei saa koskaan ohittaa tai ottaa pois käytöstä.  Kytke laite varokkeelliseen maadoitettuun pistorasiaan

(30 mA).

Sähköisten osien sähköliitäntä tai korjaukset on annettava toimiluvan saaneen sähkömiehen tai meidän asiakaspalvelumme suoritettavaksi. Paikallisia määräyksiä, erityisesti suojatoimenpiteitä on noudatettava.

Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakaspalvelun suoritettavaksi.

Käytä vain alkuperäisiä varaosia, lisävarusteita ja erityislisävarusteita. Muiden varaosien ja lisävarusteiden käyttö voi aiheuttaa käyttäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Katso sivua 153

KKookkoooonnppaanno

Päälle-/poiskytkin

Älä käytä laitetta jonka kytkintä ei voida kytkeä päälle tai pois päältä. Vaurioitunut katkaisia on heti korjattava tai vaihdettava asiakaspalvelun toimesta.

KKääyyttttöööönnootttto

 Varmistu, että laite on asennettu täydellisesti ja määräysten

mukaisesti.

 Pystytä silppuri käyttöä varten vaakasuoralle ja tukevalle

alustalle (kaatumisen vaara).

 Käytä laitetta vain ulkona. Pidä etäisyys (vähintään 2 m)

seinästä ja muista jäykistä kohteista.

 Tarkista ennen jokaista käyttöä:

 johdot rikkinäisten kohtien varalta (repeämät, viillot ym.)

älä käytä rikkinäisiä johtoja

 laitteen mahdolliset vauriot (katso kohtaa "Turvallinen

työskentely")

 ovatko ruuvit hyvin kiinnitettyinä

Verkkoliitäntä

 Vertaa laitteen tyyppikilpeen merkittyä jännitettä

verkkojännitteeseen ja liitä laite vastaavaan ja määräystenmukaiseen pistorasiaan.

 Käytä pidennysjohtoa, jonka poikkileikkaus on riittävä.

Verkkoimpedanssi

2600 W

16 A hidas

13 A hidas

Käynnistys

Paina vihreää painiketta I .

Sammutus

Paina punaista nappia 0 .

Jälleenkäynnistymisvaroke

virtakatkossa

Kone kytkeytyy virtakatkossa automaattisesti pois päältä (nollajännitelaukaisin). Uudelleen käynnistämistä varten paina jälleen vihreää painiketta.

Moottorin suojaus

Moottori on varustettu suojakytkimellä, ja se kytkeytyy ylikuormituksessa itsestään pois päältä. Moottori voidaan jäähtymistauon (n. 5 min.) jälkeen käynnistää uudestaan. Paina

1. palautusnappia (moottorinsuoja)

2. vihreää I käynnistysnappia.

Verkkoimpedanssi

Epäsuotuisten verkko-olosuhteiden vallitessa voi laitteen käynnistyksessä ilmaantua lyhytaikaista jännitteen vähennystä, joka saattaa haitata muiden laitteiden toimintaa (esim. lampun lepatusta). Häiriöitä ei pitäisi esiintyä, jos noudatetaan maksimaalista verkkoimpedanssia.

Tehonotto P

(W) Verkkoimpedanssi Zmax (ȍ)

2600

0,42

Kierrossuunnan vaihtokytkin

Kierrossuunnan vaihtokytkintä saa käyttää vain

silppurin ollessa pysäytettynä.

Asento

Leikkuutela vetää materiaalin sisään ja silppuaa sen.

Asento

Terä työskentelee vastakkaiseen suuntaan ja kiinni juuttunut materiaali irtoaa.

Kun olet asettanut kierrossuunnan vaihtokytkimen asentoon pidä käynnistyksen/pysäytyksen vihreää kytkintä alas painettuna. Leikkuutela asettuu vastakkaiseen suuntaan. Kun päästät käynnistys-/pysäytyskytkimestä, silppuri pysähtyy automaattisesti.

Vinkkejä

z Suuret oksankappaleet irtoavat sekä leikkuu- että

vapautussuuntaan, kun käynnistys toistetaan useampaan kertaan.

z Käytä kiinni juuttuneen kappaleen poistamiseen suppilosta tai

poistoaukosta kättä pidempää apuvälinettä.

Odota aina, että silppuri on täysin pysähtynyt, ennen

kuin käynnistät sen uudelleen.

Keruusäiliö

Integroitu keruusäiliö on varustettu lukituskahvalla ja turvakatkaisijalla.

L Kytke laite pois päältä ennen kuin keruukori asetetaan ja

poistetaan.

@ Keruusäiliö on lukittu ja liitetty hyvin laitteeseen.

@ Keruusäiliön lukitus on auki ja säiliö irti laitteesta.

Laitetta ei voi kytkeä päälle.

L Jos keruusäiliön lukitus avataan laitteen ollessa

päällekytketty, laite sammuu automaattisesti.

TTyyöösskkeenntteellyyookkssaassiillppppuurriilllla

 Seiso aina laitteen sivulla.

Pidempi oksa, joka pistää ulos laitteesta, voi kimmota



takaisin, kun terät tarttuvat siihen! Pidä turvaväli!

 Älä missään tapauksessa työnnä kättäsi täyttö- tai

ulosheittoaukkoon.

 Pidä kasvot ja keho loitolla täyttöaukosta.  Älä vie käsiä, muita kehonosia tai vaatteita täyttöputken tai

ulosheittokanavan sisään tai muiden liikkuvien osien lähelle.

 Tarkista ennen laitteen päällekytkentää

 ettei täyttösuppiloon ole jäänyt pilkottuja oksanjätteitä.  että keruusäiliö on lukittu.

 Älä kallista laitetta moottorin käydessä.  Täytössä on huomioitava, että täyttösuppiloon ei laiteta

metalliosia, kiviä, pulloja tai muita käsittelykelvottomia esineitä.

 Jos täyttösuppiloon joutuu vieraita esineitä tai laitteesta alkaa

kuulua epätavallisia ääniä tai se alkaa täristä, laite on sammutettava heti ja seisautettava. Vedä verkkopistoke irti ja huomioi seuraavat kohdat:

 tutki vauriot  vaihda tai korjaa vialliset osat

 tarkasta laite ja kiristä löystyneet osat

Ei:

x Lasia, metallia, muovia, muovipusseja, kiviä, kangaspalasia,

multaisia juuria

x Jätteet, joilla ei ole kiinteää koostumusta, esim. keittiöjätteet

 Erityisiä huomautuksia silppuamista

varten:

¾ Työnnä silputtava materiaali aina

oikealta puolelta suppilon täyttöaukkoon

¾ Käytä mukana toimitettua

survojaa silputtavan materiaalin lisäämiseen.

¾ Silppua puiden oksat ja haarat pian leikkauksen jälkeen

 nämä aineet kovettuvat kuivuessaan, joten suurimman

käsittelykelpoisen oksan halkaisija pienenee.

¾ Poista hyvin oksaisista oksista liialliset haarat. ¾ Hyvin vesipitoisten, liimautuvien pihajäännösten

silppuamisessa

 täytä suppiloon vuoronperään em. aineita ja puunoksia,

jotta laite ei tukkeutuisi.

¾ Älä anna silputun materiaalin kasautua liian korkealle

ulosheittoaukon alle. Tästä voisi olla seurauksena, että jo silputtu materiaali tukkeaa ulosheittokanavan ja materiaali saattaa iskeytyä tällöin takaisin täyttöaukosta.

¾ Jos laite tukkeutuu, puhdista täyttöaukko ja ulosheittokanava.

Kytke tätä ennen ensiksi moottori pois päältä ja irrota verkkopistoke.

¾ Huomioi, että noudatat laitettasi vastaavaa maksimaalista

käsittelykelpoista oksan halkaisijaa (katso ”Tekniset tiedot”). Käsittelykelpoisen oksan suurin halkaisija voi pienentyä riippuen puun laadusta ja tuoreudesta.

¾ Leikkuusylinterin hitaan pyörimisen ansiosta silppuri vetää

silputtavan materiaalin sisään automaattisesti, niin ettei sitä tarvilse työntää.

¾ Leikkuuterä on tehtaalla valmiiksi säädetty eikä vaadi säätlä

ennen käytön aloittamista. Vastaterän säätäminen on tarpeen, jos katkaistu materiaali ei silppuunnu kunnolla:

 Käännä vipukatkaisin oikealle.  Odota leikkuutelan liikkeen loppumista.  Kytke laite uudestaan päälle ja syötä laitteeseen

helpommin työstettävää ainetta.

¾ Laitteen ylikuormittuessa moottorin suojakytkimellä varustettu

kytkin sammuttaa laitteen automaattisesti.

 käynnistä silppuri jälleen n. 5 min. kuluttua.  jos laite ei käynnisty tämän ajan jälkeen, katso kohta

"Mahdolliset häiriöt".

Et saa korjata laitetta itse, ellet ole siihen oikeutettu.



 Mitä voidaan silputa?

Kyllä:

x Kaikenlaisia, läpimitaltaan korkeintaan suuruisia oksia aina

puulajista ja sen tuoreudesta riippuen.

x Kotitaloudesta ja pihapuutarhasta tulleita orgaanisia jätteitä

esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön jätteitä.

 silputaan vain vuorottain oksien kanssa

VVaassttaatteerräännssäääättäämmiinneen

Vastaterä B voidaan säätää välyksettömäksi leikkuutelaan A nähden. Jotta silppuri työskentelisi tehokkaasti, välimatkan tulisi olla mahdollisemman pieni.

Pehmeä materiaali tai märät oksat voivat revetä leikkautumisen sijasta. Myös pitkästä käytöstä kulunut vastaterä voi aiheuttaa tämän ongelman.

Välimatkan säätäminen.

Käynnistä laite. Muovikotelon oikealla puolella on säätölaite. Kun haluat säätää välimatkan, työnnä laitteen mukana tullut kuusiokoloavain D sisään ja käännä sitä oikeaan niin, että ruuvi C liikkuu leikkuutelan suuntaan. Käännä niin pitkään, kunnes poistoaukosta tulee ohuita alumiinilastuja.

Kun huollat leikkuuteriä, ota huomioon, että käynnistysmekanismi saattaa vielä käydä, vaikka moottori ei kävisikään päällyskannen lukituksen estämänä.

Varmista huollon tai korjauksen jälkeen, ettei työkaluja ja ruuvivääntimiä jäänyt laitteeseen.

x Okasilppuria ei yleensä tarvitse huoltaa. Laitteen

kunnossa pitämiseksi ja sen pitkän käytön takaamiseksi on muistettava seuraava:

 pidä tuuletusaukot puhtaina ja esteettöminä.  tarkista kiinnityspultit (kiristä tarvittaessa).  puhdista laite käytön jälkeen sisä- ja ulkopuolelta.

Käytä silppurin puhdistamiseen vain lämmintä, kosteaa liinaa ja pehmeää harjaa.

Älä koskaan käytä puhdistus- tai liuotinainetta. Ne voivat vahingoittaa peruuttamattomasti silppuria. Kemikaalit voivat syövyttää muoviosia.

HHuuoollttoojjaahhooiitto

x Ennen kuin aloitat huoltoa:

 katkaise virta moottorista ja irrota pistoke.  ota suojakäsineet käteesi vahinkojen välttämiseksi.

 Älä puhdista konetta juoksevalla vedellä tai painepesurilla.  Käsittele metalliosat jokaisen käytön jälkeen korroosiota

estävällä, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.

 Leikkuuterä ja vastalevy ovat kuluvia osia, mutta normaalisti

käytettyinä ja ohjeiden mukaan asennettuina ne kestävät useita vuosia.

MMaahhddoolllliisseetthhääiirriiööt

Ennen jokaista häiriönpoistoa: – kytke laite pois päältä

 Odota että oksasilppurin terät pysähtyvät  vedä virtapistoke irti

Häiriö Mahdollinen syy Korjaus

Moottori ei käynnisty

Moottori hurisee, mutta ei käynnisty

verkkojännite puuttuu tarkasta varoke liitäntäjohto viallinen tai anna tarkastettavaksi (sähkömies) laite ylikuormittunut (moottorinsuoja on lauennut)

Keruusäiliön lukitus auki (keruusäiliön turvakatkaisija reagoinut) leikkuuterä tukkeutunut pysäytä laite

Anna laitteen jäähtyä.

Paina

1. palautusnappia (moottorinsuoja)

2. vihreää I käynnistysnappia.

Lukitse keruusäiliö

Kytke kierrossuunnan vaihtokytkin asentoon laitetta, kunnes lukkiutumistila on saatu poistettua. Pysäytä laite jälleen. Aseta kierrossuunnan vaihtokytkin takaisin

. Käynnistä

materiaalia kunnolla sisäänpäin

asentoon kondensaattori viallinen vie kone valtuutetulle korjaajalle Leikkuuterä pyörii takaisinpäin. Kytkimen asenti ei ole oikein materiaali on juuttunut suppiloon (tukos) Pysäytä laite. Kytke kierrossuunnan vaihtokytkin asentoon

käännä katkaisinvipu oikeaan asentoon Kone ei vedä silputtavaa

. Käynnistä laite, jotta silputtava aine vapautuu tai roskat poistuvat. Pysäytä laite jälleen. Kun jatkat työskentelyä, aseta

kierrossuunnan vaihtokytkin jälleen asentoon

Häiriö Mahdollinen syy Korjaus

materiaali on liian pehmeää tai liian märkää leikkuuterä on kulunut säädä vastalevy kuten kohdassa „Vastalevyn säätäminen“

Silppuamistulos on huono. Vastaterä ei ole säädetty oikein. Säädä vastaterää kohdassa „Vastaterän säätäminen“

Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä.

Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni. Pistorasia liian kaukana pääliitännästä ja liitäntäjohdon poikkileikkaus liian pieni.

työnnä materiaalia alaspäin oksan avulla pyörittäen

on kuvattu. Jos leikkuutela on pahasti kulunut, vaihda se uuteen

kuvatulla tavalla. Pidennyjohto saa olla vähintään 1,5 mm2, enintään 25 m pitkä. Pidemmän johdon poikkileikkauksen tulee olla vähintään 2,5 mm

TTeekknniisseettttiieeddoot

Malli/ Tyyppi

Moottori vaihtovirtamoottori 230 V~, 50 Hz, 2800 min Moottorin teho P1 S6 - 40 % 2600 W Moottorin teho P Leikkuutelan kierrosluku 40 min

Käynnistys-/katkaisu kytkin varustettu Paino 28 kg

Äänen painetaso L mitattu melutehotaso LWA (mitattu direktiivin 2000/14/EY mukaisesti) 84,5 dB (A) taattu melutehotaso L Suurimman käsittelykelpoisen oksan halkaisija (pätee vain juuri leikatuille oksille) Turvallisuusluokitus I Suojaus IP X4 Verkkoimpedanssi UK

S1 2000 W

(mitattu direktiivin 2000/14/EY mukaisesti) 75,1 dB (A)

(mitattu direktiivin 2000/14/EY mukaisesti) 86 dB (A)

EEUU--yyhhddeennmmuukkaaiissuuuusssseellvviittyys

vastaa EY-direktiiviä 2006/42 EY

ALF 2600

-1

Varustettu ylikuormitussuojalla, leikkuuja taaksepäin pyöritys,

nollajännitelaukaisin

 max. 40 mm

16 A hidas 13 A hidas

EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Yrityksemme

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

Vaatimustenmukaisuuden arviointimenetelmä: 2000/14/EY – liite V

Mitattu äänen tehotaso L Taattu äänen tehotaso L

84,5 dB (A).

86 dB (A)

ilmoittaa täten yksinomaisella vastuulla, että tuote

puutarhasilppurityypit ALF 2600 Sarjanumero: katso viimeinen sivu

Teknisten asiakirjojen säilytys:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

on yhdenmukainen ylämainittujen EY-direktiivien määräysten kanssa sekä seuraavien direktiivien määräysten kanssa:

2004/108/EY, 2006/95/EY ja 2000/14/EY. Seuraavia harmonisoituja normeja on käytetty:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005;

Huomioi mukana oleva takuuselvitys.

TTaakkuuu

Ahlen, 14.06.2010 A. Pollmeier, Toimitusjohtaja

A készüléket jelen kezelési utasítás elolvasása,

valamennyi megadott utasítás figyelembevétele és a készülék leírásnak megfelelę összeszerelése elętt üzembe helyezni nem szabad.

Kérjük, a leírást késębbi használat céljára szíveskedjen megęrizni.

AAkkéésszzüülléékklleeíírráássa

TTaarrttaalloom

Szállított csomag 56 A készülék leírása 56 ÜzemidĘk 56 A készüléken alkalmazott szimbólumok 56 Jelzések kezelési utasítás 57 RendeltetésszerĦ alkalmazás 57 Fennmaradó kockázat 57 Biztonságos munkavégzés 57 Összeszerelés 59 / 153 Üzembe helyezés 59 Munkavégzés a kerti aprítógéppel 60 A ellenkés beállítása 61 Karbantartás és ápolás 61 Lehetséges zavarok 62 MĦszaki adatok 63 EK-megfelelĘségi-nyilatkozat 63 Garancia 63 Pótalkatrészek 144

SSzzáállllííttoottttccssoommaag

 Kicsomagolás után ellenĘrizze a karton tartalmának

! teljességét ! esetleges szállítási károkra

Kifogásolásokat haladéktalanul közölje szakkereskedĘjével, szállítójával, illetve a gyártóval. KésĘbbi reklamációkat nem áll módunkban elfogadni.

x 1 elĘszerelt készülékegység x 1 állvány x 2 kerék x 2 keréksapka x 2 láb x 1 csavartasak x 1 gyĦjtĘkosár x 1 tömĘeszköz x 1 kezelési utasítás

A. Visszaállító gomb / Motorvédelem B. KI-/BE-kapcsoló C. A motorház felsĘ D. Fogantyú E. Beállító gomb a vágóhengerhez F. Állvány kerekekkel és lábakkal G. Az aprítandó gallyak bemeneti tölcsérje H. Hálózati csatlakozó dugó I. Kidobó nyílás J. GyĦjtĘkosár K. GyĦjtĘkosár rögzítése

ÜÜzzeemmiiddĘĘk

Kérjük, vegye figyelembe a regionális elĘírásokat.

AAkkéésszzüülléékkeennaallkkaallmmaazzoottttsszziimmbbóólluummook

Üzembe helyezés elĘtt olvassa el, és vegye figyelembe a kezelési utasítást és a biztonsági utasításokat.

Javítási, karbantartási és tisztítási munkálatok elĘtt a motort állítsa le, és a hálózati csatlakozó dugót húzza ki.

Járó motor mellett ügyeljen a gépbĘl kirepülĘ forgácsdarabokra – ne engedjen idegen

személyeket, házi- és haszonállatokat a veszélyes gép közelébe.

Szem- és hallásvédelmet viseljen.

Szecskázandó anyag vagdalva

GyĦjtĘkosár rögzítve

VédĘkesztyĦt viseljen.

Óvakodjék a forgókésektĘl. járó motor mellett ne nyúljon be se kézzel, se lábbal a berendezés nyílásaiba.

NedvességtĘl védjük.

Szecskázott anyag nincs vagdalva

A kerti aprítógép csak magáncélú, ház körüli kertben vagy szabadidĘkertben való használatra alkalmas.

Házi- és hobbikertben használandó készüléknek az tekintendĘ, amelyiket nem közcélú létesítményekben, parkokban, sportlétesítményekben, mezĘ- és eredĘgazdaságokban és nem ipari célokra használnak.

A rendeltetésnek megfelelĘ használathoz tartozik még a gyár által elĘírt módon való használat-, az ennek megfelelĘ karbantartás- és javítás valamint az útmutatóban olvasható biztonsági tudnivalók követése.

Minden ezektĘl eltérĘ használat rendeltetéssel ellentétesnek minĘsül. Az ilyen jellegĦ károkért a gyár nem vállal szavatosságot. A kockázat ekkor egyedül a felhasználót terheli.

A kerti szecskázógép önkényes megváltoztatása az abból eredĘ bármilyen kárra kizárja a vállalt gyári szavatosságot.

A gépet csak olyan személy szerelheti, használhatja és tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekrĘl tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevĘszolgálati mĦhely végezhet.

GyĦjtĘkosár megnyitva

A tönkrement elektromos készülék nem való a háztartási hulladékba. A készüléket, tartozékait és csomagolását környezetkímélĘ módon juttassa

hulladékba. Az elhasznált elektromos és elektronikai készülékekrĘl szóló 2002/96/EK Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyĦjteni és a környezetnek megfelelĘ újrahasznosításra elĘkészíteni.



JJeellzzéésseekkkkeezzeellééssiiuuttaassííttáás

Fenyegetę veszély vagy veszélyes helyzet. Jelen utasítások figyelmen kívül hagyása sérüléseket vonhat maga után, illetve dologi károkhoz vezethet.

Szakszerħ alkalmazásra vonatkozó fontos utasítások. Jelen utasítások figyelmen kívül hagyása zavarokhoz vezethet.

Alkalmazói utasítások. Eme utasítások segítséget nyújtanak a funkciók optimális kihasználásához.

Szerelés, kezelés és karbantartás. Itt pontosan elmagyarázzuk Önnek, hogy mit kell tennie.

FFeennnnmmaarraaddóókkoocckkáázzaat

A gép rendeltetésének megfelelĘ használata mellett, és valamennyi vonatkozó biztonsági rendelkezés betartása ellenére is fennállhatnak még fennmaradó kockázatok.

A fennmaradó kockázat csökkenthetĘ, ha a „Biztonsági utasítások” és a „RendeltetésszerĦ alkalmazás”, valamint a kezelési utasítás leírásainak figyelembe vételével.

Mindezek figyelembe vétele és a kellĘ óvatosság segít a balesetek és sérülések megelĘzésében.

 Az újjak és a kezek megsérülhetnek, ha kézzel átnyúlunk egy

nyíláson, és a késekhez jutunk.

 Az újjak és a kezek sérülésének veszélye a késeken végzett

szerelési és tisztítási munkák során.

 Sérülés kiperdült aprított anyag által a tölcsér közelében.  Veszélyeztetés áram által, nem szabályszerĦ villamos

csatlakozóvezetékek alkalmazása esetén.

 Feszültséget hordozó részek megérintése nyitott villamos

szerkezeti elemek esetén.

 A halláskárosodás hosszabb ideig tartó munkavégzés esetén

hallásvédelem nélkül.

Továbbiakban minden megtett óvintézkedés ellenére fennállhatnak még nem nyilvánvaló fennmaradó kockázatok.

BBiizzttoonnssáággoossmmuunnkkaavvééggzzéés

RReennddeelltteettéésssszzeerrĦĦaallkkaallmmaazzáás

A rendeltetésszerĦ használat esetében a gallyaprító

- mindennemĦ gally (a fa fajtájától és frissességétĘl függĘen) a max. átmérĘig

- fonnyadt, nyirkos, már napok óta tárolt kerti hulladéknak gallyakkal váltakozó aprítására alkalmas.

Üveg, fém, mĦanyagok, mĦanyag szatyrok, kövek, szövetanyagok, földes gyökerek, nem kellĘ szilárdságú hulladékok (pl. konyhai hulladék) aprítása kifejezetten kizárt.

A gyártmány üzembe helyezése elętt olvassa el és vegye figyelembe a következę utasításokat ésszakmai a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és másokat a lehetséges sérülésektęl megóvja.

A biztonsági utasításokat adja tovább mindenkinek, aki a

géppel dolgozik. ėrizze meg gondosan ezeket a biztonsági utasításokat.

A biztonsági lekapcsoláson szükséges javításokat a gyártó, illetve általa megnevezett cégek végezhetik.

 Használat elĘtt a kezelési utasítás segítségével ismerkedjen

meg készülékével.

 A készüléket ne használja olyan célokra, amelyekre az nem való

(lásd „RendeltetésszerĦ használat” és „Munkavégzés a kerti aprítógéppel” pontokat).

 Álljon biztosan a lábán, és mindenkor Ęrizze meg

egyensúlyát. Ne hajoljon ágaskodva elĘre. A szecskázni való bedobásakor álljon egy szinten a berendezéssel.

 Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkáját

ésszerĦen hajtsa végre. A gépet ne használja olyankor amikor fáradt, kábító hatású szer, alkohol vagy gyógyszer hatása alatt áll. A gép használatánál elég egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

 Viseljen a munkavégzés során védĘszemüveget,

munkakesztyĦt és hallásvédelmet.

 Viseljen alkalmas munkaruházatot:

 ne dolgozzék bĘ ruhában  viseljen csúszásmentes lábbelit

 A kezelę felelęs a gép környezetében tartózkodó más

személyek biztonságáért.

 Gyermekeknek és 16 év alatti fiatalkorúaknak nem szabad a

berendezést kezelniük.

 Korlátozott fizikai, érzékszervi vagy szellemi képességekkel,

vagy tapasztalattal nem rendelkezĘ személyek a gépet ne kezeljék, kivétel lehet, ha a biztonságra egy arra illetékes személy felügyel vagy a gép használatára vonatkozóan kellĘ útmutatást adott.

 KellĘ felügyelettel kell biztosítani, hogy a készülékkel gyermekek

ne játszhassanak.

 A gyermekeket a készüléktĘltartsa távol.  Ne mĦködtesse a berendezést, ha idegen személyek

tartózkodnak a gép veszélyes közelségében.

 Soha ne hagyja a készüléket felügyelet nélkül.  Tartsa a munkaterületét rendben! A rendetlenség baleseteket

vonhat maga után.

 Álljon a gép mögé vagy az oldalához. Soha ne tartózkodjon a

kidobó nyílás közelében.

 Soha ne nyúljon bele a töltĘ- vagy a kidobó nyílásba.  Tartsa távol arcát és testét a töltĘnyílástól.  A készüléket ne terhelje túl! Jobban és biztonságosabban

dolgozhat a megadott teljesítménytartományban.

 A készüléket csak komplett és szabályosan felhelyezett

védęberendezésekkel üzemeltesse, és ne módosítson a gépen semmit, ami a biztonságot csorbítaná.

 Ne módosítsa a motor fordulatszámát, mert az szabályozza a

legnagyobb biztonságos munkasebességet, valamint óvja a motort és az összes forgó alkatrészt a túlzott sebesség következtében fellépĘ károsodástól.

 A készüléket soha ne üzemeltesse

adagolótölcsér nélkül.

 A készüléken, illetve annak részein módosításokat ne

végezzen.

 A készüléket vízzel nem fröcskölje le. (Áramütés veszélye!).  Vegye figyelembe a környezeti hatásokat:

 A gépet ne használja nedves vagy vizes környezetben.  A gépet ne hagyja kint az esęben és esĘben ne használja.  Csak megfelelĘ látási viszonyok mellett dolgozzék,

gondoskodjék a jó világításról.

 Hogy ujjsérülését megelĘzze, a gép szerelésénél és

tisztításakor viseljen védĘkesztyĦt.

 A gépet járó motorral szállítani nem szabad.  Kapcsolja ki a gépet és húzza ki a hálózati

csatlakozó dugót következĘ esetekben:

 gyĦjtĘkosár felrakása és levétele  javítási munkálatok  karbantartási és tisztítási munkák

 csatlakozó vezeték ellenĘrzése üzem közben, hogy nincs-e

összegabalyodva vagy megsérülve

 zavarok elhárítása  szállítás  a gép elhagyása (rövid megszakítások esetén is)

 A gép bemeneti és kidobórészének dugulása esetén kapcsolja ki

a motort és húzza ki a hálózati csatlakozódugót, mielĘtt a dugulást okozó anyagmaradványokat eltávolítja.

 EllenĘrizze a gépet esetleges sérülésekre:

 A készülék további használata elĘtt a védęberendezéseket

alaposan meg kell vizsgálni kifogástalan és rendeltetésszerĦ mĦködés szempontjából.

 EllenĘrizze, hogy a mozgó alkatrészek mĦködése

kifogástalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell felszerelve lennie és minden feltételt teljesítenie kell a fĦrész kifogástalan mĦködése érdekében.

 Sérült védęberendezéseket és alkatrészeket elismert

szakszerviz által szakszerĦen meg kell javíttatni, vagy ki kell cseréltetni, amennyiben a használati utasításban egyéb adat nem szerepel.

 A sérült vagy olvashatatlan biztonsági feliratok

haladéktalanul kicserélendęk.

 A használaton kívüli gépeket száraz, lezárt helyiségben

tárolja, ahol ahhoz gyermekek hozzá nem férhetnek.

Villamos biztonság

 A csatlakozóvezeték kivitelezése IEC 60245 (H 07 RN-F)

szerint legalább következĘ vezeték keresztmetszettel

 1,5 mm² 25 m-ig terjedĘ vezetékhossz esetén  2,5 mm² 25 m feletti vezetékhossz esetén

 A hosszú és vékony csatlakozóvezetékek

feszültségcsökkenéshez vezetnek. Ilyenkor a motor nem éri el a maximális teljesítményt, a berendezés pedig ugyancsak nem mĦködik kielégítĘen.

 A dugaszoló aljazatnak és a csatlakozóvezetékek gumiból, puha

PVC-bĘl vagy más, hasonló mechanikai szilárdsággal rendelkezĘ termoplasztikus anyagból készüljenek, vagy ilyen anyaggal kell ezeket bevonni.

 A csatlakozóvezetékek csatlakozóját védje a fröcskölĘ víztĘl.  A csatlakozóvezetékek fektetése során ügyelni kell arra, hogy

azok ne legyenek kitéve zúzódásnak, törésnek, valamint arra, hogy a dugaszolható összeköttetést víz ne érje.

 Kábeldob használatánál a kábelt mindig teljesen tekerje le a

dobról.

 A vezetéket ne használja olyan célokra, melyekre nem

rendeltetett. Óvja a vezetéket hętęl, olajtól és éles peremektęl. A csatlakozó dugót ne a vezetéknél fogva húzza ki az aljzatból.

 Rendszeresen ellenĘrizze a hosszabbító kábeleket, és azokat

cserélje ki, ha sérültek.

 A sérült vezetéket ne érintse meg mindaddig, amíg azt a

hálózatról le nem kapcsolta. A sérült vezeték áramot vezetĘ alkatrésszel kerülhet kapcsolatba.

 Ne használjon hibás csatlakozóvezetékeket.  A szabadban csak erre a célra engedélyezett és megfelelĘ

jelöléssel ellátott hosszabbító kábeleket alkalmazzon. Ne alkalmazzon átmeneti villamos csatlakozásokat.

  VédĘberendezéseket soha ne hidalja át, illetve azokat soha

nem helyezze üzemen kívürel.

A villamos csatlakoztatást illetve javításokat a gép villamos részein csak engedélyezett villamossági szakember vagy

ügyfélszolgálati irodáink egyike készítse el. A helyi elĘírásokat, különösképpen az óvóintézkedéseket figyelembe kell venni.

A gép egyéb részein szükséges javításokat a gyár illetve ügyfélszolgálati irodáinak egyike végezheti.

Csak eredeti pótalkatrészeket alkalmazzon. Egyéb

pótalkatrészek és egyéb tartozékok használata a kezelĘ balesetéhez vezethet. EbbĘl eredĘ károk tekintetében a gyártó felelĘsséget nem vállal.

ÖÖsssszzeesszzeerreelléés

Hálózati impedancia

KedvezĘtlen hálózati feltételek mellett a készülék bekapcsolási folyamata során rövid idejĦ feszültségcsökkenések léphetnek fel, melyek más készülékekre befolyást gyakorolhatnak (pl. egy lámpa villogása). Nem várhatók zavarok, ha a táblázatban megadott maximális hálózati impedanciákat betartják.

Teljesítményfelvétel P

2300 0,42

(W)

Hálózati impedancia Z

max

(:)

lásd 153. oldal

ÜÜzzeemmbbeehheellyyeezzéés

 Gyęzędjék meg arról, hogy a készülék összeszerelése

komplett és elĘírásszerĦ módon történt.

 Használat esetén az aprítógépet állítsa vízszintes és szilárd

alapzatra (borulás veszélye).

 A berendezés kizárólag a szabadban használható. Tartson

megfelelę távolságot (legalább 2 m) minden faltól vagy más

merev tárgytól.

 Minden használat elętt ellenĘrizze:

 a csatlakozó vezetékek sérülésmentességét (repedések,

vágások, vagy hasonló)

ne használjon hibás vezetékeket

 esetleges sérülésekre

(lásd „Biztonságos munkavégzés”)

 hogy minden csavar szorosan meg van-e húzva

KI-/BE-kapcsoló

Ne használjon olyan készüléket, amelynek a kapcsolóját nem lehet be- kikapcsolni. A sérült kapcsolót haladéktalanul javíttassa meg vagy cseréltesse ki arra alkalmas szakemberrel vagy a kijelölt vevęszolgálattal.

Bekapcsolás

Nyomja meg a zöld gombot ! I

Kikapcsolás

Nyomja meg a piros gombot ! 0

Hálózati csatlakozás

 Hasonlítsa össze a készülék típustábláján megadott feszültséget

a hálózati feszültséggel, majd csatlakoztassa a készüléket a megfelelĘ és elĘírásszerĦ csatlakozó aljzatra.

 Megfelelę keresztmetszetħ hosszabbító vezetéket

alkalmazzon.

Hálózati biztosíték

2600 W

16 A lomha

13 A lomha

Újraindítás- áramkimaradás esetén

Áramkimaradás esetén a készülék automatikusan kikapcsol (nullafeszültség-kioldó). A készülék ismételt bekapcsolásához nyomja meg újra a piros gombot.

Motorvédelem

A motor védĘkapcsolóval rendelkezik és túlterhelés esetén magától kikapcsol. A motor a lehülési idĘt (kb. 5 percet) követĘen ismételten bekapcsolható. Az ismételt bekapcsoláshoz nyomja meg

1. a visszaállító gombot (motorvédelem)

2. a zöld gombot I .

Forgásirány-átkapcsoló

A forgásirány-átkapcsolót kizárólag a gallyaprító gép

kikapcsolt állapotában mħködtessük.

állás

Az aprítandó anyagot a vágószerszám behúzza a gépbe és felaprítja.

állás

A vágókés fordított irányban dolgozik, ilyenkor a beszorult aprítandó anyag kiszabadul.

Miután a forgásirány-átkapcsolót az benyomva a KI-/BE-kapcsoló zöld gombját. A vágószerszám fordított irányba állítódik. Ha elengedjüka KI/BE-kapcsolót, a gallyaprító automatikusan megáll.

állásba állítottuk, tartsuk

Jótanács

z Nagyobb tárgyakat vagy fadarabokat többszöri mĦködtetéssel

mind a vágásirányban, mind pedig fordított irányban eltávolíthatunk.

z Használjunk egy botot vagy egy kampót a leblokkolt

tárgyaknak a bevezetĘ tölcsérbĘl vagy a kidobó nyílásból való eltávolítására.

Az újra történę bekapcsolás elętt mindig várjuk meg, amíg

a gallyaprító teljesen megállt.

GyĦjtĘkosár

A beépített gyħjtękosár rögzítę fogantyúval és egy biztonsági kikapcsolással van ellátva.

L A gyĦjtĘkosár felrakása és eltávolítása elĘtt kapcsolja le a

gépet.

@ Rögzített a gyĦjtĘkosár és a géppel szilárd

kapcsolatban van.

@ Nyitott a gyĦjtĘkosár rögzítése és a géprĘl leoldott. A

gépet nem lehet bekapcsolni.

L A bekapcsolt gépnél megnyitják a gyĦjtĘkosár

rögzítését, a gép magától leáll.

MMuunnkkaavvééggzzééssaakkeerrttiiaapprrííttóóggééppppeel

 Úgy válassza meg munkahelyzetét, hogy a készülék oldalán

álljon



 Viseljen alkalmas munkaruházatot:

 Munka közben álljon a gép oldalához, vagy a gép mögé. Soha

 Ne dugja be a kezét vagy más testrését a bevezetĘ nyílásba, a

 A gép bekapcsolása elĘtt ellenĘrizze

A gépbĘl kiálló nagyobb hosszúságú anyagok

visszacsapódhatnak, mialatt a vágószerszám a berendezésbe behúzza Ęket! Tartson megfelelę biztonsági távolságot!

 ne viseljen bĘ ruházatot  viseljen csúszásmentes lábbelit

ne álljon a kidobó nyílás közelébe.

kidobó csatornába vagy a többi mozgó tárgy közelébe.

 nincsen-e szecskázási maradék a betöltĘ tölcsérben  rögzítette-e a felfogó kosarat.

 Ne borítsa föl a készüléket járó motorral.  Arcát és testét tartsa távol az adagolónyílástól.  A készülék bekapcsolása elĘtt ellenĘrizze, hogy a adagoló

tölcsérben vannak-e aprított maradványok.

 Adagolás során ügyeljen arra, hogy fémdarabok, kövek, üveg

vagy egyéb, nem feldolgozható tárgy ne kerülhessen az adagoló tölcsérbe.

 Amennyiben idegen tárgyak kerülnek az adagoló tölcsérbe, vagy

ha a készüléknél rendkívüli zajok vagy rezgések tapasztalhatók, a készüléket azonnal ki kell kapcsolni, és nyugalmi állapotba kell helyezni. Húzza ki a hálózati csatlakozó dugót, és végezze el a következĘket:

 elenĘrizze a kárt

 a sérült alkatrészeket cserélje ki vagy javíttassa meg  ellenĘrizze a készüléket és húzza meg a meglazult

alkatrészek rögzítését. Ne vállalkozzék a gép javítására, ha ahhoz nincs képesítése

(l. biztonsági útmutatások).

 Mit szabad aprítanom?

Igen:

x mindennemĦ max. vastagságú gallyat a fa fajtájától és

frissességétĘl függĘen

x hervadt, nedves, többnapos kerti hulladékot

 csak ággal felváltva szecskázni

Nem:

x üveg, fémdarabok, mĦanyag, mĦanyag, kĘ, szövet, földes

gyökeret

x nem szilárd hulladékot, pl. konyhahulladékot

 Aprításra vonatkozó különleges

tudnivalók:

¾ Az aprítandó anyagot mindig a

tölcsér bevezetĘ nyílásának jobb oldala felĘl töltsük a berendezésbe!

¾ A szecskázandó növényi

hulladék tömörítéséhez használja a mellékelt tömĘeszközt.

¾ Aprítsa az ágakat, gallyakat és fadarabokat röviddel a

lemetszés, illetve vágás után

 az efféle aprítandó anyag kiszáradás után igen kemény lesz,

a maximálisan feldolgozható ágak átmérĘje ennek következtében csökken.

¾ ErĘsebben elágazó ágak esetében távolítsa el az

oldalhajtásokat.

¾ Magas víztartalmú, ragadásra hajlamos kerti hulladékok

feldolgozása

 ezeket a készülék eldugulásának megakadályozása

érdekében fás aprítandó anyaggal váltakozva aprítsa.

¾ Ne hagyja, hogy a felaprított anyag a kidobó nyílás mellett

túlságosan magasra halmozódjék. Ekkor ugyanis az apríték a bevezetĘ nyíláson keresztül visszacsapódhat. Ilyenkor elĘfordulhat, hogy az anyag a betöltĘ nyíláson keresztül visszacsapódik Rendszeresen ürítse ki a felfogó kosarat.

¾ Tisztítsa meg a bevezetĘ nyílást és a kidobó csatornát ezek

eldugulása esetén. Ilyenkor elĘbb kapcsolja ki a motort és húzza ki a dugaszoló aljazatból a hálózati csatlakozót.

¾ Kérjük, vegye figyelembe, hogy az Ön készülékének megfelelĘ

maximálisan feldolgozható ágátméręt (lásd „MĦszaki

adatok”). A fa frisseségétĘl és fajtájától függĘen a feldolgozható ág átmérĘje különbözĘ lehet.

¾ A vágó hengermĦ automatikusan lassan m zog, így ütközés

nélkül húzza be a szecskáznivalót.

¾ A forgásirány önmħködę átkapcsolása:

Ha gép hirtelen megszorul, a vágóhenger forgásirányát át lehet kapcsolni és ekkor az aprítékot vissza lehet tolni.

 Kapcsolja ki a gépet  Várjon, míg a gép leáll  A gépet kapcsolja be ismét és könnyebben feldolgozható

anyagot aprítson.

¾ A készülék túlterhelése esetén a motorvédĘ kapcsolóval

ellátott kapcsoló önmĦködĘen lekapcsol

 az aprítót ilyenkor kb. 5 perc elteltével kapcsolja be újból  amennyiben a készülék a várakozási idĘ eltelte után nem

kapcsolható be, nézzen ennek oka után az „Üzemzavarok” pont alatt.

AAeelllleennkkééssbbeeáállllííttáássa

A B jelĦ ellenkés szabad játék nélkül állítható be az A jelĦ kés vágóéléhez. A hatékony üzemelés érdekében célszerĦ lehetĘleg kis távolság betartása.

Puha anyagok vagy nyirkos gallyak gyakran csak szakadnak, ahelyett hogy elvágódnának. A többszöri mĦködtetés során kicsorbult vagy eltompult kés ugyancsak ehhez a problémához vezethet.

x A kerti szecskavágó gép messzemenęen

karbantartásmentes. Értékének megęrzése és hosszú mħködęképessége érdekében ügyeljen a következękre:

 szellĘztetĘ réseket tartsa szabadon és tisztán  rögzítĘ csavarokat ellenĘrizze és szükség esetén húzza

utána

 használat után a gépet tisztítsa meg

A tisztításhoz csak nedves meleg törlĘrongyot és puha kefét használjon.

Soha ne használjon tisztító- vagy oldószert. Azok a gépen helyrehozhatatlan kért tehetnek. A vegyszer a mĦanyagot megtámadhatja.

 a gépet nem szabad folyó vízzel vagy magasnyomású

tisztítóval tisztítani.

 Fényes fémrészeket a korrózió elleni védelem érdekében

minden használat után környezetbarát, biológiailag lebontható olajspray segítségével kezelje.

 a vágóhenger és az utánvágólemez kopó részek, viszont

normális használattal és szabály szerinti utánállítással több évig mĦködĘképesek.

A távolság beállítása.

Kapcsoljuk be a berendezést. A mĦanyag motorház jobb oldalán található a beállító berendezés. Etäisyys säädetään kääntämällä säätönuppia (D) oikealle, jolloin ruuvi (C) liikkuu terätelaan päin. Folytassuk a csavarást mindaddig, amíg a kidobó nyílásból finom alumíniumreszelék hullik ki.

KKaarrbbaannttaarrttáássééssááppoolláás

x Minden karbantartás és ápolás elętt

 a motort leállítani és hálózati csatlakozót kihúzni  sérülések ellen védĘkesztyĦt használni

Ügyeljünk arra a vágószerszám karbantartása során, hogy ez az indító mechanizmus segítségével még akkor is járhat, ha a motor a fedél elzárása folytán már eljárt.

Legyen gondja rá, hogy karbantartás és javítás után a gépbĘl a szerszámot, csavarhúzót távolítsa el.

LLeehheettssééggeesszzaavvaarrook

Minden zavarelhárítás elętt

 kapcsolja ki a gépet  várja meg míg a kerti aprítógép megáll  húzza ki a konnektordugót.

üzemzavar lehetséges ok megszüntetés

motor nem indul be

motor zúg, de nem indul be

a szecskáznivalót nem húzza be

a szecskáznivalót nem szabályosan aprítja A készülék beindul, de csekély terhelésnél blokkol és a motorvédĘ kapcsolón keresztül, lekapcsol.

nincsen hálózati feszültség biztosítékot ellenĘrizni vezeték hibás ellenĘriztetni (elektroszakember) gép túlterhelt (motorvédelem) Hagyjuk lehĦlni a készüléket.

1. Az ismételt bekapcsoláshoz nyomjuk meg

2. visszaállítógombot (motorvédelem) zöld gombot I .

GyĦjtĘkosár megnyitva (a biztonsági kikapcsolás a felfogó kosarat kioldotta) vágóhenger blokkolódik Kapcsoljuk ki a készüléket.

kondenzátor hibás gépet a gyártó cég vagy a gyártó cég által kijelölt céghez

A vágóél visszafelé forog. A kapcsolóállás helytelen. a szecskáznivaló a tölcsérben beszorult (Materialstau)

túl puha vagy túl nedves szecs káznivaló egy ágat utánatolni és eldarabol tatni kopás a vágóhengeren Állítsuk be az ellenlapot az „Az ellenlap beállítása“ címĦ

az ellenkés nincs megfelelĘen beállítva Az ellenkést állítsa be az „Ellenkés beállítása” leírás

A hosszabbító vezeték túl hosszú vagy túl kicsi a keresztmetszet. A dugaszoló aljzat túl messze van a fĘcsatlakozástól és túl kicsi a csatlakozó vezeték keresztmetszete.

rögzítse a felfogó kosarat

Kapcsoljuk a forgásirány-átkapcsolót Kapcsoljuk be a készüléket, amíg a blokkolás el nem múlik. Kapcsoljuk ki újra a készüléket. Kapcsoljuk a

forgásirány-átkapcsolót újra

javításra küldeni. Kapcsoljuk ki a készüléket és kapcsoljuk át a forgásirány-átkapcsolót. Kapcsoljuk ki a készüléket. Kapcsoljuk a forgásirány-

átkapcsolót az aprítandó anyag kiszabaduljon, távolítsuk el az esetleges szennyezĘdéseket. Kapcsoljuk ki újra a készüléket. Kapcsoljuk a forgásirány-

átkapcsolót újra

részben foglaltak szerint, erĘs elhazsnálódás esetén cseréljük ki a vágóélet.

szerint. A hosszabbító vezeték legalább 1,5 mm², legfeljebb 25 m hosszú. Hosszabb vezeték esetén a keresztmetszet legalább 2,5 mm².

irányba. Kapcsoljuk be a készüléket, hogy

állásba.

irányba.

MMĦĦsszzaakkiiaaddaattook

Modell / Típus ALF 2600 Motor váltakozó áramú motor 230 V~, 50 Hz, 2800 min

-1

Motorteljesítmény P1 S6 - 40 % 2600 W Motorteljesítmény P Fordulatszám vágóél 40 min

S1 2000 W

-1

Be/kikapcsoló túlterhelés-védĘvel, vágó- és visszamenettel, feszültséghiány-kioldó Súly 28 kg Hangnyomásszint L (mérve 2000/14/EG) Mért hangteljesítményszint L (mérve 2000/14/EG) Garantált hangteljesítményszint L (mérve 2000/14/EG) Max. feldolgozható ágátmérĘ (csak frissen vágott, illetve metszett fára érvényes)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm

Védelmi osztály I Védettség IP X4 Hálózati biztosíték UK

16 A lomha 13 A lomha

EEKK--mmeeggffeelleellĘĘssééggii--nnyyiillaattkkoozzaat

A irányelvnek megfelelĘen 2006/42 EK

ATIKA GmbH & Co. KG

D-59227 Ahlen, Schinkelstraße 97 Németország

a fenti Irányelv elĘírásainak megfelelĘen kizárólagos felelĘsséggel kijelenti, hogy a

kerti aprítógép ALF 2600 Sorozatszám: lásd az utolsó oldalon

megfelel a fenti Irányelv, továbbá az alábbi Irányelvek követelményeinek:

2004/108/EK, 2006/95/EK és 2000/14/EK. A következę harmonizált szabványok kerültek

alkalmazásra:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Megfelelęségi értékelési eljárás: 2000/14/EK – V függelék.

Mért hangteljesítmény-szint L Garantált hangteljesítményszin L

84,5 dB (A).

86 dB (A)

A mħszaki iratok ęrzésének helye:

ATIKA GmbH & Co. KG – MĦszaki Iroda – D-59227 Ahlen, Schinkelstraße 97 – Németország

GGaarraanncciia

Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

Ahlen, 2010.06.14. A. Pollmeier, Vállalatvezetés

UreĀaj ne smijete pustiti u pogon prije nego što proÿitate upute za uporabu, obratite pažnju na sve

naznaÿene upute i ureĀaj montirate kao što je opisano. Upute saÿuvajte za buduýu upotrebu.

OOppiissuurreeÿÿaajja

SSaaddrržžaaj

Opseg isporuke 64 Opis ureÿaja 64 Vrijeme rada 64 Simboli na ureÿaj 64 Simboli upute za uporabu 65 Svrsishodna primjena 65 Preostali rizici 65 Sigurnosne napomene 65 Montaža 67 / 153 Puštanje u pogon 67 Rad s vrtnom sjeþkalicom 68 Namještanje protumjeraþa 69 Održavanje i njega 69 Moguüe smetnje 69 Tehniþki podaci 70 Izjava o usklaÿenosti 71 Jamstvo 71 Rezervni dijelovi 144

OOppsseeggiissppoorruukke

 Nakon što izvadite ureÿaj iz kartona provjerite

! potpunost sadržaja ! eventualna ošteüenja proizvoda nastala prilikom transporta

Molimo Vas da reklamacije odmah prijavite dostavljaþu tj. proizvoÿaþu. Kasnije reklamacije neüe biti uvažene.

x 1 montirana jedinica ureÿaja x 1 podvozje x 2 kotaþa x 2 poklopca kotaþa x 2 nogari x 1 vreüica s vijcima x 1 prihvatna košara x 1 zatisak x 1 upute za uporabu

A. Gumb za vraüanje / zaštita motora B. Sklopka za ukljuþivanje / iskljuþivanje C. Gornji dio kuüišta D. Ruþka E. Gumb za podešavanje valjka za rezanje F. Podvozje s kotaþima i nogarima G. Otvor lijevka za materijal za sjeþenje H. Mrežni utikaþ I. Otvor za izbacivanje J. Prihvatna košara K. Zasun prihvatne košare

VVrriijjeemmeeppooggoonna

Molimo Vas da obratite pažnju na regionalne propise.

SSiimmbboolliinnaauurreeÿÿaajju

Prije puštanja u pogon proþitati i obratiti pažnju na upute za uporabu i sigurnosne upute.

Prije radova popravljanja, održavanja i þišüenja treba iskljuþiti motor i izvaditi utikaþ iz struje.

Opasnost zbog dijelova koji se izbacuju kad motor radi – osobe koje ne sudjeluju u radu, kao i kuüne i korisne životinje držati podalje od podruþja opasnosti.

Nositi zaštitu za uši i oþi.

Nositi zaštitne rukavice.

Pozor od rotirajuüih noževa. Ruke i noge ne držati u otvorima, kada je stroj ukljuþen.

Zaštititi od vlage.

Kao sjeþkalice za privatne i hobi vrtove, takvi ureÿaji nisu predviÿeni za korištenje na javnim površinama, u parkovima, na sportskim igralištima kao ni u poljoprivredi i šumarstvu.

Odgovarajuüa namjenska primjena ukljuþuje pridržavanje od proizvoÿaþa propisanih uvjeta za rad, održavanje i popravak i pridržavanje sigurnosnih naputaka koji se nalaze u uputi.

Svaka drugaþija uporaba nije namjenska. Za ošteüenja bilo koje vrste koja proizlaze iz toga proizvoÿaþ ne jamþi: rizik snosi sam korisnik.

Samovoljne promjene na vrtnoj sjeþkalici iskljuþuju odgovornost proizvoÿaþa za štete bilo koje vrste koje nastanu usljed toga.

Ureÿaj mogu za uporabu pripremati, upotrebljavati i održavati samo osobe koje su za to osposobljene i koje su upoznate s opasnostima te vrste. Popravke smijemo vršiti samo mi odnosno od nas ovlaštena servisna mjesta.

Materijal za sjeþkanje se reže.

Prihvatna košara zakljuþana

Prihvatna košara otkljuþana Elektriþni ureÿaji ne spadaju u kuüni otpad. Ureÿaj,

pribor i ambalažu odložite u skladu sa zaštitom okoliša.

U skladu s Europskom smjernicom 2002/96/EU o starim elektriþnim i elektroniþkim ureÿajima, elektriþni ureÿaji koji više nisu sposobni za uporabu moraju se skupljati odvojeno i podvrgnuti ekološki primjerenome recikliranju.

SSiimmbboolliiuuppuuttaazzaauuppoorraabbu

Prijeteýa opasnost ili opasne situacije. Nepoštivanje ovih uputa može dovesti do ozljede ili ošteüivanja predmeta.



Važne upute za ispravno rukovanje. Nepoštivanje ovih uputa može dovesti do smetnji.

Upute za korisnika. Ove upute Vam pomažu da optimalno koristite sve funkcije.

Montaža, posluživanje i održavanje. Ovdje üe Vam se toþno objasniti što morate raditi.

SSvvrrssiisshhooddnnaapprriimmjjeenna

Materijal za sjeþkanje se ne reže.

PPrreeoossttaalliirriizziicci

ýak i kod svrsishodne primjene mogu usprkos pridržavanju svih dotiþnih sigurnosnih propisa nastati zbog odreÿene konstrukcije u svrhu primjene, preostali rizici.

Oni mogu biti svedeni na minimum, ako se „Sigurnosne upute“ i „Svrsishodna primjena“ kao i upute za uporabu poštuju u cijelosti.

Pažljivost i oprez smanjuju rizik ozljeda osoba i ošteüenja.  Opasnost od ozljede prstiju i ruku, ako ruku stavite u otvor i

tako dospijete do noževa.

 Ozljeda prstiju i ruku kod montažnih radova i prilikom þišüenja

noževa.

 Ozljeda komadima koji se izbacuju u podruþju lijevka.  Opasnost od struje kod primjene neodgovarajuüeg elektriþnog

prikljuþka.

 Dodirivanje elektriþki vodljivih dijelova kod otvorenih

elektriþnih sklopova.

 Ošteüivanje sluha kod dužeg rada bez zaštite ušiju. Nadalje mogu usprkos svih mjera zaštite postojati neoþigledni

preostali rizici.

SSiigguurrnnoossnneennaappoommeenne

Prije puštanja u pogon ovog proizvoda obratite pažnju na sljedeýu uputu i Propise o sprjeÿavanju nezgoda Vašeg strukovnog udruženja tj. sigurnosne odredbe koje vrijede u svakoj dotiÿnoj zemlji, kako bi zaštitili sebe i druge od moguýih ozljeda.

U svrsishodnu uporabu spada sjeckanje

- grana svih vrsta do maks. presjeka (ovisno o vrsti drveta i svježini)

- uvenulog, vlažnog vrtnog otpada koji stoji veü nekoliko dana, zajedno s granama

Sjeckanje stakla, metala, plastiþnih predmeta, plastiþnih vreüica, kamenja, otpada tkanina, korijenja iz zemlje, otpada bez þvrste konzistencije (npr. kuhinjskog smeüa) izriþito se iskljuþuje.

Vrtna sjeþkalica prikladna je samo za privatnu upotrebu u kuünim i hobi vrtovima.

Proslijedite sigurnosne upute svim osobama koje rade sa

strojem. Dobro spremite sigurnosne upute.

Popravci na sigurnosnom iskljuÿivaju moraju uslijediti kroz proizvoĀaÿa tj. kroz firmu koju on imenuje.

 Prije korištenja upoznajte se sa ureÿajem uz pomoü uputa za

uporabu.

 Ureÿaj nemojte koristiti u svrhe za koje nije namijenjen (vidi

svrsishodna primjena i rad s vrtnom sjeþkalicom).

 Pobrinite se za stabilnost ureÿaja i držite stalno ravnotežu.

Nemojte se naginjati naprijed. Prilikom ubacivanja materijala za sjeckanje stojte na istoj razini sa ureÿajem.

 Budite pažljivi. Pazite što þinite. Krenite s razumom na posao.

Ne koristite stroj ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje kod uporabe stroja može dovesti do ozbiljnih ozljeda.

 Pri radu nosite zaštitne naoþale, radne rukavice i zaštitu za

uši.

 Nosite odgovarajuüu radnu odjeüu:

- nikakvu široku odjeüu

- obuüu koja se ne kliže

 Korisnik je u radnom podruþju stroja odgovoran za druge

osobe.

 Djeca i mladi ispod 16 godina ne smiju koristiti ureÿaj.  Osobe s ograniþenim fiziþkim, senzoriþkim ili duhovnim

sposobnostima, ili manjkavim iskustvom, i/ili s manjkom znanja, ne smiju upotrebljavati ureÿaj izuzev ako su pod nadzorom neke osobe koja je nadležna za njihovu sigurnost ili su od nje dobili upute kako se ureÿaj mora koristiti.

 Djeca se moraju nadzirati da bi se osiguralo da se ne igraju s

ureÿajem.

 Djecu držite podalje od ureÿaja.  Nikada nemojte koristiti ureÿaj dok se u blizini nalaze osobe

koje ne sudjeluju u poslu.

 Ureÿaj nemojte ostavljati bez nadzora.  Svoje radno podruþje držite urednim! Neurednost može

dovesti do nezgoda.

 Zauzmite radni položaj sa strane ili iza ureÿaja. Nikada u

predjelu otvora kroz koji se izbacuje isjeþen materijal.

 Nikada nemojte rukom zahvaüati u otvor kroz za punjenje ili

pražnjenje isjeþenog materijala.

 Lice i tijelo držite udaljeno od otvora za punjenje.  Nemojte preopteretiti ureÿaj! Bolje i sigurnije üe te raditi u

navedenom polju radnog u

þinka.

 Služite se sa ureÿajem samo sa kompletnim i ispravno

montiranim sigurnosnim ureÿajima i nemojte ništa mijenjati na stroju što bi moglo utjecati na sigurnost rada.

 Nemojte mijenjati broj okretaja stroja jer on regulira sigurnu

maksimalnu radnu brzinu, a motor i sve rotirajuü

e dijelove štiti

od ošteüenja zbog prekomjerne brzine.

 Ureÿaj ne upotrebljavajte bez lijevka za punjenje.  Ureÿaj tj. njegove dijelove nemojte mijenjati.  Ureÿaj ne prskajte vodom. (Izvor opasnosti je elektriþna

struja).

 Uzmite u obzir vanjske utjecaje.

 Nemojte koristiti ureÿaj u mokroj ili vlažnoj okolini.  Ureÿaj ne ostavljajte na kiši ili ne radite njime na kiši.  Radite pri dostatnoj vidljivosti i osigurajte dobru rasvjetu.  Da bi se iskljuþile opasnosti od ozljeÿivanja prstiju nosite

zaštiten rukavice prilikom poslova montaže i þišüenja.

 Nemojte transportirati ureÿaj dok motor radi.  Iskljuþite stroj i izvadite mrežni utikaþ kod:

 stavljanja i uklanjanja prihvatne košare  radova održavanja i þišüenja ureÿaja  uklanjanja smetnji  provjera prikljuþnog voda za vrijeme rada, je

li zapetljan ili ošteüen

 transporta

 popravaka  napuštanja (i kod kratkih prekida rada)

 U sluþaju zaþepljenja prilikom ubacivanja i izbacivanja iz

stroja, iskljuþite motor i izvucite mrežni utikaþ prije nego üete ukloniti ostatke materijala iz otvora za ubacivanje i izbacivanje.

 Pregledajte ima li na stroju moguüih ošteüenja:

 Prije dalje upotrebe ureÿaja sigurnosni ureÿaji moraju se

brižljivo prekontrolirati na njihovu ispravnu i svrsishodnu funkciju.

 Provjerite funkcioniraju li pokretni dijelovi besprijekorno i

nisu li zaglavljeni ili ošteüeni. Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete da bi osigurali besprijekorni rad pile.

 Ošteüene sigurnosne naprave i dijelove mora primjereno

popraviti ili zamijeniti ovlaštena struþna radionica, ukoliko ništa drugo nije navedeno u uputama za uporabu.

 Ošteüene ili neþitljive sigurnosne naljepnice potrebno je

zamijeniti.

 ýuvajte nekorištene strojeve na suhom, zakljuþanom mjestu

izvan dohvata djece.

Elektriþna sigurnost

 Izvoÿenje prikljuþka po IEC 60245 (H 07 RN-F) sa

presjekom kabela od najmanje

 1,5 mm² kod dužine kabela do 25 m  2,5 mm² kod dužine kabela preko 25 m

 Dugi i tanki prikljuþni vodovi uzrokuju pad napona. Motor više

ne dostiže maksimalnu snagu, a funkcija ureÿaja je smanjena.

 Utiþnice i prikljuþne kutije na prikljuþnim vodovima moraju biti

od gume, mekane plastike ili drugog termoplastiþnog materijala jednake mehaniþke þvrstoüe ili biti prevuþene tim materijalom.

 Utiþna naprava prikljuþnog voda mora biti zaštiüena od

prskajuüe vode.

 Kod postavljanja prikljuþka obratite pažnju na to da nije

prikliješten, savijen i da utiþni spoj ne bude mokar.

 Nemojte koristiti kabel u svrhe za koje nije namijenjen. Kabel

zaštitite od vruüine, ulja i oštrih rubova. Nemojte vuüi za kabel da bi izvadili utikaþ iz utiþnice.

 Kod uporabe kabelskog bubnja odmotajte kabel u potpunosti.  Redovno pregledajte produžni kabel i zamijenite ga ako

utvrdite da je ošteüen.

 Ošteüeni prikljuþni vod nemojte dodirivati prije nego što ga

odvojite od mreže. Ošteüeni prikljuþni vod može prouzroþiti kontakt s dijelovima koji provode struju.

 Nemojte upotrebljavati neispravne prikljuþne vodove.  Na otvorenom upotrijebite samo za to odobrene odgovarajuüi

oznaþene produžne kabele.

 Nemojte primjenjivati provizorne elektriþne prikljuþke.  Zaštitne naprave nikada ne premošüujte niti ih ne isklju  Ureÿaj prikljuþite preko zaštitne strujne sklopke (30 mA).

Elektriþni prikljuþak tj. popravke elektriþnih dijelova stroja mora provesti samo ovlašteni elektriþar. Moraju se poštovati mjesni propisi, posebice u vezi sigurnosnih mjera.

Popravke drugih dijelova stroja mora provesti proizvoÿaþ tj.

njegove servisne službe.

þujte.

Koristite samo originalne dijelove. Upotrebom drugih

rezervnih dijelova može doüi do nezgoda za korisnika. Za štete koje proizaÿu iz toga proizvoÿaþ ne jamþi.

Sklopka za ukljuþivanje / iskljuþivanje

Ne upotrebljavajte stroj na kojem se sklopka ne može ukljuÿiti ni iskljuÿiti. Ošteýene sklopke morate odmah dati na popravak ili zamjenu u servisnu službu.

MMoonnttaažža

vidi stranicu 153

PPuuššttaannjjeeuuppooggoon

 Provjerite je li ureÿaj u cijelosti i propisno montiran.  Da biste mogli raditi s vrtnom sjeþkalicom, postavite ju na

ravnu i þvrsti podlogu (opasnost od prevrtanja).

 Ureÿaj koristite samo na otvorenom. Držite razmak (najmanje

2 m) od zida ili nekog drugog þvrstog predmeta.

 Prije svake upotrebe provjerite:

 ima li na prikljuþnim vodovima kvarova (pukotine, rezovi ili

sl.)

nemojte upotrijebiti neispravne vodove

 eventualna ošteüenja ureÿaja

(vidi sigurnosne upute)

 jesu li svi vijci þvrsto pritegnuti

Ukljuþivanje

Pritisnite zeleni gumb I

Iskljuþivanje

Pritisnite crveni gumb 0

Osiguraþ od ponovnog pokretanja

kod nestanka struje

Kod nestanka struje ureÿaj se automatski iskljuþuje (okidaþ nultog napona). Za ponovno ukljuþivanje opet pritisnite zeleni gumb.

Prikljuþak na mrežu

 Usporedite napon koji je naznaþen na ploþici s tipom ureÿaja i

prikljuþite ureÿaj na odgovarajuüu propisanu utiþnicu.

 Upotrijebite produžni kabel odgovarajuüeg presjeka.

Mrežno osiguranje

2600 W

16 A tromo

13 A tromo

Impedancija mreže

Kod nepovoljnih uvjeta mreže tijekom ukljuþivanja ureÿaja može doüi do kratkotrajnog pada napona koji može utjecati na rad drugih ureÿaja (npr. treperenje svjetiljke). Održava li se maksimalna impedancija mreže navedene u tablici, smetnje ne treba oþekivati.

Potrošnja snage P

2600 0,42

(W)

Impedancija mreže Z

maks

(:)

Zaštita motora

Motor je opremljen zaštitnom sklopkom i kod preoptereüenja se samostalno iskljuþuje. Motor se nakon faze hlaÿenja (oko 5 min.) može opet ukljuþiti. Pritisnite

1. povratni gumb (zaštita motora)

2. zeleni gumb I za ponovno ukljuþivanje.

Preklopnik pravca okretanja

Preklopnik pravca okretanja pritisnuti samo kod

iskljuÿene sjeckjalice.

Položaj

Rezni valjak uvlaþi i sjecka materijal

Položaj

Nož radi u obrnutom pravcu i zaglavljeni materijal se oslobaÿa.

Nakon što ste preklopnik pravca okretanja postavili u položaj zeleni gumb sklopke za ukljuþivanje / iskljuþivanje držite pritisnutim. Rezni valjak se postavlja u obrnuti pravac. Ako pustite sklopku za ukljuþivanje / iskljuþivanje, sjeckalica automatski ostaje stajati.

Upute

z Veliki predmeti ili komadi drveta se uklanjaju nakon više

puta pokretanja kako u pravcu rezanja tako i u pravcu izbacivanja.

z Koristite napravu za guraje ili kuki za uklanjanje blokiranih

predmeta iz lijevka ili otvora za izbacivanje.

Uvijek ÿekajte, dok se sjeckalica zaustavi, prije nego što

ju opet ukljuÿite.

Prihvatna košara

Integrirana prihvatna košara opremljena je ruÿkom za zakljuÿavanje i sigurnosnim prekidaÿem za iskljuÿivanje.

L Prije stavljanja i uklanjanja prihvatne košare iskljuþite ureÿaj.

@ Prihvatna košara je zakljuþana i þvrsto povezana s

ureÿajem.

@ Prihvatna košara je otkljuþana i odvojena od

ureÿaja. Ureÿaj se ne da ukljuþiti.

L Ako se prihvatna košara otkljuþa kad je ureÿaj

ukljuþen, ureÿaj se automatski iskljuþuje.

RRaaddssvvrrttnnoommssjjeeþþkkaalliiccoom

 Zauzmite radni položaj sa strane ureÿaja.



 Nikad nemojte rukom zahvaüati u otvor za punjenje ili

 Ruke, druge dijelove tijela i odjeüu nemojte stavljati blizu

 Prije ukljuþivanja ureÿaja provjerite ima li u lijevku za punjenje

 Prije ukljuþivanja ureÿaja provjeriti

 Prilikom punjenja obratite pažnju na to da se u lijevku za

 Ako strani predmeti dospiju u lijevak za punjenje ili se zaþuje

Duži materijal koji strši iz ureÿaja mogli bi uvuüi noževi i i

kliznuo bi natrag! Držite sigurnosni razmak!

pražnjenje.

ulazne cijevi, kanala za izbacivanje ili drugih pokretljivih dijelova.

ostataka sjeþenog materijala.

 ima li ostataka od sjeþkanja u lijevku za punjenje.  je li prihvatna košara zakljuþana.

punjenje ne nalaze nikakvi metalni predmeti, kamenje, boce ili neki drugi predmeti koji se neüe usitnjavati.

neobiþna buka i ureÿaj poþne vibrirati, treba ga odmah iskljuþiti i pustiti da se zaustavi. Izvucite mrežni utikaþ i provjerite sljedeüe:

 ispitajte štetu  zamijenite ili popravite ošteüene dijelove

 pregledajte ureÿaj i pritegnite labave dijelove

Ureÿaj ne smijete popravljati ako za to niste ovlašteni

(vidi Sigurnosne napomene).

Ne:

x Staklo, metalne dijelove, plastiku, kamenje, ostatke tkanine,

žile sa zemljom

x Otpadi bez þvrste konzistencije npr. kuhinjske otpade

 Posebna upozorenja za

usitnjavanje:

¾ Materijal koji se treba sjeckati

uvijek punite sa desne strane u otvor za punjenje lijevka.

¾ Za dopunjavanje materijala

koji se želi sjeckati koristite zatisak koji je isporuþen skupa sa strojem.

¾ Granje usitnjujte odmah nakon što ga odrežete

 ta vrsta materijala nakon isušivanja postaje vrlo tvrda, a

maksimalni promjer grane koja se usitnjava na taj naþin postaje manji.

¾ Kod jako razgranatih grana odstranite boþne izbojke. ¾ Obraÿivanje vrtnog otpada koji ima visok sadržaj vode i

naginje sljepljivanju

 treba ih usitnjavati naizmjenice s drvenim materijalom

kako bi se sprijeþilo zaþepljenje ureÿaja.

¾ Nemojte pustiti da usitnjeni materijal previše napuni otvor za

izbacivanje. On može zaþepiti kanal za izbacivanje zbog þega može doüi do povratnog udarca materijala kroz otvor za punjenje. Praznite prihvatnu košaru redovito.

¾ Kad se ureÿaj zaþepi, oþistite otvor za punjenje i kanal za

izbacivanje. Za to najprije iskljuþite motor i izvadite mrežni utikaþ.

¾ Pazite na to da se pridržavate maksimalnog presjeka granja

koji se može obraÿivati (vidi «Tehniþki podaci»). Ovisno o vrsti i svježini drva, može se smanjiti maksimalan presjek granja koje üete usitnjavati.

¾ Mehanizam s noževima uglavnom samostalno uvlaþi materijal

za usitnjavanje.

¾ Samostalno preklapanje smjera okretanja:

Kod iznenadnog blokiranja ureÿaja se smjer okretanja reznog valjka može preklopiti i u tom sluþaju se komadi sjeþke mogu gurnuti nazad:

 ureÿaj iskljuþiti  priþekati zaustavljanje reznog valjka  ureÿaj nanovo ukljuþiti i primjeniti komade sjeþke koji se

lakše režu

¾ U sluþaju preoptereüenja ureÿaja samostalno se iskljuþuje

sklopka koja ima ugraÿenu sklopku za zaštitu motora.

 nakon oko 5 minuta vrtna sjeþkalica se ponovno ukljuþuje  ako se ureÿaj nakon tog vremena þekanja ne može

ponovno ukljuþiti, pogledajte upute pod toþkom „Moguüe smetnje“.

 Što mogu usitnjavati?

Da:

x Grane svih vrsta do maks. promjera, ovisno o vrsti drveta i

svježini.

x Uvenule, vlažne vrtne otpade koji veü više dana leže

 rezati samo izmjeniþno sa granama

NNaammjjeeššttaannjjeepprroottuummjjeerraaþþa

OOddrržžaavvaannjjeeiinnjjeegga

Protunož (B) se na reznom valjku (A) može namjestiti bez slobodnog prostora. Za uþinkovit rad bi se trebao održati što je moguüe manji razmak.

Mekani materijal ili mokre grane mogu puknuti, umjesto da se režu. Taj problem može uzorkovati i protunož, ishaban dugotrajnom uporabom.

Namještanje razmaka.

Ukljuþite ureÿaj. Na desnoj strani plastiþnog kuüišta se nalazi naprava za namještanje. Da biste podesili razmak okreüite gumb za podešavanje (D) udesno tako da se vijak (C) kreüe prema valjku za rezanje. Okreüite tako dugo, skroz dok na otvor za izbacivanje ne padnu fine aluminijske strugotine.

x Prije poÿetka svakog održavanja

 iskljuþite motor i izvadite mrežni utikaþ.  stavite zaštitne rukavice kako biste sprijeþili ozljeÿivanje.

Nakon iskljuÿivanja ureĀaja rezni alat se ne zaustavlja odmah. Prije nego poÿnete s radovima popravaka ili održavanja, provjerite jesu li se zaustavili svih dijelovi.

Pripazite da nakon tih radova uklonite alat i odvijaÿe koje ste koristili. x Vrtnu sjeÿkalicu uglavnom ne treba održavati. Za

održavanje njezinih vrijednosti i dugog vijeka trajanja treba obratiti pažnju na slijedeýe:

 otvori za prozraþivanje moraju biti oþišüeni i slobodni  pregledajte vijke za priþvršüivanje (po potrebi pritegnite)  nakon usitnjavanja oþistite ureÿaj

Za þišüenje ureÿaja koristite samo toplu, vlažnu krpu i meku þetku.

Nikad nemojte koristiti sredstva za þišüenje ni otapala. Ona bi na ureÿaju mogla uzrokovati nepopravljive štete. Kemikalije bi mogle nagristi plastiþne dijelove.

 Vrtnu sjeþkalicu ne þistite tekuüom vodom niti ureÿajima

za þišüenje pod visokim tlakom.

 Sjajne metalne dijelove treba nakon svake upotrebe

poprskati biološki razgradivim uljem za zaštitu od korozije.

 Rezni valjak i ploþa za naknadno rezanje su dijelovi koji se

troše, ali kod normalne upotrebe i propisanim namještanjem traju više godina.

MMoogguuüüeessmmeettnnjje

Prije svakog uklanjaja smetnji

î iskljuÿite ureĀaj î Priÿekajte da se ureĀaj zaustavi î izvucite mrežni utikaÿ

Smetnje moguýi uzroci otklanjanje

Motor se ne pokreüe

nedostaje mrežni napon pregledati osiguranje prikljuþni vod je neispravan dati pregledati (elektriþar) ureÿaj je preoptereüen (zaštita motora) Ureÿaj pustiti da se ohladi.

Pritisnite

Prihvatna košara otkljuþana (aktivirano je sigurnosno iskljuþivanje prihvatne košare)

1. gumb za vraüanje (zaštita motora)

2. zeleni gumb I za ponovno ukljuþivanje.

zakljuþajte prihvatnu košaru

Smetnje moguýi uzroci otklanjanje

Motor zuji ali se ne pokreüe

Komadi sjeþke se ne uvlaþe

Komadi sjeþke se ne razdvajaju þisto

Rezni valjak blokira Iskljuþiti ureÿaj.

Preklopnik smjera okretanja preklopite u položaj

. Ureÿaj ukljuþititi dok se ne ukloni blokiranje. Ureÿaj opet iskljuþiti. Preklopnik smjera okretanja ponovno

namjestite natrag u položaj

Kondenzator je neispravan Ureÿaj poslati na popravak proizvoÿaþu ili firmi koju

on imenuje

Rezni valjak hoda unatrag. Položaj sklopke nije ispravan.

Islkjuþiti ureÿaj i premjestiti preklopnik smjera okretanja.

Komadi sjeþke su se zaglavili u valjku. Ureÿaj iskljuþiti. Preklopnik smjera okretanja

namjestite u položaj

. Ureÿaj ukljuþiti, kako bi se mogao osloboditi materijal za sjeckanje, po potrebi ukloniti prljavštinu. Za dalji rad preklopnik smjera

okretanja opet vratite natrag u položaj

. previše mekana i mokra sjeþka Potisnuti sa granom i izrezati. istrošenost reznog valjka Protuploþu namjestiti kao što je opisano pod

„Namještanje protuploþe“, kod jake istrošenosti zamijeniti rezni valjak.

Protunož nije dovoljno namješten

Namjestite protunož kako je opisano u poglavlju „Namještanje protunoža“

Ureÿaj se pokreüe, ali uslijed minimalnog optereüenja blokira i isljuþuje se preko okidaþa za zaštitu motora.

Produžni kabel je predugaþak ili je presjek premali.

Utikaþ u struju je previše udaljen od glavnog prikljuþka, presjek prikljuþnog voda je

Produžni kabel mora biti najmanje 1,5 mm², i maksimalno 25 m dugaþak. Kod dužih kabela presjek mora iznositi najmanje 2,5 mm².

premal.

TTeehhnniiþþkkiippooddaacci

Model / Tip ALF 2600 Motor Izmjeniþni motor 230 V~, 50 Hz, 2800 min Snaga motora P1 S6 - 40 % 2600 W Snaga motora P Broj okretaja reznog valjka 40 min

Sklopka za ukljuþivanje/iskljuþivanje sa

S1 2000 W

zaštitom od prevelikog optereüenja, funkcijom rezanja i povratnim hodom

nulnaponski okidaþ

-1

Težina 28 kg Razina zvuþnog tlaka L

izmjereno prema 2000/14/EG) izmjeren intenzitet buke L

(izmjereno prema 2000/14/EG) zajamþen intenzitet buke L

(izmjereno prema 2000/14/EG) maks. promjer grane koji se može preraditi

(vrijedi samo za svježe odrezano drvo)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 maks. 40 mm

Klasa zaštite I Vrsta zaštite IP X4 Mrežno osiguranje UK

16 A tromo 13 A tromo

-1

EEGG--IIzzjjaavvaaoouusskkllaaÿÿeennoosstti

odgovarajuüi smjernici 2006/42 EU

Ovime mi,

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen - Germany

s punom odgovornošüu izjavljujemo da je ovaj proizvod

vrtna sjeÿkalica tip ALF 2600

Serijski broj: vidi posljednju stranicu

usklaÿen s odredbama gore navedenih EU smjernica kao i s odredbama sljedeüih smjernica:

2004/108/EU, 2006/95/EU i 2000/14/EU.

Primijenjene su sljedeýe harmonizirane norme:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Megfelelęségi értékelési eljárás: 2000/14/EU - V függelék

Izmjeren intenzitet buke L Zajamþen intenzitet buk

84,5 dB (A)

86 dB (A)

LWA

Pohrana tehniÿke dokumentacije:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, voditelj poslova

JJaammssttvvo

Molimo Vas da obratite pozornost na priloženu izjavu o garanciji.

Non mettere in funzione l’apparecchio senza avere

prima letto le presenti istruzioni per l’uso, avere osservato tutte le norme specificate e avere montato l’apparecchio nel modo descritto!

Conservare le istruzioni per un utilizzo futuro.

DDeessccrriizziioonneeddeellll''aappppaarreecccchhiio

IInnddiicce

Standard di fornitura 72 Descrizione dell'apparecchio 72 Tempi di esercizio 72 Simboli presenti sull’apparecchio 72 Simboli delle istruzioni per l’uso 73 Utilizzo conforme alla finalità d’uso 73 Rischi residui 73 Indicazioni di sicurezza 73 Montaggio 75 / 153 Messa in funzione 75 Utilizzo del trituratore da giardino 76 Cura e manutenzione 77 Regolazione della controlama 77 Anomalie 78 Dati tecnici 79 Dichiarazione di conformità CE 79 Garanzia 79 Pezzi di ricambio 144

SSttaannddaarrddddiiffoorrnniittuurra

 Una volta disimballato l'apparecchio, verificare se il

contenuto della scatola

! è completo; ! presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

A. Pulsante di richiamo / Salvamotore B. Interruttore On/Off C. Commutatore del senso di rotazione D. Impugnatura E. Parte superiore contenitore F. Piano di appoggio con ruote e piedini G. Apertura dell'imbuto per il materiale da triturare H. Spina di alimentazione I. Manopola di regolazione per rullo di taglio J. Contenitore di raccolta K. Chiusura contenitore di raccolta

x 1 unità premontata x 1 piano di appoggio x 2 ruote x 2 copriruota x 2 piedini x 1 confezione di viti

x 1 contenitore di raccolta x 1

calcatoio

x 1 manuale di istruzioni per l’uso

TTeemmppiiddiieesseerrcciizziio

Osservare anche le disposizioni regionali sulla protezione dai rumori.

SSiimmbboolliipprreesseennttiissuullll’’aappppaarreecccchhiio

Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l’uso e nelle norme di sicurezza.

Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.

Pericolo di lancio di parti con il motore in funzione – tenere lontano dalla zona di pericolo persone

estranee, nonché animali domestici e da produzione.

Indossare occhiali e cuffie di protezione

Il materiale da triturare viene sminuzzato

Contenitore di raccolta bloccato

Indossare guanti di protezione.

Attenzione: lame rotanti!

Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.

Proteggere dall’umidità.

Il materiale da triturare non viene sminuzzato

Il trituratore da giardino è adatto esclusivamente per l’uso privato domestico e per il giardinaggio. Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in campo agricolo, forestale e commerciale.

Per utilizzo conforme alla finalità d’uso si intende anche l’osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l’uso.

Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d’uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull’utente.

Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall’utente.

L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Contenitore di raccolta sbloccato

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature,

accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

SSiimmbboolliiddeelllleeiissttrruuzziioonniippeerrll’’uusso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.



Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l’utente. Questi avvisi aiutano l’utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

UUttiilliizzzzooccoonnffoorrmmeeaallllaaffiinnaalliittààdd’’uusso

Per utilizzo conforme alla finalità d'uso si intende la triturazione di

- rami di ogni tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)

- rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espressamente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti senza consistenza solida (ad es., rifiuti di cucina).

RRiisscchhiirreessiidduui

Anche in caso di utilizzo conforme e nonostante l’osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d’uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d’uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

 Pericolo di lesioni alle dita o alle mani, se si afferra

un'apertura con la mano o si arriva al gruppo lame.

 Pericolo di lesioni alle dita e alle mani durante gli interventi di

montaggio e pulizia effettuati sul gruppo lame.

 Pericolo di lesioni nella zona dell'imbuto a causa della

proiezione di pezzi da triturare.

 Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di

collegamento elettrici non a norma.

 Contatto con parti sotto tensione in caso di componenti

elettrici aperti.

 Danni all’udito in caso di lavori di lunga durata senza apposite

protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

IInnddiiccaazziioonniiddiissiiccuurreezzzza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone

chiamate ad operare con la macchina.

Conservare le presenti norme di sicurezza in buono stato.

Le riparazioni e il dispositivo per il disinserimento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

 Prima dell’uso, acquisire familiarità con l’apparecchio facendo

riferimento alle istruzioni per l’uso.

 Non utilizzare l’apparecchio per scopi diversi da quelli previsti

(si veda Utilizzo conforme alla finalità d’uso e Utilizzo del trituratore da giardino).

 Garantire un supporto sicuro e mantenere in ogni momento

l’equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell’apparecchio.

 Agire con la massima attenzione. Prestare attenzione a

quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie.

 Durante il lavoro, indossare occhiali, guanti da lavoro e cuffie

di protezione.

 Indossare indumenti di lavoro appropriati:

 non indossare indumenti ampi  scarpe antiscivolo

 L’operatore è responsabile nei confronti di terzi nella zona di

lavoro dell’apparecchio.

 L'apparecchio non deve essere utilizzato da bambini e ragazzi

di età inferiore a 16 anni.

 Le persone con capacità fisiche, sensoriali o psichiche ridotte

o senza esperienza o conoscenze tecniche non devono utilizzare l'apparecchio, a meno che non vengano supervisionati da una persona addetta alla loro sicurezza oppure siano stati da essa istruiti sulle modalità di utilizzo dell'apparecchio.

 Vigilare sui bambini per accertarsi che non giochino con

l'apparecchio.

 Tenere i bambini lontani dall’apparecchio.  Non lasciare mai l'apparecchio senza sorveglianza.  Non utilizzare mai l’apparecchio in presenza di estranei.  Non lasciare mai l’apparecchio incustodito.  Tenere la zona di lavoro in ordine! Il disordine potrebbe

causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

 Assumere una posizione di lavoro corretta, ovvero

posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.

 Non afferrare mai l'apertura di riempimento o di espulsione.  Tenere il viso e il corpo lontani dall'apertura di riempimento.  Non sovraccaricare l’apparecchio! Si lavora al meglio e nella

massima sicurezza rispettando il campo di potenza specificato.

 Mettere in funzione l’apparecchio solo con i dispositivi di

protezione completi e correttamente montati; sull’apparecchio non modificare nulla che possa comprometterne la sicurezza.

 Non modificare il numero di giri del motore, in quanto questo

regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità.

 Non mettere in funzione l'apparecchio senza l'imbuto di

riempimento.

 Non modificare l’apparecchio o parti di esso.

 Non spruzzare acqua sull’apparecchio. (Fonte di pericolo

corrente elettrica).

 Tenere in considerazione gli influssi ambientali:

 non usare l'apparecchio in ambienti umidi o bagnati;  Non lasciare l’apparecchio sotto la pioggia e non lavorare

quando piove.

 lavorare esclusivamente in condizioni di visibilità

sufficiente, garantire un'illuminazione adeguata.

 Per evitare il pericolo di lesioni alle dita durante gli interventi di

montaggio e pulizia e indossare guanti di protezione.

 Non trasportare l'apparecchio con il motore in funzione.  Spegnere la macchina e disinserire la spina di alimentazione

dalla presa nei seguenti casi:

 applicazione e rimozione del contenitore di

raccolta

 lavori di riparazione  eliminazione di anomalie  controllo del conduttore di collegamento per

verificare che non sia aggrovigliato o danneggiato

 trasporto  interventi di riparazione  abbandono (anche per interruzioni di breve durata)

 In caso di intasamenti nell'apertura di riempimento e di

espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale.

 Controllare se l'apparecchio presenta danni:

 Prima di riutilizzare l’apparecchio, è necessario verificare

attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

 Controllare se le parti mobili funzionano in modo ottimale

senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

 Le protezioni e le parti danneggiate devono essere

riparate o sostituite a regola d’arte da parte di un’officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l’uso.

 Sostituire le etichette di sicurezza danneggiate o illeggibili.

 Conservare i dispositivi inutilizzati in un luogo asciutto e

chiuso lontano dalla portata dei bambini.

Sicurezza elettrica

 Esecuzione dei conduttori di collegamento conformemente a

IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

 1,5 mm² nei cavi aventi una lunghezza fino a 25 m  2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

 conduttori di collegamento lunghi e sottili producono una

caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell’apparecchio viene ridotto.

 Le spine e le prese volanti sui conduttori di collegamento

devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

 La presa a innesto del conduttore di collegamento deve

essere protetta da spruzzi d’acqua.

 Durante la posa dei conduttori di collegamento assicurarsi che

non siano danneggiati o schiacciati e che il connettore non sia umido.

 In caso di utilizzo di una bobina per cavi, svolgere

completamente il cavo.

 Non utilizzare il cavo per scopi per i quali non è adatto.

Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.

 Controllare regolarmente i cavi di prolunga e sostituirli quando

sono danneggiati.

 Non toccare il conduttore di collegamento danneggiato senza

averlo scollegato dall'alimentazione di rete. Il conduttore di collegamento danneggiato può fungere da collegamento con elementi sotto tensione.

 Non utilizzare conduttori di collegamento difettosi.  All’aperto utilizzare solo cavi di prolunga appositamente

omologati e contrassegnati in modo adeguato.

 Non utilizzare collegamenti elettrici provvisori.  Non cavallottare mai i dispositivi di protezione né metterli fuori

servizio.

 Collegare l’apparecchio con l’interruttore di sicurezza per

correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche

della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devono

essere eseguite dal costruttore o da uno dei suoi centri di assistenza.

Utilizzare solo pezzi originali. L’utilizzo di pezzi di ricambio

diversi potrebbe causare incidenti per l’utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

non utilizzare conduttori difettosi

 se l’apparecchio presenta danni (si veda Norme di

sicurezza)

 se tutte le viti sono serrate

Allacciamento alla rete

 Confrontare la tensione specificata nella targhetta con la

tensione di rete e collegare correttamente l’apparecchio alla presa corrispondente.

 Utilizzare cavi di prolunga con sezione sufficiente

Protezione

2600 W

16 A inerte

13 A inerte

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l’accensione dell’apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una spia). Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P

2600 0,42

(W)

Impedenza di rete Z

max

(:)

Interruttore On/Off

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

MMoonnttaaggggiio

vedi pag. 153

MMeessssaaiinnffuunnzziioonne

 Accertarsi che l’apparecchio sia montato completamente e

correttamente.

 Ai fini dell'utilizzo del trituratore, posizionarlo su una base

orizzontale e solida (pericolo di ribaltamento).

 Utilizzare l’apparecchio solo all'aperto. Mantenere una

distanza (almeno 2 m) da una parete o da un altro oggetto fisso.

 Prima di ogni utilizzo, controllare:

 se i conduttori di collegamento presentano difetti

(incrinature, tagli o simili)

Accensione

Premere il pulsante verde I

Spegnimento

Premere il pulsante rosso 0

Protezione contro il riavvio in

mancanza di corrente

In mancanza di corrente, l’apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di

sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)

2. pulsante verde I per la riaccensione I

Commutatore del senso di rotazione

Azionare il commutatore del senso di rotazione solo se

la trinciatrice è spenta (disinserita).

Posizione

Il materiale viene trascinato dal cilindro portalame e trinciato.

Posizione

Quando il commutatore del senso di rotazione è stato messo nella posizione

dell'interruttore on / off. Il cilindro portalame viene posizionato nella direzione opposta. Quando si rilascia l'interruttore on / off, la trituratrice rimane ferma automaticamente.

, mantenere premuto il pul-sante verde



 Non afferrare mai l'apertura di riempimento o di espulsione.  Tenere il viso e il corpo lontani dall'apertura di riempimento.  Non portare le mani, altre parti del corpo e indumenti nel tubo

 Prima di accendere l'apparecchio controllare:

 Non ribaltare l'apparecchio con il motore in funzione.  Durante il riempimento, verificare che pezzi metallici, pietre,

 Se oggetti estranei entrano nell'imbuto di riempimento o

I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'operatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!

di riempimento, nel canale di espulsione o in prossimità di altre parti rotanti.

 che non vi siano resti di materiale triturato nell'imbuto di

riempimento.

 che il contenitore di raccolta sia bloccato.

bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.

l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:

 verificare il danno  sostituire o riparare le parti danneggiate  controllare l'apparecchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda

Norme di sicurezza).

Suggerimenti

z Oggetti o pezzi di legno grandi, dopo diversi azionamenti

vengono rimossi sia dal dispositivo di taglio che da quello di scatto.

z Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di

entrata o dalla fessura di espulsione, utilizzare un pressino o un gancio.

Prima di reinserire la trinciatrice, attendere SEMPRE che

questa si sia fermata completamente.

Contenitore di raccolta

Il contenitore di raccolta integrato è dotato di una maniglia di bloccaggio e di un interruttore di sicurezza

L Spegnere l'apparecchio prima di applicare e rimuovere il

contenitore di raccolta.

@ Il contenitore di raccolta è bloccato e saldamente

fissato all'apparecchio.

@ Il contenitore di raccolta è sbloccato e sganciato

dall'apparecchio. Non è possibile accendere l'apparecchio.

L Se il contenitore di raccolta viene sbloccato mentre

l'apparecchio è acceso, l'apparecchio si spegne automaticamente.

UUttiilliizzzzooddeellttrriittuurraattoorreeddaaggiiaarrddiinno

 Assumere una posizione di lavoro corretta, ovvero

posizionarsi lateralmente all'apparecchio.

 Che cosa si può triturare?

Sì:

x rami di tutti i tipi fino ad un diametro al massimo, in base al

tipo di legno e alla freschezza,

x cascame da giardino appassito, umido già raccolto da più

giorni

 Att. sminuzzare solo in alternanza con i rami.

No:

x vetro, pezzi mettalici, materiali plastici, sacchetti di plastica,

pietre, resti di stoffa, radici con terra

x rifiuti senza consistenza solida p.es. rifiuti di cucina

 Istruzioni particolari per la

triturazione:

¾ Inserire il materiale da triturare

nell'apertura per il riempimento dell'imbuto sempre dal lato destro.

¾ Utilizzare il calcatoio in

dotazione per tamponare il materiale da triturare.

¾ Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati

 questo materiale, seccandosi, diventa molto dura; di

conseguenza, il diametro massimo dei rami da sminuzzare si riduce.

¾ Rimuovere i getti laterali in caso di rami molto ramificati. ¾ Trattamento di rifiuti da giardino molto acquosi e che tendono

ad attaccarsi

 per evitare l’intasamento dell’apparecchio, sminuzzare

questo materiale alternandolo con rifiuti legnosi.

¾ Non fare accumulare eccessivamente il materiale triturato

nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materiale attraverso l'apertura di riempimento. Svuotare regolarmente il contenitore di raccolta.

¾ Se l'apparecchio è intasato, pulire l'apertura di riempimento e

il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione.

¾ Accertarsi di rispettare il diametro massimo dei rami da

sminuzzare corrispondente all'apparecchio in uso (si “Dati tecnici”). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare.

¾ Il meccanismo per il taglio prende il materiale da sminuzzare

autonomamente e senza urti a causa della corsa lenta del cilindro da taglio.

¾ Inversione automatica del senso di rotazione:

se l’apparecchio si blocca improvvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il mate-riale da sminuzzare.

 disinserire l‘apparecchio  attendere che il rullo di taglio si fermi comp-letamente  inserire nuovamente l’apparecchio e inserire del materiale

facilmente sminuzzabile.

¾ In caso di sovraccarico dell'apparecchio, l'interruttore dotato di

salvamotore si spegne automaticamente

 accendere nuovamente il trituratore dopo circa 5 min.  se l'apparecchio non si riaccende dopo questo intervallo di

tempo, consultare il paragrafo "Possibili guasti".

RReeggoollaazziioonneeddeellllaaccoonnttrroollaamma

La controlama (B) può essere regolata nel cilindro portalame (A) senza gioco. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza.

Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controlama consumata, dopo diversi azionamenti, può causare questo problema.

CCuurraaeemmaannuutteennzziioonne

x Prima di qualsiasi intervento di manutenzione

 Spegnere il motore e disinserire la spina  Indossare guanti protettivi per evitare lesioni.

L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

x Il trituratore da giardino non necessita di alcuna

manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

 lasciare libere e pulite le fessure di ventilazione.  controllare le viti di fissaggio (se necessario, serrare).  dopo la triturazione, pulire l'apparecchio internamente ed

esternamente Per la pulizia dell'apparecchio utilizzare solo un panno umido caldo e una spazzola morbida. Non utilizzare mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica possono essere aggredite dalle sostanze chimiche.

Regolazione della distanza.

Inserire l'apparecchio. Sul lato destro del contenitore di plastica è situato un dispositivo di regolazione. Per impostare la distanza ruotare la manopola di regolazione (D) verso destra, in modo che la vite (C) si muova verso il rullo di taglio. Girare finché dalla fessura di espulsione non fuoriescono dei piccoli trucioli di alluminio.

 Non pulire il trituratore con acqua corrente o idropulitrici.  Dopo l’uso, trattare tutti i componenti metallici lucidi con

olio ecologico e biologico per proteggerli dalla corrosione.

 il cilindro da taglio e la lastra da taglio sono parti soggette

ad usura. Tuttavia, se usate normalmente e sottoposte a regolare riaffilatura, hanno una durata di parecchi anni.

AAnnoommaalliie

Prima di rimuovere qualsiasi guasto

 Spegnere l’apparecchio  Attendere l’arresto dell'apparecchio  Disinserire la spina di alimentazione

Disturbo Possibile causa Eliminazione

Il motore ronza, ma non si avvia

Il materiale da sminuzzare non viene afferrato

Manca la tensione di rete Controllare il dispositivo di sicurezza Cavo di connessione difettoso fare controllare (da un elettricista) Apparecchio sovraccarico Lasciare raffreddare l'apparecchio.

Per il reinserimento premere il

1. pulsante di richiamo (salvamotore)

2. pulsante verde I

Contenitore di raccolta sbloccato

Bloccare il contenitore di raccolta.

(è scattato l'interruttore di sicurezza) Cilindro da taglio bloccato Disinserire l'apparecchio.

Mettere il commutatore del senso di rotazione nella posizione . Inserire l'apparecchio finché non è

stato rimosso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di

rotazione, indietro, nella posizione

Condensatore difettoso Portare l’apparecchio dal produttore o alla ditta da

lui indicataper la riparazione.

Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata.

Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione.

Il materiale da sminuzzare non viene tagliato in modo corretto

L’apparecchio si avvia, però si blocca al minimo carico esi spegne tramite il salvamotore.

il materiale da sminuzzare Disinserire l'apparecchio. Mettere il commutatore

del senso di rotazione nella posizione

. Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità.

Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella

posizione

Materiale da sminuzzare troppo

Introdurre un ramo e sminuzzare.

molle/bagnato Logoramento del cilindro da taglio Regolare la contropiastra come descritto nel punto

"Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituirlo.

La controlama non è sufficientemente regolata

La prolunga è troppo lunga o la sua sezione è troppo piccola. La presa è troppo lontana dall’allacciamento principale e la

Regolare la contropiastra come descritto nel punto "Regolazione della contropiastra".

La prolunga deve essere lunga max. 25 m, con una sezione di almeno 1,5 mm lunghi, la sezione deve essere di almeno 2,5 mm

. In caso di cavi più

linea elettrica ha la sezione troppo piccola.

DDaattiitteeccnniicci

Modello / Denominazione modello ALF 2600 Motore Motore a corrente alternata 230 V~, 50 Hz, 2800 min Potenza motore P1 S6 - 40 % 2600 W Potenza motore P Numero di giri cilindro portalame 40 min

Interruttore On/Off

S1 2000 W

protezione sovraccarico; funzione di taglio e di corsa inversa; interruttore di

minima tensione

-1

Peso 28 kg Livello di pressione acustica L (misurazione secondo la direttiva 2000/14/CE) Livello di potenza acustica misurato L (misurazione secondo la direttiva 2000/14/CE) Livello di potenza acustica garantito L (misurazione secondo la direttiva 2000/14/CE) Diametro max. dei rami da sminuzzare

(a seconda del tipo e della freschezza del legno)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm

Classe di protezione I Categoria di protezione IP X4 Protezione della rete UK

16 A inerte 13 A inerte

-1

DDiicchhiiaarraazziioonneeddiiccoonnffoorrmmiittààCCE

corrispondentemente alle direttive: 2006/42/CE Con la presente dichiariamo

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

sotto la nostra responsabilità che il prodotto

Trituratore da giardino mod. ALF 2600 Numero di serie: vedere ultima pagina

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive:

2004/108/CE, 2006/95/CE e 2000/14/CE. Sono state applicate le seguenti norme armonizzate:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Procedura di accertamento di conformità: 2000/14/CE - Appendice V.

Livello di potenza acustica misurato L

84,5 dB (A). Livello di potenza acustico garantito LWA86 dB (A)

Conservazione dei documenti tecnici: ATIKA GmbH & Co. KG – ufficio tecnico – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, amministratore

GGaarraannzziia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Du må ikke ta dette apparatet i drift før du har lest denne bruksanvisningen, studert de angitte henvis-

ningene og montert apparatet slik det beskrives.

Skal oppvevares for senere bruk.

BBeesskkrriivveellsseeaavvaappppaarraatteet

IInnnnhhoolld

Samlet leveranse 80 Beskrivelse av apparatet 80 Driftstider 80 Apparatets symboler 80 Bruksanvisnings symboler 81 Hensiktsmessig anvendelse 81 Restrisikoer 81 Arbeide under trygge forhold 81 Montasje 83 / 153 Ibruktaking 83 Arbeide med hakkelsmaskinen 84 Innstilling av mellomtappskiven 84 Vedlikehold og pleie 85 Mulige driftsforstyrrelser 85 Tekniske data 86 EF- konformitetserklæring 86 Garantibetingelser 86 Reservdeler 144

SSaammlleettlleevveerraannsse

 Kontroller følgende når du har pakket ut esken:

! er esken komplett ! har det oppstått ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

x 1 formontert apparatdel x 1 stativ x 2 hjul x 2 hjulkapsler x 2 føtter x 1 skruepose x 1 oppsamlingskurv x 1 stamper x 1 bruksanvisning

A. Tilbakestilingsknapp / Motorens beskyttelsesanordning B. På-/Avknapp C. Dreieretningsomkopler D. Håndtak E. Husoverdel F. Kurvlås G. Traktåpning for hakkelsmaterial H. Nettpluggen I. Innstillingsknappen til skjærevalsen J. Oppsamlingskurv K. Stativ med hjul og føtter

DDrriiffttssttiiddeer

Vær oppmerksom på forskriftene som gjelder i ditt område.

AAppppaarraatteettssssyymmbboolleer

Les nøye gjennom bruksanvisningen og vær oppmerksom på sikkerhetsanvisningene før apparatet tas i drift.

Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjøringsarbeider.

Fare pga. deler som akselererer videre når motoren er i gang – personer uten deltagelse, hus-

og nyttedyr må holdes borte fra fareområdet.

Bruk øye- og hørselsvern.

Hakkelsmaterialet skjæres.

Vær oppmerksom på de roterende knivene. Ikke hold hender eller føtter i åpninger når maskinen er i gang.

Bruk vernehansker. Må beskyttes mot

fuktighet.

Hakkelsmaterialet skjæres ikke.

Hakkelsmaskiner som er ment brukt i private husholdninger og hageområder, er slike som ikke benyttes på offentlige anlegg, parker, idrettsanlegg og innen landbruks og skogsdrift og ikke benyttes i kommersielt øyemed.

Til riktig bruk hører også at man må overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.

All bruk utover dette gjelder som uriktig bruk. Produsenten er ikke ansvarlig for skader som oppstår på grunn av dette. Brukeren bærer selv risikoen.

Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.

Apparatet må kun klargjøres, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid må kun gjennomføres av oss eller av kundeservicesteder som er anbefalt av oss.

Kurven er låst

Kurven er løsnet Elektriske apparater må ikke kastes sammen med

husholdningsavfallet. Apparat, tilbehør og emballasje må innleveres for miljøvennlig gjenbruk.

I henhold til det europeiske direktivet 2002/96/EC angående utrangerte elektriske og elektroniske apparater må elektriske apparater som ikke lenger kan benyttes samles separat og tilføres den miljøvennlige gjenbrukskretsen.



BBrruukkssaannvviissnniinnggeennssssyymmbboolleer

Overhengende fare eller farlig situasjon. Dersom du ignorerer disse anvisningene, kan det føre til personskader og materielle skader.

Viktige anvisninger for korrekt håndtering. Forstyrrelser kan oppstå som følge av at du ignorerer disse anvisningene.

Brukeranvisninger. Disse anvisningene hjelper deg å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares nøyaktig hva du må gjøre.

RReessttrriissiikkooeer

Til tross for at alle sikkerhetsbestemmelser overholdes ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på ”Sikkerhetsanvisningene” og ”Hensiktsmessig anvendelse” og leser nøye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader.

 Fare for skader på fingre og hender, dersom du putter hånden

inn i en åpning og kommer borti knivverket.

 Fare for skader på fingre og hender ved monterings- og

rengjøringsarbeider på knivverket.

 Skader på grunn av hakkelsmaterialer som slynges ut rundt

trakten.

 Fare ved strøm ved bruk av elektriske stikkledninger som ikke er

intakt.

 Berøring av spenningsførende deler ved åpne elektriske

bestanddeler.

 Hørselen svekkes ved vedvarende arbeider uten hørselsvern. Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en

restrisiko.

AArrbbeeiiddeeuunnddeerrttrryyggggeeffoorrhhoolld

HHeennssiikkttssmmeessssiiggaannvveennddeellsse

Riktig bruk omfatter hakling av

- alle typer kvister med et maks. tverrsnitt (alt etter tretype og hvor friskt det er )

- vissent, fuktig, flere dager gammelt hageavfall blandet med kvister

Hakling av glass, metall, kunststoffdeler, platikkposer, steiner, materialavfall, røtter med jord, avfall uten fast konsistens (f. eks. matavfall) er utrykkelig forbudt.

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.

Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisningene til alle som arbeider med

maskinen. Ta godt vare på disse sikkerhetsanvisningene.

Reparasjoner på maskinen må kun utføres av produsenten hhv. av firmaer som produsenten henviser til.

 Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før

du tar det i bruk.

 Ikke bruk apparatet til formål som det ikke konstruert for (se

”Hensiktsmessig anvendelse” og ”Arbeide med hakkelsmaskinen”).

 Sørg for at du står stabilt og hold likevekten hele tiden. Du

arbeider bedre og tryggere i det angitte kapasitetsområdet. Ved kasting av hakkelsgodset må du stå på samme nivå mit som maskinen.

 Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft.

Ikke benytt apparatet når du er sliten eller er påvirket av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan medføre alvorlige skader.

 Bruk vernebriller, arbeidshansker og hørselsvern når du

arbeider.

 Bruk egnet arbeidstøy:

 ikke vide klær  sklisikkert skotøy

 Den som betjener maskinen er ansvarlig for andre perosner i

maskinenes arbeidsområde.

 Barn og unge under 16 år får ikke betjene maskinen.  Personer med begrensete fysiske, sensoriske eller mentale

evner eller som mangler erfaring og/eller kunnskaper får ikke betjene maskinen med mindre de får hjelp av en person som er ansvarlig for deres sikkerhet eller har fått opplæring i bruk av maskinen.

 Man må påse at barn ikke leker med maskinen.  Hold barn borte fra apparatet.  Du må aldri bruke apparatet hvis personer uvedkoemmende

personer er i nærheten.

 La aldri trimmeren være uten oppsikt.  Hold arbeidsområdet i orden! Uorden kan medføre ulykker.  Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri i

nærheten av utkasteråpningen.

 Grip aldri inn i påfyllings- eller utkasteråpningen.  Snu ansiktet og kroppen bort fra påfyllingsåpningen.  Ikke hold hender eller føtter i åpninger når maskinen er i gang.

Du arbeider bedre og tryggere i det angitte kapasitetsområdet.

 Driv apparatet kun med komplett og korrekt montert

beskyttelsesanordning.

 Du må ikke endre turtallet til motoren, for dette regulerer den

sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet.

 Ikke driv apparatet uten fylletrakt.  Ikke forta endringer på apparatet eller apparatets deler.  Du må ikke sprute vann på apparatet. (Risikokilde - elektrisk

strøm).

 Ta hensyn til påvirkning fra omgivelsene:

 Ikke bruk trimmeren i fuktige og våte omgivelser.  Ikke la apparatet stå ute i regnvær.  Arbeid kun under tilstrekkelige sikkerhetsforhold, sørg for

god belysning.

 Bruk vernehansker for å unngå fare for skader på fingre ved

monterings- og rengjøringsarbeider.

 Ikke transporter apparatet når motoren er i gang.  Slå av maskinen og trekk støpselet ut av stikkontakten ved:

 festing og fjerning av oppsamlingskurven  vedlikeholds- og rengjøringsarbeider  oppretting av feil  kontroll av tilkoplingsledningen under driften,

for å sjekke om denne er omslynget eller skadet

 transport  reparasjonsarbeider  når du forlater apparatet (også ved kortere avbrudd).

 Ved tilstopping i maskinens inntak eller utløp må du slå av moto-

ren og trekke ut støpselet fra stikkontakten, før du fjerner materialrester i inntaket eller utløpet.

 Kontroller om maskinen ev. er skadet:

 kontroller omhyggelig om beskyttelsesanordningene fungerer

feilfritt og hensiktsmessig før du fortsetter driften av apparatet.

 kontrollér om de bevegelige delene fungerer som de skal og

ikke er klemt fast eller om deler er skadet. Samtlige deler må være korrekt montert og oppfylle alle betingelser for å sikre en feilfri drift.

 Skadete verneinnretninger og deler må repareres eller byttes

ut på godkjent verksted (eller hos produsenten), hvis ikke annet er nevnt i bruksanvisningen.

 Skadede eller uleselige sikkerhetsklistremerker skal

erstattes.

 Oppbevar apparatet kun på et tørt sted utenfor barns

rekkevidde.

EElleekkttrriisskkssiikkkkeerrhheet

 Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et

åretverrsnitt på minimum:

 1,5 mm² ved en kabellengde på inntil 25 m  2,5 mm² ved en kabellengde på over 25 m

 Lange og tynne tilkoplingsledninger gir et spenningsfall. Motoren

oppnår ikke lenger sin maksimale effekt, apparatets funksjon reduseres.

 Støpslene og koplingsboksene på tilkoplingsledningene må

være produsert i gummi, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller være trukket over med et slikt material.

 Pluggen til tilkoplingsledningen må være beskyttet mot

sprutevann.

 Påse at stikkledningen ikke kommer i klemme eller bøyes og at

pluggforbindelsen ikke blir våt når du installerer ledningen.

 Ved bruk av kabeltrommel, må kabelen vikles helt inn.  Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt

ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til å trekke støpselet ut av stikkontakten.

 Kontroller skjøteledningen jevnlig og skift den ut når den er

ødelagt.

 Ikke berør en skadet tilkoplingsledning, før du har koplet den fra

nettet. Den skadete tilkoplingsledningen kan forårsake kontakt med strømførende deler.

 Ikke bruk defekte stikkledninger.  Bruk kun skjøteledninger som er godkjent og kjennetegnet for

utendørs bruk.

 Ikke monter provisoriske elektriske tilkoplinger.  Du må aldri brokople eller slå av beskyttelses-anordningen.  Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes

elektriske deler må kun utføres av en faglært elektriker eller av vår kundeservice. Vær oppmerksom på lokale forskrifter, særlig med hensyn til sikkerhetstiltak.

Reparasjoner på maskinenes andre deler må kun utføres av produsenten hhv. av hans kundeservice.

Benytt kun originale reservedeler. Hvis man benytter andre

reservedeler kan det oppstå ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

siehe Seite 153

MMoonnttaassjje

Av/på-bryter

Ikke benytt trimmere hvor man ikke kan slå bryteren på eller av. Skadete brytere må straks repareres eller byttes ut av kundeservice.

IIbbrruukkttaakkiinng

 Forsikre deg om at hele apparatet er montert på en

forskriftsmessig måte.

 Plasser hakkelsmaskinen på et vannrett og hardt underlag før du

tar den i bruk (fare for at den velter).

 Bruk apparatet kun ute. Hold avstand (minst 2 m) fra vegger

eller andre stive gjenstander.

 Kontroller før hver bruk:

 om tilkoplingsledningene har defekte steder (riper, snitt eller

lignende)

Ikke bruk defekte ledninger.

 er apparatet ev. skadet (se ”Arbeide under trygge forhold”)  er alle skruene skrudd hardt fast

Nettilkopling

 Sammenlign den angitte spenningen på apparatets typeskilt

med nettspenningen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.

 Bruk skjøteledning med tilsvarende tverrsnitt.

Nettsikring

2300 W

16 A treg

13 A treg

Slå på apparatet

Trykk inn den grønne knappen I .

Slå av apparatet

Trykk på den røde knappen 0 .

Ved strømbrudd

Apparatet slås automatisk av ved strømbrudd (nullspenningsrelé). Trykk inn den grønne knappen for å slå på apparatet igjen.

Motorens beskyttelsesanordning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

1. Tilbakestillingsknapp (motorvern)

2. den grønne knappen I for å slå den på.

Dreieretningsomkopler

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det oppstå korte spenningsfall når apparatet slås på. Dette kan ha negativ innvirkning på andere arrarater (f. eks. lampe som blafrer). Det oppstår ingen forstyrrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P

2600 0,42

(W) Nettimpedans Zmaks ()

Dreieretningsomkopleren må kun aktiveres når

hakkelsmaskinen er slått av.

Stilling

Materialet trekkes inn og kuttes av skjærevalsen.

Stilling

Kniven arbeider i omvendt rekkefølge og inneklemt material frigjøres.

Etter at du har bragt dreieretningsomkopleren i stillingen grønne knappen til på-/avbryteren inne. Skjærevalsen stilles i omvendt retning. Når du slipper på/av-bryteren, stanser hakkelsmaskinen automatisk.

, hold den

Tips

z Store gjenstander eller trestykker fjernes etter flere gangers

aktivering både i skjære- og i frigjøringsretningen.

z Bruk en stamper eller en krok for å fjerne blokkerte

gjenstander fra trakten eller utkasterspalten.

Vent alltid til hakkelsmaskinen har stanset helt, før du slår

den på igjen.

Oppsamlingskurv

Den integrerte oppsamlingskurven er utstyrt med et låsegrep og en sikkerhetsfrakobling.

L Slå av apparatet før du fester eller fjerner oppsamlingskurven.

@ Oppsamlingskurven er låst og fast forbundet med

maskinen.

Kurven er låst opp og løsnet fra maskinen. Maskinen kan ikke slås på.

L Hvis oppsamlingskurven løsnet når maskinen slås

på, slås maskinen av automatisk.

AArrbbeeiiddeemmeeddhhaakkkkeellssmmaasskkiinneen

 Innta arbeidsstilling ved siden av eller bak apparatet. Stå aldri i

nærheten av utkasteråpningen.

Lengere material, som stikker ut av apparatet, kan slynes



tilbake når det trekkes inn av knivene! Hold sikkerhetsavstanden!

 Grip aldri inn i påfyllings- eller utkasteråpningen.  Snu ansiktet og kroppen bort fra påfyllingsåpningen.  Ikke få hender, andre kroppsdeler og klær inn i påfyllingsrøret,

utkastingskanalen eller i nærheten av andre bevegelige deler.

 Kontroller apparatet før motoren slås på

 slik at det ikke er noen rester i påfyllingstrakten.  slik at oppsamlingskurven er låst.

 Ikke vipp apparatet når motoren er i gang.  Når du fyller på fylletrakten, må du påse at det ikke kommer

metallgjenstander, steiner, flasker eller andre gjenstander i apparatet som det ikke kan bearbeide.

 Det oppstår ingen forstyrrelser, dersom den maksimale

nettspenningen som angis i tabellen nedenfor ikke overskrides. Slå av apparatet straks og la det komme til stillstand, dersom fremmede gjenstander kommer i fylletrakten. Det samme gjelder, dersom apparatet begynner å vibrere eller lage unaturlige lyder.

 inspiser skaden  skift ut eller reparer ødelagte deler

 kontroller apparatet og stram fast løse deler

Du må ikke reparere apparatet, dersom du ikke er berettiget

til det.

Nei:

x glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester,

røtter med jord

x avfall uten fast konsistens f. eks. kjøkkenavfall

 Spesielle anvisninger vedrørende

oppkutting:

¾ Fyll alltid det materialet som

skal inn i hakkelsmaskinen fra høyre side i traktens innfyllingsåpning.

¾ Bruk den vedlagte stamperen

for å etterstampe det materialet som skal inn i hakkelsmaskinen.

¾ Kutt opp grener, kvister og ved straks de er kappet av:

 dette hakkelsmaterialet blir meget hardt når det tørker, den

maksimale kvisttykkelsen som kan bearbeides blir derfor mindre.

¾ Fjern sideskuddene på grener med mange kvister. ¾ Bearbeid hageavfall som både er meget vannholdig og som lett

klistrer seg sammen.

 Bearbeid hage- og kjøkkenavfall som både er meget

vannholdig og som lett klistrer seg sammen.

¾ Ikke la det hakkslete materialet bli for høyt i området til

utkastningskanalen. Dette kan føre til at hakkslet material forstopper utkastningskanalen. Dermed kan det komme til tilbakeslag av materialet gjennom påfyllingsåpningen. Tøm oppsamlingskurven regelmessig.

¾ Rengjør påfyllingsåpningen og utkastningskanalen når apparatet

er forstoppet. Slå først av motoren, og trekk ut nettpluggen.

¾ Påse at grenens maksimale diameter som skal bearbeides,

tilsvarende diameteren på apparatet ditt, ikke overskrides (se ”Tekniske data”). Alt etter tretype og friskhet, kan den maksimale kvistykkelsen som kan bearbeides blir forringes.

¾ Kvernen trekker automatisk inn det som skal kvernes uten rykk

pga. den sakte bevegelsen.

¾ Automatisk omkopling av dreieretningen:

derson maskinen plutselig blokkeres, kan skjærevalsen skifte omdreiningsretning og i dette tilfelle skyve materialet tilbake

 slå av maskinen.  vent til skjærevalsen er kommet til stilstand.  start maskinen igjen og bruk materiale som er lettere å

behandle.

¾ Bryteren som er utstyrt med motorens sikkerhetsbryter, slås

automatisk av når apparatet overbelastes:

 slå på hakkelsmaskinen igjen etter ca. fem minutter  les avsnitt ”Mulige driftsforstyrrelser”, dersom apparatet ikke

kan slås på igjen etter denne ventetiden

 Skjærevalsen og etterskjæringsplaten er bruksdeler, men har

likevel en levetid på flere år ved normal bruk

IInnnnssttiilllliinnggaavvmmeelllloommttaappppsskkiivveen

 Hva kan jeg kutte opp?

Ja:

x alle typer kvister med et maks. tverrsnitt (alt etter tretype og hvor

friskt det er)

x vissent, fuktig, flere dager gammelt hageavfall blandet med

kvister

 vekselvist med grener

Mellomtappskiven (B) kan settes inn i skjærevalsen (A) uten klaring. Minst mulig avstand bør holdes for å sikre effektiv drift.

Myke materialer eller våte grener kan rives i stykker i stedet for å kuttes. Et motstål som har vært i bruk lenge og er slitt kan ha samme virkning.

Avstandsjustering.

Koble inn apparatet. For innstilling av avstanden, vrir du innstillingsknappen (D) mot høyre, slik at skruen (C) beveger seg til skjærevalsen. Drei helt til det kommes fint metallspon ut av utkasteråpningen.

VVeeddlliikkeehhoollddooggpplleeiie

x Før vedlikeholdsarbeidet kan begynne:

 stans motoren og trekk ut nettstikket.  bruk vernehansker for å unngå skader.

Skjæreverktøyet stanser ikke med en gang når man slår av apparatet. Vent med å foreta reparasjoner eller vedlikehold til alle delene har stanset helt.

Pass på å fjerne verktøy og skrutrekkere etter at du har gjennomført vedlikehold eller raparasjoner.

x Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene

under for verdibevaring og lang levetid:

 Luftespor skal holdes frie og rene.  Kontroller festeskruene (evt. trekk til).  Rengjør apparatet inn- og utvendig når du har brukt

hakkelsmaskinen. Til rengjøring av apparatet benyttes det kun en varm, fuktig

klut og en myk børste. Benytt aldri rengjørings- eller løsningsmidler. Det kan påføre

apparatet skader som ikke kan repareres. Kunststoffdeler kan angripes av kjemikaliene.

 Kvernen skal ikke rengjøres med rennende vann eller

høytrykkspyler.

 Behandle blanke metalldeler med en miljøvennlig, biologisk



nedbrytbar sprøyteolje etter hvert bruk for å beskytte apparatet mot korrosjon.

 Skjærevalsen og etterskjæringsplaten er bruksdeler, men har

likevel en levetid på flere år ved normal bruk.

MMuulliiggeeddrriiffttssffoorrssttyyrrrreellsseer

Før hver retting av feil

 Slå av apparatet  Vent til apparatet står helt stille  Trekk ut nettpluggen

Forstyrrelser Mulig årsak Tiltak

Motoren starter ikke

lkke koblet til nettet Kontroller sikringen. Tilkoblingsledning er defekt Kontrolleres av fagmann (elektriker). Maskinen er overbelastet (motorvernet ble utløst)

La apparatet avkjøles. Trykk på

1. tilbakestillingsknappen (motorvern)

2. den grønne knappen I for å slå det på igjen.

Motoren durer, men starter ikke

trukket inn

Oppsamlingskurven er løst (sikkerhetsfrakoblingen ble utløst) Skjærevalsen er blokkert Slå av apparatet.

Kondensator defekt Ta maskinen til et autorisert serviceverksted for

Skjærevalsen går bakover. Bryterstillingen er ikke riktig Hakkelsmaterialet er fastklemt i trakten (materialkø)

Lås oppsamlingskurven

Kople dreieretningsomkopleren i stillingen apparatet inntil blokkeringen er opphevet. Slå av apparatet igjen. Kople dreieretnings-omkopleren tilbake i

stillingen

reparasjon. Slå av apparatet og omstill dreieretnings-omkopleren. Det som skal kvernes blir ikke

Slå av apparatet. Kople dreieretningsomkopleren i stillingen

kan frigjøres, evt. fjerne urenheter. Slå av apparatet igjen. Kople dreieretnings-omkopleren

tilbake i stillingen

. Slå på apparatet, slik at hakkelsmaterialet

. Slå på

Forstyrrelser Mulig årsak Tiltak

Det som skal kvernes er for mykt eller for vått Skyv inn med en gren og la det kvernes. Det som skal kvernes blir ikke

trukket inn

Hakkelsmaterialet skjæres ikke godt nok over Maskinen starter, men den låses ved liten belastnin o slås av via motorbeskyttelsesbryteren.

Slitasje på skjærevalsen Still mellomtappskiven som beskrevet under

"Innstilling av mellomtappskiven". Skift ut skjærevalsen hvis den er nedslitt.

Motkniven er ikke riktig innstilt Innstill motkniven som beskrevet i ”Innstilling av

motkniven” Skjøteledningen er for lang eller har for lite tverssnitt. Stikkontakten for langt unna hovedtilkoblingen, for lite tverrsnitt på tilkoblingsledningen.

Sjøteledning minst 1,5 mm², maks. 25 m lang. Ved

lengre ledning tverrsnitt m inst 2,5 mm².

TTeekknniisskkeeddaatta

Modell / Type ALF 2600 Motor vekselstrømsmotor 230 V, 50 Hz, 2800 / 40 min Motorytelse P1 S6 - 40 % 2600 W Motorytelse P På-/Avknapp med overbelastningsbeskyttelse, skjære- og reservefunksjon, nullspenningsutløser Vekt 28 kg Lydtrykknivå L

(målt i henhold til direktivet 2000/14/EC)

Målt lydeffektnivå L

(målt i henhold til dirktivet 2000/14/EC)

Garantert lydeffektnivå L

(målt i henhold til direktivet 2000/14/EC)

Maks. grendiameter som kan bearbeides

(gjelder kun for nyskåret tre)

Beskyttelsesklasse I Beskyttelsesart IP X4 Nettsikring UK

S1 2000 W

EEUU--kkoonnffoorrmmiitteettsseerrkkllæærriinng

-1

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm

16 A treg 13 A treg

tilsvarer EU-direktivene 2006/42 EC Herved erklærer vi

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany seg eneansvarlig for at produktet

Kompostkvern type ALF 2600 Serienummer: se siste side

er konform med bestemmelsene i EU-direktivene som er nevnt over og bestemmelsene i direktivene som er nevnt nedenfor:

2004/108/EC, 2006/95/EC og 2000/14/EC. Følgende harmoniserte normer ble benyttet:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

GGaarraannttiibbeettiinnggeellsseer

Vennligst ta hensyn til den vedlagte garantierklæringen.

Samsvarsvurderingsprosess: 2000/14/EC – vedlegg V

Målt lydeffektnivå Garantert lydeffektnivå L

84,5 dB (A)

LWA

86 dB (A)

Oppbevaring av de tekniske dokumentene:

ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Tyskland

Ahlen, 14.04.2010 A. Pollmeier, Adm. dir.

U mag de machine niet gebruiken voordat u deze

gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

BBeesscchhrriijjvviinnggvvaannhheettaappppaarraaaat

IInnhhoouud

Leveringsomvang 87 Beschrijving van het apparaat 87 Bedrijfstijden 87 Symbolen apparaat 87 Symbolen in de gebruiksaanwijzing 88 Reglementaire toepassing 88 Restrisico’s 88 Veiligheidsinstructies 88 Montage 90 / 153 Ingebruikname 90 Werken met de tuinhakselaar 91 Instellen van het tegenmes 92 Onderhoud en verzorging 92 Storingen 93 Technische gegevens 94 EG-verklaring van overeenstemming 94 Garantie 94 Reserveonderdelen 144

LLeevveerriinnggssoommvvaanng

 Controleer na het uitpakken de inhoud van de verpakking

op:

! Aanwezigheid van alle onderdelen ! Eventuele transportschade

Meld mogelijke onvolkomenheden direct aan uw leverancier. Latere reclamaties worden niet in behandeling genomen.

A. Terugzetknop / Motorveiligheid B. In-/uitschakelaar C. Draairichtingsomschakelaar D. Handgreep E. Bovenkant van de behuizing F. Opvangbakvergrendeling G. Trechteropening voor hakselmateriaal H. Netstekker I. Instelknop voor snijwals J. Opvangbak K. Onderstel met wielen en standvoetjes

x 1 voorgemonteerd apparaat x 1 onderstel x 2 wielen x 2 wielafdekkingen x 2 standvoetjes x 1 verpakking moeren x 1 opvangbak x 1 stopper x 1 gebruiksaanwijzing

BBeeddrriijjffssttiijjddeen

Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming.

SSyymmbboolleennaappppaarraaaat

Lees voor de inbedrijfstelling de gebruiksaanwijzing en veiligheidsvoorschriften en neem deze in acht.

Schakel de motor

uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit hetcontactdoos.

Gevaar door wegslingerende delen bij lopende motor – niet betrokken personen, alsook

huis- en nuttigedieren uit de gevaarszone verwijderd houden.

Oog- en geluidsbescherming dragen.

Hakselgoed wordt gesneden.

Opvangbak vergrendeld

Veiligheidshandschoenen dragen.

Let op voor roterende messen. Handen en voeten niet in de openingen houden terwijl de machine draait.

Tegen vochtigheid beschermen.

Hakselgoed wordt niet gesneden.

De tuinhakselaar is geschikt voor privé gebruik in huis- en hobbytuin.

Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit.

Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico’s. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden.

Opvangbak ontgrendeld

Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een

milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica moeten niet meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

SSyymmbboolleenniinnddeeggeebbrruuiikkssaaaannwwiijjzziinng

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.



Belangrijke aanwijzing voor het vakkundig gebruik.

Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen.

RReessttrriissiiccoo’’s

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

 Gevaar voor letsels aan vingers en handen, wanneer u met

de hand door een opening grijpt en in aanraking komt met de roterende messen.

 Gevaar voor letsels aan vingers en handen, bij montage- en

reinigingswerkzaamheden aan de messen.

 Verwonding door wegslingerend hakselgoed in het bereik van

de trechter.

 Gevaar door stroom door het niet juist aansluiten van de

aansluitdraden.

 Het aanraken van onder spanning staande delen bij geopende

elektrische delen.

 Vermindering van het gehoor bij langdurig werken zonder

gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

RReegglleemmeennttaaiirreettooeeppaassssiinng

Bij het gebruik conform de voorschriften hoort het hakselen van

- allerhande takken tot max. diameter (naargelang het houtsoort en de versheid)

- verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten.

VVeeiilliigghheeiiddssiinnssttrruuccttiiees

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die

met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed.

Reparaties aan elektrische onderdelen van de machine moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

 Maak u voor gebruik met het apparaat vertrouwd, met behulp

van de bedieningshandleiding.

 Gebruik de machine alleen waar hij voor gemaakt is (zie

“Reglementaire toepassing” en "Werken met de tuinhakselaar").

 Zorg voor een stabiele en uitgebalanceerde houding. Strek u

niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan.

 Wees oplettend. Let op dat, wat u doet. Ga met verstand te

werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

 Tijdens het werken met deze machine dienen veiligheidsbril,

werkhandschoenen en gehoorbeveiliging te worden gedragen.

 Draag de juiste werkkleding.

Nauw sluitende kleding dragen. Geen schoenen met gladde zolen dragen.

 De bedienende persoon is binnen het arbeidsbereik van de

machine verantwoordelijk ten opzichte van derden.

 Kinderen en jongeren van minder dan 16 jaar mogen het

toestel niet bedienen.

 Personen met beperkt lichamelijk, sensorisch of geestelijk

vermogen of met beperkte ervaring en/of met beperkte kennis mogen het toestel niet bedienen, tenzij ze worden door een voor hun veiligheid bevoegde persoon gesurveilleerd of verkregen door deze instructies hoe het toestel moet worden benut.

 Kinderen moeten in de gaten worden gehouden, om te

waarborgen dat ze niet met het toestel spelen.

 Kinderen dienen uit de buurt van het apparaat te worden

gehouden.

 Zet het toestel nooit aan, terwijl niet betrokken personen in de

buurt zijn.

 Laat de machine nooit zonder toezicht .  Zorg dat uw werkomgeving in orde is. Rommel kan

ongevallen veroorzaken.

 Neem een werkpositie in, zijdelings of achter het apparaat. Ga

nooit in het bereik van de uitwerpopening staan.

 Nooit uw hand in de vul- of uitworpopening steken.  Blijf met uw gezicht en uw lichaam uit de buurt van de

vulopening.

 Overbelast de machine niet. U werkt beter en zeker met de

juiste belasting van de machine.

 Werk alleen met alle veiligheidsvoorzieningen op de juiste

wijze aangebracht.

 Verander het toerental van de motor niet, want de regelaar

regelt de veilige maximum werksnelheid en beschermt de motor en alle draaiende delen tegen schade door te hoge snelheid.

 Het apparaat mag niet zonder de vultrechter gebruikt worden.  Het toestel resp. delen van het toestel niet veranderen.  Het toestel niet met water afspatten. (Gevarenbron elektrische

stroom).

 Let op de omgevingsinvloeden.

 Gebruik de machine niet in een vochtige of natte

omgeving.

 Machine niet in de regen laten staan of in de regen

werken.

 Werk alleen bij toereikend zicht, zorg voor een goede

verlichting.

 Om letsel aan vingers te vermijden, bij montage en/of reini-

ging werkhandschoenen dragen.

 Transporteer het toestel niet bij draaiende motor.  Schakel de machine uit en neem de steker uit

het stopcontact bij:

 aanbrengen en verwijderen van de vangkorf  onderhouds- en reinigingswerkzaamheden  bij storingen  controle van de aansluitleiding gedurende het

bedrijf, of deze verstrengeld of beschadigd is

 transport  reparatiewerkzaamheden  het verlaten van de machine (ook voor een korte tijd)

 Bij verstoppingen in de ingooi en uitwerp van de machine

schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

 Onderzoek de machine op eventuele beschadigingen.

 Voordat de machine verder wordt gebruikt, moet

zorgvuldig worden onderzocht of de beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.

 Controleer of alle bewegende delen van de machine goed

functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken.

 Beschadigde bescherminrichtingen en -delen moeten,

indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

 Beschadigde of onleesbare veiligheidsstickers dienen te

worden vervangen.

 Bewaar de machine in een droge en afgesloten ruimte, buiten

het bereik van kinderen.

EElleekkttrriisscchheevveeiilliigghheeiid

 De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn,

met een draad doorsnede van minstens:

 1,5 mm² bij een lengte tot 25 m.  2,5 mm² bij een lengte vanaf 25 m.

 Lange en dunne aansluitkabels zorgen voor een

spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd.

 Stekker en aansluitdozen aan aansluitleidingen moeten uit

rubber, zacht pvc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat.

 De stekkervoorziening van de aansluitleiding moet tegen

spatwater beveiligd zijn.

 Let er bij het leggen van de aansluitkabel op dat deze niet

stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt.

 Wikkel bij gebruik van een kabeltrommel de kabel geheel af.  Gebruik de kabel niet voor doeleinden waarvoor hij niet

geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken.

 Controleer de verlengkabel regelmatig op beschadigingen en

vervang hem als hij beschadigd is.

 Raak niet de beschadigde aansluitleiding aan, alvorens u

deze van het net heeft gescheiden. De beschadigde aansluitleiding kan contact met stroomvoerende onderdelen veroorzaken.

 Gebruik geen defecte kabels.  Gebruik alleen toegestane en gemerkte verlengkabels.  Maak geen geknutselde elektrische aansluitingen.  Veiligheidsvoorzieningen nooit overbruggen of buitenwerking

stellen.

 Het apparaat via een veiligheidsschakelaar (30 mA)

aansluiten.

Elektrische aansluitingen of reparaties mogen alleen door

een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen

door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij

het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

MMoonnttaagge

Aansluiting op het net

 Vergelijk de op het typeplaatje van de machine vermelde

spanning, bv 230 V met de netspanning en sluit de machine aan het desbetreffend en reglementair stopcontact aan.

 Gebruik een verlengkabel met voldoende diameter

Beveiliging

2300 W

16 A traag

13 A traag

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp). Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd.

Vermogensopname P

2600 0,42

(W)

Netimpedantie Zmax (:)

In-/uitschakelaar

Gebruik geen toestel, waarbij zich de schakelaar niet laat inen uitschakelen. Beschadigde schakelaars moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen.

zie blz. 153

IInnggeebbrruuiikknnaamme

 Overtuigt u zich er van, dat het apparaat compleet en

volgens voorschrift is gemonteerd.

 Plaats de hakselmachine vóór het gebruik op een

horizontale en stevige ondergrond (kiepgevaar).

 Plaats het apparaat niet op een geplaveide of

steengruisondergrond.

 Gebruik het toestel alleen in open lucht. Houd afstand

(minimum 2 m) van een muur of een ander onbuigzaam voorwerp.

 Controleer voor elk gebruik:

 de aansluitkabels op beschadiging

gebruik geen beschadigde aansluitkabels.

 de machine op eventuele beschadigingen

(zie veiligheidsinstructies)

 of alle schroeven goed zijn vastgedraaid

Inschakelen

Druk op de groene knop I .

Uitschakelen

Druk op de rode knop 0 .

Beveiliging tegen opnieuw aanlo-

pen bij stroomuitval

Bij stroomuitval schakelt het toestel automatisch uit (overbelastingsschakelaar).

Motorveiligheid

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. Druk

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te schakelen.

Draairichtingsomschakelaar

Activeer de draairichtingsomschakelaar alleen bij

uitgeschakelde hakselaar.

Positie

Het materiaal wordt door de snijwals ingetrokken en gehakseld.

Positie

Het mes werkt in omgekeerde richting en ingeklemd materiaal komt vrij.

 Blijf met uw gezicht en uw lichaam uit de buurt van de

vulopening.

 Breng uw handen, andere lichaamsdelen en kleding niet in de

vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.

 Controleer vóór inschakelen van het apparaat

 of er geen hakselresten in de vulopening aanwezig zijn.  of de opvangbak is vergrendeld.

 Kantel het toestel niet met lopende motor.  Let op bij het vullen, dat er geen metaal, stenen, flessen of

andere niet verwerkbare voorwerpen in de vultrechter komen.

 Wanneer er vreemde voorwerpen in de vultrechter komen of

het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit:

 controleer de schade  vervang of repareer beschadigde delen

 controleer het apparaat, schroef losse delen vast.

Nadat u de draairichtingsomschakelaar in de positie gebracht, houdt u de groene knop van de in-/uitschakelaar ingedrukt. De snijwals wordt op de omgekeerde richting geschakeld. Wanneer u de in-/uitschakelaar loslaat, blijft de hakselaar automatisch staan.

Tips

z Grote voorwerpen of stukken hout worden na meermalige

activering zowel in de snij- alsook in de vrijgaverichting verwijderd.

z Gebruik een stopper of een haak voor het verwijderen van

geblokkeerde voorwerpen uit de trechter of de uitworpopening.

Wacht steeds tot de hakselaar stilstaat, voor u deze

opnieuw inschakelt.

heeft

Opvangbak

De geïntegreerde opvangbak is uitgerust met een vergrendelingsgreep en een veiligheidsuitschakeling.

L Schakel het toestel vóór aanbrengen en verwijderen van de

vangkorf uit.

@ De opvangbak is vergrendeld en vast verbonden

met het apparaat.

@ De opvangbak is ontgrendeld en van het apparaat

losgemaakt. Het apparaat kan niet worden ingeschakeld.

L Als de opvangbak bij ingeschakeld apparaat wordt

ontgrendeld, wordt het apparaat automatisch uitgeschakeld.

WWeerrkkeennmmeettddeettuuiinnhhaakksseellaaaar

 Neem een werkpositie in, zijdelings of achter het apparaat.



Langer materiaal, dat uit het toestel uitsteekt, zou terug kunnen springen, wanneer het door de messen wordt ingetrokken! Veiligheidsafstand aanhouden!

 Nooit uw hand in de vul- of uitworpopening steken.

U mag het apparaat niet repareren wanneer u daartoe niet

bevoegd bent.

 Wat kan ik hakselen?

Ja:

x allerhande takken tot max. diameter, naargelang de houtsoort

en de versheid

x verlepte, vochtige, reeds meerdere dagen oude tuinafval.

 Alleen afwisselend met takken verwerken.

Nee:

x glas, metaaldelen, kunststoffen, plastic zaken, stenen,

stofaval, wortelen met aarde

x afval zonder vaste consistentie, b.v. keukenafval

 Speciale aanwijzingen voor het

hakselen:

¾ Vul het te hakselen materiaal

steeds vanop de rechterzijde in de vulopening van de trechter.

¾ Maak voor het nastoppen van

het materiaal dat gehakselt dient te worden gebruik van de meegeleverde stopper.

¾ Maak takken, twijgen en hout vlak na het snijden klein

 dit hakselgoed wordt tijdens het uitdrogen zeer hard, de

maximum te verwerken takdiameter wordt hierdoor kleiner.

¾ Verwijder zijtakken bij takken met veel twijgen. ¾ Verwerken van zeer waterhoudende, aan elkaar plakkend

tuinafval

 dit afwisselend met houten hakselgoed klein maken om

een verstopping van het apparaat te vermijden.

¾ Laat het gehakselde materiaal in de zone van de

uitwerpopening niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening. Maak de opvangbak regelmatig leeg.

¾ Reinig de vulopening en het uitwerpkanaal wanneer het

toestel verstopt is. Schakel hiervoor eerst de motor uit en haal de stekker uit de contactdoos.

¾ Let u er op dat bij uw apparaat alleen de max te verwerkende

takmiddellijn bijgehouden wordt (zie “Technische gegevens”). Al naar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.

¾ Het snijsysteem trekt het materiaal zelfstandig en dankzij de

langzame beweging van de wals gelijkmatig naar binnen.

¾ Automatische omschakeling van de draairichting:

Bij plotseling blokkeren van het apparaat kann de draairichting van de snijwals worden veranderd en kann het te hakselen materiaal terugschuiven.

 apparaat uitschakelen  wachten tot de snijwals stilstaat  apparaat opnieuw inschakelen en eenvoudiger te

verwerken materiaal gebruiken.

¾ Bij overbelasting van het apparaat schakelt de schakelaar die

met een motorbeveiliging is uitgerust vanzelf uit

 schakel de hakselmachine na ca. 5 minuten opnieuw aan  wanneer het apparaat na deze wachttijd niet kan worden

ingeschakeld, dient u onder het punt „Mogelijke storingen“ na te kijken.

IInnsstteelllleennvvaannhheetttteeggeennmmees

Het tegenmes (B) kan aan de snijwals (A) zonder speling worden ingesteld. Een zo klein mogelijke afstand dient voor een effectieve werking te worden aangehouden.

Zacht materiaal of natte takken kunnen splijten in plaats van te worden gesneden. Ook een meervoudige activering van een versleten tegenmes kan tot dit probleem leiden.

OOnnddeerrhhoouuddeennvveerrzzoorrggiinng

x Voor iedere onderhoud:

 moet de motor uitgezet worden en de stekker uit het

stopcontact verwijderd worden

 om een terugloop en verwondingen te voorkomen is het

dragen van veiligheidshandschoenen aan te bevelen.

Het snijwerktuig staat na het uitschakelen niet meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

x De tuinhakselaar is over het algemeen onderhoudsvrij. In

het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden:

 ventilatiegleuven open en schoon houden.  bevestigingsschroeven controleren (indien nodig

vastdraaien)

 na ieder gebruik, het apparaat van binnen en van buiten

goed te reinigen. Gebruik voor de reiniging van uw toestel slechts een

warme, vochtige doek en een zachte borstel. Gebruik nooit reinigings- of oplosmiddelen. Zij zouden

onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast.

Instellen van de afstand.

Schakel het toestel in. Op de rechterzijde van de behuizing bevindt zich een instelinrichting. Draai de instelknop (D) naar rechts om de afstand in te stellen. Door deze handeling beweegt de schroef (C) in de richting van de snijwals. Schroef zolang, tot er fijne aluminiumspaanders uit de uitworpopening vallen.

 de hakselmachine niet met stromend water of met

hogedrukreinigers reinigen.

 blanke metalen delen na ieder gebruik ter bescherming



tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen.

 snijwals en nasnijplaat zijn aan slijtage onderhevige



onderdelen. Bij normaal gebruik en bijstelling volgens voorschrift gaan zij echter meerdere jaren mee.

SSttoorriinnggeen

Voor het verhelpen van iedere storing

 toestel uitschakelen  Wachten tot het apparaat stilstaat  stroomtoevoer onderbreken

Storing Mogelijke oorzaak Oplossing

Motor doet het niet

Motor bromt, maar doet het niet

Hakselmateriaal wordt niet naar binnen getrokken

Geen netspanning Zekering controleren Aansluitkabel defect Laten controleren (elektromonteur) Toestel overbelast (motorveiligheid werd

geactiveerd)

Opvangbak ontgrendeld (veiligheidsuitschakeling opvangbak werd

geactiveerd) Snijwals geblokkeerd Toestel uitschakelen.

Condensator defect Apparaat ter reparatie naar de fabrikant of de door

De snijwals loopt achteruit. Schakelaarpositie niet correct.

Toestel laten afkoelen.

Druk op de

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te schakelen.

Vergrendel de opvangbak

Schakel de draairichtingsschakelaar in de positie Toestel inschakelen tot de blokkering is verwijderd. Toestel weer uitschakelen. Zet de

draairichtingsschakelaar terug in de positie

hem genoemde firma sturen. Toestel uitschakelen en draairichtingsomschakelaar

omschakelen.

Materiaal wordt niet goed doorgesneden.

Apparaat begint wel te lopen, maar blokkeert bij geringe belasting en schakelt via de motorveiligheidsschakelaar uit.

Materiaal zit klem in de trechter (materiaalopstuwing)

Te zacht of te nat materiaal Met een tak doorschuiven en hakselen Snijwals versleten Tegenplaat zoals bij „Instellen van de tegenplaat“ is

Tegenmes niet voldoende ingesteld. Tegenplaat zoals bij „Instellen van de tegenplaat“ is

Verlengingskabel te lang of te dun. Stopcontact te ver van de hoofdaansluiting verwijderd en te dunne aansluitleiding.

Toestel uitschakelen. Schakel de draairichtingsomschakelaar in de positie

inschakelen, zodat het hakselmateriaal wordt vrijgegeven, evt. verontreinigingen verwijderen.

Toestel weer uitschakelen. Om verder te werken schakelt u de draairichtingsomschakelaar weer in de

positie

beschreven instellen, bij sterke slijtage snijwals vervangen.

beschreven instellen. Verlengingskabel minstens 1,5 mm², max. 25 meter

lang. Bij langere kabels doorsnede minstens 2,5 mm².

terug.

. Toestel

TTeecchhnniisscchheeggeeggeevveenns

Model / Type ALF 2600 Motor Wisselstroommotor 230 V, 50 Hz, 2800 min

-1

Vermogen P1 S6 - 40 % 2600 W Vermogen P Toerental snijwals 40 min

S1 2000 W

-1

Aan-/uitschakelaar met beveiliging tegen overbelasting; snij- en achteruitfunctie; nulspanninginitiator Gewicht 28 kg Geluidsdrukpegel L (volgens richtlijn 2000/14/EG) gemeten geluidsniveau L (volgens richtlijn 2000/14/EG) gegarandeerd geluidsniveau L (volgens richtlijn 2000/14/EG) max. te verwerkende takmiddellijn (geldt alleen voor het snijden van vers hout)

75,1 dB (A)

84,5 dB (A)

86 dB (A)

 max. 40 mm

Veiligheidsklasse I Veiligheidssoort IP X4 Netzekering UK

16 A traag 13 A traag

EEGG--vveerrkkllaarriinnggvvaannoovveerreeeennsstteemmmmiinng

overeenkomstig de richtlijn van de raad 2006/42/EG Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97 59227 Ahlen – Germany

in uitsluitende verantwoordelijkheid, dat het product

tuinhakselaar type ALF 2600 Serienummer: zie laatste pagina

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2004/108/EG, 2006/95/EG en 2000/14/EG. De volgende geharmoniseerde normen werden toegepast:

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 13683:2009+A1:2009; EN 62233:2008; PrEN 50434:2005; EN 55014-1:2006; EN 55014-2: 1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Conformiteit-beoordeling-procedures:

2000/14/EG - Aanhangsel V gemeten geluidsniveau L

gegarandeerd geluidsniveau L

Bewaring van de technische documenten:

ATIKA GmbH & Co. KG – Technisch kantoor – Schinkelstr. 97 – 59227 Ahlen – Germany

Ahlen, 14.06.2010 A. Pollmeier, management

84,5 dB (A)

86 dB (A)

GGaarraannttiie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Zanim nie przeczytają PaĔstwo niniejszej Instrukcji

obsáugi, nie przyjmą do wiadomoĞci i przestrzegania zawartych w niej wskazówek oraz nie zmontują urządzenia w opisany poniĪej sposób, nie wolno uruchomiü urządzenia.

NiniejszĆ instrukcjċ naleīy przechowaý dla póĩniejszego wykorzystania.

OOppiissuurrzząąddzzeenniia

SSppiissttrreeĞĞcci

Zakres dostawy 95 Opis urządzenia 95 Czas uĪytkowania 95 Symbole na urządzeniu 95 Symbole w Instrukcji obsáugi 96 Stosowanie zgodne z przeznaczeniem 96 Pozostaáe elementy ryzyka 96 Bezpieczna praca 96 MontaĪ 98 / 153 Uruchomienie 98 Praca rozdrabniaczem ogrodowym 99 Ustawienie przeciwnoĪa 100 Konserwacja i dogląd 100 MoĪliwe zakáócenia w pracy urządzenia 101 Dane techniczne 102 Deklaracja zgodnoĞci UE 102 Gwarancja 102 CzĊĞci zamienne 144

ZZaakkrreessddoossttaawwy

 Po rozpakowaniu kartonu naleĪy sprawdziü

! kompletnoĞü dostawy ! ew. szkody transportowe

NaleĪy odwrotnie poinformowaü dystrybutora, dostawcĊ bądĨ producenta o zastrzeĪeniach. PóĨniejsze reklamacje nie zostaną uwzglĊdnione.

A. otwór leja zasypowego dla rozdrabnianych przedmiotów B. wáącznik / wyáącznik C. przycisk powrotny / bezpiecznik silnika D. uchwyt E. gniazdo wtykowe F. kosz wychwytujący G. przeáącznik kierunku obrotów H. górna czĊĞü obudowy I. przycisk nastawy dla walca tnącego J. kosz wychwytujący K. dolna czĊĞü podstawy z koáami i stopami

x 1 wstĊpnie zmontowane urządzenie x 1 dolna czĊĞü korpusu x 2 koáa x 2 zaĞlepki osi x 2 stopy x 1 woreczek zawierający Ğruby x 1 zgarniacz x 1 popychacz x 1 Instrukcja obsáugi

CCzzaassuuĪĪyyttkkoowwaanniia

NaleĪy stosowaü siĊ do przepisów lokalnych.

SSyymmbboolleennaauurrzząąddzzeenniiu

Przed uruchomieniem urządzenia naleĪy dokáadnie przeczytaü instrukcjĊ obsáugi i

stosowaü siĊ do zamieszczonych w niej wskazówek.

oraz czyszczenia urządzenia naleĪy wyáączyü silnik i wyjąü wtyczkĊ z gniazda zasilania sieciowego.

Przed rozpoczĊciem wykonywania napraw, czynnoĞci obsáugowokoserwacyjnych

NiebezpieczeĔstw o wywoáane przez czĊĞci obracające siĊ podczas pracy silnika – nie pozwoliü na zbliĪanie

siĊ osób nieuczestniczących w pracy oraz zwierząt domowych i uĪytkowych do strefy zagroĪenia.

Stosowaü ochronĊ narządów wzroku i sáuchu.

sieczka jest ciĊta sieczka nie jest ciĊta

kosz wychwytujący zablokowany

Nosiü rĊkawice ochronne.

Uwaga na obracające siĊ noĪe. Nie wkáadaü dáoni i rąk do otworów, gdy maszyna pracuje.

Chroniü przed wilgocią.

odpadów materiaáówych, korzeni z ziemią, odpadów niestaáych (np. odpadów kuchennych).

Rozdrabniacz ogrodowy jest przewidziany wyáącznie do hobbystycznego stosowania w ogródkach domowych.

Za rozdrabniacze do ogródków domowych i hobbystycznych uznaje siĊ takie urządzenia, których nie uĪywa siĊ na publicznych skwerach, w parkach, obiektach sportowych, w rolnictwie i leĞnictwie i nie w ramach dziaáalnoĞci gospodarczej.

Do eksploatacji zgodnej z przeznaczeniem zalicza siĊ takĪe dotrzymywanie podanych przez producenta warunków eksploatacji, konserwacji i napraw, jak równieĪ stosowanie siĊ do umieszczonych w instrukcji obsáugi wskazówek bezpieczeĔstwa.

KaĪdy inny przypadek uĪytkowania maszyny, niĪ podany w instrukcji obsáugi, uwaĪa siĊ za niezgodny z przeznaczeniem. Producent nie odpowiada za wynikające stąd szkody: ryzyko ponosi wyáącznie uĪytkownik.

Samowolne przeróbki sieczkarni ogrodowej wykluczają gwarancjĊ producenta za wynikające z nich szkody wszelkiego rodzaju.

Urządzenie mogą uzbrajaü, stosowaü i konserwowaü tylko osoby, które je znają i są pouczone o zagroĪeniach. Wykonywanie prac naprawczych wolno powierza nas punktom serwisowym.

ü tylko nam lub wyznaczonym przez

kosz wychwytujący odblokowany

Urządzenie elektryczne nie nadają siĊ do wyrzucania z odpadami domowymi. Urządzenia, osprzĊt i opakowania naleĪy poddawaü ekologicznemu recyklingowi.

Zgodnie z dyrektywą europejską 2002/96/WE w sprawie urządzeĔ elektrycznych i niesprawne urządzenia naleĪy gromadziü oddzielnie i poddawaü utylizacji zgodnie z zasadami ochrony Ğrodowiska.

SSyymmbboolleewwIInnssttrruukkccjjiioobbssááuuggi

ZagraīajĆce niebezpieczeĕstwo lub niebezpieczna sytuacja. Nieprzestrzeganie niniejszych wskazówek moĪe

prowadziü w nastĊpstwie do odniesienia obraĪeĔ lub wystąpienia szkód rzeczowych.

Waīne wskazówki dotyczĆce prawidâowej obsâugi.

Nieprzestrzeganie niniejszych wskazówek moĪe prowadziü do zakáóceĔ w pracy urządzenia.

Wskazówki dla uīytkownika. Wskazówki te pomagają w



optymalnym wykorzystaniu wszystkich funkcji urządzenia. Montaī, obsâuga i konserwacja. Tutaj nastĊpuje

dokáadne objaĞnienie czynnoĞci, które naleĪy wykonaü.

SSttoossoowwaanniieezzggooddnneezzpprrzzeezznnaacczzeenniieem

PojĊcie zgodnej z przeznaczeniem eksploatacji obejmuje rozdrabnianie:

- wszelkiego rodzaju gaáĊzi do maksymalnej Ğrednicy (w

zaleĪnoĞci od rodzaju drewna i jego ĞwieĪoĞci).

- zwiĊdáych, wilgotnych, kilka dni skáadowanych odpadów

ogrodowych na zmianĊ z gaáĊziami.

Z naciskiem wyklucza siĊ rozdrabnianie przedmiotów ze szkáa, metali, tworzyw sztucznych, plastikowych torebek, kamieni,

PPoozzoossttaaááeeeelleemmeennttyyrryyzzyykka

TakĪe przy posáugiwaniu siĊ urządzeniem w sposób zgodny ze wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeĔstwa mogą, w związku z jego przeznaczeniem i konstrukcją, pozostaü jeszcze pewne elementy ryzyka.

Te pozostaáe elementy ryzyka moĪna zminimalizowaü, przestrzegając áącznie „wskazówek bezpieczeĔstwa“, „stosowania zgodnego z przeznaczeniem“ oraz instrukcji obsáugi.

Praca wykonywana w przemyĞlany sposób i z zachowaniem naleĪytej ostroĪnoĞci zmniejsza ryzyko odniesienia obraĪeĔ przez inne osoby oraz ryzyko spowodowania szkód.

 NiebezpieczeĔstwo odniesienia obraĪeĔ palców i rąk, jeĪeli rĊka

zostanie wáoĪona przez otwór wpustowy do wnĊtrza maszyny i nastąpi kontakt z wirującymi noĪami.

 NiebezpieczeĔstwo odniesienia obraĪeĔ palców i rąk podczas

montaĪu i czyszczenia zespo

 ObraĪenia odniesione przez uderzenie odrzuconym

rozdrobnionym materiaáem w strefie leja wpustowego.

 ZagroĪenie poraĪeniem prądem przy stosowaniu

nieprawidáowych przewodów zasilania energią elektryczną.

 DotkniĊcie elementów przewodzących prąd przy otwartych

podzespoáach elektrycznych.

 Uszkodzenie sáuchu wskutek dáugotrwaáego uĪytkowania

maszyny bez stosowania odpowiedniego zabezpieczenia narządu sáuchu przed haáasem.

Ponadto, pomimo wszystkich zastosowanych Ğrodków zapobiegawczych mogą wystąpiü elementy utajonego ryzyka.

áu noĪy tnących.

BBeezzppiieecczznnaapprraacca

W celu ochrony siebie samego i innych przed ewen-tualnymi obraīeniami, przed wâĆczeniem niniejszego pro-duktu naleīy przeczytaý i stosowaý siċ do nastċpujĆcych wskazówek i przepisów o zapobieganiu wypadkom, opra-cowanych przez Wasze zrzeszenia branīowe lub do obo-wiĆzujĆcych lokalnie w danym kraju regulacji dotyczĆcych bezpieczeĕstwa.

NaleĪy przekazaü niniejsze wskazówki dotyczące bez-

pieczeĔstwa wszystkim osobom, które uĪytkują maszynĊ. Niniejsze wskazówki dotyczące bezpieczeĔstwa naleĪy

starannie przechowywaü.

Naprawy wyâĆcznika bezpieczeĕstwa mogĆ byý wykonywane wyâĆcznie przez producenta lub firmy posiadajĆce jego autoryzacjċ.

 Przy pomocy niniejszej instrukcji naleĪy zapoznaü siĊ z

urządzeniem przed rozpoczĊciem uĪytkowania.

 Nie naleĪy stosowaü urządzenia do celów, do których nie jest

ono przeznaczone (patrz UĪytkowanie zgodne z przeznaczeniem i praca rozdrabniaczem ogrodowym).

 Przyjąü bezpieczną postawĊ i stale utrzymywaü równowagĊ. Nie

wyciągaü siĊ nad urządzeniem. Podczas wrzucania materiaáu, który ma zostaü rozdrobniony, staü na równej wysokoĞci z urządzeniem.

 Pracowaü uwaĪnie i zwracaü uwagĊ na wykonywane czynnoĞci.

Zachowaü rozsądek podczas pracy. Nie uĪywaü urządzenia w stanie zmĊczenia, pod wpáywem narkotyków, alkoholu lub leków. Moment nieuwagi podczas uĪywania urządzenia moĪe doprowadziü do powaĪnych obraĪeĔ.

 Podczas pracy stosowaü okulary ochronne, rĊkawice robocze i

ochronĊ narządu sáuchu.

 NaleĪy takĪe stosowaü odpowiednią odzieĪ roboczą:

 nie nosiü zbyt obszernej odzieĪy  stosowaü obuwie o antypoĞlizgowych podeszwach

 Obsáugujący maszynĊ odpowiada w miejscu uĪytkowania

maszyny w stosunku do osób trzecich.

 Dzieci i máodzieĪ poniĪej 16 roku Īycia nie mogą obsáugiwaü

urządzenia.

 Urządzenia nie mają prawa obsáugiwaü osoby o

ograniczonych wáadzach fizycznych, czuciowych lub umysáowych lub nieposiadające doĞwiadczenia i/lub wiedzy, chyba Īe są pod nadzorem osoby odpowiedzialnej za ich bezpieczeĔstwo lub otrzymaáy od niej wskazówki, jak naleĪy posáugiwaü siĊ urządzeniem.

 Nadzorowaü dzieci, aby zapewniü, Īe nie bĊdą bawiü siĊ

urządzeniem.

 Dzieci muszą pozostawaü z dala od urządzenia.  Nigdy nie uĪywaü urządzenia, gdy w pobliĪu są osoby

niebiorące udziaáu w pracy.

 Nie pozostawiaü urządzenia bez dozoru.  Na stanowisku pracy naleĪy utrzymywaü porządek!

NastĊpstwem nieporządku mogą byü wypadki.

 Prawidáowa pozycja pracy to pozycja z boku lub z tyáu

urządzenia. Nie naleĪy nigdy pozostawaü w pobliĪu otworu wyrzucania rozdrobnionego materiaáu.

 Nie naleĪy nigdy wkáadaü rąk do otworów wpustu lub

wyrzucania.

 Twarz i ciaáo powinny pozostawaü z dala od otworu wpustu

materiaáu.

 Nie naleĪy przeciąĪa

ü urządzenia! Praca w podanym zakresie

wykorzystania mocy jest áatwiejsza i bezpieczniejsza.

Īytkowaü urządzenie tylko z kompletnymi i prawidáowo

 U

zamontowanymi urządzeniami ochronnymi i nie dokonywaü przy maszynie Īadnych zmian, które mogą mieü wpáyw na zmniejszenie bezpieczeĔstwa.

 Nie zmieniaü prĊdkoĞci obrotowej silnika, gdyĪ reguluje ona

maksymalną bezpieczną prĊdkoĞü roboczą maszyny i chroni silnik oraz wszystkie obracające siĊ czĊĞci przed uszkodzeniem na skutek nadmiernej prĊdkoĞci.

 Nie eksploatowaü urządzenia bez leja wpustowego.  Nie dokonywaü zmian konstrukcyjnych urządzenia ani jego

podzespoáów.

 Przed wáączeniem silnika naleĪy zamknąü urządzenie.  Nie spryskiwaü

urządzenia wodą (zagroĪenie poraĪeniem

prądem elektrycznym).

 UwzglĊ

dniü wpáyw Ğrodowiska:

 Nie uĪywaü urządzenia w wilgotnym i mokrym otoczeniu.  Nie pozostawiaü urządzenia oraz nie pracowaü w czasie

opadów deszczu.

 Zapewniü dobre oĞwietlenie.

 Przechowywaü urządzenie w suchym miejscu i uniemoĪliwiü

dostĊp dzieciom.

 Aby uniknąü zagroĪenia odniesienia obraĪeĔ palców, podczas

prac związanych z montaĪem i czyszczeniem naleĪy zakáadaü rĊkawice ochronne.

 Nie transportowaü urządzenia z wáączonym silnikiem.  Do wykonywania nastĊpujących robót naleĪy wyáączyü maszynĊ

i wyjąü wtyczkĊ z gniazda zasilania sieciowego:

 zakáadanie i zdejmowanie kosza  naprawy  czynnoĞci obsáugowo-konserwacyjne  sprawdzanie kabla zasilającego podczas pracy

pod kątem zawiniĊü i uszkodzeĔ

 usuwanie zakáóceĔ  transport  pozostawienie urządzenia (takĪe na krótki okres czasu)

 W przypadku zapchania otworu wrzutowego i wyrzutowego

maszyny wyáączyü silnik i wyjąü wtyczkĊ sieciową, zanim usunie siĊ pozostaáoĞci materiaáu w otworze wrzutowym lub wyrzutowym.

 Sprawdziü maszynĊ, czy nie wykazuje ona ewentualnych

uszkodzeĔ:

 Przed dalszym uĪytkowaniem urządzenia naleĪy starannie

sprawdziü, czy urządzenia ochronne zostaáy w prawidáowy sposób zamontowane i czy speániają swoją funkcjĊ.

 Sprawdziü, czy czĊĞci ruchome naleĪycie funkcjonują, czy

nie są blokowane oraz, czy jakieĞ czĊĞci nie ulegáy uszkodzeniu. Dla zapewnienia prawidáowej eksploatacji urządzenia wszystkie jego czĊĞci muszą zostaü naleĪycie zamontowane i muszą speániaü wszystkie stawiane wymogi.

 JeĪeli niniejsza instrukcja nie stanowi inaczej, wszystkie

uszkodzone urządzenia ochronne muszą zostaü fachowo naprawione lub wymienione przez autoryzowany warsztat.

 Uszkodzone lub nieczytelne etykiety bezpieczeĔstwa naleĪy

wymieniü na nowe.

 NieuĪywane urządzenia przechowywaü w suchym, zamkniĊtym

pomieszczeniu poza zasiĊgiem dzieci.

BezpieczeĔstwo urządzeĔ elektrycznych

 Wykonanie przewodu zasilania sieciowego zgodnie z IEC 60245

(H 07 RN-F) o minimalnych przekrojach:

 1,5 mm² przy przewodzie do 25 m

 2,5 mm² przy przewodzie powyĪej 25 m

 Dáugie i cienkie przewody zasilające powodują spadek napiĊcia.

Silnik nie uzyskuje wówczas swojej maksymalnj mocy, spadają takĪe wydajnoĞü i moc urządzenia.

 Wtyczki i gniazda wtykowe przewodów zasilających i

przedáuĪaczy muszą byü wykonane z gumy, miĊkkiego PCW lub innych materiaáów termoplastycznych o jednakowej wytrzymaáoĞci mechanicznej, lub muszą byü odpowiednio takim materiaáen zaizolowane.

 Wtyczki przewodów zasilających i przedáuĪaczy muszą byü

chronione przez rozbryzgami wody.

 Przy ukáadaniu przewodu zasilania sieciowego naleĪy zwróciü

uwagĊ na to, Īeby nie zostaá zgnieciony ani záamany oraz Īeby poáączenie wtykowe nie ulegáo zawilgoceniu.

 Nie naleĪy stosowaü przewodu zasilaj

których nie jest przewidziany. NaleĪy chroniü przewód zasilania przed wysokimi temperaturami, olejem i ostrymi kraw Nie wyciągaü wtyku z gniazda zasilania sieciowego ciągnąc za przewód.

 Podczas uĪywania bĊbna do nawijania kabla kabel naleĪy w

peáni rozwinąü.

ącego do celów, do

Ċdziami.

 Regularnie sprawdzaü stan techniczny przewodu przedáuĪacza i

wymieniü go, jeĪeli jest uszkodzony. Nie naleĪy posáugiwaü siĊ uszkodzonymi przewodami zasilającymi.

 Nie dotykaü uszkodzonego kabla przed odáączeniem go od sieci.

Uszkodzony kabel moĪe byü przyczyną dotkniĊcia elementów podáączonych bezpoĞrednio do prądu.

 Nie stosuj uszkodzonych elementów przyáączowych. 

Podczas pracy na otwartej przestrzeni naleĪy stosowaü tylko dozwolone do tego i odpowiednio oznakowane przedáuĪenia przewodów zasilających.

 Nie naleĪy posáugiwaü siĊ prowizorycznymi przyáączami

elektrycznymi.

 Nie naleĪy nigdy stosowaü obejĞü urządzeĔ zabezpieczających,

ani ich wyáączaü.

 Przyáączyü urządzenie poprzez wyáącznik ochronny prądowy (30

mA).

Przyáącze elektryczne lub naprawy podzespoáów elektrycznych maszyny mogą byü wykonywane wyáącznie przez koncesjonowanego elektrotechnika lub jedną z naszych stacji obsáugi klienta. NaleĪy przy tym stosowaü siĊ do lokalnych przepisów dotyczących bezpieczeĔstwa.

Naprawy innych podzespoáów maszyny wykonuje producent

lub jedna z jego stacji obsáugi klienta.

NaleĪy stosowaü wyáącznie oryginalne czĊĞci zamienne oraz

elementy wyposaĪenia standardowego i specjalnego. Wskutek stosowania innych czĊĞci zamiennych oraz elementów wyposaĪenia uĪytkownik moĪe ulec wypadkowi. Za szkody wynikáe wskutek powyĪszego producent nie przyjmuje na siebie odpowiedzialnoĞci.

UUrruucchhoommiieenniie

 Upewniü siĊ, czy urządzenie jest kompletne oraz czy jest

prawidáowo zmontowane.

 W celu uĪytkowania naleĪy ustawiü rozdrabniacz na poziomym i

mocnym podáoĪu (niebezpieczeĔstwo przew-rócenia).

 UĪywaü urządzenia wyáącznie na wolnym powietrzu. Zachowaü

odlegáoĞü (co najmniej 2 m) od Ğciany lub innych sztywnych przedmiotów.

 Przed kaĪdym uĪyciem naleĪy sprawdziü:

 czy przewody zasilania energią nie wykazują uszkodzeĔ

(pĊkniĊü, przeciĊü itp.),

Nie naleĪy posáugiwaü siĊ uszkodzonymi prze-wodami.

 czy nie wystĊpują inne uszkodzenia (patrz – Bezpieczne

wykonywanie pracy),

 czy wszystkie Ğruby zostaáy prawidáowo dokrĊcone.

Przyáącze sieciowe

 NaleĪy porównaü wartoĞü napiĊcia znamionowego podaną na

tabliczce urządzenia z wartoĞcią napiĊcia sieciowego i podáączyü urządzenie do przepisowego gniazda wtykowego.

 Stosowaü przedáuĪenia przewodów zasilania sieciowego o

wystarczającym przekroju.

Bezpiecznik zasilania sieci

2600 W

16 A bierny

13 A bierny

Impedancja sieci zasilania

W niekorzystnych warunkach sieciowych moĪe w czasie wáączania urządzenia dojĞü do krótkotrwaáego spadku napiĊcia, który moĪe wywrzeü ujemny wpáyw na inne urządzenia (np. migotanie lampy). JeĪeli zostaną zachowane maksymalne impedancje sieci podane w tabeli, nie powinny wystąpiüĪadne zakáócenia.

Pobór mocy P

(W)

2600 0,42

Impedancja sieci Z

max

(:)

Wáącznik / wyáącznik

Nie uĪywaü urządzeĔ, których wyáączniki nie dają siĊ wáączyü lub wyáączyü. Uszkodzone wyáączniki muszą byü niezwáocznie naprawione lub wymienione przez serwis.

patrz strona 153

MMoonnttaaĪ

Wáączenie

WciĞnij zielony przycisk I .

Wyáączenie

WciĞnij zielony przycisk 0 .

Zabezpieczenie przed

samorozruchem

W przypadku zaniku prądu urządzenie automatycznie wyáącza siĊ (wyzwalacz zanikowy). Aby je wáączyü, ponownie wcisnąü zielony przycisk.

Ochrona silnika

Silnik posiada wyáącznik ochronny i w przpadku przeciąĪenia samoczynnie siĊ wyáącza. Po okoáo 5-minutowej przerwie na ocháodzenie silnik moĪna ponownie wáączyü. W tym celu wciĞnij:

1. przycisk powrotny (ochrony silnika)

2. zielony przycisk I dla ponownego wáączenia.

Przeáącznik zmiany kierunku obrotów

PrzeâĆcznik zmiany kierunku obrotów wolnom uruchamiaý

tylko przy wyâĆczonej rozdrabniarce.

Nastawa

Walec tnący wciąga i rozdrabnia ciĊty materiaá.

Nastawa

NóĪ pracuje w odwrotnym kierunku, zakleszczony materiaá zostaje uwolniony. Po ustawieniu przycisku zmiany kierunku obrotu walców w

poáoĪeniu Walec tnący jest ustawiany w odwrotnym kierunku. Po zwolnieniu przyciski wáącznika / wyáącznika rozdrabniarka automatycznie siĊ zatrzyma.

Wskazówki

z WiĊksze przedmioty i kawaáki drewna moĪna usunąü przez

z Aby usunąü zablokowane przedmioty z leja zasypowego lub

Przed ponownym uruchomieniem rozdrabniarki poczekaj,

aī siċ caâkowicie zatrzyma.

przytrzymaj zielony przycisk wáącznika / wyáącznika.

wielokrotne uruchamianie zarówno w kierunku rozdrabniania, jak i w kierunku wstecznym.

szczeliny wyrzutnika, korzystaj z upychacza lub z haka.

PPrraaccaarroozzddrraabbnniiaacczzeemmooggrrooddoowwyym

 Podczas pracy naleĪy pozostawaü z boku urządzenia.

 Wkáadane do urządzenia matariaáy dáuĪsze, które wystają z

leja, mogą gwaátownie cofnąü siĊ podczas wciągania przez noĪe ! Zachowaü bezpieczną odlegáoĞü!

 Nie naleĪy nigdy wkáadaü rąk do otworu wsadu lub do otworu

wylotu rozdrobnionego materiaáu.

 Twarz i ciaáo obsáugującego powinny pozostawaü z dala od

otworu wsadu.

 Nie wkáadaj dáoni, innych czĊĞci ciaáa i odzieĪy do rury wlotowej,

kanaáu wylotowego lub w pobliĪe innych ruchomych czĊĞci.

 Przed zaáączeniem urządzenia sprawdziü

 czy w leju do napeániania nie ma resztek sieczki.  czy kosz wychwytują

 Nie przechylaü urządzenia podczas pracy silnika.  Podczas nape

wpustowym maszyny nie znalazáy siĊ przedmioty metalowe, kamienie, butelki oraz inne przedmioty nienadające siĊ do rozdrobnienia.

 JeĪeli takie przedmioty znalazáy siĊ w leju wpustowym, lub jeĪeli

urządzenie zaczyna wydawaü odgáosy nietypowe dla normalnej pracy lub wpadaü w wibracje, to naleĪy je natychmiast wyáączyü i odczekaü aĪ siĊ zatrzyma. Wyjąü wtyk z gniazda zasilania sieciowego i wykonaü nastĊpujące czynnoĞci:

 ustaliü rodzaj i zakres szkód,  wymieniü lub naprawiü uszkodzone podzespoáy,  sprawdziü urządzenie i dokrĊciü

JeĪeli nie dysponują PaĔstwo odpowiednimi uprawnieniami, to

nie wolno samodzielnie naprawiaü urządzenia.

ániania naleĪy zwróciü uwagĊ na to, Īeby w leju

cy jest zablokowany

luĨne podzespoáy

 Co mogĊ rozdrabniaü?

Tak:

x Wszelkiego rodzaju gaáĊzie o maksymalnej Ğrednicy

(w zaleĪnoĞci od rodzaju i ĞwieĪoĞci drewna)

x zwiĊdáe, wilgotne, skáadowane juĪ od szeregu dni odpady

ogrodowe

 rozdrabniaü tylko na przemian z gaáĊziami

Nie:

x szkáo, przedmioty metalowe, tworzywa sztuczne, torby

plastikowe, kamienie, odpady tkanin, korzenie z ziemią.

x odpady o niestaáej konsystencji np. odpadki kuchenne.

Szczególne wskazówki dotyczące

Kosz wychwytujący

Zintegrowany kosz wychwytujĆcy jest wyposaīony jest w uchwyt blokujĆcy oraz wyâĆcznik zabezpieczajĆcy.

L Przed zakáadaniem i zdejmowaniem kosza wyáączyü

urządzenie.

@ Kosz wychwytujący jest zablokowany i jest na staáe

poáączony z urządzeniem.

@ Kosz wychwytujący jest odblokowany i jest odáączony

od urządzenia Nie da siĊ zaáączyü urządzenia

L Po odblokowaniu kosza wychwytującego przy

zaáączonym urządzeniu nastĊpuje automatyczne wyáączenie urządzenia.

rozdrabniania:

¾ Materiaá do rozdrabniania

wkáadaü zawsze z prawej strony otworu napaániania leja.

¾ Do popychania Ğcinanego

materiaáu uĪywaü wyáącznie popychacza dostarczonego z urządzeniem.

¾ GaáĊzie, gaáązki i drzewka naleĪy rozdrobniü wkrótce po ich

obciĊciu

 powyĪszy materiaá po wyschniĊciu stanie siĊ bardzo twardy i

maksymalny przekrój gaáĊzi nadających siĊ do rozdrobnienia bĊdzie wskutek tego duĪo mniejszy.

¾ Przy rozáoĪystych gaáĊziach naleĪy poobcinaü boczne pĊdy.

¾ Rozdrabnianie odpadków ogrodowych o duĪej zawartoĞci wody i

wskutek tego skáonnych do sklejania siĊ

 w celu unikniĊcia zapchania maszyny wskutek posklejania

naleĪy je rozdrabniaü na przemian z materiaáem drewnianym.

¾ Nie pozwoliü, aby nagromadzenie rozdrobnionego materiaáu

urosáo zbyt wysoko w okolicy otworu wylotowego. MoĪe to spowodowaü zapchanie kanaáu wylotowego przez rozdrobniony juĪ materiaá. W wyniku tego moĪe dojĞü do wyrzucenia materiaáu z powrotem przez otwór wlotowy. ProszĊ regularnie opróĪniaü kosz wychwytujący.

¾ WyczyĞü otwór wlotowy i kanaá wylotowy, gdy urządzenie

zapcha siĊ. W tym celu najpierw wyáączyü silnik i wyciągnąü wtyczkĊ z gniazdka.

¾ Zwracaü uwagĊ na to, Īeby nie przekraczaü maksymalnej

gruboĞci gaáĊzi dozwolonej dla urządzenia (patrz „Dane techniczne”). ZaleĪnie od rodzaju i ĞwieĪoĞci drewna moĪe siĊ zmniejszyü maksymalna Ğrednica gaáĊzi, które moĪna obrabiaü.

¾ Urządzenie tnące w maszynie wciąga materiaá do rozdrabniania

w znacznym stopniu samodzielnie.

¾ Samoczynna zmiana kierunku obrotów:

Przy nagáym zablokowaniu urządzenia moĪe nastąpiü zmiana kierunku obrotów walca tnącego i w takim przypadku materiaá zostanie wysuniĊty w przeciwnym kierunku.

 wyáączyü urządzenie  odczekaü aĪ siĊ zatrzyma walec tnący  Ponownie wáączyü urządzenie i zastosowaü materiaááatwiej

ulegający rozdrobnieniu.

¾ Przy przeciąĪeniu urządzenia nastąpi samoczynne wyáączenie

silnika wyposaĪonego w wyáącznik przeciąĪeniowy.

 ponownie wáączyü urządzenie po upáywie okoáo 5 min.  jeĪeli po tym czasie oczekiwania nie bĊdzie moĪna wáączyü

ponownie urządzenia – patrz punkt „Zakáócenia w pracy urządzenia“.

UUssttaawwiieenniieepprrzzeecciiwwnnooĪĪa

PrzeciwnóĪ (B) moĪna ustawiü przy waáku tnącym (A) bez luzu. Dla zapewnienia efektywnej eksploatacji naleĪy zachowaü moĪliwie maáy odstĊp.

MiĊkkie materiaáy lub wilgotne gaáĊzie mogą byü rozrywane zamiast ciĊte. TakĪe, stĊpiony podczas wielokrotnego uĪytku przeciwnóĪ, moĪe byü przyczyną takich problemów.

Ustawienie odstċpu.

Wáącz urządzenie. Z prawej strony korpusu z tworzywa sztucznego znajduje siĊ mechanizm regulacji. W celu ustawienia odstĊpu obracaü pokrĊtáo ustawcze (D) w prawo, tak aby Ğruba (C) przesuwaáa siĊ do walca tnącego. DokrĊcaj tak dáugo, aĪ ze szczeliny wylotowej zaczną wypadaü drobne wióry aluminium.

KKoonnsseerrwwaaccjjaaiiddoogglląąd

x Przed rozpoczċciem kaīdej obsâugi urzĆdzenia

 wyáączyü silnik i wyjąü wtyk z gniazda zasilania sieciowego  w celu unikniĊcia skaleczeĔ zaáoĪyü rĊkawice ochronne

Ostrze po wyâĆczeniu nie zatrzymuje sie natychmiast. Przed rozpoczċciem prac zwiĆzanych z naprawĆ lub konserwacjĆ proszċ poczekaý, aī wszystkie ruchome czċğci siċ zatrzymajĆ.

Proszċ zwróciý uwagċ, aby ponownie wyjĆý narzċdzie i klucz po zakoĕczeniu konserwacji lub naprawy.

Po konserwacji lub naprawie pamiċtaý o usuniċciu narzċdzi i kluczy do ğrub.

x Rozdrabniacz ogrodowy nie wymaga wiĊkszej konserwacji. W

celu zachowania wartoĞci urządzenia i jego dáugiej trwaáoĞci naleĪy zwróciü  szczeliny wentylacyjne naleĪy utrzymywaü w wolnym i

czystym stanie.

 sprawdzaü (i w razie potrzeby dokrĊcaü) Ğruby mocujące.  po zakoĔczeniu rozdrabniania wyczyĞciü urządzenie.

Do czyszczenia urządzenia uĪywaü tylko ciepáej wilgotnej Ğcierki i miĊkkiej szczotki.

Nigdy nie stosowaüĞrodków czyszczących lub rozpuszczalników. W ten sposób moĪna by spowodowaü szkody nie do naprawienia. CzĊĞci z tworzywa sztucznego mogą

 nie naleīy czyĞciü rozdrabniacza pod bieĪącą wodą lub przy

pomocy myjni wysokociĞnieniowej.

 niemalowane podzespoáy metalowe naleĪy po kaĪdym

uĪyciu zabezpieczyü przed korozją poprzez spryskanie olejem nieszkodliwym dla Ğrodowiska naturalnego i ulegającym rozkáadowi biologicznemu.

 Walec tnący i páyta tnąca są podzespoáami ulegającymi

zuĪyciu eksploatacyjnemu. JednakĪe przy normalnym uĪytkowaniu i przepisowej regulacji okres ich trwaáoĞci wynosi wiele lat.

uwagĊ na nastĊpujące zagadnienia:

zostaü uszkodzone przez chemikalia.

100

Atika ALF 2600 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
