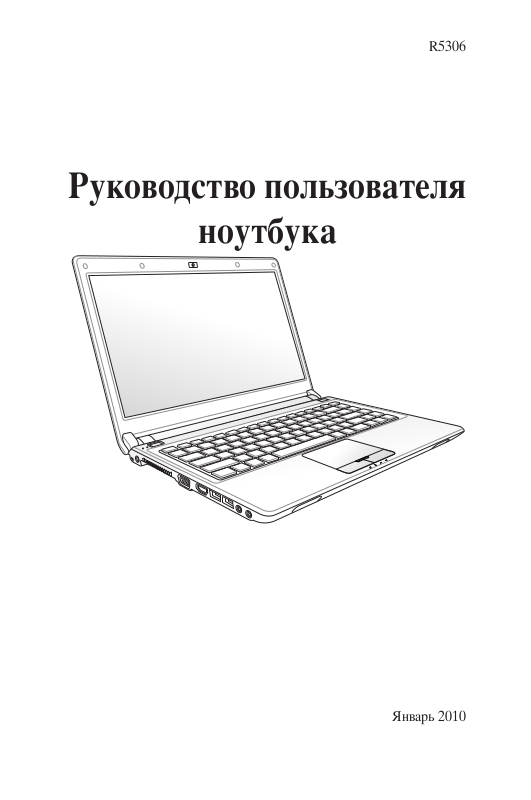

R5306
Руководство пользователя ноутбука
Январь 2010
Содержание
Информация о правилах безопасности 3 Подготовка ноутбука 5 Использование тачпэда 7 Изучение частей 8
Правая сторона 8 Левая сторона 10 Задняя сторона 11 Передняя сторона 12
Восстановление ноутбука |
13 |
Использование раздела восстановления........................................... |
13 |
Использование DVD восстановления (опция) |
14 |
Удостоверения и стандарты |
16 |
Удостоверение Федеральной комиссии по средствам связи |
16 |
Федеральная комиссия по связи: требования к |
|
воздействию радиочастоты |
17 |
Заявление соответствия европейской директиве |
|
(R&TTE 1999/5/EC) |
17 |
CE Предупреждение |
18 |
Промышленный стандарт (IC) для Канады |
18 |
Каналы беспроводного доступа в различных диапазонах |
19 |
Ограничение беспроводного доступа во Франции |
19 |
Правила безопасности UL |
21 |
Правила электробезопасности |
22 |
REACH ............................................................................................... |
22 |
Положения по литию (для литиево-ионных батарей) |
23 |
Экологическая маркировка Европейского Союза |
24 |
Утилизация и переработка |
24 |
Руководство пользователя ноутбука
Информация о правилах безопасности
Соблюдение нижеследующих правил техники безопасности продлит срок службы Вашего ноутбука. Соблюдайте все правила предосторожности и инструкции. За исключением описанного в настоящем руководстве, все техническое обслуживание должно производиться только квалифицированными специалистами.
Прежде чем чистить компьютер, отключите его от сети и извлеките аккумулятор. Протрите поверхность компьютера чистой губкой или кусочком замши, смоченной в растворенном в воде неабразивном чистящем средстве, затем удалите лишнюю влагу сухой тряпкой.
НЕ устанавливайте
компьютер на неровную
и л и н е у с т о й ч и в у ю поверхность. В случае повреждения корпуса обращайтесь в сервисцентр.
НЕ помещайте продукт в пыльную или грязную
среду. НЕ пользуйтесь компьютером во время утечки газа.
Н Е н а ж и м а й т е н а
поверхность экрана и не
прикасайтесь к ней. Не
помещайте компьютер р я д о м с м е л к и м и предметами, которые могут его поцарапать или попасть внутрь.
НЕ ставьте компьютер н а к о л е н и и л и другие части тела во включенном состоянии или заряжающемся а к к у м у л я т о р е в о избежание ожогов.
Н Е с т а в ь т е и н е роняйте предметы н а п о в е р х н о с т ь к о м п ь ю т е р а и н е засовывайте в него посторонние предметы.
НЕ п о д в е р г а й т е компьютер воздействию сильных магнитных или электрических полей.
НЕ п о д в е р г а й т е
во з д е й с т в и ю и н е используйте поблизости от жидкостей, под дождем и в условиях повышенной влажности.
НЕ п о л ь з у й т е с ь модемом во время грозы.
П р е д у п р е ж д е н и е б е з о п а с н о с т и : Н Е бросайте аккумулятор в огонь. НЕ замыкайте контакты аккумулятора. Н Е р а з б и р а й т е аккумулятор.
Руководство пользователя ноутбука
Этот ноутбук может
использоваться при температуре воздуха в диапазоне 10°C (50°F) и 35°C (95°F).
Н Е п о м е щ а й т е включенный ноутбук в сумку и не накрывайте е г о л ю б ы м и материалами, которые могу т затруднит ь циркуляцию воздуха.
Н е и с п о л ь з у й т е поврежденные кабели, аксессуары и другие п е р и ф е р и й н ы е устройства.
Входное напряжение: Обратите внимание на этикетку на нижней сторон е ноутбук а и у б е д и т е с ь , ч т о Ваш блок питания п о д д е р ж и в а е т с о о т в е т с т в у ю щ е е напряжение.
Н е и с п о л ь з у й т е сильные растворители, н а п р и м е р б е н з о л и л и д р у г и е химические вещества н а п о в е р х н о с т и устройства.
Н е п р а в и л ь н а я у с т а н о в к а аккумулятора может в ы з в а т ь в з р ы в и повредить ноутбук.
НЕ выбрасывайте ноутбук вместе с бытовым мусором. Этот продукт предназначен для повторного использования и переработки. Символ перечеркнутого мусорного бака означает, что продукт (электрическое и электронное оборудование и содержащие ртуть аккумуляторы) нельзя выбрасывать вместе с бытовым мусором. Ознакомьтесь с правилами утилизации таких продуктов.
Не выбрасывайте аккумулятор вместе с бытовым мусором. Символ перечеркнутого мусорного бака означает, что продукт нельзя выбрасывать вместе с бытовым мусором.
Руководство пользователя ноутбука
Подготовка ноутбука
Это только краткие инструкции по началу работы с ноутбуком.
Установите аккумулятор
3 1
2
Подключите блок питания
2
3
1
110V-220V
Руководство пользователя ноутбука
Откройте ноутбук
1.Осторожно откройте ноутбук.
2.Осторожно откройте крышку на необходимый угол.
Включите ноутбук
1.Нажмите и отпустите кнопку питания, расположенную около дисплея.
2.Настройте яркость дисплея клавишами <Fn>+<F5> или
<Fn>+<F6>.
Руководство пользователя ноутбука
Использование тачпэда
A
B
Правая
кнопка
Левая кнопка
C
D
Правая
кнопка
Левая
кнопка
Настроить поведение тачпэда можно в Windows
Панель управления > Оборудование и звук > Мышь.
A.Для перемещения курсора переместите палец по тачпэду. Для перетаскивания выбранного элемента переместите палец, удерживая левую кнопку.
B.Используйте правую и левую кнопки подобно кнопкам мыши.
C.Для прокрутки скользите двумя пальцами по тачпэду вправо/ влево/вверх/вниз.
D.Для смены страницы скользите тремя пальцами по тачпэду. Это действие аналогично нажатию правой кнопки мыши.
Руководство пользователя ноутбука
Изучение частей
Правая сторона
13.3” модель
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
|||||||||
14” модель |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
9 |
10 |
1 |
5 |
6 |
1
Слот Flash Memory
Довольно часто такие устройства как цифровые камеры, МР3-проигрыватели, мобильные телефоны, наладонные компьютеры и т.п используют карты памяти. В данном ноутбуке имеется встроенное устройство для чтения/ записи карт памяти, позволяющее работать с модулями флэш-памяти нескольких стандартов.
2Отсек SIM карты (опция)
Отсек SIM карты позволяет установить SIM карту для и использования функций связи 3G. Этот отсек не поддерживает "горячую" установку.
3
Разъем для наушников
Стереоразъем для подключения наушников (3.5мм) используется для выдачи звуковых сигналов ноутбука на колонки с усилителем или в наушники. При подключении устройства к данному разъему встроенные динамики автоматически отключаются.
Руководство пользователя ноутбука
4
Разъем для подключения микрофона
Моноразъем для подключения микрофона (3.5мм) позволяет подключать внешний микрофон или принимать сигналы от других устройств. При подключении устройства к данному разъему встроенный микрофон автоматически отключается. Используйте эту функцию для проведения видеоконференций, записи голоса или наложения звука.
5
USB порт (2.0/1.1)
Универсальная последовательная шина совместима с устройствами типов USB 2.0 или USB 1.1, например, устройствами ввода, модемами, приводами жестких дисков, принтерами, мониторами и сканерами, подсоединенными последовательно на скорости до
12Mбит/с (USB 1.1) и 480Mбит/с (USB 2.0). USB
позволяет подключить к одному компьютеру множество устройств, используя хабы. USB поддерживает "горячее подключение" устройств, таким образом, можно подключать и отключать периферийные устройства без перезагрузки компьютера.
6
Cетевой порт
Порт ЛВС RJ-45 больше по размеру, чем порт модема RJ-11, и предназначается для кабелей Ethernet RJ-45 для подключения к локальной сети. Встроенный разъем обеспечивает удобное подключение без дополнительных адаптеров.
7
Разъем питания (постоянный ток)
Входящий в комплект поставки блок питания преобразует стандартное напряжение электросети в необходимое для компьютера, к которому он подключается через этот разъем. Через этот разъем подается питание на компьютер и заряжается аккумулятор. Во избежание повреждения компьютера и аккумулятора, используйте блок питания входящий в комплект поставки.
Руководство пользователя ноутбука
