ASUS Rampage II Gene, ROG Rampage II Gene User Manual [fr]

Rampage II

GENE

Carte mère

F4504

Première édition

Février 2009

Copyright © 2009 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT

EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU

CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN

AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE,

PERTE D‘UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS

SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES

PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT

SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU

INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d’identification ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon.

ii

Table des matières

Table des matières......................................................................................	iii
Notes ........................................................................................................	viii
Informations de sécurité.............................................................................	ix
A propos de ce manuel................................................................................	x
Rampage II GENE : les caractéristiques en bref......................................................	xii

Chapitre 1 :		Introduction au produit
1.1	Bienvenue !...................................................................................		1-1
1.2	Contenu de la boîte......................................................................		1-1
1.3	Fonctions spéciales.....................................................................		1-2
	1.3.1	Points forts du produit......................................................	1-2
	1.3.2	Performances ROG Intelligentes & Overclocking............	1-3
	1.3.3	Fonctions ROG uniques..................................................	1-4
	1.3.4	Fonctions spéciales ASUS..............................................	1-5

Chapitre 2:		Informationssur le matériel
2.1	Avant de commencer....................................................................		2-1
2.2	Vue générale de la carte mère.....................................................		2-6
	2.2.1	Layout de la carte mère...................................................	2-6
	2.2.2	Contenu du Layout..........................................................	2-7
	2.2.3	Orientation de montage...................................................	2-8
	2.2.4	Pas de vis........................................................................	2-8

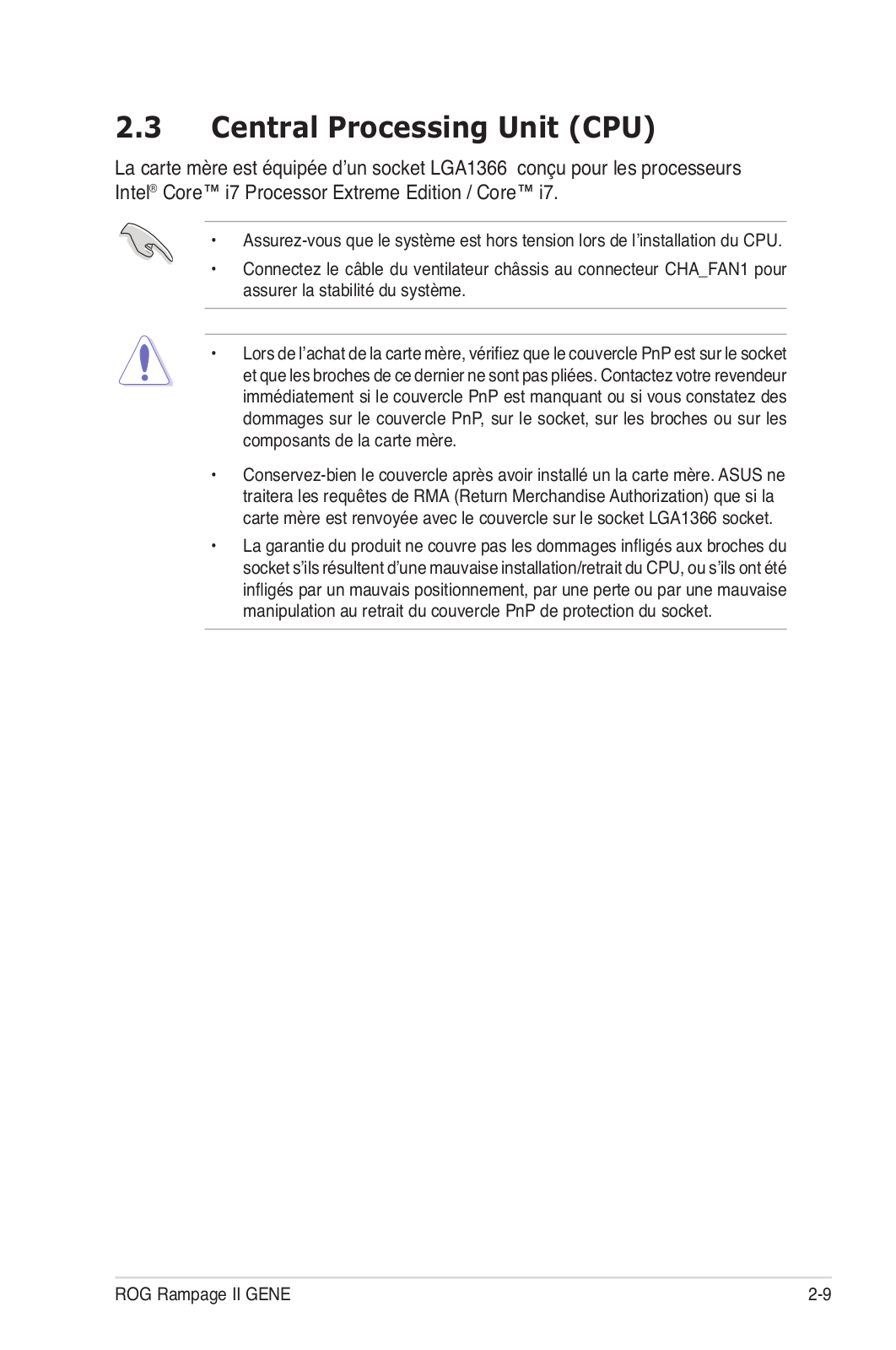

2.3	Central Processing Unit (CPU)....................................................		2-9
	2.3.1	Installer le CPU..............................................................	2-10
	2.3.2	Installer le dissipateur et le ventilateur du CPU.............	2-13
	2.3.3	Désinstaller le dissipateur et le ventilateur du CPU.......	2-14

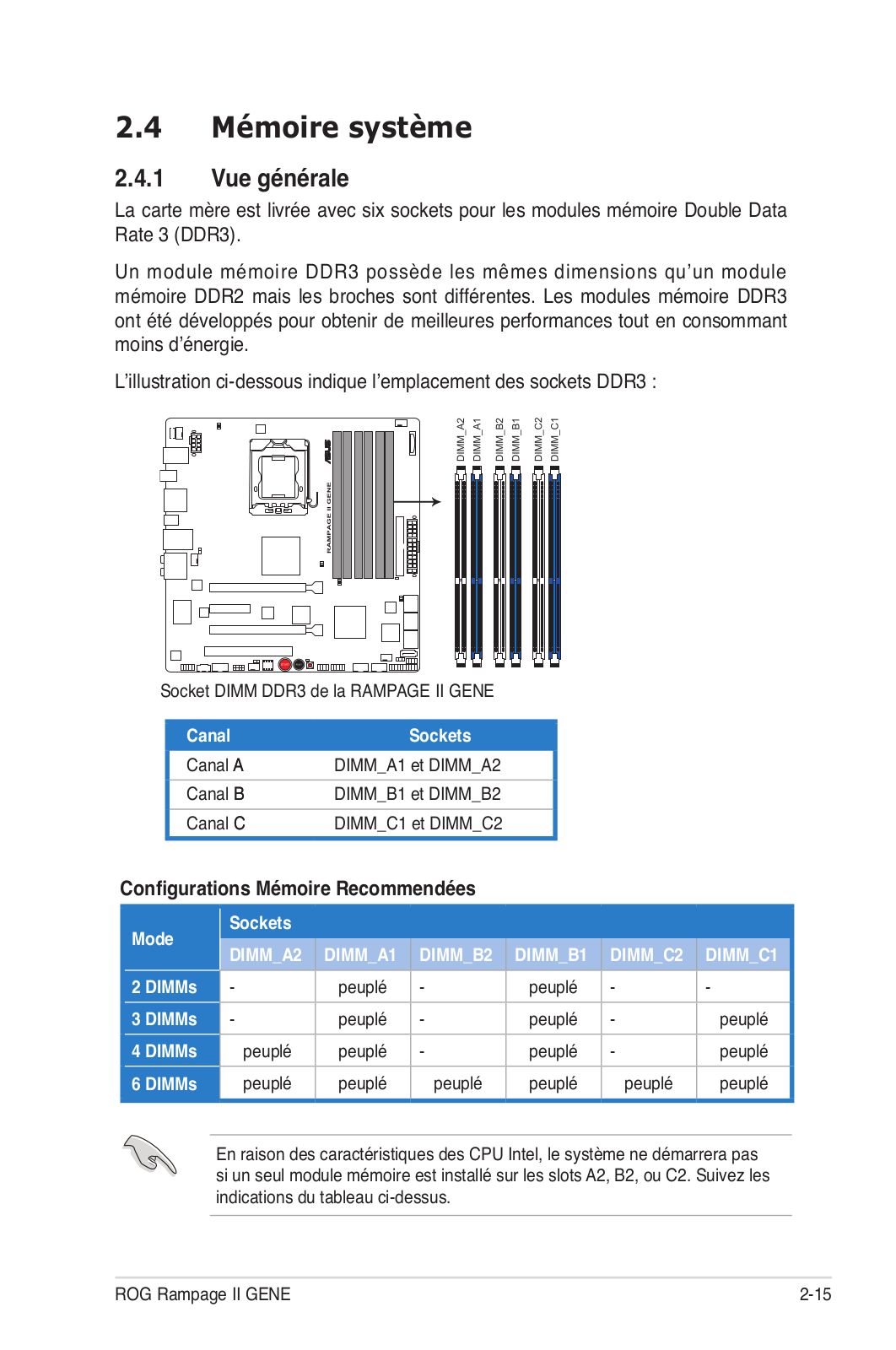

2.4	Mémoire système........................................................................		2-15
	2.4.1	Vue générale.................................................................	2-15

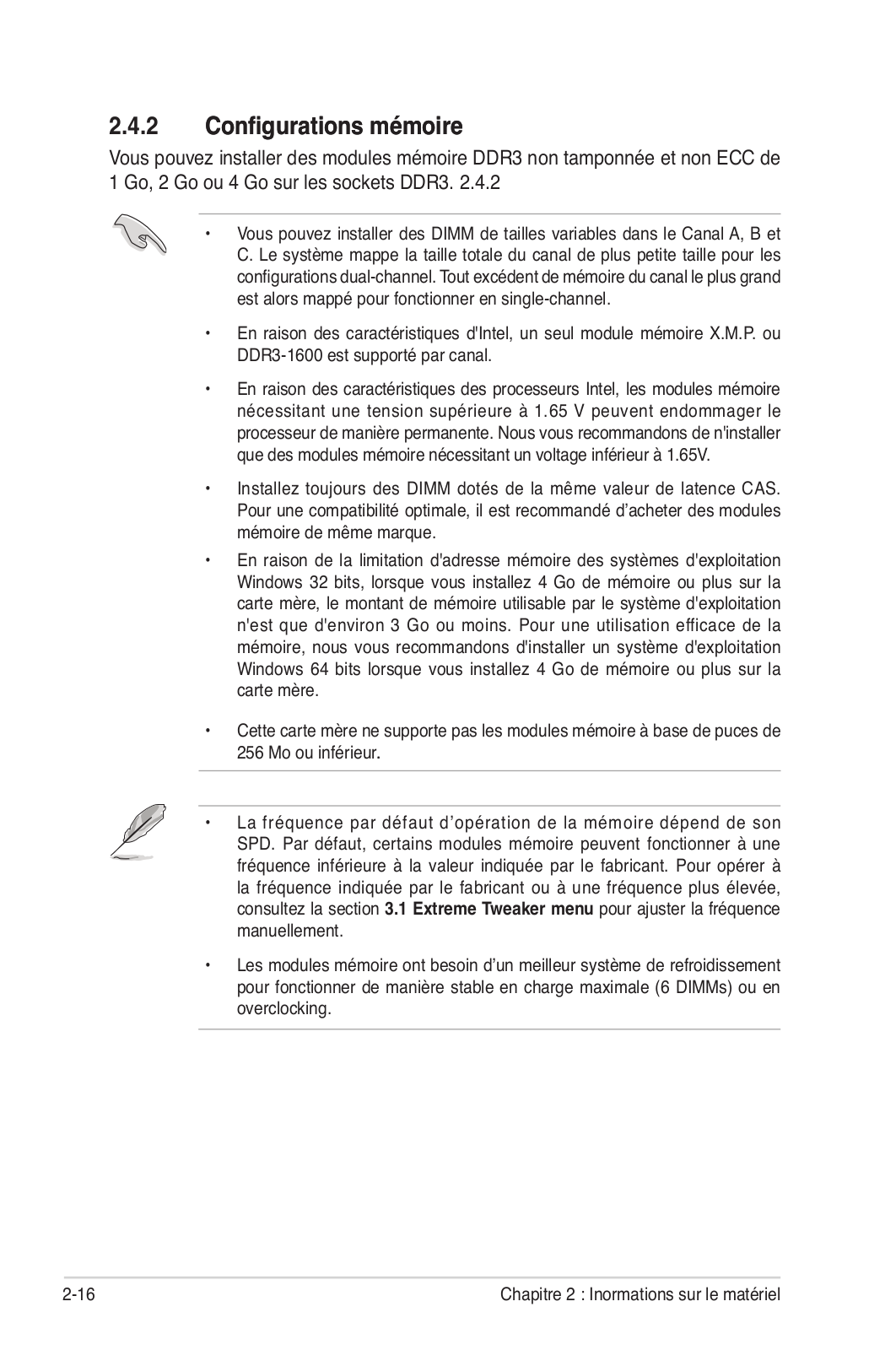

	2.4.2	Configurations mémoire................................................	2-16
	2.4.3	Installer un module DIMM..............................................	2-22
	2.4.4	Enlever un module DIMM..............................................	2-22

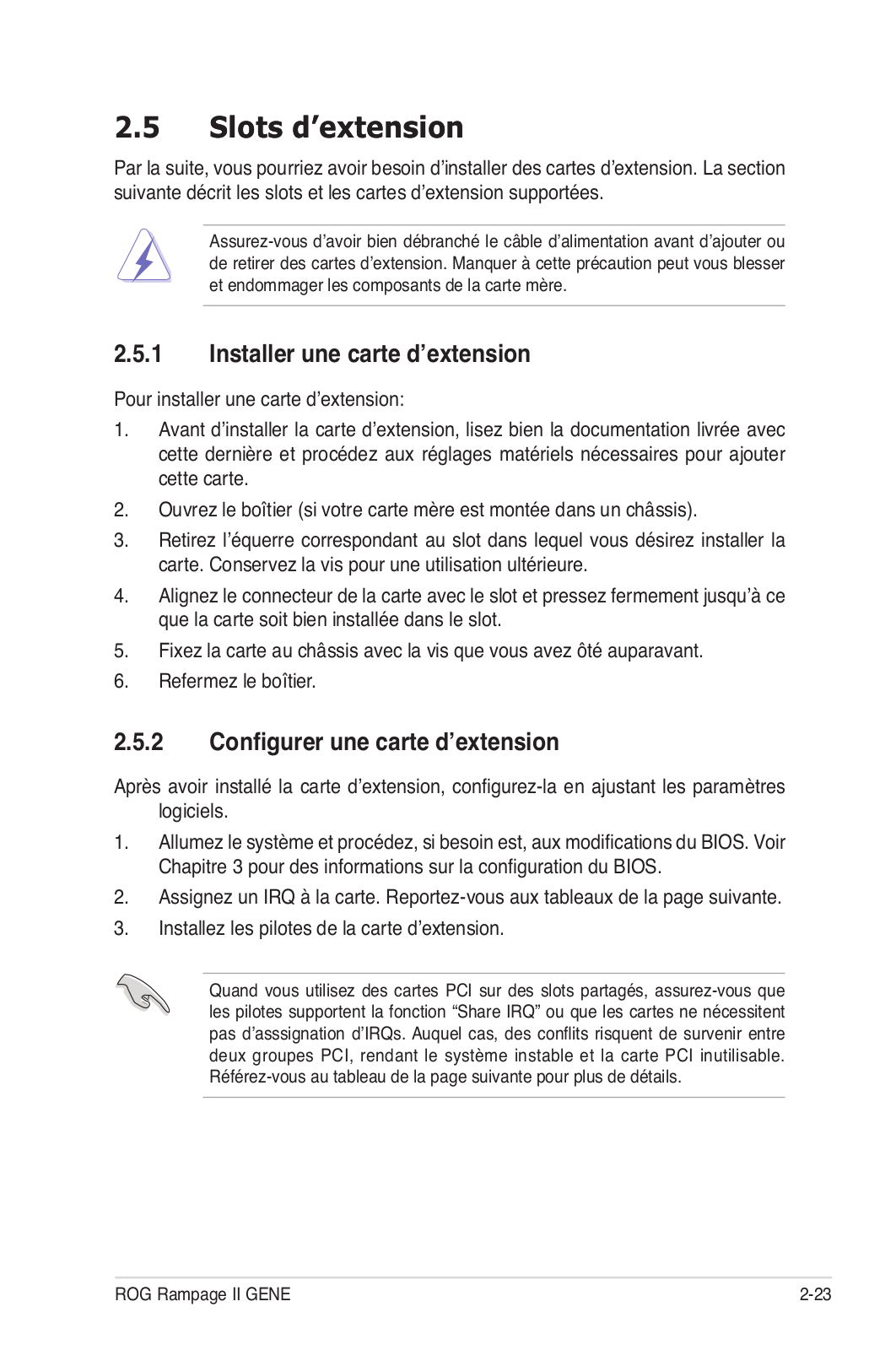

2.5	Slots d’extension........................................................................		2-23
	2.5.1	Installer une carte d’extension.......................................	2-23
	2.5.2	Configurer une carte d’extension...................................	2-23
	2.5.3	Assignation des IRQ......................................................	2-24
	2.5.4	Slots PCI........................................................................	2-25

iii

Table des matières

	2.5.5	Slot PCI Express x4 .......................................................	2-25
	2.5.6	Slots PCI Express 2.0 x16 .............................................	2-25
2.6	Jumpers	.......................................................................................	2-27
2.7	Connecteurs................................................................................		2-28
	2.7.1 ...................................	Connecteurs du panneau arrière	2-28

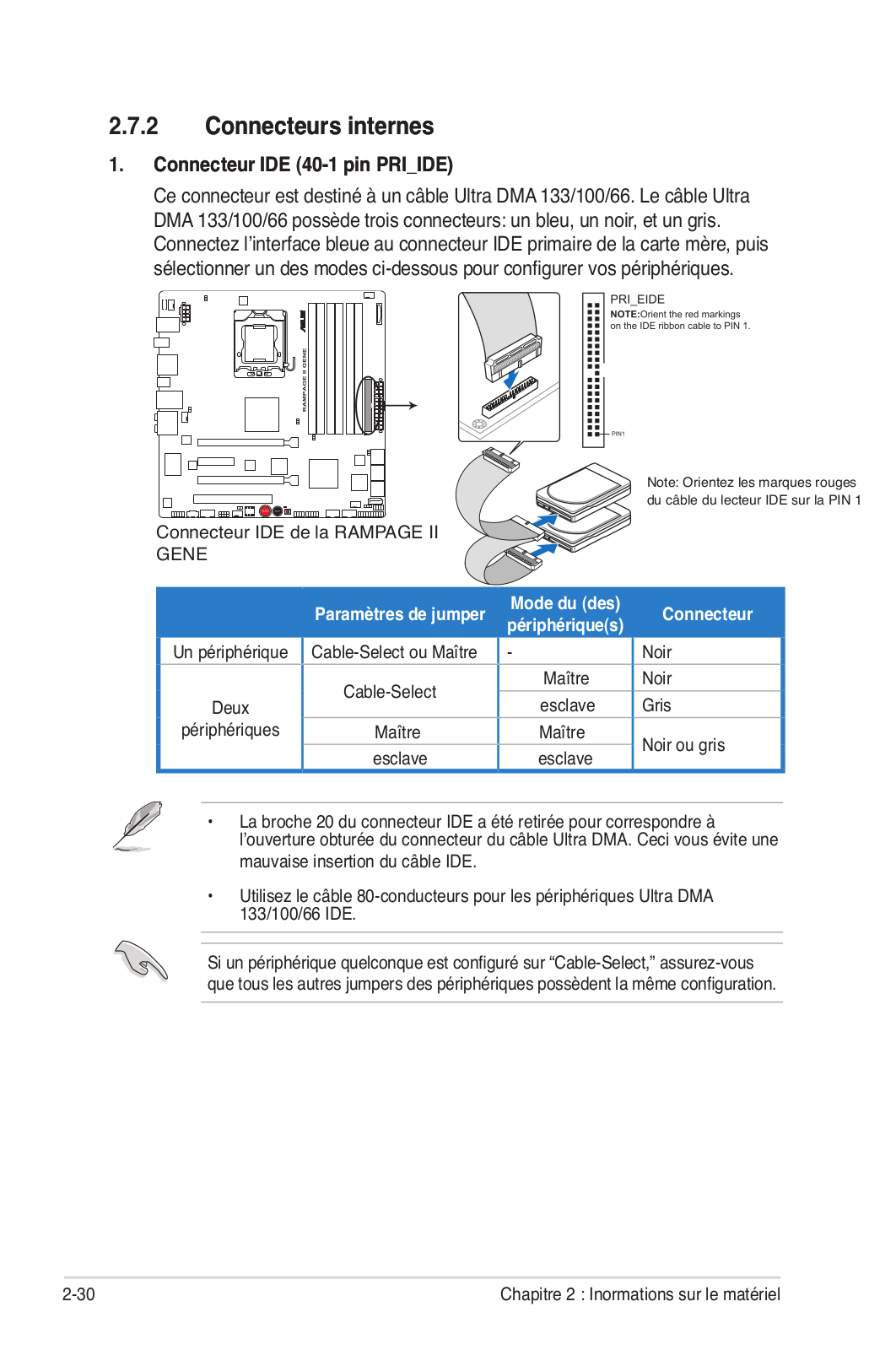

	2.7.2 ....................................................	Connecteurs internes	2-30
	2.7.3 ...............................................	Interrupteurs embarqués	2-40
	2.7.4 .....................	Installer la plaque d’E/S et le LCD Poster	2-42
2.8	Démarrer .................................................pour la première fois		2-43
2.9	Eteindre ...................................................................l’ordinateur		2-44
	2.9.1 ..................................	Utiliser la fonction d’arrêt de l’OS	2-44
	2.9.2 ...................	Utiliser la double fonction de l’interrupteur	2-44

Chapitre 3:		Le BIOS
3.1	Gérer et mettre à jour votre BIOS................................................		3-1
	3.1.1	Utilitaire ASUS Update....................................................	3-1
	3.1.2	Utilitaire ASUS EZ Flash 2...............................................	3-4

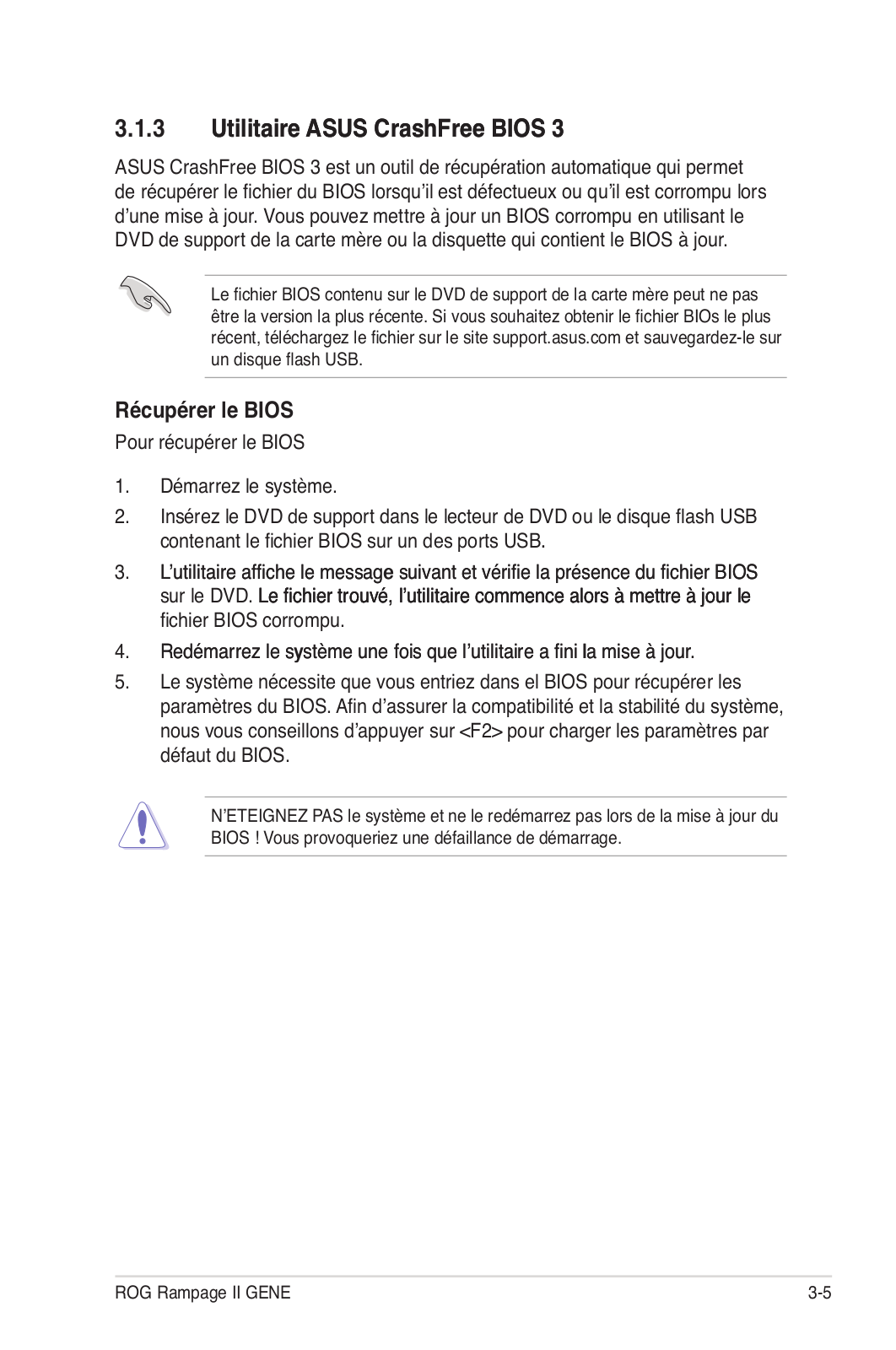

	3.1.3	Utilitaire ASUS CrashFree BIOS 3..................................	3-5
3.2	Programme de configuration du BIOS.......................................		3-6
	3.2.1	Ecran de menu du BIOS..................................................	3-7
	3.2.2	Barre de menu.................................................................	3-7
	3.2.3	Touches de navigation.....................................................	3-7
	3.2.4	Eléments de menu...........................................................	3-8
	3.2.5	Eléments de sous-menu..................................................	3-8
	3.2.6	Champs de configuration.................................................	3-8
	3.2.7	Fenêtre contextuelle........................................................	3-8
	3.2.8	Barre de défilement.........................................................	3-8
	3.2.9	Aide générale..................................................................	3-8
3.3	ExtremeTweakermenu(menuE.Tweaker).........................................................		3-9

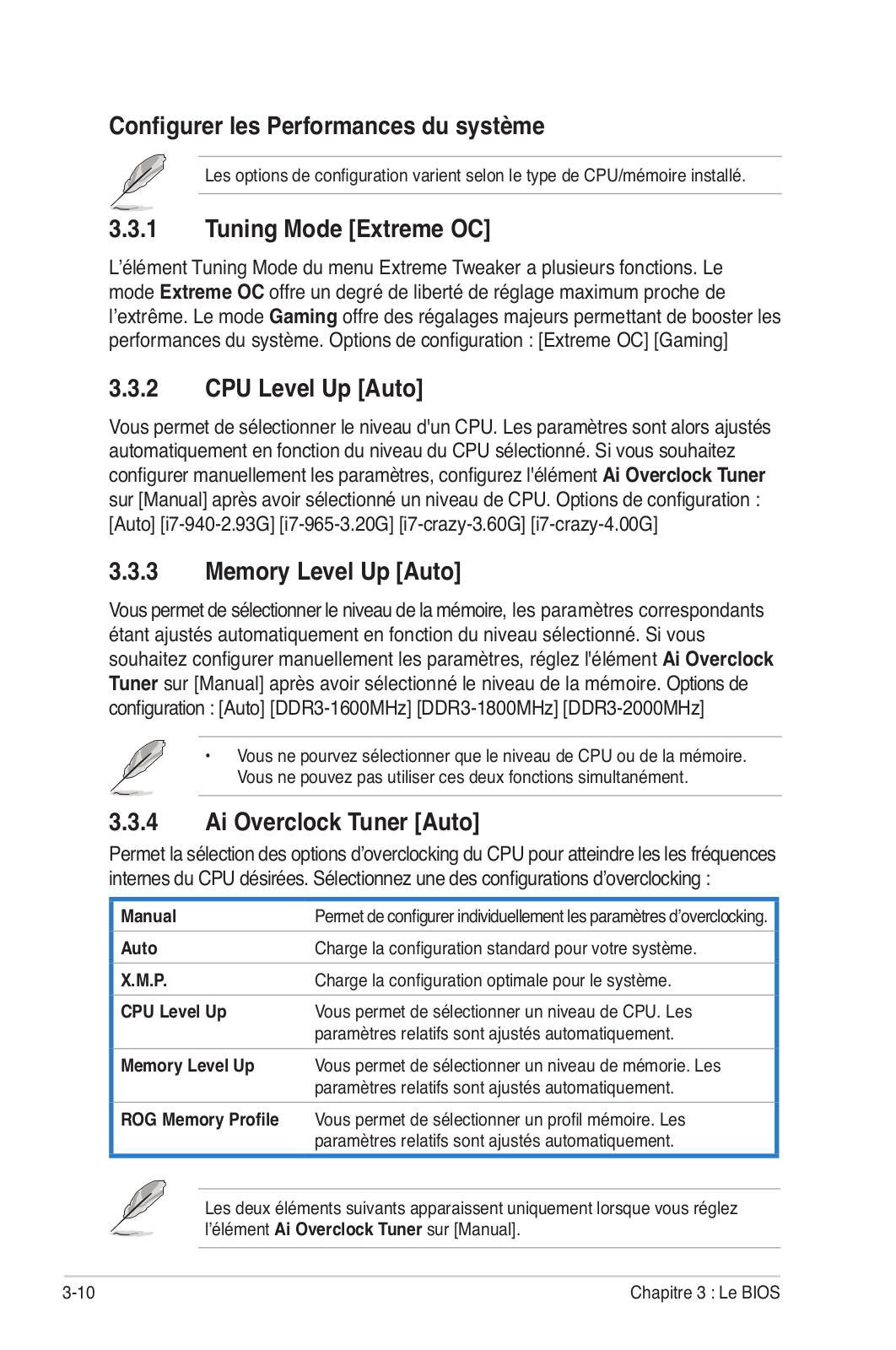

	Configurer les Performances du système.....................................		3-10
	3.3.1	Tuning Mode..................................................................	3-10
	3.3.2	CPU Level Up................................................................	3-10
	3.3.3	Memory Level Up..........................................................	3-10
	3.3.4	Ai Overclock Tuner........................................................	3-10
	3.3.5	CPU Ratio Setting..........................................................	3-11
	3.3.6	CPU Configuration..........................................................	3-11

iv

Table des matières

	3.3.7	DRAM Frequency..........................................................	3-12
	3.3.8	DRAM Timing Control....................................................	3-12

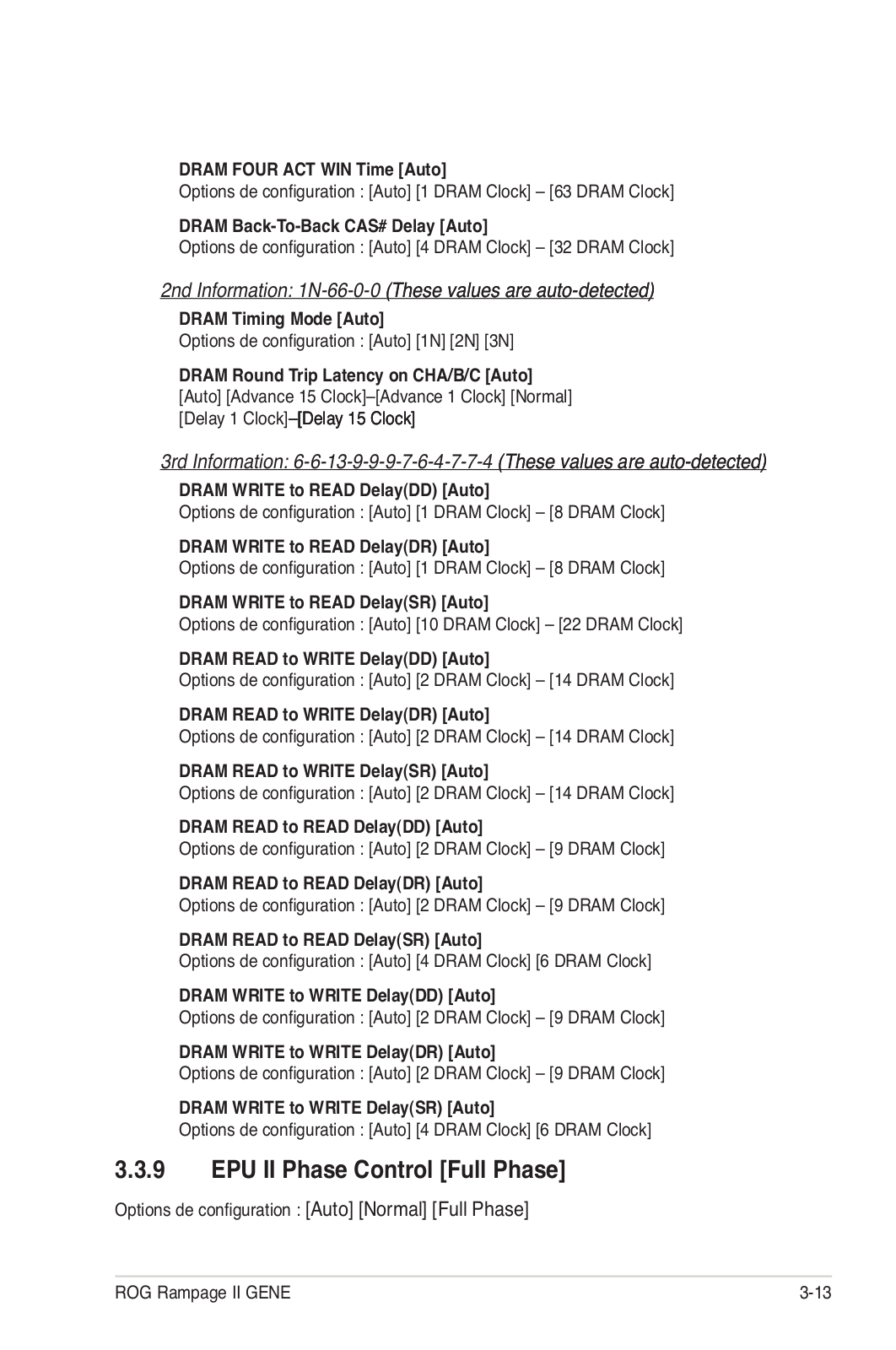

	3.3.9	EPU II Phase Control....................................................	3-13
	3.3.10	CPU Load-Line Calibration............................................	3-14
	3.3.11	QPI Load-Line Calibration.............................................	3-14
	3.3.12	CPU Differential Amplitude............................................	3-14
	3.3.13	NB OCP ........................................................................	3-14
	3.3.14	DRAM OCP...................................................................	3-14
	3.3.15	Extreme OV...................................................................	3-14
	3.3.16	CPU Voltage..................................................................	3-14
	3.3.17	CPU PLL Voltage...........................................................	3-15
	3.3.18	QPI/DRAM Core Voltage...............................................	3-15
	3.3.19	IOH Voltage...................................................................	3-15
	3.3.20	IOH PCIE Voltage..........................................................	3-15
	3.3.21	ICH Voltage...................................................................	3-15
	3.3.22	ICH PCIE Voltage..........................................................	3-15
	3.3.23	DRAM Bus Voltage........................................................	3-15
	3.3.24	DRAM REF Voltages.....................................................	3-16
	3.3.26	Keyboard TweakIt Control.............................................	3-16
	3.3.27	CPU Spread Spectrum..................................................	3-16
	3.3.28	PCIE Spread Spectrum.................................................	3-16
	3.3.29	CPU Clock Skew...........................................................	3-17
	3.3.30	IOH Clock Skew............................................................	3-17
3.4	Main menu (menu principal)......................................................		3-18
	3.4.1	System Time..................................................................	3-18
	3.4.2	System Date..................................................................	3-18
	3.4.3	Language.......................................................................	3-18

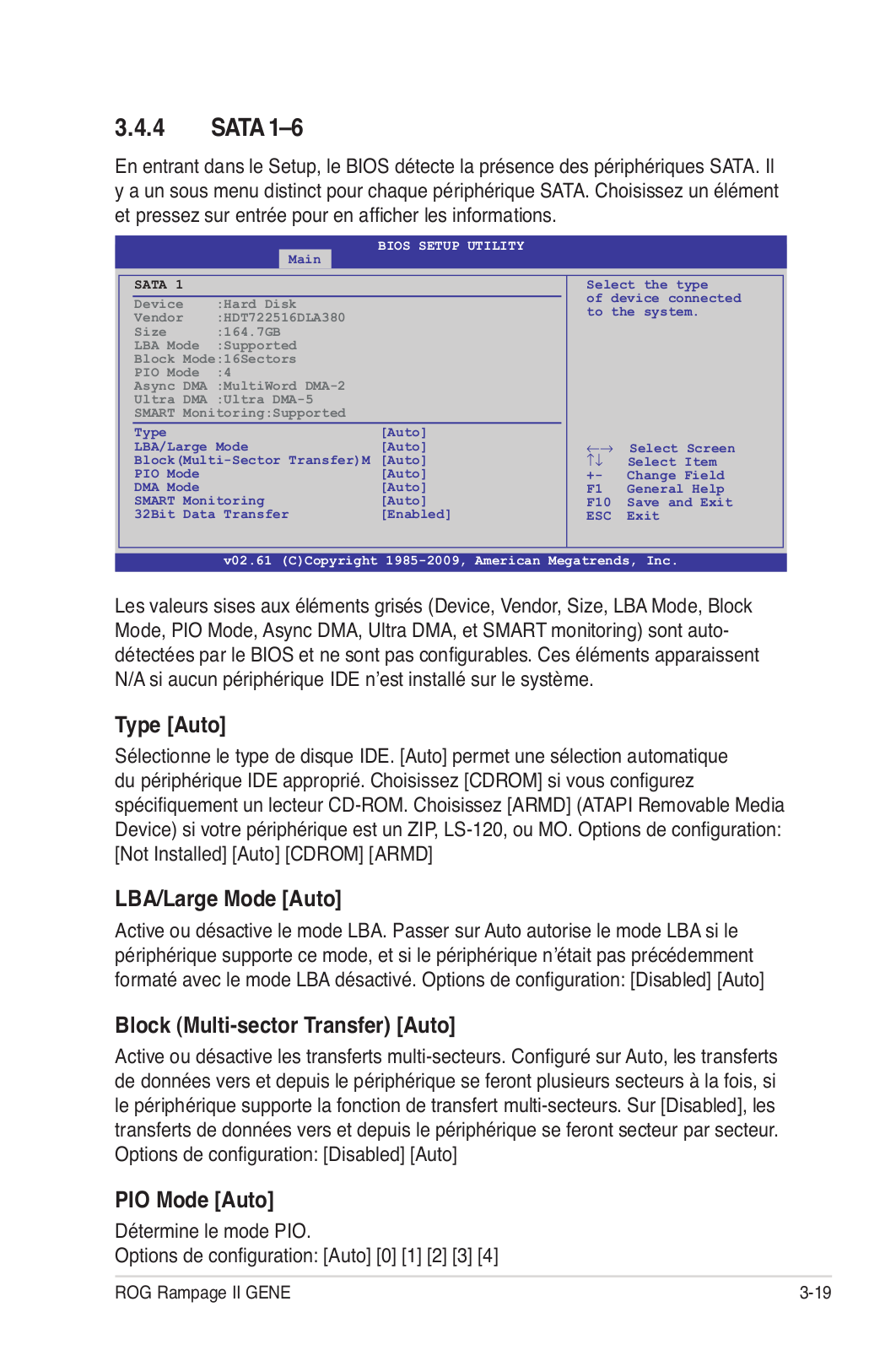

	3.4.4	SATA1–6.........................................................................................	3-19

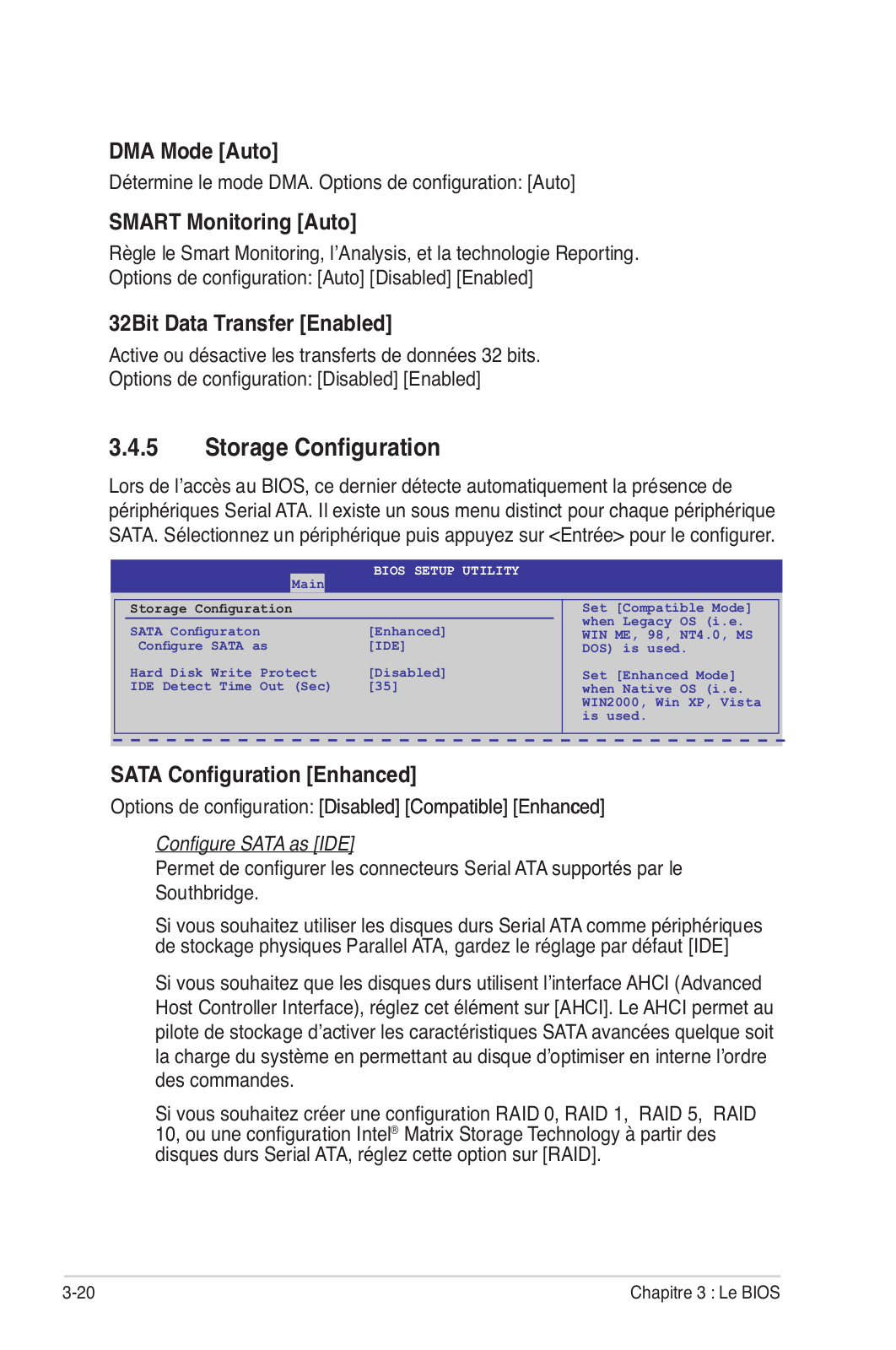

	3.4.5	Storage Configuration....................................................	3-20

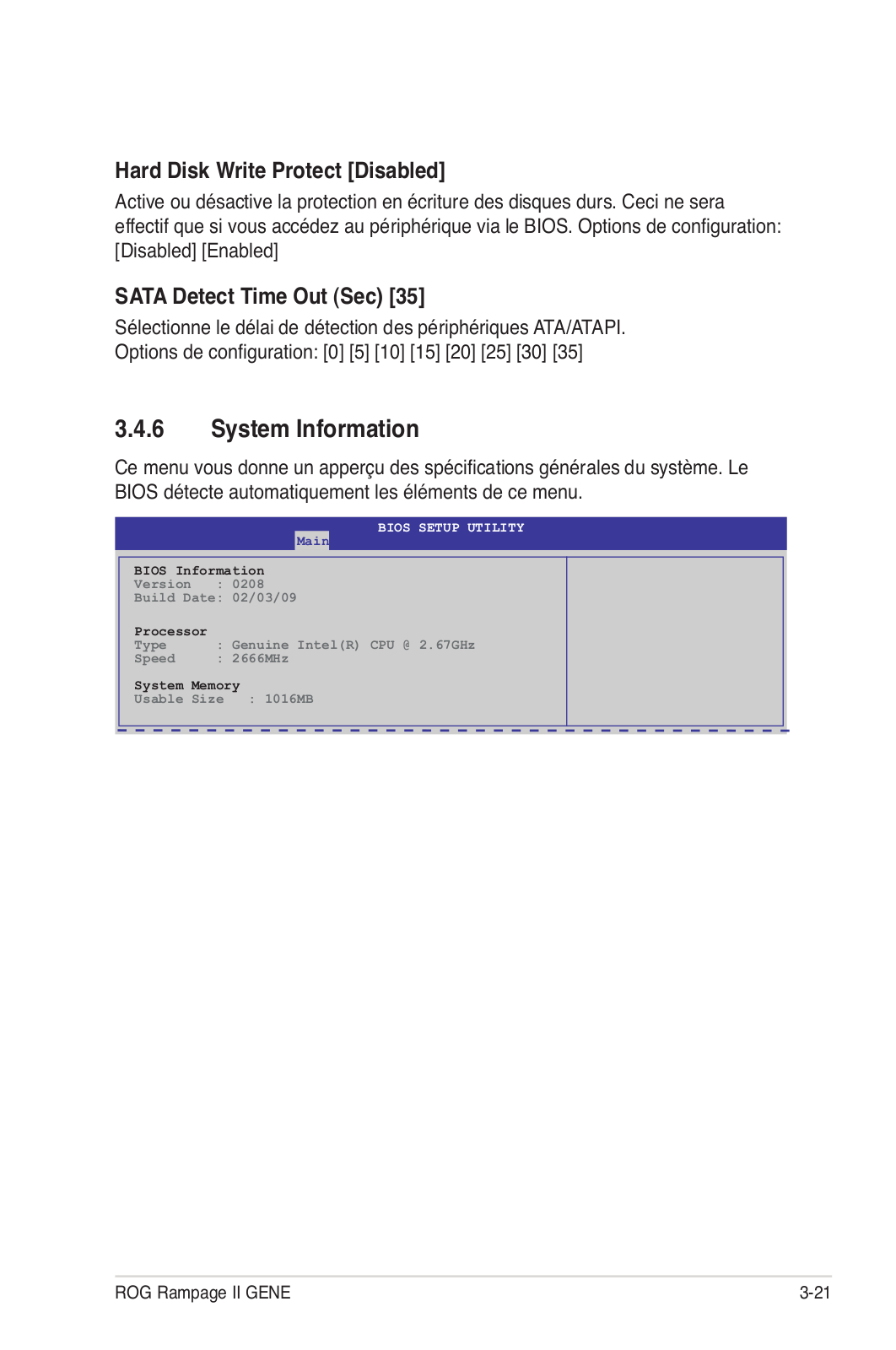

	3.4.6	System Information........................................................	3-21
3.5	Advanced menu (menu Avancé)...............................................		3-22
	3.5.1	CPU Configuration.........................................................	3-22
	3.5.2	Chipset..........................................................................	3-24
	3.5.3	Onboard Device Configuration......................................	3-25
	3.5.4	USB Configuration.........................................................	3-26

Table des matières

	3.5.5	PCI PnP.........................................................................	3-27
	3.5.6	LCD Poster and LED Control........................................	3-28
	3.5.7	iROG Configuration.......................................................	3-29
3.6	Power menu (menu Alimentation).............................................		3-30
	3.6.1	Suspend Mode..............................................................	3-30
	3.6.2	Repost Video on S3 Resume........................................	3-30
	3.6.3	ACPI 2.0 Support...........................................................	3-30
	3.6.4	ACPI APIC Support.......................................................	3-30
	3.6.5	APM Configuration........................................................	3-31
	3.6.6	Hardware Monitor..........................................................	3-32
3.7	Boot menu (menu Boot).............................................................		3-35
	3.7.1	Boot Device Priority.......................................................	3-35
	3.7.2	Boot Settings Configuration...........................................	3-36
	3.7.3	Security..........................................................................	3-37
3.8	Tools menu (menu Outils)..........................................................		3-39
	3.8.1	ASUS EZ Flash 2..........................................................	3-39
	3.8.2	ASUS O.C. Profile.........................................................	3-40
	3.8.3	TweakIt Batch File.........................................................	3-41
	3.8.4	AI NET 2........................................................................	3-42
3.9	Exit menu (menu Sortie)............................................................		3-43

Chapitre 4 :		Support logiciel
4.1	Installer un système d’exploitation.............................................		4-1
4.2	Informations sur le DVD de support...........................................		4-1
	4.2.1	Lancer le DVD de support...............................................	4-1
	4.2.2	Menu Pilotes....................................................................	4-2
	4.2.3	Menu Utilitaires................................................................	4-3
	4.2.4	Menu Make disk..............................................................	4-5
	4.2.5	Menu Manual...................................................................	4-5
	4.2.6	Menu Video......................................................................	4-6
	4.2.7	Contacts ASUS................................................................	4-6
	4.2.8	Autres informations..........................................................	4-7
4.3	Informations logicielles................................................................		4-9
	4.3.1	ASUS MyLogo3™...........................................................	4-9
	4.3.2	Utilitaire audio Sound Blaster X-Fi..................................	4-11
	4.3.3	ASUS PC Probe II.........................................................	4-15

vi

Table des matières

	Lancer PC Probe II.......................................................................		4-15
	Preference....................................................................................		4-16
	Panneaux de surveillance du matériel..........................................		4-17
	4.3.4	ASUS AI Suite...............................................................	4-21
	4.3.5	ASUS AI Nap.................................................................	4-23
	4.3.6	ASUS Fan Xpert............................................................	4-24
	4.3.7	CPU Level Up................................................................	4-26
	4.3.8	ASUS EPU—6 Engine...................................................	4-27
	4.3.9	ASUS TurboV................................................................	4-31
4.4	Configurations RAID..................................................................		4-33
	4.4.1	Définitions RAID............................................................	4-33
	4.4.2	Installer des disques durs Serial ATA (SATA)................	4-34
	4.4.3	Définir l’élément RAID dans le BIOS..........................	4-34
	4.4.4	Utilitaire Intel® Matrix Storage Manager Option ROM ...	4-35
4.5	Créer une disquette du pilote RAID..........................................		4-40
	4.5.1	Créer une disquette du pilote RAID sans utiliser l’OS... 4-40
	4.5.2	Créer une disquette des pilotes
		RAID/SATA sous Windows®..........................................	4-40
Chapitre 5 :		Support de la technologie Multi-GPU
5.1	Technologie ATI® CrossFireX™...................................................		5-1
	5.1.1	Configuration requise......................................................	5-1
	5.1.2	Avant de commencer.......................................................	5-1
	5.1.3	Installer deux cartes graphiques CrossFireX™...............	5-2
	5.1.4	Installer les pilotes...........................................................	5-3
	5.1.5	Activer le technologie ATI® CrossFireX™........................	5-3
5.2	Technologie NVIDIA® SLI™..........................................................		5-5
	5.2.1	Configuration requise......................................................	5-5
	5.2.2	Installer des cartes graphiques compatibles SLI.............	5-6
	5.2.3	Installer les pilotes du périphérique.................................	5-7
	5.2.4	Activer la technologie NVIDIA® SLI™ .............................	5-7
Appendice :		Tableau des codes de déboguage
Tableau des codes de déboguage...........................................................			A-1

vii

Notes

Rapport de la Commission fédérale des communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

•Ce dispositif ne peut causer d'interférence nuisible, et

•Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des resultats indésirés.

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les

instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière.Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

•Réorientez ou replacez l'antenne de réception.

•Augmentez l'espace de séparation entre l'équipement et le récepteur.

•Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

•Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide.

L’utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC.Les changements ou les modifications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement.

Rapport du Département Canadien des communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications.

Cet appareil numérique de la classe B est conforme à la norme canadienne ICES-003.

viii

Informations de sécurité

Sécurité électrique

•Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système.

•Lorsque vous ajoutez ou enlevez des composants, vérifiez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d’alimentation du système avant d’ajouter un périphérique.

•Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vérifiez que tous les câbles d’alimentation sont bien débranchés.

•Demandez l’assistance d’un professionnel avant d’utiliser un adaptateur ou une rallonge. Ces appareils risquent d’interrompre le circuit de terre.

•Vérifiez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n’en êtes pas certain, contactez votre fournisseur électrique local.

•Si l’alimentation est cassée, n’essayez pas de la réparer vous-même.

Contactez votre revendeur.

Sécurité en opération

•Avant d’installer la carte mère et d’y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.

•Avant d’utiliser le produit, vérifiez que tous les câbles sont bien branchés et que les câbles d’alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

•Pour éviter les court-circuits, gardez les clips, les vis et les agraffes loin des connecteurs, des slots, des sockets et de la circuiterie.

•Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

•Placez le produit sur une surface stable.

•Si vous avez des problèmes techniques avec votre produit contactez un technicien qualifié ou appelez votre revendeur.

Le symbole de la benne à roue barrée indique que ce produit (équipement

électrique ou électronique) ne doit pas être placé dans une décharge publique. Vérifiez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

NE JETEZ PAS la batterie contenant du mercure dans une décharge publique.

Le symbole de la benne à roue barrée indique que ce produit (équipement

électrique ou électronique) ne doit pas être placé dans une décharge publique.

ix

A propos de ce manuel

Ce guide de l’utilisateur contient les informations dont vous aurez besoin pour installer et configurer la carte mère.

Comment ce guide est organisé

Ce guide contient les sections suivantes:

•Chapitre 1 : Introduction au produit

Ce chapitre décrit les fonctions de la carte et les nouvelles technologies qu’elle supporte.

•Chapitre 2 : Informations sur le matériel

Ce chapitre dresse la liste des procédures de configuration du matériel que vous devrez effectuer quand vous installerez les composants de l’ordinateur.

Ceci inclût une description des interrupteurs, des jumpers et des connecteurs de la carte mère.

•Chapitre 3 : Le BIOS

Ce chapitre explique comment changer les paramètres système via les les menus du BIOS. Une description détaillée des paramètres du BIOS est également fournie.

•Chapitre 4 : Support logiciel

Ce chapitre décrit le contenu du DVD de support fourni avec la carte mère.

•Chapitre 5: Support de la technologie ATI CrossFireX™

Ce chapitre décrit les fonctions ATI CrossFireX™ et les procédures d’installation des cartes graphiques.

•Appendice : Tableau des codes de déboguage

L’Appendice référencie les codes de déboguage du LCD.

Où trouver plus d’informations ?

Reportez-vous aux sources suivantes pour plus d’informations sur les produits.

1.Site web ASUS

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS.

2.Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces documents ne font pas partie du contenu standard.

Conventions utilisées dans ce manuel

Pour être sûr que vous procédiez à certaines tâches correctement, retenez les symboles suivants, utilisés tout au long de ce guide.

DANGER/AVERTISSEMENT : Information vous évitant de vous blesser lorsque vous effectuez une tâche.

ATTENTION : Information vous évitant d’endommager les composants lorsque vous effectuez une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre afin de mener à bien une tâche.

NOTE : Astuces et informations additionnelles pour vous aider à mener

à bien une tâche.

Typographie

Texte en gras	Indique qu’il y a un menu ou un élément à sélectionner.
Texte en italique	Utilisé pour mettre en valeur un mot ou une phrase.
<Touche>	Le nom d’une touche placée entre deux chevrons
	indique que vous devez presser la touche en question.
	Par exemple: <Entrée> signifie que vous devez
	presser la touche Entrée.
<Tch.1+Tch.2+Tch.3>	Si vous devez presser deux, voire plusieurs, touches
	simultanément, les noms des touches sont reliés par
	un signe plus (+).
	Par exemple: <Ctrl+Alt+D>
Commande	Signifie que vous devez taper la commande telle
	qu’elle apparaît, puis fournir l’élément demandé
	ou la valeur placée entre les parenthèses.
	Par exemple: Au prompt DOS, tapez la ligne de
	commande :
	afudos /iRAMIIGEN.ROM

xi

Rampage II GENE : les caractéristiques en bref

CPU

Chipset

Bus système

Mémoire

Slots d’extension

Technologie Multi-GPU (processeur graphique)

Stockage

LAN

High Definition Audio

IEEE 1394

Socket LGA1366 pour les processeurs Intel® Core™ i7

Processor Extreme Edition / Core™ i7 Supporte la technologie Intel® Dynamic Speed

* Consultez www.asus.com pour obtenir la liste des processeurs Intel supportés.

Intel® X58 / ICH10R

Jusqu’à 6.4GT/s via l’interconnexion Intel® QuickPath

Architecture mémoire tri-canal

6 x slots DIMM, max. 24 Go de mémoire DDR3 1800 (O.C.)

/ 1600 / 1333 / 1066 MHz, non-ECC et non tamponnée Supporte la fonction Intel® Extreme Memory Profile (X.M.P.)

*Référez-vous au site www.asus.com ou à ce manuel pour la liste des revendeurs de mémoire agréés.

2 x slots PCI Express 2.0 x16 à x16 pour deux cartes

1 x slot PCI Express 2.0 x4

1 x slot PCI 2.2

Supporte la technologie NVIDIA® SLI™

Supporte la technologie ATI® CrossFireX™

Southbridge Intel® ICH10R :

-6 x ports SATA 3.0 Gb/s

-La technologie Intel® Matrix Storage supporte les ensembles RAID 0,1, 5 et 10

Contrôleur JMicron® 363 :

-1 x câble Ultra DMA 133/100/66/33 pour jusqu’à 2 périphériques PATA

-1 x port SATA 3.0 Gb/s externe (SATA On-the-Go)

-1 x port SATA 3.0 Gb/s

Contrôleur Gigabit LAN PCIe Realtek® 8111C avec AI NET 2

Carte son Supreme FX X-Fi

-CODEC High Definition Audio 8 canaux

-EAX® Advanced™ HD 4.0

-X-Fi CMSS®-3D

-X-Fi Crystalizer™

-Creative ALchemy

-Supporte 1 x connecteur S/PDIF out optique

2xportsIEEE1394a(unembarqué;unsurlepanneauarrière)

(Continue à la page suivante)

xii

Rampage II GENE : les caractéristiques en bref

USB

Caractéristiques

d’overclocking exclusives ROG

Autres fonctions spéciales

BIOS

Gestion

Ports arrières

12 x ports USB 2.0 (6 à mi-carte; 6 sur le panneau arrière)

Alimentation

-Alimentation du CPU à 8 phases

-Alimentation QPI/DRAM à 2 phases

-Alimentation NB à 2 phases

-Alimentation mémoire à 2 phases

CPU Level Up

Keyboard-Tweakit (fréquence ajustable à 0.2 MHz d’incréement)

Memory Level Up iROG

Extreme Tweaker Loadline Calibration

Outils d’overclocking intelligents :

-ASUS AI Booster

-ASUS O.C. Profile

Protection en Overclocking:

-COP EX (Component Overheat Protection - EX)

-Voltiminder LED

-ASUS C.P.R. (CPU Parameter Recall)

MemOK!

One DIMM latch

LCD Poster externe

Interrupteurs embarqués : Mise sous tension / Réinitialisation / Clr CMOS (sur le panneau arrière)

Q-Fan Plus

ASUS EPU-6 Engine ASUS Fan Xpert ASUS Q-Connector

ASUS EZ Flash 2 ASUS CrashFree BIOS 3

ASUS MyLogo 3™

16 Mo de ROM Flash, BIOS AMI, PnP, DMI 2.0, WfM 2.0,

SM BIOS 2.4, ACPI 2.0a, BIOS multilingue.

WOL by PME, WOR by PME, Intrusion Châssis, PXE

1 x port clavier PS/2 (mauve)

1 x S/PDIF (Optique)

1 x port SATA externe

1 x port IEEE1394a

1 x port LAN (RJ45)

6 x ports USB 2.0/1.1

1 x interrupteur Clr CMOS

Connecteur audio Entrée/Sortie avec connecteur plaqué or

(Continue à la page suivante)

xiii

Rampage II GENE : les caractéristiques en bref

Connecteurs internes	3 x connecteurs USB 2.0 supportant 6 ports USB 2.0 additionnels
	1 x connecteur IDE pour 2 périphériques
	7 x connecteurs SATA
	5 x connecteurs de ventilation 1 x CPU / 2 x Châssis / 2 x
	ventilateur optionnel
	2 x connecteurs de détection thermique
	1 x connecteur IEEE1394a
	1 x connecteur LCD poster
	1 x connecteur intrusion châssis
	Connecteur d’alimentation 24 broches ATX
	Connecteur d’alimentation 8 broches ATX 12V
	1 x connecteur d’activation/désactivation Clr CMOS
	1 x connecteur audio en façade
	1 x CD audio in
	1 x connecteur panneau système
	1 x connecteur SPDIF_OUT
Logiciels	DVD de support :
	- Pilotes et applications
	Utilitaire Sound Blaster X-Fi
	Futuremark® 3DMark® Vantage Advanced Edition
	Logiciel antivirus Kaspersky®
	ASUS TurboV
	ASUS PC Probe II
	ASUS Update
	ASUS AI Suite
Format	microATX : 24.4 cm x 24.4 cm

*Les spécifications sont sujettes à changement sans avertissement préalable.

xiv

Ce chapitre décrit les caractéristiques	1
de la carte mère ainsi que les nouvelles
technologies supportées.
Chapitre 1:Introduction
	au produit

	Sommaire du chapitre	1

1.1	Bienvenue !...................................................................................	1-1
1.2	Contenu de la boîte......................................................................	1-1
1.3	Fonctions spéciales.....................................................................	1-2

ROG Rampage II GENE

1.1Bienvenue !

Merci d’avoir acheté une carte mère ROG Rampage II GENE !

La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS !

Avant de commencer à installer la carte mère, vérifiez le contenu de la boîte grâce

à la liste ci-dessous.

1.2Contenu de la boîte

Vérifiez que la boîte de la carte mère contienne bien les éléments suivants.

Carte mère	ROG Rampage II GENE
Câbles	1 x Câble SLI
	1 x Câble Ultra DMA 133/100/66
	2 x Câbles Serial ATA
Accessoires	1 x LCD Poster externe
	1 x Kit ASUS Q-Connector 2 en 1
	1 x Plaque d'E/S
	1 x Liens de câble
	1 x Etiquette ROG
DVD d’application	DVD de support de la carte mère ROG
Documentation	Manuel de l’utilisateur

Si l’un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

ROG Rampage II GENE

1-1

1.3Fonctions spéciales

1.3.1Points forts du produit

Republic of Gamers

Republic of Gamers est la crême de la crême. Nous offrons la meilleure ingénierie matérielle, les performances les plus rapides et les idées les plus innovantes. Nous invitons les meilleurs joueurs à venir nous rejoindre. Dans Republic of Gamers, faire preuve de pitié est bon pour les faibles et faire valoir ses droits est la règle. Nous croyons en l’affirmation et nous excellons dans les compétitions.

Si votre caractère correspond à nos valeurs, rejoignez le clan des élites et faites sentir votre présence dans Republic of Gamers.

Green ASUS

Cette carte mère et son emballage sont conformes à la norme Européenne RoHS

(Restriction on the use of Hazardous Substances). Ceci est en accord avec la politique d’ASUS visant à créer des produits et des emballages recyclables et respectueux de l’environnement pour préserver la santé de ses clients tout en minimisant l’impact sur l’environnement.

Support des CPU Intel® Core™ i7 édition Extreme / Core™ i7

Cette carte mère supporte les derniers processeurs Intel® Core™ i7 au format LGA1366 avec un contrôleur mémoire supportant 3 canaux (6 modules mémoire)

de mémoire DDR3. Supporte l’intreconnexion Intel® QuickPath Interconnect (QPI) avec un bus système allant jusqu’à 6.4GT/s et une bande passante max allant jusqu’à 25.6GB/s. Les processeur Intel® Core™ i7 est un des processeurs les plus puissants et économique en terme d’énergie au monde. Voir page 2-9.

Chipset Intel® X58

Le chipset Intel® X58 Express est le plus récent chipset conçu pour supporter les derniers processeurs Intel® Core™ i7 et la nouvelle génération d’interface d’interconnexion système Intel® QuickPath Interconnect (QPI) qui offre des performances améliorées en utilisant des liens de série point à point, permettant ainsi d’augmenter la bande passante et la stabilité du système. Il supporte également jusqu’à 36 couches PCI Express 2.0 ce qu ipermet d’obtenir de meilleures performances graphiques.

Support mémoire DDR3 tri-canal

La carte mère supporte la mémoire DDR3 présentant des taux de transfert de

1800 (O.C.) / 1600 / 1333 / 1066 MHz pour répondre aux besoins d’une bande passante plus large des derniers systèmes d’exploitation, des graphismes 3D, du multimédia et des applications Internet. L’architecture mémoire tri-canal DDR3 triple la bande passante de votre mémoire système pour booster les performances

du système, éliminer les goulots d’étranglement avec des pics de bande passante allant jusqu’à 43.2 GB/s. Voir page 2-15.

1-2	Chapitre 1 : Introduction au produit

Compatible SLI et CrossFireX

Grâce à cette carte mère ROG, vous pouvez exécuter ces deux configuration à processeur graphique multiple. Cette carte mère intègre la technologie “SLI and CrossFireX on Demand”, supportant jusqu’à trois cartes graphiques en

configuration 3-Way SLI ou CrossFireX. Quelque soit le choix effectué, vous êtes assuré d’obtenir des performances graphiques inédites époustouflantes.

PCIe 2.0

La carte mère supporte les derniers périphériques PCIe 2.0 deux fois plus rapide avec une bande passante doublée. Cela améliore les performances du système tout en offrant une rétrocompatibilité avec les périphériques PCIe 1.0. Voir page

2-25 pour plus de détails.

1.3.2Performances ROG Intelligentes & Overclocking

iROG

Contrôle Intelligent des capacités de la carte mère

iROG est un circuit intégré spécial qui active plusieurs fonctions ROG, mettant à votre disposition à tout moment toutes les capacités de la carte mère ! Cette

conception permet le contrôle des utilisateurs avancés et la gestion à effectuer au niveau matériel. iROG augmente grandement le plaisir lors de l’overclocking pour les férus de PC et fourni une maintenance du système et une gestion avec un contrôle plus efficace.

CPU Level Up

Pour une mise à niveau en un seul clic !

Vous avez toujours souhaité avoir un CPU plus puissant ? Mettez à niveau votre CPU sans coût additionnel avec la fonction ROG CPU Level Up ! Choisissez simplement le CPU que vous souhaitez overclocker et la carte mère fera le reste.Appréciez la nouvelle vitesse du CPU et profitez instantanément des nouvelles performances ! L’overclocking n’a jamais été aussi simple. Voir pages 3-12 et 4-26 pour plus de détails.

MemOK!

N’importe quelle mémoire est OK !

LA compatibilité de la mémoire est une grosse préoccuupation en matière de mises à niveau informatique. Plus d’inquiétudes à avoir, MemOK! est la solution actuelle la plus rapide de démarrage de la mémoire. Cet outil de secours très utile fonctionne en appuyant simplement sur un bouton pour régler en un clin d’oeil les problèmes de mémoire et faire tourner le système. Cette technologie est capable de déterminer les paramètres infaillibles permettant d’améliorer considérablement

la réussite du démarrage du système.

ROG Rampage II GENE

1-3

Extreme Tweaker

Cette fonction vous permet de régler précisément le voltage de la mémoire du CPU et augmente graduellement la mémoire Front Side Bus (FSB) et la fréquence

PCI Express avec un incrément de 1MHz pour atteindre des performances système maximales. Voir page 3-11 pour plus de détails.

Voltiminder LED

Rappel des paramètres de tension

L’ajustement du survoltage est très important pour atteindre des performances extrêmes mais il est également risqué. Agissant comme la “zone rouge” d’un compte-tour de voiture, la LED de rappel du voltage affiche l’état di processeur, du Northbridge, Southbridge et de la mémoire en utilisant un code de couleur. La LED de rappel de tension permet de vérifier rapidement la tension pour les overclockeurs. Voir page 2-2 à 2-5.

Component Overheat Protection-EX (COP EX)

COP EX permet aux adeptes de l’overclocking d’augmenter les voltages du chipset sans avoir à se soucier des risques de surchauffe. Cette fonction peut aussi être utilisée pour surveiller et protéger un GPU de la surchauffe. COP EX offre plus de liberté et de tranquillité pour les performances maximales.

Loadline Calibration

La fonction Loadline Calibration assure un voltage stable et du optimal du CPU lorsque la charge du CPU est importante. Elle permet aux overclockers d’apprécier

les qualités optimales d’overclocking de la carte mère.

1.3.3Fonctions ROG uniques

SupremeFX X-Fi

Profitez d’une qualité de son incroyable grâce à conception sans faille de votre carte son SupremeFX !

SupremeFX X-FI délivre un son haute définition d’excellente qualité pour les joueurs ROG. Les innovations audio uniques SupremeFX X-Fi permettent au joueurs de détecter leurs ennemis dans un environnement 3D en cours de jeu.

SupremeFX X-Fi combine la conception technique de qualité du SupremeFX avec la technologie d’effets sonores Creative Labs® afin d’offrir aux joueurs une qualité sonore exceptionnelle pour le jeu. Voir page 2-29 et 4-11 pour plus de détails.

1-4	Chapitre 1 : Introduction au produit

LCD Poster externe

Le nouveau LCD Poster envoie désormais les informations criticales du POST sur un

écran externe agréable et flexible. Lorsqu’une erreur système se produit, LCD Poster détecte automatiquement la panne et traduit les erreurs sur l’écran LCD pendant le POST. Contrairement aux solutions concurrentes, les utilisateurs n’ont pas besoin de lire du “charabia” pour comprendre d’où vient le problème. Voir page 2-42 et 3-30.

Interrupteurs embarqués

Un bouton d'allumage, de redémarrage, et un bouton clear CMOS sont embarqués pour fournir aux overclockers et aux joueurs une manipulation simple et rapide

lorsque vous travaillez à système ouvert. Voir page 2-40 pour plus de détails.

Technologie Q-Fan Plus

La fonction Q-Fan détecte automatiquement la température et ajuste la vitesse des ventilateurs pour obtenir un système de refroidissement efficace. Avec Q-Fan Plus, des câbles de détection thermique sont fournis pour détecter la température de tous les périphériques. Utilisée avec des ventilateurs optionnels, vous pouvez activer la fonction Q-Fan pour les trois périphériques additionnels de votre choix !

1.3.4Fonctions spéciales ASUS

Solutions d’économie d’énergie ASUS

Les solution d’économies d’énergie ASUS permettent d’offrir un équilibre entre puissance et économie d’énergie.

ASUS EPU-6 Engine

Le nouveau ASUS EPU - le premier moteur d’économie d’énergie au monde, passe à une version à six moteurs, permettant de réaliser des économies d’énergie sur tout le système en détectant la charge du PC puis en modérant l’alimentation en temps réel. Avec un changement de phase automatique des composants (incluant CPU, carte VGA, mémoire, chipset, disques et ventilateur système), le moteur EPU fournit automatiquement l’alimentation la plus appropriée via une accélération intelligente et l’overclocking - vous faisant économiser de l’énergie et de l’argent. Voir page 4-27.

ASUS EZ DIY

ASUS EZ DIY vous permet d’installer en toute simplicité des composants de l’ordinateur, mettre à jour le BIOS ou sauvegarder vos paramètres favoris.

ROG Rampage II GENE

1-5

ASUS Q-Connector

Vous pouvez utiliser ASUS Q-Connector pour connecter ou déconnecter les câbles de la façade avant du châssis en quelques étapes simples. Cet adaptateur unique vous évite d’avoir à connecter un câble à la fois,

permettant une connexion simple et précise. Voir page 2-39 pour les détails.

ASUS O.C. Profile

La carte mère intègre la fonction ASUS O.C. Profile permettant aux utilisateurs de stocker et charger en toute simplicité de multiples paramètres de configuration du BIOS. Ceux-ci peuvent être stockés sur le CMOS ou sur un fichier séparé, donnant ainsi aux utilisateurs la liberté de partager et distribuer leurs configurations favorites. Voir page 3-42 pour plus de détails.

ASUS EZ Flash 2

EZ Flash 2 est utilitaire de mise à jour du BIOS convivial. Pressez simplement les raccourcis claviers pré-définis pour lancer l’utilitaire et mettre à jour le BIOS sans avoir à charger le système d’exploitation. Grâce àASUS EZ Flash 2, il n’est plus nécessaire d’utiliser un utilitaire sous DOS ou booter depuis une disquette pour mettre à jour le BIOS. Voir pages 3-6 pour plus de détails.

Anti-Virus Kaspersky®

La meilleure protection contre les virus et les logiciels espions

Kaspersky® Anti-Virus Personal offre une protection premium contre les virus aussi bien pour les particuliers que les petites structures d’entreprise. Il est basé sur les technologies anti-virus les plus avancées. Le produit incorpore le moteur antivirus

Kaspersky®, renommé pour son taux de détection des programmes malicieux parmi les plus haut du marché.

C.P.R. (CPU Parameter Recall)

La fonction C.P.R. du BIOS de la carte mère permet une reconfiguration automatique du BIOS à ses valeurs par défaut lorsque le système plante à cause d’un overclocking trop agressif. Cette fonction permet de ne pas avoir à ouvrir le boîtier pour procéder à un Clear CMOS. Eteignez le système, rebootez et les anciens paramètres du système seront restaurés.

En raison du comportement du chipset, une mise hors tension est requise avant d’utiliser la fonction C.P.R.

1-6	Chapitre 1 : Introduction au produit

	Ce chapitre liste les procédures de	2
	paramétrage matériel que vous devrez
	accomplir en installant les composants
	du système. Vous y trouverez aussi
	une description des jumpers et des
	connecteurs de la carte mère.
	Chapitre 2: Informations
	sur le matériel

Sommaire du chapitre	2

2.1	Avant de commencer....................................................................	2-1
2.2	Vue générale de la carte mère.....................................................	2-6
2.3	Central Processing Unit (CPU)....................................................	2-9
2.4	Mémoire système........................................................................	2-15
2.5	Slots d’extension........................................................................	2-23
2.6	Jumpers.......................................................................................	2-27
2.7	Connecteurs...........................................................................................	2-28
2.8	Démarrer........ pour.... la.. première........ fois.....................................................	2-43
2.9.	Eteindre........ l’ordinateur...............................................................................	2-44

ROG Rampage II GENE

2.1Avant de commencer

Respectez les précautions suivantes avant d’installer la carte mère ou d’en modifier les paramètres.

•Débranchez le câble d’alimentation de la prise murale avant de toucher aux composants.

•Utilisez un bracelet anti-statique ou touchez un objet métallique relié au sol (comme l’alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

•Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

•Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d’origine.

•Avant d’installer ou de désinstaller un composant, assurez-vous que l’alimentation ATX est éteinte et que le câble d’alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

ROG Rampage II GENE

2-1

LED embarquées

La carte mère est livrée avec des LED indiquant le voltage du CPU, de la mémoire, du northbridge et du southbridge. Vous pouvez ajuster les voltages dans le BIOS. Il y a également une LED indiquant l’activité du disque dur et un interrupteur embarqué de mise sous tension. Pour plus d’informations sur les ajustements du voltage, référez-vous au paragraphe 3.3 menu Extreme Tweaker.

1.LED du CPU

La LED du CPU affiche trois différents voltages : le voltage du CPU, le voltage PLL du CPU et le voltage QPI/DRAM Core ; vous pouvez sélectionner le voltage à afficher dans le BIOS. Référez-vous à l'illustration ci-dessous pour les définitions des indicateurs lumineux de la LED du CPU.

LED du CPU de la RAMPAGE II GENE

	Normal (vert)	Elevé (jaune)	trop élevé (rouge)
Voltage CPU	0.85000–1.5000	1.50625–1.59375	1.60000–
Voltage PLL CPU	1.81592–1.89542	1.90867–1.94842	1.96167–
Voltage QPI/DRAM	1.20000–1.39375	1.40000–1.65625	1.66250–

2-2	Chapitre 2 : Inormations sur le matériel

2.LED du Northbridge/Southbridge

Les LED du Northbridge et du Southbridge affichent chacune deux voltages différents. La LED du northbridge affiche soit le voltage IOH soit le voltage IOH PCIE. La LED du southbridge affiche soit le voltage ICH soit le voltage ICH PCIE. Vous pouvez sélectionner le voltage à afficher dans le BIOS. Référez-vous à l'illustration ci-dessous pour l'emplacement des LED du Northbridge/Southbridge et au tableau pour les définitions des indicateurs de ces LED.

LEDNB/SB de la RAMPAGEII GENE

	Normal (vert)	Elevé (jaune)	Trop élevé (rouge)
Voltage IOH	1.11341–1.39166	1.40491–1.64341	1.65666–
Voltage IOH PCIE	1.51106–1.69656	1.70981–1.84231	1.85556–
Voltage ICH	1.11341–1.59041	1.60366–1.84216	1.85541–
Voltage ICH PCIE	1.51106–1.61706	1.63031–1.80256	1.81581–

ROG Rampage II GENE

2-3

3.LED mémoire

Référez-vous à l'illustration ci-dessous pour l'emplacement de la LED mémoire et au tableau pour les définitions des indicateurs de la LED.

LED mémoirede laRAMPAGEII GENE

Normal (vert)	Elevé (jaune)	Trop élevé (rouge)
Voltage Bus DRAM 1.51106–1.72306	1.73631–2.31931	2.33256–

4.LED disque dur

La LED du disque dur est conçue pour indiquer l'activité du disque dur. Elle clignote lors de l'écriture ou de la lecture de données. Elle reste éteinte si aucun disque dur n'est connecté à la carte mère ou si le disque dur ne fonctionne pas.

LED du disque dur dela RAMPAGE II GENE

2-4	Chapitre 2 : Inormations sur le matériel

5.LED de mise sous tension

La carte mère est livrée avec un interrupteur de mise sous tension fonctionnant comme LED de mise sous tension. L'interrupteur s'allume pour indiquer que le système est sous tension, en mode veille ou en mode veille prolongée. Ceci vous rappelle que vous devez éteindre le système et débrancher le le câble d'alimentation avant de retirer ou de connecter tout composant de la carte mère. L'illustration ci-dessous indique l'emplacement de l'interrupteur embarqué de mise sous tension.

Interrupteur embarqué de mise sous tension de la RAMPAGE II GENE

Lorsque vous allumez la source d'alimentation ATX, la Power LED clignote trois fois pour indiquer que le système est prêt à démarrer. Attendez que le clignotement s'arrête avant d'appuyer sur l'interrupteur d'alimentation.

6.LED MemOK!

Lorsque vous appuyez sur l’interrupteur MemOK!, la LED MemOK! clignote, indiquant que le système charge des paramètres anti-panne pour la compatibilité mémoire.

LED MemOK!de la RAMPAGE II GENE

ROG Rampage II GENE

2-5

2.2Vue générale de la carte mère

2.2.1Layout de la carte mère

2-6

Chapitre 2 : Inormations sur le matériel
