ASUS Desktop PC

Gebruikershandleiding

D641MD / D6412SFF

D641SC / D6414SFF

DU15167

Tweede editie

Mei 2019

Geen enkel deel van deze handleiding, met inbegrip van de producten en de software die hierin is beschreven, mag zonder de uitdrukkelijke schriftelijke toestemming van ASUSTeK Computer Inc. (“ASUS”) worden gereproduceerd, verzonden, getranscribeerd, opgeslagen in een ophaalsysteem of in enige taal worden vertaald in enige vorm of door enig middel, behalve documentatie die door de koper wordt gebruikt voor backupdoeleinden.

De productgarantie of service zal niet worden verleend als: (1) het product is gerepareerd, gewijzigd of aangepast, tenzij dergelijke reparaties, wijzigingen of aanpassingen schriftelijk zijn toegestaan door ASUS; of (2) als het serienummer van het product onleesbaar is gemaakt of verwijderd.

ASUS BIEDT DEZE HANDLEIDING “ZOALS ZE IS” ZONDER ENIGE GARANTIES, HETZIJ UITDRUKKELIJK OF IMPLICIET, MET INBEGRIP VAN, MAAR NIET BEPERKT TOT DE IMPLICIETE GARANTIES OF VOORWAARDEN VOOR VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL. IN GEEN GEVAL ZAL ASUS, HAAR DIRECTEURS, FUNCTIONARISSEN, WERKNEMERS OF AGENTEN AANSPRAKELIJK ZIJN VOOR ENIGE INDIRECTE, SPECIALE, INCIDENTELE OF GEVOLGSCHADE (INCLUSIEF SCHADE DOOR WINSTDERVING, VERLIES VAN HANDEL, VERLIES VAN GEBRUIK OF GEGEVENS, ONDERBREKING VAN HANDEL EN DERGELIJKE), ZELFS ALS ASUS OP DE HOOGTE WERD GEBRACHT VAN DE MOGELIJKHEID VAN DERGELIJKE SCHADE DIE VOORTVLOEIT UIT FOUTEN IN DEZE HANDLEIDING OF DEFECTEN AAN HET PRODUCT.

DE SPECIFICATIES EN INFORMATIE DIE IN DEZE HANDLEIDING ZIJN OPGENOMEN, ZIJN UITSLUITEND INFORMATIEF BEDOELD EN OP ELK OGENBLIK EN ZONDER KENNISGEVING ONDERHEVIG AAN WIJZIGINGEN. ZE MOGEN NIET WORDEN BESCHOUWD ALS EEN VERBINTENIS DOOR ASUS. ASUS AANVAARDT GEEN VERANTWOORDELIJKHEID OF AANSPRAKELIJKHEID VOOR FOUTEN OF ONNAUWKEURIGHEDEN DIE MOGELIJK IN DEZE HANDLEIDING ZIJN VERMELD, INCLUSIEF DE PRODUCTEN EN SOFTWARE DIE ERIN ZIJN BESCHREVEN.

Producten en bedrijfsnamen die in deze handleiding zijn vermeld, zijn mogelijk geregistreerde handelsmerken of auteursrechten van hun respectieve bedrijven en worden uitsluitend gebruikt voor identificatie of toelichting en in het voordeel van de eigenaar, zonder de bedoeling te hebben een inbreuk te plegen op hun rechten.

Inhoudsopgave
Mededelingen....................................................................................................................................		4
Veiligheidsinformatie......................................................................................................................		9
Conventies die in deze handleiding worden gebruikt......................................................		10
Waar meer informatie te vinden................................................................................................		10
Inhoud verpakking.........................................................................................................................		11
Hoofdstuk 1	Aan de slag
Welkom!..............................................................................................................................................		13
Uw computer leren kennen........................................................................................................		13
Uw computer instellen.................................................................................................................		19
Meerdere externe schermen aansluiten ...............................................................................		23

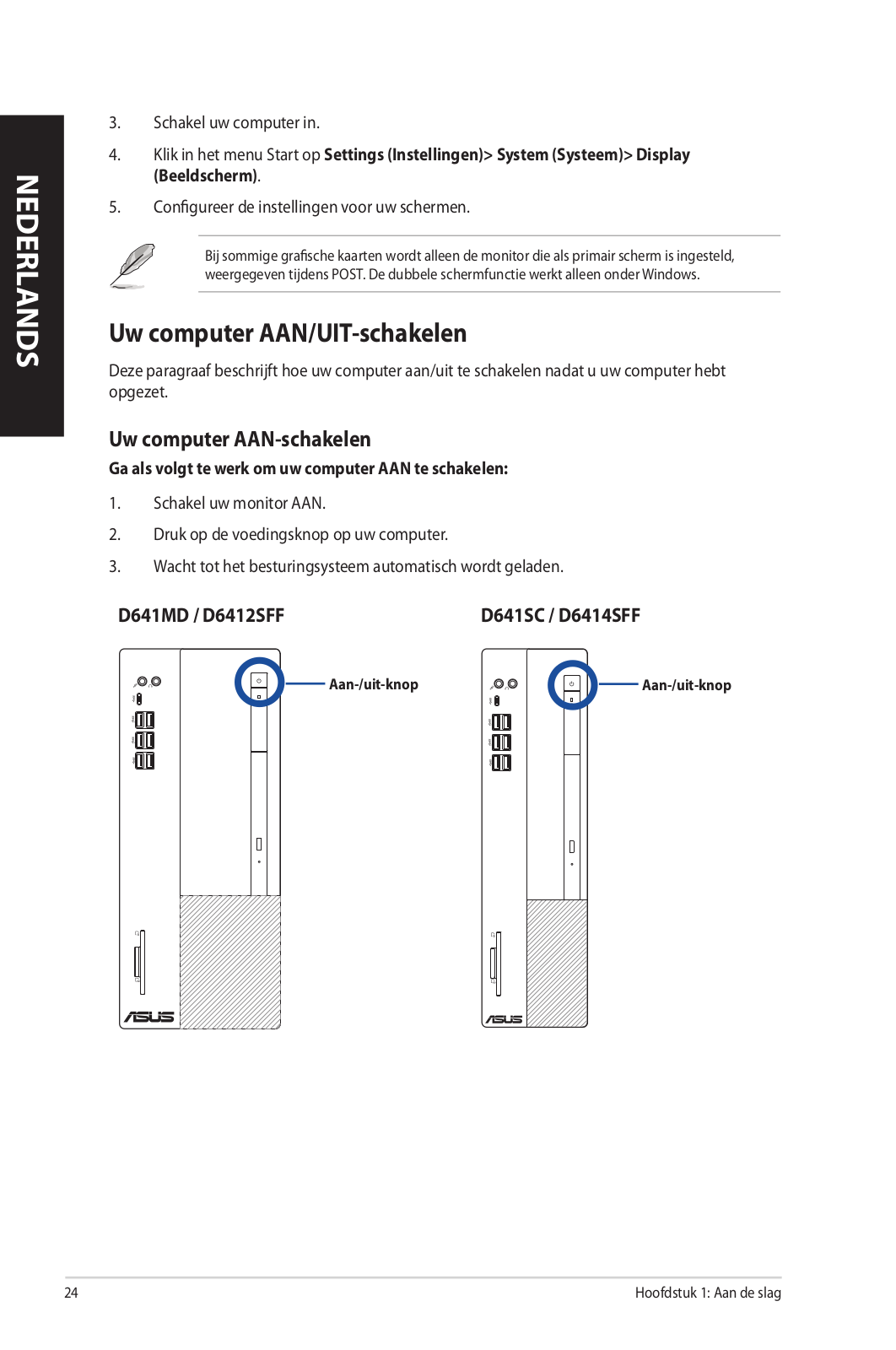

Uw computer AAN/UIT-schakelen............................................................................................		24
Hoofdstuk 2	Apparaten op uw computer aansluiten
Een USB-opslagapparaat aansluiten........................................................................................		25
Microfoon en luidsprekers aansluiten.....................................................................................		27

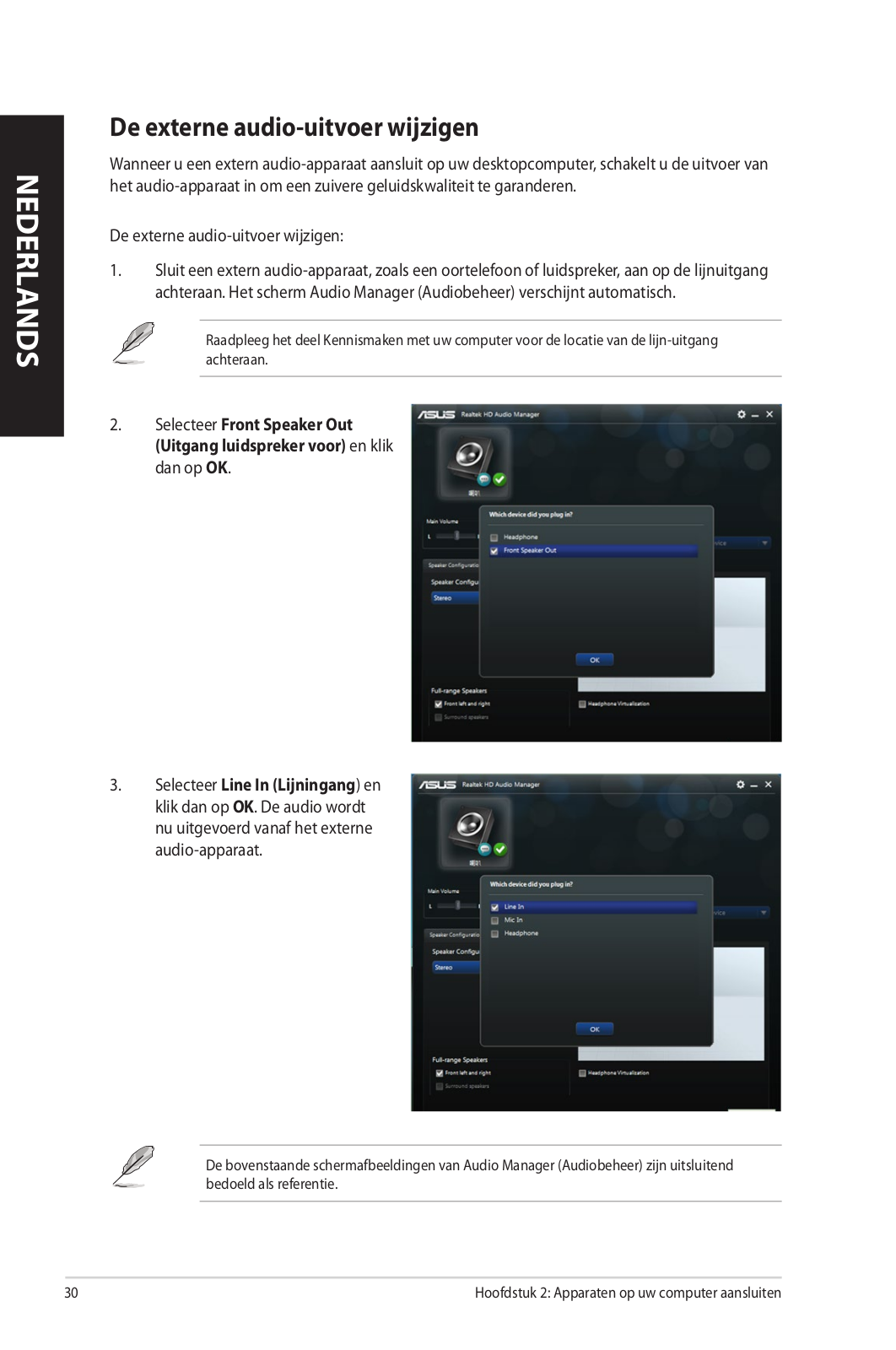

De externe audio-uitvoer wijzigen ..........................................................................................		30
Hoofdstuk 3	Uw computer gebruiken

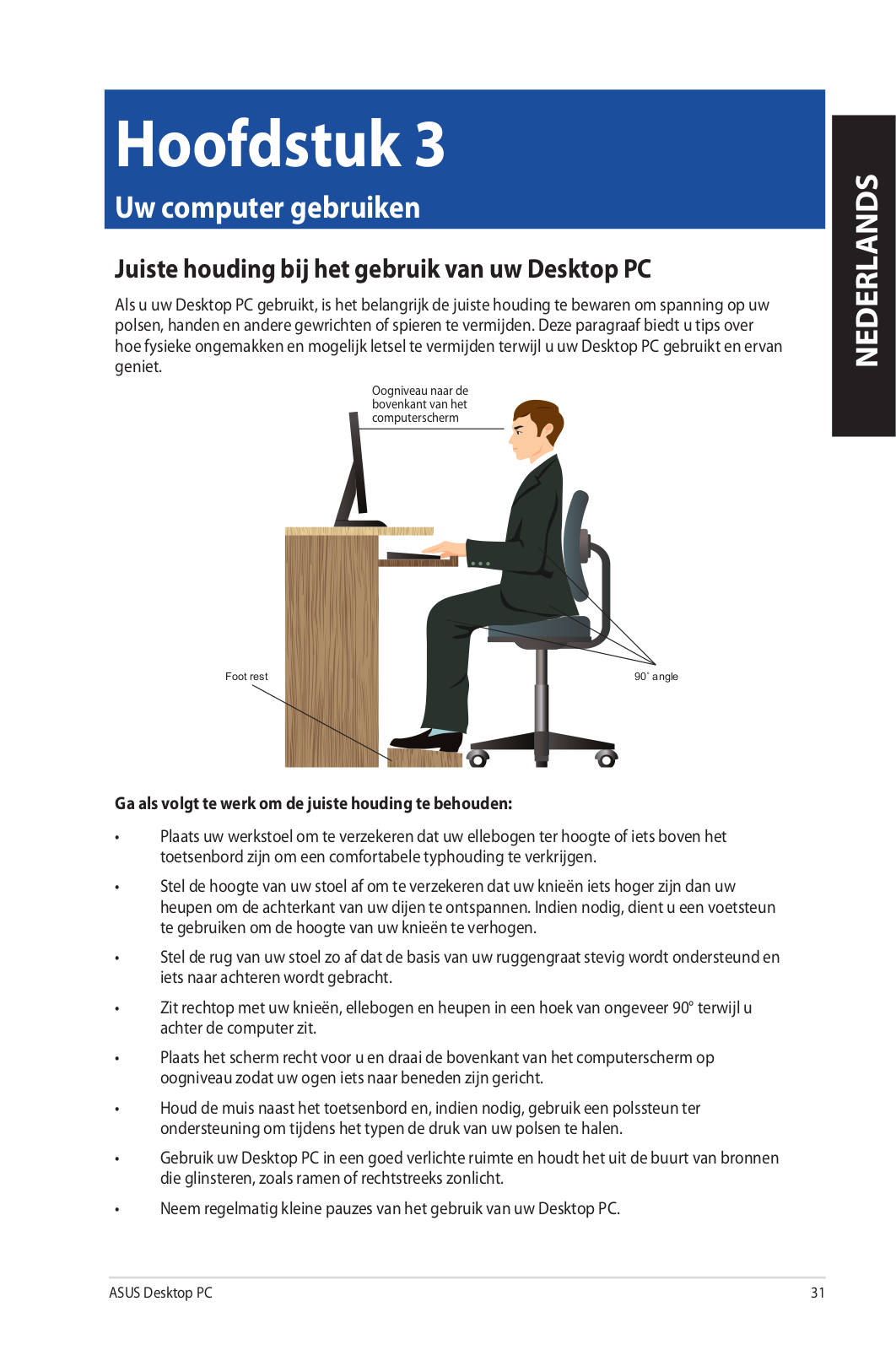

Juiste houding bij het gebruik van uw Desktop PC...........................................................		31
De geheugenkaartlezer gebruiken (Optioneel)..................................................................		32
Het optisch station gebruiken (alleen op geselecteerde modellen)............................		33
De USB-poorten configureren met de BIOS..........................................................................		34
De HDD-beveiligingsinstelling configureren via de BIOS................................................		35

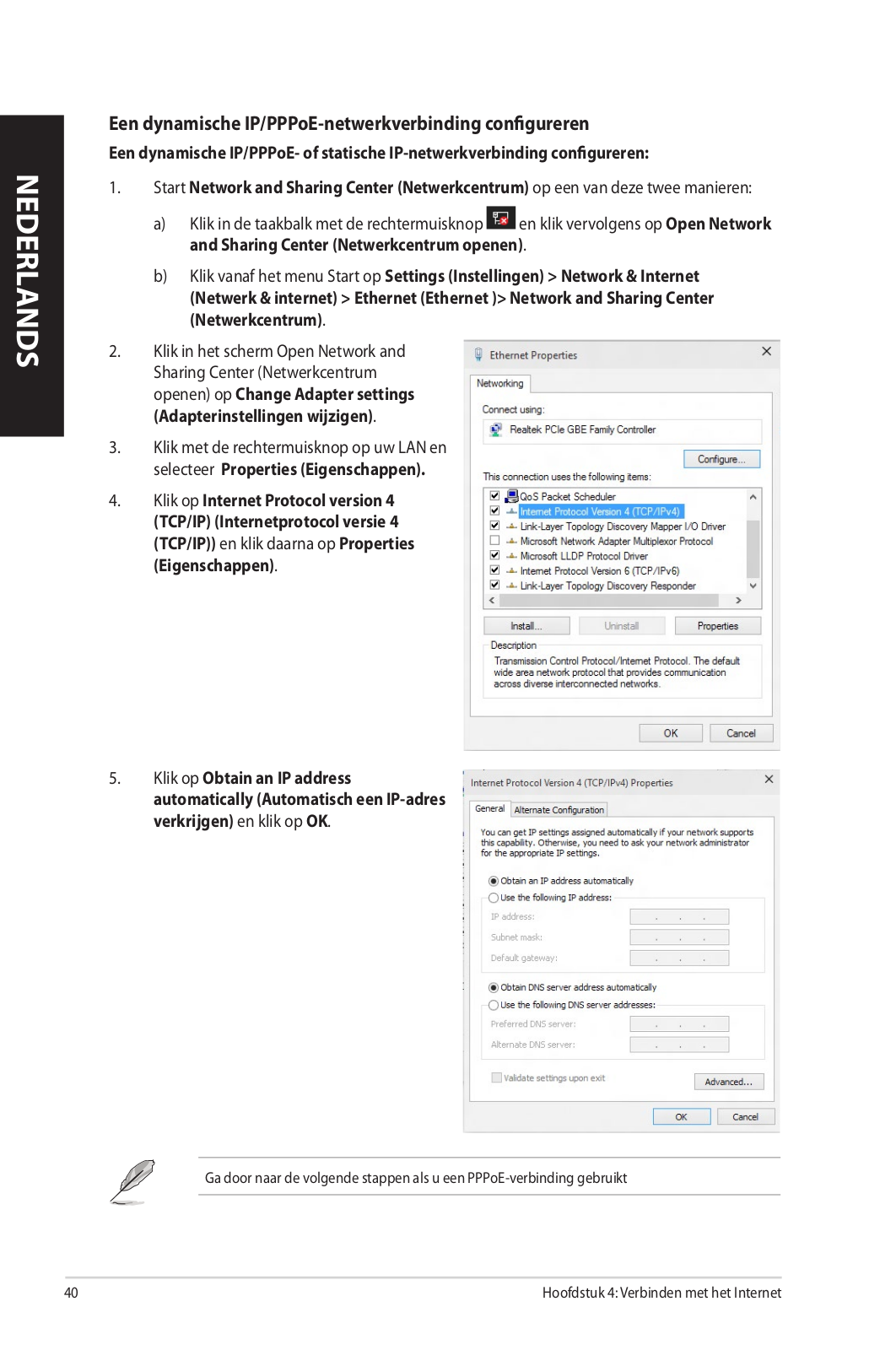

Hoofdstuk 4	Verbinden met het Internet

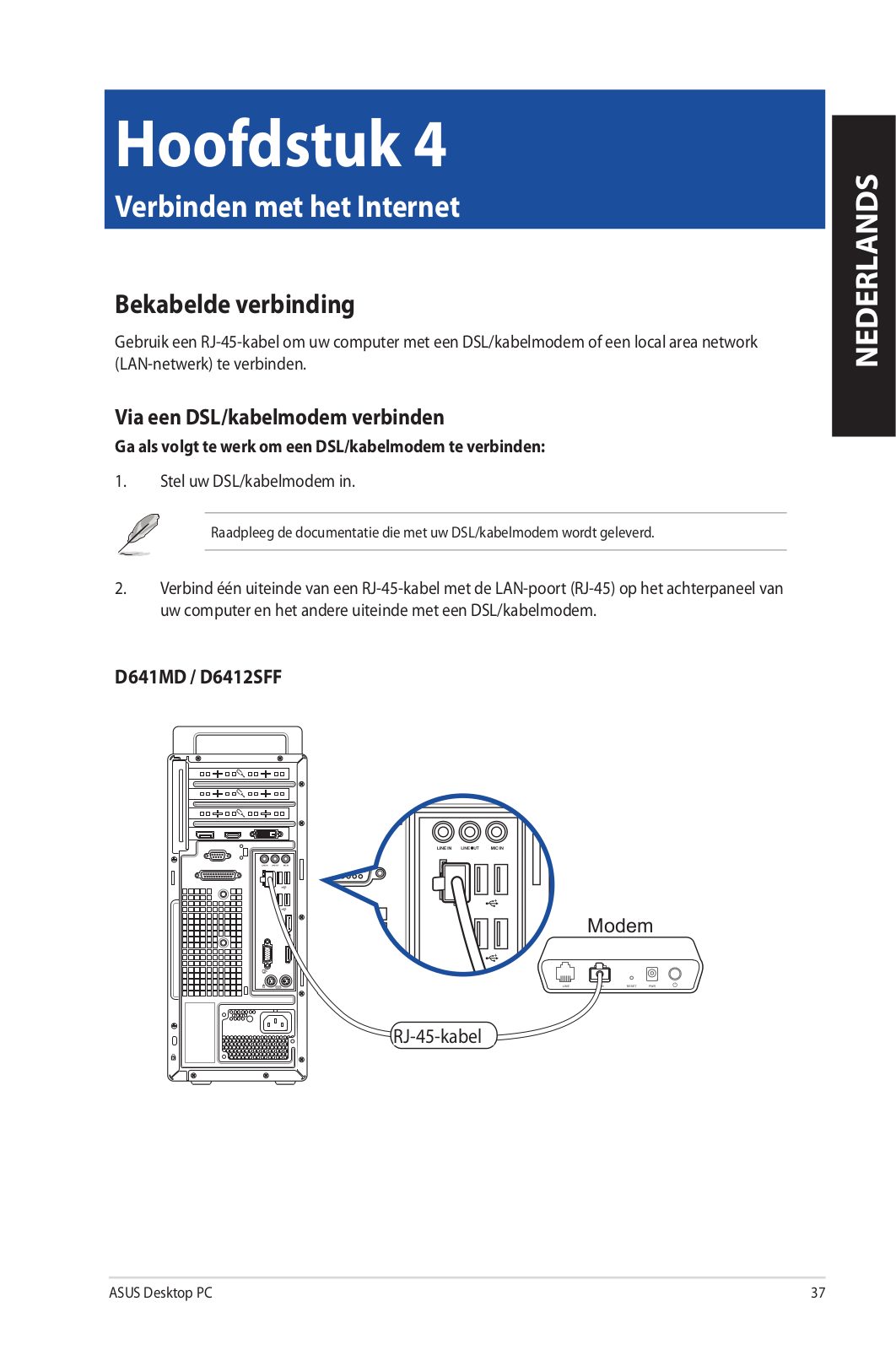

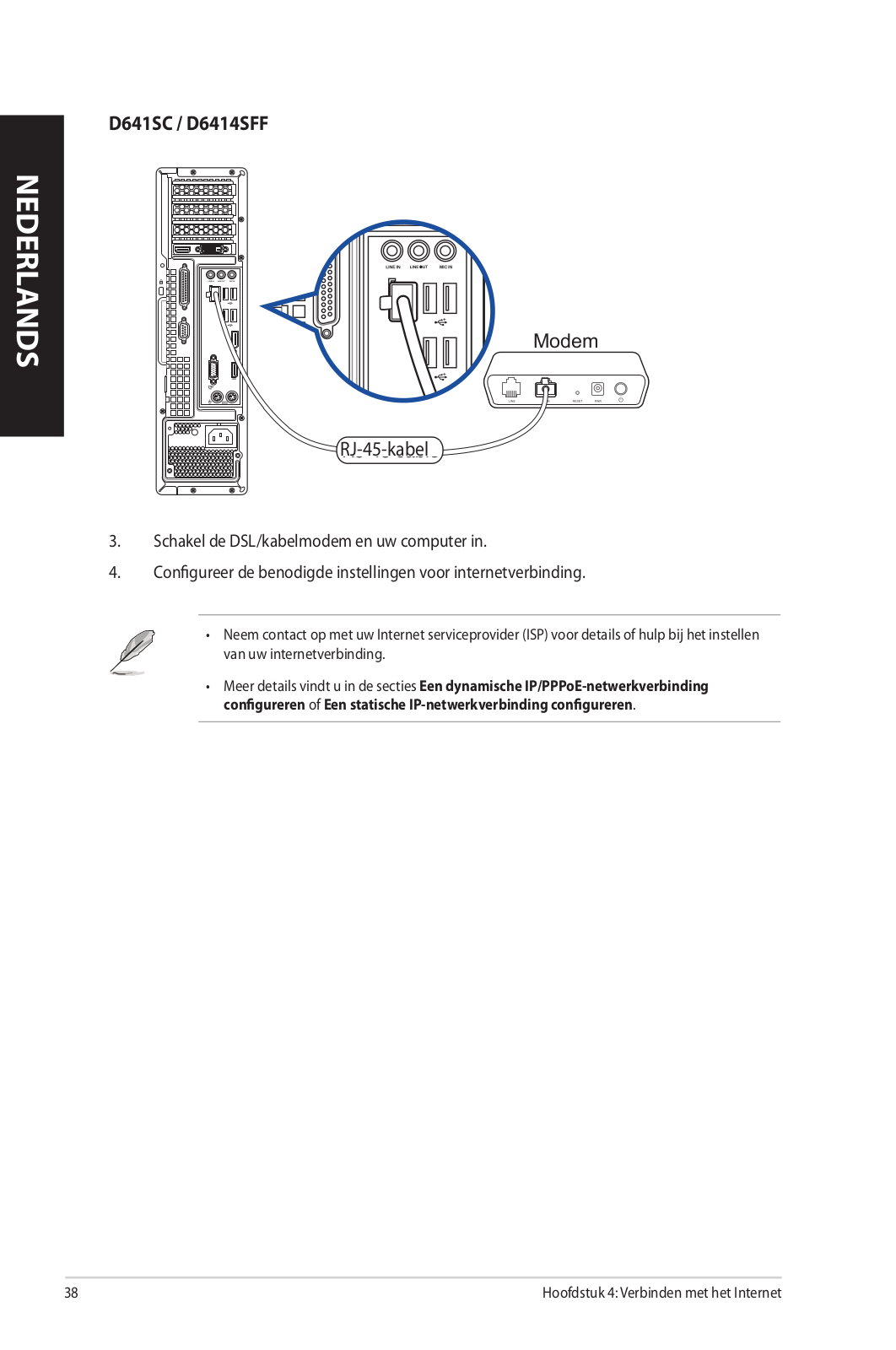

Bekabelde verbinding...................................................................................................................		37
Hoofdstuk 5	ASUS Business Manager gebruiken

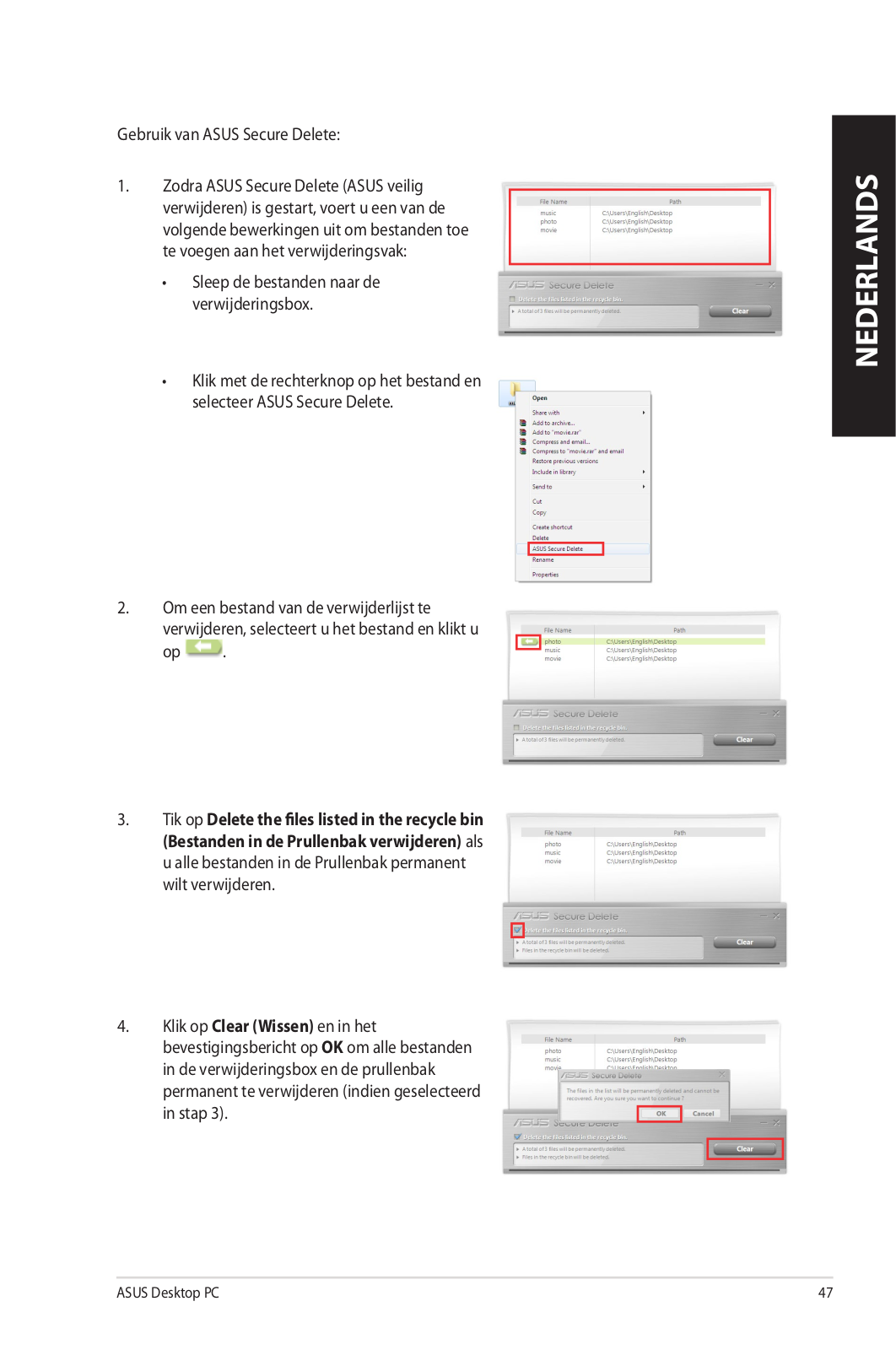

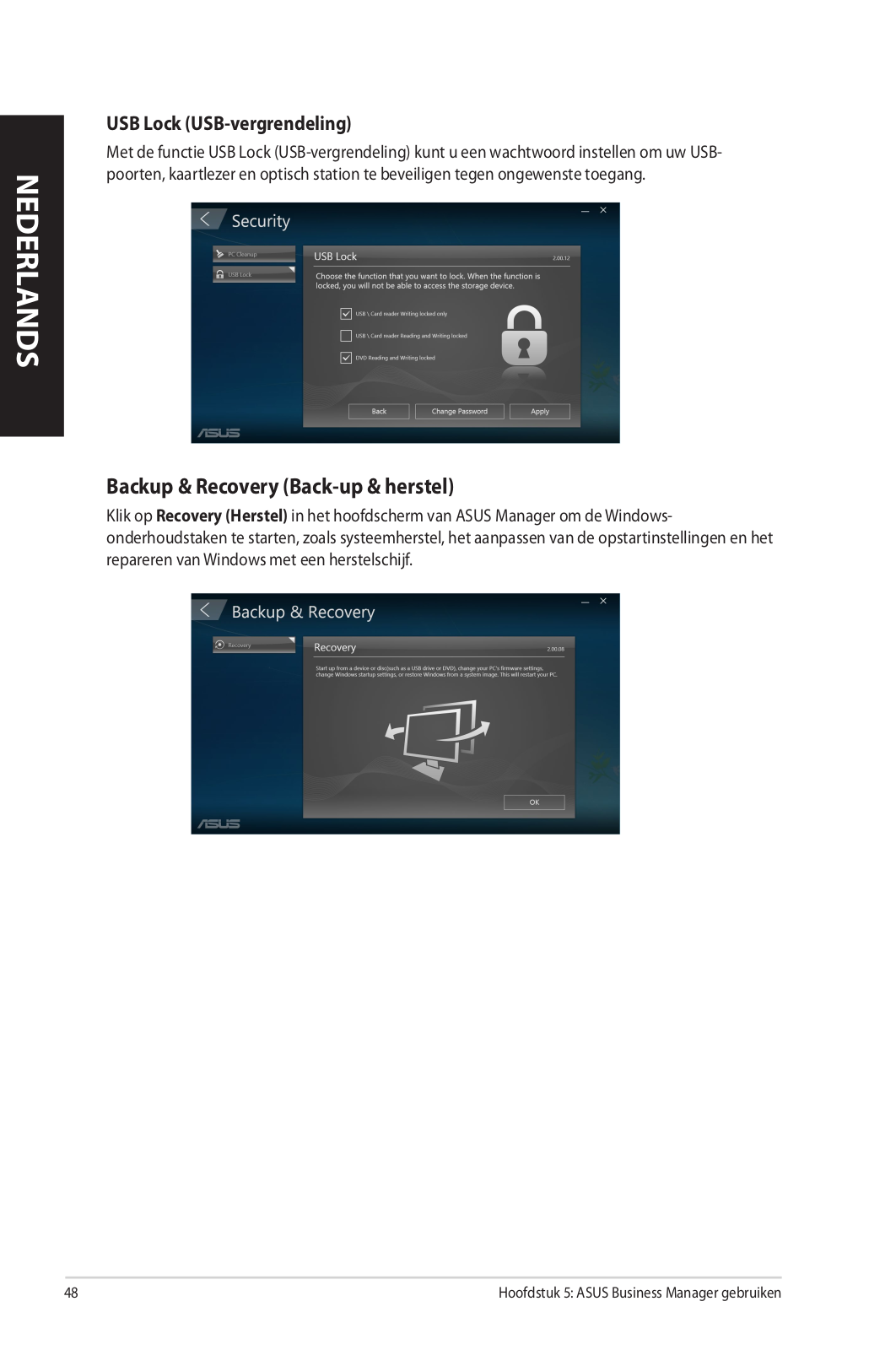

ASUS Business Manager...............................................................................................................		43

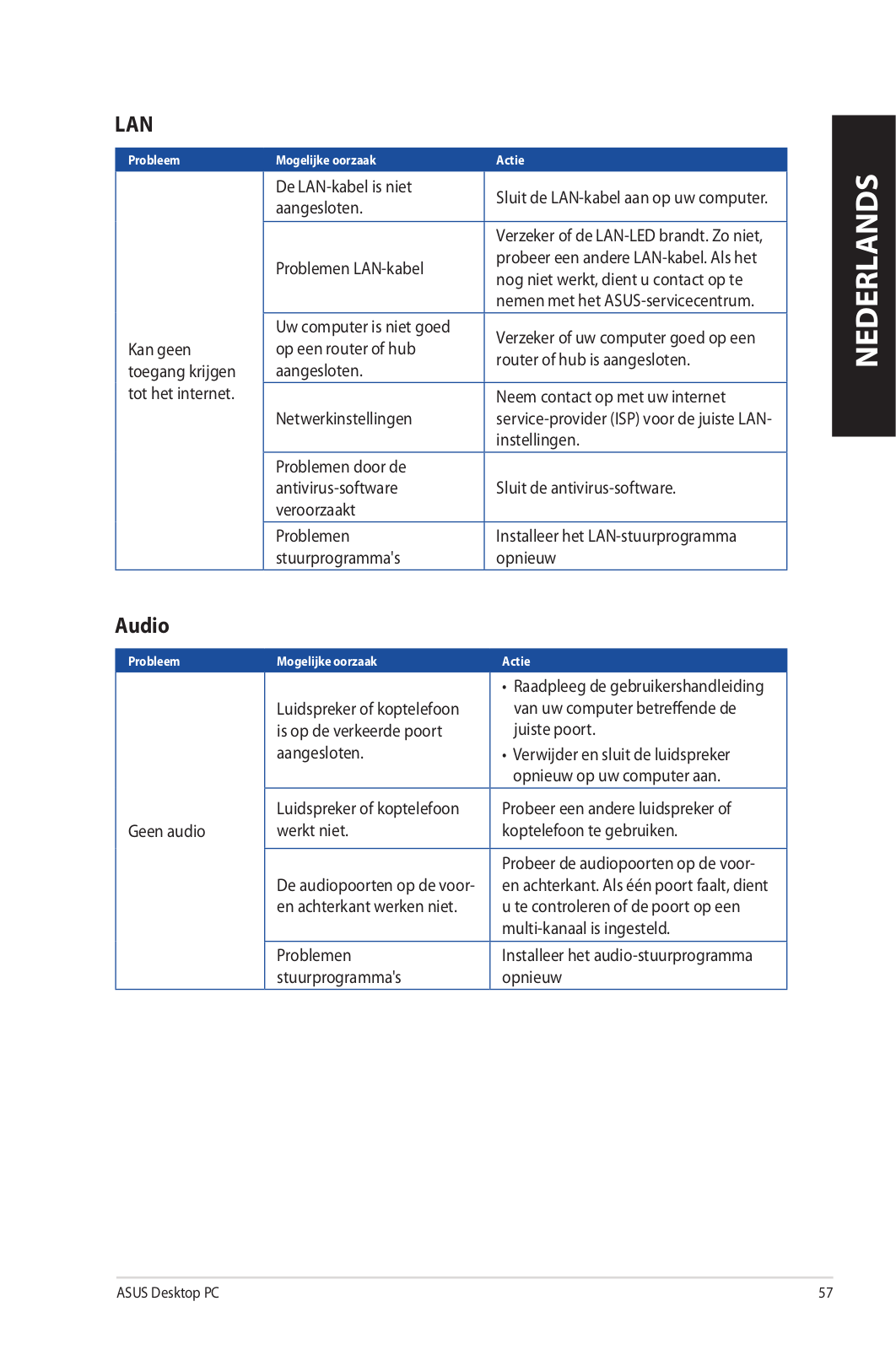

Hoofdstuk 6	Problemen oplossen

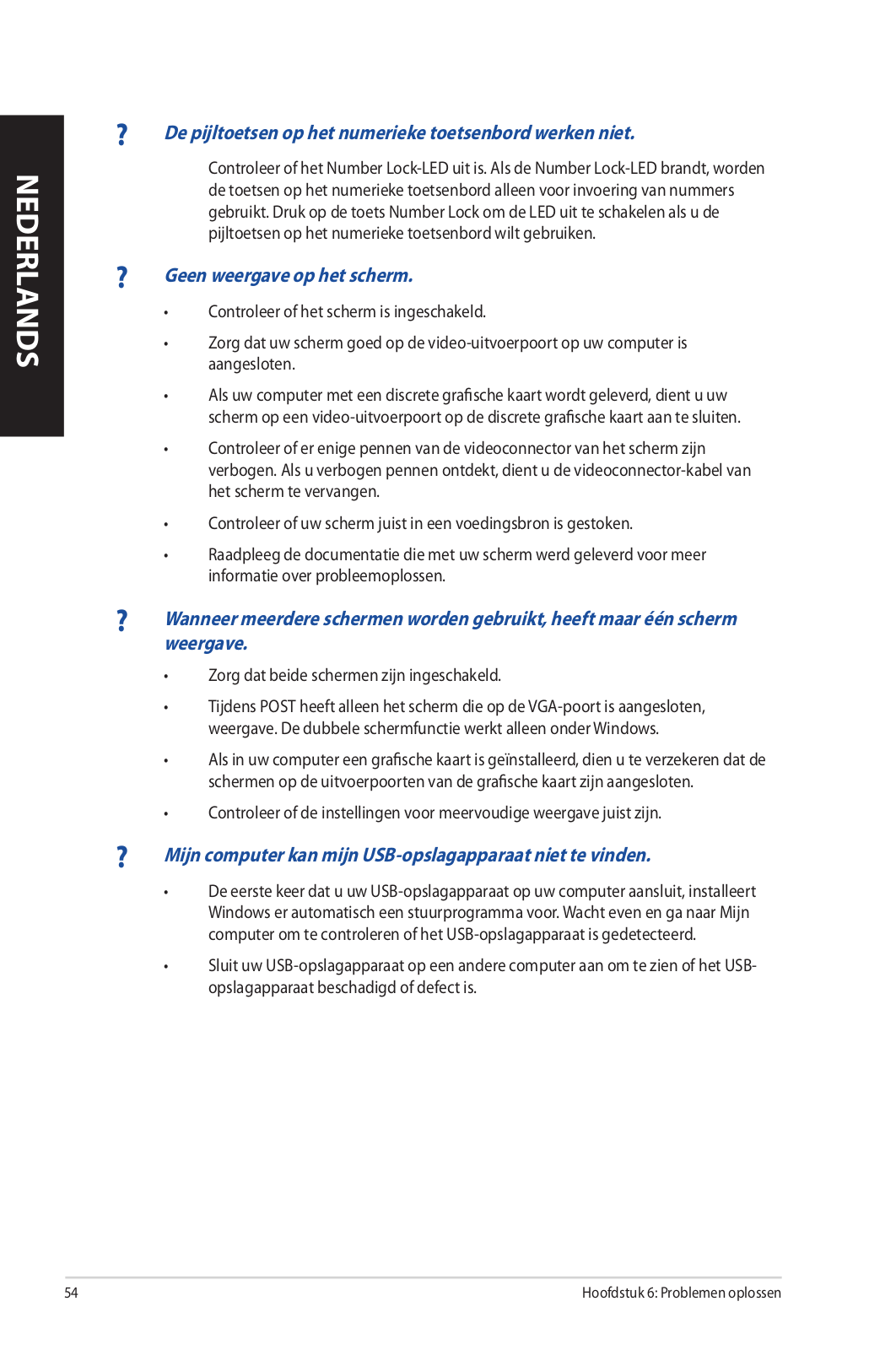

Problemen oplossen......................................................................................................................		53

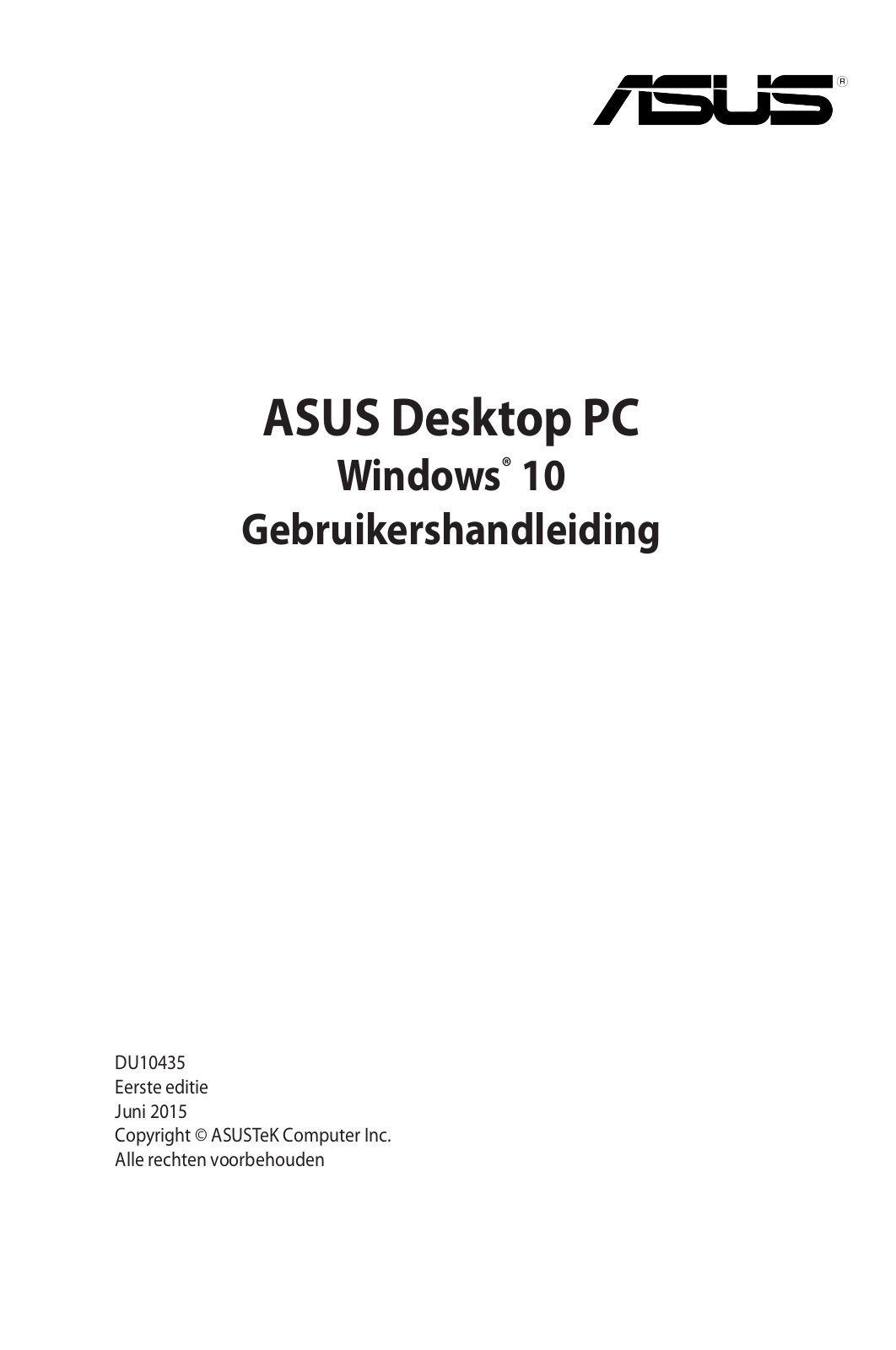

Bijlagen	Windows 10 Gebruikershandleiding
De eerste keer starten...................................................................................................................		63

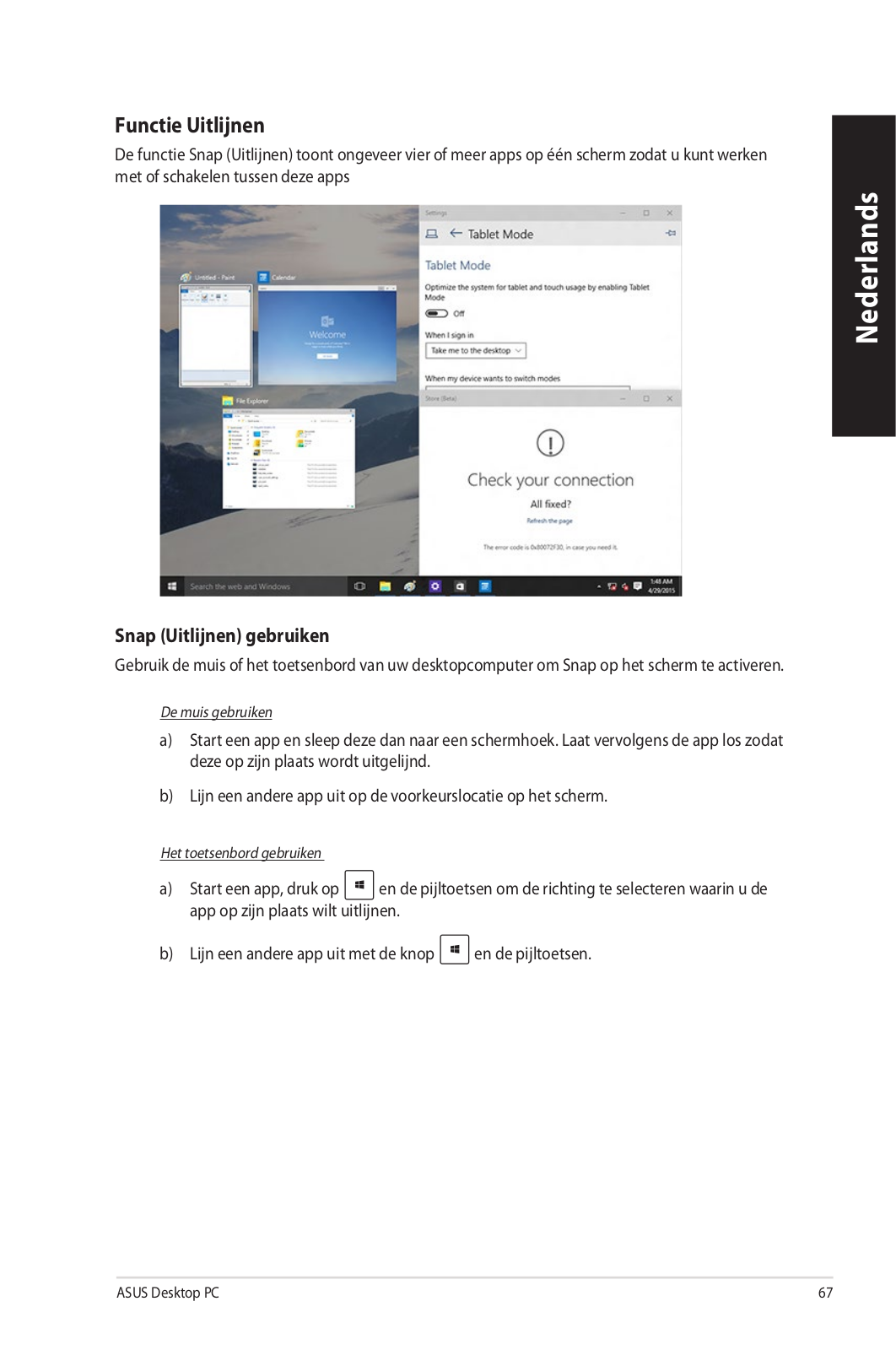

De Windows® 10 style-interface gebruiken...........................................................................		64

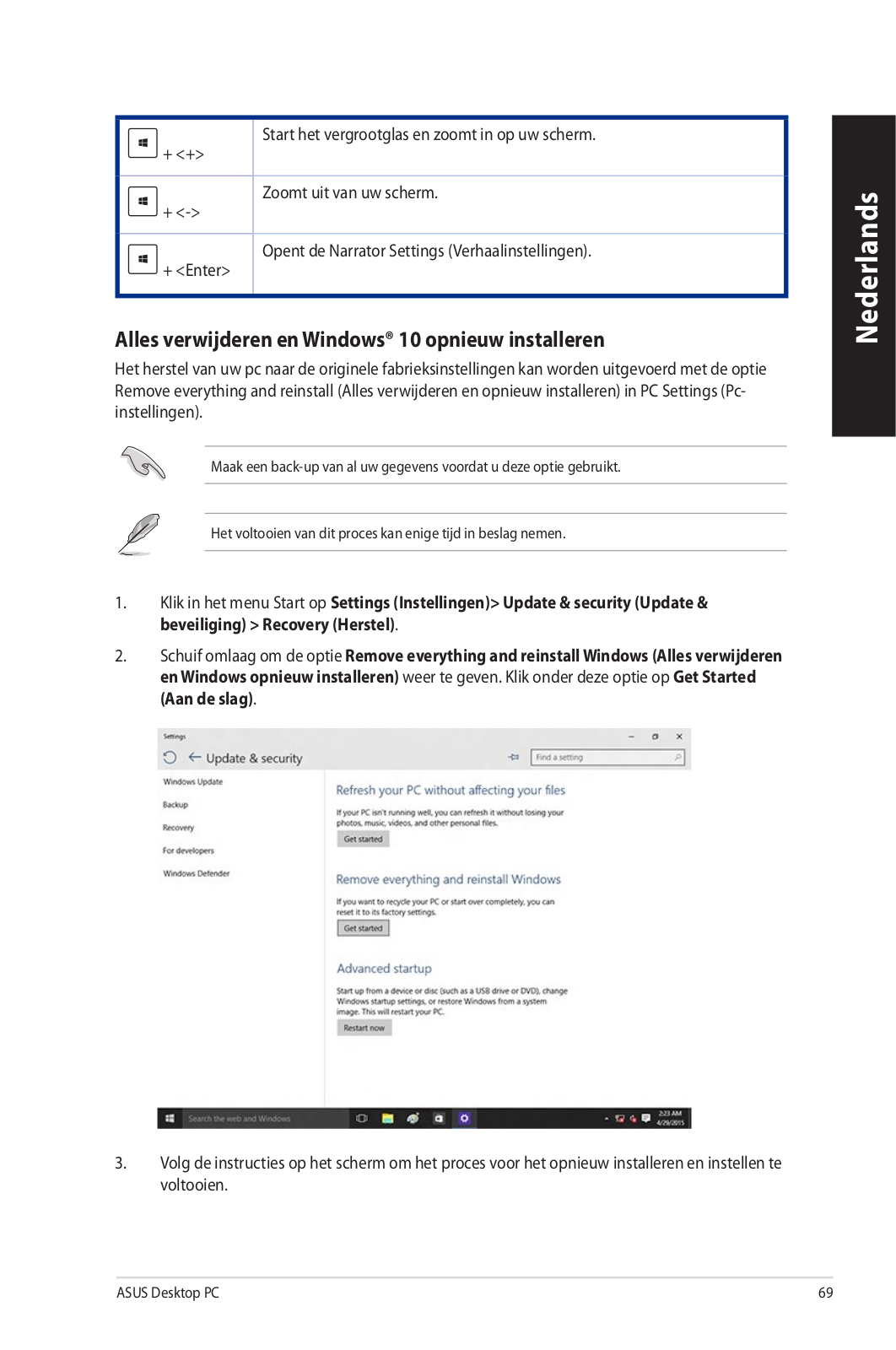

Sneltoetsen.......................................................................................................................................		68
ASUS contact informatie
ASUS contact informatie..............................................................................................................		70

Mededelingen

ASUS-diensten voor recycling/terugname

De recylingen terugnameprogramma’s van ASUS zijn voortgevloeid uit onze inzet voor de hoogste standaarden voor milieubescherming. Wij geloven in het leveren van oplossingen voor u om onze producten, batterijen en andere componenten, evenals het verpakkingsmateriaal, op een verantwoorde manier te recyclen. Ga naar http://csr.asus.com/english/Takeback.htm voor gedetailleerde recyclinginformatie in de verschillende regio’s.

REACH

Wij publiceerden, met naleving van het regulerend kaderwerk van REACH (Registratie, Evaluatie, Autorisatie en Restrictie van chemische stoffen), op de ASUS REACH-website op http://csr.asus.com/ english/REACH.htm, de chemische substanties in onze producten.

Verklaring van Federale communicatiecommissie

Dit apparaat voldoet aan Deel 15 van de FCC-reguleringen. Bediening wordt aan de volgende twee condities onderworpen:

•dit apparaat mag geen schadelijke storingen veroorzaken; en

•dit apparaat moet enige ontvangen storing accepteren, inclusief storingen die ongewenste werking kunnen veroorzaken.

Dit apparaat is getest en is in naleving met de limieten voor een Klasse B digitaal apparaat, volgens Deel 15 van de FCC-reguleringen bevonden. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storingen in een residentiële installatie. Dit apparaat genereert, gebruikt en kan energie door radiofrequentie uitstralen en, wanneer niet volgens de instructies van de fabrikant geïnstalleerd en gebruikt, kan het schadelijke storingen aan

radiocommunicatie veroorzaken. Er bestaat echter geen garantie dat bij een bepaalde installatie zich geen storing zal voordoen. Als dit apparaat schadelijke storing aan radioof televisieontvangst veroorzaakt, wat kan worden vastgesteld door het apparaat aan en uit te schakelen, wordt de gebruiker verzocht te proberen de storing volgens één of meer van de volgende maatregelen te corrigeren:

•De ontvangende antenne opnieuw richten of verplaatsen;

•De afstand tussen het apparaat en de ontvanger te vergroten;

•Het apparaat op een contactdoos van een ander circuit dan die waarop de ontvanger is aangesloten, aan te sluiten;

•De dealer of een ervaren radio/tv-monteur om hulp te vragen.

Om compliantie met FCC-reguleringen te verzekeren, wordt voor het verbinden van het scherm aan de grafische kaart het gebruik van afgeschermde kabels vereist. Alle wijzigingen of aanpassingen aan deze eenheid, die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.

Waarschuwing lithium batterij

VOORZICHTIG: Gevaar van explosie als de batterij onjuist wordt geplaatst. Alleen met hetzelfde of equivalente type die door de fabrikant wordt aangeraden, vervangen. Werp gebruikte batterijen volgens de instructies van de fabrikant weg.

Avertissement relatif aux batteries Lithium-Ion

MISE EN GARDE: Danger d’explosion si la batterie n’est pas correctement remplacée. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Jeter les batteries usagées conformément aux instructions du fabricant.

Nalevingsverklaring van innovatie, wetenschappelijke en economische ontwikkeling Canada (ISED)

Dit apparaat voldoet aan de vergunningsvrije RSS-standaard(en) voor innovatie, wetenschappelijke en economische ontwikkeling Canada. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen storingen veroorzaken, en (2) dit apparaat moet elke storing aanvaarden, met inbegrip van storingen die een ongewenste werking van het apparaat kunnen veroorzaken.

Gebruik in de band 5150–5250 MHz is uitsluitend voor gebruik binnenshuis om de mogelijkheid op schadelijke storingen in co-kanaals mobiele satellietsystemen te verminderen.

CAN ICES-3(B)/NMB-3(B)

Déclaration de conformité de Innovation, Sciences et Développement économique Canada (ISED)

Le présent appareil est conforme aux CNR d’Innovation, Sciences et Développement économique Canadaapplicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.

La bande 5150 – 5250 MHz est réservée uniquement pour une utilisation à l’intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

CAN ICES-3(B)/NMB-3(B)

IC: Canadese verklaring voor naleving

Voldoet aan de Canadese Klasse B specificaties ICES-003. Dit apparaat voldoet aan RSS210 van Industry Canada. Dit apparaat van Klasse B voldoet aan alle vereisten van de Canadese voorschriften voor storingsveroorzakende apparatuur.

Dit apparaat voldoet aan de licentie van de van Industry Canada vrijgestelde RSS-standaard(en). Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen storing veroorzaken en (2) dit apparaat moet elke storing aanvaarden, met inbegrip van storing die ongewenste werking van het apparaat kan veroorzaken.

Déclaration de conformité d’Industrie Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Le présent appareil est conforme aux normes CNR d’Industrie Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d’interférences et (2) cet appareil doit tolérer tout type d’interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l’appareil.

Canadees ministerie van Communicatie

Dit digitale apparaat overschrijdt niet de Klasse B-limieten voor geluidshinder van digitale apparaten die in de Reguleringen van radiostoringen van het Canadees ministerie van Communicatie uiteen worden gezet.

Dit digitale apparaat van Klasse B voldoet aan de Canadese ICES-003.

Déclaration du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme d’émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

VCCI: Verklaring van naleving Japan Verklaring VCCI Klasse B

Dit is een product van Klasse B, gebaseerd op de standaard van de VCCI-raad. Als dit wordt gebruikt in de buurt van een radio of televisie-ontvanger, kan dit radiostoring veroorzaken. Installeer een gebruik de apparatuur in overeenstemming met de handleiding.

Uitrusting geregistreerd op basis van de bevestigingsmeting op de installatielocatie van de gebruiker.

Dit is een product waarvoor de storing werd gemeten op de huidige installatielocatie en waarvoor is bevestigd dat het voldoet aan de standaard van de VCCI-raad (Voluntary Control Council for Interference by Information Technology Equipment = vrijwillige controleraad voor storing door informatietechnologische apparatuur). Voordat u de apparatuur op een andere locatie dan de huidige installatielocatie gebruikt, moet een lid van de raad de storing meten voor bevestiging en het resultaat melden aan de VCCI-raad.

KC: Verklaring Koreawaarschuwing

Verklaringen betreffende RF-apparatuur

CE: Nalevingsverklaring Europese Gemeenschap

Dit apparaat voldoet aan de vereisten betreffende RF-beperkingen 1999/519/EG, aanbeveling van de Raad van 1 juli 1999 betreffende de beperking van blootstelling van het algemene publiek aan elektromagnetische velden (0–300 GHz).

Gebruik draadloze radio

Dit apparaat is beperkt to gebruik binnenshuis wanneer u het gebruikt in de frequentieband 5.15 tot 5.25 GHz.

Voor de standaard EN 300 440 V2.1.1, wordt het apparaat dat werkt in de 802.11a/n/ac-modus, beschouwd als een ontvangercategorie 2.

Blootstelling aan radiofrequentie-energie

Het uitgestraalde uitvoervermogen van de Wifi-technologie is lager dan de blootstellingslimieten van de FCC radiofrequentie. Het is echter aanbevolen de draadloze apparatuur zo te gebruiken, dat mogelijk menselijk contact tijdens normaal gebruik wordt geminimaliseerd.

FCC-naleving draadloze Bluetooth

Onder de voorwaarden van de FCC-verlening, mag de antenne die wordt gebruikt met deze zender, niet worden samen geplaatst of gebruikt in combinatie met een andere antenne of zender.

Verklaring voor Canadese Bluetooth-sector

Dit apparaat van Klasse B voldoet aan alle vereisten van de Canadese voorschriften voor storingsveroorzakende apparatuur.

Cet appareil numérique de la Class B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

BSMI: Draadloze verklaring Taiwan

Verklaring RF-apparatuur Japan

KC (RF-apparatuur)

Vereenvoudigd EU-conformiteitsverklaring

ASUSTeK Computer Inc. verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU. De volledige tekst van de EUconformiteitsverklaring is beschikbaar op https://www.asus.com/support/.

De WiFi op 5150-5350MHz zal beperkt zijn tot binnengebruik voor in de tabel vermelde landen:

AT	BE	BG	CZ	DK	EE	FR

DE	IS	IE	IT	EL	ES	CY

LV	LI	LT	LU	HU	MT	NL

NO	PL	PT	RO	SI	SK	TR

FI	SE	CH	UK	HR

ENERGY STAR is een gezamenlijk programma van het the U.S. Environmental Protection Agency en het U.S. Department of Energy dat ons allen helpt bij het besparen van geld en het beschermen van het milieu door energie-efficiënte producten en praktijken.

Alle producten van ASUS met het ENERGY STAR-logo voldoen aan de ENERGY STAR-standaard en de optie voor energiebeheer is standaard ingeschakeld. De monitor en de computer gaan

automatisch naar de slaapstand als er 10 en 30 minuten geen gebruikersactiviteit is. Voor het wekken van uw computer, klikt u met de muis of drukt u op enige toets op het toetsenbord.

Bezoek http://www.energystar.gov/powermanagement voor gedetailleerde informatie over energiebeheer en de voordelen daarvan voor het milieu. Bezoek eveneens http://www.energystar.gov voor gedetailleerde informatie over het gezamenlijke ENERGY STAR-programma.

*OPMERKING: Energy Star wordt NIET ondersteund op producten op basis van Freedos of Linux.

Veiligheidsinformatie

Voor het reinigen van de AC-stroom en randapparatuur verwijderen. Veeg de Desktop PC met een schone cellulose spons of zeemleren doek die met een niet schurende reinigingsoplossing en enkele druppels warm water is bevochtigd, schoon en verwijder met een droge doek enig overmatige nattigheid.

•NIET op onegale of instabiele werkoppervlakken plaatsen. Als de behuizing beschadigd is geraakt, dient u hulp bij onderhoud hulp te zoeken.

•NIET aan vieze of stoffige omgevingen blootstellen. NIET tijdens een gaslekkage bedienen.

•NIET bovenop objecten plaatsen of laten vallen en geen vreemde voorwerpen in de Desktop PC duwen.

•NIET aan krachtige magnetische of elektrische velden blootstellen.

•NIET in de buurt van vloeistoffen, regen of vocht blootstellen of gebruiken. NIET de modem tijdens onweer gebruiken.

•Waarschuwing ter beveiliging van de batterij: NIET de batterij in vuur werpen. NIET de contacten kortsluiten. NIET de batterij uit elkaar halen.

•Gebruik dit product in omgevingen met omgevingstemperaturen tussen 5˚C (41°F) en 40˚C (104˚F).

•NIET de ventilatieopeningen van de Desktop PC afdekken, om oververhitting van het systeem te voorkomen.

•NIET beschadigde stroomkabels, accessoires of andere randapparatuur gebruiken.

•Verwijder, voordat u het systeem verplaatst, de stroomkabel uit de contactdoos om elektrische schok te vermijden.

•Zoek professionele hulp voordat u een adapter of verlengsnoer gebruikt. Deze apparaten kunnen het aardingscircuit onderbreken.

•Zorg dat uw netvoeding op de juiste spanning in uw gebied hebt ingesteld. Als u niet zeker weet welke spanning op de elektrische contactdoos staat, dient u contact op te nemen met uw lokale energiemaatschappij.

•Als de netvoeding is beschadigd, mag u niet proberen het zelf te repareren. Neem contact op met een bevoegde servicemonteur of uw handelaar.

Gevaarlijke bewegende delen. De computer moet volledig worden uitgeschakeld voordat u het product onderhoudt. Het vervangen van de ventilatoronderdelen mag alleen gebeuren door bevoegd onderhoudspersoneel.

Waarschuwing gevaarlijke bewegende delen

WAARSCHUWING: Houd uw vingers en andere lichaamsdelen weg van eventuele bewegende onderdelen.

Conventies die in deze handleiding worden gebruikt

Om te verzekeren dat u bepaalde taken juist uitvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten.

GEVAAR/WAARSCHUWING: informatie om lichamelijke letsels te voorkomen wanneer u een taak probeert uit te voeren.

VOORZICHTIG: Informatie om schade aan de onderdelen te voorkomen wanneer u een taak probeert uit te voeren.

BELANGRIJK: Instructies die u MOET volgen om een taak te voltooien.

OPMERKING: tips en aanvullende informatie om u te helpen bij het voltooien van uw taak.

Waar meer informatie te vinden

Raadpleeg de volgende bronnen voor aanvullende informatie en voor updates van het product en de software.

ASUS-websites

De ASUS-website biedt bijgewerkte informatie over ASUS-hardware en -softwareproducten. Raadpleeg de ASUS-website op www.asus.com.

Lokale technische ondersteuning van ASUS

Ga voor contactinformatie van de plaatselijke technicus van Technische ondersteuning naar de ASUS-website op https://www.asus.com/support/contact.

Inhoud verpakking

ASUS Desktop PC	Toetsenbord x1	Muis x1
Stroomkabel x1	Ondersteuning voor DVD x1	Herstel-DVD (optioneel) x1
	InstallationGuide
Nero burning software-dvd x1	Installatiehandleiding x1	Garantiekaart x1
(optioneel)
ASUS Muismat (optioneel) x1

•Als een van de bovenstaande items beschadigd is of ontbreekt, moet u contact opnemen met uw leverancier.

•De hierboven weergegeven items zijn alleen ter referentie. Feitelijke productspecificaties kunnen bij verschillende modellen variëren.

Hoofdstuk 1

Aan de slag

Welkom!

Dank u voor de aankoop van de ASUS Desktop PC!

De ASUS Desktop PC biedt ultramoderne prestaties, ongecomprimeerde betrouwbaarheid en op gebruikers gerichte hulpprogramma's. Al deze waarden worden in een prachtige futuristische en stijlvolle systeembehuizing ingesloten.

Lees de ASUS-garantiekaart voordat u uw ASUS Desktop PC opstelt.

Uw computer leren kennen

Afbeeldingen zijn alleen ter referentie. De poorten en hun locaties, evenals de chassiskleur kunnen bij de verschillende modellen anders zijn.

ASUS Desktop PC

Voorpaneel

D641MD / D6412SFF

NEDERLANDS

D641SC / D6414SFF

14	Hoofdstuk 1: Aan de slag

Aan-/uit-knop. Druk op deze knop om uw computer in te schakelen.

HDD-LED.

Aan: de HDD is gereed.

Flashing: De HDD verzendt of ontvangt gegevens.

3,5” stationssleuven. De 3,5” stationssleuven zijn voorzien voor 3,5” harde schijven/ geheugenkaartlezers.

5,25” sleuven optische schijfstations. De 5,25” sleuven voor optische schijfstations zijn voorzien voor 5,25” DVD-ROM / CD-RW / DVD-RW-stations.

Knop om optische schijfstation uit te werpen (Optioneel). Druk op deze knop om de lade van het optische schijfstation uit te werpen.

Geheugenkaartlezers (optioneel). Dit deel bevat een of meer sleuven voor geheugenkaartlezers.

USB 3.1 Gen. 1-poort. Deze 9-pins USB-poorten (Universal Serial Bus) zijn voor USB 3.1 Gen. 1-apparaten.

USB 3.1 Gen. 2-poort. Deze 9-pins USB-poorten (Universal Serial Bus) zijn voor USB 3.1 Gen. 2-apparaten.

Wij raden u ten zeerste aan dat u de USB 3.1 Gen. 2-apparaten opUSB 3.1 Gen. 2 poorten aansluit om zo een snellere en betere prestatie voor uw USB 3.1 Gen. 2-apparaten te verkrijgen.

USB 3.1 gen1 Type C-poort. Deze poort verbindt alleen met USB 3.1 Gen 1- of Type-C- apparaten voor gegevensoverdracht.

Microfoonpoort (rose). Op deze poort kan een microfoon worden aangesloten.

Koptelefoonpoort (limoen). Op deze poort kan een koptelefoon of luidspreker worden aangesloten.

NEDERLANDS

ASUS Desktop PC

Achterpaneel

D641MD / D6412SFF

NEDERLANDS

D641SC / D6414SFF

Hoofdstuk 1: Aan de slag

ASUS grafische kaart (alleen op geselecteerde modellen). De displayuitvoerpoorten op de optionele ASUS grafische kaart kunnen bij de verschillende modellen anders zijn.

Poort lijn In (lichtblauw). Deze poort wordt met een cassette-, cd-, dvd-speler of andere audiobronnen verbonden.

Poort lijn Uit (limoen). Op deze poort kan een koptelefoon of luidspreker worden aangesloten. Bij een configuratie van 4.1-, 5.1- of 7.1-kanalen wordt de functie van de poort Voorste luidspreker Uit.

Microfoonpoort (rose). Op deze poort kan een microfoon worden aangesloten.

Refer to the audio configuration table below for the function of the audio ports in the 2.1, 4.1, 5.1, or 7.1-channel configuration.

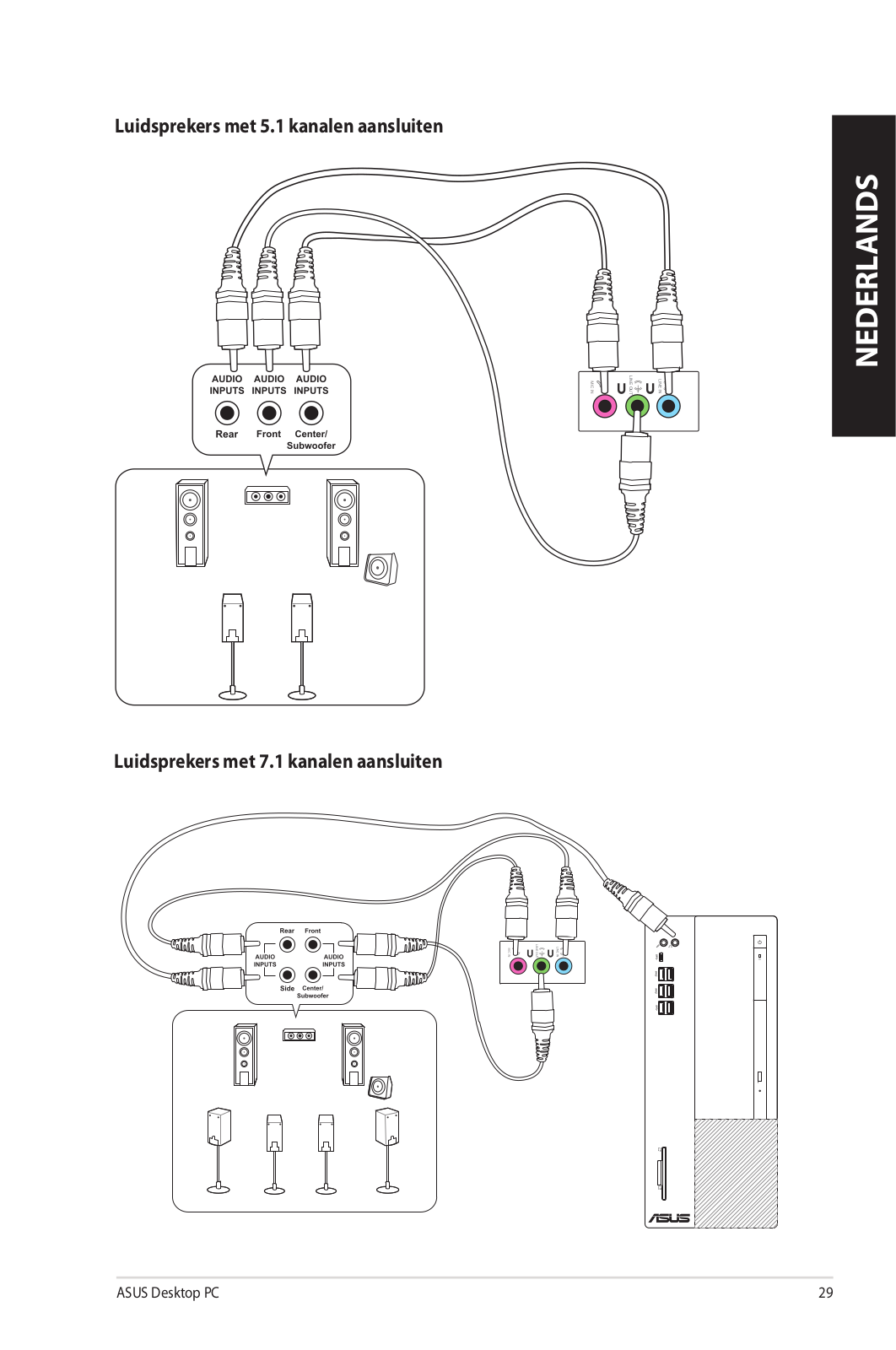

Audio 2.1, 4.1, 5.1, of 7.1-kanalenconfiguratie

Poort	Koptelefoon	4.1-kanalen	5.1-kanalen	7.1-kanalen
	2.1-kanalen

Lichtblauw (Achterpaneel)	Lijn In	Achterste luidspreker	Achterste luidspreker	Achterste luidspreker
		Uit	Uit	Uit

Limoen (Achterpaneel)	Lijn Uit	Voorste luidspreker	Voorste luidspreker	Voorste luidspreker
		Uit	Uit	Uit

Rose (Achterpaneel)	Mic In	Mic In	Bas-midden	Bas-midden
Limoen (Voorpaneel)	-	-	-	Luidspreker zijkant
				Uit

USB 2.0-poorten. Deze universele seriële bus 2.0 (USB 2.0) poorten sluit USB 2.0-apparatuur aan zoals een muis, printer, scanner, camera, PDA en anderen.

DisplayPort. Deze poort is voor DisplayPort-compatibele apparaten.

HDMI-poort. Deze poort is voor een High-Definition Multimedia Interface (HDMI)-connector en is compliant aan HDCP waardoor HD-dvd, Blue-ray en andere beschermde inhoud kan worden afgespeeld.

Hangslotsleuf. Met deze hangslotsleuf kunt u uw pc beveiligen met een standaard hangslot.

PS/2-toetsenbordpoort (paars). Deze poort is voor een PS/2-toetsenbord.

PS/2-muispoort (groen). Deze poort is voor een PS/2-muis.

Voedingsconnector. Steek in deze connector de stroomkabel.

VERMOGENSCLASSIFICATIES:	100-120Vac, 50/60Hz, 4/2A

Kensington®-slotpoort. Dankzij de Kensington®-slotpoort kan de computer worden beveiligd door middel van Kensington®-compatibele pv-beveiligingskabels.

NEDERLANDS

ASUS Desktop PC

NEDERLANDS

Ventilatieopeningen. Deze ventilatieopeningen maken luchtventilatie mogelijk.

NIET de ventilatieopeningen op het chassis blokkeren. Zorg altijd dat uw computer goede ventilatie ontvangt.

VGA-poort. Deze poort is voor VGA-compatibele apparaten zoals een VGA-monitor.

LAN (RJ-45)-poort. Deze poort maakt het mogelijk om via een netwerk-hub een Gigabit-verbinding naar een Local Area Network (LAN) te maken.

LED-indicaties LAN-poort				ACT/
				ACT/
				KOPPELINGS-LED
Activiteiten-/koppelings-LED		Snelheids-LED		KOPPELINGS-LED
Activiteiten-/koppelings-LED		Snelheids-LED				SNELHEIDS-LED
Status	Beschrijving	Status	Beschrijving			SNELHEIDS-LED


UIT	Geen koppeling	UIT	10 Mbps-verbinding
UIT	Geen koppeling	UIT	10 Mbps-verbinding

ORANJE	Gekoppeld	ORANJE	100 Mbps-verbinding
ORANJE	Gekoppeld	ORANJE	100 Mbps-verbinding
KNIPPEREN	Gegevensactiviteit	GROEN	1 Gbps-verbinding

					LAN-poort
					LAN-poort

Parallelle poort (optioneel). Deze poort is voor het aansluiten van een parallelle printer, een scanner of andere apparaten.

Seriële poort (optioneel). Deze COM1-poort is voor aanwijsapparaten of andere seriële apparaten.

Beugel sleufuitbreiding. Verwijder de beugel voor sleufuitbreiding als u een uitbreidingskaart installeert.

18	Hoofdstuk 1: Aan de slag

Uw computer instellen

Deze paragraaf leidt u door het verbinden van de belangrijkste hardware-apparatuur, zoals de externe monitor, het toetsenbord, de muis en stroomkabel aan uw computer.

Een externe monitor verbinden

Gebruik de ASUS grafische kaart (alleen op geselecteerde modellen)

Verbind uw monitor via de display-uitvoerpoort met de discrete ASUS grafische kaart.

Ga als volgt te werk om met een ASUS grafische kaart een externe monitor te verbinden:

1.Verbind uw monitor via een display-uitvoerpoort met de discrete ASUS grafische kaart.

2.Steek de stekker van de monitor in een stopcontact.

De display-uitvoerpoorten op de ASUS grafische kaart kunnen bij de verschillende modellen anders zijn.

D641MD / D6412SFF

D641SC / D6414SFF

NEDERLANDS

ASUS Desktop PC

NEDERLANDS

De onboard display-uitvoerpoorten gebruiken

Verbind uw monitor met de onboard display-uitvoerpoort.

Ga als volgt te werk om een externe monitor via de onboard display-uitvoerpoorten aan te sluiten:

1.Sluit op het achterpaneel van uw computer een monitor aan op de VGA/HDMI/DP-poort.

2.Steek de stekker van de monitor in een stopcontact.

D641MD / D6412SFF

D641SC / D6414SFF

•Als uw computer met een ASUS grafische kaart komt, wordt de grafische kaart in de BIOS als het primaire display-apparaat ingesteld. Sluit uw monitor vervolgens aan op een displayuitvoerpoort op de grafische kaart aan.

•Raadpleeg Meerdere externe monitors aansluiten in Hoofdstuk 2 van deze gebruikershandleiding voor details over hoe meerdere externe monitors op uw computer aan te sluiten.

20	Hoofdstuk 1: Aan de slag

Een USB-toetsenbord en een USB-muis aansluiten

Sluit op het achterpaneel van uw computer een USB-toetsenbord en een USB-muis op de USBpoorten aan.

D641MD / D6412SFF

D641SC / D6414SFF

NEDERLANDS

ASUS Desktop PC

+ 49 hidden pages

AT	BE	BG	CZ	DK	EE	FR

DE	IS	IE	IT	EL	ES	CY

LV	LI	LT	LU	HU	MT	NL

NO	PL	PT	RO	SI	SK	TR

FI	SE	CH	UK	HR

AT	BE	BG	CZ	DK	EE	FR

DE	IS	IE	IT	EL	ES	CY

LV	LI	LT	LU	HU	MT	NL

NO	PL	PT	RO	SI	SK	TR

FI	SE	CH	UK	HR

AT	BE	BG	CZ	DK	EE	FR

DE	IS	IE	IT	EL	ES	CY

LV	LI	LT	LU	HU	MT	NL

NO	PL	PT	RO	SI	SK	TR

FI	SE	CH	UK	HR
