ASUS P5N32-SLI SE DLX User Manual

P5N32-SLI SE

Deluxe

Carte mère

F2708

Première édition
Août 2006

Cop y rig h t © 2 006 ASUS T eK C OMP U T ER I NC. T ous dro i t s r é ser v é s.
Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être

reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque

langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la
documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite

expresse de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé,

modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée
par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE
SOIT EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES
GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR

UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES,

EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR
TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT
LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE
D‘UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS
SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS
DOMMAGES PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU

PRODUIT.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT
FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT
A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES

COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE

RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT
APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y

SONT DECRITS.
Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que

dans un but d’identication ou d’explication dans l’intérêt du propriétaire, sans intention de
contrefaçon.

ii

Table des matières

Notes .................................................................................................vii

Informations sur la sécurité ................................................................viii

A propos de ce manuel ....................................................................... ix

P5N32-SLI SE Deluxe: les caractéristiques en bref ............................. xi

Chap i t r e 1 : I n tr o du c t io n a u pr o d ui t

1.1 Bienvenue ! ........................................................................... 1-1

1.2 Contenu de la boîte ..............................................................

1.3 Fonctions spéciales ...............................................................

1.3.1 Points forts du produit ............................................

1.3.2 Caractéristiques ASUS AI Lifestyle .........................

1.3.3 Fonctions innovantes ASUS ....................................

Chap i t r e 2 : I n fo r ma t i on s s u r l e ma t ér i e l

2.1 Avant de commencer ........................................................... 2-1

2.2 Vue générale de la carte mère ..............................................

2.2.1 Orientation de montage ..........................................

2.2.2 Pas de vis ................................................................

2.2.3 ASUS Stack Cool 2 ..................................................

2.2.4 Layout de la carte mère

2.2.5 Contenu du Layout .................................................

2.3 Central Processing Unit (CPU) ..............................................

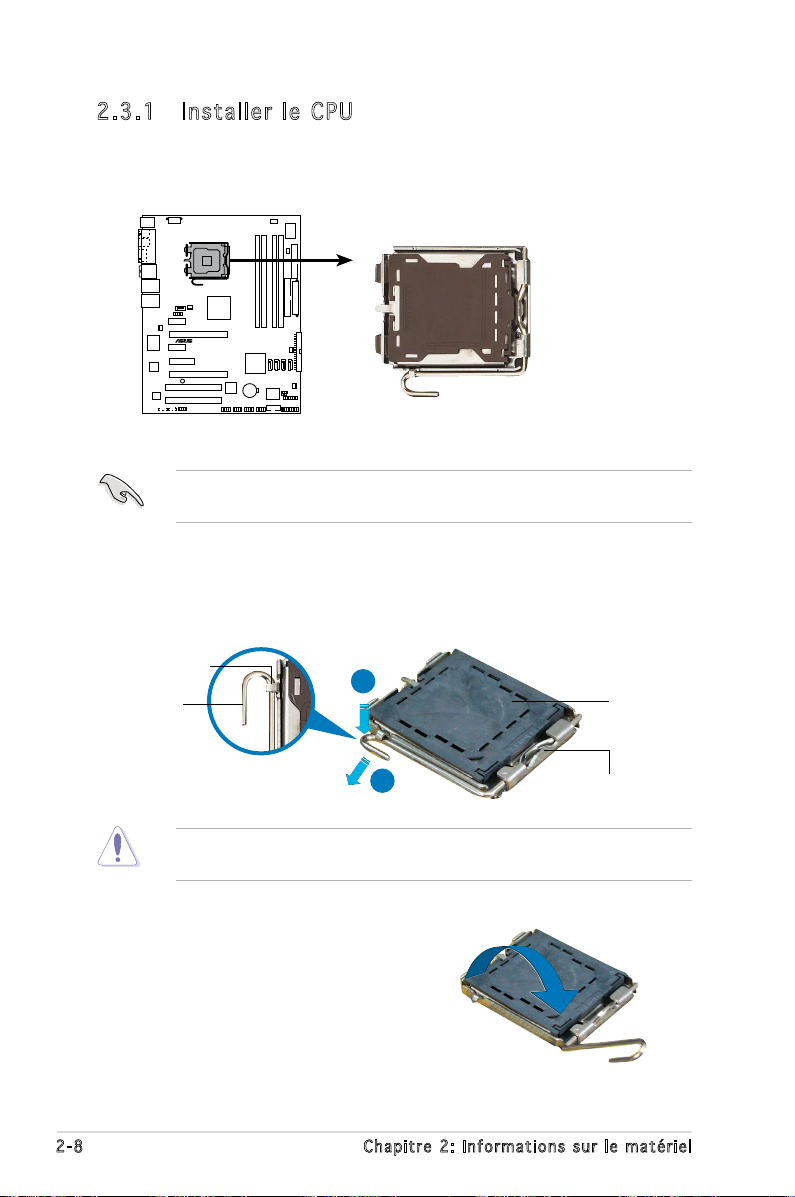

2.3.1 Installer le CPU ........................................................

2.3.2 Installer le dissipateur et le ventilateur du CPU ....

2.3.3 Désinstaller le dissipateur et le ventilateur du CPU

2.3.4 Installer le ventilateur optionnel ...........................

2.4 Mémoire système ................................................................

2.4.1 Vue générale .........................................................

2.4.2 Congurations mémoire ........................................

2.4.3 Installer un module DIMM ......................................

2.4.4 Enlever un module DIMM .......................................

2.5 Slots d’extension ................................................................

2.5.1 Installer une carte d’extension ..............................

2.5.2 Congurer une carte d’extension ..........................

2.5.3 Assignation des IRQ ..............................................

.......................................... 2-4

...2-12

1-1
1-2
1-2
1-6
1-6

2-2
2-2
2-2
2-3

2-5
2-7
2-8

2-10

2-14
2-15
2-15
2-16
2-21
2-21
2-22
2-22
2-22
2-23

iii

Table des matières

2.5.4 Slots PCI ................................................................ 2-24

2.5.5 Slots PCI Express x1 .............................................

2.5.6 Slot PCI Express x4 ...............................................

2.5.7 Deux slots PCI Express x16 ...................................

2.6 Jumpers ..............................................................................

2.7 Connecteurs ........................................................................

2.7.1 Connecteurs arrières .............................................

2.7.2 Connecteurs internes ............................................

Chap i t r e 3 : D é ma r re r

3.1 Démarrer pour la première fois ............................................. 3-1

3.2 Eteindre l’ordinateur .............................................................

3.2.1 Utiliser la fonction d’arrêt de l’OS ...........................

3.2.2 Utiliser la double fonction de l’interrupteur ............

Chap i t r e 4 : L e B I OS

4.1 Gérer et mettre à jour votre BIOS ........................................ 4-1

4.1.1 Utilitaire ASUS Update ............................................

4.1.2 Créer une disquette bootable .................................

4.1.3 Utilitaire AFUDOS ....................................................

4.1.4 Utilitaire ASUS EZ Flash ...........................................

4.2 Le setup du BIOS ..................................................................

4.2.1 L’écran de menu du BIOS ......................................

4.2.2 Barre de menu .......................................................

4.2.3 Touches de navigation ..........................................

4.2.4 Eléments de menu ................................................

4.2.5 Eléments de sous-menu ........................................

4.2.6 Champs de conguration ......................................

4.2.7 Fenêtre Pop-up .....................................................

4.2.8 Barre de délement ..............................................

4.2.9 Aide générale ........................................................

4.3 Main Menu (menu principal) ................................................

4.3.1 System Time .........................................................

4.3.2 System Date .........................................................

4.3.3 Legacy Diskette A ................................................ 4-12

2-24
2-24
2-25
2-26
2-27
2-27
2-30

3-2
3-2
3-2

4-1
4-4
4-5
4-8

4-9
4-10
4-10
4-10
4-11
4-11
4-11
4-11
4-11
4-11
4-12
4-12
4-12

iv

Table des matières

4.3.4 Language .............................................................. 4-12

4.3.5 Primary and Secondary IDE Master/Slave .............

4.3.6 First, Second, Third, and Fourth SATA Device ......

4.3.7 IDE Conguration ..................................................

4.3.8 System Information

4.4 Advanced menu (menu avancé) .........................................

4.4.1 JumperFree Conguration .....................................

4.4.2 USB Conguration .................................................

4.4.3 LAN2 Cable Status ................................................

4.4.4 CPU Conguration .................................................

4.4.5 Chipset ..................................................................

4.4.6 Onboard Devices Conguration .............................

4.4.7 PCI PnP ..................................................................

4.5 Power menu (menu alimentation) .......................................

4.5.1 Suspend Mode .......................................................

4.5.2 Repost Video on S3 Resume .................................

4.5.3 ACPI 2.0 Support ..................................................

4.5.4 ACPI APIC Support ................................................

4.5.5 APM Conguration ................................................

4.5.6 Hardware Monitor ..................................................

4.6 Boot menu (menu de boot) ................................................

4.6.1 Boot Device Priority ..............................................

4.6.2 Boot Settings Conguration .................................

4.6.3 Security .................................................................

4.7 Exit menu (menu sortie) .....................................................

............................................... 4-17

4-13
4-14
4-16

4-18
4-18
4-24
4-25
4-26
4-28
4-29
4-31
4-32
4-32
4-32
4-33
4-33
4-33
4-35
4-37
4-37
4-38
4-39
4-41

Chap i t r e 5 : S u pp o rt l og i ci e l

5.1 Installer un système d’exploitation ....................................... 5-1

5.2 Informations sur le CD de support ........................................

5.2.1 Lancer le CD de support .........................................

5.2.2 Menu Drivers ...........................................................

5.2.3 Menu Utilities ..........................................................

5.2.4 Menu Make Disk

5.2.5 Menu Manual ..........................................................

5.2.6 Informations de contact ASUS ................................

5.2.7 Autres informations ................................................

....................................................... 5-5

5-1
5-1
5-2
5-3

5-6
5-7
5-7

v

5.3 Informations logicielles ....................................................... 5-10

5.3.1 ASUS MyLogo2™ ...................................................

5.3.2 AI NET 2 ................................................................

5.3.3 Congurations audio ............................................

®

5.3.4 Utiliser NVIDIA

Firewall™ ...................................... 5-19

5.4 Congurations RAID ...........................................................

5.4.1 Installer des disques durs ......................................

®

5.4.2 Congurations RAID NVIDIA

................................ 5-24

5.4.3 Congurations Silicon Image RAID ........................

5.5 Créer une disquette du pilote RAID/SATA .........................

5.5.1 Créer une disquette du pilote RAID/SATA sans

5-10
5-12
5-13

5-22
5-23

5-31
5-38

accéder à l’OS ....................................................... 5-38

5.5.2 Créer une disquette du pilote RAID/SATA sous

Windows® .............................................................. 5-38

Chap i t r e 6 : S u pp o rt d e l a t e ch n o lo g ie N VI D I A® SLI ™

6.1 Vue générale ......................................................................... 6-1

6.2 Conguration de deux cartes graphiques .............................

6.2.1 I

nstaller des cartes graphiques compatibles SLI ....... 6-2

6.2.2 Installation des pilotes ............................................

6.2.3 Activer la fonction multi-GPU sous Windows ..........

6-2

6-5

6-5

Appe n d i ce : C a ra c t ér i s ti q ue s du C PU

A.1 Intel® EM64T ......................................................................... A-1

®

A.2 Enhanced Intel SpeedStep

®

A.3 Intel

Hyper-Threading Technology ...................................... A-3

Technology (EIST) .................... A-1

vi

Notes

Rapport Fédéral De la Commission Des Communications

Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC.

L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute
interférence pouvant causer des resultats indesirés.

Cet équipement a été testé et s'est avéré être conforme aux limites

établies pour un dispositif numérique de classe B, conformément à

l'alinéa 15 des règles de la FCC.Ces limites sont conçues pour assurer

une protection raisonnable contre l’interférence nuisible à une installation

réseau. Cet équipement génère, utilise et peut irradier de l'énergie à
fréquence radio et, si non installé et utilisé selon les instructions du

fabricant, peut causer une interférence nocive aux communications radio.

Cependant, il n'est pas exclu qu'une interférence se produise lors d'une

installation particulière.Si cet équipement cause une interférence nuisible

au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le
réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger
l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel

le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/TV pour de

l’aide.

L’utilisation de câbles protégés pour le raccordement du moniteur à la

carte de graphique est exigée pour assurer la conformité aux règlements

de la FCC.Les changements ou les modications apportés à cette unité
n'étant pas expressément approuvés par la partie responsable de la
conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet

équipement.

Rapport du Département Canadien des communications

Cet appareil numérique ne dépasse pas les limites de classe B en terme
d'émissions de nuisances sonore, par radio, par des appareils numériques,

et ce conformément aux régulations d’interférence par radio établies par le

département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme
ICES-003 du Canada.)

vii

Informations sur la sécurité

Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble
d’alimentation de la prise de courant avant de toucher au système.

• Lorsque vous ajoutez ou enlevez des composants, vériez que les
câbles d’alimentation sont débranchés avant de relier les câbles de
signal. Si possible, déconnectez tous les câbles d’alimentation du
système avant d’ajouter un périphérique.

• Avant de connecter ou de déconnecter les câbles de signal de la
carte mère, vériez que tous les câbles d’alimentation soient bien
débranchés.

• Demandez l’assistance d’un professionnel avant d’utiliser un adaptateur
ou une rallonge. Ces appareils risquent d’interrompre le circuit de terre.

• Vériez que votre alimentation délivre la tension électrique adaptée à
votre pays. Si vous n’en êtes pas certain, contactez votre fournisseur

électrique local.

• Si l’alimentation est cassée, n’essayez pas de la réparer vous-même.

Contactez votre revendeur.

Sécurité en opération

• Avant d’installer la carte mère et d’y ajouter des périphériques, prenez
le temps de bien lire tous les manuels livrés dans la boîte.

• Avant d’utiliser le produit, vériez que tous les câbles soient bien
branchés et que les câbles d’alimentation ne soient pas endommagés.

Si vous relevez le moindre dommage, contactez votre revendeur
immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agraffes loin
des connecteurs, des slots, des sockets et de la circuiterie.

• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez
pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous avez des problèmes techniques avec votre produit contactez un
technicien qualié ou appelez votre revendeur.

viii

A propos de ce manuel

Ce manuel contient toutes les informations nécessaires à l’installation et à
la conguration de la carte mère.

Comment ce guide est organisé

Ce manuel contient les parties suivantes:

Chapitre 1: Introduction au produit

•
Ce chapitre décrit les fonctions de la carte mère et les technologies

qu’elle supporte.

Chapitre 2: Informations matérielles

•

Ce chapitre décrit les procédures matérielles que vous aurez à

accomplir lors de l’installation de composants système. Ceci inclut la

description des interrupteurs et des connecteurs de la carte mère.
Chapitre 3: Démarrer

•

Ce chapitre décrit la séquence d’allumage, les messages POST vocaux

et les moyens d’éteindre le système.

Chapitre 4: Le BIOS

•

Ce chapitre explique comment changer les paramètres système via

les menus du BIOS. Une description des paramètres du BIOS est aussi
fournie.

Chapitre 5: Support logiciel

•

Ce chapitre décrit le contenu du CD de support livré avec la boîte de la

carte mère.
Chapter 6: NVIDIA® SLI™ technology support

•
Ce chapitre explique comment installer des cartes graphiques PCI

Express compatibles avec la technologie SLI.

Appendix: Caractéristiques du CPU

•
Ce chapitre décrit les fonctions du CPU supportées par la carte mère.

Où t ro uver p lu s d’inf o rm at ions

Reportez-vous aux sources suivantes pour plus d’informations sur les

produits.

Site web ASUS

1.

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur

les logiciels afférents. Reportez-vous aux informations de contact ASUS.
Documentation optionnelle

2.

Le contenu livré avec votre produit peut inclure de la documentation

optionnelle telle que des coupons de garantie, qui peuvent avoir été ajoutés par
votre revendeur. Ces documents ne font pas partie du contenu standard.

ix

Conventions utilisées dans ce guide

Pour être certains que vous effectuiez certaines tâches correctement,
veuillez prendre notes des symboles suivants.

DA N G E R / A V E R T I S S E M E N T : Ces informations vous permettront

d’éviter de vous blesser lors de la réalisation d’une tâche.

AT T E N T I O N : Ces informations vous permettront d’éviter

d’endommager les composants lors de la réalisation d’une tâche.

IM P O R T A N T : Instructions que vous DEVEZ suivre pour mener à

bien une tâche.

NO T E : Trucs et informations additionnelles pour vous aider à

mener une tâche à bien.

Typographie

Texte en gras Indique un menu ou un élément à sélectionner.

Italique

Met l’accent sur une phrase ou un mot.

<touche> Une touche entourée par les symboles

< et > inférieurs indique une touche à presser

Exemple: <Entrée> signie que vous devez

presser la touche Entrée

<touche1>+<touche2> Si vous devez presser deux touches ou plus en

même temps, le nom des touches est lié par un
signe +

Exemple: <Ctrl+Alt+D>

Commande Signie que vous devez taper la commande

exactement comme indiqué, et fournir l’élément

demandé ou la valeur attendue entre les crochets

Exemple: Au prompt DOS, tapez la ligne:

format A:/S

x

P5N32-SLI SE Deluxe: les caractéristiques en bref

CPU

Chipset

Front Side Bus

Mémoire

Slots d’extension

Scalable Link

Interface (SLI™)

AI Audio

Socket LGA775 pour processeurs Intel® Core™ 2 Extreme/

®

Intel

Core™2/Intel® Pentium® Processor Extreme

®

Edition/Intel

Pentium® D/Intel® Pentium® 4/

Intel® Celeron®

Compatible avec les processeurs Intel® PCG 05B/05A et

04B/04A
Supporte les technologies Intel® Enhanced Memory
64 Technology (EM64T), Enhanced Intel SpeedStep®
Technology (EIST), et Intel® Hyper-Threading

Note: Visitez le site web d’ASUS (www.asus.com) pour la liste
de support Intel® Pentium® D et EIST.

NVIDIA® nForce™ 4 SLI x16

1066/800/533 MHz

Architecture mémoire double canal
4 x emplacements DIMM 240 broches acceptant jusqu’à
8 Go de modules mémoire unbuffered non-ECC DDR2

667/533 MHz
Supporte les fonctions NVIDIA® Dynamic Adaptive
Speculative Preprocessor (DASP) et QuickSync

2 x slots PCI Express™ x16 avec support SLI™ (Scalable

Link Interface) en mode x16, et full x 16
1 x slot PCI Express™ x4
2 x slots PCI Express™ x1
2 x slots PCI

(PCI 2.2)

Le mode SLI™ supporte:

- 2 x cartes graphiques PCI Express™ x16 SLI™
identiques
Note: En mode SLI, les slots PCI Express x16 fonctionnent

chacun avec une largeur de bande totale x16, et totalisent
alors une largeur de bande combinée de x32.)

ASUS SLI Bridge
ASUS PEG Link pour deux cartes graphiques PCI Express

Conception double-slots à réduction thermique

CODEC audio Realtek® ALC850 8 canaux
1 x port coaxial S/PDIF out
1 x port optique S/PDIF out
Supporte la technologie Universal Audio Jack (UAJ®)
Supporte les technologie Audio Sensing et Enumeration

(continue page suivante)

xi

P5N32-SLI SE Deluxe: les caractéristiques en bref

Stockage

Dual Gigabit LAN

USB

IEEE 1394

Fonctions

d’overclocking

exclusives ASUS

NVIDIA® nForce™ SLI supporte:

- 2 x Ultra DMA 133/100/66/33

- 4 x périphériques 3Go/s Serial ATA

- NVRAID pour congurations RAID 0, RAID 1, RAID

0+1, RAID 5, et JBOD

- Jusqu’à 8 disques durs en conguration Multi-RAID

Le contrôleur SATA Silicon Image 3132 supporte:

- 1 x disque dur interne Serial ATA (3Go/s)

- 1 x périphérique externe Serial ATA (3 Go/s)
(SATA On-The-Go)

- Congurations RAID 0, RAID 1, et JBOD

AI NET2

Contrôleur Gigabit LAN Marvell® 88E8053
Gigabit LAN PHY Marvell® 88E1115
Gigabit MAC NVIDIA® nForce™ 4 SLI intégré avec

®

Marvell

- NV ActiveArmor

- NV Firewall

Supporte jusqu’à 10 ports USB 2.0

Le contrôleur TI 1394a supporte:

- 2 x connecteurs IEEE 1394a à mi-carte mère

Outils d’overclocking intelligents:

- AI NOS™ (Non-delay Overclocking System)

- AI Overclocking (modicateur de CPU intelligent)

- ASUS PEG Link (ajustement performant et
automatique pour une/deux cartes graphique(s)

- ASUS CPU Lock Free*

- Utilitaire ASUS AI Booster
Precision Tweaker supporte:

- Voltage DIMM: contrôle du voltage de la DRAM en
8 étapes

- Voltage du noyau: voltage ajustable du CPU avec
un incrément de 0.0125 V
Stepless Frequency Selection(SFS) permet:

- L’ajustement du FSB jusqu’à 1600 MHz avec un

incrément de 1 MHz, selon la fréquence du CPU

- L’ajustement

- L’ajustement de la fréquence PCI Express de 100

MHz à 148 MHz avec un incrément de 1 MHz
Protection d’overclocking:

- ASUS C.P.R. (CPU Parameter Recall)

PHY externe supporte:

de la mémoire de 400 MHz à 1600 MHz

)

(continue page suivante)

xii

P5N32-SLI SE Deluxe: les caractéristiques en bref

Fonctions ASUS AI
Lifestyle

Autres fonctions
spéciales ASUS

BIOS

Panneau arrière

Connecteurs internes

ASUS SATA On-The-Go (port Serial ATA externe sur le
panneau arrière)
Technologie de refroidissement sans ventilateur

brevetée Stack Cool 2

Conception sans ventilateur

AI NET2 (diagnostic du réseau avant l’accès au système
d’exploitation)

ASUS Q-Fan2
ASUS MyLogo2
ASUS EZ Flash
ASUS Multi-language BIOS

8 Mo de ROM Flash, BIOS AMI, PnP, DMI2.44, SM BIOS

2.33, WfM2.0

1 x port parallèle
2 x ports LAN (RJ-45)
4 x ports USB 2.0
1 x port Serial ATA externe
1 x port optique S/PDIF Out
1 x port coaxial S/PDIF Out
1 x port clavier PS/2 (mauve)
1 x port souris PS/2 (vert)
Ports audio 8 canaux

1 x connecteur pour lecteur de disquettes
2 x connecteurs IDE
4 x connecteurs Serial ATA NVIDIA® nForce™ 4
1 x connecteur Serial ATA Silicon Image®
1 x connecteur d’alimentation EATX 24 broches
1 x connecteur d’alimentation EATX 12 V 8 broches
2 x connecteurs USB pour 4 ports USB 2.0 additionnels
1 x connecteur audo interne (CD/AUX)
2 x connecteurs IEEE 1394a
1 x connecteur GAME/MIDI
1 x connecteur Chassis intrusion
1 x connecteur Front panel audio

Connecteurs des ventilateurs CPU (x1), Châssis (x2),

Chipset (x2), Alimentation (x1)
Connecteur System panel

(continue page suivante)

* Seuls les processeurs Intel® Pentium® 4 (aussi appellés Prescott) séries

6xx et basés sur la technologie 90-nm supportent la fonction CPU Lock

Free.

xiii

P5N32-SLI SE Deluxe: les caractéristiques en bref

Alimentation

Contenu du CD de
support

Format

Alimentation ATX 12 V compatible 2.0 (avec des prises
24 broches et 8 broches 12 V)

Pilotes
ASUS PC Probe II
ASUS Update
ASUS AI Booster
NVIDIA® NV Firewall
NVIDIA® NV RAID
NVIDIA® NV RIS (Remote Installation Service)
Utilitaire Anti-Virus (version OEM)

ATX: 30.5 cm x 24.5 cm

*Les spécications peuvent changer sans avertissement.

xiv

Ce chapitre décrit les fonctions de la carte

mère et les technologies qu’elle incorpore.

Chapitre 1: Introduction

1

au produit

Sommaire du chapitre

1

1.1 Bienvenue ! ........................................................................... 1-1

1.2 Contenu de la boîte ..............................................................

1.3 Fonctions spéciales ...............................................................

1-1
1-2

ASUS P 5 N32-SL I S E Delu x e

1.1 Bienvenue !

Merci pour votre achat d’une carte mère ASUS® P5N32-SLI SE Deluxe !

La carte mère offre les technologies les plus récentes associées à des
fonctionnalités nouvelles qui en font un nouveau digne représentant de la
qualité des cartes mères ASUS !

Avant de commencer à installer la carte mère, vériez le contenu de la
boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vériez que la boîte de la carte mère contienne bien les éléments suivants.

Carte mère ASUS P5N32-SLI SE Deluxe

Modules d’E/S

1 x module port Serial
1 x module 2-ports USB 2.0/GAME

Câbles
2 x câbles d’alimentation Serial ATA (double prises)

1 x câble Ultra DMA 133/100/66
1 x câble IDE
1 x câble pour lecteur de disquettes

Accessoires “I/O shield” pour l’arrière du boîtier

1 x Bridge ASUS SLI

CD d’applications CD de support des cartes mères ASUS

Documentation Manuel de l’utilisateur

1 x module IEEE1394a

4 x câbles Serial ATA

Si l’un des éléments ci-dessus était manquant ou endommagé, contactez

votre revendeur.

ASUS P 5 N32-SL I S E Delu x e 1-1

1.3 Fonctions spéciales

1.3 . 1 Poi n ts f or ts du pr oduit

Dern i è r e t e ch n ol o g ie d e p ro c e ss e u r

La carte mère est équipée d’un socket Land Grid Array (LGA) 775 broches

conçu pour les processeurs Intel® Pentium® Processor Extreme Edition,
Intel® Pentium® D, Intel® Pentium® 4, et Intel® Celeron® au format 775. La
carte mère supporte les processeurs Intel® dotés d’un Front Side Bus (FSB)
de 1066/800/533 MHz. La carte mère supporte aussi les technologies
Intel® Hyper-Threading, Intel® Dual-Core et est pleinement compatible avec
les révisions de processeurs Intel® 05B/05A et 04B/04A. Voir page 2-7
pour plus de détails.

NVIDIA® Scalable Link Interface (SLI™) - Intel® Edition

La technologie NVIDIA® nForce4® Scalable Link Interface (SLI™) - Intel®

Edition permet à deux GPU (graphics processing units) d’être installés sur le
même système. Elle prend avantage de l’architecture du bus PCI Express™,

et propose une solution matérielle et logicielle intelligente qui permet

à plusieurs GPU de coopérer et d’offrir des performances graphiques

exceptionnelles. Voir Chapitre 6 pour plus de détails.

Supp o r t d e la te c h no l o gi e I n t el® Dua l - C or e

La carte mère supporte les processeurs dual-core comportant deux coeurs
CPU physiques avec des mémoires cache L2 dédiées pour pouvoir répondre
aux demandes de traitement de plus en plus puissants. Voir page 2-7 pour
plus de détails.

Intel® EM64T

La carte mère supporte les processeurs Intel® Pentium® 4 avec l’Intel® EM64T
(Extended Memory 64 Technology). La fonction Intel® EM64T permet à votre

ordinateur d’utiliser des systèmes d’exploitation 64-bits et d’accéder à des

quantités plus importantes de mémoire système pour des traitements plus

efcaces et plus rapides. Consultez l’Appendice pour les détails.

Enhanced Intel SpeedStep® Technology (EIST)

La Technologie Avancée Intel® SpeedStep® (EIST) gère les ressources du
CPU de manière intelligente en réglant automatiquement la tension du CPU
et la fréquence du coeur du processeur en fonction de la charge du CPU de la

fréquence du système ou des exigences de puissance. Consultez l’Appendice

pour les détails.

1-2 Chap i t r e 1: I n t r oducti o n au pro d u i t

Supp o r t d e la mé m o ir e DD R 2

La carte mère supporte la mémoire DDR2 qui afche des fréquences de
667 MHz ou 533 MHz an de satisfaire les importants besoins en bande

passante des applications 3D, graphiques et multimédia les plus récentes.

L’architecture DDR2 en double canal accroît la bande passante de votre
mémoire système, éliminant ainsi les goulets d’étranglement grâce à une
bande passante maximale de 10.7 Go/s. Voir pages 2-15 to 2-20 pour plus

de détails.

NVID I A® Qui c k S yn c

Le contrôleur mémoire NVIDIA® nForce4® SLI™ - Intel® Edition intègre la
technologie de synchronisation QuickSynch permetttant de transférer
les requêtes mémoire et les données entre le FSB (Front Side Bus) et les
domaines de fréquence mémoire en un temps record. QuickSync assure

que le contrôleur mémoire possède la plus faible latence entre la réception

et le placement des requêtes du CPU, et entre la réception des données

mémoire et leur envoi au CPU pour toutes les fréquence d’horloge FSB et

mémoire.

NVID I A® DAS P 3 .0

La technologie NVIDIA® DASP (Dynamic Adaptive Speculative Preprocessor)

3.0 intègre un mécanisme sophistiqué de préchargement des données qui

scrute les requêtes processeurs en vue d’y trouver des modèles récurrents
an de diminuer les latences d’accès à la mémoire centrale et améliorer la
performance globale du système.

NV Firewall™ intégré et NV ActiveArmor™

NVIDIA® Firewall™ (NV Firewall™) est un pare-feu hautement performant

et simple d’utilisation, qui protège votre système des intrus. Intégré au

chipset NVIDIA® nForce4® SLI™, il fournit une technologie avancée contre le

hacking informatique, des possibilités de gestion à distance, et un assistant
d’installation convivial qui améliore la sécurité de votre système dans son
ensemble.

Améliorez la sécurité de votre réseau grâce à la technologie NVIDIA®

ActiveArmor™ (NV ActiveArmor™) qui inspecte en profondeur les paquets

de données. Cette technologie innovante ne permet qu’aux paquets de
données sûrs de circuler sur le réseau. Elle accroît considérablement les
performances du système en soulageant le CPU de la lourde tâche de ltrer

les paquets de données.

ASUS P 5 N32-SL I S E Delu x e 1-3

Solu t i o n D u al RA I D

Les contrôleurs RAID embarqués fournissent à la carte mère une

fonctionnalité dual-RAID qui vous permet de choisir la meilleure solution

RAID lors de l’utilisation de périphériques Serial ATA.

La technologie NVIDIA® nForce4® SLI™ supporte les congurations RAID 0,
RAID 1, RAID 0+1, RAID 5, et JBOD pour quatre SATA 3Go/s. Voir pages
2-32 et 5-24.

Le contrôleur Silicon Image® 3132 supporte deux connecteurs pour Serial

ATA 3Go/s supplémentaires, et permet les congurations RAID 0, RAID 1,

et JBOD via les ports Serial ATA internes et externes. Voir pages 2-33 et
5-31 pour plus de détails.

Solu t i o n D u al Gi g a bi t LA N

La carte mère intègre deux contrôleurs Gigabit LAN an d’offrir une

solution complète à vos attentes en matière de réseau. Ces contrôleurs

réseau utilisent le segment PCI Express pour offrir une largeur de bande de
données plus rapide pour vos besoins en connexion Internet, avec ou sans
l, réseau local, ou partage de chiers. Voir page 2-28 pour plus de détails.

Inte r f a ce P CI Ex p r es s ™

La carte mère supporte complètement la technologie PCI Express, la dernière

technologie d’E/S qui accroît la vitesse du bus PCI. Le PCI Express afche

une interconnexion série point-à-point entre les périphériques et permet
des fréquences plus élevées et le transport des données par paquets. Cette

interface à grande vitesse est compatible d’un point de vue logiciel avec les
spécications PCI existantes. Voir pages 2-24 et 2-25 pour les détails.

CPU L o c k F r ee

Cette fonction vous permet d’ajuster le multiplicateur du CPU sur 14x.
Congurer les paramètres BIOS appropriés réduit automatiquement la
valeur du multiplicateur de CPU pour une plus grande éxibilité lors de
l’augmentation du FSB externe. Voir page 4-19 pour les détails.

* Seuls les processeurs Intel® Pentium® 4 (aussi appellés Prescott) séries

6xx et basés sur la technologie 90-nm supportent cette fonction.

Prêt p o ur l e s on n um é r iq u e S / PD I F

La carte mère supporte la fonction S/PDIF Out via l’interface S/PDIF située

à mi-carte mère. La technologie S/PDIF transforme votre ordinateur en un

système multimédia haut de gamme, pourvu d’une connectivité numérique
qui accroît les performances du système audio et des hauts-parleurs. Voir

page 2-29 pour les détails.

1-4 Chap i t r e 1: I n t r oducti o n au pro d u i t

Supp o r t I E E E 1 3 94 a

L’interface IEEE 1394a apporte une connectivité rapide et souple entre
l’ordinateur et une large palette de périphériques et d’appareils conformes
au standard IEEE 1394a. L’interface 1394a permet des taux de transfert
atteignant jusqu’à 400 Mbps grâce à un système d’échange de données
rapide, peu coûteux, à large bande passante asynchrone (temps réel),
qui s’établit entre les ordinateurs, les périphériques, et les appareils

électroniques tels que les camescopes, magnétoscopes, imprimantes, TV,
et appareils photo numériques. Voir page 2-35 pour plus de détails.

Tech n o l og i e U S B 2 . 0

La carte mère embarque la technologie Universal Serial Bus 2.0 (480 Mbps)
qui augmente considérablement les vitesses de connexion, passant ainsi
des 12 Mbps de bande passante de l’USB 1.1 aux 480 Mbps de l’USB 2.0.
L’USB 2.0 est rétro-compatible avec l’USB 1.1. Voir pages 2-28 et 2-34

pour les détails.

ASUS P 5 N32-SL I S E Delu x e 1-5

1.3 . 2 Car a ct ér is tique s A SUS A I L if estyl e

Seri a l AT A II et S AT A - on - th e - Go

La carte mère supporte la technologie Serial ATA 3 Go/s grâce aux

interfaces série Serial ATA Silicon Image et au chipset NVIDIA® SLI™ - Intel®

Edition. Les spécications Serial ATA 3 Go/s apportent une bande passante
double par rapport aux produits Serial-ATA actuels avec de nouvelles
fonctions, à savoir le NCQ (Native Command Queuing), l’algorithme
d’implémentation de la Gestion d’Alimentation (PM) et le Hot Swap. Le
Serial ATA utilise des câbles plus ns, plus exibles avec un nombre de
broches réduit et des exigences d’alimentation plus faibles.

Le Serial ATA “on the Go” rend les spécications du Serial ATA II encore
plus puissantes. Ce port externe sur le panneau d’E/S arrière permet une
conguration intelligente, le branchement à chaud et supporte jusqu’à 16

périphériques avec les fonctions de multiplicateur de port. Voir pages 2-29
et 2-33 pour plus de détails.

ASUS S t ac k Co o l 2

Stack Cool 2 est une solution de refroidissement sans ventilateur et
silencieuse permettant de réduire de 20°C la température des composants
critiques générant de la chaleur. La carte mère utilise une conception de

PCB (printed circuit board) spéciale pour dissiper la chaleur générée par les

composants critiques. Voir page 2-3 pour les détails.

1.3 . 3 Fon c ti on s innov a nt es AS U S

AI N O S ™ ( N o n- D el a y O v e rc l oc k i ng S ys t em )

L’ASUS Non-delay Overclocking System™ (NOS) est une technologie

qui détecte automatiquement la charge du CPU et qui overcloke

dynamiquement le CPU en cas de besoin. Voir pages 4-23 pour plus de

détails.

Prec i s i on T we a ke r

Cette fonction vous permet de régler précisément le voltage CPU/mémoire

et d’augmenter progressivement le FSB (Front Side Bus) et la fréquence

PCI Express pour atteindre les performances maximums du système.

1-6 Chap i t r e 1: I n t r oducti o n au pro d u i t

AI N E T 2

AI NET 2 est un utilitaire de diagnostic intégré au BIOS qui détecte et

rapporte les défaillances des câbles Ethernet. Grâce à cet utilitaire, vous
pourrez facilement surveiller la condition des câbles Ethernet branchés aux
ports LAN (RJ-45). Lors du boot, AI NET 2 diagnostique immédiatement
les câbles réseau et en rapporte les défaillances sur une distance de 100

mètres avec une précision de 1 mètre. Voir pages 4-25 et 5-12 pour les
détails.

Tech n o l og i e A I A u d io

La carte mère supporte 8 canaux audio via le CODEC audio embarqué
Realtek® ALC850 supportant un DAC 16-bits, un ADC stéréo 16-bits, et

compatible avec le CODEC audio multi-canaux AC97 2.3 conçu pour les

systèmes multimédias. Il supporte également la fonction Jack-Sensing,

une sortie SPDIF, une capacité d’interruption, et inclut la technologie

propriétaire Realtek® UAJ® (Universal Audio Jack). Voir pages 2-27 et 5-13
pour les détails.

Conc e p t io n sa n s v e nt i l at e ur

La conception sans ventilateur ASUS autorise une dissipation multi-

directionnelle des ux de chaleur des principales sources thermiques de la
carte mère pour rabaisser la température globale du système.

PEG L i n k M o de po u r d e u x c ar t e s g r ap h iq u e s

Cette fonction booste les performances de votre carte PCI Express. Elle
permet à la carte mère d’ajuster automatiquement PEG Link Mode à la
bonne fréquence, en se basant sur la conguration du système. Quatre
autres paramètres sont disponibles pour overclocker le PEG Link Mode. Voir

page 4-28 pour plus de détails.

Conc e p t io n do u bl e - sl o t s à r é d uc t io n th e r mi q ue A SU S

La carte mère a été conçue avec un slot PCI Express x1 et des slots
Express x4, placés entre les slots PCI Express x16 permettant ainsi

d’accroître la circulation d’air entre les deux cartes graphiques PCI Express
x16. Cette conception atypique offre plus d’espace de ventilation, et réduit
dans le même temps la température globale du système.

ASUS P 5 N32-SL I S E Delu x e 1-7

Tech n o l og i e A S US Q -F a n 2

La technologie ASUS Q-Fan 2 ajuste la vitesse du ventilateur en fonction de
la charge du système pour assurer un fonctionnement silencieux, frais et

efcace. Voir pages 4-35 pour plus de détails.

ASUS M u lt i - la n g ua g e B I OS

Le “multi-language BIOS” vous permet de choisir la langue que vous

souhaitez parmi un panel de langues disponibles. Le BIOS traduit vous
permet de congurer les paramètres plus simplement et rapidement. Voir

pages 4-12 pour plus de détails.

ASUS M y Lo g o 2™

Cette nouvelle fonction incluse dans la carte mère vous permet de

personnaliser et d’ajouter du style à votre système grâce à des logos de
boot personnalisés. Voir page 5-10 pour plus de détails.

C.P. R . (C P U P a r am e te r Re c al l )

La fonction C.P.R. du BIOS de la carte mère permet une reconguration

automatique du BIOS à ses valeurs par défaut lorsque le système plante

à cause d’un overclocking trop agressif. Cette fonction permet de ne
pas avoir à ouvrir le boîtier pour procéder à un Clear CMOS. Eteignez le
système, rebootez et les anciens paramètres du système seront restaurés.

1-8 Chap i t r e 1: I n t r oducti o n au pro d u i t

Ce chapitre liste les procédures
de paramétrage matériel que vous
devrez accomplir en installant les
composants du système. Vous y
trouverez aussi une description des
jumpers et des connecteurs de la
carte mère.

Chapitre 2: Informations

2

sur le matériel

Sommaire du chapitre

2

2.1 Avant de commencer ........................................................... 2-1

2.2 Vue générale de la carte mère ..............................................

2.3 Central Processing Unit (CPU) ..............................................

2.4 Mémoire système ................................................................

2.5 Slots d’extension ................................................................

2.6 Jumpers ..............................................................................

2.7 Connecteurs ........................................................................

2-2

2-7
2-15
2-22
2-26
2-27

ASUS P 5 N32-SL I S E Delu x e

2.1 Avant de commencer

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Onboard LED

SB_PWR

ON

Standby

Power

OFF

Powered

Off

Prenez note des précautions suivantes avant d’installer la carte mère ou
d’en modier les paramètres.

• Débranchez le câble d’alimentation de la prise murale avant de

toucher aux composants.

• Utilisez un bracelet anti-statique ou touchez un objet métallique
relié au sol (comme l’alimentation) pour vous décharger de toute

électricité statique avant de toucher aux composants.

• Tenez les composants par les coins pour ne pas toucher les circuits
imprimés.

• Lorsque vous désinstallez le moindre composant, placez-le sur une

surface antistatique ou remettez-le dans son emballage d’origine.

Avant d’installer ou de désinstaller un composant, assurez-vous que

•

l’alimentation ATX soit éteinte et que le câble d’alimentation soit
bien débranché. Ne pas le faire risque de provoquer des dégâts sur la

carte mère, sur les périphériques et/ou sur les composants.

LED e m b ar q u ée

La carte mère est livrée avec une LED qui s’allume lorsque le système

est sous tension, en veille ou en mode “soft-off”. Elle doit vous

servir à vous rappeler de bien éteindre le système et de débrancher
le câble d’alimentation avant de connecter ou de déconnecter le
moindre composant sur la carte mère. L’illustration ci-dessous indique
l’emplacement de cette LED.

LED embarquée de
la P5N32-SLI SE Deluxe

ASUS P 5 N32-SL I S E Delu x e 2-1

P5N32-SLI SE Deluxe

®

2.2 Vue générale de la carte mère

Avant d’installer la carte mère, étudiez bien la conguration de votre
châssis pour vous assurer que votre carte mère puisse y être installée.

Assurez-vous d’avoir bien débranché l’alimentation du châssis avant
d’installer ou de désinstaller la carte mère. Si vous ne le faites pas vous
risquez de vous blesser et d’endommager la carte mère.

2.2 . 1 Ori e nt at io n de m on tage

Lorsque vous installez la carte mère, vériez que vous la montez dans le
châssis dans le bon sens. Le côté qui porte les connecteurs externes doit
être à l’arrière du châssis, comme indiqué sur l’image ci-dessous.

2.2 . 2 Pas de v is

Placez neuf (9) vis dans les trous indiqués par des cercles pour xer la
carte mère au châssis.

Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère.

Placez ce côté vers

l’arrière du châssis

2-2 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2.2.3 ASUS Stack Cool 2

La carte mère est livrée avec la solution de refroidissement ASUS Stack
Cool 2 qui diminue de 20°C la température des composants critiques
sources de chaleur. La carte mère utilise une conception de PCB (printed

circuit board) spéciale pour dissiper la chaleur produite par les composants

critiques.

ASUS P 5 N32-SL I S E Delu x e 2-3

PANEL

P5N32-SLI SE Deluxe

®

AUX

FP_AUDIO

GAME

CHASSIS

SEC_IDE

24.5cm (9.6in)

30.5cm (12.0in)

CPU_FAN

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_A1 (64 bit,240-pin module)

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

PWR_FAN

LAN2_USB34

IE1394_1

CHA_FAN2

FLOPPY

Super

I/O

8Mb

BIOS

TSB43AB22A

PS/2KBMS

T: Mouse
B: Keyboard

PARALLEL PORT

SPDIF_O

SPDIF_O2

LAN1_USB12

CD

ACL850

PCIEX16_1

PCIEX1_1

PCIEX1_2

PCIEX16_2

PCI1

PCI2

Marvell

PHY

CLRTC

USB78USB56

SATA_RAID1

ESATA

nVidia

®

nForce™4 SLI

SB_PWR

EATXPWR

PRI_IDE

CR2032 3V
Lithium Cell

CMOS Power

CHA_FAN1

AUDIO

Marvell

88E8053

COM1

EATX12V

LGA775

nVidia

®

nForce™4 SLI

Intel® Edition

PCIEX4_1

IE1394_2

NB_FAN

SB_FAN

USB910

SATA1SATA2 SATA3 SATA4

2.2 . 4 Lay o ut d e la ca r te mère

2-4 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2.2 . 5 Con t en u du La y ou t

Slots Page

1. Slots DIMM DDR2 2-15

2. Slots PCI 2-24

3. Slots PCI Express x1 2-24

4. Slot PCI Express x4 2-24

5. Slot PCI Express x16 2-25

Jumper Page

1. Clear RTC RAM (3-pin CLRTC) 2-26

Connecteurs arrières Page

1. Port souris PS/2 (vert) 2-27

2. Port parallèle 2-27

3. Port Side Speaker Out (noir) 2-27

4. Port Rear Speaker Out (gris) 2-27

5. Port Line In (bleu clair) 2-27

6. Port Line Out (vert) 2-27

7. LAN 2 (RJ-45) 2-28

8. LAN 1 (RJ-45) 2-28

9. Ports USB 2.0 1 et 2 2-28

10. Ports USB 2.0 3 et 4 2-28

11. Port microphone (rose) 2-28

12. Port Center/Subwoofer (orange) 2-28

13. Port SATA externe 2-29

14. Port optique S/PDIF Out 2-29

15. Port coaxial S/PDIF Out 2-29

16. Port clavier PS/2 (mauve) 2-29

ASUS P 5 N32-SL I S E Delu x e 2-5

Connecteurs Internes Page

1. Connecteur pour lecteur de disquettes (34-1 pin FLOPPY) 2-30

2. Connecteur IDE primaire (40-1 pin PRI_IDE) 2-31

3. Connecteur IDE secondaire (40-1 pin SEC_IDE) 2-31

4. Connecteurs SATA NVIDIA

®

(7-pin SATA1 [blue], SATA2 [blue], SATA3 [blue], SATA4 [blue]) 2-32

5. Connecteur RAID SATA Silicon Image

®

(7-pin SATA_RAID1 [red]) 2-33

6. Connecteur audio optique (4-pin CD) 2-34

7. Connecteur audio auxiliare (4-pin AUX) 2-34

8. Connecteurs USB (10-1 pin USB56, USB78, USB910) 2-34

9. Connecteur audio du panneau avant (10-1 pin FP_AUDIO) 2-35

10. Connecteurs IEEE 1394a (10-1 pin IE1394_1, IE1394_2) 2-35

11. Connecteur GAME/MIDI (16-1 pin GAME) 2-36

12. Connecteur port série (10-1 pin COM1) 2-36

13. Connecteurs de ventilation CPU, Châssis, Northbridge, et alimentation

(4-pin CPU_FAN, 3-pin PWR_FAN, 3-pin NB_FAN,
3-pin SB_FAN, 3-pin CHA_FAN1, 3-pin CHA_FAN2) 2-37

14. Connecteur Chassis intrusion (4-1 pin CHASSIS) 2-38

15. Connecteurs d’alimentation ATX

(24-pin EATXPWR, 8-pin EATX12V) 2-38

16. Connecteurs système (20-pin PANEL) 2-40

•

LED d’alimentation système (Vert 3-pin PLED)

• LED d’

•

•

•

activité HDD (Rouge 2-pin IDE_LED)

Haut-parleur d’alerte système (Orange 4-pin SPEAKER)
Bouton d’alimentation ATX/Soft-off (Jaune 2-pin PWR)

Bouton Reset (Bleu 2-pin RESET)

2-6 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2.3 Central Processing Unit (CPU)

La carte mère est livrée avec une interface de connexion LGA775 pour

l’installation des processeurs Intel® Pentium® D, Intel® Pentium® 4 et Intel®

Celeron® au format 775.

Cette carte mère supporte les processeurs Intel® Pentium® Extreme Edition,

les derniers CPU équipés d’un double coeur physique et disposant de la
technologie Hyper-Threading, rendant possibles quatre threads du CPU.
Veuillez vous référer au tableau ci-dessous pour une liste des systèmes
d’exploitation supportés.

Liste des OS supportées

Support CPU Intel Dual-Core Processeur Extreme Edition
(supporte la Technologie Hyper-Threading)

Windows® 2000 Professionnel
Windows® 2000 Advanced Server Windows® 2000 Advanced Server
Windows® XP Familial Windows® XP Familial
Windows® XP Professionnel Windows® XP Professionnel
Windows® Server 2003 - Standard, Windows® Server 2003 - Standard,

Enterprise Enterprise

•

Installez un ventilateur châssis avec une vitesse de rotation minimum
de 2400 trs/min et un ux d’air délivré de 8 CFM turnrate lors de
l’utilisation d’un CPU dual core pour assurer la stabilité du système.

Une surchauffe peut endommager de manière permanente le
système et/ou le CPU.

• Installez un ventilateur châssis additionnel pour assurer un meilleur
ux d’air lors d’un overclocking.

• Lors de l’achat de la carte mère, vériez que le couvercle PnP est
sur le socket et que les broches de ce dernier ne sont pas pliées.

Contactez votre revendeur immédiatement si le couvercle PnP est
manquant ou si vous constatez des dommages sur ce dernier, le

socket, les broches, ou sur les composants de la carte mère. ASUS

ne couvrira les frais de réparation que si le dommage survient lors de

l’expédition/transit.

• Conservez-bien le couvercle après avoir installé la carte mère.

ASUS ne traitera les requêtes RMA (Return Merchandise
Authorization) que si la carte mère est renvoyée avec le
couvercle sur le socket LGA775.

•

La garantie du produit ne couvre pas les dommages inigés
aux broches du socket s’ils résultent d’une mauvaise
installation/retrait du CPU, ou s’ils ont été inigés par un

mauvais positionnement, par une perte ou par une mauvaise
manipulation du(e) au retrait du couvercle de protection PnP.

ASUS P 5 N32-SL I S E Delu x e 2-7

2.3 . 1 Ins t al le r le CP U

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe CPU Socket 775

Pour installer un CPU:

1. Localisez le socket du CPU sur la carte mère.

Socket 775 du CPU de la P5N32-SLI SE Deluxe

Avant d’installer le CPU, vériez que le socket vous fait face et que le

levier est à votre gauche.

2. Pressez le levier avec votre pouce (A) et déplacez-le vers la gauche

(B) jusqu’à ce qu’il soit libéré de son onglet de rétention.

Onglet de rétention

A

Levier

B

Ce côté du socket doit
vous faire face.

Pour éviter d’endommager les broches du socket, n’enlevez le couvercle

PnP que pour installer un CPU.

3. Soulevez le levier dans la

direction de la èche dans un

angle de 135º.

2-8 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

Couvercle
PnP

4. Soulevez la plaque avec votre
pouce et votre index dans un
angle de 100º (A), puis enlevez
le couvercle PnP de la plaque (B).

5. Placez le CPU sur
le socket, en vous
assurant que la marque
en forme de triangle

doré est placée en bas

à gauche du socket.

Les ergots d’alignement

Ergot d’alignement

sur le socket doivent
correspondre aux

Marque en forme de

encoches du CPU.

Le CPU ne peut être placé que dans un seul sens. NE FORCEZ PAS sur le

CPU pour le faire entrer dans le socket pour éviter de plier les broches du
socket et/ou d’endommager le CPU !

B

A

Plaque

triangle doré

6. Refermez la plaque (A), puis

A

pressez le levier (B) jusqu’à
ce qu’il se loge dans le loquet

de rétention.

B

La carte mère supporte les processeurs Intel® Pentium® 4 LGA775 avec
les technologies Intel® Enhanced Memory 64 (EM64T), Intel SpeedStep®

Technology (EIST), et Hyper-Threading. Voir l’Appendice pour plus
d’informations sur ces caractéristiques du CPU.

ASUS P 5 N32-SL I S E Delu x e 2-9

2.3.2 Installer le dissipateur et le ventilateur du CPU

Le processeur Intel® Pentium 4 LGA 775 nécessite un dissipateur

thermique et un ventilateur d’une conception spécique pour assurer des

performances et des conditions thermiques optimales.

•

Lorsque vous achetez un processeur Intel® Pentium 4 en boîte, celui-

ci est livré avec un ensemble dissipateur-ventilateur. Si vous achetez
un CPU à part, assurez-vous de bien utiliser un ensemble dissipateur­ventilateur multi-directionnel certié par Intel®.

•

Votre ensemble dissipateur-ventilateur pour Intel® Pentium 4

LGA775 est équipé de pins à pousser et ne nécessite aucun outil
particulier pour être installé.

•

Si vous achetez un ensemble dissipateur-ventilateur à part, assurez­vous d’avoir bien appliqué le matériau d’interface thermique sur le
CPU ou sur le dissipateur avant de l’installer.

Assurez-vous de bien avoir xé la carte mère au châssis avant d’installer
l’ensemble dissipateur-ventilateur du CPU.

Pour installer l’ensemble dissipateur-ventilateur du CPU:

1. Positionnez le dissipateur
sur le CPU installé, en vous
assurant que les quatre pins
correspondent aux trous sur la
carte mère.

Orientez l’ensemble

dissipateur-ventilateur
du CPU de sorte que les

câbles de l’ensemble de

refroidissement soit au plus
près du connecteur CPU fan.

Trous dans la carte mère

Extrémité étroite
de la cannelure

Assurez-vous de bien orienter chaque système de serrage avec
l’extrémité étroite de la cannelure pointant vers l’extérieur.

2-10 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

Système de serrage

2. Poussez deux systèmes de

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe CPU fan connector

GND

CPU FAN PWR

CPU FAN IN

CPU FAN PWM

CPU_FAN

serrage en même temps.
Choisissez deux poussoirs

diagonalement opposés et xez
l’ensemble de refroidissement.

A

B

B

A

B

A

B

A

3. Reliez le câble du ventilateur CPU au connecteur de la carte mère

marqué CPU_FAN.

CPU_FAN de la P5N32-SLI SE Deluxe

• N’oubliez pas de connecter le câble du ventilateur au connecteur

CPU fan ! Des erreurs de monitoring matériel pourraient survenir si

vous ne branchez pas ce connecteur.

• Le module de rétention d’un ensemble dissipateur-ventilateur d’une

compagnie tierce peut interférer avec les composants du chipset du

bas de la carte, Avant d’acheter un ensemble dissipateur-ventilateur
à part, assurez-vous que celui-ci ne risque pas d’interférer avec les

composants du chipset.

ASUS P 5 N32-SL I S E Delu x e 2-11

2.3.3 Désinstaller le dissipateur et le ventilateur du CPU

Pour désinstaller l’ensemble dissipateur-ventilateur:

1. Déconnectez le câble du

ventilateur du CPU de la carte
mère.

2. Tournez les systèmes de
serrage dans le sens inverse des

aiguilles d’une montre.

3. Tirez vers le haut deux systèmes
de serrage en même temps en
séquence diagonale pour dégager

l’ensemble dissipateur-ventilateur

de la carte mère.

A

B

A

B

A

B

B

A

4. Otez avec précaution

l’ensemble dissipateur-

ventilateur de la carte mère.

2-12 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

5. Tournez chaque mécanisme
de serrage dans le sens des

aiguilles d’une montre pour
avoir une bonne orientation lors
d’une ré-installation.

L’ extré mit é étroit e de la

cannelure doit pointer vers

l’extérieur. (La photo montre
la cannelure ombragée à titre
d’exemple.)

Extrémité étroite de la cannelure

Veuillez vous référer à la documentation fournie avec le ventilateur CPU

pour obtenir des informations détaillées sur son installation.

ASUS P 5 N32-SL I S E Delu x e 2-13

2.3 . 4 Ins t al le r le ve n ti lateu r o pt ionne l

N’installez le ventilateur optionnel que si vous utilisez un refroidisseur

de CPU passif ou liquide. Utiliser le ventilateur optionnel en ayant un

refroidisseur passif ou liquide installé interférera avec le ux d’air et
destabilisera le système.

1. Positionez le ventilateur sur le
dissipateur.

3. Poussez délicatement le

ventilateur vers le bas jusqu’à
ce qu’il soit bien en place,
puis connectez les câbles du

ventilateur.

•

Branchez les câbles optionnels sur le(s) connecteur(s) NB_FAN

et/ou PWR_FAN de la carte mère.

•

Assurez-vous que le ventilateur optionnel est correctement installé pour

éviter d’endommager les composants du ventilateur et de la carte mère.

2. Fixez le ventilateur comme

illustré sur l’image ci-dessus.

4. L’image ci-dessus illustre les

ventilateurs installés sur la
carte mère.

Ne penchez pas le ventilateur.

N’installez pas le ventilateur avec
l’arrière vous faisant face.

2-14 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2.4 Mémoire système

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe 240-pin DDR2 DIMM sockets

DIMM_A2

DIMM_A1

DIMM_B2

DIMM_B1

2.4 . 1 Vue gé né rale

La carte mère est équipée de quatre sockets Dual Inline Memory Modules

(DIMM)Double Data Rate 2 (DDR2).

Un module DDR2 a les mêmes dimensions physiques qu’un module de DDR
DIMM mais est doté de 240 broches contre 184 pour les modules de DDR.

Les DIMMs de DDR2 ont une encoche positionnée différemment de celle des

modules de DDR pour éviter d’être installés dans un socket pour DDR.

Le schéma suivant illustre l’emplacement des sockets:

Sockets DIMM DDR2 240 broches de la P5N32-SLI SE Deluxe

Canal Sockets

Canal A DIMM_A1 et DIMM_A2

Canal B DIMM_B1 et DIMM_B2

ASUS P 5 N32-SL I S E Delu x e 2-15

2.4 . 2 Con f ig ur at ions m ém oire

Vous pouvez installer des DIMM DDR2 unbuffered non-ECC de 256 Mo, 512

Mo, 1 Go, et 2 Go dans les sockets mémoire.

• Lors de l’installation de quatre modules mémoire DDR d’1 Go, le
système peut ne détecter qu’un maximum de 3 Go de mémoire
système en raison de l’allocation d’adrese physique. Cette limitation

ne concerne que les systèmes utilisant Windows® XP 32 bits puisque
celui-ci ne supporte pas le mode PAE (Physical Address Extension).

• Il est recommandé d’installer moins de 3Go de mémoire système lors
de l’utilisation du système d’exploitation Windows® XP 32bits.

• Pour une conguration double canal, la taille totale des modules de

mémoire installés par canal doit être identique (DIMM_A1 + DIMM_
A2 = DIMM_B1 + DIMM_B2).

• Installez toujours des DIMM dotés de la même valeur CAS latency.

Pour une compatibilité optimale, il est recommandé d’acheter

des modules mémoire de même marque. Référez-vous à liste des

fabricants agréés pour plus de détails.

A cause d’une limitation du CPU, les modules DIMM dotés de puces

•

mémoire de 128 Mo ou à double-face x16 ne sont pas supportés par

cette carte mère.

La carte mère peut supporter jusqu’à 8 Go de mémoire système
combinée avec les systèmes d’exploitation listés ci-dessous. Vous

pouvez installer un maximum de 2 Go par slot.

32-bits 64-bits

Windows® 2000 Advanced Server Windows® Server 2003 Edition
x64 Standard
Windows® Server 2003 Windows® XP x64 Professionnel
Edition Entreprise Windows
x64 Entreprise

®

Server 2003 Edition

2-16 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

Qual i f i ed V en d or s Li s t s ( QV L ) (liste des fabricants agréés)

DDR2-667

Taille Fabricant Modèle Marque Face(s) Composant CL A B C

512 MB KINGSTON KVR667D2N5/512 – SS E5108AE-GE-E – • •

1024 MB KINGSTON KVR667D2N5/1G – DS E5108AE-GE-E – • • •

512 MB KINGSTON KVR667D2N5/512 – SS E5108AE-6E-E – • •

1024 MB KINGSTON KVR667D2N5/1G – DS E5108AE-6E-E – • • •

512 MB KINGSTON KVR667D2E5/512 – SS E5108AE-GE-E – • •

256 MB SAMSUNG M378T3253FZ0-CE6 – SS K4T56083QF-ZCE6 – • • •

512 MB SAMSUNG M378T6453FZ0-CE6 – DS K4T56083QF-ZCE6 – • • •

256 MB SAMSUNG M391T3253FZ0-CE6 – SS K4T56083QF-ZCE6(ECC) –

512 MB SAMSUNG M391T6453FZ0-CE6 – DS K4T56083QF-ZCE6(ECC) –

256 MB SAMSUNG M378T3354CZ0-CE6 – SS K4T51163QC-ZCE6 – • • •

512 MB SAMSUNG M378T6553CZ0-CE6 – SS ZCE6K4T51083QC – • • •

1024 MB SAMSUNG M378T2953CZ0-CE6 – DS ZCE6K4T51083QC – • • •

256 MB MICRON MT8HTF3264AY-667B5 – SS 4SB42D9CZM – • •

512 MB MICRON MT16HTF6464AY-667B4 – DS 4VB41D9CZM – • • •

256 MB MICRON MT8HTF3264AY-667B6 – SS 5FB42D9DPN – • • •

256 MB Inneon HYS64T32000HU-3S-A – SS HYB18T512160AF-3S – • •

512 MB Inneon HYS64T64000HU-3S-A – SS HYB18T512800AF3S – • •

1024 MB Inneon HYS64T128020HU-3S-A – DS HYB18T512800AF3S – • • •

256 MB Inneon HYS72T32000HU-3S-A – SS HYB18T256800AF3S(ECC) –

512 MB Inneon HYS72T64000HU-3S-A – SS HYB18T512800AF3S(ECC) –

1024 MB Inneon HYS72T128020HU-3S-A – DS HYB18T512800AF3S(ECC) –

512 MB Hynix HYMP564U64AP8-Y5 – SS HY5PS12821AFP-Y5 – •

1024 MB Hynix HYMP512U64AP8-Y5 – DS HY5PS12821AFP-Y5 – • •

1024 MB Hynix HYMP112U72P8-Y5 – SS HY5PS1G831FP-Y5(ECC) –

512 MB Hynix HYMP564U72AP8-Y5 – SS HY5PS12821AFP-Y5(ECC) –

1024 MB Hynix HYMP512U72AP8-Y5 – DS HY5PS12821AFP-Y5(ECC) –

512 MB Hynix HYMP564U64AP8-Y4 – SS HY5PS12821AFP-Y4 – • •

1024 MB Hynix HYMP512U64AP8-Y4 – DS HY5PS12821AFP-Y4 – • • •

512 MB Hynix HYMP564U72AP8-Y4 – SS HY5PS12821AFP-Y4(ECC) –

1024 MB Hynix HYMP512U72AP8-Y4 – DS HY5PS12821AFP-Y4(ECC) –

256 MB ELPIDA EBE25UC8ABFA-6E-E – SS E2508AB-GE-E – • •

512 MB ELPIDA EBE51UD8AEFA-6E-E – SS E5108AE-GE-E – • •

1024 MB ELPIDA EBE11UD8AEFA-6E-E – DS Engineering Sample – • •

256 MB crucial BL3264AA664.8FB – SS Heat-Sink Package –

512 MB crucial BL6464AA664.16FB – DS Heat-Sink Package –

1024 MB crucial BL12864AA664.16FA – DS Heat-Sink Package –

512 MB crucial BL6464AL664.16FB – DS Heat-Sink Package –

1024 MB crucial BL12864AL664.16FA – DS Heat-Sink Package –

512 MB TwinMOS 8G-25JK5-EBT – SS E5108AE-GE-E –

512 MB Kingmax KLCC28F-A8EB5 – SS E5108AE-6E-E –

1024 MB Kingmax KLCD48F-A8EB5 – DS E5108AE-6E-E –

512 MB GEIL GX21GB5300UDC – SS Heat-Sink Package –

512 MB GEIL GX21GB5300DC – SS Heat-Sink Package –

256 MB NANYA NT256T64UH4A0FY-3C – SS NT5TU32M16AG-3C –

512 MB NANYA NT512T64U88A0BY-3C – SS NT5TU64M8AE-3C –

512 MB OCZ OCZ26671024EBDCPE-K – SS Heat-Sink Package –

Support DIMM

(Continue page suivante)

ASUS P 5 N32-SL I S E Delu x e 2-17

DDR2-667

Taille Fabricant Modèle Marque Face(s) Composant CL A B C

1024 MB OCZ OCZ26672048EBDCPE-K – DS Heat-Sink Package –

1024 MB PQI MEAD-403LA – SS E5108AE-5C-E –

512 MB WINTEC 39127282 – SS 4UAI2D9CRZ –

1024 MB WINTEC 39137282 – DS 4WAIID9CWX –

512 MB Apacer 78.91092.420 – SS E5108AE-6E-E –

1024 MB Apacer 78.01092.420 – DS E5108AE-6E-E –

512 MB A-DATA M20EL5G3H3160B1C0Z – SS E5108AE-6E-E –

1024 MB PDP PDC21G5600+XBLK – SS Heat-Sink Package –

Support DIMM

Face(s): SS - Simple face DS - Double face

Support DIMM :
A - Supporte un module inséré dans un slot quelconque en conguration Single-channel.
B - Supporte une deux modules insérés dans le canal A ou B comme une paire en

conguration Dual-channel.

C - Supporte quatre modules insérés dans les slots jaunes ou noirs comme deux paires en

conguration Dual-channel.

Visitez le site web d’ASUS pour la dernière liste QVL pour DDR2-667 MHz.

DDR2-533

Taille Fabricant Modèle Marque Face(s) Composant CL A B C

256 MB KINGSTON KVR533D2N4/256 – SS E5116AB-5C-E – • • •

512 MB KINGSTON KVR533D2N4/512 – DS HY5PS56821F-C4 –

1024 MB KINGSTON KVR533D2N4/1G – DS D6408TE7BL-37 –

512 MB SAMSUNG M378T6553BG0-CD5 – SS K4T51083QB-GCD5 –

256 MB SAMSUNG M378T3253FG0-CD5 – SS K4T56083QF-GCD5 – • • •

512 MB SAMSUNG M378T6453FG0-CD5 – DS K4T56083QF-GCD5 – • •

512 MB SAMSUNG M391T6453FG0-CD5 – DS K4T56083QF-GCD5(ECC) –

1024 MB SAMSUNG M378T2953BG0-CD5 – DS K4T51083QB-GCD5 –

1024 MB SAMSUNG M391T2953BG0-CD5 – DS K4T51083QB-GCD5(ECC) –

512 MB MICRON MT16HTF6464AG-53EB2 – DS 4FBIID9BQM –

256 MB MICRON – – SS 4DBIIZ9BQT –

256 MB MICRON MT8HTF3264AY-53EB3 – SS 4FBIID9CHM –

512 MB MICRON MT16HTF6464AY-53EB2 – DS 4FBIID9CHM –

1024 MB MICRON MT18HTF12872AY-53EA1 – DS 4MAIID9CRZ(ECC) –

512 MB Inneon HYS72T64000HU-3.7-A – SS HYB18T512800AF3(ECC) –

512 MB Inneon HYS64T64000GU-3.7-A – SS HYB18T512800AC37 – • • •

256 MB Inneon HYS64T32000HU-3.7-A – SS HYB18T512160AF-3.7 –

512 MB Inneon HYS64T64000HU-3.7-A – SS HYB18T512800AF37 – • •

256 MB Inneon HYS64T128020HU-3.7-A – DS HYB18T512800AF37 –

(Continue page suivante)

Support DIMM

2-18 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

DDR2-533

Taille Fabricant Modèle Marque Face(s) Composant CL A B C

2048 MB Inneon HYS64T256020HU-3.7-A – DS HYB18T1G800AF-3.7 –

256 MB Inneon HYS64T32000HU-3.7-B – SS HYB18T5121608BF-3.7 –

512 MB Inneon HYS64T64000HU-3.7-B – SS HYB18T512800BF37 –

1024 MB Inneon HYS64T128020HU-3.7-B – DS HYB18T512800BF37 –

512 MB Hynix HYMP564U648-C4 – SS HY5PS12821F-C4 – • •

512 MB Hynix HYMP564U728-C4 – SS HY5PS12821F-C4(ECC) –

1024 MB Hynix HYMP512U648-C4 – DS HY5PS12821F-C4 –

1024 MB Hynix HYMP512U728-C4 – DS HY5PS12821F-C4(ECC) –

1024 MB Hynix HYMP512U728-C4 – DS HY5PS12821F-E3(ECC) –

512 MB Hynix HYMP564U728-C4 – SS HY5PS12821FP-C4(ECC) –

1024 MB Hynix HYMP512U648-C4 – DS HY5PS12821FP-C4 –

512 MB Hynix HYMP564U64AP8-C3 – SS HY5PS12821AFP-C3 –

1024 MB Hynix HYMP512U64AP8-C3 – DS HY5PS12821AFP-C3 –

512 MB ELPIDA EBE51ED8ABFA-5C-E – SS E5108AB-5C-E(ECC) –

512 MB ELPIDA EBE51UD8ABFA-5C – SS E5108AB-5C-E – • • •

512 MB ELPIDA EBE51UD8ABFA-5C-E – SS E5108AB-5C-E –

1024 MB ELPIDA EBE11UD8ABFA-5C-E – DS E5108AB-5C-E –

2048 MB ELPIDA EBE21EE8AAFA-5C-E – DS E1108AA-5C-E –

256 MB CORSAIR VS256MB533D2 – SS MIII0051832M8CEC –

512 MB CORSAIR VS512MB533D2 – DS MI110052432M8CEC –

256 MB Apacer 78.81077.420 – SS E5116AB-5C-E –

256 MB CENTURY 25V6S8SSD5F4-K43 – SS K4T56083QF-GCD5 –

512 MB CENTURY 25V2H8EL5CB4-J43 – SS E5108AB-5C-E –

1024 MB CENTURY 25V0H8EL5CB4-J45 – DS E5108AB-5C-E –

1024 MB CENTURY 25VOH8EL5C – DS E5108AB-5C-E –

256 MB crucial BL3264AA53V.8FB – SS Heat-Sink Package –

512 MB crucial BL6464AA53V.16FB – DS Heat-Sink Package –

256 MB elixir M2U25664TUH4A0F-37B – SS N2TU51216AF-37B –

512 MB elixir M2U51264TU88A0F-37B – SS N2TU51280AF-37B –

256 MB Aeneon AET560UD00-370A98X – SS AET960UD00-37C88X –

512 MB Aeneon AET660UD00-370A98X – SS AET960UD00-37C88X –

512 MB Aeneon AET660UD00-370A98X – SS AET93F370AG0513 –

256 MB Aeneon AET560UD00-370A98Z – SS AET94F370A –

256 MB Aeneon AET560UD00-370A98X – SS AET94F370A –

512 MB Aeneon AET660UD00-370A98Z – SS AET93F370A –

512 MB Aeneon AET660UD00-370A98X – SS AET93F370A –

512 MB Aeneon AET660UD00-370A98X – SS AET93F370 –

256 MB KINGMAX KLBB68K-38SP4 – SS K4T56083QF-GCD5 –

1024 MB KINGMAX KLBD48F-A8EP4 – DS E5108AB-5C-E –

512 MB KINGMAX KLBC28F-A8EP4 – SS E5108AB-5C-E –

256 MB KINGMAX KLBB68F-38KP4 – SS KKE388A4IA-37 –

512 MB KINGMAX KLBC28F-A8KP4 – SS KKEA88A4IA-37 –

1024 MB KINGMAX KLBD48F-A8KP4 – DS KKEA88A4IA-37 –

256 MB KINGMAX KLBB68F-36EP4 – SS E5116AB-5C-E –

512 MB KINGMAX KLBC28F-A8EB4 – SS E5108AE-5C-E –

1024 MB KINGMAX KLBD48F-A8EB4 – DS E5108AE-5C-E –

256 MB NANYA NT256T64UH4A0F-37B – SS NT5TU32M16AF-37B –

Support DIMM

(Continue page suivante)

ASUS P 5 N32-SL I S E Delu x e 2-19

DDR2-533

Taille Fabricant Modèle Marque Face(s) Composant CL A B C

512 MB NANYA NT512T64U88A0F-37B – SS NT5TU64M8AF-37B –

512 MB NANYA NT512T72U89A0F-37B – SS NT5TU64M8AF-37B(ECC) –

1024 MB NANYA NT1GT64U8HA0F-37B – DS NT5TU64M8AF-37B –

1024 MB PQI MEAB-323LA – DS 64MX8D2-E –

512 MB PQI MEAB-423LA – SS 64MX8D2-E –

512 MB TwinMOS 8D-22JB5-K2T – SS K4T51083QB-GCD5 –

512 MB Transcend TS64MLQ64V5J – SS K4T51083QB-GCD5 –

1024 MB Transcend TS128MLQ64V5J – DS K4T51083QB-GCD5 –

256 MB SimpleTech SVM-42DR2/256 – SS 858S032F25A –

512 MB SimpleTech SVM-42DR2/512 – DS 858S064F25A –

512 MB MDT M512-533-8 – SS 18D51280D-3.70S20 –

1024 MB MDT M924-533-16 – DS 18D51280D-3.70448 –

Support DIMM

Face(s): SS - Simple face DS - Double face

Support DIMM :
A - Supporte un module inséré dans un slot quelconque en conguration Single-channel.
B - Supporte une deux modules insérés dans le canal A ou B comme une paire en

conguration Dual-channel.

C - Supporte quatre modules insérés dans les slots jaunes ou noirs comme deux paires en

conguration Dual-channel.

Visitez le site web d’ASUS pour la dernière liste QVL pour DDR2-533 MHz.

2-20 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2.4 . 3 Ins t al le r un mo d ul e DIM M

Débranchez l’alimentation avant d’ajouter ou de retirer des modules

DIMM ou tout autre composant système. Ne pas le faire risquerait

d’endommager la carte mère et les composants.

Pour installer un DIMM:

1. Déverrouillez un socket DIMM
en pressant les clips de

rétention vers l’extérieur.

2. Alignez un module DIMM sur le

socket de sorte que l’encoche

sur le module corresponde à

1

l’ergot sur le socket.

3. Insérez fermement le module

DIMM dans le socket jusqu’à ce

que les clips se remettent en

place d’eux-mêmes et que le
module soit bien en place.

• Un DIMM DDR2 est doté d’une encoche, ce qui lui permet de ne

pouvoir être inséré dans le socket que dans un seul sens. Ne forcez

pas sur le module pour éviter de l’endommager.

• Les sockets DIMM DDR2 ne supportent pas les modules de DDR.

n’essayez pas d’installer de module DDR dans un socket pour DDR2.

2.4.4 Enlever un module DIMM

Pour enlever un module DIMM:

1. Pressez en même temps les clips

de rétention vers l’extérieur pour

déverrouiller le module DIMM.

2

3

Encoche du DIMM DDR2

Clip de rétention déverrouillé

2

Soutenez le module avec
vos doigts lorsque vous
pressez sur les clips de
rétention. Le module
pourrait être endommagé

s’il est éjecté avec trop de

force.

1

Encoche du DIMM DDR2

1

2. Enlevez le module DIMM du socket.

ASUS P 5 N32-SL I S E Delu x e 2-21

2.5 Slots d’extension

Plus tard, vous pourrez avoir besoin d’installer des cartes d’extension. La
section suivante décrit les slots et les cartes d’extension supportées.

Assurez-vous de bien débrancher le câble d’alimentation avant d’ajouter
ou de retirer des cartes d’extension. Ne pas le faire risquerait de vous
blesser et d’endommager les composants de la carte mère.

2.5 . 1 Ins t al le r une c a rt e d’e x te ns ion

Pour installer une carte d’extension:

1. Avant d’installer la carte d’extension, lisez bien la documentation

livrée avec cette dernière et procédez aux réglages matériels
nécessaires pour accueillir cette carte.

2. Ouvrez le châssis (si votre carte mère est montée dans un châssis).

3. Enlevez l’équerre correspondant au slot dans lequel vous désirez

installer la carte. Conservez la vis.

4. Alignez le connecteur de la carte avec le slot et pressez fermement

jusqu’à ce que la carte soit bien installée dans le slot.

5. Fixez la carte au châssis avec la vis que vous avez ôté plus tôt.

6. Refermez le châssis.

2.5 . 2 Con f ig ur er une c ar te d’ e xt en sion

Après avoir installé la carte, congurez-la en ajustant les paramètres

logiciels.

1. Allumez le système et procédez aux modications de BIOS
nécessaires, si besoin. Voir chapitre 4 pour plus de détails concernant

le BIOS.

2. Assignez un IRQ à la carte. Reportez-vous aux tableaux de la page

suivante.

3. Installez les pilotes de la carte d’extension.

Lors de l’utilisation de cartes PCI sur des slots partagés, assurez-vous
que les pilotes supportent bien la fonction “Share IRQ” (partage d’IRQ)
ou que la carte n’a pas besoin d’assignation d’IRQ. Sinon, des conits

pourraient survenir entre les deux groupes PCI rendant le système

instable et la carte inopérante. Reportez-vous au tableau page suivante

pour plus de détails.

2-22 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2.5 . 3 Ass i gn at io n des IR Q

Assignation standard

IRQ Priorité Fonction standard

0 1 Horloge système
1 2 Contrôleur clavier
2 — Re-direction vers IRQ#9
4 12 Port Communications (COM1)*
5 13 IRQ holder for PCI steering*
6 14 Contrôleur disquettes
7 15 Port imprimante (LPT1)*
8 3 CMOS Système/Horloge temps réel
9 4 IRQ holder for PCI steering*
10 5 IRQ holder for PCI steering*
11 6 IRQ holder for PCI steering*

12 7 Port souris compatible PS/2*

13 8 Processeur de données numériques
14 9 Canal IDE Primaire
15 10 Canal IDE Secondaire

* Ces IRQ sont habituellement disponibles pour les périphériques ISA ou PCI.

Assignation des IRQ pour cette carte mère

A B C D E F G H

Slot PCI Express x16 partagé — — — — — — —
Slot PCI Express x16 partagé — — — — — — —
Slot PCI Express x1 partagé — — — — — — —
Slot PCI Express x1 partagé — — — — — — —
Slot PCI 1 partagé — — — — — — —
Slot PCI 2 — partagé — — — — — —
Slot PCI 3 — — partagé — — — — —

Contrôleur USB 1.0 embarqué partagé — — — — — — —
Contrôleur USB 1.0 embarqué — partagé — — — — — —
Contrôleur USB 2.0 embarqué — — partagé — — — — —
Contrôleur LAN1 embarqué partagé — — — — — — —
Contrôleur LAN2 embarqué — — — partagé — — — —
Contrôleur IDE embarqué — — — — partagé — — —
Contrôleur SATA embarqué partagé — — — — — — —

Contrôleur RAID SATA PCI (SI) — — — partagé — — — —

Contrôleur 1394 embarqué — — — — partagé — — —

Contrôleur

audio embarqué partagé — — — — — — —

ASUS P 5 N32-SL I S E Delu x e 2-23

2.5 . 4 Slo t s PC I

Les slots PCI supportent des cartes telles que les cartes réseau, SCSI, USB

et toute autre carte conforme au standard PCI. Référez-vous à la gure ci­dessous pour l’emplacement des slots.

2.5 . 5 Slo t s PC I Expre s s x1

Cette carte mère supporte des cartes réseau PCI Express x1, des cartes

SCSI et toute autre carte conforme aux spécications PCI Express.
Référez-vous à la gure ci-dessous pour l’emplacement des slots.

2.5 . 6 Slo t P CI E xpres s x 4

Le slot PCI Express x4 de la carte mère supporte des cartes réseau x4 ou
x1, les cartes SCSI et tout autre carte conforme au standard PCI. Référez-

vous à la gure ci-dessous pour l’emplacement des slots.

Slot PCI Express x1

Slot PCI Express x16

Slot PCI Express x1

Slot PCI Express x4

2-24 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

Slot PCI

Slot PCI

Slot PCI Express x16

2.5 . 7 Deu x s lo ts PCI E xp ress x 16

Cette carte mère supporte deux cartes graphiques PCI Express x16

compatibles SLI, et conformes aux standard PCI Express. L’illustration ci-

contre montre deux cartes graphiques installées sur le slot PCI Express x16.

Voir Chapitre 6 pour plus de détails sur la technologie SLI.

Installez un ventilateur châssis arrière sur le connecteur châssis
(CHA_FAN1) ou Northbridge (NB_FAN) lors de l’utilisation de

deux cartes graphiques an d’obtenir un meilleur environnement
thermique. Voir page 2-37 pour les détails.

• Lors de l’utilisation d’une seule carte graphique, il est recommandé
d’utiliser le slot PCI Express x16 bleu.

• En mode SLI, les slots PCI Express x16 opèrent avec une bande
passante maximum x16 sur chaque slot pour une largeur de bande
combinée de x32.

ASUS P 5 N32-SL I S E Delu x e 2-25

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Clear RTC RAM

CLRTC

Normal Clear RTC

(Default)

1 2 2 3

2.6 Jumpers

Clear RTC RAM (CLRTC)

Ce jumper vous permet d’effacer la Real Time Clock (RTC) RAM du
CMOS. Vous pouvez effacer de la mémoire CMOS la date, l’heure et

paramètres setup du système en effaçant les données de la CMOS RTC

RAM . La pile bouton intégrée alimente les données de la RAM dans le

CMOS, incluant les paramètres système tels que les mots de passe.

Pour effacer la RTC RAM:

1. Eteignez l’ordinateur et débranchez le cordon d’alimentation.

2. Retirez la pile de la carte mère.

3. Passez le jumper des pins 1-2 (par défaut) aux pins 2-3.
Maintenez le capuchon sur les pins 2-3 pendant 5~10 secondes,
puis replacez-le sur les pins 1-2.

4. Remettez la pile.

5. Branchez le cordon d’alimentation et démarrez l’ordinateur

6. Maintenez la touche <Del> enfoncée lors du boot et entrez dans

le BIOS pour saisir à nouveau les données.

Sauf en cas d’effacement de la RTC RAM, ne bougez jamais le jumper

des pins CLRTC de sa position par défaut. Enlever le jumper provoquerait

une défaillance de boot

Clear RTC RAM de la P5N32-SLI SE Deluxe

• Assurez-vous d’entrer à nouveau les paramètres de BIOS antérieurs,

après avoir effacé la mémoire CMOS.

• Vous n’avez pas besoin d’effacer la RTC lorsque le système plante
à cause d’un mauvais overclocking. Dans ce dernier cas, utilisez la

fonction C.P.R. (CPU Parameter Recall). Eteignez et redémarrez le

2-26 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

système an que le BIOS puisse automatiquement récupérer ses

valeurs par défaut.

2.7 Connecteurs

9

84

13

1

16

2

15 14 10

73 5 6

1112

2.7 . 1 Con n ec te urs a r ri èr es

1. P o r t s o u r i s P S / 2 (vert) . Ce port est dédié à une souris PS/2.

2. P o r t p a r a l l è l e . Ce port 25-broches est dédié à la connexion d’une

imprimante parallèle, d’un scanner ou à d’autres périphériques.

3. P o r t S i d e S p e a k e r O u t ( n o i r ) . Ce port est dédié à la connexion

d’haut-parleurs latéraux en conguration audio 8 canaux.

4. P o r t R e a r S p e a k e r O u t ( g r i s ) . Ce port est dédié à la connexion

des haut-parleurs arrières en conguration audio 4, 6 ou 8 canaux.

5. P o r t L i n e I n ( b l e u c l a i r ) . Ce port est dédié à un lecteur de
cassette, de CD, de DVD ou d’autres sources audio.

6. P o r t L i n e O u t ( v e r t ) . Ce port est dédié à un casque ou un haut

parleur. En conguration 4, 6, ou 8 canaux, la fonction de ce port

devient Front Speaker Out.

•

Reportez-vous au tableau de conguration audio ci-dessous pour une
description de la fonction des ports audio en conguration 2,4, 6 ou

8 canaux.

•

Voir section “5.3.3 Congurations audio” page 5-13 pour les détails.

Conf i g u ra t i on au d i o 2 , 4 , 6 o u 8 ca n a ux

Port 2 canaux 4 canaux 6 canaux 8 canaux
(Casque)

Bleu clair Line In Line In Line In Line In
Vert Line Out Front Speaker Out Front Speaker Out Front Speaker Out
Rose Mic In Mic In Mic In Mic In
Gris – Rear Speaker Out Rear Speaker Out Rear Speaker Out
Noir – – – Side Speaker Out

Orange – – Center/Subwoofer Center/Subwoofer

ASUS P 5 N32-SL I S E Delu x e 2-27

7. Port LAN 1 (RJ-45). Supporté par le contrôleur Gigabit

SPEED

LED

ACTIVITY/

LINK LED

LAN port

LAN Marvell® 88E8053, ce port permet une connexion

Gigabit à un LAN (Local Area Network) via un hub
réseau. Se référer au tableau ci-dessous pour des

indications sur la LED du port LAN.

8. L A N 1 (RJ-45) port. Supporté par le contrôleur

Gigabit LAN Marvell® 88E1115, ce port permet une
connexion Gigabit à un LAN (Local Area Network) via
un hub réseau. Se référer au tableau ci-dessous pour

des indications sur la LED du port LAN.

Indications sur la LED du port LAN sous une OS 32 bits

Activité/Lien Vitesse LED Description

ETEINTE ETEINTE Mode Soft-off

JAUNE* ETEINTE Pendant allumage/extinction

JAUNE* ORANGE Connexion 100 Mbps

JAUNE* VERTE Connexion 1 Gbps

* Clignotant

Indications sur la LED du port LAN sous une OS 64 bits

Activité/Lien Vitesse LED Description

DNR DNR Mode Soft-off

DNR DNR Pendant allumage/extinction

DNR DNR Connexion 100 Mbps

DNR DNR Connexion 1 Gbps

DNR - Driver Not Ready (Pilote non prêt)

Port LAN

9. P o r t s USB 2.0 1 et 2. Ces deux ports Universal Serial Bus (USB) 4

broches sont disponibles pour la connexion de périphériques USB 2.0.

Ports USB 2.0 3 et 4. Ces deux ports Universal Serial Bus (USB) 4

10.

broches sont disponibles pour la connexion de périphériques USB 2.0.

Port Microphone (rose). Ce port sert à accueillir un microphone.

11.
Port Center/Subwoofer (orange). Ce port accueille la centrale et

12.

le subwoofer (center/subwoofer).

2-28 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

13. P o r t S A T A e x t e r n e . Ce port se connecte à un boîtier SATA Externe
ou à un multiplicateur de ports Serial ATA.

Le port SATA externe supporte
les périphériques Serial ATA

1.5 et 3Go/s. Les câbles plus

longs supportent des exigences

d’alimentation plus élevées
pour délivrer le signal jusqu’à

2 mètres et autorisent la
fonction hot-swap étendue.

N’insérez pas un connecteur

différent à ce port.

14. S o r t i e o p t i q u e S / P D I F . Ce port est destiné au câble de signal
Serial ATA pour un disque dur Serial ATA.

Sortie coaxiale S/PDIF. Ce port sert à être relié à un périphérique

15.

audio externe via un câble optique S/PDIF.

Port clavier PS/2 (mauve). ce port accueille un clavier PS/2.

16.

ASUS P 5 N32-SL I S E Delu x e 2-29

2.7 . 2 Con n ec te urs i n te rn es

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Floppy disk drive connector

NOTE: Orient the red markings on

the floppy ribbon cable to PIN 1.

PIN 1

FLOPPY

1. Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)
Ce connecteur accueille le câble pour lecteur de disquette (FDD).

Insérez un bout du câble dans le connecteur sur la carte mère, puis
l’autre extrémité à l’arrière du lecteur de disquette.

La Pin 5 du connecteur a été enlevée pour empêcher une mauvaise

connexion lors de l’utilisation d’un câble FDD dont la pin 5 est couverte.

Note: Orientez les marques rouges

(habituellement des zigzags) sur la
nappe IDE vers la PIN 1

Connecteur pour lecteur de disquettes
de la P5N32-SLI SE Deluxe

2-30 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

2. Connec t e u rs I DE (4 0 - 1 p i n P R I_ I DE , SE C _ ID E )

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe IDE connectors

NOTE: Orient the red markings

(usually zigzag) on the IDE

ribbon cable to PIN 1.

PRI_IDE

PIN 1

SEC_IDE

Ce connecteur est destiné à un câble Ultra DMA 100/66. Le câble
Ultra DMA 133/100/66 possède trois connecteurs: un bleu, un noir,
et un gris. Connectez l’interface bleue au connecteur IDE primaire

de la carte mère, puis sélectionner un des modes ci-dessous pour

congurer vos disques durs.

Paramètres de jumper Mode du (des) Connecteur
périphérique(s)

Un périphérique Cable-Select ou Maître - Noir
Deux Cable-Select Maître Noir

périphériques Esclave Gris

Maître Maître

Esclave Esclave

• La Pin 20 du connecteur IDE a été retirée pour correspondre à

l’ouverture obturée du connecteur du câble Ultra DMA. Ceci vous
évite une mauvaise insertion du câble IDE.

Utilisez le câble 80-conducteurs pour les périphériques Ultra DMA

•
100/66 IDE.

Si un périphérique quelconque est conguré sur “Cable-Select,” assurez-

vous que tous les autres jumpers des périphériques possèdent la même

conguration.

Noir ou gris

Connecteurs IDE de la P5N32-SLI SE Deluxe

ASUS P 5 N32-SL I S E Delu x e 2-31

Note: Orientez les marques

rouges (habituellement des

zigzags) de la nappe IDE vers
la PIN 1.

3. Conne cteur s Ser ial A TA nV IDIA® nForce™ 4 SLI Southbridge (7-

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe SATA connectors

SATA1

GND

RSATA_TXP1

RSATA_TXN1

GND

RSATA_RXP1

RSATA_RXN1

GND

SATA2

GND

RSATA_TXP2

RSATA_TXN2

GND

RSATA_RXP2

RSATA_RXN2

GND

SATA3

GND

RSATA_TXP3

RSATA_TXN3

GND

RSATA_RXP3

RSATA_RXN3

GND

SATA4

GND

RSATA_TXP4

RSATA_TXN4

GND

RSATA_RXP4

RSATA_RXN4

GND

pin SATA1 [blue], SATA2 [blue], SATA3 [blue], SATA4 [blue])
Ces connecteurs sont dédiés aux câbles Serial ATA pour les disques

durs et lecteurs optiques Serial ATA 3 Go/s. La spécication Serial
ATA 3 Go/s est rétro compatible avec la spécication Serial ATA 1.5

Go/s.

Si vous avez installé des disques durs Serial ATA, vous pouvez

créer une conguration RAID 0, RAID 1, RAID 0+1, ou JBOD via
le contôleur RAID embarqué NVIDIA® nForce™ 4 SLI. Voir section
“5.4.2 Congurations NVIDIA® RAID” pour plus de détails sur les
congurations RAID Serial ATA.

La fonction RAID de ces connecteurs est par défaut dénie sur
[Disabled]. Si vous souhaitez créer un ensemble RAID Serial ATA en
utilisant ces connecteurs, activez d’abord l’élément nVidi a R AID

Func t i o n dans le BIOS. Voir section “4.3.7 IDE Conguration” pour
plus de détails.

Connecteurs SATA de la
P5N32-SLI SE Deluxe

Ces connecteurs supportent les fonctions Native Command Queuing

(NCQ), l’algorythme d’implémentation Power Management (PM), le Hot

Swap et la technologie SMART.

2-32 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

4. Connecteur RAID Serial ATA Silicon Image® (7-pin SATA_RAID1)

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe SATA RAID connector

SATA_RAID1

GND

RSATA_TXP1

RSATA_TXN1

GND

RSATA_RXP1

RSATA_RXN1

GND

Ce connecteur est dédié à un câble Serial ATA. Il supporte un disque
dur Serial ATA que vous pouvez combiner avec un périphérique Serial
ATA externe 3 Go/s pour congurer un ensemble RAID 0 ou RAID 1 via
le contrôleur embarqué RAID SATA Silicon Image . Voir Chapitre 5 pour
plsu de détais sur les congurations RAID Serial ATA.

Si vous souhaitez créer une conguration RAID en utilisant ce
connecteur, dénissez d’abord l’élément Onbo a r d SATA- I I C ontro l l e r
sur [RAID Mode] dans le BIOS. Voir section “4.4.6 Onboard Devices
Conguration” pour plus de détails.

Connecteurs RAID SATA de la P5N32-SLI SE Deluxe

• Avant de créer une conguration RAID, assurez-vous que vous avez
connecté les câbles Serial ATA à ces connecteurs, et que vous

avez installé les disques durs Serial ATA; dans le cas échéant, vous

ne pourrez entrer dans l’utilitaire Silicon Image RAID, ni dans la
conguration Seria ATA du BIOS pendant le POST.

• Utilisez ce connecteur et un module SATA externe (connecté sur le

port SATA externe), si vous souhaitez congurer un ensemble port,

RAID 0 ou RAID 1.

• Le multiplicateur de port Serial ATA et le module SATA externe sont
vendus séparément.

NE DEBRANCHEZ PAS le module SATA quand un ensemble RAID 0 ou
RAID 1 est en cours de conguration.

ASUS P 5 N32-SL I S E Delu x e 2-33

5. Connecteurs audio (4-pin CD, AUX)

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Internal audio connectors

AUX

(white)

CD

(black)

Right Audio Channel

Left Audio Channel

Ground

Ground

Right Audio Channel

Left Audio Channel

Ground

Ground

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe USB 2.0 connectors

USB56

USB+5V

USB_P6-

USB_P6+

GND

NC

USB+5V

USB_P5-

USB_P5+

GND

1

USB78

USB+5V

USB_P8-

USB_P8+

GND

NC

USB+5V

USB_P7-

USB_P7+

GND

1

USB910

USB+5V

USB_P10-

USB_P10+

GND

NC

USB+5V

USB_P9-

USB_P9+

GND

1

Ces connecteurs vous permettent de recevoir une entrée audio stéréo
depuis des sources sonores telles que des CD-ROM, des Tuners TV, ou
des cartes MPEG.

Connecteurs audio internes de la P5N32-SLI SE Deluxe

En raison de l’allocation des ressources système, la fonction des

connecteurs AUX est désactivée en mode 8 canaux.

6. Connecteurs USB (10-1 pin US B 5 6 , U S B 7 8 , U S B 9 1 0 )
Ces connecteurs sont dédiés à des ports USB2.0. Connectez le

câble du module USB/GAME à l’un de ces connecteurs, puis installez
le module dans un slot à l’arrière du châssis. Ces connecteurs sont
conformes au standard USB 2.0 qui peut supporter jusqu’à 480 Mbps

de vitesse de connexion.

Connecteurs USB 2.0 de
la P5N32-SLI SE Deluxe

2-34 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

Ne connectez jamais un câble 1394 aux connecteurs USB. Vous
endommageriez la carte mère !

7. Connecteur Front panel audio (10-1 pin FP_AUDIO)

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Front panel audio connector

FP_AUDIO

BLINE_OUT_L

MIC2

Line out_R

Line out_L

BLINE_OUT_R

NC

MICPWR +5VA

AGND

P5N32-SLI SE Deluxe

®

IE1394_2

1

TPA2-

GND

TPB2-

+12V

GND

TPA2+

GND

TPB2+

+12V

IE1394_1

1

TPA2-

GND

TPB2-

+12V

GND

TPA2+

GND

TPB2+

+12V

Ce connecteur est dédié à un module d’E/S Front panel audio qui

supporte le standard AC ‘97 audio. Connectez le câble du module
d’E/S front panel audio à ce connecteur.

Connecteur Front panel audio de la P5N32­SLI SE DELUXE

8. Connecteur IEEE 1394 (10 - 1 p i n I E 1 3 9 4 _ 1 , I E 1 3 9 4 _ 2 )

Ce connecteur est dédié à un module IEEE 1394. Connectez le câble

du module IEEE 1394 à ce connecteur, puis installez le module dans un
slot à l’arrière du châssis.

Connecteur IEEE 1394 de la
P5N32-SLI SE DELUXE

Ne connectez jamais un câble USB au connecteur IEEE 1394 . Vous
endommageriez la carte mère !

ASUS P 5 N32-SL I S E Delu x e 2-35

9. Connecteur port GAME/MIDI (16-1 pin GAME)

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Game connector

GAME

+5V +5V

J2B1

J2CX

MIDI_OUT

J2CY

J2B2

MIDI_IN

J1B1

J1CX

GND

GND

J1CY

J1B2

+5V

P5N32-SLI SE Deluxe

®

PIN 1

COM1

Ce connecteur est dédié à un port GAME/MIDI. Connectez le câble du

module USB/GAME à ce connecteur, puis installez le module dans un

slot à l’arrière du châssis. Le port GAME/MIDI permet de connecter un

joystick ou une manette pour pouvoir jouer, et des périphériques MIDI

pour lire ou créer des chiers audio.

Connecteur GAME de
la P5N32-SLI SE Deluxe

10 Connecteur port série (10-1 pin COM1)

Ce connecteur est destiné à un port série (COM). Connectez le câble

du module à ce connecteur puis installez le module dans un slot à

l’arrière du châssis.

Connecteur port COM de
la P5N32-SLI SE Deluxe

2-36 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

11. Co n n e c t e u r s d e v e n t i l a t i o n C P U , C h â s s i s , N o r t h b r i d g e , e t

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Fan connectors

CPU_FAN

CHA_FAN1

PWR_FAN

CHA_FAN2

GND

Rotation

+12V

GND

SPEED

CHASSIS FAN POWER

CPU_FAN

PWR_FAN

CHA_FAN1

NB_FAN

NB_FAN

GND

Rotation

+12V

SB_FAN

GND

CPU FAN PWR

CPU FAN IN

CPU FAN PWM

GND

Rotation

+12V

CHA_FAN2

SB_FAN

GND

Rotation

+12V

alimentation (4-pin CPU_FAN, 3-pin PWR_FAN, 3-pin CHA_
FAN1, 3-pin CHA_FAN2, 3-pin NB_FAN, 3-pin SB_FAN)

Les connecteurs ventilateurs supportent des ventilateurs de
350mA~2000mA (24 W max.) ou un total de 1A~3.48A (41.76

W max.) à +12V. Connectez les câbles des ventilateurs à ces
connecteurs sur la carte mère, en vous assurant que le l noir de
chaque câble corresponde à la broche de terre de chaque connecteur.

N’oubliez pas de connecter les câbles des ventilateurs aux

connecteurs CPU_FAN de la carte mère. Une trop faible circulation
d’air dans le système pourrait endommager les composants de la
carte mère. Ces connecteurs ne sont pas des jumpers ! N’Y PLACEZ

PAS de capuchons de jumpers !

Connecteurs de ventilation
de la P5N32-SLI SE Deluxe

La fonction ASUS Q-Fan2 n’est supportée que par les connecteurs

CPU_FAN et CHA_FAN1.

• Installez un ventilateur châssis supplémentaire si vous utlisez deux
cartes graphiques PCI Express ou un processeur à double-coeur pour
obtenir un meilleur environnement thermique.

• Pour le ventilateur optionnel ou certains modèles de châssis dotés
d’un câble court pour ventilateur châssis 3-broches, connectez le
câble au connecteur NB_FAN.

ASUS P 5 N32-SL I S E Delu x e 2-37

12.

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe Chassis intrusion connector

CHASSIS

+5VSB_MB

Chassis Signal

GND

(Default)

P5N32-SLI SE Deluxe

®

P5N32-SLI SE Deluxe ATX power connectors

EATXPWR

EATX12V

+3 Volts

+3 Volts

Ground

+5 Volts

+5 Volts

Ground

Ground

Power OK

+5V Standby

+12 Volts

-5 Volts

+5 Volts

+3 Volts

-12 Volts

Ground

Ground
Ground
PSON#

Ground

+5 Volts

+12 Volts

+3 Volts

+5 Volts

Ground

GND +12V DC

GND +12V DC

GND +12V DC

GND +12V DC

Connecteur Chassis intrusion (4-1 pin CHASSIS)

Ce connecteur est dédié à un détecteur d’intrusion intégré au
châssis. Connectez le câble du détecteur d’intrusion ou du switch à

ce connecteur. Le détecteur enverra un signal de haute intensité à ce

connecteur si un composant du boîtier est enlevé ou bougé. Le signal
est ensuite généré comme évènement d’intrusion châssis.

Par défaut, les broches nommées “Chassis Signal” et “Ground” sont
couvertes d’un capuchon à jumper. N’enlevez ces capuchons que si

vous voulez utiliser la fonction de détection des intrusions.

Connecteur Chassis intrusion
de la P5N32-SLI SE Deluxe

13. Co n n e c t e u r s d ’ a l i m e n t a t i o n A T X (24-pin EATXPWR, 8-pin

EATX12V)

Ces connecteurs sont destinés aux prises d’alimentation ATX. Les
prises d’alimentation sont conçues pour n’être insérées que dans
un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez
fermement jusqu’à ce que la prise soit bien en place.

Connecteurs d’alimentation de

la P5N32-SLI SE Deluxe

2-38 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

•

Pour un système totalement conguré, nous vous recommandons

d’utiliser une alimentaion conforme avec la Specication 2.0 (ou

version ultérieure) ATX 12 V, et qui fournit au minimum 500 W.

N’oubliez pas de connecter la prise ATX +12 V 8 broches sinon le

•

système ne bootera pas.

• Pour supporter les processeurs Intel

jusqu’à 3.2 GHz, assurez-vous que votre alimentation puisse fournir

au moins 16 A et 19 A sur le +12V_2.

Une alimentation plus puissante est recommandée lors de l’utilisation

•

d’un système équipé de plusieurs périphériques. Le système pourrait
devenir instable, voire ne plus démarrer du tout, si l’alimentation est

inadéquate. Consulter le tableau suivant pour plus de détails.

Alimentation requise

®

Dual-Core Extreme Edition

Charge importante

CPU 3.2G SMF-XE

DDR800 256M*4

VGA 7800*2

HDD SATA*4

CD-ROM 2

USB 6

PCI-E 1

PCI 2

Charge normale

CPU 3.8G PSC-EM64T

DDR667 1G*2

VGA 6800Ultra*2

HDD SATA*2

CD-ROM 2

USB 4

PCI 1

+12V-V2 +12V-V1 +5V +3.3V

(4 broches) (24 broches)

Io_max (A) 13.22 16.61 16.14 4.17

Io_rms (A) 8.18 9.43 12.475 3.566

Vout (V) 12 12 5 3.3

Po_max (W) 158.64 199.32 80.7 13.761

+12V-V2 +12V-V1 +5V +3.3V

(4 broches) (24 broches)

Io_max (A) 10.1 17.56 14.48 3.56

Io_rms (A) 8.014 10.15 10.598 2.908

Vout (V) 12 12 5 3.3

Po_max (W) 121.2 210.72 72.4 11.748

TOTAL

PSU

Po_max (W)

452.421

TOTAL

PSU

Po_max (W)

416.068

ASUS P 5 N32-SL I S E Delu x e 2-39

Faible charge

P5N32-SLI SE Deluxe

®

* Requires an ATX power supply.

PANEL

PLED-

PWR

+5V

Speaker

Ground

RESET

Ground

Reset

Ground

Ground

PWR

PLED+

IDE_LED-

IDE_LED+

IDE_LED

PLED SPEAKER

CPU 3.8G PSC

DDR667 1G*2

VGA 6600GT*2

HDD SATA*2

CD-ROM 1

USB 2

PCI 1

+12V-V2 +12V-V1 +5V +3.3V

(4 broches) (24 broches)

Io_max (A) 10.29 11.22 11.76 2.73

Io_rms (A) 8.364 6.821 9.085 1.587

Vout (V) 12 12 5 3.3

Po_max (W) 123.48 134.64 58.8 9.009

Po_max (W)

325.929

14. Co n n e c t e u r S y s t e m p a n e l ( 2 0 - p i n P A N E L )

Ce connecteur supporte plusieurs fonctions intégrées au châssis.

*Nécessite une alimentation ATX

Connecteur System Panel
de la P5N32-SLI SE Deluxe

TOTAL

PSU

Le connecteur suit un code de couleurs pour une conguration plus

facile. Reportez-vous à la description des connecteurs ci-dessous pour
plus de détails.

• LED d’alimentation système (Vert / 3-broches PLED)

Ce connecteur 3 broches est dédié à la LED d’alimentation système.

Connectez le câble “power LED” du boîtier à ce connecteur. La LED
d’alimentation système s’allume lorsque vous démarrez le système et

clignote lorsque ce dernier est en veille.

•

Activité HDD (Rouge / 2-broches IDE_LED)

Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du

disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED
IDE s’allume ou clignote lorsque des données sont lues ou écrites sur

le disque dur.

2-40 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

•

Haut parleur d’alerte système (Orange / 4-broches

SPEAKER)

Ce connecteur 4 broches est dédié au petit haut-parleur d’alerte du

boîtier. Ce petit haut-parleur vous permet d’entendre les bips d’alerte

système.

•

Bouton d’alimentation ATX/Soft-off (Jaune / 2-broches

PWRSW)

Ce connecteur est dédié au bouton d’alimentation du système.

Appuyer sur le bouton d’alimentation (power) allume le système

ou passe le système en mode VEILLE ou SOFT-OFF en fonction des

réglages du BIOS. Presser le bouton d’alimentation pendant plus de

quatre secondes lorsque le système est allumé éteint le système.

•

Bouton Reset (Bleu / 2 broches RESET)

Ce connecteur 2 broches est destiné au bouton “reset” du châssis. Il

sert à redémarrer le système sans l’éteindre.

ASUS P 5 N32-SL I S E Delu x e 2-41

2-42 Chap i t r e 2: I n f o rmatio n s sur le m a tériel

Ce chapitre décrit la séquence de
démarrage, les messages vocaux du
POST, et les différentes manières

d’arrêter le système.

Chapitre 3: Démarrer

3

Sommaire du chapitre

3

3.1 Démarrer pour la première fois ............................................. 3-1

3.2 Eteindre l’ordinateur .............................................................

3-2

ASUS P 5 N32-SL I S E Delu x e

3.1 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le boîtier.

2. Assurez-vous que tous les interrupteurs soient éteints.

3. Connectez le câble d’alimentation au connecteur d’alimentation à
l’arrière du boîtier

4. Connectez l’autre extrémité du câble d’alimentation à une prise de
courant équipée d’une protection contre les surtensions.

5. Allumez l’ordinateur en suivant cet ordre:

a. Moniteur

b. Périphériques SCSI externes (en commençant par le dernier sur

la chaîne)

c. Alimentation système

6. Après avoir démarré, La LED d’alimentation sur la face avant du boîtier
s’allume. Pour les alimentations ATX, La LED Système s’allume lorsque
vous pressez l’interrupteur d’alimentation ATX. Si votre moniteur est
compatible avec les standards “non polluants” ou s’il possède une
fonction d’économie d’énergie, la LED du moniteur peut s’allumer ou
passer de la couleur orange à la couleur verte après l’allumage

Le système exécute alors les tests de démarrage (POST). Pendant

ces tests, le BIOS envoie des bips ; ou bien envoie des messages
additionnels sur l’écran. Si rien ne se produit dans les 30 secondes
qui suivent l’allumage du système, le système peut avoir échoué un
des tests de démarrage. Vériez le paramétrage des cavaliers et les
connexions ou appelez l’assistance technique de votre revendeur.

7. Au démarrage, maintenez la touche <Suppr> enfoncée pour avoir

accès au menu de conguration du BIOS. Suivez les instructions du

chapitre 4.

ASUS P 5 N32-SL I S E Delu x e 3-1

3.2 Eteindre l’ordinateur

3.2 . 1 Uti l is er l a fon c ti on d’ar r êt de l ’ OS

Si vous utilisez Windows® 2000 :

1. Cliquez sur le bouton Dé m a r r e r puis sur E t e i n d r e . . .

2. Vérier que l’option Et e i n d r e soit sélectionnée, puis cliquez sur O K

pour éteindre l’ordinateur.

3. L’alimentation doit s’éteindre après que Windows® soit fermé

Si vous utilisez Windows® XP :

1. Cliquez sur le bouton Dé m a r r e r puis sur A r r ê t e r .

2. Sélectionnez

3. L’alimentation doit s’éteindre après que Windows® soit fermé.

3.2 . 2 Uti l is er l a dou b le f oncti o n de l’ i nt er rupte u r

Lorsque le système fonctionne, presser l’interrupteur d’alimentation

pendant moins de 4 secondes passe le système en mode “sleep” ou en

mode “soft off” en fonction du paramétrage du BIOS. Presser le bouton

pendant plus de 4 secondes passe le système en mode “soft off” quel
que soit le réglage du BIOS. Voir la section “4.5 Power Menu (menu
alimentation)” du chapitre 4 pour plus de détails.

Arrêter le système pour éteindre l’ordinateur.

3-2 Chap i t r e 3: D é m a rrer

Ce chapitre vous explique comment
changer les paramètres du système
via les menus du Setup du BIOS. Une
description des paramètres du BIOS
est donnée.

Chapitre 4: Le BIOS

4

Sommaire du chapitre

4

4.1 Gérer et mettre à jour votre BIOS ........................................ 4-1

4.2 Le setup du BIOS ..................................................................

4.3 Main menu (menu principal) ................................................

4.4 Advanced menu (menu avancé) .........................................

4.5 Power menu (menu alimentation) .......................................

4.6 Boot menu (menu de boot) ................................................

4.7 Exit menu (menu Sortie) .....................................................

4-9
4-12
4-22
4-32
4-37
4-41

ASUS P 5 N32-SL I S E Delu x e

4.1 Gérer et mettre à jour votre BIOS

Les utilitaires suivants vous permettent de gérer et mettre à jour le Basic
Input/Output System (BIOS).

1.

ASUS Update (Mise à jour du BIOS en environnement Windows
ASUS AFUDOS (Updates the BIOS in DOS mode using a bootable

2.

oppy disk.)

ASUS EZ Flash (Mise à jour BIOS sous DOS en utilisant une disquette

3.
lors du POST)

Reportez-vous aux sections correspondantes pour plus de détails sur ces
utilitaires.

Sauvegardez une copie du BIOS original de la carte mère sur une

disquette bootable au cas où vous deviez restaurer le BIOS. Copiez le

BIOS original en utilisant ASUS Update ou AFUDOS.

4.1 . 1 Uti l it ai re ASUS Up da te

ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et
mettre à jour le BIOS de la carte mère sous un environnement Windows
ASUS Update permet de:

• Sauvegarder le BIOS en cours

• Télécharger le dernier BIOS depuis l’Internet

• Mettre à jour le BIOS depuis un chier BIOS à jour

• Mettre à jour le BIOS depuis l’Internet, et

• Voir les informations de vertsion du BIOS.

Cet utilitaire est disponible sur le CD de support livré avec la carte mère.

®

.)

®

.

ASUS Update nécessite une connexion Internet via un réseau ou via un

fournisseur d’accès.

Inst a l l er A SU S Up d at e

Pour installer ASUS Update:

1. Insérez le CD de support dans le lecteur CD. Le menu

apparaît.

2. Cliquez sur l’onglet

Utilities, puis choisissez ASUS Update. Voir page

5-3.

3. ASUS Update est installé sur votre système.

Quittez toutes les applications Windows® avant de mettre à jour le BIOS
en utilisant cet utilitaire.

ASUS P 5 N32-SL I S E Delu x e 4-1

Drivers

Mise à jo u r d u B I O S d e pu i s I n te r ne t

Pour mettre à jour le BIOS depuis Internet:

1. Lancez l’utilitaire depuis Windows en cliquant sur

les programmes > ASUS > ASUSUpdate > ASUSUpdate. La

fenêtre pricipale apparaît.

Démarrer> Tous

2. Choisissez U p d a t e B I O S
from the Internet dans le
menu puis cliquez sur Next.

4-2 Chap i t r e 4: L e B IOS

3. Choisissez le site FTP ASUS
le plus proche de chez vous
ou cliquez sur Auto Select.
Cliquez sur Next.

4. Depuis le site FTP choisissez la
version du BIOS à télécharger
puis cliquez sur Next.

5. Suivez les instructions à l’écran

pour terminer la mise à jour.

ASUS Update est capable

de se mettre à jour depuis

l’Internet. Mettez toujours à
jour l’utilitaire pour bénécier

de toutes ses fonctions.

Mise à jo u r d u B I O S g r âc e à u n f i ch i er B IO S

Pour effectuer cette mise à jour:

®

1. Lancez ASUS Update depuis le bureau de Windows

Démarrer > Tous les programmes > ASUS > ASUSUpdate >
ASUSUpdate.

2. Choisissez

Update BIOS from
a file dans le menu déroulant
puis cliquez sur Next.

en cliquant sur

3. Localisez le chier BIOS puis

cliquez sur Sauvegarder.

4. Suivez les instructions à l’écran

pour terminer le processus de
mise à jour.

ASUS P 5 N32-SL I S E Delu x e 4-3

4.1 . 2 Cré e r un e disqu e tt e boo t ab le

1. Procédez selon l’une des méthodes suivantes pour créer une disquette
bootable.

Sous DOS

a. Insérez une disquette de 1.44 Mo dans le lecteur.

b. Au prompt tapez: format A:/S puis pressez <Entrée>.

Sous Windows

a. Insérez une disquette de 1.44 Mo dans le lecteur.

b. Cliquez sur
c. Sélectionnez l’icône du lecteur de disquette.

d. Cliquez sur

formatage apparaît.

e. Choisissez

les options de formatage puis cliquez sur Formater.

Sous Windows

Pour créer un ensemble de disquettes bootables sous Windows

a. Insérez une disquette formatée, haute densité 1.44 Mo dans le

lecteur disquettes.

b. Insérez le CD de Windows

c. Cliquez sur
d. Dans le champ tapez,
en partant du principe que D: est votre lecteur optique.

e. Pressez <Entrée>, puis suivez les instructions à l’écran pour

continuer.

®

XP

Démarrer puis Poste de travail.

Fichier puis choisissez Formater. Une fenêtre de

Créer une disquette de démarrage MS-DOS dans

®

2000

®

2000:

®

2000 dans le lecteur de CD.

Démarrer, puis Exécuter.

D:\bootdisk\makeboot a:

2. Copiez le BIOS original, ou le plus récent, sur la disquette bootable.

4-4 Chap i t r e 4: L e B IOS

4.1 . 3 Uti l it ai re AFUD O S

AFUDOS vous permet de mettre à jour le BIOS sous DOS en utilisant une

disquette bootable contenant le BIOS à jour. Cet utilitaire vous permet
aussi de copier le BIOS actuel an d’en faire une sauvagarde si le BIOS est

corrompu.

Copi e r le B IO S a c t ue l

Pour copier le BIOS actuel en utilisant AFUDOS:

• Vériez que la disquette ne soit pas protégée en écriture et contienne
au moins 1.2 Mo d’espace libre pour sauvegarder le chier.

• Les écrans de BIOS suivants sont présentés à titre d’exemple. Il se
peut que vous n’ayez pas exactement les mêmes informations à
l’écran.

1. Copiez AFUDOS (afudos.exe) du CD de support sur la disquette

bootable créée plus tôt.

2. Démarrez en mode DOS puis au prompt tapez:
afudos /o[lename]

Où [lename] est un nom de chier assigné par l’utilisateur de

longueur inférieure à 8 caractères alpha-numériques pour le nom

principal, et trois caractères pour l’extension.

A:\>afudos /oOLDBIOS1.rom

Nom de chier principal

Extension du nom

3. Pressez <Entrée>. L’utilitaire copie le BIOS actuel vers la disquette.

A:\>afudos /oOLDBIOS1.rom

AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB))

Copyright (C) 2002 American Megatrends, Inc. All rights reserved.

Reading ash ..... done

Write to le...... ok

A:\>

L’utilitaire revient au prompt DOS après avoir copié le chier BIOS.

ASUS P 5 N32-SL I S E Delu x e 4-5

Mise à jo u r d u B I O S

Pour mettre à jour le BIOS avec AFUDOS:

1. Visitez le site web ASUS (www.asus.com) et téléchargez le chier

BIOS le plus récent pour votre carte mère. Enregistrez le BIOS sur une

disquette bootable.

Ecrivez le nom du BIOS sur une feuille de papier. Vous devrez saisir le
nom exact du BIOS au prompt DOS.

2. Copiez AFUDOS (afudos.exe) du CD de support sur la disquette

bootable.

3. Bootez en mode DOS, puis au prompt tapez:

afudos /i[lename]

où [lename] est le nom du BIOS original ou du BIOs le plus récent

présent sur la disquette.

A:\>afudos /iP5N32SD2.rom

4. L’utilitaire lit le chier et commence à mettre le BIOS à jour.

A:\>afudos /iP5N32SD2.rom

AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB))

Copyright (C) 2002 American Megatrends, Inc. All rights reserved.

WARNING!! Do not turn off power during ash BIOS

Reading le ....... done

Reading ash ...... done

Advance Check ......

Erasing ash ...... done

Writing ash ...... 0x0008CC00 (9%)

N’éteignez pas le système et ne le réinitialisez pas lors de la mise à

jour du BIOS pour éviter toute erreur de boot !

4-6 Chap i t r e 4: L e B IOS

5. L’utilitaire revient au prompt DOS une fois la mise à jour du BIOS nie.
Rebootez le système depuis le disque dur.

A:\>afudos /iP5N32SD2.rom

AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB))

Copyright (C) 2002 American Megatrends, Inc. All rights reserved.

WARNING!! Do not turn off power during ash BIOS

Reading le ....... done

Reading ash ...... done

Advance Check ......

Erasing ash ...... done

Writing ash ...... done

Verifying ash .... done

Please restart your computer

A:\>

ASUS P 5 N32-SL I S E Delu x e 4-7

4.1 . 4 Uti l it ai re ASUS EZ F lash

ASUS EZ Flash vous permet de mettre à jour votre BIOS sans avoir besoin
de booter sur une disquette bootable et d’utiliser à un utilitaire sous DOS.
EZ Flash est intégré à la puce du BIOS et est accessible en pressant <Alt>

+ <F2> lors du Power-On Self Tests (POST).

Pour mettre à jour le BIOS en utilisant EZ Flash:

1. Visitez le site web ASUS (www.asus.com) pour télécharger le dernier

BIOS pour cette carte mère et renommez-le en P5N32SD2.ROM.

2. Enregistrez ce BIOS sur une disquette puis redémarrez le système.

3. Pressez <Alt> + <F2> lors du POST pour afcher l’écran suivant.

EZFlash starting BIOS update
Checking for oppy...

4. Insérez la disquette qui contient le chier BIOS dans le lecteur de
disquette. Lorsque le bon BIOS est trouvé, EZ Flash commence à

mettre à jour le BIOS et redémarre automatiquement le système une
fois le processus terminé.

EZFlash starting BIOS update
Checking for oppy...
Floppy found!
Reading le “P5N32SD2.rom”. Completed.

Start erasing.......|

Start programming...|
Flashed successfully. Rebooting.

• N’ETEIGNEZ PAS le système et ne le redémarrez pas lors de la mise à

jour du BIOS ! Vous provoqueriez une défaillance de démarrage.

• Un message d’erreur “Floppy not found!” apparaît si aucune
disquette n’est trouvée. Un message d’erreur “P5WD2EP.ROM not
found!” apparaît si le bon chier BIOS n’est pas trouvé. Vériez que
vous avez bien renommé le chier BIOS en P5N32SD.ROM.

4-8 Chap i t r e 4: L e B IOS

4.2 Le setup du BIOS

Cette carte mère dispose d’une puce rmware programmable que vous
pouvez mettre à jour en utilisant l’utilitaire fourni décrit au chapitre “4.1

Gérer et mettre à jour votre BIOS.”

Utilisez le Setup du BIOS lorsque vous installez la carte mère, lorsque

vous voulez recongurer le système, où lorsque vous y êtes invité par le
message “Run Setup”. Cette section vous explique comment congurer

votre système avec cet utilitaire.

Même si vous n’êtes pas invité à entrer dans le BIOS, vous pouvez vouloir
changer la conguration de votre ordinateur. Par exemple, il se peut que
vous vouliez activer la fonction Mot de passe ou modier les paramètres
de la gestion de l’alimentation. Vous devez pour cela recongurer votre

système en utilisant le Setup du BIOS de telle sorte que votre ordinateur

prenne en compte ces modications et les enregistre dans la mémoire

CMOS RAM de FLASH ROM.

La FLASH ROM de la carte mère stocke l’utilitaire Setup. Lorsque vous
démarrez l’ordinateur, le système vous offre la possibilité d’exécuter ce

programme. Pressez <Suppr> durant le POST (Power-On Self Test) pour
entrer dans le BIOS, sinon, le POST continue ses tests.

Si vous voulez entrer dans le BIOS après le POST, redémarrez le système en

appuyant sur <Ctrl> + <Alt> + <Suppr>, ou en pressant le bouton de reset
sur le boîtier. Vous pouvez aussi redémarrer en éteignant puis en rallumant

le système. Mais choisissez cette méthode uniquement si les deux autres
ont échoué.

Le Setup du BIOS a été conçu pour être le plus simple possible à utiliser. Il
s’agit d’un programme composé de menus, ce qui signie que vous pouvez

vous déplacer dans les différents sous-menus et faire vos choix parmi les
options prédéterminées.

• Les paramètres par défaut du BIOS de cette carte mère conviennent
à la plupart des utilisations pour assurer des performances

optimales. Si le système devient instable après avoir modié un

paramètre du BIOS, rechargez les paramètres par défaut pour

retrouver compatibilité et stabilité. Choisissez Load Default Settings

dans le menu Exit. Voir section “4.7 Exit Menu”

• Les écrans de BIOS montrés dans cette section sont des exemples
et peuvent ne pas être exactement les mêmes que ceux que vous

aurez à l’écran.

• Visitez le site web ASUS (www.asus.com) pour télécharger le BIOS le

plus récent pour cette carte mère.

ASUS P 5 N32-SL I S E Delu x e 4-9

4.2 . 1 L’é c ra n de menu du BIOS

Aide généraleBarre de menu Champs de congurationEléments du menu

Main Advanced Power Boot Exit

System Time [10:55:25]
System Date [Mon 07/10/2006]
Legacy Diskette A [1.44M, 3.5 in]
Language [English]

Primary IDE Master [ST320410A]
Primary IDE Slave [ASUS CD-S520/A]
Secondary IDE Master [Not Detected]
Secondary IDE Slave [Not Detected]
First SATA Device [Not Detected]
Second SATA Device [Not Detected]
Third SATA Device [Not Detected]
Fourth SATA Device [Not Detected]
IDE Conguration [Not Detected]

System Information

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

Eléments de sous menu

BIOS SETUP UTILITY

Use [ENTER], [TAB] or
[SHIFT-TAB] to select
a eld.

Use [+] or [-] to
congure the System

Time.

Select Screen

Select Item

+- Change Field

Tab Select Field
F1 General Help
F10 Save and Exit
ESC Exit

Touches de navigation

4.2 . 2 Bar r e de m enu

En haut de l’écran se trouve une barre de menu avec les choix suivants:

Main pour modier la conguration de base du système
Advanced pour activer ou modier des fonctions avancées
Power pour modier la conguration advanced power

management (APM)
Boot pour modier la conguration de boot
Exit pour choisir les options de sortie et charger les

paramètres par défaut

Pour accéder aux éléments de la barre de menu, pressez les èches droite
ou gauche sur le clavier jusqu’à ce que l’élément désiré soit surligné.

4.2 . 3 Tou c he s de navi g at ion

En bas à droite d’un écran de menu se trouvent les touches de navigation.

Utilisez-les pour naviguer dans ce menu.

Ces touches peuvent varier d’un menu à l’autre.

4-10 Chap i t r e 4: L e B IOS

4.2.4 Eléments de menu

L’élément surligné dans la barre de menu
afche les éléments spéciques à ce

menu. Par exemple, sélectionner Main

System Time [10:55:25]
System Date [Mon 07/10/2006]
Legacy Diskette A [1.44M, 3.5 in]
Language [English]

afche les éléments du menu principal.

Les autres éléments (Advanced, Power,

Boot, et Exit) de la barre de menu ont

leurs propres menus respectifs.

Eléments du menu principal

Primary IDE Master [ST320413A]
Primary IDE Slave [ASUS CD-S520/A]
Third IDE Master [Not Detected]
Third IDE Slave [Not Detected]
Fourth IDE Master [Not Detected]
Fourth IDE Slave [Not Detected]
IDE Conguration

System Information

Use [ENTER],
[TAB], or
[SHIFT-TAB] to
select a eld.

Use [+] or [-]
to congure
system.

4.2.5 Eléments de sous-menu

Un élément avec un sous-menu est distingué par un triangle précédant

l’élément. Pour afcher le sous-menu, choisissez l’élément et pressez

Entrée.

4.2.6 Champs de conguration

Ces champs montrent les valeurs des éléments de menu. Si un élément

est congurable par l’utilisateur, vous pourrez changer la valeur de cet
élément. Vous ne pourrez pas sélectionner un élément qui n’est pas
congurable par l’utilisateur.

Les champs congurables sont mis entre crochets et sont surlignés lorsque
sélectionnés. Pour modier la valeur d’un champs, sélectionnez-le et
pressez sur Entrée pour afcher une liste d’options.

4.2.7 Fenêtre Pop-up

Choisissez un élément de menu puis pressez Entrée pour afcher une
fenêtre portant les options de conguration pour cet élément

4.2.8 Barre de délement

Une barre de délement apparaît à
droite de l’écran de menu lorsque tous
les éléments ne peuvent être afchés
en une fois à l’écran. Utilisez les èches
pour faire déler.

Fenêtre Pop-up

4.2.9 Aide générale

En haut à droite de l’écran de menu
se trouve une brève description de
l’élément sélectionné.

ASUS P 5 N32-SL I S E Delu x e 4-11

Barre de

délement

4.3 Main Menu (menu principal)

Lorsque vous entrez dans le Setup, l’écran du menu principal apparaît, vous
donnant une vue d’ensemble sur les informations de base du système.

Référez-vous à la section “4.2.1 L’écran de menu du BIOS” pour plus
d’informations sur l’écran de menus et sur la façon d’y naviguer.

Main Advanced Power Boot Exit

System Time [10:55:25]
System Date [Mon 07/10/2006]
Legacy Diskette A [1.44M, 3.5 in]
Language [English]

Primary IDE Master [ST320410A]
Primary IDE Slave [ASUS CD-S520/A]
Secondary IDE Master [Not Detected]
Secondary IDE Slave [Not Detected]
First SATA Device [Not Detected]
Second SATA Device [Not Detected]
Third SATA Device [Not Detected]
Fourth SATA Device [Not Detected]
IDE Conguration [Not Detected]

System Information

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Use [ENTER], [TAB] or
[SHIFT-TAB] to select
a eld.

Use [+] or [-] to
congure the System

Time.

Select Screen

Select Item

+- Change Field

Tab Select Field
F1 General Help
F10 Save and Exit
ESC Exit

4.3 . 1 Sys t em T im e [xx : xx :xx]

Réglez l’heure du système.

4.3 . 2 Sys t em D at e [Da y x x/xx/ x xx x]

Réglez la date du système.

4.3 . 3 Leg a cy D is kette A [1.44 M , 3. 5 in.]

Détermine le type de lecteur de disquette installé. Les options de

conguration sont: [Disabled] [360K, 5.25 in.] [1.2M , 5.25 in.] [720K ,

3.5 in.] [1.44M, 3.5 in.] [2.88M, 3.5 in.]

4.3 . 4 Lan g ua ge [ Engli s h]

Vous permet de changer la langue du BIOS en choisissant parmi une liste

d’options.
Options de conguration: [English] [Français] [German] [Japanese]
[Chinese (GB)] [Chinese BIG5]

4-12 Chap i t r e 4: L e B IOS

4.3 . 5 Pri m ar y an d Sec o nd ary I D E Ma ster/ S la ve

En entrant dans le Setup, le BIOS détecte la présence des périphériques
IDE. Il y a un sous menu distinct pour chaque périphérique IDE. Choisissez

un élément et pressez sur entrée pour en afcher les informations.

Main

Primary IDE Master

Device : Hard Disk
Vendor : ST320413A
Size : 20.0GB

LBA Mode : Supported

Block Mode : 16 Sectors
PIO Mode : 4
Async DMA : MultiWord DMA-2
Ultra DMA : Ultra DMA-5
SMART Monitoring: Supported

Type [Auto]
LBA/Large Mode [Auto]
Block(Multi-sector Transfer) [Auto]
PIO Mode [Auto]
DMA Mode [Auto]
SMART Monitoring [Auto]
32Bit Data Transfer [Enabled]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

Les valeurs sises aux éléments grisés (Device, Vendor, Size, LBA Mode,
Block Mode, PIO Mode, Async DMA, Ultra DMA, and SMART monitoring)

sont auto-détectées par le BIOS et ne sont pas congurables. Ces éléments
apparaissent N/A si aucun périphérique IDE n’est installé sur le système.

Type [ A ut o ]

Sélectionne le type de disque IDE. [Auto] permet une sélection
automatique du périphérique IDE approprié. Choisissez [CDROM] si vous
congurez spéciquement un lecteur CD-ROM. Choisissez [ARMD] (ATAPI
Removable Media Device) si votre périphérique est un ZIP, LS-120, ou MO.
Options de conguration: [Not Installed] [Auto] [CDROM] [ARMD]

BIOS SETUP UTILITY

Select the type of
device connected to
the system.

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

LBA/ L a r ge M od e [ A u to ]

Active ou désactive le mode LBA. Passer sur Auto autorise le mode

LBA si le périphérique supporte ce mode, et si le périphérique n’était

pas précédemment formaté avec le mode LBA désactivé. Options de

conguration: [Disabled] [Auto]

Bloc k ( Mu l t i- s ec t o r T r an s fe r ) [ A u to ]

Active ou désactive les transferts multi-secteurs. Conguré sur Auto, les

transferts de données vers et depuis le périphérique se feront plusieurs
secteurs à la fois, si le périphérique supporte la fonction de transfert

multi-secteurs. Sur [Disabled], les transferts de données vers et depuis
le périphérique se feront secteur par secteur. Options de conguration:
[Disabled] [Auto]

ASUS P 5 N32-SL I S E Delu x e 4-13

PIO M o d e [ A ut o ]

Détermine le mode PIO.

Options de conguration: [Auto] [0] [1] [2] [3] [4]

DMA M o d e [ A ut o ]

Détermine le mode DMA. Options de conguration: [Auto] [SWDMA0]
[SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0]
[UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5]

SMAR T M on i t or i ng [ Au t o ]

Règle le Smart Monitoring, l’Analysis, et la technologie Reporting.
Options de conguration: [Auto] [Disabled] [Enabled]

32Bit D at a Tr a n sf e r [ E na b l ed ]

Active ou désactive les transferts de données 32 bits.
Options de conguration: [Disabled] [Enabled]

4.3.6 First, Second, Third, and Four t h S A TA Device

Le BIOS détecte automatiquement les périphériques Serial ATA connectés. Il
existe un sous-menu individuel pur chaque ipériphérique. Sélectionnez-en un,

puis pressez <Entrée> pour afcher les informations du périphérique SATA.

Main

First SATA Device

Device : Not Detected

LBA/Large Mode [Auto]
Block(Multi-sector Transfer) [Auto]
PIO Mode [Auto]
DMA Mode [Auto]
SMART Monitoring [Auto]
32Bit Data Transfer [Enabled]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Select the type of
device connected to
the system.

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

LBA/ L a r ge M od e [ A u to ]

Active ou désactive le mode LBA. Passer sur Auto autorise le mode

LBA si le périphérique supporte ce mode, et si le périphérique n’était

pas précédemment formaté avec le mode LBA désactivé. Options de

conguration: [Disabled] [Auto]

4-14 Chap i t r e 4: L e B IOS

Bloc k ( Mu l t i- s ec t o r T r an s fe r ) [ A u to ]

Active ou désactive les transferts multi-secteurs. Conguré sur [Auto], les

transferts de données vers et depuis le périphérique se feront plusieurs
secteurs à la fois, si le périphérique supporte la fonction de transfert

multi-secteurs. Sur [Disabled], les transferts de données vers et depuis
le périphérique se feront secteur par secteur. Options de conguration:
[Disabled] [Auto]

PIO M o d e [ A ut o ]

Détermine le mode PIO.

Options de conguration: [Auto] [0] [1] [2] [3] [4]

DMA M o d e [ A ut o ]

Détermine le mode DMA. Options de conguration: [Auto] [SWDMA0]
[SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0]
[UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5]

SMAR T M on i t or i ng [ Au t o ]

Règle le Smart Monitoring, l’Analysis, et la technologie Reporting.
Options de conguration: [Auto] [Disabled] [Enabled]

32Bit D at a Tr a n sf e r [ E na b l ed ]

Active ou désactive les transferts de données 32 bits.
Options de conguration: [Disabled] [Enabled]

ASUS P 5 N32-SL I S E Delu x e 4-15

4.3 . 7 IDE Co nf ig urati o n

Les éléments de ce menu vous permettent de modier ou de régler les
congurations des périphériques IDE installés dans le système. Choisissez
un élément et pressez <Entrée> si vous voulez le congurer.

Main

Onboard PCI IDE Controller [Both]
Serial-ATA 0 [Enabled]
Serial-ATA 1 [Enabled]

nVidia RAID Function [Disabled]

Hard Disk Write Protect [Disabled]
IDE Detect Time out (Sec.) [35]
ATA(PI) 80Pin Cable Detection [Host]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

Onbo a r d P C I I D E C o nt r o ll e r [ B ot h ]

Permet de désactiver le contrôleur IDE intégré, ou choisir le(s)

contrôleur(s) IDE à activer. Options de conguration: [Disabled] [Primary]
[Secondary] [Both]

Seri a l - AT A 0 [ En a b le d ]

Active ou désactive les ports Serial ATA 1 et 2.

Options de conguration: [Enabled] [Disabled]

BIOS SETUP UTILITY

DISABLED: Disables
the integrated IDE
controller.
PRIMARY: enables
only the Primary IDE
Controller.
SECONDARY: enables
only the Secondary
IDE Controller.
BOTH: enables both
IDE Controllers.

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

Seri a l - AT A 1 [ En a b le d ]

Active ou désactive les ports Serial ATA 3 et 4.

Options de conguration: [Enabled] [Disabled]

nVid i a RA I D F u nc t i on [ Di s ab l e d]

Active ou désactive la fonction nVidia RAID.

Options de conguration: [Disabled] [Enabled]

Hard D i sk W ri t e P r ot e c t [ Di s a bl e d]

Active ou désactive la fonction de protection en écriture du disque dur.
Vous ne pouvez utiliser cette fonction que si vous accéder au périphérique
via le BIOS.

Options de conguration: [Disabled] [Enabled]

4-16 Chap i t r e 4: L e B IOS

IDE D e t ec t Ti m e o u t ( S ec . ) [ 3 5]

Détermine le délai d’attente de la détection des ériphériques ATA/ATAPI.
Options de conguration: [0] [5] [10] [15] [20] [25] [30] [35]

ATA( P I ) 8 0 P in C ab l e D e te c t io n [ H o st ]

Permet de sélectionner le mécanisme à utiliser pour la détection du câble
80 broches ATA(PI). Options de conguration: [Host & Device] [Host]
[Device]

4.3 . 8 Sys t em I nf ormat i on

Ce menu vous donne un aperçu des spécications générales du système. Le

BIOS détecte automatiquement les éléments de ce menu.

Main

AMIBIOS

Version : 0119
Build Date : 07/04/06

Processor
Type : Genuine Intel(R) CPU 2.80 GHz
Speed : 2800 MHz
Count : 2

System Memory
Size : 512 MB

BIOS SETUP UTILITY

Select Screen

Select Item
F1 General Help
F10 Save and Exit
ESC Exit

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

AMI B I O S

Afche les informations auto-détectées du BIOS.

Proc e s s or

Afche les spécications auto-détectées du CPU.

Syst e m Me m o ry

Afche la mémoire système totale, auto-détectée, disponible et utilisable.

ASUS P 5 N32-SL I S E Delu x e 4-17

4.4 Advanced menu (menu avancé)

Les éléments du menu Advanced menu vous permettent de modier les
paramètres du CPU et d’autres composants système

Prenez garde en changeant les paramètres du menu Advanced . Des valeurs

incorrectes risquent d’entrainer un mauvais fonctionnement du système..

Main

Advanced Power Boot Exit

Jumperfree Conguration
USB Conguration
LAN2 Cable Status

CPU Conguration
Chipset
Onboard Devices Conguration

PCI PnP

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Adjust system
Frequency/Voltage,etc.

Select Screen

Select Item
Enter Go to Sub Screen
F1 General Help
F10 Save and Exit

4.4 . 1 Jum p er Fr ee Conf i gu ratio n

Advanced

Congure System Frequency/Voltage

AI Overclocking [Auto]

AI O v e r cl o c ki n g [ A ut o ]

Permet de choisir les options d’overclocking vous permettant d’obtenir

la fréquence interne du CPU désirée. Sélectionnez une des options de

congurations pré-établies.

Manual - vous permet de régler individuellement les paramètres

d’overclocking.

Auto - charge les paramètres optimaux pour le système.
Overclock Prole - charge des paramètres d’overclocking avec des

paramètres optimaux pour la stabilité lors de l’overclocking.

AI NOS - l’ASUS AI Non-delay Overclocking System détecte

automatiquement la charge système et booste automatiquement les
performances pour plus d’aisance dans les tâches les plus exigeantes.

BIOS SETUP UTILITY

Select the target CPU
frequency, and the
relevant parameters
will be auto-adjusted.
Frequencies higher
than CPU manufacturer
recommends are not
guaranteed to be
stable. If the system
becomes unstable,
return to the default.

4-18 Chap i t r e 4: L e B IOS

L’élément suivant n’apparaît que si vous avez installé un CPU supportant

la fonction lock free. Seuls les processeurs Intel® Pentium® 4 (aussi

appellés Prescott) séries 6xx basés sur la technologie 90-nm supportent

cette fonction.

CPU Lock Free [Auto]

Cette fonction permet d’ajuster le multiplicateur du CPU sur 14x. Réglé cet
élément sur [Auto] permet à la carte mère de réduire automatiquement la
valeur du multiplicateur pour plus de féxibilité lors de l’ajustement du FSB
externe. Options de conguration: [Auto] [Disabled] [Enabled]

L’élément suivant n’apparaît que si AI O v e r c locki n g est sur [Manual].

Advanced

Congure System Frequency/Voltage

AI Overclocking [Manual]

Performance Options
Spread Spectrum Control

CPU VCore Voltage [Auto]
FSB Termination Voltage [Auto]
Memory Voltage [Auto]
NB Chipset Voltage [Auto]
SB Chipset Voltage [Auto]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Perf o r m an c e O p ti o n s

Advanced

Performance Options

FSB Optimize Mode [Disabled]
Memory Optimize Mode [Disabled]

Target Memory Speed 533 MHz

System Clock Mode [Auto]

PCIE Frequency (MHz) [100.0000]

Memory Timings [Auto]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Select the target
CPU frequency,
and the relevant
parameters will also
be auto-adjusted.
Frequencies higher than
the CPU manufacturer
recommends are not
guaranteed to stable.
If the system becomes
unstable, return to
the default.

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

Options

Disabled
Enabled

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

ASUS P 5 N32-SL I S E Delu x e 4-19

FSB Optimize Mode [Disabled]

Permet d’activer ou de désactiver le mode d’optimisation du FSB.
Options de conguration: [Disabled] [Enabled]

Memory Optimize Mode [Disabled]

Si désactivé, la vitesse de lecture du chipset est réglée sur 3.5
ns. Lorsque activé, la vitesse de lecture est réglée sur 3.5 ns si la
fréquence mémoire st inférieure à 400 MHz. Si la fréquence mémoire
est supérieure à 400 MHz, le vitesse de lecture est équivalente à deux
fois la valeur de la période de fréquence mémoire.

System Clock Mode [Auto]

Détermine le mode de fréquence. La valeur par défaut est [Auto] règle
automatiquement les fréquences mémoire et FSB. Sur [Linked] pour
overclocker la mémoire et le FSB proportionellement. Sur [Manual]

pour régler manuellement la fréquence mémoire et FSB. Options de

conguration: [Auto] [Linked] [Manual]

L’élément suivant n’apparaît que si Syst e m C lock M o d e est réglé sur
[Linked].

FSB Clo c k (M h z) [ XXX]

Permet de régler la fréquence du FSB, selon la fréquence du CPU

installé. Entrez une valeur à l’aide du clavier numérique, ou utilisez
les touches <+>/ <-> pour ajuster la valeur jusqu’à 1600. Une

quelconque entrée excédant cette valeur ne sera pas prise en
compte.

Choisir une valeur trop élevée risque de rendre le système instable ! Si
cela se produisait, revenez au paramètre [Auto].

L’élément suivant n’apparaît que si Syst e m C lock M o d e est réglé sur
[Manual].

Mem o ry C lock (Mh z ) [X X X]

Permet de régler la fréquence de la mémoire, selon la fréquence

du CPU installé. Entrez une valeur à l’aide du clavier numérique, ou

utilisez les touches <+>/ <-> pour ajuster la valeur comprise entre
400 et 1600. Une quelconque entrée excédant cette valeur ne sera
pas prise en compte.

Choisir une valeur trop élevée risque de rendre le système instable ! Si
cela se produisait, revenez au paramètre [Auto].

4-20 Chap i t r e 4: L e B IOS

PCIE Frequency (MHz) [100.0000]

Permet de déterminer la fréquence PCI Express. Options de

conguration: [100.0000] [101.5625] [103.1250] [104.6875]
[106.2500] [107.8125] [110.9375] [112.5000] [114.0625]
[115.6250] [107.1875] [118.7500] [120.3125] [121.8750]
[123.4375] [125.0000] [126.5625] [128.1250] [129.6875]
[131.2500] [132.8125] [134.3750] [135.9375] [137.5000]
[139.0625] [140.6250] [142.1875] [143.7500] [145.3125]
[146.8750] [148.4375]

Memory Timings [Auto]
[Auto] permet au BIOS de déterminer la synchronisation

mémoire automatiquement. [Manual] permet d’entrer des valeurs
manuellement. Options de conguration: [Auto] [Manual]

L’élément suivant n’apparaît que si Memo r y T iming s est réglé sur
[Manual].

CAS Lat e ncy ( CL) [Aut o ]
Options de conguration: [Auto] [1] [2]... [6]

tRC D [A u to]
Options de conguration: [Auto] [1] [2]... [7]

tRP [Au t o]
Options de conguration: [Auto] [1] [2]... [7]

tRA S [A u to]
Options de conguration: [Auto] [1] [2]... [31]

tRC [Au t o]
Options de conguration: [Auto] [1] [2]... [31]

Add r ess Mode [Au t o]
Options de conguration: [Auto] [1T] [2T]

ASUS P 5 N32-SL I S E Delu x e 4-21

Spre a d Sp e c tr u m C o nt r o l

Advanced

Spread Spectrum Setup

CPU Spread Spectrum [Center Spread]
PCIE Spread Spectrum [Down Spread]
SATA Spread Spectrum [Disabled]
LDT Spread Spectrum [Disabled]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Options

Disabled

Center Spread
Down Spread

0.5%++ Spread

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

CPU Spread Spectrum [Center Spread]

Options de conguration: [Disabled] [Center Spread] [Down Spread]
[0.5%++ Spread]

PCIE Spread Spectrum [Down Spread]

Options de conguration: [Disabled] [Down Spread]

SATA Spread Spectrum [Disabled]

Options de conguration: [Disabled] [Down Spread]

LDT Spread Spectrum [Disabled]

Options de conguration: [Disabled] [Center Spread]

CPU V C o re V ol t a ge [A u t o]

Permet de déterminer la tension VCore du CPU. Options de conguration:
[Auto] [1.7000V] [1.6875V] [1.6750V] [1.6625V]... [1.1000V]

Référez-vous à la documentation du CPU avant de régler la tension Vcore
du CPU. Régler une tension Vcore trop élevée peut endommager le CPU.

Régler une tension Vcore trop peut rendre le système instable.

FSB T e r mi n a ti o n V o lt a g e [ Au t o ]

Permet de sélectionner la tension de terminaison du FSB. Réglez cet

élément sur [Auto] pour un mode plus sûr. Options de conguration:
[Auto] [1.215V] [1.315V] [1.415V]

4-22 Chap i t r e 4 : L e BIOS

Régler une tension de terminaison FSB trop élevée peut endommager le
chipset ainsi que le CPU.

Memo r y Vo l t ag e [ A u to ]

Permet de régler la tension de la mémoire. Régler cet élément sur [Auto]
pour un mode plus sûr. Options de conguration: [Auto] [1.80V] [1.85V]
[1.90V] [1.95V] [2.00V] [2.10V] [2.20V] [2.30V] [2.40V]

Référez-vous à la documentation de la DDR2 avant d’ajuster la

tension de la mémoire. Régler une tension mémoire trop élevée peut
endommager le(s) module(s) mémoire. Régler une tension mémoire trop

faible peut rendre le système instable.

NB C h i p se t Vo l ta g e [ A u to ]

Permet de déterminer la tension du Northbridge. A régler sur [Auto] pour
un mode plus sûr. Options de conguration: [Auto] [1.40V] [1.50V]
[1.60V]

SB C h i p se t Vo l ta g e [ A u to ]

Permet de déterminer la tension du Southbridge. A régler sur [Auto] pour
un mode plus sûr. Options de conguration: [Auto] [1.50V] [1.60V]

L’élément suivant n’apparaît que si AI O v e r c locki n g est réglé sur
[Overclock Prole].

Over c l o ck O pt i on s [O v e rc l oc k 5% ]

Vous permet d’overclocker la fréquence du CPU via les pré-réglages
disponibles. Options de conguration: [Overclock 5%] [Overclock 10%]
[Overclock 15%] [Overclock 20%] [FSB 890M/DDR2 890M] [FSB 940M/
DDR2 860M] [FSB 980M/DDR2 800M] [FSB 1050M/DDR2 667M] [FSB
1120M/DDR2 880M] [FSB 1160M/DDR2 838M] [FSB 1200M/DDR2 800M]
[FSB 1280M/DDR2 667M]

L’élément suivant n’apparaît que si AI O v e r c locki n g est réglé sur [AI
N.O.S.].

N.O. S . Mo d e [ A ut o ]

Détermine le mode N.O.S (Non-delay Overclocking System).

Options de conguration: [Auto] [Manual]

L’élément suivant n’apparaît que si N.O. S . M ode est réglé sur[Manual].

ASUS P 5 N32-SL I S E Delu x e 4-23

Sens i t i vi t y [ S en s i ti v e ]

Vous permet de choisir la sensibilité du capteur AI NOS. Régler cet item sur
[Sensitive] déclenchera l’AI NOS avec une charge CPU moindre. Options de
Conguration: [Normal] [Sensitive] [Less-Sensitive]

Targ e t Fr e q ue n cy [ Ov e r cl o ck 3 %]

Permet de dénir le pourcentage d’overclocking maximum pour le mode
NOS sélectionné. Options de Conguration: [Overclock 3%] [Overclock 5%]
[Overclock 8%] [Overclock 10%]

Choisir une fréquence très élevée risque de rendre le système instable !

Si cela se produisait, revenez aux paramètres par défaut.

4.4 . 2 USB Co nf ig urati o n

Les éléments de ce menu vous permettent de modier les fonctions liées à
l’USB. Choisissez un élément puis pressez <Entrée>pour afcher les options
de conguration.

Advanced

USB Conguration

Module Version - 2.24.0-11.4

USB Devices Enabled: None

USB 1.1 Controller [Enabled]
USB 2.0 Controller [Enabled]
Legacy USB Support [Enabled]
USB 2.0 Controller Mode [HiSpeed]
BIOS EHCI Hand-off [Enabled]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Options

Enabled
Disabled

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

Les éléments Modu l e Versio n et U S B Devi c e s Enabl e d afchent
les valeurs auto-détectées. Si aucun périphérique USB n’est détecté,
l’élément afche None.

USB 1 . 0 C o n tr o l le r [ E n ab l e d]

Vous permet d’activer ou de désactiver le contrôleur USB 1.1.
Options de conguration: [Enabled] [Disabled]

USB 2 . 0 C o n tr o l le r [ E n ab l e d]

Vous permet d’activer ou de désactiver le contrôleur USB 2.0.
Options de conguration: [Enabled] [Disabled]

4-24 Chap i t r e 4 : L e BIOS

Lega c y US B Su p p or t [ A u to ]

Active ou de désactive le support des périphériques USB legacy. Déni sur
[Auto], il permet au système de détecter la présence de périphériques USB

legacy au démarrage. Si le système en détecte, le mode USB controller

legacy est activé. Si le système n’en détecte aucun, le support USB legacy
est désactivé. Options de conguration: [Disabled] [Enabled] [Auto]

USB 2 . 0 C o n tr o l le r M o d e [ H iS p ee d ]

Permet de dénir le mode du contrôleur USB 2.0 sur HiSpeed (480 Mbps)
ou FullSpeed (12 Mbps). Conguration options: [HiSpeed] [FullSpeed]

BIOS E H CI H an d -o f f [ E n ab l ed ]

Permet d’activer le support des systèmes d’exploitation sans fonction EHCI
hand-off. Options de conguration: [Disabled] [Enabled]

4.4 . 3 LAN 2 C ab le Stat u s

Ce menu afche le statut du câble LAN (Local Area Network) connecté au

port LAN (RJ-45).

Advanced

POST Check LAN2 Cable [Disabled]

LAN2 Cable Status
Pair Status Length

1-2 Open 0.0M
3-6 Open 0.0M
4-5 Open 0.0M
7-8 Open 0.0M

1-2 Open 0.0M
3-6 Open 0.0M
4-5 Open 0.0M
7-8 Open 0.0M

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

BIOS SETUP UTILITY

Check LAN cable
during POST.

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

POST C h ec k LA N C a b le [ Di s ab l e d]

Active ou désactive la vérication du câble LAN lors du POST. Si activé, le
menu rapporte les erreurs de câblage et afche l’emplacement de l’erreur
détectée. Options de conguration: [Disabled] [Enabled]

Cette fonction n’est disponible qu’avec Marvell® LAN (LAN2). Voir page

5-12 pour les détails.

ASUS P 5 N32-SL I S E Delu x e 4-25

4.4 . 4 CPU Co nf ig urati o n

Les éléments de ce menu afchent les informations liées au CPU que le

BIOS détecte automatiquement.

Advanced

Congure Advanced CPU settings

Manufacturer: Intel
Brand String: Genuine Intel(R) CPU 2.80GHz
Frequency : 2800 MHz
FSB Speed : 800 MHz

Cache L1 : 16 KB
Cache L2 : 1024 KB
Cache L3 : 0 KB

Ratio Status: Unlocked (Max:14, Min:14)
Ratio Actual Value : 14

Ratio CMOS Setting: [ 14]
Max CPUID Value Limit: [Disabled]
Execute Disable Function [Disabled]
Hardware Prefetcher [Enabled]
Adjacent Cache Line Prefetch [Enabled]
CPU Internal Thermal Control [Disabled]
Hyper Threading Technology [Enabled]

v02.58 (C)Copyright 1985-2004, American Megatrends, Inc.

Rati o C MO S Se t ti n g [ 1 4 ]

Règle le ratio entre la fréquence CPU Core Clock et le Front Side Bus. La
valeur par défaut de cet élément est auto-détectée par le BIOS. Utilisez les

touches <+> ou <-> pour modier les valeurs.

Vous pouvez seulement ajuster le Ratio CMOS si vous avez installé un

CPU débloqué. Reportez-vous à la documentation du CPU pour plus de

détails.

Max C P U ID V al u e L i mi t [D i sa b l ed ]

Réglez cet élément sur [Enabled] permet aux OS legacy de booter même

sans support de CPUs avec fonctions CPUID étendues.

Options de conguration: [Disabled] [Enabled]

BIOS SETUP UTILITY

Sets the ratio
between the CPU core
clock and the FSB
frequency

Select Screen

Select Item

+- Change Option

F1 General Help
F10 Save and Exit
ESC Exit

Exec u t e D i s ab l e F u nc t i on [D i s ab l e d]

Permet d’activer ou de désactiver la technologie de sécurité “No-Execution
Page”. Régler cet item sur [Activé] force le témoin de la fonction XD à
revenir sur zéro (0). Options de conguration: [Disabled] [Enabled]

Hard w a r e P r ef e tc h e r [ E na b le d ]

Permet d’activer ou de désactiver la fonction de préchargement matériel.
Options de conguration: [Disabled] [Enabled]

Adja c e n t C a ch e L i n e P r ef e tc h [E n a bl e d]

Permet d’activer ou de désactiver la fonction Adjacent Cache Line.
Options de conguration: [Disabled] [Enabled]

4-26 Chap i t r e 4 : L e BIOS
