Руководство по эксплуатации

Ресивер пространственного звучания

Arcam AVR280

Вопросы техники безопасности

Осторожно!

Опасность поражения электрическим током!

Не открывать!

Осторожно!

Во избежание риска поражения электрическим током не вскрывайте корпус (или заднюю панель) устройства. Внутри устройства нет узлов, которые должен обслуживать пользователь. Ремонт устройства может выполнять только квалифицированный специалист. Предупреждение: Во избежание возникновения пожара или поражения пользователя электрическим током не подвергайте устройство воздействию дождя или сырости.

Символ молнии со стрелкой, вписанной в равносторонний треугольник, служит для предупреждения пользователя о том, что внутри устройства имеется неизолированное «опасное напряжение», уровень которого может быть достаточно высоким, чтобы создать опасность поражения электрическим током.

Восклицательный знак, вписанный в равносторонний треугольник, служит для напоминания о наличии важной информации по эксплуатации, обслуживанию и уходу за устройством в сопутствующей документации.

Осторожно! При использовании устройства в США и Канаде, во избежание поражения пользователя электрическим током, совмещайте более широкий контакт вилки с соответствующей прорезью розетки и вставляйте вилку в розетку как можно плотнее.

Инструкции по технике безопасности

Данное устройство разработано и изготовлено в соответствии с жесткими требованиями стандартов качества и безопасности. Тем не менее, следует обратить внимание на следующие инструкции по установке и эксплуатации устройства:

1. Обращайте внимание на указания и предупреждения

Перед использованием устройства необходимо внимательно прочитать все инструкции по его использованию и инструкции по технике безопасности. Сохраните данное руководство пользователя для использования в качестве справочного материала, а также строго следуйте всем предупреждениям, которые приводятся в руководстве и указаны на корпусе устройства.

2. Вода и повышенная влажность

Нахождение электрических приборов около воды может быть опасным. Не пользуйтесь данным устройством в непосредственной близости от источника повышенной влажности, например, около ванны, умывальника, кухонной раковины, возле плавательного бассейна и т.п.

3. Попадание внутрь устройства жидкости или посторонних предметов

Необходимо внимательно следить за тем, чтобы через открытые щели в устройство не попадала жидкость или посторонние предметы. Не ставьте на устройство емкости с водой, например, вазы.

4. Вентиляция

Нельзя устанавливать устройство на кровати, диване, ковре и на других подобных мягких поверхностях, а также располагать его в закрытых нишах, таких как шкаф или книжная полка, где нет условий, необходимых для нормальной вентиляции. Для обеспечения доступа охлаждающего воздуха с каждой стороны устройства и над ним рекомендуется оставлять свободными как минимум 50 мм.

5. Повышенная температура

Устройство следует располагать вдали от открытого огня или источников тепла, таких как радиаторы, плиты и других устройств, излучающих тепло (включая усилители).

6. Климатические условия

Данное устройство разработано для использования в условиях умеренного климата.

7. Подставки и стойки

Устанавливать устройства следует только на те подставки и стойки, которые рекомендованы для использования с аудио аппаратурой. Если устройство установлено в подвижной стойке, то во избежание опрокидывания ее следует перемещать с большой осторожностью.

8. Уход за устройством

Прежде, чем протереть устройство, его необходимо отключить от сети.

Обычно бывает достаточно протереть корпус устройства чистой сухой тканью, не оставляющей ворса, ниток и т.п. Для протирки не рекомендуется использовать растворители или другие химические реагенты.

Не рекомендуется также использовать аэрозоли или полироли, предназначенные для чистки мебели, так как они могут отставлять несмываемые белые пятна при последующей протирке устройства влажной тканью.

9. Источник питания

Данное устройство можно включать только в ту электрическую сеть, параметры которой соответствуют описанной в руководстве по использованию устройства или соответствуют параметрам, указанным на корпусе самого устройства.

Предупреждение: Это устройство относится к классу 1 и должно быть заземлено.

Предупреждение: Сетевая вилка используется для отключения устройства от сети, поэтому к ней должен быть свободный доступ.

10. Предохранение сетевого шнура

Шнуры питания должны быть расположены так, чтобы на них невозможно было случайно наступить или прижать поставленными сверху предметами. Особое внимание следует уделить шнурам, вилкам питания и тем точкам, где шнуры выходят из корпуса устройства.

11. Заземление

Удостоверьтесь в том, что средства заземления устройства не повреждены.

12. Линии электропередачи

Любые наружные или подвесные антенны следует располагать вдали от линий электропередач.

13. Если устройство долго не используется

Когда устройство находится в дежурном режиме, через него все равно продолжает протекать небольшой ток. Если не вы собираетесь использовать устройство в течение длительного времени, то необходимо вынуть сетевую вилку из розетки.

14. Необычный запах

Если вы почувствуете необычный запах или заметите дым, выходящий из корпуса устройства, немедленно отключите питание устройства и выньте сетевую вилку из розетки. После этого обратитесь по месту приобретения устройства.

15. Техническое обслуживание

Вам не следует самостоятельно производить какие-либо действия по ремонту или обслуживанию устройства, кроме тех, которые описаны в данном руководстве. Все сервисное

обслуживание должно производиться только квалифицированными специалистами.

16. Неисправности, требующие обращения в сервисный центр

Данное устройство должно быть осмотрено квалифицированными специалистами в следующих случаях:

А. Поврежден сетевой кабель или вилка питания.

B.В устройство попала жидкость или посторонний предмет.

C.Устройство попало под дождь.

D.Устройство перестало нормально работать или стали заметны отклонения некоторых характеристик устройства от нормальных.

E.Устройство уронили или был поврежден его корпус.

17.Подключение акустических систем

Любые акустические системы должны подключаться к ресиверу AVR280 с помощью провода класса 2 (т.е. никакие соединения с заземлением не производятся). При несоблюдении этого условия ресивер может быть поврежден.

Соответствие стандартам безопасности

Данное устройство разработано в соответствии с международным стандартом по электробезопасности IEC 60065.

AVR280

Содержание
Вопросы техники безопасности ................................	2
Инструкции по технике безопасности .................................	2
Соответствие стандартам безопасности ............................	2
Подготовка к использованию ....................................	4
Установка ресивера ................................................	6
Расположение устройства ..................................................	6
Замечания по установке ресивера AVR280 .........................	6
Подключение аудио сигналов .............................................	7
Подключение видео компонентов .......................................	8
Подключение акустических систем .....................................	9
Подключение Зоны 2 ........................................................	10
Подключение сигналов управления ..................................	11
Подключение к сети .........................................................	11
Настройка ресивера AVR280 ...................................	12
Режим настройки .............................................................	12
Основные меню настройки ...............................................	13
Дополнительные меню настройки ....................................	17
Сохранение произведенных настроек и выход из режима
настроек ...........................................................................	18
Универсальный пульт
дистанционного управления CR100 .........................	19
Кнопки специальных функций ресивера (пульт CR100) 20
Использование ресивера AVR280 ............................	21
Включение и выключение ресивера ..................................	21
Регулировка уровня громкости .........................................	21
Дисплей передней панели ................................................	21
Выбор входа .....................................................................	22
Режим Stereo Direct ..........................................................	22
Режим Zone 2 ...................................................................	22
Использование наушников ...............................................	22
Кнопка Effects/FX .............................................................	23
Кнопка Mode ....................................................................	23
Кнопки Treble/Bass ...........................................................	23
Кнопки пульта дистанционного управления ......................	23
Использование тюнера .....................................................	24
Использование главного меню .........................................	25
Использование второй зоны .............................................	26
Форматы пространственного звучания .....................	27
Введение .........................................................................	27
Цифровые многоканальные источники сигналов ..............	27
Режимы для двухканальных источников сигналов .............	28
Режимы для многоканальных источников сигналов ..........	28
Цифровые (DSP) эффекты ................................................	29

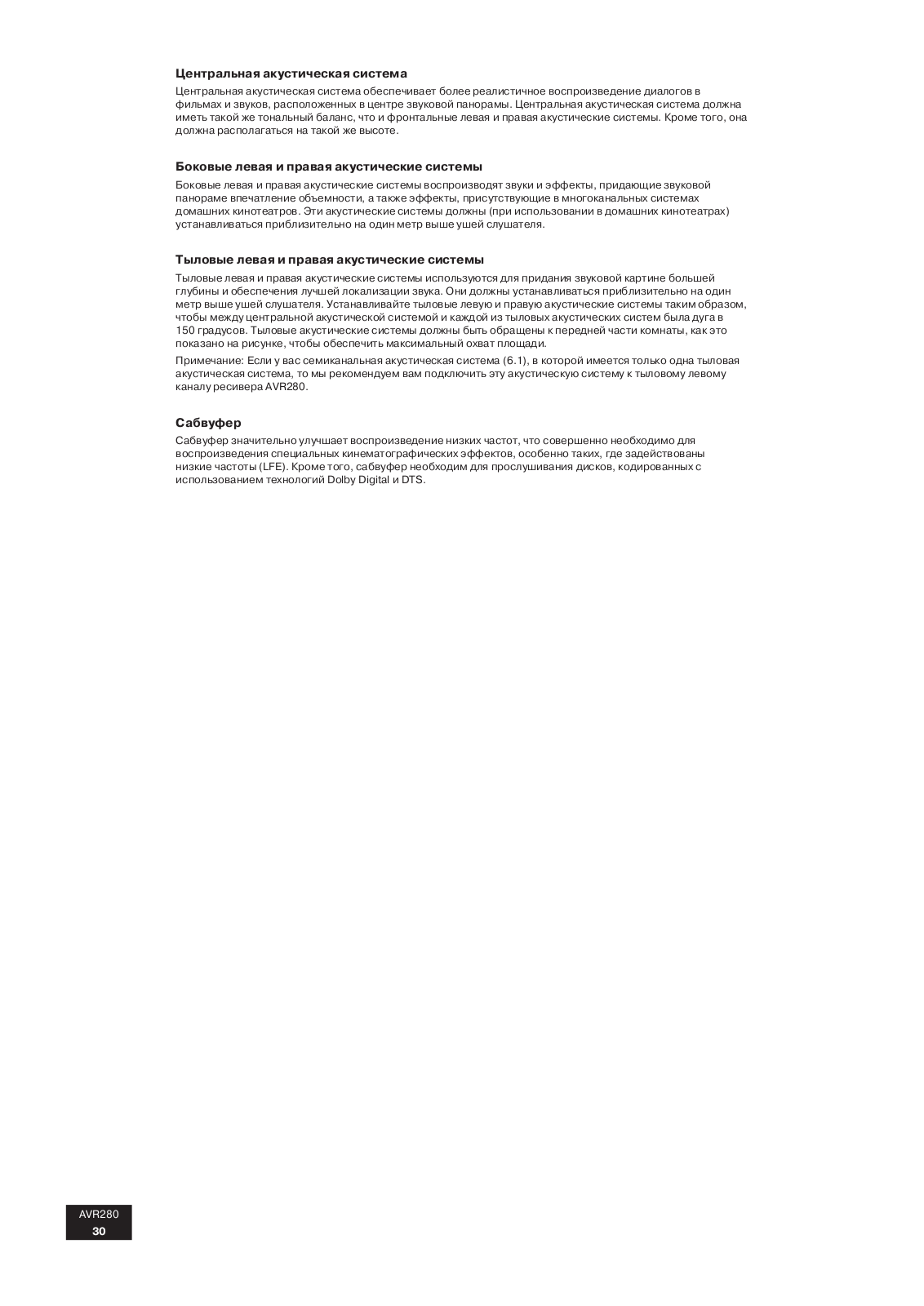

Расположение акустических систем ........................	29
Двухпроводное и двухусилительное подключение
акустических систем .............................................	31
Важное замечание! ..........................................................	31
Двухпроводное подключение акустических систем ..........	31
Двухусилительное подключение акустических систем ......	31
Устранение возможных неполадок ..........................	33
Коды ИК пульта дистанционного управления .............	35

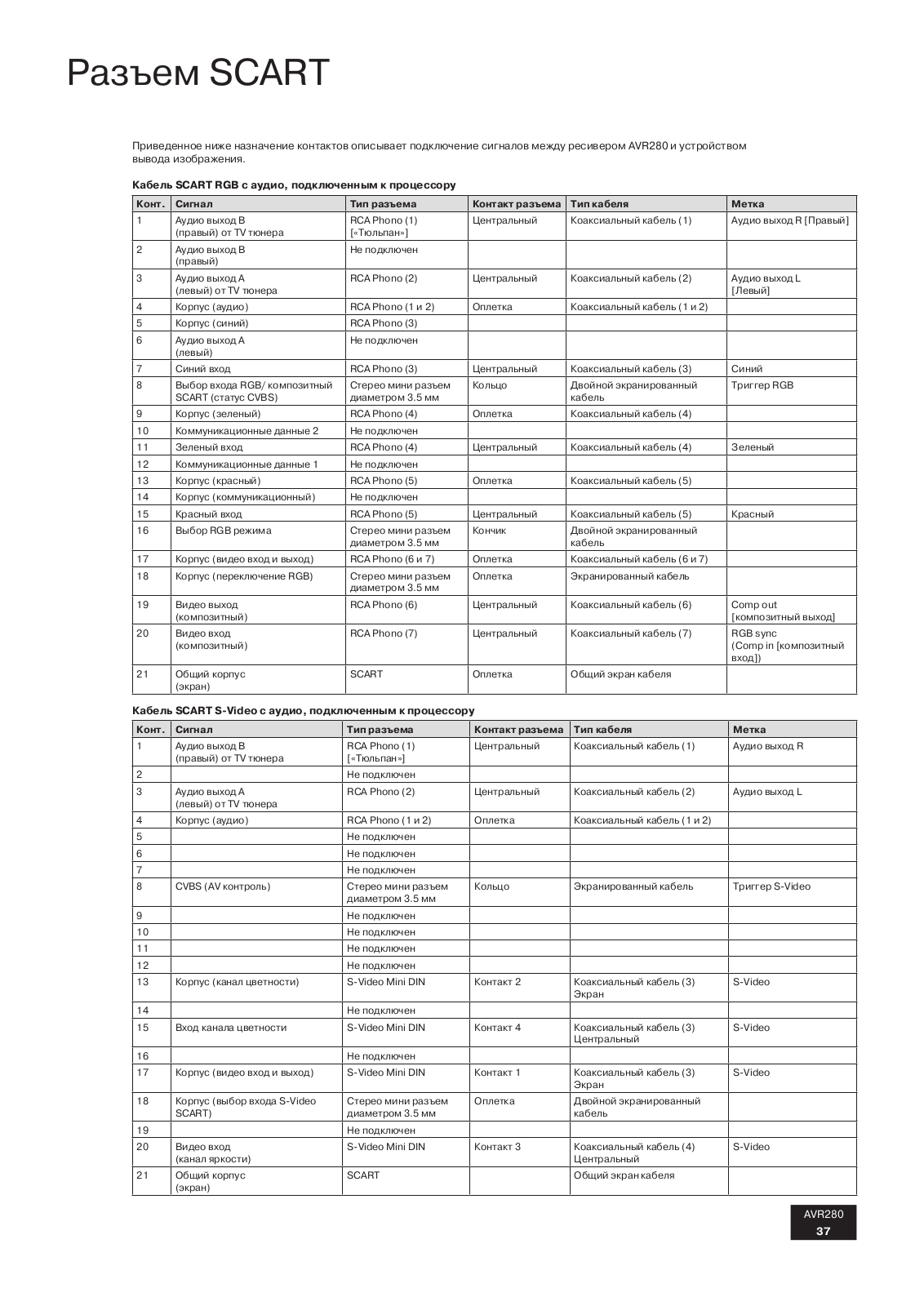

Разъем SCART ......................................................	37
Технические характеристики ..................................	38
Гарантийные обязательства ...................................	38
Всемирная гарантия .........................................................	38
Онлайновая регистрация ..................................................	38

Важная информация:

Произведено по лицензии Dolby Laboratories, Inc. Логотипы «Dolby», «Pro Logic» «Surround EX», а также символ

сдвоенного D являются товарными знаками Dolby Laboratories. Конфиденциальные неопубликованные работы. Авторское право © 1992 – 1999 Dolby Laboratories, Inc. Все права защищены.

Изготовлено по лицензии Digital Theater Systems, Inc., включая патенты США № 5451942, 5956674, 5974380, 5978762, 6226616, 6487535 и другие патенты США и всемирные патенты, как зарегистрированные, так и находящимися в процессе регистрации. Логотипы «DTS», «DTS-ES», «Neo:6» и «DTS 96/24» являются товарными знаками Digital Theater Systems, Inc. Авторские права © 1996, 2003 года принадлежат Digital Theater Systems, Inc. Все права защищены.

AVR280

Подготовка к использованию

Введение

AVR280 – это высококачественный, имеющий высокие рабочие характеристики процессор домашнего кинотеатра и многоканальный аудио усилитель, созданный в соответствии с традиционными для Arcam наивысшими стандартами конструктивного исполнения и изготовления. Сочетая в себе цифровую обработку сигналов с высоким разрешением и высокоэффективные аудио и видео компоненты, он представляет собой непревзойденный центр развлечений в домашних условиях.

Помимо наличия встроенного тюнера, AVR280 обеспечивает переключение и регулирование громкости семи аналоговых и шести цифровых источников, что делает его идеальным устройством для систем домашнего кинотеатра и двухканальных стереосистем. Поскольку многие из этих компонентовисточников также способны подавать на выход высококачественные видеосигналы, AVR280 обеспечивает переключение и идентичную по качеству с телевизионной обработку видеосигналов таких форматов, как композитный, S-Video, компонентный, RGB и HDMI. Он имеет входы и выходы для подключения кассетной деки и видеомагнитофона, а также цифровой выход. К многоканальному входу можно подключить плеер формата DVD-Audio или SACD. Управление ресивером AVR280 осуществляется либо с помощью кнопок на передней панели, либо с пульта дистанционного управления, использующего инфракрасные лучи, либо через порт RS232 (который можно также использовать для загрузки программного обеспечения будущих версий).

Наряду с использованием аудио и видео источников в основной зоне прослушивания, AVR280 обеспечивает прослушивание и просмотр того же или другого источника во второй зоне (так называемой «Зоне 2»), например, в кухне, спальне или холле. В Зоне 2 можно осуществлять полное дистанционное управление выбором источников и регулирование их громкости.

Установка ресивера AVR280 в комнате для прослушивания в соответствии с индивидуальными требованиями – важная процедура, требующая внимания и аккуратности на каждом этапе. По этой причине указания по установке, приведенные в настоящем руководстве, довольно сложны и должны тщательно соблюдаться.

Как пользоваться этим руководством

Благодарим вас за приобретение ресивера пространственного звучания Arcam AVR280.

В данном руководстве приведена вся информация, необходимая вам для установки, подключения, настройки и эксплуатации ресивера пространственного звучания Arcam AVR280. В нем также описан прилагаемый к ресиверу пульт дистанционного управления.

Установка и настройка AVR280 в составе вашей системы звуковоспроизведения класса Hi-Fi могут быть выполнены квалифицированным специалистом, имеющим соответствующие полномочия от компании Arcam. В этом случае вы можете пропустить разделы данного руководства, посвященные установке и настройке аппарата, и перейти непосредственно к разделу о его эксплуатации.

Безопасность

Указания по обеспечению безопасности приведены на стр. 2 настоящего Руководства.

Многие из этих указаний продиктованы элементарным здравым смыслом, однако для обеспечения вашей личной безопасности и во избежание повреждения аппарата рекомендуем вам их прочесть.

AVR280 — изделие класса 1, требующее наличия заземления.

Комплектация

После вскрытия упаковки убедитесь, пожалуйста, что в коробке находятся следующие комплектующие:

Ресивер пространственного звучания Arcam AVR280 – номер модели указан справа на передней панели аппарата;

Пульт дистанционного управления Arcam CR100 с 4 батарейками типоразмера «ААА» – номер модели пульта указан внизу на его передней поверхности;

Ленточная антенна диапазона FM и рамочная антенна диапазона АМ;

Шнур питания от сети переменного тока, соответствующий требованиям к электропитанию, действующим в вашем регионе.

Карточка регистрации изделия и конверт.

Если что-либо из перечисленного отсутствует или не соответствует описанию, пожалуйста, немедленно обратитесь по месту приобретения аппарата.

AVR280

Прежде, чем производить подключения

Прежде, чем подключать к вашему ресиверу другие компоненты аудио/видеосистемы, обязательно прочитайте и уясните приведенную ниже информацию, так как от нее зависит выбор кабельных соединений и последующее использование системы.

Аналоговые компоненты

Всегда, когда возможно, используйте и аналоговые, и цифровые выходы компонентов-источников. Это позволит использовать цифровой вход для главной зоны, а соответствующий аналоговый вход для записи на аналоговую кассетную деку или видеомагнитофон, либо для выхода Зоны 2.

Видео компоненты

Ресивер AVR280 производит преобразование между различными форматами видеосигнала. Это означает, что при необходимости AVR280 может преобразовывать сигналы композитного, S-Video и компонентного форматов в сигналы других форматов.

Например, для просмотра записи, воспроизводимой подключенным к композитному входу видеомагнитофоном, вы можете использовать S-Video или компонентный/RGB выход AVR280. Это позволит вам использовать единственное (обычно высококачественное компонентное/RGB) соединение между AVR280 и вашим устройством отображения.

Однако, преобразование видеосигнала не осуществляется при подключении записывающего устройства и при работе в Зоне 2. Это значит, что для записи сигнала S-Video или композитного сигнала должен подаваться сигнал того же формата, а для просмотра видео в Зоне 2 требуется композитный сигнал.

Иерархия качества видеосигналов для различных форматов следующая:

Компонентный/RGB – самое высокое

S-Video – среднее Композитный – самое низкое

Если сразу ко всем видеовходам подключено одно устройство, например DVD-плеер, AVR280 автоматически переключается на наилучший формат.

Цифровое видео (интерфейс HDMI)

Ресивер AVR280 имеет два HDMI входа и один HDMI выход, что позволяет использовать HDMI сигналы. В большинстве случаев интерфейс HDMI обеспечивает самое высокое качество видео подключения между источником сигнала и дисплеем. Ресивер AVR280 не производит преобразования между аналоговым аудио/ видео сигналом и HDMI.

HDMI сигналы нельзя направить в зону 2. Если вы используете HDMI соединение и хотите получать то же самое аудио и видео в зоне 2, то тогда вам потребуется дополнительное аналоговое аудио и видео подключение (как описано выше).

Зона 2

Для Зоны 2 возможна подача аудио сигнала линейного уровня от аналогового стереофонического источника и подача видеосигнала через композитный вход. Подключение компонентов-источников к аналоговым входам требуется потому, что AVR280 не обеспечивает аналого-цифрового преобразования с помощью цифрового сигнального процессора (DSP) или цифро-аналогового преобразователя, а композитные видео соединения неизбежны из-за того, что AVR280 не осуществляет преобразование видеосигнала из одного формата в другой для Зоны 2.

По этим причинам мы рекомендуем, чтобы устройства-источники, подключенные к цифровым входам, были подключены и к аналоговым входам. Источники высококачественного видеосигнала форматов YUV/RGB

и S-video должны быть подключены к AVR280 и через композитные выходы, чтобы воспроизводимые ими материалы можно было смотреть в Зоне 2.

HDMI (Мультимедийный интерфейс

высокого разрешения) поддерживает передачу как видео, так и аудио сигналов по одному цифровому соединению

ииспользуется с DVD плеерами, цифровыми телевизорами, цифровыми кабельными приставками и другими аудио/видео устройствами. Интерфейс HDMI был разработан для того, чтобы объединить технологии HDCP [Защита цифрового широкополосного контента] и DVI [Цифровой видео интерфейс] в виде одной спецификации

идополнительно передавать цифровую аудио информацию; технология HDCP используется для защиты

цифрового контента, передаваемого на DVIсовместимые дисплеи.

Для подключения к входу дистанционного

управления необходим монофонический штекер диаметром 3,5 мм, у которого сигнальным является центральный штырек, а

цилиндрический контакт заземлен.

Сигналы

дистанционного управления должны иметь модуляцию, соответствующую формату RC5 (36 кГц) с изменением напряжения между уровнями 5 В и

12 В.

Использование пульта дистанционного управления

Для работы пульта дистанционного управления необходимы четыре батарейки типа «AAA». Чтобы вставить батарейки в пульт дистанционного управления, выполните действия, показанные на рисунке справа.

Замечания по установке батареек в пульт дистанционного управления

		Неправильное использование батареек может привести к их протечке или даже	1. Откройте отсек для батареек,
		взрыву.			нажав на кнопку с нижней
		Не устанавливайте одновременно старые и новые батарейки.			стороны корпуса.
		Не используйте одновременно батарейки разных типов, поскольку разные батарейки
		могут иметь разные напряжения.
		Убедитесь в том, что положительный (+) и отрицательный (–) полюса батареек
		соответствуют полярности, указанной на рисунке справа.
		Если вы не собираетесь использовать пульт в течение месяца или больше, то	2.		Вставьте две батарейки типа
		вынимайте батарейки из пульта.
					AAA, как показано на рисунке.
vПри утилизации использованных батареек руководствуйтесь правилами, действующими			3.		Приставьте нижнюю крышку
		в вашей стране или вашем регионе.			к пластмассовому фиксатору
					корпуса пульта, служащему в
Надежная работа пульта					качестве петли. Теперь надавите
При использовании пульта дистанционного управления не забывайте о следующем:					на нижнюю крышку, чтобы она
					со щелчком зафиксировалась на
		Убедитесь в том, что между пультом дистанционного управления и датчиком на
					месте.

ресивере AVR280 нет никаких препятствий. Дистанционный пульт действует на расстоянии не более 7 метров. (Если датчик сигналов от пульта загорожен, то можно

использовать вход для подключения дополнительного (внешнего) датчика сигналов, который находится на задней панели плеера. По этому вопросу обращайтесь к продавцу).

Пульт ДУ может не работать, если на датчик сигналов дистанционного управления плеера AVR280 попадает сильный солнечный или флуоресцентный свет.

При уменьшении дальности действия пульта дистанционного управления замените его батарейки.

AVR280

Установка ресивера

Задняя панель ресивера AVR280

Расположение устройства

Установите ресивер на ровной твердой поверхности.

Не устанавливайте ресивер в местах попадания прямых солнечных лучей, вблизи источников тепла или в местах с повышенной влажностью.

Не ставьте ресивер на усилитель мощности или иной источник тепла.

Обеспечьте адекватную вентиляцию. Не устанавливайте ресивер в закрытых нишах, например, в книжном шкафу или в закрытой стойке, если при этом не обеспечивается необходимая вентиляция. Ресивер при работе нагревается, и необходим постоянный отвод тепла.

Приемник ИК-сигналов дистанционного управления, находящийся в центре дисплея на передней панели ресивера, не должен быть загорожен, иначе работа дистанционного пульта будет затруднена. Если передача сигналов на встроенный приемник невозможна, то к соответствующему разъему на задней панели ресивера необходимо подключить внешний приемник ИК-сигналов.

Не устанавливайте на данный ресивер или любое другое устройство, подключенное к электросети, проигрыватель виниловых дисков. Такие проигрыватели очень чувствительны к электрическим помехам, генерируемым другими устройствами, на которые подается питание от сети переменного тока: если проигрыватель находится слишком близко от такого устройства, то при воспроизведении диска слышно фоновое гудение.

Внимание! Не ставьте другие компоненты или посторонние предметы на ресивер AVR280 – в этом случае могут быть перекрыты вентиляционные отверстия на корпусе ресивера, что приведет к его перегреву. (Устройство, установленное на AVR280, также будет перегреваться.)

Замечания по установке ресивера AVR280

Входам на AVR280 присвоены названия, упрощающие подключение к ним компонентов-источников (например, DVD плеера или видеомагнитофона), но все входы имеют одно и то же схемное решение. Это означает, что вы можете подключить то или иное устройство к любому входу, название которого отличается от названия устройства. Например, если у вас два DVD плеера и вход AV не используется, то второй DVD плеер можно подключить к входу AV.

Кабели

Рекомендуем использовать высококачественные экранированные аналоговые, цифровые и видеокабели, потому что кабели невысокого качества ухудшат работу вашей системы. При выполнении тех или иных соединений пользуйтесь только кабелями, предназначенными именно для данных соединений, поскольку другие кабели, имеющие иные значения волнового сопротивления (импеданса), ухудшат

рабочие характеристики вашей системы (к примеру, не используйте кабели, предназначенные для аудио соединений, для передачи видеосигналов). Все кабели должны быть настолько короткими, насколько это возможно.

Видео и цифровые соединения должны выполняться при помощи только тех кабелей, которые для этого предназначены, т.е. коаксиальных кабелей с волновым сопротивлением 75 Ом. При использовании низкокачественных нестандартных кабелей может ухудшиться качество изображения – возможно появление двойных изображений и помех типа «снега».

Акустические кабели должны быть как можно короче – это обеспечит эффективную передачу сигнала и позволит избежать искажений звука.

Желательно такое подключение аудио/видео компонентов, при котором шнуры питания от сети переменного тока находятся как можно дальше от аудио и видео кабелей, поскольку при этом обеспечивается наилучшее качество звука и изображения. Невыполнение этого условия может привести к проникновению в аудио и видеосигналы нежелательных помех.

AVR280

Подключение аудио сигналов

Всегда, когда возможно, подключайте и аналоговые, и цифровые выходы компонентов-источников. Это обеспечит использование цифрового входа для главной зоны и соответствующего аналогового входа для записи на аналоговую кассетную деку или видеомагнитофон и для выхода Зоны 2 (если он используется).

Для уменьшения фонового гудения и других помех располагайте аудио кабели как можно дальше от шнуров питания.

Подключение аналоговых сигналов

Стереофонические входы

VCR [Вход для видеомагнитофона], e AUX [Дополнительный вход], f AV [Аудио/видео источник], g SAT [Ресивер спутникового телевидения], h DVD [DVD плеер], 1& TAPE IN [Вход для кассетной деки], 1* CD [Вход для CD плеера].

Подключите левые и правые каналы ваших компонентов-источников к левым и правым каналам ресивера.

Подключение проигрывателя виниловых дисков:

Ресивер AVR280 не оснащен предварительным усилителем проигрывателя виниловых дисков. Если вы хотите подключить такой проигрыватель к AVR280, то вам понадобится внешний предусилитель. Чтобы выбрать наилучший предусилитель для вашей системы, обратитесь, пожалуйста, за дополнительной информацией и рекомендациями по месту приобретения ресивера.

Многоканальные входы для воспроизведения дисков DVD-A/SACD:

i RIGHT [Правый канал], i LEFT [Левый канал], 1) RIGHT SURROUND [Правый боковой канал], 1! LEFT SURROUND [Левый боковой канал], 1$ CENTRE [Центральный канал], 1% SUB [Сабвуфер].

Подключите к этим входам аудио выходы вашего плеера дисков DVD-Audio или SACD.

1@ RS BACK [Правый тыловой канал] и 1# LS BACK [Левый тыловой канал]

Эти гнезда предусмотрены для форматов аудио, требующих наличия 8 каналов. В настоящее время форматов, на которые рассчитаны эти гнезда, не существует, но они появятся в ближайшем будущем, и ваш ресивер будет с ними совместим.

Эти многоканальные входы предназначены для подключения источников сигналов, которые сами декодируют сигналы каналов пространственного звучания, таких, как DVD-A или SACD плееры.

Ресивер AVR280 переключает эти аналоговые входы непосредственно на аналоговые выходы через собственную схему регулирования громкости. Этот прямой тракт обеспечивает максимально возможное качество звука при воспроизведении DVD-A и SACD дисков, но имеет недостаток, выражающийся в отсутствии регулировки низкочастотной составляющей сигнала DVD-A или SACD плеера. В этом случае должна использоваться функция регулировки частот на самом плеере.

Стереофонические выходы

VCR OUT [Выход на видеомагнитофон], d AUX OUT [Дополнительный выход], 1^ TAPE OUT [Выход

на кассетную деку].

Соедините выходы левых и правых каналов с входами левых и правых каналов кассетной деки, видеомагнитофона или дополнительного устройства (обычно используется маркировка «RECORD IN» [Вход для записи]). Выходы VCR/AUX можно также использовать для подключения второй и третьей кассетных дек.

Подключение цифровых сигналов

Входы

2! CD [CD плеер], 2@ DVD [DVD плеер], 2# AV [Аудио/видео компонент], 2$ SAT [Ресивер спутникового телевидения], 2% AUX [Дополнительный вход], 2^ TAPE [Кассетная дека].

К этим входам подключайте цифровые выходы ваших компонентов-источников.

При необходимости каждый из этих шести цифровых входов можно назначить для использования с источником входного сигнала, отличным от указанного на маркировке входа, используя страницу «Digital Settings» [Цифровые настройки] меню настройки. Это значит, что если вы, например, хотите подключить ваш DVD плеер через оптический вход, то для этого можно использовать оптический вход для ресивера спутникового телевидения, видео рекордера или кассетной деки, назначив аудио сигнал от этого цифрового входа кнопке DVD.

Выходы

1(, 2) DIGITAL OUT [Цифровой выход].

Имеются два цифровых выходных разъема: оптический и коаксиальный. Через эти два разъема всегда передается один и тот же сигнал, и их можно использовать одновременно. Подключайте эти цифровые выходы к вашим цифровым записывающим устройствам, таким, как CD рекордер, цифровой видеомагнитофон или MD [Минидиск] плеер.

Если выбран цифровой источник, с цифрового выхода подается точная копия входного цифрового сигнала. Например, при подаче на вход сигнала от цифрового источника с конфигурацией каналов 5.1, с цифрового выхода также выводится сигнал формата 5.1.

Если выбран аналоговый источник, сигнал с цифрового выхода не выводится. На этих выходах сигнал также отсутствует, если в качестве источника выбрано устройство, использующего только HDMI подключение. Цифровой аудио сигнал с HDMI канала (если он имеется) на эти выходы не подается.

Аналоговый выход предусилителя

2& SUB [Сабвуфер]. Выход для подключения сабвуфера. Подключите этот выход к входу активного сабвуфера (если таковой имеется).

AVR280

Подключение видео компонентов

Ресивер AVR280 обеспечивает преобразование между различными форматами видеосигнала. Это означает, что при необходимости AVR280 может преобразовывать сигналы композитного, S-Video и компонентного форматов в сигналы других форматов из (за некоторыми исключениями). Например, для просмотра

записи, воспроизводимой видеомагнитофоном, подключенным к композитному входу, вы можете использовать S- Video или компонентный/RGB выход ресивера AVR280. Это позволяет вам использовать единственное (обычно высококачественное компонентное/RGB) соединение между AVR280 и вашим устройством отображения.

Преобразование видеосигнала для закольцованной записи невозможно. Это значит, что для записи S-Video или композитного сигнала должен подводиться сигнал того же формата.

В:	Композитный	S-video	Компонентный/
Из:			RGB
Композитный	Да	Да	Да
S-Video	Да	Да	Да
Компонентный/	Нет	Нет	Да
RGB

Ресивер AVR280 не поддерживает преобразование формата RGB в компонентный формат (или наоборот).

Композитный/S-Video сигналы

3@, 3# MON OUT [Выход на монитор].

Предусмотрены два видеовыхода – один формата S-Video, а другой композитный. Через эти разъемы всегда передаются одни и те же данные (и оба, если необходимо, можно использовать одновременно). Подключите один из этих выходов к видеовходу вашего устройства отображения.

3^ VCR IN [Вход для видеомагнитофона], 3* AUX IN [Дополнительный видео вход], 3( AV [Аудио/видео источник], 4) SAT [Ресивер спутникового телевидения], 4! DVD [DVD плеер].

Подключите композитные видеовыходы ваших компонентов-источников к этим входам. Выбор разъема для использования (S-video или композитного) зависит от того, куда будет подаваться сигнал: если сигнал должен использоваться для Зоны 2, необходим композитный разъем, а если сигнал должен использоваться для записи (например, на видеомагнитофон), то тип разъема должен соответствовать соединению с записывающим устройством (т.е. если для записывающего устройства требуется, например, сигнал формата S-video, то для соединения с источником должен использоваться S-video-разъем).

Если выполнены оба соединения, то сигнал от S-video-входа будет использоваться для главной зоны, если не подается компонентный/RGB-сигнал.

3% VCR OUT [Выход на видеомагнитофон], 3& AUX OUT [Дополнительный выход].

Подключите один из этих выходов (S-Video или композитный) к видеовходу вашего видеомагнитофона или дополнительного устройства. Используемый разъем должен соответствовать типу видеосигнала источника, с которого вы хотите осуществлять запись (как описано выше). Например: если вы хотите записать сигнал формата S-Video с ресивера

спутникового телевидения на видеомагнитофон, то разъем для подключения видеомагнитофона также должен быть формата S-video.

Разъемы для передачи высококачественного (компонентного) видеосигнала

Эти входы ресивера предназначены для подключения к компонентным (YUV / YCrCb) или RGB выходам. Такие сигналы обычно подаются с DVD плеера, цифрового декодера кабельного телевидения или игровой приставки и обеспечивают максимальное качество изображения.

Имейте в виду, что разъемы для передачи компонентного видеосигнала высокого качества работают независимо от композитных/S-Video разъемов.

Компонентный видеосигнал используется, главным образом, в Северной Америке и в регионах, где принят NTSC стандарт цветного телевидения, в то время как RGB сигнал распространен в Европе.

Входы 4@ AV [Аудио/видео источник], 4$ DVD [DVD плеер], 4% SAT INPUTS [Ресивер спутникового телевидения]. Подключайте к этим входам видеовыходы ваших источников высококачественного видеосигнала.

4# HIGH QUALITY VIDEO OUT [Выход высококачественного видеосигнала]. Подключайте эти разъемы к компонентным видеовходам вашего устройства отображения.

Важные замечания о входах и выходах высококачественного видеосигнала (HQ-видео)

В меню настроек «Video Settings» [Настройка видео] каждый из этих трех входов высококачественного компонентного видеосигнала можно по отдельности назначить любому из других входов, например, вход с маркировкой «DVD» может использоваться для подключения не только DVD плеера, но и другого устройства. Более подробную информацию см. на странице 14.

Нельзя смешивать компонентные и RGB источники. Выбор компонентного или RGB источника можно сделать на странице «General Settings» [Основные настройки] меню настроек (см. страницу

10).

Входы высококачественного компонентного видеосигнала имеют достаточную ширину полосы пропускания, достаточную для передачи видеосигналов с удвоением строк стандарта NTSC (525/60) или PAL (625/50) (прогрессивная развертка), а также для видеосигнала американского стандарта HDTV (High-definition television [Телевидение высокой четкости]). Однако при использовании таких сигналов экранное меню не накладывается на изображение, а выводится на экран со стандартной чересстрочной разверткой в формате NTSC или PAL (525 или 625 строк) на сплошном (одноцветном) фоне.

При использовании входов высококачественного видеосигнала сигнал на композитный и S-Video выходы не подается, поскольку в этом случае обработка сигнала экранного меню может создать на этих выходах видеосигналы плохого качества.

При подключении устройств к этим разъемам

соблюдайте цветовую/ буквенную маркировку входов. При неправильном подключении аппаратуры неисправности не возникнет, но изображение будет иметь неестественные цвета.

AVR280

4-проводное RGB подключение с помощью разъема SCART

(SCART – это многоштырьковый аудио/видео разъем, обычно применяемый в европейской A/V аппаратуре.) Для некоторых видеопроекторов и большинства европейских телевизоров необходимо 4-проводное RGB подключение с помощью разъема SCART, при котором синхросигнал подается отдельно от RGB сигнала.

В этом случае для передачи данных синхронизации необходимо использовать композитный видео выход

MON OUT [Выход на монитор] 3#. Кабель для выполнения 4-проводного RGB соединения вы можете купить по месту приобретения ресивера (таблицу с описанием соединений типа SCART см. в конце данного руководства). Учтите, что при этом помимо RGB соединения потребуется композитное видео соединение между компонентом-источником и ресивером AVR280 для передачи дополнительного сигнала синхронизации.

Обращаем ваше внимание на то, что для показа RGB сигнала большинство SCART входов на телевизорах требуют сигнала управления SCART/RGB. В случае использования SCART кабеля, тип которого указан на странице 32, этим сигналом будет управлять триггерный RGB выход. Такой кабель можно купить по месту приобретения ресивера.

Ресивер AVR280 не поддерживает ни 5-проводное RGB HV соединение, ни 3-х проводное RGB соединение с синхронизацией по зеленому сигналу.

Интерфейс HDMI

HDMI подключение источника сигнала и дисплея (телевизора) обеспечивает наилучшее качество изображения. Однако подключение такого типа имеет наибольшие ограничения в смысле длины кабеля, его коммутации и преобразования сигналов.

Ресивер AVR280 имеет два HDMI входа; они помечены как «DVD» и «SAT», поскольку чаще всего это соединение используется для подключения DVD плееров и ресиверов спутникового телевидения. Эти входы можно настраивать для работы с любыми другими источниками сигналов, так что при выборе этого

источника (например, «AUX») вместо обычного входа, связанного с этим источником, выбирается один из HDMI входов.

Важно понимать, что источники аналогового видео сигнала не могут передаваться ресивером AVR280 на выход HDMI; не может также никакой их HDMI входов преобразовываться в аналоговое видео (ни в один из форматов). Ресивер AVR280, выбирая один из входов и передавая его на выход, действует просто как коммутирующее устройство.

Учитывая выше сказанное, необходимо понимать, что если видео должно быть передано в Зону 2, то помимо HDMI подключения, необходимо (как и в случае с высококачественными аналоговыми видео соединениями) обеспечить подключение аналогового видео сигнала.

Подключение акустических систем

Для подключения акустических систем предназначены красные и черные резьбовые клеммы на задней панели ресивера AVR280. Подключение акустических систем к клеммам должно выполняться в соответствии с маркировками.

Клеммы для подключения акустических систем на усилителе (ресивере), соединяемые с входными клеммами акустических систем, должны иметь одинаковую полярность (т.е. клеммы с маркировками «+» (обычно красные) и «–» (обычно черные) должны подсоединяться к клеммам с такой же маркировкой). Несоблюдение полярности может привести к ослаблению звучания центрального канала, нечеткой пространственной локализации инструментов и ухудшению стереоэффекта.

Предусмотрены два варианта подсоединения акустического кабеля к усилителю (ресиверу):

Клеммы для подключения акустических систем, находящи-

еся на задней панели, имеют следующие маркировки:

Использование оголенных концов проводов:

1.Снимите изоляцию на конце провода так, чтобы оголить около 2 см проводника (металлической жилы).

2.Если проводник многожильный, плотно скрутите жилы вместе, чтобы избежать контакта жил, не скрученных в жгут, с соседними клеммами или с задней панелью.

3.Ослабьте резьбовую клемму, поворачивая ее зажимную гайку против часовой стрелки.

4.Вставьте скрученный конец провода в отверстие в клемме.

5.Затяните клемму, поворачивая зажимную гайку по часовой стрелке.

При выполнении соединений с помощью оголенных концов проводов ни в коем случае не допускайте контакта отдельных жил проводника с соседними клеммами или с задней панелью. Такой контакт вызовет короткое замыкание на выходе усилителя и может его повредить.

FL – фронтальная левая акустическая система

FR – фронтальная правая акустическая система

CEN – центральная акустическая система

RS – боковая правая акустическая система

LS – боковая левая акустическая система

RSB – тыловая правая акустическая система

LSB – тыловая левая акустическая система

Использование лепестковых выводов:

1.Ослабьте резьбовую клемму, поворачивая ее зажимную гайку против часовой стрелки.

2.Вставьте лепестковый вывод под зажимную гайку.

3.Затяните клемму, поворачивая зажимную гайку по часовой стрелке.

AVR280

Подключение Зоны 2

Ресивер AVR280 обеспечивает передачу аналоговых аудио и композитных видеосигналов во вторую комнату, например в кухню, спальню или холл, и управление этими независимо от главной зоны прослушивания/просмотра. Эта вторая комната «Зона 2».

Для Зоны 2 ресивер AVR280 подает на выход аудио сигнал линейного уровня, со стереофонического аналогового аудио входа, и композитный видеосигнал,

поступающий с композитного видеовхода (для заданного источника). Необходимость в аналоговых входах обусловлена тем, что аналого-цифровое преобразование цифровым сигнальным процессором (DSP) или цифро-аналоговое преобразование для сигналов Зоны 2 не предусмотрено. Поскольку AVR280 не осуществляет преобразование видео форматов для Зоны 2, от источника также должен поступать композитный видеосигнал.

По этим причинам мы рекомендуем, чтобы устройства-источники, подключенные к цифровым входам, были подключены и к аналоговым входам. Источники высококачественного видеосигнала форматов YUV/RGB и S-Video должны быть подключены к ресиверу AVR280 и через композитные выходы, чтобы воспрои ими видеоматериалы можно было смотреть в Зоне 2.

Примечание: Поскольку для Зоны 2 требуется композитный вход, то работа DVD плеера в режиме прогрессивной развертки при одновременном использовании 2 невозможна, если DVD плеер не может одновременно подавать на выход сигнал прогрессивной развертки и композитный сигнал.

4^ ZONE 2 OUT [Выход для Зоны 2].
Это аудио выход для Зоны 2. Подключайте эти разъемы к линейному		Подключение пульта дистанционного управления для Зоны 2
входу вашего усилителя для Зоны 2.		Приемник, совместимый с разъемом 5), выпускается
3$ ZONE 2 VIDEO OUT [Видеовыход для Зоны 2] (композитный		компанией Xantech (№ по кат. 291-10). Обращайтесь,
видео выход).		пожалуйста, для приобретения этого приемника к
		зарегистрированному дилеру продукции Xantech, так как на
Этот видеовыход предназначен для Зоны 2. Подключайте его к
видеодисплею Зоны 2 коаксиальным кабелем с малыми потерями,
имеющим волновое сопротивление 75 Ом.
5) IN ZONE 2 [Вход для Зоны 2].
Этот вход позволяет дистанционно управлять ресивером AVR280
из Зоны 2 с помощью инфракрасного пульта дистанционного
управления. Ниже приведена информация о подключении пульта.
		Контакты		Назначение
		стереофонического гнезда
		диаметром 3,5 мм
Подключение антенн АМ и FM диапазонов
		Центральный		Сигнал
		Кольцевой		0 В
Антенна FM диапазона
		Общий		12 В, ток не более 30 мА
Антенна FM диапазона необходима для приема УКВ радиосигналов с
		Приведенные данные соответствуют принятому в Xantech
частотной модуляцией.
		стандарту проводной передачи ИК-сигналов.
Несмотря на то, что к ресиверу AVR280 прилагается ленточная
антенна FM диапазона, для оптимального радиоприема рекомендуется дополнительно приобрести
соответствующую антенну, устанавливаемую на крыше или чердаке, так как она обеспечит более
качество приема. (Желательно, чтобы установку антенны на крыше выполнил квалифицированный
специалист по установке антенн, способный должным образом сориентировать антенну на ближайший					ленточно-
передатчик.)
					му кабелю антенны
В некоторых регионах существует кабельное радиовещание, или в многоквартирных домах установлены					диапазона
системы разнесения антенн. В любом из этих случаев в вашем доме должно быть контактное гнездо с					слабьте два винта на
маркировкой FM или VHF (не пользуйтесь гнездом с маркировкой TV [Телевизионная]), которое нужно					.
подключить к входному гнезду 5& AVR280.					2) Вставьте под головки
Если вы хотите пользоваться прилагаемой ленточной антенной FM диапазона, то закрепите ее как можно					винтов лепестковые
					выводы ленточного
выше на стене так, чтобы элементы, образующие букву «Т», были расположены горизонтально. Поочередно
					кабеля.

	закрепите антенну на всех пригодных для этого стенах комнаты, чтобы определить стену, обеспечивающую	3) Затяните винты на
	наилучший прием, и зафиксируйте антенну кнопками или липкой лентой (кнопки не должны контактировать
		штекере.
	с внутренним проводом антенны). После сборки антенны (см. блок текста справа), подсоедините штекер
	ленточного кабеля к входному гнезду 5& ресивера AVR280.
	Антенна АМ диапазона
	Антенна АМ диапазона необходима для приема средневолновых радиосигналов с амплитудной
	К ресиверу AVR280 прилагается рамочная антенна АМ диапазона. Ее нужно подключить к входам
	АМ диапазона 5^ – один конец кабеля к разъему «АМ», а другой конец к разъему «GND» [Заземление
	конец кабеля к какому разъему присоединять, не имеет значения). Поворачивайте антенну до тех
	не найдете положение, обеспечивающее наилучший прием.
	В районе с плохим приемом сигнала или в том случае, если ресивер AVR280 используется внутри
	многоэтажного каркасного здания, для улучшения приема можно использовать проволоку длиной
	5 метров. Закрепите проволоку на возвышении снаружи здания (если возможно) и присоедините
	конец к антенному входу АМ диапазона в дополнение к прилагаемой рамочной антенне (рамочную
	не отсоединяйте).
	Интеграл перестройки в диапазоне AM
	Интервал частоты радио настройки в АМ диапазоне необходимо задать в соответствии с регионом вашего
	проживания. Для этого воспользуйтесь переключателем 5* на задней панели – установите его на 10 кГц,
	если вы живете в Северной Америке, или на 9 кГц, если вы живете в любом другом месте. Обращаем ваше
	внимание на то, что если вы живете в Северной Америке, то этот переключатель должен быть установлен в
	правильное положение, даже если вы не собираетесь слушать радиопередачи АМ диапазона, потому что в
	противном случае изменятся некоторые установки и FM тюнера.

AVR280

10

Подключение сигналов управления

4* REMOTE OUT [Выход сигнала дистанционного управления]. С этого разъема на выход подается любой сигнал дистанционного управления, принимаемый либо датчиком на передней панели ресивера, либо поступающий с одного из разъемов дистанционного управления. Этот разъем позволяет дистанционно управлять компонентами-источниками; возможность управления обеспечивается или путем подключения этого выхода к устройству, которым вы хотите управлять, через ИК-гнездо диаметром 3,5 мм (только аппараты производства Arcam), или путем использования ИК-излучателя, установленного в

центре окошка ИК-датчика на компоненте-источнике (например, малогабаритного излучателя Xantech 283MW).

4( IN LOCAL [Вход локального приемника]. Используйте этот вход для подключения выносного ИК-

приемника, если ИК-приемник на передней панели AVR280 загорожен.

5) IN ZONE 2 [Вход для Зоны 2]. Этот вход позволяет дистанционно управлять ресивером AVR280 из Зоны 2 с инфракрасного пульта дистанционного управления (для получения дополнительной информации см. выше раздел «Подключение Зоны 2»).

5# RS232 CONTROL [Разъем управления RS232]. Предназначен для подключения устройств управления, имеющих последовательный порт RS232 (например, контроллеров с сенсорным экраном производства Crestron и AMX). Данный разъем используется также для обновления программного обеспечения системы управления.

Триггерные выходы

	У ресивера AVR280 есть три триггерных выхода (стереофонические	Контакт	Назначение	Напряжение
	разъемы диаметром 3,5 мм, каждый из которых имеет два контакта:	Центральный	Включение глав-	Включено = 12 В, 30 мА
	центральный и общий). Техническая информация по триггерным		ной зоны	Выключено = 0 В
	выходам приведена в соответствующих таблицах.
	4& 12V TRIGGER [12-вольтный триггер]. Этот выход можно	Кольцевой	Включение Зоны 2	Включено = 12 В, 30 мА
				Выключено = 0 В
	использовать для автоматического включения и выключения
	усилителей мощности или компонентов-источников для главной зоны
		Общий	Заземление	0 В
	и Зоны 2. В таблице справа указано функциональное назначение
	контактов триггерного выхода.

5@ VIDEO TRIGGER 1 [Видео триггер 1], 5@ VIDEO TRIGGER 2 [Видео триггер 2]. Эти триггерные выходы имеют различные функции, зависящие от выбора опций пункта «Video Status» меню «General Settings». См. подробности на странице 10.

Подключение к сети

5$ POWER INLET [Вход переменного тока]. Ресивер AVR280 имеет источник питания, рассчитанный на два напряжения, 120 В и 230 В, которые можно выбирать посредством переключателя. В зависимости от региона, куда поставляется ресивер, этот переключатель устанавливается на заводе-изготовителе в положение, соответствующее сетевому напряжению в данном регионе.

5% Переключатель GROUND LIFT [Размыкание заземления]. В сложных системах, где есть входы для ресиверов спутникового телевидения или радиоантенны, заземление аппарата может увеличить уровень фоновых помех в виде гудения или жужжания в громкоговорителях акустических систем. Если это произойдет, установите данный переключатель в положение GROUND LIFT, чтобы разъединить заземление сигнала и заземление шасси устройства.

Ни при каких обстоятельствах НЕ ОТСОЕДИНЯЙТЕ устройство заземления от шнура питания.

Сетевой шнур

При нормальных условиях эксплуатации на аппарат подается питание через сетевой шнур с литой вилкой. Убедитесь в том, что вилка шнура питания, прилагаемого к аппарату, подходит к вашей сетевой розетке. Если вилка не подходит к розетке, обратитесь по месту приобретения аппарата.

Если по какой-либо причине вилку нужно заменить, то от нее следует незамедлительно избавиться безопасным образом, потому что при подключении к розетке она представляет потенциальную опасность поражения электрическим током. Если вам потребуется новая вилка, обратитесь по месту приобретения аппарата.

Подключение ресивера к сети

Вставьте разъем (в соответствии со стандартом Международной электротехнической комиссии (МЭК))

шнура питания, прилагаемого к ресиверу, в гнездо подвода питания (5$) на задней панели аппарата. Штекер должен быть вставлен плотно.

Вставьте сетевую вилку на другом конце шнура в розетку электросети и включите розетку, если она оборудована выключателем.

AVR280

11

Настройка ресивера AVR280

Меню настройки (Setup Menu) ресивера AVR280 имеет шесть основных (Basic) и пять дополнительных (Advanced) экранов, при помощи которых выполняется настройка рабочих параметров аппарата. Основные меню позволяют настроить AVR280 в соответствии с используемыми акустическими системами, а дополнительные – оптимизировать работу вашей аудио/видеосистемы. На этой и следующих страницах приведен вид этих меню на экране телевизора.

Наилучшим способом настройки ресивера AVR280 является использование экранного меню (OSD). Чтобы экранное меню было выведено на телеэкран для выполнения первоначальной настройки, подключите телевизор к композитному видеовыходу ресивера. Необходимость такого подключения вызвана тем, что выход высококачественного видеосигнала имеет несколько режимов отображения и может оказаться несовместимым с задаваемыми по умолчанию параметрами настройки устройства отображения, рассчитанного на высококачественный видеосигнал. Обратите внимание, что при использовании HDMI соединения экранное меню отсутствует.

Режим настройки

Чтобы войти в меню настройки, нажмите и не менее двух секунд удерживайте кнопку MENU [Меню] на пульте дистанционного управления или на передней панели ресивера. На экране устройства отображения появится страница «Set-up Menu Index» [Указатель меню настройки].

Указатель меню настройки

Страница указателя меню настройки – это первая страница, отображаемая на экране при входе в меню настройки. Она обеспечивает доступ к шести основным и пяти дополнительным меню.

Перемещение по меню настройки

... С помощью пульта дистанционного управления

Вы можете перемещаться по меню настройки, пользуясь кнопками перемещения курсора (кнопками со стрелками) на пульте дистанционного управления. Это простейший способ перемещения по меню.

1.Чтобы войти в меню настройки, нажмите и не менее двух секунд удерживайте кнопку MENU [Меню] (она расположена непосредственно под кнопками перемещения

по меню) до появления на экране страницы указателя меню настройки «Setup Menu Index». (При кратковременном нажатии кнопки «MENU» на экране появится экранное окно главного меню 1 (Main Menu Screen 1). В этом случае главное меню можно закрыть повторным нажатием кнопки MENU).

2.Когда заголовок меню выделен ярким прямоугольником (курсором), перемещение между страницами

меню осуществляется при помощи кнопок и . Применение этого способа перемещения между страницами при первоначальной настройке аппарата гарантирует, что вы не пропустите ни одной страницы.

3.	Для перемещения вверх и вниз по строкам меню пользуйтесь кнопками	и	.
4.	Для изменения настройки того или другого пункта меню нужно выделить этот пункт (переместить
	курсор на соответствующую строку), а затем, пользуясь кнопкой или	, переместиться по опциям
	для данного пункта до достижения нужной опции (перемещение осуществляется в циклическом
	режиме).

5.После того как на какой-либо странице вы зададите для всех пунктов меню значения (опции), наиболее подходящие для вашей аудио/видеосистемы, переместите прямоугольник выделения

в верхнюю часть экрана (на заголовок меню) и нажмите кнопку , чтобы перейти к следующей странице меню.

6.В любое время вы можете нажать кнопку «MENU», чтобы вернуться в окно указателя меню настройки (в меню верхнего уровня).

7.Чтобы сохранить сделанные вами изменения в памяти ресивера, вернитесь на страницу указателя меню настройки и выделите пункт «Save Setup» [Сохранение установок] в нижней части экрана. Для сохранения установок нажмите кнопку ОК [Подтверждение]. Чтобы выйти из меню настроек нажмите еще раз кнопку ОК.

Помимо перемещения от страницы к странице описанным выше способом с помощью кнопок и , предусмотрен и прямой доступ к каждой странице меню со страницы указателя меню настройки. Для этого необходимо, пользуясь одной из кнопок перемещения курсора, переместить прямоугольник выделения на название нужной страницы на странице указателя и нажать кнопку ОК.

...С помощью органов управления на передней панели ресивера AVR280

Для настройки AVR280 можно использовать органы управления на его передней панели. Следуйте инструкциям, приведенным для настройки с помощью пульта дистанционного управления, используя в данном случае кнопку EFFECT/ для перемещения вниз, кнопку MODE/ для перемещения вверх и регулятор громкости для перемещения влево и вправо.

AVR280

12
