Импортер в Республику Казахстан:
ТОО «CB Star», г.Алматы, ул.Байтурсынулы, д.58/106 н.п. 2
Тел.: +7 727 292090, email: info@cbstar.kz
Qixiang Electon Science & Technoloyg Co.,Ltd.
www.radist.kz
AT-778UV
Руководство Пользователя
ОГЛАВЛЕНИЕ
1.ФУНКЦИИ И ОСОБЕННОСТИ ................................................................................................. 1
2.АКСЕССУАРЫ .......................................................................................................................... 2
3.УСТАНОВКА ............................................................................................................................. 3
4.ЗНАКОМСТВО........................................................................................................................... 8
5.РАБОЧИЕ РЕЖИМЫ ............................................................................................................... 11
6.ОСНОВНЫЕ ОПЕРАЦИИ........................................................................................................ 12
7.МЕНЮ ФУНКЦИЙ .................................................................................................................... 16
8.МЕНЮ КАНАЛОВ .................................................................................................................... 20
9.МЕНЮ КНОПОК ...................................................................................................................... 23
10.ПРОГРАММИРОВАНИЕ ....................................................................................................... 24
11.ПОДДЕРЖКА ......................................................................................................................... 25
12.СПЕЦИФИКАЦИЯ.................................................................................................................. 26
13.ПРИЛОЖЕНИЯ...................................................................................................................... 27
1. ФУНКЦИИ И ОСОБЕННОСТИ
AT-778UV
мультифункциональный мобильный трансивер, специально разработанный для
использования в автомобиле. Имеет следущие отличительные особенности:
♦ Использованы только высококачественные материалы и комплектующие,
обеспечивающие стабильную и долговечную работу
♦ FTF LCD дисплей с возможностью переворота изображения на 180 град
♦ Шасси из алюминиевого сплава для лучшего отвода тепла
♦ Громкий динамик в корпусе и выносном микрофоне
♦ Профессиональный и любительский режимы работы
♦ Удобное и продуманное расположение кнопок
♦ Индивидуальные настройки полосы для каждого канала в отдельности
(широкая 25 кГц, средняя 20 кГц, узкая 12.5 кГц)
♦ 200 программируемых ячеек памяти, с пользовательскими названиями
♦ Индивидуальные настройки кодов CTCSS, DCS для каждого канала,
отсекающие прием сигналов от нежелательных корреспондентов
♦ Функция сканирования, включая сканирование CTCSS/DCS кодов
♦ Интеллектуальное меню и программирование режимов с ПК
♦ Защита от подачи повышенного напряжения питания
♦ Контроль яркости подсветки LCD экрана
♦ Функция автоматического включения питания
♦ Функция блокировки кнопок основного блока и выносного микрофона
♦ Опционально: возможность подключения беспроводного микрофона
♦ Опционально: расширенное управление питанием
♦ Опционально: функция скремблирования передаваемого сигнала
♦ Опционально: поддержка функций DTMF, 2Tone, 5Tone
-
превосходно спроектированный, удобный в обращении, надежный
1
2. АКСЕССУАРЫ
2.1 Стандартные аксессуары
P1 P4
P2
MIC
P3
FUNC
P5
P6
Трансивер
Микрофон
Винты DC кабель с
предохранителем
2.2 Дополнительные аксессуары
Кабель РС51 для
программирования
Внешний динамик
Монтажная скобка
Изоляционные Предохранитель
шайбы
Шурупы
(10A 250V)
Шайбы
Источник питания 220/12В Программное обеспечение Автомобильная антенна
2
3. УСТАНОВКА
3.1 Установка в автомобиль
Для установки трансивера выберите безопасное, удобное место внутри автомобиля.
Для обеспечения максимальной безопасности не устанавливайте трансивер в зоне
срабатывания подушек безопасности или деформации кузова в случае столкновения.
Выберите место, обеспечивающее хорошую вентиляцию и защищенное от попадания
прямых солнечных лучей .
1. Закрепите монтажную скобу в автомобиле при помощи двух шурупов и шайб.
Кузов
Шайба (M5)
Шуруп
(M5x20мм)
Монтажная скоба
2.Вставьте трансивер в монтажную скобу и закрепите его при помощи двух винтов.
♦ Проверьте тщательность затяжки всех винтов и шурупов во избежание их
самоотвинчивания из-за вибраций и тряски.
3.2 Подключение DC кабеля питания
»
Разместите точку подключения питания как можно ближе к трансиверу.
3.2.1 Подключение в автомобиле
Трансивер рассчитан на подключение к аккумулятору 12 Вольт. Никогда не подключайте
его к батарее 24Вольт. Не работайте на передачу длительное время при заглушенном
двигателе во избежание разряда аккумулятора. В этом случае экран трансивера будет
тухнуть во время передачи, или сильно упадет выходная мощность сигнала.
3
1. Проложите DC кабель к трансиверу напрямую от клемм аккумулятора по самому
краткому пути.
♦ Мы не рекомендуем подключать трансивер к прикуривателю автомобиля, так как
это повлечет сильное падение напряжения в разъеме и падение мощности сигнала.
♦ По всей длине кабель должен быть защищен от горячих и влажных поверхностей,
а также от высоковольтных проводов системы зажигания.
2. После прокладки кабеля, для предотвращения отсыревания разъемов, защитите
держатели предохранителя термотрубкой. Нужно надежно закрепить весь кабель.
3.Для избежания риска кортокого замыкания, отсоедините отрицательную клемму (-)
от аккумулятора на время установки трансивера.
4.Убедитесь в соблюдении полярности при подключении кабеля к клеммам батареи:
Красный провод подключить к положительной (+) клемме, черный провод подключить
к отрицательной (-) клемме аккумулятора.
♦ Не укорачивайте кабель, даже если его длина больше, чем необходимо.
Никогда не убирайте держатели предохранителей с кабеля питания!
Красный
Черный
5. Все работы производите только при отключенной от аккумулятора клемме (-).
6. Подключите разъем на DC кабеле к разъему питания трансивера.
♦ Вставьте один коннектор в другой и слегка сожмите их до щелчка.
3.2.2 Стационарное подключение
Для использования трансивера в качестве стационарного Вам необходим источник 13.8V
постоянного тока, ( QRP-01) не входящий в комплект поставки. Пожалуйста обратитесь
к официальному представителю AnyTone для его приобретения.
Источник питания должен быть рассчитан на ток не менее 12A.
1.Подключите DC кабель к источнику питания, соблюдая полярность напряжения:
Красный провод: положительный (+), Черный провод: отрицательный (-).
♦ Не включайте трансивер напрямую в розетку AС 220 Вольт!
♦ Используйте DC кабель из комплекта поставки для подключения трансивера к
источнику постоянного напряжения.
♦ Не заменяйте кабель на другой с проводами меньшего сечения!
4
Трансивер
10A
кабель питания
Регулируемый
источник питания (QRP-01)
Источник питания (QRP-01)
Черный
Красный
DC кабель с предохранителями (QPL-01)
2. Подключите разъем на DC кабеле к разъему питания трансивера.
♦ Вставьте один коннектор в другой и слегка сожмите их до щелчка.
»
Пер ед под ключение м D C к абеля к т ра нси веру, у бед ит ес ь ч то ист очни к
питания и трансивер выключены!
»
Не включайте источник питания в розетку AC 220В во время подключения.
EX T S P
AN T
3.2.3 Замена предохранителей
Если предохранитель перегорел, необходимо определить и устранить причину, затем
заменить предохранитель. Если предохранитель сгорел снова, отключите питание и
обратитесь к авторизованному дилеру или к любому
авторизованному сервисному центру.
Размещение
Силовой DC
Сила тока
10A
Используйте только предохранители указанного типа и номинала.
Никогда не используйте «жучки» (куски провода) для восстановления цепи!
»
Если Вы используете трансивер длительное врем я с неработающим
двигателем, может сильно разрядиться аккумуляторная батарея и пуск
двигателя будет затруднен. Во избежание такой ситуации не используйте
трансивер долгое время во время стоянки с заглушенным двигателем.
5
3.3 Подключение антенны
Перед началом использования трансивера установите антенну и настройте ее.
Дальность и устойчивость связи будет зависеть от типа и места установки антенны.
Для получения максимальной дальности связи обратите внимание на следующее.
Используйте антенну с сопротивлением 50Ω и кабель с низким затуханием и таким
же сопротивлением (50Ω). Подключение антенны кабелем с другим сопротивлением
сильно снижает эффективность антенны, а значит дальность и качество связи.
Плохо настроенная антенна может стать источником помех для приема телевидения,
радиовещания и других радиосигналов.
»
Помните, работа трансивера на передачу с отключенной, ненастроенной
или несоответствующей антенной, может привести к выходу трансивера
из строя.
»
Все базовые станции должны быть оснащены грозозащитными устройствами
для избежания поломки трансивера от статического электричества!
Возможные места установки антенны на автомобиле изображены на рисунке:
3.4 Подключение аксессуаров
3.4.1 Выносной динамик
Если Вы предполагаете использовать выносной динамик, используйте динамик с
сопротивлением 8Ω и 3.5 мм (1/8") моно (2-контакный) коннектор.
SP-01
EXT SP
ANT
»

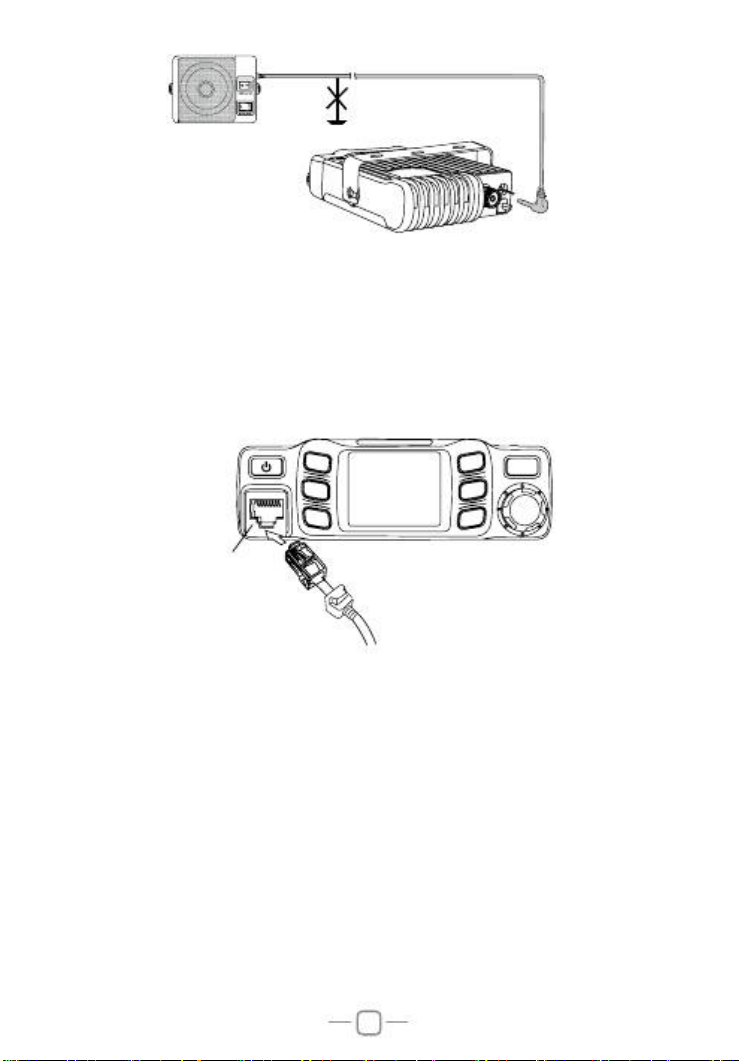

Выносной динамик подключается через двухканальный BTL порт, поэтому его
нельзя подключать к кузову (-) бортовой сети любым концом, иначе он выйдет
из строя. Неправильное подключение показано на рисунке ниже
6
Не подключать!
SP-01
Кузов
EXT SP
ANT
3.4.2 Выносной микрофон
Подключите выносной микрофон, имеющий 8-контактный сигнальный коннектор, к
разъему MIC на передней панели трансивера. Нажмите на коннектор до целчка, при
этом он зафиксируется специальной защелкой.
P1 P4
P2
MIC
P3
FUNC
P5
P6
Разъем
микрофона
7
