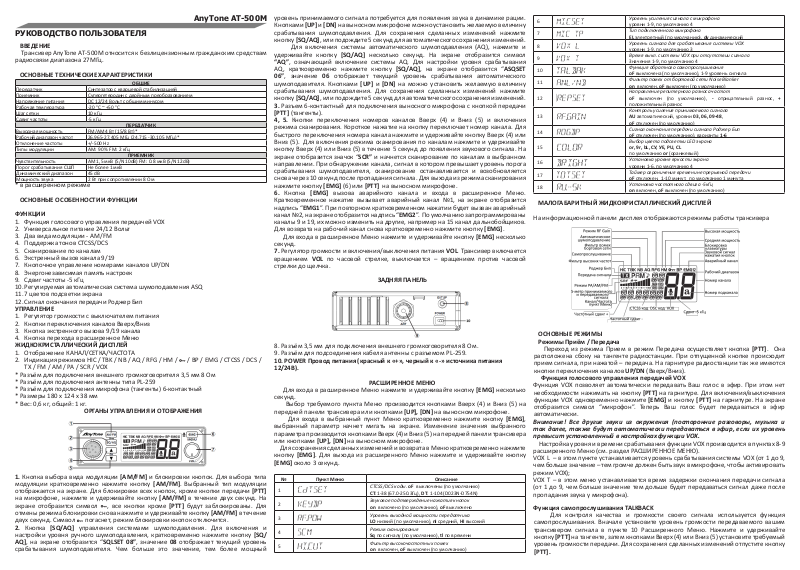

AnyTone AT-500М
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ВВЕДЕНИЕ
Трансивер AnyTone AT-500М относится к безлицензионным гражданским средствам
радиосвязи диапазона 27МГц.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Передатчик Синтезатор с кварцевой стабилизацией
Приемник Супергетеродин с двойным преобразованием
Напряжение питания DC 12/24 Вольт с общим минусом
Рабочая температура -20 °C ~ +50 °C
Шаг сетки 10 кГц
Сдвиг частоты -5 кГц
Выходная мощность FM/AM 4 Вт (15/8 Вт)*
Рабочий диапазон частот 26.965-27.405 MГц (24.715 -30.105 МГц)*
Отклонение частоты +/-500 Hz
Типы модуляции AM: 90 % FM: 2 кГц
Чувствительность AM 1,5 мкВ (S/N 10dB) FM: 0.8 мкВ (S/N 12dB)
Порог срабатывания СШП Не более 1 мкВ
Динамический диапазон 45 dB
Мощность звука 2 Вт при сопротивлении 8 Ом
* в расширенном режиме
ОСНОВНЫЕ ОСОБЕННОСТИ И ФУНКЦИИ
ФУНКЦИИ
1. Функция голосового управления передачей VOX
2. Универсальное питание 24/12 Вольт
3. Два вида модуляции - AM/FM
4. Поддержка тонов CTCSS/DCS
5. Сканирование по каналам
6. Экстренный вызов канала 9/19
7. Кнопочное управление номерами каналов UP/DN
8. Энергонезависимая память настроек
9. Сдвиг частоты -5 кГц
10. Регулируемая автоматическая система шумоподавления ASQ
11. 7 цветов подсветки экрана
12. Сигнал окончания передачи Роджер Бип
УПРАВЛЕНИЕ
1. Регулятор громкости с выключателем питания
2. Кнопки переключения каналов Вверх/Вниз
3. Кнопка экстренного вызова 9/19 канала
4. Кнопка перехода в расширенное Меню
ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ
1. Отображение КАНАЛ/СЕТКА/ЧАСТОТА
2. Индикация режимов HIC / TBK / NB / AQ / RFG / HM /
TX / FM / AM / PA / SCR / VОX
* Разъём для подключения внешнего громкоговорителя 3,5 мм 8 Ом
* Разъём для подключения антенны типа PL-259
* Разъём для подключения микрофона (тангенты) 6-контактный
* Размеры 180 х 124 х 38 мм
* Вес: 0,6 кг, общий: 1 кг.
ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
1. Кнопка выбора вида модуляции [АМ/FМ] и блокировки кнопок. Для выбора типа
модуляции кратковременно нажмите кнопку [АМ/FМ]. Выбранный тип модуляции
отображается на экране. Для блокировки всех кнопок, кроме кнопки передачи [PTТ]
на микрофоне, нажмите и удерживайте кнопку [АМ/FМ] в течение двух секунд. На
экране отобразится символ
, все кнопки кроме [PTТ] будут заблокированы. Для
отмены режима блокировки снова нажмите и удерживайте кнопку [АМ/FМ] в течение
двух секунд. Символ
погаснет, режим блокировки кнопок отключится.
2. Кнопка [SQ/AQ] управления системами шумоподавления. Для включения и
настройки уровня ручного шумоподавления, кратковременно нажмите кнопку [SQ/
AQ], на экране отобразится “SQLSET 08”, значение 08 отображает текущий уровень
срабатывания шумоподавителя. Чем больше это значение, тем более мощный
ОБЩИЕ
ПЕРЕДАТЧИК
ПРИЕМНИК
/ BP / EMG / CTCSS / DCS /
уровень принимаемого сигнала потребуется для появления звука в динамике рации.
Кнопками [UP] и [DN] на выносном микрофоне можно установить желаемую величину
срабатывания шумоподавления. Для сохранения сделанных изменений нажмите
кнопку [SQ/AQ], или подождите 5 секунд для автоматического сохранения изменений.
Для включения системы автоматического шумоподавления (AQ), нажмите и
удерживайте кнопку [SQ/AQ] несколько секунд. На экране отобразится символ
“AQ”, означающий включение системы AQ. Для настройки уровня срабатывания
AQ, кратковременно нажмите кнопку [SQ/AQ], на экране отобразится “ASQSET
06”, значение 06 отображает текущий уровень срабатывания автоматического
шумоподавителя. Кнопками [UP] и [DN] на можно установить желаемую величину
срабатывания шумоподавления. Для сохранения сделанных изменений нажмите
кнопку [SQ/AQ], или подождите 5 секунд для автоматического сохранения изменений.
3. Разъем 6-контактный для подключения выносного микрофона с кнопкой передачи
[PTT] (тангенты).
4, 5. Кнопки переключения номеров каналов Вверх (4) и Вниз (5) и включения
режима сканирования. Короткое нажатие на кнопку переключает номер канала. Для
быстрого переключения номера канала нажмите и удерживайте кнопку Вверх (4) или
Вниз (5). Для включения режима сканирования по каналам нажмите и удерживайте
кнопку Вверх (4) или Вниз (5) в течение 5 секунд до появления звукового сигнала. На
экране отобразится значок “SCR” и начнется сканирование по каналам в выбранном
направлении. При обнаружении канала, сигнал в котором превышает уровень порога
срабатывания шумоподавителя, сканирование останавливается и возобновляется
снова через 10 секунд после пропадания сигнала. Для выхода из режима сканирования
нажмите кнопку [EMG] (6) или [РТТ] на выносном микрофоне.
6. Кнопка [EMG] вызова аварийного канала и входа в расширенное Меню.
Кратковременное нажатие вызывает аварийный канал №1, на экране отобразится
надпись “EMG1”. При повторном кратковременном нажатии будет вызван аварийный
канал №2, на экране отобразится надпись “EMG2”. По умолчанию запрограммированы
каналы 9 и 19, их можно изменить на другие, например на 15 канал дальнобойщиков.
Для возврата на рабочий канал снова кратковременно нажмите кнопку [EMG].
Для входа в расширенное Меню нажмите и удерживайте кнопку [EMG] несколько
секунд.
7. Регулятор громкости и включения/выключения питания VOL. Трансивер включается
вращением VOL по часовой стрелке, выключается – вращением против часовой
стрелки до щелчка.
ЗАДНЯЯ ПАНЕЛЬ
8. Разъём 3,5 мм для подключения внешнего громкоговорителя 8 Ом.
9. Разъём для подсоединения кабеля антенны с разъемом PL-259.
10. POWER Провод питания (красный к «+», черный к «-» источника питания
12/24В).
РАСШИРЕННОЕ МЕНЮ
Для входа в расширенное Меню нажмите и удерживайте кнопку [EMG] несколько
секунд.
Выбор требуемого пункта Меню производится кнопками Вверх (4) и Вниз (5) на
передней панели трансивера или кнопками [UP], [DN] на выносном микрофоне.
Для входа в выбранный пункт Меню кратковременно нажмите кнопку [EMG],
выбранный параметр начнет мигать на экране. Изменение значения выбранного
параметра производится кнопками Вверх (4) и Вниз (5) на передней панели трансивера
или кнопками [UP], [DN] на выносном микрофоне.
Для сохранения сделанных изменений и возврата в Меню кратковременно нажмите
кнопку [EMG]. Для выхода из расширенного Меню нажмите и удерживайте кнопку
[EMG] около 3 секунд.
№ Пункт Меню Описание
1
2
3
4
5
CTCSS/DCS коды. oF выключены (по умолчанию)
СТ:1-38 (67.0-250.3Гц), DT: 1-104 (D023N-D754N)
Звуковое подтверждение нажатия кнопок
on включено (по умолчанию), oF выключено
Уровень выходной мощности передатчика
LO низкий (по умолчанию), nI средний, HI высокий
Режим сканирования
Sq по сигналу (по умолчанию), tl по времени
Фильтр высокочастотных помех
on включен, oF выключен (по умолчанию)
6
7
8
9
10
11
12
13
14
15
16
17
18
Уровень усиления сигнала с микрофона
уровни 1-9, по умолчанию 4
Тип подключенного микрофона
EL электретный (по умолчанию), dy динамический
Уровень сигнала для срабатывания системы VOX
уровни 1-9, по умолчанию 3
Время выкл. системы VOX при отсутствии сигнала
Значения 1-9, по умолчанию 4
Функция обратного самопрослушивания
oF выключена (по умолчанию), 1-9 уровень сигнала
Фильтр помех от бортовой сети Noise Blanker
on включен, oF выключен (по умолчанию)
Направление репитерного разноса частот
oF выключен (по умолчанию), - отрицательный разнос, +
положительный разнос
Контроль усиления принимаемого сигнала
AU автоматический, уровни 03, 06, 09-48,
oF отключен (по умолчанию)
Сигнал окончания передачи сигнала Роджер Бип
oF отключен (по умолчанию), варианты 1-6
Выбор цвета подсветки LED экрана
or, 9r, bL, CУ, УE, PU, CL
по умолчанию or (оранжевый)
Установка уровня яркости экрана
уровни 1-6, по умолчанию 4
Таймер ограничения времени непрерывной передачи
oF отключен, 1-10 минут, по умолчанию 1 минута
Установка частотного сдвига -5кГц
on включен, oF выключен (по умолчанию)
МАЛОГАБАРИТНЫЙ ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ
На информационной панели дисплея отображаются режимы работы трансивера
ОСНОВНЫЕ РЕЖИМЫ
Режимы Приём / Передача
Переход из режима Прием в режим Передача осуществляет кнопка [PTT]. Она
расположена сбоку на тангенте радиостанции. При отпущенной кнопке происходит
прием сигнала, при нажатой – передача. На гарнитуре радиостанции так же имеются
кнопки переключения каналов UP/DN (Вверх/Вниз).
Функция голосового управления передачей VOX
Функция VOX позволяет автоматически передавать Ваш голос в эфир. При этом нет
необходимости нажимать на кнопку [РТТ] на гарнитуре. Для включения/выключения
функции VOX одновременно нажмите [EMG] и кнопку [РТТ] на гарнитуре. На экране
отобразится символ “микрофон”. Теперь Ваш голос будет передаваться в эфир
автоматически.
Внимание! Все другие звуки из окружения (посторонние разговоры, музыка и
так далее, также будут автоматически передаваться в эфир, если их уровень
превысит установленный в настройках функции VOX.
Настройка уровня и времени срабатывания функции VOX производится в пунктах 8-9
расширенного Меню (см. раздел РАСШИРЕННОЕ МЕНЮ).
VOX L – в этом пункте устанавливается уровень срабатывания системы VOX (от 1 до 9,
чем больше значение – тем громче должен быть звук в микрофоне, чтобы активировать
режим VOX);
VOX T – в этом меню устанавливается время задержки окончания передачи сигнала
(от 1 до 9, чем больше значение тем дольше будет передаваться сигнал даже после
пропадания звука у микрофона).
Функция самопрослушивания TALKBACK
Для контроля качества и громкости своего сигнала используется функция
самопрослушивания. Вначале установите уровень громкости передаваемого вашим
трансивером сигнала в пункте 10 Расширенного Меню. Нажмите и удерживайте
кнопку [PTT] на тангенте, затем кнопками Вверх (4) или Вниз (5) установите требуемый
уровень громкости передачи. Для сохранения сделанных изменений отпустите кнопку
[PTT].
Выбор сетки частот.
Выключите трансивер. Удерживая нажатой кнопку [АМ/FМ], включите трансивер
ручкой VOL (7). Нажатием кнопок Вверх/Вниз (4,5), выберите нужную сетку частот
(A-B-C-D-E-F-G-H-I-J-K-L). Выключите и снова включите питание ручкой VOL (7) для
сохранения сделанных настроек. Названия сеток сдвинуты на одно значение вниз
(сетке «С» соответствует буква «D» на экране и т.д.).
Режим -5 кГц (Российский/Польский стандарт)
Режим -5 кГц устанавливается через пункт 18 расширенного Меню (см. раздел
РАСШИРЕННОЕ МЕНЮ). При включении режима -5 кГц на экране будет отображаться
символ “точка”.
Частоте дальнобойщиков (15 канал, 27.135МГц) соответствует канал 15 сетки d, то
есть сетки сдвинуты на один символ.
Режим RESET CPU
Используется для очистки памяти процессора и установки заводских настроек.
Нажмите и удерживайте кнопку [EMG] (6) несколько секунд для входа в расширенное
Меню. Кнопками Вверх (4) и Вниз (5) на передней панели трансивера или кнопками
[UP], [DN] на выносном микрофоне выберите пункт RESET. Кратковременно нажмите
[EMG], надпись RESET на экране замигает. Нажмите и удерживайте [EMG] несколько
секунд. Настройки будут сброшены на заводские.
УСТАНОВКА ТРАНСИВЕРА В АВТОМОБИЛЕ
ВНИМАНИЕ! При установке трансивера в автомобиль убедитесь, что Вы не повредите
проводку или другие части транспортного средства. Если Вы не знаете, как правильно
сделать установку трансивера, обратитесь к специалистам. Не устанавливайте
трансивер около нагревателей или кондиционера, а также в зоне срабатывания
подушки безопасности!
Крепите трансивер только на твердых поверхностях.
Для установки трансивера:
• Установите крепежную скобу в подходящем месте.
• Закрепите в скобе корпус трансивера и зафиксируйте его при помощи болтов,
входящих в комплект поставки.
• Подключите гарнитуру к разъему блока на передней панели и зафиксируйте ее
гайкой.
• Закрепите держатель гарнитуры в удобном месте на приборной панели рядом с
трансивером.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА
На задней стенке трансивера имеется гнездо для подключения внешнего динамика
«EXT-SP”. Вставьте в него штекер от внешнего динамика. При этом встроенный
динамик отключается. Внешний динамик должен иметь сопротивление не менее 8
Ом и мощность не менее 3 Ватт.
Примечание. Внешний динамик в комплект поставки не входит.
ПОДКЛЮЧЕНИЕ ПИТАНИЯ
Трансивер рассчитан на работу от бортовой сети автомобиля напряжением 12 или 24
вольт и минусом на шасси автомобиля.
- Прокладывайте антенный кабель как можно дальше от источников помех таких, как
провода зажигания, электромагнитные приборы и т.д.
- Добивайтесь надежного подсоединения экрана подводящего кабеля к металлу
кузова в точке расположения антенны.
- Если антенна укомплектована штатным кабелем, недопустимо изменять его длину.
- Соблюдайте аккуратность, чтобы не повредить кабель.
Для получения квалифицированной консультации относительно выбора типа
антенны и места ее установки свяжитесь с Вашей фирмой-продавцом.
ПРАВИЛА ПОЛЬЗОВАНИЯ ТРАНСИВЕРОМ
- Включите трансивер вращением ручки VOL (7) по часовой стрелке.
- Установите требуемую громкость звучания.
- Отрегулируйте порог шумоподавления кнопками [SQ/AQ] и Вверх (4) или Вниз (5), при
котором он находится на грани срабатывания. При этом обеспечивается максимальная
дальность связи.
- Выберите нужный канал с помощью кнопок переключения каналов Вверх/Вниз (4,5).
РЕЖИМ ПЕРЕДАЧИ
Нажмите и удерживайте кнопку PTT (11) на корпусе гарнитуры. Держите корпус
микрофона на расстоянии 5 см ото рта и говорите нормальным разборчивым голосом.
Отпустите кнопку, трансивер перейдет на прием.
РЕЖИМ ПРИЕМА
Просто отпустите кнопку РТТ (11) на гарнитуре и слушайте Вашего корреспондента,
пользуясь регуляторами уровня громкости и порога шумоподавления для достижения
наилучшего качества звучания.
УСТАНОВКА КОДОВ CTCSS/DCS
Войдите в пункт 1 расширенного Меню. Для этого нажмите и удерживайте в течение
3 секунд кнопку [EMG] (6). На экране отобразится надпись CdTSET. Кратковременно
нажмите кнопку [EMG] (6), замигает надпись oF. Кнопками Вверх (4) и Вниз (5) на
передней панели трансивера или кнопками [UP], [DN] на выносном микрофоне
выберите нужный тип кодирования – Ct (CTCSS), dt (DSC) или oF (выкл). Нажмите
кнопку [EMG] (6) для подтверждения сделанного выбора и перехода к выбору номера
кода. Кнопками Вверх (4) и Вниз (5) установите требуемый номер кода, нажмите
кнопку [EMG] (6) для сохранения выбранных настроек. На основном экране будет
отображаться значок СTC или DCS в зависимости от выбранного типа кодирования.
Теперь трансивер будет принимать только сигналы с совпадающим типом кода, и
будет игнорировать все остальные сигналы. Для отключения кодов проделайте выше
перечисленные операции, выбрав функцию oF вместо выбора типа кодировки.
ТАБЛИЦА СООТВЕТСТВИЯ НОМЕРОВ КОДАМ DCS
ТАБЛИЦА СООТВЕТСТВИЯ НОМЕРОВ КОДАМ CTCSS
ГАРАНТИЙНЫЙ ТАЛОН
Гарантия на оборудование составляет 12 месяцев с момента продажи. В течение
гарантийного срока эксплуатации в случае отказа трансивера владелец имеет право
на бесплатный ремонт только по предъявлению заполненного гарантийного талона.
Гарантия предоставляется на устранение всех неисправностей трансивера, при
условии, что он не подвергался модификации, несанкционированному ремонту,
неправильному использованию или механическому повреждению.
Не подлежат гарантийному ремонту изделия со следующими дефектами:
• Наличие внешних и внутренних повреждений аппаратуры;
• Наличие следов вскрытия и/или неквалифицированного ремонта;
• Воздействие высокой температуры, химикатов, бытовых насекомых, попаданием
в аппаратуру жидкости;
• Включение трансивера на передачу без антенны, или работа на несогласованную
нагрузку;
• Повреждение цепей питания из-за неправильного подключения, неисправности
или несоответствия напряжения бортовой сети автомобиля или при неправильном
подключении полярности источника питания;
По причинам, возникшим в процессе неквалифицированной установки, освоения,
модификации или несоблюдением правил эксплуатации.
Гарантийные условия не распространяются на:
Шнуры питания, гарнитуры, микрофоны, соединительные и ВЧ кабели, и другие
узлы, имеющие естественно ограниченный период эксплуатации.
Претензии принимаются по месту нахождения Продавца. Все расходы по
транспортировке оборудования радиосвязи в сервис-центр Продавца оплачиваются
владельцем оборудования самостоятельно.
При невозможности произвести гарантийный ремонт в указанный срок, Продавец
обязуется заменить трансивер на аналогичный по согласованию с покупателем.
Гарантии продавца ограничены стоимостью трансивера и не охватывают
любые другие убытки или расходы покупателя, вытекающие из неисправности
радиооборудования.
Послегарантийный ремонт осуществляется за счет покупателя.
Гарантийное обслуживание не производится в том случае, если оборудование
повреждено в результате неправильной эксплуатации, транспортировки, хранения или
имеет повреждения корпуса, серийного номера, пломб производителя или продавца.
Фирма снимает с себя обязательства по гарантийному обслуживанию также в случае
вскрытия и ремонта оборудования частными лицами и организациями, не имеющими
на это официального разрешения от производителя.
ИНФОРМАЦИЯ ОБ АНТЕННЕ
Антенна (не входит в комплект поставки) является важнейшей частью приемнопередающего комплекса, определяющего дальность связи и чувствительность
приемника. Используйте антенну хорошего качества, рассчитанную на работу в
диапазоне 27МГц.
УСТАНОВКА АНТЕННЫ
1. Подключите антенный кабель при помощи коннектора типа PL259 к разъему на
задней панели трансивера.
2. Для получения максимальной дальности и хорошего качества связи необходимо
правильно установить и настроить антенну.
Не включайте трансивер на передачу (не нажимайте кнопку РТТ) при отключенной или не настроенной
антенне!
Учитывайте следующие правила при выборе места установки антенны:
- Устанавливайте антенну по возможности в наивысшей точке автомобиля.
- Чем большая часть антенны расположена над крышей, тем лучше.
- Устанавливайте антенну в центре поверхности, которая выбрана для установки.
Модель AnyTone AT-500M Серийный номер:
Подпись продавца: Дата продажи:
М.П.
QR-код импортера
Loading...
