Alesis SampleRack User Guide

SampleRack

User Guide

English ( 3 – 10 )

Guía del usuario

Español ( 11 – 19 )

Guide d’utilisation

Français ( 20 – 28 )

Guida per l'uso

Italiano ( 29 – 36 )

Benutzerhandbuch

Deutsch ( 37 – 45 )

Appendix

English ( 46 )

User Guide (English)

1. Make sure all items listed in the Box Contents are included in the box.

2. READ SAFETY INSTRUCTION BOOKLET BEFORE USING

THE PRODUCT.

3. Study the connection diagram.

Support

For product registration, visit alesis.com.

For the latest information about this product (system requirements, compatibility information, etc.), visit alesis.com/samplerack.

For additional product support, visit alesis.com/support.

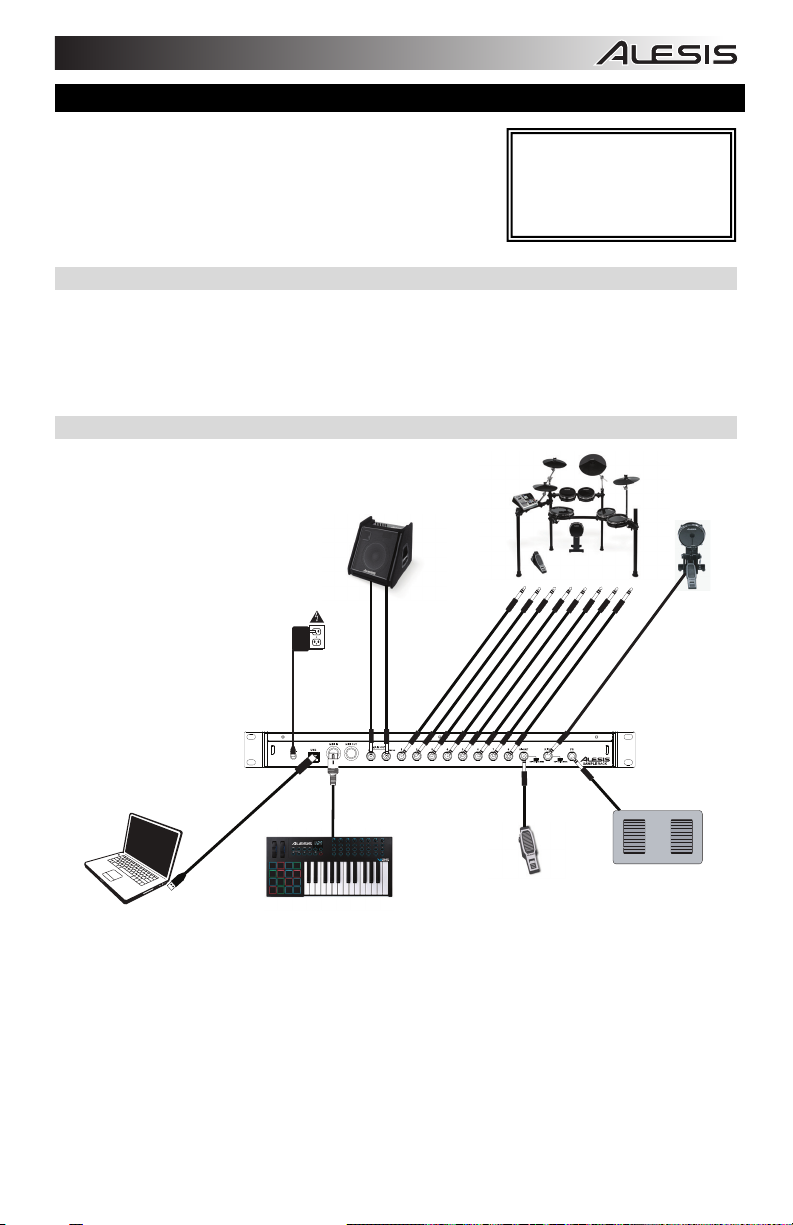

Connection Diagram

Computer*

Speaker*

Power

DC IN

9V DC 500mA

External MIDI Device

(Keyboard, Drum Module,

etc.*)

SNARE TOM 1 TOM 2 TOM 3 CRASH 1 CRASH 2 RIDE HI-HAT PEDAL PEDAL

Box Contents

 SampleRack  Power Adapter  User Guide  Safety Instructions & Warranty

Information Booklet

Triggers*

Hi-Hat Pedal*

* Sold separatel

Footswitch*

Kick

Pad*

4 5

1 2

8 9

Top Panel Features

1. Power Switch - Press this button to turn SampleRack on. Hold this button for two seconds and release to turn SampleRack off.

2. Main Volume - Adjusts the overall volume level for the Main Out.

3. SD Card Slot - Insert a standard SD card (not included) containing .WAV samples into this slot.

4. LCD - Displays the current parameters and other operations.

5. Cursor Left - Press this button to decrease the value of a parameter.

6. Cursor Up/Down - Press these buttons to move up and down through the available parameters or menu options.

7. Cursor Right - Press this button to increase the value of a parameter or enter a submenu.

8. Phones Volume - Adjusts the overall volume level for the Phones Out.

9. Phones Out - Connect a pair of 1/4" headphones to this output.

10. Aux In Volume - Adjusts the level of the device connected to the Aux Input.

11. Aux In - Connect a phone, CD player, or media player to this input using a stereo 1/8" cable.

WARNING: Put on your headphones or turn on your speakers only AFTER turning on SampleRack.

Rear Panel Features

DC IN

9V DC 500mA

SNARE TOM 1 TOM 2 TOM 3 CRASH 1 CRASH 2 RIDE HI-HAT PEDAL PEDAL

1. DC Input - Connect the included power adapter here, then connect the adapter to wall power.

2. USB/MIDI Port - Connect SampleRack to a computer to send and receive MIDI data or load samples to the SD card.

3. MIDI In - Use a standard five-pin MIDI cable to connect this input to the MIDI OUT of an external MIDI device.

4. MIDI Out - Use a standard five-pin MIDI cable to connect this output to the MIDI IN of an external MIDI device.

5. Main Out - Use standard 1/4" cables to connect this output to a speaker or amplifier system. (For mono sound, connect a cable only to the Left output.)

6. Trigger Inputs - Connect the triggers of your drum kit to the appropriate inputs here. Please note that dualzone pads or cymbals (e.g., a drum with head and rim zones or a cymbal with bow and bell or choke sounds) will require TRS cables to trigger both zones.

7. Hi-Hat Input - Connect a Hi-Hat pedal here using a 1/4" TS cable to use this input to control the position of a Hi-Hat while playing. Select "SWITCH" if you are using a standard footswitch. Select "VARIABLE" if you are using a variable hi-hat pedal.

8. Kick Pedal Input - Connect a kick trigger or footswitch here using a 1/4" TS cable to use this input as a kick trigger while playing. Select "SWITCH" if you are using a footswitch or switch trigger. Select "TRIGGER" if you are using a velocity-sensitive pedal or velocity-sensitive kick trigger.

9. Footswitch Input - Connect a standard 1/4" TS single-button or 1/4" TRS dual-button footswitch here to control functions assigned in the Footswitch options menu.

We recommend using the Alesis DMHat Pedal with SampleRack.

LCD Screen

1. Kit - Displays the name of the kit that is currently being edited.

2. Sample Location - Displays the location of the sample assigned to the velocity layer being edited.

3. Sample Name - Displays the sample that is currently assigned to the velocity layer of the trigger location being edited.

4. Trigger Location - Displays the trigger location that is

5. Velocity Layer - Displays the velocity layer of the trigger location that is currently being edited.

6. Other Parameters - Displays the tuning, sensitivity, panning, reverb, level, MIDI Note, mode, and mute group

currently being edited.

parameters of the velocity layer that is currently being edited.

Basic Operations

Selecting the Kit:

1. Press the Cursor Up or Cursor Down buttons to highlight the kit number.

2. Press the Cursor Left or Cursor Right buttons to scroll through the available kits.

3. Hold down the Cursor Left or Cursor Right buttons to rapidly scroll through the kits.

Trigger Inputs:

SampleRack features 8 dual-zone trigger inputs and true hi-hat and kick pedal inputs. You can select a zone of each trigger input for editing by striking that zone of the trigger, or highlighting the trigger location on the SampleRack display screen and then pressing Cursor Left or Cursor Right. The following trigger locations can be edited for each kit:

Input 1 – Labeled “Snare”

• “SNR A” (This is the Snare Head)

• “SNR B” (This is the Snare Rim)

Input 2 – Labeled “Tom 1”

• “TOM1 A” (This is the Tom 1 Head)

• “TOM1 B” (This is the Tom 1 Rim)

Input 3 – Labeled “Tom 2”

• “TOM2 A” (This is the Tom 2 Head)

• “TOM2 B” (This is the Tom 2 Rim)

Input 4 – Labeled “Tom 3”

• “TOM3 A” (This is the Tom 3 Head)

• “TOM3 B” (This is the Tom 3 Rim)

Input 5 – Labeled “Crash 1”

• “CR1 A” (This is the Crash 1 Rim)

• “CR1 B” (This is the Crash 1 Choke)

Input 6 – Labeled “Crash 2”

• “CR2 A” (This is the Crash 2 Rim)

• “CR2 B” (This is the Crash 2 Choke)

Input 7 – Labeled “Ride 1”

• “RIDE A” (This is the Ride Bow)

• “RIDE B” (This is the Ride Choke or Bell, depending on how your cymbal is configured)

Input 8 – Labeled “Hi-Hat”

• “HH A OP” (This is the Hi-Hat Bow with the pedal in the open position)

• “HH A MD” (This is the Hi-Hat Bow with the pedal in the middle position)

• “HH A CL” (This is the Hi-Hat Bow with the pedal in the closed position)

• “HH B OP” (This is the Hi-Hat Edge with the pedal in the open position)

• “HH B MD” (This is the Hi-Hat Edge with the pedal in the middle position)

• “HH B CL” (This is the Hi-Hat Edge with the pedal in the closed position)

Input Labeled “Hi-Hat Pedal”

• “HH CHK” (This is when the user performs the “Chick” action by closing the hi-hat pedal)

• “HH SPL” (This is when the user performs the “Splash” action by closing and opening the hi-hat pedal quickly)

Input Labeled “Kick”

• “KICK” (This is the Kick trigger)

Assigning a Sample to a Trigger Zone:

1. Move the cursor to the Trigger Location parameter by pressing the Cursor Up or Cursor Down buttons.

2. Use the Cursor Left or Cursor Right buttons to select the zone of a trigger that you would like to assign the

sample to.

3. Move the cursor to the Sample Location parameter by pressing the Cursor Up or Cursor Down buttons.

4. Use the Cursor Left or Cursor Right buttons to select the location of the sample that you would like to assign

(internal or card).

5. Move the cursor to the Sample Name parameter by pressing the Cursor Up or Cursor Down buttons.

6. Use the Cursor Left or Cursor Right buttons to browse the internal memory or SD card and select the sample

that you would like to assign to this trigger location.

Velocity Layers:

You can load up to 2 samples (referred to as Layers) per trigger input. The 2 Layers are referred to as A and B and they can only be accessed if you are using samples from a SD card (Loc: Card). You can select a velocity range setting (shown as Vel: 000-127) for each of these layers, so that each sample will only play when a trigger is struck with that velocity amount. If multiple layers are set to the same velocity range on a trigger, they will both play at the same time when the pad is struck.

To assign a sound to one of the layers of a pad:

1. Move the cursor to the Sample Location parameter by pressing the Cursor Up and Cursor Down buttons.

2. Use the Cursor Left or Cursor Right buttons to set the Sample Location to LOC:CARD.

3. Move the cursor to the Layer parameter by pressing the Cursor Up or Cursor Down buttons.

4. Use the Cursor Left or Cursor Right buttons to select the layer that you would like to configure.

5. Move the cursor to the "Vel:" parameter by pressing the Cursor Up or Cursor Down buttons.

6. Use the Cursor Left or Cursor Right buttons to adjust the velocity range to configure when the sample

assigned to this layer should play.

7. Move the cursor to the Sample Name parameter by pressing the Cursor Up or Cursor Down buttons.

8. Use the Cursor Left or Cursor Right buttons to browse the SD card and select the sample that you would like

to assign to this layer.

Sample File Requirements

Please note the following file requirements:

• The samples files must be 16-bit, mono or stereo .WAV files.

• You can use a SD card or SDHC card with a capacity up to 32 GB.

• The .WAV file must be located in the root (main) directory of the card and not in any folders.

We recommend formatting your SD card to a FAT32 file system (if it is not already) and naming your sample files according to this format. Basically, this means:

• Do not use these characters: " * / \ : < > ? |

• Do not use spaces.

• Limit your file name to 8 characters (excluding the file extension, ".WAV").

• You can assign up to 48 MB worth of samples per kit (the sample library on your SD card can be larger, of

course). Also, please note that a sample's size will be rounded up when loaded (e.g., a 2.1 MB sample on the SD card will be treated as a 3 MB sample when it is assigned to a pad).

• The max number of files that can be located in the root directory is 512.

• When a .WAV file is selected, it will take a few seconds to load into the memory.

• SampleRack supports mono or stereo .WAV files, with a sample rate of 48K, 44.1K, 32K, 22.05K, and 11.025K.

• When there is no SD card inserted, it is not possible to select the card location.

Editing Layer Parameters

To adjust the pitch of a sample:

1. Strike a trigger.

2. Move the cursor to the TUNE area by pressing the Cursor Up or Cursor Down buttons.

3. Then press the Cursor Left or Cursor Right button to adjust the tuning. [-4, -3, -2, -1, 0, 1, 2, 3, 4]

To adjust the reverb level of a sample:

1. Strike a trigger.

2. Move the cursor to the REV (Reverb) area by pressing the Cursor Up or Cursor Down buttons.

3. Then press the Cursor Left or Cursor Right button to adjust the reverb level. [0-10]

To adjust the sensitivity of the ext. trigger:

1. Strike a trigger.

2. Move the cursor to the SENS (Sensitivity) area by pressing the Cursor Up or Cursor Down buttons.

3. Then press the Cursor Left or Cursor Right buttons to adjust the sensitivity level. [1-8]

To adjust the volume level of a sample:

1. Strike a trigger.

2. Move the cursor to the LEV (Level) area by pressing the Cursor Up or Cursor Down buttons.

3. Then press the Cursor Left or Cursor Right button to adjust the level. [0-10]

To adjust the panning of a sample:

1. Strike a trigger.

2. Move the cursor to the PAN area by pressing the Cursor Up or Cursor Down button.

3. Then press the Cursor Left or Cursor Right button to adjust the pan position. [L4, L3, L2, L1, CTR, R1, R2, R3, R4]

To adjust the MIDI note sent by the Trigger Location:

1. Strike a trigger.

2. Move the cursor to the MIDI area by pressing the Cursor Up or Cursor Down button.

3. Then press the Cursor Left or Cursor Right button to adjust the MIDI note number. [00-127]

Note: The MIDI note does not have an effect on the internal sound.

To adjust the Mode of the ext. trigger:

1. Strike a trigger.

2. Move the cursor to the MODE area by pressing the Cursor Up or Cursor Down buttons.

3. Then press the Cursor Left or Cursor Right buttons to select the mode.

Select from the following mode options:

• POLY (Polyphonic)

Each new trigger strike will play the assigned sample and overlap the sound from the previous strike of the same trigger location.

• MONO (Monophonic)

Each new trigger strike will play the assigned sample and stop the sound from the previous strike of the same trigger location.

• LOOP

After a trigger is struck, the sample will continue to playback from the beginning after it reaches the end of the sample. To stop the loop, strike the trigger again.

• STOP

After the trigger is struck, all samples currently being played by SampleRack will be muted.

• TMP

Strike the trigger several times in the TMP mode to set the tempo of the metronome.

• CLK

Strike the trigger to start or stop the metronome (click) playback.

Mute Groups

Normally, when you strike a trigger when another sample is playing back, the samples of these two triggers will be played back overlapped. With the mute group function, you can stop the playback of the sample of a trigger when you strike another trigger. For example, you can simulate a hi-hat by setting an open hi-hat sound to one trigger, and then setting a closed hi-hat sound to another trigger. Then after setting both triggers to the same mute group, these sounds will mute each other out, similar to a real hi-hat.

To assign a trigger to a mute group:

1. Strike one of the triggers that you want to assign to a Mute Group.

2. Move the cursor to the MGRP (Mute Group) area by pressing the Cursor Up or Cursor Down buttons and use the Cursor Left or Cursor Right buttons to select a Mute group. [1-16]

3. Strike another trigger, navigate to the MGRP, and use the Cursor Left or Cursor Right buttons to set this trigger to the same number you set for the first trigger.

Options Menu

SampleRack’s Options menu contains global settings that affect the overall operation as well as system-related information and functions.

To enter the Options menu and change these global settings:

1. Press and hold the Cursor Up and Cursor Left buttons for 2 seconds to enter the main Options menu.

2. Press the Cursor Up and Cursor Down buttons to highlight the submenu that you would like to enter, then press Cursor Right to enter the submenu.

3. Press Cursor Up and Cursor Down to highlight the parameter that you would like to enter, then press Cursor Left and Cursor Right to edit the parameter.

4. To exit a submenu or the main Options menu, press and hold Cursor Up and Cursor Left for 2 seconds.

To save the global parameters set in the Options menu:

1. Press and hold the Cursor Down and Cursor Right buttons for 2 seconds to enter the main Save menu.

2. Press the Cursor Up and Cursor Down buttons to highlight SAVE GLOBAL SETTINGS.

3. Press Cursor Right to enter the SAVE GLOBAL SETTINGS submenu.

4. Press the Cursor Up and Cursor Down buttons to highlight YES and press Cursor Right to save the global settings.

5. To exit the SAVE GLOBAL SETTINGS submenu, press the Cursor Down until Exit is highlighted, and then press the Cursor Right button. Alternatively, press and hold the Cursor Down and Cursor Right buttons to exit this menu.

Metronome

• Switch: Turns the metronome on or off.

• Sound: Selects the sound of the metronome from

Voice, Metronome, Claves, Sticks, Cowbell, and Beep.

• Tempo: Adjusts the tempo of the metronome from

30-280 BPM (Beats per Minute).

• Level: Adjusts the volume of the metronome from 0-

10.

• Time: Adjusts the time signature for the metronome. The available time signatures to select from are 1/2, 1/4,

1/8, 1/16, 2/2, 2/4, 2/8, 2/16, 3/2, 3/4, 3/8, 3/16, 4/2, 4/4, 4/8, 4/16, 5/2, 5/4, 5/8, 5/16, 6/2, 6/4, 6/8, 6/16, 7/2, 7/4, 7/8, 7/16, 8/2, 8/4, 8/8, 8/16, 9/2, 9/4, 9/8, and 9/16.

Footswitch

The footswitch input of SampleRack supports both standard 1/4" TS single-button and 1/4" TRS dual-button footswitches.

The available footswitch functions are:

• Click: Starts/stops the metronome

• Stop All: Mutes all currently playing samples

• Next Kit: Selects the next kit

• Prev Kit: Selects the previous kit

• Tempo: Press the footswitch several times to

set the tempo of the metronome

Hi-Hat

• Position Settings: This submenu allows you to

adjust the hi-hat pedal ranges for the "HAT OPE", "HAT MID", and "HAT CLO" trigger locations of SampleRack.

MIDI

• Receive Channel: Sets the MIDI channel that

SampleRack will receive MIDI data. The available parameters are All, or individual MIDI channels 1-16.

• Send Channel: Sets the MIDI channel that

SampleRack will send MIDI data. The available parameters are individual channels 1-16.

• Receive Program Changes: Sets whether

SampleRack will react to program change messages received on the MIDI Receive Channel. The available parameters are Yes and No.

• Send Program Changes: Sets whether SampleRack will send program changes over the MIDI Send Channel

when a kit is changed. The available parameters are Yes and No.

• MIDI Clock: Sets whether the SampleRack will send or receive MIDI Clock. This feature can also be set to

OFF.

Load Samples/Kits Via USB

Other

• After this feature is selected, SampleRack will connect to your Mac or PC via the USB connection for easy SD card management. To exit this mode, hold Cursor Left and Cursor Up on SampleRack for two seconds.

• Pad Curve: Selects the velocity curve sensitivity setting (1-8) to be used across all of the triggers. You can audition the Pad Curve by striking a trigger while changing this setting.

• Auto-Shutdown Time: Selects how long SampleRack will remain powered on if there is no activity. Select from 30 minutes, 60 minutes, or Off (SampleRack will remain powered on until you manually power it off).

Saving a Kit

1. Select the kit on the main screen that you have edited and would like to save.

2. Press and hold the Cursor Down and Cursor Right buttons for 2 seconds simultaneously to enter the Save menu.

3. Move the cursor to the SAVE KIT option by pressing the Cursor Up or Cursor Down buttons.

4. Press Cursor Right to enter the SAVE KIT submenu.

5. Press Cursor Up or Cursor Down to highlight "Yes" and then press Cursor Right to save the kit.

6. To exit the SAVE KIT submenu, press the Cursor Down until Exit is highlighted, and then press the Cursor

Right button. Alternatively, press and hold the Cursor Down and Cursor Right buttons to exit this menu.

Copying a Kit

1. Press and hold the Cursor Down and Cursor Right buttons for 2 seconds to enter the Save menu.

2. Move the cursor to the COPY KIT option by pressing the Cursor Up or Cursor Down buttons.

3. Press Cursor Right to enter the COPY KIT submenu.

4. Press Cursor Left or Cursor Right to select the kit that you would like to copy.

5. Press Cursor Down and then press Cursor Left or Cursor Right to select the location that you would like to copy the kit to.

6. Press Cursor Down to highlight Confirm and then Cursor Right to copy the kit.

7. To exit the COPY KIT submenu, press the Cursor Down until Exit is highlighted, and then press the Cursor Right button. Alternatively, press and hold the Cursor Down and Cursor Right buttons to exit this menu.

Factory Reset

To reset the internal kits and global settings to the factory default settings, hold the Cursor Left and Cursor Right buttons while powering on the SampleRack. This will not affect samples or kits stored on your SD card.

Guía del usuario (Español)

1. Asegúrese de que todos los artículos indicados en “Contenido de la caja" estén incluidos en la caja.

2. LEA EL FOLLETO DE INSTRUCCIONES DE SEGURIDAD

ANTES DE UTILIZAR EL PRODUCTO.

3. Estudie el diagrama de conexión.

Soporte

Para registrar el producto, visite alesis.com.

Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.), visite alesis.com/samplerack.

Para soporte adicional del producto, visite alesis.com/support.

Diagrama de conexión

Computadora*

Suministro

eléctrico

Altavoz*

DC IN

9V DC 500mA

Dispositivo MIDI externo

(teclado, módulo de

batería, etc.*)

Disparadores*

SNARE TOM 1 TOM 2 TOM 3 CRASH 1 CRASH 2 RIDE HI-HAT PEDAL PEDAL

Contenido de la caja

 SampleRack  Adaptador de corriente  Guía del usuario  Folleto de instrucciones de

seguridad e información sobre la garantía

Pedal de hi-hat

Interruptor de pedal*

*Se vende por separado

Pad de

bombo*

4 5

1 2

8 9

Características del panel frontal

1. Interruptor de encendido - Pulse este botón para encender el SampleRack. Mantenga pulsado este botón durante dos segundos y suéltelo para apagar el SampleRack.

2. Volumen principal - Ajusta el volumen general de la salida Main Out.

3. Ranura para tarjetas SD - Inserte en esta ranura una tarjeta SD estándar (no incluida) que contenga muestras .WAV.

4. LCD - Muestra los parámetros y otras operaciones en ejecución en ese momento.

5. Cursor izquierdo - Pulse este botón para disminuir el valor del parámetro.

6. Cursor arriba/abajo - Pulse estos botones para desplazarse hacia arriba y abajo a través de los parámetros u opciones del menú disponibles.

7. Cursor derecho - Pulse este botón para aumentar el valor del parámetro o entrar a un submenú.

8. Volumen de los auriculares - Ajusta el volumen general de la salida Phones Out.

9. Salida para auriculares - Conecte un par de auriculares de 1/4 pulg. a esta salida.

10. Volumen de la entrada auxiliar - Ajusta el nivel del dispositivo conectado a la entrada auxiliar.

11. Entrada auxiliar - Conecte a esta entrada un teléfono, un reproductor de CD o un reproductor de medios mediante un cable estéreo de 1/8 pulg.

ADVERTENCIA: Colóquese los auriculares o encienda sus altavoces sólo DESPUÉS de encender el SampleRack.

Características del panel trasero

DC IN

9V DC 500mA

SNARE TOM 1 TOM 2 TOM 3 CRASH 1 CRASH 2 RIDE HI-HAT PEDAL PEDAL

1. Entrada de CC - Conecte aquí el adaptador de alimentación incluido y conecte luego el adaptador al tomacorriente de pared.

2. Puerto USB/MIDI - Conecte el SampleRack a un ordenador para enviar y recibir datos MIDI o para cargar muestras en la tarjeta SD.

3. Entrada MIDI - Utilice un cable MIDI estándar de cinco patillas para conectar esta entrada a la SALIDA MIDI de un dispositivo MIDI externo.

4. Salida MIDI - Utilice un cable MIDI estándar de cinco patillas para conectar esta salida a la ENTRADA MIDI de un dispositivo MIDI externo.

5. Salida principal - Utilice cables TRS de 1/4 pulg. estándar para conectar esta salida a un altavoz o sistema amplificador. (Para lograr sonido monofónico, conecte un cable sólo a la salida izquierda.)

6. Entradas de disparo - Conecte los disparadores de su batería a las entradas de disparo apropiadas. Tenga en cuenta que los pads o platillos de zona doble (por ej., un tambor con zonas de parche y borde o un platillo que puede producir sonidos de arco y campana o efecto "choke") requieren cables TRS para disparar ambas zonas.

7. Entrada de Hi-Hat - Conecte aquí un pedal de Hi-Hat mediante un cable TS de 1/4 pulg. para utilizar esta entrada para controlar la posición de un Hi-Hat al tocar. Seleccione "SWITCH" si está usando un interruptor de pedal estándar. Seleccione "VARIABLE" si está usando un pedal de hi-hat variable. pedal Alesis DMHat Pedal con el SampleRack.

8. Entrada del pedal de bombo - Conecte aquí un disparador de bombo o interruptor de pedal mediante un cable TS de 1/4 pulg. para utilizar esta entrada como disparador de bombo al tocar. Seleccione "SWITCH" si está utilizando un interruptor de pedal o un interruptor disparador. Seleccione "TRIGGER" si está usando un pedal sensible a la velocidad o un disparador de bombo sensible a la velocidad.

9. Entrada del interruptor de pedal - Conecte aquí un interruptor de pedal estándar TS de 1/4 pulg. de un sólo botón o TRS de 1/4 pulg. de dos botones para controlar las funciones asignadas en el menú de opciones del interruptor de pedal.

Recomendamos usar el

Pantalla LCD

1. Kit - Muestra el nombre del kit que se está editando actualmente.

2. Ubicación de la muestra - Muestra la ubicación de la muestra asignada a la capa de velocidad que se está editando.

3. Nombre de la muestra - Exhibe la muestra

4. Ubicación de disparo - Muestra la ubicación de

5. Capa de velocidad - Muestra la capa de velocidad de

6. Otros parámetros - Muestra la sintonización, sensibilidad, panning (balance), reverberación, nivel, nota MIDI,

Operaciones básicas

Selección del kit:

1. Pulse los botones cursor arriba o cursor abajo para resaltar el número de kit.

2. Pulse los botones cursor izquierdo o cursor derecho para desplazarse por los kits disponibles.

3. Mantenga pulsados los botones cursor izquierdo o cursor derecho para desplazarse por los kits disponibles

actualmente asignada a la capa de velocidad de la ubicación de disparo que se está editando.

disparo que se está editando actualmente.

la ubicación de disparo que se está editando actualmente.

modo y parámetros de grupo de silenciamiento de la capa de velocidad que se está editando actualmente.

más rápidamente.

Entradas de disparador:

El SampleRack viene con 8 entradas de disparadores de zona doble y entradas verdaderas para pedales de hi-hat y bombo. Puede seleccionar una zona de cada entrada de disparador para editarla golpeando esa zona del disparador, o resaltando la ubicación del disparador en la pantalla del SampleRack y luego pulsando cursor izquierdo o cursor derecho. Pueden editarse las siguientes ubicaciones de disparo para cada kit:

Entrada 1 – Rotulada “Snare” (redoblante)

• “SNR A” (Este es el parche del redoblante)

• “SNR B” (Este es el borde del redoblante)

Entrada 2 – Rotulada “Tom 1”

• “TOM1 A” (Este es el parche del tom 1)

• “TOM1 B” (Este es el borde del tom 1)

Entrada 3 – Rotulada “Tom 2”

• “TOM2 A” (Este es el parche del tom 2)

• “TOM2 B” (Este es el borde del tom 2)

Entrada 4 – Rotulada “Tom 3”

• “TOM3 A” (Este es el parche del tom 3)

• “TOM3 B” (Este es el borde del tom 3)

Entrada 5 – Rotulada “Crash 1” (platillo crash)

• “CR1 A” (Este es el borde del platillo crash 1)

• “CR1 B” (Este es el efecto "choke" del platillo crash 1)

Entrada 6 – Rotulada “Crash 2” (platillo crash)

• “CR2 A” (Este es el borde del platillo crash 2)

• “CR2 B” (Este es el efecto "choke" del platillo crash 2)

Entrada 7 – Rotulada “Ride 1” (platillo ride)

• “RIDE A” (Este es el arco del platillo ride)

• “RIDE B” (Este es el efecto choke o la campana del platillo ride, dependiendo de la configuración de su platillo)

Entrada 8 – Rotulada “Hi-Hat”

• “HH A OP” (Este es el arco del Hi-Hat con el pedal en posición abierta)

• “HH A MD” (Este es el arco del Hi-Hat con el pedal en posición intermedia)

• “HH A CL” (Este es el arco del Hi-Hat con el pedal en posición cerrada)

• “HH B OP” (Este es el borde del Hi-Hat con el pedal en posición abierta)

• “HH B MD” (Este es el borde del Hi-Hat con el pedal en posición intermedia)

• “HH B CL” (Este es el borde del Hi-Hat con el pedal en posición cerrada)

Entrada rotulada “Hi-Hat Pedal” (pedal del Hi-Hat)

• “HH CHK” (Esto es cuando el usuario efectúa un sonido “chick” cerrando el pedal del hi-hat)

• “HH SPL” (Esto es cuando el usuario efectúa un sonido "splash" cerrando y abriendo rápidamente el pedal del

hi-hat)

Entrada rotulada "Kick" (bombo)

• “KICK” (Este es el disparador del bombo)

Cómo asignar una muestra a una zona de disparo:

1. Mueva el cursor al parámetro ubicación de disparo pulsando los botones cursor arriba o cursor abajo.

2. Utilice los botones cursor izquierdo o cursor derecho para seleccionar la zona de un disparador al que desea

asignarle la muestra.

3. Mueva el cursor al parámetro ubicación de la muestra pulsando los botones cursor arriba o cursor abajo.

4. Utilice los botones cursor izquierdo o cursor derecho para seleccionar la ubicación de la muestra que desea

asignar (interna o tarjeta).

5. Mueva el cursor al parámetro nombre de la muestra pulsando los botones cursor arriba o cursor abajo.

6. Utilice los botones cursor izquierdo o cursor derecho para navegar por la memoria interna o tarjeta SD y

seleccione la muestra que desea asignar a esta ubicación de disparo.

Capas de velocidad:

Puede cargar hasta 2 muestras (llamadas capas) por entrada de disparo. Las 2 capas se denominan A y B solo pueden accederse si está utilizando muestras de una tarjeta SD (Loc: Card). Puede seleccionar un ajuste de rango de velocidades (que se muestra como Vel: 000-127) para cada una de estas capas, de manera que cada muestra solo se reproducirá cuando se golpee un disparador con esa cantidad de velocidad. Si se ajustan múltiples capas al mismo rango de velocidad en un disparador, se dispararán las dos al mismo tiempo o cuando se golpee un pad.

Cómo asignar un sonido a una de las capas de un pad:

1. Mueva el cursor al parámetro ubicación de la muestra pulsando los botones cursor arriba y cursor abajo.

2. Utilice los botones cursor izquierdo o cursor derecho para establecer LOC:CARD como la ubicación de la

muestra.

3. Mueva el cursor al parámetro capa pulsando los botones cursor arriba o cursor abajo.

4. Utilice los botones cursor izquierdo o cursor derecho para seleccionar la capa que desea configurar.

5. Mueva el cursor hasta el parámetro "Vel:" pulsando los botones cursor arriba o cursor abajo.

6. Utilice los botones cursor izquierdo o cursor derecho para ajustar el rango de velocidad a fin de configurar

cuándo se debería reproducir la muestra asignada a esta capa.

7. Mueva el cursor al parámetro nombre de la muestra pulsando los botones cursor arriba o cursor abajo.

8. Utilice los botones cursor izquierdo o cursor derecho para navegar por la tarjeta SD y seleccione la muestra

que desea asignar a esta capa.

Requerimientos del archivo de muestra

Tenga en cuenta los siguientes requisitos de archivo:

• Los archivos de muestra deben tener extensión .WAV y 16 bits, mono o estéreo.

• Puede utilizar una tarjeta SD o SDHC con capacidad hasta 32 GB.

• El archivo .WAV debe ubicarse en la directorio raíz (principal) de la tarjeta y no en una carpeta.

Recomendamos que formatee su tarjeta SD al sistema de archivos FAT32 (si no está ya formateada) y asigne nombre a sus archivos de muestras de acuerdo a este formato. Básicamente, esto significa lo siguiente:

• No use estos caracteres: " * / \ : < > ? |

• No use espacios.

• Limite el nombre del archivo a 8 caracteres (excluida la extensión del archivo ".WAV").

• Puede asignar hasta 48 MB de muestras por kit (la biblioteca de muestras de su tarjeta SD puede ser mayor,

por supuesto). Además tenga en cuenta que el tamaño de una muestra será redondeado una vez cargada (por ej, una muestra de 2,1 MB en la tarjeta SD será tratada como de 3 MB cuando se la asigne a un pad).

• El número máximo de archivos que se pueden ubicar en el directorio raíz es 512.

• Cuando se selecciona un archivo .WAV, demora algunos segundos en cargarse en la memoria.

• SampleRack es compatible con archivos .WAV mono o estéreo con frecuencia de muestreo de 48 K, 44.1 K,

32 K, 22.05 K, y 11.025 K.

• Cuando no hay una tarjeta SD insertada, no es posible seleccionar la ubicación de la tarjeta.

Edición de los parámetros de capa

Ajuste del pitch (tono) de una muestra:

1. Golpee un disparador.

2. Mueva el cursor al área TUNE (Afinación) pulsando los botones cursor arriba o cursor abajo.

3. A continuación, pulse el botón cursor izquierdo o cursor derecho para ajustar la afinación. [-4, -3, -2, -1, 0, 1, 2, 3, 4]

Ajuste del nivel de reverberación de una muestra:

1. Golpee un disparador.

2. Mueva el cursor al área REV (Reverberación) pulsando los botones cursor arriba o cursor abajo.

3. A continuación, pulse el botón cursor izquierdo o cursor derecho para ajustar el nivel de reverberación. [010]

Ajuste de la sensibilidad del pad o disparador externo:

1. Golpee un disparador.

2. Mueva el cursor al área SENS (Sensibilidad) pulsando los botones cursor arriba o cursor abajo.

3. A continuación, pulse el botón cursor izquierdo o cursor derecho para ajustar el nivel de sensibilidad. [1-8]

Ajuste del nivel de volumen de una muestra:

1. Golpee un disparador.

2. Mueva el cursor al área LEV (Nivel) pulsando los botones cursor arriba o cursor abajo.

3. A continuación, pulse el botón cursor izquierdo o cursor derecho para ajustar el nivel. [0-10]

Ajuste del panning (balance) de una muestra:

1. Golpee un disparador.

2. Mueva el cursor al área PAN (Balance) pulsando los botones cursor arriba o cursor abajo.

3. A continuación, pulse el botón cursor izquierdo o cursor derecho para ajustar el balance. [L4, L3, L2, L1, CTR, R1, R2, R3, R4]

Ajuste de la nota MIDI enviada por la ubicación de disparo:

1. Golpee un disparador.

2. Mueva el cursor al área MIDI pulsando los botones cursor arriba o cursor abajo.

3. A continuación, pulse el botón cursor izquierdo o cursor derecho para ajustar el número de nota MIDI. [00- 127]

Nota: La nota MIDI no tiene efecto sobre el sonido interno.

+ 33 hidden pages
