Zoom F6 User Manual [es]

Manual de instrucciones

Lea las precauciones de uso y seguridad antes de utilizar esta unidad.

Queda prohibida la copia o reproducción de este documento, tanto completa como parcial, sin el

correspondiente permiso.

El resto de nombres de fabricantes y productos que aparecen en este manual son marcas comerciales o registradas de sus respectivos propietarios.

Todas las marcas comerciales y marcas registradas se utilizan solo con fines ilustrativos por lo que no infringen los derechos de copyright de sus

No es posible la visualización correcta de este documento en dispositivos con pantallas de escala de grises.

respectivos propietarios.

Notas acerca de este Manual de instrucciones

Puede que vuelva a necesitar este manual en el futuro. Consérvelo siempre en un lugar seguro a la vez que accesible. El contenido de este documento y las especificaciones de este aparato

pueden ser modicadas sin previo aviso.

Windows® es una marca comercial o marca registrada de Microsoft®

◎

Corporation.

Mac, macOS, iPad, iPhone y iPod touch son marcas comerciales o

◎

marcas registradas de Apple Inc. Los logos SD, SDHC y SDXC son marcas comerciales.

◎

La marca y el logo Bluetooth® son marcas registradas de Bluetooth®

◎

SIG, Inc. y se usan bajo licencia para Zoom Corporation.

El resto de nombres de fabricantes y productos que aparecen en este

◎

manual son marcas comerciales o registradas de sus respectivos propietarios.

Nota:

Todas las marcas comerciales y marcas comerciales registradas se utilizan solo con fines ilustrativos por lo que no infringen los derechos de copyright de sus respectivos propietarios.

Cualquier tipo de grabación realizada con este aparato sobre fuentes con copyright, incluyendo CD, discos, cintas, actuaciones en directo, vídeos y

emisiones con cualquier otro n distinto al uso personal y sin el permiso

expreso y por escrito del titular de los derechos de autor está prohibida por la ley. ZOOM CORPORATION no asume ninguna responsabilidad relacionada con infracciones de los derechos de autor.

Introducción

Felicidades y gracias por su compra de la grabadora multipistas de exteriores ZOOM

●

le ofrece las siguientes funciones en un formato compacto.

Grabación de los sonidos tanto potentes como suaves en alta

calidad con un formato WAV de 32 bits otante

Los circuitos de entrada analógica de alta calidad pueden admitir señales en un rango que va desde los más suaves hasta el nivel máximo profesional de +24 dBu. Además de la grabación WAV a 16/24 bits, esta unidad también admite grabación WAV a 32 bits flotante, sin necesidad de ajuste de nivel de entrada.

Con el formato WAV a 32 bits otante, puede mantener la resolución de la

grabación incluso cuando cambie fuertemente el nivel después de grabar.

Grabación simultánea de 6 canales y 14 pistas

●

Puede grabar a la vez hasta 14 pistas, incluyendo grabación WAV a 16/24 bits y 32 bits flotante para Inputs 1–6 junto con las pistas izquierda y derecha de una mezcla stereo.

Admite tres tipos de baterías

●

Puede usar como sistemas de alimentación una batería móvil USB, una batería L o pilas AA.

Admite entrada y salida de código de tiempo SMPTE a la vez

●

que entrada de código de tiempo inalámbrico

usa un oscilador de alta precisión que permite la generación de

código de tiempo de alta precisión con una discrepancia de menos de 0.5 fotogramas cada 24 horas Si instala un adaptador inalámbrico específico BTA-1, la unidad podrá recibir código de tiempo inalámbrico desde un CÓDIGO DE TIEMPO

Systems UltraSync BLUE y registrarlo en los cheros grabados.

Toma de auriculares con salida máxima de 100mW+100mW

●

Es posible una monitorización limpia a través de auriculares usando la función de realce digital mientras envía las señales audio a una cámara de video u otro dispositivo desde la toma LINE OUT.

Flexible ruteo de señal que hace que también sea posible el

●

uso de mezclador

Las señales pre y post-fader de las entradas 1–6 pueden ser rutadas libremente a las salidas.

Puede usar alimentación fantasma (admite +24V/+48V)

●

Puede activarla/desactivarla para cada entrada de forma individual.

Interface audio USB con hasta 6 entradas y 4 salida

●

Use esta unidad como un interface audio de 2 entradas/2 salidas o 6 entradas/4 salidas (es necesario un driver para Windows).

Dos opciones de control remoto

●

Es posible el control inalámbrico con la instalación de un adaptador inalámbrico ZOOM (p.e. el BTA-1) y usando la app iOS F6 Control. Además, con la conexión de un F6 Control, que es un controlador de tipo mezclador diseñado especialmente para las grabadoras F Series, con un cable USB, podrá usar faders de pista de 60 mm, medidores de nivel LED y distintos botones de transporte para un control intuitivo del sonido. Combinado todo ello con la app iOS F6 Control, podrá usar también iPhones e iPads como grandes medidores con una excelente visibilidad.

Emisión de audio multipista vía USB durante la grabación

●

Puede enviar y recibir audio multipistas desde un ordenador vía USB durante la grabación en la tarjeta SD instalada, con hasta 8 entradas (6 entradas + mezcla stereo I/D) y 4 salidas. Esto permite la grabación simultánea de copias de seguridad y el streaming en directo en Internet.

Audio 360º

●

El modo ambisónico permite la grabación de audio espacial 360º usando

micros VR. La unidad admite la descodicación del formato ambisónico A

al B, junto con funciones de enlace de ajuste y ganancia.

Cómo conseguir una gran calidad audio en la grabación y edición

Gracias a su doble circuito de conversión A/D y a que admite cheros WAV de 32 bits otantes, el puede mantener la máxima calidad audio desde la grabación a la post-producción.

Grabación

El doble circuito convertidor A/D permite la grabación de

sonidos tanto potentes como suaves sin ajustes de ganancia

Post-producción

El formato de fichero WAV de 32 bit flotantes mantiene

la calidad audio de la grabación en la edición

Resumen del doble circuito de conversión A/D

Para cada circuito de entrada, el dispone de dos convertidores A/D con distintas ganancias de entrada. Este diseño permite conseguir la máxima calidad audio en la grabación sin la necesidad de ajustar valores de ganancia, un paso normalmente indispensable.

Ofrece un increíble rango dinámico

Con la combinación de dos convertidores A/D se consigue un amplio rango dinámico imposible de obtener con un único conversor A/D.

Producto convencional

• Avión

• Trueno cercano

• Tren en vías encima nuestro

• Interior tren

• Gritos

• Piano de cola

• Calle ruidosa

• Campanas

• Conversación normal

Doble convertidor A/D

Convertidor A/D baja ganancia

El convertidor A/D cambia en respuesta al nivel de entrada

Convertidor A/D alta ganancia

Conmutación entre los dos convertidores A/D

El monitoriza continuamente los datos de los dos convertidores A/ D y elige automáticamente el que ofrece el mejor resultado de graba-

• Susurros

• Biblioteca

• Club nocturno en un suburbio

Ajuste la ganancia de entrada de acuerdo al

volumen de grabación

deseado

Amplio rango dinámico cubierto por dos convertidores A/D

Bajo nivel de ruidos porque ha sido elegido el convertidor A/D de alta ganancia

No hay saturación porque ha sido elegido el convertidor A/D de baja ganancia

Bajo nivel de ruidos porque ha sido elegido el convertidor A/D de alta ganancia

Resumen de los cheros WAV de 32 bits otantes

Los cheros WAV de 32 bit otantes tienen las siguientes ventajas frente a los cheros 16/24 bits lineales convencionales.

Estas ventajas le permiten que la calidad del sonido de la grabación sea conservada incluso durante la post-producción.

Ventaja de la resolución

Los cheros WAV de 32 bit otantes tienen la ventaja de ser capaces

de conservar su alta resolución incluso a un volumen bajo. Como resultado de ello, los sonidos más suaves pueden ser convertidos en más potentes durante la edición tras la grabación sin perder su calidad.

WAV 16/24 bits lineal

Reslución baja

Aumento volumen

WAV 32 bits flotantes

Ventaja de la saturación

Si una forma de onda suena saturada cuando es emitida desde el

o en un DAW, puede editarla después de la grabación para reducir

su volumen y restaurar después una forma de onda no saturada ya

que los propios datos en el chero WAV de 32 bits otantes no están

saturados.

WAV 16/24 bits lineal

Grabación saturada

Todavía saturado

Reducción volumen

WAV 32 bits flotantes

Aumento volumen

Resolución alta

Almacenado en los datos

Reducción volumen

No saturado

Índice

Notas acerca de este Manual de instrucciones ...................................................02

Introducción ................................................................................................................... 03

Cómo conseguir una gran calidad audio en la grabación y edición ................04

Resumen del doble circuito de conversión A/D

Resumen de los cheros WAV de 32 bits otantes

............................................................... 05

........................................................ 06

Índice ............................................................................................................................... 07

Nombre de las partes .................................................................................................. 09

Conexión de micros/otras unidades a las tomas 1–6 ........................................11

Ejemplos de conexión

........................................................................................................... 12

Resumen de la pantalla...............................................................................................13

Preparativos ................................................................................................................... 16

Alimentación Carga de tarjetas SD Encendido y apagado Ajuste del idioma Ajuste de la fecha y la hora Elección de la fuente de alimentación

........................................................................................................................... 16

.............................................................................................................. 18

............................................................................................................ 19

.................................................................................................................... 20

.................................................................................................. 21

............................................................................... 23

Grabación .......................................................................................................................25

Proceso de grabación Ajuste del formato de chero de grabación Selección de entradas y ajuste de niveles

Grabación.................................................................................................................................29

Ajuste de la frecuencia de muestreo Ajuste del modo de grabación (profundidad de bits) Ajuste de velocidad de bits de chero MP3 (MP3) Ajuste de la pista LR Captura de señal audio antes de iniciar la grabación Ajuste de la indicación de tiempo de grabación Ajuste de la indicación de tiempo de reproducción Estructura de carpetas y cheros Desplazamiento de la toma anterior a la carpeta FALSE TAKE.

........................................................................................................... 25

...................................................................... 26

......................................................................... 27

.................................................................................. 30

...................................................... 32

.......................................................... 34

.............................................................................................................. 36

..................................................... 38

.............................................................. 39

........................................................ 41

....................................................................................... 43

................................... 45

Ajustes de la toma grabada .......................................................................................46

Modicación de la nota para la siguiente toma grabada Ajuste y gestión de los nombres de escena grabados Cambio del nombre de pista de la siguiente toma grabada (Nombre de pista) Cambio del número de la siguiente toma grabada

............................................... 46

................................................... 48

........ 51

......................................................... 53

Reproducción ................................................................................................................54

Reproducción de grabaciones Mezcla de tomas Monitorización de las señales de reproducción de pistas especícas Cambio del ajuste de repetición de reproducción

.................................................................................................................... 55

............................................................................................. 54

....................... 57

........................................................... 59

Operaciones de tomas y carpetas............................................................................60

Gestión de tomas y carpetas Resumen de metadatos (información de toma) almacenados en cheros Vericación y edición de metadatos de toma Registro de un reporte sonoro

............................................................................................... 60

............... 66

.................................................................. 67

............................................................................................. 76

Ajustes de entrada ....................................................................................................... 79

Ajuste del balance de monitorización de la señal de entrada Monitorización de las señales de entrada de pistas concretas Ajuste de la fuente de entrada Ajuste del volumen de monitorización en la pantalla PFL Supresión de ruido de bajas frecuencias Limitador de entrada Inversión de la fase de entrada Cambio de los ajustes de alimentación fantasma Retardo de las señales de entrada Enlace de entradas como un par stereo Ajuste del nivel de entrada de varias pistas a la vez Cambio del ajuste de mezcla automático Ajuste del formato ambisónico Ajuste de la posición de micro usada para la grabación Ambisonic

............................................................................................................. 87

............................................................................................. 81

.......................................................................... 85

........................................................................................... 93

.......................................................... 95

..................................................................................... 97

............................................................................ 99

.....................................................101

.......................................................................102

.........................................................................................104

....................................... 79

.................................... 80

............................................. 83

.........................107

Ajustes de salida ........................................................................................................109

Ajuste de señales enviadas a la salida de auriculares Emisión de alertas a través de los auriculares Ajuste de la curva de volumen de salida de auriculares Realce de la salida de auriculares para mitigar las interferencias del sonido grabado Ajuste del nivel de salida Asignación de retardo a la salida Limitador de salida Selección de las señales enviadas a las salidas de línea

.....................................................................................................116

......................................................................................118

..............................................................................................................119

..................................................109

...............................................................112

...............................................113

. 114

.............................................123

CÓDIGO DE TIEMPO ...................................................................................................125

Resumen del código de tiempo

Ajuste del código de tiempo...............................................................................................127

Ajuste del retardo automático de grabación de código de tiempo Selección del tipo de inicialización del código de tiempo en el arranque

.........................................................................................125

............................136

................. 137

Uso de las funciones USB ........................................................................................139

Intercambio de datos con un ordenador

Uso como un interface audio.............................................................................................141

Uso de la grabación en tarjeta SD y las funciones de interface audio a la vez Ajustes de interface audio Uso de un FRC-8 como un controlador

Ajuste del tipo de teclado conectado al Ajuste de teclas de usuario para el Ajuste del brillo de los indicadores del Actualización del rmware del

Uso con un dispositivo iOS

..................................................................................................145

.................................................................................................157

.........................................................................139

........ 143

...........................................................................146

.......................................................148

..............................................................150

........................................................152

......................................................................154

Otros ajustes ...............................................................................................................164

Ajuste del tiempo de mantenimiento de picos de medidor de nivel Ajuste del brillo de los pilotos LED

Ajustes de pantalla...............................................................................................................167

Ajuste de la forma en la que serán añadidas las marcas manualmente Ajuste el bloqueo de los botones

....................................................................................165

......................................................................................172

..........................164

.................. 170

Otras funciones ...........................................................................................................174

Vericación de información de tarjeta SD Vericación del rendimiento de tarjeta SD Formateo de tarjetas SD

Vericación del listado de atajos del Almacenamiento y carga de ajustes del

Restauración de valores por defecto................................................................................183

Vericación de la versión del rmware Actualización del rmware

.....................................................................................................178

.................................................................................................185

.......................................................................174

......................................................................175

........................................................................179

.................................................................180

............................................................................184

Apéndice .......................................................................................................................186

Resolución de problemas Listado de metadatos Listado de atajos Diagramas de bloques Especicaciones técnicas

..................................................................................................................192

...................................................................................................186

.........................................................................................................188

........................................................................................................193

..................................................................................................200

Nombre de las partes

■ Panel frontal

Indicador de estado Rojo: Entrada activada Verde: Reproducción de pista activada Naranja: Monitor PFL Apagado: Entrada desact.

Botón MENU Pantalla inicial: Pantalla menú abierta Pantalla Menu: Retorno a pantalla anterior

Botón PFL/ENTER Pantalla inicial: Abre pantalla PFL Pantalla Menu: Confirma elemento

■ Panel trasero

Mando de pista

Botón

STOP

Pantalla

Botón

REC

Botón FF/↑ Pantalla inicial: Elige toma reproduc. Pantalla Menu: Elige elemento menú

Botón RWD/↓ Pantalla inicial: Elige toma reproduc. Pantalla Menu: Elige elemento menú

Botón

PLAY/PAUSE

Botón de bloqueo

de batería L

Montaje para

batería L

Ranura de tarjeta SD

■ Panel izquierdo

Entradas 1–3

Puerto USB Toma LINE OUT Adaptador inalámbrico Zoom (p.e. BTA-1)

Entradas 4–6

Volumen de los auriculares

Toma HEADPHONE Interruptor POWER

Toma TIMECODE IN/OUT

XLR

■ Panel derecho

Inputs 1–6 TIMECODE IN/OUT

1：Masa 2：Activo 3：Pasivo

PUNTA: Entrada al F6 (salida de dispositivo externo)

ANILLO: Salida del F6 (entrada a dispositivo externo)

LATERAL: MASA

TRS

Tapa de las pilas

Conexión de micros/otras unidades a las tomas 1–6

El puede grabar 6 pistas individuales que se corresponden con las tomas 1–6, más una mezcla stereo de esas entradas con las pistas izquierda y derecha. Por ejemplo, puede conectar micros y las salidas de equipos audiovisuales en las entradas 1–6 y grabarlas en las pistas 1–6.

Conexión de micros

Conecte micros dinámicos o de condensador con clavijas XLR a las tomas de entrada 1–6. Los micros de condensador pueden recibir alimentación fantasma (+24V/+48V). ( →P.81)

Micro dinámico

(cable XLR)

Micro condensador

(cable XLR)

Conexión de equipos de nivel de línea

Conecte las clavijas TRS de teclados y mesas de mezclas directamente a las entradas 1–6. Esta unidad no admite la conexión directa de guitarras y bajos con pastillas pasivas. Conecte estos instrumentos a través de un mezclador o dispositivos de efectos.

NOTA

A la hora de desconectar un micro, siempre tire de la clavija XLR a la vez

que pulsa el botón de liberación del resorte de jación.

Teclado

(cable XLR)

Mezclador

(cable XLR)

Ejemplos de conexión

Puede realizar grabaciones en situaciones como estas.

Filmación en vídeo

• Entrada 1: micro de cañón para sonido principal

• Entradas 2–4: micros lavalier de actores

• Entradas 5–6: micros de sonido ambiente

Micro de cañón

Receptores de micro

Micros de pinza (lavalier)

Micros de

ambiente

Grabación de un concierto

• Entradas 1–2: entradas de línea desde la salida del mezclador

• Entradas 3–4: micros de cantante

• Entradas 5–6: micros para sonido del público

Micros

(músicos en escenario)

Mezclador

Micros de ambiente

(voz del público)

Resumen de la pantalla

■ Pantalla inicial

Iconos de estado

Parada

En pausa

Contador Durante la grabación: tiempo de grabación transcurrido/restante Durante la reproducción: tiempo de reproducción transcurrido/restante

Grabación

Frecuencia de muestreo de

grabación/reproducción

Indicador de saturación

Medidor de nivel

Número de pista Rojo: Entrada activada Verde: Pista reproducc. activada Gris: Entrada desactivada

Los ajustes de enlace de entrada aparecen como números de pistas adyacentes conectados.

Reproducción

Mono

Tipo de alimentación y carga restante USB: Alimentación conectada a puerto EXT: Batería L AA: Pilas AA

Nombre de toma de grabación/reproducción Con la unidad parada, mantenga pulsado para ver el nombre que le será asignado a la siguiente toma grabada.

Código de tiempo de grabación/ reproducción

Velocidad de fotogramas INT: Código de tiempo interno activo EXT: Entrada de código de tiempo externa activa

Stereo

Ambisónico

AVISO

•

Cuando la pantalla inicial no esté activa, mantenga pulsado

• Algunas de las pantallas tendrán otro aspecto con el modo de grabación Flotante (32

•

bit).

para volver a ella.

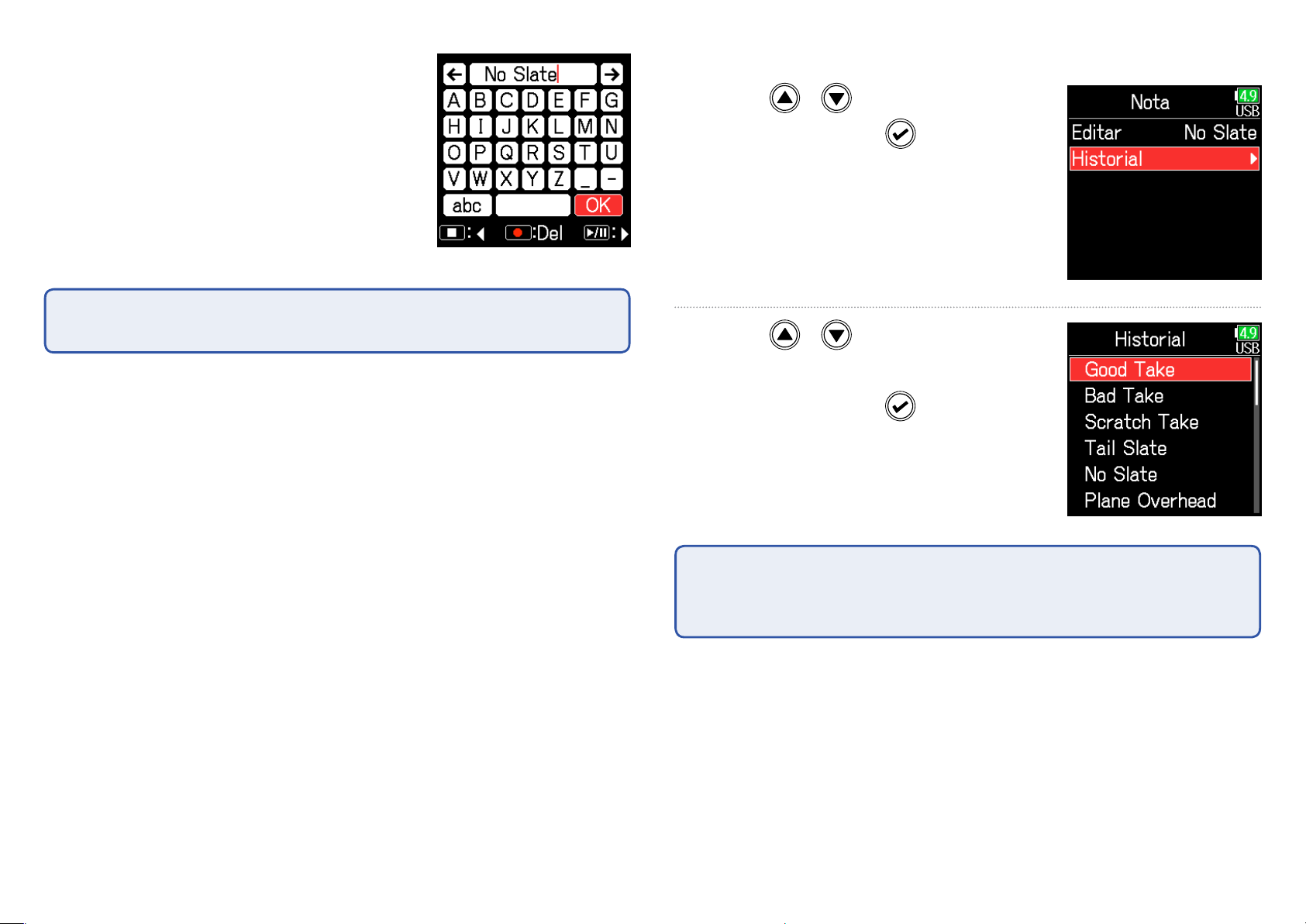

■ Pantalla de introducción de caracteres

Cuadro de texto

Teclado

Indicador de

operación

Pulse

Botón de

entrada

automática

Pulse

abc

Pulse

#+=

Pulse

123

Pulse

NOTA

• Puede usar los caracteres siguientes en los nombres:

•

• (espacio) ! # $ ' ( ) + , - 0 1 2 3 4 5 6 7 8 9 ; = @ A B C D E F G H I J K L M N O P Q

•

R S T U V W X Y Z [ ] ^ _ ` a b c d e f g h i j k l m n o p q r s t u v w x y z { }

■ Operaciones de edición

Mover cursor en cuadro de texto Elegir caracteres (vertical) Elegir caracteres (horizontal)

Conrmar

caracteres Eliminar (borrar)

caracteres Completar la

edición Cancelar la edición

Use “ ←” y “ →” para desplazar y pulse

Pulse

Desplace el cursor hasta el carácter que quiera introducir y pulse

Desplace el cursor antes del carácter a eliminar en el recuadro de texto y pulse

Desplace el cursor hasta "OK" y pulse

Pulse

■ Teclas de entrada automática

(Date): Introduce la fecha automáticamente. Ejemplo: 190210

(Time): Introduce la hora automáticamente. Ejemplo: 180950 (Escena): Introduce automáticamente el nombre de la escena.

Preparativos

Alimentación

Esta unidad puede recibir corriente de tres formas: usando pilas AA, una pila L o vía USB.

■ Uso de pilas AA

1. Aojeeltornillodelatapadelcompartimentodelas

pilas de la parte inferior de la unidad.

2. Abra la tapa del compartimento de las pilas, extraiga la

carcasa de las pilas e introduzca 4 pilas AA.

3. Vuelva a colocar la carcasa dentro del compartimento.

4. Cierre la tapa del compartimento y apriete el tornillo.

■ Uso de una batería L

1. Deslicelabateríaenelsentidodelaechamientras

empuja hacia la grabadora.

NOTA

• Tenga cuidado ya que la carcasa de la pila puede soltarse

•

accidentalmente si no aprieta firmemente el tornillo de la tapa del compartimento.

• Use a la vez solo un tipo de pilas (alcalinas, NiMH o de litio).

•

• Después de introducir las pilas AA, ajuste "Fuente alimentación" al tipo de

•

pilas correcto. ( →P.23)

• Si el indicador de carga restante de pila se ilumina en rojo, apague la

•

unidad inmediatamente e instale unas nuevas pilas.

■ Uso de un cable USB de tipo C

1. ConecteelcabledeladaptadorespecícoZOOM

AD-17 al puerto USB.

2. Conecte el otro extremo del adaptador a una salida de

corriente alterna.

NOTA

• También puede conectar una batería móvil de 5 V (opcional).

•

• Cuando la unidad esté conectada a un ordenador, recibirá la corriente

•

eléctrica a través de la conexión USB.

Carga de tarjetas SD

1. Abra la tapa de la ranura de tarjetas SD e introduzca

una tarjeta SD.

2. Para expulsar una tarjeta SD: empuje la tarjeta un poco

más hacia dentro en la ranura de forma que el resorte haga que salga un poco hacia afuera y tire de ella para extraerla del todo.

NOTA

Antes de usar tarjetas SD que acabe de adquirir o tarjetas que hayan sido formateadas en un ordenador, deberá formatearlas en esta unidad. Para formatear una tarjeta SD, use Menu > SISTEMA > Tarjeta SD > Formato.

Encendido y apagado

■ Encendido

1. Mantenga pulsado brevemente.

Aparecerá el logo ZOOM y la unidad se encenderá.

NOTA

• La primera vez que encienda la unidad tras extraerla de la caja, deberá

•

ajustar la fecha/hora ( → P. 21). Posteriormente también podrá modicar este ajuste.

■ Apagado

1. Mantenga pulsado brevemente.

NOTA

Siga pulsándolo hasta que el logo ZOOM aparezca en la pantalla LCD.

• Si en la pantalla aparece “No hay tarjeta!”, compruebe que tenga una

•

tarjeta SD correctamente introducida.

• Si en la pantalla aparece “Tarjeta protegida!”, eso indica que está activa

•

la pestaña de protección contra grabación de la tarjeta SD. Deslice la pestaña hacia el otro lado para permitir la grabación.

• Si en la pantalla aparece “Tarjeta no válida!”, eso indica que la tarjeta no

•

está formateada correctamente. Formatee la tarjeta o use otra distinta. Para formatearla ( →P.178)

Ajuste del idioma

Puede modicar el idioma de comunicación en pantalla del menú del .

1. Pulse .

2. Use y para elegir

SISTEMA y pulse

3. Use y para elegir

Idioma y pulse

4. Use y para elegir el

idioma que quiera y pulse

NOTA

La primera vez que encienda la unidad después de comprarla deberá ajustar el idioma de comunicación.

Ajuste de la fecha y la hora

La fecha y hora que ajuste en el serán usadas, por ejemplo, en la grabación de cheros. También puede elegir el formato para la fecha (ordenar por año, mes y día o al revés).

1. Pulse .

2. Use y para elegir

SISTEMA y pulse

3. Use y para elegir

Ajustes y pulse

4. Use y para elegir

Fecha/hora y pulse

▶ Continúe con uno de los procesos siguientes.

Ajuste de la fecha y la hora …………………………………………………… P.22 Ajuste del formato de la fecha

NOTA

La primera vez que encienda la unidad después de comprarla deberá ajustar la fecha/hora.

……………………………………………… P.22

■ Ajuste de la fecha y la hora

8. Cuando haya terminado el

5. Use y para elegir

Ajustar fe/ho y pulse

6. Ajuste de la fecha y la hora

Mover cursor o cambiar valor:

Use y

Cambiar valor de elemento:

Use y para elegir el elemento y pulse .

ajuste, use y para elegir Enter y pulse

Esto terminará el ajuste de la fecha y la hora.

■ Ajuste del formato de la fecha

5. Use y para elegir

Formato fecha y pulse

7. El elemento elegido para ser

modicadoquedaráenrojo. Use cambiarlo y pulse

y para

6. Use y para elegir

el formato y pulse

Ajuste Explicación mm/dd/aa Mes, día, año dd/mm/aa Día, mes, año aa/mm/dd Año, mes, día

Elección de la fuente de alimentación

Cuando use pilas AA, ajuste el tipo de pila para que pueda visualizar con precisión la carga restante de las pilas. En esta página de menú puede comprobar el voltaje de cada fuente de alimentación y la carga restante de las pilas.

1. Pulse .

2. Use y para elegir

SISTEMA y pulse

3. Use y para elegir

Ajustes y pulse

4. Use y para elegir

Fuente aliment. y pulse

■ Ajuste del tipo de pila AA instalado

5. Use y para elegir

Tipo y pulse

6. Use y para elegir

el tipo y pulse

NOTA

• Cuando tenga conectadas varias fuentes de alimentación, se aplicará el

•

siguiente orden de prioridad.

1. USB (fuente de alimentación conectada a puerto USB)

2. EXT (batería L)

3. AA (pilas AA instaladas)

• En pantalla aparecerá el voltaje de cada fuente de alimentación.

•

Grabación

Proceso de grabación

La grabación con el incluye los pasos siguientes. A los datos creados con cada grabación les llamamos “toma".

Conexión

Conecte micros, instrumentos,

dispositivos

audiovisuales y otros equipos a las entradas Inputs 1–6. ( →P.8)

1. Ajuste el modo de grabación (profundidad de bits) ( →P.32).

• Elija uno de estos modos: WAV 16/24 bits, WAV 32 bits otante, WAV 16/24 bits simultáneo y WAV 32 bits, o MP3.

Encendido

( →P.19)

2.Ajusteelcherode

grabación

• Ajuste el formato de chero de grabación ( →P.26).

• Ajuste la frecuencia de muestreo ( →P.30).

Preparativos de

grabación

・ Pulse para iniciar

la grabación y para detenerla.

・ También puede ajustar

marcas.

・ Pulse

grabar en otra toma.

・ Pulse

3. Elija las pistas a grabar ( →P.51).

• Gire el mando a la izquierda hasta que haga clic

para desactivar la entrada. La entrada estará activa en el

resto de posiciones.

• Puede ajustar esto a una pista stereo ( →P.99).

Grabación

( →P.29)

para

para pausar.

Reproducción

yvericación

( →P.54)

・ Pulse para iniciar la

reproducción y o

para detenerla.

・ También puede ajustar

marcas (para escucha de prueba), por ejemplo.

4. Ajustes diversos de entrada y grabación

• Puede realizar ajustes, incluyendo metadatos ( →P.67), pre-grabación ( →P.38), ltro de corte de graves ( →P.85) y limitador ( →P.87).

Información

de toma

( →P.67)

・ Compruebe y edite

los metadatos.

5.Ajustedenivelesde entrada ( →P.28).

• Ajuste si es necesario los niveles de entrada en algunos modos operativos.

Ajuste del formato de chero de grabación

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Formato chero y pulse

Ajuste

Polifónico

Mono/stereo

NOTA

• Al grabar con un ajuste Mono/Stereo, los ficheros audio serán

•

almacenados en una carpeta de tomas creada al efecto. ( →P.43)

• No puede ajustar esto cuando haya ajustado el modo a MP3.

•

Pistas

grabadas

Pistas seleccionadas 1-6

Explicación

Se crea un único chero poly que contiene el

audio de varias pistas.

Se crea un único chero mono para cada pista mono y un único chero stereo para cada

pista stereo.

4. Use y para elegir el

formatodelcheroypulse .

Selección de entradas y ajuste de niveles

Puede elegir cuál de las entradas 1–6 quiere usar. Las entradas serán grabadas en las pistas del mismo número. Por ejemplo, la entrada 1 será grabada en la pista 1, la entrada 2 será grabada en la pista 2 y así sucesivamente.

Selección de entradas

1. Gire a la derecha para el número de la entrada a

grabar, haciendo que el indicador de estado de la pista se ilumine.

AVISO

NOTA

• Las señales de las entradas elegidas de esta forma también serán

•

enviadas a las pistas L/R.

•

Los niveles enviados a las pistas L/R son ajustados con

Gire a la izquierda hasta que haga clic para desactivar la entrada. La entrada estará activa en cualquier otra posición.

Indicador de pista

Iluminado rojo Rojo Entrada activada. Apagado Gris Entrada desactivada.

Color de fondo de

número de pista

Explicación

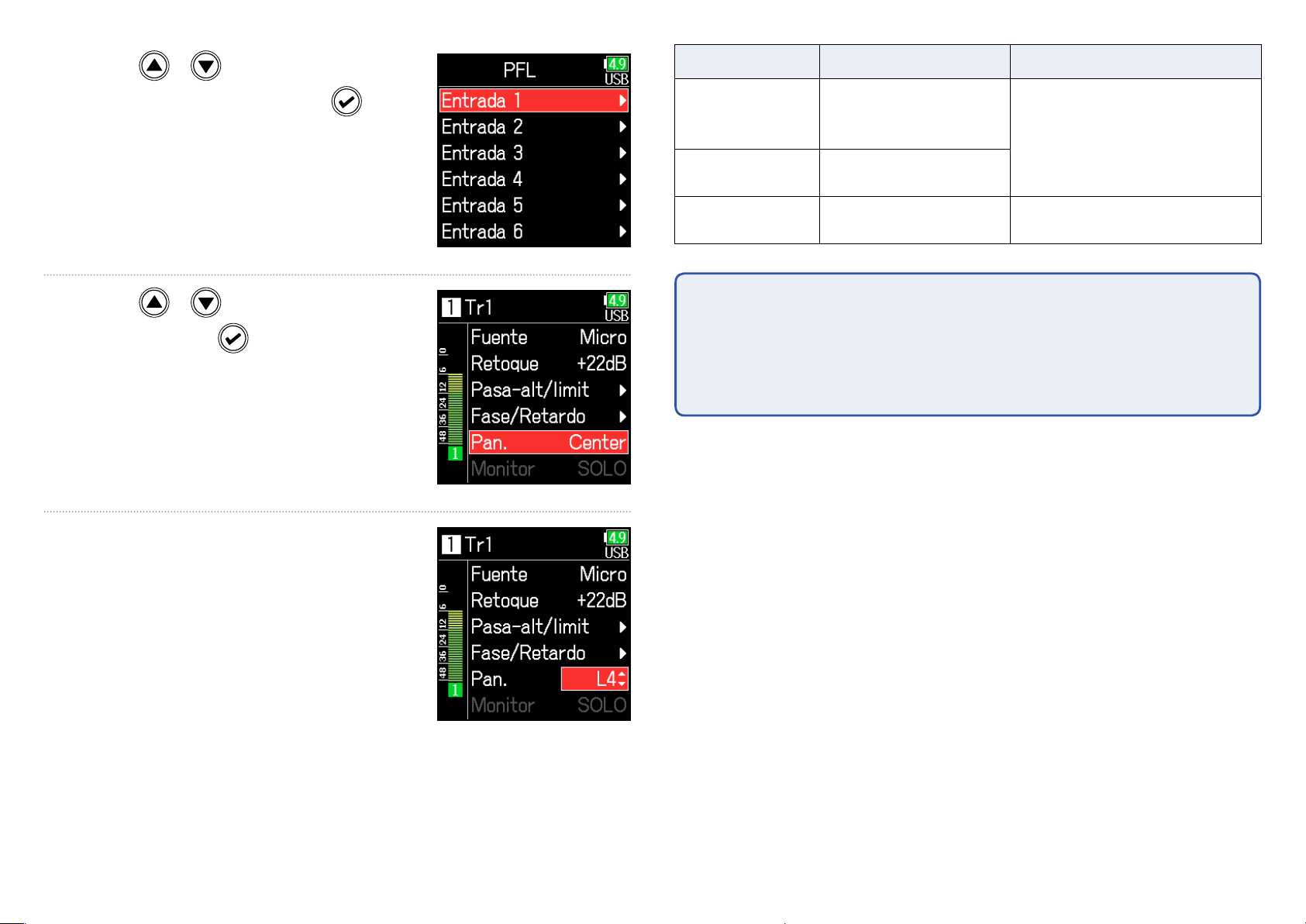

■ Ajuste de niveles de entrada

5. Use y para elegir

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

Retoque y pulse

6. Use y para ajustar el

nivel de entrada y pulse

4. Use y para elegir la

pista que quiera y pulse

AVISO

• Puede ajustar esto en un rango de +12 a +75 dB cuando la fuente de

•

entrada sea Mic, de –8 a +55 dB con el ajuste Line y de –35 a +30 dB con el ajuste USB.

• Si el sonido distorsiona incluso después de reducir el nivel de entrada,

•

pruebe a cambiar la posición del micro y ajustar el nivel de salida de los dispositivos conectados.

• Use el limitador si es necesario ( →P.87)

•

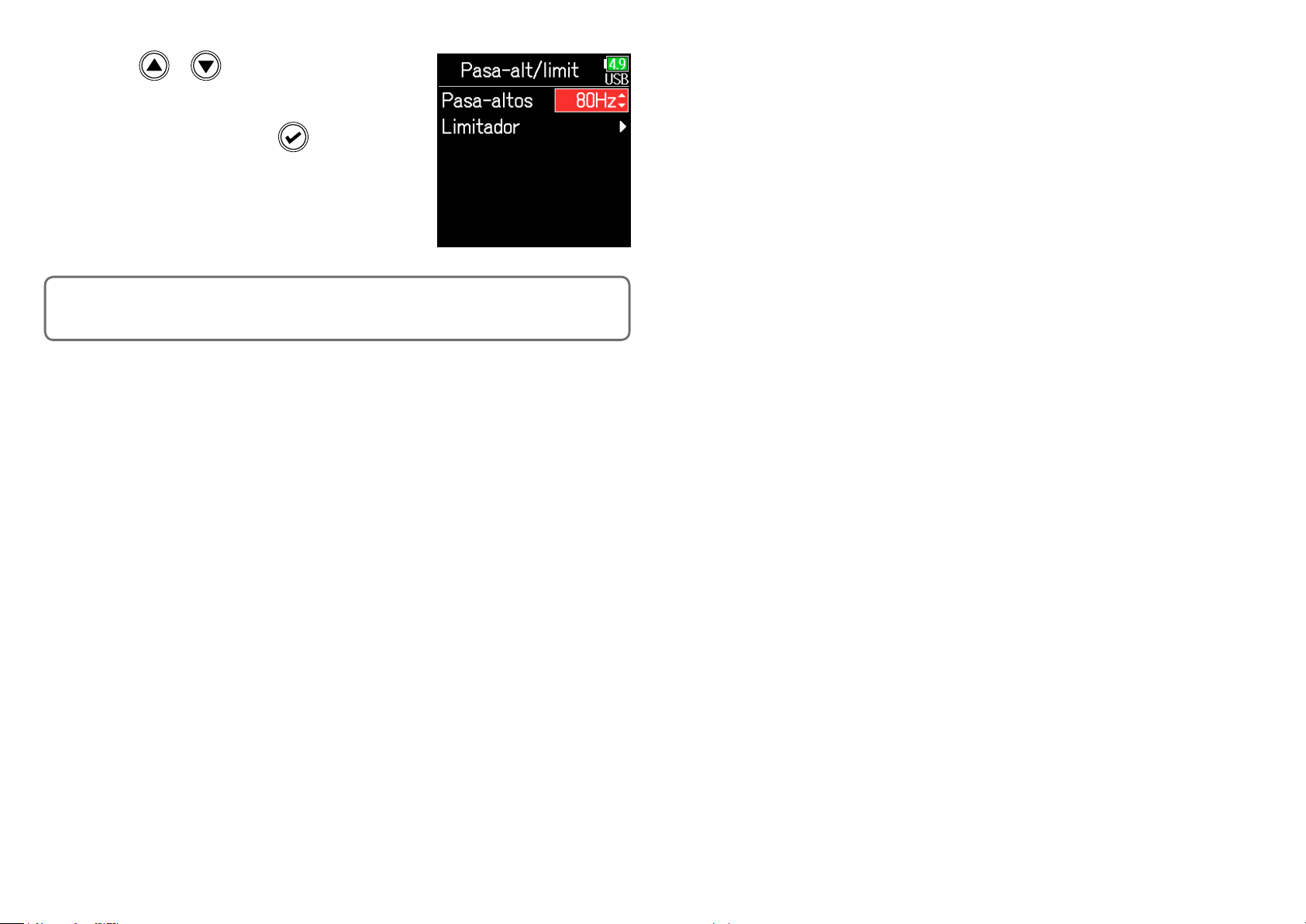

• Use el ltro pasas-altos si es necesario ( →P.85)

•

Grabación

3. Pulse para activar la pausa.

NOTA

• La pausa se produce en incrementos de un segundo exacto.

•

• Cuando active la pausa de grabación, será añadida una marca.

•

1. Pulse .

La grabación comenzará.

AVISO

Si está activa la función de código de tiempo, la grabación comenzará desde el fotograma o secuencia 00 (00 ó 02 cuando esté usando la opción drop) y los ficheros terminarán exactamente un segundo después de la grabación. Esto hará que la edición posterior sea más sencilla.

2. Pulse para iniciar una nueva toma.

Esto nalizará la toma activa e iniciará una nueva mientras la

grabación sigue sin interrupción.

NOTA

El pulsar durante la grabación solo es posible tras grabar como mínimo un segundo.

Pulse

• Puede añadir un máximo de 99 marcas por toma.

•

AVISO

•

Durante la reproducción, puede pulsar los puntos de las marcas añadidas.

• También puede añadir marcas sin activar la pausa. ( →P.170)

•

para continuar con la grabación.

y para pasar directamente a

4. Pulse para detener la unidad.

NOTA

Si durante la grabación la unidad el tamaño del fichero supera los 2GB, será creada una nueva toma automáticamente y la grabación seguirá sin interrupciones. No se producirá ninguna separación en el sonido entre las tomas.

AVISO

•

Mantenga pulsado nombre le será asignado a la siguiente toma.

• Los ficheros son almacenados de forma regular cada cierto tiempo

•

durante la grabación. Incluso aunque la unidad se apague o se produzca

otro accidente durante la grabación, siempre podrá recuperar un chero

reproduciéndolo en el

con la pantalla inicial activa para comprobar qué

Ajuste de la frecuencia de muestreo

Puede ajustar la frecuencia de muestreo usada para grabar los cheros.

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Frec.muestreo y pulse

4. Use y para

elegir la frecuencia de

muestreo y pulse

Ajuste Explicación

44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 192 kHz

47.952 kHz

48.048 kHz

47.952 kHz(F), 48.048 kHz(F)

Estas son las frecuencias de muestreo standard.

Elija esto al grabar vídeo a una frecuencia de 23.976 fotogramas por segundo si quiere editar después a 24 fotogramas por segundo. Elija esto al grabar vídeo a 24 fotogramas por segundo si quiere editarlo después como NTSC

29.97 o 23.98 HD. Esto actúa lo mismo que las dos anteriores, pero los metadatos de frecuencia de muestreo serán grabados como 48kHz para <FILE_SAMPLE_RATE>. Esto permite la reproducción y edición con

dispositivos y programas que no admitan cheros

47.952kHz y 48.048kHz WAV. No obstante, la reproducción, se producirá con un desfase de ±0.1% con respecto a la velocidad a la que fueron grabados

los cheros.

NOTA

• No puede elegir el valor 192 kHz cuando el modo de grabación sea

•

Flotante (32bit) y la pista LR esté activada.

• Cuando elija 192 kHz, no podrá elegir las opciones Dual (16+32bit) y Dual

•

(24+32bit).

• Cuando el formato de grabación del chero sea MP3, solo podrá elegir

•

44.1kHz y 48kHz.

• Cuando elija 192kHz, no serán grabadas las pistas L/R. También

•

quedarán desactivados el retardo de entrada y de salida.

• No podrá activar el limitador (Avanzado) si la mezcla automática está

•

activa o si el formato ambisónico no está ajustado a Off.

• No podrá usar AIF with Rec cuando elija cualquier valor distinto a 44.1

•

kHz o 48 kHz.

Ajuste del modo de grabación (profundidad de bits)

Ajuste el modo de grabación. La profundidad de bits de los cheros WAV grabados por el cambiará de acuerdo al ajuste de modo.

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Modo y pulse

4. Use y para elegir

el modo y pulse

AVISO

Las opciones de ajuste son Lineal(16 bits), Lineal(24 bits), Flotante(32 bits), Dual(16+32bits), Dual(24+32bits) y MP3.

Ajuste de modo

Lineal(16 bits)

Lineal(24 bits)

Flotante(32 bits) Flotante

Dual(16+32bits)

Dual(24+32bits)

MP3 MP3

Nombre de

modo

Lineal

Dual

Explicación

Estos modos graban cheros WAV

ordinarios a 16/24 bits. Ajuste los niveles de entrada (trim) de forma que los indicadores de saturación no se iluminen durante la grabación. Los medidores de nivel le mostrarán los niveles de entrada después de los ajustes.

Esto modo graba cheros WAV a 32 bits otantes. El ajuste de los niveles

de entrada es innecesario. Siempre que los niveles de entrada máximos no sean sobrepasados, podrá grabar sonidos suaves y potentes con la máxima calidad. Los medidores de nivel le mostrarán los niveles de entrada después de los

ajustes de los mandos Estos modos graban simultáneamente

cheros WAV ordinarios a 16/24 bits WAV y cheros WAV a 32 bits otantes.

Ajuste los niveles de entrada (trim) de forma que los indicadores de saturación no se iluminen durante la grabación. Incluso si se produce saturación en

los datos del chero WAV a 16/24

bits durante la grabación, podrá obtener datos a un nivel adecuado

sin saturación editando los cheros WAV a 32 bits otantes durante la

post-producción.

Este modo graba cheros MP3.

No es necesario ajustar el Retoque en este modo.

NOTA

• Cuando elija Flotante(32 bits), si es recibida una señal que sobrepase el

•

nivel de entrada máximo para la fuente de entrada (+4 dBu para micro y +24 dBu para línea), aparecerá el mensaje “Exceeding maximum input level”. Si aparece este mensaje, ajuste los niveles de salida de los dispositivos conectados a las tomas de entrada.

• Cuando elija Flotante (32 bits), no podrá cambiar el limitador de la opción

•

off (desactivado) y no podrá usar la función AIF with Rec. Además, no podrá elegir esta opción Flotante (32 bits) si la frecuencia de muestreo es de 192 kHz y la pista LR está activa.

• Cuando elija Dual(16+32 bits) o Dual(24+32 bits), no podrá cambiar el

•

limitador de la opción off (desactivado) y no podrá ajustar la frecuencia de muestreo a 192 kHz.

Ajuste de velocidad de bits de chero MP3 (MP3)

Puede ajustar la velocidad de bits de los cheros MP3 grabados.

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Modo y pulse

4. Use y para elegir

MP3 y pulse

5. Pulse para volver a la

pantalla GRABACIÓN.

6. ConrmequeModo esté

ajustado a MP3. Después,

use

Velocidad de bits y pulse

y para elegir

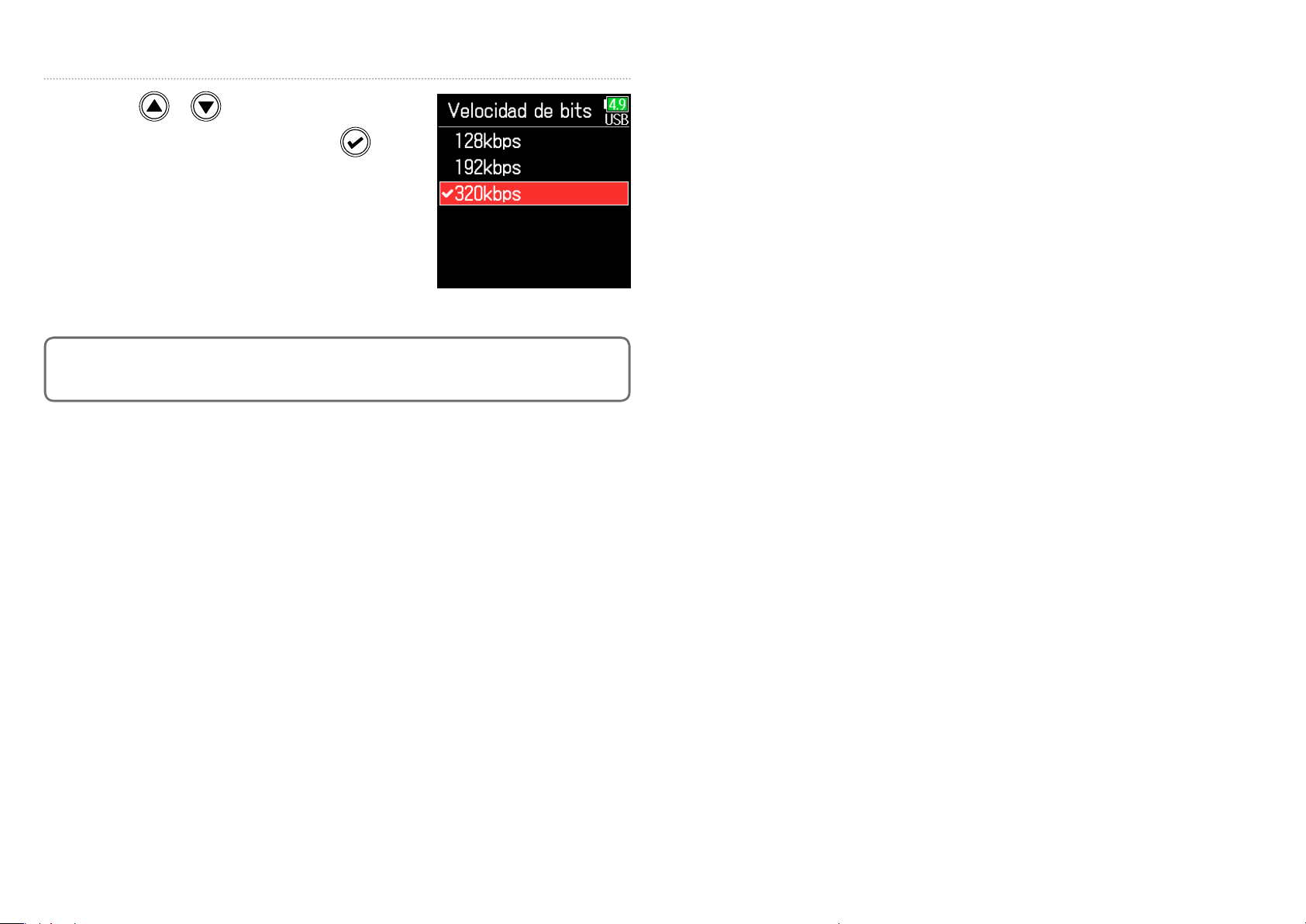

7. Use y para elegir la

velocidad de bits y pulse

AVISO

Puede ajustar este valor a 128 kbps, 192 kbps ó 320 kbps.

Ajuste de la pista LR

■ Activación de la pista LR

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

pista LR y pulse

4. Use y para elegir

Act/Desact. y pulse

5. Use y para elegir

Act y pulse

NOTA

• Desact.: Esto desactiva la pista LR.

•

• Act: Esto activa la pista LR. Serán grabadas todas las pistas

•

seleccionadas y la pista LR.

• Act (solo LR): Esto activa la pista LR. Sólo será grabada la pista LR.

•

• No podrá elegir la opción Act si la frecuencia de muestreo es 192 kHz o

•

si el modo de grabación es Flotante(32 bits).

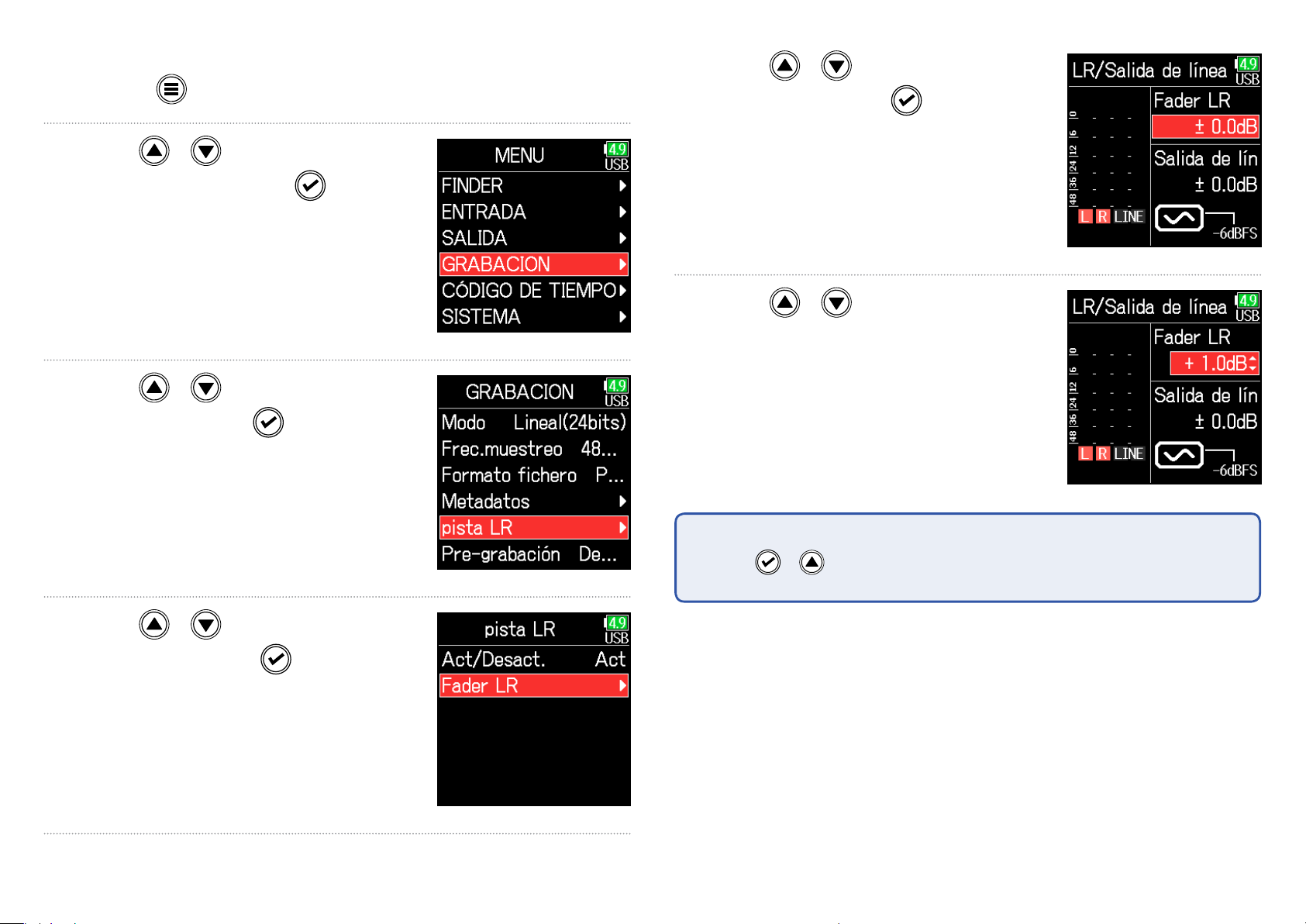

■ Ajuste del volumen de la pista L/R

1. Pulse .

2. Use y para elegir

5. Use y para elegir

Fader LR y pulse

GRABACIÓN y pulse

3. Use y para elegir

pista LR y pulse

4. Use y para elegir

6. Use y para cambiar el

valor del fader LR, ajustando

así el volumen de la pista LR.

NOTA

El pulsar + con la pantalla inicial activa hará también que aparezca la pantalla de ajuste LR/Salida de línea.

Fader LR y pulse

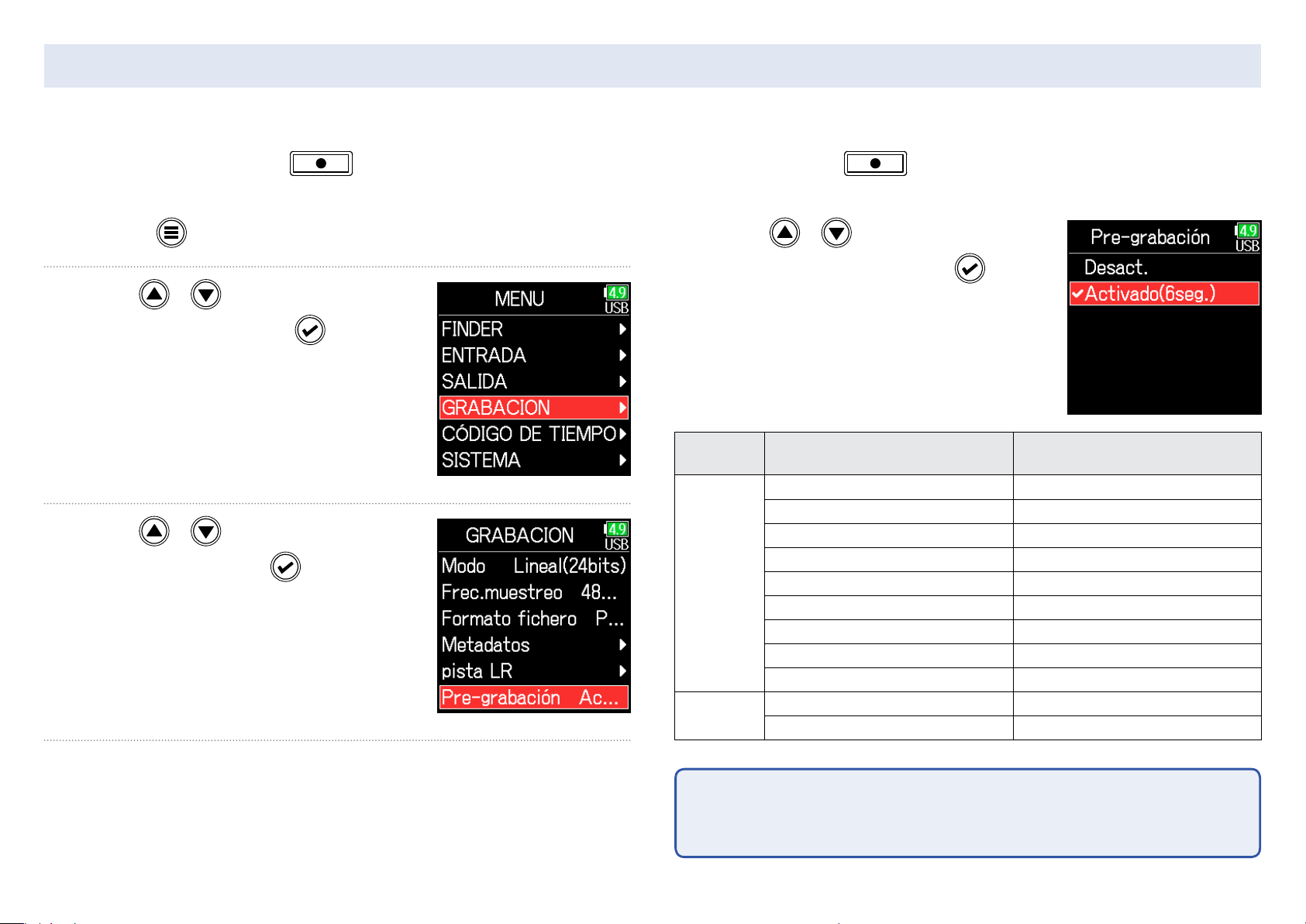

Captura de señal audio antes de iniciar la grabación

La señal de entrada siempre queda en una memoria temporal durante un tiempo determinado, por lo que puede capturar la señal de entrada hasta 6

segundos antes de que pulse

(pre-grabación). Esto resulta muy útil, por ejemplo, si pulsa con retraso a cuando quería.

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir Pre-

grabación y pulse

4. Use y para elegir

Activado(6seg.) y pulse

Frecuencia de muestreo

44.1 kHz 6 segundos 48 kHz 6 segundos

88.2 kHz 3 segundos 96 kHz 3 segundos

WAV

MP3

192 kHz 1 segundo

47.952 kHz 6 segundos

47.952 (F) kHz 6 segundos

48.048 kHz 6 segundos

48.048 (F) kHz 6 segundos

44.1 kHz 6 segundos 48 kHz 6 segundos

Tiempo máximo de

pre-grabación

NOTA

La pre-grabación es desactivada si MENU > CÓDIGO DE TIEMPO > Modo ( →P.127) es ajustado a Int Record Run, Ext o Ext Auto Rec.

Ajuste de la indicación de tiempo de grabación

Durante la grabación puede visualizar el tiempo de grabación transcurrido o el tiempo de grabación restante.

1. Pulse .

2. Use y para elegir

SISTEMA y pulse

3. Use y para elegir

Ajustes y pulse

4. Use y para elegir

Pantalla y pulse

5. Use y para elegir

Indic.tiempo y pulse

6. Use y para elegir

Grabación y pulse

7. Use y para elegir el

formato de tiempo a ser

NOTA

Cuando lleve mucho tiempo grabando, si el fichero supera los 2 GB, la grabación

continuará en un nuevo chero y el tiempo de

grabación será reiniciado. Puede modificar esto, no obstante, para que el tiempo no sea reiniciado y sea visualizado el tiempo de grabación total. Ajuste Reinicio tiempo grabación en la pantalla Indic.tiempo a On/Off para elegir si quiere que el tiempo de grabación sea reiniciado o no

cuando sea creado un nuevo chero.

visualizado y pulse

Desact.: Durante la grabación, incluso si el tamaño del fichero llega a los 2GB, el contador de la pantalla inicial no será reiniciado.

Act (reset): Durante la grabación, incluso si el tamaño del fichero llega a los 2GB, el contador de la pantalla inicial será reiniciado a 000:00:00.

Ajuste de la indicación de tiempo de reproducción

Durante la reproducción, puede visualizar el tiempo de reproducción transcurrido o el tiempo restante.

1. Pulse .

2. Use y para elegir

SISTEMA y pulse

3. Use y para elegir

Ajustes y pulse

4. Use y para elegir

Pantalla y pulse

5. Use y para elegir

Indic.tiempo y pulse

6. Use y para elegir

Reproducción y pulse

7. Use y para elegir el

tipo de indicación de tiempo a visualizar y pulse

Estructura de carpetas y cheros

Al realizar grabaciones en el , serán creados los siguientes cheros y carpetas en la tarjeta SD. En general, las carpetas y cheros se usan para gestionar escenas y tomas.

Estructuradecarpetasycheros

La estructura de ficheros y carpetas varía de acuerdo al formato del fichero de grabación. Además, los nombres de ficheros y carpetas dependen de los nombres de las escenas.

Raiz

Orden de grabación

190101_001.WAV

Escena 190101

(1ª toma)

Fichero

polifónico

en formato

WAV

→

190101_002.MP3

Escena 190101

(2ª toma)

Fichero

stereo en

formato

MP3

190101_003.TAKE

190101_003_Tr1.WAV

190101_003_Tr2.WAV

190101_003_Tr3.WAV

Scene 1 (Carpeta creada por el usuario)

Scene001

Scene001_001.WAV Scene001_002.MP3

Escena 001

(1ª toma)

Fichero

polifónico

en formato

WAV

Escena 001

(2ª toma)

Fichero

stereo en

formato

MP3

NOTA

• Ajuste del formato de chero de grabación ( →P.26)

•

• Ajuste de la denominación de las escenas (modo) ( →P.48)

•

AVISO

Toma: Es la unidad de datos creada para una grabación simple.

Escena: Unidad que contiene varios cheros y tomas que comprenden una

escena simple..

Scene 2 (Carpeta creada por el usuario)

Scene002

Scene001_003.TAKE

Scene001_003_Tr1.WAV

Scene001_003_Tr2.WAV

Scene002_001.WAV Scene002_002.MP3

Escena 002

(1ª toma)

Fichero

polifónico

en formato

WAV

Escena 002

(2ª toma)

Fichero

stereo en

formato

MP3

Scene002_003.TAKE

Scene002_003_Tr1.WAV

Scene002_003_Tr2.WAV

190101_003_Tr4.WAV

190101_003_Tr5_6.WAV

190101_003_TL_R.WAV

Escena 190101 (3ª toma)

Formato WAV

Ficheros mono (pistas 1–4)

Fichero stereo (pistas 5, 6) Fichero stereo (pistas L, R)

Grabación cuando la denominación de escenas esté ajustado a “Fecha”

Scene001_003_Tr3.WAV

Scene001_003_Tr4.WAV

Scene001_003_Tr5_6.WAV

Scene001_003_TL_R.WAV

Escena 001 (3ª toma)

Formato WAV

Ficheros mono (pistas 1–4)

Fichero stereo (pistas 5, 6) Fichero stereo (pistas L, R)

Scene002_003_Tr3.WAV

Scene002_003_Tr4.WAV

Scene002_003_Tr5_6.WAV

Scene002_003_TL_R.WAV

Escena 00 (3ª toma)

Ficheros mono (pistas 1–4)

Fichero stereo (pistas 5, 6)

Fichero stereo (pistas L, R)

Grabación cuando la denominación de escenas esté ajustado a “Carpeta activa”

Formato WAV

■ Nombres de tomas

■Nombredecheroaudio

Estructura Explicación

Scene001-001

Nº de toma

(001–999)

Nº de escena

(1-9999)

Nombre escena

Nombre escena: Elija ninguna, nombre de carpeta, fecha o nombre asignado por el usuario ( →P.48).

Nº de escena: Pulse aumentar el número en uno.

Nº de toma: Este número aumenta en 1 con cada grabación que haga con el mismo número y nombre de escena.

+ para

Los nombres de ficheros son asignados por el de acuerdo al

formato del chero—polifónico, mono o stereo. Los números de pistas y otros datos son añadidos a esos nombres de cheros.

Nombresdechero

Los nombres son asignados de acuerdo a estos formatos.

Tipo Estructura Explicación

Fichero creado por

Fichero poly

Fichero mono

Fichero stereo

Fichero Flotante en modo Dual

Fichero de grabación larga

Scene001-001.wav

Nombre toma

Scene001-001_Tr1.wav

Nº pista Nombre toma

Scene001-001_Tr1_2.wav

Nº pista Nombre toma

Scene001_001_32FP.wav

Caracteres chero Flotante

Scene001_001_0002.wav

Número de chero de grabación larga

grabación polifónica. El audio de varias pistas en grabado en un único

chero.

Fichero creado por grabación monofónica.

Fichero creado por grabación stereo.

Fichero WAV a 32 bits

otante creado en el

modo de grabación dual.

Fichero automático creado cuando supera los 2 GB durante la grabación. El número aumenta en uno con

cada chero.

AVISO

Al grabar con un ajuste Mono/Stereo, los ficheros audio serán almacenados en una carpeta de tomas creada a ese efecto..

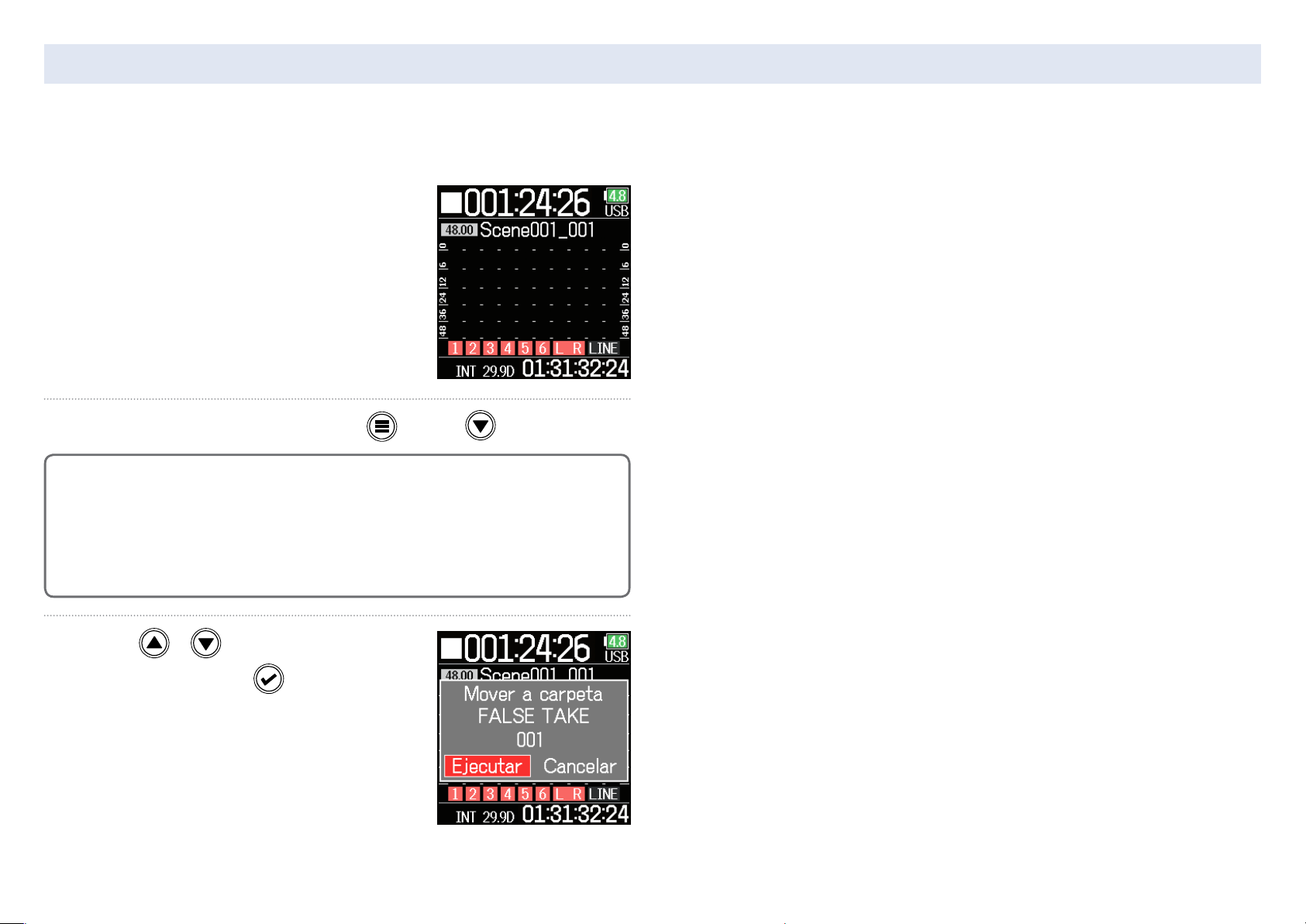

Desplazamiento de la toma anterior a la carpeta FALSE TAKE.

Si la toma que acaba de realizar no es correcta, puede usar un atajo para llevarla a la carpeta FALSE TAKE.

1. Vaya a la pantalla inicial.

2. Mientras mantiene pulsado , pulse .

AVISO

• El desplazar una toma a la carpeta FALSE TAKE reduce el número de

•

toma en uno.

• Incluso durante la grabación, la toma recién grabada puede ser

•

desplazada a la carpeta FALSE TAKE.

3. Use y para elegir

Ejecutar y pulse

Ajustes de la toma grabada

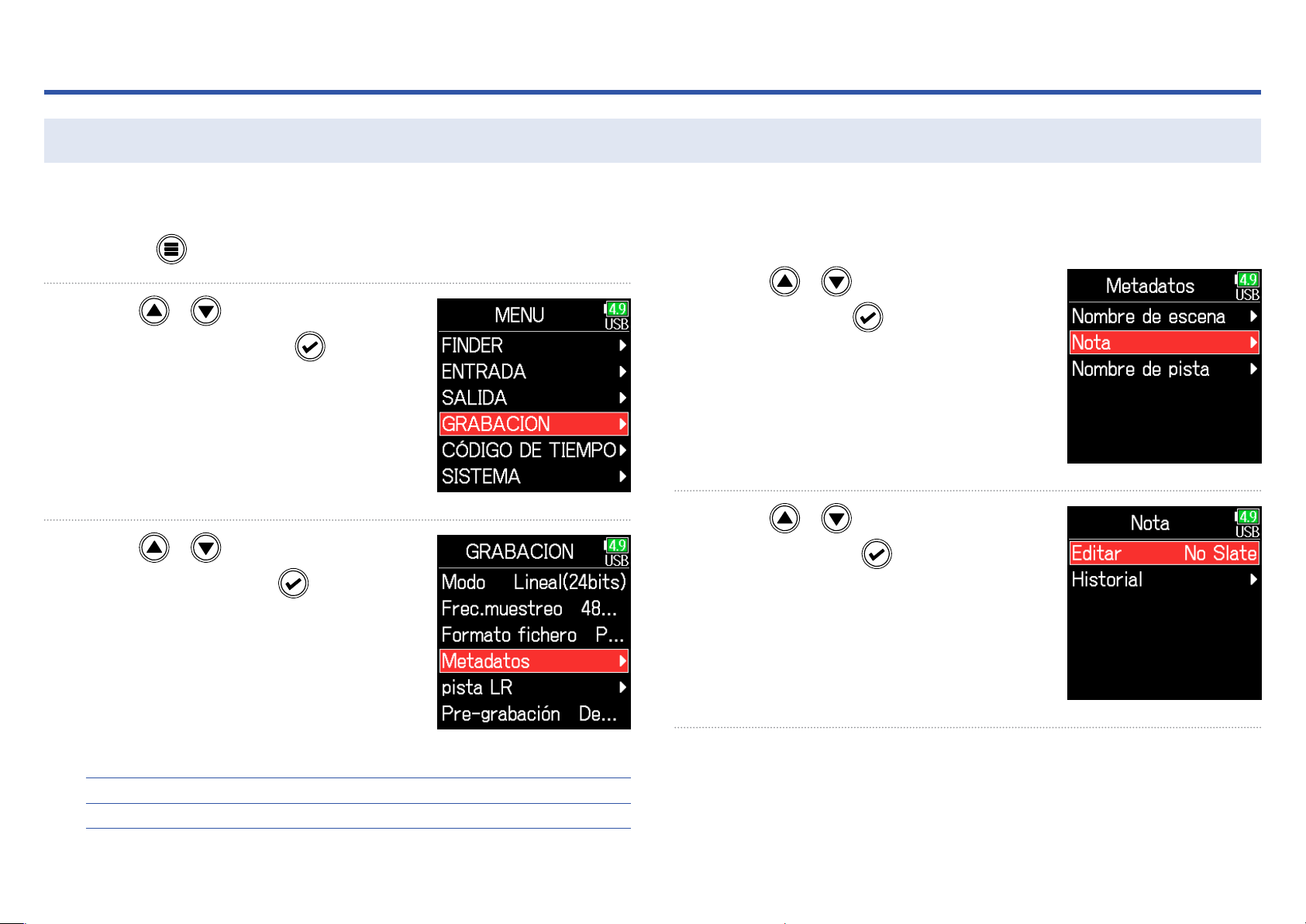

Modicación de la nota para la siguiente toma grabada

Puede introducir caracteres, por ejemplo, en forma de nota para usarlos como metadatos en cheros.

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Metadatos y pulse

■ Edición de notas

4. Use y para elegir

Nota y pulse

5. Use y para elegir

Editar y pulse

▶ Continúe con uno de los procesos siguientes.

Edición de notas ……………………………………………………………………P.46 Selección de notas en el historial

………………………………………… P.47

6. Edite la nota.

■ Selección de notas en el historial

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir caracteres.

NOTA

Esta nota es registrada en los metadatos <NOTA>.

5. Use y para elegir

Historial y pulse

6. Use y para elegir el

elemento que quiera del

historial y pulse

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

Ajuste y gestión de los nombres de escena grabados

Puede congurar la forma en la que se asignarán nombres a las escenas (modo de nombre).

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Metadatos y pulse

Ajuste de la denominación de las escenas (modo)

4. Use y para elegir

Nombre de escena y pulse

5. Use y para elegir

Modo y pulse

▶ Continúe con uno de los procesos siguientes.

Ajuste de la denominación de las escenas (modo) ………… P.48 Cambio de nombre de escenas Selección de nombre de escena en el historial

…………………………………………… P.49

………………… P.50

Ajuste Explicación

■ Cambio de nombre de escenas

Carpeta activa

Fecha

Nombre de usuario

Se usa como nombre de escena el nombre de la carpeta activa. Puede usar

1. Tras hacerlo, será usada la carpeta correspondiente como destino de grabación. Si esa carpeta no existe será creada. Ejemplo: FOLDER001-T001.wav

Se usa la fecha como nombre de escena.

No puede usar

1. Ejemplo: 20190101-001.wav

Se usará el nombre de escena asignado por el usuario.

Puede usar Ejemplo: MYSCENE001-001.wav

para aumentar el número de escena en

+ para aumentar el número de escena en

+ para aumentar el número de escena en 1

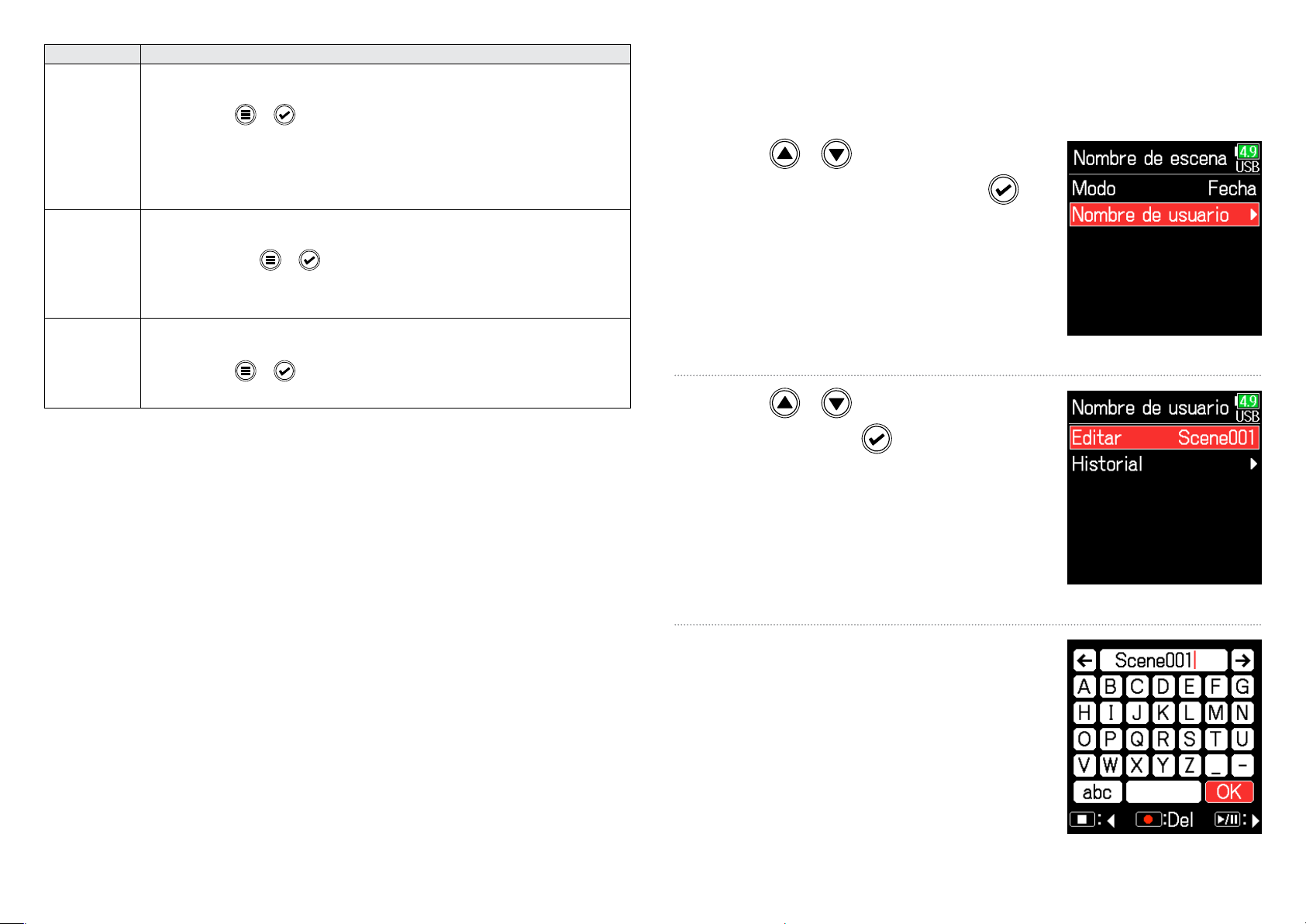

Si ha ajustado Nombre escena Modo a Nombre de usuario, deberá ajustar el nombre de escena de esta forma.

4. Use y para elegir

Nombre de usuario y pulse

5. Use y para elegir

Editar y pulse

6. Edite el nombre de la escena.

Vea "Pantalla de introducción de

caracteres" ( →P.14) para saber

cómo introducir los caracteres.

NOTA

• El nombre es registrado en el metadato <SCENE>.

•

• No puede introducir un espacio o una marca @ al principio del nombre.

•

■ Selección de nombre de escena en el historial

4. Use y para elegir

6. Use y para elegir el

elemento que quiera del

historial y pulse

Nombre de usuario y pulse

5. Use y para elegir

Historial y pulse

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

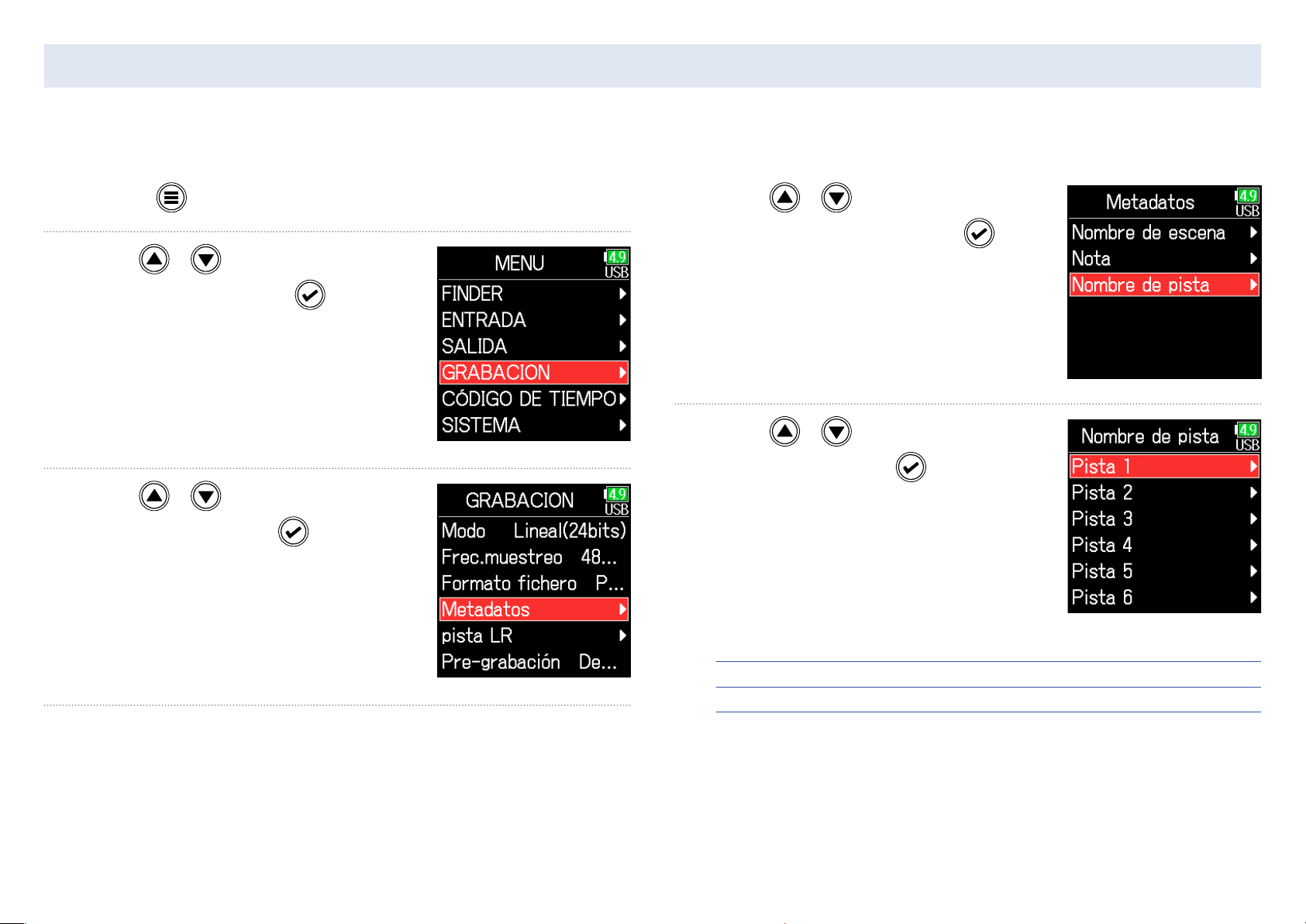

Cambio del nombre de pista de la siguiente toma grabada (Nombre de pista)

El nombre de pista congurado con el siguiente proceso será asignado a la siguiente pista grabada.

1. Pulse .

2. Use y para elegir

GRABACIÓN y pulse

3. Use y para elegir

Metadatos y pulse

4. Use y para elegir

Nombre de pista y pulse

5. Use y para elegir

una pista y pulse

▶ Continúe con uno de los procesos siguientes.

Edición del nombre de pista …………………………………………………P.52 Selección de un nombre de pista en el historial

………………… P.52

■ Edición del nombre de pista

■ Selección de un nombre de pista en el historial

6. Use y para elegir

Editar y pulse

7. Edite el nombre de la pista.

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

6. Use y para elegir

Historial y pulse

7. Use y para elegir el

elemento que quiera del

historial y pulse

NOTA

El nombre de la pista será registrado en los metadatos <TRACK> <NAME>.

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

Cambio del número de la siguiente toma grabada

El número que le será asignado a la siguiente toma grabada puede ser modicado en la pantalla inicial.

1. Mientras mantiene pulsado , pulse .

2. Use o para aumentar

o reducir el número de toma y pulse

NOTA

No puede usar esta función durante la grabación y la reproducción o cuando Nombre escena Modo esté ajustado a Date. La forma en que puede asignarse nombres a las escenas puede ser modificada con el siguiente elemento de menú MENU > Metadatos > Nombre escena > Modo

Reproducción

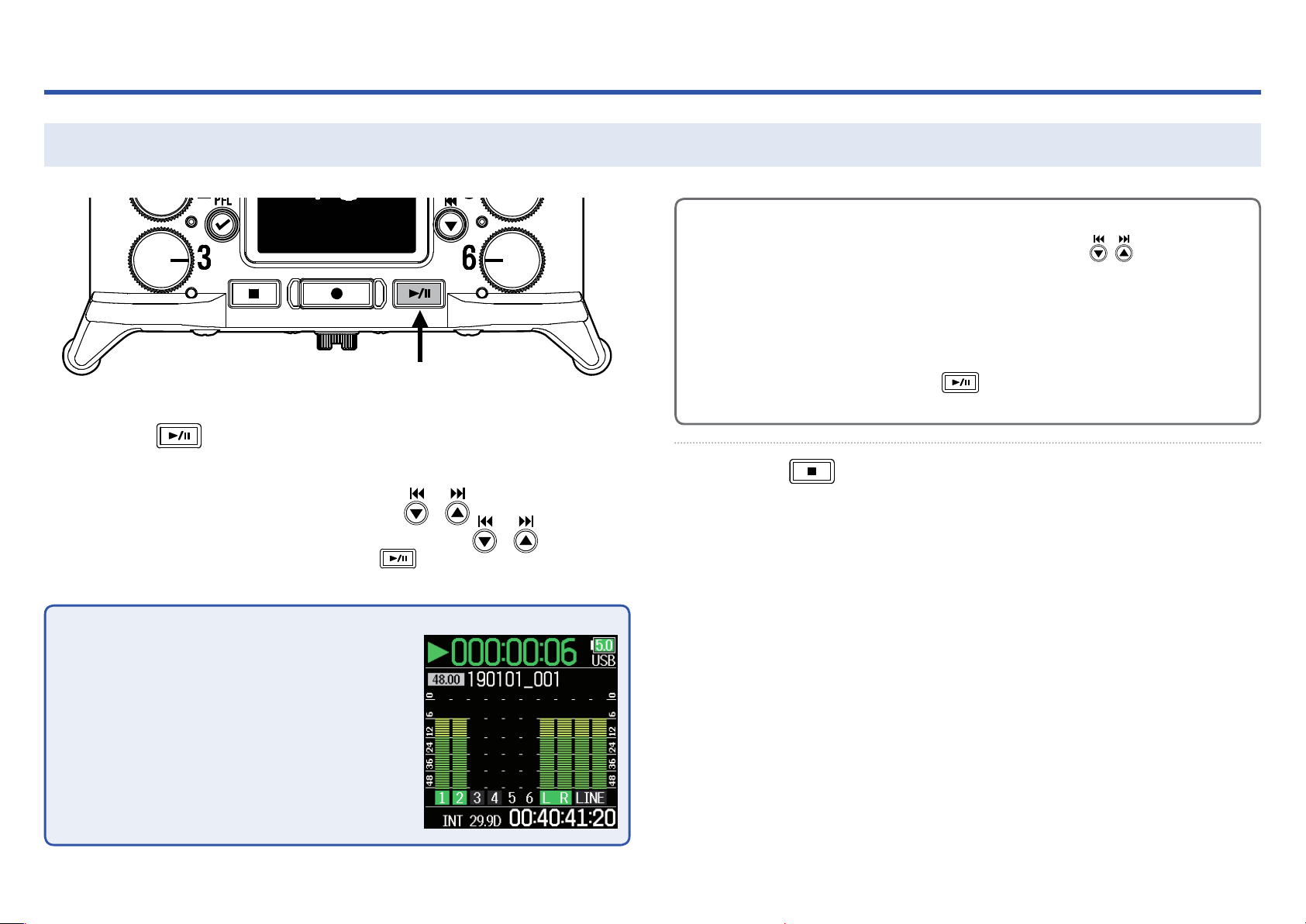

Reproducción de grabaciones

AVISO

•

Cuanto más tiempo mantenga pulsado el botón / mayor será la velocidad de búsqueda adelante/atrás.

• Si la pista elegida no es válida, aparecerá el mensaje “Toma no válida!”.

•

• Si no existe ninguna toma reproducible, aparecerá el mensaje “No hay

•

tomas!”.

1. Pulse .

■ Operaciones de reproducción

Selección toma/salto a marca: Pulse / Búsqueda adelante/atrás: Mantenga pulsado /

Pausa/seguir reproducción: Pulse

NOTA

El fondo de las pistas aparecerá en negro.

•

Durante la reproducción, pulse usar después para saltar directamente a ese punto. (→P.170)

para añadir una marca que podrá

2. Pulse para volver a la pantalla inicial.

Mezcla de tomas

Puede cambiar el volumen y el panorama de cada pista durante la reproducción.

■ Ajuste de faders

1. Toque en la pantalla

inicial ( →P.13).

2. Gire para ajustar el

nivel de señal de entrada.

■ Ajuste del panorama

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

NOTA

Gire a la izquierda hasta que haga clic para anular (mute) la entrada.

5. Use y para elegir la

pista que quiera y pulse

Parámetro Rango de ajuste Explicación

Fader

(en modo Flotante) Fader (en modo Lineal)

Pan. L100 – Centro – R100

Mute, −48.0 – +24.0 dB

Mute, −60.0 – +60.0 dB

Ajusta el nivel de la señal de entrada.

Ajusta el balance stereo del sonido.

6. Use y para elegir

Pan. y pulse

7. Ajuste el panorama.

NOTA

• Los ajustes son almacenados de forma independiente para cada toma y

•

son usados de esa forma durante la reproducción.

• Los ajustes de mezcla no son almacenados con la toma cuando haya

•

elegido el formato MP3.

Monitorización de las señales de reproducción de pistas especícas

Usando el modo SOLO puede conseguir que únicamente sean monitorizadas determinadas pistas durante la reproducción.

1. Vaya a la pantalla inicial.

2. Pulse para iniciar

la reproducción.

4. Use y para elegir

ENTRADA y pulse

NOTA

Únicamente puede utilizar este modo SOLO con pistas que puedan ser reproducidas (indicadores iluminados en verde).

5. Use y para elegir

PFL y pulse

3. Pulse durante la reproducción.

6. Use y para elegir la

pista a monitorizar y pulse

Cambio del ajuste de repetición de reproducción

Puede cambiar el ajuste de repetición que será usado durante la reproducción.

1. Pulse .

2. Use y para elegir

REPRODUCCIÓN y pulse

3. Use y para elegir

Repetición y pulse

4. Use y para elegir el

modo de repetición y pulse

Ajuste Explicación

Reproducir una (Reproducción simple)

Reproducir todo (Reproducción total)

Repetir una (Repetición simple) Repetir todo (Repetición total)

Solo será reproducida la toma seleccionada.

Serán reproducidas todas las tomas de forma consecutiva, desde la activa (seleccionada) hasta la última. La toma seleccionada será reproducida de forma repetida. Todas las tomas de la carpeta activa serán reproducidas de forma repetida.

Operaciones de tomas y carpetas

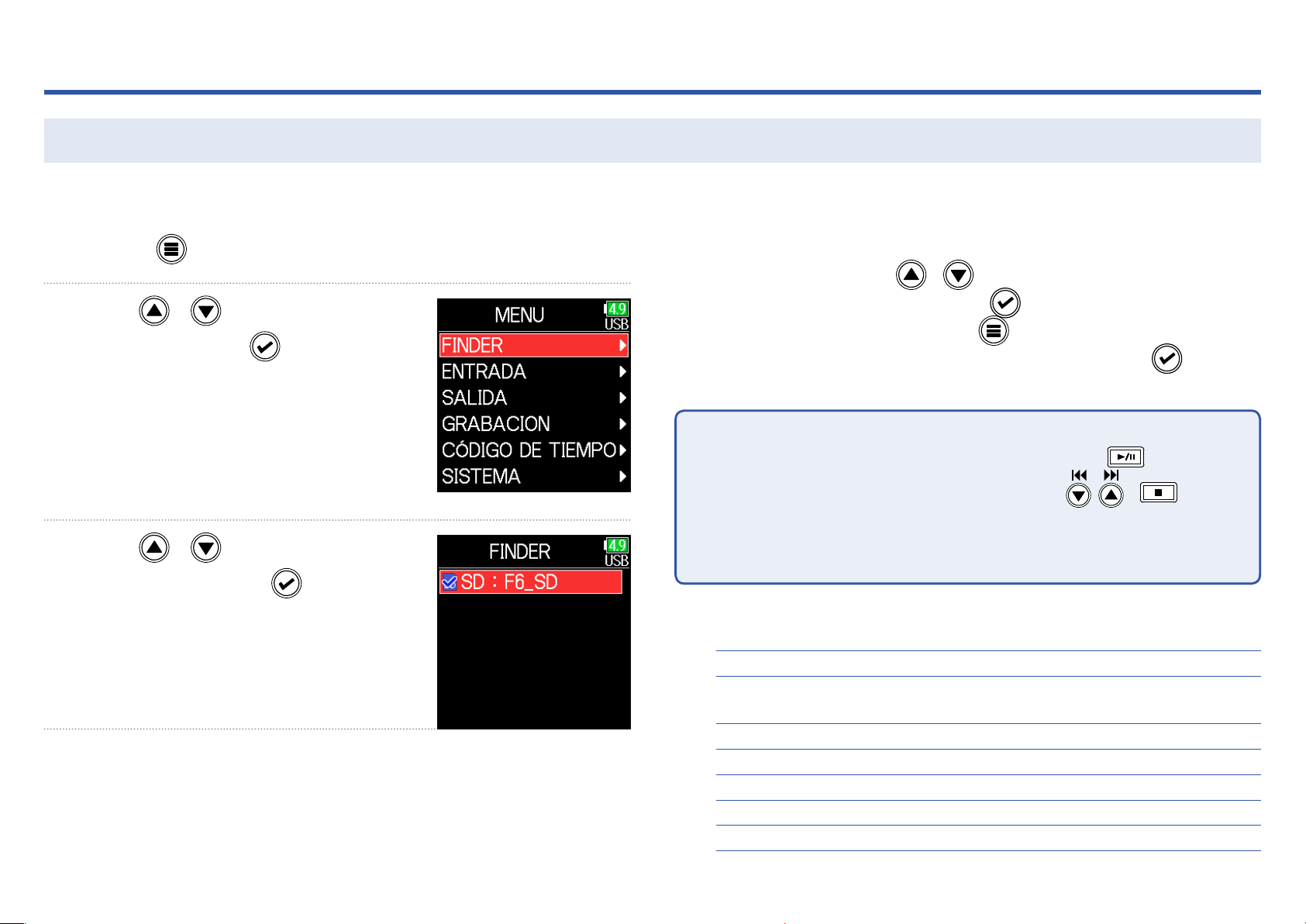

Gestión de tomas y carpetas

El FINDER le permite ver el contenido de las tarjetas SD, tomas y carpetas, así como crear carpetas de proyecto/escena. También le permite, por ejemplo, ajustar y eliminar carpetas de grabación/reproducción y visualizar su información.

1. Pulse .

■ Operaciones de edición

Mover cursor: Pulse /

2. Use y para elegir

FINDER y pulse

3. Use y para elegir la

tarjeta SD y pulse

Bajar un nivel (siguiente): Pulse

Subir un nivel (anterior): Pulse

Visualizar pantalla de opciones: Mantenga pulsado

NOTA

•

Cuando el cursor no esté sobre una toma, pulse

reproduzca la toma elegida. También puede usar

• Aparece una marca en la toma de reproducción y en la carpeta de

•

grabación/reproducción.

▶ Continúe con uno de los procesos siguientes.

Creación de carpetas ……………………………………………………………P.61 Selección de la carpeta de grabación/reproducción de

……………………………………………………………………………………… P.61

toma Revisión de marcas de toma y uso para reproducción Cambio de nombre de carpeta y toma…………………………………P.62 Borrado de carpetas y tomas

Vericación de información de toma y carpeta

Vaciado de las carpetas TRASH/FALSE TAKE

……………………………………………… P.63

, y .

para que se

…… P.62

………………… P.64

…………………… P.65

■ Creación de carpetas

■ Selección de la carpeta de grabación/reproducción de

Puede crear carpetas dentro de la tarjeta SD/carpeta activa en ese momento.

5. Use y para elegir

New Folder y pulse

6. Edite el nombre de la carpeta.

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

toma

Use este proceso para elegir la carpeta que contenga la toma a ser reproducida o la carpeta que quiera usar para la grabación de tomas y volver a la pantalla inicial.

5. Mantenga pulsado para abrir la pantalla Opción.

6. Use y para elegir

Seleccionar y pulse

NOTA

•

Elija una carpeta o toma antes de mantener pulsado pantalla Opción.

para abrir la

NOTA

• La carpeta creada será seleccionada como carpeta de grabación.

•

• El nombre de la carpeta creada será registrado en el metadato

•

<PROJECT> o <SCENE>.

• No puede introducir un espacio o una marca @ al principio del nombre.

•

• La primera toma existente en la tarjeta SD o carpeta seleccionada será

•

elegida como toma de reproducción.

■ Revisión de marcas de toma y uso para reproducción

■ Cambio de nombre de carpeta y toma

Puede ver un listado de las marcas existentes en una toma grabada.

5. Mantenga pulsado para abrir la pantalla Opción.

6. Use y para elegir

Marcadores y pulse

7. Use y para elegir una marca y pulse .

Volverá a aparecer la pantalla inicial y la reproducción comenzará desde la marca elegida.

5. Mantenga pulsado para abrir la pantalla Opción.

6. Use y para elegir

Renombrar y pulse

7. Edite el nombre.

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

Marca añadida

Marca añadida al

producirse un salto durante la grabación y el tiempo en el que

se ha producido

NOTA

• El nombre editado de la carpeta/toma será registrado en el metadato

•

<PROJECT> o <SCENE>.

• No puede introducir un espacio o una marca @ al principio del nombre.

•

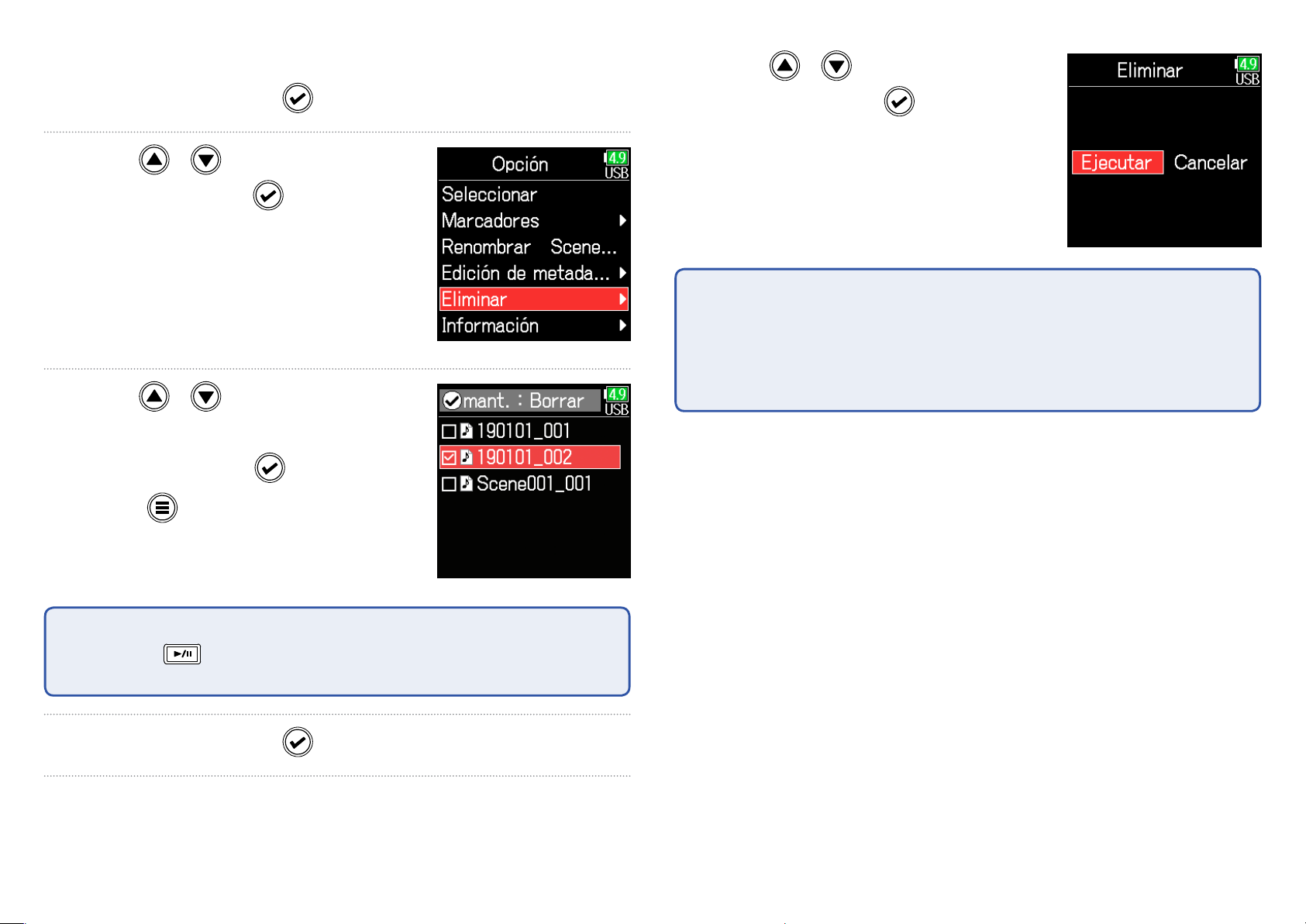

■ Borrado de carpetas y tomas

9. Use y para elegir

5. Mantenga pulsado para abrir la pantalla Opción.

6. Use y para elegir

Eliminar y pulse

7. Use y para

elegir la carpeta/toma a eliminar y pulse

Pulse para cancelar el borrado.

Ejecutar y pulse

NOTA

• Las tomas y carpetas borradas no son eliminadas de forma inmediata de

•

la tarjeta SD, si no que son trasladadas a la carpeta TRASH.

• La eliminación de las carpetas y tomas existentes en la carpeta TRASH sí

•

que eliminará completamente esos datos.

NOTA

Puede pulsar para seleccionar/deseleccionar todas las carpetas y tomas activas.

8. Mantenga pulsado .

■Vericacióndeinformacióndetomaycarpeta

■ Toma seleccionada

4. Mantenga pulsado para abrir la pantalla Opción.

5. Use y para elegir

Información y pulse

■ Tarjeta SD seleccionada

Libre: Espacio disponible Tamaño: Capacidad de la tarjeta Restante: Tiempo de grabación restante

TC: CÓDIGO DE TIEMPO FPS: Frecuencia de muestreo de código de tiempo Len: Longitud de grabación de toma Fmt: Formato de muestreo de toma Date: Fecha Time: Hora Size: Tamaño de la toma

■ Carpeta seleccionada

Date: Fecha Time: Hora

■ Vaciado de las carpetas TRASH/FALSE TAKE

7. Use y para elegir

5. Use y para elegir

TRASH o FALSE TAKE.

6. Mantenga pulsado .

Carpeta TRASH

Carpeta FALSE TAKE

Vaciar y pulse

8. Use y para elegir

Ejecutar y pulse

NOTA

• El vaciado de la carpeta TRASH eliminará por completo los datos que

•

contenga.

• El vaciado de la carpeta FALSE TAKE no hace que sus datos sean

•

borrados de forma inmediata de la tarjeta SD. Esos datos son trasladados a la carpeta TRASH.

Resumen de metadatos (información de toma) almacenados en cheros

El registra una amplia variedad de información (metadatos) en los

cheros durante la grabación.

Cuando esos ficheros sean leídos (reproducidos) por una aplicación que admita metadatos podrá verificar y usar la información almacenada.

AVISO

• Los metadatos son datos que contienen información relacionada con

•

otros datos. El nombres de escenas y números de tomas, por ejemplo.

• Un paquete es una unidad que contiene varios datos en un único bloque.

•

• Para usar paquetes de metadatos BEXT y iXML, deberá disponer de una

•

aplicación que admita ambos formatos de datos.

almacena como metadatos en los cheros audio los

■MetadatosdecheroWAV

Los metadatos almacenados en ficheros grabados por el en formato WAV son registrados en paquetes BEXT (Broadcast Audio Extension) y iXML. Para más información acerca de los metadatos almacenados en estos paquetes, vea "Metadatos contenidos en paquetes BEXT en ficheros WAV" ( → P.188), "Metadatos contenidos en paquetes iXML en cheros WAV" ( →P.189).

■MetadatosdecheroMP3

Los metadatos almacenados en ficheros grabados por el en formato MP3 son registrados como etiquetas ID3v1. Para más información acerca de los campos ID3 y los formatos para el almacenamiento de metadatos, vea "Metadatos y campos ID3 contenidos en cheros MP3" ( →P.191).

AVISO

••Los cheros MP3 del

• Los metadatos MP3 no pueden ser editados.

•

cumplen con el standard MPEG-1 Layer III.

Vericación y edición de metadatos de toma

1. Pulse .

2. Use y para elegir

FINDER y pulse

3. Use y para elegir una

tarjeta SD y pulse

4. Use y para elegir

una carpeta y pulse

5. Use y para elegir

una toma y pulse

Se abrirá la pantalla Opción. Vea "Operaciones de tomas y carpetas" para aprender a usar el Finder ( →P.60).

6. Use y para elegir Edición

de metadatos y pulse

▶ Continúe con uno de los procesos siguientes.

Vericación y edición de notas ……………………………………………P.68 Selección de notas del historial

Vericación y edición de nombres de escenas

Selección de un nombre de escena del historial

Vericación y edición de números de toma

Marcación de tomas Edición de nombre de carpetas (cinta) Edición de nombre de proyectos

Vericación y edición de nombres de pistas

Selección de un nombre de pista en el historial

……………………………………………………………… P.72

…………………………………………… P.69

……………………………… P.72

………………………………………… P.73

■Vericaciónyedicióndenotas

7. Use y para elegir

………………… P.69

……………… P.70

……………………… P.71

……………………… P.73

………………… P.74

9. Edite la nota.

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

NOTA

El contenido de la nota es registrado en el metadato <NOTE>.

Nota y pulse

8. Use y para elegir

Editar y pulse

■ Selección de notas del historial

■Vericaciónyedicióndenombresdeescenas

7. Use y para elegir

Nota y pulse

8. Use y para elegir

Historial y pulse

7. Use y para elegir

Escena/Toma y pulse

8. Use y para elegir

Escena y pulse

9. Use y para elegir el

elemento que quiera del historial y pulse

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

9. Use y para elegir

Editar y pulse

10. Edite el nombre de la escena.

9. Use y para elegir

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

NOTA

El nombre de la escena es almacenado en los metadatos <SCENE>.

■ Selección de un nombre de escena del historial

7. Use y para elegir

Escena/Toma y pulse

Historial y pulse

10. Use y para elegir el

elemento del historial que quiera usar y pulse

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

8. Use y para elegir

Escena y pulse

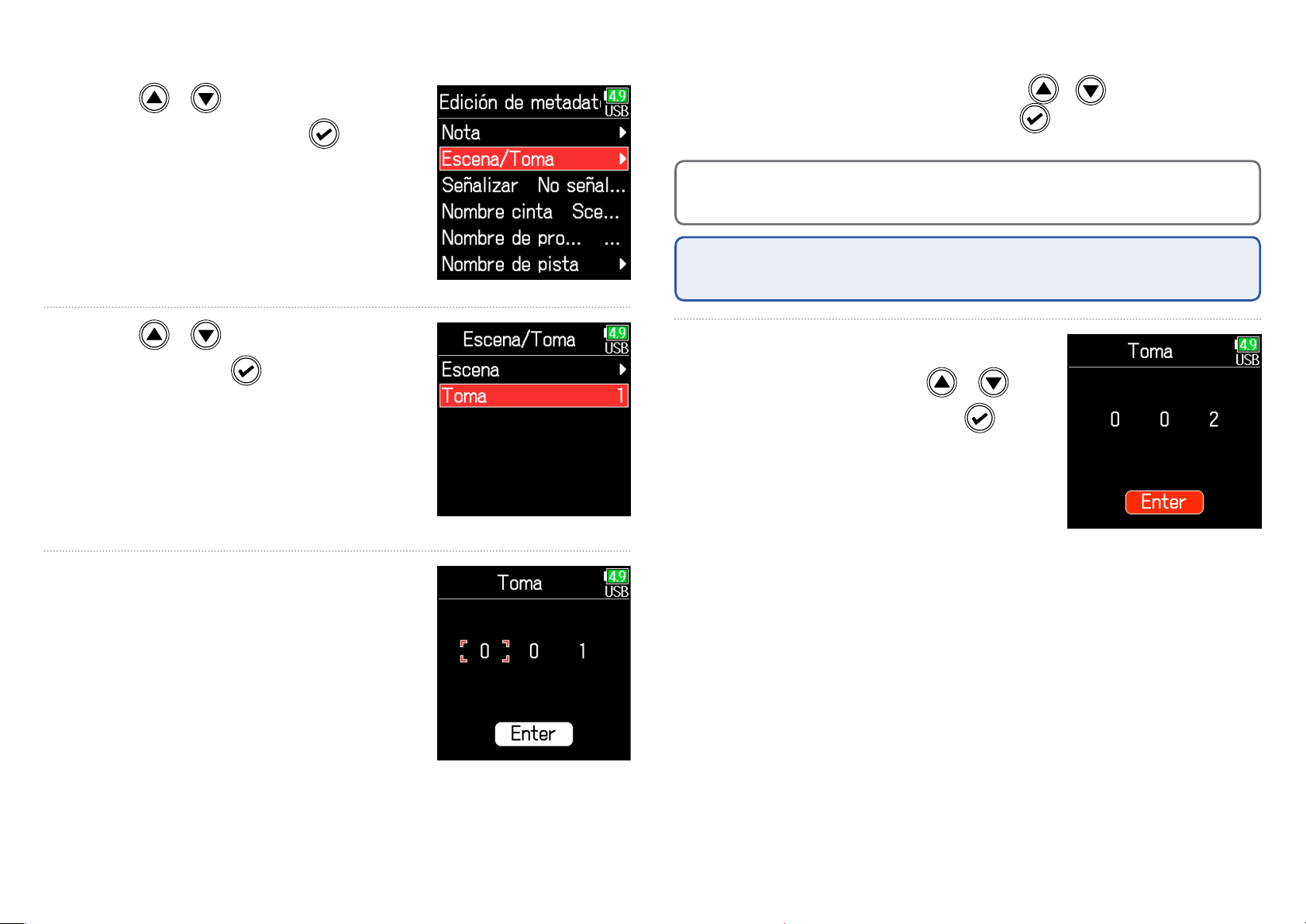

■Vericaciónyedicióndenúmerosdetoma

■ Operaciones de edición

7. Use y para elegir

Escena/Toma y pulse

8. Use y para elegir

Toma y pulse

Mover cursor o cambiar valor: Pulse /

Elegir parámetros a cambiar: Pulse

AVISO

Puede ajustar esto de 1 a 999.

NOTA

El número de toma será registrado en los metadatos <TAKE>.

10. Cuando haya terminado las

modicaciones,use y para elegir Enter y pulse

9. Modiqueelnúmerodetoma.

■ Marcación de tomas

■ Edición de nombre de carpetas (cinta)

Use esta función para añadir una marca @ al principio del nombre de la mejor toma y así destacarla del resto. A este proceso se le denomina “Señalizar”.

7. Use y para elegir

Señalizar y pulse

8. Use y para elegir

Señalizado y pulse

7. Use y para elegir

Nombre cinta y pulse

8. Edite el nombre de la

carpeta (cinta).

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

NOTA

•

Para eliminar esta marca, elija No señalizado y pulse

• Este estado queda registrado en el metadato <CIRCLE>.

•

NOTA

• Este nombre es registrado en el metadato <TAPE>.

•

• El nombre de carpeta (cinta) usado justo tras una grabación es el nombre

•

de la carpeta en la que es grabada la toma.

■ Edición de nombre de proyectos

■Vericaciónyedicióndenombresdepistas

7. Use y para elegir

Nombre de proyecto y pulse

8. Edite el nombre del proyecto.

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

7. Use y para elegir

Nombre de pista y pulse

8. Use y para elegir

una pista y pulse

NOTA

• El nombre del proyecto es registrado en el metadato <PROJECT>.

•

• El nombre de proyecto usado justo después de la grabación es el nombre

•

de la carpeta de nivel más alto (dentro del directorio raíz de la tarjeta SD) que contiene la carpeta en la que haya sido grabada la toma.

9. Use y para elegir

Editar y pulse

10. Edite el nombre de la pista.

■ Selección de un nombre de pista en el historial

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

NOTA

El nombre de la pista será registrado en el metadato <TRACK> <NAME>.

7. Use y para elegir

Nombre de pista y pulse

8. Use y para elegir

una pista y pulse

9. Use y para elegir

Historial y pulse

10. Use y para elegir el

elemento que quiera del historial y pulse

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

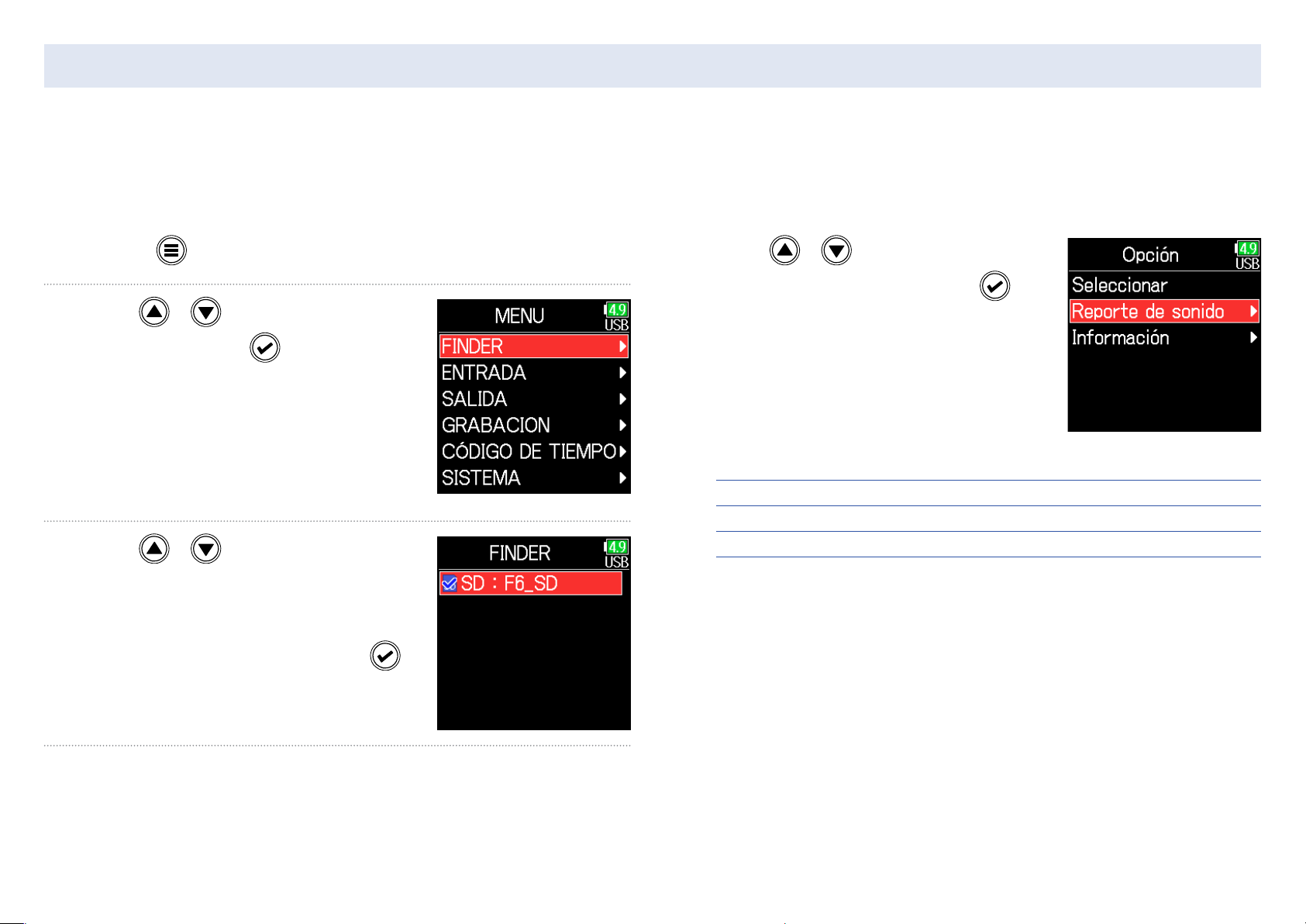

Registro de un reporte sonoro

Un reporte sonoro incluye información sobre los tiempos de grabación y las tomas.

Puede registrar reportes como cheros en formato CSV (F6_[nombre carpeta].CSV).

Los comentarios registrados en los reportes sonoros también pueden ser editados.

1. Pulse .

2. Use y para elegir

FINDER y pulse

3. Use y para elegir la

carpeta o tarjeta SD que quiera usar para la creación del reporte sonoro y mantenga pulsado

4. Use y para elegir

Reporte de sonido y pulse

▶ Continúe con uno de los procesos siguientes.

Registro de reportes sonoros ……………………………………………… P.77 Edición de comentarios Selección de comentarios del historial

………………………………………………………… P.77

……………………………… P.78

■ Registro de reportes sonoros

■ Edición de comentarios

5. Use y para elegir

Crear y pulse

6. Use y para elegir

Ejecutar y pulse

Esto registrará el reporte sonoro dentro de la carpeta o tarjeta SD elegida.

5. Use y para elegir

Editar y pulse

6. Use y para elegir

Editar y pulse

NOTA

• En el reporte sonoro de la carpeta o tarjeta SD solo será almacenada

•

información relativa a las tomas.

• Tenga cuidado porque si crea un reporte sonoro con el mismo nombre

•

que otro ya existente, el primero será sustituido por el nuevo.

7. Edite el comentario.

Vea "Pantalla de introducción de caracteres" ( →P.14) para saber cómo introducir los caracteres.

■ Selección de comentarios del historial

7. Use y para elegir el

5. Use y para elegir

Información y pulse

6. Use y para elegir

Historial y pulse

elemento que quiera del historial y pulse

NOTA

Si usa la función Reiniciar a valores de fábrica, todo el historial será borrado.

Ajustes de entrada

Ajuste del balance de monitorización de la señal de entrada

Puede ajustar el volumen de cada pista a la hora de monitorizar señales de entrada.

1. Vaya a la pantalla

inicial ( →P.13).

2. Use para ajustar los faders.

AVISO

El rango de ajuste de los faders va de anulado (muted) y –48.0 a +24.0 dB.

NOTA

• Estos ajustes son almacenados de forma independiente para cada toma

•

ya grabada y podrá modicarlos durante la reproducción ( →P.55).

• Los ajustes de mezcla no son almacenados con la toma cuando el

•

formato del chero grabado sea MP3.

Monitorización de las señales de entrada de pistas concretas

Puede monitorizar las señales de entrada de pistas especícas.

Incluso puede dar entrada a la pantalla PFL a pistas que no hayan sido ajustadas a grabación para monitorizar su sonido. Esto resulta muy útil cuando esté usando pistas como entradas de retorno. Puede realizar diversos ajustes para las pistas seleccionadas.

1. Pulse con la pantalla inicial activa.

Aparecerá la pantalla PFL para la última pista seleccionada y su indicador de estado se iluminará en color naranja. Solo puede ser monitorizada a través de auriculares el sonido de entrada de la pista visualizada.

Medidor de nivel

(nivel de señal de

entrada pre-fader)

Parámetro Explicación

Fuente Esto ajusta la fuente de entrada. Retoque Esto ajusta el nivel de entrada. Pasa-alt/limitador Esto ajusta el ltro pasa-altos y el limitador. Fase/Retardo Esto ajusta la inversión de fase y el retardo. Pan. Esto ajusta el panorama. Monitor Ajusta el volumen de monitorización del PFL.

Nombre de parámetro

NOTA

Esto no modica las señales emitidas desde las salidas de línea.

AVISO

•

Use

• Cuando el cursor esté en el número de pista más alto, pulse

•

visualizar la pista siguiente.

y para elegir parámetros y cambiar valores de ajuste.

2. Pulse .

Esto abrirá la pantalla inicial.

para

Ajuste de la fuente de entrada

Puede ajustar para cada pista la fuente de entrada y el estado on/off de la alimentación fantasma.

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

4. Use y para elegir

una pista y pulse

5. Use y para elegir

Fuente y pulse

6. Use y para elegir la

fuente de entrada y pulse

Ajuste Explicación

Micro

Mic(Af.fnt)

Línea

Lín(A.fnt)

USB 1–4

Úselo cuando conecte un micro u otro aparato con un bajo nivel de entrada. Úselo para aparatos con nivel de micro y alimentación fantasma. Úselo cuando conecte un equipo con nivel de línea. El nivel de entrada será reducido en 20 dB en comparación a cuando elija la opción Mic. Use este ajuste para nivel de línea con alimentación fantasma. Cuando el valor AIF with Rec ( → P.143) esté ajustado a ON, las señales emitidas por el ordenador serán tratadas como señales de entrada.

AVISO

Para ajustar el voltaje de la alimentación fantasma, vea “Cambio de los ajustes de alimentación fantasma” ( →P.95).

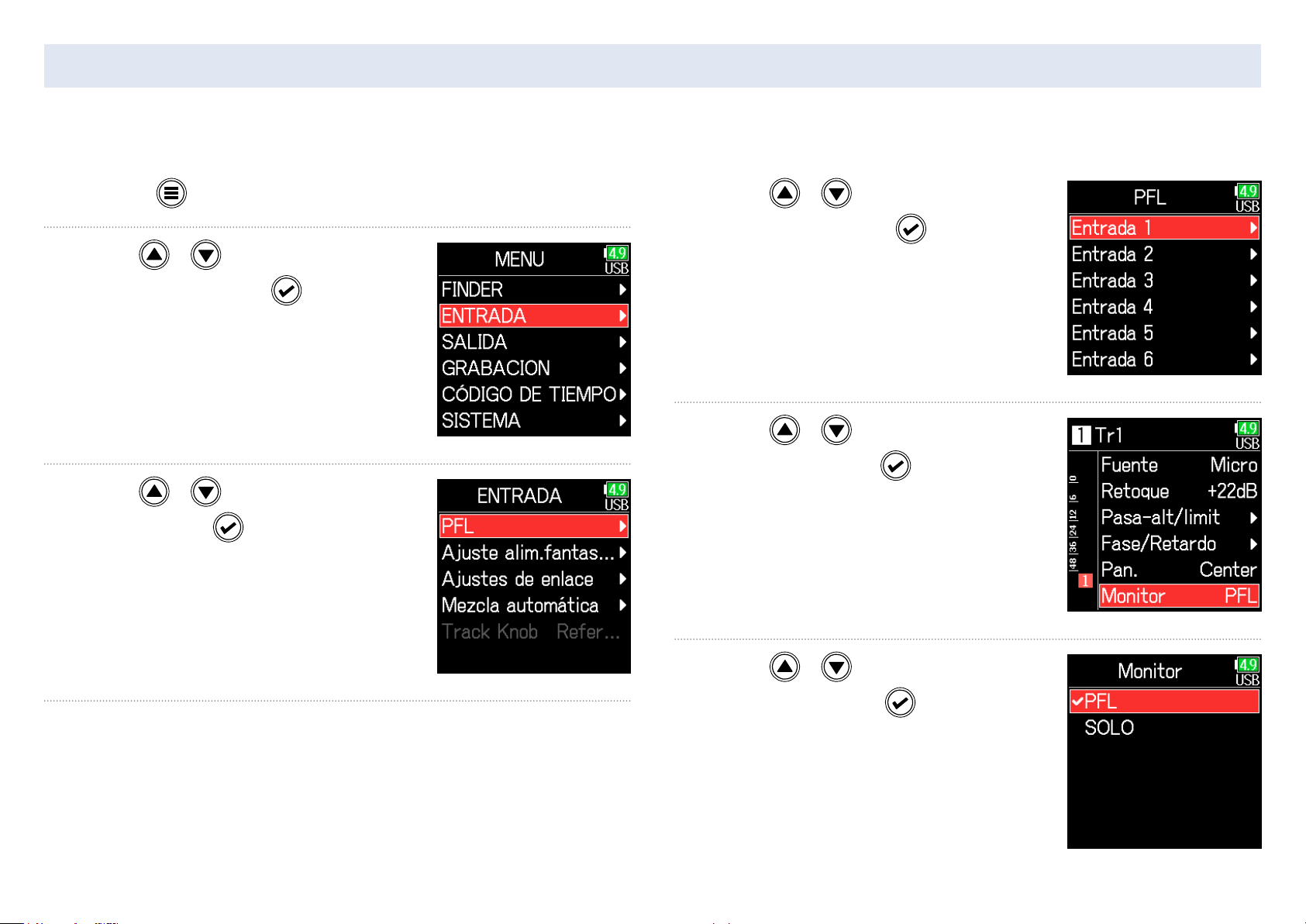

Ajuste del volumen de monitorización en la pantalla PFL

En esta pantalla podrá ajustar que el sonido de monitorización sea pre-fader (PFL) o solista post-fader (SOLO).

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

4. Use y para elegir

una pista y pulse

5. Use y para elegir

Monitor y pulse

6. Use y para elegir

el modo y pulse

Ajuste Explicación

PFL En la pantalla PFL, monitoriza el sonido pre-fader. SOLO En la pantalla PFL, monitoriza el sonido post-fader.

NOTA

• Cuando active la pantalla PFL durante la reproducción, el sonido de

•

monitorización será post-fader (SOLO), independientemente del ajuste.

• Las posiciones de monitorización pre y post-fader dependen del modo

•

de grabación ajustado. Vea los detalles relativos a las posiciones en los diagramas de bloques ( → “Diagramas de bloques” on P.193).

Supresión de ruido de bajas frecuencias

El ltro pasa-altos puede suprimir las frecuencias graves para reducir el ruidos del viento, los petardeos de la voz y otros ruidos.

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

4. Use y para elegir

una pista y pulse

5. Use y para elegir

Pasa-alt/limit y pulse

6. Use y para elegir

Pasa-altos y pulse

7. Use y para elegir

la frecuencia de corte que quiera y pulse

AVISO

Puede ajustar esto a Off o entre 10 y 240 Hz.

Limitador de entrada

de ataque

de salida

El limitador puede evitar la distorsión controlando las señales de entrada que tengan un nivel excesivo.

Tiempo

Señal entrada

Señal después de limitador

Tiempo

Nivel

Umbral

Cuando el limitador esté en ON, si el nivel de la señal de entrada supera el valor de umbral, el nivel será reducido para evitar que el sonido distorsione. El tiempo de ataque es lo que tarda el limitador en activarse desde

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

que la señal supera el umbral. El tiempo de salida es lo que tarda el limitador en desactivarse una vez que la señal queda de nuevo por debajo del umbral. Puede cambiar estos dos parámetros para ajustar la calidad del sonido.

4. Use y para elegir

una pista y pulse

5. Use y para elegir

Uso del limitador

Pasa-alt/limit y pulse

6. Use y para elegir

Limitador y pulse

▶ Continúe con uno de los procesos siguientes.

Uso del limitador …………………………………………………………………… P.88 Ajuste del tipo Ajuste del umbral Ajuste del tiempo de ataque Ajuste del tiempo de salida Ajuste del nivel de destino

………………………………………………………………………… P.90

…………………………………………………………………… P.90

………………………………………………… P.91

…………………………………………………… P.91

…………………………………………………… P.92

7. Use y para elegir

Act/Desact. y pulse

8. Use y para elegir

el ajuste y pulse

On (Normal)

Antes de usar limitador Después de usar limitador

Nivel destino

On (Advanced)

Antes de usar limitador Después de usar limitador

A veces el pico queda

Umbral

Los picos repentidos son evitados al prever los niveles máximos

NOTA

Cuando lo ajuste a Act(Avanzado), la latencia de entrada del aumentará 1 ms. Al monitorizar sonidos que estén siendo grabados con un micro en tiempo real, el aumento de la latencia puede producir interferencias entre el sonido que esté siendo grabado que es transmitido por el aire y el sonido monitorizado con retardo, haciendo que sea difícil una monitorización precisa.

NOTA

• Con el ajuste Act(Avanzado), no podrá ajustar la frecuencia de muestreo

•

a 192 kHz.

• De igual forma, cuando la frecuencia de muestreo esté ajustada a 192

•

kHz, no podrá elegir aquí el valor Act(Avanzado).

Ajuste Explicación

Desact. Esto desactiva el limitador. Act (Normal) Esto aplica un limitador normal. El ratio es 20:1.

Act (Avanzado)

Al detectar previamente el nivel máximo, este limitador optimizado evita la distorsión incluso más aún que el limitador

normal. El es ∞:1, lo que ofrece un mayor margen interno.

■ Ajuste del tipo

■ Ajuste del umbral

7. Use y para elegir

Tipo y pulse

8. Use y para elegir

el tipo y pulse

Esto ajusta el nivel base a partir del cual funcionará el limitador.

7. Use y para elegir

Umbral y pulse

8. Use y para ajustar el

valor de umbral y pulse

Ajuste Explicación

Hard Knee

Soft Knee

NOTA

Este ajuste estará disponible cuando el valor de Act/Desact. sea Act (Normal).

Solo serán atenuados los picos que superen el umbral. No se producirá ningún efecto por debajo del umbral. El limitador afecta de forma gradual a cualquier señal a partir de unos 6 dB por debajo del umbral para conseguir un efecto menos brusco.

AVISO

Puede elegir un valor entre −16 y −2 dBFS..

NOTA

Este ajuste estará disponible cuando el valor de Act/Desact. sea Act (Normal).

■ Ajuste del tiempo de ataque

■ Ajuste del tiempo de salida

Esto ajusta la cantidad de tiempo que pasa hasta que comienza la compresión una vez que la señal de entrada supera el umbral.

7. Use y para elegir

Tiempo ataque y pulse

8. Use y para ajustar

el tiempo y pulse

Esto le permite elegir la cantidad de tiempo que debe transcurrir hasta que se detiene la compresión una vez que la señal vuelve a quedar por debajo del umbral.

7. Use y para elegir

Tiempo salida y pulse

8. Use y para ajustar

el tiempo y pulse

AVISO

Puede ajustar esto entre 1 y 4 ms.

NOTA

Este ajuste estará disponible cuando el valor de Act/Desact. sea Act (Normal).

AVISO

El funcionamiento del limitador queda enlazado para aquellas pistas en las que haya activado el Stereo link o MS stereo link. Si la señal de alguno de los canales enlazados llega al nivel del umbral, el limitador se activará en ambas pistas.

NOTA

Este ajuste estará disponible cuando el valor de Act/Desact. sea Act (Normal).

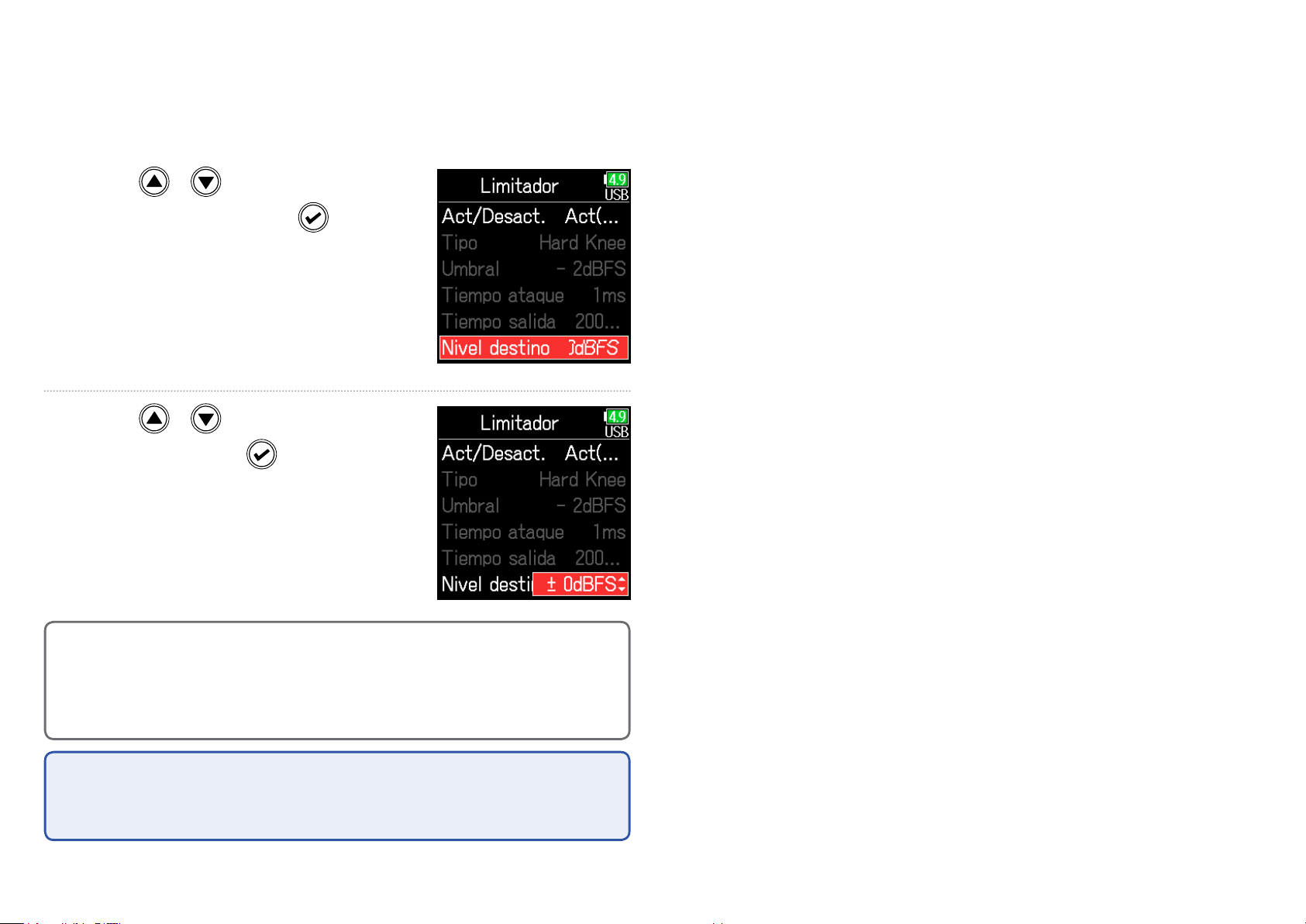

■ Ajuste del nivel de destino

Cuando el ajuste On/Off del limitador esté ajustado a Act (Avanzado), podrá usar esto para ajustar el nivel de salida deseado para la señal.

7. Use y para elegir

Nivel destino y pulse

8. Use y para elegir

el valor y pulse

AVISO

• Puede ajustar esto entre −16 y 0 dBFS.

•

• Una vez que una señal pasa a través del limitador, esta no superará el

•

valor de nivel de destino elegido.

NOTA

Este ajuste estará disponible cuando el valor de Act/Desact. sea Act (Avanzado).

Inversión de la fase de entrada

Puede invertir la fase de la señal de entrada. Esto resulta muy útil cuando se producen cancelaciones de sonido a causa de los ajustes del micro.

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

4. Use y para elegir

una pista y pulse

5. Use y para elegir

Fase/Retardo y pulse

6. Use y para elegir

Inversión fase y pulse

7. Use y para elegir

Act y pulse

Cambio de los ajustes de alimentación fantasma

El le permite disponer de alimentación fantasma con un voltaje de +24V o +48V, pudiendo activarla/desactivarla para cada entrada de forma independiente.

1. Pulse .

AVISO

La alimentación fantasma es una función que suministra alimentación eléctrica a dispositivos que requieren de una fuente de alimentación externa, incluyendo algunos micros de condensador. El voltaje de alimentación fantasma standard es de +48V, pero algunos dispositivos funcionan con voltajes inferiores.

NOTA

No utilice esta función con un dispositivo que no sea compatible con la alimentación fantasma. El hacerlo podría producir daños en dicho dispositivo.

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir Ajustes

alim.fantasma y pulse

▶ Continúe con uno de los procesos siguientes.

Ajuste del voltaje ……………………………………………………………………P.96 Desactivación de la alim. fantasma en la reproducción Uso de la alimentación fantasma

…… P.96

………………………………………… P.81

■ Ajuste del voltaje

■ Desactivación de la alim. fantasma en la reproducción

4. Use y para elegir

Voltaje y pulse

5. Use y para elegir

el voltaje y pulse

4. Use y para elegir

Ahorro energía y pulse

5. Use y para

elegir On (A fnt. OFF en reproducción) y pulse

AVISO

Cuando use micros y otros dispositivos que utilicen voltajes inferiores a los +48V, el elegir un voltaje inferior le permitirá reducir el consumo del .

Ajuste Explicación

Desact. Alimentación fantasma activa durante la reproducción.

On (A fnt. OFF en reproducción)

AVISO

Si los micros no necesitan alimentación fantasma durante la reproducción, el desactivarla reducirá el consumo del

NOTA

Este ajuste afecta a todas las pistas.

La alimentación fantasma no está activa durante la reproducción. Esto reduce el consumo del

Retardo de las señales de entrada

Si escucha diferencias en la temporización de los sonidos de entrada, use esta función para corregir eso durante la grabación.

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

PFL y pulse

4. Use y para elegir

una pista y pulse

5. Use y para elegir

Fase/Retardo y pulse

6. Use y para elegir

Retardo y pulse

7. Use y para ajustar el

tiempo de retardo y pulse

AVISO

Puede ajustar esto entre 0 y 30.0 ms.

NOTA

Cuando la frecuencia de muestreo sea 192 kHz, Retardo estará desactivado.

Enlace de entradas como un par stereo

Al activar el enlace stereo para las pistas 1/2, 3/4 o 5/6, las entradas correspondientes (1/2, 3/4 o 5/6) serán gestionadas como un par stereo. Una vez enlazada, las entradas 1, 3 ó 5 serán el canal izquierdo, y las entradas 2, 4 ó 6 serán el canal derecho.

■ Resumen del formato stereo MS

S-

Phase

Pan

Mid mic

Side mic

Master

Esta técnica crea una grabación stereo a partir de las señales recibidas de un micro central direccional que capta el sonido central y un micro lateral bidireccional que capta el sonido a izquierda y derecha. Con esta técnica puede cambiar la amplitud stereo como más le guste ajustando el nivel del micro lateral. Dado que esta técnica le permite captar una imagen stereo amplia, resulta perfecta para grabar amplios espacios abiertos con muchas fuentes de sonido, incluyendo orquestas, conciertos en directo y paisajes sonoros. Esta técnica también resulta muy eficaz cuando quiera ajustar la

S+

Phase

Pan

Pan L R

1. Pulse .

2. Use y para elegir

ENTRADA y pulse

3. Use y para elegir

Ajustes de enlace y pulse

ambientación de la sala. Dado que le ofrece un amplio grado de

exibilidad, se usa no solo para grabaciones en estudios sino también

para la grabación de una amplia gama de situaciones, incluyendo ensayos y conciertos en directo.

4. Use y para elegir Enlace

de entrada y pulse

■ Ajustes de enlace stereo

Stereo

Ajuste Explicación

Stereo

Con el enlace stereo, las entradas son gestionadas normalmente. Con el enlace stereo, las señales de un micro centro-lateral (MS) son convertidas en stereo normal.

NOTA

• Con el enlace stereo, las pistas impares serán gestionadas como señales

•

centrales y las derechas como laterales.

• Con el enlace MS stereo, las pistas impares serán gestionadas como

•

señales centrales y las pares como señales laterales.

Use y para elegir Stereo y

pulse

Use y para elegir MS y pulse

AVISO

Con el enlace MS stereo, el método de ajustar el balance entre las señales central y lateral varía de acuerdo al modo de grabación elegido:

•

Flotante (32 bits): Use lateral.

• No Flotante (32 bits): Use el nivel de entrada de cada pista para ajustar el

•

balance centro/lateral. (Vea “Ajuste de niveles de entrada →•P.28.)

de cada pista para ajustar el balance centro/

100

Zoom F6 User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Notas acerca de este Manual de instrucciones

Introducción

Cómo conseguir una gran calidad audio en la grabación y edición

Resumen del doble circuito de conversión A/D

Índice

Nombre de las partes

Conexión de micros/otras unidades a las tomas 1–6

Ejemplos de conexión

Resumen de la pantalla

Preparativos

Alimentación

Carga de tarjetas SD

Encendido y apagado

Ajuste del idioma

Ajuste de la fecha y la hora

Elección de la fuente de alimentación

Grabación

Proceso de grabación

Selección de entradas y ajuste de niveles

Grabación

Ajuste de la frecuencia de muestreo

Ajuste del modo de grabación (profundidad de bits)

Ajuste de la pista LR

Captura de señal audio antes de iniciar la grabación

Ajuste de la indicación de tiempo de grabación

Ajuste de la indicación de tiempo de reproducción

Desplazamiento de la toma anterior a la carpeta FALSE TAKE.

Ajustes de la toma grabada

Ajuste y gestión de los nombres de escena grabados

Cambio del nombre de pista de la siguiente toma grabada (Nombre de pista)

Cambio del número de la siguiente toma grabada

Reproducción

Reproducción de grabaciones

Mezcla de tomas

Cambio del ajuste de repetición de reproducción

Operaciones de tomas y carpetas

Gestión de tomas y carpetas

Registro de un reporte sonoro

Ajustes de entrada

Ajuste del balance de monitorización de la señal de entrada

Monitorización de las señales de entrada de pistas concretas

Ajuste de la fuente de entrada

Ajuste del volumen de monitorización en la pantalla PFL

Supresión de ruido de bajas frecuencias

Limitador de entrada

Inversión de la fase de entrada

Cambio de los ajustes de alimentación fantasma

Retardo de las señales de entrada

Enlace de entradas como un par stereo
