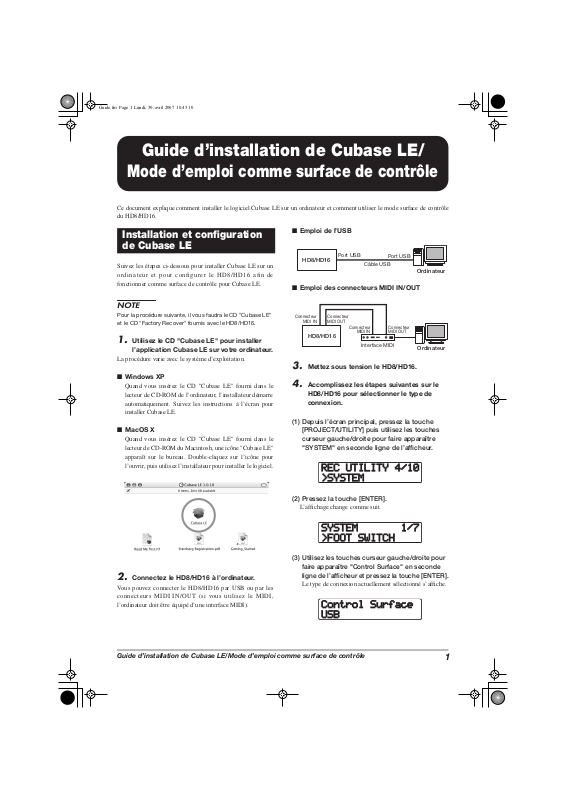

Guide d’installation de Cubase LE/
REC UTILITY 4/10
>SYSTEM
SYSTEM 1/7
>FOOT SWITCH
Control Surface
USB
Mode d’emploi comme surface de contrôle
Ce document explique comment installer le logiciel Cubase LE sur un ordinateur et comment utiliser le mode surface de contrôle
du HD8/HD16.
■
Installation et configuration
de Cubase LE
Suivez les étapes ci-dessous pour installer Cubase LE sur un
ordinateur et pour configurer le HD8/HD16 afin de
fonctionner comme surface de contrôle pour Cubase LE.
NOTE
Pour la procédure suivante, il vous faudra le CD "Cubase LE"
et le CD "Factory Recover" fournis avec le HD8/HD16.
1.
Utilisez le CD "Cubase LE" pour installer
l’application Cubase LE sur votre ordinateur.
La procédure varie avec le système d’exploitation.
■
Windows XP
Quand vous insérez le CD "Cubase LE" fourni dans le
lecteur de CD-ROM de l’ordinateur, l’installateur démarre
automatiquement. Suivez les instructions à l’écran pour
installer Cubase LE.
■
MacOS X
Quand vous insérez le CD "Cubase LE" fourni dans le
lecteur de CD-ROM du Macintosh, une icône "Cubase LE"
apparaît sur le bureau. Double-cliquez sur l’icône pour
l’ouvrir, puis utilisez l’installateur pour installer le logiciel.
Emploi de l’USB
HD8/HD16
■
Emploi des connecteurs MIDI IN/OUT
Connecteur
MIDI IN
HD8/HD16
Mettez sous tension le HD8/HD16.
3.
Accomplissez les étapes suivantes sur le
4.
HD8/HD16 pour sélectionner le type de
connexion.
(1) Depuis l’écran principal, pressez la touche
[PROJECT/UTILITY] puis utilisez les touches
curseur gauche/droite pour faire apparaître
"SYSTEM" en seconde ligne de l’afficheur.
Port USB
Connecteur
MIDI OUT
Câble USB
Connecteur
MIDI IN
Interface MIDI
Port USB
Connecteur
MIDI OUT
Ordinateur
Ordinateur
REC UTILITY 4/10
>SYSTEM
Connectez le HD8/HD16 à l’ordinateur.
2.
Vous pouvez connecter le HD8/HD16 par USB ou par les
connecteurs MIDI IN/OUT (si vous utilisez le MIDI,
l’ordinateur doit être équipé d’une interface MIDI).
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
(2) Pressez la touche [ENTER].
L’affichage change comme suit.
SYSTEM 1/7
>FOOT SWITCH
(3) Utilisez les touches curseur gauche/droite pour
faire apparaître "Control Surface" en seconde
ligne de l’afficheur et pressez la touche [ENTER].
Le type de connexion actuellement sélectionné s’affiche.
Control Surface
USB
1
Page 2
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
Stat:Mute Bank:1
PAN
(4) Tournez la molette pour sélectionner "USB"
(connexion par le port USB) ou "MIDI I/O"
(connexion par les prises MIDI IN/OUT). Les
signaux de télécommande seront envoyés par
l’interface sélectionnée ici.
(5) Pressez répétitivement la touche [EXIT] pour
retourner à l’écran principal.
5.
Accomplissez les étapes suivantes sur le
HD8/HD16 pour activer le mode surface de
contrôle.
(1) Depuis l’écran principal, tenez enfoncée la
touche [SHIFT] et pressez le pad 2 (CONTROL
SURFACE).
Un écran de confirmation de passage en mode de surface
de contrôle apparaît.
(2) Pressez la touche [ENTER].
Le HD8/HD16 passe en mode surface de contrôle et
l’affichage change comme suit.
La fenêtre Device Setup donne accès aux réglages nécessaires
pour employer le HD8/HD16 comme surface de contrôle.
Dans le côté droit de la fenêtre Device Setup, sélectionnez
"Generic Remote" (Télécommande générique) et cliquez sur le
bouton "Add" (Ajouter). Cela ajoutera l’entrée "Generic
Remote" à la liste de gauche de la fenêtre Device Setup.
Stat:Mute Bank:1
PAN
6.
Lancez Cubase LE.
La procédure de démarrage varie avec le système
d’exploitation.
■
Windows XP
Double-cliquez sur l’icône Cubase LE qui a été placée sur
le bureau durant l’installation. Une fenêtre apparaît, vous
demandant de tester les ports d’entrée/sortie audio.
Sélectionnez "Yes" (Oui) pour accomplir le test.
■
MacOS X
Double-cliquez sur l’icône Cubase LE qui a été placée dans
le dossier "Applications" durant l’installation.
NOTE
Veillez à ne lancer Cubase LE qu’après avoir activé le mode
surface de contrôle sur le HD8/HD16.
Les étapes suivantes sont les mêmes pour Windows XP et
MacOS X. Les copies d’écran montrées ici concernent
Windows XP.
Sélectionnez "Generic Remote" dans la liste
8.
de gauche de la fenêtre Device Setup et
cliquez sur l’onglet "Setup".
L’affichage change comme suit.
Bouton "Import"
Après lancement de Cubase LE, sélectionnez
7.
"Device Setup..." (Configuration de
périphérique) dans le menu "Devices"
(périphériques) et cliquez sur l’onglet "Add/
Remove" (Ajouter/supprimer).
2
Cliquez sur le bouton "Import".
9.
La fenêtre "Import Generic Remote" apparaît.
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
Page 3
10
Control Surface
Terminate?
.
Retirez le CD "Cubase LE" du lecteur de CDROM et insérez le CD "Factory Recover".
11
.
Copiez le dossier "CTRL_SF" par glisser/
déposer du CD "Factory Recover" vers
disque dur de l’ordinateur.
12
.
Dans la fenêtre "Import Generic Remote",
sélectionnez le fichier de configuration situé
dans le dossier "CTRL_SF" copié sur le
disque dur de l’ordinateur. Puis cliquez sur le
bouton "Open".
Le nom du fichier de configuration est le suivant.
Fichier de configuration HD8 : . . CBLE_8.xml
Fichier de configuration HD16 : . CBLE_16.xml
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
●
Macintosh
Mac OS X 10.2 et ultérieur . ."
■
Quand le MIDI est utilisé
Sélectionnez le port MIDI correspondant de l’interface.
14
.
Cliquez sur le bouton "Apply" puis sur le
bouton "OK".
La fenêtre Device Setup se ferme. Le HD8/HD16 peut
maintenant servir à commander à distance l’application
Cubase LE.
MIDI
"
Cliquez sur le bouton "Open" pour charger le fichier de
configuration Generic Remote. Le contenu du fichier se reflète
dans la fenêtre de configuration (Setup).
Utilisez le menu déroulant d’entrée MIDI
13
.
(MIDI Input) et de sortie MIDI (MIDI Output)
de Cubase LE pour sélectionner le port MIDI
auquel est connecté le HD8/HD16.
■
Quand l’USB est utilisé
Sélectionnez les ports d’entrée et sortie MIDI comme suit.
●
Windows
XP . . . . . . . "
VISTA . . . . "
USB
MIDI
"
"
ASTUCE
Les réglages sont automatiquement sauvegardés par Cubase
LE. Quand vous lancez Cubase LE la fois suivante, la
procédure de configuration n’est plus nécessaire.
Sortie du mode surface de contrôle
Pour quitter le mode surface de contrôle et ramener le HD8/
HD16 à un fonctionnement normal, procédez comme suit.
1.
Depuis l’écran principal, maintenez la touche
[SHIFT] et pressez le pad 2 (CONTROL
SURFACE).
L’affichage change comme suit.
Control Surface
Terminate?
Pressez la touche [ENTER].
2.
L’écran principal réapparaît et le HD8/HD16 reprend son
fonctionnement normal d’enregistreur.
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
3
Page 4
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
Guide rapide : Importation
de données audio dans
Cubase LE
Cette section explique comment importer des données audio du
HD8/HD16 dans Cubase LE sous forme de fichiers WAV. Il y a
deux façons de faire :
* Importation par glisser/déposer
* Utilisation de la commande "Import".
Les données audio sont chargées dans les pistes de Cubase LE.
Importation par glisser/déposer
1.
Reliez l’ordinateur et le HD8/HD16 par un
câble USB.
2.
Faites passer le HD8/HD16 en mode
stockage de masse.
Pour des informations sur la façon de faire, voir page 161 du
mode d’emploi.
Lancez Cubase LE et ouvrez le projet dans
3.
lequel doivent être importées les données
audio.
4.
Dans la fenêtre montrant le disque dur du HD8/
HD16 sur l’écran d’ordinateur, ouvrez le
dossier"TAKE" du projet qui contient les
données audio désirées. Pour des informations
sur la façon de faire cela, voir page 162 du mode
d’emploi.
Sélectionnez le ou les fichiers dans le dossier
5.
"TAKE" et faites-les glisser pour les déposer
dans la fenêtre du projet Cubase LE.
Emploi de la commande
"Import"
1.
Accomplissez les étapes 1 - 3 de
"Importation par glisser/déposer" pour
ouvrir le projet Cubase LE.
Dans les menus de Cubase LE, sélectionnez
2.
"File" → "Import"→ "Audio File".
La fenêtre "Import Audio" apparaît.
3.
Sélectionnez le ou les fichiers dans le dossier
"TAKE" du projet désiré et cliquez sur le bouton
"Open".
La fenêtre "Import Options" (Options d’importation) apparaît.
6.
Dans la fenêtre "Import Options", cochez la
case "Copy File to Working Directory"
(Copier le fichier dans le répertoire de travail)
et cliquez sur le bouton OK.
4
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
La fenêtre "Import Options" (Options d’importation) apparaît.
4.
Cochez "Copy Files to Working Directory" et
cliquez sur le bouton OK.
Les données audio sont chargées dans les pistes de Cubase LE.
Page 5
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
Stat:Mute Bank:1
PAN
Emploi du mode surface de
contrôle
Cette section décrit l’emploi du HD8/HD16 en mode surface
de contrôle.
NOTE
Les fonctions de surface de contrôle décrites ici ne sont
disponibles que lorsque le fichier de configuration fourni par
ZOOM a été chargé dans Cubase LE.
A propos du mode surface de
contrôle
Quand vous faites passer le HD8/HD16 en mode surface de
contrôle, les touches et faders du HD8/HD16 peuvent être
employés pour commander à distance les fonctions de
transport et de mixage de Cubase LE.
Quand vous faites passer le HD8/HD16 en mode surface de
contrôle, l’affichage change comme suit.
Stat:Mute Bank:1
PAN
NOTE
Quand le HD8/HD16 est en mode surface de contrôle,
l’enregistreur ne fonctionne pas.
Pilotage du transport
Quand le HD8/HD16 est en mode surface de contrôle, les
touches de la section de transport contrôlent les fonctions
suivantes de Cubase LE.
Touche ZERO [U]
Ramène le curseur au
début du projet
Touche
STOP [P]
Arrêt
Pour les fonctions des autres touches de la section des
fonctions/transport, voir le tableau "Fonctions du mode surface
de contrôle en un instant" en page 8 de ce document.
Touche REW [T]
Retour rapide
Touche
PLAY [R]
Lecture
Touche FF [Y]
Avance rapide
Touche
REC [O]
Enregistrement
Fonctionnement de la section
des faders
Quand le HD8/HD16 est en mode surface de contrôle, les
commandes de la section des faders (faders, touches de statut,
boutons de paramètre) peuvent servir à régler des paramètres
majeurs de Cubase LE. Pour connaître les fonctions des
commandes, voir le tableau "Résumé des fonctions du mode
surface de contrôle" en page 8 de ce document.
En mode surface de contrôle, les fonctions du HD8/HD16 ne
sont pas disponibles et les boutons et touches de la façade ont
des fonctions spéciales adaptées à Cubase LE. L’indicateur de
niveau du HD8/HD16 affiche les positions de fader pour les
pistes de Cubase LE.
Pour une liste des fonctions affectées aux touches et
commandes du HD8/HD16 en mode surface de contrôle, voir
le tableau "Fonctions du mode surface de contrôle en un
instant" en page 8 de ce document.
NOTE
Avec le HD8, le fader, la touche de statut et le bouton de
paramètre [RHYTHM] servent aussi. Avec le HD16, aucun de
ceux-ci n’est assigné.
Changement de la banque pilotée par la
section des faders
Un groupe de pistes piloté par les commandes (faders, touches
de statut, boutons de paramètre) de la section des faders est
appelé une "banque". En changeant de banque, vous pouvez
contrôler plus de pistes de Cubase LE.
Avec le HD8, il y a 4 banques (1 - 4) et avec le HD16, il y en a
3 (1 - 3). Le tableau de la page suivante montre les numéros des
pistes de Cubase LE qui sont assignées aux commandes de
chaque banque.
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
5
Page 6
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
Stat:Mute Bank:3
EQ1:Freq
Stat:Mute Bank:3
EQ1:Freq
Stat:Mute Bank:1
EQ1:Freq
Banques disponibles avec le HD8
Commandes
Banque 1Piste 1 Piste 2 Piste 3 Piste 4 Piste 5 Piste 6 Piste 7 Piste 8
Banque 2Piste 9 Piste 10 Piste 11 Piste 12 Piste 13 Piste 14 Piste 15 Piste 16
Banque 3Piste 17 Piste 18 Piste 19 Piste 20 Piste 21 Piste 22 Piste 23 Piste 24
Banque 4Piste 25 Piste 26 Piste 27 Piste 28 Piste 29 Piste 30 Piste 31 Piste 32
Banques disponibles avec le HD16
Commandes
Banque 1Piste 1 Piste 2 Piste 3 Piste 4 Piste 5 Piste 6
Banque 2Piste 13 Piste 14 Piste 15 Piste 16 Piste 17 Piste 18
Banque 3Piste 25 Piste 26 Piste 27 Piste 28 Piste 29 Piste 30
Commandes
Banque 1Piste 7 Piste 8 Piste 9 Piste 10 Piste 11 Piste 12
Banque 2Piste 19 Piste 20 Piste 21 Piste 22 Piste 23 Piste 24
Banque
Par exemple, quand la banque 1 est sélectionnée avec le HD8,
les pistes 1 - 8 de Cubase LE peuvent être contrôlées. Passer en
banque 2 vous donne accès aux pistes 9 - 16.
●
Comment sont organisées les banques (HD8)
(Pistes 1 – 8)
1 2 3 4 5 6 7/8
1 2 3 4 5 6
7 8 9/10 11/12 13/14 15/16
Piste 31 Piste 32 Piste 33 Piste 34 Piste 35 Piste 36
3
Banque 1
[RHYTHM]
Sélection d’une fonction à contrôler avec
les touches de statut
En utilisant les touches de statut du HD8/HD16, les fonctions
on/off de coupure (Mute), d’armement pour l’enregistrement
(Rec) et de Solo de Cubase LE peuvent être contrôlées. Pour
déterminer celle de ces fonctions qui est contrôlée par la
touche de statut, procédez comme suit.
1.
Utilisez les touches curseur gauche/droite
pour sélectionner la banque qui comprend la
piste à contrôler.
La fonction actuellement affectée à la touche de statut (Mute,
Rec, Solo) est indiquée sur le côté gauche de la première ligne
de l’afficheur.
Fonction On/off affectée à la touche de statut
Stat:Mute Bank:3
EQ1:Freq
2.
Utilisez la touche [SELECT] pour
sélectionner la fonction désirée.
Chaque pression de la touche fait passer en revue les fonctions
Mute
→
Rec → Solo.
Banque 2
(Pistes 9 – 16)
Banque 3
(Pistes 17 – 24)
Banque 4
(Pistes 25 – 32)
Utilisez les touches curseur gauche/droite pour changer de
banque. La banque actuellement sélectionnée est indiquée en
première ligne de l’afficheur.
Numéro de banque actuel
Stat:Mute Bank:3
EQ1:Freq
Pressez la touche de statut pour la piste
3.
visée afin de commuter on ou off la fonction
sélectionnée.
Sélection d’une fonction à contrôler avec le
bouton de paramètre
En utilisant les boutons de paramètre du HD8/HD16, le
panoramique, l’égaliseur et le niveau de départ d’effet peuvent
être réglés pour chaque piste de Cubase LE. Pour sélectionner
celle de ces fonctions qui sera contrôlée par le bouton,
procédez comme suit.
Utilisez les touches curseur gauche/droite
1.
pour sélectionner la banque qui comprend la
piste à contrôler.
La fonction actuellement affectée au bouton de paramètre est
indiquée en seconde ligne de l’afficheur
.
Stat:Mute Bank:1
EQ1:Freq
Fonction affectée au bouton de paramètre
6
Pressez la touche correspondant au
2.
paramètre à régler
Le tableau de la page suivante montre les paramètres réglables
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
Page 7
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
Pad Bank
Pad Sense
Normal
MIDI Pad Channel
10ch
Touche du HD8/HD16 Affichage
Touche [TRACK
PARAMETER]
Touche [INPUT SOURCE]
Touche [BOUNCE]
Touche [SCENE]
Touche [AUTO PUNCH IN/
OUT]
Touche [A-B REPEAT]
de Cubase LE et les touches correspondantes du HD8/HD16.
Excepté pour le paramètre PAN, vous sélectionnez un
paramètre parmi ceux proposés en pressant répétitivement la
même touche.
Par exemple, presser répétitivement la touche [TRACK
PARAMETER] fait passer en revue les paramètres à contrôler
suivants : SEND1 : OnOff → SEND1 : Level → SEND2 :
OnOff → SEND2 : Level.
SEND1 – SEND4
PAN
EQ1
EQ2
EQ3
EQ4
Paramètre de Cubase LEParamètres accessibles par pressions répétées
SEND1 – SEND4
PA N - -
EQ:LOW
EQ:LO MID
EQ:HI MID
EQ:HI
3. Tournez le bouton de paramètre de la piste
visée pour régler le paramètre.
de la touche
Le statut On/Off et le niveau de départ 1 – 4 sont affichés tour à
tour.
Le statut On/Off, le gain, la fréquence et la valeur Q d’EQ1 sont
affichés tout à tour.
Le statut On/Off, le gain, la fréquence et la valeur Q d’EQ2 sont
affichés tout à tour.
Le statut On/Off, le gain, la fréquence et la valeur Q d’EQ3 sont
affichés tout à tour.
Le statut On/Off, le gain, la fréquence et la valeur Q d’EQ4 sont
affichés tout à tour.
Changement de la sensibilité des pads
Vous pouvez régler le volume produit en fonction de la force
de frappe sur les pads (sensibilité des pads).
1. Tenez enfoncée la touche [SHIFT] et pressez
le pad 1 (CD-R/RW).
L’affichage change comme suit.
Pad Sense
Normal
Réglage de sensibilité de pad
Emploi des pads
Quand le HD8/HD16 est en mode surface de contrôle, les
informations de jeu sur les pads sont envoyées sous forme de
messages MIDI. En mode surface de contrôle du HD8/HD16,
les réglages de pad suivants sont possibles.
Changement de banque de pads
Quand vous changez la banque de pads en mode surface de
contrôle, le jeu de numéros de note affecté à chaque banque
change (pour des informations sur les numéros de note MIDI
pour chaque pad, voir page 205 du mode d’emploi).
1. Tenez enfoncée la touche [SHIFT] et pressez
le pad 5 (CHORUS/DELAY).
L’affichage change comme suit.
Pad Bank
1
N° de banque de pads
Pour des informations sur les réglages possibles, voir page 125
du mode d’emploi.
2. Tournez la molette pour sélectionner le
réglage de sensibilité des pads.
Quand le réglage est fait, pressez la touche [EXIT] pour revenir
à l’écran précédent.
Réglage du canal MIDI
Pour régler le canal d’émission des messages MIDI, procédez
comme suit.
1. Tenez enfoncée la touche [SHIFT] et pressez
le pad 6 (REVERB).
L’affichage change comme suit.
MIDI Pad Channel
10ch
Canal MIDI
2. Tournez la molette pour sélectionner la
banque de pads (1 - 3).
Quand le réglage est terminé, pressez la touche [EXIT].
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
2. Tournez la molette pour sélectionner le canal
MIDI (1 - 16).
Quand le réglage est fait, pressez la touche [EXIT] pour revenir
à l’écran précédent.
7
Page 8
Guide d’installation de Cubase LE/ Mode d’emploi comme surface de contrôle
Résumé des fonctions du mode
surface de contrôle
NOTE
Les fonctions de surface de contrôle listées ici ne sont
disponibles que quand le fichier de configuration fourni par
ZOOM a été chargé dans Cubase LE.
Contrôle Description
Règle le panoramique, l’égaliseur et le niveau de
départ d’effet pour la piste concernée
HD8 : Règle le panoramique, l’égaliseur et le
niveau de départ d’effet pour la piste concernée
HD16 : Non assigné
Commute On/Off les fonctions Mute, Rec, Solo de
la piste concernée
HD8 : Commute On/Off les fonctions Mute, Rec,
Solo de la piste concernée
HD16 : Non assignée
Non assignée
Règle le volume de la piste concernée
HD8: Règle le volume de la piste concernée
HD16 : Non assigné
Règle le volume master
Change la destination de la touche de statut
Ouvre/ferme la table de mixage
Changent la banque de la section faders
(HD8 : 4 banques, HD16 : 3 banques)
Navigation vers le haut
Navigation vers le bas
Met la fenêtre de projet en premier plan
Déplace le curseur dans le projet
Ramène à 0 le curseur du projet
Retour rapide
Avance rapide
Arrêt
Lecture
Enregistrement
Commute On/Off le mode cycle
Commute On/Off l’écoute (monitoring)
Associe SEND au bouton paramètre
Associe PAN au bouton paramètre
Associe EQ1 au bouton paramètre
Associe EQ2 au bouton paramètre
Associe EQ3 au bouton paramètre
Associe EQ4 au bouton paramètre
Ouvre la fenêtre de réglage de canal VST
Déplace le curseur sur la position marquée, le point
de PI/PO ou le début du projet
Marque la position actuelle du curseur.
Envoient les informations de jeu comme messages
MIDI
Affiche l’écran de réglage de sensibilité des pads du
HD8/HD16
Fait sortir du mode surface de contrôle
Active/désactive le mode stockage de masse
Affiche l’écran de changement de banque de pads
du HD8/HD16
Affiche l’écran de sélection de canal MIDI du HD8/
HD16
Section des faders
Section des fonctions/
transport
Section de contrôle
Section des pads
Bouton de paramètre
Bouton de paramètre [RHYTHM]
Touche de statut
Touche de statut [RHYTHM]
Touche de statut [MASTER]
Fader
Fader [RHYTHM]
Fader [MASTER]
Touche [SELECT]
Touche [SOLO]
Touches curseur gauche/droite
Touche curseur haut
Touche curseur bas
Touche [ENTER]
Molette
Touche ZERO [U]
Touche REW [T]
Touche FF [Y]
Touche STOP [P]
Touche PLAY [R]
Touche REC [O]
Touche [NEW PROJECT]
Touche [PROJECT/UTILITY]
Touche [TRACK PARAMETER]
Touche [INPUT SOURCE]
Touche [BOUNCE]
Touche [SCENE]
Touche [AUTO PUNCH IN/OUT]
Touche [A-B REPEAT]
Touche [CLEAR]
Touches MARKER [U] / [I]
Touche [MARK]
Pads 1 – 9
Touche [CD-R/RW]
Touche [CONTROL
SURFACE]
Touche [USB]
Touche [CHORUS/DELAY]
Touche [REVERB]
+ Touche
[SHIFT]
8
Guide d’installation de Cubase LE/Mode d’emploi comme surface de contrôle
Loading...
