MANUAL DE INSTRUCCIONES
Muchas gracias por adquirir el ZOOM .
Por favor lea cuidadosamente este manual para aprender todas las funciones del y poderlo usar al completo durante mucho tiempo.
Conserve este manual en un lugar seguro para usarlo como referencia cuando sea necesario.
Índice
Precauciones de seguridad y uso................... |
2 |
Introducción................................................... |
3 |
Términos utilizados en este manual............... |
3 |
Nombres de las partes................................... |
4 |
Puesta en marcha y reproducción.................. |
6 |
Ajuste de los efectos...................................... |
8 |
Selección de patches................................... |
10 |
Almacenamiento de patches........................ |
12 |
Ajuste de parámetros específicos de patch. 14 |
|

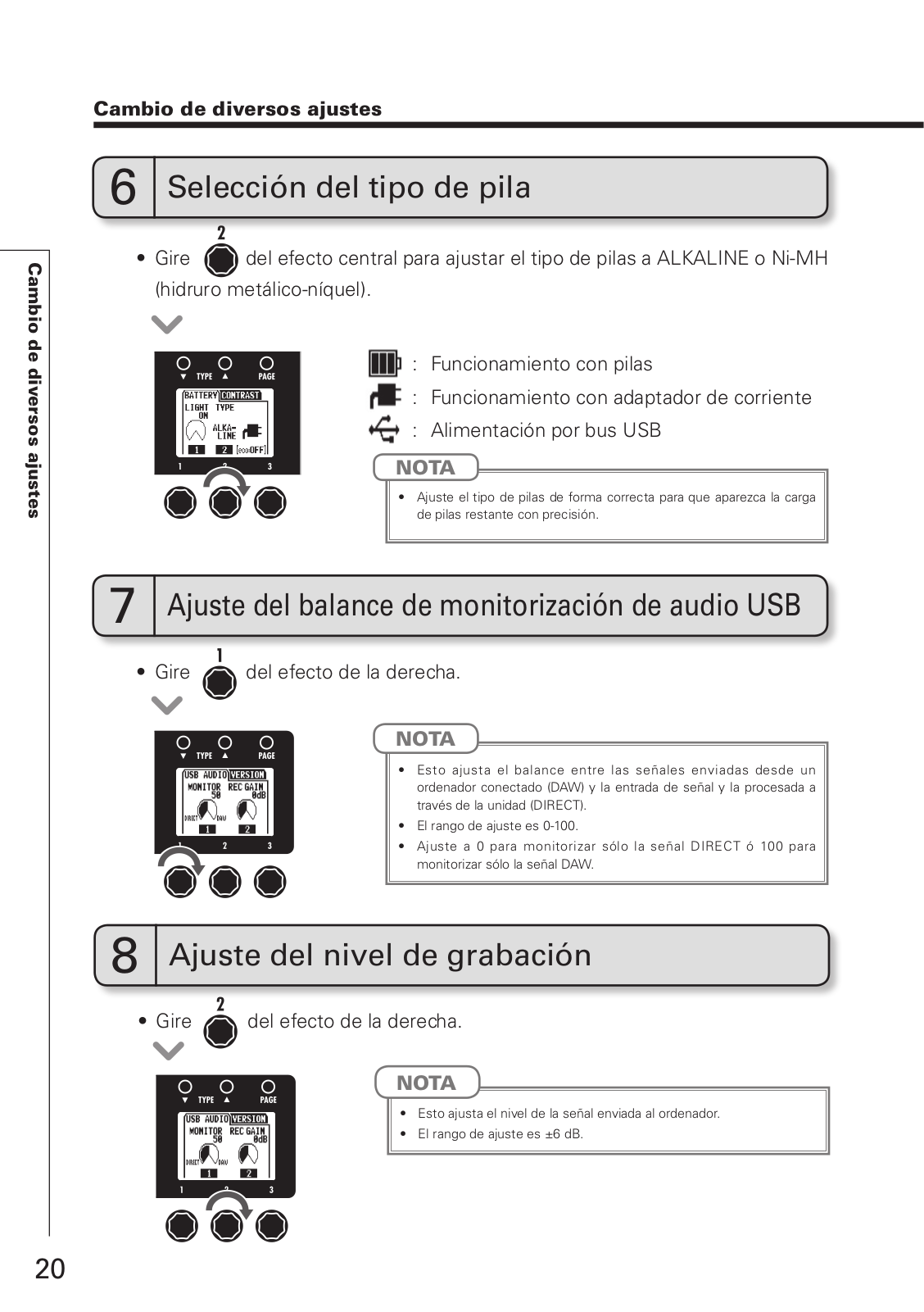

Cambio de diversos ajustes......................... |
18 |
Uso del afinador........................................... |
22 |
Uso de los ritmos......................................... |
|
24 |
Uso del Looper (generador de bucles)......... |
26 |
|
Actualización del firmware........................... |
30 |
|
Restauración del |
a sus valores de |
|
fábrica ...................................................... |
|
31 |
Uso de las funciones del interface audio............ |
32 |
|
Tipos de efectos y parámetros..................... |
33 |
|
Resolución de problemas............................. |
|
50 |
Listado de ritmos......................................... |
|
50 |
Especificaciones técnicas............................ |
51 |
© ZOOM CORPORATION
Queda prohibida la copia o reproducción de este documento, tanto completa como parcial, sin el correspondiente permiso.
uso y seguridad de Precauciones
PRECAUCIONES DE SEGURIDAD
En este manual se usan símbolos para resaltar las advertencias y precauciones que ha de tener en cuenta para evitar accidentes. El significado de estos símbolos es el siguiente:
Algo que podría ocasionar daños graves o Peligro incluso la muerte.
Algo que podría ocasionar daños al Cuidado aparato o incluso a usted mismo.
Otros símbolos
Acciones necesarias (obligatorias)
Acciones prohibidas
Manejo de las pilas
Instale las pilas con la correcta orientación +/- .
Use el tipo de pilas especificado. No mezcle pilas nuevas y usadas o diferentes marcas o tipos al mismo tiempo. Cuando no vaya a utilizar la unidad durante algún tiempo, quite las pilas.
En caso de una fuga del electrolito, limpie el compartimento de las pilas y los terminales de las pilas para eliminar cualquier resto de fluido.
Conexión de cables en entradas y salidas
Antes de conectar y desconectar ningún cable, apague siempre todos los equipos.
Antes de trasladar este aparato de un lugar a otro, apáguelo y desconecte todos los cables de conexión y el cable de alimentación.
Volumen
No use demasiado tiempo el producto a un volumen muy elevado.
Cuidado
Uso con el adaptador CA
Utilice con esta unidad únicamente el adaptador ZOOM AD-16.
No use o haga nada que pudiera sobrepasar las especificaciones de una toma u otros equipos con cableado eléctrico. Antes de usar el equipo en otros países o regiones en donde el voltaje sea distinto del indicado en el adaptador AC, consulte siempre una tienda que comercialice productos ZOOM y utilice el adaptador AC adecuado.
Funcionamiento a pilas
Utilice 4 pilas AA convencionales de 1.5 voltios (alcalinas o Ni-MH).
Lea con atención la etiqueta de las pilas.
Cierre siempre la tapa del compartimento de las pilas cuando use la unidad.
Modificaciones
No abra nunca la carcasa ni trate de modificar el producto.
Precauciones
Manejo del producto
No deje caer, golpee o aplique una fuerza excesiva sobre la unidad.
Evite que cualquier objetos extraño o líquido penetre en la unidad.
Entorno
Evite usarlo a temperaturas extremas.
Evite usarlo cerca de estufas, hornos o fuentes de calor.
Evite usarlo con altos niveles de humedad o cerca de salpicaduras.
Evite usarlo en lugares con fuertes vibraciones o golpes.
Evite usarlo en lugares con exceso de polvo o suciedad.
Manejo del adaptador CA
Para desconectar el adaptador CA del enchufe, tire del adaptador y no del cable.
Durante las tormentas o cuando no vaya a utilizar la unidad durante algún tiempo, desenchufe el adaptador CA.
Precauciones de uso
Interferencias eléctricas
Por motivos de seguridad, elha sido diseñado para ofrecer la máxima protección contra las radiaciones electromagnéticas emitidas desde dentro de la unidad y ante interferencias exteriores. No obstante, no debe colocar cerca de esta unidad aparatos que sean susceptibles a las interferencias o que emitan ondas electromagnéticas potentes. Si esto ocurre, aleje el
del otro dispositivo el máximo posible. Con cualquier tipo de unidad de control digital, incluyendo el, las interferencias electromagnéticas pueden producir errores y dañar o destruir los datos y causar daños inesperados. Actúe siempre con cautela.
Limpieza
Use un trapo suave y seco para limpiar los paneles de esta unidad si se ensucian. Si es necesario, humedezca ligeramente el trapo. No utilice nunca limpiadores abrasivos, ceras o disolventes (como el aguarrás o el alcohol de quemar).
Averías
En caso de una avería o rotura, desconecte inmediatamente el adaptador de corriente, apague la unidad y desconecte todos los cables. Póngase en contacto con el comercio en el que adquirió la unidad o con el servicio técnico ZOOM y facilite la siguiente información: modelo, número de serie y los síntomas concretos de la avería, junto con su nombre, dirección y número de teléfono.
Copyrights
•Windows® y Windows Vista® son marcas comerciales o marcas registradas de Microsoft®.
•Macintosh® y Mac OS® son marcas comerciales o marcas registradas de Apple Inc.
•El resto de marcas, nombres de productos y empresas que aparecen aquí son propiedad de sus respectivos propietarios.
Nota: Todas las marcas comerciales y marcas comerciales registradas se utilizan solo con fines ilustrativos por lo que no infringen los derechos de copyright de sus respectivos propietarios.
2
La misma sensación que al usar pedales de efectos
Cada uno de los tres efectos tiene su propia pantalla, mandos de parámetros y pedales, lo que permite controlarlos todos de forma intuitiva.
Modelado realista de amplificador
Gracias a nuestro nuevo DSP ZFX-4, hemos recreado a la perfección el cuerpo de los graves, así como su volumen y claridad tonal, que son elementos que contribuyen a una sensación de interpretación real. El rango de modelos va desde famosos amplificadores ya históricos a otros más modernos y populares, para una amplia gama de sonidos de bajo.
Combine diversos efectos a su gusto
Puede combinar libremente los más de 100 tipos de efectos internos, incluyendo previos y pedales de efectos específicos para bajos.
Looper que puede ser sincronizado con los ritmos
El Looper puede ser sincronizado con los ritmos y grabar fraseos de hasta 40 segundos.
Almacenamiento automático
La función 'auto-save' almacena de forma fiable los cambios que realice.
Funciona con el software 'Edit & Share' de ZOOM
Puede usar el en un ordenador con el software Edit & Share, que es un editor y biblioteca de patches, para grabar copias de patches y cambiar el orden de los efectos.
Consulte la página web de ZOOM (http://www.zoom.co.jp/) para más información acerca de 'Edit & Share'.
Patch
El estado ON/OFF y los ajustes de parámetros de cada efecto son almacenados como "patches". Use estos patches para cargar y guardar efectos. Elpuede guardar 100 patches.
Bank
Se denomina "banco" a un grupo de 10 patches. Eltiene 10 bancos etiquetados de A-J.
manual este en utilizados Términos/ Introducción
3
partes las de Nombres
Panel superior |
|
|
TeclaTOTAL |
||||||||||||
|
|
Tecla RHYTHM [ |
|
] |
|
|
|
|
|
Tecl |
|||||
|
|
|
|
|
|
||||||||||
|
|
|
|||||||||||||
|
|
|
|
|
|
||||||||||
|
|
TeclaTAP |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Teclas PATCH SELECT
TeclaTYPE
Pantallas
Panel trasero
Toma INPUT
Bajo
Conector BALANCED OUT
Auriculares
Tomas OUTPUT
Amplificador
4
a STORE/SWAP Tecla GLOBAL
Teclas PAGE
Mandos de |
|
|
|
|
|
parámetro 1-3 |
|
|
|
|
|
|
Interruptor ACTIVE/PASSIVE |
|
|
||
|
Úselo para ajustar la impedancia de entrada del |
. |
|||
|
Ajústelo a “ACTIVE” (pulsado) si tiene un pedal de efectos |
||||
Pedales 1-3 |
conectado entre su instrumento y el |
|
o si está |
||
|
conectando directamente un bajo con pastilla activas. |
||||
|
Ajústelo a “PASSIVE” (sin pulasr) si está conectando |
||||
|
directamente un bajo con pastillas pasivas. |
|
|
||
|
|
Interruptor PRE/POST |
|
|
|
|
|
Use este interruptor para ajustar el |
|||
|
|
punto en el que son emitidas las señales |
|||
Interruptor POWER (eco) |
desde la salida BALANCED OUT. |
||||
Ajústelo a “POST” (pulsado) para emitir la |
|||||
|
|
||||
Toma del adaptador CA |
|
señal tras los efectos del |
|
. Ajústelo a |
|
|
|
“PRE” (sin pulsar) para emitir la señal |
|||
|
|
previa a los efectos del |
. |
|
Adaptador CA ZOOM (AD-16)
Conector USB
Toma CONTROL IN
FP01/FP02
FS01
Interruptor GROUND
Use este interruptor para concetar o conectar la toma BALANCED OUT de la toma de tierra. Ajústelo a “LIFT” (pulsado) para separar la ruta de señal de la punta de toma de tierra o a “CONNECT” (sin pulsar) para conectarla.
Ordenador
partes las de Nombres
5
reproducción y marcha en Puesta
Baje al mínimo el volumen del amplificador antes de encender esta unidad.
|
Funcionamiento a pilas |
|
Uso con adaptador |
|||||||||
|
|
|||||||||||
|
Inserte las pilas en el compartimento |
|
Conecte el adaptador AC y ajuste el |
|||||||||
|
para pilas y coloque el interruptor |
|
interruptor POWER a ON. |
|||||||||
|
POWER en ON. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Parte inferior de la unidad
Encienda el amplificador y aumente el volumen.
AVISO
•Opciones del interruptor POWER
eco: Si no usa elen unos 25 minutos, quedará automáticamente en "standby" o pausa. El
no quedará en standby siempre que haya entrada de señal de un bajo.
OFF: Si está ajustado en "OFF" elpodrá recibir corriente de un bus USB al conectarlo al puerto USB de un ordenador.
6
Las pantallas iniciales muestran el patch activo
|
|
|
|
|
|
|
|
|
|
Gráfico para el efecto seleccionado |
|
Mando virtual |
||
|
|
|
|
|
AVISO
• Las posiciones de los mandos virtuales cambian con los valores de los parámetros.
Las pantallas de edición muestran los parámetros que están siendo editados
Pestañas de página
Nombres de parámetros
Valores de parámetros
AVISO
• Si hay 4 ó más parámetros que puedan ser ajustados, aparecerán varias pestañas de página.
reproducción y marcha en Puesta
7
efectos los de Ajuste
Confirme que esté visualizando las pantallas iniciales.
• Pulse ,
y
.
• Active/desactive el efecto.
NOTA
• Un efecto está activado cuando el LED de su pedal está encendido.
• Un efecto está desactivado cuando el LED de su pedal está apagado.
OFF |
|
ON |
|
|
|
• Pulse .
• El tipo de efecto cambia.
AVISO
• Vea la página 33 para más información sobre tipos de efectos y parámetros.
• Los ajustes son almacenados de forma automática.
8
EDIT
•Gire ,
y
.
•Se abre la pantalla de edición en la que podrá ajustar los parámetros.
NOTA
• 'Time', 'rate' y otros parámetros de efectos pueden ser ajustados a duraciones de notas sincronizadas al tempo.
•Pulse .
•Se abre la página siguiente.
Capacidad de procesamiento de efectos
Elle permite combinar tres efectos como quiera. Sin embargo, si combina tipos de efectos que requieren gran potencia de procesamiento, es posible que sobrepase la capacidad de procesamiento del
. Si el procesamiento requerido por el efecto excede la capacidad del
, aparece “THRU” sobre el gráfico del efecto y el efecto no se activa. Esto puede evitarse cambiando uno o más tipos de efectos.
NOTA |
AVISO |
|
|
• Un efecto requiere la misma cantidad de potencia de |
• Los modelos de amplificador requieren |
procesamiento tanto si está activado como si no lo está. |
grandes cantidades de procesamiento. |
|
|
|
|
efectos los de Ajuste
9
patches de Selección
Confirme que esté visualizando la pantalla inicial.
•Mantenga pulsado 1 segundo para activar la selección de patch.
•Las pantallas le mostrarán el banco, número y nombre del patch.
•Pulse para elegir el siguiente patch inferior.
•Pulse para seleccionar el siguiente patch superior.
•Gire del efecto central.
•El número y nombre del patch cambiará.
AVISO
• También puede cambiar patches usando .
10
PATCH SELECT
•Pulse a la vez y
para elegir el siguiente banco inferior.
•Pulse a la vez y
para elegir el siguiente banco superior.
•Gire del efecto central.
•El nombre y banco del patch cambiarán.
NOTA
•Cuando pulse dos pedales a la vez, el sonido podría verse afectado por el pedal que haya pisado ligeramente antes. Para evitar esto, no produzca ningún sonido cuando cambie de banco.
4 Vuelta a las pantallas iniciales
• Mantenga pulsado durante 1 segundo.
patches de Selección
11
patches de Almacenamiento
Elalmacena automáticamente los ajustes al modificar los parámetros.
•Pulse .
•Parpadeará y aparecerán las pantallas siguientes.
• Gire del efecto de la izquierda.
Almacenamiento Intercambio
12
STORE/SWAP
Cambio del número de patch de almacenamiento/intercambio
• Gire del efecto de la derecha.
Cambie el número del patch
Cambio del número de banco de almacenamiento/intercambio
• Gire del efecto de la derecha.
NOTA
• El patch activo no se puede elegir como destino.
• Los valores de ajuste actuales son almacenados
de forma automática.
Cambie el banco
• Pulse .
•Una vez que en la pantalla aparezca “COMPLETE!”,se abrirá el patch que acaba de almacenar/intercambiar.
AVISO
• Para cancelarlo, pulse cualquier tecla distinta de .
patches de Almacenamiento
13
patch de específicos parámetros de Ajuste
• Pulse |
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NOTA |
|
|
|
|
|
|
|
|
|
• Los ajustes realizados para |
|
|
|
|
|
|
|
|
|
los parámetros totales son |
|
|
|
|
|
|
|
|
|
almacenados de forma |
|
|
|
|
|
|
|
|
|
independiente para cada |
|
|
|
|
|
|
|
|
|
patch. |
|
|
PATCH |
|
|
CHAIN/NAME |
|
CTRL PDL/CTRL SW |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
• Gire del efecto de la izquierda.
NOTA
• El rango de ajuste es 0-120.
AVISO
• Para cambiar el volumen general de todos los patches, ajuste el nivel master (vea la página 18).
• Gire del efecto de la izquierda.
NOTA
•El rango de ajuste es e 0-100. Ajuste esto a 0 si solo quiere escuchar el sonido original y a 100 si solo quiere sonido con efectos.
14
|
|
|
|
|
TOTAL |
|
|
|
|
|
|||
|
|
|
||||
|
4 |
Cambio del orden de los efectos |
||||
|
|
|
|
|
|
|
|
• Gire |
, |
y |
del efecto central para intercambiar las posiciones |
||
|
|
de los efectos. |
|
|
|
• Pulse del efecto central.
Gire |
para mover el cursor. |
Gire |
para cambiar el tipo de carácter/ |
símbolo. |
|
Gire |
para modificar el carácter. |
NOTA
•Puede usar los siguientes caracteres y símbolos.
! # $ % & ' () +, -. ; = @ [] ^ _ ` { } ~A-Z, a-z, 0-9, (espacio)
patch de específicos parámetros de Ajuste
SIGUE |
15 |
patch de específicos parámetros de Ajuste
Ajuste de parámetros específicos de patch
Ajuste el destino de control.
• Gire del efecto de la derecha.
NOTA
• INPUT VOL: |
Use esto para controlar el nivel de entrada. |
•OUTPUT VOL: Use esto para controlar el nivel de salida.
•NO ASSIGN: No tiene asignada ninguna función.
• BAL: |
Con esto puede ajustar el balance entre el sonido |
|
original y el sonido con efectos. |
AVISO
•Gire para visualizar los distintos parámetros que pueden ser controlados por el pedal de expresión.

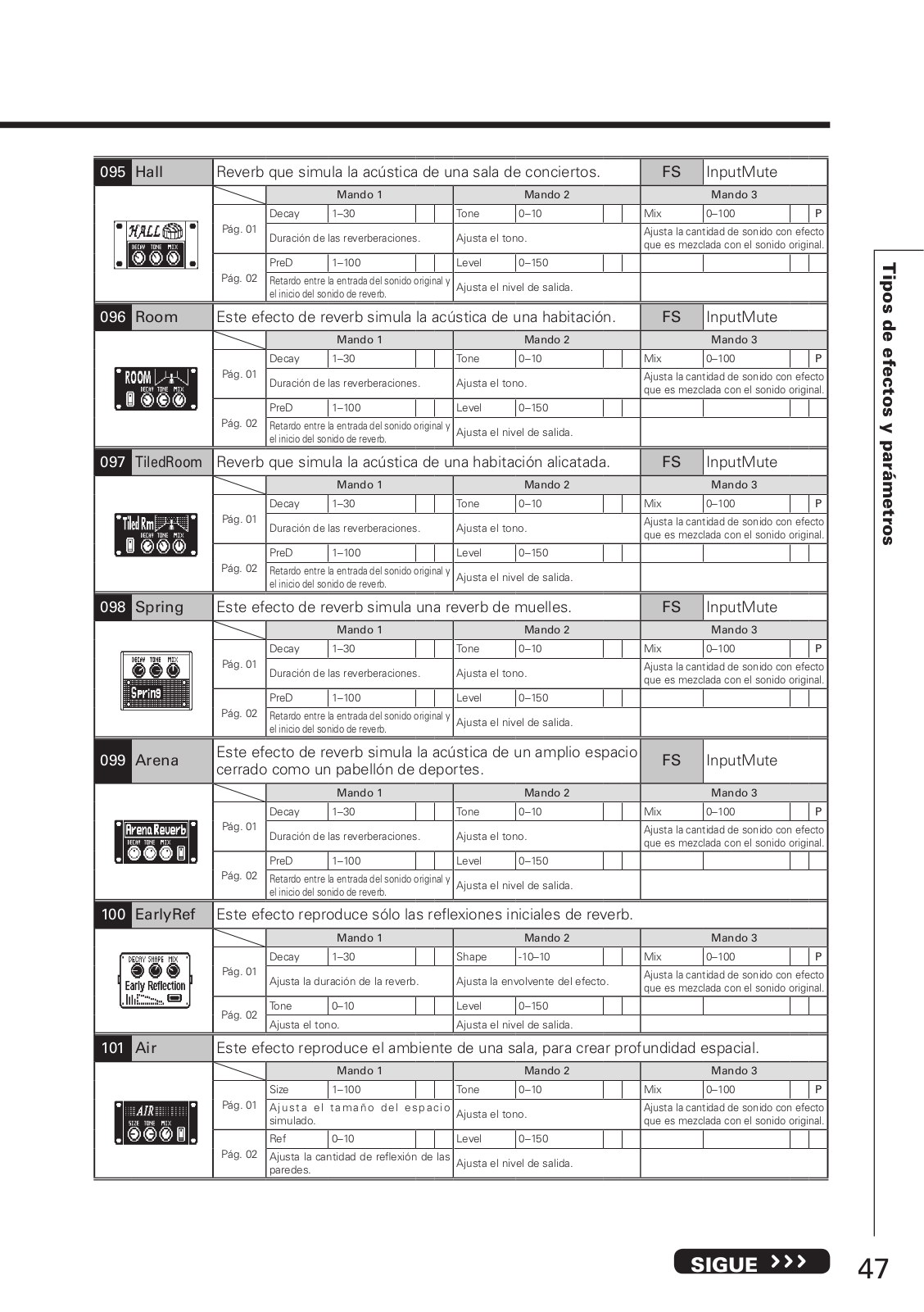

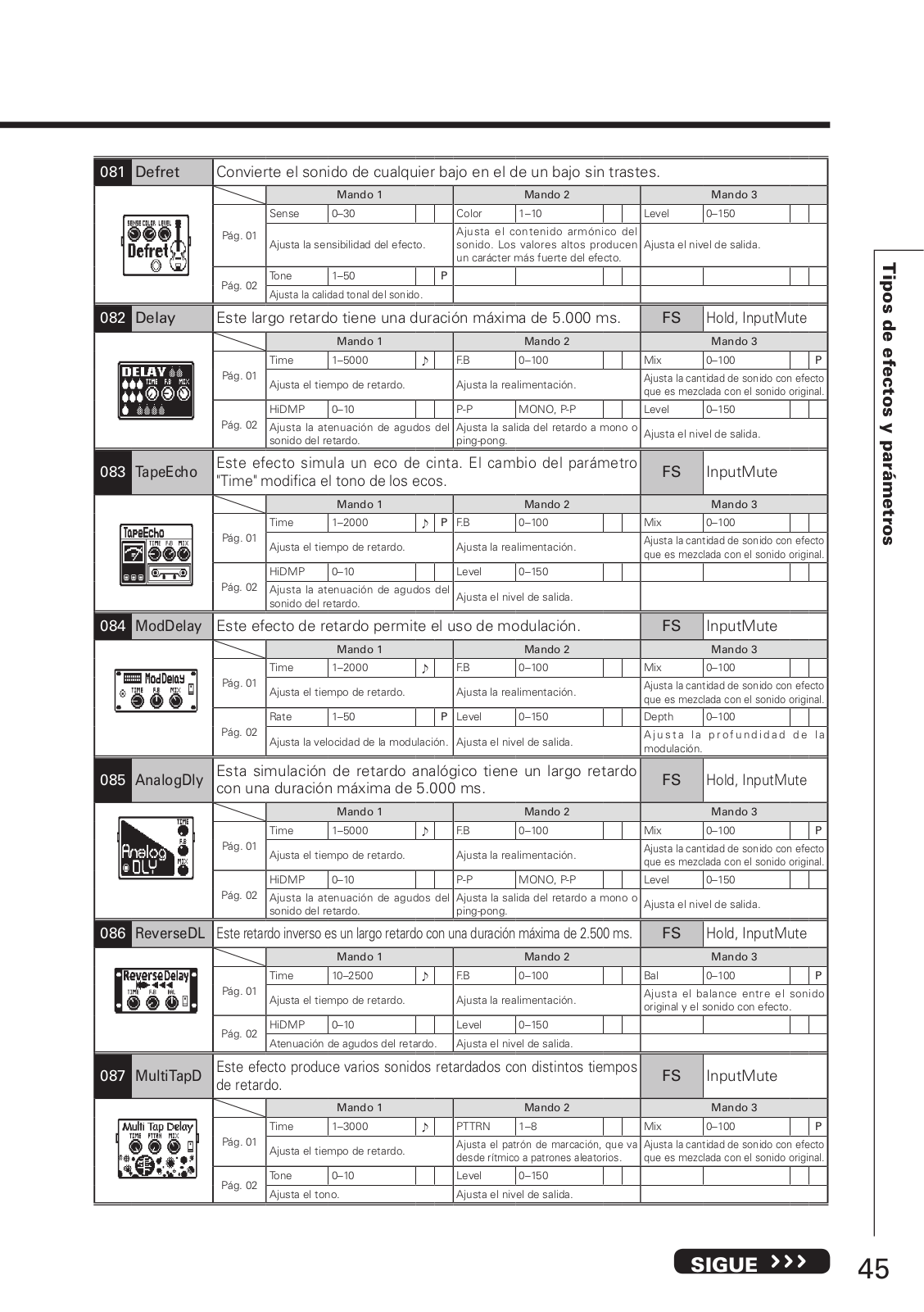

•Vea "Tipos de efectos y parámetros" para más detalles sobre los parámetros que se pueden controlar en cada efecto.
•Los niveles de salida de Rhythm y Looper no se ven afectados por el control de volumen de salida con un pedal de expresión.
Elija el rango de ajuste.
•Gire del efecto de la derecha para ajustar el valor mínimo.
•Gire del efecto de la derecha para elegir el valor máximo.
AVISO
• Puede ajustar el valor mínimo por encima del máximo. En ese caso, al pulsar el pedal hacia delante el efecto disminuirá mientras que al llevarlo hacia atrás el valor del efecto aumentará.
16
