Einleitung

Fühlt sich an, als ob man mit Bodeneffekten arbeitet

Die drei Effekte verfügen jeweils über ein eigenes Display, eigene Parameter-Regler sowie
Fußschalter, dank derer sie sich intuitiv bedienen lassen.

Realistisches Verstärker-Modelling

Dank unseres neuen ZFX-4 DSP haben wir alle Aspekte für ein authentisches Spielgefühl
wie den Druck im Bass, die tonale Transparenz und die Lautheit perfekt nachgebildet. Zu
den Models zählen berühmte klassische wie auch beliebte aktuelle Amp-Modelle, um eine
Vielzahl an Bass-Sounds abzudecken.

Kombinieren Sie verschiedene Effekte nach Wunsch

Sie können die über 100 internen Effekte wie Preamps und für Bassgitarre optimierte Boden­effekte beliebig miteinander kombinieren.

Auf die Rhythmus synchronisierbarer Looper

Der Looper kann auf Rhythmen synchronisiert werden und Phrasen mit einer Länge von bis
zu 40 Sekunden aufnehmen.

Automatisches Speichern

Die Auto-Save-Funktion speichert verlässlich all Ihre Änderungen.

Einleitung / Begriffe in diesem Handbuch

Mit der Software ZOOM Edit & Share kompatibel

Der kann mit der Software Edit & Share betrieben werden, die als Patch-Editor und -Lib­rarian, zum Sichern der Patches auf dem Computer sowie zum Ändern der Effekt-Anordnung
benutzt werden kann.
Informationen zu Edit & Share erhalten Sie auf der ZOOM-Webseite (http://www.zoom.co.jp/).

Begriffe in diesem Handbuch

Patch

Der ON/OFF-Status und die Parametereinstellungen jedes Effekts werden als „Patch“ gespeichert:
Über diese Patches speichern Sie Effekte und rufen diese auf. Der kann 100 Patches speichern.

Bank

Eine Kombination aus 10 Patches wird als „Bank“ bezeichnet. Der verfügt über die 10 Bänke A–J.

3

Bezeichnung der Bedienelemente

CONTROL IN-Buchse

GLOBAL-Taste

STORE/SWAP-Taste

Bezeichnung der Bedienelemente

PATCH SELECT-Tasten

TYPE-Tasten

Displays

Oberseite

RHYTHM [ ]-Taste

TOTAL-Taste

TAP-Taste

Rückseite

Bassgitarre

Bassverstärker

INPUT-Buchse

Anschluss BALANCED OUT

Kopfhörer

OUTPUT-Buchsen

4

STORE/SWAP-Taste

GLOBAL-Taste

PAGE-Tasten

Parameter-Regler 1-3

Fußschalter 1-3

Bezeichnung der Bedienelemente

Active/Passive-Schalter

Mit diesem Schalter passen Sie die Impedanz des an.
Verwenden Sie die Stellung „ACTIVE“ (gedrückt), wenn Sie
ein Effektpedal zwischen Ihrem Instrument und dem
einschleifen oder eine Bassgitarre mit aktiven Pickups
spielen. Verwenden Sie „PASSIVE“ (nicht gedrückt) bei
Bassgitarren mit passiven Pickups.

USB-Buchse

CONTROL IN-Buchse

FP01/FP02

POWER-Schalter (eco)

DC9V Netzteil-Buchse

ZOOM-Netzteil (AD-16)

FS01

PRE/POST-Schalter

Mit diesem Schalter bestimmen Sie, wo das
Signal für die Buchse BALANCE OUT
abgegriffen wird.
In der Stellung „POST“ (gedrückt) wird das
Signal hinter den -Effekten abgegriffen.
In der Stellung „PRE“ (nicht gedrückt) liegt
der Abgriff vor den -Effekten.

GROUND-Schalter

Mit diesem Schalter schalten Sie die Buchse
BALANCE OUT auf Masse.
In der Stellung „LIFT“ (gedrückt) ist der Signalweg
von der Masse getrennt, in der Stellung „CONNECT“
(nicht gedrückt) dagegen mit ihr verbunden.

Computer

5

Einschalten und spielen

So schalten Sie das Gerät ein

Einschalten und spielen

Regeln Sie die Lautstärke des Verstärkers vor dem Einschalten ganz herunter.

Im Batteriebetrieb Im Netztteilbetrieb

Schalten Sie den Verstärker

Setzen Sie die Batterien in das Batterie­fach ein und stellen Sie den POWER­Schalter auf ON.

Unterseite des Geräts

ein und drehen Sie die Lautstärke auf.

Schließen Sie das Netzteil an und stellen
Sie den POWER-Schalter auf ON.

HINWEIS

• POWER-Schalteroptionen

eco: Wenn der

Der

In der Stellung „OFF“ kann der nach Anschluss am USB-Port eines Computers über den USB-Bus

OFF:

gespeist werden.

für etwa 25 Minuten nicht benutzt wird, schaltet er auf Standby.

wird nicht auf Standby geschaltet, solange ein Bass-Signal anliegt.

6

Display-Informationen

Die Haupt-Screens zeigen das aktuelle Patch

Darstellung des gewählten Effekts Virtueller Regler

HINWEIS

• Die Stellungen der virtuellen Regler ändern sich auf Basis der Parameterwerte.

Die Edit-Screens zeigen den Parameter, der editiert wird

Seiten-Reiter

Parameter-Namen

Einschalten und spielen

Parameterwerte

HINWEIS

• Wenn vier oder mehr Parameter eingestellt werden können, werden mehrere Seiten-Reiter eingeblendet.

7

Effekte einstellen

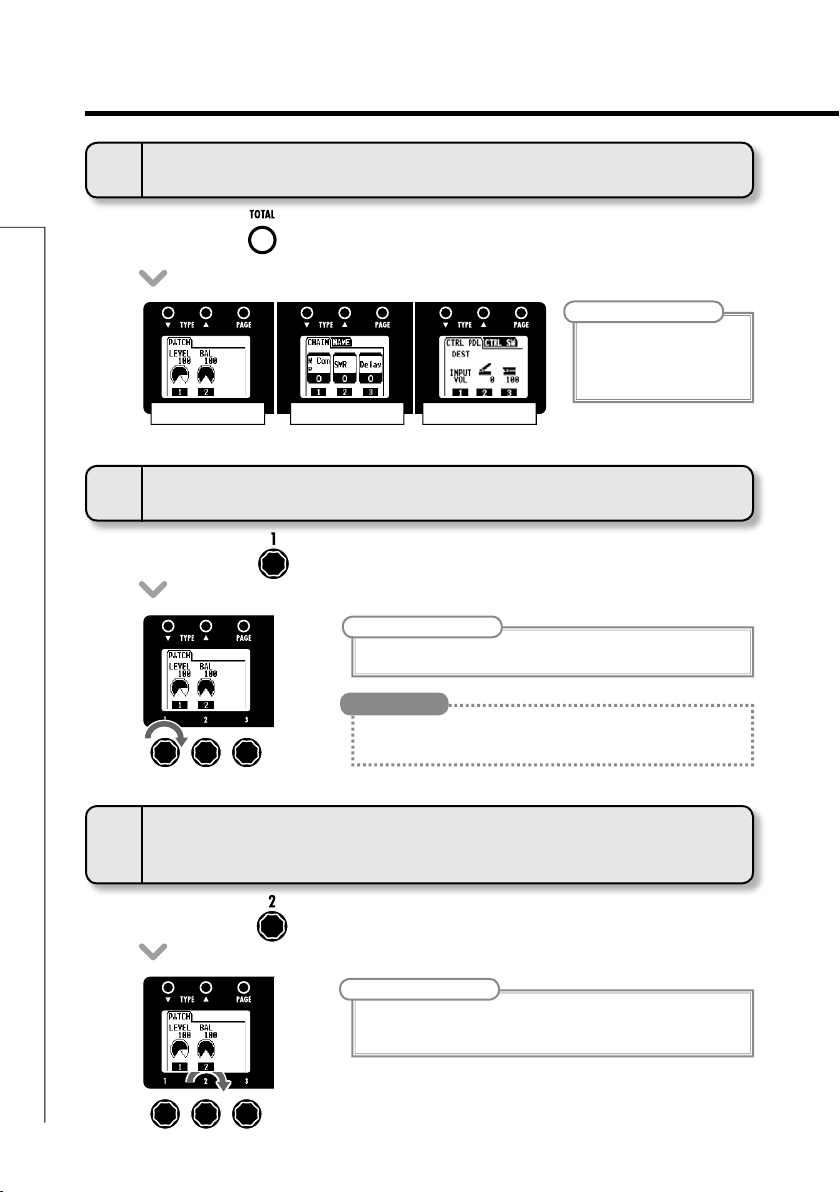

Stellen Sie sicher, dass die Haupt-Screens eingeblendet werden.

Effekte einstellen

So schalten Sie Effekte AN und AUS

1

• Drücken Sie , und .

• Der Effekt wird an-/abgeschaltet.

ANMERKUNG

• Ein Effekt ist aktiv (ON), wenn die LED des zugehö­rigen Fußschalters leuchtet.

• Ein Effekt ist inaktiv (OFF), wenn die LED des zuge-

OFF/Aus ON/An

hörigen Fußschalters nicht leuchtet.

So wählen Sie einen Effekt-Typen

2

• Drücken Sie

• Der Effekt-Typ wird geändert.

HINWEIS

• Auf Seite 33 finden Sie Informationen zu
den Effekt-Typen und -Parametern.

• Einstellungen werden automatisch gespei­chert.

8

So stellen Sie die Parameter ein

3

EDIT

• Drehen Sie , und .

• Der Edit-Screen wird eingeblendet: Hier können Sie Parameter einstellen.

ANMERKUNG

•

Time, Rate und einige andere Effekt­parameter können in Notenwerten ein­gegeben werden, die sich auf das Tempo
synchronisieren.

So wechseln Sie die Seite

4

• Drücken Sie .

• Die nächste Seite wird geöffnet.

Effekte einstellen

Effekt-Prozessorleistung

Im können Sie drei Effekte nach Belieben kombinieren. Wenn Sie allerdings
Effekt-Typen wählen, die besonders viel Prozessorleistung belegen, ist es möglich,
dass Sie die Grenze der verfügbaren Prozessorleistung im
Wenn die Prozessorleistung für den gewünschten Effekt die Kapazität im
steigt, wird „THRU“ im Effekt-Display eingeblendet und der Effekt wird auf Bypass
geschaltet. Um das zu verhindern, wechseln Sie einen oder mehrere Effekt-Typen.

ANMERKUNG

•

Ein Effekt belegt unabhängig davon, ob er aktiv oder
inaktiv ist, dieselbe Prozessorleistung.

überschreiten.

HINWEIS

•

Amp-Modelle belegen sehr viel Prozes­sorleistung.

über-

9

Auswahl von Patches

Stellen Sie sicher, dass der Haupt-Screen eingeblendet wird.

Auswahl von Patches

So aktivieren Sie die Patch-Auswahl

1

• Drücken und halten Sie für 1 Sekunde, um die Patch-Auswahl zu
aktivieren.

• Der Screen zeigt die Patch-Bank, -Nummer sowie den -Namen.

10

So ändern Sie das Patch

2

• Drücken Sie , um das nächstniedrigere Patch auszuwählen.

• Drücken Sie , um das nächsthöhere Patch auszuwählen.

• Bedienen Sie des mittleren Effekts.

• Die Patch-Nummer und der -Name ändern sich.

HINWEIS

• Sie können Patches auch
mit ändern.

So wechseln Sie die Bank

3

PATCH-AUSWAHL

•

Drücken Sie und gleichzeitig, um die nächstniedrigere Bank zu wählen.

•

Drücken Sie und gleichzeitig, um die nächsthöhere Bank zu wählen.

• Bedienen Sie des mittleren Effekts.

• Die Patch-Bank und der -Name ändern sich.

ANMERKUNG

•

Wenn Sie zwei Fußschalter gleichzeitig drücken, kann der Sound eventuell von dem Fußschalter beeinflusst
werden, den Sie etwas früher auslösen. Um das zu verhindern, sollten Sie beim Umschalten der Bank nicht
spielen.

So kehren Sie zum Haupt-Screen zurück

4

Auswahl von Patches

• Drücken und halten Sie für 1 Sekunde.

11

Speichern von Patches

Der speichert die Einstellungen, wenn die Parameter eingestellt werden.

Speichern von Patches

So speichern Sie ein Patch oder swappen es

1

mit einem anderen Patch

• Drücken Sie .

• blinkt und der folgende Screen wird eingeblendet.

So wählen Sie, ob das Patch gespeichert

2

oder geswappt wird

• Bedienen Sie des linken Effekts.

12

Store Swap

STORE/SWAP

So bestimmen Sie, wohin das neue Patch

3

gespeichert oder geswappt wird

So wechseln Sie die Ziel-Patch-Nummer für das Speichern/

Swappen

• Bedienen Sie des rechten Effekts.

Ändern Sie die Patch-Nummer

So wechseln Sie die Bank für das Speichern/Swappen

• Bedienen Sie des rechten Effekts.

ANMERKUNG

•

Das aktive Patch kann nicht
als Ziel ausgewählt werden.

•

Die aktuellen Einstellungen
werden automatisch gespei-

Wechseln Sie die Bank

chert.

Speichern von Patches

So schließen Sie das Speichern/Swappen

4

eines Patches ab

• Drücken Sie .

• Nachdem „COMPLETE!“ im Display erscheint, wird das Store/Swap-Patch geöffnet.

HINWEIS

•

Um abzubrechen, drücken
Sie eine beliebige Taste
außer

.

13

Einstellen bestimmter Patch-Parameter

So aktivieren Sie das TOTAL-Menü

1

Einstellen bestimmter Patch-Parameter

• Drücken Sie .

PATC H CHAIN/NAME

So passen Sie den Patch-Pegel an

2

• Bedienen Sie des linken Effekts.

ANMERKUNG

• Der Einstellbereich ist 0-120.

HINWEIS

• Um die Gesamtlautstärke aller Patches zu ändern, stellen Sie den

CTRL PDL / CTRL SW

Master Level ein (siehe Seite 18).

ANMERKUNG

• Alle Einstellungen der
Total-Parameter werden
separat für jedes Patch
gespeichert.

14

So stellen Sie das Verhältnis zwischen dem

3

Original- und den Effekt-Sounds ein

• Bedienen Sie des linken Effekts.

ANMERKUNG

• Der Einstellbereich ist 0-100. Bei dem Wert 0 wird nur das Original­signal, beim Wert 100 nur der Effekt wiedergegeben.

So ändern Sie die Reihenfolge der Effekte

4

TOTAL

• Mit den Reglern , und des mittleren Effekts tauschen Sie
die Effekt-Positionen.

So ändern Sie den Patch-Namen

5

• Drücken Sie im mittleren Effekt.

Einstellen bestimmter Patch-Parameter

: Bewegen Sie den Cursor mit .

: Wechseln Sie zwischen den Zeichen/Symbo-

len mit

: Ändern Sie das Zeichen mit .

ANMERKUNG

• Die folgenden Zeichen und Symbole stehen zur Verfügung:
! # $ % & ' () +, -. ; = @ [] ^ _ ` { } ~A-Z, a-z, 0-9, (Leerzeichen)

.

WEITER

15

Einstellen bestimmter Patch-Parameter

So richten Sie den Betrieb eines Expression-

6

Pedals ein

Einstellen bestimmter Patch-Parameter

Bestimmen Sie das Steuerziel.

• Bedienen Sie des rechten Effekts.

ANMERKUNG

• INPUT VOL: Mit diesem Regler steuern Sie den Eingangspegel.

• OUTPUT VOL: Mit diesem Regler steuern Sie den Ausgangspegel.

• NO ASSIGN: Es ist keine Funktion zugewiesen.

• BAL: Steuert das Mischungsverhältnis zwischen dem
Original- und dem Effektklang.

HINWEIS

• Drehen Sie , um die unterschiedlichen Parameter einzublenden,
die über das Expression-Pedal gesteuert werden können.

• Einzelheiten zu den Parametern, die für jeden Effekt eingestellt wer­den können, finden Sie im Abschnitt „Effekt-Typen und -Parameter“.

• Wenn Sie die Ausgangslautstärke mit einem Expression-Pedal
steuern, sind die Rhythmus- und Looper-Ausgangspegel davon nicht
betroffen.

16

Bestimmen Sie den Einstellbereich.

• Bedienen Sie des rechten Effekts, um den Minimalwert einzustellen.

• Bedienen Sie des rechten Effekts, um den Maximalwert einzustellen.

HINWEIS

• Der Minimalwert kann höher als der Maximalwert eingestellt wer­den. Dann wird der Effekt beim Treten des Pedals schwächer und
beim Öffnen des Pedals stärker.

So richten Sie den Betrieb eines optionalen

7

Fußschalters ein

• Drücken Sie im rechten Effekt.

• Bedienen Sie des rechten Effekts.

BYPASS/MUTE

Schaltet den Effekt auf Bypass oder stumm.

TAP TEMPO

Drücken Sie den Fußschalter wiederholt im gewünschten Tempo,
um das Tempo für die Rhythmus-Funktion, den Looper und die
Effekte einzugeben.

NO ASSIGN

Dem Fußschalter ist keine Funktion zugewiesen.

TOTAL

Einstellen bestimmter Patch-Parameter

ANMERKUNG

•

Wenn mehr als eine Funktion zugewiesen werden kann, wählen Sie
diese mit aus.

HINWEIS

• Damit diese Funktionen genutzt werden können, muss auch der jeweilige Effekt aktiviert sein (ON).

• Einzelheiten zu den Parametern, die jedem Effekt zugewiesen werden können, finden Sie im Abschnitt
„Effekt-Typen und -Parameter“.

So verlassen Sie das Total-Menü

8

• Drücken Sie .

17

Ändern verschiedener Einstellungen

So aktivieren Sie das GLOBAL-Menü

1

Ändern verschiedener Einstellungen

• Drücken Sie .

MASTER / 1-2-3

So passen Sie den Master-Pegel an

2

• Bedienen Sie des linken Effekts.

BATTERY/CONTRAST

ANMERKUNG

• Der Einstellbereich ist 0-120.

USB AUDIO/VERSION

ANMERKUNG

• Globale Parametereinstel­lungen betreffen alle
Patches.

18

So stellen Sie das Master-Tempo ein

3

• Bedienen Sie des linken Effekts.

HINWEIS

• Sie können das Tempo auch über einstellen.

ANMERKUNG

• Der Einstellbereich ist 40-250.

• Diese Tempo-Einstellung wird von jedem Effekt, Rhythmus und dem
Looper benutzt.

So tappen Sie das Tempo ein

• Drücken Sie zwei- oder mehrmals im gewünschten Tempo.

HINWEIS

• Sie können das Tempo über den (optionalen)
Fußschalter FS01 eingeben (siehe Seite 17).

So ändern Sie die Signalflussrichtung

4

• Drücken Sie im linken Effekt.

• Bedienen Sie , um die Signalflussrichtung zu ändern.

GLOBAL

Ändern verschiedener Einstellungen

So stellen Sie die Einschaltdauer der Hintergrund-

5

beleuchtung ein

• Bedienen Sie des mittleren Effekts.

ANMERKUNG

• Die Einstelloptionen sind ON und 1–30 Sekunden.

HINWEIS

•

Durch Abschalten der Hintergrundbeleuchtung kann der Stromverbrauch
reduziert werden.

WEITER

19

Ändern verschiedener Einstellungen

So wählen Sie den Batterie-Typ aus

6

Ändern verschiedener Einstellungen

• Bedienen Sie des mittleren Effekts, um den Batterietyp zwischen
ALKALINE und Ni-MH (Nickel-Metal-Hydrid) umzuschalten.

So passen Sie das Mischungsverhältnis zum Ab-

7

hören von USB-Audio an

• Bedienen Sie des rechten Effekts.

: Im Batteriebetrieb
: Im Netzteilbetrieb
: Im USB-Bus-Power-Betrieb

ANMERKUNG

• Stellen Sie den richtigen Batterietyp ein, damit der Ladezustand der
Batterie genau angezeigt wird.

ANMERKUNG

• Steuert das Mischungsverhältnis zwischen den von einem ange­schlossenen Computer ausgegebenen (DAW) und den am Signal­eingang anliegenden und dann im Gerät bearbeiteten (DIRECT)
Signalen.

• Der Einstellbereich ist 0-100.

• Stellen Sie als Wert 0 ein, wenn Sie nur das DIRECT-Signal, oder 100,
wenn Sie nur das DAW-Signal abhören möchten.

20

So passen Sie den Aufnahmepegel an

8

• Bedienen Sie des rechten Effekts.

ANMERKUNG

• Steuert den Pegel des an den Computer ausgegebenen Signals.

• Der Einstellbereich ist ±6 dB.

So überprüfen Sie die Firmware-Versionen

9

GLOBAL

• Drücken Sie im rechten Effekt.

10

So stellen Sie den Display-Kontrast ein

• Drücken Sie im mittleren Effekt.

• Bedienen Sie , und im mittleren Effekt.

: Linkes Display

: Mittleres Display

: Rechtes Display

HINWEIS

• Die aktuelle Systemsoftware
(Firmware) finden Sie auf der
ZOOM-Webseite (http://www.
zoom.co.jp).

Ändern verschiedener Einstellungen

So verlassen Sie das GLOBAL-Menü

11

• Drücken Sie .

21

Gebrauch des Tuners

So aktivieren Sie den Tuner

1

Gebrauch des Tuners

• Drücken Sie

So ändern Sie die Referenztonhöhe des Tuners

2

• Bedienen Sie

für 1 Sekunde.

des rechten Effekts.

ANMERKUNG

•

Die Referenztonhöhe für das mittlere A kann zwischen 435 bis 445 Hz
eingestellt werden.

ANMERKUNG

•

Wenn Sie für 1 Sekun­den drücken, wird der Effekt
auf Bypass geschaltet.

•

Wenn Sie für 2 Sekunden
drücken, wird der Ausgang
gemutet.

22

So wählen Sie den Tuner-Typ aus

3

• Bedienen Sie

des rechten Effekts.

CHROMATIC

Der chromatische Tuner zeigt die nächste Tonhöhe (Halbton) an und
wie stark das Eingangssignal von dieser Tonhöhe abweicht.

BASS

Abhängig vom gewählten Typ wird der nächste Saitenname an­gezeigt und wie stark das Eingangssignal von dieser Tonhöhe ab­weicht.

So verwenden Sie eine Dropped-Stimmung

4

TUNER

• Bedienen Sie

Stimmen Sie den Bass

5

• Spielen Sie die leere Saite, die Sie stimmen möchten, und stimmen Sie diese.

CHROMATISCHER TUNER

Der Name der nächsten Note sowie die
Genauigkeit der Tonhöhe werden angezeigt.

Zu tief Zu tief

HINWEIS

•

Die Genauigkeit der Stimmung
wird auch über die leuchtenden
Tasten oberhalb der Displays
angegeben.

des rechten Effekts.

ANMERKUNG

• Wenn für TYPE die Einstellung CHROMATIC gewählt ist, kann keine
Dropped-Stimmung verwendet werden.

BASS TUNER

Die Nummer der nächsten Note sowie die
Genauigkeit der Tonhöhe werden angezeigt.

Korrekte Stimmung Korrekte Stimmung

Zu hoch Zu hoch

Tonhöhe zu tief Tonhöhe zu hoch

Tonhöhe korrekt

Gebrauch des Tuners

So schließen Sie das Stimmen ab

6

• Drücken Sie , oder .

23

Einsatz der Rhythmus-Funktion

So aktivieren Sie die Rhythmus-Funktion

1

Einsatz der Rhythmus-Funktion

• Drücken Sie .

•

Das Rhythmus-Pattern beginnt automatisch mit der Wiedergabe und der Screen für
die Rhythmus-Einstellungen wird geöffnet.

HINWEIS

•

Sie können ein Rhythmus­Pattern parallel mit dem
Looper verwenden.

RHYTHMUS-PATTERN

So wählen Sie ein Rhythmus-Pattern

2

• Bedienen Sie

TEMPO PEGEL

des linken Effekts.

ANMERKUNG

• Auf Seite 50 sind die Pattern-Typen aufgelistet.

24

So stellen Sie das Tempo ein

3

• Bedienen Sie

des mittleren Effekts.

HINWEIS

• Sie können das Tempo auch über einstellen.

ANMERKUNG

• Der Einstellbereich ist 40-250.

• Diese Tempo-Einstellung wird von jedem Effekt, Rhythmus und dem
Looper benutzt.

So passen Sie den Rhythmus-Pegel an

4

RHYTHM

• Bedienen Sie

So halten Sie die Rhythmus-Wiedergabe an

5

• Drücken Sie .

So schließen Sie die Rhythmus-Einstellung ab

6

Die Rhythmus-Wiedergabe wird beendet und der vorherige

Screen erscheint wieder

des rechten Effekts.

ANMERKUNG

• Der Einstellbereich ist 0-100.

HINWEIS

• Drücken Sie erneut, um die Rhythmus-Wiedergabe neu z u
starten.

Einsatz der Rhythmus-Funktion

• Drücken Sie .

So wählen Sie ein Patch aus (während der Rhythmus-

Wiedergabe)

• Drücken Sie .

So kehren Sie zum Haupt-Screen zurück (während der

Rhythmus-Wiedergabe)

• Drücken Sie .

25

Einsatz des Loopers

So aktivieren Sie den Looper

1

Einsatz des Loopers

• Drücken Sie

So stellen Sie die Aufnahmezeit ein

2

• Bedienen Sie

für 1 Sekunde.

der linken Einheit.

Manual

Starten und stoppen Sie die Aufnahme mit dem Fußschalter.

Notenwert

Stellen Sie die Aufnahmezeit durch Eingabe des Tempos und der
Anzahl der Viertelnoten ein.

ANMERKUNG

•

Der Looper kann Sequenzen zwischen 1,5 und 40 Sekunden aufnehmen (bei
aktivierter UNDO-Funktion 20 Sekunden).

• Wenn die gewählte Anzahl der Viertelnoten nicht in diesem Bereich
liegt, wird sie automatisch angepasst.

• Eine TIME-Änderung löscht den aktuell aufgenommenen Loop.

26

So stellen Sie das Tempo ein

3

• Bedienen Sie

der mittleren Einheit.

HINWEIS

• Sie können das Tempo auch über einstellen.

• Solange noch kein Loop aufgenommen wurde, können Sie das Tem­po auch durch Drücken von eingeben.

ANMERKUNG

• Der Einstellbereich ist 40-250.

• Eine Tempo-Änderung löscht den aktuell aufgenommenen Loop.
Die Tempo-Einstellung wird für Effekte, Rhythmus und den Looper benutzt.

•

LOOPER

So können Sie Phrasen aufnehmen und

4

wiedergeben

• Drücken Sie .

WiedergabeAufnahme

In der Einstellung „Manual“

•

Wenn erneut gedrückt oder die maximale Aufnahmedauer (ca. 40 Sekunden) erreicht
wird, beginnt die Loop-Wiedergabe (und im Display erscheint „PLAY“).

In der Einstellung für Notenwerte

• Die Aufnahme wird für die eingestellte Dauer fortgesetzt. Anschließend
beginnt die Loop-Wiedergabe (und im Display erscheint „PLAY“).

Einsatz des Loopers

HINWEIS

• Um die laufende Aufnahme ab­zubrechen, drücken Sie .

So passen Sie die Loop-Lautstärke an

5

• Bedienen Sie

der rechten Einheit.

ANMERKUNG

• Wenn Sie einen Rhythmus ausgewählt haben, beginnt die
Aufnahme nach dem Vorzähler.

• Wenn Sie einen Rhythmus verwenden, wird die Aufnahme­dauer quantisiert, so dass die Loop-Aufnahme auch dann im
Rhythmus endet, wenn Sie die Aufnahme nicht ganz exakt
am Endpunkt stoppen.

ANMERKUNG

• Der Einstellbereich ist 0-100.

WEITER

27

Einsatz des Loopers

6

Einsatz des Loopers

So starten Sie das Overdubbing

• Drücken Sie während der Loop-Wiedergabe .

So können Sie einen aufgenommenen Loop
overdubben

Wiedergabe

So beenden Sie das Overdubbing

• Drücken Sie erneut.

Overdubbing

So beenden Sie die

7

Loop-Wiedergabe

• Drücken Sie . • Drücken Sie für 1 Sekunde.

Overdubbing

Wiedergabe

So löschen Sie den

8

Loop

28

• „CLEAR“ erscheint im Display.

So kehren Sie zum Haupt-Screen zurück

9

LOOPER

• Drücken Sie .

HINWEIS

•

Sie können Sie während der Loop-Wiedergabe zum Home-Screen
zurückkehren.

ANMERKUNG

• Wenn Sie zum Haupt-Screen wechseln, wird der Loop nicht gelöscht.

• Wenn Sie das Gerät ausschalten (OFF), wird der Loop gelöscht.

So ändern Sie die Looper-Einstellungen

• Drücken Sie der rechten Einheit.

• So aktivieren Sie die Undo­ Funktion

Bedienen Sie der rechten Einheit.

HINWEIS

• Bei aktiver UNDO-Funktion löschen Sie den letzten Overdub, indem Sie 1 Sekunde lang drücken.
Wenn Sie die Aufnahme rückgängig gemacht haben, können Sie sie (und damit den gelöschten Overdub)
wiederherstellen, indem Sie erneut 1 Sekunde lang drücken.

ANMERKUNG

• Bei aktivierter UNDO-Funktion beträgt die Aufnahmedau­er maximal 20 Sekunden.

Einsatz des Loopers

•

So wählen Sie den STOP

MODE aus

Bedienen Sie der rechten
Einheit.

STOP MODE

STOP Die Wiedergabe hält sofort an

FINISH Die Wiedergabe endet am Ende des Loops

FADE OUT Die Wiedergabe hält nach dem Ausfaden an.

Wie die Loop-Wiedergabe anhält

HINWEIS

• Auch wenn die Optionen „FINISH“ oder „FADE OUT“ eingestellt sind, können Sie die Loop-Wiedergabe
jederzeit stoppen, indem Sie gedrückt halten.

•

So passen Sie den RHYTHM LEVEL an

Bedienen Sie der rechten Einheit.

29

Aktualisieren der Firmware

So laden Sie das Aktualisierungsprogramm für die aktuelle
Firmware herunter:

Aktualisieren der Firmware

• Besuchen Sie die ZOOM-Webseite (http://www.zoom.co.jp).

HINWEIS

• Öffnen Sie das GLOBAL-Menü, um die aktuelle Firmware-Version zu überprüfen (siehe Seite 21).

So bereiten Sie eine Aktualisierung der

1

Firmware vor

• Stellen Sie sicher, dass der POWER-Schalter auf OFF gestellt ist.

• Halten Sie die beiden gedrückt und verbinden Sie das Gerät über
das USB-Kabel mit einem Computer.

• Der Screen VERSION UPDATE wird eingeblendet.

30

So aktualisieren Sie die Firmware

2

•

Starten Sie das Aktualisierungsprogramm auf dem Computer und füh­ren Sie die Aktualisierung aus.

ANMERKUNG

• Entfernen Sie während der Aktualisierung der
Firmware in keinem Fall das USB-Kabel.

HINWEIS

• Details zur Bedienung des Programms finden
Sie auf der ZOOM-Webseite.

VERSION UPDATE

So schließen Sie die Aktualisierung ab

3

• Wenn die Aktualisierung des abgeschlossen ist, erscheint „COMPLETE!“
im Display.

• Entfernen Sie das USB-Kabel.

HINWEIS

• Durch die Aktualisierung der Firmware werden gespeicherte Patches nicht gelöscht.

Zurücksetzen des auf die Werkseinstellungen

1. So verwenden Sie die Funktion All Initialize

• Halten Sie gedrückt und stellen Sie den POWER-Schalter auf ON.

• Der Screen All Initialize wird eingeblendet.

Aktualisieren der Firmware

2. So führen Sie die Funktion All Initialize aus.

• Drücken Sie .

ANMERKUNG

• Um abzubrechen, drücken Sie eine beliebige Taste außer .

HINWEIS

• Mit Hilfe der Funktion All Initialize können Sie alle Einstellungen des inklusive der Patches auf die
Werkseinstellungen zurücksetzen. Verwenden Sie diese Funktion nur, wenn Sie sich ganz sicher sind.

31

Aktivieren der Audio-Interface-Funktionen

Dieses Gerät kann mit Computern mit den folgenden Betriebssystemen benutzt werden:

Kompatible Betriebssysteme

Windows

Aktivieren der Audio-Interface-Funktionen

Windows® XP SP3 (32 Bit) oder aktueller
Windows Vista® SP1 (32 Bit, 64 Bit) oder aktueller
Windows® 7 (32 Bit, 64 Bit)
32 Bit: Intel® Pentium® 4 1,8GHz oder schneller, 1 GB RAM oder mehr
64 Bit: Intel® Pentium® DualCore 2,7GHz oder schneller, 2 GB RAM oder mehr

Intel Mac

OS X 10.5.8/10.6.5 oder neuer
Intel® CoreDuo 1,83 GHz oder schneller
1 GB RAM oder mehr

Quantisierung (Bit-Rate)

16 Bit

Samplingfrequenz

44,1 kHz

Einzelheiten zur Aufnahme, Wiedergabe sowie zu anderen Funktionen finden Sie in
der mitgelieferten Kurzanleitung.

HINWEIS

• Sie können das Mischungsverhältnis zwischen den Signalen des und des Computers steuern (siehe
Seite 20).

• Sie können den Aufnahmepegel einstellen (siehe Seite 20).

• Wenn der POWER-Schalter auf der Stellung OFF steht, kann der
schlossen und über den USB-Bus mit Strom versorgt werden.

über USB an einen Computer ange-

ANMERKUNG

• Um das von Ihrer DAW-Software bearbeitete Signal der angeschlossenen Bassgitarre abzuhören, stellen
Sie für den Parameter AUDIO MONITOR den Wert 100 ein (siehe S. 20).
Wird ein anderer Wert eingestellt, werden die Signale von Computer und gemischt, und das Aus­gangssignal klingt, als wäre es mit einem Flanger-Effekt bearbeitet worden.

32

Effekt-Typen und -Parameter

Effekt-Nummer

Parameter

Parameterbereich

Effekt-Typ Effekt-Beschreibung Fußschalter-Funktion

088

DynaDelay

Effekt-Screen

Bei diesem dynamischen Delay wird die Effektlautstärke ab­hängig vom Pegel des Eingangssignals verändert.

Regler 1 Regler 2 Regler 3

Time 1–200 0

Seite 01

Bestimmt die Delay-Zeit.

F. B 0 – 100 Level 0 – 150

Seite 02

Regelt den Feedback-Wert. Steuert den Ausgangspegel.

Symbol: Tempo-Synchronisation möglich

Sense -10 – -1, 1 – 10 Mix 0 – 100 P

Regelt die Empfindlichkeit des Ef­fekts.

Parameterbeschreibung

Effekt-Typen und -Parameter

001

OptComp

002 D Comp Kompressor im Stil des MXR Dyna Comp

003 M Comp Dieser Kompressor verfügt über einen natürlicheren Sound.

004

DualComp

005

160 Comp

Kompressor im Stil des APHEX Punch Factory.

Drive 0 – 100 P Tone 0 – 10 0 Level 0 – 150

Seite 01

Steuert die Kompressionsintensität. Steuert die Klangfarbe.

Sense 0 – 10 Tone 0 – 10 Level 0 – 150 P

Seite 01

Steuert die Kompressor-Empfindlich­keit.

ATTCK Slow, Fast
Schaltet die Attack-Geschwindigkeit

Seite 02

des Kompressors zwischen Fast
(Schnell) und Slow (Langsam) um.

THRSH 0 – 50 P Ratio 1 – 10 Level 0 – 150

Seite 01

Legt den Signalpegel fest, ab dem
der Kompressor aktiviert wird.

ATTCK 1 – 10

Seite 02

Steuert die Attack-Geschwindigkeit
des Kompressors.

Regler 1 Regler 2 Regler 3

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Bestimmt die Kompressor-Ratio. Steuert den Ausgangspegel.

Bei diesem Kompressor können Sie verschiedene Einstellungen für den Bass- und Höhenbereich vor­nehmen.

Hi 0 – 50 Lo 0 – 50 Freq 300 Hz– 1,5 kHz P

Seite 01

Steuert die Kompressionstiefe im
Höhenbereich.

Level 0 – 150 Tone 0 – 10

Seite 02

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Kompressionstiefe im
Bassbereich.

Steuert die tonale Qualität des Sounds.

Kompressor im Stil des dbx 160A.

THRSH -60 – 0 Ratio 1,0 – 10,0 Gain 0 – 20

Seite 01

Steuert den Threshold, der bestimmt,
wann der Effekt aktiv ist.

Knee Hard, Soft Level 0 – 150 P

Seite 02

Dient zur Auswahl der Knee-Typs. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Bestimmt die Kompressor-Ratio.

FS InputMute

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Symbol: Pedalsteuerung möglich

Steuert den Ausgangspegel.

Bestimmt den Crossover-Punkt zwischen
dem Höhen- und dem Bassbereich.

Steuert das Gain nach der Kompres­sion.

WEITER

Effekt-Typen und -Parameter

33

Effekt-Typen und -Parameter

Effekt-Typen und -Parameter

006 Limiter Der Limiter regelt Signalspitzen über einem bestimmten Referenzpegel zurück.

Regler 1 Regler 2 Regler 3

Steuert die Kompressions-Ratio des
Limiters.

Regler 1 Regler 2 Regler 3

Bestimmt den Verlauf der Lautst är­kenänderung während der Attack­Phase.

Regler 1 Regler 2 Regler 3

Regelt die Erkennung des Steuersig­nals.

Regler 1 Regler 2 Regler 3

Steuert den Hub +/- bei 120 Hz. Steuert den Hub +/- bei 400 Hz.

Steuert den Ausgangspegel.

Steuert den Ausgangspegel.

Steuert den Ausgangspegel.

007

SlowATTCK

008 ZNR

009

GraphicEQ

THRSH 0 – 50 P Ratio 1 – 10 Level 0 – 150

Seite 01

Bestimmt den Referenzpegel für die
Limiter-Funktion.

REL 1 – 10
Bestimmt die Verzögerung zwischen

Seite 02

dem Punkt, an dem das Signal unter
den Threshold fällt, und der Release­Phase des Limiters.

Bei diesem Effekt wird die Attack-Geschwindigkeit der einzelnen Noten reduziert, so
dass eine Art Violin-Effekt entsteht.

Time 1–50 P Curve 0 – 10 Level 0 – 150

Seite 01

Steuert die Attack-Zeit.

ZOOMs einzigartiges Rauschunterdrückungssystem entfernt in Spielpausen das Rauschen, ohne
den Klang zu verändern.

THRSH 1–25 P DETCT GtrIn, EfxIn Level 0 – 150

Seite 01

Regelt die Empfindlichkeit des Ef­fekts.

Das Gerät verfügt über einen 7-Band-Equalizer.

50 Hz -12–12 120 Hz -12–12 400 Hz -12–12

Seite 01

Steuert den Hub +/- bei 50 Hz.
500 Hz -12–12 800 Hz -12–12 4,5 kHz -12–12

Seite 02

Steuert den Hub +/- bei 500 Hz. Steuert den Hub +/- bei 800 Hz. Steuert den Hub +/- bei 4,5 kHz.
10 kHz -12–12 Level 0 – 150

Seite 03

Steuert den Hub +/- bei 10 kHz. Steuert den Ausgangspegel.

010 ParaEQ Hierbei handelt es sich um einen parametrischen 2-Band-Equalizer.

011 Splitter

012

Bottom B

Freq1 20 Hz – 20 kHz Q1

Seite 01

Steuert die Scheitelfrequenz von
EQ1.

Freq2 20 Hz – 20 kHz Q2

Seite 02

Steuert die Scheitelfrequenz von
EQ2.

Level 0 – 150

Seite 03

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Dieser Effekt teilt das Signal in zwei Bänder auf (High/Low), deren Mischungsverhältnis
beliebig angepasst werden kann.

Hi 0 – 100 Lo 0 – 100

Seite 01

Steuert das Mischungsverhältnis im
Höhen-Band.

Level 0 – 150 P

Seite 02

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Verstärkt den Bass- und Höhenbereich.

Bass 0 – 10 P Trebl 0 – 10 Level 0 – 150

Seite 01

Steuert den Boost-Anteil im Bassbe­reich.

Regler 1 Regler 2 Regler 3

0,5, 1, 2, 4, 8, 16

Steuert die Filtergüte Q von EQ1. Steuert das Gain von EQ1.

0,5, 1, 2, 4, 8, 16

Steuert die Filtergüte Q von EQ2. Steuert das Gain von EQ2.

Steuert das Mischungsverhältnis im
Bass-Band.

Steuert den Boost-Anteil im Höhenbe­reich.

Gain1 -20 – 20

Gain2 -20 – 20

Freq

80 Hz– 2,5 kHz

Bestimmt den Crossover-Punkt zwischen
dem Höhen- und dem Bass-Band.

Steuert den Ausgangspegel.

013 Exciter Exciter im Stil des BBE Sonic Maximizer.

Bass 0 – 10 P Trebl 0 – 10 Level 0 – 150

Seite 01

Steuert den Anteil der Phasenbearbei­tung im Bassbereich.

Regler 1 Regler 2 Regler 3

Steuert den Anteil der Phasenbear­beitung im Höhenbereich.

Steuert den Ausgangspegel.

34

014

CombFLTR

Bei diesem Effekt wird die Kammfiltercharakteristik des auf eine feste Modulation einge­stellten Flangers wie ein Equalizer benutzt.

Freq 1–50 P Reso -10 – 0 – 10 Mix 0 – 100

Seite 01

Steuert die verstärkte Frequenz.

HiDMP 0 – 10 Level 0 – 150

Seite 02

Steuert die Höhendämpfung des
Effekt-Sounds.

Regler 1 Regler 2 Regler 3

Steuert die Intensität der Effekt­Resonanz.

Steuert den Ausgangspegel.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

015 AutoWah Dieser Effekt variiert den Wah-Effekt in Abhängigkeit der Anschlagsstärke.

Regler 2 Regler 3

Steuert den Pegel des Original-Sounds.

Steuert den Pegel des Original-Sounds.

Steuert die Geschwindigkeit der

0 – 150

Filter-Bewegung.

016 Z Tron

017 M-Filter

Sense -10 – -1, 1 – 10 P Reso 0 – 10 Dry 0 – 100

Seite 01

Steuert die Empfindlichkeit des Ef­fekts.

Level 0 – 150

Seite 02

Steuert den Ausgangspegel.

Regler 1

Steuert die Intensität des Resonanz­Sounds.

Ähnelt einem Q-Tron Envelope Filter im LP-Modus.

Sense -10 – -1, 1 – 10 P Reso 0 – 10 Dry 0 – 100

Seite 01

Steuert die Empfindlichkeit des Ef­fekts.

Level 0 – 150

Seite 02

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Intensität des Resonanz­Sounds.

Dieser Hüllkurven-Filter im Stil eines MOOG MF-101 Tiefpass-Filters kann universell ein­gesetzt werden.

Freq 0 – 100 P Sense 0 – 10 Reso 0 – 10

Seite 01

Bestimmt die minimale Frequenz des
Envelope-Filters.

Type

Seite 02

Bestimmt den Filter-Typ.

Bal 0 – 100 Level

Seite 03

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

Regler 1 Regler 2 Regler 3

Steuert die Effekt-Empfindlichkeit. Steuert die Effekt-Resonanz.

HPF, BPF, LPF

Chara 2Pole, 4Pole VLCTY Fast, Slow
Steuert den Anteil des gefilterten

Signals.

Steuert den Ausgangspegel.

018 A-Filter Hierbei handelt es sich um ein Resonanz-Filter mit einer extremen Hüllkurve.

Sense 1 – 10 P Peak 0 – 10 Mode Up, Down

Seite 01

Steuert die Empfindlichkeit des Ef­fekts.

Dry 0 – 100 Level 0 – 150

Seite 02

Steuert den Pegel des Original­Sounds.

Regler 1 Regler 2 Regler 3

Steuert den Q-Faktor des Filters.

Steuert den Ausgangspegel.

Steuert, ob der Filterbewegung nach
oben oder unten verläuft.

019 Cry Dieser Effekt variiert den Klang wie ein Talking Modulator.

Range 1 – 10 Reso 0 – 10 Sense -10 – -1, 1 – 10 P

Seite 01

Steuert den Frequenzbereich, der mit
dem Effekt bearbeitet wird.

Bal 0 – 100 Level 0 – 150

Seite 02

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

Regler 1 Regler 2 Regler 3

Steuert die Intensität des modulieren­den Resonanz-Sounds.

Steuert den Ausgangspegel.

Steuert die Empfindlichkeit des Ef­fekts.

020 Step Dieser spezielle Effekt verändert den Sound stufenweise.

Depth 0 – 100 Rate 0 – 50

Seite 01

Steuert die Modulationstiefe.

Shape 0 – 10 Level 0 – 150

Seite 02

Steuert die Hüllkurve des Effekts. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

P Reso 0 – 10

Steuert die Intensität des modulieren­den Resonanz-Sounds.

Effekt-Typen und -Parameter

WEITER

35

Effekt-Typen und -Parameter

Effekt-Typen und -Parameter

021 SEQ FLTR Dieser serielle Filter funktioniert so ähnlich wie das Z.Vex Seek-Wah.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Steuert die Effekt-Resonanz. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

P Range 0 – 100 Reso 0 – 10

Steuert den Frequenzbereich des
Effekts.

Steuert den Anteil des gefilterten
Signals.

Steuert die Effekt-Resonanz.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

022

RNDM FLTR

Step 2–8 PTTRN 1–8 Speed 1–50

Seite 01

Steuert die Anzahl der Effekt-Schritte. Bestimmt das Effekt-Pattern.

Shape 0 – 10 Reso 0 – 10 Leve l 0 – 150

Seite 02

Steuert die Hüllkurve des Effekt­Sounds.

Bei diesem Effekt ändert sich der Klangcharakter nach dem Zufallsprinzip.

Speed 1–50

Seite 01

Steuert die Modulationsgeschwin­digkeit.

Type HPF, BPF, LPF Chara 2Pole, 4Pole Bal 0 – 100

Seite 02

Bestimmt den Filter-Typ.

Level 0 – 150

Seite 03

Steuert den Ausgangspegel.

023 Booster Simulation des Xotic EP Boosters, der warm und kraftvoll klingt.

Regler 1 Regler 2 Regler 3

Regler 1 Regler 2 Regler 3

024

OverDrive

Gain 0 – 100 P Bass -10 – 10 Trebl -10 – 10

Seite 01

Steuert das Gain. Steuert den Pegel im Bassbereich. Steuert den Pegel im Höhenbereich.
Level 0 – 150

Seite 02

Steuert den Ausgangspegel.

Simuliert die ODB-3 Overdrive Bass Machine von Boss.

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

025 Bass Muff Simulation des Electro-Harmonix Bass Big Muff.

Regler 1 Regler 2 Regler 3

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Regler 1 Regler 2 Regler 3

026 T Scream

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Mode NORM, BsBST Bal 0 – 100

Seite 02

Dient zur Auswahl des Distortion­Modus.

Simulation des Ibanez TS808, den viele Gitarristen als Booster schätzen und der Vorbild
für unzählige Nachbauten ist.

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

027 Dist 1 Simulation des Boss DS-1 Distortion-Pedals, eines echten Kassenschlagers.

Regler 1 Regler 2 Regler 3

Regler 1 Regler 2 Regler 3

028 Squeak

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Simulation der bekannten PROCO Rat, die für ihre dreckige Distortion bekannt ist.

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

P

36

029

030

031

032

FuzzSmile

GreatMuff

MetalWRLD

BassDrive

Simulation des Fuzz Face, das dank seines witzigen Designs und dem fetten Sound
Rockgeschichte geschrieben hat.

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Regler 1 Regler 2 Regler 3

Simulation des Electro-Harmonix Big Muff, das bei vielen Künstlern wegen seines fetten
Fuzz-Sounds beliebt ist.

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Regler 1 Regler 2 Regler 3

Simulation des Boss Metal Zone, der sich durch langes Sustain und druckvolle Mitten
auszeichnet.

Gain 0 – 100 P Tone 0 – 100 Level 0 – 150

Seite 01

Steuert das Gain. Steuert die Klangfarbe. Steuert den Ausgangspegel.
Bal 0 – 100

Seite 02

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Regler 1 Regler 2 Regler 3

Simulation der unter Bassisten sehr beliebten Sansamp Bass Driver DI.

Bass -10 – 10 Trebl -10 – 10 Prese -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Höhenbereich.

Gain 0 – 100 P Blend 0 – 100 Level 0 – 150

Seite 02

Steuert das Gain.

Mid -10 – 10

Seite 03

Steuert den Pegel im Mittenbereich.

Regler 1 Regler 2 Regler 3

Steuert den Pegel im Präsenzenbe­reich.

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Steuert den Ausgangspegel.

033 D.I Plus Simulation der MXR Bass D.I.+ mit einem cleanen und einem verzerrten Kanal.

Bass -10 – 10 Trebl -10 – 10 Prese -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Gain 0 – 100 P Blend 0 – 100 Level 0 – 150

Seite 02

Steuert das Gain.

Color On/Off CHAN CLN / DIST

Seite 03

Schaltet den Preset-EQ an oder ab.

Regler 1 Regler 2 Regler 3

Steuert das Verhältnis zwischen Origi­nal- und Effekt-Klang.

Schaltet zwischen cleanem und ver­zerrtem Kanal um.

Steuert den Ausgangspegel.

034 Bass BB Simulation des Xotic Bass BB Preamp, der einen röhren-artigen, fetten Sound bietet.

Gain 0 – 100 P Bass -10 – 10 Trebl -10 – 10

Seite 01

Steuert das Gain. Steuert den Pegel im Bassbereich. Steuert den Pegel im Höhenbereich.
Dry 0 – 100 Level 0 – 150

Seite 02

Steuert den Pegel des Original­Sounds.

Regler 1 Regler 2 Regler 3

Steuert den Ausgangspegel.

035 DI5 Simulation der AVALON DESIGN U5 Preamps.

Gain 0 – 100 Tone Off, 1 – 6 Level 0 – 150 P

Seite 01

Steuert das Gain.
HiCut On/Off

Seite 02

Dämpft in der Stellung ON den Hö­henbereich.

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Effekt-Typen und -Parameter

WEITER

37

Effekt-Typen und -Parameter

Effekt-Typen und -Parameter

036 Bass Pre Preamp-Modell mit halbparametrischem Equalizer in den Mitten.

Regler 1 Regler 2 Regler 3

Steuert die Scheitelfrequenz im Mit­tenbereich.

Regler 1 Regler 2 Regler 3

-10

–

Steuert den Pegel im unteren Mit­tenbereich.

Steuert den Pegel im oberen Mitten­bereich.

10

LM_F 32 Hz–6,3 kHz
Steuert die Scheitelfrequenz für L-

Mid.

Steuert den Pegel im Höhenbereich.

037

AC Bs Pre

Bass 0 – 10 Trebl 0 – 10 Level 0 – 150 P

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Höhenbereich. Steuert den Ausgangspegel.
Mid -10 – 10 Freq 100 Hz– 4,5 kHz

Seite 02

Steuert den Pegel im Mittenbereich.

Preamp-Modell mit einem grafischen Equalizer.

Gain 0 – 100 Depth 0 – 10 Level 0 – 150 P

Seite 01

Steuert das Gain. Steuert den Pegel im Bassbereich. Steuert den Ausgangspegel.
Bass -10 – 10 L-Mid

Seite 02

Steuert den Pegel im Bassbereich.

Mid -10 – 10 H-Mid -10 – 10 Trebl -10 – 10

Seite 03

Steuert den Pegel im Mittenbereich.

038 SVT Simulation des ultimativen Rockbass-Amps Ampeg SVT.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz–6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Ultra

Seite 03

Verstärkt den Höhen- und Bassbereich.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Off, Low, Hi,
Both, Cut

CAB Siehe Tabelle 1 Mix 0 – 100

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

039 B-Man Simulation des Fender Bassman 100.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz–6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Deep On/Off CAB Siehe Tabelle 1 Mix 0 – 100

Seite 03

Steuert den Charakter im Bassbereich.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

040 HRT3500 Simulation des für seine Aluminium-Kalotten berühmten Hartke HA3500.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz–6,3 kHz Tube 0 – 10 0 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Comp Off, 1 – 10 CAB Siehe Tabelle 1 Mix 0 – 100

Seite 03

Steuert den Grad der Kompression.

Regler 1 Regler 2 Regler 3

Steuert die Mischung zwischen dem
Röhren- und Transistor-Sound.

Dient zur Auswahl des Lautspre­chers.

Steuert den Ausgangspegel.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

041 SMR Simulation des für seinen Hi-fi-Sound berühmten SWR SM-900.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz–6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

ENHNC 0 – 10 CAB Siehe Tabelle 1 Mix 0 – 100
Dieser Klangregler verändert die Fre-

Seite 03

quenz und den Pegel abhängig von der
Reglerposition.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

38

042 Flip Top Simulation des Ampeg B-15, der für den Motown-Sound der 1960-er steht.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Ultra

Seite 03

Verstärkt den Höhen- und Bassbereich.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Off, Low, Hi,
Both

CAB Siehe Tabelle 1 Mix 0 – 100

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

043 Acoustic Simulation des für seine kräftigen Mitten bekannten Acoustic 360.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Bright On/Off CAB Siehe Tabelle 1 Mix 0 – 100

Seite 03

Verstärkt in der Stellung ON den
Höhenbereich.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

044 Ag Amp Simulation des für seinen kraftvollen Sound bekannten Aguilar DB750.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Off, Deep,
Brght, Both

Regler 1 Regler 2 Regler 3

CAB Siehe Tabelle 1 Mix 0 – 100

Dient zur Auswahl des Lautspre­chers.

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

045

Monotone

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Char

Seite 03

Dient zur Auswahl einer der vier
Preset-Klangeinstellungen.

Simulation des POLYTONE MINI-BRUTE III mit seinen ausgeprägten Mitten, der häufig
von Jazzmusikern benutzt wird.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Char Dark, Brght, Flat CAB Siehe Tabelle 1 Mix 0 – 100

Seite 03

Dient zur Auswahl einer der drei
Preset-Klangeinstellungen.

046 SuperB Simulation des Marshall Super Bass, der Rockgeschichte geschrieben hat.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Prese 0 – 10 CAB Siehe Tabelle 1 Mix 0 – 100

Seite 03

Steuert den Pegel im Präsenzenbe­reich.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

Effekt-Typen und -Parameter

WEITER

39

Effekt-Typen und -Parameter

Effekt-Typen und -Parameter

047

G-Krueger

Simulation des berühmten Metal-Bassverstärkers Gallien-Krueger 800RB aus den 1980­ern.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Color

Seite 03

Steuert die Preset-Klangeinstellung.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Off, Low, Mid,
Hi

CAB Siehe Tabelle 1 Mix 0 – 100

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

048 Heaven Simulation des Eden WT-800, der sich für ganz unterschiedliche Stilistiken eignet.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

ENHNC 0 – 10 CAB Siehe Tabelle 1 Mix 0 – 100
Dieser Klangregler verändert die Fre-

Seite 03

quenz und den Pegel abhängig von der
Reglerposition.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

049 Mark B Simulation des Markbass Little Mark III aus Italien.

Bass -10 – 10 Mid -10 – 10 Trebl -10 – 10

Seite 01

Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Pegel im Höhenbereich.
Mid_F 32 Hz – 6,3 kHz Gain 0 – 100 P Level 0 – 150

Seite 02

Steuert die Scheitelfrequenz im Mit­tenbereich.

Color 0 – 6 CAB Siehe Tabelle 1 Mix 0 – 100

Seite 03

Steuert den Bass- und Höhenbereich
aus.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Dient zur Auswahl des Lautspre­chers.

Steuert das Mischungsverhältnis des Signals
hinter dem Preamp mit dem Signal hinter
dem Lautsprecher.

050 Tremolo Dieser Effekt variiert die Lautstärke periodisch.

051 Slicer

Depth 0 – 100 Rate 0 – 50

Seite 01

Steuert die Modulationstiefe. Steuert die Modulationsrate. Steuert den Ausgangspegel.

Wave

Seite 02

Bestimmt die Modulationswellen­form.

Regler 1 Regler 2 Regler 3

UP 0 – UP 9,
DWN 0 – DWN 9,
TRI 0 – TRI 9

Bei diesem Effekt wird das Eingangssignal in einzelne Abschnitte zerlegt, wodurch ein
rhythmischer Klangeffekt erreicht wird.

PTTRN 1–20 Speed 1–50

Seite 01

Bestimmt das Effekt-Pattern.

THRSH 0 – 50 Level 0 – 150

Seite 02

Steuert den Effekt-Schwellwert. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

P Level 0 – 150

Bal 0 – 100 P
Steuert das Mischungsverhältnis

zwischen Original- und Effektsound.

052 4-Phaser Dieser vierstufige Phaser erzeugt einen schwirrenden Sound.

Rate 0 – 50

Seite 01

Steuert die Modulationsrate.
LoCut Off – 800 Hz

Seite 02

Bestimmt die Cut-Frequenz im Bassbe­reich des Effekt-Sounds.

Regler 1 Regler 2 Regler 3

P Reso -10 – 10 Level 0 – 150

Steuert die Intensität des Effekt-Charakters.

Steuert den Ausgangspegel.

40

053 8-Phaser

Dieser achtstufige Phaser erzeugt einen schwirrenden Sound. Im Vergleich zum 4-Stage
Phaser ist der Sound detaillierter.

Rate 0 – 50

Seite 01

Steuert die Modulationsrate.
LoCut Off – 800 Hz

Seite 02

Bestimmt die Cut-Frequenz im Bassbe­reich des Effekt-Sounds.

Regler 1 Regler 2 Regler 3

P Reso -10 – 10 Level 0 – 150

Steuert die Intensität des Effekt-Charakters.

Steuert den Ausgangspegel.

054 The Vibe Dieser Vibe-Sound erzeugt einen einmaligen, pulsierenden Klang.

Regler 1 Regler 2 Regler 3

Steuert die Modulationstiefe.

Legt als Effekt entweder Vibrato oder
Chorus fest.

Regler 1 Regler 2 Regler 3

P RateB

Regler 1 Regler 2 Regler 3

P Reso 0 – 10 Level 0 – 150

Regler 1 Regler 2 Regler 3

Regler 1 Regler 2 Regler 3

Regler 1 Regler 2 Regler 3

1–50,
SyncA, RvrsA

Steuert die Modulationsgeschwin­digkeit von LFO B.

Steuert die Modulationsresonanz von
LFO B.

Steuert die Modulationstiefe von
LFO B.

Steuert die Effekt-Resonanz. Steuert den Ausgangspegel.

Steuert die Modulationsgeschwin­digkeit.

Steuert den Ausgangspegel. Schaltet das Pre-Delay an oder ab.

Steuer das Pre-Delay des Effekts.

Steuert die Modulationsgeschwin­digkeit.

Bestimmt die Übersteuerung der Mo­dulationswellenform.

Steuert den Ausgangspegel.

Level 0 – 150

Steuert den Ausgangspegel.

Steuert, wie die beiden Phaser ver­koppelt sind.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Bestimmt die Cut-Frequenz im Bass­bereich des Effekt-Sounds.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

055

DuoPhase

056

WarpPhase

057 Chorus

058 Detune

059

VintageCE

Speed 0 – 50 P Depth 0 – 100 Bias 0 – 100

Seite 01

Steuert die Modulationsgeschwin­digkeit.

Wave 0 – 100 Mode VIBRT, CHORS Level 0 – 150

Seite 02

Steuert die Modulationswellenform.

Dieser Effekt verwendet zwei Phaser gleichzeitig.

RateA 1–50

Seite 01

Steuert die Modulationsgeschwin­digkeit von LFO A.

ResoA 0 – 10 ResoB 0 – 10 Link Seri, Para, STR

Seite 02

Steuert die Modulationsresonanz von
LFO A.

DPT_A 1–100 DPT_B 1–100

Seite 03

Steuert die Modulationstiefe von
LFO A.

Dieser Phaser moduliert das Signal nur in eine Richtung.

Speed 1–50

Seite 01

Steuert die Modulationsgeschwin­digkeit.

DRCTN Go, Back

Seite 02

Steuert die Richtung der Modulation.

Dieser Effekt mischt ein transponiertes Signal zum Originalsignal dazu, um einen lebendige­ren, kräftigeren Klang zu erzeugen.

Depth 0 – 100 Rate 1–50 Mix 0 – 100 P

Seite 01

Steuert die Modulationstiefe.

LoCut Off – 800 Hz Level 0 – 150 PreD On/Off

Seite 02

Definiert den Cutoff-Punkt im Bass­bereich des Effekt-Sounds.

Die Mischung eines leicht transponierten Signals mit dem Originalsignal erzeugt bei die­sem Effekt-Typ einen subtilen Chorus-Effekt.

Prozent -50 – 50 PreD 0 – 50 Mix 0 – 100 P
Steuert die Transponierung in Cent-

Seite 01

Schritten (1 Cent = 1/100-stel eines
Halbtons).

Tone 0 – 10 Level 0 – 150 LoCut Off – 800 Hz

Seite 02

Steuert die Klangfarbe. Steuert den Ausgangspegel.

Simulation des BOSS CE-1.

Comp 0 – 9 Rate 1–50 Mix 0 – 100 P

Seite 01

Steuert die Empfindlichkeit des Kom­pressors.

Level 0 – 150

Seite 02

Steuert den Ausgangspegel.

Effekt-Typen und -Parameter

WEITER

41

Effekt-Typen und -Parameter

060

Effekt-Typen und -Parameter

StereoCho

061

Ensemble

062

VinFLNGR

063 Flanger Hierbei handelt es sich um einen Jet-Sound im Stil eines ADA-Flangers.

064

DynaFLNGR

065 Vibrato Dieser Effekt sorgt für ein automatisches Vibrato.

066 Octave Dieser Effekt transponiert das Signal eine Oktave unter den Originalsound.

Hierbei handelt es sich um einen sehr transparenten Stereo-Chorus.

Seite 01

Seite 02

Hierbei handelt es sich um ein Chorus-Ensemble mit dreidimensionalen Verschiebungen.

Seite 01

Seite 02

Analoger Flanger-Sound im Stil eines MXR M-117R.

Seite 01

Seite 02

Seite 03

Seite 01

Seite 02

Seite 03

Bei diesem dynamischen Flanger wird die Effektlautstärke abhängig vom Pegel des Ein­gangssignals verändert.

Seite 01

Seite 02

Seite 01

Seite 02

Seite 01

Seite 02

Depth 0 – 100 Rate 1–50 Mix 0 – 100 P

Steuert die Modulationstiefe.

LoCut Off – 800 Hz Level 0 – 150
Definiert den Cutoff-Punkt im Bass-

bereich des Effekt-Sounds.

Depth 0 – 100 Rate 1–50 Mix 0 – 100 P

Steuert die Modulationstiefe.

Tone 0 – 10 Level 0 – 150
Steuert die Klangfarbe. Steuert den Ausgangspegel.

Depth 0 – 100 Rate 0 – 50

Steuert die Modulationstiefe.

PreD 0 – 50 Mix 0 – 100 Level 0 – 150

Steuer das Pre-Delay des Effekts.

LoCut Off – 800 Hz
Bestimmt die Cutoff-Frequenz im

Bassbereich des Effekt-Sounds.

Depth 0 – 100 Rate 0 – 50

Steuert die Modulationstiefe.

PreD 0 – 50 Mix 0 – 100 Level 0 – 150

Steuer das Pre-Delay des Effekts.

LoCut Off – 800 Hz
Bestimmt die Cutoff-Frequenz im

Bassbereich des Effekt-Sounds.

Depth 0 – 100 Rate 0 – 50

Steuert die Modulationstiefe.

Reso -10 – -1, 0,1 – 10 Level 0 – 150
Steuert die Intensität der Modulations-

resonanz.

Depth 0 – 100 Rate 0 – 50

Steuert die Modulationstiefe.

Tone 0 – 10 Level 0 – 150
Steuert die Klangfarbe. Steuert den Ausgangspegel.

Oct 0 – 100 P Dry 0 – 100 Tone 0 – 10
Steuert den Pegel der um eine Okta-

ve tieferen Version.
Low 0 – 10 Mid 0 – 10 Level 0 – 150
Steuert den Pegel im Bassbereich. Steuert den Pegel im Mittenbereich. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Modulationsgeschwin­digkeit.

Regler 1 Regler 2 Regler 3

Steuert den Pegel des Original-Sounds.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

P Reso -10 – -1, 0,1 – 10

Steuert die Intensität der Modulations­resonanz.

Steuert den Ausgangspegel.

P Reso -10 – -1, 0,1 – 10

Steuert die Intensität der Modulations­resonanz.

Steuert den Ausgangspegel.

P Sense

P Bal 0 – 100

-10 – -1, 1 – 10

Steuert die Empfindlichkeit des Ef­fekts.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

Steuert die Klangqualität der um eine
Oktave tieferen Dopplung.

42

067

PitchSHFT

068

MonoPitch

069 H.P.S

070 BendCho

071 RingMod

Dieser Effekt transponiert die Tonhöhe nach oben oder unten.

Regler 1 Regler 2 Regler 3

-12–-1, 0,

Shift

Seite 01

Seite 02

1–12, 24

Bestimmt das Detune-Intervall in Halb­tönen. Die Option „0“ sorgt für einen
Verstimmungseffekt.

-25 – -1, 0, 1 –

Fine

25

Erlaubt eine Feinanpassung der Transpo­sition in Prozent (1/100-stel Halbton).

Tone 0 – 10 Bal 0 – 100 P

Steuert die Klangfarbe.

Level 0 – 150

Steuert den Ausgangspegel.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

Dieser Pitch-Shifter ist für monophone Sounds (Single-Notes) geeignet.

Regler 1 Regler 2 Regler 3

-12–-1, 0,

Shift

Seite 01

Seite 02

1–12, 24

Bestimmt das Detune-Intervall in Halb­tönen. Die Option „0“ sorgt für einen
Verstimmungseffekt.

-25 – -1, 0, 1 –

Fine

25

Erlaubt eine Feinanpassung der Transpo­sition in Prozent (1/100-stel Halbton).

Tone 0 – 10 Bal 0 – 100 P

Steuert die Klangfarbe.

Level 0 – 150

Steuert den Ausgangspegel.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

Dieser intelligente Pitch Shifter transponiert den Sound abhängig vom Grundton und der Skala.

Regler 1 Regler 2 Regler 3

-6, -5, -4, -3, -m, m,
3, 4, 5, 6

Skala

Seite 01

Seite 02

(Siehe Tabelle 2)

Legt die Tonhöhe des dem Original­signal zugemischten, transponierten
Effekt-Sounds fest.

Tone 0 – 10 Level 0 – 150
Steuert die Klangfarbe. Steuert den Ausgangspegel.

C, C#, D, D#, E,

Tonart

F, F#, G, G#, A,
A#, B

Legt die Tonika (Grundton) der benutz­ten Skala fest.

Mix 0 – 100 P

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Verstimmt die Tonhöhe, wobei das Eingangssignal als Trigger dient und die Noten einzeln bearbeitet werden.

Depth 0 – 100 Time 0 – 50 P Bal 0 – 100

Seite 01

Bestimmt die Effekttiefe.

Mode Up, Down Tone 0 – 10 Level 0 – 150

Seite 02

Steuert die Pitch-Richtung. Steuert die Klangfarbe. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Bestimmt die Zeit, bevor der Effekt
einsetzt.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

Dieser Effekt erzeugt einen metallisch klirrenden Sound. Mit dem Parameter „Freq“ kön­nen Sie drastische Klangänderungen erzeugen.

Freq 1–50 P Tone 0 – 10 Bal 0 – 10 0

Seite 01

Steuert die Modulationsfrequenz.

Level 0 – 150

Seite 02

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

072 BitCrush Dieser Effekt erzeugt einen Lo-Fi-Sound.

Bit 4–16 SMPL 0 – 50 P Bal 0 – 100

Seite 01

Steuert die Bit-Tiefe. Steuert die Samplingrate.

Tone 0 – 10 Level 0 – 150

Seite 02

Steuert die Klangfarbe. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

073 Bomber Dieser Effekt erzeugt beim Picking einen explosiven Sound. FS Trigger

Regler 1 Regler 2 Regler 3

HndGn, Arm,

PTTRN

Seite 01

Seite 02

Seite 03

Bomb, Thndr

Legt den Sound-Typ des Effekts fest. Steuert die Länge des Reverbs.

THRSH 0 – 50 Power
Steuert den Effekt-Schwellwert. Steuert die Stärke des Plosiv-Klangs. Steuert die Klangfarbe.
Level 0 – 150
Steuert den Ausgangspegel.

Decay 1–100 P Ba l 0 – 10 0

Steuert das Mischungsverhältnis

0 – 30

zwischen Original- und Effektsound.
Tone 0 – 10

WEITER

Effekt-Typen und -Parameter

43

Effekt-Typen und -Parameter

Effekt-Typen und -Parameter

074 MonoSyn

Dieser Effekt erzeugt den Sound eines monophonen Bass-Synthesizers (für Einzelnoten), der
die Tonhöhe des Eingangssignals ausliest.

Regler 1 Regler 2 Regler 3

Decay 0 – 100 Wave

Seite 01

Steuert das Maß der Klangänderung.

Synth 0 – 100 Dry 0 – 100 P Level 0 – 150

Seite 02

Steuert den Synthesizer-Pegel. Steuert den Original-Pegel. Steuert den Ausgangspegel.

Saw, Pulse,
PWM

Schaltet die Wellenform zwischen
„Saw“ (Sägezahn), „Pulse“ (Recht­eckwelle) oder PWM (Pulsbreiten­modulation für fettere Sounds) um.

Reso 0 – 10

Steuert die Intensität des Effekt­Charakters.

075 StdSyn ZOOM originaler Bass-Synthesizer-Sound.

Regler 1 Regler 2 Regler 3

Dient zur Auswahl einer Synthesizer­Variation.

Regler 1 Regler 2 Regler 3

Dient zur Auswahl einer Vokal-Variati­on.

Steuert die tonale Qualität des Sounds.

Steuert die tonale Qualität des Sounds.

076 SynTlk

Sense 0 – 100 Sound 1 – 4 Tone 0 – 10

Seite 01

Steuert die Empfindlichkeit der
Trigger-Erkennung.

Synth 0 – 100 Dry 0 – 100 P Level 0 – 150

Seite 02

Steuert den Synthesizer-Pegel. Steuert den Original-Pegel. Steuert den Ausgangspegel.

Dieser Effekt erzeugt einen Synthesizer-Sound, der einem Talking Modulator ähnelt, der
Vokale generiert.

Decay 0 – 100 Type iA, UE, UA, oA Tone 0 – 10

Seite 01

Steuert das Maß der Klangänderung.

Synth 0 – 100 Dry 0 – 100 P Level 0 – 150

Seite 02

Steuert den Synthesizer-Pegel. Steuert den Original-Pegel. Steuert den Ausgangspegel.

077 V-Syn Dieser Effekt erzeugt einen Vintage-Bass-Synthesizer-Sound.

Regler 1 Regler 2 Regler 3

Steuert die Empfindlichkeit der
Trigger-Erkennung.

Regler 1 Regler 2 Regler 3

Dient zur Auswahl der Harmonisie­rung 1 - 9. (Siehe Tabelle 4)

Steuert den Bereich für den Filter­Shift.

Dient zur Auswahl einer Harmonie­Variation. Für jeden der Modi 1 - 9
stehen zwei Variationen zur Verfü­gung. (Siehe Tabelle 4)

078

4VoiceSyn

Decay 0 – 100 Sense 0 – 30 Range -10 – 10

Seite 01

Steuert das Maß der Klangänderung.

Synth 0 – 100 Dry 0 – 100 P Level 0 – 150

Seite 02

Steuert den Synthesizer-Pegel. Steuert den Original-Pegel. Steuert den Ausgangspegel.

Dieser Effekt-Typ fügt einzelnen, auf dem Bass gespielten Noten Synthesizer-Harmonisie­rungen hinzu. Die Art der Harmonisierung hängt von den Parametern Mode und Scale ab.

ATTCK 0 – 10 Mode 1 – 9 Scale 1, 2

Seite 01

Steuert die Attack-Rate des Synthesizer­Sounds.

Synth 0 – 100 Dry 0 – 100 P Level 0 – 150

Seite 02

Steuert den Synthesizer-Pegel. Steuert den Original-Pegel. Steuert den Ausgangspegel.

079 Z-Syn Dieser Bass-Synthesizer-Sound sorgt für fette, analoge Synth-Sounds.

Wave Saw, Sqr Decay 0 – 100 P Tone 0 – 10

Seite 01

Dient zur Auswahl der Wellenform.

Freq 0 – 10 Range

Seite 02

Steuert die Cutoff-Frequenz des
Tiefpass-Filters.

Synth 0 – 100 Dry 0 – 100 Level 0 – 150

Seite 03

Steuert den Synthesizer-Pegel. Steuert den Original-Pegel. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert die Geschwindigkeit der Klang­modulation.

0 – 20

Steuert den Anteil der Modulation der
Cutoff-Frequenz.

Steuert die Klangfarbe.

Reso 0 – 20
Steuert die Intensität der Filterreso-

nanz.

080 Z-Organ Dieser Effekt simuliert den Klang einer Orgel.

Upper 0 – 100 P Lower 0 – 100 Dry 0 – 100

Seite 01

Steuert den Pegel in den Höhen. Steuert den Pegel in den Bässen.

HPF 0 – 10 LPF 0 – 10 Level 0 – 150

Seite 02

Steuert die Cutoff-Frequenz des Hoch­passfilters.

Regler 1 Regler 2 Regler 3

Steuert den Pegel des Original­Sounds.

Steuert die Cutoff-Frequenz des Tief­passfilters.

Steuert den Ausgangspegel.

44

081 Defret Verwandelt den Sound jeder Bassgitarre in einen Fretless-Bass-Sound.

Regler 1 Regler 2 Regler 3

Steuert den harmonischen Anteil
im Sound. Höhere Werte sorgen für
einen stärkeren Effekt-Charakter.

Steuert den Ausgangspegel.

FS

Regler 1 Regler 2 Regler 3

F. B 0 – 100 Mix 0 – 100 P

Schaltet den Delay-Ausgang zwi­schen Mono und Ping-Pong um.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Ausgangspegel.

FS InputMute

Regler 1 Regler 2 Regler 3

Regler 1 Regler 2 Regler 3

P F. B 0 – 100 Mix 0 – 100

Steuert den Ausgangspegel.

F. B 0 – 100 Mix 0 – 100

Steuert den Ausgangspegel. Steuert die Modulationstiefe.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

FS

Regler 1 Regler 2 Regler 3

F. B 0 – 100 Mix 0 – 100 P

Schaltet den Delay-Ausgang zwi­schen Mono und Ping-Pong um.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Ausgangspegel.

FS

Regler 1 Regler 2 Regler 3

F. B 0 – 100 Bal 0 – 100 P

Steuert den Ausgangspegel.

Steuert das Mischungsverhältnis
zwischen Original- und Effektsound.

FS InputMute

Regler 1 Regler 2 Regler 3

PTTRN 1–8 Mix 0 – 100 P
Legt als Tap Pattern einen bestimmten

oder zufälligen Rhythmus fest.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

082 Delay

083

TapeEcho

084

ModDelay

085

AnalogDly

086

ReverseDL

087

MultiTapD

Sense 0 – 30 Color 1 – 10 Level 0 – 150

Seite 01

Steuert die Empfindlichkeit des Ef­fekts.

Tone 1 – 50 P

Seite 02

Steuert die tonale Qualität des Sounds.

Dieses lange Delay bietet eine maximale Verzögerung von
5000 ms.

Time 1–500 0

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

HiDMP 0 – 10 P-P MONO, P-P Level 0 – 150

Seite 02

Bestimmt die Höhendämpfung im
Delay-Sound.

Dieser Effekt simuliert ein Tape-Echo. Durch Änderung des
„Time“-Parameters ändert sich die Tonhöhe der Echos.

Time 1–200 0

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

HiDMP 0 – 10 Level 0 – 150

Seite 02

Bestimmt die Höhendämpfung im
Delay-Sound.

Dieses Delay kann moduliert werden. FS InputMute

Time 1–200 0

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

Rate 1–50 P Level 0 – 150 Depth 0 – 100

Seite 02

Steuert die Modulationsgeschwin­digkeit.

Hierbei handelt es sich um eine Simulation eines analogen
Delays mit einer maximalen Verzögerung von 5000 ms.

Time 1–500 0

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

HiDMP 0 – 10 P-P MONO, P-P Level 0 – 150

Seite 02

Bestimmt die Höhendämpfung im
Delay-Sound.

Hierbei handelt es sich um eine Reverse Delay mit einer maximalen
Verzögerung von 2500 ms.

Time 10 – 2500

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

HiDMP 0 – 10 Level 0 – 150

Seite 02

Bestimmt die Höhendämpfung im
Delay-Sound.

Dieser Effekt erzeugt verschiedene Delays mit unterschiedlichen
Delay-Zeiten.

Time 1–300 0

Seite 01

Bestimmt die Delay-Zeit.

Tone 0 – 10 Level 0 – 150

Seite 02

Steuert die Klangfarbe. Steuert den Ausgangspegel.

Effekt-Typen und -Parameter

Hold, InputMute

Hold, InputMute

Hold, InputMute

WEITER

45

Effekt-Typen und -Parameter

Effekt-Typen und -Parameter

46

088

DynaDelay

Bei diesem dynamischen Delay wird die Effektlautstärke ab­hängig vom Pegel des Eingangssignals verändert.

Time 1–200 0

Seite 01

Bestimmt die Delay-Zeit.

F. B 0 – 100 Level 0 – 150

Seite 02

Regelt den Feedback-Wert. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Sense -10 – -1, 1 – 10 Mix 0 – 100 P
Regelt die Empfindlichkeit des Ef-

fekts.

FS InputMute

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

089 FilterDly Dieser Effekt erzeugt einen verzögerten Klang (Delay). FS InputMute

090 PitchDly

091

StereoDly

092 PhaseDly

093

TrgHldDly

094

HD Reverb

Time 1–200 0

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

Rate 1–50 P Depth

Seite 02

Steuert die Modulationsgeschwin­digkeit.

Level 0 – 150

Seite 03

Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Bei diesem Effekt wird dem verzögerten Signal ein transponier­tes Signal hinzugefügt.

Time 1–200 0 Pitch -12–12 P Mix 0 – 100

Seite 01

Bestimmt die Delay-Zeit.

F. B 0 – 100 Tone 0 – 10 Level 0 – 150

Seite 02

Regelt den Feedback-Wert. Steuert die Klangfarbe. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Bei diesem Stereo-Delay lassen sich die Delay-Zeiten im
rechten und linken Kanal getrennt einstellen.

TimeL 1–20 00

Seite 01

Steuert die Delay-Zeit im linken
Delay-Kanal.

LchFB 0 – 100 RchFB

Seite 02

Steuert das Delay-Feedback im linken
Delay-Kanal.

LchLv 0 – 100 RchLv 0 – 100

Seite 03

Steuert die Delay-Lautstärke im lin­ken Delay-Kanal.

Regler 1 Regler 2 Regler 3

Dieser Effekt bearbeitet das verzögerte Signal mit einem Phaser.

Time 1–200 0

Seite 01

Bestimmt die Delay-Zeit. Regelt den Feedback-Wert.

Rate 1–50 P Color

Seite 02

Steuert die Modulationsgeschwin­digkeit.

Regler 1 Regler 2 Regler 3

Das „Sample-and-Hold“-Delay wird über den Anschlag getriggert.

Time 10 – 1000 Duty 25–100 Mix 0 – 100 P

Seite 01

Bestimmt die Delay-Zeit.

THRSH 0 – 30 Level 0 – 150

Seite 02

Steuert den Effekt-Schwellwert. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Hierbei handelt es sich um ein hochauflösendes Reverb. FS InputMute

Decay 0 – 100 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer.

PreD 1–200 HPF 0 – 10 Level 0 – 150

Seite 02

Bestimmt das Delay zwischen dem Original­signal und dem Reverb-Klang.

Regler 1 Regler 2 Regler 3

F. B 0 – 100 Mix 0 – 100

0 – 100

Steuert die Modulationstiefe.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Reso 0 – 10
Steuert die Intensität der Modulations-

resonanz.

FS InputMute

Steuert den Pegel des dem verzö­gerten Signal hinzugefügten transpo­nierten Signals.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

FS InputMute

TimeR 1–2000 Mix 0 – 100 P
Steuert die Delay-Zeit im rechten

Delay-Kanal.

0 – 100

Steuert das Delay-Feedback im rechten
Delay-Kanal.

Steuert die Delay-Lautstärke im rech­ten Delay-Kanal.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Level 0 – 150

Steuert den Ausgangspegel.

FS InputMute

F. B 0 – 100 Mix 0 – 100

4 STG, 8 STG,
inv 4, inv 8

Steuert die Klangfarbe des Effekt­Typs.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Level 0 – 150

Steuert den Ausgangspegel.

FS InputMute

Bestimmt die Dauer des Sample­and-Hold-Sounds.

Steuert die Klangfarbe.

Steuert die Cutoff-Frequenz des Hoch­passfilters.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Ausgangspegel.

095 Hall Dieses Reverb simuliert die Akustik einer Konzerthalle. FS InputMute

Decay 1–30 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer.

PreD 1–100 Level 0 – 150
Bestimmt das Delay zwischen dem Einspei-

Seite 02

sen des Originalsignals und dem Einsetzen
des Reverb-Klangs.

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

096 Room Dieses Reverb simuliert die Akustik in einem Raum. FS InputMute

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

FS InputMute

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

097

TiledRoom

Decay 1–30 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer.

PreD 1–100 Level 0 – 150
Bestimmt das Delay zwischen dem Einspei-

Seite 02

sen des Originalsignals und dem Einsetzen
des Reverb-Klangs.

Dieses Reverb simuliert die Akustik in einem gekachelten
Raum.

Decay 1–30 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer.

PreD 1–100 Level 0 – 150
Bestimmt das Delay zwischen dem Einspei-

Seite 02

sen des Originalsignals und dem Einsetzen
des Reverb-Klangs.

098 Spring Dieses Reverb simuliert einen Federhall. FS InputMute

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

FS InputMute

Regler 1 Regler 2 Regler 3

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

099 Arena

Decay 1–30 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer.

PreD 1–100 Level 0 – 150
Bestimmt das Delay zwischen dem Einspei-

Seite 02

sen des Originalsignals und dem Einsetzen
des Reverb-Klangs.

Dieses Reverb simuliert die Akustik einer großen Halle wie
einer Sport-Arena.

Decay 1–30 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer.

PreD 1–100 Level 0 – 150
Bestimmt das Delay zwischen dem Einspei-

Seite 02

sen des Originalsignals und dem Einsetzen
des Reverb-Klangs.

100 EarlyRef Dieser Effekt reproduziert die Early Reflections des Reverbs.

Decay 1–30 Shape -10 – 10 Mix 0 – 100 P

Seite 01

Steuert die Reverb-Dauer. Steuert die Hüllkurve des Effekts.

Tone 0 – 10 Level 0 – 150

Seite 02

Steuert die Klangfarbe. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

101 Air Dieser Effekt bildet die Ambience in einem Raum nach, um räumliche Tiefe zu erzielen.

Size 1–100 Tone 0 – 10 Mix 0 – 100 P

Seite 01

Bestimmt die Größe des Raums. Steuert die Klangfarbe.

Ref 0 – 10 Leve l 0 – 150

Seite 02

Steuert den Anteil der Wand-Reflexi­onen.

Regler 1 Regler 2 Regler 3

Steuert den Effekt anteil, der mit dem
Originalsignal gemischt wird.

Steuert den Ausgangspegel.

Effekt-Typen und -Parameter

WEITER

47

Effekt-Typen und -Parameter

102

Comp+Dist

Effekt-Typen und -Parameter

Dieser Effekt ist eine Kombination aus Kompressor und Distortion.

Seite 01

Seite 02

Seite 03

103 Oct+Dist Dieser Effekt ist eine Kombination aus Oktaver und Distortion.

Seite 01

Seite 02

104

105

Awah+Dist

Comp+AWah

Dieser Effekt ist eine Kombination aus Auto-Wah und Distortion.

Seite 01

Seite 02

Seite 03

Dieser Effekt ist eine Kombination aus Kompressor und Auto Wah.

Seite 01

Seite 02

Seite 03

106 PH+Dist Dieser Effekt kombiniert einen Phaser mit Distortion im Stil des Roland JET PHASER.

Seite 01

Seite 02

107 PedalVox Simuliert ein Vox Vintage-Wah-Pedal.

Seite 01

108

PedalWah

Hierbei handelt es sich um einen Pedal-Wah-Effekt für Bassgitarren.

Seite 01

109 PDL Reso Wah-Pedal mit intensivem Charakter.

Seite 01

Seite 02

48

THRSH 0 – 50 Gain 0 – 100 P Level 0 – 150
Legt den Signalpegel fest, ab dem der Kom-

pressor aktiviert wird.
Dry 0 – 100 Tone 0 – 100 Ratio 1 – 10
Steuert den Original-Pegel. Steuert die Klangfarbe. Bestimmt die Kompressor-Ratio.
ATTCK 1 – 10
Steuert die Kompressor-Att ack.

Oct 0 – 100 P Gain 0 – 100 Level 0 – 150
Steuert den um eine Oktave tieferen

Effekt-Sound aus.
Dry 0 – 100 Tone 0 – 100 Chain Befr/Aftr

Steuert den Original-Pegel. Steuert die Klangfarbe.

Sense -10 – -1, 1 – 10 Gain 0 – 100 P Level 0 – 150
Steuert die Empfindlichkeit des Ef-

fekts.
Dry 0 – 100 Tone 0 – 100 Reso 0 – 10
Steuert den Original-Pegel. Steuert die Klangfarbe.
Chain Befr/Aftr
Bestimmt den Einschleifpunkt der

Distortion.

THRSH 0 – 50 Sense -10 – -1, 1 – 10 P Level 0 – 150
Legt den Signalpegel fest, ab dem der Kom-

pressor aktiviert wird.
Dry 0 – 100 Reso 0 – 10 Ratio 1 – 10
Steuert den Original-Pegel.
ATTCK 1 – 10
Steuert die Kompressor-Att ack.

Gain 0 – 100 Mode 1 – 4 Reso 0 – 10

Steuert das Gain.

Rate 0 – 50 P Tone 0 – 10 Level 0 – 150
Steuert die Modulationsrate. Steuert die Klangfarbe. Steuert den Ausgangspegel.

Freq 1–50 P DryMX 0 – 100 Level 0 – 150

Steuert die verstärkte Frequenz.

Freq 1 – 50 P DryMX 0 – 100 Level 0 – 150

Bestimmt, welche Frequenz betont wird.

Freq 1 – 50 P Reso 0 – 10 Level 0 – 150

Steuert die verstärkte Frequenz.

DryMX 0 – 100
Steuert den Mixanteil des Originals.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Bestimmt den Einschleifpunkt der
Distortion.

Regler 1 Regler 2 Regler 3

Steuert das Gain. Steuert den Ausgangspegel.

Steuert die Intensität des Resonanz-Sounds.

Regler 1 Regler 2 Regler 3

Steuert die Empfindlichkeit des Ef­fekts.

Steuert die Intensität des Resonanz-Sounds.

Regler 1 Regler 2 Regler 3

Dient zur Auswahl des Jet-Sound­Modus.

Regler 1 Regler 2 Regler 3

Steuert die Mischung mit dem unbearbeite­ten Signal.

Regler 1 Regler 2 Regler 3

Steuert die Mischung mit dem unbe­arbeiteten Signal.

Regler 1 Regler 2 Regler 3

Steuert die Intensität des Effekt­Charakters.

Steuert den Ausgangspegel.

Bestimmt die Kompressor-Ratio.

Steuert die Intensität des Effekt-Charakters.

Steuert den Ausgangspegel.

Steuert den Ausgangspegel.

Steuert den Ausgangspegel.

110 PDL Pitch

PDL MnPit

111

Bei diesem Effekt lässt sich mit einem Expression-Pedal die Transponierung in Echtzeit
steuern.

Regler 1 Regler 2 Regler 3

1–9

Color

Seite 01

Seite 02

(Siehe Tabelle 3)

Ordnet das Expression-Pedal der
Steuerung der Tonhöhenänderung zu .

Mode Up, Down Level 0 – 150
Bestimmt die Richtung der Transposi-

tion nach unten oder oben.

Tone 0 – 10 Bend 0 – 100 P

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Bestimmt den Betrag der Transpositi­on.

Dieser Pitch-Shifter ist speziell für monophone Sounds (Single-Notes) vorgesehen und
erlaubt eine Steuerung der Transposition mit dem Expression-Pedal.

Regler 1 Regler 2 Regler 3

1–9

Color

Seite 01

Seite 02

(Siehe Tabelle 3)

Ordnet das Expression-Pedal der
Steuerung der Tonhöhenänderung zu .

Mode Up, Down Level 0-150
Bestimmt die Richtung der Transposi-

tion nach unten oder oben.

P Tone 0 – 10 Bend 0 – 100 P

Steuert die Klangfarbe.

Steuert den Ausgangspegel.

Bestimmt den Betrag der Transpositi­on.

Effekt-Typen und -Parameter

Tabelle 1

Typ Emulierte Boxen und Speaker

ORGN Der empfohlene Lautsprecher wird ausgewählt.

8x10 AG Simulation der AMPEG 810E

4x12 SB Simulation der MARSHALL 1935A

4x12 BM Simulation des FENDER BASSMAN

4x10 HA Simulation der HARTKE 4.5XL

4x10 SWR Simulation des SWR GOLIATH

4x10 AL Simulation der AGUILAR GS410

4x10 GK Simulation der GALLIEN KRUEGER 410RBH

4x10 E Simulation der EDEN D410XLT

1x18 AC Simulation des ACOUSTIC 301

1x15 PT

1x15 AG

1x12 MB

Lautsprecher-Simulation des POLYTONE MINI BRUTE
III Combo-Amps.

Lautsprecher-Simulation des AMPEG B-15 Combo-Amps.

Lautsprecher-Simulation des Markbass 12" Combo­Amps

Tabelle 4

Auf dem Bass gespielte Note

Skala1 Skala 2 Skala1 Skala 2 Skala1 Skala 2

Modus 1

Modus 2

Modus 3

C C

C

7 (ohne 5)

C

MaJ7 (ohne 5)Cm MaJ7 (ohne 5)

C

m7 (ohne 5)

m

Modus 4

Modus 5

Modus 6

(Beispiel : C)

Fon C F onC

C C

Cdim E dim

Tabelle 2

Einstellung Tonleiter Intervall

−6

−5 Quinte nach unten

−4 Quarte nach unten

−3 Terz nach unten

−m
m Terz nach oben
3
4 Quarte nach oben
5 Quinte nach oben
6 Sexte nach oben

Moll

Sexte nach unten

Dur

Terz nach unten

Terz nach oben

Dur

Tabelle 3

Color

1

2

3

4

5

-1 Oktave + Original

6

-700 Prozent + Original

7

8

-∞ (0 Hz) + Original

9

Modus 7

Modus 8

Modus 9

Pedal min

0 Prozent

0 Prozent

0 Prozent

0 Prozent

0 Prozent

Doubling

C7 F 7

CMaJ7 F MaJ7

Csus4 Cadd9

Pedal max

+1 Oktave

+2 Oktaven

-100 Prozent

-2 Oktaven

−∞

+1 Oktave + Original

+500 Prozent + Original

Detuned + Original

+1 Oktave + Original

49

Fehlerbehebung

Das Gerät schaltet sich nicht ein

•

Stellen Sie sicher, dass der POWER-Schalter

Fehlerbehebung / Rhythmus-Liste

auf „ON“ gestellt ist. Im Betrieb über USB­Power muss der Schalter „OFF“ gestellt wer­den, bevor Sie das USB-Kabel anschließen.

• Im Batteriebetrieb müssen Sie die Kapazität
der Batterien prüfen.

Kein Sound oder niedrige Lautstärke

• Überprüfen Sie die Anschlüsse (→S. 4–6).

• Passen Sie den Patch-Pegel an (→S. 14).

• Passen Sie den Master-Pegel an (→S. 18).
Bei der Lautstärkesteuerung über ein Expres-

•
sion-Pedal muss die Lautstärkeeinstellung
vorher mit dem Pedal eingerichtet werden.

• Stellen Sie sicher, dass der Mute-Modus
nicht aktiv ist (→S. 22).

• Eventuell ist das Gerät auf Standby geschal­tet, um Strom zu sparen (→S. 6). Im Standby
sind die Ein- und Ausgänge deaktiviert.

Sehr viele Nebengeräusche zu hören

• Untersuchen Sie die Kabel auf Defekte.

• Verwenden Sie nur das originale ZOOM­Netzteil.

Rhythmus-Liste

Der Sound klingt merkwürdig/verzerrt

• Stellen Sie den Schalter Active/Passive auf
die Pickups Ihres Basses oder das Gerät ein,
mit dem der

direkt verbunden ist.

Ein Effekt funktioniert nicht

Wenn die Prozessorleistungsgrenze überschrit­ten wird, erscheint
In diesem Fall schaltet der Effekt auf Bypass.

„

THRU“ im Effekt-Display.

Das Expression-Pedal arbeitet nicht richtig

Überprüfen Sie die Einstellung des Expressi­on-Pedals (→S. 16).

Aufnahmepegel in einer DAW zu niedrig

Überprüfen Sie die Einstellung des Aufnah­mepegels (→S. 20).

Batterien entladen sich schnell

• Verwenden Sie Mangan-Batterien? Mit
Alkaline-Batterien ist ein Betrieb bis zu 6
Stunden möglich.

• Überprüfen Sie die Batterie- Einstellung (→S.

20). Stellen Sie den Typ der eingesetzten
Batterien ein, um eine genauere Anzeige der
Restkapazität zu erhalten.

50

# Pattern-Name Takt # Pattern-Name Takt # Pattern-Name Takt

1

GUIDE
8Beat1

2

8Beat2

3

8Beat3

4

8SHFFL

5

16Beat1

6

16Beat2

7

16SHFFL

8

Rock

9

Hard

10

Metal1

11

Metal2

12

Thrash

13
14

Punk

4/4 15
4/4 16
4/4 17
4/4 18
4/4 19
4/4 20
4/4 21
4/4 22
4/4 23
4/4 24
4/4 25
4/4 26
4/4 27
4/4 28

DnB
Funk1
Funk2
Hiphop
R'nR
Pop1
Pop2
Pop3
Dance1
Dance2
Dance3
Dance4
3Per4
6Per8

4/4 29
4/4 30
4/4 31
4/4 32
4/4 33
4/4 34
4/4 35
4/4 36
4/4 37
4/4 38
4/4 39
4/4 40
3/4 41
3/4

5Per4_1
5Per4_2
Latin
Ballad1
Ballad2
Blues1
Blues2
Jazz1
Jazz2
Metro3
Metro4
Metro5
Metro

5/4
5/4
4/4
4/4
3/4
4/4
3/4
4/4
3/4
3/4
4/4
5/4

Spezifikationen

Effekt-Typen 111 Typen
Anzahl der gleichzeitigen Effekte
Anzahl der User-Bänke/Patches
Samplingfrequenz 44,1 kHz
A/D-Wandlung 24 Bit mit 128-fachem Oversampling
D/A-Wandlung 24 Bit mit 128-fachem Oversampling
Signalverarbeitung 32 Bit Floating Point & 32 Bit Fixed Point
Frequenzgang 20 - 20 kHz +1 dB, -3 dB (10 kΩ Last)
Display LCD x 3
Eingang Standard-Monoklinkenbuchse

Empf. Eingangspegel -20 dBm
Eingangsimpedanz 1 MΩ
ACTIVE/PASSIVE (schaltbar)

Ausgang R Standard-Monoklinkenbuchse
Maximaler Ausgangspegel:
Line: +5 dBm (an einer Ausgangslast von 10 kΩ oder höher)

L/Mono/Phone Standard-Stereoklinkenbuchse (Line/Headphones)
Maximaler Ausgangspegel:
Line: +5 dBm (an einer Ausgangslast von 10 kΩ oder höher)
Headphones: 20 mW + 20 mW (an 32 Ω Last)

Symmetrischer XLR-Anschluss
Ausgang Ausgangsimpedanz
100 Ω (HOT-GND, COLD-GND), 200 Ω (HOT-COLD)
PRE/POST (schaltbar)
GND LIFT (schaltbar)

Steuereingang Für FP01/FP02/FS01
Dynamik (Eigenrauschen)
Stromversorgung Netzteil DC9V (Minuspol innen), 500 mA (ZOOM AD-16)

Batterien 6 Stunden Dauerbetrieb mit vier AA
Alkaline-Batterien
USB Bus-Power

Abmessungen 170 (T) x 234 (B) x 54 mm (H)
USB USB Audio
Gewicht 1,2 kg
Optionen FP01/FP02 Expression-Pedal und FS01 Fußschalter

• 0 dBm = 0,775 Vrms

3
10 Patches x 10 Bänke

-100 dBm

Spezifikationen

51

Für EU-Länder

Konformitätserklärung:
Dieses Produkt entspricht den Richtlinien der
EMC Directive 2004/108/EG
der Niederspannungsrichtlinie 2006/95/EG und
ErP Directive 2009/125/EG

Entsorgung alter elektrischer und elektronischer Geräte

(gültig für europäische Länder mit Mülltrennung)

Dieses Symbol auf dem Produkt oder der Verpackung weist
darauf hin, dass dieses Produkt nicht als Hausmüll entsorgt
werden darf. Stattdessen muss es an einer Entsorgungsstelle für
elektrischen/elektronischen Müll abgegeben werden. Durch die
korrekte Entsorgung werden mögliche negative Auswirkungen
auf die Umwelt und die Gesundheit vermieden, die andernfalls
durch unsachgemäße Abfallbeseitigung auftreten können. Die
Wiederverwertung der Materialien hilft dabei, natürliche Rohstoffe
zu erhalten. Weitere Informationen zur Wiederverwertung dieses
Produkts erhalten Sie bei Ihrer Stadtverwaltung, der für Sie
zuständigen Müllumladestation sowie von dem Händler, bei dem
Sie dieses Produkt gekauft haben.

ZOOM CORPORATION

4-4-3 Surugadai, Kanda, Chiyoda-ku, Tokyo 101-0062 Japan
http://www.zoom.co.jp

B3-5002-1
