オペレーションマニュアル

このたびは、ことにありがとうございます。

B1/B1X の機能を十分に理解し、末永くご愛用いただくためにも、このマニュアルをよくお読みくださるようお願い致します。

なお、この取扱説明書はお手元に保存し、必要に応じてご覧ください。

ZZZZOOOOOOOOMMMMBBBB1111////BBBB1111XX

（以下

BBBB1111////BBBB1111XX

と呼びます）をお買い上げいただき、ま

安全上のご注意／使用上のご注意 . . . 2

マニュアルで使用する用語 . . . . . . . . 3

各部の名称と機能／接続 . . . . . . . . . . 4

パッチを選んで演奏する . . . . . . . . . . 6

チューナー機能を使う . . . . . . . . . . . . 8

リズム機能を使う . . . . . . . . . . . . . . 10

パッチを作り替える . . . . . . . . . . . . . 12

パッチを保存／コピーする . . . . . . .14

パッチの呼び出し方を変える . . . . . . 16

フットスイッチ／ペダルを使う . . . . 16

フットスイッチ（FS01）を使う . . . 16 エクスプレッションペダルを使う . . .17

エフェクトタイプとパラメーター . . 18

エフェクトのつながり . . . . . . . . . . .18

アイコンの説明 . . . . . . . . . . . . . . . . 18

PATCH LEVEL（パッチレベル）... 19

COMP/LIMIT（コンプレッサー／

リミッター）モジュール . . . . . ..... 19

EFX（エフェクト）モジュール .....19

DRIVE（ドライブ）モジュール . . . . 20

EQモジュール . . ................ 21

ZNR/AMP（ZNR／アンプシミュレー

ター）モジュール . . . . . . . . . . ..... 21

MODULATION/DELAY（モジュレー

ション/ディレイ）モジュール . ..... 22

REVERB/DELAY（リバーブ/ディレイ）

モジュール . . . . ................ 24

リズム機能プリセットパターン . . . . 25

工場出荷時のパッチに戻す . . . . ...25

B1X独自の機能について . . . . . ...26

[PEDAL ASSIGN] キーの操作 . . . 26 内蔵エクスプレッションペダルの

調節をする . . . . . . . . . . . . . . . . . . . 26

仕様 ........................27

故障かな？と思われる前に . . . . ...27

本マニュアルの一部または全部を無断で複製／転載することを禁じます。

安全上のご注意／使用上のご注意

マニュアルで使用する用語

安全上のご注意

この取扱説明書では、誤った取り扱いによる事故を未然に防ぐための注意事項を、マークを付けて表示しています。マークの意味は次の通りです。

この表示を無視して誤った取り扱いをすると、使用者が死亡または重傷を負う可能性が想定される

内容を示しています。

この表示を無視して誤った取り扱いをすると、使用者が傷害を負う可能性、または物的損害のみの発生が想定される内容を示しています。

本製品を安全にご使用いただくために、次の事項にご注意ください。

電源について

本製品は、消費電流が大きいため、AC アダプターのご使用をお薦めしますが、電池でお使いになる場合は、アルカリ電池をご使用ください。

ACアダプターによる駆動

・ACアダプターは、必ずDC9V センターマイナス

300mA（ズームAD-0006）をご使用ください。指定外のACアダプターをお使いになりますと、故障や誤動作の原因となり危険です。

・ACアダプターの定格入力AC 電圧と接続するコン

セントのAC電圧は必ず一致させてください。

・ACアダプターをコンセントから抜く時は、必ず

ACアダプター本体を持って行ってください。

・長期間ご使用にならない場合や雷が鳴っている場

合は、ACアダプターをコンセントから抜いてください。

乾電池による駆動

・市販の1.5V単三乾電池× 4をお使いください。・ B1/B1Xは充電機能を持っていません。乾電池の

注意表示をよく見てご使用ください。

・長期間ご使用にならない場合は、乾電池をB1/

B1Xから取り出してください。

・万一、乾電池の液もれが発生した場合は、電池

ケース内や電池端子に付いた液をよく拭き取ってください。

・ご使用の際は、必ず電池ブタを閉めてください。

使用環境について

B1/B1Xを次のような場所でご使用になりますと、故障の原因となりますのでお避けください。

● 温度が極端に高くなるところや低くなるところ

● 暖房器具など熱源の近く

● 湿度が極端に高いところや、水滴のかかるところ

● 砂やほこりの多いところ

● 振動の多いところ

取り扱いについて

・ B1/B1Xの上に、花瓶など液体の入ったものを置

かないでください。感電などの原因となることがあります。

・ B1/B1Xの上に、ロウソクなど火気のあるものを

置かないでください。火災の原因となることがあります。

・ B1/B1Xは精密機器ですので、スイッチ類には無

理な力を加えないようにしてください。必要以上に力を加えたり、落としたりぶつけるなどの衝撃は故障の原因となります。

・ B1/B1Xに異物（硬貨や針金など）または液体

（水、ジュースやアルコールなど）を入れないよう

にご注意ください。

接続ケーブルと入出力ジャックについて

ケーブルを接続する際は、各機器の電源スイッチを必ずオフにしてから行なってください。本製品を移動するときは、必ずすべての接続ケーブルとACアダプターを抜いてから行なってください。

改造について

ケースを開けたり、改造を加えることは、故障の原因となりますので絶対におやめください。改造が原因で故障が発生しても当社では責任を負いかねますのでご了承ください。

音量について

B1/B1Xを大音量で長時間使用しないでください。難聴の原因となることがあります。

使用上のご注意

他の電気機器への影響について

B1/B1Xは、安全性を考慮して本体からの電波放出および外部からの電波干渉を極力抑えております。しかし、電波

干渉を非常に受けやすい機器や極端に強い電波を放出する機器の周囲に設置すると影響が出る場合があります。そのような場合は、B1/B1X と影響する機器とを十分に距離を置いて設置してください。デジタル制御の電子機器では、B1/B1Xも含めて、電波障害による誤動作やデータの破損、消失など思わぬ事故が発生しかねません。ご注意ください。

お手入れについて

パネルが汚れたときは、柔らかい布で乾拭きしてください。それでも汚れが落ちない場合は、湿らせた布をよくしぼって拭いてください。クレンザー、ワックスおよびアルコー

ル、ベンジン、シンナーなどの溶剤は絶対に使用しないでください。

故障について

故障したり異常が発生した場合は、すぐにAC アダプターを抜いて電源を切り、他の接続ケーブル類もはずしてください。

「製品の型番」「製造番号」「故障、異常の具体的な症状」「お

客様のお名前、ご住所、お電話番号」をお買い上げの販売店またはズームサービスまでご連絡ください。

このマニュアルは将来必要となることがありますので必ず参照しやすいところに保管してください。



ここでは、このマニュアルで使用するB1/B1Xの用語について説明します。

IN OUT

■エフェクトモジュール

B1/B1Xのエフェクトは、上の図のように効果の異なる複数の単体エフェクトを組み合わせたものと考えることができます。これら1つ 1つの単体エフェクトをエフェクトモジュールと呼びます。B1/B1Xには、ドライブ系モジュール（DRIVE）、変調／ディレ

イ系モジュール（MODULATION/DELAY）などのエフェクトモジュールに加え、ノイズリダクション／アンプシミュレーター（ZNR/AMP）が内蔵されており、モジュールごとに効果のかかり具合を調節したり、オン／オフを切り替えることができます。

■エフェクトタイプ

エフェクトモジュールの中には、効果の種類（これを

エフェクトタイプと呼びます）を切り替えて使用

できるものもあります。例えば、変調／ディレイ系モジュール（MODULATION/DELAY）には、コーラス、フランジャーなどのエフェクトタイプが含まれており、いずれか1つのエフェクトタイプを選択できます。

■エフェクトパラメーター

すべてのエフェクトモジュールには、効果のかかり具合を決定する要素（これをエフェクトパラメーター と呼びます）が含まれています。1 つのエフェクトモ

AMPZNREQCOMP/LIMIT DRIVEEFX MODULATION/DELAY REVERB/DELAY

■ パッチ

B1/B1Xでは、パッチと呼ばれる単位で、エフェクトを呼び出したり保存したりします。パッチは、エフェクトモジュールごとのオン／オフ状態、使用するエフェクトタイプ、エフェクトパラメーターの設定値を記憶したものです。B1/B1Xでは、本体内のメモ

リーに最大80のパッチを収納できます。

■ バンクとエリア

10のパッチをひとまとめにしたものをバンクと呼びます。バンクは全部で8つあり、それぞれA〜 d

のアルファベットと0〜3の番号で区別します。A〜d のバンクは読み書き可能なユーザーエリア、0〜3 のバンクは読み取り専用のプリセットエリアに格納されています。

1つのバンクに含まれるパッチには、0〜9の番号（パッチ番号）が付けられています。 B1/B1X でパッチを指定するときは、A1（バンク A のパッチ番号1）、06（バンク0 のパッチ番号 6）のように、バンクとパッチ番号の両方を使用します。

BANK b

BANK A

PATCH 0

PATCH 1

PATCH9

PATCH 9

ジュールをコンパクトエフェクターに例えると、エフェクトパラメーターはコンパクトエフェクターの

ツマミのようなものと考えることができます。エフェクトパラメーターの設定値を変えると、ちょうどコンパクトエフェクターのツマミを回したときと同じように、音色や効果のかかり具合が変化します。

■ モード

B1/B1X内部の動作状態をモードと呼びます。B1/ B1Xの主要なモードには、パッチを選択して演奏する

プレイモード、エフェクトを作り替えるエディッ

トモード、リズムに関する設定を行うリズムモードなどがあります。これら3つのモードは、モジュールセレクターを使って切り替えます。

電池で使用する場合

3．

1．

B1/B1X本体を裏返しにして、

電池ブタを開けてください。

B1/B1X本体の裏側

電池ブタ

ツメ

ツメを押して引っ掛かりを外し、フタを上に持ち上げます。

2．

電池ケースに単三乾電池×4本を入れてください。

単三乾電池4本

乾電池は2本ずつ向きを逆にして入れます。

電池は、単三乾電池４本をご使用ください。

電池の残量が少なくなるとディスプレイに

btと表示されます。

B1/B1Xを電池で駆動する場合、電池の消耗を防ぐために、使用しないときは [INPUT]端子からプラグを抜いておきましょう。

電池ブタを閉めてください。

電池ブタのツメの部分でカチ

リと音がするように、しっかり閉めます。

BANK d

BANK C

PATCH 0

PATCH 1

PATCH 9

BANK 3

PATCH 0 PATCH 1

PATCH 9

ZOOM B1/B1X

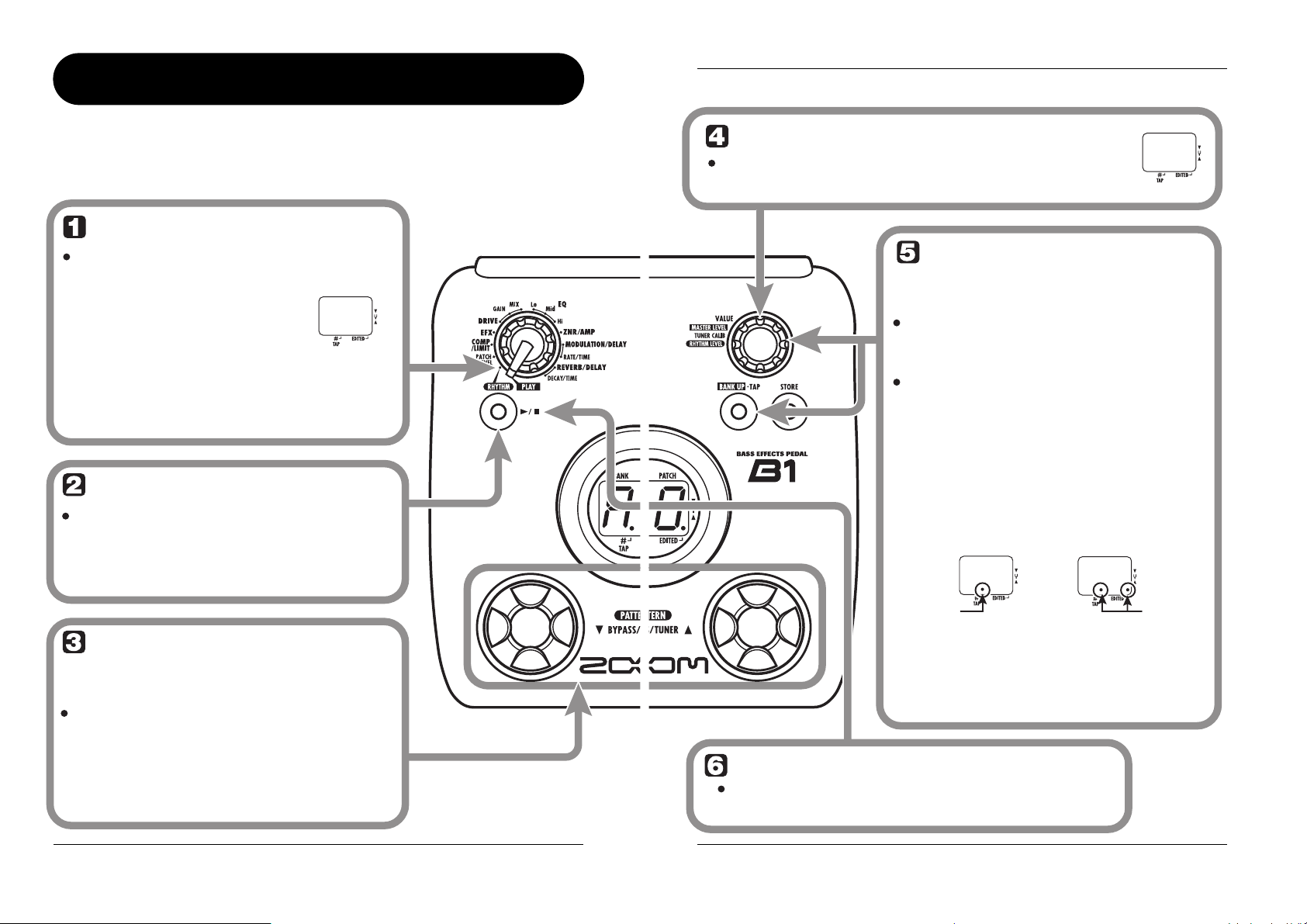

各部の名称と機能／接続

ここでは、B1と B1Xの各部の名称と機能について説明します。なお、B1X独自の機能については、P26でまとめて説明していますので、そちらもご参照ください。

フロントパネル（B1X）

モジュールセレクター

プレイモード、リズムモード、エディットモードを切り替えます。また、エディットモードでは、操作するモジュールを選びます。

RHYTHM[R/P]キー

プレイモード／リズムモードでは、リズムパターンの再生／停止を操作します。 エディットモードでは、ペダルで操作するモジュールを選ぶのに使用します。

ディスプレイ

パッチ番号や内部設定の値など、B1/B1Xを操作するのに必要な情報が表示されます。

B1/B1Xを電池で駆動する場合、電池の消耗を防ぐために、使用しないときは[INPUT]端子からプラグを抜いておきましょう。

リアパネル（B1）

ACアダプター

[VALUE]ノブ

エフェクトパラメーターやパッチ全体のレベルなどを変更するノブです。

エクスプレッションペダル（B1Xのみ）

ボリュームペダル、またはエフェクトパラメーターのリアルタイム

コントローラーとして利用できるペダルです（詳しい説明は→P26）。

[STORE]キー

変更したパッチをメモリーに保存するのに使用します。

[PEDALASSIGN]キー（B1Xのみ）

内蔵エクスプレッションペダルに割り当てるモジュールを選びます。

[BANKUP・TAP]キー

プレイモードでは、1つ上のバンクに切り替えるのに使用します。その他のモードでは、リズムパターンのテンポや時間や周期に関するエフェクトパラメーターをマニュアルで設定するのに使用します。

[▼]／[▲]フットスイッチ

パッチを切り替えるときや、チューナーを使うときなどに利用します。

■B1XとB1との違いについて

B1Xは、B1と次の点が異なります

ベース

[INPUT]端子

ベースを接続する端子です。B1/B1Xを電池でご使用になる場合、この端子にプラグを挿入すると、電源がオンになります。

[OUTPUT/PHONES]端子

ベースアンプやヘッドフォンに接続するステレオフォンの出力端子です。Y字ケーブルを使ってステレオの再生装置に接続すれば、拡がり感のあるステレオエフェクトが楽しめます。

ベースアンプ

ヘッドフォン

ZOOM B1/B1X

FP01/FP02

ZOOM B1/B1X

FS01

・エクスプレッションペダルが標準で装備されています（→P26）。・フロントパネルに、ペダルで操作するモジュールを選択する

[PEDALASSIGN]キーが搭載されています（→P26）。

・リアパネルに[CONTROLIN]端子がなく、フットスイッチや外付

けのエクスプレッションペダルは利用できません。

[DCIN]端子

DC9Vセンターマイナス300mA（ズームAD−0006）のACアダプターを接続します。

[CONTROLIN]端子（B1のみ）

オプションのフットスイッチ（FS01）やエクスプレッションペダル（FP01/FP02）を接続する端子です。

パッチを選んで演奏する

楽器を演奏しながらパッチを切り替えて、さまざまな効果を試してみましょう。

電源を入れる

電池で使用する場合は、B1/B1Xの[INPUT]端子にモノラルのシールドケーブルを差し込んでください。

ACアダプターで使用する場合は、ACアダプターをコンセントに差し込み、もう一方のプラグを B1/B1Xの[DCIN]端子に接続してください。

ベースアンプの電源を入れ、ボリュームを適切な位置に調節してください。

B1/B1Xをプレイモードに設定する

モジュールセレクターがPLAY以外の位置にあるときは、PLAYに合わせてください。

ディスプレイに、現在選ばれているバンクとパッチ番号が表示されます。

バンク名

パッチ番号

パッチを選んで演奏する

マスターレベルを調節する

プレイモードでマスターレベルを調節したいときは、[VALUE]ノブを操作します。

[VALUE]ノブを回すと、ディスプレイにマスターレベルの値がしばらくの間表示されます。

マスターレベルの設定範囲は0〜98、1.0です。電源を入れ直すと、80にリセットされます。

NOTE

ヘッドフォンでご使用の場合は、このノブで音量を調節すると便利です。

HINT

B1/B1Xの電源を入れた直後は、モジュールセレクターがPLAY以外の位置に設定されていても、プレイモードとして動作します。

パッチを選ぶ

パッチを切り替えるには、[▼]／[▲]フットスイッチのどちらか一方を踏んでください。

[▼]フットスイッチを押したときは1つ下のパッチ番号が、[▲]フットスイッチを押したときは 1つ上のパッチ番号が選ばれます。

どちらか一方のフットスイッチを繰り返し押すと、A0〜A9...d0〜d9→00〜09...30〜39 →A0の順に、1つ上または1つ下のパッチ番号に切り替わります。

ZOOM B1/B1X

バンクを直接切り替える

A〜d、0〜3のバンクを直接切り替えたいときは、[BANK UP・TAP] キーを押してください。

[BANKUP・TAP]キーを押すと、1つ上のバンクに切り替わります。

HINT

B1の場合は、フットスイッチ（FS01）を使ってバンクを切り替えることも可能です（→P16）。

チューナー機能を使う

B1/B1Xには、オートクロマチックチューナーが内蔵されています。チューナー機能を利用するには、B1/ B1Xをバイパス状態（エフェクトを一時的にオフにする）またはミュート状態（原音とエフェクト音を消音する）に切り替えます。

バイパス／ミュート状態に切り替える

B1/B1Xをバイパス状態にするには

プレイモードまたはリズムモード（→P10）で

[▼]／[▲]フットスイッチの両方を同時に踏み、すぐに離してください。

B1/B1Xをミュート状態にするには

プレイモードまたはリズムモード（→P10）

で[▼]／[▲]フットスイッチの両方を同時に踏み、1秒以上踏み続けてから離してください。

NOTE

バイパス／ミュート時のパッチ変化について

楽器を弾きながら[▼]／[▲]フットスイッチを同時に踏むと、バイパス／ミュート状態に入る直前に、一瞬パッチの音色が変化することがあります。これは先に踏んだ方のフットスイッチに反応して、1つ上または下のパッチに切り替わることが原因です（バイパス／ミュート状態を抜け出ると、もとのパッチ番号に戻ります）。

B1／B1Xでは、パッチの切り替えを高速化するために、このような現象が起きてしまいますが、故障ではありません。上記のような音色変化を避けたいときは、完全にバイパス／ミュート状態に切り替わるまで、不要な音を出さないようにご注意ください。

エディットモードからバイパス／ミュート状態に入ることはできません。

チューナーの基準ピッチを調節するには

必要ならば、チューナーの基準となる周波数を変更できます。

[VALUE]ノブを回してください。

バイパス／ミュート状態で[VALUE]ノブを回すと、基準ピッチの値がしばらくの間表示されます。基準ピッチの初期設定値は40（中央A＝440Hz)です。

基準ピッチの値が表示されている間に、[VALUE] ノブを使って35〜4 5（中央A＝435Hz〜445Hz）の範囲で調節してください。

[VALUE]ノブを止めてしばらくすると、以前の表示に戻ります。

NOTE

プレイモードに戻る

[▼]／[▲]フットスイッチのいずれか一方を踏んでください。

B1/B1Xの電源を入れ直すと、基準ピッチは40（中央A＝440Hz)に戻ります。

チューニングを合わせる

チューニングを合わせたい弦を開放弦で弾き、ピッチを調

節してください。

ディスプレイの左側の桁に、最寄りの音名が表示されます。

ZOOM B1/B1X

右側の桁にはピッチのズレ

を示す記号が表示されます。

他の弦も同じ要領でチューニングしてください。

ZOOM B1/B1X

高いピッチ

ずれが大きいほど表示の回転が速くなります

正確なピッチ

低いピッチ
