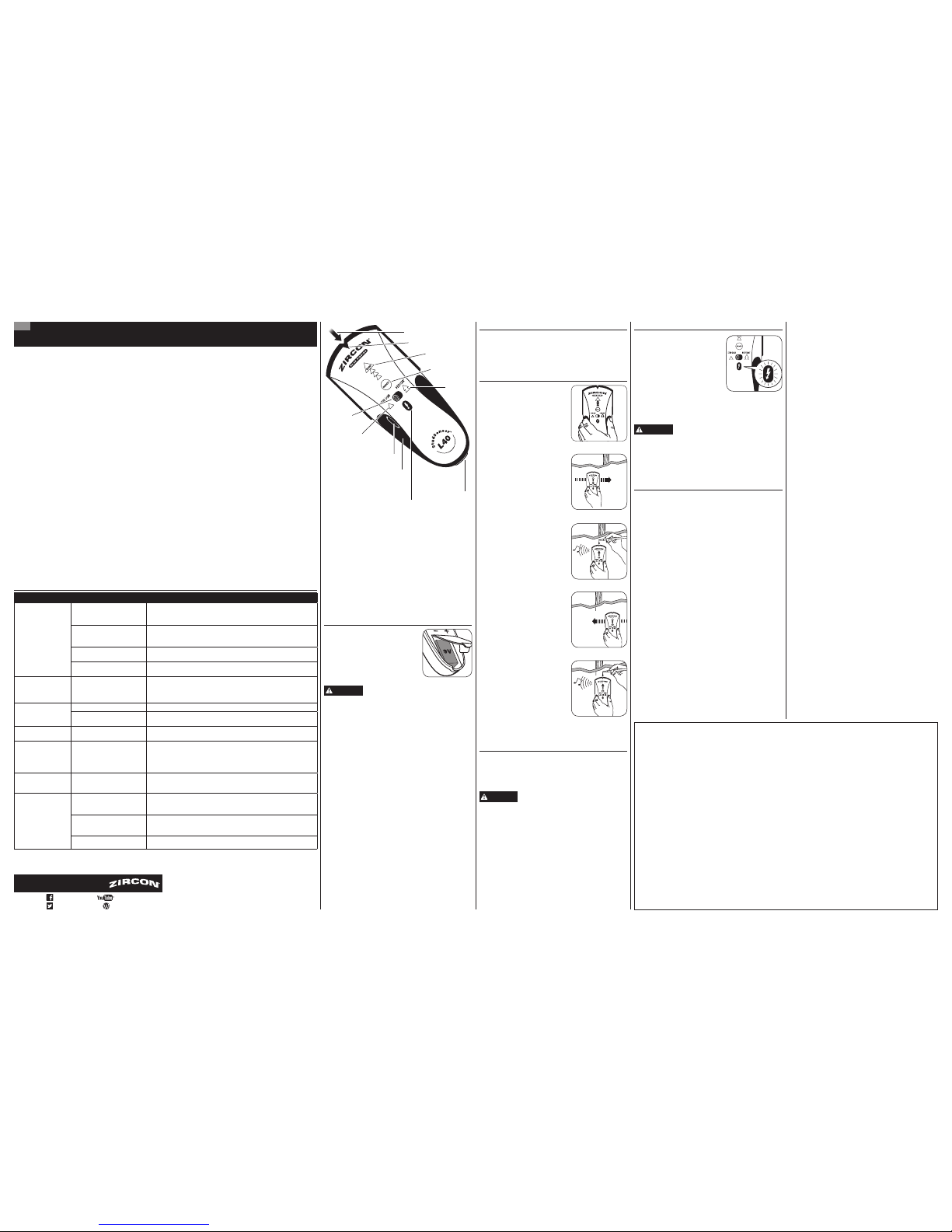

Zircon StudSensor L40 Instructions Manual

2 scanning modes:

• StudScan locates the edges of studs (wood or metal)

up to

3

⁄4" (19 mm) deep

• DeepScan locates the edges of studs up to 1

1

⁄2"

(38 mm) deep

WireWarning Detection automatically detects and alerts
for live, unshielded AC (alternating current) wires in both
modes. When AC voltage is detected, the WireWarning
Detection Indicator shows on the display.

INSTALL 9-VOLT BATTERY

Always use a new 9V alkaline battery
with an extended expiration date at
least 3 years beyond the current date.
Match battery direction to image
inside of battery cavity.

Do not rely exclusively on the tool

to locate items behind a surface.
Use other information to help locate items before
penetrating the surface, including construction
plans, visible points of entry of pipes and wiring
into walls such as in a basement, and standard
stud-spacing practices.

WIREWARNING DETECTION

The Zircon® WireWarning
Detection feature works
continuously in both modes.
When live, unshielded AC voltage
is detected, the WireWarning
Detection Indicator shows.
If scanning begins over a live
AC wire, the Indicator will
flash continuously. (Figure F)

Use extreme caution under these circumstances,
or whenever live AC wiring is present.

WARNING

THE TOOL MAY NOT DETECT LIVE

CURRENT IF WIRES ARE MORE
THAN 2" (50 mm) BELOW THE SCANNED SURFACE,
IN CONCRETE, ENCASED IN CONDUIT, BEHIND
A PLYWOOD SHEAR WALL OR METALLIC WALL
COVERING, OR IF MOISTURE IS PRESENT IN THE
ENVIRONMENT OR SCANNED SURFACE.

WORKING WITH DIFFERENT MATERIALS

Wallpaper This tool functions normally on walls covered
with wallpaper or fabric, unless the materials are metallic
foil, contain metallic fibers, or are still wet after application.
Wallpaper may need to dry for several weeks after
application.

Freshly painted walls Paint may take a week or longer
to dry after application.

Lath and plaster Due to irregularities in plaster thickness,
this tool is not recommended for use on lath and plaster.

Highly textured walls or acoustic ceilings
When scanning a ceiling or wall with an uneven surface,
place thin cardboard on the surface to be scanned and
scan over the cardboard in DeepScan Mode.

Wood flooring, subflooring, or gypsum drywall
over plywood sheathing Use DeepScan Mode and

move the tool slowly.
This tool cannot scan for studs and joists through carpet

and padding.

NOTE: Sensing depth and accuracy can vary
depending on scanning environment conditions
such as mineral content, moisture, texture and
consistency of the wall materials.

POWER UP

Move Mode Selector Switch to desired mode: StudScan
or DeepScan.

To activate tool, press and hold Power Button.
If button is not pressed and held, unit shuts off.

FIND A STUD

The tool is designed to locate the
edges of wood and metal studs
up to

3

⁄4" (19 mm) behind the
scanned surface in StudScan Mode.
The accuracy of the position of
a stud found is typically within

1

⁄8" (3 mm).

For best results, hold the tool as
shown (Figure A), and move slowly
when scanning. Do not

touch the surface during
calibration or scan.

1. Hold tool flat against wall,

then press and hold Power Button.
In 1–2 seconds, the unit will
calibrate, and the Green READY
Light will illuminate.

DO NOT MOVE TOOL DURING
CALIBRATION.

2. While holding down the Power

Button, slide the tool slowly along
the wall. (Figure B)

3. When the tool reaches the

edge of the stud, the top Red EDGE
Light will illuminate, the SpotLite
Pointer will shine, and a steady
tone will sound. Mark the spot.
(Figure C)

4. Without releasing Power

Button, continue the scan direction
until the Red EDGE Lights and
the SpotLite Pointer turn off,
then reverse direction. (Figure D)

5. Slide the tool until the other

edge of the stud is detected and
mark this as well. (Figure E)
The center of the stud is the
midpoint between the two marks.

DEEPSCAN MODE

DeepScan Mode will detect studs up to 11⁄2" (38 mm)
deep, or twice the depth of StudScan.

Switch to DeepScan Mode, then follow steps 2–5 under
FIND A STUD.

WARNING

DO NOT ASSUME THERE ARE NO LIVE

ELECTRICAL WIRES IN THE WALL.
DO NOT TAKE ACTIONS THAT COULD BE
DANGEROUS IF THE WALL CONTAINS A LIVE
ELECTRICAL WIRE. ALWAYS TURN OFF THE
ELECTRICAL, GAS, AND WATER SUPPLIES BEFORE
PENETRATING A SURFACE. FAILURE TO FOLLOW
THESE INSTRUCTIONS MAY RESULT IN ELECTRIC
SHOCK, FIRE, AND/OR SERIOUS INJURY OR
PROPERTY DAMAGE.

Electrical wiring and pipes Depending on the proximity

of electrical wiring or pipes to the wall surface, the tool
may detect them in the same manner as studs.

Caution should always be used when nailing, cutting,
or drilling in walls, floors, and ceilings that may contain
these items.

Studs and joists are normally spaced 16 or 24" apart
(40 or 60 cm), and are 1

1

⁄2" (38 mm) wide. Anything closer

together, or of a different width, may not be a stud or joist.
This tool is not designed for use with:

• Ceramic tile, slate, granite, marble and other
rock surfaces

• Carpeting and padding

• Wallpaper with metallic fibers

• Freshly painted walls that are still damp (may take
one week or longer to dry after application)

• Lath and plaster walls

• Foil-covered insulation board

• Glass or any other dense material

• Bathroom inserts such as bathtubs and showers

• Surfaces thicker than

3

⁄4" (19 mm)

LIMITED 1 YEAR WARRANTY
Zircon Corporation (“Zircon”) warrants to the product

owner that this product will be free from defects in
materials and workmanship for one year from the
original date of purchase. Any defective product
returned to Zircon within the warranty period to the
address below, freight prepaid, along with proof of
purchase, will be repaired or replaced, at Zircon’s
option. Repair or replacement may be made with a
new or refurbished product or components, at Zircon’s
sole discretion. If the returned product is no longer
available, Zircon may replace the product with a
similar product of similar function. This warranty is
limited to the electronic circuitry of the product and
original case of the product, and specifically excludes
any damage caused by abuse, modification, handling
contrary to these instructions, other unreasonable use,
or neglect. This is your sole and exclusive remedy for
breach of this Limited Warranty.

This Limited Warranty is in lieu of all other warranties,
express or implied, and no other representations or
claims of a similar nature will bind or obligate Zircon.
Any implied warranties applicable to this product
that cannot be disclaimed are limited to the one year
period following its purchase. This Limited Warranty
does not cover consumable parts, including batteries,
or software, even if packaged with the product.

IN NO EVENT WILL ZIRCON BE LIABLE FOR ANY
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING FROM POSSESSION, USE OR MALFUNCTION
OF THIS PRODUCT.

Some states do not allow limitations on certain
implied warranties and/or the limitation on incidental
or consequential damages, so the above limitations
and exclusions may not apply to you. This warranty
gives you specific legal rights, and you may also have
other rights which vary from state to state.

Return products for warranty service, freight prepaid
with proof of purchase (a dated sales receipt) to:

Zircon Corporation
Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA

Be sure to include your name and return address.
Allow 4–6 weeks for delivery.

Customer Service: 1-800-245-9265 or 1-408-963-4550
Monday–Friday, 8:00 a.m.–5:00 p.m. PT
[e-mail] • www.zircon.com

©2018 Zircon Corporation • P/N 66308 • Rev C 11/18
DeepScan, SpotLite, StudSensor, WireWarning,

and Zircon are registered trademarks or trademarks
of Zircon Corporation.

BEFORE YOU BEGIN

ZIRCON® STUD FINDERS WORK BY SENSING DENSITY CHANGES BEHIND THE WALL. OTHER OBJECTS CAN BE DETECTED
ESPECIALLY IF THEY ARE VERY CLOSE TO THE WALL. DO NOT ASSUME EVERYTHING DETECTED IS A STUD.

- Always use a new 9V alkaline battery with an extended expiration date at least 3 years beyond the current date.
Match battery direction to image inside of battery cavity.

- Do not rely exclusively on the tool to locate items behind a surface. Use other information to help locate items before
penetrating the surface, including construction plans, visible points of entry of pipes and wiring into walls such as in a
basement, and standard stud-spacing practices.

-Always start your scan in StudScan Mode which scans through surfaces up to

3

⁄4 inch deep. Scanning in DeepScan

®

Mode may detect an object further behind the wall that may or may not be a stud.

- Always scan for studs at several different heights on the wall and mark the location of every target indicated by
the stud finder. This is called “mapping the wall.” Pipes and other objects will likely not give consistent readings from
floor to ceiling, like a stud will.

- Readings should always be consistent and repeatable.

- Zircon stud finders are recommended for interior use only.

- Studs normally run from floor to ceiling, except above and below windows, and above doors.

- Other objects commonly contained in walls, floors, or ceilings are water pipes, gas lines, firestops, and electrical wiring.

- Sensing depth and accuracy can vary depending on scanning environment conditions such as mineral content, moisture,
texture and consistency of the wall materials.

- Always turn off power when working near electrical wires.

- Depending on the proximity of electrical wiring or pipes to the wall surface, the tool may detect them in the same
manner as studs. Caution should always be used when nailing, cutting, or drilling in walls, floors, and ceilings that may
contain these items.

- Studs and joists are normally spaced 16 or 24" apart (40 or 60 cm), are normally 1

1

⁄2" (38 mm) wide, and studs may be

separated by firestops. Anything closer together, or of a different width, may not be a stud or joist.

StudSensor

™

L40

Edge-Finding Stud Finder

EN

Visit www.zircon.com for the
most current instructions.

FCC Part 15 Class B Registration Warning: This device complies with
Part 15 of FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.

ZirconCorporation ZirconTV

ZirconTools

|

ZirconToolPro

ZirconTools

Figure C

Figure D

Figure B

Figure A

TROUBLESHOOTING & CONSTRUCTION TIPS

SITUATION LIKELY CAUSE SOLUTION

All display elements
turn on at the same
time and the tool
beeps continuously.

Tool may not be flat against wall.

• Hold the tool with thumb on one side and fingers on the other side. Do not touch
the surface being scanned or the scanning head of the tool.

• Move the tool straight up and down, parallel to the studs. Do not rotate the tool.

Tool tilted or lifted during scan.

• When scanning an uneven surface, place thin cardboard on the surface to be scanned
and scan over the cardboard in DeepScan Mode.

• Move Mode Selector Switch to enter DeepScan Mode.

Scanning surface is too dense or too
wet for tool to operate.

If tool is used on a surface that was recently taped, painted, or wallpapered wall,
allow time to dry and try scanning again.

Power Button pressed before placing
tool on surface.

Place tool on wall, then press Power Button, and wait for tool to calibrate
before scanning.

Unable to detect studs
in StudScan Mode–
the top EDGE arrow
doesn't illuminate.

Wall is thick or dense.

• Switch to DeepScan Mode to locate the stud.

• Use the top EDGE arrow as the indication of stud edge.

Green READY light
illuminates but nothing
happens during scan.

Tool may not be flat against wall. Hold tool so that the pads on the back make full contact with the surface.

Calibration may have occurred over a
stud in DeepScan Mode.

Recalibrate in a different area, then continue the scan.

Can't detect studs in
DeepScan Mode.

Calibration may have occurrend over
a stud.

Move the unit to a different area, then scan again. Also ensure that the tool is
held against the wall as shown in illustrations.

Tool detects objects other
than studs or finds more
studs than should be there.

Electrical wiring and metal or plastic
pipes may be near or touching the
back of the wall surface.

Check for other studs equally spaced to either side at 12, 16 or 24" intervals (30, 40,
or 60 cm), or check for the same stud at spots directly above or below the first scan
area. Studs will run straight up and down, from floor to ceiling, while pipes may change
direction. Standard studs measure approximately 1

1

⁄2" (38 mm) between edges.

Anything larger or smaller is likely not a stud (unless near door or window).

Area of voltage detection is
too large.

Voltage detection can spread on
drywall by as much as 12" (30 cm)
on each side of the wire.

Narrow the scan detection: 1. Turn tool off. 2. Turn it on again at the edge of where the
wire was first detected. 3. Repeat scan.

Electrical wires suspected
but WireWarning

®

Detection

does not alert.

Wires are shielded by a metal
conduit, braided wire or metallic
wall covering.

If there is an outlet switch, turn it to ON position while scanning, but turn OFF when
working near the wires. Use extra caution if the area has plywood, thick wood

backing behind drywall, or walls that are thicker than normal.

Wires deeper than 2" (50 mm) from
the surface might not be detected.

See above.

Wires may not be live. Plug a lamp into the outlet and turn it on to test whether wires are live.

Figure E

Figure F

WARNING

SpotLite® Pointer

Stud Edge Groove

Battery Door Tab
(door on bottom)

WireWarning

®

Detection Indicator

Ergonomic Rubber Grip

Power Button

Red EDGE Light

Green READY

Light

Mode
Selector Switch

DeepScan®

Mode

Indicator

StudScan Mode
Indicator

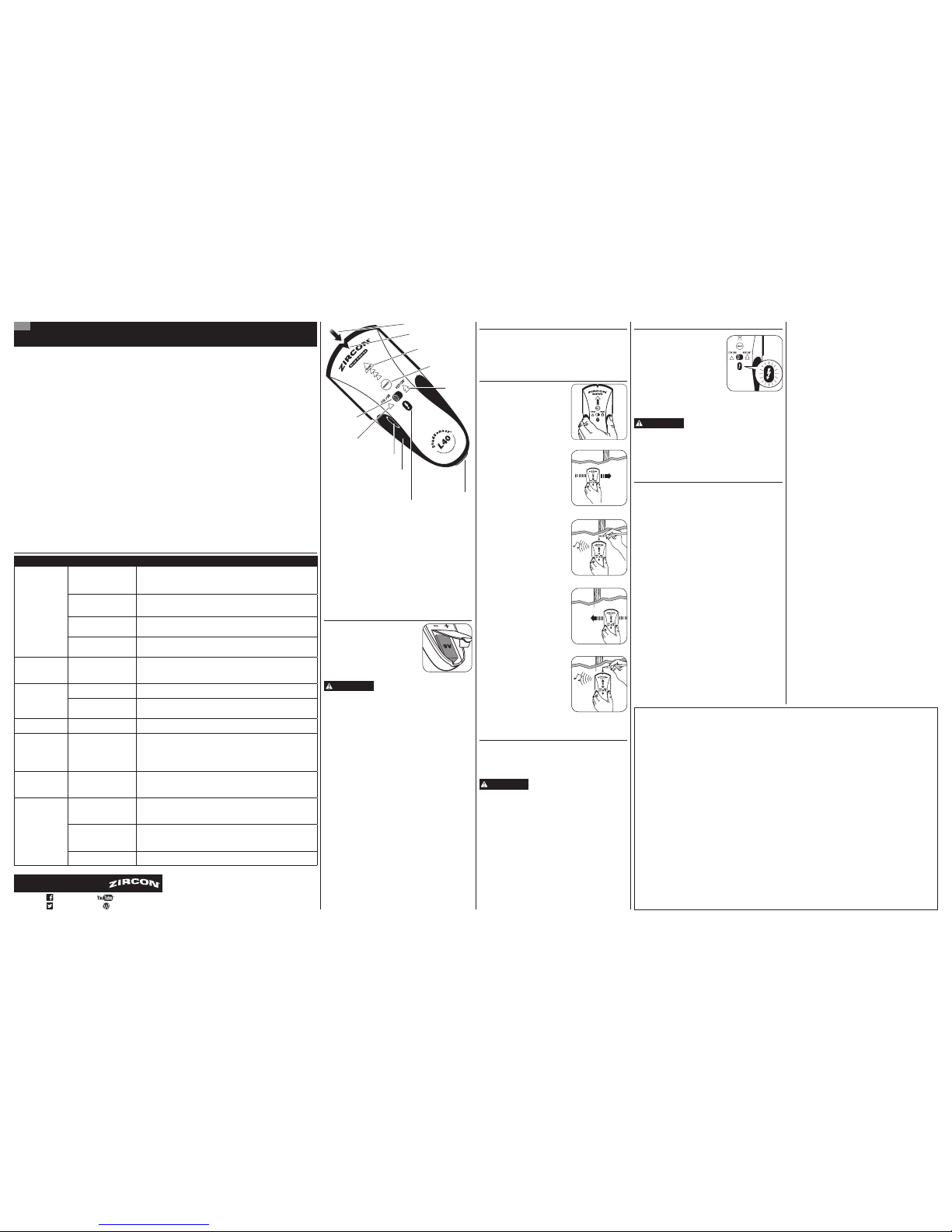

2 modos de escaneo:

• StudScan localiza los bordes de las vigas de madera y metal

hasta una profundidad de 3⁄4" (19 mm)

• DeepScan localiza los bordes de las vigas de madera y metal

hasta una profundidad de 1

1

⁄2" (38 mm)

Detección WireWarning automáticamente detecta y alerta
al usuario sobre cableado AC* activo (corriente alterna)
en los ambos modos. Cuando se detecte voltaje de cableado
AC* activo, el Indicador de Detección WireWarning encenderá
en la pantalla.

INSTALAR BATERÍA DE 9 VOLTIOS

Siempre utilice una nueva batería alcalina
de 9V con una fecha de vencimiento
extendida superior a 3 años. Haga
coincidir las direcciones de la batería con
la imagen dentro del compartimento
de la batería.

ADVERTENCIA

No confíe exclusivamente en el

detector para localizar objetos
detrás de la superficie. Utilice otras fuentes de
información para ayudarse a localizar los artículos
antes de atravesar la superficie, incluyendo
los planes de construcción, los puntos visibles
de entrada de los tubos y cables en las paredes,
como en un sótano, y en separaciones estándar
entre las vigas.

DETECCIÓN WIREWARNING

La Detección WireWarning de Zircon®
trabaja continuamente en ambos
modos. Cuando se detecta voltaje de
cableado AC* activo con corriente
sin blindaje, se muestra el Indicador
de Detección WireWarning. Si el
escaneo comienza sobre un cableado
AC* activo, el Indicador parpadeará
continuamente. (Figura F)

Tenga extrema precaución bajo estas
circunstancias, o siempre que haya cableado AC* activo.

ADVERTENCIA

ES POSIBLE QUE EL DETECTOR

NO DETECTE CORRIENTE ACTIVA
SI LOS CABLES ESTÁN A MÁS DE 2" (50 mm) DEBAJO
DE LA SUPERFICIE ESCANEADA, EN CONCRETO, EN UN
TUBO, DETRÁS DE UN MURO O PAREDES METÁLICAS,
O SI HAY HUMEDAD EN EL AMBIENTE O EN LA
SUPERFICIE ESCANEADA.

TRABAJAR CON DIFERENTES MATERIALES

Papel tapiz Este detector funciona normalmente en paredes
cubiertas con papel tapiz o tela, a menos que los materiales
tengan láminas metálicas, contengan fibras metálicas o estén
aún húmedos después de haber sido aplicados. Es posible que
el papel tapiz necesite varias semanas para secarse totalmente
después de ser aplicado.

Paredes recién pintadas Puede tardar una semana o más
para secarse después de la aplicación.

Listones y yesos Debido a las irregularidades en el espesor
del yeso, este detector no es recomendado para usarse en
listones y yesos.

Paredes muy texturizadas o techos acústicos Al escanear
un techo o pared con una superficie poco uniforme, coloque
un cartón delgado en la superficie que va a escanear y escanee
sobre el cartón en el modo DeepScan.

Pisos de madera, contrapiso o panel de yeso sobre
revestimiento de contrachapado Utilice el modo DeepScan

y mueva el detector lentamente.
Este detector no puede detectar vigas o viguetas a través

de alfombras y almohadillas.

NOTA: La profundidad y precisión de detección pueden
variar dependiendo de las condiciones ambientales
del escaneo, como el contenido mineral, la humedad,
la textura y consistencia de las paredes.

ENCENDER

Mueva el Interruptor Selector de Modo al modo deseado:

StudScan o DeepScan.
Para activar el detector, mantenga presionado el Botón

de Encendido. Si el botón no se mantiene presionado,
la unidad se apagará.

LOCALIZAR UNA VIGA

Este detector está diseñado para
localizar los bordes de la viga de
madera y metal hasta

3

⁄4" (19 mm)
de profundidad debajo de la
superficie escaneada en el
modo StudScan. La precisión lateral
de la viga detectada es normalmente
dentro de

1

⁄8" (3 mm).

Para obtener mejores resultados,
sostenga el detector como se muestra
en (Figura A) y muévalo lentamente
al escanear. No toque

la superficie durante la
calibración o escaneo.

1. Sostenga el detector plano contra

la pared, luego mantenga presionado
el Botón de Encendido. En 1–2
segundos, la unidad se calibrará,
y la luz verde READY se iluminará.

NO MUEVA EL DETECTOR
DURANTE LA CALIBRACIÓN.

2. Con el Botón de Encendido

presionado, deslice el detector
lentamente por la pared. (Figura B)

3. Cuando el detector llegue

al borde de la viga, se encenderá
la luz roja EDGE de arriba,
el Apuntador SpotLite brillará,
y sonará un tono constante.
Marque el punto. (Figura C)

4. Sin soltar el Botón de Encendido,

continúe con la dirección de escaneo
hasta que las luces rojas EDGE y
el Apuntador SpotLite se apaguen,
luego invierta la dirección. (Figura D)

5. Deslice el detector hasta que

se detecte el otro borde de la viga
y marque esto también. (Figura E)

El centro de la viga es el punto medio
entre las dos marcas.

MODO DE DEEPSCAN

El modo DeepScan detectará las vigas hasta 11⁄2" (38 mm)
de profundidad, o el doble de la profundidad de StudScan.

Cambie al modo DeepScan, luego siga los pasos 2–5 bajo
LOCALIZAR UNA VIGA.

ADVERTENCIA

NO ASUMA QUE NO HAY

CABLES ELÉCTRICOS CON
CORRIENTE EN LA PARED. NO TOME MEDIDAS QUE
PUEDAN SER PELIGROSAS SI LA PARED CONTIENE
UN CABLE ELÉCTRICO CON CORRIENTE. SIEMPRE
APAGUE LA ELECTRICIDAD Y DESCONECTE GAS,
Y FUENTES DE AGUA ANTES DE ATRAVESAR UNA
SUPERFICIE. EL INCUMPLIMIENTO DE ESTAS
INSTRUCCIONES PODRÍA PROVOCAR UNA
DESCARGA ELÉCTRICA, FUEGO, Y/O LESIONES
GRAVES O DAÑOS A LA PROPIEDAD.

Cableado eléctrico y tuberías Dependiendo de la proximidad

de conexiones eléctricas o tuberías a la superficie de la pared,
el detector puede detectarlos de la misma manera que las vigas.

Es necesario tener precaución siempre al clavar, cortar o
taladrar en paredes, pisos y cielorrasos que puedan contener
estos elementos.

Las vigas y viguetas suelen tener una separación de 16 ó
24" (40 ó 60 cm) y un ancho de 1

1

⁄2" (38 mm). Todo lo que no
esté instalado a esa separación o que sea de un ancho diferente
puede no ser una viga o vigueta.

Este detector no está diseñado para utilizarse con:

• Azulejo de cerámica, pizarra, granito, mármol y otras

superficies de roca

• Alfombras y acolchado de alfombra

• Papel tapiz con fibras metálicas

• Paredes recién pintadas que aun estén húmedas (puede tardar

una semana o más para secarse después de la aplicación)

• Paredes de listón y yeso

• Tablero de aislamiento cubierto con hoja metálica

• Vidrio/cristal o cualquier material denso

• Inserciones de bãno como bañeras y duchas

• Superficies más gruesas que

3

⁄4" (19 mm)

*AC: Se refiere cables con corriente alterna (CA).

GARANTÍA LIMITADA DE 1 AÑO
El Corporativo Zircon (“Zircon”) garantiza al cliente que

este producto se encuentra libre de defectos en sus
materiales y mano de obra por un periodo de un año
a partir de la fecha de su compra. Cualquier producto
defectuoso devuelto a Zircon dentro del periodo
de garantía a la dirección indicada abajo, con flete
prepagado y comprobante de la compra, será reparado
o reemplazado a discreción de Zircon. La reparación
o reemplazo puede hacerse con un producto y
componentes nuevos o restaurados a discreción de
Zircon. Si el producto devuelto ya no está disponible,
Zircon puede sustituir el producto por un producto similar
en base a su funcionamiento. Esta garantía se limita a los
circuitos electrónicos del producto y a su carcasa original,
y específicamente excluye cualquier daño causado por
abuso, modificación, manejo contrario de uso de estas
instrucciones, otro uso no razonable o negligencia.
Este es su único y exclusivo recurso para el
incumplimiento de esta Garantía Limitada.

Esta garantía limitada es una parte de otras garantías,
expresas o implícitas y Zircon no será responsable por
ninguna otra afirmación o reclamo de naturaleza similar.
Toda garantía implícita que se aplique a este producto
está limitada a un periodo de un año a partir de la fecha
de su compra. Esta garantía limitada no cubre las piezas
consumibles, incluidas como las baterías o el software,
incluso si están empaquetadas con el producto.

EN NINGÚN CASO ZIRCON SERÁ RESPONSABLE POR
CUALQUIER DAÑO ESPECIAL, INCIDENTAL O COMO
CONSECUENCIA DE LA POSESIÓN, USO O EL MAL
FUNCIONAMIENTO DE ESTE PRODUCTO.

Algunos estados no permiten limitaciones en cuanto
al periodo de duración de una garantía implícita y/o
a la exclusión o a la limitación de daños secundarios
o consecuentes, de modo que las limitaciones y/o
exclusiones mencionadas anteriormente pueden no ser
aplicables en su caso. Esta garantía le otorga derechos
legales específicos, y Usted también podría tener otros
derechos que pueden variar de estado a estado.

Envíe el producto con flete prepagado y el comprobante
con la fecha de compra (recibo de ventas con fecha) a:

Zircon Corporation
Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA

Asegúrese de incluir su nombre y dirección para la
devolución. Permita de 4 a 6 semanas para la entrega.

Atención al Cliente, 1-800-245-9265 ó 1-408-963-4550
Lunes a Viernes, 8:00 a.m. a 5:00 p.m. Hora Estándar
del Pacífico
[e-mail] • www.zircon.com

©2018 Zircon Corporation • P/N

66308

• Rev C 11/18

DeepScan, SpotLite

, StudSensor

, WireWarning,
y Zircon son marcas de fábrica o marcas registradas
de Zircon Corporation.

ANTES DE EMPEZAR

LOS DETECTORES DE VIGAS ZIRCON® FUNCIONAN AL DETECTAR CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS
OBJETOS – ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO SUPONGA QUE TODO LO DETECTADO ES UNA VIGA.

- Siempre utilice una nueva batería alcalina de 9V con una fecha de vencimiento extendida superior a 3 años. Haga coincidir las direcciones de la
batería con la imagen dentro del compartimento de la batería.

- No confíe exclusivamente en el detector para localizar objetos detrás de la superficie. Utilice información adicional para ayudar a localizar los objetos
antes de penetrar la superficie. La información incluye planos de construcción, puntos visibles de entrada de las tuberías y el cableado en las paredes,
como en un sótano, y las separaciones estándar entre las vigas.

- Siempre inicie su escaneo en el modo StudScan el cual escanea superficies de hasta

3

⁄4" (19 mm) de profundidad. El modo DeepScan® puede detectar

objetos lejanos detrás de la pared que pueda o no ser una viga.

- Siempre escanee vigas a diferentes alturas de la pared y marque la ubicación de cada objeto detectado. Esto se llama “mapeo de la pared.”
Las tuberías y otros objetos probablemente no den lecturas consistentes desde el piso hasta el techo, como lo haría una viga.

- Las lecturas siempre deben ser consistentes y repetibles.

- Los detectores de vigas Zircon son recomendados sólo para el uso interior.

- Las vigas normalmente están colocadas verticalmente desde el piso hacia el techo, excepto arriba y debajo de las ventanas, y arriba de las puertas.

- Otros objetos comunes en paredes, pisos o techos son tuberías de agua, líneas de gas, barrera cortafuego, y cableado eléctrico.

- La profundidad y precisión de detección pueden variar dependiendo de las condiciones ambientales del escaneo, como el contenido mineral,
la humedad, la textura y consistencia de las paredes.

- Siempre apague la electricidad cuando trabaje cerca de cables eléctricos.

- Dependiendo de la proximidad de conexiones eléctricas o tuberías a la superficie de la pared, el detector puede detectarlos de la misma manera
que las vigas. Es necesario tener precaución siempre al clavar, cortar o taladrar en paredes, pisos y cielorrasos que puedan contener estos elementos.

- Las vigas y viguetas suelen tener una separación de 16 ó 24" (40 ó 60 cm), un ancho de tienen 1

1

⁄2" (38 mm), y quizás estén separadas por

barrera cortafuego. Todo lo que no esté instalado a esa separación o que sea de un ancho diferente puede que no sea una viga o vigueta.

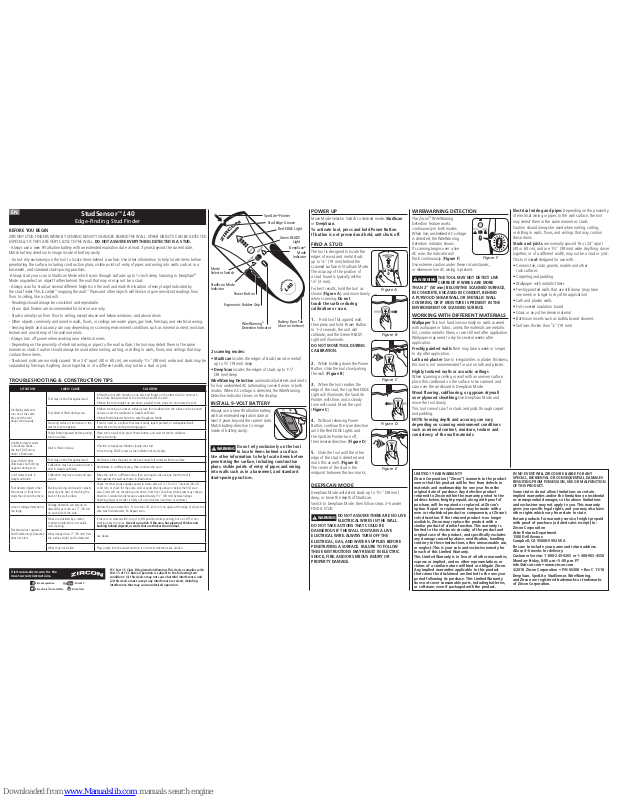

StudSensor

™

L40

Detector de Bordes de Vigas

ES

Visite www.zircon.com para las
instrucciones más actualizadas.

Advertencia de Registro de la Parte 15 del FCC Clase B: Este aparato
cumple con las reglas Parte 15 de la FCC. Su operación está sujeta
a las siguientes dos condiciones: (1) este aparato no puede causar
interferencia dañina, y (2) este aparato debe aceptar cualquier
interferencia recibida, incluyendo la interferencia que pueda causar
la operación no deseada.

ZirconCorporation ZirconTV

ZirconTools

|

ZirconToolPro

ZirconTools

Figura C

Figura D

Figura B

CONSEJOS ÚTILES & CONSEJOS PARA CONSTRUCCIÓN

SITUACIÓN CAUSAS PROBABLES SOLUCIONES

Todos los elementos de
la pantalla se encienden
al mismo tiempo y
el detector emite un
tono continuo.

El detector podría no esta plano
contra la pared.

• Sostenga el detector con su pulgar en un lado y sus dedos en el otro. No toque la superficie
que se está escaneando o el cabezal del detector.

• Mueva el detector de manera rectilínea hacia arriba y hacia abajo, paralela a las vigas.
No gire el detector.

El detector se inclinó o levantó
durante el escaneo.

• Al escanear una superficie poco uniforme, coloque un cartón delgado en la superficie que va
a escanear y escanee sobre el cartón en el modo DeepScan.

• Mueva el Interruptor de Modo para cambiar al modo DeepScan.

La superficie de escaneo es muy
denso o está muy húmedo para
que funcione el detector.

Si el detector está usado sobre una superficie que está recién tapada, pintada o empapelada,
deje suficiente tiempo para secarse y vuelva a intentar escanear de nuevo.

El Botón de Encendido fue
presionado antes de colocar
el detector en la superficie.

Coloque el detector sobre la pared, luego presione el Botón de Encendido, y espere que
la unidad se calibre antes de escaneo.

No detecta vigas en
el modo StudScan–
la flecha EDGE de arriba
no se enciende.

La pared es gruesa o densa.

• Cambie al modo DeepScan para localizar la viga.

• Use la flecha EDGE de arriba como la indicación del borde de la viga.

Se enciende la luz verde
READY, pero no hace nada
durante el escaneo.

Puede que el detector no esté
colocado plano contra la pared.

Sostenga el detector de modo que la parte posterior hagan contacto completo con la superficie.

Puede que el detector haya sido
calibrado sobre una viga en
el modo DeepScan.

Vuelva a calibrar en un área diferente, luego continúe el escaneo.

No detecta vigas en el
modo DeepScan.

Puede que el detector haya sido
calibrado sobre una viga.

Mueva la unidad a un área diferente, luego vuelva a escanear. También asegúrese de sujetar
el detector contra la pared como se muestra en las ilustraciones.

El detector no detecta otro
objetos además de vigas
o encuentra más vigas de
las que debería estar allí.

El cableado eléctrico y los tubos de
metal/plástico pueden estar cerca
o tocando la superficie posterior
de la pared.

Verifique que no haya otras vigas espaciadas en ambos lados a intervalos de 12, 16 ó 24" (30,
40 ó 60 cm), o revise la misma viga en las zonas directamente por encima o por debajo de
la primera área de escaneo. Las vigas están colocadas en forma rectilínea hacia arriba y hacia
abajo, del piso hacia el techo, mientras que la tubería puede cambiar de dirección. Las vigas
estándar miden aproximadamente 1

1

⁄2

" (38 mm) entre los bordes. Cualquier cosa más grande o

más pequeña es probable que no sea una viga (a menos que esté cerca de la puerta o ventana).

El área de detección
del voltaje es
demasiado grande.

La detección del voltaje puede
extenderse en el panel de yeso
tanto como 12" (30 cm) en cada
lado del cableado.

Reduzca la detección de escaneo: 1. Apague el detector. 2. Enciéndalo de nuevo en el borde
donde se detectó el cable por primera vez. 3. Repita el escaneo.

Se sospecha que hay
dables eléctricos, pero la
Detección WireWarning

®

no alerta.

Los cables pueden estar protegidos
dentro de conductos de metal,
una capa de alambre trenzada, o
revestimiento metálico de la pared.

Si hay un interruptor de tomacorriente, asegúrese de que esté ENCENDIDO mientras esté
realizando el escaneo, pero apáguelo cuando trabaje cerca de los cables eléctricos.

Tenga especial cuidado si el área tiene madera contrachapada, madera gruesa
de soporte detrás de paneles de yeso o paredes que son más gruesas de lo normal.

Los cables ubicados a mayor
profundidad de 2" (50 mm) de
la superficie es posible que no se
puedan detectar.

Véase más arriba.

Puede que los cables no
estén activos.

Enchufe una lámpara en el tomacorriente y enciéndala para comprobar si los cables eléctricos
están activos.

Figure A

Figura E

Figure F

Apuntador SpotLite

®

Muesca para Marcación

Lengüeta de Tapa
de Batería (en la
parte porterior)

Indicador de Detección
WireWarning

®

Mango Ergonómico

Botón de Encendido

Luz roja EDGE
(indicadora de borde)

Luz verde READY
(indicadora de
encendido)

Selector de Modo

Indicador
de modo
DeepScan

®

Indicador de
modo StudScan
