Desempacotar
2
3
4
5
6
7
8
1
Para desembalar o dispositivo:
1. Remova com cuidado todo o material de proteção do dispositivo e guarde a embalagem original para
armazenamento e envio posteriores.
2. Certifique-se de que foram recebidos:
• Computador móvell
• Bateria de íon de lítio PowerPrecision
• Alça de mão reta
• Guia de regulamentações.
3. Verifique se há danos no equipamento. Se houver algum equipamento faltando ou danificado, entre em
contato com o centro de Suporte ao Cliente Global imediatamente.
4. Antes de usar o dispositivo pela primeira vez, retire a película de proteção para transporte que cobre a
janela do leitor, da tela e da janela da câmara.
Recursos
MC2200/MC2700 Guia Rápido
Vista frontal
3
MC2200/MC2700 Guia Rápido
9
11
13
14
15
16
17
18
12
10
Tabela 1 Recursos da vista frontal
Número Item Função
1 Slot do clipe da alça de
mão
2 Conector USB-C/porta
inferior
3 Microfone Usado para as comunicações no modo de telefone.
4 Botão Liga/Desliga Liga e desliga a tela. Pressione e segure para restaurar as
5 Botão de leitura Inicia a captura de dados quando um aplicativo de leitura está
6 Tela sensível ao toque Exibe todas as informações necessárias para operar o dispositivo.
7 LED de carregamento/
notificação
8 Indicador de leitura Indica uma leitura bem-sucedida ou malsucedida.
Usado para prender a alça de mão no lugar.
Oferece as comunicações de cliente e host USB, bem como o
carregamento do dispositivo por meio de cabos e acessórios.
configurações do dispositivo ou desligar.
ativado.
Indica o status de carga da bateria durante o carregamento e as
notificações geradas pelos aplicativos.
Vista traseira
Tabela 2 Recursos da vista traseira
Número Item Função
9 Janela de saída Fornece captura de dados usando o capturador de imagens.
10 Antena NFC Fornece comunicação com outros dispositivos habilitados para NFC.
11 Câmera Captura fotos e vídeos.
4
Tabela 2 Recursos da vista traseira (continuação)
Número Item Função
12 Flash Fornece iluminação para a câmera.
13 Alto-falante Fornece saída de áudio para reprodução de vídeo e música.
14 Montagem da alça de mão Fornece um local para montagem do acessório de alça de mão.
15 Porta traseira A E/S traseira de dois pinos é um contato elétrico que é ativado
16 Bateria Padrão – Bateria de íon de lítio PowerPrecision de 3.500 mAh
17 Recurso de alinhamento/
Recesso da trava
18 Botão de liberação da
bateria
Configurar o dispositivo
MC2200/MC2700 Guia Rápido
pelo punho de acionamento.
(típico)/3.300 mAh (mínimo)
Estendida – Bateria de íons de lítio PowerPrecision de 4.900 mAh
(típico)/4.600 mAh (mínimo)
Usado para ajudar a guiar o conector USB-C dentro de uma das
bases de carregamento.
Pressione para remover a bateria.
Para começar a usar o dispositivo pela primeira vez:
1. Instale um cartão micro secure digital (SD) (opcional).
2. Instale um cartão nanoSIM (opcional).
3. Instale a bateria.
4. Instale o punho de acionamento (opcional).
5. Instale uma alça de mão (opcional).
6. Carregue o dispositivo.
7. Ligue o dispositivo.
Instalar um cartão microSD
O compartimento do cartão microSD fornece armazenamento secundário não volátil. O compartimento fica
localizado sob a bateria. Consulte a documentação fornecida com o cartão para obter mais informações e siga
as recomendações de uso do fabricante.
ATENÇÃO: siga as precauções adequadas de ESD (Electrostatic Discharge, descarga eletroestática) para evitar danificar
o cartão microSD. As precauções adequadas de ESD incluem, sem limitação, trabalhar em uma esteira de ESD e assegurar
que o operador esteja devidamente aterrado.
1. Remova a bateria. Consulte Remover a bateria na página 8.
2. Deslize o suporte do cartão microSD para a posição destravada (OPEN).
5
MC2200/MC2700 Guia Rápido
3. Levante o suporte do cartão microSD.
4. Insira o cartão microSD na porta do suporte do cartão, certificando-se de que o cartão deslize nas guias de
fixação em cada lado da porta.
5. Feche o suporte do cartão microSD e deslize-o para a posição travada (LOCK).
6. Substitua a bateria. Consulte Instalar a bateria na página 8.
Instalar o cartão SIM
NOTA: use somente cartões nanoSIM. Não se aplica ao MC2200.
6
MC2200/MC2700 Guia Rápido
ATENÇÃO: para evitar danos ao cartão SIM, tome as medidas adequadas contra descarga eletrostática. Isso inclui, mas não
está limitado a, por exemplo, trabalhar sobre uma esteira antiestática e garantir que o usuário esteja com os pés firmes no chão.
1. Remova a bateria. Consulte Remover a bateria na página 8.
2. Deslize o suporte do cartão SIM para a posição destravada (OPEN).
3. Levante a porta do suporte do cartão SIM.
4. Coloque o cartão nanoSIM no suporte com os contatos elétricos virados para baixo.
5. Feche a porta do suporte do cartão SIM e deslize-o para a posição travada (LOCK).
7
6. Substitua a bateria. Consulte Instalar a bateria na página 8
Instalar a bateria
NOTA: quando o usuário modifica o dispositivo, particularmente a bateria, por exemplo, etiquetas, etiquetas de ativos,
marcas, adesivos, etc., ele pode comprometer o desempenho pretendido do dispositivo ou acessórios. Níveis de
desempenho como vedação (Índice de proteção (IP)), desempenho afetado (quedas e tombos), funcionalidade, resistência
à temperatura, etc., podem ser afetados. NÃO coloque etiquetas, etiquetas de ativos, nem deixe marcas, adesivos, etc., no
local da bateria.
1. Insira a bateria, a parte superior primeiro, no compartimento da bateria na parte de trás do dispositivo.
MC2200/MC2700 Guia Rápido
2. Pressione a parte inferior da bateria no compartimento apropriado até que o botão de liberação se encaixe
no lugar.
Remover a bateria
NOTA: é recomendável remover o punho de acionamento opcional e/ou a alça de mão antes da remoção da
bateria.
1. Segure as partes superior e inferior da bateria e então pressione o botão de liberação da bateria na parte
inferior da bateria com o polegar.
8
MC2200/MC2700 Guia Rápido

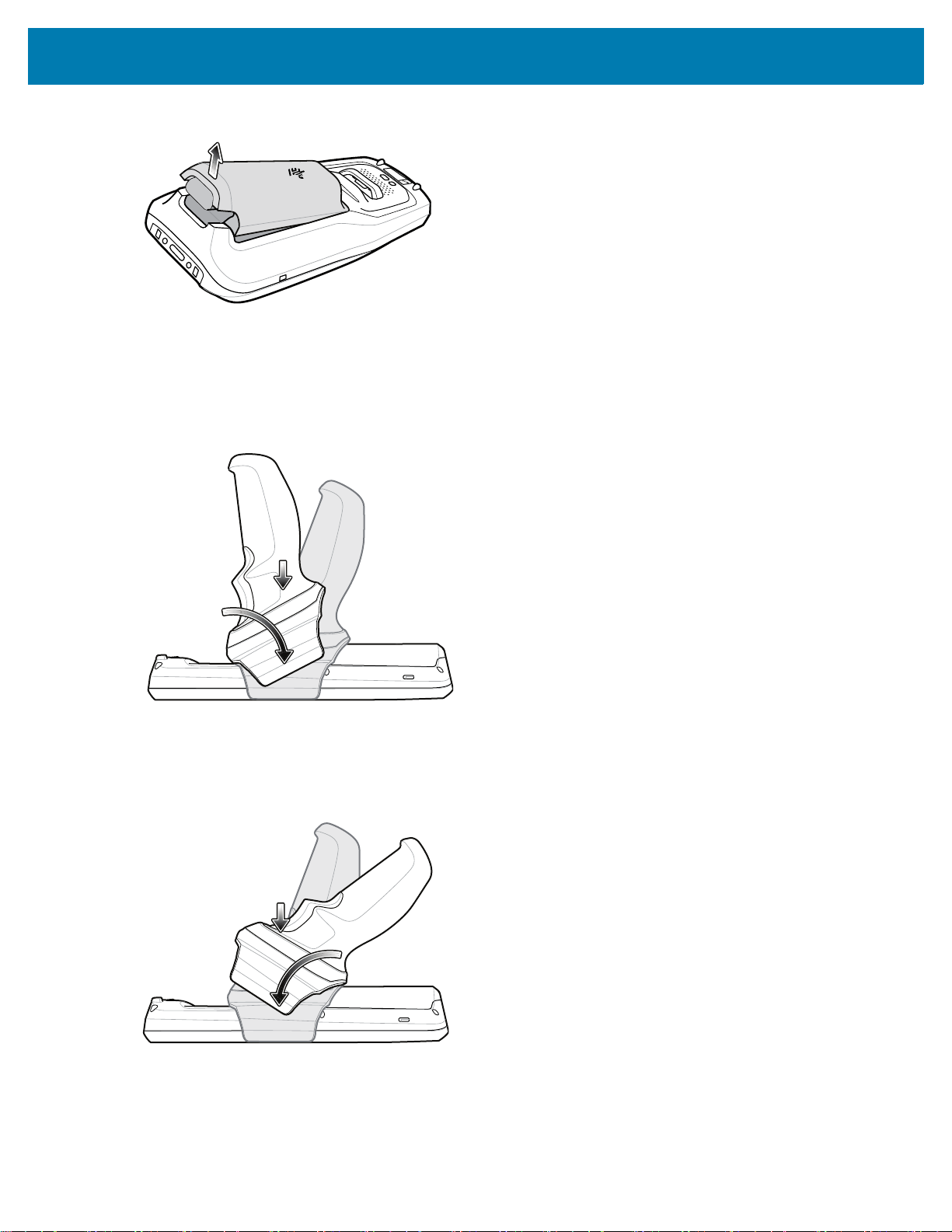

2. Eleve a parte inferior da bateria.
Instalar/Remover o punho de acionamento
Instalação do punho de acionamento usando o suporte da alça de mão
1. Alinhe o suporte da alça de mão na parte traseira do dispositivo com o recesso no punho de acionamento.
2. Gire o punho de acionamento para baixo para pegar o dispositivo.
Instalação do punho de acionamento usando a cavidade fina de bateria
1. Alinhe a cavidade fina de bateria com o recesso no punho de acionamento.
2. Gire o punho de acionamento para baixo para pegar o dispositivo.
9
MC2200/MC2700 Guia Rápido
1
2
Remoção do punho de acionamento
Gire o punho de acionamento em direção à parte superior do dispositivo e levante-a para removê-la.
Como alternativa, gire o punho de acionamento em direção à parte inferior do dispositivo e levante-a para
removê-la.
Instalar a alça de mão
Instalação da alça de mão no dispositivo
1. Insira o clipe da alça de mão no slot do clipe da alça de mão na parte inferior do dispositivo.
2. Passe a extremidade superior da alça de mão pelo suporte da alça de mão na parte superior do
dispositivo.
10
MC2200/MC2700 Guia Rápido
3. Vire a alça sobre o suporte da alça de mão e prenda a extremidade da alça usando o velcro.
4. Coloque a mão entre o dispositivo e alça de mão e ajuste a alça de mão conforme necessário.
Instalação da alça de mão no dispositivo
1. Envolva e amarre a extremidade da correia da alça de mão com o suporte da alça de mão.
2. Ajuste o botão deslizante de acordo com o tamanho do pulso e coloque a mão entre a alça de mão.
11
Carregar o dispositivo
ATENÇÃO: certifique-se de seguir as diretrizes de segurança para baterias descritas no Guia de Referência do Produto do
dispositivo.
Use um dos acessórios a seguir para carregar o dispositivo e/ou a bateria sobressalente.
Tabela 3 Acessórios
Acessório Número da peça Descrição
Base com 1 compartimento
somente para carga/USB
Base de carregamento/
comunicação com
1 compartimento e
carregador de bateria
sobressalente
ShareCradle somente
para carregamento com
4 compartimentos e
carregador de bateria
com 4 compartimentos
ShareCradle com
5 compartimentos
somente para
carregamento
Carregador de bateria
com 4 compartimentos
MC2200/MC2700 Guia Rápido
CRD-MC2X-1SCU-01 Fornece carregamento do dispositivo e
permite a comunicação USB Tipo C com um
dispositivo. Fonte de alimentação opcional
WUA5V12W0WW vendida separadamente.
CRD-MC2X-2SUCHG-01 Fornece carregamento e comunicação de
dispositivos, bem como carregamento para
bateria sobressalente. Requer fonte de
alimentação (PWR-BGA12V50W0WW), cabo
de alimentação CC (CBL-DC-388A1-01) e
cabo de alimentação CA específico do país.
Para habilitar o suporte para Ethernet, é
necessário o MOD-MT2-EU1-01 vendido
separadamente.
CRD-MC2X-4SC4BC-01 Carrega simultaneamente até quatro
dispositivos e quatro baterias reservas.
Suporta baterias de capacidade padrão e
estendida. Requer fonte de alimentação
(PWR-BGA12V108W0WW), cabo de
alimentação CC (CBL-DC-381A1-01) e cabo
de alimentação CA específico do país.
CRD-MC2X-5SCHG-01 Carrega até cinco dispositivos. Requer fonte
de alimentação (PWR-BGA12V108W0WW),
cabo de alimentação CC (CBL-DC-381A1-01)
e cabo de alimentação CA específico do país.
SAC-MC2X-4SCHG-01 Carrega até quatro baterias sobressalentes.
Suporta baterias de capacidade padrão e
estendida. Requer fonte de alimentação
(PWR-BGA12V50W0WW), cabo de
alimentação CC (CBL-DC-388A1-01) e cabo
de alimentação CA específico do país.
Cabo USB-C CBL-TC5X-USBC2A-01 Fornece comunicação de UBC-A para USB-C
Carregamento da bateria principal

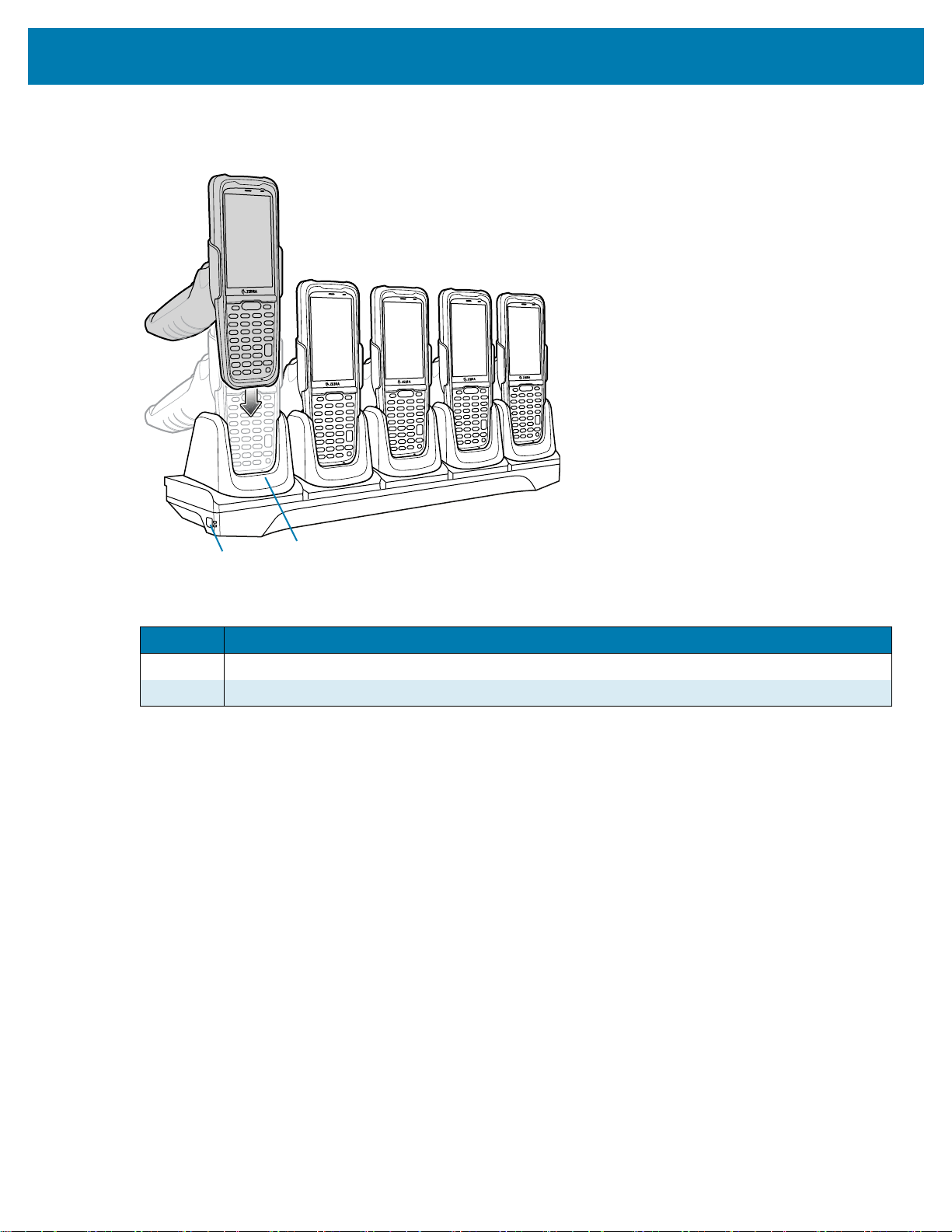

Para carregar um dispositivo:
1. Insira o dispositivo em um compartimento para começar a carregar.
2. Verifique se o dispositivo está conectado corretamente.
e alimentação para o dispositivo. Use com
um suporte para carregamento/USB com
1 compartimento.
12
MC2200/MC2700 Guia Rápido
O LED de carregamento/notificação do dispositivo indica o status do carregamento da bateria no dispositivo.
A bateria padrão passa de totalmente descarregada a 90% em menos de três horas. A bateria estendida
passa de totalmente descarregada a 90% em menos de três horas e meia.
NOTA: em muitos casos, 90% de carga é suficiente para uso diário.
Para obter os melhores resultados de carregamento rápido, use somente as baterias e os acessórios de carregamento da
Zebra. Carregue as baterias em temperatura ambiente com o dispositivo no modo de suspensão.
Tabela 4 LEDs Indicadores de carregamento/notificação
Estado Indicação
Desligado O dispositivo não está carregando. O dispositivo não está inserido
corretamente na base ou não está conectado a uma fonte de
alimentação. Carregador/base sem alimentação.
Piscando lentamente em âmbar
(pisca 1 vez a cada 4 segundos)
Piscando lentamente em vermelho
(pisca 1 vez a cada 4 segundos)
Verde contínuo Carregamento concluído.
Vermelho contínuo Carregamento concluído, mas a bateria está no final de sua vida
Piscando rapidamente em âmbar
(pisca 2 vezes por segundo)
O dispositivo está carregando.
O dispositivo está carregando, mas a bateria está no fim de sua
vida útil.
útil.
Erro no carregamento, por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
Piscando rapidamente em vermelho
(pisca 2 vezes por segundo)
Erro no carregamento, mas a bateria está no final de sua vida útil,
por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
Carregamento da bateria sobressalente
Para carregar uma bateria sobressalente:
1. Insira a bateria em uma base de carregamento de bateria.
2. Pressione levemente a bateria para garantir o contato adequado.
O LED de carregamento da bateria sobressalente no suporte indica o status do carregamento da bateria
sobressalente. A bateria padrão carrega de totalmente descarregada a 90% em menos de três horas.
A bateria estendida passa de totalmente descarregada a 90% em menos de três horas e meia.
NOTA: em muitos casos, 90% de carga é suficiente para uso diário.
Para obter os melhores resultados de carregamento rápido, use somente as baterias e os acessórios de carregamento da
Zebra. Carregue as baterias em temperatura ambiente com o dispositivo no modo de suspensão.
13
MC2200/MC2700 Guia Rápido
Tabela 5 LEDs indicadores de carregamento de bateria sobressalente
LED Indicação
Âmbar contínuo A bateria sobressalente está sendo carregada.
Verde contínuo O carregamento da bateria sobressalente foi concluído.
Vermelho contínuo A bateria sobressalente está sendo carregada e a bateria está
Piscando rapidamente em vermelho
(pisca 2 vezes por segundo)
Desligado Nenhuma bateria sobressalente no compartimento. Bateria
Temperatura de carregamento
Carregue as baterias em temperaturas de 0 °C a 40 °C (32 °F a 104 °F). O dispositivo ou o acessório sempre
carregam a bateria de modo seguro e inteligente. Em temperaturas elevadas (por exemplo, aproximadamente
+37 °C (+98 °F)) o dispositivo ou acessório pode habilitar e desabilitar alternadamente o carregamento por
períodos curtos para manter a bateria a uma temperatura aceitável. O dispositivo ou acessório indica quando
o carregamento está desativado devido a temperatura anormal através do seu LED e uma notificação é
exibida no visor.
no final de sua vida útil.
Carregamento concluído e a bateria está no final de sua vida útil.
Erro no carregamento; verifique o posicionamento de bateria
sobressalente e a bateria está no final de sua vida útil.
sobressalente não colocada corretamente no compartimento.
A base não está ligada.
14
MC2200/MC2700 Guia Rápido
1
Base com 1 compartimento somente para carga/USB
Tabela 6 Recursos da base com 1 compartimento para carregamento/USB
Número Item
1 Compartimento de carregamento
15
MC2200/MC2700 Guia Rápido
1
2
Base de carregamento/comunicação com 1 compartimento e carregador de bateria sobressalente
Tabela 7 Recursos da base de carregamento/comunicação com 1 compartimento e carregador de bateria
sobressalente
Número Item
1 Compartimento de comunicação/carregamento
2 Compartimento da bateria sobressalente
16
MC2200/MC2700 Guia Rápido
3
4
1
2
ShareCradle somente para carregamento com 4 compartimentos e carregador de bateria com 4 compartimentos
Tabela 8 Recursos do ShareCradle com 4 compartimentos somente para carregamento com carregador de
bateria com 4 compartimentos
Número Item
1 LED de alimentação
2 LED de carga da bateria sobressalente
3 Compartimento da bateria sobressalente
4 Compartimento de carregamento
17
MC2200/MC2700 Guia Rápido
1
2
ShareCradle com 5 compartimentos somente para carregamento
Tabela 9 Recursos do ShareCradle com 5 compartimentos somente para carregamento
Número Item
1 LED de alimentação
2 Compartimento de carregamento
18
MC2200/MC2700 Guia Rápido
1 2 3
Carregador de bateria com 4 compartimentos
Tabela 10 Recursos do carregador de bateria com 4 compartimentos
Número Item
1 LED de alimentação
2 LED de carregamento da bateria
3 Compartimento da bateria sobressalente
19
Cabo USB-C
1
O cabo USB-C conecta-se à parte inferior do dispositivo. Quando conectado ao dispositivo, o cabo permite o
carregamento, a transferência de dados para um computador host e a conexão de periféricos USB.
MC2200/MC2700 Guia Rápido
Tabela 11 Cabo USB
Número Item
1 Compartimento USB
20
MC2200/MC2700 Guia Rápido
Leitura
O dispositivo oferece as seguintes opções de captura de dados:
• SE4100
Leitura com o capturador de imagens interno
Para ler um código de barras, é necessário ter um aplicativo ativado para leitura. O dispositivo contém o
aplicativo DataWedge, que permite que o usuário ative o capturador de imagens, decodifique os dados do
código de barras e exiba o conteúdo do código de barras.
Para ler com o capturador de imagens interno:
1. Verifique se há um aplicativo aberto no dispositivo e um campo de texto está em foco (cursor de texto no
campo de texto).
2. Aponte a janela de saída na parte superior do dispositivo para um código de barras.
3. Mantenha o botão de leitura pressionado.
O padrão de mira do laser branco é ativado para ajudar no posicionamento.
NOTA: quando o dispositivo está no modo Lista de seleção, o capturador de imagens não decodifica o código de barras
até que o ponto do cursor ou da mira toque o código de barras.
4. Certifique-se de que o código de barras esteja dentro da área formada pela mira do padrão de mira.
O ponto de mira é usado para aumentar a visibilidade em condições de luminosidade excessiva.
Figura 1 Padrão de mira
Figura 2 Modo de Lista de Seleção com vários códigos de barras
5. O LED de Captura de Dados acende uma luz verde e um bipe é emitido, por padrão, para indicar que o
código de barras foi decodificado com sucesso.
6. Solte o botão de leitura.
NOTA: a decodificação do capturador de imagens normalmente é instantânea. O dispositivo repetirá as etapas necessárias
para tirar uma foto (imagem) digital de um código de barras de má qualidade ou de difícil leitura, contanto que o botão de
leitura permaneça pressionado.
7. Os dados de conteúdo do código de barras são exibidos no campo de texto.
21
MC2200/MC2700 Guia Rápido
Considerações sobre ergonomia
É recomendável fazer intervalos de descanso e alternar tarefas.
Postura ideal
Alterne as mãos.
Postura corporal ideal para leitura baixa
Alterne os joelhos.
22
MC2200/MC2700 Guia Rápido
Postura corporal ideal para leitura alta
Alterne as mãos.
Evite dobrar a coluna
Evite forçar o braço
23
MC2200/MC2700 Guia Rápido
Evite torções extremas do pulso
24
www.zebra.com
Loading...
