SERIE MC2100
GUÍA DE INICIO
RÁPIDO

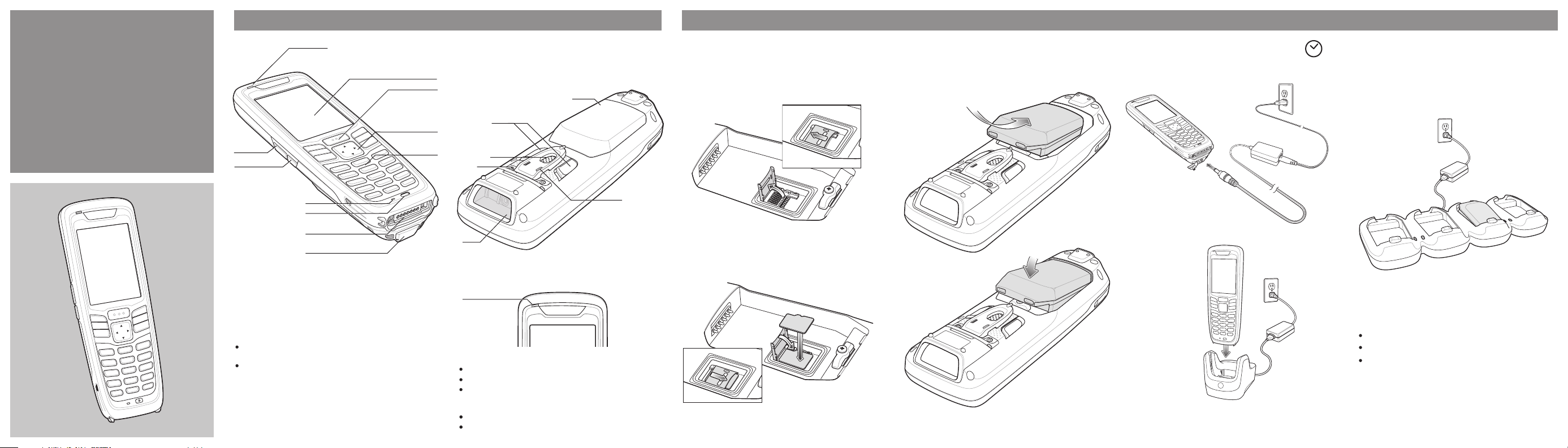

CARACTERÍSTICAS
1
(sólo MC2180)
12 Batería
13 Seguro de la batería
14 Altavoz
15 Montaje de correa
11
de mano
10
9
13
16 Ventana Salir de exploración
(consulte las opciones de captura de datos)
17 Minilápiz
12
1 Instalar una tarjeta microSD
1. Deslice la tapa de la tarjeta hacia abajo para desbloquearla.
2. Levante la tapa de la tarjeta.
3. Coloque la tarjeta microSD en el soporte con los contactos
mirando hacia abajo.
COMIENZO
2 Insertar la batería
3 Cargar el MC21XX
Fuente de alimentación
24 horas
4 Cargar la batería
*
Cargador de batería de cuatro ranuras
2
(sólo MC2180)
3
(sólo MC2180)
4
5
6
7
1 Indicador LED
2 Botón subir volumen
(predeterminado) - Programable
3 Botón bajar volumen
(predeterminado) - Programable
4 Micrófono
5 Botón de encendido
6 Conector de E/S
Nota:
Para iniciar en caliente el MC21XX, mantenga pulsado
el botón de encender durante (5) segundos.
Para iniciar en frío el MC21XX:
1. Pulse el botón de encendido para suspender el MC21XX.
Aparecerá la ventana PowerKey Action (Acción de tecla
de encendido).
2. Toque Safe Battery Swap (Cambio de batería seguro).
3. Espere a que el LED se encienda de color rojo y se apague.
4. Simultáneamente, pulse las teclas 1, 9 y el botón de
encendido.
7 Puerto de entrada
de alimentación
8 Teclado numérico
9 Navegación
10 Botón Exploración
11 Pantalla táctil
(con protector de pantalla)
8
15
16
Notificaciones LED
LED
Estado de carga:
Verde fijo: totalmente cargada
Parpadeo ámbar: cargando
Parpadeo rápido ámbar: error de carga
Estado de captura de datos:
Rojo: búsqueda activa
Verde: decodificación correcta
14
17
NOTA:
La posición correcta de la tarjeta microSD —
el conector de la tarjeta (es decir, la zona dorada) debe mirar
hacia abajo.
4. Baje la tapa de la tarjeta.
5. Deslice la tapa de la tarjeta hacia arriba para bloquearla.
Para sustituir la tarjeta microSD, consulte la Guía del usuario
de la serie MC2100 para obtener instrucciones al respecto.
Base de carga USB de una sola ranura
*
Se recomienda cargar este producto durante 24 horas antes de utilizarlo
por primera vez para asegurarse de que la batería interna esté
totalmente cargada.
Estado de carga:
Verde fijo: totalmente cargada
Parpadeo ámbar: cargando
Parpadeo rápido ámbar: error de carga

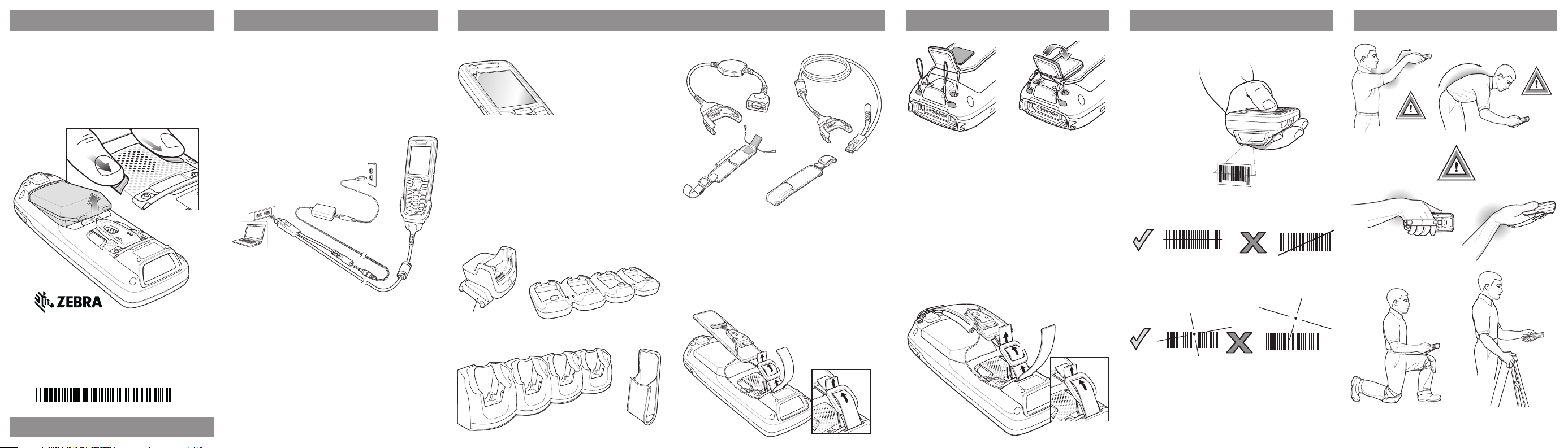

COMUNICACIÓN
ACCESORIOS INSTALACIÓN DE LA CORREA DE MANOEXTRACCIÓN DE LA BATERÍA
OPCIONES DE CAPTURA DE DATOS
CONSIDERACIONES ERGONÓMICAS
1. Pulse el botón de encendido para suspender el MC21XX.
Aparecerá la ventana PowerKey Action (Acción de tecla
de encendido).
2. Toque Safe Battery Swap (Cambio de batería seguro).
3. Espere a que el LED se encienda de color rojo y se apague.
4. Utilizando los pulgares, deslice los dos seguros de la batería
hacia arriba. La batería se expulsará ligeramente del
dispositivo.
5. Extraiga la batería.
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
Zebra y los gráficos de Zebra de son marcas comerciales
registradas de ZIH Corp. El logotipo de Symbol es una marca
registrada de Symbol Technologies, Inc., una empresa de Zebra
Technologies.
© 2015 Symbol Technologies, Inc.
72-155017-02ES Rev. A — Febrero de 2015
SERIE MC21XX GUÍA DE INICIO RÁPIDO
1
Instalar ActiveSync
®
Descargue ActiveSync® 4.5 o superior desde
http://www.microsoft.com y siga las instrucciones
para instalar ActiveSync en el ordenador host.
2
Comunicar con host
Crear una asociación
3
Siga las instrucciones en pantalla de ActiveSync
para establecer una conexión entre el MC21XX
y el ordenador host.
Para obtener más información, visite: http://www.zebra.com/mc2100
Protector de pantalla
Zebra recomienda utilizar un protector de
pantalla para minimizar el desgaste. Los
protectores de pantalla mejoran
la capacidad de uso y duración
de las pantallas táctiles.
Ventajas:
• Protección frente a arañazos y hendiduras
• Superficie táctil y de escritura duradera con aspecto táctil
• Resistencia frente a la abrasión y sustancias químicas
• Reducción de reflejos
• Mantiene la pantalla del dispositivo como nueva
• Instalación rápida y sencilla
La no utilización de un protector de pantalla puede afectar a la
cobertura de la garantía.
El MC21XX ya lleva un protector de pantalla inicial. Póngase en
contacto con el gestor de cuentas de su zona o con Zebra para
obtener más información al respecto y sobre los detalles de la
compra.
Base carga/USB de una sola ranura
Cargador de batería de cuatro ranuras
Adaptador de acoplamiento
Base sólo de carga de una sola ranura
Base Ethernet de cuatro ranuras
Funda
Cable adaptador
Cable de carga/ActiveSync USB
de módem
Correa
Cordón
de mano
Instalación del cordón
1. Pase los extremos de las dos cuerdas a través de la barra
de la correa de mano.
2. Pase el extremo de la correa gruesa a través de la hebilla.
3. Pase el extremo de la correa fina a través de la hebilla.
4. Pase un lazo de la cuerda por la ranura del minilápiz.
5. Pase el otro extremo de la correa a través del lazo.
6. Pase el extremo de la cuerda a través del orificio de la
barra de la correa de mano.
7. Enhebre el minilápiz por el lazo de
4
4
la cuerda.
5
5
2
2
1
1
7
6
3
3
2
1
1. Pase los dos lazos a través de los orificios de montaje.
2. Deslice los lazos por la pestaña de la correa.
3. Pulse la pestaña hacia abajo para fijarla.
4. Pase los extremos de las dos cuerdas a través de la barra
de la correa de mano.
5. Pase el extremo de la correa gruesa a través de la hebilla.
6. Pase el extremo de la correa fina a través de la hebilla.
7. Pase un lazo de la cuerda por la ranura del minilápiz.
8. Pase el otro extremo de la correa a través del lazo.
9. Pase el extremo de la cuerda a través del orificio de la
barra de la correa de mano.
10. Enhebre el minilápiz por el lazo de la cuerda.
7
7
8
8
5
5
44
10
9
6
Escaneado/imágenes
Escaneado láser/lineal
Imágenes
INCLINARSE
EVITE INTENTAR
ALCANZAR
EVITAR EXTREMOS
ÁNGULOS DE MUÑECA
Escaneado bajo
Alterna la rodilla
izquierda y derecha
Alterne la mano
izquierda y derecha
Se recomienda tomar descansos y rotar las tareas
Escaneado alto
Utilice una
escalera
EVITE
