LS2208
빠른 시작 설명서
2 LS2208 빠른 시작 설명서
Zebra는 제품의 안정성, 기능, 디자인을 향상하기 위해 제품을 변경할 권리가 있습니다.
Zebra는 본 설명서에 언급된 애플리케이션이나 제품, 회로 또는 애플리케이션의 사용과 관련되어 발생되는
제품상 문제에 대해 어떠한 책임도 없습니다. 명시적/묵시적 표현, 금반언의 규칙, Zebra 제품이 사용되는
제반 공정, 시스템, 장치, 기계, 자재, 방식, 또는 이러한 요소가 결합된 것과 관련된 특허권이나
어떠한 사용권도 허가되지 않습니다. 묵시적 사용권은 Zebra 제품에 포함된 장비, 회로, 하위 시스템에
한해서만 적용됩니다.
보증
하드웨어 제품 보증서 전문은 http://www.zebra.com/warranty에서 확인할 수 있습니다.
특허 등에 따라
호주만 해당
이 보증서는 Zebra Technologies Asia Pacific Pte. Ltd.에서 제공합니다(주소: 71 Robinson Road, #05-02/03,
Singapore 068895, Singapore). 호주 소비자 보호법에 따라 Zebra의 제품에는 반드시 보증서가 첨부됩니다.
제품에 중대한 결함이 있을 시 귀하는 교환이나 환불을 요구할 수 있으며 기타 예상되는 손상, 파손에 대한
보상을 요청할 수 있습니다. 제품의 품질이 매우 낮거나 사소한 결함이 있는 경우에도 제품의 수리, 교환을
요청할 수 있습니다. Zebra Technologies Corporation Australia의 유한
호주 소비자 보호법에 따른 구제책을 보증합니다. 문의사항이 있는 경우 Zebra Technologies Corporation
(+65 6858 0722)에 전화 주십시오.
최근에 업데이트된 보증 조건을 확인하려면 웹 사이트(http://www.zebra.com)를 방문하십시오.
:
보증은 위에 명시된 모든 권리 외에도
서비스 정보
장비 사용에 문제가 발생할 경우 관련 기술 또는 시스템 지원 센터에 문의하십시오. 장비에 문제가 있는 경우
지원 센터( http://www.zebra.com/support)에 문의하십시오.
본 설명서의 최신 버전은 http://www.zebra.com/support에서 확인하실 수 있습니다.
기본 바코드 설정
LED
스캔 창
트리거
스캐너 기능
LS2208 빠른 시작 설명서 3
초기 기본값 설정
프리젠테이션 모드
4 LS2208 빠른 시작 설명서
호스트 인터페이스 연결
USB
스캐너가 USB 호스트를 자동으로 감지하고 기본 설정을 사용합니다. 기본값 (*)이 요구 조건을 충족하지 않는
경우, 아래의 다른 호스트 바코드를 스캔합니다.
*
USB
키보드
(HID)
IBM 테이블탑 USB
IBM 핸드헬드 USB
IBM OPOS
(전체 스캔이 비활성화된 IBM 핸드헬드 USB)
LS2208 빠른 시작 설명서 5
이미징 인터페이스가 없는 SNAPI(Symbol Native API)
RS-232
6 LS2208 빠른 시작 설명서
스캐너가 RS-232 호스트를 자동으로 감지하고 기본 설정을 사용합니다. 기본값 (*)이 요구 조건을 충족하지
않는 경우, 아래의 다른 호스트 바코드를 스캔합니다.
*표준 RS-232
ICL RS-232
Wincor-Nixdorf RS-232 Mode A
OPOS/JPOS
Wincor-Nixdorf RS-232 Mode B
Fujitsu RS-232
LS2208 빠른 시작 설명서 7
Keyboard Wedge
자동 호스트 감지 케이블을 사용하는 스캐너는 키보드 웨지 호스트를 자동으로 감지하고 기본 설정을
사용합니다. 기본 설정(*)이 사용자의 요구 사항을 충족하지 않을 경우, 아래 IBM AT 노트북 바코드를
스캔합니다.
표준 키보드 웨지 케이블을 사용하는 경우 아래의 바코드 중 한 개를 스캔합니다.
*IBM PC/AT 및 IBM PC 호환
IBM AT 노트북
8 LS2208 빠른 시작 설명서

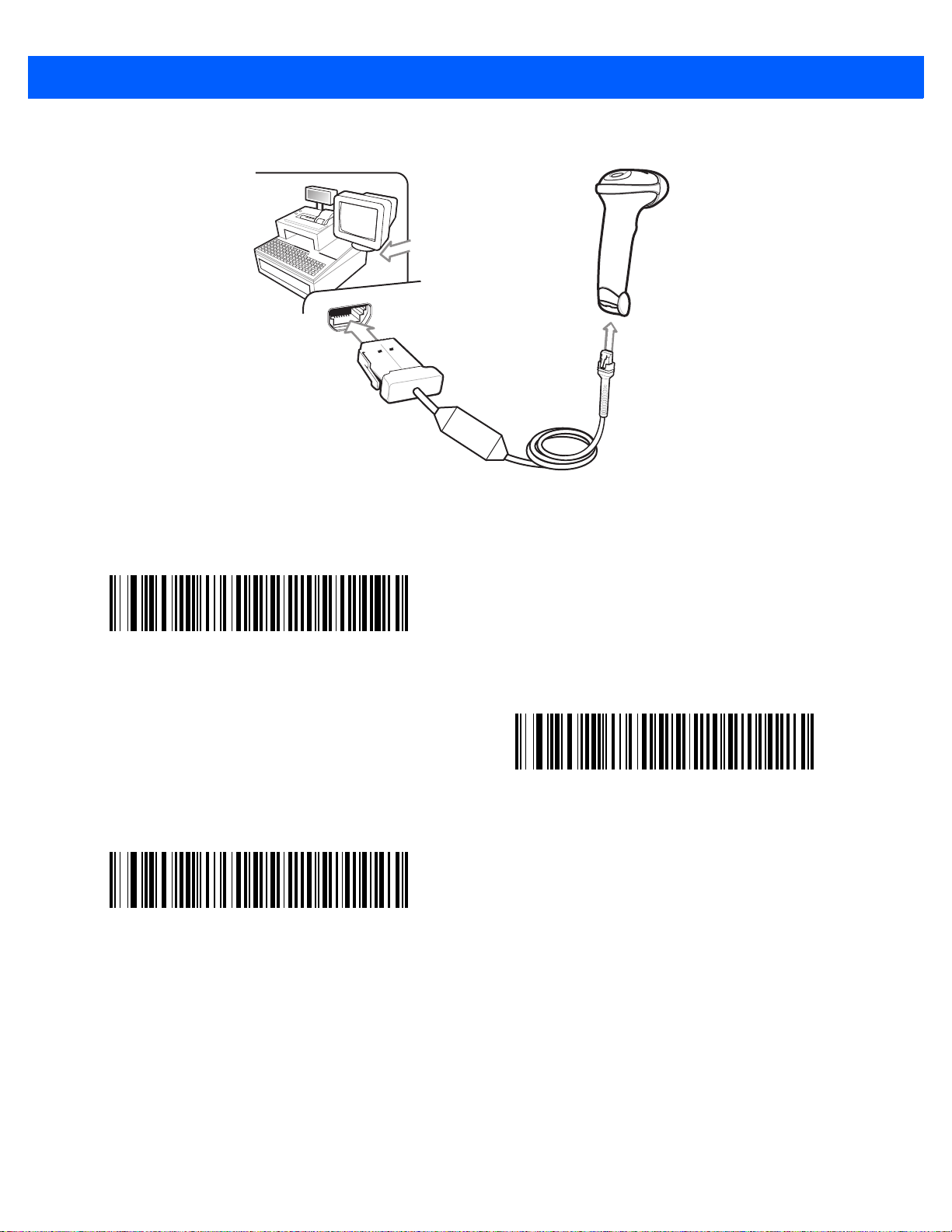

IBM 46XX
스캐너는 IBM 호스트를 자동으로 감지하지만 기본 설정은 없습니다. 아래의 바코드 중 한 개를 스캔하여 적절한
포트를 선택합니다.
비IBM 스캐너 에뮬레이션(포트 5B)
테이블탑 스캐너 에뮬레이션(포트 17)
핸드헬드 스캐너 에뮬레이션(포트 9B)

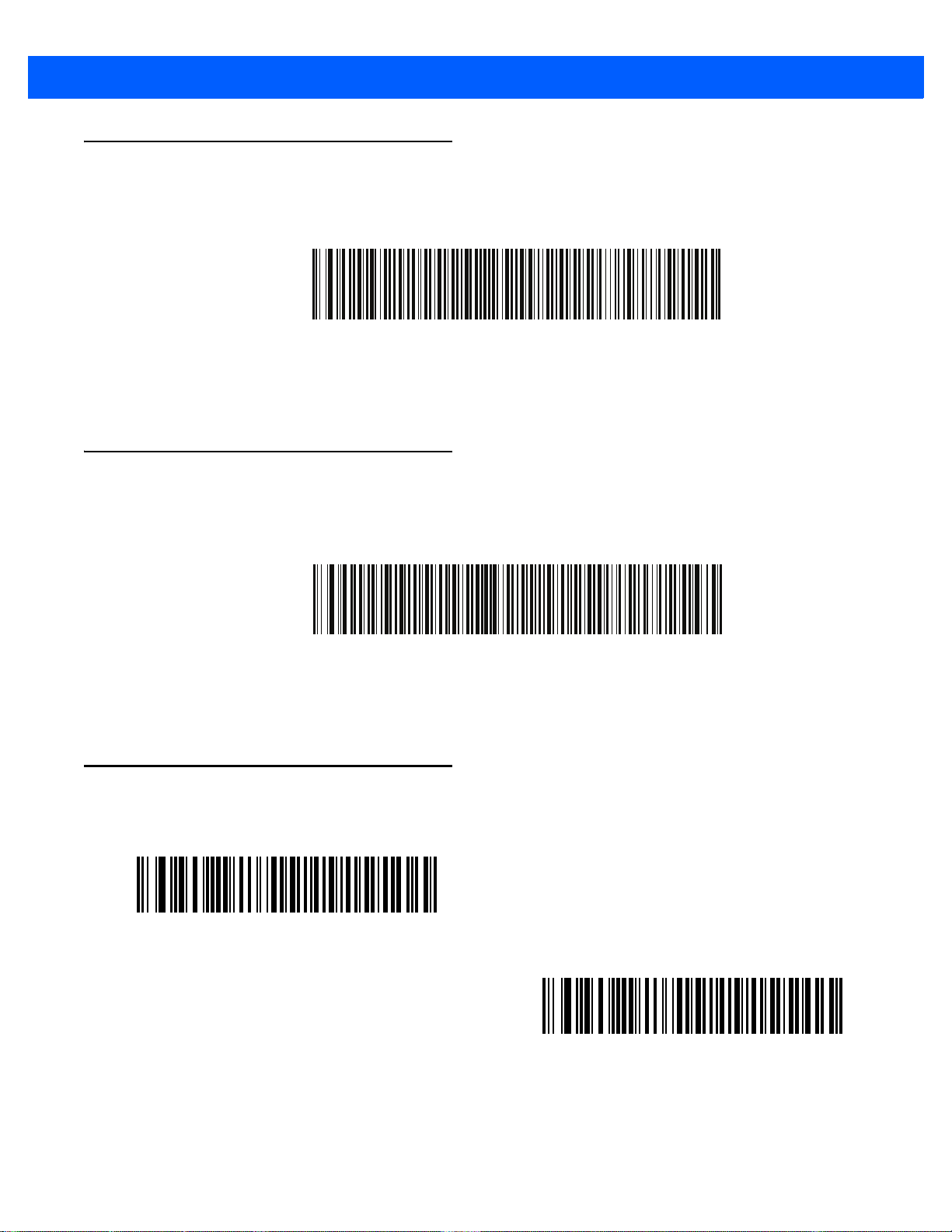

키 바코드(캐리지 리턴/줄바꿈) 입력
데이터를 스캔한 후 Enter 키를 추가합니다.
Enter 키(캐리지 리턴/줄바꿈)
Tab 키 바코드
데이터를 스캔한 후 Tab 키를 추가합니다.
LS2208 빠른 시작 설명서 9
USB Caps Lock 무시
Caps Lock 키 무시(활성화)
Tab 키
*Caps Lock 키 무시하지 않기(비활성화)
10 LS2208 빠른 시작 설명서

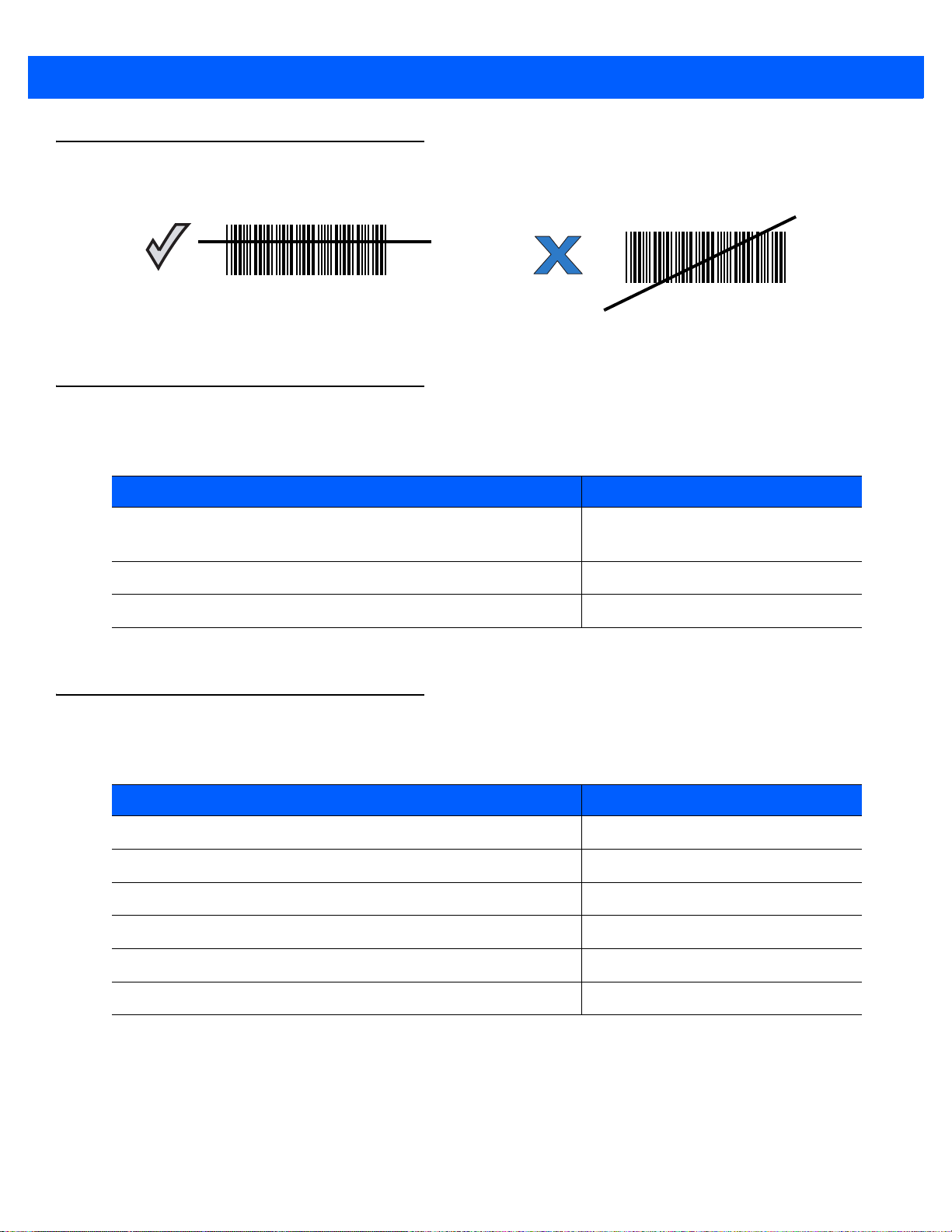

012345
012345
스캐닝
LED 표시등
스캐너가 켜져 있고 스캔 대기 중에 있거나 스캐너에 전력이
공급되지 않음
바코드가 성공적으로 디코딩됨 녹색
전송 오류 빨간색
비퍼 설명
전원 켜기 저음/중음/고음으로 울림
바코드가 성공적으로 디코딩됨 고음으로 짧게 울림
전송 오류 저음으로 길게 4번 울림
성공적인 매개 변수 설정 고음/저음/고음/저음으로 울림
설명
꺼져 있음
설명 비퍼 순서
LED
프로그래밍 순서가 올바르게 수행됨 고음/저음으로 울림
설정 순서가 잘못 수행되거나 "취소" 바코드가 스캔됨 저음/고음으로 울림
LS2208 빠른 시작 설명서 11
지나친 손목 꺾임 주의
구부리기 주의
팔 올리기 주의
123Scan
2
123Scan
스캐너를 맞춤 설정할 수 있습니다.
자세한 내용을 보려면 http://www.zebra.com/123Scan2 을 방문하십시오.
2
은 사용이 편리한 PC 기반 소프트웨어 도구로서 바코드 또는 USB 케이블을 통해 빠르고 손쉽게
유틸리티 기능
•
장치 구성
• 전자 프로그래밍(USB 케이블)
• 프로그래밍 바코드
•
데이터 보기 - 스캔 로그(스캔한 바코드 데이터 표시)
•
자산 추적 정보 액세스
•
펌웨어 업그레이드 및 릴리스 노트 보기
권장 사용 방법 / 올바른 자세
12 LS2208 빠른 시작 설명서
문제 해결
문제 해결 방법
스캐너가 작동하지 않음
스캐너에 전력이 공급되지 않음 시스템 전원 확인
스캐너가 비활성화됨 올바른 호스트 인터페이스 케이블이
스캐너가 바코드를 디코딩하지만 데이터를 전송하지 않음
호스트 인터페이스가 올바르게 구성되지 않음 자동 호스트 감지 케이블을 사용하거나 적절한
인터페이스 케이블 연결이 느슨함 케이블이 모두 제대로 꽂혀 있는지 확인
사용되었는지 확인
호스트 바코드를 스캔
스캐너에서 바코드를 디코딩하지 못함
스캐너가 해당 바코드 유형으로 설정되지 않음 해당
판독이 불가능한 바코드 바코드 손상 여부 확인, 같은 유형의 테스트용
스캐너와 바코드 간 거리가 적절하지 않음 스캐너를 바코드 가까이 또는 멀리 움직임
스캔된 데이터가 호스트에 잘못 표시됨
호스트 인터페이스가 올바르게 구성되지 않음 적절한 호스트 매개 변수 바코드 스캔
바코드 유형 활성화
바코드 스캔
규정 정보
본 설명서는 모델 번호 LS2208에 적용됩니다.
모든 Zebra 장치는 판매 지역의 규칙과 규격에 적합하게 제작되었으며 필요한 인증 마크가 부착되어 있습니다.
현지 언어로 번역된 문서는 웹 사이트 http://www.zebra.com/support 에서 확인할 수 있습니다.
Zebra의 명시적 승인 없이 Zebra 장비를 변형 또는 개조한 경우, 사용자의 장비 작동 권한이 박탈될 수 있습니다.
LS2208 빠른 시작 설명서 13
주의: Zebra에서 승인한 UL 인증 액세서리만
최대 작동 온도는 40°C입니다.
사용하십시오.
레이저 장치
레이저가 장착된 Zebra 장비는 21CFR1040.10 및 1040.11(2007년 6월 24일자 Laser Notice No. 50에
따른 편차 제외) 및 IEC 60825-1(Ed. 2.0), EN60825-1:2007을 준수합니다. 레이저 장치 등급은 장비에
부착된 마크에 표시되어 있습니다.
다음 문구가 있으면 미국 및 국제 규격에 적합한 것입니다.
주의: 본 문서에 언급되지 않은 조작 및 개조 작업, 절차 등을 수행하면 위험한 레이저 광선 누출이 발생할
수 있습니다.
2
급 레이저 스캐너에는 저전력 가시 광선 다이오드가 사용됩니다. 태양의 경우와 마찬가지로, 매우 밝은
광원에서 나오는 광선은 육안으로 쳐다보지 마십시오. 2급 레이저 광선에 잠시 노출되는 것은 위험하지
않습니다.
건강 및 안전 권고 사항
인체공학적 권장 사항
주의: 아래 권장 사항을 따르면 인체 부상 위험을 예방하거나 최대한 줄일 수 있습니다. 현지 건강 및 안전
관리자와 상담을 통해 회사 안전 방침이 제대로 지켜지고 있는지 확인하여 작업자 부상을 예방하십시오.
•
반복되는 동작은 피하거나 줄이십시오.
•
편안한 자세를 유지하십시오.
•
과도한 힘은 피하거나 줄이십시오.
•
자주 사용하는 물건은 주변에 두십시오.
•
올바른 높이에서 작업을 수행하십시오.
•
진동은 피하거나 줄이십시오.
•
직접적인 압력은 피하거나 줄이십시오.
•
조절식 작업대를 준비해두십시오.
•
여유 공간을 충분히 확보하십시오.
•
적합한 작업 환경을 조성하십시오.
•
작업 절차를 개선하십시오.
14 LS2208 빠른 시작 설명서
전원 공급 장치
Zebra에서 승인한 UL 인증 ITE(IEC/EN 60950-1, SELV) 전원 공급 장치(전기 정격: 주변 온도 최대 40°C 이상의
환경에서 5Vdc 출력 및 최소 650mA)만 사용하십시오. 대체 전원 공급 장치를 사용하면 본 장비에 대한 승인이
무효화되고 위험할 수 있습니다.
전자파 간섭 규제 - FCC
참고: 본 장비는 FCC 규격 제15조의 Class B 디지털 장치 관련 규제에 따라
테스트되었으며 이에 적합한 것으로 판정되었습니다. 이러한 규제는 주거 환경에서
사용할 때 발생하는 유해한 전자파 간섭으로부터 보호하기 위해 마련되었습니다.
이 장비는 무선 주파수 에너지를 생성, 사용, 발산하는 제품이므로 지침에 따라 설치하고
사용하지 않으면 무선 통신에 유해한 전자파 간섭이 유발될 수 있습니다
해서 간섭이 발생하지 않는 것은 아닙니다. 이 장비가 라디오나 TV 수신과 간섭을 일으키는 경우 다음 방법
중 하나로 간섭을 수정해 보십시오. 간섭 발생 여부는 장비를 껐다가 켜는 방법으로 확인할 수 있습니다.
•
수신 안테나의 방향이나 위치를 바꾸십시오
•
수신기와 장비 사이 거리를 넓히십시오.
•
수신기와 장비를 서로 다른 단자에 꽂으십시오.
•
판매점이나 라디오/TV 전문 기술자의 도움을 받으십시오.
. 그러나, 특정 환경에서 사용한다고
무선 주파수 간섭 요구 조건 – 캐나다
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
마크 및 EEA(European Economic Area)
준수 선언
Zebra는 본 문서를 통해 이 장비가 적용되는 모든 Directives인 2004/108/EC, 2006/95/EC 및 2011/65/EU를
준수함을 선언합니다. 적합성 선언서(DoC: Declaration of Conformity)의 내용은 http://www.zebra.com/doc 에서
확인할 수 있습니다.
일본(VCCI) - 전자파장해 자주규제협의회
Class B ITE
Class B ITE 한국 경고문
LS2208 빠른 시작 설명서 15
기타 국가
브라질
Declarações Regulamentares para LS2208 - Brazil
Nota: A marca de certificação se aplica ao Transceptor, modelo LS2208. Este equipamento opera em caráter
secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo
tipo, e não pode causar interferência a sistemas operando em caráter primário.
Para maiores informações sobre ANATEL consulte o site: www.anatel.gov.br
칠레
Este equipo cumple con la Resolución No 403 de 2008, de la Subsecretaria de telecomunicaciones, relativa a
radiaciones electromagnéticas.
멕시코
주파수 제한 범위: 2.450 - 2.4835GHz
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o
dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier
interferencia, incluyendo la que pueda causar su operación no deseada.
대한 민국
2400~2483.5MHz 또는 5725~5825MHz를 사용하는 무선 장비의 경우 다음 두 가지 표현이 명시되어야 합니다.
무선설비는 운용 중 전파혼신 가능성이 있음
당해 무선설비는 전파 혼신 가능성이 있으므로 인명 안전과 관련된 서비스는 할 수 없습니다.
16 LS2208 빠른 시작 설명서
대만
臺灣
低功率電波輻射性電機管理辦法
第十二條
經型式認證合格之低功率射頻電機，非經許可，公司、
商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。
第十四條
低功率射頻電機之使用不得影響飛航安全及干擾合法通信；
經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。
前項合法通信，指依電信規定作業之無線電通信。
低功率射頻電機須忍受合法通信或工業、
科學及醫療用電波輻射性電機設備之干擾。
우크라이나
LS2208 빠른 시작 설명서 17
전기 전자 폐기물 지침(WEEE: Waste Electrical and Electronic Equipment)
English: For EU Customers: All products at the end of their life must be returned to Zebra for recycling. For information on
how to return product, please go to: http://www.zebra.com/weee.
Български: За клиенти от ЕС: След края на полезния им живот всички продукти трябва да се връщат на Zebra за
рециклиране. За информация относно връщането на продукти, моля отидете на адрес:
http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skončení jejich životnosti vrátit společnosti Zebra k recyklaci.
Informace o způsobu vrácení produktu najdete na webové stránce: http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent. Læs oplysningerne om
returnering af produkter på: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum Recycling an Zebra
zurückgesandt werden. Informationen zur Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise eesmärgil Zebra'ile.
Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra al final de su ciclo de vida
para que sean reciclados. Si desea más información sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Ελληνικά : Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει να επιστρ έφονται στην
Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με τ
διεύθυνση http://www.zebra.com/weee στο Διαδίκτυο.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être retournés à Zebra pour
recyclage. Pour de plus amples informations sur le retour de produits, consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita devono essere restituiti a
Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità di restituzione, visitare il seguente sito Web:
http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti utilizuoti į kompaniją „Zebra“.
Daugiau informacijos, kaip grąžinti gaminį, rasite: http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra otrreizējai pārstrādei. Lai
iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell eljuttatni újrahasznosítás céljából.
A termék visszajuttatásának módjával kapcsolatos tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom, iridu jiġu rritornati għand Zebra
għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur naar Zebra te worden
teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee voor meer informatie over het terugzenden van
producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji naleźy zwrócić do firmy Zebra w celu ich
utylizacji. Informacje na temat zwrotu produktów znajdują się na stronie internetowej http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos à Zebra para reciclagem. Para
obter informações sobre como devolver o produto, visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare, trebuie returnate la Zebra pentru
reciclare. Pentru informaţii despre returnarea produsului, accesaţi: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju Zebra za reciklažo. Za
informacije o vraèilu izdelka obišèite: http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei
enää käytetä. Lisätietoja tuotteen palauttamisesta on osoitteessa http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till Zebra för återvinning.
Information om hur du returnerar produkten finns på http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için Zebra'ya iade edilmelidir. Ürünlerin
nasıl iade edileceği hakkında bilgi için lütfen şu adresi ziyaret edin: http://www.zebra.com/weee.
ην επιστροφή ενός π ροϊόντος, επισκεφθείτε τη
터키의 WEEE 준수 선언
EEE Yönetmeligine Uygundur
18 LS2208 빠른 시작 설명서
•
50
CMM 공개
이 표는 중국 RoHS 요구 조건에 따라 작성되었습니다.
部件名称
(부품)
金属部件
(금속 부품)
电路模块
(회로 모듈)
电缆及电缆组件
(케이블 및 케이블 어셈블리)
塑料和聚合物部件
(플라스틱 및 폴리머 부품)
光学和光学组件
(광학 및 광학 구성 요소)
电池
(배터리)
本表格依据SJ/T 11364 的规定编制。
有害物质
铅
(Pb)
OOOOOO
XOOOOO
XOOOOO
OOOOOO
XOXOOO
OOOOOO
汞
(Hg)
镉
(Cd)
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴
二苯醚
(PBDE)
O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量要求。(企业可在此处，根据实际情况对上表中打
“×”的技术原因进行进一步说明。）
LS2208 빠른 시작 설명서 19
Zebra Technologies Corporation
Lincolnshire, IL USA
Zebra와 얼룩말 머리 그래픽은 ZIH Corp.의 등록 상표입니다. Symbol 로고는 Zebra Technologies
회사인 Symbol Technologies의 등록 상표입니다.
© 2015 Symbol Technologies, Inc.
MN000753A03KO 개정판 A - 2015년 3월
