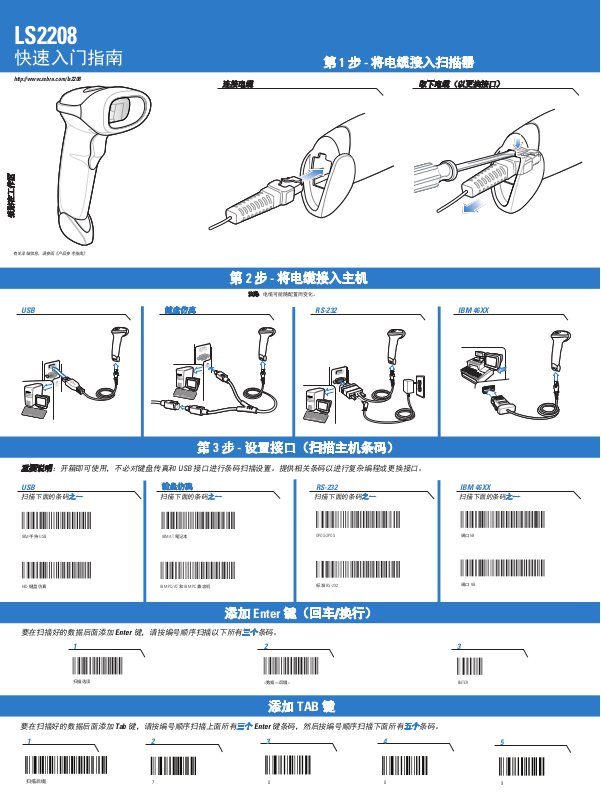

Page 1
LS2208
快速入门指南
http://www.zebra.com/ls2208
张贴在工作区张贴在工作区
连接电缆
第 1 步 - 将电缆接入扫描器
取下电缆（以更换接口）
有关详细信息，请参阅《产品参考指南》
USB
键盘仿真
第 2 步 - 将电缆接入主机
注释：电缆可能随配置而变化。
RS-232
IBM 46XX
第 3 步 - 设置接口（扫描主机条码）
重要说明：开箱即可使用，不必对键盘传真和 USB 接口进行条码扫描设置。提供相关条码以进行复杂编程或更换接口。
USB
扫描下面的条码之一
IBM 手持 USB
HID 键盘仿真
扫描下面的条码之一
键盘仿真
IBM AT 笔记本
IBM PC/AT 和 IBM PC 兼容机
RS-232
扫描下面的条码之一
OPOS/JPOS
标准 RS-232
添加 Enter 键（回车/换行）
IBM 46XX
扫描下面的条码
端口 5B
端口 9B
之一
要在扫描好的数据后面添加 Enter 键，请按编号顺序扫描以下所有三个条码。
1 2 3
扫描选项
<数据><后缀> ENTER
添加 TAB 键
要在扫描好的数据后面添加 Tab 键，请按编号顺序扫描上面所有
1 2
扫描后缀
7
三个
Enter 键条码，然后按编号顺序扫描下面所有
3 4
0
五个
条码。
5
0
9
Page 2
最佳扫描 免提支架 设置默认值
123SCAN2
扫描器指示
LED 指示
关闭
扫描器已打开并已作好
扫描准备， 或扫描器未通电
蜂鸣器指示
标准使用方法
低/中/高蜂鸣声 短而中的蜂鸣声 4 声长而低的蜂鸣声
开机 已解读条码 检测到传输错误，
参数菜单扫描
高/低/高/低蜂鸣声
已成功设置参数 已执行正确的
绿色
成功解读条码
高/低蜂鸣声
编程顺序
红色
传输错误
数据被忽略
低/高蜂鸣声
编程顺序不正确或
扫描了“取消”条码
恢复出厂默认设置
设置默认值
故障排除
扫描器不工作
扫描器未通电
检查系统电源，
确保已连接电源
（如有必要）
扫描器正在解读条码，但尚未将数据传输到主机
未按正确的主机接口对扫描器编程
扫描适当的主机参数条码
使用了不正确的接口电缆 接口/电源电缆松动
确保使用了正确的
接口电缆
确保所有电缆
连接已固定
接口电缆松动
确保所有电缆
连接已固定
012345
012345
故障排除
扫描数据在主机上显示不正确
未按正确的主机接口对扫描器编程
扫描器无法解读条码
123Scan2 一个易于使用的基于 PC 的软件工具，
它使您可以通过条码或 USB 电缆快速轻松地
执行自定义设置。有关详细信息，
请访问：http://www.zebra.com/123Scan2。
扫描适当的主机参数条码
未按条码类型对
扫描器编程
确保已对扫描器编程，
使其可读取要扫描的条码
条码不可读
确保条码无缺陷，
并尝试扫描具有相同
条码类型的测试条码
扫描器与条码之间的
距离不正确
将扫描器移近或
远离条码
避免手腕过度弯曲 避免手臂过度举高避免弯腰
避免手腕
过度弯曲
Zebra 保留更改任何产品以提高其可靠性、改进其功能或设计的权利。
由于此处所述应用程序或任何产品、电路或应用程序的使用而引发的或与之相关的产品问题，
Zebra 不承担任何责任。对于可能用到我们产品的任何产品组合、系统、仪器、机械、材料、方
法或流程，Zebra 未以明示、暗示、禁止反言或其他任何方式授予使用上述情况涉及到的或与之
相关的专利权或专利的许可。Zebra 仅为其产品中所包含的设备、电路和子系统提供暗示许可。
电源
仅使用经批准的 UL 列出的信息技术设备（IEC/EN 60950-1、LPS）电源，额定功率为：输出 5V
直流，最小 850mA，最高环境温度至少为 50°C。使用其他电源将使对此设备的任何授权作废，
并且可能带来危害。
保修服务
要获得完整的 Zebra 硬件产品保修声明，请访问：http://www.zebra.com/warranty
服务信息
如果在使用设备时遇到问题，请与您所在机构的技术或系统支持人员联系。如果设备出现任何
问题，他们将与全球客户支持中心联系：http://www.zebra.com/support
要获得本指南的最新版本，请访问：http://www.zebra.com/support
废弃电气电子设备指令
English: For EU Customers: All products at the end of their life must be returned to Zebra for r
ecycling. For information on how to return product, please go to: http://www.zebra.com/weee.
Bulgarish: За клиенти от ЕС: След края на полезния им живот всички продукти трябва
да се връщат на Zebra за рециклиране. За информация относно връщането на продукти,
моля отидете на адрес: http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti vrátit
spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na webové
stránce: http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er udtjent.
Læs oplysningerne om returnering af produkter på: http://www.zebra.com/ weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer Lebensdauer zum
Recycling an Zebra zurückgesandt werden. Informationen zur Rücksendung von Produkten finden
Sie unter \http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους, πρέπει
να επιστρέφονται στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες σχετικά με την
επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση http://www.zebra.com/weee στο Διαδίκτυο.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise
eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage palun
aadressi: http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a Zebra
al final de su ciclo de vida para que sean reciclados. Si desea más información sobre cómo
devolver un producto, visite: http://www.zebra.com/weee.
Français : Clients de l'Union Européenne : Tous les produits en fin de cycle de vie doivent être
retournés à Zebra pour recyclage. Pour de plus amples informations sur le retour de produits,
consultez : http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo di vita
devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per informazioni sulle modalità
di restituzione, visitare il seguente sito Web: http://www.zebra.com /weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā atpakaļ Zebra
otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu Zebra, lūdzu,
skatiet: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti grąžinti
utilizuoti į kompaniją „Zebra“. Daugiau informacijos, kaip grąžinti gaminį,
rasite: http://www.zebra.com/weee.
(WEEE)
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell
eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos
tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu tagħhom,
iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif għandek tirritorna
l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun levensduur
naar Zebra te worden teruggezonden voor recycling. Raadpleeg http://www.zebra.com/weee
voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji nale¿y zwróciæ
do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów znajduj¹ siê na
stronie internetowej http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser devolvidos
à Zebra para reciclagem. Para obter informações sobre como devolver o produto,
visite: http://www.zebra.com/weee.
Românesc: Pentru clienţii din UE: Toate produsele, la sfârşitul duratei lor de funcţionare,
trebuie returnate la Zebra pentru reciclare. Pentru informaţii despre returnarea produsului,
accesaţi: http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby ich
životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení výrobkov
nájdete na: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti podjetju
Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite: http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava kierrätettäväksi
Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen palauttamisesta on
osoitteessa http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste returneras till
Zebra för återvinning. Information om hur du returnerar produkten finns
på http://www.zebra.com/weee.
Türkçe: AB Müşterileri için: Kullanım süresi dolan tüm ürünler geri dönüştürme için
Zebra'ya iade edilmelidir. Ürünlerin nasıl iade edileceği hakkında bilgi için lütfen şu adresi
ziyaret edin: http://www.zebra.com/weee.
TURKISH WEEE Statement of Compliance
EEE Yönetmeliğine Uygundur
张贴在工作区张贴在工作区
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
© 2017 ZIH 公司和/或其子公司。保留所有权利。ZEBRA 和标志性的
Zebra 斑马头像是 ZIH 公司在全球许多司法管辖区内注册的商标。所有其
他商标均为其各自所有者的财产。
。
。
。
建议使用方法指南 - 最佳身体姿势
避免手臂过度举高
避免弯腰
规章信息
激光专用标签
依照 Clause 5、IEC 825 和 EN60825 规章，向用户提供以下信息：
ENGLISH HEBREW
CLASS 1 CLASS 1 LASER PRODUCT
CLASS 2 LASER LIGHT
DANISH / DANSK ITALIAN / ITALIANO
KLASSE 1 KLASSE 1 LASERPRODUKT CLASSE 1 PRODOTTO AL LASER DI CLASSE 1
KLASSE 2 LASERLYF CLASSE 2 LUCE LASER
DUTCH / NEDERLANDS NORWEGIAN / NORSK
KLASSE 1 KLASSE-1 LASERPRODUKT KLASSE 1 LASERPRODUKT, KLASSE 1
KLASSE 2 LASERLICHT KLASSE 2 LASERLYS IKKE STIRR INN ILYSSTRÅLEN
FINNISH / SUOMI PORTUGUESE / PORTUGUÊS
LUOKKA 1 LUOKKA 1 LASERTUOTE CLASSE 1 PRODUTO LASER DA CLASSE 1
LUOKKA 2 LASERVALO CLASSE 2 LUZ DE LASER NÃO FIXAR O RAIO LUMINOSO
FRENCH / FRANÇAIS SPANISH / ESPAÑOL
CLASSE 1 PRODUIT LASER DE CLASSE 1 CLASE 1 PRODUCTO LASER DE LA CLASE 1
CLASSE 2 LUMIERE LASER CLASE 2 LUZ LASER
GERMAN / DEUTSCH SWEDISH / SVENSKA
KLASSE 1 LASERPRODUKT DER KLASSE 1 KLASS 1 LASERPRODUKT KLASS 1
KLASSE 2 LASERSTRAHLEN KLASS 2 LASERLJUS STIRRA INTE MOT STRÅLEN
仅适用于澳大利亚
此保修服务由 Zebra Technologies Asia Pacific Pte. LTD.71 Robinson Road, #05-02/03, Singapore 068895, Singapore提供
。我们的产品提供在《澳大利亚消费者法案》中涵盖的各种保修。您有权因产品严重故障而要求换货或退款，以
及因任何其他合理可预见的损失或损害而要求赔偿。如果产品质量不合格，且产品未出现严重故障，您也有权
要求维修或更换产品。
以上 Zebra Technologies Corporation Australia 有限保修是对根据《澳大利亚消费者法案》您所享有的权利和赔偿
的补充。如有任何问题，请致电 Zebra Technologies Corporation (+65 6858 0722)。您也可以访问我们的网站：
http://www.zebra.com，获取最新的保修条款。
Ukraine
Дане обладнаннявідповідає вимогам технічного регламенту №1057, № 2008 щодо використання деяких
небезпечних речовин в електричних та електронних пристроях.на обмеженнях
DO NOT STARE INTO BEAM
CLASS 2 LASER PRODUCT
SE IKKE IND I STRÅLEN NON FISSARE IL RAGGIOPRODOTTO
KLASSE 2 LASERPRODUKT AL LASER DI CLASSE 2
NIET IN STRAAL STAREN LASERPRODUKT, KLASSE 2
KLASSE-2 LASERPRODUKT
ÄLÄ TUIJOTA SÄDETTÄ PRODUTO LASER DA CLASSE 2
LUOKKA 2 LASERTUOTE
NE PAS REGARDER LE RAYON FIXEMENT NO MIRE FIJAMENTE EL HAZ
PRODUIT LASER DE CLASSE 2 PRODUCTO LASER DE LA CLASE 2
NICHT DIREKT IN DEN LASERSTRAHL LASERPRODUKT KLASS 2
SCHAUEN
LASERPRODUKT DER KLASSE 2
Lorem ipsum
人体工程建议
提醒：
为了避免人体工程方面的潜在伤害风险或将此类
风险减至最低，我们建议您注意以下事项。请咨询当地的
健康与安全经理，确保您已参加公司为预防员工意外伤
害而设立的安全计划。
• 避免或减少重复的动作
• 保持一种自然的姿势
• 避免或减少用力过度
• 将常用物品放在随手可及之处
• 保持适宜的工作高度
• 避免或减少振动
• 避免或减少直接受压
• 提供可调节的工作台
• 提供足够宽敞的空间
• 提供适宜的工作环境
• 改进工作步骤
监管信息
本指南适用于型号 LS2208。
所有 Zebra 设备的设计均严格遵守各个销售地点所制定的法律和规章，并按照要求标示。
您可从下列网站获得当地语种的翻译版本：http://www.zebra.com/support
激光设备
本产品符合 21CFR1040.10 和 1040.11 的规定，与 2007 年 6 月 24 日颁布的 Laser
Notice No.50 以及 IEC/EN 60825-1:2007 和/或 IEC/EN 60825-1:2014 有所差异的部分
除外。此产品的其中一个标签上标注了激光分类信息。1 级激光设备如果按其
设计用途使用，则不视为危险产品。
以下陈述须符合美国和国际法规：
控制、调整或执行未在此处指定的其它过程均可能导致暴露于激光光束的
注意：
危险发生。
2 级激光扫描器使用低能量的可见光二极管。与任何强光光源（例如太阳）一样，用户应当
避免直视激光束。短时间暴露于 2 级激光是否有害尚不确定。
无线电频率干扰要求
经测试符合
FCC 标准
家庭或办公使用
装和使用，可能导致对无线电通讯产生有害干扰。当然，也不能担保在特定安装中不会产
生干扰问题。如果使用此设备确实对无线电或电视机的接收造成干扰（可以通过关闭设备
然后再打开来确定），建议您采用以下一种或多种措施排除干扰：
• 重新调整接收天线的方向或位置
• 增加此设备与接收器的间隔距离
• 将此设备和接收器分别连接到不共用同一电路的电源插座上
• 咨询经销商或经验丰富的无线电/TV 技术人员，以获得帮助。
注释：此设备已通过测试，符合 FCC 规则第 15 部分关于 B
级数字设备的限制。这些限制的制定是为了提供合理保护，
防止此设备在居住区安装时产生有害干扰。此设备会产生、
使用和发射无线电频率能量，如果未遵照此指示手册进行安
无线电频率干扰要求 – 加拿大
此 B 级数字仪器符合加拿大 ICES-003 的规定
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
标示和欧洲经济区 (EEA)
符合声明
Zebra 特此声明，本设备符合 2014/30/EU、2014/35/EU 和 2011/65/EU 的所有适用指令要求。
您可在以下网址获得欧盟符合性声明的全文：http://www.zebra.com/doc
日本
(VCCI) - 干扰自愿控制委员会
この装置は、情報処理装置等電波障害自主規制協議会（ＶＣＣＩ）の基準に基づくクラス
報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラ
ジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。
取扱説明書に従って正しい取り扱いをして下さい。
这是符合日本自愿控制信息科技设备干扰委员会 (VCCI) 标准的 Class B 产品。如果在居民
环境下在无线电或电视机附近使用本设备，可能会产生无线电干扰。请遵照说明手册安装和
使用本设备。
中国
合格证：
。
。
B 情
72E-71882-04SC 修订版 A - 2017 年 12 月
