Yorkville NX300P Owner's Manual

OWNER'S MANUAL

MANUEL de L'UTILISATEUR

TYPE: YS1107

Yorkville

P

300 WATT POWERED LOUDSPEAKER ENCLOSURE

300

IMPORTANT SAFETY INSTRUCTIONS

This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”

magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

within the product’s enclosure that may be of sufficient

Caution: hot surface
Attention: surface chaude

IEC 60417-5041

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

THIS DEVICE IS FOR INDOOR USE ONLY!

Read Instructions: The Owner’s Manual should be read and understood before operation

of your unit. Please, save these instructions for future reference and heed all warnings.

Clean only with dry cloth.

Packaging: Keep the box and packaging materials, in case the unit needs to be
returned for service.

Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or
moisture. Do not use this apparatus near water!

Warning: When using electric products, basic precautions should always be followed,
including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau-
tions should be taken so that the grounding scheme on the unit is not defeated. An
apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used
as the disconnect device, the disconnect device shall remain readily operable.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use
attachments/accessories specified by the manufacturer

Note: Prolonged use of headphones at a high volume may cause
health damage on your ears.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Terminals marked with the “lightning bolt” are hazardous live; the external wiring

connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near

any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the

provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If
the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC
receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

safety-5v0 • November 11/2013

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

Le point d’exclamation à l’intérieur d’un triangle

équilatéral est prévu pour alerter l’utilisateur de la

présence d’instructions importantes dans la
littérature accompagnant l’appareil en ce qui

concerne l’opération et la maintenance de cet

S2125A

appareil.

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,

N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE REPARABLE PA R L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L’ENTRETIENT

CE PRODUIT EST POUR L’USAGE À L’INTÉREUR SEULEMENT

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant

l’opération de votre appareil. Conservez. Gardez S.V.P. ces instructions pour consultations
ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des

précautions de bases incluant celle qui suivent:

Alimentation

L’ appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé
d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de
l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I
devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.
L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement
les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut
avoir des conséquences néfastes sur la santé sur vos oreilles. .

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à
l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de
mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez­vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.
N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé. Pour
débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le
cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

NX300P - Active Speaker - 600w, 15-inch / 1-inch

The NX30 0P offers a great value for a 15-inch and horn active loudspeaker enclosure. The
enclosure uses the same proven design as the NX55P active enclosure. The biamped 600 -watt
(peak) power module has a minimum of controls yet provides maximum versatility making the
NX300P the ideal solution for many applications.

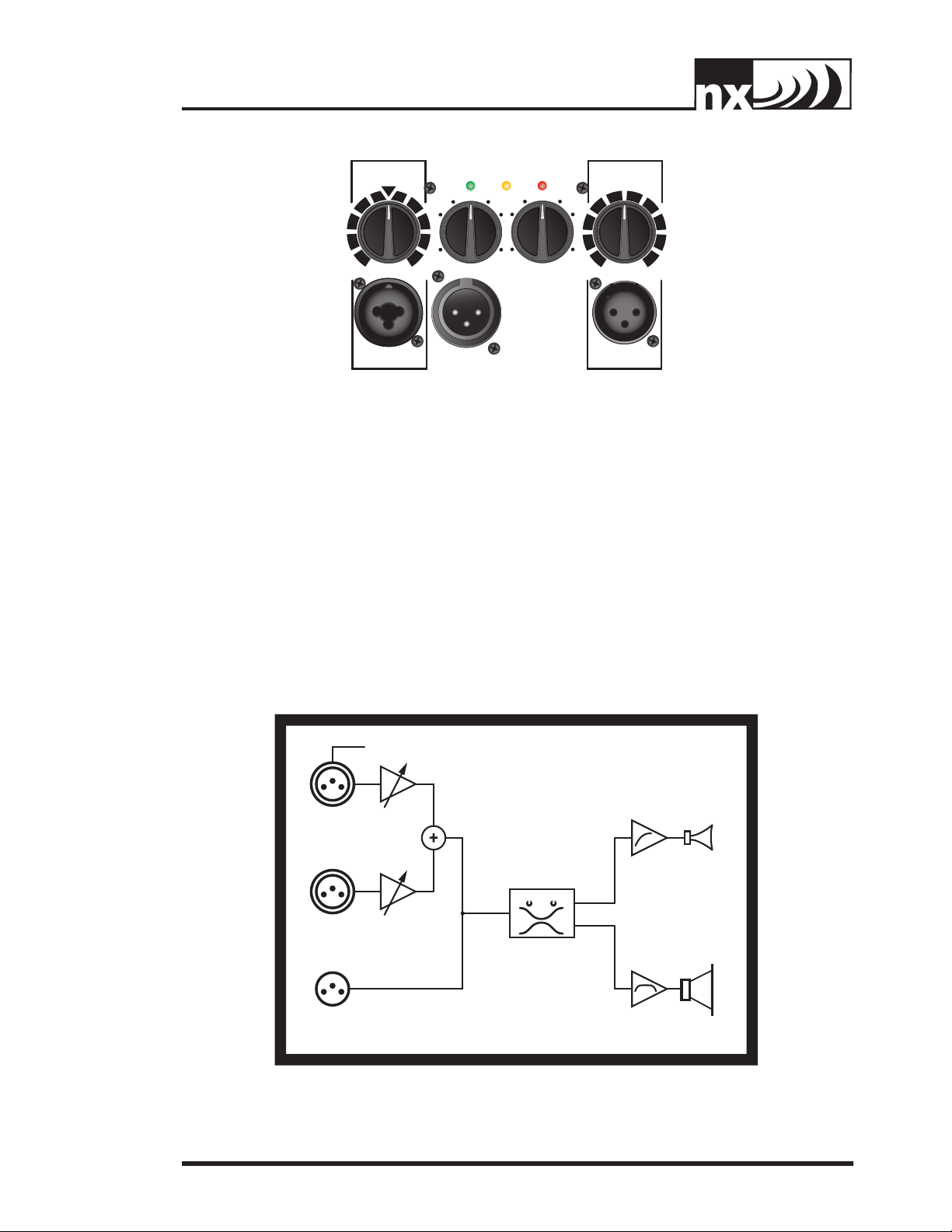

A 2-band EQ, XLR balanced microphone input and a balanced Combi-jack (XLR / TRS 1/4­inch TRS) line input on the power module means the NX300P can be easily connected to any
source, and setup quickly with a balanced EQ for the room. An XLR balanced line output allows

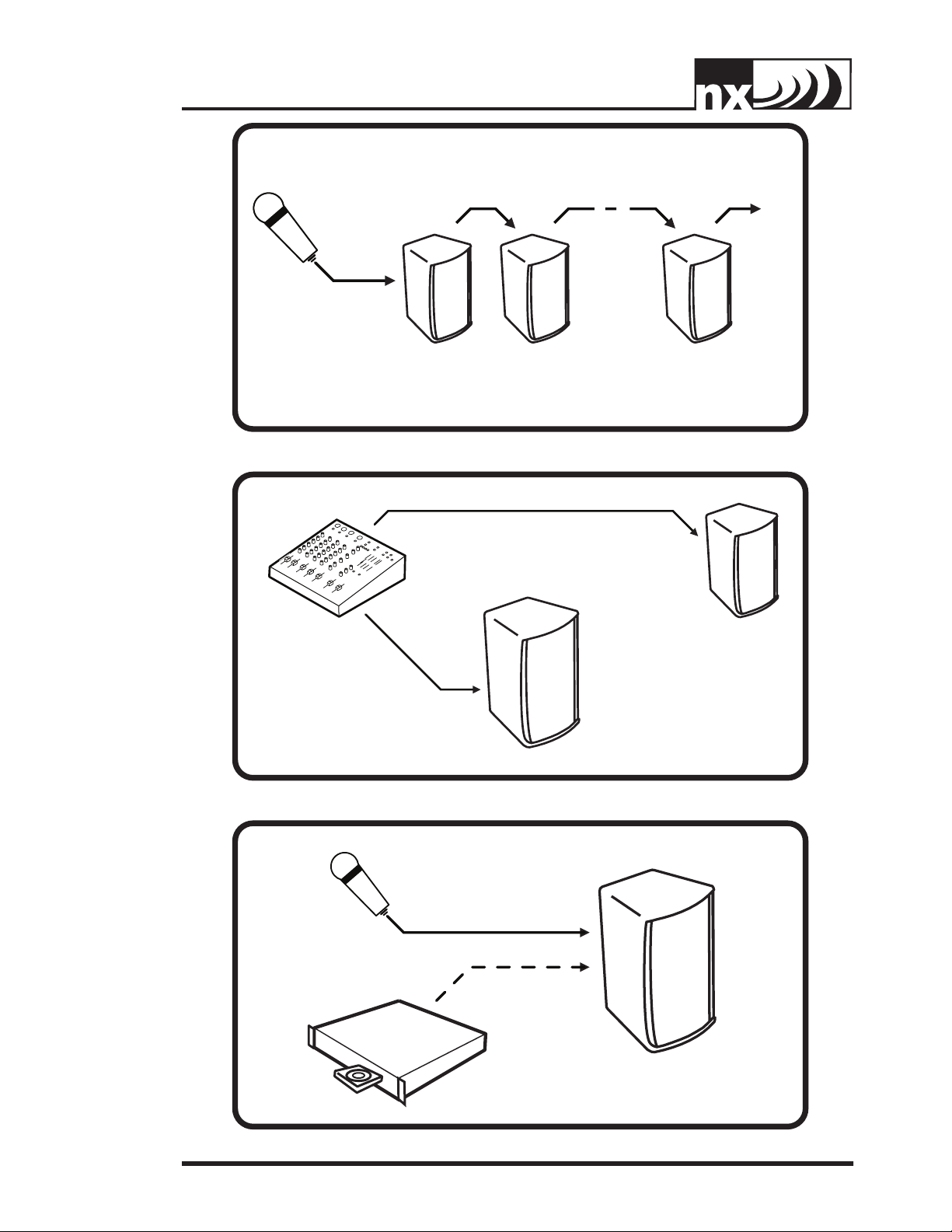

multiple NX300P ’s to be linked together for use in a horizontal array or for easy distribution
around a large room when used as repeater cabinets.

The horn/tweeter amplifier uses class A/B technology, allowing the horn to produce clean
transients to keep up with the high output of the woofer. The woofer (low frequency) amplifier
uses class-H 2-tier amplifier technology. This achieves a lighter weight and more efficient audio
amplifier with higher headroom and lower operating temperature. Each amplifier has it own
limiter to prevent distortion caused by clipping.

The NX30 0P enclosures, like all enclosures in the NX loudspeaker line, have been designed
for maximum versatility. The trapezoid box is ideal for mounting in arrays, or for use as a monitor
cabinet (with well-protected inputs and controls). The NX300P can easily be used in any
orientation, and close to walls, floors and in close arrays with multiple cabinets. Particular care
was taken designing the components to reduce extraneous heat production.

Features

• Ultra-durable polypropylene construction

• Dual purpose full range and wedge monitor format enclosure

• Ultra-clear reproduction throughout bandwidth

• Lightweight, high efficiency, high tech, 600-watt (peak) biamped power module

• Balanced Combi-jack (XLR/1/4-inch TRS) input

• An XLR output for easy connection for linking and looping

• Direct microphone input with level control

• Two band overall EQ controls

• 15-inch Ceramic Magnet Woofer

• High quality 1-inch High Frequency driver

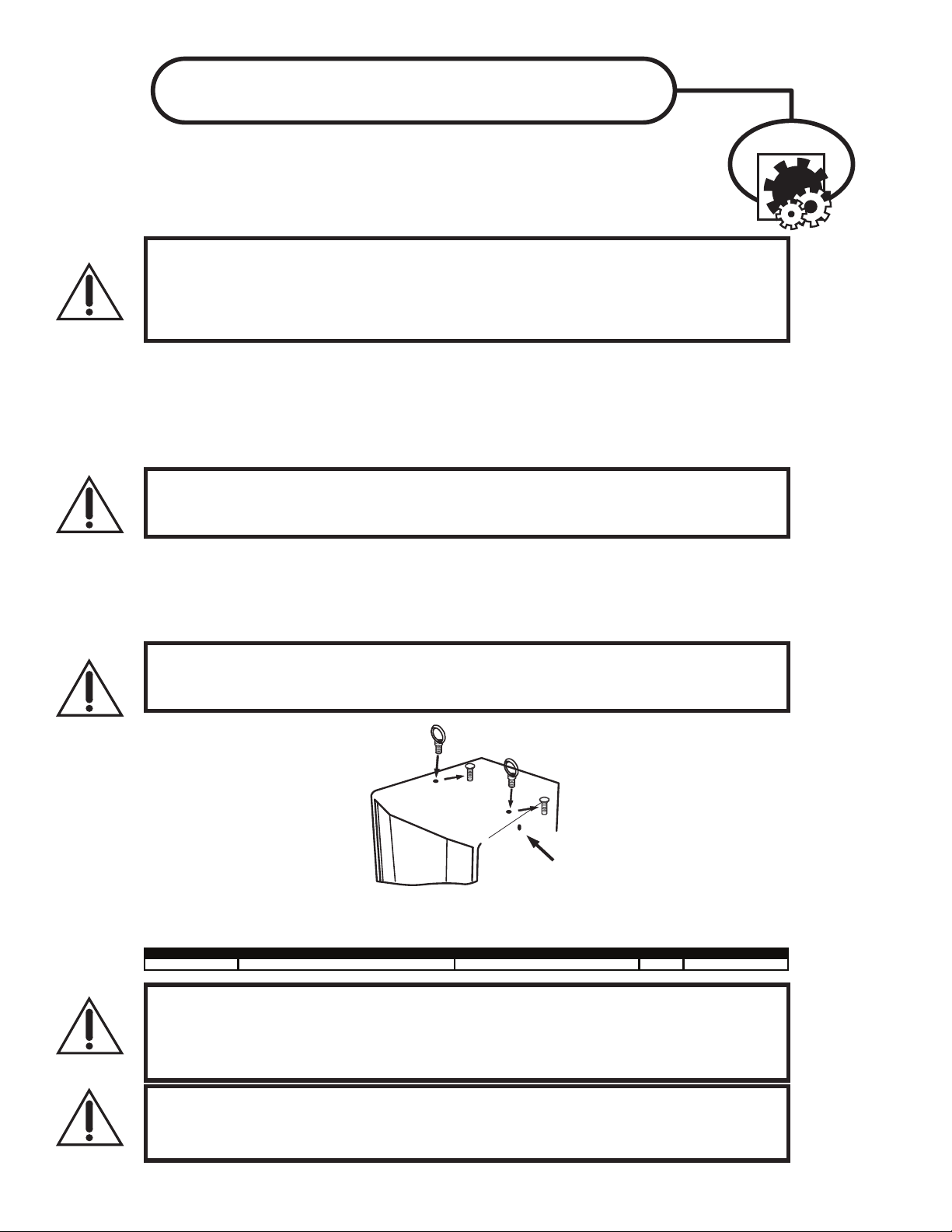

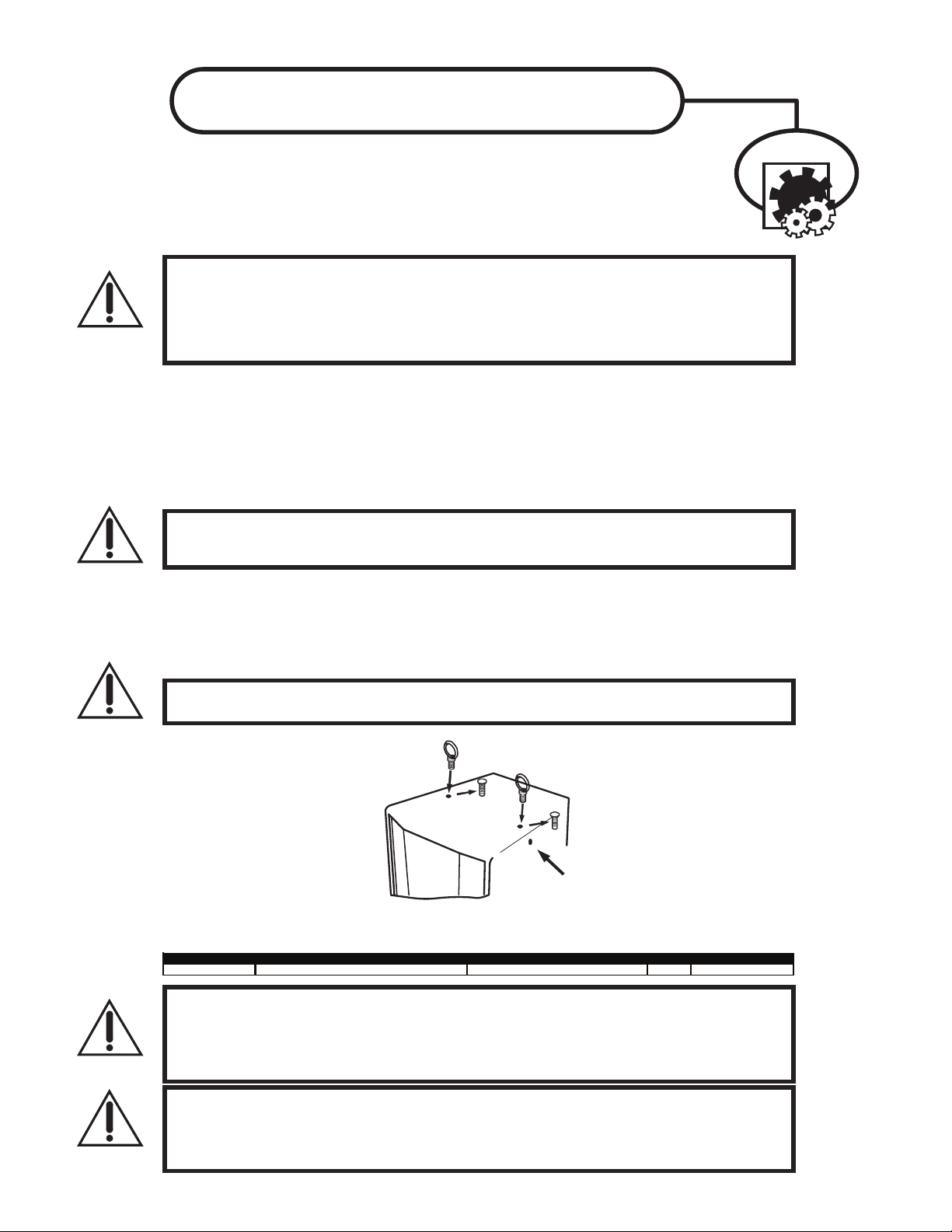

• Integrated flying hardware (3/8-inch threaded holes)

• Tough, full length metal grille

• Recessed panel

Power Switch and LED

The Power Switch turns the
power on and off for the
NX300P enclosure and the

green LED will illuminate when

the power is on also indicating
a properly functioning fuse.

Mic In

The balanced XLR
microphone input can be
used with any dynamic or
condenser microphone.

Line In

The balanced Combi-jack (XLR/1/4-inch TRS)
input can be used with any line source such

as a CD player or an electronic instrument
with a line output. It‘s always recommended

to use balanced sources when possible,
this helps prevent the risk of hum or buzz
associated with unbalanced connections

(especially if the cable is long or the
source is operated from a separate
AC power connection). Since the

Mic In and the Line In each have

their own input and level controls,
they can be used at the same time.

Mix Out

To allow operation of multiple
NX300P enclosures from a single

source, the Mix Out line output is
provided. It should be connected
to the Line In of the next NX30 0P
in the chain. The Line In level

control on the subsequent unit in
the chain should be set to 0 dB in order to
provide the same output level as the master

enclosure. When connecting multiple NX300P

enclosures, the last NX300P in the chain
should be powered off first (and powered on
last). Each NX300P should be powered on or
off before the previous NX300P in the chain.
This will eliminate unwanted on/off noises.

1

Mic Gain

LINE IN LEVELMIC LEVELPOWER LIMIT CLIP

LINE IN LINK MIC

max

min

max

min

0

BASS

TREBLE

0

+

-

0

+

-

Bass Tr eble

+24 PHANTOM

132

132

231

P

300 WATT POWERED LOUDSPEAKER ENCLOSURE

MIC IN MIC GAIN

LINE IN

LINK 250 WATTS

TONE CONTROLS

50 WATTS

LEVEL

30hz/5kHz

5kHz

25

Control

The microphone
level control adjusts
the mic level of the

loudspeaker. It also

adjusts the mic
level on all NX300P
enclosures in the
chain (if multiple
NX300P enclosures
are used).

Treble and Bass Controls

These controls affect all the sound coming
out of a particular NX300P enclosure. These

controls do not affect

the sound at the Mix
Out. In a system with

multiple cabinets
it will be necessary
to adjust the Bass,

Treble, Mid and

Bass controls on all
individual enclosures.

Limit and Clip LEDs

These LEDs illuminate

yellow when signal is limiting and red
when the signal is too large for the input
and is clipping.

2

Specification

s

P

300 WATT POWERED LOUDSPEAKER ENCLOSURE

300

System Type

Active or Passive

Peak Power (watts)

Biampable

Biamp Operation Only

Max SPL (dB)

Frequency Response (Hz +/- 3db)

Crossover Frequency (Hz)

Driver Configuration

HF Driver(s)

HF Dispersion (°H x °V)

LF Driver(s)

Total Power (watts)

HF Power Amplifier (watts)

HF Amplifier Type

LF Power Amplifier (watts)

LF Amplifier Type

Power Cable

Power Switch

Power Consumption (typ/max)

Inputs

Inputs - 1/4-inch Jacks

Input Sensitivity (Vrms Sine)

Mixer Controls

Level Controls

Limiter

LED Indicators

Feet

Flying Hardware

Optional Flying Hardware

Bar Handles

Enclosure Materials

Grille

Dimensions (DWH xbackW, inches)

Dimensions (DWH xbackW, cm)

Weight (lbs/kg)

2-Way

Active

600

Self Powered

Yes

125

55 - 26k

4000

15 inch / 1 inch

1 inch Throat, Ceramic Magnet, 1.4 inch PETP Film

80 x 50

15 inch Ceramic Magnet

300

50

Class A/B

250

Two Tier Class H

Yes

Yes

120 / 310 Va

2

1 Line / 1 Mic (XLR Combi jacks)

+4dBv / 1.23V

Mic Gain

Line In Gain

Bass/Treble

Line/Mic

Yes

Power,Limit,Clip

Yes

2 (Top), 2 (Bottom), 1 (Pullback)

NX Flyware

1 (Side)

Injection molded Polypropylene

Perforated Metal

15 x 22 x 32 x 9.5

38 x 56 x 84 x 24

51.5/23.4

3
