Page 1
omsr300.pdf v.2.0 Aug 20/98
Page 2
IMPORTANT SAFETY INSTRUCTIONS
INSTRUCTIONS PERTAINING TO A RISK
OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS.
CAUTION:
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK).
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFI ED
SERVICE PERSONNEL.
Read Instructions:
The
Owner’s Manual
before operation of your unit. Please, save these
instructions for future reference.
Packaging:
Keep the box and packaging materials, in case the unit
needs to be returned for service.
Warning:
When using electric products, basic precautions should
always be followed, including the following:
Power Sources:
Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked on the unit.
This unit has a polarized plug. Do not use with an extension cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not defeated.
Hazards:
Do not place this product on an unstable cart, stand, tripod, bracket or
table. The product may fall, causing serious personal injury and serious
damage to the product. Use only with cart, stand, tripod, bracket, or table
recommended by the manufacturer or sold with the product. Follow the
manufacturer’s instructions when installing the product and use mounting
accessories recommended by the manufacturer.
The apparatus should not be exposed to dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.
Terminals marked with the “lightning bolt” are hazardous live;
the external wiring connected to these terminals require installation
by an instructed person or the use of ready made leads or cords.
No naked flame sources, such as lighted candles, should be
placed on the apparatus.
Power Cord:
The AC supply cord should be routed so that it is unlikely that it will
be damaged. If the AC supply cord is damaged
OPERATE THE UNIT
Service:
The unit should be serviced only by qualified service personnel.
should be read and understood
DO NOT
.
INSTRUCTIONS RELATIVES AU RISQUE
DE FEU, CHOC ÉLECTRIQUE, OU
BLESSURES AUX PERSONNES.
AVIS:
AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,
N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU
ARRIERE). NE CONTIENT AUCUNE PIECE REPARABLE
CONSULTEZ UN TECHNICIEN QUALIFIE
Veuillez lire le manuel:
Il contient des informations qui devraient êtres comprises avant
l’opération de votre appareil. Conservez S.V.P. ces instructions
pour consultations ultérieures
Emballage:
Conservez la boite au cas ou l’appareil devait être
retourner pour réparation.
Warning:
Attention: Lors de l’utilisation de produits électrique,
assurez-vous d’adhérer à des précautions de bases
incluant celle qui suivent:
Alimentation:
L’appareil ne doit être branché qu’à une source d’alimentation
correspondant au voltage spécifié dans le manuel ou tel qu’indiqué
sur l’appareil. Cet appareil est équipé d’une prise d’alimentation
polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les
trois lames. Des précautions doivent êtres prises afin d’eviter que le
système de mise à la terre de l’appareil ne soit désengagé.
Hazard:
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une
table instables. L’appareil pourrait tomber et blesser quelqu’un ou subir des
dommages importants. Utiliser seulement un chariot, un support, un trépied
ou une table recommandés par le fabricant ou vendus avec le produit.
Suivre les instructions du fabricant p our installer l’appare il et utiliser les
accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l’appareil de sources de flammes
nues, telles que des bougies allumées.
L’appeil ne doit pas être exposé à des égouttements d’eau ou des
éclaboussures et qu’aucun objet rempli de liquide tel que des vases
ne doit être placé sur l’appareil.
Les dispositifs marqués d’une symbole “d’éclair” sont des parties
dangereuses au toucher et que les câblages extérieurs connectés à
ces dispositifs de connection extérieure doivent être effectivés par un
opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d’alimentation:
Évitez d’endommager le cordon d’alimentation.
L’APPAREIL
Service:
Consultez un technicien qualifié pour l’entretien de votre appareil.
PAR L’UTILISATEUR.
POUR L’ENTRETIENT.
N’UTILISEZ PAS
si le cordon d’alimentation est endommagé.
SAFE_V4.doc Version 4.0 02/11/99 11:54 AM
Page 3
INTRODUCTION
Your new SR300 power amplifier is designed and built to provide years of trouble free performance. Although
specifically designed to power small studio monitors it has many other applications as well. Like all Yorkville Sound
amplifiers, it is designed to be rugged and reliable in all applications. The limiter and high pass filter are optimized to
increase the reliability of small studio monitors but can be used with higher power speakers as well. Generous current
capability along with low distortion and high headroom guarantee the sonic integrity of the power amplifier.
The SR300 is designed and manufactured by Yorkville Sound. Each unit undergoes a temperature cycled burn-in
period, and each circuit is tested by sophisticated computer controlled equipment which is capable of identifying any
deviation from the design center parameters.

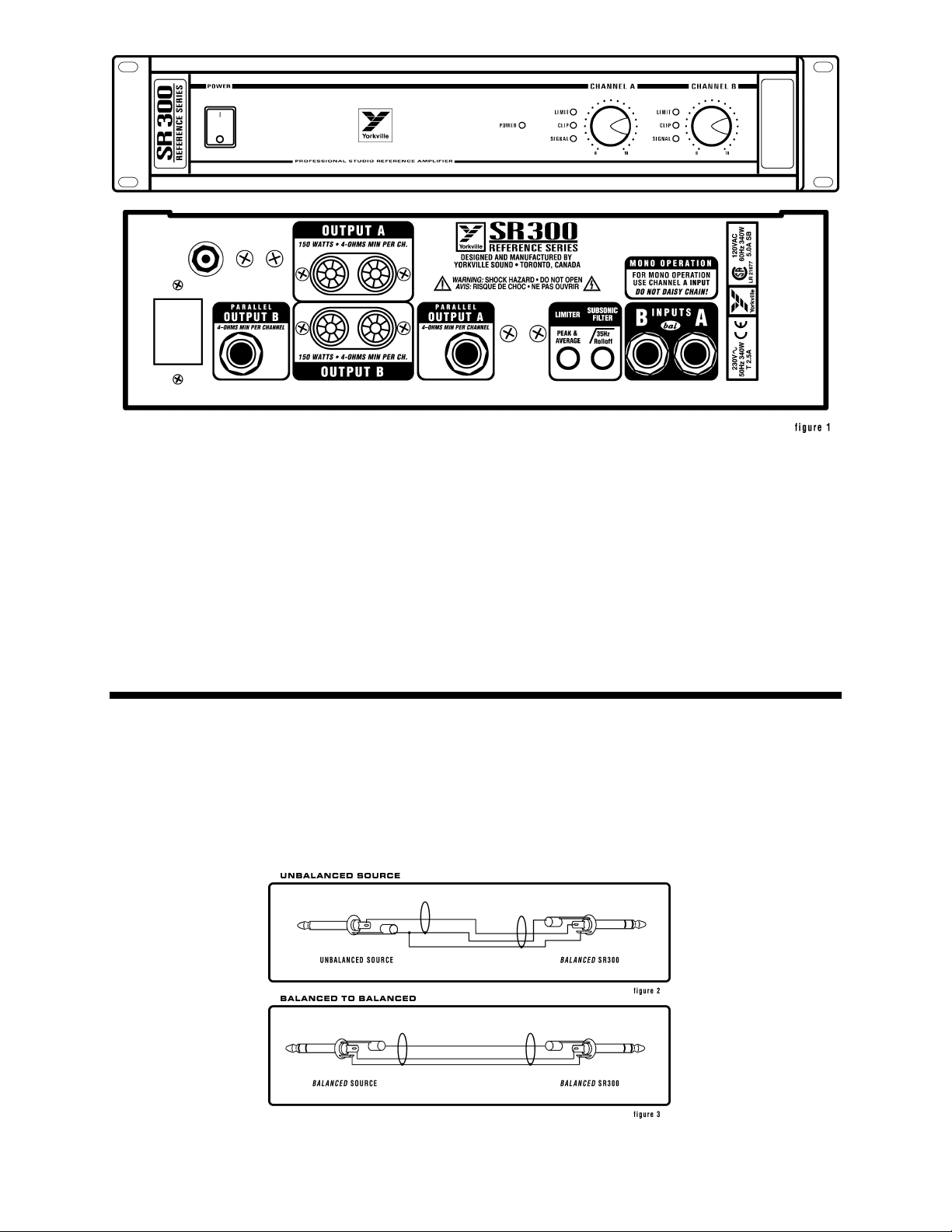

Balanced Inputs
The SR300 has a high quality balanced input with high hum rejection. The 1/4" inputs will accept a
standard 1/4" TRS (stereo) plug for balanced operation. The tip is the positive (hot) connection. We
recommend using balanced connections wherever possible to ensure that the system is noise free.
Connecting a balanced input to an unbalanced output works very well giving almost all of the hum
rejection of a truly balanced inter-connection. The key to this connection is to use cable with 2 wires
plus a shield. The "ring" connection (return) should be connected to ground at the source ground. This
ensures that almost all of the hum created by the interconnection is canceled by the input circuit.
1
Page 4
Unbalanced Inputs

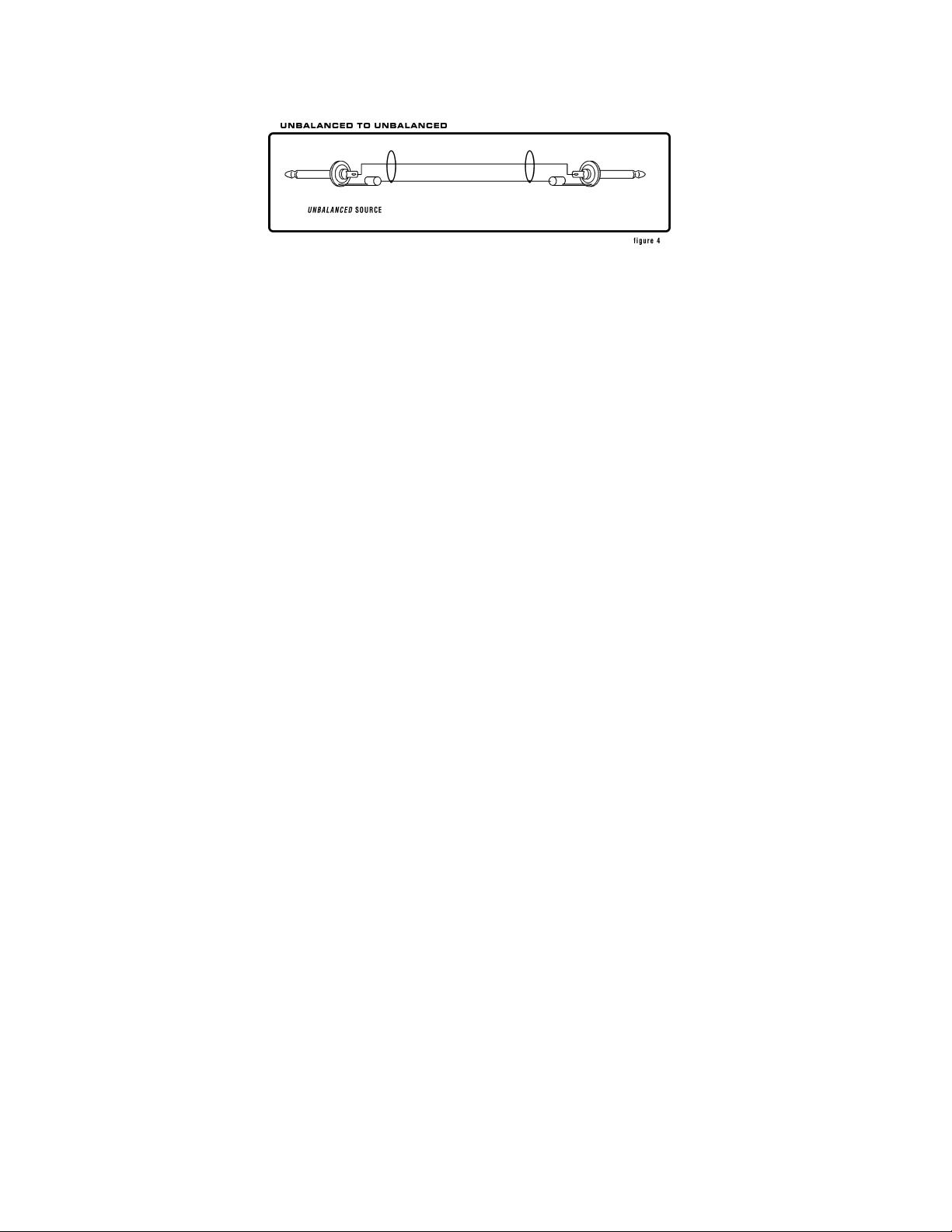

The SR300 will accept an unbalanced 1/4" connector, however the benefit of balanced interconnection will be lost.
Mono Operation
The SR300 may be operated in mono by plugging into either of the inputs. This signal will be sent to
both amplifiers. Each amplifier will be controlled by its corresponding level control. You cannot use the
remaining input jack to "loop through" since the amplifier will take this jack as the input for that
channel.
To connect a bi-ampable speaker, configure the amplifier for ste r eo and connect to the
appropriate connectors. (e.g. CH A For the Low frequencies and CH B for the High frequencies.)
Short Circuit Protection
The SR300 is fully protected against all possible passive load conditions. It can operate with a
“dead” short continuously without damage. (However, we don’t recommend that you short your
SR300 “just for fun”). Shorts do create a lot of stress on the output devices. The limiting allows for up
to 30 degrees of phase shift at 4 ohms or a load impedance of 2.6 ohms with no phase shift.
Cooling & Thermal Protection
The SR300 protects itself against over temperature operation by advancing the current limit
until the power output is limited to a safe operating point. With the limiter engaged the level
will drop to prevent distortion. This will not occur except at very high temperatures. If the
SR300 is to be used for continuous operation at maximum output and into 4 ohms the installer
should ensure that adequate ventilation is provided.
Clip LED’s
The clip LED’s on the front panel will visibly indicate any signal excursion beyond the dynamic
headroom of the amplifier.
Signal LED’s
The signal LED’s will indicate that a signal of low listening level is reaching the amplifier. This
is useful when troubleshooting the system. If the LED’s are active and no signal is heard from
the speakers then the speaker wiring or the speakers are not working. The activity LED’s are
connected after the level controls, the level controls must be up for the LED’s to light.
Limiter LED’s
The limiter LED’s indicate that the limiter has reduced the gain of the amplifier. If the limiter is
engaged but the signal level is below the threshold and the amplifier is not clipping the limiter
LED’s will not light. This is the normal mode for reference monitor operation.
The limiter in the SR300 serve a dual purpose, keeping the signal level below clipping and
preventing excessive continuous power from damaging the speakers. The operation is fast for
clipping prevention and slow for continuous power. The continuous power limit is 30 watts
into 8 ohms. With normal music the amplifier can easily reach clipping without exceeding this
limit. Use of the limiter in conjunction with the filter will prevent the most common damaging
signals from reaching the speakers. Current limiting due to over heating or incorrect loads will
also trigger the limiter just like clipping.
In applications where it is desired to operate the amplifier at full output the input can be
driven about 6 dB higher than required to reach clipping and the limiter will automatically
adjust the gain to maintain full output.
Setting the limiter switch out will disable the limiter action. This will not however disable the
current limit circuit that protects the output devices.
2
Page 5
SubSonic Filter
The SR300 features a specially designed subsonic filter which effectively blocks potentially
destructive energy in the band below 35 Hz while slightly enhancing the band between 40 and 70
Hz. Engaging this filter produces the perception the same “bottom end”, while excessive and
possibly damaging excursions of the speaker cone are prevented. The filter provides an 12 dB/Oct
skirt below 35 Hz and 1dB boost at 50Hz. We recommend using this filter. With the filter disabled,
the SR300 is flat down to 20 Hz, and rolls off at 12dB/Oct below that.
SPECIFICATIONS
Continuous Power:
Burst Power
Burst Power
Frequency Response
Hum and Noise:
Distortion:
High Pass Filter:
Slew Rate:
Damping Factor:
Crosstalk:
Common Mode Rejection
Turn On/Off transient:
Maximum Output Current:
Power Consumption
Transformer:
Protection:
Cooling:
Size:
(Both Channels driven, 1 KHz, 0.1% THD)
8 Ohms 110 Watts (x2)
4 Ohms 150 Watts (x2)
: (Both channels driven, 10m Sec of 1KHz, 0.1% THD)
8 Ohms 125 Watts (x2)
4 Ohms 195 Watts (x2)
: (One channel driven, 10m Sec of 1KHz, 0.1% THD)
8 Ohms 140 Watts
4 Ohms 220 Watts
: ±1 dB 20Hz - 20 KHz
±0.5 dB 20Hz - 20 KHz (typ.)
< -95 dB re: 150W output ( typ, unweighted, 22Hz -22KHz BW)
< -98 dB re: 150W output ( "A" weighting)
(Both channels driven, -1 dBr full output, 80KHz BW)
<0.008% THD (typ, 1 KHz 8 Ohms)
<0.03% THD (typ, 20 Hz - 20KHz, 8 Ohms)
<0.01% THD (typ, 1 KHz 4 Ohms)
<0.1% THD (typ, 20 Hz - 20KHz, 4 Ohms)
-3dB at 35Hz, -12 dB/octave rolloff
>10 V/uSec
>400 (20-400Hz, 8 Ohms)
< - 60 dB 1 KHz
< - 50 dB 20Hz - 20 KHz
: - 50 dB minimum / -65 dB typical at 60 Hz
< 15 mW-Sec
10 A RMS burst, 7.5 A RMS Continuous
: 200 Watts (typ), 500 W (max)
Toroidal
Current Limit, Thermal Overload
Convection
38 cm x 48 cm x 9 cm (DWH)
15 in x 19 in x 3.5 in (DWH)
2 Rack Spaces
Weight:
23 lbs. 10.3 Kg
3
Page 6
INTRODUCTION
Votre nouvel amplificateur de puissance SR300, comme tout produit Yorkville, a été conçu et fabriqué pour vous servir
avec fiabilité pour plusieurs années à venir. Conçu principalement pour amplifier des moniteurs de studio basse
puissance, le SR300 convient aussi à plusieurs autres applications. Le limiteur et filtre passe-haut ont été mis à point
pour protéger les moniteurs de studio basse puissance mais peuvent aussi être utilisés avec des haut-parleurs haute
puissance. L'intégrité sonore de cette amplificateur vous est assuré par des spécifications de distorsion basses couplé
avec une extension dynamique élevé et l'habilité de gérer des courants élevés.
Fabriqué par Yorkville Sound, chaque SR300 subi une période de rodage à température variable. Les circuiteries sont
de plus individuellement testées par des appareils sofistiqués contrôlés par ordinateur qui sont capables d'identifier toute
déviations des paramêtres originaux.
Entrées symétriques
Le SR300 est doté d'entrées symétriques de haute qualité qui fournissent une exellente réjection
de bourdonnement. Les prises ¼ acceptent les fiches TRS standards (stéréo) pour opération
symétrique. La pointe est le contact positif. Pour vous assurez un rendement silencieux, nous
vous recommandons d'utiliser des branchement symétrique partout ou vous le pouvez.
Brancher une sortie assymétrique à une entrée symétrique offre une réduction de
bourdonnement comparable à une interconnection symétrique. Il suffit d'utiliser des câbles à 2
conducteurs avec blindage. La bague doit être branchée à la masse à la source. Cela vous
assure que la circuiterie d'entrée éliminera le bourdonnement créé par l'interconnection.
4
Page 7
Entrées assymétriques
Le SR300 peut être utilisé avec branchement assymétrique en perdant toutefois les avantages
associés avec les interconnections symétriques.
Opération Mono
On peut utiliser l'une ou l'autre des entrées en opération mono. Le signal sera acheminé aux
deux amplificateurs qui seront contrôlés individuellement par leur contrôle de niveau respectif.
L'autre prise d'entrée ne peut être utilisée pour "loop through" parce que l'amplificateur
reconnait cette prise pour son entrée.
Protection De Court-Circuit
lLe SR300 est protégé contre toutes conditions de charge passives. Il peut opéré de facon
continue avec les sorties en court-circuit sans subir de dommage. A cause de la charge
appliquée aux appareils de sortie, il est toutefois déconseillé d'utiliser l'amplificateur avec
sortie en court-circuit. Le limiteur permet un décalage de phase jusqu'à 30 degrés à 4 ohms ou
une charge de 2.6 ohms sans décalage de phase.
Refroidissement et Protection Thermique
Le SR300 se protège contre l'opération à température trop élevée en avançant la limite de
courant jusqu'à ce que la puissance de sortie soit limité au point d'opération sécuritaire.
Lorsque le limiteur est engagé, le niveau est réduit de façon à prévenir la distrorsion. Cela ne se
produira qu'à des températures très élevées. Une ventilation adéquate devrait être prévue pour
tout amplificateur opéré de façon continue avec sortie maximum à 4 ohms.
DEL D'Écrêtage
La DEL d'écrêtage indique l'excursion du signal au-delà de l'extension dynamique de l'amplificateur.
DEL D'Activité
La DEL d'activité indique qu'un signal de bas niveau rejoint l'amplificateur. Pratique lors de
dépannage de système. Si la DEL est activée mais vous n'entendez pas de signal aux hautparleurs, le câblage est défectueux ou le/les cabinets ne fonctionnent pas. Les DEL d'activité
sont branchées après les contrôles de niveaux. Les contrôles de niveaux doivent être élevés
pour que les DEL d'activité fonctionnent.
DEL De Limiteur
La DEL de limiteur indique une réduction du gain à l'amplificateur. Si le limiteur est engagé
mais que le niveau du signal est en-dessous du seuil de déclenchement et en-dessous du seuil
d'écrêtage la DEL n'allumera pas. Mode normale pour opération en moniteur de référence. Le
limiteur de SR300 a deux fonctions. Il prévient l'écrêtage et les dommages causés aux haut-
parleurs par une puissance exessive continue. L'opération est rapide pour prévenir l'écrêtage et
lente pour la puissance continue. La limite de puissance continue est 30 Watts à 8 ohms. Avec
un programme musicale normale, l'amplificateur peut façilement atteindre l'écrêtage sans
excéder cette limite. L'utilisation du limiteur et du filtre empêche les signaux endommageants
les plus fréquents d'atteindre les haut-parleurs. Tout comme l'écrêtage, la limite du courant
causé par surchauffage ou charge incorrecte déclenchera le limiteur.
Pour les applications qui nécéssitant une puissance de sortie maximum, les signaux aux
entrées peuvent êtres environ 6 dB plus élevés que les niveaux requis pour obtenir l'écrêtage.
Le limiteur s'ajustera automatiquement pour maintenir la pleine puissance.
Le limiteur peut être désengagé avec le commutateur au panneau arrière. Le limiteur de courant
qui protège les appareils de sortie ne sera toutefois pas désengagé par ce commutateur.
5
Page 8
Subsonic Filter
Le SR300 est doté d'un filtre sub-sonic spécialement conçu pour un blocage efficace de l'énergie
destructive des fréquences 35Hz et moins. Il offre de plus un renforcement dans la bande comprise
entre 40 et 70 Hz. Ce filtre prévient la destruction possible des haut-parleurs en réduisant le
mouvement d'excursion tout en gardant la même perception des basses. Nous vous recommandons
fortement d'utiliser ce filtre qui vous assure une coupure de 12 dB/Oct en-dessous de 35 Hz et un
renforcement de 1 dB à 50Hz. Avec le filtre désengagé, le SR300 offre une bande passante
rectangulaire jusqu'à 20Hz après quoi la pente de diminution est effectuée à 12dB/Oct.
SPECIFICATIONS
Puissance continue
Puissance d'éclatement
Puissance d'éclatement
Réponse en Fréquence
Bruit et Bourdonnement:
Distortion:
Filtre passe haut:
Vitesse de propagation:
Coéfficient d'amortissement:
Trans-modulation:
Réjection en mode commun
Transitoire de mise en marche:
Courant de sortie maximum:
Consommation de puissance
Transformateur:
Protection:
Refroidissement:
Dimensions:
: (deux canaux, 1khZ, dht 0.1%)
8 Ohms 110 Watts (x2)
4 Ohms 150 Watts (x2)
: (deux canaux, 1KHz 10m Sec, DHT 0.1%)
8 Ohms 125 Watts (x2)
4 Ohms 195 Watts (x2)
: (un canal, 1KHz 10m Sec, DHT 0.1%)
8 Ohms 140 Watts
4 Ohms 220 Watts
: ±1 dB 20Hz - 20 KHz
±0.5 dB 20Hz - 20KHz (type)
< -95 dB re: sortie 150W(type, non pondérée, 22Hz - 22KHz BW)
< -98 dB re: sortie 150W ( pondérée "A")
(deux canaux, -1 dBr sortie maximum, 80KHz BW)
<0.008% DHT ( type, 1KHz 8 ohms)
<0.03% DHT (type, 20Hz - 20KHz, 8 ohms)
<0.01% DHT (type, 1KHz, 4 ohms)
<0.1% DHT (type, 20Hz - 20KHz, 4 ohms)
-3dB à 35Hz, -12dB/pente de diminution
>10 V/uSec
>400 (20-400Hz, 8 Ohms)
< - 60 dB 1 KHz
< - 50 dB 20Hz - 20 KHz
: - 50 dB minimum / -65 dB type à 60Hz
< 15 mW-Sec
10 A RMS éclatement, 7.5 A RMS continue
: 200 Watts (type) , 500W (maximum)
Toroïde
Limiteur de courant et surcharge thermique
Convection
38 cm x 48cm x 9cm (PLH)
15pc x 19pc x 3.5pc (PLH)
2 espaces rack
Poids:
23livres 10.3Kg
Page 9
Notes
Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA
SWITCHBOARD 905-837-8481
FAX 905-837-8746
Page 10
WORLD HEADQUARTERS
CANADA
U.S.A.
Yorkville Sound
550 Granite Court
Pickering, Ontario
L1W-3Y8 CANADA
Voice: (905) 837-8481
Fax: (905) 837-8746
Quality and Innovation Since 1963
Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA
Voice: (716) 297-2920
Fax: (716) 297-3689
Printed in Canada
Loading...
