Yorkville NX550P Owner's Manual

Page 1
P
550 WATT POWERED LOUDSPEAKER ENCLOSURE
550
Yorkville
OWNER’S MANUAL
MANUEL de L’UTILISATEUR
TYPE: YS1002
Page 2
IMPORTANT SAFETY INSTRUCTIONS
safety-4v3.eps • Oct. 26/05
CAUTION:
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE COVER (OR BACK).
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS
Read Instructions
The Owner’s Manualshould be read and understood before operation of your unit. Please, save these instruc­tions for future reference.
Packaging
Keep the box and packaging materials, in case the unit needs to be returned for service.
Warning
When using electric products, basic precautions should always be followed, including the following:
Power Sources
Your unit should be connected to a power source only of the voltage specified in the owners manual or as marked on the unit. This unit has a polarized plug. Do not use with an extension cord or receptacle unless the plug can be fully inserted. Precautions should be taken so that the grounding scheme on the unit is not defeated.
Hazards
Do not place this product on an unstable cart, stand, tripod, bracket or table. The product may fall, causing serious personal injury and serious damage to the product. Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product. Follow the manufacturer’s instructions when installing the product and use mounting accessories recommended by the manufacturer.
The apparatus should not be exposed to dripping or splashing water;
no objects filled with liquids should be placed on the apparatus.
Terminals marked with the “lightning bolt” are hazardous live; the external wiring connected to these terminals require installation by an instructed person or the use of ready made leads or cords.
Ensure that proper ventilation is provided around the appliance.
No naked flame sources, such as lighted candles, should be placed on the apparatus.
Power Cord
The AC supply cord should be routed so that it is unlikely that it will be damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT.
Service
The unit should be serviced only by qualified service personnel.
AVIS:
AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE,
N’ENLEVEZ PAS LE COUVERT (OU LE PANNEAU ARRIERE)
NE CONTIENT AUCUNE PIECE
REPARABLE PAR L’UTILISATEUR.
CONSULTEZ UN TECHNICIEN QUALIFIE
POUR L’ENTRETIENT
INSTRUCTIONS RELATIVES AU RISQUE
DE FEU, CHOC ÉLECTRIQUE, OU
BLESSURES AUX PERSONNES
Veuillez Lire le Manuel
Il contient des informations qui devraient êtres comprises avant l’opération de votre appareil. Conservez S.V.P. ces instructions pour consultations ultérieures.
Emballage
Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Attention:
Lors de l’utilisation de produits électrique, assurez­vous d’adhérer à des précautions de bases incluant celle qui suivent:
Alimentation
L’appareil ne doit être branché qu’à une source d’alimentation correspondant au voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des précautions doivent êtres prises afin d’eviter que le système de mise à la terre de l’appareil ne soit désengagé.
Risque
Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l’appareil et utiliser les accessoires recommandés par le fabricant.
Il convient de ne pas placer sur l’appareil de sources de flammes
nues, telles que des bougies allumées.
L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.
Assurez que lappareil est fourni de la propre ventilation.
Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.
Cordon d’Alimentation
Évitez d’endommager le cordon d’alimentation. N’UTILISEZ PAS L’APPAREIL si le cordon d’alimentation est endommagé.
Service
Consultez un technicien qualifié pour l’entretien de votre appareil.
Page 3
NX550P Active Full Range Loudspeaker
Using the popular nx20 as a base, adding 550 Watts of bi-amped power and topping-it-off with advanced signal processing, the NX550P is destined to set the new standard for active loudspeakers. The woofer amplifier, or low frequency amplifier, amp delivers over 450 Watts to the 12 inch neodymium woofer. To reduce the overall weight of the amplifier section, the woofer amplifier uses Class D switching technology. A 100 Watt, two-tier linear technology, Class H amplifier drives the 1 inch diaphragm horn driver. This allows the horn to produce clean transients while keeping up with the high output of the woofer. Two-tier amplifier technology isn’t typically seen in a product like this, however we found the advantages (lower weight, more efficiency, higher headroom and lower operating temperature) made it a perfect choice for powering the top end.
This combination of Class D and Class H amplifier technologies helps keep distortion to a minimum while reducing the need for massive heat dissipation. In fact, to a level low enough to eliminate the need for heavy heatsinks. The advantage of this unique combination of two-tier and Class D amplification has reduced extraneous heat to the point that NX550P’s can easily be used in any orientation (close to walls, floors and in close arrays with multiple cabinets). Competitive active loudspeakers, with large finned heatsinks, need to be operated vertically and with plenty of clearance (to ensure proper heat dissipation and ventilation). Since you have more versatility in regards to the orientation of the enclosure, the NX550P becomes ideal for flying in large clusters and in point-source concert sound systems. Yorkville’s designers took extra care making sure that in tight clusters overheating would not be an issue.
Taking advantage of the design process, an opportunity was taken to tweak the electronics for maximum overall speaker performance and protection. Solutions were borrowed from our high-end TX-Series PA systems. The limiters used, at the input and crossover stages, are a complex combination of gain reduction and sweeping filters. If the NX550P is pushed to its maximum input/ output levels, advanced filtering begins rolling off unnecessary subsonic frequencies. The processing also protects individual components ensuring failure free operation (even after long term operation at close to maximum output levels). The filter has a remarkable response time, less then 70ms, allowing the system to constantly be re-tuning itself. This makes sure the output is as clean,
as loud and as clear as possible at any given moment. This is achieved without negatively affecting the overall sonic quality of the cabinet. This ensures that the essential part of the mix, like the vocals or solo instruments, come out clean and
clear when the cabinet
is being operated
at the extremes of
power and woofer
excursion. Extremely
fast and accurate
limiting is in
place to protect
the speaker
components.
As a bonus, the
NX550P has a built
in mixer! This allows
the loudspeaker to
be used directly with a
microphone and/or line source. The loop output allows additional active cabinets to be driven from one source (up to a maximum of 50 NX550Ps). If desired, you can combine a pair of the NX550P’s using the mixer inputs on each cabinet and coupling the loop outputs. In this example you would have an ideal presentation system. Two microphone inputs, two line inputs (optimized for CD, Cassette or laptop computer audio source), complete within two speaker cabinets. As mentioned, our active cabinets can be linked together, the limitation is that only three ‘mixers’ can be active at any one time. This allows three Mic sources and six line sources available in an array of three or more cabinets). The microphone inputs have equalization and high pass filtering designed appropriately for vocal applications. The trim control allows looped cabinets to be individually adjusted in level. This is invaluable in applications where large numbers of cabinets are used such as in clusters or in trade show applications (or when NX550P’s are used as repeater cabinets or for side fill). The 100 Hz high pass filters allow the NX550P to be used more efficiently with any active subwoofer.
1
Page 4

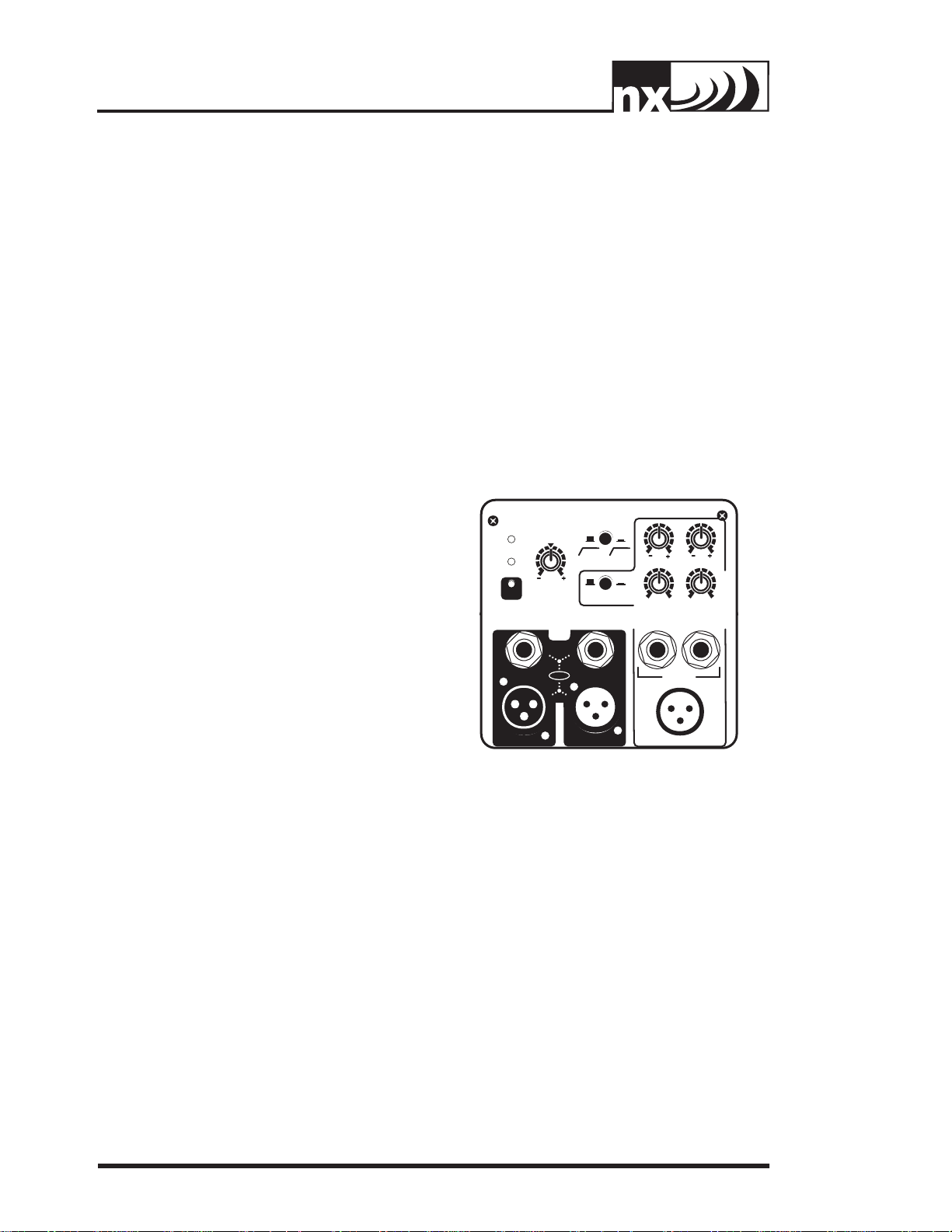

Features:
MIC
LINE / CD
INPUT
INPUT
OUTPUT
OUTPUT
BAL

LINK

MIX ER
CLIP
LIMI T
PWR
NX550P
LE VE L
MIC
LINE / CD
100
TREBLE BASS
1212
dB
12
12
dB
100
6
8
dB

LF ROLLOFF

0
100H z60Hz
MI XE R
OFF
ON
• Ultra-clear reproduction throughout the whole bandwidth
• High efficiency, high tech, 550 Watt Bi­amped power module
• Superior TX-style processing and component protection
• True 1 inch diaphragm horn driver
• Low distortion/high power-handling 12 inch woofer
• – ∞ dB / + 6 dB Level control (for individual cabinet level adjustment)
• XLR and TRS inputs / outputs for easy connection and looping
• Multi-input source mixer for direct inputs
• Direct microphone input with level control
• Two way overall EQ controls
• Integrated flying hardware (3/8 inch threaded holes)
• Tough, full-length metal grille
• Recessed Mixer panel

Operation

The NX550P is a bi-amped powered full­range loudspeaker with a built-in two channel mixer. Multiple NX550P cabinets may be connected through the Link option. If you’re using the NX550P with an external mixer, the internal mixer can be disabled. The built-in mixer has a microphone input and two (combined) ¼ inch inputs for line sources such as CD players. Advanced signal processing is used to give maximum performance at all levels. There’s a switch to provide a low frequency rolloff if you’re going to use the NX550P with a subwoofer.
Link

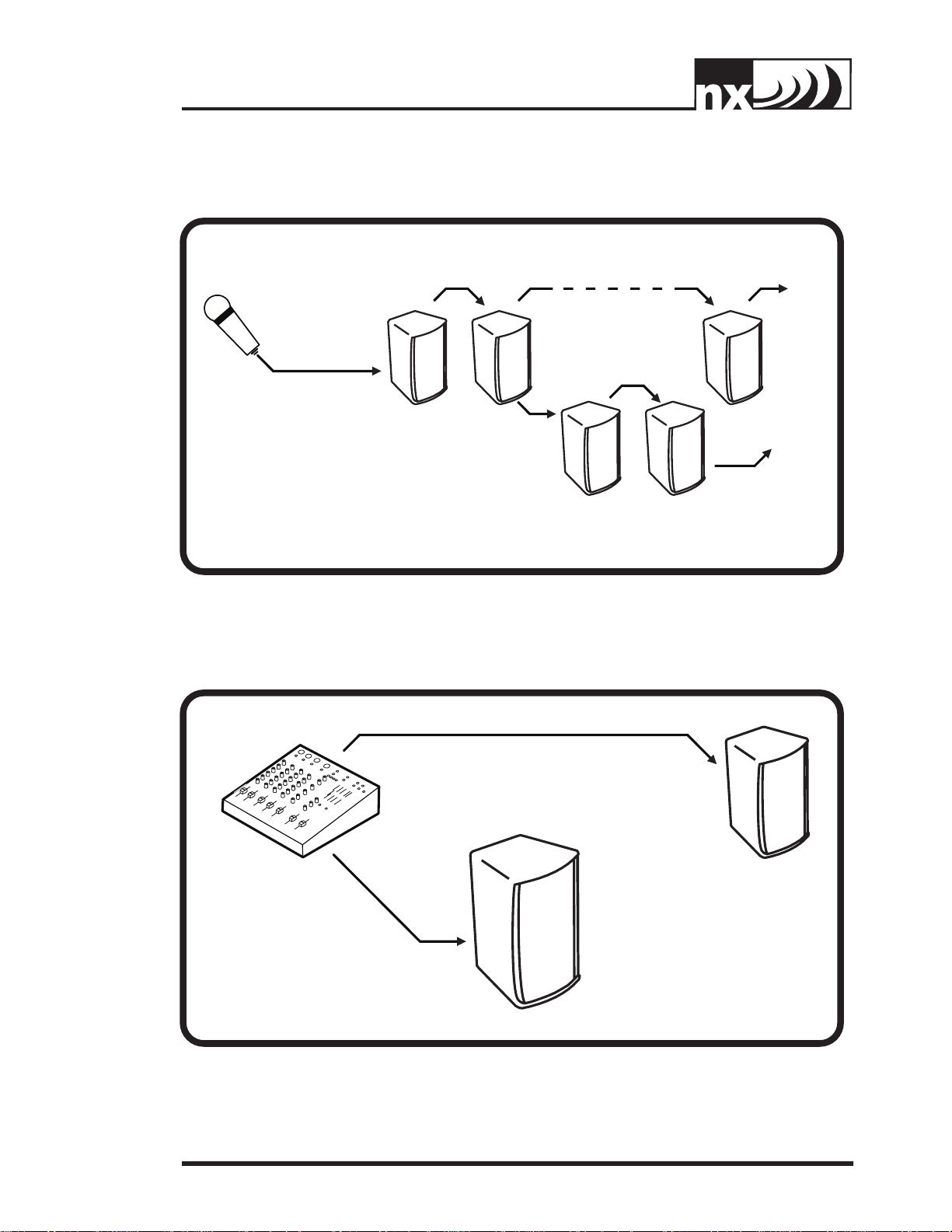

These parallel jacks allow multiple NX550P cabinets to be connected together. The Link Jacks are the correct input to use when driving the NX550P from an external mixer. The Link Jacks operate at line level (+4 dBv) to achieve full power. The NX550P Level control allows operation at levels from –2 dBv to +10 dBv for full power. When operating from signals that are not as strong, use the Line inputs of the first cabinet in the chain. The Link jacks are high quality balanced inputs with very good common mode (hum) rejection. To ensure maximum hum rejection, the proper balanced cables must be used. Jacks marked LINK OUTPUT are connected in parallel with the LINK INPUTS and are provided for convenience to connect downstream cabinets. Link inputs may also be used as outputs and link outputs may be used as inputs.

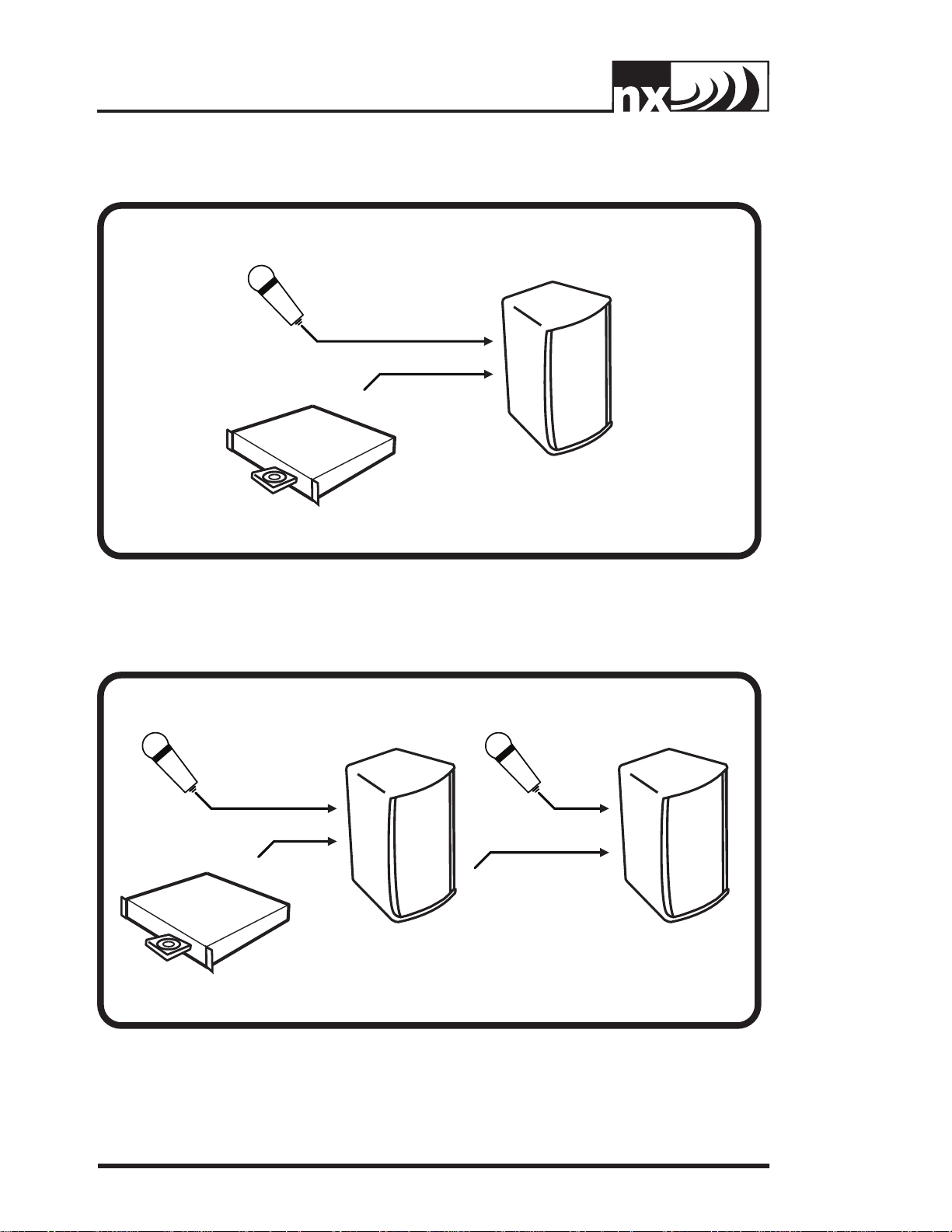

Mic Input

Any regular microphone can be inserted into the Mic input. Phantom power is built–in for condenser microphones.

Line/CD inputs

The Line/CD inputs allow line level sources such as CD players or Cassette decks to be directly connected. These inputs are combined to allow the blending of stereo sources into mono. The inputs are also balanced to help reject hum (when used with balanced cables). This input may be used to allow operation from lower-level Line inputs (as opposed to the Link jacks). It may also be used to accommodate a greater range of level adjustment than the NX550P Level control allows (for example a cabinet in a chain of cabinets that needs to operate at much reduced level).
2

Level Control

This control allows cabinets, linked in a chain, to be individually adjusted over a +/- 6 dB range.This control does not adjust the level of the Link jacks.
LF Rolloff

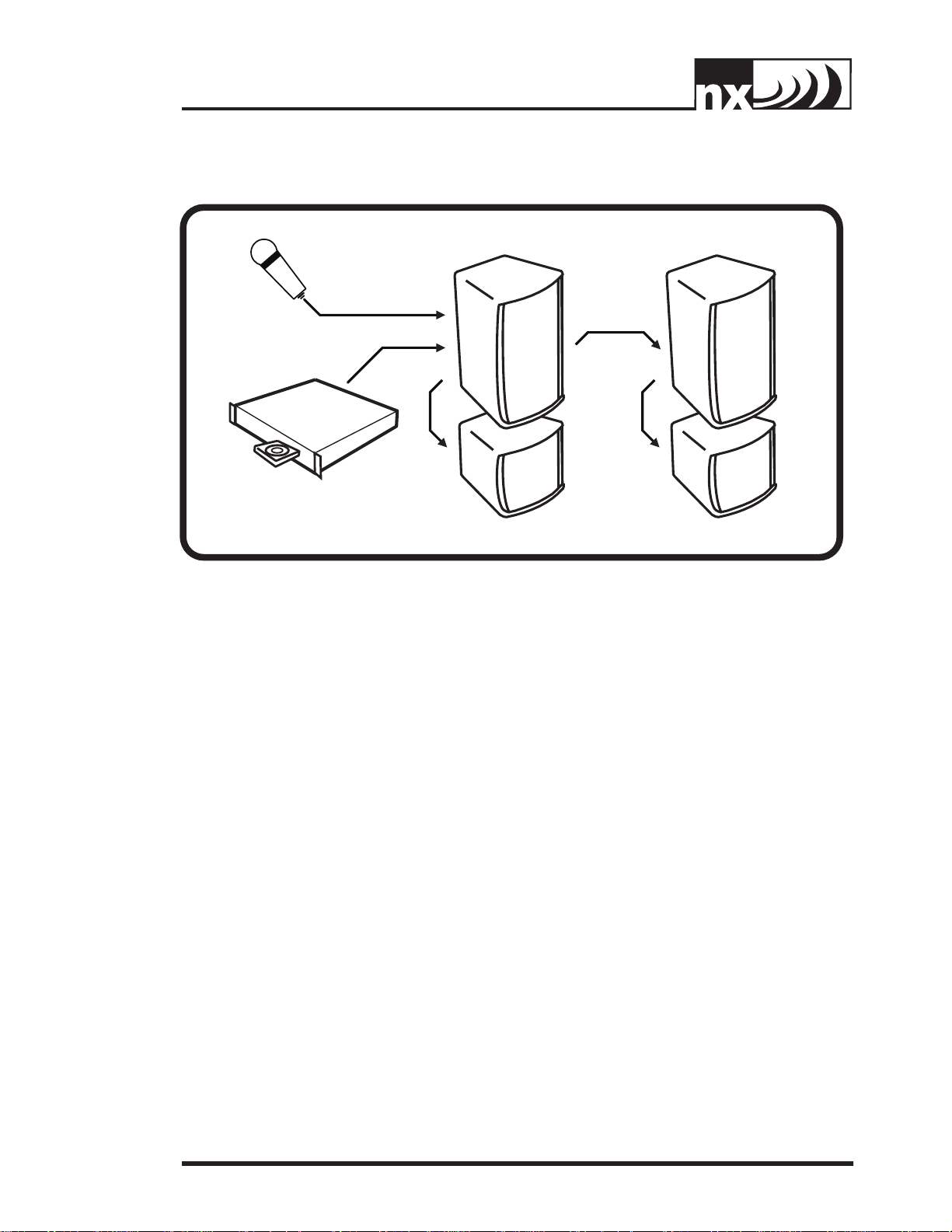

For operation with a subwoofer, the LF Rolloff switch shuts off the low frequency boost and filters out signals below 100 Hz. It’s not necessary to use this switch for speech applications because the Mic input already has a high pass filter. This switch only affects the signals to the internal amplifier and does not affect signals going out from the internal mixer, or to signals passing through the Link connections.
Page 5

Mixer On/Off

This switch turns the internal mixer On or Off. When the Mic or Line/CD inputs are used, this switch must be set to the On position. If these inputs are not being used, the mixer should be turned Off. This will help prevent the mixer from loading the Link, or the Internal Mixer, and contributing noise to the system. The internal mixer should not be used when a source other than another NX550P or similar cabinet is connected to the LINK jacks. Remember, a maximum of three mixers, in a chain of cabinets, should be used! A much larger number of cabinets may be used with the NX550P mixers disabled on the additional cabinets.

Mic Control

This control adjusts the volume level the Mic input. The microphone signal output to other cabinets through the link connections will be affected as well.

Line/CD Control

This control adjusts the volume level of devices plugged into the Line/CD input. The signal out to other cabinets, from this device, through the link connections will be affected as well. A line-level signal and microphones can be connected simulataneously.
Treble and Bass Controls
These controls affect the signals from devices plugged into the Line/CD and Mic inputs. The signal out, to other cabinets, through the Link will also be affected. These controls do not affect signals coming into the cabinet from the Link connections.

Green PWR LED

Illumination indicates that AC power is on and the fuse is functioning.

Red Clip LED

The illumination of this LED indicates that the signal level is excessive and may cause distortion. Reduce mixer levels or turn down the Level control (on NX550P) to reduce clipping.

POWER Switch

This turns the power On and Off to the cabinet. Note; a cabinet that is turned off, but is one of the cabinets in a chain might cause hum (or buzz) in the other cabinets.

Fuse

The mains fuse should never blow even in extreme operating conditions. A blown fuse will generally mean that excessive mains voltage has been applied or there’s a serious fault with the unit. Self re-setting thermal switches are built into the power transformer as well as on the internal heat sink. These will not trip even under the most extreme operating conditions and are provided only for safety reasons. Thermal margins may be compromised when operating facing straight up, straight down or while operating in direct sunlight!
A note about unbalanced operation: When connecting an unbalanced source (such as a mixer with RCA outputs) to balanced inputs such as an NX550P, the best hum rejection can be achieved by running a balanced connection right to the unbalanced plug. The return connection should be connected to ground at the unbalanced plug. The NX550P does not connect the AC power ground directly to the input signal ground. This will eliminate most ground problems.

Yellow Limit LED

This indicates that the cabinet is operating at full power and the limiter(s) are actively reducing the signal level. It’s all right to operate in limiting as long as the clip light is not constantly on. The Limit light does not indicate low frequency processing action. There are separate limiters for the woofer and horn. This LED will indicate operation of either limiter.
3
Page 6

Specifications

System Type
2-Way
Active or Passive
Active
Program Power (Watts)
550
Biampable
Self Powered
Biamp Operation Only
Yes
Max SPL (dB)
124
Frequency Response (Hz +/- 3db)
45 - 18k
Crossover Frequency (Hz)
2300
Driver Configuration
12 inch / 1 inch
HF Driver(s)
1 inch Throat, Ceramic Magnet, 1 inch Mylar voicecoil
HF Program Power (Watts)
100
HF Dispersion (°H x °V)
80 x 50
LF Driver(s)
12 inch Neodymium Magnet 3 inch voicecoil
LF Program Power(Watts)
450
Total Power (Watts)
550
HF Amplifier Type
Two Tier Class H
LF Amplifier Type
Class D
Power Cable
Yes
Power Switch
Yes
Inputs
7
Inputs - 1/4" Jacks
2 (line input) 2 (link in/out)
Inputs - XLR
1 (mic) 2 (line in/out)
Input Sensitivity (Vrms Sine)
+4dBv / 1.23V Mixer on/off switch Mic Gain Line/CD Gain Treble/Bass Tweak
Level Controls
+/- 6dB Main Volume
EQ Controls
100Hz HP Filter (LF Rolloff)
Limiter
Yes
LED Indicators
Power/Clip/Limit
Feet
Yes
Flying Hardware
2 (Top), 2 (Bottom), 1 (Pullback)
Optional Flying Hardware
NX Flyware
Bar Handles
1 (Side)
Pole Mount Adapter (1 3/8"-3.5cm)
Yes
Enclosure Materials
Variable Density Molded Composite
Grille
Perforated Metal
Dimensions (DWH xbackW, inches)
13.25 x 16.5 x 27.25 x 8
Dimensions (DWH xbackW, cm)
0.33 x 0.42 x 0.69 x 0.2
Weight (lbs/kg)
47 / 21.4
Mixer Controls
P
550 WATT POWERED LOUDSPEAKER ENCLOSURE
550
4
Page 7
Enceinte de haut-parleurs pleine bande, amplifiée NX550P
Fondé sur la populaire nx20, la NX550P, avec ses 550 watts de puissance en bi-amplification et un traitement de signal perfectionné, est destiné à établir un nouveau standard pour les enceintes de haut-parleur actives. L'amplificateur des fréquences graves offre 450 watts acheminés au woofer de 12 pouce. Pour réduire le poids de la section d'amplification, l'amplificateur du woofer utilise une technologie de commutation Class D. Le driver à pavillon avec un diaphragme à titane de 1 inch est entraîné par un amplificateur Class H de 100 Watts à technologie linéaire à deux étages. Cela permet au pavillon de reproduire des transitoires claires tout en maintenant une puissance relative au niveau de sortie élevé du woofer. La technologie d'amplification à deux étages n'est généralement pas utilisé dans ce type d'application mais nous avons toutefois trouvé des avantages tel que réduction du poids, augmentation de l'efficacité, accroissement de l'extension dynamique et température d'opération réduite. En bref, un choix parfait pour l'amplification des aiguës.
La combinaison des technologies Class H et Class D pour l'amplification de la NX550P aide à maintenir la distorsion au minimum tout en réduisant le besoin pour un système de dissipation de chaleur massif de sorte qu'un radiateur-dissipateur n'est pas nécessaire. L'avantage de cette combinaison unique de deux étages et Class D a réduit la chaleur externe au point ou la NX550P peut facilement être utilisé dans n'importe quelle orientation (près des murs , des planchers, et dans des regroupements proches avec multiple cabinets). Des enceintes de haut-parleurs actives compétitrices avec des ailettes de dissipateur de chaleur plus grandes doivent être utilisés verticalement et avec beaucoup d'espace autour (pour assurer une dissipation de chaleur adéquate ainsi qu'une bonne ventilation). Étant donné que vous avez plus de versatilité en ce qui a trait à l'orientation de l'enceinte, la NX550P est idéal pour être installer en large regroupement et avec des systèmes de son "point source" pour concert. Les designers de Yorkville ont portés une attention spéciale au design pour s'assurez qu'il n'y ait pas de surchauffe avec de larges regroupements serrés.
Le processus de design nous a permit d'ajuster les circuits électroniques de façon à obtenir une protection et une performance maximum de l'enceinte. Nous avons aussi utilisé en partie la technologie qu'on retrouve dans notre série haute gamme TX. Les limiteurs utilisés au niveau des circuits d'entrées et de crossover sont une combinaison complexe de réduction de gain et de filtre de balayage. Si les niveaux d'entrée et de sortie de la NX550P sont poussés au maximum, un filtrage perfectionné
commencera à éliminer les fréquences subsoniques qui ne sont pas nécessaires. Ce traitement protège aussi les composants individuels pour assurer un fonctionnement sans problème (même après un
fonctionnement prolongé
à de niveaux extrêmes).
Le filtre a un temps de
réponse remarquable.
Moins de 70 ms. Cela
permet au système
de constamment
se réajuster. Cela
assurera en retour un signal à la sortie
qui est clair et fort en tout temps.
Ceci n'aura aucun
effet négatif sur
la qualité sonore de
l'enceinte. Cela assure du
même coup que les parties essentielles du mixe tel que la voix ou les instruments solos, ressortent de façon claire et net quand l'enceinte est utilisée à des niveaux de puissance extrêmes. Un limiteur précis et rapide est en place pour protéger les composants.
La NX550P incorpore aussi un mixeur! Cela permet au haut-parleur d'être utilisé directement avec un microphone et/ou avec une source de signal de niveau ligne. La sortie "loop" permet le branchement d'enceintes amplifiés additionnelles avec pour source le même signal (jusqu'à un maximum de 50 NX550P). Si vous le désirez vous pouvez combiner une paire de NX550P en utilisant les entrées du mixeur sur chacune des enceintes et en raccordant les sortie "loop." Dans cet exemple, vous obtenez un système de présentation idéal. Deux entrées pour microphone, deux entrées de niveau ligne (conçues pour opération optimal avec lecteur CD, magnétophone à cassette ou "laptop" avec source de signal) complètement comprise à l'intérieur des deux enceintes amplifiées. Tel que mentionné plus tôt, nos enceintes amplifiées peuvent être interconnectées. La seul restriction, seulement trois mixeurs à la fois.
5
Page 8
MIC
LINE / CD
INPUT
INPUT
OUTPUT
OUTPUT
BAL
LINK
MIX ER
CLIP
LIMI T
PWR
NX550P
LE VEL
MIC
LINE / CD
100
TREBLE BASS
1212
dB
12
12
dB
100
6
8
dB
LF ROLLOFF
0
100H z60Hz
MI XE R
OFF
ON
Cela permet d'avoir trois sources de microphones et six sources lignes disponibles dans un regroupement de trois enceintes ou plus. Les entrées pour microphone, sont dotés d'égalisation et de filtre passe haut conçu pour la voix. Le contrôle de réduction de niveau des cabinets enchaînés permettent d'ajuster indépendamment les niveaux de chaque cabinet. Cette caractéristique est d'une valeur inestimable lors d'application avec un grand nombre de haut-parleur regroupés ou lors de salon commerciale (ou lorsque les NX550P sont utilisé pour "repeater" ou "sidefills"). Le filtre passe haute 100Hz, permettra un fonctionnement plus efficace lors d'opération avec subwoofer.

Caractéristiques

• Reproduction ultra claire pour toute la gamme de fréquence
• Module d'amplification de 550 watts hautement efficace à la fine pointe de la technologie
• Composants de protection et traitement de qualité supérieurs semblable à ceux retrouvé dans les systèmes TX
• Driver à pavillon avec diaphragme de titane de 1 inch
• Woofer de 12 pouce à haut capacité de puissance et niveau de distorsion réduit
• Contrôle de réglage de niveau d'entrée variable de – ∞ dB / + 6 dB (pour réglage de niveau individuel sur chaque cabinet)
• Entrées et sorties types XLR et Pointe Bague Manchon pour faciliter l'interconnexion et les regroupements
• Mélangeur de source à entrée multiple pour prise d'entrée directe
• Entrée pour microphone avec contrôle de niveau
• Contrôle d'égalisateur général à deux voies
• Quincaillerie de montage intégrée (trous avec filetage 3/8)
• Grille métallique couvrant la totalité du baffle
• Panneau de mixage encastré

Opération

L'enceinte pleine bande NX550P est doté d'un système de bi-amplicifaction et d'un mélangeur intégré. Vous pouvez interconnecter plusieurs NX550P grâce à l'option "LINK." Quand vous utilisez votre NX550P avec une table de mixage externe, il est préférable de désarmer le mixeur interne. Ce mixeur interne est lui-même doté d'une entrée pour microphone et de deux entrées liées de ¼ inch (pour des sources de niveau ligne telle que celle provenant de lecteurs CD), d'un traitement de signal perfectionné pour offrir une performance optimale à tous les niveaux d'un commutateur qui permet d'éliminer les fréquences graves lors d'opération avec subwoofer.
Entrée Pour Microphone
Vous pouvez brancher à cette entrée n'importe quel microphone régulier. L'alimentation en duplex est incorporé pour les microphones qui en ont besoin.
Entrées CD/Ligne
Les entrées CD/Ligne permettent le branchement direct pour les signaux provenant d'appareil tel lecteur CD ou magnétophone à cassette. Ces entrées sont combinées pour permettre le mélange de source stéréo en mono. Ces entrées sont symétriques pour un rapport signal/ bruit optimal (avec l'utilisation de câbles symétrique) et elles peuvent aussi être utilisées pour opération avec appareil de niveau ligne réduit (au lieu d'utiliser le prises d'entrée "LINK"). Ces prises peuvent de plus être utilisées pour les situations qui nécessitent une plus grande gamme d'ajustement de niveau que ce qu'offre la NX550P ( par exemple si un cabinet dans le regroupement doit fonctionner à un niveau réduit).
Link
Ces jacks parallèles permettent le branchement de multiple NX550P. Ces entrées sont appropriées lorsque vous entraînez la NX550P avec une table de mixage externe. Ces jacks permettrons d'obtenir la pleine puissance en fonctionnant avec un signal de niveau ligne de + 6 dB. Le contrôle de niveau de la NX550P permet l'opération à des niveaux variant de -2 dB à +10dB pour obtenir la pleine puissance. Lorsque vous opérez le système avec des signaux faibles, utilisez les entrées ligne du premier cabinet de la chaîne. Les jacks de haute qualité "LINK" sont symétriques avec une excellente réjection en mode commun du bruit de bourdonnement. Pour assurez une réjection de bruit maximum, utilisez des câbles symétriques. Les jacks marqués "LINK OUTPUT" sont branchés en parallèle avec les jacks marqués "LINK INPUT." Ils ont pour but de faciliter le branchement de cabinet additionnels. Les prises d'entrées "LINK" peuvent être utilisées comme sorties et les prises de sorties "LINK" peuvent être utilisées comme entrées.
6
Page 9

Contrôle de Niveau

Ce contrôle permet le réglage individuel de niveau pour chaque cabinet. La plage d'ajustement varie entre +/- 6 dB. Ce contrôle permet aussi d'obtenir une variation en ajustant la pleine puissance de niveau ligne ou même en calibrant le vumètre sur un mixeur externe. Ce contrôle n'ajuste pas le niveau du signal présent aux “LINK.”

Pente de Diminution des Fréquences Graves

Lors d'opération avec subwoofer, le commutateur de pente de diminution des fréquences graves permettra de couper les fréquences inférieures à 100 Hz. Il n'est pas nécessaire d'utiliser ce commutateur pour les lectures parce qu'un filtre passe haute est déja intégré à l'entrée pour microphone. Ce commutateur n'affecte que le signal à l'amplificateur interne et n'affecte pas le signal acheminé aux prises de sortie provenant du mélangeur interne ou les signaux qui passent à travers les prises de branchements "LINK."

Mixeur ON/OFF

Ce commutateur éteint ou allume le mixeur interne. Lorsque les prises d'entrées pour microphone ou ligne/CD sont utilisées, placez le commutateur à la position ON. Si ces prises d'entrées ne sont pas utilisées, placez le commutateur à la position OFF. De cette façon, le mixeur interne ne contribuera pas au bruit du système. Le mixeur interne ne devrait pas être utilisé avec une source autre qu'un autre NX550P ou si un autre cabinet semblable est branché au jack "LINK." Rappelez-vous, un maximum de trois mixeurs par regroupement. Un nombre beaucoup plus grand de cabinet peut être utilisé avec leur mixeur interne désarmé.

Contrôle Microphone

Ce contrôle ajuste le niveau du microphone branché à la prise d'entrée "mic." Le signal de ce microphone qui sera acheminé aux autres cabinets par l'entremise des connexions "LINK" sera lui aussi affecté.

Contrôle Ligne/CD

Ce contrôle ajuste le niveau du volume de l'appareil qui est branché à la prise d'entrée Ligne/CD. Le signal de cet appareil acheminé aux autres cabinets par l'entremise des connexions "LINK" sera lui aussi affecté. Un signal de niveau ligne peut être branché simultanément avec les microphones.

Contrôles de Graves et d'Aiguës

Ces contrôles affectent le signal des appareils branchés à la prise d'entrée Ligne/CD et aussi aux prises d'entrée microphone. Le signal acheminé aux autres cabinets par l'entremise des connexions "LINK" sera lui aussi ou eux aussi affecté. Ces contrôles n'affectent pas les signaux qui arrivent à l'enceinte par l'entremise d'une connexion "LINK."

DEL Verte d'Alimentation

La DEL d'écrêtage s'illumine pour indiquer des niveaux excessifs qui pourraient causer la distorsion. Réduisez les niveaux sur le mixeur ou le contrôle de niveau (sur la NX550P) pour réduire l'écrêtage.

DEL Jaune du Limiteur

Cette DEL indique que le cabinet est utilisé à sa pleine puissance et que les limiteurs sont armés et réduisent les niveaux des signaux. Il n'y a pas de problème à opérer la NX550P avec le limiteur actif. Assurez-vous toutefois que la DEL clip ne s'illumine pas constamment. La DEL du limiteur n'indique pas le traitement des fréquences graves. Il y a un limiteur pour le woofer et un pour le driver à pavillon. Cette DEL indique plutôt lorsque que l'un ou l'autre des limiteurs est en opération.

DEL Rouge d'Écrêtage

La DEL d'écrêtage s'illumine pour indiquer des niveaux excessifs qui pourraient causer la distorsion.

Commutateur d'Alimentation

Ce commutateur permet d'allumer ou d'éteindre l'appareil. Prenez note: un cabinet éteint faisant partie d'un regroupement, peut être la source de bourdonnement dans les autres cabinets.

Fusible

Le fusible principale ne devrait jamais sauter même lors de conditions d'opération extrêmes. Un fusible sauté indiquera généralement qu'un voltage principal excessif a été appliqué ou qu'il y a un problème sévère avec l'appareil. Des commutateurs thermiques de réarmement automatique sont intégrés au transformateur de puissance et au dissipateur de chaleur interne. Ces commutateurs ne sauterons pas mêmes sous les conditions d'opération les plus extrêmes et sont inclus pour des raisons de sécurité seulement. Les marges thermiques peuvent êtres compromises lorsque l'appareil est utilisé couché sur le dos, sur le ventre, ou lors d'opération sous la lumière directe du soleil.
Note au sujet de l'opération asymétrique: Lorsque vous branchez une source asymétrique (tel que prise de sortie RCA sur une table de mixage) à des prises d'entrées symétriques telles que celles que vous trouverez sur la, des meilleurs résultats de réjection de bruit peuvent être obtenu en utilisant un câble avec prises de branchement symétrique jusqu'à la prise d'entrée asymétrique. La connexion de retour devrait être branchée à la masse sur la prise asymétrique. La ne connecte pas la prise de mise à la masse CA à la masse du signal. Cela devrait éliminer la plupart des cas de bourdonnement.
7
Page 10
P
550 WATT POWERED LOUDSPEAKER ENCLOSURE
550
Spécifications
Type De Système
2-Voies
Active ou Passive
Active
Puissance nominale (Watts)
550
Double Amplificateurs
Autoalimenté
Opération à double amplificateur seulement
Oui
Pression sonore Maximum (dB)
124
Réponse en Fréquence (Hz +/- 3db)
45 - 18k
Fréquence de croisement (Hz)
2300
Configuration De Haut-Parleurs
12 pouces / 1 pouce
Driver pour fréquences Aiguës(s)
George de 1 pouce, Aimant en Céramique, Bobine mobile
Puissance nominale pour fréquences Aiguës(Watts)
100
Dispersion des Aiguës(°H x °V)
80 x 50
Driver pour fréquences Grave (s)
12 pouces avec aimant Néodymium et bobine mobile de 3
Puissance nominale pour fréquences Graves (Watts)
450
Puissance Totale (Watts)
550
Type D’Amplificateur pour Fréquences Aiguës
Deux Rangés Class H
Type D’Amplificateur pour Fréquences Graves
Class D
Cordon D’alimentation
Oui
Commutateur de mise en marche
Oui
Entrées
7
Entrées- 1/4" Jacks
2 (entrée ligne) 2 (connexion entrée/sortie)
Entrées- XLR
1 (mic) 2 (ligne entrée/sortie)
Sensibilité d’entrée (Vrms Sinuozidal)
+4dBv / 1.23V Commutateur d’alimentation du mixeur Gain Mic Gain Ligne/CD Aiguës/Graves
Contrôles de niveau
Volume Principale +/- 6dB
Contrôles d’égalisation
100Hz Filtre Passe Haut (Pente de diminution des graves)
Limiteur
Oui
DEL Indicatrices
Alimentation/Écrêtage/Limitage
Pied
Oui
Quincaillerie de suspension
2 (Dessus), 2 (Dessous), 1 (tire arrière)
Quincaillerie de suspension optionnelle
Suspension NX
Poignés
1 (côté)
Adaptateur pour montage sur poteau (1 3/8"-3.5cm)
Oui
Enceinte - Matériaux
Matériel composite moulé à densité variable
Grille
Métal Perforé
Dimensions (PLH x L (arrière) , (pouces)
13.25 x 16.5 x 27.25 x 8
Dimensions (PLH x L (arrière), (cm)
0.33 x 0.42 x 0.69 x 0.2
Poids (livres/kg)
47 / 21.4
Contrôles du Mixeur
8
Page 11
note: each enclosure can be adjusted ±6dB individually
ONE MICROPHONE, MULTIPLE NX550Ps
TO MIC IN
USE LINK USE LINKUSE LINK
TO MORE NX550Ps
TO MORE NX550Ps
USE LINK
USE LINK
*Use MIXER on First nx550p ONLY!
config-01e-nx550p-1v0.eps
note: Turn MIXER option OFF on nx550p's
STEREO P.A., with EXTERNAL MIXER
TO LINK
TO LINK
MIXER OUTPUT
MIXER OUTPUT
config-02e-nx550ps-1v0.eps
9
Page 12
ONE MIC and ONE CD PLAYER
MIC
CD PLAYER
TO MIC INPUT
TO CD/LINE INPUT
config-04e-nx550ps-1v0.eps
note: Turn MIXER option ON on nx550p
TWO MICS and ONE CD PLAYER
TO LINK
MIC
CD PLAYER
TO MIC INPUT
TO CD/LINE INPUT
config-05e-nx550ps-1v0.eps
TO MIC INPUT
note: Turn MIXER option ON on both nx550p's
10
Page 13
MIC and CD PLAYER, with POWERED SUBWOOFERs
TO LINKLINK OUT
LINK OUT LINK OUT
*MIXER
OPTION
OFF
*MIXER
OPTION
ON
MIC
CD PLAYER
SUBWOOFER SUBWOOFER
TO MIC INPUT
TO CD/LINE INPUT
TO LINE LEVEL
SUB INPUT
TO LINE LEVEL
SUB INPUT
config-06e-nx550p-1v0.eps
11

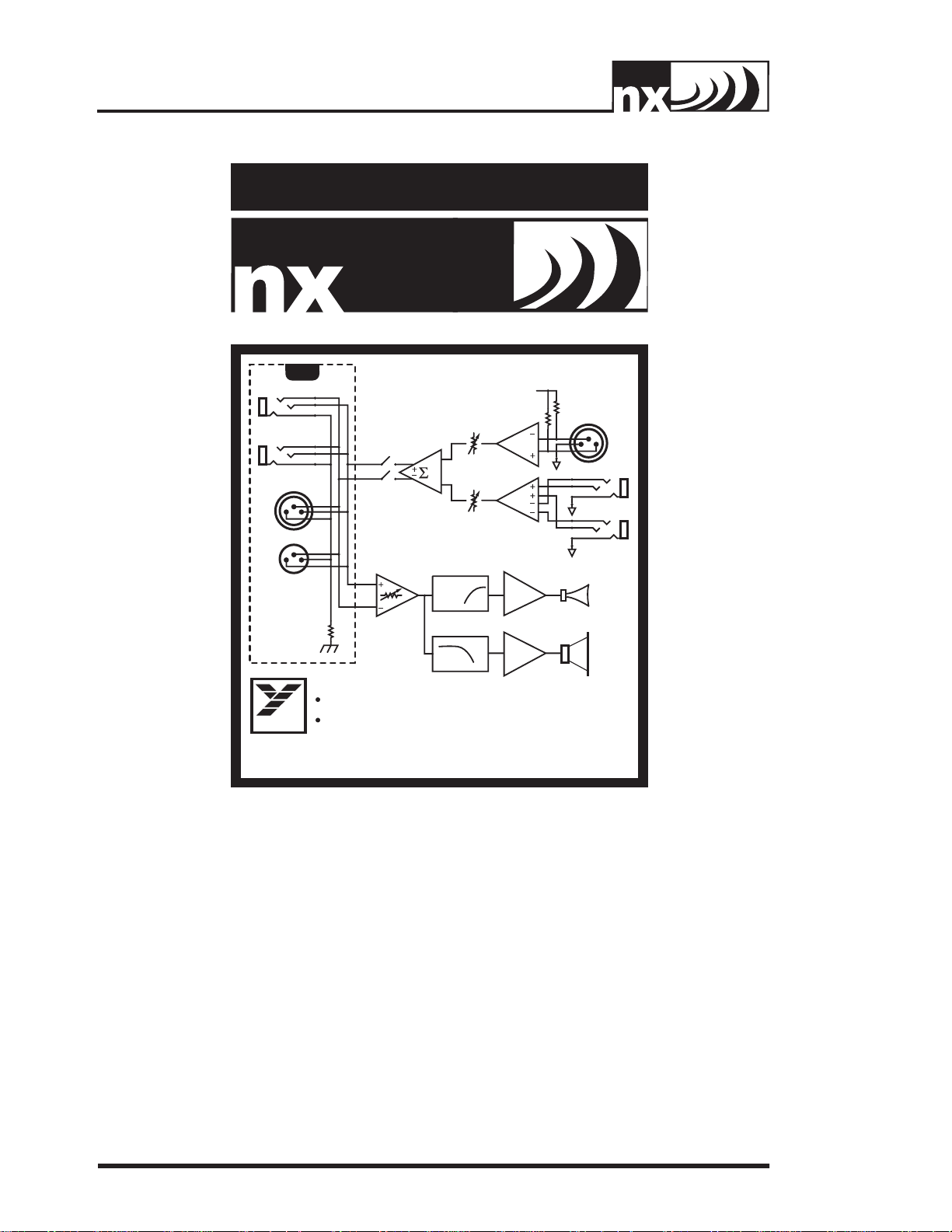

Page 14
P
550 WATT POWERED LOUDSPEAKER ENCLOSURE
550
NOTES: ALL LINK CONNECTIONS FUNCTION AS INPUTS OR OUTPUTS. EXTERNAL MIXERS CONNECT TO LINK INPUTS
LINK
Yorkville
132
132
231
+24 PHANTOM
MIC
LINE / CD LEVEL
MIC LEVEL
LINE / CD
MIXER ON / OFF
NX550P LEVEL
12
Page 15

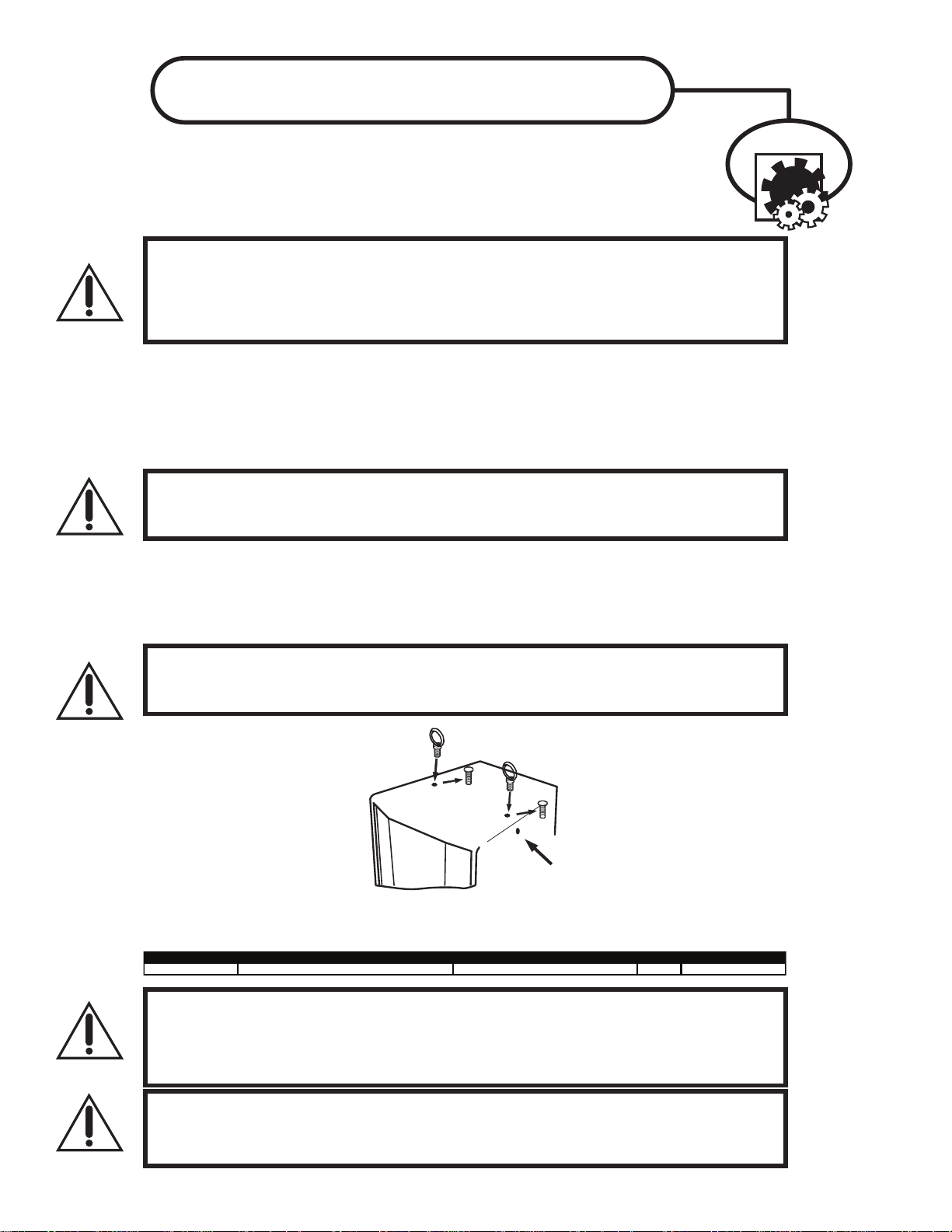

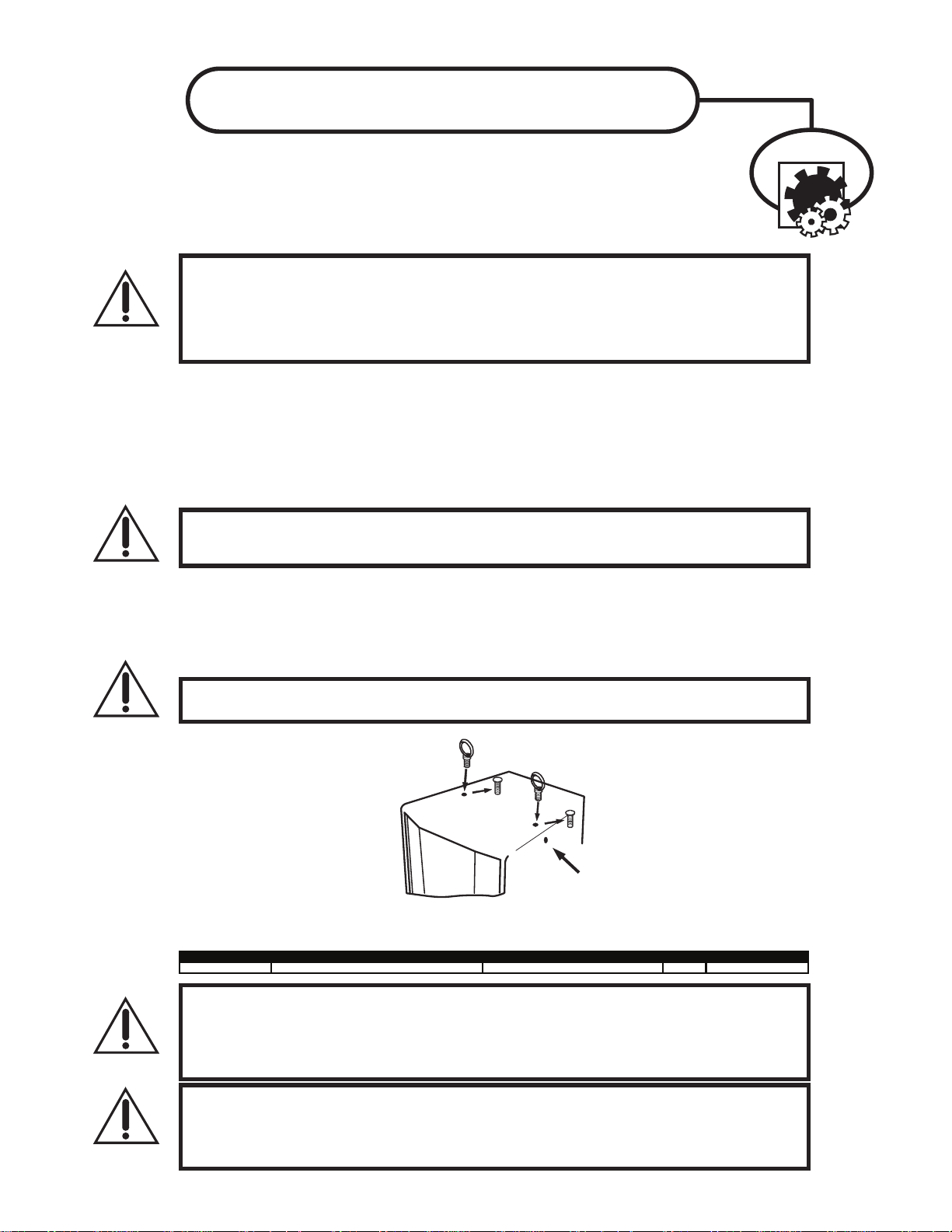

NX550P
4 fly points - 2 top + 2 bottom + pull back 3/8-inch weight of cabinet only

EYEBOLT INSTALLATION

Remo v e
Flat-Head Bolt and
replace with For g ed Shoulder Ey ebolt!
DO NO T Remo v e
Flat-Head Bolts
on the Side of Cabinet/s .
1. DESCRIPTION
Many of the popular models in the Yorkville speaker cabinet line are now equipped with flying hardware for overhead suspension applications. Depending on the model, two or more internal braces have been provided for rigging purposes. Each brace contains two bolt holes and provides center-of-gravity fly-points for use with in-line or angular loads. Many of the models will support additional suspended cabinets according to their specified working load limits.
IMPORTANT!!
THE RIGGING OF LOUDSPEAKER SYSTEMS IS AN EXTREMELY SERIOUS MATTER. OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, INCLUDING (BUT NOT LIMITED TO) CALCULATING WORKING LOAD LIMITS, HARDWARE INSTALLATION, AND PERIODIC SAFETY INSPECTION OF ALL HARDWARE AND CABINETRY. IF YOU LACK THESE QUALIFICATIONS, DO NOT ATTEMPT THE INSTALLATION YOURSELF, BUT INSTEAD USE A PROFESSIONAL STRUCTURAL RIGGER. IMPROPER INSTALLATION CAN RESULT IN BODILY INJURY OR DEATH. CONSULT A STRUCTURAL ENGINEER TO CALCULATE ADDED LOADS FOR A BUILDING. STRUCTURAL REINFORCEMENT MAY BE NECESSARY TO INSURE A SAFE INSTALLATION.
2. REQUIRED TOOLS
4.5mm (7/32”) Hex Wrench Thread lock adhesive (Removable Type)
3. EYEBOLT INSTALLATION a) Using a 4.5mm (7/32”) hex wrench, remove the flat head bolts from the top or bottom of the speaker enclosure to expose the tapped holes (on TX models, the flat head bolts are located within the track rails), as shown below. Be sure to keep these handy as they will be needed to seal the cabinet after the eyebolts are removed.
IMPORTANT!!
USE ONLY LOAD RATED FORGED EYEBOLTS. THESE MAY BE PURCHASED THROUGH YORKVILLE SOUND OR ATM FLY-WARE™. TO INSURE CABINET-BRACING STRENGTH, MAKE SURE ALL FLY-POINTS ARE SECURED WITH EITHER AN EYEBOLT OR FLAT HEAD HEX BOLT.
b) Place a drop of thread-lock adhesive on the threads of the eyebolt and insert one into exposed hole. Tighten each eyebolt by hand until its fits snugly against the cabinet. Further tighten each eyebolt by rotating it another half turn. Be sure to insert eyebolts in the threaded hole directly in-line with the suspension cable. Always follow the eyebolt manufacturers installation and use instructions.
c) Suspend each cabinet according to working load calculations and practices recommended by the rigging hardware manufacturer.
IMPORTANT!!
ON MODELS WITH ONLY TWO TOP SUSPENSION POINTS THE SUPPLIED PULL BACK AT THE REAR OF THE BOTTOM CENTER PANEL OF THE CABINET IS NOT TO BE USED AS A SUSPENSION POINT. THIS POINT TO BE USED FOR PULL BACK PURPOSES ONLY.
IMPORTANT!!
READ ALL ENCLOSED INSTRUCTIONS ABOUT PROPER USE OF HARDWARE. TO INSURE PROPER INSTALLATION, FOR TECHNICAL INFORMATION ON SUSPENSION TECHNIQUES AND EXTERIOR ACCESSORY INFORMATION WE SUGGEST CALLING ATM FLY-WARES TECHNICAL SERVICES IN THE UNITED STATES AT (310)639-8282 MONDAY THROUGH FRIDAY FROM 9 AM TO 6 PM (PST) OR FAX AT (310)639-8284. YORKVILLE SOUND MAKES NO CLAIMS AS TO THE SAFETY OF THE ENCLOSURES IF RECOMMENDED LOAD LIMITS AND HARDWARE ARE NOT STRICTLY ADHERED TO. NOR DOES IT MAKE ANY SAFETY CLAIMS TO THE RESULTANT INSTALLATION.
IMPORTANT!!
TRACK RAILINGS: UNITS THAT INCORPORATE THE TRACK RAILING SYSTEM HAVE THE SAME WORKING LOAD LIMITS AS THEY DO WHEN THEY ARE USED WITH EYEBOLTS. THESE RATINGS MAY BE LIMITED AND BASED ON THE RATINGS OF THE TRACK FITTINGS THEMSELVES. PLEASE ENSURE THAT THE RATING OF THE CERTIFIED TRACK FITTINGS EXCEEDS
NECESSARY WORKING LOAD LIMITS.
4. WORKING LOAD LIMITS Specified working load limits have been determined for the enclosure as follows:
Page 16
NX550P
4 fly points - 2 top + 2 bottom + pull back 3/8-inch weight of cabinet only
EYEBOLT INSTALLATION
Enlevez le Boulon à tête plate et
Remplacez-le avec un boulon à oeil forger!
N'enlevez pas les boulons à tête
plate sur le côté de l'enceinte/s
1. DESCRIPTION
Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yorkville sont maintenant équipés de quincaillerie de montage pour les applications requérant une suspension aérienne. Dépendamment du modèle, deux ou plusieurs attaches internes sont prévues pour de tels montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la suspension de cabinets additionnels selon leur limite de charge de travail spécifique.
IMPORTANT!! LE MONTAGE DE SYSTÈME DE HAUT-PARLEUR EST UNE AFFAIRE TRÈS SÉRIEUSE. LES MONTAGES
IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE) AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE SÉCURITÉ DE TOUTE LA QUINCAILLERIE ET DE L'ÉBÉNISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE FAIRE VOUS-MÊME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION INADÉQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÊME LA MORT. CONSULTEZ UN INGÉNIEUR EN STRUCTURE POUR CALCULER LA CHARGES ADDITIONNELLE AJOUTÉE AU BÂTIMENT. UN RENFORCEMENT DE LA STRUCTURE DU BÂTIMENT POURRAIT ÊTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SÛRE.
2. OUTILS REQUIS
Clé Hex 4.5mm (7/32") Adhésif de verrouillage pour filetage (Type amovible)
3. INSTALLATION DES BOULONS À OEIL
a) À l'aide d'une Clé Hex 4.5mm (7/32"), enlevez le boulon à tête plate du dessus ou du dessous de l'enceinte à haut-parleur pour découvrir les trous filetés (sur les modèles TX, les boulons à tête plate sont situés à l'intérieur des quincailleries de montage intégré), tel qu'indiqué ci-dessous. Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les ré-utiliser pour fermer hermétiquement le cabinet quand les boulons oeil seront enlevés.
IMPORTANT!! N'UTILISEZ QUE DES BOULONS À OEIL CLASSIFIÉ POUR LES CHARGES REQUISES. VOUS POUVEZ VOUS
LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE ™. POUR PRÉSERVER UNE FORCE MAXIMALE DE L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC SOIT UN BOULON À ŒIL, SOIT UN BOULON HEX À TÊTE PLATE
b) Placez une goutte d'adhésif de verrouillage sur le filetage du boulon à oeil et placez-en une dans le trou exposé. Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore chaque boulon à œil en les tournant un autre demi-tour. Assurez-vous d'insérer les boulons à oeil dans les trous filetés directement en ligne avec le câble de suspension. Toujours suivre les instructions d'installation et d'utilisation du fabricant des boulons à oeil.
c) Suspendez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le fabricant de la quincaillerie de montage.
IMPORTANT!! LES MODÈLES ÉQUIPÉS DE SEULEMENT DEUX POINT DE SUSPENSION SUR LE DESSUS, SONT DOTÉ D'UN
POINT DE TIRE À L'ARRIÈRE SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÊTRE UTILISÉ COMME POINT DE SUSPENSION. CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRIÈRE..
IMPORTANT!! LIRE TOUTE LA DOCUMENTATION INCLUSE AU SUJET DE L'UTILISATION APPROPRIÉ DE LA QUINCAILLERIE. POUR ASSURER UNE BONNE INSTALLATION, POUR OBTENIR DE L'INFORMATION TECHNIQUE SUR LES DIVERSES TECHNIQUES DE SUSPENSION ET POUR OBTENIR DE L'INFORMATION SUR LES ACCESOIRES EXTÉRIEURS NOUS VOUS SUGGÉRONS D'APPELER LE SERVICE TECHNIQUE DE ATM FLY-WARE AUX ETATS-UNIS AU (310)639-8282 DU LUNDI AU VENDREDI DE 9 AM À 6 PM (HSP) OU PAR FAX AU (310)639-8284. YORKVILLE SOUND NE GARANTIE PAS UNE UTILISATION SÉCURITAIRE DES ENCEINTES SI LES LIMITES DE CHARGE RECOMMANDÉES NE SONT PAS RESPECTÉES ET SI VOUS N'ADHÉREZ PAS STRICTEMENT À LA LISTE DE QUINCAILLERIE RECOMMANDÉE.
IMPORTANT!! RAILS DE MONTAGE (TRACK RAILLINGS): LES ENCEINTES INCORPORANT LE SYSTEME DE RAIL DE MONTAGE ONT LES MÊMES LIMITES DE CHARGE DE TRAVAIL QU'ILS SOIENT SUSPENDUS AVEC LE SYSTÈME DE RAIL OU AVEC LES BOULONS À OEIL. CES VALEURS ASSIGNÉES DE LIMITE DE CHARGE PEUVENT ÊTRES LIMITÉS ET BASÉS SUR LA VALEUR DE LIMITE DE CHARGE ASSIGNÉE AUX APPAREILLAGES DE RAIL (TRACK FITTINGS) ELLE-MÊMES. ASSUREZ-VOUS S.V.P. QUE LA VALEUR ASSIGNÉE DE LIMITE CHARGE DE TRAVAIL SUR LES APPAREILLAGES CERTIFIÉS DE RAIL (TRACK FITTINGS) EXÈDE LES LIMITES NÉCESSAIRES DE CHARGE DE TRAVAIL.
4. LIMITES DE CHARGE DE TRAVAIL
Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:
Page 17
Unlimited Warranty
Yorkville's two and ten-year unlimited warranty on this product is transferable and does not require registration with Yorkville Sound or your dealer. If this product should fail for any reason within two years of the original purchase date (ten years for the wooden enclosure), simply return it to your Yorkville dealer with original proof of purchase and it will be repaired free of charge. This includes all Yorkville products, except for the YSM Series studio monitors, Coliseum Mini Series and TX Series Loudspeakers.
Freight charges, consequential damages, weather damage, damage as a result of improper installation, damages due to exposure to extreme humidity, accident or natural disaster are excluded under the terms of this warranty. Warranty does not cover consumables such as vacuum tubes or par bulbs. See your Yorkville dealer for more details. Warranty valid only in Canada and the United States.
Garantie Illimitée
La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.
Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d`amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est valide qu’au Canada et aux États Unis d’Amérique.
w w w . y o r k v i l l e . c o m
REAL Gea
r.
REAL People.
Yorkville Sound 550 Granite Court Pickering, Ontario
L1W-3Y8 CANADA
Canada
Voice: (905) 837-8481
Fax: (905) 837-8746
Yorkville Sound Inc. 4625 Witmer Industrial Estate Niagara Falls, New York 14305 USA
U.S.A.
Voice: (716) 297-2920 Fax: (716) 297-3689
Printed in Canada
Two & Ten Year Warranty
Two
&
Ten
Page 18
WORLD HEADQUARTERS
CANADA
U.S.A.
Yorkville Sound
550 Granite Court Pickering, Ontario
L1W-3Y8 CANADA
Voice: (905) 837-8481
Fax: (905) 837-8746
Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA
Voice: (716) 297-2920
Fax: (716) 297-3689
Loading...
