Yorkville TX3P, TX4P, TX8P Owner's Manual

OWNER'S MANUAL

M A N U E L D E L ' U T I L I S A T E U R

TYPE: YS1018

Manual-Owners-tx-proc-2v5.pdf

1

INSTRUCTIONS PERTAINING TO A RISK

OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS.

CAUTION:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

Read Instructions:

The

Owner’s Manual

should be read and understood
before operati on of your unit. Please, save these
instructions for future reference.

Packaging:

Keep the box and packaging materials, in case the unit
needs to be return ed for service.

Warning:

When using electric products, basic precautions should
always be followed, including the following:

Power Sources:

Your unit should be connected to a power source only of the
voltage specified in the owners manual or as marked on the unit.
This unit has a polarized plug. Do not use with an extension cord or
receptacle unless the plug can be fully inserted. Precautions should
be taken so that the grounding scheme on the unit is not defeated.

Hazards:

Do not placethisproducton an unstable cart,stand,tripod,bracket or
table.The productmay fall,causing serious personal injuryand serious
damageto the product.Use only with cart,stand,tripod,bracket, or table
recommendedby the manufacturer or soldwiththe product. Follow the
manufacturer’sinstructions when installingthe product and use mounting
accessoriesrecommendedby themanufacturer.

The apparatus should not be exposed to dripping or splashing
water; no objects filled with liquids should be placed on the
apparatus.

Terminals marked with the “lightning bolt” are hazardous live;
the external wiring connected to these terminals require installation
by an instructed person or the use of ready made leads or cords.

No naked flame sources, such as lighted candles, should be
placed on the apparatus.

Power Cord:

The AC supply cord should be routed so that it is unlikely that it will
be damaged. If the AC supply cord is damaged

DO NOT

OPERATE THE UNIT

.

Service:

The unit should be serviced only by qualified service personnel.

INSTRUCTIONS RELATIVES AU RISQUE

DE FEU, CHOC ÉLECTRIQUE, OU

BLESSURES AUX PERSONNES.

AVIS:

AFIN DEREDUIRELESRISQUE DECHOCELECTRIQUE,

N’ENLEVEZPASLE COUVERT (OULE PANNEAU

ARRIERE). NECONTIENT AUCUNEPIECE REPARABLE

PARL’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT.

Veuillez lire le manuel:

Ilcontientdesinformationsquidevraientêtres comprises avant
l’opérationde votre appareil. ConservezS.V.P. ces instructions
pour consultationsultérieures

Emballage:

Conservez la boite au cas ou l’appareil devait être
retourner pour réparation.

Attention:

Lors de l’utilisation de produits électrique,
assurez-vous d’adhérer à des précautions de bases
incluant celle qui suivent:

Alimentation:

L’appareil ne doit être branché qu’à une source d’alimentation
correspondant au voltage spécifié dans le manuel ou tel qu’indiqué
sur l’appareil. Cet appareil est équipé d’une prise d’alimentation

polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les
trois lames. Des précautions doivent êtres prises afin d’eviter que le
système de mise à la terre de l’appareil ne soit désengagé.

Risque:

Ne pas placer cetappareil sur un chariot, un support, un trépied ou une
table instables. L’appareil pourrait tomber et blesserquelqu’unou subirdes
dommagesimportants. Utiliserseulementun chariot,un support,un trépied
ou une tablerecommandés par le fabricantou vendus avec le produit.
Suivreles instructions du fabricantpour installer l’appareil et utiliser les
accessoiresrecommandéspar le fabricant.

Il convient de ne pas placer sur l’appareil de sources de flammes

nues, telles que des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des

éclaboussures et qu’aucun objet rempli de liquide tel que des vases
ne doit être placé sur l’appareil.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties
dangereuses au toucher et que les câblages extérieurs connectés à
ces dispositifs de connection extérieure doivent être effectivés par un
opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d’alimentation:

Évitez d’endommager le cordon d’alimentation.

N’UTILISEZ PAS

L’APPAREIL

si le cordon d’alimentation est endommagé.

Service:

Consultez un technicien qualifié pour l’entretien de votre appareil.

IMPORTANT SAFETY INSTRUCTIONS

safety-4v0.pdf 04/29/03

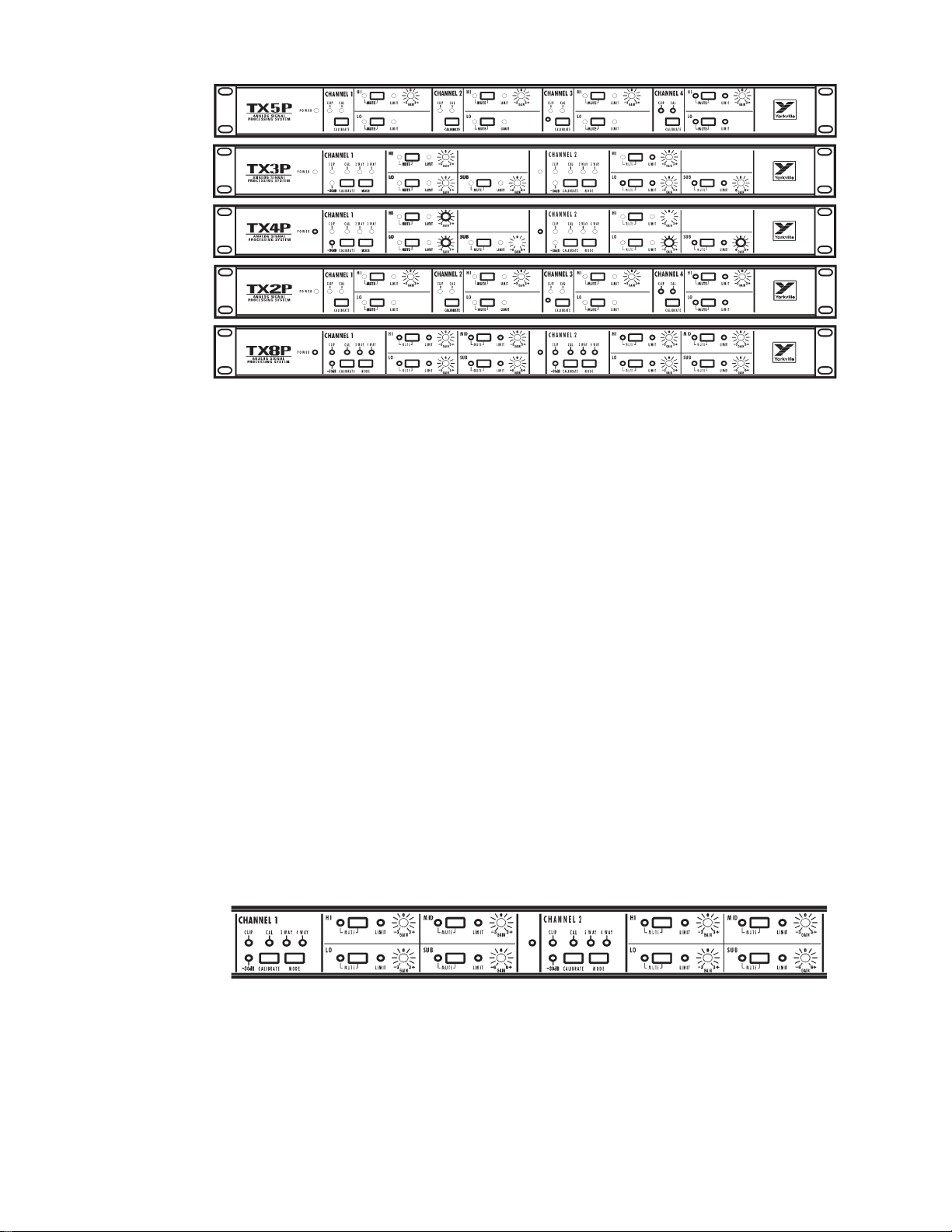

Introduction

The TX Series processors are an essential part of any TX loudspeaker system. TX series
loudspeakers should not be used without the appropriate processor. There are different TX
processors for each of the full–range cabinets in the TX line. The TX3P, TX4P and TX8P also
provide processing for subwoofers added.

The TX processors perform several functions: Crossover, equalization, calibration, loud­speaker protection and hum rejection. The crossover function splits the input signal into dif­ferent frequency bands for each driver (e.g. High, Mid, Low and Sub for TX8). Equalization
flattens and extends (LF) the frequency response. Calibration adjusts for different amplifiers to
maintain proper response independent of amplifier gain. Protection ensures that the drivers are
not driven beyond their safe limits. Hum rejection is provided by the balanced inputs and by
the remote reference feature of the output drive stage when used with unbalanced amplifiers.

1. Calibrate Button

This is the most important control on the processor. Calibration adjusts for different amplifiers
to maintain proper response independent of amplifier gain. This allows a fail safe approach
to matching amplifiers with a TX-Series loudspeaker system. Please refer to the recommended
power amplifier section for information on which power amplifiers are required for each of
the various TX-Series loudspeaker systems. If a larger than necessary power amplifier is used
with the system, the processor will simply turn down the input gain to the level.

After the system is wired and power is applied, depress the calibrate button twice (quickly). The
processor will then send tones through each amplifier and adjust the gain in the processor to the
appropriate level for the amplifier being used. This may be done with or without the loudspeakers
connected. The calibration routine is also a good test of the entire system. Listen for clean tones
from all drivers during test. There is a separate calibrate button for each input channel.

If the processor is not able to calibrate properly it will flash the mute and limit lights for
each band in error along with the calibrate light. Failure to calibrate may be due to several
causes: mis-wiring, not enough amplifier gain, amplifier gain controls not at maximum or
amplifiers turned off. If a band does not calibrate properly, the processor will be set at a low
but usable level. The flashing lights may be extinguished by depressing the calibrate button
once. If there is an error the calibrate light will remain on but not flashing. The calibrate
routine will always try to calibrate a subwoofer output but will not indicate subwoofer cali­bration errors when the mode is set for operation without a subwoofer.

Note: The calibration will be maintained even when the power is disconnected.

3

A default calibration may be done by holding down the calibrate button and then apply­ing power to the processor. This will set the processor to approximate calibration. The default
calibration should only be used when regular calibration fails and there is not enough time to
find the fault. Use of the default calibration may leave the system vulnerable to damage.

Warning: Speaker damage may result if the processor is calibrated to a specific amplifier and another
amplifier of larger power or greater input sensitivity is used.

ALWAYS RE-CALIBRATE THE SYSTEM WHEN A DIFFERENT AMPLIFIER IS USED.

2. Mute Buttons

Each frequency band of each channel may be muted with the corresponding mute button. The
mute buttons are intended as an aid to tracing system problems and checking the system.

3. TX9S Mode

The TX3, TX4 and TX8 processors have an internal mode switch for use with the TX9S subwoof­er.The processor cover must be removed in order to change between TX8S and TX9S. There is a
red led that can be viewed from the back of the unit to confirm the mode of operation.

4. Mode Buttons

There are two operating modes: with a subwoofer and without a subwoofer. The TX8 sys­tem is 4-way with a subwoofer and 3-way without a subwoofer. The TX3 and TX4 systems
are 2-way without a subwoofer and 3-way with a subwoofer. The TX2P and TX5P proces­sors do not support subwoofers and hence, do not have a mode switch.

5. 3-Way / 4-Way Indicators (TX8P)

These indicate the mode that the processor is currently in. 4-way is intended for use with
a subwoofer. 3-way is for use without a subwoofer. This changes the equalization and low
frequency rolloff of the LF output. The SUB out remains active in both modes.

6. 2-Way / 3-Way Indicators (TX3P, TX4P)

These indicate the mode that the processor is currently in. 3-way is intended for use with
a subwoofer. 2-way is for use without a subwoofer. This changes the equalization and low
frequency rolloff of the LF output. The SUB out remains active in both modes.

7. Trim Controls

The trim controls allow the user to make fine adjustments to the crossover gain for each band.
The sub woofers can be adjusted +/- 6 dB while the other bands can be adjusted +/- 3 dB.

8. Power Indicator

This light indicates that the unit is receiving AC power from the mains supply.

9. Clip Indicator

This light indicates that the input is receiving too much signal, there is about 6dB headroom
from the indicated level.

10. Activity Indicators

This light indicates that there is a signal on the input of about -30 dBV or more (TX3P,
TX4P, TX8P).

11. Limit Indicators

These lights indicate that the limiters are active. They indicate even the slightest amount of
limiting hence they go on early and have a slow release.

12. Mute Indicators

These indicate that the frequency band is muted.

4

13. Connections

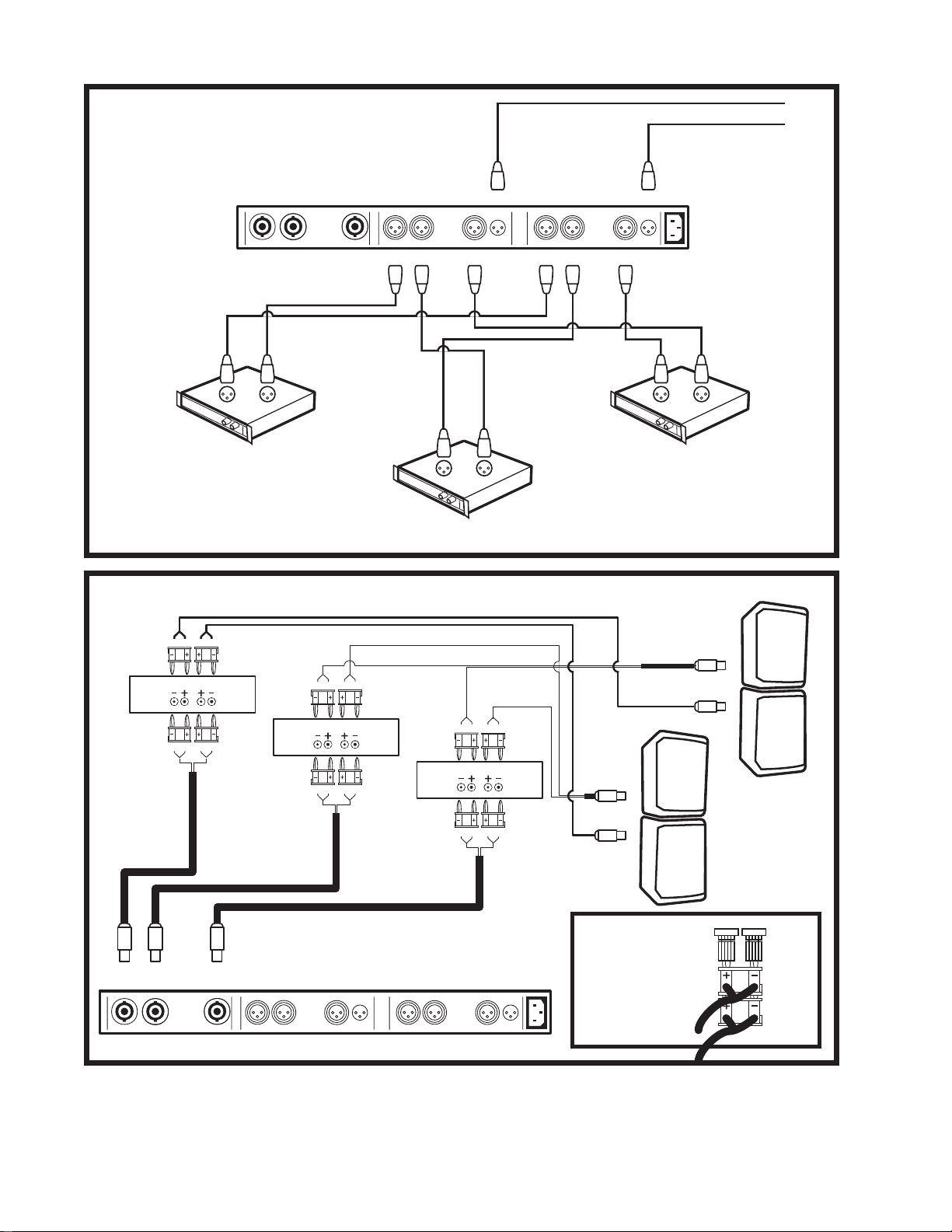

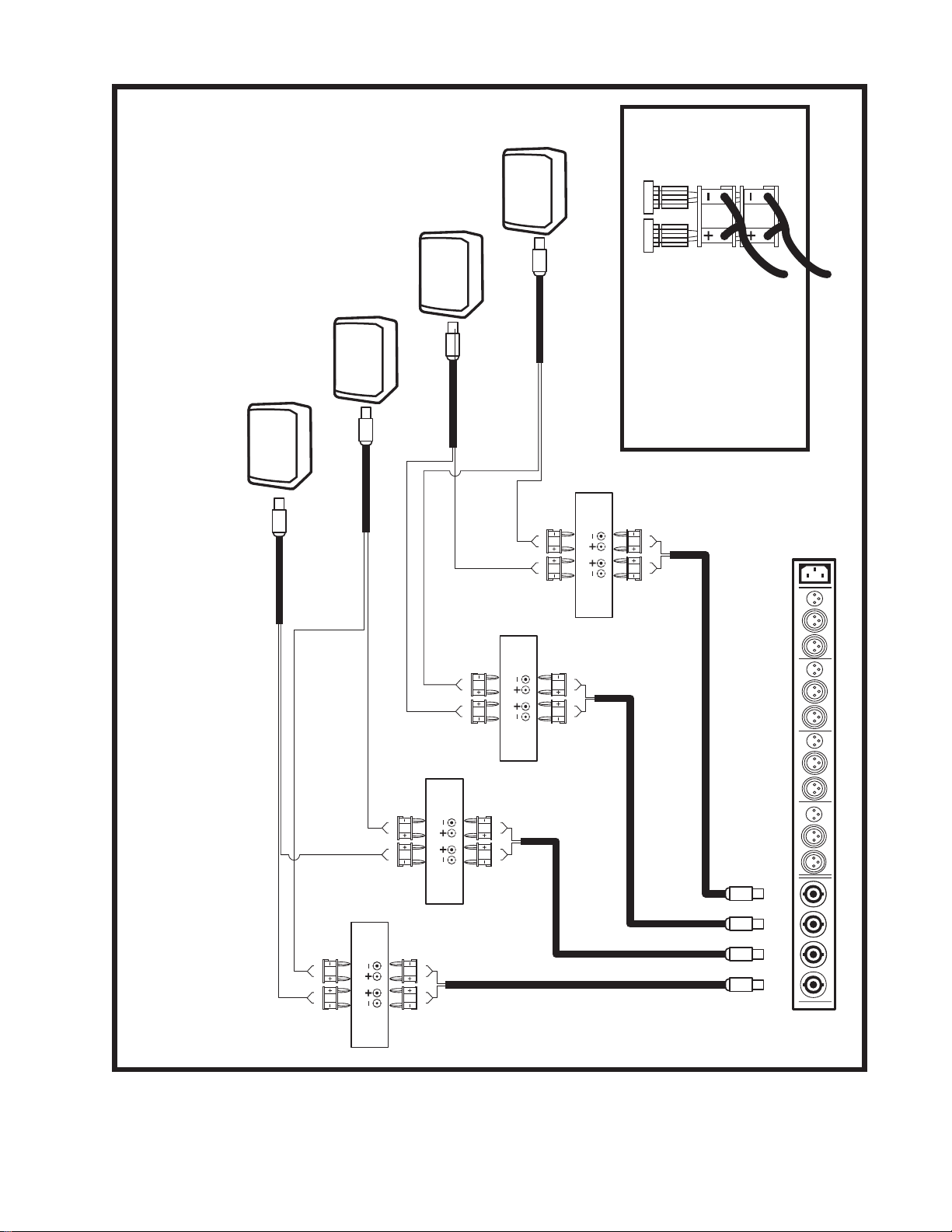

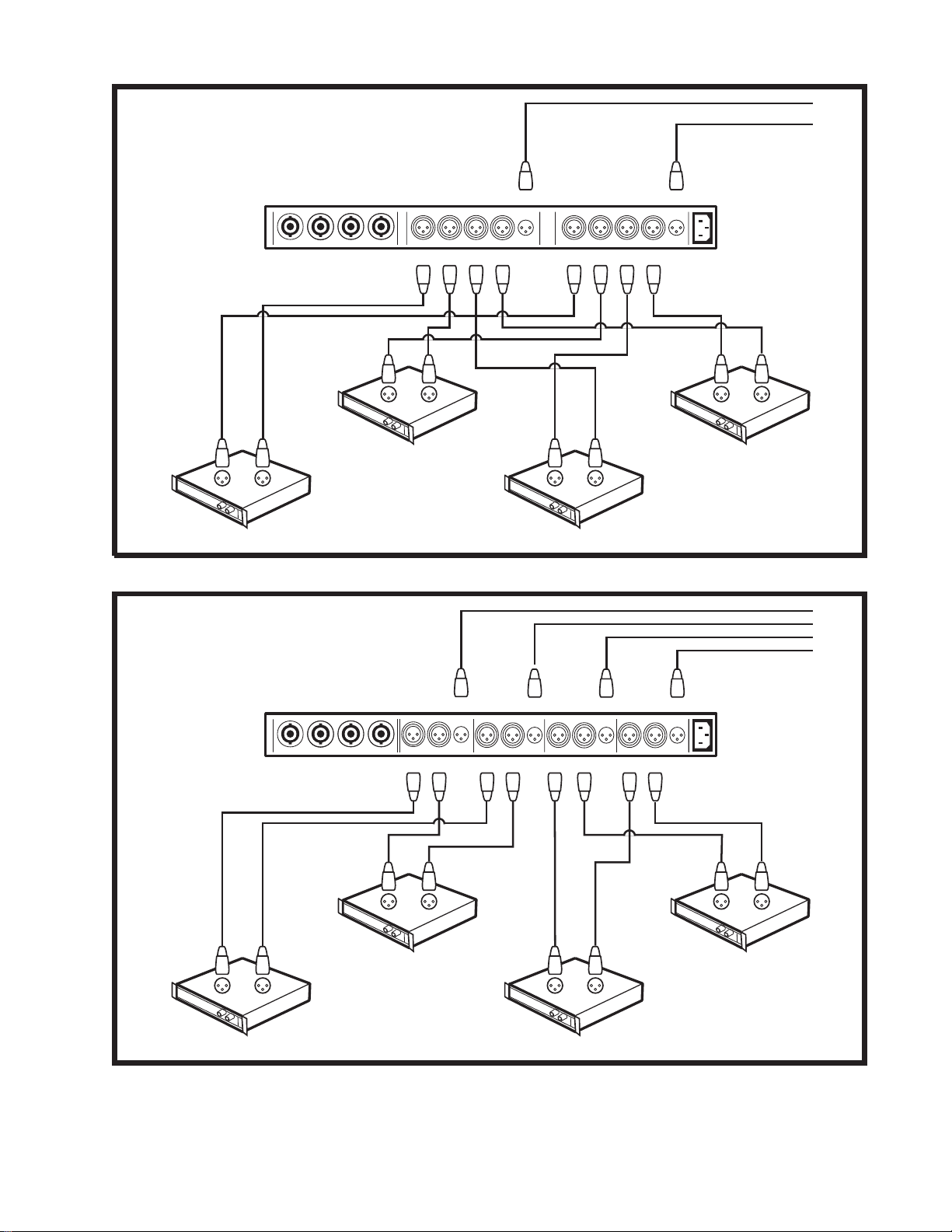

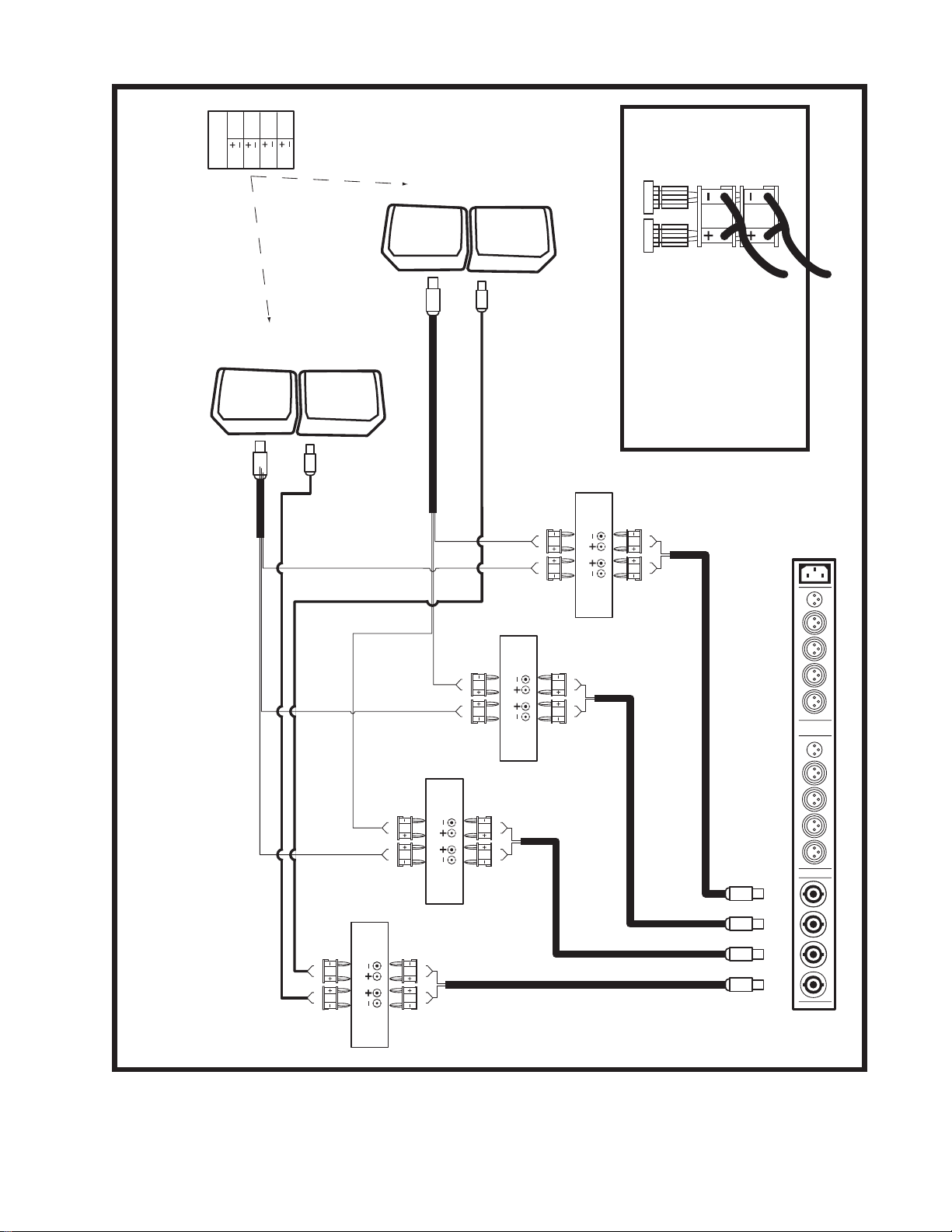

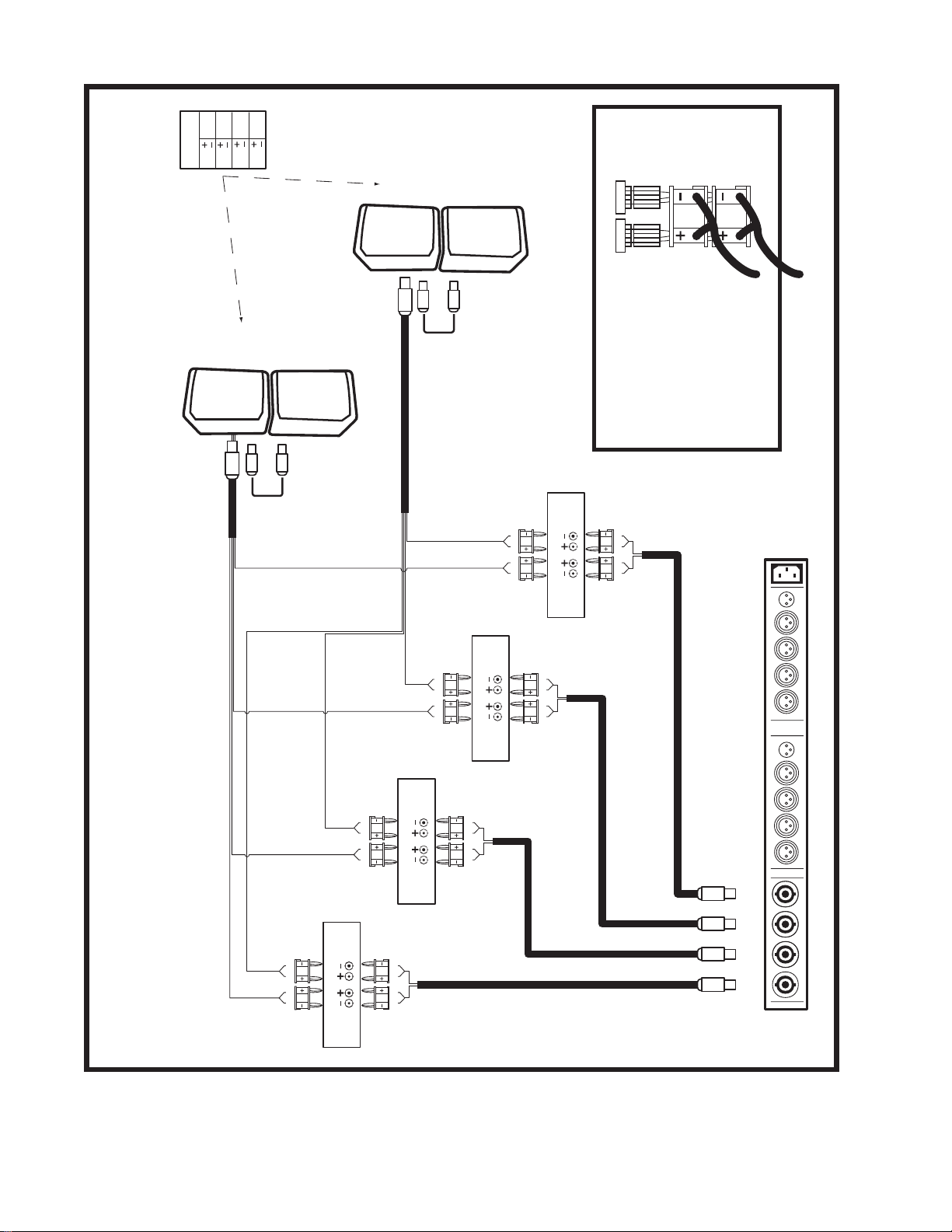

Please refer to diagrams at the back of this manual.

14. Inputs

The inputs connect to the signal source, this would normally be the last piece of equipment
in the signal processing chain or the output of the mixer. Since the signal run to the proces­sor is usually long, it is important that the equipment that feeds the run to the processor has
a low output impedance, preferably with balanced output impedance. If the source is unbal­anced ground the connection to pin 3 at the source.

15. Outputs

Since the processor should be in the same rack as the amplifiers these cables will be short
cables to the amplifiers below. It is intended that one stereo amplifier be used for the same
frequency band of 2 cabinets, but this is not essential.

16. Sense Connections

The sense cables allow the processor to monitor the output level of the amplifiers. Each
sense cable carries the same frequency band for 2 speaker cabinets. For example one cable
would carry the signal from a stereo amplifier driving two HF drivers. If the amplifier has
Speakon™ outputs for stereo/bridged mode cables, these outputs should connect direct from
the amplifier to the processor.

NOTE: The processor will not calibrate if the Left & Right connections are reversed.

17. Modified Response (TX2P/TX5P)

In response to user recommendations, TX2P processors manufactured after 07/98 have a
response that dip -6.5db at 750Hz and -4.5db at 250Hz. The response maybe returned to the
original, flattened response by turning the internal trim pots (Rt1a, b, c, and d) fully clockwise.

The TX5P features include a variable notch filter. The factory preset is 120Hz, -6db (fully
Counter-Clockwise). This is set to help eliminate boominess. The response can be flattened
by rotating the internal trim pots (Rt1a, b, c, and d) fully clockwise.

To access these trim pots, it is necessary to remove the chassis cover.

5

SUPPLEMENT

RECOMMENDED POWER AMPLIFIERS

TX8 AP2020

or

Equivalent

(4 ohm Mode)

AP2020

or

Equivalent

(4 ohm Mode)

AP4040

or

Equivalent

* For

TX8S

use

AP4020

or

Equivalent

(Bridged mode)

TX4 AP2020

or

Equivalent

(4 ohm Mode)

N/A

AP4040

or

Equivalent

AP4020

or

Equivalent

TX3 AP2020

or

Equivalent

(

4 ohm Mode)

N/A

AP2020

or

Equivalent

(

4 ohm Mode)

AP4020

or

Equivalent

(Bridged mode)

TX2 AP800

or

Equivalent

N/A

AP2020

or

Equivalent

(

4 ohm Mode)

N/A

TX5 AP 2020

or

Equivalent

N/A

AP4040

or

Equivalent

(

4 ohm Mode)

N/A

*

Note: The

TX8

can be used with

TX8S

or

TX9S. TX8S

requires

1800 watts. TX9S

requires

2400 watts

. Minimum recommended power,

1200W

.

SYSTEM HI MID LOW SUB

Introduction

TX processors all come with an owner’s manual which covers the specifics of system setup.
The purpose of this writing is to provide supplemental information for first-time TX users.
As well, we realize that not everyone is accustomed to the demands of operating actively
processed 2, 3 and 4-way speaker systems. We will therefore endeavor to get you started off
the right way. Once the initial setup procedures are mastered, you should find that your TX
system virtually runs itself - you do the mixing, TX does the sound.

The Processor - General:

In any advanced processed speaker system you will find certain elements. These include (1)
electronic crossovers, (2) graphic and/or parametric equalizers and (3) compressor/limiters ­all dedicated to speaker performance. The TX processor basically contains all three of these
elements, but with an important difference. Unlike mix-and-match systems, each TX proces­sor has been engineered in conjunction with the development of its designated speaker to
ensure the absolute maximum performance. As a result, we do not recommend that you use
any other processor. For example, if you have TX3’s, use the TX3P, TX4’s, use the TX4P,
etc. Subwoofer processing is included in all processors but the TX2P and TX5P. A push-but­ton subwoofer switch inside the processors selects TX9S or TX9S processing and an LED
visible through a small hole in the back of the chassis illuminates for TX9S. If the LED is off,
TX9S processing is selected.

In addition to the above elements, your TX processor contains a special gain-sensing
feature which works in conjunction with a pre-programmed calibration circuit. During the
initial speaker setup and calibration, cables which you connect from the amplifier outputs
back to “sense” inputs on the processor tell its internal auto-adjust feature where to set the
input gain. This functions like an automatic amplifier volume control, hence it is impor­tant that the actual volume controls on your amplifiers always be set at maximum. After
calibration is successfully completed, the processor will “remember” all its internal auto­adjustments and the procedure need not be repeated as long as you use those amplifiers.
However, whenever you do substitute an amp, re-calibrate the system.

6

Amplifiers:

We specify certain Audiopro amplifiers in the TX manual. You may use others, however for
maximum performance from the system, they should have not less than the following output;

Model# Component/s Required Power per Channel
TX8 Hi (2-inch) 300 Watts @ 8 ohms
Mid (8-inch) 300 Watts @ 8 ohms
Lo(2x15-inch) 1200 Watts @ 4 ohms
TX4 Hi (2-inch) 300Watts @ 8 ohms
Lo (15-inch) 600 Watts @ 8 ohms
TX3 Hi (2-inch) 300 Watts @ 8 ohms
Lo (12-inch) 300 Watts @ 8 ohms
TX2M Hi (2-inch) 200 Watts @ 8 ohms
Lo (12-inch) 300 Watts @ 8 ohms
TX5M Hi (2-inch) 300Watts @ 8 ohms
Lo (15-inch) 600 Watts @ 8 ohms

TX9S/9S Lo (2x18-inch) 1800 to 2400 Watts @ 4 ohms (mono bridged)

If the amplifiers are higher powered, the processor will detect this during calibration
and simply adjust their input signal levels downward accordingly to maintain driver safety.
And if one or more amplifiers are of considerably lower power than the design criteria, the
CALIBRATE ERROR LED will flash along with all the other LED’s for that frequency channel.
It is advisable to use the recommended power, however if the power is marginally less than
ideal, the processor will simply adjust its gain upward. Watch for amplifier clipping if this is
the case (and generally, of course). Once again, be sure to turn all amplifier volume controls
to maximum and leave them there.

Another possible problem, mixing up any left & right channel connections, will create a
situation wherein the calibration will not work. If this happens, check your line and speaker
level connections carefully to ensure that all the various left and right channel connections are
consistent from the mixer to the TX processor to the power amps and back to the speakers.

Yorkville Speaker Cables and Connections:

Yorkville Sound offers a full range of 14 gauge speaker cables as well as the 20-gauge,
Speakon-to-bananaplug SP4-3SB “sense” lead. The speaker cables are available with 4 or 8
leads and in 25, 50 & 100 foot lengths. All speaker cables come with Speakon connectors
at the speaker ends and either Speakon or banana plug connectors on the amp ends. The
banana plug ends have numbered labels on the wires for function as follows:

SP4, 4-element cables (for TX2,3,4,5, and subwoofers) ... 1 = low frequency, 2 = high frequency
SP8, 8-element cables (for TX8) ... 1 = subwoofer, 2 = lows, 3 = mids, 4 = highs).

The banana plugs on Yorkville SP cables have a small tab on one side marked “ground”
(in very small print). This represents negative (-) terminal so that you can maintain uniform
polarity when connecting the cables to the amplifier. **Polarity is very important. The posi­tive banana terminals on our amplifiers are grouped together for bridging purposes. But
when you are not bridging them, which would be in most cases, the banana plug connected
to either the A or B channel output posts will have to be turned upside-down so that the
negative banana leads are connected to the negative output posts.

Other Speaker Cables:

Cables other than ours should be 14 gauge or heavier. If they have banana connectors on
the amplifier ends, they should have clear markings on them for function and **polarity. To
help you rig the Speakon ends, Speakon wiring inside the TX cabinets is as follows:

TX2,3,4,5 ... +1-1 = lows, +2-2 = highs
TX8 ... +2-2 = low (low mids), +3-3 = mids, +4-4 = highs
TX9S,TX9S = +1+2,-1-2

**(Note; it is very important for the performance of speaker systems that all similar drivers have the same
polarity - in other words that the positive output terminals on the amplifiers are connected to the positive
terminals on all the drivers. For example, adjacent woofers with different polarity can actually cancel
each other’s acoustic output by as much as -10dB. The effect is like losing a large percentage of your
amplifier power. Similarly, acoustic phase alignment is important. For tips about setting up the speakers
for maximum performance, read about “close coupling” under Speakers.)

Line Level Cables and Connections:

Cables running between the mixer and processor and the processor and power amplifiers
must have XLR connectors at the TX end with applicable connectors at the other end. TX

7

processor inputs are female XLR’s and the outputs are male XLR’s. Most mixers now have
balanced outputs using 1/4-inch TRS (tip-ring-sleeve) jacks or XLRs. Power amp inputs
tend to be balanced these days too, but many of the old amplifiers still in use have unbal­anced inputs. As well, certain older mixers may have unbalanced outputs. This is not a
problem because TX processors are electronically balanced with a special “Remote Ground
Reference” feature. With this feature, you can achieve the noise rejection of a totally bal­anced mixer-processor-amplifier setup even when the amp inputs or mixer outputs are
unbalanced, usually just by employing the right type of patch cables. To achieve balanced­type noise rejection when connecting a TX processor to an unbalanced mixer or amplifier,
use balanced, 3-element (2 centre leads plus shielding) patch or mic cables. In some cases,
just doing this will provide balanced-type noise rejection. This is because manufacturers in
the past have often used stereo input or output jacks, even though their amplifiers or mixers
were unbalanced, and interconnected the ring and ground tabs internally. This is enough for
the RGR system to work using regular balanced cables. However, if the mixer or amp does
not have this feature and you find that simply using a balanced patch cord does not cut
down on the hum or hiss, try rigging the following special cable:

Start with a balanced patch cord or mic cable with the appropriate male or female XLR
on the TX end. Keep in mind that the TX processor’s XLR wiring configuration is; pin 2 =
tip (hot), pin 3 = ring (hot, reverse phase) & pin 1 = ground. Remove the stereo 1/4” plug or
XLR from the other end being sure to twist the wire previously from pin 3 and the ground
shield wire together. Solder the “hot” in-phase wire from XLR pin 2 to the plug’s hot tab (the
shorter one). Now solder the twisted wires to the plug’s ground lug and screw on the jacket.

Finally, mark that cable with tape for future use.

Speakers - Phased Arrays:

In addition to wiring up a TX system correctly, you need to be concerned with proper setup
of the enclosures.

No more than the usual care need be taken if you are running a small system, say two
TX3’s and a TX9S on each side of the stage. However, if the system is larger and high sound
pressure is the order of the day, perhaps at an outdoor concert or in a very large venue, you
will need to array the enclosures so that their acoustic outputs are in phase.

Creating in-phase speaker arrays is basically a matter of keeping similar enclosures close
together, facing in the same direction and aligned on the same horizontal plane. This is
referred to as close-coupling. TX enclosures are trapezoidal so that similar ones, when
close-coupled, create a semicircular array and thus provide a wide coverage angle. The
TX9S subwoofers should also be close-coupled when used in multiples - although they are
not trapezoidal, low frequencies tend to be omni-directional and so they automatically have
a wide coverage angle. The TX9S subwoofers may be flown or freestanding and should be
close coupled as well.

It is not generally advisable to close-couple dissimilar enclosures when they are reproduc­ing the same frequency range. For example, you would probably not mix TX3’s and TX4’s
close-coupled. The reason for this is that you will lose some of the potential additional
sound pressure due to the enclosures’ slightly different phase characteristics causing acous­tic cancellations at various frequencies. This applies to all speaker systems. Subwoofers also
should not be mixed, and for the same reason. Mixing very different subwoofers, for exam­ple horn-loaded and non-horn-loaded, can often result in a loss of low-frequency sound
pressure because the phase characteristics are so very different. Once again, array similar
enclosures for maximum reinforcement.

8

Flying Hardware:

TX8 3-way enclosures and the TX9S subwoofers come with slots to take 30-degree angled
bars called BAR30s which lock in place with QUICKPINs to close-couple the enclosures
side by side and hold them solidly together when flown in arrays. Other flying hardware
includes SWIVLE-RINGs which lock into the upper and lower tracks for quick setup and
teardown. They accept the cable eyes or shackles (our model SHACKLE3/8A). And for per­manent installations, the upper and lower tracks will accept an EYEBOLT3/8A. To install
this, simply remove the large Allen-head screw located in the bottom of the track about the
midway mark and replace it with the eyebolt.

SSSSPPPPEEEECCCCIIIIFFFFIIIICCCCAAAAT

TTTIIIIOOO

ONNNNSSSS

TX8P Processor

TX8P ProcessorTX8P Processor

TX8P Processor

Function: Stereo, 3 or 4 way

Inputs: XLR Female (x2), 20 kohms

Inputs Full Power: +6dBu, +4dBv, 1.4Vrms

Max Input: +17dBu, +15dBv, 4Vrms

Outputs: XLR Male (x8), 600 ohm minimum

Output level: +14 dBu, +12dBv, 4Vrms

Sense Inputs: Speakon™ 4 (x4), Stereo one band per connector

Trim Controls: +/- 6dB for Sub, +/- 3dB for horn, mid & woofer

Approximate Crossover Points: 100 Hz, 300 Hz, 1200 Hz

TX3P & TX4P Processor

TX3P & TX4P ProcessorTX3P & TX4P Processor

TX3P & TX4P Processor

Function: Stereo, 2 or 3 way

Inputs: XLR Female (x2), 20 kohms

Inputs Full Power: +6dBu, +4dBv, 1.4Vrms

Max Input: +17dBu, +15dBv, 4Vrms

Outputs: XLR Male (x6), 600 ohm minimum

Output level: +14bBu, +12dBv, 4Vrms

Sense Inputs: Speakon™ 4 (x3), Stereo one band per connector

Trim Controls: +/- 6dB for Sub, +/- 3dB for horn & woofer

Crossover Points:

TX4

1.3khz, 125Hz

TX3

1.3khz, 125Hz

TX2P & TX5P* Processor

TX2P & TX5P* ProcessorTX2P & TX5P* Processor

TX2P & TX5P* Processor

Function: Quad (x4), 2 way

Inputs Full Power: +6dBu, +4dBv, 1.4Vrms

Max Input: +17dBu, +15dBv, 4Vrms

Outputs: XLR Male (x8), 600 ohm minimum

Output level: +14 dBu, +12dBv, 4Vrms

Sense Inputs: Speakon™ 4 (x4), Stereo one band per connector

Trim Controls: +/- 3dB for horn

Crossover Point: 1.8KHz / 1.3KHz*

9

Introduction

Les processeurs de la série TX sont essentiels à tout système de haut-parleur de la même
série. Les haut-parleurs de la serie TX ne devraient pas être utilisés sans processeur corre­spondant. Il y a un processeur différent pour chacun des cabinets pleine bande de la ligne
TX. Les TX3P, TX4P et TX8P fournissent aussi le traitement nécessaire pour ajouter des sub­woofers au système.

Les processeurs exécutent plusieurs fonctions: Filtre séparateur, égalisation, calibra­tion, rejet de bourdonnement et protection d’haut-parleur. Le filtre séparateur sépare le
signal d’entrée en bandes différentes de fréquences pour chaque haut-parleur (ex. Haute,
Moyenne, Basse et Sub pour TX8). L’égalisation ajuste la courbe de réponse de fréquence.
Le calibration ajuste, pour des amplificateurs différents, le niveau de façon à maintenir une
réponse propre indépendante du gain d’amplificateur. La protection assure que les haut­parleurs ne soient pas conduit au-delà de leurs limites. Le rejet de bourdonnement est fourni
par les entrées équilibrées et par la caractéristique de télé référence de l’étage de sortie
lorsqu’utilisé avec des amplificateurs déséquilibrés.

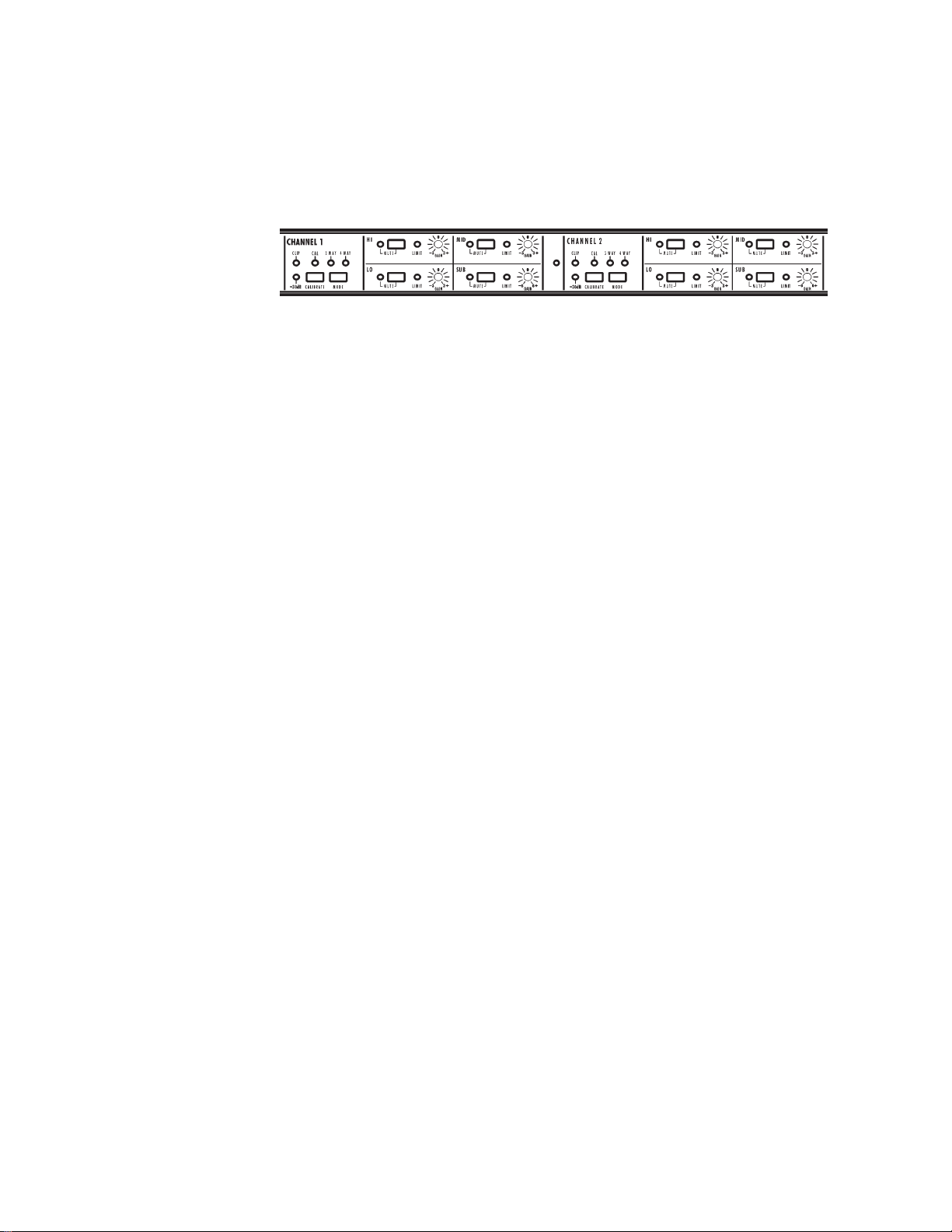

1. Bouton de Calibration

C’est le contrôle le plus important du processeur. Il ajuste, pour des amplificateurs dif­férents, le niveau de façon à maintenir une réponse propre indépendante du gain
d’amplificateur. Cela permet une approche fiable pour apparier des amplificateurs avec un
système de haut-parleur TX. Veuillez S.V.P. vous référer à la section “amplificateur de puis­sance recommandé” pour obtenir l’information nécessaire qui vous permettra de déterminer
quels amplificateurs de puissance utiliser pour chacun des systèmes de haut-parleur TX. Le
processeur ajustera le gain d’entrée au niveau requit si un amplificateur plus puissant que
nécessaire est employé avec le système.

Une fois le système branché et mis en marche, appuyez deux fois (rapidement) sur le bouton
de calibration. Le processeur enverra alors des tonalités à chaque amplificateur et ajustera le
gain dans le processeur au niveau approprié pour l’amplificateur utilisé. Cela peut être fait avec
ou sans haut-parleurs branchés au système. La routine de calibration est aussi un bon essai pour
l’ensemble du système. Ecoutez pour entendre des tonalités claires pour chacun des haut-par­leurs durant l’essai. Il y a un bouton de calibration individuel à chaque canal d’entrée.

10

Si le processeur n’est pas capable de calibrer correctement, les lumières de limite et les
lumières de muet pour chaque bande en erreur clignoteront avec la lumière de calibration.
Plusieurs causes peuvent êtres à l’origine de l’échec à calibrer: une erreur de branchement,
pas assez de gain d’amplificateur, contrôles de gain d’amplificateur qui ne sont pas réglés
au maximum ou amplificateurs qui n’ont pas été mis en marche. Si une bande ne calibre
pas correctement, le processeur réglera le gain à un niveau utilisable mais bas. Les lumières
clignotantes peuvent êtres éteintes en appuyant une fois sur le bouton de calibration. Si il y

a une erreur, la lumière de calibration cessera de clignoter mais restera toutefois allumée. La
routine de calibration essaiera toujours de calibrer une sortie de subwoofer mais n’indiquera
pas d’erreurs de calibration de subwoofer si le mode est réglé pour opération sans subwoofer.

Pour réaliser une calibration par défaut, appuyez et tenez le bouton de calibration lors de la
mise en marche du processeur. Vous obtiendrez de cette façon une calibration approximative.
La calibration par défaut ne devrait seulement être employée que lorsque la routine de calibra­tion régulière a échoué et qu’il n’y a pas assez temps pour localiser le problème. L’emploi de la
calibration par défaut peut rendre le système vulnérable à des endommagements possibles.

Attention: Les haut-parleurs peuvent êtres endommagés si le processeur est calibré pour un
amplificateur autre que celui utilisé et que cet amplificateur est plus puissant ou sa sensibilitée
d’entrée est plus grande.

LORSQU’UN AMPLIFICATEUR DIFFERENT EST UTILISE, IL EST NECESSAIRE DE REFAIRE LA
CALIBRATION DU SYSTEME.

2. Bouton de Coupure du Son

Chaque bande de fréquence de chaque canal peut être rendu silencieuse avec le bouton de
coupure du son correspondant. En plus de permettre de vérifier le système, les boutons de
coupure du son ont pour fonction d’aider à repérer les problèmes de système.

3. Le mode TX9S

Les processeurs pour TX3, TX4 et TX8 sont dotés d’un commutateur interne qui permet
le réglage en mode d’opération avec TX9S. Pour accéder à ce commutateur, vous devez
d’abord enlever le couvercle. Une DEL rouge sur le panneau arrière du processeur con­firme si le mode d’opération est réglé pour utilisation avec TX8S ou TX9S.

4. Bouton de Mode

Il y a deux modes d’opération: avec un subwoofer et sans subwoofer. Le système TX8 fonc­tionne à 4-voies avec un subwoofer et à 3-voies sans subwoofer. Les systèmes TX3 et TX4
fonctionnent à 2-voies sans subwoofer et à 3-voies avec un subwoofer. Le processeur TX2P ne
permet pas l’utilisation de subwoofers et n’est donc pas équipé d’un commutateur de mode.

5. Clignotants Indicateur 3-Voies et 4-Voies (TX8P)

Ceux-ci indiquent le mode actuel du processeur. Le mode 4-voies est destiné à l’emploi
avec subwoofer. Le mode 3-voies pour l’emploi sans subwoofer. Cela change l’égalisation
et la courbe d’atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure
active dans les deux modes.

6. Clignotants Indicateur 2-Voies et 3-Voies (TX3P, TX4P)

Ceux-ci indiquent le mode actuel du processeur. Le mode 3-voies est destiné à l’emploi
avec subwoofer. Le mode 2-voies pour l’emploi sans subwoofer. Cela change l’égalisation
et la courbe d’atténuation des basses fréquences de la sortie B.F. La sortie SUB demeure
active dans les deux modes.

7. Controles d’Équilibrage

Les contrôles d’équilibrage permettent à l’utilisateur de faire des ajustements fins au gain
des filtres séparateurs pour chaque bande. Le subwoofer peut être ajusté + / - 6 dB tandis
que les autres bandes peuvent être ajustées + / - 3 dB.

8. Indicateur d’Alimentation

Cette lumière indique que l’unité reçoit l’alimentation CA nécessaire au fonctionnement.

9. Indicateur d’Écrêtage

Cette lumière indique que le niveau du signal d’entrée est trop élevé, il y a près 6dB
d’extension dynamique au niveau indiqué.

10. Clignotants d’Activite

Cette lumière indique qu’il y a un signal de - 30 dBV ou plus sur l’entrée (TX3P, TX4P, TX8P).

11

11. Indicateur de Limiteur

AM

PLLIIFICATEUR DE PUIISSANCCEREC

OMMAN

DÉ

TX8

AP2020

ou

Equivalent

(en mode 4 ohms)

AP2020

ou

Equivalent

(en mode 4 ohms)

AP4040

ou

Equivalent

* Avec TX8S

utilisez

AP4020

ou

Equivalent

(en pont))

TX4

AP2020

ou

Equivalent

(en mode 4 ohms)

N/A

AP4040

ou

Equivalent

AP4020

ou

Equivalent

(en pont)

TX3

AP2020

ou

Equivalent

(en mode 4 ohms)

N/A

AP2020

ou

Equivalent

(en mode 4 ohms)

AP4020

ou

Equivalent

(en pont)

TX2 AP800

ou

Equivalent

N/A

AP2020

ou

Equivalent

(en mode 4 Ohms)

N/A

TX5 AP2020

ou

Equivalent

N/A

AP4040

ou

Equivalent

(en mode 4 ohms)

N/A

*Note: Le cabinet TX8 peut être utilisé avec TX8S ou TX9S. TX8S offre son plein

rendement avec 1800 Watts alors que le TX9S avec 2400 Watts. La puissance minimum

recommandé est 1200Watts.

SYSTÉME AIGUES MEDIANES BASSES SUB

Ces lumières indiquent que les limiteurs sont actifs. Elles indiquent même la somme la plus
légère d’activité du limiter. Elles s’illuminent donc tôt et ont une diffusion lente.

12. Clignotants Muets

Ces clignotants indiquent que la bande de fréquence est rendue silencieuse.

13. Raccordements

Référez-vous aux diagrammes à la fin du manuel

14. Entrées

Les entrées sont reliées à la source de signal, normalement le dernier appareil dans la
chaîne traitant le signal ou la sortie du mixeur. Le conducteur amenant le signal au proces­seur étant habituellement long, il est important que l’appareil qui fournit le signal au pro­cesseur soit équipé de sortie basse impédance, préférablement équilibrées. Si l’appareil de
source est déséquilibrée, la tige 3 à la source doit être raccordé à la masse.

15. Sorties

Les processeurs devraient normalement êtres dans le même rack que les amplificateurs. Les
câbles aux amplificateurs seront donc des câbles courts. Le système est destiné à l’utilisation
d’un amplificateur stéréo pour la même bande de fréquences de 2 cabinets, ce n’est toute­fois pas essentiel.

16. Raccordements de Détection

Ces câbles de détection permettent au processeur de contrôler le niveau de sortie des
amplificateurs. Chaque câble de détection porte la même bande de fréquences pour 2
enceintes acoustiques. Par exemple un câble porterait le signal d’un amplificateur stéréo
amenant le signal à deux haut-parleurs haute fréquence. Si l’amplificateur est munit de sor­ties pour câbles Speakon™ en mode stéréo / en pont, cette sortie devrait être reliée directe­ment de l’amplificateur au processeur.

17. Réponse Modifié (TX2P/TX5P)

À la recomendation des utilisateurs de modèle TX2P, les processeurs manufacturé après
07/98 ont une réponse de fréquence qui produit un “dip” de -6.5dB à 750Hz et de -4.5dB à
250 Hz. Ce changement peut être défi en tournant les potentiomêtres internes (Rt1a, b, c, et
d) en tournant les pleine direction d’horloge.

Le TX5P est équipé d’un filtre de coupure à fréquence variable. Pour aider à éliminer la
résonance, ce contrôle est pré-réglé à l’usine à 120HZ, -6dB. Utilisez les potentiomètres
internes (TR1a,b,c &d) pour arrondir le son. Pour ce faire, réglez les potentiomètres au
maximum (en tournant vers la droite).

Pour accesser les potentiomêtres, il est necessaire d’ouvrir le couvercle.

12

Supplément

Un manuel de l’utilisateur qui couvre l’organisation d’un ensemble audio est inclu avec
les processeurs TX. Le but de ce supplément est de fournir de l’information additionnelle
à l’utilisateur qui utilise un système TX pour la première fois. Nous réalisons aussi que ce
n’est pas tout le monde qui a l’habitude d’opérer des systèmes audio activement traités à 2,
3 et 4 voies. Nous désirons vous aider à partir du bon pied. Quand vous aurez maîtrisé les
procédures d’initialisation, vous verrez que votre système TX est facile à utiliser. Vous êtes
en charge du mixage, le système TX est en charge du son.

Le Processeur - Générale:

Certains éléments sont communs à tout système audio élaboré. Ces éléments incluent:
(1) filtre de coupure électronique, (2) égalisateurs graphique/paramétrique et (3) compres­seurs/limiteurs qui servent à améliorer le rendement du système. Le processeur TX contient
en fait tous ces éléments mais avec une différence importante. Contrairement aux systèmes
assemblés avec divers unités, les processeurs TX ont été conjointement conçu avec les
enceintes pour offrir une performance absolue. Par conséquent, il n’est pas recommandé
utiliser d’autres processeurs. Par exemple, si vous utilisez les enceintes TX3, utilisez le
processeur TX3P. Avec les enceintes TX4, le TX4P, etc…Le traitement pour subwoofer est
inclu avec tous les processeur à l’exeption du TX2P. Un commutateur pour subwoofer type
bouton poussoir vous permet de sélectionner le traitement requit pour l’utilisation des subs
TX9S ou TX9S. Lorsqu’en position TX9S, une petite DEL rouge, visible à partir d’un petit
trou situé au panneau arrière, s’illumine. Lorsqu’en position TX9S, la DEL est éteinte.

En plus des éléments mentionnés ci-dessus, votre unité de traitement TX est doté d’une
caractéristique spéciale de détection de gain qui travaille en collaboration avec un circuit
de calibration pré-programmé. Lors de la calibration, les câbles qui sont branchés à partir
des sorties d’amplificateur de puissance jusqu’aux entrées “sense” du processeur permettent
d’identifier à quel niveau le système interne d’auto réglage doit ajuster le gain d’entrée. Le
système fonctionne comme un contrôle de niveau automatique d’amplificateur. Il est donc
important que les contrôles réels de volume sur vos amplificateurs soient réglés au maxi­mum. Après avoir complété avec succès la calibration, le processeur se rappellera de tous
ses “auto ajustements” interne et il ne sera pas nécessaire de répéter les procédures de
calibration à moins que vous ne changiez d’amplificateur de puissance. Lorsque que vous
remplacez un des amplificateur, répétez les procédures de calibration.

Amplificateurs:

Dans le manuel de l’utilisateur TX, nous suggérons certains amplificateurs AUDIOPRO.
Vous pouvez en utiliser d’autres mais rappellez vous qu’ afin d’obtenir le maximum de
votre système, les amplificateurs devraient être capables de produire les puissance de sortie
ci-dessous;

Model# Composantes  Required Power per Channel
TX8 Aiguë (2 pouces) 300 Watts @ 8 ohms
Mid (8 pouces) 300 Watts @ 8 ohms
Basse (2x15 pouces) 1200 Watts @ 4 ohms
TX4 Aiguë (2 pouces) 300Watts @ 8 ohms
Basse (15 pouces) 600 Watts @ 8 ohms

TX3 Aiguë (2 pouces) 300 Watts @ 8 ohms
Basse (12 pouces) 300 Watts @ 8 ohms
TX2M Aiguë (2 pouces) 200 Watts @ 8 ohms
Basse (12 pouces) 300 Watts @ 8 ohms
TX5M Aiguë (2 pouces) 300Watts @ 8 ohms
Basse (15 pouces) 600 Watts @ 8 ohms

TX9S/9S Basse (2x18 pouces) 1800 à 2400 Watts @ 4 ohms (mono, en pont)

Si la puissance des amplificateurs est plus grande, le processeur détectera le niveau de sortie
de l’amplificateur durant la calibration et ajustera simplement le niveau du signal d’entrée de
façon à prévenir les dommages causés aux haut-parleurs. De plus, si un ou plusieurs amplifi­cateurs produisent moins de puissance que celle recommandée, la DEL “CALIBRATE ERROR”
scintillera avec toutes les autres DEL de ce canal de fréquence. Il est préférable d’utiliser les
puissances recommandées, toutefois, si la puissance est légèrement moindre que la puissance
idéale, le processeur ajustera simplement le gain à un niveau plus élevé. Portez attention à
l’écretage au niveau de l’amplificateur dans de telles circonstances. Encore un fois, assurez­vous de régler les contrôles de niveau au maximum sur chacun des amplificateurs.

13

Un autre scénario possible: si les branchements de gauche et droite sont mélangés, la
calibration ne fonctionnera pas. Si cela se produit, vérifiez votre câblage de niveau ligne
et aussi celui de niveau haut-parleur. Assurez-vous de bien respecter les divers branche­ments de gauche et droite à chaque connexion à partir du mixeur, jusqu’au processeur TX,
à l’amplificateur de puissance et ensuite aux haut-parleurs.

Câbles Pour Haut-Parleur Yorkville et Types de Connexions:

Yorkville offre une gamme complète de câbles pour haut-parleur de calibre 14 en plus des
câbles de calibre 20 dotés de connecteurs speakon à une extrémité et prise banane à l’autre
(SP4-3SB) pour les branchements de détection (sense). Ces câbles sont disponibles avec
4 ou 8 conducteurs, en longueurs variant entre 25, 50 et 100 pieds. Tous les câbles sont
équipés de connecteurs speakon à une extrémité (haut-parleur) et speakon ou prise banane
à l’autre extrémité (amplificateur). Les conducteurs aux prises bananes sont identifiés avec
des étiquettes comme suit:

SP4, câble à 4 conducteurs(pour TX2, 3,4,5 et subwoofer)…1=basses fréquences, 2= haute
SP8, câble à 8 conducteurs (pour TX8)…1=subwoofer, 2=basse fréquences, 3= médianes, 4=aigues

Les prises bananes sur les câbles SP de Yorkville sont dotées d’une marque “ground” (en
petites lettres) qui identifie la borne négative du connecteur. Cela vous permettra de main­tenir des polarités correct à travers le câblage du système. Afin de permettre le branche­ment en pont, les bornes de sorties positives sur les amplificateurs Yorkville sont regroupées
ensemble. Dans la plupart des cas, les amplificateurs ne seront pas utilisés en pont. Vous
devrez donc vous assurer de respecter les polarité en branchant les tiges négatives des prises
bananes sur les bornes négatives de sortie sur les amplificateurs.

Autres Câbles Pour Haut-Parleur:

Si vous utilisez des câbles autre que Yorkville, utilisez des câbles de calibre 14 ou plus. Si
les câbles sont dotés de prises bananes à l’extrémité de l’amplificateur, assurez-vous que le
côté négatif est bien ** identifié. Afin de vous aidez avec le branchement des connecteurs
speakon nous décrivons ci-dessous le câblage à l’intérieur des enceintes TX:

TX2,3,4,5 ... +1-1 = basses, +2-2 = Hautes
TX8 ... +2-2 = basses (bas registre des médianes), +3-3 = médianes, +4-4 = Hautes
TX9S,TX9S = +1+2,-1-2

**(Notez bien. Afin d’obtenir la meilleur performance possible de votre système, il est important de vous
assurez que les haut parleurs qui couvrent la même gamme soient branchés avec les mêmes polarités.
Autrement dit, les bornes positives à chaque amplificateurs doivent être branchées aux bornes posi­tives de chaque haut-parleur. Par exemple: brancher deux subwoofers adjacents avec polarité inversée
peut avoir pour effet de réduire le niveau de reproduction d’environ 10 dB. Des résultats semblable à
une réduction importante de puissance de votre amplificateur. Parallèlement, l’alignement de phase
acoustique est très important. Pour des conseils à propos de l’assemblage d’un système audio qui

vous permettrons d’obtenir les meilleurs résultats, referez-vous à la section haut-parleurs.)

14

Connections et Câbles Niveau Ligne:

Les câbles qui sont branchés entre le mixeur et le processeur, et ceux branchés entre le
processeur et les amplificateurs de puissance doivent être dotés de prise XLR à l’extrémité
qui connecte au processeur. A l’autre extrémité, il doit y avoir une prise appropriée pour
brancher à l’appareil. Les prises XLR d’entrée sur le processeur TX sont du type femelle
alors que les prises de sorties sont du type mâle. La plupart des mixeur sont maintenant
équipés de prises de sortie symétrique ¼” (pointe-bague-manchon) ou XLR. Les prises
d’entrées sur les amplificateurs sont habituellement symétriques mais peuvent aussi par­fois être, sur des plus vieux modèles, asymétriques. De la même façon, sur certains vieux
modèles de mixeur, les prises de sortie sont parfois asymétriques. Pour faire face à de telles
situations, les processeurs TX sont dotés de prises d’entrée électroniquement symétriques
avec caractéristique de télé-référence de masse. Grâce à cette caractéristique, il est possible
d’obtenir une réduction de bruit normalement associé aux systèmes complètement (mixeur,
processeur et amplificateur) symétriques et cela même si les entrées d’amplificateur ou les
sorties du mixeur sont asymétriques. Habituellement, vous n’avez qu’à utiliser le bon type
de câble de branchement. Pour obtenir une réduction de bruit semblable à un système
complètement symétrique lorsque vous branchez un processeur TX à un mixeur ou amplifi­cateur asymétrique, utilisez un câble symétrique à trois conducteurs (2 au centre + blind­age). Dans la plupart des cas, cela produira une réduction de bruit comparable à celle d’un
système symétrique. La raison ? les manufacturiers ont souvent utilisé dans le passé des
prises d’entrée ou de sortie stéréo même si leurs amplificateurs ou mixeur étaient asymé­triques, le tiges de bague et de manchon étaient intérieurement connectés. C’était suffisant
pour amorcer le système de télé-référence de masse en utilisant simplement des câbles
symétriques. Toutefois, si le mixeur ou l’amplificateur n’est pas équipé de cette caractéris-

tique et que l’utilisation de câbles symétriques ne réduit pas suffisamment le niveau de bruit
ou le sifflement, essayez de fabriquer un câble tel qu’indiqué ci-dessous:

Commencez avec un câble de raccord symétrique avec prise XLR type mâle ou femelle à l’extrémité qui sera bran­ché au processeur TX. Rappelez-vous du branchement interne de processeur TX: tige 2 = pointe, tige 3 = bague
(phase inversé) et la tige 1 = masse.
Enlevez la prise (¼” ou XLR) à l’autre extrémité du câble et joignez le fil qui était branché à la tige 3 (bague) et le
fil qui était branché à la masse ensemble.
Soudez le conducteur provenant de la tige 2 de la prise XLR (de l’autre extrémité), à la pointe de la nouvelle prise.
Soudez ensuite les deux fils qui sont joint ( tige 3 et masse) à la masse de la nouvelle prise.
Identifiez le câble pour utilisation future.

Haut-Parleur - Disposition en Phase:

En plus de vous préoccuper du câblage, vous devez vous assurez de bien positionner les enceintes.

Vous obtiendrez un système en phase en gardant les enceintes semblables proche les
une des autres faisant face à la même direction et en les alignant sur le même plan horizon­tal. Les enceintes TX sont trapézoïdales. Lorsque regroupé, la disposition semi-circulaire
permet de couvrir une large étendue de champs. Les subwoofers TX9S, lorsqu’utilisés en
groupe, doivent aussi être placés côte à côte. Même si les enceintes ne sont pas trapézoï­dales, les basses fréquences sont en majorité omnidirectionnelles alors les enceintes sont
donc capables de couvrir une large étendue automatiquement. Les subwoofers TX9S
peuvent être suspendus ou sur le plancher. Ils doivent aussi être placés côte à côte
lorsqu’utilisés en groupe.

Lorsque dans un système, des enceintes différentes reproduisent la même bande de
fréquence, TX3 et TX4 par exemple, il n’est pas conseillé de les placer côte à côte. Une
différence minime des caractéristiques de phase aura pour effet de canceller certaines
fréquences. Vous perdrez du même fait l’avantage des hausse de niveau généralement
associée avec les dispositions d’enceinte en phase. Ceci est valide pour tous les systèmes
de haut-parleur. Pour les même raisons, différents type de subwoofer ne devraient pas être
mélangé. A cause de leurs caractéristiques de phase très différentes, les subwoofer avec et
sans pavillon ne doivent pas être mélangés dans un même système. Un tel mélange produ­ira probablement une perte de pression sonore au niveau des basse fréquences.

Equipement de Suspension:

Des trous situés sur les cotés, près du panneau arrière des enceintes TX8 et TX9S permettent
de verrouiller ensemble les enceintes disposées en phase. C’est possible grâce à des barres
de métal avec une courbe de 30 degrés (modèle Yorkville BAR30) qui sont insérées dans
ces trous et tenues en place par un autre accessoire appelé “QUICKPIN”. L’équipement
de suspension inclue aussi des anneaux à pivot appelées “swivelring” qui s’insèrent dans
les barres à encoche situées sur le dessus et en-dessous des enceintes TX8 et TX9S. Ces
anneaux à pivot permettent du même coup l’assemblage et le désassemblage rapide du sys­tème. Les courroies de suspension sont raccordées à ces anneaux avec des “shackles”. Pour
les installations permanentes, les barres à encoche acceptent aussi des boulons à œil (eye­bolt). Pour les installations avec boulon à œil, enlevez simplement l’écrou à six pans (“allen
head”) au milieu de la barre à encoche et remplacez la par un écrou à six pans.

15

CARACTERISTIQUES & SPECIFICATIONS

CARACTERISTIQUES & SPECIFICATIONSCARACTERISTIQUES & SPECIFICATIONS

CARACTERISTIQUES & SPECIFICATIONS

Le Processeur TX8P

Le Processeur TX8PLe Processeur TX8P

Le Processeur TX8P

Fonctionnement: Stéréo, 3 ou 4 voies

Entrée: XLR femelle(x2), 20 kohms

Max entrée: +18 dBv, 6 Vrms

Sortie: XLR mâle(x8), 600 ohm minimum

Niveau de sortie: +14 dBu, +12dBv, 4Vrms

Entrée de détection: Speakon™ 4 (x4), Stéréo une bande par connecteur

Contrôle d'équilibrage: +/-6dB pour le sub,

+/-3dB pour le pavillon, moyenne & woofer

Fréquence de coupure approx.: 100 Hz, 300 Hz, 1200 Hz

Les Processeurs TX3P & TX4P

Les Processeurs TX3P & TX4PLes Processeurs TX3P & TX4P

Les Processeurs TX3P & TX4P

Fonctionnement: Stéréo, 2 ou 3 voies

Entrée: XLR femelle(x2), 20 kohms

Max entrée: +18 dBv, 6 Vrms

Sortie: XLR mâle(x6), 600 ohm minimum

Niveau de sortie: +14 dBu, +12dBv, 4Vrms

Entrée de détection: Speakon™ 4 (x3), Stéréo une bande par connecteur

Contrôle d'équilibrage: + / - 6dB pour le sub, + / - 3dB pour le pavillon & woofer

Fréquence de coupure approx.:TX4 1.3khz, 125Hz, TX3 1.3khz, 125Hz

Le Processeur TX2P & TX5P*

Le Processeur TX2P & TX5P*Le Processeur TX2P & TX5P*

Le Processeur TX2P & TX5P*

Fonctionnement: Quad, 2 voies

Entrée: XLR femelle(x4), 20 kohms

Max entrée: +18 dBv, 6 Vrms

Sortie: XLR mâle(x8), 600 ohm minimum

Niveau de sortie: +14 dBu, +12dBv, 4Vrms

Entrée de détection: Speakon™ 4(x4), deux bandes par connecteur

Contrôle d'équilibrage: + / - 6dB pour le pavillon

Fréquence de coupure approx.: 1.8khz / 1.3KHz*

16

FROM

MIXER

INPUT INPUTTX8P PROCESSOR

CHANNEL TWO OUTPUT

CHANNEL ONE OUTPUT

HIMIDLOSUB

CHANNEL ONECHANNEL TWO

HIMIDLOSUB

A B

INPUTS

LO POWER AMP

A B

INPUTS

SUB POWER AMP

A B

INPUTS

HI POWER AMP

A B

INPUTS

MID POWER AMP

TX8P Power Amp Input Hook-Up

FROM

MIXER

CHANNEL FOURTX2P PROCESSOR

CHANNEL FOUR OUTPUT

CHANNEL THREE OUTPUT

CHANNEL TWO OUTPUT

CHANNEL ONE OUTPUT

CHANNEL TWO CHANNEL ONECHANNEL THREE

HILOHILOHILOHILO

A B

INPUTS

HI POWER AMP

A B

INPUTS

LO POWER AMP

A B

INPUTS

HI POWER AMP

A B

INPUTS

LO POWER AMP

TX2P & TX5P
Power Amp Input Hook-Up

INPUT INPUT INPUT INPUT

1 2

1 2

1 2

1 2

2 1

2 1

4 3

4 3

tx8p-ip-1v1.eps

17

TX8

Three Way Cabinet

TX9S

Subwoofer

TX8

Three Way Cabinet

TX9S

Subwoofer

SPEAKON™ CABLE

PIN CONFIGURATION

SUBLOMID

HI

(+1 pin)

(–1 pin)

(+4 pin)

(–4 pin)

(+2 pin)

(–2 pin)

(+3 pin)

(–3 pin)

AB

SUB POWER AMP

CH. 1CH. 2

AB

LO POWER AMP

CH. 1CH. 2

AB

-3 +3 -3+3

-2 +2 -1+1

MID POWER AMP

CH. 1CH. 2

AB

HI POWER AMP

CH. 1CH. 2

-4 +4 +4 -4

-2 +2 +1 -1

-2 +2 +2 -2

-2 +2 +1 -1

-1 +1 +1 -1

-2 +2 +1 -1

A

B

TX8P Speaker Sense & Cabinet Hook-up

CONFIGURATION 1

Speaker Sense

SUB

CH 1 • CH 2

HI

CH 1 • CH 2

LO

CH 1 • CH 2

MID

CH 1 • CH 2

NOTE: When connecting both

Sense Cable & Speaker Cable,

connect together, illustrared

(Sense connection should be in

parallel with speaker output).

Sense

Amplifier

Speaker

tx8p-config1-1v4.eps

18

TX8

Three Way Cabinet

TX9S

Subwoofer

TX8

Three Way Cabinet

TX9S

Subwoofer

SPEAKON™ CABLE

PIN CONFIGURATION

SUBLOMID

HI

(+1 pin)

(–1 pin)

(+4 pin)

(–4 pin)

(+2 pin)

(–2 pin)

(+3 pin)

(–3 pin)

AB

SUB POWER AMP

CH. 1CH. 2

AB

LO POWER AMP

CH. 1CH. 2

AB

-3 +3 +3 -3

-2 +2 +1 -1

MID POWER AMP

CH. 1CH. 2

AB

HI POWER AMP

CH. 1CH. 2

-4 +4 +4 -4

-2 +2 +1 -1

-2 +2 +2 -2

-2 +2 +1 -1

-1 +1 +1 -1

-2 +2 +1 -1

1

2

TX8P Speaker Sense & Cabinet Hook-up

CONFIGURATION 2

Speaker Sense

SUB

CH 1 • CH 2

HI

CH 1 • CH 2

LO

CH 1 • CH 2

MID

CH 1 • CH 2

NOTE: When connecting both

Sense Cable & Speaker Cable,

connect together as illustrated

(Sense connection should be in

parallel with speaker output).

Sense

Amplifier

Speaker

SP8

SP4

SP8

SP4

tx8p-config2-1v1.eps

19

FROM

MIXER

INPUT INPUTTX3P/4P PROCESSOR

CHANNEL TWO OUTPUT

CHANNEL ONE OUTPUT

HILOSUB

CHANNEL ONECHANNEL TWO

HILOSUB

A B

INPUTS

LO POWER AMP

A B

INPUTS

SUB POWER AMP

A B

INPUTS

HI POWER AMP

TX3P/4P Power Amp Input Hook-Up

1 2

1 2

1 2

AB

-1 +1 +1 -1

-2 +2 +1 -1

LO POWER AMP

CH. 1CH. 2

AB

HI POWER AMP

CH. 1CH. 2

-2 +2 +2 -2

-2 +2 +1 -1

AB

SUB POWER AMP

CH. 1CH. 2

-1 +2 +1 -1

-2 +2 +1 -1

TX3P/4P Speaker Sense & Cabinet Hook-up

Speaker Sense

HI

CH 1 • CH 2

SUB

CH 1 • CH 2LOCH 1 • CH 2

NOTE: When connecting both
Sense Cable & Speaker Cable,
connect together as illustrated

(Sense connection should be in
parallel with speaker output).

Sense

Amplifier

Speaker

TX3/4

TX3/4

TX9S

TX9S

SP4

SP4

SP4

SP4

1

2

tx3-4-1v1.eps

20

AB

LO POWER AMP

CH. 3CH. 4

AB

HI POWER AMP

CH. 3CH. 4

AB

-1 +1 +1 -1

-2 +2 +1 -1

LO POWER AMP

CH. 1CH. 2

AB

HI POWER AMP

CH. 1CH. 2

-2 +2 +2 -2

-2 +2 +1 -1

-2 +2 +2 -2

-2 +2 +1 -1

-1 +1 +1 -1

-2 +2 +1 -1

TX2M / TX5M

TX2M / TX5M

TX2M / TX5M

TX2M / TX5M

4

1

3

2

TX2P & TX5P Speaker Sense & Cabinet Hook-up

Speaker Sense

LO

CH 3 • CH 4

HI

CH 1 • CH 2

HI

CH 3 • CH 4

LO

CH 1 • CH 2

NOTE: When connecting both

Sense Cable & Speaker Cable,

connect together as illustrated

(Sense connection should be in

parallel with speaker output).

Sense

Amplifier

Speaker

SP4

SP4

SP4

SP4

INPUT INPUT INPUT INPUT

tx2p5p-spkr-sense-1v1.eps

21

22

Unlimited Warranty

Yorkville's two and ten-year unlimited warranty on this product is transferable
and does not require registration with Yorkville Sound or your dealer. If this
product should fail for any reason within two years of the original purchase
date (ten years for the wooden enclosure), simply return it to your Yorkville
dealer with original proof of purchase and it will be repaired free of charge.
This includes all Yorkville products, except for the YSM Series studio
monitors, Coliseum Mini Series and TX Series Loudspeakers.

Freight charges, consequential damages, weather damage, damage as a result
of improper installation, damages due to exposure to extreme humidity, accident
or natural disaster are excluded under the terms of this warranty. Warranty does
not cover consumables such as vacuum tubes or par bulbs. See your Yorkville
dealer for more details. Warranty valid only in Canada and the United States.

Garantie Illimitée

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas
nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre
détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant
les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie),
retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original
et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception
de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou
dommages causés par désastres naturels, extrême humidité ou mauvaise
installation ne sont pas couverts par cette garantie. Cette garantie ne couvre
pas les produits consommables tels que lampe d`amplificateur ou ampoules
"PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est
valide qu’au Canada et aux États Unis d’Amérique.

w w w . y o r k v i l l e . c o m

REAL Gea

r.

REAL People.

Yorkville Sound
550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Canada

Voice: [phone]

Fax: [phone]

Yorkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New York
14305 USA

U.S.A.

Voice: [phone]
Fax: [phone]

Printed in Canada

Two & Ten Year Warranty

Two

&

Ten

U.S.A.

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New York

14305 USA

Voice: [phone]

Fax: [phone]

WORLD HEADQUARTERS

CANADA

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Voice: [phone]

Fax: [phone]
