Yorkville NX-25-P Owners manual

P

25

200 WATT POWERED LOUDSPEAKER ENCLOSURE

TYPE: YS1030

Y ork vi l l e

OWNER'S MANUAL

MANUEL de L'UTILISATEUR

The exclamation point within an equilatereal triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

Le point d’exclamation à l’intérieur d’un triangle équilatéral

est prévu pour alerter l’utilisateur de la présence

d’instructions importantes dans la littérature accompag­nant l’appareil en ce qui concerne l’opération et la

maintenance de cet appareil.

This lightning flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to persons.
Ce symbole d’éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l’utilisateur de la présence d’un
« voltage dangereux » non-isolé à proximité de l’enceinte du
produit qui pourrait être d’ampleur suffisante pour présenter
un risque de choque électrique.

IMPORTANT SAFETY INSTRUCTIONS

safety-4v7 • May 7/2008

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL.

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTIONS

Instructions pertaining to a risk of fire,

electric shock, or injury to a person

Read Instructions: The Owner’s Manual should be read and understood before operation

of your unit. Please, save these instructions for future reference and heed all warnings.

Clean only with dry cloth.
Packaging: Keep the box and packaging materials, in case the unit needs to be

returned for service.
Warning: To reduce the risk or fire or electric shock, do not expose this apparatus to rain or

moisture. Do not use this apparatus near water!
Warning: When using electric products, basic precautions should always be followed,

including the following:

Power Sources

Your unit should be connected to a power source only of the voltage specified in the
owners manual or as marked on the unit. This unit has a polarized plug. Do not use
with an extension cord or receptacle unless the plug can be fully inserted. Precau­tions should be taken so that the grounding scheme on the unit is not defeated. An
apparatus with CLASS I construction shall be connected to a Mains socket outlet with
a protective earthing ground. Where the MAINS plug or an appliance coupler is used
as the disconnect device, the disconnect device shall remain readily operable.

Hazards

Do not place this product on an unstable cart, stand, tripod, bracket or table. The
product may fall, causing serious personal injury and serious damage to the product.
Use only with cart, stand, tripod, bracket, or table recommended by the manufacturer
or sold with the product. Follow the manufacturer’s instructions when installing the
product and use mounting accessories recommended by the manufacturer. Only use
attachments/accessories specified by the manufacturer

Note: Prolonged use of headphones at a high volume may cause
health damage on your ears.

The apparatus should not be exposed to dripping or splashing water; no objects

filled with liquids should be placed on the apparatus.

Te rminals marked with the “lightning bolt” are hazardous live; the external wiring

connected to these terminals require installation by an instructed person or the use of
ready made leads or cords.

Ensure that proper ventilation is provided around the appliance. Do not install near

any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

No naked flame sources, such as lighted candles, should be placed on the apparatus.

Power Cord

Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong are provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the

obsolete outlet. The AC supply cord should be routed so that it is unlikely that it will be
damaged. Protect the power cord from being walked on or pinched particularly at plugs. If
the AC supply cord is damaged DO NOT OPERATE THE UNIT. To completely disconnect
this apparatus from the AC Mains, disconnect the power supply cord plug from the AC
receptacle. The mains plug of the power supply cord shall remain readily operable.

Unplug this apparatus during lightning storms or when unused for long periods of time.

Service

The unit should be serviced only by qualified service personnel. Servicing is required
when the apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does not operate normally, or has been dropped.

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC

ELECTRIQUE, N’ENLEVEZ PAS LE COUVERT (OU LE

PANNEAU ARRIERE) NE CONTIENT AUCUNE PIECE

REPARABLE PAR L’UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE

POUR L’ENTRETIENT

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant

l’opération de votre appareil. Conservez. Gardez S.V. P. ces instructions pour consultations
ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l’appareil devait être retourner pour réparation.
Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas

cet appareil à la pluie ou à l'humidité. N’utilisez pas cet appareil près de l’eau!
Attention: Lors de l’utilisation de produits électrique, assurez-vous d’adhérer à des

précautions de bases incluant celle qui suivent:

Alimentation

L’ appareil ne doit être branché qu’à une source d’alimentation correspondant au
voltage spécifié dans le manuel ou tel qu’indiqué sur l’appareil. Cet appareil est équipé
d’une prise d’alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de
raccordement à moins qu’il soit possible d’insérer complètement les trois lames. Des
précautions doivent êtres prises afin d’eviter que le système de mise à la terre de
l’appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I
devrait être raccordé à une prise murale d’alimentation avec connexion intacte de mise
à la masse. Lorsqu’une prise de branchement ou un coupleur d'appareils est utilisée
comme dispositif de débranchement, ce dispositif de débranchement devra demeurer
pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables.
L’appareil pourrait tomber et blesser quelqu’un ou subir des dommages importants.
Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le
fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer
l’appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement
les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut
avoir des conséquences néfastes sur la santé sur vos oreilles. .

Il convient de ne pas placer sur l’appareil de sources de flammes nues, telles que

des bougies allumées.

L’appeil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures

et qu’aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil.

Assurez que lappareil est fourni de la propre ventilation. Ne procédez pas à
l’installation près de source de chaleur tels que radiateurs, registre de chaleur, fours
ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’une symbole “d’éclair” sont des parties dangereuses
au toucher et que les câblages extérieurs connectés à ces dispositifs de
connection extérieure doivent être effectivés par un opérateur formé ou en utilisant
des cordons déjà préparés.

Cordon d’Alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de
mise à la masse du cordon d’alimentation. Une prise polarisée dispose de deux lames
dont une plus large que l’autre. Une prise avec tige de mise à la masse dispose de
deux lames en plus d’une troisième tige qui connecte à la masse. La lame plus large ou
la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si
elle n’est pas conçue pour accepter ce type de prise avec dispositif de sécurité. Dans
ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez
d’endommager le cordon d’alimentation. Protégez le cordon d’alimentation. Assurez­vous qu’on ne marche pas dessus et qu’on ne le pince pas en particulier aux prises.
N’UTILISEZ PA S L’APPAREIL si le cordon d’alimentation est endommagé. Pour
débrancher complètement cet appareil de l’alimentation CA principale, déconnectez le
cordon d’alimentation de la prise d’alimentation murale. Le cordon d’alimentation du
bloc d’alimentation de l’appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l’entretien de votre appareil. L'entretien est
nécessaire quand l'appareil a été endommagé de quelque façon que se soit. Par exemple
si le cordon d’alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide
qui a été renversé à l’intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été
exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

S2125A

NX25P - Active Speaker - 200w, 12 inch / 1 inch

The NX25P offers the b est value in a 12-inch and horn active loudspeaker enclosure. The enclosure
is the same proven design as the NX250 passive loudspeaker and uses the same rugged and
reliable speaker components. The biamped 200-watt power module has a minimum of controls yet
provides maximum versatility making the NX25P the ideal solution for many applications.

A 3-band EQ, XLR balanced microphone input as will as an XLR / TRS 1/4-inch balanced combi-jack
line input on the power module means the NX25P can be easily connected to any source and quickly
EQ balanced for the room. An XLR balanced line output allows multiple NX250’s to be linked together
for use in an array or for easy distribution around a large room when used as repeater cabinets.

The horn/tweeter amplifier uses two-tier class A/B technology, allowing the horn to produce
clean transients to keep up with the high output of the woofer. The woofer, or low frequency,
amplifier uses class-H 2-tier amplifier technology. This achieves a lighter weight, more efficient
amplifier with higher headroom (and lower operating temperature). Each amplifier has it own
limiter to prevent distortion caused by clipping.

The NX25P enclosure, like all enclosures in the NX loudspeaker line, has been designed for
maximum versatility. The trapezoid box is ideal for mounting in arrays, or for use as a monitor
cabinet (with well-protected inputs and controls). The NX25P can easily be used in any
orientation, and close to walls, floors and in close arrays with multiple cabinets. Particular care
was taken designing the components to reduce extraneous heat production.

Features

· Ultra-light variable density acoustic foam construction

· Dual purpose full range and wedge monitor format enclosure

· Ultra-clear reproduction throughout bandwidth

· Lightweight, high efficiency, high tech, 200 Watt biamped power module

· combi-jack XLR/1/4-inch TRS input

· An XLR output for easy connection and looping

· Direct microphone input with level control

· Three band overall EQ controls

· 12-inch Ceramic Magnet Woofer

· High quality 1-inch High Frequency driver

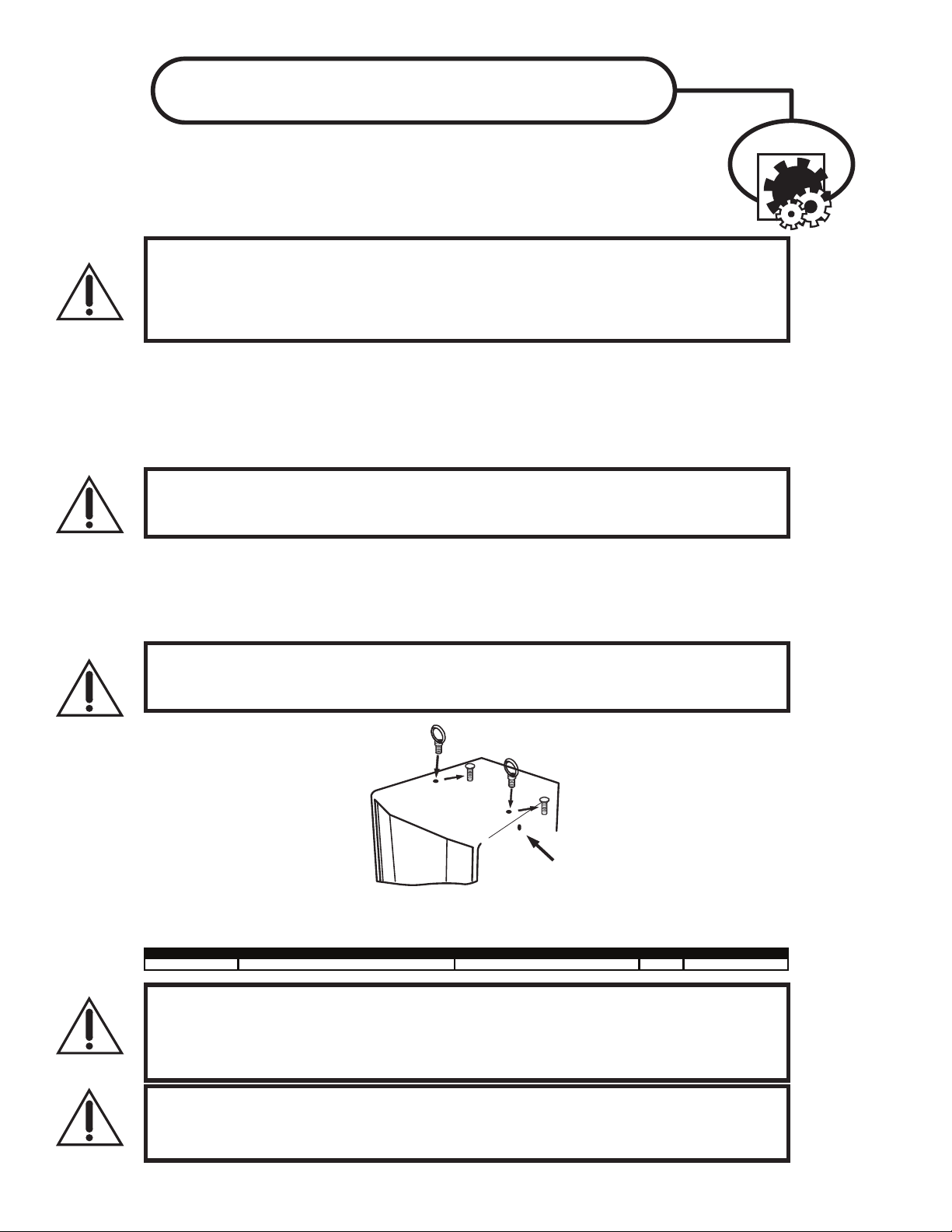

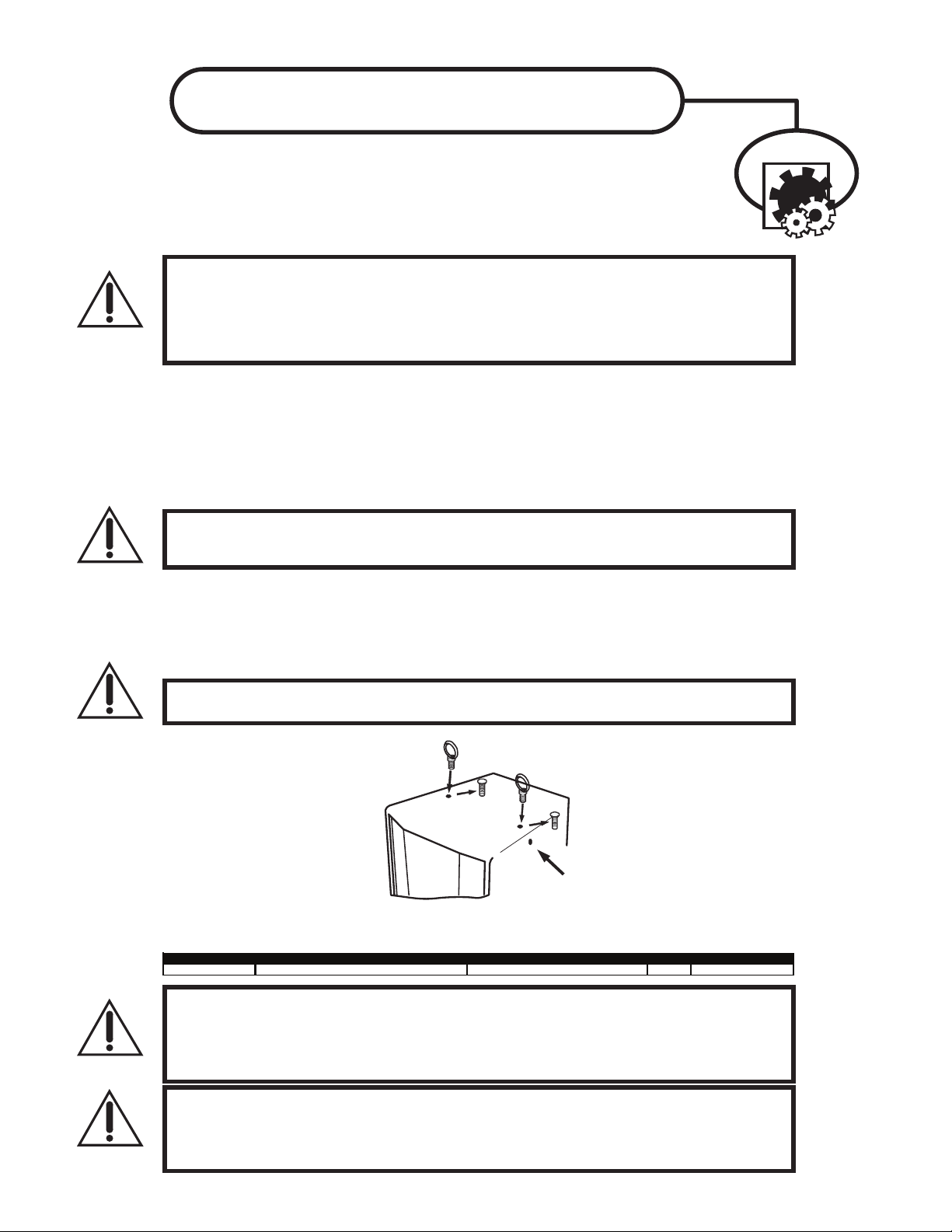

· Integrated flying hardware (3/8-inch threaded holes)

· Tough, full length metal grille

· Recessed panel

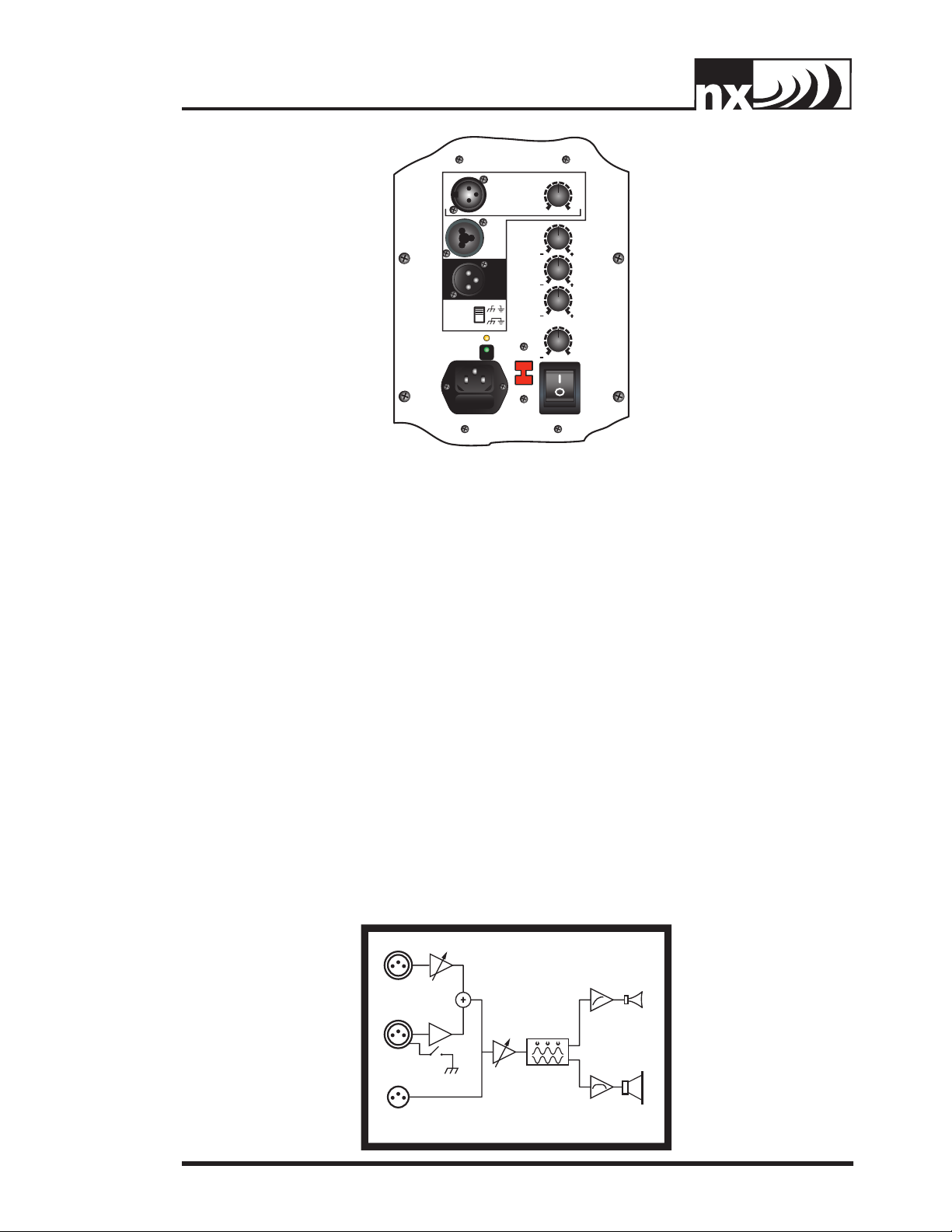

Mic In

The balanced XLR
microphone input can be
used with any dynamic
microphone.

Line In

The balanced XLR/1/4-inch
combi-jack input can be
used with any line source
such as a CD player or
an electronic instrument
with a line output. It is
always recommended to use
balanced sources. This helps prevent the risk
of hum or buzz associated with unbalanced
connections, especially if the cable is long
or the source is operated from a separate
AC power connection. Unlike the Mic In, the
Line In does not have it’s own level control so
connection to the Line In and the Mic In at the
same time are not recommended.

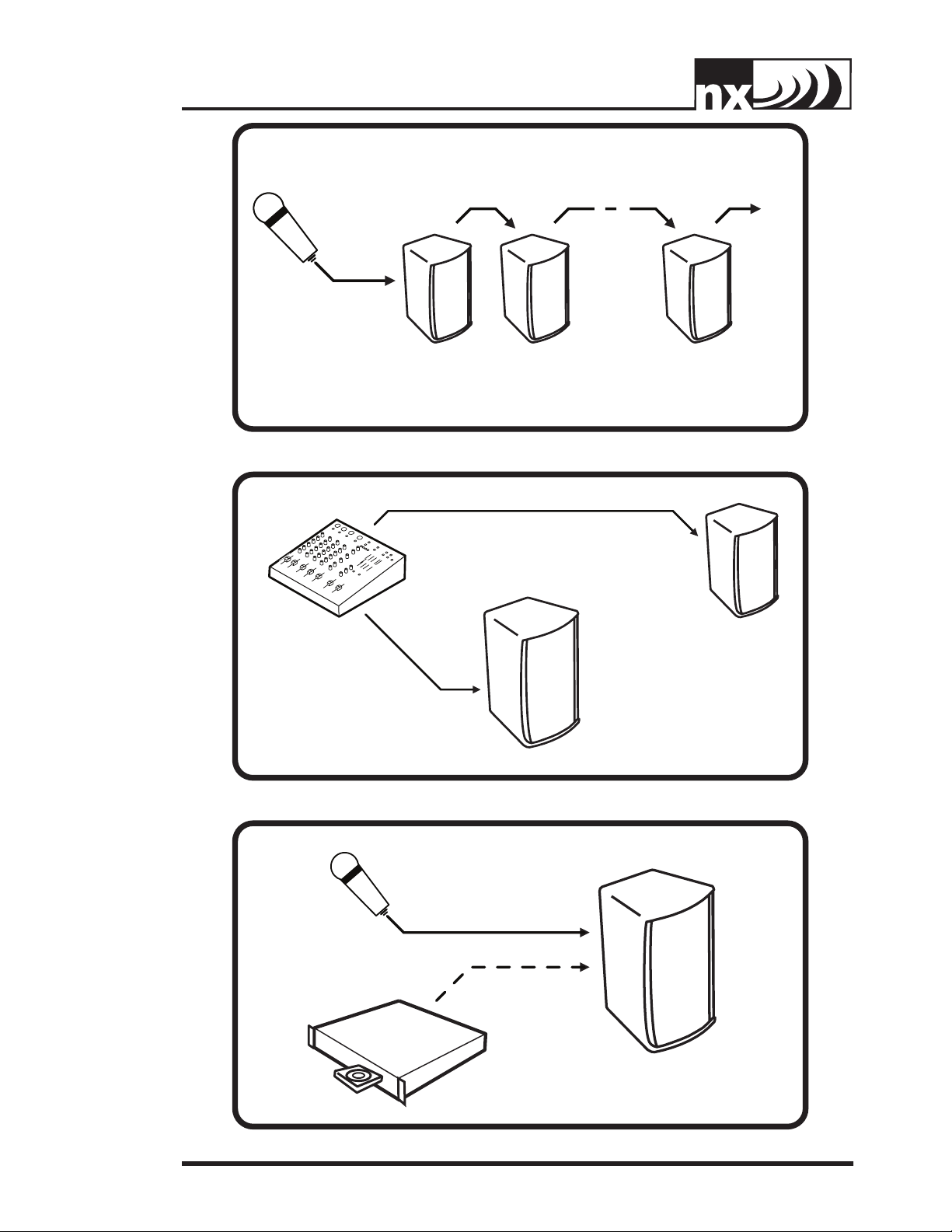

Mix Out

To allow operation of multiple NX25P
loudspeakers, from one source, this line
output is provided. It should be connected

to the Line In of the next

NX25P in the chain. When

connecting multiple NX25P

loudspeakers, the last

NX25P in the chain should
be turned off first (and on

last). Each NX25P should

be turned on or off before

the previous NX25P in the

chain. This will eliminate

unwanted on/off noises.

Mic Gain Control

The microphone level control

adjusts the mic level of the

loudspeaker. It also adjusts the

mic level on all NX25P enclosures in

the chain (if multiple NX25P enclosures are
used). The main Level control should be set to
maximum when the microphone is being used.

Level Control

The Main level control sets the level of all
sound coming out of the NX25P enclosure.
Unlike the Mic Gain control, this control does
not affect the signal coming out the Mix Out.
In systems using multiple NX25P enclosures

1

the Level control on each

POWER

ON

OFF

LINE IN

MIC IN

MIX OUT

LEVEL

000

dB

BASS

66

dB

MID

66

dB

TREBLE

66

dB

MIC GAIN

maxmin

SIGNAL / LIMIT

POWER

SHIELD

P

25

132

132

231

200 WATT POWERED LOUDSPEAKER ENCLOSURE

MIC IN MIC GAIN

LEVEL

LINE IN

MIX OUT

180 WATTS

TONE CONTROLS

20 WATTS

Bass

Mid

Treble

Shield

30hz/5kHz

5kHz

cabinet sets the volume
for that cabinet. When
used with a microphone
connected to one NX25P
at the beginning of the
chain the Level control
will normally be set to
maximum unless it is
desired that a particular
cabinet be set quieter
than the rest. When a
line source is used the
Level control will set the
volume for the enclosure.
If there are multiple NX25P
enclosures in a system, it
will be necessary to set
the Levels separately. If
using a mixer for the line
source, the mixer should
control the level of all the
NX25P enclosures. (When
a mixer drives the NX25P
enclosures, the Level control should be set
to maximum). If there are multiple NX25P
enclosures it may be desirable to set the level
control of individual enclosures to less than
maximum (if it’s desirable for that enclosure to
be quieter).

Treble, Mid and Bass Controls

These controls affect all the sound coming out
of a particular NX25P enclosure. These controls
do not affect the sound at the Mix Out. In a

system with multiple cabinets
it will be necessary to adjust
the bass, Treble, Mid and
Bass controls on all individual
enclosures.

Signal / Limit LED

This dual LED illuminates
green when signal is present
and red when limiting.

Shield Switch

The Shield switch disconnects
the ground connection on
the Line In. This may help
prevent hum or buzz under
some circumstances.

Power LED and Switch

The Power Switch turns the
power on and off for the
NX25P enclosure, the green

LED will illuminate when
the power is on also indicating a properly
functioning fuse.

Voltage Selector Switch

Select the proper voltage for the
geographical region in which the NX25P
will be used. The unit is set for 115V when
used with the standard North American line
voltage. For European operation set the unit
to 230V. If in doubt of the line voltage please
contact your local Yorkville dealer.

2

Specifications

System Type

2-Way

Active or Passive

Active

Program Power (Watts)

200

Biampable

Self Powered

Biamp Operation Only

Yes

Max SPL (dB)

120

Frequency Response (Hz +/- 3db)

55 - 26k

Crossover Frequency (Hz)

2300

Driver Configuration

12 inch / 1 inch

HF Driver(s)

1 inch Throat, Ceramic Magnet, 1 inch Mylar voicecoil

HF Dispersion (°H x °V)

80 x 50

LF Driver(s)

12 inch Ceramic Magnet

Total Power (Watts)

200

HF Power Amplifier (Watts)

20

HF Amplifier Type

Class A/B

LF Power Amplifier (Watts)

180

LF Amplifier Type

Two Tier Class H

Power Cable

Yes

Power Switch

Yes

Power Consumption (typ/max)

120 / 310 Va

Inputs

2

Inputs - 1/4" Jacks

1 Line / 1 Mic (XLR Combi jacks)

Input Sensitivity (Vrms Sine)

+4dBv / 1.23V

Mixer Controls

Mic Gain

Line In Gain

Bass/Mid/Treble

Level Controls

Main Volume

Limiter

Yes

LED Indicators

Power,Activity/Limit

Feet

Yes

Flying Hardware

2 (Top), 2 (Bottom), 1 (Pullback)

Optional Flying Hardware

NX Flyware

Bar Handles

1 (Side)

Pole Mount Adapter (1 3/8"-3.5cm)

Yes

Enclosure Materials

Injection molded Polypropylene

Grille

Perforated Metal

Dimensions (DWH xbackW, inches)

12.25 x 16 x 26.5 x 9

Dimensions (DWH xbackW, cm)

31.12 x 40.6 x 67.3 x 22.9

Weight (lbs/kg)

45.9 / 20.8

P

25

200 WATT POWERED LOUDSPEAKER ENCLOSURE

3

NX25P – Enceinte Active de Haut-Parleur - 200w, 12 Pouces / 1 Pouce

La NX25P offre la meilleure valeur en ce qui concerne les enceintes actives avec HP de 12 pouces
et pavillon. L’enceinte est de la même conception que l’enceinte passive NX250 qui a déjà fait ses
preuves. Les deux enceintes utilisent aussi les mêmes composantes robustes de haut-parleurs. Le
module de bi-amplidication de 200-watts est équipé du minimum de contrôle offrant toutefois une
polyvalence maximale. La NX25P sera la solution idéale pour une grande variété d’application.

Grâce à son égalisateur à 3 bandes, son entrée symétrique de type XLR pour microphone
et une entrée ligne XLR / PBM 1/4-pouce symétrique de type combi-jack au module
d’amplification de puissance, la NX25P peut facilement être raccordée à n’importe quelle
source. Son égalisateur permet en plus d’équilibrer la tonalité pour un rendement optimum
dans la salle. Une sortie ligne symétrique XLR permet le branchement de multiple NX250
raccordés ensemble pour utilisation en disposition circulaire ou pour distribution facile dans une
grande salle lorsque utilisé comme enceinte “repeater”.

L’amplificateur pour Pavillon/Tweeter utilise une technologie à deux étages de clase A/B. Cela
permet au pavillon de reproduire des transitoires claires offrant du même coup une reproduction
équilibré avec le niveau de sortie élevé du haut-parleur de graves. L’amplificateur pour woofer,
ou fréquences graves, utilise une technologie de classe H à deux étages. Cela permet d’obtenir
une conception légère, une amplification plus efficace avec une plus grande extension
dynamique (et une température d’opération réduite.) Chaque amplificateur est équipé de son
propre limiteur pour aider à prévenir la distorsion causée par l’écrêtage.

L’enceinte de la NX25P, comme toutes les enceintes de la série NX, a été conçu pour offrir une
polyvalence optimale. Le boîtier en forme trapézoïdal est idéal pour l’assemblage en disposition
circulaire ou pour utilisation comme enceinte de retour (avec entrées et contrôle bien protégé.) La
NX25P peut facilement être utilisé dans n’importe quelle orientation, près des murs, sur le plancher
et en disposition circulaire rapprochée dans les installations à multiples enceintes. Un grand soin à
été apporté lors de la conception des composantes pour réduire la production de chaleur.

Caractéristiques

· Construction en mousse acoustique variable Ultra-légère

· Format d’enceinte à double utilité pour applications pleine bandes ou retour de scène

· Reproduction Ultra-claire à travers toute la gamme de fréquences

· Module haute technologie d’amplification de puissance de 200 watts léger et à haute efficacité

· Entrées combi-jack XLR/1/4-pouce PBM

· Sortie XLR pour faciliter les raccordements

· Entrée direct pour microphone avec contrôle de niveau

· Contrôles d’égalisateur général à trois bandes

· Woofer de 12 pouces avec aimant en céramique

· Driver haute qualité de 1 pouce pour fréquences aiguës

· Quincaillerie de suspension intégrée (trous filetés 3/8-pouce)

· Grille robuste de pleine grandeur

· Panneau encastré

Entrée Microphone

L’entrée symétrique
XLR pour microphone
peut être utilisé avec
tous les microphones
dynamiques.

Entrée Ligne

L’entrée symétrique combi­jack XLR/1/4-pouce peut
être utilisé avec n’importe
quelle source de niveau
ligne comme lecteur CD ou instrument
électronique avec sortie ligne. Il est
toujours recommandé d’utiliser des sources
symétriques. Cela aidera à prévenir les risques
de bruits et bourdonnements associés aux
raccordements asymétriques, en particulier si
le câble est long ou si la source est branchée

4

à une alimentation CA séparée.

Contrairement à l’entrée pour

microphone, l’entrée ligne

n’est pas équipée d’un
contrôle de niveau donc

une connexion simultanée

à l’entrée ligne et à l’entrée

pour microphone n’est pas

recommandé.

Sortie Mix

Cette sortie ligne est prévu pour

permettre l’opération avec

de multiples enceintes NX25P,

à partir d’une seule source. Elle

devrait être raccordé à l’entrée ligne

de la prochaine NX25P dans l’ensemble.
Lorsque vous raccordez plusieurs enceintes
NX25P, la dernière NX25P de la chaîne devrait
être éteinte en premier (et allumé en dernier.)
Chaque NX25P devrait être éteinte ou allumé

avant la NX25P précédente

POWER

ON

OFF

LINE IN

MIC IN

MIX OUT

LEVEL

000

dB

BASS

66

dB

MID

66

dB

TREBLE

66

dB

MIC GAIN

maxmin

SIGNAL / LIMIT

POWER

SHIELD

P

25

132

132

231

200 WATT POWERED LOUDSPEAKER ENCLOSURE

MIC IN MIC GAIN

LEVEL

LINE IN

MIX OUT

180 WATTS

TONE CONTROLS

20 WATTS

Bass

Mid

Treble

Shield

30hz/5kHz

5kHz

dans la chaîne. Cela
éliminera les bruits lorsque la
NX25P est mis en marche ou
quand elle est éteinte.

Contrôle de Gain
Pour Microphone

Le contrôle de niveau
pour microphone ajuste le
niveau du microphone de
l’enceinte. Il ajuste aussi
le niveau du microphone
pour toutes les enceintes
NX25P dans une chaîne
(lors d’opération à multiple
NX25P.) Le contrôle de
niveau principal devrait être
réglé au maximum lorsqu’un
microphone est utilisé.

Contrôle de Niveau

Le niveau de contrôle principal règle le niveau
de tous les sons provenant de l’enceinte NX25P.
Contrairement au contrôle de gain pour
microphone, ce contrôle n’affecte pas le signal
présent à la Sortie Mix. Dans les systèmes utilisant
de multiples enceintes NX25P le contrôle de
niveau sur chaque cabinet règle le niveau pour
ce cabinet. Lorsque utilisé avec un microphone
branché à une enceinte NX25P au début
de la chaîne, le contrôle de niveau devrait
normalement être réglé au maximum à moins
qu’il soit désirable qu’une enceinte soit règlée
à un niveau moindre que les autres. Lorsqu’une
source de niveau ligne est utilisée, le contrôle
de niveau règle le volume pour l’enceinte.
S’il y a plusieurs enceintes NX25P dans un
système, il est nécessaire de régler les niveaux
sur chaque enceinte. Si un mixeur est utilisé pour
source niveau ligne, le mixeur devrait contrôler
le niveau de toutes les enceintes NX25P du
système. (Lorsqu’un mixeur entraîne les enceintes
NX25P, le contrôle de niveau devrait être réglé
au maximum.) Dans un système à multiples
enceintes NX25P, il peut être désirable de réduire
le niveau du contrôle de volume de certaines
enceintes (dans le cas ou il serait désirable que
certaines enceintes opèrent à un volume moins
élevé que les autres.)

Contrôles Pour Aiguës, Médianes et Graves

Ces contrôles affectent
tous les sons provenant
de l’enceinte NX25P. Ils
n’affectent toutefois pas le
signal présent à la sortie Mix.
Dans un système à multiples
enceintes, il est nécessaire
d’ajuster les contrôles de
graves, médianes et aiguës
individuellement sur chaque
enceinte.

DEL Signal / Limite

Cette DEL à double action
s’illumine en vert quand un
signal est présent et en rouge
quand le limiteur est activé.

Commutateur de Bouclier (Shield switch)

Le commutateur de bouclier déconnecte
la connexion de mise à la masse de la prise
d’entrée ligne. Cela peut dans certain cas
aider à prévenir les bruits et bourdonnements.

Commutateur et DEL d’Alimentation

Le commutateur d’alimentation allume et
éteint l’appareil. La DEL verte s’illumine
lorsque l’appareil est mis en marche
et elle indique du même coup le bon
fonctionnement du fusible.

Commutateur de Sélection de d’Alimentation

Ce commutateur vous permet de
sélectionner l’alimentation adéquate pour
la région dans laquelle l’enceinte NX25P
est utilisée. L’appareil est règlé pour 115V
lorsque utilisé avec l’alimentation standard
en Amérique du Nord. Pour l’opération en
Europe, régler le commutateur à la position
230V. En cas de doute en ce qui concerne
l’alimentation appropriée contacter votre
revendeur Yorkville local.

5

Spécification

s

Type de système

2-Voies

Active ou Passive

Active

Puissance Nominale (Watts)

200

Capacité de Bi-amplification

Auto amplification

Opération en mode de Biamplification seulement

Oui

Pression Sonore Maximum (dB)

120

Réponse en Fréquences (Hz +/- 3db)

55 - 26k

Fréquence de coupure (Hz)

2300

Configuration de haut-parleur

12 pouces / 1 pouce

Driver(s) pour aiguës

George de 1 pouce, Aimant en céramique, Bobine Mylar de 1 pouce

Dispersion pour fréquences aiguës(°H x °V)

80 x 50

Driver(s) pour graves

12 pouces Aimant de céramique

Puissance Totale (Watts)

200

Amplificateur de puissance pour Aiguës (Watts)

20

Type d’amplificateur pour les aiguës

Classe A/B

Amplificateur de puissance pour les Graves (Watts)

180

Type d’amplificateur pour les graves

Deux étages Classe H

Cordon d’alimentation

Oui

Commutateur de mise en marche

Oui

Consommation de puissance (typ/max)

120 / 310 Va

Entrées

2

Entrées - 1/4" Jacks

1 Ligne / 1 Mic (XLR Combi jacks)

Sensibilité d’entrée (Vrms Sinusoïdal)

+4dBv / 1.23V

Contrôles du mixeur

Gain pour microphone

Gain Entré Ligne

Graves / Médianes / Aiguës

Contrôles de Niveau

Volume Principal

Limiteur

Oui

DEL indicatrices

Alimentation, Activité/Limite

Pieds

Oui

Quincaillerie de suspension

2 (Dessus), 2 (Dessous), 1 (Arrière)

Quincaillerie de suspension Optionnelle

Quincaillerie NX

Poigné

1 (Côté)

Adaptateur pour montage sur pôle (1 3/8"-3.5cm)

Oui

Matériaux de construction

Injection molded Polypropylene

Grille

Métal Perforé

Dimensions (PLH x L arrière, pouces) 12.25 x 16 x 26.5 x 9

Dimensions (PLH x L arrière, cm) 31.12 x 40.6 x 67.3 x 22.9

Poids (livres / kg)

45.9 / 20.8

P

25

200 WATT POWERED LOUDSPEAKER ENCLOSURE

6

MICROPHONE with MULTIPLE NX25Ps

TO MIC IN

LINE IN LINE INMIX OUTMIX OUT

TO MORE NX250Ps

config-01e-nx25p-1v0.eps

STEREO P.A., with EXTERNAL MIXER

TO LINE IN

TO LINE IN

MIXER OUTPUT

MIXER OUTPUT

config-02e-nx25p-1v0.eps

config-03e-nx25p-1v0.eps

MIC

OR

TO MIC IN

ONE MIC OR CD PLAYER

CD PLAYER

TO LINE IN

7

4 fly points - 2 top + 2 bottom + pull back 1/4-inch weight of cabinet only

NX25P

EYEBOLT INSTALLATION

Remo v e

Flat-Head Bolt and

replace with For g ed Shoulder Ey ebolt!

DO NO T Remo v e

Flat-Head Bolts

on the Side of Cabinet/s .

1. DESCRIPTION

Many of the popular models in the Y o rkville speaker cabinet line are now equipped with flying
hardware for overhead suspension applications. Depending on the model, two or more internal
braces have been provided for rigging purposes. Each brace contains two bolt holes and provides
center-of-gravity fly-points for use with in-line or angular loads. Many of the models will support
additional suspended cabinets according to their specified working load limits.

IMPORTANT!!

THE RIGGING OF LOUDSPEAKER SYSTEMS IS AN EXTREMELY SERIOUS MATTER. OVERHEAD RIGGING REQUIRES EXTENSIVE
EXPERIENCE, INCLUDING (BUT NOT LIMITED TO) CALCULATING WORKING LOAD LIMITS, HARDWARE INSTALLATION, AND
PERIODIC SAFETY INSPECTION OF ALL HARDWARE AND CABINETRY. IF YOU LACK THESE QUALIFICATIONS, DO NOT ATTEMPT
THE INSTALLATION YOURSELF, BUT INSTEAD USE A PROFESSIONAL STRUCTURAL RIGGER. IMPROPER INSTALLATION CAN
RESULT IN BODILY INJURY OR DEATH. CONSULT A STRUCTURAL ENGINEER TO CALCULATE ADDED LOADS FOR A BUILDING.
STRUCTURAL REINFORCEMENT MAY BE NECESSARY TO INSURE A SAFE INSTALLATION.

2. REQUIRED TOOLS

1/4-20 Hex Wrench
Thread lock adhesive (Removable Type)

3. EYEBOLT INSTALLATION

a) Using a 1/4-20 hex wrench, remove the flat head bolts from the top or bottom of the speaker enclosure to
expose the tapped holes (on TX models, the flat head bolts are located within the track rails), as shown below. Be
sure to keep these handy as they will be needed to seal the cabinet after the eyebolts are removed.

IMPORTANT!!

USE ONLY LOAD RATED FORGED EYEBOLTS. THESE MAY BE PURCHASED THROUGH YORKVILLE SOUND OR ATM FLY-WARE™.
TO INSURE CABINET-BRACING STRENGTH, MAKE SURE ALL FLY-POINTS ARE SECURED WITH EITHER AN EYEBOLT OR FLAT
HEAD HEX BOLT.

b) Place a drop of thread-lock adhesive on the threads of the eyebolt and insert one into exposed hole. Tighten each
eyebolt by hand until its fits snugly against the cabinet. Further tighten each eyebolt by rotating it another half turn. Be
sure to insert eyebolts in the threaded hole directly in-line with the suspension cable. Always follow the eyebolt
manufacturers installation and use instructions.

c) Suspend each cabinet according to working load calculations and practices recommended by the rigging
hardware manufacturer.

IMPORTANT!!

ON MODELS WITH ONLY TWO TOP SUSPENSION POINTS THE SUPPLIED PULL BACK AT THE REAR OF THE BOTTOM
CENTER PANEL OF THE CABINET IS NOT TO BE USED AS A SUSPENSION POINT. THIS POINT TO BE USED FOR PULL BACK
PURPOSES ONLY.

IMPORTANT!!

READ ALL ENCLOSED INSTRUCTIONS ABOUT PROPER USE OF HARDWARE. TO INSURE PROPER INSTALLATION, FOR
TECHNICAL INFORMATION ON SUSPENSION TECHNIQUES AND EXTERIOR ACCESSORY INFORMATION WE SUGGEST
CALLING ATM FLY- WARES TECHNICAL SERVICES IN THE UNITED STATES AT [phone] MONDAY THROUGH FRIDAY FROM
9 AM TO 6 PM (PST) OR FAX AT [phone]. YORKVILLE SOUND MAKES NO CLAIMS AS TO THE SAFETY OF THE
ENCLOSURES IF RECOMMENDED LOAD LIMITS AND HARDWARE ARE NOT STRICTLY ADHERED TO. NOR DOES IT MAKE ANY
SAFETY CLAIMS TO THE RESULTANT INSTALLATION.

IMPORTANT!!

TRACK RAILINGS: UNITS THAT INCORPORATE THE TRACK RAILING SYSTEM HAVE THE SAME WORKING LOAD LIMITS AS
THEY DO WHEN THEY ARE USED WITH EYEBOLTS. THESE RATINGS MAY BE LIMITED AND BASED ON THE RATINGS OF THE
TRACK FITTINGS THEMSELVES. PLEASE ENSURE THAT THE RATING OF THE CERTIFIED TRACK FITTINGS EXCEEDS

NECESSARY WORKING LOAD LIMITS

.

4. WORKING LOAD LIMITS
Specified working load limits have been determined for the enclosure as follows:

4 fly points - 2 top + 2 bottom + pull back 1/4-inch weight of cabinet only

NX25P

EYEBOLT INSTALLATION

Enlevez le Boulon à tête plate et

Remplacez-le avec un boulon à oeil forger!

N'enlevez pas les boulons à tête

plate sur le côté de l'enceinte/s

1. DESCRIPTION

Plusieurs des modèles populaires de la ligne d'enceinte à haut-parleur Yo rkville sont maintenant
équipés de quincaillerie de montage pour les applications requérant une suspension aérienne.
Dépendamment du modèle, deux ou plusieurs attaches internes sont prévues pour de tels
montages. Chaque attache contient deux trous de boulon et offre des points de montage centre de
gravité pour utilisation avec charges droites ou anguleuses. Plusieurs des modèles permettent la
suspension de cabinets additionnels selon leur limite de charge de travail spécifique.

IMPORTANT!!

LE MONTAGE DE SYSTÈME DE HAUT-PARLEUR EST UNE AFFAIRE TRÈS SÉRIEUSE. LES MONTAGES
IMPLIQUANT UNE SUSPENSION AÉRIENNE NÉCESSITENT UNE CONNAISSANCE APPROFONDIE, INCLUANT (MAIS NON-LIMITÉE)
AU CALCUL DES LIMITES DE CHARGE DE TRAVAIL, LA QUINCAILLERIE D'INSTALLATION, ET INSPECTIONS PÉRIODIQUES DE
SÉCURITÉ DE TOUTE LA QUINCAILLERIE ET DE L'ÉBÉNISTERIE. SI VOUS N'AVEZ PAS CES QUALIFICATIONS, NE TENTEZ PAS DE
FAIRE VOUS-MÊME L'INSTALLATION, AYEZ PLUTÔT RECOURS À UN PROFESSIONNEL DU DOMAINE. UNE INSTALLATION
INADÉQUATE PEUT CAUSER DES BLESSURES CORPORELLES OU MÊME LA MORT. CONSULTEZ UN INGÉNIEUR EN STRUCTURE
POUR CALCULER LA CHARGES ADDITIONNELLE AJOUTÉE AU BÂTIMENT. UN RENFORCEMENT DE LA STRUCTURE DU
BÂTIMENT POURRAIT ÊTRE NÉCESSAIRE POUR ASSURER UNE INSTALLATION SÛRE.

2. OUTILS REQUIS

Clé Hex 1/4-20
Adhésif de verrouillage pour filetage (Type amovible)

3. INSTALLATION DES BOULONS À OEIL

a) À l'aide d'une Clé Hex 1/4-20, enlevez le boulon à tête plate du dessus ou du dessous de l'enceinte à
haut-parleur pour découvrir les trous filetés (sur les modèles TX, les boulons à tête plate sont situés à l'intérieur
des quincailleries de montage intégré), tel qu'indiqué ci-dessous.
Assurez-vous de ne pas perdre ces boulons à tête plate. Vous devrez les ré-utiliser pour fermer hermétiquement
le cabinet quand les boulons oeil seront enlevés.

IMPORTANT!!

N'UTILISEZ QUE DES BOULONS À OEIL CLASSIFIÉ POUR LES CHARGES REQUISES. VOUS POUVEZ VOUS
LES PROCURER DE YORKVILLE SOUND OU ATM FLYWARE ™. POUR PRÉSERVER UNE FORCE MAXIMALE DE
L'ENTRETOISEMENT DU CABINET, ASSUREZ-VOUS QUE TOUS LES POINTS DE SUSPENSION SONT FIXÉS SOLIDEMENT AVEC
SOIT UN BOULON À ŒIL, SOIT UN BOULON HEX À TÊTE PLATE

b) Placez une goutte d'adhésif de verrouillage sur le filetage du boulon à oeil et placez-en une dans le trou exposé.
Resserrez chaque boulon à oeil à la main jusqu'à ce qu'ils soient bien serrés contre l'enceinte. Serrez encore
chaque boulon à œil en les tournant un autre demi-tour.
Assurez-vous d'insérer les boulons à oeil dans les trous filetés directement en ligne avec le câble de suspension.
Toujours suivre les instructions d'installation et d'utilisation du fabricant des boulons à oeil.

c) Suspendez chaque enceinte selon le calcul de charge de travail et les pratiques recommandées par le
fabricant de la quincaillerie de montage.

IMPORTANT!!

LES MODÈLES ÉQUIPÉS DE SEULEMENT DEUX POINT DE SUSPENSION SUR LE DESSUS, SONT DOTÉ D'UN
POINT DE TIRE À L'ARRIÈRE SUR LE PANNEAU CENTRAL DU BAS. CE POINT DE TIRE NE DOIT PAS ÊTRE UTILISÉ COMME POINT
DE SUSPENSION. CE POINT DE TIRE NE DOIT SEULEMENT ÊTRE UTILISÉ QUE POUR TIRER L'ENCEINTE VERS L'ARRIÈRE..

IMPORTANT!! LIRE TOUTE LA DOCUMENTATION INCLUSE AU SUJET DE L'UTILISATION APPROPRIÉ DE LA QUINCAILLERIE.
POUR ASSURER UNE BONNE INSTALLATION, POUR OBTENIR DE L'INFORMATION TECHNIQUE SUR LES DIVERSES
TECHNIQUES DE SUSPENSION ET POUR OBTENIR DE L'INFORMATION SUR LES ACCESOIRES EXTÉRIEURS NOUS VOUS
SUGGÉRONS D'APPELER LE SERVICE TECHNIQUE DE ATM FLY- WARE AUX ETATS-UNIS AU [phone] DU LUNDI AU
VENDREDI DE 9 AM À 6 PM (HSP) OU PAR FAX AU [phone]. YORKVILLE SOUND NE GARANTIE PAS UNE UTILISATION
SÉCURITAIRE DES ENCEINTES SI LES LIMITES DE CHARGE RECOMMANDÉES NE SONT PAS RESPECTÉES ET SI VOUS
N'ADHÉREZ PAS STRICTEMENT À LA LISTE DE QUINCAILLERIE RECOMMANDÉE.

IMPORTANT!! RAILS DE MONTAGE (TRACK RAILLINGS): LES ENCEINTES INCORPORANT LE SYSTEME DE RAIL DE MONTAGE
ONT LES MÊMES LIMITES DE CHARGE DE TRAVAIL QU'ILS SOIENT SUSPENDUS AVEC LE SYSTÈME DE RAIL OU AVEC LES
BOULONS À OEIL. CES VALEURS ASSIGNÉES DE LIMITE DE CHARGE PEUVENT ÊTRES LIMITÉS ET BASÉS SUR LA VALEUR
DE LIMITE DE CHARGE ASSIGNÉE AUX APPAREILLAGES DE RAIL (TRACK FITTINGS) ELLE-MÊMES. ASSUREZ-VOUS S.V. P. QUE
LA VALEUR ASSIGNÉE DE LIMITE CHARGE DE TRAVAIL SUR LES APPAREILLAGES CERTIFIÉS DE RAIL (TRACK FITTINGS)
EXÈDE LES LIMITES NÉCESSAIRES DE CHARGE DE TRAVAIL.

4. LIMITES DE CHARGE DE TRAVAIL

Les limites de charge spécifiées ont été déterminées pour chaque enceinte comme suit:

10

Unlimited Warranty

Yorkville's two and ten-year unlimited warranty on this product is transferable
and does not require registration with Yorkville Sound or your dealer. If this
product should fail for any reason within two years of the original purchase
date (ten years for the wooden enclosure), simply return it to your Yorkville
dealer with original proof of purchase and it will be repaired free of charge.
This includes all Yorkville products, except for the YSM Series studio
monitors, Coliseum Mini Series and TX Series Loudspeakers.

Freight charges, consequential damages, weather damage, damage as a result
of improper installation, damages due to exposure to extreme humidity, accident
or natural disaster are excluded under the terms of this warranty. Warranty does
not cover consumables such as vacuum tubes or par bulbs. See your Yorkville
dealer for more details. Warranty valid only in Canada and the United States.

Garantie Illimitée

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas
nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre
détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant
les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie),
retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original
et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception
de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou
dommages causés par désastres naturels, extrême humidité ou mauvaise
installation ne sont pas couverts par cette garantie. Cette garantie ne couvre
pas les produits consommables tels que lampe d`amplificateur ou ampoules
"PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est
valide qu’au Canada et aux États Unis d’Amérique.

www.yorkville.com

REAL Gear.

REAL People.

Yo rkville Sound
550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Canada

Voice: [phone]

Fax: [phone]

Yo rkville Sound Inc.
4625 Witmer Industrial Estate
Niagara Falls, New Yo rk
14305 USA

U.S.A.

Voice: [phone]
Fax: [phone]

Printed in Canada

Two & Ten Year Warranty

Two

&

Ten

WORLD HEADQUARTERS

CANADA

U.S.A.

Yorkville Sound

550 Granite Court
Pickering, Ontario

L1W-3Y8 CANADA

Voice: [phone]

Fax: [phone]

Yorkville Sound Inc.

4625 Witmer Industrial Estate

Niagara Falls, New Yo rk

14305 USA

Voice: [phone]

Fax: [phone]

Manual-Owners-nx25p-00-1v6 • April 27, 2010
