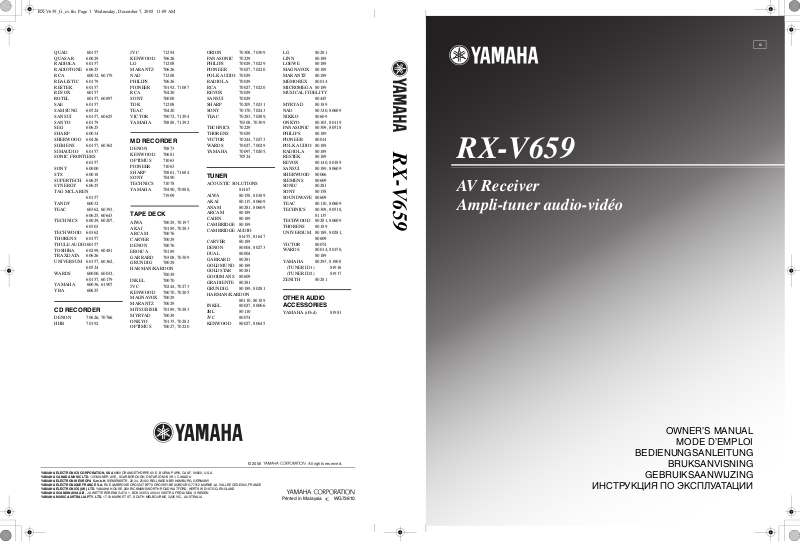

RX-V659

AV Receiver Ampli-tuner audio-vidéo

OWNER’S MANUAL

MODE D’EMPLOI

BEDIENUNGSANLEITUNG

BRUKSANVISNING

GEBRUIKSAANWIJZING

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ПРЕДУПРЕЖДЕНИЕ: ВНИМАТЕЛЬНО ИЗУЧИТЕ ЭТО

ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните ее в безопасном месте для будущих справок.

Данную систему следует устанавливать в хорошо проветриваемых, прохладных, сухих, чистых местах, не подвергающихся прямому воздействию солнечных лучей, вдали от источников тепла, вибрации, пыли, влажности и/ или холода. Для достаточной вентиляции, следует оставить свободным минимальное пространство 30 см сверху, 20 см слева и справа, и 20 см сзади от данного аппарата.

Во избежание шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей, или трансформаторов.

Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/или представлять угрозу жизни, не следует размещать данный аппарат в среде, подверженной резким изменениям температуры с холодной на жаркую, или в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).

Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат, и/ или где данный аппарат может подвергнуться попаданию капель или брызгов жидкостей. На крышке данного аппарата, не следует располагать:

– другие компоненты, так как это может привести

к поломке и/или отцвечиванию поверхности данного аппарата.

–

горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата, и/или представлять угрозу жизни.

–

емкости с жидкостями, так как при их падении, жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатертью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата, представлять угрозу жизни.

Пока все соединения не завершены, не следует подключать данный аппарат к розетке.

Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

Не применяйте силу по отношению к переключателям, ручкам и/или проводам.

При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в коем случае не тяните кабель.

Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

и/или

Используйте данный аппарат с соблюдением напряжения, указанном на данном аппарате. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки данного аппарата, и/или представлять угрозу жизни. YAMAHA не несет ответственности за любую поломку или ущерб вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.

Во избежание поломки от молнии, силовой кабель и внешние антенны должны быть отсоединены от розети или данного аппарата во время грозы.

Не пробуйте модифицировать или починить данный аппарат. При необходимости, свяжитесь с квалифицированным сервис центром YAMAHA. Корпус аппарата не должен открываться ни в коем случае.

Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель переменного тока от розетки.

Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протянуть силовой кабель.

Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел “ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ”, описывающий часто встречающиеся ошибки во время использования.

Перед перемещением данного аппарата, отключите данный аппарат, нажав кнопку MASTER ON/OFF наружу на позицию OFF, и затем отсоедините силовой кабель от розетки переменного тока.

VOLTAGE SELECTOR (Только модель для Азии и общая модель) Переключатель VOLTAGE SELECTOR на обратной панели данного аппарата должен быть установлен на местное напряжение ДО его подключения к розетке переменного тока. Haпряжcния: Модель для Азии

.....................220/230–240 В переменного тока, 50/60 Гц

Общая модель

...... 110/120/220/230–240 В переменного тока, 50/60 Гц

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к розетке, даже если данный аппарат находится в выключенном положении. В этом режиме электропотребление данного аппарата снижается до минимума.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ОПИСАНИЕ..................................................... 2

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ ............. 3

Поставляемые аксессуары .................................. 3

Установка батареек в пульт ДУ......................... 3

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ ..... 4

Фронтальная панель ............................................. 4

Пульт ДУ................................................................. 6

Дисплей фронтальной панели ............................ 9

Задняя панель....................................................... 11

ПОДГОТОВКА

ПОДКЛЮЧЕНИЯ .......................................... 12

Размещение колонок .......................................... 12

Подключение колонок....................................... 13

Информация о гнездах и штекерах кабелей

Поток аудио и видео сигнала ............................ 18

Подключение телевизора.................................. 19

Подключение DVD-проигрывателя, DVD-магнитофона,

видеомагнитофона или кабельной коробки

Подключение CD-проигрывателя, MD-проигрывателя,

кассетной деки или проигрывателя дисков Подключение универсального дока YAMAHA для iPod

Подключение внешнего усилителя................. 25

Подключение многоформатного

проигрывателя или внешнего декодера..... 26

Подключение игровой приставки,

видеокамеры или переносного аудиоплеера

Подключение ЧМ- и АМ-антенн..................... 28

Подключение силового кабеля ........................ 29

Установка импеданса колонки ......................... 30

Включение и выключение питания ................ 31

............... 20

............... 23

АВТОМАТИЧЕСКАЯ НАСТРОЙКА (AUTO SETUP)

Подключение микрофона оптимизатора ...... 32

Использование AUTO SETUP......................... 33

ОСНОВНОЕ УПРАВЛЕНИЕ

ВОСПРОИЗВЕДЕНИЕ.................................. 38

ИСПОЛЬЗОВАНИЕ АУДИОФУНКЦИЙ ...... 40

Использование SILENT CINEMA .................. 40

Приглушение выводимого звучания ............... 40

Выбор режима ночного прослушивания........ 40

Выбор режима приема ....................................... 41

Применение таймера сна ................................... 41

Настройка уровня колонок ............................... 42

Выбор режима Compressed Music Enhancer

Выбор компонента MULTI CH INPUT ......... 44

Прослушивание многоканальных источников

в 2-канальном стереофоническом режиме Прослушивание необработанных источников Прослушивание чистого высокоточного

стереофонического звучания ....................... 45

......... 45

ИСПОЛЬЗОВАНИЕ ВИДЕОФУНКЦИЙ ...... 46

Отображение информации источника

поступающего сигнала................................... 46

Выбор режима дисплея на экране OSD .........47

Воспроизведение видеоисточников в виде фона

........ 47

.... 17

.... 24

..... 27

... 32

...... 43

....... 45

ПРОСЛУШИВАНИЕ ОКРУЖАЮЩЕГО ЗВУЧАНИЯ

Прослушивание многоканальных

источников в режиме окружающего звучания

Прослушивание окружающего звучания от

2-канальных источников ............................... 49

Использование Virtual CINEMA DSP ............ 50

ЗАПИСЬ......................................................... 51

НАСТРОЙКА РАДИОПРОГРАММ ДИАПАЗОНА ЧМ/AM

Автоматическая настройка............................... 52

Ручная настройка ................................................ 53

Автоматическая предустановка....................... 54

Ручная предустановка ........................................ 55

Выбор предустановленных радиостанций..... 56

Замена предустановленных радиостанций.... 57

НАСТРОЙКА СИСТЕМЫ РАДИОДАННЫХ

(TOЛЬKO MOДEЛИ ДЛЯ COEДИHEHHOГO KOPOЛEBCTBA BEЛИKOБPИTAHИИ И CEBEPHOЙ ИPЛAHДИИ, И EBPOПЫ)

Выбор программы Системы Радиоданных Использовании сети радиостанций Системы Радиоданных Отображение информации Системы Радиоданных

ПРОГРАММЫ ЗВУКОВОГО ПОЛЯ

ПРОГРАММЫ ЗВУКОВОГО ПОЛЯ ............63

Выбор программ звукового поля .................... 63

Описание программ звукового поля ...............64

Изменение настроек параметров звукового поля Схемы расположения колонок программы звукового поля

......... 66

ДОПОЛНИТЕЛЬНЫЕ ОПЕРАЦИИ

МЕНЮ НАСТРОЙКИ (SET MENU) ..............76

Использование SET MENU .............................. 78

1 SOUND MENU................................................. 79

2 INPUT MENU ................................................... 85

3 OPTION MENU................................................ 87

ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ ...........90

ОПИСАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Управление данным аппаратом, телевизором,

или другими компонентами

Установка кода ДУ ............................................. 94

Установка кодов библиотек ............................. 95

Удаление всех кодов ДУ .................................... 96

............................ 92

ИСПОЛЬЗОВАНИЕ МНОГОЗОННОЙ КОНФИГУРАЦИИ

Подключение Zone 2.......................................... 97

Управление Zone 2.............................................. 99

ИСПОЛЬЗОВАНИЕ iPod®.......................... 101

Установка кода ДУ ........................................... 101

Управление iPod ................................................ 101

СБРОС СИСТЕМЫ .....................................103

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И

СПОСОБЫ ИХ УСТРАНЕНИЯ ...............104

СПРАВОЧНИК ............................................ 111

Аудиоинформация ............................................ 111

Видеоинформация............................................. 112

Информация программы звукового поля.... 113

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......114

...48

.... 48

......52

.....59

....... 59

....... 60

....... 61

...... 72

.....92

.....97

ПОДГОТОВКАВВЕДЕНИЕ

УПРАВЛЕНИЕ

ОСНОВНОЕ

ЗВУКОВОГО ПОЛЯ

ПРОГРАММЫ

ДОПОЛНИТЕЛЬНЫЕ

ОПЕРАЦИИ

ДОПОЛНИТЕЛЬНАЯ

ИНФОРМАЦИЯ

Русский

ОПИСАНИЕ

Встроенный 7-канальный усилитель мощности

◆

Минимальное среднеквадратическое выходное напряжение (0,06% ОНИ, 20 Гц – 20 кГц, 8 Ω) Фронтальный: 100 Ватт +100 Ватт Центральный: 100 Ватт Окружающее звучание: 100 Ватт +100 Ватт Тыловое окружающее звучание: 100 Ватт +100 Ватт

Программы звукового поля

◆ Собственная технология YAMAHA для создания звуковых полей

◆ Декодер Dolby Digital/Dolby Digital EX

◆ Декодер DTS/DTS-ES Matrix 6.1, Discrete 6.1, DTS

Neo:6, DTS 96/24

◆ Декодер Dolby Pro Logic/Dolby Pro Logic II/Dolby Pro Logic IIx

◆ Virtual CINEMA DSP

◆ SILENT CINEMA

™

Усовершенствованный AM/ЧМ тюнер

◆ Настройка со случайным доступом и предустановка до 40 радиостанций

◆ Автоматическая предустановка

◆ Функция замены предустановленных радиостанций

(редактирование предустановки)

Система Радиоданных (Только модели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы)

◆ Функция настройки Системы Радиоданных

Функция управления iPod

◆ Терминал DOCK для подключения универсального дока YAMAHA для iPod (например, YDS-10, продающийся отдельно), поддерживающий iPod (Click and Wheel), iPod nano и iPod mini

Другие особенности

◆

Функция YPAO (YAMAHA Parametric Room Acoustic Optimizer) для автоматической настройки колонок

◆ 192-кГц/24-битовый цифрово-аналоговый преобразователь

◆ Меню OSD (дисплей-на-экране), позволяющие оптимизировать данный аппарат для индивидуальной аудиовизуальной системы

◆ 8 дополнительных входных гнезд для приема дискретных многоканальных сигналов

◆

Режим Pure Direct для чистого высокоточного стереозвучания от аналоговых источников и PCM источников

◆ Функция ввода/вывода S-видеосигнала

◆ Функция ввода/вывода компонентых видеосигналов

(3 гнезда COMPONENT VIDEO IN и 1 гнездо MONITOR OUT)

◆ Функция изменения цифрового видеосигнала (композитное видео ↔ S-видео → компонентное видео) для вывода на экран

◆ Оптические и коаксиальные гнезда цифровых аудиосигналов

◆ Та йм ер сн а

◆

Режимы ночного прослушивания кинофильмов и музыки

◆ Пульт ДУ с предустановленными кодами ДУ, подсветкой селекторных кнопок источника, и функцией управления iPod (подключенного к универсальному доку YAMAHA для iPod, который подключен к терминалу DOCK)

◆ Оборудование по выборочной установке Zone 2

◆ Функция переключения зоны на основную зону и

выборочной установке Zone 2 с помощью ZONE CONTROL

◆

Режим Compressed Music Enhancer для улучшения качества звучания сжатых произведений (например, формата МР3) на высококачественном стереофоническом уровне

Примечания

• y означает совет для облегчения управления.

• Некоторые операции могут производиться с использованием кнопок на фронтальной панели или на пульте ДУ. В случае, если наименования кнопок фронтальной панели не совпадают с наименованиями кнопок пульта ДУ, наименование кнопки пульта ДУ указывается в скобках.

• Данное руководство отпечатано до производства. Дизайн и технические характеристики могут частично изменяться с целью улучшения качества и т.д. В случае, если имеются различия между руководством и аппаратом, приоритет отдается аппарату.

iPod

“iPod” является торговой маркой Apple Computer, Inc.,

Изготовлено по лицензии фирмы Dolby Laboratories. “Dolby”, “Pro Logic”, и символ в виде двух букв D являются товарными знаками Dolby Laboratories.

Произведено по лицензии от Digital Theater Systems, Inc. “DTS”, “DTS-ES”, “NEO:6”, и “DTS 96/24” являются торговыми марками Digital Theater Systems, Inc. Авторские права 1996, 2003 Digital Theater Systems, Inc. Все права защищены.

зарегистрированной в США и других странах.

“SILENT CINEMA” является торговой маркой YAMAHA CORPORATION.

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Поставляемые аксессуары

Убедитесь в наличии всех следующих деталей.

Пульт ДУ

Батарейки (2) (AA, R6, UM-3)

Внутренняя ЧМ-антенна

(Модели для США, Канады,

Китая, Азии и общая модель)

DVD DTV

V-AUX DVR

TV VOL TV CH

TV MUTE TV INPUT

STEREO

STANDARD

SPEAKERS

LEVEL

BAND

REC

DISC SKIP

FREQ/TEXT EONSTARTPTY SEEKMODE

POWERPOWER

MUSIC

SELECT

ENHANCER

TRANSMITCODE SET

STANDBY

POWER

AVTV

SLEEP

CD-R

MULTI CH IN

CBL

TUNER

PHONO

VCR

AMP

SOURCE

VOLUME

MUTE

ENTERTAIN

MOVIE

EXTD SUR.

PURE DIRECT

NIGHT

STRAIGHT

ENT.

EFFECT

PRESET/CH

SET MENU

MENUTITLE

ENTER

A/B/C/D/E

DISPLAYRETURN

ON SCREEN

AUDIO

Рамочная АМ-антенна

(кроме модели для

Соединенного Королевства

Великобритании и Северной

Ирландии)

Внутренняя ЧМ-антенна

(Модели для Европы,

Австралии и Кореи)

ВВЕДЕНИЕ

Микрофон

оптимизатора

Установка батареек в пульт ДУ

1 Извлеките крышку отделения для

батареек.

2 Вставьте две поставляемые батарейки

(AA, R6, UM-3) в соответствии с обозначениями полярности (+ / –) на внутренней стороне отделения для батареек.

3 Установите крышку отделения для

батареек на место.

Примечания

• Замените все батарейки, если вы заметите следующее: – уменьшилась зона управления пульта ДУ. – не мигает индикатор TRANSMIT или он тускло

светит.

• Не используйте старую батарейку вместе с новой.

• Не используйте различные типы батареек (например, щелочные и марганцовые батарейки) одновременно. Внимательно изучите упаковку, так как такие различные типы батареек могут иметь одинаковую форму и цвет.

• При протекании батареек, немедленно извлеките их. Избегайте контакта с материалом протекания или не давайте одежде и т.д. соприкасаться с материалом протекания. Перед установкой новых батареек, тщательно протрите отделение для батареек.

• Использованные батарейки следует выбрасывать не как обычные домашние отходы, а в соответствии с местными правилами.

• Память пульта ДУ может быть удалена, если пульт ДУ находится без батареек более 2 минут, или в нем находятся полностью использованные батарейки. Если память была удалена, вставьте новые батарейки, установите удаленные коды ДУ, и запрограммируйте любые нужные функции.

Русский

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Фронтальная панель

MASTER

ON OFF

MAIN ZONE

ON/OFF

3145687

SILENT CINEMA

OPTIMIZER MIC

SPEAKERSPHONES

PRESET/TUNING

EFFECT

FM/AM

PROGRAM

A/B/C/D/E

NEXTEDIT

IJKGFD

1 MASTER ON/OFF

Включение или отключение данного аппарата (смотрите стр. 31).

2 MAIN ZONE ON/OFF

Включение основной зоны или установка в режим ожидания (смотрите стр. 31).

Примечания

• В режиме ожидания, данный аппарат потребляет малое количество электроэнергии для приема инфракрасных сигналов от пульта ДУ.

• При включении данного аппарата, до воспроизведения звучания от данного аппарата, будет 4-5-секундная задержка.

• Данная кнопка работает только когда MASTER ON/ OFF нажата внутрь на позицию ON.

3 Гнездо OPTIMIZER MIC

Используется для подключения и приема аудиосигналов от поставляемого микрофона оптимизатора во время процедуры “AUTO SETUP” (смотрите стр. 32).

4 Сенсор дистанционного управления

Прием сигналов от пульта ДУ (смотрите стр. 8).

AUTO/MAN'L

INPUT

ZONE 2 ON/OFF

ZONE

CONTROL

PURE DIRECT

S VIDEO VIDEO OPTICALL AUDIO R

VOLUME

VIDEO AUX

l PRESET/TUNING h

LEVEL

INPUT MODETONE CONTROLSTRAIGHT

MEMORY

MAN'L/AUTO FM

INPUT

TUNING MODE

MULTI CH

5 Дисплей фронтальной панели

Отображение информации о рабочем состоянии данного аппарата (смотрите стр. 9).

6 A/B/C/D/E, NEXT

• Выбор одной из 5 групп предустановленных радиостанций (A – E), при выборе функции “TUNER” как источника приема (смотрите стр. 52).

• Выбор канала колонки для регулировки его выходного уровня, когда “TUNER” не выбран как источник приема (смотрите стр. 42).

7 PRESET/TUNING l / h, LEVEL +/–

• Выбор одной из 8 групп предустановленных радиостанций (1 – 8), при выборе функции “TUNER” как источника приема. На дисплее фронтальной панели отображается двоеточие (:) (смотрите стр. 52).

• Выбор частоты настройки, при выборе функции “TUNER” как источника приема. На дисплее фронтальной панели двоеточие (:) отключено (смотрите стр. 52).

• Настройка уровня канала колонки, выбранной с помощью кнопки NEXT, когда функция “TUNER” не выбрана как источник приема (смотрите стр. 42).

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

8 MEMORY (MAN’L/AUTO FM)

Сохранение предустановленной радиостанции в памяти. Для начала автоматической настройки и предустановки, удерживайте данную кнопку нажатой более чем на 3 секунды (смотрите стр. 54).

9 TUNING MODE (AUTO/MAN’L)

Переключение режимов автоматической настройки (индикация AUTO включена) и ручной настройки (индикация AUTO выключена) (смотрите стр. 52).

0 ZONE 2 ON/OFF

Включение Zone 2 или установка в режим ожидания (смотрите стр. 99).

Примечание

Данная кнопка работает только когда MASTER ON/ OFF нажата внутрь на позицию ON.

A ZONE CONTROL

Переключение зоны на управление основной зоны и Zone 2 (смотрите стр. 99).

При выборе Zone 2, примерно 5 секунд на дисплее фронтальной панели мигает индикатор ZONE2. Выполните нужную операцию во время мигания индикатора.

B VOLUME

Управление уровнями вывода всех аудиоканалов.

Не воздействует на уровень AUDIO OUT (REC).

C Гнездо PHONES (SILENT CINEMA)

Вывод аудиосигналов для индивидуального прослушивания через наушники (смотрите стр. 40).

Примечания

• При подключении наушников, выходные сигналы на терминалы колонок отсутствуют.

• Все аудиосигналы форматов Dolby Digital и DTS микшируются с выходом на левый и правый каналы наушников.

D SPEAKERS A/B

Включение или выключение системы фронтальных колонок, подключенных к терминалам FRONT A и/или B на задней панели, при каждом нажатии соответствующей кнопки.

E PRESET/TUNING, EDIT

• Переключение функции PRESET/TUNING l / h

между режимами выбора номеров предустановленных радиостанций и выбора настраиваемой частоты.

• Редактирование назначений предустановленных

радиостанций (смотрите стр. 57).

F STRAIGHT (EFFECT)

Включение или выключение программ звуковых полей. При выборе режима “STRAIGHT”, поступающие 2-канальные или многоканальные сигналы напрямую выводятся соответствующими колонками без эффектов (смотрите стр. 45).

G FM/AM

Переключение диапазонов приема ЧМ и АМ, при выборе “TUNER” как источника приема (смотрите стр. 52).

H Селектор PROGRAM

Выбор программ звуковых полей или настройка баланса низких/высоких частот вместе с функцией TONE CONTROL (смотрите стр. 39).

I TONE CONTROL

Настройка баланса низких/высоких частот каналов фронтальных левой и правой колонок, центральной колонки, левой и правой колонок присутствия и сабвуфера с помощью селектора PROGRAM (смотрите стр. 39).

J INPUT MODE

Выбор приема только цифровых или аналоговых сигналов или установка данного аппарата на автоматическое определение типа поступающих сигналов и выбор соответствующих поступающих сигналов при цифровом и аналоговом подключении одного компонента (смотрите стр. 41).

K Селектор INPUT

Выбор источника поступающего сигнала.

L MULTI CH INPUT

Выбор компонента, подключенного к гнездам MULTI CH INPUT, как источника приема (смотрите стр. 44).

Примечание

Приоритет отдается источнику приема, подключенному к гнездам MULTI CH INPUT, чем источнику, выбранному через селектор INPUT на фронтальной панели (или с помощью селекторных кнопок источника на пульте ДУ).

M PURE DIRECT

Включение или выключение режима Pure Direct (смотрите стр. 45).

N Гнезда VIDEO AUX

Ввод аудио и видеосигналов от переносного внешнего источника как игровая приставка или видеокамера (смотрите стр. 27).

Для воспроизведения сигналов, поступающих на данные гнезда, выберите параметр “V-AUX” как источник поступающего сигнала.

Примечание

Приоритет отдается аудиосигналам, поступающим на терминал DOCK на задней панели, над сигналами, поступающими на гнезда VIDEO AUX.

ВВЕДЕНИЕ

Русский

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Пульт ДУ

В данном разделе описаны функции всех кнопок пульта ДУ, используемых для управления данным аппаратом. Для управления других компонентов, смотрите “ОПИСАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ” на стр. 92.

Примечание

Режим работы кнопок пульта ДУ в затененном участке ниже зависит от положения селекторного переключателя компонента. Для управления данным аппаратом, установите селекторный переключатель на AMP. Для управления функциями TUNER, установите селекторный переключатель на SOURCE и затем нажмите кнопку TUNER и выберите “TUNER” как источник приема.

6 7

DVD DTV

V-AU X DVR

TV VOL TV CH

TV MUTE TV INPUT

STEREO

STANDARD

ENHANCER

SPEAKERS

LEVEL

BAND

REC

DISC SKIP

FREQ/TEXT EONSTARTPTY SEEKMODE

POWERPOWER

AVTV

CD-R

CBL

MUSIC

SELECT

TRANSMITCODE SET

ENTERTAIN

EXTD SUR.

PRESET/CH

ENTER

STANDBY

TUNER

VCR

VOLUME

MUTE

NIGHT

POWER

SLEEP

MULTI CH IN

PHONO

MOVIE

PURE DIRECT

STRAIGHT

EFFECT

SET MENU

MENUTITLE

A/B/C/D/E

DISPLAYRETURN

ON SCREEN

AUDIO

ENT.

SOURCE

AMP

H I

■ Управление данным аппаратом

Для управления данным аппаратом, установите селекторный переключатель на AMP.

1 Инфракрасное окошко

Издает инфракрасные сигналы управления. Направьте данное окошко на компонент для управления (смотрите стр. 8).

2 CODE SET

Предназначена для установки кодов ДУ (смотрите стр. 94).

3 Селекторные кнопки источника

Выберите источник приема для управления.

Примечание

Примерно на 5 секунд после нажатия любой кнопки на пульте ДУ высвечивается селекторная кнопка источника для выбранного источника приема, показывая, какой компонент рабєтает в данный момент.

Селекторные кнопки программ звукового поля

Выбор программ звукового поля (смотрите стр. 63). – Используйте функцию SELECT для

воспроизведения 2-канальных источников в режиме окружающего звучания (смотрите стр. 49).

– Используйте функцию EXTD SUR. для переключения

5.1- или 6.1/7.1-канального режимов воспроизведения многоканальных источников (смотрите стр. 48).

– Используйте функцию PURE DIRECT для включения

или выключения режима Pure Direct (смотрите стр. 45).

5 SPEAKERS

Включение или выключение системы фронтальных колонок, подключенных к терминалам FRONT A и/ или B на задней панели. Повторно нажимайте данную кнопку для переключения следующим образом:

А вкл. В вкл.

А и В выкл.

6 ENHANCER

Включение или выключение режима Compressed Music Enhancer (смотрите стр. 43).

7 LEVEL

Выбор канала колонки для настройки и установка выходного уровня (смотрите стр. 42).

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

8 Курсорные кнопки u / d / j / i, ENTER

Выбор и настройка параметров программы звукового поля или параметров “SET MENU”.

9 RETURN

Возврат на предыдущий уровень меню при настройке параметров “SET MENU”.

0 Индикатор TRANSMIT

Мигает во время передачи инфракрасных сигналов от пульта ДУ.

A STANDBY

Установка данного аппарата в режим ожидания (смотрите стр. 31).

Примечание

Данная кнопка работает только когда MASTER ON/OFF на фронтальной панели нажата внутрь на позицию ON.

B POWER

Включение данного аппарата (смотрите стр. 31).

Примечание

Данная кнопка работает только когда MASTER ON/ OFF на фронтальной панели нажата внутрь на позицию ON.

C SLEEP

Установка таймера сна (смотрите стр. 41).

D MULTI CH IN

Выбор компонента, подключенного к гнездам MULTI CH INPUT, как источника приема, при использовании внешнего декодера и т.д. (смотрите стр. 44).

E VOLUME +/–

Увеличение или уменьшение уровня громкости.

F Селекторный переключатель компонента

Выбор режима работы кнопок пульта ДУ в затененном участке.

AMP

Управление данным аппаратом.

SOURCE

Управление компонентом, выбранным с помощью селекторной кнопки источника (смотрите стр. 93).

Управление телевизором, установленным на DTV/CBL или PHONO (смотрите стр. 92).

Примечания

• Для кодов ДУ для других компонентов, смотрите стр. 94.

• При установке кодов ДУ для DTV/CBL и PHONO (смотрите стр. 94), приоритет отдается коду для DTV/ CBL.

G MUTE

Приглушение выводимого звучания. Нажмите еще раз для возобновления звучания на предыдущем уровне громкости (смотрите стр. 40).

H STRAIGHT (EFFECT)

I NIGHT

Включение или выключение режимов ночного прослушивания (смотрите стр. 40).

J SET MENU

Вход в “SET MENU” (смотрите стр. 78).

K ON SCREEN

Выбор режима дисплея-на-экране (OSD) для видеомонитора (смотрите стр. 47).

L Кнопки настройки для Системы

Радиоданных (Radio Data System) (Только модели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы)

FREQ/TEXT

Переключение дисплея Системы Радиоданных на режим PS, режим PTY, режим RT, режим CT (если радиостанция предоставляет соответствующие услуги) и на дисплей частоты (смотрите стр. 61).

PTY SEEK MODE

Установка данного аппарата в режим PTY SEEK (смотрите стр. 59).

PTY SEEK START

Начало поиска радиостанции после выбора нужного типа программы в режиме PTY SEEK (смотрите стр. 59).

EON

Выбор типа программы (NEWS, AFFAIRS, INFO, или SPORT) для автоматической настройки (смотрите стр. 60).

ВВЕДЕНИЕ

Русский

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

■ Управление функциями TUNER

Установите селекторный переключатель компонента на SOURCE и затем нажмите кнопку TUNER и выберите “TUNER” как источник приема.

4 Цифровые кнопки

С помощью кнопок 1 – 8 выберите предустановленные радиостанции.

7 BAND

Переключение диапазона приема ЧМ и АМ (смотрите стр. 52).

8 Курсорные кнопки u / d / j / i

Нажав кнопку j / i, выберите группу предустановленных радиостанций (А – Е) и затем с помощью u / d выберите номер предустановленной радиостанции (1 – 8) (смотрите стр. 56).

■ Использование пульта ДУ

Пульт ДУ передает направленный инфракрасный луч. Во время управления, обязательно направляйте пульт ДУ прямо на сенсор ДУ на данном аппарате.

VOLUME

ZONE 2

ZONE

ON/OFF

MASTER

OPTIMIZER MIC

FM/AM

PRESET/TUNING

A/B/C/D/E

l PRESET/TUNING h

ON OFF

MAIN ZONE

ON/OFF

SILENT CINEMA

NEXTEDIT

PROGRAM

SPEAKERSPHONES

EFFECT

30 30

TRANSMITCODE SET

STANDBY

POWER

POWERPOWER

AVTV

SLEEP

CD-R

MULTI CH IN

CBL

TUNER

DVD D TV

PHONO

V-AUX DVR

VCR

AMP

SOURCE

TV VOL TV CH

VOLUME

TV MUTE TV INPUT

MUTE

STEREO

MUSIC

ENTERTAIN

MOVIE

STANDARD

SELECT

EXTD SUR.

PURE DIRECT

SPEAKERS

ENHANCER

NIGHT

STRAIGHT

ENT.

EFFECT

PRESET/CH

SET MENU

LEVEL

MENUTITLE

BAND

ENTER

A/B/C/D/E

DISPLAYRETURN ON SCREEN

REC

AUDIO

DISC SKIP

START

EON

FREQ/TEXT MODE

PTY SEEK

Примечания

• Избегайте проливания воды или других жидкостей на пульт ДУ.

• Не роняйте пульт ДУ.

• Не оставляйте или храните пульт ДУ в местах со следующими видами условий: – местах с повышенной влажностью, например, возле

ванной

– в местах с повышенной температурой, например,

возле обогревателя или плиты – в местах с предельно низкой температурой – в запыленных местах

CONTROL

MEMORY

TUNING MODE

LEVEL

MAN'L/AUTO FM

AUTO/MAN'L

INPUT

PURE DIRECT

INPUT MODETONE CONTROLSTRAIGHT

MULTI CH INPUT

VIDEO AUX

S VIDEO VIDEO OPTICALL AUDIO R

Приблизительно 6 м

Дисплей фронтальной панели

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

96 24

ENHANCER

DIGITAL

q PL

VIRTUAL

STANDARD

q PL

Звуковое поле присутствия DSP

Звуковое поле DSP тылового окружающего звучания

VCRpDVR

GJKL NMPO

SILENT CINEMA

ZONE2 NIGHT

A B

V-AUXpDTV/CBL

DOCK

HiFi DSP

DVD

7 Индикатор SILENT CINEMA

Загорается, когда подключены наушники и выбрана программа звукового поля (смотрите стр. 40).

8 Индикатор CINEMA DSP

Загорается при выборе программы звукового поля CINEMA DSP (смотрите стр. 64).

9 Индикатор YPAO

Высвечивается при работе функции “AUTO SETUP” и если колонки, настроенные с помощью “AUTO SETUP”, используются без изменений (смотрите стр. 32).

Место слушателя

Звуковое поле DSP правого окружающего звучания

0 Индикатор AUTO

Загорается при установке данного аппарата в режим автоматической настройки (смотрите стр. 52).

A Индикатор TUNED

Загорается при настройке данного аппарата на радиостанцию (смотрите стр. 52).

B Индикатор STEREO

Загорается во время приема данным аппаратом сильного сигнала стереофонической передачи ЧМ диапазона при высвеченном индикаторе AUTO (смотрите стр. 52).

C Индикатор MEMORY

Высвечивается для обозначения возможности сохранения радиостанции (смотрите стр. 54).

D Индикатор уровня VOLUME

Показывает уровень громкости, установленный в данный момент.

1345 768 B

MATRIX DISCRETE

q EX

q PL x

PCM

1 Индикаторы декодеров

Во время работы любого из декодеров данного аппарата, загорается соответствующий индикатор.

2 Индикатор ENHANCER

Высвечивается при включении режима Compressed Music Enhancer (смотрите стр. 43).

3 Индикаторы звукового поля

Загораются для указания действующих звуковых полей DSP.

Звуковое поле DSP левого окружающего звучания

4 Индикатор VIRTUAL

Загорается во время работы функции Virtual CINEMA DSP (смотрите стр. 50).

5 Индикаторы источников поступающего

сигнала

Для указания текущего выбранного источника приема, высвечивается соответствующий курсор.

6 Индикатор DOCK

Высвечивается при подключении iPod к универсальном доку YAMAHA для iPod (например, YDS-10, продающийся отдельно), подключенному к терминалу DOCK данного аппарата (смотрите стр. 24).

0A9C

MD/CD-RpTUNER

TUNED

AUTO

YPAO

PSHOLD RT

PTYPTY

(Только модели для Соединенного

Королевства Великобритании и Северной Ирландии, и Европы)

STEREO

EON

MEMORY

SLEEP

E Индикатор PCM

Загорается во время воспроизведения данным аппаратом цифровых аудиосигналов PCM (Pulse Code Modulation – импульсно-кодовая модуляция).

MUTE

PHONO

VOLUME

96/24

LFE

LCR

SL SB SR

ВВЕДЕНИЕ

Русский

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

F Индикатор STANDARD

Загорается при выборе программы “SUR. STANDARD” или “SUR. ENHANCED” (смотрите стр. 49).

G Индикаторы SP A B

Загораются в соответствии с выбранным набором фронтальных колонок.

H Индикатор наушников

Загорается при подключении наушников (смотрите стр. 40).

I Индикатор ZONE2

Загорается во время работы функции Zone 2 (смотрите стр. 99).

J Индикатор NIGHT

Загорается при выборе режима ночного прослушивания (смотрите стр. 40).

K Индикатор HiFi DSP

Загорается при выборе программы звукового поля HiFi DSP (смотрите стр. 64).

Многофункциональный информационный дисплей

Отображает наименование программы звукового поля, используемой в данный момент, и другую информацию во время настройки или изменения настроек.

M Индикатор SLEEP

Загорается при включенном таймере сна (смотрите стр. 41).

Можно выполнить автоматическую настройку колонок присутствия и тыловых колонок окружающего звучания, запустив “AUTO SETUP” (смотрите стр. 32), или настроить их вручную, отрегулировав параметры “PRESENCE SP” (смотрите стр. 80) и “SUR. B L/R SP” (смотрите стр. 80) в “SOUND MENU”.

Q Индикатор LFE

Загорается, если поступающий сигнал содержит сигнал LFE.

R Индикаторы Системы Радиоданных (Radio

Data System) (Только модели для Соединенного Королевства Великобритании и Северной Ирландии, и Европы)

Высвечивается во время приема информации Системы Радиоданных.

EON

Высвечивается во время приема информационной услуги EON.

PTY HOLD

Высвечивается во время поиска радиостанций Системы Радиоданных в режиме PTY SEEK.

N Индикатор MUTE

Высвечивается во время работы функции MUTE (смотрите стр. 40).

O Индикатор 96/24

Загорается во время приема данным аппаратом сигнала DTS 96/24.

P Канал приема и индикаторы колонок

LL C R SL SB SR

Индикатор колонки присутствия

Индикатор канала приема

Индикатор тыловой колонки окружающего звучания

Индикаторы принимаемых каналов

Отображают компоненты канала цифрового сигнала, поступающего в данный момент.

Индикаторы колонок присутствия и тыловых колонок окружающего звучания

Высвечиваюся в соответствии с количеством колонок присутствия и тыловых колонок окружающего звучания, установленных для “PRESENCE SP” (смотрите стр. 80) и “SUR. B L/R SP” (смотрите стр. 80) в “SOUND MENU”, если параметр “TEST” в “SOUND MENU” установлен на “ON” (смотрите стр. 83).

Задняя панель

СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

DIGITAL OUTPUT

MD/CD-R

OPTICAL

MD/CD-R

DVD

DTV/CBL

DVD

COAXIAL

DIGITAL

INPUT

(PLAY)

MD/

CD-R

OUT

(REC)

FRONT

SURROUND

BACK

WOOFER

MULTI CH INPUT

SUB

AUDIO AUDIO

PHONO

GND

CENTER

ZONE 2

OUTPUT

DVD

DTV/ CBL

DVR

OUT

VCR

OUT

DOCK

VIDEO

MONITOR OUT

COMPONENT VIDEO

DVD

DTV/ CBL

DVR

MONITOR OUT

VIDEOS VIDEO

PRPBY

FRONT

SURROUND

1 Аудиокомпонентные гнезда

Для информации по подключению, смотрите стр. 23.

2 Терминал DOCK

Выберите для подключения универсального дока YAMAHA для iPod (например, YDS-10, продающийся отдельно), к которому можно подключить iPod. Для информации по подключению, смотрите стр. 24.

3 Гнезда COMPONENT VIDEO

Для информации по подключению, смотрите стр. 19 и 20.

4 Гнезда REMOTE

Более подробно, смотрите стр. 97.

5 Терминалы антенн

Для информации по подключению, смотрите стр. 28.

6 Гнездо CONTROL OUT

Терминал вывода управления для выборочной установки.

7 Терминалы колонок PRESENCE/ZONE2

Для информации по подключению, смотрите стр. 15.

8 Гнезда PRE OUT

Для информации по подключению, смотрите стр. 25.

REMOTE

75Ω UNBAL.

FM ANT

OUTIN

PRE OUT

CENTER

SUBWOOFER

FRONT

TUNER

CONTROL

OUT

+12V

15mA MAX.

SURROUND BACK

SINGLE

AM ANTGND

PRESENCE/ZONE2

SPEAKERS

CENTER

SURROUND

SURROUND BACK

9 AC OUTLET(S)

Используется для подачи электроэнергии на другие аудиовизуальные компоненты. Более подробно, смотрите стр. 29.

0 Гнездо DIGITAL OUTPUT

Для информации по подключению, смотрите стр. 23.

A Гнезда DIGITAL INPUT

Для информации по подключению, смотрите стр. 20.

B Гнезда MULTI CH INPUT

Для информации по подключению, смотрите стр. 26.

C Гнезда ZONE 2 OUTPUT

Для информации по подключению, смотрите стр. 97.

Примечание

Данные гнезда выводят только аналоговые сигналы.

D Видеокомпонентные гнезда

Для информации по подключению, смотрите стр. 19 и 20.

E Терминалы колонок

Для информации по подключению, смотрите стр. 13.

■ VOLTAGE SELECTOR (Только модель для Азии и общая модель)

Более подробно, смотрите стр. 29.

ВВЕДЕНИЕ

Русский

ПОДКЛЮЧЕНИЯ

Размещение колонок

ПОДКЛЮЧЕНИЯ

На схеме ниже отображено стандартное расположение колонок ITU-R

. Данное расположение позволяет прослушивать сигналы CINEMA DSP и многоканальные аудиоисточники.

ITU-R является радиокоммуникационным сектором ITU (International Telecommunication Union).

30˚

60˚

80˚

SBL

30 см или более

SBR

SBL

1,8 M

Фронтальные левая и правая колонки (FL и FR)

Фронтальные колонки предназначены для воспроизведения основного исходящего звучания и эффектов звучания. Разместите данные колонки на одинаковом расстоянии от идеального места слушателя. Расстояние каждой колонки с каждой стороны видеоэкрана должно быть одинаковым.

Центральная колонка (C)

Центральная колонка предназначена для воспроизведения звуковых сигналов центрального канала (диалог, вокальное произведение и т.д.). Если, по некоторым причинам, использование центральной колонки невозможно, вы можете обойтись без нее. Однако, наилучший результат достигается при использовании полной системы. Разместите центральную колонку в центре между фронтальными колонками и как можно ближе к экрану, например, прямо над или под экраном.

Левая и правая колонки окружающего звучания (SL и SR)

Колонки окружающего звучания используются для эффектов и окружающего звучания. Разместите данные колонки за местом слушателя, слегка направив лицевую сторону внутрь, на высоте примерно 1,8 м над уровнем пола.

Тыловые левая и правая колонки окружающего звучания (SBL и SBR)

Тыловые колонки окружающего звучания предназначены для поддержки колонок окружающего звучания и предоставляют более реалистичные переходы с передней стороны на тыловую. Разместите данные колонки прямо за местом слушателя и на одинаковой высоте с колонками окружающего звучания. Они должны размещаться на минимальном расстоянии 30 см. В идеале, они должны быть расположены на одинаковой ширине, как и фронтальные колонки.

Левая и правая колонки присутствия (PL и PR)

Колонки присутствия обеспечивают звучание от фронтальных колонок с помощью эффектов, созданных функцией CINEMA DSP (смотрите стр. 64). Данные эффекты включают звуки, которые производители фильмов планировали расположить немного сзади за сценой для создания театральной атмосферы. Расположите данные колонки в передней части комнаты примерно на 0,5 – 1 м снаружи от фронтальных колонок, слегка повернув внутрь, и примерно на 1,8 м над уровнем пола.

Сабвуфер (SW)

Использование сабвуфера со встроенным усилителем, например, YAMAHA Active Servo Processing Subwoofer System, позволяет не только усилить низкочастотные сигналы от любого или всех каналов, но также воспроизводить с высокой точностью в стереофоническом режиме канал LFE (низкочастотный эффект), содержащийся в источниках Dolby Digital и DTS. Расположение сабвуфера не так важно, так как низкочастотный звук не является высоконаправленным. Но все-же лучше будет расположить сабвуфер возле фронтальных колонок. Для уменьшения отражения низкочастотного звука на стенах, слегка поверните и направьте сабвуфер в центр комнаты.

ПОДКЛЮЧЕНИЯ

Подключение колонок

Убедитесь в правильном подключении левого канала (L), правого канала (R), “+” (красный) и “–” (черный). Звучание от колонок будет отсутствовать при неправильном выполнении подключений, и звучание будет неестественным с отсутствием низкочастотного сигнала при несоблюдении полярности при подключении колонок.

ПРЕДУПРЕЖДЕНИЕ

• Перед подключением колонок, убедитесь, что данный аппарат отключен (смотрите стр. 31).

• Открытые провода колонок не должны соприкасаться друг с другом, или с любой металлической частью данного аппарата. Это может привести к поломке данного аппарата и/или колонок.

• Используйте колонки с магнитным экраном. Если данный тип колонок все-же издает помехи при использовании с экраном, разместите колонки на некотором расстоянии от экрана.

• При подключении колонок на 4 или 6 ом, обязательно установите “SP IMP.” на “6ΩMIN” до использования данного аппарата (смотрите стр. 30).

Примечания

• Кабель колонок на самом деле состоит из двух параллельных спаренных изолированных проводов. Провода отличаются цветом или

формой, например, один может быть отмечен полосками, углублениями или складками. Подключите провод с полосками (углублениями и т.д.) к терминалам “+” (красный) данного аппарата и колонки. Подключите гладкий провод к терминалам “–” (черный).

• Низкочастотные сигналы от других колонок, установленных на “SML” (или “SMALL”) или на “NONE” в “SPEAKER

SET” (смотрите стр. 79 и 80) направляются на колонки, выбранные в “LFE/BASS OUT” (смотрите стр. 81).

• Терминалы PRESENCE/ZONE2 могут использоваться для подключения колонок Zone 2 (смотрите стр. 98).

Сабвуфер

Колонки присутствия

ЛеваяПравая

Колонки окружающего

звучания

ЛеваяПравая

ПОДГОТОВКА

6 7 10

Фронтальные колонки (А)

ЛеваяПравая

PRE OUT

SUBWOOFER

FRONT

Фронтальные

колонки (В)

PRESENCE/ZONE2

SPEAKERS

SURROUND

CENTER

Центральная

колонка

4 5

SURROUND BACK

Тыловые колонки

окружающего

звучания

ЛеваяПравая

Русский

ПОДКЛЮЧЕНИЯ

Терминалы FRONT

Подключите одну или две фронтальные акустические системы (6, 7) к данным терминалам. При использовании только одной фронтальной акустической системы, подключите ее к терминалу FRONT A или B.

Терминалы CENTER

Подключите центральную колонку (8) к данным терминалам.

Терминалы SURROUND

Подключите колонки окружающего звучания (4, 5) к данным терминалам.

Терминалы SURROUND BACK

Подключите тыловые колонки окружающего звучания (9, 10) к данным терминалам.

Терминалы PRESENCE/ZONE2

Подключите колонки присутствия (2, 3) к данным терминалам.

Гнездо SUBWOOFER

К данному гнезду подключите сабвуфер со встроенным усилителем (1) (например, YAMAHA Active Servo Processing Subwoofer System).

Схема расстановки

колонок

ПОДКЛЮЧЕНИЯ

■ Подключение кабеля колонки

1 Удалите примерно 10 мм изоляционного

слоя на конце каждого провода колонки и затем скрутите оголенные провода во избежание короткого замыкания.

10 мм

2 Освободите головку.

Красный: положительный (+) Черный: отрицательный (–)

■ Подключение к терминалам колонок PRESENCE/ZONE2

Подключите колонки присутствия к данным терминалам.

Данные терминалы также могут использоваться для подключения колонок Zone 2 (смотрите стр. 97).

1 Откройте защелку.

ПОДГОТОВКА

2 Вставьте открытый провод в промежуток

с внутренней стороны каждого терминала.

3 Вставьте открытый провод в промежуток

с внутренней стороны каждого терминала.

Красный: положительный (+) Черный: отрицательный (–)

4 Закрутите головку для закрепления

провода.

Красный: положительный (+) Черный: отрицательный (–)

3 Закройте защелку для закрепления

провода.

Русский

ПОДКЛЮЧЕНИЯ

■ Подключение бананового штекера (за исключением моделей для Соединенного Королевства Великобритании и Северной Ирландии, Европы и Азии)

Банановый штекер – это однополюсный электрический соединитель, широко используемый для завершения кабелей колонок.

Банановый штекер

К терминалам колонок PRESENCE/ZONE2 также можно подключить банановый штекер. Откройте защелку и затем вставьте один банановый штекер в отверстие сбоку от каждого терминала. Не закрывайте защелку после подключения бананового штекера.

1 Закрутите головку.

2 Вставьте соединитель бананового

штекера в конец соответствующего терминала.

ПОДКЛЮЧЕНИЯ

Информация о гнездах и штекерах кабелей

Примечание

Вы можете использовать цифровые гнезда для приема битовых потоков PCM, Dolby Digital и DTS. При подключении компонентов к гнездам COAXIAL и OPTICAL одновременно, приоритет отдается сигналам, поступающим в гнездо COAXIAL. Все цифровые входные гнезда совместимы с цифровыми сигналами с частотой стробирования 96 кГц.

Аудиогнезда и штекеры кабелей Видеогнезда и штекеры кабелей

AUDIO

(Белый)

Левый и правый

штекеры аналогового аудиокабеля

(Красный)

DIGITAL AUDIO

COAXIAL

(Оранжевый)

Штекер

коаксиального

цифрового

аудиокабеля

DIGITAL AUDIO

OPTICAL

Штекер

оптического

цифрового

аудиокабеля

■ Аудиогнезда

Данный аппарат оборудован тремя типами аудиогнезд. Подключение зависит от наличия аудиогнезд на других компонентах.

Гнезда AUDIO

Для обычных аналоговых аудиосигналов, передающихся через левый и правый аналоговых аудиокабеля. Подключите красные штекеры к правым гнездам и белые штекеры к левым гнездам.

Гнезда DIGITAL AUDIO COAXIAL

Для цифровых аудиосигналов, передающихся через коаксиальные цифровые аудиокабели.

Гнезда DIGITAL AUDIO OPTICAL

Для цифровых аудиосигналов, передающихся через оптические цифровые аудиокабели.

Примечание

Перед подключение оптико-волоконного кабеля, удалите колпачок от оптического гнезда. Не выбрасывайте колпачок. Если вы не используете оптическое гнездо, обязательно вставьте колпачок на место. Данный колпачок предохраняет гнездо от пыли.

VIDEO S VIDEO

(Желтый) (Зеленый) (Синий)

Штекер

композитного

видеокабеля

Штекер

S-видеокабеля

COMPONENT VIDEO

Y PB PR

(Красный)

Штекеры

компонентного

видеокабеля

■ Видеогнезда

Данный аппарат оборудован тремя типами видеогнезд. Подключение зависит от наличия входных гнезд на видеоэкране. При установке “VIDEO CONV.” на “ON” (смотрите стр. 87), видеосигналы, поступающие на гнезда VIDEO и S VIDEO, поочередно преобразовываются и выводятся на гнезда VIDEO, S VIDEO и COMPONENT VIDEO.

Гнезда VIDEO

Для обычных композитных видеосигналов, передающихся через композитные видеокабели.

Гнезда S VIDEO

Для S-видеосигналов, разделенных на видеосигналы яркости (Y) и насыщенности (С), передающихся по раздельным проводам S-видеокабелей.

Гнезда COMPONENT VIDEO

Для компонентных видеосигналов, разделенных на видеосигналы яркости (Y) и насыщенности (P

B, PR), передающихся по раздельным проводам

компонентных видеокабелей.

ПОДГОТОВКА

Русский

ПОДКЛЮЧЕНИЯ

Поток аудио и видео сигнала

■ Поток аудиосигнала для AUDIO OUT (REC)

Вход

Выход

AUDIO OUT (REC)

DIGITAL AUDIO COAXIAL

DIGITAL AUDIO

Цифровое аудио

OPTICAL

RLRL

AUDIO

Цифровой выход

Аналоговый выход

Аналоговое аудио

Примечание

Цифровые и аналоговые сигналы независимо обрабатываются данным аппаратом. Таким образом, аудиосигналы, поступающие в аналоговые гнезда, выводятся только на аналоговые гнезда AUDIO OUT (REC). Таким же образом, аудиосигналы, поступающие в гнезда DIGITAL INPUT (OPTICAL или COAXIAL), выводятся только на гнезда DIGITAL OUTPUT.

■ Поток видеосигнала для MONITOR OUT

Вход

Y PBP

Выход

(MONITOR OUT)

Y PBP

COMPONENT VIDEO

S VIDEO

Аналоговое видео

VIDEO

Прямо

Преобразование видеосигнала при установке “VIDEO CONV.” на “ON” (смотрите стр. 87)

Примечание

При поступлении видеосигналов на гнезда COMPONENT VIDEO, S VIDEO и VIDEO, приоритетность поступающих видеосигналов следующая, и видеосигналы, поступающие на гнезда COMPONENT VIDEO, имеют высший приоритет: COMPONENT VIDEO > S VIDEO > VIDEO

ПОДКЛЮЧЕНИЯ

Подключение телевизора

Подключите телевизор к гнезду VIDEO MONITOR OUT, гнезду S VIDEO MONITOR OUT или гнездам COMPONENT VIDEO MONITOR OUT на данном аппарате.

ПРЕДУПРЕЖДЕНИЕ

Не подключайте данный аппарат или другие компоненты к источникам тока переменного напряжения, пока не завершены все подключения между компонентами.

VIDEOS VIDEO

MONITOR OUT

Видеовход

S-видеовход

COMPONENT VIDEO

MONITOR OUT

ПОДГОТОВКА

PRPBY

Композитный видеовход

PRPB

Русский

ПОДКЛЮЧЕНИЯ

Подключение DVD-проигрывателя, DVD-магнитофона, видеомагнитофона или кабельной коробки

Подключите DVD-проигрыватель, DVD-магнитофон, видеомагнитофон или кабельную коробку через такое же видеосоединение, как и для телевизора (смотрите стр. 19). Примерами кабельной коробки являются ресивер кабельного телевидения или спутниковый ресивер.

ПРЕДУПРЕЖДЕНИЕ

Примечания

• При установке “VIDEO CONV.” на “OFF” (смотрите стр. 87), обязательно выполните такое же видеосоединение, как и для телевизора (смотрите стр. 19). Например, при подключении телевизора к гнезду VIDEO MONITOR OUT данного аппарата, подключите другие компоненты к гнездам VIDEO.

• При установке “VIDEO CONV.” на “ON” (смотрите стр. 87), преобразованные видеосигналы выводятся только на гнезда MONITOR OUT. Во время записи необходимо выполнить одинаковые типы видеоподключений между каждым компонентом.

• Для выполнения цифрового подключения к компоненту, кроме компонента по умолчанию для каждого гнезда DIGITAL INPUT или DIGITAL OUTPUT, выберите соответствующую установку для “OPTICAL OUT”, “OPTICAL IN”, или “COAXIAL IN” в “I/O ASSIGNMENT” (смотрите стр. 85).

• При подключении DVD-проигрывателя к гнездам DIGITAL INPUT (OPTICAL) и DIGITAL INPUT (COAXIAL) одновременно, приоритет отдается сигналам, поступающим в гнездо DIGITAL INPUT (COAXIAL).

■ Подключение DVD-проигрывателя

DVD-проигрыватель

Компонентный видеовыход

Оптический

аудиовыход

Коаксиальный аудиовыход

DVD

COAXIAL

DIGITAL

INPUT

Аудиовыход

AUDIO

S-видеовыход

VIDEO

DVD

COMPONENT VIDEO

DVD

Видеовыход

PRPBY

■ Подключение DVD-магнитофона

COMPONENT VIDEO

VIDEO

DVR

OUT

ПОДКЛЮЧЕНИЯ

PRPBY

ПОДГОТОВКА

LR LR

Аудиовыход

Аудиовход

S-видеовыход

S-видеовход

■ Подключение видеомагнитофона

VIDEO

VCR

OUT

VSV

Видеовход

DVD-магнитофон

PRPBY

Видеовыход

Компонентный видеовыход

Аудиовыход

LR LR

Аудиовход

S-видеовход

S-видеовыход

VSV

Видеовход

Видеовыход

Русский

Видеомагнитофон

ПОДКЛЮЧЕНИЯ

■ Подключение кабельной коробки

Ресивер кабельного

спутниковый ресивер

телевидения или

Компонентный видеовыход

RPBY

Оптический

аудиовыход

OPTICAL

DTV/CBL

DIGITAL

INPUT

Аудиовыход

S-видеовыход

VIDEO

DTV/ CBL

Видеовыход

COMPONENT VIDEO

DTV/ CBL

PRPBY

ПОДКЛЮЧЕНИЯ

Подключение CD-проигрывателя, MD-проигрывателя, кассетной деки или проигрывателя дисков

Подключите CD-проигрыватель, MD-проигрыватель или кассетную деку через аналоговое и/или цифровое соединения.

ПРЕДУПРЕЖДЕНИЕ

Примечания

• Подключите проигрыватель дисков к терминалу GND данного аппарата для снижения шума в сигнале. Однако, шум может быть низким для некоторых проигрывателей дисков даже без подключения к терминалу GND.

• Гнезда PHONO поддерживают только проигрыватели дисков с ММ или высокопроизводительной МС головкой. Для подключения проигрывателя дисков с МС головкой с низкой производительностью к гнездам PHONO, используйте линейный трансформатор мощности или усилитель МС головки.

Коаксиальный аудиовыход

DIGITAL OUTPUT

MD/CD-R

OPTICAL

(PLAY)

MD/

CD-R

OUT

MD/CD-R

(REC)

Аудиовыход

AUDIO AUDIO

GND

CD-проигрыватель

PHONO

Проигрыватель дисков

АудиовыходGND

ПОДГОТОВКА

Оптический

DIGITAL

INPUT

LR LR

Аудиовход Аудиовыход

аудиовыход

Оптический

аудиовход

Русский

MD-магнитофон или

кассетная дека

ПОДКЛЮЧЕНИЯ

Подключение универсального дока YAMAHA для iPod

Данный аппарат оборудован терминалом DOCK на задней панели, что позволяет подключить универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно), на который можно установить iPod и управлять воспроизведением iPod через поставляемый пульт ДУ. Подключите универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно) к терминалу DOCK на задней панели данного аппарата через предназначенный кабель. По завершению подключения, установите iPod на универсальный док YAMAHA для iPod.

ПРЕДУПРЕЖДЕНИЕ

Примечания

• Поддерживаются только iPod (Click and Wheel), iPod nano, и iPod mini.

• Требуется универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно) и специальный кабель, подходящий к терминалу DOCK данного аппарата.

• Как только iPod установлен на универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно), подключенный к терминалу DOCK данного аппарата, данный аппарат начинает обмен сигналами с iPod.

• По завершению подключения между iPod и данным аппаратом, на дисплее фронтальной панели отображается “iPod connected” и на дисплее фронтальной панели включается индикатор DOCK. При прерывании подключения между iPod и данным аппаратом, на дисплее фронтальной панели отображается сообщение. Полный список сообщений по подключению, смотрите раздел iPod в “ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ” на стр. 108.

• От iPod на терминал DOCK поступают только аналоговые аудио и видеосигналы, и аналоговые аудиосигналы могут выводиться на аналоговые гнезда AUDIO OUT (REC) для записи.

• Все время, пока данный аппарат включен, батарейка iPod автоматически подзаряжается при установке iPod на универсальный док YAMAHA для iPod (например, YDS-10, продающийся отдельно), подключенный к терминалу DOCK данного аппарата.

• В зависимости от типа iPod, может потребоваться устновка одного из адаптеров iPod, поставляемых вместе с универсальным доком YAMAHA для iPod (например, YDS-10, продающийся отдельно) в отверстие дока до установки iPod.

iPod

Универсальный док YAMAHA для iPod

(например, YDS-10, продающийся отдельно)

DOCK

ПОДКЛЮЧЕНИЯ

Подключение внешнего усилителя

Данный аппарат обладает более чем достаточной мощностью для любого домашнего использования. Однако, если нужно добавить более мощности к воспроизведению колонок или если вы хотите использовать другой усилитель, подключите внешний усилитель к гнездам PRE OUT.

ПРЕДУПРЕЖДЕНИЕ

Примечания

• При выполнении подключений к гнездам PRE OUT, не делайте подключений к терминалам SPEAKERS.

• Установите уровень громкости внешних усилителей, подключенных к гнездам PRE OUT, на максимальный уровень.

• Сигналы, выводящиеся на гнезда FRONT PRE OUT и CENTER PRE OUT, подвергаются влиянию настроек TONE CONTROL (смотрите стр. 39).

• При отключении SPEAKERS A (смотрите стр. 38) и установке “SP B” на “ZONE B” (смотрите стр. 89), сигналы выводятся только на гнезда FRONT PRE OUT.

• Каждое гнездо PRE OUT выводит сигналы одинакового с соответствующими терминалами SPEAKERS канала.

• С помощью органов управления на сабвуфере, отрегулируйте уровень громкости сабвуфера. Уровень громкости также можно отрегулировать от поставляемого пульта ДУ (смотрите стр. 42).

• Некоторые сигналы не могут выводиться на гнездо SUBWOOFER PRE OUT, в зависимости от настроек “SPEAKER SET” (смотрите стр. 79) и “LFE/BASS OUT” (смотрите стр. 81).

• Для использования внешних усилителей в Zone 2, выберите “EXT” в “ZONE2 AMP” (смотрите стр. 89). Подробнее, смотрите “Использование внешнего усилителя” на стр. 98.

Усилитель

фронтального канала

Фронтальный вход

Усилитель канала

окружающего звучания

Вход окружающего звучания

Усилитель тылового канала

окружающего звучания

Вход тылового окружающего звучания

LRLRLR

ПОДГОТОВКА

FRONT

Центральный вход

Усилитель

центрального канала

SURROUND

PRE OUT

CENTER

SUBWOOFER

SURROUND BACK

Вход сабвуфера

Русский

Сабвуфер

ПОДКЛЮЧЕНИЯ

Подключение многоформатного проигрывателя или внешнего декодера

Данный аппарат оборудован 8-ю дополнительными входными гнездами (FRONT L/R, CENTER, SURROUND L/R, SURROUND BACK L/R и SUBWOOFER) для дискретного многоканального приема от многоформатного проигрывателя, внешнего декодера или звукового процессора. Подключите выходные гнезда многоформатного проигрывателя или внешнего декодера к гнездам MULTI CH INPUT. Убедитесь, что левое и правое выходные гнезда подключены к левому и правому входным гнездам для фронтального канала и канала окружающего звучания.

ПРЕДУПРЕЖДЕНИЕ

Примечания

• При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала (смотрите стр. 44), данный аппарат автоматически выключает цифровой процессор звукового поля, и выбор программ звукового поля становится невозможным.

• Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания от отсутствующих колонок. Перед использованием данной функции, рекомендуется подключить как минимум

5.1-канальную акустическую систему.

• При использовании наушников, сигналы воспроизводятся только от фронтальных левого и правого каналов.

Для 6-канального входа Для 8-канального входа

Фронтальный

FRONT

SURROUND

WOOFER

MULTI CH INPUT

выход

Многоформатный

проигрыватель или

внешний декодер

FRONT

SURROUND

BACK

SUB

CENTER

L R

Выход сабвуфера

Центральный

выход

Фронтальный

выход

Выход окружающего звучания

SUB

CENTER

WOOFER

MULTI CH INPUT

Выход сабвуфера

Центральный

выход

Выход тылового

Многоформатный

проигрыватель или

внешний декодер

L R L R

окружающего звучания

Выход окружающего звучания

ПОДКЛЮЧЕНИЯ

Подключение игровой приставки, видеокамеры или переносного аудиоплеера

Для подключения игровой приставки или видеокамеры к данному аппарату, используйте гнезда VIDEO AUX на фронтальной панели.

ПРЕДУПРЕЖДЕНИЕ

Перед выполнением подключений, обязательно выключите звук данного аппарата и других компонентов.

Примечание

PURE DIRECT

ZONE

CONTROL

Оптический

S VIDEO VIDEO OPTICALL AUDIO R

аудиовыход

VOLUME

VIDEO AUX

ZONE 2 ON/OFF

MASTER

ON OFF

MAIN ZONE

ON/OFF

SILENT CINEMA

OPTIMIZER MIC

FM/AM

PRESET/TUNING

A/B/C/D/E

NEXTEDIT

SPEAKERSPHONES

PROGRAM

EFFECT

VIDEO AUX

VIDEOS VIDEO OPTICALL AUDIO R

Видеовыход

S-видеовыход

l PRESET/TUNING h

LEVEL

INPUT MODETONE CONTROLSTRAIGHT

MEMORY

TUNING MODE

MAN'L/AUTO FM

AUTO/MAN'L

INPUT

MULTI CH

INPUT

L/R аудиовыход

ПОДГОТОВКА

Игровая консоль или видеокамера

Русский

ПОДКЛЮЧЕНИЯ

Подключение ЧМ- и АМ-антенн

Внутренние ЧМ- и АМ-антенны поставляются вместе с данным аппаратом. Вообще, данные антенны должны обеспечивать достаточно сильный прием сигнала. Подключите каждую антенну надлежащим образом к соответствующим терминалам.

Примечания

• Обязательно установите шаг частоты тюнера (только модель для Азии и общая модель) в соответствии с шагом частоты вашего региона (смотрите стр. 91).

• Рамочная АМ-антенна должна быть установлена на расстоянии от данного аппарата.

• Рамочная АМ-антенна должна всегда оставаться подключенной, даже при подключении внешней АМ-антенны к данному аппарату.

• Внешняя антенна, установленная надлежащим образом, принимает радиоволны чище, чем внутренняя антенна. При плохом качестве приема, установите внешнюю антенну. Для получения более подробной информации о внешних антеннах, обратитесь к ближайшему авторизированному дилеру YAMAHA или в сервис центр.

Внутренняя ЧМ-антенна (поставляется за исключением модели для Соединенного Королевства Великобритании и Северной Ирландии)

Рамочная АМ-антенна (поставляется за исключением модели для Соединенного Королевства Великобритании и Северной Ирландии)

2 Нажмите и удерживайте язычок

терминала AM ANT.

3 Вставьте один конец провода рамочной

АМ-антенны в терминал AM ANT.

4 Опустите язычок терминала AM ANT для

установки на место.

TUNER

75Ω UNBAL.

ANT

Заземление (терминал GND)

Для обеспечения максимальной безопасности и уменьшения помех, подключите терминал антенны GND к хорошему заземлению. Хорошим заземлением может послужить металлический штырь, введенный в сырую землю.

ANT

GND

Внешняя АМ-антенна

Используйте 5-10 м провод с виниловым покрытием, вытянутый наружу через окно.

■ Подключение рамочной АМ-антенны

1 Установите рамочную АМ-антенну.

5 Повторяя шаги 2–4, подключите другой

провод к терминалу GND.

По завершению подключения рамочной АМ-антенны к данному аппарату, настройте направление рамочной АМ-антенны для оптимального приема при настройке АМ-радиостанций (смотрите стр. 52)

+ 98 hidden pages
