Yamaha RX-V2600 User Manual [nl]

RX-V2600

AV Receiver

Ampli-tuner audio-vidéo

OWNER'S MANUAL

MODE D'EMPLOI

BEDIENUNGSANLEITUNG

BRUKSANVISNING

MANUALE DI ISTRUZIONI

MANUAL DE INSTRUCCIONES

GEBRUIKSAANWIJZING

LET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK

NEEMT.

1 Om er zeker van te kunnen zijn dat u de optimale prestaties uit

uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens iets in kunt opzoeken.

2 Installeer dit toestel op een goed geventileerde, koele, droge,

schone plek – uit direct zonlicht, uit de buurt van warmtebronnen, trillingen, stof, vocht en/of kou. Zorg voor een ventilatieruimte van tenminste 30 cm ruimte aan de bovenkant, 20 cm aan de rechter- en linkerkant en 20 cm aan de achterkant van dit toestel.

3 Plaats dit toestel uit de buurt van andere elektrische

apparatuur, motoren of transformatoren om storend gebrom te voorkomen.

4 Stel dit toestel niet bloot aan plotselinge

temperatuurswisselingen van koud naar warm en plaats het toestel niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel.

5 Vermijd plekken waar andere voorwerpen op het toestel

kunnen vallen, of waar het toestel bloot staat aan druppelende of spattende vloeistoffen. Plaats de volgende dingen niet bovenop dit toestel:

– Andere componenten, daar deze schade kunnen

veroorzaken en/of de afwerking van dit toestel kunnen doen verkleuren.

– Brandende voorwerpen (bijv. kaarsen), daar deze brand,

schade aan dit toestel en/of persoonlijk letsel kunnen veroorzaken.

– Voorwerpen met vloeistoffen, daar deze elektrische

schokken voor de gebruiker en/of schade aan dit toestel kunnen veroorzaken wanneer de vloeistof daaruit in het toestel terecht komt.

6 Dek het toestel niet af met een krant, tafellaken, gordijn enz.

zodat de koeling niet belemmerd wordt. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schade aan het toestel en/of persoonlijk letsel.

7 Steek de stekker van dit toestel pas in het stopcontact als alle

aansluitingen gemaakt zijn.

8 Gebruik het toestel niet wanneer het ondersteboven is

geplaatst. Het kan hierdoor oververhit raken wat kan leiden tot schade.

9 Gebruik geen overdreven kracht op de schakelaars, knoppen

en/of snoeren.

10 Wanneer u de stekker uit het stopcontact haalt, moet u aan de

stekker zelf trekken, niet aan het snoer.

11 Maak dit toestel niet schoon met chemische oplosmiddelen;

dit kan de afwerking beschadigen. Gebruik alleen een schone, droge doek.

12 Gebruik alleen het op dit toestel aangegeven voltage. Gebruik

van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. YAMAHA aanvaardt geen aansprakelijkheid voor enige schade veroorzaakt door gebruik van dit toestel met een ander voltage dan hetgeen aangegeven staat.

13 Om schade door blikseminslag te voorkomen dient u de

stekker uit het stopcontact te halen wanneer het onweert.

14 Probeer niet zelf wijzigingen in dit toestel aan te brengen of

het te repareren. Neem contact op met erkend YAMAHA servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te maken.

15 Wanneer u dit toestel voor langere tijd niet zult gebruiken

(bijv. vakantie), dient u de stekker uit het stopcontact te halen.

16 Installeer dit toestel in de buurt van een stopcontact op een

plek waar u de stekker en het stopcontact gemakkelijk kunt bereiken.

17 Lees het hoofdstuk “OPLOSSEN VAN PROBLEMEN” over

veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.

18 Voor u dit toestel gaat verplaatsen dient u MASTER ON/OFF

in te drukken zodat deze naar buiten komt in de OFF stand om dit toestel, de eerste ruimte, Zone 2 en Zone 3 en haal vervolgens de stekker uit het stopcontact.

19 VOLTAGE SELECTOR

(Alleen modellen voor Azië en algemene modellen) De VOLTAGE SELECTOR op het achterpaneel van dit toestel moet worden ingesteld op de ter plekke gebruikte netspanning VOOR u de stekker in het stopcontact steekt. De geschikte voltages zijn als volgt: Modellen voor Azië

................................... 220/230–240 V, 50/60 Hz wisselstroom

Algemene modellen

..................... 110/120/220/230–240 V, 50/60 Hz wisselstroom

WAARSCHUWING

OM DE RISICO’S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

Zolang dit toestel is aangesloten op het stopcontact, is de stroomvoorziening niet afgesloten, ook niet wanneer u het toestel uitschakelt met MASTER ON/OFF. In deze staat is dit toestel ontworpen om slechts een zeer kleine hoeveelheid stroom te gebruiken.

Alleen voor klanten in Nederlands

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

INHOUD

INLEIDING

KENMERKEN ....................................................... 2

VAN START ........................................................... 3

Meegeleverde accessoires.......................................... 3

Inzetten van batterijen in de afstandsbedieningen..... 4

Omgaan met de afstandsbediening ............................ 5

Open en dicht doen van de klep in het voorpaneel.... 5

BEDIENINGSORGANEN EN FUNCTIES ......... 6

Voorpaneel................................................................. 6

Afstandsbediening ..................................................... 8

Zone 2/Zone 3 afstandsbediening ............................ 10

Display voorpaneel .................................................. 11

Achterpaneel ............................................................ 13

VOORBEREIDINGEN

AANSLUITINGEN .............................................. 14

Voor u de luidsprekers gaat aansluiten .................... 14

Aansluiten van luidsprekers..................................... 15

Gebruik van dubbele bedrading en dubbele AMP

aansluitingen........................................................ 19

Informatie over de bedrading en de stekkers

voor de aansluitingen........................................... 20

Aansluiten van HDMI componenten ....................... 23

Aansluiten van videocomponenten.......................... 24

Aansluiten van audiocomponenten.......................... 27

Aansluiten van de antennes ..................................... 29

Aansluiten van het netsnoer..................................... 30

Aan en uit zetten van dit toestel............................... 30

Instellen van de luidspreker-impedantie ..................31

AUTO SETUP....................................................... 32

Inleiding................................................................... 32

Optimalisatie-microfoon setup ................................ 32

Gebruik van AUTO SETUP .................................... 33

Bevestigen van de resultaten ................................... 35

BASISBEDIENING

WEERGAVE ........................................................ 37

Basisbediening......................................................... 37

Aanvullende mogelijkheden .................................... 39

OPNEMEN............................................................ 46

FM/AM AFSTEMMEN ....................................... 47

Automatisch afstemmen .......................................... 47

Handmatig afstemmen ............................................. 48

Automatisch voorprogrammeren ............................. 48

Handmatig voorprogrammeren................................ 50

Selecteren van voorkeuzezenders ............................ 51

Omwisselen van voorkeuzezenders......................... 52

Afstemmen op Radio Data Systeem zenders........... 53

Veranderen van de Radio Data Systeem functie ..... 53

De PTY SEEK functie ............................................. 54

De EON functie ....................................................... 55

GELUIDSVELDPROGRAMMA’S

WIJZIGEN VAN GELUIDSVELD

INSTELLINGEN ..............................................56

Wat is een geluidsveld? ........................................... 56

Veranderen van parameterinstellingen .................... 56

GELUIDSVELDPROGRAMMA

BESCHRIJVINGEN.........................................58

Voor film/video bronnen ......................................... 58

Voor muziekmateriaal ............................................. 60

GELUIDSVELD PARAMETER

BESCHRIJVINGEN.........................................61

GELUIDSVELDPROGRAMMA

LUIDSPREKEROPSTELLINGEN ................66

GEAVANCEERDE BEDIENING

SYSTEEM OPTIES ..............................................70

Veranderen van parameterinstellingen .................... 72

Input Select .............................................................. 73

Manual Setup (Sound) ............................................. 76

Manual Setup (Video) ............................................. 80

Manual Setup (Basic) .............................................. 83

Manual Setup (Option) ............................................ 87

System Memory....................................................... 92

Language ................................................................. 93

GEAVANCEERDE SETUP.................................94

Gebruik van ADVANCED SETUP......................... 94

KENMERKEN VAN DE

AFSTANDSBEDIENING.................................96

Bedieningstoetsen .................................................... 96

Bedienen van andere componenten ......................... 97

Instellen van afstandsbedieningscodes .................... 98

Gebruik van LEARN ............................................. 100

Gebruik van RE-NAME ........................................ 102

Gebruik van MACRO............................................ 103

Gebruik van CLEAR ............................................. 105

ZONE 2/ZONE 3 .................................................108

Aansluiten van Zone 2 en Zone 3 componenten ...108

Selecteren van Zone 2 of Zone 3 ........................... 109

Bedienen van Zone 2 en Zone 3 ............................ 110

Gebruiken van de bedieningsfunctie voor

Zone 2 en Zone 3............................................... 111

HDMI ...................................................................112

Wat is HDMI? ....................................................... 112

Aanpassen van de HDMI parameters .................... 113

Basisbediening HDMI ........................................... 113

AANVULLENDE INFORMATIE

OPLOSSEN VAN PROBLEMEN .....................114

WOORDENLIJST ..............................................121

Audio informatie.................................................... 121

Video informatie.................................................... 124

Geluidsveldprogramma informatie ........................ 124

Parametrische equalizer informatie ....................... 125

TECHNISCHE GEGEVENS .............................126

INLEIDING

VOORBEREIDINGEN

BASISBEDIENING

GELUIDSVELDPROGRAMMA’S

GEAVANCEERDE

BEDIENING

AANVULLENDE

INFORMATIE

Nederlands

KENMERKEN

Ingebouwde 7-kanaals eindversterker

◆ Minimum RMS uitgangsvermogen (0,04% THV, 20 Hz t/m 20 kHz, 8 Ω) Voor: 130 W + 130 W Midden: 130 W Surround: 130 W + 130 W Surround Achter: 130 W + 130 W

Kenmerken geluidsveld

◆ Zelf ontwikkelde YAMAHA technologie voor de creatie van geluidsvelden

◆ THX Select2

◆ Dolby Digital/Dolby Digital EX decoder

◆ DTS/DTS-ES Matrix 6.1, Discrete 6.1,

DTS Neo:6 decoder, DTS 96/24

◆ Dolby Pro Logic/Dolby Pro Logic x decoder

◆ Virtual CINEMA DSP

◆ SILENT CINEMA

™

HDMI (High-Definition Multimedia Interface)

◆ HDMI interface voor standaard, verbeterde of high-definition video en multikanaals digitale audio

◆ Mogelijkheid tot opwaarderen van analoge video naar HDMI digitale video (composiet video ↔ S-video ↔ component video → HDMI digitale video) en opwaarderen van de resolutie (480i → 480p/1080i/ 720p en 480p → 1080i/720p) voor de monitor uitgang

Verfijnde AM/FM tuner

◆ 40 Gemakkelijk toegankelijke voorkeuzezenders

◆ Automatisch voorprogrammeren

◆ Wijzigen van voorkeuzezenders (Bewerken

voorkeuzezenders)

Radio Data Systeem (Alleen modellen voor het V.K. en Europa)

◆ Radio Data Systeem afstemmogelijkheden

Overige kenmerken

◆ YPAO (YAMAHA Parametric Room Acoustic Optimizer) voor automatische instelling van uw luidsprekers

◆ 192-kHz/24-bits D/A converter

◆ GUI (Grafische gebruikersinterface) menusysteem

waarmee u dit toestel optimaal kunt aanpassen aan uw audio/videosysteem

◆ Taalkeuze voor de taal waarin de menu’s worden weergegeven (Engels, Japans, Frans, Duits of Spaans)

◆ 6 of 8 extra ingangsaansluitingen voor gescheiden multikanaals signalen

◆ Beknopte meldfunctie

◆ PURE DIRECT voor onversneden, natuurgetrouwe

weergave van analoge en PCM bronnen

◆ S-video in-/uitgangsaansluitingen

◆ Component video in-/uitgangsaansluitingen

◆ Analoge video I/P conversie van 480i (NTSC) of

576i (PAL) naar 480p (NTSC) of 576p (PAL)

◆ Optische en coaxiale digitale audio-aansluitingen

◆ Slaaptimer

◆ Cinema en Muziek Middernacht luisterfuncties

◆ Afstandsbediening met voorgeprogrammeerde

afstandsbedieningscodes en Leer-/Macrofunctie

◆ Zone 2/Zone 3 mogelijkheid voor aangepaste installatie

◆ Zone 2/Zone 3 afstandsbediening voor Zone 2 of Zone 3

◆ In-beeld display (OSD) functie voor Zone 2

• y geeft een bedieningstip aan.

• Sommige handelingen kunnen zowel worden uitgevoerd met de toetsen op het toestel zelf als met de afstandsbediening. Als de naam van een toets op de afstandsbediening verschilt van die op het toestel zelf, zal de naam van de betreffende toets op de afstandsbediening tussen haakjes vermeld worden.

• Deze handleiding is gedrukt voor uw toestel geproduceerd werd. Daarom kunnen ontwerp en specificaties gewijzigd zijn als gevolg van verbeteringen enz. Als de handleiding en het product van elkaar verschillen, heeft het product de prioriteit.

Vervaardigd in licentie van Dolby Laboratories. “Dolby”, “Surround EX”, en het dubbele-D symbool zijn handelsmerken van Dolby Laboratories.

“DTS”, “DTS-ES”, “Neo:6” en “DTS 96/24” zijn handelsmerken van Digital Theater Systems, Inc.

“HDMI”, het “HDMI” logo en “High-Definition Multimedia Interface” zijn handelsmerken van HDMI Licensing LLC.

“SILENT CINEMA” is een handelsmerk van YAMAHA CORPORATION.

VAN START

Meegeleverde accessoires

Controleer of u alle volgende onderdelen inderdaad ontvangen hebt.

Afstandsbediening

POWER POWER

PHONO TUNER CD

V-AUX

DTV DVR/VCR2VCR 1 DVD

DTV DVR/VCR2VCR 1

TV VOL

–

TV MUTE TV INPUT

GUI TOP

TITLE

BAND

RETURN

XM MEMORY

STEREO

THX

5678

FREQ/TEXT EON MODE PTY SEEK START

REC

DISC SKIP

POWER

STANDBY

AVTV

SLEEP

AUDIO SEL

MULTI CH IN

CD-R

CBL/SAT MD/TAPE

DVD

SELECT

AMP

SOURCE

VOLUME

–

MUTE

PRESET/CH

PRESET

EXIT

PURE DIRECT

SRCH MODE

NIGHT

ENTER

AUDIO

A/B/C/D/E

A-E/CAT.

STRAIGHT

DISPLAY

EFFECT

MUSIC ENTERTAIN MOVIE

3421

STANDARD SELECT EXTD SUR.

SPEAKERSMEMORY

ENT.

+10

CLEAR

LEARN

MACROONOFF

RE–NAME

Zone 2/Zone 3

afstandsbediening

POWER

TUNER1CD2CD-R

DTV4CBL/SAT5MD/TAPE

VCR17DVR/VCR2

PRESET

A/B/C/D/E

STANDBY

PHONO

ENT

V-AUX

DVD

8 9

VOLUME

–

MUTE

ID2ID1

ZONE 3ZONE 2

INLEIDING

Batterijen (x6)

(AAA, LR03)

Netsnoer

AM ringantenne

Sleutel voor de

luidspreker-aansluitingen

FM binnenantenne (Modellen voor de V.S., Canada, China, Korea, Azië en algemene modellen)

Optimalisatie-microfoon

FM binnenantenne (Modellen voor Australië, het V.K. en Europa )

75 Ohm/300 Ohm antenne-

adapter (Alleen bij modellen

voor het V.K.)

Nederlands

VAN START

Inzetten van batterijen in de afstandsbedieningen

Opmerkingen

• Vervang alle batterijen tegelijk als u merkt dat bijvoorbeeld het bereik van de afstandsbediening afneemt, de indicator niet knippert of dat de indicator of het uitleesvenster zwakker worden.

• Gebruik geen oude en nieuwe batterijen door elkaar.

• Gebruik geen verschillende soorten batterijen door elkaar (alkali en gewone (mangaan) batterijen bijvoorbeeld). Lees de informatie op de verpakking aandachtig door, want de verschillende soorten batterijen kunnen erg op elkaar lijken.

• Wij raden u ten zeerste aan alkali batterijen te gebruiken.

• Als de batterijen zijn gaan lekken, moet u ze onmiddellijk weggooien. Raak het uit de batterijen gelekte materiaal niet aan en zorg ervoor dat het niet op uw kleding enz. komt. Maak het batterijvak goed schoon voor u er nieuwe batterijen in doet.

• Gooi batterijen niet weg met het gewone afval; gooi batterijen alleen weg in overeenstemming met de plaatselijke regelgeving, dus als klein chemisch afval.

■ Inzetten van de batterijen

1 Druk op en schuif het klepje van het

batterijvak.

2 Doe de vier meegeleverde batterijen (AAA,

LR03) in het batterijvak, in overeenstemming met de polariteitsaanduidingen binnenin.

3 Schuif het klepje terug op zijn plaats tot het

vastklikt.

■ Zone 2/Zone 3 afstandsbediening

1 Druk op en schuif het klepje van het

batterijvak.

2 Doe de twee meegeleverde batterijen (AAA,

LR03) in het vak met de polen de goede kant op (+ en –) zoals aangegeven in het batterijvak.

3 Schuif het klepje terug op zijn plaats tot het

vastklikt.

Als de afstandsbediening langer dan 2 minuten zonder batterijen zit, of als er lege batterijen in zitten, zal het geheugen gewist worden. Wanneer het geheugen gewist is, dient u nieuwe batterijen in de afstandsbediening te doen en moet u eventueel ingevoerde functies opnieuw programmeren.

Omgaan met de afstandsbediening

De afstandsbediening zendt een gerichte infraroodstraal uit. Richt de afstandsbediening goed op de sensor op het hoofdtoestel om dit te bedienen.

PURE DIRECT

MULTI CH

AUDIO

PRESET/

TUNING

PRESET/

MEMORY

FM/AM

INPUT

SELECT

TUNING

MODE

TUNING

A/B/C/D/E

MAN'L/AUTO FM

EDIT

PHONO

TUNER

SPEAKERS

YPAO

OPTIMIZER

MIC

MULTI ZONE

SILENT CINEMA S VIDEO VIDEO L

PHONES

AUTO/MAN'L EFFECT

ZONE ON/OFF

ZONE CONTROL

ZONE 2

ZONE 3

AUDIO R OPTICAL

VIDEO/AUX

INPUTMAIN ZONE

SOURCE/ REMOTE

MD/TAPEDVD

CD-R

DTV

CBL/SAT

VCR 1

ON/OFF

DVR/ VCR 2

V-AUX

REC OUT/ZONE 2

MASTER

ON OFF

VOLUME

TONE

STRAIGHT

CONTROL

PROGRAM

VAN START

INLEIDING

Ongeveer 6 m

POWER POWER

PHONO TUNER CD

V-AUX

CBL/SAT MD/TAPE

DTV DVR/VCR2VCR 1 DVD

TV VOL

–

TV MUTE TV INPUT

PRESET

GUI TOP

TITLE

BAND

RETURN

STEREO

MUSIC ENTERTAIN MOVIE

THX

STANDARDSELECT EXTD SUR.

5678

FREQ/TEXT EON MODE PTY SEEK START

REC

DISC SKIP

MACROONOFF

STANDBY

AVTV

AUDIO SEL

VOLUME

–

EXIT

ENTER

A/B/C/D/E

DISPLAY

3421

+10

LEARN

30 30

POWER

SLEEP

MULTI CH IN

CD-R

SELECT

AMP

SOURCE

–

MUTE

PURE DIRECT

NIGHT

AUDIO

STRAIGHT

EFFECT

SPEAKERSMEMORY

ENT.

CLEAR

RE–NAME

Opmerkingen

• Mors geen water of andere vloeistoffen op de afstandsbediening.

• Laat de afstandsbediening niet vallen.

• Laat de afstandsbediening niet liggen op en bewaar ze niet op de volgende plekken: – zeer vochtige plekken, bijvoorbeeld bij een bad – plekken waar de temperatuur hoog kan oplopen, zoals naast de verwarming of kachel – zeer koude plekken – stoffige plekken

Open en dicht doen van de klep in het voorpaneel

Wanneer u de bedieningsorganen achter het klepje wilt gebruiken, kunt u dit openen door zachtjes op het onderste deel van het paneel te drukken. Houd het klepje dicht wanneer u deze bedieningsorganen niet nodig heeft.

Druk voorzichtig tegen het onderste deel om het klepje te openen.

Nederlands

BEDIENINGSORGANEN EN FUNCTIES

Voorpaneel

12 4567890ABCE F

ON/OFF

MASTER

ON OFF

MULTI CH

AUDIO

INPUT

SELECT

INPUTMAIN ZONE

CBL/SAT

VCR 1

DVR/ VCR 2

SOURCE/ REMOTE

DTV

V-AUX

REC OUT/ZONE 2

MD/TAPEDVD

CD-R

PHONO

TUNER

PRESET/ TUNING

A/B/C/D/E

SPEAKERS

YPAO

SILENT CINEMA S VIDEO VIDEO L

OPTIMIZER

MIC

PHONES

MULTI ZONE

PRESET/ TUNING

EDIT

FM/AM

ZONE 2

VIDEO/AUX

MEMORY

MAN'L/AUTO FM

ZONE ON/OFF

ZONE 3

AUDIO R OPTICAL

TUNING

MODE

AUTO/MAN'L EFFECT

ZONE CONTROL

STRAIGHT

PROGRAM

TONE

CONTROL

GJ MNLKIH

1 MASTER ON/OFF

Druk naar binnen in de ON stand.

• Hiermee zet u dit toestel aan.

• Hiermee zet u de weergave voor de eerste ruimte aan.

• Hiermee zet u Zone 2 en Zone 3 standby (uit). Druk nog eens om de knop weer naar buiten te laten komen, in de OFF stand.

• Hiermee zet u dit toestel uit.

• Hiermee zet u de weergave voor de eerste ruimte, Zone 2 en Zone 3 uit.

Zie bladzijde 30 voor details.

2 MAIN ZONE ON/OFF

Hiermee zet u alleen dit toestel aan of uit (standby).

Dit toestel verbruikt een minieme hoeveelheid stroom wanneer het uit (standby) staat.

Opmerkingen

• Wanneer u dit toestel aan zet, zal het 6 a 7 seconden duren voor

het toestel geluid kan reproduceren.

• Deze toets werkt alleen wanneer MASTER ON/OFF naar

binnen, in de ON stand is gedrukt.

3 INPUT keuzeknop

Selecteer de gewenste signaalbron.

4 AUDIO SELECT

Hiermee bepaalt u uw voorkeur voor het soort signaal (AUTO, HDMI, COAX/OPT en ANALOG) dat u wilt weergeven wanneer een bepaalde component verbonden is met twee of meer van de ingangsaansluitingen op het achterpaneel van dit toestel (zie bladzijde 44).

5 MULTI CH INPUT

Hiermee selecteert u de met de MULTI CH INPUT aansluitingen verbonden signaalbron. Indien geselecteerd, zal de MULTI CH INPUT signaalbron voorrang krijgen over een met INPUT (of met de ingangskeuzetoetsen op de afstandsbediening) geselecteerde signaalbron.

6 A/B/C/D/E

Hiermee kunt u één van de 5 voorkeuzegroepen selecteren (A t/m E) wanneer de TUNER (radio) is geselecteerd als signaalbron (zie bladzijde 51).

7 PRESET/TUNING l / h

Hiermee stelt u één van de voorkeuzenummers (1 t/m 8) in wanneer het toestel op de TUNER (radio) staat en er op het display op het voorpaneel naast de radioband een dubbele punt (:) te zien is. Hiermee kunt u afstemmen op een bepaalde frequentie wanneer de TUNER (radio) is geselecteerd als signaalbron en de dubbele punt (:) niet te zien is op het display op het voorpaneel. Zie de bladzijden 47 t/m 52 voor details.

PURE DIRECT

VOLUME

BEDIENINGSORGANEN EN FUNCTIES

8 Display voorpaneel

Hierop wordt informatie getoond over de bediening en de toestand waarin het toestel zich bevindt.

9 PRESET/TUNING (EDIT)

Hiermee kunt u de functie van PRESET/TUNING l / h omschakelen tussen het kiezen van voorkeuzezenders en zelf afstemmen wanneer het toestel op de TUNER (radio) staat (zie de bladzijden 47 t/m 52).

0 FM/AM

Hiermee kunt u overschakelen naar de andere radioband (FM of AM) wanneer de TUNER (radio) is geselecteerd als signaalbron (zie bladzijde 47).

Opmerking

Er wordt automatisch afgestemd op de frequentie van de laatst ontvangen zender.

A MEMORY (MAN’L/AUTO FM)

Hiermee kunt u een zender in het geheugen opslaan wanneer de TUNER (radio) is geselecteerd als signaalbron. Houd tenminste 3 seconden ingedrukt om het automatisch voorprogrammeren van zenders te laten beginnen (zie bladzijde 48).

B TUNING MODE (AUTO/MAN’L), DISPLAY

Hiemee schakelt u heen en weer tussen automatisch (de AUTO indicator brandt) en handmatig afstemmen (de AUTO indicator is uit) wanneer de TUNER (radio) is geselecteerd als signaalbron.

C STRAIGHT (EFFECT)

Hiermee kunt u de geluidsveldprogramma’s aan of uit zetten. Wanneer STRAIGHT is geselecteerd zullen 2-kanaals of multikanaals ingangssignalen direct, onveranderd worden weergegeven via de bijbehorende luidsprekers, zonder enig toegevoegd effect.

D Sensor voor de afstandsbediening

Deze ontvangt de infraroodsignalen van de afstandsbediening.

E TONE CONTROL

Hiermee kunt u de weergave van de lage en hoge tonen regelen voor de linker, rechter en midden voorkanalen (zie bladzijde 39).

F PURE DIRECT

Hiermee zet u de PURE DIRECT weergavefunctie aan of uit (zie bladzijde 42).

Opmerking

De indicator rond de toets licht op wanneer het toestel in de PURE DIRECT stand staat.

G REC OUT/ZONE 2

Selecteert de signaalbron die u naar de audio/videorecorder wilt dirigeren en het Zone 2 uitgangssignaal onafhankelijk van de signaalbron waar u naar luistert of kijkt in de eerste ruimte. Indien ingesteld op de SOURCE/REMOTE stand, zal de ingestelde signaalbron naar alle uitgangen worden gedirigeerd.

Opmerking

Het Zone 2 uitgangssignaal is altijd gelijk aan de signaalbron waarvan u opneemt.

H OPTIMIZER MIC aansluiting

Hierop kunt u de meegeleverde optimalisatiemicrofoon aansluiten voor de AUTO SETUP (zie bladzijde 32).

I SPEAKERS A/B

Met elke druk op de bijbehorende toets zet u de set voorluidsprekers aangesloten op de SPEAKERS A en/of B aansluitingen op het achterpaneel aan of uit.

J PHONES (SILENT CINEMA) aansluiting

Deze aansluiting produceert audiosignalen waarnaar u kunt luisteren met een hoofdtelefoon.

Opmerkingen

•

Wanneer u een hoofdtelefoon aansluit, zullen er geen signalen worden gereproduceerd via de PRE OUT aansluitingen of de luidsprekers.

•

Alle Dolby Digital en DTS audiosignalen worden teruggemengd naar 2-kanaals stereo (de linker en rechter voorkanalen).

K VIDEO AUX aansluitingen

Via deze audio- en video-aansluitingen kunt u een externe signaalbron zoals een spelcomputer aansluiten. Om de signalen die via deze aansluitingen binnenkomen weer te geven, dient u V-AUX in te stellen als signaalbron.

L MULTI ZONE toetsen

ZONE 2 ON/OFF

Hiermee kunt u alleen de weergave in Zone 2 aan of uit (standby) zetten. Zie bladzijde 30 voor details.

Opmerking

Deze toets werkt alleen wanneer MASTER ON/OFF naar binnen, in de ON stand is gedrukt.

ZONE 3 ON/OFF

Hiermee kunt u alleen de weergave in Zone 3 aan of uit (standby) zetten. Zie bladzijde 30 voor details.

Opmerking

Deze toets werkt alleen wanneer MASTER ON/OFF naar binnen, in de ON stand is gedrukt.

ZONE CONTROL

Hiermee kunt u de te bedienen zone heen en weer schakelen tussen het hoofdtoestel, Zone 2 en Zone 3 (zie bladzijde 110). Nadat u op ZONE CONTROL heeft gedrukt, zal de indicator voor de op dit moment geselecteerde zone ongeveer 5 seconden lang knipperen op het display op het voorpaneel. Voer de gewenste handeling uit terwijl de indicator aan het knipperen is.

M PROGRAM keuzeknop

Hiermee kunt u geluidsveldprogramma’s selecteren of de weergave van de lage/hoge tonen regelen in samenspel met TONE CONTROL.

N VOLUME

Hiermee kunt u het volumeniveau van alle audiokanalen tegelijk instellen.

Opmerking

Dit heeft geen invloed op het OUT (REC) niveau.

INLEIDING

Nederlands

BEDIENINGSORGANEN EN FUNCTIES

Afstandsbediening

In dit hoofdstuk worden de functies van de toetsen op de bij dit toestel behorende afstandsbediening beschreven. Zet AMP/SOURCE/TV op AMP om dit toestel te bedienen. Zie “KENMERKEN VAN DE AFSTANDSBEDIENING” op bladzijde 96 als u andere componenten wilt kunnen bedienen.

POWER POWER

AVTV

STANDBY

AUDIO SEL

POWER

SLEEP

C D E

PHONO TUNER CD

MULTI CH IN

V-AUX

CBL/SAT MD/TAPE

DTV DVR/VCR2VCR 1

TV VOL

–

TV MUTE TV INPUT

PRESET

GUI TOP

TITLE

BAND

ENTER

RETURN

STEREO

MUSIC ENTERTAIN MOVIE

THX

STANDARD SELECT EXTD SUR.

5678

FREQ/TEXT EON MODE PTY SEEK

REC

DISC SKIP

LEARN

MACROONOFF

VOLUME

EXIT

A/B/C/D/E

DISPLAY

3421

+10

–

MUTE

SPEAKERSMEMORY

CLEAR

CD-R

DVD

SELECT

AMP

SOURCE

PURE DIRECT

NIGHT

AUDIO

STRAIGHT

EFFECT

ENT.

START

RE–NAME

K L

P Q R

1 Infrarood venster

Hiervandaan worden de infraroodsignalen verzonden. Richt dit venster op de component die u wilt bedienen.

2 Zendindicator

Knippert wanneer de afstandsbediening infraroodsignalen aan het uitzenden is.

3 Ingangskeuzetoetsen

Hiermee selecteert u de signaalbron en bepaalt u welke set bedieningstoetsen gebruikt wordt. Zet AMP/SOURCE/TV op SOURCE en druk vervolgens op TUNER om de TUNER (radio) als signaalbron in te stellen.

4 Uitleesvenster

Toont de naam van de geselecteerde signaalbron die u kunt bedienen.

5 Verlichtingstoets

Druk hierop om de toetsen van de afstandsbediening en het uitleesvenster te verlichten.

6 GUI TOP, BAND

Toont het topscherm van het menusysteem (GUI) op uw beeldscherm wanneer AMP/SOURCE/TV is ingesteld op AMP. Hiermee kunt u de radioband heen en weer schakelen tussen FM en AM (MG) wanneer AMP/SOURCE/TV is ingesteld op SOURCE en de TUNER (radio) is geselecteerd als signaalbron.

7 Cursortoetsen k / n / l / h, ENTER

Hiermee kunt u DSP programma parameters of GUI menu-items selecteren en instellen wanneer AMP/SOURCE/TV op AMP staat. Gebruik l / h om een voorkeuzegroep (A t/m E) te selecteren

k / n

om een voorkeuzenummer (1 t/m 8) te selecteren

en wanneer AMP/SOURCE/TV is ingesteld op SOURCE en de TUNER (radio) is geselecteerd als signaalbron.

8 Geluidsveldprogramma / cijfertoetsen

Hiermee kunt u geluidsveldprogramma’s selecteren wanneer AMP/SOURCE/TV is ingesteld op AMP. Gebruik SELECT om 2-kanaals bronmateriaal weer te geven als multikanaals materiaal (zie bladzijde 41). Gebruik EXTD SUR. om te schakelen tussen 5.1 en 6.1/7.1kanaals weergave van multikanaals materiaal (zie bladzijde 40). Gebruik de cijfertoetsen 1 t/m 8 om voorkeuzezenders te selecteren wanneer AMP/SOURCE/TV op SOURCE staat en de TUNER (radio) is geselecteerd als signaalbron.

9 MEMORY 1/2

Hiermee kunt u uw favoriete geluidsveldprogramma’s, YPAO instellingen of aanvullende voorkeuzezenders oproepen (zie bladzijde 92).

0 MACRO ON/OFF

Hiermee zet u de macrofunctie aan of uit (zie bladzijde 104).

A MACRO

Hiermee kunt u een reeks handelingen onder één toets programmeren (zie bladzijde 103).

BEDIENINGSORGANEN EN FUNCTIES

B STANDBY

Hiermee zet u Zone 2 en Zone 3 standby (uit) (zie bladzijde 30).

Opmerking

Deze toets werkt alleen wanneer MASTER ON/OFF op het voorpaneel naar binnen, in de ON stand is gedrukt.

C POWER

Hiermee zet u dit toestel, Zone 2 en Zone 3 aan (zie bladzijde 30).

Opmerking

Deze toets werkt alleen wanneer MASTER ON/OFF op het voorpaneel naar binnen, in de ON stand is gedrukt.

D AUDIO SEL

E SLEEP

Hiermee kunt u de slaaptimer instellen.

F MULTI CH IN

Hiermee selecteert u de MULTI CH INPUT functie bij gebruik van een externe decoder (enz.).

G SELECT k / n

Hiermee kunt u een andere component selecteren die u onafhankelijk van de met de ingangskeuzetoetsen geselecteerde signaalbron kunt bedienen.

H VOLUME +/–

Hiermee verhoogt of verlaagt u het volume.

I AMP/SOURCE/TV

Hiermee selecteert u de component die wilt bedienen met de afstandsbediening.

AMP

In deze stand kunt u dit toestel bedienen.

SOURCE

In deze stand kunt u de met de ingangskeuzetoetsen geselecteerde component bedienen.

In deze stand kunt u de aan DTV of PHONO toegewezen televisie bedienen.

Opmerking

Als er zowel aan DTV als aan PHONO televisies toegewezen zijn, zal de aan DTV toegewezen televisie de voorrang krijgen wanneer AMP/SOURCE/TV is ingesteld op TV.

Zie bladzijde 98 voor het instellen van de afstandsbedieningscodes voor andere componenten.

J MUTE

Deze toets schakelt u de geluidsweergave tijdelijk uit. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zetten.

K PURE DIRECT

Hiermee zet u de PURE DIRECT weergavefunctie aan of uit (zie bladzijde 42).

L EXIT

Hiermee sluit u het menusysteem (GUI) af.

M NIGHT

Hiermee kunt u de middernacht luisterfuncties aan of uit zetten (zie bladzijde 42).

N STRAIGHT (EFFECT)

Hiermee zet u de geluidsveldprogramma’s aan of uit. Wanneer STRAIGHT is geselecteerd, zullen 2-kanaals of multikanaals ingangssignalen direct, onveranderd worden weergegeven via de bijbehorende luidsprekers, zonder enig toegevoegd effect.

O SPEAKERS A/B

Met elke druk op de bijbehorende toets zet u de set voorluidsprekers aangesloten op de SPEAKERS A en/of B aansluitingen op het achterpaneel aan of uit.

P RE-NAME

Hiermee kunt u de naam van de signaalbron in het uitleesvenster veranderen (zie bladzijde 102).

Q CLEAR

Hiermee kunt u afstandsbedieningscodes of functies die zijn geprogrammeerd met de overnamefunctie, de macrofunctie of de functie voor het herbenoemen wissen (zie bladzijde 105).

R LEARN

Hiermee kunt u afstandsbedieningscodes programmeren of functies van andere afstandsbedieningen overnemen (zie bladzijde 100).

S Radio Data Systeem afstemtoetsen

(Alleen modellen voor het V.K. en Europa)

Deze toetsen werken alleen wanneer de TUNER (radio) is geselecteerd als signaalbron.

FREQ/TEXT

Hiermee kunt u het Radio Data Systeem display instellen op weergave van de PS, PTY, RT, of CT functie (als de zender in kwestie de corresponderende diensten aanbiedt) en het frequentiedisplay (zie bladzijde 53).

PTY SEEK MODE

Hiermee zet u dit toestel in de PTY SEEK functie (zie bladzijde 54).

PTY SEEK START

Druk hierop om het zoeken naar een geschikte zender te laten beginnen nadat u het gewenste programmatype heeft geselecteerd in de PTY SEEK functie (zie bladzijde 54).

EON

Hiermee kunt u een soort programma kiezen (NEWS, INFO, AFFAIRS, SPORTS) waarop automatisch afgestemd kan worden (zie bladzijde 55).

INLEIDING

Nederlands

BEDIENINGSORGANEN EN FUNCTIES

Zone 2/Zone 3 afstandsbediening

In dit hoofdstuk worden de functies van de toetsen op de Zone 2/Zone 3 afstandsbediening voor het bedienen van Zone 2 of Zone 3 beschreven.

POWER

TUNER1CD2CD-R

DTV4CBL/SAT5MD/TAPE

VCR17DVR/VCR2

8 9

PRESET

–

3 8

A/B/C/D/E

ID2ID1

DVD

VOLUME

–

MUTE

STANDBY

PHONO

ENT

V-AU X

ZONE 3ZONE 2

1 Ingangskeuzetoetsen

Hiermee selecteert u de weer te geven signaalbron voor Zone 2 of Zone 3 en bepaalt u welke set bedieningstoetsen gebruikt wordt.

2 PRESET +/–

Hiermee selecteert u het voorkeuzenummer (1 t/m 8) wanneer de TUNER (radio) is geselecteerd als signaalbron voor Zone 2 of Zone 3.

3 A/B/C/D/E

Hiermee selecteert u de voorkeuzegroep (A t/m E) wanneer de TUNER (radio) is geselecteerd als signaalbron voor Zone 2 of Zone 3.

4 ID1/ID2 schakelaar

Hiermee kunt u de afstandsbedienings-ID heen en weer schakelen tussen ID1 en ID2 (zie bladzijde 99).

5 POWER

Hiermee kunt u Zone 2 of Zone 3 aan zetten.

Opmerking

Deze toets werkt alleen wanneer MASTER ON/OFF op het voorpaneel naar binnen, in de ON stand is gedrukt.

6 STANDBY

Hiermee zet u Zone 2 of Zone 3 standby (uit).

Opmerking

Deze toets werkt alleen wanneer MASTER ON/OFF op het voorpaneel naar binnen, in de ON stand is gedrukt.

7 VOLUME +/–

Hiermee verhoogt of verlaagt u het volume voor Zone 2 of Zone 3.

8 MUTE

Hiermee schakelt u de geluidsweergave voor Zone 2 of Zone 3 tijdelijk uit. Druk nog eens op deze toets om de geluidsweergave op het oorspronkelijke volume voort te zetten.

9 ZONE 2/ZONE 3 schakelaar

Hiermee kunt u heen en weer schakelen tussen de bedieningsstand voor Zone 2 of die voor Zone 3.

Display voorpaneel

BEDIENINGSORGANEN EN FUNCTIES

Opmerking

De XM indicator is alleen van toepassing op modellen voor de V.S.

123 4 5 6 7 890A

YPAO

A B

SILENT CINEMA

V-A UX

HiFi DSP

VIRTUAL

DIGITAL PL x EX

DISCRETE

MATRIX

96 24

PCM

VCR 1

DTV DVD CD-R CD

MD/TAPECBL/SATDVR/VCR 2

VOLUME

96/24

LL C R

LFE

SL SB SR

MUTE

TUNERPHONO

STEREO AUTO

ZONE2 ZONE3

NIGHT SLEEP

PTY

TUNED

MEMORY

PTY

RT CT

EON

HOLD

PNOMLKJIHGFEDCB

1 YPAO indicator

Licht op wanneer de AUTO SETUP procedure bezig is en wanneer de AUTO SETUP luidspreker-instellingen zonder verdere wijzigingen worden gebruikt.

2 HDMI indicator

Licht op wanneer er HDMI componenten zijn toegewezen aan de HDMI IN 1 en HDMI IN 2 aansluitingen en deze worden herkend door dit toestel. Gaat uit wanneer er geen HDMI component is toegewezen aan de HDMI IN 1 of HDMI IN 2 aansluiting of wanneer er geen HDMI component wordt herkend door dit toestel alhoewel deze wel zijn toegewezen aan de HDMI IN aansluitingen. Zie bladzijde 112 voor details.

3 CINEMA DSP indicator

Licht op wanneer u een CINEMA DSP geluidsveldprogramma selecteert.

4 Decoder indicators

Wanneer één van de decoders van dit toestel in werking is, zal de bijbehorende indicator oplichten.

5 Signaalbron indicators

Licht op wanneer de corresponderende signaalbron wordt geselecteerd.

6 VOLUME niveauaanduiding

Hiermee wordt het volumeniveau aangegeven.

7 MUTE indicator

Knippert wanneer de MUTE functie (tijdelijk uitschakelen geluidsweergave) is ingeschakeld.

8 AUTO indicator

Licht op wanneer dit toestel in de automatische afstemfunctie staat.

9 STEREO indicator

Licht op wanneer het toestel een sterk FM stereosignaal ontvangt en de AUTO indicator brandt.

0 TUNED indicator

Licht op wanneer dit toestel is afgestemd op een zender.

A MEMORY indicator

Knippert ten teken dat een zender kan worden opgeslagen.

B Hoofdtelefoon indicator

Licht op wanneer er een hoofdtelefoon is aangesloten.

C SILENT CINEMA indicator

Licht op wanneer er een hoofdtelefoon is aangesloten en er een geluidsveldprogramma is geselecteerd (zie bladzijde 39).

D SP A B indicators

Lichten op om aan te geven welke set voor-luidsprekers is geselecteerd. Beide indicators lichten op wanneer u beide sets voor-luidsprekers heeft geselecteerd of bij dubbele aansluiting van een enkele set.

E VIRTUAL indicator

Licht op wanneer Virtual CINEMA DSP in werking is (zie bladzijde 44).

F Geluidsveld indicators

Lichten op om aan te geven welke DSP geluidsvelden er in werking zijn.

DSP aanwezigheidsgeluidsveld

Luisterplek

Linker surround DSP geluidsveld

Surround/achter surround DSP geluidsveld

Rechter surround DSP geluidsveld

G HiFi DSP indicator

Licht op wanneer u een HiFi DSP geluidsveldprogramma selecteert.

H PCM indicator

Licht op wanneer dit toestel PCM (pulscode modulatie) digitale audiosignalen weergeeft.

I Multifunctioneel display

Toont de naam van het huidige geluidsveldprogramma en andere gegevens bij het invoeren of wijzigen van instellingen.

INLEIDING

Nederlands

BEDIENINGSORGANEN EN FUNCTIES

J 96/24 indicator

Licht op wanneer dit toestel een DTS 96/24 signaal ontvangt.

K LFE indicator

Licht op wanneer het ingangssignaal een LFE signaal bevat.

L Indicators voor ingangskanalen en

luidsprekers

Indicators ingangskanalen

Deze geven aan uit welke kanalen het huidige digitale ingangssignaal bestaat.

LL C R

SL SB SR

Aanwezigheids- en surround achterluidspreker indicators

Licht op aan de hand van het aantal aanwezigheids- en surround achter-luidsprekers ingesteld voor Presence (zie bladzijde 85) en voor Surround Back (zie bladzijde 84) via de Manual Setup wanneer Test Tone in de Manual Setup is ingesteld op On (zie bladzijde 83).

U kunt automatisch instellingen laten maken voor de aanwezigheids- en surround achter-luidsprekers via de Auto Setup (zie bladzijde 32), of met de hand door de instellingen bij Presence (zie bladzijde 85) en Surround Back (zie bladzijde 84) via de Manual Setup te wijzigen.

M ZONE 2/ZONE 3 indicators

Licht op wanneer Zone 2 of Zone 3 is ingeschakeld.

N NIGHT indicator

Licht op wanneer u een nacht-luisterfunctie selecteert.

O SLEEP indicator

Licht op wanneer de slaaptimer is ingeschakeld.

P Radio Data Systeem indicators

(Alleen modellen voor het V.K. en Europa)

De Radio Data Systeem gegevens die worden verzorgd door de Radio Data Systeem zender waar op dit moment op is afgestemd zullen oplichten.

EON

Licht op wanneer er is afgestemd op een Radio Data Systeem zender die EON gegevens aanbiedt.

PTY HOLD

Licht op wanneer er met de PTY SEEK zoekfunctie naar zenders wordt gezocht.

Achterpaneel

HGFEDCBA

BEDIENINGSORGANEN EN FUNCTIES

12 3 4 56 7 0

CD DVD

DVD

DTV

CBL/SAT

MD/TAPE

CD-R

DIGITAL

OUTPUT

DIGITAL INPUT

OPTICAL

RS-232C

HDMI

COMPONENT VIDEO

COAXIAL

DVD

DVR/ VCR 2

DTV

CBL/ SAT

MONITOR OUT

IN 1

IN 2

OUT

S VIDEO

PBY

MONITOR

OUT

ZONE 2

VIDEO

AUDIOVIDEO

VIDEO

(PLAY)

MD/TAPE

OUT

(REC) (PLAY)

CD-R

OUT

(REC)

PHONO

FRONT(6CH)/SB(8CH)

SURROUND

MULTI CH INPUT

DVR/VCR 2

OUTPUT

DVD

DTV

CBL/

SAT

VCR 1

OUT

ZONE

AUDIO

REMOTE

OUT

FRONT

SURROUND

SUBWOOFER

CENTERSUBWOOFER

CONTROL OUT

+12V 15mA MAX.

WRENCH

HOLDER

GND

PRE OUT

SURROUND BACK/PRESENCE

CENTER

FRONT

SINGLE

(SB)

TUNER

FM ANT

75Ω

UNBAL.

SPEAKERS

–

SURROUND/ZONE 2(3)

–

SURROUND BACK

AM ANT

GND

–

CENTER

–

SPEAKER IMPEDANCE

++––

–

SINGLE

–

PRESENCE/ZONE 2(3)

8 9

VOLTAGE

SELECTOR

(Algemene modellen)

1 DIGITAL OUTPUT aansluitingen

Zie de bladzijden 24, 25 en 27 voor meer informatie over deze aansluitingen.

2 DIGITAL INPUT aansluitingen

Zie de bladzijden 24, 25 en 27 voor details.

3 Aansluitingen voor video-apparatuur

Zie de bladzijden 24 en 25 voor meer informatie over deze aansluitingen.

4 Aansluitingen voor audio-apparatuur

Zie de bladzijden 24, 25 en 27 voor meer informatie over deze aansluitingen.

5 CONTROL OUT aansluitingen

Dit zijn aansluitingen die uitsluitend bedoeld zijn voor gebruik in de fabriek.

6 WRENCH HOLDER

Hier kunt u de luidspreker-aansluitingensleutel opbergen wanneer u deze niet gebruikt (zie bladzijde 16).

A HDMI IN/OUT aansluitingen

Zie bladzijde 112 voor meer informatie over deze aansluitingen.

B RS-232C aansluiting

Dit is een aansluiting die uitsluitend bedoeld is voor gebruik in de fabriek. Raadpleeg uw dealer voor details hieromtrent.

C ZONE 2/ZONE 3 OUTPUT aansluitingen

Zie bladzijde 108 voor details.

D MULTI CH INPUT aansluitingen

Zie bladzijde 26 voor meer informatie over deze aansluitingen.

E PRE OUT aansluitingen

Zie bladzijde 28 voor meer informatie over deze aansluitingen.

F REMOTE 1/2 IN/OUT aansluitingen

Zie bladzijde 108 voor details.

AC OUTLETS

SWITCHED

50W MAX.TOTAL

INLEIDING

AC IN

7 Antenne-aansluitingen

Zie bladzijde 29 voor meer informatie over deze aansluitingen.

8 VOLTAGE SELECTOR

(Alleen modellen voor Azië en algemene modellen)

Zie bladzijde 30 voor gedetailleerde informatie.

9 AC OUTLETS

Hiermee kunt eventueel andere A/V componenten van stroom voorzien (zie bladzijde 30).

0 AC IN

Steek hier het meegeleverde netsnoer in (zie bladzijde 30).

G Luidspreker-aansluitingen

Zie bladzijde 15 voor meer informatie over deze aansluitingen.

H PRESENCE/ZONE 2(3) luidspreker-

aansluitingen

Zie bladzijde 17 voor meer informatie over deze aansluitingen.

Nederlands

AANSLUITINGEN

Voor u de luidsprekers gaat aansluiten

Hierboven ziet u de standaard ITU-R* opstelling van de luidsprekers. Met deze opstelling profiteert u optimaal van CINEMA DSP, multikanaals audio en THX weergave.

ITU-R is de radiocommunicatie afdeling van de ITU (International Telecommunication Union).

1,8 m

30˚

60˚

80˚

SBL

Meer dan 30 cm

SBR

Voor-luidsprekers (FR en FL)

De voor-luidsprekers worden gebruikt voor weergave van het hoofdkanaal plus effecten. Plaats deze luidsprekers op gelijke afstand van uw luisterplek. De afstanden van deze luidsprekers tot het beeldscherm moeten ook gelijk zijn.

Midden-luidspreker (C)

De midden-luidspreker is voor weergave van het middenkanaal (dialoog, vocalen enz.). Als het om de een of andere reden niet mogelijk is om een middenluidspreker te gebruiken, kunt u ook zonder. De beste resultaten krijgt u echter met een volledig systeem. Zorg ervoor dat de voorkant van de midden-luidspreker in lijn ligt met de voorkant van uw beeldscherm. Plaats deze luidspreker midden tussen de voor-luidsprekers en zo dicht mogelijk bij het beeldscherm, bijvoorbeeld direct erboven of eronder.

1,8 m

Surround-luidsprekers (SR en SL)

De surround-luidsprekers worden gebruikt voor omhullende surroundweergave en effecten. Plaats deze luidsprekers achter uw luisterplek, een beetje naar binnen gericht en ongeveer 1,8 m van de vloer.

Surround achter-luidsprekers (SBR en SBL)

De surround achter-luidsprekers geven een aanvulling op de surround-luidsprekers en zorgen voor realistischer overgangen van voor naar achter. Plaats deze luidsprekers direct achter de luisterplek en op dezelfde hoogte als de surround-luidsprekers. Deze luidsprekers moeten tenminste 30 cm uit elkaar worden geplaatst. In het ideale geval zou u ze op dezelfde afstand uit elkaar moeten plaatsen als de voor-luidsprekers.

Subwoofer

Een subwoofer, zoals het YAMAHA Active Servo Processing Subwoofer System, zorgt niet alleen voor een effectieve versterking van de lage tonen in de diverse weergavekanalen, maar ook voor een natuurgetrouwe reproductie van het LFE (lage frequentie effecten) kanaal in Dolby Digital en DTS geluidsmateriaal. De opstelling van de subwoofer is niet zo belangrijk, want de zeer lage tonen zijn niet erg richtingsgevoelig. U kunt de subwoofer het beste in de buurt van de voor-luidsprekers plaatsen. Richt hem een beetje naar het midden van de ruimte om weerkaatsing via de wanden te verminderen.

Aanwezigheidsluidsprekers (PR en PL)

De zogenaamde ‘aanwezigheids’-luidsprekers geven een aanvulling op de weergave via de voor-luidsprekers met extra omgevingseffecten geproduceerd door CINEMA DSP (zie bladzijde 58). Deze effecten bestaan onder meer uit geluiden die de filmmakers een stukje verder achter het scherm willen plaatsen voor een groter bioscoopeffect. Plaats deze luidsprekers voor in de ruimte, ongeveer 0,5 – 1 m buiten de voor-luidsprekers, een beetje naar binnen gericht en ongeveer 1,8 m van de vloer.

Opmerking

De surround-achter en de zogenaamde aanwezigheidsluidsprekers kunnen niet tegelijkertijd geluid weergeven. Via de PR/SB Priority parameter in de Manual Setup (zie bladzijde 79) kunt u de voorkeur geven aan één van deze sets luidsprekers.

■ Opstelling di-pool luidsprekers

Voor THX surroundweergave kunnen di-pool of direct weerkaatsende luidsprekers worden gebruikt. Als u voor di-pool luidsprekers kiest, dient u de surround- en surround achter-luidsprekers op te stellen zoals hieronder schematisch is aangegeven.

: Di-pool luidspreker

: Richting fase di-pool luidspreker

SBL

SBR

AANSLUITINGEN

Aansluiten van luidsprekers

Let erop dat u de linker (L) en rechter (R) kanalen, “+” (rood) en “–” (zwart) op de juiste manier aansluit. Als de aansluitingen niet kloppen, zal er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-aansluitingen niet correct is, zal de weergave onnatuurlijk klinken met te weinig lage tonen.

LET OP

• Als u 6 Ohm luidsprekers wilt gebruiken, moet u de luidsprekerimpedantie van dit toestel voor gebruik op 6 Ohm instellen (zie bladzijde 31). Als u 8 Ohm luidsprekers gebruikt, moet u de begininstelling voor de luidsprekerimpedantie van dit toestel gebruiken.

• Voor u de luidsprekers aansluit moet u ervoor zorgen dat de stekker uit het stopcontact gehaald is.

• Laat de blote luidsprekerdraden elkaar niet raken en zorg ervoor dat ze geen contact maken met de metalen onderdelen van het toestel. Hierdoor kunnen het toestele en/of de luidsprekers beschadigd raken.

• Gebruik magnetisch afgeschermde luidsprekers. Als dergelijke luidsprekers toch uw beeldscherm storen, zet de luidsprekers dan verder bij het beeldscherm vandaan.

Opmerking

Een luidsprekersnoer bestaat uit twee geïsoleerde draden naast elkaar. De ene draad onderscheidt zich van de andere door een andere kleur, of misschien een streep, groef of ribbels. Sluit de afwijkend gestreepte (gegroefde enz.) draad aan op de “+” (rode) aansluitingen van dit toestel en uw luidspreker. Verbind de gewone draad met de “–” (zwarte) aansluitingen.

VOORBEREIDINGEN

■

Gebruik van de luidspreker-aansluitingen

FRONT aansluitingen

U kunt hierop een enkel of twee luidsprekersystemen aansluiten. Als u een enkel luidsprekersysteem gebruikt, kunt u dit naar keuze met de FRONT A of de B aansluitingen verbinden.

Opmerking

Modellen voor Canada zijn niet in staat weergave via twee verschillende luidsprekersystemen tegelijkertijd te verzorgen.

CENTER aansluitingen

Hierop kunt u een midden-luidspreker aansluiten.

SURROUND ZONE 2(3) aansluitingen

Hierop kunt u surround-luidsprekers aansluiten.

SUBWOOFER aansluiting

Sluit hierop een subwoofer met ingebouwde eindversterker aan, zoals het YAMAHA Active Servo Processing Subwoofer System.

SURROUND BACK aansluitingen

Hierop kunt u surround achter-luidsprekers aansluiten. Als u slechts één surround achter-luidspreker gebruikt, verbind deze dan met de linker (L) aansluitingen.

Nederlands

AANSLUITINGEN

1 Strip ongeveer 10 mm isolatie van het

uiteinde van de luidsprekerdraden.

10 mm

2 Draai de blootgekomen draadjes in elkaar om

kortsluiting te voorkomen.

3 Maak de knop los met behulp van de

meegeleverde luidsprekeraansluitingensleutel.

Sleutel voor de luidspreker-aansluitingen

5 Zet de knop en daarmee de draad vast met de

meegeleverde luidsprekeraansluitingensleutel.

Sleutel voor de luidspreker-aansluitingen

Rood: positief (+)

Zwart: negatief (–)

6 Haak de luidspreker-aansluitingensleutel

vast aan de WRENCH HOLDER op het achterpaneel van dit toestel wanneer u de sleutel niet gebruikt.

Rood: positief (+)

Zwart: negatief (–)

4 Steek een ontbloot draadeind in het gat aan

de zijkant van de aansluiting.

Rood: positief (+)

Zwart: negatief (–)

AANSLUITINGEN

PRESENCE/ZONE 2(3) aansluitingen

Hierop kunt u aanwezigheidsluidsprekers aansluiten.

Opmerking

U kunt deze aansluitingen ook gebruiken om Zone 2 luidsprekers op aan te sluiten (zie bladzijde 109).

1 Doe het lipje open.

2 Steek een ontbloot draadeind in het gat van

de aansluiting.

3 Doe het lipje weer op zijn plaats om de draad

vast te zetten.

■ Opstelling van de luidsprekers

Kijk op de volgende afbeelding voor de opstelling van luidsprekers in uw luisterruimte.

1 Subwoofer 2 Rechter voor-luidspreker 3 Linker voor-luidspreker 4 Midden-luidspreker 5 Rechter surround achter-luidspreker 6 Linker surround achter-luidspreker 7 Rechter surround-luidspreker 8 Linker surround-luidspreker 9 Rechter aanwezigheidsluidspreker 10 Linker aanwezigheidsluidspreker

VOORBEREIDINGEN

■ Gebruik van bananenstekkers

(Uitgezonderd modellen voor het V.K., Europa en Azië) Draai eerst de knop vast en steek vervolgens de bananenstekker in het gat bovenin de aansluiting.

Bananenstekker

(Uitgezonderd modellen voor het V.K., Europa en Azië)

Voor de PRESENCE/ZONE 2(3) luidspreker-aansluitingen kunt u ook bananenstekkers gebruiken. Doe het lipje open en steek één bananenstekker in het gat van elk van de aansluitingen. Probeer de lipjes niet weer dicht te doen nadat u de bananenstekkers in de aansluitingen heeft gestoken.

Nederlands

AANSLUITINGEN

(Algemene modellen)

Subwoofer met

ingebouwde versterker

Voor-luidsprekers (A)

LinksRechts

Midden-

luidspreker

Voo r-

luidsprekers

(B)

FRONT

SURROUND

SUBWOOFER

SURROUND BACK/PRESENCE

LinksRechts LinksRechts

Surround-luidsprekers

FRONT

PRE OUT

CENTER

SINGLE

(SB)

achter-luidsprekers

SURROUND/ZONE 2(3)

Surround

SPEAKERS

–

SURROUND BACK

–

CENTER

–

++––

–

SINGLE

–

SPEAKER IMPEDANCE

–

PRESENCE/ZONE 2(3)

LinksRechts

Aanwezigheidsluidsprekers

• U kunt zowel aanwezigheids- als surround-achter luidsprekers aansluiten op dit toestel, maar deze zullen niet tegelijkertijd geluid kunnen produceren. Via de PR/SB Priority parameter in de Manual Setup (zie bladzijde 79) kunt u de voorkeur geven aan één van deze sets luidsprekers.

• De surround achter-luidsprekers geven het surround achterkanaal in Dolby Digital EX en DTS-ES materiaal weer en werken alleen wanneer de Dolby Digital EX, DTS-ES, Dolby Pro Logic x, THX Select2, THX Music, THX Games of

THX Surround EX decoder is ingeschakeld.

• De aanwezigheidsluidsprekers produceren omgevingseffecten die worden gecreëerd door de DSP geluidsvelden. Ze zullen geen geluid produceren wanneer er andere geluidsvelden geselecteerd zijn.

Gebruik van dubbele bedrading en dubbele AMP aansluitingen

Sommige luidsprekers die tegenwoordig op de markt zijn kunnen dubbel bedraad worden of dubbel worden aangesloten op versterkers om de prestaties van het luidsprekersysteem te verbeteren. Dit toestel stelt u in staat dubbele bedrading of dubbele versterkeraansluitingen te gebruiken voor een enkel luidsprekersysteem. Controleer eerst of uw luidsprekers geschikt zijn voor dubbele bedrading of dubbele versterkeraansluitingen. Af fabriek worden de luidsprekers geleverd met vergulde kortsluitplaatjes of -bruggen; één voor de twee rode ingangsaansluitingen en de andere voor de twee zwarte ingangsaansluitingen. Verwijder deze kortsluitplaatjes of

-bruggen alleen wanneer u van plan bent om dubbele bedrading of dubbele versterker-aansluitingen te gebruiken voor uw luidsprekers.

■ Conventionele aansluitingen

Als u uw luidsprekers op de normale manier wilt aansluiten, gebruikt u de gewone aansluitingen voor de linker en rechter luidsprekerdraden en kunt u het tweede stel aansluitingen negeren.

++–

Korsluitplaatjes

FRONT

of -bruggen

■ Dubbele bedrading

Aansluiten met dubbele bedrading scheidt de woofer (lage tonen) van het deel van de box voor de midden- en hoge tonen. Een luidspreker die geschikt is voor dubbele bedrading heeft vier aparte aansluitpunten. Door twee paar aansluitingen kan de box gesplitst worden in twee onafhankelijke gedeelten. Het ene paar aansluitingen is voor de midden- en de hoge tonen, terwijl het andere paar bestemd is voor de lage tonen.

Opmerkingen

• Verwijder de kortsluitplaatjes of -bruggen om de LPF (Laag doorlaatfilter) en HPF (Hoog doorlaatfilter) crossovers van elkaar te scheiden.

• Om gebruik van dubbele bedrading te kunnen maken moet u SPEAKERS A op het voorpaneel indrukken zodat SP A op het display op het voorpaneel oplicht.

–

Dit toestel

Korsluitplaatjes of -bruggen

AANSLUITINGEN

–

FRONT

++–

Dit toestel

■ Dubbele versterkeraansluitingen

Bij een dubbele versterkeraansluiting worden twee versterkers gebruikt voor beide luidsprekers. De ene versterker wordt aangesloten op de woofer (lage tonen) van de box, terwijl de andere wordt aangesloten op het gecombineerde gedeelte voor de midden- en hoge tonen. In een dergelijk systeem wordt elk van de luidsprekers slechts voor een beperkt toonbereik gebruikt. Dit beperkte toonbereik geeft elk van de gebruikte versterkers minder zwaar werk te doen en levert minder risico op dat de weergave negatief wordt beïnvloed. De interne crossover-schakeling van de leluidspreker taat uit een LPF (Laag doorlaatfilter) en een HPF (Hoog doorlaatfilter). Zoals de naam al suggereert kunnen de frequenties beneden een bepaalde waarde het LPF gewoon passeren, maar zullen frequenties boven die waarde niet worden doorgelaten. Op dezelfde manier kunnen frequenties boven de ingestelde waarde een HPF gewoon passeren.

Opmerkingen

• Verwijder de kortsluitplaatjes of -bruggen om de LPF (Laag doorlaatfilter) en HPF (Hoog doorlaatfilter) crossovers van elkaar te scheiden.

• Om dubbele versterkeraansluitingen mogelijk te maken, dient u BI-AMP in te stellen op ON in de ADVANCED SETUP (zie bladzijde 95).

• Om dubbele versterkeraansluitingen mogelijk te maken, dient u de FRONT en SURROUND BACK aansluitingen te gebruiken zoals hieronder staat aangegeven.

FRONT

–+–

SURROUND BACK

Dit toestel

SINGLE

VOORBEREIDINGEN

Nederlands

AANSLUITINGEN

Informatie over de bedrading en de stekkers voor de aansluitingen

LET OP

Sluit dit toestel of andere componenten pas aan op het lichtnet wanneer alle verbindingen tussen de componenten gemaakt zijn.

■ Kabelaanduidingen

Voor analoge signalen

linker analoge bedrading

rechter analoge bedrading

Voor digitale signalen

optische kabels

coaxiale bedrading

Voor videosignalen

videobedrading

S-Videobedrading

Voor HDMI signalen

■ Analoge aansluitingen

Analoge signalen van andere audiocomponenten kunt u via tulpstekkerkabels aansluiten op de analoge aansluitingen van dit toestel. Verbind de rode stekkers met de rechter en de witte stekkers met de linker aansluitingen.

■ Digitale aansluitingen

Dit toestel heeft digitale aansluitingen voor directe transmissie van digitale signalen via coaxiale bedrading of optische glasvezelkabels. U kunt de digitale aansluitingen gebruiken voor PCM, Dolby Digital en DTS ingangssignalen. Wanneer u een bepaalde component zowel met de COAXIAL als met de OPTICAL aansluiting verbindt, zal het via de COAXIAL aansluiting binnenkomende signaal voorrang krijgen. Alle digitale ingangsaansluitingen zijn geschikt voor digitale signalen met een bemonsteringsfrequentie van 96 kHz.

Opmerking

In dit toestel is de verwerking van digitale signalen gescheiden van de verwerking van analoge signalen. Daarom kunnen audiosignalen die binnenkomen via de analoge ingangsaansluitingen ook alleen via de analoge OUT (REC) uitgangsaansluitingen worden weergegeven. Op dezelfde manier zullen via de digitale (OPTICAL of COAXIAL) ingangsaansluitingen binnenkomende audiosignalen alleen via de DIGITAL OUTPUT uitgangsaansluitingen kunnen worden weergegeven.

AANSLUITINGEN

■ Audio-aansluitingen

Dit toestel heeft vier soorten audio-aansluitingen (analoge audio, digitale audio coaxiaal, digitale audio optisch en HDMI). Welke aansluiting u nodig heeft hangt af van de audio-aansluitingen van uw andere apparatuur.

AUDIO

AUDIO aansluitingen

Voor conventionele analoge audiosignalen.

DIGITAL AUDIO (COAXIAL) aansluitingen

Voor digitale audiosignalen via digitale coaxiale bedrading.

DIGITAL AUDIO

(COAXIAL)

DIGITAL AUDIO (OPTICAL) aansluitingen

Voor digitale audiosignalen via digitale optische bedrading.

HDMI aansluitingen

Voor HDMI digitale audiosignalen.

■ Stroomschema audiosignalen voor OUT (REC)

Ingang

HDMI

DIGITAL AUDIO (COAXIAL)

DIGITAL AUDIO (OPTICAL)

DIGITAL AUDIO

(OPTICAL)

HDMI

VOORBEREIDINGEN

Uitgang

OUT (REC)

Digitale audio

AUDIO

Door

Digitaal uitgangssignaal

Analoog uitgangssignaal

Analoge audio

Opmerkingen

• De audiosignalen die binnenkomen via de HDMI IN 1 of HDMI IN 2 aansluiting worden alleen gereproduceerd via de DIGITAL OUTPUT aansluitingen en niet via de analoge OUT (REC) aansluitingen.

• 2-Kanaals en multikanaals PCM, Dolby Digital en DTS signalen die binnenkomen via de HDMI IN 1 of HDMI IN 2 aansluiting kunnen alleen worden gereproduceerd via de HDMI OUT aansluiting wanneer HDMI Set is ingesteld op Other (zie bladzijde 92).

• 2-Kanaals PCM, Dolby Digital en DTS signalen, met uitzondering van multi-kanaals PCM signalen die binnenkomen via de HDMI IN 1 of HDMI IN 2 aansluiting, kunnen worden gereproduceerd via de DIGITAL AUDIO (OPTICAL) aansluitingen.

• Kopieerbeveiligde 2-kanaals PCM signalen van meer dan 48 kHz/16-bits di binnenkomen via de HDMI IN 1 of HDMI IN 2 aansluiting worden niet gereproduceerd via de DIGITAL AUDIO (OPTICAL) aansluitingen.

Nederlands

AANSLUITINGEN

■ Video-aansluitingen

Dit toestel heeft vier soorten video-aansluitingen (composiet, component, S-video en HDMI). Welke aansluiting u nodig heeft hangt af van die van uw beeldscherm. Wanneer Conversion op On (zie bladzijde 81) is ingesteld, zullen analoge videosignalen die binnenkomen via de VIDEO, S VIDEO en COMPONENT VIDEO aansluitingen naar keuze kunnen worden gereproduceerd via de VIDEO, S VIDEO en COMPONENT VIDEO aansluitingen. Als bovendien Conversion is ingesteld op On (zie bladzijde 81) en HDMI Up-Scaling is ingesteld op On (zie bladzijde 81), kunnen analoge videosignalen die binnenkomen via de VIDEO, S VIDEO of COMPONENT VIDEO aansluitingen worden omgezet in digitale signalen en worden gereproduceerd via de HDMI OUT aansluiting.

VIDEO

S VIDEO

COMPONENT VIDEO

Y PBP

HDMI

VIDEO aansluitingen

Voor conventionele composiet videosignalen.

S VIDEO aansluitingen

Voor S-video signalen, in luminantie (Y) en kleur (C) gescheiden videosignalen voor kleurweergave van een hoge kwaliteit.

COMPONENT VIDEO aansluitingen

Voor component videosignalen, in luminantie (Y) en kleurverschil (P beste beeldkwaliteit.

HDMI aansluitingen

Voor HDMI digitale videosignalen.

■ Stroomschema videosignalen voor MONITOR OUT

Ingang

HDMI

COMPONENT VIDEO

S VIDEO

VIDEO

Door

B, PR) gescheiden videosignalen voor de

Uitgang

(MONITOR OUT)

Digitale video

Analoge video

Component I/P (zie bladzijde 81) alleen wanneer Conversion is ingesteld op On (zie bladzijde 81)

HDMI Up-Scaling (zie bladzijde 81) alleen wanneer Conversion is ingesteld op On (zie bladzijde 81)

Opmerkingen

• De analoge videosignalen die worden gereproduceerd via de COMPONENT VIDEO aansluitingen kunnen worden omgezet van 480i (geïnterlinieerd) (NTSC) of 576i (PAL) naar 480p (progressief) (NTSC) of 576p (PAL). Zet Component I/P op On via de Manual Setup om deze functie in te schakelen (zie bladzijde 81).

• De analoge videosignalen die binnenkomen via de COMPONENT VIDEO aansluitingen en worden gereproduceerd via de S VIDEO of VIDEO aansluitingen kunnen niet worden omgezet naar 480p (NTSC) of 576p (PAL) /1080i/720p signalen.

• De analoge videosignalen die worden gereproduceerd via de HDMI aansluiting kunnen worden opgewaardeerd naar 480p/1080i/720p.

• Wanneer de analoge videosignalen binnenkomen via de COMPONENT VIDEO, S VIDEO en via de VIDEO aansluitingen, zal aan deze signalen als volgt de voorkeur gworden geven, met dien verstande dat aan eventuele analoge videosignalen die binnenkomen via de COMPONENT VIDEO aansluitingen de hoogste prioriteit wordt toegekend.

1. COMPONENT VIDEO

2. S VIDEO

3. VIDEO

AANSLUITINGEN

Aansluiten van HDMI componenten

Dit toestel heeft naast HDMI IN 1 en HDMI IN 2 ingangsaansluitingen voor binnenkomende digitale audio- en videosignalen ook een HDMI OUT uitgangsaansluiting voor het reproduceren van digitale audio- en videosignalen. Verbind de HDMI IN 1 of HDMI IN 2 aansluiting van dit toestel met de HDMI OUT aansluiting van andere HDMI componenten (zoals een DVD-speler). Verbind de HDMI OUT aansluiting van dit toestel met de HDMI IN aansluiting van andere HDMI componenten (zoals een TV of projector). Video- of audiosignalen die binnenkomen via de HDMI IN 1 of HDMI IN 2 aansluiting die u geselecteerd heeft met het HDMI IN menu bij I/O Assignment (zie bladzijde 74) of met INPUT op het voorpaneel, worden gereproduceerd via de HDMI OUT aansluiting van dit toestel. Bovendien zullen audiosignalen die binnenkomen via de HDMI IN 1 of HDMI IN 2 aansluiting worden weergegeven via de luidsprekers, een eventuele hoofdtelefoon en via de DIGITAL OUTPUT aansluitingen.

Opmerkingen

• We raden u aan een HDMI kabel te gebruiken die korter is dan 5 meter en die duidelijk voorzien van het HDMI logo.

• Digitale audiosignalen die binnenkomen via de HDMI IN aansluitingen worden niet gereproduceerd via de analoge AUDIO OUT aansluitingen.

• Afhankelijk van het signaaltype is het mogelijk dat sommige audiosignalen niet worden gereproduceerd via DIGITAL OUTPUT.

• De analoge videosignalen die binnenkomen via de composiet, S-video en component video-aansluitingen kunnen digitaal worden omgezet en opgewaardeerd naar 480p/1080i/720p signalen zodat ze gereproduceerd kunnen worden via de HDMI OUT aansluiting. Zet Conversion op On via de Manual Setup (zie bladzijde 81) en regel de instellingen voor HDMI Up-Scaling om deze functie in te schakelen (zie bladzijde 81).

• Sommige via een DVI verbinding op dit toestel aangesloten beeldschermen kunnen geen binnenkomende HDMI audiosignalen herkennen wanneer ze uit (standby) staan. In dit geval zal de HDMI indicator onregelmatig knipperen en zal de melding HDCP ERROR verschijnen op het display op het voorpaneel alsof het DVI beeldscherm in kwestie de HDCP kopieerbeveiliging niet ondersteunt.

VOORBEREIDINGEN

DVD-speler

Kabel TV of

satellietontvanger

Beeldscherm

HDMI uitgang

HDMI ingang

IN 1

IN 2

OUT

HDMI

Nederlands

AANSLUITINGEN

Aansluiten van videocomponenten

■ Aansluiten van een DVD-speler

HDMI uitgang

Optische uitgang

Audio uitgang

Coaxiale uitgang

DVD

DIGITAL OUTPUT

DIGITAL INPUT

DVD

OPTICAL

HDMI

COAXIAL

IN 1

IN 2

OUT

DVD-speler

DVD

COMPONENT VIDEO

PBY

MONITOR OUT

Video uitgang

MONITOR

OUT

S VIDEO

VIDEO

DVD

OUTPUT

AUDI OVIDEO

Beeldscherm

Vid eo

ingang

HDMI ingang

Opmerking

Controleer welke aansluitingen er beschikbaar zijn op uw DVD-speler en kies het gewenste type verbinding voor de audio-/video- in-/ uitgangssignalen. Als u kiest voor een HDMI aansluiting, kunt u zowel audio- als videoverbindingen maken via een één enkele HDMI kabel.

■ Aansluiten van andere videocomponenten

HDMI uitgang

Kabel TV of

Optische uitgang

satellietontvanger

Video uitgang

AANSLUITINGEN

Audio uitgang

VOORBEREIDINGEN

CBL/SAT

DIGITAL INPUT

OPTICAL

HDMI

COAXIAL

DVR/

VCR 2

IN 1

IN 2

OUT

DTV

CBL/

SAT

COMPONENT VIDEO

S VIDEO

PRPBY

VIDEO

AUDIOVIDEO

Beeldscherm

CBL/

SAT

VCR 1

OUT

LR LR

Audio ingang

Video uitgang

DVD-recorder of

videorecorder

Audio uitgang

Video uitgang

Coaxiale uitgang

HDMI ingang

HDMI uitgang

Opmerking

Controleer welke aansluitingen er beschikbaar zijn op uw andere video-apparatuur en kies het gewenste type verbinding voor de audio-/video- in-/uitgangssignalen. Als u kiest voor een HDMI aansluiting, kunt u zowel audio- als videoverbindingen maken via een één enkele HDMI kabel.

Nederlands

AANSLUITINGEN

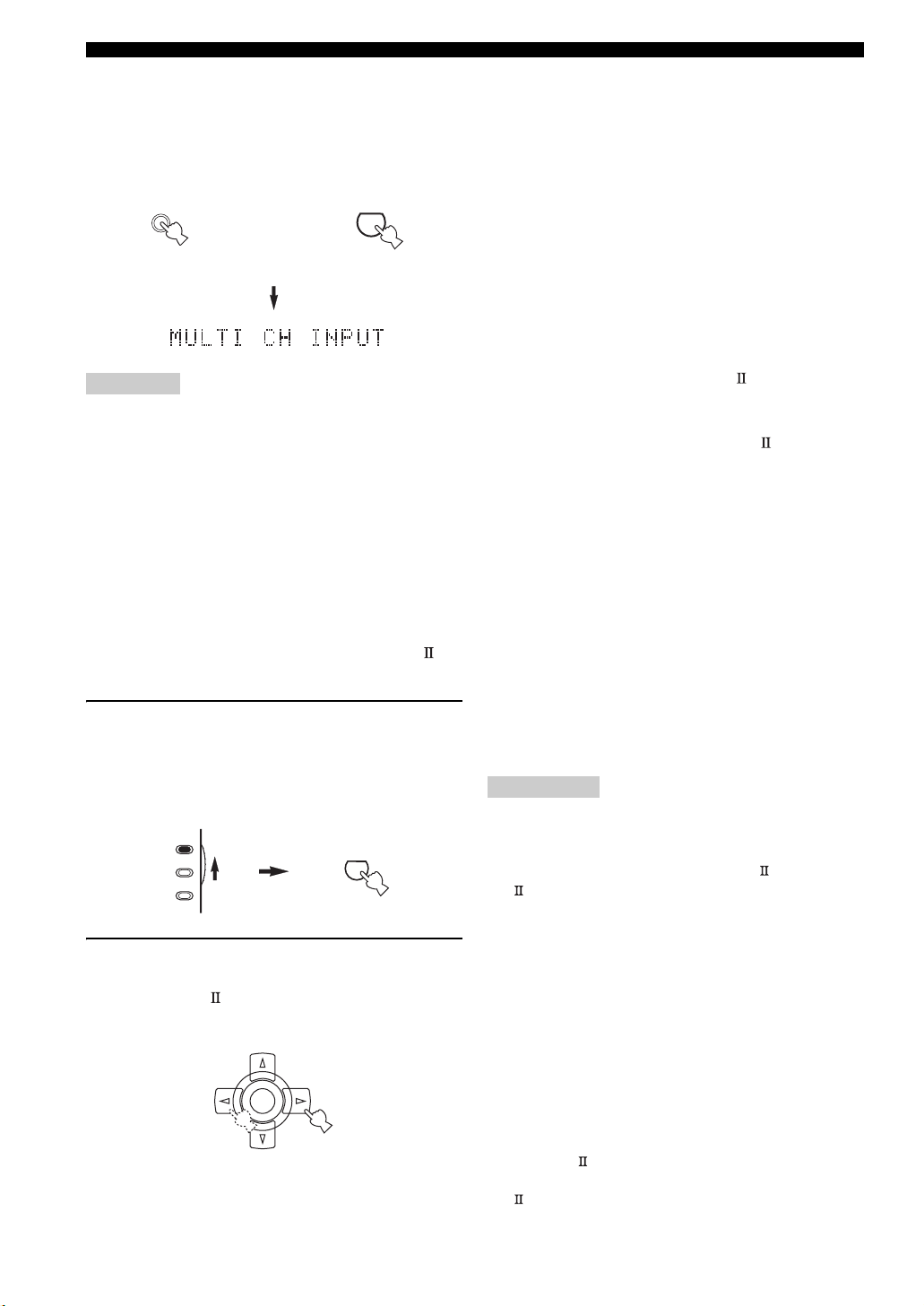

■ Apparatuur verbinden met de MULTI CH INPUT aansluitingen

Dit toestel is voorzien van 6 extra ingangsaansluitingen (links en rechts FRONT, CENTER, links en rechts SURROUND en SUBWOOFER) voor gescheiden multikanaals ingangssignalen van een multiformat-speler, externe decoder, sound processor of voorversterker. Als u INPUT CH instelt op 8ch via Multi CH Assign (zie bladzijde 75), kunt u de ingangsaansluitingen die zijn toegewezen aan FRONT INPUT via Multi CH Assign (zie bladzijde 75) samen gebruiken met de MULTI CH INPUT aansluitingen om 8-kanaals signalen te kunnen verwerken. Verbind de uitgangsaansluitingen van uw multiformaat-speler of externe decoder met de MULTI CH INPUT aansluitingen. Let er goed op dat u de linker en rechter uitgangen verbindt met de linker en rechter ingangsaansluitingen voor zowel de voor- als de surroundkanalen.

Voor 6-kanaals ingangssignalen Voor 8-kanaals ingangssignalen

FRONT(6CH)/SB(8CH)

SURROUND

CENTER

SUBWOOFER

MULTI CH INPUT

Subwoofer uitgang

Middenkanaal uitgang

Multiformaat-speler/

externe decoder

DVD

DTV

CBL/

SAT

VCR 1

LRLR

OUT

DVR/VCR 2

Surroundkanaal uitgang

Voorkanaal uitgang

AUDIO

(

PLAY

MD/TAPE

OUT

(REC)

(

PLAY

CD-R

OUT

(REC)

AUDIO

)

Voorkanaal uitgang

FRONT(6CH)/SB(8CH)

SURROUND

CENTER

SUBWOOFER

MULTI CH INPUT

Subwoofer uitgang

Middenkanaal uitgang

Multiformaat-speler/

externe decoder

Surroundkanaal uitgang

Surroundachter uitgang

Opmerkingen

• Wanneer u MULTI CH INPUT als signaalbron selecteert, zal dit toestel automatisch de digitale geluidsveldprocessor uitschakelen en zult u geen geluidsveldprogramma’s kunnen selecteren.

• Dit toestel is niet in staat de via de MULTI CH INPUT aansluitingen binnenkomende signalen zo te herschikken dat er wordt gecompenseerd voor eventueel in uw systeem ontbrekende luidsprekers. Daarom bevelen we u aan tenminste een 5.1-kanaals luidsprekersysteem aan te sluiten voor u gebruik maakt van deze functie.

• Wanneer er een hoofdtelefoon is aangesloten, zullen alleen de L/R voorkanalen worden weergegeven.

■ Gebruiken van de VIDEO AUX aansluitingen op het voorpaneel

Via deze aansluitingen kunt u allerlei videobronnen, zoals spelcomputers of videocamera’s, aansluiten op dit toestel.

VIDEO AUX

S VIDEO VIDEO OPTICALL AUDIO R

Optische uitgang

Audio uitgang R Audio uitgang L Video uitgang

Spelcomputer of videocamera

S-video uitgang

Aansluiten van audiocomponenten

Optische

ingang

CD-recorder

AANSLUITINGEN

Optische ingang

MD-recorder of

cassettedeck

Audio ingang

DIGITAL INPUT

OPTICAL

MD/TAPE

CD-R

DIGITAL OUTPUT

COAXIAL

Audio uitgang

LRLRLR LR

AUDIO

(PLAY)

MD/TAPE

OUT

(REC) (PLAY)

CD-R

OUT

(REC)

PHONO

Audio ingangAudio uitgang

VOORBEREIDINGEN

GND

LRLR

Audio uitgang

Optische uitgang

Coaxiale uitgang

Audio uitgang

CD-speler

GND

Draaitafel

Opmerkingen

• Controleer welke aansluitingen er beschikbaar zijn op uw audio-apparatuur en kies het gewenste type verbinding voor de audio-/video- in-/uitgangssignalen.

• De PHONO aansluitingen zijn bedoeld voor een draaitafel met een MM of hoog-vermogen MC cartridge. Als u een draaitafel heeft met een laag-vermogen MC cartridge, dient u een in-line boosting transformator of een MC-kopversterker te gebruiken bij verbinding met deze aansluitingen.

• Verbind uw draaitafel met de GND aardaansluiting om ruis in het signaal te verminderen. Bij sommige platenspelers is het echter mogelijk dat u minder ruis zult horen zonder gebruik te maken van de GND aansluiting.

Nederlands

AANSLUITINGEN

■ Aansluiten van een externe versterker

Als u het uitgangsvermogen voor de luidsprekers wilt opvoeren, of als u gewoon een andere versterker wilt gebruiken, kunt u als volgt een externe versterker verbinden met de PRE OUT aansluiten.

Opmerkingen

• Wanneer er audio tulpstekkers in de PRE OUT aansluitingen zitten voor de verbinding met een externe versterker, is het niet meer nodig de corresponderende SPEAKERS aansluitingen te gebruiken. Zet het volume van de op dit toestel aangesloten externe versterker op de hoogste stand.

• Het signaal dat wordt doorgegeven via de FRONT PRE OUT en CENTER PRE OUT aansluitingen ondervindt invloed van de TONE CONTROL instellingen.

• Als SPEAKERS A uit staat en SPEAKERS B op Zone B (zie bladzijde 88) is ingesteld, zullen er alleen signalen worden geproduceerd via de FRONT PRE OUT aansluitingen.

PRE OUT

FRONT

SURROUND

SUBWOOFER

SURROUND BACK/PRESENCE

CENTER

SINGLE

(SB)

1 FRONT PRE OUT aansluitingen

Voorkanaal uitgangsaansluitingen op lijnniveau.

2 SURROUND PRE OUT aansluitingen

Surroundkanaal uitgangsaansluitingen op lijnniveau.

3 SUBWOOFER PRE OUT aansluiting

Sluit hierop een subwoofer met ingebouwde eindversterker aan, zoals het YAMAHA Active Servo Processing Subwoofer System.

SURROUND BACK/PRESENCE PRE OUT aansluitingen

Surround achter- of aanwezigheidskanaal uitgangsaansluitingen op lijnniveau. Als u slechts één externe versterker aansluit voor het surround-achterkanaal, dient u deze te verbinden met de linker (L) aansluiting.

5 CENTER PRE OUT aansluiting

Middenkanaal uitgangsaansluitingen op lijnniveau.

Opmerkingen

• Elk van de PRE OUT uitgangsaansluitingen produceert hetzelfde signaal als de bij dat kanaal behorende luidsprekeraansluiting. Wanneer echter zowel surround-achter als zg. aanwezigheidsluidsprekers zijn ingesteld op dit toestel, is het mogelijk dat de signalen geproduceerd via de SURROUND BACK/PRESENCE PRE OUT aansluitingen niet corresponderen met de juiste luidsprekers.

• Regel het volume van de subwoofer met de bedieningsorganen op de subwoofer zelf.

• Het is mogelijk dat sommige signalen niet worden gereproduceerd via de SUBWOOFER PRE OUT aansluiting, afhankelijk van de Speaker Set (zie bladzijde 83) instellingen.
