RX-V1200RDS/RX-V1300

Аудио- видео ресивер серии «Естественный звук»

Руководство по эксплуатации

Предупреждения

Перед началом эксплуатации устройства внимательно ознакомьтесь с данным разделом

1. Для достижения наилучших результатов при эксплуатации данного устройства

советуем внимательно ознакомиться с инструкцией по эксплуатации. Храните данное руководство в надежном месте так как оно может пригодиться в будущем при возникновении проблем с использованием устройства.

2. Установите устройство в прохладном сухом и чистом помещении вдали от окон нагревательных приборов источников повышенной вибрации или фоновых наводок (например, трансформаторов или двигателей). Не устанавливайте устройство в пыльном сыром или холодном помещении. Предохраняйте его от воздействия воды.

3. Не подвергайте устройство резким перепадам температуры и не устанавливайте его в местах с повышенной влажностью.

4. В целях предотвращения возгорания и поражения электрическим током на верхнюю панель прибора нельзя помещать другие компоненты, которые могут вызвать деформацию или обесцвечивание корпуса, горючие предметы, контейнеры с жидкостью.

5. Отверстия в корпусе предназначены для вентиляции устройства. Не закрывайте эти вентиляционные отверстия, так как это может привести к быстрому перегреву устройства. Устанавливайте ресивер только в местах с хорошей вентиляцией Убедитесь, что расстояние до стены составляет по крайней мере 20 см сзади устройства, по 20 см по бокам и не менее 30 см над его верхней панелью. Несоблюдение этих условий может привести к порче устройства а также послужить причиной пожара.

6. Не подключайте кабель питания к розетке до полного завершения всех подключений.

7. Не включайте прибор в перевернутом положении, это может вызвать перегрев и возгорание.

8. Не применяйте больших усилий при нажатии кнопок и переключателей, а также при

подключении проводов. При перемещении устройства необходимо прежде всего отсоединить шнур питания от розетки, а затем отсоединить все провода. При отключении держитесь за штекера не за провод.

9. Не допускается чистка корпуса химическими средствами, так как это может привести к порче его поверхности Для чистки корпуса можно использовать сухую чистую ткань.

10. Напряжение питания должно соответствовать указанному на аппарате. Использование более высокого напряжения опасно и может привести пожару или другим несчастным случаям. Фирма YAMAHA не несет ответственности за неисправности, вызванные несоответствующим напряжением питания.

11. Для того чтобы предотвратить повреждение системы во время грозы, необходимо отключить устройство от сети питания и отсоединить антенну.

12. Не вскрывайте корпус устройства. Если Вы уронили какой-либо предмет внутрь устройства, обратитесь к специалисту.

13. Не пытайтесь модифицировать или переделывать прибор. По всем вопросам обращайтесь к квалифицированным специалистам.

14. Цифровые сигналы, генерируемые аппаратом могут взаимодействовать с другим оборудованием: тюнерами, приемниками, телевизорами. В этом случае отодвиньте данный аппарат как можно дальше от другого оборудования.

15. При долгих перерывах в эксплуатации устройства (например, когда Вы уезжаете е отпуск) необходимо вынуть шнур питания из розетки.

16. Прежде чем заключить, что устройство неисправно, внимательно прочитайте раздел "Поиск и устранение неполадок".

17. Для моделей в Китае и общей: переключатель напряжения питания VOLTAGE SELECTOR на задней панели должен быть установлен в положение, соответствующее

напряжению в местной сети.

Пока сетевой кабель подключен к розетке аппарат остается под напряжением. Это называется дежурным режимом, когда остается небольшое потребление энергии.

Особенности

Встроенный 6-канальный усилитель мощности с минимальной выходной мощностью RMS (0,04% THD, 20Гц-20кГц)

· основные 80 Вт + 80 Вт (8 Ом);

· центральный 80 Вт (8 Ом);

· тыловые 80 Вт + 80 Вт (8 Ом) ;

· центральный тыловой 80 Вт (8 Ом).

Многорежимная обработка цифровых звуковых полей

· процессор цифровых звуковых полей DSP

· Декодер Dolby Pro Logic

· Декодер Dolby Digital/Dolby Digital Matrix 6.1

· Декодер /DTS ES

· CINEMA DSP: объединение технологии YAMAHA DSP и Dolby Pro Logic, Dolby

Digital или DTS

· Virtual CINEMA DSP

· SILENT CINEMA DSP

Многорежимная обработка цифровых звуковых полей

· Декодер Dolby Pro Logic/ Dolby Pro LogicII

· Декодер Dolby Digital/Dolby Digital Matrix 6.1

· Декодер DTS /DTS ES Matrix 6.1, Discrete 6.1, DTS Neo: 6 Decoder

· CINEMA DSP: объединение технологии YAMAHA DSP и Dolby Pro Logic, Dolby

Digital или DTS

· Virtual CINEMA DSP

· SILENT CINEMA DSP

Усовершенствованный тюнер AM/FM

· Предварительная произвольная настройка на 40 станций

· Автоматическая предварительная настройка станций

· Возможность редактирования предустановленных станций

· Многофункциональный прием станций RDS

Другие функции

· Ц/А конвертер 96 кГц/24 бит

· Меню установок SET MENU, предлагающее 14 пунктов для оптимизации этого

аппарата к Вашей аудио/видео системе

· Генератор тестовых сигналов для простой балансировки акустических систем

· 6 канальный вход для внешнего декодера новых форматов

· кнопка BASS EXTENTION для усиления басов

· Функция экранного дисплея, помогающая управление устройством

· Возможность входа и выхода сигнала S-Video

· Возможность входа и выхода компонентного сигнала

· Разъемы оптического и коаксиального цифрового аудио сигнала

· Таймер отключения

· Пульт ДУ с предустановленными кодами производителей и функцией обучения

Комплект поставки

· Пульт ДУ

· Батарейки типа АА, R6, UM3: 4 шт

· Комнатная антенна FM

· Рамочная антенна АМ

· Антенный адаптер (только для моделей в Великобритании)

· Руководство по эксплуатации

Установка батарей в пульт ДУ

Вставьте батареи с соблюдением полярности, указанной в батарейном отсеке.

Примечания по батареям

· Периодически заменяйте батарейки.

· Не устанавливайте старые батарейки одновременно с новыми

· Не устанавливайте батареи разного типа (например, щелочные и марганцевые). Тип батареи

указан на ее упаковке.

Замена батарей

Когда батареи разряжены, рабочий диапазон пульта ДУ сокращается, то в этих случаях замените батарейки.

Если пульт остается без батарей долее 2 минут или в пульт установлены разряженные батареи, то содержание памяти может быть потеряно. В этом случае установите новые батареи и запрограммируйте стертые коды производителей и функции заново.

· Если батареи протекли, немедленно удалите их из пульта. Не прикасайтесь к вытекшему

электролиту и не допускайте попадания его на одежду. Очистите батарейный отсек перед установкой новых батарей.

Фронтальная панель

1. STANDBY/ON Нажмите на этот выключатель, чтобы включить питание. Нажмите на него еще раз, чтобы перейти в режим ожидания. В этом режиме аппарат потребляет очень малую мощность, и способен принимать сигнал от пульта управления. Перед включением звука имеется задержка 4-5 секунд.

2. Датчик пульта управления. Принимает сигнал от пульта управления

3. Дисплей. Показывает различную информацию и операционное состояние аппарата.

4. Кнопка INPUT MODE. Выбирает режим входа для источника на получение двух или более типов сигналов. Для входа 6CH INPUT входной режим выбрать нельзя.

5. INPUT ,. для выбора источника входного сигнала. Выбранный источник будет показан на дисплее.

6. VOLUME. Одновременно регулирует громкость всех аудио каналов. (На уровень записи не влияет).

8. Переключатель SPEAKERS. Установите A или B (или A и B) в положение ON для

9. Кнопка BASS EXTENSION. При его включении (нажат «ON») производится усиление

0. Кнопка PROCESSOR DIRECT ON/OFF – в нажатом состоянии из пути прохождения

a) Кнопка RDS MODE/FREQ. При приеме RDS станции нажатие этой кнопки приводит к

d) Кнопка PTY SEEK MODE. Нажмите эту кнопку для перехода в режим PTY SEEK. e) Переключатель PROGRAM ,. - для выбора программы DSP. f) Кнопка PTY SEEK START. После выбора типа программы в режиме PTY SEEK нажмите

g) Регулятор BASS. Поверните эту ручку, чтобы отрегулировать низкие частоты для правого и

h) Регулятор TREBLE. Поверните эту ручку, чтобы отрегулировать высокие частоты для

Примечание: при установке регуляторов тембра на слишком высокий уровень тональность центрального и тыловых каналов может не соответствовать тональности основных каналов.

i) Кнопка FM/AM. Нажмите эту кнопку для переключения диапазонов FM или AM. o) Кнопка MEMORY (MAN L/AUTO FM). При помощи этой кнопки введите станцию в

p) Кнопка EFFECT. Включает и выключает выходной сигнал от центральной и задних

q) Кнопка TUNING MODE (AUTO/MAN L MONO). Нажмите эту кнопку, чтобы переключить

r) Переключатель PRESET/TUNING. Эта кнопка используется для выбора номера

s) Кнопка EON. Нажмите эту кнопку для выбора нужного типа программы (новости,

t) Разъем для наушников. При использовании наушников подключите их к этому разъему.

u) Кнопка PRESET/TUNING (EDIT). Эта кнопка меняет функцию переключателя

w) Кнопка A/B/C/D/E. Нажмите эту кнопку, чтобы выбрать группу станций в памяти (от А до

y) Разъемы VIDEO AUX. Подсоедините дополнительный источник входного аудио или видео

Кнопка 6CH.INPUT выбирает в качестве источника устройство, подключенное к входу 6CH.INPUT, этот выбор имеет приоритет перед источником, выбранным с помощью INPUT ,..

основных громкоговорителей, которые Вы будете использовать. Для основных колонок, которые вы не будете использовать, установите этот переключатель на OFF.

нижних частот по правому и левому основным каналам +6 дБ (60 Гц) при сохранении общего тонального баланса. Это удобно при отсутствии сабвуфера в системе. Однако эффект может быть не заметен в случае установки в меню SET пунктов 1B MAIN SP на SMALL, 1E LFE/BASS OUT на SWFR.

сигнала исключаются схемы регулировки тональности (BASS, TREBLE и BASS EXTENSION), что устраняет любые изменения в оригинальном сигнале.

изменению режима дисплея на PS, PTY, RT или CT режимы, если станция обеспечивает эти RDS данные либо включает режим индикации частоты.

эту кнопку для начала поиска нужной станции.

левого каналов.

правого и левого каналов.

память. Удерживая эту кнопку в нажатом положении более 3 сек., вы можете начать автоматическую запись станций в память.

колонок, так что звук кажется обычным двухканальным. Если выходные сигнал от центральной и задних колонок отключены, все аудио сигналы Dolby Digital и DTS кроме сабвуфера распределяются между основными правым и левым каналами. При микшировании сигналов Dolby Digital и DTS уровни левого и правого основных каналов могут не совпадать.

автоматический или ручной режим настройки. Для выбора автоматического режима нажмите кнопку, чтобы на дисплее загорелось AUTO. Для выбора ручного режима нажмите кнопку, чтобы индикатор AUTO не горел.

предустановленной станции PRESET (предварительная настройка), когда на экране светится индикатор « : » и используется для выбора частоты TUNING (настройка), если индикатор « : » не горит.

информация, события, спорт), когда хотите автоматически настроиться на данную программу.

При подключении наушников сигнал на разъемы OUTPUT и на громкоговорители не идет.

PRESET/TUNING (загорается ил гаснет индикатор « : »). Эта кнопка также используется для перемены местами двух предустановленных станций.

Е).

сигнала к этим разъемам, например видео камеру. Для переключения на эти разъемы выберите в качестве источника V-AUX.

Открывание и закрывание передней дверцы

Если регуляторы под дверцей на передней панели не требуются, закройте ее. Для открывания дверцы слегка нажмите на нижнюю часть панели.

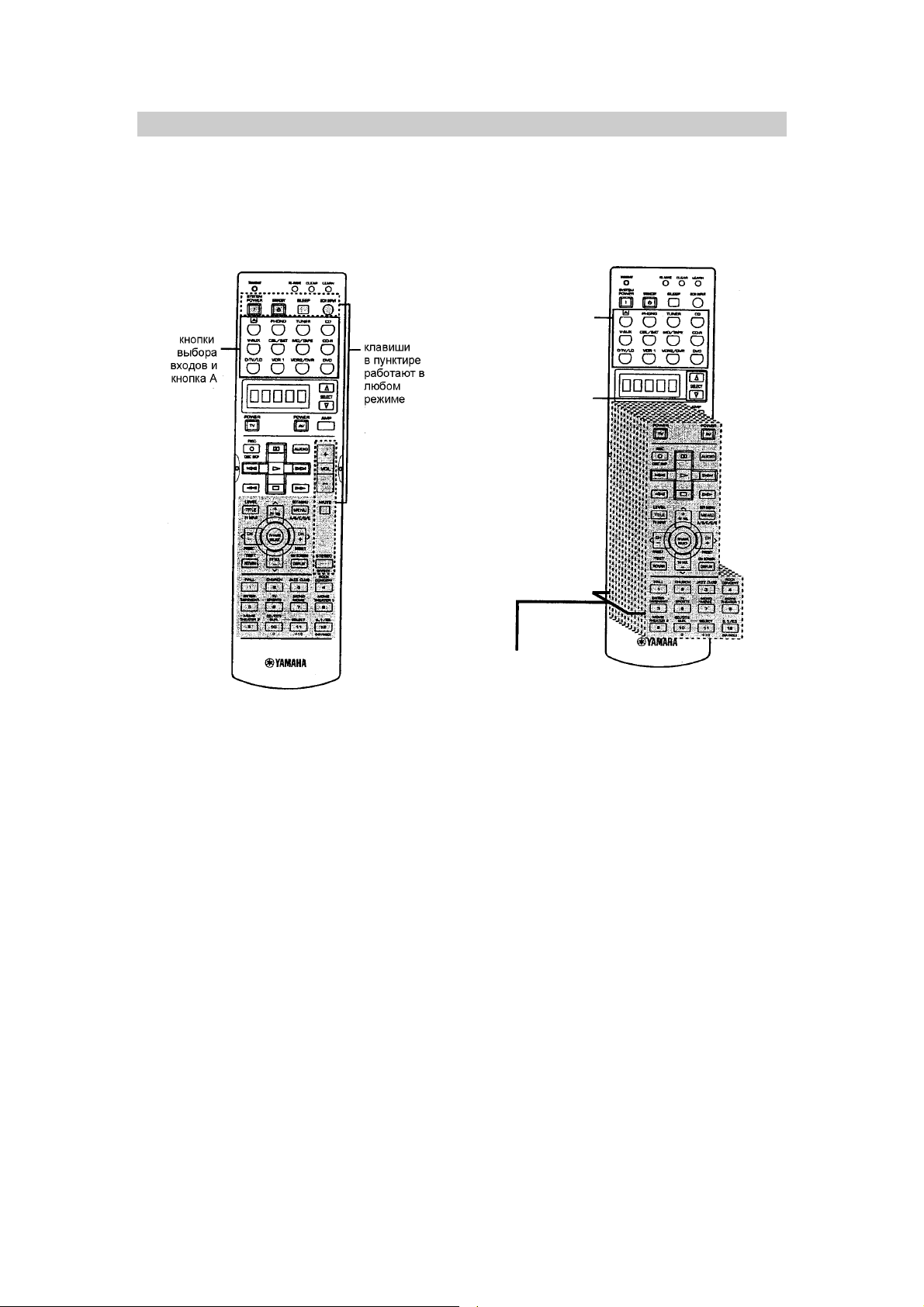

Пульт дистанционного управления для RX-V1200RDS

1. Передатчик инфракрасного сигнала

2. TRANSMIT –индикатор передачи сигнала

3. STANDBY - переключение аппарата в дежурный режим

4. SYSTEM POWER – включение питания аппарата

5. А – переключает область управления на дополнительный

компонент, который не подключен к данному аппарату, без изменения входа.

6. кнопки выбора входного источника

7. дисплей

8. TV POWER – включение и отключение питания

телевизора

9. Группа кнопок для управления функциям других компонентов (воспроизведение, остановка, переход и др).

10. LEVEL – выберите нужный канал для регулировки его индивидуального уровня и настройте его.

11. Многофункциональная область управления – функции меняются в зависимости от компонента, который указан с помощью кода производителя.

12. TEST – включение тестового сигнала

13. группа кнопок ввода цифр и выбора программ (для

выбора программы нажимайте соответствующую кнопку повторно в режиме пульта АМР).

14. RE-NAME – изменение названия источника на дисплее

15. CLEAR – функция удаления в режимах программирования LEARN и RENAME

16. LEARN – программирование кодов производителя или функций других пультов ДУ.

17. SLEEP – установка времени таймера отключения, для выбора времени нажимайте эту клавишу повторно

18. 6CH INPUT – переключение в режим 6CH INPUT для

использования внешнего декодера

19. SELECT/\ для выбора другого компонента для индивидуального управления им

независимо от выбранного входа

20. AV POWER – включение и отключение питания компонента, выбранного кнопками выбора

входа.

21. AMP – выбор АМР или другого компонента через кнопки входов

22. VOL+/- – регулировка громкости

23. MUTE – временное отключение звука.

24. SET MENU – вызов меню установок

25. ON SCREEN – включение режима экранного дисплея

26. STEREO/EFFECT – переключение воспроизведения на

нормальное стерео или на эффекты DSP. При выборе STEREO двух канальный входной сигнал направляется на правый и левый основные громкоговорители без эффектов. Все аудио сигналы DTS и Dolby Digital также направляются через левый и правый фронтальные громкоговорители, кроме LFE.

Около 6 м

Использование пульта ДУ

Пульт ДУ передает направленный инфракрасный сигнал, направляйте его точно на сенсор на аппарате.

Не допускайте попадания жидкостей на пульт.

· Не роняйте пульт.

· Не оставляйте и не храните пульт в следующих условиях:

- В местах с высокой влажностью или температурой (рядом с нагревателями, печами и ваннами)

- запыленные места

- в местах со слишком низкой температурой.

Дисплей на передней панели

1 – индикатор DTS 2 – индикатор VIRTUAL горит при использовании Virtual Cinema DSP

3 – индикаторы DIGITAL и PRO LOGIC – загораются при включении соответствующего

декодера

4 – индикатор DSP загорается при выборе программы DSP 5 – Индикаторы программ DSP – загорается название выбранной программы. 6 – Индикатор PTY HOLD загорается во время поиска станции в режиме PTY SEEK 7 – Индикаторы режима RDS загорается название RDS данных, предоставляемых текущей

радио станцией. Красный индикатор рядом с названием показывает, что этот режим в данный момент не выбран.

8 – индикатор EON загорается при предоставлении радио станцией сервиса EON. 9 – индикатор STEREO загорается при приеме радиостанции FM с сильным сигналом, если индикатор горит AUTO 0 – индикатор AUTO показывает, что включен режим автоматической настройки q – индикатор уровня VOLUME w – индикатор входного источника, выбранный источник отмечается стрелкой e – индикатор 6.1/ES загорается привключении встроенного декодера Dolby Digital Matrix 6.1 или DTS ES r – индикатор РСМ загорается при воспроизведении этим устройством цифрового аудио сигнала в формате РСМ t – индикатор SP A/B загорается в соответствии с выбранной основной акустической системой. При выборе обоих систем горят оба индикатора y – индикатор подключенных наушников u – многофункциональный дисплей показывает название текущей программы DSP и другую информацию при регулировке и установках i – индикатор MEMORY мигает при занесении станции в память o – индикаторы названия типа программы загораются, если горит индикатор EON p – индикатор TUNED горит при настройке на станцию a – индикатор SLEEP горит при установке таймера отключения. s – индикатор MUTE мигает при временном отключении звука d – индикаторы получаемых сигналов входных каналов f – индикатор BASS горит при включенной функции BASS EXTENTION g – индикатор P.DIRECT горит при включенной функции PROCESSOR DIRECT h – индикатор SILENT горит при прослушивании через наушники со звуковыми эффектами

Задняя панель

1 – входной цифровой разъем DIGITAL INPUT 2 – выходной цифровой разъем DIGITAL OUTPUT 3 – антенные разъемы 4 – разъемы для подключения аудио компонентов 5 - разъемы для подключения видео компонентов 6 – разъемы для подключения акустических систем 7 – разъемы PRE OUT/MAIN IN 8 – кабель питания 0 – разъем 6CH INPUT q – переключатель IMPEDANCE SELECTOR должен быть установлен в положение,

соответствующее подключенным акустическим системам. Перед изменением положения переключателя установите аппарат в дежурный режим.

w – разъем AC OUTLET для подачи питания на подключенные аудио/видео компоненты e – этот разъем используется для тестирования на заводе, не подключайте сюда никаких

компонентов

Установка акустических систем

Используемые громкоговорители

Этот аппарат используется для создания звукового поля высокого качества с помощью следующих громкоговорителей: левого и правого основных, левого и правого тыловых, центрального и для RX-V1200RDS – центрального тылового. При использовании громкоговорителей различных марок (с разной тональностью) перемещающиеся человеческие голоса и другие типы звуков могут переходить не гладко. Рекомендуется использовать громкоговорители одного производителя либо с одинаковой тональностью. Основные громкоговорители используются как главный источник звука и звуковых эффектов. Предполагается, что ими будут акустические системы от Вашей существующей стерео системы. Тыловые громкоговорители предназначены для воспроизведения эффектов и создания пространственного поля, центральный громкоговоритель служит для воспроизведения диалогов, вокала и пр. Если по некоторым причинам нельзя использовать центральный громкоговоритель, то система может обойтись и без него. Тем не менее, для получения лучших результатов рекомендуется использовать полную систему. Основные громкоговорители должны быть высокого качества и способны поддерживать высокую мощность для соответствия максимальному выходу Вашей аудио системы. Другие громкоговорители не обязательно должны быть равны основным, но для точной звуковой локализации идеально использование высококачественной акустики с полным частотным диапазоном для всех пяти каналов.

Использование сабвуфера для расширения звукового поля

Вы можете значительно улучшить звучание Вашей аудио системы с помощью сабвуфера. Использование сабвуфера эффективно не только для усиления низких частот от всех каналов, но также для воспроизведения канала LFE с высокой точностью при воспроизведении сигнала

Dolby Digital или DTS. Сабвуферная система с активной сервообработкой YAMAHA идеальна для получения естественных и живых басов.

Размещение громкоговорителей

Основной левый

Центральный

Тыловой левый

Размещение основных громкоговорителей

Основной правый

Тыловой правый

сабвуфер

1,8 м

Центральный тыловой

Разместите правый и левый громкоговорители на одинаковом расстоянии от идеальной позиции для прослушивания. Если в систему входит видео монитор, расстояние от него до громкоговорителей должно быть одинаковым.

Размещение центрального громкоговорителя

Если в систему входит видео монитор, выровняйте фронтальную панель монитора с фронтальной панелью центрального громкоговорителя. Размещайте громкоговоритель максимально близко к монитору, например, непосредственно над или под ним и точно между основными громкоговорителями. Примечание: если центральный громкоговоритель не используется, звук центрального канала может быть распределен между основными левым и правым каналами, в этом случае в меню установок в пункте 1A CENTER SP выберите NONE.

Размещение тыловых и центрального тылового громкоговорителей

Тыловые громкоговорители размещаются позади позиции для прослушивания и направлены к ней. Они устанавливаются на одинаковой высоте 1.8 м от пола. Центральный тыловой расположен между тыловыми громкоговорителями.

Размещение сабвуфера

Размещение сабвуфера не очень критично, так как низкочастотный звук не является высоконаправленным. Лучше всего установить сабвуфер ближе к основным громкоговорителям. Слегка поверните его к центру комнаты для уменьшения отражений.

Примечание: некоторые типы динамиков создают помехи на видео монитора. В этом случае устанавливайте их дальше от экрана, а если это невозможно, то используйте экранированные модели.

Подключения

Перед выполнением всех соединений отключите от сети все компоненты и не включайте их до завершения соединений.

· При выполнении соединений будьте внимательны, соединяйте разъемы L к L, R к R, + к +, а – к - . Обратитесь также к руководству на подключаемый компонент.

· При подключении компонентов используйте разъемы с соответствующими им обозначениями.

· После выполнения соединений проверьте еще раз их правильность

Подключение аудио компонентов

Цифровые разъемы

Этот ресивер оборудован цифровыми коаксиальными и оптическими разъемами. При использовании коаксиального и оптического входного разъема одновременно приоритет имеет коаксиальный разъем. Все цифровые разъемы совместимы с цифровым сигналом 96 кГц 24 бит.

· Вы можете назначить вход для каждого цифрового гнезда в соответствии с подключаемым компонентом с помощью пункта «7 I/O ASSIGNEMENT» в меню установок.

Оптические разъемы закрыты защитными заглушками, если разъем не используется, установите заглушку на место. Оптические разъемы выполнены по стандарту EIA, если Вы используете оптоволоконные кабели других стандартов, то устройство может работать неправильно.

Подключение проигрывателя виниловых дисков

Разъемы PHONO предназначены для подключения проигрывателя типа ММ ли МС с высоким выходом, в случае применения проигрывателя типа МС с низким выходом используйте преобразователь или усилитель МС. Разъем GND не является электрическим заземлением, он предназначен для уменьшения шумов в сигнале. В некоторых случаях меньше шумов будет при отключении кабеля от этого разъема.

Подключение CD-проигрывателя

Разъемы COAXIAL CD и OPTICAL CD предназначены для подключения CD-проигрывателя с соответствующими цифровыми выходами, в данном случае приоритет имеет коаксиальный разъем.

Подключение кассетной деки, MD рекордера или DAT деки

От таких источников как CD или DVD только цифровой входной сигнал передается на выходной разъем DIGITAL OUTPUT. Цифровой и аналоговый выходы независимы, с разъема DIGITAL OUTPUT выходит только цифровой сигнал, а с разъема REC(OUT) только аналоговый. При подключении записывающего компонента через аналоговый и цифровой разъемы приоритет имеет цифровой разъем. MD рекордер Вы можете подключить к любому цифровому входу, настроив соответственно пункт «7 I/O ASSIGNEMENT» в меню установок.

· При подключении записывающего компонента при использовании ресивера включайте этот компонент, иначе возможно искажение звучания других компонентов.

· Запись во время нахождения ресивера в дежурном режиме может быть искажена, включайте предварительно ресивер.

*Расположение гнезд может отличаться от указанного на рисунке – внимательно следите за обозначениями на задней панели!

проигрыватель

MD рекордер или

кассетная дека

рекордер

Проигрыватель

виниловых

дисков

Внешний

декодер

Направление сигнала

Левый аналоговый кабель

Правый аналоговый кабель

Оптический кабель

Коаксиальный кабель

Подключение видео компонентов

Видео разъемы

Есть три типа видео разъемов: VIDEO – обычные композитные, S-VIDEO и COMPONENT VIDEO - компонентные. Видео сигнал через компонентный сигнал передается с наилучшим

качеством. Если Ваш видео компонент оборудован S-Video или компонентным разъемом, используйте эти подключения: соедините выходной разъем S-Video компонента-источника с входом S-VIDEO этого ресивера, или компонентный выход на источнике с входным разъемом COMPONENT VIDEO на ресивере.

· Каждый тип разъемов работает независимо, сигнал, поступивший через разъем определенного типа, выходит через разъем этого же типа.

· Если Вы сделали подключения с помощью разъемом S-Video, то не требуется выполнять композитные подключения. В случае подключения обоих типов разъемы S-Video имеют приоритет.

Вы можете назначить вход для компонентных гнезд COMPONENT VIDEO A или B в соответствие с подключенным компонентом, настроив соответственно пункт «7 I/O ASSIGNEMENT» в меню установок.

Видео монитор в разъемом 21 контакт

В этом случае используйте имеющийся в продаже кабель с разъемом SCART.

Разъемы VIDEO AUX (на передней панели)

Эти гнезда используются для подключения портативных источников, например, игровой приставки. Примечание: если проигрыватель LD оборудован выходом Dolby Digital RF, то для подключения следует использовать RF демодулятор.

ТВ, цифровой ТВ

или

проигрыватель

DVD

демодулятор

Кабельный ТВ,

спутниковый

тюнер

Направление сигнала

Левый аналоговый кабель

Правый аналоговый кабель

Оптический кабель

Коаксиальный кабель

Видео кабель

Кабель S-Video

Видеомагн.

VCR1 или VCR2

DVR (цифровой

видео рекордер)

Нет подключений

Разъем SCART

телемонитор

Подключение акустических систем

Убедитесь, что правильно подключаете левый и правый каналы с соблюдением полярности. При неверном подключении звука слышно не будет либо он будет ненатуральным и без низких частот. Предупреждение:

· Подключайте громкоговорители только с сопротивлением, соответствующим указанному на задней панели прибора.

· Не позволяйте оголенным проводам касаться друг друга и металлических частей аппарата, иначе это приведет к повреждению громкоговорителя и/или ресивера.

При необходимости в меню установок измените конфигурацию акустических систем в соответствии с числом и размером подключенных громкоговорителей после завершения соединения.

Кабели акустических систем

Кабель акустической системы состоит из двух проводов, отличающихся цветом, полосками или формой. Обратите внимание на полярность подключения разъемов акустических систем.

1. Зачистите изоляцию на концах проводов примерно на 1 см.

2. Закрутите проводники на зачищенных концах для предотвращения короткого замыкания.

Подключение к разъемам SPEAKERS

3. Открутите рукоятки терминалов.

4. Вставьте только зачищенный конец провода в отверстие терминала

5. Затяните рукоятку.

*Некоторые модификации допускают подключение штекеров типа “banana”.

Одну или две акустические системы в качестве основных громкоговорителей подключите к разъемам MAIN SPEAKERS. Тыловую акустическую систему подключите к разъемам REAR SPEAKERS. Центральный громкоговоритель подключите к разъемам CENTER SPEAKER. Центральный тыловой громкоговоритель подключите к разъемам REAR CENTER SPEAKER.

Подключение внешнего усилителя

Если вы хотите увеличить выходную мощность или хотите использовать другой усилитель, подключите внешний усилитель к разъемам OUTPUT.

1. MAIN OUT – линейный выход основного канала, на сигнал, выходящий с этого разъема не влияют установки регуляторов BASS, TREBLE, BALANCE, BASS EXTENTION.

2. REAR CENTER – линейный выход центрального тылового канала.

CENTER – линейный выход центрального канала.

4. REAR (SURROUND) – линейный выход тыловых каналов.

5. SUBWOOFER: при использовании сабвуфера со встроенным усилителем, например, сабвуферной системы Yamaha Active Servo Processing, соедините этот разъем со входом этого

сабвуфера. Низкочастотный сигнал, распределенный между основными, центральным и/или тыловыми каналами направляется на этот разъем. Частота среза составляет 90 Гц. Сигналы низкочастотных эффектов LFE, генерируемые при декодировании DTS и Dolby Digital также могут передаваться на этот разъем, если это установлено.

· Уровень сабвуфера устанавливается с помощью регуляторов на сабвуфере, и не регулируется с основного блока.

· В зависимости от установок пунктов меню установок 1.SPEAKER SET, 10A.LFE LEVEL и

11. DTS LFE LEVEL некоторые сигналы могут не передаваться через эти разъемы.

Подключение внешнего декодера

Ресивер оборудован шестью дополнительными входными гнездами (левый и правый основные, центральный, левый и правый тыловые, сабвуфер) для дискретного многоканального входа от внешнего декодера, звукового процессора или предусилителя.

Подключите выходные гнезда Вашего внешнего декодера к разъему 6CH INPUT.

Будьте внимательны, чтобы правильно подключить левый и правый каналы.

· При выборе в качестве источника 6CH INPUT, основной блок автоматически отключает процессор звукового поля, и Вы не сможете использовать программы DSP.

· При выборе в качестве источника 6CH INPUT пункты с 1А по 1Е в меню установок роли не играют.

Переключатель сопротивления IMPEDANCE SELECTOR

Переключайте данный селектор только при выключенном состоянии устройства. Выберите то положение, которое подходит для Ваших громкоговорителей. Предупреждение Не изменяйте положение переключателя IMPEDANCE SELECTOR во время работы устройства, иначе оно может быть повреждено. ЕСЛИ УСТРОЙСТВО НЕ ВЫХОДИТ ИЗ РЕЖИМА ОЖИДАНИЯ ПРИ НАЖАТИИ КНОПКИ

STANDBY/ ON:

Переключатель IMPEDANCE SELECTOR может быть не до конца установлен в одно из положений. Установите его правильно.

Левое положение

Основные: если Вы используете одну пару основных громкоговорителей, импеданс каждого громкоговорителя должен быть 4 Ом или выше, при использовании двух пар – 8 Ом или выше. Центральный: импеданс должен быть 6 Ом или выше. Тыловые: импеданс каждого громкоговорителя должен быть 6 Ом или выше.

Правое положение

Основные: если Вы используете одну пару основных громкоговорителей, импеданс каждого громкоговорителя должен быть 8 Ом или выше, при использовании двух пар – 16 Ом или выше. Центральный: импеданс должен быть 8 Ом или выше. Тыловые: импеданс каждого громкоговорителя должен быть 8 Ом или выше.

Подключение кабеля питания

После завершения всех соединений подключите кабель питания к розетке. Если не планируете использовать ресивер длительное время, отключите его от розетки. AC OUTLETS – используйте эти разъемы для подключения кабелей питания других компонентов, питание подключенной аппаратуры будет управляться клавишей STANDBY/ON, с этого разъема питание на подключенное оборудование будет подаваться, пока

К сетевой розетке

Переключаемые выходы питания

+ 32 hidden pages

Yamaha RX-V1200RDS User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
