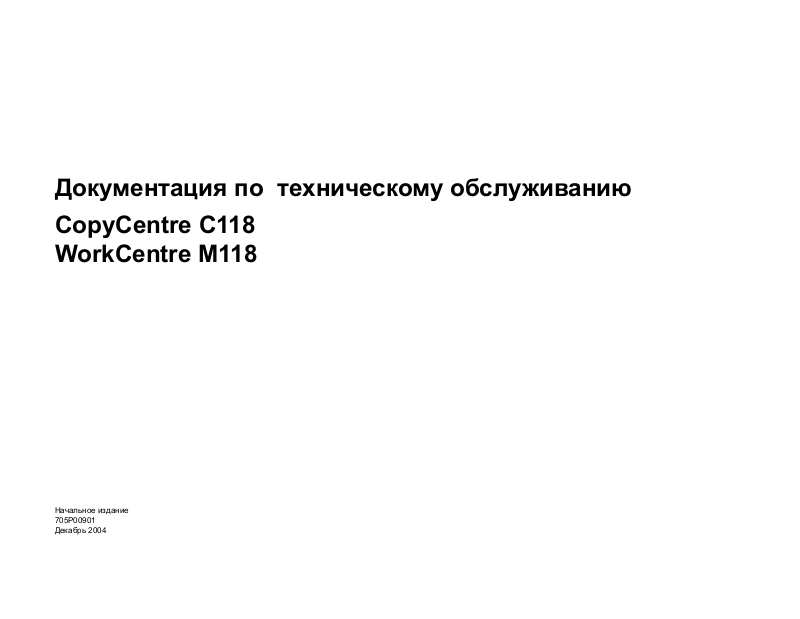

Документация по техническому обслуживанию
CopyCentre C118
WorkCentre M118
Начальное издание
705P00901
Декабрь 2004
ПРИМЕЧАНИЕ
Данное Руководство тщательно подготовлено, и Xerox не будет нести
никакой ответственности за ущерб вследствие любых неточностей при
выполнении указанных в данном Руководстве действий.
ПРИМЕЧАНИЕ
Вся документация по обслуживанию предоставляется внешним
заказчикам Xerox только для информации. Вся документация Xerox по
обслуживанию предназначена только для использования обученным и
дипломированным обслуживающим персоналом. Приведенная в
данном документе информация может быть изменена без
предварительного уведомления. Обслуживание оборудования, его
модулей, элементов или частей силами заказчика может аннулировать
гарантийные обязательства Xerox в отношении обслуживания данного
оборудования. В гарантийных обязательствах приводятся условия, при
которых допустимо обслуживание оборудования силами заказчика или
третьей стороной.
ПРЕДУПРЕЖДЕНИЕ
Данное оборудование генерирует, использует и может излучать
электромагнитные волны радиочастоты. Если при установке
оборудования не были учтены инструкции, приведенные в
документации пользователя, возможно возникновение вредных
помех в устройствах радиокоммуникаций. Данное оборудование
было протестировано и признано соответствующим требованиям
раздела B части 15 правил FCC, предъявляемым к
вычислительным устройствам класса A для обеспечения
приемлемой защиты от помех
При работе данного оборудования в жилой зоне вероятно
возникновение помех, которые пользователь должен устранить
за свой счет.
при работе в промышленной зоне.
Подготовлено The Document Company Xerox GKLS European Operations Bessemer Road
Welwyn Garden City Hertfordshire AL7 1HE ENGLAND
© Fuji Xerox Co., Ltd., 2004 г. Все права защищены. Xerox Europe, Xerox ®, а также все
упоминаемые в данном документе названия и номера изделий Xerox являются
торговыми марками XEROX CORPORATION.
***Информационная собственность Xerox***
О данном Руководстве............................................................................................................iii
Структура Руководства ...........................................................................................................iii
Как пользоваться данным Руководством ............................................................................. iv
Символы и обозначения ......................................................................................................... v
Переведенные предупреждения........................................................................................... ix
Введение
Начальное издание
CCC118, WCM118
12/2004
i
Введение
Введение
12/2004
ii
Начальное издание
CCC118, WCM118
О данном Руководстве
Данное Руководство по техническому обслуживанию является частью
многонациональной системы документации для копиров/принтеров Copy Centre C118,
Work Centre M118. Документация по техническому обслуживанию применяется для
диагностирования неисправностей аппарата и регулировки его элементов. Она содержит
информацию, используемую для поддержания аппарата в рабочем состоянии. Она
представляет собой руководящий материал для обслуживания каждого вызова.
Сведения о том, как пользоваться
данного Руководства.
Это Руководство содержит информацию, применимую к копирам NASG (XC) и ESG (XE)
.
Обновление Руководства по техническому обслуживанию
В Руководство по техническому обслуживанию будут вноситься изменения по мере
проведения доработок аппарата и выявления новых проблемных областей.
документацией, содержатся в разделе Введение
Структура Руководства
Данное Руководство по техническому обслуживанию содержит восемь разделов. Ниже
приведены заголовки разделов и дано описание содержащейся в них информации:
Раздел 1: Процедуры обслуживания вызова
Этот раздел содержит описание процедур, которые определяют содержание и
последовательность действий при посещении пользователя. Это начальный уровень
обслуживания каждого вызова.
Раздел :2 Процедуры RAP по указателю состояния
В этом разделе описаны диагностические процедуры поиска и устранения
неисправностей с кодом состояния и без кода состояния (за исключением
неисправностей, связанных с качеством изображения).
Раздел 3: Качество изображения
В этом разделе описаны диагностические процедуры поиска и устранения
неисправностей, связанных с качеством изображения, а также приведены требования к
качеству изображения и образцы дефектов изображения.
Раздел 4: Ремонт и регулировка
В этом разделе описаны все процедуры ремонта и регулировки.
Ремонт
Описаны процедуры снятия и замены элементов для тех случаев, когда:
возможно получение травм или повреждение оборудования
снятие или установку нельзя выполнить, руководствуясь только рисунком в
разделе Перечень запасных частей
процедура содержит операции чистки или смазки
после замены требуется регулировка элемента
для снятия или установки элемента требуется специальный инструмент
Пользуйтесь описаниями процедур ремонта для правильного проведения снятия и
замены. Описания процедур содержат необходимые предупреждения, предостережения
и примечания.
Начальное издание
CCC118, WCM118
Регулировка
Регулировка представляет собой процедуру настройки элементов, которые для
правильной работы системы должны удовлетворять определенным техническим
требованиям.
Пользуйтесь описаниями процедур регулировки для выполнения действий в правильной
последовательности. Описания процедур включают требования к регулируемым
элементам, необходимые предупреждения, предостережения и примечания.
Раздел 5: Перечень запасных частей
Этот раздел содержит список запасных частей копира/принтера.
12/2004
iii
Введение
Раздел 6: Общие процедуры и информация
Этот раздел содержит описания общих процедур, диагностических программ и
информацию о копире/принтере.
Раздел 7: Схемы соединений
Этот раздел содержит рисунки, перечни разъемов с указанием их местоположения и
схемы разводки напряжений питания. Этот раздел также содержит блок-схемы.
Раздел 8: Дополнительные устройства
Этот раздел содержит сведения, относящиеся к установке опций и дополнительных
устройств.
Как пользоваться данным Руководством
Процедуры обслуживания вызова в разделе 1 описывают последовательность действий
при посещении пользователя. Обслуживание вызова должно начинаться с выполнения
этих процедур.
Использование электрических схем
На электрических схемах (Circuit Diagrams - CD) показаны электрические цепи устройств
системы. Разводка электропитания показана в разделе 7 (Схемы соединений) данного
Руководства. Цепи разводки электропитания заканчиваются на плате, куда подается
напряжение питания. Найдите схему разводки соответствующего напряжения питания и
найдите на ней интересующую вас плату. Пользуйтесь схемами раздела 7 для
устранения неисправностей цепей электропитания, не показанных на
схемах.
Использование блок-схем
Блок-схемы (Block Schematic Diagrams - BSDs) включены в раздел 7 (Схемы соединений)
данного Руководства. Блок-схемы показывают функциональную взаимосвязь
электрических цепей и механических и не механических устройств, входы и выходы.
Показаны входы и выходы, например, механических приводов; механические передачи,
действия оператора и воздушные потоки. Блок-схемы дают общее представление о том,
как работает вся подсистема.
Необходимо отметить, что блок-схемы больше не содержат блок ввода питания,
относящийся к цепи 1. Чтобы проследить прокладку провода обратно к источнику,
необходимо воспользоваться схемами разводки электропитания.
электрических
Введение
12/2004
iv
Начальное издание
CCC118, WCM118
Символы и обозначения
В документации применяются следующие символы.
Предупреждение, Внимание и Примечание
В документации по техническому обслуживанию будут встречаться замечания под
заголовками Предупреждение, Внимание и Примечание. Слова ПРЕДУПРЕЖДЕНИЕ и
ВНИМАНИЕ могут быть указаны на рисунке для выделения элемента, представляющего
потенциальную опасность; тем не менее, сообщения под заголовками
ПРЕДУПРЕЖДЕНИЕ и ВНИМ]АНИЕ всегда есть в тексте. Вот их определения:
ПРЕДУПРЕЖДЕНИЕ
Предупреждение обращает внимание на то, что при невыполнении или
неправильном выполнении указанных действий, процедур или условий возможно
создание ситуации, опасной для вашего здоровья или здоровья окружающих.
ВНИМАНИЕ
Это замечание обращает внимание на то, что при невыполнении или неправильном
выполнении указанных действий, процедур или условий возможно повреждение
оборудования.
ПРИМЕЧАНИЕ: Примечания содержат дополнительную информацию об
особенностях выполнения работы.
Символы, предупреждающие об опасности
Аппарат содержит следующие обозначения, относящиеся к технике безопасности:
ПРЕДУПРЕЖДЕНИЕ
Данный аппарат содержит лазер, луч которого невидим. Не имеется никаких
визуальных указаний на присутствие лазерного луча. Поэтому при техническом
обслуживании аппарат соответствует классу 3B. При попадании в глаз лазерный
луч может привести к нарушению зрения. Процедуры технического обслуживания
необходимо выполнять в точном соответствии с данным Руководством. При
техническом обслуживании аппарата сервисный инженер
установленные меры предосторожности при работе с лазером. Не помещайте
инструменты с отражательной поверхностью в зону окна ROS. Не заглядывайте в
зону окна ROS, если включено питание и лазер работает.
На наклейку внутри аппарата нанесены следующие символ и предупреждение.
Только символ или символ вместе с сообщением могут также встречаться в
документации по техническому обслуживанию и в учебной программе. Этим
символом сервисный инженер предупреждается о том, что имеется вероятность
попадания под лазерный луч.
должен соблюдать все
ПРЕДУПРЕЖДЕНИЕ
Никогда не пытайтесь отключать блокировки лазера. Случайное попадание
лазерного луча в глаз может привести к невосстановимой потере зрения.
Предупреждение об опасности облучения лазером
ПРИ ОТКРЫТОЙ КРЫШКЕ ЕСТЬ ОПАСНОСТЬ ПОПАДАНИЯ ПОД НЕВИДИМЫЙ
ЛАЗЕРНЫЙ ЛУЧ. ИЗБЕГАЙТЕ ПРЯМОГО ПОРАЖЕНИЯ ЛАЗЕРНЫМ ЛУЧОМ.
ВНИМАНИЕ
Неправильное выполнение процедур, описанных в Программе обучения технике
безопасности при работе с лазером, может привести к поражению опасным лазерным
излучением.
За дополнительной информацией обращайтесь к Программе обучения технике
безопасности при работе с лазером.
Стрелка указывает место установки, доступа или снятия какого-либо элемента аппарата.
Рисунок 2 Стрелка доступа пользователя
Этот символ указывает на то, что поверхность может быть горячей. Чтобы не обжечься,
соблюдайте осторожность при доступе к внутренним элементам аппарата.
Рисунок 3 Горячая поверхность
Этот символ указывает, где протекают электрические токи, когда аппарат закрыт и
работает. Соблюдайте осторожность при доступе к внутренним элементам аппарата.
Рисунок 4 Опасность поражения электрическим током
Эти символы указывают на элементы, которые могут быть повреждены разрядом
статического электричества (Electrostatic Discharge - ESD).
Начальное издание
CCC118, WCM118
Рисунок 1 Опасность облучения лазером
12/2004
v
Введение
Комплект для защиты от статического электричества (ESD)
Целью программы защиты от статического электричества является сохранение
надежности и качества, присущих электронным элементам, при выполнении
технического обслуживания аппарата у пользователя. Осуществление этой программы
является прямым результатом достижений микроэлектронной техники, а также
признанием важности проблемы ESD в современной электронной промышленности.
Рисунок 5 Символ возможности повреждения статическим электричеством
Эта программа уменьшит затраты на техническое обслуживание, связанное с отказами
электронных плат. Девяносто процентов всех отказов плат из-за разряда статического
электричества проявляются не сразу. Применение комплекта ESD устранит эти
отсроченные отказы и разрешит проблемы неустойчивой работы, причиной которых
является разряд статического электричества. Это улучшит надежность изделия и
уменьшит количество повторных вызовов
Комплект ESD должен применяться каждый раз, когда проводятся работы с платами или
элементами, чувствительными к статическому электричеству. Он связан с такими
действиями, как замена или переустановка плат или разъемов. Комплект также должен
применяться для того, чтобы предотвратить дополнительные повреждения при возврате
плат на ремонт.
Инструкции по применению комплекта ESD можно найти в подразделе Комплект для
защиты от разряда статического электричества раздела Общие процедуры данного
Руководства.
.
Введение
12/2004
vi
Начальное издание
CCC118, WCM118
Символы на рисунках и электрических схемах
Рисунок 6 показывает символы и условные обозначения, обычно встречающиеся на
рисунках и электрических схемах.
СИМВОЛЫ ССЫЛОК
Электрические схемы и процедуры RAP
содержат ссылки на данные
тестирования, примечания, регулировки
и перечни запасных частей,
обозначаемые следующими символами:
КОНТРОЛЬНЫЕ ДАННЫЕ (TD)
Этот символ используется на
электрических схемах, указывая на то,
что для проверки наличия сигнала
требуются данные тестирования.
ПРИМЕЧАНИЕ
Этот символ используется для ссылки
на примечания, расположенные на
той же странице.
РЕГУЛИРОВКА
ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ
Данный символ показывает, что
необходима регулировка элемента, рядом
с которым этот
Ссылка на перечень запасных частей,
приведенный в разделе 5, с рисунком
подсистемы в разобранном виде (в
данном примере Перечень запчастей 2ХХ). Ссылка показана на электрических
схемах рядом с каждой подлежащей
замене частью.
символ изображен.
КОНТРОЛЬНЫЕ ТОЧКИ (TP)
Этот симвлол обозначает тестовую
точку/контакт для измерения
сигнала.
ОБОЗНАЧЕНИЯ НА БЛОК-СХЕМАХ
Этот символ применяется на схемах
для обозначения разрыва цепи в
вертикальном направлении.
Этот символ применяется на схемах
для обозначения разрыва цепи в
горизонтальном направлении.
Этот символ обозначает
рециркулирующий сигнал.
Этот символ обозначает сигнал
обратной связи.
Этот символ применяется для
обозначения витой двухпроводной
линии.
Этот символ устанавливается на схемах
над именем сигнала и обозначает
контрольный код входного или
выходного элемента для этого сигнала
Этот символ устанавливается на схемах
над
именем сигнала и указывает на то,
что для проверки сигнала требуются
контрольные коды входного и выходного
элементов.
Этот символ устанавливается на
схемах над именем сигнала и
указывает контрольные коды двух
элементов.
Этот символ обозначает на
электрических схемах код
неисправности.
Символ флажка используется на
электрических схемах. Он указывает на
провод, который нужно
обрыв или короткое замыкание на
корпус.
проверить на
Начальное издание
CCC118, WCM118
Рисунок 6 Символы на рисунках и электрических схемах
12/2004
vii
Введение
Обозначение сигналов
Пример обозначения сигналов, используемого на электрических схемах и блок-схемах,
представляет рисунок 7.
Рисунок 7 Обозначение сигналов
Измерение напряжений и требования к напряжениям
Измерения постоянных напряжений необходимо выполнять относительно общего
провода DC Common, если в диагностической процедуре не указано иное. Измерения
переменных напряжений необходимо выполнять относительно нейтрали ACN
электросети.
Измерение постоянных напряжений в RAP
Если в RAP требуется воспользоваться цифровым мультиметром для измерения
постоянных напряжений, первой указывается контрольная точка для подключения
красного щупа (+) прибора, а второй указывается контрольная точка для подключения
черного щупа (-) прибора. Например, в RAP можно найти следующую фразу:
Между контактами TP7 и TP68 имеется напряжение +5 В.
В этом примере красный щуп прибора следует приложить к TP7, а черный - к TP68.
Вот другой пример:
Между контактами TP21 и TP33 имеется напряжение -15 В.
В этом примере красный щуп прибора следует приложить к TP21, а черный - к TP33.
Если вторая контрольная точка не указана, предполагается, что черный щуп
измерительного прибора можно приложить к металлической раме аппарата.
Таблица 1 Измерение напряжений и требования к напряжениям
НАПРЯЖЕНИЕ ДОПУСК
НАПРЯЖЕНИЕ ПИТАНИЯ 220 В ОТ 198 В ДО 242 В
НАПРЯЖЕНИЕ ПИТАНИЯ 100 В ОТ 90 В ДО 135 В
НАПРЯЖЕНИЕ ПИТАНИЯ 120 В ОТ 90 В ДО 135 В
+5 В ОТ +4,75 В ДО +5,25 В
+24 В ОТ +23,37 В ДО +27,06 В
Логические уровни
Измерения логических уровней необходимо выполнять относительно общего провода
DC Common, если в диагностической процедуре не указано иное.
Таблица 2 Логические уровни
НАПРЯЖЕНИЕ ХАРАКТЕРИСТИКИ H/L
+5 В H= ОТ +3,00 ДО +5,25 В
L= ОТ 0,0 ДО 0,8 В
+24 В H= ОТ +23,37 ДО +27,06 В
L= ОТ 0,0 ДО 0,8 В
Введение
12/2004
viii
Начальное издание
CCC118, WCM118
Переведенные предупреждения
Начальное издание
CCC118, WCM118
12/2004
ix
Введение
Введение
Символы и обозначения
ПРЕДУПРЕЖДЕНИЕ
Предупреждение обращает внимание на то, что при невыполнении или
неправильном выполнении указанных действий, процедур или условий возможно
создание ситуации, опасной для вашего здоровья или здоровья окружающих.
ПРЕДУПРЕЖДЕНИЕ
Данный аппарат содержит лазер, луч которого невидим. Не имеется никаких
визуальных указаний на присутствие лазерного луча. Поэтому при техническом
обслуживании аппарат соответствует классу 3B. При попадании в глаз лазерный
луч может привести к нарушению зрения. Процедуры технического обслуживания
необходимо выполнять в точном соответствии с данным Руководством. При
техническом обслуживании аппарата сервисный инженер
установленные меры предосторожности при работе с лазером. Не помещайте
инструменты с отражательной поверхностью в зону окна ROS. Не заглядывайте в
зону окна ROS, если включено питание и лазер работает.
На наклейку внутри аппарата нанесены следующие символ и предупреждение.
Только символ или символ вместе с сообщением могут также встречаться в
документации по техническому обслуживанию и в учебной программе. Этим
символом сервисный инженер предупреждается о том, что имеется вероятность
попадания под лазерный луч.
должен соблюдать все
ПРЕДУПРЕЖДЕНИЕ
Никогда не пытайтесь отключать блокировки лазера. Случайное попадание
лазерного луча в глаз может привести к невосстановимой потере зрения.
4 Ремонт и регулировка
Приводы
REP 1.1.1 Узел главного привода
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Транспортировка бумаги
REP 2.2.1 Тормозная площадка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 2.4.1 Узел регистрации
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 2.5.1 Узел левой крышки
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 2.5.2 Узел BTR
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
ROS
REP 3.1.1 Узел ROS
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Ксерография/проявление
REP 4.1.1 П ринт-картридж
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 4.1.2 Тонер-картридж
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 4.2.1 Двигатель подачи тонера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Фьюзер
REP 5.1.1 Узел фьюзера
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Вывод
REP 6.1.1 Узел выхода + OCT
Введение
12/2004
x
Начальное издание
CCC118, WCM118
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
MPT
REP 7.1.1 Узел MPT
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 7.2.1 Тормозная площадка MPT
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Электрические элементы
REP 9.1.1 MCU PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 9.2.1 ESS PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Крышки
REP 10.1.1 Верхняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 10.2.1 Задняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
IIT
REP 11.1.1 Панель управления
регулировку при включенном питании аппарата.
REP 11.1.2 Блок MFC и EXT PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.2.2 Кабель интерфейса NBCR/кабель питания NBCR
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.4.1 Лампа экспонирования
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.5.1 Передний/задний тросик каретки
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.5.2 NSC/NBCR PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.5.3 PWB инвертора изображения
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.6.1 MFC PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 11.6.2 EXT PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
Начальное издание
CCC118, WCM118
12/2004
xi
Введение
Модуль лотков - 2T
REP 15.1.1 DADF/ADF
REP 12.1.1 Податчик лотка 3
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 12.1.2 Податчик лотка 4
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 12.3.1 Ролик подачи/тормозной ролик/ролик подталкивания
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 12.6.1 2TM PWB
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 12.7.1 Левая нижняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Левая нижняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Модуль лотков - ST
REP 13.1.1 Податчик из лотка 2
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 12.3.1 Ролик подачи/тормозной ролик/ролик подталкивания
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
DADF/ADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.1.2 Подушка DADF/ADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.2.1 Узел лотка оригиналов
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.2.2 Узел податчика DADF/ADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.2.3 Передняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.2.4 Задняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.3.1 PWB управления DADF/ADF
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.3.2 Левый противовес
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.3.3 Правый противовес
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
Введение
12/2004
xii
Начальное издание
CCC118, WCM118
REP 15.4.1 Верхняя крышка
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.8.1 Тор м озной ролик
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
REP 15.9.1 Ролик захвата, ролик подачи
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
IIT
ADJ 11.1.1 Регулировка положения узла каретки
ПРЕДУПРЕЖДЕНИЕ
Во избежание получения травм или электрошока, не выполняйте ремонт и
регулировку при включенном питании аппарата.
8 Дополнительные устройства
8.1 Комплект факса
ПРЕДУПРЕЖДЕНИЕ
Выключите аппарат и отсоедините шнур питания.
8.2 Интерфейс внешних устройств
ПРЕДУПРЕЖДЕНИЕ
Выключите аппарат и отсоедините шнур питания.
Начальное издание
CCC118, WCM118
12/2004
xiii
Введение
Введение
12/2004
xiv
Начальное издание
CCC118, WCM118
Процедуры обслуживания вызова ...................................................................................... 1-3
Начальные действия............................................................................................................ 1-3
Схема обслуживания вызова .............................................................................................. 1-4
Периодическое обслуживание элементов аппарата (HFSI) ............................................. 1-5
Процедуры чистки ................................................................................................................ 1-6
Заключительные действия .................................................................................................. 1-6
1 Процедуры обслуживания вызова
Начальное издание
CCC118, WCM118
12/2004
1-1
Процедуры обслуживания вызова
Процедуры обслуживания вызова
12/2004
1-2
Начальное издание
CCC118, WCM118
Процедуры обслуживания вызова
Стратегия технического обслуживания
Стратегия технического обслуживания копиров/принтеров Copy Centre C118, Work Centre
M118 заключается в том, что перед попыткой устранения любой неисправности
выполняются необходимые действия с элементами, требующими частого технического
обслуживания (Frequency Service Item - HFSI). При следовании этой стратегии некоторые
проблемы могут быть разрешены без их диагностирования. Для устранения оставшихся
неисправностей будут применяться ремонтно-аналитические процедуры (Repair Analysis
Procedures - RAP).
Неисправности аппарата, работающего в режиме базового
до неисправностей, связанных с применением дополнительных устройств.
Проблемы качества изображения необходимо решать в последнюю очередь.
принтера, будут устраняться
Процедуры обслуживания вызова
Процедуры обслуживания вызова представляют собой инструкции по выполнению
каждого технического обслуживания аппарата. Эти процедуры предназначены для
использования вместе с Руководством по техническому обслуживанию. Следуйте
установленному порядку действий.
Начальные действия
При выполнении начальных действий собирают информацию о состоянии аппарата и
проблемах, которые явились причиной вызова.
Схема обслуживания вызова
Схема обслуживания вызова представляет
вызова.
Периодическое обслуживание элементов аппарата (HFSI)
Этот раздел содержит информацию, необходимую для выполнения замены
элементов, требующих частого технического обслуживания (HFSI).
Процедуры чистки
Процедуры чистки указывают, что необходимо почистить при обслуживании каждого
вызова.
Заключительные действия
При выполнении заключительных действий копир/принтер тестируется и
возвращается пользователю. Кроме того, выполняются необходимые
административные процедуры.
последовательность процедур обслуживания
Начальные действия
Цель
Целью выполнения указаний раздела Начальные действия процедур обслуживания
вызова является определение причины обращения в сервисную службу, а также
определение и организация действий, которые необходимо выполнить.
Процедура
1. Соберите информацию о причине вызова и состоянии копира/принтера.
a. Расспросите оператора. Спросите о местоположении последних застреваний
бумаги. Спросите о качестве изображения и особенностях работы копира/
принтера, включая посторонние звуки и другие признаки неполадок.
b. Предварительно проинформировав пользователя, отключите аппарат от сети.
c. Проверьте состояние шнуров электропитания, убедитесь, что они правильно
подсоединены к розетке и не имеют дефектов, которые могли бы
опасность. При необходимости устраните дефект или замените шнуры
электропитания. Проверьте, не сработали ли прерыватели сетевого питания.
d. Осмотрите бракованные копии. Узнайте относительно плотности и качества
бумаги. Проверьте, не повреждены ли копии, нет ли масляных пятен, дефектов
изображения и других признаков неисправности.
e. Запишите показания счетчика копий.
f. Войдите в диагностический режим.
ПРИМЕЧАНИЕ: Если при выполнении диагностической процедуры на дисплее
отображается код неисправности, перейдите к RAP для этого кода и устраните
неисправность. Затем вернитесь в диагностический режим и продолжайте
выполнение процедуры dC, на которой вы остановились.
g. На основании объемов выполняемых пользователем работ определите, какие
действия с элементами HFSI необходимо выполнить. За подробной
информацией о HFSI обратитесь
элементов аппарата (HFSI). Сделайте записи об элементах, требующих
проведения технического обслуживания.
h. Напечатайте отчет сервисного инженера и сделайте выписки из файла
застреваний (IIT), файла застреваний (IOT), файла фатальных ошибок и
файла ошибок факса. Классифицируйте эту информацию по следующим
категориям:
Информация, относящаяся к проблеме, явившейся причиной вызова.
Информация, относящаяся ко вторичным проблемам
Информация, которая не требует выполнения никаких действий,
например, по причине однократного возниновения проблемы.
i. Проверьте, нет ли в журнале технического обслуживания записей, относящихся
к неисправности, которая явилась причиной вызова, или к какой-либо
вторичной неисправности.
j. Выполните определенные ранее необходимые действия с элементами HFSI.
Обратитесь к подразделу Периодическое обслуживание элементов аппарата
(HFSI).
1.
Выйдите из диагностического режима. Попробуйте повторно воспроизвести
неисправность, запустив ту же работу, что выполнял пользователь.
2. Переходите к Схеме обслуживания вызова.
к разделу Периодическое обслуживание
представлять
.
Начальное издание
CCC118,WCM118
12/2004
1-3
Процедуры обслуживания вызова
Процедуры обслуживания вызова, Начальные действия
Схема обслуживания вызова
Эта процедура должна выполняться при обслуживании каждого вызова.
Начальные действия
Расспросите оператора о возникшей проблеме. Если проблема связана с
неправильными действиями оператора или попыткой выполнения работы, выходящей за
пределы возможностей аппарата, помогите пользователю научиться правильно
выполнять процедуру.
Процедура
Расспросите оператора о возникшей проблеме.
• Если неисправность сопровождается кодом неисправности (включая застревания
бумаги и оригинала), найдите соответствующую процедуру в разделе 2 и
приступите к выполнению технического обслуживания.
• Если проблема связана с посторонними звуками или запахами, выберите режим
(односторонняя или двусторонняя печать, финишер и т.п.), найдите причину
неисправности и приступите к выполнению технического обслуживания.
Оператор правильно управляет аппаратом.
Да Нет
Объясните оператору, как правильно работать с аппаратом.
Дисплей интерфейса пользователя (user interface - UI) в норме.
Да Нет
Обратитесь к BSD (CH2.X) и устраните неисправность дисплея UI.
Проблема возникает только в режиме печати.
Да Нет
Проблема возникает только в режиме копирования.
Да Нет
Проблема возникает только в факсимильном режиме.
Да Нет
Если причиной проблемы является дополнительное устройство или
интерфейс внешних устройств, проверьте правильность настроек
аппарата, обратитесь к соответствующему руководству по техническому
обслуживанию, а затем переходите к обслуживанию аппарата.
Проблема возникает только в отдельных режимах, например, при
многоадресной передаче.
Да Нет
Выполните тест связи с центром технического обслуживания. Проблема
возникает вновь.
Да Нет
Попросите у пользователя разрешение на установление связи
с удаленным аппаратом, при обращении которому возникает
проблема. Выполните тест передачи удаленному аппарату.
Передача прошла успешно.
D E
Да Нет
Обратитесь к установкам сервисного инженера [CE Setting] и
распечатайте трассировку протокола [Trace Dump], чтобы
определить, какой аппарат, удаленный или ваш, является
причиной проблемы.
• Если проблема связана с вашим аппаратом:
Проанализируйте трассировку протокола, обратитесь к
разделу 2 и переходите к техническому обслуживанию.
• Если проблема связана с удаленным апаратом:
Попросите пользователя проверить состояние удаленного
аппарата.
Не проходит тест приема. Выполните тесты работы на прием с
другими станциями вашей компании. Проверьте, нет ли проблем с
вашим аппаратом, а затем попросите пользователя проверить
состояние удаленного аппарата.
Проанализируйте трассировку протокола, обратитесь к разделу 2 и
переходите к техническому обслуживанию.
Проверьте настройки аппарата и, при необходимости, попросите у
пользователя разрешение на тестирование аппарата в том режиме, в котором
возникла проблема.
Если проблема возникает вновь, проанализируйте трассировку протокола,
обратитесь к разделу 2 и переходите к техническому обслуживанию.
Есть проблемы с качеством изображения.
Да Нет
Если проблема заключается в неправильном положении изображения на
бумаге, изготовьте несколько копий со стекла экспонирования или DADF,
обратитесь к регулировкам в разделе 4, а затем переходите к техническому
обслуживанию.
Обратитесь к главе 3 Q1 Начальная RAP качества изображения IOT, и
приступите к техобслуживанию.
Проблема связана с компьютерной сетью.
Да Нет
Проблема связана с подключением к сети.
Да Нет
Есть проблемы с качеством изображения.
Да Нет
Проблема связана с PC определенного клиента.
Да Нет
Проблема связана с определенным приложением или языком
программирования А.
Получите последнюю информацию об ограничениях и техническую
информацию. Действуйте соответственно.
Проверьте настройки PC клиента и, при необходимости, попросите
пользователя переустановить драйвер принтера.
AABBCCD
Процедуры обслуживания вызова
Схема обслуживания вызова
12/2004
1-4
ABC
Начальное издание
CCC118,WCM118
ABC
Обратитесь к главе 3 Q1 Начальная RAP качества изображения IOT, и
приступите к техобслуживанию.
Если проблема остается, попросите пользователя переустановить драйвер
принтера.
Проверьте настройки аппарата и, при необходимости, попросите пользователя
переустановить драйвер принтера.
Если неисправность остается, замените кабель подключения к сети. Проверьте
настройки аппарата и обсудите проблему с администратором сети пользователя.
Периодическое обслуживание элементов аппарата
(HFSI)
Процедура
1. Войдите в диагностический режим и выберите CE Setting.
2. Выполните операции технического обслуживания, указанные в таблице 1, для тех
элементов HFSI, показания счетчиков которых превысили порог или приближаются
к нему. Учитывая объем работ пользователя (большой, средний или малый),
оцените, действия с какими элементами HFSI необходимо выполнить, чтобы
избежать дополнительного обращения в сервисную службу в будущем.
3.
Указания смотрите в подразделе Процедуры чистки
Таблица 1 Элементы, требующие частого техобслуживания
Счетчик Название Порог Действия
Цепь-функция Счетчик подач из лотка 1
Цепь-функция Счетчик подач из лотка 2
Цепь-функция Счетчик подач из лотка
Цепь-функция Счетчик подач из лотка 4
Цепь-функция Счетчик подач из MPT
Цепь-функция Валик переноса
Цепь-функция Узел фьюзера
Счетчик Счетчик IIT
[NVRAM R/W]
[29/34][29/24][29/14][29/4]
[NVRAM R/W]
[29/35][29/25][29/15][29/5]
[NVRAM R/W]
[29/36][29/26][29/16][29/6]
[NVRAM R/W]
[29/37][29/27][29/17][29/7]
[NVRAM R/W]
[29/39][29/29][29/19][29/9]
[NVRAM R/W]
[30/44][30/43][30/42][30/41]
[NVRAM R/W]
[21/39][21/29][21/19][21/9]
[IIT]
[Feed]
50 тыс. Замените ролик подачи,
300 тыс. Замените ролик подачи,
300 тыс. Замените ролик подачи,
3
300 тыс. Замените ролик подачи,
50 тыс. Замените ролик подачи,
300 тыс. Замените валик переноса.
175 тыс. Замените узел фьюзера.
100 тыс. Замените ролик захвата,
тормозную площадку.
Сбросьте счетчик.
тормозной ролик, ролик
подталкивания.
Сбросьте счетчик.
тормозной ролик, ролик
подталкивания.
Сбросьте счетчик.
тормозной ролик, ролик
подталкивания.
Сбросьте счетчик.
тормозную площадку.
Сбросьте счетчик.
Сбросьте счетчик.
Сбросьте счетчик.
ролик подачи/тормозной
ролик
Начальное издание
CCC118,WCM118
12/2004
1-5
Процедуры обслуживания вызова
Периодическое обслуживание элементов аппарата
Процедуры чистки
Цель
Указать процедуры чистки, которые необходимо выполнять при обслуживании каждого
вызова.
Процедура
ВНИМАНИЕ
Не пользуйтесь растворителями, если на это нет указания в Руководстве по
техническому обслуживанию.
Общая чистка
Для чистки пользуйтесь сухой безворсовой тканью или смоченной водой тканью, если
иное не указано в Руководстве по техническому обслуживанию. После чистки влажной
тканью протрите поверхность сухой безворсовой тканью.
1. Элементы подачи IOT (ролики и площадки)
Следуйте указанной выше процедуре чистки.
2. Узлы подачи тонера
Пылесосом удалите тонер с корпуса тонер-картриджа.
3. Датчики застреваний
Почистите датчики сухим хлопчатобумажным тампоном.
4. Сканер
a. Выключите питание и дайте лампе экспонирования остыть.
b. Пользуясь тканью для чистки оптических деталей, почистите стекло
экспонирования сверху и снизу, крышку стекла экспонирования, белую
эталонную полосу, отражатель и зеркало.
c. Протрите лампу экспонирования чистой тканью, смоченной растворителем
пленки.
d. Протрите объектив безворсовой тканью, смоченной очистителем линз и
зеркал.
5. DADF/ADF
Проверьте нет ли на пути бумаги мусора и повреждений. Протрите ролики чистой
тканью, смоченной растворителем пленки.
6. Стекло экспонирования и стекло экспонирования при подаче из DADF
Следуйте указанной выше процедуре чистки.
Заключительные действия
Цель
Дать указания по выполнению процедур в завершение обслуживания каждого вызова.
Процедура
1. Проверьте чистоту внешней поверхности копира/принтера и рабочего места.
Протрите копир/принтер сухой или смоченной водой тканью. Не пользуйтесь
растворителями.
2. Проверьте обеспечение расходными материалами. Убедитесь, что в соответствии с
региональными процедурами доступен достаточный запас расходных материалов.
3. Заполните журнал технического обслуживания.
4. Выполните следующие действия, чтобы изготовить копию демонстрационного
оригинала для пользователя.
a. Загрузите в лоток бумагу формата А4 или А3.
b. Положите тест-лист на стекло экспонирования так, чтобы его короткая кромка
была вплотную к левой кромке стекла. Выберите лоток 1 и изготовьте одну
копию.
c. Напечатайте отчет о техническом обслуживании. Вложите этот отчет
журналом технического обслуживания во внутреннюю крышку.
d. Попросите пользователя проверить функции печати и сканирования.
e. Предоставьте копии пользователю.
5. Подключите аппарат к компьютерной сети пользователя. Проверьте
функционирование.
6. При необходимости выдайте копии, полученные при проведении технического
обслуживания.
7. Обсудите выполненную работу с пользователем и убедитесь, что пользователь
понимает, что было сделано, и удовлетворен результатами технического
обслуживания.
вместе с
Процедуры обслуживания вызова
Процедуры чистки, Заключительные действия
12/2004
1-6
Начальное издание
CCC118,WCM118
2 RAP по указателю состояния
Коды состояния C
C1-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача из лотка 1)..... 2-3
C2-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 2 (подача из лотка 2). 2-4
C2-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача из лотка 2)..... 2-5
C3-1000 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 3 (подача из лотка 3). 2-6
C3-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 2 (подача из лотка 3). 2-7
C3-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача из лотка 3)..... 2-8
C4-0000 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 4 (подача из лотка 4). 2-9
C4-1000 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 3 (подача из лотка 4).2-10
C4-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик подачи из лотка 2 (подача из лотка 4). 2-11
C4-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача из лотка 4)... 2-12
C6-1000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача/останов при
дуплексе)............................................................................................................................. 2-13
C6-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача без останова при
дуплексе)............................................................................................................................. 2-14
C8-2000 RAP Статическое ЗАСТРЕВАНИЕ на датчике подачи из лотка 2.................... 2-15
C8-3000 RAP Статическое ЗАСТРЕВАНИЕ на датчике подачи из лотка 3.................... 2-15
C8-4000 RAP Статическое ЗАСТРЕВАНИЕ на датчике подачи из
C8-6000 RAP Статическое ЗАСТРЕВАНИЕ на датчике дуплекса .................................. 2-16
C9-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик регистрации (подача из MPT) ....... 2-17
Коды состояния E
E1-1000 RAP ЗАСТРЕВАНИЕ Датчик регистрации не деактивировался....................... 2-19
E1-2000 RAP ЗАСТРЕВАНИЕ Не сработал выходной датчик фьюзера ........................ 2-20
E1-6000 RAP Статическое ЗАСТРЕВАНИЕ на датчике регистрации............................. 2-21
E3-1000 RAP ЗАСТРЕВАНИЕ Выходной датчик фьюзера не деактивировался........... 2-21
E3-2000 RAP ЗАСТРЕВАНИЕ Выходной датчик фьюзера деактивировался
преждевременно ................................................................................................................ 2-22
E3-6000 RAP Статическое ЗАСТРЕВАНИЕ на
E8-2000 RAP ЗАСТРЕВАНИЕ Выходной датчик дуплексного модуля не сработал...... 2-23
Коды состояния H
H1-2000 RAP Лоток 2 не поднялся / отсутствует.............................................................. 2-25
H1-3000 RAP Лоток 3 не поднялся / отсутствует.............................................................. 2-26
H1-4000 RAP Лоток 4 не поднялся / отсутствует.............................................................. 2-27
H2-7000 RAP Ошибка связи с дуплексным модулем ...................................................... 2-28
H3-1000 RAP Неисправность OCT1.................................................................................. 2-28
H4-1000 RAP Ошибка размера кассеты лотка 1.............................................................. 2-29
H4-2000 RAP Ошибка размера кассеты лотка 2.............................................................. 2-30
H4-3000 RAP Ошибка размера кассеты лотка 3.............................................................. 2-30
H4-4000 RAP Ошибка размера кассеты лотка
H7-3000 RAP Ошибка 2TM NVM ....................................................................................... 2-31
H7-4000 RAP Ошибка чтения/записи 2TM NVM............................................................... 2-32
H7-7000 RAP Ошибка связи с 2TM ................................................................................... 2-32
H7-8000 RAP Ошибка типа TM.......................................................................................... 2-33
выходном датчике фьюзера................. 2-23
4.............................................................. 2-31
лотка 4.................... 2-16
H8-1000 RAP Сломан датчик размера бумаги лотка 1.................................................... 2-33
H8-2000 RAP Сломан датчик размера бумаги лотка 2.................................................... 2-34
H8-3000 RAP Сломан датчик размера бумаги лотка 3.................................................... 2-34
H9-4000 RAP Ошибка чтения/записи STM NVM .............................................................. 2-36
H9-3000 RAP Ошибка STM NVM ....................................................................................... 2-35
H9-4000 RAP Ошибка чтения/записи STM NVM .............................................................. 2-36
H9-7000 RAP Ошибка связи с STM ................................................................................... 2-36
Коды состояния J
J1-2000 RAP Тоне р -картридж пуст.................................................................................... 2-37
J3-1000 RAP Ошибка установки принт-картриджа .......................................................... 2-37
J4-1000 RAP
J6-1000 RAP Закончился срок службы принт-картриджа................................................ 2-39
J7-1000 RAP Ошибка связи с CRUM принт-картриджа................................................... 2-40
J7-2000 RAP Ошибка записи данных в CRUM принт-картриджа ................................... 2-40
J7-3000 RAP Ошибка ID CRUM принт-картриджа............................................................ 2-41
J8-1000 RAP Ошибка связи с CRUM тонер-картриджа ................................................... 2-41
J8-2000 RAP Ошибка записи данных MCU в CRUM тонер-картриджа .......................... 2-42
J8-3000 RAP Ошибка ID CRUM тонер-картриджа............................................................ 2-42
Коды состояния S
S1-0000 RAP Ошибка положения каретки........................................................................ 2-43
S1-0001 RAP При сканировании со стекла открыта верхняя
S1-0010 RAP Застревание при подаче ............................................................................. 2-44
S1-0011 RAP Застревание при сканировании.................................................................. 2-45
S1-0012 RAP Застревание длинного оригинала.............................................................. 2-46
S1-0013 RAP Застревание короткого оригинала ............................................................. 2-47
S1-0014 RAP Статическое застревание в ADF ................................................................ 2-48
S1-0015 RAP При сканировании оригинала из ADF открыто стекло экспонирования.. 2-49
S1-0016 RAP При сканировании оригинала из ADF открыта верхняя крышка ADF ..... 2-49
S1-0020 RAP Застревание при подаче ............................................................................. 2-50
S1-0021 RAP Застревание при сканировании.................................................................. 2-51
S1-0022 RAP Застревание длинного оригинала.............................................................. 2-52
S1-0023 RAP Застревание короткого оригинала ............................................................. 2-53
S1-0024 RAP Застревание при инвертировании
S1-0025 RAP Статическое застревание в DADF.............................................................. 2-54
S1-0026 RAP При сканировании оригинала из DADF открыто стекло экспонирования2-55
S1-0027 RAP При сканировании оригинала из DADF открыта верхняя крышка DADF 2-56
Коды состояния U
U0-1000 RAP Ошибка останова главного двигателя ....................................................... 2-57
U0-2000 RAP Ошибка готовности изображения............................................................... 2-57
U1-1000 RAP Неисправность главного двигателя ........................................................... 2-58
U3-5000 RAP Неисправность двигателя ROS.................................................................. 2-59
U4-1000 RAP Ошибка прогрева фьюзера ........................................................................ 2-59
Неисправность датчика ATC ....................................................................... 2-38
крышка DADF/ADF ......... 2-44
.............................................................. 2-53
Начальное издание
CCC118, WCM118
12/2004
2-1
RAP по указателю состояния
U4-2000 RAP Перегрев ...................................................................................................... 2-60
U4-3000 RAP Неисправность термистора управления ................................................... 2-61
U4-9000 RAP Неисправность вентилятора фьюзера ...................................................... 2-61
U5-1000 RAP Неисправность двигателя подачи тонера ................................................. 2-62
U6-2000 Ошибка чтения/записи RAM ............................................................................... 2-62
U6-3000 RAP Ошибочные данные NVM ........................................................................... 2-63
U6-4000 RAP Нельзя выполнить чтение/запись в NVM .................................................. 2-63
U6-5000 RAP Мощности CPU недостаточно для доступа к NVM ................................... 2-64
U6-6000 RAP Неисправность CRUM ASIC ....................................................................... 2-64
Код состояния Z
Z1-0000 RAP Неисправность счетчиков копий................................................................. 2-65
Коды ошибок факса
00xxxx RAP Ошибка операции запроса ............................................................................ 2-67
01xxxx Ошибка
02xxxx RAP Ошибка настройки набора номера............................................................... 2-68
03xxxx RAP Несоответствие пароля при передаче......................................................... 2-68
04xxxx RAP Несоответствие пароля при приеме............................................................. 2-69
05xxxx RAP Несоответствие пароля при запросе............................................................ 2-69
06xxxx RAP Релейная рассылка не разрешена ............................................................... 2-70
07xxxx RAP Прием в почтовый ящик не разрешен.......................................................... 2-70
09xxxx RAP Несоответствие типа передачи..................................................................... 2-71
10xxxx RAP Ошибка передачи кода F............................................................................... 2-71
11xxxx RAP Ошибка приема кода F .................................................................................. 2-72
33xxxx RAP Ошибка протокола V.34 ................................................................................. 2-72
45xxxx RAP Переполнение памяти ................................................................................... 2-73
46xxxx RAP Застревание документа................................................................................. 2-73
47xxxx RAP Ошибка
70xxxx RAP Тональный сигнал занятости линии............................................................. 2-74
71xxxx RAP Нет ответа....................................................................................................... 2-75
72xxxx RAP Ошибка удаленного аппарата....................................................................... 2-75
74xxxx RAP Ошибка передачи .......................................................................................... 2-76
76xxxx RAP Обнаружена инверсия полярности не в ожидании приема сигнала начальной
идентификации................................................................................................................... 2-76
77xxxx RAP Нет ответа на пост-сообщение ..................................................................... 2-77
78xxxx RAP Принят DCN в ожидании ответа на пост-сообщение .................................. 2-77
79xxxx RAP PIP принят в ответ на пост-сообщение ........................................................ 2-78
7Axxxx RAP RTN принят в ответ на пост-
7Cxxxx RAP Принят CRP ................................................................................................... 2-79
7Dxxxx RAP Ошибка команды для приема ...................................................................... 2-79
7Fxxxx RAP Нет ответа от удаленного аппарата после изменения режима (тайм-аут T1) ..
2-80
7Dxxxx RAP Ошибка команды для приема ...................................................................... 2-79
8Fxxxx RAP PIN принят в ответ на пост-сообщение........................................................ 2-80
91xxxx RAP Нет ответа....................................................................................................... 2-81
92xxxx RAP В ожидании команды принят DCN, отличный от DCN в фазе B ................ 2-81
95xxxx RAP Тайм-аут 10 сек. после обнаружения флага малой скорости в ожидании
обнаружения
96xxxx RAP Пропадание несущей на время до 15 сек. при приеме сигнала изображения в
режиме G3........................................................................................................................... 2-82
97xxxx RAP Тайм-аут T2 .................................................................................................... 2-83
подачи документа .................................................................................... 2-67
при приеме....................................................................................... 2-74
сообщение ...................................................... 2-78
несущей сигнала изображения (HMCD ON).............................................. 2-82
98xxxx RAP В ожидании команды принят DCN, отличный от DCN в фазе D ................ 2-83
99xxxx RAP Принят PRI-Q.................................................................................................. 2-84
9Axxxx RAP Ошибка декодирования ................................................................................ 2-84
9Cxxxx RAP CRP был принят три раза в ожидании ответа на сигнал начальной
идентификации................................................................................................................... 2-85
9Dxxxx RAP Ошибка команды для приема (несущая не была
9Fxxxx RAP EOR-Q............................................................................................................. 2-86
B0xxxx RAP Была прекращена подача питания............................................................... 2-86
B2xxxx RAP Системная ошибка ........................................................................................ 2-87
B4xxxx RAP Ошибка модема............................................................................................. 2-87
B5xxxx RAP Ошибка модема при передаче ..................................................................... 2-88
B6xxxx RAP Ошибка модема при приеме......................................................................... 2-88
B7xxxx RAP Системная ошибка преобразования данных .............................................. 2-89
E1xxxx RAP Ошибка передачи сканированного изображения в электронную почту.... 2-89
E2xxxx RAP Ошибка прямой передачи факса ................................................................. 2-90
EPxxxx RAP, относящаяся к EP ......................................................................................... 2-90
Список неисправностей ESS
Список неисправностей ESS ПРИНТЕРА......................................................................... 2-91
Другие неисправности
OF1 RAP Предупреждение о скором окончании
OF2 RAP Предупреждение о скором окончании срока службы барабана ...................2-114
OF3 RAP Предупреждение об отсутствии бумаги в выбранном лотке .........................2-114
OF4 RAP Предупреждение о несоответствии длины бумаги.........................................2-115
OF5 RAP Предупреждение о несоответствии ширины бумаги ......................................2-116
OF6 RAP Открыт узел левой крышки...............................................................................2-117
OF6 RAP Открыт узел левой крышки...............................................................................2-117
OF7 RAP Открыта передняя крышка IOT ........................................................................2-118
OF8 RAP Открыта левая крышка STM ............................................................................2-118
OF9 RAP Открыта левая крышка 2TM.............................................................................2-119
OF10 RAP Открыта крышка дуплексного модуля
OF11 RAP Узел датчика размера бумаги........................................................................ 2-120
OF12 RAP Входящий факс не выводится....................................................................... 2-121
OF13 RAP Код отмены ..................................................................................................... 2-122
тонера PRENEAR Empty...................2-113
...........................................................2-119
потеряна) ..................... 2-85
RAP по указателю состояния
12/2004
2-2
Начальное издание
CCC118, WCM118
Начальное издание
CCC118, WCM118
12/2004
2-3
RAP по указателю состояния
RAP по указателю состояния
12/2004
2-4
Начальное издание
CCC118, WCM118
C1-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача из лотка 1)
После включения муфты подачи из лотка 1 датчик регистрации не сработал в течение
заданного времени.
A
Да Нет
Проверьте подключение P/J217 и P/J415. P/J217 и P/J415 подключены
правильно.
Да Нет
Подключите P/J217 и P/J415.
Начальные действия
Обратитесь к BSD 8.1/8.6.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J104 и J403 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Измерьте сопротивление муфты подачи из лотка 1 (PL 2.3) (BSD 8.1 Flag 2) (между
P217-1 и P217-4).
Да Нет
Замените муфту подачи из лотка 1 (PL 2.3).
Проверьте проводку между J217 и J415 на обрыв цепи и короткое замыкание (BSD
8.1 Flag 2).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Сопротивление равно приблизительно 186 Ом.
Проводка между J217 и J415 исправна, обрыва цепи или короткого
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-12 Включение муфты подачи из лотка 1]. Слышно, как
срабатывает муфта подачи из лотка 1 (PL 2.3).
A
Начальное издание
CCC118, WCM118
12/2004
2-3
RAP по указателю состояния
C1-3000
C2-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
подачи из лотка 2 (подача из лотка 2)
После включения двигателя подачи/подъема лотка 2 датчик подачи из лотка 2 не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 7.6/8.2.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-6 Датчик подачи из лотка 2]. Разместите бумагу перед
датчиком подачи из лотка 2 (PL 13.5).
Да Нет
Проверьте подключение P/J182 и P/J548C. P/J182 и P/J548C подключены
правильно.
Да Нет
Подключите P/J182 и P/J548C.
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Выполните Input/Output Check[8-13 Включение двигателя подачи/подъема лотка 2].
Слышно, как работает двигатель подачи/подъема лотка 2 (PL 13.3).
Да Нет
Проверьте подключение P/J281 и P/J661C. P/J281 и P/J661C подключены
правильно.
Да Нет
Подключите P/J281 и P/J661C.
Проверьте проводку между J281 и J661C на обрыв цепи и короткое замыкание (BSD
7.6 Flag 1).
короткого замыкания.
Да Нет
Замените двигатель подачи/подъема лотка 2 (PL 13.3), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Проводка между J281 и J661C исправна, не имеет обрыва цепи и
Устраните обрыв цепи или короткое замыкание.
Проверьте проводку между J182 и J548C на обрыв цепи и короткое замыкание (BSD
8.2 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P548C-3 (+) и землей (-) (BSD 8.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6).
Измерьте напряжение между STM PWB P548C-5 (+) и землей (-) (BSD 8.2 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 2 (PL 13.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 2 (PL 13.5).
Замените STM PWB (PL 13.6).
A
RAP по указателю состояния
Проводка между J182 и J548C исправна, обрыва цепи или
C2-2000
12/2004
2-4
Начальное издание
CCC118, WCM118
C2-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача из лотка 2)
После срабатывания датчика подачи из лотка 2 датчик регистрации не сработал в
течение заданного времени.
A
Да Нет
Проверьте подключение P/J280 и P/J552C. P/J280 и P/J552C подключены
правильно.
Да Нет
Подключите P/J280 и P/J552C.
Начальные действия
Обратитесь к BSD 8.2/8.6.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J104 и J403 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Измерьте сопротивление муфты ролика отвода STM (PL 13.6) (BSD 8.2 Flag 2)
(между P280-1 и P280-2).
Да Нет
Замените муфту ролика отвода STM (PL 13.6).
Проверьте проводку между J280 и J552C на обрыв цепи и короткое замыкание (BSD
8.2 Flag 2).
короткого замыкания нет.
Да Нет
Замените STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Проводка между J280 и J552C исправна, обрыва цепи или
Устраните обрыв цепи или короткое замыкание.
Обрыва цепи нет.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-24 Включение муфты ролика отвода STM]. Слышно,
как срабатывает муфта ролика отвода STM (PL 13.6).
A
Начальное издание
CCC118, WCM118
12/2004
2-5
RAP по указателю состояния
C2-3000
C3-1000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
подачи из лотка 3 (подача из лотка 3)
После включения двигателя подачи/подъема лотка 3 датчик подачи из лотка 3 не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 7.7/8.3.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
На пути транспортировки бумаги нет посторонних
Выполните Input/Output Check[8-14 Включение двигателя подачи/подъема лотка 3].
Слышно, как работает двигатель подачи/подъема лотка 3 (PL 12.3).
Да Нет
Проверьте подключение P/J220B, P/J661B и P549. P/J220B, P/J661B и P549
подключены правильно.
Да Нет
Подключите P/J220B, P/J661B и P549.
Снимите двигатель подачи/подъема лотка 3 (PL 12.3) и двигатель подачи/подъема
лотка 4 (PL 12.3).
Выполните Input/Output Check[8-14 Включение двигателя подачи/подъема лотка 3].
Слышно, как работает двигатель подачи/подъема лотка 4 (PL 12.3).
Да Нет
Установите двигатель подачи/подъема лотка 4 на место. Проверьте проводку
между J220B и J549 на обрыв цепи и короткое замыкание (BSD 7.7 Flag 1).
Проводка между J220B и J549 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените 2TM PWB (PL 12.6).
Установите двигатель подачи/подъема лотка 4 на место.
Поменяйте местами двигатели подачи/подъема лотков 3 и 4.
Выполните Input/Output Check[8-8 Датчик подачи из лотка 3]. Разместите бумагу перед
датчиком подачи из лотка 3 (PL 12.5).
Да Нет
Проверьте подключение P/J821, P/J841 и P/J548. P/J821, P/J841 и P/J548
подключены правильно.
Да Нет
Подключите P/J821, P/J841 и P/J548.
Проверьте проводку между J821 и J548 на обрыв цепи и короткое замыкание (BSD
8.3 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P548-8 (+) и землей (-) (BSD 8.3 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P548-10 (+) и землей (-) (BSD 8.3 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 3 (PL 12.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 3 (PL 12.5).
Замените 2TM PWB (PL 12.6).
Проводка между J821 и J548 исправна, обрыва цепи или
Показания дисплея изменяются.
Замените двигатель подачи/подъема лотка 3 (PL 12.3).
Замените 2TM PWB (PL 12.6).
RAP по указателю состояния
C3-1000
12/2004
2-6
Начальное издание
CCC118, WCM118
C3-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
подачи из лотка 2 (подача из лотка 3)
После срабатывания датчика подачи из лотка 3 датчик датчик подачи из лотка 2 не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 7.7/8.2.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
На пути транспортировки бумаги нет посторонних
Выполните Input/Output Check[8-14 Включение двигателя подачи/подъема лотка 3].
Слышно, как работает двигатель подачи/подъема лотка 3 (PL 12.3).
Да Нет
Проверьте подключение P/J220B, P/J661B и P549. P/J220B, P/J661B и P549
подключены правильно.
Да Нет
Подключите P/J220B, P/J661B и P549.
Снимите двигатель подачи/подъема лотка 3 (PL 12.3) и двигатель подачи/подъема
лотка 4 (PL 12.3).
Выполните Input/Output Check[8-14 Включение двигателя подачи/подъема лотка 3].
Слышно, как работает двигатель подачи/подъема лотка 4 (PL 12.3).
Да Нет
Установите двигатель подачи/подъема лотка 4 на место. Проверьте проводку
между J220B и J549 на обрыв цепи и короткое замыкание (BSD 7.7 Flag 1).
Проводка между J220B и J549 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените 2TM PWB (PL 12.6).
Установите двигатель подачи/подъема лотка 4 на место.
Поменяйте местами двигатели подачи/подъема лотков 3 и 4.
Выполните Input/Output Check[8-6 Датчик подачи из лотка 2]. Разместите бумагу перед
датчиком подачи из лотка 2 (PL 13.5).
Да Нет
Проверьте подключение P/J182 и P/J548C. P/J182 и P/J548C подключены
правильно.
Да Нет
Подключите P/J182 и P/J548C.
Проверьте проводку между J182 и J548C на обрыв цепи и короткое замыкание (BSD
8.2 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P548C-3 (+) и землей (-) (BSD 8.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6).
Измерьте напряжение между STM PWB P548C-5 (+) и землей (-) (BSD 8.2 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 2 (PL 13.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 2 (PL 13.5).
Замените STM PWB (PL 13.6).
Проводка между J182 и J548C исправна, обрыва цепи или
Показания дисплея изменяются.
Замените двигатель подачи/подъема лотка 3 (PL 12.3).
Замените 2TM PWB (PL 12.6).
Начальное издание
CCC118, WCM118
12/2004
2-7
RAP по указателю состояния
C3-2000
C3-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача из лотка 3)
После срабатывания датчика подачи из лотка 3 датчик регистрации не сработал в
течение заданного времени.
A
Да Нет
Проверьте подключение P/J281 и P/J661C. P/J281 и P/J661C подключены
правильно.
Да Нет
Подключите P/J281 и P/J661C.
Начальные действия
Обратитесь к BSD 7.6/8.6.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J104 и J403 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Проверьте проводку между J281 и J661C на обрыв цепи и короткое замыкание (BSD
7.6 Flag 1).
короткого замыкания.
Да Нет
Замените двигатель подачи/подъема лотка 2 (PL 13.3), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Проводка между J281 и J661C исправна, не имеет обрыва цепи и
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-13 Включение двигателя подачи/подъема лотка 2].
Слышно, как работает двигатель подачи/подъема лотка 2 (PL 13.3).
A
RAP по указателю состояния
C3-3000
12/2004
2-8
Начальное издание
CCC118, WCM118
C4-0000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
подачи из лотка 4 (подача из лотка 4)
После включения двигателя подачи/подъема лотка 4 датчик подачи из лотка 4 не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 7.8/8.3.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
На пути транспортировки бумаги нет посторонних
Выполните Input/Output Check[8-15 Включение двигателя подачи/подъема лотка 4].
Слышно, как работает двигатель подачи/подъема лотка 4 (PL 12.3).
Да Нет
Проверьте подключение P/J220A, P/J661A и P549. P/J220A, P/J661A и P549
подключены правильно.
Да Нет
Подключите P/J220A, P/J661A и P549.
Снимите двигатель подачи/подъема лотка 4 (PL 12.3) и двигатель подачи/подъема
лотка 3 (PL 12.3).
Выполните Input/Output Check[8-15 Включение двигателя подачи/подъема лотка 4].
Слышно, как работает двигатель подачи/подъема лотка 3 (PL 12.3).
Да Нет
Установите двигатель подачи/подъема лотка 3 на место. Проверьте проводку
между J220A и J549 на обрыв цепи и короткое замыкание (BSD 7.8 Flag 1).
Проводка между J220A и J549 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените 2TM PWB (PL 12.6).
Установите двигатель подачи/подъема лотка 3 на место.
Поменяйте местами двигатели подачи/подъема лотков 4 и 3.
Выполните Input/Output Check[8-9 Датчик подачи из лотка 4]. Разместите бумагу перед
датчиком подачи из лотка 4 (PL 12.5).
Да Нет
Проверьте подключение P/J825, P/J842 и P/J548. Разъемы подключены
правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между J825 и J548 на обрыв цепи и короткое замыкание (BSD
8.3 Flag 3/Flag 4).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P548-1 (+) и землей (-) (BSD 8.3 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P548-3 (+) и землей (-) (BSD 8.3 Flag 3).
Разместите бумагу перед датчиком подачи из лотка 4 (PL 12.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 4 (PL 12.5).
Замените 2TM PWB (PL 12.6).
Проводка между J825 и J548 исправна, обрыва цепи или
Показания дисплея изменяются.
Замените двигатель подачи/подъема лотка 4 (PL 12.3).
Замените 2TM PWB (PL 12.6).
Начальное издание
CCC118, WCM118
12/2004
2-9
RAP по указателю состояния
C4-0000
C4-1000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
подачи из лотка 3 (подача из лотка 4)
После срабатывания датчика подачи из лотка 4 датчик датчик подачи из лотка 3 не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 8.3/8.5.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-8 Датчик подачи из лотка 3]. Place paper in front of the
Tray 3 Feed Out Sensor (PL 12.5).
Да Нет
Проверьте подключение P/J821, P/J841 и P/J548. P/J821, P/J841 и P/J548
подключены правильно.
Да Нет
Подключите P/J821, P/J841 и P/J548.
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Выполните Input/Output Check[8-2 Включение двигателя отвода 2TM]. Слышно, как
работает двигатель отвода 2TM (PL 12.6).
Да Нет
Проверьте подключение P/J826 и P/J552. P/J826 и P/J552 подключены
правильно.
Да Нет
Подключите P/J826 и P/J552.
Проверьте проводку между J826 и J552 на обрыв цепи и короткое замыкание (BSD
8.5 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените 2TM PWB (PL 12.6).
Замените 2TM PWB (PL 12.6).
Проводка между J826 и J552 исправна, обрыва цепи или
Проверьте проводку между J821 и J548 на обрыв цепи и короткое замыкание (BSD
8.3 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P548-8 (+) и землей (-) (BSD 8.3 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P548-10 (+) и землей (-) (BSD 8.3 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 3 (PL 12.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 3 (PL 12.5).
Замените 2TM PWB (PL 12.6).
RAP по указателю состояния
Проводка между J821 и J548 исправна, обрыва цепи или
C4-1000
12/2004
2-10
Начальное издание
CCC118, WCM118
C4-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
подачи из лотка 2 (подача из лотка 4)
После срабатывания датчика подачи из лотка 3 датчик датчик подачи из лотка 2 не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 8.2/8.4.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-6 Датчик подачи из лотка 2]. Разместите бумагу перед
датчиком подачи из лотка 2 (PL 13.5).
Да Нет
Проверьте подключение P/J182 и P/J548C. P/J182 и P/J548C подключены
правильно.
Да Нет
Подключите P/J182 и P/J548C.
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Выполните Input/Output Check[8-46 Включение двигателя отвода STM]. Слышно, как
работает двигатель отвода STM (PL 13.6).
Да Нет
Проверьте подключение P/J282 и P/J552C. P/J282 и P/J552C подключены
правильно.
Да Нет
Подключите P/J282 и P/J552C.
Проверьте проводку между J282 и J552C на обрыв цепи и короткое замыкание (BSD
8.4 Flag 1).
короткого замыкания нет.
Да Нет
Замените 2TM PWB (PL 12.6).
Замените 2TM PWB (PL 12.6).
Проводка между J282 и J552C исправна, обрыва цепи или
Устраните обрыв цепи или короткое замыкание.
Проверьте проводку между J182 и J548C на обрыв цепи и короткое замыкание (BSD
8.2 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P548C-3 (+) и землей (-) (BSD 8.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6).
Измерьте напряжение между STM PWB P548C-5 (+) и землей (-) (BSD 8.2 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 2 (PL 13.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 2 (PL 13.5).
Замените STM PWB (PL 13.6).
Начальное издание
CCC118, WCM118
Проводка между J182 и J548C исправна, обрыва цепи или
12/2004
2-11
RAP по указателю состояния
C4-2000
C4-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача из лотка 4)
После срабатывания датчика подачи из лотка 2 датчик регистрации не сработал в
течение заданного времени.
A
Да Нет
Проверьте подключение P/J280 и P/J552C. P/J280 и P/J552C подключены
правильно.
Да Нет
Подключите P/J280 и P/J552C.
Начальные действия
Обратитесь к BSD 8.2/8.6.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J104 и J403 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Измерьте сопротивление муфты ролика отвода STM (PL 13.6) (BSD 8.2 Flag 3)
(между P280-1 и P280-2).
Да Нет
Замените муфту ролика отвода STM (PL 13.6).
Проверьте проводку между J280 и J552C на обрыв цепи и короткое замыкание (BSD
8.2 Flag 3).
короткого замыкания нет.
Да Нет
Замените STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Проводка между J280 и J552C исправна, обрыва цепи или
Устраните обрыв цепи или короткое замыкание.
Обрыва цепи нет.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-24 Включение муфты ролика отвода STM]. Слышно,
как срабатывает муфта ролика отвода STM (PL 13.6).
A
RAP по указателю состояния
C4-3000
12/2004
2-12
Начальное издание
CCC118, WCM118
C6-1000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача/останов при дуплексе)
В случае подачи листа бумаги в дуплексный модуль с остановом, датчик регистрации не
сработал в течение заданного временного интервала с момента включения двигателя
дуплексного модуля.
Начальные действия
Обратитесь к BSD 8.6/10.4.
Выключите и вновь включите питание.
Процедура
Проверьте установку дуплексного модуля. Дуплексный модуль установлен
правильно.
Да Нет
Правильно установите дуплексный модуль.
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
На пути транспортировки бумаги нет посторонних
A
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-38 Включение двигателя дуплексного модуля].
Слышно, как работает двигатель дуплексного модуля (PL 8.1).
Да Нет
Проверьте проводку между J212 и J542 на обрыв цепи и короткое замыкание (BSD
10.4 Flag 3).
замыкания нет.
Да Нет
Замените двигатель дуплексного модуля (PL 8.1), затем PWB дуплексного модуля
(PL 8.1).
Замените PWB дуплексного модуля (PL 8.1).
Проводка между J212 и J542 исправна, обрыва цепи или короткого
Устраните обрыв цепи или короткое замыкание.
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
A
Начальное издание
CCC118, WCM118
Показания дисплея изменяются.
Проводка между J104 и J403 исправна, обрыва цепи или
12/2004
2-13
RAP по указателю состояния
C6-1000
C6-2000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача без останова при дуплексе)
В случае подачи листа бумаги в дуплексный модуль без останова, датчик регистрации не
сработал в течение заданного временного интервала с момента включения двигателя
дуплексного модуля.
Начальные действия
Обратитесь к BSD 8.6/10.4.
Выключите и вновь включите питание.
Процедура
Проверьте установку дуплексного модуля. Дуплексный модуль установлен
правильно.
Да Нет
Правильно установите дуплексный модуль.
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
На пути транспортировки бумаги нет посторонних
A
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-31 Датчик дуплекса]. Разместите бумагу перед датчиком
дуплекса (PL 8.1).
Да Нет
Проверьте проводку между J123 и J541 на обрыв цепи и короткое замыкание (BSD
10.4 Flag 1).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените датчик дуплекса (PL 8.1), затем PWB дуплексного модуля (PL 8.1).
Выполните Input/Output Check[8-38 Включение двигателя дуплексного модуля].
Слышно, как работает двигатель дуплексного модуля (PL 8.1).
Да Нет
Проверьте проводку между J212 и J542 на обрыв цепи и короткое замыкание (BSD
10.4 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените двигатель дуплексного модуля (PL 8.1), затем PWB дуплексного модуля
(PL 8.1).
Замените PWB дуплексного модуля (PL 8.1).
Показания дисплея изменяются.
Проводка между J123 и J541 исправна, обрыва цепи или короткого
Проводка между J212 и J542 исправна, обрыва цепи или
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
A
RAP по указателю состояния
Показания дисплея изменяются.
Проводка между J104 и J403 исправна, обрыва цепи или
C6-2000
12/2004
2-14
Начальное издание
CCC118, WCM118
C8-2000 RAP Статическое ЗАСТРЕВАНИЕ на датчике
подачи из лотка 2
Бумага осталась на датчике подачи из лотка 2.
C8-3000 RAP Статическое ЗАСТРЕВАНИЕ на датчике
подачи из лотка 3
Бумага осталась на датчике подачи из лотка 3.
Начальные действия
Обратитесь к BSD 8.2.
Выключите и вновь включите питание.
Процедура
Выполните Input/Output Check[8-6 Датчик подачи из лотка 2]. Разместите бумагу перед
датчиком подачи из лотка 2 (PL 13.5).
Да Нет
Проверьте подключение P/J182 и P/J548C. P/J182 и P/J548C подключены
правильно.
Да Нет
Подключите P/J182 и P/J548C.
Проверьте проводку между J182 и J548C на обрыв цепи и короткое замыкание (BSD
8.2 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P548C-3 (+) и землей (-) (BSD 8.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6).
Измерьте напряжение между STM PWB P548C-5 (+) и землей (-) (BSD 8.2 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 2 (PL 13.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 2 (PL 13.5).
Проводка между J182 и J548C исправна, обрыва цепи или
Показания дисплея изменяются.
Начальные действия
Обратитесь к BSD 8.3.
Выключите и вновь включите питание.
Процедура
Выполните Input/Output Check[8-8 Датчик подачи из лотка 3]. Разместите бумагу перед
датчиком подачи из лотка 3 (PL 12.5).
Да Нет
Проверьте подключение P/J821, P/J841 и P/J548. P/J821, P/J841 и P/J548
подключены правильно.
Да Нет
Подключите P/J821, P/J841 и P/J548.
Проверьте проводку между J821 и J548 на обрыв цепи и короткое замыкание (BSD
8.3 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P548-8 (+) и землей (-) (BSD 8.3 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P548-10 (+) и землей (-) (BSD 8.3 Flag 1).
Разместите бумагу перед датчиком подачи из лотка 3 (PL 12.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 3 (PL 12.5).
Проводка между J821 и J548 исправна, обрыва цепи или
Показания дисплея изменяются.
Замените STM PWB (PL 13.6).
Замените MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
Замените 2TM PWB (PL 12.6).
Замените MCU PWB (PL 9.1).
12/2004
2-15
RAP по указателю состояния
C8-2000, C8-3000
C8-4000 RAP Статическое ЗАСТРЕВАНИЕ на датчике
подачи из лотка 4
Бумага осталась на датчике подачи из лотка 4.
C8-6000 RAP Статическое ЗАСТРЕВАНИЕ на датчике
дуплекса
Бумага осталась на датчике дуплекса.
Начальные действия
Обратитесь к BSD 8.3.
Выключите и вновь включите питание.
Процедура
Выполните Input/Output Check[8-9 Датчик подачи из лотка 4]. Разместите бумагу перед
датчиком подачи из лотка 4 (PL 12.5).
Да Нет
Проверьте подключение P/J825, P/J842 и P/J548. Разъемы подключены
правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между J825 и J548 на обрыв цепи и короткое замыкание (BSD
8.3 Flag 3/Flag 4).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P548-1 (+) и землей (-) (BSD 8.3 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P548-3 (+) и землей (-) (BSD 8.3 Flag 3).
Разместите бумагу перед датчиком подачи из лотка 4 (PL 12.5). Напряжение
изменяется.
Да Нет
Замените датчик подачи из лотка 4 (PL 12.5).
Проводка между J825 и J548 исправна, обрыва цепи или
Показания дисплея изменяются.
Начальные действия
Обратитесь к BSD 10.4.
Выключите и вновь включите питание.
Процедура
Выполните Input/Output Check[8-31 Датчик дуплекса]. Разместите бумагу перед датчиком
дуплекса (PL 8.1).
Да Нет
Проверьте проводку между J123 и J541 на обрыв цепи и короткое замыкание (BSD
10.4 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените датчик дуплекса (PL 8.1), затем PWB дуплексного модуля (PL 8.1).
Замените PWB дуплексного модуля (PL 8.1), затем MCU PWB (PL 9.1).
Показания дисплея изменяются.
Проводка между J123 и J541 исправна, обрыва цепи или
Замените 2TM PWB (PL 12.6).
Замените MCU PWB (PL 9.1).
RAP по указателю состояния
C8-4000, C8-6000
12/2004
2-16
Начальное издание
CCC118, WCM118
C9-3000 RAP ЗАСТРЕВАНИЕ Не сработал датчик
регистрации (подача из MPT)
После включения соленоида подачи из MPT датчик регистрации не сработал в течение
заданного времени.
Начальные действия
Обратитесь к BSD 4.1/8.1/8.6.
Выключите и вновь включите питание.
Процедура
Проверьте направляющую. Направляющая отрегулирована правильно.
Да Нет
Правильно отрегулируйте направляющую.
Проверьте установку MPT. MPT установлен правильно.
Да Нет
Правильно установите MPT.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
На пути транспортировки бумаги нет посторонних
Выполните Input/Output Check[8-1 Включение главного двигателя]. Слышно, как
работает главный двигатель.
Да Нет
Проверьте подключение P/J408 и P/J214. P/J408 и P/J214 подключены
правильно.
Да Нет
Подключите P/J408 и P/J214.
Проверьте проводку между J408 и J214 на обрыв цепи и короткое замыкание.
Проводка между J408 and J214 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P408-8 (+) и землей (-) (BSD 4.1 Flag 1), и
между P408-9 (+) и землей (-) (BSD 4.1 Flag 1).
приблизительно +24 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P408-5 (+) и землей (-) (BSD 4.1 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените узел главного привода (PL 1.1), затем MCU PWB (PL 9.1).
Напряжение равно
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Замените MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
Показания дисплея изменяются.
Проводка между J104 и J403 исправна, обрыва цепи или
Выполните Input/Output Check[8-17 Включение соленоида подачи из MPT]. Слышно, как
срабатывает соленоид подачи из MPT (PL 7.2).
Да Нет
Проверьте подключение P/J205 и P/J411. P/J205 и P/J411 подключены
правильно.
Да Нет
Подключите P/J205 и P/J411.
Измерьте сопротивление муфты подачи из MPT (PL 7.2) (BSD 8.1 Flag 1) (между
P205-1 и P205-2).
Да Нет
Замените соленоид подачи из MPT (PL 7.2).
Проверьте проводку между J205 и J411 на обрыв цепи и короткое замыкание (BSD
8.1 Flag 1).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
12/2004
2-17
Сопротивление равно приблизительно 90 Ом.
Проводка между J205 и J411 исправна, обрыва цепи или короткого
RAP по указателю состояния
C9-3000
RAP по указателю состояния
C9-3000
12/2004
2-18
Начальное издание
CCC118, WCM118
E1-1000 RAP ЗАСТРЕВАНИЕ Датчик регистрации не
деактивировался
После включения муфты регистрации датчик регистрации не деактивировался в течение
заданного времени.
Начальные действия
Обратитесь BSD 8.6.
Выключите и вновь включите питание.
Процедура
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
B
Да Нет
Проверьте подключение P/J215. P/J215 подключен правильно.
Да Нет
Подключите P/J215.
Измерьте сопротивление муфты регистрации (PL 2.4) между P215-1 и P215-2 (BSD
8.6 Flag 3).
Да Нет
Проверьте проводку между J215 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 3).
замыкания нет.
Да Нет
Замените MCU PWB (PL 9.1).
Сопротивление равно приблизительно 240 Ом.
Замените датчик регистрации (PL 2.4).
Проводка между J215 и J403 исправна, обрыва цепи или короткого
Устраните обрыв цепи или короткое замыкание.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Проводка между J104 и J403 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Замените MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-10 Включение муфты регистрации]. Слышно, как
срабатывает муфта регистрации (PL 2.4).
AAB
Начальное издание
CCC118, WCM118
12/2004
2-19
RAP по указателю состояния
E1-1000
E1-2000 RAP ЗАСТРЕВАНИЕ Не сработал выходной
датчик фьюзера
После включения муфты регистрации выходной датчик фьюзера не сработал в течение
заданного времени.
A
Да Нет
Проверьте подключение P/J408 и P/J214. P/J408 и P/J214 подключены
правильно.
Да Нет
Подключите P/J408 и P/J214.
Начальные действия
Обратитесь к BSD 4.1/9.4/10.2
Выключите и вновь включите питание.
Процедура
Проверьте установку фьюзера. Фьюзер установлен правильно.
Да Нет
Правильно установите фьюзер.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[10-23 Выходной датчик фьюзера]. Вручную активируйте
активатор выходного датчика фьюзера (PL 5.1).
Да Нет
Проверьте подключение P/J125 и P/J421. P/J125 и P/J421 подключены
правильно.
Да Нет
Подключите P/J125 и P/J421.
Проверьте проводку между J125 и J421 на обрыв цепи и короткое замыкание (BSD
10.2 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J125 и J421 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Проверьте проводку между J408 и J214 на обрыв цепи и короткое замыкание.
Проводка между J408 and J214 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P408-8 (+) и землей (-) (BSD 4.1 Flag 1), и
между P408-9 (+) и землей (-) (BSD 4.1 Flag 1).
приблизительно +24 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P408-5 (+) и землей (-) (BSD 4.1 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените узел главного привода (PL 1.1), затем MCU PWB (PL 9.1).
Выполните Input/Output Check[9-27 Включение DTS]. Измерьте напряжение между MCU
PWB P403-A5 (+) и землей (-) (BSD 9.4 Flag 1).
В.
Да Нет
Замените MCU PWB (PL 9.1).
Проверьте проводку между J403-A5 и J500-11 на обрыв цепи и короткое замыкание (BSD
9.4 Flag 1).
замыкания нет.
Да Нет
Проводка между J403 и J500 исправна, обрыва цепи или короткого
Устраните обрыв цепи или короткое замыкание.
Напряжение равно
Напряжение равно приблизительно +5
Измерьте напряжение между MCU PWB P421-1 (+) и землей (-) (BSD 10.2 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P421-3 (+) и землей (-) (BSD 10.2 Flag 2).
Разместите бумагу перед выходным датчиком фьюзера. Напряжение изменяется.
Да Нет
Замените выходной датчик фьюзера (PL 5.1).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-1 Включение главного двигателя]. Главный двигатель
(PL 1.1) начинает работать, и фьюзер включается.
A
RAP по указателю состояния
E1-2000
Замените принт-картридж (PL 4.1), затем HVPS (PL 9.1) и MCU PWB (PL 9.1).
12/2004
2-20
Начальное издание
CCC118, WCM118
E1-6000 RAP Статическое ЗАСТРЕВАНИЕ на датчике
регистрации
Бумага осталась на датчике регистрации.
Начальные действия
Обратитесь BSD 8.6.
Выключите и вновь включите питание.
Процедура
Выполните Input/Output Check[8-5 Датчик регистрации]. Вручную активируйте активатор
датчика регистрации (PL 2.4).
Да Нет
Проверьте подключение P/J104. P/J104 подключен правильно.
Да Нет
Подключите P/J104.
Проверьте проводку между J104 и J403 на обрыв цепи и короткое замыкание (BSD
8.6 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-B15 (+) и землей (-) (BSD 8.6 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P403-B14 (+) и землей (-) (BSD 8.6 Flag 1).
Разместите бумагу перед датчиком регистрации. Напряжение изменяется.
Да Нет
Замените датчик регистрации (PL 2.4).
Замените MCU PWB (PL 9.1).
Показания дисплея изменяются.
Проводка между J104 и J403 исправна, обрыва цепи или
E3-1000 RAP ЗАСТРЕВАНИЕ Выходной датчик
фьюзера не деактивировался
После срабатывания выходной датчик фьюзера не деактивировался в течение
заданного времени.
Начальные действия
Обратитесь BSD 4.1/10.2.
Выключите и вновь включите питание.
Процедура
Проверьте установку фьюзера. Фьюзер установлен правильно.
Да Нет
Правильно установите фьюзер.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[10-23 Выходной датчик фьюзера]. Вручную активируйте
активатор выходного датчика фьюзера (PL 5.1).
Да Нет
Проверьте подключение P/J125 и P/J421. P/J125 и P/J421 подключены
правильно.
Да Нет
Подключите P/J125 и P/J421.
Проверьте проводку между J125 и J421 на обрыв цепи и короткое замыкание (BSD
10.2 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J125 и J421 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
Замените MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
Измерьте напряжение между MCU PWB P421-1 (+) и землей (-) (BSD 10.2 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P421-3 (+) и землей (-) (BSD 10.2 Flag 2).
Разместите бумагу перед выходным датчиком фьюзера. Напряжение изменяется.
Да Нет
Замените выходной датчик фьюзера (PL 5.1).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[8-1 Включение главного двигателя]. Главный двигатель
(PL 1.1) начинает работать, и фьюзер включается.
A
12/2004
2-21
RAP по указателю состояния
E1-6000, E3-1000
A
Да Нет
Проверьте подключение P/J408 и P/J214. P/J408 и P/J214 подключены
правильно.
Да Нет
Подключите P/J408 и P/J214.
Проверьте проводку между J408 и J214 на обрыв цепи и короткое замыкание.
Проводка между J408 and J214 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P408-8 (+) и землей (-) (BSD 4.1 Flag 1), и
между P408-9 (+) и землей (-) (BSD 4.1 Flag 1).
приблизительно +24 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P408-5 (+) и землей (-) (BSD 4.1 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените узел главного привода (PL 1.1), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Напряжение равно
E3-2000 RAP ЗАСТРЕВАНИЕ Выходной датчик
фьюзера деактивировался преждевременно
После срабатывания выходной датчик фьюзера деактивировался слишком рано.
Начальные действия
Обратитесь к BSD 10.2.
Выключите и вновь включите питание.
Процедура
Проверьте установку фьюзера. Фьюзер установлен правильно.
Да Нет
Правильно установите фьюзер.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[10-23 Выходной датчик фьюзера]. Вручную активируйте
активатор выходного датчика фьюзера (PL 5.1).
Да Нет
Проверьте подключение P/J125 и P/J421. P/J125 и P/J421 подключены
правильно.
Да Нет
Подключите P/J125 и P/J421.
На пути транспортировки бумаги нет посторонних
Показания дисплея изменяются.
RAP по указателю состояния
E3-1000, E3-2000
Проверьте проводку между J125 и J421 на обрыв цепи и короткое замыкание (BSD
10.2 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P421-1 (+) и землей (-) (BSD 10.2 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P421-3 (+) и землей (-) (BSD 10.2 Flag 2).
Разместите бумагу перед выходным датчиком фьюзера. Напряжение изменяется.
Да Нет
Замените выходной датчик фьюзера (PL 5.1).
Замените MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
12/2004
2-22
Проводка между J125 и J421 исправна, обрыва цепи или
Начальное издание
CCC118, WCM118
E3-6000 RAP Статическое ЗАСТРЕВАНИЕ на выходном
датчике фьюзера
Бумага осталась на выходном датчике фьюзера.
Начальные действия
Обратитесь к BSD 10.2.
Выключите и вновь включите питание.
Процедура
Выполните Input/Output Check[10-23 Выходной датчик фьюзера]. Вручную активируйте
активатор выходного датчика фьюзера (PL 5.1).
Да Нет
Проверьте подключение P/J125 и P/J421. P/J125 и P/J421 подключены
правильно.
Да Нет
Подключите P/J125 и P/J421.
Проверьте проводку между J125 и J421 на обрыв цепи и короткое замыкание (BSD
10.2 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P421-1 (+) и землей (-) (BSD 10.2 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P421-3 (+) и землей (-) (BSD 10.2 Flag 2).
Разместите бумагу перед выходным датчиком фьюзера. Напряжение изменяется.
Да Нет
Замените выходной датчик фьюзера (PL 5.1).
Замените MCU PWB (PL 9.1).
Проводка между J125 и J421 исправна, обрыва цепи или
Показания дисплея изменяются.
E8-2000 RAP ЗАСТРЕВАНИЕ Выходной датчик
дуплексного модуля не сработал
После включения двигателя выходного узла датчик дуплексного модуля не сработал в
течение заданного времени.
Начальные действия
Обратитесь к BSD 10.3/10.4.
Выключите и вновь включите питание.
Процедура
Проверьте установку дуплексного модуля. Дуплексный модуль установлен
правильно.
Да Нет
Правильно установите дуплексный модуль.
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните Input/Output Check[8-31 Датчик дуплекса]. Разместите бумагу перед датчиком
дуплекса (PL 8.1).
Да Нет
Проверьте проводку между J123 и J541 на обрыв цепи и короткое замыкание (BSD
10.4 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Показания дисплея изменяются.
Проводка между J123 и J541 исправна, обрыва цепи или
На пути транспортировки бумаги нет посторонних
Замените MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
Замените датчик дуплекса (PL 8.1), затем PWB дуплексного модуля (PL 8.1).
Выполните Input/Output Check[8-38 Включение двигателя дуплексного модуля].
Слышно, как работает двигатель дуплексного модуля (PL 8.1).
Да Нет
Проверьте проводку между J212 и J542 на обрыв цепи и короткое замыкание (BSD
10.4 Flag 3).
замыкания нет.
Да Нет
Замените двигатель дуплексного модуля (PL 8.1), затем PWB дуплексного модуля
(PL 8.1).
A
12/2004
2-23
Проводка между J212 и J542 исправна, обрыва цепи или короткого
Устраните обрыв цепи или короткое замыкание.
RAP по указателю состояния
E3-6000, E8-2000
A
Попеременно выполняйте Input/Output Check[10-8 ПРЯМОЙ ХОД двигателя выходного
узла] и Input/Output Check[10-9 РЕВЕРС двигателя выходного узла].
работает двигатель выходного узла (PL 6.3).
Да Нет
Измерьте сопротивление двигателя выходного узла (PL 6.3) между контактами J2071/2 (COM) и каждым из контактов J207-2/3/5/6 (BSD 10.3 Flag 1).
равно приблизительно 15 Ом.
Да Нет
Замените двигатель выходного узла (PL 6.3).
Замените MCU PWB (PL 9.1).
Замените PWB дуплексного модуля (PL 8.1), затем MCU PWB (PL 9.1).
Слышно, как
Сопротивление
RAP по указателю состояния
E8-2000
12/2004
2-24
Начальное издание
CCC118, WCM118
H1-2000 RAP Лоток 2 не поднялся / отсутствует
• После включения двигателя подачи/подъема лотка 2 датчик уровня лотка 2 не
сработал в течение заданного времени.
• Датчик размера бумаги лотка 2 обнаружил, что лотка нет.
Начальные действия
Обратитесь к BSD 7.6.
Выключите и вновь включите питание.
Процедура
Снимите и вновь установите лоток. Слышно, как работает двигатель подачи/
подъема лотка 2.
Да Нет
Выполните Input/Output Check[8-13 Включение двигателя подачи/подъема лотка 2].
Слышно, как работает двигатель подачи/подъема лотка 2 (PL 13.3).
Да Нет
Проверьте подключение P/J281 и P/J661C. P/J281 и P/J661C подключены
правильно.
Да Нет
Подключите P/J281 и P/J661C.
Проверьте проводку между J281 и J661C на обрыв цепи и короткое замыкание
(BSD 7.6 Flag 1).
цепи и короткого замыкания.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между J781 и J661C исправна, не имеет обрыва
B
Измерьте напряжение между STM PWB P548C-3 (+) и землей (-) (BSD 7.6 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6).
Измерьте напряжение между STM PWB P548C-5 (+) и землей (-) (BSD 7.6 Flag 2).
Активируйте датчик уровня лотка 2 (PL 13.3). Напряжение изменяется.
Да Нет
Замените датчик уровня лотка 2 (PL 13.3).
Замените STM PWB (PL 13.6).
Замените STM PWB (PL 13.6).
Замените двигатель подачи/подъема лотка 2 (PL 13.3), затем MCU PWB (PL
9.1).
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕРА БУМАГИ).
Проверьте установку датчика уровня лотка 2 (PL 13.3) и действие его активатора.
Датчик уровня лотка 2 установлен правильно, и активатор работает.
Да Нет
Переустановите датчик уровня лотка 2.
Выполните Input/Output Check[7-14 Датчик уровня лотка 2]. Вручную активируйте датчик
уровня лотка 2 (PL 13.3).
Да Нет
Проверьте подключение P/J180 и P/J548C. P/J180 и P/J548C подключены
правильно.
Да Нет
Подключите P/J180 и P/J548C.
Проверьте проводку между J180 и J548C на обрыв цепи и короткое замыкание (BSD
7.6 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
AAB
Начальное издание
CCC118, WCM118
Показания дисплея изменяются.
Проводка между J180 и J548C исправна, обрыва цепи или
12/2004
2-25
RAP по указателю состояния
H1-2000
H1-3000 RAP Лоток 3 не поднялся / отсутствует
• После включения двигателя подачи/подъема лотка 3 датчик уровня лотка 3 не
сработал в течение заданного времени.
• Датчик размера бумаги лотка 3 обнаружил, что лотка нет.
Начальные действия
Обратитесь к BSD 7.7.
Правильно перезагрузите лоток.
Уда л и те посторонние материалы из лотка.
Выключите и включите питание.
Процедура
Снимите и вновь установите лоток. Слышно, как работает двигатель подачи/
подъема лотка 3.
Да Нет
Выполните Input/Output Check[8-14 Включение двигателя подачи/подъема лотка 3].
Слышно, как работает двигатель подачи/подъема лотка 3 (PL 12.3/PL 13.6).
Да Нет
Проверьте подключение P/J220B, P/J661B и P549. P/J220B, P/J661B и P549
подключены правильно.
Да Нет
Подключите P/J220B, P/J661B и P549.
Снимите двигатель подачи/подъема лотка 3 (PL 12.3) и двигатель подачи/
подъема лотка 4 (PL 12.3).
лотков 3 и 4.
подъема лотка 3].
4 (PL 12.3).
Да Нет
Установите двигатель подачи/подъема лотка 3 на место. Проверьте
проводку между J220B и J549 на обрыв цепи и короткое замыкание (BSD
7.7 Flag 1).
короткого замыкания нет.
Да Нет
Выполните Input/Output Check[8-14 Включение двигателя подачи/
Слышно, как работает двигатель подачи/подъема лотка
Проводка между J220B и J549 исправна, обрыва цепи или
Устраните обрыв цепи или короткое замыкание.
Поменяйте местами двигатели подачи/подъема
A
Выполните Input/Output Check[7-15 Датчик уровня лотка 3]. Вручную активируйте датчик
уровня лотка 3 (PL 12.3).
Да Нет
Проверьте подключение P/J101B, P/J661B и P549. P/J101B, P/J661B и P549
подключены правильно.
Да Нет
Подключите P/J101B, P/J661B и P549.
Проверьте проводку между J101B и J549 на обрыв цепи и короткое замыкание (BSD
7.7 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P549-22 (+) и землей (-) (BSD 7.7 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P549-24 (+) и землей (-) (BSD 7.7 Flag 2).
Активируйте датчик уровня лотка 3 (PL 12.3). Напряжение изменяется.
Да Нет
Замените датчик уровня лотка 3 (PL 12.3).
Замените 2TM PWB (PL 12.6).
Замените 2TM PWB (PL 12.6).
Показания дисплея изменяются.
Проводка между J101В и J549 исправна, обрыва цепи или
Замените 2TM PWB (PL 12.6).
Установите двигатель подачи/подъема лотка 4 на место.
Замените двигатель подачи/подъема лотка 3 (PL 12.3).
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕРА БУМАГИ).
Проверьте установку датчика уровня лотка 3 (PL 12.3) и действие его активатора.
Датчик уровня лотка 3 установлен правильно, и активатор работает.
Да Нет
Переустановите датчик уровня лотка 3.
A
RAP по указателю состояния
H1-3000
12/2004
2-26
Начальное издание
CCC118, WCM118
H1-4000 RAP Лоток 4 не поднялся / отсутствует
• После включения двигателя подачи/подъема лотка 4 датчик уровня лотка 4 не
сработал в течение заданного времени.
• Датчик размера бумаги лотка 4 обнаружил, что лотка нет.
Начальные действия
Обратитесь к BSD 7.8.
Правильно перезагрузите лоток.
Уда л и те посторонние материалы из лотка.
Выключите и вновь включите питание.
Процедура
Снимите и вновь установите лоток. Слышно, как работает двигатель подачи/
подъема лотка 4.
Да Нет
Выполните Input/Output Check[8-15 Включение двигателя подачи/подъема лотка 4].
Слышно, как работает двигатель подачи/подъема лотка 4 (PL 12.3).
Да Нет
Проверьте подключение P/J220A, P/J661A и P549. P/J220A, P/J661A и P549
подключены правильно.
Да Нет
Подключите P/J220A, P/J661A и P549.
Снимите двигатель подачи/подъема лотка 3 (PL 12.3) и двигатель подачи/
подъема лотка 4 (PL 12.3).
лотков 4 и 3.
подъема лотка 4].
3 (PL 12.3).
Да Нет
Установите двигатель подачи/подъема лотка 3 на место. Проверьте
проводку между J220A и J549 на обрыв цепи и короткое замыкание (BSD
7.8 Flag 1).
короткого замыкания нет.
Да Нет
Выполните Input/Output Check[8-15 Включение двигателя подачи/
Слышно, как работает двигатель подачи/подъема лотка
Проводка между J220A и J549 исправна, обрыва цепи или
Устраните обрыв цепи или короткое замыкание.
Поменяйте местами двигатели подачи/подъема
A
Выполните Input/Output Check[7-16 Датчик уровня лотка 4]. Вручную активируйте датчик
уровня лотка 4 (PL 12.3).
Да Нет
Проверьте подключение P/J101A, P/J661A и P549. P/J101A, P/J661A и P549
подключены правильно.
Да Нет
Подключите P/J101A, P/J661A и P549.
Проверьте проводку между J101A и J549 на обрыв цепи и короткое замыкание (BSD
7.8 Flag 2/Flag 3).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между 2TM PWB P549-7 (+) и землей (-) (BSD 7.8 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените 2TM PWB (PL 12.6).
Измерьте напряжение между 2TM PWB P549-9 (+) и землей (-) (BSD 7.8 Flag 2).
Активируйте датчик уровня лотка 4 (PL 12.3). Напряжение изменяется.
Да Нет
Замените датчик уровня лотка 4 (PL 12.3).
Замените 2TM PWB (PL 12.6).
Замените 2TM PWB (PL 12.6).
Показания дисплея изменяются.
Проводка между J101А и J549 исправна, обрыва цепи или
Замените 2TM PWB (PL 12.6).
Установите двигатель подачи/подъема лотка 3 на место.
Замените двигатель подачи/подъема лотка 4 (PL 12.3).
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕРА БУМАГИ).
Проверьте установку датчика уровня лотка 4 (PL 12.3) и действие его активатора.
Датчик уровня лотка 4 установлен правильно, и активатор работает.
Да Нет
Переустановите датчик уровня лотка 4.
A
Начальное издание
CCC118, WCM118
12/2004
2-27
RAP по указателю состояния
H1-4000
H2-7000 RAP Ошибка связи с дуплексным модулем
Ошибка связи между MCU PWB и дуплексным модулем.
Начальные действия
Обратитесь к BSD 1.2/3.3.
Правильно перезагрузите лоток.
Уда л и те посторонние материалы из лотка.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB. Разъемы подключены
правильно.
Да Нет
Подключите разъемы.
Проверьте подключение каждого разъема PWB дуплексного модуля. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
H3-1000 RAP Неисправность OCT1
После включения двигателя узла сдвига датчик исходного положения узла сдвига не
сработал в течение заданного времени.
Начальные действия
Обратитесь к BSD 10.5.
Выключите и вновь включите питание.
Процедура
Вручную подвигайте механизм сдвига. Механизм сдвига перемещается плавно.
Да Нет
Замените детали, которые мешают работе.
Выполните Input/Output Check[10-11 Датчик исходного положения узла сдвига]. Накройте
бумагой приемный элемент датчика исходного положения узла сдвига.
дисплея изменяются.
Да Нет
Проверьте подключение P/J419 и P/J117. P/J419 и P/J117 подключены
правильно.
Да Нет
Подключите P/J419 и P/J117.
Показания
Проверьте проводку между J417 и J540 на обрыв цепи и короткое замыкание (BSD 3.3
Flag 3).
Проводка между J417 and J540 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P417-A1 (+) и землей (-) (BSD 1.2 Flag 3).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените PWB дуплексного модуля (PL 8.1), затем MCU PWB (PL 9.1).
RAP по указателю состояния
12/2004
H2-7000, H3-1000
Проверьте проводку между J419 и J117 на обрыв цепи и короткое замыкание (BSD
10.5 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P419-1 (+) и землей (-) (BSD 10.5 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P419-3 (+) и землей (-) (BSD 10.5 Flag 1).
Накройте бумагой приемный элемент датчика исходного положения узла сдвига.
Напряжение изменяется.
Да Нет
Замените датчик исходного положения узла сдвига (PL 6.3).
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[10-5 Включение двигателя узла сдвига]. Двигатель узла
сдвига (PL 6.3) включается.
Да Нет
Проверьте подключение P/J206. P/J206 подключен правильно.
Да Нет
Подключите P/J206.
A B
2-28
Проводка между J419 и J117 исправна, обрыва цепи или
Начальное издание
CCC118, WCM118
A B
Измерьте сопротивление двигателя узла сдвига (PL 6.3) между контактами J206-1/2
(COM) и каждым из контактов J207-3/4/5/6 (BSD 10.5 Flag 3).
равно приблизительно 100 Ом.
Да Нет
Замените двигатель узла сдвига (PL 6.3).
Измерьте напряжение между MCU PWB (PL 9.1) P206-1 (+) и землей (-), и между
P206-2 (+) и землей (-) (BSD 10.5 Flag 3).
В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените двигатель узла сдвига (PL 6.3), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Напряжение равно приблизительно +24
Сопротивление
H4-1000 RAP Ошибка размера кассеты лотка 1
Бумага в лоток 1 загружена, но лоток не может определить ее размер.
Начальные действия
Выключите и вновь включите питание.
Проверьте действие направляющей.
Процедура
Проверьте установку датчика размера бумаги лотка 1. Датчик размера бумаги лотка 1
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 1.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕ РА БУМАГИ).
Начальное издание
CCC118, WCM118
12/2004
2-29
RAP по указателю состояния
H3-1000, H4-1000
H4-2000 RAP Ошибка размера кассеты лотка 2
Бумага в лоток 2 загружена, но лоток не может определить ее размер.
H4-3000 RAP Ошибка размера кассеты лотка 3
Бумага в лоток 3 загружена, но лоток не может определить ее размер.
Начальные действия
Выключите и вновь включите питание.
Проверьте действие направляющей.
Процедура
Проверьте установку датчика размера бумаги лотка 2. Датчик размера бумаги лотка 2
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 2.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМ ЕРА БУМАГИ).
Начальные действия
Выключите и вновь включите питание.
Проверьте действие направляющей.
Процедура
Снимите лотки 3 и 4. Замените лоток 3 лотком 4. Появляется ошибка H4-3.
Да Нет
Замените неисправную деталь активатора лотка 3.
Проверьте установку датчика размера бумаги лотка 3. Датчик размера бумаги лотка 3
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 3.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕ РА БУМАГИ).
RAP по указателю состояния
H4-2000, H4-3000
12/2004
2-30
Начальное издание
CCC118, WCM118
H4-4000 RAP Ошибка размера кассеты лотка 4
Бумага в лоток 4 загружена, но лоток не может определить ее размер.
H7-3000 RAP Ошибка 2TM NVM
Ошибка данных NVM на PWB двухлоткового модуля.
Начальные действия
Выключите и вновь включите питание.
Проверьте действие направляющей.
Процедура
Снимите лоток 3 и лоток 4. Замените лоток 4 лотком 3. Появляется ошибка H4-4.
Да Нет
Замените неисправную деталь активатора лотка 4.
Проверьте установку датчика размера бумаги лотка 4. Датчик размера бумаги лотка 4
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 4.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМ ЕРА БУМАГИ).
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB и 2TM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H7-3.
Да Нет
Неисправность устранена.
Проверьте проводку между J541 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 1).
Проводка между J541 and J413C исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
12/2004
2-31
RAP по указателю состояния
H4-4000, H7-3000
H7-4000 RAP Ошибка чтения/записи 2TM NVM
Во время операции чтения/записи отказала NVM PWB двухлоткового модуля.
H7-7000 RAP Ошибка связи с 2TM
Ошибка связи между MCU PWB и 2TM PWB.
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB и 2TM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H7-4.
Да Нет
Неисправность устранена.
Проверьте проводку между J541 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 1).
Проводка между J541 and J413C исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB и 2TM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H7-7.
Да Нет
Неисправность устранена.
Проверьте проводку между J541 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 1).
Проводка между J541 and J413C исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
RAP по указателю состояния
H7-4000, H7-7000
12/2004
2-32
Начальное издание
CCC118, WCM118
H7-8000 RAP Ошибка типа TM
Подсоединен неверный модуль лотков.
H8-1000 RAP Сломан датчик размера бумаги лотка 1
Не работает датчик размера бумаги лотка 1.
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB и STM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Проверьте подключение каждого разъема MCU PWB и 2TM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H7-8.
Да Нет
Неисправность устранена.
Проверьте проводку между J541 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 1).
Проводка между J541 and J413C исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между STM PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Начальные действия
Выключите и вновь включите питание.
Перезагрузите лоток.
Процедура
Проверьте установку датчика размера бумаги лотка 1. Датчик размера бумаги лотка 1
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 1.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕ РА БУМАГИ).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
12/2004
2-33
RAP по указателю состояния
H7-8000, H8-1000
H8-2000 RAP Сломан датчик размера бумаги лотка 2
Не работает датчик размера бумаги лотка 2.
H8-3000 RAP Сломан датчик размера бумаги лотка 3
Не работает датчик размера бумаги лотка 3.
Начальные действия
Выключите и вновь включите питание.
Перезагрузите лоток.
Процедура
Проверьте установку датчика размера бумаги лотка 2. Датчик размера бумаги лотка 2
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 2.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМ ЕРА БУМАГИ).
Начальные действия
Выключите и вновь включите питание.
Перезагрузите лоток.
Процедура
Снимите лотки 3 и 4. Замените лоток 3 лотком 4. Появляется ошибка H8-3.
Да Нет
Замените неисправную деталь активатора лотка 3.
Проверьте установку датчика размера бумаги лотка 3. Датчик размера бумаги лотка 3
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 3.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМЕ РА БУМАГИ).
RAP по указателю состояния
H8-2000, H8-3000
12/2004
2-34
Начальное издание
CCC118, WCM118
H8-4000 RAP Сломан датчик размера бумаги лотка 4
Не работает датчик размера бумаги лотка 4.
H9-3000 RAP Ошибка STM NVM
Ошибка данных NVM на STM PWB.
Начальные действия
Выключите и вновь включите питание.
Перезагрузите лоток.
Процедура
Снимите лотки 3 и 4. Замените лоток 4 лотком 3. Появляется ошибка H8-4.
Да Нет
Замените неисправную деталь активатора лотка 4.
Проверьте установку датчика размера бумаги лотка 4. Датчик размера бумаги лотка 4
установлен правильно.
Да Нет
Правильно установите датчик размера бумаги лотка 4.
Переходите к OF11 (RAP УЗЕЛ ДАТЧИКА РАЗМ ЕРА БУМАГИ).
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB, 2TM PWB и STM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H9-3.
Да Нет
Неисправность устранена.
Проверьте проводку между J413 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 2).
Проводка между J413 and J413С исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MСU PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
12/2004
2-35
RAP по указателю состояния
H8-4000, H9-3000
H9-4000 RAP Ошибка чтения/записи STM NVM
Во время операции чтения/записи отказала STM NVM PWB.
H9-7000 RAP Ошибка связи с STM
Ошибка связи между MCU PWB и STM PWB.
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB, 2TM PWB и STM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H9-4.
Да Нет
Неисправность устранена.
Проверьте проводку между J413 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 2).
Проводка между J413 and J413С исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
Начальные действия
Обратитесь к BSD 1.2/3.3.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB, 2TM PWB и STM PWB. Разъемы
подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Вновь появляется ошибка H9-7.
Да Нет
Неисправность устранена.
Проверьте проводку между J413 и J413C на обрыв цепи и короткое замыкание (BSD 3.3
Flag 2).
Проводка между J413 and J413С исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P413C-A5 (+) и землей (-) (BSD 1.2 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените 2TM PWB (PL 12.6) или STM PWB (PL 13.6), затем MCU PWB (PL 9.1).
RAP по указателю состояния
H9-4000, H9-7000
12/2004
2-36
Начальное издание
CCC118, WCM118
J1-2000 RAP Тонер-картридж пуст
Тон е р -картридж пуст.
J3-1000 RAP Ошибка установки принт-картриджа
Принт-картридж не утановлен.
Начальные действия
Обратитесь к BSD 9.1.
Выньте и вновь установите тонер-картридж.
Выключите и включите питание.
Процедура
Проверьте, исправен ли тонер-картридж и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB тонер-картриджа. CRUM PWB тонер-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB тонер-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J217 CRUM PWB тонер-картриджа. P/J217 подключен
правильно.
Да Нет
Подключите P/J217.
Проверьте проводку между J127 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 3/Flag 4).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB J414-6 (+) и землей (-) (BSD 9.1 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените тонер-картридж (PL 4.1), затем CRUM PWB тонер-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Проводка между P127 and J414 исправна, обрыва цепи или короткого
Начальные действия
Обратитесь к BSD 9.1.
Выньте и вновь установите принт-картридж.
Выключите и вновь включите питание.
Процедура
Проверьте, исправен ли принт-картридж, и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Выполните Input/Output Check[9-2 ОБНАРУЖЕНИЕ принт-картриджа]. Установите принткартридж.
Да Нет
Дисплей показывает низкий логический уровень.
Проверьте подключение P/J404, P/J403 и P/J400. P/J404, P/J403 и P/J400
подключены правильно.
Да Нет
Подключите P/J404, P/J403 и P/J400.
Проверьте действие блокировочного выключателя принт-картриджа (PL 4.2) (между
контактами J404-1 и J404-3) (BSD 1.4 Flag 1/Flag 2).
установлен, цепь между контактами J404-1 и J404-3 замкнута, в противном
случае разомкнута.
Да Нет
Замените блокировочный выключатель ксерографического узла (PL 4.2).
Проверьте перемычку принт-картриджа (PL 4.1) (между коньтактами J610-3 и J610-
7) (BSD 9.3 Flag 3/Flag 4).
обрыва или короткого замыкания нет.
Да Нет
Проверьте принт-картридж (PL 4.1).
Измерьте напряжение между MCU PWB P403-A17 (+) и землей (-) (BSD 9.3 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P404-1 (+) и землей (-) (BSD 1.4 Flag 1/Flag
2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Цепь между контактами J610-3 и J610-7 исправна,
Когда принт-картридж
Начальное издание
CCC118, WCM118
12/2004
2-37
Проверьте проводку между J400 и J552 на обрыв цепи и короткое замыкание (BSD
1.1 Flag 1).
короткого замыкания нет.
A
Проводка между J400 and J522 исправна, обрыва цепи или
RAP по указателю состояния
J1-2000, J3-1000
A
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между P522-2 блока питания (+) и землей (-) (BSD 1.1 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените блок питания (PL 9.1).
Замените MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
J4-1000 RAP Неисправность датчика ATC
Неисправен датчик ATC.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Проверьте, удалены ли защитные ленты принт-картриджа.
Выньте и вновь установите принт-картридж.
Процедура
Проверьте, исправен ли принт-картридж, и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB принт-картриджа. CRUM PWB принт-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB принт-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J403 и P/J610 принт-картриджа. P/J403 и P/J610
подключены правильно.
Да Нет
Подключите P/J403 и P/J610.
RAP по указателю состояния
J3-1000, J4-1000
Проверьте проводку между J403 и J610 на обрыв цепи и короткое замыкание (BSD 9.3
Flag 3/Flag 4).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P403-A17 (+) и землей (-) (BSD 9.3 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Проверьте подключение P/J126 CRUM PWB принт-картриджа. P/J126 подключен
правильно.
Да Нет
Подключите P/J126.
Проверьте проводку между J126 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 1/Flag 2).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
A
12/2004
2-38
Проводка между J403 и P610 исправна, обрыва цепи или короткого
Проводка между P126 and J414 исправна, обрыва цепи или короткого
Начальное издание
CCC118, WCM118
A
Измерьте напряжение между MCU PWB J414-1 (+) и землей (-) (BSD 9.1 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
J6-1000 RAP Закончился срок службы принткартриджа
Настало время заменить принт-картридж.
Замените принт-картридж (PL 4.1), затем CRUM PWB принт-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите принт-картридж.
Процедура
Проверьте, исправен ли принт-картридж, и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB принт-картриджа. CRUM PWB принт-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB принт-картриджа (PL 4.2).
P/J414 подключен правильно. Проверьте подключение MCU PWB P/J414.
Да Нет
Подключите P/J414.
Проверьте подключение P/J126 CRUM PWB принт-картриджа. P/J126 подключен
правильно.
Да Нет
Подключите P/J126.
Проверьте проводку между J126 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 1/Flag 2).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между P126 and J414 исправна, обрыва цепи или короткого
Начальное издание
CCC118, WCM118
Измерьте напряжение между MCU PWB J414-1 (+) и землей (-) (BSD 9.1 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените принт-картридж (PL 4.1), затем CRUM PWB принт-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
12/2004
2-39
RAP по указателю состояния
J4-1000, J6-1000
J7-1000 RAP Ошибка связи с CRUM принт-картриджа
Ошибка связи платы XERO CRUM Tag принт-картриджа с CRUM ASIC PWB.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите принт-картридж.
Процедура
Проверьте, исправен ли принт-картридж, и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB принт-картриджа. CRUM PWB принт-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB принт-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J126 CRUM PWB принт-картриджа. P/J126 подключен
правильно.
Да Нет
Подключите P/J126.
Проверьте проводку между J126 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 1/Flag 2).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB J414-1 (+) и землей (-) (BSD 9.1 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените принт-картридж (PL 4.1), затем CRUM PWB принт-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Проводка между P126 and J414 исправна, обрыва цепи или короткого
J7-2000 RAP Ошибка записи данных в CRUM принт-
картриджа
Ошибка записи данных в XERO CRUM Tag принт-картриджа.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите принт-картридж.
Процедура
Проверьте, исправен ли принт-картридж, и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB принт-картриджа. CRUM PWB принт-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB принт-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J126 CRUM PWB принт-картриджа. P/J126 подключен
правильно.
Да Нет
Подключите P/J126.
Проверьте проводку между J126 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 1/Flag 2).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB J414-1 (+) и землей (-) (BSD 9.1 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените принт-картридж (PL 4.1), затем CRUM PWB принт-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Проводка между P126 and J414 исправна, обрыва цепи или короткого
RAP по указателю состояния
J7-1000, J7-2000
12/2004
2-40
Начальное издание
CCC118, WCM118
J7-3000 RAP Ошибка ID CRUM принт-картриджа
Уст ановлен неверный принт-картридж.
J8-1000 RAP Ошибка связи с CRUM тонер-картриджа
Ошибка связи платы XERO CRUM Tag тонер-картриджа с CRUM ASIC PWB.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите принт-картридж.
Процедура
Проверьте, исправен ли принт-картридж, и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB принт-картриджа. CRUM PWB принт-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB принт-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J126 CRUM PWB принт-картриджа. P/J126 подключен
правильно.
Да Нет
Подключите P/J126.
Проверьте проводку между J126 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 1/Flag 2).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между P126 and J414 исправна, обрыва цепи или короткого
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите тонер-картридж.
Процедура
Проверьте, исправен ли тонер-картридж и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB тонер-картриджа. CRUM PWB тонер-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB тонер-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J217 CRUM PWB тонер-картриджа. P/J217 подключен
правильно.
Да Нет
Подключите P/J217.
Проверьте проводку между J127 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 3/Flag 4).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проводка между P127 and J414 исправна, обрыва цепи или короткого
Измерьте напряжение между MCU PWB J414-1 (+) и землей (-) (BSD 9.1 Flag 2).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените принт-картридж (PL 4.1), затем CRUM PWB принт-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Начальное издание
CCC118, WCM118
12/2004
Измерьте напряжение между MCU PWB J414-6 (+) и землей (-) (BSD 9.1 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените тонер-картридж (PL 4.1), затем CRUM PWB тонер-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
RAP по указателю состояния
2-41
J7-3000, J8-1000
J8-2000 RAP Ошибка записи данных MCU в CRUM
тонер-картриджа
Ошибка записи данных в XERO CRUM Tag тонер-картриджа.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите тонер-картридж.
Процедура
Проверьте, исправен ли тонер-картридж и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB тонер-картриджа. CRUM PWB тонер-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB тонер-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J217 CRUM PWB тонер-картриджа. P/J217 подключен
правильно.
Да Нет
Подключите P/J217.
Проверьте проводку между J127 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 3/Flag 4).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB J414-6 (+) и землей (-) (BSD 9.1 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените тонер-картридж (PL 4.1), затем CRUM PWB тонер-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Проводка между P127 and J414 исправна, обрыва цепи или короткого
J8-3000 RAP Ошибка ID CRUM тонер-картриджа
Был установлен неверный тонер-картридж.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Выньте и вновь установите тонер-картридж.
Процедура
Проверьте, исправен ли тонер-картридж и не мешают ли ему посторонние материалы.
Картридж исправен, помех работе нет.
Да Нет
Устраните неисправности и удалите посторонние материалы.
Проверьте установку CRUM PWB тонер-картриджа. CRUM PWB тонер-картриджа
установлена правильно.
Да Нет
Правильно установите CRUM PWB тонер-картриджа (PL 4.2).
Проверьте подключение MCU PWB P/J414. P/J414 подключен правильно.
Да Нет
Подключите P/J414.
Проверьте подключение P/J217 CRUM PWB тонер-картриджа. P/J217 подключен
правильно.
Да Нет
Подключите P/J217.
Проверьте проводку между J127 и J414 на обрыв цепи и короткое замыкание (BSD 9.1
Flag 3/Flag 4).
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB J414-6 (+) и землей (-) (BSD 9.1 Flag 4).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените тонер-картридж (PL 4.1), затем CRUM PWB тонер-картриджа (PL 4.2) и MCU
PWB (PL 9.1).
Проводка между P127 and J414 исправна, обрыва цепи или короткого
RAP по указателю состояния
J8-2000, J8-3000
12/2004
2-42
Начальное издание
CCC118, WCM118
S1-0000 RAP Ошибка положения каретки
• Во время операции считывания состояние датчика каретки не изменилось в
течение заданного времени.
• Когда каретка проходила мимо датчика каретки при выполнении отличной от
считывания операции, состояние датчика не изменилось в течение заданного
времени.
Начальные действия
Обратитесь к BSD 6.3.
Выключите и вновь включите питание.
Проверьте, открыты ли замки каретки (в двух местах).
Процедура
Войдите в диагностический режим и выберите [MFC] > [Carriage]. Попеременно
выполняйте [Lock] и [Maintenance].
Да Нет
Проверьте подключение разъемов NSC PWB, NBCR PWB и двигателя каретки.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте рабочие элементы каретки на наличие посторонних материалов и
повреждений.
посторонние материалы.
Да Нет
Уда л и те посторонние материалы. Устраните повреждения.
На рабочих элементах каретки не обнаружены повреждения и
Каретка движется.
A
Да Нет
Отрегулируйте установку переднего тросика каретки (PL 11.5) и заднего тросика
каретки (PL 11.5) (REP 11.5.1).
Замените NBCR PWB (PL 11.5), затем NSC PWB (PL 11.5).
Замените двигатель каретки (PL 11.4), затем NBCR PWB (PL 11.5) и NSC PWB (PL
11. 5).
Выполните [STATUS 055 Carriage Sensor]. Разместите бумагу перед приемным
элементом датчика каретки (PL 11.4).
Да Нет
Проверьте подключение разъемов NSC PWB, NBCR PWB и двигателя каретки.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Замените двигатель каретки (PL 11.4), затем NBCR PWB (PL 11.5) и NSC PWB (PL
11. 5).
Проверьте установку датчика каретки (PL 11.4). Датчик каретки установлен
правильно.
Да Нет
Правильно установите датчик каретки (PL 11.4).
Проверьте состояние переднего тросика каретки (PL 11.5) и заднего тросика каретки (PL
11. 5).
Передний и задний тросики каретки работают правильно.
A
Начальное издание
CCC118, WCM118
Показания дисплея изменяются.
12/2004
2-43
RAP по указателю состояния
S1-0000
S1-0001 RAP При сканировании со стекла открыта
верхняя крышка DADF/ADF
При сканировании со стекла открыт узел податчика DADF/ADF (PL 15.2).
S1-0010 RAP Застревание при подаче
При сканировании оригиналов из ADF датчик подачи оригинала не сработал (оригинал
обнаружен) в течение заданного времени.
Начальные действия
Обратитесь к BSD 1.5.
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Выполните [STATUS 054 DADF/ADF Top Cover Switch]. Вручную активируйте контакт
блокировочного выключателя верхней крышки DADF/ADF (PL 15.9).
изменяются.
Да Нет
Проверьте подключение блокировочного выключателя верхней крышки DADF/ADF и
каждого разъема DADF/ADF PWB.
Да Нет
Подключите разъемы.
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
Выполните [STATUS 054 DADF/ADF Top Cover Switch]. Откройте и закройте узел
податчика DADF/ADF (PL 15.2).
Да Нет
Проверьте установку блокировочного выключателя верхней крышки DADF/ADF (PL
15.9).
Блокировочный выключатель DADF/ADF установлен правильно.
Да Нет
Правильно установите блокировочный выключатель верхней крышки DADF/
ADF (PL 15.9).
Проверьте активатор узла податчика DADF/ADF (PL 15.2), который воздействует на
блокировочный выключатель вкрхней крышки DADF/ADF. Проверьте установку
активатора.
Да Нет
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
RAP по указателю состояния
Активатор не испорчен и не поврежден.
Устраните повреждения. Снимите поврежденный элемент.
Разъемы подключены правильно.
Показания дисплея изменяются.
Показания дисплея
S1-0001 , S1-0010
Начальные действия
Обратитесь к BSD 5.2/5.4.
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Загрузите оригинал в ADF и изготовьте копию. Оригинал подается в аппарат.
Да Нет
Проверьте на слух работу двигателя подачи оригинала. Слышно, как работает
двигатель подачи оригинала.
Да Нет
Проверьте подключение двигателя подачи оригинала и каждого разъема DADF/
12/2004
2-44
ADF PWB.
Да Нет
Замените двигатель подачи оригинала (PL 15.5), затем DADF/ADF PWB (PL
15.3).
Проверьте подключение муфты подачи оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.2 Flag 1).
замыканий.
A B
Разъемы подключены правильно.
Подключите разъемы.
Провода между разъемами исправны, без обрывов и коротких
На пути транспортировки бумаги нет посторонних
Начальное издание
CCC118, WCM118
A B
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN6-1 (+) и землей (-) (BSD 5.2
Flag 1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
S1-0011 RAP Застревание при сканировании
При сканировании оригиналов из ADF датчик передней кромки оригинала не сработал
(оригинал обнаружен) в течение заданного времени.
Начальные действия
Обратитесь к BSD 5.2/5.4.
Замените муфту подачи оригинала (PL 15.9), затем DADF/ADF PWB (PL 15.3).
Выполните [STATUS 051 Document Feed Sensor]. Разместите бумагу перед приемным
элементом датчика подачи оригинала (PL 15.9).
Да Нет
Проверьте подключение датчика подачи оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 2/Flag 3).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN10-2 (+) и землей (-) (BSD 5.4
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN10-3 (+) и землей (-) (BSD 5.4
Flag 2). Разместите бумагу перед приемным элементом датчика подачи оригинала.
Напряжение изменяется.
Да Нет
Замените датчик подачи оригинала (PL 15.9).
Замените DADF/ADF PWB (PL 15.3).
Замените DADF/ADF PWB (PL 15.3).
Провода между разъемами исправны, без обрывов и
Показания дисплея изменяются.
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Загрузите оригинал в ADF и изготовьте копию. Оригинал подается в аппарат.
Да Нет
Проверьте на слух работу двигателя подачи оригинала. Слышно, как работает
двигатель подачи оригинала.
Да Нет
Проверьте подключение двигателя подачи оригинала и каждого разъема DADF/
ADF PWB.
Да Нет
Разъемы подключены правильно.
Подключите разъемы.
На пути транспортировки бумаги нет посторонних
Начальное издание
CCC118, WCM118
12/2004
2-45
Замените двигатель подачи оригинала (PL 15.5), затем DADF/ADF PWB (PL
15.3).
Проверьте подключение муфты регистрации оригинала и каждого разъема DADF/
ADF PWB.
Да Нет
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 1).
замыканий.
A B
Разъемы подключены правильно.
Подключите разъемы.
Провода между разъемами исправны, без обрывов и коротких
RAP по указателю состояния
S1-0010 , S1-0011
A B
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN6-3 (+) и землей (-) (BSD 5.4
Flag 1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
S1-0012 RAP Застревание длинного оригинала
При сканировании оригинала из ADF, бумага, активировавшая датчик передней кромки,
оказалась слишком длинной.
Начальные действия
Обратитесь к BSD 5.2/5.4.
Замените муфту регистрации оригинала (PL 15.5), затем DADF/ADF PWB (PL 15.3).
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените датчик передней кромки оригинала (PL 15.7).
Замените DADF/ADF PWB (PL 15.3).
Замените DADF/ADF PWB (PL 15.3).
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
Напряжение изменяется.
Показания
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
На пути транспортировки бумаги нет посторонних
Показания
RAP по указателю состояния
S1-0011 , S1-0012
12/2004
2-46
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
A B
Начальное издание
CCC118, WCM118
A B
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Напряжение изменяется.
Замените датчик передней кромки оригинала (PL 15.7).
S1-0013 RAP Застревание короткого оригинала
При сканировании оригинала из ADF, бумага, активировавшая датчик передней кромки,
оказалась слишком короткой.
Начальные действия
Обратитесь к BSD 5.2/5.4.
Проверьте подключение муфты регистрации оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD 5.4
Flag 1).
Провода между разъемами исправны, без обрывов и коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN6-3 (+) и землей (-) (BSD 5.4 Flag
1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Замените муфту регистрации оригинала (PL 15.5), затем DADF/ADF PWB (PL 15.3).
Выключите и вновь включите питание.
Проверьте, что на датчике передней кромки оригинала нет посторонних материалов и
загрязнений.
Процедура
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените датчик передней кромки оригинала (PL 15.7).
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
Напряжение изменяется.
Показания
Начальное издание
CCC118, WCM118
Замените DADF/ADF PWB (PL 15.3).
Замените муфту подачи оригинала (PL 15.7), затем DADF/ADF PWB (PL 15.3).
12/2004
2-47
RAP по указателю состояния
S1-0012 , S1-0013
S1-0014 RAP Статическое застревание в ADF
Оригинал остался на датчике подачи оригинала и датчике передней кромки.
Начальные действия
Обратитесь к BSD 5.2/5.4.
Выключите и вновь включите питание.
Проверьте, что на датчике передней кромки оригинала нет посторонних материалов и
загрязнений.
Проверьте, что на датчике подачи оригинала нет посторонних материалов и загрязнений.
Процедура
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
Показания
B
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 2/Flag 3).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN10-2 (+) и землей (-) (BSD 5.4
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN10-3 (+) и землей (-) (BSD 5.4
Flag 2). Разместите бумагу перед приемным элементом датчика подачи оригинала.
Напряжение изменяется.
Да Нет
Замените датчик подачи оригинала (PL 15.9).
Замените DADF/ADF PWB (PL 15.3).
Замените датчик передней кромки оригинала (PL 15.7), затем датчик подачи оригинала
(PL 15.9) и DADF/ADF PWB (PL 15.3).
Провода между разъемами исправны, без обрывов и
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Выполните [STATUS 051 Document Feed Sensor]. Разместите бумагу перед приемным
элементом датчика подачи оригинала (PL 15.9).
Да Нет
Проверьте подключение датчика подачи оригинала и каждого разъема DADF/ADF
PWB.
Да Нет
AAB
RAP по указателю состояния
Напряжение изменяется.
Замените датчик передней кромки оригинала (PL 15.7).
Показания дисплея изменяются.
Разъемы подключены правильно.
Подключите разъемы.
S1-0014
12/2004
2-48
Начальное издание
CCC118, WCM118
S1-0015 RAP При сканировании оригинала из ADF
открыто стекло экспонирования
Во время сканирования оригинала из ADF открыто стекло экспонирования.
S1-0016 RAP При сканировании оригинала из ADF
открыта верхняя крышка ADF
Во время сканирования оригинала из ADF открыта верхняя крышка ADF.
Начальные действия
Обратитесь к BSD 6.1.
Выключите и вновь включите питание.
Проверьте отсутствие посторонних предметов в механизме открытия/закрытия крышки
стекла.
Процедура
Проверьте механизм открытия/закрытия крышки стекла. Крышку стекла можно плавно
закрыть.
Да Нет
Скорректируйте установку механизма открытия/закрытия крышки стекла.
Выполните [STATUS 056 Platen Open Switch]. Откройте и закройте крышку стекла
экспонирования.
Да Нет
Проверьте подключение датчика открытой крышки стекла и каждого разъема EXT
PWB.
Да Нет
Проверьте установку датчика открытой крышки стекла (PL 11.3). Датчик открытой
крышки стекла экспонирования установлен правильно.
Да Нет
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
6.1 Flag 1/Flag 2).
коротких замыканий.
Да Нет
Измерьте напряжение между EXT PWB EXT CN18-1 (+) и землей (-) (BSD 6.1 Flag
1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените датчик открытой крышки стекла (PL 11.3), затем EXT PWB (PL 11.6).
Показания дисплея изменяются.
Разъемы подключены правильно.
Подключите разъемы.
Правильно установите датчик открытой крышки стекла экспонирования (PL
11. 3).
Провода между разъемами исправны, без обрывов и
Устраните обрыв цепи или короткое замыкание.
Замените EXT PWB (PL 11.6).
Начальные действия
Обратитесь к BSD 1.5.
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Выполните [STATUS 054 DADF/ADF Top Cover Switch]. Вручную активируйте контакт
блокировочного выключателя верхней крышки DADF/ADF (PL 15.9).
изменяются.
Да Нет
Проверьте подключение блокировочного выключателя верхней крышки DADF/ADF и
каждого разъема DADF/ADF PWB.
Да Нет
Подключите разъемы.
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
Выполните [STATUS 054 DADF/ADF Top Cover Switch]. Откройте и закройте узел
податчика DADF/ADF (PL 15.2).
Да Нет
Проверьте установку блокировочного выключателя верхней крышки DADF/ADF (PL
15.9).
Блокировочный выключатель DADF/ADF установлен правильно.
Да Нет
Правильно установите блокировочный выключатель верхней крышки DADF/
ADF (PL 15.9).
Проверьте активатор узла податчика DADF/ADF (PL 15.2), который воздействует на
блокировочный выключатель вкрхней крышки DADF/ADF. Проверьте установку
активатора.
Да Нет
Активатор не испорчен и не поврежден.
Устраните повреждения. Снимите поврежденный элемент.
Разъемы подключены правильно.
Показания дисплея изменяются.
Показания дисплея
Замените датчик открытой крышки стекла (PL 11.3), затем EXT PWB (PL 11.6).
Начальное издание
CCC118, WCM118
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
12/2004
2-49
RAP по указателю состояния
S1-0015 , S1-0016
S1-0020 RAP Застревание при подаче
При сканировании оригиналов из DADF датчик подачи оригинала не сработал (оригинал
обнаружен) в течение заданного времени.
Начальные действия
Обратитесь к BSD 5.2/5.4.
B
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN6-1 (+) и землей (-) (BSD 5.2
Flag 1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Загрузите оригинал в ADF и изготовьте копию. Оригинал подается в аппарат.
Да Нет
Проверьте на слух работу двигателя подачи оригинала. Слышно, как работает
двигатель подачи оригинала.
Да Нет
Проверьте подключение двигателя подачи оригинала и каждого разъема DADF/
ADF PWB.
Да Нет
Разъемы подключены правильно.
Подключите разъемы.
На пути транспортировки бумаги нет посторонних
Замените муфту подачи оригинала (PL 15.9), затем DADF/ADF PWB (PL 15.3).
Выполните [STATUS 051 Document Feed Sensor]. Разместите бумагу перед приемным
элементом датчика подачи оригинала (PL 15.9).
Да Нет
Проверьте подключение датчика подачи оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 2/Flag 3).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN10-2 (+) и землей (-) (BSD 5.4
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN10-3 (+) и землей (-) (BSD 5.4
Flag 2). Разместите бумагу перед приемным элементом датчика подачи оригинала.
Напряжение изменяется.
Да Нет
Замените датчик подачи оригинала (PL 15.9).
Замените DADF/ADF PWB (PL 15.3).
Замените DADF/ADF PWB (PL 15.3).
Провода между разъемами исправны, без обрывов и
Показания дисплея изменяются.
Замените двигатель подачи оригинала (PL 15.5), затем DADF/ADF PWB (PL
15.3).
Проверьте подключение муфты подачи оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.2 Flag 1).
замыканий.
AAB
RAP по указателю состояния
Провода между разъемами исправны, без обрывов и коротких
S1-0020
12/2004
2-50
Начальное издание
CCC118, WCM118
S1-0021 RAP Застревание при сканировании
При сканировании оригиналов из DADF датчик передней кромки оригинала не сработал
(оригинал обнаружен) в течение заданного времени.
Начальные действия
Обратитесь к BSD 5.2/5.4.
B
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN6-3 (+) и землей (-) (BSD 5.4
Flag 1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Загрузите оригинал в ADF и изготовьте копию. Оригинал подается в аппарат.
Да Нет
Проверьте на слух работу двигателя подачи оригинала. Слышно, как работает
двигатель подачи оригинала.
Да Нет
Проверьте подключение двигателя подачи оригинала и каждого разъема DADF/
ADF PWB.
Да Нет
Разъемы подключены правильно.
Подключите разъемы.
На пути транспортировки бумаги нет посторонних
Замените муфту регистрации оригинала (PL 15.5), затем DADF/ADF PWB (PL 15.3).
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените датчик передней кромки оригинала (PL 15.7).
Замените DADF/ADF PWB (PL 15.3).
Замените DADF/ADF PWB (PL 15.3).
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
Напряжение изменяется.
Показания
Замените двигатель подачи оригинала (PL 15.5), затем DADF/ADF PWB (PL
15.3).
Проверьте подключение муфты регистрации оригинала и каждого разъема DADF/
ADF PWB.
Да Нет
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 1).
замыканий.
AAB
Начальное издание
CCC118, WCM118
Разъемы подключены правильно.
Подключите разъемы.
Провода между разъемами исправны, без обрывов и коротких
12/2004
2-51
RAP по указателю состояния
S1-0021
S1-0022 RAP Застревание длинного оригинала
При сканировании оригинала из DADF, бумага, активировавшая датчик передней кромки,
оказалась слишком длинной.
Начальные действия
Обратитесь к BSD 5.2/5.4.
B
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Напряжение изменяется.
Замените датчик передней кромки оригинала (PL 15.7).
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Разъемы подключены правильно.
На пути транспортировки бумаги нет посторонних
Показания
Проверьте подключение муфты регистрации оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD 5.4
Flag 1).
Провода между разъемами исправны, без обрывов и коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN6-3 (+) и землей (-) (BSD 5.4 Flag
1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Замените муфту регистрации оригинала (PL 15.5), затем DADF/ADF PWB (PL 15.3).
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
AAB
RAP по указателю состояния
Провода между разъемами исправны, без обрывов и
S1-0022
12/2004
2-52
Начальное издание
CCC118, WCM118
S1-0023 RAP Застревание короткого оригинала
При сканировании оригинала из DADF, бумага, активировавшая датчик передней кромки,
оказалась слишком короткой.
S1-0024 RAP Застревание при инвертировании
При переворачивании оригинала в DADF датчик подачи оригинала не сработал
(оригинал обнаружен) в течение заданного времени.
Начальные действия
Обратитесь к BSD 5.2/5.4.
Выключите и вновь включите питание.
Проверьте, что на датчике передней кромки оригинала нет посторонних материалов и
загрязнений.
Процедура
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените датчик передней кромки оригинала (PL 15.7).
Замените DADF/ADF PWB (PL 15.3).
Замените муфту подачи оригинала (PL 15.7), затем DADF/ADF PWB (PL 15.3).
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
Напряжение изменяется.
Показания
Начальные действия
Обратитесь к BSD 5.2/5.4/5.5.
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Проверьте отсутствие посторонних предметов в механизме привода выходного ролика.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Проверьте износ транспортного ролика и убедитесь, что на нем нет бумажной пыли.
Транспортный ролик в порядке.
Да Нет
Замените транспортный ролик.
Проверьте, нет ли на пути транспортировки бумаги посторонних материалов,
повреждений и бумажной пыли.
материалов, повреждений и бумажной пыли.
Да Нет
Уда л и те посторонние материалы и бумажную пыль. Устраните повреждения.
Проверьте подключение соленоида реверса на выходе, муфты реверса на выходе и
каждого разъема DADF/ADF PWB.
Да Нет
Подключите разъемы.
Выполните [STATUS 051 Document Feed Sensor]. Разместите бумагу перед приемным
элементом датчика подачи оригинала (PL 15.9).
Да Нет
Проверьте подключение датчика подачи оригинала и каждого разъема DADF/ADF
PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
На пути транспортировки бумаги нет посторонних
Разъемы подключены правильно.
Показания дисплея изменяются.
Начальное издание
CCC118, WCM118
12/2004
2-53
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 2/Flag 3).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
A
Провода между разъемами исправны, без обрывов и
RAP по указателю состояния
S1-0023, S1-0024
A
Измерьте напряжение между DADF/ADF PWB DF CN10-2 (+) и землей (-) (BSD 5.4
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN10-3 (+) и землей (-) (BSD 5.4
Flag 2). Разместите бумагу перед приемным элементом датчика подачи оригинала.
Напряжение изменяется.
Да Нет
Замените датчик подачи оригинала (PL 15.9).
Замените DADF/ADF PWB (PL 15.3).
Замените DADF/ADF PWB (PL 15.3).
S1-0025 RAP Статическое застревание в DADF
Оригинал остался на датчиках подачи оригинала, передней кромки и инвертора.
Начальные действия
Обратитесь к BSD 5.2/5.4/5.5.
Выключите и вновь включите питание.
Проверьте, что на датчике передней кромки оригинала нет посторонних материалов и
загрязнений.
Проверьте, что на датчике подачи оригинала нет посторонних материалов и загрязнений.
Проверьте, что на датчике инвертора нет посторонних материалов и загрязнений.
Процедура
Выполните [STATUS 052 Document Lead Edge Sensor]. Разместите бумагу перед
приемным элементом датчика передней кромки оригинала (PL 15.7).
дисплея изменяются.
Да Нет
Проверьте подключение датчика передней кромки оригинала и каждого разъема
DADF/ADF PWB.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 4/Flag 5).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Разъемы подключены правильно.
Провода между разъемами исправны, без обрывов и
Показания
RAP по указателю состояния
S1-0024 , S1-0025
Измерьте напряжение между DADF/ADF PWB DF CN14-6 (+) и землей (-) (BSD 5.2
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN14-10 (+) и землей (-) (BSD 5.4
Flag 4). Разместите бумагу перед приемным элементом датчика передней кромки
оригинала.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Выполните [STATUS 051 Document Feed Sensor]. Разместите бумагу перед приемным
элементом датчика подачи оригинала (PL 15.9).
Да Нет
Проверьте подключение датчика подачи оригинала и каждого разъема DADF/ADF
PWB.
A B
12/2004
2-54
Напряжение изменяется.
Замените датчик передней кромки оригинала (PL 15.7).
Показания дисплея изменяются.
Разъемы подключены правильно.
Начальное издание
CCC118, WCM118
A B
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.4 Flag 2/Flag 3).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN10-2 (+) и землей (-) (BSD 5.4
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN10-3 (+) и землей (-) (BSD 5.4
Flag 2). Разместите бумагу перед приемным элементом датчика подачи оригинала.
Напряжение изменяется.
Да Нет
Замените датчик подачи оригинала (PL 15.9).
Провода между разъемами исправны, без обрывов и
S1-0026 RAP При сканировании оригинала из DADF
открыто стекло экспонирования
Во время сканирования оригинала из DADF открыто стекло экспонирования.
Начальные действия
Обратитесь к BSD 6.1.
Выключите и вновь включите питание.
Проверьте отсутствие посторонних предметов в механизме открытия/закрытия крышки
стекла.
Процедура
Проверьте механизм открытия/закрытия крышки стекла. Крышку стекла можно плавно
закрыть.
Да Нет
Скорректируйте установку механизма открытия/закрытия крышки стекла.
Замените DADF/ADF PWB (PL 15.3).
Выполните [STATUS 055 Carriage Sensor]. Разместите бумагу перед приемным
элементом датчика каретки (PL 15.7).
Да Нет
Проверьте подключение датчика инвертора и каждого разъема DADF/ADF PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
5.5 Flag 3/Flag 4).
коротких замыканий.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между DADF/ADF PWB DF CN10-2 (+) и землей (-) (BSD 5.4
Flag 3).
Напряжение равно приблизительно +3,3 В.
Да Нет
Замените DADF/ADF PWB (PL 15.3).
Измерьте напряжение между DADF/ADF PWB DF CN10-3 (+) и землей (-) (BSD 5.5
Flag 3). Разместите бумагу перед приемным элементом датчика инвертора.
Напряжение изменяется.
Да Нет
Замените датчик инвертора (PL 15.7).
Замените DADF/ADF PWB (PL 15.3).
Провода между разъемами исправны, без обрывов и
Показания дисплея изменяются.
Выполните [STATUS 056 Platen Open Switch]. Откройте и закройте крышку стекла
экспонирования.
Да Нет
Проверьте подключение датчика открытой крышки стекла и каждого разъема EXT
PWB.
Да Нет
Проверьте установку датчика открытой крышки стекла (PL 11.3). Датчик открытой
крышки стекла экспонирования установлен правильно.
Да Нет
Проверьте проводку между разъемами на обрыв цепи и короткое замыкание (BSD
6.1 Flag 1/Flag 2).
коротких замыканий.
Да Нет
Измерьте напряжение между EXT PWB EXT CN18-1 (+) и землей (-) (BSD 6.1 Flag
1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените датчик открытой крышки стекла (PL 11.3), затем EXT PWB (PL 11.6).
Замените датчик открытой крышки стекла (PL 11.3), затем EXT PWB (PL 11.6).
Показания дисплея изменяются.
Разъемы подключены правильно.
Подключите разъемы.
Правильно установите датчик открытой крышки стекла экспонирования (PL
11. 3).
Провода между разъемами исправны, без обрывов и
Устраните обрыв цепи или короткое замыкание.
Замените DADF/ADF PWB (PL 15.3).
Замените датчик передней кромки оригинала (PL 15.7), затем датчик подачи оригинала
(PL 15.9), датчик инвертора (PL 15.7) и DADF/ADF PWB (PL 15.3).
Начальное издание
CCC118, WCM118
12/2004
2-55
RAP по указателю состояния
S1-0025 , S1-0026
S1-0027 RAP При сканировании оригинала из DADF
открыта верхняя крышка DADF
Во время сканирования оригинала из DADF открыта верхняя крышка DADF.
Начальные действия
Обратитесь к BSD 1.5.
Выключите и вновь включите питание.
Проверьте, нет ли посторонних материалов в механизме замка узла податчика DADF/
ADF.
Процедура
Проверьте, как открывается и закрывается узел податчика DADF/ADF (PL 15.2) и DADF/
ADF.
Узел податчика DADF/ADF плавно закрывается и надежно фиксируется.
Да Нет
Правильно установите узел податчика DADF/ADF (PL 15.2).
Выполните [STATUS 054 DADF/ADF Top Cover Switch]. Вручную активируйте контакт
блокировочного выключателя верхней крышки DADF/ADF (PL 15.9).
изменяются.
Да Нет
Проверьте подключение блокировочного выключателя верхней крышки DADF/ADF и
каждого разъема DADF/ADF PWB.
Да Нет
Подключите разъемы.
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
Разъемы подключены правильно.
Показания дисплея
Выполните [STATUS 054 DADF/ADF Top Cover Switch]. Откройте и закройте узел
податчика DADF/ADF (PL 15.2).
Да Нет
Проверьте установку блокировочного выключателя верхней крышки DADF/ADF (PL
15.9).
Блокировочный выключатель DADF/ADF установлен правильно.
Да Нет
Правильно установите блокировочный выключатель верхней крышки DADF/
ADF (PL 15.9).
Проверьте активатор узла податчика DADF/ADF (PL 15.2), который воздействует на
блокировочный выключатель вкрхней крышки DADF/ADF. Проверьте установку
активатора.
Да Нет
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
Замените блокировочный выключатель верхней крышки DADF/ADF (PL 15.9), затем
DADF/ADF PWB (PL 15.3).
RAP по указателю состояния
Активатор не испорчен и не поврежден.
Устраните повреждения. Снимите поврежденный элемент.
Показания дисплея изменяются.
S1-0027
12/2004
2-56
Начальное издание
CCC118, WCM118
U0-1000 RAP Ошибка останова главного двигателя
Вследствие неисправности MCU PWB главный двигатель не останавливается, когда
бумага не подается.
U0-2000 RAP Ошибка готовности изображения
MCU PWB вовремя не приняла из ESS PWB сигнал готовности изображения.
Начальные действия
Начальные действия
Обратитесь к BSD 4.1.
Выключите и вновь включите питание.
Обратитесь к BSD 16.1.
Выключите и вновь включите питание.
Процедура
Процедура
Проверьте версию ROM, выполнив NVM [60-1 ROM Version]. Устан овлена ROM
последней версии.
Да Нет
Замените установленную ROM на ROM последней версии.
Замените MCU PWB (PL 9.1).
Проверьте версию ROM, выполнив NVM [60-1 ROM Version]. Установлена ROM
последней версии.
Да Нет
Проверьте подключение P/J401, P/J402, J701 и J702. P/J401, P/J402, J701 и J702
подключены правильно.
Да Нет
Проверьте проводку между J401 и J701, а также между J402 и J702 на обрыв цепи и
короткое замыкание.
J702 на обрыв цепи и короткое замыкание.
Да Нет
Замените MCU PWB (PL 9.1), затем ESS PWB (PL 9.2).
Замените установленную ROM на ROM последней версии.
Подключите P/J401, P/J402, J701 и J702.
Проверьте проводку между J401 и J701, а также между J402 и
Устраните обрыв цепи или короткое замыкание.
Начальное издание
CCC118, WCM118
12/2004
2-57
RAP по указателю состояния
U0-1000, U0-2000
U1-1000 RAP Неисправность главного двигателя
Главный двигатель не работает с заданной скоростью.
Начальные действия
Обратитесь к BSD 4.1.
Выключите и вновь включите питание.
A
Да Нет
Проверьте, нет ли посторонних материалов, препятствующих работе, и проверьте
установку узла.
Да Нет
Замените узел главного привода (PL 1.1).
Уда л и те препятствующие работе посторонние материалы и устраните недостатки
установки.
Посторонних материалов нет, и узел установлен правильно.
Процедура
Закройте левую крышку и переднюю крышку. Выполните Input/Output Check[8-1
Включение главного двигателя].
Да Нет
Проверьте подключение P/J408 и P/J214. P/J408 и P/J214 подключены
правильно.
Да Нет
Подключите P/J408 и P/J214.
Проверьте проводку между J408 и J214 на обрыв цепи и короткое замыкание.
Проводка между J408 and J214 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Измерьте напряжение между MCU PWB P408-8 (+) и землей (-) (BSD 4.1 Flag 1), и
между P408-9 (+) и землей (-) (BSD 4.1 Flag 1).
приблизительно +24 В.
Да Нет
Замените MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P408-5 (+) и землей (-) (BSD 4.1 Flag 1).
Напряжение равно приблизительно +5 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените узел главного привода (PL 1.1), затем MCU PWB (PL 9.1).
Проверьте установку узла главного привода (PL 1.1). Узел главного привода (PL 1.1)
установлен правильно.
Да Нет
Правильно установите узел главного привода (PL 1.1).
Слышно, как работает главный двигатель.
Напряжение равно
Замените узел главного привода (PL 1.1), затем MCU PWB (PL 9.1).
Проверьте проводку между J408-4 и J214-6 на обрыв цепи и короткое замыкание (BSD
4.1 Flag 2).
замыкания нет.
Да Нет
Вручную поверните ротор главного двигателя. Ротор вращается плавно.
A
RAP по указателю состояния
Проводка между J408-9 and J214-6 исправна, обрыва цепи или короткого
Устраните обрыв цепи или короткое замыкание.
12/2004
U1-1000
2-58
Начальное издание
CCC118, WCM118
U3-5000 RAP Неисправность двигателя ROS
• После включения скорость двигателя ROS не достигла заданного заданного
значения в течение определенного временного интервала.
• Интенсивность луча LD1 не достигла заданного значения.
Начальные действия
Обратитесь к BSD 6.4/6.5.
Выключите и вновь включите питание.
Процедура
Проверьте подключение P/J406, P/J140 и P/J130. P/J406, P/J140 и P/J130
подключены правильно.
Да Нет
Подключите P/J406, P/J140 и P/J130.
U4-1000 RAP Ошибка прогрева фьюзера
• После включения основной лампы при прогреве термистор управления
своевременно не зафиксировал температуру готовности READY.
• После включения основной лампы в режиме ожидания термистор управления
своевременно не зафиксировал температуру готовности READY.
• После включения дополнительной лампы в режиме ожидания термистор
управления своевременно не зафиксировал температуру готовности READY.
• После запуска холостого вращения термистор управления своевременно не
зафиксировал окончательную температуру холостого вращения.
• После включения основной лампы в режиме печати термистор управления
своевременно не зафиксировал заданную температуру.
• После включения дополнительной лампы в режиме печати термистор управления
своевременно не зафиксировал заданную температуру.
Начальные действия
Обратитесь к BSD 10.1.
Проверьте проводку между J406 и J140 (BSD 6.4 Flag 1/Flag 2), и между J406 и J130 на
обрыв цепи и короткое замыкание (BSD 6.5 Flag 1).
также между J406 и J130 исправна, обрыва цепи или короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Выполните Input/Output Check[6-15 Включение двигателя ROS]. Слышно, как работает
двигатель ROS.
Да Нет
Измерьте напряжение между MCU PWB P406-7 (+) и землей (-) (BSD 6.5 Flag 1).
Напряжение равно +24 В.
Да Нет
Измерьте напряжение между MCU PWB P400-1 (+) и землей (-) (BSD 1.1 Flag
1).
Напряжение равно +24 В.
Да Нет
Измерьте напряжение между P522-3 блок а питания (+) и землей (-) (BSD
1.1 Flag 1).
Да Нет
Устраните обрыв цепи между J522 и J400.
Замените MCU PWB (PL 9.1).
Замените узел ROS (PL 3.1), затем MCU PWB (PL 9.1).
Правильно установите принт-картридж. Измерьте напряжение между MCU PWB P406-1
(+) и землей (-) (BSD 6.4 Flag 1).
Да Нет
Замените MCU PWB (PL 9.1).
Замените узел ROS (PL 3.1), затем MCU PWB (PL 9.1).
Напряжение равно +24 В.
Замените блок питания (PL 9.1).
Напряжение равно +5 В.
Проводка между J406 и J140, а
Выключите и вновь включите питание.
Процедура
ПРИМЕЧАНИЕ: При появлении кода ошибки U4-1 задайте [NVM 50-20 FSR Reset
FuserOverTemp]=1. После устранения неисправности задайте [NVM 50-20 FSR Reset
FuserOverTemp]=0.
Проверьте, нет ли бумаги во фьюзере.
Во фьюзере нет намотанной на вал бумаги.
Да Нет
Уда л и те бумагу.
Проверьте установку фьюзера. Узел фьюзера установлен правильно.
Да Нет
Правильно установите узел фьюзера.
Замените узел фьюзера. Проверьте, нет ли обрыва в цепи контактов термостата (BSD
10.1 Flag 1).
Да Нет
Проверьте нагревательный стержень на обрыв цепи (BSD 10.1 Flag 1). Между P600-6 и
P600-2 обрыва цепи нет.
Да Нет
Проверьте сопротивление термистора (BSD 10.1 Flag 1). Обрыва цепи между P600-1 и
P600-3 нет, и сопротивление составляет не менее 3 кОм.
Да Нет
Контакты исправны.
Замените узел фьюзера (PL 5.1).
Замените узел фьюзера (PL 5.1).
Замените узел фьюзера (PL 5.1).
Начальное издание
CCC118, WCM118
12/2004
2-59
A
RAP по указателю состояния
U3-5000, U4-1000
A
Проверьте проводку между J416 и J600 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 2).
Проводка между J416 и J600 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проверьте проводку между J6 и J600 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 1).
Проводка между J6 и J600 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проверьте проводку между J523 и J400 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 3).
Проводка между J523 and J400 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените узел фьюзера (PL 5.1), затем блок питания (PL 9.1) и MCU PWB (PL 9.1).
U4-2000 RAP Перегрев
• Термистор управления определил, что температура превышает определенное
значение.
• Термистор замены лампы определил, что температура превышает определенное
значение.
Начальные действия
Обратитесь к BSD 10.1.
Выключите и вновь включите питание.
Процедура
ПРИМЕЧАНИЕ: При появлении кода ошибки U4-2 задайте [NVM 50-19 FSR U4-2 Reset
Mode]=1. После устранения неисправности задайте [NVM 50-19 FSR U4-2 Reset
Mode]=0.
Проверьте сопротивление термистора (BSD 10.1 Flag 1). Обрыва цепи между P600-1 и
P600-3 нет, и сопротивление составляет не менее 3 кОм.
Да Нет
Замените узел фьюзера (PL 5.1).
Проверьте проводку между J416 и J600 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 2).
Проводка между J416 и J600 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проверьте проводку между J523 и J400 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 3).
Проводка между J523 and J400 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
RAP по указателю состояния
U4-1000, U4-2000
Замените узел фьюзера (PL 5.1), затем блок питания (PL 9.1) и MCU PWB (PL 9.1).
12/2004
2-60
Начальное издание
CCC118, WCM118
U4-3000 RAP Неисправность термистора управления
Обрыв в цепи термистора управления.
U4-9000 RAP Неисправность вентилятора фьюзера
Неисправен вентилятор фьюзера.
Начальные действия
Обратитесь к BSD 10.1.
Выключите и вновь включите питание.
Процедура
Проверьте установку фьюзера. Узел фьюзера установлен правильно.
Да Нет
Правильно установите узел фьюзера.
Проверьте сопротивление термистора (BSD 10.1 Flag 1). Обрыва цепи между P600-1 и
P600-3 нет, и сопротивление составляет не менее 3 кОм.
Да Нет
Замените узел фьюзера (PL 5.1).
Проверьте проводку между J416 и J600 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 2).
Проводка между J416 и J600 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Проверьте проводку между J523 и J400 на обрыв цепи и короткое замыкание (BSD 10.1
Flag 3).
Проводка между J523 and J400 исправна, обрыва цепи или короткого
замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените узел ROS (PL 5.1), затем MCU PWB (PL 9.1).
Начальные действия
Обратитесь к BSD 10.2.
Выключите и вновь включите питание.
Уда л и те из выходного воздуховода посторонние материалы и накопившуюся пыль.
Процедура
Включите питание. Визуально проверьте, вращается ли вентилятор фьюзера (PL 4.2).
Вентилятор фьюзера (PL 4.2) работает.
Да Нет
Измерьте напряжение между MCU PWB J218-3 (+) и землей (-) (BSD 10.2 Flag 1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените MCU PWB (PL 9.1).
Замените вентилятор фьюзера (PL 4.2), затем MCU PWB (PL 9.1).
Измерьте напряжение между MCU PWB P218-3 (+) и землей (-) (BSD 10.2 Flag 1).
Напряжение равно приблизительно 0 В.
Да Нет
Замените вентилятор фьюзера (PL 4.2), затем MCU PWB (PL 9.1).
Замените MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
12/2004
2-61
RAP по указателю состояния
U4-3000, U4-9000
U5-1000 RAP Неисправность двигателя подачи тонера
После включения двигателя подачи тонера в принт-картридже не поднялась плотность
тонера.
Начальные действия
Обратитесь к BSD 9.3.
Выключите и вновь включите питание.
Выньте и вновь установите тонер-картридж.
Процедура
Проверьте, удалены ли защитные ленты принт-картриджа. Защитные ленты удалены.
Да Нет
Уда л и те защитные ленты принт-картриджа.
Выполните Input/Output Check[15-63 Включение двигателя подачи тонера]. Слышно, как
работает двигатель подачи тонера.
Да Нет
Измерьте напряжение между MCU PWB J420-2 (+) и землей (-) (BSD 9.3 Flag 1).
Напряжение равно приблизительно +24 В.
Да Нет
Замените MCU PWB (PL 9.1).
Выполните Input/Output Check[15-63 Включение двигателя подачи тонера].
Измерьте напряжение между MCU PWB J420-1 (+) и землей (-) (BSD 9.3 Flag 2).
Напряжение равно приблизительно 0 В.
Да Нет
Замените MCU PWB (PL 9.1).
U6-2000 Ошибка чтения/записи RAM
Во время операции чтения/записи отказала MCU PWB RAM.
Начальные действия
Обратитесь к BSD 3.1.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB. Разъемы подключены
правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Код ошибки U6-2 появляется вновь.
Да Нет
Неисправность устранена.
Замените MCU PWB (PL 9.1).
Проверьте проводку между J420 и J216 на обрыв цепи и короткое замыкание (BSD
9.3 Flag 1/Flag 2).
короткого замыкания нет.
Да Нет
Устраните обрыв цепи или короткое замыкание.
Замените двигатель подачи тонера (PL 4.2).
Проверьте транспортировочную трубку. Транспортировочная трубка не закупорена.
Да Нет
Устраните закупорку.
Замените принт-картридж (PL 4.1), затем MCU PWB (PL 9.1).
RAP по указателю состояния
Проводка между J420 и J216 исправна, обрыва цепи или
U5-1000, U6-2000
12/2004
2-62
Начальное издание
CCC118, WCM118
U6-3000 RAP Ошибочные данные NVM
Ошибка данных MCU PWB.
U6-4000 RAP Нельзя выполнить чтение/запись в NVM
Во время операции чтения/записи отказала MCU PWB NVM.
Начальные действия
Обратитесь к BSD 3.1.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB. Разъемы подключены
правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Код ошибки U6-3 появляется вновь.
Да Нет
Неисправность устранена.
Замените MCU PWB (PL 9.1).
Начальные действия
Обратитесь к BSD 3.1.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB. Разъемы подключены
правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Код ошибки U6-4 появляется вновь.
Да Нет
Неисправность устранена.
Замените MCU PWB (PL 9.1).
Начальное издание
CCC118, WCM118
12/2004
2-63
RAP по указателю состояния
U6-3000, U6-4000
U6-5000 RAP Мощности CPU недостаточно для доступа
к NVM
Внутренняя неисправность MCU PWB NVM при выполнении операции записи.
Начальные действия
Обратитесь к BSD 3.1.
Выключите и вновь включите питание.
Процедура
Проверьте версию ROM, выполнив NVM [60-1 ROM Version]. Устан овлена ROM
последней версии.
Да Нет
Замените установленную ROM на ROM последней версии.
Замените MCU PWB (PL 9.1).
U6-6000 RAP Неисправность CRUM ASIC
ASIC управления CRUM неисправна.
Начальные действия
Обратитесь к BSD 9.1.
Выключите и вновь включите питание.
Процедура
Проверьте подключение каждого разъема MCU PWB. Разъемы подключены
правильно.
Да Нет
Снова включите питание. Код ошибки U6-6 появляется вновь.
Да Нет
Замените MCU PWB (PL 9.1).
Подключите разъемы.
Неисправность устранена.
RAP по указателю состояния
U6-5000, U6-6000
12/2004
2-64
Начальное издание
CCC118, WCM118
Z1-0000 RAP Неисправность счетчиков копий
Показания трех счетчиков копий различны.
Начальные действия
Обратитесь к BSD 3.1.
Выключите и вновь включите питание.
Процедура
Войдите в диагностический режим и выполните процедуру в соответствии с описанием в
подразделе Счетчик раздела 6.
Начальное издание
CCC118, WCM118
12/2004
2-65
RAP по указателю состояния
Z1-0000
RAP по указателю состояния
Z1-0000
12/2004
2-66
Начальное издание
CCC118, WCM118
00xxxx RAP Ошибка операции запроса
• Сигнал DIS был принят, но в терминале документа нет.
• Был задан прием запрашиваемого документа.
Начальные действия
Обратитесь к BSD 17.1.
01xxxx Ошибка подачи документа
• Во время передачи документ вышел из аппарата.
• Была произведена попытка передачи документа недостаточной длины.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Перезагрузите оригинал.
Проверьте удаленный аппарат.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Выключите и вновь включите питание.
Перезагрузите оригинал.
Проверьте размер оригинала.
Проверьте тип бумаги оригинала.
Проверьте удаленный аппарат.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальное издание
CCC118, WCM118
12/2004
2-67
RAP по указателю состояния
00xxxx, 01xxxx
02xxxx RAP Ошибка настройки набора номера
Система выполняла операции, недопустимые для типа используемой линии, например,
ввод * и # в режиме DP (импульсного набора номера).
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте установку типа линии.
Проверьте настройку набора одним касанием.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
03xxxx RAP Несоответствие пароля при передаче
При передаче пароль вашего аппарата не совпал с паролем удаленного аппарата.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте установку пароля в вашем и в удаленном аппаратах.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
RAP по указателю состояния
02xxxx, 03xxxx
12/2004
2-68
Начальное издание
CCC118, WCM118
04xxxx RAP Несоответствие пароля при приеме
При приеме пароль вашего аппарата не совпал с паролем удаленного аппарата.
05xxxx RAP Несоответствие пароля при запросе
При запросе пароль вашего аппарата не совпал с паролем удаленного аппарата.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте установку пароля в вашем и в удаленном аппаратах.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте установку пароля в вашем и в удаленном аппаратах.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальное издание
CCC118, WCM118
12/2004
2-69
RAP по указателю состояния
04xxxx, 05xxxx
06xxxx RAP Релейная рассылка не разрешена
Команда на релейную рассылку была передана аппарату, который не поддерживает эту
функцию.
07xxxx RAP Прием в почтовый ящик не разрешен
Команда на прием в почтовый ящик была передана аппарату, который не поддерживает
эту функцию.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
RAP по указателю состояния
06xxxx, 07xxxx
12/2004
2-70
Начальное издание
CCC118, WCM118
09xxxx RAP Несоответствие типа передачи
Когда задан прием по запросу, не совпали типы передачи вашего и удаленного
аппаратов.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Уда л е нный аппарат повторяет операцию.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
10xxxx RAP Ошибка передачи кода F
Ошибка при передаче кода F.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Удаленный аппарат повторяет операцию.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальное издание
CCC118, WCM118
12/2004
2-71
RAP по указателю состояния
09xxxx, 10xxxx
11xxxx RAP Ошибка приема кода F
Ошибка при приеме кода F.
33xxxx RAP Ошибка протокола V. 3 4
При установлении последовательности V.34 имела место ошибка протокола.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Уда л е нный аппарат повторяет операцию.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Воспользуйтесь другой линией.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
RAP по указателю состояния
11xxxx, 33xxxx
12/2004
2-72
Начальное издание
CCC118, WCM118
45xxxx RAP Переполнение памяти
Произошло переполнение или почти предельное заполнение памяти.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Повторите передачу из удаленного аппарата.
46xxxx RAP Застревание документа
• После передачи первой страницы вторая страница не была подана.
• Передача не была завершена даже если был передан только 1 m.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Перезагрузите оригинал.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3) и EXT PWB
(PL 11.6).
Проверьте размер оригинала.
Проверьте тип бумаги оригинала.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальное издание
CCC118, WCM118
12/2004
2-73
RAP по указателю состояния
45xxxx, 46xxxx
47xxxx RAP Ошибка при приеме
• Не было бумаги.
• При приеме открыта боковая крышка.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Перезагрузите лоток.
Откройте и закройте крышку.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
70xxxx RAP Тональный сигнал занятости линии
• 700002: Тональный сигнал занятости был обнаружен в ожидании приема сигнала
начальной идентификации.
• 700005: Вызов был невозможен вследствие комфликта при выполнении операции
вызова.
• 700008: Тайм-аут определения второго тона набора номера или ошибка модема.
• 7001xx: Обнаружен сигнал занятоси линии/тайм-аут T1 → кода 7001xx не было в
отчете (на дисплее).
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Воспользуйтесь другой линией.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
RAP по указателю состояния
47xxxx, 70xxxx
12/2004
2-74
Начальное издание
CCC118, WCM118
71xxxx RAP Нет ответа
• 7101xx: Во время ожидания сигнала начальной идентификации была обнаружена
инверсия полярности.
• 7103xx: Тайм-аут ожидания внутреннего интерфейса.
Начальные действия
Обратитесь к BSD 17.1.
72xxxx RAP Ошибка удаленного аппарата
• 7201xx: Сигнал DCN был принят в ожидании приема сигнала DIS.
• 7203xx: Сигнал DCN был принят в ожидании приема сигнала CFR или в ожидании
приема сигнала DIS для изменения режимов.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Повторите передачу.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальное издание
CCC118, WCM118
12/2004
2-75
RAP по указателю состояния
71xxxx, 72xxxx
74xxxx RAP Ошибка передачи
• 74xxxx: Сигнал DIS или DTC был принят три раза в ожидании ответа на сигнал TCF.
• Сигнал TSI или сигнал DCS и сигнал TCF были переданы трижды, но ответа не
было.
• Сигнал FTT был принят дважды даже несмотря на то, что сигнал TCF был передан
при минимальной скорости передачи данных.
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Повторите передачу.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
76xxxx RAP Обнаружена инверсия полярности не в
ожидании приема сигнала начальной идентификации
7603xx: Инверсия полярности обнаружена в ожидании сигнала DIS для изменения
режимов, когда инверсия полярности обнаружена перед приемом сигнала TCF-CFR.
7604xx: Инверсия полярности была обнаружена во время установления
последовательности пост-команды для сигнала изображения в режиме G3.
7605xx: Инверсия полярности была обнаружена во время установления
последовательности пост-команды для сигнала изображения в режиме ECM.
7607xx: Инверсия полярности была обнаружена при изменении режимов, когда инверсия
полярности была обнаружена перед передачей сигнала TCF-CFR (прием по запросу).
7608xx: Инверсия полярности была обнаружена во время установления
последовательности пост-команды для сигнала изображения в режиме G3 (прием по
запросу).
7609xx: Инверсия полярности была обнаружена во время установления
последовательности пост-команды для сигнала изображения в режиме ECM (прием по
запросу).
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
Начальные действия
Обратитесь к BSD 17.1.
Выключите и вновь включите питание.
Проверьте статус удаленного аппарата.
Повторите передачу.
Воспользуйтесь другой линией.
Процедура
Проверьте подключение каждого разъема ADC PWB, FAX1 PWB, NTEL PWB и EXT PWB.
Разъемы подключены правильно.
Да Нет
Подключите разъемы.
Снова включите питание. Та же проблема возникает вновь.
Да Нет
Неисправность устранена.
Замените FAX1 PWB (PL 9.3), затем ADC PWB (PL 9.3), NTEL PWB (PL 9.3), MFC PWB
(PL 11.6) и EXT PWB (PL 11.6).
RAP по указателю состояния
74xxxx, 76xxxx
12/2004
2-76
Начальное издание
CCC118, WCM118
