XEROX WC 423, WC 428 Service Manual

Страница передачи

Аппарат

Название

Номер по каталогу

WorkCentre Pro 423/428	Руководство по	708P86749
	техническому
	обслуживанию
Статус		Дата
Начальное издание		Март 2002 г.

WorkCentre Pro 423/428

Руководство по техническому обслуживанию

WorkCentre Pro 423/428

Руководство по техническому обслуживанию

Выпуск: Март 2002 г.

Данное Руководство относится к:

аппарату WorkCentre Pro 423/428, изготовленному FUJI XEROX Co., Ltd

Конфиденциальность:

Данное Руководство по техническому обслуживанию предназначено для использования только авторизованным персоналом Xerox. Копирование или передача этого документа без разрешения Xerox запрещены.

и Обновление и изменение информации:

При внесении каких-либо конструктивных изменений, которые должны быть отражены в данном Руководстве, по этим изменениям будет выпущен соответствующий сервисный бюллетень и все изменения будут внесены в последующее издание этого Руководства.

ВНИМАНИЕ

	При поступлении		страницы с	Все важные изменения, такие как изменения
	изменениями	взамен	имеющейся	номеров	запчастей	или	процедур
	замените старую страницу на новую.			регулировки, необходимо сразу же внести в
	Обращайтесь	с	Руководством	данное Руководство.

аккуратно.

Подготовлено XEROX GKLS

[XEROX], [The Document Company] являются зарегистрированными торговыми марками

Контрольный лист изменений

Аппарат:	Название:	Номер по каталогу:	Версия:
WorkCentre Pro 423/428	Руководство по	708P86749	Март 2002 г.
	техническому
	обслуживанию

Имеющаяся документация:

Бумажная копия Электронная версия на компакт-диске

Все страницы данного Руководства датированы 03/02.

ВВЕДЕНИЕ

Назначение данного Руководства

Как пользоваться данным Руководством

Термины и условные обозначения

Сокращения

Техника безопасности

Предупреждения

ГЛАВА 1 ПРОЦЕДУРЫ ОБСЛУЖИВАНИЯ ВЫЗОВА ГЛАВА 2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ГЛАВА 3 КАЧЕСТВО ИЗОБРАЖЕНИЯ ГЛАВА 4 РЕМОНТ/РЕГУЛИРОВКА ГЛАВА 5 ПЕРЕЧНИ ЗАПЧАСТЕЙ

ГЛАВА 6 ОБЩИЕ ПРОЦЕДУРЫ/ИНФОРМАЦИЯ ГЛАВА 7 РАСПОЛОЖЕНИЕ РАЗЪЕМОВ ГЛАВА 8 ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ГЛАВА 9 СХЕМЫ СОЕДИНЕНИЙ (BSD)

ВВЕДЕНИЕ

Содержание
1	Назначение данного Руководства.....................................................	2
2	Как пользоваться данным Руководством.......................................	2
2.1	Структура данного Руководства...................................................	2
2.2	Обновление Руководства...............................................................	2
3	Термины и условные обозначения ..................................................	3
4	Сокращения...........................................................................................	4
5	Техника безопасности .........................................................................	5
6	Сообщения о травмах и опасных для здоровья ситуациях........	6
7	Предупреждения...................................................................................	7

	03/02	Содержание
WorkCentre 423/428	1	ВВЕДЕНИЕ

WorkCentre 423/428	03/02
	2

1 Назначение данного Руководства

Этот документ необходимо использовать при техническом обслуживании аппарата

WorkCentre Pro 423/428.

2 Как пользоваться данным Руководством

Это Руководство содержит стандартные процедуры технического обслуживания аппарата WorkCentre Pro 423/428. Выполняйте инструкции главы 1 Процедуры обслуживания вызова при посещении заказчика.

2.1Структура данного Руководства

Аппаратное обеспечение

Данное руководство содержит всю техническую информацию по аппарату

WorkCentre Pro 423/428.

Главы

Данное Руководство состоит из девяти глав: Глава 1 – Процедуры обслуживания вызова

Эта глава содержит описания общих процедур и действий, выполняемых при техническом обслуживании аппарата WorkCentre Pro 423/428.

Глава 2 - Поиск и устранение неисправностей

Эта глава содержит процедуры поиска и устранения неисправностей, за исключением процедур поиска и устранения дефектов изображения.

Глава 3 - Устранение дефектов качества изображения

Эта глава содержит процедуры устранения дефектов изображения.

Глава 4 – Ремонт/Регулировка

Эта глава содержит процедуры снятия, замены и регулировки элементов аппарата. Глава 5 - Перечень запчастей Эта глава содержит перечни запасных частей аппарата.

Глава 6 – Общие процедуры/информация

Эта глава содержит информацию общего характера.

Глава 7 – Расположение разъемов

Вэтой главе приведено расположение электрических разъемов в аппарате.

Глава 8 - Дополнительные устройства

Вэтой главе приведена информация, относящаяся к дополнительным устройствам и принадлежностям аппарата.

Глава 9 – Схемы соединений (BSD)

Эта глава содержит электрические схемы соединений аппарата (BSD).

ВВЕДЕНИЕ 1 Назначение данного Руководства

2.2Обновление Руководства

Будет поддерживаться указанная ниже процедура выпуска новой версии Руководства, и соответствующая информация будет доводиться до сведения сервисных инженеров. Необходимо обеспечивать актуальность Руководства своевременной заменой устаревших страниц страницами с новой информацией.

Процедура выпуска новой версии

При изменении всего Руководства на его обложке будет указан номер версии: Версия 1, Версия 2 и т.д.

При частичном изменении Руководства версия будет указана следующим образом: Версия A, Версия B, Версия C и т.д. Все страницы с изменениями будут помечены соответственно “Версия A”, “Версия B”, “Версия C” и т.д.

Полоса изменений

Измененный абзац, таблица или рисунок будет обозначен расположенной сбоку полосой, как показано ниже.

При последующих изменениях в следующих версиях Руководства полосы изменений, относящиеся предыдущим версиям, показаны не будут.

3 Термины и условные обозначения

Специальные термины и условные обозначения рассматриваются в начале каждой главы данного Руководства.

По всему Руководству используются следующие термины и условные обозначения:

Символы «Предупреждение», «Внимание», «Примечание»

Далее приведено содержание сообщения с меткой «Предупреждение».

ПРЕДУПРЕЖДЕНИЕ

Предупреждение обращает внимание на то, что при невыполнении или неправильном выполнении указанных действий, процедур или условий возможно создание ситуации, опасной для вашего здоровья или здоровья окружающих.

ВНИМАНИЕ

Это замечание обращает внимание на то, что при невыполнении или неправильном выполнении указанных действий, процедур или условий возможно повреждение оборудования.

ПРИМЕЧАНИЕ: Используется в случаях, когда необходимо обратить особое внимание на условия выполнения процедур, действий и др.

	ИНСТРУКЦИЯ				Обращает внимание на процедуру, неправильное выполнение
					которой может привести к повреждению оборудования.
	NOTE				Подчеркивает условия выполнения процедур.
					Указывает на наличие дополнительных объяснений.
	REFERENCE
					Объясняет цель выполнения регулировки.
	PURPOSE
	REP:			Указывает ссылку на соответствующую ремонтную процедуру.
	ADJ:			Указывает ссылку на соответствующую процедуру регулировки.
	PL:			Указывает ссылку на соответствующий перечень запчастей.

ASSY: Сокращение слова “Assembly” (Узел).

ПРЕДУПРЕЖДЕНИЕ

При выполнении процедур, не требующих включенного питания, отсоединяйте кабель питания от сетевой розетки. Контакт с высоким напряжением может привести к травме и даже летальному исходу. Контакт с движущимися частями может привести к серьезной травме.

ПРЕДУПРЕЖДЕНИЕ

Не обслуживайте аппарат при недостатке свободного места. Для нормальной работы необходимо, чтобы вокруг аппарата был проход шириной не менее 1 м. Передвиньте машину, чтобы выполнить это требование.

Ниже приведены термины и условные обозначения, используемые в данном Руководстве, для предупреждения о необходимости защиты от электростатического разряда и соблюдения лазерной безопасности.

Рисунок 1.

Обозначение необходимости принятия мер защиты от электростатического разряда.

внимание

Некоторые элементы аппарата чувствительны к электростатическому разряду. Соблюдайте все меры защиты от электростатического разряда.

	03/02	3 Термины и условные обозначения
WorkCentre 423/428	3	ВВЕДЕНИЕ

WorkCentre 423/428	03/02
	4

Рисунок 2.

Символ предупреждения об опасном лазерном излучении.

ПРЕДУПРЕЖДЕНИЕ

Выполнение регулировок и процедур, не указанных в данном Руководстве, может привести к воздействию лазерного излучения. Аппарат соответствует требованиям, предъявляемым к лазерному оборудованию, и относится к изделиям класса 1. Это означает, что при эксплуатации аппарат не является источником опасного для здоровья лазерного излучения. При обслуживании аппарат не смотрите на лазерный луч – это опасно для зрения. Сервисные процедуры необходимо выполнять точно как указано в данном Руководстве.

ВВЕДЕНИЕ 4 Сокращения

4 Сокращения

Руководство содержит как специфические, так и общепринятые сокращения:

ADC	Автоматическое управление	AG	Аналоговая земля
	плотностью
AUX.	Дополнительный	B/W	Черно-белый
BCR	Валик заряда	BTR	Валик переноса
BUR	Придерживающий валик	CART.	Картридж
CCW	Против часовой стрелки	CL.	Муфта
CLN	Очистка (или очиститель)	CLK	Тактовый импульс
CR	Валик заряда	CRU	Модуль, заменяемый
			пользователем
CRUM	Счетчик CRU	CW	По часовой стрелке
DB	Смещение на проявителе	DTS	Зубчатый коротрон отделения
EP	Электрофотография	FDR	Податчик
	(Ксерография)
FG	Корпусная земля	FRU	Блок, заменяемый у
			пользователя
Hex	Шестнадцатеричный	I/F	Интерфейс
IBT	Ремень промежуточного	ID	Плотность изображения (или
	переноса		идентификатор)
L/H	Левый	L/P	Мало бумаги
LD	Лазерный диод	LEF	Подача длинной кромкой
MSI	Обходной лоток	N/F	Нормальное усилие
N/P	Нет бумаги	NVM	Энергонезависимая память
O/H	Петля для опции	OPC	Органический фотопроводник
P/H	Подача бумаги	PCDC	Управление подачей тонера
			по счету пикселей
Pixel	Элемент изображения	PPM	Отпечатков в минуту
PV	Объем печати	PWB	Печатная плата
R/H	Правый	REGI.	Регистрация
ROS	Лазер	RTN	Общий провод
SEF	Подача короткой кромкой	SG	Сигнальная земля
SNR	Датчик	SOL.	Соленоид
SOS	Начало сканирования	SPI	Сканирований на дюйм
SYNC.	Синхронный	T/A	Отвод
TC	Концентрация тонера	TEMP.	Температура
TR	Перенос	TRANS.	Транспортировка
WDD	Широкодиапазонный	XERO.	Ксерографический
	динамический демпфер
YMCBk	Желтый, пурпурный, голубой,
	черный

5 Техника безопасности

ВНИМАНИЕ

В нормальном рабочем режиме аппарат выделяет озон. Количество выделяемого озона не представляет опасности для оператора. Тем не менее, рекомендуется эксплуатировать аппарат в хорошо проветриваемом помещении.

Обозначения, относящиеся к технике безопасности

Аппарат имеет следующие обозначения, относящиеся к техники безопасности: Показанная на рисунке 1 стрелка указывает место установки, доступа или снятия каких-либо элементов аппарата.

Рисунок 1. Стрелка-указатель

Значки на рисунке 2 обозначают горячую поверхность. Будьте осторожны при обслуживании аппарата.

Рисунок 2. Горячая поверхность

Значок на рисунке 3 обозначает опасные для жизни напряжения. Будьте осторожны при обслуживании аппарата, если подключен кабель питания.

Рисунок 3. Опасное напряжение

	03/02	5 Техника безопасности
WorkCentre 423/428	5	ВВЕДЕНИЕ

WorkCentre 423/428	03/02	ВВЕДЕНИЕ
	6	6 Сообщения о травмах и опасных для здоровья ситуациях

6 Сообщения о травмах и опасных для здоровья ситуациях

I.Общие положения

Этот стандарт определяет требования при уведомлении об опасных для здоровья ситуациях, связанных с использованием оборудования и расходных материалов Xerox у заказчиков.

II.Область применения

Справедливо для Xerox Corporation и ее подразделений во всех странах мира.

III.Цель

Обеспечить быстрое решение проблем при возникновении опасных для здоровья ситуациях, связанных с использованием оборудования Xerox у заказчиков, и соответствие оборудования Xerox соответствующим стандартам безопасности.

IV. Определения

Опасная ситуация:

Событие или условие, имеющее место у заказчика и являющееся причиной травмы, ухудшения здоровья или другого ущерба. Примером опасной ситуации может быть воспламенение аппарата, выделение им дыма, причинение физической травмы оператору или специалисту по техническому обслуживанию.

V.Требования

Отчет:

1.Подразделения Xerox должны обеспечить предоставление информации о подобном событии в соответствующую службу Xerox в течение 24 часов.

2.Информация, которую необходимо предоставить в отчете, указана в Приложении А данного Руководства.

VI. Приложения

Форма отчета прилагается в конце данного Руководства.

7 Предупреждения

Глава 1 – Процедуры обслуживания вызова

ПРЕДУПРЕЖДЕНИЕ

Предупреждение обращает внимание на то, что при невыполнении или неправильном выполнении указанных действий, процедур или условий возможно создание ситуации,, опасной для вашего здоровья или здоровья окружающих.

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания от розетки при выполнении процедур, не требующих включенного питания. Контакт с высоким напряжением может привести к травме и даже летальному исходу. Контакт с движущимися частями может привести к серьезной травме.

ПРЕДУПРЕЖДЕНИЕ

Не обслуживайте аппарат при недостатке свободного места. Для нормальной работы необходимо, чтобы вокруг аппарата был проход шириной не менее 1 м. Передвиньте машину, чтобы выполнить это требование.

ПРЕДУПРЕЖДЕНИЕ

Выполнение регулировок и процедур, не указанных в данном Руководстве, может привести к воздействию лазерного излучения. Аппарат соответствует требованиям, предъявляемым к лазерному оборудованию, и относится к изделиям класса 1. Это означает, что при эксплуатации аппарат не является источником опасного для здоровья лазерного излучения. При обслуживании аппарата не смотрите на лазерный луч – это опасно для зрения. Сервисные процедуры необходимо выполнять точно как указано в данном Руководстве.

Глава 2 - Поиск и устранение неисправностей

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания.

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания от розетки при выполнении процедур, не требующих включенного питания. Контакт с высоким напряжением может привести к травме и даже летальному исходу.

ПРЕДУПРЕЖДЕНИЕ

Выполняйте сервисные процедуры в точности, как они изложены. Неправильное выполнение процедур может привести к воздействию опасного лазерного излучения. При обслуживании аппарата не смотрите на лазерный луч – это опасно для зрения.

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания.

	03/02	7 Предупреждения
WorkCentre 423/428	7	ВВЕДЕНИЕ

WorkCentre 423/428

03/02

8

Глава 3 – Устранение дефектов изображения

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания от розетки при выполнении процедур, не требующих включенного питания. Контакт с высоким напряжением может привести к травме и даже летальному исходу.

ПРЕДУПРЕЖДЕНИЕ

Выполняйте сервисные процедуры в точности, как они изложены. Неправильное выполнение процедур или настроек может привести к воздействию опасного лазерного излучения. При обслуживании аппарата не смотрите на лазерный луч – это опасно для зрения.

ПРЕДУПРЕЖДЕНИЕ

При выполнении некоторых процедур устранения дефектов качества изображения возможно воздействие лазерного излучения. Эти процедуры обозначены в Руководстве значком лазерной безопасности. В этих случаях соблюдайте необходимые меры безопасности.

ВВЕДЕНИЕ 7 Предупреждения

Глава 4 – Ремонт/Регулировка.

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания.

ПРЕДУПРЕЖДЕНИЕ

После выключения питания поверхность фьюзера в течение некоторого времени остается горячей. Дайте аппарату остыть или будьте осторожны при работе в зоне фьюзера.

ПРЕДУПРЕЖДЕНИЕ

Дуплексный автоподатчик оригиналов весит 8,6 кг. Будьте осторожны, поднимая

автоподатчик.

ПРЕДУПРЕЖДЕНИЕ

Модуль финишера весит 16 кг. Будьте очень осторожны, поднимая устройство.

Глава 6 – Общие процедуры/информация

ПРЕДУПРЕЖДЕНИЕ

Модуль IOT весит 46 кг. Поднимайте его вдвоем. Будьте очень осторожны, поднимая устройство.

ПРЕДУПРЕЖДЕНИЕ

Модуль IIT весит 24 кг. Поднимайте его вдвоем. Будьте очень осторожны, поднимая устройство.

	03/02	7 Предупреждения
WorkCentre 423/428	9	ВВЕДЕНИЕ

WorkCentre 423/428	03/02	ВВЕДЕНИЕ
Глава 8 – Дополнительные устройства	10	7 Предупреждения

ПРЕДУПРЕЖДЕНИЕ

Выключите аппарат и отсоедините кабель питания.

ГЛАВА 1 ПРОЦЕДУРЫ ОБСЛУЖИВАНИЯ ВЫЗОВА

Содержание
1.1 Профилактическое техобслуживание..................................................	3
1.1.1 Процедуры профилактического обслуживания ....................................	3
1.1.2 Расходные материалы и заменяемые элементы.................................	3
1.1.3 Перечень периодически обслуживаемых элементов...........................	4

	03/02	Содержание
WorkCentre Pro 423/428	1-1	ГЛАВА 1 ПРОЦЕДУРЫ ОБСЛУЖИВАНИЯ ВЫЗОВА

WorkCentre Pro 423/428	1-2	ГЛАВА 1 ПРОЦЕДУРЫ ОБСЛУЖИВАНИЯ ВЫЗОВА
	03/02	1.1 Профилактическое техобслуживание

1.1 Профилактическое техобслуживание

Выполняйте профилактическое обслуживание WorkCentre Pro 423/428 при каждом

посещении пользователя. Это помогает поддерживать оптимальные рабочие

характеристики аппарата.

1.1.1Процедуры профилактического обслуживания

1.Предварительная проверка

l Изготовьте несколько копий тест-листа (499T247) и проверьте качество копий.

l Изготовьте черную копию (цепь: 23, функция: 11) и пустую копию (цепь:

23, функция: 10) в диагностическом режиме (C/E).

Черная копия: Проверьте, полностью ли она черная, равномерна ли

плотность изображения и хорошо ли оно закреплено.

Пустая копия: Проверьте, нет ли царапин и пятен на барабане.

2.Чистка внутри аппарата

l Удалите тонер и бумажную пыль из канала транспортировки бумаги (особенно тщательно протрите рабочую зону).

3.Чистка IIT

l стекло экспонирования (верхнюю поверхность) и подушку стекла экспонирования.

l Протрите безворсовой тканью отражатель, стекло экспонирования (нижнюю поверхность), зеркало и объектив.

4.Чистка DADF

l Протрите влажной тканью ролик захвата, ролик отделения и стекло экспонирования.

5.Проверьте, когда заменялись элементы, требующие периодической замены (расходные материалы), и замените что необходимо.

l Продолжительность работы периодически заменяемых элементов можно проверить в диагностическом режиме (C/E).

6.Проверка безопасности

l Проверьте надежность подключения сетевой вилки и отсутствие повреждений сетевого шнура и вилки.

7.Завершающая проверка

l Проверьте выполнение механических операций. l Проверьте качество копий.

l Проверьте счетчики.

1.1.2Расходные материалы и заменяемые элементы

При выполнении профилактических работ проверьте предысторию копирования и

подач и замените необходимые элементы Предысторию можно проверить в диагностическом режиме (C/E). (см Глава 2, "Диагностический режим").

<Барабан>

Узел	Периодичность замены	Примечания
Барабан	24 тыс. отпечатков	При необходимости срочной замены
		появляется сообщение

<Основной узел>

	Узел	Периодичность замены		Примечание
Лоток 1	(Ролик	600	тыс. подач	После замены обнулите счетчик подач из
подачи)				лотка 1 (цепь 30 функция:6)
Лоток 1	(Тормозной	600	тыс. подач	После замены обнулите счетчик подач из
ролик)				лотка 1 (цепь 30 функция:6)
Лоток 2	(Ролик	600	тыс. подач	После замены обнулите счетчик подач из
подачи)				лотка 2 (цепь 30 функция:7)
Лоток 2	(Тормозной	600	тыс. подач	После замены обнулите счетчик подач из
ролик)				лотка 2 (цепь 30 функция:7)
Лоток 3	(Ролик	600	тыс. подач	После замены обнулите счетчик подач из
подачи)				лотка 3 (цепь 30 функция:8)
Лоток 3	(Тормозной	600	тыс. подач	После замены обнулите счетчик подач из
ролик)				лотка 3 (цепь 30 функция:8)
Лоток 4	(Ролик	600	тыс. подач	После замены обнулите счетчик подач из
подачи)				лотка 4 (цепь 30 функция:9)
Лоток 4	(Тормозной	600	тыс. подач	После замены обнулите счетчик подач из
ролик)				лотка 4 (цепь 30 функция:9)
MSI (Ролик подачи)		600	тыс. подач	После замены обнулите счетчик подач из
				MSI (цепь 30 функция:12)
MSI (Тормозной		600	тыс. подач	После замены обнулите счетчик подач из
ролик)				MSI (цепь 30 функция:12)
Фьюзер		200	тыс. копий
BTR		200	тыс. копий

<DADF>

Узел	Периодичность замены		Примечание
Ролик захвата	90 тыс. копий	Число листов, сканированных DADF
		(цепь30	функция3)
Ролик подачи	90 тыс. копий	Число листов, сканированных DADF
		(цепь30	функция3
Тормозная	90 тыс. копий	Число листов, сканированных DADF
площадка		(цепь30	функция3)

	03/02	1.1 Профилактическое техобслуживание
WorkCentre 423/428	1-3	ГЛАВА 1 ПРОЦЕДУРЫ ОБСЛУЖИВАНИЯ ВЫЗОВА

WorkCentre Pro 423/428	1-4	ГЛАВА 1 ПРОЦЕДУРЫ ОБСЛУЖИВАНИЯ ВЫЗОВА
	03/02	1.1 Профилактическое техобслуживание

1.1.3 Перечень периодически обслуживаемых элементов

a)….. Проверьте и при необходимости почистите, замените, отрегулируйте или смажьте. b)….. Обязательно проверьте и почистите.

c)….. Обязательно заменяйте с заданной периодичностью.

№.	Действие	Кажд.	90	200	REP №		Описание
		вызов	тыс.	тыс.
1	Предварительная проверка	(b)				Изготовьте несколько копий тест-листа (499T247) и проверьте качество копий.
	(Копирование тест-листа)					Изготовьте черные и пустые копии в диагностическом режиме (C/E).
						Проверьте равномерность плотности черного и качество закрепления черной
							копии. Проверьте по белой копии, не поцарапан ли барабан, и есть ли фон.
						Проверьте подачу бумаги и действие механических узлов.
2	Внутренняя чистка (чистка тракта	(a)				Протрите канал транспортировки бумаги от тонера и бумажной пыли.
	прохождения бумаги)					Особенно тщательно почистите рабочую зону.
3.1	Чистка оптических элементов (стекло	(b)					Почистите безворсовой тканью.
	экспонирования сверху и подушка					Протрите подушку стекла экспонирования влажной тканью.
	стекла)
3.2	Чистка оптических элементов	(a)					Почистите безворсовой тканью.
	(рефлектор, стекло экспонирования
	снизу, зеркало и объектив)
4.1	Чистка DADF (чистка панели)	(b)					Протрите влажной тканью.
4.2	Чистка DADF (чистка или замена	(a)	(c)		10.5.2		Протрите влажной тканью.
	ролика подачи)
4.3	Чистка DADF (чистка или замена	(a)	(c)		10.5.1		Протрите влажной тканью.
	ролика захвата)
5.1	Лотки 1, 2, 3 и 4 (чистка ролика подачи)	(a)					Протрите влажной тканью.
5.2	Лотки 1, 2, 3 и 4 (чистка торм. ролика)	(a)					Протрите влажной тканью.
6	Замена BTR			(c)			Замените BTR.
7	Замена фьюзера			(c)	6.1.1		Замените узел фьюзера.
8.1	MSI (чистка ролика подачи)	(a)					Протрите влажной тканью.
8.2	MSI (чистка тормозного ролика)	(a)					Протрите влажной тканью.
9	Проверка безопасности	(b)				Проверьте надежность подключения шнура электропитания.
						Проверьте, не поврежден ли шнур электропитания и цела ли его изоляция.
						Проверьте, не используется ли удлинительный шнур недопустимого типа или
							марки.
							Проверьте, не подключено ли к одной сетевой розетке несколько шнуров
							электропитания.
10	Завершающая проверка	(b)				Изготовьте несколько копий тест-листа (499T247) и проверьте, удовлетворяет
							ли качество копий техническим требованиям.
						Проверьте подачу бумаги, действие механических узлов, счетчики и создайте
							файл ошибок и отчет о техническом обслуживании.

ГЛАВА 2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Содержание
2.1	Введение................................................................................................................	2
2.2	Первый уровень поиска и устранения неисправностей .....................................	3
2.3	Второй уровень поиска и устранения неисправностей ......................................	4
2.3.1	Перечень кодов состояния ...................................................................................	4
2.3.1.1	Виды кодов состояния...........................................................................................	4
2.3.1.2	Перечень кодов состояния IIT/IOT .......................................................................	4
2.3.1.3	Коды состояния ESS/Fax ....................................................................................	11

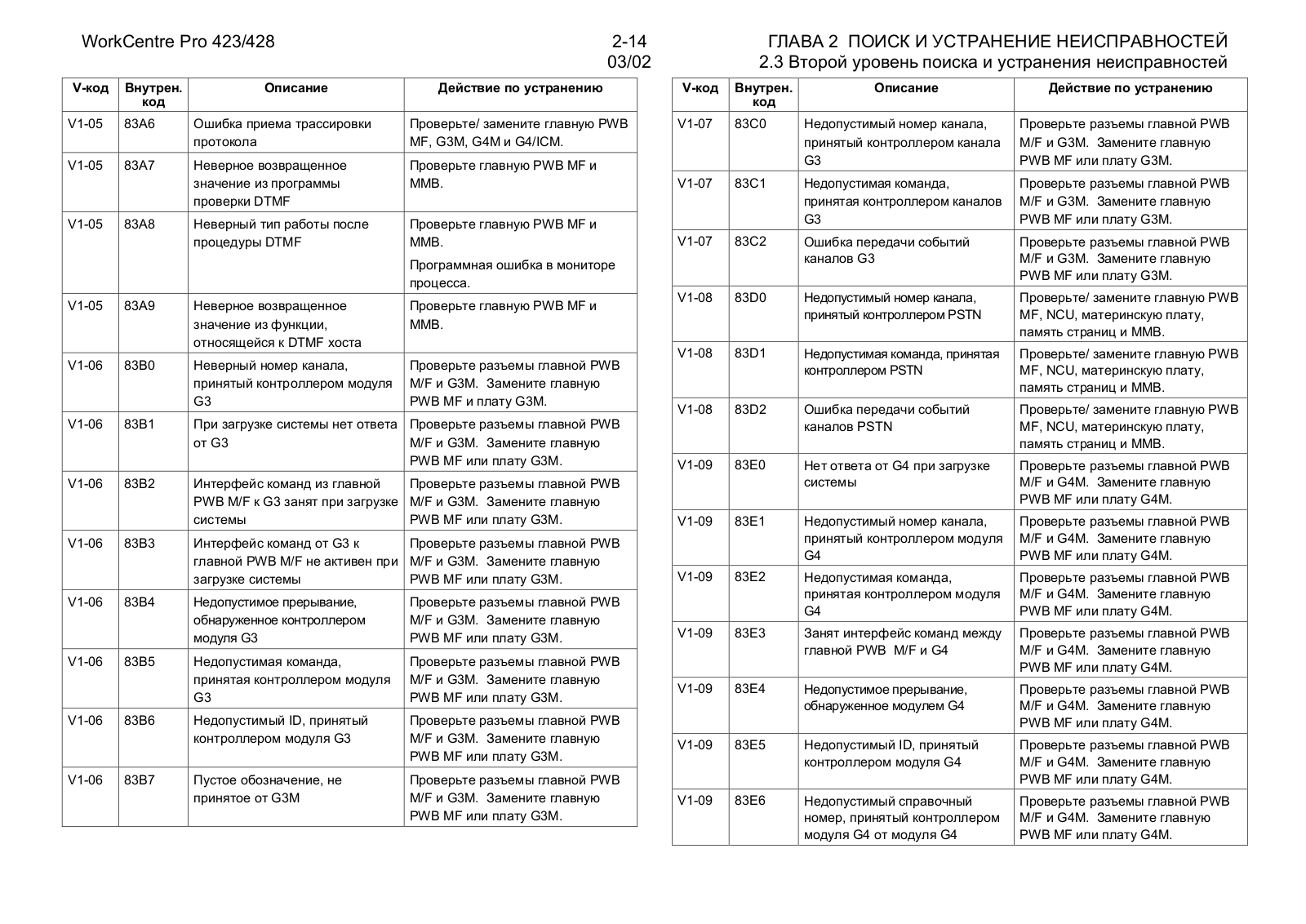

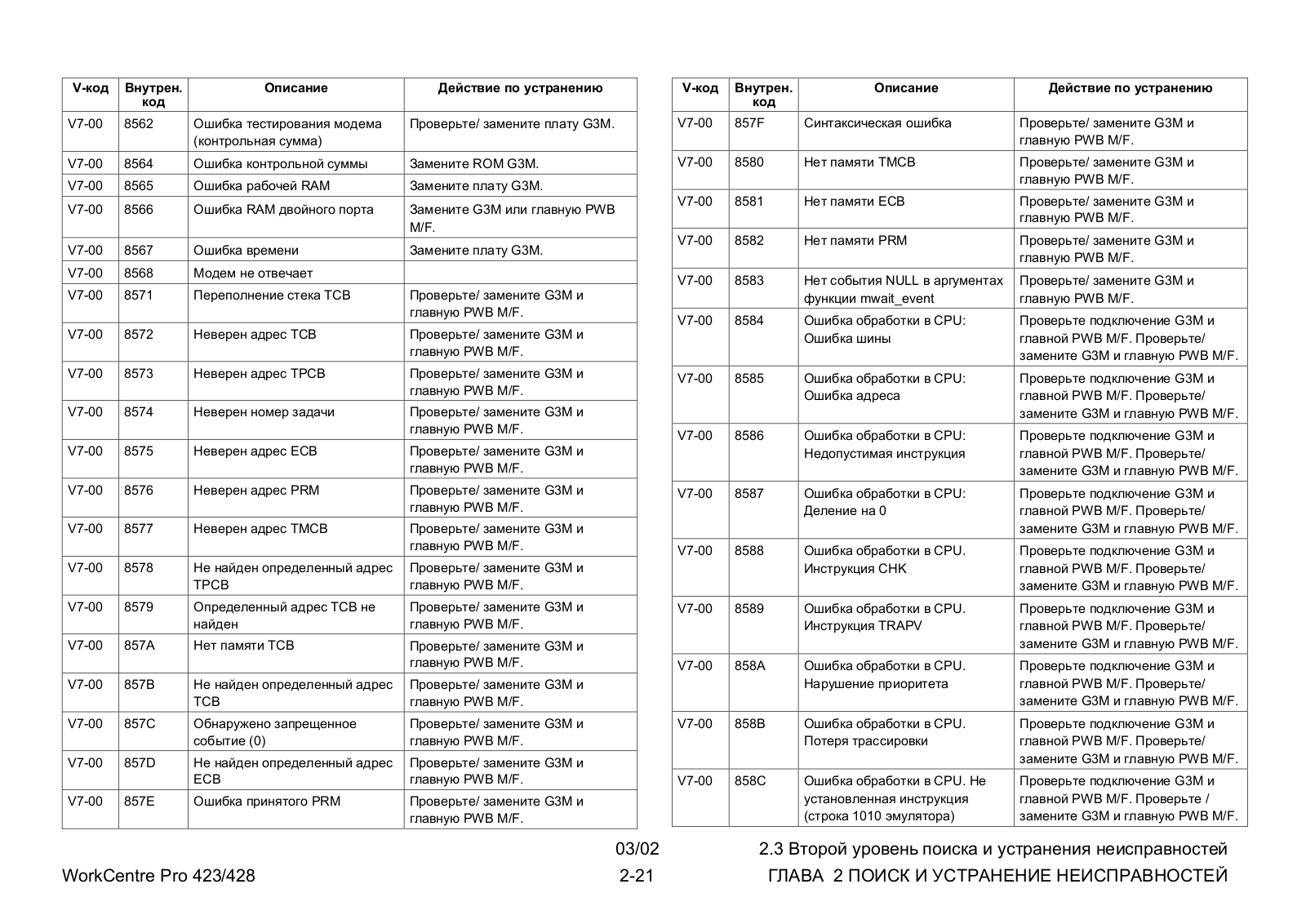

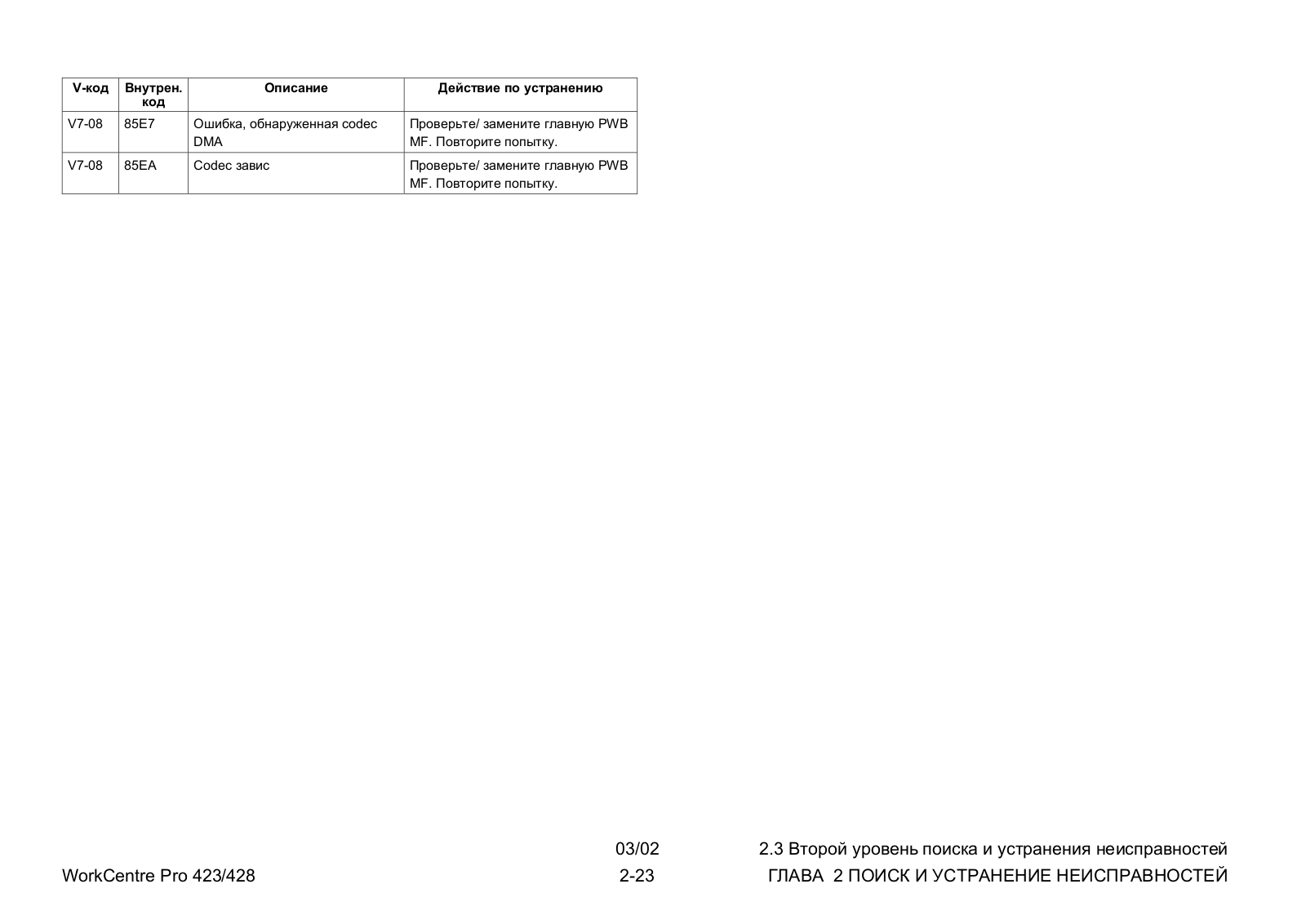

2.3.1.4	Перечень V-кодов................................................................................................	11

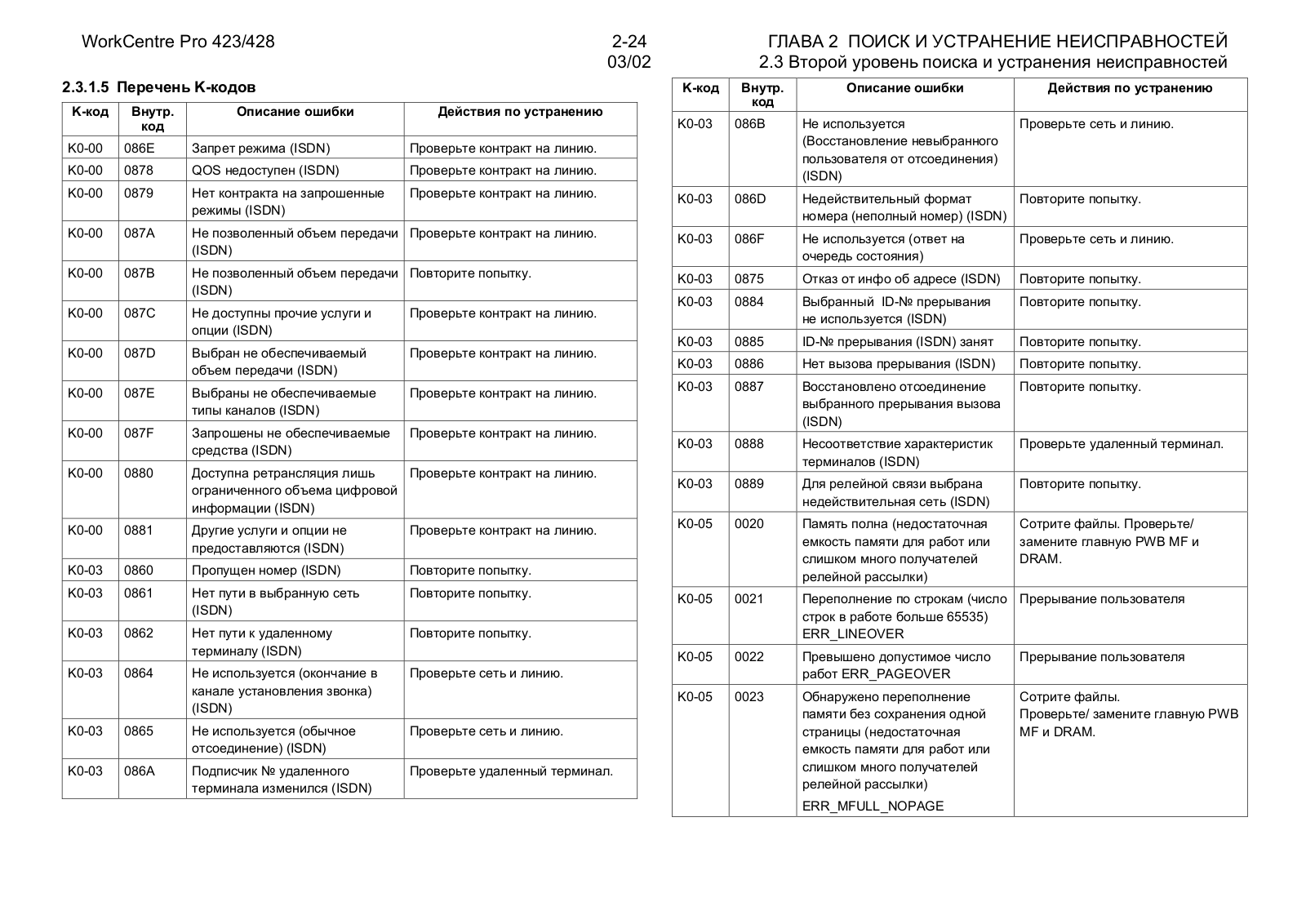

2.3.1.5	Перечень K-кодов................................................................................................	24
2.3.1.6	Перечень D-кодов................................................................................................	32
2.3.1.7	Устранение неисправностей с X-кодами...........................................................	34
2.3.1.8	Алгоритм устранения неисправностей с X-кодами...........................................	34
2.3.1.9	Устранение неисправностей в режиме пользователя......................................	35
2.3.1.10	Отчет о работе в диагностическом режиме C/E................................................	35

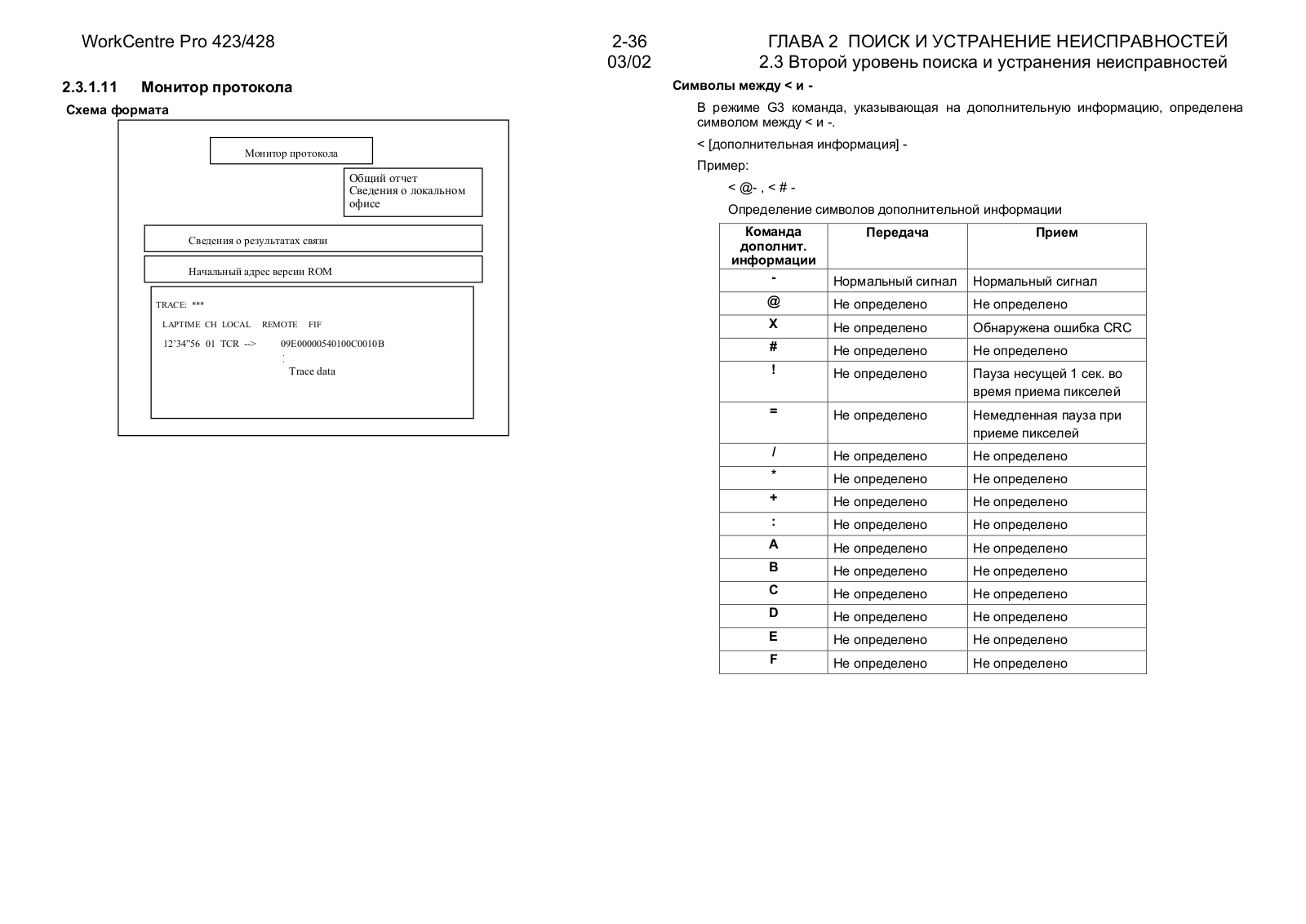

2.3.1.11	Монитор протокола .............................................................................................	36

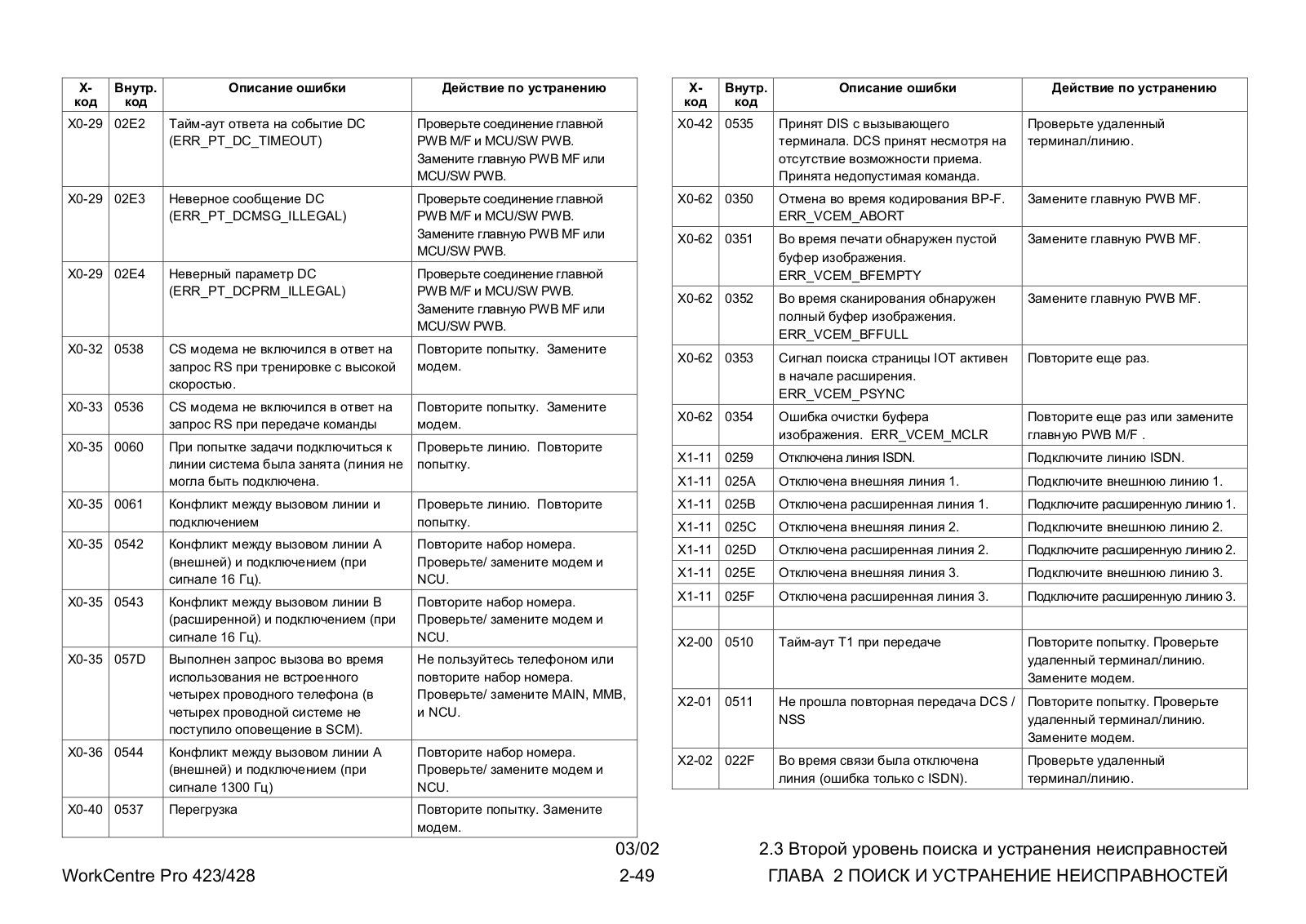

2.3.1.12	Перечень X-кодов................................................................................................	46

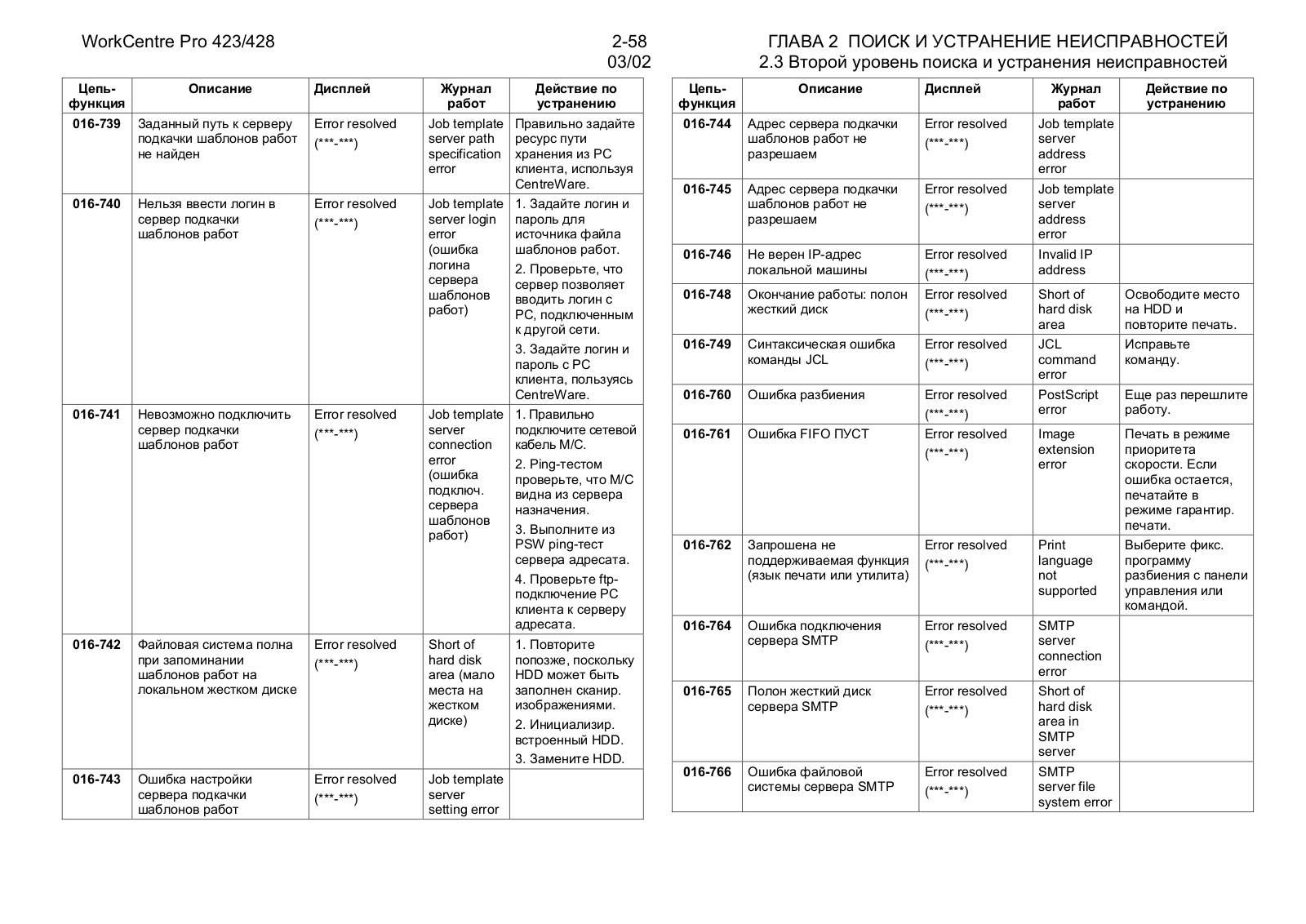

2.3.1.13	Перечень кодов ESS принтера...........................................................................	55
2.3.1.14	Перечень внутренних кодов ...............................................................................	67
2.3.2	Устранение ошибок связи ISDN .........................................................................	75
2.3.2.1	Схема основных действий..................................................................................	76
2.3.2.2	Основные последовательности ISDN................................................................	78
2.3.2.3	Монитор факсимильного протокола G4.............................................................	82
2.3.2.4	Поиск и устранение неисправностей D-канала.................................................	85
2.3.2.5	Поиск и устранение неисправностей B-канала.................................................	93
2.3.2.6	Примечания к установке факса ISDN ..............................................................	101
2.3.2.7	Разъяснение общих терминов..........................................................................	101
2.3.2.8	Примечания к установке...................................................................................	103
2.3.2.9	Случаи ошибок или несоответствия установок параметров..........................	105
2.3.3	Факс Super G3....................................................................................................	106
2.3.3.1	Общие сведения о Super G3 ............................................................................	106
2.3.3.2	Сигнал V.8 CM/JM .............................................................................................	107
2.3.3.3	Действия V.8 при автоматической передаче...................................................	108
2.3.3.4	Действия V.8 при ручной передаче .................................................................	108
2.3.3.5	Поиск и устранение неисправностей Super G3 ..............................................	109

2.3.4	RAP по кодам состояния IIT/IOT ......................................................................	110
2.3.5	RAP прочих неисправностей............................................................................	131
2.3.6	RAP общего назначения...................................................................................	137
2.4	Как пользоваться диагностическим режимом (C/E) .......................................	140
2.4.1	Вход в диагностический режим (режим C/E) ..................................................	140
2.4.2	Выход из диагностического режима (режима C/E).........................................	140
2.4.3	Ввод цепи-функции...........................................................................................	140
2.4.4	Изменение номера цепи-функции...................................................................	140
2.4.5	Чтение/запись в память....................................................................................	140
2.4.6	Очистка памяти.................................................................................................	140
2.4.7	Коды ASCII ........................................................................................................	141
2.4.8	Самодиагностика..............................................................................................	142
2.4.9	Коды цепей-функций ........................................................................................	147
2.4.9.1	Перечень кодов цепь-функция выходных элементов....................................	147
2.4.9.2	Перечень кодов цепь-функция входных элементов.......................................	149
2.4.9.3	Установки NVM .................................................................................................	150
2.4.9.4	Тестовая печать................................................................................................	156
2.4.9.5	Счетчики/EPSV .................................................................................................	158
2.4.9.6	Предустановки пользователя..........................................................................	160
2.4.9.7	Счетчик HFSI/CRUM .........................................................................................	168
2.4.9.8	Файл ошибок/счетчики......................................................................................	169
2.4.9.9	Установка режимов...........................................................................................	171
2.4.9.10	Автоматическая диагностика...........................................................................	178
2.4.9.11	Тест передачи сигналов...................................................................................	180
2.4.9.12	Системные данные факса................................................................................	184

	03/02	Содержание
WorkCentre Pro 423/428	2-1	ГЛАВА 2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

WorkCentre Pro 423/428	2-2
	03/02

2.1 Введение

Как искать и устранять неисправности

Первый уровень поиска и устранения неисправностей

Первый уровень поиска и устранения неисправностей (RAP уровня 1) является

первым шагом диагностики неисправности. RAP уровня 1 спрашивает, есть ли код состояния или другой признак неисправности, который направит вас для

разрешения проблемы к RAP уровня 2 или блок-схеме. Второй уровень поиска и устранения неисправностей

Второй уровень поиска и устранения неисправностей содержит диагностические

процедуры для устранения конкретных неисправностей, определяемых, например, кодом состояния и т.п.. Выполнение RAP или соответствующей процедуры из

списка позволяет вам быстро установить причину неисправности. Код состояния

Когда код состояния сообщает вам о неисправности аппарата, выполните

соответствующие проверки, обратившись к перечню кодов состояния с указанием вероятных причин неисправности и действий по их устранению.

Диагностический режим (C/E)

Рассмотрены цели и порядок применения диагностических функций, а также порядок считывания диагностических данных.

Правила поиска и устранения неисправностей, предостережения

l Прежде чем отключить питание аппарата с факсимильной опцией прерывателем сетевого напряжения обязательно проверьте следующее:

1.Если горит индикатор Документ в памяти, проверьте, сохранен ли документ в

памяти приема. Если документ в памяти приема есть, распечатайте документ,

следуя указаниям дисплее. Если документов в памяти нет, выведите отчет об отложенных работах и проверьте его содержание.

2.Нажмите кнопку Проверка, чтобы убедиться, что в настоящее время данные не

передаются, а также нет данных, ожидающих передачи.

l Вначале выполните RAP уровня 1, чтобы идентифицировать проблему.

Затем переходите к процедурам поиска и устранения неисправностей уровня 2 (или процедурам устранения дефектов изображения в разделе 3), чтобы

устранить неисправность. Чтобы найти причины, пользуясь RAP или процедурой проверки, внимательно прочтите инструкции и точно следуйте указаниям процедуры. Если причин несколько, то их нельзя установитьсразу,

поэтому одну и ту же RAP следует повторить несколько раз. В этом случае обращайте внимание на различные заключения, к которым вы приходите в

результате выполнения одной и той же RAP.

При измерении напряжений и выполнении тестирования электрических узлов искусственно замыкайте блокировочные выключатели.

Перед установкой платы взамен снятой, проверяйте состояние разъемов.

ГЛАВА 2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 2.1 Введение

lЕсли невозможно устранить неисправность факсимильной опции, обратитесь в

региональный центр технической поддержки.

1.Словарь терминов

В данном разделе используются следующие термины и понятия.

Термин	Описание
Код состояния	Кодами состояния называются коды (от A до X) на дисплее
	панели управления, когда аппарат обнаруживает
	неисправности.
Вход в	Нажмите кнопку Старт, держа нажатой кнопку “0” клавиатуры не
диагностический	менее трех секунд.
режим(C/E)
Выход из диагностич.	Нажмите кнопку Старт, держа нажатой кнопку “0” клавиатуры.
режима (C/E)	Нажмите кнопку Restart на странице дисплея Цепь-Функция.
Проверка короткого	Выключите выключатель питания и измерьте сопротивление
замыкания	между проводом и корпусом, выбрав на тестере шкалу ohm
	(поскольку короткое замыкание может быть внутри платы или
	элемента, оставьте провод подсоединенным к разъему).
Проверка цепи на	Выключите выключатель питания. Проверьте отсутствие
обрыв или плохой	обрыва провода и его подсоединение, а также проверьте, нет ли
контакт	плохого электрического контакта в разъеме вследствие,
	например, загрязнения, выбрав на тестере шкалу ohm.
Напряжение =+3,3 В?	Проверьте, находится ли напряжение в пределах от +3,0 до +3,7
Напряжение = 0 В?	В.
(При измерении +3,3	Проверьте, находится ли напряжение в пределах от 0 до +0,5 В.
В)
Напряжение =+5 В?	Проверьте, находится ли напряжение в пределах от +4,5 до +5,3
Напряжение = 0 В?	В.
(При измерении +5 В)	Проверьте, находится ли напряжение в пределах от 0 до +1 В.
Напряжение =+24 В?	Проверьте, находится ли напряжение в пределах от +22,0 и
Напряжение = 0 В?	+25,7 В.
(При измерении +24 В)	Проверьте, находится ли напряжение в пределах от 0 и +3,0 В.
Введите	Войдите в режим тестирования входных/выходных элементов,
диагностический код	следуя процедуре 2.4 "Как пользоваться диагностическим
[X-XX]	режимом (C/E)”, затем введите цепь/функцию кода
	проверяемого элемента.
Выполните	Войдите в режим тестирования входных/выходных элементов,
диагностический код	следуя процедуре 2.4 "Как пользоваться диагностическим
[X-XX]	режимом (C/E)”, затем введите цепь/функцию кода
	проверяемого элемента. Нажмите Старт.
PL 4.2	Обратитесь к PL4.2 в главе 5, Перечни запасных частей.
Заменяйте элементы	Если нет возможности провести дальнейший анализ причин
по порядку	неисправности, заменяйте элементы по порядку. Элементы
	перечислены, начиная с того, который является наиболее
	вероятной причиной неисправности.
