5 Перечень запасных частей

Общие сведения

Введение............................................................................................................................... 5-3

Сведения о подсистемах ..................................................................................................... 5-4

Символы................................................................................................................................5-5

Перечни запасных частей

1. Приводы

PL 1.1 Главный привод......................................................................................................... 5-9

2. Транспортировка бумаги

PL 2.1 Лоток 1 ..................................................................................................................... 5-10

PL 2.2 Лоток .........................................................................................................................5-11

PL 2.3 Привод лотка 1 ........................................................................................................ 5-12

PL 2.4 Регистрация............................................................................................................. 5-13

PL 2.5 Узел вертикального транспортера......................................................................... 5-14

PL 2.6 Крышка узла переноса ........................................................................................... 5-15

PL 2.7 Узел левой крышки.................................................................................................. 5-16

3. ROS

PL 3.1 ROS .......................................................................................................................... 5-17

4. Ксерография/проявление

PL 4.1 Ксерография............................................................................................................ 5-18

PL 4.2 Система подачи тонера.......................................................................................... 5-19

5. Фьюзер

PL 5.1 Фьюзер..................................................................................................................... 5-20

6. Вывод

PL 6.1 Выходной узел......................................................................................................... 5-21

PL 6.2 Выходной узел......................................................................................................... 5-22

PL 6.3

Узел выхода + OCT ................................................................................................. 5-23

7. Многоцелевой лоток

PL 7.1 Узел MPT.................................................................................................................. 5-24

PL 7.2 Нижний узел рамы .................................................................................................. 5-25

PL 7.3 Узел лотка MPT ....................................................................................................... 5-26

8. Дуплексный модуль

PL 8.1 Дуплексный модуль ................................................................................................ 5-27

PL 8.2 Узел желоба............................................................................................................. 5-28

9. Электрические элементы

PL 9.1 Электрические элементы ....................................................................................... 5-29

PL 9.2 ESS........................................................................................................................... 5-30

PL 9.3 ФАКС ........................................................................................................................ 5-31

PL 9.4 Проводка.................................................................................................................. 5-32

10. Крышки

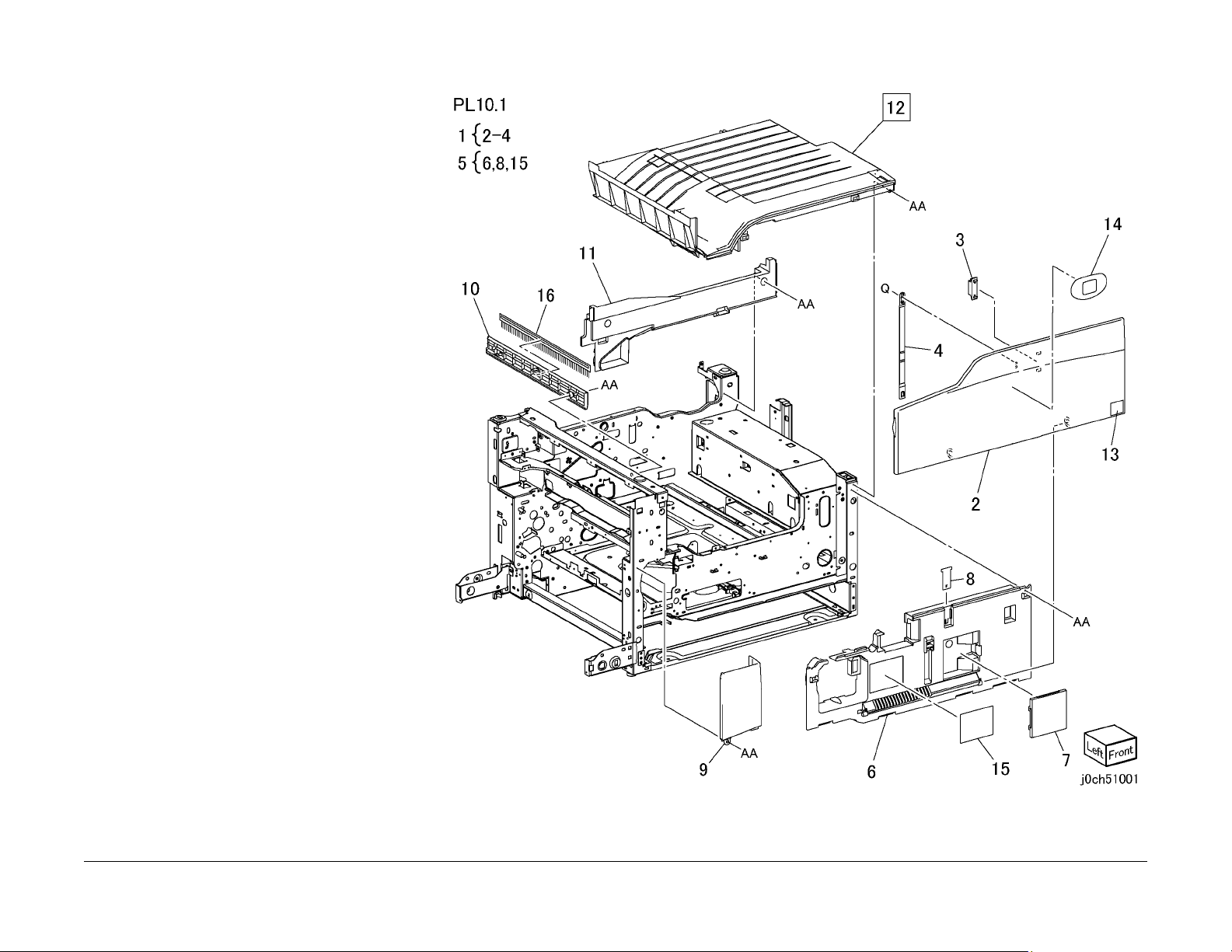

PL 10.1 Крышки слева спереди ......................................................................................... 5-33

PL 10.2 Крышки справа сзади............................................................................................ 5-34

11. IIT

PL 11.1 Узел IIT ................................................................................................................... 5-35

PL 11.2 Блок IIT................................................................................................................... 5-36

PL 11.3 Элементы под крышкой IIT................................................................................... 5-37

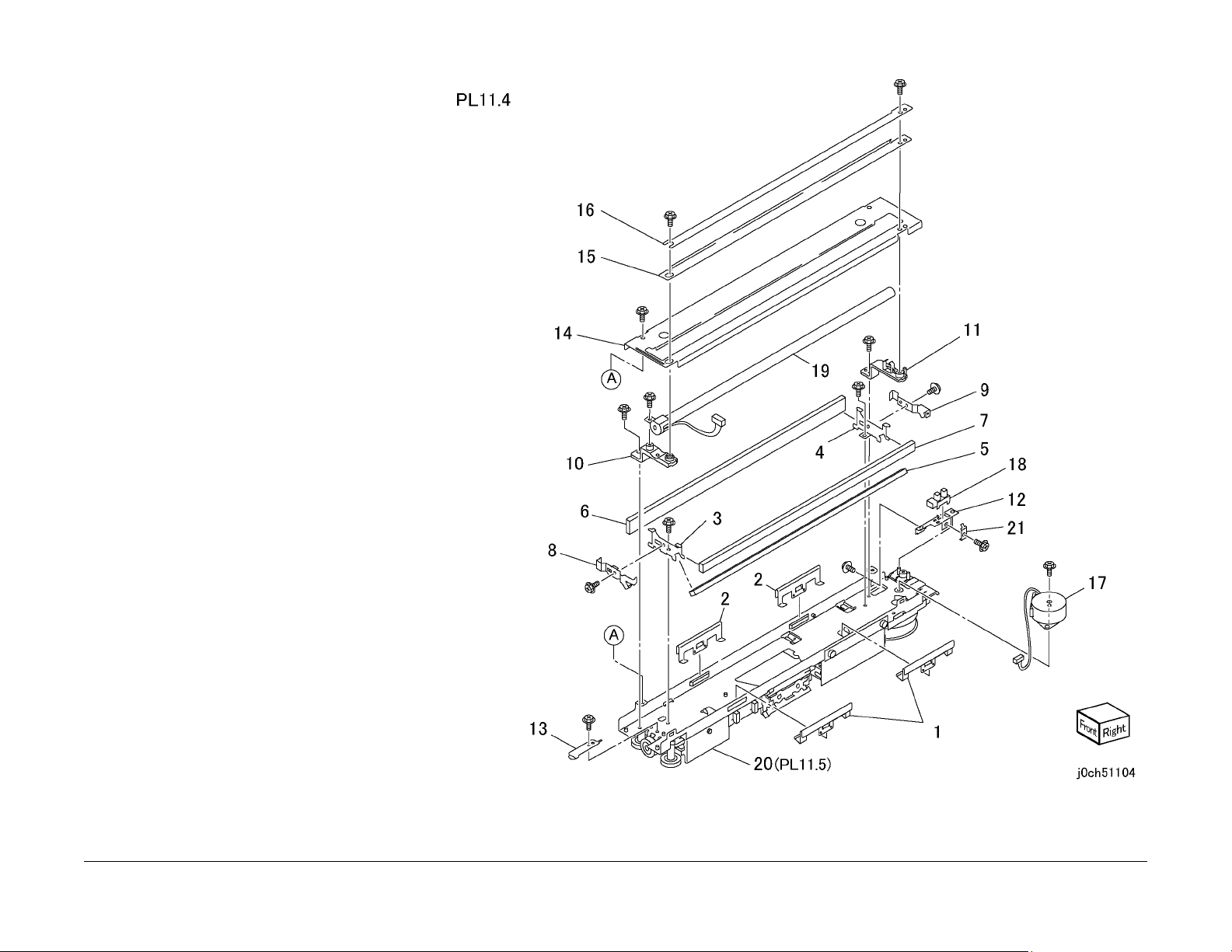

PL 11.4 Модульный узел .................................................................................................... 5-38

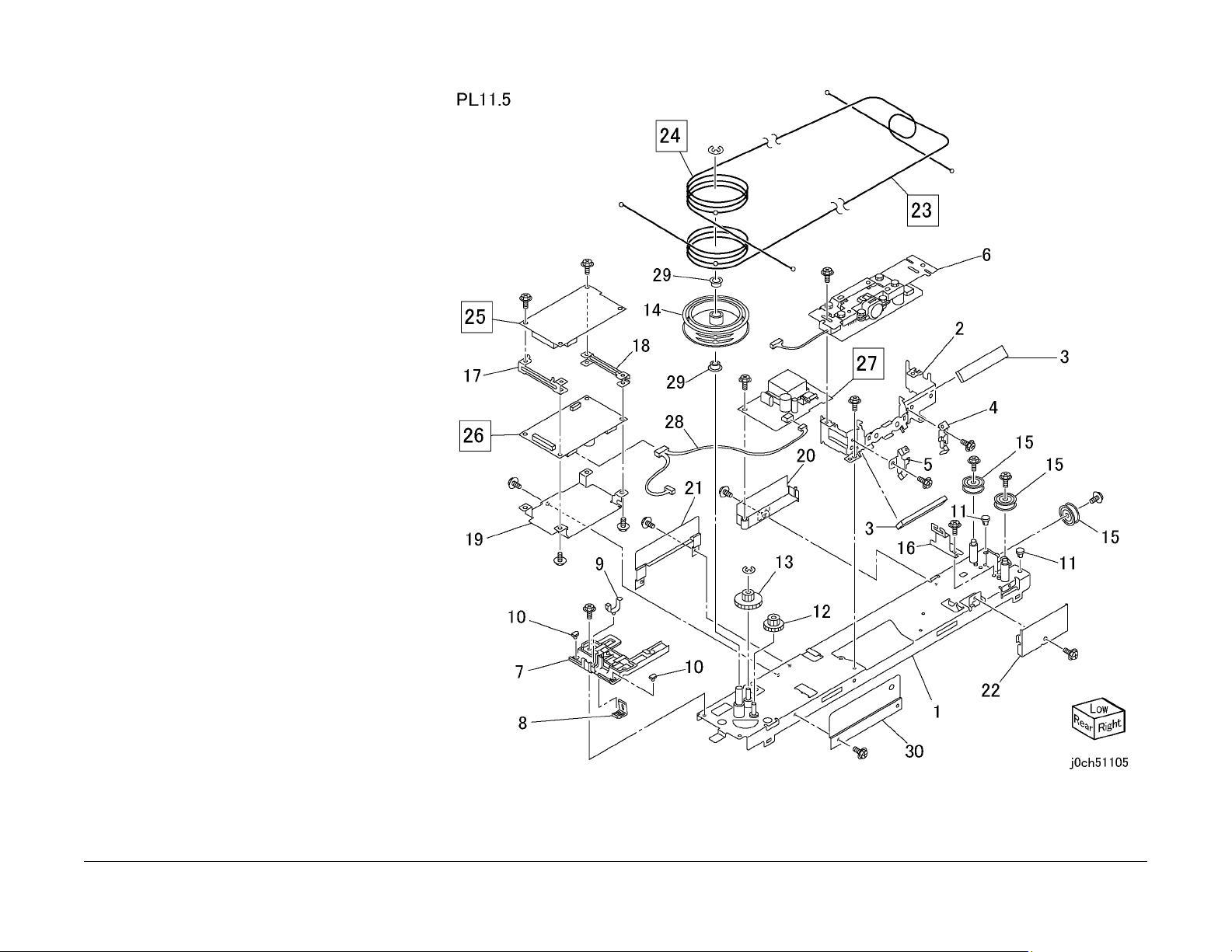

PL 11.5 Узел центральной пластины................................................................................. 5-39

PL 11.6 Блок MFC и

PL 11.7 Панель управления ............................................................................................... 5-41

PL 11.8 Панель управления узлом факса......................................................................... 5-42

12. Модуль лотков-2Т

PL 12.1 Лоток, узел податчика - двухлотковый модуль ................................................... 5-43

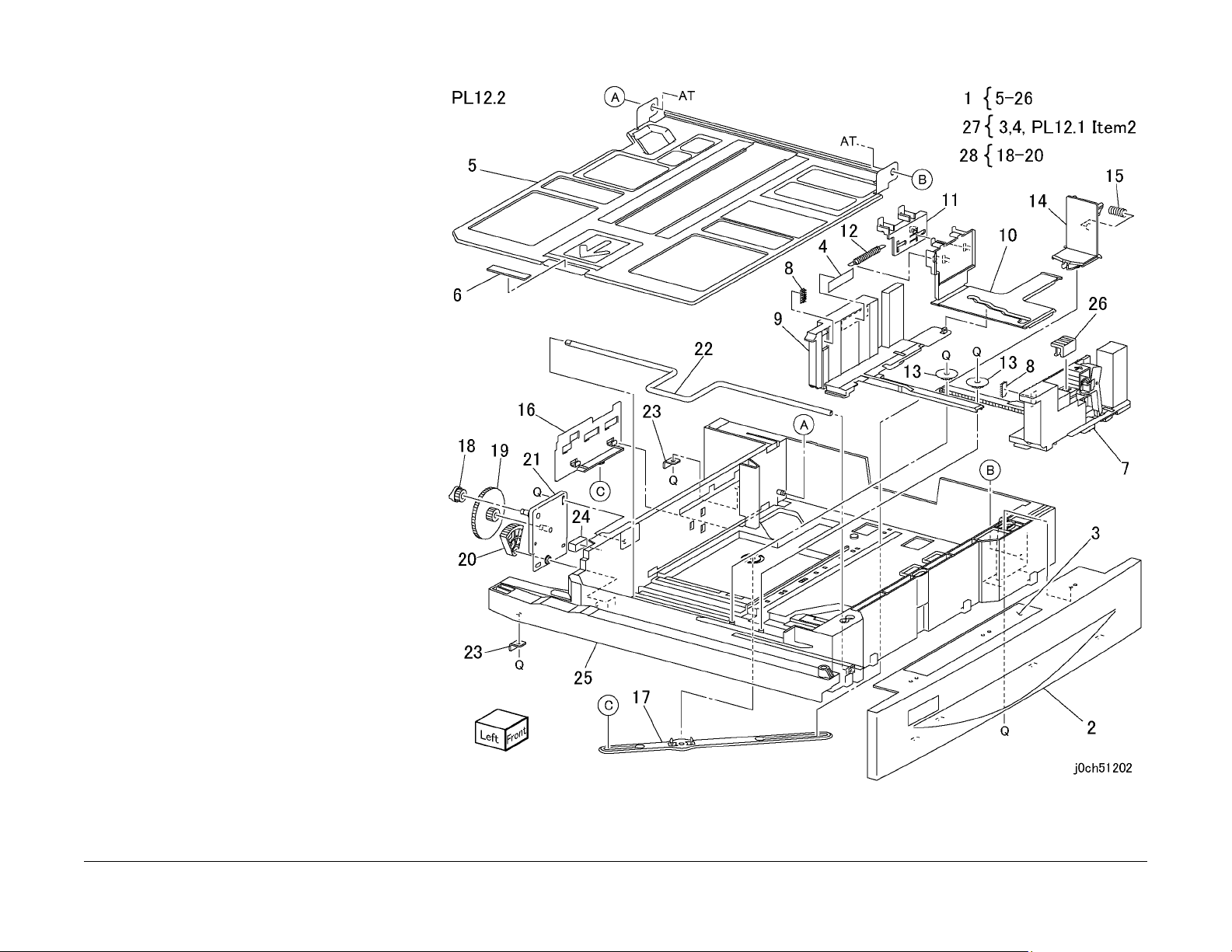

PL 12.2 Узел лотка 3/4 - двухлотковый модуль ................................................................ 5-44

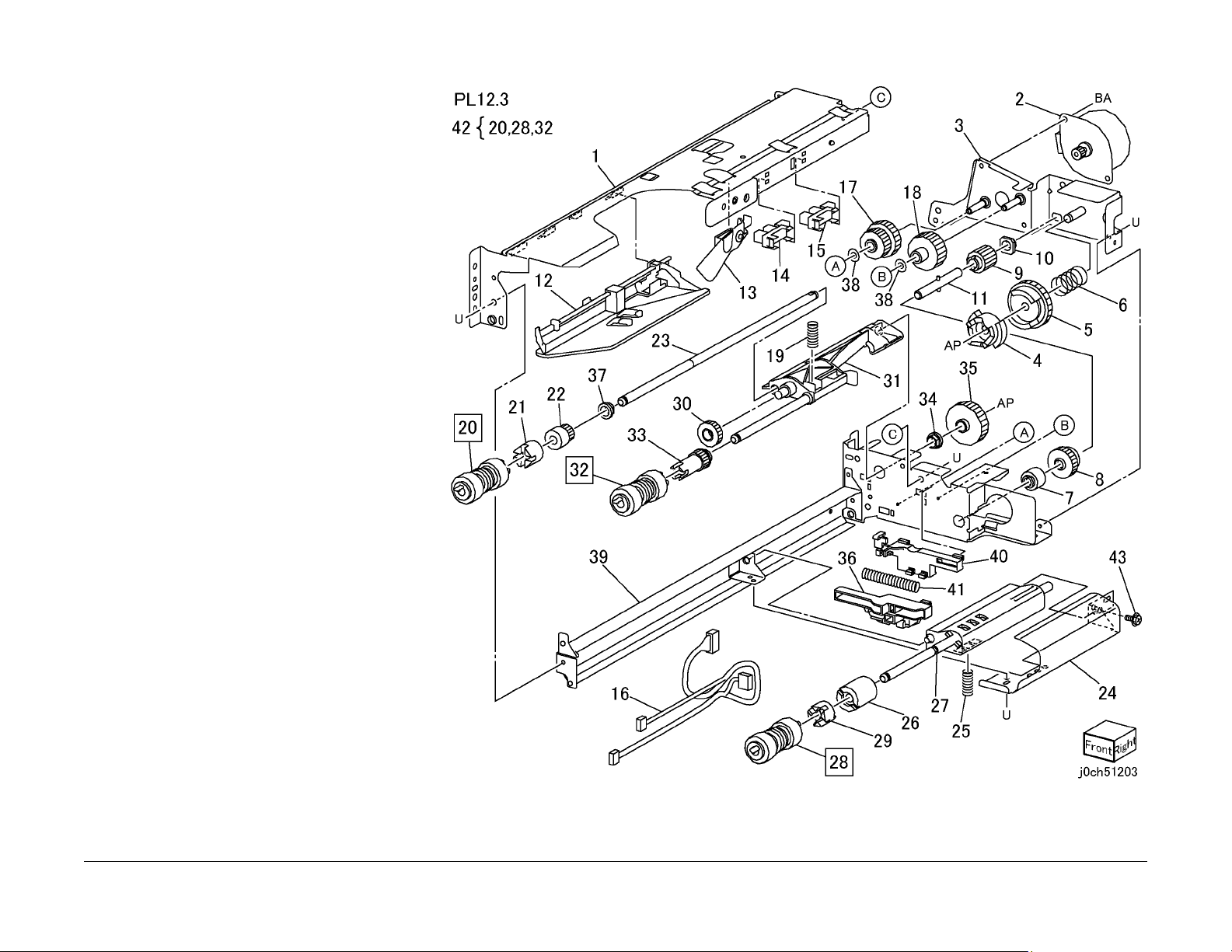

PL 12.3 Податчик лотка 3/4 - двухлотковый модуль ........................................................ 5-45

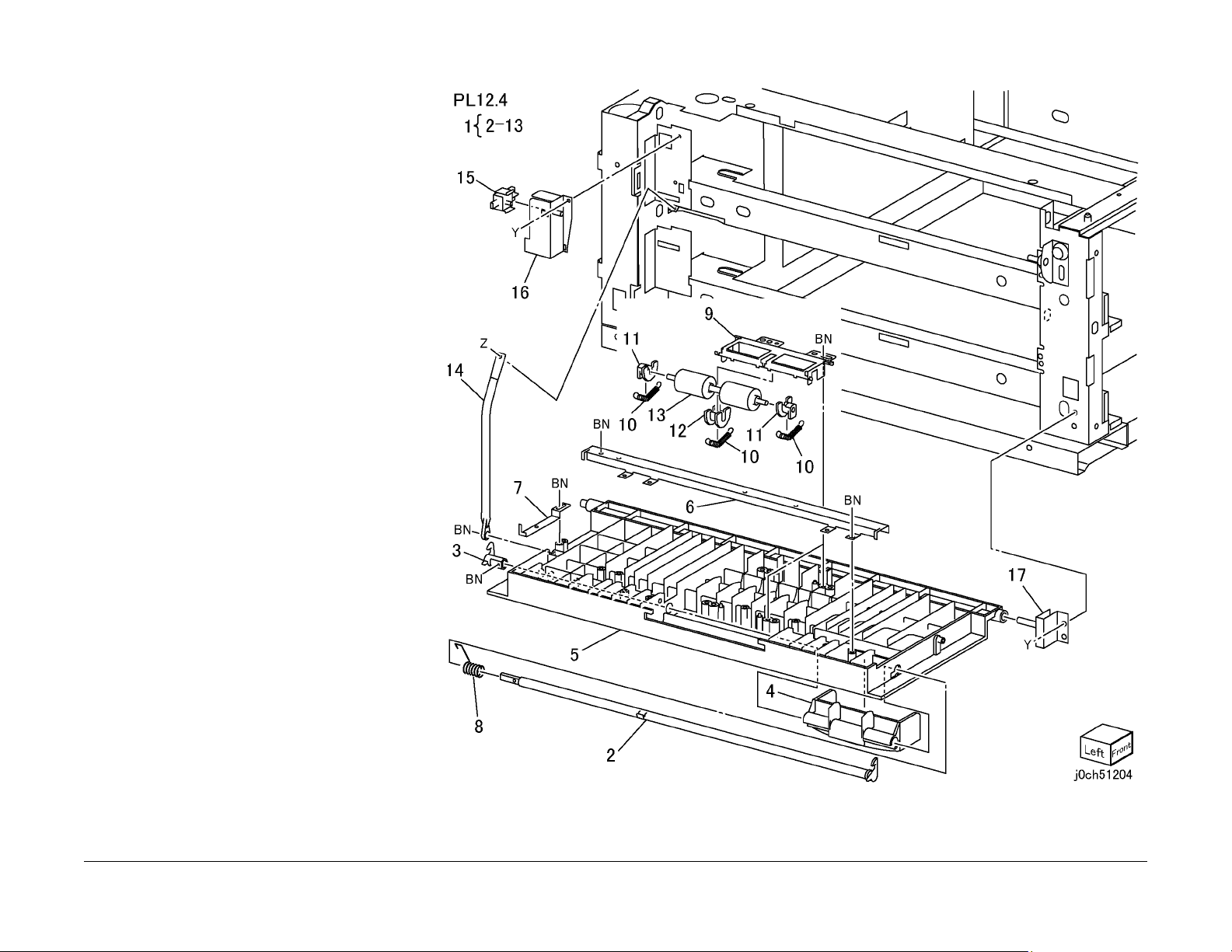

PL 12.4 Левая крышка - двухлотковый модуль ................................................................ 5-46

PL 12.5 Ролик отвода - двухлотковый модуль.................................................................. 5-47

PL 12.6 Электрические элементы - двухлотковый модуль.............................................. 5-48

PL 12.7 Крышка - двухлотковый модуль........................................................................... 5-49

13. Модуль лотков-ST

PL 13.1 Лоток, узел податчика - одиночный лоток ........................................................... 5-50

PL 13.2 Узел лотка - одиночный лоток.............................................................................. 5-51

PL 13.3 Податчик лотка - одиночный лоток...................................................................... 5-52

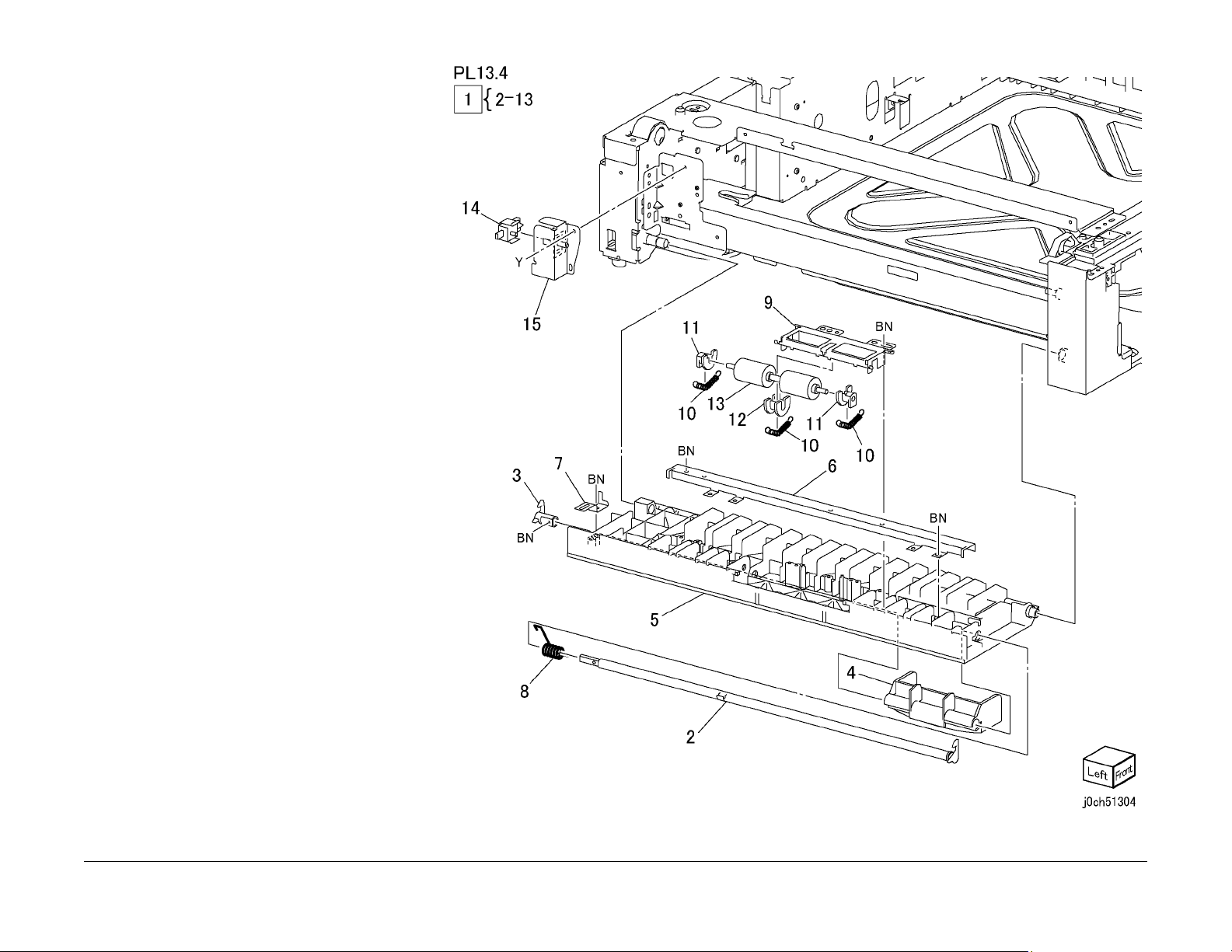

PL 13.4 Левая крышка - одиночный лоток ........................................................................ 5-53

PL 13.5 Ролик отвода - одиночный лоток.......................................................................... 5-54

PL 13.6 Электрические элементы - одиночный лоток ..................................................... 5-55

PL 13.7 Крышка - одиночный лоток................................................................................... 5-56

14. Подвижный стенд

PL 14.1 Подвижный стенд.................................................................................................. 5-57

15. DADF/ADF

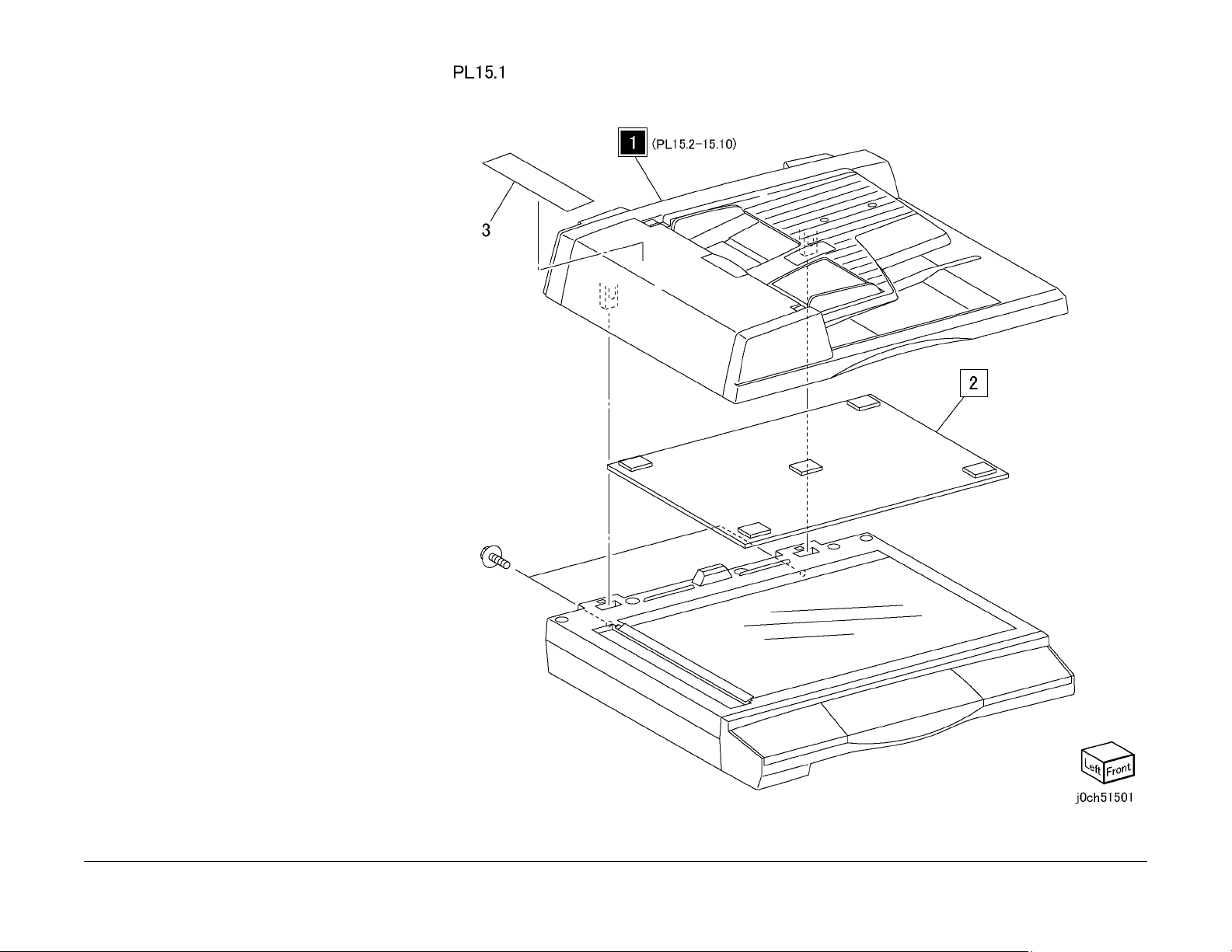

PL 15.1 Узел DADF/ADF ..................................................................................................... 5-58

PL 15.2 Элементы DADF/ADF, крышка ............................................................................. 5-59

PL 15.3 Элементы основания DADF/ADF, крышка........................................................... 5-60

PL 15.4 Элементы податчика DADF/ADF.......................................................................... 5-61

PL 15.5 Нижние элементы податчика DADF/ADF ............................................................ 5-62

PL 15.6 Элементы узла тормозного ролика DADF/ADF................................................... 5-63

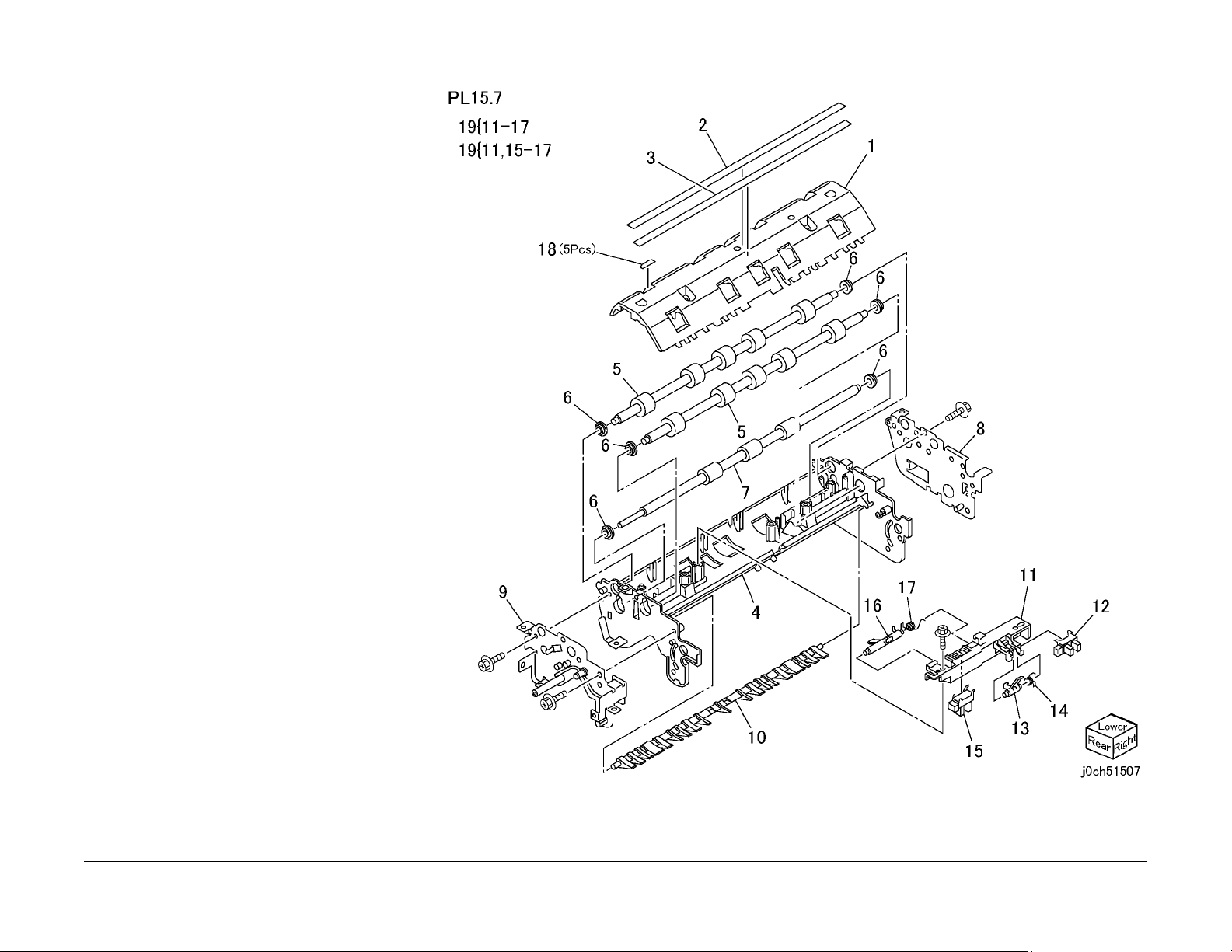

PL 15.7

Нижний узел податчика DADF/ADF ..................................................................... 5-64

PL 15.8 Узел тормозного ролика DADF/ADF..................................................................... 5-65

PL 15.9 Верхний узел податчика ....................................................................................... 5-66

PL 15.10 Лоток оригиналов DADF/ADF ............................................................................. 5-67

EXT PWB ........................................................................................... 5-40

Начальное издание

CCC118, WCM118

12/2004

5-1

Перечень запасных частей

Крепежные детали общего назначения

Крепежные детали общего назначения ............................................................................ 5-68

Указатель номеров элементов .......................................................................................... 5-69

Перечень запасных частей

12/2004

5-2

Начальное издание

CCC118, WCM118

Начальное издание

CCC118, WCM118

12/2004

5-3

Перечень запасных частей

12/2004

5-4

Начальное издание

CCC118, WCM118

Введение

Общие сведения

В перечне запасных частей указаны номера по каталогу и местоположение элементов всех подсистем, которые поставляются в качестве запасных частей.

Структура

Перечень запасных частей

Каждая позиция в перечне запасных частей с указанием номера по каталогу соответствует номеру элемента на относящемся к перечню рисунке. Все элементы рассматриваемой подсистемы аппарата показаны на одном или нескольких связанных между собой рисунках.

Электрические разъемы и соединители

В данном подразделе содержатся рисунки и описания используемых в аппарате вилок, розеток и соединителей. В раздел включен перечень номеров по каталогу.

Крепежные детали общего назначения

Перечень крепежных элементов общего назначения приведен в алфавитном порядке, чтобы каждую деталь можно было найти в перечнях запасных частей и на рисунках. Размеры указаны в миллиметрах, если иное не оговорено особо.

Указатель номеров частей

Запасные части аппарата перечислены по порядку номеров. За каждым номером следует ссылка на перечень запасных частей, в котором можно найти указанную деталь.

Прочая информация

Сокращения

Сокращения применяются в перечнях запчастей и на рисунках подсистем в разобранном виде для экономии места. В Руководстве применяются следующие сокращения:

Таблица 1

Сокращение Значение

PL Список запасных частей P/O Часть от

Уменьшени е/ Увеличение

Сокращение Значение

AO Americas Operations NASG - US North American Solutions Group - US

NASG - Canada

XE Xerox Europe

Уменьшение/увеличение

Таблица 2 Операционные компании

North American Solutions Group - Canada

Символы

Используемые в данном разделе символы определены в подразделе Символы раздела Введение данного Руководства.

Ссылки на процедуры технического обслуживания

Если для элемента или узла имеется процедура ремонта или регулировки, номер процедуры будет указан в перечне запасных частей после названия элемента или узла, например, (REP 5.1.1, ADJ 11.1.1)

A3 297 x 594 миллиметров A4 210 x 297 миллиметров A5 148 x 210 миллиметров AD Автоматический дуплекс AWG Стандарты на диаметры проводов

EMI Радиопомехи GB Гигабай т KB Килобайт MB Мегабайт

мм Миллиметры

MOD Магнито-оптический накопитель NOHAD Шум Озон Тепло Воздух Грязь

Начальное издание

CCC118, WCM118

Таблица 1

Сокращение Значение

США

12/2004

5-3

Список запасных частей

Введение

Сведения о подсистемах

Использование термина Узел

Термин Узел применяется для тех позиций перечня запасных частей, которые состоят из отдельных пронумерованных элементов, имеющихся в перечне запасных частей. Если в перечне запасных частей вы видите слово Узел, значит на рисунке вы сможете найти соответствующий ему номер позиции, за которым после скобки следуют номера позиций элементов, входящих в состав этого

Скобки

Скобки применяются, когда узел или комплект поставляется как запасная часть, но на рисунке не показан. Перед скобкой указывается номер позиции узла или комплекта, за скобкой следуют номера позиций элементов, составляющих этот узел или комплект.

Модификации (Tag)

Обозначение W/Tag в описании элемента указывает на то, что он был изменен (модифицирован). Название и назначение модификции можно определить по указателю

модификаций, приведенном в разделе 6 Общие процедуры и информация.

В некоторых случаях элемент или узел может поставляться в качестве запасной части в двух версиях, модифицированным или нет. В таких случаях пользуйтесь той запасной частью, которая соответствует конфигурации аппарата, в который этот узел или элемент должен быть установлен. Если аппарат не имеет определенного номера модификации, а доступные запасные части имеют обозначение доработки или все его элементы. Указатель модификаций подскажет вам, какой комплект или какие элементы необходимы для этого.

В каждом случае, когда вы устанавливаете комплект для доработки или необходимые для модификации запасные части, укажите в таблице модификаций ее номер.

узла.

W/Tag, установите комплект для

Список запасных частей

Сведения о подсистемах

12/2004

5-4

Начальное издание

CCC118, WCM118

Символы

Кружок, указывающий на номер позиции, сообщает о том, что соответствующий этому номеру позиции элемент был модифицирован, при этом в кружке указывается номер модификации (рисунок 1). Сведения о модификации приведены в указателе модификаций.

Кружок с наклонной черной полосой, указывающий на номер позиции, сообщает о том, что соответствующий этому номеру позиции элемент представлен таким, каким он был до модификации, номер которой указан в кружке (рисунок 2).

Начальное издание

CCC118, WCM118

Рисунок 1 Символ Модифицирован (0z004a)

12/2004

5-5

Рисунок 2 Символ До модификации (0z005a)

Список запасных частей

Символы

Кружок без указания на номер позиции сообщает о том, что весь представленный на рисунке узел был модифицирован, при этом в кружке указывается номер модификации (рисунок 3). Сведения о модификации приведены в указателе модификаций.

Кружок с наклонной полосой без указания на номер позиции сообщает о том, что весь представленный на рисунке узел представлен до модификации, номер которой указан в кружке (рисунок 4).

Рисунок 3 Модифицирован весь узел, представленный на рисунке (0z006a)

Список запасных частей

Символы

12/2004

5-6

Рисунок 4 Весь представленный на рисунке узел до модификации (0z007a)

Начальное издание

CCC118, WCM118

Номер позиции в зачерненном квадрате указывает, что для соответствующего этой позиции элемента имеется процедура регулировки, описанная в разделе 4 Ремонт/ Регулировка (рисунок 5)

Номер позиции в незачерненном квадрате указывает, что для соответствующего этой позиции элемента имеется ремонтная процедура, описанная в разделе 4 Ремонт/ Регулировка (рисунок 6).

Рисунок 5 Процедура регулировки элемента с номером позиции (j0ch50005)

Начальное издание

CCC118, WCM118

12/2004

5-7

Рисунок 6 Ремонтная процедура для элемента с номером позиции (j0ch50006)

Список запасных частей

Символы

Номер позиции в зачерненном квадрате, который взят в рамку, указывает, что для соответствующего этой позиции элемента имеется процедура ремонта/регулировки, описанная в разделе 4 Ремонт/Регулировка (рисунок 7).

Рисунок 7 Процедура ремонта/регулировки элемента с номером позиции

(j0ch50007)

Список запасных частей

Символы

12/2004

5-8

Начальное издание

CCC118, WCM118

PL 1.1 Главный привод

Позиция Элемент Описание

1 – Collar (P/O PL 1.1 Item 8) 2 – Gear (21T/21T) (P/O PL 1.1 Item 8) 3 – Gear (18T) (P/O PL 1.1 Item 8) 4 – Gear (28T) (T/A) (P/O PL 1.1 Item

8) 5 007E79140 Gear (28T) (Feeder) 6 007E79150 Gear (19T/32T) (Feeder) 7 007K88574 Main Drive Assembly (REP 1.1.1) 8 604K20500 Drive Gear Kit

Начальное издание

CCC118, WCM118

12/2004

5-9

Перечень запасных частей

PL 1.1

PL 2.1 Лоток 1

Позиция Элемент Описание

1 050K50150 Tray 1 (PL 2.2) 2 003E60950 Front Tray Stopper 3 014E45350 Spacer 4 893E16030 Tray 1 Label (P/O PL 2.1 Item 14) 5 893E23040 Size Label 6 930W00103 Tray1 No Paper Sensor 7 120E23790 Actuator 8 – Holder (Not Spared) 9 110K11680 Tray1 Paper Size Switch

10 – Bracket (Not Spared) 11 054K26190 Paper Chute Assembly 12 – Cap (Not Spared) 13 – Label (Instruction) (Not Spared) (P/

O PL 2.1 Item 14)

14 604K20550 Tray Label Kit

Перечень запасных частей

PL 2.1

12/2004

5-10

Начальное издание

CCC118, WCM118

PL 2.2 Лоток

Позиция Элемент Описание

1 – Cassette (P/O PL 2.1 Item 1) 2 019E57700 Pad 3 – Pivot (P/O PL 2.1 Item 1) 4 – Bottom Plate (P/O PL 2.1 Item 1) 5 – Spring (P/O PL 2.1 Item 1) 6 – Knob (P/O PL 2.1 Item 1) 7 – Spring (P/O PL 2.1 Item 1) 8 – Side Guide (Front) (P/O PL 2.1

9 – Label (Max) (P/O PL 2.1 Item 14)

10 – Side Guide (Rear) (P/O PL 2.1 Item

11 – Slide (P/O PL 2.1 Item 1) 12 809E27650 Spring 13 – Pin (P/O PL 2.1 Item 1) 14 – Spring (P/O PL 2.1 Item 1) 15 – Actuator (P/O PL 2.1 Item 1) 16 – Actuator (P/O PL 2.1 Item 1) 17 – Spring (P/O PL 2.1 Item 1) 18 – Cassette Cover (P/O PL 2.1 Item 1) 19 – Bearing (P/O PL 2.1 Item 1) 20 – Link (P/O PL 2.1 Item 1) 21 059K32772 Feed Roll 22 806E04191 Shaft 23 – Bearing (P/O PL 2.1 Item 1) 24 – End Guide (P/O PL 2.1 Item 1) 25 – Cover (P/O PL 2.1 Item 1) 26 – Earth Plate (P/O PL 2.1 Item 1) 27 – Spring (P/O PL 2.1 Item 1) 28 – Stopper (P/O PL 2.1 Item 1) 29 – Actuator (P/O PL 2.1 Item 1) 30 – Pinion Gear (P/O PL 2.1 Item 1) 31 019K98722 Retard Pad (REP 2.2.1) 32 – Shaft (P/O PL 2.1 Item 1)

Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-11

Перечень запасных частей

PL 2.2

PL 2.3 Привод лотка 1

Позиция Элемент Описание

1 – Bearing (Not Spared) 2 – Shaft (Not Spared) 3 – Shaft (Not Spared) 4 121K32581 Tray1 Feed Clutch 5 – Bearing (Not Spared) 6 – Gear (75T) (Not Spared) 7 – Bracket (Not Spared) 8 – Spring (Not Spared) 9 – Coupling (Not Spared)

10 – Gear (18T) (Not Spared) 11 – Bearing (Not Spared)

Перечень запасных частей

PL 2.3

12/2004

5-12

Начальное издание

CCC118, WCM118

PL 2.4 Регистрация

Позиция Элемент Описание

1 – Gear (29-26-19T) (Not Spared) 2 – Gear (31T) (Not Spared) 3 – Bracket (Not Spared) 4 – Bearing (Not Spared) 5 054E23940 Registration Chute 6 – Idler Roll (Not Spared) 7 059K31021 Registration Roll 8 121K32660 Registration Clutch 9 130K64270 Registration Sensor

10 – Earth Plate (Not Spared) 11 054K23940 Chute Assembly

Начальное издание

CCC118, WCM118

12/2004

5-13

Перечень запасных частей

PL 2.4

PL 2.5 Узел вертикального

транспортера

Позиция Элемент Описание

1 – Link Assembly (Not Spared) 2 802K49240 Wire Harness 3 – Bracket (Not Spared) 4 110E94770 Left Cover Interlock Switch 5 – Stud (Not Spared) 6 802K56094 BTR Assembly 7 – Lever (Rear) (P/O PL 2.5 Item 6) 8 – Lever (Front) (P/O PL 2.5 Item 6) 9 – Bearing (P/O PL 2.5 Item 6)

10 – BTR (REP 2.5.2) (P/O PL 2.5 Item

11 – BTR Housing (P/O PL 2.5 Item 6) 12 – Spring (P/O PL 2.5 Item 6) 13 – Spring (P/O PL 2.5 Item 6) 14 054K24051 Chute Assembly (PL 2.6) 15 802K63590 Left Cover Assembly (PL 2.7)

Перечень запасных частей

PL 2.5

12/2004

5-14

Начальное издание

CCC118, WCM118

PL 2.6 Крышка узла переноса

Позиция Элемент Описание

1 – Pinch Bearing (P/O PL 2.5 Item 14) 2 – Guide (P/O PL 2.5 Item 14) 3 – Guide (P/O PL 2.5 Item 14) 4 – Chute (P/O PL 2.5 Item 14) 5 – Eliminator (P/O PL 2.5 Item 14) 6 – Spring (P/O PL 2.5 Item 14) 7 – Spring (P/O PL 2.5 Item 14) 8 – Pinch Roll (P/O PL 2.5 Item 14) 9 – Spring (P/O PL 2.5 Item 14)

10 – Spring (P/O PL 2.5 Item 14) 11 – Plate (P/O PL 2.5 Item 14) 12 – Earth Plate (P/O PL 2.5 Item 14)

Начальное издание

CCC118, WCM118

12/2004

5-15

Перечень запасных частей

PL 2.6

PL 2.7 Узел левой крышки

Позиция Элемент Описание

1 – Handle (P/O PL 2.5 Item 15) 2 – XERO/Developer Cartridge Shutter

3 – Handle Guide (P/O PL 2.5 Item 15) 4 – Chute (P/O PL 2.5 Item 15) 5 054K24060 Chute Assembly 6 054K26150 Exit Chute Assembly 7 – Frame Assembly (P/O PL 2.5 Item

8 – Left Cover (P/O PL 2.5 Item 15) 9 – Spring (P/O PL 2.5 Item 15)

10 849E13981 Support

Rod (P/O PL 2.5 Item 15)

15)

Перечень запасных частей

PL 2.7

12/2004

5-16

Начальное издание

CCC118, WCM118

PL 3.1 ROS

Позиция Элемент Описание

1 604K20910 ROS Kit 2 – Attachment (P/O PL 3.1 Item 1) 3 – ROS Unit (REP 3.1.1 ) (P/O PL 3.1

Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-17

Перечень запасных частей

PL 3.1

PL 4.1 Ксерография

Позиция Элемент Описание

1 – Xero/Developer Cartridge (REP

4.1.1) (Not Spared) 2 – Toner Cartridge (REP 4.1.2) (Not

Spared)

Перечень запасных частей

PL 4.1

12/2004

5-18

Начальное издание

CCC118, WCM118

PL 4.2 Система подачи тонера

Позиция Элемент Описание

1 – Block (Not Spared) 2 – Screw (Not Spared) 3 – Guide Assembly (Not Spared) 4 110K11810 Xero Interlock Switch 5 130K61530 Hum and Temp Sensor 6 – Interlock Switch Plate (Not Spared) 7 032K96921 Toner Guide Assembly 8 – Toner Stopper (P/O PL 4.2 Item 7) 9 – Drive Shaft (P/O PL 4.2 Item 7)

10 – Toner Housing (P/O PL 4.2 Item 7) 11 – Dispense Assembly (REP 4.2.1) (P/

12 – Gear (13T) (P/O PL 4.2 Item 7) 13 – Support (P/O PL 4.2 Item 7) 14 127K39470 Dispense Motor (REP 4.2.1) 15 160K95830 Toner CRUM PWB 16 – Fuser Duct (Not Spared) 17 127K39430 Fuser Fan 18 – Housing (Not Spared) 19 – ROS Cover (Not Spared) 20 – Harness J403-J610 (Not Spared) 21 160K95830 XERO CRUM PWB

O PL 4.2 Item 7)

Начальное издание

CCC118, WCM118

12/2004

5-19

Перечень запасных частей

PL 4.2

PL 5.1 Фьюзер

Позиция Элемент Описание

1 – Actuator Shaft (P/O PL 5.1 Item 8) 2 – Insulator (P/O PL 5.1 Item 8) 3 120E22121 Exit Actuator 4 130E82740 Fuser Exit Sensor 5 809E42201 Actuator Spring 6 – Exit Sensor Bracket (P/O PL 5.1

7 126K16451 Fuser Assembly (120V) (REP

– 126K16461 Fuser Assembly (220V) (REP

8 – Fuser Exit Sensor Assembly

Item 8)

5.1.1)

Перечень запасных частей

PL 5.1

12/2004

5-20

Начальное издание

CCC118, WCM118

PL 6.1 Выходной узел

Позиция Элемент Описание

1 059K33550 Exit Assembly (PL 6.2) – 059K33030 Exit + OCT Assembly (PL 6.3)

2 – Stopper (Not Spared) 3 – Stopper (Not Spared)

(REP 6.1.1)

Начальное издание

CCC118, WCM118

12/2004

5-21

Перечень запасных частей

PL 6.1

PL 6.2 Выходной узел

Позиция Элемент Описание

1 – Offset Gear (P/O PL 6.1 Item 1) 2 – Gear Pulley (P/O PL 6.1 Item 1) 3 – Gear (24T) (P/O PL 6.1 Item 1) 4 – Bearing (P/O PL 6.1 Item 1) 5 – Bearing (P/O PL 6.1 Item 1) 6 – Bearing (P/O PL 6.1 Item 1) 7 – Lower Chute (P/O PL 6.1 Item 1) 8 – OCT Chute (P/O PL 6.1 Item 1) 9 – Pinch Roll (P/O PL 6.1 Item 1)

10 – OCT Roll (P/O PL 6.1 Item 1) 11 127K37961 Exit Motor 12 – Frame (P/O PL 6.1 Item 1) 13 – Earth Plate (P/O PL 6.1 Item 1) 14 – Bracket (P/O PL 6.1 Item 1) 15 – Spring (P/O PL 6.1 Item 1) 16 – Motor Cover (P/O PL 6.1 Item 1) 17 – Belt (P/O PL 6.1 Item 1)

Перечень запасных частей

PL 6.2

12/2004

5-22

Начальное издание

CCC118, WCM118

PL 6.3 Узел выхода + OCT

Позиция Элемент Описание

1 – OCT Roll (P/O PL 6.1 Item 1) 2 – Bearing (P/O PL 6.1 Item 1) 3 – OCT Chute (P/O PL 6.1 Item 1) 4 – Pinch Roll (P/O PL 6.1 Item 1) 5 – Spring (P/O PL 6.1 Item 1) 6 – Bearing (P/O PL 6.1 Item 1) 7 – Gear (24T) (P/O PL 6.1 Item 1) 8 127K39460 Offset Motor 9 – Bearing (P/O PL 6.1 Item 1)

10 – Earth Plate (P/O PL 6.1 Item 1) 11 – Offset Gear (P/O PL 6.1 Item 1) 12 930W00103 Offset Home Sensor 13 – Bracket (P/O PL 6.1 Item 1) 14 – Earth Plate (P/O PL 6.1 Item 1) 15 – Lower Chute (P/O PL 6.1 Item 1) 16 127K37961 Exit Motor 17 – Belt (P/O PL 6.1 Item 1) 18 – Bracket (P/O PL 6.1 Item 1) 19 – Gear Pulley (P/O PL 6.1 Item 1) 20 – Motor Cover (P/O PL 6.1 Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-23

Перечень запасных частей

PL 6.3

PL 7.1 Узел MPT

Позиция Элемент Описание

1 – Label (Not Spared) 2 – Label (Max) (Not Spared) 3 – Upper Frame (Not Spared) 4 – Gear Assembly (Not Spared) 5 050K49741 MPT Tray Assembly (PL 7.3) 6 962K13120 Wire Harness 7 – Pinch Chute (Not Spared) 8 – Shaft (Not Spared) 9 – Spacer (Not Spared)

10 – Guide (Not Spared) 11 – Pinch Roll (Not Spared) 12 – Spring (Not Spared) 13 – Actuator (Not Spared) 14 801K05762 Lower Frame Assembly (PL 7.2) 15 809E38160 MPT Spring 16 930W00103 MPT No Paper Sensor 17 802E55770 MPT Front Cover 18 802E55211 MPT Rear Cover

Перечень запасных частей

PL 7.1

12/2004

5-24

Начальное издание

CCC118, WCM118

PL 7.2 Нижний узел рамы

Позиция Элемент Описание

1 801K05762 Lower Frame Assembly 2 – Lower Frame (P/O PL 7.2 Item 1) 3 – Stopper Lever (P/O PL 7.2 Item 1) 4 – Collar (P/O PL 7.2 Item 1) 5 – Shaft (P/O PL 7.2 Item 1) 6 – Pick Up Gear (P/O PL 7.2 Item 1) 7 007E79710 Gear (18T) (P/O PL 7.2 Item 1) 8 011E15150 Gear Lever (P/O PL 7.2 Item 1) 9 – Bearing (8) (P/O PL 7.2 Item 1)

10 019E56551 Bottom Pad 11 – Bottom Plate (P/O PL 7.2 Item 1) 12 019K98722 MPT Retard Pad (REP 7.2.1) (P/O

13 032E21060 MPT Paper Guide (P/O PL 7.2 Item

14 059K27141 Drive Roll Assembly 15 121E92780 MPT Feed Solenoid 16 – Pick Up Shaft Assembly (P/O PL

17 – Pick Up Cam (Rear) (P/O PL 7.2

18 – Pick Up Cam (Front) (P/O PL 7.2

19 – Roll Core (P/O PL 7.2 Item 1) 20 059K27150 MPT Feed Roll 21 – Sleeve Bearing (P/O PL 7.2 Item 1) 22 – Cam Gear (P/O PL 7.2 Item 1) 23 – Lever Gear Spring (P/O PL 7.2 Item

24 – Pad Spring (P/O PL 7.2 Item 1) 25 – Spring (P/O PL 7.2 Item 1) 26 – Gear Cam Spring (P/O PL 7.2 Item

27 – Earth Plate (P/O PL 7.2 Item 1) 28 – Earth Plate (P/O PL 7.2 Item 1) 29 – Lower Chute (Not Spared)

PL 7.2 Item 1)

7.2 Item 1)

Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-25

Перечень запасных частей

PL 7.2

PL 7.3 Узел лотка MPT

Позиция Элемент Описание

1 – Pinion (P/O PL 7.1 Item 5) 2 – Front Rack (P/O PL 7.1 Item 5) 3 – Rear Rack (P/O PL 7.1 Item 5) 4 – Link (P/O PL 7.1 Item 5) 5 – Front Guide (P/O PL 7.1 Item 5) 6 – Rear Guide (P/O PL 7.1 Item 5) 7 – MPT Tray (P/O PL 7.1 Item 5) 8 – Exit Tray (P/O PL 7.1 Item 5) 9 – MPT Paper Size Sensor (P/O PL

10 – Tray Cover (P/O PL 7.1 Item 5) 11 – Spring (P/O PL 7.1 Item 5) 12 – Wire Harness (P/O PL 7.1 Item 5)

7.1 Item 5)

Перечень запасных частей

PL 7.3

12/2004

5-26

Начальное издание

CCC118, WCM118

PL 8.1 Дуплексный модуль

Позиция Элемент Описание

1 059K33023 Duplex Assembly 2 – Gear (31T) (P/O PL 8.1 Item 1) 3 – Gear (30/74T) (P/O PL 8.1 Item 1) 4 – Gear (30T) (P/O PL 8.1 Item 1) 5 – Gear (45T) (P/O PL 8.1 Item 1) 6 011E14582 Latch Lever (Rear) (P/O PL 8.1

7 011E14590 Latch Lever (Front) (P/O PL 8.1

8 – Lower Chute (P/O PL 8.1 Item 1) 9 110E93440 Duplex Open Switch

10 120E21261 Actuator 11 127K37970 Duplex Motor 12 160K94225 Duplex PWB 13 802E55172 Duplex Cover (P/O PL 8.1 Item 1) 14 809E37170 Spring (P/O PL 8.1 Item 1) 15 – Spring (P/O PL 8.1 Item 1) 16 – Bracket (P/O PL 8.1 Item 1) 17 – Latch Plate (P/O PL 8.1 Item 1) 18 930W00103 Duplex Sensor 19 – Wire Harness (Sensor) (P/O PL 8.1

20 – Wire Harness (Motor) (P/O PL 8.1

21 – Wire Harness (P/O PL 8.1 Item 1) 22 – Chute Assembly (PL 8.2) (P/O PL

Item 1)

8.1 Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-27

Перечень запасных частей

PL 8.1

PL 8.2 Узел желоба

Позиция Элемент Описание

1 – Stopper (P/O PL 8.1 Item 22) 2 – Lock (P/O PL 8.1 Item 22) 3 – Bearing (P/O PL 8.1 Item 22) 4 – Pin (P/O PL 8.1 Item 22) 5 – Outer Chute (P/O PL 8.1 Item 22) 6 – Inner Chute (P/O PL 8.1 Item 22) 7 – Roll (P/O PL 8.1 Item 22) 8 – Roll (P/O PL 8.1 Item 22) 9 – Pinch Roll (P/O PL 8.2 Item 11)

10 – Spring (P/O PL 8.2 Item 12) 11 604K20460 Kit 4 Roller 12 604K20470 Kit 4 Spring

Перечень запасных частей

PL 8.2

12/2004

5-28

Начальное издание

CCC118, WCM118

PL 9.1 Электрические элементы

Позиция Элемент Описание

1 104E94080 Choke Coil 2 105E11410 HVPS 3 110E11320 Power Switch 4 110E94770 Front Cover Interlock Switch 5 160K95827 MCU PWB (REP 9.1.1) 6 117E23870 110V Power Cord (US/Canada/etc.) – 117E22550 110V Power Cord (DMO-W) – 117E10550 220V Power Cord (DMO-W) – 152S06001 220V Power Cord (UK) – 152S06000 220V Power Cord (Europe Generic) – 152S06003 220V Power Cord (Switzerland) – 152S06002 220V Power Cord (Denmark) 7 – MCU Bracket (Not Spared) 8 – MCU Strain Bracket (Not Spared) 9 – EP ROM(XC) (Not Spared) – – EP ROM(ESG) (Not Spared)

10 105E11660 Power Unit 110V

– 105E11670 Power Unit 220V

11 101K45550 Chassis Assembly GFI 110V

– 101K46340 Chassis Assembly GFI 220V

12 – Screw (P/O PL 9.1 Item 11) 13 – Bracket GFI (P/O PL 9.1 Item 11) 14 – GFI Breaker (P/O PL 9.1 Item 11) 15 – Wire Harness FG (P/O PL 9.1 Item

16 – Wire Harness J50-J11 (P/O PL 9.1

17 – Bracket (P/O PL 9.1 Item 11) 18 – Bracket (P/O PL 9.1 Item 11) 19 – Holder (P/O PL 9.1 Item 11) 20 – Screw (P/O PL 9.1 Item 11)

11)

Item 11)

Начальное издание

CCC118, WCM118

12/2004

5-29

Перечень запасных частей

PL 9.1

PL 9.2 ESS

Позиция Элемент Описание

1 160K99145 ESS PWB (REP 9.2.1) 2 537K68431 PS G1 PS-DIMM 3 – ESS Cover 4 133K23850 DDR DIMM 128MB (DUMMY)

Перечень запасных частей

PL 9.2

12/2004

5-30

Начальное издание

CCC118, WCM118

PL 9.3 ФАКС

Позиция Элемент Описание

1 – ADC PWB (P/O PL 9.3 Item 10) 2 – Bracket (P/O PL 9.3 Item 10) 3 – Speaker (P/O PL 9.3 Item 10) 4 – Fax Cover (P/O PL 9.3 Item 11) 5 – Fax PWB (P/O PL 9.3 Item 11) 6 960K02580 Fax PWB Assembly 7 – Wire Harness (P/O PL 9.3 Item 11) 8 – N TEL PWB (P/O PL 9.3 Item 11) 9 – Bracket (P/O PL 9.3 Item 11)

10 960K02590 ADC Bracket Assembly 11 101K46120 Chassis Assembly FAX (XC) 12 537K68980 Compact Flash (XC/EU) G1

– 537K69530 Compact Flash (EU) G2

13 962K30590 Flat Cable (P/O PL 9.3 Item 11) 14 – Clamp (P/O PL 9.3 Item 11) 15 – Wire Harness (P/O PL 9.3 Item 11) 16 – Bracket (Not Spared)

Начальное издание

CCC118, WCM118

12/2004

5-31

Перечень запасных частей

PL 9.3

PL 9.4 Проводка

Позиция Элемент Описание

1 962K18940 Wire Harness J1-J56 2 962K15270 Wire Harness J406-J409 3 962K15350 Wire Harness J414-J126 4 962K15300 Wire Harness J412-J109 5 962K15290 Wire Harness J421-J125 6 962K15321 Wire Harness J216-J720 7 962K19000 Wire Harness J6-J600 8 962K15280 Wire Harness J408-J214 9 962K15311 Wire Harness J411-P605

Перечень запасных частей

PL 9.4

12/2004

5-32

Начальное издание

CCC118, WCM118

PL 10.1 Крышки слева спереди

Позиция Элемент Описание

1 802K56160 Front Cover Assembly 2 – Front Cover (P/O PL 10.1 Item 1) 3 – Magnet (P/O PL 10.1 Item 1) 4 – Strap (P/O PL 10.1 Item 1) 5 802K56170 Inner Cover Assembly 6 – Inner Cover (P/L PL 10.1 Item 5) 7 – Cap (Not Spared) 8 – Plate (P/L PL 10.1 Item 5) 9 – Front Left Cover (Not Spared)

10 – Exit Cover (Not Spared) 11 – Top Rear Cover (Not Spared) 12 802K64860 Top Cover (REP 10.1.1) 13 – Star Label (Not Spared) 14 802K62050 Logo Label (XC) 15 – Label (XERO/Developer Cartridge)

16 – Eliminator (Not Spared)

(P/L PL 10.1 Item 5)

Начальное издание

CCC118, WCM118

12/2004

5-33

Перечень запасных частей

PL 10.1

PL 10.2 Крышки справа сзади

Позиция Элемент Описание

1 802E62590 Cover 2 802E55815 Rear Cover (REP 10.2.1) 3 802E55780 Right Upper Cover 4 802E55820 Cover 5 802E55800 ESS Cover 6 802E55731 Right Top Cover 7 802E55791 Right Lower Cover 8 – Foot (Not Spared) 9 – Foot (Not Spared)

10 – Label (Not Spared) 11 – Label (Not Spared) 12 – Memory Cover (Not Spared)

Перечень запасных частей

PL 10.2

12/2004

5-34

Начальное издание

CCC118, WCM118

PL 11.1 Узел IIT

Позиция Элемент Описание

1 062K15270 IIT Unit (PL 11.2) 2 802K66230 Control Panel (DC) (English) (PL

– 802K74150 Control Panel (WF) (PL 11.7) (REP

3 068K24540 MFC and EXT PWB Box (PL 11.6) 4 – IIT Front Cover (Not Spared) 5 105E12930 Battery 6 802K66240 Platen Cover (Sheet) 7 893E17540 Label (COPY CENTRE C118) – 893E17550 Label (WORK CENTRE M118) – 893E30150 Label (WORK CENTRE M118i)

11. 7) (REP 11 .1.1)

11.1.1)

Начальное издание

CCC118, WCM118

12/2004

5-35

Перечень запасных частей

PL 11.1

PL 11.2 Блок IIT

Позиция Элемент Описание

1 802K71880 IIT Upper Cover (with Item2-4) 2 090E02380 DADF Platen Glass 3 090E91720 Sheet Platen Glass 4 815E08650 White Reference 5 – Sleeve (P/O PL 11.1 Item 1) 6 – Carriage Lock (P/O PL 11.1 Item 1) 7 041K94690 IIT Carriage Assembly (PL 11.4)

(REP 11.2.1) (ADJ 11.1.1) 8 – Cable Spring (P/O PL 11.1 Item 1) 9 – Cable Bracket (P/O PL 11.1 Item 1)

10 962K28290 Flexible Print Cable 11 – Flexible Print Cable Cover (P/O PL

12 – NBCR-Host Cable (REP 11.2.2 )

13 – NBCR-Power Cable (REP 11.2.2 )

14 110E11560 Platen Angle Sensor 15 130E87050 APS Sensor 16 – Wire Harness (P/O PL 11.1 Item 1) 17 – IIT Under Assembly (PL 11.3) (P/O

11.1 Item 1)

(P/O PL 11.1 Item 1)

PL 11.1 Item 1)

Перечень запасных частей

PL 11.2

12/2004

5-36

Начальное издание

CCC118, WCM118

PL 11.3 Элементы под крышкой IIT

Позиция Элемент Описание

1 – IIT Under Cover (P/O PL 11.2 Item

17) 2 001E66190 IIT Front Rail (P/O PL 11.2 Item 17) 3 – Box (P/O PL 11.2 Item 17) 4 – Plate (P/O PL 11.2 Item 17) 5 – EME Spring Plate (P/O PL 11.2

6 – EME Spring Plate (P/O PL 11.2

7 – EME Spring Plate (P/O PL 11.1

8 – Left Plate (P/O PL 11.2 Item 17) 9 – Plate (P/O PL 11.2 Item 17)

10 – Right Plate (P/O PL 11.2 Item 17) 11 806E04920 IIT Rear Rail (P/O PL 11.2 Item 17) 12 – Left Rail Bracket (P/O PL 11.2 Item

13 – Right Rail Bracket (P/O PL 11.2

14 – Left Rail FG Bracket (P/O PL 11.2

15 – Right Rail FG Bracket (P/O PL 11.2

16 – Shield (P/O PL 11.2 Item 17) 17 110E11550 Platen Open Switch 18 – Flat Cable (Control Panel) (P/O PL

19 – Wire Harness (Platen Open Switch)

20 – Adjust Screw (P/O PL 11.2 Item 17) 21 – Lock Bracket (Inventory Location)

Item 17)

Item 1)

17)

Item 17)

11.2 Item 17)

(P/O PL 11.2 Item 17)

Начальное издание

CCC118, WCM118

12/2004

5-37

Перечень запасных частей

PL 11.3

PL 11.4 Модульный узел

Позиция Элемент Описание

1 – Mirror Damper (3) (P/O PL 11.2

Item 7)

2 – Mirror Damper (2) (P/O PL 11.2

3 – Front Mirror Frame (P/O PL 11.2

4 – Rear Mirror Frame (P/O PL 11.2

5 – Mirror (1) (P/O PL 11.2 Item 7) 6 – Mirror (2) (P/O PL 11.2 Item 7) 7 – Mirror (3) (P/O PL 11.2 Item 7) 8 – Front Mirror Clip (P/O PL 11.2 Item

9 – Rear Mirror Clip (P/O PL 11.2 Item

10 – Front Lamp Holder (P/O PL 11.2

11 – Rear Lamp Holder (P/O PL 11.2

12 – Sensor Plate (P/O PL 11.2 Item 7) 13 – Rail Contact (P/O PL 11.2 Item 7) 14 – IIT Carriage Cover (P/O PL 11.2

15 – Reflector (P/O PL 11.2 Item 7) 16 – Reflector Cover (P/O PL 11.2 Item

17 127K40070 Carriage Motor 18 130E87070 Carriage Sensor 19 019E58440 Exposure Lamp (REP 11.4.1) 20 – Center Plate Assembly (PL 11.5)

21 – Plate Spring (P/O PL 11.2 Item 7)

Item 7)

(P/O PL 11.2 Item 7)

Перечень запасных частей

PL 11.4

12/2004

5-38

Начальное издание

CCC118, WCM118

PL 11.5 Узел центральной

пластины

Позиция Элемент Описание

1 – Center Plate (P/O PL 11.4 Item 20) 2 – Mirror Frame (P/O PL 11.4 Item 20) 3 – Mirror (4) (P/O PL 11.4 Item 20) 4 – Front Mirror Clip (P/O PL 11.4 Item

5 – Rear Mirror Clip (P/O PL 11.4 Item

6 – Lens Assembly (P/O PL 11.4 Item

7 – Shaft Slider (P/O PL 11.4 Item 20) 8 – Shaft Contact (P/O PL 11.4 Item

9 – Side Slider (P/O PL 11.4 Item 20)

10 – Top Slider (P/O PL 11.4 Item 20) 11 – Front Slider (P/O PL 11.4 Item 20) 12 – Gear (P/O PL 11.4 Item 20) 13 – Gear (P/O PL 11.4 Item 20) 14 – IIT Drum (P/O PL 11.4 Item 20) 15 – Pulley (P/O PL 11.4 Item 20) 16 – Hook (P/O PL 11.4 Item 20) 17 – NSC Bracket (1) (P/O PL 11.4 Item

18 – NSC Bracket (2) (P/O PL 11.4 Item

19 – NBCR Bracket (P/O PL 11.4 Item

20 – INV Bracket (1) (P/O PL 11.4 Item

21 – Bracket (P/O PL 11.4 Item 20) 22 – INV Bracket (2) (P/O PL 11.4 Item

23 177E91820 Front Carriage Cable (REP 11.5.1) 24 177E91830 Rear Carriage Cable (REP 11.5.1) 25 – NBCR PWB (REP 11.5.2) (P/O PL

26 – NSC PWB (REP 11.5.2) (P/O PL

27 – INV PWB (REP 11.5.3) (P/O PL

28 – Wire Harness (P/O PL 11.4 Item

29 – Bearing (P/O PL 11.4 Item 20) 30 – Bracket (P/O PL 11.4 Item 20)

20)

11.2 Item 7)

20)

Начальное издание

CCC118, WCM118

12/2004

5-39

Перечень запасных частей

PL 11.5

PL 11.6 Блок MFC и EXT PWB

Позиция Элемент Описание

1 – PWB Box (P/O PL 11.1 Item 3) 2 – Connector Bracket (P/O PL 11.1

3 – EP SV Connector Bracket (P/O PL

4 – Shield (P/O PL 11.1 Item 3) 5 960K05230 MFC PWB (XC/EU) GI (REP

– 960K05240 MFC PWB (EU) G2 (REP 11.6.1) 6 960K02720 EXT PWB (G1)(REP 11.6.1) – 960K06520 EXT PWB (G2) 7 – EXT-Lattice Wire Harness (P/O PL

8 – EXT-EP SV Wire Harness (P/O PL

9 – MCU-EXT Wire Harness (P/O PL

10 960K08770 64M Memory

Item 3)

11.1 Item 3)

11.6.1)

11.1 Item 3)

Перечень запасных частей

PL 11.6

12/2004

5-40

Начальное издание

CCC118, WCM118

PL 11.7 Панель управления

Позиция Элемент Описание

1 802K66570 Control Panel Case (Eng) (P/O PL

11.1 Item 2) – 802K71860 Control Panel Case (WF) (P/O PL

2 – Ten key (P/O PL 11.1 Item 2) 3 – Function Key (P/O PL 11.1 Item 2) 4 – Stop Key (P/O PL 11.1 Item 2) 5 – Power Save Key (P/O PL 11.1 Item

6 – Reset Key (P/O PL 11.1 Item 2) 7 – Start Key (P/O PL 11.1 Item 2) 8 – Alarm Cover (P/O PL 11.1 Item 2) 9 – LCD Panel (P/O PL 11.1 Item 2)

10 – LED Lens (P/O PL 11.1 Item 2) 11 – Right Contact Rubber (P/O PL 11.1

12 – Center Contact Rubber (P/O PL

13 – Panel Support (P/O PL 11.1 Item 2) 14 – Upper LCD Shield (P/O PL 11.1

15 – Under LCD Shield (P/O PL 11.1

16 – Tapping Screw (P/O PL 11.1 Item

17 960K02730 Control Panel PWB 18 – LCD (P/O PL 11.1 Item 2) 19 802E68620 LCD Cover DC (Eng) (P/O PL 11.1

– 802E64120 LCD Cover MF (Eng)

20 – Clip Tray (P/O PL 11.1 Item 2) 21 802K64640 One Touch Panel (PL 11.8) 22 – Core (P/O PL 11.1 Item 2)

11.1 Item 2)

Item 2)

11.1 Item 2)

Item 2)

Начальное издание

CCC118, WCM118

12/2004

5-41

Перечень запасных частей

PL 11.7

PL 11.8 Панель управления узлом

факса

Позиция Элемент Описание

1 – Fax Unit Control Panel Case (P/O

2 – Copy/Fax/E-Mail Key (P/O PL 11.7

3 – Option Key (P/O PL 11.7 Item 21) 4 – LED Lens (P/O PL 11.7 Item 21) 5 – Right Flip Card (P/O PL 11.7 Item

6 – Left Flip Card (P/O PL 11.7 Item 21) 7 – One Touch Sheet (10-18) (P/O PL

8 – One Touch Sheet (19-27) (P/O PL

9 – One Touch Sheet (28-36) (P/O PL

10 – One Touch Sheet (37-45) (P/O PL

11 – One Touch Panel (P/O PL 11.7 Item

12 – Contact Rubber (P/O PL 11.7 Item

13 – Flip Shaft (P/O PL 11.7 Item 21) 14 – Earth Plate (P/O PL 11.7 Item 21) 15 – Tapping Screw (P/O PL 11.7 Item

16 – FAX Unit Control Panel PWB (P/O

PL 11.7 Item 21)

Item 21)

21)

11.7 Item 21)

21)

PL 11.7 Item 21)

Перечень запасных частей

PL 11.8

12/2004

5-42

Начальное издание

CCC118, WCM118

PL 12.1 Лоток, узел податчика -

двухлотковый модуль

Позиция Элемент Описание

1 050K49840 Tray 3/4 Assembly (PL 12.2) 2 – Label (No.3) (P/O PL 12.1 Item 11) – – Label (No.4) (P/O PL 12.1 Item 11) 3 110K11680 Tray 3/4 Paper Size Switch 4 014E51110 Tray Spacer 5 003E61510 Tray Stopper 6 059K29553 Tray 3 Feeder (REP 12.1.1) 7 059K29553 Tray 4 Feeder (REP 12.1.2) 8 054E22622 Feed Out Chute 9 – Sensor Cover (Not Spared)

10 – Cover (Not Spared) 11 604K20550 Tray Label Kit

Начальное издание

CCC118, WCM118

12/2004

5-43

Перечень запасных частей

PL 12.1

PL 12.2 Узел лотка 3/4 -

двухлотковый модуль

Позиция Элемент Описание

1 – Tray Assembly (P/O PL 12.1 Item

2 – Tray Cover (P/O PL 12.1 Item 1) 3 – Label (Instruction) (P/O PL 12.2

4 – Label (Max) (P/O PL 12.2 Item 27) 5 – Bottom Plate (P/O PL 12.2 Item 1) 6 – Bottom Pad (P/O PL 12.2 Item 1) 7 – Front Side Guide (P/O PL 12.2 Item

8 – Tray Pad (P/O PL 12.2 Item 1) 9 – Rear Side Guide (P/O PL 12.2 Item

10 – Side Guide Actuator (P/O PL 12.2

11 – Guide Actuator (P/O PL 12.2 Item

12 – Spring (P/O PL 12.2 Item 1) 13 – Pinion Gear (P/O PL 12.2 Item 1) 14 – End Guide (P/O PL 12.2 Item 1) 15 – Spring (P/O PL 12.2 Item 1) 16 – End Guide Actuator (P/O PL 12.2

17 – Link (P/O PL 12.2 Item 1) 18 – Coupling Gear (13T) (P/O PL 12.2

19 – Gear (13T/60T) (P/O PL 12.2 Item

20 – Sector Gear (60T) (P/O PL 12.2

21 – Bracket (P/O PL 12.2 Item 1) 22 – Lift Up Shaft (P/O PL 12.2 Item 1) 23 – Stopper (P/O PL 12.2 Item 1) 24 – Seal (P/O PL 12.2 Item 1) 25 – Tray (P/O PL 12.2 Item 1) 26 010E93341 Slide Lock 27 604K20550 Tray Label Kit 28 604K20540 Tray Gear Kit

Item 27)

Item 1)

Item 28)

28)

Item 28)

Перечень запасных частей

PL 12.2

12/2004

5-44

Начальное издание

CCC118, WCM118

PL 12.3 Податчик лотка 3/4 -

двухлотковый модуль

Позиция Элемент Описание

1 – Upper Frame (P/O PL 12.1 Item 6, PL 12.1 Item

2 127K38170 Tray 3/4 Feed/Lift Up Motor 3 – Bracket (P/O PL 12.1 Item 6, PL 12.1 Item 7) 4 014E44770 Spacer (P/O PL 12.1 Item 6, PL 12.1 Item 7) 5 – Gear (31T) (P/O PL 12.1 Item 6, PL 12.1 Item

6 – Spring (P/O PL 12.1 Item 6, PL 12.1 Item 7) 7 – One way Clutch (P/O PL 12.1 Item 6) 8 – One way Gear (P/O PL 12.1 Item 6) 9 – Gear (33T) (P/O PL 12.1 Item 6, PL 12.1 Item

10 – Bearing (P/O PL 12.1 Item 6, PL 12.1 Item 7) 11 – Shaft (P/O PL 12.1 Item 6, PL 12.1 Item 7) 12 – Front Chute (P/O PL 12.1 Item 6, PL 12.1 Item

13 120E22481 Actuator (P/O PL 12.1 Item 6, PL 12.1 Item 7) 14 930W00103 Tray 3/4 Level Sensor 15 930W00103 Tray 3/4 No Paper Sensor 16 962K19692 Wire Harness (P/O PL 12.1 Item 6, PL 12.1

17 – Gear (28T/21T) (P/O PL 12.1 Item 6, PL 12.1

18 – Gear (29T) (P/O PL 12.1 Item 6, PL 12.1 Item

19 – Spring (P/O PL 12.1 Item 6, PL 12.1 Item 7) 20 – Feed Roll (REP 12.3.1) (P/O PL 12.3 Item 42) 21 005K05890 Oneway Clutch 22 005K06760 Oneway Gear (22T) 23 – Shaft (P/O PL 12.1 Item 6, PL 12.1 Item 7) 24 – Chute (P/O PL 12.1 Item 6, PL 12.1 Item 7) 25 – Spring (P/O PL 12.1 Item 6, PL 12.1 Item 7) 26 005K05890 Friction Clutch 27 – Support Assembly (P/O PL 12.1 Item 6, PL 12.1

28 – Retard Roll (REP 12.3.1) (P/O PL 12.3 Item 42) 29 – Spacer (P/O PL 12.1 Item 6, PL 12.1 Item 7) 30 – Gear (13T) (P/O PL 12.1 Item 6, PL 12.1 Item

31 – Support Assembly (P/O PL 12.1 Item 6, PL 12.1

32 – Nudger Roll (REP 12.3.1) (P/O PL 12.3 Item

33 – Gear (25T) (P/O PL 12.1 Item 6, PL 12.1 Item

34 – Bearing (P/O PL 12.1 Item 6, PL 12.1 Item 7) 35 – Gear (34T) (P/O PL 12.1 Item 6, PL 12.1 Item

36 – Lever (P/O PL 12.1 Item 6, PL 12.1 Item 7) 37 – Bearing (P/O PL 12.1 Item 6, PL 12.1 Item 7) 38 – Washer (P/O PL 12.1 Item 6, PL 12.1 Item 7) 39 – Lower Frame (P/O PL 12.1 Item 6, PL 12.1 Item

40 – Holder (P/O PL 12.1 Item 6, PL 12.1 Item 7) 41 – Spring (P/O PL 12.1 Item 6, PL 12.1 Item 7) 42 604K20530 Tray Feed Roller Kit 43 059K29553 Screw

Item 7)

42)

Начальное издание

CCC118, WCM118

12/2004

5-45

Перечень запасных частей

PL 12.3

PL 12.4 Левая крышка -

двухлотковый модуль

Позиция Элемент Описание

1 802K53505 Cover Assembly LH 2TM 2 – Latch (P/O PL 12.4 Item 1) 3 – Hook (P/O PL 12.4 Item 1) 4 – Handle (P/O PL 12.4 Item 1) 5 – Left Cover (P/O PL 12.4 Item 1) 6 – Chute (P/O PL 12.4 Item 1) 7 – Actuator (P/O PL 12.4 Item 1) 8 – Spring (P/O PL 12.4 Item 1) 9 – Bracket (P/O PL 12.4 Item 1)

10 – Spring (P/O PL 12.4 Item 1) 11 – Bearing (P/O PL 12.4 Item 1) 12 – Bearing (P/O PL 12.4 Item 1) 13 059E98190 Pinch Roll 14 830E45710 Support 15 110E10620 2Tray Module Left Cover Switch 16 – Bracket Assembly (Not Spared) 17 – Bracket (Not Spared)

Перечень запасных частей

PL 12.4

12/2004

5-46

Начальное издание

CCC118, WCM118

PL 12.5 Ролик отвода -

двухлотковый модуль

Позиция Элемент Описание

1 – Chute (Not Spared) 2 – Cover (Not Spared) 3 130K64121 Tray 3 Feed Out Sensor 4 962K18171 Wire Harness 5 – Chute (Not Spared) 6 130K64471 Tray 4 Feed Out Sensor 7 962K18900 Wire Harness 8 059K26250 Takeaway Roll Assembly 9 – Bearing (P/O PL 12.5 Item 10)

10 604K20720 2TM Bearing Kit (4pcs)

Начальное издание

CCC118, WCM118

12/2004

5-47

Перечень запасных частей

PL 12.5

PL 12.6 Электрические элементы -

двухлотковый модуль

Позиция Элемент Описание

1 160K97490 PWB Assembly TM 2 121K31530 2Tray Module Takeaway Roll

Clutch 3 – Bracket (Not Spared) 4 – Shaft (Not Spared) 5 – Bearing (Not Spared) 6 – Gear (38T) (Not Spared) 7 007K88721 2Tray Module Takeaway Motor 8 – Gear (22T/40T) (Not Spared) 9 – Gear (126T) (Not Spared)

10 – Gear (60T) (Not Spared) 11 – Gear (37T) (Not Spared) 12 – Gear (32T) (Not Spared) 13 – Wire Harness (Not Spared) 14 – Gasket (Not Spared) 15 – Bearing (P/O PL 12.6 Item 16) 16 604K20720 2TM Bearing Kit (4pcs)

Перечень запасных частей

PL 12.6

12/2004

5-48

Начальное издание

CCC118, WCM118

PL 12.7 Крышка - двухлотковый

модуль

Позиция Элемент Описание

1 – Top Cover (Not Spared) 2 – Foot Cover (Not Spared) 3 802E54750 Right Cover 4 802E54762 Left Lower Cover (REP 12.7.1) 5 802E54771 Rear Cover 6 – Caster (Stopper) (Not Spared) 7 – Caster (Not Spared) 8 – Foot (Not Spared) 9 – Foot Cover (Not Spared)

Начальное издание

CCC118, WCM118

12/2004

5-49

Перечень запасных частей

PL 12.7

PL 13.1 Лоток, узел податчика -

одиночный лоток

Позиция Элемент Описание

1 050K49840 Tray Assembly (PL 13.2) 2 893E20820 Label (No.2) 3 110K11680 Tray 2 Paper Size Switch 4 014E51110 Tray Spacer 5 003E61510 Tray Stopper 6 059K29553 Tray 2 Feeder (REP 13.1.1) 7 054E22621 Feed Out Chute

Перечень запасных частей

PL 13.1

12/2004

5-50

Начальное издание

CCC118, WCM118

PL 13.2 Узел лотка - одиночный

лоток

Позиция Элемент Описание

1 – Tray Assembly (P/O PL 13.2 Item

2 – Tray Cover (P/O PL 13.2 Item 1) 3 – Label (Instruction) (P/O PL 13.2

4 – Label (Max) (P/O PL 13.2 Item 27) 5 – Bottom Plate (P/O PL 13.2 Item 1) 6 – Bottom Pad (P/O PL 13.2 Item 1) 7 – Front Side Guide (P/O PL 13.2 Item

8 – Tray Pad (P/O PL 13.2 Item 1) 9 – Rear Side Guide (P/O PL 13.2 Item

10 – Side Guide Actuator (P/O PL 13.2

11 – Guide Actuator (P/O PL 13.2 Item

12 – Spring (P/O PL 13.2 Item 1) 13 – Pinion Gear (P/O PL 13.2 Item 1) 14 – End Guide (P/O PL 13.2 Item 1) 15 – Spring (P/O PL 13.2 Item 1) 16 – End Guide Actuator (P/O PL 13.2

17 – Link (P/O PL 13.2 Item 1) 18 – Coupling Gear (13T) (P/O PL 13.2

19 – Gear (13T/60T) (P/O PL 13.2 Item

20 – Sector Gear (60T) (P/O PL 13.2

21 – Bracket (P/O PL 13.2 Item 1) 22 – Lift Up Shaft (P/O PL 13.2 Item 1) 23 – Stopper (P/O PL 13.2 Item 1) 24 – Seal (P/O PL 13.2 Item 1) 25 – Tray (P/O PL 13.2 Item 1) 26 010E93341 Slide Lock 27 604K20550 Tray Label Kit 28 604K20540 Tray Gear Kit

Item 27)

Item 1)

Item 28)

28)

Item 28)

Начальное издание

CCC118, WCM118

12/2004

5-51

Перечень запасных частей

PL 13.2

PL 13.3 Податчик лотка -

одиночный лоток

Позиция Элемент Описание

1 059K26293 Feeder Assembly (Item 2-41) 2 127K38170 Tray 2 Feed/Lift Up Motor 3 – Bracket (P/O PL 13.1 Item 6) 4 014E44770 Spacer 5 – Gear (31T) (P/O PL 13.1 Item 6) 6 – Spring (P/O PL 13.1 Item 6) 7 – Oneway Clutch (P/O PL 13.3 Item

8 – Oneway Gear (P/O PL 13.3 Item 1) 9 – Gear (33T) (P/O PL 13.1 Item 6)

10 – Bearing (P/O PL 13.1 Item 6) 11 – Shaft (P/O PL 13.1 Item 6) 12 – Front Chute (P/O PL 13.1 Item 6) 13 – Actuator (P/O PL 13.1 Item 6) 14 930W00103 Tray 2 Level Sensor 15 930W00103 Tray 2 No Paper Sensor 16 962K19691 Wire Harness 17 – Gear (28T/21T) (P/O PL 13.1 Item

18 – Gear (29T) (P/O PL 13.1 Item 6) 19 – Spring (P/O PL 13.1 Item 6) 20 – Feed Roll (REP 13.3.1 ) (P/O PL

21 005K05890 One way Clutch 22 005K06760 One way Gear (22T) 23 – Shaft (P/O PL 13.1 Item 6) 24 – Chute (P/O PL 13.1 Item 6) 25 – Spring (P/O PL 13.1 Item 6) 26 005K07010 Friction Clutch 27 – Support Assembly (P/O PL 13.1

28 – Retard Roll (REP 13.3.1 ) (P/O PL

29 – Spacer (P/O PL 13.1 Item 6) 30 – Gear (13T) (P/O PL 13.1 Item 6) 31 – Support Assembly (P/O PL 13.1

32 – Nudger Roll (REP 13.3.1 ) (P/O PL

33 – Gear (25T) (P/O PL 13.1 Item 6) 34 – Bearing (P/O PL 13.1 Item 6) 35 – Gear (34T) (P/O PL 13.1 Item 6) 36 – Lever (P/O PL 13.1 Item 6) 37 – Bearing (P/O PL 13.1 Item 6) 38 – Washer (P/O PL 13.1 Item 6) 39 – Lower Frame (P/O PL 13.1 Item 6) 40 – Holder (P/O PL 13.1 Item 6) 41 – Spring (P/O PL 13.1 Item 6) 42 604K20530 Tray Feed Roller Kit 43 059K29553 Screw

13.3 Item 42)

Item 6)

13.3 Item 42)

Item 6)

13.3 Item 42)

Перечень запасных частей

PL 13.3

12/2004

5-52

Начальное издание

CCC118, WCM118

PL 13.4 Левая крышка - одиночный

лоток

Позиция Элемент Описание

1 802K57023 Cover Assembly LH STM 2 – Latch (P/O PL 13.4 Item 1) 3 – Hook (P/O PL 13.4 Item 1) 4 – Handle (P/O PL 13.4 Item 1) 5 – Left Cover (P/O PL 13.4 Item 1) 6 – Chute (P/O PL 13.4 Item 1) 7 – Actuator (P/O PL 13.4 Item 1) 8 – Spring (P/O PL 13.4 Item 1) 9 – Bracket (P/O PL 13.4 Item 1)

10 – Spring (P/O PL 13.4 Item 1) 11 – Bearing (P/O PL 13.4 Item 1) 12 – Bearing (P/O PL 13.4 Item 1) 13 – Pinch Roll (P/O PL 13.4 Item 1) 14 110E10620 Single Tray Module Left Cover

Switch

15 – Bracket Assembly (Not Spared)

Начальное издание

CCC118, WCM118

12/2004

5-53

Перечень запасных частей

PL 13.4

PL 13.5 Ролик отвода - одиночный

лоток

Позиция Элемент Описание

1 – Chute (Not Spared) 2 – Cover (Not Spared) 3 130K64121 Tray 2 Feed Out Sensor 4 – Wire Harness 5 059K26250 Takeaway Roll Assembly 6 – Bearing (P/O PL 12.5 Item 10)

Перечень запасных частей

PL 13.5

12/2004

5-54

Начальное издание

CCC118, WCM118

PL 13.6 Электрические элементы -

одиночный лоток

Позиция Элемент Описание

1 960K07500 PWBA Entry STM 2 121K31530 Single Tray Module Takeaway Roll

Clutch 3 – Bracket (Not Spared) 4 – Shaft (Not Spared) 5 – Bearing (Not Spared) 6 – Gear (Not Spared) 7 007K88711 Gear Assembly Main STM 8 – Gear (Not Spared) 9 – Gear (Not Spared)

10 – Gear (Not Spared) 11 – Wire Harness 12 –Gasket 13 – Docking Bracket (Not Spared) 14 – Bearing (P/O PL 12.6 Item 16)

Начальное издание

CCC118, WCM118

12/2004

5-55

Перечень запасных частей

PL 13.6

PL 13.7 Крышка - одиночный лоток

Позиция Элемент Описание

1 – Top Cover (Not Spared) 2 – Left Cover (Not Spared) 3 – Rear Cover (Not Spared) 4 – Foot (Not Spared) 5 – Foot Rear (Not Spared)

Перечень запасных частей

PL 13.6

12/2004

5-56

Начальное издание

CCC118, WCM118

PL 14.1 Подвижный стенд

Позиция Элемент Описание

1 – Front Cover (Not Spared) 2 – Magnet (Not Spared) 3 – Left Cover (Not Spared) 4 – Rear Cover (Not Spared) 5 – Right Cover (Not Spared) 6 – Bracket (Not Spared) 7 – Caster (s) (Not Spared) 8 – Caster (Not Spared) 9 – Upper Hinge (Not Spared)

10 – Lower Hinge (Not Spared) 11 – Foot (Not Spared) 12 – Foot Cover (Not Spared) 13 – Stopper (Not Spared)

Начальное издание

CCC118, WCM118

12/2004

5-57

Перечень запасных частей

PL 14.1

PL 15.1 Узел DADF/ADF

Позиция Элемент Описание

1 022K67680 DADF Assembly (with Item 2) (REP

15.1.1) (ADJ 15.1.1)

– 022K67690 ADF Assembly (with Item 2) (REP

2 004E14200 Platen Cushion (REP 15.1.2) 3 – Label (Instruction) (Not Spared)

15.1.1) (ADJ 15.1.1)

Перечень запасных частей

PL 15.1

12/2004

5-58

Начальное издание

CCC118, WCM118

PL 15.2 Элементы DADF/ADF,

крышка

Позиция Элемент Описание

1 059K33880 DADF Feeder Assembly (PL 15.4)

– 059K33890 ADF Feeder Assembly (PL 15.4)

2 802E68630 Rear Cover (REP 15.2.4) 3 802E68640 Front Cover (REP 15.2.3) 4 050K51140 Document Tray Assembly (PL

5 – Front Blind Cover (P/O PL 15.1

6 – Rear Blind Cover (P/O PL 15.1 Item

7 – Support Bracket (P/O PL 15.1 Item

8 801K15460 Base Cover Assembly (PL 15.3) 9 – Label

(REP 15.2.2)

15.10) (REP 15.2.1)

Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-59

Перечень запасных частей

PL 15.2

PL 15.3 Элементы основания DADF/ ADF, крышка

Позиция Элемент Описание

1 960K02740 DADF/ADF PWB (REP 15.3.1 ) 2 –Bracket 3 962K25030 DADF/ADF - IIT Cable 4 – Exit Chute (P/O PL 15.3 Item 20) 5 – Stamp Cover (P/O PL 15.3 Item 20) 6 – Exit Chute Spring (Coil) (P/O PL

7 – Read In Pinch Roller (P/O PL 15.1

8 – Spring Plate (Read In) (P/O PL

9 – Exit Pinch Roller (P/O PL 15.1 Item

10 – Bush (P/O PL 15.3 Item 8) 11 – Base Cover Assembly (With 20) (P/

12 003K13550 Right Counter Balance (REP

13 003K13560 Left Counter Balance (REP 15.3.2) 14 – Pinch Roll Bracket (P/O PL 15.3

15 – Read Out Pinch Roller (P/O PL

16 – Spring Plate (Read Out) (P/O PL

17 – Interlock Magnet (P/O PL 15.3 Item

18 – Bottom Plate (P/O PL 15.3 Item 8) 19 – DADF Earth Spring (P/O PL 15.3

20 – Exit Assembly (P/O PL 15.1 Item 1)

15.3 Item 20)

Item 1)

15.1 Item 1)

O PL 15.1 Item 1)

15.3.3)

Item 8)

15.1 Item 1)

15.3 Item 8)

Item 8)

Перечень запасных частей

PL 15.3

12/2004

5-60

Начальное издание

CCC118, WCM118

PL 15.4 Элементы податчика DADF/ ADF

Позиция Элемент Описание

1 059K35890 Upper Feeder Assembly (PL 15.9) 2 802E68680 Top Cover (REP 15.4.1) 3 059K35910 DADF Lower Feeder Assembly (PL

– 059K35920 ADF Lower Feeder Assembly (PL

4 – Pin (P/O PL 15.2 Item 1)

15.5)

Начальное издание

CCC118, WCM118

12/2004

5-61

Перечень запасных частей

PL 15.4

PL 15.5 Нижние элементы

податчика DADF/ADF

Позиция Элемент Описание

1 127K40110 Document Read Motor 2 – Bracket (P/O PL 15.4 Item 3) 3 – Bearing (Oil less) (P/O PL 15.5

4 – Gear (101T-16T) (P/O PL 15.4 Item

5 – Gear (22T) (P/O PL 15.4 Item 3) 6 – Gear (20T) (P/O PL 15.4 Item 3) 7 – Bracket (P/O PL 15.4 Item 3) 8 121K34450 Exit Reverse Solenoid (DADF Only) 9 – DADF Lower Feeder Assembly (PL

– – ADF Lower Feeder Assembly (PL

10 121K34460 Document Registration Clutch 11 – Gear (51T-17T) (P/O PL 15.4 Item

12 – Bearing (Oil less) (P/O PL 15.4

13 – Gear (39T) (P/O PL 15.4 Item 3) 14 005K07190 Torque Limiter (DADF Only) 15 – Gear (24T) (ADF Only) (P/O PL

16 – Bracket (P/O PL 15.5 Item 29) 17 – Damper (P/O PL 15.5 Item 29) 18 127K40120 Document Drive Motor 19 – Bracket (P/O PL 15.4 Item 3) 20 121K34460 Exit Reverse Clutch (DADF Only) 21 – Bearing (Oil less) (P/O PL 15.4

22 – Gear (23T) (P/O PL 15.4 Item 3) 23 – Gear (23T) (DADF Only) (P/O PL

24 – Gear (39T) (P/O PL 15.4 Item 3) 25 – Gear (29T) (P/O PL 15.4 Item 3) 26 – Gear (60T-27T) (P/O PL 15.4 Item

27 – Gear (29T) (P/O PL 15.4 Item 3) 28 – Bearing (Oil less) (ADF Only) (P/O

29 – DADF Document Drive Motor

– – ADF Document Drive Motor

Item 29)

15.6) (P/O PL 15.4 Item 3)

Item 3)

15.4 Item 3)

Item 3)

15.4 Item 3)

PL 15.4 Item 3)

Assembly (P/O PL 15.4 Item 3)

Перечень запасных частей

PL 15.5

12/2004

5-62

Начальное издание

CCC118, WCM118

PL 15.6 Элементы узла тормозного

ролика DADF/ADF

Позиция Элемент Описание

1 059K35940 Retard Roll Assembly (with 2,3) (PL

2 – Registration Mylar (P/O PL 15.5

3 – Retard Mylar (P/O PL 15.5 Item 9) 4 – Base Lower Feeder Assembly (PL

5 – Arm Pin (P/O PL 15.5 Item 9) 6 – Solenoid Arm (P/O PL 15.5 Item 9) 7 – Shaft (P/O PL 15.5 Item 9) 8 – Paper Guide Plate (P/O PL 15.5

9 – Bearing (Oil less) (P/O PL 15.5

10 – Gear (15T) (P/O PL 15.5 Item 9) 11 – Lift Shaft (P/O PL 15.5 Item 9) 12 – Lift (DADF Only) (P/O PL 15.5 Item

15.8)

Item 9)

15.7) (P/O PL 15.5 Item 9)

Item 9)

Начальное издание

CCC118, WCM118

12/2004

5-63

Перечень запасных частей

PL 15.6

PL 15.7 Нижний узел податчика DADF/ADF

Позиция Элемент Описание

1 – Bottom Chute (with Item 18) (P/O

2 – White Sheet (P/O PL 15.6 Item 4) 3 – Bottom Sheet (P/O PL 15.6 Item 4) 4 – Base Frame (P/O PL 15.6 Item 4) 5 – Read In/Out Roller (P/O PL 15.6

6 – Bearing (Oil less) (P/O PL 15.6

7 – Registration Roller (P/O PL 15.6

8 – Front Bracket (P/O PL 15.6 Item 4) 9 – Rear Bracket (P/O PL 15.6 Item 4)

10 – DADF Invert Gate (P/O PL 15.6

11 – Sensor Holder (P/O PL 15.7 Item

12 – Invert Sensor (DADF Only) (P/O PL

13 – Invert Sensor Actuator (DADF

14 – Spring (DADF Only) (P/O PL 15.7

15 – Document Lead Edge Sensor (P/O

16 – Document Lead Edge Sensor

17 – Spring (P/O PL 15.7 Item 19) 18 – Seal (P/O PL 15.6 Item 4) 19 – Registration Sensor Assembly

– – Registration Sensor Assembly

PL 15.6 Item 4)

Item 4)

19)

15.6 Item 4)

Only) (P/O PL 15.6 Item 4)

Item 19)

PL 15.6 Item 4)

Actuator (P/O PL 15.7 Item 19)

(DADF) (P/O PL 15.6 Item 4)

(ADF) (P/O PL 15.6 Item 4)

Перечень запасных частей

PL 15.7

12/2004

5-64

Начальное издание

CCC118, WCM118

PL 15.8 Узел тормозного ролика DADF/ADF

Позиция Элемент Описание

1 – Plate (P/O PL 15.8 Item 25) 2 – Gear (18T) (P/O PL 15.8 Item 25) 3 – Bearing (P/O PL 15.8 Item 25) 4 – Lift Arm (DADF Only) (P/O PL 15.8

5 – Exit Roller (P/O PL 15.8 Item 25) 6 – Rear Exit Arm (P/O PL 15.8 Item

7 – Spring (Coil) (P/O PL 15.8 Item 25) 8 – Rear Release Arm (P/O PL 15.8

9 – Front Exit Arm (P/O PL 15.8 Item

10 – Spring (Coil) (P/O PL 15.8 Item 25) 11 – Gear (18T) (P/O PL 15.8 Item 25) 12 – Exit Roll Drive Shaft (P/O PL 15.8

13 – Release Shaft (P/O PL 15.8 Item

14 – Front Release Arm (P/O PL 15.8

15 – Spring Plate (P/O PL 15.8 Item 25) 16 – Spring Plate (P/O PL 15.8 Item 25) 17 – Plate (P/O PL 15.6 Item 1) 18 – Retard Roll Chute (REP 15.8.1 ) (P/

19 – Retard Roll Drive Shaft (P/O PL

20 – Bush (P/O PL 15.6 Item 1) 21 – Bush (P/O PL 15.6 Item 1) 22 – Spring (Coil) (P/O PL 15.6 Item 1) 23 – Retard Roll (REP 15.8.1 ) (P/O PL

24 – Gear (20T) (P/O PL 15.6 Item 1) 25 – Exit Roll Assembly (DADF Only) (P/

– – Exit Roll Assembly (ADF Only) (P/O

Item 25)

25)

Item 25)

25)

Item 25)

25)

Item 25)

O PL 15.6 Item 1)

15.6 Item 1)

O PL 15.6 Item 1)

PL 15.6 Item 1)

Начальное издание

CCC118, WCM118

12/2004

5-65

Перечень запасных частей

PL 15.8

PL 15.9 Верхний узел податчика

Позиция Элемент Описание

1 – Lock Lever (P/O PL 15.4 Item 1) 2 – Spring (P/O PL 15.4 Item 1) 3 – Main Shaft (P/O PL 15.4 Item 1) 4 – Bearing (P/O PL 15.4 Item 1) 5 – Pickup Roll (REP 15.9.1) (P/O PL

6 – Pickup Roll Shaft (P/O PL 15.4 Item

7 – Housing (P/O PL 15.4 Item 1) 8 – Gear (18T-22T) (P/O PL 15.4 Item

9 – Feed Roll (REP 15.9.1) (P/O PL

10 – Gear (22T) (P/O PL 15.4 Item 1) 11 – Plate (P/O PL 15.4 Item 1) 12 – Spring Box (P/O PL 15.4 Item 1) 13 – Spring (Coil) (P/O PL 15.4 Item 1) 14 – Spring Housing (P/O PL 15.4 Item

15 – Front Lock Arm (P/O PL 15.4 Item

16 – Top Frame (P/O PL 15.4 Item 1) 17 – Rear Lock Arm (P/O PL 15.4 Item

18 – Sensor Holder (P/O PL 15.9 Item

19 – Document Set Sensor Actuator (P/

20 – Document Feeder Width Sensor

21 – Document Feeder Width Sensor (P/

22 – Document Set Sensor (P/O PL 15.9

23 – Sensor Holder (P/O PL 15.9 Item

24 – Document Feed Sensor (P/O PL

25 – Document Feed Sensor Actuator

26 – Spring (P/O PL 15.9 Item 37) 27 – Bearing (One Way) (P/O PL 15.4

28 – Shaft (P/O PL 15.4 Item 1) 29 – Registration Pinch Roller (P/O PL

30 – Plate (P/O PL 15.4 Item 1) 31 – DADF/ADF Top Cover Switch (P/O

32 – Bearing (P/O PL 15.4 Item 1) 33 121K34460 Document Feed Clutch 34 – Gear (20T) (P/O PL 15.4 Item 1) 35 – Adjust Plate (P/O PL 15.4 Item 1) 36 – Spring (P/O PL 15.4 Item 1) 37 – Read Sensor Assembly (P/O PL

38 – Document Set Sensor Assembly

15.4 Item 1)

38)

O PL 15.9 Item 38)

Actuator (P/O PL 15.9 Item 38)

O PL 15.4 Item 1)

Item 38) (P/O PL 15.4 Item 1)

37)

15.4 Item 1)

(P/O PL 15.9 Item 37)

Item 1)

15.4 Item 1)

PL 15.4 Item 1)

15.4 Item 1)

(P/O PL 15.4 Item 1)

Перечень запасных частей

PL 15.9

12/2004

5-66

Начальное издание

CCC118, WCM118

PL 15.10 Лоток оригиналов DADF/ ADF

Позиция Элемент Описание

1 – Upper Document Tray (P/O PL

2 – Front Side Guide (P/O PL 15.10

3 – Rear Side Guide (P/O PL 15.10

4 – Width Sensor Actuator (P/O PL

5 – Eliminator (P/O PL 15.10 Item 16) 6 – Pinion Gear (P/O PL 15.10 Item 16) 7 – Pinion Spring (P/O PL 15.10 Item

8 – Clear Cover (P/O PL 15.10 Item 16) 9 – Lower Document Tray (P/O PL

10 – Document Tray Width Sensor 1 (P/

11 – Document Tray Width Sensor 2 (P/

12 – Document Tray Length Sensor 1

13 – Document Tray Length Sensor 2

14 – Wire Harness (P/O PL 15.10 Item

15 – Earth Plate (P/O PL 15.10 Item 16) 16 050K51140 Document Tray Assembly

15.10 Item 16)

Item 16)

15.10 Item 16)

16)

15.10 Item 16)

O PL 15.10 Item 16)

(P/O PL 15.10 Item 16)

16)

Начальное издание

CCC118, WCM118

12/2004

5-67

Перечень запасных частей

PL 15.10

Крепежные детали общего назначения

Позиция Элемент Описание

A 112W27677 Screw (Red) (M3x6) B 112W27678 Screw (M3x6) C 112W27851 Screw (M3x8) D 112W27898 Screw (M3x8) E 113W15488 Screw (M2x4)

F 113W20678 Screw (M3x6)

G 113W20857 Screw (M3x8) H 113W21278 Screw (M3x12)

J 113W21778 Screw (M3x18)

K 113W27688 Screw (M3x6)

L 113W36278 Screw (M4x12)

M 114W27678 Screw (M3x6) N 141W35651 Setscrew (M4x6) P 153W17688 Tapping Screw (M3x6) Q 153W17888 Tapping Screw (M3x8) R 153W18088 Tapping Screw (M3x10) S 153W27678 Tapping Screw (M3x6)

T 153W27878 Tapping Screw (M3x8)

U 158W27655 Screw (M3x6) V 158W27663 Screw (M3x6)

W 158W27677 Screw (Red) (M3x6)

X 158W27678 Screw (M3x6) Y 158W27855 Screw (M3x8)

Z 158W27863 Screw (M3x8)

AA 158W27878 Screw (M3x8) AB 158W28078 Screw (M3x10) AC 158W28255 Screw (M3x12) AD 158W28278 Screw (M3x12) AE 158W35678 Screw (M4x6) AF 220W21278 Nut (M3) AG 271W21250 Dowel Pin (2.5x12) AH 285W16251 Spring Pin (2x12) AJ 285W28051 Spring Pin (3x10) AK 354W15251 E-Clip (2) AL 354W15278 E-Clip (2) AM 354W21251 E-Clip (3) AN 354W21278 E-Clip (3) AP 354W24251 E-Clip (4) AQ 354W24254 KL-Clip (4) AR 354W24278 E-Clip (4) AS 354W26278 E-Clip (5) AT 354W27251 E-Clip (6) AU 354W27254 KL-Clip (6) AV 354W27278 E-Clip (6)

AW 354W28278 E-Clip (7)

AX 354W29251 E-Clip (8) AY 354W29278 E-Clip (8)

AZ 251W21278 Washer (3) (t 0.5) BA 113W27651 Screw (M3x6) BB 112W27659 Screw (M3x6) BC 113W16051 Screw (M2x10) BD 113W20688 Screw (M2.5x6) BE 113W27551 Screw (M3x5) BF 141W27451 Setscrew (M3x4) BG 153W15888 Tapping Screw (M4x12) BH 153W16288 Tapping Screw (M4x12) BJ 158W35878 Screw (M4x8) BK 271W16050 Dowel Pin (2x10)

BL 285W16051 Spring Pin (2x10) BM 153W17655 Tapping Screw (M3x6) BN 153W17855 Tapping Screw (M3x8) BP 252W29450 Nylon Washer (8) (t 1) BQ 158W36255 Screw (M4x12) BR 354W26251 E-Clip (5) BS 153W27855 Tapping Screw (M3x8)

BT 113W20457 Screw (M3x4) BU 113W27451 Screw (M3x4) BV 113W20657 Screw (M3x6) BW 112W35651 Screw (M4x6) BX 112W27859 Screw (M3x8) BY 158W28678 Screw (M3x16)

BZ 285W21851 Spring Pin (2.5x20)

Перечень запасных частей

Крепежные детали общего назначения

12/2004

5-68

Начальное издание

CCC118, WCM118

Указатель номеров элементов

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

001E 66190 PL 11.3 003E 60950 PL 2.1 003E 61510 PL 12.1

PL 13.1 003K 13550 PL 15.3 003K 13560 PL 15.3 004E 14200 PL 15.1 005K 05890 PL 12.3

PL 12.3

PL 13.3 005K 06760 PL 12.3

PL 13.3 005K 07010 PL 13.3 005K 07190 PL 15.5 007E 79140 PL 1.1 007E 79150 PL 1.1 007E 79710 PL 7.2 007K 88574 PL 1.1 007K 88711 PL 13.6 007K 88721 PL 12.6 010E 93341 PL 12.2

PL 13.2 011E 14582 PL 8.1 011E 14590 PL 8.1 011E 15150 PL 7.2 014E 44770 PL 12.3

PL 13.3 014E 45350 PL 2.1 014E 51110 PL 12.1

PL 13.1 019E 56551 PL 7.2 019E 57700 PL 2.2 019E 58440 PL 11.4 019K 98722 PL 2.2

PL 7.2 022K 67680 PL 15.1 022K 67690 PL 15.1 032E 21060 PL 7.2 032K 96921 PL 4.2

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

041K 94690 PL 11.2 050K 49741 PL 7.1 050K 49840 PL 12.1

PL 13.1 050K 50150 PL 2.1 050K 51140 PL 15.2

PL 15.10 054E 22621 PL 13.1 054E 22622 PL 12.1 054E 23940 PL 2.4 054K 23940 PL 2.4 054K 24051 PL 2.5 054K 24060 PL 2.7 054K 26150 PL 2.7 054K 26190 PL 2.1 059E 98190 PL 12.4 059K 26250 PL 12.5

PL 13.5 059K 26293 PL 13.3 059K 27141 PL 7.2 059K 27150 PL 7.2 059K 29553 PL 12.1

PL 12.1

PL 12.3

PL 13.1

PL 13.3 059K 31021 PL 2.4 059K 32772 PL 2.2 059K 33023 PL 8.1 059K 33030 PL 6.1 059K 33550 PL 6.1 059K 33880 PL 15.2 059K 33890 PL 15.2 059K 35890 PL 15.4 059K 35910 PL 15.4 059K 35920 PL 15.4 059K 35940 PL 15.6 062K 15270 PL 11.1 068K 24540 PL 11.1 090E 02380 PL 11.2 090E 91720 PL 11.2

Начальное издание

CCC118, WCM118

12/2004

5-69

Перечень запасных частей

Указатель номеров элементов

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

101K 45550 PL 9.1 101K 46120 PL 9.3 101K 46340 PL 9.1 104E 94080 PL 9.1 105E 11410 PL 9.1 105E 11660 PL 9.1 105E 11670 PL 9.1 105E 12930 PL 11.1 110E 10620 PL 12.4

PL 13.4 110E 11320 PL 9.1 110E 11550 PL 11.3 110E 11560 PL 11.2 110E 93440 PL 8.1 110E 94770 PL 2.5

PL 9.1 110K 11680 PL 2.1

PL 12.1

PL 13.1 110K 11810 PL 4.2 117E 10550 PL 9.1 117E 22550 PL 9.1 117E 23870 PL 9.1 120E 21261 PL 8.1 120E 22121 PL 5.1 120E 22481 PL 12.3 120E 23790 PL 2.1 121E 92780 PL 7.2 121K 31530 PL 12.6

PL 13.6 121K 32581 PL 2.3 121K 32660 PL 2.4 121K 34450 PL 15.5 121K 34460 PL 15.5

PL 15.5

PL 15.9 126K 16451 PL 5.1 126K 16461 PL 5.1 127K 37961 PL 6.2

PL 6.3 127K 37970 PL 8.1

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

127K 38170 PL 12.3

PL 13.3 127K 39430 PL 4.2 127K 39460 PL 6.3 127K 39470 PL 4.2 127K 40070 PL 11.4 127K 40110 PL 15.5 127K 40120 PL 15.5 130E 82740 PL 5.1 130E 87050 PL 11.2 130E 87070 PL 11.4 130K 61530 PL 4.2 130K 64121 PL 12.5

PL 13.5 130K 64270 PL 2.4 130K 64471 PL 12.5 133K 23850 PL 9.2 152S 06000 PL 9.1 152S 06001 PL 9.1 152S 06002 PL 9.1 152S 06003 PL 9.1 160K 94225 PL 8.1 160K 95827 PL 9.1 160K 95830 PL 4.2

PL 4.2 160K 97490 PL 12.6 160K 99145 PL 9.2 177E 91820 PL 11.5 177E 91830 PL 11.5 537K 68431 PL 9.2 537K 68980 PL 9.3 537K 69530 PL 9.3 604K 20460 PL 8.2 604K 20470 PL 8.2 604K 20500 PL 1.1 604K 20530 PL 12.3

PL 13.3 604K 20540 PL 12.2

PL 13.2 604K 20550 PL 2.1

PL 12.1

Перечень запасных частей

Указатель номеров элементов

12/2004

5-70

Начальное издание

CCC118, WCM118

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

PL 12.2 PL 13.2

604K 20720 PL 12.5

PL 12.6 604K 20910 PL 3.1 801K 05762 PL 7.1

PL 7.2 801K 15460 PL 15.2 802E 54750 PL 12.7 802E 54762 PL 12.7 802E 54771 PL 12.7 802E 55172 PL 8.1 802E 55211 PL 7.1 802E 55731 PL 10.2 802E 55770 PL 7.1 802E 55780 PL 10.2 802E 55791 PL 10.2 802E 55800 PL 10.2 802E 55815 PL 10.2 802E 55820 PL 10.2 802E 62590 PL 10.2 802E 64120 PL 11.7 802E 68620 PL 11.7 802E 68630 PL 15.2 802E 68640 PL 15.2 802E 68680 PL 15.4 802K 49240 PL 2.5 802K 53505 PL 12.4 802K 56094 PL 2.5 802K 56160 PL 10.1 802K 56170 PL 10.1 802K 57023 PL 13.4 802K 62050 PL 10.1 802K 63590 PL 2.5 802K 64640 PL 11.7 802K 64860 PL 10.1 802K 66230 PL 11.1 802K 66240 PL 11.1 802K 66570 PL 11.7 802K 71860 PL 11.7 802K 71880 PL 11.2

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

802K 74150 PL 11.1 806E 04191 PL 2.2 806E 04920 PL 11.3 809E 27650 PL 2.2 809E 37170 PL 8.1 809E 38160 PL 7.1 809E 42201 PL 5.1 815E 08650 PL 11.2 830E 45710 PL 12.4 849E 13981 PL 2.7 893E 16030 PL 2.1 893E 17540 PL 11.1 893E 17550 PL 11.1 893E 20820 PL 13.1 893E 23040 PL 2.1 893E 30150 PL 11.1 930W 00103 PL 2.1

PL 6.3 PL 7.1 PL 8.1 PL 12.3 PL 12.3 PL 13.3

PL 13.3 960K 02580 PL 9.3 960K 02590 PL 9.3 960K 02720 PL 11.6 960K 02730 PL 11.7 960K 02740 PL 15.3 960K 05230 PL 11.6 960K 05240 PL 11.6 960K 06520 PL 11.6 960K 07500 PL 13.6 960K 08770 PL 11.6 962K 13120 PL 7.1 962K 15270 PL 9.4 962K 15280 PL 9.4 962K 15290 PL 9.4 962K 15300 PL 9.4 962K 15311 PL 9.4 962K 15321 PL 9.4

Начальное издание

CCC118, WCM118

12/2004

5-71

Перечень запасных частей

Указатель номеров элементов

Таблица 1 Указатель номеров элементов

Номер по каталогу Список запасных частей

962K 15350 PL 9.4 962K 18171 PL 12.5 962K 18900 PL 12.5 962K 18940 PL 9.4 962K 19000 PL 9.4 962K 19691 PL 13.3 962K 19692 PL 12.3 962K 25030 PL 15.3 962K 28290 PL 11.2 962K 30590 PL 9.3

Перечень запасных частей

Указатель номеров элементов

12/2004

5-72

Начальное издание

CCC118, WCM118

6 Общие процедуры и информация

Вход в диагностический режим

Вход в диагностический режим ........................................................................................... 6-3

Выход из диагностического режима.................................................................................... 6-3

Уст анов к и CE ........................................................................................................................ 6-4

Версии ................................................................................................................................... 6-5

№ аппарата........................................................................................................................... 6-5

MFC

Регистрация .......................................................................................................................... 6-7

Статус.................................................................................................................................... 6-8

Программируемые переключатели (IOT/IIT/FAX)............................................................... 6-9

EP-A..................................................................................................................................... 6-17

Код страны .......................................................................................................................... 6-17

Каретка................................................................................................................................6-18

Регулировка сканера.......................................................................................................... 6-18

Протоколы

Дамп файла ........................................................................................................................ 6-19

Дамп памяти ....................................................................................................................... 6-19

Содержимое памяти........................................................................................................... 6-20

Отчеты CE (только факс)................................................................................................... 6-20

Protocol-Now, Protocol-NG (только факс) .......................................................................... 6-21

Счетчики

IIT ......................................................................................................................................... 6-23

Счетчики копий ................................................................................................................... 6-23

Учет копий........................................................................................................................... 6-24

Восстановление состояния счетчиков .............................................................................. 6-24

Цепь-функция

Тестовая

Чтение / запись в NVRAM.................................................................................................. 6-25

Проверка аналоговых величин.......................................................................................... 6-40

Проверка входных/выходных элементов.......................................................................... 6-41

Проверка ATC..................................................................................................................... 6-47

P-ESS .................................................................................................................................. 6-47

GP 1 Сброс пароля администратора ................................................................................ 6-49

GP 2 DIS/DTC и DCS .......................................................................................................... 6-49

GP 3 Очистка системы ....................................................................................................... 6-54

GP 4 Изменение кода страны............................................................................................ 6-54

Занимаемая площадь ........................................................................................................ 6-57

Габариты аппарата............................................................................................................. 6-57

Характеристики аппарата .................................................................................................. 6-58

печать.................................................................................................................. 6-25

Общие процедуры

Общая информация

Инструменты общего назначения ..................................................................................... 6-61

Принадлежности и тест-листы .......................................................................................... 6-61

Чистящие материалы......................................................................................................... 6-62

Расходные материалы ....................................................................................................... 6-62

Словарь терминов.............................................................................................................. 6-63

Сведения о модификациях

Информация о

Модификации IOT/процессора (P).................................................................................... 6-65

модификациях .......................................................................................... 6-65

Начальное издание

CCC118, WCM118

12/2004

6-1

Общие процедуры и информация

12/2004

6-2

Начальное издание

CCC118, WCM118

Вход в диагностический режим

Процедура

• Нажмите и держите кнопку 0, затем нажмите кнопку Старт.

ПРИМЕЧАНИЕ: Цвета на дисплее инвертируются, что указывает на вход в диагностический режим. Если в диагностический режим войти не удается, нажмите кнопку Очистить все, затем повторите процедуру. Находясь на этой экранной странице, можно копировать.

Выход из диагностического режима

Процедура

• Выключите и вновь включите питание.

Начальное издание

CCC118, WCM118

12/2004

6-3

Общие процедуры/Информация

Вход в диагностику, выход из диагностики

Установки CE

На странице установок CE можно выбрать диагностические операции сервисного инженера (CSE).

Процедура

1. Войдите в диагностический режим (см. Вход в диагностический режим).

2. Нажмите кнопку Log in/Out .

3. Выберите System Settings.

4. Выберите CE Settings и нажмите кнопку Ввод.

ПРИМЕЧАНИЕ: Карта диагностических программ установок CE (рисунок 1).

Общие процедуры/Информация

Установки CE

12/2004

6-4

Рисунок 1 Диагностическое меню (j0ch61010)

Начальное издание

CCC118, WCM118

Версии

На UI отображаются версии следующего программного обеспечения:

№ аппарата

Отображается № IOT аппарата.

Справка: Перечисленные позиции также указываются в отчете CE.

Таблица 1

Название на дисплее

MFC Отображается версия MFC. 043 MCU Отображается версия MCU. 1101 DUP Отображается версия дуплексного модуля. 1102 STM Отображается версия модуля одиночного

2TM Отображается версия модуля двухлоткового

Language Отображается версия ROM языка. AAAAAAAAAA

Описание Пример отображения

0902

лотка.

0902

модуля.

Справка: Перечисленные позиции также указываются в отчете CE.

Таблица 1

Название позиции Описание Пример отображения MC No. Серийный № 180007TL200141

MC Code Код продукта TL200141

* Вход обеспечивается вводом определенной цепи-функции.

Начальное издание

CCC118, WCM118

12/2004

6-5

Общие процедуры/Информация

Версии, № аппарата

Общие процедуры/Информация

Версии, № аппарата

12/2004

6-6

Начальное издание

CCC118, WCM118

Регистрация

Функция регулировки сканера (IIT)

Сканирование со стекла экспонирования, а также при подаче оригиналов из ADF и DADF имеет функцию коррекции регистрации и функцию коррекции увеличения. Регулировка относится ко всем функциям копирования, передачи факсов и сканирования.

Введите соответствующий номер функции и отрегулируйте значения кнопками +/-.

1. См. коррекцию регистрации в описаниях процедур ADJ 11.1.2, ADJ 15.1.2 и ADJ

15.1.3. При коррекции регистрации регулируется положение сканирования. DADF имеет отдельные установки для стороны 1 и стороны 2.

• Стекло экспонирования:

•ADF:

•DADF:

2. См. процедуру коррекции увеличения ADJ 11.1.3. При коррекции увеличения регулируется масштаб сканирования.

• Стекло экспонирования:

•ADF:

•DADF:

3. Регулировка величины шлейфа регистрации

Функция регулировки величины изгиба оригинала во время регистрации при его подаче из ADF и DADF.

•ADF:

Регулировка величины шлейфа регистрации

•DADF:

Регулировка величины шлейфа регистрации (симплекс) Регулировка величины шлейфа регистрации (дуплекс)

4. Регулировка ширины поля вдоль кромок Функция регулировки ширины области стирания изображения (поля) с каждой

стороны на основании предустановленного значения для исключения воспроизведения кромок листа оригинала.

“<- ->” показывает ширину поля (стирания) с каждой стороны листа. Серая зона доступна для сканирования.

Рисунок 1 Поля вдоль кромок (j0ch61011)

Регулировка ширины поля при сканировани со стекла, при подаче из ADF и DADF выполняется в определенных пределах.

Регулировка относится к функциям копирования, передачи факса и сканирования в

E-mail.

Начальное издание

CCC118, WCM118

12/2004

6-7

Общие процедуры/Информация

Регистрация

Статус

Отображение конфигурации устройства

Сообщается, как конфигурировано устройство, какие опции установлены или не установлены.

Таблица 1

На дисп-

Функция Название DC C+P C+F C+P+F

011 Память O O O O NNN Данные в мегабайтах

012 IIT O O O O 0/1/2 Не установлен / ADF /

013 Сведения о

дуплексе

014 Дополнительный

лоток 2

015 Дополнительный

лоток 3

016 Дополнительный

лоток 4

017 OCT O O O O 0/1 Не установлен /

018 MSI O O O O 0/1 Не установлен /

019 P-ESS X O X O 0/1 Не установлен /

020 Скорость печати O O O O NN Отображается в

031 Опция штампа X X O O 0/1 Не установлена /

032 Опция факса X X O O 0/1 Недоступна / Доступна

O O O O 0/1 Не установлен /

лее

Примечания

(Слово Мбайт не указывается)

DADF

установлен

страницах в минуту

установлена

Состояние каждого датчика отображается как 0/1.

Таблица 2 IIT содержит следующие датчики

На дисп-

Функция Тип сканера (IIT) Название датчика

041 ADF/DADF Датчик комплекта оригиналов 0/1 0:ВЫКЛ./1:ВКЛ. 042 ADF/DADF Датчик ширины податчика

оригинала 1 043 ADF/DADF Датчик ширины лотка оригиналов 1 0/1 0:ВЫКЛ./1:ВКЛ. 044 ADF/DADF Датчик ширины лотка оригиналов 2 0/1 0:ВЫКЛ./1:ВКЛ. 045 ADF/DADF Датчик длины лотка оригиналов 1 0/1 0:ВЫКЛ./1:ВКЛ. 046 ADF/DADF Датчик длины лотка оригиналов 2 0/1 0:ВЫКЛ./1:ВКЛ. 051 ADF/DADF Датчик подачи оригинала 0/1 0:ВЫКЛ./1:ВКЛ. 052 ADF/DADF Датчик передней кромки оригинала 0/1 0:ВЫКЛ./1:ВКЛ. 053 ADF/DADF Датчик инвертора 0/1 0:ВЫКЛ./1:ВКЛ.

054 ADF/DADF Блокировочный выключатель

верхней крышки DADF/ADF 055 Стекло

экспонирования

056 Стекло

экспонирования

057 Стекло

экспонирования

Датчик каретки 0/1 0:ВЫКЛ./1:ВКЛ.

Датчик открытого стекла

экспонирования

Датчик угла крышки стекла 0/1 0:ВЫКЛ./1:ВКЛ.

лее

Примечания

0/1 0:ВЫКЛ./1:ВКЛ.

только DADF

(ADF:”0”)

0/1 0:ВЫКЛ./1:ВКЛ.

*N обозначает цифру.

*Позиции, помеченные “x”, также отображаются с фиксированным “0”.

Проверка датчиков сканера (IIT)

Функция проверки, подтверждающей работоспособность датчиков IIT.

Общие процедуры/Информация

Статус

12/2004

6-8

Начальное издание

CCC118, WCM118

Программируемые переключатели (IOT/IIT/FAX)

Функция изменения рабочих установок, которые обычно не требуют изменения. Уст анов к а программируемых переключателей отображается для каждого режима.

Выберите конкретный режим, в который вы желаете ввести изменения, и измените состояние битов (шестнадцатиричный код недействителен).

Для ввода доступны значения “0” и “1”.

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 000 7~0 Автоочистка O O O Разрешает автоочистку и задает временной интервал с момента копирования или выполнения

001 7~0 Сигнал уведомления -

продолжительность

002 7~0 Таймер сканирования O O O Задает время отображения, имеется ли на стекле экспонирования следующая страница или

003 7~0 Время до повтора операции O O O Задает время перед повтором операций (время от первого бита до следующего) при нажатии

004 7~0 Временной интервал между

повторами операций

005 0 Сообщение о режиме сна O O O Задает, отображать ли сообщение перед входом в режим сна. 0: Не отображать, 1: Отображать 005 1 Сообщение об автоочистке O O O Задает, отображать ли сообщение перед автоочисткой. 0: Не отображать, 1: Отображать 005 4~2 Тон аварийного состояния O O - Включает/выключает тон аварийного состояния панели. Тон аварийного состояния выдается,

005 7~5 Тон панели управления "Выбор" O O - Включает/выключает тон сделанного на панели выбора. Тон "Выбор" воспроизводится (1) При

006 0 Повтор операций O O O Задает разрешение или запрет повтора операций. Относится к следующим кнопкам: [<-][->]

006 3 Сигнал готовности аппарата O O O Включает/выключает сигнал готовности аппарата. Сигнал готовности подается, когда аппарат

006 4 Сигнал Работа завершена O O O Включает/выключает сигнал готовности работы. Сигнал о готовности работы подается при

O O O Задает время уведомления перед автоочисткой или входом в режим сна. От 00000001: 1сек. до

O O O Задает временной интервал между повторяющимися операциями (время от первого бита до

Процедура

1. Войдите в установки CE > MFC > Soft Switch, затем выберите [MODE] и введите № режима.

2. Выберите [Bit], затем переместите [V] к соответствующему № бита, пользуясь кнопкой со стрелкой.

3. С цифровой клавиатуры введите 1 или 0. [V] перемещается от старшего бита к младшему.

4. Нажмите кнопку Ввод.

последней операции до автоочистки. 00000000: Запрет, 00000001: 1мин., 00000010: 2мин., 00000011: 3мин., 00000100: 4мин.

00000101: 5сек. до 00001010: 10сек.

нет. Поддерживаемые операции: факс/копирование/сканирование. От 00000001: 1сек.до 00000100: 4сек. до 00010100: 20сек.

кнопки. Шаг 1 бит=100мсек. От 00000011: 3x(100мсек.) до 11001000: 200x(100мсек.)

второго) при нажатии кнопки. Шаг 1 бит=100мсек. От 00000001: 1x100мсек. до 11001000: 200x100мсек.

если на панели управления нажата недопустимая кнопка. 000: Выкл., 001:Вкл.

нажатии допустимой кнопки панели управления. (2) При обнаружении оригинала. 000: Выкл.,

001:Вкл.

(кнопки направления влево/вправо). Экран Копирование/Уменьшение/Увелич ение. Экран

Копирование/Увеличение. Экран Копирование/Уменьшение. Экран Системные установки/ Установки копирования. Экран редактирования (Кнопки направления Вверх/Вниз) [^][v]. Факс/ Ускоренный набор. Факс/Плата Бюллетень. Факс/Почтовый ящик. Эл. почта/Отправитель. Регистрация/Получатель факса. Плата Бюллетень. Регистрация факса/Почтовый ящик. Системные установки/ Администрирование аудитрона/Подтверждение. Системные установки/Ус танов ки факса Передача системному администратору - вперед к Системные установки/Уста новки факса Установки приема - Передача документа - вперед к Системные установки/Установк и факса Входящий F-код - Системные установки/Установки факса - Входящий F-код - Передача документа. 0: Запретить

готов к копированию. 0:ВЫКЛ./1:ВКЛ.

успешном завершении факсимильных работ. 0:ВЫКЛ./1:ВКЛ.

, 1: Разрешить

Регистрация факса/Программа факса. Регистрация факса/

Начальное издание

CCC118, WCM118

12/2004

6-9

Общие процедуры/Информация

Программируемые переключатели

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 006 5 Сигнал базы O O O Выключает/выключает сигнал базы. Сигналы базы выдаются: (1) При восстановлении

установок по умолчанию в меню. (2) При выходе из режима экономии энергии. (3) При изменении режима. 0:ВЫКЛ./1:ВКЛ.

007 4 Аварийное состояние (громко)

(Сигнал тревоги)

007 6 Аварийное систояние 2 (тихо)

(Мало тонера)

007 7 Аварийное состояние 1 (тихо)

(Сигнал уведомления)

008 7~0 Режим сна O O O,1~239м

009 7~0 Режим малого

энергопотребления

010 2~0 Контраст экрана O O O Задает контраст дисплея панели управления. 000: Еще светлее, 001: Светлее, 010: Стандарт,

019 0 Код страны O O O Устанавл ива ет, отображать ли для пользователя код страны в Общих установках. 0: Не

019 4 Счетчик страниц O O - Устана вливет, отображать ли показания счетчика копий. Если задана установка [1: Не

019 5 Предыдущее состояние

счетчика

023 0 Переключение A4/Letter O O - Устан авливает, отображать вначале форматы серии А или дюймовые форматы при выборе

023 1 Переключатель единиц

измерения: мм/дюймы

023 3 Переключатель размера

определения оригинала H

023 4 Переключатель размера

определения оригинала F

023 5 Переключатель размера

определения оригинала B

023 6 Переключатель размера

определения оригинала A

O O O Включает/выключает тон аварийного состояния. Сигнал аварийного состояния выдается: (1)

O O O Включает/выключает тихий сигнал аварийного состояния. Сигнал подается при малом

O O O Включает/выключает сигнал уведомления. Сигнал уведомления выдается перед автоочисткой

ин.

O O O,1~60мин.Задает время до перехода в режим малого энергопотребления из режима ожидания. Шаг: 1мин.

O O - Устана вливает, отображать ли предыдущее состояние счетчика в окне счетчика при

O O - Устана вливает, вводить размеры в мм или дюймах при ручной подаче. 0: мм, 1: дюймы

O O - Устана вливает, определять ли оригинал формата B5LEF как [B5LEF] или [K16LEF] при

O O - Устана вливает, определять ли оригинал формата B4SEF как [B4SEF] или [K8SEF] при

O O - Устана вливает, определять ли формат Legal как [8,5x13"] или [8,5x14"] при установке размера

O O - Устана вливает, определять ли оригинал как [A5SEF(5.5x8.5"SEF)] или [PostCard L] при

При застреваниях и необходимости замены тонер-картриджа. (2) При неудачном завершении связи. 0:ВЫКЛ./1:ВКЛ.

количестве тонера. 0:ВЫКЛ./1:ВКЛ.

или перед входом в режим экономии энергии. 0:ВЫКЛ./1:ВКЛ. Устанавливает временной интервал перед переходом в режим сна из режима малого

энергопотребления. Шаг: 1мин. Устан овка 0мин. (Выкл.) возможна только в режиме экономии энергии. Задает такое время так, что суммарное время для режима малого энергопотребления и режима сна равно 240 мин. 00000000: 0мин. (Выкл.), от 00000001: 1мин. до 11101111: 239мин.

Установка 0мин. (Выкл.) возможна только в режиме экономии энергии. Задает такое время, чтобы суммарное время для режима малого энергопотребления и режима сна было равно 240 мин. 00000000: 0мин. (Выкл.), 00000001: 1мин., 00001110: 14мин., 00111100: 60мин.

011: Темнее, 100: Еще темнее

отображать, 1: Отображать

отображать], РЕЖИМ019 Бит5 [Предыдущее состояние счетчика] не будет отображаться. 0: Не отображать, 1: Отображать

подключении EP-A. Эта установка доступна только в том случае, если MODE019 Bit4 [Счетчик копий] установлен в [0: Отображать]. 0: Отображать,1: Не отображать

бумаги, т.е. отображать A4 (A5) или 8,5x11" (8,5x5,5") для фиксированных масштабов и печати отчетов. 0: A4, 1: Letter

сканировании с применением DADF/ADF или при извлечении факсимильных документов. 0:

B5LEF, 1: K16LEF

сканировании с применением DADF/ADF или при извлечении факсимильных документов. 0: B4SEF, 1: K8SEF

определения оригинала [inch13-1] в IIT (дюймы) при сканировании со стекла. 0: 8,5x13", 1: 8,5x14"

сканировании со стекла. 0: A5SEF/5,5x8,5"SEF, 1: PostCard L

Общие процедуры/Информация

Программируемые переключателе

12/2004

6-10

Начальное издание

CCC118, WCM118

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 026 1 Способ отображения пароля O O - Уста навливает, отображать ли пароль как "*" или отображать пароль так, как он вводится на UI

или появляется в отчетах. 0: Отображать "*", 1: Отображать пароль

032 3 Автовыбор лотка (ATS) O O O Устанавливает, разрешить ли автоматический переход к другому лотку с бумагой того же

размера, качества и ориентации, если в выбранном лотке закончилась бумага. 0: Запретить, 1: Разрешить

033 7~3 Уменьшение/Увеличение O O O Устанавли вает начальные величины уменьшения/увеличения при копировании. Если выбрана

установка "Авто", аппарат автоматически задаст уменьшение/увеличение в соответствии с оригиналом. Если задана Предустановка уменьшения/увеличения, следуйте процедуре установки значения в [MODE034, Bit7-0]. 00000: Авто, 00001: 100%, 00010: Предустановка уменьшения/увеличения, 00100: 70%, 00101: 81%, 00110: 86%, 01000: 115%, 01001: 122%,

01010: 141%

032 7~4 Автовыбор бумаги (APS) O O O Задает начальные установки для лотка при выборе бумаги. При установке "Авто" аппарат

034 7~0 Предустановка уменьшения/

увеличения

035 0 Вывод со сдвигом O O - 0: Запретить, если установлен OCT, 1: Разрешить, если установлен OCT 035 1 Поворот изображения O O O Устанавливает, разрешить ли автоматический поворот изображения в соответствии с

035 3~2 Автоматическая регулировка

уровня

035 7~4 Регулировка плотности (ручная

регулировка - установки копирования)

036 3~0 Тип оригинала O O O Задает начальные установки типа оригинала 0000: Текст и фото, 0100: Текст, 1000: Фото 036 5~4 Установка двусторонней копии O O O Задает начальную установку для двусторонних копий. 01/11: Если DUP (дуплексный модуль) не

036 7~6 Готовая работа O O O Задает начальную установку сортировки копий. Если задано "Авто", в режиме копирования с

037 0 Специальная регулировка

плотности (копирование)

037 1 Ус тан овка качества

копирования с ADF (устранение черных полос)

038 7~0 Значение для TRP (калька) O O - Специальная установка плотности, когда в MODE037 Bit0 (Специальная регулировка плотности

055 1 Попытка повторного набора

номера (с UI)

O O O Задает предустановку уменьшения/увеличения от 00110010: 50% до 01100100: 100% до

O O O Регулирует плотность в режиме "Авто" при копировании. 00: Еще темнее, 01: Стандарт, 11: Еще

O O O Устанавливает плотность печати копий. Если выбрана установка "Авто", аппарат

O O - Устана вливает, разрешить или запретить специальную регулировку плотности. (При установке

O O - Устана вливает, разрешить ли подавление черных полос при сканировании с DADF/ADF. 0:

- O - Задает, разрешить ли настраиваемую установку попыток повторного набора номера. 0:

выберет наиболее подходящий размер. 0000: Авто, 0001: Лоток1, 0010: Лоток2, 0011: Лоток3, 0100: Лоток4

11001000: 200%

оригиналом при копировании. 0: Запретить, 1: Разрешить

светлее

автоматически задаст плотность копии в соответствии с оригиналом. 0000: Авто, 0001: Плотность 1 (Еще светлее), 0010: Плотность 2 (Светлее), 0011: Плотность 3 (Норма), 0100: Плотность 4 (Темнее), 0101: Плотность 5 (Еще темнее)

установлен, установка запрещена. 10/11: Если DADF не установлен, установка запрещена. 00:

1->1-сторонняя , 01: 1->2 стороны, 10: 2->1 стороны, 11: 2->2-сторонняя

ADF (DADF) и со стекла экспонирования, будет выбрано [Подбор]. 00: Авто, 01: Запретить, 10:

Разрешить

качества изображения [Текст] и установке плотности [Темнее], аппарат будет сканировать в соответствии со значением, заданным в MODE038 Bit7-0.) 0: Запретить, 1: Разрешить

Стандарт (подавление черных полос запрещено), 1: Разрешить

) задано [1: Разрешить]. От 00000000: [00h] до 10000000: [80h] до 11111111: [FFh]

Запретить настраиваемую установку, 1: Разрешить настраиваемую установку

Начальное издание

CCC118, WCM118

Примечание: При выборе [0], установки KO для MODE 194 Bit7-4 и MODE195 Bi7-4 будут недоступны. XC: Начальное значение: [0]

12/2004

6-11

Программируемые переключатели

Общие процедуры/Информация

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 055 2 Экран регистрации TSI/CSI - O - Задает, разрешить ли настраиваемую установку номера локального терминала. 0: Разрешить

настраиваемую установку, 1: Толь к о установка CE (настраиваемая установка запрещена)

Примечание: Если выбрать "Только установки режима CE", экран установок КО не будет отображаться, и эта операция будет доступна только в режиме CE. XC: Начальное значение: [1]

056 1~0 Экран приоритета - O O Задает режим отображения при включении аппарата. (Не относится к выходу из режима сна)

00: ФАКС, 01: КОПИРОВАНИЕ

057 5 Перевод часов - O O Выключает и выключает перевод часов. Если задано [1: Разрешить], разрешает установить

057 7~6 Дата/Время - O O Задает вид отображения даты и времени на MFC UI, в отчетах и информации об отправителе.

066 7~5 Сигнал монитора линии - O O Включает/выключает звуковой сигнал контроля линии. Аудиоконтроль действует при наборе

072 1 Размер при передаче

мультиизображений

072 2 Возможности F-кода - O - Уста навливает, разрешить ли использование возможностей F-кодапри связи G3. 0: Запретить,

072 7~5 Установка порядка отображения

набранного ID

074 0 Ус тан овка приема в память - O - Задает, принимать ли в память. Эта установка доступна только когда для MODE075 Bit1 и

075 0 Прием в память при окончании

тонера

075 1 Прием в память при окончании

срока службы барабана

077 0 Ус тан овка принятого факса - O - Устанавливает, когда начинать печатать принятые факсы 0: Начинать печать после приема

078 5~4 Отчет о состоянии для передачи

системному администратору

078 7 Передача системному

администратору

080 0 Отложенный старт - O O 0: Задать, 1: Не задавать 080 1 Передача - O O 0: Передача из памяти (быстрая передача), 1: Прямая передача 080 5~4 Установка информации об

отправителе и приложениях

080 7~6 Штамп - O O Устанавл ива ет положение, а также включение и выключение штампа. 00: Выкл., 10: Вкл.

081 0 Имя получателя - O O 0: Не вводить, 1: Вводить

- O - Уста навливает, передавать ли оригиналы 2 Up в формате А4 или передавать в соответствии с

- O - Уста навливает порядок отображения/печати ID получателей на экранах и в отчетах. 1: Имена

- O - Уста навливает, принимать ли в память после уведомления об окончании тонера. 0: Запретить,

- O - Уста навливает, принимать ли в память после уведомления об окончании срока службы

- O - Уста навливает, разрешить ли печать отчета о состоянии для передачи системному

- O O Устанавл ива ет, разрешить ли передачу системному администратору. 0: Запретить, 1:

- O O Устанавл ива ет, являются ли адреса адресами отправителя и приложений. 00: Запретить

дату перехода на летнее и на зимнее время с UI. 0: Запретить, 1: Разрешить

00: г/м/д, 10: д/м/г, 11: м/д/г

номера и установлении связи. Значение в MODE120 Bit4 определяет градации монитора линии. 000: Выкл., 001:Вкл.

обнаруженным размером. 0: автоматическое уменьшение, 1: Первоначальный размер

1: Разрешить

набора одним касанием, 2: Номера набора одним касанием, 3: Набранные номера (полный формат), 6: Стандартный ID (номер TSI/CIG), 000: Вид отображения 1: 1->2->3->6, 001: Вид отображения 2: 6->1->2->3, 010: Вид отображения 3: 1->2->3->6, 011: Отображение [CSI]-

>[набранный номер], 100: Вид отображения 4: 3->2->1->6, 101~: Устано вка запрещена

MODE075 Bit0 задано [1: Разрешить]. 0: Запретить, 1: Разрешить

1: Разрешить

барабана. 0: Запретить, 1: Разрешить

первой страницы, 1: Начинать печатать после приема всех страниц

администратору, когда для MODE078 Bit078 задано [Разрешить (1)]. 00: Не печатать, 01: Печатать при успешном завершении операции, 10: Печатать всегда

Разрешить

приложения, 10: Разрешить приложения (внешний документ), 11: Разрешить приложения

(внутренний документ)

(Сверху и снизу), 11: Вкл. (Только снизу)

Общие процедуры/Информация

Программируемые переключатели

12/2004

6-12

Начальное издание

CCC118, WCM118

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 081 3~1 Установки плотности оригинала

по умолчанию (факс)

081 7~4 Установки качества

изображения по умолчанию (факс)

083 6~0 Предел печати комплектов у

получателя

086 1~0 Факсимильный режим G3:

Печать принятых даты/времени

087 3~0 Начальные установки

отправителя

088 0 Таймер начала/прекращения

печати

090 4 Прием мультиизображений - O O 0: Не принимать 2 Up, 1: Принимать 2 Up 090 6~5 Поворот изображения (прием) - O O 00: Не поворачивать по команде удаленного аппарата, 01: Поворачивать по команде уд. аппар. 090 7 Поворот изображения

(передача)

091 5~4 Положение переплета

двусторонних оригиналов

092 1 Предел параметра накопления

для передачи из памяти

092 2 Память факса почти заполнена - O - Устан авливает величину для определения состояния близости предельного заполнения памяти

092 3 Уменьшить установку для

факсимильного сканирования Ledger/Letter

094 1 Повтор текста служебного

сообщения

097 4 Ограничение выбора

факсимильного служебного сообщения (уровень 4)

097 5 Ограничение выбора

факсимильного служебного сообщения (уровень 3)

097 6 Ограничение выбора

факсимильного служебного сообщения (уровень 2)

- O O Задает начальную установку плотности передачи документа. 000: Еще светлее, 001: Светлее, 010: Стандарт, 011: Темнее, 100: Еще темнее

- O O Задает начальную установку качества изображения факсимильного документа 0001: Текст, 0010: Качественное, 0100: Высококачественное, 0101: Полутон, 0111: Суперполутон, 1000: Суперкачественный полутон

- O - Уста навливает определенное отправителем ограничение числа печатаемых у получателя комплектов. От 0000001: 1 комплект до 1100011: 99 комплектов

- O O 00: Не печатать, 10: Печатать (внутренний документ), 11: Печатать (внешний документ)

- O O Задает начальные установки для дополнительных отправителей. 0000: Имя отправителя 1,

- O O 0: Таймер ВЫКЛ., 1: Таймер ВКЛ.

- O O 0: Запретить, 1: Разрешить

- O O 00: Верх к низу, 01: Верх к верху

- O - Уста навливает, ограничивать ли параметр накопления для передачи из памяти. Не

- O - Задает уменьшение сканированного изображения формата Ledger (11x17") до Letter T

- O - Уста навливает, разрешить ли повторный текст. Для всего повторного текста задана ширина

- O O 0: Ограничить, 1: Разрешить

0001: Имя отправителя 2

ограничивать: Разрешение: действительны все функции, размеры изображения; Направление быстрого сканирования: А3, Направление медленного сканирования: неограничено. Ограничивать: При регулировке до окончания обработки, если прием аппаратом получателя не завершен, данные будут сохранены в формате А4 как для направления быстрого, так и для направления имеют возможности работы с форматом 16x15,4", данные будут сохранены в формате 8x7,7". 0: Не ограничивать, 1: Ограничивать

факса. Значения ниже установленной величины определяются как почти заполненная память.

0: 256кбайт, 1: 512кбайт

(8.5x11") во время передачи факса. 0: Масштаб 64%, 1: Масштаб 77%

4мм. Этот переключатель доступен только при факсимильной печати. 0: Запретить повторный текст, 1: Разрешить повторный текст

медленного сканирования. В аппаратах, которые завершили прием данных, но не

Начальное издание

CCC118, WCM118

12/2004

6-13

Общие процедуры/Информация

Программируемые переключатели

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 101 7~5 Размер бумаги по принятому

служебному сообщению

102 1 Обработка служебного

сообщения - Автоуменьшение вкл. (уменьшить) / выкл.

(обрезать заднюю кромку)

102 4~2 Верхний предел величины

уменьшения для принятого изображения

102 7~5 Предустановка предельной

длины для обрезания задней кромки

103 6~3 Выбор размера бумаги по

служебному сообщению о принятом изображении

103 7 Обнаружение служебного

сообщения принятого факса

120 3 Отображение кода ошибки

(дисплей, отчет)

120 4 Градации монитора линии - O - Устанавли вает градации для монитора линии во время связи G3. 0: Фаза A, 1: Все фазы 122 2 Выбор отчета о многоадресной

рассылке

122 3 Отчет об отключении питания - O O Устанавли вает, печатать ли отчет об отключении питания. 0: Не печатать, 1: Печатать 122 6~5 Отчет о передаче - O O Устанавает условия печати отчета о передаче после каждой операции. Если оператор ничего не

122 7 Автоматический отчет о работе - O O Устанавливает, печатать ли автоматически отчет о работе (передача/прием) после каждых 50

123 3 Отчет о передаче объединенных

изображений

123 7~6 Отчет о передаче при

многоадресной рассылке

130 3~1 Установки по умолчанию для

плотности (E-mail)

130 7~4 Установки по умолчанию для

разрешения (E-mail)

- O - 000: Запретить, 001: Авто, 010: A4, 011: B4, 100: A3, 101: Разрешить автоматический поворот

- O O 0: Разрешить уменьшение (уменьшить и обрезать), 1: Запретить уменьшение (обрезать)

- O O 000: 100%, 001: 95%, 010: 90%, 011: 85%, 100: 80%, 101: 65%, 110: 60%

- O O 000: 0мм , 001: 8мм, 010: 12мм, 011: 14мм, 100: 18мм, 101: 20мм, 110: 24мм

- O O 0000: Стандарт, 0100: Запретить широкую бумагу, 1000: Только та же ширина

- O O Устанавл ива ет, выполнять ли обработку в соответствии с заказом служебного сообщения или в

соответствии с заказом кассеты, когда выбран размер бумаги по принятому служебному сообщению. Ниже дается описание этих установок. (1) Заказ сообщения определяет, есть ли служебное сообщение. (2) Заказ кассеты, независимо от того, есть ли служебное сообщение: аппарат определяет в соответствии с размером принятое служебное сообщение. Этот переключатель действует только при факсимильной печати. 0: Заказ служебного сообщения, 1: Заказ кассеты

- O - Уста навливает отображение кодов ошибок на дисплее или в отчете. При установке [Не отображать], 6-значные коды ошибок не будут отображаться в отчетах. Такие коды ошибок, как

"Нет ответа", будут отображаться всегда. 0: Не отображать, 1: Отображать

- O - Уста навливает, отображать ли состояние для каждого конкретного получателя или объединять

все сведения в один отчет при многоадресной рассылке и печати отчета о состоянии. 0: Объединять, 1: Индивидуально

задал, этот переключатель определяет, печатать ли отчет после передачи. 00: Не печатать, 01: Печатать при успешном завершении операции, 10: Печатать всегда

сообщений. 0: Запретить, 1: Разрешить

- O O Устанавл ивать, учитывать ли объединение в отчетах о передаче объединенных изображений. 0: Запретить, 1: Позволить

- O O Устанавл ива ет условия печати отчета о передачи после каждой операции во время

многоадресной рассылки. При установке [Как установки отчета о передаче], установку будет определять MODE122 Bit6-5 или оператор. В противном случае установку будет определять данный переключатель. 00: Не печатать, 01: Печатать при успешном завершении операции, 10: Печатать всегда, 11: Как установки отчета о передаче

- O O 000: Еще светлее, 001: Светлее, 010: Стандарт, 011: Темнее, 100: Еще темнее

- O O 0010: Текст 200dpi, 0100: Текст 400dpi, 0101: Фото 200dpi, 0111: Фото 400dpi, 1000: Текст/Фото 400dpi , 1010: Текст 600dpi, 1100: Фото 600dpi, 1110: Текст/Фото 600dpi

указанной кассеты или находит последнее

Общие процедуры/Информация

Программируемые переключатели

12/2004

6-14

Начальное издание

CCC118, WCM118

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 131 4~0 Размер сканирования (E-mail) - O O 00000: Авто, 00001: A3SEF, 00010: B4SEF, 00011: A4SEF, 00100: A4LEF, 00101: B5SEF, 00110:

B5LEF, 00111: A5SEF, 01000: A5LEF, 01001: B6SEF, 01010: A6SEF, 10001: 11x17" SEF, 10010: 8,5x14" SEF, 10011: 8,5x13" SEF, 10100: 8,5x11" SEF, 10101: 8,5x11" LEF, 10110: 5,5x8.5" SEF, 10111: 5,5x8.5" LEF, 11001: 8K SEF , 11010: 16K LEF, 11011: Executive LEF

131 5 Уменьшение/Увелич ение (E-

mail) 131 7~6 Формат файла - O O 00: TIFF, 01: PDF, 10: XDW 132 3 Отчет о передаче объединенных

изображений 132 5~4 Отчет о передаче при

многоадресной рассылке (E-

mail) 132 7~6 Отчет о передаче (E-mail) - O O 00: Не печатать, 01: Печатать при успешном завершении операции, 10: Печатать всегда 156 2 Контракт с факсимильной сетью

(PSTN1) 156 4 Расширение/Внешняя линия

(PSTN1) 156 7~5 Переключение тонального/

импульсного набора (PSTN1) 159 5~2 Цифры для выхода на внешнюю

линию (PSTN1) 159 6 Метод определения набора

номера внешней линии (PSTN1) 159 7 Метод передачи (PSTN1) - O - 0: Ввести паузу после подключения к внешней линии, 1: Ввести паузу после первого набора 192 7~3 Автоматический прием -

попытка доступа

193 3 Предельное число звонков

перед автоприемом 194 3~0 Интервал между повторами

набора номера 2

194 7~4 Интервал между повторами

набора номера 1

195 3~0 Число попыток набора номера 2 - O - 0000: 0, 0001: 1раз, 0010: 2 раза, 0011: 3 раза, 0100: 4 раза, 0101: 5 раз, 0110: 6 раз, 0111: 7 раз,

195 7~4 Число попыток набора номера 1 - O O 0000: 0, 0001: 1раз, 0010: 2 раза, 0011: 3 раза, 0100: 4 раза, 0101: 5 раз, 0110: 6 раз, 0111: 7 раз,

198 7~6 Число попыток повторной

передачи документа 209 1 Режим внешнего телефона - O - Разрешить/Запретить кнопку [Старт], когда внешний телефон занят. 0: Разрешить [Старт], 1:

- O 0: 64%, 1: 78%

- O O 0: Запретить, 1: Позволить

- O O 00: Не печатать, 01: Печатать при успешном завершении операции, 10: Печатать всегда, 11: Как установки отчета о передаче

- O - 0: Нет, 1: Есть

- O - 0: Расширение, 1: Внешняя линия

- O O 000: Импульс (10имп./сек.), 001: Тон , 010: Импульс (20имп./сек.)

- O O 0000: 0, 0001: 1, 0010: 2, 0011: 3, 0100: 4, 0101: 5, 0110: 6, 0111: 7, 1000: 8, 1001: 9, 1010~: Установка запрещена

- O - 0: Поиск набранных цифр, 1: Поиск паузы

- O O Устанавл ива ет число звонков для автоприема. После указанного числа поданных аппаратом

звонков аппарат автоматически принимает вызов. Между звонками есть паузы. От 00001: 1 раз до 10100: 20 раз

- O - Функция, совместимая с PTT. эта установка также относится к автоматическому приему. 0: Не ограничивать (1~20 звонков), 1: Ограничить (2~4 звонков)

- O - 0001: 1мин., 0010: 2мин., 0011: 3мин., 0100: 4мин., 0101: 5мин., 0110: 6мин., 0111: 7мин., 1000: 8мин., 1001: 9мин., 1010: 10мин., 1011: 11мин., 1100: 12мин., 1101: 13мин., 1110: 14мин., 1111: 15мин.

- O O 0001: 1мин., 0010: 2мин., 0011: 3мин., 0100: 4мин., 0101: 5мин., 0110: 6мин., 0111: 7мин., 1000: 8мин., 1001: 9мин., 1010: 10мин., 1011: 11мин., 1100: 12мин., 1101: 13мин., 1110: 14мин., 1111: 15мин.

1000: 8 раз, 1001: 9 раз, 1010: 10 раз, 1011: 11 раз, 1100: 12 раз, 1101: 13 раз, 1110: 14 раз, 1111: 15 раз

- O - 00: 0, 01: 1раз, 10: 2 раза, 11: 3 раза

Запретить [Старт]

Начальное издание

CCC118, WCM118

12/2004

6-15

Общие процедуры/Информация

Программируемые переключатели

Таблица 1 Программируемые переключатели

РЕЖИМ Бит Название DC/CP CF/CFP KO/CO Примечания 269 7~0 Установка высокого/низкого

уровня тонального сигнала

432 7~6 Скважность импульсов %

(PSTN1)

433 0 Переключатель установок

скважности (%)

434 7~0 Длительность импульса

(регулировка импульс/пауза) (PSTN1)

435 7~0 Длительность паузы

(регулировка импульс/пауза) (PSTN1)

438 7~0 Минимальная

продолжительность паузы (PSTN1)

440 7~0 Среднее время до соединения

(PSTN1)

442 3 Обнаружение отключения

(изменения полярности) (PSTN1)

442 5 Обнаружение сигнала занятости

(PSTN1)

444 5~2 Уровень выходного тонального

сигнала

445 7~4 Уровень передачи (PSTN1) - O - Устан авл ива ет уровень сигналов между тональными сигналами. 1000: -9dBm, 1001: -10dBm,

446 7~6 Аттенюатор приема (PSTN1) - O - Включайте этот переключатель, когда соединение плохое, и вы желаете уменьшить

447 5~3 Частота обнаруживаемого

звонка (PSTN1)

447 7~6 Обнаружение непрерывного

звонка (PSTN1)

453 2 Received Order Eco-measures

(PSTN1)

453 3 CED Eco-measures (PSTN1) - O - Определяет, начать ли CED Eco-measures (когда интервал обработки между CED и начальным

453 7~6 Время начала передачи CED

(PSTN1)

- O - Определяет разницу высокого и низкого уровней 00000000: 2,0dB, 11111111: 2,5dB

- O - Определяет скважность (%) импульсного сигнала. 00: 33%, 01: 40%

- O - Уста новите этот бит в 1, если требуется точная регулировка скважности (%) 0: Использовать установки по умолчанию (MODE432 Bit7-6), 1: Использовать регулируемые установки (MODE434, 435)

- O - Задает продолжительность импульса с шагом 1/2400сек. 10PPS: Make % 33%=10100000, 20PPS: Make % 33%=01010000, 10PPS: Make % 40%=01100000, 20PPS: Make % 40%=00110000, 00000001: от 0,417мс до 00101000: 16,6мс 20PPS от 33% до 11111111: 106,2мс

- O - Задает продолжительность паузы с шагом 1/2400сек. 10PPS: Make % 33%=01010000, 20PPS: Make % 33%=00101000, 10PPS: Make % 40%=10010000, 20PPS: Make % 40%=01001000, 00000001: от 0,417мс до 01010000: 33,3мс 20PPS 67% до 11111111: 106,2мс

- O - Уста навливает минимальную продолжительность паузы. Этот переключатель доступен только для PSTN1. 00000001: от 10мс до 01010001: от 810мс до 11111111: 2550мс

- O - Уста навливает среднее время до соединения. Этот переключатель доступен только для PSTN1. 00000000: 0сек., 00000001: от 0,5сек. до 00100011: от 17,5сек. до 01111001: 127,5сек.

- O - Уста навливает, обнаруживать ли изменение полярности при отключении после установления

связи с удаленным аппаратом при автоматическом наборе номера. 0: Не обнаруживать, 1: Обнаруживать

- O - Уста навливает, обнаруживать ли сигнал занятости линии. 0: Не обнаруживать, 1: Обнаруживать, используя фазу B

- O - On: 100мс (фикс.), On: 120мс (фикс.), 0000: -1dBm, 0001: -2dBm, 0010: -3dBm, 0011: -4dBm, 0100: -5dBm , 0101: -6dBm, 0110: -7dBm, 0111: -8dBm, 1000: -9dBm, 1001: -10dBm, 1010: -11dBm, 1011: -12dBm, 1100: -13dBm, 1101: -14dBm, 1110: -15dBm, 1111: -16dBm

1010: -11dBm, 1011: -12dBm, 1100: -13dBm, 1101: -14dBm, 1110: -15dBm, 1111: -16dBm

чувствительность приемника. Этот переключатель управляет сигналами 1300Гц, V29, V27terV21 и всеми тональными сигналами. Этот переключатель действует только для PSTN1. 00: 0dB (-48dBm), 01: 5dB (-43dBm), 10: 10dB (-38dBm), 11: 15dB (-33dBm)

- O - Уста навливает частоту, которую следует идентифицировать как звонок. 000: 10~27,5Hz, 001: 10~75Hz, 010: 10~90Hz, 011: 10~200Hz

- O - Уста навливает, обнаруживать ли продолжительный звонок и определять ли его длительность. 00: Не обнаруживать, 01: 1,8сек., 10: 3,0сек., 11: 10сек.

- O - Определяет, установить ли интервал 500мсек. между DIS Receive и приемом сигнала Received Order (DCS). 0: Запретить, 1: Разрешить

обнаружением задан равным 500мсек.). 0: Запретить, 1: Разрешить

- O - Уста навливает продолжительность интервала от момента подключения до передачи CED. Этот переключатель действует только для PSTN1. (7сек. для второго вызова) 00: 0мс, 01: 2000мс, 10: 2500мс, 11: 7сек.

Общие процедуры/Информация

Программируемые переключатели

12/2004

6-16

Начальное издание

CCC118, WCM118

EP-A

Позволяет определить, существует или нет “подключенный EP-A (относящийся к EP-SV или EP)”.

Уст анов к а автоматически изменяется с "не подключен" на "подключен", если устройство EP-A реально подключено.

Аудитрон с входом по паролю и аудитрон с входом по карточке (EP-A) не существуют одновременно.

Если EP-A подключен к аудитрону с входом по паролю, поступит сообщение о неисправности устройства.

Во время соединения с EP-A установка аудитрона с входом по паролю не может быть изменена на “Разрешено” (предусмотрено на экране UI).

ПРИМЕЧАНИЕ: Даже если реально подключенное устройство, относящееся к EP-A, отключается, установка не будет автоматически изменена.

Код страны

Отображается код страны.

После выполнения процедуры "Изменение кода страны" установка аппарата перенастраивается на заданную страну (см. GP 4).

Начальное издание

CCC118, WCM118

12/2004

6-17

Общие процедуры/Информация

EP-A, Код страны

Каретка

Блокировка: Перемещение каретки в безопасное положение.

Применяется для защиты каретки при транспортировке.

Нажимайте на кнопку со стрелкой вниз до тех пор, пока каретка не переместится в безопасное положение.

Регулировка сканера

Функция определения порогового значения для датчика определения размера при сканировании со стекла экспонирования.

Следуя выполняемым на UI действиям оператора, датчик определения размера при сканировании со стекла автоматически вычисляет пороговое значение и запоминает его (функции ручного изменения порога нет).

Обслуживание: Перемещение каретки в положение технического обслуживания.

Функция перемещения каретки в положение, предназначенное для техобслуживания.

Нажимайте кнопку со стрелкой вниз до тех пор, пока каретка не переместится в положение технического обслуживания.

См. процедуру регулировки ADJ 11.1.4 Датчик APS.

Общие процедуры/Информация

Каретка, Регулировка сканера

12/2004

6-18

Начальное издание

CCC118, WCM118

Дамп файла

Дамп файла способно выводить только устройство, имеющее факсимильную опцию.

Дамп памяти

Дамп памяти способно выводить только устройство, имеющее факсимильную опцию.

Отображаются данные RAM в части MFC (в числовом виде)

Для вывода значений используется шестнадцатиричная система.

Может быть выведен следующий файл:

• Файл трассировки

Вывод отчета о данных RAM в части MFC (абсолютная адресация)

Для вывода значений используется шестнадцатиричная система.

Начальное издание

CCC118, WCM118

12/2004

6-19

Общие процедуры/Информация

Дамп файла, Дамп памяти

Содержимое памяти

На панели управления отображаются данные в части MFC в шестнадцатиричном коде, когда задан определенный адрес (абсолютная адресация).

Отчеты CE (только факс)

Отчет CE способно выводить только устройство, имеющее факсимильную опцию. Содержание отчета:

• Версия программного обеспечения В отчете печатается то же, что воспроизводится на UI.

• Региональные данные Данный раздел отображает "Код страны", "Язык", "Определение размера бумаги",

Размер носителя информации по умолчанию" и "Единицы измерения по умолчанию".

• Статус В отчете печатается то же, что воспроизводится на UI.

• Регистрация В отчете печатается то же, что воспроизводится на UI.

• Сведения о застреваниях / Сведения о фатальных ошибках Описана история застреваний. Выводится код застревания, а также дата и время

его возникновения (месяц, день, часы и минуты).

(Число застреваний/ошибок в каждом перечне: 10) *В аппаратах конфигураций DC и C+P эта информация представлена в

"содержимом памяти", поскольку они не печатают никаких отчетов.

Кроме того, в этом случае запоминаются и отображаются показания счетчика страниц, за исключением даты и времени возникновения ошибок.

• Сведения об ошибках факса Это записи об ошибках связи. Выводится код ошибки связи, а также дата и время

ее возникновения (месяц, день, часы и минуты).

(Число ошибок в каждом перечне: 10)

• Программируемые переключатели

Для каждого режима отображается перечень состояний программируемых переключателей в шестнадцатиричном коде.

Если состояние программируемого переключателя отлично от состояния по умолчанию, режим будет помечен звездочкой “*”.

Общие процедуры/Информация

Содержимое памяти, Отчеты CE (только факс)

12/2004

6-20

Начальное издание

CCC118, WCM118

Protocol-Now, Protocol-NG (только факс)

Эти протоколы, если заданы, печатаются после сеанса факсимильной связи и содержат следующую информацию (протокол связи).

1. Как напечатать Protocol-Now: Выводятся сведения о последнем сеансе связи Protocol-Now: Выводятся сведения об ошибках при последнем сеансе связи

Если последний сеанс связи не прошел, сведения о последнем сеансе связи совпадают со сведениями об ошибках последнего сеанса связи.

2. Названия сигналов FCF, состояние которых должно быть отражено в протоколах.

Таблица 1 Названия сигналов FCF, состояние которых должно быть отражено в

протоколах.

Название сигнала Описание CSI Идентификация вызываемого абонента

CIG Идентификация вызывающего абонента TSI Идентификация передающего абонента NSF Нестандартные возможности NSC Команда Нестандартные возможности NSS Ус танов к а нестандартных возможностей DIS Сигнал цифровой идентификации DTC Команда цифровой передачи DCS Сигнал цифровой команды CFR Подтверждение готовности к приему FTT Отказ в настройке MPS Многостраничный сигнал EOM Конец сообщения EOP Конец процедуры PRI_MPS Прерывание процедуры_Многостраничный сигнал PRI_EOM Прерывание процедуры_Конец сообщения PRI_EOP Прерывание процедуры_Конец процедуры PPS_MPS Сигнал неполной страницы_Многостраничный сигнал PPS_EOM Сигнал неполной страницы_Конец сообщения PPS_EOP Сигнал неполной страницы_Конец процедуры PPS_PRI_MPS Сигнал неполной страницы_Прерывание

процедуры_Многостраничный сигнал

PPS_PRI_EOM Сигнал неполной страницы_Прерывание процедуры_Конец

сообщения

PPS_PRI_EOP Сигнал неполной страницы_Прерывание процедуры_Конец

процедуры

PPS_NULL Сигнал частичной страницы_ПУСТО EOR_MPS Конец повторной передачи_Многостраничный сигнал EOR_EOM Конец повторной передачи_Конец сообщения EOR_EOP Конец повторной передачи_Конец процедуры

Таблица 1 Названия сигналов FCF, состояние которых должно быть отражено в

протоколах.

Название сигнала Описание EOR_PRI_MPS Конец повторной передачи_Прерывание

процедуры_Многостраничный сигнал

EOR_PRI_EOM Конец повторной передачи_Прерывание процедуры_Конец

сообщения

EOR_PRI_EOP Конец повторной передачи_Прерывание процедуры_Конец

процедуры

MCF Подтверждение сообщения RTP Позитивная повторная настройка RTN Негативная повторная настройка PIP Позитивное прерывание процедуры PIN Негативное прерывание процедуры CRP Команда Повторить DCN Отсоедение I Идентификация CTC Продолжить коррекцию CTR Ответ на сигнал Продолжить коррекцию EOR Конец повторной передачи ERR Ответ на сигнал Конец повторной передачи PPR Запрос неполной страницы RNR К приему не готов RR К приему готов SEP SElected Poring SUB Подадрес PWD Пароль PWD1 Пароль1 CM Меню вызова CJ CI2 JM

3. Отправитель сигнала

Перед сигналом FCF указывается, какой отправитель или получатель факса передал его.

Начальное издание

CCC118, WCM118

12/2004

6-21

Общие процедуры/Информация

Protocol-Now, Protocol-NG (только факс)

Общие процедуры/Информация

Protocol-Now, Protocol-NG (только факс)

12/2004

6-22

Начальное издание

CCC118, WCM118

IIT

Счетчик IIT считает, когда выполняется копирование, сканирование для факса и сканирование в электронную почту.

Сканирование со стекла: При сканировании одной страницы со стекла содержимое счетчика увеличивается

на единицу. Автоматическая подача: Односторонние оригиналы: При сканировании одного листа (одной страницы)

содержимое счетчика увеличивается на единицу. Двусторонние оригиналы: При сканировании одного листа (двух страниц)

содержимое счетчика увеличивается на 3. (Единица прибавляется, когда страница проходит датчик передней кромки. При

двустороннем сканировании выполняется не только операция сканирования двух сторон оригинала, но и подача на выход со вторым инвертированием. В этом случае лист проходит датчик передней кромки лишний раз, и счетчик считает этот проход, хотя сканирование не выполнялось.)

Один двусторонний оригинал: При сканировании одного двустороннего оригинала содержимое счетчика увеличивается на 2.

(Когла оригинал проходит по дуплексному тракту DADF и достигает датчика передней кромки, к содержимому счетчика прибавляется 1).

Счетчики копий

Отображается состояние следующих счетчиков: Дублирующий 2 Дублирующий 1 Основной Основной, дублирующий 1 и дублирующий 2 счетчики обычно показывают одно и то

же значение. Ведется учет следующих видов работ: Режим печати: Печатные работы и отчеты принтера Режим копирования: Копии и тест-листы IOT в диагностическом режиме Режим факса: Принятые факсимильные сообщения, отчеты о перечне принятых

сообщений (включая режим CE) (отчет от MFC) и документы, напечатанные из памяти.

Справка

Начальное издание

CCC118, WCM118

12/2004

6-23

Общие процедуры/Информация

IIT, Счетчики копий

Учет копий

Нажатие кнопок [Статус аппарата] > [Счетчик копий] приводит к вычислению и отображению вышеупомянутых данных.

CE может изменить установку, чтобы отображать или не отображать состояние счетчика копий.

В любом случае состояние счетчика страниц всегда отображается в режиме CE.

Отображается следующая информация счетчика копий:

• Серийный номер: Серийный номер IOT

• Всего: Общее число напечатанных страниц, которые подлежат учету)

• Печатные работы: Число напечатанных страниц

• Прочие работы: Число копий и факсимильных страниц

Восстановление состояния счетчиков

Данные основного и двух дублирующих счетчиков преверяются. Если содержимое какого-либо из них отличается от содержимого двух других, его состояние будет восстановлено.

1. Проверка состояния счетчиков Состояние счетчиков проверяется в следующих случах: При включении питания (включая перезагрузку и "теплый" перезапуск) После выхода из режима экономии энергии После прекращения работы IOT

2. Автоматическое восстановление счетчиков Если показания двух счетчиков, включая дублирующие, одинаковы, а показания

третьего счетчика отличаются от них, он будет автоматически возвращен в правильное состояние.

Об автоматическом восстановлении пользователь не уведомляется. Тем не менее, в некоторых случаях, даже если показания двух счетчиков

одинаковы, автоматическое восстановление не выполняется, и выдается сообщение об ошибке, которое предлагает пользователю вручную восстановить состояние счетчика.

3. Восстановление состояния счетчиков вручную Если показания всех трех счетчиков отличны друг от друга, аппарат прекращает

работу и выдает сообщение об ошибке. В этом случае показания всех трех счетчиков отображаются в режиме CE. Это дает

возможность выбрать состояние одного из них в качестве базового значения. Данные двух других счетчиков будут заменены базовым значением.

Таблица 1

Базовый счетчик Счетчики, данные которых заменяются Основной Дублирующий 1 / Дублирующий 2

Дублирующий 1 Основной / Дублирующий 2 Дублирующий 2 Основной / Дублирующий 1

Общие процедуры/Информация

Учет копий, Восстановление состояния счетчиков

12/2004

6-24

[Ограничение] Во время выполнения печати восстановление счетчика невозможно.

Начальное издание

CCC118, WCM118

XEROX WC CC 118 Service Manual part4

Specifications and Main Features

Frequently Asked Questions

User Manual
