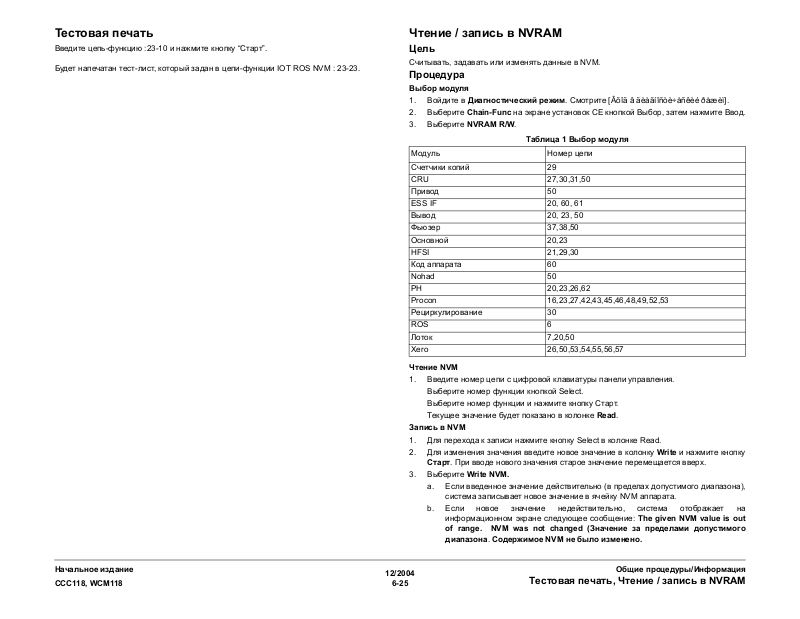

Тестовая печать

Введите цепь-функцию :23-10 и нажмите кнопку “Старт”.

Будет напечатан тест-лист, который задан в цепи-функции IOT ROS NVM : 23-23.

Чтение / запись в NVRAM

Цель

Считывать, задавать или изменять данные в NVM.

Процедура

Выбор модуля

1. Войдите в Диагностический режим. Смотрите [Вход в диагностический режим].

2. Выберите Chain-Func на экране установок CE кнопкой Выбор, затем нажмите Ввод.

3. Выберите NVRAM R/W.

Таблица 1 Выбор модуля

Модуль Номер цепи Счетчики копий 29

CRU 27,30,31,50 Привод 50 ESS IF 20, 60, 61

Вывод 20, 23, 50 Фьюзер 37,38,50 Основной 20,23

HFSI 21,29,30 Код аппарата 60 Nohad 50 PH 20,23,26,62 Procon 16,23,27,42,43,45,46,48,49,52,53 Рециркулирование 30 ROS 6 Лоток 7,20,50 Xero 26,50,53,54,55,56,57

Начальное издание

CCC118, WCM118

Чтение NVM

1. Введите номер цепи с цифровой клавиатуры панели управления. Выберите номер функции кнопкой Select. Выберите номер функции и нажмите кнопку Старт. Текущее значение будет показано в колонке Read.

Запись в NVM

1. Для перехода к записи нажмите кнопку Select в колонке Read.

2. Для изменения значения введите новое значение в колонку Write и нажмите кнопку Старт. При вводе нового значения старое значение перемещается вверх.

3. Выберите Write NVM. a. Если введенное значение действительно (в пределах допустимого диапазона),

система записывает новое значение в ячейку NVM аппарата.

b. Если новое значение недействительно, система отображает на

информационном экране следующее сообщение: The given NVM value is out of range. NVM was not changed (Значение за пределами допустимого диапазона. Содержимое NVM не было изменено.

12/2004

6-25

Тестовая печать, Чтение / запись в NVRAM

Общие процедуры/Информация

Счетчики копий

Таблица 2 Счетчики копий

Цепьфункция

29-1 Последние 2 цифры счетчика общего

29-2 Последние 2 цифры счетчика общего

29-3 Последние 2 цифры счетчика общего

29-11 5 и 6 цифры счетчика общего числа

29-12 5 и 6 цифры счетчика общего числа

29-13 5 и 6 цифры счетчика общего числа

29-21 3 и 4 цифры счетчика общего числа

29-22 3 и 4 цифры счетчика общего числа

29-23 3 и 4 цифры счетчика общего числа

29-31 Первые 2 цифры счетчика общего

29-32 Первые 2 цифры счетчика общего

29-33 Первые 2 цифры счетчика общего

30-63 Переполнение счетчика страниц 0~1 0 1 O X X Отображает, производилась ли в ячейку NVM

Название Значение

0~99 0 O X X

числа копий (8 цифр)

0~99 0 O X X

числа факсов (8 цифр)

0~99 0 1 O X X

числа отпечатков (8 цифр)

0~99 0 O X X

копий (8 цифр)

0~99 0 O X X

факсов (8 цифр)

0~99 0 1 O X X

отпечатков (8 цифр)

0~99 0 O X X

копий (8 цифр)

0~99 0 O X X

факсов (8 цифр)

0~99 0 1 O X X

отпечатков (8 цифр)

0~99 0 O X X

числа копий (8 цифр)

0~99 0 O X X

числа факсов (8 цифр)

0~99 0 1 O X X

числа отпечатков (8 цифр)

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

счетчика страниц запись более 4 000 000 раз. 0: Нет, 1: Да

CRU

Таблица 3 CRU

Цепьфункция

27-5 Заполнение тонером 0 0~255 - - O X X ТОНЕР: Заполнение картриджа тонером (0-й байт) 27-6 Заполнение тонером 1 0~255 - - O X X ТОНЕР: Заполнение картриджа тонером (1-й байт) 27-7 Количество тонера 0~255 - - O X X ТОНЕР: Емкость тонер-картриджа 30-2 Последние 2 цифры времени вращения

30-12 5 и 6 цифры времени вращения

Общие процедуры/Информация

Название Значение

0~255 0 1 O X X

барабана (число циклов)(8 цифр)

0~255 0 1 O X X

барабана (число циклов)(8 цифр)

Начальное значение

Шаг

Чтение / запись в NVRAM

Доступ CE

12/2004

6-26

ПримечанияЧтение Запись Инициализ.

Начальное издание

CCC118, WCM118

Таблица 3 CRU

Цепьфункция Название Значение

30-22 3 и 4 цифры времени вращения

барабана (число циклов)(8 цифр)

30-32 Первые 2 цифры времени вращения

барабана (число циклов)(8 цифр)

31-2 Возврат в обычный режим CRU 0~1 0 - O O X Возврат в обычный режим CRU

0~255 0 1 O X X

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

ESS IF

Таблица 4 ESS IF

Цепьфункция

20-57 Проверка установки системных данных 0~99 0 - O O O По окончании установки системных данных

60-1 ВЕРСИЯ MCU 0~1 - - O X X 60-2 Номер выпуска MCU 0~99 - - O X X 60-3 Уровень доработок MCU 0~99 - - O X X 60-4 Версия DM ROM 0~99 - - O X X 60-5 Номер выпуска DM ROM 0~99 - - O X X 60-6 Версия STM 0~99 - - O X X 60-7 Номер выпуска STM 0~99 - - O X X 60-10 Версия TM 0~99 - - O X X 60-11 Номер выпуска TM 0~99 - - O X X

Название Значение

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

контроллер запишет определенное число.

ВЫВОД

Таблица 5 ВЫВОД

Цепьфункция

50-15 Разрешение OCT и инвертирования 0~2 1 - O O O 0:Запретить

Название Значение

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

1:Инвертор+OCT 2:Только инвертор

ФЬЮЗЕР

Таблица 6 ФЬЮЗЕР

Цепьфункция

37-3 Случай1 Двиг.Вкл.Темп(Т1) 0~99 85 1 градус O O O Номинал=185 град.C

Начальное издание

CCC118, WCM118

Название Значение

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

12/2004

6-27

Общие процедуры/Информация

Чтение / запись в NVRAM

Таблица 6 ФЬЮЗЕР

Цепьфункция Название Значение

37-4 Режим ожид.Тем п.Вкл.лампы 0~99 55 1 градус O O O Номинал=155 град.C Примечание: Задавайте то же

37-9 Режим ожид.Тем п.Выкл.лампы 0~99 65 1 градус O O O Номинал=165 град.C Примечание: Задавайте то же

37-52 Темп. Готов. фьюзера C1 (T-READY) 0~90 85 1 градус O O O Номинал=185 град.C 37-56 FSR Случай1 Цикл.Т 0~99 0 40мс O O O Номинал=0сек. 37-57 Случай2 Двиг.Вкл.Темп(ТR) 0~99 55 1 градус O O O Номинал=155 град.C 38-35 Малая мощн. Вкл.Осн.Лампы(T45) 0~99 55 1 градус O O O Номинал=155 град.C Примечание: Задавайте то же

38-36 Малая мощн. Выкл.Осн.Лампы(T46) 0~99 65 1 градус O O O Номинал=165 град.C Примечание: Задавайте то же

38-44 Период.Упр.Гл.Двиг. TM 0~75 5 40мс O O O Номинал=200мс 50-20 Сброс фьюзера после FuserOverTemp 0~99 0 - O O O 0:Сброс,

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

значение, что в 38-35

значение, что в 38-36

значение, что в 37-4

значение, что в 37-9

1:FS1 обнаружил перегрев 2:FS2 обнаружил перегрев 3:Ошибка времени включенного состояния 5: Просадка темпер. (сброс возможен только в

диагност. режиме).

HFSI

Таблица 7HFSI

Цепьфункция

21-9 Последние 2 цифры срока службы

21-19 5 и 6 цифры срока службы фьюзера 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

21-29 3 и 4 цифры чрока службы фьюзера 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

21-39 Первые 2 цифры срока службы

29-4 Последние две цифры емкости лотка 1

29-5 Последние две цифры емкости лотка 2

Название Значение

0~99 0 1 O O X В режиме записи возможна только нулевая очистка

фьюзера

0~3 0 1 O O X В режиме записи возможна только нулевая очистка

фьюзера

0~99 0 1 O O X В режиме записи возможна только нулевая очистка

(8 цифр)

0~99 0 1 O O X В режиме записи возможна только нулевая очистка

(8 цифр)

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

("нулевая очистка" означает, что все байты одновременно заменяются нулями).

Общие процедуры/Информация

Чтение / запись в NVRAM

12/2004

6-28

Начальное издание

CCC118, WCM118

Таблица 7HFSI

Цепьфункция Название Значение

29-6 Последние две цифры емкости лотка 3

(8 цифр)

29-7 Последние две цифры емкости лотка 4

(8 цифр)

29-9 Последние две цифры емкости MPT (8

цифр)

29-14 5 и 6 цифры емкости лотка 1 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-15 5 и 6 цифры емкости лотка 2 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-16 5 и 6 цифры емкости лотка 3 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-17 5 и 6 цифры емкости лотка 4 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-19 5 и 6 цифры емкости MPT (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-24 3 и 4 цифры емкости лотка 1 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-25 3 и 4 цифры емкости лотка 2 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-26 3 и 4 цифры емкости лотка 3 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-27 3 и 4 цифры емкости лотка 4 (8 цифр) 0~99 0 1 O O X В режиме записи возможна только нулевая очистка

29-29 3 и 4 цифры емкости лотка MPT (8

цифр)

29-34 Первые две цифры емкости лотка 1 (8

цифр)

0~99 0 1 O O X В режиме записи возможна только нулевая очистка

0~3 0 1 O O X В режиме записи возможна только нулевая очистка

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

("нулевая очистка" означает, что все байты одновременно заменяются нулями).

Начальное издание

CCC118, WCM118

12/2004

6-29

Общие процедуры/Информация

Чтение / запись в NVRAM

Цепьфункция Название Значение

29-35 Первые две цифры емкости лотка 2 (8

цифр)

29-36 Первые две цифры емкости лотка 3 (8

цифр)

29-37 Первые две цифры емкости лотка 4 (8

цифр)

29-39 Первые две цифры емкости MPT (8

цифр)

30-41 Последние 2 цифры числа листов,

прошедших валик переноса (8 цифр)

30-42 5 и 6 цифры числа листов, прошедших

валик переноса (8 цифр)

30-43 3 и 4 цифры числа листов, прошедших

валик переноса (8 цифр)

30-44 Первые 2 цифры числа листов,

прошедших валик переноса (8 цифр)

0~3 0 1 O O X В режиме записи возможна только нулевая очистка

0~99 0 1 O O X В режиме записи возможна только нулевая очистка

0~3 0 1 O O X В режиме записи возможна только нулевая очистка

Начальное значение Шаг

Таблица 7HFSI

Доступ CE

ПримечанияЧтение Запись Инициализ.

("нулевая очистка" означает, что все байты одновременно заменяются нулями).

Код аппарата

Таблица 8 Код аппарата

Цепьфункция

60-26 Цифра 1 серийного номера 0~254 0 1 O O X 60-27 Цифра 2 серийного номера 0~254 0 1 O O X 60-28 Цифра 3 серийного номера 0~254 0 1 O O X 60-29 Цифра 4 серийного номера 0~254 0 1 O O X 60-30 Цифра 5 серийного номера 0~254 0 1 O O X 60-31 Цифра 6 серийного номера 0~254 0 1 O O X 60-32 Цифра 7 серийного номера 0~254 0 1 O O X Цифры 7~10 должны быть равны "0" 60-33 Цифра 8 серийного номера 0~254 0 1 O O X 60-34 Цифра 9 серийного номера 0~254 0 1 O O X 60-35 Цифра 10 серийного номера 0~254 0 1 O O X 60-36 Цифра 1 кода продукта 0~254 0 1 O O X 60-37 Цифра 2 кода продукта 0~254 0 1 O O X

Общие процедуры/Информация

Название Значение

Начальное значение

Шаг

Чтение / запись в NVRAM

Доступ CE

12/2004

6-30

ПримечанияЧтение Запись Инициализ.

Начальное издание

CCC118, WCM118

Таблица 8 Код аппарата

Цепьфункция Название Значение

60-38 Цифра 3 кода продукта 0~254 0 1 O O X 60-39 Цифра 4 кода продукта 0~254 0 1 O O X 60-40 Цифра 5 кода продукта 0~254 0 1 O O X 60-41 Цифра 6 кода продукта 0~254 0 1 O O X 60-42 Цифра 7 кода продукта 0~254 0 1 O O X 60-43 Цифра 8 кода продукта 0~254 0 1 O O X

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

NOHAD

Таблица 9 NOHAD

Цепьфункция

50-14 Обнаружение конденсации 0~1 - 1 O X X 0:Режим без конденсации

50-16 Таймер режима конденсации 0~120 0 1 мин. O O O Таймер задержки перед переходом в режим экономии

Название Значение

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

1:Режим конденсации

энергии в режиме конденсации

Транспортировка бумаги

Таблица 10 Транспортировка бумаги

Цепьфункция

20-1 РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-8 ЛОТОК 1 для толстой-1 бумаги -

20-9 ЛОТОК 1 для толстой-2 бумаги -

20-10 ЛОТОК2-4 для толстой-1 бумаги -

20-11 ЛОТОК3-4 для толстой-2 бумаги -

20-12 MPT для толстой-1 бумаги -

20-13 MPT для толстой-2 бумаги -

20-14 ЛОТОК 1 для толстой-4 бумаги -

Название Значение

- ВСЕ ЛОТКИ

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

Начальное значение

0~66 33 0,135 мм O O O При увеличении установочного значения ввод

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

изображения задерживается. Мин.(0)=-4,46мм, Макс.(66)=4,46мм, Начальн.(33)=0мм

изображения задерживается.

Начальное издание

CCC118, WCM118

12/2004

6-31

Общие процедуры/Информация

Чтение / запись в NVRAM

Цепьфункция Название Значение

20-17 Разрешение проверки раннего

деактивирования выходного датчика 1

20-18 ЛОТОК2-4 для толстой-4 бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-23 MPT для толстой-4 бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-24 ДУПЛЕКС ВСЕХ ФОРМАТОВ для

толстой-4 бумаги - РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-27 ДУПЛЕКС ВСЕХ ФОРМАТОВ для

толстой-1 бумаги - РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-28 ДУПЛЕКС ВСЕХ ФОРМАТОВ для

толстой-2 бумаги - РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-29 ЛОТОК 2-4 для толстой-1 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-30 ЛОТОК 3-4 для толстой-2 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-31 MPT для толстой-1 бумаги - ТАЙМЕР

ШЛЕЙФА РЕГИСТРАЦИИ

20-32 MPT для толстой-2 бумаги - ТАЙМЕР

ШЛЕЙФА РЕГИСТРАЦИИ

20-33 ДУПЛЕКС для толстой-1 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-34 ДУПЛЕКС для толстой-2 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-35 ЛОТОК1 для толстой-1 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-36 ЛОТОК1 для толстой-2 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-37 ЛОТОК1 для толстой-4 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-41 ЛОТОК1 для обычной бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-42 ЛОТОК2-4 для обычной бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-43 MPT для обычной бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

20-45 ДУПЛЕКС ВСЕХ ФОРМАТОВ для

обычной бумаги - РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

0~1 0 - O O O 0:Разрешить

0~66 33 0,135 мм O O O При увеличении установочного значения ввод

0~66 33 0,405 мм O O O При увеличении установочного значения шлейф

0~66 23 0,405 мм O O O При увеличении установочного значения шлейф

0~66 33 0,405 мм O O O При увеличении установочного значения шлейф

0~66 23 0,405 мм O O O При увеличении установочного значения шлейф

0~66 33 0,135 мм O O O При увеличении установочного значения ввод

Таблица 10 Транспортировка бумаги

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

1:Запретить

изображения задерживается.

увеличивается.

изображения задерживается.

Общие процедуры/Информация

Чтение / запись в NVRAM

12/2004

6-32

Начальное издание

CCC118, WCM118

Таблица 10 Транспортировка бумаги

Цепьфункция Название Значение

20-46 ВСЕ ЛОТКИ - ТАЙМЕР ШЛЕЙФА

РЕГИСТРАЦИИ

20-47 ЛОТОК 1 для обычной бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-48 ЛОТОК2-4 - ТАЙМЕР ШЛЕЙФА

РЕГИСТРАЦИИ

20-49 MPT для обычной бумаги - ТАЙМЕР

ШЛЕЙФА РЕГИСТРАЦИИ

20-51 ДУПЛЕКС для обычной бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

20-52 ТАЙМЕР ВЫКЛ. МУФТЫ РЕГИ - ВСЕ

ЛОТКИ

20-53 СИНХРОНИЗАЦИЯ

ИНВЕРТИРОВАНИЯ - ВСЕ ЛОТКИ

20-54 РЕГУЛИРОВКА ВЕЛИЧИНЫ

СМЕЩЕНИЯ ВЕРХНЕГО СИГНАЛА

23-20 Односторонняя / двусторонняя печать 0~1 0 O O O 0: Односторонняя печать

23-21 Лоток для бумаги 1~6 1 O O O 1: Лоток 1

23-26 Младший байт продолжительности

тестовой печати

23-27 Старший байт продолжительности

тестовой печати

26-8 ЛОТОК 2 для толстой-2 бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

26-11 ЛОТОК 1 для толстой-3 бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

26-12 ЛОТОК2-4 для толстой-3 бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

26-13 MPT для толстой-3 бумаги -

РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

26-14 ДУПЛЕКС ВСЕХ ФОРМАТОВ для

толстой-3 бумаги - РЕГИСТРАЦИЯ ПЕРЕДНЕЙ КРОМКИ

0~66 33 0,405 мм O O O При увеличении установочного значения шлейф

0~66 11 0,405 мм O O O При увеличении установочного значения шлейф

0~66 33 0,405 мм O O O При увеличении установочного значения шлейф

0~66 33 0,135 мм O O O При увеличении установочного значения выключение

0~66 15 0,27 мм O O O При увеличении установочного значения

0~99 0 0,135 мм O O O

0~99 1 O O O Число тест-листов

0~99 0 O O O Число тест-листов

0~66 33 0,135 мм O O O При увеличении установочного значения ввод

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

увеличивается.

задерживается на 2 мс.

инвертирование задерживается на 3 мс. Мин.(0)=8,91мм

Макс.(99)=8,91мм Начальн.(33)=0мм

1: Двусторонняя печать

2: Лоток 2 3: Лоток 3 4: Лоток 4 5: HCF 6: MPT

изображения задерживается.

Начальное издание

CCC118, WCM118

12/2004

6-33

Общие процедуры/Информация

Чтение / запись в NVRAM

Таблица 10 Транспортировка бумаги

Цепьфункция Название Значение

26-20 ЛОТОК2 для толстой-2 бумаги -

ТАЙМЕР ШЛЕЙФА РЕГИСТРАЦИИ

26-29 ПОСЛЕДНИЕ ДВЕ ЦИФРЫ ДЛИНЫ

ОБНАРУЖЕННОЙ БУМАГИ

26-39 ПЕРВЫЕ ДВЕ ЦИФРЫ ДЛИНЫ

ОБНАРУЖЕННОЙ БУМАГИ

62-1 Датчик тракта бумаги (модуль лотков) 0~127 - - O X X Бит4: ДАТЧИК ПОДАЧИ #4

62-2 Датчик тракта бумаги (DM / EXIT/ IOT) 0~127 - - O X X Бит2: ДАТЧИК ОЖИДАНИЯ DM

0~66 33 0,405 мм O O O При увеличении установочного значения шлейф

0~99 - 1 мм O X X "98 ~ 432"="98мм ~ 432мм".

0~4 - 100 мм O X X

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

увеличивается.

Это длина бумаги (мм), измеренная датчиком регистрации.

Бит5: ДАТЧИК ПОДАЧИ #3

Бит6: ДАТЧИК ПОДАЧИ #2

Бит7:

* Значение бита

0: без бумаги

Бит7: ВЫХОДНОЙ ДАТЧИК#1

Бит6: ДАТЧИК РЕГИСТРАЦИИ

* Значение бита

0: без бумаги

1: с бумагой

Временная точность обновления бита 10 мс.

Procon

Таблица 11 Proco n

Цепьфункция

16-33 Код ATC 0~99 55 1 O O O 16-45 Остаток тонера [%] 0~200 - 1 O X X 23-28 TC Up/Down PV 1~20 1 1 O O O Число диагностических отпечатков при увеличении/

27-52 Нет тонера в тонер-картридже (для

Общие процедуры/Информация

Название Значение

0~1 0 O X X 0: Тонер-картридж не пуст.

чтения CRUM)

Начальное значение

Шаг

Чтение / запись в NVRAM

Доступ CE

12/2004

6-34

ПримечанияЧтение Запись Инициализ.

уменьшении тонирования.

1: Тон е р -картридж пуст.

Начальное издание

CCC118, WCM118

Таблица 11 Proco n

Цепьфункция Название Значение

42-3 Решение ATC 0~1 0 1 O O O Решение датчика ATC

42-4 Решение датчика влажности 0~1 - 1 O X X 42-5 Решение датчика температуры 0~1 - 1 O X X 42-10 Закончился тонер 0~1 0 1 O O O 0:Нормально

42-14 Скорость подачи тонера [10мг/с] 0~254 20 1 O O O 42-15 Состояние окончания тонера(NVM. от

0 до 3) 42-26 Текущ ая влажность [%] 0~99 - 1 O X X 42-44 Текущ ая температура [град.C] 0~99 - 1 O X X 43-2 Последние две цифры эталона ATC 00~99 - 1 O X X 43-3 Последние две цифры выхода ATC 00~99 90 1 O O O 43-9 Последние две цифры дельты ATC,

ручн. 43-11 Результат проверки ATC 0~4 - O X X 0=мало, 1=норма, 2=много, 3=ошибка, 4=неверное

43-12 Первые две цифры эталона ATC 00~19 - 1 O X X 43-13 Первые две цифры выхода ATC 00~19 3 1 O O O 43-19 Первые две цифры дельты ATC, ручн. 49~50 50 1 O O O Ручная коррекция ATC/ выше 43-21 Последние 2 цифры ICDC

проявления(NVM) 43-31 Первые 2 цифры ICDC

проявления(NVM) 45-10 Состояние окончания старого тонера 0~4 0 1 O O O 46-3 Последние 2 цифры LD2 00~99 - 1 O X X 46-13 Первые 2 цифры LD2 00~19 - 1 O X X 48-49 Последние две цифры LD, ручн. 00~99 00 1 O O O 48-59 Первые две цифры LD, ручн. 47~52 50 1 O O O 49-7 Последние две цифры CRU ATC S 0~99 80 1 O O O 49-8 Первые две цифры CRU ATC S 0~10 3 1 O O O 49-63 Окончание восстановления CRU (для

чтения CRUM) 52-53 Предпороговое значение 0~254 118 1 O O O 52-54 PR_VL 30~150 87 1 O O O 53-1 Нет тонера (для чтения CRUM) 0~1 0 1 O X X 53-24 Последние 2 цифры ATC OU T (для

чтения CRUM) 53-25 Первые 2 цифры ATC OU T (для

чтения CRUM)

0~4 0 1 O O O

0~99 0 1 O O O Ручная коррекция ATC/ниже

0~99 0 1 O O O

0~1 0 1 O O O

00~255 90 1 O X X

00~255 3 1 O X X

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

0:Нормально 1:Не нормально

1:Не нормально

завершение

Начальное издание

CCC118, WCM118

12/2004

6-35

Общие процедуры/Информация

Чтение / запись в NVRAM

Таблица 11 Proco n

Цепьфункция Название Значение

53-31 Нет тонера (для чтения CRUM) 0~255 0 1 O X X 53-36 Датчик ATC (для чтения CRUM) 0~255 55 1 O X X 53-38 Состояние датчика ATC (для чтения

CRUM) 53-39 CRU новый или старый (для чтения

CRUM)

0~1 0 O X X Для сохранения 42-3 в CRUM

0~1 0 O X X Для сохранения 42-3 в CRUM Чтение 49-63 0:Новый,

Начальное значение Шаг

Доступ CE

Рециркулирование

Таблица 12 Рециркулирование

Цепьфункция

30-4 Последние две цифры подач из MPT

30-5 Последние 2 стартового числа IOT 0~99 0 1 O X X 30-6 Последние две цифры подач из лотка

30-7 Последние две цифры подач из лотка

30-8 Последние две цифры подач из лотка

30-9 Последние две цифры подач из лотка

30-14 5 и 6 цифры подач из MPT (8 цифр) 0~99 0 1 O X X 30-15 3 и 4 стартового числа IOT 0~99 0 1 O X X 30-16 5 и 6 цифры подач из лотка 1 (8 цифр) 0~99 0 1 O X X 30-17 5 и 6 цифры подач из лотка 2 (8 цифр) 0~99 0 1 O X X 30-18 5 и 6 цифры подач из лотка 3 (8 цифр) 0~99 0 1 O X X 30-19 5 и 6 цифры подач из лотка 4 (8 цифр) 0~99 0 1 O X X 30-24 3 и 4 цифры подач из лотка MPT (8

30-25 Первые 2 стартового числа IOT 0~99 0 1 O X X 30-26 3 и 4 цифры подач из лотка 1 (8 цифр) 0~99 0 1 O X X 30-27 3 и 4 цифры подач из лотка 2 (8 цифр) 0~99 0 1 O X X 30-28 3 и 4 цифры подач из лотка 3 (8 цифр) 0~99 0 1 O X X 30-29 3 и 4 цифры подач из лотка 4 (8 цифр) 0~99 0 1 O X X 30-34 Первые две цифры подач из MPT (8

30-36 Первые две цифры подач из лотка 1

Название Значение

0~99 0 1 O X X

(8 цифр)

0~99 0 1 O X X

1 (8 цифр)

0~99 0 1 O X X

2 (8 цифр)

0~99 0 1 O X X

3 (8 цифр)

0~99 0 1 O X X

4 (8 цифр)

0~99 0 1 O X X

цифр)

0~3 0 1 O X X

цифр)

0~3 0 1 O X X

(8 цифр)

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

1:Старый

ПримечанияЧтение Запись Инициализ.

Общие процедуры/Информация

Чтение / запись в NVRAM

12/2004

6-36

Начальное издание

CCC118, WCM118

Цепьфункция Название Значение

30-37 Первые две цифры подач из лотка 2

(8 цифр) 30-38 Первые две цифры подач из лотка 3

(8 цифр) 30-39 Первые две цифры подач из лотка 4

(8 цифр) 30-61 Переполнение счетчика подач из

лотка

30-62 Переполнение счетчика стартового

числа IOT

0~3 0 1 O X X

0~1 0 1 O X X Отображает, производилась ли в ячейку NVM для

0~1 0 1 O X X Отображает, производилась ли в ячейку NVM запись

ROS

Цепьфункция

6-20 ВСЕ ЛОТКИ - БОКОВАЯ

6-21 ЛОТОК 1 - БОКОВАЯ РЕГИСТРАЦИЯ

6-22 ЛОТОК 2 - БОКОВАЯ РЕГИСТРАЦИЯ

6-23 ЛОТОК 3 - БОКОВАЯ РЕГИСТРАЦИЯ

6-24 ЛОТОК 4 - БОКОВАЯ РЕГИСТРАЦИЯ

6-26 MPT - БОКОВАЯ РЕГИСТРАЦИЯ -

6-28 ДУПЛЕКС ИЗ ВСЕХ ЛОТКОВ -

6-29 ДУПЛЕКС ИЗ ЛОТКА 1 - БОКОВАЯ

6-30 ДУПЛЕКС ИЗ ЛОТКА 2 - БОКОВАЯ

6-31 ДУПЛЕКС ИЗ ЛОТКА 3 - БОКОВАЯ

6-32 ДУПЛЕКС ИЗ ЛОТКА 4 - БОКОВАЯ

6-34 ДУПЛЕКС ИЗ MPT - БОКОВАЯ

Название Значение

1~99 50 0,254 мм O O O

РЕГИСТРАЦИЯ - ЛАЗЕР

1~99 50 0,254 мм O O O

- ЛАЗЕР 1~99 50 0,254 мм O O X

- ЛАЗЕР 1~99 50 0,254 мм O O O

ЛАЗЕР

1~99 50 0,254 мм O O O

БОКОВАЯ РЕГИСТРАЦИЯ - ЛАЗЕР

1~99 50 0,254 мм O O O

РЕГИСТРАЦИЯ - ЛАЗЕР

1~99 50 0,254 мм O O O

РЕГИСТРАЦИЯ - ЛАЗЕР

1~99 50 0,254 мм O O O

РЕГИСТРАЦИЯ - ЛАЗЕР

1~99 50 0,254 мм O O O

РЕГИСТРАЦИЯ - ЛАЗЕР

1~99 50 0,254 мм O O O

РЕГИСТРАЦИЯ - ЛАЗЕР

Таблица 12 Рециркулирование

Начальное значение Шаг

Начальное значение

Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

числа подач из лотка запись более 4 000 000 раз. 0: Нет 1: Да.

стартового числа IOT более 1 000 000 раз. 0: Нет 1: Да.

Таблица 13 ROS

Доступ CE

ПримечанияЧтение Запись Инициализ.

Начальное издание

CCC118, WCM118

12/2004

6-37

Общие процедуры/Информация

Чтение / запись в NVRAM

Таблица 13 ROS

Цепьфункция Название Значение

6-52 ЗОНА ИЗОБРАЖЕНИЯ 0~1 0 - O O O 0: ОБЫЧНАЯ ЗОНА ИЗОБРАЖЕНИЯ

6-57 СМЕЩЕНИЕ ПОЛЯ у передней

кромки

6-58 СМЕЩЕНИЕ ПОЛЯ у задней кромки 0~99 50 0,135 мм O O O 6-59 НОРМАЛЬНАЯ ШИРИНА ПОЛЯ У

БОКОВОЙ КРОМКИ

6-60 НОРМАЛЬНАЯ ШИРИНА ПОЛЯ у

передней кромки

6-63 НОРМАЛЬНАЯ ШИРИНА ПОЛЯ у

задней кромки

23-23 Печать тест-листа 1~4 1 O O O Для выбора тест-листа для печати: CE Settings>

23-24 ЗОНА ИЗОБРАЖЕНИЯ 0~1 0 O O O 0: ОБЫЧНАЯ ЗОНА ИЗОБРАЖЕНИЯ

0~99 0 0,135 мм O O O

0~16 8 0,254 мм O O O Номинал=2,032мм

0~30 15 0,135 мм O O O Номинал=2,025 мм

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

1: ШИРОКАЯ ЗОНА ИЗОБРАЖЕНИЯ

Chain Func>Test Print. 1: ПОЛОСА. 2: ТЕМНОЕ НАПЫЛЕНИЕ. 3: НАМЕРЕННО ЧИСТАЯ СТРАНИЦА. 4: СЕТКА.

1: ШИРОКАЯ ЗОНА ИЗОБРАЖЕНИЯ

ЛОТОК

Таблица 14 ЛОТОК

Цепьфункция

7-29 ПОСЛЕДНИЕ ДВЕ ЦИФРЫ БОКОВОЙ

7-37 MPT Последние 2 цифры длины

7-38 MPT Первые 2 цифры длины бумаги

7-39 ПЕРВЫЕ ДВЕ ЦИФРЫ БОКОВОЙ

20-3 Регулировк а времени подъема STM 0~50 5 10 мс O O O Регулировочное значение времени подъема во

Общие процедуры/Информация

Название Значение

0~99 - 1 мм O X X "88 - 303"="88мм - 303мм". НАПРАВЛЯЮЩЕЙ MPT ДЛЯ ОПРЕДЕЛЕНИЯ ШИРИНЫ БУМАГИ

0~99 - 1 мм O X X "98 ~ 432"="98мм ~ 432мм". бумаги универс. размера

0~4 - 100 мм O X X универс. размера

0~3 - 100 мм O X X НАПРАВЛЯЮЩЕЙ MPT ДЛЯ ОПРЕДЕЛЕНИЯ ШИРИНЫ БУМАГИ

Начальное значение

Шаг

Чтение / запись в NVRAM

Доступ CE

12/2004

6-38

ПримечанияЧтение Запись Инициализ.

Это ширина бумаги (мм), вычисленная по положению боковой направляющей MPT.

Это временное значение, полученное из контроллера. Оно пропадает при выключении питания или сбросе IOT.

время загрузки бумаги.

Начальное издание

CCC118, WCM118

Таблица 14 ЛОТОК

Цепьфункция Название Значение

20-7 Величина сдвига при определении

размера MPT (дельта T)

50-5 Выбор мм/дюймы при определении

размера MPT

50-7 Разрешить лоток4 0~1 1 - O O O 0:Запретить лоток4

50-21 Тип обычной бумаги по умолчанию 0~1 0 - O O O 0:Толще 70 г/кв.м для международного рынка

50-60 Выбор размера 8kai 16kai (GCO/TFX) 0~1 1 - O O O Выбор размера применяемой бумаги.

50-61 Выбор 7,25*10.5L /(B5L или 16kaiL) 0~1 1 - O O O Выбор размера применяемой бумаги.

50-62 Выбор A5S/5,5*8,5S 0~1 1 - O O O Выбор размера применяемой бумаги.

0~30 15 1 мм O O O См. диагн. коды 20-5 20-6 Регулировка боковой

0~2 1 - O O O 0: мм

Начальное значение Шаг

Доступ CE

ПримечанияЧтение Запись Инициализ.

направляющей SMH Мин.(0)=0мм Макс.(30)=30мм Начальн.(15)=15мм

1: дюйм.13 2: дюйм.14

1: Разрешить лоток4

1: 70 г/кв.м или менее для национального рынка

0 : GCO 1 :TFX

0 : B5LEF или 16kaiLEF 1 : 7,25*10.5LEF

0 : A5SEF 1 : 5,5*8,5SEF

КСЕРОГРАФИЯ

Таблица 15 КСЕРОГРАФИЯ

Доступ CE

Цепьфункция

50-42 Управление перед экспонированием 0~254 0 - O O O 0:Выкл. (Всегда)

53-45 Независимое управление элементами 0~1 0 1 O O O 0:Синхронизированное управление (независимое

56-22 Синхронизация начала опускания

56-23 Синхронизация конца опускания

Начальное издание

CCC118, WCM118

Название Значение

0~199 98 6 мс O O O BTR(TT3)

0~99 0 6 мс O O O BTR(TT4)

Начальное значение

Шаг

12/2004

6-39

Инициализ

.

ПримечанияЧтение Запись

254:Вкл.(всегда) 1~253:Вкл.(Изменение режима цикла барабана)

Для 1~253 предэкспонирований(изменений режима цикла барабана), Единица эквивалентна 1 тыс. циклов. Рекомендуется 122 тыс. (циклов).

управление запрещено) 1:Независимое управление

Общие процедуры/Информация

Чтение / запись в NVRAM

Проверка аналоговых величин

Введите нужную цепь-функцию и нажмите кнопку “Старт”.

При нажатии кнопки "Старт" код цепи-функции будет передан в MCU в качестве запроса теста аналогового устройства. Дождитесь ответа. При получении какого-либо ответа считается, что операция завершена. Ее результат появляется на UI.

Таблица 1Перечень проверок аналоговых устройств (входных)

Предмет

Цепь-функция

7-1 ЛОТОК ДАТЧИК РАЗМЕРА ЛОТКА 1 0 1023 Контроль аналоговой величины на выходе датчика размера лотка 1 7-2 ЛОТОК ДАТЧИК РАЗМЕРА ЛОТКА 2 0 1023 Контроль аналоговой величины на выходе датчика размера лотка 2 7-3 ЛОТОК ДАТЧИК РАЗМЕРА ЛОТКА 3 0 1023 Контроль аналоговой величины на выходе датчика размера лотка 3 7-4 ЛОТОК ДАТЧИК РАЗМЕРА ЛОТКА 4 0 1023 Контроль аналоговой величины на выходе датчика размера лотка 4 7-6 ЛОТОК ДАТЧИК РАЗМЕРА MSI 0 1023 Контроль аналоговой величины на выходе датчика размера MPT 9-30 КСЕРОГРАФИЯ КОНТРОЛЬ НАПРЯЖЕНИЯ НА BTR 0 1023 10-20 ФЬЮЗЕР ДАТЧИК УПРАВЛЕНИЯ ФЬЮЗЕРОМ

15-60 Procon Датчик температуры 140 710 15-61 Procon Датчик влажности 36 400 15-62 Procon Датчик ATC 200 800

проверки

Название Мин. Макс. Описание

0 1023 Контроль температуры режима ожидания

(FS1)

Отображается только то значение, которое соответствует состоянию при нажатии на кнопку "Старт" (при изменении состояния значение не меняется).

Числовое значение результата в диапазоне от 0000 до 9999 (четырехзначное десятичное число)

При нажатии кнопки "Стоп" на экране тестирования аналоговых устройств в качестве кода цепи-функции будет передано значение "0-0".

Общие процедуры/Информация

Чтение / запись в NVRAM

12/2004

6-40

Начальное издание

CCC118, WCM118

Проверка входных/выходных элементов

Введите нужную цепь-функцию и нажмите кнопку “Старт”.

При нажатии кнопки "Старт" код цепи-функции будет передан в MCU в качестве запроса проверки IOT. Дождитесь ответа.

При получении какого-либо ответа считается, что операция завершена. Ее результат появляется на UI.

Отображается только то значение, которое соответствует состоянию при нажатии кнопки "Старт" (при изменении состояния это значение не меняется).

Результат возвращается в MCU и отображается, как есть.

Результат в диапазоне от 000 до 999 (трехзначное десятичное число)

При нажатии кнопки "Стоп" на экране проверки IOT в качестве кода цепи-функции будет передано значение "0-0".

Выполните специальный тест, введя код цепи-функции из перечня специальных тестов.

Начальное издание

CCC118, WCM118

12/2004

6-41

Общие процедуры/Информация

Проверка входных/выходных элементов

Таблица 1 Выходные элементы

Цепьфункция

4-1 Трансп.

4-2 ФЬЮЗЕР ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ФЬЮЗЕРА

6-15 ROS ВКЛ. ДВИГАТЕЛЯ ROS L Вкл. и останов двигателя ROS X X Нет 7-19 ЛОТОК ПОДЪЕМНИК ЛОТКА 2 (реверс двигателя

7-20 ЛОТОК ПОДЪЕМНИК ЛОТКА 3 (реверс двигателя

7-21 ЛОТОК ПОДЪЕМНИК ЛОТКА 4 (реверс двигателя

8-1 Трансп.

Предмет проверки

бумаги

Уровень

Название ВКЛ. ГЛАВНОГО ДВИГАТЕЛЯ L X X Одновременно вкл. BCR AC, BCR DC,

(ВЫСОКАЯ СКОРОСТЬ)

подачи)

ВКЛ. ГЛАВНОГО ДВИГАТЕЛЯ L X X Одновременно вкл. BCR AC, BCR DC,

сигнала

- Вентилятор фьюзера переходит

- Включение двигателя

Значение

с низкой скорости на высокую.

подъемника на 2 секунды, когда датчик уровня лотка 2 "L" (лоток опущен). Двигатель подъемника не будет работать, когда датчик уровня лотка 2 "H" (лоток поднят).

подъемника на 2 секунды, когда датчик уровня лотка 3 "L" (лоток опущен). Двигатель подъемника не будет работать, когда датчик уровня лотка 3 "H" (лоток поднят).

подъемника на 2 секунды, когда датчик уровня лотка 4 "L" (лоток опущен). Двигатель подъемника не будет работать, когда датчик уровня лотка 4 "H" (лоток поднят).

Таймер выкл.

X X Нет

O X Нет

Циклич. работа

Примечания

DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

8-2 ЛОТОК ДВИГАТЕЛЬ РОЛИКОВ ОТВОДА L X X Нет 8-12 Трансп.

бумаги

8-13 ЛОТОК ДВИГАТЕЛЬ ПОДАЧИ ЛОТКА 2 - X X Not available 8-14 ЛОТОК ДВИГАТЕЛЬ ПОДАЧИ ЛОТКА 3 - X X Нет

Общие процедуры/Информация

Проверка входных/выходных элементов

ДВИГАТЕЛЬ ПОДАЧИ ЛОТКА 1 L X X Нет

12/2004

6-42

Начальное издание

CCC118, WCM118

Таблица 1 Выходные элементы

Цепьфункция

8-15 ЛОТОК ДВИГАТЕЛЬ ПОДАЧИ ЛОТКА 4 - X X Нет 8-17 Трансп.

8-18 ЛОТОК МУФТА РОЛИРОВ ОТВОДА TM L X X Нет 8-24 ЛОТОК МУФТА РОЛИКОВ ОТВОДА STM L X X Нет 8-38 PHD ДВИГАТЕЛЬ ДУПЛЕКСА - С высокой скоростью ( > рабочая

8-42 ЛОТОК ПРОВЕРКА ГОРЯЧЕЙ ЛИНИИ альтернативным

8-44 ЛОТОК ДВИГАТЕЛЬ ПОДАЧИ ЛОТКА 3 (горячая линия) L Управление горячей линией X X Нет 8-45 ЛОТОК ДВИГАТЕЛЬ ПОДАЧИ ЛОТКА 4 (горячая линия) L Управление горячей линией X X Нет 8-46 ЛОТОК ДВИГАТЕЛЬ РОЛИКОВ ОТВОДА STM L X X Нет 8-50 PHD Работа ДВИГАТЕЛЯ ДУПЛЕКСА для подачи

9-1 КСЕРОГР

Предмет проверки Название

МУФТА ПОДАЧИ SMH L X X Нет

бумаги

сигналом

бумаги в зону регистрации ВКЛ. ГЛАВНОГО ДВИГАТЕЛЯ L X X Одновременно вкл. BCR AC, BCR DC,

АФИЯ

Уровень сигнала Значение

скорость)

- Управление горячей линией

MCU альтернативно

переключает сигнал ПОДАЧАСТОП с периодичностью 400600мс,

Модуль лотков переключает сигнал ПОДАЧА-ГОТОВ с периодичностью 1900-2100 мс.

- с малой скоростью (=рабочая скорость)

Таймер выкл.

X X DM

O X Нет

X X DM

Циклич. работа Примечания

DEVE DC и BTR.

9-23 КСЕРОГР

АФИЯ

9-24 КСЕРОГР

АФИЯ

9-27 КСЕРОГР

АФИЯ

Начальное издание

CCC118, WCM118

* Переключение CF=53-45(CL=751-560) на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

СМЕЩЕНИЕ BCR AC - X X Одновременно вкл. главный двигатель,

BCR DC, DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

СМЕЩЕНИЕ BCR DC - X X Одновременно вкл. главный двигатель,

BCR AC, DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

DTS <- X X Нет

12/2004

6-43

Проверка входных/выходных элементов

Общие процедуры/Информация

Цепьфункция

9-29 КСЕРОГР

9-33 КСЕРОГР

9-36 КСЕРОГР

10-1 Трансп.

10-3 Трансп.

10-4 ФЬЮЗЕР ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ФЬЮЗЕРА

10-5 Трансп.

10-8 Трансп.

10-9 Трансп.

10-10 Трансп.

10-51 Трансп.

10-61 Трансп.

Предмет проверки Название

Смещение BTR(+) - X X Одновременно вкл. главный двигатель,

АФИЯ

СМЕЩЕНИЕ DC на проявителе - X X Одновременно вкл. главный двигатель,

АФИЯ

Смещение BTR(-) - X X Одновременно вкл. главный двигатель,

АФИЯ

ГЛАВНЫЙ ДВИГАТЕЛЬ L X X Одновременно вкл. BCR AC, BCR DC,

бумаги

Проверка исходного положения OCT - X X Транспортировка бумаги

бумаги

(ВЫСОКАЯ СКОРОСТЬ)

бумаги

Возврат и предсдвиговое перемещение OCT - X X Транспортировка бумаги

ДВИГАТЕЛЬ ВЫВОДА ВПЕРЕД (вывод бумаги) - X X Нет

ДВИГАТЕЛЬ ВЫВОДА НАЗАД (бумага в дуплексный модуль)

Двигатель вывода - X X Транспортировка бумаги

СОЛЕНОИД ВЫХОДНОГО ЗАТВОРА H Затвор на выход2/FUT X X Нет

ДВИГАТЕЛЬ СДВИГА 1 - X X Транспортировка бумаги

Таблица 1 Выходные элементы

Уровень сигнала Значение

- Вентилятор фьюзера переходит с низкой скорости на высокую.

- X X Нет

Таймер выкл.

X X Нет

Циклич. работа Примечания

BCR AC, DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

BCR AC, DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

BCR AC, DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

Общие процедуры/Информация

Проверка входных/выходных элементов

12/2004

6-44

Начальное издание

CCC118, WCM118

Таблица 1 Выходные элементы

Цепьфункция

10-62 Трансп.

10-63 Трансп.

15-63 Procon Двигатель подачи тонера L O X Одновременно вкл. главный двигатель,

Цепьфункция

1-1 Трансп.

1-10 ЛОТОК КРЫШКА МОДУЛЯ ЛОТКОВ L Крышка открыта (блокировочный

1-11 Трансп.

1-12 Трансп.

7-5 ЛОТОК Цифровой датчик размера ЛОТКА4 L Дополнительно для определения

7-7 ЛОТОК ДАТЧИК ОТСУТСТВИЯ БУМАГИ В ЛОТКЕ1 L Нет бумаги Нет 7-8 ЛОТОК ДАТЧИК ОТСУТСТВИЯ БУМАГИ В ЛОТКЕ2 L Нет бумаги Нет 7-9 ЛОТОК ДАТЧИК ОТСУТСТВИЯ БУМАГИ В ЛОТКЕ3 L Нет бумаги Нет 7-10 ЛОТОК ДАТЧИК ОТСУТСТВИЯ БУМАГИ В ЛОТКЕ4 L Нет бумаги Нет 7-12 ЛОТОК ДАТЧИК ОТСУТСТВИЯ БУМАГИ В SMH/ENV L Нет бумаги Нет 7-14 ЛОТОК ДАТЧИК УРОВНЯ ЛОТКА2 L Поднят (подъемник в положении

7-15 ЛОТОК ДАТЧИК УРОВНЯ ЛОТКА3 L Поднят (подъемник в положении

7-16 ЛОТОК ДАТЧИК УРОВНЯ ЛОТКА4 L Поднят (подъемник в положении

7-26 ЛОТОК Цифровой датчик размера ЛОТКА1 L Дополнительно для определения

7-27 ЛОТОК Цифровой датчик размера ЛОТКА2 L Дополнительно для определения

Предмет проверки Название

ДВИГАТЕЛЬ УЗЛА СДВИГА 1 ВПЕРЕД - X X Транспортировка бумаги

бумаги

Предмет проверки

бумаги

ДВИГАТЕЛЬ УЗЛА СДВИГА 1 НАЗАД - X X Транспортировка бумаги

Название ЛЕВАЯ КРЫШКА L Крышка открыта (блокировочный

ЛЕВАЯ нижняя КРЫШКА H Крышка открыта (блокировочный

Передняя крышка L Крышка открыта (блокировочный

Уровень сигнала Значение

Таблица 2 Входные элементы

Уровень сигнала

Значение Примечания

выключатель разомкнут)

размера

подачи бумаги)

размера

Таймер выкл.

Циклич. работа Примечания

BCR AC, BCR DC, DEVE DC и BTR.

* Переключение CF=53-45(CL=751-560)

на 1 (один выходной элемент) позволяет выполнять проверку каждого элемента отдельно.

Нет

Когда открыта левая крышка, состояние передней крышки не может быть определено аппаратом, поэтому передняя крышка воспринимается как "закрытая", несмотря на ее реальное состояние.

Нет

Начальное издание

CCC118, WCM118

12/2004

6-45

Общие процедуры/Информация

Проверка входных/выходных элементов

Таблица 2 Входные элементы

Цепьфункция

7-28 ЛОТОК Цифровой датчик размера ЛОТКА3 L Дополнительно для определения

8-5 Трансп.

8-6 ЛОТОК ДАТЧИК ПОДАЧИ#2 L Бумага обнаружена Нет 8-8 ЛОТОК ДАТЧИК ОТВОДА F/O#3 L Бумага обнаружена Нет 8-9 ЛОТОК ДАТЧИК ОТВОДА F/O#4 L Бумага обнаружена Нет 8-31 Трансп.

8-32 Трансп.

8-33 ЛОТОК БЛОКИРОВКА ДУПЛЕКСНОГО МОДУЛЯ H Открыть Нет 8-35 Трансп.

8-47 ЛОТОК СИГНАЛ ГОТОВНОСТИ К ПОДАЧЕ H Высокий уровень

8-48 ЛОТОК ДАТЧИК ОТВОДА F/O#3 L Бумага обнаружена

8-49 ЛОТОК ДАТЧИК ОТВОДА F/O#4 L Бумага обнаружена

9-2 КСЕРОГР

10-11 Трансп.

10-23 Трансп.

Предмет проверки Название

ДАТЧИК РЕГИСТРАЦИИ L Бумага обнаружена Нет

бумаги

ДАТЧИК ОЖИДАНИЯ ДУПЛЕКСНОГО МОДУЛЯ L Бумага обнаружена DM

бумаги

ДАТЧИК регистрации (DM) H Бумага обнаружена

бумаги

МУФТА регистрации (DM) L ВКЛ

бумаги

ОБНАРУЖЕНИЕ БАРАБАНА L EP-картридж установлен Нет

АФИЯ

ДАТЧИК ИСХОДНОГО ПОЛОЖЕНИЯ OCT1 L OCT1 в исходном положении

бумаги

ВЫХОДНОЙ ДАТЧИК L Бумага обнаружена Нет

бумаги

Уровень сигнала Значение Примечания

размера

DM

Уровень датчика, обнаруженный DM

DM

Сигнал, обнаруженный модулем DM

Нет

Управление горячей линией

Нет

Управление горячей линией

Нет

Управление горячей линией

Таблица 3 Перечень специальных тестов

Цепьфункция

20-5 Регулировка боковой направляющей

20-6 Регулировка боковой направляющей

20-58 MCU NVM Устан овка начального значения в системных данных MCU Нет 23-10 Тестовая печать Выполняется печать тест-листа. Нет 23-11 Работа без бумаги Выполняется при запуске аппарата без бумаги. Нет 23-13 Увеличение тонирования Выполняется увеличение тонирования Нет 23-14 Уменьшение тонирования Выполняется уменьшение тонирования Нет

Общие процедуры/Информация

Проверка входов/выходов, проверка ATC, P-ESS

Название Описание Примечания

MPT на минимальный размер

MPT на максимальный размер

Значение для боковой направляющей MPT сохраняется в системных данных (чтение C-F= 20-15) после установки боковой направляющей MPT в положение минимальной ширины.

Значение для боковой направляющей MPT сохраняется в системных данных (чтение C-F= 20-16) после установки боковой направляющей MPT в положение максимальной ширины.

12/2004

6-46

Нет

Начальное издание

CCC118, WCM118

Таблица 3 Перечень специальных тестов

Цепьфункция Название Описание Примечания

43-1 Проверка ATC Аппарат снимает отсчет датчика ATC и сохраняет эталонное значение, выходное значение и результат проверки. Нет

Проверка ATC

1. Функция считывания упомянутых ниже данных ATC при нажатии кнопки "Старт".

2. Функция регулировки концентрации тонера TONE "UP" (темнее) или “DOWN” (светлее)

ПРИМЕЧАНИЕ: Считывание данных должно выполняться перед регулировкой TONE UP/DOWN. См. ADJ 4.1.1 Регулировка концентрации тонера.

P-ESS

Отображаются регулировки диагностического меню.

При нажатии кнопки [->] отображаются указанные ниже меню регулировок.

Выберите нужный пункт и выполните процедуру, пользуясь кнопкой [->].

Инициализация NVM

Установки S2E

Установки RAM

Начальное издание

CCC118, WCM118

12/2004

6-47

Общие процедуры/Информация

Проверка входов/выходов, проверка ATC, P-ESS

Общие процедуры/Информация

Проверка входов/выходов, проверка ATC, P-ESS

12/2004

6-48

Начальное издание

CCC118, WCM118

GP 1 Сброс пароля администратора

Цель

Данная процедура служит для того, чтобы сервисный инженер мог восстановить пароль администратора в тех случаях, когда пользователь изменил пароль из значения по умолчанию, а затем потерял или забыл пароль.

Процедура

1. Войдите в Диагностический режим. См. [Вход в диагностический режим].

2. Нажмите на панели управления кнопку Log In/Out.

3. Выберите System Settings, затем Changing Pass Word.

4. Нажмите кнопку Ввод.

5. Задайте пароль по умолчанию (11111) .

6. Выйдите из диагностического режима.

7. Позвольте администратору ввести в режиме пользователя новый пароль.

GP 2 DIS/DTC и DCS

Рекомендация 2000 ITU-T. Длина байте FIF : 14 байт (112 бит)

• Если не определено другое, бит 0=недоступно и 1=доступно

• Примечания *1~3 даны на последней странице описания общих процедур GP. "F-

КОД" указывает на особенность, используемую при связи G3; "i-Fax" в интернетфаксе; и "Color, Fax" в цветном факсе. Позиции, помеченные "*", установлены в "0", поскольку они не используются при обычной факсимильной связи G3.

• Вначале преобразуйте значение (шестнадцатиричное), записанное в FIF под DIS/ DTC и DCS, в двоичное. Затем проверьте значения битов с указанными номерами.

Описания битов в порядке возрастания номеров представлены в приведенной ниже таблице. В приведенном ниже примере показано, что FIF содержит число "20EF...".

(Номера битов 3-го и последующих байтов представляются в том же виде, что и 1-го и 2-го байтов. Восемь битов расположены в обратном порядке на однобайтной

основе.)

для

Начальное издание

CCC118, WCM118

12/2004

6-49

Рисунок 1 (j0ch61016)

Общие процедуры/Информация

GP 1, GP 2

Таблица 1

Бит DIS/DTC DCS Описание

1 Простой режим i-Fax Простой режим i-Fax i-Fax

2 Резерв (записан “0”) Резерв (записан “0”)

3 i-Fax реального времени i-Fax реального времени i-Fax

4 Резерв (записан “0”) Резерв (записан “0”)

5 Резерв (записан “0”) Резерв (записан “0”)

6 Возможность V.8 Недействителен (записан

“0”)

7 Размер кадра (байтов)

0:Приоритет 256 байтов

1:Приоритет 64 байтов

8 Резерв (записан “0”) Резерв (записан “0”)

9 Подготавливает документ

для передачи или документ для запроса 0: № документа для передачи 1: Готов к передаче

10 Возможность приема Возможность приема

14~11 Скорость передачи Скорость передачи

14~11 0000 V.27ter 2400бит/с V.27ter

14~11 0010 V.27ter 4800бит/с V.27ter

14~11 0001 V. 29 9600бит/с V. 2 9

14~11 0011 V.27ter & V.29 7200бит/с V.2 9

14~11 0100 Не используется Недействителен

14~11 0110 Резерв Недействителен

14~11 0101 Не используется Резерв

14~11 0111 Недействителен Резерв

14~11 1000 Не используется 14400бит/с V. 1 7

14~11 1010 Резерв 12000бит/с V.17

14~11 1001 Не используется 9600бит/с V. 1 7

14~11 1011 V.27ter & V.29 & V.17 7200бит/с V. 1 7

Недействителен (записан “0”)

Резерв (записан “0”)

*

Бит DIS/DTC DCS Описание

14~11 1100 Не используется Резерв

14~11 1110 Резерв Резерв

14~11 1101 Не используется Резерв

14~11 1111 Резерв Резерв

15 Плотность линий в

направлении медленного сканирования

0:3,85 лин./мм (норма)

1:7,7 лин./мм (высокая)

16 Двумерное кодирование

(MR)

0:MH

1:MH & MR

18, 17 Макс. ширина записи Макс. ширина записи

18, 17 00 215mm (ширина A4) 215mm (ширина A4)

18, 17 01 255mm (ширина В4) 255mm (ширина В4)

18, 17 10 303мм (ширина A3) 303мм (ширина A3)

18, 17 11 Недействителен Недействителен

20, 19 Макс. длина записи Макс. длина записи

20, 19 00 297мм (длина A4) 297мм (длина A4)

20, 19 01 364мм (длина B4) 364мм (длина B4)

20, 19 10 Неограниченная длина

(рулонная бумага)

20, 19 11 Недействителен Недействителен

23~21 Мин. время передачи

сканированной строки

23~21 000 20мс (3.85 l / mm)

T7.7=T3.85

23~21 100 40мс (3,85 l / mm)

T7.7=T3.85

23~21 010 10мс (3,85 l / mm)

T7.7=T3.85

Плотность линий в направлении медленного сканирования

0:3,85 лин./мм (норма)

1:7,7 лин./мм (высокая)

Двумерное кодирование (MR)

0:MH

1:MR

Неограниченная длина (рулонная бумага)

Мин. время передачи сканированной строки

20ms

40мс

10 мс *3

*2

Общие процедуры/Информация

GP 2

12/2004

6-50

Начальное издание

CCC118, WCM118

Таблица 1

Бит DIS/DTC DCS Описание

23~21 001 5мс(3,85 l / mm) T7.7=T3.85 5ms

23~21 100 10мс(3,85 l / mm)

T7.7=T3.85

23~21 110 20мс(3,85 l / mm)

T7.7=T3.85

23~21 101 40мс(3,85 l / mm)

T7.7=T3.85

23~21 111 .0мс(3,85 l / mm)

T7.7=T3.85

24 Расширенное поле Расширенное поле *1

25 Резерв (записан “0”) Резерв (записан “0”)

26 Режим без сжатия Режим без сжатия *

27 ECM: Режим коррекции

ошибок

28 Резерв (записан “0”) Размер кадра ECM

29 Резерв (записан “0”) Резерв (записан “0”)

30 Резерв (записан “0”) Резерв (записан “0”)

31 Кодирование T.6 (MMR) Кодирование T.6 (MMR)

32 Расширенное поле Расширенное поле *1

33 Возможность сигнала

недействительного поля

34 Возможность опроса с

многократным выбором F- кода

35 Возможность подадреса

опроса F-кода

36 Возможность кодирования

цветного факса T.43.

37 Простое уплотнение

цветного факса

38 Возможность ADPCM Возможность ADPCM *

Не используется

0мс

ECM: Режим коррекции

ошибок

0:Приоритет 256 байтов

1:Приоритет 64 байтов

Возможность сигнала недействительного поля

Резерв (записан “0”) F-код

Возможность кодирования цветного факса T.43.

Простое уплотнение цветного факса

*

Цвет, факс

Бит DIS/DTC DCS Описание

39 Расширенное кодирование

режима передачи файла

40 Расширенное поле Расширенное поле *1

41 8 x 15,4 лин./мм

(сверхвысокая)

42 300 x 300 пикселей/

25,4мм(сверхвысокое)

43 16 x 15,4 лин./мм или

400x400 пикселей/ 25,4мм(сверхвысокое)

44 Возможность разрешения

на дюймовой основе

45 Разрешение на

метрической основе Предпочтительно

46 Время MSL в режиме

сверхвысокого качества изображения

0:T15.4=T7.7

1:T15.4=1/2T7.7

47 Возможность селективного

опроса F-кода

48 Расширенное поле Расширенное поле *1

49 Возможность подадреса F-

кода

50 Возможность пароля F-

кода

51 Подготовлен документ

передачи файла данных

52 Резерв (записан “0”) Резерв (записан “0”)

53 Передача бинарного

файла

54 Передача документа Передача документа *

Расширенное кодирование режима передачи файла

8 x 15,4 лин./мм (сверхвысокая)

300 x 300 пикселей/ 25,4мм(сверхвысокое)

16 x 15,4 лин./мм или 400x400 пикселей/ 25,4мм(сверхвысокое)

Тип разрешения

0: мм

1: дюймы

Любое для DCS *2

Любое для DCS *3

Резерв (записан “0”) F-код

Возможность подадреса

F-кода

ID передатчика F-код

Резерв (записан “0”) *

Передача бинарного файла

*

*2

F-код

*

Начальное издание

CCC118, WCM118

12/2004

6-51

Общие процедуры/Информация

GP 2

Таблица 1

Бит DIS/DTC DCS Описание

55 Передача файла Передача файла *

56 Расширенное поле Расширенное поле *1

57 Основной режим передачи Основной режим передачи *

58 Резерв (записан “0”) Резерв (записан “0”)

59 Подготовлен документ

режима символов

60 Режим символов Режим символов *

61 Резерв (записан “0”) Резерв (записан “0”)

62 Смешанный режим Смешанный режим *

63 Резерв (записан “0”) Резерв (записан “0”)

64 Расширенное поле Расширенное поле *1

65 Режим для обработки Режим для обработки *

66 Возможность цифровой

сети

67 Полный дуплекс/

полудуплекс

0:Полудуплекс

1:Полный дуплекс/

полудуплекс

68 Возможность JPEG-

кодирования цветного факса

69 Возможность

полноцветной передачи цветного факса

70 Резерв (записан “0”) Индикация таблицы кода

71 Возможность 12-бит/

пиксель.

0:8 бит/пиксель

1:12 бит/пиксель

72 Расширенное поле Расширенное поле *1

Резерв (записан “0”) *

Возможность цифровой сети

Полный дуплекс/ полудуплекс

0:Полудуплекс

1:Полный дуплекс/

полудуплекс

Возможность JPEGкодирования цветного факса

Возможность полноцветной передачи цветного факса

Хоффмана

Возможность 12-бит/ пиксель.

0:8бит/пиксель

1:12бит/пиксель

*

Цвет, факс

Бит DIS/DTC DCS Описание

73 Нет подвыборки цветного

факса (L*,a*,b*)

0:(4:1:1)

1:(1:1:1)

74 Нестанартный источник

света для цветного факса.

0:Стандартный

1:Нестандартный

75 Нестандартное цветовое

поле цветного факса

0:Стандартный

1:Нестандартный

76 Letter (215,9 x 279,4мм) Letter (215,9 x 279,4мм)

77 Legal (245,9 x 355,6мм) Legal (215,9x355,6мм)

78 Основные возможности

T.85 JBIG

79 Опционные возможности

T.85 JBIG

80 Расширенное поле Расширенное поле *1

81 Ключ HKM Ключ HKM *

82 Ключ RSA Ключ RSA *

83 Режим подмены Режим подмены *

84 HFX HFX *

85 Резерв (записан “0”) Резерв (записан “0”)

86 Резерв (записан “0”) Резерв (записан “0”)

87 HFX40-I HFX40-I *

88 Расширенное поле Расширенное поле *1

89 Резерв (записан “0”) Резерв (записан “0”)

90 Резерв (записан “0”) Резерв (записан “0”)

91 Резерв (записан “0”) Резерв (записан “0”)

Нет подвыборки цветного факса (L*,a*,b*)

0:(4:1:1)

1:(1:1:1)

Нестанартный источник света для цветного факса.

0:Стандартный

1:Нестандартный

Нестандартное цветовое поле цветного факса.

0:Стандартный

1:Нестандартный

Основные возможности T.85 JBIG

Опционные возможности T.85 JBIG

Цвет, факс

*

Общие процедуры/Информация

GP 2

12/2004

6-52

Начальное издание

CCC118, WCM118

Таблица 1

Бит DIS/DTC DCS Описание

92 T. 4 4 T. 44 *

93 T. 4 4 T. 44 *

94 T. 4 4 T. 44 *

95 T. 4 4 T. 44 *

96 Расширенное поле Расширенное поле *1

97 Возможность цветного

факса 300x300 или 400x400 пикселей/25,4мм

98 Возможность цветного

факса 100x100 пикселей/ 25,4мм

99 Возможность передачи

бинарного файла

100 Резерв (записан “0”) Резерв (записан “0”)

101 Запрос выбора i-Fax Резерв (записан “0”) i-Fax

102 Маршрутный адрес i-Fax Маршрутный адрес i-Fax i-Fax

103 Резерв (записан “0”) Резерв (записан “0”)

104 Расширенное поле Расширенное поле *1

105 Возможность 600 x 600

пикселей/25,4мм

106 Возможность 1200 x 1200

пикселей/25,4мм

107 Возможность 300 x 600

пикселей/25,4мм

108 Возможность 400 x 800

пикселей/25,4мм

109 Возможность 600 x 1200

пикселей/25,4мм

110 Резерв (записан “0”) Резерв (записан “0”)

111 Резерв (записан “0”) Резерв (записан “0”)

112 Расширенное поле Расширенное поле *1

*1, Если для расширенного поля задано "1", данные имеются в следующем байте.

Таким образом, расширенное поле последнего байта - "0".

Возможность цветного факса 300x300 или 400x400 пикселей/25,4мм

Возможность цветного факса 100x100 пикселей/ 25,4мм

Возможность передачи бинарного файла

Возможность 600 x 600 пикселей/25,4мм

Возможность 1200 x 1200 пикселей/25,4мм

Возможность 300 x 600 пикселей/25,4мм

Возможность 400 x 800 пикселей/25,4мм

Возможность 600 x 1200 пикселей/25,4мм

Цвет, факс

*

*2, Разрешение по битам 15 и 43,44,45

Таблица 2

Бит15 Бит43 Бит45 Бит44 Разрешение

1 0 0 0 Недействительно

1 0 0 1 200 x 200пикселей/25,4мм

1 0 1 0 8 x 7,7 лин./мм

1 0 1 1 8 x 7,7 лин./мм и 200 x 200пикселей/25,4мм

0 1 0 0 Недействительно

0 1 0 1 200 x 200пикселей/25,4мм

0 1 1 0 16 x 15.4 лин./мм

0 1 1 1 16 x 15,4 лин./мм и 400 x 400пикселей/25,4мм

*3. Минимальное время передачи сканированной строки требуется для печати одной строки (в направлении быстрого сканирования) принятого документа.

10mс (3,85 лин./мм) T7.7=T3.85: Время печати в обычном и качественном режиме одинаково, 10мс.

10мс (3,85 лин./мм) T7.7=1/2T3.85: Время печати в качественном режиме

наполовину меньше (5мс) времени печати в обычном режиме. Бит46: Время сканирования с высоким разрешением (15.4 лин./мм, 400, 600, и 1200

пикселей/25,4мм) 1:T15.4=1/2T7.7: Время печати при высоком разрешении наполовину меньше

времени печати в качественном режиме. Когда DIS T7.7 равен 0мс илиr 5мс (биты 23, 22, 21 - 111/001/110), бит 46 должен

быть установлен в "0." (Установка на половинное время не допускается, поскольку не рекомендуется задавать половину от 5 мс.)

ПРИМЕЧАНИЕ: Команды, посылаемые из передатчика при связи с F-кодом и их отношение к DIS.

Таблица 3

Команда Описание Отношение к DIS

PWD Пароль Может быть послана, когда при опросе DIS бит 50

равен 1.

SEP Выборочный опрос Может быть послана, когда при опросе DIS бит 47

равен 1.

PSA Адрес опроса Может быть послана, когда при опросе DIS бит 35

равен 1.

SUB Подадрес Может быть послана, когда при опросе DIS бит 49

равен 1.

SID ID передатчика Может быть послана, когда при опросе DIS бит 50

равен 1.

Начальное издание

CCC118, WCM118

12/2004

6-53

Общие процедуры/Информация

GP 2

GP 3 Очистка системы

Вы можете выполнить очистку системы следующими методами. В зависимости от функции очистки системы, доступные функции различаются.

GP 4 Изменение кода страны

Вы можете изменить код страны для конфигурирования установок аппарата в соответствии с требованиями соответствующей страны.

Процедура

Обычная очистка системы

1. Войдите в диагностику, выполнив следующую процедуру. После включения питания нажмите 0+СТАРТ, когда в определенный момент после

полного запуска аппарата появится лого "Xerox".

2. Введите № пункта очистки (см.таблицу 1), выберите [Next] кнопкой Select.

3. На дисплее появится экран установок CE.

4. Выключите и вновь включите питание.

Таблица 1 Перечень функций очистки системы

Функция очистки системы Выделенная функция Модель

Очистка системы

1.Очистка программируемых переключателей

2.Очистка данных полозователя

3.Очистка сведений о получателях

4.Очистка данных изображений

5.Очистка записей о работе Уд а л яет данные управления

6.Инициализация регулируемых величин

7.Очистка журнала ошибок Уда ляются записи о

8.Очистка счетчика IIT Инициализирует счетчик IIT. Все модели

10.Очистить все Одновременная

Инициализирует программируемые переключатели.

Обнуляет данные локального офиса и отдела.

Уда л я ет информацию о получателях.

Уда л я ет данные изображений. Модель с

связью. Инициализация данных

регулировки IIT и значений в системных данных.

застреваниях, неисправностях и ошибках связи.

инициализация данных с 1 по 7, за исключением счетчика IIT.

аппарата Все модели

Все модели

Модель с факсом

факсом Модель с

факсом Все модели

Все модели

ПРИМЕЧАНИЕ: Код страны не существует в ROM языка, который запрещен.

Процедура

1. Войдите в диагностику, выполнив следующую процедуру. После включения нажмите 1+СТАРТ, когда в определенный момент после полного

запуска аппарата появится лого "Xerox".

2. На дисплее появляется экран кода страны.

3. Введите код страны (см. таблицу 1) и нажмите кнопку [Ввод].

4. Выключите и вновь включите питание.

5. Выберите [CE Settings] >[MFC] >[Country Code] и подтвердите код страны.

Код страны

Таблица 1 Код страны

Название страны Страна Код страны Algeria DZ 012

Angola AO 024 Argentina AR 032 Australia AU 036 Austria AT 040 Bahrain BH 048 Belgium BE 056 Botswana BW 072 Brazil BR 076 Bulgaria BG 100 Burkina Faso BF 854 Burundi BI 108 Cameroon CM 120 Canada CA 124 Cape Verde CV 132 CAR CF 140 chad TD 148 Chile CL 152 Columbia CO 170 Congo CG 178 Cote d'lvoire CI 384 Cyprus CY 196 Czech Republic CZ 203 Denmark DK 208 DR Congo ZR 180 Egypt EG 818

Общие процедуры/Информация

GP 3, GP 4

12/2004

6-54

Начальное издание

CCC118, WCM118

Таблица 1 Код страны

Название страны Страна Код страны Eritrea ER 232

Ethiopia ET 231 Falklands FK 238 Finland FI 246 France FR 250 Gabon GA 266 Gambia GM 270 Germany DE 276 Ghana GH 288 Gibraltar GI 292 Greece GR 300 Hong Kong HK 344 Hungary HU 348 India IN 356 Indonesia ID 360 Iran IR 364 Ireland IE 372 Israel IL 376 Italy IT 380 Japan JP 392 Jordan JO 400 Kenya KE 404 Korea KR 410 Kuwait KW 414 Lebanon LB 422 Lesotho LS 426 Madagascar MG 450 Malawi MW 454 Malaysia MY 458 Mali ML 466 Malta MT 470 Mauritius MU 480 Mexico MX 484 Morocco MA 504 Mozambique MZ 508 Namibia NA 516 Netherlands NL 528 New Zealand NZ 554 Niger NE 562 Nigeria NG 566 Norway NO 578

Таблица 1 Код страны

Название страны Страна Код страны Oman OM 512

Pakistan PK 586 People's Republic of China CN 156 Peru PE 604 Philippines PH 608 Poland PL 616 Portugal PT 620 Qatar QA 634 Republic of Ecuador EC 218 Republic of Trinidad and Tobago TT 780 Romania RO 642 Russia RU 643 Rwanda RW 646 Saudi Arabia SA 682 Senegal SN 686 Seychelles SC 690 Sierra Leone SL 694 Singapore SG 702 Slovakia SK 703 South Africa ZA 710 Spain ES 724 Sudan SD 736 Swaziland SZ 748 Sweden SE 752 Switzerland CH 756 Syria SY 760 Ta iw a n TW 158 Tanzania TZ 834 Thailand TH 764 Togo TG 768 Tunisia TN 788 Turkey TR 792 UAE AE 784 Uganda UG 800 UK GB 826 USA US 840 Venezuela VE 862 Vietnam VN 704 Yemen YE 887 Zambia ZM 894 Zimbabwe ZW 716

Начальное издание

CCC118, WCM118

12/2004

6-55

Общие процедуры/Информация

GP 4

Общие процедуры/Информация

GP 4

12/2004

6-56

Начальное издание

CCC118, WCM118

Занимаемая площадь

Пространственные требования к размещению показаны на приведенном ниже рисунке.

Габариты аппарата

IOT вместе с MPT + крышка стекла экспонирования

Рисунок 1 Занимаемая площадь - CCC118, WCM118 (j0ch61003)

Начальное издание

CCC118, WCM118

Рисунок 1 Стандартная конфигурация (j0ch61001)

IOT вместе с MPT + DADF (ADF) + STM + двухлотковый модуль

12/2004

6-57

Общие процедуры/Информация

Занимаемая площадь

Рисунок 2 Базовый аппарат с опциями (j0ch61002)

Характеристики аппарата

Коды продукта

Таблица 1 Коды продукта CCC118

Элемент конфигурации Стандарт/Опция Код продукта

Базовый процессор IIT+IOT+250x1лоток+стандартная

память w Многоцелевой лоток Стандарт Дуплексный модуль Опция EL200354 Опции ввода Крышка стекла экспонирования Опция EL200361

ADF Опция EL200360 DADF Опция EL200359

Лоток / Корпус Однолотковый модуль на 500 листов Опция EL200513 Двухлотковый модуль на 2х500 листов Опция EL200514 Подвижный стенд Опция EL200515 Опции выхода/вывода Выход+инвертор Стандарт Выход+OCT+инвертор Опция EL200371

RAM

Дополнительная память 64M (копир/ факс)

Опция факса

FAX (XC) Опция EL200373 FAX (EU) Опция EL200416 Опция принтера/сети PRT w NW Опция EL200353 Память принтера 128M Опция EL200516 PS3 G1 Опция EL200355

Остальная опция Комплект интерфейса внешних

устройств (EP I/F)

Стандарт -

Опция EL200358

Стандарт -

Общие процедуры/Информация

Характеристики аппарата

12/2004

6-58

Начальное издание

CCC118, WCM118

Веса элементов аппарата

Таблица 2 Коды продукта WCM118

Элемент конфигурации Стандарт/Опция Код продукта

Базовый процессор IIT+IOT+250x1лоток+стандартная

память w Многоцелевой лоток Стандарт Дуплексный модуль Опция EL200354 Опции ввода Крышка стекла экспонирования Опция EL200361

ADF Опция EL200360 DADF Опция EL200359

Лоток / Корпус Однолотковый модуль на 500 листов Опция EL200513 Двухлотковый модуль на 2х500 листов Опция EL200514 Подвижный стенд Опция EL200515 Опции выхода/вывода Выход+инвертор Стандарт Выход+OCT+инвертор Опция EL200371

RAM

Дополнительная память 64M (копир/ факс)

Опция факса

FAX (XC) Опция EL200373 FAX (EU) Опция EL200416 Опция принтера/сети PRT w NW Стандарт EL200353 Память принтера 128M Опция EL200516 PS3 G1 Опция EL200355

Остальная опция Комплект интерфейса внешних

устройств (EP I/F)

Стандарт -

Опция EL200358

Стандарт -

DC 45 кг CP 46 кг CFP 53 кг IOT 39,9 кг IIT 7,5 кг

DADF/ADF

Крышка стекла экспонирования 1,6 кг Дополнительно лоток 1 11 кг 2TM 23 кг Дуплексный модуль 1,8 кг Принт-картридж CRU 60K 1,5 кг Тон е р -картридж 9K 0,63 кг Факсимильный блок 0,8 кг Тон е р -картридж (11K) 0,69кг Тон е р -картридж (2,5K) 0,63 кг Подвижный стенд 15 кг

Емкости для бумаги

Техн ические

характеристики Формат

материала

Плотность бумаги

Лотки для бумаги 1 - 4 Лоток 5 (обходной)

Лотки 1 и 2 (STM); лотки 1 -4 (2TM)

Мин.: A5 SEF (148 x 210 мм)

Макс.: A3/11 x 17 дюймов

Оптимум: 90 г/кв.м

Диапазон: 60 - 90 г/кв.м (лоток 1)

Таблица 3 Веса элементов аппарата

Вес

Элемент

Таблица 4 Емкости для бумаги

(приблизительно)

6 кг

Бумага

Мин.: 89 x 98,4 мм (Monarch (L))

Макс.: 297 x 431,8 мм/11 x 17 дюймов

Диапазон: 60 - 209 г/кв.м

Начальное издание

CCC118, WCM118

12/2004

6-59

Вместимость (80 г/кв.м /

лист)

Диапазон: 60 - 209 gsm (лоток 2,

2TM)

Лоток 1: 250 листов

Лоток 2: 500 листов

Лоток 3: 500 листов

Лоток 4: 500 листов

95 листов

Общие процедуры/Информация

Характеристики аппарата

Скорость копирования

• Ч/Б (обычная бумага, одностор., подача из лотка 1) – Формат А4 LEF: 18 стр./мин. – Формат А4 SEF: 10 стр./мин. – Формат Legal: 7 стр./мин. – A3/11"x17": 10 стр./мин.

FCOT/FPOT

Время вывода первой копии (оригинал на стекле); 8,5 x 11 (A4) LEF; лоток 1;

• Не более 7,4 сек.

Время вывода первого отпечатка (не включает время обработки в ESS); 8,5 x 11" (A4) LEF; лоток 1;

• Не более 15 сек.

Требования к напряжению питания

• Одна фаза (два провода и заземление)

• 110 - 127 В/60 Гц (100 - 135 В, 50/60 +/- 3 Гц)

• 220 - 240 В/50 Гц (198 - 254 В, 50/60 +/- 3 Гц)

Потребляемая мощность (средняя за 5 минут)

• При работе: 1,32 кВт - NASG; 1,92 кВт ESG макс.

• Режим малого энергопотребления: 42 Вт макс.

• Режим сна: 10 Вт макс.

Требования к окружающей среде

Требования к температуре и влажности:

• Минимум: 10°C при влажности 15%

• Максимум: 35°C при влажности 85%

Технические характеристики IIT/DADF

Таблица 5 Характеристики DADF

Емкость лотка оригиналов: DADF

Уменьшение/увеличение: Переменный масштаб: От 25% до 400% с шагом 1%

50 листов 81,4 г/кв.м

Предустановки масштаба:

25%

50% (с A3 на A5)

64% (с 11 x17" на 8,5 x 11")

70% (с A3 на A4; с B4 на B5)

100%

129% (с 8,5 x 11" на 11 x17")

141% (с A4 на A3; с B5 на B4)

400%

Предустаноски могут быть изменены в режиме системных средств Tool s .

Таблица 5 Характеристики DADF

Размер оригинала: Стекло экспонирования

Размер оригинала: ADF Макс.: 297 x 432мм

Размер оригинала: DADF От 5,5" x 8,5" (A5) LEF до 11" x 17" SEF (A3)

Плотность оригинала: DADF Мин.: 38 г/кв.м (50 г/кв.м в дуплексном режиме)

Общие процедуры/Информация

Макс. размер: 334 x 452 мм

Макс. сканируемая зона: 297 x 432 мм

Мин.: 128 x 100 мм

Макс.: 297 x 432мм

Мин.: 128 x 140 мм

Макс.: 128 г/кв.м

Характеристики аппарата

12/2004

6-60

Начальное издание

CCC118, WCM118

Инструменты общего назначения Принадлежности и тест-листы

Таблица 1 Инструменты общего назначения

Описание Номер по каталогу

Screw Driver (-) 3 x 50 (отвертка) 600T 40205 Screw Driver (-) 6 x 100 (отвертка) 600T 01989 Screw Driver (+) NO.1 (5 x 75) (отвертка) 499T 00356 Stubby Driver (+) (-) (короткая отвертка) 600T 40210 Screw Driver (+) No.2 (6 x 100) (отвертка) 499T 00355 Spanner and Wrench 5.5 x 5.5 (ключ) 600T 40501 Spanner and Wrench 7x 7 (ключ) 600T 40502 Hex Key Set (набор шестигранных ключей) 600T 02002 Box Driver 5.5MM 600T 01988 Side Cutting Nipper (бокорезы) 600T 40903 Round Nose Pliers (круглогубцы) 600T 40901 Цифровой мультиметр Fluke 87 600T 02020 Interlock Cheater (имитатор блокировки) 600T 91616 Silver Scale 150MM (линейка) 600T 41503 CE Tool Case (сумка для инструментов) 600T 01901 Magnetic Screw Pick-up Tool (магнит для

захвата винтов) Scriber Tool (чертилка) 600T 41913 Magnetic pickup (магнитный захват) 600T 41911 Loupe (лупа) 600T 42008 Фонарик 600T 01824 Brush (кисть) 600T 41901 Tester Lead Wire (red) (провод мультиметра

красный)

( Tester Lead Wire (black) (провод

мультиметра (черный))

600T 41911

600T 09583

600T 02030

Таблица 1Принадлежности и тест-листы

Описание Номер по каталогу

Geometric Test Pattern (геометрический тест-лист)

Copy Paper Carrying Case (папка для бумаги)

Copy Paper Zip Lock Bag (папка для бумаги на молнии)

Colotech + - 90 gsm - A3 (бумага) 003R 94642 Service and Machine NVM Log (журнал

техобслуживания) Serial cable (кабель последовательного

порта) Network Interface (Crossover) cable (кросс-

кабель сетевого интерфейса) Parallel printer cable (кабель параллельного

порта) PWS power cord adapter (шнур питания для

рабочей станции) L Probe (пробник) 600T 02177 A3 (11" x 17") Test Pattern (тест-лист) 082E 02000, 082P 00521 Test Pattern (Legal) (тест Тест-лист 082E 02000 A4 Test Pattern (тест-лист) 082E 02010

8.5" x 11" Test Pattern (тест-лист) 082E 02020 SIR 542.00 Solid area density Scale (шкала

плотности сплошной заливки) SIR 494.00 Visual Scale (визуальная шкала) 082P 00448

-лист) 082P 00524

082E 08220

600T 01999

600T 02000

700P 97436

600T 02058

600T 02252

117E 19340

600T 02018

082E 08230

Начальное издание

CCC118, WCM118

12/2004

6-61

Общие процедуры/Информация

Инструменты, Принадлежности и тест-листы

Чистящие материалы Расходные материалы

Таблица 1 Чистящие материалы

Номер по

Описание

Cleaning fluid (чистящая жидкость)

(8oz., Formula A) Film remover (8 oz.)

(растворитель пленки) Lens/mirror cleaner (очиститель

линз и зеркал) Lint-free (white) cleaning cloth

(безворсовая чистящая ткань (белая))

Lint-free Optics cleaning cloth (безворсовая ткань для чистки оптики)

Cleaning towels (салфетки) 035P 03191 600S 04372 Drop cloth (подстилочная ткань) 035P 01737 035P 01737 Cotton Swab

(хлопчатобумажные тампоны)

каталогу NASG

043P 00048 008R 90034

043P 00045 008R 90176

043P 00081 008R 90178

019P 03025 019P 03025

499T 90417 499T 90417

035P 02162 035P 02162

Номер по

каталогу ESG

Таблица 1 Расходные материалы

Название Номер по каталогу

Drum Cartridge (принт-картридж) 013R 00589 Toner Cartridge (тонер-картридж) 006R 01179

Общие процедуры/Информация

Чистящие материалы, Расходные материалы

12/2004

6-62

Начальное издание

CCC118, WCM118

Словарь терминов

Таблица 1

Термин Описание A3 Формат бумаги 297мм х 420мм.

A4 Формат бумаги 210мм х 297мм. AC Переменный ток (напряжение в розетке). ACT Пользователя учат выполнять техническое обслуживание, которое обычно

выполняется представителем сервисной службы Xerox. A/D Аналого-цифровое преобразование сигнала. ADF Автоподатчик оригиналов ADJ Процедура регулировки

Бит Двоичная цифра, 1 или 0, представляет электрическое состояние. ПЗС Прибор с зарядовой связью (фотоэлектрический преобразователь)

CD 1: Электрическая схема; 2: Компакт-диск CF Копир/факс CP Копир/принтер CPF Копир/принтер_/факс

Криста лл, микрос хема

CRU Модуль, заменяемый пользователем CVT Считывание оригинала, подаваемого из DADF DADF Дуплексный автоматический податчик оригиналов DC Постоянный ток (напряжение, подаваемое на электрические элементы

DC Цифровой копир DMM Цифровой мультиметр, прибор для измерения напряжения, тока и

Дуплек сный модуль

EME Электромагнитное излучение, создаваемое аппаратом во время работы.

ERU Блок, заменяемый инженером ESD Электростатический разряд, разряд статического электричества Перенос

FS Сканер FS Направление быстрого сканирования (поперек направления движения

ESS Электронная подсистема ENG Английский

Интегральная схема (ИС)

аппарата). Блок питания аппарата преобразует первичное переменное

напряжение питания AC в постоянные напряжения питания DC.

электрического сопротивления.

Двусторонняя печать или копирование

Мощность излучения уменьшается применением в аппарате специальных

конструктивных мер.

заряда между телами, имеющими разный электростатический потенциал.

факса

оригинала)

Таблица 1

Термин Описание 2TM Двухлотковый модуль

FAX Факсимильный аппарат FIC Центр заключительной интеграции GND Земля HFSI Элементы, требующие частого техобслуживания HVPS Блок питания высокого напряжения (HVPS) Hz/Гц Герц (колебаний в секунду) IIT Терминал ввода изображения - в аппарате - сканер вместе с

фотопреобразователем

IOT Терминал вывода изображения - ROS/ксерография/транспортировка бумаги/

закрепление отпечатка

IQ Качество изображения KC 1000 копий LCD Жидкокристаллический дисплей LE Передняя кромка копии или бумаги LED Светодиод LEF Подача LTR Формат бумаги Letter (8,5 х 11 дюймов/216 х 279 мм) LUT Справочная таблица/подсказка - массив ячеек NVM, где хранятся данные для

LVP S Блок питания низкого напряжения MF Многофункциональный MN Многонациональный MPT Многоцелевой лоток NBCR Новое реле управления книжным сканером NIC Сетевая интерфейсная карта NSC Новый контроллер сканера NVM Энергонезависимая память OEM Изготовитель комплектного оборудования OGM Текущее техническое обслуживание PC Персональный компьютер PL Список PO Часть от (название узла) PS Post Script PSW Портативная стандартная рабочая станция PWB Печатная плата PWS Портативная рабочая станция для технического обослуживания PJ Вилка-розетка (электрический разъем) RAM Память с произвольной выборкой (оперативное запоминающее устройство) RAP Ремонтно-аналитическая процедура для диагностирования кодов ошибок и

длинной кромкой

управления процессом.

запасных частей

неудовлетворительного состояния аппарата.

Начальное издание

CCC118, WCM118

12/2004

6-63

Общие процедуры/Информация

Словарь терминов

Таблица 1

Термин Описание R/E Уменьшение/увеличение (масштабирование), относится к выбору режимов или

элементов, которые позволяют уменьшить или увеличить изображение. REP Ремонтная процедура для снятия и установки элементов аппарата. RIS Сканер растрового ввода ROM Память только для чтения (постоянное запоминающее устройство) ROS Сканер растрового вывода - устройство, которое лазерным лучом переносит

преобразованное в цифровой поток SAD Плотность сплошной заливки SCP Процедура обслуживания вызова SEF Подача короткой кромкой Self-

test

SIMM Модуль памяти с однорядным расположением выводов. Используется для

Simplex Одностороннее FS Направление быстрого сканирования (поперек направления движения

TE Задняя кромка копии или бумаги UM Внеплановое техобслуживание UI Интерфейс пользователя USB Универсальная последовательная шина W/ Вместе с - указывает на состояние аппарата при наличии определенного

W/O Без - указывает на состояние аппарата при отсутствии определенного условия XBRA Xerox Brazil XC Xerox Corporation XE Xerox Europe - также называется ESG (European Solutions Group) XLA Xerox Latin America XMEX Xerox Mexico

Самотестирование. Автоматический процесс, используемый для проверки

логических схем управления. Любая неисправность, обнаруженная при

самотестировании, отображается кодом неисправности или светодиодами на

плате.

увеличения емкости памяти данных для печати.

копирование

оригинала)

условия

изображение на фоторецептор.

Общие процедуры/Информация

Словарь терминов

12/2004

6-64

Начальное издание

CCC118, WCM118

Информация о модификациях

Важные изменения копира определяются номером модификации (Tag-номером), который заносится в табличку модификаций. Табличка модификаций IOT (процессора) находится с внутренней стороны передней дверцы. Табличка модификаций DADF находится с внутренней стороны задней крышки DADF.

В данном разделе описаны все модификации копира, а также национальная применимость, классификационные коды, и даны сведения о постоянных и временных модификациях.

Классификационые коды

Номер модификации может потребоваться для определения различий не взаимозаменяемых элементов аппарата, или различий процедур диагностики, ремонта, установки или регулировки.

Номер модификации также может потребоваться для определения наличия дополнительного оборудования, особенностей программирования энергонезависимой памяти и того, были ли проведены обязательные доработки. Каждый номер модификации содержит классификационный код для идентификации типа изменений при модификации. Классификационные коды и их описания перечислены в приведенной ниже таблице.

Таблица 1

Классификационые коды Описание M Обязательная модификация

N Не устанавливается в условиях эксплуатации O Не обязательно R Ремонт

Модификации IOT/процессора (P)

ПРИМЕЧАНИЕ:Ко времени выпуска данного Руководства не были проведено никаких модификаций аппарата.

Начальное издание

CCC118, WCM118

12/2004

6-65

Общие процедуры/Информация

Информация о модификациях, Модификации IOT

Общие процедуры/Информация

Информация о модификациях, Модификации IOT

12/2004

6-66

Начальное издание

CCC118, WCM118

Расположение разъемов

Расположение разъемов...................................................................................................... 7-3

Разводка напряжений питания

7.3.1 Разводка напряжения питания AC (фаза) ............................................................... 7-25

7.3.2 Разводка напряжения питания AC (нейтраль)........................................................ 7-26

7.3.3 Разводка напряжения +3,3 В .................................................................................... 7-27

7.3.4 Разводка DC COM (общий провод +3,3 В) .............................................................. 7-28

7.3.5 Разводка напряжения +5 В-1.................................................................................... 7-29

7.3.6 Разводка напряжения +5 В-2.................................................................................... 7-30

7.3.7 Разводка напряжения +5 В-3.................................................................................... 7-31

7.3.8 Разводка DC COM (общий провод +5 В)-1 .............................................................. 7-32

7.3.9 Разводка DC COM (общий провод +5 В)-2 .............................................................. 7-33

7.3.10 Разводка DC COM (общий провод +5 В)-3 ............................................................ 7-34

7.3.11 Разводка DC COM (общий провод +5

7.3.12 Разводка напряжения +24 В-1................................................................................ 7-36

7.3.13 Разводка напряжения +24 В-2................................................................................ 7-37

7.1.14 Разводка напряжения +24 В-3................................................................................ 7-38

7.3.15 Разводка DC COM (общий провод +24 В)-1 .......................................................... 7-39

7.3.16 Разводка DC COM (общий провод +24 В)-2 .......................................................... 7-40

Блок-схемы

Цепь 1 Питание режима ожидания ................................................................................... 7-41

Цепь 2 Интерфейс пользователя...................................................................................... 7-46

Цепь 3 Управление работой аппарата.............................................................................. 7-47

Цепь 4 Питание при работе............................................................................................... 7-52

Цепь 5 Транспортировка оригиналов ............................................................................... 7-53

Цепь 6 Формирование изображения................................................................................. 7-58

Цепь 7 Снабжение бумагой ............................................................................................... 7-63

Цепь 8 Подача и транспортировка бумаги

Цепь 9 Ксерография........................................................................................................... 7-78

Цепь 10 Транспортировка и закрепления копий.............................................................. 7-82

Цепь 16 Принтер................................................................................................................. 7-87

Цепь 17 ФАКС ..................................................................................................................... 7-88

В)-4 ............................................................ 7-35

....................................................................... 7-72

7 Схемы соединений

Начальное издание

CCC118, WCM118

12/2004

7-1

Схемы соединений

12/2004

7-2

Начальное издание

CCC118, WCM118

Расположение разъемов

Как пользоваться перечнем разъемов

Ниже представлен перечень разъемов для нахождения вилок и розеток разъемов и других соединительных устройств. Найдите нужный разъем (номер разъема) в первой колонке перечня. Обратитесь ко второй колонке (номер рисунка) для определения номера рисунка с указанием разъема. Обратитесь к следующей колонке (номер позиции) для определения номера позиции, которым разъем обозначен на рисунке колонка указывает название рисунка.

ПРИМЕЧАНИЕ: Разъемы, обозначенные как “CN” и “FS” указаны после разъемов “P и J” .

Таблица 1 Перечень разъемов

Номер разъема

P/J1 Рисунок 10 14 Блок питания P2 Рисунок 10 15 Блок питания P3 Рисунок 10 11 Блок питания P/J4 Рисунок 10 17 Блок питания P/J6 Рисунок 10 10 Блок питания J11 Рисунок 10 12 Блок питания J12 Рисунок 10 13 Блок питания P/J50 Рисунок 10 9 Блок питания P/J56 Рисунок 10 4 Блок питания P/J57 Рисунок 10 1 Блок питания P/J68 Рисунок 10 3 Блок питания P/J69 Рисунок 10 2 Блок питания P/J72 Рисунок 10 8 Блок питания P/J101 Рисунок 7 4 Датчик регистрации, муфта регистрации P/J101A Рисунок 13 2 Податчик бумаги 2TM P/J101B Рисунок 13 2 Податчик бумаги 2TM P/J102A Рисунок 13 3 Податчик бумаги 2TM P/J102B Рисунок 13 3 Податчик бумаги 2TM P/J104 Рисунок 7 3 Датчик регистрации, муфта регистрации P/J107 Рисунок 6 9 Дуплексный модуль, узел MPT P/J108 Рисунок 6 10 Дуплексный модуль, узел MPT P/J109 Рисунок 8 6 Разъемы с задней стороны IOT P/J117 Рисунок 5 1 No.1 OCT, узел фьюзера P/J120 Рисунок 8 2 Разъемы с задней стороны IOT P/J121 Рисунок 10 16 Блок питания P/J123 Рисунок 6 2 Дуплексный модуль, узел MPT

Номер рисунка

Номер позиции

Название рисунка

. Четвертая

Таблица 1 Перечень разъемов

Номер разъема

P/J124 Рисунок 6 1 Дуплексный модуль, узел MPT P/J125 Рисунок 4 2 HVPS, двигатель подачи тонера, узел ROS P/J126 Рисунок 4 3 HVPS, двигатель подачи тонера, узел ROS P/J127 Рисунок 4 4 HVPS, двигатель подачи тонера, узел ROS P/J130 Рисунок 4 7 HVPS, двигатель подачи тонера, узел ROS P/J131 Рисунок 5 2 No.1 OCT, узел фьюзера P/J140 Рисунок 4 9 HVPS, двигатель подачи тонера, узел ROS P/J150 Рисунок 7 2 Датчик регистрации, муфта регистрации P/J160 Рисунок 4 1 HVPS, двигатель подачи тонера, узел ROS P/J180 Рисунок 11 2 Податчик бумаги 1TM P/J181 Рисунок 11 3 Податчик бумаги 1TM P/J182 Рисунок 11 5 Податчик бумаги 1TM P/J183 Рисунок 11 7 Податчик бумаги 1TM P/J184 Рисунок 11 4 Податчик бумаги 1TM P/J201 Рисунок 4 10 HVPS, двигатель подачи тонера, узел ROS P/J205 Рисунок 6 7 Дуплексный модуль, узел MPT P/J206 Рисунок 9 9 MCU PWB P/J207 Рисунок 9 10 MCU PWB P/J212 Рисунок 6 6 Дуплексный модуль, узел MPT P/J214 Рисунок 8 4 Разъемы с задней стороны IOT P/J215 Рисунок 7 1 Датчик регистрации, муфта регистрации P/J216 Рисунок 4 6 HVPS, двигатель подачи тонера, узел ROS P/J217 Рисунок 8 5 Разъемы с задней стороны IOT P/J218 Рисунок 9 7 MCU PWB P/J220A Рисунок 13 1 Податчик бумаги 2TM P/J220B Рисунок 13 1 Податчик бумаги 2TM P/J280 Рисунок 12 4 Разъемы с задней стороны 1TM P/J281 Рисунок 11 1 Податчик бумаги 1TM P/J282 Рисунок 12 2 Разъемы с задней стороны 1TM P301 Рисунок 9 24 MCU PWB J310 Рисунок 18 2 ESS PWB J330 Рисунок 18 3 ESS PWB J332 Рисунок 18 1 ESS PWB J340 Рисунок 18 6 ESS PWB J341 Рисунок 18 7 ESS PWB

Номер рисунка

Номер позиции Название рисунка

Начальное издание

CCC118, WCM118

12/2004

7-3

Схемы соединений

Расположение разъемов

Таблица 1 Перечень разъемов

Номер разъема

J342 Рисунок 18 5 ESS PWB P380 Рисунок 18 4 ESS PWB P/J400 Рисунок 9 23 MCU PWB P/J401 Рисунок 9 3 MCU PWB P/J402 Рисунок 9 1 MCU PWB P/J403 Рисунок 9 14 MCU PWB P/J404 Рисунок 9 16 MCU PWB P/J405 Рисунок 9 13 MCU PWB P/J406 Рисунок 9 15 MCU PWB P/J408 Рисунок 9 12 MCU PWB P/J409 Рисунок 9 2 MCU PWB P/J410 Рисунок 9 25 MCU PWB P/J411 Рисунок 9 19 MCU PWB P/J412 Рисунок 9 22 MCU PWB P/J413 Рисунок 9 18 MCU PWB P/J413C Рисунок 12 8 Разъемы с задней стороны 1TM P/J414 Рисунок 9 11 MCU PWB P/J415 Рисунок 9 20 MCU PWB P/J416 Рисунок 9 5 MCU PWB P/J417 Рисунок 9 17 MCU PWB P/J419 Рисунок 9 8 MCU PWB P/J420 Рисунок 9 6 MCU PWB P/J421 Рисунок 9 4 MCU PWB P429 Рисунок 9 21 MCU PWB P/J500 Рисунок 4 11 HVPS, двигатель подачи тонера, узел ROS P/J521 Рисунок 10 5 Блок питания P/J522 Рисунок 10 6 Блок питания P/J523 Рисунок 10 7 Блок питания P/J540 Рисунок 6 3 Дуплексный модуль, узел MPT P/J541 Рисунок 6 4 Дуплексный модуль, узел MPT P/J541 Рисунок 14 2 Разъемы с задней стороны 2TM P/J541C Рисунок 12 1 Разъемы с задней стороны 1TM P/J542 Рисунок 6 5 Дуплексный модуль, узел MPT P/J548 Рисунок 14 1 Разъемы с задней стороны 2TM P/J548C Рисунок 12 6 Разъемы с задней стороны 1TM

Номер рисунка

Номер позиции Название рисунка

Таблица 1 Перечень разъемов

Номер разъема

P/J549 Рисунок 14 7 Разъемы с задней стороны 2TM P/J549C Рисунок 12 5 Разъемы с задней стороны 1TM P/J552 Рисунок 14 8 Разъемы с задней стороны 2TM P/J552C Рисунок 12 7 Разъемы с задней стороны 1TM P/J554 Рисунок 14 3 Разъемы с задней стороны 2TM P600 Рисунок 5 3 No.1 OCT, узел фьюзера J600 Рисунок 8 1 Разъемы с задней стороны IOT P/J605 Рисунок 8 3 Разъемы с задней стороны IOT P/J609 Рисунок 6 8 Дуплексный модуль, узел MPT P/J610 Рисунок 4 12 HVPS, двигатель подачи тонера, узел ROS P/J620 Рисунок 4 8 HVPS, двигатель подачи тонера, узел ROS P/J661A Рисунок 13 8 Податчик бумаги 2TM P/J661B Рисунок 13 9 Податчик бумаги 2TM P/J661C Рисунок 11 6 Податчик бумаги 1TM J701 Рисунок 3 15 EXT/MFC PWB J702 Рисунок 3 13 EXT/MFC PWB P/J703 Рисунок 3 17 EXT/MFC PWB J720 Рисунок 3 12 EXT/MFC PWB P/J820 Рисунок 13 4 Податчик бумаги 2TM P/J821 Рисунок 13 7 Податчик бумаги 2TM P/J822 Рисунок 14 5 Разъемы с задней стороны 2TM P/J824 Рисунок 13 5 Податчик бумаги 2TM P/J842 Рисунок 13 10 Податчик бумаги 2TM P/J825 Рисунок 13 6 Податчик бумаги 2TM P/J826 Рисунок 14 6 Разъемы с задней стороны 2TM P/J840 Рисунок 12 3 Разъемы с задней стороны 1TM P/J841 Рисунок 14 4 Разъемы с задней стороны 2TM P/J2011 Рисунок 4 5 HVPS, двигатель подачи тонера, узел ROS ADC CN1 Рисунок 17 5 Комплект ФАКСА ADC CN2 Рисунок 17 6 Комплект ФАКСА ADC CN3 Рисунок 17 3 Комплект ФАКСА ADC CN4 Рисунок 17 4 Комплект ФАКСА CCD CN1 Рисунок 2 8 Узел каретки IIT DF CN1 Рисунок 16 16 DADF PWB DF CN2 Рисунок 16 15 DADF PWB

Номер рисунка

Номер позиции Название рисунка

Схемы соединений

Расположение разъемов

12/2004

7-4

Начальное издание

CCC118, WCM118

Таблица 1 Перечень разъемов

Номер разъема

DF CN3 Рисунок 16 14 DADF PWB DF CN4 Рисунок 16 12 DADF PWB DF CN5 Рисунок 16 13 DADF PWB DF CN6 Рисунок 16 5 DADF PWB DF CN8 Рисунок 16 3 DADF PWB DF CN9 Рисунок 16 2 DADF PWB DF CN10 Рисунок 16 1 DADF PWB DF CN13 Рисунок 16 18 DADF PWB DF CN14 Рисунок 16 17 DADF PWB DF1 Рисунок 3 19 EXT/MFC PWB DF2 Рисунок 15 1 Вид на DADF спереди DF3 Рисунок 15 2 Вид на DADF спереди DF4 Рисунок 15 3 Вид на DADF спереди DF5 Рисунок 15 4 Вид на DADF спереди DF6 Рисунок 15 5 Вид на DADF спереди DF7 Рисунок 15 6 Вид на DADF спереди DF8 Рисунок 15 7 Вид на DADF спереди DF9 Рисунок 15 8 Вид на DADF спереди DF10 Рисунок 15 9 Вид на DADF спереди DF11 Рисунок 16 6 DADF PWB DF12 Рисунок 16 7 DADF PWB DF13 Рисунок 16 8 DADF PWB DF14 Рисунок 16 9 DADF PWB DF15 Рисунок 16 10 DADF PWB DF16 Рисунок 16 11 DADF PWB DF17 Рисунок 16 4 DADF PWB EXT CN1 Рисунок 3 18 EXT/MFC PWB EXT CN2 Рисунок 3 16 EXT/MFC PWB EXT CN3 Рисунок 3 9 EXT/MFC PWB EXT CN4 Рисунок 3 5 EXT/MFC PWB EXT CN6 Рисунок 3 4 EXT/MFC PWB EXT CN7 Рисунок 3 15 EXT/MFC PWB EXT CN8 Рисунок 3 13 EXT/MFC PWB EXT CN10 Рисунок 3 8 EXT/MFC PWB EXT CN11 Рисунок 3 11 EXT/MFC PWB

Номер рисунка

Номер позиции Название рисунка

Таблица 1 Перечень разъемов

Номер разъема

EXT CN12 Рисунок 3 10 EXT/MFC PWB EXT CN13 Рисунок 3 14 EXT/MFC PWB EXT CN14 Рисунок 3 6 EXT/MFC PWB EXT CN15 Рисунок 3 12 EXT/MFC PWB EXT CN16 Рисунок 3 3 EXT/MFC PWB EXT CN18 Рисунок 3 7 EXT/MFC PWB FAX CN1 Рисунок 17 7 Комплект ФАКСА FAX CN2 Рисунок 17 1 Комплект ФАКСА FAX CN3 Рисунок 17 9 Комплект ФАКСА FAX CN4 Рисунок 17 2 Комплект ФАКСА FAC CN5 Рисунок 17 12 Комплект ФАКСА FAX CN6 Рисунок 17 13 Комплект ФАКСА FAX UI CN1 Рисунок 17 4 Комплект ФАКСА FS812 Рисунок 13 11 Податчик бумаги 2TM FS813 Рисунок 13 11 Податчик бумаги 2TM IIT1 Рисунок 2 1 Узел каретки IIT IIT2 Рисунок 2 2 Узел каретки IIT IIT3 Рисунок 2 5 Узел каретки IIT IIT4 Рисунок 2 11 Узел каретки IIT IIT5 Рисунок 2 12 Узел каретки IIT IIT6 Рисунок 3 19 EXT/MFC PWB IIT7 Рисунок 3 1 EXT/MFC PWB INV CN1 Рисунок 2 7 Узел каретки IIT INV CN2 Рисунок 2 6 Узел каретки IIT MFC CN1 Рисунок 3 18 EXT/MFC PWB MFC CN2 Рисунок 3 2 EXT/MFC PWB NBCR CN1 Рисунок 2 3 Узел каретки IIT NBCR CN3 Рисунок 2 4 Узел каретки IIT NBCR CN4 Рисунок 2 10 Узел каретки IIT NBCR CN6 Рисунок 2 13 Узел каретки IIT NBCR CN7 Рисунок 2 9 Узел каретки IIT NSC CN1 Рисунок 2 15 Узел каретки IIT NSC CN2 Рисунок 2 14 Узел каретки IIT NSC CN3 Рисунок 2 10 Узел каретки IIT T11 Рисунок 10 12 Блок питания

Номер рисунка

Номер позиции Название рисунка

Начальное издание

CCC118, WCM118

12/2004

7-5

Схемы соединений

Расположение разъемов

Таблица 1 Перечень разъемов

Номер разъема

T12 Рисунок 10 13 Блок питания TEL CN1 Рисунок 17 10 Комплект ФАКСА TEL CN2 Рисунок 17 8 Комплект ФАКСА TEL CN3 Рисунок 17 11 Комплект ФАКСА UI CN1 Рисунок 1 3 Панель управления UI CN3 Рисунок 1 1 Панель управления UI CN12 Рисунок 1 2 Панель управления

Номер рисунка

Номер позиции Название рисунка

Схемы соединений

Расположение разъемов

12/2004

7-6

Начальное издание

CCC118, WCM118

Рисунки с указанием разъемов

Начальное издание

CCC118, WCM118

Вид на панель управления снизу

Рисунок 1 Панель управления (j0ch7201)

12/2004

7-7

Схемы соединений

Расположение разъемов

Рисунок 2 Узел каретки IIT (j0ch7202)

Схемы соединений

Расположение разъемов

12/2004

7-8

Начальное издание

CCC118, WCM118

Рисунок 3 EXT/MFC PWB (j0ch7203)

Начальное издание

CCC118, WCM118

12/2004

7-9

Схемы соединений

Расположение разъемов

Рисунок 4 HVPS, двигатель подачи тонера, узел ROS (j0ch7204)

Схемы соединений

Расположение разъемов

12/2004

7-10

Начальное издание

CCC118, WCM118

Рисунок 5 No.1 OCT, узел фьюзера (j0ch7205)

Начальное издание

CCC118, WCM118

12/2004

7-11

Схемы соединений

Расположение разъемов

Рисунок 6 Дуплексный модуль, узел MPT (j0ch7206)

Схемы соединений

Расположение разъемов

12/2004

7-12

Начальное издание

CCC118, WCM118

Рисунок 7 Датчик регистрации, муфта регистрации (j0ch7207)

Начальное издание

CCC118, WCM118

12/2004

7-13

Схемы соединений

Расположение разъемов

Рисунок 8 Разъемы с задней стороны IOT (j0ch7208)

Схемы соединений

Расположение разъемов

12/2004

7-14

Начальное издание

CCC118, WCM118

Рисунок 9 MCU PWB (j0ch7209)

Начальное издание

CCC118, WCM118

12/2004

7-15

Схемы соединений

Расположение разъемов

Рисунок 10 Блок питания (j0ch7210)

Схемы соединений

Расположение разъемов

12/2004

7-16

Начальное издание

CCC118, WCM118

Рисунок 11 Податчик бумаги 1TM (j0ch7211)

Начальное издание

CCC118, WCM118

12/2004

7-17

Схемы соединений

Расположение разъемов

Рисунок 12 Разъемы с задней стороны 1TM (j0ch7212)

Схемы соединений

Расположение разъемов

12/2004

7-18

Начальное издание

CCC118, WCM118

Рисунок 13 Податчик бумаги 2TM (j0ch7213)

Начальное издание

CCC118, WCM118

12/2004

7-19

Схемы соединений

Расположение разъемов

Рисунок 14 Разъемы с задней стороны 2TM (j0ch7214)

Схемы соединений

Расположение разъемов

12/2004

7-20

Начальное издание

CCC118, WCM118

Рисунок 15 Вид на DADF спереди (j0ch7215)

Начальное издание

CCC118, WCM118

12/2004

7-21

Схемы соединений

Расположение разъемов

Рисунок 16 DADF PWB (j0ch7216)

Схемы соединений

Расположение разъемов

12/2004

7-22

Начальное издание

CCC118, WCM118

Рисунок 17 Комплект ФАКСА (j0ch7217)

Начальное издание

CCC118, WCM118

12/2004

7-23

Схемы соединений

Расположение разъемов

Рисунок 18 ESS PWB (j0ch7218)

Схемы соединений

Расположение разъемов

12/2004

7-24

Начальное издание

CCC118, WCM118

7.3.1 Разводка напряжения питания AC (фаза)

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВО Д К А НАПРЯЖЕНИЯ ПИТАНИЯ AC (ФАЗА) (j0ch7301)

12/2004

7-25

7.3.1 Разводка напряжения питания AC (фаза)

Схемы соединений

7.3.2 Разводка напряжения питания AC (нейтраль)

Рисунок 1 РАЗВО Д К А НАПРЯЖЕНИЯ ПИТАНИЯ AC (НЕЙТРАЛЬ) (j0ch7302)

Схемы соединений

7.3.2 Разводка напряжения питания AC (нейтраль)

12/2004

7-26

Начальное издание

CCC118, WCM118

7.3.3 Разводка напряжения +3,3 В

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВО Д К А НАПРЯЖЕНИЯ +3,3 В (j0ch7303)

12/2004

7-27

Схемы соединений

7.3.3 Разводка напряжения +3,3 В

7.3.4 Разводка DC COM (общий провод +3,3 В)

Рисунок 1 РАЗВО Д К А DC COM (общий провод +3,3 В) (j0ch7304)

Схемы соединений

7.3.4 Разводка DC COM (общий провод +3,3 В)

12/2004

7-28

Начальное издание

CCC118, WCM118

7.3.5 Разводка напряжения +5 В-1

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВОД КА НАПРЯЖЕНИЯ +5 В-1 (j0ch7305)

12/2004

7-29

Схемы соединений

7.3.5 Разводка напряжения +5 В-1

7.3.6 Разводка напряжения +5 В-2

Схемы соединений

7.3.6 Разводка напряжения +5 В-2

Рисунок 1 РАЗВОД КА НАПРЯЖЕНИЯ +5 В-2 (j0ch7306)

12/2004

7-30

Начальное издание

CCC118, WCM118

7.3.7 Разводка напряжения +5 В-3

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВОД КА НАПРЯЖЕНИЯ +5 В-3 (j0ch7307)

12/2004

7-31

Схемы соединений

7.3.7 Разводка напряжения +5 В-3

7.3.8 Разводка DC COM (общий провод +5 В)-1

Рисунок 1 РАЗВОД К А DC COM (общий провод +5 В)-1 (j0ch7308)

Схемы соединений

7.3.9 Разводка DC COM (общий провод +5 В)-1

12/2004

7-32

Начальное издание

CCC118, WCM118

7.3.9 Разводка DC COM (общий провод +5 В)-2

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВОД К А DC COM (общий провод +5 В)-2 (j0ch7309)

12/2004

7-33

7.3.9 Разводка DC COM (общий провод +5 В)-2

Схемы соединений

7.3.10 Разводка DC COM (общий провод +5 В)-3

Рисунок 1 РАЗВОД К А DC COM (общий провод +5 В)-3 (j0ch7310)

Схемы соединений

7.3.10 Разводка DC COM (общий провод +5 В)-3

12/2004

7-34

Начальное издание

CCC118, WCM118

7.3.11 Разводка DC COM (общий провод +5 В)-4

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВО Д К А DC COM (общий провод +5 В)-4 (j0ch7311)

12/2004

7-35

7.3.11 Разводка DC COM (общий провод +5 В)-4

Схемы соединений

7.3.12 Разводка напряжения +24 В-1

Схемы соединений

7.3.12 Разводка напряжения +24 В-1

Рисунок 1 РАЗВОД КА НАПРЯЖЕНИЯ +24 В-1 (j0ch7312)

12/2004

7-36

Начальное издание

CCC118, WCM118

7.3.13 Разводка напряжения +24 В-2

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВОД КА НАПРЯЖЕНИЯ +24 В-2 (j0ch7313)

12/2004

7-37

Схемы соединений

7.3.13 Разводка напряжения +24 В-2

7.1.14 Разводка напряжения +24 В-3

Схемы соединений

7.1.14 Разводка напряжения +24 В-3

Рисунок 1 РАЗВОД КА НАПРЯЖЕНИЯ +24 В-3 (j0ch7314)

12/2004

7-38

Начальное издание

CCC118, WCM118

7.3.15 Разводка DC COM (общий провод +24 В)-1

Начальное издание

CCC118, WCM118

Рисунок 1 РАЗВОД К А DC COM (общий провод +24 В)-1 (j0ch7315)

12/2004

7-39

7.3.15 Разводка DC COM (общий провод +24 В)-1

Схемы соединений

7.3.16 Разводка DC COM (общий провод +24 В)-2

Рисунок 1 РАЗВОД К А DC COM (общий провод +24 В)-2 (j0ch7316)

Схемы соединений

7.3.16 Разводка DC COM (общий провод +24 В)-2

12/2004

7-40

Начальное издание

CCC118, WCM118

XEROX WC CC 118 Service Manual part5

Specifications and Main Features

Frequently Asked Questions

User Manual
