Xerox Versant 3100 Press Quick Start Guide [tr]

Kitap Sürüm 1,0 Nisan 2017 702P04569
Xerox
®
Versant
®
3100 Press
Hızlı Başlangıç Kılavuzu
©2017 Xerox Corporation. Tüm hakları saklıdır. Xerox®, Xerox ve Design®, FreeFlow®, SquareFold®, CentreWare®ve Versant®, Xerox Corporation’ın Amerika Birleşik Devletleri ve/veya diğer ülkelerdeki ticari markalarıdır.
Adobe®PDF®, Adobe Systems, Inc. PostScript®firmasının tescilli ticari markasıdır. PostScript; Adobe PostScript Interpreter, Adobe sayfa tanımlayıcısı ve diğer Adobe ürünleri ile kullanılan bir Adobe tescilli ticari markadır.
Fiery®ve EFI™, Electronics For Imaging, Inc.’in ticari markaları veya tescilli ticari markalarıdır.
GBC®ve AdvancedPunch™, General Binding Corporation’ın ticari veya tescilli ticari markalarıdır.
3-IN-ONE®ve WD-40®, WD-40 Company’nin tescilli ticari markalarıdır.
BR4005

İçindekiler

1 Ürün Sembolleri.........................................................................................1-1
2 Başlarken......................................................................................................2-1
Baskı Makinesi Bileşenleri.................................................................................................2-2
Dahili Bileşenler.......................................................................................................2-2
Kontrol Paneli........................................................................................................................2-3
Güç Tasarrufu Modu...........................................................................................................2-4
Güç Tasarrufu Modundan Çıkış.........................................................................2-5
Güç Açma/Kapatma...........................................................................................................2-5
Güç Açma / Kapatma Düğmesi........................................................................2-5
Baskı Makinesini Açma/Kapatma....................................................................2-5
3 Kağıt ve Ortam...........................................................................................3-1
Kaset 1, 2 ve 3'e Kağıt Yükleme.....................................................................................3-1
Kaset 6 ve 7’ye Kağıt yükleme........................................................................................3-2
Kaset ve Stok Bilgilerini Eşleştirme................................................................................3-3
4 Bakım.............................................................................................................4-1
Sarf Malzemeleri Siparişi Verme....................................................................................4-1
Saf Malzemelerinin Durumunu Kontrol Etme..........................................................4-2
Kuru Mürekkep/Toner Kartuşunu Değiştirme............................................................4-4
Kuru Mürekkep/Toner Atık Şişesini Değiştirme........................................................4-6
Emme Filtresini Değiştirme..............................................................................................4-8

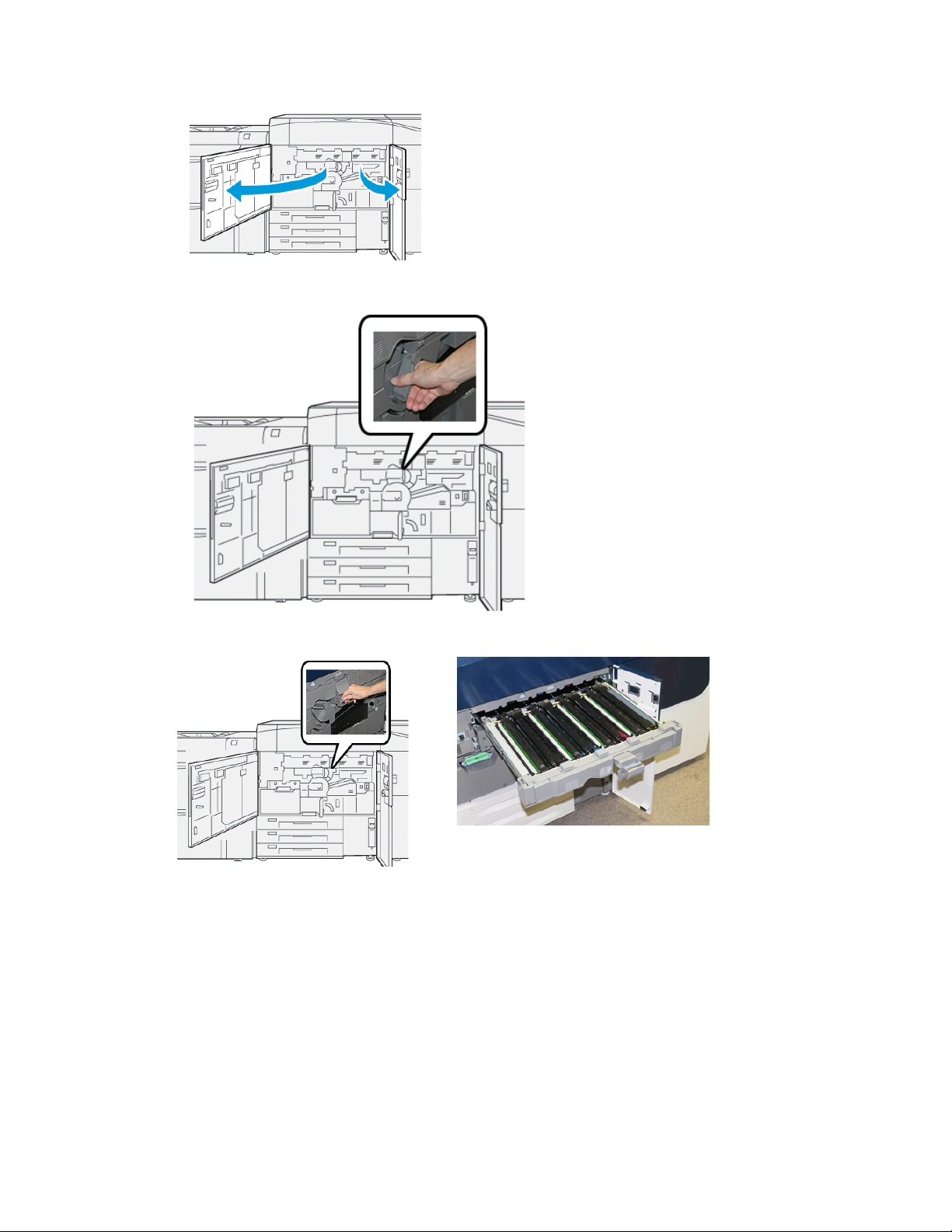

Tambur Kartuşunu Değiştirme........................................................................................4-9
5 Sorun giderme............................................................................................5-1
Kağıt Sıkışmaları...................................................................................................................5-1
Alan 2’de Sıkışmaları giderme...........................................................................5-1
3, 4 ve 5 Alanlarında Sıkışmaları giderme....................................................5-4
Kaset 1-3'teki kağıt sıkışmaları......................................................................5-10

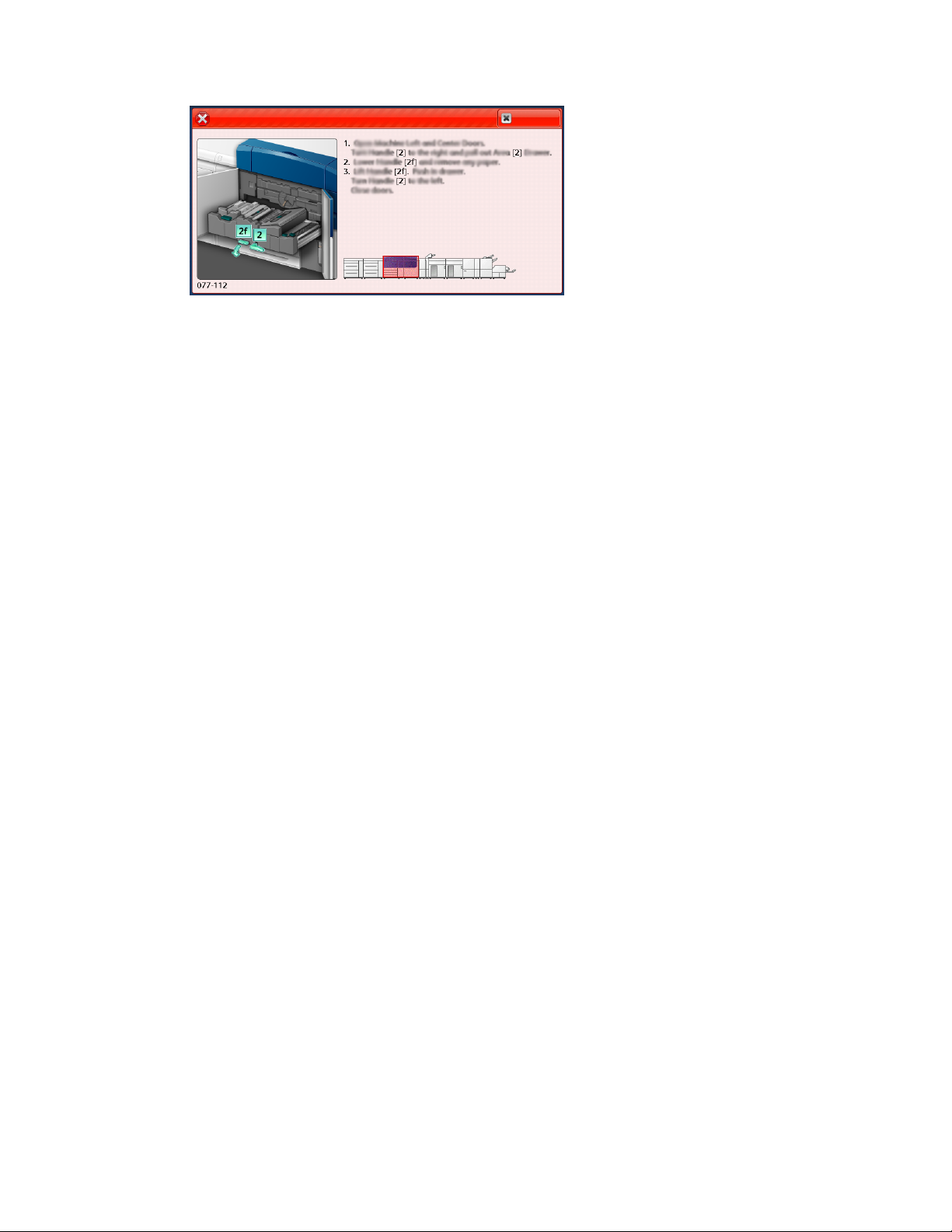

Baskı Makinesinin Dokunmatik Ekranından Arıza Bilgilerini alma................5-11
Hızlı Başlangıç Kılavuzu
iXerox®Versant®3100 Press
İçindekiler
Xerox®Versant®3100 Pressii
Hızlı Başlangıç Kılavuzu
1

Ürün Sembolleri

Üründe çeşitli semboller kullanılmaktadır; bu sembollerin ve tanımlamalarının bir listesi için aşağıdaki tabloya bakınız.
Ad ve Tanım (gerekirse)Sembol
Dikkat
Bu sembol, bu alanların zarar görmesini önlemek için alınması gerekenzorunluönlemleri gösterir.
Uyarı
Bu sembol, kullanıcıları kişisel yaralanma olasılığı bulunan alanlara ilişkin uyarır.
Şiddetli Uyarı
Bu sembol, kullanıcıları dokunulmamasıgereken sıcak yüzeylerin bulunduğu alanlara ilişkin uyarır.
Lazer Uyarı
Bu sembol, bir lazer kullanılıyor olduğunu gösterir ve kullanıcıyı uygun güvenlikbilgilerine bakması konusunda uyarır.
Kıstırma Tehlikesi
Bu uyarı sembolü, kullanıcıları kişisel yaralanma olasılığı bulunan alanlara ilişkin uyarır.
Kilitleme
Kilit açma
Hızlı Başlangıç Kılavuzu
1-1Xerox®Versant®3100 Press
Ürün Sembolleri
Ad ve Tanım (gerekirse)Sembol
Dokunmayın
Tambur Kartuşuna Dokunmayın
Hasar görmesini önlemek için, Tambur Kartuşunun yüzeyine dokunmayın.
Açık Aleve Maruz Bırakmayın / Yakmayın
Toner Kartuşunu Yakmayın
Doğru atık imha bilgileri ve prosedürleri hakkında bilgi almak için daima bölgenizdeki / bulunduğunuz pazardaki geri dönüşüm talimatlarına bakınız.
Toner Atık Şişesini Yakmayın
Doğru atık imha bilgileri ve prosedürleri hakkında bilgi almak için daima bölgenizdeki / bulunduğunuz pazardaki geri dönüşüm talimatlarına bakınız.
Tambur Kartuşunu Yakmayın
Doğru atık imha bilgileri ve prosedürleri hakkında bilgi almak için daima bölgenizdeki / bulunduğunuz pazardaki geri dönüşüm talimatlarına bakınız.
İkinci Eğim Transfer Makarasını Yakmayın
Doğru atık imha bilgileri ve prosedürleri hakkında bilgi almak için daima bölgenizdeki / bulunduğunuz pazardaki geri dönüşüm talimatlarına bakınız.
Alev Etiketi / 100 Amper Akım
Bu sembol sadece faz başına 100 ampere eşit veya daha fazla servis akım kapasitesine sahip tesislerde kullanılabileceğini gösterir.
Topraklama Terminali
LAN
Yerel Alan Ağı
Xerox®Versant®3100 Press1-2
Hızlı Başlangıç Kılavuzu
Ürün Sembolleri
Ad ve Tanım (gerekirse)Sembol
USB
Evrensel Seri Veriyolu
Etrafını Açık Tutun
Bu konumda herhangi bir eşya depolamayın.
Etrafını Açık Tutun
Bu konumda herhangi bir eşya depolamayın.
Etrafını Açık Tutun
Bu konumda herhangi bir eşya depolamayın.
Projeksiyon Cihazlarını Beyaz Şeritle / Tepegöz Levhalarını Beyaz Şeritle Kullanmayın
Açık Zarf Kullanmayın
Katlanmış, Buruşmuş, Bükülmüş veya Kırıştırılmış Kağıt Kullanmayın
Mürekkepli Yazıcı Kağıdı Kullanmayın
Tepsi Kılavuzları Baskı Ortamına Temas Etmelidir
Hızlı Başlangıç Kılavuzu
Kartpostalları Gösterilen Yönde Yükleyin
1-3Xerox®Versant®3100 Press
Ürün Sembolleri
Ad ve Tanım (gerekirse)Sembol
Delik Açılmış Kağıtları Gösterilen Şekilde Yükleyin
Açık
Bu sembol, ana güç düğmesinin ON(AÇIK) konumda olduğunu belirtir.
Kapalı
Bu sembol, ana güç düğmesinin OFF(KAPALI) konumda olduğunu belirtir.
Bekleme Bu sembol, ikinci güç düğmesinin Standby (Bekleme) konumda olduğunu belirtir.
Normal Ev Atıklarıyla Birlikte Atmayın
• Bu sembolün uygulanması, örneğinMüşteri Tarafından Değiştirilebilen Birimler (CRU'lar) gibi parçalarınormal ev atıklarıyla birlikte atmamanız gerektiğinin doğrulanması anlamına gelir. Bu parçaları, üzerinde anlaşılmış olanulusal prosedürlere uygun şekilde atmanız gerekir.
• Bu sembol genellikle bataryalarda bulunur ve kullanılmış elektrikli ve elektronik ürünlerin ve bataryaların genel ev atıkları ile karıştırılmaması gerektiği anlamınagelir.
• Toplama ve geri dönüşümile ilgili daha fazla bilgi için, lütfen öğeleri satın aldığınız satış noktasına atık atma servisine veya yerel belediyeye başvurun.
Xerox®Versant®3100 Press1-4
Hızlı Başlangıç Kılavuzu
2

Başlarken

Xerox®Versant®3100 Baskı Makinesi tam renkli/siyah beyaz, otomatik çift taraflı bir baskı makinesidir ve 100 baskı / dakika hızla çalışır (8,5 x 11 inç/A4 kağıda yazdırırken).
Sistem yapılandırması Gelişmiş Yüksek Kapasiteli Besleyici (Kaset 6 ve 7), dahili besleme kasetleri (Kaset 1-3) olan yazdırma motoru, gömülü bir Kontrol Paneli ve dokunmatik ekran (kullanıcı arayüzü) içerir. Stok ve kaset ayarlarıyla yazdırma işi gönderimi için kullanılan Stok Kitaplığı Yöneticisi uygulamasını içeren yazıcı sunucusu da yapılandırmanın bir parçasıdır. Baskı makinesine bir Ofset Yakalama Kaseti bağlanabilir ya da diğer opsiyonel bir iç hat sonlandırma cihazı kullanılabilir.
NOT
Ofset Yakalama Kaseti hariç diğer tüm sonlandırma cihazları Arayüz Kıvrılma Önleyici Modülü gerektirir.
Baskı makinesi 4 kuru mürekkep/toner ve tambur kartuşu, aktarım şeridi ve ısıtıcı/ROS sistemi, Tam Genişlik Dizilimi kalibrasyon özelliği, kıvrım giderici, kayıt ve kağıt yolu ve kağıt çevirici içerir.
Hızlı Başlangıç Kılavuzu
2-1Xerox®Versant®3100 Press
Başlarken

Baskı Makinesi Bileşenleri

6.1. Sağ Ön KapakGelişmiş Yüksek Kapasiteli Besleyici
(Kaset 6 ve 7)
2. Kuru Mürekkep / Toner Kapağı
3. Kontrol Paneli ve Dokunmatik Ekran
4. Güç Açma / Kapatma Düğmesi
5. Ofset Yakalama Kaseti (OCT)
7. Orta Ön Kapak
8. Sol Ön Kapak
9. Kağıt Kasetleri 1, 2 ve 3

Dahili Bileşenler

5.1. Kuru Mürekkep/Toner Atık ŞişesiKuru Mürekkep / Toner Kartuşları
2. 6.Ana Güç Anahtarı Isıtıcı Modülü
7.3. Aktarım ModülüDevre Kesici Anahtarı (baskı
makinesinin arkasında)
4. Kağıt Soğutma Modülü
Xerox®Versant®3100 Press2-2
Hızlı Başlangıç Kılavuzu
Başlarken

Kontrol Paneli

Baskı makinesindeki gömülü Kontrol Paneli bir LCD dokunmatik ekran, tuş takımı ve özellik düğmeleri içerir. Dokunmatik ekran talimatları, hataları ve bilgi mesajlarını görüntüler. Oturum açmak, iş ayarları işlevlerini gerçekleştirmek, iş, baskı ve sarf malzemesi, durumlarını görüntülemek için Kontrol Paneli düğmelerini seçin.
AçıklamaAdÖğe
Numarası
Ana Sayfa düğmesi1
Araçlar düğmesi2
İş Durumu düğmesi3
4
6
Makine Durumu
düğmesi
Dokunmatik Ekran5
Oturum Açma/Kapama
düğmesi
Ana menüyü görüntüler. Baskı makinesinde mevcut sarf malzemelerini ve kasetleri, ayrıca sarf malzemelerinin durumunu görüntülemek için erişim sunar.
Araçlar modu ekranını görüntüler. Operatör için, fatura bilgilerini görüntülemek ve Tam Genişlik Dizilimi renk tek düzeyliliği ayarları gibi baskı makinesikalibrasyonuyapmak üzere Araçlar simgesi seçilir.
Etkin işlerin ilerlemesini ve tamamlanan işlerin ya da bekleyen işlerin ayrıntılı bilgilerini kontrol etmek için kullanın. Bu alan ayrıca bir işi silmenizi (yazdırmayı iptal etme) ve işleri duraklatmanızı sağlar.
Baskı makinesi yapılandırmasını, yazılım sürümünü, baskı makinesi fatura sayaçlarını ve sayaç bilgilerini kontrol etmek ve yazdırma işi geçmişine ya da hata raporlarına erişmek için kullanın.
Özellikleri seçmek ve ayarlamak için doğrudan ekrana dokunun. Talimat ve bilgi mesajlarını, hata giderme prosedürlerini ve genel baskımakinesi bilgilerini görüntüler.
Yönetici modunda ya da Kimlik Doğrulama modunda kullanıcı kimliği veparolasıylaoturum açmak vekapatmak için kullanın.
Hızlı Başlangıç Kılavuzu
Dokunmatik ekranda farklı bir dil seçmek için kullanın.Dil düğmesi7
2-3Xerox®Versant®3100 Press
Başlarken
Numarası
AçıklamaAdÖğe
11
Güç Tasarrufu düğmesi8
Sayısal Tuş Takımı9
Giriş İptali düğmesi10
Tümünü Temizle
düğmesi
Durdur düğmesi12
Başlat düğmesi13
Bu düğmeyi, baskı makinesi etkin değilse ve dokunmatik erkan karanlıksa (sistem Enerji Tasarrufu modundaysa) kullanın. Bu düğme sistemi manuel olarakEnerji Tasarrufu modundan çıkarır; baskı makinesini Enerji Tasarrufu moduna almaz.
Alfasayısal karakterler girmek içinkullanılır. ‘C’ Giriş İptali, sayısal tuş takımında yapılan önceki girişi iptal eder.
Bu düğmeyi, sayısal tuş takımında yapılan önceki girişi iptal etmek için kullanın.
Bu düğmeyi tüm seçimleri baskı makinesinin açıldığı zamanki değerlerine almak için kullanın. Geçerli bir girişi silmek için bir kez basın. Varsayılan ayarlara dönmek için iki kez basın.
Devam eden yazdırma işinidurdurmak ya da duraklatmak için basın.
Seçilen bir raporu başlatmak veyazdırmak için basın. Rutin teşhis yönergeleri sırasında Müşteri Hizmetleri Mühendisi tarafından da kullanılır.
14
Baskı Makinesi Durum Işıkları
Üç gösterge yanarak şunları tanımlar: devam eden veri iletimi, baskı makinesindeki bir hata ve ana güç açık.

Güç Tasarrufu Modu

Güç Tasarrufu özelliği baskı makinesinin tüm yazdırma işleri tamamlandıktan sonra geçerli bir iş yoksa daha düşük güç tüketen bir moda girmesini sağlar. İki güç tasarruf modu vardır: Düşük Güç ve Uyku.
• Düşük Güç: Önceden ayarlanmışbir süre boyuncaetkin olmama devamettikten sonra baskı makinesi Düşük Güç moduna geçer.
• Uyku: Düşük Güç moduna girildikten ve önceden ayarlanmış diğer bir süre boyunca etkin olmama devam ettikten sonra baskı makinesi Uyku moduna geçer.
Varsayılan olarak Press aygıtı, herhangi bir işlemyapılmadığında 1 dakikasonra otomatik olarakDüşük Güç modunageçer. 1 dakikaişlem olmazsa Press aygıtı Uykumoduna girer. Bu zaman aralıkları her iki mod için sistem yöneticisi tarafından değiştirilebilir.
Aşağıdaki örneğe bakın:
• Düşük Güç Modu 1 dakika olarak ayarlanmış.
• Uyku Modu 10 dakika olarak ayarlanmış.
Xerox®Versant®3100 Press2-4
Hızlı Başlangıç Kılavuzu
Başlarken
• Uyku Modu, toplamda 10 dakikalık hareketsizlik sonrası devreye girer ve Düşük Güç Modu başladıktan 10 dakika sonra devreye girmez.

Güç Tasarrufu Modundan Çıkış

Baskı makinesi, Kontrol Panelindeki Güç Tasarrufu düğmesine basıldığında ya da gelen bir iş için yazdırma verisi alındığında Güç Tasarrufu modundan çıkar.

Güç Açma/Kapatma

Güç Açma / Kapatma Düğmesi

Güç Açma / Kapatma Düğmesi Kontrol Panelinin sağ tarafındayer alır. Baskı makinesini AÇMAK veya KAPATMAK için bu düğmeyi kullanın.

Baskı Makinesini Açma/Kapatma

1. Baskı makinesini açmak için Ön Orta Kapağın arkasındaki Ana Güç anahtarının Açık olup olmadığını kontrol edin.
2. Press aygıtının üstündeki Güç Açma/Kapatma düğmesini AÇIK konuma getirin. Hazır Göstergesi ışığı yeşil yanar. Bir ekranmesajı ısıtıcı ısınırken ve baskı makinesi bir sistem kontrolü gerçekleştirirken
kısa bir süre beklemeyi tavsiye eder. Bu süre zarfında özellikleri bir iş için ayarlayabilirsiniz ve baskı makinesi hazır olduğundayazdırma işlemi otomatik olarak başlar.
3. Kapatmak için Güç Açma /Kapatma düğmesini Kapalı konuma getirin.
NOT
Gücü tekrar açmadan önce baskı makinesinin en az 10 saniye kapalı kalmasına izin verin.
Hızlı Başlangıç Kılavuzu
2-5Xerox®Versant®3100 Press
Başlarken
Xerox®Versant®3100 Press2-6
