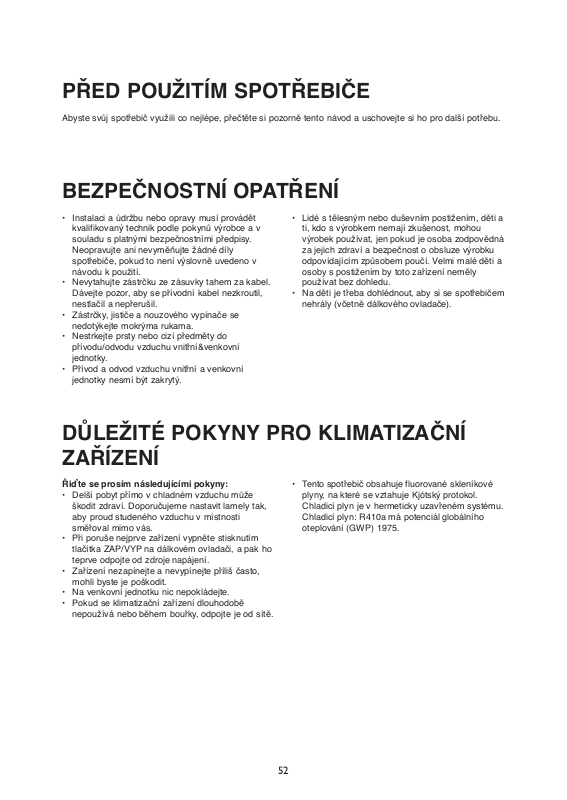

PŘED POUŽITÍM SPOTŘEBIČE
Abyste svůj spotřebič využili co nejlépe, přečtěte si pozorně tento návod a uschovejte si ho pro další potřebu.
BEZPEČNOSTNÍ OPATŘENÍ
• Instalaci a údržbu nebo opravy musí provádět kvalifikovaný technik podle pokynů výrobce a v souladu s platnými bezpečnostními předpisy. Neopravujte ani nevyměňujte žádné díly spotřebiče, pokud to není výslovně uvedeno v návodu k použití.
• Nevytahujte zástrčku ze zásuvky tahem za kabel. Dávejte pozor, aby se přívodní kabel nezkroutil, nestlačil a nepřerušil.
• Zástrčky, jističe a nouzového vypínače se nedotýkejte mokrýma rukama.
• Nestrkejte prsty nebo cizí předměty do přívodu/odvodu vzduchu vnitřní&venkovní jednotky.
• Přívod a odvod vzduchu vnitřní a venkovní jednotky nesmí být zakrytý.
• Lidé s tělesným nebo duševním postižením, děti a ti, kdo s výrobkem nemají zkušenost, mohou výrobek používat, jen pokud je osoba zodpovědná za jejich zdraví a bezpečnost o obsluze výrobku odpovídajícím způsobem poučí. Velmi malé děti a osoby s postižením by toto zařízení neměly používat bez dohledu.
• Na děti je třeba dohlédnout, aby si se spotřebičem nehrály (včetně dálkového ovladače).
52
DŮLEŽITÉ POKYNY PRO KLIMATIZAČNÍ ZAŘÍZENÍ
Řiďte se prosím následujícími pokyny:
• Delší pobyt přímo v chladném vzduchu může škodit zdraví. Doporučujeme nastavit lamely tak, aby proud studeného vzduchu v místnosti směřoval mimo vás.
• Při poruše nejprve zařízení vypněte stisknutím tlačítka ZAP/VYP na dálkovém ovladači, a pak ho teprve odpojte od zdroje napájení.
• Zařízení nezapínejte a nevypínejte příliš často, mohli byste je poškodit.
• Na venkovní jednotku nic nepokládejte.
• Pokud se klimatizační zařízení dlouhodobě nepoužívá nebo během bouřky, odpojte je od sítě.
• Tento spotřebič obsahuje fluorované skleníkové plyny, na které se vztahuje Kjótský protokol. Chladicí plyn je v hermeticky uzavřeném systému. Chladicí plyn: R410a má potenciál globálního oteplování (GWP) 1975.
• Tento produkt byl vyroben z recyklovatelného nebo opakovaně použitelného materiálu. Likvidace musí proběhnout v souladu s platnými předpisy o odpadech. Před likvidací odřízněte napájecí kabel, aby spotřebič nemohl být znovu použit.
• Podrobnější informace o zpracování a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, který se zabývá separovaným sběrem odpadu, nebo v obchodě, kde jste výrobek zakoupili.
LIKVIDACE OBALU
• Jak dokládá recyklační symbol , obal lze beze zbytku 100% recyklovat. Obalový materiál proto nevyhazujte, ale zlikvidujte podle platných předpisů.
LIKVIDACE SPOTŘEBIČE
• Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrických a elektronických zařízení (WEEE).
• Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví.
• Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu, ale musí se odevzdat na určeném sběrném místě, kde se elektrická a elektronická zařízení ukládají a recyklují.
POKYNY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
53
POPIS SPOTŘEBIČE
Vnitřní jednotka
1. Přívod vzduchu
2. Přední panel
3. Panel s displejem
4. Vývod vzduchu
5. Svorkovnice
6. Vypínač
7. Vertikální nastavení lamel
8. Horizontální nastavení lamel
9. Vzduchový filtr
10.Dálkový ovladač
Venkovní jednotka
11. Přívod vzduchu
12. Trubky a napájecí kabel
13. Vypouštěcí hadice
14. Vývod vzduchu
Obrázky v příručce pro uživatele vycházejí z vnějšího vzhledu standardních modelů. Tvar a konstrukce jednotlivých modelů se liší.
54
POPIS UKAZATELŮ NA DISPLEJI OVLÁDACÍHO PANELU
Ukazatel teploty (1)
Ukazuje nastavenou teplotu a teplotu místnosti.
Ukazatel chodu (2)
Po připojení ke zdroji napájení se rozsvítí červeně. Při spuštění se rozsvítí bíle.
Ukazatel vytápění (3)
Rozsvítí se v režimu vytápění.
Ukazatel chlazení (4)
Rozsvítí se v režimu chlazení.
Ukazatel odvlhčování (5)
Rozsvítí se v režimu odvlhčování.
Čidlo signálu (6)
55
FUNKCE A UKAZATELE DÁLKOVÉHO OVLADAČE
1. TLAČÍTKO ON/OFF (VYPÍNAČ)
Stiskem tohoto tlačítka se zařízení zapíná a vypíná.
2-3. TLAČÍTKA NASTAVENÍ TEPLOTY
k nastavení teploty. k nastavení času hodin k nastavení času časového spínače
4. TLAČÍTKO MODE (REŽIM)
k volbě provozního režimu.
5. TLAČÍTKO
k zapnutí funkce 6. smysl
6. TLAČÍTKO
k zapnutí nebo vypnutí režimu "Around U" (blíž k Vám)
7. TLAČÍTKO FAN (VĚTRÁNÍ)
k volbě otáček ventilátoru v pořadí automatické, vysoké, střední a nízké.
8. TLAČÍTKO SWING (NAKLÁPĚNÍ)
k zapnutí nebo vypnutí vertikálního naklápění lamel a k nastavení směru proudění vzduchu nahoru/dolů
9. TLAČÍTKO POWER SAVE (ÚSPORA ENERGIE)
k zapnutí nebo vypnutí úsporného provozu
10-11. TLAČÍTKO TIMER ON (ČASOVÝ SPÍNAČ
ZAP) a TIMER OFF (ČASOVÝ SPÍNAČ VYP)
k zapnutí nebo vypnutí časového spínače
12. TLAČÍTKO DISPLAY ON/OFF (DISPLEJ ZAP/VYP)
k zapnutí/vypnutí podsvícení displeje na vnitřní jednotce
13. TLAČÍTKO INFO °C
k zobrazení teploty místnosti nebo nastavení teploty na ovládacím panelu vnitřní jednotky
14. TLAČÍTKO AUTO CLEAN (AUTOMATICKÉ ČIŠTĚNÍ)
k zapnutí nebo vypnutí funkce automatického čištění
15. TLAČÍTKO CLOCK (HODINY)
k zadání aktuálního času
16. TLAČÍTKO SLEEP (SPÁNEK)
k zapnutí nebo vypnutí spánkového režimu
17. TLAČÍTKO JET (RYCHLE)
k zapnutí nebo vypnutí rychlého ochlazení a vytápění.
2
5
17
16
15
14
13
11
1
3
4
6
7
8
9
10
12
56
57
SYMBOLY NA DISPLEJI DÁLKOVÉHO OVLADAČE
chlazení
odvlhčování
jen větrání
vytápění
automatické otáčky ventilátoru
vysoké otáčky ventilátoru
střední otáčky ventilátoru
nízké otáčky ventilátoru
automatické čištění
naklápění
zámek
symbol
Spánkový režim
Around U (blíž k Vám)
Jet (rychle)
přenos signálu
nastavení čas. spínače na displeji aktuální čas
teplota
zobrazení nastavené teploty
zobrazení teploty v místnosti
zapnuté podsvícení displeje na předním panelu
FAN
FAN
FAN
FAN
°F
ULOŽENÍ DÁLKOVÉHO OVLADAČE A RADY K JEHO POUŽÍVÁNÍ
Jak vkládat baterie.
1. Uvolněte a sejměte šroub na krytu baterie.
Lehce stiskněte kryt baterií a tlakem ve směru šipky ho podle obrázku vysuňte.
2. Do přihrádky vložte 2 baterie AAA (1,5 V).
Dejte pozor, aby byly umístěny správně podle polarity "+" a "-".
3. Nasaďte kryt na dálkovém ovladači.
Vraťte šroub na místo a pevně ho utáhněte.
Jak vyjmout baterie
Uvolněte a vyjměte šroub a ve směru šipky sejměte kryt baterií. Lehce zatlačte prsty na kladný pól baterií a vytáhněte je z přihrádky. Všechny tyto úkony musí provést dospělé osoby. Dětem není dovoleno vyjímat baterie z dálkového ovladače, aby se předešlo nebezpečí polknutí baterií.
Likvidace baterií
Baterie zlikvidujte jako tříděný odpad v nejbližším sběrném místě.
Upozornění
• Při výměně baterií nepoužívejte současně staré a
nové baterie ani různé typy baterií, ovladač by nemusel správně fungovat.
• Nebudete-li dálkový ovladač používat po delší
dobu, baterie z něj vyjměte, aby elektrolyt do dálkového ovladače nevytekl.
• S ovladačem pracujte ve vhodné vzdálenosti.
Dálkové ovládání nepřibližujte na méně než 1 m od televizoru nebo hi-fi zařízení.
• Jestliže dálkový ovladač nefunguje, jak má,
vyjměte baterie a po 30 vteřinách je opět vložte. Pokud stále nefunguje správně, zkuste nové baterie.
• Při ovládání zařízení dálkový ovladačem jej
nasměrujte na přijímač signálu na vnitřní jednotce.
• Při odesílání signálu z dálkového ovladače se
symbol na 1 vteřinu rozsvítí. Po přijetí signálu zařízení pípne.
• Dálkový ovladač má spojení s klimatizačním
zařízením na vzdálenost až 7 m.
• Při každé výměně baterií v dálkovém ovladači
dálkový ovladač zapne funkci 6. smysl.
Čidlo signálu
58
2
1
3
POPIS PROVOZNÍCH REŽIMŮ
Obecné pokyny:
1. Zapnutí
Stiskněte tlačítko , jakmile zařízení přijme signál, na displeji vnitřní jednotky se rozsvítí kontrolka RUNNING (chod). Při změně režimu počkejte několik vteřin. Pokud zařízení nereaguje hned, postup opakujte. Po zapnutí režimu vytápění začne vzduch proudit po 2-5 minutách.
2. Volba režimu
Po každém stisknutí tlačítka Mode (režim) se provozní režim mění v pořadí:
režim 6. SMYSL
režim CHLAZENÍ
režim ODVLČOVÁNÍ
režim JEN VĚTRÁNÍ
režim VYTÁPĚNÍ
3. Nastavení otáček ventilátoru
Po každém stisknutí tlačítka Fan (větrání) se otáčky ventilátoru mění v následujícím pořadí:
automatické otáčky ventilátoru
nízké otáčky ventilátoru
střední otáčky ventilátoru
vysoké otáčky ventilátoru V režimu Odvlhčování lze ventilátor nastavit jen na nízké otáčky.
4. Nastavení teploty
jedním stisknutím zvýšíte nastavení teploty o
1°C
jedním stisknutí snížíte nastavení teploty o 1°C
Když stisknete a podržíte tlačítko nebo , hodnota se bude měnit rychle. Použitelné rozmezí nastavení teploty: 16 °C ~ 30 °C
*Poznámka: V režimu 6. smysl teplotu nelze nastavit.
FAN
FAN
59
FAN
FAN
