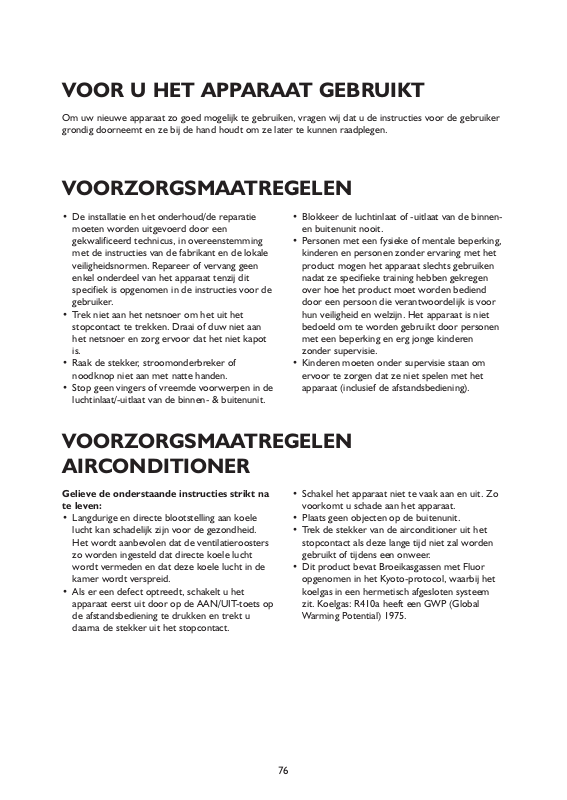

Whirlpool AMD 340, AMD 356, AMD 342, AMD351, AMD352 INSTRUCTION FOR USE [nl]

VOOR U HET APPARAAT GEBRUIKT

Om uw nieuwe apparaat zo goed mogelijk te gebruiken, vragen wij dat u de instructies voor de gebruiker
grondig doorneemt en ze bij de hand houdt om ze later te kunnen raadplegen.

VOORZORGSMAATREGELEN

• De installatie en het onderhoud/de reparatie
moeten worden uitgevoerd door een
gekwalificeerd technicus, in overeenstemming
met de instructies van de fabrikant en de lokale
veiligheidsnormen. Repareer of vervang geen
enkel onderdeel van het apparaat tenzij dit
specifiek is opgenomen in de instructies voor de
gebruiker.

• Trek niet aan het netsnoer om het uit het
stopcontact te trekken. Draai of duw niet aan
het netsnoer en zorg ervoor dat het niet kapot
is.

• Raak de stekker, stroomonderbreker of
noodknop niet aan met natte handen.

• Stop geen vingers of vreemde voorwerpen in de
luchtinlaat/-uitlaat van de binnen- & buitenunit.

• Blokkeer de luchtinlaat of -uitlaat van de binnen­en buitenunit nooit.

• Personen met een fysieke of mentale beperking,
kinderen en personen zonder ervaring met het
product mogen het apparaat slechts gebruiken
nadat ze specifieke training hebben gekregen
over hoe het product moet worden bediend
door een persoon die verantwoordelijk is voor
hun veiligheid en welzijn. Het apparaat is niet
bedoeld om te worden gebruikt door personen
met een beperking en erg jonge kinderen
zonder supervisie.

• Kinderen moeten onder supervisie staan om
ervoor te zorgen dat ze niet spelen met het
apparaat (inclusief de afstandsbediening).

76

VOORZORGSMAATREGELEN
AIRCONDITIONER

Gelieve de onderstaande instructies strikt na
te leven:

• Langdurige en directe blootstelling aan koele
lucht kan schadelijk zijn voor de gezondheid.
Het wordt aanbevolen dat de ventilatieroosters
zo worden ingesteld dat directe koele lucht
wordt vermeden en dat deze koele lucht in de
kamer wordt verspreid.

• Als er een defect optreedt, schakelt u het
apparaat eerst uit door op de AAN/UIT-toets op
de afstandsbediening te drukken en trekt u
daarna de stekker uit het stopcontact.

• Schakel het apparaat niet te vaak aan en uit. Zo
voorkomt u schade aan het apparaat.

• Plaats geen objecten op de buitenunit.

• Trek de stekker van de airconditioner uit het
stopcontact als deze lange tijd niet zal worden
gebruikt of tijdens een onweer.

• Dit product bevat Broeikasgassen met Fluor
opgenomen in het Kyoto-protocol, waarbij het
koelgas in een hermetisch afgesloten systeem
zit. Koelgas: R410a heeft een GWP (Global
Warming Potential) 1975.

• Dit apparaat werd gemaakt van materiaal dat
kan worden gerecycled of hergebruikt. Het
apparaat moet worden weggeruimd in
overeenstemming met de lokale regelgeving
betreffende afvalverwijdering. Voor het apparaat
wordt weggeruimd, moet u ervoor zorgen dat u
het netsnoer afknipt zodat het apparaat niet
opnieuw kan worden gebruikt.

• Voor meer gedetailleerde informatie over de
verwerking en recycling van dit product, kunt u
contact opnemen met uw lokale overheid inzake
de gescheiden ophaling van afval of de winkel
waar u het apparaat hebt gekocht.

WEGRUIMEN VAN VERPAKKING

• De verpakking kan 100% worden gerecycled,
zoals wordt aangeduid met het symbool voor
recycling . De verschillende onderdelen van
de verpakking mogen niet in het milieu worden
verspreid, maar moeten worden weggeruimd in
overeenstemming met de lokale regelgeving.

WEGRUIMEN VAN APPARAAT

• Dit apparaat is gemarkeerd in overeenstemming
met de Europese Richtlijn 2002/96/EG voor
elektrisch en elektronisch afval (WEEE).

• Door ervoor te zorgen dat dit product op de
juiste manier wordt weggeruimd, helpt u de
potentieel negatieve effecten op het milieu en
de volksgezondheid te vermijden.

• Het symbool op het product of op de
documenten bij het product wijst erop dat het
apparaat niet mag worden behandeld als
huishoudelijk afval, maar moet worden
ingezameld op de geschikte lokale
verzamelplaats waar elektrische en
elektronische apparaten worden opgeslagen en
gerecycled.

MILIEUBEHOUD

77

PRODUCTBESCHRIJVING

Binnenunit

1. Luchtinlaat

2. Voorpaneel

3. Weergavepaneel

4. Luchtuitlaat

5. Elektriciteitskast

6. Aan/uit-schakelaar

7. Ventilatierooster verticale aanpassing

8. Ventilatierooster horizontale aanpassing

9. Luchtfilter

10. Afstandsbediening

Buitenunit

11. Luchtinlaat

12. Leidingwerk en stroomkabel

13. Afvoerslang

14. Luchtuitlaat

De afbeeldingen in de gebruikershandleiding zijn gebaseerd op externe weergaven van standaardmodellen,
de vorm en het ontwerp variëren naargelang het model.

78

BESCHRIJVING INDICATOREN DISPLAY
BEDIENINGSPANEEL

Indicator temperatuur (1)

Geeft ingestelde temperatuur en kamertemperatuur weer.

Indicator werking (2)

Gaat branden (rood) wanneer het apparaat verbonden is met een stroombron.
Dit blijft branden (wit) wanneer het apparaat in werking is.

Indicator verwarmen (3)

Gaat branden tijdens modus verwarmen.

Indicator koelen (4)

Gaat branden tijdens modus koelen.

Indicator ontvochtigen (5)

Gaat branden tijdens modus ontvochtigen.

Ontvanger signaal (6)

79

FUNCTIES EN INDICATOREN

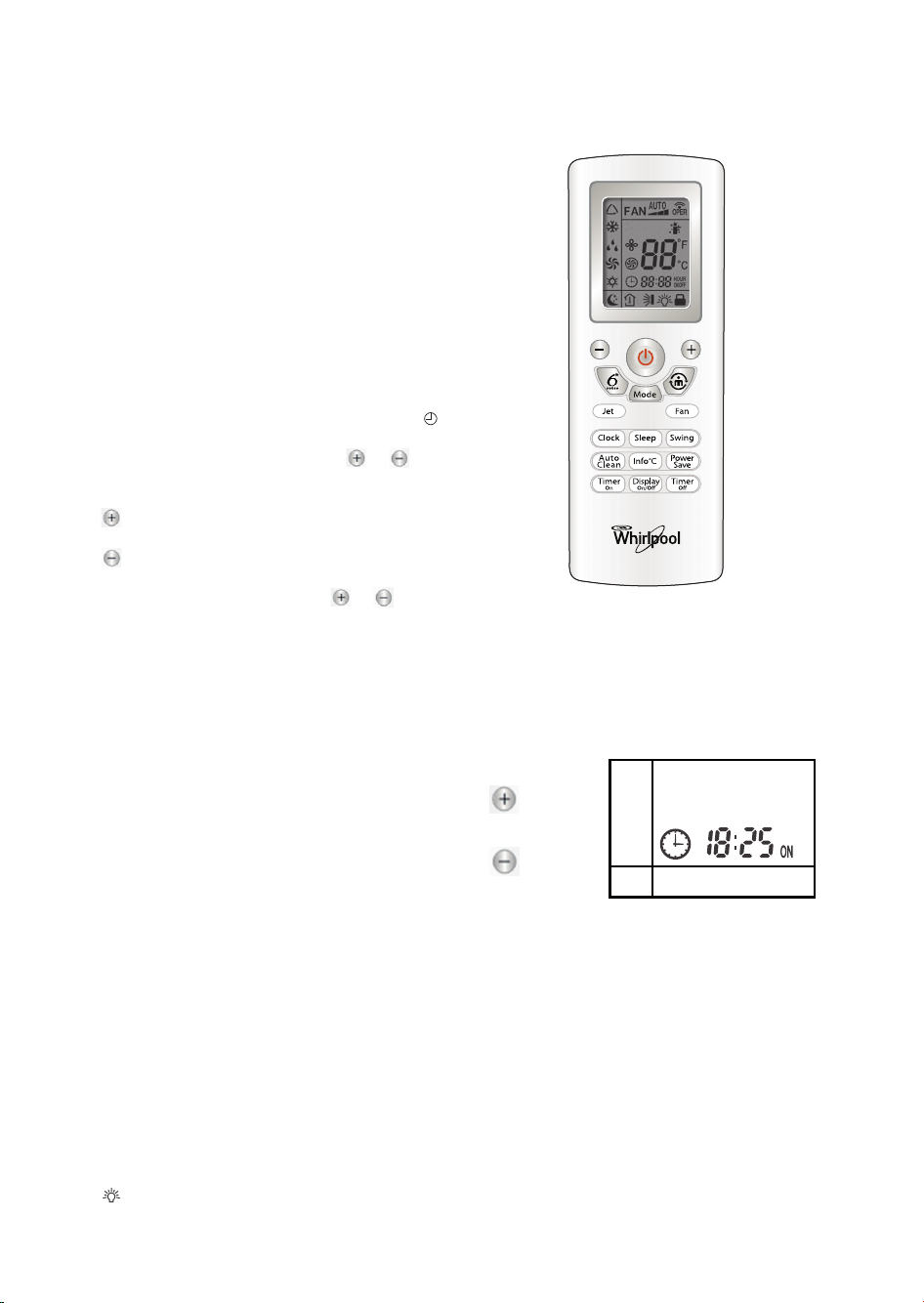

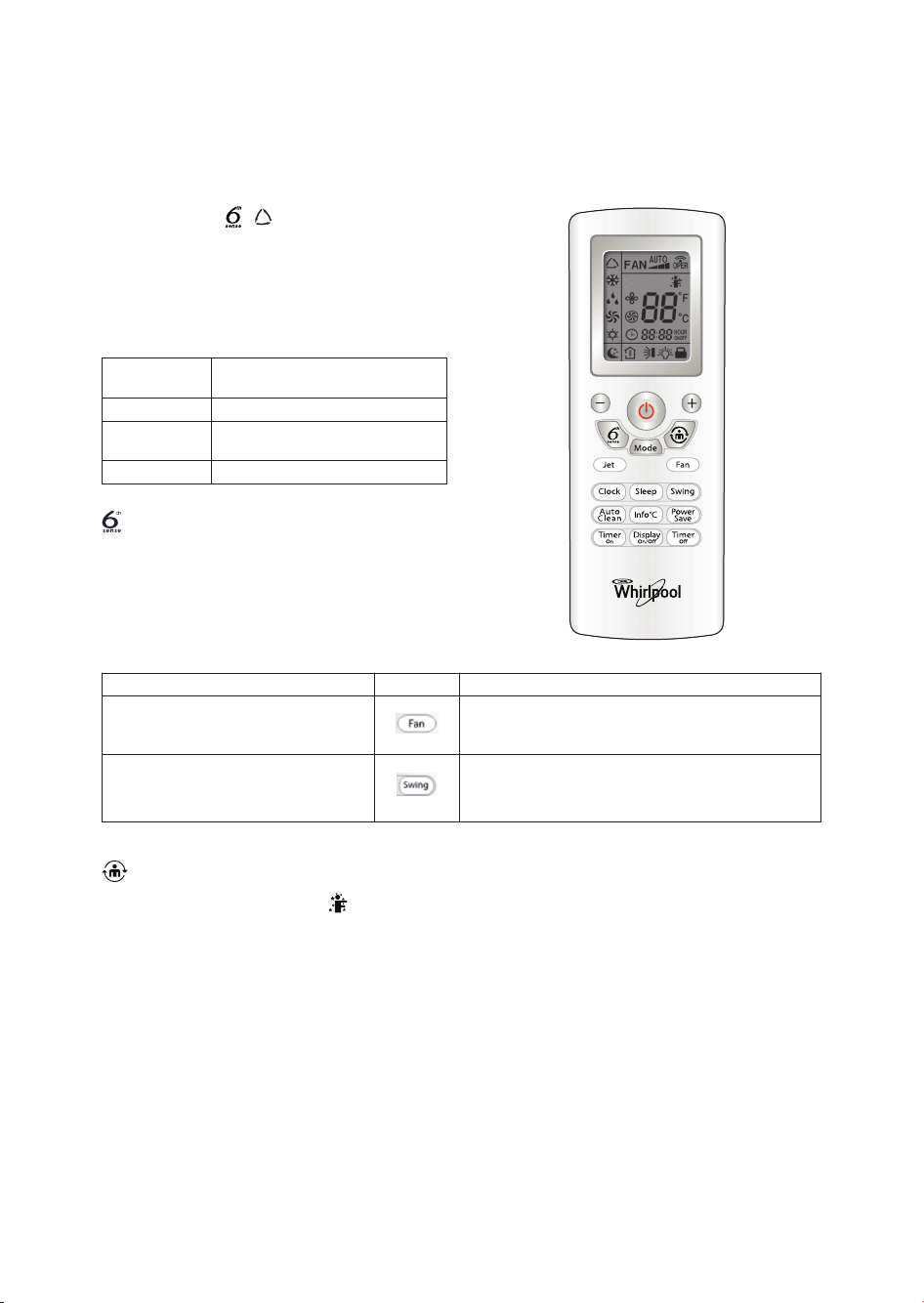

AFSTANDSBEDIENING

1. AAN/UIT-TOETS

Druk op deze toets om het apparaat te
starten en/of te stoppen.

2-3. TOETSEN TEMPERATUURINSTELLING

Gebruikt om temperatuur in te stellen.
Gebruikt om tijdstip voor klok in te stellen.
Gebruikt om tijdstip in te stellen in
timermodus.

4. TOETS MODE

Gebruikt om de bedrijfsmodus te selecteren.

5. TOETS

Gebruikt om de werking van 6th Sense in te
stellen of te annuleren.

6. TOETS

Gebruikt om de werking van Om u heen in te
stellen of te annuleren.

7. TOETS FAN

Gebruikt om de ventilatorsnelheid te kiezen,
achtereenvolgens automatisch, hoog,
gemiddeld of laag.

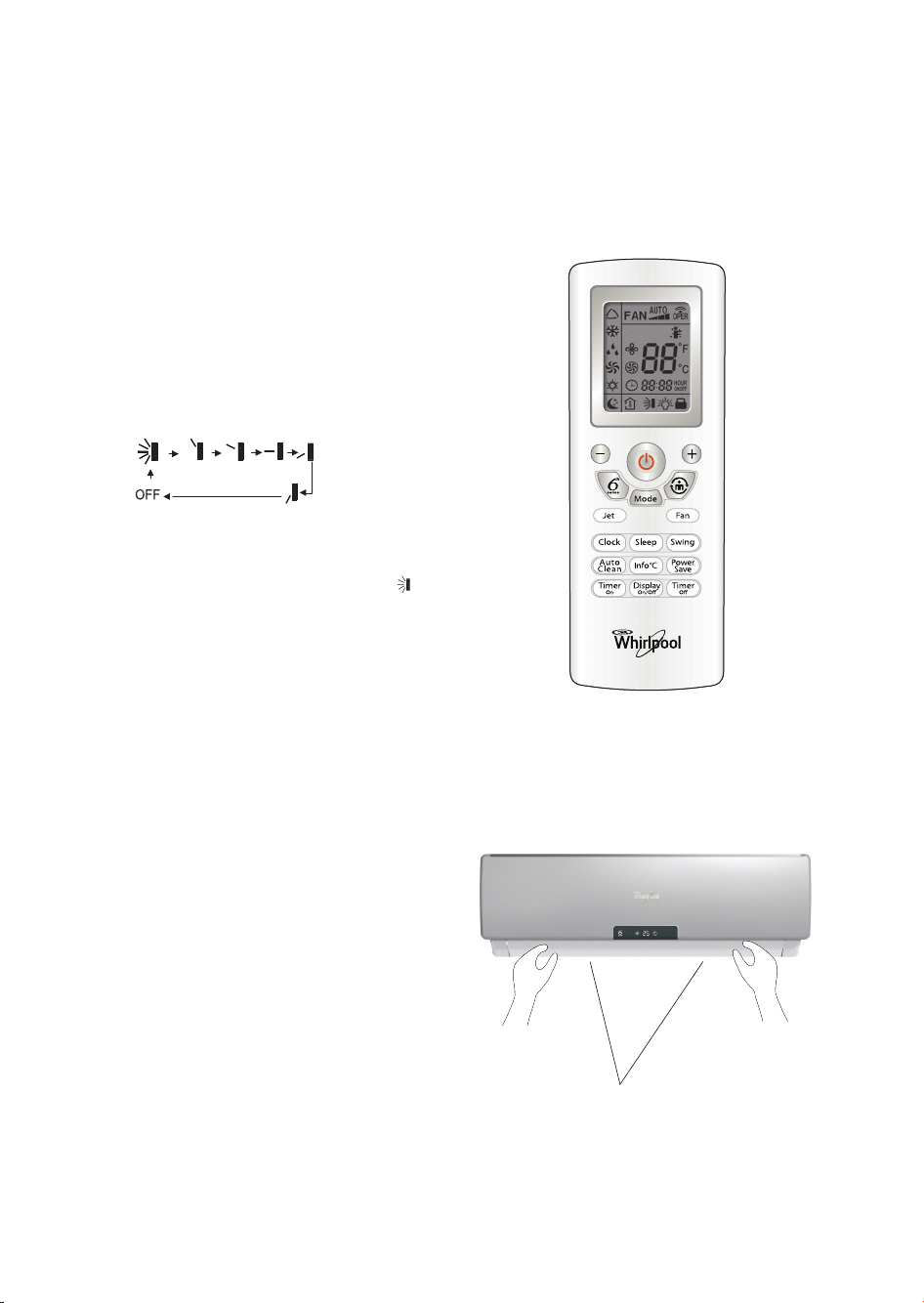

8. TOETS SWING

Gebruikt om de ventilatorroosters voor
verticale aanpassing te laten bewegen en om
de gewenste richting van de luchtstroom
omhoog/omlaag in te stellen.

9. TOETS POWER SAVE

Gebruikt om de werking van stroombesparing
in te stellen of te annuleren.

10-11. TOETS TIMER ON en TIMER OFF

Gebruikt om de werking van de timer in te
stellen of te annuleren.

12. TOETS DISPLAY ON/OFF

Gebruikt om de verlichting van de display van
de binnenunit aan/uit te schakelen.

13. TOETS INFO °C

Gebruikt om de kamertemperatuur of
ingestelde temperatuur weer te geven op het
bedieningspaneel van de binnenunit.

14. TOETS AUTO CLEAN

Gebruikt om automatisch reinigen in te stellen
of te annuleren.

15. TOETS CLOCK

Gebruikt om de huidige tijd in te stellen.

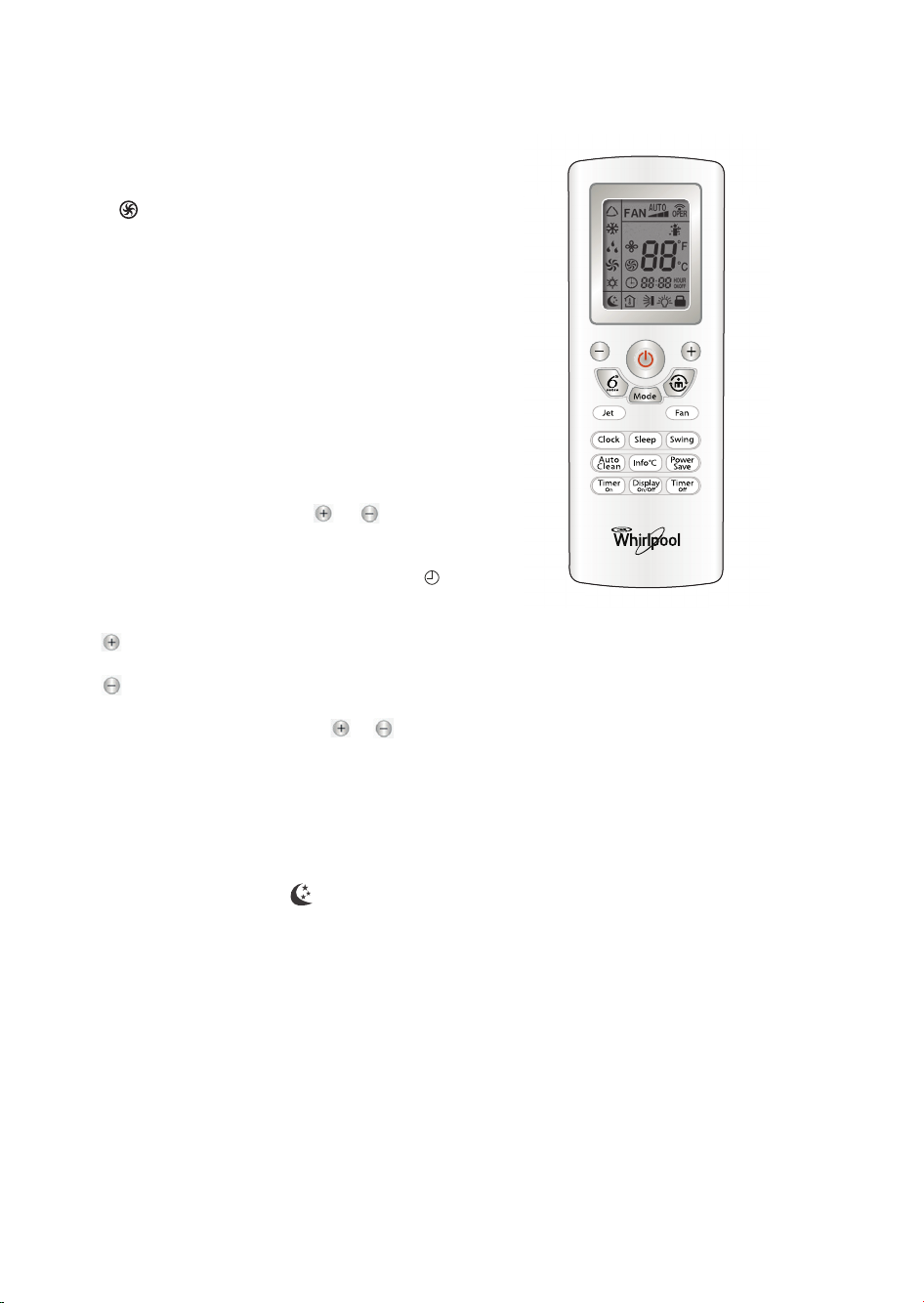

16. TOETS SLEEP

Gebruikt om de Slaapmodus in te stellen of te
annuleren.

17. TOETS JET

Gebruikt om snel koelen en verwarmen te
starten of te stoppen.

2

5

17

16

15

14

13

11

1

3

4

6

7

8

9

10

12

80

81

INDICATORSYMBOLEN OP DISPLAY
AFSTANDSBEDIENING

Indicator koelen

Indicator ontvochtigen

Indicator alleen ventilator

Indicator verwarmen

Automatische ventilatorsnelheid

Hoge ventilatorsnelheid

Gemiddelde ventilatorsnelheid

Lage ventilatorsnelheid

Indicator automatisch reinigen

Indicator swing

Indicator vergrendeling

Indicator

Indicator slaapmodus

Indicator om u heen

Indicator jet

Transmissie signaal

Weergave timer ingesteld
Weergave huidige tijd

Weergave temperatuur

Indicator weergave ingestelde temperatuur

Indicator weergave kamertemperatuur

Indicator verlichting display voorpaneel aan

FAN

FAN

FAN

FAN

°F

OPSLAG EN TIPS VOOR HET GEBRUIK VAN
DE AFSTANDSBEDIENING

Batterijen plaatsen

1. Verwijder de schroef van het batterijdeksel.
Duw het batterijdeksel lichtjes naar beneden en
druk het in de richting van de pijl om het te
verwijderen (Zie afbeelding).

2. Plaats 2 AAA-batterijen (1,5 V) in het batterijvak.
Zorg ervoor dat de "+" en "-" polen correct
geplaatst zijn.

3. Sluit het batterijdeksel van de afstandsbediening.
Breng de schroef terug aan op de
afstandsbediening en draai deze goed aan.

Batterijen verwijderen

Maak de schroef los en verwijder het batterijdeksel in
de richting van de pijl. Druk met uw vingers zachtjes
op de plus pool van de batterij, en trek vervolgens de
batterijen uit het vak. Deze handelingen dienen te
worden uitgevoerd door volwassenen. Het is
kinderen verboden om de batterijen uit de
afstandsbediening te verwijderen, om het gevaar van
het inslikken van de batterijen te voorkomen.

Batterijen wegruimen

Dank de batterijen af als gescheiden gemeentelijk
afval en geef ze af bij een toegankelijk verzamelpunt.

Voorzorgsmaatregelen

• Wanneer u de batterijen vervangt, mag u geen
nieuwe batterijen samen met oude batterijen of
verschillende types batterijen plaatsen. Dit kan
immers leiden tot een defect aan de
afstandsbediening.

• Als u van plan bent de afstandsbediening een tijd
lang niet te gebruiken, moet u de batterijen eruit
halen, om lekken van batterijzuur in de
afstandsbediening te voorkomen.

• Gebruik de afstandsbediening binnen het
doeltreffende bereik. Houd de afstandsbediening
minstens 1 meter van een tv-toestel of HiFi­apparatuur verwijderd.

• Als de afstandsbediening niet normaal werkt, haalt
u de batterijen eruit en plaatst u ze na 30 seconden
terug. Plaats nieuwe batterijen als de
afstandsbediening nog steeds niet werkt.

• Om het apparaat via de afstandsbediening te
bedienen, richt u de afstandsbediening naar de
ontvanger op de binnenunit. Zo garandeert u een
optimale ontvangst.

• Als een boodschap van de afstandsbediening wordt

verzonden, gaat het symbool gedurende 1
seconde knipperen. Bij ontvangst van de
boodschap weerklinkt een piep op het apparaat.

• De airconditioner kan met de afstandsbediening tot
een afstand van 7 m worden bediend.

• Telkens wanneer de batterijen in de
afstandsbediening worden vervangen, wordt de
afstandsbediening automatisch ingesteld op de
modus 6th Sense.

Ontvanger signaal

82

2

1

3

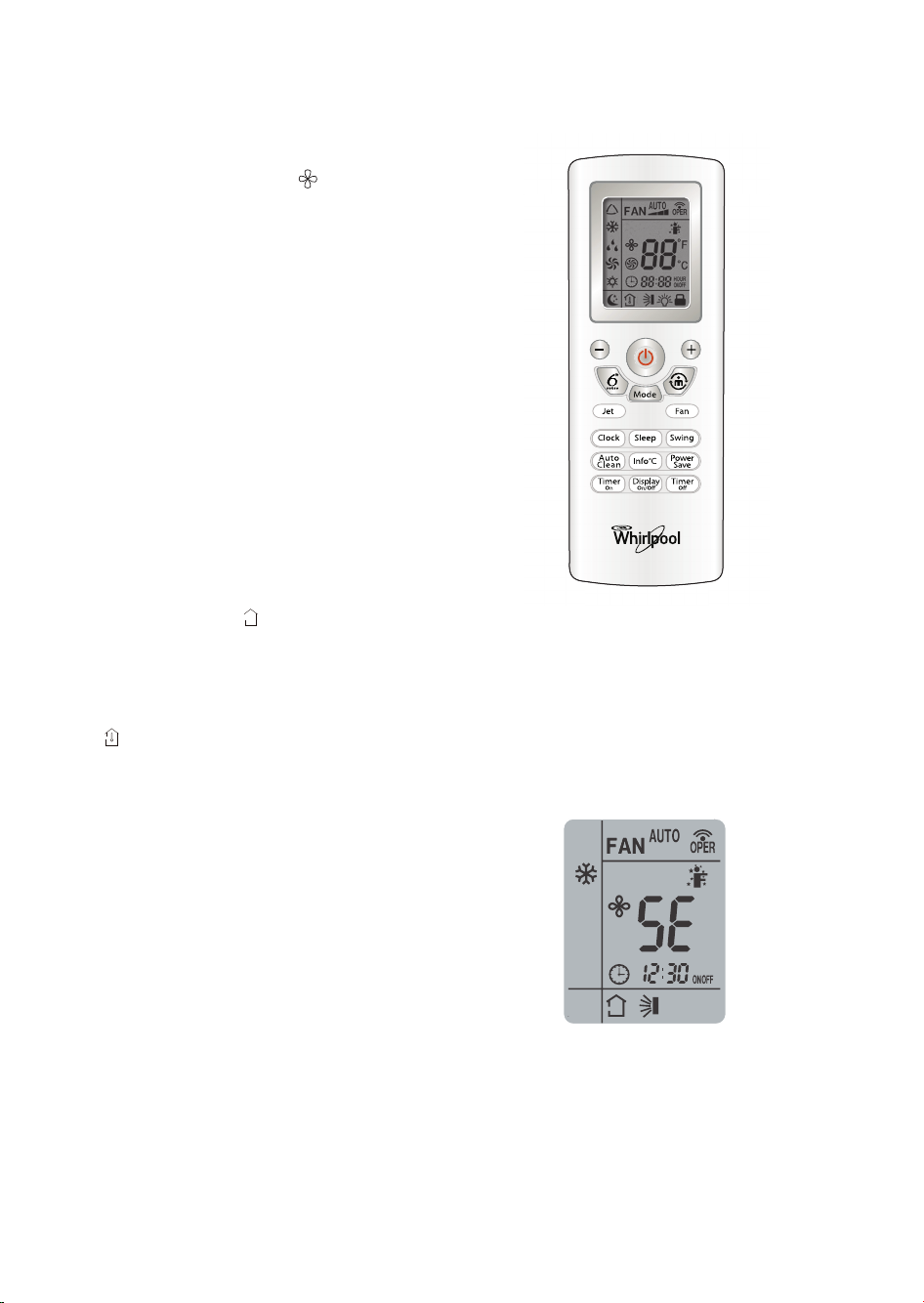

BESCHRIJVING VAN DE WERKINGSMODI

Algemene werking:

1. Inschakelen

Druk op de toets . Wanneer het apparaat het
signaal ontvangt, gaat de indicator IN WERKING
op de binnenunit branden. Wanneer u een andere
modus kiest, moet u enkele seconden wachten en
de handeling herhalen als het apparaat niet
onmiddellijk reageert. Wanneer u de functie
verwarmen instelt, zal de luchtstroom na 2 tot 5
minuten starten.

2. Modus kiezen

Iedere keer dat de toets Mode ingedrukt wordt,
verandert de werkingsmodus achtereenvolgens in:

Modus 6th SENSE

Modus KOELEN

modus ONTVOCHTIGEN

modus alleen VENTILATOR

modus VERWARMEN

3. Ventilatorsnelheid instellen

Iedere keer dat de toets FAN ingedrukt wordt,
verandert de ventilatiesnelheid achtereenvolgens
in:

Automatische ventilatorsnelheid

Ventilatorsnelheid laag

Ventilatorsnelheid gemiddeld

Ventilatorsnelheid hoog
In de modus Ontvochtigen is alleen
Ventilatorsnelheid laag beschikbaar.

4. Temperatuur instellen

Druk één keer om de temperatuur met 1 °C te

verhogen

Druk één keer om de temperatuur met 1 °C te

verlagen

Als u de toets of ingedrukt houdt, zal het
getal snel veranderen.

Bereik van beschikbare temperatuurinstelling: 16°C
~ 30°C

*Opmerking: In de modus 6th SENSE kan de
temperatuur niet worden ingesteld.

FAN

FAN

83

FAN

FAN

REGELING RICHTING LUCHTSTROOM

5. Regeling richting luchtstroom

De verticale luchtstroom wordt automatisch aangepast
naar een bepaalde hoek in overeenstemming met de
werkingsmodus nadat het apparaat wordt ingeschakeld.
De richting van de luchtstroom kan eveneens worden
aangepast aan uw eigen behoeften. Druk hiervoor op
de toets Swing op de afstandsbediening.

Regeling verticale luchtstroom (via de
afstandsbediening)

Iedere keer dat de toets Swing ingedrukt wordt,
verandert de verticale luchtstroom achtereenvolgens in:

Als u op deze toets drukt wanneer het ventilatierooster
voor verticale aanpassing naar boven en beneden begint
te bewegen, zal het ventilatierooster stoppen op de
huidige positie. Wanneer de status van uit naar
wordt geschakeld en u 2 seconden later opnieuw op
deze toets drukt, zal de status onmiddellijk uit worden
geschakeld. Als u binnen de 2 seconden opnieuw op
deze toets drukt, zal de wijziging van de Swing-status
de hierboven afgebeelde volgorde volgen.
Als u langer dan 2 s op de SWING-toets blijft drukken,
zal de hoofdunit van boven naar beneden en terug
bewegen. Als u de toets daarna loslaat, zal de unit niet
meer bewegen en wordt de huidige positie van het
ventilatierooster behouden.

Regeling horizontale luchtstroom (met de
handen)

Draai de regelstaven van de ventilatieroosters voor
horizontale aanpassing om de horizontale luchtstroom
aan te passen zoals afgebeeld.
Opmerking: De vorm van het apparaat kan er anders
uitzien dan die van de airconditioner die u hebt
gekozen.

A - Draai de ventilatieroosters voor verticale

aanpassing niet handmatig. Dit kan een defect
veroorzaken. Als dit gebeurt, schakelt u het
apparaat eerst uit, verbreekt u de stroomtoevoer
en schakelt u de stroomtoevoer daarna terug aan.

B - Het is beter om het ventilatierooster voor verticale

aanpassing niet gedurende lange tijd naar beneden
te richten in de modus KOELEN of DROGEN. Zo
vermijdt u dat condenswater uit het apparaat
druipt.

regelstaaf van ventilatieroosters
voor horizontale aanpassing

84

BESCHRIJVINGEN MODI EN FUNCTIES

MODUS 6th SENSE

Druk op de toets , wordt weergegeven, het
apparaat gaat direct naar de modus 6th sense. In
deze modus worden de temperatuur en de
ventilatorsnelheid automatisch ingesteld op basis
van de effectieve kamertemperatuur.

Modellen warmtepompen

Toets is ondoeltreffend in modi Jet en Sleep

Opmerking: In deze modus wordt de
temperatuur niet weergegeven op het voorpaneel
en de afstandsbediening.

Wat u kunt doen in de modus 6th Sense

Functie Om u heen

Als u op deze toets drukt, wordt weergegeven,
de afstandsbediening stuurt de effectieve
kamertemperatuur om de afstandsbediening heen
naar de binnenunit en het apparaat zal werken op
basis van deze temperatuur om u een aangenamer
gevoel te geven.
Bewaar de afstandsbediening op een plaats waarop
deze het signaal goed naar het apparaat kan
verzenden.
Druk eenmaal om deze functie in te stellen en
druk nogmaals om te annuleren.

Binnen-

temperatuur

Werkings-

modus

22°C of lager VERWARMEN

22°C-26°C

FAN (Ventilator) of vorige modus

behouden

26°C of hoger KOELEN

Uw gevoel To e t s Werkwijze aanpassing

Onaangenaam omwille van te veel of
te weinig luchtstroom.

Ventilatorsnelheid binnenunit wisselt tussen Hoog,
Gemiddeld en Laag telkens wanneer deze toets
wordt ingedrukt.

Onaangenaam omwille van een
ongeschikte richting luchtstroom.

Zie het vorige hoofdstuk "Richting luchtstroom
regelen".

85

Modus JET

•Modus JET wordt gebruikt om snel koelen of

snel verwarmen te starten of te stoppen.

wordt weergegeven op de afstandsbediening
in deze modus. Het apparaat zal blazen tegen
een erg hoge ventilatorsnelheid om uw kamer
snel en doeltreffend te koelen of te verwarmen.

• In de modus JET kunt u de temperatuur en de

richting van de luchtstroom instellen.

Opmerking:

• De functie Jet is niet beschikbaar in de modi 6th
Sense, alleen Ventilator en Ontvochtiging.

• Wanneer u een andere modi kiest of de
ventilatorsnelheid wijzigt, wordt deze functie
automatisch geannuleerd.

KLOK-FUNCTIE

Om de klok in te stellen drukt u op de toets
CLOCK, gebruikt u de toetsen en om de
juiste tijd in te stellen en drukt u opnieuw op de
toets CLOCK. De klok is dan ingesteld.
Als u op de toets CLOCK drukt, zal het signaal
knipperen. 5 seconden lang kan de waarde worden
aangepast

Druk één keer om de tijdinstelling met 1

minuut te verhogen

Druk één keer om de tijdinstelling met 1

minuut te verlagen
Als u blijft drukken op de toetsen of , zal het
getal snel veranderen.
12:00 is de standaard tijd die wordt weergegeven
nadat u de batterijen in het apparaat hebt geplaatst.

Modus SLEEP

Deze functie biedt u een aangename omgeving om
te slapen.

In de modus SLEEP wordt weergegeven op
de afstandsbediening,

• Bij de functie KOELEN of ONTVOCHTIGEN zal
het apparaat de ingestelde temperatuur met 1°C
verhogen tijdens het eerste uur en nogmaals met
1°C tijdens het tweede uur en daarna constant
blijven

• Bij de functie VERWARMEN zal het apparaat de
ingestelde temperatuur met 1°C verlagen tijdens
het eerste uur en nogmaals met 1°C tijdens het
tweede uur en daarna constant blijven.

Opmerking:

• De ventilatorsnelheid en de richting van de
luchtstroom kunnen worden aangepast.

• In de modus alleen VENTILATOR en 6th SENSE
is deze functie niet beschikbaar.

86

Functie AUTO CLEAN (Automatisch reinigen)

• Druk op deze toets in de modus KOELEN of
DROGEN. Het pictogram wordt
weergegeven en de functie AUTO CLEAN
(Automatisch reinigen) is ingesteld. Nadat u het
apparaat hebt uitgeschakeld, blijft de ventilator in
de binnenunit nog 10 minuten draaien om het
vocht uit de binnenunit te verwijderen. Tijdens
deze periode kunt u op deze toets drukken om
de ventilator in de binnenunit onmiddellijk te
stoppen.

• Als u nogmaals op deze toets drukt, wordt de
functie AUTO CLEAN geannuleerd en wordt de
ventilator van de binnenunit onmiddellijk gestopt
wanneer het apparaat wordt uitgeschakeld.

Opmerking: De functie AUTO CLEAN is niet
beschikbaar in de modi 6th SENSE, alleen
VENTILATOR en VERWARMEN.

Functie INFO °C

Als u op deze toets drukt, kunt u kiezen om de
ingestelde temperatuur of de kamertemperatuur
op het voorpaneel weer te geven.
Als het apparaat voor het eerst wordt
ingeschakeld, wordt weergegeven op de
afstandsbediening en wordt de ingestelde
temperatuur weergegeven op het
bedieningspaneel.
Als u twee keer op deze toets drukt, wordt het
pictogram op de afstandsbediening gewijzigd naar

en wordt de kamertemperatuur weergegeven
op het bedieningspaneel. Na 5 seconden of nadat
een ander bedieningssignaal wordt ontvangen,
keert de weergave terug naar de ingestelde
temperatuur.
Opmerking: alleen de ingestelde temperatuur
wordt weergegeven op de afstandsbediening.

Modus POWER SAVE (Stroombesparing)
De modus POWER SAVE is alleen beschikbaar in

de modus KOELEN.
Als u op deze toets drukt, wordt "SE" weergegeven
op het voorpaneel en op de afstandsbediening. Het
apparaat zal de ingestelde temperatuur automatisch
aanpassen aan de effectieve kamertemperatuur
zodat de kamertemperatuur zo snel mogelijk
binnen een aangenaam temperatuurbereik valt
(24°C ~28°C).
Deze modus verbruikt minder energie maar biedt
u toch nog steeds een aangename koelte.
Kies een andere modus of druk op de toets Power
Save om deze functie uit te schakelen.

*Opmerking: In deze modus kan de
ventilatorsnelheid en de temperatuur niet worden
aangepast.

87

88

Functie TIMER

U kunt de timer op een handige manier
inschakelen. Druk gewoon op de toets TIMER ON
om een aangename kamertemperatuur te
verkrijgen wanneer u thuis komt. U kunt de timer
ook automatisch uitschakelen om van een goede
nachtrust te kunnen genieten. Druk hiervoor op de
toets TIMER OFF.

TIMER ON instellen

De toets TIMER ON kan worden gebruikt om de
timer naar wens te programmeren om het
apparaat op het gewenste tijdstip in te schakelen.

I) Druk op de toets TIMER ON, het pictogram
wordt verborgen, "ON " knippert op het scherm, 5
seconden lang kunt u op de toetsen of
drukken om de gewenste tijd te kiezen om het
apparaat in te schakelen.

Druk één keer om de tijdinstelling met 1
minuut te verhogen

Druk één keer om de tijdinstelling met 1
minuut te verlagen
Als u blijft drukken op de toetsen of , zal het
getal snel wijzigen.
Opmerking: Als u de tijd niet instelt binnen 5
seconden nadat u op de toets TIMER ON heeft
gedrukt, dan wordt de TIMER ON-modus op de
afstandsbediening automatisch afgesloten.
II) Als uw gewenste tijd wordt weergegeven op de
afstandsbediening, drukt u op de toets TIMER ON
om deze te bevestigen. U hoort een "piep" en de
indicatie "ON" knippert niet langer.

TIMER ON annuleren

Druk opnieuw op de toets TIMER ON, u hoort
een "piep" en de indicatie "ON" verdwijnt, deze
functie is geannuleerd.

TIMER OFF instellen

U kunt TIMER OFF instellen op dezelfde manier als
TIMER ON, waarbij het apparaat automatisch
uitgeschakeld wordt op het gewenste tijdstip.
Opmerking: Zorg ervoor dat de klok juist is
ingesteld voor u TIMER ON en OFF instelt.

FUNCTIE DISPLAY ON/OFF

Druk op deze knop om de verlichting van de
display op het bedieningspaneel van de binnenunit
aan of uit te schakelen.
U kunt op deze knop drukken om het
indicatielampje uit te schakelen wanneer het
apparaat uitgeschakeld is.

wordt weergegeven op de afstandsbediening
wanneer de display van het voorpaneel oplicht.

Increase

Decrease

89

Functie KINDERSLOT

Druk gelijktijdig op de toetsen en om de
knoppen van de afstandsbediening te vergrendelen
of te ontgrendelen.
Als de afstandsbediening vergrendeld is, wordt het

pictogram weergegeven en kunnen er geen
functies worden geactiveerd door op toetsen te
drukken.
Druk opnieuw gelijktijdig op de toetsen en
om de afstandsbediening te ontgrendelen.

Wisselen tussen °C en °F

Nadat u op de toets hebt gedrukt om het
apparaat uit te schakelen, kunt u de toetsen MODE
en gelijktijdig indrukken om te wisselen tussen
°C en °F.
Opmerking: deze functie is alleen beschikbaar
wanneer het apparaat is uitgeschakeld. De
temperatuurweergave op het voorpaneel zal
overeenkomstig wijzigen wanneer u het apparaat
inschakelt. De fabrieksinstelling is gebaseerd op °C.

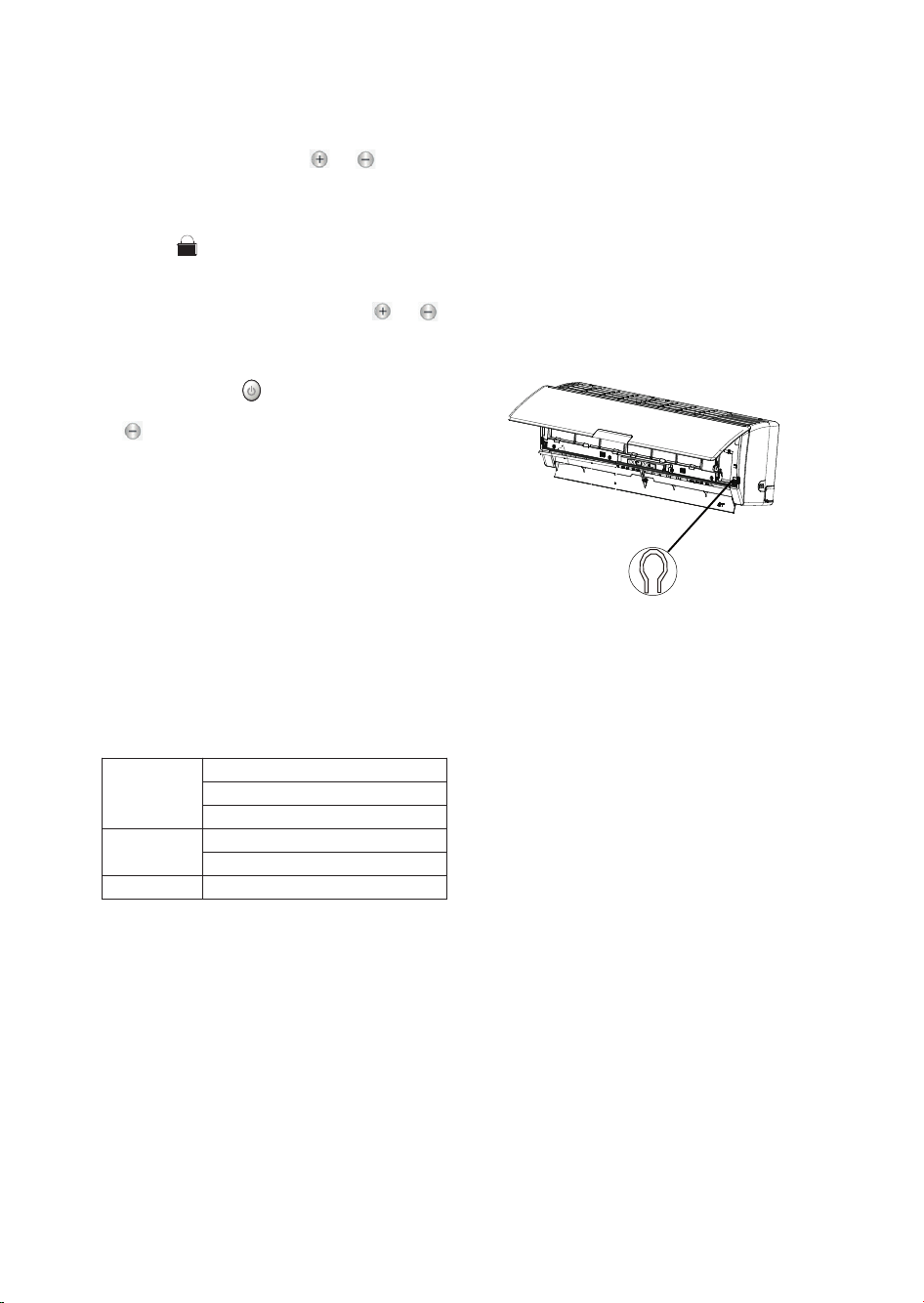

NOODWERKING

In een noodsituatie of wanneer de
afstandsbediening niet beschikbaar is, kunt u de
unit bedienen via de Aan/uit-schakelaar op de
binnenunit.

• Het apparaat inschakelen: druk op deze knop
wanneer de unit is uitgeschakeld. Het apparaat
zal opstarten en werken in de modus 6th
SENSE.

• Het apparaat uitschakelen: druk op deze knop
wanneer de unit is ingeschakeld. Het apparaat
stopt met werken.

Aan/uit-schakelaar

BEVEILIGING

Bedrijfsconditie

Het beveiligingsapparaat kan worden uitgeschakeld en
het apparaat stoppen in de onderstaande gevallen.

Geluidsoverlast

• Installeer het apparaat op een plaats waar het
gewicht ervan wordt gedragen zodat het apparaat
minder luid kan werken.

• Installeer de buitenunit op een plaats waar de
afgevoerde lucht en het geluid van het werkende
apparaat uw buren niet stoort.

• Plaats geen obstakels voor de luchtuitlaat van de
buitenunit, waardoor het geluidsniveau kan
versterken.

Kenmerken van beveiligingsapparaat

Wacht minstens 3 minuten voor u de unit opnieuw
start als deze stopt met werken of als u een andere
modus kiest tijdens de werking. Nadat u de stekker
hebt aangesloten en het apparaat onmiddellijk
inschakelt, kan een vertraging van 20 seconden
optreden voor het apparaat begint te werken. Als de

werking volledig is gestopt, drukt u opnieuw op de
toets AAN/UIT om het apparaat opnieuw op te
starten. De timer moet opnieuw worden ingesteld
alsof u deze geannuleerd hebt.

Kenmerken van modus KOELEN
Antivries

Wanneer de temperatuur van de warmtewisselaar
binnen onder 0°C zakt, zal de compressor stoppen
met werken om het apparaat te beschermen.

Kenmerken van de modus VERWARMEN
Voorverwarmen

Om te vermijden dat er koude lucht uit het apparaat
wordt geblazen, zijn er 2 tot 5 minuten nodig om de
binnenunit voor te verwarmen bij de start van de
modus VERWARMEN. De ventilator van de
binnenunit zal niet werken tijdens het voorverwarmen.

Ontdooien

In de modus VERWARMEN zal het apparaat
automatisch ontdooien (ijs verwijderen) om de
doeltreffendheid te verhogen. Deze procedure duurt
gewoonlijk 6 tot 10 minuten. Tijdens het ontdooien
stopt de ventilator en wordt "H1" weergegeven op het
voorpaneel.
Wanneer het ontdooien voltooid is, keert het apparaat
automatisch terug naar de modus VERWARMEN.

Verwarmen

Buitentemperatuur is hoger dan 24°C.
Buitentemperatuur is lager dan -7°C.
Kamertemperatuur is hoger dan 27°C.

Koken

Buitentemperatuur is hoger dan *43°C.
Kamertemperatuur is lager dan 21°C.

Ontvochtigen Kamertemperatuur is lager dan 18°C.

ONDERHOUD

Voorpaneel binnenunit reinigen

1. Trek de stekker uit het stopcontact

Schakel het apparaat eerst uit voor u de stekker
uit het stopcontact trekt.

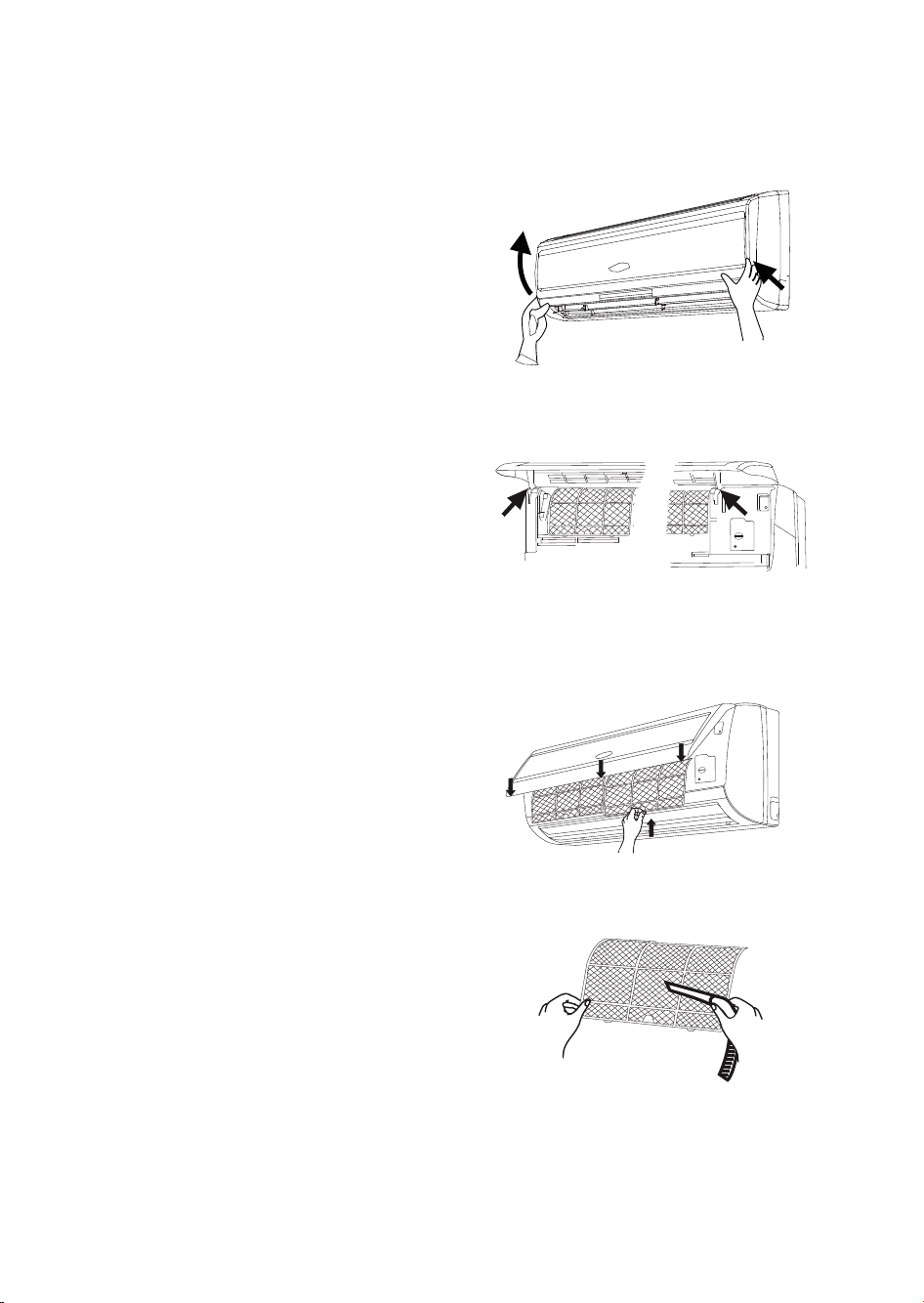

2. Voorpaneel verwijderen

Open het voorpaneel zoals afgebeeld met de pijl
(Afb. A).
Trek hard aan de gleuven aan de zijkant van het
voorpaneel om het voorpaneel eraf te nemen
(Afb. B).

3. Voorpaneel reinigen

Veeg het voorpaneel schoon met een zachte en
schone doek. Gebruik lauw water (minder dan
40°C) om te reinigen als het apparaat erg vuil is.
Laat het gereinigde apparaat drogen.

4. Plaats het voorpaneel terug en sluit het

Plaats het voorpaneel terug en sluit het door het
naar beneden te duwen.

Opmerking:

• Gebruik geen producten zoals benzine of
polijstmiddel om het apparaat te reinigen.

• Sproei geen water op de binnenunit
Gevaar! Elektrische schok!

Luchtfilter reinigen

Het luchtfilter moet worden gereinigd na ongeveer
100 uur gebruik. Reinig het luchtfilter om de twee
weken als de airconditioner in een extreem stoffige
omgeving wordt gebruikt.

1. Stekker uit stopcontact trekken

Schakel het apparaat eerst uit voor u de stekker
uit het stopcontact trekt.

2.

Neem het luchtfilter uit het apparaat (Afb. C)

1. Open het voorpaneel.

2. Druk lichtjes op de handgreep van het filter.

3. Schuif het filter uit het apparaat.

3. Luchtfilter reinigen (Afb. D)

Als het filter erg vuil is, reinigt u het met een
oplossing van lauw water met een neutraal
wasmiddel. Als het Laat het gereinigde apparaat
drogen.

4.

Plaats het filter terug en sluit het voorpaneel.

Opmerking:

• Om verwondingen te vermijden, moet u
ervoor zorgen dat u de schoepen van de
binnenunit niet aanraakt met uw vingers
nadat u het filter hebt verwijderd.

• Probeer de binnenkant van de
airconditioner niet zelf te reinigen.

• Reinig het filter niet in de (af)wasmachine.

Afb. A

Afb. B

Afb. C

Afb. D

90

PROBLEMEN/OPLOSSINGEN

Probleem Oplossing(en)

Werkt niet

• Is er een stroomstoring?

• Is het beveiligingsapparaat uitgeschakeld of is er een zekering gesprongen?

• Zit de stekker los in het stopcontact?

• Werkt de afstandsbediening normaal?

• Controleer of u de functie Timer Off (timer uit) hebt ingesteld.

• Wacht 3 minuten en start het apparaat opnieuw, het beveiligingsapparaat kan de
werking verhinderen.

Er wordt geen lucht uit
de binnenunit geblazen.

• Zitten de inlaat en uitlaat van de binnen- of buitenunits geblokkeerd?

• Is de temperatuur juist ingesteld?

• Terwijl het verwarmingsproces wordt opgestart zal de ventilator van de
binnenunit de eerste minuten niet werken, om te verhinderen dat koude lucht
wordt uitgeblazen.

• In verwarmingsmodus zal de ventilator van de binnenunit stoppen met lucht uit
te blazen tijdens het ontdooien.

• In ontvochtigingsmodus kan de ventilator van de binnenunit stoppen om te
verhinderen dat het condenswater verdampt en de temperatuur stijgt.

Kan temperatuurinstelling
niet aanpassen

• Werkt het apparaat in de modus 6th Sense of Power Save (stroombesparing)? In
deze modi kan de temperatuur niet worden aangepast.

Kan ventilatorsnelheid
niet aanpassen

• Werkt het apparaat in de modus ontvochtigen of stroombesparing? In deze modi
kan de ventilatorsnelheid niet worden aangepast.

Ondoeltreffende regeling

• Is er een sterke interferentie geweest (van buitensporige statische elektrische
ontlading, abnormale toevoerspanning)? Als het apparaat op een abnormale
manier werkt, moet u de stroomkabel uit het stopcontact halen en na 2 tot 3
seconden opnieuw in het stopcontact steken.

Werkt niet onmiddellijk

• Wanneer u een andere modus kiest tijdens de werking, zal het apparaat met 3
minuten vertraging werken.

Rare geur

• Deze geur kan van een andere bron komen, zoals het meubilair, een sigaret enz.,
die in de unit wordt gezogen en met de lucht wordt uitgeblazen.

• Controleer het luchtfilter en reinig het als het erg vuil is.

Geluid van stromend
water

• Normaal gedrag veroorzaakt door het koelmiddel dat door de airconditioner
stroomt.

• Geluid van ontdooien in verwarmingsmodus.

Krakend geluid

• Het geluid kan geproduceerd worden door het uitzetten of krimpen van het
voorpaneel omwille van temperatuurschommelingen.

Er wordt nevel uit de
uitlaat geblazen

• Nevel is aanwezig in de ruimte bij lage temperaturen. Normaal gedrag omwille
van koele lucht die wordt uitgeblazen van de binnenunit tijdens de modi
KOELEN of DROGEN.

Afstandsbediening werkt
niet

• Bevindt de afstandsbediening zich binnen het bereik en wordt ze niet
geblokkeerd door obstakels?

• Controleer de batterij in de afstandsbediening. Vervang de batterij als ze (bijna)
leeg is.

• Controleer de afstandsbediening op schade.

Foutcode wordt
weergegeven

• Als een foutcode zoals E2,E4,E5,E6,F1,F2,F3,F4,F5,H3,H4,H5,PL,PH op het
display van de binnenunit verschijnt, schakelt u het apparaat uit en trekt u de
stekker uit het stopcontact. Neem vervolgens contact op met het dichtstbijzijnde
erkende Servicecentrum van Whirlpool.
(H1 en SE is geen foutcode, H1 is de indicatie van ontdooien tijdens verwarming,
SE is de indicatie van de functie stroombesparing.)

Problemen met de werking van het apparaat zijn meestal te wijten aan minder belangrijke
oorzaken. Controleer en verwijs naar de volgende tabel voor u contact opneemt met de
servicedienst. Dit kan tijd en onnodige kosten besparen.

Opmerking: Als de problemen zich blijven voordoen, schakelt u het apparaat uit en trekt u de stekker uit
het stopcontact. Neem vervolgens contact op met het dichtstbijzijnde erkende Servicecentrum van
Whirlpool. Probeer het apparaat niet zelf te verplaatsen, te repareren, te demonteren of aan te passen.

91

92

INSTALLATIE SERVICE

Voor installatie

1. Lees deze handleiding grondig door voor u het
apparaat installeert.

2. Het apparaat moet worden geïnstalleerd in
overeenstemming met de nationale regelgeving
voor bedrading en door gekwalificeerd technisch
personeel volgens de instructies in deze
handleiding.

3. Elke wijziging van positie van de installatie moet
worden uitgevoerd door professionals.

4. Controleer het product om na te gaan dat het
niet beschadigd werd voor de installatie.

5. Monteer het apparaat met de laagste
bewegende onderdelen van de binnenunit
minstens 2,5 m boven het vloerniveau.

6. Na installatie moet de consument het apparaat
correct bedienen in overeenstemming met deze
handleiding, een geschikte opslag voor
onderhoud bewaren en verplaatsen in de
toekomst.

VOORZORGSMAATREGELEN

1. De stroomvoorziening moet met een
nominale spanning met een speciaal circuit
voor het apparaat zijn. Het normale
spanningsbereik is 90%~110% van de
nominale spanning. De diameter van de
stroomkabel moet voldoen aan de vereisten.

2. De stroomkabel van de gebruiker moet een
betrouwbare aardingsklem hebben. Het is
verboden de aarddraad aan te sluiten op de
volgende items: 1) Leiding watertoevoer 2)
Gasleiding 3) Afvoerleiding 4) Andere posities
die als onveilig worden beschouwd

3. Zorg voor een veilige aarding en een
aarddraad aangesloten op het speciale
aardingssysteem van het gebouw, geïnstalleerd
door professionals. Het apparaat moet
worden uitgerust met een aardlekschakelaar
en een luchtschakelaar met voldoende
capaciteit (Zie de volgende tabel). De
luchtschakelaar moet ook een magnetische en
thermische uitschakelfunctie hebben om
beveiliging te garanderen bij kortsluiting en
overbelasting.

4. Zorg ervoor dat de stroomkabel lang genoeg
is voor de juiste aansluiting. Gebruik geen
verlengsnoer voor de stroomvoorziening.

5. Als de stroomkabel beschadigd is, moet deze
worden vervangen door de fabrikant of zijn
servicevertegenwoordiger of een evenwaardig
gekwalificeerd persoon om alle gevaren te
voorkomen.

6. Een schakelaar om alle polen uit te schakelen
met een contactscheiding van minstens 3 mm
in alle polen moet worden bevestigd in de
vaste bedrading.

7. Risico op elektrische schokken kan leiden tot
verwondingen of de dood. Koppel alle
stroomkabels los voor er onderhoud aan het
apparaat wordt uitgevoerd.

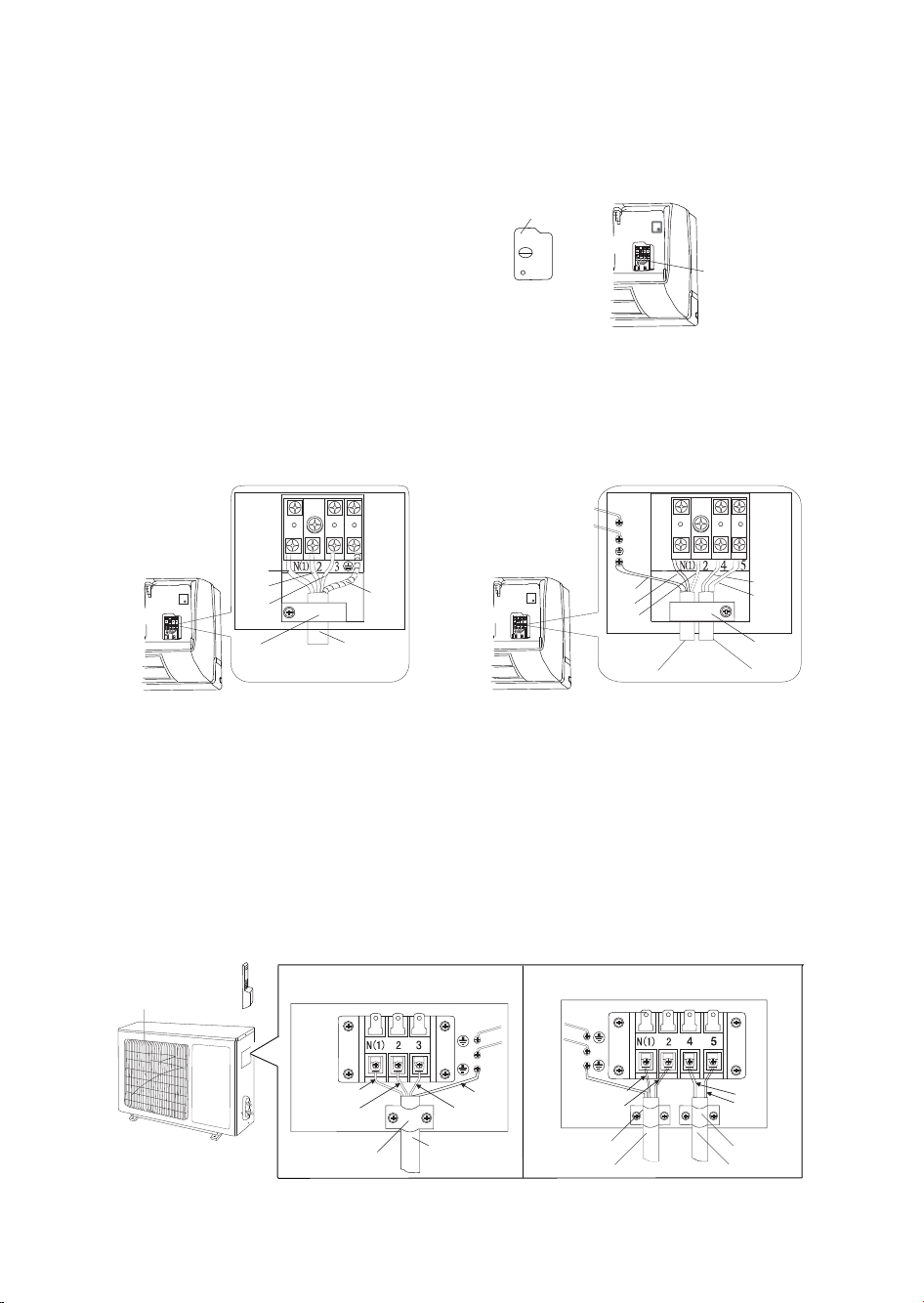

8. De aansluiting van de stroomkabel en de
kabelaansluiting tussen de binnenunit en de
buitenunit moet in overeenstemming zijn met
het bedradingsschema dat zich op het
apparaat bevindt.

9. Nadat de installatie is voltooid, mogen de
elektrische componenten niet toegankelijk zijn
voor de gebruikers.

10. Maak gebruik van twee of meer personen om
het apparaat te installeren en het risico op
overtollig gewicht te vermijden.

11. Nadat u de airconditioner hebt uitgepakt,
moet u alle verpakkingsmateriaal buiten het
bereik van kinderen houden.

12. Volgens de aard van het koelmiddel (R410a) is
de druk van de buis erg hoog. Wees dus
voorzichtig als u het apparaat installeert en
repareert.

Ty p e Model

Vereiste capaciteit van
luchtschakelaar

Aan/uit

9k 10A

12k 16A

18k 25A

Omvormer

9k 16A

12k 16A

18k 25A

INSTALLATIE-INSTRUCTIES

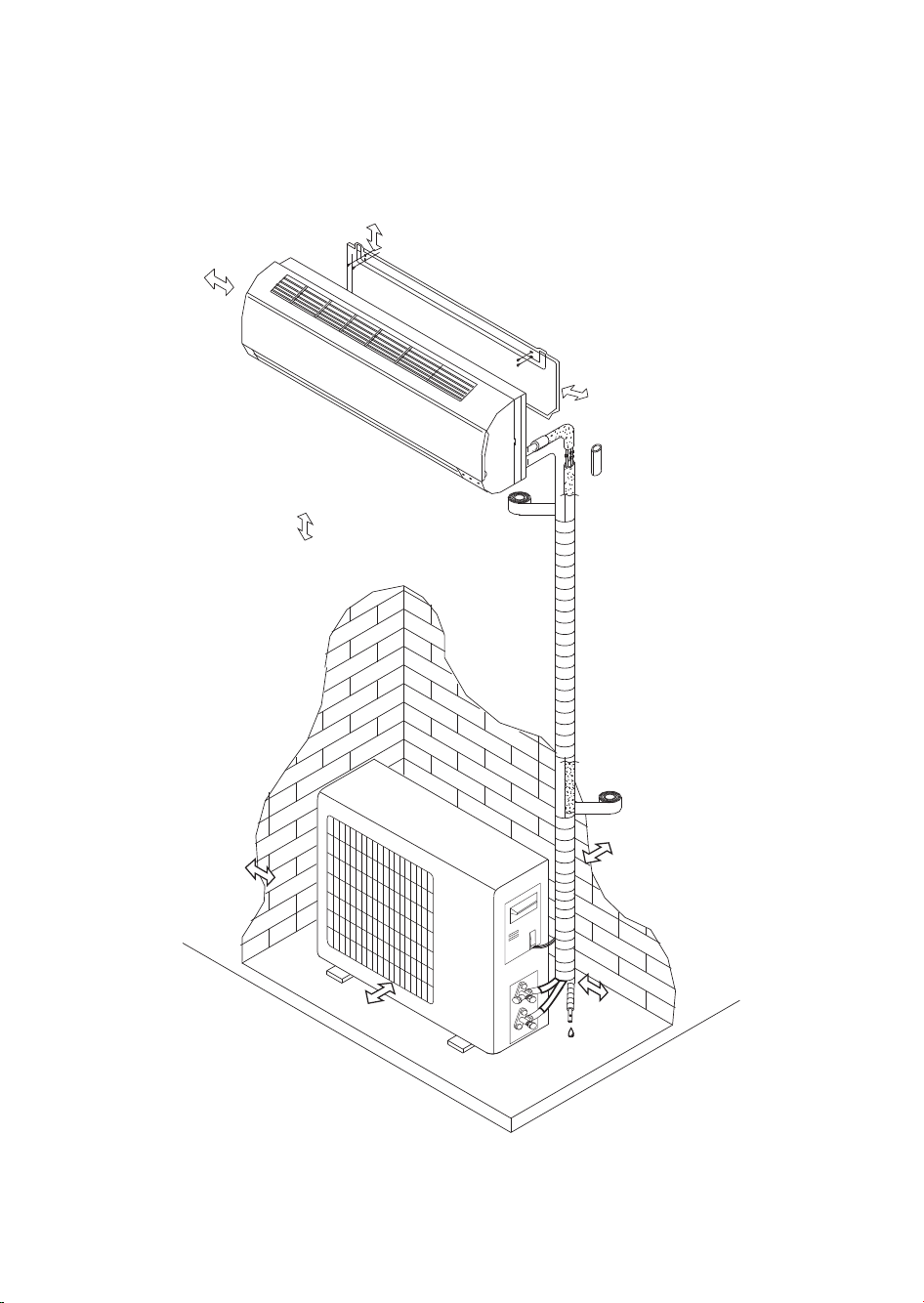

Installatieschema

OPMERKING: De bovenstaande afbeelding is slechts een vereenvoudigde weergave van de unit, die

mogelijk niet helemaal overeenstemt met het uitzicht van het product dat u hebt gekocht. De installatie
moet worden uitgevoerd in overeenstemming met de nationale normen voor bedrading en mag alleen
door gemachtigd onderhoudspersoneel worden uitgevoerd.

Afstand van muur
moet meer dan 150 mm zijn

Afstand van plafond
moet meer dan 150 mm zijn

Afstand van vloer
moet meer dan 2500 mm zijn

Afstand van muur
moet meer dan 150 mm zijn

Afstand tussen
luchtinlaat en muur
moet meer dan 300 mm
zijn

Afstand tussen
luchtinlaat en muur
moet meer dan 300 mm
zijn

Afstand tussen luchtuitlaat en muur

moet meer dan 2000 mm zijn

Meer dan
500 mm

93

Binnenunit

Buitenunit

Kies de beste locatie
Locatie om binnenunit te installeren

• Waar er zich geen obstakel in de buurt van de
luchtuitlaat bevindt en de lucht makkelijk naar elke
hoek van de ruimte kan worden geblazen.

• Waar het leidingwerk en de opening in de muur
makkelijk kunnen worden geplaatst.

• Neem de vereiste afstand naar het plafond en de
muur in acht, in overeenstemming met het
installatieschema.

• Waar het luchtfilter makkelijk kan worden
verwijderd.

• Houd de unit en de afstandsbediening mintens 1 m
verwijderd van een tv-toestel, radio enz.

• Houd de unit zo ver mogelijk verwijderd van een
fluorescerende lamp, om de effecten van deze
lamp te voorkomen.

• Plaats niets in de buurt van de luchtinlaat dat deze
inlaat zou kunnen blokkeren.

• Op een plaats die het gewicht kan dragen en het
geluid en de trillingen van het apparaat in werking
kan zal versterken.

• De binnenunit is niet geschikt voor installatie in
ruimtes die worden gebruikt als wasplaats
(wasmachines).

Locatie om buitenunit te installeren

• Installeer de buitenunit op een handige en goed
geventileerde plaats.

• Vermijd de buitenunit te installeren waar het
brandbare gas kan lekken.

• Neem de vereiste afstand naar de muur in acht, in
overeenstemming met het installatieschema.

• De afstand tussen de binnen- en de buitenunit
moet 5 meter zijn en kan tot maximum 15 meter
zijn met een extra lading van koelmiddel.

• Installeer de buitenunit niet op een vuile of vette
plaats, in de buurt van een gasuitlaat voor
vulcanisatie.

• Vermijd de buitenunit te installeren aan de
wegkant, waar de unit vuil kan worden door
opspattend modderwater.

• Een vaste basis waardoor het geluid van het
apparaat in werking niet wordt versterkt.

• Waar de luchtuitlaat niet wordt geblokkeerd.

• De wijze van installatie moet in staat zijn om het
gewicht en de trillingen van de buitenunit te
weerstaan en voor een veilige installatie te zorgen.

• Waar het afvoerwater geen probleem vormt.

Model Standaardlengte

leidingwerk (m)

Maximale lengte

leidingwerk (m)

Maximaal hoogte-

verschil H (m)

Benodigd extra
koelmiddel met

aangesloten

leiding langer dan

5 m (g/m)

9K/12K/18K 5 15 5 20

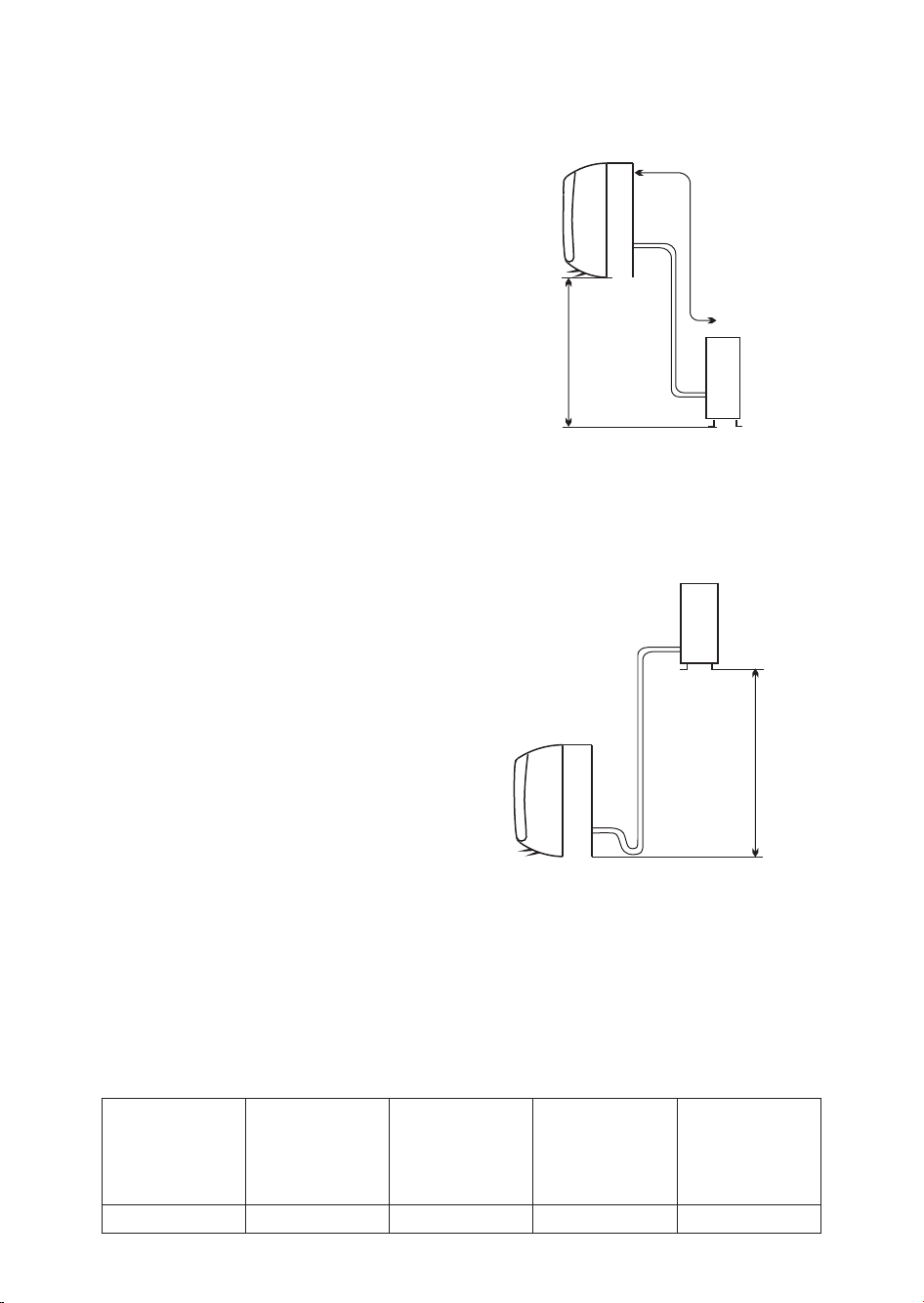

Binnenunit

Lengte leiding is
5 ~ 15 meter

Buitenunit

Hoogte moet

minder dan 5 m zijn

Buitenunit

Lengte leiding is
5 ~ 15 meter

Binnenunit

Hoogte moet minder dan

5 m zijn

94

INSTALLATIE BINNENUNIT

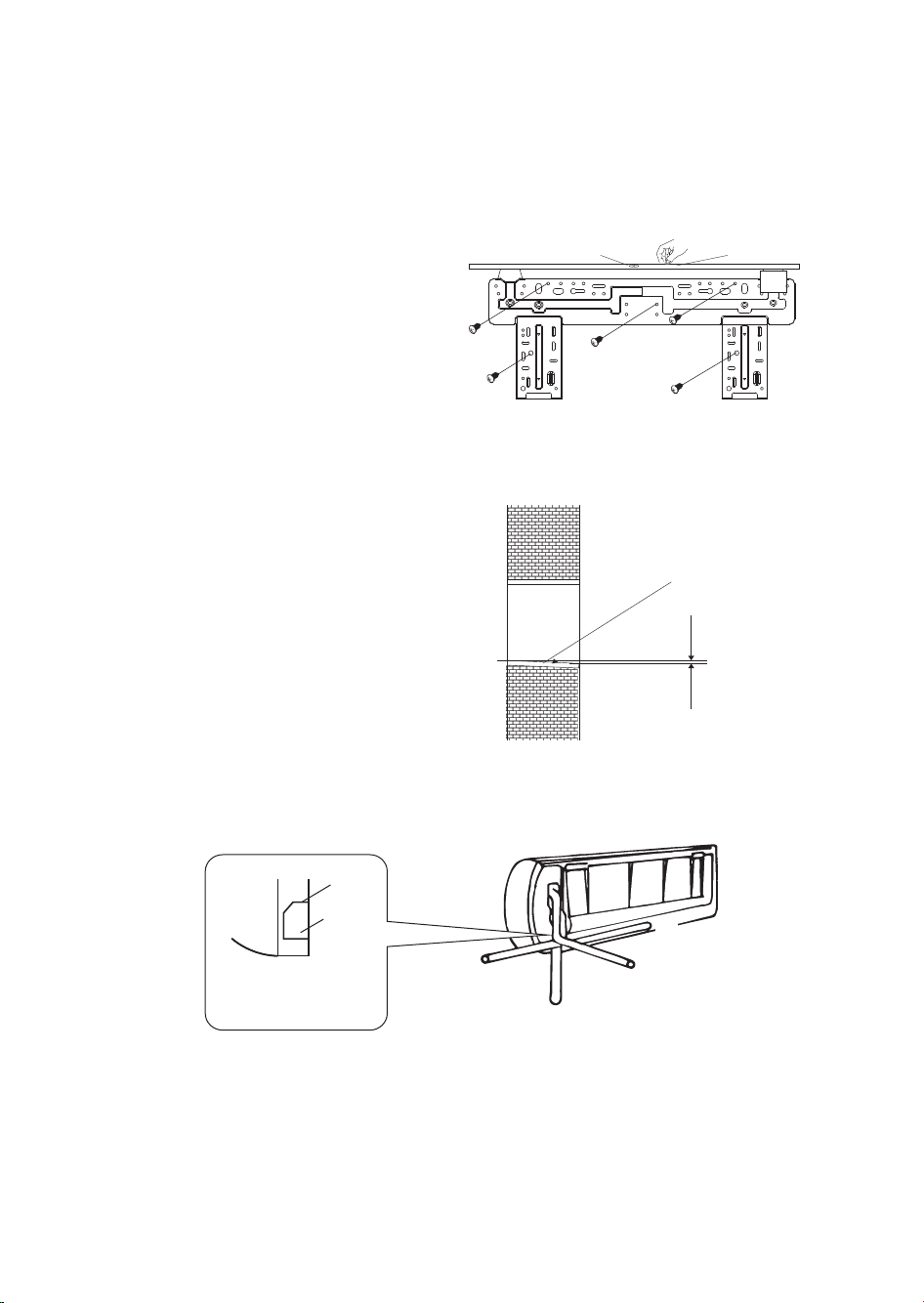

1. Montageplaat installeren

• Kies waar u de montageplaat wilt installeren
naargelang de locatie van de binnenunit en de
richting van het leidingwerk.

• Pas de montageplaat horizontaal aan met een
waterpas of loodlijn.

• Boor gaten van 32 mm diep in de muur om de
plaat te bevestigen.

• Druk de plastic pluggen in het boorgat en
bevestig de montageplaat met zelftappende
schroeven.

• Controleer dat de montageplaat goed bevestigd
is.

Boor vervolgens een gat voor het leidingwerk.
OPMERKING: De vorm van uw montageplaat kan verschillen van de bovenstaande afbeelding, maar de
installatiemethode is gelijkaardig.

2. Gat boren voor leidingwerk

• Kies waar de opening voor het leidingwerk zich
moet bevinden op basis van de locatie van de
montageplaat.

• Boor een gat in de muur. Het gat moet lichtjes
naar beneden hellen naar buiten toe.

• Installeer een mof in het gat in de muur om de
muur netjes en schoon te houden.

3. Leidingwerk binnenunit installeren

• Leid het leidingwerk (vloeistof- en gasleiding) en
de kabels van buitenaf door de opening in de muur of leid ze van binnenin nadat u klaar bent met de
afwerking van het leidingwerk en de kabelaansluitingen binnen om ze aan te sluiten op de buitenunit.

• Beslis of u het plastic gedeelte wilt afzagen in overeenstemming met de richting van het leidingwerk
(zoals hieronder afgebeeld).

OPMERKING:

Wanneer u de leiding in de richtingen 1, 2 of 4 bevestigt, moet u het overeenkomstige plastic gedeelte van
de basis van de binnenunit afzagen.

• Installeer de afvoerslang nadat u het leidingwerk hebt aangesloten zoals vereist. Sluit daarna de
stroomkabel aan. Na aansluiting omwikkelt u het leidingwerk, de kabel en de afvoerslang samen met
thermisch isolatiemateriaal.

OPMERKING: Sluit de stroomkabel niet aan op de stroomvoorziening tijdens de installatie.

Mof gat muur (harde buis
van polytheen voorbereid
door de gebruiker)

Binnen

Buiten

5 mm (helling naar
beneden toe)

goot

Richting leidingwerk

Afvoerstuk

Zaag het afvoerstuk af langs
de goot

95

Markering in het midden Waterpas

4

1

3

2

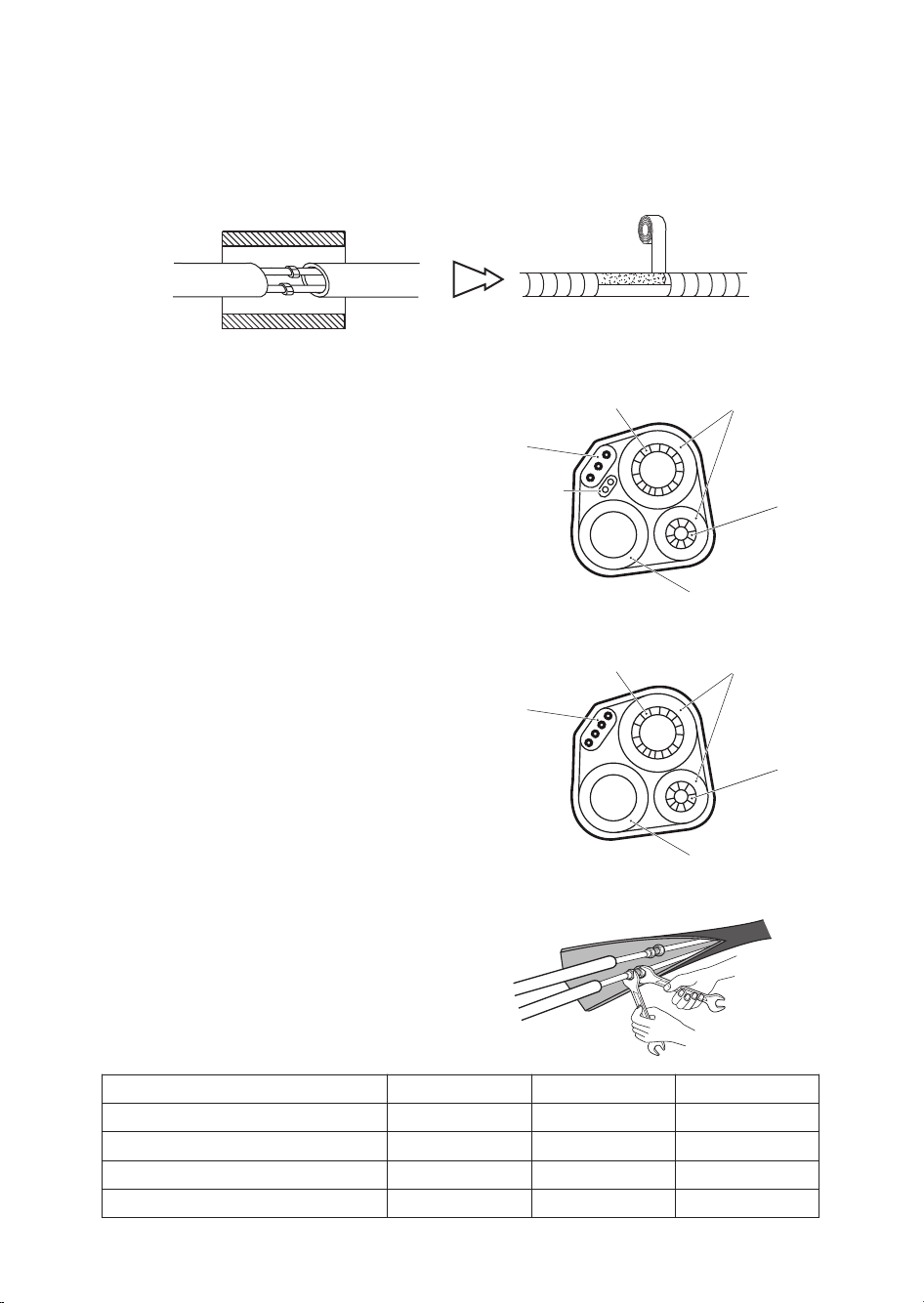

BELANGRIJK:
Thermische isolatie verbindingsstukken leidingwerk:

Omwikkel de verbindingsstukken van het leidingwerk met thermisch isolatiemateriaal en omwikkel ze
daarna met vinyltape.

Thermische isolatie leidingwerk:

a. Plaats de afvoerslang onder het leidingwerk.
b. Isolatiemateriaal: polytheenschuim met een dikte

van 6 mm.

OPMERKING: Afvoerslang is voorbereid door de
gebruiker.

• De afvoerslang moet naar beneden gericht zijn,
voor een makkelijke doorstroming. Draai de
afvoerleiding niet, laat ze niet uit het gat steken of in
het rond wapperen, dompel het uiteinde niet onder
in water. Als er op de afvoerleiding een verlengstuk
van een afvoerslang is aangesloten, moet u ervoor
zorgen dat u dit thermisch isoleert wanneer het
door de binnenunit gaat.

• Als het leidingwerk naar rechts is gericht, moeten
leidingwerk, stroomkabel en afvoerslang thermisch
worden geïsoleerd en bevestigd aan de achterkant
van de unit.

Aansluiting leidingwerk:

a. Sluit het leidingwerk van de binnenunit aan met

twee moersleutels. Besteed veel aandacht aan het
koppel, zoals hieronder afgebeeld, om te
voorkomen dat het leidingwerk, de connectoren en
de moeren vervormd en beschadigd worden.

b. Draai ze eerst aan met de hand en gebruik daarna

de moersleutels.

Thermische isolatie

Omwikkeld met vinyltape

Grote leiding

MODEL MET AAN/UIT

MODEL MET OMVORMER

Thermisch
geïsoleerde
buis

Kleine leiding

Kabel ontdooien
(voor
warmtepomp)

Afvoerslang (voorbereid
door gebruiker)

Grote leiding

Thermisch
geïsoleerde
buis

Kleine leiding

Afvoerslang (voorbereid
door gebruiker)

Stroomkabel

Stroomkabel

96

Leidingdiameter Koppel Breedte moer Min. dikte

Liquid Side (1/4 inch) 1,5~2 kg.m 17 mm 0.5 mm

Gas Side (3/8 inch) 3,1~3,5 kg.m 22 mm 0,7 mm

Gas Side (1/2 inch) 5,0~5,5 kg.m 24 mm 0,8 mm

Gas Side (5/8 inch) 6,0~6,5 kg.m 27 mm 0,8 mm

4. Kabel aansluiten

• Binnenunit

1) Open het voorpaneel, verwijder de dekplaat door
de schroef los te maken.

2) Sluit de stroomkabel aan op de binnenunit door de
draden individueel aan te sluiten op de
aansluitklemmen op het schakelbord als volgt.

3) Bevestig de stroomkabel op het schakelbord met
een kabelklem.

4) Plaats de dekplaat terug en draai de schroef aan.

OPMERKING: (afhankelijk van het model) De kast
moet worden verwijderd om de verbindingen met de
aansluitklemmen van de binnenunit uit te voeren.

• Buitenunit

1) Verwijder de toegangsdeur van de unit door de schroef los te maken. Sluit de draden individueel aan op
de aansluitklemmen op het schakelbord in overeenstemming met de aansluiting van de binnenunit.

2) Bevestig de stroomkabel op het schakelbord met een kabelklem.

3) Plaats de toegangsdeur terug in de oorspronkelijke positie en draai de schroef aan.

OPMERKING: (afhankelijk van het model) De kast moet worden verwijderd om de verbindingen met de
aansluitklemmen van de binnenunit uit te voeren.

Dekplaat

Stroom- kabel

Blauw

Violet

Oranje

Zwart

Geel­Groen

Kabelklem

Kabel ontdooien

Stroomkabel

Blauw

Violet
Oranje

Zwart

Geel­Groen

Kabelklem

Kabelklem

Kabel ontdooien

Stroomkabel

AAN/UIT 9K/12K/18K

Blauw

Zwart

Geel­Groen

Bruin

Kabelklem

Stroomkabel

OMVORMER 9K/12K/18K

toegangsdeur

Blauw

Zwart

Geel-Groen

Bruin

Kabelklem

Stroomkabel

97

OMVORMER 9K/12K/18K AAN/UIT 9K/12K/18K

Ty p e

Capaciteit

(Btu/u)

Netsnoer Stroomkabel

Hoofdstroom-

voorziening

(Opmerking)

Aan/uit

9k H05VV-F, 3G 1.0 mm²

H05RN-F, 3G 1.0 mm²

H05RN-F, 2G 0.75 mm²

Naar binnenunit

12k H05VV-F, 3G 1.5 mm²

H07RN-F, 3G 1.5 mm²

H05RN-F, 2G 0.75 mm²

Naar binnenunit

18k H05VV-F, 3G 2.5 mm²

H07RN-F, 3G 2.5 mm²

H05RN-F, 2G 0.75 mm²

Naar binnenunit

Omvormer

9k H05VV-F, 3G 1.5 mm² H07RN-F, 4G 1.5 mm² Naar binnenunit

12k H05VV-F, 3G 1.5 mm² H07RN-F, 4G 1.5 mm² Naar binnenunit

18k H05VV-F, 3G 1.5 mm² H07RN-F, 4G 1.5 mm² Naar binnenunit

98

LET OP:

1. Zorg ervoor dat de kleur van de draden en het nummer van de aansluitklem van de buitenunit dezelfde
zijn als die van de binnenunit.

2. Gebruik een apart stroomcircuit dat specifiek voor de airconditioner is bestemd. Zie het circuitdiagram
op het apparaat voor de bedradingsmethode.

3. Controleer dat de kabelspecificaties overeenstemmen met de volgende tabel.

4. Controleer de bedrading en zorg ervoor dat alle draden goed zijn vastgemaakt nadat de kabels zijn
aangesloten. De kabel moet goed vastgemaakt zijn met een kabelklem.

5. Zorg ervoor dat u een aardlekschakelaar installeert in een natte of vochtige omgeving.

Kabelspecificaties

INSTALLATIE BUITENUNIT

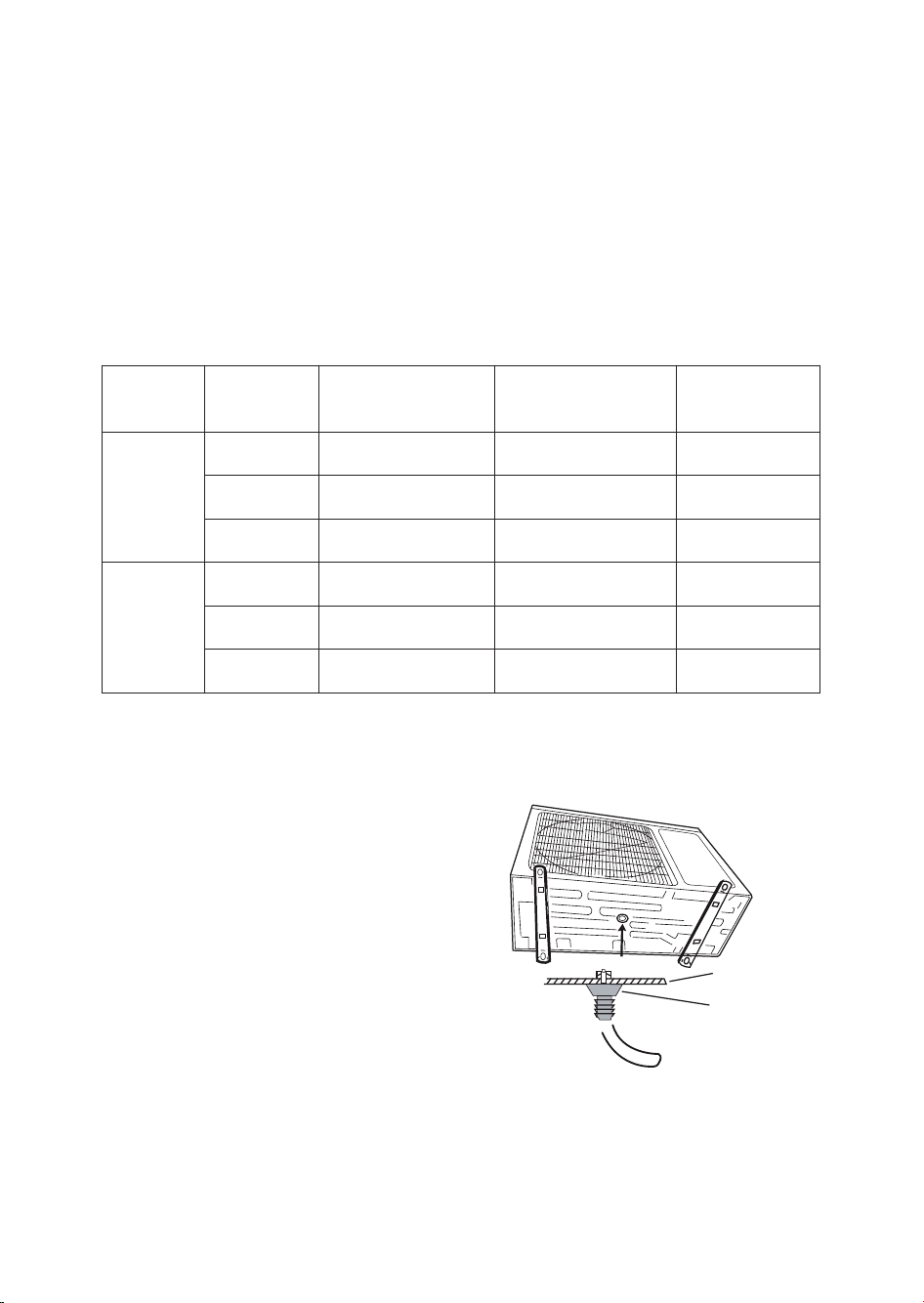

1. Afvoeropening en afvoerslang installeren

De condens wordt afgevoerd van de buitenunit
wanneer de unit in verwarmingsmodus werkt.
Installeer een afvoeropening en -slang om het
condenswater op te vangen. Zo stoort u uw buren
niet en beschermt u het milieu. Installeer de
afvoeropening op het frame van de buitenunit en
sluit een afvoerslang aan op de opening zoals
afgebeeld op de afbeelding rechts.

2. Buitenunit installeren en bevestigen

Maak de buitenunit stevig vast met bouten en
moeren op een vlakke en stevige vloer. Als de unit
op een muur of dak wordt geïnstalleerd, moet u
ervoor zorgen dat u de houder stevig bevestigt. Zo
verhindert u dat deze gaat schudden omwille van grote trillingen of een stevige wind.

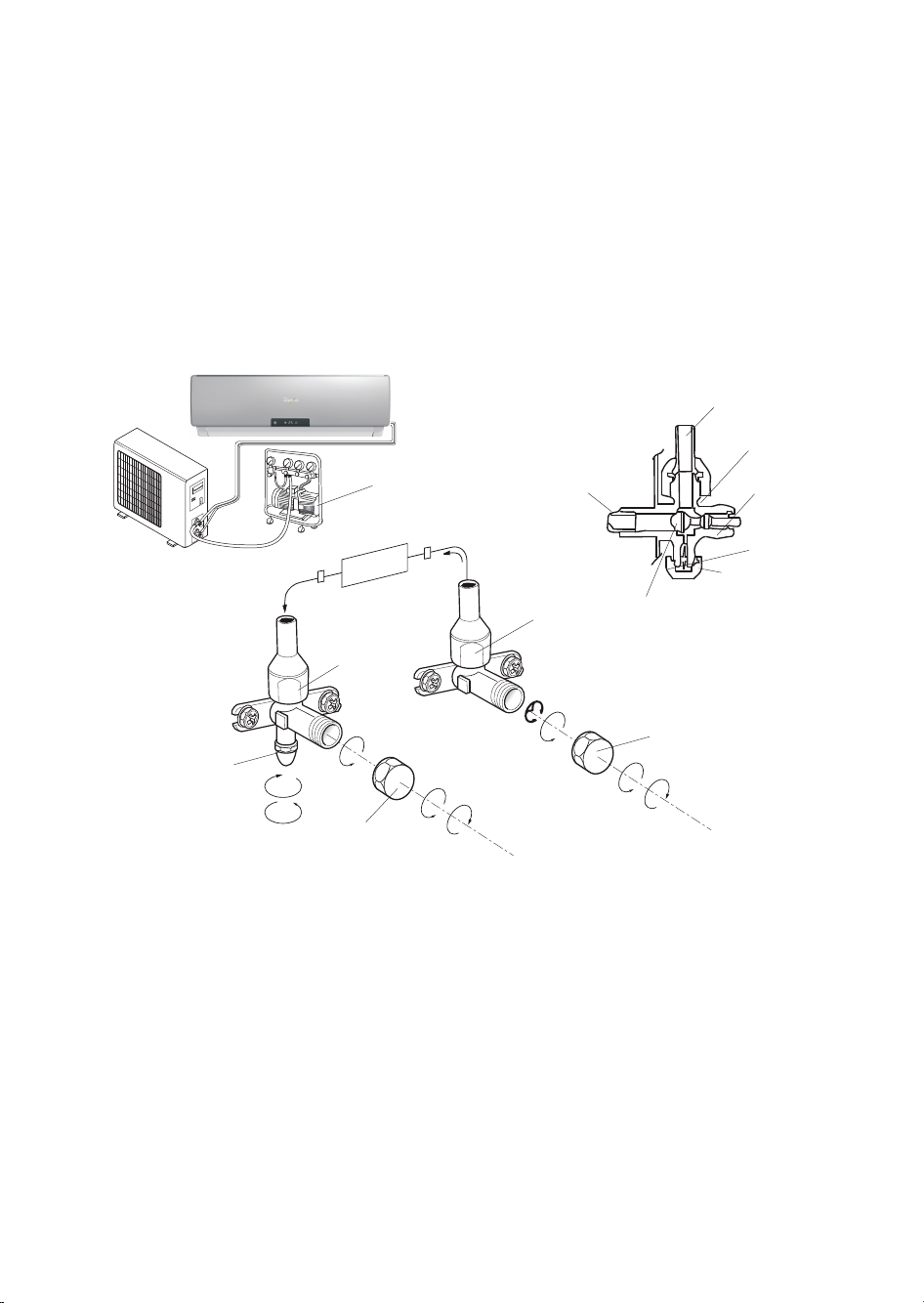

3. Leidingwerk buitenunit aansluiten

• Verwijder de doppen van de 2-wegs en 3-wegs klep.

• Sluit de leidingen apart aan op de 2-wegs en 3-wegs kleppen met het vereiste koppel.

4. Kabel buitenunit installeren (zie vorige pagina)

Frame

Afvoeropening

Afvoerslang
(voorbereiding door gebruiker)

Vacuümpomp

Binnenunit

Stroomrichting
koelmiddel

3-wegs klep

Opening voor
onderhoud

(2) Draaien
(8) Aanspannen

(7) Draai om de klep
volledig te openen

Dop klep

(1) Draaien

(8) Aanspannen

2-wegs klep

(6) Open 1/4-draai

(7) Draai om de klep volledig te openen

(1) Draaien

Dop klep

(8) Aanspannen

Aansluiten op binnenunit

Doorsnede 3-wegs klep

Open stand

As

Aansluiten op buitenunit

Kern klep

Naald

Dop opening voor
onderhoud

99

LUCHT ZUIVEREN

Als er vochtige lucht in de koelcyclus blijft zitten, kan dit ertoe leiden dat de compressor defect raakt.
Nadat u de binnen- en buitenuit hebt geïnstalleerd, moet u met een vacuümpomp de lucht en het vocht
uit de koelcyclus halen, zoals hieronder afgebeeld.

Opmerking: Aangezien de systeemdruk hoog is en om het milieu te beschermen, moet u ervoor zorgen
dat u het koelmiddel niet rechtstreeks in de lucht laat.

Luchtleidingen purgeren:

1. Schroef de doppen van de 2- en 3-wegs kleppen los en verwijder ze.

2. Schroef de dop van de klep voor onderhoud los en verwijder de dop.

3. Sluit de flexibele slang van de vacuümpomp aan op de klep voor onderhoud.

4. Start de vacuümpomp gedurende 10-15 minuten tot een absoluut vacuüm van 10 mm Hg wordt
bereikt.

5. Terwijl de vacuümpomp nog draait, sluit u de knop voor lage druk op de verdeelinrichting van de
vacuümpomp. Stop vervolgens de vacuümpomp.

6. Open de 2-wegs klep 1/4 draai, sluit ze vervolgens na 10 seconden. Controleer dat alle pakkingen goed
vast zitten met vloeibare zeep of een elektronische lekdetectie.

7. Draai de steel van 2- en 3-wegs kleppen. Koppel de flexibele slang van de vacuümpomp los.

8. Vervang alle doppen van de kleppen en draai ze aan.
