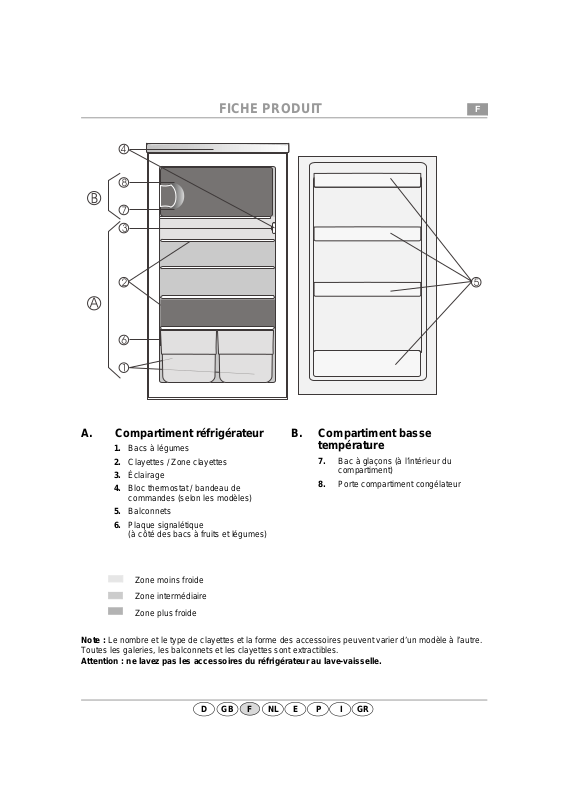

FICHE PRODUIT

A.Compartiment réfrigérateur

1.Bacs à légumes

2.Clayettes / Zone clayettes

3.Éclairage

4.Bloc thermostat / bandeau de commandes (selon les modèles)

5.Balconnets

6.Plaque signalétique

(à côté des bacs à fruits et légumes)

Zone moins froide

Zone intermédiaire

Zone plus froide

B.Compartiment basse température

7.Bac à glaçons (à l’intérieur du compartiment)

8.Porte compartiment congélateur

Note : Le nombre et le type de clayettes et la forme des accessoires peuvent varier d’un modèle à l’autre. Toutes les galeries, les balconnets et les clayettes sont extractibles.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

D GB F NL E P I GR

Bandeau de commande

Thermostat sur 0/Off : Thermostat sur 1-min : Thermostat sur 7-max :

1. Bouton thermostat (selon les modèles)

arrêt du compartiment réfrigérateur. refroidissement modéré. refroidissement maximum.

Nous conseillons de régler le thermostat sur la position 3-4/med.

Le réfrigérateur peut fonctionner à une température ambiante comprise entre +16°C et +32°C.

Remarque : La température ambiante, la fréquence d’ouverture de la porte et la position de l’appareil peuvent influencer la température à l’intérieur du réfrigérateur Les positions du thermostat doivent varier en fonction de ces facteurs.

Eclairage - description remplacement de la lampe

Avant d’effectuer toute opération, retirez la fiche de la prise de courant ou débranchez l’appareil. Ensuite :

1 - Tenir le couvercle comme le montre la figure et appuyer légèrement.

2 - Pousser le couvercle vers la paroi arrière du réfrigérateur.

3 - Dévisser l’ampoule comme le montre la figure.

5019 602 33060
