53963-fr.fm5 Page 27 Tuesday, March 13, 2001 7:20 PM

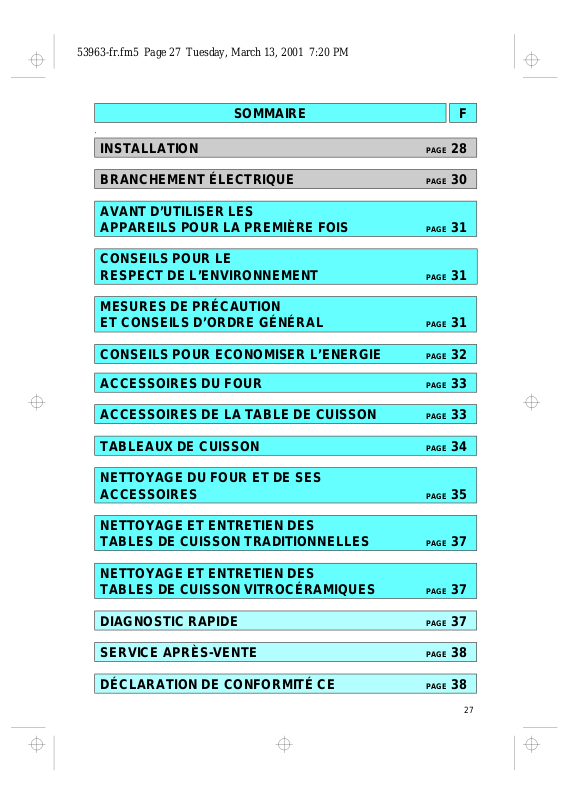

SOMMAIRE |
|
|
F |
y |
|
|
|
|
|
||
INSTALLATION |
PAGE 28 |
||
|
|
|
|
BRANCHEMENT ÉLECTRIQUE |
PAGE 30 |
||
|
|
|
|
AVANT D’UTILISER LES |
|
|
|
APPAREILS POUR LA PREMIÈRE FOIS |
PAGE 31 |
||
|
|
|
|
CONSEILS POUR LE |
|
|
|
RESPECT DE L’ENVIRONNEMENT |
PAGE 31 |
||
|
|
|
|
MESURES DE PRÉCAUTION |
|
|
|
ET CONSEILS D’ORDRE GÉNÉRAL |
PAGE 31 |
||
|
|
|
|
CONSEILS POUR ECONOMISER L’ENERGIE |
PAGE 32 |
||
|
|
|
|

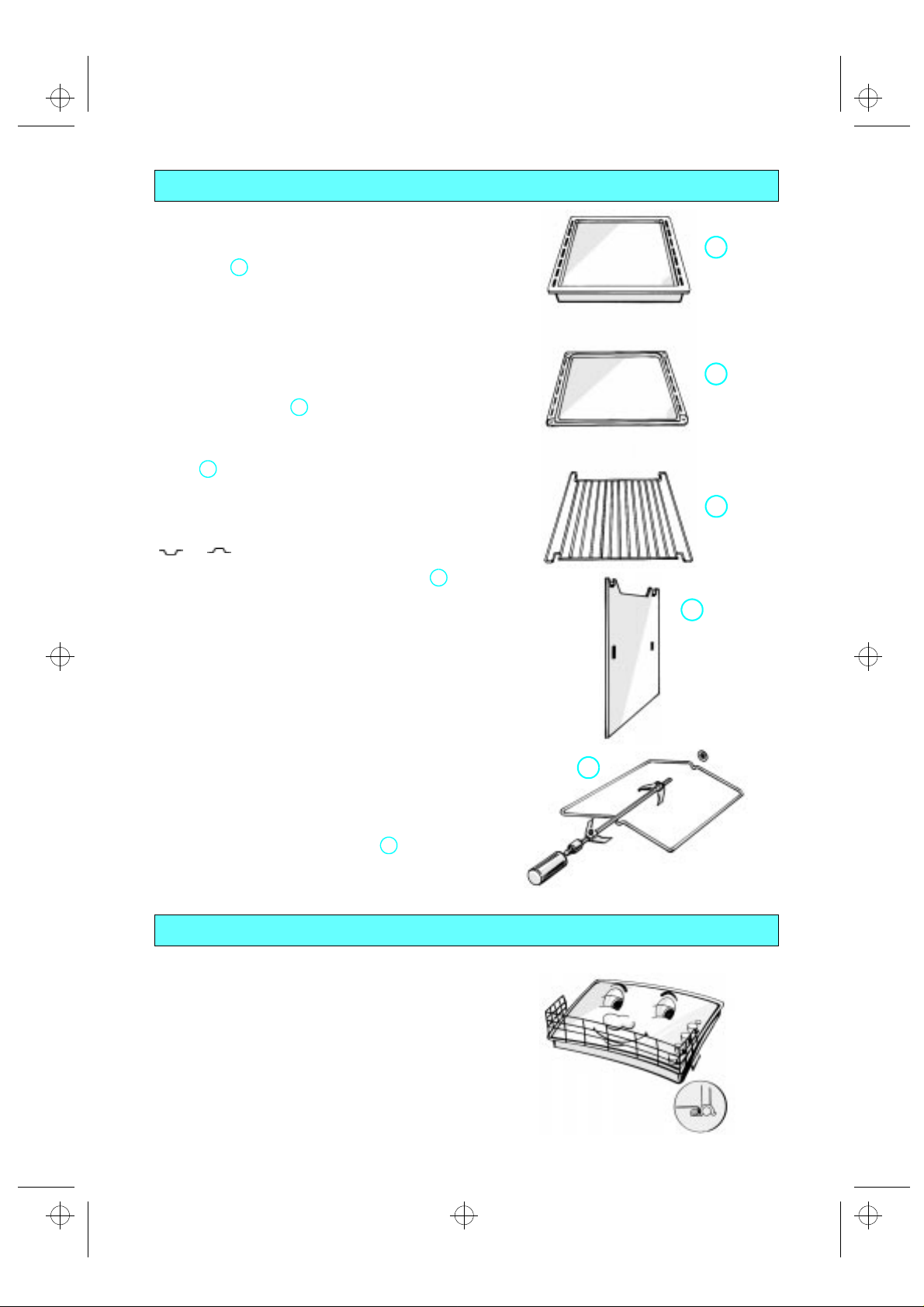

ACCESSOIRES DU FOUR |
PAGE 33 |
||
|
|
|
|
ACCESSOIRES DE LA TABLE DE CUISSON |
PAGE 33 |
||
|
|
|
|
TABLEAUX DE CUISSON |
PAGE 34 |
||
|
|
|
|
NETTOYAGE DU FOUR ET DE SES |
|
|
|
ACCESSOIRES |
PAGE 35 |
||
|
|
|
|
NETTOYAGE ET ENTRETIEN DES |
|
|
|
TABLES DE CUISSON TRADITIONNELLES |
PAGE 37 |
||
|
|
|
|
NETTOYAGE ET ENTRETIEN DES |
|
|
|
TABLES DE CUISSON VITROCÉRAMIQUES |
PAGE 37 |
||
|
|
|
|
DIAGNOSTIC RAPIDE |
PAGE 37 |
||
|
|
|
|
SERVICE APRÈS-VENTE |
PAGE 38 |
||
|
|
|
|
DÉCLARATION DE CONFORMITÉ CE |
PAGE 38 |
||
|
|
|
|
27
53963-fr.fm5 Page 28 Tuesday, March 13, 2001 7:20 PM
INSTALLATION
Informations techniques destinées à l’installateur
FOUR
•Retirez le four de son emballage. Avant de procéder aux branchements, posez le four sur son socle de polystyrène afin d’éviter d’endommager sa partie inférieure.
•Ne soulevez pas le four par la poignée. Soulevez-le par les côtés, comme indiqué (voir la flèche).
•Vérifiez que l’appareil n’a subi aucun dommage pendant le transport.
•Les dimensions du four et de l’encastrement sont indiquées ci-contre.
•Les meubles juxtaposés au four doivent pouvoir résister à une température élevée (80° C minimum).
•Si le revêtement en plastique ou la colle ne sont pas suffisamment résistants à la chaleur, il se peut que la surface gondole, cloque ou se décolle.
• Pour assurer une ventilation correcte, respectez |
|
les ouvertures de ventilation indiquées (minimum |
|
500 x 80 mm). Prévoyez également un espace de |
|
5 mm minimum entre la partie supérieure du four |
|
et le bord inférieur du plan de travail. Cette |
|
ouverture ne doit en aucun cas être obstruée par |
|
des supports transversaux ou n’importe quel autre |
|
élément structurel. |
Pas de contacts |
• Pendant l’installation du four, vérifiez que les côtés ne touchent ni les bords avant des ni les tiroirs et portes adjacents (voir la figure).
• Procédez aux raccordements électriques entre la table de cuisson et le four (voir le chapitre “Branchement électrique”).
• Fixez le four au meuble au moyen des vis (A), comme indiqué.
28
53963-fr.fm5 Page 29 Tuesday, March 13, 2001 7:20 PM
INSTALLATION
Table de cuisson
•La table de cuisson doit être encastrée dans un plan de travail de 20 à 50 mm d’épaisseur.
Rien ne doit obstruer l’espace entre la table de cuisson et le four (traverses, supports, etc.)
•Si la table de cuisson doit être installée à côté d’un meuble de cuisine, veillez à laisser un espace d’au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble.
•Découpez une ouverture dans le plan de travail, en respectant les dimensions spécifiées dans la fiche produit séparée.
•Si cela n’est pas déjà fait, fixez le joint fourni au rebord de la table de cuisson après avoir nettoyé la surface de contact, comme indiqué.
Table de cuisson avec plaques électriques
•Si le plan de travail est en bois, fixez les clips d’assemblage fournis.
1.Placez les 4 clips à ressort (B) et fixez-les à leur emplacement, sur la partie inférieure du plan de travail.
2.Insérez la table de cuisson dans le plan de travail.
•Si le plan de travail est en marbre, en plastique, en céramique, en pierre naturelle, etc.,fixez la table de cuisson au moyen des étriers (C) portant le code 4819 310 18528 (à demander auprès du Service Après-Vente).
1.Placez les supports au-dessus des trous et fixezles au moyen des vis fournies.
2.Insérez la table de cuisson dans le plan de travail.
Table de cuisson vitrocéramique
N.B. : Retirez le film de protection avant de procéder à l’installation de la table de cuisson.
•Si le plan de travail est en bois, utilisez les clips
àressort et les vis fournis.
1.Placez les 4 clips (D) comme indiqué, en respectant les dimensions spécifiées.
2.Fixez les clips au moyen des vis (E).
3.Insérez la table de cuisson dans le plan de travail.
•Si le plan de travail est en marbre, en plastique, en céramique, en pierre naturelle, etc., fixezla table de cuisson au moyen des étriers (F) portant le code 4819 404 78697 (à demander auprès du Service Après-Vente).
1.Insérez la table de cuisson dans le plan de travail.
2.Placez les 4 supports (F) comme indiqué, en tenant compte de l’épaisseur du plan de travail.
3.Fixez les 4 vis (G) dans les trous (H).
29
53963-fr.fm5 Page 30 Tuesday, March 13, 2001 7:20 PM
BRANCHEMENT ÉLECTRIQUE
•Assurez-vous que les appareils ont été installés et raccordés par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des réglementations locales en vigueur.
•L’installateur est responsable du branchement électrique correct des appareils et du respect des réglementations locales en vigueur.
•Les appareils doivent être branchés au moyen d’un dispositif de coupure omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm.
•La mise à la terre des appareils est obligatoire aux termes de la loi.
•N’utilisez ni adaptateur, ni prise multiple, ni rallonge.
•Lorsque les appareils sont installés, les composants électriques doivent être inaccessibles.
Branchement électrique du four
•Vérifiez que la tension indiquée sur la plaque signalétique correspond bien à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
•Utilisez un câble d’alimentation de type H05RR-F (longueur minimale 800 mm).
•Avertissement : Tous les composants du four fonctionnent à 230-240 V. Si vous utilisez un branchement 400 V, assurez-vous que la tension atteignant le four est de 230-240 V, comme indiqué dans le tableau ci-contre.
Conducteurs x |
Raccordement |
|
nombre |
|
|
|
|
|
|
|
|
1N+ |
~ |
H05 RR-F 3X4 mm² |
|
|
|
2N+ |
~ |
H05 RR-F 4X2,5 mm² |
|
|
|
3+ |
~ |
H05 RR-F 4X2,5 mm² |
|
|
|
3N+ |
~ |
H05 RR-F 5X1,5 mm² |
|
|
|
Couplage de la plaque de cuisson avec le four
•Avant de brancher l’appareil, vérifiez que la table de cuisson figure parmi celles énumérées dans la fiche produit couplage table de cuisson/four. Branchez les connecteurs tripolaire et quadripolaire aux connecteurs correspondants du four.
•Le connecteur tripolaire (H) se situe à l’arrière droit du bandeau de commandes, tandis que le connecteur quadripolaire (J) se situe dans le coin supérieur gauche du four (voir la figure).
•Connectez le fil de terre rayé jaune/vert ( ) (K) de la table de cuisson à la vis se trouvant à côté du connecteur tripolaire.
AVERTISSEMENT : NE BRANCHEZ EN AUCUN CAS L’APPAREIL AVANT D’AVOIR ACHEVE LES RACCORDEMENTS ENTRE LE FOUR ET LA TABLE DE CUISSON.
•Insérez le four dans le meuble, en prenant soin de ne pas écraser le câble d’alimentation.
30
