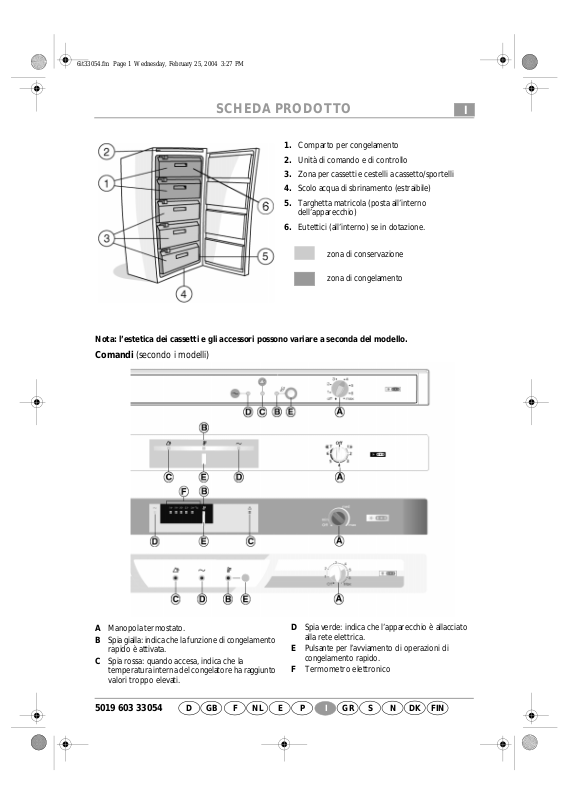

SCHEDA PRODOTTO
1. Comparto per congelamento
2. Unità di comando e di controllo
3. Zona per cassetti e cestelli a cassetto/sportelli
4. Scolo acqua di sbrinamento (estraibile)
5. Targhetta matricola (posta all’interno
dell’apparecchio)
6. Eutettici (all’interno) se in dotazione.
zona di conservazione
zona di congelamento
Nota: l’estetica dei cassetti e gli accessori possono variare a seconda del modello.
Comandi
(secondo i modelli)
I
A Manopola termostato.
B Spia gialla: indica che la funzione di congelamento
rapido è attivata.
C Spia rossa: quando accesa, indica che la
temperatura interna del congelatore ha raggiunto
valori troppo elevati.
D F NL E P GR
5019 603 33054
GB
D Spia verde: indica che l’apparecchio è allacciato
alla rete elettrica.
E Pulsante per l’avviamento di operazioni di
congelamento rapido.
F Termometro elettronico
I
S N FIN
DK
6it33054.fm Page 2 Wednesday, February 25, 2004 3:27 PM
Regolazione della temperatura interna del congelatore
L’apparecchio è normalmente predisposto in fabbrica per il funzionamento alla temperatura consigliata di -18°C.
È possibile variare la temperatura interna agendo nel modo seguente:
•
Ruotare la manopola termostato A sulla posizione
1/Min
se desiderate avere una temperatura di
conservazione meno fredda.
•
Ruotare la manopola termostato A sulla posizione
7/Max
se desiderate avere una temperatura di
conservazione più fredda.
•
Ruotare la manopola termostato A sulla posizione z per spegnere il congelatore (l’apparecchio rimane
comunque in tensione).
Versione con termometro elettronico
•
La temperatura indicata dal led rappresenta la temperatura più elevata presente all'interno del prodotto. Per
una corretta conservazione degli alimenti si consiglia di regolare il prodotto in modo che la temperatura
indicata sia di -18°C. L'introduzione di grosse quantità di cibo all'interno del prodotto o la frequente apertura
della porta può causare comunque una variazione temporanea della temperatura all'interno del prodotto.
•
La funzione di congelamento rapido può essere disattivata premendo il tasto
non venga eseguita, il prodotto provvede automaticamente alla disattivazione della funzione dopo circa 48
ore dal suo inserimento.
•
Al momento dell'accensione del prodotto tutti i led si attivano in sequenza per alcuni secondi per verificare
il corretto funzionamento, dopo di che il prodotto entra normalmente in funzione.
(E)
; qualora tale operazione
Segnalazione allarmi
Segnalazione Causa Soluzione
Allarme temperatura
Allarme
malfunzionamento
Si attiva la spia rossa
Si attivano lampeggiando la
spia verde
termostato elettronico
(solo per versione con
termometro elettronico)
Sbrinamento
1.
Spegnere il congelatore per mezzo della
manopola A.
2.
Disinserire la spina o l’interruttore generale.
3.
Inserire la canalina nell'apposita fessura
(vedi disegno).
4.
Procedere secondo le indicazioni riportate sul
libretto istruzioni.
5.
Reinserire la spina.
6.
Riaccendere il congelatore per mezzo della
manopola A.
D
e la spia gialla
C
La temperatura interna
è superiore a -12°C
Guasto alla scheda
B
elettronica
Premere il pulsante
finchè la temperatura non
è tornata sotto -12°C
Rivolgersi al Servizio
Assistenza. Il prodotto
continua comunque a
funzionare garantendo una
corretta conservazione
degli alimenti
Seguire il procedimento della “Messa in funzione”.
E
Printed in Italy 02/04
5019 603 33054
D F NL E P GR
GB I
S N FIN
DK
